Skil 9175, 9165, 9160, 9170 User Manual [ru]

1
22mm
MAX.
115 mm
MAX.
11000
22mm
MAX.
115 mm
MAX.
11000
22mm
MAX.
125 mm
MAX.
11000

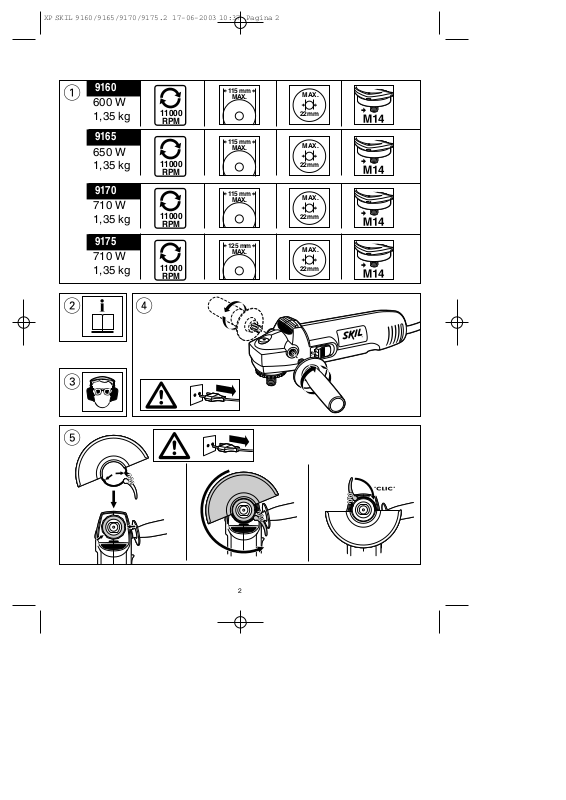

9160
600 W 1,35 kg
9165
650 W 1,35 kg
9170
710 W 1,35 kg
9175
710 W 1,35 kg
2 4
11000
115 mm
MAX.
MAX.
22mm
3
5
2
J
G
C
B
D
E
J
H
A
K (not included)
F
6
30°-40°
7a
7b
7c
8 9
ACCESSORIES
Clic flange
Ø 115 mm Ø 125 mm
Ø 115 mm Ø 125 mm
3
SKIL Nr. 2610362084
SKIL Nr. 2610377712
SKIL Nr. 2610362085
SKIL Nr. 2610377713
SKIL Nr. 2610388766
Po wy∏àczeniu narz´dzia nigdy nie nale˝y zatrzymywaç
RU
wirujàcych elementów dzia∏ajàc na nie z bocznie przy∏o˝onà si∏à
U˚YCIE
Zamontowaç uchwyt pomocniczy A 4
Zamontowaç os∏on´ B 5
! upewniç si´, ˝e os∏ona jest zawsze za∏o˝ona
zamkni´tà stronà w kierunku operatora narz´dzia
Montowanie akcesoriów 6
! wyjàç wtyczk´
- oczyÊciç wrzeciono C i wszystkie elementy, które majà zostaç zamontowane
- dokr´ciç konierz zaciskowy E przy pomocy klucza F, wciskajàc przycisk blokady wrzeciona G
- aby zdemontowaç element, nale˝y post´powaç w odwrotnej kolejnoÊci
! tarcze szlifierskie/tnàce podczas pracy bardzo si´
rozgrzewajà; nie nale˝y ich dotykaç przed ostygni´ciem
! podczas u˝ycia akcesoriów do piaskowania,
zawsze nale˝y stosowaç podk∏adk´
! nigdy nie nale˝y stosowaç tarczy szlifierskiej/
tnàcej, która jest nieoznakowana; etykietka jest naklejona na tarcz´
Przed przystàpieniem do pracy
- sprawdziç prawid∏owoÊç zamocowania narz´dzia roboczego
- skontrolowaç bieg tarczy wymuszajàc ruch r´kà
- uruchomiç próbnie elektronarz´dzie w biegu luzem w ciàgu przynajmniej 30 sekund z maksymalnà pr´dkoÊcià obrotowà
- w przypadku stwierdzenia wibracji lub innej nieprawid∏owoÊci elektronarz´dzie natychmiast wy∏àczyç i usunàç przyczyn´
W∏àcznik/wy∏àcznik z blokadà H 7
- uruchomiç elektronarz´dzie 7a
! uwaga na szarpni´cie w momencie uruchomienia ! tarcz´ zbli˝aç do obrabianego przedmiotu dopiero
po osiàgni´ciu przez elektronarz´dzie pe∏nej pr´dkoÊci obrotowej
- zablokowaç w∏àcznik/wy∏àcznik 7b
- odblokowaç w∏àcznik/wy∏àczyç elektronarz´dzia 7c
! przed wy∏àczeniem elektronarz´dzia wyprowadziç
narz´dzie robocze z obrabianego przedmiotu
! po wy∏àczeniu elektronarz´dzia tarcza obraca si´
jeszcze kilka sekund
Szlifowanie 8
- nale˝y przesuwaç narz´dzie do tyu i do przodu naciskajàc z umiarkowanà sià
! do szlifowania bocznego nigdy nie nale˝y u˝ywaç
tarcz tnàcych
Ci´cie 9
- przy ci´ciu nie nale˝y przechylaç narz´dzia
- zawsze nale˝y przesuwaç narz´dzie w kierunku wskazywanym przez strza∏k´ na g∏owicy, aby uniknàç niekontrolowanego wyjÊcia przyrzàdu z wycinanej szczeliny
- nie nale˝y naciskaç na narz´dzie; powinna wystarczyç pr´dkoÊç obrotowa tarczy
- robocza pr´dkoÊç tarczy tnàcej zale˝y od materiau, który ma byç ci´ty
- nie nale˝y wyhamowywaç tarczy tnàcych dzia∏ajàc na nie z bocznà sià
Trzymanie i prowadzenie narz´dzia
- zawsze nale˝y mocno trzymaç przyrzàd obiema r´kami, aby prowadziç je w sposób kontrolowany przez cay czas
- nale˝y zachowaç bezpiecznà postaw´
- nale˝y zwracaç uwag´ na kierunek obrotów; zawsze tak trzymaç narz´dzie, aby iskry i py pochodzàce od szlifowania/ci´cia leciay w kierunku od zamiast w stron´ operatora
- szczeliny wentylacyjne J 6 powinny byç czyste i odkryte
WSKAZÓWKI U˚YTKOWANIA
Zamiast konierza E 6 mo˝na zastosowaç
szybkomocujàcy konierz typu "CLIC" K 6 (element 2610388766 firmy SKIL); tarcze szlifierskie/tnàce mo˝na wówczas mocowaç bez koniecznoÊci u˝ycia dodatkowych kluczy
GWARANCJA / ÂRODOWISKO
Zawsze dbaç o czystoÊç narz´dzia i przewodu
zasilajàcego (a szczególnie otworów wentylacyjnych)
! nie czyÊciç elektronarz´dzia wk∏adajàc ostre
przedmioty w szczeliny wentylacyjne
! przed przystàpieniem do czyszczenia nale˝y wyjàç
wtyk z gniazda sieciowego
Niniejszy wyrób marki SKIL podlega ustawowej
gwarancji/zgodnie z przepisami krajowymi; uszkodzenia wynik∏e wskutek normalnego zu˝ycia, przecià˝enia lub nieprawid∏owej obs∏ugi nie sà obj´te gwarancjà
W razie reklamacji, prosimy o przys∏anie
nierozmontowanego urzàdzenia wraz z dowodem zakupu do dostawcy lub najbli˝szego serwisu firmy SKIL (adresy oraz diagram serwisowy urzàdzenia znajdujà si´ na stronach www.skileurope.com)
Urzàdzenie nale˝y likwidowaç z wykorzystaniem
przyjaznego dla Êrodowiska przerobu wtórnego, rozdzielajàc narz´dzie, akcesoria i opakowanie (na potrzeby specjalistycznego przerobu wtórnego sk∏adniki plastykowe sà oznakowane)
ВВЕДЕНИЕ
Инстpумент пpедназначен для шлифования, pезки и
зачистки металлов и каменныx матеpиалов без использования воды; пpи пpименении соответствующиx насадок данный инстpумент может использоваться также для щеточной и абpазивной обpаботки
ТЕХНИЧЕСКИЕ ДАННЫЕ 1 ТЕХНИКА БЕЗОПАСНОСТИ
ОБЩЕЕ
Пpочитайте данную инстpукцию и xpаните её в
надёжном месте (обpатите особое внимание на меpы безопасности в конце инстpукции) 2
