Silk'n LIPO, H5001, H5002 Instructions For Use Manual

Download

ENEN

Lip o

H5001 H5002

INSTRUCTIONS FOR USE

MODE D’EMPLOI

Lipo UM 3385A FDA Canada ED228-05.indd 1

27/11/2017 13:36:13

Silk’n

100-240 Vac

50-60 Hz

Lipo UM 3385A FDA Canada ED228-05.indd 2

27/11/2017 13:36:13

ENEN

Table of contents

1. Warnings & contraindications.......................................... 2

2. Safety ................................................................................. 8

3. Get to know Silk’n Lipo ..................................................... 8

4. Device controls & settings .............................................. 10

5. Treatment plan ................................................................ 15

6. What to expect with Silk’n Lipo ..................................... 16

7. Get started! ...................................................................... 17

8. Cleaning & maintenance ................................................ 19

9. Parts and consumables .................................................. 20

10. Troubleshooting ............................................................. 21

11. Customer service ............................................................ 21

12. Warranty .......................................................................... 21

13. Disposal ........................................................................... 22

14. Specications .................................................................. 23

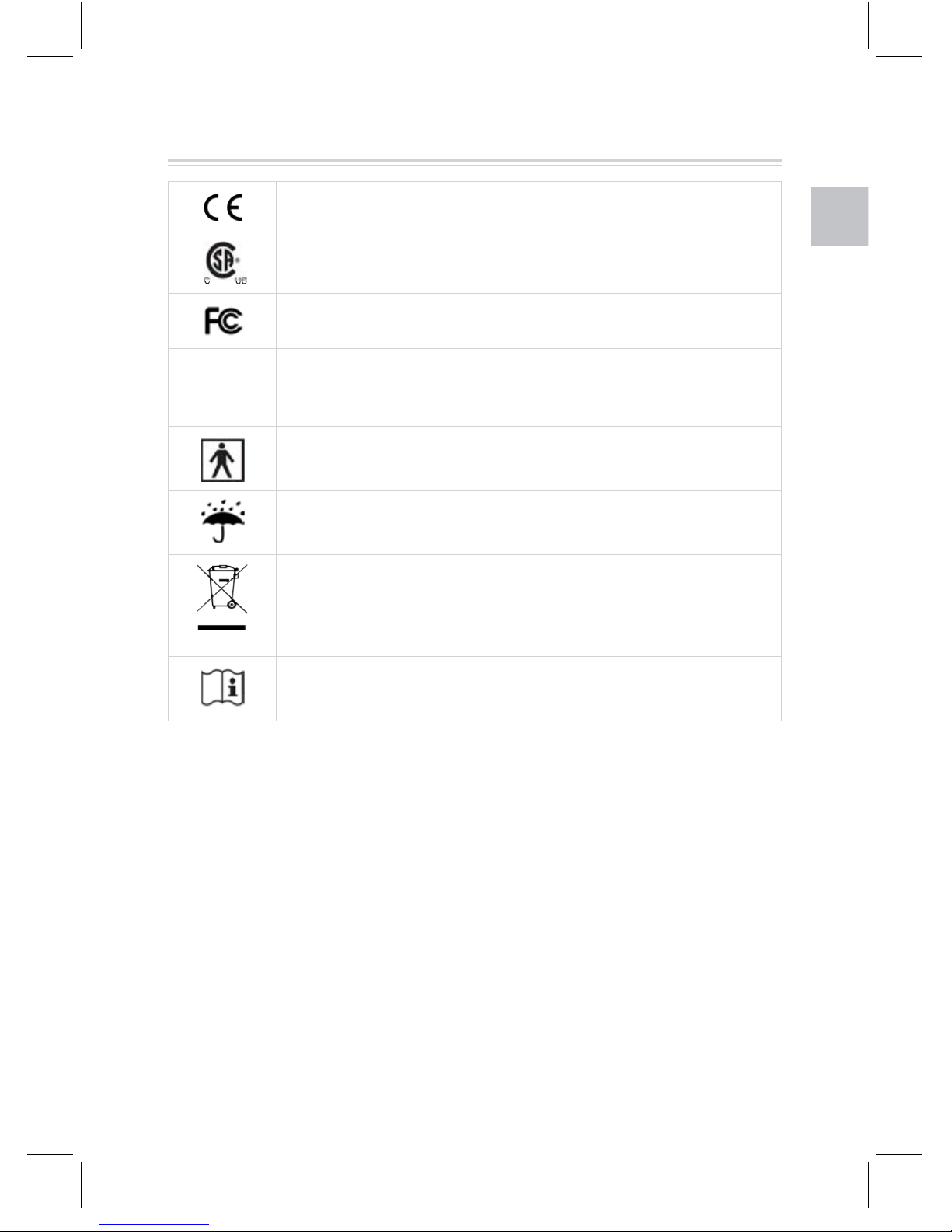

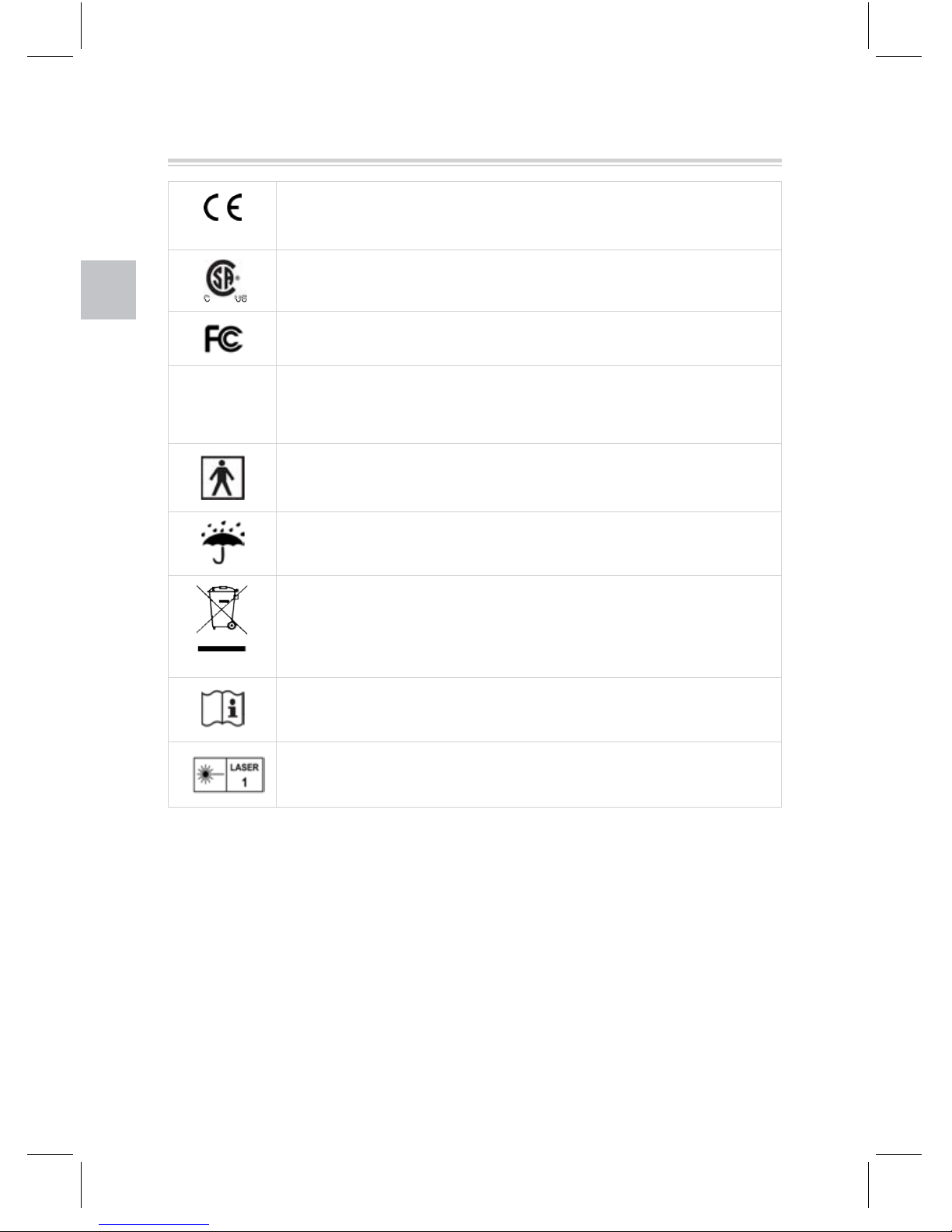

15. Signs & symbols .............................................................. 25

16. Labeling ........................................................................... 26

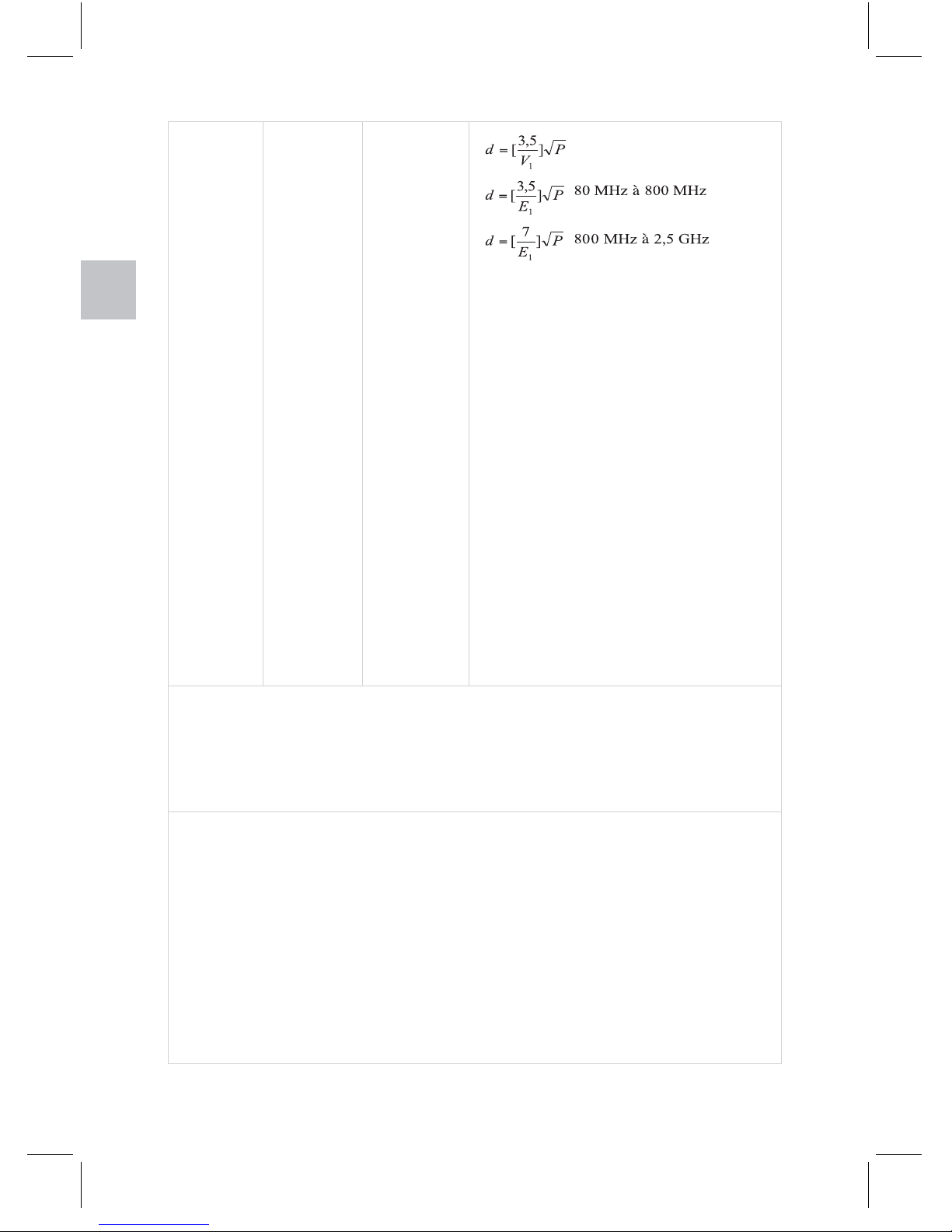

17. Compliance Statements ................................................. 27

Lipo UM 3385A FDA Canada ED228-05.indd 1

27/11/2017 13:36:13

1. Warnings & contraindications

Please read all warnings and contraindications before use.

C Do not use the device while bathing or

taking a shower.

C Always ensure that your hands are dry

before connecting the stand/charging cradle to the electricity supply.

C If the stan d/charging cra dle malfunc tions,

unplug immediately.

C Dry the electrode pad/s before storage. C Only authorized personnel are permitted

to perform repairs. Do not attempt to modify, open or repair the device. You may expose yourself to dangerous electrical components and may cause serious harm to yourself.

C Do not use if the parts or accessories

are not supplied by the manufacturer as dened in this manual, or if the device is damaged or does not appear to be working properly. In such cases contact Customer Service.

Lipo UM 3385A FDA Canada ED228-05.indd 2

27/11/2017 13:36:13

ENEN

C Changes or modications to this device

not expressly approved by the party responsible for compliance could void the user’s authority to operate the device.

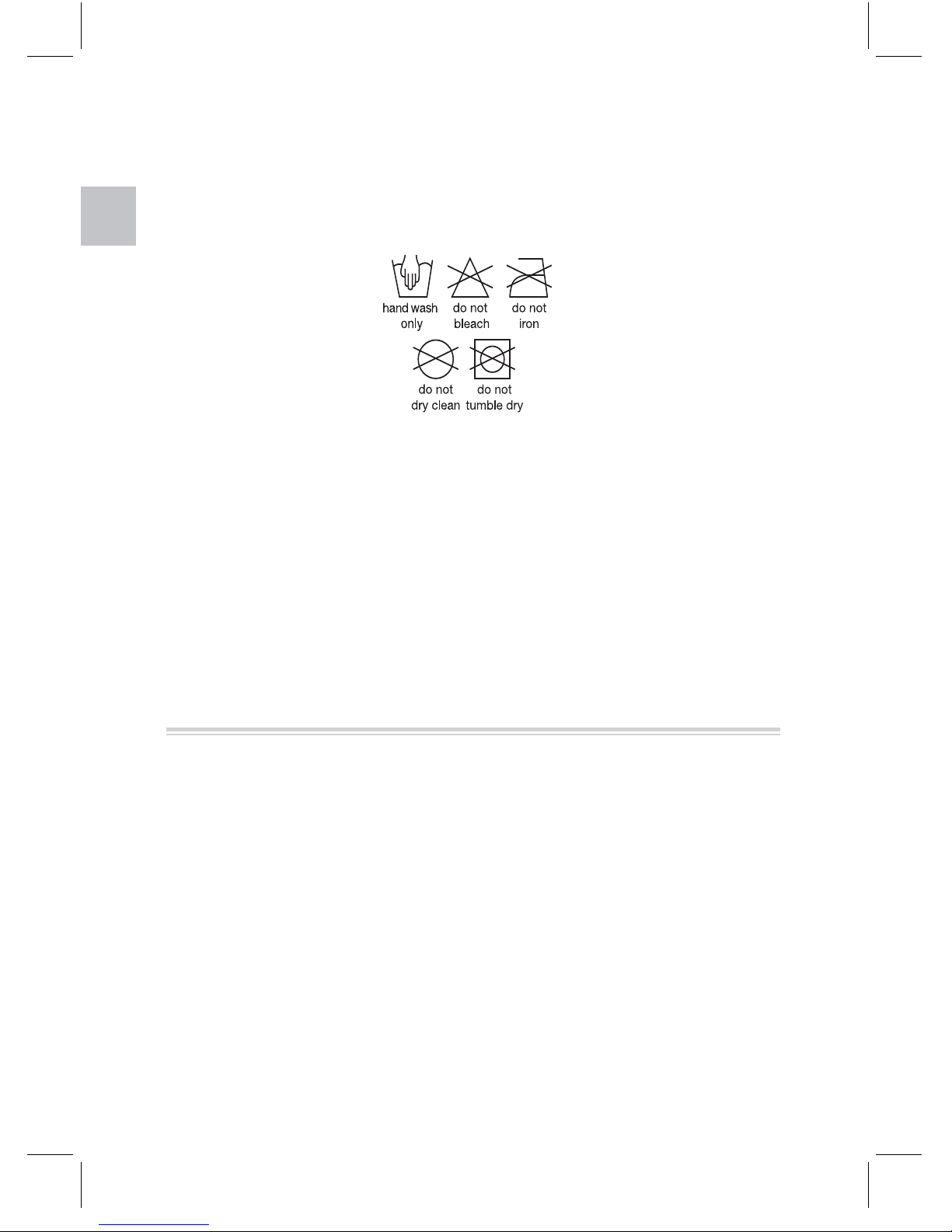

C Do not clean any of the parts in the

dishwasher.

C Do not dispose with household waste!

The law requires that you dispose of this electrical device (including all accessories and parts) at a designated recycling collection point for electrical devices. For details see section “13. Disposal”).

C The battery must be removed from the

appliance before it is scrapped.

C The appliance must be disconnected

from the supply mains when removing the battery.

C The battery is to be disposed of safely. C Attention should be drawn to the

environmental aspects of battery disposal. Don’t throw used batteries in a dustbin. Please contact your retailer in order to protect the environment.

Lipo UM 3385A FDA Canada ED228-05.indd 3

27/11/2017 13:36:13

Battery Removal

To remove the battery, the device must be broken apart. The device will no longer function after this procedure, nor can it be repaired. Any warranty will be void when the device housing is broken and the battery is removed. We recommend you wear safety protective goggles and gloves.

Silk’n is not liable for any physical or material damages as a result of performing this procedure.

To remove the battery place the hand unit on a hard, strong surface. Use a hammer to hit the device on the seam and continue to do so along the whole seam on both sides of the device.

Once the seam is suciently broken, use pliers or a screwdriver to take the housing apart. Unscrew the PCB (printed circuit board) and remove the battery by disconnecting the plug from the PCB.

Lipo UM 3385A FDA Canada ED228-05.indd 4

27/11/2017 13:36:13

ENEN

Contraindications

C Silk’n Lipo must not be used by children,

adults with limited physical, sensory or psychological capacities, or those lacking experience or knowledge in how to use the device. Keep the device out of the reach of children.

C Use a lower EMS energy level if you

experience any discomfort.

C Stop use immediately if your skin is very

red, or if it blisters or burns.

C Use on clean, dry, healthy skin.

Do not use if you:

C have heart disease and you have not

consulted your physician.

C are on immuno-suppressant drugs

such as corticosteroids without consulting your physician, or if you have an immuno deciency disorder.

C have any active type of cancer. C have a lymphatic disorder, thyroid

disorder, diabetes or liver disorder, or any other metabolic condition.

Lipo UM 3385A FDA Canada ED228-05.indd 5

27/11/2017 13:36:13

C have a pacemaker, internal debrillator,

or any other active electrical implant anywhere in the body.

C have applied topical solutions containing

metal ions on the treatment area.

C have epilepsy. C have serious arterial circulatory problems

in the lower limbs.

C have an abdominal or inguinal hernia. C are pregnant or nursing.

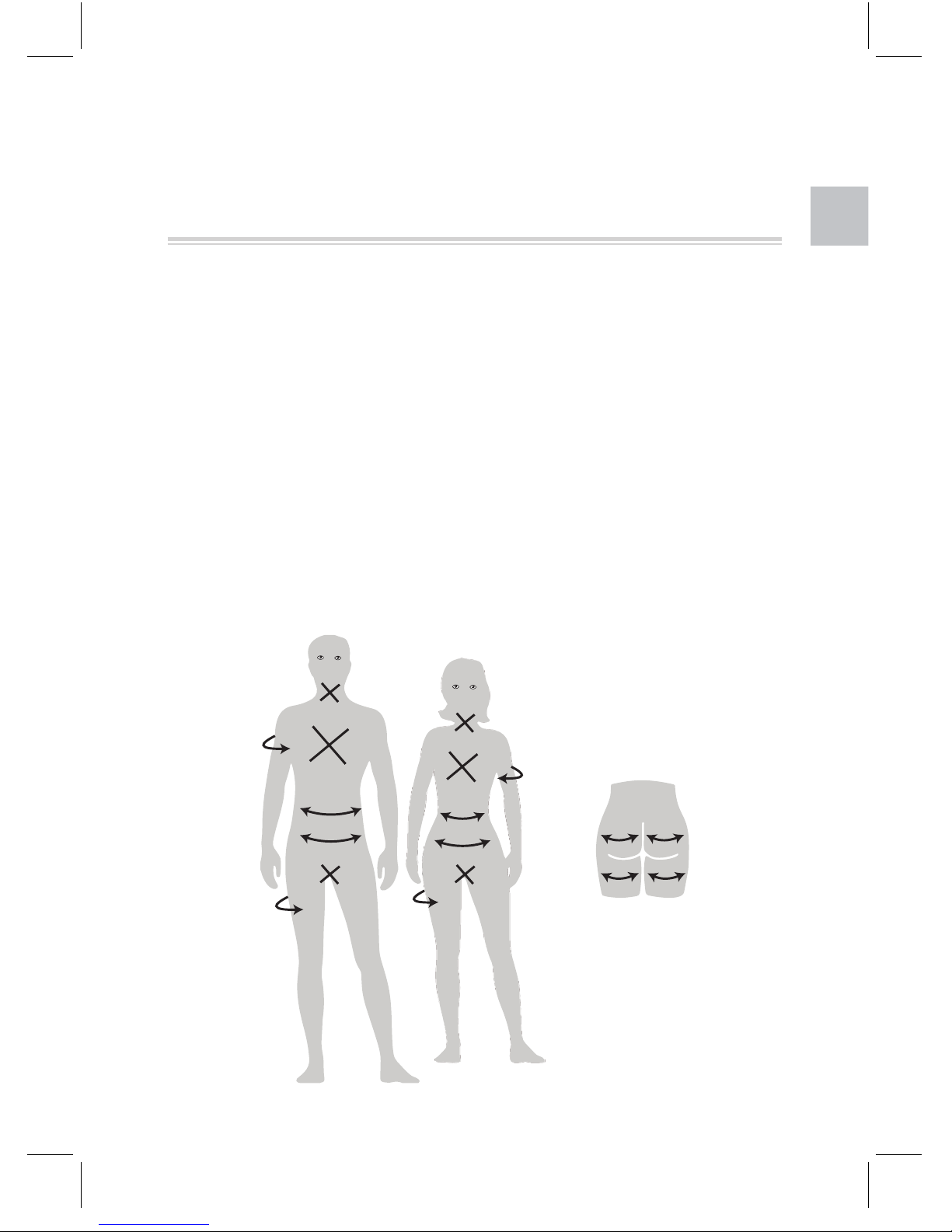

Do not use on these parts of the body:

C Near the heart. The electrodes must

not be placed on any part of the front ribcage (where the ribs and breastbone are located), and specically not on the two large pectorals. This can increase the risk of ventricular brillation and induce cardiac arrest.

C The back ribcage. C The head or neck. C On the genitals. C On or around the eyes.

Lipo UM 3385A FDA Canada ED228-05.indd 6

27/11/2017 13:36:13

ENEN

C Areas that have metabolic arthritis or

chronic pain.

C Areas that are swollen, infected, inamed

areas, broken or irritated skin, or skin eruptions (e.g. skin rashes, phlebitis, thrombophlebitis, varicose veins, or post-operative scars where the healing process could be aected etc.).

C Parts of the body that have metal staples,

implants or pins; or if you are near metal. Remove jewelry or other accessories from the treatment area during a session.

Lipo UM 3385A FDA Canada ED228-05.indd 7

27/11/2017 13:36:13

2. Safety

With Silk’n safety comes rst. Silk’n Lipo has these safety features:

Proximity sensor: The device works only when it is on, and the treatment unit/s are in good contact with your skin.

Auto shut-down: Although you can stop a treatment whenever you wish, the device shuts down after a minute or so, when there is no contact with the skin (the operating light will be constant green). It also shuts down automatically after 15 minutes of continuous use.

3. Get to know Silk’n Lipo

Silk’n Lipo is a system to help you reduce fat in specic areas, exercise your muscles and tone specic parts of your body without physical eort, and in the comfort of your home. By placing the treatment unit/s on target areas such as the upper arms, abdomen, buttocks or thighs, fat can be broken down and removed specically from that area. Silk’n Lipo is not intended for overall body fat reduction, and cannot replace diet or exercise, but unlike diet or exercise, Silk’n Lipo can help you shape individual areas.

Silk'n Lipo is a powerful electrical device and should be used with special attention to safety. Before use, it is important that you read and

understand the instructions on how to use the device including after-use procedures, and follow them strictly. We recommend you

re-familiarize yourself with the instructions in this manual before each treatment.

Lipo UM 3385A FDA Canada ED228-05.indd 8

27/11/2017 13:36:13

ENEN

3.1 Package contents

The Silk’n Lipo pack includes:

y 1 or more Treatment units * y 2 Connectors y 1 to 3 Body belts * y 1 or more Electrode pads * y Stand/charging cradle + adapter y Quick guide y User manual y Warranty card

* Varies according to the option purchased.

3.2 Device description

Silk’n Lipo is a device for home use that utilizes Low Level Laser Technology (LLLT) and Electrical Muscle Stimulation (EMS). Together these energies help increase muscle tone and reduce fatty acids and deposits to enhance body toning and reshaping.

Silk’n Lipo includes a selection of belts suited to the part of the body you wish to treat. Each treatment unit contains 8 laser diodes and electrodes that activate the EMS. The treatment unit/s are attached to the belt and then placed on the part of the body you wish to tone and reshape. Silk’n Lipo uses rechargeable batteries so the treatment unit/s can be easily charged before each use.

Refer to the diagram at the front of the manual to see the location of each feature.

1. Treatment unit 5. Body belt

2. Control button 6. Electrode pads

3. Indicator lights 7. Charging indicator lights

4. Connectors 8. Stand / charging cradle

Lipo UM 3385A FDA Canada ED228-05.indd 9

27/11/2017 13:36:13

3.3 Intended use

Silk’n Lipo is a non-invasive aesthetic treatment to reduce the circumference of the waist, arms, thighs and buttocks. The device is also intended to improve muscle tone and rmness, and strengthen muscles in these areas.

The device is not intended for use in any therapy, or for the treatment of any medical conditions or diseases. Do not use for any purpose other than as described in this manual.

4. Device controls & settings

4.1 Connecting the dierent parts

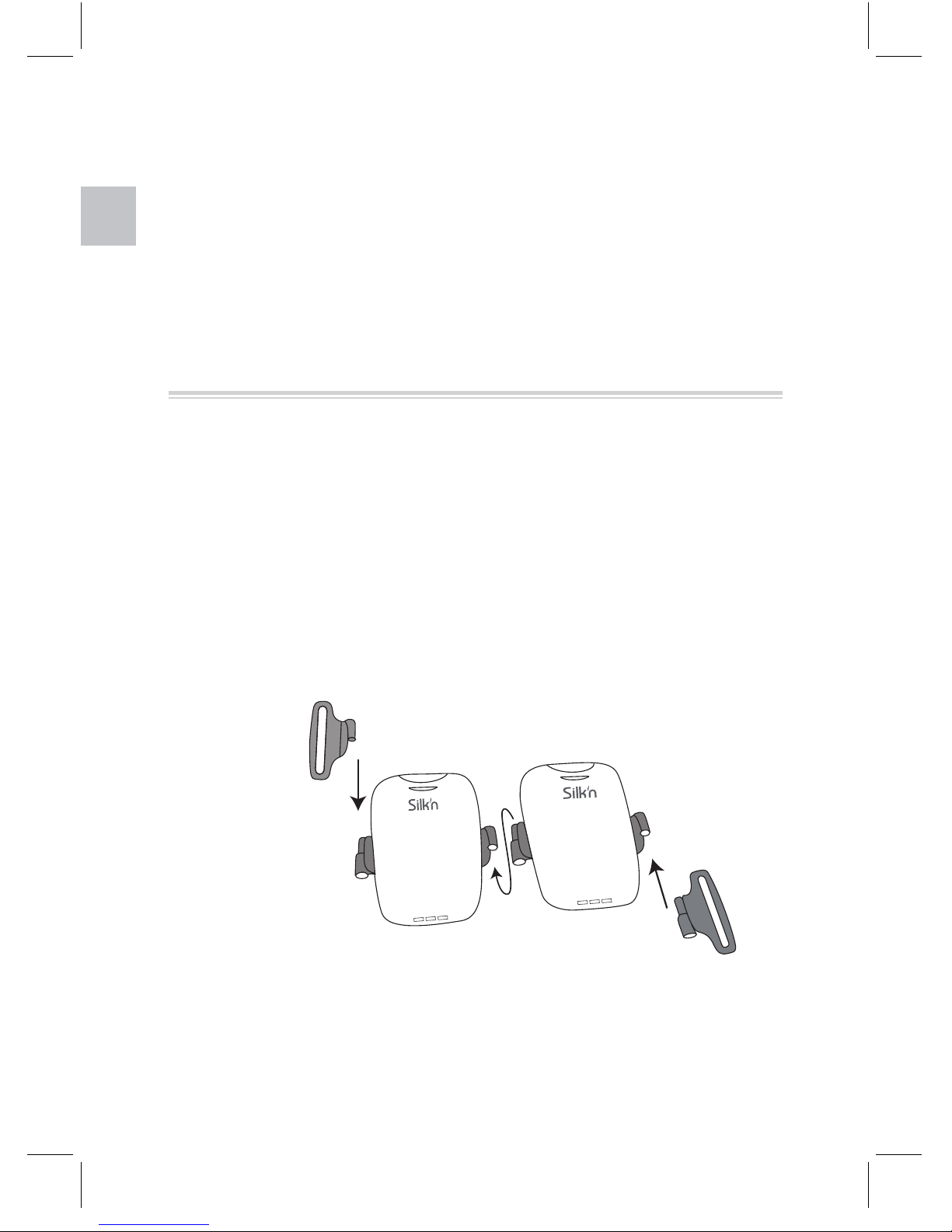

Connecting Silk’n Lipo is easy. First connect the treatment unit/s to the belt, and then wear the belt on the part of the body you wish to treat.

1. Remove the dierent parts from the box.

2. Place the treatment unit/s on a at surface. If you have more than one treatment unit, connect them together.

3. Take the female connector and slot it into the left side of the treatment unit. Then take the male connector and connect it to the right side.

4. Select the belt for the part of the body you are treating, and lay it on a at surface with the light gray side facing you.

Male

Female

Lipo UM 3385A FDA Canada ED228-05.indd 10

27/11/2017 13:36:13

ENEN

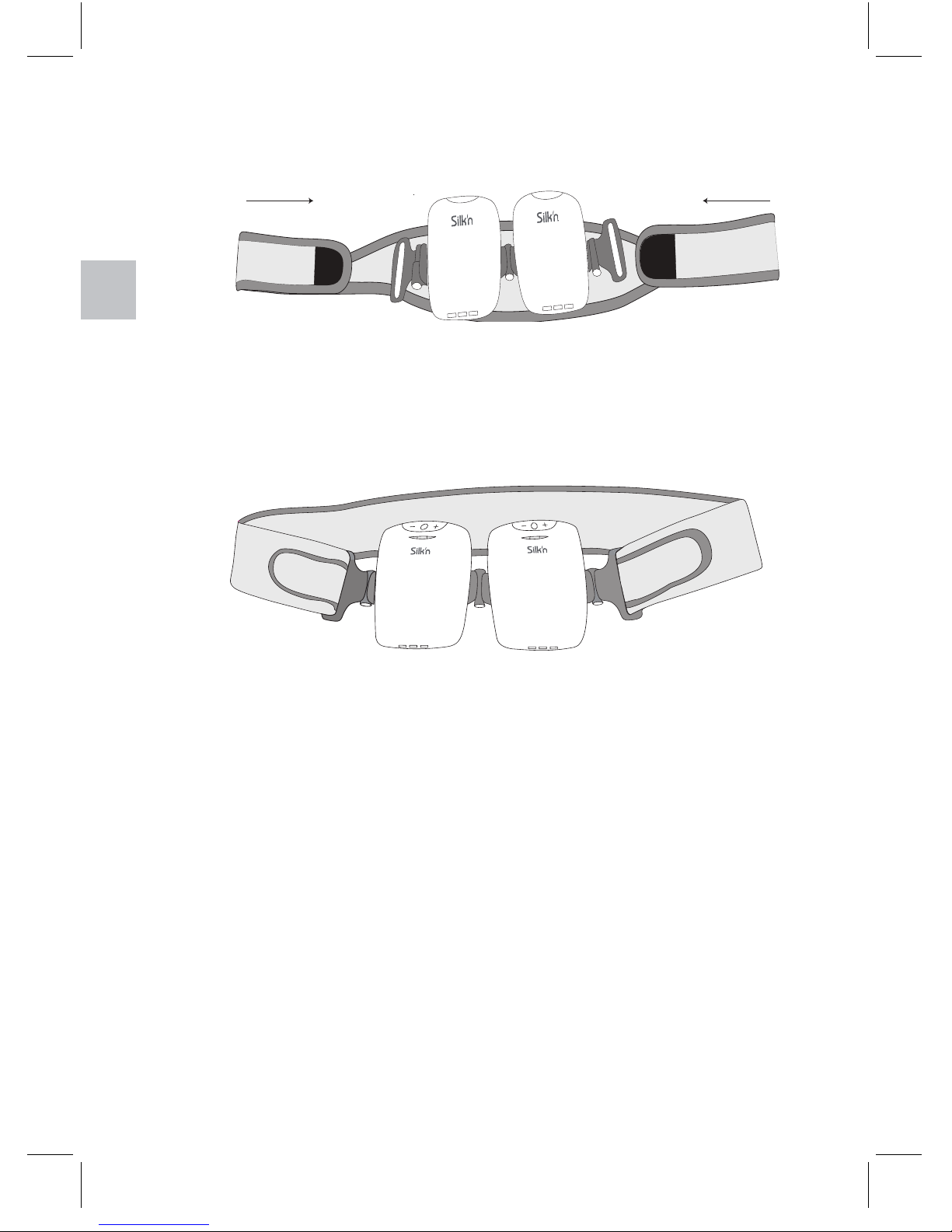

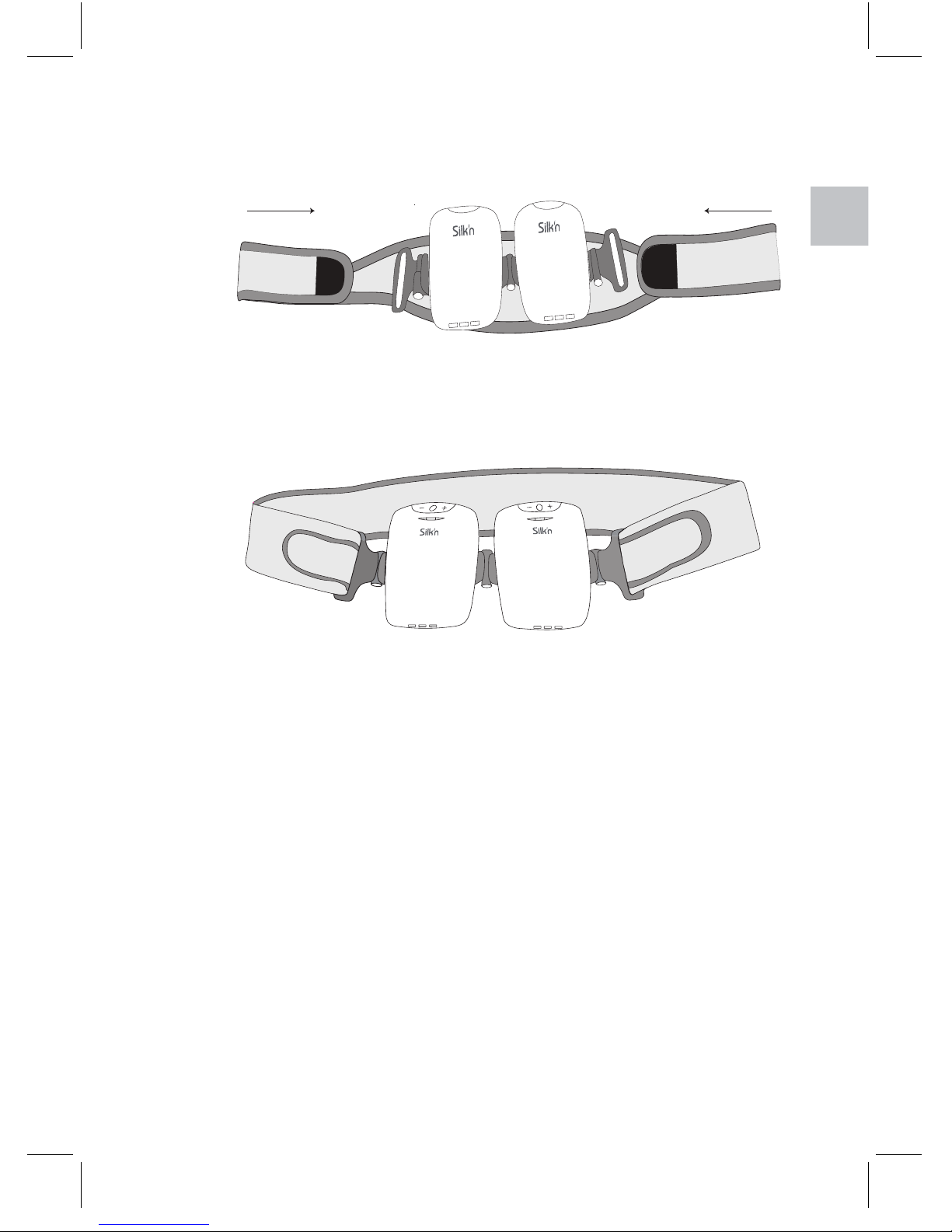

5. Next, fold each side of the belt inwards so that you see the black Velcro pads.

6. Slide each end of the belt into the connectors and then fold backwards, so that the Velcro pad sticks to the belt. Your belt will now look like this.

7. Of course, to use Silk’n Lipo, you will need to disconnect one side, place the belt on your body and then re-connect the side you disconnected!

Note that you can only use the device when:

y the treatment unit/s are charged. y you have placed a wet electrode pad on each treatment unit

(see section “4.4 Wetting the electrode pads”).

y you have read this manual, and understand how to use the

device.

Velcro pad

Silk’n

Lipo UM 3385A FDA Canada ED228-05.indd 11

27/11/2017 13:36:13

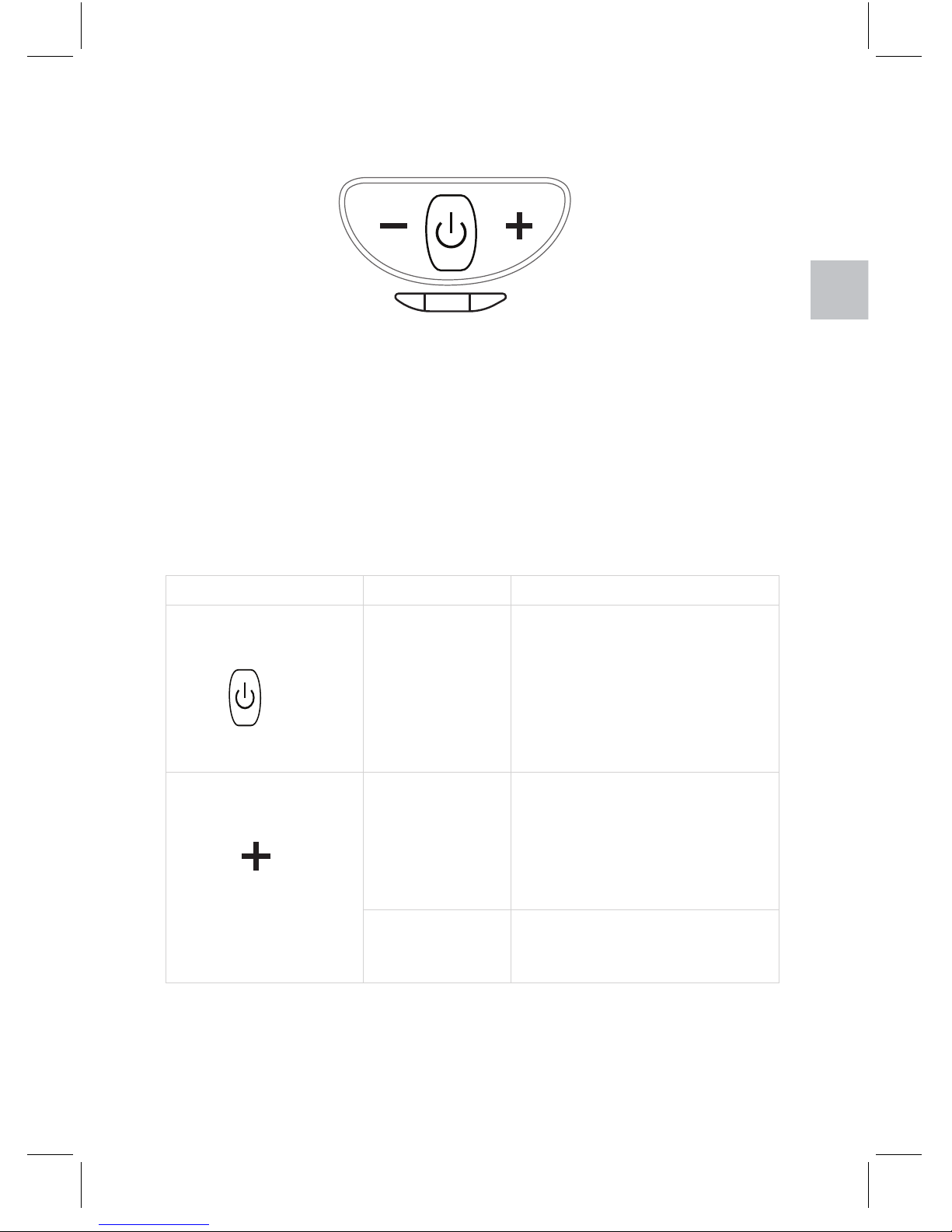

4.2 Controls and settings

Each treatment unit has a control panel. The control panel includes:

a control button (#2 )

2 EMS energy level buttons (left and right of the control button)

2 indicator lights - left and middle (#3).

Control Action Function

Control button Long press

y Turns the treatment unit on (or o).

When you turn it on, you will feel a short vibration.

y The green operating light (middle)

will blink continuously.

+ Button

Short press

y Each press increases the EMS level.

As you increase levels, the operating light blinks faster.

Long press

y The same eect as a short press.

- Button

Short press

y Each press decreases the EMS level.

Long press

y Decreases the EMS level to zero.

Battery / Error light (left)

Orange light blinks continuously

y Battery low.

Constant orange

y Device error.

Battery / Error Operating Not in use

Lipo UM 3385A FDA Canada ED228-05.indd 12

27/11/2017 13:36:13

ENEN

Control Action Function

Operating light (middle)

Green light blinks continuously

y The device is on, and has good

contact with the skin.

y Blinks faster as the EMS level

increases.

Constant green

y There is no contact with the skin. y The device will then shut down

automatically after a minute or so.

Indicator light (right)

---

y Not in use.

4.3 Energy levels

Silk’n Lipo has multiple levels of Electrical Muscle Stimulation (EMS). This gives you excellent control of the intensity of muscle stimulation you wish to use for each part of the body you treat. What's more, you can change levels as often as you like during a treatment.

To increase the EMS level: Short press the + button as many times as you need to set to the EMS level that is comfortable for you. You will see that operating light blinks more quickly as you increase the EMS level.

To reduce the EMS level: Short press the - button as many times as you need (refer to section “4.2 Controls and settings”).

To go back to the lowest EMS level: Long press the - button.

You can only change EMS levels when the treatment unit/s are in good contact with your skin. When there is no contact with the skin, the EMS drops to zero.

Lipo UM 3385A FDA Canada ED228-05.indd 13

27/11/2017 13:36:13

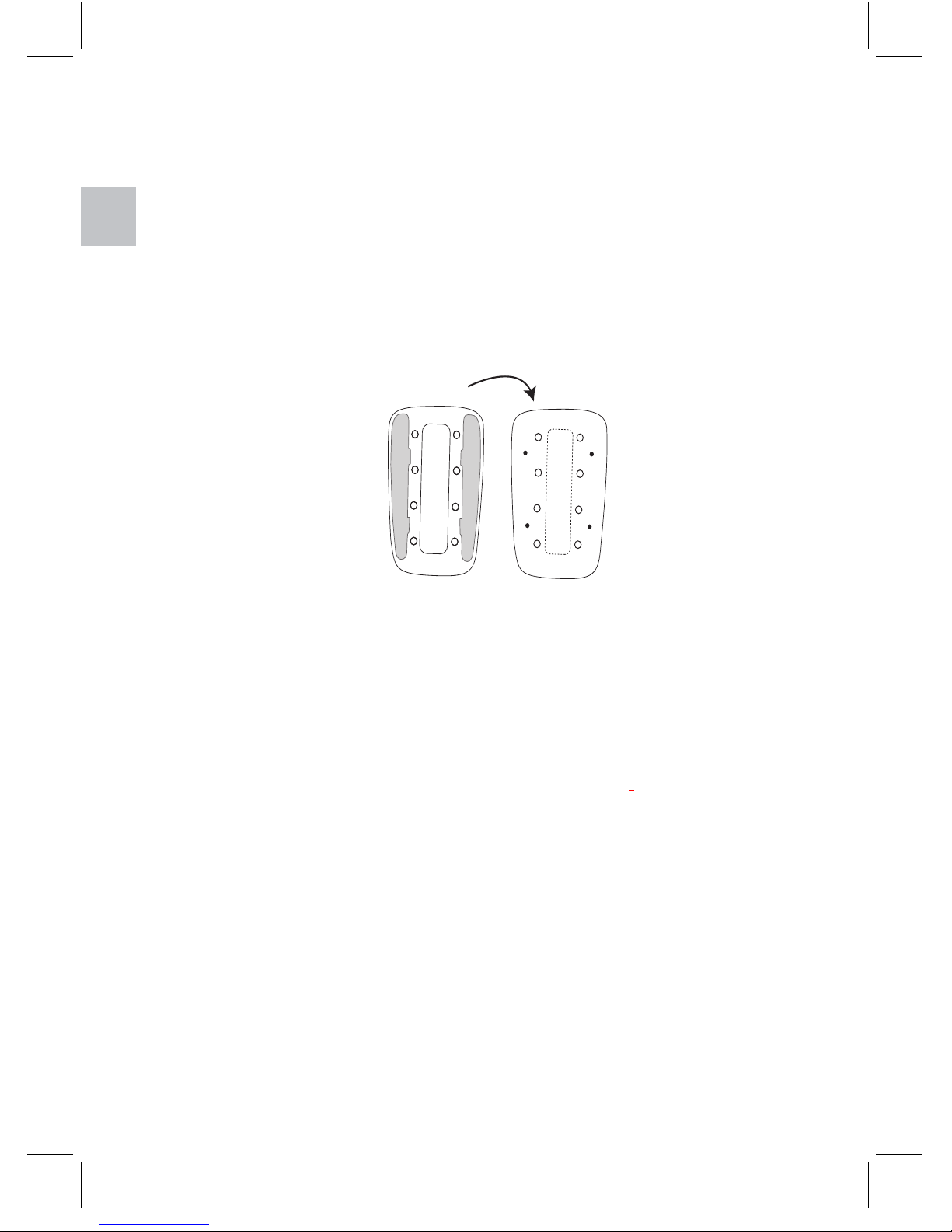

4.4 Wetting the electrode pads

The electrode pads are required for the EMS to work, and they must be wet before you start your treatment.

1. Wet each electrode pad with a wet cloth or with wet ngers.

2. Then place the wet electrode pad onto the underside of each treatment unit. Make sure that it ts rmly around the center rectangle. You might need to manipulate it slightly, so that the electrode pad lies at on top of the treatment unit.

Only wet the electrode pad, not the whole treatment unit.

4.5 Device charging

Charge the treatment unit/s before rst use. The initial charge should take around 6 hours. Subsequent charges should take around 3 hours. We recommend you re-charge the device before each treatment.

1. Remove the electrode pads before placing the treatment units in the stand/charging cradle.

2. Connect the empty stand/charging cradle to the electricity supply. The 2 charging indicator lights will be constant green.

3. Place the treatment unit/s in the cradle so that they sit in the designated grooves.

y When the treatment unit is charging, the orange battery/error

indicator light on the treatment unit will ash on and o.

y When fully charged the battery/error indicator light (left) will

go o, and the green operating light (middle) will be constant green.

Electrode pad

Underside of the treatment unit

Lipo UM 3385A FDA Canada ED228-05.indd 14

27/11/2017 13:36:13

ENEN

4. Once charged, disconnect the stand/charging cradle from the electricity supply.

5. Treatment plan

For use on clean, healthy skin (see section “1. Warnings &

contraindications”).

Treat the target area for 15 minutes per treatment session.

For larger parts of the body, like the stomach or buttocks, you may wish to move the treatment unit/s to an adjacent part of the target area, and use for another 15 minutes. You may keep doing this until you have covered the target area.

Try to avoid gaps and overlaps.

Never use Silk’n Lipo on exactly the same spot during a treatment session.

For daily use, but no more than 3 times a week on each specic target area. Continue until you get the results you want.

Lipo UM 3385A FDA Canada ED228-05.indd 15

27/11/2017 13:36:14

6. What to expect with Silk’n Lipo

If you follow the instructions fully and pay attention to all warnings and contraindications, complications and side eects are uncommon. However every energy-based device, including those designed for home use, involves some degree of risk. Therefore it is important that you understand and accept the risks and complications that may occur. Be sure to review section “16. Labeling”.

Skin redness

You may nd some skin redness in the treated area which should disappear after

the treatment.

Muscle pain

As with all exercise, some muscle soreness may occur after a treatment but it should go away after a day or two. If this happens, use a low EMS level for a few sessions until the soreness has gone.

Skin irritation

Although very rare, it is possible to have a prolonged reddening of the skin, or the appearance of acne. Stop use immediately, and only treat that specic area when the skin irritation has gone.

Headache

Equally rare, is the possibility that you might feel light-headed when you start using the device. If this happens, sit down during the treatment, or stop using the device until you feel OK.

Allergic reaction

If you have an allergic reaction to the device or its accessories, stop using the device.

Stop use immediately if any of these eects are more severe.

See your doctor if the eects do not go away within 2 to 3 days.

Lipo UM 3385A FDA Canada ED228-05.indd 16

27/11/2017 13:36:14

ENEN

7. Get started!

You're on your way to a trim and toned body! Treating with Silk’n Lipo is easy. Just follow these steps for each part of the body you wish to treat.

7.1 Treatment steps

1. Use on clean, healthy skin (refer to section “16. Labeling”).

2. Check that the batteries are well charged before use. If the battery/ error light is orange and blinks slowly, this indicates that the battery is low.

3. Before each treatment, wet the electrode pad/s with a wet cloth or with wet ngers., and place them on each treatment unit (see section “4.4 Wetting the electrode pads”). Next, connect one or more treatment unit/s to the belt (see “4.1 Connecting the dierent parts”).

4. Disconnect one of the connectors on one side, and then place the belt around the area you wish to treat. Then reconnect the side you just disconnected.

5. Adjust the tightness of the belt so that the treatment unit/s are in good contact with your skin, and that the belt is rm and well secured to your body.

If the belt is not tight against your skin, the EMS energy may disconnect. If that happens, press the + button to re-select the EMS energy level required.

6. Switch on. With the controls in view, press the control button on each treatment unit. The green and orange indicator lights will go on, and then go o after a second or so and the treatment unit/s will vibrate once. When the treatment unit/s are in good contact with the skin, the green operating light will blink slowly, and the laser energy will start to work.

Lipo UM 3385A FDA Canada ED228-05.indd 17

27/11/2017 13:36:14

7. Changing the EMS level:

y To increase: Short press the + button as many times as you

need to set to the EMS level that is comfortable for you. The operating light blinks more quickly as you increase the EMS level.

a If you long press the + button, the EMS level will still only

increase by one increment.

y To reduce: Short press the - button as many times as you need

(refer to section “4.2 Controls and settings”).

a Long pressing the - button, turns o the EMS energy.

8. Treat each area for 15 minutes. Keep the treatment unit/s in place, and the device on for up to 15 minutes. Every few minutes you will feel a vibration. At the end of 15 minutes, you will feel 3 vibrations, no more energy will be emitted and the device will shut down automatically.

a To switch o the device before 15 minutes, long press the

control button. You will feel 2 vibrations, then the device will shut down.

9. If you want to treat another area (next to the area you have just treated or another part of your body), wet the electrode pad/s, and move the treatment unit/s to the next location.

a If you move the device to another part of your body and the

treatment unit/s are not in good contact with the skin, the EMS level will revert to zero. If this happens, make sure the treatment pad/s are in good contact with the skin, then short press the +button to increase the EMS level.

Lipo UM 3385A FDA Canada ED228-05.indd 18

27/11/2017 13:36:14

ENEN

8. Cleaning & maintenance

8.1 Cleaning the treatment units & charging cradle

We recommend that you clean the treatment unit/s after each use, and the stand/charging cradle once a month.

Before cleaning:

Remove the treatment unit/s from the stand/charging cradle.

Disconnect the stand/charging cradle from the electricity supply.

Do not use abrasive cleaners or chemicals to clean any parts.

Clean the treatment unit/s or stand/charging cradle with a damp cloth using a mild detergent, then wipe it dry with a clean cloth.

Do not clean any of the parts in the dishwasher.

8.2 Cleaning the electrode pads

After each use, wipe the electrode pad/s and dry with a cloth.

Do not store them in a closed box or drawer until they are completely dry.

8.3 Replacing the electrode pads

Do not use electrode pad/s if they get damaged. If that happens, replace with new ones.

Lipo UM 3385A FDA Canada ED228-05.indd 19

27/11/2017 13:36:14

8.4 Cleaning the belt

Hand wash only. Please follow the instructions on the belt.

8.5 Storage

After cleaning, we recommend that you return the treatment unit/s

to the stand/charging cradle.

Store the dierent parts in the original packaging in a clean, dry

place to prevent the accumulation of dust.

Make sure the stand/charging cradle is disconnected from the

electricity supply.

9. Parts and consumables

You can purchase replacement treatment unit/s or belts through the retailer where you bought the device, or you can order directly from www.silkn.com.

External: Nylon. Middle layer: SBR. Internal: Nylon

Lipo UM 3385A FDA Canada ED228-05.indd 20

27/11/2017 13:36:14

ENEN

10. Troubleshooting

Only authorized personnel are permitted to perform repairs. Do not attempt to open or repair your device. You may exposure yourself to dangerous electrical components and cause serious harm to yourself. It will also void the warranty.

Problem Checks

My device does not

start.

Make sure that:

y the treatment unit/s are charged. y you have pressed the control button to turn them on. y the operating light is blinking.

I can’t feel the electro stimulation or the EMS level seems too low.

Check that:

y the electrode pad/s are wet. y the treatment unit/s are in good contact with the skin

and

y the belt is xed securely to your body.

I can't change the EMS level.

Check that the treatment unit/s are charged.

The indicator lights are on all the time.

There is a system error.

If you have problems or queries, please contact Customer Service.

11. Customer service

See our website for more information: www.silkn.com. This manual is also available as a PDF download from: www.silkn.com\manuals.

Contact Customer Service to report unexpected operations or events, or any other problem with your device. Our contact details are:

Email: contact@silkn.com Telephone: 1-877-367-4556 (toll-free)

Lipo UM 3385A FDA Canada ED228-05.indd 21

27/11/2017 13:36:14

12. Warranty

Refer to your Silk’n warranty card.

13. Disposal

If your device reaches its End of Life stage, be sure to follow your country’s laws for the disposal of electrical items.

Dispose of the packaging separated into single type materials. Dispose of cardboard and carton as waste paper and lm via the recyclable material collection service.

Do not dispose with household waste! The law requires that you dispose of this electrical device (including all accessories and parts) at a designated recycling collection point for electrical devices. This ensures that the device is recycled professionally, and prevents the release of harmful substances * into the environment. Make sure that the device is in an uncharged state before disposal.

*Products labelled with Cd = cadmium, Hg = mercury, Pb = lead.

Lipo UM 3385A FDA Canada ED228-05.indd 22

27/11/2017 13:36:14

ENEN

14. Specications

Model No. H5001 (device);

H5002 (charging cradle)

Technology Low Level Laser Therapy (LLLT)

Electrical Muscle Stimulation (EMS)

Charging cradle Input 12Vdc, 1.5Amax

Charging 2 modules simultaneously

Module powered by Li-ion battery, 3.7V, 2600mA Adapter models PMA18A-120 (USA)

KSA24A1200150HU (USA)

Adapter Rating Input: Output:

100-240 Vac, 50-60 Hz, 0.6A Max. 12 Vdc, 1.5A

LLLT Diode wavelength Diode power

658nm +/- 8nm 100mW (max)

EMS

Pulse Amplitude

0-32mA into 1000 ohm load

Output Voltage Adjustable 0-32V, Max output 32V

peak to peak into 1000ohm load.

On Time Adjustable, 20~2400 milliseconds

O Time Adjustable, 20~2400 milliseconds

Ramp Time Adjustable, 22~800 milliseconds,

22 milliseconds/step. The “On” time will increase and decrease.

Pulse Rate 30~50 Hz

Pulse Width 350~450µs

Timer 15 min

Wave Form Symmetrical Bi‐phasic rectangular

pulse

Tolerance There may be a +/-5% tolerance of

all settings and +/- 20% tolerance of output of intensity.

Lipo UM 3385A FDA Canada ED228-05.indd 23

27/11/2017 13:36:14

Package size 192 x 296 x 130 (L x l x H) [mm]

Weight

Module: 300 [gr] Charging cradle: 215 [gr]

Transport & storage between uses and

storage condition

Temperature: minus 40 - 70 [°C] Relative humidity: 10% - 90% Atmospheric pressure: 500 - 1060 [hPa]

Operating conditions Temperature: 5 - 40 [°C]

Relative humidity: 15% - 90% Atmospheric pressure: 700 - 1060 [hPa]

Time from minimum storage temperature between uses to minimum operating temperature with ambient temperature of 20°C degrees

30 minutes

Time from maximum storage temperature between uses to maximum operating temperature with ambient temperature of 20°C degrees

30 minutes

Service life 3 years

Lipo UM 3385A FDA Canada ED228-05.indd 24

27/11/2017 13:36:14

ENEN

15. Signs & symbols

Declaration of Conformity: Products labeled with this symbol

meet all applicable provisions of the European Economic Area.

CSA mark for US and Canada.

Assembled from tested components.

IP22 The device is protected against the ingress of objects such as

ngers.

Degree of protection against electric shock. BF applied part.

Keep dry.

Do not dispose with household waste! The WEEE directive requires that you dispose of this electrical device (including all accessories and parts) at a designated recycling collection point for electrical devices.

Follow the operating instructions.

Class 1 laser product.

Lipo UM 3385A FDA Canada ED228-05.indd 25

27/11/2017 13:36:14

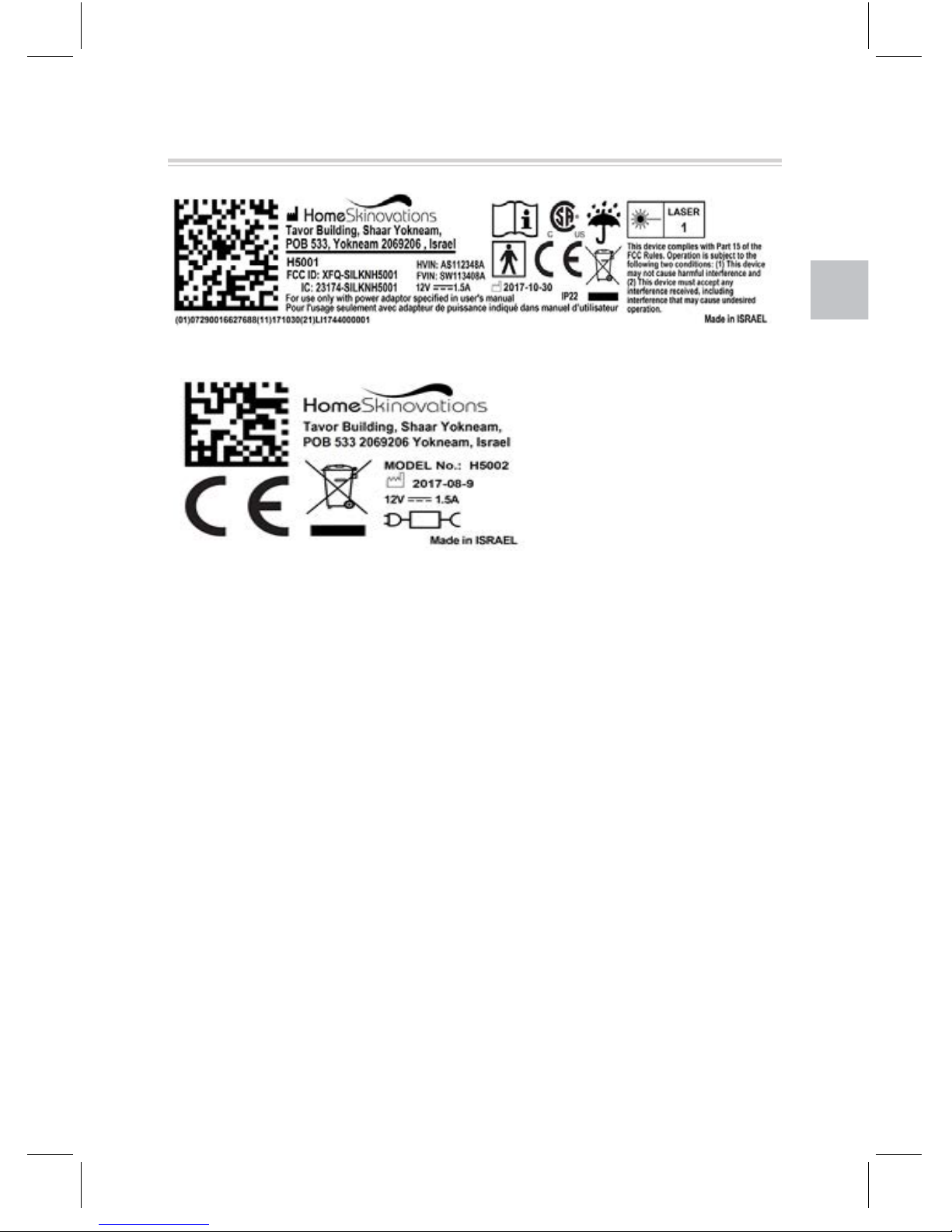

16. Labeling

Lipo UM 3385A FDA Canada ED228-05.indd 26

27/11/2017 13:36:14

ENEN

17. Compliance Statements

The use of accessories other than those specified or sold by Home Skinovations Ltd as replacement parts may have the consequence of increasing the emissions or decreasing the immunity of the device. The device is intended for use in the electromagnetic environment speciﬁed in tables 1, 2, 4 and 6.

Table 1: Guidance and Manufacturer’s Declaration: Electromagnetic Emissions

The device is intended for use in the electromagnetic environment specified below. The customer or the user of the device should assure that it is used in such an environment.

Emissions Teﬆ Compliance Electromagnetic Environment

Guidance

RF emissions CISPR 11

Group 1

The device uses RF energy only

for its internal function.

Therefore, its RF emissions are

very low and are not likely to cause any interference in nearby electronic equipment.

RF emissions

Class B

Complies The device is suitable for use in

all establishments, including domestic eﬆablishments and

those directly connected to the public low-voltage power supply network that supplies buildings used for domestic purposes.

CISPR 11

Harmonic

emissions IEC 61000-3-2

Not Applicable

Voltage

fluctuations/

ﬂicker emissions IEC 61000-3-3

Complies

Lipo UM 3385A FDA Canada ED228-05.indd 27

27/11/2017 13:36:14

Table 2: Guidance and Manufacturer’s Declaration: Electromagnetic Immunity

The device is intended for use in the electromagnetic environment speciﬁed below. The cuﬆomer or the user of the devices should assure that it is used in such an environment.

Immunity Teﬆ

IEC 60601

Teﬆ Level

Compliance Level Electromagnetic

Environment Guidance

Electroﬆatic

discharge (ESD) IEC 61000-4-2

± 8 kV contact ± 8 kV contact

Floors should be wood, concrete or ceramic tile. If ﬂoors are covered with synthetic material, the relative humidity should be at leaﬆ 30 %.

± 15 kV air ± 15 kV air

Electrical faﬆ transient/burﬆ IEC

61000-4-4

± 2 kV for power supply

lines

± 2 kV for power supply

lines

Mains power quality should be that of a typical commercial or hospital environment.

± 1 kV for input/output lines

Surge IEC 61000-4-5

2 kV

0, 90, 180 & 270

degree phase angles

2 kV

0, 90, 180 & 270

degree phase angles

Mains power quality should be that of a typical commercial or hospital environment.

Voltage dips, short interruptions and voltage variations

on power supply

input lines IEC 61000-4-11

100% drop, 0.5 periods

(0°, 45°, 90°, 135°, 180°,

225°, 270°, 315°)

100% drop, 0.5 periods

(0°, 45°, 90°, 135°, 180°,

225°, 270°, 315°)

Mains power quality should be that of a typical commercial or hospital environment. If the user of the device requires continued operation during power mains interruptions, it is recommended that the device be powered from an uninterruptible power supply or a battery.

100% dip, 1 period 100% dip, 1 period

30% dip, 25/30 periods 30% dip, 25/30 periods

100% drop, 5 seconds 100% drop, 5 seconds

Power frequency

(50/60 Hz)

magnetic ﬁeld IEC

61000-4-8

3 A/m 3 A/m

Power frequency magnetic ﬁelds should be at levels characteriﬆic of a typical location in a typical commercial or hospital environment.

Note

UT is the a.c. mains voltage prior to application of the teﬆ level.

Lipo UM 3385A FDA Canada ED228-05.indd 28

27/11/2017 13:36:14

ENEN

Table 4: Guidance and Manufactu r er ’s Decl ar ation : Electromagnetic Immunity

The device is intended for use in the electromagnetic environment specified below. The customer or the user of the device should assure that it is used in such an environment.

Immunity Teﬆ

IEC 60601-1-2

Teﬆ Level

Compliance Level Electromagnetic Environment Guidance

Conducted RF IEC

61000-4-6

6 V/rms

150 kHz to 80 MHz

6 V/rms

150 kHz to 80 MHz

Portable and mobile RF communications equipment should be used no closer to any par t of the device, including cables, than the recommended separation distance calculated from the equation applicable to the frequency of thetransmitter.

Recommended separation diﬆance.

Radiated RF 10 V/m 10 V/m

IEC 61000-4-3

80 MHz to 2,7 GHz

Where P is the maximum output power rating of the transmitter in watts (W) according to the transmitter manufacturer and d is the recommended separation distance in meters (m).

Field strengths from fixed RF transmitters, as deter-mined by an electromagnetic site survey, should be less than the compliance level in each frequency range.

Interference may occur in the vicini ty of equipment marked with the following symbol:

Note 1: At 80 MHz and 800 MHz, the higher frequency range applies. Note 2: These guidelines may not apply in all situations. Electromagnetic propagation is aﬀected by absorption

and reﬂection from ﬆructures, objects and people.

A Field strengths from fixed transmitters, such as base ﬆations for radio (cellular/cordless) telephones and land mobile radios, amateur radio, AM and FM radio broadcaﬆ and TV broadcast cannot be predicted theoretically with accuracy. To assess the electromagnetic environment due to fixed RF transmitters, an electromagnetic site survey should be considered. If the measured ﬁeld ﬆrength in the location in which the device is used exceeds the applicable RF compliance level above, the device should be o bserved

to verify normal operation. If abnormal performance is observed, additional measures may be necessary, such as re-orienting or relocating the device.

B Over the frequency range 150 kHz to 80 MHz, ﬁeld strengths should be less than [V1] V/m.

Lipo UM 3385A FDA Canada ED228-05.indd 29

27/11/2017 13:36:15

Table 6: Recommended Separation Distances between Portable and Mobile RF Communications Equipment and the devic e

The device is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. The customer or the user electromagnetic interference by maintaining a minimum distance bet ween portable and mobile RF communications equipment (transmitters) and the device as recommended below, according to the maximum output power of the communica

Rated maximum output power of transmitter W

of the device can help prevent

tions equipment.

Separation diﬆance according to frequency of

transmitter

150 kHz to 80 MHz

80 MHz to 800 MHz

800 MHz to 2,5 GHz

0.01 0.12 0.12 0.23

0.1 0.37

1.17

0.37 0.74

1 1.17 2.33 10 3.7 3.7 7.38 100 11.7 11.7 23.33

For transmitters rated at a maximum output power not liﬆed above, the recommended

separation distance d in meters (m) can be estimated using the equation applicable to the frequency of the transmitter, where P is the in watts (W ) according to the transmitter manufacturer.

Note 1: At 80 MHz and 800 MHz, the separation distance for the higher frequency range applies.

Note 2: These guidelines may not apply in all affected by absorption and reflection from structures, objects and people

maximum output power rating of the transmitter

situations. Electro magn etic propagation is

Lipo UM 3385A FDA Canada ED228-05.indd 30

27/11/2017 13:36:15

ENEN

FCC Compliance

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o and on, the user is encouraged to try to correct the interference by one or more of the following measures:

a) Reorient or relocate the receiving antenna.

b) Increase the separation between the equipment and receiver.

c) Connect the equipment to an outlet on a circuit dierent from that to which the receiver is connected.

d) Consult the dealer or an experienced radio/TV technician.

RF Radiation Exposure

This equipment complies with FCC RF radiation exposure limits set for th for an uncontrolled environment. For hand-held/body-worn operation, this equipment has been tested and meets the FCC RF exposure guidelines. This transmitter must not be co-located or operated in conjunction with any other antenna or transmitter. Use of other accessories may not ensure compliance with FCC RF guidelines.

Notice for Canada

This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to two conditions:

(1) This device may not cause harmful interference, and (2) this device must accept any interference that may be received or that may cause undesired operation.

A distance of at least 0.5cm between the equipment’s antenna and all persons should be maintained during the operation of the equipment.

Lipo UM 3385A FDA Canada ED228-05.indd 31

27/11/2017 13:36:15

Legal Notice

Home Skinovations Ltd reserves the right to make changes to its products or specications to improve performance, reliability, or manufacturability. Information furnished by Home Skinovations Ltd is believed to be accurate and reliable at the time of publication. However, Home Skinovations Ltd assumes no responsibility for its use. No license is granted by its implication or otherwise under any patent or patent rights of Home Skinovations Ltd.

No part of this document may be reproduced or transmitted in any form or by any means, electronic or mechanical, for any purpose, without the express written permission of Home Skinovations Ltd. Data is subject to change without notication.

Home Skinovations Ltd has patents and pending patent applications, trademarks, copyrights, or other intellectual property rights covering subject matter in this document. The furnishing of this document does not give you any license to these patents, trademarks, copyrights, or other intellectual property rights except as expressly provided in any written agreement from Home Skinovations Ltd. Specications are subject to change without notice.

SILK'N and the SILK'N logo are registered trademarks of Home Skinovations Ltd, Tavor Building, Shaar Yokneam POB 533, Yokneam 2069206, ISRAEL www.silkn.com, contact@silkn.com.

Lipo UM 3385A FDA Canada ED228-05.indd 32

27/11/2017 13:36:15

FRFR

Table des matières

1. Avertissements & contre-indications ............................ 34

2. Sécurité ............................................................................ 40

3. En savoir plus sur votre Silk’n Lipo ................................ 41

4. Paramètres et contrôles de l’appareil ........................... 43

5. Plan de traitement .......................................................... 48

6. À quoi faut-il s’attendre avec le Silk’n Lipo ................... 49

7. Commencez ! ................................................................... 50

8. Nettoyage et entretien ................................................... 52

9. Pièces détachées et consommables .............................. 54

10. Dépannage ...................................................................... 54

11. Service à la clientèle ....................................................... 55

12. Garantie ........................................................................... 55

13. Environnement ............................................................... 55

14. Caractéristiques techniques .......................................... 56

15. Signes et symboles ......................................................... 58

16. Étiquetage ....................................................................... 59

17. Déclarations de conformité ............................................ 60

Lipo UM 3385A FDA Canada ED228-05.indd 33

27/11/2017 13:36:15

1. Avertissements & contre-indications

Veuillez prendre connaissance de toutes les avertissements et contre-indications avant utilisation.

C N’utilisez pas l’appareil lorsque vous

prenez un bain ou une douche.

C Veillez à systématiquement avoir les

mains sèches avant de brancher le socle/ support de chargement à l’alimentation électrique.

C En cas de dysfonctionnement du socle/

support de chargement, débranchez immédiatement celui-ci.

C Séchez l(es) patch(s) avant de ranger

ceux-ci.

C Seul le personnel autorisé est habilité

à eectuer des réparations. N’essayez pas de modier, d’ouvrir, ni de réparer l’appareil. Vous pouvez vous exposer à des composants électriques dangereux ou vous blesser gravement.

Lipo UM 3385A FDA Canada ED228-05.indd 34

27/11/2017 13:36:15

FRFR

C N’utilisez pas l’appareil si les pièces

ou accessoires ne proviennent pas du fabricant conformément aux instructions de ce manuel, ou si l’appareil est endommagé ou ne semble pas fonctionner correctement. Dans ces cas, contactez le service à la clientèle.

C Les changements ou modications

apportés à cet appareil qui ne sont pas expressément approuvés par la partie responsable de la conformité peuvent annuler l’autorité de l’utilisateur à utiliser l’appareil.

C Ne nettoyez pas l’appareil ni aucune autre

pièce en les passant au lave-vaisselle.

C Ne pas jeter avec les déchets ménagers.

La loi exige que vous mettiez cet appareil électrique au rebut (y compris l’ensemble des accessoires et des pièces) dans un centre de collecte prévu pour le recyclage des appareils électriques. Pour de plus amples informations, consultez la rubrique «13. Environnement»).

C La pile doit être retirée de l’appareil avant

que ce dernier soit jeté.

C Pendant la procédure de retrait de la

pile, l’appareil doit être déconnecté du réseau électrique.

Lipo UM 3385A FDA Canada ED228-05.indd 35

27/11/2017 13:36:15

C La pile doit être éliminée d’une manière

sécuritaire.

C Une attention particulière devra être

portée aux aspects environnementaux de l’élimination de la pile. Ne jetez pas de piles usagées à la poubelle. Veuillez contacter votre revendeur an de protéger l’environnement.

Retirer la pile

Pour retirer la pile de Pure, le dispositif doit être démonté. Suite à cette procédure, le dispositif ne pourra plus ni fonctionner, ni être réparé. Toute garantie sera annulée si le boîtier de l’appareil est cassé et la pile retirée. Il est fortement recommandé de porter des lunettes de protection et des gants.

Silk’n n’est pas responsable des dommages d’ordre physique ou matériel résultant de cette procédure.

Pour enlever la pile, posez l’unité portable sur une surface dure et résistante. A l’aide d’un marteau, tapez sur l’appareil au niveau du joint, et continuer à marteler tout au long du joint des deux côtés de l’appareil.

Lipo UM 3385A FDA Canada ED228-05.indd 36

27/11/2017 13:36:15

FRFR

Lorsque le joint est susamment cassé, démontez le boîtier à l’aide de pinces et d’un tournevis. Dévissez la carte de circuit imprimé (CCI) et enlevez la pile en débranchant la prise de la CCI.

Contre-indications

C Silk’n Lipo ne doit pas être utilisé

par les enfants, les adultes ayant des déciences physiques, sensorielles ou psychologiques, ou les personnes manquant d’expérience ou de connaissances sur la façon d’utiliser l’appareil. Conservez l’appareil hors de la portée des enfants.

C Utilisez un niveau d’énergie pour la stimulation

musculaire électrique (EMS) plus faible si vous ressentez un inconfort.

C Arrêtez immédiatement l’utilisation si

votre peau est très rouge ou présente des boursouures ou des brûlures.

C Utilisez l’appareil sur une peau saine,

sèche et propre.

Lipo UM 3385A FDA Canada ED228-05.indd 37

27/11/2017 13:36:15

Ne pas utiliser si vous :

C sourez d’une maladie cardiaque et

n’avez pas consulté votre médecin traitant.

C prenez des médicaments immuno-

suppresseurs tels que des corticostéroïdes sans consulter votre médecin, ou si vous sourez de troubles de décit immunitaire.

C sourez d’un type actif de cancer. C avez des troubles lymphatiques, des

troubles de la thyroïde, du diabète ou des troubles hépatiques, ou toute autre maladie métabolique.

C portez un stimulateur cardiaque, un

débrillateur interne, ou tout autre implant électrique actif dans une partie quelconque du corps.

C prenez un traitement à base de solutions

topiques contenant des ions métalliques sur la zone de traitement.

C sourez d’épilepsie.

Lipo UM 3385A FDA Canada ED228-05.indd 38

27/11/2017 13:36:15

FRFR

C avez de graves problèmes de circulation

sanguine dans les membres inférieurs.

C avez une hernie inguinale ou

abdominale.

C êtes enceinte ou allaitez.

Ne pas utiliser sur les parties du corps suivantes :

C Près du cœur. Les patchs ne doivent pas

être placés sur la partie avant de la cage thoracique (où sont situés les côtes et le sternum) et surtout pas sur les deux grands pectoraux. Ceci peut augmenter le risque de brillation ventriculaire et induire un arrêt cardiaque.

C L’arrière de la cage thoracique. C La tête ou le cou. C Sur les organes génitaux. C Sur ou autour des yeux. C Les zones sujettes à de l’arthrite

métabolique ou une douleur chronique.

Lipo UM 3385A FDA Canada ED228-05.indd 39

27/11/2017 13:36:15

C Les zones qui sont enées, infectées, sur

les régions enammées, sur les lésions ou sur une peau irritée ou les éruptions cutanées (p. ex., exanthèmes, phlébite, thrombophlébite, varices ou cicatrices postopératoires où le processus de guérison pourrait être aecté, etc.).

C Les parties du corps avec agrafes en

métal, broches ou implants ; ou si vous êtes près d’une source de métal. Enlevez vos bijoux ou autres accessoires de la zone de traitement pendant les sessions.

2. Sécurité

Avec Silk’n, la sécurité est au premier plan. Silk'n Lipo est équipé de plusieurs mécanismes de sécurité :

Un capteur de proximité : L’appareil fonctionne uniquement lorsque vous l’allumez, et lorsque le(s) base(s) sont bien en contact avec la peau.

Un arrêt automatique : Même si vous pouvez interrompre un traitement dès que vous le souhaitez, l’appareil s’éteint après une minute ou deux, lorsqu’il n’y a pas de contact avec la peau (le témoin de fonctionnement s’allume en vert en continu). Il s’arrête aussi automatiquement après 15 minutes d’utilisation continue.

Lipo UM 3385A FDA Canada ED228-05.indd 40

27/11/2017 13:36:15

FRFR

3. En savoir plus sur votre Silk’n Lipo

Silk'n Lipo est un système pour vous aider à réduire la graisse dans des zones spéciques, à exercer vos muscles et à tonier des zones spéciques de votre corps sans eort physique, dans le confort de votre maison. Lorsque vous placez le(s) base(s) sur des zones ciblées telles que le haut du bras, l’abdomen, les fesses ou les cuisses, les graisses peuvent être détruites et éliminées spéciquement sur les zones concernées. Silk'n Lipo n’est pas destiné à une réduction des graisses sur la totalité du corps, et ne peut pas remplacer un régime ou de l’exercice, mais contrairement à ces derniers, Silk’n Lipo peut vous aider à tonier des zones spéciques.

Silk'n Lipo c'est un appareil puissant qui doit être utilisé avec précautions pour des raisons de sécurité. Avant utilisation, il est important que

vous lisiez et compreniez les instructions sur la façon d’utiliser cet appareil, y compris les procédures post-utilisation, et que vous les respectiez scrupuleusement. Nous vous recommandons de vous

familiariser à nouveau avec les instructions dans ce mode d'emploi avant chaque soin.

3.1. Contenu du paquet

Le pack du Silk'n Lipo comprend :

y 1 ou plusieurs bases * y 2 connecteurs y 1 à 3 ceintures * y 1 ou plusieurs patchs * y Socle/support de chargement + adaptateur y Guide rapide y Mode d'emploi y Carte de garantie

* Varie en fonction de l’option achetée.

Lipo UM 3385A FDA Canada ED228-05.indd 41

27/11/2017 13:36:15

3.2. Description de l'appareil

Silk'n Lipo est un appareil destiné à un usage domestique qui utilise la technologie laser de faible niveau (LLLT) et la stimulation musculaire électrique (EMS). Ensemble, ces énergies contribuent à augmenter le tonus musculaire et à réduire les amas graisseux et les acides gras et à renforcer la tonication et la refonte corporelle.

Silk'n Lipo comprend une sélection de ceintures adaptées à la partie du corps que vous souhaitez traiter. Chaque base contient 8 diodes laser et des patchs qui activent l’EMS. Le(s) base(s) sont attachées à la ceinture et ensuite placées sur la partie du corps que vous souhaitez tonier et remodeler. Silk'n Lipo utilise des batteries rechargeables pour que le(s) base(s) puissent facilement être chargées avant chaque utilisation.

3.3. Usage prévu

Silk'n Lipo est un traitement esthétique non invasif pour la réduction temporaire de la circonférence de la taille, des bras, des cuisses et des fesses. L’appareil est également destiné à améliorer le tonus musculaire et la fermeté, et à renforcer les muscles dans ces zones.

L’appareil n’est pas destiné à être utilisé au cours d’une thérapie, ou pour le traitement d’un problème de santé ou d’une maladie. Ne l'utilisez pas à des ns autres que celles décrites dans ce mode d’emploi.

Veuillez vous reporter à diagramme placé sur l’avant de ce mode d’emploi pour voir l’emplacement de chaque fonction.

1. Bases 5. Ceinture

2. Bouton de commande 6. Patchs

3. Voyants lumineux 7. Indicateurs d’autonomie

4. Connecteurs 8. Socle/support de chargement

Lipo UM 3385A FDA Canada ED228-05.indd 42

27/11/2017 13:36:15

FRFR

4. Paramètres et contrôles de l’appareil

4.1. Branchement des diérents éléments

Le branchement du Silk'n Lipo est particulièrement facile. Branchez d’abord le(s) base(s) sur la ceinture, puis placez la ceinture sur la partie du corps que vous souhaitez traiter.

1. Sortez les diérents éléments de la boîte.

2. Placez le(s) base(s) sur une surface plane. Si vous avez plus d’une base, branchez-les, les unes aux autres.

3. Prenez le connecteur femelle et placez-le sur le côté gauche de la base. Ensuite, prenez le connecteur mâle et branchez-le sur le côté droit de la base.

4. Sélectionnez la ceinture correspondant à la partie du corps que vous voulez traiter, et posez-la sur une surface plane avec le côté gris clair face à vous.

Mâle

Femelle

Lipo UM 3385A FDA Canada ED228-05.indd 43

27/11/2017 13:36:15

5. Ensuite, pliez chaque côté de la ceinture vers l’intérieur de manière à voir les Velcro noirs.

6. Faites glisser chaque extrémité de la ceinture dans les connecteurs puis repliez les extrémités de chaque côté de sorte que les Velcro adhèrent à la ceinture. Votre ceinture devrait désormais ressembler à l’image ci-dessous.

7. Bien sûr, pour utiliser le Silk’n Lipo, vous devrez dégrafer l’un des côtés, placez la ceinture sur le corps et puis réagrafer le côté que vous avez dégrafé !

À noter que vous ne pouvez utiliser l’appareil que lorsque :

y le(s) base(s) sont chargées. y vous avez placé un patch préalablement humidié sur

chaque base (voir la section “4.4. Humidication des patchs”).

y vous avez lu ce manuel, et compris comment utiliser l’appareil.

Bande Velcro

Silk’n

Lipo UM 3385A FDA Canada ED228-05.indd 44

27/11/2017 13:36:15

FRFR

4.2. Paramètres et contrôles

Les bases possèdent chacune une console de commande. La console de commande comprend les éléments suivants :

bouton de commande (#2)

2 boutons de réglage du niveau d’énergie EMS (à gauche et à droite du bouton de commande)

2 voyants lumineux - à gauche et au milieu (#3).

Contrôle Action Fonction

Bouton de commande Appui long

y Allume la base (ou l’éteint).

Lorsque vous allumez l’appareil, vous devriez sentir une brève vibration.

y Le témoin de fonctionnement

vert (du milieu) clignotera en continu.

Bouton +

Appui bref

y Chaque appui sur le bouton

augmente le niveau d’EMS. Au fur et à mesure que vous augmentez le niveau, le témoin de fonctionnement clignote de plus en plus rapidement.

Appui long

y Le même eet

qu’un appui court.

Batterie / erreur

Fonctionnement

Non utilisé

Lipo UM 3385A FDA Canada ED228-05.indd 45

27/11/2017 13:36:15

Contrôle Action Fonction

Bouton -

Appui bref

y Chaque appui sur le bouton

diminue le niveau d’EMS.

Appui long

y Diminue le niveau d’EMS

jusqu’à zéro.

Voyant d’erreur / batterie

(gauche)

Voyant orange clignote en continu

y Pile faible.

Orange continu

y Erreur de l’appareil.

Témoin de fonctionnement (milieu)

Voyant vert clignote en continu

y L’appareil est allumé, et

le contact avec la peau est bon.

y Clignote de plus en plus

rapidement au fur et à mesure de l’augmentation du niveau d’EMS.

Vert constant

y Il n’y a pas de contact avec

la peau.

y L’appareil va alors s’arrêter

automatiquement après une minute ou deux.

Voyant lumineux

(droite)

---

y Non utilisé.

4.3. Niveaux d’énergie

Silk’n Lipo possède plusieurs niveaux de stimulation musculaire électrique (EMS). Ceci vous permet d’avoir une très bonne maîtrise sur l’intensité de la stimulation musculaire que vous souhaitez utiliser pour chaque partie du corps à traiter. Qui plus est, vous pouvez changer les niveaux aussi souvent que vous voulez, pendant un soin.

Pour augmenter le niveau d’EMS : Appuyez brièvement sur le bouton + autant de fois que nécessaire pour régler le niveau d’EMS pour qu’il soit le plus confortable pour vous. Vous constaterez que le témoin de fonctionnement clignote de plus en plus rapidement au fur et à mesure que vous augmentez le niveau d’EMS.

Lipo UM 3385A FDA Canada ED228-05.indd 46

27/11/2017 13:36:15

FRFR

Pour diminuer le niveau d’EMS : Appuyez brièvement sur le

bouton - autant de fois que nécessaire (consultez la section “4.2

Controls and settings”).

Pour revenir au niveau d’EMS le plus bas : Appuyez longuement

sur le bouton -.

Vous pouvez uniquement changer les niveaux d’EMS lorsque le(s)

base(s) sont bien en contact avec la peau. Lorsqu’il n’y a pas de

contact avec la peau, l’EMS tombe automatiquement à zéro.

4.4. Humidiﬁcation des patchs

Pour que l’EMS fonctionne, les patchs sont nécessaires et doivent être humides avant le début du traitement.

1. Humidiez chaque patch avec un chion humide ou avec les doigts mouillés.

2. Placez ensuite un patch humidié sur le dessous de chacune des bases. Veillez à la xer fermement autour du rectangle du milieu. Vous aurez peut-être besoin de manipuler légèrement le patch de manière à ce qu’il soit bien à plat sur la base.

Humidiez uniquement le patch, et non pas l’ensemble de la base.

Patch

Dessous

de l’base

Lipo UM 3385A FDA Canada ED228-05.indd 47

27/11/2017 13:36:15

4.5. Chargement de l’appareil

Chargez le(s) base(s) avant la première utilisation. La première charge devrait prendre environ 6 heures. Les autres charges, par la suite, devraient prendre environ 3 heures. Nous vous recommandons de recharger l’appareil avant chaque soin.

1. Retirez les patchs avant de placer les xxx dans le socle/support de chargement.

1. Branchez le socle/support de chargement (vide) sur l’alimentation électrique. Les 2 indicateurs d’autonomie s’allument en vert en continu.

2. Placez la ou les bases dans le socle de manière à ce qu’elles siègent bien dans les rainures désignées à cet eet.

y Lorsque la base est en cours de chargement, le voyant d’erreur/

batterie orange sur la base clignote.

y Lorsque la base est entièrement chargée, le voyant d’erreur/

batterie (gauche) s’éteint et le témoin de fonctionnement (milieu) s’allume en vert continu.

3. Une fois l’appareil chargé, débranchez le socle/support de chargement de l’alimentation électrique.

5. Plan de traitement

Pour une utilisation sur une peau propre et saine (voir la section “1.

Avertissements & contre-indications”).

Traitez la zone ciblée pendant 15 minutes par séance de traitement.

Pour les plus grandes parties du corps, comme l’estomac ou les fesses, nous vous conseillons de déplacer le(s) base(s) sur une partie adjacente de la zone ciblée, et de traiter pendant encore 15 minutes. Vous pouvez continuer ainsi jusqu’à ce que vous ayez couvert la zone ciblée.

Faites en sorte de ne pas oublier de zones à traiter ou de ne pas faire se chevaucher les zones que vous traitez.

N’utilisez jamais le Silk’n Lipo exactement deux fois au même endroit pendant une même séance de traitement.

Lipo UM 3385A FDA Canada ED228-05.indd 48

27/11/2017 13:36:15

FRFR

Pour une utilisation quotidienne, mais pas plus de 3 fois par semaine sur chaque zone ciblée spécique. Continuez jusqu’à obtenir les résultats souhaités.

6. À quoi faut-il s’attendre avec le Silk’n Lipo

Si vous suivez les instructions complètement et faites attention à tous les avertissements et les contre-indications, les complications et les eets secondaires sont rares. Cependant, tout appareil à base d’énergie, même ceux conçus pour une utilisation à domicile, comporte un certain risque. C’est pourquoi il est important de comprendre et d’accepter les risques et les complications qui peuvent éventuellement survenir. N’oubliez pas de consulter la section “1. Avertissements & contre-indications”.

Rougeur cutanée

Quelques rougeurs de la peau peuvent apparaître dans la zone traitée, qui

devraient disparaître après le traitement.

Lipo UM 3385A FDA Canada ED228-05.indd 49

27/11/2017 13:36:15

Douleur musculaire

Comme avec tout exercice, certaines douleurs musculaires peuvent survenir après un traitement, mais devraient disparaître après une journée ou deux. Le cas échéant, utilisez un faible niveau d’EMS pendant quelques sessions jusqu’à ce que la douleur disparaisse.

Irritation de la peau

Bien que très rare, il est possible d’avoir un rougissement de la peau pendant un certain temps, ou l’apparition d’acné. Arrêtez immédiatement d’utiliser l’appareil, et traitez uniquement la zone concernée quand l’irritation de la peau a disparu.

Maux de tête

Tout aussi rare, la possibilité que vous soyez pris de quelques vertiges en début d’utilisation de l’appareil. Si cela se produit, asseyez-vous pendant le traitement, ou arrêtez d’utiliser l’appareil jusqu’à ce que vous vous sentiez bien.

Réaction allergique

Si vous avez une réaction allergique à l’appareil ou à un de ses accessoires, arrêtez d’utiliser l’appareil.

Cessez immédiatement l’utilisation de l’appareil si n’importe lequel

de ces eets est plus grave.

Consultez votre médecin si les eets persistent au-delà de 2 à 3 jours.

7. Commencez !

Vous êtes sur la bonne voie pour avoir un corps plus mince et plus tonique ! Utiliser le Silk’n Lipo est particulièrement facile. Suivez simplement les étapes ci-dessous pour chaque partie du corps que vous voulez traiter.

7.1. Étapes du traitement

1. Utilisez l’appareil sur une peau propre et saine (consultez la section “1. Avertissements & contre-indications”).

2. Vériez que les batteries sont bien chargées avant utilisation. Si le voyant d’erreur/batterie est orange et clignote lentement, cela indique que le niveau de la batterie est faible.

Lipo UM 3385A FDA Canada ED228-05.indd 50

27/11/2017 13:36:15

FRFR

3. Avant chaque traitement, humidiez le ou les patchs avec un chion humide ou avec les doigts mouillés, et placez-les sur chaque base (voir la section “4.4. Humidication des patchs”). Ensuite, placez une ou plusieurs bases sur la ceinture (voir “4.1. Branchement des diérents éléments”).

4. Dégrafez l’un des connecteurs sur l’un des côtés de la ceinture, puis placez la ceinture autour de la zone que vous souhaitez traiter. Rebranchez ensuite le côté du connecteur que vous venez de dégrafer.

5. Réglez la tension de la ceinture de sorte que le(s) base(s) soient bien en contact avec la peau, et que la ceinture soit fermement xée sur le corps.

Si la ceinture n’est pas bien serrée contre la peau, l’appareil est susceptible de remettre le niveau d’énergie EMS à zéro. Le cas échéant, appuyez sur le bouton + pour sélectionner à nouveau le niveau d’énergie EMS requis.

6. Allumage de l’appareil. Avec les contrôles bien en vue, appuyez sur le bouton de commande sur chaque base. Les voyants lumineux vert et orange s’allument, puis s’éteignent après une seconde ou deux et le(s) base(s) se mettent à vibrer une seule fois. Lorsque le(s) base(s) sont bien en contact avec la peau, le témoin de fonctionnement vert clignote lentement, et l’énergie du laser commence à opérer.

7. Changement du niveau d’EMS :

y Pour augmenter : Appuyez brièvement sur le bouton +

autant de fois que nécessaire pour régler le niveau d’EMS pour qu’il soit le plus confortable pour vous. Le témoin de fonctionnement clignote de plus en plus rapidement au fur et à mesure que vous augmentez le niveau d’EMS.

a Si vous appuyez longuement sur le bouton +, l’EMS

augmentera uniquement d’un incrément à la fois.

y Pour diminuer : Appuyez brièvement sur le bouton - autant

de fois que nécessaire (consultez la section “4.2 Controls and settings”).

a Le fait d’appuyer longuement sur le bouton - éteint le niveau

d’EMS.

Lipo UM 3385A FDA Canada ED228-05.indd 51

27/11/2017 13:36:16

8. Traitez chaque zone pendant à 15 minutes. Laissez le(s) base(s) en place, et l’appareil allumé jusqu’à 15 minutes. Vous allez sentir des vibrations toutes les quelques minutes. À la n des 15 minutes, vous devriez sentir 3 vibrations ; l’appareil n’émettra plus d’énergie et s’éteindra automatiquement.

a Pour éteindre l’appareil avant les 15 minutes, appuyez

longuement sur le bouton de commande. Vous allez sentir 2 vibrations, puis l’appareil va s’éteindre.

9. Si vous souhaitez traiter une autre zone (à côté de la zone que vous venez de traiter ou une autre partie du corps), humidiez le ou les patchs, et déplacez le(s) base(s) sur l’autre endroit à traiter.

a Si vous déplacez l’appareil sur une autre partie du corps et

le(s) base(s) ne sont pas bien en contact avec la peau, le niveau d’EMS se remettra à zéro. Le cas échéant, assurez-vous que le ou les patchs sont bien en contact avec la peau, puis appuyez brièvement sur le bouton + pour augmenter le niveau d’EMS.

8. Nettoyage et entretien

8.1. Nettoyage des bases et du support de chargement

Nous vous recommandons de nettoyer le(s) base(s) après chaque utilisation et le socle/support de chargement une fois par mois.

Avant le nettoyage :

Retirez le(s) base(s) du socle/support de chargement.

Débranchez le socle/support de chargement de l’alimentation

électrique.

Ne nettoyez aucune pièce de l’appareil au moyen de produits

chimiques ou nettoyants abrasifs.

Nettoyez le(s) base(s) ou le socle/support de chargement avec un chion humide et un détergent doux puis essuyez-les avec un chion propre.

Ne nettoyez pas les pièces en les passant au lave-vaisselle.

Lipo UM 3385A FDA Canada ED228-05.indd 52

27/11/2017 13:36:16

FRFR

8.2. Nettoyage des patchs

Après chaque utilisation, essuyez le ou les patchs et séchez-les avec

un chion.

Ne les rangez pas dans une boîte fermée ou un tiroir à moins

qu’elles ne soient complètement sèches.

8.3. Repositionnement des patchs

N’utilisez pas le ou les patchs si ils sont endommagés. Le cas

échéant, remplacez-les par de nouvelles.

8.4. Nettoyage de la ceinture

Lavez la ceinture à la main uniquement. Veuillez suivre les instructions concernant le nettoyage de la ceinture.

8.5. Stockage

Après le nettoyage, nous vous recommandons de replacer le(s)

base(s) sur le socle/support de chargement.

Stockez les diérents composants de l’emballage d’origine dans un

lieu propre et sec pour éviter l’accumulation de poussière.

Veillez à débrancher le socle/support de chargement de l’alimentation

électrique.

External: Nylon. Middle layer: SBR. Internal: Nylon

Lipo UM 3385A FDA Canada ED228-05.indd 53

27/11/2017 13:36:16

9. Pièces détachées et consommables

Seul le personnel autorisé est habilité à eectuer des réparations. Vous pouvez acheter d’autres bases ou des ceintures auprès du revendeur où vous avez acheté l’appareil, ou vous pouvez commander directement à partir de ce site Internet : www.silkn.com.

10. Dépannage

N’essayez pas d’ouvrir, ni de réparer votre appareil. Vous pourriez vous exposer à des composants électriques dangereux et vous blesser gravement. Cela annulera également votre garantie.

Problème Contrôles

Mon appareil ne

démarre pas.

Assurez-vous que :

y le(s) base(s) sont chargées y vous avez bien appuyé sur le bouton de commande

pour les allumer

y le témoin de fonctionnement clignote

Je ne sens pas l’électrostimulation ou le niveau d’EMS est trop faible.

Veuillez vérier que :

y le ou les patchs sont bien humidiés y le(s) base(s) sont bien en contact avec la peau et y la ceinture est bien xée sur le corps

Je ne peux pas changer le niveau d’EMS.

Vériez que le(s) base(s) sont bien chargées.

Les voyants sont allumés tout le temps.

Il y a une erreur système.

Si vous avez des problèmes ou des questions, veuillez contacter le service à la clientèle.

Lipo UM 3385A FDA Canada ED228-05.indd 54

27/11/2017 13:36:16

FRFR

11. Service à la clientèle

Consultez notre site Web pour plus d'informations : www.silkn.com. Ce mode d'emploi est également à votre disposition en version PDF, téléchargeable à partir du site www.silkn.com/manuals.

Contactez le Service à la clientèle pour signaler une opération ou un événement inattendus, ou tout autre problème lié à votre appareil. Nos coordonnées sont les suivantes :

Email : contact@silkn.com Téléphone : 1-877-367-4556 (gratuit)

12. Garantie

Veuillez vous reporter à votre carte de garantie Silk'n.

13. Environnement

Si votre appareil atteint sa n de vie, assurez-vous de respecter les lois de votre pays concernant l'élimination des articles électriques.

Mettez l’emballage au rebut en veillant à séparer les divers types de matériaux. Jetez l’emballage en carton et le carton dans les déchets papier et le lm plastique via le centre de collecte des matériaux recyclables.

Ne pas jeter avec les déchets ménagers. La loi exige que vous mettiez cet appareil électrique au rebut (y compris l’ensemble des accessoires et des pièces) dans un centre de collecte prévu pour le recyclage des appareils électriques. Ceci garantit que l’appareil est recyclé de manière professionnelle, et empêche le rejet de substances nocives* dans l’environnement. Assurez-vous que l’appareil est bien déchargé avant de le mettre au rebut.

*Produits étiquetés avec Cd = cadmium, Hg = mercure, Pb = plomb.

Lipo UM 3385A FDA Canada ED228-05.indd 55

27/11/2017 13:36:16

14. Caractéristiques techniques

N° modèle H5001 (appareil) ;

H5002 (support de chargement)

Technologie Traitement par laser de faible intensité (LLLT)

+ stimulation musculaire électrique (EMS)

Support de chargement Entrée 12 Vcc, 1,5 A max

Chargement de 2 modules simultanément

Module alimenté par

Batterie Li-ion, 3,7 V, 2600 mA

Modèles d’adaptateurs PMA18A-120 (USA)

KSA24A1200150HU (USA)

Tension de l’adaptateur Entrée: Sortie:

100-240 Vac, 50-60 Hz, 0.6A max 12 Vdc, 1.5A

LLLT Longueur d’onde de la diode Puissance de la diode

658nm +/- 8nm 100 mW (max)

EMS

Amplitude de l’impulsion

0-32 mA avec une charge de 1000 ohms

Tension de sortie Réglable 0-32 V, sortie max. 32 V crête à crête

avec une charge de 1000 ohms.

Marche Réglable, 20~2400 millisecondes

Arrêt Réglable, 20~2400 millisecondes

Temps de la mise en charge Réglable, 22~800 millisecondes,

22 millisecondes/ incrément, la période de marche augmentera et diminuera en fonction de la valeur de réglage

Taux d’impulsion

30~50 Hz

Largeur d’impulsion 350~450 µs

Minuterie 15 min

Forme d’onde Impulsion rectangulaire biphasique

symétrique

Lipo UM 3385A FDA Canada ED228-05.indd 56

27/11/2017 13:36:16

FRFR

Tolérance L’appareil peut acher une tolérance de

+/-5 % vis-à-vis de tous les paramètres et de +/- 20 % de tolérance en termes de sortie d’intensité.

Taille du paquet 192 x 296 x 130 (L x l x H) [mm]

Poids

Module : 300 [gr] Support de chargement : 215 [gr]

Transport et stockage entre les utilisations et conditions de stockage

Température : moins 40 - 70 [°C] Humidité relative : 10% à 90% Pression atmosphérique : 500 à 1 060 [hPa]

Conditions de fonctionnement Température : 5 - 40 [°C]

Humidité relative : 15% à 90% Pression atmosphérique : 700 à 1060 [hPa]

Temps de la température minimale de stockage entre les utilisations à la température minimale de fonctionnement à une température ambiante de 20 ° degrés C

30 minutes

Temps de la température maximale de stockage entre les utilisations à la température maximale de fonctionnement à une température ambiante de 20 ° degrés C

30 minutes

Durée de vie 3 ans

Lipo UM 3385A FDA Canada ED228-05.indd 57

27/11/2017 13:36:16

15. Signes et symboles

Déclaration de conformité : Les produits étiquetés avec ce

symbole répondent à toutes les dispositions applicables dans

l’Espace économique européen.

Marque CSA pour les États-Unis et le Canada.

Assemblé à partir de composants testés.

IP22 L’appareil est protégé contre la pénétration d’objets tels que les

doigts.

Degré de protection contre les chocs électriques. Partie appliquée

BF.

Garder au sec.

Ne pas jeter avec les déchets ménagers. La directive WEEE exige que vous mettiez cet appareil électrique au rebut (y compris l’ensemble des accessoires et des pièces) dans un centre de collecte prévu pour le recyclage des appareils électriques.

Suivre les directives de fonctionnement.

Produit laser de classe 1.

Lipo UM 3385A FDA Canada ED228-05.indd 58

27/11/2017 13:36:16

FRFR

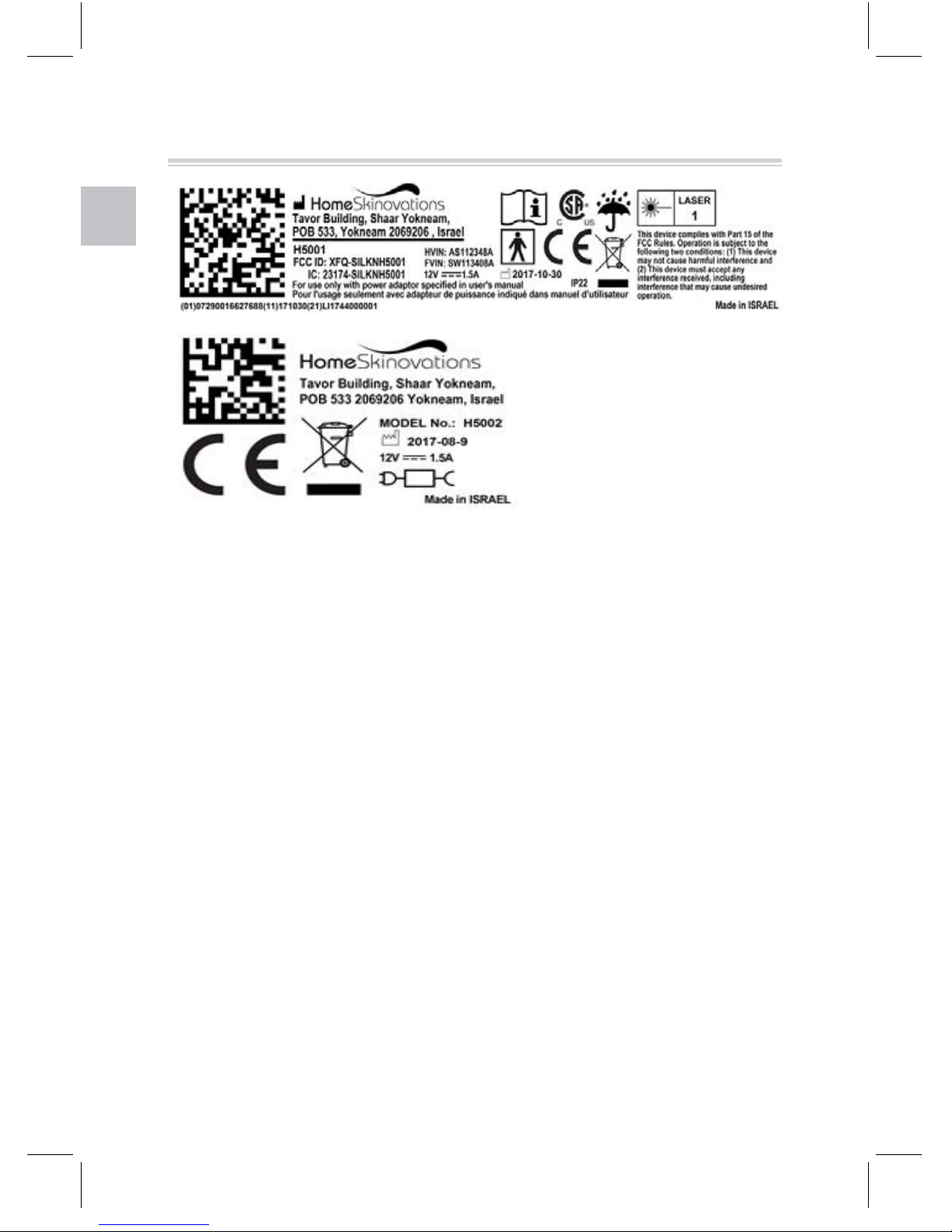

16. Étiquetage

Lipo UM 3385A FDA Canada ED228-05.indd 59

27/11/2017 13:36:16

17. Déclarations de conformité

Tableau 1 : Indications et déclaration du fabricant : Émissions

électromagnétiques

L’appareil est conçu pour être employé dans l’environnement électromagnétique spécié ci-dessous. L’acheteur ou l’utilisateur de l’appareil doit veiller à ce que l’appareil soit utilisé dans un tel environnement.

Essai de contrôle des émissions

Conformité Indications en matière

d’environnement électromagnétique

Émissions RF

CISPR 11

Groupe 1 L’appareil utilise de l’énergie RF

uniquement pour son fonctionnement interne. Par conséquent, ses émissions RF sont très basses et ne sont pas susceptibles de causer de l’interférence avec d’autres appareils électroniques à proximité.

Émissions RF

CISPR 11

Classe B Conforme

L’appareil convient à une utilisation dans tous les établissements, y compris les établissements domestiques et ceux raccordés directement au réseau électrique basse tension qui alimente les bâtiments utilisés à des ns domestiques.

Émissions

d’harmoniques

CEI 61000-3-2

Sans objet

Fluctuations de tension/émissions de scintillement

CEI 61000-3-3

Conforme

Lipo UM 3385A FDA Canada ED228-05.indd 60

27/11/2017 13:36:16

FRFR

Tableau 2 : Indications et déclaration du fabricant : Immunité

électromagnétique

Essai

d’immunité

Intensité d’essai

CEI 60601

Niveau de

conformité

Indications en matière d’environnement électromagnétique

Décharges électrostati-

ques (DES)

CEI 61000-4-2

± 8 kV contact

± 15 kV air

± 8 kV contact

± 15 kV air

Les planchers doivent être en bois, en béton ou en carreaux de céramique. Si les planchers sont couverts d’un matériau synthétique, l’humidité relative doit être d’au moins 30 %.

Transitoires électriques rapides en salves

CEI 61000-4-4

± 2 kV pour les lignes d’alimentation

± 1 kV pour les lignes d’entrée/de sortie

± 2 kV pour les lignes d’alimentation

S/O

La qualité de l’alimentation secteur doit être équivalente à celle d’un environnement commercial ou hospitalier type.

Ondes de

choc

CEI 61000-4-5

2 kV

Angles de phase de 0, 90, 180 et 270 degrés

2 kV

Angles de phase de 0, 90, 180 et 270 degrés

La qualité de l’alimentation secteur doit être équivalente à celle d’un environnement commercial ou hospitalier type.

Lipo UM 3385A FDA Canada ED228-05.indd 61

27/11/2017 13:36:16

Creux de tension, coupures brèves et variations de tension aux lignes d’entrée d’alimentation

CEI 610004-11

Chute de 100 %, 0,5 période (0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°)

Creux de 100 %, 1 période

Creux de 30 %, 25/30 périodes

Chute de 100 %, 5 secondes

Chute de 100 %, 0,5 période (0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°)

Creux de 100 %, 1 période

Creux de 30 %, 25/30 périodes

Chute de 100 %, 5 secondes

La qualité de l’alimentation secteur doit être équivalente à celle d’un environnement commercial ou hospitalier type. Si l’utilisateur a besoin que l’appareil continue de fonctionner durant les interruptions de courant secteur, on recommande que l’appareil soit alimenté par une unité d’alimentation sans coupure (système UPS) ou une pile.

Champ magnétique à la fréquence du réseau (50/60 Hz)

CEI 61000-4-8

3 A/m 3 A/m Les champs

magnétiques à la fréquence du réseau doivent être à des niveaux normaux pour un emplacement type dans un environnement commercial ou hospitalier type.

Remarque : UT est la tension c.a. secteur avant l'application de l'intensité d'essai.

Lipo UM 3385A FDA Canada ED228-05.indd 62

27/11/2017 13:36:16

FRFR

Tableau 4 : Indications et déclaration du fabricant : Immunité électromagnétique

Essai d’immunité

Niveau d’intensité CEI 606011-2

Niveau de

conformité

Indications en matière

d’environnement électromagnétique

conduites

CEI 61000-

4-6

rayonnées

6 V/rms

150 kHz à 80 MHz

10 V/m

80 MHz à 2,7 GHz

6 V/rms

150 kHz à 80

MHz

10 V/m

80 MHz à

2,7 GHz

Il est déconseillé d’utiliser des appareils de communication RF portatifs ou mobiles à côté de quelque pièce de l’appareil, y compris les câbles, sauf s’ils se trouvent à une distance supérieure à la distance de séparation recommandée calculée au moyen de l’équation applicable à la fréquence de l’émetteur. Distance de séparation recommandée :

suite au verso....

Lipo UM 3385A FDA Canada ED228-05.indd 63

27/11/2017 13:36:16

CEI 61000-

4-3

Où P est la puissance de sortie nominale maximum de l’émetteur en watts (W) selon le fabricant de l’émetteur, et où d est la distance de séparation recommandée en mètres (m).

L’intensité des champs émis par des émetteurs RF xes, telle que déterminée par un levé électromagnétique du site, doit être inférieure au niveau de conformité pour chaque plage de fréquences.

De l’interférence peut se produire aux alentours des appareils portant le symbole suivant

Remarque 1 : À 80 MHz et à 800 MHz, la plage de fréquences supérieure

s’applique.

Remarque 2 : Ces lignes directrices peuvent ne pas s’appliquer dans toutes les situations. La propagation électromagnétique est aectée par l’absorption et la réexion des structures, des objets et des personnes.

A. L’intensité des champs émis par des émetteurs xes, comme les stations de base pour radiotéléphones (cellulaires/sans l) et radios mobiles terrestres, les radioamateurs, les stations de radiodiusion AM et FM et les stations de télédiusion, ne peut être estimée théoriquement avec exactitude. Pour évaluer l’environnement électromagnétique produit par des émetteurs RF xes, un levé électromagnétique du site doit être considéré. Si l’intensité du champ mesurée à l’emplacement où l’appareil est utilisé dépasse le niveau de conformité RF applicable ci-dessus, l’appareil doit être observé an de vérier qu’il fonctionne normalement. S’il semble fonctionner anormalement, des mesures supplémentaires devront possiblement être prises, comme de réorienter ou de déplacer l’appareil.

Lipo UM 3385A FDA Canada ED228-05.indd 64

27/11/2017 13:36:16

FRFR

B. Sur la plage de fréquences 150 kHz à 80 MHz, l’intensité du champ doit être inférieure à [V1] V/m.

Tableau 6 : Distances de séparation recommandées entre des appareils de communication RF portatifs et mobiles et l’appareil

L’appareil est conçu pour être employé dans un environnement électromagnétique dans lequel les perturbations RF rayonnées sont contrôlées. L’acheteur ou l’utilisateur de l’appareil peut aider à prévenir les interférences électromagnétiques en gardant une distance minimale entre les appareils de communication RF portatifs et mobiles (émetteurs) et l’appareil tel que recommandé ci-dessous, conformément à la puissance de sortie maximum des appareils de communication.

Puissance de sortie nominale maximum de l’émetteur (W)

Distance de séparation selon la fréquence

de l’émetteur (m)

150 kHz à 80

MHz

80 MHz à 800

MHz

800 MHz à 2,5

GHz

0,01 0,12 0,12 0,23

0,1 0,37 0,37 0,74

1 1,17 1,17 2,33

10 3,7 3,7 7,38

100 11,7 11,7 23,33

Pour les émetteurs dont la puissance de sortie nominale maximum n’est pas indiquée ci-dessus, la distance de séparation recommandée en mètres (m) peut être estimée au moyen de l’équation applicable à la fréquence de l’émetteur, où P est la puissance de sortie nominale maximum de l’émetteur en watts (W) selon le fabricant de l’émetteur.

Remarque 1 : À 80 MHz et à 800 MHz, la distance de séparation pour la plage de fréquences supérieure s’applique.

Lipo UM 3385A FDA Canada ED228-05.indd 65

27/11/2017 13:36:16

Notication au Canada

Le present appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisee aux deux conditions suivantes :(1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioelectrique subi, meme si le brouillage est susceptible d’en compromettre le fonctionnement.

Une distance d’au moins 0.5cm. entre l’antennd de l’équipement et toutes les personnes devraient être maintenues pendant le fonctionnement de l’équipement.

Lipo UM 3385A FDA Canada ED228-05.indd 66

27/11/2017 13:36:16

FRFR

Mentions légales

Home Skinovations Ltd se réserve le droit d’apporter des changements à ses produits ou aux spécications de ses produits an d’en améliorer la performance, la abilité ou la productibilité. Tous les renseignements fournis par Home Skinovations Ltd au moment de leur publication ont été établis de bonne foi et sont exacts et ables. Home Skinovations Ltd décline néanmoins toute responsabilité au regard leur utilisation. Aucune licence n’est implicitement accordée ou accordée autrement en vertu de tout brevet ou droit de brevet de Home Skinovations Ltd.

Aucune partie de ce document ne peut être reproduite, ni transmise sous quelque forme que ce soit ou par quelque procédé électronique ou mécanique, sans l’accord écrit de Home Skinovations Ltd. Les données sont sujettes à changement sans préavis.

Home Skinovations Ltd détient les brevets et les brevets en instance, la marque de commerce, les droits réservés ou d’autres droits de propriété intellectuelle aérents au sujet de ce document. La délivrance de ce document ne vous confère aucune licence sur ces brevets, marques commerciales, droits d’auteur ou autres droits de propriété intellectuelle hormis ceux expressément accordés par contrat écrit avec Home Skinovations Ltd. Les caractéristiques techniques sont sujettes à changement sans préavis.

SILK’N et le logo SILK’N sont des marques déposées de Home Skinovations Ltd. Tavor Building, Shaar Yokneam POB 533, Yokneam 2069206, ISRAEL www.silkn.com, contact@silkn.com.

Lipo UM 3385A FDA Canada ED228-05.indd 67

27/11/2017 13:36:16

info@silkn.com www.silkn.com

Lipo UM 3385A FDA Canada ED228-05.indd 68

27/11/2017 13:36:16

ENEN

H5003 H5002

INSTRUCTIONS FOR USE

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 1

27/11/2017 13:35:23

Silk’n

100-240 Vac

50-60 Hz

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 2

27/11/2017 13:35:23

ENEN

Table of contents

1. Warnings & contraindications.......................................... 2

2. Safety ................................................................................. 8

3. Get to know Silk’n Model H5003 ..................................... 8

4. Device controls & settings .............................................. 10

5. Treatment plan ................................................................ 15

6. What to expect with Silk’n Model H5003 ...................... 16

7. Get started! ...................................................................... 17

8. Cleaning & maintenance ................................................ 19

9. Parts and consumables .................................................. 20

10. Troubleshooting ............................................................. 21

11. Customer service ............................................................ 21

12. Warranty .......................................................................... 22

13. Disposal ........................................................................... 22

14. Specications .................................................................. 23

15. Signs & symbols .............................................................. 25

16. Labeling ........................................................................... 26

17. Compliance Statements ................................................. 27

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 1

27/11/2017 13:35:23

1. Warnings & contraindications

Please read all warnings and contraindications before use.

C Do not use the device while bathing or

taking a shower.

C Always ensure that your hands are dry

before connecting the stand/charging cradle to the electricity supply.

C If the stan d/charging cra dle malfunc tions,

unplug immediately.

C Dry the electrode pad/s before storage. C Only authorized personnel are permitted

to perform repairs. Do not attempt to modify, open or repair the device. You may expose yourself to dangerous electrical components and may cause serious harm to yourself.

C Do not use if the parts or accessories

are not supplied by the manufacturer as dened in this manual, or if the device is damaged or does not appear to be working properly. In such cases contact Customer Service.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 2

27/11/2017 13:35:23

ENEN

C Changes or modications to this device

not expressly approved by the party responsible for compliance could void the user’s authority to operate the device.

C Do not clean any of the parts in the

dishwasher.

C Do not dispose with household waste!

C The battery must be removed from the

appliance before it is scrapped.

C The appliance must be disconnected

from the supply mains when removing the battery.

C The battery is to be disposed of safely. C Attention should be drawn to the

environmental aspects of battery disposal. Don’t throw used batteries in a dustbin. Please contact your retailer in order to protect the environment.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 3

27/11/2017 13:35:23

Battery Removal

Silk’n is not liable for any physical or material damages as a result of performing this procedure.

To remove the battery place the hand unit on a hard, strong surface. Use a hammer to hit the device on the seam and continue to do so along the whole seam on both sides of the device.

Once the seam is suciently broken, use pliers or a screwdriver to take the housing apart. Unscrew the PCB (printed circuit board) and remove the battery by disconnecting the plug from the PCB.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 4

27/11/2017 13:35:23

ENEN

Contraindications

C Silk’n Model H5003 must not be used

by children, adults with limited physical, sensory or psychological capacities, or those lacking experience or knowledge in how to use the device. Keep the device out of the reach of children.

C Use a lower EMS energy level if you

experience any discomfort.

C Stop use immediately if your skin is very

red, or if it blisters or burns.

C Use on clean, dry, healthy skin.

Do not use if you:

C have heart disease and you have not

consulted your physician.

C are on immuno-suppressant drugs

such as corticosteroids without consulting your physician, or if you have an immuno deciency disorder.

C have any active type of cancer. C have a lymphatic disorder, thyroid

disorder, diabetes or liver disorder, or any other metabolic condition.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 5

27/11/2017 13:35:23

C have a pacemaker, internal debrillator,

or any other active electrical implant anywhere in the body.

C have applied topical solutions containing

metal ions on the treatment area.

C have epilepsy. C have serious arterial circulatory problems

in the lower limbs.

C have an abdominal or inguinal hernia. C are pregnant or nursing.

Do not use on these parts of the body:

C Near the heart. The electrodes must

C The back ribcage. C The head or neck. C On the genitals. C On or around the eyes.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 6

27/11/2017 13:35:23

ENEN

C Areas that have metabolic arthritis or

chronic pain.

C Areas that are swollen, infected, inamed

areas, broken or irritated skin, or skin eruptions (e.g. skin rashes, phlebitis, thrombophlebitis, varicose veins, or post-operative scars where the healing process could be aected etc.).

C Parts of the body that have metal staples,

implants or pins; or if you are near metal. Remove jewelry or other accessories from the treatment area during a session.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 7

27/11/2017 13:35:23

2. Safety

With Silk’n safety comes rst. Silk’n Model H5003 has these safety features:

Proximity sensor: The device works only when it is on, and the treatment unit/s are in good contact with your skin.

Auto shut-down: Although you can stop a treatment whenever you wish, the device shuts down after a minute or so, when there is no contact with the skin (the operating light will be constant green). It also shut downs automatically after 15 minutes of continuous use.

3. Get to know Silk’n Model H5003

Silk’n Model H5003 is a system to help you exercise your muscles and tone specic parts of your body without physical eort, and in the comfort of your home. Target areas are the upper arms, abdomen, buttocks or thighs.

Silk'n Model H5003 is a powerful electrical device and should be used with special attention to safety. Before use, it is important that you

read and understand the instructions on how to use the device including after-use procedures, and follow them strictly. We

recommend you re-familiarize yourself with the instructions in this manual before each treatment.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 8

27/11/2017 13:35:23

ENEN

3.1 Package contents

The Silk’n Model H5003 pack includes:

y 1 or more Treatment units * y 2 Connectors y 1 to 3 Body belts * y 1 or more Electrode pads * y Stand/charging cradle + adapter y Quick guide y User manual y Warranty card

* Varies according to the option purchased.

3.2 Device description

Silk’n Model H5003 is a device for home use that utilizes electrical muscle stimulation (EMS). This technology helps increase muscle tone and enhances body toning and reshaping.

Silk’n Model H5003 includes a selection of belts suited to the part of the body you wish to treat. Each treatment unit contains electrodes that activate the EMS. The treatment unit/s are attached to the belt and then placed on placed on the part of the body you wish to tone and reshape. Silk’n Model H5003 uses rechargeable batteries so the treatment unit/s can be easily charged before each use.

Refer to the diagram at the front of the manual to see the location of each feature.

1. Treatment unit 5. Body belt

2. Control button 6. Electrode pads

3. Indicator lights 7. Charging indicator lights

4. Connectors 8. Stand / charging cradle

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 9

27/11/2017 13:35:23

3.3 Intended use

Silk’n Model H5003 is a non-invasive aesthetic treatment to improve muscle tone and rmness, and strengthen muscles in the waist, arms, thighs and buttocks.

The device is not intended for use in any therapy, or for the treatment of any medical conditions or diseases. Do not use for any purpose other than as described in this manual.

4. Device controls & settings

4.1 Connecting the dierent parts

Connecting Silk’n Model H5003 is easy. First connect the treatment unit/s to the belt, and then wear the belt on the part of the body you wish to treat.

1. Remove the dierent parts from the box.

2. Place the treatment unit/s on a at surface. If you have more than one treatment unit, connect them together.

3. Take the female connector and slot it into the left side of the treatment unit. Then take the male connector and connect it to the right side.

4. Select the belt for the part of the body you are treating, and lay it on a at surface with the light gray side facing you.

Male

Female

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 10

27/11/2017 13:35:23

ENEN

5. Next, fold each side of the belt inwards so that you see the black Velcro pads.

6. Slide each end of the belt into the connectors and then fold backwards, so that the Velcro pad sticks to the belt. Your belt will now look like this.

7. Of course, to use Silk’n Model H5003, you will need to disconnect one side, place the belt on your body and then re-connect the side you disconnected!

Note that you can only use the device when:

y the treatment unit/s are charged. y you have placed a wet electrode pad on each treatment unit

(see section “4.4 Wetting the electrode pads”).

y you have read this manual, and understand how to use the

device.

Velcro pad

Silk’n

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 11

27/11/2017 13:35:23

4.2 Controls and settings

Each treatment unit has a control panel (#2 and #3 in diagram at the front of the manual). The control panel includes:

a control button (#2 )

2 EMS energy level buttons (left and right of the control button)

2 indicator lights - left and middle (#3).

Control Action Function

Control button Long press

y Turns the treatment unit on (or o).

When you turn it on, you will feel a short vibration.

y The green operating light (middle)

will blink continuously.

+ Button

Short press

y Each press increases the EMS level.

As you increase levels, the operating light blinks faster.

Long press

y The same eect as a short press.

- Button

Short press

y Each press decreases the EMS level.

Long press

y Decreases the EMS level to zero.

Battery / Error light (left)

Orange light blinks continuously

y Battery low.

Constant orange

y Device error.

Battery / Error Operating Not in use

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 12

27/11/2017 13:35:23

ENEN

Control Action Function

Operating light (middle)

Green light blinks continuously

y The device is on, and has good

contact with the skin.

y Blinks faster as the EMS level

increases.

Constant green

y There is no contact with the skin. y The device will then shut down

automatically after a minute or so.

Indicator light (right)

---

y Not in use.

4.3 Energy levels

Silk’n Model H5003 has 15 levels of Electrical Muscle Stimulation (EMS). This gives you excellent control of the intensity of muscle stimulation you wish to use for each part of the body you treat. What's more, you can change levels as often as you like during a treatment.

To reduce the EMS level: Short press the - button as many times as you need (refer to section “4.2 Controls and settings”).

To go back to the lowest EMS level: Long press the - button.

You can only change EMS levels when the treatment unit/s are in good contact with your skin. When there is no contact with the skin, the EMS drops to zero.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 13

27/11/2017 13:35:23

4.4 Wetting the electrode pads

The electrode pads are required for the EMS to work, and they must be wet before you start your treatment.

1. Wet each electrode pad with a wet cloth or with wet ngers.

Only wet the electrode pad, not the whole treatment unit.

4.5 Device charging

1. Connect the empty stand/charging cradle to the electricity supply. The 2 charging indicator lights will be constant green.

2. Place the treatment unit/s in the cradle so that they sit in the designated grooves.

y When the treatment unit is charging, the orange battery/error

indicator light on the treatment unit will ash on and o.

y When fully charged the battery/error indicator light (left) will

go o, and the green operating light (middle) will be constant green.

Electrode pad

Underside of the treatment unit

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 14

27/11/2017 13:35:23

ENEN

3. Once charged, disconnect the stand/charging cradle from the electricity supply.

5. Treatment plan

For use on clean, healthy skin (see section “1. Warnings &

contraindications”).

Treat the target area for 15 minutes per treatment session.

Try to avoid gaps and overlaps.

Never use Silk’n Model H5003 on exactly the same spot during a treatment session.

For daily use, but no more than 3 times a week on each specic target area. Continue until you get the results you want.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 15

27/11/2017 13:35:23

6. What to expect with Silk’n Model H5003

Skin redness

You may nd some skin redness in the treated area which should disappear after

the treatment.

Muscle pain

As with all exercise, some muscle soreness may occur after a treatment but it should go away after a day or two. If this happens, use a low EMS level for a few sessions until the soreness has gone.

Skin irritation

Although very rare, it is possible to have a prolonged reddening of the skin, or the appearance of acne. Stop use immediately, and only treat that specic area when the skin irritation has gone.

Headache

Equally rare, is the possibility that you might feel light-headed when you start using the device. If this happens, sit down during the treatment, or stop using the device until you feel OK.

Allergic reaction

If you have an allergic reaction to the device or its accessories, stop using the device.

Stop use immediately if any of these eects are more severe.

See your doctor if the eects do not go away within 2 to 3 days.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 16

27/11/2017 13:35:23

ENEN

7. Get started!

You're on your way to a trim and toned body! Treating with Silk’n Model H5003 is easy. Just follow these steps for each part of the body you wish to treat.

7.1 Treatment steps

1. Use on clean, healthy skin (refer to section “1. Warnings & contraindications”).

2. Check that the batteries are well charged before use. If the battery/ error light is orange and blinks slowly, this indicates that the battery is low.

3. Before each treatment, wet the electrode pad/s with a wet cloth or with wet ngers, and place them on each treatment unit (see section “4.4 Wetting the electrode pads”). Next, connect one or more treatment units to the belt (see “4.1 Connecting the dierent parts”).

4. Disconnect one of the connectors on one side, and then place the belt around the area you wish to treat. Then reconnect the side you just disconnected.

5. Adjust the tightness of the belt so that the treatment unit/s are in good contact with your skin, and that the belt is rm and well secured to your body.

If the belt is not tight against your skin, the EMS energy may disconnect. If that happens, press the + button to reselect the EMS energy level required.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 17

27/11/2017 13:35:23

7. Changing the EMS level:

y To increase: Short press the + button as many times as you

need to set to the EMS level that is comfortable for you. The operating light blinks more quickly as you increase the EMS level.

a If you long press the + button, the EMS level will still only

increase by one increment.

y To reduce: Short press the - button as many times as you need

(refer to section “4.2 Controls and settings”).

a Long pressing the - button, turns o the EMS energy.

a To switch o the device before 15 minutes, long press the

control button. You will feel 2 vibrations, then the device will shut down.

9. If you want to treat another area (next to the area you have just treated or another part of your body), wet the electrode pad/s, and move the treatment unit/s to the next location.

a If you move the device to another part of your body and the

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 18

27/11/2017 13:35:23

ENEN

8. Cleaning & maintenance

8.1 Cleaning the treatment units & charging cradle

We recommend that you clean the treatment unit/s after each use, and the stand/charging cradle once a month.

Before cleaning:

Remove the treatment unit/s from the stand/charging cradle.

Disconnect the stand/charging cradle from the electricity supply.

Do not use abrasive cleaners or chemicals to clean any parts.

Clean the treatment unit/s or stand/charging cradle with a damp cloth using a mild detergent, then wipe it dry with a clean cloth.

Do not clean any of the parts in the dishwasher.

8.2 Cleaning the electrode pads

After each use, wipe the electrode pad/s and dry with a cloth.

Do not store them in a closed box or drawer until they are completely dry.

8.3 Replacing the electrode pads

Do not use electrode pad/s if they get damaged. If that happens, replace with new ones.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 19

27/11/2017 13:35:24

8.4 Cleaning the belt

Hand wash only. Please follow the instructions on the belt.

8.5 Storage

After cleaning, we recommend that you return the treatment unit/s

to the stand/charging cradle.

If you do not plan to use the device for some time, store the dierent parts in the original packaging in a clean, dry place to prevent the accumulation of dust.

Make sure the stand/charging cradle is disconnected from the electricity supply.

9. Parts and consumables

You can purchase replacement treatment unit/s or belts through the retailer where you bought the device, or you can order directly from www.silkn.com.

External: Nylon. Middle layer: SBR. Internal: Nylon

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 20

27/11/2017 13:35:24

ENEN

10. Troubleshooting

Problem Checks

My device does not

start.

Make sure that:

y the treatment unit/s are charged. y you have pressed the control button to turn them on. y the operating light is blinking.

I can’t feel the electro stimulation or the EMS level seems too low.

Check that:

y the electrode pad/s are wet. y the treatment unit/s are in good contact with the skin

and

y the belt is xed securely to your body.

I can't change the EMS level.

Check that the treatment unit/s are charged.

The indicator lights are on all the time.

There is a system error.

If you have problems or queries, please contact Customer Service.

11. Customer service

See our website for more information: www.silkn.com. This manual is also available as a PDF download from: www.silkn.com\manuals.

Contact Customer Service to report unexpected operations or events, or any other problem with your device. Our contact details are:

Email: contact@silkn.com Telephone: 1-877-367-4556 (toll-free)

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 21

27/11/2017 13:35:24

12. Warranty

Refer to your Silk’n warranty card.

13. Disposal

If your device reaches its End of Life stage, be sure to follow your country’s laws for the disposal of electrical items.

Dispose of the packaging separated into single type materials. Dispose of cardboard and carton as waste paper and lm via the recyclable material collection service.

*Products labelled with Cd = cadmium, Hg = mercury, Pb = lead.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 22

27/11/2017 13:35:24

ENEN

14. Specications

Model No. H5003 (device);

H5002 (charging cradle)

Technology Electrical Muscle Stimulation (EMS)

Charging cradle Input 12Vdc, 1.5Amax

Charging 2 modules simultaneously

Module powered by Li-ion battery, 3.7V, 2600mA Adapter models PMA18A-120 (USA)

KSA24A1200150HU (USA)

Adapter Rating Input: Output:

100-240 Vac, 50-60 Hz, 0.6A Max. 12 Vdc, 1.5A 12 Vdc, 1.5A

EMS

- Pulse Amplitude

0-32mA into 1000 ohm load

- Output Voltage Adjustable 0-32V, Max output 32V peak to peak into 1000ohm load.

- On Time Adjustable, 20~2400 milliseconds

- O Time Adjustable, 20~2400 milliseconds

- Ramp Time Adjustable, 22~800 milliseconds, 22 milliseconds/step. The “On” time will increase and decrease.

- Pulse Rate 30~50 Hz

- Pulse Width 350~450µs

- Timer 15 min

- Wave Form Symmetrical Bi‐phasic rectangular pulse

- Tolerance There may be a +/-5% tolerance of all settings and +/- 20% tolerance of output of intensity.

Package size 192 x 296 x130 (L x W x H) [mm]

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 23

27/11/2017 13:35:24

Weight Module: 300 [gr]

Charging Cradle: 215 [gr]

Transport & storage between uses and

storage condition

Temperature: minus 40 - 70 [°C] Relative humidity: 10% - 90% Atmospheric pressure: 500 - 1060 [hPa]

Operating conditions Temperature: 5 - 40 [°C]

Relative humidity: 15% - 90% Atmospheric pressure: 700 - 1060 [hPa]

Time from minimum storage temperature between uses to minimum operating temperature with ambient temperature of 20°C degrees

30 minutes

Time from maximum storage temperature between uses to maximum operating temperature with ambient temperature of 20°C degrees

30 minutes

Service life 3 years

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 24

27/11/2017 13:35:24

ENEN

15. Signs & symbols

Declaration of Conformity: Products labeled with this symbol

meet all applicable provisions of the European Economic Area.

CSA mark for US and Canada.

Assembled from tested components.

IP22 The device is protected against the ingress of objects such as

ngers.

Degree of protection against electric shock. BF applied part.

Keep dry.

Follow the operating instructions.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 25

27/11/2017 13:35:24

16. Labeling

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 26

27/11/2017 13:35:24

ENEN

17. Compliance Statements

Table 1: Guidance and Manufacturer’s Declaration: Electromagnetic Emissions

The device is intended for use in the electromagnetic environment specified below. The customer or the user of the device should assure that it is used in such an environment.

Emissions Teﬆ Compliance Electromagnetic Environment

Guidance

RF emissions CISPR 11

Group 1

The device uses RF energy only

for its internal function.

Therefore, its RF emissions are

very low and are not likely to cause any interference in nearby electronic equipment.

RF emissions

Class B

Complies The device is suitable for use in

all establishments, including domestic eﬆablishments and

those directly connected to the public low-voltage power supply network that supplies buildings used for domestic purposes.

CISPR 11

Harmonic

emissions IEC 61000-3-2

Not Applicable

Voltage

fluctuations/

ﬂicker emissions IEC 61000-3-3

Complies

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 27

27/11/2017 13:35:24

Table 2: Guidance and Manufacturer’s Declaration: Electromagnetic Immunity

The device is intended for use in the electromagnetic environment speciﬁed below. The cuﬆomer or the user of the devices should assure that it is used in such an environment.

Immunity Teﬆ

IEC 60601

Teﬆ Level

Compliance Level Electromagnetic

Environment Guidance

Electroﬆatic

discharge (ESD) IEC 61000-4-2

± 8 kV contact ± 8 kV contact

Floors should be wood, concrete or ceramic tile. If ﬂoors are covered with synthetic material, the relative humidity should be at leaﬆ 30 %.

± 15 kV air ± 15 kV air

Electrical faﬆ transient/burﬆ IEC

61000-4-4

± 2 kV for power supply

lines

± 2 kV for power supply

lines

Mains power quality should be that of a typical commercial or hospital environment.

± 1 kV for input/output lines

Surge IEC 61000-4-5

2 kV

0, 90, 180 & 270

degree phase angles

2 kV

0, 90, 180 & 270

degree phase angles

Mains power quality should be that of a typical commercial or hospital environment.

Voltage dips, short interruptions and voltage variations

on power supply

input lines IEC 61000-4-11

100% drop, 0.5 periods

(0°, 45°, 90°, 135°, 180°,

225°, 270°, 315°)

100% drop, 0.5 periods

(0°, 45°, 90°, 135°, 180°,

225°, 270°, 315°)

100% dip, 1 period 100% dip, 1 period

30% dip, 25/30 periods 30% dip, 25/30 periods

100% drop, 5 seconds 100% drop, 5 seconds

Power frequency

(50/60 Hz)

magnetic ﬁeld IEC

61000-4-8

3 A/m 3 A/m

Power frequency magnetic ﬁelds should be at levels characteriﬆic of a typical location in a typical commercial or hospital environment.

Note

UT is the a.c. mains voltage prior to application of the teﬆ level.

Model H5003 UM 3627A no laser electrode pads combined ED199-12 clean.indd 28

27/11/2017 13:35:24

Silk'n LIPO, H5001, H5002 Instructions For Use Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
