Sigma ROX 9.1 User Guide [pl]

bpm
HEART RATE
ALTITUDE
rpm
kmh
EXPANSION
cadence
POWER CALCULATION
wat t
ROX 9.1
INSTRUKCJA OBSŁUGI
POLSKI
SPIS TREŚCI
1 Wstęp i zawartość opakowania ...................................................................................................... 4
1.1 Wstęp .............................................................................................................................................................. 4
1.2 Zawartość opakowania ............................................................................................................................... 4
2 Montaż urządzenia SIGMA ROX 9.1 i akcesoriów ..................................................................... 5
2.1 Montaż uchwytu ............................................................................................................................................ 5
2.2 Montaż nadajników – prędkości i kadencji ........................................................................................... 5
2.3 Montaż magnesów – prędkości i kadencji ........................................................................................... 5
2.4 Montaż urządzenia SIGMA ROX 9.1 na uchwycie .............................................................................. 5
2.5 Synchronizacja .............................................................................................................................................. 6
2.5.1 Synchronizacja prędkości .......................................................................................................................... 6
2.5.2 Synchronizacja kadencji ............................................................................................................................. 6
2.5.3 Synchronizacja pasa piersiowego ........................................................................................................... 6
3 Wszystko o urządzeniu SIGMA ROX 9.1 ...................................................................................... 7
3.1 Pierwsze uruchomienie urządzenia ........................................................................................................ 7
3.2 Zasady poruszania się po menu SIGMA ROX 9.1 .............................................................................. 7
3.3 Funkcje przycisków ....................................................................................................................................... 8
3.4 Struktura wyświetlacza – funkcjonalność ............................................................................................. 8
3.4.1 Górny blok wyświetlacza z matrycą punktową ..................................................................................... 9
3.4.2 Środkowy segment/znaczenie ikon ..................................................................................................... 10
3.4.3 Dolny blok wyświetlacza z matrycą punktową .................................................................................. 10
3.5 Drzewo menu SIGMA ROX 9.1 ............................................................................................................. 11
3.6 Jakie funkcje i właściwości wyróżniają SIGMA ROX 9.1? ............................................................. 12
3.6.1 Zakres funkcji ............................................................................................................................................. 12
3.6.2 Czujnik ruchu .............................................................................................................................................. 12
3.6.3 Ulubione ........................................................................................................................................................ 13
3.6.4 Ukrywanie wartości w czasie jazdy ...................................................................................................... 13
3.6.5 Zapis danych ............................................................................................................................................... 13
3.6.6 Interfejs do połączenia z komputerem ................................................................................................ 14
4 Eksploatacja ....................................................................................................................................... 14
4.1 Opuszczanie trybu oczekiwania ............................................................................................................. 14
4.2 Zakres funkcji SIGMA ROX 9.1 ............................................................................................................. 14
5 Opis funkcji (funkcje, które są wyświetlane w czasie jazdy).................................................. 15
5.1 Ulubione A i ulubione B ............................................................................................................................ 15
5.2 Funkcje rowerowe ..................................................................................................................................... 15
5.3 Funkcje częstotliwości uderzeń serca ................................................................................................ 17
5.4 Funkcje temperatury ................................................................................................................................ 17
5.5 Funkcje podjazdowe .................................................................................................................................. 18
5.6 Funkcje zjazdowe ....................................................................................................................................... 18
5.7 Funkcje czasowe .......................................................................................................................................... 19
5.8 Funkcje specjalne ...................................................................................................................................... 19
5.8.1 Menedżer światła ...................................................................................................................................... 19
5.8.2 Kalibracja wysokości ................................................................................................................................. 20
5.8.3 Pomiar mocy – jak to działa? ................................................................................................................... 21
5.8.4 GHOST RACE – mój przeciwnik .............................................................................................................. 21
2
www.sigmasport.com
SPIS TREŚCI
6 Korzystanie z urządzenia SIGMA ROX 9.1 ................................................................................ 22
6.1 Ulubione A i B ............................................................................................................................................. 22
6.2 Funkcja dziennika ....................................................................................................................................... 22
6.2.1 Interwał zapisu ........................................................................................................................................... 22
6.2.2 Uruchamianie/zatrzymywanie dziennika ........................................................................................... 23
6.3 Zerowanie/zapis pojedynczych tras (wartości skumulowane) ................................................... 24
7 Ustawienia .......................................................................................................................................... 25
7.1 Wstęp ........................................................................................................................................................... 25
7.2 Ustawianie SIGMA ROX 9.1 ................................................................................................................... 25
7.2.1 Ustawianie/Urządzenie/Czas .............................................................................................................. 25
7.2.2 Ustawianie/Użytkownik/Data urodzenia .......................................................................................... 26
7.3 Urządzenie ................................................................................................................................................... 26
7.4 Rower I .......................................................................................................................................................... 26
7.5 Rower II ........................................................................................................................................................... 27
7.6 Wysokość startowa .................................................................................................................................. 27
7.7 Użytkownik ................................................................................................................................................... 27
7.8 Ulubione A i B ............................................................................................................................................. 27
7.8.1 Ulubione A .................................................................................................................................................... 27
7.8.2 Ulubione B ................................................................................................................................................... 28
7.9 Wartości łączne ......................................................................................................................................... 28
7.9.1 Jazda na rowerze ...................................................................................................................................... 28
7.9.2 Częstotliwość uderzeń serca ................................................................................................................. 28
7.9.3 Podjazd ......................................................................................................................................................... 28
7.9.3 Zjazd .............................................................................................................................................................. 29
7.10 Ustawienia fabryczne ............................................................................................................................... 29
8 Interfejs do połączenia z komputerem/SIGMA DATA CENTER .......................................... 30
8.1 Wymagania systemowe .......................................................................................................................... 30
8.2 Instalacja SIGMA DATA CENTER ......................................................................................................... 30
8.3 Instalacja stacji dokującej ....................................................................................................................... 31
9 Ważne wskazówki/Usuwanie usterek/Często zadawane pytania .................................... 31
9.1 Wodoszczelność urządzenia ROX 9.1 ................................................................................................ 31
9.2 Konserwacja pasa piersiowego ............................................................................................................ 31
9.3 Wskazówki dotyczące treningu ............................................................................................................. 32
9.4 Usuwanie usterek ...................................................................................................................................... 32
9.5 Często zadawane pytania ........................................................................................................................ 33
10 Wymiana baterii ................................................................................................................................ 34
11 Dane techniczne ................................................................................................................................ 34
11.1 Wartości maksymalne/minimalne/standardowe .......................................................................... 34
11.2 Temperatura/baterie .............................................................................................................................. 37
12 Gwarancja ........................................................................................................................................... 37
3ROX 9.1
1 WSTĘP I ZAWARTOŚĆ OPAKOWANIA
1 WSTĘP I ZAWARTOŚĆ OPAKOWANIA
1.1 WSTĘP
Serdecznie gratulujemy wyboru komputera rowerowego firmy SIGMA SPORT
®
. Nowy SIGMA ROX 9.1 będzie przez długie lata Państwa wiernym towarzyszem podczas przejażdżek rowerowych. Aby poznać i móc korzystać z różnorodnych funkcji nowego komputera rowerowego, proszę dokładnie przeczytać poniższą instrukcję obsługi. SIGMA SPORT® życzy Państwu przyjemnego użytkowania urządzenia SIGMA ROX 9.1.
SIGMA ROX 9.1 to wielofunkcyjny komputer rowerowy, który jest w stanie dostarczyć
1.2 ZAWARTOŚĆ OPAKOWANIA
k SIGMA ROX 9.1 Głowica komputera
k Nadajnik prędkości
Państwu wielu informacji w czasie jazdy i po jej zakończeniu.
k Informacje dotyczące jazdy – prędkość, czas, dystans itp. k Informacje dotyczące miejsca pobytu – wysokość, nachylenie itp. k Informacje o Państwa kondycji fizycznej – częstotliwość uderzeń serca, strefa treningowa itp. k Przekaz wszystkich informacji do komputera, pozwalający na odczytanie wyników zaprezentowanych w prosty i graficzny sposób.
k Nadajnik kadencji
k Pas piersiowy COMFORTEX + i nadajnik R1
4
www.sigmasport.com
1 WSTĘP I ZAWARTOŚĆ OPAKOWANIA
1.2 ZAWARTOŚĆ OPAKOWANIA
k Uchwyt k Stacja dokująca
k Elementy
mocujące
k SIGMA DATA CENTER CD
2 MONTAŻ URZĄDZENIA SIGMA ROX 9.1 I AKCESORIÓW
Ilustracje do instrukcji montażowych znajdują się w załączonej ulotce.
2.1 MONTAŻ UCHWYTU
k Kierownica lub sztyca kierownicy k Usunąć żółtą folię
2.2 MONTAŻ NADAJNIKÓW – PRĘDKOŚCI I KADENCJI
k Oba nadajniki można zamontować albo za pomocą wiązki kablowej (montaż na stałe) albo alternatywnie za pomocą oringów. k Aby uzyskać wymagane 12 mm lub mniej, nadajnik i magnesy należy zamontować blisko piasty.
2.3 MONTAŻ MAGNESÓW – PRĘDKOŚCI I KADENCJI
2.4 MONTAŻ URZĄDZENIA SIGMA ROX 9.1 NA UCHWYCIE
5432
9876
13121110
161514
191817
20
5ROX 9.1
2 MONTAŻ URZĄDZENIA SIGMA ROX 9.1 I AKCESORIÓW
2.5 SYNCHRONIZACJA
Zamontowany SIGMA ROX 9.1 jest przy każdym wyjściu z trybu oczekiwania gotowy do synchronizacji z każdym z nadajników – prędkości, kadencji i częstotliwości uderzeń serca.
Podczas synchronizacji z nadajnikiem prędkości na wyświetlaczu miga wskazanie prędkości. Gdy wskazanie przestanie migać, SIGMA ROX 9.1 jest zsynchronizowany z
2.5.1 SYNCHRONIZACJA PRĘDKOŚCI
Istnieją dwie możliwości:
k Ruszyć z miejsca. Z reguły odbiornik synchronizuje się z nadajnikiem po 3 obrotach koła. k Obracać przednie koło, dopóki wskazanie km/h przestanie migać. Ponadto ROX 9.1
2.5.2 SYNCHRONIZACJA KADENCJI
Istnieją dwie możliwości:
k Ruszyć z miejsca. Z reguły odbiornik synchronizuje się z nadajnikiem po 3 obrotach pedałów.
nadajnikiem prędkości i pokazuje aktualną prędkość.
Równolegle do niego automatycznie synchronizuje się nadajnik kadencji i pas piersiowy. Gdy tylko zakończona zostanie odpowiednia synchronizacja, w menu Ulubione (A i/lub B) dana wartość pokaże się w górnym bloku wyświetlacza.
umożliwia ręczne uruchomienie synchronizacji. k Aby rozpocząć synchronizację, należy przytrzymać wciśnięty dolny prawy przycisk. Na wyświetlaczu pojawi się komunikat „Przycisk Synchro Reset nacisnąć i przytrzymać przez 2 sekundy”.
k Poruszać pedałami, dopóki na wyświetlaczu nie pojawi się aktualna kadencja.
2.5.3 SYNCHRONIZACJA PASA PIERSIOWEGO
Założyć pas piersiowy. Poruszać się w pobliżu SIGMA ROX 9.1 lub wsiąść na rower.
6
www.sigmasport.com
Z reguły SIGMA ROX 9.1 synchronizuje się z pasem piersiowym w mniej niż 10 sekund. Aktualny puls pojawi się na wyświetlaczu.
3 WSZYSTKO O URZĄDZENIU SIGMA ROX 9.1
3 WSZYSTKO O URZĄDZENIU SIGMA ROX 9.1
3.1 PIERWSZE URUCHOMIENIE URZĄDZENIA
Dostarczony SIGMA ROX 9.1 znajduje się w tzw. trybie głębokiego uśpienia. Aby z niego wyjść, należy przytrzymać wciśnięty przez
n
Dowolny przycisk
przytrzymać wciśnięty
przez 5 sekund.
3.2 ZASADY PORUSZANIA SIĘ PO MENU SIGMA ROX 9.1
SIGMA ROX 9.1 ma do 5 poziomów menu. Podczas poruszania się po menu i podmenu SIGMA ROX 9.1 należy zawsze korzystać z diagramu zamieszczonego w rozdziale 3.5.
Poruszanie się po menu SIGMA ROX 9.1 znacznie ułatwia poziom nawigacji. Po jednorazowym naciśnięciu jednego z dwóch górnych przycisków funkcyjnych poziom nawigacji pojawia się automatycznie. Na tym poziomie wyświetlają się dostępne funkcje obu górnych przycisków, umożliwiające:
k przejście na niższy poziom (ENTER); k przejście z powrotem na wyższy poziom (BACK);
Wybrać żądany język przyciskiem +/- i
zapisać przyciskiem „SAVE”.
5 sekund dowolny przycisk. Następnie należy postępować według instrukcji na wyświetlaczu.
n
k przejście na inny poziom w menu ustawień
(NEXT); k zatwierdzenie/zapis ustawień (SAVE/DONE).
Wyświetloną na poziomie nawigacji funkcję należy zatwierdzić w ciągu 2 sekund ponownym wciśnięciem przycisku.
W SIGMA ROX 9.1 ten poziom nawigacji jest aktywny standardowo. Jeżeli po dłuższym używaniu SIGMA ROX 9.1 ten poziom nawigacji okaże się zbędny, można go wyłączyć w menu ustawień.
n
Na wyświetlaczu
pojawi się menu
główne „Ulubione A”.
7ROX 9.1
3 WSZYSTKO O URZĄDZENIU SIGMA ROX 9.1
3.3 FUNKCJE PRZYCISKÓW
Przycisk funkcyjny 1
Tym przyciskiem wychodzi się z podmenu lub zapisuje ustawione wartości.
Przycisk funkcyjny dziennika
Otwórz dziennik Tym przyciskiem wchodzi się do menu dziennikai określa punkty na trasie.
Przycisk funkcyjny Minus
Przeglądanie menu do tyłu…
… lub zmniejszanie/zmiana wyświetlonej wartości
3.4 STRUKTURA WYŚWIETLACZA – FUNKCJONALNOŚĆ
Przycisk funkcyjny 2
Tym przyciskiem przechodzi się
do podmenu lub przestawia
wskazania czterech górnych wierszy.
Przycisk funkcyjny Plus
Przeglądanie menu do przodu…
… lub zwiększanie/zmiana
wyświetlonej wartości
Wyświetlacz SIGMA ROX 9.1 jest podzielony na 3 główne obszary:
REC
8
www.sigmasport.com
3 WSZYSTKO O URZĄDZENIU SIGMA ROX 9.1
3.4.1 GÓRNY BLOK WYŚWIETLACZA Z MATRYCĄ PUNKTOWĄ
W tym bloku wyświetlane są różne informacje w zależności od wybranego menu.
3.4.1.1 ULUBIONE A I B
W tym bloku może być wyświetlanych do 4 aktualnych wartości:
k Aktualna wysokość (stale) k Aktualne nachylenie (stale) k Aktualny puls (tylko, jeśli nałożono pas piersiowy) k Aktualna kadencja (tylko, jeśli zamontowano nadajnik kadencji).
Wciskając górny prawy przycisk można zmienić widok tak, aby wyświetlana była tylko jedna z 4 funkcji.
3.4.1.2 POZIOM NAWIGACJI
Gdy funkcja jest aktywna, po jednorazowym naciśnięciu jednego z dwóch górnych przycisków funkcyjnych pojawia się poziom nawigacji. Na poziomie nawigacji wyświetlane są możliwe funkcje przycisku. Po zapoznaniu się z urządzeniem i jego funkcjami można w punkcie menu „Ustawienia” wyłączyć poziom nawigacji (Ustawianie/Urządzenie/ Informacja o przyciskach).
3.4.1.3 PASEK INFORMACYJNY
Górny blok wyświetlacza, czyli tak zwany „pasek informacyjny” pomaga w orientacji w poziomach. Dotyczy to następujących poziomów menu: „Dane trasy”; „Czas”; „Pamięć”; „Ustawianie”. W górnej części wyświetlacza pokazuje się menu główne, a w dolnej aktualne podmenu.
9ROX 9.1
3 WSZYSTKO O URZĄDZENIU SIGMA ROX 9.1
3.4.2 ŚRODKOWY SEGMENT/ZNACZENIE IKON
W ten sposób wyświetlana jest w tym segmencie na przykład informacja o aktualnej prędkości.
W tej części wyświetlacza można zobaczyć także następujące symbole:
Symbol Rower I/Rower II
Stosunek prędkości aktualnej do prędkości średniej
Ustawiona jednostka pomiaru (km/h lub mp/h)
Włączony stoper
Włączony minutnik
Włączony budzik
Włączony dziennik
REC
3.4.3 DOLNY BLOK WYŚWIETLACZA Z MATRYCĄ PUNKTOWĄ
W tym bloku wyświetlana jest wybrana aktywna funkcja niezależnie od aktualnego menu/podmenu.
10
www.sigmasport.com
3 WSZYSTKO O URZĄDZENIU SIGMA ROX 9.1
3.5 DRZEWO MENU/STRUKTURA SIGMA ROX 9.1

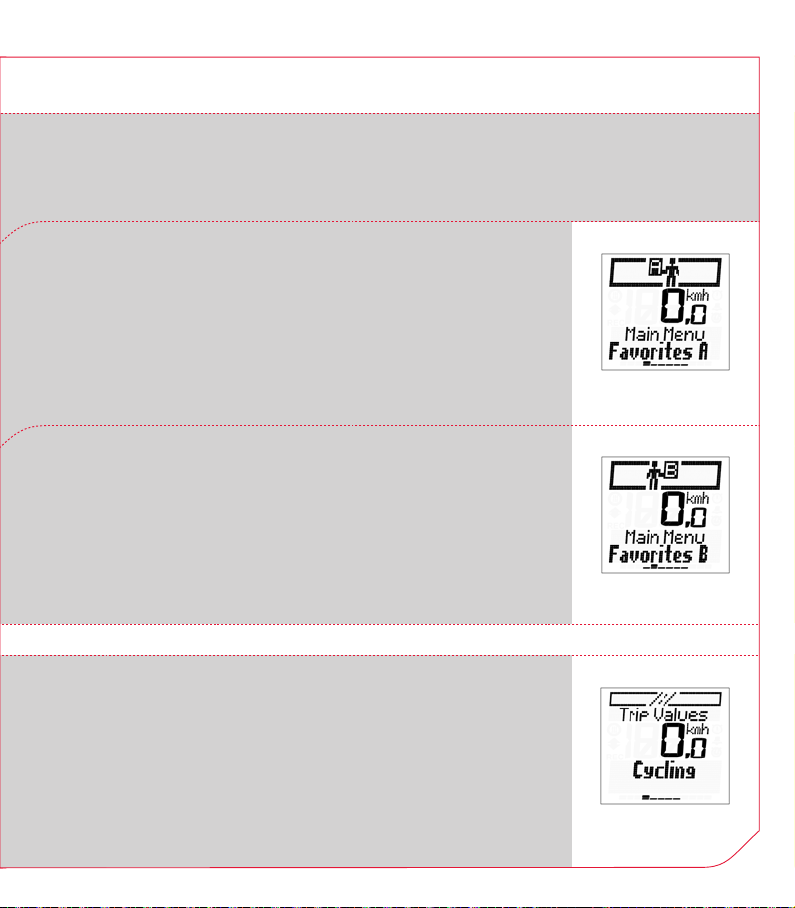

Ulubione A
Ulubione B
Dane trasy
Czas
Pamięć
Częstotliwość
uderzeń serca
Ustawianie Urządzenie Rower I Rower II
Jazda
rowerem
7 tras
Trasa 1...
Ogólne
Podjazd Zjazd
Ulubione A
Jazda
rowerem
Podjazd Zjazd
Częstotliwość
uderzeń serca
Jazda
rowerem
Temperatura
Ulubione B
Częstotliwość
uderzeń serca
Temperatura Podjazd Zjazd
Wartości
Jazda
rowerem
Podjazd Zjazd
Wartości
łączne
łączne
Częstotliwość
uderzeń serca
Wysokość
startowa
Ustawienia
fabryczne
Dziennik
treningów
Zapis 1 Zapis 2
Zapis X
Użytkownik
GHOST RACE
11ROX 9.1
3 WSZYSTKO O URZĄDZENIU SIGMA ROX 9.1
3.6 JAKIE FUNKCJE I WŁAŚCIWOŚCI WYRÓŻNIAJĄ SIGMA ROX 9.1?
SIGMA ROX 9.1 jest kompleksowym urządzeniem umożliwiającym doskonałe
3.6.1 ZAKRES FUNKCJI
Urządzenie SIGMA ROX 9.1 spełnia wiele różnych funkcji. Oprócz klasycznych funkcji rowerowych SIGMA ROX 9.1 oferuje dodatkowo funkcję pomiaru pulsu, wysokości oraz nachylenia,
3.6.2 CZUJNIK RUCHU
Urządzenie SIGMA ROX 9.1 wyposażone jest w czujnik ruchu. Spełnia on dwa różne zadania:
k Automatyczny start/stop k Pomiar wysokości
Dzięki czujnikowi ruchu SIGMA ROX 9.1 uruchamia się już przy niewielkim poruszeniu rowerem (pod warunkiem, że SIGMA ROX
9.1 jest już zamontowany na uchwycie). Aby aktywować urządzenie, nie jest więc konieczne naciskanie żadnego przycisku. Czujnik ruchu koryguje automatycznie aktualną wysokość i SIGMA ROX 9.1 zapisuje aktualną wysokość przed przejściem w tryb oczekiwania. Przy kolejnym uruchomieniu przejmowana jest ostatnio zapisana
planowanie, śledzenie i analizę wyścigu lub treningu.
co gwarantuje wgląd w najważniejsze dane trasy. SIGMA ROX 9.1 umożliwia nie tylko analizę danych trasy, lecz także dysponuje właściwościami, które ułatwiają jego używanie (Ulubione, Poziom nawigacji itp.).
wysokość, niezależnie od możliwych zmian ciśnienia atmosferycznego. W razie zmiany miejsca i w przypadku, gdy SIGMA ROX 9.1 nie jest zamontowany na uchwycie, czujnik ruchu rejestruje ruch SIGMA ROX 9.1 i w regularnych odstępach czasu wykonuje pomiar ciśnienia atmosferycznego. W ten sposób aktualizuje się wysokość w czasie jazdy do następnego miejsca. Oznacza to, że kalibracja w miejscu docelowym nie jest już bezwzględnie konieczna.
Wskazówka: Należy wziąć pod uwagę fakt, że podczas jazdy samochodem pomiar ciśnienia atmosferycznego utrudnia klimatyzacja, co skutkuje nieprecyzyjnymi pomiarami.
12
www.sigmasport.com
3 WSZYSTKO O URZĄDZENIU SIGMA ROX 9.1
3.6.3 ULUBIONE
Dzięki indywidualnemu zaprogramowaniu dostępnych „Ulubionych” można wyeliminować „klikanie” w czasie jazdy.
Dzięki temu nie trzeba już w czasie jazdy przechodzić przez 30 funkcji i 5 poziomów, a można korzystać wyłącznie z wybranych
przez siebie samodzielnie funkcji. W ten W Ulubionych można zapisać niezbędne funkcje trasy, które będą potrzebne w
sposób można w pełni skoncentrować się
na jeździe. czasie jazdy. W każdym z Ulubionych można zaprogramować do 10 pozycji.
3.6.4 UKRYWANIE WARTOŚCI W CZASIE JAZDY
Podczas jazdy funkcje, które nie są koniecznie potrzebne, nie wyświetlają się. A do dyspozycji
Wszystkie pozostałe menu główne – „Pamięć”
i „Ustawianie” – są ukryte. pozostają 2 menu Ulubionych i wszystkie dane trasy.
3.6.5 ZAPIS DANYCH
Za pomocą SIGMA ROX 9.1 można zapisywać dane na 2 różne sposoby.
3.6.5.1 7 TRAS
W tej pamięci można zapisywać wybiórczo niemal wszystkie dane trasy, które pokazują się
na wyświetlaczu. Można zapisać dane
do 7 tras.
3.6.5.2 DZIENNIK
Poza pamięcią 7 tras SIGMA ROX 9.1 jest wyposażony w osobny dziennik umożliwiający zapisywanie tras i ich późniejszą analizę. Dane zebrane przez SIGMA ROX 9.1 za pomocą interfejsu przesyłane są do opracowanego przez SIGMA SPORT
®
specjalnego programu do ich analizy. W
ten sposób można po zakończeniu trasy
prześledzić i przeanalizować wszelkie istotne
wartości.
Dziennik potrzebny jest również do stworzenia
w ramach oprogramowania SIGMA DATA
CENTER tak zwanego GHOST RACE.
13ROX 9.1
3 WSZYSTKO O URZĄDZENIU SIGMA ROX 9.1
3.6.6 INTERFEJS DO POŁĄCZENIA Z KOMPUTEREM
Jak już wyżej wspomniano SIGMA ROX 9.1 można podłączyć do komputera. Wchodząca w zakres dostawy „Stacja dokująca” umożliwia przesłanie zapisanych danych z SIGMA ROX
9.1 do komputera.
4 EKSPLOATACJA
4.1 OPUSZCZANIE TRYBU OCZEKIWANIA
SIGMA ROX 9.1 uruchamia się przy każdym poruszeniu rowerem. Jeśli SIGMA ROX 9.1
4.2 ZAKRES FUNKCJI SIGMA ROX 9.1
k SIGMA ROX 9.1 to wszechstronny komputer rowerowy. Obok typowych funkcji rowerowych SIGMA ROX 9.1 może także mierzyć kadencję, puls oraz wysokość/ nachylenie. k Wszystkie zakresy funkcji – rower, puls, wysokość – podzielone są na kolejne obszary, w których odnaleźć można wszystkie poszczególne funkcje. k Wszystkie aktualne wartości prędkość chwilowa, aktualna wysokość, aktualny puls, aktualna kadencja i aktualne nachylenie – można łatwo i przez cały czas odczytywać z podzielonego na 6 wierszy dużego wyświetlacza.
Istnieje także możliwość programowania ustawień SIGMA ROX 9.1 na komputerze. Dane te są następnie przesyłane do komputera rowerowego. W ten sposób można szybko i łatwo zaprogramować SIGMA ROX 9.1 bez konieczności przechodzenia przez wszystkie poziomy menu.
nie jest zamontowany na uchwycie, urządzenie uruchamia się przez naciśnięcie dowolnego przycisku.
k Poza wyżej wymienionymi funkcjami, SIGMA ROX 9.1 jest także wyposażony w dziennik. Dziennik umożliwia niezależny zapis danych jazdy/trasy (90 godzin), które można następnie przesłać do komputera. Dane są odczytywane i analizowane przez specjalnie do tego celu stworzony program. Więcej informacji o dzienniku i programie do analizy danych znajduje się w rozdziale 6.2. k Urządzenie SIGMA ROX 9.1 ma też typowe cechy komputera rowerowego, takie jak przykładowo 2 ustawialne rozmiary kół rozpoznawane automatycznie (przez nadajnik prędkości), automatyczny start/stop i kalibrację wysokości – 3 możliwe poziomy.
14
www.sigmasport.com
5 OPIS FUNKCJI (funkcje, które są wyświetlane w czasie jazdy)
5 OPIS FUNKCJI
5.1 ULUBIONE A I B
W Ulubionych A i B można zapisać do 10 funkcji. Można je wybrać samodzielnie. Zaprogramowane fabrycznie ustawienia.
Ulubione A – funkcje zaprogramowane fabrycznie
k dystans k czas jazdy k prędkość średnia k prędkość maksymalna k GHOST RACE
Ulubione B – funkcje zaprogramowane fabrycznie
k dystans k czas jazdy k prędkość średnia k GHOST RACE k przewyższenie podjazdu
5.2 FUNKCJE ROWEROWE
Wszystkie funkcje rowerowe można znaleźć w: „Dane trasy/Jazda rowerem”. W skład podmenu wchodzą następujące funkcje:
k % maksymalnej częstotliwości uderzeń serca
k aktualna moc k stoper k aktualna temperatura k czas
k dystans podjazdu k prędkość podjazdu k aktualna moc k % maksymalnej częstotliwości
uderzeń serca k czas
Ulubionych przeznaczone są z jednej strony do terenów płaskich, a z drugiej strony do terenów górzystych i można je dowolnie zmieniać.
k dystans k czas jazdy k prędkość średnia k prędkość maksymalna k dystans +/- k kadencja średnia k kadencja maksymalna
k przełożenie k przełożenie średnie k aktualna moc k moc średnia k moc maksymalna k GHOST RACE
15ROX 9.1
5 OPIS FUNKCJI (funkcje, które są wyświetlane w czasie jazdy)
5.2 FUNKCJE ROWEROWE
Chodzi tu o osobne liczniki dystansu (do wyboru: dystans + lub dystans -). Licznik dystansu umożliwia trening interwałowy lub jazdę z roadbookiem. Licznik dystansu można zaprogramować wstępnie oraz przestawiać z + na – bez konieczności dokonywania zmiany na poziomie ustawień podstawowych.
Optymalizacja zmiany biegów
„Przełożenie” oznacza dystans, jaki rower pokonuje w trakcie jednego obrotu korby. Jadąc z wysokim przełożeniem i niską kadencją, skupiamy się na sile pedałowania. Jadąc na niskim przełożeniu z wysoką kadencją, skupiamy się na częstotliwości pedałowania. To wskazanie pomaga w optymalnym rozłożeniu sił na podjeździe. Aktualne przełożenie służy optymalizacji procesu zmiany biegów w czasie jazdy lub przy ustalaniu podwójnego przełożenia.
16
www.sigmasport.com
5 OPIS FUNKCJI (funkcje, które są wyświetlane w czasie jazdy)
5.3 FUNKCJE CZĘSTOTLIWOŚCI UDERZEŃ SERCA
Wszystkie funkcje częstotliwości uderzeń serca można znaleźć w: „Dane trasy/Częstotliwość uderzeń serca”. W skład podmenu wchodzą następujące funkcje:
k % maksymalnej częstotliwości uderzeń serca k średnia częstotliwość uderzeń serca k maksymalna częstotliwość uderzeń serca
SIGMA ROX 9.1 ma 3 strefy częstotliwości uderzeń serca. Strefy te są obliczane automatycznie przy podaniu ustawień w menu Użytkownik.
3 domyślnie obliczone strefy to:
k Strefa 1: 55-70% maks. częstotliwości uderzeń serca trening regeneracyjny k Strefa 2: 70-80% maks. częstotliwości uderzeń serca trening układu krążenia k Strefa 3: 80-100% maks. częstotliwości uderzeń serca trening wyczynowy
5.4 FUNKCJE TEMPERATURY
Wszystkie funkcje temperatury można znaleźć w: „Dane trasy/ Temperatura”. W skład podmenu wchodzą następujące funkcje:
k aktualna temperatura k temperatura minimalna k temperatura maksymalna
k czas w pierwszej strefie k czas w drugiej strefie k czas w trzeciej strefie k zużycie kalorii
17ROX 9.1
5 OPIS FUNKCJI (funkcje, które są wyświetlane w czasie jazdy)

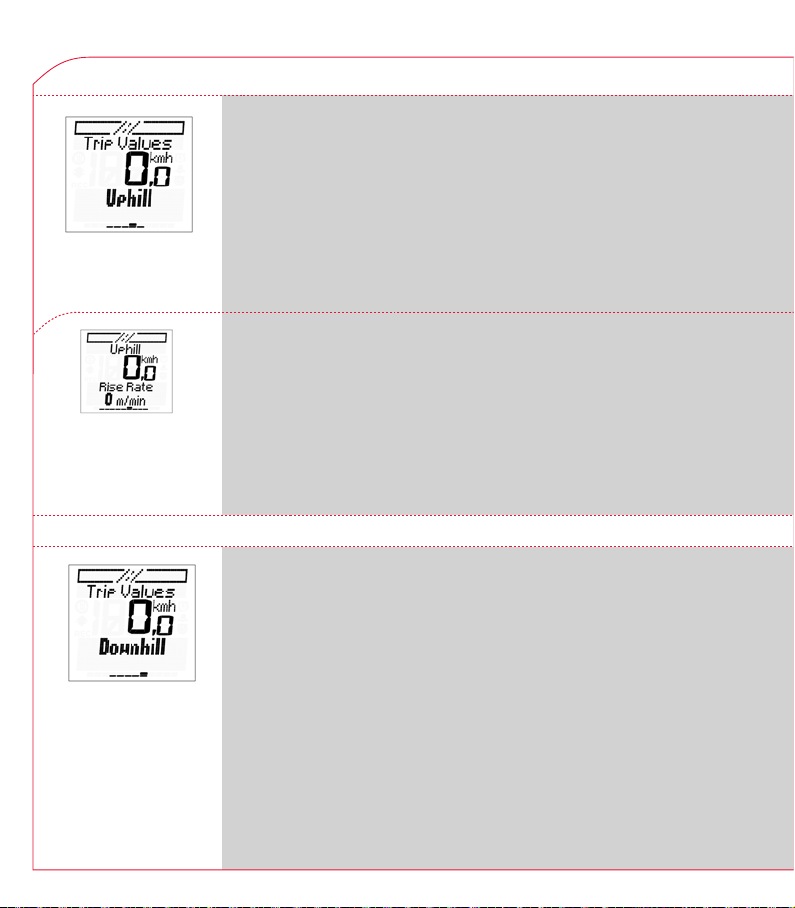

5.5 FUNKCJE PODJAZDOWE
Wszystkie funkcje podjazdowe można znaleźć w: „Dane trasy/Podjazd”. W skład podmenu wchodzą następujące funkcje:
5.6 FUNKCJE ZJAZDOWE
k przejechane przewyższenie k wysokość maksymalna k dystans podjazdu k czas podjazdu k średnia prędkość podjazdu
Prędkość podjazdu informuje o aktualnej prędkości pionowej liczonej w metrach na minutę. Dzięki temu można szybko obliczyć, ile czasu potrzeba do osiągnięcia szczytu wzniesienia. Chodzi tu o funkcję aktualną, podobną do prędkości.
Wszystkie funkcje zjazdowe można znaleźć w: „Dane trasy/Zjazd”. W skład podmenu wchodzą następujące funkcje:
k przejechane przewyższenie zjazdu
k dystans zjazdu k czas zjazdu k średnia prędkość zjazdu
k średnie przełożenie w czasie
podjazdu
k prędkość podjazdu k maksymalna prędkość podjazdu k średnia stromość k maksymalna stromość
k prędkość podjazdu k maksymalna prędkość zjazdu k średnia stromość zjazdu k maksymalna stromość zjazdu
18
www.sigmasport.com
5 OPIS FUNKCJI
(funkcje, które są wyświetlane w czasie jazdy)
5.7 FUNKCJE CZASOWE
Wszystkie funkcje czasowe można znaleźć w: „Czas”. W skład podmenu wchodzą następujące funkcje:
k czas k data k stoper k minutnik k budzik
Stoper można uruchomić i zatrzymać prawym górnym przyciskiem. Lewym przyciskiem można go wyzerować. Stoper pracuje niezależnie od czasu jazdy, dlatego należy go uruchamiać i zatrzymywać ręcznie. Aby zaprogramować minutnik, należy wcisnąć prawy górny przycisk. Aby ustawić czas, należy postępować zgodnie z instrukcjami na wyświetlaczu. Po ustawieniu czasu, minutnik można uruchomić lub zatrzymać wciskając prawy górny przycisk. Lewym przyciskiem można go wyzerować.
5.8 FUNKCJE SPECJALNE
5.8.1 MENEDŻER ŚWIATŁA
Urządzenie SIGMA ROX 9.1 jest wyposażone w menedżera światła. Można go aktywować i dezaktywować (patrz poniższe rysunki). Jeśli menedżer światła jest aktywny, każde wciśnięcie przycisku uruchamia światło, które świeci przez 3 sekundy, pod warunkiem, że w ciągu tych 3 sekund nie zostanie wciśnięty żaden przycisk. Obsługa menedżera nie ma wpływu na informacje pojawiające się na wyświetlaczu. Aby włączyć daną funkcję przy zapalonym świetle, należy w ciągu 3 sekund wcisnąć kolejny przycisk aż do osiągnięcia żądnej funkcji.
n
n
n
Wskazówka: Gdy urządzenie SIGMA ROX 9.1 znajduje się w trybie oczekiwania, menedżer światła jest też automatycznie nieaktywny.
n
19ROX 9.1
5.8 FUNKCJE SPECJALNE

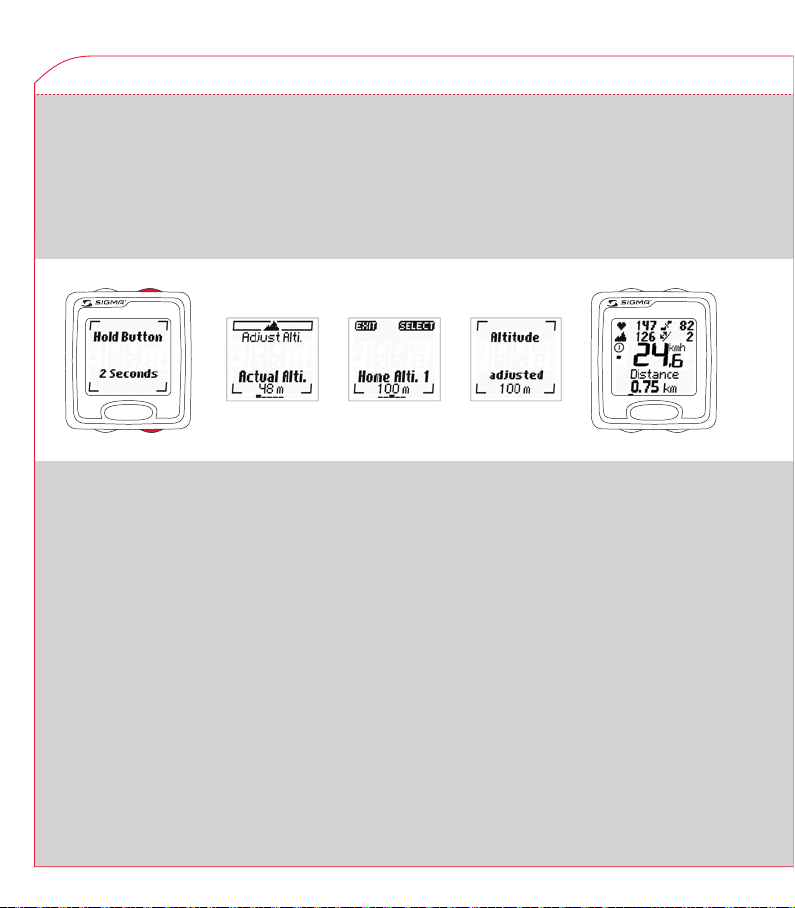

5.8.2 KALIBRACJA WYSOKOŚCI
Urządzenie SIGMA ROX 9.1 oblicza wysokość na podstawie ciśnienia atmosferycznego. Każda zmiana pogody oznacza zmianę ciśnienia atmosferycznego, co może prowadzić do zmiany aktualnej wysokości. Aby zrekompensować tę zmianę ciśnienia,
n
n
n
Urządzenie SIGMA ROX 9.1 oferuje 3 różne metody kalibracji.
k 3 wysokości startowe
Wysokość startowa to wysokość zwyczajowego miejsca startu (z reguły miejsca zamieszkania). Wartość tę można znaleźć na mapie względnie w atlasie. Ustawia się ją jednorazowo, można ją też skalibrować w kilka sekund. SIGMA ROX 9.1 daje możliwość ustawienia 3 różnych wysokości startowych.
k Wysokość aktualna
Wysokość aktualna to wysokość miejsca, w którym aktualnie znajduje się użytkownik, niezależnie od wysokości startowej (miejsca rozpoczęcia jazdy, schroniska czy innych miejsc). Aktualną wysokość można wyświetlić, gdy jedzie się rowerem i dysponuje się danymi dotyczącymi wysokości.
- /+
należy podać wysokość referencyjną (tak zwana kalibracja).
Kalibrację można także przeprowadzić ręcznie. Aby przeprowadzić kalibrację ręcznie, należy posłużyć się poniższymi objaśnieniami.
SELECT
!
k Ciśnienie atmosferyczne na poziomie
morza
Jeżeli użytkownik znajduje się w nieznanym miejscu (brak informacji o aktualnej wysokości), aby skalibrować aktualną wysokość, może podać ciśnienie atmos­ feryczne zredukowane do poziomu morza. Ciśnienie atmosferyczne zredukowane do poziomu morza można znaleźć w Internecie (np. www.meteo24.de), w gazecie, lub informacji lotniskowej.
UWAGA: Ciśnienie atmosferyczne w najbliższej stacji meteorologicznej to aktualne ciśnienie atmosferyczne, a nie ciśnienie atmosferyczne zredukowane do poziomu morza. Do pomiaru ciśnienia atmosferycznego służą trzy otwory umiejscowione na spodzie SIGMA ROX 9.1. Otworów tych nie wolno zasłaniać, należy je też regularnie czyścić. Nie wolno wciskać do otworu pomiarowego ostrych przedmiotów!
20
www.sigmasport.com
5.8 FUNKCJE SPECJALNE
5.8.3 POMIAR MOCY – JAK TO DZIAŁA?
Urządzenie ROX 9.1 zostało zbogacone o nową funkcję: POMIAR MOCY.
Pomiar mocy przeprowadzony jest w oparciu o wzór zapisany w pamięci ROX 9.1.
Zmierzona moc oznacza moc potrzebną do napędzania roweru, a nie moc, jaka oddziałuje na pedały.
W celu pomiaru mocy należy podać następujące wartości: wagę koła i roweru, typ roweru i pozycję rowerzysty, wagę ciała i rozpiętość ramion rowerzysty.
5.8.4 GHOST RACE – MÓJ PRZECIWNIK
Urządzenie ROX 9.1 wyposażone jest w nową,wyjątkową funkcję: GHOST RACE.
Funkcja ta umożliwia użytkownikowi ROX 9.1 ściganie się z samym sobą. Wyjątkowość funkcji GHOST RACE polega na tym, że możliwe jest porównywanie wartości w czasie rzeczywistym.
Aby uruchomić funkcję GHOST RACE, wystarczy wykonać dwa kroki:
Wybrać już przebyty i zapisany w DATA CENTER dystans i zapisać go jako GHOST RACE.
Czas dystansu, który chce się uznać za GHOST RACE, nie może przekroczyć 5 godzin.
Wskazane wartości mocy są wartościami orientacyjnymi. Ich pomiar odbywa się poprzez przyjęcie średniej prędkości wiatru i średniej jakości drogi.
Moc jest obliczana dokładniej podczas podjazdu. Podczas jazdy po płaskim terenie do pomiaru wykorzystuje się wartości średnie.
A następnie dystans GHOST RACE przenieść z DATA CENTER do ROX 9.1.
W ten sposób na wybranym dystansie można ścigać się z samym sobą. W trakcie jazdy ROX 9.1 pokazuje, czy wyprzedza się swego „wirtualnego przeciwnika”, czy też pozostaje się względem niego w tyle. To, czy jedziemy pod górę, w dół czy po płaskim, nie jest w tym wypadku ważne.
Po zakończeniu jazdy zgromadzone dane można w łatwy sposób porównać i przeanalizować przy pomocy DATA CENTER. Dzięki tej funkcji można dokładnie kontrolować i monitorować wzrost własnej wydajności.
21ROX 9.1
6 KORZYSTANIE Z URZĄDZENIA SIGMA ROX 9.1
6 KORZYSTANIE Z URZĄDZENIA SIGMA ROX 9.1
W tym rozdziale opisano wszystkie funkcje i właściwości SIGMA ROX 9.1, dzięki
6.1 ULUBIONE A I B
Ulubione A i B to dwa obszary, w których można zaprogramować najważniejsze dla siebie funkcje. Fabrycznie zostały im przypisane określone funkcje, można je jednak w każdej chwili zmienić.
6.2 FUNKCJA DZIENNIKA
Urządzenie SIGMA ROX 9.1 jest wyposażone w osobny dziennik. Za pomocą dziennika można samodzielnie zapisywać trasy, a przede wszystkim przenosić je do pamięci komputera.
6.2.1 INTERWAŁ ZAPISU
SIGMA ROX 9.1 zapisuje w określonych interwałach prędkość, częstotliwość uderzeń serca, nachylenie, kadencję, moc i wysokość. Aby dostosować pojemność pamięci do trasy, można samodzielnie ustawić interwał zapisu wybierając 5 s, 10 s, 20 s lub 30 s.
którym jazda na rowerze może stać się efektywniejsza.
Ulubionym można przyporządkować łącznie po 10 funkcji. Dzięki temu w czasie jazdy ma się dostęp do maksymalnie 15 funkcji (prędkość,aktualna wysokość, aktualny puls, aktualna kadencja i 10 funkcji z Ulubionych).
Dzięki specjalnemu programowi SIGMA SPORT
®
można przeanalizować
i opracować każdą z zapisanych tras.
Maksymalne czasy zapisu, w zależności od interwałów zapisu, wyglądają następująco 5 sekund ok. 15 godzin 10 sekund ok. 30 godzin 20 sekund ok. 60 godzin 30 sekund ok. 90 godzin
Im większy interwał, tym większa pojemność pamięci. Obok interwałów dodatkową informacją jest pozostały czas zapisu.
22
www.sigmasport.com
Wszystkie dane dotyczą jednej trasy i są danymi szacunkowymi.
6 KORZYSTANIE Z URZĄDZENIA SIGMA ROX 9.1
6.2.2 URUCHAMIANIE/ZATRZYMYWANIE DZIENNIKA
Dziennik można uruchomić dopiero po zamontowaniu SIGMA ROX 9.1 na uchwycie.
6.2.2.1 URUCHAMIANIE/ZATRZYMYWANIE DZIENNIKA
n
n
6.2.2.2 WYZNACZANIE PUNKTÓW NA TRASIE
Podczas jazdy można wyznaczać tzw. punkty na trasie. Punkt na trasie to punkt zaznaczony w czasie jazdy, do którego użytkownik chce po jej
n
- /+
SELECT !
Funkcję należy jednak uruchamiać/
zatrzymywać ręcznie.
!
zakończeniu powrócić. Na przykład początek wzniesienia lub określone miejsce. W tym celu należy postąpić w następujący sposób:
n
Wskazówka: W danym interwale zapisu (zapis co 5, 10, 20, lub 30 sekund) można wyznaczyć tylko jeden punkt na trasie. Przy próbie wyznaczenia drugiego punktu na trasie
w ciągu tego samego interwału, pojawia się komunikat: „Wyznaczono już jeden punkt na trasie w tym interwale”. W ten sposób zapobiega się podwójnemu klikaniu.
23ROX 9.1
6 KORZYSTANIE Z URZĄDZENIA SIGMA ROX 9.1
6.3 ZEROWANIE/ZAPIS POJEDYNCZYCH TRAS (WARTOŚCI AKTUALNE)
SIGMA ROX 9.1 nie zapisuje automatycznie wartości i danych dotyczących tras. W pamięci „7 tras” dane zapisuje się ręcznie. Umożliwia to selektywne zapisywanie tras.
! BACK
! BACK
Jeżeli dane trasy zostały już skasowane, na wyświetlaczu pojawia się komunikat: „Dane trasy zapisane i wyzerowane”.
RESET
!
RESET
!
NO
!
Kasowanie/zapis danych trasy jest możliwe tylko w wymienionych menu głównych: „Ulubione A”, „Ulubione B” i „Dane trasy”. Aby skasować/zapisać dane trasy, należy postępować w poniższy sposób.
YES
!
YES
!
Wskazówka: Przy zapisie danych trasy aktualne wartości są automatycznie zerowane.
24
www.sigmasport.com
7 USTAWIENIA
7 USTAWIENIA
7.1 WSTĘP
W menu głównym „Ustawianie” można znaleźć wszystkie dające się ustawić funkcje. Są one pogrupowane w następujących podmenu:
k 1. Urządzenie k 2. Rower I k 3. Rower II k 4. Wysokość startowa k 5. Użytkownik k 6. Ulubione A
7.2 USTAWIANIE SIGMA ROX 9.1
Poszczególne funkcje SIGMA ROX 9.1 ustawia się zawsze w ten sam sposób. Zasada
7.2.1 USTAWIANIE/URZĄDZENIE/CZAS
ENTER !
n
- /+
NEXT
!
k 7. Ulubione B
k 8. Wartości łączne
k 9. Ustawienia fabryczne
Wszystkie funkcje, jakie obsługują, mogą
zostać ustawione bezpośrednio w SIGMA
ROX 9.1, lub na komputerze, a następnie
przesłane do SIGMA ROX 9.1. Informacje
o sposobach programowania SIGMA ROX 9.1
za pomocą komputera można znaleźć
w rozdziale 8.
ustawiania została objaśniona na poniższych
przykładach.
DONE
!
n
- /+
SAVE
!
n
- /+
25ROX 9.1
7 USTAWIENIA
7.2.2 USTAWIANIE/UŻYTKOWNIK/DATA URODZENIA
ENTER !
DONE
!
7.3 URZĄDZENIE
7.4 ROWER I
n
- /+
NEXT
!
k Język k Kmh/mph k Czas k Data
k Typ roweru k Obwód koła k Waga koła
n
- /+
SAVE
!
n
- /+
k Głośność k Alarm strefy k Informacja o przyciskach k Moja nazwa
26
www.sigmasport.com
7 USTAWIENIA
7.5 ROWER II
k Typ roweru k Obwód koła k Waga koła
7.6 WYSOKOŚĆ STARTOWA
k Wysokość startowa 1 k Wysokość startowa 2 k Wysokość startowa 3
7.7 UŻYTKOWNIK
k Płeć k Data urodzenia k Waga k Waga ciała k Rozpiętość ramion
7.8 ULUBIONE A I B
7.8.1 ULUBIONE A
1. Dystans
2. Czas jazdy
3. Prędkość średnia
4. Prędkość maksymalna
5. GHOST RACE
k Maksymalna częstotliwość uderzeń serca k 1. strefa częstotliwości uderzeń serca k 2. strefa częstotliwości uderzeń serca k 3. strefa częstotliwości uderzeń serca
6. % maksymalnej częstotliwości uderzeń serca
7. Aktualna moc
8. Stoper
9. Aktualna temperatura
10. Czas
27ROX 9.1
7 USTAWIENIA
7.8.2 ULUBIONE B
1. Dystans
2. Czas jazdy
3. Prędkość średnia
4. GHOST RACE
5. Przewyższenie podjazdu
7.9 WARTOŚCI ŁĄCZNE
7.9.1 JAZDA NA ROWERZE
k Dystans Rower I k Dystans Rower II k Czas jazdy Rower I k Czas jazdy Rower II
7.9.2 CZĘSTOTLIWOŚĆ UDERZEŃ SERCA
k Zużycie kalorii Rower I k Zużycie kalorii Rower II
7.9.3 PODJAZD
6. Dystans podjazdu
7. Prędkość podjazdu
8. Aktualna temperatura
9. % maksymalnej częstotliwości uderzeń serca
10. Czas
28
k Przewyższenie podjazdu Rower I k Przewyższenie podjazdu Rower II
k Maksymalna wysokość Rower I k Maksymalna wysokość Rower II
www.sigmasport.com
k Dystans podjazdu Rower I k Dystans podjazdu Rower II k Czas podjazdu Rower I k Czas podjazdu Rower II
7 USTAWIENIA
7.9.4 ZJAZD
k Przewyższenie zjazdu Rower I k Przewyższenie zjazdu Rower II k Dystans zjazdu Rower I k Dystans zjazdu Rower II
7.10 USTAWIENIA FABRYCZNE
W każdej chwili można przywrócić ustawienia fabryczne urządzenia SIGMA ROX 9.1. Wartości łączne są przy tym zerowane, a wszystkie ustawienia wyświetlane tak,
ENTER !
k Czas zjazdu Rower I k Czas zjazdu Rower II
n
- /+
jak w nowo dostarczonym urządzeniu.
Aby przywrócić ustawienia fabryczne, należy postępować w poniższy sposób.
ENTER
!
LOAD
!
YES
!
Po przywróceniu ustawień fabrycznych SIGMA ROX 9.1, komputer rowerowy wraca do trybu głębokiego uśpienia.
Aby opuścić ten tryb, należy postępować według wskazówek z rozdziału 3.1.
29ROX 9.1
8 INTERFEJS DO POŁĄCZENIA Z KOMPUTEREM/SIGMA DATA CENTER
8 INTERFEJS DO POŁĄCZENIA Z KOMPUTEREM/SIGMA DATA CENTER
Za pomocą interfejsu do połączenia SIGMA ROX 9.1 z komputerem można przenosić na komputer dane z dziennika względnie wartości trasy i wartości łączne. W tym celu należy zainstalować załączone oprogramowanie i podłączyć do komputera stację dokującą. Za pomocą programu SIGMA SPORT
®
można
wykonywać następujące czynności:
k Ustawianie wszystkich funkcji SIGMA ROX 9.1 przy pomocy komputera
8.1 WYMAGANIA SYSTEMOWE
Komputery PC
Minimum
k Procesor Intel® Pentium® III
k
512 MB RAM
k
Microsoft® Windows® XP Home, Professional, lub Tablet PC Edition z Service Pack 2 lub nowsza wersja
Komputery MAC
k Procesor Intel Core™ Duo lub szybszy k 512 MB RAM (zalecane 1 GB) k MacOs X Wersja 10.4.9 lub nowsza
8.2 INSTALACJA SIGMA DATA CENTER
1. Przed instalacją należy zamknąć wszystkie
uruchomione programy.
2. Włożyć płytę instalacyjną do napędu CD.
3. Instalacja rozpocznie się automatycznie.
Alternatywnie można wybrać napęd CD i uruchomić ręcznie plik „setup.exe”.
4. Postępować zgodnie z instrukcjami instalacyjnymi pojawiającymi się na ekranie.
5. Do pracy z SIGMA DATA CENTER niezbędny jest program Adobe „Air
k Sprawdzanie stanu baterii urządzenia i nadajników k Pobieranie zapisanych danych (pamięć, wartości łączne i dane z dziennika) w postaci pliku SIGMA SPORT® lub w formacie eksportowym k Tabelaryczna względnie graficzna prezentacja zapisanych danych
k Porównanie dwóch jazd k Analiza przejechanych dystansów
Więcej informacji na temat oprogramowania można znaleźć w poradniku dostępnym online.
Zalecane
Procesor Intel® Pentium® IV
k k
1 GB RAM
k
Microsoft® Windows® XP Home, Professional lub Tablet PC Edition z Service Pack 2 lub nowsza wersja
Framework”. On także zostanie zainstalowany automatycznie. Należy postępować zgodnie z instrukcjami Adobe „Air Installation”.
6. Po zakończeniu instalacji można wyjąć płytę z napędu CD.
Więcej informacji na temat funkcji „SIGMA DATA CENTER” można znaleźć w poradniku dostępnym online.
30
www.sigmasport.com
8 INTERFEJS DO POŁĄCZENIA Z KOMPUTEREM/SIGMA DATA CENTER
8.3 INSTALACJA STACJI DOKUJĄCEJ
Wskazówka: Przed podłączeniem stacji
dokującej do komputera należy zainstalować załączone oprogramowanie. Patrz punkt 8.2 „Instalacja SIGMA DATA CENTER”.
1. Dostarczoną stację dokującą należy podłączyć do wolnego portu USB komputera.
2. System operacyjny automatycznie rozpozna nowy sprzęt i zainstaluje odpowiedni sterownik.
3. Jeżeli automatyczna instalacja się nie powiedzie, sterownik można zainstalować także ręcznie za pomocąmenedżera urządzeń. Plik sterownika można znaleźć na płycie instalacyjnej SIGMA w katalogu „Sterownik”.
9 WAŻNE WSKAZÓWKI/USUWANIE USTEREK/CZĘSTO ZADAWANE PYTANIA
9.1 WODOSZCZELNOŚĆ URZĄDZENIA SIGMA ROX 9.1
SIGMA ROX 9.1 jest urządzeniem wodoszczelnym. Oznacza to, można z niego korzystać nie narażając go na uszkodzenie także w czasie deszczu. Można wtedy też wciskać żądane klawisze. Jeśli jednak do środka SIGMA ROX 9.1 dostałaby się woda,
4. System Windows ostrzega przed niecertyfikowanym sterownikiem. Proszę zamknąć okno, klikając „Kontynuuj instalację”.
5. Uruchomić program i kliknąć „Połącz”, aby połączyć się z SIGMA ROX.
6. SIGMA ROX należy zamocować do stacji dokującej. Program automatycznie rozpozna urządzenie i przejdzie w tryb „połączony” (zielona lampka na stacji dokującej.
7. Postępować zgodnie z instrukcjami programu.
należy natychmiast wyjąć baterie i wysuszyć je np. na kaloryferze. Po osuszeniu urządzenia i baterii, SIGMA ROX 9.1 nadaje się do dalszego wykorzystywania.
9.2 KONSERWACJA PASA PIERSIOWEGO
Tekstylny pas piersiowy COMFORTEX+ można prać w pralce w temperaturze +40°C/104°F w trybie prania ręcznego. Można używać dostępnych środków do prania, nie wolno jednak stosować wybielaczy lub proszków z dodatkiem wybielacza. Nie należy stosować mydła i zmiękczających płynów do płukania
tkanin. Pasa COMFORTEX+ nie należy czyścić chemicznie. Zarówno pasa jak i nadajnikanie wolno suszyć w suszarce. Pas należy suszyć na leżąco. Nie wyżymać. Kiedy pas jest mokry, nie wolno go rozciągać ani wieszać. Nie wolno prasować pasa COMFORTEX+.
31ROX 9.1
9 WAŻNE WSKAZÓWKI/USUWANIE USTEREK/CZĘSTO ZADAWANE PYTANIA
9.3 WSKAZÓWKI DOTYCZĄCE TRENINGU
Przed rozpoczęciem treningu należy skonsultować się z lekarzem w celu ustalenia i wyeliminowania ewentualnego zagrożenia dla zdrowia. Dotyczy to przede wszystkim osób cierpiących na choroby układu krążenia.
9.4 USUWANIE USTEREK
Brak wskazania prędkości
k Czy komputer jest poprawnie zablokowany na uchwycie?
k Czy styki nie są utlenione/skorodowane? k Czy odstęp między magnesem a
nadajnikiem wynosi maks. 12 mm?
k Czy magnes jest namagnesowany? k Czy sprawdzono stan baterii nadajnika
prędkości?
Brak wskazania kadencji
k Czy odstęp między magnesem a nadajnikiem wynosi maks. 12 mm?
k Czy magnes jest namagnesowany? k Czy sprawdzono stan baterii nadajnika?
Brak wskazania pulsu
k Czy elektrody są dostatecznie wilgotne? k Czy sprawdzono stan baterii?
Brak wskazań na wyświetlaczu
k Czy sprawdzono stan baterii urządzenia SIGMA ROX 9.1? k Czy baterie zostały właściwie założone (biegunem + ku górze)? k Czy styki baterii są w porządku (ostrożnie odgiąć)?
Osobom z rozrusznikiem serca zalecamy przed rozpoczęciem korzystania z urządzenia skonsultować się z lekarzem, aby ustalić, czy oba sprzęty są kompatybilne.
Nieprawidłowe wskazania prędkości
k Czy zamontowano 2 magnesy? k Czy magnes jest prawidłowo umiejscowiony
(równolegle i centralnie w stosunku do nadajnika)?
k Czy ustawiono prawidłowy obwód koła? k Czy nadajnik jest ustawiony na właściwy
rower (Rower I lub II)?
Wyświetlacz czarny/powolny
k Czy temperatura nie jest zbyt wysoka (>60°C) lub zbyt niska (<0°C)?
Brak synchronizacji
k Czy sprawdzono odstęp między magnesem a nadajnikiem (nadajnikami)? k Czy bateria (baterie) nadajnika (nadajników) nie są rozładowane? k Czy sprawdzono zasięg każdego z nadajników? k Jeśli stosuje się dynamo na piaście, należy zmienić pozycję nadajnika.
Wskazanie „TOO MANY SIGNALS”
k Należy zwiększyć odstęp od innych nadajników i wcisnąć dowolny przycisk.
32
www.sigmasport.com
9 WAŻNE WSKAZÓWKI/USUWANIE USTEREK/CZĘSTO ZADAWANE PYTANIA
9.5 CZĘSTO ZADAWANE PYTANIA
Czy mogę samodzielnie wymienićbaterię?
Wszystkie części SIGMA ROX 9.1 posiadają kieszeń na baterię, więc użytkownik może ją sam wymienić. Przed zamknięciem kieszeni na baterię należy zadbać o prawidłowe umieszczenie pierścienia uszczelniającego.
Czy inna osoba z innym komputerem rowerowym lub pulsometrem może spowodować zakłócenia pracy urządzenia?
Cyfrowy system transmisji danych jest kodowany. Dzięki temu zakłócanie sobie nawzajem pracy przez dwa urządzenia jest niemal całkowicie wykluczone. Jednak podczas synchronizacji odbiornika z nadajnikiem należy pamiętać, aby w pobliżu nie znajdowały się inne urządzenia SIGMA ROX.
Jaki jest okres użytkowania baterii nadajnika, odbiornika?
Żywotność baterii zależy odczęstotliwości korzystania z urządzenia oraz używania menedżera światła. Z reguły wszystkie części SIGMA ROX 9.1, odbiornik i wszystkie 3 nadajniki, zostały zaprojektowane tak, aby bateria wytrzymała przynajmniej rok (przyjmując, że urządzenie jest używane przez 1 godzinę dziennie).
Czy system transmisji STS jest kompatybilny z systemem DTS?
System transmisji SIGMA ROX 9.1 jest ulepszoną wersjąsystemu DTS i dlatego nie jest z nimkompatybilny.
Pomiar wysokości SIGMA ROX 9.1 bazuje na barometrycznym pomiarze wysokości. Ponieważ ciśnienie atmosferyczne nieustannie się zmienia, może dojść do zmiany aktualnej wysokości mimo, że użytkownik nie rusza się z miejsca. SIGMA ROX 9.1 jest jednak wyposażony w system, który „zamraża” aktualną wysokość, kiedy urządzenie przechodzi w tryb oczekiwania. W ten sposób można zagwarantować wskazanie stałej aktualnej wysokości pod warunkiem, że urządzenie nie będzie regularnie ruszane.
Dlaczego muszę stale kalibrować aktualną wysokość?
Ponieważ do pomiaru aktualnej wysokości wykorzystywane jest ciśnienie atmosferyczne, jego nieustanne zmiany powodują zmiany aktualnej wysokości. Aby zrekompensować te ciągłe zmiany i uzyskać wskazanie aktualnej wysokości z dokładnością do 1 metra przed każdą jazdą należy podać wysokość referencyjną. Podanie wysokości referencyjnej nazywane jest kalibracją.
Dlaczego zmienia się wysokość mimo, że pozostaję w tym samym miejscu?
33ROX 9.1
10 WYMIANA BATERII
10 WYMIANA BATERII

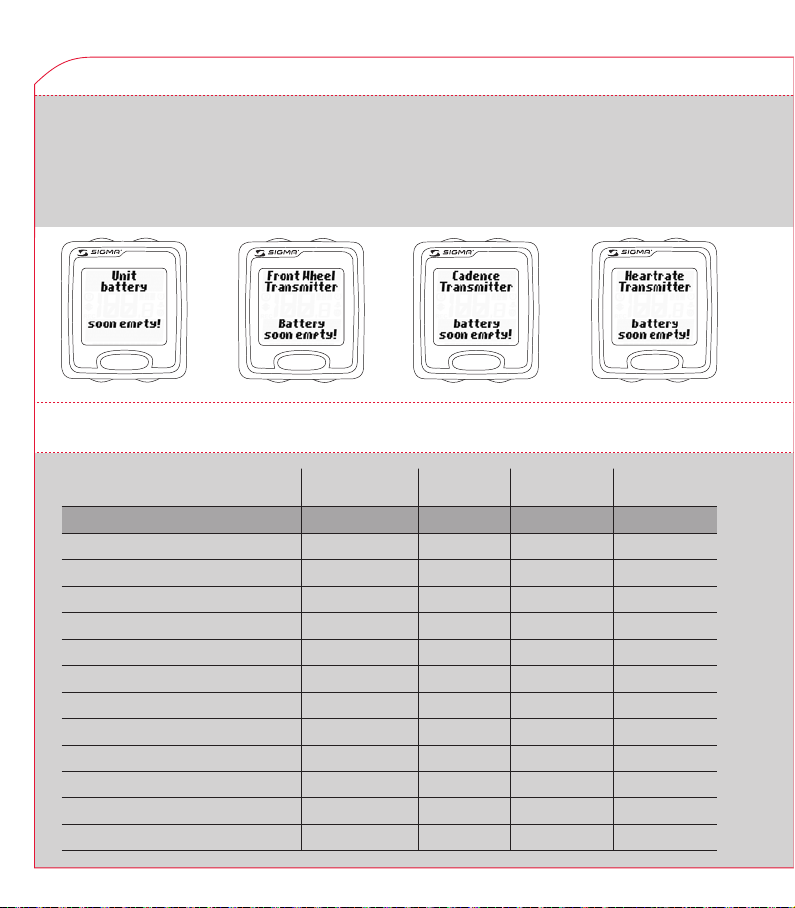

Krótko przed rozładowaniem się baterii do odbiornika wysyłana jest informacjao stanie
Sposób wymiany baterii w danym urządzeniu
został opisany w załączonej instrukcji. baterii odbiornika i danego nadajnika. Wskazaniewygląda następująco:
11 DANE TECHNICZNE
11.1 WARTOŚCI MAKSYMALNE/MINIMALNE/STANDARDOWE
Jednostka Ustawienia Min. Maks. fabryczne
Rower
Prędkość kmh/mph 0.0 0.0 199,8/119,8
Przejechany dystans km/mi 0.0 0.0 9.999,99
Czas przejazdu hh:mm:ss 00:00:00 00:00:00 999:59:59
Prędkość średnia kmh/mph 0.0 0.0 199,8/119,8
Prędkość maksymalna kmh/mph 0.0 0.0 199,8/119,8
Oddzielny licznik dystansu (+/-) km/mi 0.0 -99,99 999,99
Aktualna kadencja upm 0 0 180
Kadencja średnia upm 0 0 180
Kadencja maksymalna upm 0 0 180
Aktualne/przecięt. przełożenie m/U 0,0 0,0 10,0
Przeciętne przełożenie podjazdu m/U 0,0 0,0 10,0
Akt./maks./przecięt. moc W 0 0 2000
34
www.sigmasport.com
11 DANE TECHNICZNE
11.1 WARTOŚCI MAKSYMALNE/MINIMALNE/STANDARDOWE
Jednostka Ustawienia Min. Maks. fabryczne
Częstotliwość uderzeń serca
Akt. częstotliwość uderzeń serca bpm 0 40 240
% maks. częstotliwości uderzeń serca % 0 17 150
Średnia częstotliwość uderzeń serca bpm 0 40 240
Maks. częstotliwość uderzeń serca bpm 0 40 240
Czas w strefie treningu hh:mm:ss 00:00:00 00:00:00 99:59:59
Zużycie kalorii kcal 0 0 99.999
Temperatura
Akt./min./maks. temperatura °C/°F Temp. akt. -10,0/14,0 +70,0/+158,0
Wysokość
Aktualna wysokość m/ft 0 -999 4.999/9.999
Dzienne przew. podjazdu/zjazdu m/ft 0 -99.999 99.999
Wysokość maksymalna m/ft 0 0 4.999/9.999
Przejechany dystans podjazdu/zjazdu km/mi 0.0 0.0 9.999,99
Czas podjazdu/zjazdu hh:mm:ss 00:00:00 00:00:00 999:59:59
Ø-nachylenie podjazdu/zjazdu % 0 -99 99
Maks. nachylenie podjazdu/zjazdu % 0 -99 99
Ø-prędkość podjazdu/zjazdu kmh/mph 0.0 0.0 199,8/119,8
Prędkość podjazdu m/min - ft/min 0 -499/-1.699 499/1.699
Czas
Czas hh:mm 00:00 00:00 23:59
Data dd.mm.rr 01.01.2006 01.01.2006 31.12.2099
Stoper hh:mm:ss 00:00,0 00:00,0 59:59,9 1/10s
Minutnik hh:mm:ss 00:00:00 00:00:00 09:59:59
Budzik hh:mm 00:00 00:00 23:59
35ROX 9.1
11 DANE TECHNICZNE
11.1 WARTOŚCI MAKSYMALNE/MINIMALNE/STANDARDOWE
Jednostka Ustawienia Min. Maks. fabryczne
Ustawienia
Głośność 3 1 5
Wielkość koła 1/2 mm 2.150/ 800 3.999
2.000
Typ roweru żaden miejski/MTB żaden żaden
Waga koła kg/lb 20/40 5/10 50/100
Wysokość startowa 1/2/3 m/ft 0 -999 4.999/9.999
Data urodzenia dd.mm.rr 31.03. 01.01. 31.12. 1979 1900 2099
Waga kg/lb 70 20/40 199/399
Wzrost cm/inch 178/70 100/40 250/100
Rozpiętość ramion cm/inch 48/18 40/15 80/30
Maks. częstotliwość uderzeń serca bpm 193 100 240
1. strefa - wartości graniczne bpm 106 40 strefa 2 lower -5
2. strefa - wartości graniczne bpm 135 Strefa 1 Strefa 3 lower +5 lower -5
3. strefa - wartości graniczne bpm 154 Strefa 2 Strefa 3 lower +5 upper -5
Wartości łączne
Całkowity dystans rower 1/2 km/mi 0 0 99.999
Całkowity czas jazdy rower 1/2 hh:mm 00:00 00:00 9.999:59
Całkowite zużycie kalorii rower 1/2 kcal 0 0 999.999
Całkowite przewyższenie rower 1/2 m/ft 0 0 999.999
Maksymalna wysokość rower 1/2 m/ft 0 0 4.999/9.999
Całkowity dystans podjazdów/zjazdów rower 1/2 km/mi 0 0 999.999
Czas całkowity podjazdów/zjazdów rower 1/2 hh:mm 00:00 00:00 9.999:59
36
www.sigmasport.com
11 DANE TECHNICZNE
11.2 TEMPERATURA/BATERIE
k Komputer rowerowy
Temperatura otoczenia od -10°C do +60°C Typ baterii CR 2450 (nr art. 20316)
k Nadajnik prędkości
Temperatura otoczenia od -10°C do +60°C Typ baterii CR 2032 (nr art. 00396)
12 GWARANCJA
W stosunku do każdego partnera umowy ponosimy odpowiedzialność za wady zgodnie z przepisami ustawy. Baterie nie podlegają gwarancji. W przypadku konieczności skorzystania z gwarancji należy się zwrócić do sprzedawcy, u którego zakupiono komputer rowerowy. Komputer rowerowy można też wysłać na podany poniżej adres wraz z dowodem zakupu i wszystkimi akcesoriami. Prosimy nakleić właściwe znaczki pocztowe.
Baterii nie wolno wyrzucać do
LI
LI =
Lithium Ionen
śmieci (Ustawa o bateriach iakumulatorach)! Należy je oddać do utylizacji w odpowiednim punkcie zbiórki odpadów.
k Nadajnik kadencji
Temperatura otoczenia od -10°C do +60°C Typ baterii CR 2032 (nr art. 00396)
k Pas piersiowy
Temperatura otoczenia od -10°C do +60°C Typ baterii CR 2032 (nr art. 00396)
SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Straße 15D-67433 Neustadt/Weinstraße
Tel. serwisu +49-(0)6321-9120-140 E-mail: sigmarox@sigmasport.com
W przypadku uzasadnionych roszczeń gwarancyjnych urządzenie wymienimy na nowe. Roszczenia mogą dotyczyć tylko aktualnych modeli. Producent zastrzega sobie prawo do wprowadzania zmian technicznych.
Urządzeń elektrycznych nie wolno wyrzucać do śmieci. Należy je oddać do utylizacji w odpowiednim punkcie zbiórki odpadów.
37ROX 9.1
www.sigmasport.com
SIGMA-ElEktro GmbH Dr.- Julius - Leber-Straße 15
D-67433 Neustadt /Weinstraße Tel. + 49 (0) 63 21-9120 - 140 Fax. + 49 (0) 63 21-9120-34 E- mail: sigmarox@sigmasport.com
SIGMA SPort USA North America
3487 Swenson Ave. St. Charles, IL 60174, U.S.A. Tel. +1 630 - 761-1106 Fax. +1 630 - 761- 1107
SIGMA SPort ASIA Asia, Australia, South America, Africa
10F, No.192, Zhonggong 2
nd
Rd., Xitun Dist., Taichung City 407, Taiwan Tel. +886-4 - 2358 3070 Fax. +886-4 - 2358 7830
Loading...
