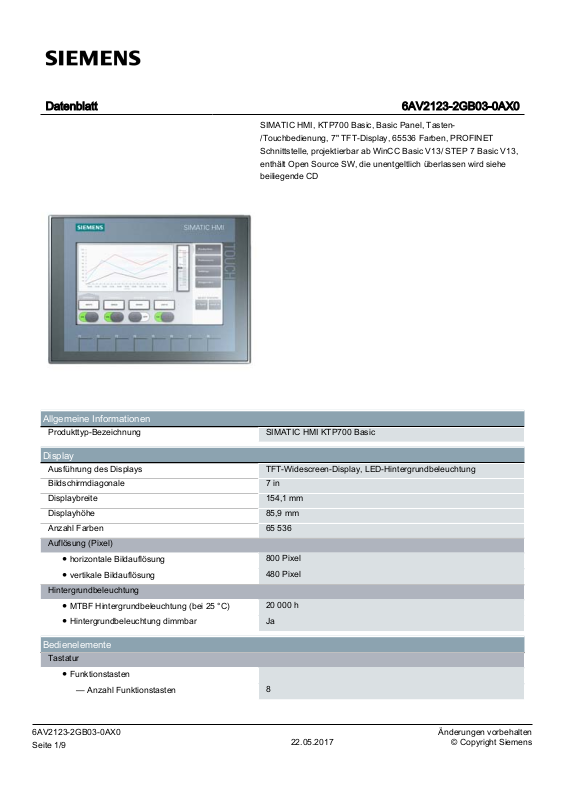

SIEMENS TD HMI KTP700 Datasheet

Datenblatt 6AV2123-2GB03-0AX0

9

SIMATIC HMI, KTP700 Basic, Basic Panel, Tasten­/Touchbedienung, 7" TFT-Display, 65536 Farben, PROFINET
Schnittstelle, projektierbar ab WinCC Basic V13/ STEP 7 Basic V13,
enthält Open Source SW, die unentgeltlich überlassen wird siehe
beiliegende CD

Allgemeine Informationen

Produkttyp-Bezeichnung SIMATIC HMI KTP700 Basic

Display

Ausführung des Displays TFT-Widescreen-Display, LED-Hintergrundbeleuchtung
Bildschirmdiagonale 7in
Displaybreite 154,1mm
Displayhöhe 85,9mm
Anzahl Farben 65536
Auflösung (Pixel)

● horizontale Bildauflösung

● vertikale Bildauflösung

Hintergrundbeleuchtung

● MTBF Hintergrundbeleuchtung (bei 25 °C)

● Hintergrundbeleuchtung dimmbar

800Pixel

480Pixel

20000h

Ja

Bedienelemente

Tastatur

● Funktionstasten

— Anzahl Funktionstasten

8

6AV2123-2GB03-0AX0 Änderungen vorbehalten
Seite 1/

22.05.2017 © Copyright Siemens

● Tasten mit LED

9

● Systemtasten

● Numerische-/Alphaeingabe

— numerische Tastatur

— alphanumerische Tastatur

Touchbedienung

● Ausführung als Touch-Screen

Nein

Nein

Ja; Onscreen Keyboard

Ja; Onscreen Keyboard

Ja

Aufbauart/Montage

Einbaulage waagerecht, senkrecht
Hochkanteinbau (Porträtformat) möglich Ja
Quereinbau (Landscapeformat) möglich Ja
maximal zulässiger Neigungswinkel ohne

Fremdbelüftung

35°

Versorgungsspannung

Spannungsart der Versorgungsspannung DC
Nennwert (DC) 24V
zulässiger Bereich, untere Grenze (DC) 19,2V
zulässiger Bereich, obere Grenze (DC) 28,8V

Eingangsstrom

Stromaufnahme (Nennwert) 230mA
Einschaltstromstoß I²t 0,2A²·s

Leistung

aufgenommene Wirkleistung, typ. 5,5W

Prozessor

Prozessortyp ARM

Speicher

Flash Ja
RAM Ja
nutzbarer Speicher für Anwenderdaten 10Mbyte

Ausgabeart

Akustik

● Summer

● Lautsprecher

Ja

Nein

Uhrzeit

Uhr

● Hardware-Uhr (Echtzeituhr)

● Software-Uhr

● gepuffert

● synchronisierbar

Ja

Ja

Ja; Pufferdauer typisch 6 Wochen

Ja

6AV2123-2GB03-0AX0 Änderungen vorbehalten
Seite 2/

22.05.2017 © Copyright Siemens

Schnittstellen

9

Anzahl Schnittstellen Industrial Ethernet 1
Anzahl Schnittstellen RS 485 0
Anzahl Schnittstellen RS 422 0
Anzahl Schnittstellen RS 232 0
Anzahl Schnittstellen USB 1; bis max. 16 GB
Anzahl Schnittstellen 20 mA (TTY) 0
Anzahl Schnittstellen parallel 0
Anzahl Schnittstellen sonstige 0
Anzahl SD-Card-Slots 0
mit SW-Schnittstellen Nein
Industrial Ethernet

● Industrial-Ethernet Status LED

2

Protokolle

PROFINET Ja
PROFINET IO Nein
IRT Nein
MRP Nein
PROFIBUS Nein
MPI Nein
Protokolle (Ethernet)

● TCP/IP

● DHCP

● SNMP

● DCP

● LLDP

WEB-Eigenschaften

● HTTP

● HTML

Weitere Protokolle

● CAN

● EtherNet/IP

● MODBUS

Ja

Ja

Ja

Ja

Ja

Nein

Nein

Nein

Ja

Ja; Modicon (MODBUS TCP/IP)

Alarme/Diagnosen/Statusinformationen

Diagnosemeldungen

● Diagnoseinformation auslesbar

Nein

EMV

Emission von Funkstörungen nach EN 55 011

● Grenzwertklasse A, für den Einsatz im
Industriebereich

● Grenzwertklasse B, für den Einsatz in
Wohngebieten

6AV2123-2GB03-0AX0 Änderungen vorbehalten
Seite 3/

Ja

Nein

22.05.2017 © Copyright Siemens
