Domaines d'application
Régulateur de température
ambiante auto-adaptatif
5 régimes, réglages à l'aide de menus par navigateur
Régulateur de température ambiante indépendant du réseau
•
Sélection simple et intuitive des menus par navigateur
•
Régulateur tout ou rien auto-adaptatif avec comportement PID (breveté)
•
Choix entre les régimes :
•
Automatique avec 2 phases de chauffe max., mode confort en permanence,
mode économie en permanence, fonction de non-occupation prolongée et un
régime journalier avec une seule phase de chauffe
En mode automatique, possibilité d'entrer une consigne de température pour
•
chaque phase de chauffe
Régulation de la température ambiante dans :
• les appartements, maisons individuelles et résidences secondaires,
• les bureaux, pièces individuelles, cabinets de consultation et locaux commerciaux,

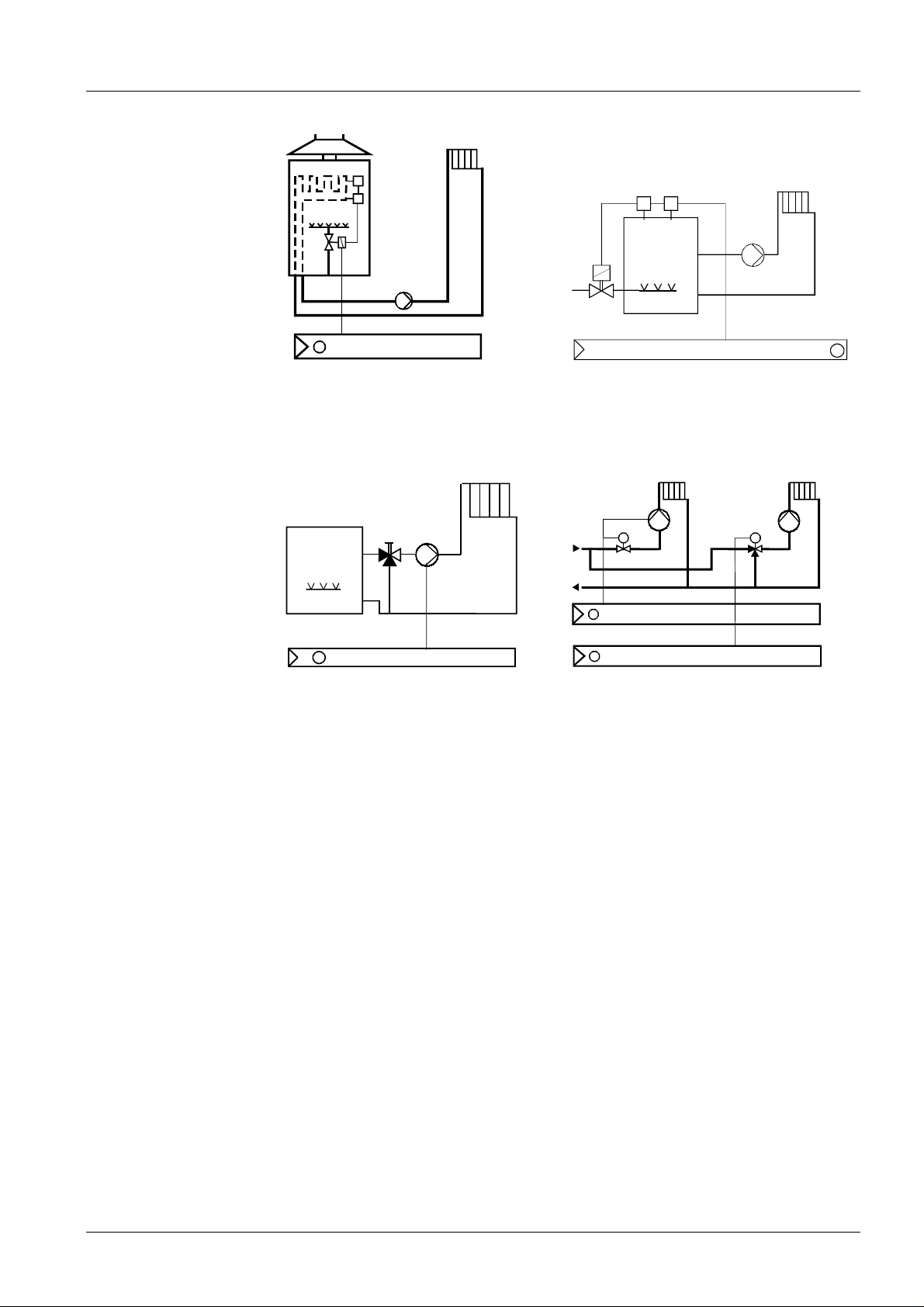

Commande des appareils suivants :
• Vannes magnétiques d'un chauffe-eau à circulation
• Vannes magnétiques d'un brûleur atmosphérique à gaz
• Brûleurs à gaz et fioul à air soufflé
• Pompes de circulation de chauffage, vannes de zone
• Chauffages électriques directs ou ventilateurs d'un accumulateur électrique
• Servomoteurs thermiques
REV12
CE1N2261fr
05.2002
Siemens Buil din g Tech nolo gies
HVAC Products
Fonctions
Commande
•
Régulation PID avec durée de cycle de commutation auto-adaptative ou réglable
•
Régulation tout ou rien
•
Régime automatique avec une ou deux phases de chauffe
•
Possibilité d'une consigne de température différente pour chaque phase de chauffe
•
Un régime journalier avec une seule phase de chauffe
•
Touche de dérogation
•
Equilibrage de la sonde et fonction de réinitialisation
•
Fonction de non-occupation prolongée
•
Limitation de la valeur de consigne minimale
Technique
Eléments d'affichage et
de commande
Régulateur de température ambiante
A la commande, indiquer la désignation et la référence de l'appareil.
Le régulateur est livré avec ses piles.
REV12
Eléments de commande
Sélection du régime
Touche "plus chaud"
Touche "moins chaud"
Touche de dérogation
Navigateur pour menus, sous-menus et réglages,
confirmation en appuyant sur la touche
2/10
Siemens Building Technologies Régulateur de température ambiante REV12 CE1N2261fr
HVAC Products 05.2002
Affichages
Heure du jour
° C
Température ambiante
Changer les piles (affichage 3 mois env. avant la fin de la durée
de vie)
Sélection du régime (un seul régime est actif à la fois)
Régime automatique
Régime confort en permanence
Régime économie en permanence
Fonction de non-occupation prolongée en permanence
Régime journalier avec une seule phase de chauffe (formée
automatiquement à partir du programme journalier actuel)
Modification provisoire de la consigne de température actuelle
(ce changement n'est actif que jusqu'au point de commutation suivant)
Une première pression sur la touche + ou – permet d'afficher la
° C
consigne de température actuelle. Elle peut ensuite être réglée
à la température désirée par pas de 0,2 °C (+/- 4 °C max.).
Touche de dérogation
Dans les régimes et , cette touche permet d'obtenir une commutation
manuelle forcée de température de confort à température d'économie et inversement. Cette sélection est automatiquement annulée lors du point de commutation suivant ou en cas de changement de régime.
Réglages utilisateur à l'aide de menus : l'utilisateur dispose de 4 menus principaux
Heure
Menu principal Réglages
Heure actuelle
h
Température Menu principal Sous-menu
T
Siemens Building Technologies Régulateur de température ambiante REV12 CE1N2261fr
HVAC Products 05.2002
Consigne du régime confort 19 °C
Consigne du régime économie 16 °C
Consigne de non-occupation
prolongée
Réglages d'usine standard
5 °C
3/10
Horloge
Menu principal
Sous-menu Réglage
1 phase de chauffe par jour
2 phases de chauffe par jour
Sélection de l'heure de démarrage
h
de la phase de chauffe
Sélection de l'heure d'arrêt de la
phase de chauffe
T
° C
Sélection de la température de
consigne des phases de chauffe
Réglages du spécialiste
à l'aide du menu
Consignes de
température
Fonction de nonoccupation prolongée
Points du menu Réglages
CAL
Equilibrage de la sonde
Limitation de valeur de consigne
Régulation tout ou rien
Régulation PID auto-adaptative
Régulation PID avec cycle de commutation de 6
ou 12 minutes
Dans les régimes automatiques, les consignes de température peuvent être entrées
individuellement pour chaque phase de confort et pour les régimes permanents. La
consigne de température pour le régime économie est la même dans le mode automatique et le mode permanent.
Dans la fonction de non-occupation prolongée, la température ambiante est surveillée
en permanence. Si elle descend en dessous de la consigne réglée, la régulation fonctionne sur la consigne de température actuelle réglée pour la fonction de non-
occupation prolongée
.
Régime journalier
Le régulateur forme lui-même le régime journalier à partir du programme de commande
journalier actuel. Avec l'heure d'enclenchement de la première phase et l'heure d'arrêt
de la dernière phase sélectionnées automatiquement, le régulateur établit et affiche
une phase de chauffe complète. Il utilise comme température de confort la consigne
standard enregistrée pour le régime permanent
. Le régime journalier formé automa-
tiquement reste actif jusqu'à la sélection d'un autre mode de fonctionnement.
4/10
Siemens Building Technologies Régulateur de température ambiante REV12 CE1N2261fr
HVAC Products 05.2002
Exemple
j
°C
22
20
Programme de
commande
Exemple avec deux
phases de chauffe par
our
T
18
2261Z01
T
08 10 18 22
Régime journalier Programme de commande journalier
formé automatiquement actuel
Le programme de commande est utilisé comme programme journalier. Il est possible
en outre de sélectionner un régime permanent
qui ne tient pas compte du
programme de commande.
Pour chaque programmation, on dispose de deux modèles de commande différents,
avec possibilité de choisir entre une ou deux phases de chauffe.
Il faut entrer, pour chaque phase de chauffe, l'heure de démarrage, l'heure d'arrêt et la
consigne de température de confort. Entre les phases de chauffe, l'appareil commute
toujours sur la même consigne de température d'économie. Cette consigne de température d'économie est réglable dans le menu "Température"..
°C
22
20
Phase de
chauffe 1
18
Phase de
chauffe 2
h
2261Z02f
16
Réglages standard
Régimes
Tous les
jours
08 10 18 22
Heures de commutation Températures en °C
ère
1
phase de
chauffe
ème
2
phase de
chauffe
h
06:00 09:00 17:00 22:00 19 20
00:00 24:00 19
00:00 24:00 16
00:00 24:00 5
Réglages standard
Limitation de consigne et régulation PID auto-adaptative
Niveau spécialiste
5/10
Siemens Building Technologies Régulateur de température ambiante REV12 CE1N2261fr
HVAC Products 05.2002
Niveau Spécialiste
Entrée dans le niveau
Calibrage de la sonde
CAL
Limitation de consigne
Régulation
Mode auto-adaptatif
Exceptions
Le niveau spécialiste est libéré en appuyant sur la touche "plus chaud" et "moins chaud"
et en tournant en même temps le navigateur, d'abord vers le bas, puis vers le haut.
Si la température affichée ne correspond pas à la température ambiante mesurée, il est
possible de recalibrer la sonde de température. (Pour cet équilibrage, il faut entrer dans
le niveau Spécialiste).
La température affichée peut être corrigée par pas de 0,2 °C (± 2 °C max.) en fonction
de la température ambiante mesurée.
La limitation minimale de la consigne à 16 °C empêche le vol de chaleur dans les immeubles ayant plusieurs zones de chauffe.
Le REV12 est un régulateur tout ou rien avec comportement PID. La température ambiante est réglée par l'enclenchement et la coupure cycliques d'un appareil.
La régulation forme les signaux de réglage en fonction de l'écart entre la consigne réglable et la valeur mesurée par la sonde de température intégrée.
Selon l'algorithme de régulation choisi, l'installation réagit plus ou moins rapidement à
l'écart.
Un mode auto-adaptatif est actif par défaut (c'est-à-dire qu'il est réglé d'usine). Dans ce
cas, le régulateur s'adapte automatiquement à la boucle à régler (type de construction,
type de corps de chauffe, dimensions des pièces etc.). Après une phase d'apprentissage, le régulateur optimise automatiquement ses paramètres et fonctionne ensuite
selon les paramètres acquis.
Dans les cas exceptionnels où le mode auto-adaptatif n'est pas idéal, il est possible de
commuter sur le mode PID 12, PID 6 ou tout ou rien :
Fonctions de
réinitialisation
Mode PID 12 cycle de commutation de 12 min pour les boucles à régler norma-
les ou lentes (par ex. construction massives, grandes pièces,
radiateurs en fonte, brûleur à fioul).
Mode PID 6 cycle de commutation de 6 min pour les boucles à régler rapides
(par ex. construction légère, petites pièces, radiateurs à plaques /
convecteurs, brûleurs à gaz).
Mode tout ou rien simple régulateur tout ou rien avec différentiel de 0,5 °C (± 0,25 °C)
pour boucles à régler très délicates avec de très grosses fluctuations de température extérieure.
Réglages définis par l'utilisateur :
Appuyer pendant 1 seconde minimum sur le microcontact : tous les réglages spécifiques utilisateur sont ramenés aux valeurs standard (les réglages "Spécialiste“ restent
inchangés). L'horloge revient à 12:00. Pendant le temps de réinitialisation, tous les
affichages s'allument, ce qui permet de vérifier leur fonctionnement.
Tous les réglages utilisateur plus les réglages chauffagiste :
Appuyer pendant 1 seconde minimum sur le microcontact et sur les touches "plus
chaud" et "moins chaud".
Cette réinitialisation rétablit tous les
réglages standard
(cf. aussi § „Réglages
standard“).
6/10
Siemens Building Technologies Régulateur de température ambiante REV12 CE1N2261fr
HVAC Products 05.2002
Exécution
Changement de piles
Appareil
Socle
Remarques
Indications pour
l'ingénierie
3 mois environ avant la fin de la durée de vie des piles, le symbole de batterie
apparaît sur l'affichage. Les fonctions continuent à se dérouler normalement. Pendant
le changement de piles, une réserve de marche protège les données actuelles pendant
1 minute maximum.
Le régulateur de température ambiante REV12 comprend un boîtier en matière plastique avec un affichage clair et des éléments de commande facilement accessibles. Le
régulateur peut être enlevé de son socle en le faisant pivoter vers le haut. Ceci permet
de changer les deux piles alcalines 1,5 V de type
AAA
au dos de l'appareil.
Le socle peut être fixé et câblé sur la plupart des boîtes à encastrer du commerce ou
directement sur le mur. Il contient uniquement les bornes pour la connexion entre le
régulateur et l'appareil raccordé. L'électronique (y compris les relais avec contact de
travail libre de potentiel) se trouve à l'intérieur du régulateur.
•

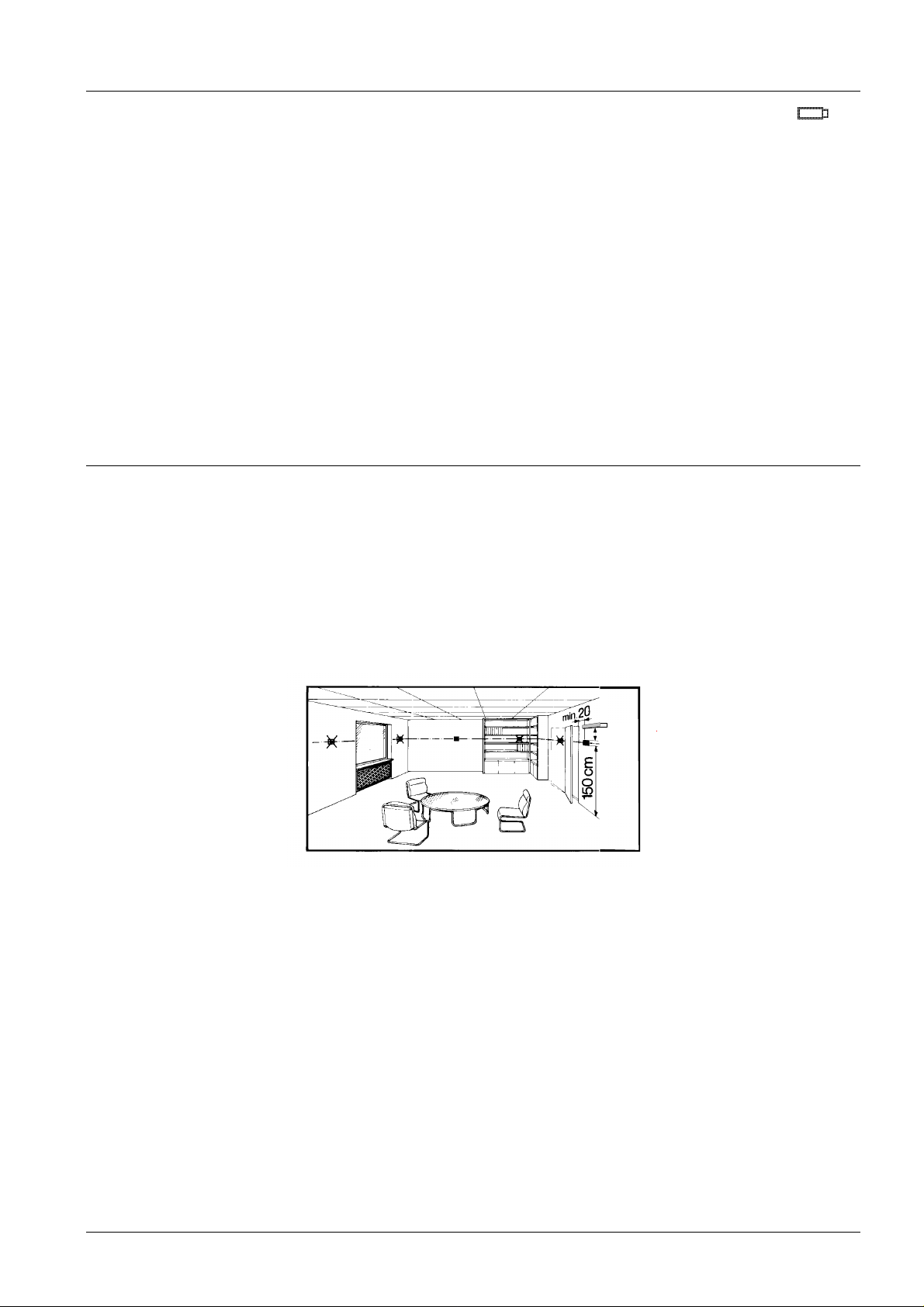

Le régulateur doit être monté dans la pièce de séjour.
•
Pour que la mesure de la température de l'air dans la pièce ne soit pas faussée,
monter le REV12 dans un endroit à l'abri du rayonnement solaire et d'autres sources
de chaleur ou de froid.
•
Hauteur de montage environ 1,5 m au-dessus du sol
•
L'appareil s'adapte sur la plupart des boîtes à encastrer ou est monté directement sur
le mur.
•
Prévoir suffisamment d'espace au-dessus de l'appareil pour pouvoir le sortir du socle
et le remettre en place.
Indications pour le
montage et
l'installation
Indications pour la
mise en service
min.
10 cm
2261Z03
•
Fixer et câbler d'abord le socle, puis insérer l'appareil dans le socle mural de haut en
bas.
•
Pour plus de détails, se reporter aux instructions d'installation jointes à l'appareil.
•
L'installation électrique doit être effectuée conformément aux prescriptions locales
•
Enlever la bande isolante qui empêche un enclenchement prématuré de l'appareil.
•
Le comportement de réglage peut être modifié au niveau "Spécialiste".
•
Si des vannes thermostatiques sont installées dans la pièce de référence, elles doi-
vent être ouvertes au maximum.
•
Si la température affichée ne correspond pas à la température ambiante mesurée, il
faut recalibrer la sonde de température (voir paragraphe "Equilibrage de la sonde").
7/10
Siemens Building Technologies Régulateur de température ambiante REV12 CE1N2261fr
HVAC Products 05.2002
Caractéristiques techniques
g
Caractéristiques
énérales
Normes
Alimentation
Piles (alcalines AAA)
Durée de vie
−
3 V
2 x 1,5 V
env. 2 ans
Réserve de marche pour le changement
de piles
1 min max.
Pouvoir de coupure du relais
Tension
Courant
24…250 V~
6 (2,5) A
Isolation électrique II, selon EN 60 730-1
Elément de mesure
Plage de mesure
Constante de temps
CTN 10 kΩ ±1 % à 25 °C
0…50 °C
10 min max.
Plages de réglage de consigne
Température de confort
Température d'économie
Température de non-occupation prolongée
5…29 °C
5…29 °C
5...29 °C (réglage d'usine 5 °C)
Résolution des réglages et de l'affichage
Valeurs de consigne
Heures de commutation
Mesure de la température
Affichage de valeur mesurée
Affichage de l'heure
0,2 °C
10 min
0,1 °C
0,2 °C
1 min
Conformité
Compatibilité électromagnétique
Directive relative à la basse tension
C-Tick
89/336/CEE
73/23/CEE
N474
Sécurité produit
Conditions ambiantes
Poids
Couleur
Dimensions
Appareils électriques automatiques de régulation
et de commande pour usage domestique et
applications similaires EN 60 730-1
Compatibilité électromagnétique
Sensibilité aux influences parasites
Rayonnements perturbateurs
EN 50 082-1
EN 50 081-1
Fonctionnement
Conditions climatiques
Température
Humidité
3K3, selon CEI 60 721-3
5...40 °C
< 85 % h.r.
Stockage et transport
Conditions climatiques
Température
Humidité
Conditions mécaniques
2K3, selon CEI 60 721-3
−
25...70 °C
< 93 % h.r.
2M2, selon CEI 60 721-3
Avec emballage 0,270 kg
Boîtier blanc RAL9003
Socle gris RAL7038
Boîtier 128 x 96 x 30 mm
8/10
Siemens Building Technologies Régulateur de température ambiante REV12 CE1N2261fr
HVAC Products 05.2002
Exemples d'applications
g
T
F1
T
F2
2261S03
F2
T T
F1
Y2
M1
N1
T
Y2
M1
N1
Chauffe-eau à circulation Brûleur atmosphérique à gaz
Y4
M M
N1
T
N1
T
N1
M1
Y1
2261S04
T
Pompe de circulation avec Vanne de zone
pré-régulation par mélangeur manuel
2261S01
T
Y3
2261S02
Lé
ende :
F1 Thermostat de sécurité
F2 Limiteur de température de sécurité
M1 Pompe de circulation
N1 Régulateur de température ambiante REV12
Y1 Vanne 3 voies avec dispositif de réglage manuel
Y2 Vanne magnétique
Y3 Vanne 3 voies avec servomoteur
Y4 Vanne 2 voies avec servomoteur
9/10
Siemens Building Technologies Régulateur de température ambiante REV12 CE1N2261fr
HVAC Products 05.2002
Schéma de raccordement
g
L
Légende :
Encombrements
24...250 V~
Y1
N
L Phase, 24…250 V~
L1 Contact de travail, 24…250 V~ / 6 (2,5) A
M1 Pompe de circulation
N1 Régulateur de température ambiante REV12
Y1 Organe de réglage
N Neutre
(dimensions en mm)
L
L1
_
3 V
N1
M1
N
2261A01f
30
128.40
115.10
2261M01
96.20
Ø
60
78.80
11.75
83.50
10/10
Siemens Building Technologies Régulateur de température ambiante REV12 CE1N2261fr
HVAC Products 05.2002
2001 Siemens Buildin
Technologies AG Sous réserve de modifications
Loading...
