TECHNISCHES HANDBUCH

TECHNISCHES HANDBUCHTECHNISCHES HANDBUCH

SYSTEMBAUGRUPPE D1106

SYSTEMBAUGRUPPE D1106SYSTEMBAUGRUPPE D1106 SYSTEM BOARD D1106

SYSTEM BOARD D1106

SYSTEM BOARD D1106SYSTEM BOARD D1106

Page 2

Sie haben ...

... technische Fragen oder Probleme? Wenden Sie sich bitte an:

• einen unserer Servicepartne

• Ihren zuständigen Vertriebspartne

• Ihre Verkaufsstelle

Die Adressen Ihrer Servicepartner finden Sie im Garantieheft oder im Service-Adressenheft. Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet:

http://www.fujitsu-siemens.com

Is there ...

... any technical problem or other question you need clarified?

Please contact:

• one of our service partners

• your sales partne

• your sales outlet

The addresses of your service partners are contained in the guarantee booklet or in the service address booklet.

The latest information on our products, tips, updates, etc., can be found on the Internet under:

http://www.fujitsu-siemens.com

Page 3

Page 4

Dieses Handbuch wurde auf Recycling-Papier gedruckt. This manual has been printed on recycled paper. Ce manuel est imprimé sur du papier recyclé. Este manual ha sido impreso sobre papel reciclado. Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt.

Herausgegeben von/Published by Fujitsu Siemens Computers GmbH

A26361-D1106-Z120-8-7419

Bestell-Nr./Order No.: Printed in the Federal Republic of Germany AG 0100 01/00

A26361-D1106-Z120-8-7419

A26361-D1106-Z120-8-7419A26361-D1106-Z120-8-7419

A26361-D1106-Z120-1-7419

Page 5

SYSTEMBAUGRUPPE D1106 System board D1106

TECHNISCHES HANDBUCH Technical Manual

Deutsch

English

Ausgabe Januar 2000 January 2000 edition

Page 6

Intel, Pentium und Celeron sind eingetragene Warenzeichen und MMX und OverDrive sind Warenzeichen der Intel Corporation, USA.

Microsoft, MS, MS-DOS und Windows sind eingetragene Warenzeichen der Microsoft Corporation.

PS/2 und OS/2 Warp sind eingetragene Warenzeichen von International Business Machines, Inc.

Magic Packet ist ein eingetragenes Warenzeichen von Advanced Micro Devices, Inc. Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen

Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM-Eintragung. Liefermöglichkeiten und technische Änderungen vorbehalten. Copyright ã Fujitsu Siemens Computers GmbH 2000 Intel, Pentium and Celeron are registered trademarks and MMX and OverDrive are

trademarks of Intel Corporation, USA. Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation. PS/2 and OS/2 Warp are registered trademarks of International Business Machines, Inc. Magic Packet is a registered trademark of Advanced Micro Devices, Inc. All other trademarks referenced are trademarks or registered trademarks of their respective

owners, whose protected rights are acknowledged. All rights, including rights of translation, reproduction by printing, copying or similar methods,

even of parts are reserved. Offenders will be liable for damages. All rights, including rights created by patent grant or registration of a utility model or design,

are reserved. Delivery subject to availability. Right of technical modification reserved.

Page 7

Inhalt

Einleitung ..........................................................................................................................................1

Darstellungsmittel......................................................................................................................1

Wichtige Hinweise.............................................................................................................................1

Hinweise zu Baugruppen...........................................................................................................2

Leistungsmerkmale ...........................................................................................................................3

Anschlüsse und Steckverbinder.................................................................................................4

Temperaturüberwachung / System-Überwachung.....................................................................6

LAN-Anschluss..........................................................................................................................7

Ressourcen-Tabelle...................................................................................................................8

PCI-Bus-Interrupts.....................................................................................................................8

Einstellungen mit Schaltern...............................................................................................................9

System-BIOS wiederherstellen - Schalter 2.............................................................................10

Schreibschutz für Disketten - Schalter 3..................................................................................10

Taktfrequenz - Schalter 5 bis 8................................................................................................10

Erweiterungen.................................................................................................................................12

Prozessor einbauen/ausbauen................................................................................................13

Hauptspeicher hochrüsten.......................................................................................................14

Netzwerkbaugruppe mit WOL einbauen ..................................................................................15

Lithium-Batterie austauschen ..................................................................................................16

Glossar............................................................................................................................................17

A26361-D1106-Z120-8-7419

Page 8

Page 9

Einleitung

Diese Systembaugruppe gibt es in verschiedenen Ausbaustufen. Abhängig von der Hardware-Konfiguration Ihres Gerätes kann es vorkommen, dass Sie einige Optionen bei

Ihrer Variante der Systembaugruppe nicht vorfinden, obwohl sie beschrieben sind.

Weitere Informationen finden Sie auch in der Beschreibung "BIOS-Setup". Zusätzliche Beschreibungen zu den Treibern finden Sie in den Readme-Dateien auf Ihrer Festplatte

oder auf beiliegenden Treiber-Disketten bzw. auf der CD "Drivers & Utilities" oder "ServerStart".

Darstellungsmittel

In diesem Handbuch werden folgende Darstellungsmittel verwendet.

kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Gerätes oder die Sicherheit Ihrer Daten gefährdet ist.

kennzeichnet zusätzliche Informationen und Tipps.

Ê kennzeichnet einen Arbeitsschritt, den Sie ausführen müssen.

Ë bedeutet, dass Sie an dieser Stelle ein Leerzeichen eingeben müssen.

Ú bedeutet, dass Sie nach dem eingegebenen Text die Eingabetaste drücken müssen.

ÚÚ

Texte in Schreibmaschinenschriftstellen Bildschirmausgaben dar.

Texte in fetter Schreibmaschinenschrift sind Texte, die Sie über die Tastatur eingeben müssen.

Kursive Schrift kennzeichnetBefehle oder Menüpunkte. "Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen.

Wichtige Hinweise

Heben Sie dieses Handbuch zusammen mit dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch dieses Handbuch weiter.

Lesen Sie diese Seite bitte aufmerksam durch und beachten Sie diese Hinweise, bevor Sie das Gerät öffnen.

Um Zugriff auf die Komponenten der Systembaugruppe zu bekommen, müssen Sie das Gerät öffnen. Wie Sie das Gerät zerlegen und wieder zusammenbauen, ist in de Betriebsanleitung des Gerätes beschrieben.

Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" in der Betriebsanleitung des Gerätes.

Bei unsachgemäßem Austausch der Lithium-Batterie besteht Explosionsgefahr. Beachten Sie deshalb unbedingt die Angaben im Kapitel "Erweiterungen“-"Lithium-

Batterie austauschen“.

A26361-D1106-Z120-8-7419 Deutsch - 1

Page 10

Wichtige Hinweise

Diese Baugruppe erfüllt in der ausgelieferten Ausführung die Anforderungen de EG-Richtlinie 89/336/EWG "Elektromagnetische Verträglichkeit“.

Die Konformität wurde in einer typischen Konfiguration eines Personal Computers geprüft.

Beim Einbau der Baugruppe sind die spezifischen Einbauhinweise gemäß Betriebsanleitung oder Technischem Handbuch des jeweiligen Endgerätes zu beachten.

Verbindungskabel zu Peripheriegeräten müssen über eine ausreichende Abschirmung verfügen.

Während des Betriebs können Bauteile sehr heiss werden. Beachten Sie dies, wenn Sie Erweiterungen auf der Systembaugruppe vornehmen wollen. Es besteh

Verbrennungsgefahr! Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von

Systemerweiterungen Defekte am Gerät verursachen. Informationen darüber, welche

Systemerweiterungen Sie verwenden können, erhalten Sie bei Ihrer Verkaufsstelle ode unserem Service.

Hinweise zu Baugruppen

Um Schäden der Systembaugruppe bzw. der darauf befindlichen Bauteile und Leiterbahnen zu vermeiden, bauen Sie Baugruppen mit größter Sorgfalt und Vorsicht ein und aus. Achten Sie vor allem darauf, Erweiterungsbaugruppen gerade einzusetzen, ohne Bauteile oder Leiterbahnen auf der Systembaugruppe, sowie andere Komponenten, wie z. B. EMI-Federkontakte zu beschädigen.

Gehen Sie besonders sorgfältig mit den Verriegelungsmechanismen (Rastnasen und Zentrierbolzen etc.) um, wenn Sie die Systembaugruppe oder Komponenten auf der Systembaugruppe, wie z. B. Speichermodule oder Prozessor, austauschen.

Verwenden Sie niemals scharfe Gegenstände (Schraubendreher) als Hebelwerkzeuge.

Baugruppen mit elektrostatisch gefährdeten Bauelementen (EGB) können durch den abgebildeten Aufkleber gekennzeichnet sein:

Wenn Sie Baugruppen mit EGB handhaben, müssen Sie folgende Hinweise unbedingt beachten:

• Sie müssen sich statisch entladen (z. B. durch Berühren eines

geerdeten Gegenstandes), bevor Sie mit Baugruppen arbeiten.

• Verwendete Geräte und Werkzeuge müssen frei von statischer

Aufladung sein.

• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder

ziehen.

• Fassen Sie die Baugruppen nur am Rand an.

• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf de

Baugruppe.

2 - Deutsch A26361-D1106-Z120-8-7419

Page 11

Leistungsmerkmale

Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein.

• Systembaugruppe im Micro-ATX-Format

• Intel Pentium II Prozessor mit 100 MHz oder 66 MHz Front Side Bus für Slot 1-

Prozessorsteckplatz

oder

• Intel Pentium III Prozessor mit 100 MHz Front Side Bus für Slot 1-Prozessorsteckplatz

oder

• Intel Celeron Prozessor mit 66 MHz, Front Side Bus für Slot 1-Prozessorsteckplatz

Die Intel Pentium II/ III und Celeron Prozessoren unterstützen die MMX-Technologie. Größe und Frequenz von First-Level-Cache und Second-Level-Cache sind abhängig vom verwendeten Prozessor.

• Intel Chipsatz 440BX / PIIX4E

• Intel 82559 LAN-Controller (10/100 Mbit/s) mit RJ45-Schnittstelle

WOL mit Magic Packetä wird unterstützt, sowie der Systemstart von LAN mittels Bootix LAN BootP oder Intel LSA.

• Fujitsu Siemens System-Überwachung und Temperaturüberwachung

• 3 DIMM-Steckplätze für 16 bis 768 Mbyte Hauptspeicher (SDRAM-Speichermodule)

• Flash-BIOS

• Energiesparfunktionen: ACPI und APM.

Für die Save-to-RAM- und Save-to-Disk-Funktionalität benötigen Sie ein Betriebssystem, das ACPI unterstützt.

• Sicherheitsfunktionen: Chipkartenleser-Schnittstelle, Erkennen eines nicht autorisierten Öffnen

des Gehäuses, Einfachfehlererkennung und -korrektur im Hauptspeicher durch ECC, System-, Setup- und Tastatur-Passwort, parallele und serielle Schnittstellen können deaktiviert werden, Schreibschutz für Diskettenlaufwerk, Virus-Warnfunktion für die Boot-Festplatte, Virusschutzfunktion für das Flash-BIOS und die EEPROMs auf den Speichermodulen.

• 1 AGP-Steckplatz, 2 PCI-Steckplätze, 1 ISA/PCI-Steckplatz (shared)

AGP- und PCI-Steckplätze unterstützen 3,3 V Haupt- und Hilfsspannung.

• IDE-Festplatten-Controller am PCI-Bus für bis zu vier IDE-Laufwerke

(z. B. IDE-Festplattenlaufwerke, ATAPI-CD-ROM-Laufwerke) Die IDE-Festplatten-Controller sind Ultra-DMA33-Modus-fähig und unterstützen die PIO-Modi 0 bis 4.

• Diskettenlaufwerk-Controller (mögliche Formate: 720 Kbyte, 1,44 Mbyte, 2,88 Mbyte)

• Die Systembaugruppe unterstützt den Systemstart von 120 Mbyte IDE-Diskettenlaufwerken.

• 1 externe parallele Schnittstelle (ECP- und EPP-kompatibel)

• 1 externe serielle Schnittstelle (16C550 kompatibel mit FIFO)

• 1 interne Chipkartenleser-Schnittstelle. Alternativ kann diese Schnittstelle auch als zweite

serielle (16C550 kompatibel mit FIFO) genutzt werden.

• 1 interne WOL-Schnittstelle

• 2 externe PS/2-Schnittstellen für Tastatur und Maus

• 2 externe USB-Schnittstellen (USB = Universal Serial Bus)

• Echtzeituhr/Kalender mit Batteriepufferung

A26361-D1106-Z120-8-7419 Deutsch - 3

Page 12

Leistungsmerkmale

Anschlüsse und Steckverbinder

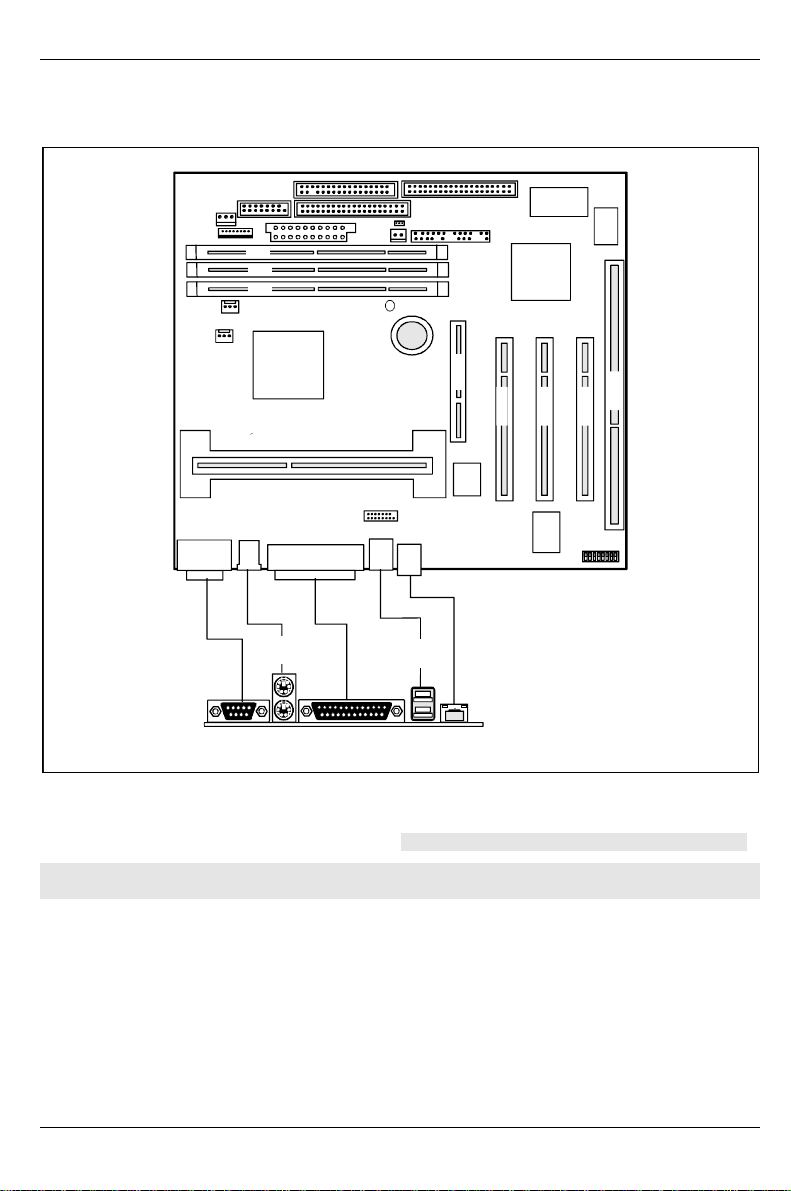

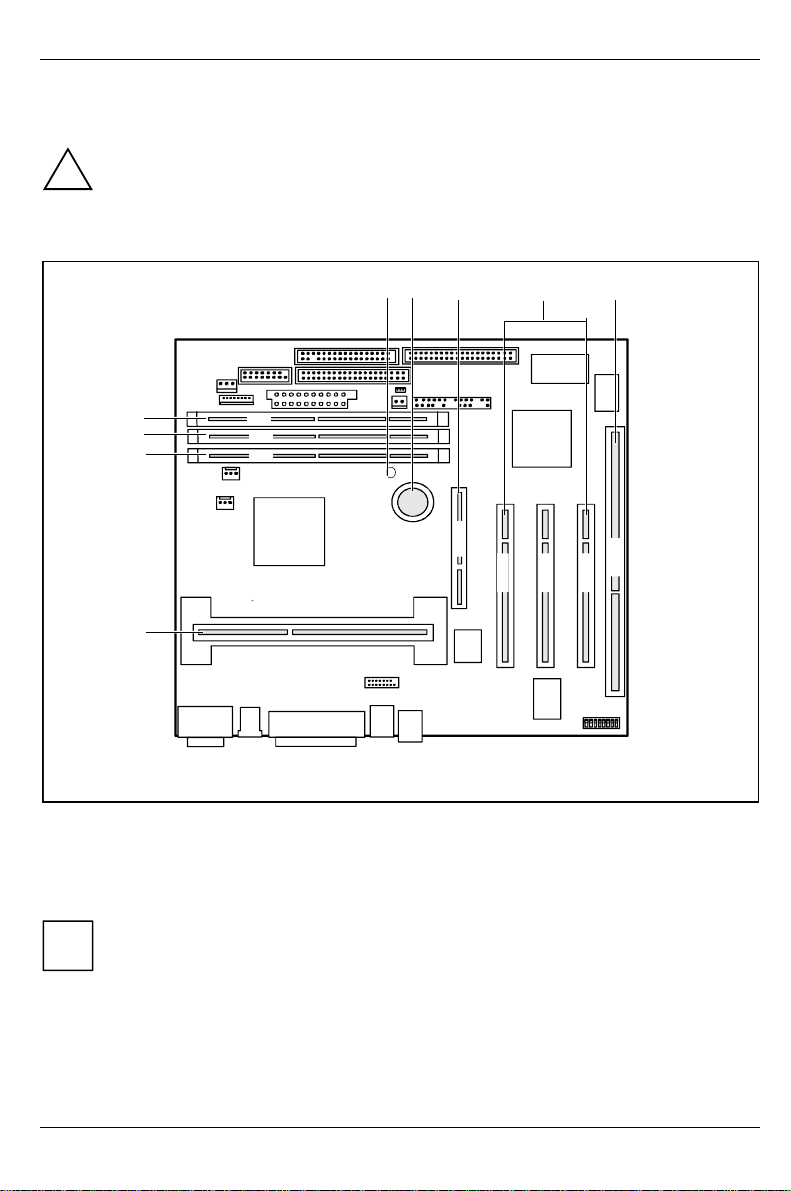

1 = Serielle Schnittstelle 1 2 = PS/2-Mausanschluss 3 = PS/2-Tastaturanschluss

Slot 1

413 6

4 = Parallele Schnittstelle 5 = USB-Anschluss 2 6 = USB-Anschluss 1

AGP

PCI 2

PCI 3

ISA

PCI 1

7 = LAN-Anschluss

Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein.

4 - Deutsch A26361-D1106-Z120-8-7419

Page 13

)

11 10

Leistungsmerkmale

12 3 4 56 7 8

Slot 1

AGP

PCI 2

PCI 3

ISA

PCI 1

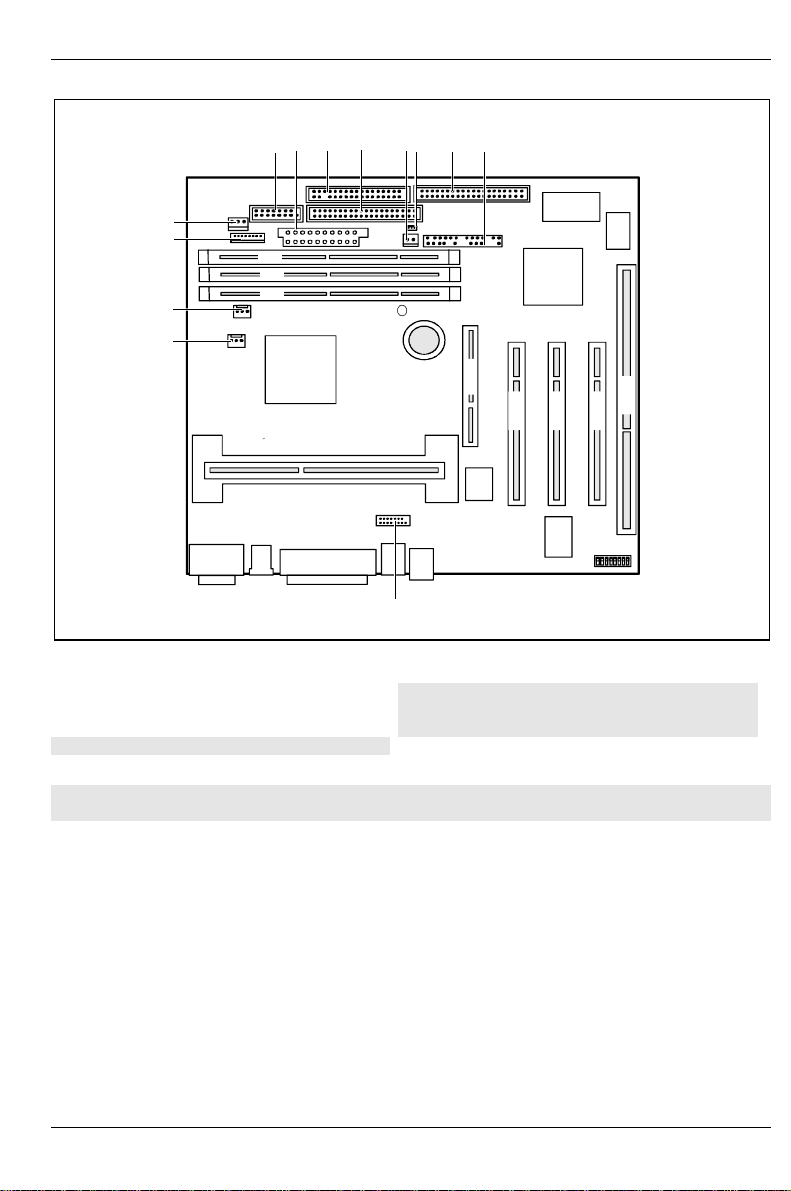

1 = Serielle Chipkartenleser-Schnittstell

oder Serielle Schnittstelle 2 = Stromversorgun 3 = Diskettenlaufwer 4 = IDE-Laufwerke 3 und 4 (sekundär 5 = Ein-/Ausschalte 6 = Wake On LAN

7 = IDE-Laufwerke 1 und 2 (primär 8 = Anschluss für Bedienfel 9 = USB-Chipkartenlese 10 = Lüfter (z. B. für den Prozessor 11 = Lüfter (z. B. für den Prozessor 12 = Stromversorgungsüberwachun 13 = Gehäuseüberwachun

Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein.

A26361-D1106-Z120-8-7419 Deutsch - 5

Page 14

Leistungsmerkmale

Temperaturüberwachung / System-Überwachung

Ein Ziel der Temperatur- und System-Überwachung ist es, die Computerhardware zuverlässig gegen Schäden zu schützen, die durch Überhitzung verursacht werden. Ferner soll eine unnötige Geräuschentwicklung durch eine verminderte Lüfterdrehzahl vermieden, sowie Informationen über den Systemzustand gegeben werden. Die Gehäuseüberwachung schützt das System gegen unautorisiertes Öffnen.

Die Temperatur- und System-Überwachung werden durch einen von Fujitsu Siemens entwickelten onboard Controller gesteuert.

Folgende Funktionen werden unterstützt:

Temperaturüberwachung:

Messung der Prozessor-Temperatur, Messung der System-Temperatur durch einen onboard Temperatursensor, Messung der Geräte-Temperatur durch einen optionalen Temperatursensor (AUX).

Temperatursteuerung:

Die Temperatur wird über die Lüftergeschwindigkeit und/oder durch die Verminderung der Taktfrequenz des Prozessors gesteuert. Die Taktfrequenz des Prozessors hängt von der Einstellung im

BIOS-Setup ab. Eine temperaturabhängige Regelung der Prozessorgeschwindigkeit ermöglicht

eine verminderte Lüfterdrehzahl, wodurch die Geräuschentwicklung verringert wird.

Lüfterüberwachung:

Es werden nicht mehr vorhandene, blockierte oder schwergängig laufende Lüfter erkannt. Blockierte oder schwergängige Lüfter werden mit 12 V Impulsspannung betrieben. Im ausgeschalteten Zustand entfernte Lüfter werden beim Wiedereinschalten von der signalisiert, sowie vom BIOS oder der Applikation bearbeitet.

Anzeige Nachricht -LED

Lüftersteuerung:

Die Lüfter werden temperaturabhängig geregelt (Ausnahme: Zusatzlüfter (AUX)).

Sensorüberwachung:

Ein Fehler oder ein Entfernen eines Temperatursensors wird erkannt. In diesem Fall laufen alle von diesem Sensor beeinflussten Lüfter mit maximaler Geschwindigkeit, um den höchstmöglichen Schutz der Hardware zu erreichen. Im ausgeschalteten Zustand entfernte Temperatursensoren werden beim Wiedereinschalten von der der Applikation bearbeitet.

Gehäuseüberwachung:

Ein nicht autorisiertes Öffnen des Gehäuses wird erkannt, auch wenn das System ausgeschaltet ist. Angezeigt wird dies aber erst, wenn das System wieder in Betrieb ist.

Spannungsüberwachung:

Die Spannungen 12 V, 5 V und die CMOS-Batterie werden überwacht.

6 - Deutsch A26361-D1106-Z120-8-7419

Anzeige Nachricht - LED signalisiert, sowie vom BIOS oder

Page 15

Leistungsmerkmale

Bei einer Hardwareüberwachung - unabhängig von Betriebssystem und Prozessor - sind die Vorteile gegenüber einer konventionellen Softwareüberwachung klar ersichtlich:

− geeignet für alle Betriebssysteme und Prozessortypen

− Prozessor wird nicht zusätzlich belastet (Performance)

− optimale Zuverlässigkeit, auch wenn Prozessorfehler oder Fehler im Betriebssystem

vorliegen

− optimale Lärmreduzierung

Drei unterschiedliche Betriebsarten sind verfügbar und können im

BIOS-Setup - Systemmanagement

konfiguriert werden.

LAN-Anschluss

Diese Systembaugruppe ist optional mit dem Intel 82559 LAN-Controller bestückt. Dieser LANController unterstützt die Übertragungsgeschwindigkeiten 10 Mbit/s und 100 Mbit/s. Der LANController verfügt über einen 3 Kbyte großen Sende- und Empfangspuffer (FIFO) und unterstützt die WOL-Funktionalität durch Magic Packet

Ferner ist es möglich, ein Gerät ohne eigene Boot-Festplatte über LAN hochzufahren. Dabei werden Bootix LAN BootP und Intel LSA unterstützt.

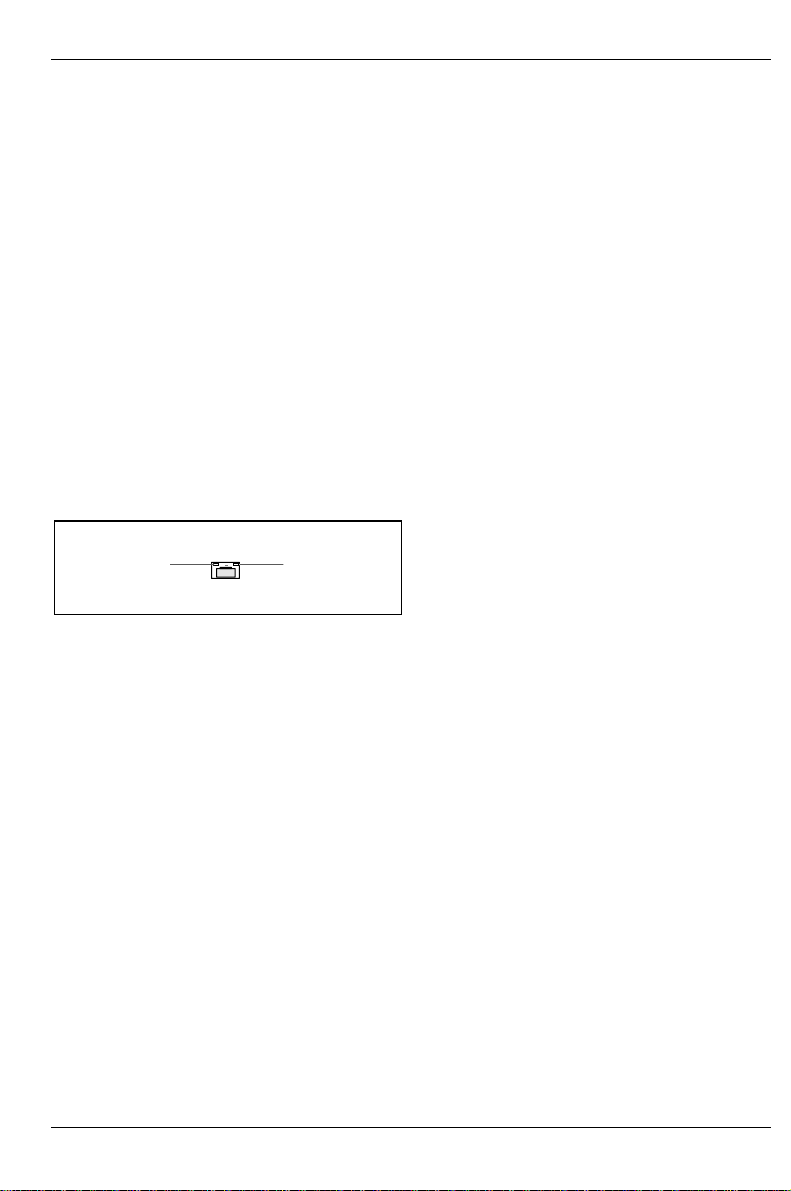

Der LAN RJ45-Anschluss besitzt eine gelbe und eine grüne LED (Leuchtdiode).

ä.

1 = Gelbe Anzeige 2 = Grüne Anzeige

Grün es besteht eine Verbindung (z. B. zu einem Hub). Gelb Link Modus: die LAN-Verbindung ist aktiv.

WOL-Modus: ein Magic Packet

A26361-D1106-Z120-8-7419 Deutsch - 7

wird empfangen.

Page 16

Leistungsmerkmale

Ressourcen-Tabelle

belegter

IRQ Tastatur IRQ1 Serielle Schnittstelle COM1 3

Serielle Schnittstelle COM2 3 Diskettenlaufwerks-Controller IRQ6 2

Parallele Schnittstelle LPT1 5, 7 0278, 0378, 03BC 0, 1, 3 RTC IRQ8 USB-Controller PnP Maus-Controller IRQ12 Numerik-Prozessor IRQ13 IDE-Controller 1 IRQ14 01F0-01F7 IDE-Controller 2 IRQ15 0170-0177 LAN PnP „belegter IRQ“ = bei Auslieferung eingestellte Interrupts „möglicher IRQ“ = diese Interrupts können Sie für die entsprechende Anwendung verwenden „mögliche Adresse“ = diese Adresse können Sie für die entsprechende Anwendung verwenden „möglicher DMA“ = diese DMAs können Sie für die entsprechende Anwendung verwenden

möglicher

IRQ

4 4

mögliche Adresse

(hex)

03F8, 02F8 03E8, 02E8 02E8, 02F8 03E8, 03F8

möglicher DMA

PCI-Bus-Interrupts

In der nachfolgenden Tabelle können Sie erkennen, wie die PCI-Bus-Interrupts auf der Systembaugruppe vergeben sind.

PCI-Bus-Interrupt Komponente auf der Systembaugruppe

A A B PCI-Bus-Steckplatz 2 C PCI-Bus-Steckplatz D USB-Controlle D LAN-Controlle

PCI-Bus-Steckplatz 1 AGP-Steckplatz

8 - Deutsch A26361-D1106-Z120-8-7419

Page 17

Einstellungen mit Schaltern

Slot 1

Schalter 1 = muss immer auf off eingestellt sein Schalter 2 = System-BIOS wiederherstellen (RCV) Schalter 3 = Schreibschutz für Disketten

AGP

PCI 2

PCI 3

234567

OPEN / OFF

ISA

PCI 1

Schalter 4 = reserviert Schalter 5 - 8 = Taktfrequenz

A26361-D1106-Z120-8-7419 Deutsch - 9

Page 18

Einstellungen mit Schaltern

System-BIOS wiederherstellen - Schalter 2

Der Schalter RCV ermöglicht das Wiederherstellen des System-BIOS nach einem fehlerhaften Update. Zum Wiederherstellen des System-BIOS benötigen Sie eine "Flash-BIOS-Diskette" (wenden Sie sich bitte an unseren Service).

On Das System-BIOS startet vom Diskettenlaufwerk A: und die eingelegte "Flash-BIOS-

Off Normaler Betrieb (Standardeinstellung).

Diskette" überschreibt das System-BIOS auf der Systembaugruppe.

Schreibschutz für Disketten - Schalter 3

Der Schalter 3 legt fest, ob mit dem Diskettenlaufwerk Disketten beschrieben und gelöscht werden können, wenn im Feld von

On Der Schreibschutz für das Diskettenlaufwerk ist aktiv. Off Disketten können gelesen, beschrieben und gelöscht werden (Standardeinstellung).

Diskette Write auf Enabled gesetzt).

BIOS-Setup der Schreibschutz für Disketten aufgehoben ist (im MenüSecurity das

Taktfrequenz - Schalter 5 bis 8

Für den gesteckten Prozessor dürfen Sie die Schalter nur entsprechend de nachfolgenden Tabellen einstellen

Es gibt auch Prozessoren, die automatisch immer mit der richtigen Frequenz arbeiten unabhängig von der Schalterstellung Da diese neuen Prozessoren sich äußerlich nicht von den bisherigen Prozessore unterscheiden, empfehlen wir Ihnen, die Schalter immer entsprechend dem Prozesso einzustellen.

Diese Systembaugruppe dürfen Sie mit Pentium II-Prozessoren mit 66 MHz oder 10 MHz Front Side Bus oder mit Pentium III-Prozessoren mit 100 MHz Front Side Bu betreiben oder mit Celeron-Prozessoren mit 66 MHz Front Side Bus

Informationen darüber, welche Prozessoren auf dieser Systembaugruppe verwende werden können, erhalten Sie bei Ihrer Verkaufsstelle oder unserem Service

Pentium II mit 66 MHz Front Side Bus:

Prozessor Schalter 5 Schalter 6 Schalter 7 Schalter 8

300 MHz off on off on 333 MHz on off off on

10 - Deutsch A26361-D1106-Z120-8-7419

Page 19

Einstellungen mit Schaltern

Celeron mit 66 MHz Front Side Bus:

Prozessor Schalter 5 Schalter 6 Schalter 7 Schalter 8

233 MHz off off on on 266 MHz on on off on 300 MHz off on off on 333 MHz on off off on 366 MHz off off off on 400 MHz on on on off 433 MHz off on on off 466 MHz on off on off 500 MHz off off on off 533 MHz on on off off

Pentium II mit 100 MHz Front Side Bus:

Prozessor Schalter 5 Schalter 6 Schalter 7 Schalter 8

350 MHz off off on on 400 MHz on on off on 450 MHz off on off on

Pentium III mit 100 MHz Front Side Bus:

Prozessor Schalter 5 Schalter 6 Schalter 7 Schalter 8

450 MHz off on off on 500 MHz on off off on 550 MHz off off off on 600 MHz on on on off 650 MHz off on on off 700 MHz on off on off 750 MHz off off on off 800 MHz on on off off

A26361-D1106-Z120-8-7419 Deutsch - 11

Page 20

Erweiterungen

Bei allen in diesem Kapitel beschriebenen Arbeiten verlassen Sie zuerst de Suspend-Modus, bevor Sie das Gerät ausschalten und ziehen Sie dann de

Netzstecker aus der Schutzkontakt-Steckdose! Auch wenn Sie das Gerät heruntergefahren haben, stehen Teile des Gerätes (z. B Speichermodule, AGP- und PCI-Erweiterungsbaugruppen) noch unter Spannun Sollte dies der Fall sein, leuchtet die Spannungsindikator-Leuchtdiode

4 3 2

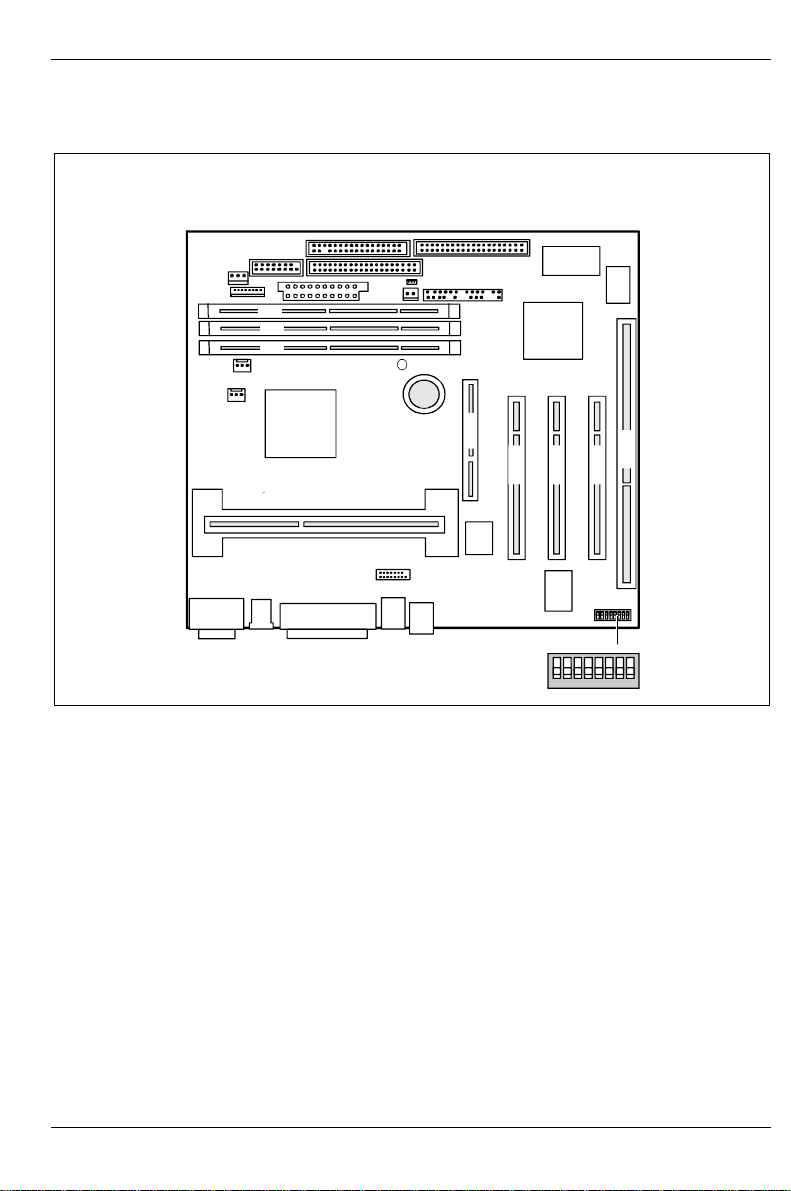

1 = Einbauplatz für Prozessor mit Kühlkörper 2 = Einbauplatz Bank 1 für Hauptspeicher 3 = Einbauplatz Bank 2 für Hauptspeicher 4 = Einbauplatz Bank 3 für Hauptspeicher 5 = Spannungsindikator-Leuchtdiode

AGP- und PCI-Steckplätze unterstützen 3,3 V Haupt- und Hilfsspannung

Slot 1

AGP

PCI 2

PCI 3

6 = Lithium-Batterie 7 = AGP-Steckplatz 8 = PCI-Steckplätze 1, 2, 3 9 = ISA-Steckplatz

ISA

PCI 1

12 - Deutsch A26361-D1106-Z120-8-7419

Page 21

Prozessor einbauen/ausbauen

Prozessor einbauen

Wenn Sie mit einem neuen Prozessor hochrüsten wollen, kann es sein, dass vorher di Halterung für den Prozessor auf der Systembaugruppe ausgetauscht werden muss. Sollt

ein Austausch der Halterung notwendig sein, wenden Sie sich bitte an unseren Service Je nach Ausführung des Prozessorgehäuses kann der Kühlkörper auf dem Prozessor un

der Prozessor in der Halterung bewegt werden. Durch die schwimmende Aufhängung wir im eingebauten Zustand ein zuverlässiger Kontakt zwischen Prozessor und Kühlkörpe sichergestellt. Arretierungen in der Halterung verhindern, dass der Prozesso herausrutschen kann.

Wenn der Kühlkörper auf dem Prozessor beweglich ist, dann muss auch der gesteckt Prozessor in der Halterung beweglich sein. Dies gewährleistet eine optimale Kühlung

Wenn Sie den Prozessor austauschen, halten Sie das Prozessorgehäuse am Prozesso und am Kühlkörper fest.

Erweiterungen

(A) (B)

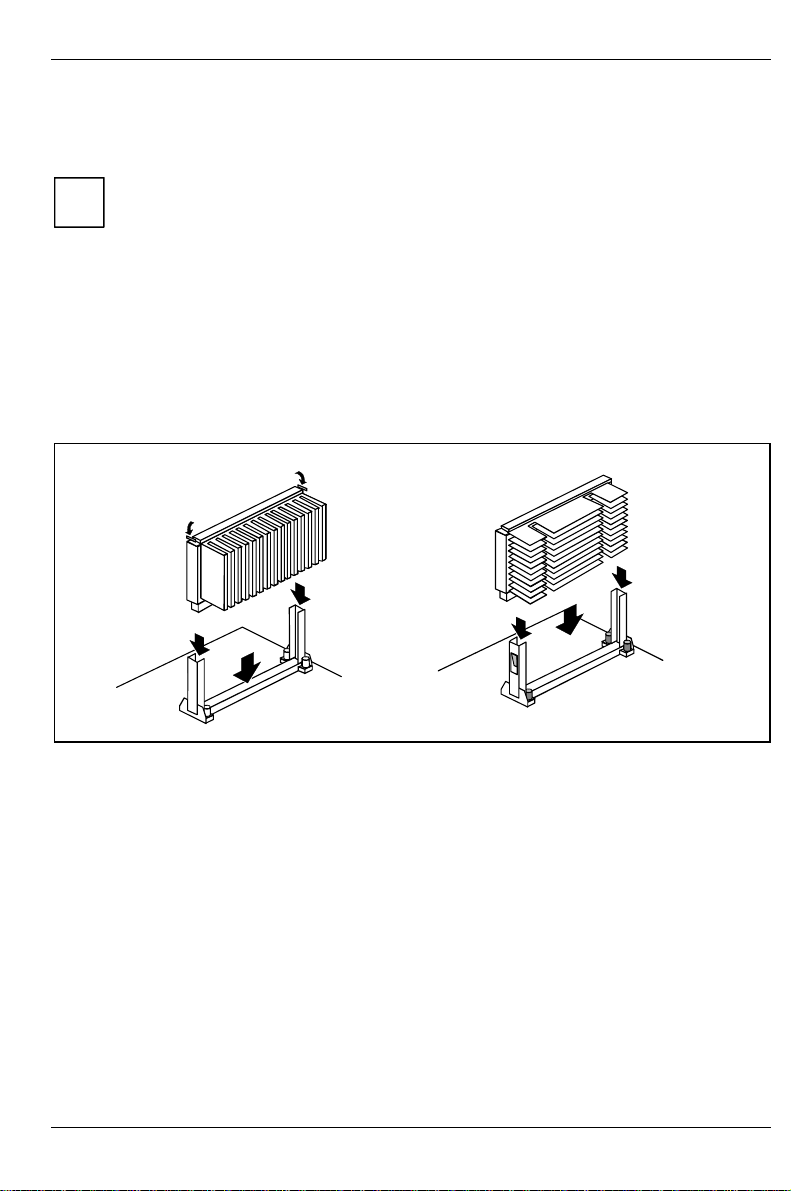

Das Bild zeigt zwei Varianten von Halterungen und Prozessoren.

Ê Entfernen Sie gegebenenfalls die Abschlussbaugruppe. Ê Setzen Sie den Prozessor in die Halterung ein (1). Ê Schieben Sie den Prozessor in der Halterung nach unten, und drücken Sie ihn in den

Steckplatz, bis die Halteklemmen (2) links und rechts einrasten.

Ê Stellen Sie die Taktfrequenz des neuen Prozessors mit den Schaltern 5 bis 8 des

Schalterblocks ein.

Ê Besitzt der Prozessor einen Temperaturfühler oder Lüfter, dann stecken Sie die zugehörige

Leitung an den Anschluss für den Temperaturfühler oder Lüfter auf der Systembaugruppe.

Ê Stecken Sie den Spannungswandler für den zweiten Prozessor.

A26361-D1106-Z120-8-7419 Deutsch - 13

Page 22

Erweiterungen

Prozessor ausbauen

Ê Besitzt der Prozessor einen Temperaturfühler oder Lüfter, dann ziehen Sie die zugehörige

Leitung.

Ê Drücken Sie auf beiden Seiten des Prozessors die Halteklemmen (2) leicht nach innen (A) oder

nach außen (B), und ziehen Sie den Prozessor nach oben heraus. Nehmen Sie dazu gegebenenfalls einen Schraubendreher zu Hilfe.

Ê Stecken Sie gegebenenfalls die Abschlussbaugruppe in den Steckplatz. Ê Ziehen Sie den Spannungswandler für den zweiten Prozessor.

Hauptspeicher hochrüsten

Die Einbauplätze für den Hauptspeicher sind für 16, 32, 64, 128 und 256 Mbyte SDRAMSpeichermodule im DIMM-Format geeignet.

Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden. DIMM = Dual Inline Memory Module

SDRAM = Synchronous Dynamic Random Access Memory

Es dürfen nur ungepufferte 3,3 V-Speichermodule verwendet werden. Gepuffert Speichermodule sind nicht erlaubt

SDRAM-Speichermodule müssen für eine Taktfrequenz von 100 MHz oder höhe ausgelegt sein (nach PC100-Spezifikation)

Speichermodul einbauen

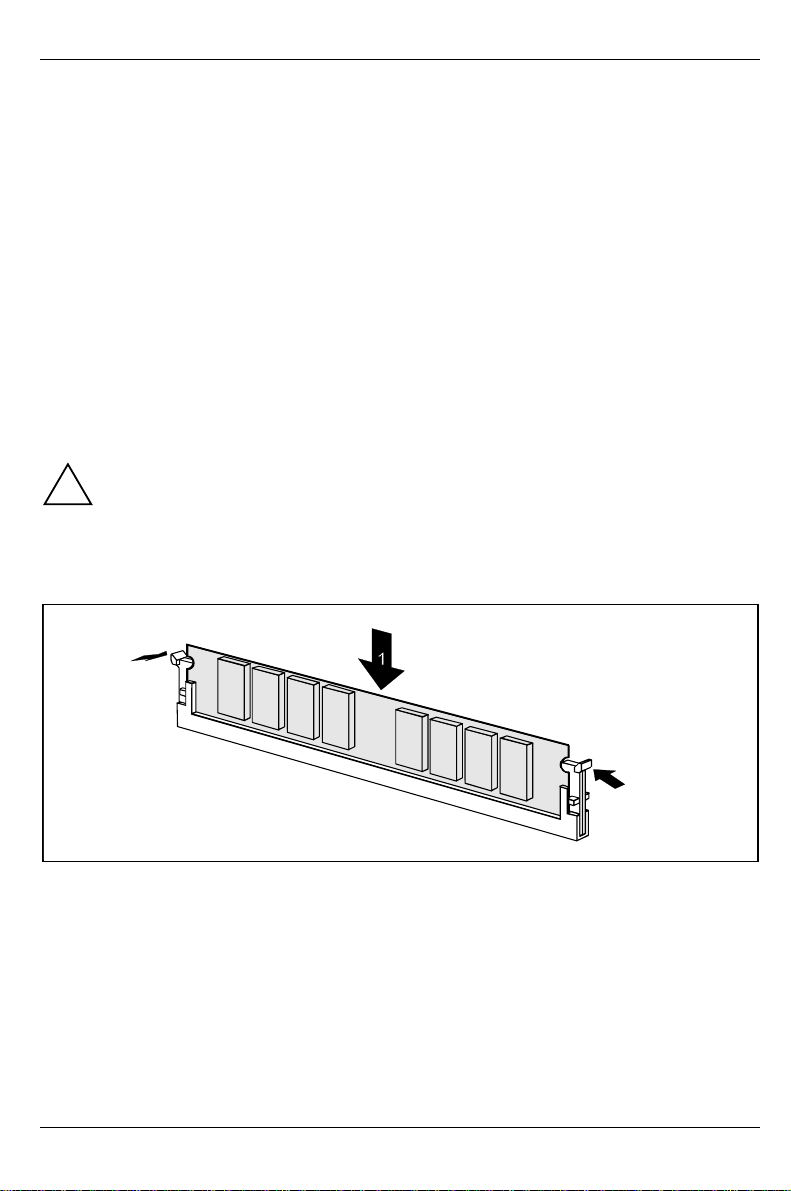

Ê Klappen Sie die Halterungen des entsprechenden Einbauplatzes an beiden Seiten nach außen. Ê Stecken Sie das Speichermodul in den Einbauplatz. Ê Klappen Sie dabei die seitlichen Halterungen hoch, bis sie am Speichermodul einrasten.

14 - Deutsch A26361-D1106-Z120-8-7419

Page 23

Erweiterungen

Speichermodul ausbauen

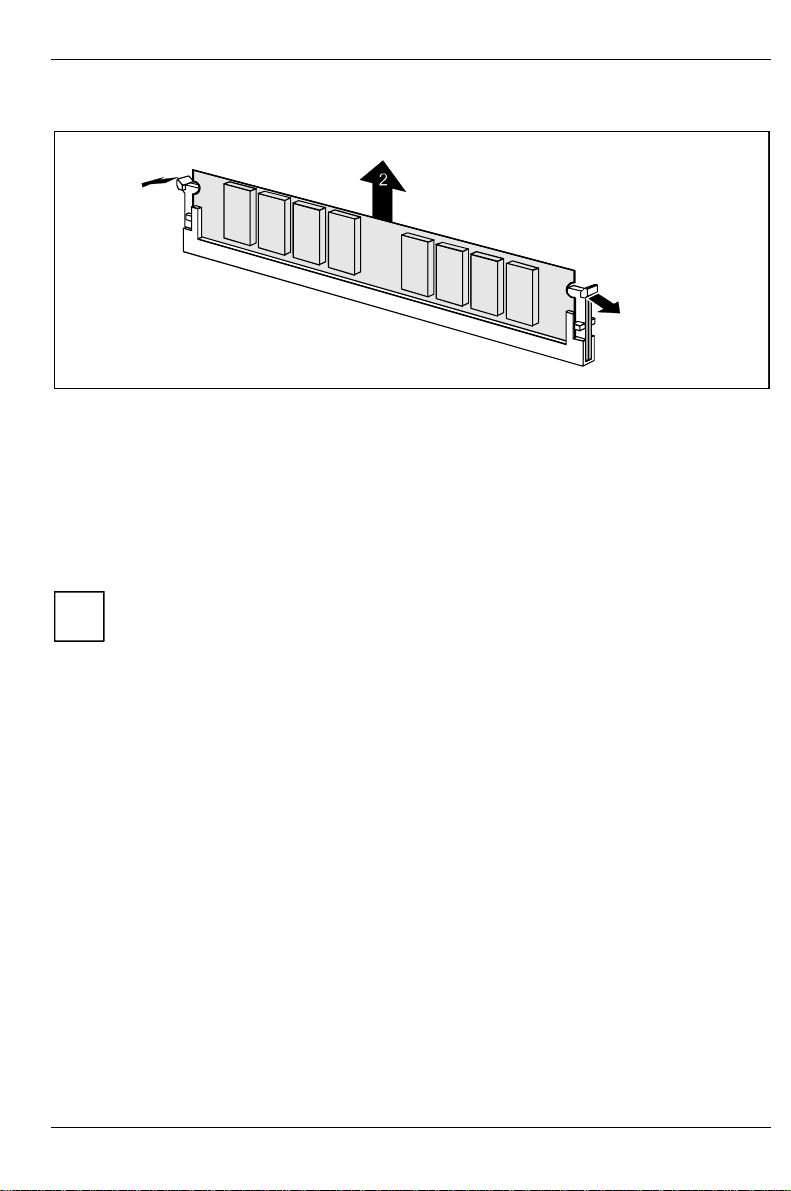

Ê Drücken Sie die Halterungen auf der linken und auf der rechten Seite nach außen. Ê Ziehen Sie das Speichermodul aus dem Einbauplatz.

Netzwerkbaugruppe mit WOL einbauen

Ê Bauen Sie die Netzwerkbaugruppe so ein, wie in der Betriebsanleitung zu Ihrem Gerät

beschrieben.

Ê Stecken Sie die WOL-Leitung auf den WOL-Steckverbinder der Systembaugruppe.

Um die WOL-Funktionalität einer Netzwerkbaugruppe nutzen zu können, muss di Stromversorgung eine 5 V-Hilfsspannung von mindestens 1 A zur Verfügun

stellen. Wenn die Systembaugruppe nicht bereits in einem Gerät eingebaut war als Sie sie gekauft haben, müssen Sie überprüfen, ob Ihre Stromversorgung di Hilfsspannung zur Verfügung stellen kann

Weitere Informationen finden Sie in der mitgelieferten Beschreibung zu Netzwerkbaugruppe

A26361-D1106-Z120-8-7419 Deutsch - 15

Page 24

Erweiterungen

Lithium-Batterie austauschen

Bei unsachgemäßem Austausch der Lithium-Batterie besteht Explosionsgefahr

Die Lithium-Batterie darf nur durch identische oder vom Hersteller empfohlene Type (CR2032) ersetzt werden

Die Lithium-Batterie gehört nicht in den Hausmüll. Sie wird vom Hersteller, Händler ode deren Beauftragten kostenlos zurückgenommen, um sie einer Verwertung bzw Entsorgung zuzuführen.

Die Batterieverordnung verpflichtet Endverbraucher von Batterien, die Abfall sind, zu Rückgabe an den Vertreiber oder an von öffentlich-rechtlichen Entsorgungsträgern dafü eingerichtete Rücknahmestellen

Achten Sie beim Austausch unbedingt auf die richtige Polung der Lithium-Batterie Pluspol nach oben!

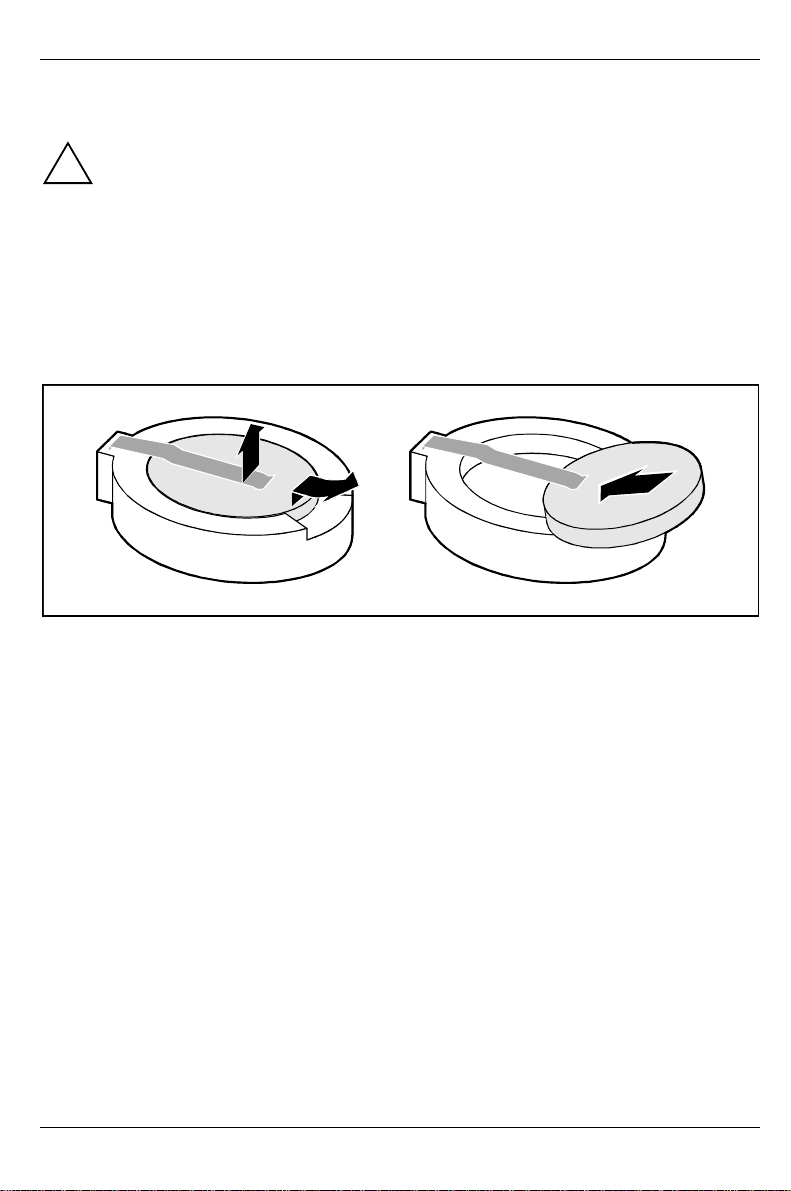

Ê Heben Sie die Kontaktfeder nur wenige Millimeter nach oben (1), bis Sie die Lithium-Batterie

aus der Halterung ziehen können (2).

Ê Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3).

16 - Deutsch A26361-D1106-Z120-8-7419

Page 25

Glossar

Die unten aufgeführten Fachbegriffe bzw. Abkürzungen stellen keine vollständige Aufzählung aller gebräuchlichen Fachbegriffe bzw. Abkürzungen dar.

Nicht alle hier aufgeführten Fachbegriffe bzw. Abkürzungen gelten für die beschriebene Systembaugruppe.

ACPI............................ Advanced Configuration and Power Interface

AC'97 .......................... Audio Codec '97

AGP ............................ Accelerated Graphics Port

AMR............................ Audio Modem Riser

AOL............................. Alert On LAN

APM............................ Advanced Power Management

ATA............................. Advanced Technology Attachment

BIOS ........................... Basic Input Output System

CAN............................. Controller Area Network

CPU............................. Central Processing Unit

C-RIMM....................... Continuity Rambus Inline Memory Module

DIMM........................... Dual Inline Memory Module

ECC............................. Error Correcting Code

EEPROM..................... Electrical Erasable Programmable Read Only Memory

FDC............................. Floppy Disk Controller

FIFO............................ First-In First-Out

FSB............................. Front Side Bus

FWH............................ Firmware Hub

GMCH......................... Graphics and Memory Controller Hub

C ............................... Inter Integrated Circuit

IAPC............................ Instantly Available Power Managed Desktop PC Design

ICH .............................. I/O Controller Hub

IDE.............................. Intelligent Drive Electronics

IPSEC ......................... Internet Protocol Security

ISA.............................. Industrial Standard Architecture

LAN............................. Local Area Network

LSA............................. LAN Desk Service Agent

MCH............................ Memory Controller Hub

MMX............................ MultiMedia eXtension

PCI.............................. Peripheral Component Interconnect

PXE............................. Preboot eXecution Environment

RAM............................ Random Access Memory

RAMDAC..................... Random Access Memory Digital Analog Converter

RDRAM....................... Rambus Dynamic Random Access Memory

RIMM........................... Rambus Inline Memory Module

RTC............................. Real-Time Clock

SB............................... Soundblaster

SDRAM....................... Synchronous Dynamic Random Access Memory

SGRAM....................... Synchronous Graphic Random Access Memory

SMBus......................... System Management Bus

SVGA.......................... Super Video Graphic Adapter

USB............................. Universal Serial Bus

VGA ............................ Video Graphic Adapter

WOL............................ Wake On LAN

A26361-D1106-Z120-8-7419 Deutsch - 17
