Siemens CT636LE.6 User Guide

CT636LE.6

siemens-home.bsh-group.com/welcome

de Gebrauchsanleitung en Instruction manual fr Mode d’emploi nl Gebruiksaanwijzing

Register your product online

de Deutsch 2

en English 33

fr Français 62

nl Nederlands 95

A

Lieferumfang (siehe Seite 2) Included in delivery (see page 33) Contenu de l’emballage (voir page 62) Leveringsomvang (zie pagina 95)

c d e f gb

h

110 °

110 ° 155°

92°

№ 00636455

155°

11 0 °

a

92°

B

C

2

3

1

4

4a

1b

1a 22

22c

22b

22a

19

E

16

15a

1.

2.

14

15 15b

2.

1.

D

7c

7b

7d

9a

19a

7a

7

10

1311

9

12

6

20

E-Nr. ………..............

FD……......................

8a

8

18 14 21

5

5a

5c

5d

17a

17b

17a

5b

22

17

E

15 15b

2.

14

1.

16

15a

1.

2.

de Lieferumfang (für Gebrauch)

Inhalt

Lieferumfang (für Gebrauch) ��2 Herzlichen Glückwunsch…��3 Bestimmungsgemäßer Gebrauch��4 Wichtige Sicherheitshinweise �� 4 Auf einen Blick ��6 Bedienelemente��6 Inbetriebnahme��7 Display ��9 Getränkezubereitung ��9 Zubereitung mit Ka󰀨eebohnen ��12 Zubereitung mit Milch ��12 Zubereitung mit gemahlenem Ka󰀨ee ��13 Heißwasser beziehen ��14 Personalisierte Getränke �� 14 Zwei Tassen auf einmal ��15 Mahlgrad einstellen ��15 Kindersicherung��16 Menü��16 Home Connect��18 Pege und tägliche Reinigung �� 21 Service-Programme��25 Tipps zum Energiesparen ��27 Frostschutz ��28 Aufbewahrung Zubehör �� 28 Zubehör ��28 Entsorgung ��28 Garantiebedingungen �� 28 Einfache Probleme selbst beheben �� 29 Technische Daten �� 32

Lieferumfang (für Gebrauch)

(Siehe Bild A auf den Ausklappseiten)

a Ka󰀨eevollautomat b Gebrauchsanleitung c Kurzanleitung d Pulverlö󰀨el e Wasserhärtestreifen f Milchschlauch (Set) g Milchbehälter h Ansaugrohr

2

Herzlichen Glückwunsch

de

Herzlichen Glückwunsch…

…zum Kauf dieses Ka󰀨eevollautomaten!

Hiermit haben Sie ein hochwertiges und modernes Küchengerät erworben� Es vereint innovative Technik, eine Vielzahl von Funktionen und Bedienkomfort� Sie können damit spielend leicht und schnell verschiedene wohlschmeckende Heißgetränke frisch bereiten – ob einen kräftigen Espresso, einen cremigen Cappuccino, einen bekömmlichen Latte Macchiato oder

Milchka󰀨ee, oder eine traditionelle Tasse Ka󰀨ee. Gleichzeitig bietet Ihnen das Gerät

zahlreiche Möglichkeiten, es ganz Ihrem individuellen Geschmack anzupassen�

Damit Sie den Ka󰀨eevollautomaten mit all

seinen Möglichkeiten und Funktionen zuverlässig und sicher nutzen können, machen Sie sich bitte vertraut mit seinen Bestandteilen, Funktionen, Anzeigen und Bedienelementen� Diese Gebrauchs anleitung möchte Ihnen dabei helfen� Nehmen Sie sich daher bitte etwas Zeit und lesen Sie sie, bevor Sie das Gerät in Betrieb nehmen�

Zur Verwendung dieser Gebrauchsanleitung

Die Umschlagseiten dieser Anleitung

können Sie ausklappen. Dort nden Sie mit

Nummern bezeichnete Geräteillustrationen, auf die in dieser Anleitung immer wieder verwiesen wird� Beispiel: Brüheinheit (15)

Displayanzeigen und Symbole werden in dieser Anleitung ebenfalls speziell dargestellt� So können Sie erkennen, dass es sich um Texte oder Symbole handelt, die am Gerät angezeigt werden oder aufgedruckt sind�

Anzeigen im Display:

„Espresso“

Tasten und Bedienelemente im Display:

C

Dem Gerät ist eine Kurzanleitung beigefügt, in der Sie die wichtigsten Funktionen schnell nachschlagen können� Sie kann in der Zubehörschublade des Geräts verstaut werden�

3

de Bestimmungsgemäßer Gebrauch

Bestimmungsgemäßer

Gebrauch

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt�

Das Gerät nur in Innenräumen

bei Raumtemperatur und bis

zu 2000 m über Meereshöhe verwenden�

Wichtige

Sicherheitshinweise

Die Gebrauchsanleitung bitte sorgfältig durchlesen, danach

handeln und auf bewahren! Bei

Weitergabe des Geräts diese Anleitung beilegen�

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben� Kinder unter 8 Jahren sind vom Gerät und der Anschlussleitung fernzuhalten und dürfen das Gerät nicht bedienen� Kinder dürfen nicht mit

dem Gerät spielen. Reinigung

und Benutzer-Wartung dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt�

W Warnung

Stromschlaggefahr!

■ Das Gerät darf nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom angeschlossen werden� Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist�

■ Gerät nur gemäß Angaben auf dem Typen schild anschließen und betreiben�

■ Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen�

■ Reparaturen am Gerät dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden�

■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die bei unserem Kundendienst erhältlich ist�

■ Gerät oder Netzkabel niemals in Wasser tauchen�

■ Im Fehlerfall sofort den Netzstecker ziehen oder die Netzspannung ausschalten�

4

Wichtige Sicherheitshinweise

de

W Warnung

Gefahr durch Magnetismus!

Das Gerät enthält Permanentmagnete, die elektronische Implantate wie z� B� Herzschrittmacher oder

Insulinpumpen beein ussen

können� Träger von elektronischen Implantaten bitte einen Mindestabstand von 10 cm zum Gerät und, bei Entnahme, zu folgenden Teilen einhalten: Milchbehälter, Milchsystem, Wassertank und Brüheinheit�

W Warnung

Erstickungsgefahr!

■ Kinder nicht mit Verpackungsmaterial spielen lassen�

■ Kleinteile sicher aufbewahren, sie können verschluckt werden�

W Warnung

Verletzungsgefahr!

■ Nicht in das Mahlwerk greifen�

■ Beim Schließen der Tür auf die Finger achten�

■ Fehlanwendung des Gerätes kann zu Verletzungen führen�

W Warnung

Verbrühungsgefahr (Home Connect)!

Bei unbeaufsichtigtem Fernstart könnten sich Dritte Verbrühungen zuziehen, falls sie während der Getränkeausgabe

unter den Ka󰀨 eeauslauf fassen.

Stellen Sie daher sicher, dass bei einem unbeaufsichtigten Fernstart keine Personen, insbesondere keine Kinder, oder Sachen gefährdet werden�

W Warnung

Verbrennungsgefahr!

■ Der Getränkeauslauf wird sehr heiß� Nach Benutzung zuerst abkühlen lassen und erst dann berühren�

5

de Auf einen Blick

Auf einen Blick

(Siehe Bilder B bis E auf den Ausklappseiten)

1 Gerätetür

a Gri󰀨mulde (für Türö󰀨nung) b Tropfblech

2 Display 3 Bedienelemente 4 Auslaufsystem (Ka󰀨ee, Milch,

Heißwasser), höhenverstellbar

a Abdeckung

5 Milchsystem

a Schnapphebel b Getränkeauslauf (Oberteil, Unterteil) c Milchschlauch (2 Stück) d Verbindungsteil, Metall

(für Magnethalter)

6 Netzschalter J (Stromzufuhr) 7 Zubehörschublade

(für Kurzanleitung und Zubehör)

a Kurzanleitung b Pulverlö󰀨el c Wasserhärtesteifen d Milchschlauch (Set)

8 Wassertank, entnehmbar

a Deckel für Wassertank

9 Bohnenbehälter, entnehmbar

a Deckel für Bohnenbehälter

10 Schieber für Mahlgradeinstellung 11 Magnethalter (für Verbindungsteil) 12 Pulverschublade, entnehmbar

(Ka󰀨eepulver / Reinigungstablette)

13 Halterung (für Milchschlauch) 14 Schutzdeckel (für Brüheinheit) 15 Brüheinheit

a Verriegelung b Abdeckung

16 Auswurfhebel 17 Tropfschale, entnehmbar

a Abdeckung Tropfschale b Ka󰀨eesatzbehälter

18 Au󰀨angschale 19 Halterung

a Ansaugrohr

20 Typenschild (E.-Nr.; FD) 21 Abstelläche mit Sensor

(für Milchbehälter)

22 Milchbehälter

a Edelstahlbehälter b Deckel Unterteil c Deckel Oberteil

Weitere Informationen zum Gerät, wie z� B� wie der Öffnungswinkel

F

der Tür verändert werden kann, finden Sie in der beiliegenden Montageanleitung�

Bedienelemente

Um die Bedienung des Gerätes so einfach wie möglich zu machen und gleichzeitig eine Vielzahl von Funktionen zur Verfügung zu stellen, ist das Gerät mit einer leicht verständlichen Menüführung ausgestattet� Damit kann mit wenigen Bedienschritten aus einer Fülle von Möglichkeiten ausgewählt werden�

Netzschalter J

Mit dem Netzschalter J (dazu Tür

ö󰀨nen) wird das Gerät eingeschaltet oder

vollständig ausgeschaltet (Stromzufuhr wird unterbrochen)�

Wichtig: Den Netzschalter während des Betriebs nicht betätigen� Gerät

F

erst ausschalten, wenn es im Sparmodus ist, damit automatisch gespült wird�

Taste I

Durch Drücken der Taste I wird das Gerät eingeschaltet oder in den Sparmodus versetzt� Dabei spült das Gerät automatisch� Das Gerät spült nicht, wenn:

– es beim Einschalten noch warm ist� – vor dem Ausschalten kein Ka󰀨ee

bezogen wurde� Das Gerät ist betriebsbereit, sobald die Symbole für die Getränkeauswahl im Display erscheinen�

6

Inbetriebnahme

de

Taste A Durch Drücken der Taste A wird das Menü aufgerufen� Es können Einstellungen vorgenommen, Informationen abgerufen oder das Gerät mit „Home Connect“ verbunden werden (siehe Kapitel „Menü“)�

Taste E Durch Drücken der Taste E wird die Auswahl der Service-Programme aufgerufen� Das gewünschte Programm wie im Kapitel „Service-Programme“ beschrieben durchführen�

Taste B Durch Drücken der Taste B wird die Auswahl „personalisierte Getränkezubereitung“ aufgerufen� Persönliche Einstellungen

für Ka󰀨eegetränke können gespeichert und

abgerufen werden (siehe Kapitel „Personalisierte Getränke“)�

Taste G Durch Drücken der Taste G nach Auswahl eines Getränks werden zwei Tassen gleichzeitig zubereitet (siehe Kapitel „Zwei Tassen auf einmal“)�

Durch erneutes Drücken von A, E, B oder G

F

wird das jeweilige Menü wieder verlassen�

Taste C

Durch Drücken von C wird die Getränkezubereitung oder ein ServiceProgramm gestartet� Durch erneutes Drücken von C während der Getränkezubereitung wird der Bezug vorzeitig gestoppt�

Drehwähler Durch Drehen des Drehwählers wird im Display navigiert oder es werden Parameter verändert�

Display (Touchscreen) Im Display werden Informationen an gezeigt oder durch Berühren des Touchscreens Einstellungen vorgenommen (siehe Kapitel „Display“)�

Inbetriebnahme

Allgemeines

Nur reines, kaltes Wasser ohne Kohlensäure und ausschließlich geröstete Bohnen in die entsprechenden Behälter füllen� Keine glasierten, karamellisierten oder mit sonstigen zuckerhaltigen Zusätzen

behandelten Ka󰀨eebohnen verwenden; sie

verstopfen die Brüheinheit�

Das Gerät muss entsprechend der beiliegenden Montageanleitung

A

ordnungsgemäß eingebaut und angeschlossen sein, bevor es eingeschaltet und bedient werden darf�

Gerät in Betrieb nehmen

■ Vorhandene Schutzfolien entfernen�

Wichtig: Das Gerät nur in frostfreien

Räumen verwenden. Wurde das

F

Gerät bei Temperaturen unter 0° C transportiert oder gelagert, mindestens 3 Stunden warten, bevor das Gerät in Betrieb genommen wird�

■ Die Gerätetür an der Gri󰀨mulde fassen

und ö󰀨nen.

■ Den Wassertank herausziehen, ausspü- len und mit frischem, kaltem Wasser bis zur Markierung „max“ füllen�

■ Wassertank wieder bis zum Anschlag einsetzen�

■ Den Bohnenbehälter entnehmen,

mit Ka󰀨eebohnen füllen und wieder

einsetzen�

■ Den Netzschalter auf i stellen und die Gerätetür schließen�

Das Gerät spült und heizt auf� Das Display wird aktiviert� Es erscheint „Sprache wählen“�

■ Durch Drehen des Drehwählers die gewünschte Sprache auswählen und im Display [ Weiter ] berühren�

Es erscheint „Wasserhärte einstellen“�

7

de Inbetriebnahme

Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerät

F

rechtzeitig anzeigt, wenn es entkalkt werden muss� Die voreingestellte Wasserhärte ist Stufe 4� Ist im Haus eine Wasserenthärtungsanlage installiert, bitte auf Wasserhärte Stufe 3 einstellen� Die Wasserhärte kann auch bei der örtlichen Wasserversorgung nach gefragt werden�

■ Mit dem beiliegenden Teststreifen die Wasserhärte feststellen� Den Teststreifen kurz in das Wasser tauchen und nach 1 Minute das Ergebnis ablesen�

Stufe Wasserhärtegrad

Deutsch (°dH) Französisch (°fH)

1

1-7

2

8-14

3

15-21

4

22-30

■ Mit dem Drehwähler die fest gestellte Wasserhärte einstellen�

■ L berühren� Es erscheint „Home

Connect“.

■ Um das Gerät jetzt mit dem WLAN- Netzwerk (Heimnetzwerk) zu verbinden, [ Home Connec t Einstellungen ] berühren�

■ Um das Gerät später mit dem WLAN Netzwerk zu verbinden, L berühren� Es Erscheint „Einrichten abschließen“�

■ [ Übernehmen ] berühren� Die Einstellun- gen für Sprache und Wasserhärte sind gespeichert�

Bei Auswahl [ Home Con nect Einstellungen ] bitte die ausführliche

F

Beschreibung im Kapitel „Home Connect“ lesen�

Das Gerät ist betriebsbereit, wenn im Display Getränkesymbole angezeigt werden�

Bei jedem Getränkebezug schaltet sich das integrierte Gebläse ein und nach einigen Minuten wieder aus�

1-13 14-25 26-38 39-54

Bei der ersten Benutzung, nach der Durchführung eines Service-Programms oder wenn das Gerät längere Zeit nicht in Betrieb war, hat das erste Getränk noch nicht das volle Aroma und sollte nicht getrunken werden�

Nach Inbetriebnahme des Ka󰀨eevollautomaten wird eine feinporige und standfeste Crema erst nach dem Bezug einiger Tassen dauerhaft erreicht�

Gerät ausschalten

■ Taste I drücken� Das Gerät spült und wird in den Sparmodus versetzt�

Ausnahme: Wenn nur Heißwasser bezogen wurde, schaltet das Gerät aus, ohne zu spülen�

■ Um das Gerät komplett auszuschalten,

die Gerätetür ö󰀨nen und den Netzschalter

auf h stellen�

Wichtig: Den Netzschalter während des Betriebs nicht betätigen� Das

F

Gerät erst ausschalten, wenn es im Sparmodus ist, damit automatisch gespült wird�

Der Kaffeevollautomat ist ab Werk mit den Standardeinstellungen für optimalen Betrieb programmiert� Das Gerät schaltet nach einer ausgewählten Zeit automatisch in den Sparmodus und spült (Dauer einstellbar, siehe „Ausschalten nach“ im Kapitel „Menü“)�

Das Gerät ist mit einem Sensor ausgestattet� Ist ein Milchbehälter vorhanden, erscheint beim Schalten in den Sparmodus eine entsprechende Anzeige im Display� Befindet sich Milch im Behälter, diesen bitte im Kühlschrank aufbewahren�

8

Display

Espresso 40 ml

de

Display

Es werden Informationen angezeigt oder durch Berühren des Touchscreens Einstellungen vorgenommen�

Au󰀨orderungen zum Handeln

Wassertank füllen

Im Display werden die gewählten Getränke, Einstellungen und Einstellmöglichkeiten sowie Meldungen zum Betriebszustand angezeigt�

Beispiele: Getränkeauswahl

Wurde die erforderliche Handlung durchgeführt, z� B� der Wassertank

F

gefüllt, werden die entsprechende Meldung und das Symbol wieder ausgeblendet�

YYY

Bedienung

Im Display wird durch Berühren von Texten oder Symbolen in Kombination mit Drehen

Anpassen

Informationen

Informationen verschwinden nach Tastendruck oder kurzer Zeit�

Wassertank bald leer

Anstatt Text erscheint unten links im Display ein kleines Symbol�

a

Bohnenbehälter bald leer

b

Wassertank bald leer

c

Wasserlter wechseln

d

Reinigungsprogramm notwendig

e

Entkalkungsprogramm notwendig

f

calc‘nClean Programm notwendig

9

des Drehwählers navigiert (Beispiel siehe Kapitel „Getränkeanpassung“)� Bei Berührung des Displays ertönt ein akustisches Signal� Der Signalton kann einoder ausgeschaltet werden (siehe Kapitel „Menü – Tastentöne“)�

Getränkezubereitung

Dieser Ka󰀨eevollautomat kann mit Ka󰀨eebohnen oder mit gemahlenem Ka󰀨ee (kein löslicher Ka󰀨ee) betrieben werden. Bei der Verwendung mit Ka󰀨eebohnen

werden diese für jeden Brühvorgang frisch gemahlen� Für eine optimale Qualität die Bohnen kühl und verschlossen aufbewahren�

Wichtig: Täglich frisches, kaltes Wasser ohne Kohlensäure in den

F

Wassertank füllen� Es sollte immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank sein�

Tipp: Tasse(n), vor allem kleine, dickwandige Espressotassen, z� B� mit Heißwasser vorwärmen�

Bei einigen Einstellungen wird der Kaffee in zwei Schritten zubereitet (siehe Kapitel „aromaDouble Shot“ und „Zwei Tassen auf einmal“)� Bitte warten, bis der Vorgang komplett abgeschlossen ist�

de Getränkezubereitung

Espresso 40 mlYYY

Caffe Crema 120 ml

Caffe Crema

Getränkeauswahl

Durch Drehen des Drehwählers können verschiedene Getränke ausgewählt werden: Das Symbol für das ausgewählte Getränk wird in der Mitte angezeigt� Die Getränkebezeichnung und die aktuell eingestellten

Werte für z. B. Ka󰀨eestärke und Ka󰀨ee

menge werden in der oberen Zeile angezeigt�

Anpassen

Folgende Getränke können gewählt

werden:

Ristretto Espresso Espresso Macchiato Caffe Crema Cappuccino Latte Macchiato Milchkaffee Milchschaum Warme Milch Heißwasser

Das gewählte Getränk kann mit den voreingestellten Werten direkt zubereitet oder vorher an den individuellen Geschmack angepasst werden�

Getränkeanpassung

Durch Berühren von [ Anpassen ] im Display erscheinen je nach Getränk verschiedene Felder für die Anpassung� Das Feld, in dem Werte verändert werden können, ist dunkler hinterlegt�

Ein Beispiel:

Die Werte für eine Tasse Ca󰀨e Crema

lassen sich wie folgt verändern:

■ Mit dem Drehwähler „Caffe Crema“

auswählen�

YY

Anpassen

■ [ Anpassen ] berühren� Die Felder mit den voreingestellten Werten erscheinen� Das aktive Feld, z� B� H ist dunkel hinterlegt�

YY

Y

Normal

O

■ Mit dem Drehwähler die gewünschte

Ka󰀨eestärke z. B. „YYYY“ (stark) einstellen�

■ Das Feld F berühren

S

120 ml

Zurück

10

YYYY

Y

Normal

O

■ Mit dem Drehwähler die gewünschte

Ka󰀨eemenge z. B. „160 ml “ einstellen�

S

120 ml

Zurück

Getränkezubereitung

Caffe Crema

de

■ Das Feld D berühren�

YYYY

Y

Normal

O

■ Mit dem Drehwähler die gewünschte

Temperatur, z� B� „Hoch“ einstellen�

YYYY

Y

Hoch

P

■ Die Einstellungen werden durch Berühren

von [ Zurück ] oder durch Starten des Getränkebezugs gespeichert�

Je nach Getränkeart unterscheiden sich die Einstellmöglichkeiten� Für

F

Kaffeegetränke kann z� B� die Kaffeestärke, Temperatur und Kaffeemenge eingestellt werden, für Milch nur die Füllmenge�

Folgende Einstellungen sind möglich:

Ka󰀨eestärke

S

160 ml

Zurück

160 ml

Zurück

Y sehr mild YY mild YYY normal YYYY stark YYYYY sehr stark XY aromaDouble Shot stark XYY aromaDouble Shot stark + XYYY aromaDouble Shot stark ++

aromaDouble Shot

Je länger der Kaffee gebrüht wird,

F

desto mehr Bitterstoffe und unerwünschte Aromen werden gelöst� Geschmack und Bekömmlichkeit des Kaffees werden dadurch beeinträchtigt� Für extra starken Kaffee verfügt das Gerät deswegen über eine spezielle aromaDouble Shot-Funktion� Nach der Hälfte der zubereiteten

Menge werden erneut Ka󰀨eebohnen

gemahlen und gebrüht, so dass jeweils nur die wohlschmeckenden

und gut bekömmlichen Aromasto󰀨e

gelöst werden�

Für Ristretto, Espresso Macchiato

und die Zubereitung mit gemahlenem Kaffee ist die Funktion aromaDouble Shot nicht verfügbar�

Getränketemperatur

Werte für Ka󰀨eegetränke:

Normal

O

Hoch

P

Extra hoch

Q

Werte für Heißwasser:

70° C Weißtee 80° C Grüntee 90° C Schwarztee

Max Früchtetee

Füllmenge

Die Füllmenge ist je nach Getränke -

S

art unterschiedlich und kann in ml-Schritten eingestellt werden�

Die ausgegebene Füllmenge kann, je nach Milchqualität, schwanken�

F

Erfolgt ca� 30 Sekunden keine Bedienung am Gerät, verlässt das Gerät automatisch den Einstell modus� Die erfolgten Einstellungen werden automatisch gespeichert�

11

de Zubereitung mit Ka󰀨eebohnen

Caffe Crema 160 ml

Zubereitung mit

Ka󰀨eebohnen

Das Gerät muss betriebsbereit sein�

■ Eine Tasse unter den Getränke auslauf stellen�

■ Mit dem Drehwähler „Ristretto“, „Espresso“ oder „Caffe Crema“ auswählen�

Im Display werden das gewählte Getränk

sowie die voreingestellten Werte für Ka󰀨eestärke und Ka󰀨eemenge für dieses Getränk

angezeigt�

YYYY

Anpassen

Die Einstellungen können wie im Kapitel „Getränkeanpassung“

F

beschrieben verändert werden�

■ Taste C drücken, um den Bezug zu starten�

Der Ka󰀨ee wird gebrüht und läuft

anschließend in die Tasse� Durch erneutes Drücken der Taste C kann der Getränkebezug vorzeitig gestoppt werden�

Zubereitung mit Milch

Dieser Ka󰀨eevollautomat besitzt einen

integrierten Getränkeauslauf� Damit

können Ka󰀨eegetränke mit Milch oder auch

Milchschaum und warme Milch zubereitet werden�

Verbrennungsgefahr!

Der Getränkeauslauf wird sehr heiß�

B

Nach Benutzung zuerst abkühlen lassen und erst dann berühren�

Milchbehälter

Der Milchbehälter ist speziell zum Gebrauch in Verbindung mit diesem Ka󰀨eevollautomaten entwickelt worden� Er ist ausschließlich für die Benutzung im Haushalt und zur Aufbewahrung von Milch im Kühlschrank gedacht� Der isolierende Behälter hält die kalte Milch einige Stunden kühl�

Wichtig: Tassen oder Gläser vor dem Öffnen der Tür entnehmen, sie

F

könnten herunter fallen�

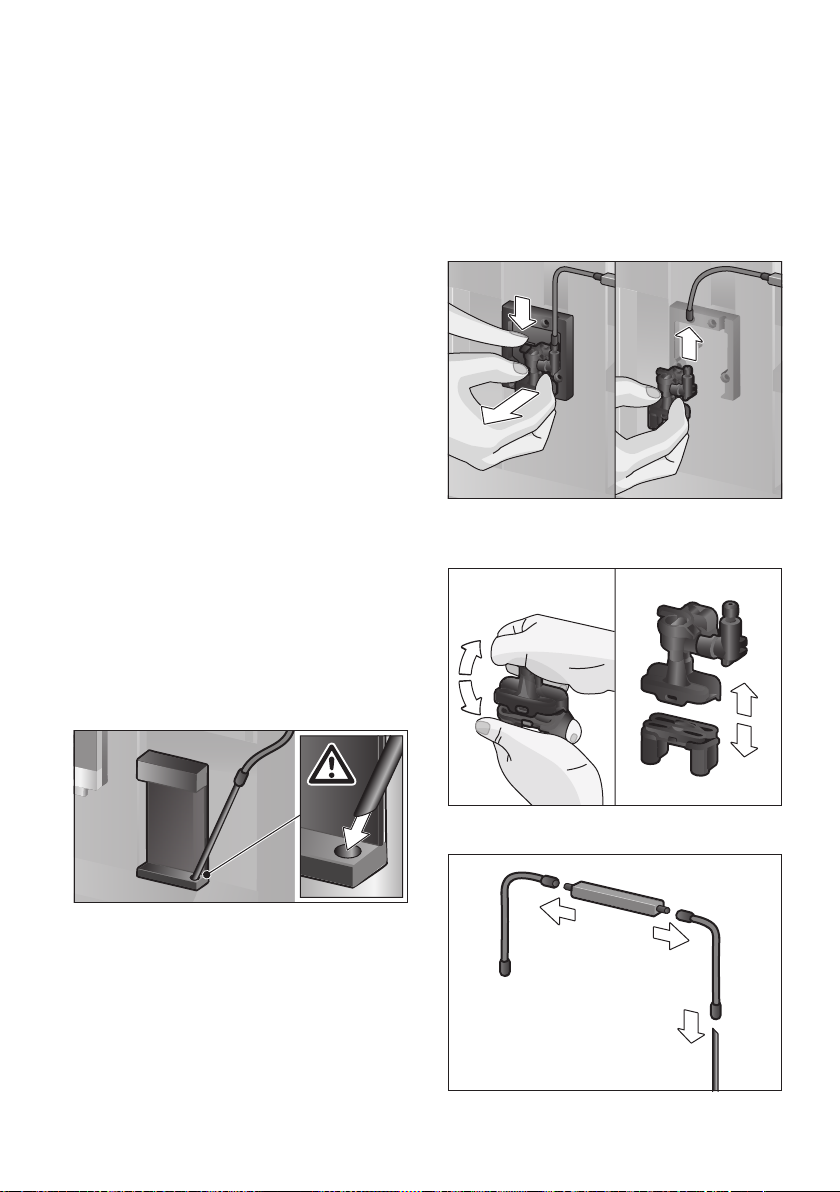

Anschließen des Milchbehälters oder eines Milchkartons:

■ Gerätetür ö󰀨nen.

■ Abdeckung des Getränkeauslaufs nach vorne abnehmen�

■ Milchschläuche und Verbindungsteil wie abgebildet anschließen und befestigen�

■ Abdeckung von vorne fest auf den Getränkeauslauf aufsetzen�

■ Das Ansaugrohr anstecken und in den Milchbehälter oder einen Milchkarton einführen�

■ Gerätetür schließen�

Getrocknete Milchreste sind schwer zu entfernen, deshalb unbedingt

F

reinigen (siehe Kapitel „Milchsystem reinigen“)�

12

Zubereitung mit gemahlenem Ka󰀨ee

de

Ka󰀨eegetränke mit Milch

■ Tasse oder Glas unter den Getränke- auslauf stellen�

■ Mit dem Drehwähler

„Espresso Macchiato“, „Cappuccino“, „Latte Macchiato“ oder „Milchkaffee“

auswählen�

Im Display werden das gewählte Getränk

sowie die voreingestellten Werte für Ka󰀨eestärke und Ka󰀨eemenge für dieses Getränk

angezeigt�

Die Einstellungen können wie im Kapitel „Getränkeanpassung“

F

beschrieben verändert werden�

■ C drücken, um den Bezug zu starten�

Zuerst wird Milch in die Tasse bzw� das Glas ausgegeben� Anschließend wird der

Ka󰀨ee gebrüht und läuft in die Tasse bzw.

das Glas� Durch erneutes Drücken der Taste C kann der aktuelle Schritt des Vorgangs vorzeitig gestoppt werden�

Milchschaum oder warme Milch

■ Tasse oder Glas unter den Getränke- auslauf stellen�

■ Mit dem Drehwähler „Milchschaum“ oder „Warme Milch“ auswählen�

Die Einstellungen können wie im Kapitel „Getränkeanpassung“

F

beschrieben verändert werden�

■ Taste C drücken, um den Bezug zu starten�

Milchschaum oder warme Milch ießt aus

dem Getränkeauslauf� Durch erneutes Drücken der Taste C kann der aktuelle Schritt des Vorgangs vorzeitig gestoppt werden�

Zubereitung mit

gemahlenem Ka󰀨ee

Bei der Zubereitung mit gemahlenem Kaffee ist die Einstellung

F

der Kaffeestärke und der Bezug von zwei Tassen auf einmal nicht verfügbar�

Wichtig: Tassen oder Gläser vor dem Öffnen der Tür entnehmen, sie könnten herunter fallen�

Das Gerät muss betriebsbereit sein�

■ Die Gerätetür ö󰀨nen.

■ Die Pulverschublade entnehmen� Die Pulverschublade muss trocken sein�

■ Ka󰀨eepulver einfüllen (maximal

2 gestrichene Pulverlö󰀨el); nicht

festdrücken�

Achtung!

Keine ganzen Bohnen oder löslichen

F

Ka󰀨ee einfüllen.

■ Die Pulverschublade einsetzen�

■ Die Gerätetür schließen, im Display erscheint U�

Wird innerhalb von 90 Sekunden kein Kaffee bezogen, entleert sich

F

die Brühkammer automatisch, um eine Überfüllung zu vermeiden� Das Gerät spült�

■ Tasse unter den Getränkeauslauf stellen�

■ Mit dem Drehwähler ein Ka󰀨eegetränk

oder ein Ka󰀨eegetränk mit Milch

auswählen�

Im Display werden das gewählte Getränk sowie voreingestellte Werte für dieses Getränk angezeigt�

Die Einstellungen können wie im Kapitel „Getränkeanpassung“

F

beschrieben verändert werden� Für Kaffeegetränke mit Milch die

Hinweise im Kapitel „Zubereitung mit Milch“ beachten�

■ Taste C drücken, um den Bezug zu starten�

13

de Heißwasser beziehen

myCoffee 1

Der Ka󰀨ee wird gebrüht und läuft

anschließend in die Tasse� Bei der Auswahl

von Ka󰀨eegetränken mit Milch wird zuerst

Milch ausgegeben und anschließend der

Ka󰀨ee gebrüht.

Für ein weiteres Getränk mit gemahlenem Kaffee den Vorgang

F

wiederholen�

Heißwasser beziehen

Verbrennungsgefahr!

Der Getränkeauslauf wird sehr heiß�

B

Nach Benutzung zuerst abkühlen lassen und erst dann berühren�

Das Gerät muss betriebsbereit sein�

■ Milchschlauch vom Milchbehälter abziehen�

■ Milch oder Ka󰀨eereste am Auslauf entfernen�

■ Tasse oder Glas unter den Getränkeaus- lauf stellen�

■ Mit dem Drehwähler „Heißwasser“ auswählen�

Die Einstellungen können wie im Kapitel „Getränkeanpassung“

F

beschrieben verändert werden�

■ Taste C drücken, um den Bezug zu starten�

■ Es erscheint die Meldung „Milchschlauch vom Milchbehälter abgezogen?“�

■ Falls noch angeschlossen, den Milch- schlauch abziehen und [ Ja ] im Display berühren�

Heißes Wasser ießt aus dem

Getränkeauslauf� Durch erneutes Drücken der Taste C kann der Vorgang vorzeitig gestoppt werden�

Personalisierte Getränke

Durch Drücken der Taste B ö󰀨net sich die Auswahl für personalisierte Getränke� Es können bis zu 8 Speicherplätze genutzt

werden. Häug bezogene Lieblingsgetränke

können hier mit all ihren Einstellungen gespeichert werden�

Durch Drücken von B kann das Menü jederzeit ohne Speichern

F

verlassen werden�

Getränk anlegen oder ändern

■ Taste B drücken� Es erscheint die Auswahl der Speicherplätze�

Getränk anlegen

■ Mit dem Drehwähler einen leeren

Speicher platz (leere Tasse) zum Anlegen oder einen belegten Speicherplatz zum Ändern oder Löschen eines Lieblingsgetränks auswählen�

■ Bei einem leeren Speicherplatz

[ Getränk anlege n ] oder bei einem belegten Speicher platz [ Getränk än dern ] auswählen�

Bei Auswahl [ Getr änk löschen ] werden die Einstellungen des

F

Speicherplatzes gelöscht, er ist wieder leer�

Es erscheint das Menü für die An passung der Getränke� Das zuletzt bezogene Getränk wird mit den zuletzt ausgewählten Einstellungen angezeigt�

■ Falls nicht das zuletzt ausgegebene

Getränk gespeichert werden soll, mit dem Drehwähler ein anderes Getränk auswählen�

■ Jeweils die Einstellung berühren, die

geändert werden soll, und mit dem Drehwähler die Werte auf die eigenen Wünsche anpassen�

14

Zwei Tassen auf einmal

3456789´_<ABCDEFGHIJK

de

Je nach Auswahl erscheinen weitere Einstellmöglichkeiten�

■ [ Weiter ] berühren, um weitere Einstellun-

gen vorzunehmen�

Bei Milchgetränken kann das Mischungsverhältnis von Kaffee und

F

Milch eingestellt werden�

■ Die Einstellungen können unter einem individuellen Namen gespeichert werden� [ Namen speicher n ] berühren� Die Maske für die Eingabe des Namens erscheint�

A_________

SpeichernAbbrechen

■ Mit dem Drehwähler in der obersten Zeile einen Buchstaben oder ein Symbol auswählen�

■ g zum Bestätigen des ausgewählten Buchstabens oder K zum Löschen berühren�

■ Weitere Buchstaben oder Symbole aus- wählen und bestätigen�

■ Mit [ Abbrechen ] wird die Eingabe ohne Änderung verlassen, das Getränkemenü erscheint�

■ Mit [ Speichern ] wird die Eingabe über- nommen� Es erscheint das Auswahlmenü�

■ Taste B drücken, um das Menü zu verlassen�

Personalisiertes Getränk auswählen und beziehen

■ Taste B drücken�

Es erscheint die Auswahl der Speicherplätze�

■ Mit dem Drehwähler den gewünschten Speicherplatz auswählen�

■ Tasse oder Glas unter den Getränkeauslauf stellen�

■ Taste C drücken, um den Bezug zu starten�

Zwei Tassen auf einmal

Durch Drücken der Taste G werden zwei Tassen des ausgewählten Getränks gleichzeitig zubereitet� Die Einstellung wird durch ein zweites Tassensymbol und als Text z� B� „2x Espresso“ angezeigt�

■ Mit dem Drehwähler das gewünschte Getränk auswählen�

■ Taste G drücken�

■ Zwei Tassen links und rechts unter den Getränkeauslauf stellen�

■ Taste C drücken, um den Bezug zu starten�

Das ausgewählte Getränk wird zubereitet und läuft anschließend in die beiden Tassen�

Das Getränk wird in zwei Schritten (zwei Mahlvorgänge) zubereitet�

F

Bitte warten, bis der Vorgang komplett abgeschlossen ist�

Für die Einstellungen „aromaDouble Shot“ oder „Kaffeepulver“ ist der Bezug von zwei Tassen auf einmal nicht möglich�

Mahlgrad einstellen

Dieser Ka󰀨eevollautomat besitzt ein

einstellbares Mahlwerk� Damit kann der

Mahlgrad des Ka󰀨ees individuell verändert

werden�

■ Die Gerätetür ö󰀨nen.

■ Mit dem Schieber die Mahlgradeinstel-

lung zwischen fein gemahlenem Ka󰀨ee

V und grob gemahlenem Ka󰀨ee W wählen�

■ Die Gerätetür wieder schließen�

15

de Kindersicherung

Einstellungen

1/12

Bei dunkel gerösteten Bohnen einen feineren, bei helleren Bohnen einen

F

gröberen Mahlgrad einstellen� Tipp: Nur kleine Veränderungen der

Mahlgradeinstellung vornehmen� Die neue Einstellung macht sich

erst ab der zweiten Tasse Kaffee bemerkbar�

Erscheint im Display die Meldung „Mahlgrad gröber stellen“ werden die Kaffeebohnen zu fein gemahlen� Den Mahlgrad gröber stellen�

Kindersicherung

Um Kinder vor Verbrühungen und Verbrennungen zu schützen, kann das Gerät gesperrt werden�

■ Taste A mindestens 4 Sekunden gedrückt halten�

Im Display erscheint kurz „Kindersicherung aktiviert“� Nun ist keine Bedienung mehr möglich, nur I kann betätigt werden�

■ Um die Kindersicherung zu deaktivieren, Taste A mindestens 4 Sekunden gedrückt halten�

Im Display erscheint kurz „Kindersicherung deaktiviert“�

Menü

Das Menü dient dazu, Einstellungen individuell zu ändern, Informationen abzurufen oder Vorgänge zu starten�

■ Durch Drücken der Taste A das

Menü ö󰀨nen.

Im Display erscheinen die verschiedenen Einstellmöglichkeiten�

Navigation im Menü:

Durch Berühren von K und L können die verschiedenen Einstellmöglichkeiten, z� B� „Sprache“, ausgewählt werden�

Mit dem Drehwähler können die Einstellungen, z� B� „Deutsch“, vorgenommen werden�

Sprache

Deutsch

Zum Beispiel:

Automatisches Ausschalten des Geräts auf 15 Minuten einstellen:

■ Taste A drücken� Das Menü wird

geö󰀨net.

■ L so oft berühren, bis „Ausschalten nach“ im Display angezeigt wird�

■ Drehwähler drehen und „0h 15min“ auswählen�

■ Taste A drücken� Es erscheint „Änderungen speichern?“�

■ [ Speichern ] berühren� Die Einstellung ist gespeichert�

Im Display erscheint die Getränkeauswahl�

Durch Drücken der Taste A kann das Menü jederzeit verlassen

F

werden� Wenn ca� 30 Sekunden keine Eingabe erfolgt ist, schließt sich das Menü automatisch, die Einstellungen sind nicht gespeichert�

Folgende Einstellungen können

vorgenommen werden:

Sprache Einstellung der Sprache, in der die Displaytexte angezeigt werden�

Wasserhärte Einstellung auf die örtliche Wasserhärte� Es kann von Stufe „1 (weich)“ bis „4 (sehr hart)“ gewählt werden� Die voreingestellte Wasserhärte ist „4 (sehr hart)“�

Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerät

F

rechtzeitig anzeigt, wenn es entkalkt werden muss�

16

Menü

de

Die Wasserhärte kann mit dem beiliegenden Teststreifen festgestellt oder bei der örtlichen Wasserversorgung nachgefragt werden� Ist im Haus eine Wasserenthärtungsanlage installiert, bitte „Enthärtungs-

anlage“ einstellen� Wasserfilter

Wird ein Wasserlter eingesetzt, erneuert

bzw� entnommen, muss entsprechend im Menü die Einstellung „Einsetzen“, „Erneuern“ oder „Entfernen“ vorgenommen werden�

Ein Wasserfilter vermindert Kalkablagerungen, reduziert Verunreini-

F

gungen im Wasser und verbessert den Kaffeegeschmack�

Wasserlter sind über den Handel

oder den Kundendienst erhältlich (siehe Kapitel „Zubehör“)�

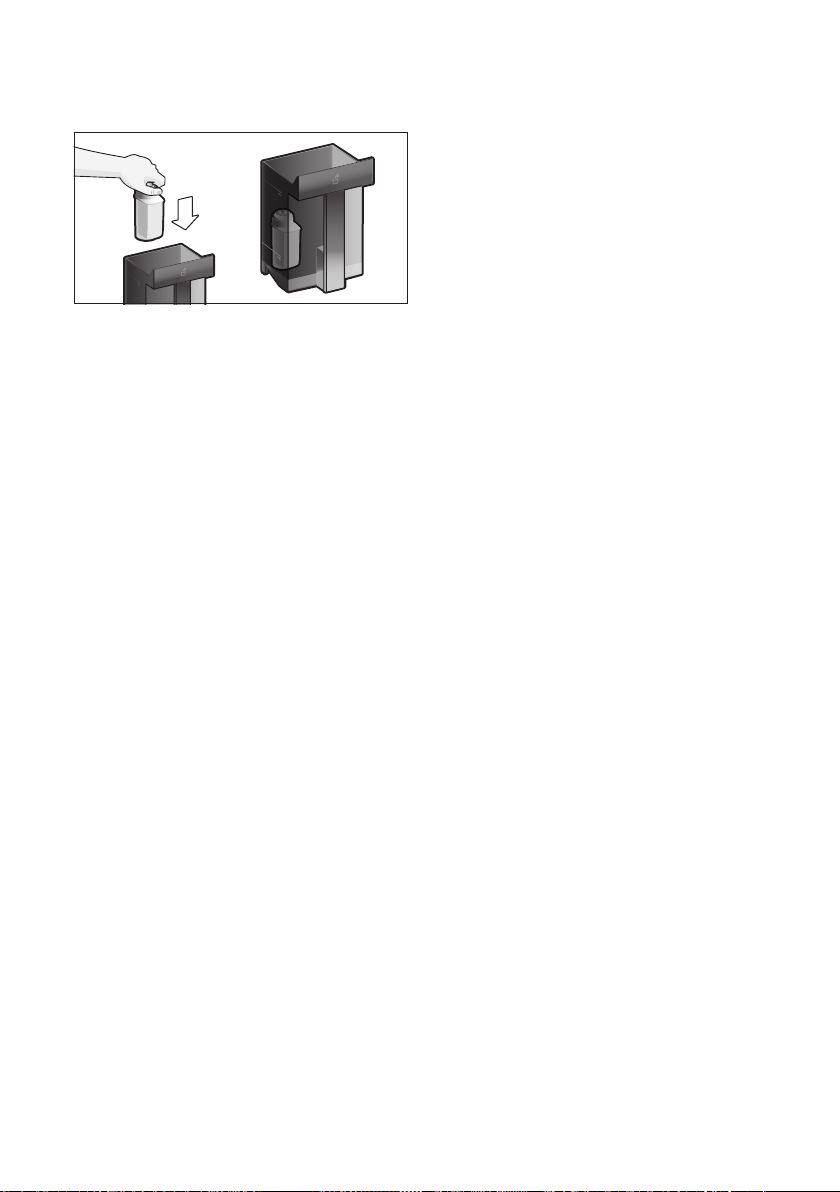

Wasserlter einsetzen oder erneuern: Bevor ein neuer Wasserlter verwendet

werden kann, muss dieser gespült werden�

■ Mit dem Drehwähler entweder „Einsetzen“ oder „Erneuern“ auswählen�

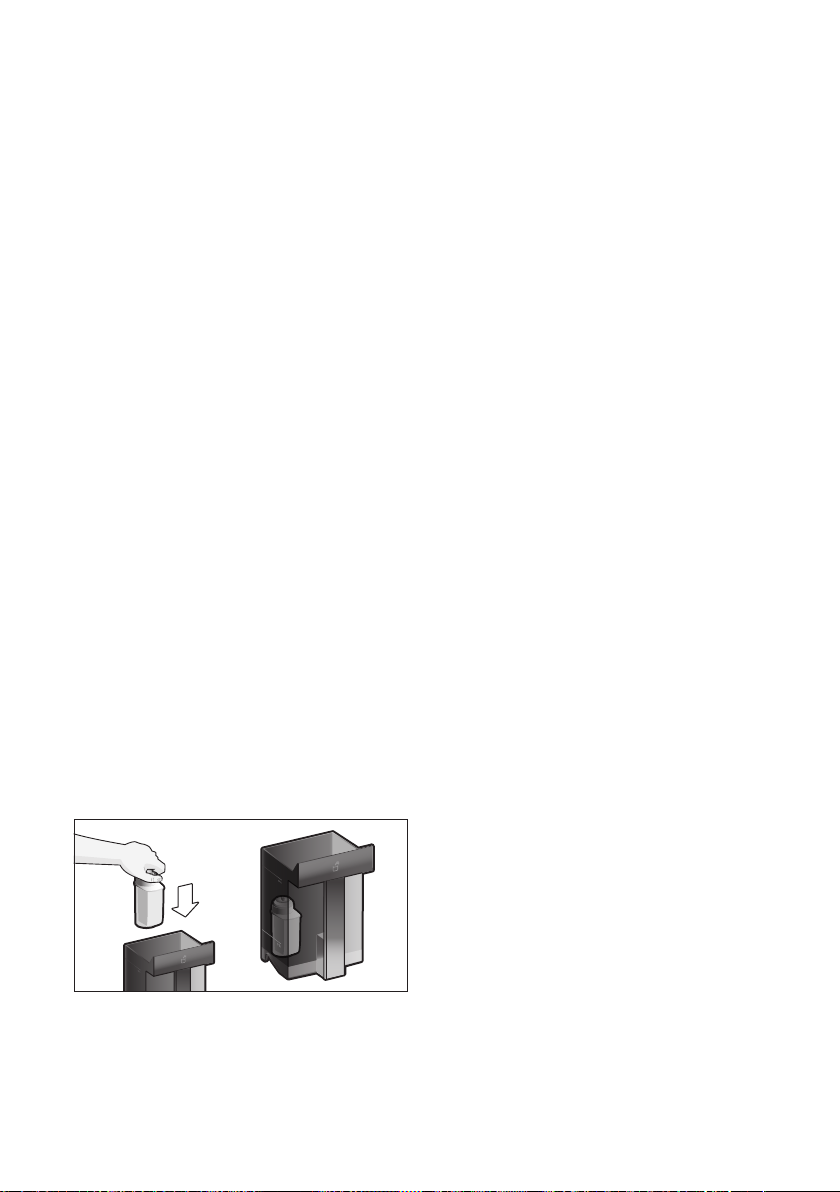

■ Wasserlter fest in die Aussparung des Wassertanks eindrücken�

■ Wassertank bis zur Markierung „max“ mit Wasser füllen�

■ Milchschlauch vom Milchbehälter abziehen und die Tür schließen�

Achtung: Beim Schließen der Tür den Schlauch nicht einklemmen�

F

■ Einen Behälter mit 0,5 l Fassungsver- mögen unter den Auslauf stellen�

■ Taste C drücken�

Wasser ießt nun durch den Filter, um ihn

zu spülen�

■ Anschließend das Gefäß entleeren�

Das Gerät ist wieder betriebsbereit�

Durch das Spülen des Filters ist gleichzeitig die Einstellung für die

F

Anzeige Filterwechsel aktiviert worden�

Nach Anzeige „Wasserfilter wechseln“ oder spätestens nach 2 Monaten ist die Wirkung des Filters erschöpft� Er ist aus hygienischen Gründen und damit das Gerät nicht verkalkt (Gerät kann Schaden nehmen) auszutauschen�

■ Wird kein neuer Filter eingesetzt, die

Einstellung „Entfernen“ auswählen und die Taste C drücken�

Es erscheint „Filter entfernen, Wassertank wieder einsetzen, Tür schließen“�

Wurde das Gerät längere Zeit nicht benutzt (z� B� Urlaub), sollte der

F

eingesetzte Filter vor dem ersten Gebrauch des Gerätes gespült werden� Dazu einfach eine Tasse Heißwasser beziehen�

Ausführliche Informationen zum Wasser-

lter können in der beiliegen Filteranleitung

nachgelesen werden�

Home Connect

Einstellungen für Verbindung mit WLANNetzwerk (Heimnetzwerk) und mobilen Endgeräten (siehe Kapitel „Home Connect“)�

Ausschalten nach

Einstellung der Zeitspanne, nach der das Gerät nach der letzten Getränkezubereitung automatisch spült und ausschaltet� Es können Werte von 15 Minuten bis zu 8 Stunden ausgewählt werden� Die voreingestellte Zeit ist 30 Minuten�

Beleuchtung

Einstellung der Beleuchtung des Getränkeauslaufs� Es kann „An“, „Bei Benutzung“ oder „Aus“ gewählt werden�

Helligkeit Beleuchtung

Einstellung der Helligkeit der Beleuchtung des Getränkeauslaufs� Es kann von

„Stufe 1“ bis „Stufe 10“ gewählt werden� Helligkeit Display

Einstellung der Helligkeit des Displays�

17

de Home Connect

Tastentöne

Ein- oder Ausschalten der Signaltöne�

Uhranzeige

Anzeigemöglichkeit für Uhrzeit und Datum „Aus“ oder „Digital“ (ein)� Die Einstellungen dazu können in den weiteren Menüpunkten vorgenommen werden�

Wird das Gerät mit dem Netzschalter ausgeschaltet oder bei Stromausfall

F

gehen die Einstellungen für Uhrzeit und Datum verloren�

Uhrzeit

Einstellung der aktuellen Uhrzeit�

Datum - Tag

Einstellung des aktuellen Tages�

Datum - Monat

Einstellung des aktuellen Monats�

Datum - Jahr

Einstellung des aktuellen Jahres�

Frostschutz

Serviceprogramm, um Schäden durch Frosteinwirkung bei Transport und Lagerung zu vermeiden� Das Gerät wird dabei vollständig entleert�

■ [ Starten ] berühren, um das Programm zu starten�

■ Den Wassertank leeren und wieder einsetzen�

■ Wenn vorhanden, Milchbehälter ent- nehmen und Tür schließen�

Das Gerät entleert automatisch das Leitungssystem�

■ Die Tropfschale entleeren und wieder einsetzen�

Getränke-Info

Anzeige, wieviele Getränke seit der Inbetriebnahme zubereitet wurden�

■ [ Anzeigen ] berühren, um die Informationen anzuzeigen�

Werkseinstellung

Zurücksetzen aller eigenen Einstellungen auf den Auslieferungszustand�

■ Mit dem Drehwähler „Zurücksetzen“ auswählen� Es erscheint „Wirklich

zurücksetzen?“.

■ Durch Berühren von [ Zurück setzen ] ent- weder bestätigen oder mit [ Abbrechen ] abbrechen�

Home Connect

Dieser Ka󰀨eevollautomat ist WiFifähig

und über ein mobiles Endgerät (z� B� Tablet PC, Smartphone) fernsteuerbar� Die Home Connect App bietet zusätzliche Funktionen, die das vernetzte Gerät optimal ergänzen� Wird das Gerät nicht mit dem WLANNetzwerk (Heimnetzwerk) verbunden, funktioniert das Gerät wie ein Ka󰀨eevollautomat ohne Netzwerkanbindung und ist wie gewohnt über das Display bedienbar�

Bitte die Sicherheitshinweise am Anfang dieser Gebrauchsanweisung

F

beachten und sicher stellen, dass diese auch dann eingehalten werden, wenn Sie das Gerät über die Home Connect App bedienen und dabei nicht zu Hause sind� Bitte auch die Hinweise in der Home Connect App beachten�

Die Bedienung am Gerät hat jederzeit Vorrang, in dieser Zeit ist die Bedienung über die Home Connect App nicht möglich�

Einrichten

Um Einstellungen über Home Connect durchführen zu können, muss die Home Connect App auf einem mobilen Endgerät (z� B� Tablet PC, Smartphone) installiert sein� Bitte dazu die mitgelieferten Unterlagen von Home Connect beachten� Den durch die App vorgegebenen Schritten folgen, um die Einstellungen vorzunehmen� Die Anmeldung des Geräts im WLANNetzwerk kann bei der Erstinbetriebnahme

des Ka󰀨eevollautomaten direkt oder über

das Menü erfolgen (zuerst Taste A

drücken, um das Menü zu ö󰀨nen):

■ Pfeiltaste L so oft berühren bis „Home Connect“ im Display angezeigt wird�

■ [ Home Conne ct Einstellungen ] berühren�

18

Home Connect

de

■ [ Wi- Fi aus ] berühren, um die Funkver-

bindung zu starten� Im Display erscheint „Wi-Fi ein“�

■ [ Netz werk verbinden ] berühren� Es erscheint die Auswahl [ Automatisch verbinden ] und [ Manuell verbinden ]�

Verfügt der Router über eine WPS

Funktionalität bitte [ Automatisch

F

verbinden ] auswählen�

Automatisch verbinden im WLAN-Netzwerk (Heimnetzwerk)

■ [ Automatisch ver binden ] berühren� Im Display erscheint [ Automatische Netzwe rkverbindung ]�

■ Innerhalb von wenigen Minuten die WPS

Taste am HeimnetzwerkRouter drücken und warten bis im Display des Ka󰀨ee-

vollautomaten „Netzwerkverbindung erfolgreich“ erscheint�

■ Die App auf dem mobilen Endgerät ö󰀨nen.

■ [ Weiter ] berühren�

■ [ Mit App verbin den ] berühren� Der

Ka󰀨ee vollautomat verbindet sich mit der

App�

■ Warten, bis im Display [ Mit App erfolg-

reich verbunden ] kurz aueuchtet.

■ [ Fernst art ] berühren� Es erscheint eine Warnmeldung�

■ [ Weiter ] berühren und die Warnmeldung lesen�

■ [ Best ätigen ] berühren�

Mit dem mobilen Endgerät kann der Ka󰀨eevollautomat nun in vollem Funktionsumfang über die App genutzt werden�

Bei Auswahl Fernstart [ deaktivieren ] werden ausschließlich die Betriebs-

F

zustände des Kaffeevollautomaten in der Home Connect App angezeigt� Es können Einstellungen vorgenommen, aber kein Getränkebezug gestartet werden�

Manuell verbinden im WLANNetzwerk (Heimnetzwerk)

■ [ Manuell verbind en ] berühren� Der

Ka󰀨eevollautomat richtet ein eigenes

WLAN Netzwerk ein, auf das mit Tablet

oder Smartphone zugegri󰀨en werden

kann� Im Display steht die SSID (der Name) und der Key (das Passwort) dieses Netzwerks�

■ Das mobile Endgerät am Ka󰀨ee- vollautomaten-Netzwerk mit der SSID „HomeConnect“ und dem Key „HomeConnect“ anmelden�

■ Die App auf dem mobilen Endgerät starten und den Anweisungen für die Netzwerkanmeldung in der App und in den mitgelieferten Unterlagen von Home Connect folgen�

Der Anmeldevorgang ist abgeschlossen, wenn „Netzwerkverbindung erfolgreich“

im Display des Ka󰀨eevollautomaten kurz aueuchtet.

■ [ Weiter ] berühren

■ [ Mit App verbi nden ] berühren� Der

Ka󰀨ee vollautomat verbindet sich mit der

App�

■ Warten, bis im Display [ Mit App erfolg-

reich verbunden ] kurz aueuchtet.

■ [ Fernst art ] berühren� Es erscheint eine Warnmeldung�

■ [ Weiter ] berühren und die Warnmeldung lesen�

■ [ Best ätigen ] berühren�

Mit dem mobilen Endgerät kann der Ka󰀨eevollautomat nun in vollem Funktionsumfang über die App genutzt werden�

Bei Auswahl Fernstart [ deaktivieren ] werden ausschließlich die Betriebs-

F

zustände des Kaffeevollautomaten in der Home Connect App angezeigt� Es können Einstellungen vorgenommen, aber kein Getränkebezug gestartet werden�

19

de Home Connect

Wi-Fi ein- und ausschalten

Wi-Fi kann nach Bedarf „ein“ oder „aus“ (z� B� bei Urlaub) geschaltet werden�

Nach Ausschalten bleiben die Netzwerkinformationen erhalten�

F

Nach Einschalten einige Sekunden warten, bis sich der Kaffeevollautomat wieder mit dem WLAN-Netzwerk verbunden hat�

Im vernetzten Bereitschaftsbetrieb benötigt das Gerät max� 2 W�

■ Taste A drücken, um das Menü zu

ö󰀨nen

■ Pfeiltaste L so oft berühren bis „Home Connect“ im Display angezeigt wird�

■ [ Home Conne ct Einstellungen ] berühren�

■ [ Wi- Fi ] berühren, um das Funkmodul „ein“ bzw� „aus“ zu schalten�

Weitere Einstellungen

Home Connect kann jederzeit den individuellen Bedürfnissen angepasst werden�

Hinweis: Der Ka󰀨eevollautomat muss mit

dem WLAN-Netzwerk verbunden sein�

Verbindung trennen

Der Ka󰀨eevollautomat kann jederzeit vom

WLAN-Netzwerk getrennt werden�

Wenn der Kaffeevollautomat vom WLAN-Netzwerk getrennt ist, ist

F

keine Bedienung per Home Connect möglich�

■ Taste A drücken, um das Menü zu

ö󰀨nen.

■ Pfeiltaste L so oft berühren bis „Home Connect“ im Display angezeigt wird�

■ [ Home Conne ct Einstellungen ] berühren�

■ [ Vom Netz werk trennen ] berühren�

Die Verbindung zu Netzwerk und App ist getrennt� Wi-Fi und Fernstart sind ausgeschaltet�

Informationen zum WLAN-Netzwerk werden gelöscht�

F

Mit App verbinden

Die Home Connect App kann auf beliebig vielen mobilen Endgeräten installiert und diese mit dem Ka󰀨eevollautomaten verbunden werden�

Der Ka󰀨eevollautomat muss bereits mit

dem WLAN-Netzwerk verbunden sein�

■ Die App auf dem mobilen Endgerät

ö󰀨nen.

■ Taste A drücken, um das Menü zu ö󰀨nen

■ Pfeiltaste L so oft berühren bis „Home Connect“ im Display angezeigt wird�

■ [ Home Conne ct Einstellungen ] berühren�

■ [ Weiter ] berühren

■ [ Mit App verbin den ] berühren, um das Gerät mit der App zu verbinden

Fernstart

Soll z. B. ein Getränkebezug am Ka󰀨eevollautomaten über ein mobiles Endgerät gestartet werden, muss der Fernstart aktiviert werden�

Verbrennungsgefahr!

Bei unbeaufsichtigtem Fernstart

B

könnten sich Dritte Verbrühungen zuziehen, falls sie während der Getränkeausgabe unter den Kaffeeauslauf fassen� Stellen Sie daher sicher, dass bei einem unbeaufsichtigten Fernstart keine Personen, insbesondere keine Kinder, oder Sachen gefährdet werden�

Das Textfeld [ Fernst art ] ist nur sichtbar, wenn die Verbindung mit Home

F

Connect erfolgreich abgeschlossen wurde�

Ist der Fernstart ausgeschaltet, werden ausschließlich die Betriebszustände des Kaffeevollautomaten in der Home Connect App angezeigt�

■ Taste A drücken, um das Menü zu

ö󰀨nen

■ Pfeiltaste L so oft berühren bis „Home Connect“ im Display angezeigt wird�

■ [ Home Conne ct Einstellungen ] berühren�

■ [ Weiter ] berühren�

20

Pege und tägliche Reinigung

de

■ [ Fernst art ] berühren, um die Funktion Fernstart „ein“ bzw� „aus“ zu schalten�

Geräte Info

Anzeige für Netzwerk- und Geräteinformationen

■ Taste A drücken, um das Menü zu

ö󰀨nen

■ Pfeiltaste L so oft berühren bis „Home Connect“ im Display angezeigt wird�

■ [ Home Conne ct Einstellungen ] berühren�

■ [ Weiter ] berühren�

■ [ Geräte Info ] berühren� Es erscheinen für einige Sekunden SSID, IP, MAC Adresse und Seriennummer des Geräts�

Hinweis zum Datenschutz

Mit der erstmaligen Verbindung des Ka󰀨ee

vollautomaten mit einem an das Internet angebundenen WLAN-Netzwerk übermittelt der Ka󰀨eevollautomat nachfolgende Kategorien von Daten an den Home Connect Server (Erstregistrierung):

■ Eindeutige Gerätekennung (bestehend aus Geräteschlüsseln sowie der MAC Adresse des verbauten Wi-Fi Kommunikationsmoduls)�

■ Sicherheitszertikat des WiFi Kommu- nikationsmoduls (zur informationstechnischen Absicherung der Verbindung)�

■ Die aktuelle Software- und Hardwarever-

sion des Ka󰀨eevollautomaten.

■ Status eines eventuell vorangegangenen Rücksetzens auf Werkseinstellungen.

Diese Erstregistrierung bereitet die Nutzung der Home Connect Funktionalitäten vor und ist erst zu dem Zeitpunkt erforderlich, zu dem Sie Home Connect Funktionalitäten erstmals nutzen möchten�

Bitte beachten, dass die Home Connect Funktionalitäten nur in

F

Verbindung mit der Home Connect App nutzbar sind� Informationen zum Datenschutz können in der Home Connect App abgerufen werden�

Konformitätserklärung

Hiermit erklärt BSH Hausgeräte GmbH, dass sich das Gerät mit Home Connect Funktionalität in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU bendet. Eine ausführliche RED Konformitäts-

erklärung nden Sie im Internet unter

www�siemens-home�bsh-group�com auf der Produktseite ihres Gerätes bei den zusätzlichen Dokumenten�

Pege und tägliche Reinigung

Stromschlaggefahr!

Das Gerät niemals in Wasser

E

tauchen� Keinen Dampfreiniger benutzen�

■ Das Gehäuse mit einem weichen, feuchten Tuch abwischen�

■ Das Display mit einem Mikrofasertuch reinigen�

■ Keine alkohol- oder spiritushaltigen

Reinigungsmittel verwenden.

■ Keine scheuernden Tücher oder Reinigungsmittel verwenden.

■ Rückstände von Kalk, Ka󰀨ee, Milch, Reinigungs und Entkalkungslösung

immer sofort entfernen� Unter solchen

Rückständen kann sich Korrosion bilden.

Neue Schwammputztücher können mit Salzen behaftet sein� Salze

F

können Flugrost am Edelstahl verursachen, deshalb die Tücher vor Benutzung unbedingt gründlich auswaschen�

21

de Pege und tägliche Reinigung

■ Tür ö󰀨nen und Tropfschale nach vorne herausziehen�

■ Abdeckung Tropfschale und Ka󰀨eesatz- behälter entnehmen�

■ Einzelteile entleeren, reinigen und trocknen�

Wichtig: Tropfschale und Kaffeesatzbehälter sollten täglich geleert

F

und gereinigt werden, um Ablagerungen zu vermeiden�

■ Pulverschublade entnehmen, unter

ießendem Wasser reinigen und gut

trocknen�

■ Innenraum des Gerätes (Aufnahme Tropfschale und Pulverschublade) und

Au󰀨angschale auswischen und trocknen.

■ Die trockenen Teile wie z� B� Pulverschub- lade einsetzen�

Die folgenden Bauteile nicht in den Geschirrspüler geben:

L

Zubehörschublade, Wassertank, Deckel Wassertank, Abdeckung Getränkeauslauf, Bohnenbehälter, Deckel Bohnenbehälter, Verbindungsteil Metall, Pulverschublade, Schutzdeckel Brüheinheit, Brüheinheit und Milchbehälter�

Die folgenden Bauteile sind für den Geschirrspüler geeignet:

M

Tropfblech, Au󰀨angschale, Tropfschale, Abdeckung Tropfschale, Ka󰀨eesatzbehälter,

Milchschläuche, Ansaugrohre, Einzelteile Getränkeauslauf, Pulverlö󰀨el und Einzelteile Milchbehälter-Deckel�

Wenn das Gerät in kaltem Zustand eingeschaltet oder nach Bezug von

F

Kaffee ausgeschaltet wird, spült das Gerät automatisch� Das System reinigt sich somit selbst�

Wichtig: Sollte das Gerät längere Zeit (z� B� Urlaub) nicht benutzt werden, das komplette Gerät einschließlich Milchsystem, Pulverschublade und Brüheinheit vorher gründlich reinigen�

Milchsystem reinigen

Das Milchsystem wird unmittelbar nach der Zubereitung eines Milchgetränks automatisch mit einem kurzen Dampfstoß gereinigt�

Tipp: Für eine besonders gründliche

Reinigung kann das Milchsystem

F

zusätzlich mit Wasser gespült werden (siehe Kapitel „Milchsystem spülen“)�

Wichtig: Das Milchsystem wöchentlich manuell reinigen, bei Bedarf auch öfter (siehe Kapitel „Milchsystem manuell reinigen“)�

Verbrennungsgefahr!

Der Getränkeauslauf wird sehr heiß�

B

Nach Benutzung zuerst abkühlen lassen und erst dann berühren�

Milchsystem spülen

■ Taste E drücken und mit dem Dreh-

wähler „Milchsystem spülen“ auswählen�

■ Taste C drücken, das Pro- gramm startet�

■ Tür ö󰀨nen und Ansaugrohr aus dem Milchbehälter entfernen�

■ Das Ansaugrohr abwischen und das Ende des Ansaugrohrs in das Loch am Ka󰀨eesatzbehälter einstecken.

22

Pege und tägliche Reinigung

de

■ Die Tür schließen� Dabei den Milch- schlauch nicht einklemmen�

■ Ein leeres Glas unter den Getränkeaus- lauf stellen�

■ Taste C drücken�

Das Milchsystem wird mit Wasser gespült�

■ Anschließend das Glas entleeren�

■ E drücken, um das Programm zu verlassen�

Milchsystem manuell reinigen

Milchsystem zum Reinigen zerlegen:

■ Getränkeauslauf ganz nach unten schieben und die Abdeckung nach vorne entfernen�

■ Den Schnapphebel links vom Getränke- auslauf nach unten drücken und den Getränkeauslauf gerade nach vorne herausziehen�

■ Milchschläuche, Verbindungsteil und Ansaugrohr trennen�

■ Die Einzelteile mit Spüllauge und einem weichen Tuch reinigen�

■ Alle Teile mit klarem Wasser spülen und abtrocknen�

Alle Teile des Milchsystems können auch in den Geschirrspüler gegeben

M

werden�

■ Die einzelnen Teile wieder zusammen- setzen (siehe auch Kurzanleitung)�

■ Milchschlauch abziehen� Oberteil und Unterteil des Getränkeauslaufs zerlegen�

■ Getränkeauslauf gerade von vorne auf die drei Anschlüsse fest aufstecken�

■ Die Abdeckung aufsetzen�

23

de Pege und tägliche Reinigung

L M

Milchbehälter reinigen

Aus hygienischen Gründen muss der Milchbehälter regelmäßig gereinigt werden� Nur die Einzelteile des Deckels sind für den Geschirrspüler geeignet� Den EdelstahlMilchbehälter mit einem milden Reinigungsmittel von Hand reinigen�

Brüheinheit reinigen

(siehe auch Kurzanleitung) Zusätzlich zum automatischen Reinigungsprogramm sollte die Brüheinheit regelmäßig

zum Reinigen entnommen werden.

■ Die Gerätetür ö󰀨nen.

■ Mit dem Netzschalter J komplett ausschalten�

■ Den Schutzdeckel der Brüheinheit abnehmen�

■ Den Ka󰀨eesatzbehälter herausnehmen.

■ Die rote Verriegelung an der Brüheinheit ganz nach links auf j schieben�

■ Den Auswurfhebel ganz nach unten drücken� Die Brüheinheit wird gelöst�

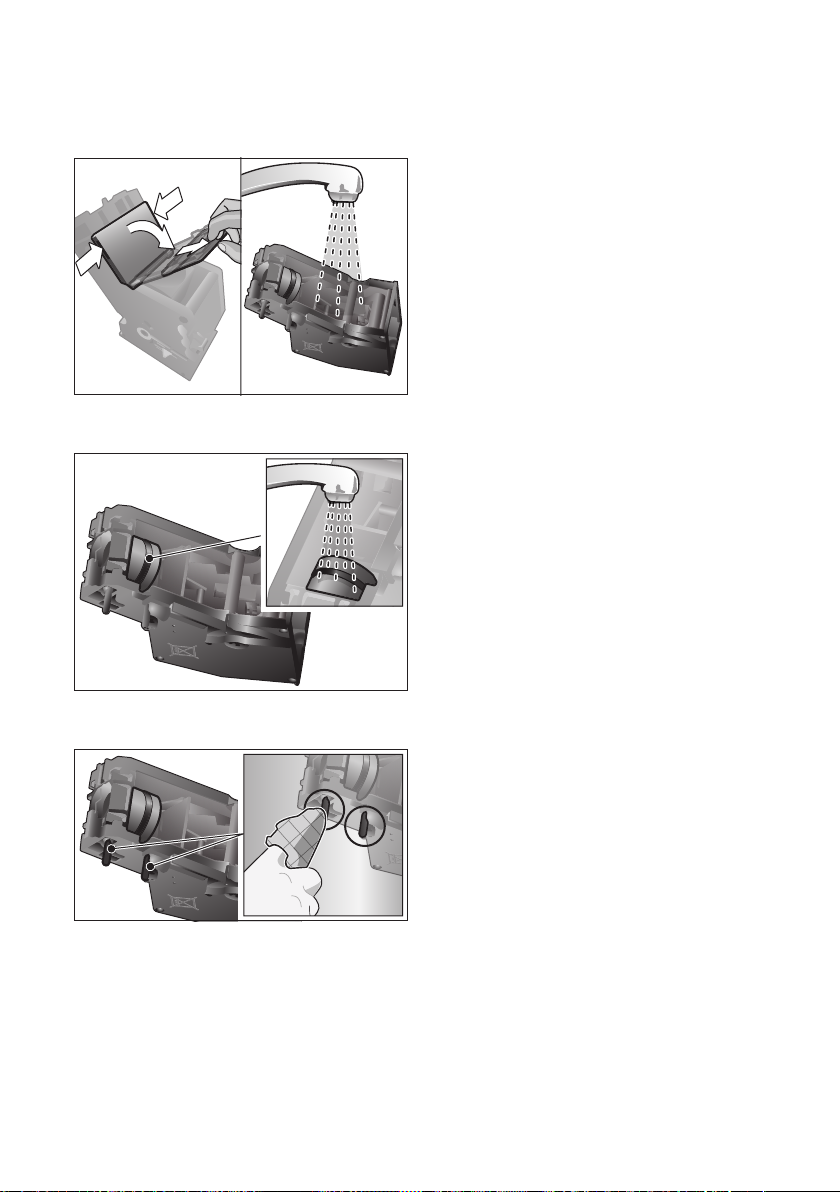

■ Die Brüheinheit an den Gri󰀨mulden fassen und vorsichtig herausnehmen�

■ Die Abdeckung der Brüheinheit abneh- men und die Brüheinheit unter ießendem Wasser gründlich reinigen�

■ Das Sieb der Brüheinheit unter dem Wasserstrahl gründlich reinigen�

■ Die Anschlußzapfen der Brüheinheit gründlich reinigen�

24

Wichtig: Ohne Spülmittel reinigen und nicht in den Geschirrspüler

L

geben�

■ Den Geräteinnenraum mit einem feuch- ten Tuch gründlich reinigen, eventuell

vorhandene Ka󰀨eereste entfernen.

■ Brüheinheit und Geräteinnenraum trocknen lassen�

Service-Programme

de

■ Die Abdeckung wieder auf die Brüheinheit aufsetzen�

■ Die Brüheinheit bis zum Anschlag in das Gerät schieben und auf die Mitte drücken bis sie hörbar einrastet�

Wichtig: Die rote Verriegelung muss vor dem Einsetzen ganz links auf j

F

stehen (siehe Abbildung E)�

■ Den Auswurfhebel ganz nach oben drücken und die rote Verriegelung ganz nach rechts auf k schieben�

■ Den Ka󰀨eesatzbehälter einsetzen.

■ Den Schutzdeckel wieder aufsetzen�

■ Die Gerätetür schließen�

Service-Programme

(siehe auch Kurzanleitung) In gewissen Zeitabständen erscheint im Display entweder

„Entkalkungsprogramm dringend durchführen!“

oder

„Reinigungsprogramm dringend durchführen!“

oder

„calc‘nClean Programm dringend durchführen!“�

Das Gerät sollte unverzüglich mit dem entsprechenden Programm gereinigt oder entkalkt werden� Wahlweise können die

Vorgänge Entkalken und Reinigen durch

die Funktion calc‘nClean zusammengefasst werden (siehe Kapitel „calc‘nClean“)� Erfolgt das Service-Programm nicht nach Anweisung, kann das Gerät beschädigt werden�

Wichtig: Wird das Gerät nicht rechtzeitig entkalkt, erscheint

F

„ Entkalkungsprogramm überfällig. Gerät wird demnächst gesperrt!“�

Den Entkalkungsvorgang nach Anweisung sofort durchführen� Ist das Gerät gesperrt, kann es erst wieder nach erfolgtem Entkalkungsvorgang bedient werden�

Um anzuzeigen, wieviele Getränke noch bezogen werden können bevor ein ServiceProgramm durchgeführt werden muss, wie folgt vorgehen:

■ Taste E drücken

■ Durch Drehen des Drehwählers „Service- Info“ auswählen�

■ [ Anzeigen ] berühren, um die Informationen abzurufen�

Achtung!

Bei jedem Service-Programm

A

Entkalkungs und Reinigungsmittel

nach Anleitung benutzen und die (jeweiligen) Sicherheitshinweise beachten� Das Service-Programm

keinesfalls unterbrechen! Flüssigkeiten nicht trinken!

Niemals Essig, Mittel auf Essigbasis, Zitronensäure oder Mittel auf Zitronen säurebasis verwenden! Keinesfalls Entkalkungstabletten oder andere Entkalkungsmittel in die

Pulverschublade einfüllen!

Wichtig: Vor Start des jeweiligen Service-

F

Programms (Entkalken, Reinigen

oder calc‘nClean) die Brüheinheit entnehmen, nach Anweisung reinigen und wieder einsetzen� Beim Schließen der Tür den Milchschlauch nicht einklemmen� Nach Beendigung des jeweiligen Service-Programms das Gerät mit einem weichen, feuchten Tuch

abwischen um Rückstände der Entkalk ungs und Reinigungslösung

sofort zu entfernen� Unter solchen

Rückständen kann sich Korrosion

bilden� Neue Schwammputztücher können mit Salzen behaftet sein� Salze können Flugrost am Edelstahl verursachen, deshalb die Tücher vor Benutzung unbedingt gründlich auswaschen� Getränkeauslauf, Milchschläuche und Verbindungsstück gründlich reinigen�

25

de Service-Programme

Speziell entwickelte und geeignete

Entkalkungs und Reinigungs

tabletten sind über den Handel sowie den Kundendienst erhältlich (siehe Kapitel „Zubehör“)�

Entkalken

Dauer: ca� 21 Minuten�

■ Taste E drücken�

■ Durch Drehen des Drehwählers

„ Entkalken“ auswählen�

■ Taste C drücken� Das Display führt durch das Programm�

■ Tropfschalen leeren und wieder einsetzen

■ Wasserlter entfernen (falls vorhanden) und Taste C drücken

■ Lauwarmes Wasser in den leeren Wasser tank bis zur Markierung „0,5l“ einfüllen und 1 Siemens Entkalkungs tablette

TZ80002 darin auösen.

Ist zu wenig Entkalkungslösung im Wassertank, erscheint die entspre-

F

chende Aufforderung� Wasser ohne Kohlensäure nachfüllen und erneut die Taste C drücken�

■ Das Ansaugrohr aus dem Milchbehälter entfernen, abwischen und das Ende des Ansaugrohrs in das Loch am Ka󰀨eesatzbehälter einstecken�

■ Die Gerätetür schließen�

■ Einen Behälter mit 0,5 l Fassungsvermö- gen unter den Getränkeauslauf stellen�

■ Taste C drücken� Das Entkalkungsprogramm läuft jetzt ca� 19 Minuten�

■ Den Behälter entfernen und Taste C drücken�

■ Den Wassertank spülen und (falls

entnommen) den Wasserlter wieder

einsetzen�

■ Frisches Wasser bis zur Markierung „max“ einfüllen�

■ Wassertank wieder einsetzen und Tür schließen�

■ Den Behälter wieder unter den Getränke- auslauf stellen�

■ Taste C drücken� Das Entkalkungs programm läuft jetzt ca� 2 Minuten und spült das Gerät�

■ Den Behälter entfernen, Tropfschalen leeren und wieder einsetzen und die Gerätetür schließen�

■ C drücken� Das Gerät ist fertig entkalkt und wieder betriebsbereit�

■ E drücken, um das Programm zu verlassen�

Reinigen

Dauer: ca� 5 Minuten�

■ Taste E drücken�

■ Durch Drehen des Drehwählers „ Reinigen“ auswählen�

■ Taste C drücken� Das Display führt durch das Programm�

■ Getränkeauslauf reinigen und wieder ein- setzen, Tropfschalen leeren und wieder einsetzen�

■ Pulverschublade ö󰀨nen, eine Reinigungs- tablette einwerfen und Pulverschublade schließen�

■ Die Gerätetür schließen�

■ Einen Behälter mit 0,5 l Fassungsvermö- gen unter den Getränkeauslauf stellen�

■ Taste C drücken� Das

Reinigungs programm läuft jetzt ca.

5 Minuten�

■ Den Behälter entfernen, Tropfschalen leeren und wieder einsetzen und die Gerätetür schließen�

■ C drücken� Das Gerät ist fertig gereinigt und wieder betriebsbereit�

■ E drücken, um das Programm zu verlassen�

calc‘nClean

Dauer: ca� 26 Minuten� calc‘nClean kombiniert die Einzelfunktionen

Entkalken und Reinigen. Liegt die Fälligkeit

der beiden Programme nah beieinander,

schlägt der Ka󰀨eevollautomat automatisch

dieses Serviceprogramm vor�

■ Taste E drücken�

■ Durch Drehen des Drehwählers „calc‘nClean“ auswählen�

26

Tipps zum Energiesparen

de

■ Taste C drücken� Das Display führt durch das Programm�

■ Getränkeauslauf reinigen und wieder ein- setzen, Tropfschalen leeren und wieder einsetzen�

■ Pulverschublade ö󰀨nen, eine Reinigungs- tablette einwerfen und Pulverschublade schließen�

■ Wasserlter entfernen (falls vorhanden) und C drücken

■ Lauwarmes Wasser in den leeren Wassertank bis zur Markierung „0,5l“ einfüllen und 1 Siemens Entkalkungstablette

TZ80002 darin auösen.

Ist zu wenig Entkalkungslösung im Wassertank, erscheint die entspre-

F

chende Aufforderung� Wasser ohne Kohlensäure nachfüllen und erneut die Taste C drücken�

■ Das Ansaugrohr aus dem Milchbehälter entfernen, abwischen und das Ende des Ansaugrohrs in das Loch am Ka󰀨eesatzbehälter einstecken�

■ Die Gerätetür schließen�

■ Einen Behälter mit 0,5 l Fassungsvermö- gen unter den Getränkeauslauf stellen�

■ Taste C drücken� Das Pro- gramm läuft jetzt ca� 19 Minuten�

■ Den Behälter entfernen und Taste C drücken�

■ Den Wassertank spülen und (falls

entnommen) den Wasserlter wieder

einsetzen�

■ Frisches Wasser bis zur Markierung „max“ einfüllen�

■ Wassertank wieder einsetzen und Tür schließen�

■ Den Behälter wieder unter den Getränke- auslauf stellen�

■ Taste C drücken� Das Pro- gramm läuft jetzt ca� 7 Minuten und spült das Gerät�

■ Den Behälter entfernen, Tropfschalen leeren und wieder einsetzen und die Gerätetür schließen�

■ C drücken� Das Gerät ist fertig entkalkt, gereinigt und wieder betriebsbereit�

■ E drücken, um das Programm zu verlassen�

Sonderspülen

Wichtig: Wurde eines der Service-

Programme z� B� durch Stromausfall

F

unterbrochen, nach Displayangaben wie folgt vorgehen:

■ Den Wassertank spülen und frisches Wasser bis zur Markierung „max“ einfüllen�

■ Taste C drücken� Das Pro- gramm läuft jetzt ca� 2 Minuten und spült das Gerät�

■ Tropfschalen leeren und wieder einsetzen und die Gerätetür schließen� Das Gerät ist wieder betriebsbereit�

■ E drücken, um das Programm zu verlassen�

Tipps zum Energiesparen

■ Durch Drücken der Taste I wird das Gerät in den „Sparmodus“ versetzt� Im „Sparmodus“ verbraucht das Gerät sehr wenig Energie, überwacht aber weiter alle sicherheitsrelevanten Funktionen, um Schäden zu vermeiden�

■ Im Menü unter „Ausschalten nach“ die automatische Abschaltung auf 15 Minuten einstellen�

■ Im Menü die Helligkeit von Display und Beleuchtung zum Energiesparen reduzieren�

■ Ka󰀨ee oder Milchschaumbezug nach Möglichkeit nicht unterbrechen� Vorzeitiger Abbruch führt zu erhöhtem Energie verbrauch und zu einer schnelleren Füllung der Tropfschale�

■ Das Gerät regelmäßig entkalken, um Kalkablagerungen zu vermeiden� Kalkrückstände führen zu einem höheren Energieverbrauch�

27

de Frostschutz

J

Entsorgen Sie die Verpackung

Für dieses Gerät gelten die von unserer jeweils zuständigen Landes vertretung herausgegebenen Garantie bedingungen des Landes, in dem das Gerät gekauft wurde� Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern� Die Garantie bedingungen für

Deutschland und die Adressen  nden

Sie auf den letzten vier Seiten dieses Heftes� Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt� Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kauf beleges erforderlich�

Änderungen vorbehalten�

Frostschutz

Um Schäden durch Frosteinwirkung bei Transport und Lagerung zu vermeiden, muss das Gerät vorher vollständig entleert werden (siehe Kapitel „Menü – Frostschutz“)�

Aufbewahrung Zubehör

Der Ka󰀨eevollautomat hat eine spezielle

Zubehörschublade, um Kurzanleitung und Zubehör im Gerät zu verstauen�

■ Pulverlö󰀨el und Wasserlter in die Zubehörschublade geben�

■ Die Kurzanleitung in die spezielle Führung vorne in der Zubehörschublade einstecken�

■ Das lange Ansaugrohr kann in der Halterung auf der Türinnenseite aufbewahrt werden�

■ Das Verbindungsteil kann am Magnet- halter über der Pulverschublade befestigt werden�

Zubehör

Folgendes Zubehör ist über den Handel und Kundendienst erhältlich:

Zubehör Bestell nummer

Handel/

Kundendienst Reinigungstabletten TZ80001/00311807 Entkalkungstabletten TZ80002/00576693

Wasserlter TZ70003/00575491 Pegeset TZ80004/00576330

Milchbehälter mit „freshLock“ Deckel

Begrenzungen für

Ö󰀨nungswinkel 92°

TZ80009N/00576166

00636455

Entsorgung

um weltgerecht� Dieses Gerät ist ent sprechend der europäischen

Richtlinie 2012/19/EU über Elektro

und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet�

Die Richtlinie gibt den Rahmen für eine EUweit gültige Rücknahme

und Verwertung der Altgeräte vor� Über aktuelle Entsorgungswege bitte beim Fachhändler informieren�

Garantiebedingungen

28

Einfache Probleme selbst beheben

de

Einfache Probleme selbst beheben

Problem Ursache Abhilfe

Stark schwankende Ka󰀨ee bzw. Milchschaumqualität (z� B� Mengenschwankung oder spritzender Milchschaum)� Kein Getränkebezug möglich�

Getränk läuft bei Bezug am ganzen Auslauf heraus� Zu wenig oder kein Milchschaum oder Milchsystem saugt keine Milch an�

Die persönlich eingestellte Füllmenge wird

nicht erreicht, Ka󰀨ee läuft

nur tropfenweise oder es

ießt kein Ka󰀨ee mehr.

Heißwasser ist milchig oder schmeckt nach Milch

oder Ka󰀨ee.

Ka󰀨ee hat keine „Crema“. Ungeeignete Ka󰀨eesorte. Ka󰀨eesorte mit höherem

Gerät ist verkalkt� Gerät nach Anleitung

entkalken, siehe Kapitel „Service-Programme“�

Das Ansaugrohr ist verstopft� Ansaugrohr reinigen�

Getränkeauslauf oder einer der 3 Anschlüsse sind verstopft� Unterteil des Getränkeauslaufs fehlt�

Gerät ist verkalkt� Gerät nach Anleitung

Getränkeauslauf oder einer der 3 Anschlüsse sind verstopft� Ungeeignete Milch� Keine bereits aufgekochte Milch

Getränkeauslauf oder Milchschläuche sind nicht richtig zusammengesetzt� Das Ansaugrohr ist verstopft� Ansaugrohr reinigen� Mahlgrad ist zu fein� Pulver-

ka󰀨ee ist zu fein.

Gerät ist stark verkalkt� Das Gerät nach Anleitung

Die Brüheinheit ist verschmutzt� Milchschlauch wurde nicht abgezogen� Am Getränkeauslauf sind

Milch oder Ka󰀨eereste.

Bohnen sind nicht mehr röstfrisch� Mahlgrad ist nicht auf die

Ka󰀨eebohnen abgestimmt.

Getränkeauslauf und Anschlüsse reinigen�

Unterteil montieren, siehe Kapitel „Milchsystem reinigen“�

entkalken, siehe Kapitel „Service-Programme“� Getränkeauslauf und Anschlüsse reinigen�

verwenden� Kalte Milch mit einem Fettgehalt von mindestens 1,5 % verwenden� Einzelteile befeuchten und erneut zusammensetzen�

Mahlgrad gröber stellen�

Gröberes Ka󰀨eepulver

verwenden�

entkalken, siehe Kapitel „Service-Programme“� Brüheinheit reinigen, siehe Kapitel „Brüheinheit reinigen“� Milchschlauch vom Milchbehälter abziehen� Getränkeauslauf reinigen�

Anteil an RobustaBohnen

verwenden� Frische Bohnen verwenden�

Mahlgrad feiner stellen�

29

de Einfache Probleme selbst beheben

Problem Ursache Abhilfe

Ka󰀨ee ist zu „sauer“. Mahlgrad ist zu grob�

Pulverka󰀨ee ist zu grob.

Ungeeignete Ka󰀨eesorte. Ka󰀨eesorte wechseln.

Ka󰀨ee ist zu „bitter“. Mahlgrad ist zu fein�

Pulverka󰀨ee ist zu fein.

Ungeeignete Ka󰀨eesorte. Ka󰀨eesorte wechseln.

Ka󰀨ee schmeckt

„verbrannt“�

Ka󰀨ee ist zu dünn. Zu niedrige Ka󰀨eestärke

Ka󰀨eepulver bleibt in der

Pulverschublade hängen�

Wasserlter hält nicht im

Wassertank� Bohnenbehälter klemmt beim Einsetzen�

Ka󰀨eesatz ist nicht

kompakt und zu nass�

Mahlgradverstellung ist schwergängig�

Brüheinheit kann nicht eingesetzt werden�

Schutzdeckel der Brüheinheit kann nicht richtig aufgesetzt werden� Unter der Tropfschale

bendet sich Wasser.

Zu hohe Brühtemperatur� Temperatur reduzieren, siehe

Der Mahlgrad ist zu fein�

Der Pulverka󰀨ee ist zu fein.

Ungeeignete Ka󰀨eesorte. Ka󰀨eesorte wechseln.

ausgewählt� Pulverstau in der Pulverschublade�

Ka󰀨eepulver ist verklebt. Ka󰀨eepulver in Pulverschub-

Pulverschublade ist feucht� Pulverschublade entneh-

Wasserlter ist nicht richtig

befestigt� Bohnen liegen im Gehäuse� Bohnen entfernen�

Mahlgrad ist zu fein oder zu grob eingestellt oder es

wird zu wenig Ka󰀨eepulver

verwendet� Zu viel Bohnen im Mahlwerk� Ein Getränk aus Ka󰀨eebohnen

Brüheinheit in falscher Position�

Brüheinheit ist verriegelt� Brüheinheit entriegeln, siehe

Brüheinheit ist nicht verriegelt� Brüheinheit verriegeln, siehe

Es handelt sich um Kondenswasser�

Mahlgrad feiner stellen�

Feineres Ka󰀨eepulver

verwenden�

Mahlgrad gröber stellen�

Gröberes Ka󰀨eepulver

verwenden�

Kapitel „Getränkeanpassung“� Den Mahlgrad gröber stellen�

Gröberes Ka󰀨eepulver

verwenden�

Ka󰀨eestärke erhöhen, siehe

Kapitel „Getränkeanpassung“� Pulverschublade entnehmen, reinigen und gründlich trocknen�

lade nicht festdrücken�

men, reinigen und gründlich trocknen�

Wasserlter gerade und fest in

den Tankanschluss drücken�

Mahlgrad gröber oder feiner stellen oder 2 gestrichene

Messlö󰀨el Ka󰀨eepulver

verwenden�

beziehen� Änderungen am Mahlgrad anschließend nur in kleineren Schritten vornehmen� Brüheinheit nach Anleitung einsetzen, siehe Kapitel „ Brüheinheit reinigen“�

Kapitel „Brüheinheit reinigen“�

Tropfschale nicht ohne Abdeckung einsetzen�

30

Einfache Probleme selbst beheben

de

Problem Ursache Abhilfe

Displayanzeige

„12: 0 0 “

Displayanzeige

„Milchbehälter angeschlossen?“

trotz angeschlossenem Milchbehälter�

Displayanzeige

„Über- oder Unterspannung“

Displayanzeige

„Gerät abkühlen lassen“

Displayanzeige, z� B�: „Fehler: E0510“ Displayanzeige „Bohnenbehälter füllen“ trotz gefülltem Bohnen behälter oder Mahlwerk mahlt keine

Ka󰀨eebohnen.

Displayanzeige

„Brüheinheit reinigen“

Displayanzeige

„Wasser ohne Kohlensäure nachfüllen oder Filter entfernen“

Stromausfall oder Gerät mit Netzschalter ausgeschaltet�

Behälter ist außerhalb der

Reichweite des Sensors.

Material z� B� Milchkarton wird nicht erkannt�

Zu hohe oder zu niedrige Netzspannung�

Gerät ist zu heiß� Gerät für 30 Minuten

Im Gerät ist ein Fehler� Nach Displayanzeige vorgehen�

Bohnen fallen nicht ins Mahlwerk (zu ölige Bohnen)�

Verschmutzte Brüheinheit� Brüheinheit reinigen�

Zuviel Ka󰀨eepulver in der

Brüheinheit�

Mechanismus der Brüheinheit ist schwer gängig�

Wassertank falsch eingesetzt Wassertank richtig einsetzen Kohlensäurehaltiges Wasser im Wassertank� Schwimmer im Wassertank hängt fest�

Neuer Wasserlter nicht

nach Anleitung gespült oder

Wasserlter verbraucht bzw.

defekt�

Im Wasserlter ist Luft. Wasserlter so lange in Wasser

Werte neu eingeben, Gerät nicht mit Netzschalter ausschalten oder im Menü Uhranzeige auf „Aus“ stellen�

Behälter am rechten Rand

positionieren Displayabfrage mit „Ja“ bestätigen oder beiliegenden Milchbehälter verwenden� Stromanbieter oder Netzbetreiber kontaktieren� Spannungsversorgung von einem Fachmann prüfen lassen�

ausschalten�

Leicht an den Bohnen behälter

klopfen. Eventuell Ka󰀨eesorte

wechseln� Bei geleertem Bohnenbehälter diesen mit einem trockenen Tuch auswischen�

Brüheinheit reinigen� Maximal

2 gestrichene Pulverlö󰀨el mit Ka󰀨eepulver einfüllen.

Brüheinheit reinigen,

siehe Kapitel „Pege und tägliche Reinigung“.

Wassertank mit frischem Leitungswasser füllen� Tank entnehmen und gründlich reinigen�

Wasserlter nach Anleitung

spülen und in Betrieb nehmen

oder neuen Wasserlter

verwenden�

tauchen bis keine Luftblasen mehr entweichen, Filter wieder einsetzen�

31

de Technische Daten

Problem Ursache Abhilfe

Displayanzeige „Tropfschalen leeren“ trotz geleerter Tropfschale�

Displayanzeige „Tropfschalen einsetzen“ trotz eingesetzter Tropfschale�

Tropfwasser auf innerem Geräteboden bei entnommener Tropfschale� Displayanzeige

„Tür öffnen, mit Netzschalter ausschalten, nach 30 Sek. wieder einschalten!“

Home Connect funktioniert nicht ordnungsgemäß�

Können Probleme nicht behoben werden, unbedingt die Hotline anrufen! Die Telefonnummern benden sich auf den letzten Seiten der Anleitung.

Tropfschale ist verschmutzt und nass� Bei ausgeschaltetem Gerät wird das Entleeren nicht erkannt� Innenraum des Gerätes (Aufnahme Schalen) ist verschmutzt�

Der Ka󰀨eesatzbehälter

ist nicht bis zum Anschlag eingesetzt� Tropfschale wurde zu früh entnommen�

Gerät zu warm� Gerät abkühlen lassen� Verschmutze Brüheinheit� Brüheinheit reinigen�

Tropfschale gründlich reinigen und trocknen� Bei eingeschaltetem Gerät Tropfschale entnehmen und wieder einsetzen� Innenraum reinigen�

Ka󰀨eesatzbehälter bis zum

Anschlag einsetzen��

Tropfschale erst einige Sekunden nach dem letzten Getränkebezug entnehmen�

Gehen Sie auf www�home-connect�com

Technische Daten

Elektrischer Anschluss (Spannung – Frequenz) 220-240 V – 50/60 Hz Anschlusswert 1600 W Maximaler Pumpendruck, statisch 19 bar Maximales Fassungsvermögen Wassertank (ohne Filter) 2,4 l Maximales Fassungsvermögen Bohnenbehälter 500 g Länge der Zuleitung 1,7 m Abmessungen (H x B x T) 455 x 495 x 375 mm Gewicht, ungefüllt 19-20 kg Art des Mahlwerks Keramik

32

Included in delivery (for use)

en

Contents

Included in delivery (for use) ��33 Congratulations �� 34 Intended use ��35 Important safety information �� 35 Overview��37 Controls ��37 Initial use ��38 Display ��39 Preparing drinks ��40 Preparation using co󰀨ee beans �� 42 Preparation using milk ��42 Preparation using ground co󰀨ee ��43 Dispensing hot water ��44 Personalised drinks ��44 Two cups at once��45 Adjusting the grind setting ��45 Childproof lock ��46 Menu��46 Home Connect��48 Care and daily cleaning �� 51 Service programmes ��54 Tips on energy saving ��56 Frost protection��56 Storing accessories ��57 Accessories ��57 Disposal ��57 Guarantee��57 Simple troubleshooting �� 58 Technical specications �� 61

Included in delivery (for use)

(Figure A on the fold-out pages)

a Fully automatic co󰀨ee machine b Instruction manual c Filter instructions d Installation instructions e Connecting cable f Assembly bracket g Spacer h 5 fastening screws (silver) i 2 fastening screws (long/black) j 2 fastening screws (short/black) k 1 sleeve (black) l 2 sleeves (white) m Quick reference guide n Measuring spoon o Water hardness testing strip p Milk tube (set) q Milk container r Suction pipe

33

en Congratulations

Congratulations ...

�� on purchasing this fully automatic

co󰀨ee machine! You have now acquired a

high-quality and modern kitchen appliance� It combines innovative technology with a range of functions and is easy to use� It will enable you to prepare a variety of delicious hot drinks quickly and simply – whether you’re in the mood for an invigorating espresso, a creamy cappuccino, a smooth

latte macchiato or white co󰀨ee, or a traditional cup of co󰀨ee. At the same time the appliance o󰀨ers you a wide range of options

for adapting it to your individual taste� To ensure that you can use this fully auto-

matic co󰀨ee machine with all its functions

and features reliably and safely, we would like you to familiarize yourself with its components, functions, displays and controls� These instructions are designed to help you� So please take the time to read them before you switch on the appliance�

How to use these instructions

You can open up the front cover of this

instruction manual. There you will nd

illustrations of the appliance with each part numbered� These numbers will be referred to throughout the text� Example: brewing unit (15)

These instructions also show display texts and symbols in a special way� These enable you to clearly see where we refer to texts or symbols that are marked or displayed on the appliance�

Display indicators:

“Espresso”

Buttons and controls on the display:

C

The appliance comes with a quick reference guide where you can nd the most important functions at a glance� It can be stored in the accessory drawer of the appliance�

34

Intended use

en

Intended use Important safety information

Intended use

This appliance is intended for domestic use only�

Only use the appliance indoors at room temperature and up to 2000 m above sea level�

Important safety information

Please read and follow the operating instructions carefully and keep them for

later reference! Enclose these

instructions when you give this appliance to someone else�

This appliance can be used by children aged from 8 years and above and by persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and if they understand the hazards involved� Keep children under 8 years of age away from the appliance and connecting cable and do not allow them to use the appliance� Children shall not play with the appliance� Cleaning and user maintenance shall not be made by children unless they are older than 8 years and supervised�

35

en Important safety information

W Warning

Risk of electric shock!

■ The appliance may only be connected to a power supply with alternating current via a correctly installed socket with earthing� Ensure that the protective conductor system of the domestic supply has been correctly installed�

■ Connect and operate the appliance only in accordance

with the speci cations on the

rating plate�

■ Do not use the appliance if the power cord and/or appliance are damaged�

■ Only our customer service may repair the appliance, e�g� by replacing a damaged power cord, in order to avoid hazards�

■ Never immerse the appliance or mains cord in water�

■ If there is a fault, pull out the mains plug immediately or

switch o󰀨 the power supply.

W Warning

Hazard due to magnetism!

The appliance contains permanent magnets which can

a󰀨 ect electronic implants such

as pacemakers or insulin pumps� Persons wearing electronic implants must maintain a minimum distance of 10 cm from the appliance and from the following parts upon removal: milk container, milk system, water tank and brewing unit�

W Warning

Risk of su󰀨 ocation!

■ Do not allow children to play with packaging material�

■ Store small parts safely as they can be easily swallowed�

W Warning

Risk of injury!

■ Do not reach into the grinding unit!

■ Be careful not to jam your  ngers when closing the door.

■ Improper use of this appliance may result in injury�

W Warning

Risk of burns!

■ The beverage outlet gets very hot� After use, always let it cool down before you touch it�

W Warning

Risk of scalding

(Home Connect)!

If an unattended remote start takes place, third parties might be scalded if they reach under

the co󰀨 ee dispenser during

drinks dispensing� You should therefore make sure that with an unattended remote start that there is no risk to other people, in particular not to children, or to property�

36

Overview

en

Overview

(Figures B to E on the fold-out pages) 1 Appliance door

a Recessed grip (for opening the door)

b Drip plate 2 Display 3 Controls 4 Outlet system (co󰀨ee, milk, hot

water), height-adjustable

a Cover 5 Milk system

a Snap lever

b Beverage outlet (upper part,

lower part)

c Milk tube (2 pieces)

d Connecting element, metal

(for magnet holder)

6 Mains switch J (power supply) 7 Accessory drawer

(for quick reference guide and

accessories)

a Quick reference guide

b Measuring spoon

c Water hardness strip

d Milk tube (set) 8 Removable water tank

a Lid for water tank 9 Removable bean container

a Lid for bean container 10 Slide regulator for

grinding degree setting 11 Magnet holder (for connecting

element) 12 Removable drawer

(for ground co󰀨ee/cleaning tablet)

13 Holder (for milk tube) 14 Protective cover (for brewing unit) 15 Brewing unit

a Locking mechanism

b Cover 16 Eject lever 17 Removable Drip tray

a Drip tray cover

b Co󰀨ee grounds container 18 Collecting tray 19 Holder

a Suction pipe 20 Rating plate (E number, FD)

21 Storage shelf with sensor

(for milk container)

22 Milk container

a Stainless steel container b Lower part of the lid c Upper part of the lid

Further information about the appliance, such as how to change the

F

opening angle of the door, can be found in the assembly instructions�

Controls

The appliance features user-friendly menu navigation to ensure that operation is as easy as possible while at the same time

o󰀨ering a wide range of functions. That

means a range of options can be selected with just a few operating steps�

Mains switch J

Use the mains switch J (to do so open the door) to switch on the appliance, or to

switch it o󰀨 fully (power supply o󰀨).

Important: Do not press the mains switch while the appliance is in use�

F

Switch off the appliance only when it is in energy saving mode, so that it can rinse automatically�

Button I Press button I to switch on the appliance or change it to energy saving mode� The appliance is rinsed automatically� The appliance does not rinse if:

– if it is still warm when switched on, or – if no co󰀨ee was dispensed before it was

switched o󰀨.

The appliance is ready for use as soon as the symbols for the drinks selection appear on the display�

Button A Press button A to open the menu� Settings can be made, information called up or the appliance connected with “Home Connect” (see section “Menu”)�

Button E Press button E to open the selection

37

en Initial use

of service programmes. Run the desired

programme as described in the section “Service programmes”�

Button B Press button B to open the selection of “Personalised beverage preparation”�

Personal settings for co󰀨ee drinks can

be saved and called up (see the section “ Personalised drinks”)�

Button G Press button G after selecting a drink to prepare two cups simultaneously (see the section “Two cups at once”)�

Press A, E, B or G again to exit the respective

F

menu�

Button C

Press C to either begin preparing a drink or launch a service programme� Press C again while the drink is being prepared to prematurely halt dispensing�

Rotary selector Turn the rotary selector to navigate in the display or to change parameters�

Display (Touchscreen) Information is shown on the display, or settings can be made by touching the touchscreen (see the section “Display”)�

38

Initial use

General

Fill the appropriate container using only pure, cold, uncarbonated water and solely

roasted beans. Do not use co󰀨ee beans

that have been glazed, caramelised or treated with other additives containing sugar, since they will block the brewing unit�

Before the appliance can be switched on and used, it must be assembled

A

and connected according to the enclosed assembly instructions�

Setting up the appliance

■ Remove any protective plastic lm.

Important: Only use the appliance in a frost-free room� If it has been

F

transported or stored at temperatures below 0°C, wait at least 3 hours before initial use�

■ Take hold of the appliance door by the recessed grip and open�

■ Remove the water tank, rinse it and ll it with fresh water up to the “max” mark�

■ Replace the water tank and click into place�

■ Remove the bean container, ll with

co󰀨ee beans and replace.

■ Set the mains switch to I and close the appliance door�

The appliance heats up and is rinsed� The display is activated� “Select language” appears�

■ Turn the rotary selector to select the desired language and touch [ Continue ] in the display�

“Set water hardness” appears�

It is important to set the water hardness correctly to enable the appli-

F

ance to accurately indicate when the descaling programme should be run� The preset water hardness is level 4� If a water softener is installed in the house, please set the water hardness to level 3� You can also check the water hardness by asking your local water supplier�

Display

Espresso 40 ml

en

■ Use the enclosed test strip to determine the water hardness. Briey dip the test

strip in water and check the result after one minute�

Level Water hardness

German (°dH) French (°fH)

1

1-7

2

8-14

3

15-21

4

22-30

■ Turn the rotary selector to set the water hardness determined�

■ Touch L� “Home Connect” appears�

■ To now connect the appliance to the WLAN network (home network), touch [ Home Connec t settings ]�

■ To connect the appliance to the WLAN network later on, touch L� “Complete set-up?” appears�

■ Touch [ S ave]� The settings for Language and Water hardness are saved�

When selecting [ Home Connec t settings ] please read the detailed

F

description in the section “Home Connect”�

The appliance is ready to use when the drink symbols are shown on the display�

The integrated fan switches on each time

a drink is dispensed and switches o󰀨 again

after a few minutes�

When the appliance is used for the rst time

after running a service program, or if it has

not been operated for a long period, the rst

beverage will not have the full aroma and should not be consumed�

When the fully automatic co󰀨ee machine is rst used, a suitably thick and stable “crema” is only achieved after the rst few

cups have been dispensed�

1-13 14-25 26-38 39-54

Switch o󰀨 appliance

■ Press the I button�

The appliance rinses and switches to energy saving mode�

Exception: If only hot water is dispensed,

the appliance switches o󰀨 without rinsing .

■ To switch the appliance o󰀨 completely, open the appliance door and set the mains switch to h�

Important: Do not press the mains switch while the appliance is in use�

F

Switch off the appliance only when it is in energy saving mode, so it can rinse automatically�

The factory settings of the fully automatic coffee machine are programmed for optimal performance� The appliances switches automatically to the energy saving mode after a congured time and rinses (duration can be set, see “Home Connect” in the section “Menu”)�

The appliance is equipped with a sensor� If there is a milk container, this will be correspondingly shown on the display when switching to the energy saving mode� If there is milk in the container, please keep in the fridge�

Display

Information is shown on the display, or settings can be made by touching the touchscreen�

Display

The display shows the selected drinks, settings and setting options, as well as messages about the appliance’s operating status�

Examples: Drink selection

YYY

Adjust

39

en Preparing drinks

Espresso 40 mlYYY

Information

Information disappears after pressing the button or after a short time�

Water tank almost empty

Instead of text, a small symbol appears in the lower left area of the display�

a

Bean container almost empty

b

Water tank almost empty

c

Change water lter

d

Cleaning programme required

e

Descaling programme required

f

calc’nClean programme required

Prompts to take action

Fill water tank

If the action required was carried out, e�g� filling the water tank, the

F

corresponding message and symbol will disappear�

Preparing drinks

This fully automatic co󰀨ee machine can be operated using co󰀨ee beans or ground co󰀨ee (but not instant co󰀨ee). If using co󰀨ee beans, they will be freshly

ground for each brewing� For optimum quality, store the beans in a cool place in sealed containers�

Important: Fill the water tank with fresh, uncarbonated, cold water

F

every day� The tank should always contain sufficient water for operating the appliance�

Tip: Cups should be prewarmed, e�g� with hot water� This applies particularly to small thick-walled espresso cups�

For some settings, coffee is prepared in two stages (see the section “aromaDouble Shot” and “Two cups at once”)� Please wait until the process is completely finished�

Drink selection

Turn the rotary selector to select di󰀨erent

drinks: The symbol for the drink selected is shown in the middle� The name of the drink and the values currently set, e�g� for the strength and volume are shown in upper row�

Operation

Touch texts or symbols combined with turning the rotary selector to navigate within the display (for an example, see section “Drink adjustment”)� An audible signal is heard when touching the display� These audible signals can be

switched on or o󰀨 (see the section “Menu –

Key tones”)�

40

Adjust

Preparing drinks

Coffee 120 ml

Coffee

en

The following drinks can be selected:

Ristretto Espresso Espresso Macchiato Coffee Cappuccino Latte Macchiato Caffe Latte Milk froth Warm milk Hot water

The drink selected can be directly prepared

with the preset values or rst adjusted to

individual taste�

Drink adjustment

Touch [ Adjust ] on the display and di󰀨erent elds will appear, depending on the drink,

for adjustment�

The eld where the value can be changed

has a dark background� An example:

The values for a cup of co󰀨ee can be

changed as follows:

■ Use the rotary selector to select “Coffee”�

YY

Adjust

■ Touch [ Adjust ]�

The elds containing the preset values appear. The active eld, e.g. H has a

dark background�

YY

Y

normal

O

■ Turn the rotary selector to set the strength

of co󰀨ee desired, e.g. “YYYY” (strong)�

S

120 ml

Back

■ Touch the eld F

YYYY

Y

normal

O

■ Turn the rotary selector to set the required amount of co󰀨ee, e.g. “160 ml”�

■ Touch the eld D�

YYYY

Y

normal

O

■ Turn the rotary selector to set the desired temperature, e�g� “high”�

YYYY

Y

high

P

■ Save the settings by touching [ Back ] or by starting to dispense the drink�

There are different setting options depending on the type of drink�

F

For coffee drinks, for example, the strength, temperature and quantity can be set, for milk only the volume�

The following settings are possible: Co󰀨ee strength

S

120 ml

Back

160 ml

Back

160 ml

Back

Y Very mild YY Mild YYY Regular YYYY Strong YYYYY Very strong XY aromaDouble Shot strong XYY aromaDouble Shot strong+ XYYY aromaDouble Shot strong++

41

en Preparation using co󰀨ee beans

Coffee 160 ml

aromaDouble Shot

The longer the coffee is brewed,

F

the more bitter substances and undesired aromas are released� This has a negative effect on the taste and makes the coffee less easily digestible� So for extra strong coffee, the appliance has a special aromaDouble Shot function� When half the quantity has been prepared,

it grinds and brews fresh co󰀨ee

beans so that only the pleasant, aromatic scents are released�

The aromaDouble Shot function is not available for ristretto, espresso macchiato, and when ground coffee is used�

Drink temperature

Values for co󰀨ee drinks:

normal

O

high

P

very high

Q

Values for hot water:

70° C White tea 80° C Green tea 90° C Black tea

Max Fruit tea

Volume

The volume di󰀨ers depending on

S

the type of drink and can be set in ml steps�

The volume dispensed can fluctuate depending on the quality of the milk�

F

If no controls are activated for approx� 30 seconds, the appliance will automatically exit the settings mode� The settings made will be automatically stored�

Preparation using

co󰀨ee beans

The appliance must be ready for use�

■ Place a cup underneath the beverage outlet�

■ Use the rotary selector to select “ Ristretto”, “Espresso” or “Coffee”�

The display shows the selected drink along with the preset values for the strength of the co󰀨ee and the amount for this drink.

YYYY

Adjust

The settings can be changed as described in the section

F

“Drink adjustment”�

■ Press C to start dispensing�

The co󰀨ee is brewed and then dispensed

into the cup� Press button C again to stop dispensing prematurely�

Preparation using milk

This fully automatic co󰀨ee machine has

an integrated beverage outlet� This can be

used to prepare co󰀨ee drinks with milk or

also milk froth and warm milk�

Risk of burns!

The beverage outlet gets very hot�

B

After use, always let it cool down before you touch it�

Milk container

The milk container has been designed especially for use together with this fully

automatic co󰀨ee machine. It is intended

solely for use in the household and for storing milk in the refrigerator� The insulated container keeps milk cool for a number of hours�

42

Preparation using ground co󰀨ee

en

Important: Remove cups or glasses

before opening the door in case they

F

fall�

Connecting the milk container or a milk carton:

■ Open the appliance door�

■ Remove the cover of the beverage outlet towards the front�

■ Connect and x the milk tubes and con- necting elements as illustrated�

■ Attach the cover rmly from the front on to the beverage outlet�

■ Attach the suction pipe and insert into the milk container or a milk carton�

■ Close the appliance door�

Dried milk residues are difficult to remove, therefore always clean

F

(see the section “Cleaning the milk system”)�

Co󰀨ee drinks with milk

■ Place a cup or glass underneath the beverage outlet�

■ Select “Espresso Macchiato”,

“ Cappuccino”, “Latte Macchiato” or “Caffe Latte” with the rotary selector�

The display shows the selected drink along with the preset values for the strength of the

co󰀨ee and the amount for this drink.

The settings can be changed as described in the section

F

“Drink adjustment”�

■ Press C to start dispensing�

The milk is dispensed into the cup or glass

rst. Then the co󰀨ee is brewed and runs

into the cup or glass� Press button C again to stop the current step of the process prematurely�

Milk froth or warm milk

■ Place a cup or glass underneath the beverage outlet�

■ Select “Milk froth” or “Warm milk” with the rotary selector�

The settings can be changed as described in the section

F

“Drink adjustment”�

■ Press C to start dispensing�

Milk froth or warm milk is dispensed from the beverage outlet� Press button C again to stop the current step of the process prematurely�

Preparation using

ground co󰀨ee

When using ground coffee, the setting for the strength of the coffee

F

and dispensing two cups at once is not available�

Important: Remove cups or glasses

before opening the door in case they fall�

The appliance must be ready for use�

■ Open the appliance door�

■ Remove the ground co󰀨ee drawer. The removable drawer must be dry�

■ Put in co󰀨ee powder (maximum 2 level

measuring spoons); do not press rmly.

Caution!

Do not use whole beans or instant

F

co󰀨ee.

■ Replace the ground co󰀨ee drawer.

■ Close the appliance door, U will appear on the display�

43

en Dispensing hot water

myCoffee 1

If coffee is not dispensed within 90 seconds, the brewing chamber

F

empties automatically to avoid an overflow� The appliance is then rinsed�

■ Place a cup underneath the beverage outlet�

■ Using the rotary selector, select a co󰀨ee

drink or a co󰀨ee drink with milk.

The display shows the selected drink along with the preset values for this drink�

The settings can be changed as described in the section

F

“Drink adjustment”� For coffee drinks with milk, please

observe the instructions in the section “Preparation using milk”�

■ Press C to start dispensing�

The co󰀨ee is brewed and then dispensed into the cup. When selecting co󰀨ee drinks with milk, the milk is rst dispensed and then the co󰀨ee brewed.

For another drink with ground coffee, repeat the procedure�

F

Dispensing hot water

Risk of burns!

The beverage outlet gets very hot�

B

After use, always let it cool down before you touch it�

The appliance must be ready for use�

■ Remove the milk tube from the milk container�

■ Remove any milk or co󰀨ee residue from the outlet�

■ Place a cup or glass underneath the beverage outlet�

■ Select “Hot water” with the rotary selector�

The settings can be changed as described in the section

F

“Drink adjustment”�

■ Press C to start dispensing�

■ The message appears “Milk tube removed from milk container?”�

■ If still connected, remove the milk tube

and touch [ Yes ] on the display�

Hot water ows out of the beverage outlet.

Press button C again to stop the procedure prematurely�

Personalised drinks

Press B to open the selection for personalised drinks� Up to 8 storage spaces can be used� Save your favourite drinks that are frequently dispensed here with all their settings�

Press B to exit the menu without saving at any time�

F

Entering or changing drinks

■ Press B�

The selection of memory locations appears�

Create beverage

■ Using the rotary selector, choose an empty memory location (empty cup) to make a new entry, or an occupied memory location to change or delete a favourite drink�

■ At an empty memory location [ Create beverag e ] or an occupied memory location [ Change bevera ge ]�

If [ Delete bever age ] is selected, the settings for the memory location are

F

deleted and it is again empty�

The menu for adjusting the drinks opens� The last drink dispensed is shown with the last settings selected�

■ If you do not wish to save last drink dispensed, select another drink with the rotary selector�

■ Touch each setting to be changed and adjust the values as desired with the rotary selector�

Other setting options appear depending on the selection�

44

Two cups at once

3456789´_<ABCDEFGHIJK

en

■ Touch [ Continue ] to make other settings�

For milk drinks, the mixing ratio of coffee and milk can be set�

F

■ The settings can be stored under an

individual name� Touch [ Save nam e ]. The mask for entering the name opens�

A_________

SaveCancel

■ Using the rotary selector, select a letter or a symbol in the upper row�

■ Touch g to conrm the letter selected or K to delete it�

■ Select other letters or symbols and

conrm.

■ Touch [ Cancel ] to exit the entry without any modication and open the drinks

menu�

■ With [ Save ] the entry is adopted� The selection menu opens�

■ Press B to exit the menu�

Select a personalised drink and dispense

■ Press B�

The selection of memory locations opens�

■ Use the rotary selector to select the desired memory location�

■ Place a cup or glass underneath the beverage outlet�

■ Press C to start dispensing�

Two cups at once

Press G to prepare two cups of the selected drink simultaneously� The setting is shown by a second cup symbol and as text, e�g� “2 x Espresso”�

■ Use the rotary selector to select the desired drink�

■ Press G�

■ Place two cups left and right underneath the beverage outlet�

■ Press C to start dispensing�

The selected drink is prepared and then dispensed into both cups�

The drink is prepared in two stages (two grinding operations)�

F

Please wait until the process is completely finished�

Two cups at once cannot be dispensed for the settings “aromaDouble Shot” or “ground coffee”�

Adjusting the grind setting

This fully automatic co󰀨ee machine has an

adjustable grinding unit� This enables the

grinding level of the co󰀨ee to be individually

changed�

■ Open the appliance door�

■ Slide the regulator to select the grinding

degree setting between nely ground co󰀨ee V and coarsely ground co󰀨ee W�

■ Close the appliance door again� For dark roast coffee beans, choose

a finer grind, for lighter beans a

F

coarser grind� Tip: Only make small changes to the

grinding degree setting� The new setting will not become

apparent until after the second cup of coffee�

If the display shows the message “Select a coarser degree of grinding”, this means that the beans are being ground too finely� Adjust the grinding level to a coarser setting�

45

en Childproof lock

Settings

1/12

Childproof lock

The appliance can be locked to protect children against scalding and burns�

■ Press and hold the A button for at least 4 seconds�

“Childproof lock activated” briey appears

on the display�

No further operation is now possible; only

I can be pressed�

■ To deactivate the child lock, press and hold the A button for at least 4 seconds�

“Childproof lock deactivated” briey

appears on the display�

Menu

The menu is used for changing individual settings, accessing information and launching processes�

■ Press A to open the menu�

The di󰀨erent setting options will appear.

Navigating through the menu:

Press K and L to select the various setting options, e�g� “Language”� Turn the selector to set, e�g� “English”.

Language

English

For example:

Set the appliance at 15 minutes to switch

o󰀨 automatically:

■ Press button A� The menu opens�

■ Touch L repeatedly until the display shows “Switch off after”.

■ Turn the rotary selector and select

“0h 15min”.

■ Press button A� “Save changes?” appears�

■ Touch [ Save ]� The setting is saved�

The drink selection appears on the display�

Press A to exit the menu at any time� If no entry is made within

F

approx� 30 seconds, the menu closes automatically and the settings are not saved�

The following settings can be made:

Language Set the desired language to show the display texts�

Water hardness Set this to the local water hardness� Level “1 (soft)” to “4 (very hard)” can be selected� The preset water hardness is “4 (very hard)”�

It is important to set the water hardness correctly to enable the appli-

F

ance to accurately indicate when the descaling programme should be run�

You can check the water hardness using the enclosed test strip or by asking your local water supplier� If a water softening system is installed in the house, please select the “Softening device” setting�

Water filter

If a water lter is inserted, renewed or

removed, the setting “Insert”, “Replace” or “Remove” must be made in the menu�

A water filter lessens limescale deposits, reduces impurities in water

F

and improves the coffee taste�

Water lters are available from retail

outlets or from customer services (see the section “Accessories”)�

Inserting or renewing a water lter: A new water lter must be rinsed before it

can be used�

■ Select either “Insert” or “Replace” with the

rotary selector�

46

Menu

en

■ Press the water lter rmly into the opening of the water tank�

■ Fill the water tank with water up to the “max” mark�

■ Remove the milk tube from the milk container and close the door�

Caution: Do not jam the tube when closing the door�

F

■ Place a container with a capacity of 0�5 litre under the outlet �

■ Press button C�

Water will now ow through the lter to

rinse it�

■ Then empty the container�

The appliance is ready for use again�

Rinsing the filter simultaneously

activates the setting for the change

F

filter display�

The lter is no longer e󰀨ective when the

“Replace water filter” display appears, or at the latest after two months� It needs to be replaced for reasons of hygiene and to prevent a build-up of limescale (which could damage the appliance)�

■ If a new lter is not inserted, select the setting “Remove” and press button C�

The message “Remove filter, reinsert water tank, close door” appears�

If the appliance has not been used for a prolonged period (for example,

F

while you are on holiday), the existing filter should be rinsed before the first time the appliance is used again� To do this, simply dispense a cup of hot water�

Detailed information about the water lter

can be found in the manual supplied with

the lter.

47

Home Connect

Settings for connection to WLAN network (home network) and mobile devices (see section “Home Connect”)�

Switch off after

To set how long the appliance should wait after the last drink was prepared before it

automatically rinses and switches itself o󰀨.

You can specify values from 15 minutes to 8 hours� The factory setting is 30 minutes�

Illumination

Setting the illumination of the beverage outlet� “On”, “When in use” or “Off” can be selected�

Brightness illumination

Setting the illumination lightness of the beverage outlet� “Level 1” to “Level 10” can be selected�

Brightness display

Setting the illumination lightness of display�

Key tones

Switch the signal tones on or o󰀨.

Clock display Display option for time and date “Off” or “Digital” (on)� The settings for this can be

changed in the next menu options�

If the appliance is switched off at the mains or there is a power failure, the

F

settings for the time and date will be lost�

Clock

Setting for the current time�

Date-day

Setting for the current day�

Date-month

Setting for the current month�

Date-year

Setting for the current year�

Frost protection

Service programme to prevent frost damage during transportation and storage� This programme completely empties the appliance�

■ Touch [ Star t ] to begin running the

programme�

■ Empty the water tank and reinsert�

en Home Connect

■ If available remove the milk container and close the door�

The appliance automatically empties all its pipes�

■ Empty the drip tray and re-insert�

Beverage info Display shows how many drinks have been prepared since its initial use�

■ Touch [ Display ] to show the information�

Factory settings

Resets your own settings to the condition

when delivered�

■ Select “Reset” with the rotary selector� The message “Are you sure?” appears.

■ Touch [ Reset ] or [ C ancel ] to either

conrm or interrupt.

Home Connect

This fully automatic co󰀨ee machine is

Wi-Fi-capable and can be remotely controlled using a mobile device (e�g� tablet PC, smartphone)� The Home Connect

App o󰀨ers additional functions which are

a perfect complement to the networked appliance� If the appliance is not connected to the WLAN network (home network), it functions

in the same way as a fully automatic co󰀨ee

machine with no network connection and can be operated as usual via the display�

Please ensure that you follow the safety instructions given at the begin-

F

ning of this instruction manual and that these are also observed when operating the appliance via the Home Connect App and when away from home� Please also follow the instructions in the Home Connect App�

Operation on the appliance itself always takes priority, and during this time it is not possible to operate the appliance using the Home Connect App�

48

Setting up

To implement settings via Home Connect, you must have installed the Home Connect App on a mobile device (e�g� tablet PC, smartphone)� Please observe the supplied Home Connect documents with regard to

this. Follow the steps specied by the app

to implement the settings� Login of the appliance in the WLAN network can be carried out on initial set-up of the

fully automatic co󰀨ee machine either directly or using the menu (rst press

A to open the menu):

■ Touch arrow key L repeatedly until the

display shows “Home Connect”.

■ Touch [ Home Conn ect Settings ].

■ Touch [ Wi- Fi Off ] to start the wireless connection� “Wi-Fi On” appears in the display�

■ Touch [ Connec t network ]� The following selection appears: [ Connect automatically ] and [ M anually connect ]�

If the router has WPS functionality, please select [ C onnect

F

automatically ]�

Connect automatically in the WLAN network (home network)

■ Touch [ Connec t automatically ]� The display shows [ Automatic netwo rk connection ]�

■ Press the WPS button on the home network router within a few minutes and wait until the display of the fully auto-

matic co󰀨ee machine shows “Network connection successful”�

■ Open the app on the mobile device�

■ Touch [ Nex t ]�

■ Touch [ Connec t with app ]� The fully

automatic co󰀨ee machine connects with

the app�

■ Wait until [ Successfully connected with

app ] lights up briey in the display.

■ Touch [ Remote s tart ]� A warning message appears�

■ Touch [ Nex t ] and read the warning message�

■ Touch [ confir m ]�

Home Connect

en

With the mobile device the functions of the

fully automatic co󰀨ee machine can now be

used to their full extent via the app�

If [ Remote star t ] - [ Deactivate ] is selected, only the modes of the

F

fully automatic coffee machine are displayed in the Home Connect App� You can specify settings but not start drinks dispensing�

Connect manually in the WLAN network (home network)

■ Touch [ Manually conne ct ]� The fully

automatic co󰀨ee machine sets up a

separate WLAN network which can be accessed with a tablet or smartphone� The display shows the SSID (the name) and the key (the password) of this network�

■ Log the mobile device in to the network

of the fully automatic co󰀨ee machine

with the “HomeConnect” SSID and the “HomeConnect” key�

■ Start the app on the mobile device and follow the instructions for network login in the app and the supplied Home Connect documents�

The login process is complete when “Network connection successful” lights up

briey in the display of the fully automatic co󰀨ee machine.

■ Touch [ Nex t ]�

■ Touch [ Connec t with app ]� The fully

automatic co󰀨ee machine connects with

the app�

■ Wait until [ Successfully connected with

app ] lights up briey in the display.

■ Touch [ Remote s tart ]� A warning message appears�

■ Touch [ Nex t ] and read the warning message�

■ Touch [ confir m ]�

With the mobile device the functions of the

fully automatic co󰀨ee machine can now be

used to their full extent via the app�

If [ Remote star t ] - [ Deactivate ] is selected, only the modes of the

F

fully automatic coffee machine are displayed in the Home Connect App� You can specify settings but not start drinks dispensing�

Switching Wi-Fi on and o󰀨

Wi-Fi can be switched “On” or “Off” as required (e�g� when on holiday)�

Network information is retained after the appliance is switched off�

F

After switching on, wait a few seconds until the fully automatic coffee machine has connected to the WLAN network again�

In networked standby mode the appliance requires a maximum of 2 W�

■ Press button A to open the menu�

■ Touch arrow key L repeatedly until the

display shows “Home Connect”.

■ Touch [ Home Conn ect Settings ].

■ Touch [ Wi- Fi ] to switch the wireless module “On” and “Off”�

Additional settings

Home Connect can be adapted to your individual needs at any time�

Note: The fully automatic co󰀨ee machine

must be connected to the WLAN network�

Disconnecting

The fully automatic co󰀨ee machine can be

disconnected from the WLAN network at any time�

If the fully automatic coffee machine is disconnected from the WLAN

F

network, it cannot be operated using Home Connect�

■ Press button A to open the menu�

■ Touch arrow key L repeatedly until the display shows “Home Connect”.

■ Touch [ Home Conn ect Settings ].

49

en Home Connect

■ Touch [ Disconne ct from network ]�

The connection to the network and app is disconnected� Wi-Fi and remote start are

switched o󰀨.

Information about the WLAN network is cleared�

F

Connecting with app

The Home Connect App can be installed on any number of mobile devices, which can then be used to connect to the fully auto-

matic co󰀨ee machine. The fully automatic co󰀨ee machine must

already be connected to the WLAN network�

■ Open the app on the mobile device�

■ Press button A to open the menu�

■ Touch arrow key L repeatedly until the

display shows “Home Connect”.

■ Touch [ Home Conn ect Settings ].

■ Touch [ Nex t ]�

■ Touch [ Connec t with app ] to connect to

the appliance with the app�

Remote start

If you wish e�g� to start drinks dispensing

on the fully automatic co󰀨ee machine via a mobile device, Remote start must be

activated�

Risk of burns!

If an unattended remote start takes

B

place, third parties might be scalded if they reach under the coffee dispenser during drinks dispensing� You should therefore make sure that with an unattended remote start that there is no risk to other people, in particular not to children, or to property�

The [ Remote st art ] text field is is only visible if connection with Home

F

Connect has been successfully completed�

If Remote start is switched off, only

the modes of the fully automatic coffee machine are displayed in the Home Connect App�

■ Press button A to open the menu�

■ Touch arrow key L repeatedly until the display shows “Home Connect”.

■ Touch [ Home Conn ect Settings ].

■ Touch [ Nex t ]�

■ Touch [ Remote s tart ] to switch the function Remote start “On” and “Off”�

Device Info

Display for network and device information

■ Press button A to open the menu�

■ Touch arrow key L repeatedly until the display shows “Home Connect”.

■ Touch [ Home Conn ect Settings ].

■ Touch [ Nex t ]�

■ Touch [ appliance Info ]� The SSID, IP, MAC address and serial number of the appliance are displayed for a few seconds�

Information on data protection

When the fully automatic co󰀨ee machine is connected for the rst time to a WLAN

network which is connected to the Internet, the appliance transmits the following categories of data to the Home Connect server (initial registration):

■ Unique appliance identication (con- sisting of appliance codes as well as the MAC address of the installed Wi-Fi communication module)�

■ Security certicate of the WiFi commu- nication module (to ensure a secure IT connection)�

■ The current software and hardware

version of the fully automatic co󰀨ee

machine�

■ Status of any previous resetting to the factory settings�

This initial registration prepares the Home Connect functions for use and is only required when you want to use these

Home Connect functions for the rst time.

Please note that the Home Connect functions can only be used in con-

F

junction with the Home Connect App� Information on data protection can be accessed in the Home Connect App�

50

Care and daily cleaning

en

Declaration of Conformity

BSH Hausgeräte GmbH hereby declares that the appliance which features Home Connect functionality is in accordance with the essential requirements and the other relevant provisions of the directive 2014/53/EU� A detailed RED Declaration of Conformity can be found online at www�siemens-home�bsh-group�com on the product page of your appliance with the additional documents�

Care and daily cleaning

Risk of electric shock!

Never immerse the appliance in

E

water� Do not steam-clean the appliance�

■ Wipe the outside of the appliance with a soft, damp cloth�

■ Clean the display using a micro bre cloth�

■ Do not use any cleaning agents containing alcohol or spirits�

■ Do not use abrasive cloths or cleaning agents�

■ Always remove any limescale, residues

of co󰀨ee or milk, cleaning or descaling

solution immediately� It is possible for corrosion to form underneath such deposits�

New sponge cloths may contain salts� Salts can cause rust film on

F

stainless steel and must therefore be washed out thoroughly before use�

■ Open the door and pull the drip tray out forwards�

■ Remove drip tray cover and co󰀨ee grounds container�

■ Empty, clean and dry individual parts�

Important: The drip tray and coffee grounds container should be emptied

F

and cleaned every day in order to prevent deposits�

■ Remove the ground co󰀨ee drawer, clean under running water and dry well�

■ Wipe and dry the inside of the appliance

(support, drip tray and the ground co󰀨ee

drawer) and collecting tray�

■ Replace the dried parts, e.g. the ground

co󰀨ee drawer.

Do not put the following parts in the dishwasher:

L

Accessory drawer, water tank, lid of the water tank, beverage outlet cover, bean container, lid of the bean container, metal

connecting element, ground co󰀨ee drawer,

protective cover of the brewing unit and the milk container�

The following parts may be cleaned in the dishwasher:

M

Drip plate, collecting tray, drip tray, drip tray

cover, co󰀨ee grounds container, milk tubes,

suction pipes, individual parts of the beverage outlet, measuring spoon and individual parts of the milk container lid�

If the appliance is cold when switched on, or if it is switched off

F

after dispensing coffee, it rinses automatically� The system is therefore self-cleaning�

Important: If the appliance is not used for a lengthy period (e�g�

F

while you are on holiday), clean the entire appliance thoroughly, including the milk system, the ground coffee drawer and the brewing unit before use�

51

en Care and daily cleaning

Cleaning the milk system

The milk system is automatically cleaned with a short jet of steam directly after preparing a milk drink�

Tip: For particularly thorough cleaning, the milk system can be addi-

F

tionally rinsed with water (see the

section “Rinsing the milk system”).

Important: Clean the milk system manually every week and, if required, also more often (see the section “Cleaning the milk system manually”)�

Risk of burns!

The beverage outlet gets very hot�

B

After use, always let it cool down before you touch it�

Rinsing the milk system

■ Press button E and select

“Rinse milk system” with the rotary selector�

■ Press C to start the programme�

■ Open door and remove suction pipe from the milk tube�

■ Wipe the suction pipe and insert the end of the suction pipe into the hole on the co󰀨ee grounds container.

Cleaning the milk system manually

Take the milk system apart to clean it:

■ Push the beverage outlet down com- pletely and pull the cover forward to remove�

■ Press the snap lever to the left of the beverage outlet downwards and pull the beverage outlet forward�

■ Remove the milk tube. Dismantle the top and bottom sections of the beverage outlet�

■ Close the door� Be careful not to jam the milk tube�

■ Place an empty glass underneath the beverage outlet�

■ Press button C�

The milk system is rinsed with water�

■ Then empty the glass�

■ Press E to exit the program�

52

■ Separate the milk tubes, connecting element and suction pipe�

■ Clean the individual parts with a deter- gent solution and a soft cloth�

Care and daily cleaning

L M

en

■ Rinse all parts with clean water and dry them�

All parts of the milk system can also be put in the dishwasher�

M

■ Put the individual parts back together again (see also the quick reference guide)�

■ Attach the beverage outlet directly from

the front rmly to the three connections.

■ Replace the cover.

Cleaning the milk container

For reasons of hygiene, the milk container should be cleaned regularly� Only the individual parts of the lid are suitable for being cleaned in the dishwasher� Clean the stainless steel milk container by hand with a mild detergent�

■ Remove the protective cover of the brewing unit�

■ Remove the co󰀨ee grounds container.

■ Slide the red latch on the brewing unit all the way to the left j�

■ Press the eject lever right down� The brewing unit will be released�

■ Take hold of the brewing unit by the recessed grips and carefully remove it�

■ Remove the cover of the brewing unit and clean thoroughly under running water�

■ Clean the strainer of the brewing unit thoroughly under the water jet�

■ Thoroughly clean the connecting nozzles of the brewing unit�

Cleaning the brewing unit

(see also the Quick reference guide) In addition to the automatic cleaning programme, the brewing unit should be removed regularly for cleaning�

■ Open the appliance door�

■ Use the mains switch J to switch o󰀨 the appliance completely�

53

en Service programmes

Important: Clean it without using washing-up liquid and do not put it in

L

the dishwasher�

■ Clean the inside of the appliance thor- oughly with a moist cloth, removing any

co󰀨ee residues.

■ Leave the brewing unit and the inside of the appliance to dry�

■ Place the cover back on the brewing unit�

■ Push the brewing unit all the way into the appliance and press on the middle until it audibly clicks into place�

Important: The red latch must be right over at the left at j before

F

replacing (see diagram E)�

■ Press the eject lever right up and push the red latch right over to the right to k�

■ Insert the co󰀨ee grounds container.

■ Replace the protective cover.

■ Close the appliance door�

Service programmes

(see also the Quick reference guide) The following messages will appear on the display at certain intervals, either

“Descaling programme urgently required!”

or

“Cleaning programme urgently required!” or “calc’nClean programme urgently required!”�

The unit should immediately be cleaned or descaled using the appropriate programme� Alternatively, the two processes Descale and Clean can be carried out together using the calc’nClean function (see the section “calc’nClean”)� Failure to carry out the service programme according to the instructions may damage the appliance�

Important: If the appliance is not descaled when it is supposed to be,

F

the message “Descaling programme is overdue. Device will shortly be locked.” will appear� Immediately

perform the descaling process in

accordance with the instructions� If the appliance is locked, it can only be operated again once the descaling process has been carried out�

To display how many beverages can still be prepared before one of the service programmes needs to be run, proceed as follows:

■ Press button E

■ Turn the rotary selector to select

“Service info”�

■ Touch [ Display ] to call up the information�

Warning!

For each of the service programmes,

A

use descaling and cleaning agents as described in the instructions and observe the (relevant) safety information� Never interrupt a service pro-

gramme. Do not drink liquids!

Never use vinegar, citric acid or any vinegar-based or citric acid-based agents� Never place descaling tablets or other descaling materials in the

ground co󰀨ee drawer!

Important: Before starting each service program

F

(Descale, Clean or calc’nClean) remove the brewing unit, clean as instructed and replace it� Be careful not to jam the milk tube when closing the door� After completion of each service programme, wipe the appliance immediately with a soft, damp cloth to remove any residues from the descaling and cleaning solution� It is possible for corrosion to form underneath such deposits� New sponge cloths may contain salts� Salts can cause rust film on stainless steel and must therefore be washed out thoroughly before use� Clean the beverage outlet, milk tubes and connecting piece thoroughly�

54

Service programmes

en

Specially developed, suitable descaling and cleaning tablets are available from retail outlets or from customer services (see the section “Accessories”)�

Descaling

Takes about 21 minutes�

■ Press button E�

■ Turn the rotary selector to select “Descale”�

■ Press button C� Display indi- cates progress of the programme�

■ Empty drip trays and replace�

■ Remove water lter(if there is one) and press C�

■ Pour lukewarm water into the empty water tank up to the “0�5 l” mark and then dissolve one Siemens descaling tablet TZ80002 in it�

If there is not enough descaling solution in the water tank, you will

F

be asked to do the following. Refill

using uncarbonated water and press C again�

■ Remove the suction pipe from milk container, wipe it and insert the end of the

suction pipe into the hole on the co󰀨ee

grounds container�

■ Close the appliance door�

■ Place a container with a capacity of 0�5 litre under the beverage outlet�

■ Press button C� The descaling programme will now run for about 19 minutes�

■ Remove the container and press C�

■ Rinse the water tank and (if removed)

replace the water lter.

■ Fill the tank with fresh water up to the “max” indicator�

■ Replace the water tank and close the door�

■ Place the container underneath the bev- erage outlet again�

■ Press button C� The desca- ling programme will now run for about 2 minutes and rinse the appliance�

■ Remove the container, empty the drip trays, replace and close the appliance door�

■ Press C� The appliance has

nished descaling and is ready for use

again�

■ Press E to exit the program�

Cleaning

Takes about 5 minutes�

■ Press button E�

■ Turn the rotary selector to select “Clean”�

■ Press button C� Display indi- cates progress of the programme�

■ Clean the beverage outlet and replace, empty the drip trays and replace�

■ Open the ground co󰀨ee drawer, drop in

a cleaning tablet and close the co󰀨ee

drawer again�

■ Close the appliance door�

■ Place a container with a capacity of 0�5 litre under the beverage outlet�

■ Press button C� The cleaning programme will now run for about 5 minutes�

■ Remove the container, empty the drip trays, replace and close the appliance door�

■ Press C� The appliance has

nished cleaning and is ready for use

again�

■ Press E to exit the program�

calc’nClean

Takes about 26 minutes� calc’nClean combines the functions Descale and Clean� If both programmes are due to be carried out close together, the fully

automatic co󰀨ee machine will automatically

suggest this service programme�

■ Press button E�

■ Turn the rotary selector to select “calc’nClean”�

■ Press button C� The display indicates the progress of the programme�

■ Clean the beverage outlet and replace, empty the drip trays and replace�

55

en Tips on energy saving

■ Open the ground co󰀨ee drawer, drop in

a cleaning tablet and close the co󰀨ee

drawer again�

■ Remove the water lter (if there is one) and press C

■ Pour lukewarm water into the empty water tank up to the “0�5 l” mark and then dissolve one Siemens descaling tablet TZ80002 in it�

If there is not enough descaling solution in the water tank, you will

F

be asked to do the following. Refill

using uncarbonated water and press C again�

■ Remove the suction pipe from milk container, wipe it and insert the end of the

suction pipe into the hole on the co󰀨ee

grounds container�

■ Close the appliance door�

■ Place a container with a capacity of 0�5 litre under the beverage outlet�

■ Press button C�

The programme will now run for about 19 minutes�

■ Remove the container and press C�

■ Rinse the water tank and (if removed)

replace the water lter.

■ Fill the tank with fresh water up to the “max” indicator�

■ Replace the water tank and close the door�

■ Place the container underneath the beverage outlet again�

■ Press button C�

The programme will now run for about 7 minutes and rinse the appliance�

■ Remove the container, empty the drip trays, replace and close the appliance door�

■ Press C� The appliance is des- caled, cleaned and ready for use again�

■ Press E to exit the program�

Special rinsing

Important: If any of the service

programmes is ever interrupted, for

F

instance by a power failure, please proceed according to the information on the display:

■ Rinse the water tank and rell it with fresh water up to the “max” mark�

■ Press button C� The pro- gramme will now run for about 2 minutes and rinse the appliance�

■ Empty the drip trays, replace and close the appliance door� The appliance is ready for use again�

■ Press E to exit the program�

Tips on energy saving

■ Press button I to switch the appliance to “energy saving mode”� The appliances uses very little power when in “energy saving mode”, but monitors all safety-relevant functions so as to avoid damage�

■ In the menu under “Switch off after”,

set the automatic switch o󰀨 period to

15 minutes�

■ Reduce the brightness of the display and the illumination in the menu to save energy�

■ If possible, do not interrupt the dispensing

of co󰀨ee or milk froth. Stopping a process

prematurely results in higher energy

consumption and the drip tray lls up

more quickly�

■ Descale the appliance regularly to avoid a build-up of limescale� Limescale residues cause higher energy consumption�

Frost protection

To prevent frost damage during transport and storage, completely empty the appliance beforehand (see the section “Menu – Frost protection”)�

56

Storing accessories

J

Dispose of packaging in an environ-

electronic appliances (waste electrical

The guarantee conditions for this appliance

are as de ned by our representative in the

country in which it is sold� Details regarding these conditions can be obtained from the dealer from whom the appliance was purchased� The bill of sale or receipt must be produced when making any claim under the terms of this guarantee�

Changes reserved�

en

Storing accessories

The fully automatic co󰀨ee machine has a

special accessory drawer for storing the Quick reference guide and the accessories in the appliance�

■ Put the measuring spoon and the water

lter into the accessory drawer.

■ Put the Quick Reference Guide into the special support at the front of the accessory drawer�

■ The long suction pipe can be stored in the holder on the inside of the door�

■ The connecting element can be xed to the magnetic holder above the ground

co󰀨ee drawer.

Accessories

The following accessories are available from retailers or from customer service:

Accessories Order number

Retail/Customer service

Cleaning tablets TZ80001/00311807 Descaling tablets TZ80002/00576693 Water lter TZ70003/00575491 Care set TZ80004/00576330 Milk container with

“freshLock” lid

Restrictors for

opening angle 92°

TZ80009N/00576166

00636455

Disposal

mentally-friendly manner� This appliance is labelled in accordance with European Directive 2012/19/EU concerning used electrical and

and electronic equipment – WEEE)� The guideline determines the framework for the return and recycling of used appliances as applicable throughout the EU� Please ask your specialist retailer about current disposal facilities�

Guarantee

57

en Simple troubleshooting

Simple troubleshooting

Problem Cause Solution

Strongly uctuating co󰀨ee

or milk froth quality (e�g�

uctuation in quantity or

milk froth spraying)� Drinks cannot be

dispensed� The drink runs out at the entire outlet during dispensing� Too little milk froth, none at all, or the milk system is not taking in any milk�

The personally selected volume is not reached�

Co󰀨ee dispensing slows

to a trickle or stops completely�

Hot water milky or tastes

of co󰀨ee.

Co󰀨ee has no “crema”. Unsuitable type of co󰀨ee. Use a type of co󰀨ee with a

Build-up of limescale in the appliance�

The suction pipe is blocked� Clean the suction pipe� Beverage outlet or one of the 3 connections are blocked� Lower part of the beverage outlet is missing�

Build-up of limescale in the appliance�

Beverage outlet or one of the 3 connections are blocked� Milk not suitable for foaming� Do not use milk that has

Beverage outlet or the milk tubes are not correctly assembled� The suction pipe is blocked� Clean the suction pipe�

Co󰀨ee is ground too nely. Preground co󰀨ee is too ne.

Heavy build-up of limescale in the appliance�

The brewing unit is soiled� Clean brewing unit, see chapter

Milk tube has not been removed�

Milk or co󰀨ee residue in the

beverage outlet�

The beans are no longer fresh� The grinding level is not suitable for the beans�

Descale the appliance according to the instructions, see the section “Service programmes”�

Clean the beverage outlet and the connections� Attach the lower part, see the section “Cleaning the milk system”� Descale the appliance according to the instructions, see the section “Service programmes”� Clean the beverage outlet and the connections�

already been boiled� Use cold milk with a fat content of at least 1�5%� Moisten the individual parts and put them together again�

Adjust the grinding level to a coarser setting� Use a coarser

ground co󰀨ee.

Descale the appliance according to the instructions, see the section “Service programmes”�

“Cleaning the brewing unit”�

Remove the milk tube from the

milk container� Clean the beverage outlet�

higher proportion of robusta beans� Use fresh beans�

Adjust the grinding unit to a

ner setting.

58

Simple troubleshooting

en

Problem Cause Solution

Co󰀨ee is too “acidic”. The grinding level is too

coarse. Preground co󰀨ee is

too coarse�

Unsuitable type of co󰀨ee. Change the type of co󰀨ee.

Co󰀨ee is too “bitter”. Co󰀨ee is ground too nely.

Preground co󰀨ee is too ne.

Unsuitable type of co󰀨ee. Change the type of co󰀨ee.

Co󰀨ee tastes burnt. The brewing temperature is

too high�

Co󰀨ee is ground too nely. Preground co󰀨ee is too ne.

Unsuitable type of co󰀨ee. Change the type of co󰀨ee.

Co󰀨ee is too “weak”. Co󰀨ee strength selected is too

weak�

Ground co󰀨ee jammed in the co󰀨ee drawer.

Ground co󰀨ee sticks in the co󰀨ee drawer.

The water lter does not

stay in position in the water tank� Bean container sticks when inserting�

The co󰀨ee grounds are

not compact and are too wet�

Grinding level adjustment

is sti󰀨.

Brewing unit cannot be inserted�

Ground co󰀨ee sticks together. Do not press the ground co󰀨ee

Co󰀨ee drawer is damp. Remove the ground co󰀨ee

The water lter is not mounted

correctly�

There are beans in the housing�

The grinding setting is too ne

or too coarse, or not enough

ground co󰀨ee has been used.

Too many beans in the grinding unit�

Brewing unit is in the wrong position�

Brewing unit is locked� Unlock the brewing unit, see

Adjust the grinding unit to a

ner setting. Use a ner ground co󰀨ee.

Adjust the grinding level to a coarser setting� Use a coarser

ground co󰀨ee.

Reduce the temperature, see

the section “Drink adjustment”� Adjust the grinding level to a coarser setting� Use a coarser

ground co󰀨ee.

Raise the strength of the co󰀨ee, see the section

“Drink adjustment”�

Remove the ground co󰀨ee

drawer, clean and dry thoroughly�

rmly into the co󰀨ee drawer.

drawer, clean and dry thoroughly�

Firmly press the water lter

straight down into the tank connection�

Remove the beans.

Adjust the grinding unit to a

coarser or ner setting, or use

2 level measuring spoons of

ground co󰀨ee. Dispensing a drink from co󰀨ee

beans� Only make any subsequent changes to the grinding level in small steps� Insert the brewing unit according to the instructions, see the section “Cleaning the brewing unit”�

the section “Cleaning the brewing unit”�

59

en Simple troubleshooting

Problem Cause Solution

Protective cover of the brewing unit cannot be properly attached� There is water under the drip tray� Display shows

“12:00”

Display shows

“Milk container connected?”

despite connected milk container�

Display shows

“Overvoltage or undervoltage”

Display shows

“Leave device to cool”

Display shows, for example: “Fault: E0510” Display shows

“Fill bean container”

although the container is already full, or the grinder is not grinding any beans� Display shows

“Clean brewing unit”

Display shows

“Refill with still water or remove filter ”

60

Brewing unit is not locked� Lock the brewing unit, see the

section “Cleaning the brewing unit”�

This water is condensed� Do not insert drip tray without

cover�

Power failure or appliance

switched o󰀨 at mains.

Container is outside the range of the sensor� Material e�g� milk carton is not recognised�

Voltage too high or too low� Contact electricity or grid pro-

Appliance is too hot� Switch o󰀨 appliance for

The appliance has a fault� Proceed according to the

Beans are not falling into the grinding unit (beans too oily)�

Brewing unit is soiled� Clean the brewing unit�

Too much ground co󰀨ee in the

brewing unit�

The mechanism of the

brewing unit is sti󰀨.

Water tank wrongly inserted Insert water tank correctly Carbonated water in the water tank� Float is stuck in the water tank�

New water lter not rinsed

according to instructions, or

water lter used or defective.

Air in the water lter. Dip the water lter into water

Reenter values; do not switch the appliance o󰀨 at the mains

or select the “Off” option in the Clock display menu� Position the container at the right edge�

Conrm the display request

with “Yes” or use the enclosed milk container�

vider� Have the power supply checked by an expert�

30 minutes�

display screen� Gently tap the bean container� Possibly change the type of co󰀨ee. When the bean container is empty, wipe it with a dry cloth�

Clean the brewing unit� Do not place more than two level measuring spoons of ground

co󰀨ee in the drawer.

Clean the brewing unit, see the section “Care and daily cleaning”�

Fill the water tank with fresh tap water�

Remove the tank and clean

thoroughly�

Rinse the water lter according

to the instructions and then switch on, or use a new water

lter

until no more air bubbles

escape, replace the lter.

Technical specications

en

Problem Cause Solution

Display shows

“Empty drip trays”

despite them being empty�

Display shows “Insert drip trays” even though drip tray in use�

Water dripped onto the inner oor of the appliance when the drip tray was removed� Display shows

“Please open door, switch off with power switch and then back on after 30 sec!”

Home Connect does not work correctly�

If you are unable to solve the problem, always call the hotline! You will nd the telephone numbers at the back of these instructions.

Drip tray is soiled and wet� Clean and dry the drip tray

thoroughly� Emptying is not detected when the appliance is

switched o󰀨.

Inside of appliance (tray holder) dirty�

The co󰀨ee grounds container

is not fully inserted� Drip tray was removed too soon�

Appliance is too warm� Leave the appliance to cool

Dirty brewing unit� Clean the brewing unit�

When the appliance is switched

on, remove and re-insert the

drip tray�

Clean the inside�

Push the co󰀨ee grounds

container all the way in�

Wait a few seconds after the

last drink was dispensed before

removing the drip tray�

down�

Go to

www�home-connect�com

Technical specications

Power connection (voltage – frequency) 220-240 V – 50/60 Hz Power rating 1600 W Maximum static pump pressure 19 bar

Maximum water tank capacity (without lter) 2�4 l Maximum capacity of the co󰀨ee bean container 500 g

Length of power cable 1�7 m Dimensions (H x B x D) 455 x 495 x 375 mm Weight, empty 19-20 kg Type of grinding unit Ceramic

61

fr Contenu de l’emballage (pour l’utilisation)

Sommaire

Contenu de l’emballage (pour l’utilisation) 62 Toutes nos félicitations�� 63 Conformité dʼutilisation ��64 Consignes de sécurité importantes ��64 Vue d’ensemble ��66 Éléments de commande �� 66 Mise en service��67 Écran ��69 Préparation des boissons �� 69 Préparation avec du café en grains �� 72 Préparation de boissons à base de lait ��72 Préparation avec du café moulu �� 73 Préparation d’eau chaude ��74 Boissons personnalisées �� 74 Deux tasses à la fois ��75 Réglage du degré de mouture �� 75 Sécurité enfants��76 Menu��76 Home Connect��78 Entretien et nettoyage quotidiens �� 82 Programmes de maintenance ��86 Conseils pour économiser l’énergie ��88 Protection contre le gel ��89 Rangement des accessoires ��89 Accessoires ��89 Mise au rebut ��89 Garantie ��89 Dépannage de problèmes simples �� 90 Données techniques �� 94

Contenu de l’emballage (pour l’utilisation)

(Voir image A sur les pages dépliantes)

a Machine à espresso automatique b Mode d’emploi c Notice succincte d Cuillère-dose e Bandelette pour déterminer

la dureté de l’eau

f Tuyau à lait (set) g Réservoir à lait h Tube d’aspiration

62

Toutes nos félicitations

fr

Toutes nos félicitations...

�� pour l’achat de cette machine à espresso

automatique ! Vous venez d’acheter un

appareil électroménager aussi haut de

gamme que moderne. Celuici allie en e󰀨et

une technique novatrice, un grand nombre

de fonctions di󰀨érentes et un grand confort

d’utilisation� Grâce à lui, vous pouvez très facilement et rapidement préparer de délicieuses boissons chaudes – qu’il s’agisse d’un espresso au goût corsé, d’un cappuccino bien crémeux, d’un latte macchiato ou d’un café au lait digestes ou tout simplement d’une tasse de café traditionnel�

Cet appareil vous o󰀨re également de

nombreuses possibilités pour adapter ces boissons à votre goût personnel� Pour pouvoir utiliser votre machine à

espresso automatique de manière able

et sûre et découvrir toutes ses possibilités et fonctions, nous vous recommandons de

vous familiariser avec ses di󰀨érents composants, ses fonctions, ses a󰀩chages et ses

éléments de commande� Ce mode d’emploi devrait vous y aider� Prenez donc le temps nécessaire pour le lire avant de mettre la machine en service�

Comment utiliser ce mode d’emploi

Les pages de couverture du présent mode d’emploi peuvent être dépliées� Vous y trouverez les illustrations de la machine avec les numéros auxquels il est fait constamment référence dans ce mode d’emploi� Exemple : unité de percolation (15)

Les symboles et les messages a󰀩chés

sur l’écran sont également représentés de manière distincte dans ce mode d’emploi� Vous pourrez ainsi repérer plus facilement

les messages et les symboles a󰀩chés ou

apposés sur l’appareil� Messages apparaissant à l’écran :

« Expresso »

Touches et éléments de commande :

C

Il est joint à la machine une notice succincte où vous retrouverez rapidement les fonctions essentielles� Vous pouvez la ranger dans le tiroir à accessoires de la machine�

63

fr Conformité dʼutilisation

Conformité dʼutilisation

Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle�

Nʼutiliser lʼappareil quʼà lʼintérieur

de pièces, à température

ambiante, et jusquʼà 2 000 m au

dessus du niveau de la mer�

Consignes de sécurité

importantes

Veuillez lire la notice dʼutilisation

attentivement, respecter les instructions et la conserver

soigneusement ! Si lʼappareil

change de propriétaire, remettez-lui cette notice�

Les enfants de 8 ans et plus,

les personnes sou󰀨 rant dʼun

handicap physique, sensoriel ou mental ou ne détenant

pas lʼexpérience et/ou les

connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utilisation sûre leur ait été

enseignée et quʼils aient compris

les dangers qui en émanent� Maintenir les enfants de moins

de 8 ans à lʼécart de lʼappareil et du cordon dʼalimentation secteur et ne pas leur permettre dʼutiliser lʼappareil. Ne pas laisser les enfants jouer avec lʼappareil.

Le nettoyage et lʼentretien incombant à lʼutilisateur ne doivent pas être e󰀨 ectués par des enfants sauf sʼils sont âgés de 8 ans et plus et sʼils agissent

sous surveillance�

W Avertissement

Risque dʼélectrocution !

■ Lʼappareil doit être branché uniquement sur un réseau à courant alternatif par

lʼintermédiaire dʼune prise

secteur installée de manière conforme et disposant

dʼune connexion à la terre.

Assurez-vous que le système à conducteur de protection

de lʼinstallation électrique de

votre maison est conforme�

■ Branchez et utilisez lʼappareil uniquement en conformité

avec les indications  gurant

sur la plaque signalétique�

■ Nʼutilisez lʼappareil que si

son cordon dʼalimentation et lʼappareil luimême ne

présentent aucun dommage�

■ A n dʼécarter tout danger, seul notre service aprèsvente est habilité à réparer

lʼappareil, comme par

exemple procéder au

remplacement dʼun cordon dʼalimentation endommagé.

■ Ne plongez jamais lʼappareil ou le cordon dʼalimentation dans lʼeau.

■ En cas de défaut, débranchez immédiatement la  che

secteur ou coupez la tension du réseau�

64

Consignes de sécurité importantes

fr

W Avertissement

Danger par magnétisme !

Lʼappareil renferme des aimants permanents susceptibles dʼagir

sur des implants électroniques, par exemple des stimulateurs cardiaques ou des pompes à insuline� Les personnes portant des implants électroniques sont priées de rester à au moins

10 cm de lʼappareil et des pièces

suivantes, lors de leur retrait : réservoir à lait, système à lait,

réservoir dʼeau et unité de

percolation�

W Avertissement

Risque dʼasphyxie !

■ Ne laissez jamais les enfants jouer avec les emballages�

■ Rangez les petites pièces de manière sûre, elles pourraient être avalées�

W Avertissement

Risque de blessures !

■ Nʼintroduisez jamais les doigts dans le moulin�

■ Lʼutilisation inappropriée de

lʼappareil peut entraîner des

blessures�

W Avertissement

Risque de brûlures

(Home Connect) !

En cas de télédémarrage involontaire, des tiers pourraient se brûler s’ils interviennent sous la buse d’écoulement du café au moment de la distribution de la boisson� Assurez-vous qu’aucune personne (et notamment les enfants) ou matériel ne puisse être mis en danger en cas de télédémarrage involontaire�

W Avertissement

Risque de brûlure !

■ La buse d‘écoulement est brûlante� Après utilisation, laissez-le refroidir avant de le toucher�

65

fr Vue d’ensemble

Vue d’ensemble

(Voir images B à E sur les pages dépliantes)

1 Porte de l’appareil

a Poignée encastrée

(pour ouvrir la porte)

b Égouttoir

2 Écran 3 Éléments de commande 4 Système d’écoulement (café, lait,

eau chaude) réglable en hauteur a Couvercle

5 Système à lait

a Levier d’encliquetage b Buse d’écoulement

(partie supérieure, partie inférieure)

c Tuyau à lait (2 unités) d Pièce de liaison en métal

(pour support magnétique)

6 Interrupteur principal J

(alimentation électrique)

7 Tiroir à accessoires

(pour notice succincte et accessoires) a Notice succincte b Cuillère-dose c Bandelette pour déterminer la

dureté de l’eau

d Tuyau à lait (set)

8 Réservoir d’eau amovible

a Couvercle du réservoir d’eau

9 Réservoir pour café en grains

a Couvercle du réservoir pour

café en grains

10 Coulisse de réglage de la

nesse de mouture

11 Support magnétique

(pour pièce de liaison)

12 Tiroir à café amovible

(café en poudre/pastille de nettoyage)

13 Support (pour le tuyau à lait) 14 Couvercle de protection

(pour l’unité de percolation)

15 Unité de percolation

a Verrouillage b Couvercle

16 Levier d’éjection

17 Bac collecteur amovible

a Couvercle du bac collecteur

b Tiroir à marc de café 18 Réservoir de récupération 19 Support

a Tube d’aspiration 20 Plaque signalétique (n° E. ; FD) 21 Surface de rangement avec sonde

(pour le réservoir à lait) 22 Réservoir à lait

a Réservoir en acier inoxydable

b Couvercle de la partie inférieure

c Couvercle de la partie supérieure

Pour de plus amples informations concernant l’appareil, pour savoir par

F

exemple comment modifier l’angle d’ouverture de la porte, consulter les instructions de montage ci-jointes�

Éléments de commande

Pour faciliter l’utilisation de l’appareil tout en mettant à votre disposition une grande diversité de fonctions, la machine utilise un guidage par menu aisément compréhensible� Ce guidage vous permet de sélectionner, en quelques étapes seulement, ce que vous désirez parmi un grand nombre de possibilités�

Interrupteur principal J

L’interrupteur électrique J (pour y accéder, ouvrir la porte) sert à mettre l’appareil sous tension ou hors tension (coupure de l’alimentation électrique)�

Impor tant : ne pas actionner l’interrupteur principal alors que

F

la machine fonctionne� Ne couper l’alimentation que lorsque la machine

est en mode Eco, an que le rinçage automatique ait été e󰀨ectué.

Touche I La touche I permet de mettre en marche l’appareil ou de le mettre en mode

Eco. La machine e󰀨ectue ce faisant un

rinçage automatique�

66

Mise en service

fr

La machine n’e󰀨ectue pas de rinçage dans

les cas suivants :

– elle est encore chaude au moment de la

mise en marche�

– aucune tasse de café n’a été préparée

avant d’éteindre la machine� L’appareil est prêt à fonctionner dès que le symbole permettant la sélection des bois-

sons apparaît à l’écran.

Touche A La touche A vous permet d’accéder au menu d’e󰀨ectuer des réglages, de consulter certaines informations ou de connecter l’appareil à «

Touche E La touche E vous permet d’accéder à la sélection des programmes de mainte-

nance. E󰀨ectuer le programme souhaité,

comme décrit au chapitre « Programmes de maintenance »�

Touche B La touche B vous permet d’accéder à la sélection « Préparation de boisson personnalisée »� Les réglages personnalisés pour les boissons à base de café peuvent être mémorisés et réutilisés (voir chapitre « Boissons personnalisées »�

Touche G La touche G permet, après sélection de la boisson, de préparer deux tasses simultanément (voir chapitre « Deux tasses à la fois »)�

Touche C

La touche C permet de lancer la préparation d’une boisson ou de lancer un programme de maintenance� Appuyer à nouveau sur la touche C pendant la préparation de la boisson pour stopper la distribution en cours�

Sélecteur rotatif Tourner le sélecteur rotatif pour naviguer

dans les menus a󰀩chés à l’écran ou modier des paramètres.

67

� Grâce au menu, il est possible

Home Connect » (voir chapitre « Menu »)�

Appuyer une nouvelle fois sur les touches A, E, B

F

ou G permet de quitter le menu respectif�

Écran (écran tactile)

L’écran permet non seulement d’a󰀩cher

des informations, mais également par

simple e󰀪eurement, de modier les

réglages (voir chapitre « Écran »)�

Mise en service

Généralités

Ne verser, dans les conteneurs correspondants, que de l’eau pure, froide, sans gaz carbonique et uniquement du café en grains torréé� Ne pas employer des grains de café avec glaçage, des grains caramélisés ou enrobés d’une substance sucrée quel-

conque; ils obturent l’unité de percolation.

L’appareil doit être monté correctement, c’est-à-dire conformément aux

A

instructions de montage jointes, et être raccordé au secteur avant de pouvoir être mis en marche et utilisé�

Mise en service de l’appareil

■ Retirer les lms de protection.

Impor tant : utiliser l’appareil uniquement dans une pièce à l’abri du gel�

F

Si l’appareil a été transporté ou entreposé à des températures inférieures à 0 °C, attendre au moins 3 heures avant de le mettre en service�

■ Ouvrir la porte de l’appareil en utilisant la poignée encastrée�

■ Sortir le réservoir d’eau, le rincer, le

remplir avec de l’eau fraîche et froide

jusqu’au repère « max »�

■ Remettre le réservoir d’eau dans l’appa- reil jusqu’en butée�

■ Sortir maintenant le réservoir pour café en grains, le remplir de grains de café et le remettre en place�

■ Commuter l’interrupteur principal sur I et refermer la porte de l’appareil�

L’appareil lance le nettoyage et chau󰀨e.

L’écran s’allume� Le message « Sélec tionner la langue »

apparaît.

■ Tourner le sélecteur rotatif pour choisir la langue souhaitée et appuyer, sur l’écran, sur [ Suivant ]�

fr Mise en service

Le message « Régler la dureté de l’eau »

apparaît ensuite.

Le réglage correct de la dureté de l’eau est important, afin que la

F

machine indique suffisamment tôt le moment où un détartrage est nécessaire� L’appareil a été préréglé sur une dureté d’eau de 4� Dans le cas ou un adoucisseur d’eau est installé dans la maison, veuillez régler la dureté de l’eau au niveau 3� Vous pouvez aussi vous renseigner sur la dureté de l’eau auprès de votre compagnie locale de distribution d’eau�

■ La bandelette jointe sert à déterminer la dureté de l’eau� Plonger brièvement la bandelette de test dans l’eau et lire le

résultat qui apparaît au bout de 1 minute.

Niveau Degré de dureté de l’eau

Allemagne (°dH)

1 2 3 4

■ Régler la dureté de l’eau mesurée l’aide

■ Appuyer sur L� « Home Conne ct »

■ Pour connecter dès maintenant l’appareil

■ Pour connecter plus tard l’appareil au

■ Appuyer sur [ Appliquer ]� Les réglages

L’appareil est prêt à fonctionner lorsque le

symbole des boissons apparaît à l’écran.

1-7 8-14 15-21 22-30

du sélecteur rotatif�

s’a󰀩che.

au réseau Wi-Fi (réseau domestique), appuyer sur [ Réglages Ho me Connect ]�

réseau Wi-Fi, appuyer sur L� « Achever

les réglages ? » s’a󰀩che.

concernant la langue et la dureté de l’eau sont enregistrés�

En cas de sélection de [ Réglages Home Connec t ], veuillez lire la

F

description détaillée dans le chapitre « Home C onnect »�

France (°fH)

1-13 14-25 26-38 39-54

À chaque préparation de boisson, le ventilateur intégré se met en marche et s’arrête après quelques minutes� La première boisson préparée lors de la première utilisation de la machine, après la réalisation d’un programme de maintenance ou après une longue période d’immobilisation, n’a pas encore atteint son plein arôme� Il ne faut donc pas la boire� Une fois la mise en service de la machine à espresso automa-

tique e󰀨ectuée, la présence d’une mousse dense et ne sur le café n’est obtenue

qu’après avoir préparé plusieurs tasses�

Mise hors tension de l’appareil

■ Appuyer sur la touche I�

L’appareil e󰀨ectue un rinçage et retourne

en mode Eco� Exception : si l’appareil n’a été utilisé que

pour préparer de l’eau chaude, il se met hors tension sans rinçage�

■ Pour mettre l’appareil complètement hors tension, ouvrir la porte et commuter l’interrupteur principal en position h�

Impor tant : ne pas actionner l’interrupteur principal alors que la

F

machine fonctionne� Mettre l’appareil hors service uniquement lorsqu’il se trouve en mode Eco, afin qu’il puisse effectuer un rinçage automatique�

La machine à espresso automatique est programmée en usine avec des réglages standard de façon à fonctionner de manière optimale� Après écoulement de la durée sélectionnée, l’appareil se met automati-

quement en mode Eco et e󰀨ectue un

rinçage (la durée est réglable, voir la section « Éteindre après » dans le chapitre « Menu »)�

L’appareil est équipé d’une sonde� Si un réservoir à lait se trouve dans la machine, un affichage corres-

pondant apparaît à l’écran lors de la

commutation en mode Eco� Si du lait se trouve encore dans le réservoir, le conserver au réfrigérateur�

68

Écran

Expresso 4 0 ml

fr

Écran

L’écran permet d’a󰀩cher des information ou, par e󰀪eurement de l’écran, d’e󰀨ectuer des modications.

A󰀩chage

L’écran a󰀩che non seulement les boissons sélectionnées, les réglages e󰀨ectués et les

paramètres possibles, mais aussi des messages concernant l’état de fonctionnement�

Exemples : Sélection de la boisson

YYY

Ajuster

Informations

Les informations disparaissent après actionnement de touche ou après un bref instant

Réservoir d’eau presque vide

Un petit symbole placé en bas à gauche de l’écran remplace alors le texte�

a

Bac à café presque vide

b

Réservoir d’eau presque vide

c

Remplacer le ltre à eau

Programme de nettoyage

d

nécessaire Programme de détartrage

e

nécessaire

f

Programme calc’nClean néssaire

Invitations à agir

Une fois que les actions nécessaires (comme le remplissage du réservoir

F

d’eau) ont été effectuées, les messages correspondants ainsi que le symbole disparaissent de l’écran�

Commande

La navigation s’e󰀨ectue d’un côté par e󰀪eurement des textes et symboles et

de l’autre côté par rotation du sélecteur (exemple, voir chapitre « Adaptation des boissons »)�

À l’e󰀪eurement de l’écran retentit un signal

acoustique� Le signal sonore peut être activé ou désactivé (voir la section « Bip touches » du chapitre « Menu »)�

Préparation des boissons

Cette machine à espresso automatique fonctionne aussi bien avec du café en grains qu’avec du café moulu (pas de café soluble)� Lorsque la machine est utilisée avec du café en grains, celle-ci moud le grain avant chaque préparation� Pour assurer aux grains une qualité optimale, les conserver au frais dans un récipient fermé�

Impor tant : remplir chaque jour le

réservoir d’eau avec de l’eau fraîche,

F

froide et sans gaz carbonique� Pour que l’appareil puisse fonctionner correctement, le réservoir doit toujours

contenir su󰀩samment d’eau.

Conseil : préchauffer la (les) tasse(s), en particulier les tasses épaisses pour espresso, avec de l’eau chaude par exemple�

Avec certains réglages, le café est préparé en deux étapes (voir les chapitres « aromaDouble Shot » et « Deux tasses à la fois »)� Attendre que l’opération soit entièrement terminée�

Remplir le réservoir d’eau

69

fr Préparation des boissons

Expresso 4 0 ml

Café 120 ml

Café

Sélection de la boisson

Les di󰀨érentes boissons peuvent être sélectionnée par simple rotation du sélecteur : Le symbole correspondant à la boisson

sélectionnée est a󰀩ché au milieu. Le nom

de la boisson choisie ainsi que les valeurs actuellement sélectionnées (l’intensité et la

quantité de café par exemple) sont a󰀩chés

dans la ligne supérieure de l’écran�

YYY

Ajuster

Les boissons suivantes peuvent être sélectionnées :

Ristretto Expresso Expresso Macchiato Café Cappuccino Latte Macchiato Café au lait Mousse lait Lait chaud Eau chaude

La boisson sélectionnée peut être préparée avec les valeurs préréglées ou être adaptée préalablement au goût individuel de l’utilisateur�

Adaptation des boissons

Appuyer sur le mot [ Ajuster ]. Di󰀨érents champs permettant d’adapter la boisson choisie apparaissent alors à l’écran� Le champ dans lequel la valeur peut être

modiée apparaît plus foncé.

Exemple :

Les valeurs pour une tasse de café peuvent

être modiées de la manière suivante :

■ Sélectionner « Café » à l’aide du sélecteur rotatif�

YY

Ajuster

■ Appuyer sur [ Ajuster ]�

Les champs contenant les valeurs préréglées apparaissent� Le champ actif, p� ex�

H apparaît plus foncé.

YY

Y

normale

O

■ Sélectionner l’intensité de café souhaitée, p� ex� « YYYY » (fort) à l’aide du sélecteur rotatif�

■ Appuyer maintenant sur le champ F

S

120 ml

Retour

70

YYYY

Y

normale

O

■ Sélectionner la quantité de café souhai- tée, p� ex� « 160 ml » à l’aide du sélecteur rotatif�

S

120 ml

Retour

Préparation des boissons

Café

fr

■ Appuyer sur le champ D�

YYYY

Y

normale

O

■ Au moyen du sélecteur rotatif, régler la

température désirée, p� ex� « haute »�

YYYY

Y

haute

P

■ Les réglages e󰀨ectués sont mémorisés

par e󰀪eurement de [ Retour ] ou lance-

ment de la préparation de la boisson�

Les possibilités de réglage varient selon les boissons� Alors que pour

F

les boissons à base de café, il est possible de régler p� ex� l’intensité du café, la température et la quantité de café, il n’est réglable, pour le lait, que la contenance�

Les réglages suivants sont possibles : Intensité du café

S

160 ml

Retour

160 ml

Retour

Y très doux YY doux YYY normal YYYY fort YYYYY très fort XY aromaDouble Shot fort XYY aromaDouble Shot fort+ XYYY aromaDouble Shot fort++

aromaDouble Shot

Plus la percolation du café dure long-

F

temps, plus les substances amères et les arômes indésirables sont prononcés� Cela a un effet négatif sur le goût et rend le café moins digeste� Pour éviter cela et obtenir tout de même un café très fort, la machine dispose d’une fonction spéciale appelée aromaDouble Shot� La machine prépare tout d’abord la moitié de la quantité souhaitée, puis

moud de nouveau du café et e󰀨ectue

une nouvelle percolation pour obtenir uniquement les arômes parfumés et digestes du café�

La fonction aromaDouble Shot n’est pas disponible pour la préparation d’un ristretto, d’un espresso macchiato et d’un café préparé à partir de café moulu�

Température de la boisson

Valeurs pour les boissons à base de café :

normale

O

haute

P

très haute

Q

Valeurs pour l’eau chaude :

70° C Thé blanc 80° C Thé vert 90° C Thé noir

Max Tisane fruit

Quantité de remplissage

La quantité de remplissage varie

S

en fonction du type de boisson et peut être réglée par pas de 1 ml�

La quantité peut également varier en fonction de la qualité du lait�

F

Si aucune action n’est effectuée pendant env� 30 secondes, la machine quitte automatiquement le mode de réglage� Les réglages effectués sont mémorisés automatiquement�

71

fr Préparation avec du café en grains

Café 160 ml

YYYY

Préparation avec du café en grains

La machine doit être prête à fonctionner�

■ Placer une tasse sous la buse d’écoulement�

■ Sélectionner « Ristret to », « E xpresso » ou « Café » à l’aide du sélecteur rotatif�

L’écran a󰀩che la boisson sélectionnée ainsi

que les valeurs d’intensité et de quantité de café préréglées pour cette boisson�

Ajuster

Les réglages peuvent être modifiés comme décrit au chapitre écran

F

« Adaptation des boissons »�

■ Appuyer sur la touche C pour lancer la préparation de la boisson�

La machine e󰀨ectue la percolation et le

café s’écoule ensuite dans la tasse� Une simple pression sur la touche C permet d’arrêter la préparation en cours�

Réservoir à lait

Le réservoir à lait est conçu spécialement pour être utilisé en combinaison avec cette machine à espresso automatique� Destiné uniquement à être utilisé dans les ménages privés, il sert à conserver le lait au réfrigérateur� Le récipient isolant maintient le lait froid à température pendant quelques heures�

Impor tant : retirer les tasses ou verres avant d’ouvrir la porte, ils

F

risquent sinon de chuter�

Pour raccorder le réservoir à lait ou une brique de lait :

■ Ouvrir la porte de l’appareil�

■ Retirer le couvercle de la buse d’ écoulement en le tirant vers l’avant�

■ Raccorder et xer les tuyaux à lait et la pièce de liaison comme représenté sur l’illustration�

Préparation de boissons à base de lait

Cette machine à espresso automatique possède une buse d’écoulement intégrée� Celle-ci vous permet de préparer des boissons à base de lait, de la mousse de lait ainsi que du lait chaud�

Risque de brûlures !

La buse d’écoulement est brûlante�

B

Après utilisation, la laisser refroidir avant de la toucher�

72

■ Remettre le couvercle de la buse d’ écoulement en place�

■ Raccorder le tube d’aspiration et l’intro- duire dans le réservoir à lait ou un carton de lait�

■ Fermer la porte de l’appareil�

Préparation avec du café moulu

fr

Une fois secs, les résidus de lait sont difficiles à nettoyer, il est donc

F

impératif de les éliminer rapide- ment (voir chapitre « Nettoyage du système à lait »)�

Boissons à base de café et de lait

■ Placer la tasse ou le verre en dessous de la buse d’écoulement�

■ Choisir, à l’aide du sélecteur rotatif, le type de boisson souhaité :

« Expresso M acchiato », « Cap puccino », « Latte Ma cchiato » ou « Café au lait »�

L’écran a󰀩che la boisson sélectionnée ainsi

que les valeurs d’intensité et de quantité de café préréglées pour cette boisson�

Les réglages peuvent être modifiés comme décrit au chapitre écran

F

« Adaptation des boissons »�

■ Appuyer sur la touche C, an de lancer la préparation�

La machine verse tout d’abord le lait dans

la tasse ou le verre. Puis elle e󰀨ectue la

percolation et le café s’écoule ensuite de la buse� Une nouvelle pression de la touche C permet d’interrompre précocément l’étape de préparation actuellement en cours�

Mousse lait ou lait chaud

■ Placer la tasse ou le verre sous la buse d’écoulement�

■ Sélectionner, avec le sélecteur rotatif, la préparation « Mousse lait » ou « Lait chaud »�

Les réglages peuvent être modifiés comme décrit au chapitre écran

F

« Adaptation des boissons »�

■ Appuyer sur la touche C pour lancer la préparation de la boisson�

La mousse de lait ou le lait chaud s’écoule dans la tasse� Une nouvelle pression de la touche C permet d’interrompre précocément l’étape de préparation actuellement en cours�

73

Préparation avec du café moulu

Pour la préparation avec du café moulu, le réglage de l’intensité du

F

café et la fonction « Deux tasses à la fois » ne sont pas disponibles�

Impor tant : retirer les tasses ou verres avant d’ouvrir la porte, ils risquent sinon de chuter�

La machine doit être prête à fonctionner�

■ Ouvrir la porte de l’appareil�

■ Retirer le tiroir à café. Le tiroir à poudre doit être sec�

■ Mettre la quantité souhaitée de café en poudre (au maximum 2 cuillères-doses rases) dans le réservoir correspondant, ne pas le tasser�

Attention !

Ne pas verser de café en grains ou

F

de café soluble�

■ Remettre le tiroir à café en place.

■ Fermer la porte de l’appareil, U apparaît à l’écran�

Si aucun café n’est préparé dans les 90 secondes qui suivent, la chambre

F

de percolation se vide automatiquement pour éviter un éventuel débordement� La machine effectue un rinçage�

■ Placer la tasse sous la buse d’écoulement�

■ Sélectionner, avec le sélecteur rotatif, une boisson à base de café ou une boisson à base de lait�

L’écran a󰀩che la boisson sélectionnée ainsi

que les valeurs d’intensité et de quantité de café préréglées pour cette boisson�

Les réglages peuvent être modifiés comme décrit au chapitre écran

F

« Adaptation des boissons »� Pour les boissons à base de café

et de lait, observer les indications figurant au chapitre « Préparation de boissons à base de lait »�

■ Appuyer sur la touche C pour lancer la préparation de la boisson�

fr Préparation d’eau chaude

myCoffee 1

La machine e󰀨ectue la percolation et le

café s’écoule ensuite dans la tasse� Pour les boissons à base de café et de lait, la machine verse tout d’abord le lait dans la

tasse, puis e󰀨ectue ensuite la percolation.

Pour obtenir une autre boisson avec du café moulu, répéter la procédure�

F

Préparation d’eau chaude

Risque de brûlures !

La buse d’écoulement est brûlante�

B

Après utilisation, la laisser refroidir avant de la toucher�

La machine doit être prête à fonctionner�

■ Retirer le tuyau à lait du réservoir à lait.

■ Éliminer les résidus de lait ou de café se trouvant au niveau de la buse�

■ Placer la tasse ou le verre sous la buse d’écoulement�

■ Sélectionner, avec le sélecteur rotatif, « Eau chaude »�

Les réglages peuvent être modifiés comme décrit au chapitre écran

F

« Adaptation des boissons »�

■ Appuyer sur la touche C pour lancer la préparation de la boisson�

■ Le message « Le tuyau à lait a-t-il été

enlevé du pot à lait ? » apparaît à l’écran.

■ S’il est encore raccordé, retirer le tuyau à lait et appuyer à l’écran sur [ Oui ]�

De l’eau chaude coule de la buse d’écoulement� Une nouvelle pression de la touche C permet d’interrompre précocément la procédure�

Boissons personnalisées

La touche B permet d’accéder à la sélection pour les boissons personnalisées� Il est possible d’utiliser jusqu’à 8 emplacements mémoire� Ceci permet à l’utilisateur de mémoriser ses boissons favorites avec tous ses réglages�

Il est possible, à tout moment, de quitter le menu sans enregistrer les

F

modifications� Pour cela, appuyer sur la touche B�

Créer ou modier une boissons

■ Appuyer sur la touche B� La sélection des emplacements mémoire apparaît.

Créer une boisson

■ Sélectionner, à l’aide du sélecteur rotatif,

un emplacement mémoire vide (tasse vide) pour créer une nouvelle boisson ou sélectionner un emplacement mémoire

occupé pour modier ou supprimer une

boisson�

■ Si un emplacement vide a été sélec-

tionné, appuyer sur [ Créer une boiss on ]� Si un emplacement occupé a été sélectionné, appuyer sur [ Changer de boisson ]�

Si l’utilisateur choisit [ Effacer la boisson ], les réglages correspondant

F

à l’emplacement mémoire sont effacés et l’emplacement est à nouveau disponible�

Le menu permettant d’adapter les boissons

apparaît. L’écran a󰀩che alors la dernière

boisson préparée avec les derniers

réglages e󰀨ectués.

■ Si l’utilisateur ne veut pas enregistrer la

dernière boisson préparée, il peut sélectionner une autre boisson en tournant le sélecteur rotatif�

74

Deux tasses à la fois

3456789´_<ABCDEFGHIJK

fr

■ Toucher, un à un, les réglages qui doivent être modiés et adapter les valeurs en

tournant le sélecteur rotatif�

En fonction de la sélection, di󰀨érentes possibilités de réglage sont proposées�

■ Appuyer ensuite sur [ Suivant ], an de passer au réglage suivant�

Pour les boissons à base de café et de lait, il es possible de régler le

F

rapport entre café et lait�

■ Les réglages peuvent être alors mémo- risés sous un nom individuel� Appuyer sur [ Enregistrer le nom ]� Le masque

permettant de saisir un nom apparaît.

A_________

EnregistrerAnnuler

■ Sélectionner, à l’aide du sélecteur rotatif, une lettre ou un symbole gurant dans la

ligne supérieure de l’écran�

■ Appuyer sur g pour conrmer la lettre sélectionnée ou sur K pour l’e󰀨acer.

■ Sélectionner et conrmer les autres lettres ou symboles�

■ Appuyer sur [ Annuler ] pour quitter la saisie sans mémoriser les changements et retourer au menu boissons�

■ Appuyer sur [ Enregistrer ] pour reprendre

la saisie. Le menu de sélection apparaît.

■ Appuyer sur le touche B pour quitter le menu�

Sélection et préparation d’une boisson personnalisée

■ Appuyer sur la touche B�

La sélection des emplacements mémoire

apparaît.

■ Sélectionner l’emplacement mémoire voulu en utilisant le sélecteur rotatif�

■ Placer la tasse ou le verre sous la buse d’écoulement�

■ Appuyer sur la touche C pour lancer la préparation de la boisson�

Deux tasses à la fois

Appuyer sur la touche G pour préparer simultanément deux tasses de la boisson

sélectionnée. Le réglage est a󰀩ché, sur

l’écran, par une deuxième symbole de tasse et par un texte, p� ex� « 2x Expre sso »�

■ Sélectionner la boisson souhaitée en utilisant le sélecteur rotatif�

■ Appuyer sur la touche G�

■ Placer deux tasses, une à gauche et une à droite, sous la buse d’écoulement�

■ Appuyer sur la touche C pour lancer la préparation de la boisson�

La boisson choisie est préparée et s’écoule ensuite dans les deux tasses�

La boisson est préparée en deux étapes (deux cycles de mouture)�

F

Attendre que l’opération soit entièrement terminée�

La préparation de deux tasses à la fois n’est pas possible avec les réglages « aromaDouble Shot » et « Café moulu »�

Réglage du degré

de mouture

Cette machine à espresso automatique possède un moulin réglable� Celui-ci permet de varier individuellement le degré de mouture du café�

■ Ouvrir la porte de l’appareil�

■ Régler, à l’aide de la coulisse, la nesse

de mouture entre du café nement moulu

V et du café grossièrement moulu W�

■ Refermer la porte de l’appareil.

75

fr Sécurité enfants

Réglages

1/12

Choisir une mouture plus fine pour les grains torréfiés de couleur foncée

F

et une mouture plus grossière pour les grains torréfiés de couleur claire�

Conseil : ne changer le réglage de la finesse de mouture que par petits pas�

Le nouveau réglage n’est perceptible qu’à partir de la seconde tasse de café�

Si le message « Régler la mouture

plus grosse » apparaît à l’écran, cela

signifie que les grains de café sont

moulus trop finement. Régler une

mouture moins fine�

Sécurité enfants

An d’éviter que les enfants se brûlent ou

s’ébouillantent, il est possible de verrouiller la machine�

■ Maintenir la touche A enfoncée au moins 4 secondes�

« Sécurité enfant s activée » s’a󰀩che briève- ment à l’écran� Plus aucune commande n’est possible, seul I peut être actionné�

■ Maintenir la touche A enfoncée au

moins 4 secondes an de désactiver la

sécurité enfants�

« Sécurité -enfants désa ctivée » s’a󰀩che

brièvement à l’écran�

Menu

Le menu permet de modier des réglages

individuellement, d’appeler des informations ou encore de lancer des programmes�

■ Appuyer sur la touche A pour ouvrir le menu�

Les di󰀨érentes possibilités de réglage

apparaissent à l’écran�

Navigation dans le menu :

Appuyer sur K et L pour sélectionner

les di󰀨érentes possibilités de réglage, p. ex.

la « Langue »�

Choisissez, à l’aide du sélecteur rotatif, le réglage souhaité, p� ex� « Français »�

Langue

Français

Par exemple :

Réglage de l’arrêt automatique de l’appareil

après 15 minutes :

■ Appuyer sur la touche A� Le menu s’ouvre�

■ Appuyer sur la touche L jusqu’à ce que le menu « Éteindre après » apparaisse à l’écran�

■ Tourner le sélecteur rotatif et sélectionner « 0h 15min »�

■ Appuyer sur la touche A� Le message « Enregistrer les modifications? »

apparaît à l’écran.

■ Appuyer sur [ Enregistrer ]. Le réglage est mémorisé�

La sélection des boissons apparaît maintenant à l’écran�

Il est possible, à tout moment, de quitter le menu� Pour cela, appuyer

F

sur la touche A� Si aucune saisie n’est effectuée dans les 30 secondes qui suivent, le menu se referme automatiquement sans enregistrer les réglages�

Les réglages suivants peuvent être

e󰀨ectués :

Langue

Réglage de la langue dans laquelle les messages sont a󰀩chés.

Dureté de l’eau

Réglage en fonction de la dureté de l’eau

locale� La dureté peut être sélectionnée par niveaux de « 1 (douce) » à « 4 (très dure) »� L’appareil a été préréglé sur une dureté de « 4 (très dure) »�

76

Menu

fr

Le réglage correct de la dureté de l’eau est important, afin que la

F

machine indique suffisamment tôt le moment où un détartrage est nécessaire�

La dureté de l’eau peut être déterminée à l’aide de la bandelette de test fournie ou être demandée au Service des Eaux local� Dans le cas où un adoucisseur d’eau est installé dans la maison, veuillez choisir le réglage « Adoucisseur ».

Filtre à eau

Si un ltre à eau est inséré, renouvelé ou

retiré, le réglage correspondant « Insérer », « Renouveler » ou « R etirer » doit être

sélectionné�

Le filtre à eau permet de prévenir les dépôts de tartre, de réduire les

F

salissures dans l’eau et d’améliorer le goût du café�

Les ltres à eau sont disponibles

dans le commerce ou peuvent être commandés auprès du service aprèsvente (voir chapitre « Accessoires »)�

Insertion ou renouvellement d’un ltre à eau : Avant de pouvoir être utilisé, tout ltre à eau

neuf doit être rincé�

■ Sélectionner, à l’aide du sélecteur

rotatif, le point de menu « Insérer » ou « Renouveler »�

■ Insérer le ltre à eau fermement dans l’évidement du réservoir d’eau prévu à cet e󰀨et.

■ Remplir le réservoir d’eau jusqu’au repère « max »�

■ Retirer le tuyau à lait du réservoir à lait et refermer la porte�

Attention : veiller à ne pas coincer le tuyau en refermant la porte�

F

■ Placer un récipient d’une contenance de 0,5 litre sous la buse d’écoulement�

■ Appuyer sur la touche C�

L’eau traverse alors le ltre pour le rincer.

■ Ensuite, vider le récipient�

La machine est de nouveau prête à fonctionner�

Le rinçage du filtre a simultanément activé le réglage permettant d’affi-

F

cher le remplacement du filtre�

Le ltre n’est plus e󰀩cace lorsque le

message « Remplacer le filtre à eau »

apparaît à l’écran ou, au plus tard, après

deux mois� Il faut alors le remplacer

pour des raisons d’hygiène et an que

l’appareil ne s’entartre pas (ce qui pourrait l’endommager)�

■ Si aucun ltre neuf n’est inséré, sélection- ner le réglage « Retirer » et appuyer sur la touche C�

Le message « Retirer le filtre à eau, replacer

le réservoir d’eau, fermer la porte » apparaît

à l’écran�

Si la machine n’a pas été utilisée durant une période prolongée

F

(vacances, p� ex�), rincer le filtre en place avant d’utiliser à nouveau la machine� Pour cela, préparer tout simplement une tasse d’eau chaude�

Des informations complètes sur le ltre à eau gurent dans les instructions relatives au ltre jointes.

Home Connect

Réglages pour la connexion au réseau

Wi-Fi (réseau domestique) et terminaux mobiles (voir chapitre « Home Connect »)�

Éteindre après

Réglage de la durée après laquelle l’ appareil e󰀨ectue un rinçage automatique

et s’arrête une fois la dernière préparation de boisson terminée� La durée peut être comprise entre 15 minutes et 8 heures� Elle est réglée par défaut sur 30 minutes�

77

fr Home Connect

Eclairage

Réglage de l’éclairage de la buse d’écoulement� Il peut être réglé sur « Allumée »,

« En utilisation » ou « éteinte ». Luminosité de l’éclairage

Réglage de la luminosité de l’éclairage de

la buse d’écoulement� Il peut être réglé entre « Niveau 1 » et « Niveau 10 »�

Luminosité de l’écran

Réglage de la luminosité de l’écran.

Bip touches

Activation ou désactivation des signaux sonores�

Affichage de l’heure

Possibilité d’a󰀩chage de l’heure et de la

date « Désac tivé » ou « Digital » (marche)� Les réglages correspondants peuvent

s’e󰀨ectuer dans les autres menus.

Les réglages de l’heure et de la date sont perdus lorsque l’alimentation de

F

l’appareil est coupée par actionnement de l’interrupteur ou en cas de panne d’électricité�

Heure

Réglage de l’heure actuelle.

Date-Jour

Réglage du jour actuel.

Date-Mois

Réglage du mois actuel.

Date-Année

Réglage de l’année actuelle.

Protection contre le gel

Programme de maintenance visant à éviter les dommages provoqués par le gel durant le transport et l’entreposage� Lors de ce programme, la machine est vidée entièrement�

■ Appuyer sur [ Commencer ] pour démar-

rer le programme�

■ Vider le réservoir d’eau et le remettre en place�

■ Le cas échéant, retirer le réservoir à lait et fermer la porte�

La machine purge automatiquement le circuit�

■ Vider le bac collecteur et le remettre en

place�

Info boisson

A󰀩chage du nombre de boissons préparées depuis la mise en service de la machine�

■ Appuyer sur [ Affi cher ] pour faire a󰀩cher

les informations�

Réglages usine

Restaure tous les paramètres de la

machine tels qu’ils étaient à la livraison�

■ Sélectionner, à l’aide du sélecteur rotatif,

le réglage « Réinitialiser »� Le message

« Vraiment réinitialiser ? » apparaît à

l’écran�

■ Appuyer alors sur [ Réinitialiser ] pour conrmer la procédure ou sur [ Annuler ] pour l’interrompre�

Home Connect

Cette machine à espresso automatique est compatible Wi-Fi et peut être télécommandée via un terminal mobile (par ex� tablette ou smartphone)� L’appli Home Connect propose des fonctions supplémentaires qui complètent de manière optimale l’appareil connecté� Si l’appareil n’est pas connecté au Wi-Fi (réseau domestique), ce dernier fonctionne comme une machine à espresso automatique sans connexion réseau qui peut être utilisée de manière habituelle via l’écran�

Observez les consignes de sécurité au début de cette notice d’utilisation

F

et assurez-vous qu’elles soient également respectées si vous utilisez l’appareil via l’appli Home Connect lorsque vous n’êtes pas à la maison� Observez également les consignes de l’appli Home Connect�

La commande directe sur l’appareil a

toujours priorité ; pendant ce temps,

la commande via l’appli Home Connect n’est pas possible�

78

Home Connect

fr

Réglages

An de pouvoir procéder à des réglages via

Home Connect, l’appli Home Connect doit être installée sur un terminal mobile (par ex� tablette ou smartphone)� Pour ce faire, consultez les documents Home Connect fournis� Suivez les étapes prescrites par l’appli pour procéder aux réglages� La connexion de l’appareil au réseau Wi-Fi

peut être e󰀨ectuée directement lors de la

première mise en service de la machine à espresso automatique ou via le menu (appuyer tout d’abord sur A pour ouvrir le menu) :

■ Appuyer sur L jusqu’à ce que

« Home Connec t » s’a󰀩che sur l’écran.

■ Appuyer sur [ Réglages H ome Connect ].

■ Appuyer sur [ Wi- Fi arrêt ] pour l’établis- sement de la connexion� « Wi-Fi marche »

apparaît sur l’a󰀩chage.

■ Appuyer sur [ Relier le rés eau ]� Vous pouvez alors choisir entre [ Connecter

automatiquem. ] et [ Connec ter manuellement ]�

Si le routeur dispose d’une fonctionnalité WPS, sélectionner [ Connec ter

F

automatiquem. ]�

Connexion automatique au Wi-Fi (réseau domestique)

■ Appuyer sur [ Connec ter automatiquem. ]� [ Connexion rés eau automatique ] appa-

raît sur l’écran.

■ En l’espace de quelques minutes, appuyer sur la touche WPS du routeur du réseau domestique et attendre que « Connexion rés eau réussie » apparaisse sur l’écran de la machine à espresso automatique�

■ Ouvrir l’appli sur le terminal mobile�

■ Appuyer sur [ Suivant ].

■ Appuyer sur [ Connecter avec App ]� La machine à espresso automatique se connecte à l’appli�

■ Attendre que [ Connecter avec App réussi ] s’allume brièvement sur l’écran�

■ Appuyer sur [ Télédémarrage ]� Un

message d’avertissement s’a󰀩che.

■ Appuyer sur [ Suivant ] et lire le message

d’avertissement�

■ Appuyer sur [ Confirmer ]�

Toutes les fonctions de la machine à espresso automatique peuvent à présent être utilisées via l’appli sur le terminal mobile�

En sélectionnant [ Télédémarrage ] - [ Désac tivée ] le télédémarrage, seuls

F

les états de fonctionnement de la machine à espresso automatique sont affichés dans l’appli Home Connect� Il est possible d’effectuer des réglages mais pas de démarrer la préparation de boisson�

Connexion manuelle au Wi-Fi (réseau domestique)

■ Appuyer sur [ Connec ter manuellement ].

La machine à espresso automatique congure son propre réseau WiFi accessible avec la tablette ou le smartphone� Le SSID (nom) et la clé (mot de passe)

de ce réseau s’a󰀩chent sur l’écran.

■ Connecter le terminal mobile sur le réseau de la machine à espresso automatique avec le SSID « HomeConnect » et la clé « HomeConnect »�

■ Démarrer l’appli sur le terminal mobile et suivre les instructions de l’appli pour la connexion au réseau dans les documents Home Connect fournis�

La procédure de connexion est terminée lorsque « Connexion rés eau réussie » s’allume sur l’écran de la machine à espresso automatique�

■ Appuyer sur [ Suivant ].

■ Appuyer sur [ Connecter avec App ]� La machine à espresso automatique se connecte à l’appli�

■ Attendre que [ Connecter avec App réussi ] s’allume brièvement sur l’écran�

■ Appuyer sur [ Télédémarrage ]� Un

message d’avertissement s’a󰀩che.

■ Appuyer sur [ Suivant ] et lire le message d’avertissement�

79

fr Home Connect

■ Appuyer sur [ Confirmer ]�

Toutes les fonctions de la machine à espresso automatique peuvent à présent être utilisées via l’appli sur le terminal mobile�

En sélectionnant [ Télédémarrage ] - [ Désac tivée ], seuls les états de

F

fonctionnement de la machine à espresso automatique sont affichés dans l’appli Home Connect� Il est possible d’effectuer des réglages mais pas de démarrer la préparation de boisson�

Activer et désactiver le Wi-Fi

Au besoin, le Wi-Fi peut être activé ou désactivé (par ex� pendant les vacances)

(« marche » / « arrêt »).

Les informations du réseau restent en mémoire même après la

F

désactivation� Après l’activation, attendre quelques

secondes, jusqu’à ce que la machine à espresso automatique se soit de nouveau connectée au réseau Wi-Fi�

En mode disponibilité réseau, votre appareil consomme 2 W max�

■ Appuyer sur la touche A pour ouvrir le menu�

■ Appuyer sur L jusqu’à ce que

« Home Connec t » s’a󰀩che sur l’écran.

■ Appuyer sur [ Réglages H ome Connect ].

■ Appuyer sur [ Wi- Fi ] pour activer ou désactiver le module (« marche » / « arrêt »)�

Autres réglages

Home Connect peut être adapté à tout moment à vos besoins�

Remarque : la machine à espresso automatique doit être connectée au réseau Wi-Fi�

Déconnexion

La machine à espresso automatique peut être à tout moment déconnectée du réseau Wi-Fi�

Si la machine à espresso automatique est déconnectée du réseau

F

Wi-Fi, aucune commande via Home Connect n’est possible�

■ Appuyer sur la touche A pour ouvrir le menu�

■ Appuyer sur L jusqu’à ce que

« Home Connec t » s’a󰀩che sur l’écran.

■ Appuyer sur [ Réglages H ome Connect ].

■ Appuyer sur [ Déconnecter du réseau ].

La connexion au réseau et à l’appli est interrompue� Le Wi-Fi et le télédémarrage sont désactivés�

Les informations concernant le réseau Wi-Fi seront supprimées�

F

Connexion à l’appli

L’appli Home Connect peut être installée sur autant de terminaux mobiles connectés à la machine à espresso automatique que vous le souhaitez� La machine à espresso automatique doit déjà être connectée au réseau Wi-Fi�

■ Ouvrir l’appli sur le terminal mobile�

■ Appuyer sur la touche A pour ouvrir le menu�

■ Appuyer sur L jusqu’à ce que

« Home Connec t » s’a󰀩che sur l’écran.

■ Appuyer sur [ Réglages H ome Connect ].

■ Appuyer sur [ Suivant ].

■ Appuyer sur [ Connec ter avec App ] pour connecter l’appareil avec l’appli�

Télédémarrage

Si une préparation de boisson doit être e󰀨ectuée via un terminal mobile, le télédémarrage doit être activé�

80

Home Connect

fr

Risque de brûlures !

En cas de télédémarrage involon-

B

taire, des tiers pourraient se brûler s’ils interviennent sous la buse d’écoulement du café au moment de la distribution de la boisson� Assurez-vous qu’aucune personne (et notamment les enfants) ou matériel ne puisse être mis en danger en cas de télédémarrage involontaire�

Le champ [ Télédémarrage ] n’est visible que si la connexion à Home

F

Connect s’est déroulée avec succès� Si le télédémarrage est désactivé,

seuls les états de fonctionnement de la machine à espresso automatique sont affichés sur l’appli Home Connect�

■ Appuyer sur la touche A pour ouvrir le menu�

■ Appuyer sur L jusqu’à ce que

« Home Connec t » s’a󰀩che sur l’écran.

■ Appuyer sur [ Réglages H ome Connect ].

■ Appuyer sur [ Suivant ].

■ Appuyer sur [ Télédémarrage ] pour activer ou désactiver la fonction

(« marche » / « arrêt »).

Infos appareil

A󰀩chage des informations concernant le

réseau et l’appareil

■ Appuyer sur la touche A pour ouvrir le menu�

■ Appuyer sur L jusqu’à ce que

« Home Connec t » s’a󰀩che sur l’écran.

■ Appuyer sur [ Réglages H ome Connect ].

■ Appuyer sur [ Suivant ].

■ Appuyer sur [ Infos appareil ]� Pendant quelques secondes, le SSID, l’IP, l’adresse MAC et le numéro de série de

l’appareil s’a󰀩chent.

Remarque liée à la protection des

données

Lors de la première connexion de la machine à espresso automatique avec un réseau Wi-Fi relié à l’Internet, celle-ci transmet les catégories suivantes de données au serveur Home Connect (premier enregistrement) :

■ Code d’appareil univoque (constitué de clés d’appareil ainsi que de l’adresse MAC du module de communication Wi-Fi intégré)�

■ Certicat de sécurité du module de com- munication Wi-Fi (pour la protection technique des informations de la connexion)�

■ Version actuelle du logiciel et du matériel de votre machine à espresso automatique�

■ État d’une précédente restauration éven- tuelle des réglages usine�

Ce premier enregistrement prépare l’utilisation des fonctionnalités Home Connect et ne s’avère nécessaire qu’au moment où vous voulez utiliser les fonctionnalités Home Connect pour la première fois�

Veuillez noter que les fonctionnalités Home Connect ne sont utilisables

F

qu’en liaison avec l’appli Home Connect� Vous pouvez accéder aux informations sur la protection des données depuis l’appli Home Connect�

Déclaration de conformité

Par la présente, BSH Hausgeräte GmbH déclare que l’appareil avec la fonctionnalité Home Connect est en accord avec les exigences fondamentales et les autres dispositions adaptées de la directive 2014/53/UE� Vous trouverez une déclaration de conformité RED détaillée sur Internet à l’adresse www�siemens-home�bsh-group�com à la page Produit de votre appareil dans les documents supplémentaires�

81

fr Entretien et nettoyage quotidiens

Entretien et nettoyage quotidiens

Risque de chocs électriques !

Ne jamais plonger la machine dans

E

l’eau� Ne jamais utiliser de nettoyeur à vapeur�

■ Essuyer le corps de la machine avec un

chi󰀨on doux et humide.

■ Nettoyer l’écran avec un chi󰀨on en microbres.

■ Ne pas utiliser de produit nettoyant conte- nant de l’alcool ou de l’alcool à brûler�

■ Ne pas utiliser de chi󰀨ons abrasifs ou de produits nettoyants�

■ Toujours nettoyer immédiatement les résidus de tartre, de café, de lait, de produit nettoyant ou de solution détartrante� Les surfaces situées sous ces résidus risquent de se corroder�

Les chiffons éponges neufs peuvent contenir des sels� Ces sels peuvent

F

être responsables de rouille super-

ficielle sur l’acier inox ; un rinçage

méticuleux est par conséquent indispensable avant l’emploi�

■ Ouvrir la porte et sortir le bac collecteur par l’avant�

■ Retirer le couvercle du bac collecteur et le bac à marc de café�

■ Vider, nettoyer et sécher les éléments�

Impor tant : vider et nettoyer tous les jours le bac collecteur et le bac à

F

marc de café afin d’éviter la formation de dépôts�

■ Retirer le tiroir à café, le rincer sous l’eau courante et bien le sécher�

■ Essuyer et bien sécher l’intérieur de l’appareil (logement du bac collecteur et tiroir à café) et du bac collecteur�

■ Remettre les pièces bien séchées (p. ex. le tiroir à café) en place�

Ne pas mettre les éléments suivants au lave-vaisselle :

L

Tiroir à accessoires, réservoir d’eau, couvercle du réservoir d’eau, couvercle de la buse d’écoulement, réservoir pour café en grains, couvercle du réservoir pour café en grains, pièce de liaison en métal, tiroir à café, couvercle de protection de l’unité de percolation, unité de percolation et réservoir à lait�

Les éléments suivants peuvent aller au lave-vaisselle :

M

Égouttoir, réservoir de récupération, bac collecteur, couvercle du bac collecteur, bac à marc de café, tuyaux à lait, tuyaux d’aspiration, pièces de la buse d’écoulement, cuillère doseuse et pièces du couvercle du réservoir à lait�

Si la machine est mise en marche à froid ou arrêtée après la préparation

F

d’un café, elle se rince automatiquement� L’appareil se nettoie ainsi de lui-même�

Impor tant : si la machine n’a pas été utilisée pendant une période prolongée (vacances p� ex�), nettoyer soigneusement l’ensemble de la machine, y compris le système à lait, le tiroir à café et l’unité de percolation�

82

Entretien et nettoyage quotidiens

fr

Nettoyage du système à lait

Le système à lait est nettoyé automatiquement par un bref coup de vapeur, immédiatement près la préparation d’une boisson à base de lait�

Conseil : pour assurer un nettoyage particulièrement minutieux, le

F

système à lait peut être en outre rincé à l’eau courante (voir chapitre

« Rinçage du système à lait »).

Impor tant : nettoyer le système à lait manuellement toutes les semaines, et plus souvent encore si nécessaire (voir chapitre « Nettoyage manuel du système à lait »)�

Risque de brûlures !

La buse d’écoulement est brûlante�

B

Après utilisation, la laisser refroidir avant de la toucher�

Rinçage du système à lait

■ Appuyer sur la touche E et sélec-

tionner « Rincer le système de lait » à l’aide du sélecteur rotatif�

■ Appuyer sur la touche C pour lancer le programme�

■ Ouvrir la porte et retirer le tuyau d’aspira- tion du réservoir à lait�

■ Essuyer le tuyau d’aspiration et insérer

son extrémité dans l’orice du bac à marc

de café�

Nettoyage manuel du système à lait

Démontage du système à lait en vue du nettoyage :

■ Pousser la buse d’écoulement entière- ment vers le bas et retirer le couvercle en le tirant vers l’avant�

■ Pousser le levier d’encliquetage qui se trouve à gauche de la buse d’écoulement vers le bas et tirer la buse d’écoulement en la tirant vers l’avant�

■ Démonter le tuyau à lait� Démonter la partie supérieure et la partie inférieure de la buse d’écoulement�

■ Fermer la porte� Veiller ce faisant à ne pas coincer le tuyau à lait�

■ Placer un verre vide sous la buse d’écoulement�

■ Appuyer sur la touche C�

Le système à lait se rince avec de l’eau�

■ Vider ensuite le verre�

■ Appuyer sur E pour quitter le programme�

83

fr Entretien et nettoyage quotidiens

L M

■ Séparer les tuyaux à lait, la pièce de liaison et le tube d’aspiration�

■ Nettoyer les di󰀨érentes pièces avec un

produit de nettoyage et un chi󰀨on doux.

■ Rincer toutes les pièces à l’eau claire et les sécher�

Tous les éléments du système à lait peuvent passer au lave-vaisselle�

M

■ Remonter les di󰀨érentes pièces (voir également la notice succincte)�

■ Remettre la buse d’écoulement en place sur les trois raccordements�

■ Remonter le couvercle.

Nettoyage du réservoir à lait

Pour des raisons d’hygiène, le réservoir à lait doit être nettoyé régulièrement� Seules les pièces du couvercle peuvent être lavées au lave-vaisselle� Nettoyer le réservoir à lait en acier inox à la main, en utilisant un nettoyant doux�

Nettoyage de l’unité de percolation

(voir également la notice succincte) En plus du programme de nettoyage automatique, il est possible de retirer l’unité de percolation pour la nettoyer�

■ Ouvrir la porte de l’appareil�

■ Mettre l’appareil entièrement hors tension en commutant l’interrupteur principal en position J�

■ Retirer le couvercle de protection de l’unité de percolation�

■ Sortir le tiroir à marc de café�

■ Faire glisser le verrou rouge de l’unité de percolation vers la gauche, en position j�

■ Pousser le levier d’éjection complètement vers le bas� L’unité de percolation est ainsi déverrouillée�

■ Saisir l’unité de percolation par les poignées encastrées et la retirer avec précaution�

84

Entretien et nettoyage quotidiens

fr

■ Retirer le couvercle de l’unité de percola- tion et nettoyer soigneusement l’unité de percolation sous l’eau courante�

■ Nettoyer soigneusement le ltre de l’unité de percolation sous l’eau courante�

■ Remettre le couvercle sur l’unité de percolation�

■ Pousser l’unité de percolation jusqu’en butée dans l’appareil et appuyer au milieu jusqu’à l’entendre s’encliqueter�

Impor tant : avant de remettre l’unité de percolation en place, le verrou

F

rouge doit se trouver du côté gauche, en position j (voir illustration E)�

■ Pousser le levier d’éjection complètement vers le haut et le verrou rouge vers la droite, en position k�

■ Mettre le tiroir à marc de café en place�

■ Remettre le couvercle de protection en place�

■ Fermer la porte de l’appareil�

■ Nettoyer soigneusement les pattes de xation de l’unité de percolation.

Important : ne pas utiliser de produit à vaisselle et ne pas mettre au

L

lave-vaisselle�

■ Essuyer soigneusement l’intérieur de la

machine avec un chi󰀨on humide et retirer

les éventuels résidus de café�

■ Laisser sécher l’unité de percolation et l’intérieur de l’appareil�

85

fr Programmes de maintenance

Programmes de maintenance

(voir également la notice succincte) À intervalles réguliers, les messages suivants apparaissent à l’écran :

« Exécuter au plus vite le programme de détartrage! » ou « Exécuter au plus vite le programme de nettoyage! ! » ou « Exécuter au plus vite le programme calc’nC lean ! »�

La machine doit alors être nettoyée ou détartrée sans tarder avec le programme correspondant� Si nécessaire, les opérations de détartrage et de nettoyage peuvent être réunies à l’aide de la fonction calc’nClean (voir chapitre « calc’nClean »)� Si le programme de maintenance n’est pas réalisé conformément aux indications, la machine risque d’être endommagée�

Impor tant : si l’appareil n’est pas détartré à temps, le message suivant

F

apparaît : « Retard programme de détartrage. Verrouillage imminent de l’appareil ! ». Effectuer le processus

de détartrage immédiatement après l’apparition de la consigne� Si l’appareil est verrouillé, il peut être réutilisé une fois le processus de détartrage terminé�

Pour a󰀩cher le nombre des boissons

pouvant encore être préparées avant qu’un programme de maintenance doive être

e󰀨ectué, procéder de la manière suivante :

■ Appuyer sur la touche E

■ Tourner le sélecteur rotatif pour sélectionner « Information d’entretien »�

■ Appuyer sur [ Affi cher ] an de consulter les informations�

Attention !

À chaque programme de mainte-

A

nance, utiliser le produit détartrant et le produit nettoyant conformément aux instructions ; respecter également les consignes de sécurité correspondantes� Ne jamais interrompre le programme

de maintenance ! Ne pas boire les liquides !

Ne jamais utiliser de vinaigre, de produit à base de vinaigre, d’acide citrique ou de produit à base d’acide citrique ! Ne jamais verser de pastilles de détartrage ou autres produits de

détartrage dans le tiroir à café !

Impor tant : avant de démarrer le programme de maintenance cor-

F

respondant (détartrage, nettoyage ou calc’nClean), retirer l’unité de percolation, la nettoyer en suivant les indications et la remettre en place� Veiller à ne pas coincer le tuyau à lait en refermant la porte� Une fois le programme de mainte-

nance e󰀨ectué, essuyer l’appareil

avec un chiffon doux et humide, afin d’éliminer immédiatement les résidus de la solution de détartrage ou de nettoyage� Les surfaces situées sous ces résidus risquent de se corroder� Les chiffons éponges neufs peuvent contenir des sels� Ces sels peuvent être responsables de rouille super-

ficielle sur l’acier inox ; un rinçage

méticuleux est par conséquent indispensable avant l’emploi� Nettoyer méticuleusement la buse d’écoulement, les tuyaux à lait et la pièce de liaison�

Des pastilles de détartrage et de nettoyage spécialement conçues à cet effet sont disponibles dans le commerce et auprès du service aprèsvente (voir chapitre « Accessoires »)�

86

Programmes de maintenance

fr

Détartrage

Durée : 21 minutes env�

■ Appuyer sur la touche E�

■ Tourner le sélecteur rotatif pour sélection- ner « Détar trer »�

■ Appuyer sur la touche C� Le menu guide l’utilisateur pendant le programme�

■ Vider les bacs collecteurs et les remettre en place

■ Le cas échéant, retirer le réservoir d’eau et appuyer sur la touche C

■ Verser de l’eau tiède dans le réservoir d’eau vide jusqu’au repère « 0,5 l » et dissoudre 1 pastille de détartrage Siemens TZ80002�

Si la solution de détartrage se trouvant dans le réservoir d’eau est

F

insuffisante, un message correspon-

dant est émis. Remplir d’eau plate et

appuyer de nouveau sur la touche C�

■ Retirer le tuyau d’aspiration du réservoir à lait, l’essuyer et insérer son extrémité

dans l’orice du bac à marc de café.

■ Fermer la porte de l’appareil�

■ Placer un récipient d’une contenance de 0,5 l sous la buse d’écoulement�

■ Appuyer sur la touche C� Le programme de détartrage dure maintenant environ 19 minutes�

■ Retirer le récipient et appuyer sur la touche C�

■ Rincer le réservoir d’eau et remettre le ltre à eau en place (s’il a été préalablement retiré)�

■ Remplir le réservoir d’eau fraîche jusqu’au repère « max »�

■ Remettre le réservoir d’eau en place et refermer la porte�

■ Placer de nouveau le récipient sous la buse d’écoulement�

■ Appuyer sur la touche C� Le programme de détartrage dure maintenant environ 2 minutes et rince la machine�

■ Enlever le récipient, vider les bacs col- lecteurs et les remettre en place, fermer

enn la porte de l’appareil.

■ Appuyer sur la touche C� La machine a été détartrée et est ainsi de nouveau prête à fonctionner�

■ Appuyer sur E pour quitter le programme�

Nettoyage

Durée : 5 minutes env�

■ Appuyer sur la touche E�

■ Tourner le sélecteur rotatif pour sélection- ner « Nettoyer »�

■ Appuyer sur la touche C� Le menu guide l’utilisateur pendant le programme�

■ Nettoyer la buse d’écoulement et la remettre en place, vider les bacs collecteurs et les remettre en place�

■ Ouvrir le tiroir à café, y mettre une pastille de nettoyage et refermer le tiroir à café�

■ Fermer la porte de l’appareil�

■ Placer un récipient d’une contenance de 0,5 l sous la buse d’écoulement�

■ Appuyer sur la touche C� Le programme de nettoyage dure maintenant 5 minutes environ�

■ Enlever le récipient, vider les bacs collecteurs et les remettre en place,

fermer enn la porte de l’appareil.

■ Appuyer sur la touche C� La machine est à présent nettoyée et de nouveau prête à fonctionner�

■ Appuyer sur E pour quitter le programme�

calc’nClean

Durée : 26 minutes env� calc’n’Clean combine les fonctions individuelles de détartrage et de nettoyage� Si les échéances de chaque programme sont proches l’une de l’autre, la machine propose automatiquement ce programme de maintenance�

■ Appuyer sur la touche E�

■ Tourner le sélecteur rotatif pour sélection- ner « calc’nC lean »�

87

fr Conseils pour économiser l’énergie

■ Appuyer sur la touche C� Le menu guide l’utilisateur pendant le programme�

■ Nettoyer la buse d’écoulement et la remettre en place, vider les bacs collecteurs et les remettre en place�

■ Ouvrir le tiroir à café, y mettre une pastille de nettoyage et refermer le tiroir à café�

■ Le cas échéant, retirer le ltre d’eau et appuyer sur la touche C�

■ Verser de l’eau tiède dans le réservoir d’eau jusqu’au repère « 0,5 l » et dissoudre 1 pastille de détartrage Siemens TZ80002�

Si la solution de détartrage se trouvant dans le réservoir d’eau est

F

insuffisante, un message correspon-

dant est émis. Remplir d’eau plate et

appuyer de nouveau sur la touche C�

■ Retirer le tuyau d’aspiration du réservoir à lait, l’essuyer et insérer son extrémité

dans l’orice du bac à marc de café.

■ Fermer la porte de l’appareil�

■ Placer un récipient d’une contenance de 0,5 l sous la buse d’écoulement�

■ Appuyer sur la touche C� Le programme dure maintenant 19 minutes environ�

■ Retirer le récipient et appuyer sur la touche C�

■ Rincer le réservoir d’eau et remettre le ltre à eau en place (s’il a été préalablement retiré)�

■ Remplir le réservoir d’eau fraîche jusqu’au repère « max »�

■ Remettre le réservoir d’eau en place et refermer la porte�

■ Placer de nouveau le récipient sous la buse d’écoulement�

■ Appuyer sur la touche C� Le programme dure maintenant environ 7 minutes et rince la machine�

■ Enlever le récipient, vider les bacs col- lecteurs et les remettre en place, fermer

enn la porte de l’appareil.

■ Appuyer sur la touche C� La machine est à présent détartrée, nettoyée et de nouveau prête à fonctionner�

88

■ Appuyer sur E pour quitter le programme�

Rinçage spécial

Impor tant : Si l’us des programmes de maintenance a été interrompu,

F

p� ex� suite à une coupure de courant, procéder comme indiqué ci-ap rès :

■ Rincer le réservoir d’eau et le remplir

d’eau fraîche jusqu’au repère « max ».

■ Appuyer sur la touche C� Le programme dure maintenant environ 2 minutes et rince la machine�

■ Vider les bacs collecteurs, les remettre en place et fermer la porte de l’appareil� La machine est de nouveau prête à fonctionner�

■ Appuyer sur E pour quitter le programme�

Conseils pour économiser l’énergie

■ Appuyer sur I pour mettre l’appareil en mode Eco� En mode Eco, la machine consomme très peu d’énergie, mais surveille toutes les fonctions

relatives à la sécurité an d’éviter tout

dommage�

■ Régler l’arrêt automatique de la machine sur 15 minutes dans le menu « Éteindre après »�

■ Dans le menu, réduire la luminosité de l’écran et de l’éclairage pour économiser de l’énergie�

■ Dans la mesure du possible, ne jamais interrompre la production de café ou de mousse de lait� Une interruption anticipée provoque une consommation d’énergie supérieure ainsi que le remplissage plus rapide du bac collecteur�

■ Détartrer régulièrement l’appareil pour prévenir les dépôts de tartre� Les dépôts de tartre augmentent la consommation d’énergie�

Protection contre le gel

J

Eliminez l’emballage en respectant

marqué selon la directive européenne

S’informer auprès du revendeur sur la

Les conditions de garantie applicables sont celles publiées par notre distributeur

dans le pays où a été e󰀨 ectué l’achat. Le

revendeur chez qui vous vous êtes procuré l’appareil fournira les modalités de garantie sur simple demande de votre part� En cas de recours en garantie, veuillez toujours vous munir de la preuve d’achat�

Sous réserve de modi cations.

fr

Protection contre le gel

Pour prévenir les dommages provoqués par le gel pendant le transport et le stockage, il faut préalablement vider entièrement l’appareil (voir section « Protection contre le gel » dans le chapitre « Menu »)�

Rangement des accessoires

La machine à espresso automatique possède un tiroir à accessoires permettant de ranger le notice succincte et les accessoires directement dans l’appareil�

■ Ranger la cuillèredose ainsi que le ltre d’eau dans le tiroir à accessoires�

■ Insérer la notice succincte dans le guidage spécial situé devant, dans le tiroir à accessoires�

■ Le tube d’aspiration long peut être conservé dans le support situé sur la face intérieure de la porte�

■ La pièce de liaison peut être xée sur le support magnétique situé au-dessus du tiroir à café�

Mise au rebut

l’environnement� Cet appareil est

2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE)� La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE�

procédure actuelle de recyclage�

Garantie

Accessoires

Les accessoires suivants sont disponibles dans le commerce ou auprès du service après-vente :

Accessoires Référence

Commerce/ Service après-vente

Pastilles de nettoyage TZ80001/

00311807

Pastilles de détartrage TZ80002/

00576693

Filtre à eau TZ70003/

Kit d’entretien TZ80004/

Réservoir à lait avec

couvercle « freshLock » Limitations d’angle

d’ouverture à 92°

89

00575491

00576330 TZ80009N/

00576166

00636455

fr Dépannage de problèmes simples

Dépannage de problèmes simples

Problème Cause Remède

La qualité du café ou de la mousse de lait varie fortement (variation de la quantité ou projection de mousse de lait)�

Aucune préparation de boisson possible�

Lors de la préparation, la boisson sort de l’écoulement tout entier�

La boisson présente trop peu de mousse ou pas de mousse, ou le système à lait n’aspire pas le lait�

La machine n’a pas versé la quantité réglée pour la tasse, le café coule goutte à goutte uniquement ou ne coule plus du tout�

L’eau chaude est laiteuse ou a le goût du lait ou du café�

L’appareil est entartré� Détartrer l’appareil conformé-

ment aux instructions, voir chapitre « Programmes de

maintenance »� Le tube d’aspiration est obturé� Nettoyer le tube d’aspiration� La buse d’écoulement ou

l’un des 3 raccordements est obturé�

La partie inférieure de l’écoulement manque�

L’appareil est entartré� Détartrer l’appareil conformé-

La buse d’écoulement ou l’un des 3 raccordements est obturé�

Le lait ne convient pas� Ne pas utiliser du lait déjà

La buse d’écoulement ou les tuyaux à lait ne sont pas assemblés correctement�

Le tube d’aspiration est obturé� Nettoyer le tube d’aspiration�

La mouture est trop ne. Le café moulu est trop n.

L’appareil est fortement entartré�

L’unité de percolation est encrassée�

Le tuyau à lait n’a pas été retiré�

Des résidus de lait ou de café se trouvent au niveau de la buse�

Nettoyer la buse d’écoulement

et les raccordements�

Monter la partie inférieure,

voir chapitre « Nettoyage du

système à lait »�

ment aux instructions, voir

chapitre « Programmes de

maintenance »�

Nettoyer la buse d’écoulement

et les raccordements�

chaud� Utiliser du lait froid avec

une teneur en matières grasses

de 1,5 % minimum�

Humecter les di󰀨érentes pièces

et les assembler à nouveau�

Régler une mouture moins

ne. Utiliser un café en poudre

moins n.

Détartrer l’appareil conformé-

ment aux instructions, voir

chapitre « Programmes de

maintenance »�

Nettoyer l’unité de percolation,

voir le chapitre « Nettoyage de

l’unité de percolation »�

Retirer le tuyau à lait du réser-

voir à lait�

Nettoyer la buse d’écoulement�

90

Dépannage de problèmes simples

fr

Problème Cause Remède

Le café ne présente pas de « crème »�

Le café est trop « acide »� La mouture est trop gros-

Le café est trop « amer »� La mouture est trop ne. Le

Le café a un goût de « brûlé »�

Le café n’est pas assez corsé�

Le café en poudre reste coincé dans le tiroir à café�

Le ltre à eau ne tient pas

dans le réservoir d’eau�

Le réservoir pour café en grains coince lors de sa mise en place�

La variété de café est inadéquate�

Les grains ne sont pas fraîchement torréés.

Le degré de mouture n’est pas adapté aux grains de café�

sière� Le café moulu est trop grossier�

La variété de café est inadéquate�

café moulu est trop n.

La variété de café est inadéquate�

La température de percolation est trop élevée�

La mouture est trop ne. Le café moulu est trop n.

La variété de café est inadéquate�

L’intensité du café choisie est trop faible�

Le café est bourré dans le tiroir à café�

Le café en poudre colle� Ne pas tasser le café en poudre

Le tiroir à café est humide� Retirer le tiroir à café,

Le ltre à eau n’est pas xé

correctement�

Des grains se trouvent dans le corps de l’appareil�

Utiliser un café avec une

proportion plus importante de

Robusta.

Utiliser des grains fraîchement

torréés.

Régler une mouture plus ne.

Utiliser une poudre de café plus

ne.

Changer de variété de café�

Régler une mouture moins

ne. Utiliser un café en poudre

moins n.

Changer de variété de café�

Réduire la température, voir

chapitre « Adaptation des

boissons »�

Régler une mouture moins

ne. Utiliser un café en poudre

moins n.

Changer de variété de café�

Augmenter l’intensité du café,

voir chapitre « Adaptation des

boissons »�

Retirer le tiroir à café,

le nettoyer et le sécher

minutieusement�

dans le tiroir à café�

le nettoyer et le sécher

minutieusement�

Placer le ltre à eau bien droit

et appuyer fortement pour

l’enfoncer dans le réservoir�

Retirer les grains de café.

91

fr Dépannage de problèmes simples

Problème Cause Remède

Le marc de café n’est pas compact et est trop humide�

Le réglage de la nesse

de mouture ne fonctionne pas aisément�

L’unité de percolation ne peut pas être mise en place�

Le couvercle de protection de l’unité de percolation ne peut pas être mis en place correctement�

De l’eau se trouve sous le bac collecteur�

Message a󰀩ché à l’écran

« 12:0 0 »

Le message « Pot à lait raccordé ? »

apparaît à l’écran alors

que le réservoir à lait est raccordé�

Message a󰀩ché à l’écran

« Sur-ou sous-tension »

A󰀩chage

«Laisser refroidir lʼappareil »

Message a󰀩ché à l’écran,

par exemple :

« Erreur : E0510 »

La mouture est trop ne ou

trop grossière ou bien la quantité de café moulu utilisée

est insu󰀩sante.

Il y a trop de grains de café dans le moulin�

L’unité de percolation est en mauvaise position�

L’unité de percolation est verrouillée�

L’unité de percolation n’est pas verrouillée�

Il s’agit d’eau de condensation�

Panne d’électricité ou alimentation de l’appareil coupée par actionnement de l’interrupteur�

Le réservoir se trouve hors de la portée de la sonde�

Le matériel (brique de lait, p� ex�) n’est pas reconnu�

Tension de secteur trop élevée ou trop faible�

L’appareil est trop chaud� Laisser l’appareil éteint pendant

Une défaillance s’est produite dans la machine�

Régler la mouture plus gros-

sière ou plus ne ou bien uti-

liser 2 cuillères-doses de café

moulu bien rases�

Préparer une boisson à partir

de café en grains. E󰀨ectuer

les modications du degré de

mouture par petites étapes�

Insérer l’unité de percolation

conformément aux instructions,

voir chapitre « Nettoyage de

l’unité de percolation »�

Déverrouiller l’unité de percola-

tion, voir chapitre « Nettoyage

de l’unité de percolation »�

Verrouiller l’unité de percola-

tion, voir chapitre « Nettoyage

de l’unité de percolation »�

Ne pas utiliser le bac collecteur

sans couvercle�

Saisir à nouveau les valeurs,

ne pas désactiver l’appareil

en actionnant l’interrupteur ou

sélectionner « Désac tivé » dans

le menu A󰀩chage de l’heure.

Positionner le réservoir sur le

côté droit�

Conrmer la question apparais-

sant à l’écran en appuyant sur

« Oui » ou utiliser le réservoir à

lait joint�

Contacter le fournisseur d’éner-

gie ou l’opérateur du réseau�

Faire contrôler l’alimentation

électrique par un électricien

qualié.

30 minutes�

Procéder comme décrit à

l’écran�

92

Dépannage de problèmes simples

fr

Problème Cause Remède

Le message

« Remplir le réservoir à café »

apparaît à l’écran alors

que le réservoir pour café en grains est plein ou que le moulin ne parvient pas à moudre les grains�

Message a󰀩ché à l’écran

« Nettoyer l’unité de percolation »

Message a󰀩ché à l’écran

« Veuillez remplir avec de l’eau non gazeuse ou retirer le filtre »

Le message

« Vider les bacs collecteurs »

apparaît à l’écran alors

que le bac collecteur est déjà vide�

« Placer les bacs collecteurs » a󰀩ché à l’écran

malgré la présence de la cuvette d’égouttage�

Des gouttes d’eau surviennent sur le fond intérieur de la machine lorsque le bac collecteur a été retiré�

Les grains ne tombent pas dans le moulin (grains trop gras)�

L’unité de percolation est encrassée�

Il y a trop de café dans l’unité de percolation�

Le mécanisme de l’unité de percolation ne fonctionne pas aisément�

Le réservoir d’eau est mal inséré�

Le réservoir d’eau contient de l’eau gazeuse�

Le otteur qui se trouve dans

le réservoir d’eau est grippé�

Nouveau ltre à eau rincé

de façon non conforme aux

instructions ou ltre à eau usé

ou défectueux�

De l’air se trouve dans le ltre

d’eau�

Le bac collecteur est encrassé et humide�

Lorsque l’appareil est éteint, l’opération de vidage n’est pas détectée�

L’intérieur de l’appareil ( logement des récipients) est sale�

Le bac à marc de café n’est pas inséré jusqu’en butée�

Le bac collecteur a été retiré trop tôt�

Taper légèrement sur le

réservoir de grains� Changer

éventuellement de variété de

café� Une fois le réservoir pour

café en grains vidé, l’essuyer

avec un chi󰀨on sec.

Nettoyer l’unité de percolation�

Mettre au maximum 2 cuillères-

doses rases de café en poudre�

Nettoyer l’unité de percolation,

voir chapitre « Entretien et

nettoyage quotidiens »�

Mettre le réservoir d’eau correc-

tement en place�

Remplir le réservoir d’eau avec

de l’eau fraîche du robinet.

Retirer le réservoir et le net-

toyer minutieusement�

Rincer le ltre à eau confor-

mément aux instructions et le

remettre en service ou bien

utiliser un nouveau ltre à eau.

Plonger le ltre à eau dans

l’eau jusqu’à ce que plus

aucune bulle ne survienne et

remettre le ltre en place.

Nettoyer et sécher minutieuse-

ment le bac collecteur�

Une fois l’appareil allumé,

retirer le bac collecteur et le

remettre en place�

Nettoyer l’intérieur de l’appareil�

Insérer le bac à marc de café

jusqu’en butée�

Retirer le bac collecteur

quelques secondes après avoir

préparé la dernière boisson�

93

fr Données techniques

Problème Cause Remède

Message a󰀩ché à l’écran

« Please open door, switch off with power switch and then back on after 30 sec! »

Home Connect ne fonctionne pas correctement�

Appeler impérativement la hotline si les problèmes ne peuvent pas être résolus ! Les numéros de téléphone se trouvent aux dernières pages de la notice.

Appareil trop chaud� Laisser l’appareil refroidir� Unité de percolation sale� Nettoyer l’unité de percolation�

Consultez

www�home-connect�com

Données techniques

Raccordement électrique (tension – fréquence) 220-240 V – 50/60 Hz Puissance raccordée 1 600 W Pression statique maximale de la pompe 19 bars Contenance maximale du réservoir d’eau (sans ltre) 2,4 l Contenance maximale du réservoir pour café en grains 500 g Longueur du cordon d’alimentation 1,7 m Dimensions (H x L x P) 455 x 495 x 375 mm Poids, à vide 19 - 20 kg Type de moulin Céramique

94

Leveringsomvang (voor gebruik)

nl

Inhoud

Leveringsomvang (voor gebruik) �� 95 Hartelijk gefeliciteerd…��96 Bestemming van het apparaat��97 Belangrijke veiligheidsinstructies �� 97 In één oogopslag ��99 Bedieningselementen �� 99 Inbedrijfstelling��100 Display ��102 Drankbereiding ��102 Bereiding met ko󰀩ebonen �� 104 Bereiding met melk ��105 Bereiding met gemalen ko󰀩e �� 106 Heet water tappen ��106 Gepersonaliseerde dranken ��107 Twee kopjes tegelijk ��108 Instellen van de maaljnheid ��108 Kinderbeveiliging ��108 Menu��109 Home Connect�� 111 Verzorging en dagelijkse reiniging �� 114 Serviceprogramma’s ��118 Tips voor het besparen van energie ��120 Vorstbeveiliging ��120 Bewaren van toebehoren ��121 Toebehoren��121 Afval��121 Garantie ��121 Zelf eenvoudige problemen verhelpen ��122 Technische gegevens �� 125

Leveringsomvang (voor gebruik)

(Zie afbeelding A op de uitklapbare pagina’s)

a Volautomatische espressomachine b Gebruiksaanwijzing c Korte handleiding d Maatlepel e Teststrip voor de hardheid van het water f Melkslangetje (set) g Melkreservoir h Aanzuigbuisje

95

nl Hartelijk gefeliciteerd

Hartelijk gefeliciteerd…

…met de aankoop van deze volautoma-

tische espressomachine! Hiermee hebt u

een hoogwaardige en moderne keukenmachine aangeschaft� Deze biedt een combinatie van innovatieve techniek, talrijke functies en een hoog bedieningscomfort� U kunt daarmee spelenderwijs en snel verscheidene goedsmakende hete dranken vers bereiden: een sterke espresso, een romige cappuccino, een gezonde ko󰀩everkeerd of latte macchiato of een ouderwetse

kop ko󰀩e. De machine biedt u voorts

talrijke mogelijkheden om de drank aan uw persoonlijke smaak aan te passen� Maak u vertrouwd met alle onderdelen, functies, meldingen en bedieningen om de volautomatische espressomachine met al zijn mogelijkheden en functies ook betrouwbaar en veilig te kunnen gebruiken� Deze gebruiksaanwijzing helpt u daarbij� Gun u daarom wat tijd en lees eerst de gebruiksaanwijzing door alvorens de machine te gaan gebruiken�

Voor het gebruik van deze

gebruiksaanwijzing

U kunt de omslagpagina’s van deze gebruiksaanwijzing uitklappen� Hierop vindt u afbeeldingen van de machine met nummers waarnaar in deze gebruiksaanwijzing steeds wordt verwezen� Voorbeeld: zetgroep (15)

De indicaties op het display en de symbolen worden in deze gebruiksaanwijzing eveneens speciaal weergegeven� Zo kunt u herkennen dat het om teksten of symbolen gaat die op de machine worden weergegeven of hierop zijn aangebracht�

Indicaties op het display:

“Espresso”

Toetsen en bedieningselementen op het display:

C

Bij de machine is een korte handleiding gevoegd, waarin u de belangrijkste functies snel kunt opzoeken� U kunt deze korte handleiding in de lade voor toebehoren van de machine opbergen�

96

Siemens CT636LE.6 User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
