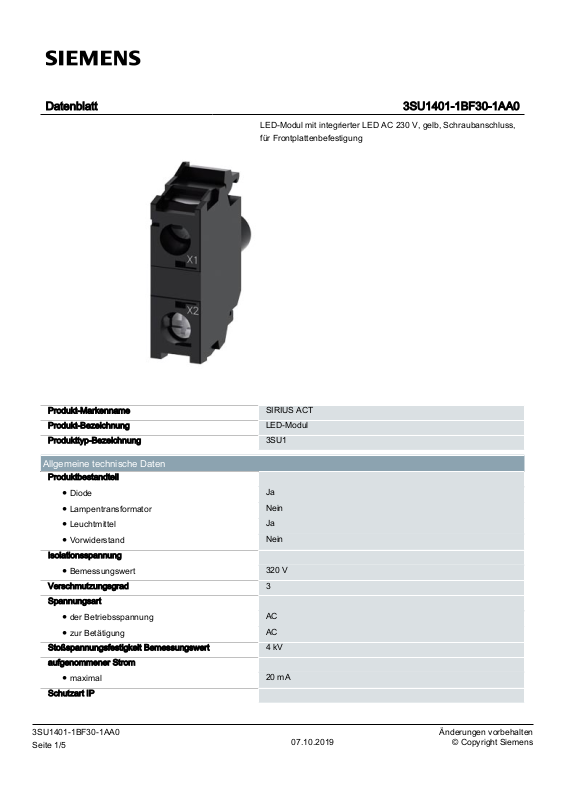

Datenblatt 3SU1401-1BF30-1AA0

LED-Modul mit integrierter LED AC 230 V, gelb, Schraubanschluss, für Frontplattenbefestigung

Produkt-Markenname SIRIUS ACT Produkt-Bezeichnung LED-Modul Produkttyp-Bezeichnung 3SU1

Allgemeine technische Daten

Produktbestandteil

● Diode

● Lampentransformator

● Leuchtmittel

● Vorwiderstand

Isolationsspannung

● Bemessungswert Verschmutzungsgrad 3 Spannungsart

● der Betriebsspannung

● zur Betätigung Stoßspannungsfestigkeit Bemessungswert 4kV aufgenommener Strom

● maximal Schutzart IP

Nein

320V

20mA

3SU1401-1BF30-1AA0 Änderungen vorbehalten Seite 1/

07.10.2019 © Copyright Siemens

Page 2

● des Gehäuses

● der Anschlussklemme Schockfestigkeit

● gemäß IEC 60068-2-27

● für Bahnanwendungen gemäß DIN EN 61373 Schwingfestigkeit

● gemäß IEC 60068-2-6

● für Bahnanwendungen gemäß DIN EN 61373 Betriebsdauer typisch 100000h Referenzkennzeichen gemäß IEC 81346-2:2009 P Referenzkennzeichen gemäß DIN EN 61346-2 P Betriebsspannung 1

● bei AC

— bei 50 Hz Bemessungswert

— bei 60 Hz Bemessungswert relative positive Toleranz der Betriebsspannung 20% relative negative Toleranz der Betriebsspannung 20%

IP40

IP20

Sinushalbwelle 50g / 11 ms

Kategorie 1, Klasse B

10 ... 500 Hz: 5g

Kategorie 1, Klasse B

230V

Steuerstromkreis/ Ansteuerung

Einschaltstrom maximal 3A

Anschlüsse/ Klemmen

Ausführung des elektrischen Anschlusses Schraubanschluss Art der anschließbaren Leiterquerschnitte

● eindrähtig mit Aderendbearbeitung

● eindrähtig ohne Aderendbearbeitung

● feindrähtig mit Aderendbearbeitung

● feindrähtig ohne Aderendbearbeitung

● bei AWG-Leitungen

Anzugsdrehmoment

● bei Schraubanschluss

2x (0,5 ... 0,75 mm²)

2x (1,0 ... 1,5 mm²)

2x (0,5 ... 1,5 mm²)

2x (1,0 ... 1,5 mm²)

2x (18 ... 14)

0,8...0,9N·m

Leuchtmittel

Art des Leuchtmittels LED Farbe des Leuchtmittels gelb Lichtstärke 900...1400mcd Eignungsnachweis

● ATEX

● IECEx

Nein

Umgebungsbedingungen

Umgebungstemperatur

● während Betrieb

● während Lagerung

-25...+70°C

-40...+80°C

3SU1401-1BF30-1AA0 Änderungen vorbehalten Seite 2/

07.10.2019 © Copyright Siemens

Page 3

Umweltkategorie während Betrieb gemäß IEC 60721 3M6, 3S2, 3B2, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %,

keine Betauung im Betrieb erlaubt)

Einbau/ Befestigung/ Abmessungen

Befestigungsart

● der Module und Zubehör Höhe 33,2mm Breite 9,8mm Tiefe 29,4mm

Frontplattenbefestigung

Approbationen/ Zertifikate

allgemeine Produktzulassung EMV (Elektro-

magnetische

Konformitätserklärung

Verträglichkeit)

Konformitätser-

Prüfbescheinigungen Marine / Schiffbau

klärung

Sonstige spezielle Prüfbe-

scheinigungen

Typprüfbescheini-

gung/Werkszeugnis

Marine / Schiffbau Sonstige

Bestätigungen

Weitere Informationen

Information- and Downloadcenter (Kataloge, Broschüren,…)

www.siemens.de/sirius/catalogs

Industry Mall (Online-Bestellsystem)

https://mall.industry.siemens.com/mall/de/de/Catalog/product?mlfb=3SU1401-1BF30-1AA0

CAx-Online-Generator

http://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=de&mlfb=3SU1401-1BF30-1AA0

Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)

https://support.industry.siemens.com/cs/ww/de/ps/3SU1401-1BF30-1AA0

Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)

http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=3SU1401-1BF30-1AA0&lang=de

3SU1401-1BF30-1AA0 Änderungen vorbehalten Seite 3/

Page 4

29.4

33.2

9.8

23.4

3SU1401-1BF30-1AA0 Änderungen vorbehalten Seite 4/

Page 5

-P

230 V AC
