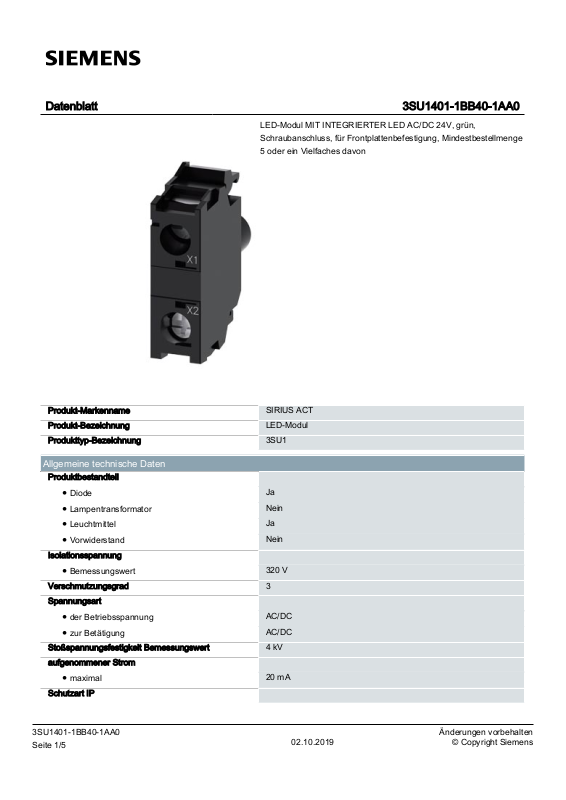

Datenblatt 3SU1401-1BB40-1AA0
5
LED-Modul MIT INTEGRIERTER LED AC/DC 24V, grün,
Schraubanschluss, für Frontplattenbefestigung, Mindestbestellmenge
5 oder ein Vielfaches davon
Produkt-Markenname SIRIUS ACT
Produkt-Bezeichnung LED-Modul
Produkttyp-Bezeichnung 3SU1
Allgemeine technische Daten
Produktbestandteil
● Diode
● Lampentransformator
● Leuchtmittel
● Vorwiderstand
Isolationsspannung
● Bemessungswert
Verschmutzungsgrad 3
Spannungsart
● der Betriebsspannung
● zur Betätigung
Stoßspannungsfestigkeit Bemessungswert 4kV
aufgenommener Strom
● maximal
Schutzart IP
Ja
Nein
Ja
Nein
320V
AC/DC
AC/DC
20mA
3SU1401-1BB40-1AA0 Änderungen vorbehalten
Seite 1/
02.10.2019 © Copyright Siemens
Page 2
● des Gehäuses
5
● der Anschlussklemme
Schockfestigkeit
● gemäß IEC 60068-2-27
● für Bahnanwendungen gemäß DIN EN 61373
Schwingfestigkeit
● gemäß IEC 60068-2-6
● für Bahnanwendungen gemäß DIN EN 61373
Betriebsdauer typisch 100000h
Referenzkennzeichen gemäß IEC 81346-2:2009 P
Referenzkennzeichen gemäß DIN EN 61346-2 P
Betriebsspannung 1
● bei AC
— bei 50 Hz Bemessungswert
— bei 60 Hz Bemessungswert
● bei DC Bemessungswert
relative positive Toleranz der Betriebsspannung 20%
relative negative Toleranz der Betriebsspannung 20%
IP40
IP20
Sinushalbwelle 50g / 11 ms
Kategorie 1, Klasse B
10 ... 500 Hz: 5g
Kategorie 1, Klasse B
24V
24V
24V
Steuerstromkreis/ Ansteuerung
Einschaltstrom maximal 2A
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses Schraubanschluss
Art der anschließbaren Leiterquerschnitte
● eindrähtig mit Aderendbearbeitung
● eindrähtig ohne Aderendbearbeitung
● feindrähtig mit Aderendbearbeitung
● feindrähtig ohne Aderendbearbeitung
● bei AWG-Leitungen
Anzugsdrehmoment
● bei Schraubanschluss
2x (0,5 ... 0,75 mm²)
2x (1,0 ... 1,5 mm²)
2x (0,5 ... 1,5 mm²)
2x (1,0 ... 1,5 mm²)
2x (18 ... 14)
0,8...0,9N·m
Leuchtmittel
Art des Leuchtmittels LED
Farbe des Leuchtmittels grün
Lichtstärke 900...1400mcd
Eignungsnachweis
● ATEX
● IECEx
Nein
Nein
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb
● während Lagerung
3SU1401-1BB40-1AA0 Änderungen vorbehalten
Seite 2/
-25...+70°C
-40...+80°C
02.10.2019 © Copyright Siemens
Page 3
Umweltkategorie während Betrieb gemäß IEC 60721 3M6, 3S2, 3B2, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %,
5
keine Betauung im Betrieb erlaubt)
Einbau/ Befestigung/ Abmessungen
Befestigungsart
● der Module und Zubehör
Höhe 33,2mm
Breite 9,8mm
Tiefe 29,4mm
Frontplattenbefestigung
Approbationen/ Zertifikate
allgemeine Produktzulassung EMV (Elektro-
magnetische
Konformitätserklärung
Verträglichkeit)
Konformitätser-
Prüfbescheinigungen Marine / Schiffbau
klärung
Sonstige spezielle Prüfbe-
scheinigungen
Typprüfbescheini-
gung/Werkszeugnis
Marine / Schiffbau Sonstige
Bestätigungen
Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
www.siemens.de/sirius/catalogs
Industry Mall (Online-Bestellsystem)
https://mall.industry.siemens.com/mall/de/de/Catalog/product?mlfb=3SU1401-1BB40-1AA0
CAx-Online-Generator
http://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=de&mlfb=3SU1401-1BB40-1AA0
