SITOP UPS1600 / UPS1100

___________________

Stromversorgung SITOP

SITOP UPS1600 / UPS1100

Betriebsanleitung

SITOP UPS1600 10A 6EP4134 6EP4134 6EP4134 SITOP UPS1600 20A 6EP4136 6EP4136 6EP4136 SITOP UPS1100 Batteriemodul 1,2 Ah 6EP4131 Batteriemodul 3,2 Ah 6EP4133 Batteriemodul 7 Ah 6EP4134

05.2014

C98130

Übersicht

Sicherheitshinweise

Beschreibung, Geräteaufbau, Maßzeichnung

Engineering

Montage/Demontage

Einbaulage, Einbauabstände

Installation

Technische Daten

Sicherheit, Zulassungen, EMV

Umgebungsbedingungen

Umwelt

Service & Support

-3AB00-0AY0

-3AB00-1AY0

-3AB00-2AY0

-3AB00-0AY0

-3AB00-1AY0

-3AB00-2AY0

-0GB00-0AY0

-A7628-A1-4-29

Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND

C98130-A7628-A1-4-29

Ⓟ

Rechtliche Hinweise

Warnhinweiskonzept

GEFAHR

bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.

WARNUNG

bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.

VORSICHT

bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.

ACHTUNG

bedeutet, dass Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen

Qualifiziertes Personal

qualifiziertem Personal

Bestimmungsgemäßer Gebrauch von Siemens-Produkten

WARNUNG

Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation

eingehalten werden. Hinweise in den zugehörigen Dokumentationen müssen beachtet werden.

Marken

Haftungsausschluss

Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden stehen ohne Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt.

werden.

Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden angefügt sein.

Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige Aufgabenstellung

gehandhabt werden unter Beachtung der für die jeweilige Aufgabenstellung zugehörigen Dokumentation, insbesondere der darin enthaltenen Sicherheits- und Warnhinweise. Qualifiziertes Personal ist auf Grund seiner Ausbildung und Erfahrung befähigt, im Umgang mit diesen Produkten/Systemen Risiken zu erkennen und mögliche Gefährdungen zu vermeiden.

Beachten Sie Folgendes:

vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen

Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.

Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass wir für die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser Druckschrift werden regelmäßig überprüft, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten.

05/2014 Änderungen vorbehalten

Übersicht

Beschreibung

Die DC-USV-Module ergänzen 24 V-Netzgeräte von SITOP für unterbrechungsfreie Nennströme bis 20 A aus den Batteriemodulen UPS1100, die auf wartungsfreien Blei- GelAkkus basieren. Über die integrierte Elektronik erkennt die UPS1600 automatisch den Batterietyp und lädt ihn mit der optimalen temperaturgeführten Ladekennlinie. Das intelligente Batteriemanagement überwacht alle relevanten Daten, auch von parallel geschalteten Batteriemodulen. Über Ethernet/ Profinet-Schnittstelle wird der Batteriestatus und verschiedene aktuelle Werte wie z.B. Spannung, Strom oder Restkapazität ausgegeben. Dank integriertem Web-Server ist sogar die Ferndiagnose möglich.

Das schmale DC-USV-Modul UPS1600 verfügt über ein dynamisches Überlastverhalten um z.B. Industrie-PCs einzuschalten. Der hohe Ladestrom stellt die Pufferbereitschaft nach Netzausfall schnell wieder her. Und für den Einsatz im Inselbetrieb kann die USV bei fehlender Netzspannung aus der Batterie aktiviert werden, z.B. um Generatoren zu starten.

Zu den wesentlichen Produktvorteilen gehören:

● Kompakte DC-USV-Module SITOP UPS1600 24 V/ 10 A und 20 A mit digitalen Ein- /Ausgängen, optional mit USB oder zwei Ethernet/Profinet-Schnittstellen

● Batteriemodule SITOP UPS1100 24 V/ 1,2 Ah, 3,2 Ah und 7 Ah mit wartungsfreien Blei- Gel-Akkus und integrierter Elektronik; Intelligentes Batteriemanagement mit automatischer Erkennung der Batteriemodule und Auswahl der optimalen, temperaturgeführten Ladekennlinie; Überwachung der Betriebsbereitschaft, AkkuZuleitung, -Alterung und -Ladezustand.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

● Alle Diagnosedaten und Alarmmeldungen über USB und Ethernet/ Profinet verfügbar

● Hohe dynamische Überlastfähigkeit: 3-facher Nennstrom für 30 ms und 1,5-facher

Nennstrom für 5 s pro Minute

● Hohe Ladeströme

● Start aus Batteriemodulen bei fehlender Netzspannung

Übersicht

Bestelldaten

Unterbrechungsfreihe Stromversorgung SITOP UPS1600

Typ

Bestellnummer

Ausgang DC 24 V/10 A

mit USB-Schnittstelle

mit Profinet (PN)-Schnittstelle

Ausgang DC 24 V/20 A

mit USB-Schnittstelle

mit Profinet (PN)-Schnittstelle

Batteriemodul SITOP UPS1100

Artikel

Bestellnummer

Batteriemodul 3,2 Ah

6EP4133-0GB00-0AY0

Batteriemodul 7 Ah

6EP4134-0GB00-0AY0

Zubehör

Typ

Bestellnummer

● Remote-Monitoring mit integriertem Web-Server

● SITOP UPS Manager (SW-Download kostenfrei) unterstützt Konfiguration und

Überwachung bei PC-basierenden Systemen

● Vollständige Integration in TIA: Komfortables Engineering im TIA Portal, S7- Funktionsbausteine für die Einbindung in Anwenderprogramme und WinCC Faceplates

Es stehen folgende Gerätevarianten zur Verfügung:

Eingang DC 24 V,

Eingang DC 24 V, Ausgang DC 24 V/10 A

Eingang DC 24 V,

Eingang DC 24 V, Ausgang DC 24 V/20 A

6EP4134-3AB00-0AY0

6EP4134-3AB00-1AY0

6EP4134-3AB00-2AY0

6EP4136-3AB00-0AY0

6EP4136-3AB00-1AY0

6EP4136-3AB00-2AY0

Batteriemodul 1,2 Ah 6EP4131-0GB00-0AY0

Gerätekennzeichnungsschild 20 mm × 7 mm, pastell-türkis 3RT1900-1SB20

SITOP UPS1600 / UPS1100

4 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Inhaltsverzeichnis

Übersicht ................................................................................................................................................ 3

1 Sicherheitshinweise ................................................................................................................................ 9

2 Beschreibung, Geräteaufbau, Maßzeichnung ........................................................................................ 11

3 Engineering .......................................................................................................................................... 37

2.1 Gerätebeschreibung .................................................................................................................... 11

2.1.1 UPS1600 ...................................................................................................................................... 11

2.1.2 UPS1100 ...................................................................................................................................... 14

2.2 Anschlüsse und Klemmenbezeichnung ....................................................................................... 15

2.2.1 UPS1600 ...................................................................................................................................... 15

2.2.1.1 Leistungsklemmen ....................................................................................................................... 15

2.2.1.2 Signalklemme ............................................................................................................................... 16

2.2.1.3 USB-Anschluss ............................................................................................................................ 17

2.2.1.4 PROFINET/Ethernet-Anschluss ................................................................................................... 18

2.2.2 UPS1100 ...................................................................................................................................... 19

2.2.2.1 Leistungsklemmen ....................................................................................................................... 19

2.3 Schalter / Taster ........................................................................................................................... 20

2.3.1 UPS1600 ...................................................................................................................................... 20

2.3.1.1 Drehkodierschalter Zuschaltschwelle .......................................................................................... 20

2.3.1.2 Drehkodierschalter Pufferzeit ....................................................................................................... 21

2.3.1.3 Brückenvarianten ......................................................................................................................... 22

2.3.2 UPS1100 ...................................................................................................................................... 25

2.3.2.1 Taster für Batterietausch .............................................................................................................. 25

2.4 Betriebsanzeigen und Signalisierungen ...................................................................................... 26

2.4.1 UPS1600 ...................................................................................................................................... 26

2.4.1.1 LED's ............................................................................................................................................ 26

2.4.1.2 Relaisausgänge ........................................................................................................................... 29

2.4.2 UPS1100 ...................................................................................................................................... 30

2.4.2.1 LED's ............................................................................................................................................ 30

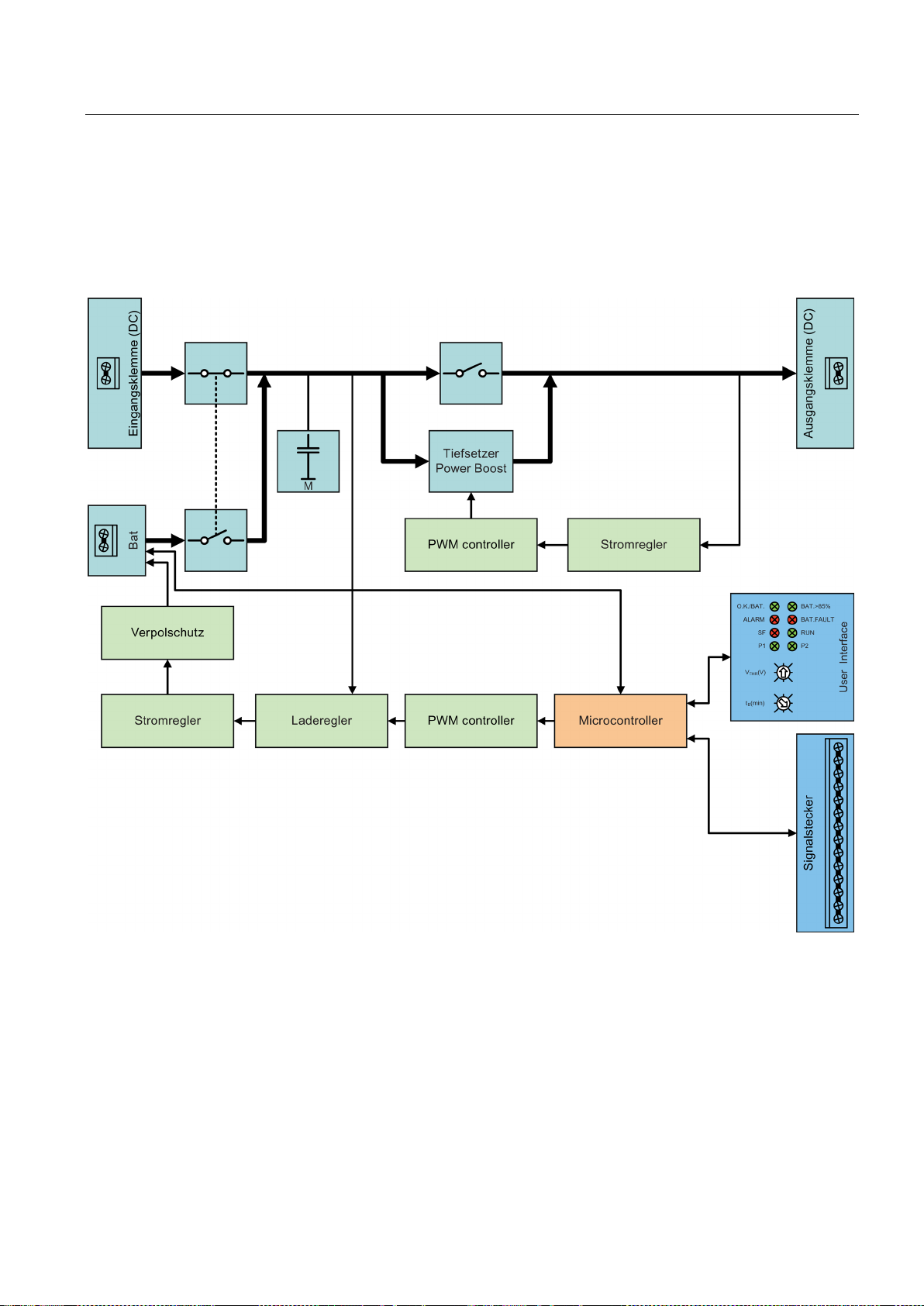

2.5 Blockdiagramm ............................................................................................................................ 31

2.5.1 UPS1600 ...................................................................................................................................... 31

2.5.2 UPS1100 ...................................................................................................................................... 32

2.6 Abmessungen und Gewicht ......................................................................................................... 33

2.6.1 UPS1600 ...................................................................................................................................... 33

2.6.2 UPS1100 ...................................................................................................................................... 35

3.1 Allgemeines .................................................................................................................................. 37

3.2 Alarmliste ..................................................................................................................................... 38

3.3 STEP 7 im TIA-Portal ................................................................................................................... 42

3.3.1 Hardware Support Package installieren ...................................................................................... 42

3.3.2 UPS1600 in ein Projekt einbinden ............................................................................................... 43

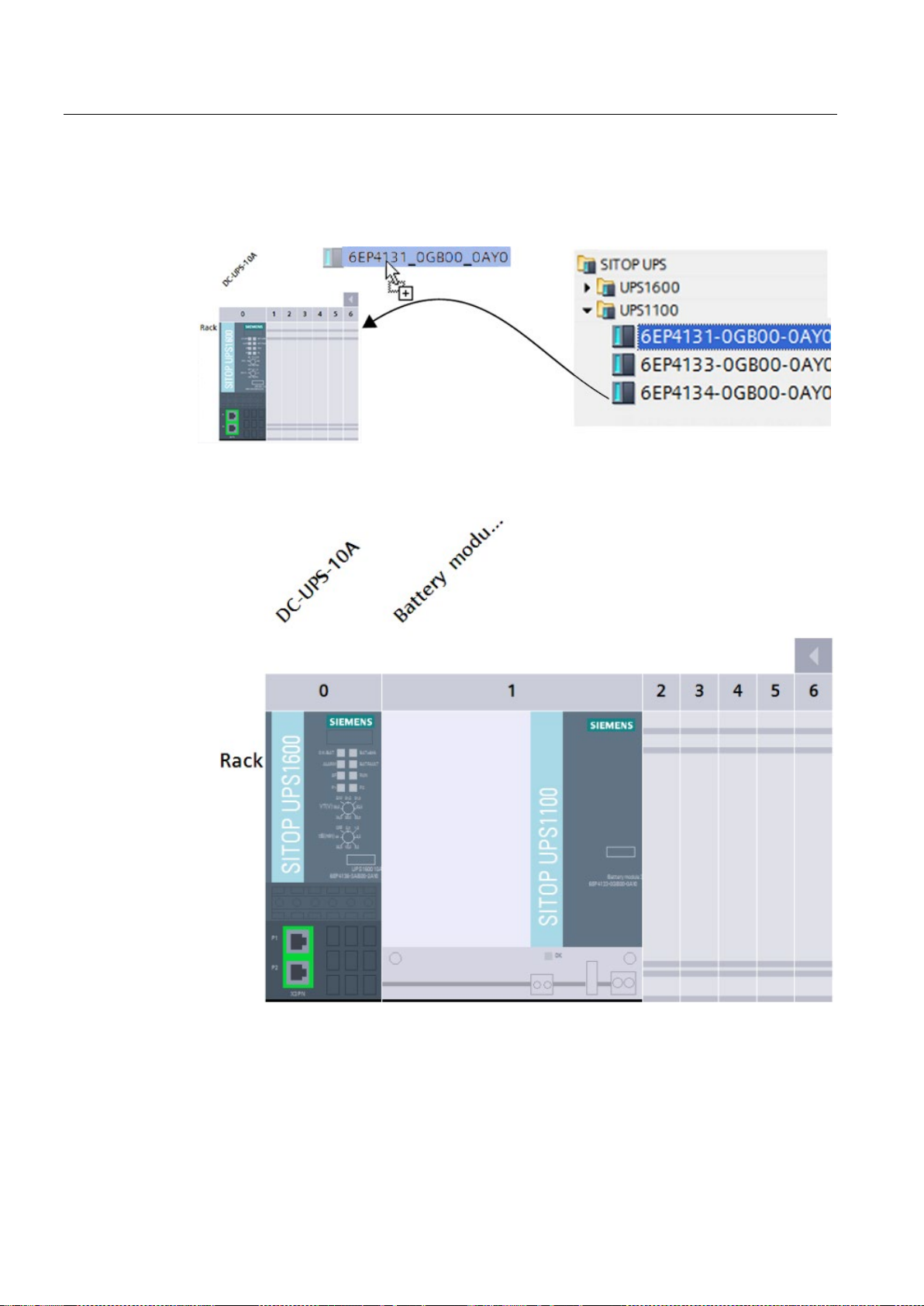

3.3.3 Der UPS1600 Batteriemodule zuweisen ..................................................................................... 45

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Inhaltsverzeichnis

4 Montage/Demontage ............................................................................................................................ 97

5 Einbaulage, Einbauabstände................................................................................................................ 103

3.3.4 Parameter UPS1600 und UPS1100 in Step 7 im TIA Portal ...................................................... 47

3.3.5 USV in STEP 7 im TIA Portal parametrieren .............................................................................. 47

3.3.6 UPS1600 im System konfigurieren ............................................................................................. 50

3.3.7 Diagnose ..................................................................................................................................... 54

3.3.8 Firmware-Update ........................................................................................................................ 55

3.3.9 Rücksetzen auf Werkseinstellungen ........................................................................................... 56

3.4 STEP 7 V5................................................................................................................................... 58

3.4.1 Geräte-Stammdaten-Datei (GSD) installieren ............................................................................ 58

3.4.2 UPS1600 in einem Projekt verwenden ....................................................................................... 59

3.4.3 Parameter der USV in STEP 7 V5 .............................................................................................. 62

3.4.4 USV in STEP 7 V5 parametrieren ............................................................................................... 62

3.4.5 Konfiguration in Controller laden (Inbetriebnahme) .................................................................... 66

3.4.6 Diagnose ..................................................................................................................................... 68

3.4.7 Firmware-Update ........................................................................................................................ 68

3.4.8 Rücksetzen auf Werkseinstellungen ........................................................................................... 70

3.5 SITOP UPS Manager .................................................................................................................. 71

3.5.1 Funktionen des SITOP UPS Managers ...................................................................................... 71

3.5.2 Die Oberfläche des SITOP UPS Managers ................................................................................ 72

3.5.3 Installation / Deinstallation .......................................................................................................... 73

3.5.4 Verbindungsmöglichkeiten zur UPS1600 ................................................................................... 74

3.5.5 Eine Verbindung über Ethernet herstellen .................................................................................. 74

3.5.6 Eine Verbindung über USB herstellen ........................................................................................ 80

3.5.7 Konfiguration im SITOP UPS Manager ....................................................................................... 80

3.5.8 Allgemeine Einstellungen ............................................................................................................ 81

3.5.9 Die UPS1600 konfigurieren......................................................................................................... 81

3.5.10 Verhalten des SITOP UPS Managers ......................................................................................... 83

3.5.11 Anzeige und Visualisierung ......................................................................................................... 86

3.5.12 Firmware-Update ........................................................................................................................ 89

3.6 Web-Server ................................................................................................................................. 91

3.6.1 Auf den Web-Server zugreifen .................................................................................................... 91

3.6.2 Die Oberfläche des Web-Servers ............................................................................................... 92

3.6.3 Funktionen des Web-Servers...................................................................................................... 93

3.6.4 Daten der UPS1600 (Grundgerät) einsehen ............................................................................... 94

3.6.5 Daten der Energiespeicher einsehen .......................................................................................... 94

Alarm-Monitoring ......................................................................................................................... 95

3.6.6

3.6.7 Konfiguration der Kommunikationsschnittstelle .......................................................................... 96

4.1 UPS1600 ..................................................................................................................................... 97

4.1.1 Signalstecker ............................................................................................................................... 98

4.1.2 USB-Stecker ............................................................................................................................... 98

4.1.3 PROFINET/Ethernet-Stecker ...................................................................................................... 99

4.2 UPS1100 ................................................................................................................................... 100

5.1 UPS1600 ................................................................................................................................... 103

5.1.1 Standard-Einbaulage ................................................................................................................ 103

5.1.2 Andere Einbaulagen .................................................................................................................. 104

5.2 UPS1100 ................................................................................................................................... 105

5.2.1 Standard-Einbaulage ................................................................................................................ 105

SITOP UPS1600 / UPS1100

6 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Inhaltsverzeichnis

6 Installation .......................................................................................................................................... 107

7 Technische Daten ............................................................................................................................... 113

8 Sicherheit, Zulassungen, EMV ............................................................................................................ 119

9 Umgebungsbedingungen .................................................................................................................... 123

10 Umwelt ............................................................................................................................................... 125

11 Service & Support ............................................................................................................................... 127

5.2.2 Andere Einbaulagen .................................................................................................................. 105

5.3 Höhenderating............................................................................................................................ 106

6.1 Eingangsseitiger Anschluss UPS1600 ...................................................................................... 108

6.2 Ausgangsseitiger Anschluss UPS1600 ..................................................................................... 108

6.3 Anschluss BAT UPS1600 .......................................................................................................... 109

6.4 Anschluss USB .......................................................................................................................... 109

6.5 Anschluss PROFINET/Ethernet ................................................................................................. 109

6.6 Anschlüsse UPS1100 ................................................................................................................ 110

6.7 Wartung ...................................................................................................................................... 111

6.7.1 Batterie ....................................................................................................................................... 111

6.7.2 Batteriewechsel .......................................................................................................................... 112

7.1 Eingang ...................................................................................................................................... 113

7.1.1 UPS1600 .................................................................................................................................... 113

7.1.2 UPS1100 .................................................................................................................................... 113

7.2 Ausgang ..................................................................................................................................... 114

7.2.1 UPS1600 .................................................................................................................................... 114

7.2.2 UPS1100 .................................................................................................................................... 114

7.3 Pufferzeiten ................................................................................................................................ 115

7.4 Wirkungsgrad ............................................................................................................................. 115

7.5 Schutz und Überwachung .......................................................................................................... 116

7.6 MTBF ......................................................................................................................................... 116

7.7 Mechanik .................................................................................................................................... 117

7.8 Maßzeichnung............................................................................................................................ 118

8.1 Sicherheit ................................................................................................................................... 119

8.2 Prüfspannung ............................................................................................................................. 120

8.3 Zulassungen ............................................................................................................................... 121

8.4 EMV ........................................................................................................................................... 121

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Inhaltsverzeichnis

SITOP UPS1600 / UPS1100

8 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

WARNUNG

Sachgemäßer Umgang mit den Geräten

Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte unter gefährlicher Spannung.

Unsachgemäßer Umgang mit diesen Geräten kann deshalb zu Tod oder schweren Körperverletzungen sowie zu erheblichen Sachschäden führen.

Nur entsprechend qualifiziertes Fachpersonal darf an diesem Gerät oder in dessen Nähe arbeiten.

Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte Lagerung, Aufstellung und Montage voraus.

Vor Beginn der Installations- oder Instandhaltungsarbeiten ist der Hauptschalter der Anlage auszuschalten und gegen Wiedereinschalten zu sichern.

Bei Nichtbeachtung kann das Berühren spannungsführender Teile Tod oder schwere Körperverletzung zur Folge haben.

Bei Lagerung, Montage und Betrieb der Bleiakkumulatoren sind die einschlägigen DIN/VDE-Bestimmungen oder länderspezifische Vorschriften (z. B. VDE 0510 Teil2 / EN50272-2) zu beachten. Für ausreichende Be- und Entlüftung des Batteriestandortes ist zu sorgen. Mögliche Zündquellen müssen mindestens 50 cm entfernt sein.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Sicherheitshinweise

SITOP UPS1600 / UPS1100

10 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

2.1

Gerätebeschreibung

2.1.1

UPS1600

Die UPS1600 10A und 20A ist ein Einbaugerät der SITOP-Reihe zur Montage auf Normprofilschiene DIN EN 50022-35x15/7,5. Für die Installation der Geräte UPS1600 und Batteriemodule UPS1100 sind die einschlägigen DIN/VDE-Bestimmungen oder länderspezifischen Vorschriften (z.B. VDE 0510 Teil 2 / EN 50272-2) zu beachten .

Siehe Kapitel Installation (Seite 107)

In Kombination mit SITOP UPS1100 Batteriemodulen dient es zur Pufferung des Laststromes von 24V-Laststromversorgungen der Reihe SITOP. Mit ihrer hohen dynamischen Überlastfähigkeit bis zum 3-fachen Nennstrom über 30 ms beziehungsweise bis zum 1,5-fachen Nennstrom über 5 s pro Minute sind sie geeignet für Anwendungen mit Speicherprogrammierbaren Steuerungen (SPS) und Industrie-PCs, da sie selbst im Pufferbetrieb hohe Einschaltströme zulassen.

Der Eingang des DC-USV-ModulsUPS1600 ist mit dem Ausgang des versorgenden 24 V DC-Netzteils zu verbinden. Das Batteriemodul UPS1100 wird an den Klemmen Bat angeschlossen. Die zu puffernden Verbraucher werden über den Ausgang des DC-USVModuls UPS1600 mit der am Eingang angelegten Spannung versorgt.

Neu ist der sogenannte Energy Storage Link, eine zusätzliche Zwei-Draht-Verbindung zwischen dem Grundgerät Sitop UPS1600 und den codierten Batteriemodulen Sitop UPS1100. Darüber erkennt und verwaltet das Grundgerät automatisch bis zu sechs Batteriemodule und wählt dafür die optimale, temperaturgeführte Ladekennlinie aus. Letzteres schafft die Grundlage für lange Lebensdauer der Batteriemodule. Via Energy Storage Link überwacht es zudem die Betriebsbereitschaft sowie die Zuleitung (Drahtbruch), Alterung (Lebensdauer) und den Ladezustand (Spannung, Strom, Restkapazität) der Akkus. Alle 20 Sekunden erfolgt eine Überprüfung der Verbindung zu dem UPS1100 Batteriemodule (auf Spannung, Verpolschutz). Zusätzlich erfolgt im Intervall von vier Stunden automatisch ein Test mit definierter Belastung der Bleiakkus. Es können auch Batteriemodule anderer Baureihen und Hersteller eingesetzt werden, jedoch mit eingeschränkten Diagnosefunktionen wie die Anzeige von Ladestrom oder Ladeschlussspannung und ohne die Möglichkeit des temperaturgeführten Ladens.

Bei Ausfall der 24 V DC-Versorgungsspannung bzw. Spannungseinbruch unter die eingestellte Zuschaltschwelle werden die Verbraucher durch Zuschaltung des im Bereitschaftsparallelbetrieb auf Vollladung gehaltenen Batteriemodules versorgt. Die Pufferung erfolgt entsprechend der über den Drehkodierschalter eingestellten Pufferzeit bzw. bis zur maximalen Pufferzeit (Abschaltung nach Erreichen der Tiefentladeschwelle). Dabei gibt es zwei Möglichkeiten: a.) Spannungswiederkehr erst nach Ablauf der Pufferzeit: Bei Wegfall der Eingangsspannung am DC-USV-Modul übernimmt sofort die Batterie die Versorgung, hierdurch bleibt die Ausgangsspannung Ua absolut unterbrechungsfrei bis zum Ende der

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.1 Gerätebeschreibung

Pufferzeit erhalten. b.) Spannungswiederkehr vor Ablauf der Pufferzeit: Bei Wegfall der Eingangsspannung am DC-USV-Modul übernimmt sofort die Batterie die Versorgung, hierdurch bleibt die Ausgangsspannung Ua absolut unterbrechungsfrei erhalten. Bei gewählter Einstellung „Unterbrechung der Ausgangsspannung" (siehe Kapitel Brückenvarianten (Seite 22)) wird die Ausgangsspannung Ua bei Netzwiederkehr während der eingestellten Pufferzeit automatisch für die einstellbare Zeit (Defaultwert 5 s) unterbrochen. Der Akku ist bereits weggeschaltet, weil die Eingangsspannung schon wiedergekehrt ist. Wird nicht auf „Unterbrechung Ausgang Ua" eingestellt, gibt es keine Unterbrechung, weil die Eingangsspannung bereits vor Ablauf der eingestellten Pufferzeit wiedergekehrt ist.

Über Drehschalter können die Batteriemodul-Zuschaltschwelle und die Pufferzeit eingestellt werden. Der Ladestrom für die Batteriemodule wird automatisch eingestellt und kann über die Schnittstelle (nur bei den Typen -1AY0 und -2AY0) geändert werden.

Acht Leuchtdioden, zwei potentialfreie Wechsler, ein Schließer zeigen den Zustand der UPS1600 an.

Die USB Schnittstelle (nur -1AY0) bzw. Profinet/Ethernet-Schnittstelle (nur -2AY0) übernehmen die Kommunikation zu den PC/Steuerungen. Details dazu siehe Kapitel Anschlüsse und Klemmenbezeichnung (Seite 15) und Schalter / Taster (Seite 20).

Betriebs- und Diagnosedaten können über zwei integrierte Industrial-Ethernet/Profinet-Ports übertragen und extern visualisiert oder weiterverarbeitet werden, alternativ zur bewährten USB-Verbindung. Autorisierten Anwendern ermöglicht ein integrierter Web-Server relevante Daten auch aus der Ferne via Webbrowser auszulesen, ohne weitere Software-Installation auf dem Remote-System. Der Web-Server ist im Auslieferungszustand aktiviert. Vollen Zugriff erschließt das kostenfrei erhältliche, auf Windows XP- und Windows 7Systemen (32 und 64 Bit) lauffähige Softwaretool Sitop UPS Manager. Damit lässt sich die gesamte DC-USV-Installation einfach und komfortabel per PC konfigurieren und überwachen. Das Softwaretool bietet vielfältige Möglichkeiten zur Visualisierung von Betriebs- und Diagnoseinformationen, unter anderem in Form von Alarmlisten oder übersichtlichen Trenddiagrammen, die auf einen Blick zum Beispiel den zeitlichen Verlauf von Ladespannung oder Laststrom der DC-USV zeigen. Der UPS-Manager erkennt auch, wenn ältere SITOP DC-USV Module (6EP1931-2xxxx) eingesetzt werden und zeigt diese richtig an. Die Sitop UPS1600 ist vollständig in Totally Integrated Automation (TIA), die offene Systemarchitektur von Siemens für durchgängige Automatisierungslösungen, eingebunden. Das Engineering erfolgt im TIA Portal und reduziert sich für den Anwender auf wenige Mausklicks. Im Hardware-Katalog können die USV-Module direkt ausgewählt und in die grafische Netzwerkdarstellung übernommen werden. Für Anwendungen ohne Netzwerkanbindung gibt es die Sitop UPS1600 in Varianten mit USB-Schnittstelle oder digitalen Ein-/Ausgängen. Für den Einsatz im Inselbetrieb kann die DC-USV ohne Eingangsspannung aus der Batterie aktiviert werden, um etwa über eine direkt versorgte Steuerung einen Generator zu starten. (siehe Kapitel Brückenvarianten (Seite 22))

SITOP UPS1600 / UPS1100

12 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

①

DC-Eingang

②

DC-Ausgang

③

Bat

④

Signalstecker

⑤

Profinet- (Ethernet-) Schnittstelle (nur bei ... - 2AY0)

⑥

USB - Schnittstelle (nur bei ... - 1AY0)

⑦

Drehkodierschalter Zuschaltschwelle

⑧

Drehkodierschalter Pufferzeit

⑨

Signalisierung (LED's)

⑩

Hutschienenschieber

⑪

Konvektion

⑫

Freiraum oberhalb/unterhalb

2.1 Gerätebeschreibung

Bild 2-1 Aufbau UPS1600 (Beispiel 6EP4136-3AB00-2AY0)

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.1.2

UPS1100

①

DC-Eingang X1

②

Signalklemme X2

③

Sicherung F1/F2 (F2 nur bei 7 Ah)

④

Signalisierung (LED)

⑤

Hutschienenhalter (nicht bei 7 Ah - Variante)

⑥

natürliche Konvektion

2.1 Gerätebeschreibung

Die Batteriemodule UPS1100 bestehen aus einer Batterieaufnahme mit 2 Stück wartungsfreien, verschlossenen Bleigel-Akkumulatoren sowie Klemmen für die Verbindungsleitungen zur unterbrechungsfreien Stromversorgung SITOP UPS1600. Die UPS1100 enthält eine Platine zur Überwachung des Batteriefunktionen und der Kommunikation mit der UPS1600. Eine grüne LED zeigt an, dass es eine Kommunikationsverbindung zur UPS1600 gibt bzw. blinkt während des Akkutausches.

Es können bis zu 6 Stück UPS1100 der gleichen Type parallel mit einer UPS1600 verbunden werden. Für einen Akkumulatorentausch siehe Kapitel Batteriewechsel (Seite 112).

Bild 2-2 Aufbau UPS1100 (Beispiel 6EP4133-0GB00-0AY0)

SITOP UPS1600 / UPS1100

14 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.2

Anschlüsse und Klemmenbezeichnung

2.2.1

UPS1600

2.2.1.1

Leistungsklemmen

Anschlüsse und Klemmenbezeichnungen (siehe Bild 2-1 Aufbau UPS1600 (Beispiel 6EP41363AB00-2AY0) (Seite 13))

②

③

④

⑤

⑥

2.2 Anschlüsse und Klemmenbezeichnung

Über die Eingangsklemmen ① kann die Verbindung zur Versorgungsspannung hergestellt werden. Die Ausgangsklemmen

Es sind Leitungen zu verwenden, die für mindestens 90 °C geeignet sind. (nur bei Anwendung für UL508)

Über BAT

(siehe auch Kapitel Installation (Seite 107)).

③ werden die UPS1100 Batteriemodule angeschlossen.

① DC-Eingang IN+, IN-

DC-Ausgang OUT+, OUT-

BAT+, BAT-

Signalstecker

Profinet (Ethernet)-Anschluss

USB-Anschluss

② dienen zum Anschluss der zu versorgenden Lasten.

Je eine Schraubklemme

Stecker mit 14 Schraubklemmen

RJ45 Steckkontakt

USB-B Steckkontakt

Bild 2-3 Klemmendaten UPS1600

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.2.1.2

Signalklemme

Funktion

24 V DC o.k. / Ba

Ruhestellung: Pufferbetrieb oder Aus

Pufferbereitschaft vorhanden / Alarm

Takt 0,25 Hz: Akku defekt

5 6 7

Akku > 85 %

Arbeitsstellung: Pufferung der eingestellten Pufferzeit ist möglich, bzw. Ladezustand > 85 %

On/Off

Masse

Akku Kommunikation

Akku Versorgung

Interrupt (Reset nach Pufferbetrieb)

Start aus der Batterie

2.2 Anschlüsse und Klemmenbezeichnung

Bild 2-4 Signalstecker

Bild 2-5 Signalstecker Anschlussschema

REL1 (Wechsler): Arbeitsstellung: Normalbetrieb

REL2 (Wechsler): Arbeitsstellung: Pufferbetrieb ist möglich Ruhestellung: fehlende Pufferbereitschaft

REL3 (Schließer):

Relaiskontakt: Kontaktbelastbarkeit max. 30 V DC/1 A oder 125 V AC/0,5 A

Die Brücke (4a) (siehe Bild 2-4 Signalstecker (Seite 16)) zwischen Pin 9 und 10 ist notwendig um das Gerät im Pufferbetrieb zu betreiben.

Auslieferzustand: Brücke zwischen Pin 9 und 10

SITOP UPS1600 / UPS1100

16 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.2.1.3

USB-Anschluss

2.2 Anschlüsse und Klemmenbezeichnung

Bild 2-6 USB-Anschluss

Die USB Schnittstelle (Typ B) ⑥ entspricht der USB 2.0 Norm voll (12 MBd). Eine Zugentlastung (siehe Kapitel USB-Stecker (Seite 98)) ist mittels definiertem Kabel/Stecker (Y-Con USB - Fa. Yamaichi) realisiert.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.2.1.4

PROFINET/Ethernet-Anschluss

2.2 Anschlüsse und Klemmenbezeichnung

Bild 2-7 Ethernet/PROFINET-Anschluss

Die Ethernet-Schnittstelle ⑤ entspricht dem Standard Full- Duplex mit bis zu 100 MBit/s elektrisch (100BASE-TX) nach IEEE 802.3.

Eigenschaften der Ethernet-Schnittstelle:

● Übertragungsraten 10 / 100 Mbit/s

● Zwei RJ45-Buchsen, d.h. integrierter Switch, für RJ45-Stecker

● Kabeltyp 100Base-TX (CAT5).

● Auto negotiation

● Auto crossoverKommunikation über TCP/IP und PROFINET

Die Zugentlastung (siehe Kapitel PROFINET/Ethernet-Stecker (Seite 99)) ist durch die Verwendung eines Siemens IE FastConnect RJ45 realisiert.

Die Physik der Ethernetschnittstelle ist so ausgeführt, dass PROFINET IO nach der Normen IEC 61158 und IEC 61784-2 möglich ist. Für PROFINET wird mindestens die Konformitätsklasse B eingehalten.

Die Ethernet/PROFINET Schnittstelle ermöglicht:

● Konfiguration und Monitoring unter Verwendung des SITOP UPS Managers

● Monitoring über Webserver

● Einbindung und Kommunikation der DC USV mit anderen Automatisierungskomponenten

der Siemens-Welt und offene Welt, z.B. IPC, SPS, HMI

● Firmware-Update des Gerätes über UPS- Manager oder Step7

SITOP UPS1600 / UPS1100

18 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.2.2

UPS1100

2.2.2.1

Leistungsklemmen

Anschlüsse und Klemmenbezeichnungen (siehe Bild 2-2 Aufbau UPS1100 (Beispiel 6EP41330GB00-0AY0) (Seite 14))

②

2.2 Anschlüsse und Klemmenbezeichnung

Über die Eingangsklemmen ① und die Signalklemme ② kann die Verbindung zur UPS1600 hergestellt werden. (siehe auch Kapitel Installation (Seite 107)).

① DC-Eingang +, -

Signalklemme 1, 2

Je eine Schraubklemme

Bild 2-8 Klemmendaten für 6EP4131-0GB00-0AY0 und 6EP4133-0GB00-0AY0

Bild 2-9 Klemmendaten für 6EP4134-0GB00-0AY0

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.3

Schalter / Taster

2.3.1

UPS1600

2.3.1.1

Drehkodierschalter Zuschaltschwelle

Hinweis

Die Betätigung des Drehkodierschalters ist nur mittels isoliertem Schraubendreher zulässig.

2.3 Schalter / Taster

Die Zuschaltschwelle ist mittels Drehkodierschalters ⑦ an der Gerätevorderseite zwischen 21,0 V und 25,0 V einstellbar (21 - 21,5 - 22 - 22,5 - 23 - 24 - 25 Volt). Der Auslieferzustand ist 22,5 V

Für Geräte mit einer Schnittstelle (…-1AY0, …-2AY0) hat der Kodierschalter noch eine zusätzliche Stellung (REN, siehe nachstehendes Bild). Ist diese gewählt, gelten die Softwareeinstellungen (sowohl für die Zuschaltschwelle als auch für die Pufferzeit) und nicht mehr die Hardwareeinstellungen. In der Schalterstellung REN ist der Anschluss X2.13 (INTERRUPT - Reset nach Pufferbetrieb) der Signalklemme (siehe Kapitel Signalklemme (Seite 16)) unwirksam.

Bild 2-10 Drehkodierschalter Zuschaltschwelle

Hinweise zur Drehkodierschalter-Betätigung (Schraubendreher, Drehmoment) siehe Bild 2-3 Klemmendaten UPS1600 (Seite 15).

SITOP UPS1600 / UPS1100

20 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.3.1.2

Drehkodierschalter Pufferzeit

Hinweis

Die Betätigung des Drehkodierschalters ist nur

2.3 Schalter / Taster

Die Pufferzeit wird mittels Drehkodierschalter ⑧ an der Gerätevorderseite zwischen 30 Sekunden und MAX (32767 s) in den Schritten 0,5 min (30 s), 1 min, 2 min, 5 min, 10 min, 20 min und MAX (32767 s) eingestellt. Auslieferzustand ist MAX

Der Kodierschalter hat noch die zusätzliche Stellung OFF (siehe nachstehendes Bild). Ist diese gewählt und steht der Drehkodierschalter Zusatzschwelle nicht auf REN, so ist die Pufferung ausgeschaltet.

Soll die Pufferzeit auch über die Software (nur für Geräte mit einer Schnittstelle (…-1AY0, …-2AY0)) eingestellt werden (möglicher Einstellbereich siehe Kapitel USV in STEP 7 V5 parametrieren (Seite 62)), muss der Drehkodierschalter für die Zuschaltschwelle (siehe Kapitel Drehkodierschalter Zuschaltschwelle (Seite 20)) auf REN gestellt sein.

Bild 2-11 Drehkodierschalter Pufferzeit

mittels isoliertem Schraubendreher zulässig.

Hinweise zur Drehkodierschalter-Betätigung (Schraubendreher, Drehmoment) siehe Bild 2-3 Klemmendaten UPS1600 (Seite 15).

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.3.1.3

Brückenvarianten

On/Off (Pin 9)

Hinweis

Die externe Schaltung muss den Anforderungen an SELV genügen.

Drehkodierschalter

Pufferzeit

Drehkodierschalter

Zuschaltschwelle

Drahtbrücke ON/OFF gegen

Masse

Ergebnis

OFF

21 - 25

Puffern nicht erlaubt

unendliche Pufferzeit)

OFF, 0,5 - MAX

21 - 25

Nein

Puffern nicht erlaubt

Softwareeinstellungen

Drehkodierschalter

Pufferzeit

Drehkodierschalter

Zuschaltschwelle

Drahtbrücke ON/OFF gegen

Masse

Ergebnis

OFF

21 - 25

Puffern nicht erlaubt

unendliche Pufferzeit)

OFF, 0,5 - MAX

21 - 25, REN

Nein

Puffern nicht erlaubt

Softwareeinstellungen

2.3 Schalter / Taster

Mittels Drahtbrücke auf dem Signalstecker ④ zwischen Pin 9 und Pin 10 (siehe Bild 2-4 Signalstecker (Seite 16)) wird der Pufferbetrieb ermöglicht/verhindert.

Ein Pufferbetrieb ist nur möglich, wenn die Drahtbrücke ON/OFF angeschlossen ist bzw. bei Geräten UPS1600 mit Schnittstelle auch wenn der Drehkodierschalter Zuschaltschwelle auf Stellung "REN" steht. Ab Firmwarestand V1.20 hat die Drahtbrücke ON/OFF Vorrang gegenüber der Stellung des Drehkodierschalters Zuschaltschwelle. Damit besteht die Möglichkeit den Pufferbetrieb über einen potentialfreien Kontakt (z.B. Kontakt in der Anlage) zu ermöglichen bzw. zu verhindern. Der Kontakt wird anstatt der Drahtbrücke ON/OFF geschaltet. (Hinweis: Aus Gründen der Störunempfindlichkeit etwa im Bereich 5...10 mA, Umax = 15 V DC, SELV: Imax = 10 mA)

- Kreise nach EN60950-1

Veränderungen wirken auch im Pufferbetrieb.

Tabelle 2- 1 Mit Interface (bis Firmwarestand kleiner V1.20)

0,5 - MAX 21 - 25 Ja Puffermode erlaubt

(Pufferzeit entsprechend der Einstellungen oder

OFF, 0,5 - MAX REN nicht relevant Es gelten die

Tabelle 2- 2 Mit Interface (ab Firmwarestand V1.20)

0,5 - MAX 21 - 25 Ja Puffermode erlaubt

(Pufferzeit entsprechend der Einstellungen oder

OFF, 0,5 - MAX REN Ja Es gelten die

SITOP UPS1600 / UPS1100

22 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

Drehkodierschalter

Pufferzeit

Drehkodierschalter

Zuschaltschwelle

Drahtbrücke

ON/OFF gegen

Masse

Ergebnis

OFF

21 - 25

nicht relevant

Puffern nicht erlaubt

oder unendliche Pufferzeit)

0,5 - MAX

21 - 25

Nein

Puffern nicht erlaubt

Unterbrechung der Ausgangsspannung (Pin 13)

Hinweis

Diese Funktion ist nur in Zusammenhang mit dem R

Start aus der Batterie (Pin 14)

2.3 Schalter / Taster

Tabelle 2- 3 Ohne Interface (alle Firmarestände)

0,5 - MAX 21 - 25 Ja Puffermode erlaubt (Pufferzeit

entsprechend der Einstellungen

Auslieferzustand: Drahtbrücke zwischen Pin 9 und Pin 10

Mittels Drahtbrücke auf dem Signalstecker ④ zwischen Pin 13 und Pin 10 wird die Unterbrechung der Ausgangsspannung für die einstellbare Zeit (Defaultwert 5 s) bei Netzwiederkehr während der Pufferzeit ermöglicht/verhindert.

Um Datenverluste zu vermeiden, müssen PC rechtzeitig vor beenden der Pufferzeit heruntergefahren werden. Kehrt nach Beginn des Herunterfahrens die Eingangsspannung zurück, wird der Pufferbetrieb beendet und die UPS1600 geht in Normalbetrieb über. Der Shutdown des PC wird zu Ende geführt, der Rechner aber nicht ausgeschaltet. PCs, die nicht über einen Ein/Aus Schalter verfügen, können nur durch das Aus- und wieder Einschalten der Spannungszufuhr erneut gebootet werden.

Für Kunden, die mit eigener SW arbeiten, muss dieser Impuls am DC USV Modul angewählt werden.

-Signal gegeben (DC UPS Manager).

Durch Schließen des Kontakts Pin 14 gegen Masse (Pin 10) wird der Start aus der Batterie ausgelöst. Diese Brücke darf keine dauerhafte Verbindung sein, sondern muss über einen Taster geführt werden. Der Eingang ist so ausgelegt, dass eine Signalleuchte mit zulässiger Versorgungsspannung von 12 bis 30 V und 8 bis 15 mA in Serie zum Schaltkontakt geschaltet werden kann. Wenn nach einem Drücken des Tasters die UPS1600 in den Pufferbetrieb geht, wird die eingestellte Pufferzeit gestartet. D.h. ist 5 Minuten eingestellt, so schaltet sich die UPS1600 nach 5 Minuten wieder aus. Kommt innerhalb der Pufferzeit die Eingangsspannung, wechselt die UPS1600 in den Normalbetrieb.

Bei vorhandener Eingangsspannung startet die DC USV im Normalbetrieb.

Wenn die UPS1600 über die Schnittstelle fernabgeschaltet ist (auch bei vorhandener Eingangsspannung möglich) kann mittels Start aus der Batterie die UPS1600 wieder gestartet werden.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

Einstellung Ladestrom (Pin10 / 11 / 12)

UPS1600 10 A

UPS1600 20 A

Klemme X2.11

Klemme X2.12

0,3 A

0,8 A

offen

0,8 A

1,75 A

offen

mit X2.10 verbunden

Max.

mit X2.10 verbunden

offen

2.3 Schalter / Taster

Bei nichtkodierten Batterien kann die Höhe des Ladestroms durch Brücken zwischen den Klemmen X2.10 (Masse) und X2.11 oder X2.12 verändert werden.

Tabelle 2- 4 Ladestrom

SITOP UPS1600 / UPS1100

24 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.3.2

UPS1100

2.3.2.1

Taster für Batterietausch

2.3 Schalter / Taster

Bei der UPS1100 befindet sich unter dem Deckel für den Batterietausch ein Taster ⑤.

Batteriewechsel siehe Kapitel Batteriewechsel (Seite 112)

Bild 2-12 Taster für Batterietausch

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.4

Betriebsanzeigen und Signalisierungen

2.4.1

UPS1600

2.4.1.1

LED's

6EP4134-3AB00-... 6EP4136-3AB00-...

LED 7 und 8 sind nur bei ... -2AY0 aktiv

Legende:

LED aus

LED leuchtet

0,5/3

LED blinkt im Intervall 0,5 s ein und 3 s aus

2.4 Betriebsanzeigen und Signalisierungen

Betriebsanzeige LED1: Betriebsart DC-USV

LED2: Ladezustand LED3: Pufferbereitschaft LED4: Akkutest LED5: für ProfiNet spezifische Diagnoseanzeigen LED6: für ProfiNet spezifische Diagnoseanzeigen LED7: Verbindungszustand Ethernet Port 1 LED8: Verbindungszustand Ethernet Port 2

Bild 2-13 Betriebsanzeigen

SITOP UPS1600 / UPS1100

26 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

LED 1 (o.k./Bat)

Signalisierung

6EP4134-3AB00-... 6EP4136-3AB00-...

aus

DC UPS aus

rot

DC UPS defekt (schwerer Hardware Fehler)

rot blinkend (0,5/0,5)

Firmware-Update

rot blinkend (1/1)

Software beschädigt

gelb blinkend (0,5/0,5)

Kritische Temperatur entdeckt oder Übertemperatur oder Überspannung am Eingang

gelb blinkend (0,5/3)

Puffermodus, Ausgang aus

gelb

Puffermodus

grün blinkend (0,5/3)

DC UPS ok, Ausgang aus

grün

DC UPS ok

LED 2 (Bat.>85%)

Signalisierung

6EP4134-3AB00-... 6EP4136-3AB00-...

grün blinkend (0,5/0,5)

Firmware Update

aus

Batterie Ladezustand<85%

grün

Batterie Ladezustand>85%

LED 3 (Alarm)

Signalisierung

6EP4134-3AB00-... 6EP4136-3AB00-...

möglich

aus

Pufferbetrieb möglich

2.4 Betriebsanzeigen und Signalisierungen

rot Ausgang Aus für 45 s wegen Überstrom oder Übertemperatur oder Pufferbetrieb nicht

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

LED 4 (Akku/Bat.Fault)

Signalisierung

6EP4134-3AB00-... 6EP4136-3AB00-...

Pufferzeit auf Stellung MAX

gelb blinkend (0,5/0,5)

Batterie außerhalb des zulässigen Temperaturbereichs

rot

Batterie defekt

gelb

ausgewählte Pufferzeit kann nicht erreicht werden

LED 5 und LED 6 (Profinet LED's)

Signalisierung

6EP4134-3AB00-2AY0 6EP4136-3AB00-2AY0

LED 5 (SF)

LED 6 (RUN)

aus aus

Keine Verbindung zu einem Profinet IO-Controller

aus grün blinkend (0,5/0,5)

Konfiguration durch Profinet IO-Controller

aus grün

Anwendung erfolgreich gestartet, Modul ok

rot grün

Anwendung erfolgreich gestartet, Modul nicht ok

rot blinkend (0,1/0,1)

grün

Anwendung läuft, Diagnose abrufbar

rot blinkend (0,5/0,5)

grün blinkend (0,5/0,5)

Selbsttest läuft (abwechselndes blinken alle 3 s)

rot blinkend (0,5/0,5)

aus

DCP erfordert Geräteidentifizierung (LED blinkt 3 s lang)

rot blinkend (0,5/0,5)

grün blinkend (0,5/0,5)

Firmware Update

LED 7 (Ethernet LED / P2)

Signalisierung

6EP4134-3AB00-2AY0 6EP4136-3AB00-2AY0

aus

Gerät mit Controller nicht verbunden

grün

Gerät mit Controller verbunden, keine Aktivität

grün / orange abwechselnd

Gerät mit Controller verbunden, Daten senden/empfangen (RX/TX)

2.4 Betriebsanzeigen und Signalisierungen

aus Batterie ok oder nichtkodierte Batteriemodule angeschlossen oder Drehkodierschalter

LED 5 und 6 sind nur bei ... -2AY0 aktiv

LED 7 ist nur bei ... -2AY0 aktiv

SITOP UPS1600 / UPS1100

28 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

LED 8 (Ethernet LED / P1)

Signalisierung

6EP4134-3AB00-2AY0 6EP4136-3AB00-2AY0

aus

Gerät mit Controller nicht verbunden

grün

Gerät mit Controller verbunden, keine Aktivität

grün / orange abwechselnd

Gerät mit Controller verbunden, Daten senden/empfangen (RX/TX)

2.4.1.2

Relaisausgänge

REL1 (Wechsler):

REL2 (Wechsler):

REL3 (Schließer):

2.4 Betriebsanzeigen und Signalisierungen

LED 8 ist nur bei ... -2AY0 aktiv

Bild 2-14 Signalstecker Anschlussschema

Arbeitsstellung: Normalbetrieb Ruhestellung: Pufferbetrieb oder Aus

Arbeitsstellung: Pufferbetrieb ist möglich Ruhestellung: fehlende Pufferbereitschaft Takt 0,25 Hz: Akku defekt oder eingestellte Pufferzeit wird nicht erreicht

Arbeitsstellung: Pufferung der eingestellten Pufferzeit ist möglich, bzw. Ladezustand >85 %

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.4.2

UPS1100

2.4.2.1

LED's

6EP4131-0GB00-0AY0 (1,2 Ah) 6EP4133-0GB00-0AY0 (3,2 Ah) 6EP4134-0GB00-0AY0 (7 Ah)

Betriebsanzeige

LED Batterie

Signalisierung

6EP4131-0GB00-0AY0 (1,2 Ah) 6EP4133-0GB00-0AY0 (3,2 Ah) 6EP4134-0GB00-0AY0 (7 Ah)

grün blinkend (0,5/0,5)

Error oder Warnung

aus

Batterie aus, keine Kommunikation

grün

Batterie O.K.

2.4 Betriebsanzeigen und Signalisierungen

Bild 2-15 Beispiel 6EP4131-0GB00-0AY0

Tabelle 2- 5 LED ④ Batterie

SITOP UPS1600 / UPS1100

30 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.5

Blockdiagramm

2.5.1

UPS1600

2.5 Blockdiagramm

Bild 2-16 Blockdiagramm UPS1600

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.5.2

UPS1100

2.6 Abmessungen und Gewicht

Bild 2-17 Blockdiagramm UPS1100

SITOP UPS1600 / UPS1100

32 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.6

Abmessungen und Gewicht

2.6.1

UPS1600

2.6 Abmessungen und Gewicht

Bild 2-18 Maßzeichnung 6EP4134-3AB00-0AY0, 6EP4134-3AB00-1AY0, 6EP4136-3AB00-

0AY0,6EP4136-3AB00-1AY0

Bild 2-19 Maßzeichnung 6EP4134-3AB00-2AY0, 6EP4136-3AB00-2AY0

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

6EP4134-3AB00-0AY0

6EP4134-3AB00-1AY0

6EP4134-3AB00-2AY0

Gewicht

ca. 0,38 kg

ca. 0,4 kg

ca. 0,45 kg

6EP4136-3AB00-0AY0

6EP4136-3AB00-1AY0

6EP4136-3AB00-2AY0

Gewicht

ca. 0,39 kg

ca. 0,41 kg

ca. 0,45 kg

2.6 Abmessungen und Gewicht

Abmessungen (B × H × T) in

50 × 138,7 × 125 50 × 138,7 × 125 50 × 138,7 × 125

SITOP UPS1600 / UPS1100

34 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

2.6.2

UPS1100

2.6 Abmessungen und Gewicht

Bild 2-20 Maßzeichnung 6EP4131-0GB00-0AY0

Bild 2-21 Maßzeichnung 6EP4133-0GB00-0AY0

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Beschreibung, Geräteaufbau, Maßzeichnung

6EP4131-0GB00-0AY0 (1,2 Ah)

6EP4133-0GB00-0AY0 (3,2 Ah)

6EP4134-0GB00-0AY0 (7 Ah)

Gewicht

ca. 1,9 kg

ca. 3,8 kg

ca. 6,1 kg

2.6 Abmessungen und Gewicht

Bild 2-22 Maßzeichnung 6EP4134-0GB00-0AY0

Abmessungen (B × H × T) in

89 × 130 × 107 190 × 169 × 79 186 × 186 × 110

SITOP UPS1600 / UPS1100

36 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

3.1

Allgemeines

Inhalt des Kapitels "Engineering"

Funktionen der einzelnen Software-Produkte

STEP 7 im TIA Portal

STEP 7 V5

SITOP UPS Manager

Web-Server

Hinweis

SITOP UPS Manager und TIA können nicht gleichzeitig auf die UPS1600 zugrei

In diesem Kapitel werden die von Siemens angebotenen Software-Werkzeuge beschrieben, die mit der SITOP UPS1600 kompatibel sind. Die Software-Werkzeuge werden mit ihren Funktionen, den jeweiligen Voraussetzungen und der Bedienung vorgestellt. Die SoftwareProdukte sind:

● STEP 7 im TIA Portal ab V12

● STEP 7 V5.4 oder höher

● SITOP UPS Manager

● Web-Server

●

Die UPS1600 kann mit STEP 7 im TIA Portal ab der Version 12 mit Servicepack 1 (SP1) verwendet werden. Nachdem die UPS1600 im Hardware-Katalog von STEP 7 im TIA Portal hinterlegt wurde, kann sie in Projekte eingebunden, parametriert und diagnostiziert werden.

●

Die UPS1600 kann mit STEP 7 V5 ab der Version 5.4 verwendet werden. Nachdem die UPS1600 im Hardware-Katalog von STEP 7 V5 hinterlegt wurde, kann sie in Projekte eingebunden, parametriert und diagnostiziert werden.

●

Mit dem SITOP UPS Manager kann die UPS1600 parametriert werden. Zusätzlich kann der Schutz von Einzel-Rechnern oder Rechner-Netzwerken durch HerunterfahrBedingungen nach einem Ausfall der Versorgungsspannung bestimmt werden.

●

Durch den Web-Server sind ein Überprüfen der Parameter sowie eine Diagnose der UPS1600 möglich.

fen.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.2

Alarmliste

Error Type

Extended

Error Type

Maintenance

Alarmtext

Hilfetext

256 - F

Gerätefehler

durchzuführen

256 2 MR

Falsche Prüfsumme

Interner Fehler: Kommunikation gestört

schreiben.

DC-USV nicht bekannt ist.

256 5 MR

Falsche Meldungslänge

Interner Fehler: Kommunikation gestört

Bereichs

gesendet

Längenfeld falsch

Request gesendet.

angeforderte Objekt zur Verfügung zu stellen.

ist zusammengebrochen.

fehlgeschlagen. Gerät ist defekt.

Interner Fehler: Falscher Parameter beim Ausführen der Test-Anweisung.

Bereichs

gesendet

durchgeführt

werden solange das Programm ausgeführt wird.

Software

werden, da kein Software-Update gestartet wurde.

3.2 Alarmliste

Über den Hilfetext können Sie weitere Informationen zu einem anstehenden Alarm erhalten. Der Extended Error Type dient zur Interpretation der Alarme in selbstprogrammierten S7 Funktionsbausteine. Die Maintenance gibt den Schweregrad des Alarms an: MR = Maintenance Required MD = Maintenance Demanded F = Failure

256 1 MR Software beschädigt Software ist beschädigt - Versuche SW-Update

256 3 MR Parameter beschädigt Versuch, unbekanntes oder nur lesbares Objekt zu

256 4 MR Unbekannter Parameter Versuche einen Parameter einzustellen, der in der

256 6 MR Falscher Parameter Parameterwert liegt außerhalb des gültigen

256 7 MR Anweisung nicht akzeptiert An die DC-USV wurde eine falsche Anweisung

256 8 MR Kommunikationsfehler:

256 9 MR Falscher Request Fehler in abgeschickter Meldung: Unbekannter

256 10 MR Objekt nicht beschreibbar Versuche einen Parameter zu beschreiben, auf den

256 11 MR Anstehendes Objekt DC-USV ist nicht in der Lage, die Daten für das

256 12 MR Batterie nicht verfügbar Versuche auf eine Batterie zuzugreifen, die nicht

256 13 MR EEPROM-Schreibfehler Speichern der Parameter der DC-USV

256 14 MR Unbekannter Alarm

256 15 MR Anweisung außerhalb des

256 16 MR SW-Update wird

Syntaxfehler in Anweisung

nur lesend zugegriffen werden kann

verfügbar ist. Entweder war die Batterie mit der angeforderten Nummer nie angeschlossen oder die Kommunikation mit der anzusprechenden Batterie

An die DC-USV wurde eine falsche Anweisung

Die gesendete Anweisung kann nicht ausgeführt

256 17 MR Keine Aktualisierung der

SITOP UPS1600 / UPS1100

38 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Die abgeschickte Anweisung kann nicht ausgeführt

Engineering

Error Type

Extended

Error Type

Maintenance

Alarmtext

Hilfetext (verbundene) Batterie abzurufen.

SW-Updates ist beschädigt.

könnte defekt sein

256

Lesefehler

EEPROM kann nicht gelesen werden. Gerät defekt.

unpassenden Aktualisierungsdatei durchzuführen.

Update erneut durchzuführen

Aktualisierungsdatei zu alt.

Byte an Referenzdaten enthalten.

256

Gerätefehler

257 - F

Gerätediagnose

prüfen

Gerätetemperatur kritisch (zu

werden!

Gerätetemperatur kritisch (zu niedrig)

könnte Betriebsbereich verlassen.

hochohmig

Leistungsleitungen der Batterie prüfen

unterbrochen

Verbindung und Sicherung

Daten aus der Batterie können nicht korrekt gelesen

nicht unterstützt.

Ausgang wieder eingeschaltet.

257 8 MR

Pufferzeit zurücksetzen

PC fährt herunter

oder PC wurde runtergefahren

USV wurde wegen der Ausführung

Ausgangsstrom) abgeschaltet.

USV wurde wegen der Ausführung

einer Fehlersituation wieder eingeschaltet.

3.2 Alarmliste

256 18 MR Falsche Batterienummer Versuche Daten über eine nicht vorhandene

256 19 MR Falsche Adresse Falsche Flash-Adresse in SW-Update - Datei des

256 20 MR Schreibfehler Flash kann nicht beschrieben werden - Hardware

256 22 MR Falsche Geräte-ID Versuche ein SW-Update mit einer für die DC-USV

256 23 MR Fehlerhafter Datensatz Fehler während des SW-Updates - Versuche SW-

256 24 MR Falsches Update Versuche SW-Update mit einer beschädigten

Aktualisierungsdatei durchzuführen. Vielleicht ist die

256 25 MR Zu viele Daten Ein Eintrag des SW-Updates darf nicht mehr als 32

257 1 MD Pufferbetrieb ist nicht

möglich

257 2 MD

hoch)

257 3 MD

257 4 F Verbindung zur Batterie ist

257 5 F Verbindung zur Batterie

257 6 MD Unbekannte Batterie

257 7 MR Überstrom Ausgangsstrom der DC-USV ist zu hoch. Ausgang

257 9 MR DC-USV abgeschaltet DC-USV abgeschaltet - Pufferzeit überschritten

257 10 MR Ausgang abgeschaltet Ausgang der DC-

Pufferbetrieb ist nicht möglich - Einstellungen, Verdrahtung, Sicherung und Batteriespannungen

Geräteinnentemperaturgrenzwertig hoch. Achtung: Zulässige Höchsttemperatur könnte überschritten

Geräteteinnenmperatur grenzwertig niedrig. Gerät

Verbindung zur Batterie ist hochohmig -

Verbindung zur Batterie unterbrochen - prüfe

werden. Batterie ist defekt oder wird von SIEMENS

wird für 20s abgeschaltet. Nach 20s wird der

einer Anweisung oder auf Grund einer Fehlersituation (z.B. Übertemperatur, zu hoher

257 11 MR Ausgang eingeschaltet Ausgang der DC-

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

einer Anweisung oder auf Grund der Behebung

Engineering

Error Type

Extended

Error Type

Maintenance

Alarmtext

Hilfetext Zeit zurückgesetzt worden.

257

Reserve

wieder betriebsbereit.

nicht in Betrieb.

257

Überzählige Batterie

Mehr als 6 Batterien sind angeschlossen

beschädigt

Aktualisierung der Software

um Schaden von dem Gerät abzuwenden.

257

reserve

257

Pufferung

Gerät befindet sich im Pufferbetrieb

fehlgeschlagen

defekt

257

Gerät hochgefahren

Batterie prüfen.

257

reserve

Eingestellte Pufferkapazität kann wegen zu geringer Batterieladung nicht gewährleistet werden.

257

Batterie tief entladen

Batterie ist tief entladen - keine Pufferung möglich

258 - F

Batteriediagnose

Index: {1:d})

Batteriespannungen

Index: {1:d})

(Batterie-Index: {1:d})

Ausgangsstrom

berücksichtigt.

3.2 Alarmliste

257 12 MR Rücksetzen ausgeführt Eingangsspannung an DC-USV war bereits in

Ordnung bevor die Pufferzeit abgelaufen war. Angeschlossene Geräte sind durch das Abschalten der Ausgänge der DC-USV für die parametrierte

257 14 MR SW-Update erfolgreich Voriges SW-Update war erfolgreich - DC-USV ist

257 15 MR Eingangsspannung zu hoch Eingangsspannung überschreitet 30V. DC-USV ist

257 17 F DC-USV Parameter

257 18 F Übertemperatur des Geräts Ausgang und Batterieladung wurde abgeschaltet

257 20 MR Niedrigspannungsbetrieb Eingangsspannung der DC-USV ist zu niedrig. DC-

257 22 MD Kommunikation mit Gerät

257 24 F Falsche Polarität der Batterie Falsche Polarität der Batterie - Anschlüsse der

257 26 MR Ungenügende Ladung

258 1 F Batterie defekt (Batterie-

258 2 F Batterie tief entladen, kein

Laden möglich (Batterie-

DC-USV Parameter beschädigt - versuche

USV ist nicht in Betrieb.

PROFINET-Verbindung verfügbar - DC-USV ist

Batterie defekt - prüfe Sicherung und

Batterie ist tief entladen - Batterie austauschen

258 3 MD Batterietemperatur hoch

(Batterie-Index: {1:d})

258 4 MD Batterietemperatur niedrig

258 5 F Kommunikation mit

Batteriefehler (BatterieIndex: {1:d})

258 6 MR Neue Batterie erkannt

(Batterie-Index: {1:d})

SITOP UPS1600 / UPS1100

40 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Batterietemperatur zu hoch - Lebensdauer verringert sich

Batterietemperatur zu niedrig - reduzierter

Kommunikation mit ehemals bekannter Batterie ist nicht mehr möglich - Kommunikation prüfen

Verbindung zu einer neuen Batterie wurde erkannt. Batterie wird bei der Berechnung der Gesamtkapazität und der Ladeparameter

Engineering

Error Type

Extended

Error Type

Maintenance

Alarmtext

Hilfetext

Falsche Batteriekonfiguration

werden.

{1:d})

(Batterie-Index: {1:d})

zurückgesetzt

{1:d})

3.2 Alarmliste

258 7 F

(Batterie-Index: {1:d})

258 8 MD Batterieparameter

beschädigt (Batterieindex:

258 9 MR Batterieaustausch gestartet

258 10 MR Batterieaustausch beendet

258 11 MD Batterieaustausch

abgebrochen (Batterie-Index:

Unterschiedliche Batterietypen verbunden. Es dürfen nur Batterien desselben Typs kombiniert

Batterie defekt - Batterie austauschen

Batterieaustausch durch Anwender gestartet

Batterieaustausch beendet - Zähler wurden

Batterieaustausch abgebrochen - Batterieparameter sind nicht zurückgesetzt

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.3

STEP 7 im TIA-Portal

Hinweis

TIA und UPS Manager können nicht gleichzeitig auf UPS zugreifen. Der Dienst des UPS Managers da

3.3.1

Hardware Support Package installieren

Vorgehen

Hinweis

Weitere Informationen zur Installation von Hardware Support Packages finden Sie im Handbuch von STEP 7 im TIA Portal.

3.3 STEP 7 im TIA-Portal

Die UPS1600 kann mit STEP 7 im TIA Portal ab der Version 12 mit Servicepack 1 (SP1) verwendet werden.

In STEP 7 im TIA Portal kann die UPS1600 in Projekte eingebunden, parametriert und diagnostiziert werden.

rf nicht laufen, während über TIA zugegriffen wird.

Um die UPS1600 zu verwenden, müssen Sie im TIA-Portal das entsprechende Hardware Support Package (HSP) installieren. Dieses HSP stellen wir Ihnen auf unserer SITOPHomepage (http://www.siemens.de/sitop-usv) oder direkt unter (http://support.automation.siemens.com/WW/view/de/75854606) zur Verfügung.

Um das Hardware Support Package zu installieren, gehen Sie folgendermaßen vor:

1. Starten Sie STEP 7 im TIA Portal als Administrator.

2. Klicken Sie im Menü "Extras" auf "Support Packages". Der Dialog "Detailinformation" wird geöffnet. In einer Tabelle werden alle Support Packages aus dem Verzeichnis aufgelistet, das Sie als Speicherort für Support Packages in den Einstellungen festgelegt haben.

3. Um das Hardware Support Package zu installieren, haben Sie folgende Möglichkeiten:

– Wenn sich das Support Package bereits auf Ihrem Computer oder der mitgelieferten

DVD befindet, können Sie es über "Aus dem Dateisystem hinzufügen" in die Liste aufnehmen.

– Wenn Sie ein Support Package von der "Service & Support"-Seite im Internet

hinzufügen möchten, laden Sie es zunächst mit "Aus dem Internet laden" herunter. Anschließend können Sie es aus dem Dateisystem hinzufügen.

4. Selektieren Sie das Support Package, das Sie installieren möchten.

5. Klicken Sie auf "Installieren" und folgen Sie den Anweisungen des Installtionsprogrammes.

6. Beenden Sie das TIA-Portal und starten Sie es erneut.

SITOP UPS1600 / UPS1100

42 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.3.2

UPS1600 in ein Projekt einbinden

Hinweis

Weitere Informationen zur Netzsicht und Gerätesicht, sowie zur Topologiesicht finden Sie im Handbuch von STEP 7 im TIA Portal.

Voraussetzungen

UPS1600 aus dem Hardware-Katalog einfügen

3.3 STEP 7 im TIA-Portal

Um die UPS1600 verwenden zu können, muss sie als IO-Device einem IO-Controller zugeordnet werden. Darüber hinaus kann die UPS1600 im Projekt mit einem oder mehreren UPS1100 Batteriemodulen ausgestattet werden.

Die wesentlichen Ansichten zur Konfiguration der UPS1600 sind die Netzsicht und die Gerätesicht.

● Das Hardware Support Package der UPS1600 ist korrekt installiert.

● STEP 7 im TIA-Portal ist geöffnet und ein Projekt mit einem IO-Controller ist angelegt.

1. Öffnen Sie die Netzsicht.

2. Öffnen Sie die Task Card "Hardwarekatalog".

3. Navigieren Sie in der Palette "Katalog" zur UPS1600 unter Stromversorgungen\SITOP

UPS\UPS1600.

4. Selektieren Sie die gewünschte UPS1600 mit einem Mausklick.

Im Bereich "Information" können Sie Informationen zur ausgewählten UPS1600 einsehen.

5. Ziehen Sie die UPS1600 mit Drag & Drop in die Netzsicht.

Sie haben nun die UPS1600 in der Netzsicht platziert. Das angezeigte Rechteck symbolisiert die UPS1600.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Die UPS1600 einem Controller zuweisen

3.3 STEP 7 im TIA-Portal

Um die UPS1600 verwenden zu können, muss sie als IO-Device einem IO-Controller zugeordnet werden.

1. Klicken Sie in der Netzsicht auf den blauen Schriftzug "Nicht zugeordnet" links neben dem Symbol der UPS1600.

Es öffnet sich ein Menü mit den verfügbaren Controllern.

2. Wählen Sie im Menü einen Controller aus.

3. Selektieren Sie die Verbindung zwischen Controller und UPS1600.

4. Nehmen Sie im Editor "Netzwerkdaten" die gewünschten Einstellungen vor.

5. Doppelklicken Sie auf die UPS1600, um sie in der Gerätesicht anzuzeigen.

SITOP UPS1600 / UPS1100

44 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.3.3

Der UPS1600 Batteriemodule zuweisen

Hinweis

Es können immer nur Batteriemodule UPS1100 des selben Typs auf die Steckplätze einer UPS1600 hinzugefügt werden.

Die Anzahl der projektierbaren Batteriemodule UPS1100 ist auf 6 begrenzt.

Voraussetzungen

Vorgehen

3.3 STEP 7 im TIA-Portal

6. Selektieren Sie die PROFINET-Schnittstelle.

7. Tragen Sie im Inspektorfenster unter "Ethernet-Adressen" die IP-Adresse der UPS1600,

die im TIA-Portal bereits vergeben wurde, ein.

Sie haben die UPS1600 einem Controller zugewiesen.

Die Grundfunktionen der unterbrechungsfreien Stromversorgung stehen mit allen mit der UPS1600 kompatiblen Batteriemodulen zur Verfügung. Mit dem Batteriemodul UPS1100 stehen zusätzliche Funktionen zur Verfügung:

● Automatisches Erkennen der Nennwerte des Batteriemoduls

● Automatische Verwaltung von bis zu 6 Batteriemodulen

● Temperaturgeführte Ladung

● Batterieschnelltest

● Diagnose über SITOP UPS Manager und Web-Server

In den folgende Schritten wird beispielhaft gezeigt, wie der UPS1600 ein Batteriemodul UPS1100 zugewiesen wird.

● STEP 7 im TIA-Portal ist geöffnet und ein Projekt ist angelegt.

● Eine UPS1600 ist in das Projekt eingebunden.

1. Selektieren Sie in der Gerätesicht die UPS1600.

2. Navigieren Sie im Hardware-Katalog zum Batteriemodul UPS1100 unter

Stromversorgungen\SITOP UPS\UPS1600.

3. Selektieren Sie das gewünschte Batteriemodul UPS1100 im Hardware-Katalog.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.3 STEP 7 im TIA-Portal

4. Ziehen Sie das Batteriemodul UPS1100 mit Drag & Drop in die Gerätesicht. Alternativ kann das Batteriemodul UPS1100 auch durch Doppelklicken auf den Eintrag im Hardware-Katalog hinzugefügt werden.

5. Ziehen Sie das Batteriemodul UPS1100 auf den ersten freien Steckplatz rechts neben der UPS1600. Das Batteriemodul UPS1100 wird auf dem ausgewählten Steckplatz eingefügt.

6. Speichern Sie die Hardware-Konfiguration.

Wie Sie die Anzahl und den Typ der verwendeten Batteriemodule UPS1100 verändern, ist im Abschnitt UPS1600 mit STEP 7 im TIA Portal parametrieren (Seite 47) beschrieben.

SITOP UPS1600 / UPS1100

46 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.3.4

Parameter UPS1600 und UPS1100 in Step 7 im TIA Portal

Reiter

Untergruppe

Beschreibung

Pufferung

Alle Parameter, die das Verhalten der USV bei einer Pufferung betreffen.

Eingangsspannung.

Wartungsintervalle

Energiespeicher

–

Parameter für die verwendeten Batteriemodule.

(ja / nein).

3.3.5

USV in STEP 7 im TIA Portal parametrieren

Voraussetzungen

3.3 STEP 7 im TIA-Portal

Die einstellbaren Parameter der UPS1600 und der verwendeten Batteriemodule UPS1100 sind in STEP 7 im TIA Portal im Inspektorfenster unter Eigenschaften zu finden, wenn das entsprechende Gerät selektiert wurde. Für die Parametrierung sind die Reiter "Grundgerät", "Energiespeicher" und "Web-Server" relevant. Diese Reiter und ihre Untergruppen werden in der unten stehenden Tabelle vorgestellt.

Grundgerät

Signalisierung Einstellung der Alarm-Signalisierung und Wartezeit für stabile

Batterie-

Webserver Allgemein Festlegung, ob auf die USV per Web-Server zugegriffen werden darf

Wartungsintervall für die verwendeten Batterien.

Eine detaillierte Beschreibung der einzelnen Parameter der Untergruppen finden Sie im jeweiligen Abschnitt unter USV in STEP 7 im TIA Portal parametrieren (Seite 47).

Die Vorgehensweise ist für alle Parameter identisch. In diesem Kapitel finden Sie die allgemeine Vorgehensweise, um zum Konfigurationsdialog zu gelangen. Die einzelnen Parameter und ihre möglichen Werte werden in den nachfolgenden Unterabschnitten beschrieben.

Jeder Parameter hat einen Anfangswert. Durch einen Klick auf "Auf Anfangswerte zurücksetzen" werden jeweils alle Parameter einer Untergruppe auf den Anfangswert zurückgesetzt.

● Die UPS1600 wurde in das geöffnete Projekt eingebunden

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Vorgehensweise

Parameter Pufferung

Parameter

Wertebereich

Voreinstellung

Pufferung erlaubt

ja / nein

Zuschaltschwelle

21 … 25 V

21,5 V

Pufferzeit

1 … 32767 s

60 s

wurde

Entladeschlussspannung

18 … 23 V

18,5 V

aktivieren

Unterbrechungszeit

1 … 120 s

5 s

Pufferung erlaubt

Zuschaltschwelle

Pufferzeit

Zusätzliche Pufferzeit nachdem der PC heruntergefahren wurde

Entladeschlussspannung

3.3 STEP 7 im TIA-Portal

1. Selektieren Sie die UPS1600.

2. Öffnen Sie im Inspektorfenster den Reiter "Eigenschaften/Allgemein" Sie sehen die möglichen Unterreiter zur Parametrierung.

Zusätzliche Pufferzeit nachdem der PC heruntergefahren

Unterbrechung der Ausgangsspannung bei Netzwiederkehr

●

Auswahl zwischen Puffern mit den angegebenen Werten oder passiver Messung der Spannungsversorgung durch die USV.

●

Wird der Wert der Zuschaltschwelle unterschritten, fängt die USV an zu puffern. Wird der Wert der Zuschaltschwelle zu einem späteren Zeitpunkt wieder erreicht oder überschritten, hört die USV auf zu puffern.

●

Zeit, die durch die USV gepuffert werden soll. Ob eine Pufferung erfolgen soll, kann mit dem Parameter "Pufferung erlaubt" festgelegt werden.

1 … 300 s 10 s

ja / nein ja

SITOP UPS1600 / UPS1100

48 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

●

Zeit, in der durch die UPS1600 gepuffert wird, nachdem der PC heruntergefahren wurde.

●

Spannung, bei der die Entladung der Batterie beendet wird.

Engineering

Unterbrechung der Ausgangsspannung bei Netzwiederkehr aktivieren

Unterbrechungszeit

Signalisierung

Parameter

Wertebereich

Voreinstellung

Wartezeit für Alarm

0 … 20.000 ms

125 ms

Wartezeit für stabile Eingangsspannung

0,005 … 65 s

0,5 s

Verzögerung der Signalisierung bei Netzausfall

Verzögerung der Signalisierung bei Netzwiederkehr

Energiespeicher

Mögliche Parameter bei Verwendung eines Batteriemoduls UPS1100

Parameter

Wertebereich

Modul

Klappmenü mit den durch die HSP hinterlegten Batteriemodulen UPS1100

Anzahl Module

0 … 6

Gesamtkapazität

0 … 42 Ah

Modul

Anzahl Module

Gesamtkapazität

3.3 STEP 7 im TIA-Portal

●

Wird der Wert auf "ja" gestellt, geht das System nach einer Netzwiederkehr während der Pufferung in einen Reset und schaltet den Ausgang für eine definierte Zeit (Unterbrechungszeit) aus. Diese Option ist hilfreich, wenn beispielsweise RechnerNetzwerke durch die UPS geschützt werden, die bei wieder eintretender Spannungsversorgung durch einen Reset aktiviert werden können.

●

Hier bestimmen Sie die Unterbrechungszeit, nach der während des Pufferbetriebes die Spannung wiederkehrt.

●

Zeit, die eine Störung anliegen muss, bevor eine Reaktion erfolgt (Meldung Pufferung)

●

Wartezeit bis eine stabile Eingangsspannung vorliegt

Unter "Energiespeicher" gibt es zwei verschiedene Bereiche, die abhängig vom verwendeten Batterietyp sind. Wählen Sie zunächst, ob Sie ein Batteriemodul UPS1100, oder ob Sie einen anderen Energiespeicher verwenden.

●

Typ der Batteriemodule UPS1100.

●

Anzahl der verbauten Module.

●

Gesamtkapazität der verbauten Batteriemodule.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Mögliche Parameter bei Verwendung eines anderen Batteriemoduls

Parameter

Wertebereich

Voreinstellung

Gesamtkapazität

0,1 … 3.200 Ah

10 Ah

Ladeschlussspannung

24 … 30 V

27,3 V

Ladestrom

0,001 … 4 A

0,8 A

Batterie-Defektspannung

1 … 18 V

6 V

Gesamtkapazität

Ladeschlussspannung

Ladestrom

Batterie-Defektspannung

Web-Server

Parameter

Wertebereich

Voreinstellung

aktivieren

3.3.6

UPS1600 im System konfigurieren

3.3 STEP 7 im TIA-Portal

●

Gesamtkapazität der verbauten Batterien.

●

Bei Erreichen der gewählten Ladeschlussspannung wird der Ladevorgang beendet.

●

Mit dem gewählten Ladestrom wird die Batterie maximal geladen. Herstellerangaben zum zulässigen Ladestrom der Batterie müssen beachtet werden. Bei mehreren angeschlossenen Batterien gilt der niedrigste zulässige Ladestrom. Zudem gelten folgende, geräteabhängige Maximalwerte:

– SITOP UPS1600 20A: Maximal zulässiger Ladestrom 4.000 mA

– SITOP UPS1600 10A: Maximal zulässiger Ladestrom 3.000 mA

●

Unterschreitet die Batteriespannung diesen Wert, wird sie von der UPS1600 als defekt betrachtet und nicht geladen.

Web-Server auf dieser Baugruppe

Stellen Sie hier ein, ob auf die USV per Web-Server zugegriffen werden darf.

Im Auslieferungszustand ist der UPS1600 noch keine IP-Adresse zugewiesen und das DHCP-Protokoll ist deaktiviert.

Wird die UPS1600 erstmalig mit einem Controller verbunden, muss ihr durch den Controller ein Gerätename und eine IP-Adresse zugewiesen werden. Mit STEP 7 im TIA Portal kann eine neue Konfiguration ins Gerät geladen werden.

ja / nein ja

SITOP UPS1600 / UPS1100

50 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Eine UPS1600 im System identifizieren

Voraussetzungen

Vorgehensweise

Gerätename der UPS1600 ändern

Gerätename der UPS1600 über Eigenschaften der PROFINET-Schnittstelle ändern

3.3 STEP 7 im TIA-Portal

Durch die Möglichkeit aus STEP 7 im TIA Portal heraus die LED "SF" an der UPS1600 blinken zu lassen, kann eine UPS1600 im System eindeutig identifiziert werden, z. B. wenn mehrere UPS1600 in einem System verbaut sind.

● Die UPS1600 ist korrekt angeschlossen und mit dem System verbunden.

● PG/PC mit STEP 7 im TIA Portal ist mit dem System verbunden.

1. Öffnen Sie über die Menüleiste das Menü "Online > Erreichbare Teilnehmer".

2. Wählen Sie als Typ der PG/PC-Schnittstelle "PN/IE".

3. Wählen Sie die PG/PC-Schnittstelle, die mit dem System verbunden ist.

4. Wählen Sie die Verbindung mit dem Subnetz, in dem sich die UPS1600 befindet.

Alle verfügbaren UPS1600 im gewählten Subnetz werden angezeigt.

5. Selektieren Sie die gewünschte UPS1600.

6. Aktivieren Sie die Checkbox "LED blinken".

7. Kontrollieren Sie an welcher UPS1600 im System die LED "SF" blinkt.

Durch die Kontrolle der blinkenden LED können Sie alle UPS1600 in einem System eindeutig identifizieren. Notieren Sie sich Gerätename und IP-Adresse der gewünschten UPS1600, um eine Konfiguration zu laden.

1. Wählen Sie in STEP 7 im TIA Portal im tabellarischen Bereich der Netzsicht das Register

"Netzübersicht".

2. Überschreiben Sie in der Spalte "Gerät" in der Zeile des betreffenden PROFINET-Geräts

den Namen.

Im grafischen Bereich der Netzsicht wird der Name angepasst.

Sie können den PROFINET-Namen über die Eigenschaften der PROFINETSchnittstelle ändern.

1. Selektieren Sie in der Netz- oder Gerätesicht des Hardware- und Netzwerkeditors von

STEP 7 im TIA Portal die PROFINET-Schnittstelle eines PROFINET-Geräts.

2. Navigieren Sie im Inspektorfenster zu "Ethernet-Adressen" in den Bereich "PROFINET".

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

IP-Adresse ändern

Konfiguration in die UPS1600 laden

Voraussetzungen

3.3 STEP 7 im TIA-Portal

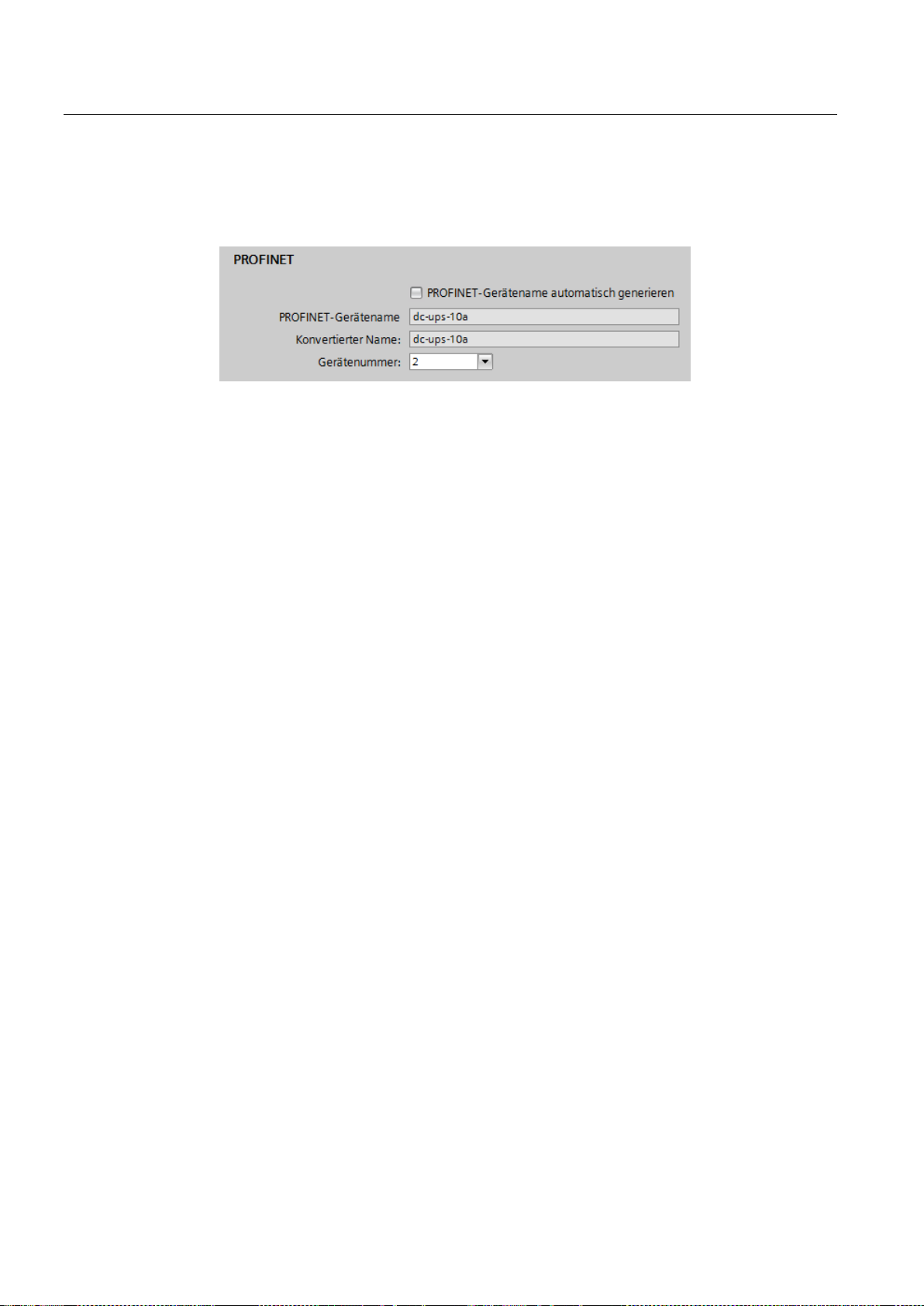

3. Deaktivieren Sie das Optionskästchen "PROFINET-Gerätenamen automatisch generieren".

4. Tragen Sie den neuen PROFINET-Gerätenamen im entsprechenden Feld ein.

1. Selektieren Sie in der Netz- oder Gerätesicht des Hardware- und Netzwerkeditors von STEP 7 im TIA Portal die PROFINET-Schnittstelle eines PROFINET-Geräts.

2. Navigieren Sie im Inspektorfenster zu "Ethernet-Adressen" in den Bereich "IP-Protokoll".

3. Überprüfen Sie, ob die Option "IP-Adresse im Projekt einstellen" aktiviert ist.

4. Tragen Sie die neue IP-Adresse im entsprechenden Feld ein.

Für die Inbetriebnahme der USV ist es notwendig, dass Sie die Projektdaten, die Sie offline erzeugt haben, in die angeschlossenen UPS1600 laden. Diese Projektdaten entstehen durch die Konfiguration von Hardware, Netzen und Verbindungen in STEP 7 im TIA Portal. Beim erstmaligen Laden werden die Projektdaten vollständig geladen. Bei weiteren Ladevorgängen werden nur noch Änderungen geladen.

● Die Projektdaten sind konsistent.

● Der Gerätename muss offline und online identisch sein.

● Die UPS1600 ist über einen Online-Zugang erreichbar.

● Die UPS1600 befindet sich im Profinet-IO-System eines IO-Controllers.

● Das PG/PC ist am gleichen Netzwerk angeschlossen, an dem die UPS1600 und der

Controller angeschlossen sind. Die Schnittstelle des PGs/PCs muss auf TCP/IP eingestellt sein.

SITOP UPS1600 / UPS1100

52 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Vorgehen

Ergebnis

3.3 STEP 7 im TIA-Portal

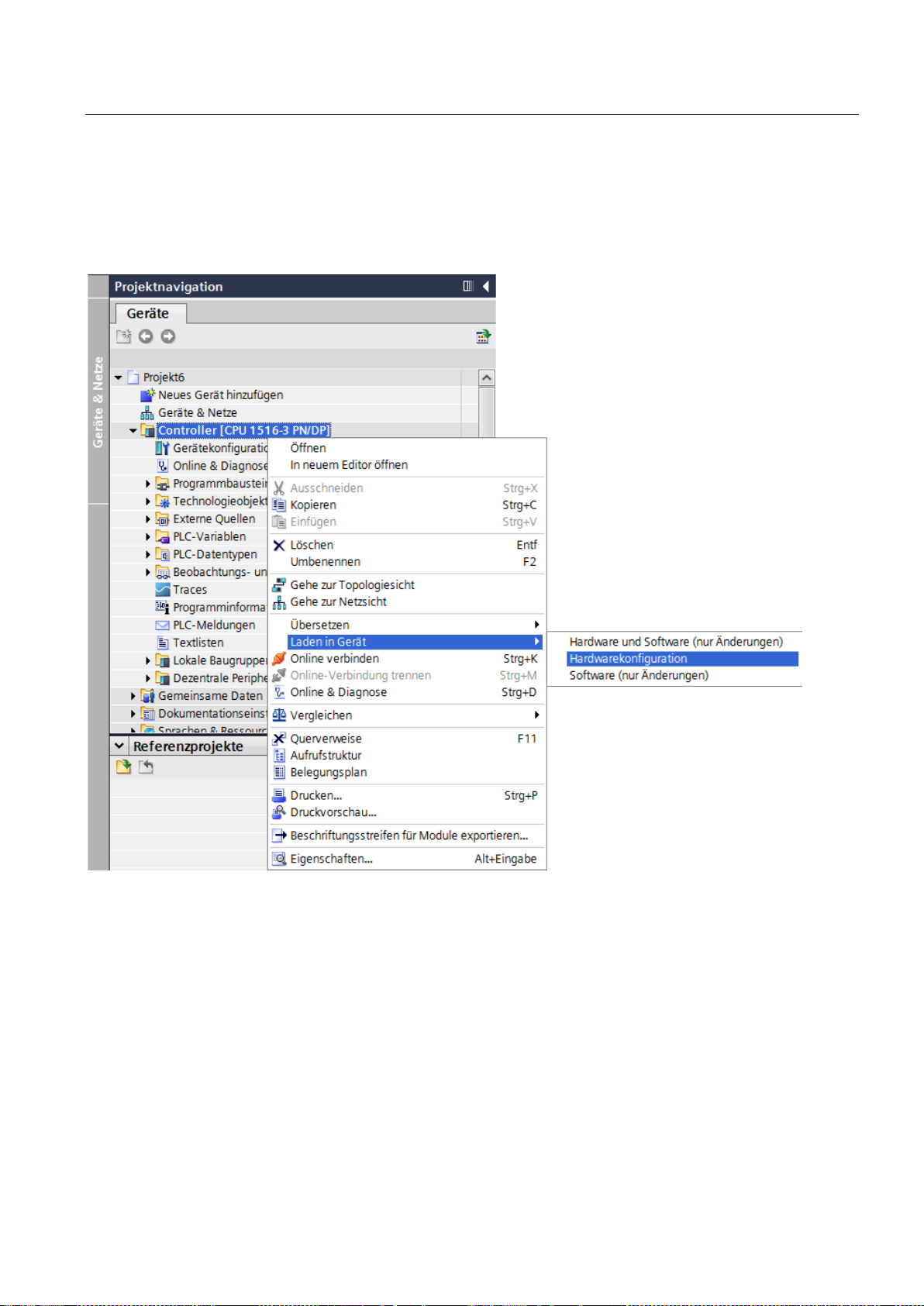

1. Klicken Sie in der Projektnavigation mit der rechten Maustaste auf den Controller der

UPS1600. Das Kontextmenü wird geöffnet.

2. Wählen Sie im Kontextmenü im Untermenü "Laden in Gerät" die Option

"Hardwarekonfiguration". Die Projektdaten werden übersetzt. Sobald das Laden möglich ist, wird die Schaltfläche "Laden" aktiv.

3. Klicken Sie auf die Schaltfläche "Laden".

Der Ladevorgang wird durchgeführt. Anschließend wird der Dialog "Ergebnisse laden" geöffnet. In diesem Dialog können Sie prüfen, ob der Ladevorgang erfolgreich war, und eventuell weitere Aktionen auswählen.

4. Klicken Sie auf die Schaltfläche "Fertig stellen".

Die gewählten Projektdaten wurden über den Controller in die UPS1600 geladen.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.3.7

Diagnose

Gruppe

Wert

Bestellnummer

Seriennummer

Firmware

Kurzbezeichnung

Baugruppeninformation

Diagnose-Daten abrufen

Projektnavigation

Gerätesicht:

Netzsicht:

3.3 STEP 7 im TIA-Portal

Folgende Daten können über die Diagnose-Funktion abgerufen werden:

UPS1600 allgemein

Um die Online- und Diagnosesicht einer Baugruppe zu starten, gehen Sie folgendermaßen vor:

1. Öffnen Sie in der Projektnavigation den Geräteordner der UPS1600.

2. Doppelklicken Sie "Online & Diagnose".

Oder:

1. Selektieren Sie in der Projektnavigation den Geräteordner der UPS1600.

2. Wählen Sie im Kontextmenü oder im Hauptmenü "Online" den Befehl "Online & Diagnose".

1. Öffnen Sie die Gerätesicht der Gerätekonfiguration.

2. Selektieren Sie die UPS1600.

3. Wählen Sie im Kontextmenü oder im Hauptmenü "Online" den Befehl "Online & Diagnose".

1. Öffnen Sie die Netzsicht der Gerätekonfiguration.

2. Selektieren Sie die UPS1600.

3. Wählen Sie im Kontextmenü oder im Hauptmenü "Online" den Befehl "Online & Diagnose".

4. Drücken Sie die Schaltfäche "Online verbinden". Unter Diagnose / Allgemein werden die Informationen angezeigt.

SITOP UPS1600 / UPS1100

54 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.3.8

Firmware-Update

WARNUNG

Während des Firmware-Updates wird die UPS zurückgesetzt. Dabei wird der Ausgang aus Sicherheitsgründen abgeschaltet.

Hinweis Kompatibilität der Firmware beachten!

Informieren Sie sich über die Ampere Firmware

Voraussetzungen

Vorgehen

3.3 STEP 7 im TIA-Portal

Stellen Sie sicher, dass die Anlage dadurch keinen Schaden nimmt und das PG/PC während des Firmware-Updates eine von der UPS unabhängige Stromversorgung hat.

Dateien zur Aktualisierung der Firmware (Firmware-Updates) finden Sie online unter (http://support.automation.siemens.com/WW/view/de/79207181). Firmware-Updates werden getrennt nach der Ampere-Zahl der UPS angeboten.

-Zahl Ihrer UPS und laden Sie das entsprechende

-Update herunter. Andere Firmware-Updates sind nicht kompatibel.

● Die UPS1600 ist korrekt angeschlossen und mit dem System verbunden.

● PG/PC mit STEP 7 im TIA Portal ist mit dem System verbunden.

● Onlineverbindung ist hergestellt.

1. Selektieren Sie die UPS1600 in der Netzsicht und wechseln Sie in die Geräteansicht.

2. Wählen Sie im Kontextmenü der UPS1600 "Online & Diagnose".

Es öffnet sich das Menü "Online-Zugänge".

3. Wählen Sie im Ordner "Funktionen" die Gruppe "Firmware-Update".

4. Klicken Sie im Bereich "Firmware-Lader" auf die Schaltfläche "Durchsuchen", um den

Pfad zum Verzeichnis mit den entpackten Dateien zu wählen.

5. Wählen Sie die Datei "dc_ups.upd" aus. In der Tabelle werden alle UPS1600 angezeigt,

für die mit der gewählten Firmware-Datei ein Update möglich ist.

6. Klicken Sie auf die Schaltfläche "Starte Aktualisierung". Wenn die ausgewählte Datei von

der Baugruppe interpretiert werden kann, wird sie in die Baugruppe geladen. Falls dazu

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Hinweis

Findet während des Updates ein Stromausfall statt, kann es sein, dass eine Rückfall Firmware aktiviert wird. In diesem Fall muss die IP

Hinweis

Nach der Durchführung eines Firmware Ihres Projekts die betroffenen UPS1600 durch UPS1600 mit dem aktuellen Firmware ersetzen. Dann entspricht die projektierte Konfiguration wieder der tatsächlich v Konfiguration.

3.3.9

Rücksetzen auf Werkseinstellungen

3.3 STEP 7 im TIA-Portal

der Betriebszustand der CPU geändert werden muss, werden Sie über Dialoge dazu aufgefordert.

7. Bestätigen Sie die angezeigten Hinweise. Die Firmware wird vom Controller an die UPS1600 gesendet. Dies wird durch ein Blinken der LED 5 (SF) und LED 6 (RUN) an der UPS1600 angezeigt.

8. Das TIA-Portal meldet den erfolgreichen Update. Bestätigen Sie das mit o.k.

9. Nachdem die Firmware vom Controller an die UPS1600 komplett übertragen wurde beginnen LED 1 (o.k./Bat) und LED 2 (>85%) an der UPS1600 zu blinken. Jetzt wird die neue Firmware in die UPS1600 geladen. Das kann einige Minuten dauern. Danach wird das Blinken der LEDs 1, 2, 5 und 6 beendet.

-Adresse neu gesetzt werden.

10.Erst jetzt darf die UPS1600 ausgeschaltet werden.

-Updates müssen Sie in der Hardware-Konfiguration

-Stand

orhandenen

Das Firmware-Update wurde ausgeführt.

Durch ein Rücksetzen auf Werkseinstellungen werden alle in der UPS1600 gespeicherten Hard- und Softwarekonfigurationen gelöscht und auf die Werkseinstellungen zurückgesetzt. Dies betrifft zum Beispiel:

● IP-Adresse

● Gerätename

● Parameterwerte für UPS1600 und die Energiespeicher

SITOP UPS1600 / UPS1100

56 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Um die UPS1600 auf Werkseinstellungen zurückzusetzen, gehen Sie wie folgt vor:

3.3 STEP 7 im TIA-Portal

1. Selektieren Sie die UPS1600 in der Netzsicht und wechseln Sie in die Gerätesicht.

2. Wählen Sie im Kontextmenü der UPS1600 "Rücksetzen auf Werkseinstellungen".

3. Aktivieren Sie das Optionsfeld "IP-Adresse beibehalten", falls Sie die IP-Adresse

beibehalten wollen, bzw. das Optionsfeld "IP-Adresse löschen", wenn Sie die IP-Adresse löschen wollen.

4. Klicken Sie auf die Schaltfläche "Rücksetzen".

5. Beantworten Sie die Sicherheitsabfrage mit "OK".

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.4

STEP 7 V5

Hinweis

STEP 7 V UPS Manager darf nicht laufen, während über STEP 7 V5 zugegriffen wird.

3.4.1

Geräte-Stammdaten-Datei (GSD) installieren

Voraussetzungen

Vorgehen

Hinweis

Wenn die Datei nicht installiert werden konnte oder wenn während der Installation Fehler auftraten, legt STEP 7 eine Protokolldatei an. Diese Protokolldatei können Sie öffnen, inde

3.4 STEP 7 V5

Die UPS1600 kann mit STEP 7 V5 ab der Version 5.4 verwendet werden.

In STEP 7 V5 kann die SITOP UPS1600 in Projekte eingebunden, parametriert und diagnostiziert werden.

5 und UPS Manager können nicht gleichzeitig auf UPS zugreifen. Der Dienst des

Um die SITOP UPS1600 zu verwenden, müssen Sie in STEP 7 V5 die entsprechende Geräte-Stammdaten-Datei (GSD) installieren. Die GSD-Datei stellen wir Ihnen auf unseren SITOP- Homepage (http://www.siemens.de/sitop-usv) oder direkt unter (http://support.automation.siemens.com/WW/view/de/75854605) zur Verfügung.

● STEP 7 V5 ist geöffnet und ein Projekt ist angelegt.

● Mindestens eine Station wurde eingefügt.

● Der Speicherort der GSD-Daten ist Ihnen bekannt.

1. Laden Sie die GSD-Datei aus dem Internet herunter.

2. Schließen Sie alle Stationen in HW Konfig.

3. Wählen Sie den Menübefehl "Extras > GSD-Dateien installieren". Der Dialog "GSD-Dateien installieren" wird geöffnet.

4. Wählen Sie die GSD-Datei aus und klicken auf die Schaltfläche "Installieren".

m Sie auf die Schaltfläche "Protokoll anzeigen" klicken.

5. Klicken Sie im Menü "Extras" auf "Katalog aktualisieren".

Die installierten Geräte werden in den Baugruppenkatalog eingelesen und können anschließend in das Projekt eingebunden werden. Die UPS1600 finden Sie im HardwareKatalog unter "weitere Feldgeräte / PROFINET IO > I/O".

SITOP UPS1600 / UPS1100

58 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.4.2

UPS1600 in einem Projekt verwenden

Voraussetzungen

Subnetz erzeugen

3.4 STEP 7 V5

Um die UPS1600 verwenden zu können, muss sie als IO-Device einem IO-Controller zugeordnet werden.

● Die GSD-Datei der UPS1600 ist korrekt installiert.

● STEP 7 V5 ist geöffnet und ein Projekt mit einem IO-Controller ist angelegt.

1. Öffnen Sie die Hardware-Ansicht "HW Konfig".

2. Rufen Sie das Kontextmenü der Zeile "PN-IO" auf und wählen Sie "PROFINET IO-

System einfügen".

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

UPS1600 platzieren

3.4 STEP 7 V5

3. Wählen Sie im Dialogfeld "Eigenschaften - Ethernet Schnittstelle PN-IO" das Register "Parameter", stellen Sie die IP-Adresse der PROFINET-Schnittstelle ein und legen Sie ein neues Subnetz an.

4. Bestätigen Sie die Eigenschaften des neuen Subnetzes und schließen Sie das Dialogfeld

Das Subnetz wird als waagerechte Linie in der Hardware-Ansicht eingeblendet.

1. Markieren Sie das Subnetz.

2. Öffnen Sie das Fenster "Katalog" mit dem Menübefehl "Ansicht > Katalog".

"Eigenschaften - Ethernet Schnittstelle PN-IO".

SITOP UPS1600 / UPS1100

60 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.4 STEP 7 V5

3. Navigieren Sie im Hardware-Katalog zur UPS1600 unter "PROFINET IO / I/O /

UPS1600".

4. Klicken Sie auf die gewünschte UPS1600, halten Sie die linke Maustaste gedrückt und

ziehen Sie per Drag & Drop die UPS1600 auf das Subnetz.

5. Doppelklicken Sie auf die UPS1600.

Sie können jetzt Gerätename, Gerätenummer und IP-Adresse im Ethernet eingeben.

6. Speichern Sie die Hardware-Konfiguration.

Sie haben die UPS1600 platziert.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.4.3

Parameter der USV in STEP 7 V5

Untergruppe

Beschreibung

Parameter puffern

Alle Parameter, die das Verhalten der UPS bei einer Pufferung betreffen.

Batterieparameter

Parametrierung der verwendetenBatterie.

Parameter zurücksetzen

Unterbrechung der Ausgangsspannung nach Netzwiederkehr aktivieren.

können.

Web-Server

Festlegung, ob auf die USV per Web-Server zugegriffen werden darf (ja / nein).

3.4.4

USV in STEP 7 V5 parametrieren

Voraussetzungen

Vorgehensweise

3.4 STEP 7 V5

Die einstellbaren Parameter der USV sind in STEP 7 V5 in 6 Untergruppen gegliedert. Diese Untergruppen werden in der unten stehenden Tabelle vorgestellt.

Ladeparameter Parameter für das Ladeverhalten:

• Ladeschlussspannung

• Ladestrom

Identifikation Festlegung eines Orts und einer Kontaktangabe, um die USV identifizieren zu

Eine detaillierte Beschreibung der einzelnen Parameter der Untergruppen finden Sie im jeweiligen Abschnitt unter USV in STEP 7 V5 parametrieren (Seite 62).

Jeder Parameter hat einen Anfangswert. Durch einen Klick auf "Auf Anfangswerte zurücksetzen" werden jeweils alle Parameter einer Untergruppe auf den Anfangswert zurückgesetzt.

● Die UPS1600 ist in das geöffnete Projekt eingebunden und vernetzt.

1. Öffnen Sie die Netzsicht "NetPro" ("Extras > Netz konfigurieren"). Der Controller und die vernetzte UPS1600 werden angezeigt.

2. Doppelklicken Sie in der Netzsicht auf die UPS1600.

3. Öffnen Sie die Hardware-Konfiguration. Die Hardware-Konfiguration wird geöffnet.

4. Doppelklicken Sie in der Hardware-Konfiguration den Eintrag einer UPS1600 im Stationsfenster.

5. Klicken Sie im Konfigurationsdialog auf den Reiter "Parameter".

SITOP UPS1600 / UPS1100

62 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Parameter puffern

Parameter

Wertebereich

Voreinstellung

Pufferzeit

1 … 32767 s

60 s

wurde

Zuschaltschwelle

21 … 25 V

21,5 V

Entladeschlussspannung

18 … 23 V

18,5 V

Wartezeit für stabile Eingangsspannung

5 … 65.000 ms

500 ms

Wartezeit für Alarm

0 … 20.000 ms

125 ms

Pufferung erlaubt

ja / nein

Reset nach Pufferung aktivieren

ja / nein

3.4 STEP 7 V5

6. Klicken Sie auf die gewünschte Untergruppe.

Die Untergruppe öffnet sich.

7. Tragen Sie die Werte ein.

8. Bestätigen Sie Ihre Eingabe mit einem Klick auf "OK".

Die Parameter sind im Projekt gespeichert.

Zusätzliche Pufferzeit nachdem der PC heruntergefahren

1 … 300 s 10 s

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Pufferzeit

Zusätzliche Pufferzeit nachdem der PC heruntergefahren wurde

Zuschaltschwelle

Entladeschlussspannung

Wartezeit für stabile Eingangsspannung

Wartezeit für Alarm

Pufferung erlaubt

Reset nach Pufferung aktivieren

Batterieparameter

Parameter

Wertebereich

Voreinstellung

Batterie-Defektspannung

1 … 18 V

6 V

Batteriekapazität

0,1 … 3.200 Ah

10 Ah

Ignoriere Daten der kodierten Batterie

ja / nein

nein

Batterie-Defektspannung

Batteriekapazität

Ignoriere Daten der kodierten Batterie

3.4 STEP 7 V5

●

Zeit, die durch die USV gepuffert werden soll. Ob eine Pufferung erfolgt, kann mit dem Parameter "Pufferung erlaubt" festgelegt werden.

●

Zeit, in der durch die UPS1600 gepuffert wird, nachdem der PC heruntergefahren wurde.

●

Spannung, bei der die Entladung der Batterie beendet wird.

●

Zeit, in der kein Alarm an das System ausgegeben wird, obwohl die Zuschaltschwelle unterschritten wurde.

●

Zeit, in der kein Alarm an das System ausgegeben wird, obwohl gepuffert wird.

●

Auswahl zwischen Puffern mit den angegebenen Werten oder passiver Messung der Spannungsversorgung durch die USV.

●

Wird der Wert auf "ja" gestellt, geht das System nach einer Netzwiederkehr während der Pufferung in einen Reset und schaltet den Ausgang für eine deffinierte Zeit aus. Diese Option ist hilfreich, wenn beispielsweise Rechner-Netzwerke durch die USV geschützt werden, die bei wieder eintretender Spannungsversorgung durch einen Reset aktiviertwerden können.

●

Unterschreitet die Batteriespannung diesen Wert, wird sie von der UPS1600 als defekt betrachtet und nicht geladen.

●

Falls keine UPS1100-Batteriemodule verwendet werden: Gesamtkapazität der verbauten Batterien eingeben.

●

Wert auf "ja" setzen, falls keine UPS1100-Batteriemodule verwendet werden.

SITOP UPS1600 / UPS1100

64 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Ladeparameter

Parameter

Wertebereich

Voreinstellung

Ladeschlussspannung

24 … 30 V

27,3 V

Ladestrom

1 … 4.000 mA

800 mA

Ladeschlussspannung (0,01 V)

Hinweis

Werden UPS1100

Ladestrom (mA)

Hinweis

Werde werden.

Parameter zurücksetzen

Parameter

Wertebereich

Voreinstellung

Reset-Zeit (s)

1 … 120 s

5 s

Identifikation

Parameter

Wertebereich

Kontakt

Freitext

Ort

Freitext

Kontakt

Ort

3.4 STEP 7 V5

●

-Batteriemodule verwendet, muss dieser Wert nicht festgelegt werden.

Bei Erreichen der gewählten Ladeschlussspannung wird der Ladevorgang beendet.

●

Zudem gelten folgende, geräteabhängige Maximalwerte:

– SITOP UPS1600 20A: Maximal zulässiger Ladestrom 4.000 mA

– SITOP UPS1600 10A: Maximal zulässiger Ladestrom 3.000 mA

Hier bestimmen Sie die Mindestunterbrechungszeit, welche die Ausgangsspannung nach der Pufferung abgeschaltet ist.

n UPS1100-Batteriemodule verwendet, müssen diese Werte nicht festgelegt

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

●

Tragen Sie beispielsweise eine Kontaktadresse oder den Namen eines Mitarbeiters ein.

●

Tragen Sie eine Beschreibung des Orts ein, über die sich die UPS1600 lokalisieren lässt.

Engineering

Web-Server

Parameter

Wertebereich

Web-Server aktivieren

ja / nein

3.4.5

Konfiguration in Controller laden (Inbetriebnahme)

Voraussetzungen

Erreichbare Teilnehmer anzeigen

Hinweis

Wenn Teilnehmer nur über zwischengeschaltete Switches oder Router (mit Protokollumsetzung) erreicht werden können, werden sie in Teilnehmer nicht angezeigt.

Erreichbarer Teilnehmer

Objektname

Beschreibung

CPU-Name, Anlagenkennzeichen).

3.4 STEP 7 V5

Stellen Sie ein, ob auf die UPS1600 per Web-Server zugegriffen werden darf.

Im Auslieferungszustand ist der UPS1600 noch keine IP-Adresse zugewiesen und das DHCP-Protokoll ist deaktiviert.

Wird die UPS1600 erstmalig mit einem Controller verbunden, wird ihr durch den Controller ein Gerätename und eine IP-Adresse zugewiesen. Mit STEP 7 V5 kann eine neue Konfiguration ins Gerät geladen werden.

● Die UPS1600 ist korrekt angeschlossen und mit dem System verbunden.

● PG/PC mit STEP 7 V5 ist mit dem System verbunden.

der Liste der Erreichbaren

1. Klicken Sie im Menü "Zielsystem" auf "Erreichbare Teilnehmer anzeigen" Das Fenster "Erreichbare Teilnehmer" mit folgenden Anzeigen wird geöffnet:

– die Station

– die UPS1600

Die folgende Tabelle zeigt, welche Information in der Spalte "Objektname" angezeigt wird.

S7-CPU, PC-Station Name der Station In der Ansicht "Details" werden auch Betriebszustand,

Baugruppentyp und, falls vorhanden, Informationen aus dem zugehörigen STEP 7-Projekt angezeigt (Stationsname,

SITOP UPS1600 / UPS1100

66 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

CPU als IO-Controller erstmalig laden

UPS1600 einen Gerätenamen zuweisen (online)

3.4 STEP 7 V5

Wenn Sie die UPS1600 und die Station projektiert haben, müssen Sie diese Projektierung in die CPU laden. Auf diesem Weg bekommt die CPU (genauer: der IO-Controller) seine projektierte IP-Adressen zugewiesen.

Führen Sie vor dem Laden sollten eine Konsistenzprüfung durch, um die Projektierung auf doppelte Adressen, identische Namen etc. prüfen zu lassen.

Informieren Sie sich, ob die zu ladende CPU auch über die PROFINETSchnittstelle erstmalig geladen werden kann. Wenn nicht, müssen Sie die Hardware Konfiguration zunächst über die MPI-Schnittstelle laden.

1. Wählen Sie im Menü "Zielsystem > Laden".

2. Selektieren Sie die zu ladende Baugruppe.

3. Im Dialog "Teilnehmeradresse auswählen" klicken Sie ggf. auf die Schaltfläche

"Anzeigen", um die tatsächlich erreichbaren Baugruppen anzeigen zu lassen (darunter auch die zu ladende CPU mit ihrer aktuellen IP-Adresse oder mit ihrer MAC-Adresse, wenn noch keine IP-Adresse vorhanden ist).

4. Markieren Sie unter den erreichbaren Baugruppen die zu ladende CPU. Diese

Baugruppe wird dann angezeigt im Feld "Anschluss an Zielstation eingeben".

5. Starten Sie den Ladevorgang indem Sie auf die Schaltfläche "OK" klicken.

Die CPU (d. h. der IO-Controller) bekommt die projektierte IP-Adresse zugewiesen.

Damit die projektierte CPU die UPS1600 adressieren kann, müssen Sie jedem einzelnen IODevice den projektierten Gerätenamen zuweisen.

Für die im folgenden beschriebene Vorgehensweise müssen die UPS1600 und die Station für das PG/PC am Ethernet online erreichbar sein.

1. Öffnen Sie HW-Konfig.

2. Klicken Sie Menü "Zielsystem > Ethernet" auf "Gerätenamen vergeben".

3. Wähen Sie im Dialog "Gerätenamen vergeben" im Feld "Gerätename" die UPS1600 aus.

4. Markieren Sie im Feld "Vorhandene Geräte" die UPS1600. Über die Schaltfläche

"Blinken" können Sie die Anzeige-LED der UPS1600 veranlassen zu blinken und damit das Gerät eindeutig identifizieren.

5. Klicken Sie auf die Schaltfläche "Name zuweisen".

Nach der Namenszuweisung können Sie die CPU in den Betriebszustand RUN versetzen.

Beim Anlaufen verteilt die CPU die Projektierungsinformation an die UPS1600 und geht anschließend in den zyklischen Betrieb über.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.4.6

Diagnose

Gruppe

Wert

MLFB-Nummer

Seriennummer

Diagnose-Daten abrufen

3.4.7

Firmware-Update

WARNUNG

Während des Firmware-Updates wird die UPS zurückgesetzt. Dabei wird der Ausgang aus Sicherheitsgründen abgeschaltet.

Hinweis Kompatibilität der Firmware beachten!

Informieren Sie sich über die Ampere Firmware

Voraussetzungen

Vorgehen

3.4 STEP 7 V5

Folgende Daten können über die Diagnose-Funktion abgerufen werden:

UPS1600 allgemein

Über den Menübefehl "Station > Online öffnen" in "HW Konfig" können Sie die UPS1600 auswählen und die Diagnose-Daten einsehen.

Stellen Sie sicher, dass die Anlage dadurch keinen Schaden nimmt und das PG/PC während des Firmware-Updates eine von der UPS unabhängige Stromversorgung hat.

-Zahl Ihrer UPS und laden Sie das entsprechende

-Update herunter. Andere Firmware-Updates sind nicht kompatibel.

● Die UPS1600 ist korrekt angeschlossen und mit dem System verbunden.

● PG/PC mit STEP 7 V5 ist mit dem System verbunden.

1. Laden Sie das Firmware-Update herunter. Das Firmware-Update besteht aus mehreren Dateien, die in einer ZIP-Datei zusammengefasst sind.

2. Entpacken Sie die ZIP-Datei in ein temporäres Verzeichnis.

SITOP UPS1600 / UPS1100

68 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Hinweis

Für eine Online und "erreichbarer Teilnehmer" am selben physikalischen Ethernet angeschlossen sein.

Hinweis

Für das Firmware aufgebaut. In diesem Fall ist der Vorgang unterbrechbar. Wenn keine Ressourcen für eine weitere Verbindung verfügbar sind, wird automatisch eine bestehende Verbindung genutzt. In diesem Fall ist der Vorgang nicht un im Transferdialog ist gegraut und nicht bedienbar.

3.4 STEP 7 V5

3. Öffnen Sie das Fenster "Erreichbare Teilnehmer" mit dem Menübefehl "Zielsystem >

Erreichbare Teilnehmer anzeigen".

-Verbindung über das Fenster "Erreichbare Teilnehmer" müssen PG/PC

-Subnetz

4. Wählen Sie den Menübefehl "Zielsystem > Firmware aktualisieren".

5. Im aufgeblendeten Dialog "Firmware aktualisieren" wählen Sie über die Schaltfläche

"Durchsuchen" den Pfad zum Verzeichnis mit den entpackten Dateien. Wählen Sie in diesem Verzeichnis die Datei "dc-ups.upd" aus.

6. Wenn Sie eine Datei ausgewählt haben, erscheint in den unteren Feldern des Dialogs

"Firmware aktualisieren" die Information, für welche Baugruppen die Datei geeignet ist und ab welcher Firmware-Version.

7. Klicken Sie auf die Schaltfläche "Ausführen".

8. STEP 7 prüft, ob die ausgewählte Datei von der Baugruppe interpretiert werden kann und

lädt bei positiver Prüfung die Datei in die Baugruppe.

9. Falls dazu der Betriebszustand der CPU geändert werden muss, werden Sie über

Dialoge zu diesen Aktionen aufgefordert.

10.Die Baugruppe führt danach selbstständig das Firmware-Update durch.

-Update wird, falls verfügbar, eine eigene Verbindung zur CPU

terbrechbar; die Schaltfläche "Abbrechen"

11.Prüfen Sie mit STEP 7 (Diagnosepuffer der CPU auslesen), ob die Baugruppe mit der

neuen Firmware erfolgreich anläuft.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.4.8

Rücksetzen auf Werkseinstellungen

3.4 STEP 7 V5

Ab STEP 7 V5.5. ist es möglich Baugruppen über das Menü "Zielsystem -> Ethernet Teilnehmer bearbeiten" auf Werkseinstellung zurückzusetzen.

Klicken Sie im Dialog "Ethernet-Teilnehmer bearbeiten" auf die Schaltfläche "Durchsuchen", um die MAC-Adresse der UPS1600 auszuwählen, die auf Werkseinstellung zurückgesetzt werden soll. Anschließend klicken Sie auf die Schaltfläche "Zurücksetzen". Damit werden sowohl die IP-Adresse als auch der Gerätename aus der Baugruppe gelöscht.

SITOP UPS1600 / UPS1100

70 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.5

SITOP UPS Manager

Hinweis

Stellen Sie sicher, dass nur der UPS Manager auf die UPS1600 zugreift.

3.5.1

Funktionen des SITOP UPS Managers

3.5 SITOP UPS Manager

Wesentliche Aufgaben, die Sie mit dem SITOP UPS Managers erfüllen können, sind:

● Konfiguration der unterbrechungsfreien Stromversorgung SITOP UPS1600 und der

Batteriemodule,

● Schutz eines Rechners oder eines Rechner-Netzwerks durch die unterbrechungsfreie

Stromversorgung mit dem Master-Slave-Verfahren,

● Datensicherung durch kontrolliertes Herunterfahren und

● alarmgesteuertes Starten beliebiger Anwendungen (SMS, E- Mail).

Durch die Festlegung weiterer Anwendungen und Alarme definieren Sie einen umfangreichen Schutz Ihres Rechners oder Ihres Rechner-Netzwerks.

Die Anwendungen können in Abhängigkeit von folgenden Ereignissen gestartet werden:

● Ausfall der Versorgungsspannung

● Wiederkehr der Versorgungsspannung

● Zustand der Pufferbereitschaft durch die UPS:

– Pufferbereitschaft generell

– Verbleibende Pufferzeit

● Zustand der Batterie der UPS:

– Batterietausch notwendig

– Batterieladung

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.5.2

Die Oberfläche des SITOP UPS Managers

①

Reiter Untermenüs

②

Sprachwahl

③

Speicherleiste "Konfigurationen"

④

Verbindungslampen

3.5 SITOP UPS Manager

Über die Reiter ① erreichen Sie die einzelnen Untermenüs.

Mit der Sprachwahl Sprachen Deutsch, Englisch, Französisch, Italienisch, Spanisch und Chinesisch stehen zur Verfügung.

Über die Funktionen der Speicherleiste und öffnen oder speichern sie Konfigurationen auf einem Datenträger.

Die farbliche Darstellungen des Verbindunglampen und der ausgehenden Verbindung wieder. Beide Lampen müssen grün leuchten.

linke Verbindunglampe: Verbindungsstatus SITOP UPS Manager Applikation - SITOP UPS Manager Service rechte Verbindunglampe: Verbindungsstatus SITOP UPS Manager Sevice - SITOP UPS1600

② wählen Sie die Oberflächensprache des SITOP UPS Managers. Die

③ laden Sie Konfiguration in oder aus der UPS1600

④ geben den Status der eingehenden

SITOP UPS1600 / UPS1100

72 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.5.3

Installation / Deinstallation

Betriebsvoraussetzungen

Betriebssysteme

Ethernet- bzw. USB-Schnittstelle

Windows Benutzergruppe

Installationsvoraussetzungen

Administrationsrechte

Installationspfade ohne Leerzeichen

Hinweis Pfade dürfen keine Leerzeichen enthalten!

Die Pfadnamen der Verzeichnisse für UPS Manager und Batchfiles dürfen keine Leerzeichen enthalten.

Installationsschritte

3.5 SITOP UPS Manager

Die Installationsdatei für den SITOP UPS Manager steht kostenfrei auf der SITOPHomepage (http://www.siemens.de/sitop-usv) oder direkt unter (http://support.automation.siemens.com/WW/view/de/75854607) zur Verfügung.

Die Betriebssysteme Windows XP und Windows 7 (32 und 64Bit) werden unterstützt.

Um den SITOP UPS Manager in Verbindung mit der UPS1600 installieren und verwenden zu können, muss der Rechner per Ethernet- oder USB-Schnittstelle mit der UPS1600 verbunden sein.

Die Benutzer des SITOP UPS Manager müssen Mitglieder der Windows-Benutzergruppe "Hauptbenutzer" sein.

Die Installation des SITOP UPS Managers erfordert Administrationsrechte.

1. Beenden Sie alle Applikationen, bevor Sie mit die Installation beginnen.

2. Laden Sie die Installationsdatei unter

(http://support.automation.siemens.com/WW/view/de/75854607) herunter und speichern Sie sie in einem lokalen Verzeichnis.

3. Öffnen Sie das lokale Verzeichnis.

4. Doppelklicken Sie auf die Datei "SetupSITOPUPSManager_".

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Ergebnis

Deinstallation

3.5.4

Verbindungsmöglichkeiten zur UPS1600

3.5.5

Eine Verbindung über Ethernet herstellen

3.5 SITOP UPS Manager

5. Folgen Sie den Installationsanweisungen. Tragen Sie in den Dialogen die angeforderten Informationen ein:

– Sprache der Benutzeroberfläche, Deutsch oder Englisch

– Einverständniserklärung mit den Lizenzbedingungen

– Installationsumfang:

Aktivieren Sie die Optionen "Applikation" und "Treiber".

– Installationspfad:

Übernehmen Sie den vorgeschlagenen Pfad: C:\SITOPUPSManager. Falls Sie den Pfad ändern wollen, beachten Sie, dass Leerzeichen im Pfadnamen nicht zulässig sind.

– Startmenü-Ordner

Wählen Sie die Ordnerstruktur aus, unter der der SITOP UPS Manager im Startmenü auftauchen soll.

6. Verbinden Sie die UPS1600 über die Ethernet- oder USB-Schnittstelle mit dem Rechner.

7. Klicken Sie auf "Fertigstellen", um die Installation abzuschließen.

Nach der erfolgreichen Installation finden Sie den SITOP UPS Manager im Startmenü unter dem gewählten Startmenü-Ordner.

Zum Betrieb des SITOP UPS Managers sind keine weiteren Installationen notwendig.

Der UPS Manager kann über "Start → Alle Programme → SITOP UPS Manager → Uninstall" deinstalliert werden.

Die UPS1600 verfügt je nach Typ entweder über eine USB-Schnittstelle oder über eine Ethernet-Schnittstelle.

Je nach Typ kommuniziert die UPS1600 über USB oder Ethernet mit dem SITOP UPS Manager.

Der SITOP UPS Manager unterstützt das Master-Slave-Verfahren nur bei einer bestehenden Ethernet-Verbindung. Das ermöglicht beispielsweise ein kontrolliertes Herunterfahren der Rechner im Netzwerk durch vom SITOP UPS Manager gestartete Anwendungen.

SITOP UPS1600 / UPS1100

74 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Die SITOP UPS1600 benötigt zur Kommunikation mit dem UPS- Manager eine IP- Adresse. Diese wird vom Netzwerkadministrator vergeben. Zur Konfiguration der SITOP UPS1600 Schnittstelle verwenden Sie das Primary Setup Tool.

Engineering

Die UPS1600 mit dem Primary Setup Tool konfigurieren

Hinweis Weitere Informationen

Weitere Informationen erhalten Sie im Handbuch des Primary Setup Tools. Sie finden dieses Handbuch und weitere Links unter (

Voraussetzungen

Vorgehen

3.5 SITOP UPS Manager

Das Primary Setup Tool ist ein kostenloses Siemens-Produkt, um netzwerkfähige Geräte zu identifizieren und zu konfigurieren. Sie erhalten das Primary Setup Tool unter (http://support.automation.siemens.com/WW/view/de/19440762).

http://support.automation.siemens.com/WW/view/de/19440762).

● Die UPS1600 ist über die Ethernet-Schnittstelle mit dem Client (PC, PG) verbunden.

● Das Primary Setup Tool ist auf dem Client installiert.

1. Starten Sie das Primary Setup Tool.

2. Wählen Sie den Menübefehl "Einstellungen > Schnittstelle auswählen".

Der Dialog "PG/PC-Schnittstelle einstellen" öffnet sich.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.5 SITOP UPS Manager

3. Wählen Sie die Schnittstelle aus, über die der Client mit der UPS1600 verbunden ist. Schließen Sie den Dialog "PG/PC-Schnittstelle einstellen" durch Klicken auf "OK".

4. Wählen Sie den Menübefehl "Netzwerk > Durchsuchen". Die UPS1600 erscheint in der Baumansicht als "DC-UPS :" mit ihrer MAC-Adresse und ihrer IP-Adresse.

SITOP UPS1600 / UPS1100

76 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.5 SITOP UPS Manager

5. Öffnen Sie den Eintrag der UPS1600 und wählen Sie "Ind. Ethernet-Schnittstelle".

Es öffnet sich im rechten Bereich das Konfigurations-Menü für die Ethernet-Schnittstelle der UPS1600.

6. Konfigurieren Sie die Ethernet-Schnittstelle wie vom Netzwerk-Administrator vorgegeben.

7. Markieren Sie die UPS1600 in der Baumansicht.

Solange eine Schnittstelle markiert ist, ist kein Laden in das Gerät möglich.

8. Wählen Sie den Menübefehl " Baugruppe > Laden" um die Konfiguration in das Gerät zu

laden. Alternativ können Sie das Laden auch über den Button "Laden" in der Menüleiste starten.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Konfiguration der Verbindung im SITOP UPS Manager

Hinweis

Bis SITOP UPS Manager Version 4.12 kann der Master Version 4.12.5 können bis zu 8 Slaves verwaltet werden.

Den Client als Master-PC konfigurieren

3.5 SITOP UPS Manager

Eine grundlegende Einstellung ist die Konfiguration des Clients (PC/PG) als Master oder Slave. Hierbei kann die Betrachtung möglicher Anwendungsfälle helfen:

● Der lokale Rechner ist der einzige Rechner an der UPS1600. Lokaler Rechner = Master-PC

● Der lokale Rechner ist einer von mehreren Rechnern und übernimmt die Master Funktion. Lokaler Rechner = Master-PC

● Der lokale Rechner ist einer von mehreren Rechnern an der UPS1600 und arbeitet als Slave. Lokaler Rechner = Slave-PC

In der Master-Slave-Konfiguration sind die UPS1600, der Master-PC und der Slave-PC am selben physikalischen Ethernet. Nur der Master-PC kommuniziert direkt mit der UPS1600. Der Slave-PC erhält die Steuerungssignale aus dem SITOP UPS Manager des Master-PCs.

1. Wählen Sie "Allgemeine Einstellungen > Gerätekonfiguration".

2. Aktivieren Sie die Checkbox "Ethernet".

3. Falls die Meldung erscheint, ob Sie den SITOP UPS Manager neu starten wollen, bestätigen Sie diese mit "Ja". SIITOP UPS Manager wird neu gestartet.

-PC nur 1 Slave-PC verwalten. Ab

4. Wählen Sie "Hardwarekonfiguration > Ethernet Konfiguration".

SITOP UPS1600 / UPS1100

78 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Hinweis

Auch am Master angegeben werden.

Den Client als Slave-PC konfigurieren

3.5 SITOP UPS Manager

5. Tragen Sie die IP-Adresse des Master-PC im Feld "IP Adresse des Master-PCs wenn

Slave-Betrieb" ein.

-PC muss im SITOP UPS Manager die IP-Adresse des Master-PCs

6. Tragen Sie die IP-Adresse der UPS1600 im Feld "IP-Adresse der USV wenn Master-

Betrieb" ein.

7. Falls die Meldung erscheint, ob Sie den SITOP UPS Manager neu starten wollen,

bestätigen Sie diese mit "Ja". Der SITOP UPS Manager wird neu gestartet.

Die Verbindungsleuchten leuchten grün, die Verbindung als Master-PC zur UPS1600 steht.

1. Wählen Sie "Allgemeine Einstellungen > Gerätekonfiguration".

2. Aktivieren Sie die Checkbox "Ethernet" und die Checkbox "Slave PC".

3. Falls die Meldung erscheint, ob Sie den SITOP UPS Manager neu starten wollen,

bestätigen Sie diese mit "Ja". Der SITOP UPS Manager wird neu gestartet.

4. Wählen Sie "Hardwarekonfiguration > Ethernet Konfiguration".

5. Tragen Sie die IP-Adresse des Master-PC im Feld "IP Adresse des Master-PCs wenn

Slave-Betrieb" ein.

6. Falls die Meldung erscheint, ob Sie den SITOP UPS Manager neu starten wollen,

bestätigen Sie diese mit "Ja". Der SITOP UPS Manager wird neu gestartet.

Die Verbindungsleuchten leuchten grün, die Verbindung als Slave-PC zum Master-PC steht.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.5.6

Eine Verbindung über USB herstellen

3.5.7

Konfiguration im SITOP UPS Manager

Vorgehen

3.5 SITOP UPS Manager

1. Verbinden Sie die UPS1600 über ein USB-Kabel mit dem Client (PC/PG).

2. Wählen Sie "Allgemeine Einstellungen > Gerätekonfiguration".

3. Aktivieren Sie die Checkbox "USB".

4. Falls die Meldung erscheint, ob Sie den SITOP UPS Manager neu starten wollen, bestätigen Sie diese mit "Ja". Der SITOP UPS Manager wird neu gestartet.

5. Kontrollieren Sie, ob die Verbindungslampen grün sind.

Die Verbindungsleuchten leuchten grün, die Verbindung zur UPS1600 über USB steht.

Nachdem Sie die UPS1600 und den SITOP UPS Manager verbunden haben, haben Sie folgende Möglichkeiten zur Konfiguration:

● Eine neue Konfiguration erstellen.

● Eine Konfiguration von Datenträger oder von Gerät laden.

● Eine Konfiguration verändern.

● Eine Konfiguration auf Datenträger speichern oder in Gerät laden.

1. Nehmen Sie die gewünschte Konfiguration im SITOP UPS Manager vor. Alternativ können Sie eine gespeicherte Konfiguration über den Befehl "Von Gerät hochladen" in der Speicherleiste "Konfigurationen" laden.

2. Klicken Sie in der "Speicherleiste Konfigurationen" auf die Schaltfläche "Zu Gerät runterladen".

Die Konfiguration wird in die UPS1600 geladen.

SITOP UPS1600 / UPS1100

80 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.5.8

Allgemeine Einstellungen

Protokolldatei

3.5.9

Die UPS1600 konfigurieren

Konfiguration des Grundgeräts

Parameter

Wertebereich

Voreinstellung

Orts-ID

Freitext

–

Zuschaltschwelle

21 … 25 V

21,5 V

Pufferzeit

1 … 32767 s

60 s

Zusätzliche Pufferzeit PC herunterfahren

1 … 300 s

10 s

Ausschaltzeit nach Herunterfahren

1 … 300 s

5 s

Reset nach Pufferung aktivieren

ja / nein

Wartezeit für Alarm

0 … 20.000 ms

125 ms

Zeit der anliegenden Eingangsspannung

0,005 … 65 s

0,5 s

3.5 SITOP UPS Manager

Unter "Software Konfiguration > Allgemeine Einstellungen" legen Sie die maximale Größe der Protokolldatei in kByte und deren Speicherort fest.

Ab SITOP UPS Manager V4.12.5 kann unter "Software Konfiguration > Allgemeine Einstellungen" auch angegeben werden ob das Fenster des SITOP UPS Managers immer im Vordergrund bleiben soll.

1. Wählen Sie "Software Konfiguration > Allgemeine Einstellungen".

2. Geben Sie im Feld "Größe der Protokolldatei" die maximale Dateigröße in kbyte an.

3. Klicken Sie auf die Schaltfläche "Durchsuchen" und wählen Sie ein Verzeichnis, in dem

die Protokolldatei gespeichert werden soll. Bestätigen Sie mit "Ordner auswählen".

Maximale Größe und Speicherort der Protokolldatei wurden gespeichert.

Sie können mit dem SITOP UPS Manager die Konfiguration der UPS1600 und deren Enegiespeicher vornehmen und anschließend ins Gerät laden.

1. Wählen Sie dazu "Hardware Konfiguration > Grundgerät" oder "Hardware Konfiguration >

Energiespeicher".

2. Tragen Sie die gewünschten Werte ein.

3. Klicken Sie den Button "Zu Gerät runterladen"

Folgende Parameter sind unter "Hardware Konfiguration > Grundgerät" verfügbar:

● Orts-ID: Angabe zur Identifikation des Orts, an dem die UPS1600 verbaut ist.

● Zuschaltschwelle: Wird der Wert der Zuschaltschwelle unterschritten, fängt die UPS an

zu puffern. Wird der Wert der Zuschaltschwelle zu einem späteren Zeitpunkt wieder erreicht oder überschritten, hört die UPS auf zu puffern.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Konfiguration Energiespeicher

Parameter

Wertebereich

Batteriekapazität

0.1 … 3.200 Ah

Ladeschlussspannung

24 … 30 Volt

Ladestrom

1 … 5.000 Milli-Ampere

Batterie Defektspannung

1 … 18 V

3.5 SITOP UPS Manager

● Pufferzeit: Zeit, die durch die UPS gepuffert werden soll.

● Zusätzliche Pufferzeit nachdem der PC heruntergefahren wurde: Zeit, in der durch die

UPS1600 gepuffert wird, nachdem der PC heruntergefahren wurde.

● Ausschaltzeit nach Herunterfahren: Zeit, in der die Ausgangsspannung der UPS1600 abgeschaltet wird, obwohl zwischenzeitlich die Eingangsspannung zurückgekehrt ist. Diese Funktion ermöglicht den automatischen Wiederanlauf von IPC´s.

● Reset nach Pufferung aktivieren: Wird der Wert auf "ja" gestellt, geht das System nach Ende der Pufferung in einen Reset. Diese Option ist hilfreich, wenn beispielsweise Rechner-Netzwerke durch die UPS geschützt werden, die bei wieder eintretender Spannungsversorgung durch einen Reset aktiviert werden können.

● Wartezeit für Alarm: Zeit, in der kein Alarm an das System ausgegeben wird, obwohl gepuffert wird.

● Zeit der anliegenden Eingangsspannung: Zeit, in der kein Alarm an das System ausgegeben wird, obwohl die Zuschaltschwelle unterschritten wurde.

Um die Parameter auf ihren Anfangswert zurückzusetzen, klicken Sie auf die Schaltfläche "Auf Anfangswerte zurücksetzen". Alle Parameter für das Grundgerät werden auf ihren Anfangswert zurückgesetzt.

Die Kennwerte eines Batteriemoduls UPS1100 werden durch die Kodierung automatisch ausgelesen. Falls ein Batteriemodul UPS1100 verwendet wird, aktivieren Sie die Checkbox "SITOP UPS1100 Batterie".

Falls Sie eine andere Batterie verwenden, aktivieren Sie die Checkbox "Andere Batterie". Tragen Sie die Nennwerte der anderen Batterie ein. Folgende Parameter sind unter "Hardware Konfiguration > Grundgerät" verfügbar:

● Batteriekapazität: Gesamtkapazität der verbauten Batterien.

● Ladeschlussspannung: Bei Erreichen der gewählten Ladeschlussspannung wird der

Ladevorgang beendet.

● Ladestrom: Mit dem gewählten Ladestrom wird die Batterie maximal geladen. Herstellerangaben zum zulässigen Ladestrom der Batterie müssen beachtet werden. Bei mehreren angeschlossenen Batterie gilt der niedrigste zulässige Ladestrom.

● Batterie-Defektspannung: Unterschreitet die Batteriespannung diesen Wert, wird sie von der UPS1600 als defekt betrachtet und nicht geladen.

SITOP UPS1600 / UPS1100

82 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Um die Parameter auf ihren Anfangswert zurückzusetzen, klicken Sie auf die Schaltfläche "Auf Anfangswerte zurücksetzen". Alle Parameter für die Energiespeicher werden auf ihren Anfangswert zurückgesetzt.

Engineering

3.5.10

Verhalten des SITOP UPS Managers

Anwendung hinterlegen

Vorgehen

3.5 SITOP UPS Manager

Die Überwachung der unterbrechungsfreien Stromversorgung durch den SITOP UPS Manager ermöglicht den ereignisabhängigen Start von weiteren Anwendungen.

Über das Netzwerk kann der SITOP UPS Manager im Falle eines Stromausfalls die an die unterbrechungsfreie Stromversorgung angeschlossenen Geräte in der vorgegebenen Reihenfolge geregelt herunterfahren oder in einen definierten Ruhezustand bringen.

Zusätzlich ist das Senden von Alarmen und Benachrichtigungen in das System oder an Anwender möglich (SMS, E-Mail).

Die Anwendungen können in Abhängigkeit von folgenden Ereignissen und Faktoren gestartet werden:

● Ausfall der Versorgungsspannung

● Wiederkehr der Versorgungsspannung

● Zustand der Pufferbereitschaft durch die UPS:

– Pufferbereitschaft generell

– Verbleibende Pufferzeit

● Zustand der Batterie der UPS:

– Batterieladung

In den verschiedenen Untermenüs können Sie Anwendungen hinterlegen, die in Abhängigkeit von oben genannten Ereignissen und Faktoren gestartet werden. Beispiele für Anwendungen sind:

● Batch-Skripte, beispielsweise um Rechner im Netzwerk herunterfahren zu lassen

● Anwendungen, die den Nutzer über den Zustand der Stromversorgung informieren

● Anwendungen, die auf Rechner zugeteilte Lizenzen (Floating Lizenzen) vor Verlust durch

den Stromausfall schützen

1. Öffnen Sie das entsprechende Untermenü unter "Software Konfiguration".

2. Aktivieren Sie die Checkbox für Anwendungsstart bei gewünschtem Ereignis.

3. Um eine Anwendung auszuwählen, klicken Sie auf die Schaltfläche "Durchsuchen".

Wählen Sie die gewünschte Anwendung in einem Verzeichnis aus. Der Pfad der Anwendung wird angezeigt.

4. Um zu testen, ob die Anwendung korrekt ausgeführt wird, klicken Sie auf die Schaltfläche

"Start".

5. Geben Sie die Zeit in Sekunden an, nach der die Anwendung gestartet werden soll.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Hinweis

Es können nur Anwendungen gestartet werden, die kein Windows

Verhalten während des Pufferbetriebs

Hinweis

ACHTUNG wird die Pufferzeit (siehe Kapitel eingestellt als diese Zeit hier, dann schaltet die DC UPS aus, bevor der PC heruntergefahren wird. Der Schutz des PCs ist dann nicht mehr gegeben.

Verhalten bei fehlender Pufferbereitschaft

Verhalten bei notwendigem Batterietausch

3.5 SITOP UPS Manager

-Fenster erzeugen.

Die Einstellungen nehmen Sie unter "Software Konfiguration > Pufferbetrieb" vor.

Hier bestehen folgende Möglichkeiten:

● Anwendung bei Netzausfall starten

● Anwendung bei Netzwiederkehr starten

● SITOP UPS Manager bei Netzausfall anzeigen

● SITOP UPS Manager bei Netzwiederkehr anzeigen

● PC bei Netzausfall herunterfahren nach

Die Einstellungen nehmen Sie unter "Software Konfiguration > Pufferbetrieb nicht möglich" vor.

Hier bestehen folgende Möglichkeiten:

● Anwendung starten, wenn Pufferbetrieb nicht möglich ist

● Anwendung starten, wenn Pufferbereichtschaft wieder vorhanden

● SITOP UPS Manager öffnen, wenn Pufferbetrieb nicht möglich ist

● SITOP UPS Manager öffnen, wenn Pufferbetrieb wieder möglich ist

Die Einstellungen nehmen Sie unter "Software Konfiguration > Batterietausch" vor.

Hier bestehen folgende Möglichkeiten:

Die UPS1600 konfigurieren (Seite 81)) kürzer

● Anwendung starten wenn Batterietausch empfohlen ist (ab SITOP UPS Manager V4.12.5)

● SITOP UPS Manager öffnen, wenn Batterietausch empfohlen ist (ab SITOP UPS Manager V4.12.5)

SITOP UPS1600 / UPS1100

84 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Verhalten in Abhängigkeit von der Batterieladung

Verhalten in Abhängigkeit von der verbleibenden Pufferzeit

Verhalten bei unterbrochener Kommunikation mit der UPS1600

Verhalten bei anstehenden Systemalarmen

3.5 SITOP UPS Manager

● Anwendung starten wenn Batterieaustausch beendet ist

● SITOP UPS Manager öffnen, wenn Batterietausch beendet ist

Die Einstellungen nehmen Sie unter "Software Konfiguration > Batterieladung" vor.

Hier bestehen folgende Möglichkeiten:

● Anwendung starten, wenn die Batterieladung > 85 % des Maximums ist

● Anwendung starten, wenn die Batterieladung < 85 % des Maximums ist

● SITOP UPS Manager öffnen, wenn die Batterieladung > 85 % des Maximums ist

● SITOP UPS Manager öffnen, wenn die Batterieladung < 85 % des Maximums ist

Die Einstellungen nehmen Sie unter "Software Konfiguration > verbleibende Pufferzeit "Pufferbetrieb nicht möglich" vor. Die Pufferzeit, die mindestens erreicht werden soll, legen Sie unter "Hardware Konfiguration > Grundgerät" im Eintrag "Pufferzeit" vor.

Im Untermenü "Verbleibende Pufferzeit" bestehen folgende Möglichkeiten:

● Anwendung starten, wenn die gewünschte Pufferzeit nicht erreicht werden kann

● Anwendung starten, wenn die gewünschte Pufferzeit wieder erreicht werden kann

● SITOP UPS Manager anzeigen, wenn die gewünschte Pufferzeit nicht erreicht werden

kann

● SITOP UPS Manager anzeigen, wenn die gewünschte Pufferzeit wieder erreicht werden

kann

Die Einstellungen nehmen Sie unter "Software Konfiguration > Kommunikationsschnittstelle" vor.

Hier bestehen folgende Möglichkeiten:

● Anwendung starten, wenn die Verbindung zur UPS1600 unterbrochen ist

● Anwendung starten, wenn die Verbindung zur UPS1600 wieder besteht

● SITOP UPS Manager öffnen, wenn die Verbindung zur UPS1600 wieder besteht

● SITOP UPS Manager öffnen, wenn die Verbindung zur UPS1600 unterbrochen wurde

Die Einstellungen nehmen Sie unter "Software Konfiguration > Systemalarme" vor. Gründe für einen Systemalarm finden Sie in der Alarmliste (siehe Kapitel Alarmliste (Seite 38)).

Im Untermenü "Systemalarme" bestehen folgende Möglichkeiten:

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.5.11

Anzeige und Visualisierung

Anstehende Alarme anzeigen

3.5 SITOP UPS Manager

● Anwendung starten, wenn mindestens ein Systemalarm ansteht

● Anwendung starten, wenn kein Systemalarm mehr ansteht

● SITOP UPS Manager öffnen, wenn mindestens ein Systemalarm ansteht

● SITOP UPS Manager öffnen, wenn kein Systemalarm mehr ansteht

Im Untermenü "Monitor" können Sie Informationen zu Gerätedaten und –parameter sowie dem Zustand der Stromversorgung einsehen.

Es gibt die folgenden Anzeigemöglichkeiten:

● Alarm-Monitoring: Anstehende Alarme und Alarmverlauf

● Betriebsdaten: Gerätedaten und Geräteparameter

● Trenddiagramme:

– Laststrom über Zeit

– Eingangspannung über Zeit

– Verbleibende Pufferzeit

– Batterietemperatur über Zeit

– Batterieladung über Zeit

– Ladestrom über Zeit

1. Wählen Sie "Monitor > Anstehende Alarme". Die anstehenden Alarme werden in Tabellenform angezeigt.

Die einzelnen Spalten geben folgende Informationen wieder:

● Name: ein beschreibender Name für den Alarm

● Zeit: Zeit und Datum des Kommens des Alarms

● Hilfe: Beschreibung des Alarms

SITOP UPS1600 / UPS1100

86 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Alarm-Verlauf anzeigen

Daten und Parameter UPS1600

Daten und Parameter des Energiespeichers

3.5 SITOP UPS Manager

1. Wählen Sie "Monitor > Alarmverlauf".

Die anstehenden Alarme werden in Tabellenform angezeigt.

Die einzelnen Spalten geben folgende Informationen wieder:

● Name: ein beschreibender Name für den Alarm

● Zeit: Zeit und Datum des Kommens oder Gehens des Alarms

● Alarm: Alarmart:

– kommend: Eintritt des Alarmereignis

– gehend: Beseitigung des Alarmereignis

1. Wählen Sie "Monitor > Betriebsdaten".

2. Unter "DC-USV Base Unit" finden Sie Daten und Parameter der UPS1600.

Folgende Daten werden angezeigt:

● Bestellnummer

● Seriennummer

● Versionsnummer

Folgende Parameter werden angezeigt:

● Pufferbetrieb

● Verbleibende Pufferzeit

● Eingangsspannung

● Laststrom

● Bereit für Pufferung

1. Wählen Sie "Monitor > Betriebsdaten".

2. Unter "Energiespeicher" finden Sie Daten und Parameter des Energiespeichers.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Trenddiagramme

3.5 SITOP UPS Manager

Folgende Daten werden angezeigt:

● Bestellnummer

● Seriennummer

● Versionsnummer

Folgende Parameter werden angezeigt:

● Batteriekapazität

● Ladezustand der Batterie

● Batterietemperatur

● Ladestrom

Unter "Monitor > Trenddiagramm" haben Sie die Möglichkeit, sich Werte zur Stromversorgung grafisch darstellen zu lassen, beispielsweise den Ladestrom über Zeit:

Folgende Trenddiagramme stehen zur Auswahl:

● Laststrom über Zeit

● Eingangspannung über Zeit

● Verbleibende Pufferzeit

● Batterietemperatur über Zeit

● Batterieladung über Zeit

● Ladestrom über Zeit

SITOP UPS1600 / UPS1100

88 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Vorgehen

3.5.12

Firmware-Update

WARNUNG

Während des Firmware-Updates wird die UPS zurückgesetzt. Dabei wird der Ausgang aus Sicherheitsgründen abgeschaltet.

Hinweis Kompatibilität der Firmware beachten!

Informieren Sie sich über die Ampere Firmware

Voraussetzungen

Vorgehen

3.5 SITOP UPS Manager

1. Wählen Sie "Monitor > Trenddiagramm".

2. Wählen Sie "DC-USV Base Unit" um Trenddiagramme zu Werten der UPS1600

anzuzeigen oder Wählen Sie "Energiespeicher" um Trenddiagramme zu Werten des Energiespeichers anzuzeigen. Unter beiden Punkten sind jeweils 3 Diagramme verfügbar.

3. Wählen Sie das anzuzeigende Trenddiagramm durch die entsprechende Schaltfläche.

Stellen Sie sicher, dass die Anlage dadurch keinen Schaden nimmt und das PG/PC während des Firmware-Updates eine von der UPS unabhängige Stromversorgung hat.

-Zahl Ihrer UPS und laden Sie das entsprechende

-Update herunter. Andere Firmware-Updates sind nicht kompatibel.

● Die UPS1600 ist korrekt angeschlossen und mit dem System verbunden.

● PG/PC mit SITOP UPS Manager ist mit dem System verbunden.

1. Wählen Sie "Monitor > Online-Funktionen".

2. Wählen Sie "Firmware-Aktualisierung".

3. Um den Pfad zum Verzeichnis mit den entpackten Dateien zu wählen, klicken Sie auf die

Schaltfläche "Durchsuchen". Wählen Sie in diesem Verzeichnis die Datei " dc_ups.upd" aus.

4. Klicken Sie auf die Schaltfläche "Start".

Die Aktualisierung der Firmware startet.

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.5 SITOP UPS Manager

5. Nach der erfolgreichen Aktualisierung erscheint eine Meldung im Fensterbereich.

6. Führen Sie einen manuellen Neustart an der UPS1600 durch, indem Sie die Stromversorgung der UPS1600 unterbrechen. Stellen Sie die Stromversorgung der UPS1600 wieder her.

Die Aktualisierung der Firmware wurde erfolgreich durchgeführt.

SITOP UPS1600 / UPS1100

90 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.6

Web-Server

3.6.1

Auf den Web-Server zugreifen

Voraussetzungen

Zugriff auf den Web-Server

3.6 Web-Server

Der Web-Server dient dem Monitoring der UPS. Er arbeitet unabhängig von UPS Manager und Profinet Zugriff.

Zugriff und Bedienung erfolgen über einen Webbrowser.

Folgende Webbrowser sind geeignet:

● Internet Explorer (Version 8.x und 9.x)

● Mozilla Firefox (Version 15.0.x)

● Der Rechner mit installiertem Webbrowser ist per Ethernet mit der UPS1600 verbunden.

● Die UPS1600 hat eine Ihnen bekannte IP- Adresse.

● Der Webbrowser kann SVG-Grafiken anzeigen.

Falls ihr Webbrowser SVG-Grafiken nicht anzeigen kann, erscheint auf der Startseite die Meldung "Bitte installieren Sie SVG-Viewer für eine korrekte Anzeige". Um die korrekte Anzeige zu ermöglichen, nehmen Sie die folgenden Schritte vor:

1. Laden Sie das SVG-Update unter (http://www.savarese.com/software/svgplugin)

herunter.

2. Installieren Sie das SVG-Update.

3. Falls erforderlich, starten Sie Ihren Rechner neu.

1. Verbinden Sie den Client (PG, PC) über die PROFINET-Schnittstelle mit der CPU.

2. Öffnen Sie den Webbrowser.

Tragen Sie im Adress-Feld des Webbrowsers die IP-Adresse der UPS1600 ein in der Form http://ww.xx.yy.zz (beispielhafte Eingabe: http://192.168.0.14).

3. Drücken Sie die Eingabetaste.

Die Anmeldeseite öffnet sich.

4. Tragen Sie die Anmelde-Informationen ein.

Anfangswerte:

– Benutzername: "Administrator"

– Passwort: "admin"

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Hinweis

Ändern sie das Passwort!!

Folgende Zeichen sind möglich: "^[a

3.6.2

Die Oberfläche des Web-Servers

①

Button "Logout"

②

Sprachwahl

③

Speicherleiste "Konfigurationen"

④

Editor-Bereich

⑤

Navigation Untermenüs

⑥

Menü-Wahl

3.6 Web-Server

-z0-9A-Z\\-_]+$"

Die Startseite der UPS1600 wird geöffnet. Von der Startseite aus können Sie zu den weiteren Menüs navigieren.

Falls der Web Server über TIA od. Step 7 deaktiviert wurde ist kein Zugriff möglich.

Über die Menü-Wahl ⑥ haben Sie Zugriff auf die Menüs "HW-Konfiguration" und "Anzeige" und ihre Untermenüs. Die Funktionen der Menüs werden in nachfolgenden Abschnitten vorgestellt.

Die Untermenüs erreichen Sie über Navigation Untermenüs

SITOP UPS1600 / UPS1100

92 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

⑤.

Engineering

3.6.3

Funktionen des Web-Servers

HW-Konfiguration

3.6 Web-Server

Die im gewählten Untermenü jeweils möglichen Einstellungen nehmen Sie im Editor-Bereich

④ vor.

Über die Funktionen der Speicherleiste öffnen oder speichern sie Konfigurationen auf einem Datenträger.

Mit der Sprachwahl Deutsch, Englisch, Französisch, Italienisch, Spanisch und Chinesisch stehen zur Verfügung.

Über den Button "Logout" abmelden. Danach ist ohne erneutes Anmelden kein Zugriff auf den Web-Server möglich.

Falls ein weitere Controller (DC UPS Manager oder eine S7 Steuerung) gleichzeitig mit der DC UPS verbunden ist, so befindet sich der WebServer im nur-lesen-Modus. In diesem Fall ist der Funktionsumfang eingeschränkt.

● kein schreibender Zugriff möglich, die Parametereinstellungen können nur gelesen

werden (Eingabewerte grau dargestellt)

● es ist kein Firmware Update möglich, der Punkt ist ausgeblendet

② wählen Sie die Oberflächensprache des Web-Servers. Die Sprachen

① können Sie sich von der aktuellen Web-Server-Sitzung

③ laden Sie Konfiguration in die UPS1600 und

Die Funktionen des Web-Servers sind in die beiden Menüs aufgeteilt.

Hier finden Sie folgende Funktionen:

● Daten der UPS1600 (Grundgerät) einsehen, siehe Daten der UPS1600 (Grundgerät)

einsehen (Seite 94)

● Daten der Energiespeicher einsehen, siehe Daten der Energiespeicher einsehen

(Seite 94)

● Alarm-Monitoring (Ausstehende Alarme, Alarmverlauf), siehe Alarm-Monitoring (Seite 95)

Hier finden Sie folgende Funktionen:

● Konfiguration der Kommunikationsschnittstelle, siehe Konfiguration der

Kommunikationsschnittstelle (Seite 96)

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.6.4

Daten der UPS1600 (Grundgerät) einsehen

3.6.5

Daten der Energiespeicher einsehen

3.6 Web-Server

1. Wählen Sie das Menü "Anzeige"

2. Wählen Sie in der Navigation unter "Betriebsdaten" den Eintrag "Base Unit".

Im Eintrag "Base Unit" finden Sie die folgenden Informationen:

● Daten der UPS1600:

– Bestellnummer

– Seriennummer

– Versionsnummer

● Betriebsart (Normal oder Pufferbetrieb)

● Pufferbereitschaft

● Verbleibende Pufferzeit

● Eingangsspannung

● Laststrom

1. Wählen Sie das Menü "Anzeige"

2. Wählen Sie in der Navigation unter "Betriebsdaten" den Eintrag "Energiespeicher".

3. Wählen Sie die gewünschte Batterie (Beispiel: Batterie 1) durch einen Klick.

Im Eintrag der Batterie finden Sie die folgenden Informationen:

● Daten des Batteriemoduls:

– Bestellnummer

– Seriennummer

– Versionsnummer

● Kapazität

● Batterieladung

● Batterietemperatur

● Laststrom

SITOP UPS1600 / UPS1100

94 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

3.6.6

Alarm-Monitoring

Anstehende Alarme anzeigen

Alarm-Verlauf anzeigen

3.6 Web-Server

Sie können über den Web-Server Informationen über anstehende Alarme und den Verlauf der Alarme erhalten. Jeder Alarm, der die UPS1600 und die angeschlossenen Batteriemodule betrifft, wird aufgezeichnet. Anstehende Alarme können Sie sich über "Anstehende Alarme" anzeigen lassen.

1. Wählen Sie das Menü "Anzeige"

2. Wählen Sie in der Navigation unter "Alarme" den Eintrag "Anstehende Alarme".

Die anstehenden Alarme werden in Tabellenform angezeigt.

Die einzelnen Spalten geben folgende Informationen wieder:

● Name: ein beschreibender Name für den Alarm

● Zeit: Zeit und Datum des Eintritts des Alarmereignis

● Hilfe: Beschreibung des Alarms

1. Wählen Sie das Menü "Anzeige"

2. Wählen Sie in der Navigation unter "Alarme" den Eintrag "Alarm-Verlauf".

Der Alarm-Verlauf wird in Tabellenform angezeigt.

Die einzelnen Spalten geben folgende Informationen wieder:

● Name: ein beschreibender Name für den Alarm

● Zeit: Zeit und Datum des Kommens oder Gehens des Alarms

● Alarm: Alarmart:

– kommend: Eintritt des Alarmereignis

– gehend: Beseitigung des Alarmereignis

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Engineering

Hinweis Der Alarmverlauf wird nur angezeigt, wenn keine weiteren Kommunikationsbeziehungen zur

UPS1600 aufgebaut sind.

Beispiele für weitere Kommunikationsbeziehungen sind Kommunikationsbeziehungen über Step 7 V5 oder den

3.6.7

Konfiguration der Kommunikationsschnittstelle

Passwort setzen

3.6 Web-Server

SITOP UPS Manager.

1. Wählen Sie das Menü "HW-Konfiguration".

2. Wählen Sie in der Navigation unter "Kommunikationsschnittstelle" den Eintrag "LAN".

3. Tragen Sie in die Felder im Bereich "Passwort" das gewünschte Passwort ein. Beide Eingaben müssen identisch sein.

4. Laden Sie die Konfiguration über die Schaltfläche "Zu Gerät herunterladen" in die UPS1600.

SITOP UPS1600 / UPS1100

96 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

4.1

UPS1600

WARNUNG

Gerät in ein Gehäuse oder einen Schaltschrank einbauen

Montage

Demontage

Die SITOP UPS1600 sind Einbaugeräte. Sie sind in ein Gehäuse oder einen Schaltschrank einzubauen, zu dem nur qualifiziertes Personal Zugang haben darf.

Das Gerät ist zur Montage im Schaltschrank auf Normprofilschiene EN 60715 35×7,5/15 aufschnappbar.

Zur Montage setzen Sie das Gerät mit der Profilschienenführung an der Oberkante der Normprofilschiene an und rasten es nach unten ein. Wenn das Aufschnappen zu schwer geht, betätigen Sie gleichzeitig den Schieber

Zur Demontage ziehen Sie den Schieber ⑩ mit Hilfe eines Schraubendrehers oder per Hand (siehe Bild 4-1 Demontage (Beispiel 6EP4136-3AB00-2AY0) (Seite 97)) vorsichtig auf und hängen das Gerät an der Unterkante der Normprofilschiene aus. Anschließend können Sie das Gerät von der Oberkante der Normprofilschiene abnehmen.

⑩, wie es unter "Demontage" beschrieben ist.

Bild 4-1 Demontage (Beispiel 6EP4136-3AB00-2AY0)

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Montage/Demontage

4.1.1

Signalstecker

Montage

Demontage

4.1.2

USB-Stecker

Montage

Demontage

4.1 UPS1600

Stecker an Buchse ④ im Gehäuse anstecken.

Zur Demontage des Signalsteckers die Lösehebel (4b) (siehe Bild 4-2 Montage/Demontage: Signalstecker (Seite 98)) betätigen und den Stecker anschließend abziehen.

Bild 4-2 Montage/Demontage: Signalstecker

Zum Einsatz in explosionsgefährdeter Umgebung muss ein USB-Stecker mit Zugentlastung verwendet werden.

Stecker an Buchse im Gehäuse anstecken bis die Zugentlastung (6b) im Gehäuse (6a) einrastet.

Zur Demontage des USB - Steckers die Zugentlastung (6b) (siehe Bild 4-3 Montage/Demontage: USB-Stecker (Seite 98)) durch drücken entriegeln und den Stecker anschließend abziehen

Bild 4-3 Montage/Demontage: USB-Stecker

SITOP UPS1600 / UPS1100

98 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Montage/Demontage

4.1.3

PROFINET/Ethernet-Stecker

Montage

Demontage

4.1 UPS1600

Zum Einsatz in explosionsgefährdeter Umgebung muss ein Profinet/Ethernet-Stecker mit Zugentlastung verwendet werden.

Stecker an Buchse im Gehäuse anstecken bis die Zugentlastung (5b) im Gehäuse (5a) einrastet.

Zur Demontage des PROFINET/Ethernet - Steckers die Zugentlastung (5b) (siehe Bild 4-4 Montage/Demontage: Ethernet (Seite 99)) durch drücken entriegeln und den Stecker anschließend abziehen

Bild 4-4 Montage/Demontage: Ethernet

SITOP UPS1600 / UPS1100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Montage/Demontage

4.2

UPS1100

WARNUNG

Gerät in ein Gehäuse oder einen Schaltschrank einbauen

Montage

Hinweis

Die Akkumulatoren).

4.2 UPS1100

Die Batteriemodule SITOP UPS1100 sind Einbaugeräte. Sie sind in ein Gehäuse oder einen Schaltschrank einzubauen, zu dem nur qualifiziertes Personal Zugang haben darf.

Das Gerät ist für die direkte Wandmontage geeignet. Die Geräte 6EP4131-0GB00-0AY0 (1,2 Ah) und 6EP4133-0GB00-0AY0 (3,2 Ah) können auch auf eine Normprofilschiene EN 60715 35×15, und das Gerät 6EP4131-0GB00-0AY0 (1,2 Ah) auch noch auf eine Normprofilschiene EN 60715 35×7,5, aufgeschnappt werden.

Der Einbauort ist im unteren Teil des Schaltschrankes bzw. an der kühlsten Stelle im Schrank zu wählen.

Für die Bohrungen zur Wandmontage siehe Kapitel Abmessungen und Gewicht UPS1100 (Seite 35) Um das Gerät auf einer Profilschiene zu montieren setzen Sie es mit der Profilschienenführung an der Oberkante der Normprofilschiene an und rasten es nach unten ein. Wenn das Aufschnappen zu schwer geht, ziehen Sie das Gerät von oben nach unten und drücken es dann gleichzeitig auf die Schiene, wie es unter "Demontage" beschrieben ist.

Sicherung ist erst zur Inbetriebnahme in den Sicherungshalter einzusetzen (geladene

SITOP UPS1600 / UPS1100

100 Betriebsanleitung, 05.2014, C98130-A7628-A1-4-29

Siemens 6EP4134-3AB00-0AY0, 6EP4134-3AB00-2AY0, 6EP4136-3AB00-0AY0, 6EP4134-3AB00-1AY0, 6EP4136-3AB00-2AY0 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

SITOP UPS1600 / UPS1100

Übersicht

Inhaltsverzeichnis

Gerätebeschreibung

UPS1600

UPS1100

UPS1600

Leistungsklemmen

2.2 Anschlüsse und Klemmenbezeichnung

Signalklemme

USB-Anschluss

PROFINET/Ethernet-Anschluss

UPS1100

Leistungsklemmen

UPS1600

Drehkodierschalter Zuschaltschwelle

2.3 Schalter / Taster

Drehkodierschalter Pufferzeit

Brückenvarianten

UPS1100

Taster für Batterietausch

UPS1600

LED's

2.4 Betriebsanzeigen und Signalisierungen

Relaisausgänge

UPS1100

LED's

UPS1600

2.5 Blockdiagramm

UPS1100

UPS1600

2.6 Abmessungen und Gewicht

UPS1100

Allgemeines

3.2 Alarmliste

Hardware Support Package installieren

3.3 STEP 7 im TIA-Portal

UPS1600 in ein Projekt einbinden

Der UPS1600 Batteriemodule zuweisen

Parameter UPS1600 und UPS1100 in Step 7 im TIA Portal

USV in STEP 7 im TIA Portal parametrieren

UPS1600 im System konfigurieren

Diagnose

Firmware-Update

Rücksetzen auf Werkseinstellungen

Geräte-Stammdaten-Datei (GSD) installieren

3.4 STEP 7 V5

UPS1600 in einem Projekt verwenden

Parameter der USV in STEP 7 V5

USV in STEP 7 V5 parametrieren

Konfiguration in Controller laden (Inbetriebnahme)

Diagnose

Firmware-Update

Rücksetzen auf Werkseinstellungen

Funktionen des SITOP UPS Managers

3.5 SITOP UPS Manager

Die Oberfläche des SITOP UPS Managers

Installation / Deinstallation

Verbindungsmöglichkeiten zur UPS1600

Eine Verbindung über Ethernet herstellen

Eine Verbindung über USB herstellen

Konfiguration im SITOP UPS Manager

Allgemeine Einstellungen

Die UPS1600 konfigurieren

Verhalten des SITOP UPS Managers

Anzeige und Visualisierung

Firmware-Update

Auf den Web-Server zugreifen

3.6 Web-Server

Die Oberfläche des Web-Servers

Funktionen des Web-Servers

Daten der UPS1600 (Grundgerät) einsehen

Daten der Energiespeicher einsehen

Alarm-Monitoring

Konfiguration der Kommunikationsschnittstelle

UPS1600
