Siemens 5TA7671 data sheet [de]

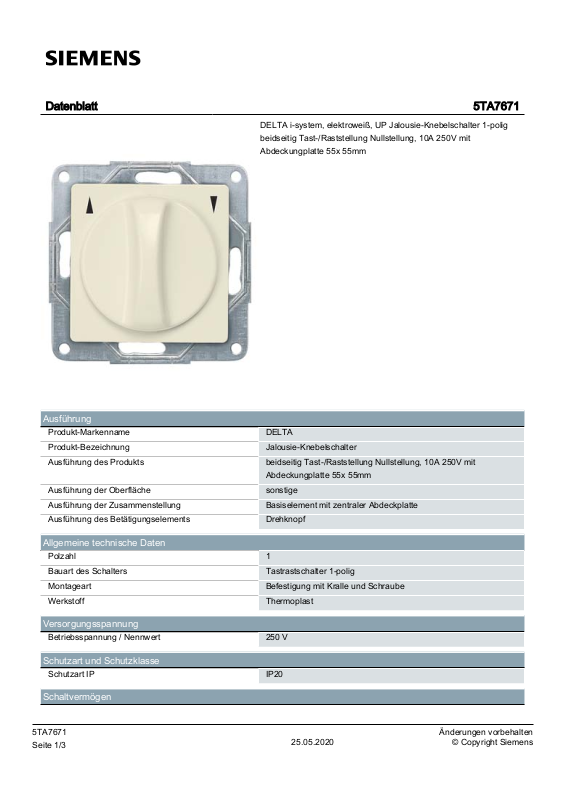

Datenblatt |
5TA7671 |
DELTA i-system, elektroweiß, UP Jalousie-Knebelschalter 1-polig beidseitig Tast-/Raststellung Nullstellung, 10A 250V mit Abdeckungplatte 55x 55mm
Ausführung
Produkt-Markenname
Produkt-Bezeichnung
Ausführung des Produkts
Ausführung der Oberfläche
Ausführung der Zusammenstellung
Ausführung des Betätigungselements
DELTA
Jalousie-Knebelschalter
beidseitig Tast-/Raststellung Nullstellung, 10A 250V mit Abdeckungplatte 55x 55mm
sonstige
Basiselement mit zentraler Abdeckplatte
Drehknopf
Allgemeine technische Daten
Polzahl
Bauart des Schalters
Montageart
Werkstoff
1
Tastrastschalter 1-polig
Befestigung mit Kralle und Schraube
Thermoplast
Versorgungsspannung
Betriebsspannung / Nennwert |
250 V |
|
|
Schutzart und Schutzklasse
|
Schutzart IP |
IP20 |
|
|
|
|
|
|
|
|
Schaltvermögen |
|
|
|
|
|
|
||
5TA7671 |
25.05.2020 |
Änderungen vorbehalten |
||
Seite 1/3 |
© Copyright Siemens |
|||
|
|
|
||
Schaltvermögen Strom |
10 A |
|
|
Hauptstromkreis
Betriebsstrom / Bemessungswert |
10 A |
|
|
Erscheinungsbild
Erscheinungsbild |
glänzend |
|
1013 |
RAL-Farbnummer |
|
|
cremeweiß/elektroweiß |
Farbe |
|
|
|
Produktdetails
Produktausstattung / Verriegelung |
Nein |
|
Nein |
Produktbestandteil / Beschriftungsfeld |
|
|
|
Produkteigenschaft |
|
|
|
● halogenfrei |
Ja |
● transparent |
Nein |
|
|
Produktfunktion
Produktfunktion
● elektronische Bedienung |
Nein |
● mechanische Bedienung |
|
Ja |
Anzeige und Bedienung
Anzahl der Tasten |
0 |
|
|
Mechanischer Aufbau
Höhe
Befestigungsart
Material / des Gehäuses
55 mm
Unterputz
Kunststoff
Approbationen Zertifikate
Referenzkennzeichen
● gemäß DIN EN 61346-2 |
S |
|
|
|
|
Konformitätserklärung
Weitere Informationen
Informationand Downloadcenter (Kataloge, Broschüren,…)
http://www.siemens.de/lowvoltage/kataloge
Industry Mall (Online-Bestellsystem) https://mall.industry.siemens.com/mall/de/de/Catalog/product?mlfb=5TA7671
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…) https://support.industry.siemens.com/cs/ww/de/ps/5TA7671
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=5TA7671
5TA7671 |
25.05.2020 |
Änderungen vorbehalten |
Seite 2/3 |
© Copyright Siemens |
|
|
|
