Shure MX393O, MX393C, MX300 User manual

MX300 SERIES

www.shure.com
© 201 Shure Incorporated
27A14047 (Rev. 2)

MX392 MX393

Printed in U.S.A.

MX300

Boundary
Microphones

Shure Microflex® MX300 Series microphones are
surface-mounted electret condenser microphones
designed primarily for mounting on conference ta­bles, stage floors, and lecterns. Their high sensi­tivity and wide frequency range make them espe­cially suitable for picking up speech and vocals in
sound reinforcement and recording applications.
Interchangeable cartridges provide the installer
with greater flexibility and make it possible to eas­ily reconfigure microphone coverage as the need
arises. The MX392 and MX393 models include an
internal preamplifier.

MX300 Series microphones take advantage of the
principle that, at a barrier or boundary, the sound
pressure level doubles. When placed near a suf­ficiently large boundary surface, the microphone
has 6 dB higher sensitivity and approximately 3
dB greater direct-to-reverberant sound ratio.

Features

• Flat frequency response across the vocal range
for uncolored sound

• Interchangeable cartridges that provide a
choice of polar pattern for each application

• Sleek, low-profile design for surface mounting

• Programmable mute button

• LED indicator

• Logic input/output for remote control or use with
automatic mixers (MX392 models only)

• RF filtering

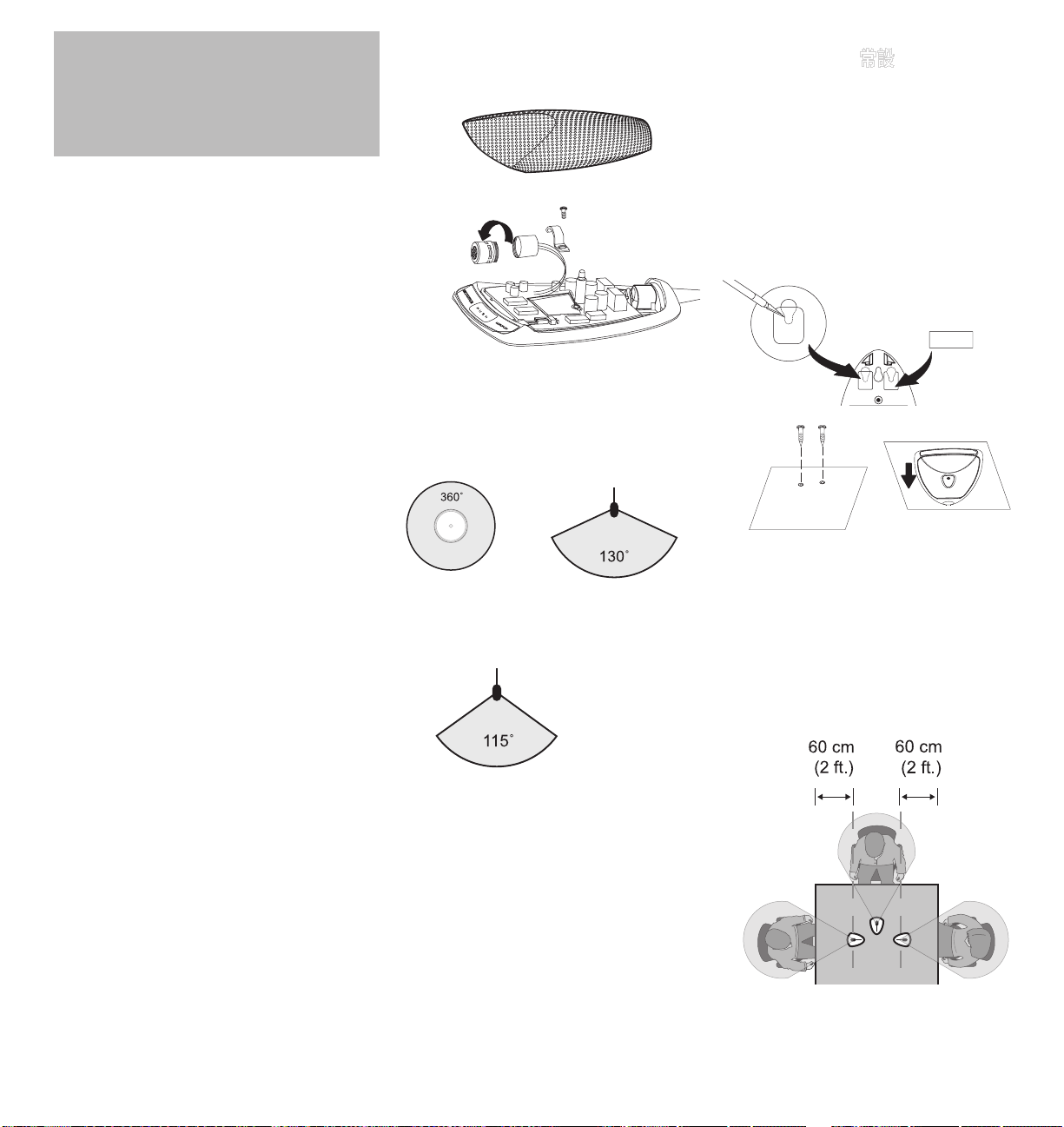

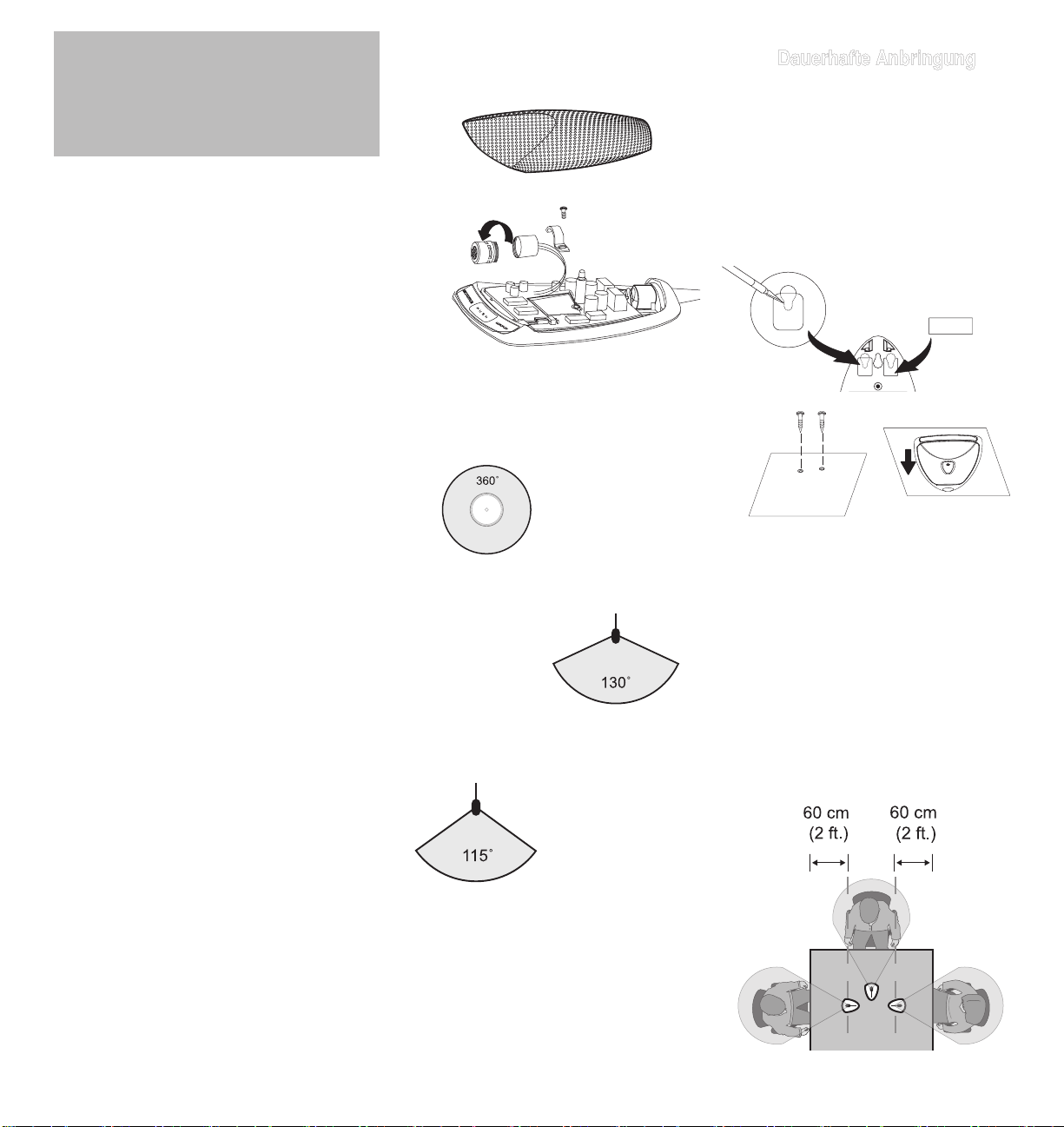

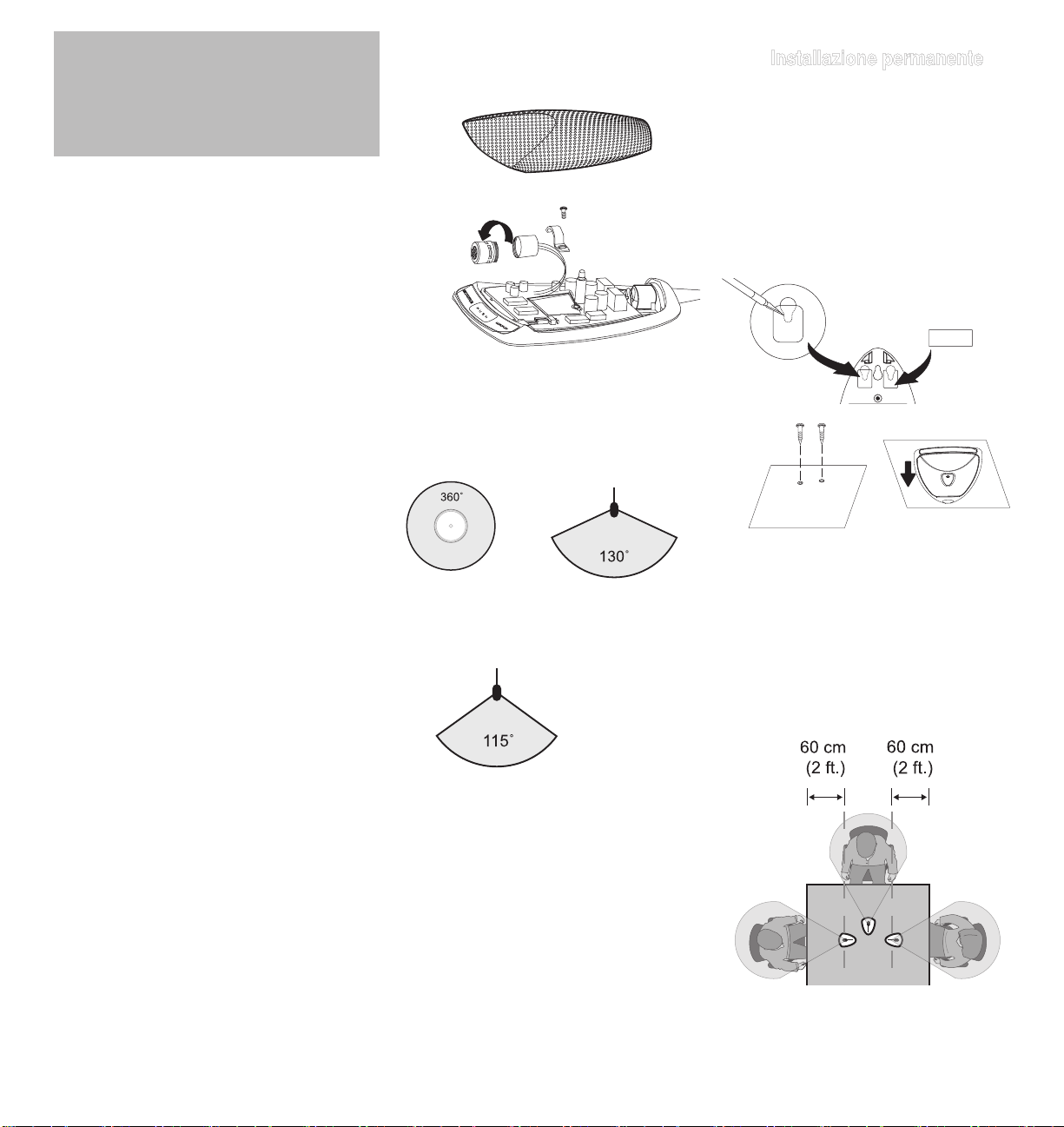

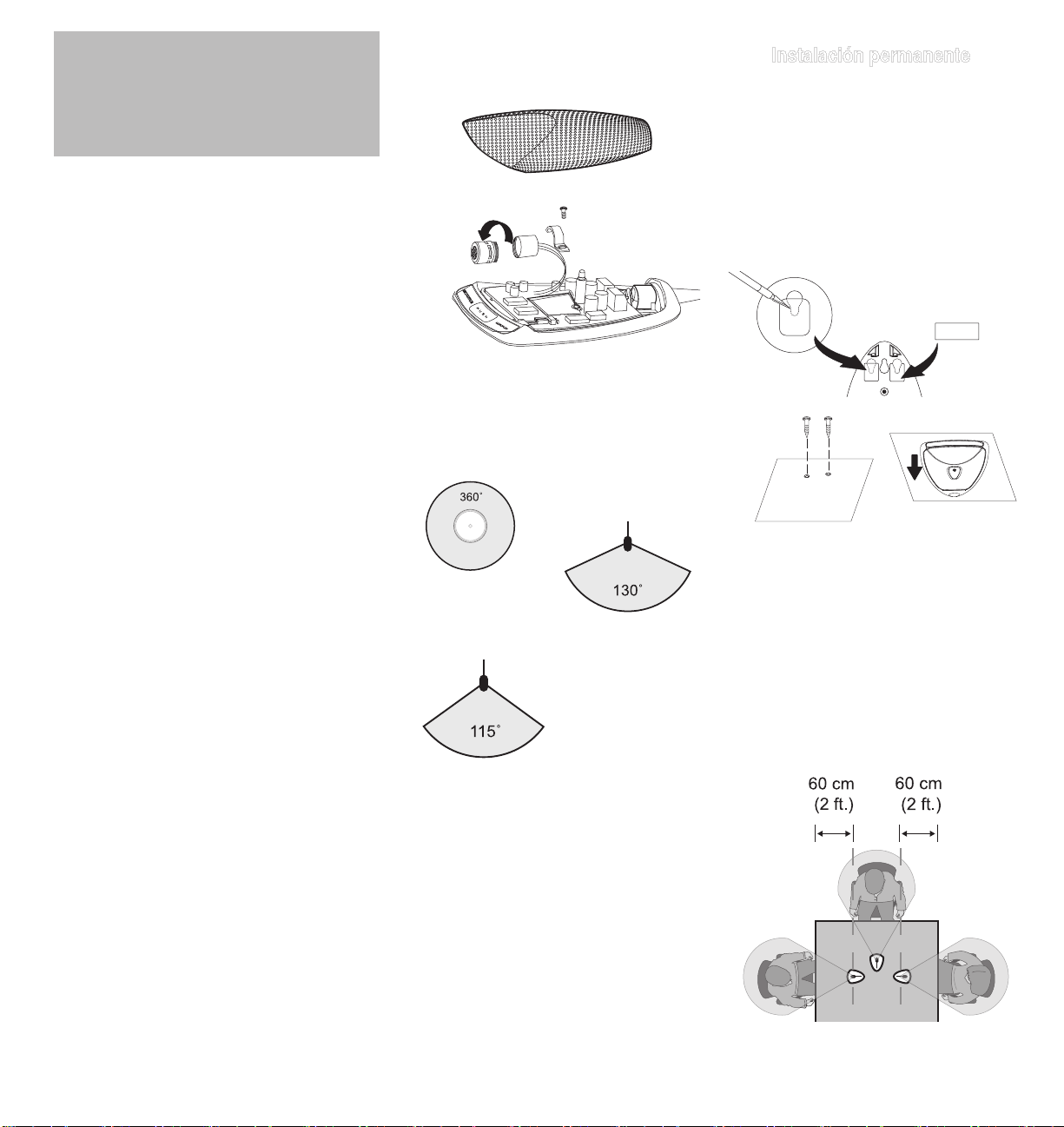

Interchangeable Cartridges

Remove Grille

Remove Bracket

Microflex microphones use interchangeable car­tridges that allow you to choose the polar pattern
for different installations.

/O (R183)

R183 Omnidirectional

Cartridge

/C (R185)

R185 Cardioid

Permanent Installation

MX392 & MX393

1. Remove grille to access mounting key holes.

2. Cut slots into pads.

3. Slide microphone forward to engage screws in
slots.

If using rear side-exit cable option, only drill two
outer holes. If re-routing for cable bottom exit,
(MX392 only), drill all three holes.

Microphone Placement

For best low-frequency response and rejection
of background noise, place the microphone on
a large, flat surface, such as a floor, table, or
lectern.

To reduce reverberance, avoid reflective surfaces
above or to the side of the microphone, such as
beveled sides of pulpits or overhanging shelves.

Model Variations

MX392: Attached, unterminated cable and
programmable logic input and output.
MX393: Detachable cable with XLR output

connector.
The polar pattern of the included cartridge is indi­cated by a model number suffix:

/C Cardioid

/S Supercardioid

/O Omnidirectional

/S (R184)

R184

Supercardioid

3

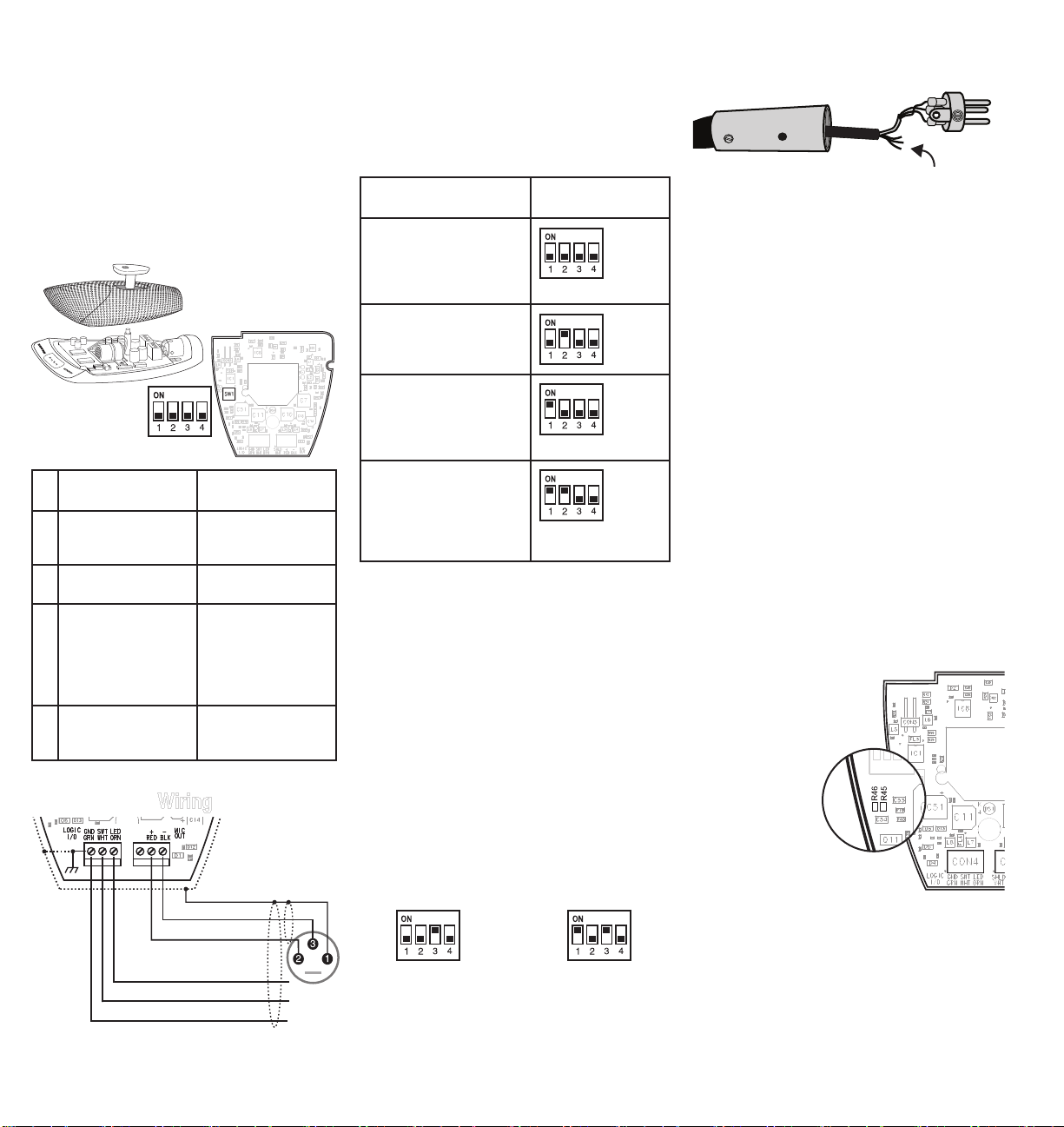

Configuration

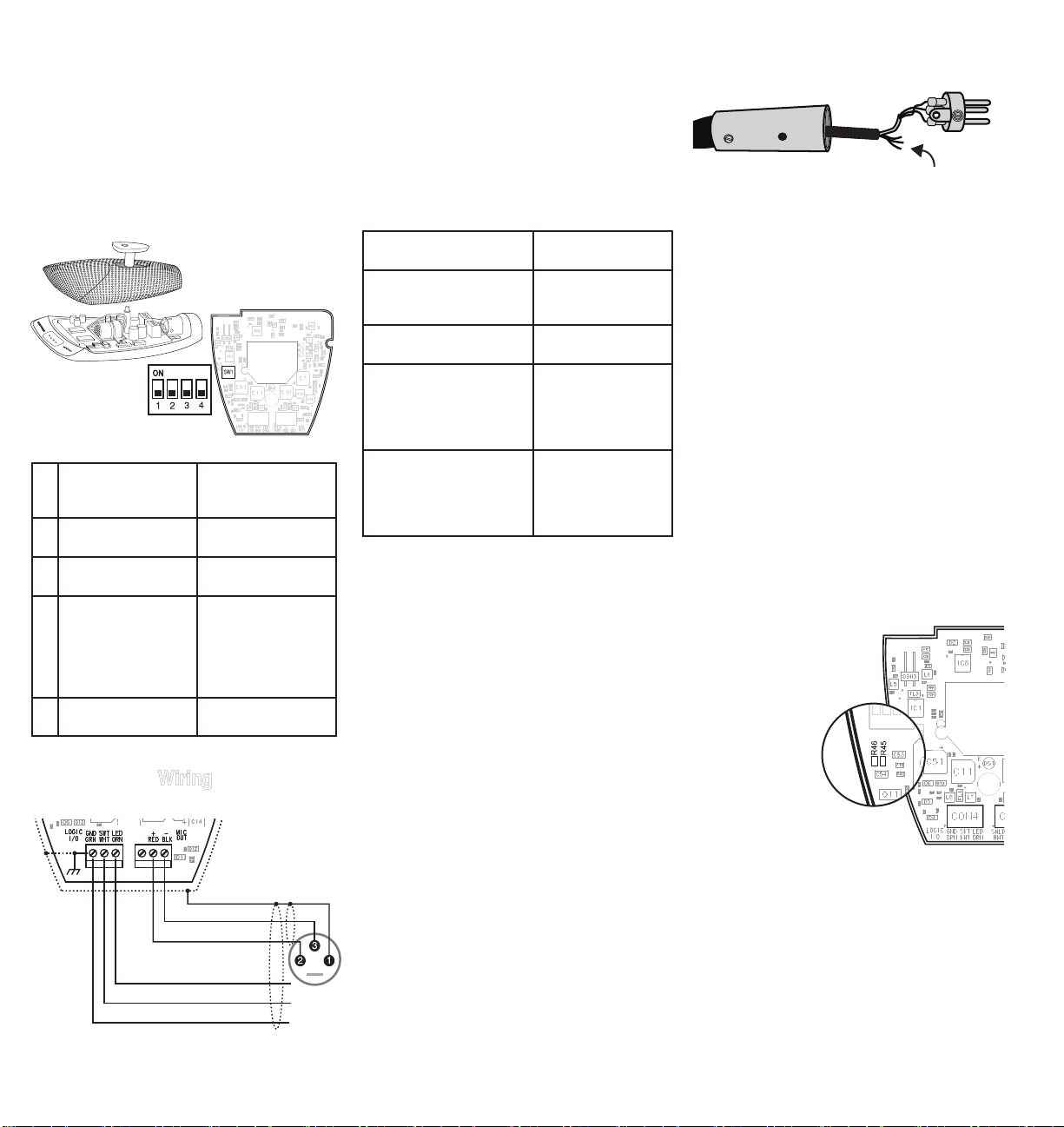

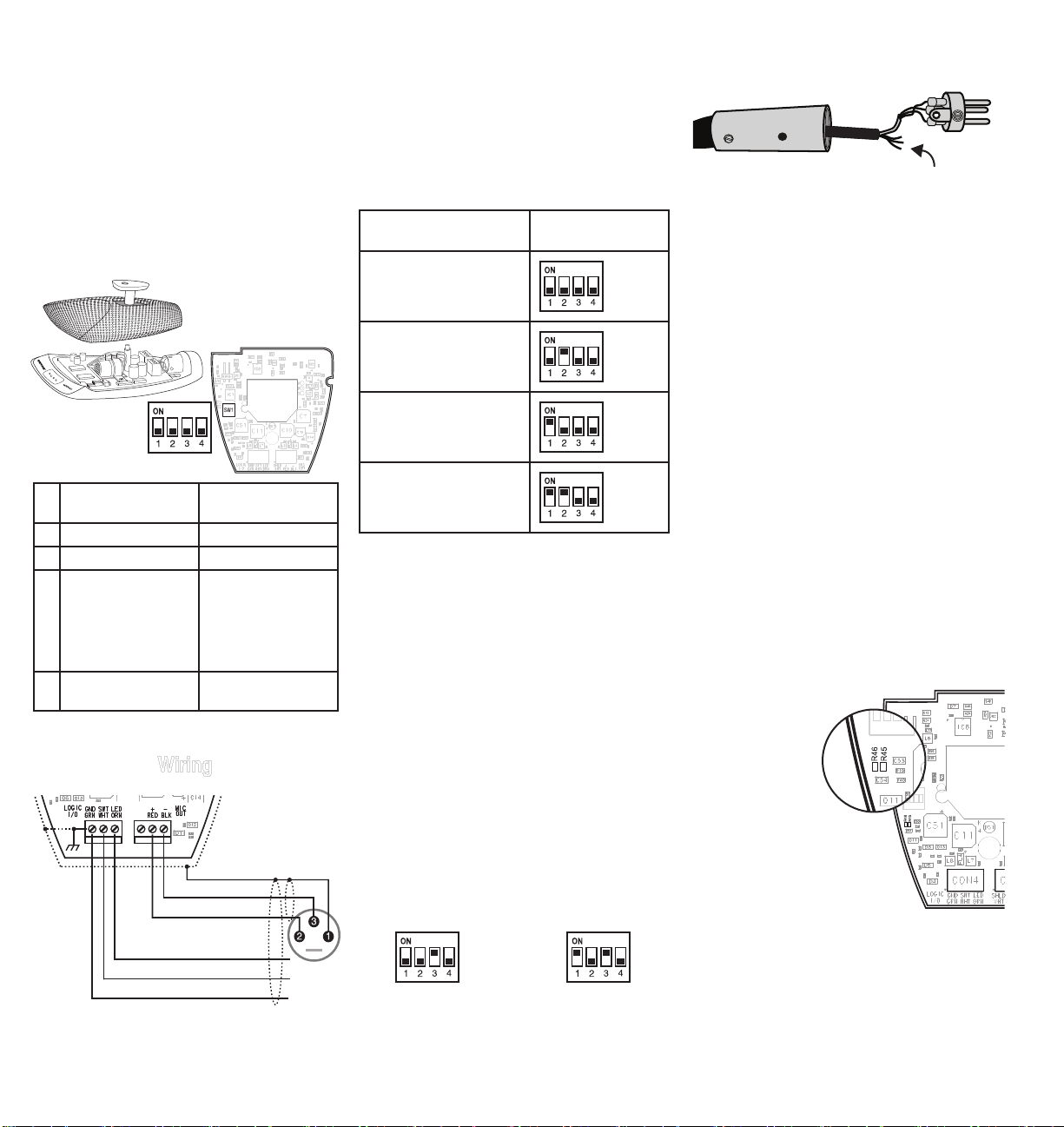

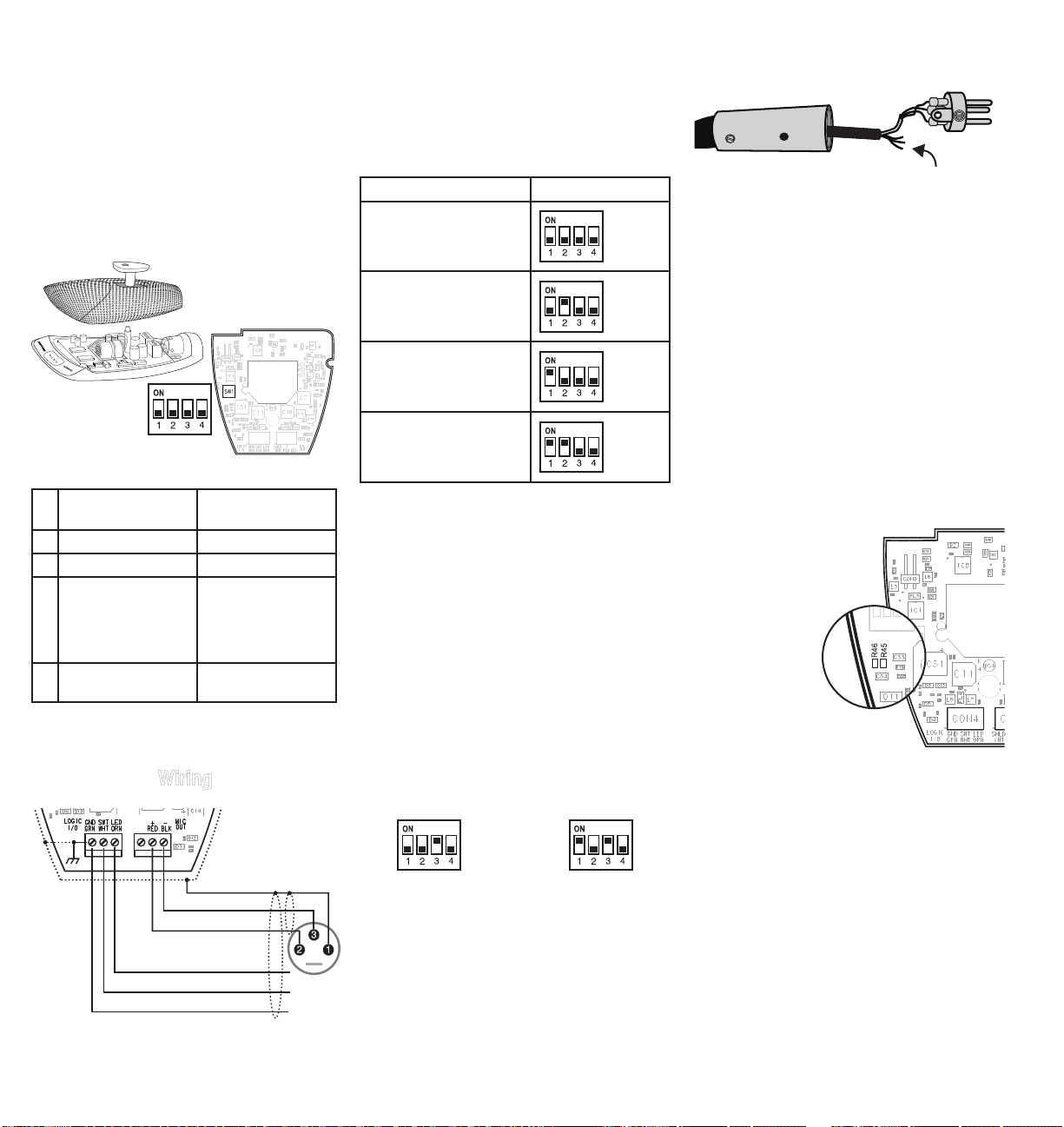

DIP Switches

Use the DIP switches to configure logic settings
and mute button behavior.

The DIP switches are covered with a piece of
clear tape at the factory. Remove tape to modify
the switch settings.

NOTE: Bottom cover must be closed for micro-

OFF (factory
default)

1 Momentary Toggle
2 Push-to-mute Push-to-talk
3 Mute button enabled,

LED illuminates when
mic is active

4 -- --

phone to function.

ON

Disable mute button
(microphone always
on), logic controls
LED

Wiring

Mute Button Configuration

Use DIP switches 1 and 2 to configure the mute
button, as follows.

Be sure to set DIP switch 3 off (factory default)
so that the mute button controls audio from the
microphone.

Switch Function DIP Switch Setting

Momentary: push-to-mute
(as shipped).

Momentary: push-to-talk

Toggle: (Push On/Push
Off): Mic is active when
powered on

Toggle: (Push On/Push
Off): Mic is mute when
powered on

Connecting to an Automatic Mixer

Use these settings if connecting the microphone
to an automatic mixer or other device that mutes
audio and controls the LED.

1. Connect logic leads to the automatic mixer.
Connect the LED IN to the gate output to illumi­nate the LED when that channel is gated on.

2. Set DIP switch 3 on. This disbles the mute but­ton (the microphone passes audio regardless
of whether the button is pressed or not).

3. Set DIP switch 1 to configure how the mute
button sends SWITCH OUT logic:

Logic Wiring

Green (LOGIC GROUND): Connects to the logic

ground of an automatic mixer, switcher, or other
equipment.

Orange (LED IN): Set DIP switch 3 on to use LED
IN. When shorted to LOGIC GROUND, the LED
turns on.

White (SWITCH OUT): Provides TTL logic (0 Vdc
or 5 Vdc) in response to the mute button. Set DIP
switch 1 for momentary or toggle. When phantom
power is applied, logic initializes high (5 Vdc). DIP
switch 2 has no effect on SWITCH OUT.

Changing SWITCH OUT to Always
Momentary

Use the following modification in situations where
your logic interface requires momentary closure
of the SWITCH OUT, but you want the mute but­ton to toggle the microphone (DIP switch 1 ON, 3
OFF):

1. Access the circuit board inside the microphone
base.

2. Remove the resistor at
R45 and reinstall it at loca­tion R46.

Audio – (Black)

Audio + (Red)

Momentary:

LED IN (Orange)

SWITCH OUT (White)

Ground (Green)

4

push = 0 Vdc,

release = 5 Vdc

Toggle: initial = 5 Vdc,

push = 0 Vdc

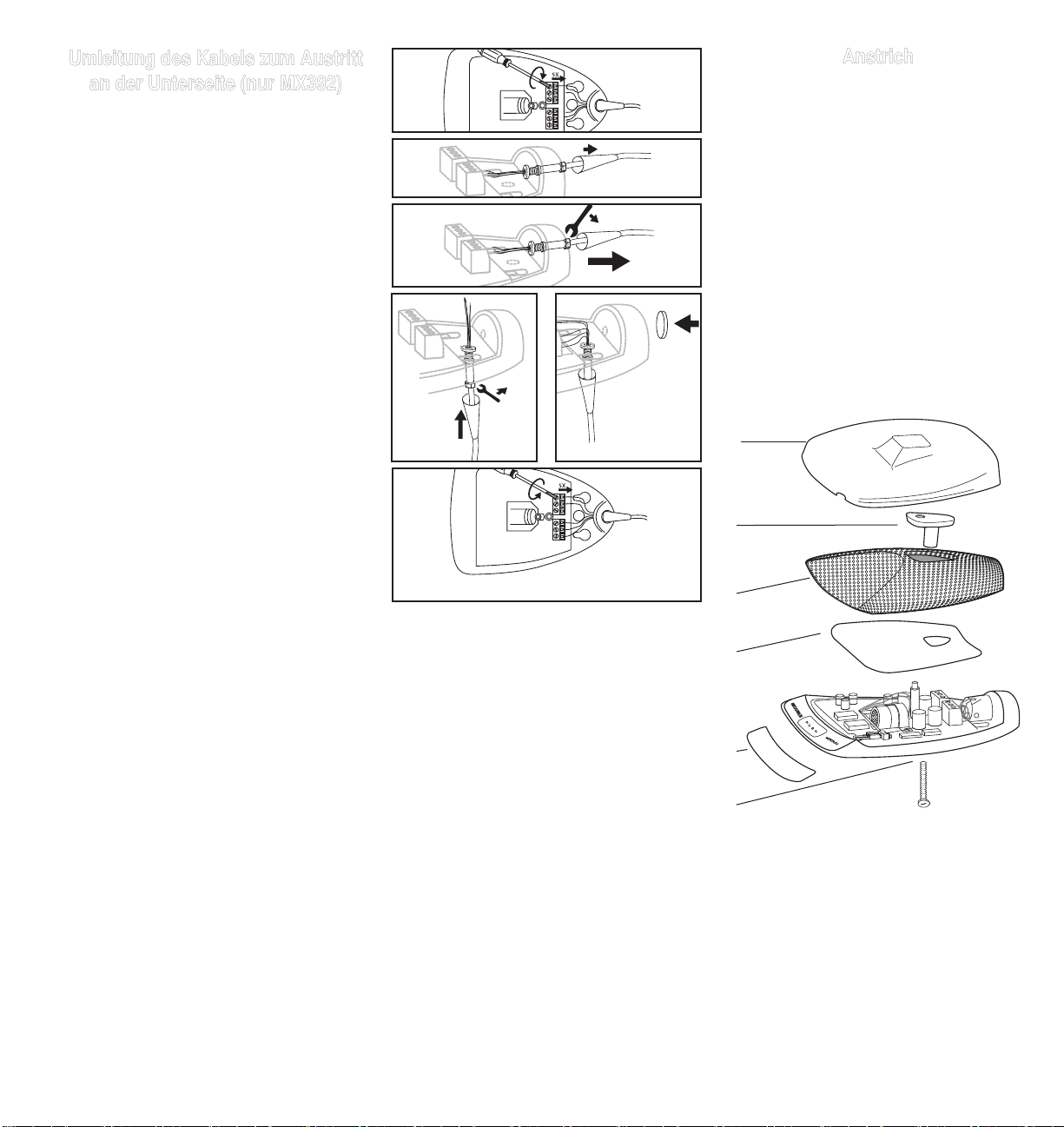

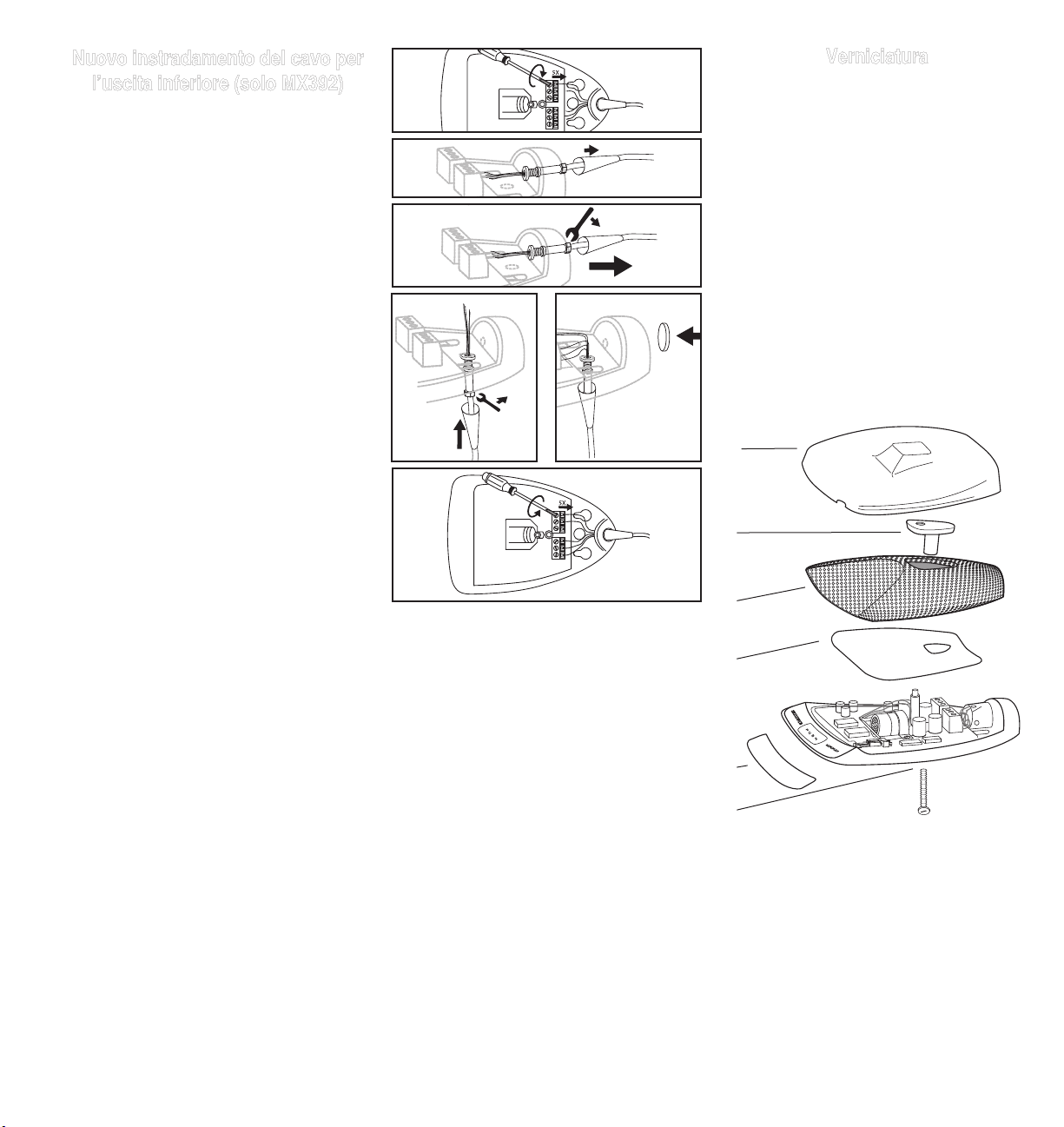

Re-Routing Cable for Bottom Exit

(MX392 Only)

1. Remove the grille.

2. Disconnect wires from screw terminals.

3. Grasp rubber boot within 1/2” of housing, using
gas pliers. Rotate boot and cable ccw to re­move connector from threaded “L” bracket.

4. Remove cable from microphone housing.

5. Insert cable through access hole in microphone
base.

6. Insert cable connector through hole and thread
it into “L” bracket.

7. If desired, rubber strain relief can be reattached
to cable end or removed from cable before fas­tening it to bracket.

8. Re-connect wires to proper screw terminals on
circuit board.

9. Insert supplied round rubber plug into unused
side cable exit.

10. Reinstall grille and foam screen.

11. Insert cable through hole in mounting sur­face. Secure microphone to mounting surface.

Painting

A supplied plastic paint shield
B retainer
C grille
D foam screen
E supplied adhesive masking strip
F supplied rubber plug

1. Remove foam screen from grille before painting

2. Clean surfaces to be painted with denatured
alcohol or naphtha.

3. To avoid filling grille holes, apply paint in thin
layers.

4. Important: Use fine sandpaper to remove paint
from the bottom edges of the grille. This en­sures electrical continuity for proper shielding.

A

B

C

D

E

F

5

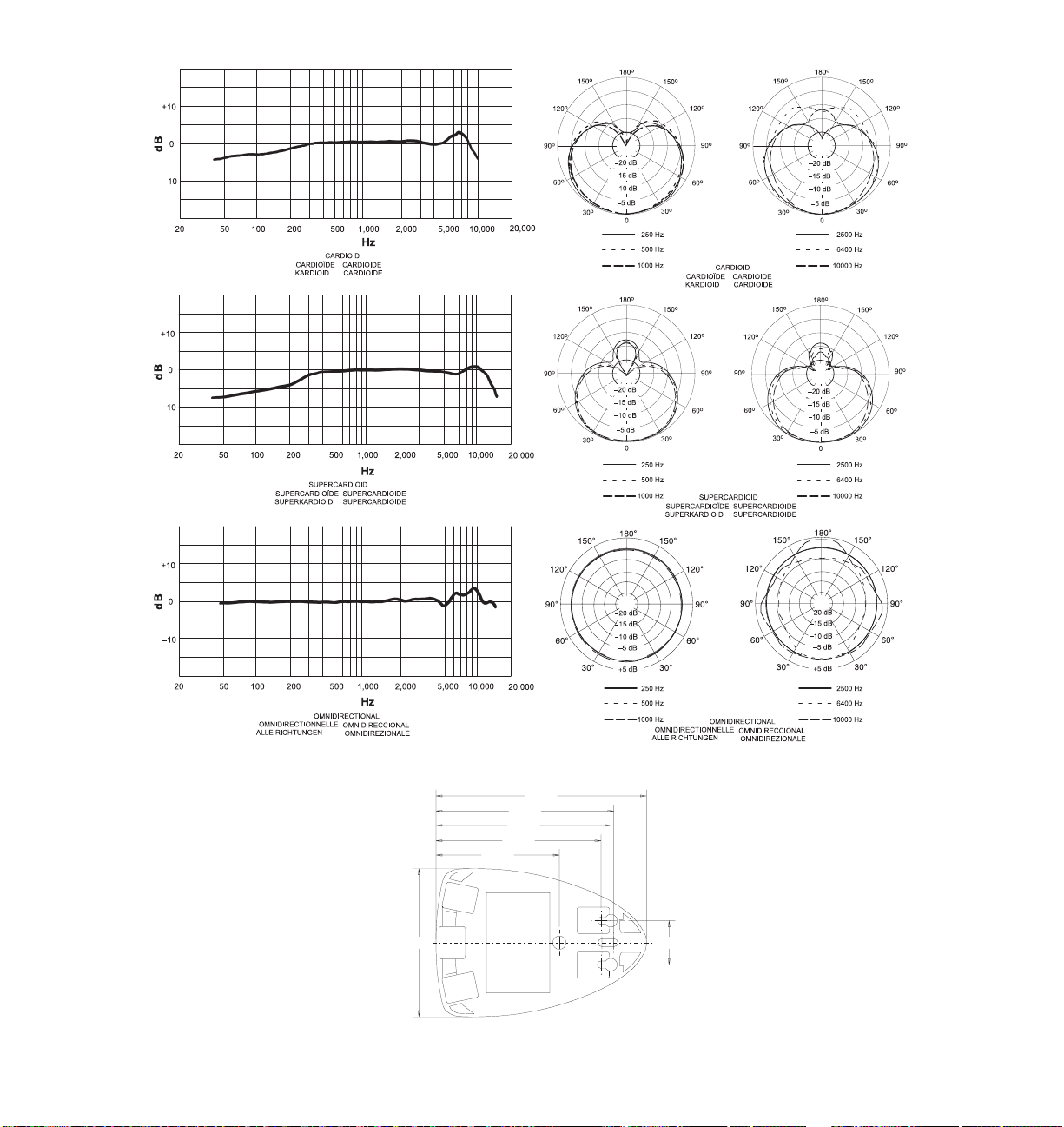

Specifications

Type

Condenser (electret bias)

Frequency Response

50–17000 Hz

Polar Pattern

MX412D/C, MX418D/C: Cardioid
MX412D/S, MX418D/S: Supercardioid

Output Impedance

EIA Rated at 150 Ω (180 Ω actual)

Output Configuration

Active balanced

Sensitivity (at 1 kHz , open circuit voltage)

Cardioid: –34 dBV/Pa (21 mV)
Supercardioid: –33 dBV/Pa (24 mV)

Omnidirectional: –28 dBV/Pa (40 mV)

1 Pascal=94 dB SPL

Maximum SPL (1 kHz at 1% THD, 1 kΩ load)

Cardioid: 123 dB
Supercardioid: 122 dB

Omnidirectional: 117 dB

Equivalent Output Noise (A-weighted)

Cardioid: 29 dB SPL
Supercardioid: 28 dB SPL

Omnidirectional: 71 dB SPL

Signal-to-Noise Ratio (referenced at 94 dB
SPL at 1 kHz)

Cardioid: 65 dB
Supercardioid: 66 dB

Omnidirectional: 71 dB

Dynamic Range (1 kΩ load at 1 kHz)

94 dB

Common Mode Rejection (10 Hz to 100 kHz)

45 dB minimum

Preamplifier Output Clipping Level (1% THD)

–6 dBV (0.5 V)

Polarity

Positive sound pressure on diaphragm produces
positive voltage on pin 2 relative to pin 3 of out­put XLR connector.

Net Weight

MX412D: 0.81 kg (1.80 lbs)
MX418D: 0.82 kg (1.82 lbs)

Packaged Weight

MX412D: 1.63 kg (3.62 lbs)
MX412D: 1.64 kg (3.64 lbs)

Logic Connections

LED IN: Active low (≤1.0V), TTL compatible.
Absolute maximum voltage: -0.7V to 50V.
LOGIC OUT: Active low (≤1.0V), sinks up to
20mA, TTL compatible. Absolute maximum volt­age: -0.7V to 50V (up to 50V through 3kΩ).

Mute Switch Attenuation

–50 dB minimum

Cable

3 m (10 ft) attached cable with shielded audio
pair terminated at a 3-pin male XLR and three
unterminated conductors for logic control

Environmental Conditions

Operating Temperature: -18–57 °C (0–135 °F)
Storage Temperature: -29–74 °C (-20–165 °F)
Relative Humidity: 0–95%

Power Requirements

11–52 Vdc phantom, 2.0 mA

Furnished Accessories

Zipper Bag 95B2313
Paint Mask 80C514
Switch Paint Mask 80A541
Paint Plug 36A664

Replacement Parts

Omnidirectional Cartridge (Black) R183B
Supercardioid Cartridge (Black) R184B
Cardioid Cartridge (Black) R185B
12’ (3.7m) Cable 3-Pin Miniature

Connector (TA3F) to male XLR
(MX393)

Custom Logic Cable (specify
length)

Custom logic cable with threaded
adapter (MX392)

C129

95B2509

C130

CERTIFICATION

Eligible to bear CE Marking. Conforms to
European EMC Directive 2004/108/EC. Meets
Harmonized Standards EN55103-1:1996 and
EN55103-2:1996, for residential (E1) and light
industrial (E2) environments.

The Declaration of Conformity can be obtained
from:

Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [e-mail]

6

MX300

Microphones
périphériques

Les Shure Microflex® série MX300 sont des
microphones électrostatiques à montage en
surface conçus principalement pour les tables
de conférence, planchers de scène et lutrins.
Grâce à leur haute sensibilité et vaste gamme
de fréquences, ils sont particulièrement indiqués
pour le captage de la voix lors de l’amplification
en direct ou des enregistrements. Les capsules
interchangeables assurent une plus grande
souplesse d’utilisation et permettent de reconfig­urer aisément la portée du microphone en fonc­tion des besoins. Les modèles MX392 et MX393
comportent un préamplificateur interne.

Le microphone série MX300 tire parti du fait que
lorsque le son rencontre un obstacle, le niveau
de pression acoustique double. Placé près d’une
surface obstacle assez grande, le microphone
présente une sensibilité accrue de 6 dB et un
rapport son direct à réverbérant accru de 3 dB
environ.

Fonctions

• Courbe de réponse plate dans toute la gamme
vocale pour un son non coloré

• Capsules interchangeables offrant un choix de
courbes de directivité pour chaque application

• Conception profilée et surbaissée pour
montage en surface

• Bouton de coupure du son programmable

• Témoin DEL

• Entrée/sortie logique pour télécommande
ou usage avec mélangeurs automatiques
(modèles MX392 seulement)

• Filtrage RF

Variantes

MX392 : câble fixe sans terminaison et entrée/
sortie logique programmable.
MX393 : câble détachable avec connecteur de

sortie XLR.
La courbe de directivité de la capsule incluse est
indiquée par le suffixe du numéro de modèle :

/C Cardioïde

/S Supercardioïde

/O Omnidirectionnel

Capsules interchangeables

Enlever la grille.

Enlever le support.

Les microphones Microflex utilisent des capsules
interchangeables qui permettent de choisir la
courbe de directivité pour différentes installations.

Capsule

/O (R183)

R183 Omnidirectionnelle

/C (R185)

R185 Cardioïde

/S (R184)

R184

Supercardioïde

Installation permanente

1. Enlever la grille pour accéder aux trous de
serrure de montage.

2. Découper des fentes dans les coussinets.

3. Faire glisser le microphone vers l’avant pour
engager les vis dans les fentes.

Pour l’option de câble arrière à sortie latérale, ne
percer que les deux trous extérieurs. En cas de
réacheminement du câble pour qu’il sorte par le
dessous (MX392 uniquement), percer les trois
trous.

Placement du microphone

Pour obtenir une courbe de réponse en basse
fréquence et une réjection des bruits de fond
optimales, placer le microphone sur une grande
surface plane, comme le plancher, une table ou
un lutrin.

Pour réduire la réverbération, éviter les surfaces
réverbérantes au-dessus ou à côté du micro­phone, par exemple, les bords en biais des lutrins
ou des étagères suspendues.

7

Configuration

Micro-interrupteurs

Utiliser les micro-interrupteurs pour configurer les
réglages logiques et le comportement du bouton
de coupure du son.

Les micro-interrupteurs sont recouverts à l’usine
d’un morceau de ruban adhésif transparent.
Enlever le ruban adhésif pour changer les réglag­es d’interrupteur.

REMARQUE : Le couvercle inférieur doit

être branché à la base du micro pour pouvoir

ARRÊT (défaut
usine)

1 Instantané Alternance
2 Appuyer pour couper

le son

3 Bouton de coupure

du son activé; le
témoin DEL s’allume
quand le micro est
actif

4 -- Modification spéciale

fonctionner.

MARCHE

Appuyer pour parler

Bouton de coupure
du son désactivé (mi­cro toujours activé);
la borne logique con­trôle le témoin DEL

Wiring

Configuration du bouton de coupure du son

Utiliser les micro-interrupteurs 1 et 2 pour config­urer le bouton de coupure du son, comme suit.

Veiller à régler le micro-interrupteur 3 sur off
(défaut usine) de façon à ce que le bouton
de coupure du son contrôle le son à partir du
microphone.

Fonction d’interrupteur Réglage des mi-

cro-interrupteurs

Instantané : appuyer pour
couper le son (réglage
usine)

Instantané : appuyer pour
parler

Alternance : (appuyer
pour ouvrir/couper) : le
micro est actif quand sous
tension

Alternance : (appuyer pour
ouvrir/couper) : le micro
est coupé quand sous
tension

Raccordement à un mélangeur automatique

Utiliser ces réglages pour raccorder le micro­phone à un mélangeur automatique ou un autre
appareil qui coupe le son et contrôle le témoin
DEL.

1. Connecter les bornes logiques au mélangeur
automatique. Raccorder l’entrée DEL à la sortie
d’obturateur pour que le témoin DEL s’allume
quand ce canal est activé.

2. Régler le micro-interrupteur 3 sur on. Ceci
désactive le bouton de coupure du son (le mi­crophone fait passer le signal audio, que l’on
appuie sur le bouton ou non).

3. Régler le micro-interrupteur 1 pour configurer la
façon dont le bouton de coupure du son trans­met la logique COUPURE :

Bornes logiques

Vert (MASSE LOGIQUE ): pour la connexion à la

masse logique d’un mélangeur automatique, d’un
commutateur ou d’un autre appareil.

Orange (ENTRÉE DEL ): Régler le micro-inter­rupteur 3 sur on pour utiliser ENTRÉE DEL. La
borne reçoit 5 V c.c. et en cas de court-circuit à
MASSE LOGIQUE, le témoin DEL s’allume.

Blanc (COUPURE ): procure un signal logique
TTL (0 V c.c. ou 5 V c.c.) en réaction au bouton
de coupure du son. Régler le micro-interrupt­eur 1 pour instantané ou alternance. Quand
l’alimentation fantôme est appliquée, la logique
s’initialise à la valeur haute (5 V c.c.). Le micro­interrupteur 2 n’a aucun effet sur COUPURE.

Configuration de COUPURE pour la
coupure instantanée permanente

Utiliser la modification suivante dans les situa­tions où l’interface logique requiert une fermeture
instantanée de COUPURE, mais que l’utilisateur
veut que le bouton de coupure du son fasse al­terner le microphone (micro-interrupteur 1 ON, 3
OFF) :

1. Accéder au circuit imprimé
à l’intérieur de la base du
microphone.

2. Enlever la résistance
à R45 et la remettre à
l’emplacement R46.

Audio – (Black)

Audio + (Red)

LED IN (Orange)

SWITCH OUT (White)

Ground (Green)

8

Instantané : ap-

puyer = 0 V c.c.,

relâcher = 5 V c.c.

Alternance : initial = 5 V

c.c., appuyer = 0 V c.c.

Réacheminement du câble pour

la sortie par le dessous (MX392

uniquement)

1. Enlever la grille.

2. Débrancher les fils des bornes à vis.

3. Saisir la gaine en caoutchouc à moins de 1/2
po du boîtier à l’aide d’une pince à gaz. Faire
tourner la gaine et le câble vers la gauche pour
dégager le connecteur du support en « L »
fileté.

4. Enlever le câble du boîtier du microphone.

5. Insérer le câble dans le trou d’accès à la base
du microphone.

6. Faire passer le connecteur du câble dans le
trou et l’enfiler dans le support en « L ».

7. Si on le souhaite, il est possible de rattacher
le soulagement de tension en caoutchouc à
l’extrémité du câble ou de l’enlever du câble
avant de le fixer au support.

8. Rebrancher les fils sur les bornes à vis appro­priées du circuit imprimé.

9. Placer le bouchon en caoutchouc rond fourni
dans la sortie de câble latérale inutilisée.

10. Remettre la grille et l’écran de mousse en
place.

11. Insérer le câble dans le trou de la surface de
montage. Fixer le microphone à la surface de
montage.

Peinture

A protection anti-peinture en plastique fournie
B retenue
C grille
D écran de mousse
E ruban adhésif de masquage fourni
F bouchon en caoutchouc fourni

1. Enlever l’écran de mousse de la grille avant de
peindre.

2. Nettoyer les surfaces à peindre avec de l’alcool
dénaturé ou du naphte.

3. Pour éviter de colmater les trous de la grille,
appliquer la peinture en couches minces.

4. Important : Éliminer la peinture des bords in­férieurs de la grille à l’aide d’un papier abrasif
fin. Ceci permet d’assurer la continuité élec­trique pour un blindage correct.

A

B

C

D

E

F

9
