Sharp XL-UR5H User Manual

XL-UR5H

ČESKY

Úvod

Děkujeme vám za zakoupení tohoto přístroje SHARP. Chcete-li využít maximálního výkonu tohoto výrobku, přečtěte si důkladně tento návod. Provede vás používáním vašeho přístroje SHARP.

Zvláštní poznámka

Dodáním tohoto produktu nevzniká licence ani právo na distribuci obsahu vytvořeného pomocí tohoto produktu prostřednictvím ziskového vysílání (pozemní, satelitní, kabelové nebo jiné distribuční kanály), ziskovývch aplikací pro vysílání datových proudů (prostřednictvím Internetu, intranetu nebo jiných sítí), jiných ziskových systémů pro distribuci obsahu (aplikace pro placený odběr zvukového záznamu, aplikace pro odběr zvukového záznamu na požádání a podobně) nebo na ziskovývch fyzických médiích (kompaktní disky, disky DVD, polovodičové čipy, pevné disky, pamět’ové karty a podobně). Pro výše uvedené způsoby používání je zapotřebí samostatná licence. Podrobnosti najdete na webu http://mp3licensing.com. Technologie kódování zvuku MPEG Layer-3 v licenci společnosti Fraunhofer IIS a Thomson.

Příslušenství

Zkontrolujte, zda je součásti přístroje následující příslušenství.

Obecné informace

Dálkový ovladač 1B

Rámová anténa AM 1 Anténa FM 1

CZ-1

Poznámka:

S přístrojem je dodáváno pouze výše uvedené příslušenství.

aterie velikosti "AAA" (UM-4,

R03, HP-16 nebo podobný typ)

ČESKY

Obsah

 Obecné informace

Zásady. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Ovládácí prvky a indikátory . . . . . . . . . . . . . . . . . . . . . . . . . . .3 - 5

 Příprava k používání

Připojení systemů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 8

Dálkové ovládání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

 Základní pokyny pro používání

Základní ovládání. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Nastavení hodin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

 Přehrávání disků CD nebo MP3/WMA

Přehrávání disků CD nebo MP3/WMA . . . . . . . . . . . . . . . .12 - 13

Rozšířené přehrávání disků CD nebo MP3/WMA . . . . . . .14 - 17

Režim práce se složkami MP3/WMA (jenom pro soubory MP3/WMA)

 Přehrávání z paměti USB/SD

Přehrávání z paměti USB/přehrávače MP3 . . . . . . . . . . . . . . . 20

Odstranění paměti USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Přehrávání z paměti SD/přehrávače MP3 . . . . . . . . . . . . . .21 - 22

Odstranění paměti SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Rozšířené přehrávání z paměti USB/SD . . . . . . . . . . . . . . 23 - 24

 Nahrávání do paměti USB/SD

Nahrávání do paměti USB/SD . . . . . . . . . . . . . . . . . . . . . . . . . . 25

 Rádio

Poslech rozhlasu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 - 27

 Přehrávání pásky

Poslech magnetofonové pásky . . . . . . . . . . . . . . . . . . . . . .27 - 28

 Narhávání na pásku

Nahrávání na magnetofonovou pásku . . . . . . . . . . . . . . .29 - 30

 Rozšířené funkce

Používání systému RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 - 35

Časované zapnutí a vypnutí . . . . . . . . . . . . . . . . . . . . . . . .35 - 38

Rozšiřování systému . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

 Reference

Závady a jejich odstranění . . . . . . . . . . . . . . . . . . . . . . . . . .39 - 40

Údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Specifikace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 - 42

Strana

18 - 19

Zásady

 Obecné informace

z Přístroj je třeba umístit na dobře větraném místě, od bočních, zadní

a horní strany přístroje musí být alespoň 10 cm volného prostoru.

10 cm10 cm

ON/ STANDBY

TIMER

SLEEP

REMOTE SENSOR

CLOCK/TIMER

EQUALIZER

0/6

TUNER (BAND)TAPE

USB/SD

MEMORY/DISP

X-BASS

VOLUME

H REC

53 24

PRESET

PHONES

TUNING/FOLDER

XL-UR5

MICRO COMPONENT SYSTEM

RECORD PLAY REWIND F.FWD STOP/EJECT PAUSE

z Přístroj musí být umístěn na pevné a rovné

ploše, která není vystavena otřesům.

z Neumíst’ujte přístroj na přímé sluneční

záření, do blízkosti silných magnetických poli, na místa s nadměrnou prašností nebo vlhkostí a do blízkosti elektronických nebo elektrických zařízení (damácí počítače, faxy atd.), které vytvářejí elektrický šum.

z Na horní stranu přístroje nepokladejte žádné předměty. z Nevystavujte přístroj vlhku, teplotám nad 60

nízkým teplotám.

z Pokud systém nefunguje správně, odpojte napájecí kabel z elek-

trické zásuvky. Potom připojte napájecí kabel zpět do elektrické zásuvky a znovu zapněte systém.

z Z důvodu bezpečnosti odpojte přístroj za

bouřky.

10 cm

R TIME

SLEEP

ER TIM

CK O CL

DISP

RY O MEM

R E M I T

P E SLE

/TIMER CLOCK

MEMORY/DISP

°C nebo extrémně

z Při odpojování z elektrické zásuvky

uchopte napájecí kabel zpět do elektrické zásuvky; při vytahování za kabel může dojít k poškození vnitřních vodičů

z Sít’ová zástrčka slouží jako rozpojovací

prvek a měla by být snadno dostupná

z Nedemontujte vnější opláštění přístroje

- hrozí nebezpečí úrazu elektrickýcm proudem. Servis vnitřních části přístroje zajišt’suje nejbližší servisní středisko SHARP.

z Neomezujte větrání a nezakrývejte větrací

otvory předměty, napřiklad novinami, ubrusy, závěsy atd.

R E M TI

SLEEP

MER /TI K LOC C

DISP

MEMORY

z Je zakázano pokládat na přístroj zdroje otevřeného ohně,

napřiklad zapálené svíčky.

z Zajistěte ekologickou likvidaci baterií. z Tento přístroj lze používat pouze při teplotách mezi 5°C - 35°C. z Tento přístroj je určen pro používání v mírném klimatickém pásu.

Upozornění:

Použité napětí musí být totožné s napětím, které je uvedeno na přístroji. Používání tohoto výrobku s vyšším napětím, než je uvedeno, je nebezpečné a může způsobit požár nebo jinou nehodu a škodu. Společnost SHARP nenese žádnou odpovědnost za jakoukoli škodu způspobenou používáním tohoto přístroje s jiným než určeným napětím.

 Ovládání hlasitosti

Síla zvuku při konkretním nastavení hlasitosti závisí na výkonu a umístění reproduktoru a na řadě dalších faktorů. Doporučujeme navystavovat sluch vysokým hlasitostem. Před zapnutím přístroje nenastavujte maximální hlasitost a poslouchejte hudbu při střední hlasitosti.

XL-UR5H

ČESKY

Obecné informace

CZ-2

XL-UR5H

ČESKY

Ovládací prvky a indikátory

2 3

4 5 6

7 8 9

Obecné informace

10 11 12

ON/

STANDBY

USB/SD

0/ 6

161514 17

TIMER

SLEEP

CLOCK/TIMER

0/6

MEMORY/DISP

53 24

PHONES

USB/SD

PRESET H REC

TUNING/FOLDER

RECORD PLAY REWIND F.FWD STOP/EJECT PAUSE

VOLUME

XL-UR5

MICRO COMPONENT SYSTEM

 Přední panel

TUNER (BAND)TAPE

REMOTE SENSOR

EQUALIZER

TUNER (BAND)TAPE

X-BASS

20 21 22

1. Přihrádka na disk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tlačítko ON/STAND-BY . . . . . . . . . . . . . . . . . . . . . . .10, 11, 12, 26

3. Indikátor TIMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Tlačítko SLEEP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Tlačítko CLOCK/TIMER . . . . . . . . . . . . . . . . . . . . . . 11, 35, 36, 37

6. Tlačítko MEMORY/DISP . . . . . . . . . . . . . . . . . . . . . . . . . 16, 19, 26

Tlačítko pro posun o skladbu na disku dolů nebo rychly posun disku vzad, posun o předvolbu rozhlasu dolů, posun hodin dolů

Tlačítko pro posun o skladbu na disku nahoru nebo rychly posun disku vpřed, posun o předvolbu rozhlasu nahoru, posun hodin nahoru

Zdířka pro připojení sluchátek . . . . . . . . . . . . . . . . . . . . . . . . . 38

10.

Tlačítko ladění rozhlasu nahoru

nebo zvolení další složky . . . . . . . . . . . . . . . . . . . .19, 20, 22, 26

11. Tlačítko ladění rozhlasu dolů

nebo zvolení předešlé složky . . . . . . . . . . . . . . . . 19, 20, 22, 26

12.

Knoflík regulátoru hlasitosti (VOLUME) . . . . . . . . . . . . . . . . . . 10

13. Přihrádka kazety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

14.

Tlačítko přehrávání disku/pozastavení . . . . . . . . . . . 12, 13, 19

15.

Tlačítko přehrávání z paměti USB a SD

a pozastavení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 21, 22

16.

Tlačítko TAPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27, 30

17.

Tlačítko TUNER (BAND) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

18. Zdířka USB/SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 21, 22

19.

Snímač dálkového ovládání . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

20.

Tlačítko EQUALIZER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

21. Tlačítko X-BASS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

22.

Tlačítko nahrávání do paměti USB nebo SD . . . . . . . . . . . . . . 25

23.

Tlačítko zastavení přehráváni z disku CD

nebo paměti USB/SD . . . . . . . . . . . . . . . . . . . . . .16, 21, 22, 23, 25

24.

Tlačítko nahrávání na pásku . . . . . . . . . . . . . . . . . . . . . . . . . . 29

25. Tlačítko přehrávání pásky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

26.

Tlačítko přehrého posunu pásky vzad . . . . . . . . . . . . . . . . . 28

27.

Tlačítko přehrého posunu pásky vpřed . . . . . . . . . . . . . . . . . 28

28.

Tlačítko zastavení a otevření přihrádky . . . . . . . . . . . . . . 28, 29

29. Tlačítko pozastavení přehrávání . . . . . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . 11, 16, 19, 20, 21, 22, 26, 27, 31, 35

. . . . . . . . 11, 16, 19, 20, 21, 22, 26, 27, 31, 35

Referenční stránka

CZ-3

24 25 26 27 28 29

MEMORY

TRACK

SLEEP

243

FOLDER 1 RANDO RECM

WMA MP3

ROCK CLASSIC POPS JAZZ

USB

X BASS ST

RDS

16 17 18 19 20

TRACK

WMA MP3

678 910111213

USB

RDS

kHz MHz

 Displej

1. Indikátor MEMORY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16, 27

2. Indikátor FOLDER . . . . . . . . . . . . . . . . . . . . . . . . . . . 19, 20, 25

3. Indikátor opakovaního přehrávání disku CD

nebo paměti USB/SD . . . . . . . . . . . . . . . . . . . . . . . . . . . 15, 24

4. Indikátor RANDOM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

5. Indikátor REC (nahrávání) . . . . . . . . . . . . . . . . . . . . . . . . . . 25

6. Indikátor TRACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

7. Indikátor WMA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 19

8. Indikátor MP3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 19

9. Indikátor CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

10.

Indikátor pozastavení disku CD nebo paměti

11. Indikátor přehrávání disku CD nebo paměti USB/SD . . . . 13

12. Indikátor USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 21

13. Indikátor SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 21

14. Indikátor RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

15. Indikátor časovaného přehrávání . . . . . . . . . . . . . . 35, 36, 37

16. Indikátor SLEEP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

17. Indikátor ekvalizéru (ROCK, CLASSIC, POPS, JAZZ) . . . . 10

18. Indikátor X-BASS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

19. ndikátor režimu FM stereo . . . . . . . . . . . . . . . . . . . . . . . . . 26

20. Indikátor příjmu FM stereo . . . . . . . . . . . . . . . . . . . . . . . . . 26

Referenční stránka

USB/SD13, 20, 22

 Zadní panel

1. Přepínač BEAT/CANCEL . . . . . . . . . . . . . . . . . . . . . . . . . . 30

2. Zdířka antény FM (FM ANT 75 OHMS) . . . . . . . . . . . . . . . . . 7

3. Zdířka antény AM (AM LOOP) . . . . . . . . . . . . . . . . . . . . . . . 7

4. Zdířky pro reproduktory . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5. Napájecí kabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Referenční stránka

 Systém reproduktorů

1. Vysokotónový reproduktor

Hlubokotónový reproduktor

3. Bassreflexová ozvučnice

4. Kabel reproduktoru

XL-UR5H

ČESKY

Obecné informace

CZ-4

XL-UR5H

ČESKY

Ovládací prvky a indikátory (pokračování)

3 4

5 6

Obecné informace

18 19 20

10 11 12

21 22 23

 Dálkové ovládání

1. Vysílač dálkového ovládání . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2. Tlačítko ON/STAND-BY . . . . . . . . . . . . . . . . . 9, 10, 11, 12, 26

3. Tlačítko ladění rozhlasu nahoru

nebo zvolení další složky . . . . . . . . . . . . . . 19, 20, 21, 22, 26

4. Tlačítko ladění rozhlasu dolů

nebo zvolení předešlé složky . . . . . . . . . . . 19, 20, 21, 22, 26

5. Tlačítko RDS ASPM/PTY . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

6. Tlačítko RDS DISP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

7. Tlačítka přímého hledání . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

8. Tlačítko SLEEP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

9. Tlačítko CLOCK/TIMER . . . . . . . . . . . . . . . . . . . 11, 35, 36, 37

10. Tlačítko TAPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27, 30

11. Tlačítko REC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

12. Tlačítko RANDOM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15, 24

13. Tlačítko MEMORY/DISP . . . . . . . . . . . . . . . . . . . . . . 16, 19, 26

14. Tlačítka VOL +/- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

15. Tlačítko REPEAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15, 24

16. Tlačítko X-BASS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

17. Tlačítko EQUALIZER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

18. Tlačítko přehrávání a pozastavení disku CD . . . . . 12, 13, 19

19. Tlačítko přehrávání a pozastavení

paměti USB/SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 21, 22

20. Tlačítko TUNER (BAND) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

21. Tlačítko pro posun o skladbu na disku dolů nebo rychly posun disku vzad, posun o předvolbu rozhlasu dolů, posun ho-

din dolů . . . . . . . . . . . . . . 11, 16, 19, 20, 21, 22, 26, 27, 31, 35

22. Tlačítko pro posun o skladbu na disku nahoru nebo rychly posun disku vpřed, posun o př

sun hodin nahoru . . . . . . 11, 16, 19, 20, 21, 22, 26, 27, 31, 35

Tlačítko zastavení disku CD

23. nebo

paměti

USB/SD . . . . . . . . . . . . . . . . . . 16, 21, 22, 23, 25

edvolbu rozhlasu nahoru, po-

Referenční stránka

CZ-5

Připojení systémů

XL-UR5H

ČESKY

Připojení antény (viz strana 7)

Pravý reproduktor

Připojení reproduktorů (viz strana 7)

Připojení napájení (viz strana 8)

Rámová anténa AM

BEAT

CANCEL

ANT

75 OHMS

LOOP

RATED SPEAKER IMPEDANCE: 8 OHMS MIN

AC INPUT

Anténa FM

Levý reproduktor

Příprava k používání

Elektrická zásuvka

(~230V, 50 Hz)

CZ-6

XL-UR5H

ČESKY

Příprava k používání

Připojení systémů (pokračování)

 Připojení antény

Dodaná anténa FM:

Připojte vodič antény FM ke zdéřce FM 75 OHMS a umístěte vodič antény ve směru, ve kterém lze přijímat najsilnější signál.

Dodaná rámová anténa AM:

Připojte rámovou anténu AM do zdířky. Otočte rámovou anténu AM pro optimální příjem. Umístěte rámovou anténu AM na polici atd. nebo ji připevněte šrouby (nejsou součástí výrobku) na stoján nebo na stěnu.

Poznámka:

V případě umístění antény na přístroj nebo v blízkosti napájecího kabelu může dojít k rušení. Pro dosažení lepšího příjmu umístěte anténu dále od přístroje.

Instalace rámové antény AM:

< Sestavení > < Montáž na stěnu >

 Připojení reproduktorů

Přípojté černý vodič k zápornému (-) vývodu a červený vodič ke kladnému (+) vývodu.

Upozornění:

z Použijte reproduktory s impedanci 8 ohmů nebo více;

reproduktory s nižší impedanci mohou přístroj poškodit.

z Nezaměňujte pravý a levý kanál. Z pohledu

zepředu na přístroj se pravý reproduktor nachází na pravé straně.

z Zabraňte vzájemnému kontaktu

odizolovaných vodičů reproduktorů.

z Nevkládejte žádné předměty do

rezonančního kanálu nízkých tonů.

z Nestavejte a nesedejte na reproduktory.

Můžete utrpět zranění.

Nesprávně

CZ-7

Stěna Šrouby (nejsou součásti

výrobku)

 Konektor napájení

Zkontrolujte, zda jsou všechna zapojení provrdena správně, připojte napájecí kabel do příslušné elektrické zásuvky. Po prvním připojení se přístroj zapne do pohotovostního režimu.

BEAT

CANCEL

Poznámka:

z Nebudete-li přístroj delší dobu používat, odpojte napájecí kabel z

elektrické zásuvky.

ANT

AM LOOP

RATED SPEAKER IMPEDANCE: 8 OHMS MIN

75 OHMS

AC INPUT

 Vnější anténa FM

Požadujete-li lepší příjem, použijte vnější anténu FM. Poraďte se s prodejcem.

ANT

75 OHMS

LOOP

Poznámka:

Chcete-li připojit vnější FM anténu, odpojte drátovou anténu, která je součástí výrobku.

XL-UR5H

ČESKY

Příprava k používání

CZ-8

XL-UR5H

ČESKY

Příprava k používání

Dálkové ovládání

 Vložení baterií

1Otevřete víčko přihrádky baterie. 2 Vložte dodané baterie podle orientace označené v přihrádce.

Při vkládání nebo vyjímaní zatlačte baterie směrem k vývodům.

3Zavřete víčko přihrádky.

Zásady používání baterií:

z Při výměně nahraďte všechny staré baterie za nové. z Nepoužívejte společně staré a nové baterie. z Nebudete-li přístroj delší dobu používat, vyjměte baterie.

Zabráníte tak možnému poškození, které může způsobit vytečení elektrolytu z baterií.

Upozornění:

z Nepoužívejte nabíjecí baterie (niklovo-kadmiové apod.) z V případě nesprávného vložení baterií přístroj pravděpodobně

nebude fungovat správně.

Vyjmutí baterií:

tevřete víčko přihrádky a vytahněte baterie.

Poznámky k používání:

z Pokud je vzdálenost ovládání omezena nebo pokud při ovládání

dochází k chybám, vyměňte beterie. Zakupte 2 baterie velikosti "AAA" (UM-4, R03, HP-16 nebo podobný typ).

z Pravidelně měkkým hadříkem očistěte vysílač na dálkovém

ovládání a snímač na přístroji.

z Je-li snímač na přístroji ozářen silným světlem, může docházet k

rušení ovládání. V takové situaci změňte osvětlení nebo orientaci přístroje.

z Chraňte dálkové ovládání před vlhkem, teplem, nárazem a otřesy.

 Zkouška dálkového ovládání

Po dokončení všech připojení (viz strany 6 - 8), zkontrolujte dálkové ovládání. Nasměrujte dálkové ovládání přímo na snímač na přístroji.

Dálkové ovládání lze používat v následujícím rozsahu:

Stiskněte tlačítko ON/STAND-BY. Zapnulo se napájení? Nyni můžete začít používat přístroj.

CZ-9

Základní ovládání

 Zapnutí napájení

Stisknutím tlačítka ON/STAND-BY zapněte napájení.

Po použití:

Stisknutím tlačítka ON/STAND-BY přejděte do pohotovostního režimu

 Automatické vypnutí

Pokud v režimu CD/USB/SD přehrávání bude zastaveno, přístroj po 10 minutech automaticky přejde do pohotovostního režimu

 Automatické nastavení zvuku

z Pokud úroveň hlasitosti bude nastavena na 16 nebo vyšší, po

zapnutí přístroje hlasitost začne od 16.

z Pokud úroveň hlasitosti bude nastavena na 15 nebo nižší, po

zapnutí přístroje hlasitost bude stejná, jako před vypnutím.

 Nastavení hlasitosti

Na hlavním přístroji:

Otáčením knoflíku VOLUMEdoprava se zvyšuje hlasitost. Otáčením tohoto knoflíku doleva se snižuje hlasitost.

Pomocí dálkového ovládání:

Stisknutím tlačítka VOLUME (+ nebo -) se zvyšuje nebo snižuje hlasitost.

...

30 MAXMIN 01

 Ekvalizér

Stisknutím tlačítka EQUALIZER na dálkovém ovládání se zobrazí aktuální režim. Opakovaným stisknutím tlačítka EQUALIZER se zobrazí název požadovaného režimu.

FLAT (není zobrazeno na displeji)

ROCK

CLASSIC

POPS

JAZZ

 Zdůraznění nízkých tonů (X-BASS)

Stisknutím tlačítka X-BASS na dálkovém ovládání nebo na hlavním přístroji zapněte režim zdůraznění nízkých tonů. Na displeji se zobrazí indikátor "X-BASS". Chcete-li tento režim vypnout, stiskněte znovu tlačítko X-BASS.

XL-UR5H

ČESKY

Základní pokyny pro používání

CZ-10

XL-UR5H

ČESKY

Nastavení hodin

PRESET

Základní pokyny pro používání

V tomto příkladě jsou hodiny nastaveny na 24hodinový formát (0:00).

1 Přístroj se musí nacházet v pohotovostním režimu (STAND-BY). 2 Po dobu aspoň 2 sekund stiskněte tlačítko CLOCK/TIMER. 3 Během 10 sekund nastavte stisknutím tlačítka PRESET (

nebo ) hodinu.

4 Znovu stiskněte tlačítko CLOCK/TIMER. 5 Během 10 sekund nastavte stisknutím tlačítka PRESET (

nebo ) minutu.

6 Stiskněte tlačítko CLOCK/TIMER. Hodiny jsou nastaveny.

Kontrola zobrazení času:

Stiskněte tlačítko CLOCK/TIMER. Přibližně po dobu 5 sekund se zabrazí čas.

Poznámky:

z Chcete-li znovu nastavit hodiny po výpadku nabo odpojení,

přístroj musí být v pohotovostním režimu.

z Jo obnovení napájení přístroje po výpadku nebo odpojení bliká

nastavená hodina nebo indikátor „0:00”. Znovu nastavte hodiny podle následujících pokynů:

CZ-11

Nové nastavení hodin:

Proveďte od začátku pokyny v části "Nastavení hodin".

Přehrávání disků CD nebo MP3/WMA

Tento systém umožňuje přehrávat standardní disky CD, CD-R/RW ve formátu CD a disky CD-R/RW se soubory MP3 nebo WMA, ale naumožňuje nahrávat na tato média. Některé zvukové disky CD-RW pravděpodobně nebude možné přehrát podle stavu nebo vybavení použitého v nahrávání

MP3: MP3 je forma komprese. Tato zkratka označuje formát zvukového souboru MPEG Audio Layer 3. MP3 je typ zvukového kódu, který je vytvořen značným zkomprimováním původního zdroje zvuku při velice nízké ztrátě kvality zvuku.

z Tento systém podporuje soubory formátu MPEG 1 Layer 3 a VBR. z Během přehrávání souboru VBR se bude zobrazení počítadla

délky na displeji pravděpodobně lišit od skutečné délky přehrávání.

z Přenosová rychlost formátu MP3 je 32 až 320 kbps.

WMA: Soubory WMA jsou zvukové soubory ve formátu Advanced System Format zkomprimované kodekem Windows Media Audio. Formát WMA byl vyvinut společností Microsoft jako formát zvukových souborů pro přehrávač Windows Media Player.

z PPo načtění skladby MP3 a WMA se zobrazí příslušný indikátor

"MP3" nebo "WMA".

z Přenosová rychlost formátu WMA je 64 až 160 kbps.

CD-R a

XL-UR5H

ČESKY

Přehrávání disků CD nebo MP3/WMA

CZ-12

XL-UR5H

ČESKY

Přehrávání disků CD nebo MP3/WMA (pokračování)

1 Stisknutím tlačítka ON/STAND-BY zapněte napájení. 2 Otevřete přihrádku pro disk. 3 Nasaďte disk na hrací osu stranou s potiskem nahoru. Disk

o průměru 8 cm mlže být přehráván bez adaptéru.

4 Zavřete přihrádku pro disk. 5 Stisknutím tlačítka CD / spust’te přehrávání.

Celkový počet skladeb na disku

Přerušení přehrávání: z Během přehrávání Stiskněte tlačítko CD / .

Přehrávání disků CD nebo MP3/WMA

z Chcete-li pokračovat v přehrávání, stiskněte znovu tlačítko CD

/ .

Spuštění přehravané skladby znovu od začátku: Během přehrávání stiskněte tlačítko .

12 cm 8 cm

nebo

Indikátor WMA

(CD) (MP3/WMA)

Celkový čas přehrávání disku

Celkový počet složek na disku

Indikátor MP3

Celkový počet souborů

Přechod na začátak další skladby: Během přehrávání stiskněte tlačítko .

Přeskočení skladeb:

Opakovaným stisknutím tlačítka nebo vyberte požadované číslo skladby.

Přehrávání vybrané skladby::

V režimu zastavení stisknutím tlačítka nebo vyberte číslo skladby a pak stiskněte tlačítko CD / .

Rychlý posun vpřed ze zvukem:

ěhem přehrávání stiskněte a podržte tlačítko . Po uvolnění

talčítka bude obnoveno normální přehrávání.

Rychlý posun vzad ze zvukem:

Během přehrávání stiskněte a podržte tlačítko . Po uvolnění talčítka bude obnoveno normální přehrávání.

Zastavení přehrávání:

Stiskněte tlačítko .

Upozornění:

z Nepřehrávejte disky zvláštních tvarů (srdce nebo osmiúhelník),

které mohou omezit fungování přístroje.

z Pokud je disk poškozen, znečištěn nebo vložen obráceně, na dis-

pleji se zobrazí indikátor „NO DISC”.

z Zabraňte, aby do přihrádky pro disk vnikly cizí předměty. z Je-li přístroj vystaven nárazům nebo otřesům, může dojít k

přeskakování skladeb.

z Pokud přístroj nepoužíváte, vždy zavřete přihrádku pro disk.

Pokud přihrádka z prachem a přístroj pravděpodobně nebude fungovat správně.

z Pokud přehrávání disku způsobuje rušení televizního nebo

rozhlasového příjmu, umístěte přístroj do bezpečné vzdálenosti.

ůstane otevřená, mohou se čočky pokrýt

CZ-13

Rozšířené přehrávání disků CD nebo MP3/WMA

 Přímé hledání skladby

Pomocí tlačítek pro přímé hledání lze přehrávat požadované skladby.

Během přehrávání nebo v režimu zastavení použivejte tlačítka přímého hledání na dálkovém ovládání k vyběru požadované skladby.

z Tlačitka přímého hladání umožňují vybírat čísla 0 až 9. z Při výběru čísla 10 nebo většího, použijte tlačítko "+10".

V režimu zastavení:

Stisknutím tlačítka přímého hledaní vyberte požadovanou skladbu a tato skladba se bude přehrávat.

Během přehrávání:

Požadovaná skladba mů nutím talčítka přímého hlédaní a zvolena skladba se bude přehrávat.

že být zvolena jednoduchým stisk-

TRACK

Číslo vybrané skladby

Poznámky:

z Nelze vybrat vyšší číslo skladby, než je celkový počet skladeb na

disku.

z Přímé hledání nelze použit během náhodného přehrávání. z U disků CD-R/RW nahraných ve formátu MP3 nebo WMA,

můžete pomocí tlačítek přímého hledání vybrat číslo skladby, ale nikoli složku.

Zastavení přehrávání:

Stiskněte tlačítko .

XL-UR5H

ČESKY

Přehrávání disků CD nebo MP3/WMA

CZ-14

XL-UR5H

ČESKY

Rozšířené přehrávání disků CD nebo MP3/WMA (pokračování)

 Opakované přehrávání

(jenom pomocí dalkového ovládání)

Opakované přehrávání se týče jedné skladby nebo celé sekvenci.

Opakovaným stisknutím tlačítka změníte režim opakovaného pře- hrávání v následujícím pořádi:

V případě disku Audio CD:

Opakované přehrávání jedné skladby

Opakované přehrávání všech skladeb na disku

Opakované přehrávání jedné složky (v režimu SLOŽKA) složka

Opakované přehrávání vypnuto

 Náhodné přehrávání

(jenom pomocí dálkového ovládání)

Během náhodného přehrávání přístroj vybírá a přehrává skladby automaticky

Náhodné přehrávání všech skladeb:

Stiskněte tlačítko RANDOM na dálkovém ovládání až se na displeji

Přehrávání disků CD nebo MP3/WMA

rozsvítí indikátor RANDOM.

RANDOM

REPEAT

RANDOM

FOLDER R ANDOM

MP3

FOLDER 1

WMA MP3

Chcete-li zrušit náhodné přehrávání, stiskněte znovu tlačítko a indikátor RANDOM zmizí.

Poznámky:

z Stisknutím tlačítka nebo během náhodného pře-

hrávání lze přejít na další náhodnou skladbu.

z Během náhodného přehrávání přístroj vybírá a přehrává skladby

automaticky. (Pořadí skladeb nelze vybrat.)

z Během náhodného přehrávání funkce opakovaného přehrávání

není dostupna.

z Náhodné přehrávání se zastaví po přehrání všech skladeb.

Upozornění:

Po náhodném přehrávání je třeba stisknout tlačítko . V opačném případě se bude disk neustále přehrávat.

Poznámka:

() Během režimu práce se složkami vybraný režim přehrávání

může být používán jenom ve vybrané složce.

Poznámky:

z Tento přístroj podporuje formát "MPEG-1 Audio Layer-3".

(vzorkovací kmitočet: 32, 44.1, 48kHz) Formáty "MPEG-2 Audio Layer-3", "MPEG-2.5 Audio Layer-3" a MP1, MP2 nejsou podporovány.

z Pořadí přehrávání souborů MP3 může občas záviset na

programovém vybavení použitém ke stažení souborů.

z Př

enosová rychlost ve formátu MP3 je 32~320 kbps, a ve

formátu WMA je 64 až 160 kb/s.

z Soubory MP3/WMA musí mít rozšíření ".MP3" ".WMA" Soubory

bez tohoto rozšíření nebudou přehrávány.

z Na tomto přístroji nelze vytvořit přehrávací seznam. z Tento přístroj podporuje MP3 ID3-Tag verze 1.x. z Během přehrávání souboru nahraného s proměnlivou přenoso-

vou rychlosti čas přehrávání může být zobrazen nesprávně.

z Etikety ve formátu WMA mohou obsahovat informace o názvu

souboru, interpretovi a názvu alba nahrané ve formátu WMA.

z Soubory WMA chráněné autorským právem nesmí být

přehrávány.

CZ-15

 Programované přehrávání

1 V režimu zastavení, stiskněte tlačítko MEMORY/DISP k

výběru režimu ukládání předvoleb.

MEMORY

2 Stiskněte tlačítko přímého hledání na dálkovém ovládání k

vyběru požadované skladby.

MEMORY

Vybranou skladbu lze taky spustit stisknutím tlačítek nebo .

3 Stisknutím tlačítka MEMORY/DISP uložte číslo skladby.

XL-UR5H

ČESKY

Zrušení programovaného režimu přehrávání:

Stiskněte tlačítko nebo STOP na dálkovém ovládání. Indaikátor "MEMORY" zmizí a programované přehrávání bude vyčištěno.

Poznámky:

z Otevřením přihrádky na disk bude automaticky zrušeno napro-

gramované pořadí.

z Pokud stisknutím tlačítka ON/STAND-BY přepněte přístroj do po-

hotovostního režimu nebo vyberete jinou funkci než CD, naprogramované výběry budou automaticky vymazany.

z Během programového přehrávání stisknutí tlačítka RANDOM

automaticky vymaže naprogramovaý výběr.

MEMORY

4 Zopakujte kroky 2 až 3 pro další skladby. Lze naprogramo-

vat až 32 skladeb.

5 Stisknutím tlačítka CD / spust’te přehrávání.

Přehrávání disků CD nebo MP3/WMA

CZ-16

XL-UR5H

ČESKY

Rozšířené přehrávání disků CD nebo MP3/WMA (pokračování)

 Programované přehrávání

(režim prace se složkami)

1 V režimu zastavení stiskněte tlačítko MEMORY/DISP k vy-

běru režimu ukládání předvoleb.

2 Stiskněte tlačítko přímého hledání na dálkovém ovládání k

vyběru požadované složky.

Požadovanou složku lze taky vybrat stisknutím tlačítka TUNING/FOLDER ( nebo ).

3 Stisknutím tlačítka MEMORY/DISP uložte číslo složky.

MEMORY

WMA MP3

4 Stisknutím tlačítka přímého hladání na dálkovém ovládání

k vyběru požadované skladby.

Přehrávání disků CD nebo MP3/WMA

MEMORY

WMA MP3

MEMORY

WMA MP3

5 Stisknutím tlačítka MEMORY/DISP uložte číslo skladby.

MEMORY

WMA MP3

MEMORY

WMA MP3

6 Zopakujte kroky 2 až 3 pro další skladby. Lze naprogramo-

vat až 32 skladeb.

7 Stisknutím tlačítka CD / spust’te přehrávání.

Zrušení programovaného režimu přehrávání:

Stiskněte tlačítko nebo STOP na dálkovém ovládání. Indaikátor "MEMORY" zmizí a programované přehrávání bude vyčištěno.

Poznámky:

z Otevřením přihrádky na disk bude automaticky zrušeno napro-

gramované pořadí.

z Pokud stisknutím tlačítka ON/STAND-BY přepněte přístroj do po-

hotovostního režimu nebo vyberete jinou funkci než CD, naprogramované výběry budou automaticky vymazany.

z Během programového přehrávání stisknutí tlačítka RANDOM

automaticky vymaže naprogramovaý vyběr.

CZ-17

Požadovanou skladbu lze taky vybrat stisknutím tlačítka nebo .

Režim práce se složkami MP3/WMA (jenom pro soubory MP3/WMA)

Přehrávání souborů MP3/WMA (Windows Media Audio)

Na internetu existuje mnoho míst, odkud můžete stáhnout hudební soubory MP3/WMA (Windows Media Audio). Chcete-li stáhnout hudební soubory, postupujte podle návodu na webové strance. Stahnuté soubory můžete pak přehrávat když je nahráte na disk CD-R/RW nabo připojíte pamět’ USB. z Stáhnuté soubory mohou být používány jenom k soukromým

účelům. Jiné použití bez souhlasu majitele není v souladu s právem.

 Pořadí přehrávání souborů

Pokud soubory MP3/WMA jsou nahrány v několika složkách, číslo bude automaticky přiřazeno ke každé složce

Složky můžete vybírat pomocí tlačítka TUNING/FOLDER na dálkovém ovládání. Pokud ve složce nebudou podporované soubory, složka bude opomenuta a bude zvolena další složka.

Příklad: Jak vybrat číslo složky když soubory ve formátu MP3/WMA byly zapsány v následujícím pořadí:

1. Hlavní složka (ROOT) má číslo 1.

2. Pokud jde o složky uvnitř složky ROOT (složky A a B), složka nahrána dříve bude mít číslo 2.

3. Pokud jde o složky uvnitř složky A (složky C a D), složka nahrána dříve bude mít číslo 3.

4. Protože ve složce C nejsou žádné složky, složka D bude mít číslo

5. Složka E, jež je uvnitř složky D, bude mít číslo 5.

6. Složka B uvnitř složky ROOT bude mít číslo 6.

* Pořadí složek a souborů nahraných na diskách zaleží na použitém programovém vybavení. Existuje možnost, že přístroj bude přehrávat soubory v jiném pořadí.

Všechny soubory uvnitř vybrané složky budou přehrávány. Po zvolení složky D, budou přehrávány soubory 4, 5 a 6. Soubory 7 a 8 ve složce E nebudou přehrávány.

ROOT (SLOŽKA 1)

SLOŽKA A (SLOŽKA 2)

SLOŽKA B (SLOŽKA 6)

SLOŽKA C (SLOŽKA3)

SLOŽKA D (SLOŽKA4)

SOUBOR 9 SOUBOR 10

SOUBOR1 SOUBOR 2 SOUBOR 3

SOUBOR 4 SOUBOR 5 SOUBOR 6 SLOŽKA E (SLOŽKA 5)

SOUBOR 7 SOUBOR 8

XL-UR5H

ČESKY

Přehrávání disků CD nebo MP3/WMA

CZ-18

XL-UR5H

ČESKY

Režim práce se složkami MP3/WMA (jenom pro soubory MP3/WMA)(pokráčování

 Přehrávání disků se soubory MP3/WMA

Přehrávání souborů z disků CD-R/RW:

1 Stiskněte tlačítko CD a vložte disk MP3/WMA.

Po vložení disku se zobrazí informace na displeji.

Indikátor složky FOLDER Indikátor MP3

Indikátor WMA

Celkový počet složek Celková počet skladeb

Po zvolení složky pokračujte ke kroku 2.

Po zvolení souboru pokračujte ke kroku 3.

2 Stisknutím talčítka TUNING/FOLDER ( nebo ) yberte

požadovanou složku.

Indikátor složky FOLDER

FOLDER

WMAMP

3 Stisknutím tlačítka nebo vyberte požadovanou

skladbu. Pokračujte ke kroku 4.

MP3

4 Stisknutím tlačítka

z Stisknutím tlačítka MEMORY/DISP (ID3 ON/OFF - zapnutí a

vypnutí informací o souborech) zobrazíte název skladby, interpretera a název alba pokud informace byly uloženy na disku.

z ID3 ON - zobrazí se název skladby, interpreter a název alba. z ID3 OFF - nezobrazí se název skladby, interpreter a název alba.

Číslo skladby

( 1)

Název alba

/ spust’te přehrávání.

Název

( 1)

Interpret

)

Číslo složky Celkový počet skladeb

z Pro nahrávání v režimu práce se složkami pokračujte ke kroku z Přehrávánou složku můžete měnit stisknutím tlačítka

TUNING/FOLDER ( nebo )

z Stisknutím tlačítka TUNING/FOLDER ( nebo ) v režimu

práce se složkami můžete vybrat požadovanou složku i v režimu

Přehrávání disků CD nebo MP3/WMA

přehrávání. Přehrávání bude pokračovat od první skladby ve vybrané složce.

CZ-19

ve složce 3

4. ( 1) Funkce MP3 ID3-Tag funguje jenom ve verzi 1.x.

Poznámka:

z Pokud se zobrazí indikátor "ERR DISC", zvolený soubor WMA je

chráněn autorským právem nebo soubor není v podporovaném formátu.

Přehrávání z paměti USB/přehrávače MP3

2 Stisknutím tlačítka TUNING/FOLDER ( nebo ) vyberte

požadovanou skladbu.

z Pro nahrávání v režimu práce se složkami pokračujte ke kroku z Přehrávánou složku můžete měnit stisknutím tlačítka TUNING/

FOLDER ( nebo )

z Stisknutím tlačítka TUNING/FOLDER ( nebo ) v režimu

práce se složkami můžete vybrat požadovanou složku i v režimu přehrávání. Přehrávání bude pokračovat od první skladby ve vybrané složce.

3 Stisknutím tlačítka nebo vyberte požadovanou

skladbu. Pokračujte ke kroku 4.

Poznámka:

Tento přístroj je kompatibiliní se systémy souborů MTP a AAC.

1 Stiskněte tlačítko USB/SD / a zvedněte kryt zdířky USB.

Připojte do přístroje pamět’ USB se soubory MP3/WMA

z Stiskněte a podržte déle než 2 sekundy tlačítko USB/SD /

pro zvolení funkce USB nebo SD.

4 Stiskněte tlačítko

pleji se zobrazí název skladby.

z Stisknutím tlačítka MEMORY/DISP (ID3 ON/OFF - zapnutí a

vypnutí informací o souborech) zobrazíte název skladby, interpretera a název alba.

z ID3 ON - zobrazí se název skladby,interpreter a název alba. z ID3 OFF - nezobrazí se název skladby, interpreter a název alba.

Poznámka:

Pozastavení přehrávání: Stiskněte tlačítko USB/SD / .

USB/SD

XL-UR5H

ČESKY

/ . Přehrávání začne a na dis-

Po připojení paměti USB do hlavního přístroje se zobrazí informace na displeji.

Indikátor USB Indikátor SD

Celkový počet složek

Po zvolení složky pokračujte ke kroku 2.

z z

Po zvolení souboru pokračujte ke kroku 3.

Celkový počet souborů

Přehrávání z paměti USB/SD

CZ-20

XL-UR5H

ČESKY

Přehrávání z paměti USB/SD

Odstranění paměti USB

1 Stiskněte tlačítko STOP na dálkovém ovládání nebo

tlačítko na hlavním přístroji..

2 Odpojte pamět’ USB od zdířky USB.

Poznámky:

z Společnost SHARP nenese žádnou zodpovědnost za ztrátu dat

během připojení USB do přístroje.

z Soubory ve formátu MP3 a/nebo WMA mohou být přehrávány

po připojení do zdířky USB.

z Přístroj podporuje USB ve formátu FAT 16 nebo FAT 32. z Společnost SHARP nemůže zaručit, že všechny typy paměti

USB budou fungovat s tímto přístrojem.

z Použítí kabelu USB pro tento přístroj není doporučeno. Použítí kabelu

USB může ovlivnit výkonnost tohoto přístroje.

z Pamět’ USB nelze připojit pomocí rozdělovače USB. z Inidkátor "NO SONG" na displeji znamená, že vybraný soubor

WMA je chráněný autorským právem nebo je v nepodporovaném formátu.

z Terminál USB v tomto přístroji není určen pro připojení PC, je ale

používán pro přenos hudby z paměti USB.

z Čím více dat je zapsáno na USB, tím déle bude trvát jejich

načtění.

z Některé univerzální paměti s koňcovkou USB mohou nefungovat

správně na tomto přístroji.

z Skladby nahrané na externích nosičich dat nemohou být pře-

hrávány na tomto přístroji pomocí terminálu USB.

Přehrávání z paměti SD /přehrávače MP3

Poznámka:

Prístroj není kompatibilní se systémy souborů MTP a AAC.

1 Stiskněte tlačítko USB/SD / a zvedněte kryt zdířky USB.

Připojte do přístroje pamět’ USB se soubory MP3/WMA

z Stiskněte a podržte déle než 2 sekundy tlačítko USB/SD /

pro zvolení funkce USB nebo SD.

Po připojení paměti USB do hlavního přístroje se zobrazí informace na displeji.

Indikátor USB Indikátor SD

Celkový počet složek

Po zvolení složky pokračujte ke kroku 2.

z z

Po zvolení souboru pokračujte ke kroku 3.

Celkový počet souborů

CZ-21

2 Stisknutím tlačítka TUNING/FOLDER ( nebo ) vyberte

požadovanou skladbu.

z Pro nahrávání v režimu práce se složkami pokračujte ke kroku 4 z Přehrávánou složku můžete měnit stisknutím tlačítka TUNING/

FOLDER ( nebo )

z Stisknutím tlačítka TUNING/FOLDER ( nebo ) v režimu

práce se složkami můžete vybrat požadovanou složku i v režimu přehrávání. Přehrávání bude pokračovat od první skladby ve vybrané složce.

3 Stisknutím tlačítka nebo vyberte požadovanou

skladbu. Pokračujte ke kroku 4.

4 Stiskněte tlačítko

pleji se zobrazí název skladby.

z Stisknutím tlačítka MEMORY/DISP (ID3 ON/OFF - zapnutí a

vypnutí informací o souborech) zobrazíte název skladby, interpretera a název alba.

z ID3 ON - zobrazí se název skladby, interpreter a název alba. z ID3 OFF - nezobrazí se název skladby, interpreter a název alba.

Poznámka:

Pozastavení přehrávání: Stiskněte tlačítko USB/SD / .

USB/SD

/ . Přehrávání začne a na dis-

Odstranění paměti SD

1 Stiskněte tlačítko STOP na dálkovém ovládání nebo

tlačítko na hlavním přístroji.

2 Odpojte pamět’ SD od zdířky SD.

Poznámky:

z Společnost SHARP nenese žádnou zodpovědnost za ztrátu dat

během připojení SD do přístroje.

z Soubory ve formátu MP3 a/nebo WMA mohou být přehrávány

po připojení do zdířky SD.

z Přístroj podporuje USB ve formátu FAT 16 nebo FAT 32. z Společnost SHARP nemůže zaručit, že všechny typy paměti SD

budou fungovat s tímto přístrojem.

z Pamět’ USB nelze připojit pomocí rozdělovače SD. z Inidkátor "NO SONG" na displeji znamená, že vybraný soubor

WMA je chráněný autorským právem nebo je v nepodporovaném formátu.

z Terminál SD v tomto přístroji není určen pro připojení PC, je ale

používán pro přenos hudby z paměti SD.

z Čím více dat je zapsáno na SD, tím déle bude trvát jejich

načtění.

z Některé univerzální paměti s koňcovkou SD mohou nefungovat

správně na tomto přístroji.

z Skladby nahráné na externích nosičích dat nemohou být pře-

hrávány na tomto přístroji pomocí terminálu SD.

XL-UR5H

ČESKY

Přehrávání z paměti USB/SD

CZ-22

XL-UR5H

ČESKY

Rozšířené přehrávání z paměti USB/SD

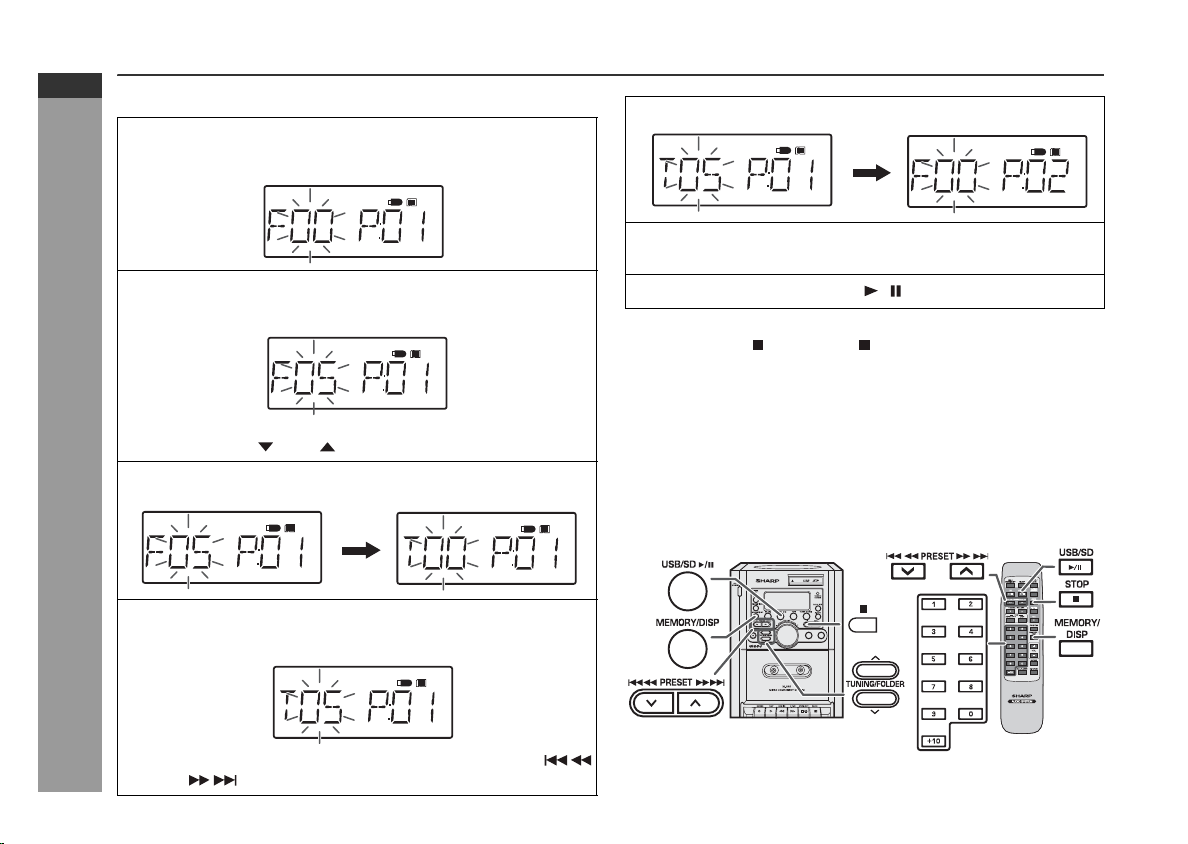

 Programované přehrávání

1 V režimu zastavení stisknutím tlačítka MEMORY/DISP

otevřete režim programování.

5 Stisknutím tlačítka MEMORY/DISP uložte číslo skladby.

MEMORY

USB

MEMORY

USB

Přehrávání z paměti USB/SD

CZ-23

MEMORY

2 Stiskněte tlačítko přímého hledání na dálkovém ovládání k

výběru požadované složky.

MEMORY

Požadovanou složku lze taky vybrat stisknutím tlačítka TUNING/FOLDER ( nebo ).

USB

3 Stisknutím tlačítka MEMORY/DISP uložte číslo složky.

MEMORY

4 Stisknutím tlačítka přímého hledání na dálkovém ovládání

k výběru požadované skladby.

USB

MEMORY

Požadovanou skladbu lze taky vybrat stisknutím tlačítka nebo .

MEMORY

USB

6 Zopakujte kroky 2 až 5 pro další skladby. Lze naprogramo-

vat až 32 skladeb.

7 Stisknutím tlačítka USB/SD / spust’te přehrávání.

Zrušení programovaného režimu přehrávání:

Stiskněte tlačítko nebo STOP a dálkovém ovládání. Indaikátor "MEMORY" zmizí a programované přehrávání bude vyčištěno.

Poznámky:

z Odstraněním paměti USB/SD bude automaticky zrušeno napro-

gramované pořadí.

z Pokud stisknutím tlačítka ON/STAND-BY přepněte přístroj do po-

hotovostního režimu nabo vyberete jinou funkci, než USB/SD, naprogramované výběry budou automaticky vymazany.

z Během programového přehrávání stisknutí tlačítka RANDOM

automaticky vymaže naprogramovaný výběr.

 Opakované přehrávání

(jenom pomocí dalkového ovládání)

Opakované přehrávání se týče jedné skladby nebo celé sekvenci.

FOLDER 1

WMA MP3

USB

RANDOM

REPEAT

Opakovaným stisknutím tlačítka změníte režim opakovaného pře- hrávání v následujícím pořádi:

V případě režimu USB/SD:

Opakované přehrávání jedné skladby

Opakované přehrávání všech skladeb na disku

Opakované přehrávání jedné složky (v režimu SLOŽKA) složka

Opakované přehrávání vypnuto

 Náhodné přehrávání

(jenom pomocí dálkového ovládání)

Během náhodného přehrávání přístroj vybírá a přehrává skladby automaticky

Náhodné přehrávání všech skladeb:

Stiskněte tlačítko RANDOM na dálkovém ovládání až se na displeji rozsvítí indikátor RANDOM.

RANDOM

FOLDER R ANDOM

USB

MP3

Chcete-li zrušit náhodné přehrávání, stiskněte znovu tlačítko RANDOM a indikátor RANDOM zmizí.

Poznámky:

z Stisknutím tlačítka nebo během náhodného pře-

hrávání lze přejít na další náhodnou skladbu.

z Během náhodného přehrávání přístroj vybírá a přehrává skladby

automaticky. (Pořadí skladeb nelze vybrat.)

z Během náhodného přehrávání funkce opakovaného přehrávání

není dostupna.

z Náhodné přehrávání se zastaví po přehrání všech skladeb.

Upozornění:

Po náhodném přehrávání je třeba stisknout tlačítko . V opačném případě se bude disk neustále přehrávat.

Poznámka:

() Během režimu práce se složkami vybraný režim přehrávání

může být používán jenom ve vybrané složce.

Poznámky:

z Tento přístroj podporuje formát "MPEG-1 Audio Layer-3".

(vzorkovací kmitočet: 32, 44.1, 48kHz) Formáty "MPEG-2 Audio Layer-3", "MPEG-2.5 Audio Layer-3" a MP1, MP2 nejsou podporovány.

z Pořadí přehrávání souborů MP3 může občas záviset na progra-

movém vybavení použitém ke stažení souborů

z Přenosová rychlost ve formátu MP3 je 32 až 320 kbps, a ve

formátu WMA je 64 až 160 kbps.

z Soubory MP3/WMA musí mít rozšíření ".MP3" ".WMA" Soubory

bez tohoto rozšíření nebudou přehrávány.

z Na tomto přístroji nelze vytvořit přehrávací seznam.

z Tento přístroj podporuje MP3 ID3-Tag verze1.x. z Během přehrávání souboru nahraného s proměnlivou přenoso-

vou rychlosti čas přehrávání může být zobrazeny nesprávně.

z Etikety ve formátu WMA mohou obsahovat informace o názvu

souboru, tvůrci a názvu alba nahrané ve formátu WMA.

z Soubory WMA chráněné autorským právem nesmí být pře-

hrávány.

XL-UR5H

ČESKY

Přehrávání z paměti USB/SD

CZ-24

XL-UR5H

ČESKY

Nahrávání do paměti USB/SD

 Nahrávání z disku CD do paměti USB/SD

Tento přístroj nahrává materiály z disků CD do paměti USB/SD.

1 Stiskněte tlačítko ON/STAND-BY na dálkovém ovládání. 2 Připojte pamět USB nebo SD. 3 Zvolte funkci „CD”. 4 Vložte disk, ze kterého chcete nahrávat.

z Pokud je nutné, zvolte číslo skladby. z Pro programované přehrávání předem naprogramujte výběr

(viz "Programované přehrávání").

5 Stiskněte tlačítko REC a pak během 10 sekund stisknutím

tlačítka PRESET ( nebo ) zvolte nosič USB nebo SD.

USB

MP3

4 Vložte disk se soubory MP3, které chcete nahrávat.

z Pokud je nutné, zvolte číslo skladby. z Pro programované přehrávání předem naprogramujte výběr

(viz "Programované přehrávání").

z Režim nahrávání jednoho disku. z Zvolte složku, jež chcete nahrávat (pomocí dálkového

ovládání musíte zvolit režim přehrávání jedné složky).

5 Stiskněte tlačítko REC a pak během 10 sekund stisknutím

tlačítka PRESET ( nebo ) zvolte nosič USB nebo SD.

USB

MP3

6 Stisknutím tlačítka REC spust’te nahrávání.

TRACK

REC

MP3

TRACK

REC

USBUSBUSB

MP3

Nahrávání do paměti USB/SD

CZ-25

6 Stisknutím tlačítka REC spust’te nahrávání.

REC

TRACK

7 Stisknutím tlačítka nebo STOP na dalkovém ovládání

zastavte nahrávání.

USB

TRACK

 Nahrávání z disků CD-MP3 do paměti USB/SD

Tento přístroj nahrává souboryi MP3 z disků CD do paměti USB/SD.

REC

USBUSBUSB

1 Stiskněte tlačítko ON/STAND-BY na dálkovém ovládání. 2 Připojte pamět USB nebo SD. 3 Zvolte funkci „CD”.

7 Stisknutím tlačítka nebo STOP na dalkovém ovládání

zastavte nahráván.

MP3

Poznámky:

z Skladby nahráné na externích nosičích dat nelze nahrávat na

tomto přístroji pomocí terminálu USB/SD.

z Společnost SHARP nenese žádnou zodpovědnost za ztrátu dat

během připojení SD do přístroje a během nahrávání

z Společnost SHARP nemůže zaručit, že všechny typy paměti SD

budou fungovat s tímto přístrojem.

z Do paměti USB/SD mohou být narhávány jenom disky CD a CD-

R/RW se soubory MP3.

z Nelze nahrávat na externích nosičích dat připojených kabelem

USB.

z Během nahrávání do paměti USB/SD nestiskejte tlačítko

nahrávání na kazetu. Může to způsobit přerušení nahrávání.

Poslech rozhlasu

 Ladění

1 Stisknutím tlačítka ON/STAND-BY zapněte napájení. 2 Opakovaným stisknutím tlačítka TUNER (BAND) zvolte

požadovanou frekvenci (FM nebo AM).

3 Stisknutím tlačítka TUNING/FOLDER ( nebo ) vylaďte

požadovanou stanici.

Poznámky:

z Pokud dochází k rádiovému rušení, může se automatické ladění

zastavit.

z Automatické ladění přeskakuje stanice se slabým signálem. z Chcete-li automatické ladění zastavit, stiskněte znovu tlacítko

TUNING/FOLDER ( nebo ) .

z Po vyladění stanice RDS (Radio Data System) se nejdříve

zobrazí frekvence a potom indikátor RDS. Nakonec se zobrazí název stanice.

z U stanic RDS lze provést plně automatické ladění "ASPM", viz

strana 31.

Příjem stereofonního vysílání v pásmu FM:

Stisknutím tlačítka TUNER (BAND) se zobrazí indikátor "ST". z Pokud stanice v pásmu FM vysílá stereo, zobrazí se indikátor

„”.

z Je-li příjem v pásmu FM slabý, stisknutím tlačítka TUNER (BAND)

vypněte indikátor "ST". Příjem se změní na monofonní a zvuk bude čistší.

Indikátor příjmu stereofonního vysílání FM

MHz

Indikátor stereofonního režimu FM

 Uložení stanice do paměti

Do paměti lze uložit 20 stanic FM a 10 stanic AM, které lze potom vyvolat stisknutím jediného tlačítka (PRESET

( nebo ) ).

XL-UR5H

ČESKY

Rádio

Ruční ladění:

Opakovaným stisknutím tlačítka TUNING/FOLDER ( nebo

) vylaďte požadovanou stanici.

Automatické ladění:

Stisknutím a přidržením tlačítka TUNING/FOLDER ( nebo

) déle než 0,5 sekundy bude automaticky zahájeno automatické hledání a přístroj se zastaví na první vyhledané vysílající stanici s příjmem.

1 Převeďte kroky 1 až 3 v části "Ladění". 2 Stisknutím tlačitka MEMORY/DISP přejděte do režimu

ukládání předvoleb.

Pokračování na další straně

CZ-26

XL-UR5H

ČESKY

Poslech rozhlasu (pokračování)

3 Během 10 sekund vyberte stisknutím tlačítka PRESET (

nebo ) číslo kanálu předvolby.

Uložte stanice v pořadí do paměti od kanálu předvolby 1.

4 Během 10 sekund uložte stisknutím tlačítka MEMORY/

DISP do paměti.

Pokud indikátor "MEMORY" a indikátory čísla předvoleb zmizí dříve, než uložíte stanici do paměti, zopakujte postup od kroku

5 Zopakováním kroků 1 až 4 nastavte další stanice nebo

změňte předvolenou stanici..

Uložením nové stanice do paměti bude předchozí uložená stanice vymazána.

Poznámka:

Pro případ výpadku napájení nabo odpojení napájecího kabelu jsou stanice v paměti chráněny několik hodin zálohovací funkcí.

 Vyvolání stanice z paměti

Stisknutím tlačítka PRESET vyberte požadovanou stanici.

Rádio / Přehrávání pásky

MEMORY

( nebo ) méně než 0,5 sekundy

Poslech magnetofonové pásky

Před přehráváním:

z Pro optimální zvuk používejte pro přehrávání pásky s

normálním nebo nízkým šumem. (Nedoporučujeme pásky s železnou nebo chromovou (CrO

z Nepoužívejte pásky C-120 nebo nekválitní pásky,

které mohou způsobit nefunkčnost přístroje.

z Před vložením do přihrádky napněte pásku pomocí

pera nebo tužky.

) úpravou.)

CZ-27

 Přehrávání pásky

1 Stisknutím tlačítka ON/STAND-BY zapněte napájení. 2 Stisknutím tlačítka TAPE vyberte funkci "TAPE". Zobrazí

se indikátor "TAPE".

3 Stisknutím tlačítka STOP/EJECT / otevřete přihrádku

magnetofonu.

4 Vložte kazetu do přihrádky přehrávanou stranou k sobě.

Po vložení kazety zavřete přihrádku.

5 Stisknutím tlačítka PLAY spust’te přehrávání. 6 Stisknutím tlačítka STOP/EJECT / lze zastavit pře-

hrávání kdykoli chcete. Opětovným stisknutím tlačítka lze vyjmout kazetu. Po dosažení konce se kazeta automaticky zastaví.

XL-UR5H

ČESKY

Pozastavení

z Stisknutím tlačítka PAUSE dočasně zastavte přehrávání nebo

nahrávání. Opětovným stisknutím pokračujte operaci.

Rychlý posun vpřed nebo vzad

z Stiskněte tlačítko F.FWD nebo REWIND . Po dosažení

vybraného místa stiskněte tlačítko STOP/EJECT / .

Automatické zastavení:

z Po dosažení konce kazety během přehrávání nebo nahrávání se

kazeta automaticky zastaví a tlačítko bude uvolněno.

z Tento system nefunguje během rychlého přetáčení vpřed nebo

vzad. Po dosažení konce kazety stiskněte tlačítko STOP/EJECT

/ .

Upozornění:

z Během přetáčení vpřed a vzad nestiskejte tlačítko PAUSE . Po

dosažení konce kazety tlačítko REWIND nebo F.FWD nebude uvolněno. V tomto případě stiskněte tlačítko STOP/ EJECT / .

z Před přepnutím z jedné operace s páskou na jinou stiskněte

tlačítko STOP/EJECT / .

Přehrávání pásky

CZ-28

XL-UR5H

ČESKY

Nahrávání na magnetofonovou pásku

Před nahráváním:

z Při nahrávání důležitých vyběrů proveďte předběžný test,

abyste se přesvědčili, že bude požadovaný materiál nahrán správně.

z Společnost SHARP nenese žádnou odpovědnost ze poškození

nebo ztrátu nahrávky způsobené nepsrávným fungováním tohoto přístroje.

z Nastavení hlasitosti a zvuku nemají žádný vliv na nahráváný

signál.

z Pro nahrávání používejte pouze normální pásky.

Nepoužívejte pásky se železným nebo chromovým (CrO povrhem.

Ochrana proti vymazání magnetofonové kazety:

z Před nahráváním na magnetofonovou kazetu se přesvědčte,

zda nebyly odstraněny jazýčky proti vymazání. Kazety jsou vybaveny odstranitelnými jazýčky, které zabraňují náhodnému nahrávání nebo vymazání.

z Chcete-li zabezpečit provedenou nahrávku, po dokončení

nahrávání odstraňte jazýček. Chcete-li nahrávat na kazetu bez jazýčku, přelepte otvor po jazýčku lepící páskou.

Narhávání na pásku

Jazýček pro stranu B

Strana A

Jazýček pro stranu A

 Nahrávání z disků CD nebo z paměti USB/SD se

soubory MP3/WMA

1 Stisknutím tlačítka ON/STAND-BY zapněte napájení. 2 Vložte prázdnou kazetu. 3 Vyberte funkci "CD", "USB" nebo "SD". 4 Vložte disk nebo pamět’ USB/SD, ze které chcete nahrávát.

)

z Pokud je nutné, zvolte číslo skladby. z Pro programované přehrávání předem naprogramujte výběr

(viz "Programovaná přehrávání").

5 Stisknutím tlačítka RECORD se automaticky spustí

tlačítko PLAY a začné přehrávání z CD, USB nebo SD.

Chcete-li nahrát hudbu během přehrávání, stiskněte tlačítko RECORD . Nahrávání začne automaticky od začátku skladby.

6 Stisknutím tlačítka STOP/EJECT / zastavte nahrávání.

Po dosažení konce kazety se přehravač CD, USB nebo SD automaticky zastáví.

CZ-29

 Nahrávání z rozhlasu

1 Vylaďte požadovanou stanici (viz strana 26). 2 Vložte prázdnou kazetu. 3 Stisknutím tlačítka RECORD spust’te nahrávání. 4 Stisknutím tlačítka STOP/EJECT / zastavte nahrávání.

Slyšitelné zázněje

Během zvukového záznamu jsou občas slyšitelné zázněje

(vysokofrekvenční šum). V takovém případě úrověň šumu lze snížit nastevením přepinače BEAT CANCEL do polohy 1 nebo 2.

 Vymazávání nahraných pásek

1 Vložte kazetu, kterou chcete vymazat, do prihrádky vy-

mazávánou stranou směrem k sobě.

2 Opakovaným stisknutím tlačítka TAPE se na displeji zo-

brazí indikátor "TAPE". Při používání dálkového ovládání stiskněte tlačítko "TAPE".

3 Stisknutím tlačítka RECORD se spustí tlačítko PLAY a

začne vymázání.

XL-UR5H

ČESKY

Narhávání na pásku

Poznámka:

Pokud je během nahrávání stanice v pásmu FM slyšet pískavý zvuk, posuňte rámovou anténu AM.

CZ-30

XL-UR5H

ČESKY

Rozšířené funkce

Používání systému RDS

RDS je vysílací služba, kterou poskytuje stále více stanic FM. Tyto stanice FM vysílají kromě běžného signálu s programem ještě dodatečný signál. Vysílají svoje názvy a informace o typu programu, například sport, hudba atd.

Při vyladění stanice RDS se zobrazí indikátor "RDS" a název stanice.

 Použití funkcí automatického programování

stanic (ASPM)

V provozním režimu ASPM tuner automaticky vyhledává nové stanice RDS. Lze uložit až 20 stanic. Čím více stanic uložíte do paměti, tím zbývá v paměti méně volného místa.

1 Stisknutím tlačítka TUNER (BAND) vyberte pásmo FM. 2 Stiskněte a podržte tlačítko RDS (ASPM/PTY) na dálkovém

ovládání aspoň 3 sekundy.

1 Hledání se spustí (87,50 - 108,00 MHz).

2 Po vyhledání stanice RDS se krátce zobrazí indikátor

"RDS" a stanice bude uložena do paměti.

RDS

MHz

3 Po dokončení hledání se zobrazí počet stanic uložených

do paměti a po dobu 4 sekund bude zobrazen indikátor "END".

Poznámka:

Hledání v režimu ASPM se automaticky zastaví po 1 cyklu od 87.50 MHz do 108.00 MHz.

Chcete-li ukončit operaci ASPM před dokončením:

Během vyhledávání stanic stiskněte a podržte více než 3 sekundy tlačítko Press and hold the RDS (ASPM/PTY). Stanice, které již jsou uloženy do paměti, zůstanou zachovány.

Poznámky:

z Pokud stanice vysílá na různých frekvencích, bude do paměti

uložena nejsilnější frekvence.

z Stanice, která má stejnou frekvenci jako stanice uložená v paměti,

nebude uložena.

z Pokud je v paměti již uloženo 20 stanic, vyhledávání bude

přerušeno. Chcete-li operaci ASPM zopakovat, vymažte pamět’ předvoleb.

z Pokud jsou signály RDS velmi slabé, názvy stanic se nemusí

uložit do paměti.

Nové uložení názvu stanice, pokud byl do paměti uložen nasprávny název:

Pokud je velké množství šumu nebo pokud je signál příliš slabý, pravděpodobně nebude možné ukládat názvy stanic do paměti pomocí funkce ASPM. V takovém případě postupujte následujícím způsobem:

1 Stisknutím tlačítka PRESET ( nebo ) zkontrolujte, zda jsou

názvy správné.

2 Pokud během příjmu zjistíte, že název stanice je nesprávný,

počkejte, dokud se nezobrazí správný název. Stiskněte tlačítko MEMORY/DISP.

3Během 30 sekund stiskněte tlačítko MEMORY/DISP; bliká číslo

předvolby kanálu.

z Nový název stanice byl uložen do paměti.

Poznámky:

z Stejný název stanice může být uložen na různých kanálech. z V některých oblastech nebo v určitých obdobích se mohou názvy

stanic dočasn

ě lišit.

CZ-31

Poznámky k používání RDS

Dojde-li k některé z následujících události, neznamená to zavádu zařízení:

z Střídavě se zobrazující indikátory "PS", "NO PS" a název stanice

a jednotka nefunguje správně.

z Pokud konkrétní stanice navysílá správně nebo pokud provádí

testy, funkce příjmu RDS nemusí fungovat správně.

z Z

achytíte-li stanici RDS, jejíž signál je příliš slaby

se nezobrazí některé informace, například název stanice.

z Přibližně 5 sekund bude blikat indikátor "NO PS", "NO PTY" nebo

"NO RT" a potom se zobrazí frekvence.

Poznámky k textovým informacím:

z Na displeji se na dobu 4 sekund zobrazí prvních 7 znaků infor-

mace, pak se celý text informace bude rolovat.

z Vyladíte-li stanici RDS, která nevysílá textové informace, po

přepnutí rádia na textový režim se zobrazí indikátor "NO RT".

z Po přijetí textové informace nebo změně jejího obsahu se na

displeji zobrazí indikátor "RT".

, pravděpodobně

 Zobrazení informaci RDS na displeji

Vyberte stanici FM vysílající signál RDS.

1 Stisknutím tlačítka TUNER (BAND) vyberte pásmo FM. 2 Stiskněte tlačítko RDS DISPLAY na dálkovém ovládání.

z Na displeji se zobrazí:

PS PTY RT

Frekvence stanice

z PS (Programme Service - informace o stanici):

Během hledání na displeji bliká indikátror "PS". Potom se objeví název stanice. Pokud signál nebude vysilán, na displeji se zobrazí indikátor "NO PS".

z PT (Programme Type - druh programu):

Během hledání na displeji bliká indikátror "PTY". Potom se objeví informace o druhu programu. Pokud signál nebude vysilán, na displeji se zobrazí indikátor "NO PTY".

z RT (Radio Text - textový informační servis):

Během hledání na displeji bliká indikátror "RT". Potom se objeví další informace vysilaný stanicí. Pokud signál nebude vysilán, na displeji se zobrazí indikátor "NO RT".

z Frekvence stanic:

Frekvence vybrané stanice se zobrazí na displeji..

XL-UR5H

ČESKY

Rozšířené funkce

CZ-32

XL-UR5H

ČESKY

Rozšířené funkce

Používání systému RDS (pokračování)

 Vyvolávání stanic z paměti

Upřesnění typu programu a výběr stanic (hledání PTY):

K vyhledání stanic v paměti můžete specifikovat typ programu

(zprávy, sports, dopravní zpravodajství atd. ... viz strany 34 - 35).

1 Stisknutím tlačítka TUNER (BAND) vyberte pásmo FM. 2 Stisněte tlačítko RDS (ASPM/PTY) na dálkovém ovládání.

Indikátor "SEL PTY" bude blikat přibližně 6 sekund.

3 Během 6 sekund vyberte stisknutím tlačítka PRESET (

lub ) kód PTY.

Opakovaným stisknutím tohoto tlačítka se zobrazí různé typy programů. Podržíte-li tlačítko stidknuté déle než 0,5 sekundy, kódy PTY se budou zobrazovat průběžně.

4 Pokud se zobrazí vybraný kód PTY (během 6 sekund),

stiskněte znovu tlačítko RDS (ASPM/PTY).

RDS

MHz

z Přístroj hledá 20 naprogramovaných stanic. Po nalezení stanici,

jež vysílá vybraný prográm, se zobrazí indikátor RDS.

z Pokud prográm nebude nalezen, na displeji se zobrazí indikátor

"NO PTY" a přístroj se vrátí do předešlé stanici.

Poznámky:

z Pokud displej přestane blikat, začněte znovu od kroku 2. Když

zařízení vyhledá požadovaný typ programu, bude příslušné číslo kanálu blikat přibližně 4 sekundy a potom zůstane název zobrazen.

z Chcete-li poslouchat stejný typ programu na jiné stanici, stiskněte

tlačítko RDS (ASPM/PTY) a začněte znovu od kroku 3. Zařízení vyhledá další stanici.

Ruční zadání názvů stanic a ruční výběr stanic:

Stanici uloženou v paměti můžete vybrat zadáním jejího názvu (np. RADIOŽURNÁL, RADIO IMPULS, FREKVENCE 1 apod.). Před provedením této operace musíte do paměti uložit alespoň jednu nebo více stanic.

1 Stisknutím tlačítkaTUNER (BAND) vyberte pásmo FM. 2 Stisknutím tlačítkaPRESET

vyberte požadovanou stanici.

3 Název stanice se zobrazí po 6. sekundách. Potom informace na

displeji se budou měnit.

( nebo ) na dálkovém ovládání

CZ-33

Popisy kódů druhů programu („PTY”).

Můžete vyhledávat a přijímat následující kódy PTY:

NEWS Krátké zprávy, události a veřejné názory, reportáže

a aktuality.

AFFAIRS Tématický program, který rozšiřuje nebo rozvádí

zprávy, obvykle v odlišném stylu nebo konceptu prezentace, včetně debaty nebo analýzy.

INFO Programy, jejichž účelem jsou rady v nejširším slo-

va smyslu.

SPORT Program věnovaný všem aspektům sportu. EDUCATE Program určeny zejména ke vzdělávání, zejména

formální.

DRAMA Všechny rozhlasové hry a seriály. CULTURE Programy věnované všem aspektům národní nebo

regionální kultury, včetně jazyka, divadla atd.

SCIENCE Programy věnované přírodním vědám a

technologii.

VARIED Slouží zejména pro lehce zábavné programy

mluveného slova, které naspadají do jiných kategorií. Příklady: kvízy, stolní hry, rozhovory s osobnostmi.

POP M Komerční hudba, která by byla obecně považována

za aktuální trend v populární hudbě a která se částo objevuje v aktuálních nebo nadávných hitparádách.

ROCK M Současná moderní hudba, obvykle napsaná a

interpretovaná mladými hudebníky.

EASY M Aktuální moderní hudba, která se lehce poslouchá,

a která nepatří do popu, rocku nebo klasické hudby nebo do některého specializovaného hudebního stylu, jazzu, folku nebo country. Hudba v této kategorii bývá často, ale ne vždy, vokální a obvykle krátká.

LIGHT M Klasická hudba určená pro šíroké publikum, nikoli

CLASSICS Produkce hlavních orchestrálních děl, symfonií,

OTHER M Hudební styly, které nespadají do žádné jiné

WEATHER

FINANCE Burzovní zpravodajství, informace ze světa

CHILDREN Programy zaměřené na mladé diváky, zejména pro

SOCIAL

RELIGION Veškeré aspekty přesvědčení a víry, včetně Boha

PHONE IN

TRAVEL

LEISURE Programy, které se týkají rekreačních aktivit,

JAZZ Polyfonní synkopiská hudba charakteristická

pro posluchače s vytříbeným vkusem. Mezi příklady hudby z této kategorie patří instrumentálky a vokální nebo sborová díla.

komorní hudby, atd. včetně velké opery.

kategorie. Tato kategorie slouží pro speciální hudební styly, mezi které patří například rhytm & bluess a reggae.

Zprávy a předpovědi počasí a meteorologické informace.

komerce, obchodu, atd.

zábavu a koníčky (nikoli pro vzdělávání). Programy o lidech a tématech, které ovlivňují jednotlivce

nebo skupiny. Mezi hlavní témata patří: sociologie, historie, geografie, psychologie a společnost

nebo Bohů, podstaty bytí a etiky. Vysílání, ve kterém může veřejnost vyjadřovat své

názory prostřednictvím telefonu nebo veřejné diskuze. Pořady a programy zaměřené na cestování do

blízkých i vzdálených míst, na turistické zájezdy a na tipy a možnosti cestování. Neslouží pro vysílání zpráv o problémech, zácpách nebo práci na silnici, které se přímo týkají dopravy (pro tyto účely slouží TP/TA).

kterých se poslouchači mohou zúčastnit. Mezi příklady patří zahrada, rybaření, sběratelství, vaření, jídlo a víno, atd.

improvizováním.

XL-UR5H

ČESKY

Rozšířené funkce

CZ-34

XL-UR5H

ČESKY

Rozšířené funkce

Používání systému RDS (pokračování)

COUNTRY Písně, které vycházejí nebo navazují na hudební

tradice jižanských statů USA. Charakteristické jasnou melodií a vypravěným příběhem.

NATION M Aktuální populární hudba národa nebo oblasti v

konkrétním národním jazyce; na rozdíl od mezinárodního ’popu’, který je obvykle inspirován USA nebo Velkou Británií a je v angličtině.

OLDIES Hudba z tzv. "zlaté ery" populární hudby. FOLK M Hudba, která má kořeny v hudební kultuře

konkretního národa; obvykle se hraje na hudební nástroje. Vyprávění nebo příběh mohou vycházet z historických události nebo osob.

DOCUMENT Program věnovaný faktům prezentovaný

investigativním stylem.

TEST Vysílání pro účely nouzového vysílacího vybavení

nebo přijímačů.

ALARM! Nouzový signál, který ve výjimečných situacích

upozorňuje na nebezpečné události obecného rázu.

NONE Žádný typ programu (nedefinovaný program).

Časované zapnutí a vypnutí

 Časované přehrávání

Před nastavením časovače:

1 Zkontrolujte, zda je na hodinách nastaven přesný čas (viz strana

11). Jenom po nastavení hodin lze použít funkci časováného zapnutí

a vypnutí

2 Chcete-li přehrávat disk, vložte jej do přehrávače.

1 Stisknutím tlačítka ON/STAND-BY zapněte napájení. 2 Po dobu 2 sekund stiskněte tlačítko CLOCK/TIMER.

CZ-35

3 Během 10 sekund stiskněte tlačítko CLOCK/TIMER. 4 Stisknutím tlačítka PRESET ( nebo ) nastavte hodinu.

Pak stiskněte tlačítko CLOCK/TIMER.

5 Stisknutím tlačítka PRESET ( nebo ) nastavte minutu.

Pak stiskněte tlačítko CLOCK/TIMER.

XL-UR5H

ČESKY

10 Stisknutím tlačítka CD / zvolte přehrávač CD a pak

stiskněte tlačítko CLOCK/TIMER.

6 Stisknutím tlačítka PRESET ( nebo ) zvolte "OFF TIME"

(čas vypnutí) a pak stiskněte tlačítko CLOCK/TIMER.

7 Stisknutím tlačítka PRESET ( nebo ) nastavte minutu.

Pak stiskněte tlačítkoCLOCK/TIMER.

8 Stisknutím tlačítka PRESET ( nebo ) nastavte minutu.

Pak stiskněte tlačítko CLOCK/TIMER.

9 Stisknutím tlačítka PRESET ( nebo ) zvolte "SOURCE"

(zdroj signálu). Pak stiskněte tlačítko CLOCK/TIMER.

11 Stisknutím tlačítka USB/SD / zvolte pamět’ USB/SD a

pak stiskněte tlačítko CLOCK/TIMER.

12 Stisknutím tlačítka TUNER (BAND) zvolte rozhlas a pak

stiskněte tlačítko CLOCK/TIMER.

Rozšířené funkce

13 tisknutím tlačítka PRESET ( nebo ) zvolte pásmo a pak

stiskněte tlačítko CLOCK/TIMER pro potvrzení.

Pokračování na další straně

CZ-36

XL-UR5H

ČESKY

Rozšířené funkce

Časované zapnutí a vypnutí (pokračování)

14 Stisknutím tlačítka PRESET ( nebo ) zvolte

naprogramovanou stanici a pak stiskněte tlačítko CLOCK/ TIMER pro potvrzení.

15 Stisknutím tlačítka SLEEP déle než 2 sekundy spust’te

funkci časovaného přehrávání.

Zobrazí se indikátor "TIMER" a přístroj je připraven pro pře- hrávání.

16 Stisknutím tlačítka ON/STAND-BY přepněte přístroj do

pohotovního režimu.

17 V naprogramovaném čase přistroj začne přehrávat zvuk ze

zvoleného zdroj.

Hlasitost se bude postupně zvyšovat až dosahne úrovně 16.

18 V naprogramovaném čase vypnutí se přístroj automaticky

přepne do pohotovostního režimu.

Zrušení časovaného přehrávání:

Když je přístroj zapnutý stiskněte tlačítko "SLEEP" po dobu 2 sekund. Z displeje zmizí indikátor "TIMER".

Poznámky:

z Po zvolení zdroje přehrávání, stiskněte tlačítko CLOCK/TIMER

pro potvrzení, přístroj se pak vrátí do běžného nastavení.

z Nebude-li vybrán zdroj přehrávání, v naprogramovaném čase

přistroj začne přehrávat zvuk z běžného zdroje.

z Během časovaného zapnutí a vypnutí nelze nastavit úroveň hla-

sitosti. Hlasitost bude vždycky na úrovni 16.

 Časované vypnutí

Rozhlas, disk CD a pamět’ USB/SD mohou být automaticky vypnuty.

1 Spust’te přehrávání požadovaného zdroje zvuku. 2 Stisknutím tlačítka SLEEP nastavte čas.

(Maximálně: 90 minut - Minimálně: 10 minut)

3 Uvolněte tlačítko SLEEP.

Zobrazí se indikátor „SLEEP”.

SLEEP

MHz

4 Po uplynutí předvoleného času přístroj přejde do

pohotovostního režimu.

Kontrola zbývajícího času do časovaného vypnutí:

1 Po zobrazení indikátoru"SLEEP" stiskněte tlačítko SLEEP.

z Zbvlý čas do vypnutí ze zobrazí na displeji po dobu 10 sekund. z Stisknutím tlačítka SLEEP lze změnit zbylý čas do vypnutí (viz

kroky 2 - 3).

Zrušení časovaného vypnutí:

Chcete-li zrušit časované vypnutí bez přepínání přístroje do pohotovostního režimu, postupujte podle následujících pokynů:

1 Po zobrazení indikátoru "SLEEP" stisknutím tlačítka SLEEP vy-

berte 0 minut.

CZ-37

 Používání funkci časovaného zapnutí a vypnutí

společně

Časované zapnutí a vypnutí:

Například, můžete poslouchat rádio když jdete spát a příští den vás probudí hudba z disku CD.

1 Nastavte dobu časovaného vypnutí (viz předchozí strana, kroky

1 - 4).

2 Po nastavení časovaného vypnutí nastavte časovač pře-

hravání (kroky 2 - 10, strany 35 - 36).

Rozšiřování systému

XL-UR5H

ČESKY

Nastavení automatického vypnutí

90 minut

Přístroj se automaticky zastaví.

Nastavení časovaného přehrávání

Požadovaný čas

Čas spuštění časovaného přehráván

Hodina zakončení

 Sluchátka

z Před připojením nebo odpojením sluchátek snižte hlasitost. z Zdířka pro sluchátka musí mít průměr 3,5 mm a impedanci 16 až

50 ohmů. Doporučená impedance je 32 ohmy.

z Po připojeni sluchátek se automaticky odpojí reproduktory.

Pomocí kniflíku VOLUME nastavte hlasitost.

Rozšířené funkce

CZ-38

XL-UR5H

ČESKY

Reference

Závady a jejich odstranění

Řadu potenciálních závad může odstranit uživatel sám bez asistence servisního technika. Pokud s tímto přístrojem není něco v pořádku, před kontaktováním autorizovaného prodejce SHARP nebo servisního střediska si projděte následující body.

 Obecné údaje

Příznak Možná příčina

z Na hodinách není nas-

taven přesný čas.

z Po stisknutí libovolného

tlačítka přístroj nereaguje.

z Přístroj nereprodukuje

žádný zvuk.

 Přehrávač CD

Příznak Možná příčina

z Nelze spustit přehrávání. z Není disk vložen do přihrádky

z Přístroj se uprostřed

přehrávání zastaví nabo nepřehrává správně.

z Přehrávání přeskakuje

nebo se zastaví uprostřed skladby.

z Nedošlo k výpadku elektrické en-

ergie? Znovu nastavte hodiny.

Přepněte přístroj do pohotovostního režimu a potom jej znovu zapněte

z Pokud přístroj i nadále nereaguje

zcela jej vypněte a znovu zapněte.

z Není hlasitost nastavena na

úroveň "0"?

z Nejsou připojena sluchátka? z Nejsou odpojeny kabely re-

produktorů?

opačně?

z Nejedná se o nestendardní disk? z Není disk zdeformovaný nebo

poškrábaný?

z Není přístroj umístěn v blízkosti

nadměrných otřesů?

z Není disk silně znečistěn?

Nezkondenzovala uvnitř p řístroje vlhkost?

 Magnetofon

Příznak Možná příčina

z Nelze nahrávat. z z Skladby nelze nahrát v

řádné zvukové kvalitě.

Pasku nelze zcela vymazat.

z Přeskakuje zvuk. z Nejsou slyšitelné výšky. z Výkyvky zvuku.

 Dálkové ovládání

Příznak Možná příčina

z Dálkové ovládání

nefunguje.

 Rozhlasový přijímač

Příznak Možná příčina

z Rozhlasový prijímač re-

produkuje souvislé neobvyklé šumy.

Není odstraněn jazýček proti vymazání?

z Jedná se o normální pásku?

(Nelze nahrávat na pásky se železným nebo chromovým

) povrchem.)

(CrO

z Není páska v kazetě uvolněná? z Není páska vytahaná? z Není zněčistěna hnací kladka,

přítlačné válečky nabo hlavy?

z Je napájecí kabel přístroje při-

pojen do zásuvky?

z Je dodržena polarita baterií? z Nejsou baterie vybité? z Nepoužíváte ovládání v

nesprávné vzdálenosti nebo úhlu?

z Nedopadá na snímač dálkového

ovládání ostré světlo?

z Není přístroj umístěn v blízkosti

televizoru nabo počítače?

Je anténa FM nebo rámová anténa AM správně umístěna? Pokud se anténa nachází v blízkosti napájecího kabelu, umístěte ji do bezpečné vzdálenosti

CZ-39

 Kondenzace

Při náhlé změně teploty nebo při skladování nebo používání v nádměrně vlhkém prostředí může dojít ke kondenzaci vlhkosti uvnitř pláště přístroje (snímač CD, magnetofonové hlavy, atd.) nebo na vysílači dálkového ovládání. Kondenzace může způsobit nefunkčnost přístroje. Dojde-li k této situaci, nechte přístroj zapnutý bez disku, dokud přístroj nebude normálně přehrávat (přibližně 1 hodinu). Před používáním přístroje otřete veškerou vlhkost zkondenzovanou na vysílači.

 Pokud dojde k závadě

K závadě tohoto výrobku může dojít, pokud je vystaven silnému vnějšímu rušení (mechanickému nárazu, nadměeném statickému výboji, nadměrnému napájecímu napětí způsobenému bouřkou, atd.) nebo pokud není používán správně.

Pokud dojde k takové závadě, postupujte následovně:

1Přepněte přístroj do pohotovostního režimu a potom jej znovu

zapněte.

2 Pokud po předchozím opatření nedojde k odstranění závady,

odpojte přístroj od zdroje napájení, znovu jej připojte a zapněte.

Poznámka:

Pokud po žádném z předchozích opatření nedojde k odstranění závady, vymažte pamět’.

 Vymazání paměti

1 Stisknutím tlačítka ON/STAND-BY přejděte do pohotovostního

režimu.

2Stiskněte a podržte tlačítko USB/SD dokud se displeji nezobrazí

0:00.

 Před přenášením přístroje

Vyjměte disk CD a pak přepněte přístroj do pohotovostního režimu. Přenášení přístroje s diskem uvnitř může přístroj poškodit.

 Používání kompaktních disků

Kompaktní disk je poměrně odolný vůči zničením, nicméně nečis- toty na povrchu mohou působit přeskakování skladeb. Chcete-li používat kompaktní disky bey problémů co nejdéle, postupujte podle následujících pokynů: z Na povrchu disku nic nepište, zejména na části bez etikety, kde

jsou zapsány skladby.

z Nevystavujte disk přímému slinečnímu záření, vysokým teplotám

a vlhku.

z Disky držte jenom za okraje. Otisky prstů, nečistoty nebo voda

mohou působit přeskakování skladeb. Špinavý disk očistěte pomocí měkké a suché látky směrem od středu k okraji.

XL-UR5H

ČESKY

Reference

Upozornění: Při této operaci budou vymazána veškerá data uložená v paměti, včetně nastavení hodin, časovaného vypnutí, předvoleb rozhlasových stanic a programu CD.

CZ-40

XL-UR5H

ČESKY

Údržba

 Čištění části, které jsou v kontaktu s páskou

z Zněčistěné hlavy, hnací kladka a nebo přítlačny váleček mohou

zhoršit kvalitu zvuku a způsobit zasekávání pásky. Tato části očistěte bavlněným hadříkem navlhčeným komerčním čističem hlav/přítlačných válečku nebo izopryl alkoholem.

z Vzhledem k tomu, že přístroj obsahuje části pod vysokým

napětím, před čištěním hlav, přítlačného válečku atd. odpojte přístroj od napájení.

A Mazací hlava B Nahrávací/

přerhávací hla-

va C Hnací kladka DPřítlačný

váleček

Specifikace

V rámci trvalého vývoje si společnost SHARP vyhrazuje právo bez předchozího upozornění měnit design a specifikace pro zdokonalování výrobku. Uvedené hodnoty výkonových specifikaci jsou nominální hodnoty vyráběných přístrojů. U konkrétních přístrojů se tyto hodnoty mohou lišit.

 Obecné údaje

Zdroj napájení AC 230 V, 50 Hz Spotřeba energie Zapnuto: 30 W

Rozměry Šířka: 170 mm

Hmotnost 3,3 kg

( * )Uvedená hodnota platí pro přístroj v pohotovostnim režimu.

Pohotovostní režim: 0,6 W(*)

Výška: 227 mm Hloubka: 212 mm

Reference

CZ-41

z Během dlouhého používání se hlavy a hnací kladka nagnetofonu

zmagnetizují, čímž se zhoršuje kvalita zvuku. Po každých 30 hodinách přehrávání/nahrávání tyt části odmagnetizujte komerčním odmagnetizovačem magnetofonových hlav. Před použitím si pečlivě přečtěte pokyny pro používání odmagnetizovače.

 Čištění pláště přístroje

Pravidelně otřete plášt’ přístroje měkkým hadříkem a ředěným mýdlovým přípravkem; potom otřete suchým hadříkem.

Upozornění:

z K čištění nepoužívejte žádné chemikálie (benzín, ředidlo, atd.).

Tyto látky mohou poškodit povrchovou úpravu pláště.

z Do přístroje nakapejte olej. Může to způsobit nefunkčnost

přístroje.

 Zesilovač

Výstupní výkon PMPO: 66 W

Výstupy Reproduktory: 8 ohmů

MPO: 34 W (17 W + 17 W) (DIN 45 324) RMS: 20 W (10 W + 10 W) (DIN 45 324) RMS: 12 W (6 W + 6 W) (DIN 45 500)

Sluchátka: 16 - 50 ohmů (doporučeno: 32 ohmy)

 USB/SD

Třída (Mass Storage Device: ukládání velkého ob-

Podporované soubory

Podporované formáty

Přenosová rychlost

Další MP3 lD3 - tag podporuje jenom verzi 1.x

jemu dat) MP3/WMA (nepodporuje soubory DRM)

FAT 16 nebo FAT 32

MP3 (32 ~ 320 kbps) WMA (64 ~ 160 kbps)

USB podporuje verzi 2.0

 Přehrávač CD

Typ Přehráváč kompaktních disků Načítání signalů Bezkontaktní 3paprskový polovodičový la-

Převodník D/A 1bitový převodník D/A Kmitočtová odezva 20 - 20,000 Hz Dynamický rozsah 90 dB (1 kHz)

serový snímač

 Rozhlasový přijímač

Rozsah kmitočtu FM: 87.5 - 108 MHz

AM: 522 - 1,620 kHz

 Magnetofon

Kmitočtová odezva 80 - 8,000 Hz (normální páska) Poměr signál/šum 40 dB (nahrávání/přehrávání)

Pomalé a rychlé kolísaní rychlosti záznamu

0,35 % (DIN 45 511)

 Reproduktor

Typ 2-směrný systém reproduktorů

Maximální příkon 20 W Jemnovitý příkon 10 W Impedance 8 ohmů Rozměry Šířka: 140 mm

Hmotnost 1,9 kg / kus

Vysokotónový reproduktor o průměru 5 cm Hlubokotónový reproduktor o průměru 10 cm

Výška: 224 mm Hloubka: 225 mm

XL-UR5H

ČESKY

Reference

CZ-42

Sharp XL-UR5H User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Úvod

Obecné informace

Obsah

Zásady

 Ovládání hlasitosti

Obecné informace

Ovládací prvky a indikátory

 Displej

 Zadní panel

 Dálkové ovládání

 Konektor napájení

Dálkové ovládání

Základní ovládání

 Zapnutí napájení

 Automatické vypnutí

 Automatické nastavení zvuku

 Nastavení hlasitosti

 Ekvalizér

Nastavení hodin

Poslech rozhlasu

Rádio

Poslech magnetofonové pásky

Nahrávání na magnetofonovou pásku

Narhávání na pásku

 Nahrávání z rozhlasu

 Zobrazení informaci RDS na displeji

 Sluchátka

Reference

 Obecné údaje

 Magnetofon

 Dálkové ovládání

 Kondenzace

Specifikace

 Obecné údaje

 USB/SD

 Magnetofon

 Reproduktor
