Notas especiais
PORTUGUÊS
Conteúdo
AVISOS:
Quando o interruptor FUNCTION está configurado para a posição
STAND-BY, a tensão na rede ainda está presente dentro da
unidade.
Esta unidade não contém partes que possam ser reparadas pelo
utilizador. Nunca remover a tampa, excepto se estiver qualificado
para tal. Esta unidade contém voltagens perigosas, remover
sempre a ficha de rede da tomada antes de qualquer serviço de
manutenção e quando não for utilizada durante um longo período
de tempo.
Para evitar incêndio ou o perigo de choque, não expor este
aparelho a gotas ou salpicos. Não devem ser colocados objectos
com água, como vasos, em cima do aparelho.
Acessório
Informação geral
Cabo de energia CA 1
Nota:
Somente os acessório acima são incluídos.
Informação geral
Precauções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Controlos e indicadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Preparação para uso
Conexões do sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 - 6
Operação básica
Controlo de som . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Rádio
Escutando ao rádio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Reprodução de fita
Audição de fita cassete (TAPE 1 ou TAPE 2) . . . . . . . . . . 8 - 10
Gravação de fita
Gravação numa fita cassete . . . . . . . . . . . . . . . . . . . . . . . 10 - 12
Característica avançada
Aprimorando o seu sistema . . . . . . . . . . . . . . . . . . . . . . . 12 - 14
Referências
Quadro de diagnóstico de falhas . . . . . . . . . . . . . . . . . . . 14 - 15
Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Especificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Página
P-1
Precauções
Geral
Por favor assegure-se que o
equipamento está posicionado
numa área bem ventilada e que
existem pelo menos 10 cm de
espaço livre ao longo dos lados,
topo e atrás do equipamento.
Utilizar a unidade numa superfície nivelada, sólida e livre de
vibrações.
Manter a unidade longe da luz solar directa, campos magnéticos
fortes, poeira excessiva, humidade e equipamentos eléctrico/
electrónicos (computadores de casa, faxes, etc.) que criem ruído
eléctrico.
Não coloque nada em cima da unidade.
Não exponha a unidade à humidade, a temperaturas mais altas
que 60˚C ou a temperaturas extremamente baixas.
Se o seu sistema não funcionar correctamente, desligar o cabo
de energia CA da tomada da parede. Ligar novamente o cabo de
energia CA e depois ligar o seu sistema.
No caso de uma tempestade eléctrica, desligar a unidade para
segurança.
Segurar a ficha eléctrica CA pela cabeça quando a remover da
tomada da parede, porque puxar o cabo pode danificar os cabos
internos.
A tomada CA/tomada de entrada de energia CA é usada como um
dispositivo desligado e deverá estar sempre pronta a ser usada.
Não remover a tampa exterior pois isto pode resultar em choque
eléctrico. Consulte serviços internos da sua assistência técnica
SHARP local.
A obstrução das aberturas de ventilação com materiais como
jornais, toalhas de mesa, cortinas, etc. não deve ser permitida.
Não devem ser colocadas fontes de lume desprotegidas como,
por exemplo, velas acesas, sobre o aparelho.
Deve-se tomar cuidado com os aspectos ambientais da
eliminação das pilhas. O aparelho está projectado para ser
utilizado em climas moderados.
Esta unidade só deve ser utilizada dentro da faixa de 5˚C - 35˚C.
Advertência:
A tensão utilizada deve ser idêntica à tensão especificada da
unidade. Usar este produto com uma tensão mais alta do que a
especificada é perigoso e pode resultar em incêndio ou outro tipo
de acidente causando danos. A SHARP não será responsável por
qualquer dano resultante da utilização desta unidade com uma
tensão diferente da que é especificada.
10 cm
10 cm
Controlo de volume
O nível do som numa determinada configuração do volume depende
da eficiência e localização dos altifalantes bem como de outros
factores. É aconselhável evitar a exposição a níveis de volume
elevados. Não coloque o volume no máximo antes de ligar a
unidade, e ouça a música a níveis de volume moderados. A pressão
sonora excessiva dos auriculares e auscultadores pode provocar a
perda de audição.
Condensação
Mudanças de temperatura súbitas, armazenamento ou
funcionamento em ambiente extremamente húmido podem causar
condensação dentro da caixa (cabeçotes de fita, etc.) ou no
transmissor do controlo remoto.
A condensação pode causar avarias na unidade. Se isto acontecer,
deixar a energia ligada sem cassete na unidade até que reprodução
normal seja possível (aproximadamente 1 hora). Enxugar qualquer
condensação no transmissor com um pano suave antes de operar a
unidade.
WF-1100W
MK2
PORTUGUÊS
Informação geral
P-2
WF-1100W
5
4
1
2
3
PORTUGUÊS
Controlos e indicadores
MK2
12345 6 7 8 9101112 13 14 15 16 17
Informação geral
P-3
18 19 20 21 22 23 24 25 26 27 28
123 456
7
Painel frontal
(TAPE 1) Compartimento de cassete . . . . . . . . . . . . . .8, 9, 11
1.
2.

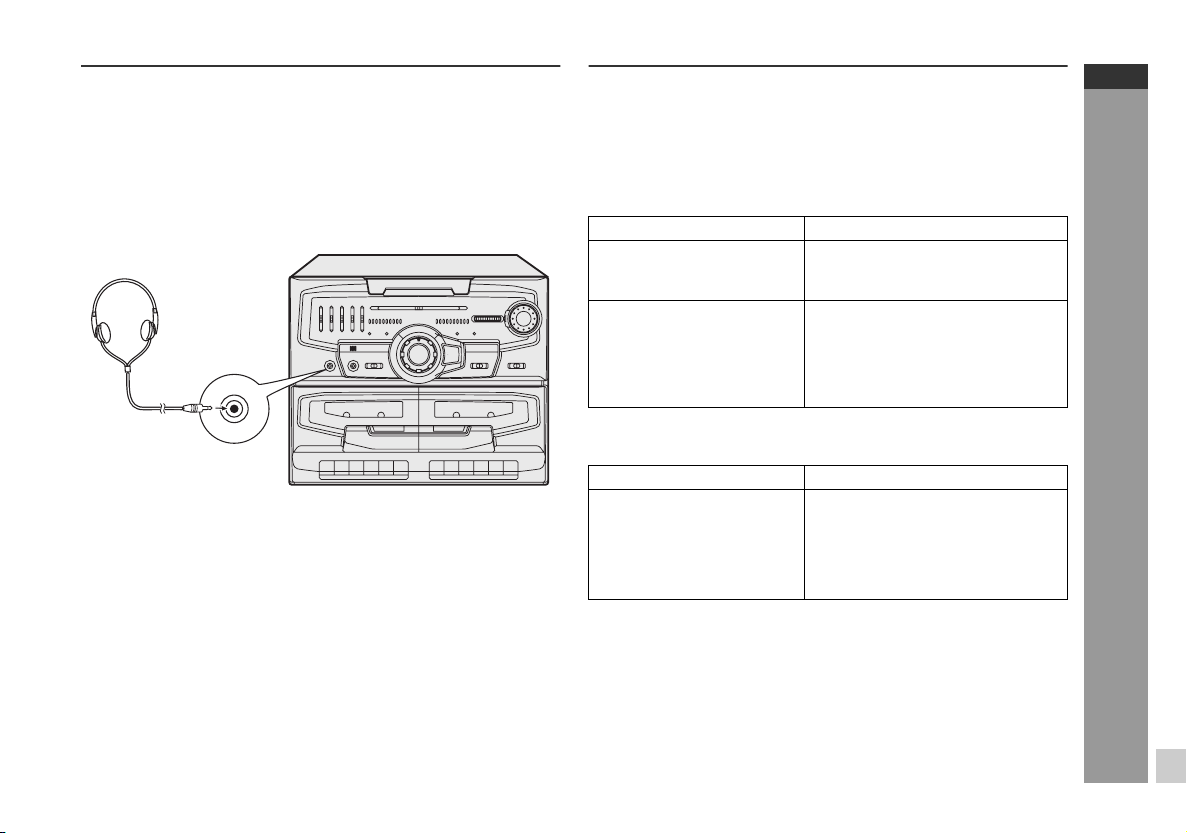

Tomada para fone de ouvido . . . . . . . . . . . . . . . . . . . . . . . .14
3.
Ficha de mistura de microfone . . . . . . . . . . . . . . . . . . . . . . . 13
4.
Microfone incorporado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5.
Controlo de extra graves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
6.
Controlos gráficos do equalizador . . . . . . . . . . . . . . . . . . . . . 7
7.
Indicadores de energia/(TAPE 2) de direcção
de reprodução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8, 9
8.
Interruptor selector de função . . . . . . . . . . . . . . . . 8, 9, 11, 13
9.
Controlo de volume . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 13, 14
10.
Interruptor surround . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
11.
Indicador surround . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
12.
Indicador de FM estéreo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
13.
Controlo de sintonia fina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
14.
Velocidade de cópia/Microfone incorporado/
Interruptor de modo FM . . . . . . . . . . . . . . . . . . . . . 8, 11, 12, 13
15.
Controlo de sintonia . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8, 11
16.
Interruptor selector de banda . . . . . . . . . . . . . . . . . . . . . . . . .8
17.
(TAPE 2) Compartimento de cassete . . . . . . . . . .9, 10, 11, 13
18.
Botão gravar (TAPE 1) . . . . . . . . . . . . . . . . . . . . . . . . 11, 12, 13
19.
Botão reproduzir (TAPE 1) . . . . . . . . . . . . . . . . . . .8, 9, 10, 11
20.
Botão retroceder (TAPE 1) . . . . . . . . . . . . . . . . . . . . . . . . .8, 9
21.
Botão avanço rápido (TAPE 1) . . . . . . . . . . . . . . . . . . . . . . 8, 9
22.
Botão parar/ejectar (TAPE 1) . . . . . . . . . . . . . . . . . . . . . 8, 9, 10
23.
Botão de pausa (TAPE 1) . . . . . . . . . . . . . . . . . . . . . 8, 9, 10, 11
24.
Botão do modo retroceder (TAPE 2) . . . . . . . . . . . . . . . . 9, 10
25.
Botão reproduzir (TAPE 2) . . . . . . . . . . . . . . . . . .9, 10, 11, 13
26.
Botões de retrocesso rápido (TAPE 2) . . . . . . . . . . . . . . . . . . 9
27.
Botão parar/ejectar (TAPE 2) . . . . . . . . . . . . . . . . . . . . . . . 9, 10
28.
Botão de direcção (TAPE 2) . . . . . . . . . . . . . . . . . . . . 9, 10, 11
Painel traseiro
1.
Haste de antena telescópica FM/SW . . . . . . . . . . . . . . . . . . . 8
2.

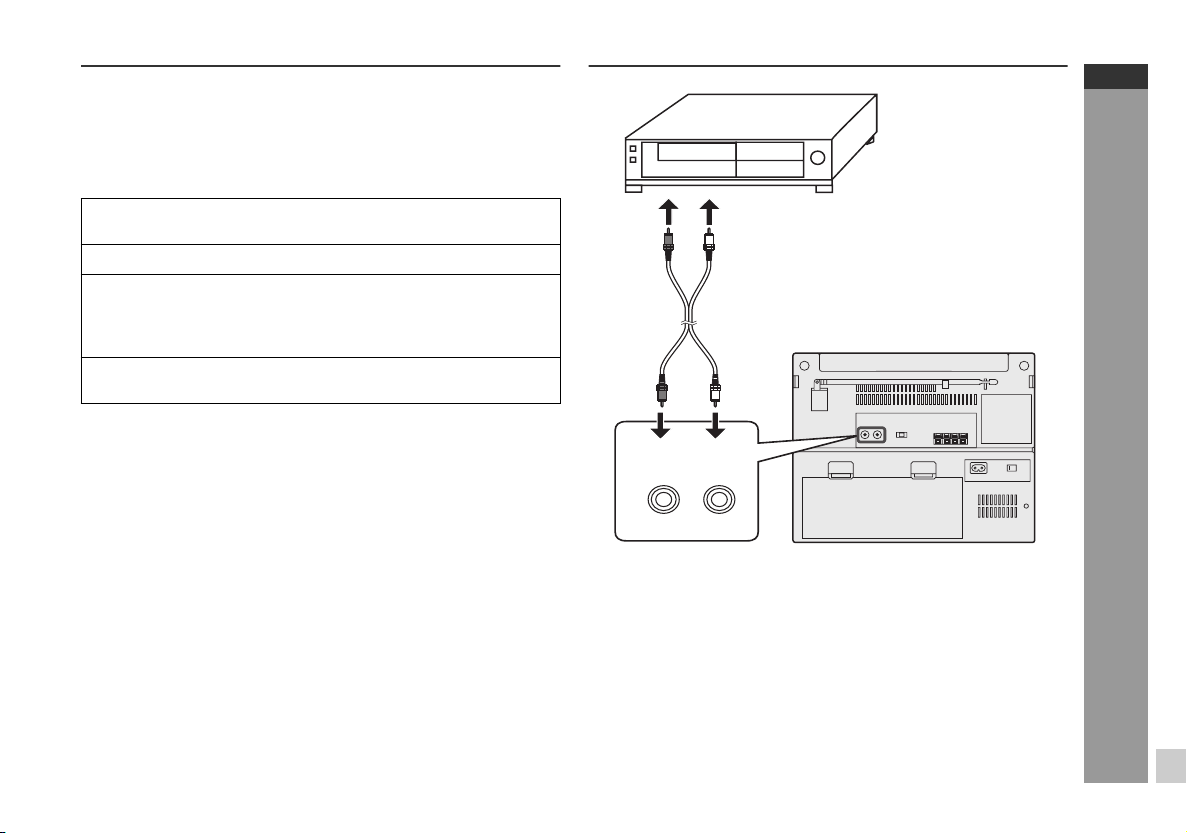

Tomadas AUX IN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
3.
Interruptor de cancelamento de pulsação . . . . . . . . . . . . . . 11
4.
Terminais de altifalantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
5.
Tomada de entrada de energia CA . . . . . . . . . . . . . . . . . . . . . 5
6.
Selector de voltagem CA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7.
Compartimento da bateria . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Sistema de altifalante
1. Piezo
2.Duto de reflexo de graves
3. Altifalante de graves
4. Alavanca para soltar o
altifalante
5. Fio de altifalante
Página de referência
Página de referência
Conexões do sistema
1 2 3
Altifalantes destacáveis
WF-1100W
MK2
PORTUGUÊS
Configurar o interruptor FUNCTION para STAND-BY antes de
ligar ou desligar os altifalantes.
Montar os altifalantes na unidade principal
Colocar as ranhuras do altifalante nas guias da unidade principal, e
depois deslizar o altifalante totalmente para o prender no sítio.
Remover os altifalantes da unidade principal
Empurrar a alavanca RELEASE como mostra a ilustração para
desbloquear o altifalante e depois levantá-lo para o remover da
unidade principal.
Conexão de altifalante
Ligar cada fio de altifalante aos terminais do SPEAKER como
ilustrado. Utilizar altifalantes com uma impedância de 6 ohms ou
superior, pois uma impedância mais baixa nos altifalantes pode
danificar a unidade.
Altifalante
direito
Vermelho
SPEAKER (6Ω)
RIGHT
LEFT
Altifalante
esquerdo
Vermelho
Preto
Cuidado:
Ligar o cabo preto ao terminal negativo (–) e o cabo vermelho ao
terminal positivo (+).
Não misturar os fios do canal direito com os do canal esquerdo
quando ligar os altifalantes à unidade.
Não deixe os cabos destapados do altifalante tocarem uns aos
outros, pois isto pode danificar o amplificador e/ou os altifalantes.
Não se apoie ou sente nos altifalantes. Se os altifalantes caírem
você pode ficar ferido.
Nota:
A grelha do altifalante não pode ser removida.
Preparação para uso
P-4
WF-1100W
1
2
PORTUGUÊS
Conexões do sistema (continuação)
MK2
Para AC INPUT
(entrada CA)
AC 110V
- 127V
VOLTAGE
SELECTOR
AC 110V
- 127V
VOLTAGE
Preparação para uso
SELECTOR
110-127/220-240 V
50/60 Hz
AC 220V
- 240V
AC 220V
- 240V
Para a tomada de
parede
Conexão de energia CA
Verificar a configuração do selector de voltagem CA localizado no
painel traseiro, antes de ligar a unidade à tomada de parede. Se
necessário, ajuste o selector para a voltagem correspondente de
energia CA utilizada na sua área.
Ajuste do selector:
Deslize o selector com uma chave de fendas para o número de
voltagem apropriado (CA 110 - 127 V ou CA 220 - 240 V).
Adaptador de ficha CA
Em áreas (ou países) onde é utilizada a tomada CA mostrada na
ilustração 2, conecte a unidade utilizando um adaptador de ficha
CA fornecido com a unidade, como na ilustração. O adaptador de
ficha CA não está incluído em áreas onde a tomada de parede CA e
o cabo de energia CA podem ser conectados directamente (ver
ilustração 1).
Notas:
Se a unidade não for utilizada durante um longo período de
tempo, retire o cabo de energia CA da tomada CA.
A conexão do fio condutor de energia CA à unidade, desliga as
pilhas.
Nunca utilize um cabo de energia a não ser o que é fornecido. A
utilização de um cabo de energia sem ser o que é fornecido, pode
provocar choque eléctrico ou incêndio.
Se ocorrer um ruído sussurrante, vire o cabo de energia ao
contrário onde está ligado à tomada de entrada de energia CA na
unidade.
P-5
