MANUALE DI ISTRUZIONI

Informazioni

importanti

Impostazione e

collegamenti

Funzionamento

MODELLO

PROIETTORE

DIGITALE

MULTIMEDIALE

Funzioni utili

soluzione di problemi

Manutenzione e

Appendice

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/ EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/ 68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

« В„Н·Щ‹ЫЩ·ЫБ ·ıЩﬁ ·МЩ·ФНТﬂМВЩ·И ЫЩИЪ ··ИЩﬁЫВИЪ Щ˘М Ф‰Б„И˛М ЩБЪ EıТ˘·˙НﬁЪ EМ˘ЫБЪ 89/336/EOK Н·И 73/23/EOK, ¸˘Ъ ФИ Н·МФМИЫПФﬂ ·ıЩФﬂ ЫıПОБТ˛ЛБН·М ·¸ ЩБМ Ф‰Б„ﬂ· 93/68/EOK.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som kompletteras av 93/68/ EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 3A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 3A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

Prima di utilizzare il proiettore, leggere con attenzione il presente manuale di istruzioni.

MANUALE DI ISTRUZIONI ITALIANO

Informazioni

importanti

IMPORTANTE

Per poter denunciare lo smarrimento o il furto del proiettore, si consiglia di annotare il numero di serie

Modello No: PG-M15X Serie No:

riportato sul fondo del proiettore e di custodire tali informazioni. Prima di riciclare il materiale di imballaggio, controllare attentamente il contenuto dello scatolone con la lista di “Accessori in dotazione” a

Modello No: PG-M15S Serie No:

pagina 12.

Vi sono due ragioni di rilievo per registrare rapidamente la garanzia del nuovo proiettore SHARP appena acquistato servendosi della CARTOLINA DI REGISTRAZIONE contenuta nella sua confezione.

1. GARANZIA

La prima consiste nell’assicurarsi la possibilità di ricevere immediatamente tutti i vantaggi della garanzia su componenti, assistenza e manodopera applicabile all’acquisto effettuato.

2. LEGGE SULLA SICUREZZA DEI PRODOTTI PER I CONSUMATORI

La seconda consiste nell’assicurarsi la possibilità di ricevere immediatamente qualunque notifica di sicurezza relativa a controlli, modifiche o ritiri che SHARP sia eventualmente tenuta a fornire ai sensi della legge 1972 sulla sicurezza dei prodotti per i consumatori. LEGGERE ATTENTAMENTE L’IMPORTANTE CLAUSOLA RELATIVA AI “LIMITI DI GARANZIA”.

SOLTANTO NEGLI USA

ATTENZIONE: Sorgente di luce ad elevata brillantezza. Non fissare lo sguardo sul fascio di luce e non

guardarlo direttamente. Prestare particolare attenzione per evitare che i bambini guardino direttamente nella direzione del fascio luminoso.

ATTENZIONE: Per ridurre il rischio di incendi o di scosse elettriche, non esporre questo prodotto alla

pioggia o all’umidità.

Il simbolo con il fulmine con la punta a freccia

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE. NON

RIMUOVERE LE VITI, SALVO QUELLE

INDICATE PER L’EFFETTUAZIONE

DELL’ASSISTENZA DA PARTE DELL’UTENTE.

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON

RIMUOVERE IL COPERCHIO.

AD ECCEZIONE DEL GRUPPO LAMPADA, NESSUN COMPONENTE PUÒ

ESSERE SOTTOPOSTO ALL’ASSISTENZA TECNICA DA PARTE DELL’UTENTE.

PER L’ASSISTENZA TECNICA, RIVOLGERSI A PERSONALE QUALIFICATO.

all’interno di un triangolo equilatero serve per avvertire l’utente della presenza di “tensione pericolosa” non isolata all’interno dell’involucro del prodotto, di entità sufficiente a dare luogo a rischi di scosse elettriche per le persone.

Il simbolo con il punto esclamativo all’interno di un triangolo equilatero serve per avvertire l’utente della presenza di istruzioni di rilievo per il funzionamento e la manutenzione (l’assistenza tecnica) nella documentazione fornita unitamente al prodotto.

ATTENZIONE: In base alle normative FCC, tutte le variazioni o le modifiche non autorizzate apportate alla

presente attrezzatura senza l’approvazione esplicita del fabbricante possono annullare la facoltà dell’utente di utilizzare tale attrezzatura.

SOLTANTO NEGLI USA

NOTA INFORMATIVA

La presente attrezzatura è stata sottoposta a prove ed è risultata conforme ai limiti applicabili ai dispositivi digitali della classe A ai sensi della sezione 15 delle norme FCC. Tali limiti mirano a fornire una protezione ragionevole dalle interferenze dannose negli impianti domestici. La presente attrezzatura produce, utilizza e può irraggiare energia in radiofrequenza e, in caso di installazione e impiego discrepante dalle istruzioni del manuale d’uso, può provocare disturbi delle comunicazioni radio. Non vi è tuttavia alcuna garanzia che in determinati impianti non si verifichino interferenze. Qualora la presente attrezzatura causi disturbi della ricezione radio o televisiva, rilevabili accendendo e spegnendo l’attrezzatura, si invitano gli utenti a tentare di eliminare le interferenze adottando una o più delle seguenti contromisure:

• Riorientare o spostare l’antenna ricevente.

• Aumentare la distanza fra l’attrezzatura e il ricevitore.

• Collegare l’attrezzatura a una presa o a un circuito diversi da quelli cui è collegato il ricevitore.

• Rivolgersi al rivenditore o a un tecnico esperto di radio/TV per supporto.

Utilizzare il cavo per computer in dotazione con il dispositivo. Il cavo viene fornito per garantire la conformità del dispositivo con le norme di verifica della classe A FCC.

SOLTANTO NEGLI USA

importanti

Informazioni

ATTENZIONE:

Questo è un prodotto Classe A. In un ambiente domestico questo prodotto può causare interferenze radio, nel qual caso l’utilizzatore può essere tenuto a prendere provvedimenti adeguati.

ATTENZIONE:

La ventola in questo proiettore continua a funzionare per circa 90 secondi dopo lo spegnimento. Durante il funzionamento normale, quando l’unità viene spenta, usare sempre il tasto ON/OFF sul proiettore o il tasto POWER sul telecomando. Assicurarsi che la ventola di raffreddamento si sia fermata prima di scollegare il cavo di alimentazione. DURANTE L’USO NORMALE, NON SPEGNERE MAI IL PROIETTORE SCOLLEGANDO IL CAVO DI ALIMENTAZIONE. SE NON SI OSSERVA QUESTA PRECAUZIONE LA DURATA DELLA LAMPADA SARÀ INFERIORE AL PREVISTO.

SMALTIMENTO DEL PRODOTTO

Il presente prodotto utilizza saldature allo stagno-piombo e una lampada a scarica ad alta intensità (lampada HID) contenente una piccola quantità di mercurio. È possibile che lo smaltimento di tali materiali sia soggetto a normative basate su considerazioni ambientali. Per informazioni sullo smaltimento o sul riciclaggio, rivolgersi alle autorità locali o all’Associazione delle industrie elettroniche, sul sito www.eiae.org.

Attenzione nella sostituzione della lampada

Vedere “Sostituzione della lampada di proiezione”, alle pagine 47 e 48.

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-PGM15X / /1 ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. MEDIUM PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LA MP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

LAMP REPLACEMENT CAUTION

PRECAUTIONS A OBSERVER LORS DU REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC-PGM15X// 1. RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A MOYENNE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA L AM PE. A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

USER SERVICE SCREWS VIS POUR ENTRETIEN PAR L’UTILISATEUR

ATENZIONE DURANTE LA SOSTITUZIONE DELLA LAMPADA

PRIMA DI RIMUOVERE LA VITE SCOLLEGARE IL FILO DI ALIMENTAZIONE. SUPERFICIE CALDA ALL’INTERNO. PRIMA DI SOSTITUIRE LA LAMPADA, ATTENDERE UN’ORA PER CONSENTIRE IL RAFFREDDAMENTO. SOSTITUIRE SOLO CON LO STESSO TIPO DI LAMPADA SHARP TIPO BQC-PGM15X//1. I RAGGI UV POSSONO PROVOCARE DANNI AGLI OCCHI. SPEGNERE LA LAMPADA PRIMA DI ESEGUIRE LA MANUTENZIONE. LAMPADA A MEDIA PRESSIONE: RISCHIO DI ESPLOSIONE. RISCHIO POTENZIALE DI FERIMENTO CON SCAGLIE DI VETRO IN CASO DI ROTTURA DELLA LAMPADA. MANEGGIARE CON CURA. VEDERE IL MANUALE DI FUNZIONAMENTO.

VITI PER L’ASSISTENZA TECNICA DA PARTE DELL’UTENTE

PRECAUZIONI IMPORTANTI

L’energia elettrica può svolgere molte funzioni utili. Questo proiettore è stato progettato e costruito tenendo conto della sicurezza dell’operatore. Tuttavia, L’USO IMPROPRIO PUÒ DARE LUOGO A RISCHI DI SCOSSE ELETTRICHE O DI INCENDI. Per non vanificare l’azione delle protezioni integrate in questo proiettore, rispettare le seguenti regole base di installazione, utilizzo e assistenza tecnica. Per la propria sicurezza personale e per un uso affidabile del proiettore, prima dell’uso accertarsi di avere letto con attenzione le presenti “PRECAUZIONI IMPORTANTI”.

Informazioni

importanti

1. Leggere le istruzioni

Prima di utilizzare il prodotto, occorre leggere tutte le istruzioni per la sicurezza e per il funzionamento.

2. Conservare le istruzioni

Occorre conservare le istruzioni per la sicurezza e per il funzionamento per potervi fare riferimento in futuro.

3. Rispettare le avvertenze

Occorre seguire scrupolosamente tutte le avvertenze presenti sul prodotto e nelle istruzioni per il funzionamento.

4. Seguire le istruzioni

Occorre seguire tutte le istruzioni per l’uso e per il funzionamento.

5. Pulizia

• Prima di effettuare la pulizia, scollegare il prodotto dalla presa di corrente. Per la pulizia, non usare detergenti liquidi o aereosol. Usare un panno umido.

• Non utilizzare detergenti o solventi energici come alcool o diluenti.

• Per la pulizia dell’obiettivo, utilizzare un soffiatore o fazzoletti di carta per la pulizia degli obiettivi, e prestare attenzione a non graffiare o rovinare l’obiettivo.

6. Accessori

Non utilizzare accessori non consigliati dal fabbricante del prodotto poiché essi possono causare pericoli.

7. Acqua e umidità

Non utilizzare il prodotto in prossimità di acqua, ad esempio presso una vasca da bagno, un lavabo, un lavandino o un lavatoio, in cantine umide, presso una piscina e così via.

8. Collocazione

Non collocare il prodotto su carrelli, supporti, cavalletti, staffe o tavoli instabili. Il prodotto potrebbe cadere causando gravi lesioni a bambini o adulti e danneggiandosi gravemente. Utilizzare esclusivamente carrelli, supporti, cavalletti, staffe o tavoli consigliati dal fabbricante o venduti unitamente al prodotto. Il prodotto deve sempre essere installato seguendo le istruzioni del fabbricante e utilizzando accessori di montaggio consigliati da quest’ultimo.

9. Trasporto

La combinazione di prodotto e carrello deve essere spostata con attenzione. Le fermate brusche, l’applicazione di una forza eccessiva e gli spostamenti su superfici accidentate possono provocare il ribaltamento del prodotto e del carrello.

10. Ventilazione

L’involucro è dotato di fessure e aperture di ventilazione volte a garantire un funzionamento affidabile del prodotto e a proteggerlo dal surriscaldamento. Non coprire o ostruire le aperture collocando il prodotto su letti, divani, tappeti o altre superfici simili. Il prodotto non deve essere collocato in strutture incassate come librerie o rastrelliere, a meno che non venga fornita una ventilazione adeguata o che siano comunque rispettate rigorosamente le istruzioni del fabbricante.

11. Sorgenti di alimentazione

Questo prodotto deve essere alimentato esclusivamente da sorgenti di alimentazione del tipo indicato sull’etichetta di identificazione. Se non si è sicuri del tipo di alimentazione disponibile, rivolgersi al rivenditore del prodotto o all’azienda elettrica locale. Per i prodotti progettati per funzionare a batterie o con alimentazione di altro genere, fare riferimento alle istruzioni per il funzionamento.

12. Messa a terra o polarità

Questo prodotto è dotato di una spina appartenente a uno dei seguenti tipi.Se la spina non corrisponde alla presa di corrente, rivolgersi al proprio elettricista. Non annullare le caratteristiche di sicurezza della spina.

a. Spina (di rete) del tipo a due fili b. Spina (di rete) del tipo a tre fili con terminale di messa a

terra Questa spina può essere inserita solo in una presa di corrente di tipo con messa a terra.

13. Protezione del cavo di alimentazione

Il percorso dei cavi di alimentazione deve essere scelto in modo che sia improbabile calpestarli o schiacciarli collocando oggetti sopra o contro di essi; occorre prestare particolare attenzione ai cavi in corrispondenza delle spine, delle prese multiple e dei punti di uscita dal prodotto.

14. Fulmini

Per una maggiore protezione del prodotto durante i temporali, o nei periodi in cui esso non è sotto sorveglianza o rimane inutilizzato a lungo, scollegarlo dalla presa di rete e staccare il cavo di alimentazione. Ciò previene eventuali danni al prodotto dovuti a fulmini e a sbalzi della tensione di alimentazione.

15. Sovraccarico

Non sovraccaricare le prese di corrente, le prolunghe o le prese multiple integrate, poiché ciò può causare rischi di incendi o scosse elettriche.

16. Penetrazione di oggetti e liquidi

Non spingere oggetti di alcun tipo all’interno del prodotto attraverso le aperture, poiché essi possono venire a contatto con punti in cui è presente una tensione pericolosa o mettere in corto circuito componenti che possono dare luogo a incendi o scosse elettriche. Non versare sul prodotto liquidi di alcun genere.

17. Assistenza tecnica

Non tentare di effettuare personalmente interventi di assistenza tecnica sul prodotto, poiché l’apertura o la rimozione dei coperchi può comportare l’esposizione a tensioni pericolose o ad altri pericoli. Rivolgersi esclusivamente a personale qualificato.

18. Problemi che richiedono assistenza tecnica

Qualora si verifichino le seguenti condizioni, scollegare il prodotto dalla presa di corrente e rivolgersi a personale qualificato per l’assistenza tecnica:

a. se il cavo o la spina di alimentazione sono danneggiati; b. se nel prodotto sono penetrati liquidi o corpi estranei; c. se il prodotto è stato esposto alla pioggia o all’acqua; d. se il prodotto non funziona in modo normale quando si

seguono le istruzioni per il funzionamento. Effettuare esclusivamente le regolazioni dei comandi descritte nelle istruzioni per il funzionamento, poiché una regolazione errata di altri comandi può provocare danni e comporta spesso lunghi interventi dei tecnici qualificati per ripristinare il funzionamento normale del prodotto;

e. se il prodotto è caduto o è stato danneggiato in qualunque

modo;

f. se il prodotto presenta chiare variazioni delle prestazioni.

19. Ricambi

Accertarsi che i tecnici che effettuano gli interventi di assistenza tecnica utilizzino i ricambi specificati dal fabbricante o ricambi con caratteristiche identiche a quelle dei componenti originali. L’uso di pezzi di ricambio impropri può causare incendi, scosse elettriche o altri pericoli.

20. Controlli per la sicurezza

Al termine di qualsiasi intervento di assistenza tecnica o di riparazione di questo prodotto, richiedere al tecnico addetto all’assistenza di effettuare i controlli per la sicurezza per verificare che il prodotto sia in condizioni di funzionamento adeguate.

21. Calore

Questo prodotto deve essere collocato lontano da sorgenti di calore come radiatori, riscaldatori, fornelli o altri prodotti (compresi gli amplificatori) che dissipano calore.

PRECAUZIONI IMPORTANTI

22. Installazione

importanti

Informazioni

23. Alimentazione

• DLP (Digital Light Processing) e DMD (Digital Micromirror

• Microsoft e Windows sono marchi registrati di Microsoft

• PC/AT è un marchio registrato di International Business

• Macintosh è un marchio registrato di Apple Computer,

• Gli altri nomi di aziende e prodotti menzionati sono marchi

• Per ottenere risultati ottimali, utilizzare il prodotto in una camera

buia.

• Collocare il prodotto su una superficie piana e orizzontale e in un’area asciutta e esente da polveri e umidità.

• Non collocare il prodotto sotto i raggi diretti del sole, né vicino a riscaldatori o apparecchiature che irraggiano calore.

• L’esposizione ai raggi diretti del sole, al fumo o al vapore può danneggiare i componenti interni.

• Maneggiare il prodotto con cura. Eventuali cadute o urti possono danneggiare i componenti interni.

• Non collocare sul prodotto oggetti pesanti.

• Il prodotto è progettato per un’alimentazione a 100-240 V c.a.,

a 50/60 Hz. Prima di utilizzare l’unità, accertarsi che la sorgente di alimentazione disponibile soddisfi tali requisiti.

• In caso di ATTREZZATURE A SPINA ESTRAIBILE, la presa deve essere installata vicino all’attrezzatura e deve essere accessibile.

• Dopo avere utilizzato il prodotto, scollegare il cavo di alimentazione (cavo principale) dalla presa. Prima di scollegare il cavo di alimentazione, accertarsi che la spia indicatore di alimentazione sia accesa con luce arancione e non lampeggi.

• Maneggiare delicatamente il cavo di alimentazione ed evitare di piegarlo eccessivamente. Un cavo danneggiato può provocare scosse elettriche o incendi.

IMPORTANTE

Device) sono marchi di Texas Instruments, Inc.

Corporation negli Stati Uniti e in altri paesi.

Machines Corporation negli Stati Uniti.

Inc. negli Stati Uniti e in altri paesi.

o marchi registrati delle rispettive aziende.

24. Sostituzione della lampada

• Sostituire la lampada quando la spia indicatore di sostituzione lampada si accende. Se si continua ad utilizzare la lampada dopo 1.500 ore di funzionamento, essa si spegne (si vedano le pagine 47 e 48).

25. Prevenzione degli incendi e delle scosse elettriche

• Accertarsi che sia presente una ventilazione sufficiente e che i fori di ventilazione non siano ostruiti, per prevenire l’accumulo di calore all’interno del prodotto. Lasciare almeno 20 cm (7 pollici e

/8) fra l’unità e gli ostacoli

circostanti.

• Evitare che nel prodotto penetrino corpi estranei come fermagli e pezzetti di carta. Non cercare di estrarre oggetti caduti all’interno del prodotto. Non inserire nel prodotto oggetti metallici come filo di ferro o cacciaviti. In caso di caduta di un oggetto nel prodotto, scollegare immediatamente da quest_ultimo il cavo di alimentazione e fare rimuovere il corpo estraneo da un rivenditore autorizzato o da un centro di assistenza tecnica per proiettori Sharp.

• Non collocare recipienti contenenti liquidi sul prodotto.

• Non guardare dentro l’obiettivo mentre il prodotto è

in funzione per evitare gravi danni alla vista.

Caratteristiche principali

1. DESIGN COMPATTO, LEGGERO E DI USO AGEVOLE

Il design compatto e leggero del proiettore (3,5 1bs/1,6 kg, 2,0 litri) ne agevola il trasporto.

Informazioni

importanti

2. ZOOM/MESSA A FUOCO MANUALE 1,2

Questa funzione permette di regolare le dimensioni dell’immagine senza spostare il proiettore.

ⴒ

3. INTERFACCIA GRAFICA PER L’UTENTE, DI FACILE USO

L’interfaccia a più colori consente di selezionare le funzioni in modo agevole.

4. TECNOLOGIA DI SINCRONIZZAZIONE AUTOMATICA PER L’OTTIMIZZAZIONE AUTOMATICA DELLE IMMAGINI

Esegue automaticamente qualsiasi necessaria regolazione, per mettere a disposizione immagini da computer perfettamente sincronizzate.

5. IMMAGINI AD ALTA RISOLUZIONE CON TECNOLOGIA DI COMPRESSIONE

INTELLIGENTE

PG-M15X

Risoluzione originale XGA (1.024 ⳯ 768) e compatibilità SXGA grazie alla compressione intelligente

PG-M15S

Risoluzione originale SVGA (800 ⳯ 600) e compatibilità SXGA e XGA grazie alla compressione intelligente

6. INGRESSO DIGITALE DIRETTO DA COMPUTER (DVI)

I segnali rimangono digitali dal dispositivo di origine al proiettore, offrendo immagini da computer più nitide, più chiare, prive di disturbi e senza necessità di regolazione.

7. TERMINALE DI USCITA PER MONITOR RGB

Durante la proiezione delle immagini al pubblico, chi presenta ha la possibilità di visualizzare la propria presentazione su un display a cristalli liquidi o CRT.

8. CORREZIONE KEYSTONE DIGITALE ANTI-ALIASING

Questa funzione permette di effettuare una regolazione digitale delle immagini proiettate ad una determinata angolazione in modo da mantenere invariata la qualità e la luminosità complessive delle immagini.

9. TELECOMANDO TRAMITE MOUSE VIA RADIO

Questa funzione permette di comandare il proiettore e il mouse del computer.

10. REGOLAZIONE DELLA TEMPERATURA DI COLORE

Questa funzione garantisce una resa perfetta dei colori.

Indice

Informazioni importanti

PRECAUZIONI IMPORTANTI …………………… 3

importanti

Caratteristiche principali ………………………… 5

Informazioni

Indice………………………………………………… 6

Indicazioni per l’uso ……………………………… 7 Metodo di accesso ai manuali operativi PDF

(per Windows e Macintosh) ………………… 8

Nomi delle parti …………………………………… 9

Impostazione e collegamenti

Accessori in dotazione…………………………… 12

collegamenti

Impostazione e

Collegamenti del proiettore …………………… 13

Funzionamento

Operazioni basilari ……………………………… 18 Impostazione dello schermo …………………… 20 Controllo del mouse senza fili dal

telecomando …………………………………… 24

Uso della schermata di menu GUI (interfaccia

Funzionamento

Funzioni utili

grafico utilizzatore) …………………………… 26

Selezione del linguaggio di visualizzazione

sullo schermo ………………………………… 30

Selezione del modo di sistema di ingresso video

(Solo INGRESSO 2 o 3) ……………………… 30

Regolazioni dell’immagine ……………………… 31

Regolazione delle immagini…………………… 31 Selezione della temperatura di colore ……… 32

Regolazioni delle immagini del computer

(Solo modalità INGRESSO 1 (RGB)) ……… 33

Regolazione della sincronizzazione

automatica …………………………………… 33

Regolazione delle immagini sul computer … 33

Funzioni utili

Funzione di fermo immagine …………………… 34 Ingrandimento di immagine digitale …………… 35 Selezione del modo di visualizzazione

immagine ……………………………………… 36 Correzione del gamma …………………………… 38 Controllo del segnale in ingresso

(Solo modalità INGRESSO 1

(DVI) o (RGB)) ……………………………… 39

Controllo del tempo di impiego della

lampada ………………………………………… 39 Attivazione/disattivazione del messaggio AV

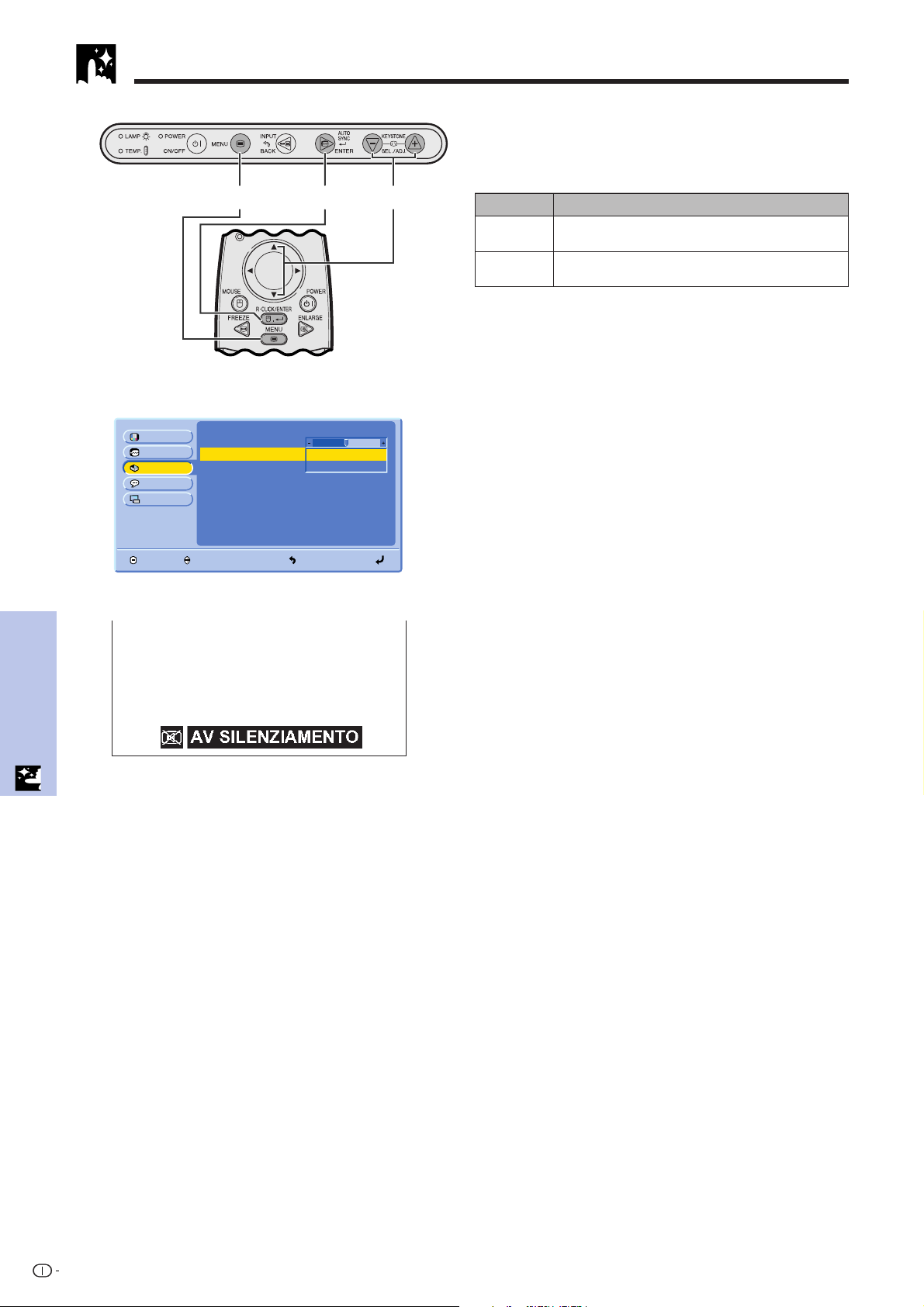

Silenziamento ………………………………… 40 Funzione di esclusione delle indicazioni

visualizzazione sullo schermo ……………… 41 Funzione di disattivazione automatica ……… 42 Rilevamento automatico della sorgente in

ingresso ………………………………………… 43 Selezione dell’immagine di fondo ……………… 43 Funzione di inversione o capovolgimento

dell’immagine ………………………………… 44

Manutenzione e soluzione di problemi

Lampada/indicatori di manutenzione ………… 46 Sostituzione della lampada di proiezione …… 47 Uso della serratura Kensington ………………… 48 Soluzione di problemi …………………………… 48

Appendice

Uso della custodia di trasporto morbida …… 49 Assegnazione dei terminali di collegamento … 50 Specifiche della porta RS-232C ………………… 52 Tabella di compatibilità computer ……………… 53 Caratteristiche tecniche ………………………… 54 Dimensioni ………………………………………… 55 Glossario …………………………………………… 56 Indice analitico …………………………………… 57 Assistenza tecnica SHARP ……………………… 58

Manutenzione e

soluzione di problemi

Appendice

Indicazioni per l’uso

Attenzione nel maneggiare l’unità lampada

I frammenti di vetro di una lampada rotta sono pericolosi. In caso di rottura della lampada, farla sostituire da un rivenditore autorizzato o da un centro di assistenza tecnica per proiettori Sharp. Vedere “Sostituzione della lampada di proiezione” a pagina 47 e 48.

Informazioni

importanti

95˚F (Ⳮ35˚C)

41˚F (Ⳮ5˚C)

CAUTION

PRECAUCIÓN PRÉCAUTION

BQC-PGM15X//1

ATTENZIONE

Precauzioni per l’installazione del proiettore

Per ridurre al minimo le necessità di manutenzione e ottenere un’elevata qualità di immagine, SHARP consiglia di installare questo proiettore in ambienti non umidi e senza, polvere e/o fumo di sigarette. Quando il proiettore si trova esposto a tali condizioni ambientali, occorre pulire più spesso l’obiettivo. Pulire periodicamente l’interno del proiettore. Effettuando una manutenzione corretta di questo tipo del proiettore, il suo impiego in questi ambienti non ne riduce la vita operativa complessiva. Si noti che tutte le operazioni di pulizia interna devono essere effettuate da un rivenditore autorizzato o da un centro di assistenza tecnica per proiettori Sharp.

• Non esporre il proiettore a caldo o freddo eccessivi. Temperatura di funzionamento: da 41°F a 95°F (da Ⳮ5°C a Ⳮ35°C) Temperatura di stoccaggio: da 14°F a 140°F (da ⳮ10°C a Ⳮ60°C)

Note sul funzionamento

• L’indicazione sulla sinistra richiama l’attenzione dell’utilizzatore verso una parte

del proiettore che durante il funzionamento emette un calore intenso.

• La bocca di scarico, la copertura della protezione lampada e le aree adiacenti

possono essere molto calde durante il funzionamento del proiettore. Per evitare lesioni, non toccare queste aree finché non si sono raffreddate a sufficienza.

• Lasciare uno spazio pari o superiore a 4 pollici (10 cm) fra (l’apertura di scarico

del)la ventola di raffreddamento e la parete o l’ostacolo più vicini.

• Se la ventola di raffreddamento è ostruita, un dispositivo di protezione spegne

automaticamente la lampada del proiettore. Questo non è indice di guasti. Scollegare i cavo di alimentazione del proiettore dalla presa di corrente e attendere almeno 10 minuti. Collegare quindi nuovamente il cavo di alimentazione e riavviare il proiettore. Questo riporta il proiettore allo stato di funzionamento normale.

Funzione di controllo della temperatura

Se il proiettore inizia a surriscaldarsi a causa di problemi di installazione, nell’angolo inferiore sinistro dell’immagine viene visualizzata l’indicazione “TEMPERATURA”. Se la temperatura continua a salire, la lampada si spegne, l’indicatore di avvertimento temperatura del proiettore lampeggia e dopo un periodo di raffreddamento di 90 secondi il proiettore si spegne. Fare riferimento a “Lampada/indicatori di manutenzione” a pagina 46 quando “TEMPERATURA” appare sullo schermo.

• La ventola di raffreddamento regola la temperatura interna e il suo funzionamento è controllato automaticamente. Il suono della ventola può cambiare durante il funzionamento del proiettore a causa di cambiamenti nella velocità della ventola.

Funzione di controllo lampada

Quando il proiettore viene acceso dopo aver utilizzato la lampada per 1.400 ore, nell’angolo inferiore sinistro dell’immagine comparirà “LAM.” per richiedere la sostituzione della lampada. Per la sostituzione della lampada, vedere alle pagine 47 e 48. Se la lampada è stata usata per 1.500 ore, il proiettore si spegne automaticamente e passa al modo di attesa. Fare riferimento a “Lampada/ indicatori di manutenzione” a pagina 46 quando “LAM.” appare sullo schermo.

Metodo di accesso ai manuali operativi PDF (per Windows e Macintosh)

Manuali di istruzioni PDF in varie lingue sono inclusi nel CD-ROM. Per poter utilizzare questi manuali é necessario installare sul computer di cui si fa uso (Windows o Macintosh) il sistema di lettura Adobe Acrobat Reader. Nel caso in cui l’Adobe Acrobat Reader non sia stato ancora installato, lo si pu scaricare dalla rete Internet (http://

importanti

www.adobe.com) o installarlo a partire dal CD-ROM stesso.

Informazioni

Metodo di installazione dell’Acrobat Reader dal CD-ROM

Per Windows:

1 Inserire il CD-ROM nel drive per CD-ROM. 2 Cliccare due volte l’icona “My Computer”. 3 Cliccare due volte il drive “CD-ROM”. 4 Cliccare due volte sulla cartella “manuals”. 5 Cliccare due volte sulla cartella “acrobat”. 6 Cliccare due volte sulla cartella “windows”. 7 Cliccare due volte sul programma di installazione

desiderato ed attenersi poi alle istruzioni che compaiono sullo schermo.

Per altri sistemi operativi:

Scaricare l’Acrobat Reader dalla Rete Internet (http://www.adobe.com).

Per altre lingue:

Se si preferisce usare l’Acrobat Reader per lingue diverse da quille incluse nel CD-ROM, è necessario scaricarne la versione appropriata dalla rete Internet.

Per Macintosh:

1 Inserire il CD-ROM nel drive per CD-ROM. 2 Cliccare due volte l’icona “CD-ROM”. 3 Cliccare due volte sulla cartella “manuals”. 4 Cliccare due volte sulla cartella “acrobat”. 5 Cliccare due volte sulla cartella “mac”. 6 Cliccare due volte sul programma di installazione

desiderato ed attenersi poi alle istruzioni che compaiono sullo schermo.

Accesso ai manuali PDF

Per Windows:

1 Inserire il CD-ROM nel drive per CD-ROM. 2 Cliccare due volte l’icona “My Computer”. 3 Cliccare due volte il drive “CD-ROM”. 4 Cliccare due volte sulla cartella “manuals”. 5 Cliccare due volte sulla cartella “pg-m15”. 6 Cliccare due volte sulla lingua (nome della

cartella) che si desidera vedere.

7 Cliccare due volte sul file pdf.

• Se cliccando due volte con il mouse non si riesce ad aprire il file pdf desiderato, avviare prima l’Acrobat Reader dopo di che specificare il file desiderato per mezzo dei menu “File” e “Open”.

• Vedere il file “readme.txt” sul CD-ROM per informazioni importanti sul CD-ROM non incluse in questo manuale di istruzioni.

Per Macintosh:

1 Inserire il CD-ROM nel drive per CD-ROM. 2 Cliccare due volte l’icona “CD-ROM”. 3 Cliccare due volte sulla cartella “manuals”. 4 Cliccare due volte sulla cartella “pg-m15”. 5 Cliccare due volte sulla lingua (nome della

cartella) che si desidera vedere.

6 Cliccare due volte sul file pdf.

Nomi delle parti

I numeri accanto ai nomi delle parti indicano le pagine principali del manuale in cui si tratta del relativo argomento.

Proiettore

Vista anteriore e superiore

Tasto di menu (MENU)

Tasto di alimentazione

(ON/OFF)

Indicatore di alimentazione

Indicatore di sostituzione

lampada

Tasto di ingresso/indietro (INPUT/BACK)

Tasto di sincronismo

automatico/inserimento

(AUTO SYNC/ENTER) Tasti di trapezio (Ⳮ/ⳮ)/

selezionare/regolare (∂/ƒ)

(KEYSTONE/SEL./ADJ.)

Informazioni

importanti

Indicatore di avvertimento

temperatura

Ventola di raffreddamento

(bocca di scarico)

Sensore di comandi a distanza

Tasto di regolazione altezza

(HEIGHT ADJUST)

Anello di messa a fuoco

Vista laterale e posteriore

Terminale di ingresso 2

(INPUT 2) (Mini DIN a 4 pin)

Porta di ingresso 1 DVI digitale/

analogico (DVI-DIGITAL/ANALOG

INPUT 1) (a 29 pin)

Porta di uscita analogica per

ingresso 1 (ANALOG OUTPUT

per INPUT 1) (HD 15)

Bocca di ingresso

Presa CA

Diffusore

Manopola dello zoom

Terminale di ingresso video 3

(VIDEO INPUT 3) (RCA)

Terminale di ingresso audio (AUDIO INPUT) (minipresa

stereo da 3,5 mm) Porta RS-232C/mouse

(RS-232C/MOUSE)

(Mini DIN a 7 pin)

Sensore di comandi a distanza

Dispositivo di regolazione

Connettore di sicurezza

Kensington standard

Telecomando

Front View

Vista frontale

importanti

Informazioni

Nomi delle parti

Vista posteriore

mouse (∂/ƒ)/

Tasti di

regolazione (∂/ƒ)

Indicatore di trasmissione

dei segnali del telecomando

(L’indicatore lampeggia

quando il telecomando

invia un segnale.)

Tasto di mouse (ß)

Tasto di mouse

(MOUSE)

Tasto di fermo

immagine

(FREEZE)

Tasto di menu

(MENU)

Tasto di ingresso

(INPUT)

Tasti di trapezio

(KEYSTONE Ⳮ/ⳮ)

Tasti di volume

(VOLUME)

25 26

Feritoia di trasmissione dei segnali del telecomando

25 26

Tasto di mouse (©)

Tasto di alimentazione (POWER)

Tasto di clic destro del mouse/ inserimento (R-CLICK/ENTER)

Tasto per ingrandimento (ENLARGE)

Tasto di sincronismo automatico (AUTO SYNC)

Tasto di silenziamento AV (AV MUTE)

Tasto di ridimensionamento (RESIZE)

Tasto GAMMA

Apertura del coperchio ribaltabile

Tasto di clic

sinistro del mouse/indietro

(L-CLICK/BACK)

Coperchio ribaltabile

Inserimento delle pile

Premere la linguetta e

sollevare il coperchio della batteria nella direzione della freccia.

• Se il telecomando si bagna, asciugarlo immediatamente.

• Evitare caldo o umidità eccessivi.

• Se il telecomando non verrà usato per un lungo periodo, si consiglia di rimuovere le batterie.

• Non mischiare tipi diversi vecchi e nuovi di batterie.

• Alcune operazioni possono solo essere eseguite con il telecomando. Trattare con cura il telecomando.

Inserire le pile di formato

AAA assicurandosi che la loro polarità corrisponda ai segni ⴐ e ⴑ all’interno del comparto pile.

Inserire le linguette all’estremità del coperchio della batteria nei fori corrispondenti e premere il coperchio in posizione.

Impostazione e collegamenti

Impostazione e

collegamenti

Accessori in dotazione

Cavo di alimentazione

collegamenti

Impostazione e

(1) (2) (3) (4)

Telecomando 9HJ7583104001

Due pile formato AAA 9HJ4683101001

Per USA, Canada ecc. 9HJ4283114001

• I proiettori vengono spediti con un solo cavo di alimentazione (si veda sopra) adatto all’area geografica. Utilizzare il cavo di

alimentazione con la spina adatta alla presa a muro della rete elettrica del paese in cui ci si trova.

Cavo DVI analogico-VGA 9HJ4283119001

Cavo DIN D-sub RS-232C 9HJ4283123001

Per l’Europa, eccetto il Regno Unito 9HJ4283116001

Adattatore DVI analogico-VGA 9HJ4283124001

Cavo RGB per computer 9HJ4283111001

Per il Regno Unito, Hong Kong e Singapore 9HJ4283117001

Cavo di controllo mouse USB 9HJ4283122001

Per l’Australia, la Nuova Zelanda e l’Oceania 9HJ4283118001

Cavo audio per PC 9HJ4283120001

Cavo video 9HJ4283112001

Custodia di trasporto morbida 9HJ5383101001

Cavo S-video 9HJ4283113001

Copriobiettivo con cinghietto 9HJ7083117001

Cavi opzionali

Cavo digitale DVI (9⬘10⬙, 3,0 m) AN-C3DVU

Cavo HD-15/RCA (9⬘10⬙, 3,0 m) AN-C3CP

Cavo RS-232C (32⬘10⬙, 10,0 m) AN-C10RS

Cavo AV 9HJ4283121001

CD-ROM 9HJ3683104001

Manuale di istruzioni del proiettore 9HJ3683107001

Guide rapide di riferimento del proiettore 9HJ3683110001

Collegamenti del proiettore

Collegamento del cavo di alimentazione

Inserire il cavo di alimentazione in dotazione nella presa c.a. situata sul fianco del proiettore.

Cavo di alimentazione

CAUTELA

• Assicurarsi che il filo di alimentazione sia collegato alla presa CA.

Collegamento del proiettore ad un computer

Si può collegare il proiettore ad un computer per la proiezione di immagini computer a colori completi.

Collegamento del proiettore a un computer mediante il cavo digitale DVI—Istruzioni per il collegamento digitale

1 Collegare un estremo del cavo digitale DVI (venduto

separatamente) alla porta DVI-DIGITAL/ANALOG INPUT 1 del proiettore.

2 Collegare l’altra estremità alla porta di uscita monitor

(DVI) sul computer. Fissare i connettori serrando le viti apposite.

3 Per usare il sistema audio incorporato, collegare un

capo del cavo audio per PC in dotazione al terminale AUDIO INPUT sul proiettore.

4 Collegare l’altro capo al terminale di uscita audio sul

computer.

Impostazione e

collegamenti

Proiettore

Cavo audio per PC

Proiezione delle immagini

Quando si effettua il collegamento in questo modo, premere INPUT del telecomando o del proiettore e selezionare INGRESSO 1 DVI (Digitale) per il tipo di segnale in ingresso.

CAUTELA

• Prima di collegare, assicurarsi di spegnere sia il proiettore che il computer. Dopo aver eseguito tutti i collegamenti, accendere prima il proiettore. Il computer va sempre acceso per ultimo.

• Si raccomanda di leggere attentamente il manuale del istruzioni del computer.

• Vedere pagina 53 “Tabella di compatibilità computer” per la lista dei segnali di computer compatibili con questo proiettore. L’uso con i segnali di computer diversi da quelli menzionati nella lista potrebbe non attivare alcune funzioni.

• Questa porta DVI è compatibile con la versione DVI 1.0. I segnali in ingresso non vengono pertanto ricevuti se provengono da apparecchiature compatibili con il sistema di protezione dalla copiatura (versione DVI 2.0).

Cavo audio per PC

Cavo DVI digitale

(venduto separatamente)

Nome modello AN-C3DVU

Computer

Collegamenti del proiettore

Collegamento di un computer al proiettore mediante l’adattatore DVI analogico-VGA o il cavo DVI analogico-VGA—Istruzioni per il collegamento analogico

1 Collegare alla porta DVI-DIGITAL/ANALOG INPUT 1 del

proiettore un estremo del cavo RGB per computer servendosi dell’adattatore DVI analogico-VGA in dotazione oppure collegare alla porta DVI-DIGITAL/ ANALOG INPUT 1 del proiettore il lato DVI del cavo DVI analogico-VGA in dotazione.

2 Collegare al computer l’altro estremo del cavo RGB per

computer o il lato VGA del cavo DVI analogico-VGA. Fissare i connettori serrando le viti a tasta piatta.

3 Per usare il sistema audio incorporato, collegare un

capo del cavo audio per PC in dotazione al terminale AUDIO INPUT sul proiettore.

collegamenti

Impostazione e

4 Collegare l’altro capo al terminale di uscita audio sul

computer.

Proiettore

Cavo DVI analogico-VGA

Adattatore DVI analogicoVGA

Cavo RGB per computer

Cavo audio per PC

Proiezione delle immagini

Quando si effettua il collegamento in questo modo, premere INPUT del telecomando o del proiettore e selezionare INGRESSO 1 (Comp./RGB Analog.) per il tipo di segnale in ingresso.

CAUTELA

• Prima di collegare, assicurarsi di spegnere sia il proiettore che

il computer. Dopo aver eseguito tutti i collegamenti, accendere prima il proiettore. Il computer va sempre acceso per ultimo.

• Si raccomanda di leggere attentamente il manuale del istruzioni

del computer.

• Vedere pagina 53 “Tabella di compatibilità computer” per la

lista dei segnali di computer compatibili con questo proiettore. L’uso con i segnali di computer diversi da quelli menzionati nella lista potrebbe non attivare alcune funzioni.

• Un adattatore per Macintosh può essere necessario per l’uso

con alcuni computer Macintosh. Consultare il più vicino rivenditore autorizzato o centro assistenza proiettori Sharp.

Cavo audio per PC

Adattatore DVI analogico-VGA

Cavo RGB per computer

Cavo DVI analogico-VGA

Computer

Collegamento di altri computer compatibili

Quando si collega il proiettore ad un computer compatibile diverso da a un IBM-PC (VGA/SVGA/XGA/SXGA) o Macintosh (cioè Workstation), può essere necessario un cavo separato. Contattare il proprio rivenditore per maggiori informazioni.

• Il collegamento di computer diversi dai tipi consigliati può causare danni al proiettore, al computer o ad entrambi.

Funzione “Plug and Play”

• Questo proiettore è compatibile con DDC 1/DDC 2B dello standard VESA. Il proiettore e un computer compatibile con il DDC VESA si comunicano i loro requisiti di impostazione, permettendo un’installazione facile e rapida.

• Prima di usare la funzione “Plug and Play”, assicurarsi di accendere il proiettore per primo e il computer collegato per ultimo.

• La funzione DDC, “Plug and Play” di questo proiettore funziona solo quando è usato con un computer compatibile DDC

VESA.

Collegamenti del proiettore

Collegamento del proiettore ad apparecchi video

È possibile collegare il proiettore a VCR, lettori di dischi laser e altre attrezzature audiovisive.

CAUTELA

• Durante la connessione all’apparecchiatura audiovisiva, spegnere sempre il proiettore per proteggere entrambe le unità.

Collegamento di una sorgente video (Videoregistratore o Lettore di laserdisc) mediante l’ingresso video standard

1 Collegare il cavo S-video in dotazione al terminale S-

VIDEO INPUT 2 del proiettore e al terminale dell’uscita S-video della sorgente video, oppure collegare il cavo video in dotazione al terminale VIDEO INPUT 3 del proiettore e al terminale dell’uscita video della sorgente video.

2 Per utilizzare il sistema audio incorporato, collegare il

cavo AV in dotazione al terminale AUDIO INPUT del proiettore e ai terminali dell’uscita audio della sorgente video.

Il terminale S-VIDEO INPUT 2 impiega un sistema di segnale video in cui l’immagine viene separata in segnali di colore e luminanza per ottenere un’immagine di qualità superiore.

Impostazione e

collegamenti

Proiettore

Cavo S-video

Cavo video

Cavo AV

Cavo video

Proiezione delle immagini

• Quando si effettua il collegamento al terminale S-VIDEO INPUT 2 del proiettore, premere INPUT del telecomando o del proiettore e selezionare INGRESSO 2 S-VIDEO per il tipo di segnale in ingresso.

• Quando si effettua il collegamento al terminale VIDEO INPUT 3 del proiettore, premere INPUT del telecomando o del proiettore e selezionare INGRESSO 3 VIDEO per il tipo di segnale in ingresso.

• Per video di maggiore qualità, si può usare il terminale S-VIDEO INPUT 2 del proiettore.

• Se l’apparecchio video non è dotato di terminale di uscita Svideo, usare il terminale di uscita video composito.

Al terminali di uscita audio

Al terminale di uscita video

Videoregistratore

Lettore di laserdisc

Cavo S-video

Al terminale di uscita S-video

Collegamenti del proiettore

Collegamento di una sorgente video (decodificatore DTV* o lettore DVD) mediante la porta DVIDIGITAL/ANALOG INPUT 1

1 Collegare un’estremità dell’adattatore DVI analogico-

VGA in dotazione alla porta DVI-DIGITAL/ANALOG INPUT 1 del proiettore.

2 Collegare l’altra estremità dell’adattatore DVI analogico-

VGA alla sorgente video servendosi del cavo HD-15/ RCA (in vendita separatamente).

3 Per utilizzare il sistema audio incorporato, collegare

un’estremità del cavo AV in dotazione al terminale AUDIO INPUT del proiettore.

4 Collegare l’altro capo al terminale di uscita audio della

sorgente video.

collegamenti

Impostazione e

Proiettore

Adattatore DVI analogicoVGA

Cavo AV

Adattatore DVI analogico-VGA

Cavo HD-15/RCA (venduto separatamente)

Proiezione delle immagini

• Quando si collega un decodificatore DTV o un lettore DVD alla porta DVIDIGITAL/ANALOG INPUT 1 del proiettore, premere INPUT del telecomando o del proiettore e selezionare INGRESSO 1 COMPONENTE per il tipo di segnale in ingresso.

• La qualità dell’immagine potrebbe essere meno buona in base alla compatibilità del segnale DTV.

• Il proiettore è in grado di accettare soltanto segnali 480i.

Cavo AV

Decodificatore DTV

Lettore DVD

Modello AN-C3CP

*DTV è un termine ampio usato per descrive il nuovo sistema di televisione digitale degli Stati Uniti.

Collegamenti del proiettore

Collegamento del proiettore a un monitor

Quando si collega la porta ANALOG OUTPUT del proiettore a un monitor dotato di ingresso RGB, è possibile utilizzare il computer per visualizzare simultaneamente le immagini sul proiettore e sul monitor. Per effettuare il collegamento, utilizzare il cavo RGB per computer in dotazione.

1 Collegare un’estremità del cavo RGB per computer in dotazione alla porta ANALOG OUTPUT del proiettore. 2 Collegare l’altra estremità del cavo alla porta dell’ingresso RGB del monitor.

• Quando il proiettore si trova nella modalità di pronto al funzionamento, l’uscita analogica è disattivata.

• Se si utilizza il cavo RGB in dotazione per i dati in ingresso nel proiettore, è possibile che per collegare il proiettore a un monitor esterno

occorra un cavo RGB aggiuntivo.

Proiettore

Cavo RGB per computer

Monitor

Collegamento alla porta RS-232C/MOUSE

Collegando la porta RS-232C/MOUSE del proiettore a un computer mediante un cavo RS-232C (modem ad azzeramento, tipo incrociato, vendita separatamente), è possibile utilizzare il computer per comandare il proiettore e controllarne lo stato. Per ulteriori dettagli, vedere alla pagina 52.

1 Collegare preventivamente il proiettore e il computer,

Cavo DVI analogico-VGA

Adattatore DVI analogicoVGA

come descritto alle pagine 13 o 14.

2 Collegare il cavo DIN D-sub RS-232C in dotazione

alla porta RS-232C/MOUSE del proiettore.

3 Collegare un cavo RS-232C (modem ad azzeramento,

tipo incrociato, venduto separatamente) all’altro capo del cavo DIN D-sub RS-232C e alla porta seriale del computer.

Impostazione e

collegamenti

Proiettore

Adattatore DVI analogico-VGA

Cavo RGB per computer

Cavo DIN D-sub RS-232C

(modem ad azzeramento, tipo incrociato, venduto separatamente)

2 Cavo DIN

D-sub RS-232C

Cavo DVI digitale (venduto separatamente)

Nome modello: AN-C3DVU

Cavo RGB per computer

• Non collegare o scollegare un cavo RS-232C al o dal computer

mentre è acceso. Il computer potrebbe essere danneggiato.

• Quando si disattiva l’alimentazione, accertarsi di spegnere prima

il proiettore, quindi il computer collegato ad esso.

• La funzione di mouse senza fili o la funzione RS-232C possono non

controllare il computer se la porta del computer non è impostata correttamente. Fare riferimento al manuale di istruzioni del computer per dettagli sull’impostazione/installazione del driver mouse corretto.

• Un adattatore per Macintosh può essere necessario per l’uso con alcuni

computer Macintosh. Consultare il più vicino rivenditore autorizzato o centro assistenza proiettori Sharp.

3 Cavo RS-232C

Cavo audio per PC

CAUTELA

Modello AN-C10RS

Computer

Cavo DVI analogico-VGA

Funzionamento

Operazioni basilari

Indicatori di manutenzione

Proiettore

Telecomando

1 Eseguire i collegamenti necessari prima di

procedere. Collegare il cavo di alimentazione ad una presa di corrente. L’indicatore di alimentazione si illumina in rosso e il proiettore commuta alla modalità di pronto al funzionamento.

2 Per accendere l’unità, premere ON/OFF del

proiettore o POWER del telecomando.

• Se l’indicatore di sostituzione lampada lampeggia in verde,

significa che la lampada si sta riscaldando. Attendere che l’indicatore cessi di lampeggiare prima di usare il proiettore.

• L’unità non può essere spenta per il primo minuto dopo l’inizio della sequenza iniziale.

• Dopo che il proiettore è stato disimballato e acceso per la prima volta, la bocca di scarico può emettere un leggero odore. Questo odore scompare in breve tempo con l’uso.

Indicatori di manutenzione

Quando l’alimentazione è attivata, l’indicatore di sostituzione lampada lampeggia per indicare le condizioni di funzionamento della lampada.

Verde: Lampada pronta Verde lampeggiante: Riscaldamento Rosso: Sostituire la lampada.

Operazioni basilari

Zoom/messa a fuoco

Proiettore

3 Ruotare la manopola dello zoom. L’immagine può

essere regolata sulle dimensioni desiderate all’interno della gamma zoom.

4 Ruotare l’anello di messa a fuoco fino a quando

l’immagine sullo schermo non diverrà chiara.

5 Premere INPUT per selezionare il modo di

ingresso desiderato. Premere di nuovo INPUT per cambiare il modo.

7 6

• Quando il segnale di ingresso selezionato viene ricevuto, sarà visualizzato il messaggio “Regolazione immagine”.

• Quando non sono ricevuti segnali, viene visualizzato “NO SEGN.”. Quando viene ricevuto un segnale non preimpostato nel proiettore, viene visualizzato “NON REGIS.”.

• Impostando la voce “Sorgente automatica” su “OFF”, è possibile visualizzare una ad una tutte le modalità di ingresso.

6 Premere VOLUME sul telecomando per regolare

il volume.

Funzionamento

Telecomando

ESEMPIO

Modo INGRESSO 1

(DVI)

Modo INGRESSO 1 (RGB)

Modo INGRESSO 1 (COMPONENTE)

VOLUME 51

7 Premere AV MUTE sul telecomando per eliminare

temporaneamente l’immagine ed il suono. Premere AV MUTE nuovamente per ripristinare l’immagine ed il suono.

8 Per spegnere l’unità, premere ON/OFF del

proiettore o POWER del telecomando, quindi premere nuovamente ON/OFF o POWER del telecomando mentre è visualizzato il messaggio.

• Se vengono premuti inavvertitamente ON/OFF o POWER e non si desidera spegnere l’unità, attendere fino a quando non scomparirà lo schermo di spegnimento.

• Quando si premono due volte ON/OFF o POWER, l’indicatore di alimentazione si illumina in rosso e la ventola di raffreddamento funziona ancora per circa 90 secondi. A questo punto, il proiettore passa alla modalità di pronto al funzionamento.

• Attendere che la ventola di raffreddamento si fermi prima di scollegare il cavo di alimentazione.

• L’unità può essere nuovamente spenta premendo ON/OFF o POWER. Quando si accende, l’indicatore di alimentazione e l’indicatore di sostituzione lampada si illuminano in verde.

Modo INGRESSO 2 (S-VIDEO)

Modo INGRESSO 3 (VIDEO)

Impostazione dello schermo

La qualità ottimale delle immagini può essere ottenuta quando il proiettore è posizionato perpendicolare allo schermo con tutti i piedini piatti e in piano. Spostare il proiettore in avanti e indietro se i bordi dell’immagine sono deformati.

• L’obiettivo del proiettore deve essere centrato sul centro dello schermo. Se il centro dell’obiettivo non è perpendicolare allo schermo, l’immagine risulta distorta e rende difficile la visione.

• Posizionare lo schermo in modo che non sia esposto alla luce solare diretta o all’illuminazione della stanza. La luce che batte direttamente sullo schermo sbiadisce i colori e rende difficile la visione. Chiudere le tende e abbassare le luci quando si colloca lo schermo in una stanza soleggiata o luminosa.

• Non si può usare uno schermo polarizzante con questo proiettore.

Installazione normale (proiezione anteriore)

Posizionare il proiettore alla distanza necessaria dallo schermo secondo le dimensioni desiderate dell’immagine (vedi la tavola seguente).

PG-M15X Rapporto di distanza di proiezione

Modo NORMALE (4:3)

Funzionamento

Modo STIRATURA (16:9)

x : dimensioni delle immagini (diagonale) (pollici)

: distanza massima di proiezione (piedi)

Dimensioni immagine

Diag. (x)

250 200 150 100

84 72 60 40

Larghezza

200 160 120

80 67 58 48 32

Attezza

150 120

90 60 50 43 36 24

Distanza di proiezione (L)

Massima (L1) 40 0 (12,2 m)*1 32 0 (9,8 m) 24 0 (7,3 m) 16 0 (4,9 m) 13 5 (4,1 m) 11 6 (3,5 m)

9 7 (2,9 m)

6 5 (2,0 m)

Le formule che esprimono la relazione fra le dimensioni dell’immagine e la distanza di proiezione sono:

Dimensioni immagine

225 200 150 133 106 100

92 84 72 60 40

Larghezza

196 174 131 116

92 87 80 73 63 52 35

Diag. (x)

Attezza

110

98 74 65 52 49 45 41 35 29 20

Distanza di proiezione (L)

Massima (L1) 39 2 (12,0 m)*3

34 10 (10,6 m)*5

26 3 (8,0 m) 23 2 (7,1 m) 18 6 (5,6 m) 17 5 (5,3 m) 16 0 (4,9 m) 14 8 (4,5 m) 12 7 (3,8 m) 10 5 (3,2 m)

7 0 (2,1 m)

L2: distanza minima di proiezione (piedi)

H: distanza fra il centro dell’obiettivo e la

base dell’immagine (pollici)

Distanza del centro della lente

Minima (L2)

33 4 (10,2 m)*2 26 8 (8,1 m) 20 0 (6,1 m) 13 4 (4,1 m) 11 2 (3,4 m)

9 7 (2,9 m) 8 0 (2,4 m) 5 4 (1,6 m)

al fondo dell’immagine (H)

17 1⁄64 (43,2 cm) 13 39⁄64 (34,6 cm) 10 13⁄64 (25,9 cm)

6 51⁄64 (17,3 cm) 5 46⁄64 (14,5 cm) 4 57⁄64 (12,4 cm)

4 5⁄64 (10,4 cm)

2 46⁄64 (6,9 cm)

L1 (piedi) = 0,04875x 3,281

(piedi) = 0,04064x 3,281

H (pollici) = 0,06804x

Distanza del centro della lente

Minima (L2)

32 8 (10,0 m)*4 29 1 (8,9 m) 21 9 (6,6 m) 19 4 (5,9 m) 15 5 (4,7 m) 14 6 (4,4 m) 13 4 (4,1 m) 12 2 (3,7 m) 10 6 (3,2 m)

8 9 (2,7 m)

5 10 (1,8 m)

al fondo dell’immagine (H)

35 4⁄64 (89,1 cm) 31 11⁄64 (79,2 cm) 23 24⁄64 (59,4 cm) 20 46⁄64 (52,6 cm) 16 33⁄64 (42,0 cm) 15 37⁄64 (39,6 cm) 14 22⁄64 (36,4 cm)

13 6⁄64 (33,2 cm) 11 14⁄64 (28,5 cm)

9 22⁄64 (23,7 cm) 6 15⁄64 (15,8 cm)

Le formule che esprimono la relazione fra le dimensioni dell’immagine e la distanza di proiezione sono:

Modo BORDO (4:3)

Dimensioni immagine

180 150 100

84 72 60 40

Larghezza

144 120

80 67 58 48 32

Diag. (x)

Attezza

108

90 60 50 43 36 24

Distanza di proiezione (L)

Massima (L1) 38 5 (11,7 m)*6 32 0 (9,8 m) 21 4 (6,5 m)

17 11 (5,5 m)

15 4 (4,7 m)

12 10 (3,9 m)

8 6 (2,6 m)

Minima (L2) 32 0 (9,8 m) 26 8 (8,1 m) 17 9 (5,4 m)

14 11 (4,6 m) 12 10 (3,9 m)

10 8 (3,3 m)

7 1 (2,2 m)

Le formule che esprimono la relazione fra le dimensioni dell’immagine e la distanza di proiezione sono:

• La formula precedente comprende un errore pari a 3%.

• I valori con un segno di meno () indicano la distanza dal centro dell’obiettivo sotto il fondo dello schermo.

• Quando si applicano le formule fornite nei precedenti punti da *1 a *6, i valori non corrispondono. Ciò, tuttavia, non costituisce un errore di

calcolo.

• Per una messa a fuoco ottimale, la distanza di proiezione consigliata (L) è compresa fra 3 9 (1,15 m) e 32 10 (10,0 m).

(piedi) = 0,05315x 3,281

(piedi) = 0,04428x 3,281

H (pollici) = 0,1558x

Distanza del centro della lente

al fondo dell’immagine (H)

34 21⁄64 (87,2 cm) 28 39⁄64 (72,7 cm)

19 5⁄64 (48,4 cm)

16 1⁄64 (40,7 cm) 13 47⁄64 (34,9 cm) 11 28⁄64 (29,1 cm)

7 40⁄64 (19,4 cm)

(piedi) = 0,06504x 3,281

L2 (piedi) = 0,05419x 3,281

H (pollici) = 0,1907x

Impostazione dello schermo

Schermo

90˚

Centro dell’obiettivo

L: Distanza di proiezione

PG-M15S Rapporto di distanza di proiezione

Modo NORMALE (4:3)

Modo STIRATURA (16:9)

x : dimensioni delle immagini (diagonale) (pollici)

: distanza massima di proiezione (piedi)

Dimensioni immagine

Diag. (x)

250 200 150 100

84 72 60 40

Larghezza

200 160 120

80 67 58 48 32

Attezza

150 120

90 60 50 43 36 24

Distanza di proiezione (L)

Massima (L1) 41 8 (12,7 m)*1 33 4 (10,2 m)*3 25 0 (7,6 m) 16 8 (5,1 m) 14 0 (4,3 m) 12 0 (3,7 m) 10 0 (3,0 m)

6 8 (2,0 m)

Le formule che esprimono la relazione fra le dimensioni dell’immagine e la distanza di proiezione sono:

Dimensioni immagine

225 200 150 133 106 100

92 84 72 60 40

Larghezza

196 174 131 116

92 87 80 73 63 52 35

Diag. (x)

Attezza

110

98 74 65 52 49 45 41 35 29 20

Distanza di proiezione (L)

Massima (L1)

40 10 (12,5 m)*4

36 4 (11,1 m)*6 27 3 (8,3 m) 24 2 (7,4 m) 19 3 (5,9 m) 18 2 (5,5 m) 16 8 (5,1 m) 15 3 (4,6 m) 13 1 (4,0 m)

10 11 (3,3 m)

7 3 (2,2 m)

L2: distanza minima di proiezione (piedi)

H: distanza fra il centro dell’obiettivo e la

base dell’immagine (pollici)

Distanza del centro della lente

Minima (L2)

35 0 (10,7 m)*2 28 0 (8,5 m) 21 0 (6,4 m) 14 0 (4,3 m) 11 9 (3,6 m) 10 1 (3,1 m)

8 5 (2,6 m) 5 7 (1,7 m)

al fondo dell’immagine (H)

17 41⁄64 (44,8 cm)

14 7⁄64 (35,8 cm)

10 37⁄64 (26,9 cm)

7 4⁄64 (17,9 cm)

5 59⁄64 (15,1 cm)

5 5⁄64 (12,9 cm) 4 15⁄64 (10,8 cm) 2 53⁄64 (7,2 cm)

L1 (piedi) = 0,05080x 3,281

(piedi) = 0,04269x 3,281

H (pollici) = 0,07056x

Distanza del centro della lente

Minima (L2)

34 4 (10,5 m)*5

30 6 (9,3 m)

22 11 (7,0 m)

20 4 (6,2 m) 16 2 (4,9 m) 15 3 (4,7 m) 14 0 (4,3 m)

12 10 (3,9 m)

11 0 (3,3 m)

9 2 (2,8 m) 6 1 (1,9 m)

al fondo dell’immagine (H)

35 43⁄64 (90,6 cm) 31 47⁄64 (80,6 cm) 23 50⁄64 (60,4 cm)

21 7⁄64 (53,6 cm) 16 52⁄64 (42,7 cm) 15 55⁄64 (40,3 cm) 14 39⁄64 (37,1 cm) 13 20⁄64 (33,8 cm) 11 27⁄64 (29,0 cm)

9 34⁄64 (24,2 cm) 6 22⁄64 (16,1 cm)

Funzionamento

Le formule che esprimono la relazione fra le dimensioni dell’immagine e la distanza di proiezione sono:

Modo BORDO (4:3)

Dimensioni immagine

180 150 100

84 72 60 40

Larghezza

144 120

80 67 58 48 32

Diag. (x)

Attezza

108

90 60 50 43 36 24

Distanza di proiezione (L)

Massima (L1) 40 0 (12,2 m)*7 33 4 (10,2 m)*9 22 3 (6,8 m) 18 8 (5,7 m) 16 0 (4,9 m) 13 4 (4,1 m) 8 11 (2,7 m)

Minima (L2)

33 7 (10,2 m)*8 28 0 (8,5 m) 18 8 (5,7 m) 15 8 (4,8 m) 13 5 (4,1 m) 11 2 (3,4 m)

7 6 (2,3 m)

Le formule che esprimono la relazione fra le dimensioni dell’immagine e la distanza di proiezione sono:

• La formula precedente comprende un errore pari a 3%.

• I valori con un segno di meno () indicano la distanza dal centro dell’obiettivo sotto il fondo dello schermo.

• Quando si applicano le formule fornite nei precedenti punti da *1 a *9, i valori non corrispondono. Ciò, tuttavia, non costituisce un errore di

calcolo.

• Per una messa a fuoco ottimale, la distanza di proiezione consigliata (L) è compresa fra 3 9 (1,15 m) e 32 10 (10,0 m).

(piedi) = 0,05535x 3,281

L2 (piedi) = 0,04651x 3,281

H (pollici) = 0,1586x

Distanza del centro della lente

al fondo dell’immagine (H)

34 60⁄64 (88,7 cm)

29 7⁄64 (73,9 cm) 19 26⁄64 (49,3 cm) 16 19⁄64 (41,4 cm) 13 62⁄64 (35,5 cm) 11 41⁄64 (29,6 cm)

7 49⁄64 (19,7 cm)

L1 (piedi) = 0,06774x 3,281

(piedi) = 0,05692x 3,281

H (pollici) = 0,1941x

Impostazione dello schermo

Uso dei piedini di regolazione

Si può regolare l’altezza dell’immagine sollevando il proiettore con lo sblocco del piede.

1 Sollevare il proiettore e premere HEIGHT ADJUST.

(Il dispositivo di regolazione fuoriesce.)

2 Tenendo premuto HEIGHT ADJUST, abbassare il proiettore per

regolarne l’altezza. (Regolabile fino a circa 8° dalla posizione standard.)

3 Una volta raggiunta l’angolazione desiderata, rilasciare HEIGHT

ADJUST.

4 Per effettuare una regolazione di precisione del proiettore, ruotare

il dispositivo di regolazione posteriore. (Regolabile fino a 1° circa tramite il piedino posteriore sinistro)

Per riportare il proiettore alla posizione originale

Afferrare il proiettore, premere HEIGHT ADJUST e abbassare lentamente il proiettore fino alla posizione originale.

• Quando una regolazione è fatta, l’immagine può diventare deformata “keystoned”, secondo la posizioni relativa del proiettore e dello schermo.

CAUTELA

• Quando il piedino di regolazione è esteso, premere HEIGHT ADJUST soltanto dopo avere afferrato saldamente il proiettore.

• Non tenere l’obiettivo quando si alza o abbassa il proiettore.

• Quando si abbassa il proiettore, prestare attenzione a non schiacciarsi le dita fra quest’ultimo e il tavolo.

Funzionamento

Installazione per proiezione ad immagine invertita

Retroproiezione

• Collocare uno schermo traslucido fra il proiettore e gli spettatori.

• Utilizzare il sistema del menu del proiettore per rovesciare l’immagine proiettata. (Vedi a pagina 44 per l’uso di questa funzione).

Proiezione utilizzando uno specchio

• Quando la distanza tra il proiettore e lo schermo non è sufficiente per la retroproiezione, si può usare uno specchio per riflettere l’immagine sullo schermo.

• Collocare uno specchio (tipo piatto normale) davanti

alla lente.

• Proiettare l’immagine normale sullo schermo.

• L’immagine riflessa dallo specchio viene proiettata

sullo schermo translucido.

• La migliore qualità delle immagini può essere ottenuta quando il proiettore è posizionato perpendicolarmente allo schermo con gli appoggi bene in piano.

CAUTELA

• Quando si usa uno specchio, assicurarsi di posizionare accuratamente sia il proiettore che lo specchio in modo che la luce non disturbi gli occhi del pubblico.

Installazione a soffitto

• Si consiglia di usare la staffa di montaggio a soffitto Sharp opzionale per questa installazione.

• Prima di montare il proiettore, contattare il vostro rifornitore di proiettori Sharp autorizzato o un centro di assistenza tecnica per ottenere il sopporto a montaggio al soffitto raccomandato (venduto separatamente). (Staffa di montaggio a soffitto AN-PGCM85 e relativo tubo di prolunga AN-EP101A (per gli USA), oppure staffa di montaggio a soffitto AN-M15T e relativi tubi di prolunga ANTK201/AN-TK202 (per tutti gli altri paesi))

• Quando il proiettore si trova nella posizione invertita, utilizzare il bordo superiore dello schermo come linea di base.

• Utilizzare il sistema di menu del proiettore per selezionare il modo di proiezione appropriata. (Vedi a pagina 44 per l’uso di questa funzione).

Impostazione dello schermo

Correzione Keystone digitale

• Quando l’immagine viene deformata perché la proiezione è angolata rispetto al piano di appoggio del proiettore, la funzione Correzione Keystone digitale permette di correggere l’immagine deformata.

• Per effettuare la correzione digitale della distorsione trapezoidale premere KEYSTONE (/).

Proiettore Utilizzo dei tasti KEYSTONE

1 Premere KEYSTONE ( /  ) per regolare

l’impostazione.

2 1

2 Per reinizializzare l’impostazione TRAPEZIO,

premere BACK.

Telecomando

Proiettore

Telecomando

(GUI) Visualizzazione sullo schermo

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Timer lam.

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica ON

Fondo Blu

100

• Quando sullo schermo è visualizzata l’indicazione

Funzionamento

“Trapezio”, è possibile ripristinare l’impostazione premendo

BACK.

Utilizzo del menu GUI

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

2,3,42,31,5

premere ENTER.

3 Premere ∂/ƒ per selezionare “Trapezio” e quindi

premere ENTER.

4 Premere ∂ /ƒ per spostare il segno

sull’impostazione desiderata.

5 Per uscire dal GUI, premere MENU.

• Le linee diritte e i bordi dell’immagine visualizzata potrebbero apparire seghettati quando si regola l’impostazione TRAPEZIO.

FINE SELEZIONARE INDIETRO INSER

Controllo del mouse senza fili dal telecomando

È possibile utilizzare il telecomando per azionare il mouse del computer e controllare l’immagine proiettata sullo schermo.

Collegamento del proiettore a un computer mediante un cavo USB di controllo del mouse

Collegamento alla porta USB di un PC o di un Macintosh

1 Collegare un’estremità del cavo USB di controllo del mouse in dotazione alla porta RS-232C/MOUSE del

proiettore.

2 Collegare l’altra estremità al terminale corrispondente del computer.

Cavo di controllo mouse USB

Funzionamento

• Windows 95 non supporta il software dei driver per mouse USB.

• I requisiti minimi di sistema per il mouse del tipo USB sono riportati di seguito.

Windows

Hardware: computer PC/AT compatibile dotato di porta USB Sistema operativo: Windows 98/Windows 2000/Windows Me

Macintosh

Hardware: serie Macintosh con porta USB Sistema operativo: Mac OS 8.5 o superiore

• Il mouse via radio può essere utilizzato per comandare computer compatibili con mouse del tipo USB.

Alla porta RS-232C/MOUSE

Alla porta USB

Computer

Controllo del mouse senza fili dal telecomando

Posizione del telecomando/del mouse via radio

• Le funzioni di telecomando e mouse via radio possono essere utilizzate per controllare il proiettore al di sotto dei valori riportati nel seguito.

• Il telecomando può essere utilizzato con le funzioni di mouse via radio per comandare il funzionamento del mouse del computer eventualmente collegato al proiettore.

• Il segnale dal telecomando può essere riflesso sullo schermo per facilitare l’impiego. Tuttavia, la distanza effettiva del segnale può variare a seconda del materiale dello schermo.

Controllo del proiettore o uso delle funzioni di mouse via radio

Telecomando

23 (7 m)

30˚

Sensore di comandi

a distanza

23 (7 m)

Tasti utilizzabili nel modo MOUSE

Telecomando

(Vista frontale)

Tasti di mouse

Funzionamento di comando del mouse

30˚

45˚

Funzionamento

45˚

30˚

Telecomando

Utilizzo di un mouse senza fili

• Quando viene premuto MOUSE i tasti sul telecomando si illuminano ed il telecomando entra nella modalità MOUSE.

• Durante la modalità MOUSE, il cursore può essere utilizzato come il puntatore. La modalità MOUSE rimane per circa 10 secondi mentre i tasti lampeggiano.

• Quando MENU o ENLARGE sono premuti, la modalità MOUSE viene riportata alle condizioni normali.

Telecomando

(Vista posteriore)

R-CLICK

L-CLICK

• Se il computer non è impostato nel modo corretto, è possibile che il mouse via radio non funzioni correttamente. Fare riferimento al manuale di istruzioni del computer per dettagli sull’impostazione/installazione del driver mouse.

• Per i sistemi di mouse a due pulsanti, utilizzare l’uno o l’altro pulsante L-CLICK o R-CLICK.

• Per prolungare la durata delle batterie, MOUSE rimane attivo per circa 10 secondi. Per riattivarlo, premerlo nuovamente

MOUSE.

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Questo proiettore è dotato di quattro serie di schermate di menu (INGRESSO 1 (DVI), INGRESSO 1 (RGB), INGRESSO 1 (COMPONENTE) e INGRESSO 2 (S-VIDEO) o 3 (VIDEO), che consentono di regolare le immagini e le varie impostazioni del proiettore. Queste schermate di menu possono essere controllate dal proiettore o dal telecomando con i seguenti tasti.

Proiettore

Funzionamento

2,4,78

3,5,6

1,9

Visualizzazione sullo schermo (GUI)

Schermata del menu delle modalità

INGRESSO 1 (DVI) o (RGB) (esempio)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

Contrasto

Luminos.

Rosso

Blu

Temp col

Reset

Alta

Telecomando

Schermata del menu delle modalità INGRESSO 1

(COMPONENTE), INGRESSO 2 (S-VIDEO) o

INGRESSO 3 (VIDEO) (esempio)

Immagine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

Contrasto

Luminos.

Colore

Sfumatura

Definizione

Rosso

Blu

Temp col

Reset

Alta

Funzionamento di base delle schermate dei menu

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

Contrasto

Luminos.

Rosso

Blu

Temp col

Reset

Alta

2, 3

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

Contrasto

Luminos.

Rosso

Blu

Temp col

Reset

Alta

1 Premere MENU per visualizzare il menu

principale.

2 Premere ∂/ƒ per selezionare una voce di

regolazione dal menu principale.

3 Premere ENTER per visualizzare il sottomenu.

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

4, 5

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

Contrasto

Luminos.

Rosso

Blu

Temp col

Reset

Alta

Contrasto 0

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Contrasto

Luminos.

Rosso

Blu

Temp col

Reset

Alta

4 Premere ∂/ƒ per selezionare una voce di

regolazione dal sottomenu.

5 Premere ENTER per attivare il sottomenu di

regolazione selezionato.

6 Per visualizzare una sola voce di regolazione,

premere ENTER dopo aver selezionato la voce. Appaiono solo la barra di menu e la voce di regolazione selezionata.

7 Premere ∂/ƒ per regolare l’item.

Funzionamento

FINE SELEZIONARE INDIETRO INSER

8 Premere BACK per tornare allo schermo

precedente.

9 Premere MENU per uscire dal GUI.

• Per dettagli sulle voci dello schermo menu, vedere le tabelle alle pagine 28 e 29.

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Voci della barra di menu del modo INGRESSO 1 (DVI)

principale

Immagine

Sinc.fine

Opzioni Timer lam.

Funzionamento

Lingua English

Sottomenu

Contrasto

Luminos.

Rosso

Blu

Temp col

Reset

Clock

Fase

Orizz.

Vert.

Informazioni segnale

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica ON

Fondo

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Alta

Bassa

Risoluz.

Freq.orizz.

Freq.vert.

OFF

Blu

Nessuno

Voci della barra di menu del modo INGRESSO 1 (RGB)

principale

Ⳮ30ⳮ30

Ⳮ15ⳮ15

Ⳮ30ⳮ30

XXX ⳯ YYY

XXX kHz

XXX Hz

Ⳮ127ⳮ127

Immagine

Sinc.fine

Opzioni Timer lam.

Lingua English

Sottomenu

Contrasto

Luminos.

Rosso

Blu

Temp col

Reset

Clock

Fase

Orizz.

Vert.

Informazioni segnale

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica ON

Fondo

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Alta

Bassa

Risoluz.

Freq.orizz.

Freq.vert.

OFF

Blu

Nessuno

Ⳮ30ⳮ30

Ⳮ15ⳮ15

Ⳮ30ⳮ30

XXX ⳯ YYY

XXX kHz

XXX Hz

Ⳮ127ⳮ127

Modo PRO

Fronte

SoffⳭfronte

Retro

SoffⳭretro

Modo PRO

Fronte

SoffⳭfronte

Retro

SoffⳭretro

• Le voci ombreggiate dello schema precedente sono visualizzate in grigio e non possono venire selezionate.

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Voci della barra di menu del modo INGRESSO 1 (COMPONENTE)

principale Sottomenu

Immagine

Opzioni Timer lam.

Lingua English

Modo PRO

Contrasto

Luminos.

Colore

Sfumatura

Definizione

Rosso

Blu

Temp col

Reset

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica ON

Fondo

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Fronte

SoffⳭfronte

Retro

SoffⳭretro

Alta

Bassa

OFF

Blu

Nessuno

Voci della barra di menu del modo INGRESSO 2 (S-VIDEO) o INGRESSO 3 (VIDEO)

principale Sottomenu

Ⳮ30ⳮ30

Ⳮ70

Ⳮ30ⳮ30

Ⳮ127ⳮ127

Immagine

Opzioni Timer lam.

Lingua English

Contrasto

Luminos.

Colore

Sfumatura

Definizione

Rosso

Blu

Temp col

Reset

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica ON

Fondo

Sistema video

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Ⳮ30ⳮ30

Ⳮ70

Ⳮ30ⳮ30

Alta

Bassa

Ⳮ127ⳮ127

OFF

Blu

Nessuno

Auto

PAL

NTSC3.58

SECAM

NTSC4.43

PAL-M

PAL-N

PAL(60 Hz)

Funzionamento

Modo PRO

Fronte

SoffⳭfronte

Retro

SoffⳭretro

•“Sfumatura” non compare quando si ricevono “PA L”, “SECAM”, “PAL-M”, “PAL-N” o “PAL (60Hz)” nella modalità INGRESSO 2 (S-VIDEO) o INGRESSO 3 (VIDEO).

Selezione del linguaggio di visualizzazione sullo schermo

Proiettore

Telecomando

Funzionamento

2, 32, 41, 5

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

English Deutsch Español Nederlands Français

Italiano

Svenska Português

L’inglese è la lingua preimpostata per le visualizzazioni sullo schermo. La lingua può essere scelta tra inglese, tedesco, spagnolo, olandese, francese, italiano, svedese, portoghese, cinese, coreano o giapponese.

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Lingua” e quindi

premere ENTER.

3 Premere ∂/ƒ per selezionare la lingua

desiderata.

4 Premere ENTER per salvare l’impostazione. Il

display sullo schermo è ora programmato per visualizzare nel linguaggio selezionato.

5 Per uscire dal GUI, premere MENU.

Selezione del modo di sistema di ingresso video (Solo INGRESSO 2 o 3)

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Immagine

Opzioni

Lingua

Modo PRO

Timer lam.

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica ON

Fondo

Sistema video

Blu

Autom.

2,3,42,3,51,6

100

Il modo di sistema di ingresso video è preimpostato su “Autom.”; ma può essere regolato su un modo di

sistema specifico, se il modo di sistema selezionato non è compatibile con l’apparecchio audio/video collegato.

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

premere ENTER.

3 Premere ∂/ƒ per selezionare “Sistema video” e

quindi premere ENTER.

4 Premere ∂/ƒ per selezionare il modo di sistema

video desiderato.

5 Premere ENTER per salvare l’impostazione.

6 Per uscire dal GUI, premere MENU.

• Quando il modo di sistema è impostato su “Autom.” può non essere possibile ricevere un’immagine chiara a causa di differenze di segnale. Se questo dovesse accadere, passare al sistema video del segnale sorgente.

FINE SELEZIONARE INDIETRO INSER

Regolazioni dell’immagine

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Modalità INGRESSO 1 (RGB)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Contrasto

Luminos.

Rosso

Blu

Temp col

Reset

Alta

Regolazione delle immagini

Si può regolare l’immagine del proiettore come desiderato con le regolazioni d’immagine seguenti.

Descrizione delle voci di regolazione

2,3,42,31,5

Voce selezionale

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset

• Queste regolazioni non sono operative nella modalità INGRESSO 1 (DVI).

• Nelle modalità INGRESSO 1 (DVI) o (RGB), non vengono visualizzate le voci “Colore”, “Sfumatura” e “Definizione”.

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Immagine” e

quindi premere ENTER.

Tasto ƒ

Meno contrasto Meno luminosità Per ridurre l’intensità del colore Per un tono della pelle più purpureo Per ridurre la definizione Rosso più debole Blu più debole

Tasto ∂

Più contrasto Più luminosità Per aumentare l’intensità del colore Per un tono della pelle più verdastro Per aumentare la definizione Rosso più forte Blu più forte

Tutte le voci di regolazione immagine sono riportate alle impostazioni predefinite in fabbrica.

Funzionamento

FINE SELEZIONARE INDIETRO INSER

Modalità INGRESSO 1 (COMPONENTE)

Immagine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

Contrasto

Luminos.

Colore

Sfumatura

Definizione

Rosso

Blu

Temp col

Reset

Alta

Modalità INGRESSO 2 (S-VIDEO) o 3 (VIDEO)

Immagine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

Contrasto

Luminos.

Colore

Sfumatura

Definizione

Rosso

Blu

Temp col

Reset

Alta

3 Premere ∂ / ƒ per selezionare un tipo di

regolazione particolare e quindi premere ENTER. Le voci sono visualizzate in grigio, ad eccezione di quella selezionata.

4 Premere ∂/ƒ per spostare il segno della voce

di regolazione selezionata sull’impostazione desiderata.

5 Per uscire dal GUI, premere MENU.

• Per resettare tutte le voci di regolazione, selezionare “Reset” e quindi premere ENTER.

Regolazioni dell’immagine

Proiettore

Telecomando

Funzionamento

2,3,42,3,41,5

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

Contrasto

Luminos.

Rosso

Blu

Temp col

Reset

Alta

Bassa

Selezione della temperatura di colore

Questa funzione può essere usata per regolare la temperature del colore più idonea al tipo di ingresso di immagini al proiettore (video, immagine per computer, trasmissioni televisive, ecc.). Diminuire la temperatura del colore per creare immagini più calde e rossastre per tonalità di carnagione naturali. Aumentare la temperatura del colore per creare immagini più fresche e bluastre per immagini più luminose.

Descrizione della temperatura del colore

Voce selezionata

Alta

Bassa

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Immagine” e

3 Premere ∂/ƒ per selezionare “Temp col” e quindi

4 Premere∂/ƒ per selezionare “Alta” o “Bassa” e

Descrizione

Aumenta la temperatura del colore per immagini più fresche, bluastre, come fluorescenti. (Alta temperatura del colore)

Diminuisce la temperatura del colore per immagini più calde, rossastre, come incandescenti. (Bassa temperatura del colore)

quindi premere ENTER.

premere ENTER.

quindi premere ENTER.

5 Per uscire dal GUI, premere MENU.

Regolazioni delle immagini del computer (Solo modalita INGRESSO 1 (RGB))

Proiettore

Telecomando

Visualizzazione sullo schermo

Regolazione della

sincronizzazione automatica

• Usato per regolare automaticamente un’immagine di computer.

• La regolazione di sincronizzazione automatica può essere eseguita manualmente premendo AUTO SYNC.

1 Premere AUTO SYNC.

Durante la regolazione sincronismo automatico, “Regolazione immagine” viene visualizzato come indicato a sinistra.

Funzionamento

• La regolazione “Auto Sync” può prendere un pò di tempo per completare, secondo l’immagine del computer collegato al proiettore.

• Quando l’immagine ottimale non può essere ottenuta con la regolazione “Auto Sync”, utilizzare le regolazioni manuali. (Si vedano i passi descritti nel seguito.)

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Clock

Fase

Orizz.

Vert. Informazioni segnale

Regolazione delle immagini sul computer

Quando si visualizzano motivi da computer con un grande livello di dettaglio (allineamenti, strisce verticali

2,3,42,31,5

e così via), possono verificarsi interferenze che causano sfarfallii, strisce verticali o irregolarità di contrasto in alcune parti dello schermo. Se ciò si produce, regolare “Clock”, “Fase”, “Orizz.” e “Vert.” per ottenere una immagine di computer ottima.

Descrizione delle voci di regolazione

Voce selezionata

Clock Fase Orizz. Vert.

• Computer image adjustments can be made easily by pressing AUTO SYNC ( i passi descritti sopra.

(Selezionare il modo di ingresso computer desiderato

con INPUT.)

1 Premere MENU.

Descrizione

Regola i parasiti verticali. Regola i parasiti orizzontali (simile al tracking sul VCR). Centra l’immagine sullo schermo spostandola alla sinistra o alla destra. Centra l’immagine sullo schermo spostandola in alto o in basso.

). Per ulteriori dettagli, si vedano

FINE SELEZIONARE INDIETRO INSER

2 Premere ∂/ƒ per selezionare “Sinc.fine” e quindi

premere ENTER.

3 Premere ∂/ƒ per selezionare un item di

regolazione specifica e quindi premere ENTER.

4 Premere ∂/ƒ per spostare il segno della voce

di regolazione selezionata sull’impostazione desiderata.

5 Per uscire dal GUI, premere MENU.

Funzioni utili

Funzione di fermo immagine

Telecomando

1, 2

Visualizzazione sullo schermo

Questa funzione permette di bloccare immediatamente un’immagine in movimento. Questo è comodo quando si desidera visualizzare un fermo immagine dal computer o video, per avere più tempo per spiegare l’immagine al pubblico. Si può usare questa funzione anche per visualizzare un fermo immagine dal computer mentre si preparano le immagini computer da presentare successivamente.

1 Premere FREEZE sul telecomando per fermare

l’immagine.

2 Premere FREEZE di nuovo per ritornare

all’immagine in movimento.

• Se si cambia il segnale in ingresso premendo INPUT nella modalità FERMO IMMAGINE, essa si disattiva.

Ingrandimento di immagine digitale

Telecomando

Visualizzazione sullo schermo

Questa funzione permette di ingrandire una parte specifica dell’immagine. Questo è comodo quando si desidera visualizzare un dettaglio dell’immagine.

1 Premere ENLARGE sul telecomando. A ciascuna

pressione di ENLARGE l’immagine viene ingrandita.

2 Quando l’immagine è ingrandita, si può scorrere

sull’immagine in direzione orizzontale e verticale usando ∂/ß/ƒ/©.

3 Per tornare al formato ⳯1, premere BACK.

(soltanto sul telecomando).

• A ciascuna pressione di ENLARGE l’ingrandimento immagine cambia come indicato sotto.

ⴒ1 ⴒ4 ⴒ9 ⴒ16 ⴒ36 ⴒ64

• Se il segnale in ingresso cambia durante l’ingrandimento immagine digitale, l’immagine torna al formato ⳯ 1. Il segnale in ingresso cambia (a) quando si preme INPUT (b) quando il segnale in ingresso viene interrotto o (c) quando la definizione di ingresso e il tasso di

rinfrescamento cambia.

Funzioni utili

Selezione del modo di visualizzazione immagine

Telecomando Questa funzione permette di modificare o

personalizzare il modo di visualizzazione immagine per potenzare l’immagine in ingresso. Si può scegliere la modalità preferita di visualizzazione dell’immagine in base al segnale di ingresso.

COMPUTER

ESEMPIO

Funzioni utili

VGA,

SVGA

(PG-M15X)

VGA

(PG-M15S)

PG-M15X

Rapporto di aspetto 4:3

Altri rapporti di aspetto

PG-M15S

Rapporto di aspetto 4:3

Altri rapporti di aspetto

Segnale in ingresso

1 Premere RESIZE sul telecomando. A ciascuna

pressione di RESIZE, il modo di immagine cambia come indicato sotto.

SVGA (800 ⳯ 600)

XGA (1024 ⳯ 768)

SXGA (1280 ⳯ 1024)

SVGA (800 ⳯ 600)

XGA (1024 ⳯ 768)

SXGA (1280 ⳯ 1024)

Immagine schermo uscita

NORMALE PUNTO PER PUNTO

Proiezione di un’immagine a tutto schermo.

RIDIMENSIONA

NORMALE

1024 ⳯ 768

NORMALE

800 ⳯ 600

Proiezione del segnale dell’immagine con la risoluzione originale.

PUNTO PER PUNTO

800 ⳯ 600

–

1280 ⳯1024

PUNTO PER PUNTO

1024 ⳯ 768

1280 ⳯ 1024

RIDIMENSIONA

PUNTO PER PUNTO

–

XGA

(PG-M15X)

SVGA

RIDIMENSIONA

NORMALE

(PG-M15S)

XGA

(PG-M15S)

RIDIMENSIONA

NORMALE

RIDIMENSIONA

PUNTO PER PUNTO

SXGA

(PG-M15X)

SXGA

(PG-M15S)

RIDIMENSIONA

NORMALE

RIDIMENSIONA

PUNTO PER PUNTO

PG-M15X

• In presenza di un segnale XGA (1024⳯768), per la visualizzazione delle immagini viene impostata la modalità NORMALE, e l’opzione PUNTO PER PUNTO non è disponibile.

PG-M15S

• In presenza di un segnale SVGA (800⳯600), per la visualizzazione delle immagini viene impostata la modalità NORMALE, e l’opzione PUNTO PER PUNTO non è disponibile.

Selezione del modo di visualizzazione immagine

DVD/VIDEO

ESEMPIO

PG-M15X

PG-M15S

• Cassetta postale: i pixel dell’area 4:3 nella quale l’immagine viene registrata. Le fasce

• Comprimere: le immagini grandi (ad esempio 16:9) vengono compresse nel formato

Segnale in ingresso

Rapporto di aspetto 4:3

480I, NTSC,

PAL, SECAM

Rapporto di aspetto 4:3

480I, NTSC,

PAL, SECAM

NORMALE STIRATURA BORDO

Proiezione di un’immagine a tutto schermo.

NORMALE BORDOSTIRATURA

4:3 1024 ⳯ 768

Cassetta postale

Comprimere

4:3

Cassetta postale

Comprimere

1024 ⳯ 768

NORMALE BORDOSTIRATURA

800 ⳯ 600

1024 ⳯ 576

800 ⳯ 450

768 ⳯ 576

600 ⳯ 450

nere presenti alla base e alla sommità sono formate da pixel non utilizzati.

di visualizzazione 4:3.

Immagine schermo uscita

Le immagini 16:9 vengono proiettate a tutto schermo (taglio sommità/base).

Le immagini 4:3 vengono proiettate interamente (taglio lato sinistro/ destro) nel formato di visualizzazione stirato 16:9 (si veda sulla sinistra).

480I,

NTSC,

PAL,

SECAM

Rapporto di aspetto 4:3

Cassetta postale

Comprimere

RIDIMENSIONA

NORMALE

RIDIMENSIONA

NORMALE

RIDIMENSIONA

NORMALE

RIDIMENSIONA

STIRATURA

RIDIMENSIONA

STIRATURA

RIDIMENSIONA

STIRATURA

RIDIMENSIONA

BORDO

RIDIMENSIONA

BORDO

RIDIMENSIONA

BORDO

Funzioni utili

Correzione del gamma

STANDARD

GAMMA 1

Telecomando

Visualizzazione sullo schermo

• Il gamma è una funzione di potenziamento della qualità di immagine che offre un’immagine più ricca schiarendo le parti più scure dell’immagine senza alterare la luminosità delle parti più chiare.

• Sono possibili tre impostazioni del fattore di contrasto per tenere in considerazione le differenze delle immagini visualizzate e la luminosità della stanza.

• Quando si visualizzano immagini con frequenti scene scure, come di un film o di un concerto, o quando si visualizzano le immagini in una stanza luminosa, questa funzione permette di vedere meglio le scene scure e da l’impressione di una maggiore profondità dell’immagine.

Modi gamma

Modo selezionato

STANDARD

GAMMA 1

GAMMA 2

Modo gamma

Immagine normale senza correzione gamma.

Schiarisce le parti più scure dell’immagine per presentazioni più efficaci.

Conferisce maggiore profondità alle parti scure dell’immagine per un’esperienza tipo cinema più soddisfacente.

GAMMA 2

Funzioni utili

1 Premere GAMMA sul telecomando. A ciascuna

pressione di GAMMA, il livello del gamma si

alterna come mostrato a sinistra.

Controllo del segnale in ingresso (Solo modalità INGRESSO 1 (DVI) o (RGB))

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Clock

Fase

Orizz.

Vert.

Informazioni segnale

Risoluz.

Freq.orizz.

Freq.vert.

1024 ⳯ 768

46.3 kHz

60 Hz

Questa funzione permette di controllare le informazioni sul segnale attualmente in ingresso.

1 Premere MENU.

2, 32, 31, 4

2 Premere ∂/ƒ per selezionare “Sinc.fine” e quindi

premere ENTER.

3 Premere ∂/ƒ per selezionare “Informazioni

segnale” e quindi premere ENTER.

4 Per uscire dal GUI, premere MENU.

FINE SELEZIONARE INDIETRO INSER

Controllo del tempo di impiego della lampada

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Timer lam.

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica ON

Fondo Blu

221

100

Questa funzione permette di controllare il tempo di impiego cumulativo della lampada.

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

premere ENTER. Viene visualizzato il tempo di utilizzo attuale della lampada.

• Si consiglia di sostituire la lampada dopo circa 1.400 ore di impiego. Vedere alle pagine 47 e 48 per la sostituzione della lampada.

Funzioni utili

FINE SELEZIONARE INDIETRO INSER

Attivazione/disattivazione del messaggio AV Silenziamento

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Timer lam.

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica ON

Fondo Blu

OFF

100

Questa funzione consente di disattivare il messaggio visualizzato sullo schermo quando è attiva la funzione di AV silenziamento.

Descrizione del display Mute AV

2,3,42,3,41,5

Voce selezionata

OFF

Descrizione

Viene visualizzata l’indicazione “AV SILENZIAMENTO”.

Non viene visualizzata l’indicazione “AV SILENZIAMENTO”.

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

premere ENTER.

3 Premere ∂/ƒ per selezionare “Disp. Mute AV” e

quindi premere ENTER.

4 Premere ∂/ƒ per selezionare “ON” o “OFF” e

quindi premere ENTER.

5 Per uscire dal GUI, premere MENU.

Funzioni utili

FINE SELEZIONARE INDIETRO INSER

Visualizzazione sullo schermo

Funzione di esclusione delle indicazioni visualizzazione sullo schermo

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Timer lam.

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica ON

Fondo Blu

OFF

100

Questa funzione permette di disattivare i messaggi su schermo che appaiono durante la selezione di ingresso. Una volta selezionata l’impostazione “OFF” per la voce “Vis.OSD” del menu GUI, sullo schermo non viene visualizzato alcun messaggio.

2,3,42,3,41,5

Descrizione della visualizzazione mediante OSD

Voce selezionata

OFF

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

3 Premere ∂/ƒ per selezionare “Vis.OSD” e quindi

4 Premere ∂/ƒ per selezionare “ON” o “OFF” e

5 Per uscire dal GUI, premere MENU.

Descrizione

I messaggi su schermo vengono visualizzati.

I messaggi su schermo non vengono visualizzati.

premere ENTER.

quindi premere ENTER.

FINE SELEZIONARE INDIETRO INSER

Visualizzazione sullo schermo

Funzioni utili

Funzione di disattivazione automatica

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Timer lam.

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica

Fondo Blu

OFF

100

Il proiettore si spegne automaticamente quando non rileva alcun segnale in ingresso per circa 15 minuti. Cinque minuti prima dello spegnimento automatico, sullo schermo vengono visualizzati i messaggi mostrati di seguito.

2,3,42,3,41,5

Descrizione della disattivazione automatica

Voce selezionata

OFF

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

3 Premere ∂/ƒ per selezionare “Spegn.Automatico”

4 Premere ∂/ƒ per selezionare “ON” o “OFF” e

5 Per uscire dal GUI, premere MENU.

Descrizione

Se non è presente alcun segnale in ingresso, l’unità si spegne automaticamente dopo circa 15 minuti.

Disattivazione della funzione di disattivazione automatica

premere ENTER.

e quindi premere ENTER.

quindi premere ENTER.

Funzioni utili

FINE SELEZIONARE INDIETRO INSER

Visualizzazione sullo schermo

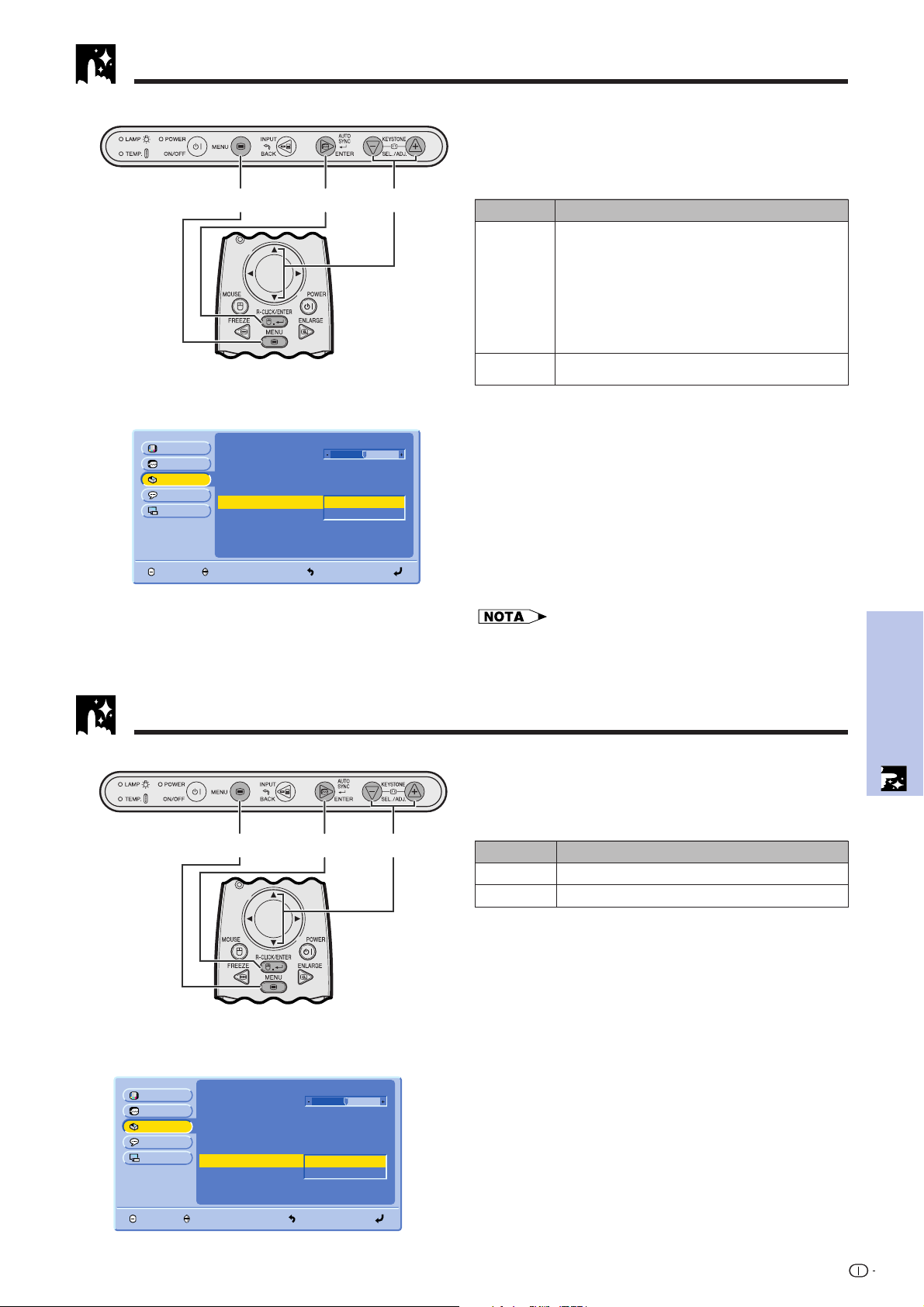

Rilevamento automatico della sorgente in ingresso

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

Timer lam.

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica

Fondo

OFF

100

Questa funzione serve per il rilevamento automatico della sorgente in ingresso.

Descrizione della funzione Sorgente Automatica

2,3,42,3,41,5

Voce selezionata

Descrizione

• Viene selezionata automaticamente la sorgente in ingresso collegata al proiettore.

• Se il segnale si interrompe, viene effettuata

automaticamente la commutazione a una sorgente in ingresso che invia dei segnali.

• In caso di ingresso di segnali multipli, è possibile saltare le sorgenti in ingresso che non emettono segnali e selezionare quelle che li emettono.

OFF

• Selezionare manualmente la sorgente in ingresso collegata al proiettore.

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

premere ENTER.

3 Premere ∂/ƒ per selezionare “Sorgente

automatica” e quindi premere ENTER.

4 Premere ∂/ƒ per selezionare “ON” o “OFF” e

quindi premere ENTER.

5 Per uscire dal GUI, premere MENU.

• Selezionando l’impostazione “ON”, non è possibile selezionare manualmente un ingresso inattivo premendo INPUT.

Selezione dell’immagine di fondo

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Timer lam.

Trapezio

Disp. Mute AV

Vis.OSD

Spegn. Automatico

Sorgente automatica ON

Fondo Blu

Nessuno

2,3,42,3,41,5

100

Questa funzione permette di selezionare l’immagine visualizzata quando nessun segnale viene trasmesso al proiettore.

Descrizione delle immagini di fondo

Voce selezionata

Blu

Nessuno

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

premere ENTER.

3 Premere ∂/ƒ per selezionare “Fondo” e quindi

premere ENTER.

4 Premere ∂/ƒ per selezionare “Blu” o “Nessuno”

e quindi premere ENTER.

5 Per uscire dal GUI, premere MENU.

Funzioni utili

Descrizione

Schermo blu

Schermo nero

FINE SELEZIONARE INDIETRO INSER

Funzione di inversione o capovolgimento dell’immagine

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

FINE SELEZIONARE INDIETRO INSER

Fronte

Soff ⴐ fronte

Retro

Soff ⴐ retro

Questo proiettore è dotato di una funzione di immagine invertita/capovolta che permette di invertire o capovolgere l’immagine proiettata per diverse applicazioni.

2, 32, 31, 4

Descrizione delle immagini proiettate

Voce selezionata

Fronte

SoffⳭfronte

Retro

SoffⳭretro

Immagine proiettata

Immagine normale

Immagine capovolta

Immagine invertita

Immagine invertita e capovolta

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Modo PRO” e

quindi premere ENTER.

3 Premere ∂/ƒ per selezionare il modo di

proiezione desiderato e quindi premere ENTER.

4 Per uscire dal GUI, premere MENU.

• Questa funzione viene usata per le installazioni a soffitto e l’immagine invertita. Vedere pagina 22 per queste impostazioni.

Funzioni utili

Manutenzione e soluzione di problemi

soluzione di problemi

Manutenzione e

Lampada/indicatori di manutenzione

Indicatori di manutenzione

Indicatore di sostituzione lampada

Indicatore di alimentazione

Indicatore di avvertimento temperatura

Indicatore di manutenzione

Indicatore di avvertimento temperatura

Indicatore di sostituzione lampada

Condizione Soluzione possibile

La temperatura interna è troppo alta.

L’indicatore lampeggia in rosso.

La lampada non si accende.

La lampada deve essere sostituita.

• Le spie di avvertimento del proiettore indicano problemi all’interno del proiettore.

• Sono presenti due spie di avvertimento: un indicatore di avvertimento temperatura per quando il proiettore è troppo caldo e un indicatore di sostituzione lampada per sapere quando sostituire la lampada.

• Se si verifica un problema l’indicatore di avvertimento temperatura o l’indicatore di sostituzione lampada si illumina in rosso. Dopo aver disattivato l’alimentazione, eseguire i seguenti procedimenti.

Problema

• Bocca di aspirazione bloccata.

• Guasto alla ventola di

raffreddamento.

• Guasto di un circuito

interno.

• Raffreddamento. • Attendere fino a quando l’indicatore termina

• Lampada bruciata.

• Guasto al circuito

lampada.

• Il coperchio del telaio

portalampada non è installato saldamente.

• La lampada è stata usata

più di 1.400 ore.

• Spostare il proiettore in un luogo con una ventilazione adeguata.

• Portare il proiettore presso un

concessionario proiettori Sharp autorizzato o presso un centro di assistenza tecnica per riparazioni.

di lampeggiare e si spegne.

• Con cura, sostituire la lampada. (Vedere

alle pagine 47 e 48.)

• Portare il proiettore presso un

concessionario proiettori Sharp autorizzato o presso un centro di assistenza tecnica per riparazioni.

• Se l’indicatore avvertimento temperatura si illumina, provare ad adottare le soluzioni suggerite sopra, quindi attendere che il proiettore si sia raffreddato completamente prima di riaccenderlo. (Almeno 5 minuti.)

• Se si spegne e quindi si riaccende il proiettore, come per una breve pausa, l’indicatore di sostituzione lampada può essere attivato, impedendo l’accensione del proiettore. In questo caso scollegare il cavo di alimentazione dalla presa di corrente e quindi ricollegarlo.

Lampada

La lampada di questo proiettore funziona per circa 1.500 ore cumulative, a seconda dell’ambiente di impiego. Si consiglia di sostituire la lampada dopo 1.400 ore cumulative di impiego o quando si nota un calo significativo nella qualità di immagine e colore. Il tempo di impiego della lampada può essere controllato con la visualizzazione sullo schermo (vedere pagina 39).

CAUTELA

• Pericolo di luce intensa. Non tentare di guardare nell’apertura e nell’obiettivo mentre il proiettore è in funzione.

• Poiché l’ambiente di impiego può variare notevolmente, la lampada del proiettore può durare meno di 1.500 ore.

•“1.500 ore” indica la durata media ed è una informazione che dovrebbe essere usata solo come riferimento. Non coincide con il periodo di

garanzia.

• Per sicurezza, l’unità non potrà essere accesa partendo dalla quarta accensione senza aver cambiato la lampada dopo 1.500 ore di

Manutenzione e

utilizzo.

soluzione di problemi

Condizione

L’indicatore di sostituzione lampada s’illumina rosso e “LAM.” comparirà in giallo nell’angolo inferiore sinistro dell’immagine.

Si nota un notevole abbassamento della qualità di immagine e colore.

La lampada viene spenta automaticamente e il proiettore entra in modo di attesa di ripresa del funzionamento.

“LAM.” comparirà in rosso nell’angolo inferiore sinistro dell’immagine e l’unità si spegnerà.

Problema

• La lampada è stata usata più di 1.400 ore.

• La lampada è stata usata più di 1.500 ore.

Soluzione possibile

• Acquistare un’unità lampada di ricambio (modulo lampada/cassa) del tipo BQCPGM15X//1 corrente presso un rivenditore di proiettori Sharp autorizzato o presso un centro di assistenza tecnica.

• Sostituire la lampada. (Vedere alle pagine 47 e 48.) Volendo, richiedere la sostituzione della lampada a un rivenditore di proiettori Sharp autorizzato o a un centro di assistenza tecnica.

Sostituzione della lampada di proiezione

CAUTELA

• I frammenti di vetro di una lampada rotta sono pericolosi. In caso di rottura della lampada, farla sostituire da un rivenditore autorizzato o da un centro di assistenza tecnica per proiettori Sharp.

•

Non rimuovere direttamente l’unità lampada appena terminato il funzionamento del proiettore. La lampada può diventare calda da scottare. Prima di rimuovere l’unità lampada, aspettare almeno un’ora dopo aver scollegato il cavo di alimentazione elettrica in modo da dare tempo alla superficie dell’unità lampada di raffreddarsi.

Si raccomanda di sostituire la lampada dopo circa 1.400 ore, cumulative, di funzionamento, o appena si nota un notevole abbassamento della qualità di immagine e colore. Per sostituire la lampada, seguire con cura la procedura indicata sotto. Se la lampada nuova non si accende, portare il proiettore a un rivenditore di proiettori Sharp autorizzato o a un centro di assistenza tecnica. Acquistare un’unità lampada di ricambio (modulo lampada/cassa) del tipo BQCPGM15X//1 corrente presso un rivenditore di proiettori Sharp autorizzato o presso un centro di assistenza tecnica. Quindi, sostituire la lampada seguendo con cura le istruzioni sotto. Volendo, richiedere la sostituzione della lampada a un rivenditore di proiettori Sharp autorizzato o a un centro di assistenza tecnica.

NOTA IMPORTANTE PER I CONSUMATORI USA:

La lampada contenuta in questo proiettore è coperta da una garanzia limitata della durata di 90 giorni su componenti e manodopera. Tutti gli interventi di assistenza tecnica sul proiettore nell’ambito di tale garanzia, compresa la sostituzione della lampada, devono essere effettuati da un rivenditore di proiettori o da un centro di assistenza tecnica autorizzati Sharp. Per un’indicazione del rivenditore di proiettori o del centro di assistenza tecnica autorizzati Sharp più vicini, comporre il numero verde 1-888-GO-SHARP (1-888-467-4277).

Come rimuovere e come installare l’unità lampada

SOLTANTO NEGLI USA

CAUTELA

• Rimuovere l’unità lampada afferrandola per la maniglia. Non toccare la superficie di vetro dell’unità lampada né l’interno del proiettore.

• Per evitare di farsi male o di danneggiare la lampada, seguire attentamente la procedura sotto.

Spegnere il proiettore.

1 3

Premere ON/OFF sul proiettore o POWER sul telecomando. Attendere che la ventola di raffreddamento si fermi.

Rimuovere l’unità

lampada.

Scollegare il cavo di

alimentazione elettrica.

Disinserire la spina del cavo di alimentazione dalla presa CA.

Inserire l’unità lampada

nuova.

Rimuovere il coperchio dell’unità lampada.

Rovesciare il proiettore e allentare le viti per l’assistenza tecnica da parte dell’utente che fissano il coperchio del telaio portalampada. Quindi aprire il coperchio nella direzione della freccia.

soluzione di problemi

Manutenzione e

Applicare il coperchio dell’unità lampada.

Allentare le viti di fissaggio sul telaio portalampada. Sospendere l’unità lampada afferrandola per la maniglia e tirarla verso se stessi.

Spingere l’unità lampada per sistemarla al suo posto nel vano dell’unità lampada. Avvitare le viti di fissaggio.

Far scorrere il coperchio dell’unità lampada in direzione della freccia. Serrare quindi le viti per l’assistenza tecnica da parte dell’utente.

Sostituzione della lampada di proiezione

Per azzerare il timer della lampada

Collegare la spina del

cavo di alimentazione.

Inserire la spina del cavo di alimentazione nella presa CA.

Azzerare il timer della lampada.

1 Premere contemporaneamente

KEYSTONE (ⴐ), KEYSTONE (ⴑ), quindi ON/OFF.

• Azzerare il timer della lampada solo dopo aver sostituito la lampada.

Uso della serratura Kensington

Viene visualizzato “LAM. 0000H” e questo significa che il timer della lampada è stato azzerato.

Immagine e suono assenti.

Manutenzione e

Suono udibile ma immagine

soluzione di problemi

assente.

Il colore è sbiadito o scadente.

Immagine sfocata.

L’immagine appare ma il suono è assente.

Si sente occasionalmente uno strano suono dal rivestimento del proiettore.

L’indicatore di manutenzione si illumina.

Appaiono disturbi nell’immagine.

La lampada non si accende.

Connettore di sicurezza Kensington standard

Soluzione di problemi

Problema

• Il cavo di alimentazione del proiettore non è collegato alla presa di corrente.

• L’ingresso selezionato è sbagliato. (Vedere pagina 19.)

• I cavi sul retro del proiettore sono collegati in modo errato. (Vedere le pagine 13–17.)

• Le pile del telecomando sono esaurite. (Vedere pagina 10.)

• Il coperchio del telaio portalampada non è installato saldamente (Vedere pagina 47).

• I cavi sul retro del proiettore sono collegati in modo errato. (Vedere le pagine 13–17.)

• Le regolazioni di “Contrasto” e “Luminos.” sono impostate sul minimo. (Vedere pagina 31.)

• Le regolazioni di “Colore” e “Sfumatura” non sono corrette. (Vedere pagina 31.)

• Regolare la messa a fuoco. (Vedere pagina 19.)

• La distanza di proiezione è troppo lunga o troppo corta per permettere una messa a fuoco corretta. (Vedere pagina 20–21.)

• I cavi sul retro del proiettore sono collegati in modo errato. (Vedere le pagine 13–17.)

• Il volume è regolato sul minimo. (Vedere pagina 19.)

• Se l’immagine è normale, il suono è dovuto a contrazioni del rivestimento causate da cambiamenti

di temperatura. Questo non influenza il funzionamento o le prestazioni.

• Vedi a pagina 46, “Lampada/indicatori di manutenzione”.

• Regolare l’impostazione “Fase”. (Vedere pagina 33.)

• Il coperchio del telaio portalampada non è installato saldamente (Vedere pagina 47).

Questo proiettore è dotato di un connettore di sicurezza Kensington standard per l’uso con un sistema di sicurezza Kensington MicroSaver. Fare riferimento alle istruzioni allegate al sistema per come usarlo per assicurare il proiettore.

Controllo

Appendice

Uso della custodia di trasporto morbida

Utilizzare la custodia di trasporto morbida per evitare di danneggiare il proiettore e il suo obiettivo durante il trasporto.

CAUTELA

• Non sollevare o trasportare il proiettore afferrandolo dall’obiettivo o dal copriobiettivo, poiché ciò può danneggiare l’obiettivo.

• Non introdurre nella custodia di trasporto morbida altri oggetti oltre al proiettore.

• Prima di inserire il proiettore nella sua custodia di trasporto morbida, accertarsi che esso si sia raffreddato in misura sufficiente.

• Utilizzare la custodia di trasporto morbida soltanto per riporre o trasportare il proiettore.

• Non lasciare il proiettore sotto i raggi diretti del sole, all’interno di vetture prive di una ventilazione adeguata o presso attrezzature che irraggiano calore.

Installazione del copriobiettivo

Installare il copriobiettivo come mostrato nell’immagine sulla destra.

Per rimuovere il copriobiettivo, sfilarlo premendo le due aree convesse.

Appendice

Assegnazione dei terminali di collegamento

Porta DVI INPUT 1: a 29 pin

C4 C3

C2 C1

• *1 Ritorno di 5 V, Hsync (Sincr. orizz.) e Vsync (Sincr. Vert.)

In questa apparecchiatura questi pin non

• * sono utilizzati.

24 17

816 1

Ingresso DVI

N. terminale

1 Dati T.M.D.S. 2 2 Dati T.M.D.S. 2 3 Schermo dati T.M.D.S. 2/4 4 Dati T.M.D.S. 4* 5 Dati T.M.D.S. 4* 6 Orologio DDC 7 Dati DDC 8 Sincronizzazione verticale

9 Dati T.M.D.S. 1 10 Dati T.M.D.S. 1 11 Schermo dati T.M.D.S. 1/3 12 Dati T.M.D.S. 3* 13 Dati T.M.D.S. 3* 14 Alimentazione 5 V 15 Terra* 16 Rilevam. spinotto sotto tensione 17 Dati T.M.D.S. 0 18 Dati T.M.D.S. 0 19 Schermo dati T.M.D.S. 0/5 20 Dati T.M.D.S. 5* 21 Dati T.M.D.S. 5* 22 Schermo orologio T.M.D.S. 23 Orologio T.M.D.S. 24 Orologio T.M.D.S.

C1 Ingresso analogico, rosso C2 Ingresso analogico, verde C3 Ingresso analogico, blu C4 Sincronizzazione orizzontale C5 Massa

Nome

2 2

Ingresso RGB

N. terminale

1 Non collegato 2 Non collegato 3 Non collegato 4 Non collegato 5 Non collegato 6 Orologio DDC 7 Dati DDC 8 Sincronizzazione verticale

9 Non collegato 10 Non collegato 11 Non collegato 12 Non collegato 13 Non collegato 14 Alimentazione 5 V 15 Massa 16 Non collegato 17 Non collegato 18 Non collegato 19 Non collegato 20 Non collegato 21 Non collegato 22 Non collegato 23 Non collegato 24 Non collegato

C1 Ingresso analogico, rosso C2 Ingresso analogico, verde C3 Ingresso analogico, blu C4 Sincronizzazione orizzontale C5 Massa

Nome

Appendice

Ingresso COMPONENTE

N. terminale

1 Non collegato 2 Non collegato 3 Non collegato 4 Non collegato 5 Non collegato 6 Non collegato 7 Non collegato 8 Non collegato

9 Non collegato 10 Non collegato 11 Non collegato 12 Non collegato 13 Non collegato 14 Non collegato 15 Massa 16 Non collegato 17 Non collegato 18 Non collegato 19 Non collegato 20 Non collegato 21 Non collegato 22 Non collegato 23 Non collegato 24 Non collegato

C1 Ingresso analogico Pr C2 Ingresso analogico Y C3 Ingresso analogico Pb C4 Non collegato C5 Massa

Nome

Assegnazione dei terminali di collegamento

Porta di segnale OUTPUT (INPUT 1): mini connettore femmina D-sub a 15 pin

Uscita RGB

Analogico

1 Uscita video (rosso)

15 6 1

2 Uscita video

(verde/sinc. sul verde) 3 Uscita video (blu) 4 Non collegato 5 Non collegato 6 Terra (rosso) 7 Terra (verde/sinc. sul verde) 8 Terra (blu) 9 Non collegato

10 Massa 11 Massa 12 Non collegato 13 Segnale sinc. orizzontale 14 Segnale sinc. verticale 15 Non collegato

Terminale RS-232C: connettore femmina mini-DIN a 7 pin

Uscita COMPONENTE

Analogico

R (CR)

1P 2Y

B (CB)

3P 4 Non collegato 5 Non collegato 6 Terra (P 7 Terra (Y) 8 Terra (P

9 Non collegato 10 Non collegato 11 Non collegato 12 Non collegato 13 Non collegato 14 Non collegato 15 Non collegato

N. terminale Segnale Nome

1 VCC (USB) Alimentazione USB

2 RD Ricezione dati 3 SD Invio dati 4 USB () Dati USB () 5 Massa Massa segnale 6 USB () Dati USB () 7 NC (Riservato)

Porta RS-232C: connettore maschio D-sub a 9 pin del cavo DIN D-sub RS-232C

N. terminale Segnale Nome

1CD 2 RD Ricezione dati 3 SD Invio dati 4ER 5 SG Massa segnale 6 DR Gruppo dati pronto 7 RS Richiesta di invio 8 CS Libero all’invio 9CI

Connettore USB: connettore USB a 4 pin per il cavo di controllo del mouse USB

N. terminale Segnale Nome

1 VCC Alimentazione USB

4321

2 USB () Dati USB  3 USB () Dati USB  4 SG Massa segnale

Appendice

Specifiche della porta RS-232C

Controllo PC

Un computer può essere usato per controllare il proiettore collegando un cavo RS-232C (modem ad azzeramento, tipo incrociato, venduto separatamente) al proiettore. (Vedere pagina 17 per il collegamento.)

Condizioni di comunicazione

Regolare le impostazioni di porta seriale del computer in corrispondenza a quelle della tabella. Formato segnale: Conforme allo standard RS-232C Velocità baud: 9.600 bps Lunghezza dati: 8 bits Bit di parità: Nessuno Bit di arresto: 1 bit Controllo flusso: Nessuno

Formato basilare

I comandi dal computer sono inviati nel seguente ordine: comando, parametro e codice di ritorno. Dopo che il proiettore esegue il comando inviato dal computer, invia un codice di risposta al computer.

Formato comando

C1 C2 C3 C4 P1 P2 P3 P4

Codice di ritorno (0DH)

Comando 4 cifre Parametro 4 cifre

Formato codice di risposta

Risposta normale

O K

Codice di ritorno (0DH)

Risposta problema (Errore dovuto a comando o parametro non corretto o ad altri errori di comunicazione.)

E R R

Codice di ritorno (0DH)

Quando viene inviato più di un codice, inviare ciascun comando solo dopo che si è verificato il codice di risposta OK del proiettore per il comando precedente.

• Quando si usa la funzione di controllo computer del proiettore, lo stato di funzionamento del proiettore non può essere letto al computer. Verificare quindi lo stato trasmettendo i comandi di visualizzazione per ciascun menu di regolazione e controllando lo stato con la visualizzazione sullo schermo. Se il proiettore riceve un comando diverso da un comando di visualizzazione menu, esegue il comando senza visualizzare la visualizzazione sullo schermo.

Comandi

ESEMPIO

• Quando per la voce COMMUTAZIONE INGRESSO è impostata l’opzione INGRESSO 1 (DVI).

ProiettoreComputer

IRGB _ 1__

→ ←

VOCE DI

CONTROLLO

IMPOSTAZIONE ALIMENTAZIONE

COMMUTAZIONE INGRESSO

COMANDO

C1 C2 C3 C4 P1 P2 P3 P4

PARAMETRO

CONTENUTO DEL

COMANDO

SPEGNIMENTO (ATTESA)

ACCENSIONE

INGRESSO1 (DVI)

INGRESSO1 (RGB)

INGRESSO1 (COMPONENTE)

INGRESSO2 (S-VIDEO)

INGRESSO3 (VIDEO)

• Se nella colonna del parametro c’è un segno di sottolineatura (_), immettere uno spazio.

Appendice

Tabella di compatibilità computer

Frequenza orizzontale: 31,5-80 kHz Frequenza verticale: 56-85 Hz Orologio pixel: 25-135 MHz Compatibile con segnali di sincronizzazione di video con sonoro e sincronizzazione su verde SXGA (1.280  1.024) compatibile in compressione intelligente XGA (1.024  768) compatibile in compressione intelligente (solo PG-M15S)

PC/

MAC/

PC/

MAC 13"

PC/

MAC 19" MAC 16"

MAC 21"

VGA

SVGA

XGA

SXGA

VGA

XGA

SVGA

SXGA

Risoluzione

640  350

720  350

640  400

720  400

640  480

800  600

1.024  768

1.152  864

1.152  882

1.280 1.024

640  480

1.024  768

832  624

1.152  870

Frequenza orizzontale

Frequenza

(kHz)

verticale

27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 27,0 60 31,5 70 37,9 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,3 50 35,1 56 37,9 60 44,5 70 48,1 72 46,9 75 53,7 85 35,5 43 40,3 50 48,4 60 56,5 70 60,0 75 68,7 85 55,0 60 66,2 70 67,5 75 54,8 60 65,9 72 64,0 60

35,0

48,4 60 60,0 49,7 75

68,7

(Hz)

85 60 70 85 50 60

70 72 75 85

VESA

Standard



Display

M15S

Ingrandimento

proporzionato

Stesse

dimensioni

Compressione

intelligente

Ingrandimento

proporzionato

Compressione

intelligente

Display

M15X

Ingrandimento proporzionato

Stesse

dimensioni

Compressione

intelligente

Ingrandimento proporzionato

Stesse

dimensioni

Ingrandimento proporzionato

Compressione

intelligente

• Questo proiettore può non essere in grado di visualizzare immagini da computer portatili nel modo simultaneo (CRT/ LCD). In questo caso disattivare lo schermo LCD del computer portatile ed emettere i dati di visualizzazione nel modo

“solo CRT”. Dettagli su come cambiare i modi di visualizzazione si trovano nel manuale di istruzioni del computer portatile.

• Questo proiettore può ricevere segnali VGA nel formato VESA 640  350, ma “640  400” appare sullo schermo.

Appendice

Caratteristiche tecniche

Tipo prodotto

Modello

Sistema Video

Metodo di visualizzazione

Pannello DMD

Proiettore digitale multimediale PG-M15X/PG-M15S NTSC/NTSC 4.43/PAL/PAL-M/PAL-N/PAL 60/SECAM/DTV480i Digital Micromirror Device™ (DMD™) su chip singolo Texas Instruments Dimensioni pannello: 0,7  (17,8 mm) Chip DMD XGA/SVGA da 1 pollice Numero di punti: 786.432 punti (1.024 [O]  768 [V])/PG-M15X

Lampada di proiezione

Obiettivo

Rapporto contrasto

Segnale in ingresso video

Obiettivo zoom 1–1,2, F2,2–2,4, f=28,5–34,2 mm Lampada a scarica ad alta intensità (lampada HID), 120 W CA 500:1 Connettore RCA (INPUT 3): VIDEO, video composito, 1,0 Vp-p, sinc. negativa, terminato 75 Ω

Segnale in ingresso S-video

Connettore Mini DIN a 4 pin (INPUT 2) Y (segnale di luminanza): 1,0 Vp-p, sinc. negativa, terminato 75 Ω C (segnale di crominanza): Burst 0,286 Vp-p, terminato 75 Ω

Segnale in ingresso a componenti

Connettore a 29 pin (INPUT 1) Y: 1,0 Vp-p, sinc. negativa, terminato 75 Ω

B: 0,7 Vp-p, terminato 75 Ω

R: 0,7 Vp-p, terminato 75 Ω

Segnale ingresso RGB computer

Definizione orizzontale

700 linee TV (ingresso video) Connettore a 29 pin (INPUT 1) Ingresso analogico di tipo RGB separato/sinc. sul verde: 0–0,7 Vp-p, positivo, terminato 75 Ω

EGNALE SINC. ORIZZONTALE: Livello TTL (positivo/negativo)

EGNALE SINC. VERTICALE: Come sopra

Orologio pixel

Frequenza verticale

Frequenza orizaontale

Segnale ingresso audio

Uscita audio

Sistema diffusore

Tensione nominale Corrente in ingresso Frequenza nominale

Consumo di corrente Dissipazione termica

Temperatura di impiego

Temperatura di deposito

Cabinet

25–135 MHz 56–85 Hz 31,5–80 kHz mini-jack diametro 3,5: AUDIO, 0,4 Vrms più di 47 kΩ (stereo) 2,0 W (monofonico) 4  2,8 cm 100–240 V CA 2,0 A 50/60 Hz 180 W <680 BTU/ora Da 41°F a 95°F (Da 5°C a 35°C) Da 14°F a 140°F (Da 10°C a 60°C) Lega di magnesio (il pannello dei terminali, il coprilampada e il coperchio dell’apertura laterale sono realizzati in plastica.)

Frequenza portante I/R

Dimensioni (circa)

38 kHz

⁄64  1 31⁄32  6 59⁄64 (225 (L)  50 (A)  176 (P) mm) (solo corpo principale)

⁄64  2 19⁄32  6 31⁄32 (225 (L)  66 (A)  177 (P) mm) (inclusi piedini di regolazione e

8 parti sporgenti)

Accessori in dotazione

Peso (circa)

3,5 lbs (1,6 kg) Telecomando, Due pile formato AAA, Cavo di alimentazione per USA, Canada ecc. (5 11, 1,8 m), Cavo di alimentazione per l’Europa, eccetto il Regno Unito (5 11, 1,8 m), Cavo di alimentazione per il Regno Unito, Hong Kong e Singapore (5 11, 1,8 m), Cavo di alimentazione per l’Australia, la Nuova Zelanda e l’Oceania (5 11, 1,8 m), Cavo DVI analogico-VGA (5 11, 1,8 m), Adattatore DVI analogico-VGA, Cavo audio per PC (6 7, 2,0 m), Cavo DIN D-sub RS-232C (6 Cavo di controllo mouse USB (5 11, 1,8 m), Cavo video (5 11, 1,8 m), Cavo S-video (5 11, 1,8 m), Cavo AV (5 11, 1,8 m), Custodia di trasporto morbida, Copriobiettivo con cinghietto, CD-ROM, Manuale di istruzioni del proiettore, Guide rapide di riferimento del proiettore

Pezzi di ricambio

Telecomando (9HJ7583104001), Pile formato AAA (9HJ4683101001), Cavo di alimentazione per USA, Canada ecc. (9HJ4283114001), Cavo di alimentazione per l’Europa, eccetto il Regno Unito (9HJ4283116001), Cavo di alimentazione per il Regno Unito, Hong Kong e Singapore (9HJ4283117001), Cavo di alimentazione per l’Australia, la Nuova Zelanda e l’Oceania (9HJ4283118001), Cavo DVI analogico-VGA (9HJ4283119001), Adattatore DVI analogico-VGA (9HJ4283124001), Cavo audio per PC (9HJ4283120001), Cavo DIN D-sub RS-232C (9HJ4283123001), Cavo RGB per computer (9HJ4283111001), Cavo di controllo mouse USB (9HJ4283122001), Cavo video (9HJ4283112001), Cavo S-video (9HJ4283113001), Cavo AV (9HJ4283121001), Custodia di trasporto morbida (9HJ5383101001), Copriobiettivo con cinghietto (9HJ7083117001), CD-ROM (9HJ3683104001), Manuale di istruzioni del proiettore (9HJ3683107001), Guide rapide di riferimento del proiettore (9HJ3683110001)

Appendice

Questo proiettore SHARP utilizza un pannello DMD molto sofisticato dotato di 786.432 (PG-M15X)/480.000 (PG-M15S) pixel. Come nel caso di qualsiasi apparecchio ad alta tecnologia, come televisori a grande schermo, sistemi video e videocamere, l’apparecchio deve essere conforme a certe tolleranze accettabili.

480.000 punti (800 [O]  600 [V])/PG-M15S

/2, 16,5 cm), Cavo RGB per computer (5 11, 1,8 m),

In questa unità sono presenti alcuni pixel inattivi, compresi nelle tolleranze accettabili, che possono dare luogo a punti inattivi nell’immagine visualizzata sullo schermo. Questo non influenza la qualità di immagine o la durata utile dell’apparecchio.

Le caratteristiche tecniche sono soggette a modifiche senza preavviso.

Dimensioni

(176)

Rear View

Vista posteriore

Vista superiore

Top View

Vista laterale

8 55/64 (225)

6 1/32 (153)

3 1/64 (76,5)

(3)

(13)

(24,5)

1 (25,5)

(120,5)

(66)

Vista frontale

Vista inferiore

Appendice

Unità: pollici (mm)

Glossario

Clock

La regolazione dell’orologio viene fatta per regolare i parasiti verticali quando il livello dell’orologio è incorretto.

Compatibilità

Rappresenta la capacità di uso con diversi modi dei segnali delle immagini.

Correzione keystone digitale anti-aliasing

Funzione per correggere in modo digitale un’immagine deformata quando il proiettore è inclinato rispetto al piano di appoggio.

DVI

Interfaccia visiva digitale che supporta la visualizzazione di immagini sia digitali, sia analogiche.

Fase

Lo spostamento della fase rappresenta uno spostamento di sincronizzazione fra i segnali isomorfici con la stessa risoluzione. Quando il livello di fase è incorretto, l’immagine proiettata mostra un lampeggiamento tipicamente orizzontale.

Fermo immagine

Funzione per immobilizzare una immagine in movimento.

Fondo

Immagine di regolazione iniziale proiettate quando nessun segnale viene immesso.

GUI

Interfaccia grafico utilizzatore (GUI = Graphical User Interface). Interfaccia dell’utente con grafiche che permettono una operazione più facile.

Ingrandimento

Zoomare in modo digitale verso l’interno su una porzione di una immagine.

Mouse senza fili

Funzione per operare il controllo del mouse del computer con il telecomando in dotazione.

PDF

Formato di documenti portatili (PDF = Portable Document Format). Formato di documentazione utilizzato per trasferire testi ed immagini dal CD-ROM.

Punto per punto

Modo che permette di proiettare le immagini con la loro risoluzione intrinseca.

Rapporto di aspetto

Rapporto tra larghezza e altezza di un’immagine. Il normale rapporto di aspetto delle immagini computer e video è 4:3. Esistono anche immagini larghe con un rapporto di aspetto 16:9 e 21:9.

Ridimensiona

Permette di modificare o personalizzare il modo di visualizzazione delle immagini per migliorare le immagini in ingresso. È possibile selezionare 4 modalità diverse: NORMALE, PUNTO PER PUNTO, STIRATURA e BORDO.

Risoluzione SVGA

Risoluzione con 800  600 pixel che utilizza il segnale di un computer (DOS/V) compatibile IBM/AT.

Risoluzione XGA

Risoluzione con 1.024  768 pixel che utilizza il segnale di un computer (DOS/V) compatibile IBM/AT.

RS-232C

Funzione per controllare il proiettore dal computer utilizzando le porte RS-232C sul proiettore e sul computer.

Sincronismo

Sincronizza la risoluzione e lo spostamento della fase di due segnali. Quando viene ricevuta una immagine con una risoluzione differente da quella del computer, l’immagine proiettata può essere deformata.

Sincronizzazione automatica

Optimizza le immagini del computer proiettate aggiustando automaticamente certe caratteristiche.

Sincronizzazione composita

Il segnale che combina gli impulsi di sincronismo orizzontali e verticali.

Appendice

Sinc. sul verde

Modo di segnale video di un computer che sovrappone il segnale di sincronismo orizzontale e verticale allo spinotto dei segnali di colore verde.

Tecnologia di compressione intelligente

Ridimensionamento di alta qualità delle immagini a bassa ed alta risoluzione per adattarsi alla risoluzione intrinseca del proiettore.

Index analitico

Adattatore DVI analogico-VGA ........................................ 14

Anello di messa a fuoco................................................... 9

Bocca di ingresso ............................................................ 9

Cavo audio per PC........................................................... 13

Cavo AV ........................................................................... 15

Cavo di alimentazione...................................................... 13

Cavo di controllo mouse USB .......................................... 24

Cavo DIN D-sub RS-232C ............................................... 17

Cavo DVI analogico-VGA................................................. 14

Cavo RGB per computer ................................................. 14

Cavo S-video.................................................................... 15

Cavo video ....................................................................... 15

Clock ................................................................................ 33

Connettore di sicurezza Kensington standard ................ 48

Coperchio ribaltabile........................................................ 10

Correzione della distorsione trapezoidale ....................... 23

Custodia di trasporto morbida ......................................... 49

Diffusore ........................................................................... 9

Disp.Mute AV ................................................................... 40

Dispositivo di regolazione ................................................ 22

Fase ................................................................................. 33

Feritoia di trasmissione dei segnali del telecomando...... 10

Fondo ............................................................................... 43

GUI (interfaccia grafico utilizzatore) ................................ 26

Indicatore di alimentazione .............................................. 18

Indicatore di avvertimento temperatura ........................... 46

Indicatore di sostituzione lampada .................................. 46

Indicatore di trasmissione dei segnali del telecomando ...

Informazioni segnale ........................................................ 39

Ingrandimento di immagine digitale ................................ 35

Linguaggio di visualizzazione sullo schermo .................. 30

Manopola dello zoom....................................................... 19

Modo PRO........................................................................ 44

Montaggio al soffitto......................................................... 22

Mouse senza fili ............................................................... 25

PDF .................................................................................. 8

Porta ANALOG OUTPUT ................................................. 9

Porta DVI-DIGITAL/ANALOG INPUT 1 ............................. 9

Porta MOUSE ................................................................... 24

Porta RS-232C ................................................................. 17

Presa CA .......................................................................... 13

Rapporto di aspetto ......................................................... 36

Regolazione della sincronizzazione automatica .............. 33

Regolazioni dell’immagine ............................................... 31

Regolzione altezza ........................................................... 22

Retroproiezione ................................................................ 22

Risoluzione SVGA ............................................................ 5

Risoluzione XGA .............................................................. 5

Sensore di comandi a distanza. ...................................... 25

Soff  retro ...................................................................... 44

Sorgente automatica ........................................................ 43

Spegn.Automatico ........................................................... 42

Tasti KEYSTONE .............................................................. 23

Tasti SEL./ADJ. ................................................................. 26

Tasti VOLUME .................................................................. 19

Tasto AUTO SYNC ........................................................... 33

Tasto AV MUTE................................................................. 19

Tasto BACK ...................................................................... 27

Tasto ENLARGE ............................................................... 35

Tasto ENTER .................................................................... 26

Tasto FREEZE................................................................... 34

Tasto GAMMA .................................................................. 38

Tasto INPUT ..................................................................... 19

Tasto L-CLICK .................................................................. 25

Tasto MENU ..................................................................... 26

Tasto MOUSE ................................................................... 25

Tasto ON/OFF................................................................... 18

Tasto POWER ................................................................... 18

Tasto R-CLICK.................................................................. 25

Tasto RESIZE.................................................................... 36

Tecnologia di compressione intelligente.......................... 5

Telecomando.................................................................... 25

Terminale AUDIO INPUT .................................................. 9

Terminale S-VIDEO INPUT 2 ............................................ 15

Terminale VIDEO INPUT 3 ............................................... 15

Timer lam. ........................................................................ 39

Ventola di raffreddamento (bocca di scarico) ................. 9

Vis.OSD ............................................................................ 41

Appendice

Assistenza tecnica SHARP

In caso di problemi durante l’installazione o il funzionamento di questo proiettore, consultare anzitutto la sezione “Soluzione di problemi” alla pagina 48. Qualora il manuale di funzionamento non fornisca indicazioni sufficienti a

risolvere il problema, mettersi in contatto con il reparto di assistenza tecnica del più vicino distributore autorizzato SHARP.

USA Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharplcd.com

Canada Sharp Electronics of Canada Ltd.

Sharp Customer Care Center (905) 568-7140 (Local) of 877-742-7722 (toll free) http://www.sharp.ca

Messico Sharp Electronics Corporation Mexico Branch

Servicío al cliente llame: SHARP GENIAL Respuestas Inmediatas (525) 716-9000

Germania Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Regno Unito Sharp Electronics (U.K.) Ltd.

0161-205-2333

Italia Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 (39) 02-89595-293 (Fax) http://www.sharp.it

Australia Sharp Corporation of Australia Pty.Ltd.

02-9830-4600 02-9672-1216 (Fax) http://www.sharp.net.au

Nuova Zelanda Sharp Corporation of New Zealand

(09) 634-2059 (09) 636-6972 http://www.sharpnz.co.nz

Singapore Sharp-Roxy Sales (Singapore) Pte., Ltd.

65-4294342 http://www.sharp.com.sg kwee@global.sharp.co.jp

Malaysia Sharp-Roxy Sales & Service Co.

(M) Sdn. Bhd. No: 1A, Persiaran Kuala Langat, Section 27, 40400 Shan Alam, Selangor Arul Ehsan, Malaysia (60) 3-5125678 (60) 3-5154868 (Fax)

Emirati Arabi Uniti (EAU) Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Tailandia Sharp Thebnakorn Co., Ltd.

02-236-0170 02-236-9188 (Fax) http://www.sharp-th.com

Corea Sharp Electronics Incorporated of Korea

Appendice

(82) 2-3660-2002 (82) 2-3660-2029 (Fax) http://www.sharp-korea.co.kr webmaster@sharp-korea.co.kr

SHARP CORPORATION

Sharp PG-M15S, PG-M15X User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

PRECAUZIONI IMPORTANTI

Caratteristiche principali

Indice

Metodo di accesso ai manuali operativi PDF (per Windows e Macintosh)

Nomi delle parti

Impostazione e collegamenti

Accessori in dotazione

Collegamenti del proiettore

Funzionamento

Operazioni basilari

Impostazione dello schermo

Controllo del mouse senza fili dal telecomando

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Selezione del linguaggio di visualizzazione sullo schermo

Selezione del modo di sistema di ingresso video (Solo INGRESSO 2 o 3)

Regolazione delle immagini

Selezione della temperatura di colore

Regolazioni delle immagini del computer (Solo modalita INGRESSO 1 (RGB))

Regolazione delle immagini sul computer

Funzioni utili

Funzione di fermo immagine

Ingrandimento di immagine digitale

Selezione del modo di visualizzazione immagine

Correzione del gamma

Controllo del tempo di impiego della lampada

Attivazione/disattivazione del messaggio AV Silenziamento

Funzione di esclusione delle indicazioni visualizzazione sullo schermo

Funzione di disattivazione automatica

Rilevamento automatico della sorgente in ingresso

Manutenzione e soluzione di problemi

Lampada/indicatori di manutenzione

Sostituzione della lampada di proiezione

Uso della serratura Kensington

soluzione di problemi

Appendice

Uso della custodia di trasporto morbida

Assegnazione dei terminali di collegamento

Specifiche della porta RS-232C

Caratteristiche tecniche

Dimensioni

Glossario

Assistenza tecnica SHARP
