TÍPUS: MX-M282N

MX-M362N MX-M452N MX-M502N

DIGITÁLIS TÖBBFUNKCIÓS RENDSZER

BEÜZEMELÉSI ÚTMUTATÓ

Tartsa ezt a kézikönyvet elérhető helyen, hogy szükség esetén használni tudja.

Vigyázat!

A teljes áramtalanításhoz húzza ki a konnektorból a csatlakozót. A csatlakozó-aljzat a készülék mellé legyen telepítve, és legyen könnyen hozzáférhető.

Az EMC előírásoknak való megfelelés érdekében ehhez a készülékhez árnyékolt illesztőkábeleket kell használni.

EMC (ez a gép és perifériák)

Figyelmeztetés:

Jelen termék A Osztályú. Szűk környezetben jelen termék elektromos interferenciát okozhat, mely esetben a használónak meg kell tennie a megfelelő intézkedéseket.

Ez a gép a Független JPEG Csoport által kifejlesztett modulokkal rendelkező szoftvert tartalmaz.

Flash® technológiáját alkalmazza.

LICENSZSZERZŐDÉS

A LICENSZSZERZŐDÉS megjelenik a szoftver CD-ROM-ról történő telepítésekor. Amikor a CD-ROM-on vagy a gépen lévő teljes szoftvert vagy annak bizonyos részét használja, aláveti magát a LICENSZSZERZŐDÉS szabályainak.

Ezen termékek, amelyek kiérdemelték az ENERGY STAR hogy kiváló energia hatásfokkal való működésükkel védik a környezetet.

A fenti logó látható azokon a termékeken, amelyek megfelelnek az ENERGY STAR® irányelveknek. A logóval nem rendelkező termékek valószínűleg nem felelnek meg az ENERGY STAR

Garancia

Bár a SHARP Corporation minden erőfeszítést elkövet, hogy amennyire lehetséges a lehető legpontosabb és legsegítőbb legyen a használati útmutató, mégsem vállal garanciát az irat tartalmára vonatkozó hibákért. Minden különleges figyelmeztetés nélkül az itt közölt információk megváltoztathatóak. A SHARP nem vállal felelősséget semmilyen kárért, veszteségért, legyen az közvetlen vagy közvetett, a leírás használatából fakadó vagy azzal kapcsolatos.

© Copyright SHARP Corporation 2010. Minden jog fenntartva. Az irat sokszorosítása, átdolgozása vagy fordítása előzetes írott engedély hiányában tilos, kivéve ha a szerzői joggal kapcsolatos törvény máshogy rendelkezik.

minősítést, úgy lettek megtervezve,

irányelveknek.

Tartalom

FIGYELMEZTETÉSEK . . . . . . . . . . . . . . . . . . . . . . . 3

A kézikönyvben szereplő szimbólumok . . . . . . . . . 3

Tápellátás megjegyzések. . . . . . . . . . . . . . . . . . . . 3

Telepítési megjegyzések . . . . . . . . . . . . . . . . . . . . 4

A kellékekről . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Kezelési figyelmeztetések . . . . . . . . . . . . . . . . . . . 6

Lézer információ. . . . . . . . . . . . . . . . . . . . . . . . . . . 7

HASZNÁLATI ÚTMUTATÓK ÉS HASZNÁLATUK HOZZÁFÉRÉS A GÉP WEB SZERVERÉHEZ

. . . 8

. . . . . . . 9

A Web oldalak megnyitása. . . . . . . . . . . . . . . . . . . 9

A Kezelési útmutató letöltése . . . . . . . . . . . . . . . . . 9

AZ IP CÍM ELLENŐRZÉSE . . . . . . . . . . . . . . . . . . 10

RÉSZEGYSÉGEK NEVE ÉS FUNKCIÓK . . . . . . . 11

KÜLSŐ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

AUTOMATA DOKUMENTUMADAGOLÓ ÉS

DOKUMENTUMÜVEG . . . . . . . . . . . . . . . . . . . . . 14

A GÉP OLDALA ÉS HÁTLAPJA . . . . . . . . . . . . . 15

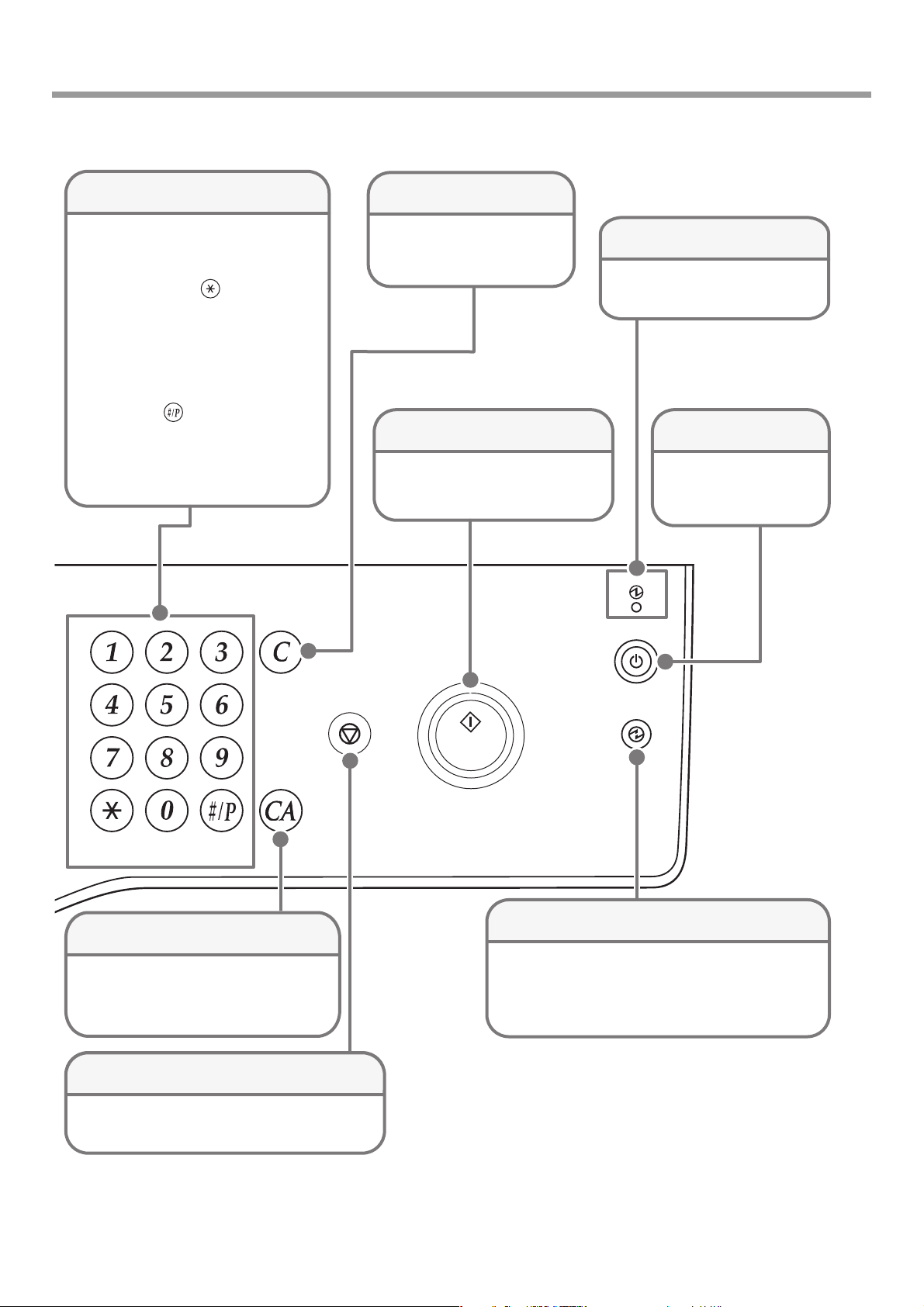

KEZELŐPANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

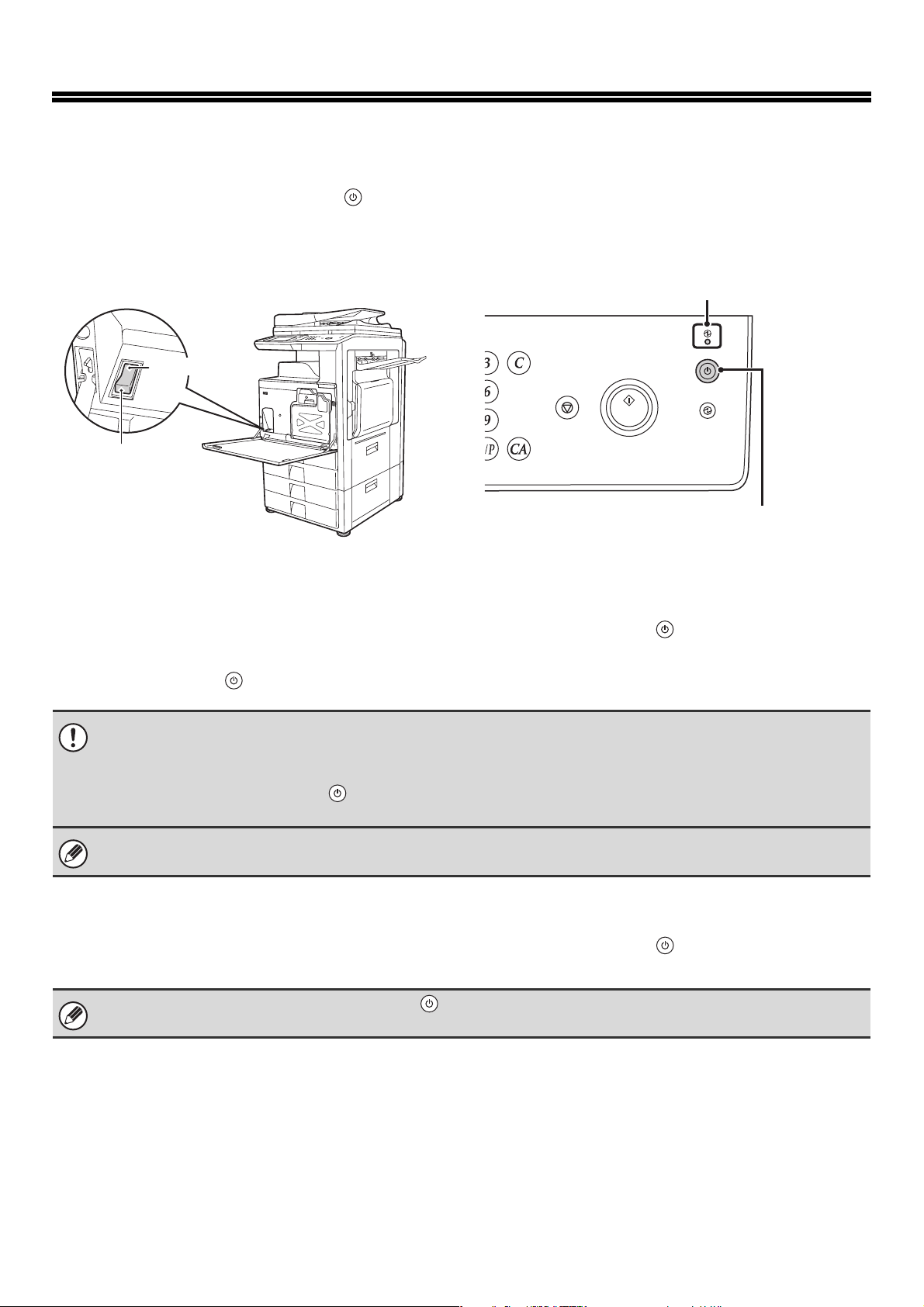

A GÉP BE- ÉS KIKAPCSOLÁSA . . . . . . . . . . . . . 18

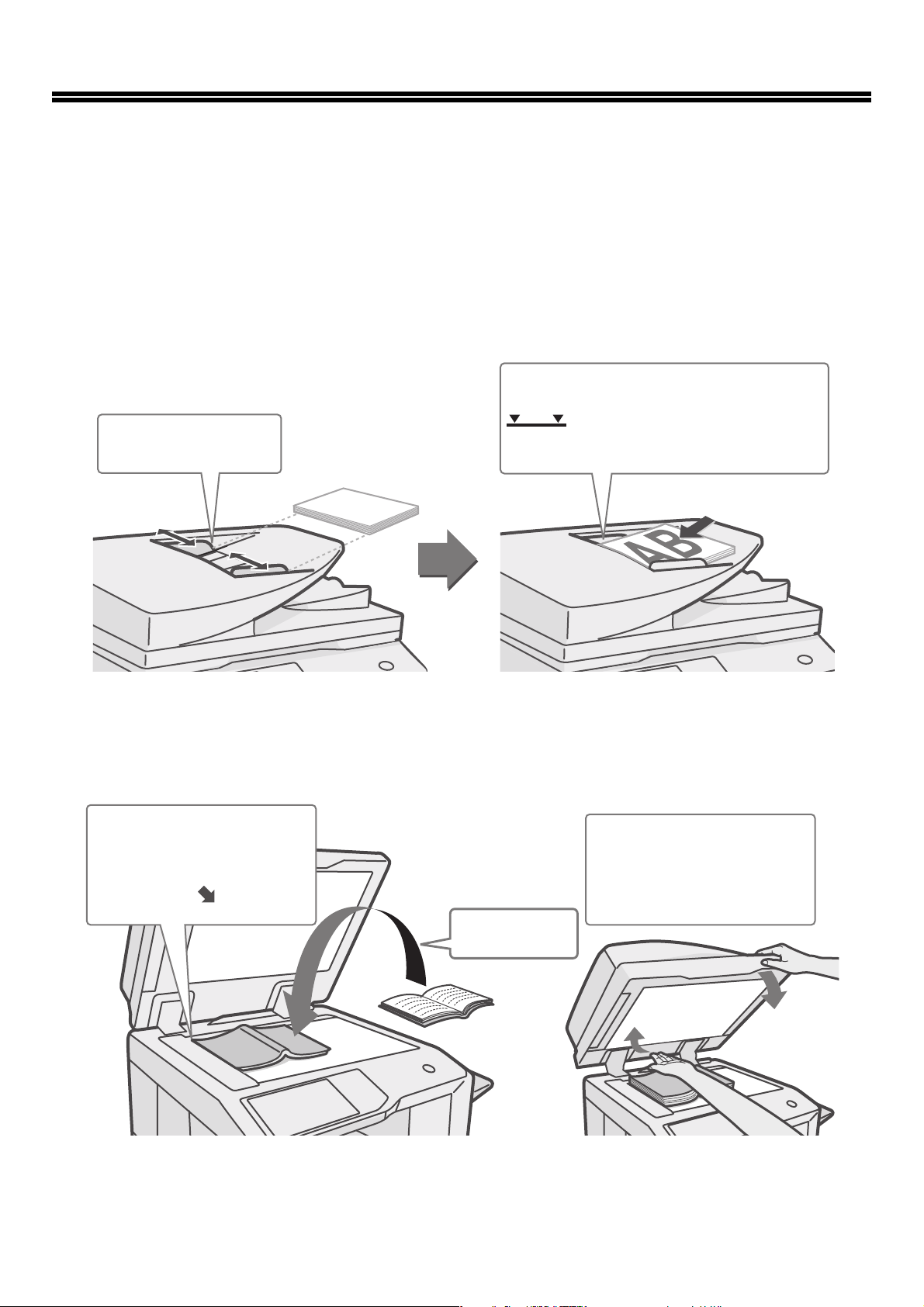

EREDETIK BEHELYEZÉSE. . . . . . . . . . . . . . . . . . 19

Az automata lapadagoló használata . . . . . . . . . . 19

A dokumentumüveg használata . . . . . . . . . . . . . . 19

HASZNÁLHATÓ PAPÍR . . . . . . . . . . . . . . . . . . . . 20

PAPÍR BETÖLTÉSE A TÁLCÁBA. . . . . . . . . . . . . 22

A tálcák neve . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

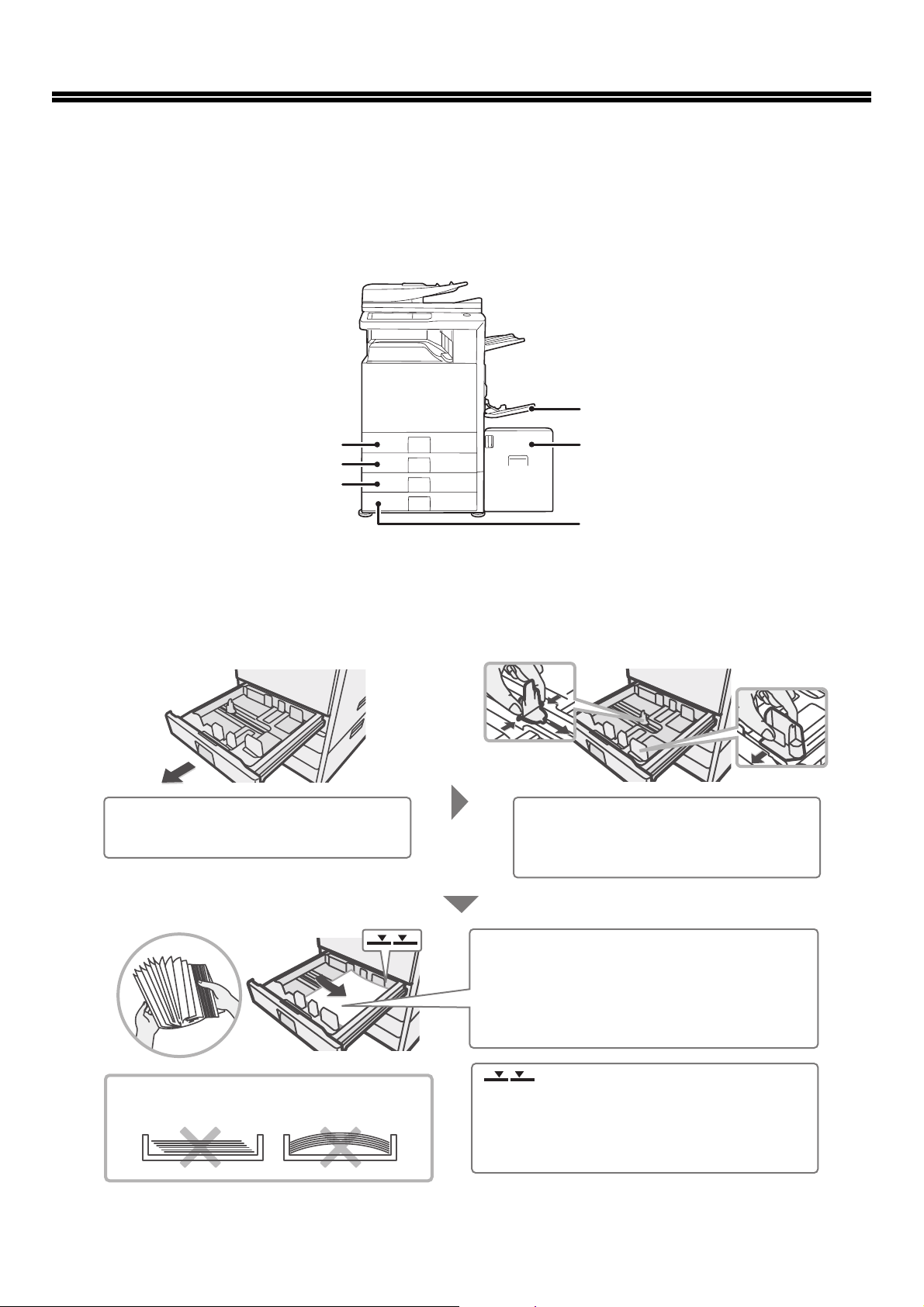

Papír betöltése a tálcába . . . . . . . . . . . . . . . . . . . 22

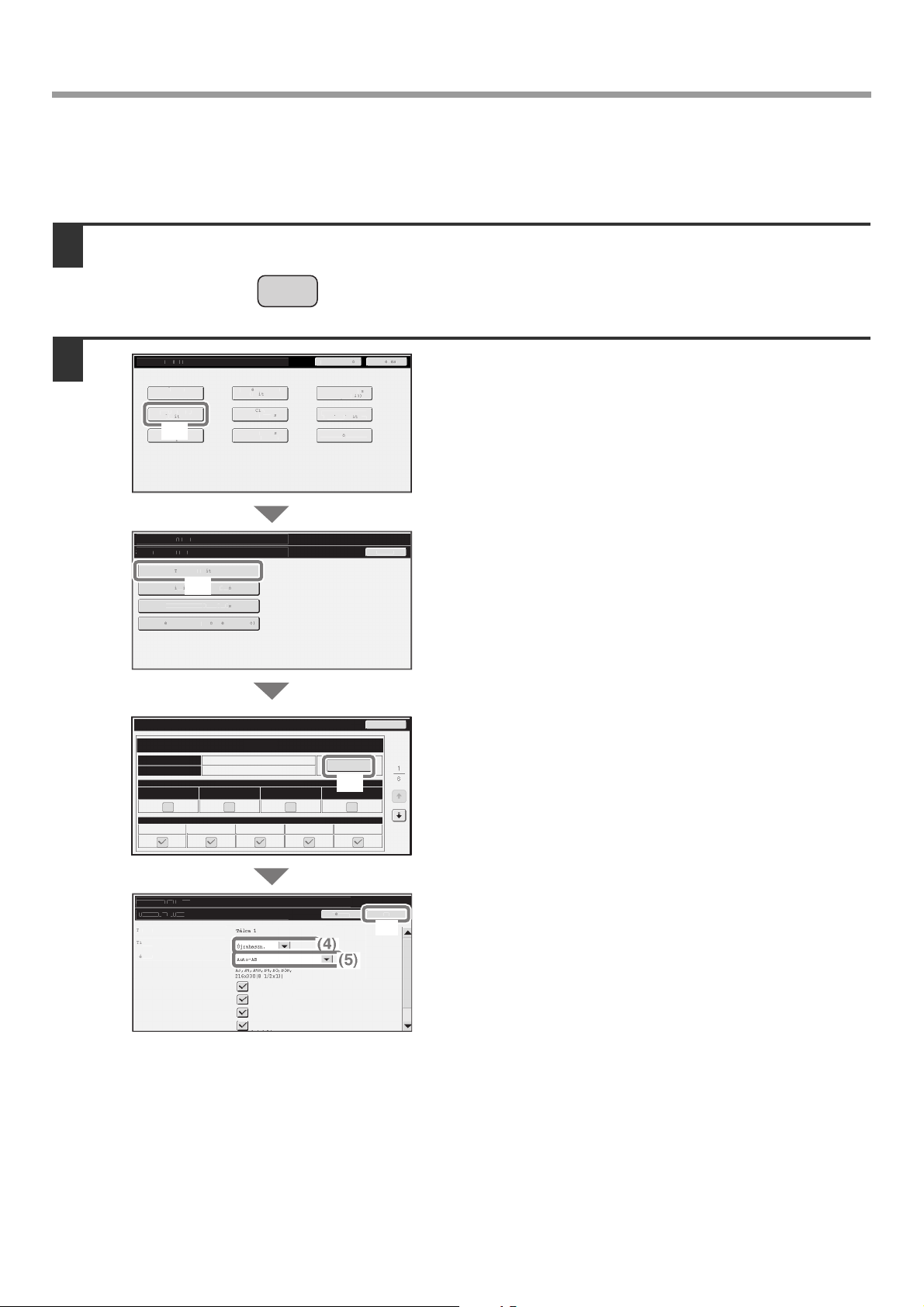

A tálcabeállítások módosítása . . . . . . . . . . . . . . . 23

Papír betöltése más tálcákba . . . . . . . . . . . . . . . . 24

A SZOFTVER TELEPÍTÉSE ELŐTT . . . . . . . . . . . 26

CD-ROM-OK ÉS SZOFTVER . . . . . . . . . . . . . . . 26

RENDSZERKÖVETELMÉNYEK ELLENŐRZÉSE . 28

A GÉP CSATLAKOZTATÁSA . . . . . . . . . . . . . . . 29

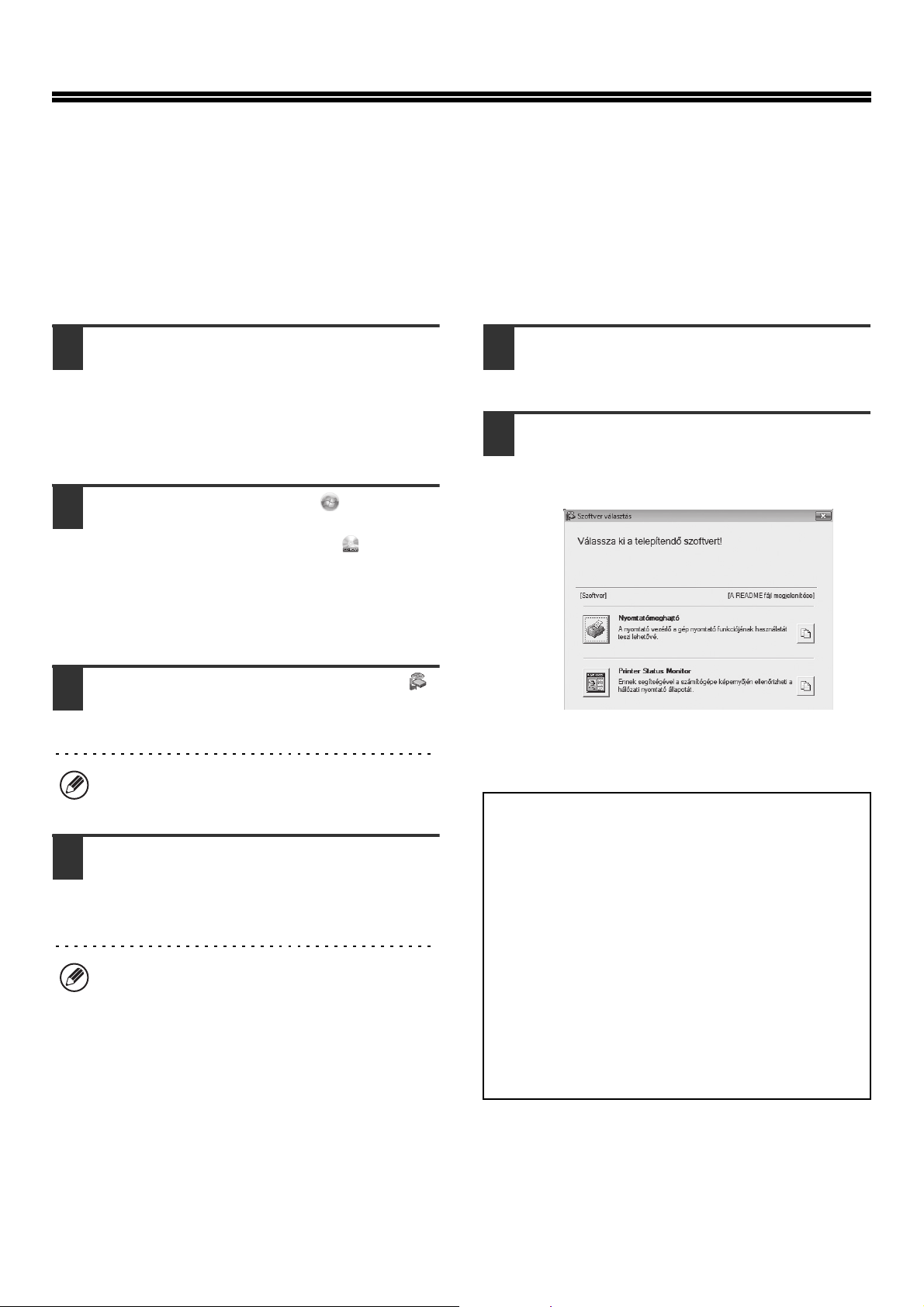

TELEPÍTÉS WINDOWS KÖRNYEZETBEN . . . . . . 30

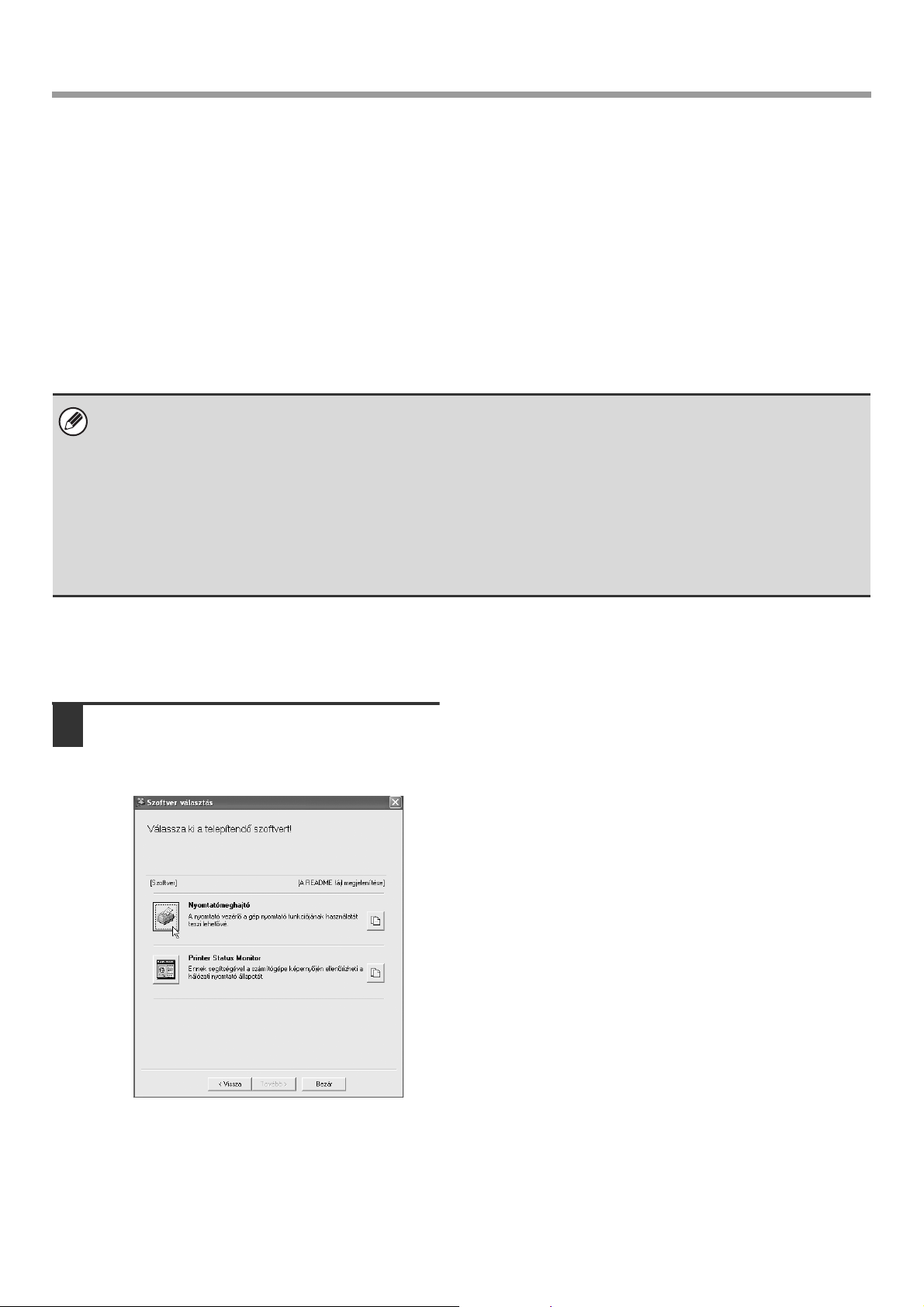

A SZOFTVERVÁLASZTÁS KÉPERNYŐ

MEGNYITÁSA (MINDEN SZOFTVERHEZ). . . . . 30

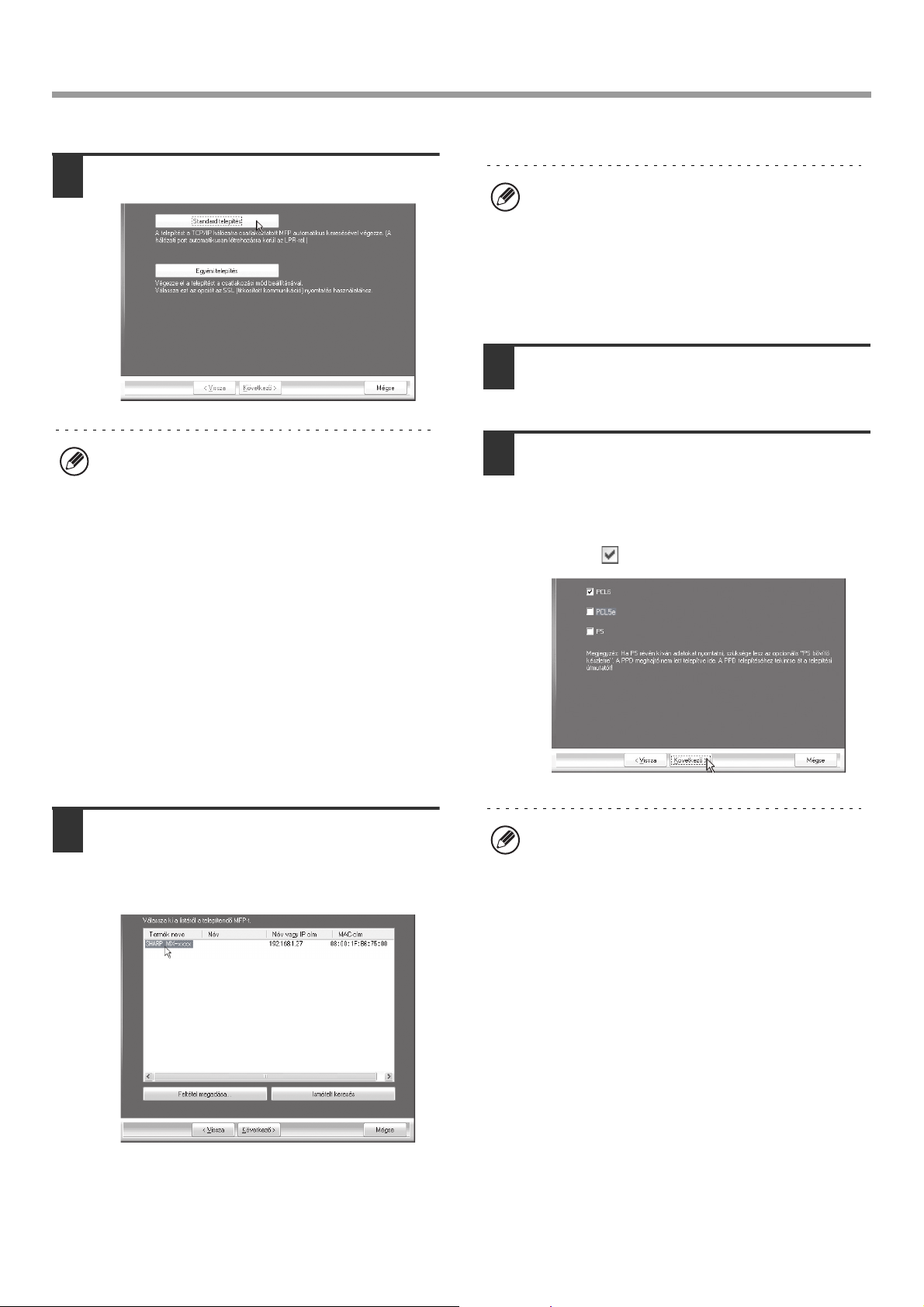

A NYOMTATÓ MEGHAJTÓ / PC-FAX

ILLESZTŐPROGRAM TELEPÍTÉSE . . . . . . . . . . 31

KARBANTARTÁS . . . . . . . . . . . . . . . . . . . . . . . . . 34

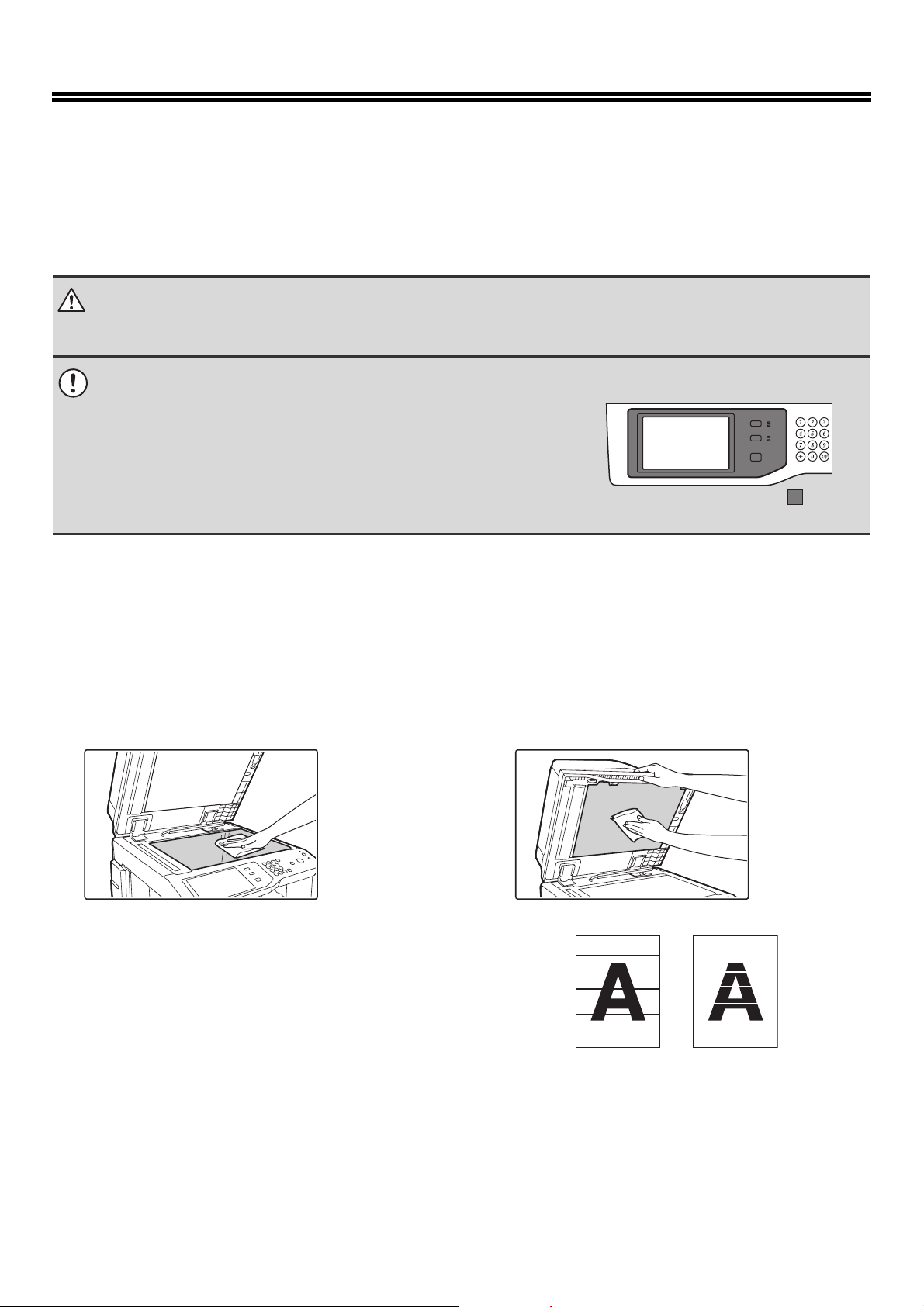

ÁLTALÁNOS KARBANTARTÁS . . . . . . . . . . . . . 34

FESTÉKKAZETTÁK CSERÉJE . . . . . . . . . . . . . . 36

A TONER GYŰJTŐTARTÁLY CSERÉJE . . . . . . 39

A BÉLYEGZŐPATRON CSERÉJE . . . . . . . . . . . 41

ADAGOLÁSI HIBA MEGSZÜNTETÉSE . . . . . . . . 43

KELLÉKEK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

ADATOK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Gépadatok / Másolási adatok. . . . . . . . . . . . . . . . 45

Folyamatos másolási sebességek . . . . . . . . . . . . 47

Környezeti feltételek . . . . . . . . . . . . . . . . . . . . . . . 47

Kibocsátási koncentráció (a RAL UZ-122 szerint

mérve: Edition Jan. 2006) . . . . . . . . . . . . . . . . . . 47

Akusztikus zaj kibocsátás (az ISO7779 szerinti mérés). . 48 Automata dokumentumadagoló adatok (MX-RP11) 48

Kimeneti tálca (jobboldali tálca) adatok . . . . . . . . 48

A RENDSZERGAZDA SZÁMÁRA . . . . . . . . . . . . . 50

Gyári alapértelmezett jelszavak . . . . . . . . . . . . . . 50

Az összes küldött és fogadott adat továbbítása a rendszergazdához (Dokumentum adminisztrációs

funkció). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Védjegyinformáció . . . . . . . . . . . . . . . . . . . . . . . . 53

Megjegyzések:

• A jelen használati utasítás magyarázatai feltételezik, hogy egy automatikus dokumentumadagoló, jobboldali tálca és gépasztal 2 x 500 lapos papírfiókkal telepítve lett az MX-M502N gépre.

• A kézikönyv leírásai feltételezik, hogy felhasználói ismeretekkel rendelkezik az Ön által használt Windows vagy Macintosh számítógépre vonatkozóan.

• Az Ön által használt operációs rendszerre vonatkozó információkhoz olvassa el az operációs rendszer használati utasítását vagy az online Súgó funkciót.

• A képernyők és műveletsorok leírásai a kézikönyvben elsődlegesen Windows vonatkoznak. A képernyők az operációs rendszer verziójától függően eltérőek lehetnek.

• Ez a kézikönyv utalásokat tartalmaz a fax funkcióra vonatkozóan. Meg kell azonban jegyeznünk, hogy a fax funkció néhány országban és régióban nem elérhető.

• Találhatók a kézikönyvben a PC-Fax és PPD illesztőprogramra vonatkozó leírások. Meg kell azonban jegyeznünk, hogy néhány országban és régióban a PC-Fax és PPD illesztőprogram nem érhető el, és nem jelenik meg a telepítési szoftverben. Ez esetben telepítse az angol verziót, ha ezeket az illesztőprogramokat használni kívánja.

• Nagy gondot fordítottunk ennek a kézikönyvnek az elkészítésére. Ha megjegyzése vagy problémája lenne a kézikönyvvel, lépjen kapcsolatba az Önhöz legközelebb lévő hivatalos márkaképviselettel.

• Ezt a terméket szigorú minőségi ellenőrzési és vizsgálati folyamatoknak vetették alá. Ha esetlegesen hibát vagy egyéb problémát fedezne fel, lépjen kapcsolatba viszonteladójával vagy a legközelebbi hivatalos szerviz képviselettel.

• A törvényben foglalt eseteken kívül a SHARP nem felelős a termék vagy opcionális kiegészítőinek használata során fellépő hibákért, a termék és opcionális kiegészítőinek helytelen használatából adódó egyéb meghibásodásokért vagy a termék használatából eredő bármilyen kárért.

környezetben Windows Vista® programra

FIGYELMEZTETÉSEK

A kézikönyvben szereplő szimbólumok

A gép biztonságos működése érdekében ez a kézikönyv különböző biztonsági jeleket használ. A biztonsági jelek csoportosításának magyarázata az alábbiakban található. Fontos, hogy értse a szimbólumok jelentését, amikor a kézikönyvet olvassa.

Szimbólum

Jelentés

FIGYELEM! VIGYÁZAT!

Halálos vagy komoly sérülés veszélyét jelzi.

Személyi sérülés vagy anyagi kár veszélyét jelzi.

A szimbólumok jelentése

Szimbólum

VIGYÁZAT! FORRÓ

BECSÍPŐDHET A KEZE, TARTSA TÁVOL

Jelentés

Szimbólum

TILTOTT MŰVELETEK

NE SZERELJE SZÉT

Tápellátás megjegyzések

FIGYELEM!

Fontos, hogy a tápkábelt csak olyan hálózati csatlakozóba dugja, amely megfelel az előírt feszültség- és áramkövetelményeknek. Győződjön meg arról is, hogy a csatlakozóaljzat megfelelően földelt-e. Ne használjon hosszabbítót vagy adaptert, hogy más eszközöket a gép által használt konnektorhoz csatlakoztasson. Nem megfelelő áramellátás használata tüzet vagy áramütést okozhat.

Az áramellátási követelmények a gép bal oldalán

a bal alsó sarokban lévő adattáblán találhatók.

Jelentés

Szimbólum Jelentés

KÖTELEZŐ MŰVELETEK

Ne rongálja meg, és ne módosítsa a tápkábelt.

Ha a tápkábelre nehéz tárgyakat tesz, meghúzza vagy erőteljesen meghajlítja, az rongálja a kábelt, ami tüzet vagy áramütést okozhat.

Ne dugja be vagy húzza ki a hálózati dugót vizes kézzel.

Áramütést okozhat.

VIGYÁZAT!

Amikor a hálózati dugót kihúzza a konnektorból, ne a kábelt húzza.

Ha ezt teszi, az a vezeték elhasználódását vagy elszakadását okozhatja, ami tüzet vagy áramütést eredményezhet.

Ha hosszabb időn keresztül nem használják a gépet, fontos, hogy a biztonság érdekében húzzák ki a hálózati csatlakozót a konnektorból.

A gép elmozditása előtt kapcsolja ki a gépet, és húzza ki a hálózati dugót a konnektorból.

A kábel megsérülhet, és ez tűzveszélyt vagy áramütést okozhat.

FIGYELMEZTETÉSEK

Telepítési megjegyzések

VIGYÁZAT!

Ne telepítse a gépet labilis vagy lejtős felületre. Olyan felületre helyezze a gépet, amely elbírja a gép súlyát.

Sérülésveszély állhat fenn a gép leesésének vagy eldőlésének következtében. Ha kiegészítő berendezések lesznek telepítve, ne helyezze azokat egyenetlen padlóra, lejtős felületre vagy egyéb instabil felületre. Megcsúszás, leesés vagy ledőlés veszélye állhat fenn. A terméket lapos, stabil felületre telepítse, amely elbírja a termék súlyát. (A különböző perifériák telepítésekor súlya: kb.

Ne telepítse a gépet nedves vagy poros helyre.

Túlzottan forró, hideg, párás vagy száraz helyek (fűtőtest, párásító, klímaberendezés, stb. mellett)

95 kg (209,4 lbs.))

Tűz és áramütés veszélye áll fenn. Ha por kerül a gépbe, maszatos kimenetet és a gép meghibásodását okozhatja.

a termék

A gép telepítésekor a kiegyenlítő csavarokat (4) le kell engedni a padlóig a gép kiegyensúlyozásához (hogy ne mozoghasson).

Forgassa a kiegyenlítő csavarokat záró irányba, amíg fixen érintkeznek a padlóval.

Ha az iroda átrendezése miatt vagy egyéb okból szükségessé válik a gép áthelyezése, csavarja vissza a kiegyenlítő csavarokat a padlótól,

kapcsolja ki a gépet, és csak ezután mozdítsa el a gépet.

Kiegyenlítő

csavar

Zár

Közvetlen napfénynek kitett helyek

A műanyag részek eldeformálódhatnak, ami maszatos kimenetet eredményez.

Ammónia gázos helyek

Kienged

(A gép áthelyezése után, engedje le ismét a kiegyenlítő csavarokat a gép rögzítéséhez.)

Maszatos kimenetet okozhat, ha a gépet egy diazo másológép mellé telepítik.

A papír nedvessé válik és pára képződhet a gép belsejében, ami adagolási hibát és maszatos kimenetet okoz.

Környezeti feltételek (47. oldal)

☞

Ha a telepítés helyén ultrahangos párásító található, desztillált vizet használjanak a párásítóban. Ha csapvizet használnak, ásványi anyagok és egyéb szennyeződések kerülnek a levegőbe, ami a szennyeződések lerakódását eredményezi a gép belsejében, és maszatos kimenetet okoz.

Telepítési megjegyzések (folytatás)

VIGYÁZAT!

FIGYELMEZTETÉSEK

Ne telepítse a gépet rosszul szellőző helyre. Úgy telepítse, hogy a gépből kiáramló használt levegő ne érjen senkit közvetlenül.

Működés közben kis mennyiségű ózon keletkezik a nyomtatóban. A kibocsátási szint az egészségre ártalmatlan. A jelenleg ajánlott hosszú távú érintettségi határ az ózonra vonatkozóan 0,1 ppm (0,2 mg/m súlyozott átlagkoncentrációval számolva. Azonban, mivel a kibocsátott kis mennyiségnek is kellemetlen szaga lehet, ajánlott a másolót szellőztetett helyre állítani.

Nyomtatás közben kis mennyiségű ózon keletkezik a gépben. A keletkező ózon mennyisége nem éri el a káros szintet; azonban kellemetlen szag lehet érezhető nagy mennyiségű másolási feladatok esetén, ezért a gépet ventilátorral vagy ablakkal szellőztethető helyiségbe kell telepíteni, ami megfelelő levegőáramlást biztosít. (A szag esetenként fejfájást okozhat.) * Úgy telepítse a gépet, hogy senkit ne érjen

közvetlenül a gépből kibocsátott levegő. Ha ablak mellé helyezik, fontos, hogy a gép ne legyen kitéve közvetlen napsugárzásnak.

) 8 órás

Fal mellett

Ellenőrizze, hogy elegendő helyet biztosítottak-e a gép körül a szervizeléshez és a megfelelő szellőzéshez. (A gép az alábbiakban jelzettnél nem lehet közelebb a falakhoz. A jelzett távolságok arra az esetre értelmezendők, ha a gerinctűző finisher és a nagykapacitású papírtálca nincs telepítve a

30 cm (11-13/16")

Vibrációnak kitett helyek.

A vibráció meghibásodást okozhat.

45 cm (17-23/32")

géphez.)

A gép tartalmaz egy beépített merevlemezt. Ne tegye ki a gépet ütésnek vagy vibrációnak. Különösképpen soha ne mozgassa a gépet, amikor be van kapcsolva.

• A gépet hozzáférhető hálózati csatlakozóaljzat mellé kell elhelyezni az egyszerű csatlakozás érdekében.

• Olyan hálózati csatlakozóaljzathoz csatlakoztassa a gépet, amelyet nem használnak más elektromos berendezéshez. Ha lámpa

csatlakozik ugyanahhoz az aljzathoz, a fény villoghat.

A kellékekről

VIGYÁZAT!

Ne dobjon festékkazettát tűzbe.

A festék szétrepülhet, és égési sérüléseket okozhat.

Tárolja a festékkazettákat gyerekektől elzárva.

FIGYELMEZTETÉSEK

Kezelési figyelmeztetések

FIGYELEM!

Ne tegyen a gépre vizet vagy más folyadékot tartalmazó edényt, illetve fémtárgyat, amely beeshet a gépbe.

Ha folyadék ömlik a gépbe, vagy egy tárgy beleesik, az tüzet vagy áramütést okozhat.

Ne szedje le a gép borítását.

A gép belsejében lévő nagyfeszültségű részek áramütést okozhatnak.

Ne változtasson meg semmit a gépen.

A változtatás személyi sérülést vagy a gépen sérülést okozhat.

Ne használjon gyúlékony spray-t a gép tisztításához.

Ha a spray-ből kiáramló gáz kölcsönhatásba lép a forró alkatrészekkel vagy a fixáló egységgel a gép belsejében, az tüzet vagy áramütést okozhat.

Ha füstöt, furcsa szagot, vagy bármilyen rendellenességet észlel, ne használja a gépet.

Ha ilyen állapotban használja, az tüzet vagy áramütést okozhat. Azonnal kapcsolja ki a gépet, és húzza ki a csatlakozódugót a konnektorból. Lépjen kapcsolatba kereskedőjével vagy a legközelebbi hivatalos szerviz képviselettel.

Ha vihar kezdődik, kapcsolja ki a gépet, és húzza ki a csatlakozódugót a konnektorból, hogy megelőzze a villámlás okozta áramütést és tüzet.

Ha fémdarab vagy víz kerül a gépbe, kapcsolja ki a gépet, és húzza ki a csatlakozódugót a konnektorból.

Lépjen kapcsolatba kereskedőjével vagy a legközelebbi hivatalos szerviz képviselettel. Ha a gépet ilyen állapotban használja, az áramütést vagy tüzet okozhat.

VIGYÁZAT!

Ne nézzen közvetlenül a fényforrásba.

Károsíthatja a szemét.

Ne zárja el a szellőzőnyílásokat a gépen. Ne telepítse a gépet olyan helyre, ahol a szellőzőnyílásai el vannak takarva.

A szellőzőnyílások elzárásakor a gép belsejében hő halmozódik fel, ami tűzveszélyt okoz.

A gép rendelkezik dokumentumtárolás funkcióval, amely dokumentum képadatokat tárol a gép merevlemezén. Az eltárolt dokumentumok bármikor előhívhatók és kinyomtathatók vagy továbbíthatók. Ha merevlemez hiba történik, nem lehet többé előhívni az eltárolt dokumentumadatokat. Fontos dokumentumok elvesztésének megelőzése érdekében egy esetleges merevlemez meghibásodás esetére tartsa meg a fontos eredeti dokumentumokat, vagy tárolja az eredeti adatokat máshol (is). A törvényben foglalt eseteken kívül a SHARP nem felelős a tárolt dokumentumadatok elvesztéséből adódó bármilyen kárért vagy veszteségért.

A fixáló egység és a papírkimeneti terület forró. Az elakadt papír eltávolításakor ne érjen a fixáló egységhez és a papírkimeneti területhez. Vigyázzon, nehogy megégesse magát.

Papír betöltésekor, elakadt papír eltávolításakor, karbantartáskor, az elülső és oldalsó borítások bezárásakor, illetve a tálcák behelyezésekor vagy kivételekor vigyázzon, nehogy becsípje az ujjait.

Fixáló egység

FIGYELMEZTETÉSEK

Lézer információ

Hullámhossz 790 nm ± 10 nm

Impulzus idő (Észak-Amerika és Európa)

Kimeneti teljesítmény Max 0,6 mW (LD1+ LD2)

Figyelem

Az itt megadottól eltérő ellenőrző berendezések vagy beállítások használata, illetve a folyamatok nem megfelelő módon való teljesítése veszélyes sugárzást eredményezhet.

Ez a digitális eszköz 1. OSZTÁLYÚ LÉZER TERMÉK (IEC 60825-1, 1.2-2001. kiadás)

Ennek a digitális berendezésnek a besorolása 1. osztályú, és megfelel a CDRH szabvány 21 CFR 1040.10 és 1040.11előírásainak. Ez azt jelenti, hogy a berendezés nem bocsát ki veszélyes lézersugárzást. Biztonsági okokból vegye figyelembe az alábbi figyelmeztetéseket.

• Ne vegye le a borítást, a kezelőpanelt vagy bármely más fedelet.

• A berendezés külső burkolata több biztonsági illesztő kapcsolót tartalmaz. Ne akadályozza a biztonsági retesz működését,

ne tegyen éket vagy más tárgyat a kapcsolók nyílásaiba.

MX-M282N/MX-M362N: 11,9 µs ± 33,0 ns /7 mm MX-M452N/MX-M502N: 9,4 µs ± 25,6 ns /7 mm

BIZTONSÁGI ELŐÍRÁSOK

"HASZNÁLT ELEM KEZELÉSE"

EZ A TERMÉK A MEMÓRIÁBAN TÁROLT ADATOK MEGŐRZÉSÉRE LÍTIUM ELEMMEL RENDELKEZIK, AMELYET HASZNÁLAT UTÁN MEGFELELŐEN KELL KEZELNI. VEGYE FEL A KAPCSOLATOT HELYI SHARP VISZONTELADÓJÁVAL VAGY HIVATALOS MÁRKAKÉPVISELETÉVEL A HASZNÁLT ELEM MEGFELELŐ KEZELÉSE ÉRDEKÉBEN.

Az utasítások a termékkel használható opcionális egységekre is vonatkoznak.

HASZNÁLATI ÚTMUTATÓK ÉS HASZNÁLATUK

A géphez nyomtatott kézikönyvek és egy PDF formátumú kézikönyv tartozik.

Nyomtatott kézikönyvek

Ez a rész bemutatja a biztonságos használathoz szükséges óvintézkedéseket, a részegységek neveit és funkcióit, az alapvető szoftvertelepítést, azt, hogyan hárítsa el a papírelakadást és a napi karbantartást. A gép használatára vonatkozó információkhoz olvassa el a PDF használati utasítást.

Beüzemelési útmutató

(ez a kézikönyv)

PDF formátumú kézikönyvek

A PDF formátumú Kezelési útmutatóban találhatók a gépen használható funkciók részletes leírásai. A Kezelési útmutató letölthető a gépen található Web oldalakról.

Töltse le a Kezelési útmutatót a gépen található weboldalakról.

Kezelési útmutató

A letöltés műveletsorát "A Kezelési útmutató letöltése" részben találja (9. oldal).

A Kezelési útmutató egyszerű használati módjai

Az első oldal tartalmaz egy szokásos tartalomjegyzéket, illetve egy "Szeretnék..." tartalomjegyzéket. A "Szeretnék..." tartalomjegyzékben a megfelelő leíráshoz ugorhat annak alapján, hogy mit szeretne tenni. Például "Gyakran használom a másolás funkciót, és szeretnék a papírral takarékoskodni". Annak alapján, hogy mit szeretne megtudni, használja bármelyik tartalomjegyzéket.

A Kezelési útmutató tartalma a következő

A GÉP HASZNÁLATA ELŐTT MÁSOLÓ NYOMTATÓ

LAPOLVASÓ / INTERNET FAX DOKUMENTUMTÁROLÁS RENDSZERBEÁLLÍTÁSOK

HIBAKERESÉS

* Ahhoz, hogy a kézikönyvet PDF formátumban meg tudja jeleníteni, az Adobe Systems Incorporated vállalat

http://www.adobe.com/

Adobe URL használatával:

Reader® vagy Acrobat® Reader® programja szükséges. Program Adobe® Reader® letölthető a következő

HOZZÁFÉRÉS A GÉP WEB SZERVERÉHEZ

Ha a gép hálózathoz csatlakozik, a gépbe épített Web szerver a számítógépről az Internetes keresőprogramból érhető el.

A Web oldalak megnyitása

A gép Web szerverének elérése a Web oldalak megnyitásához.

Indítsa el a géppel azonos hálózatra csatlakoztatott számítógépen az Internetes keresőprogramot, és adja meg a gép IP címét.

Ajánlott Internetes keresőprogramok Internet Explorer: 6.0 vagy magasabb (Windows Netscape Navigator: 9 (Windows Firefox: 2.0 vagy magasabb (Windows Safari: 1.5 vagy magasabb (Macintosh) Megjelenik a Web oldal. A gép beállításaitól függően szükség lehet felhasználói azonosításra a Web oldal megnyitásához. A felhasználói azonosításhoz szükséges jelszót kérje a rendszergazdától.

A Kezelési útmutató letöltése

A Kezelési útmutató, amely egy részletesebb kézikönyv, letölthető a gép weboldalairól.

)

A Kezelési útmutató letöltése.

(1) Klikkeljen a [Használati útmutató letöltése]

elemre a weboldal menüjében.

(1)

(2) Válassza ki a kívánt nyelvet.

(2)

(3) Klikkeljen a [Letöltés(O)] gombra.

A Kezelési útmutató letöltődik.

(3)

AZ IP CÍM ELLENŐRZÉSE

A gép IP címének ellenőrzéséhez nyomtassa ki rendszerbeállításokból az összes egyedi beállítás listáját.

Rendszerbeállítások

Összes

Másolat Szám

Papírtálcák Beállításai

Nyomtató Állapota

Rendszerbeállítások

Listanyomtatás (felhasználó)

Összes Egyedi Beállítás Listája:

Nyomtató Tesztoldal:

PCL szimbólum-készlet lista

Küldési Címlista:

Egyéni Lista

Dokumentumiktatási mappa lista:

RENDSZER

BEÁLLÍTÁSOK

Admin jelszó

Alapértelmezet

Beállítások

Cím

Meghatározás

Dok. Tárolás

Meghatározása

Listanyomtatás

(felhasználó)

Fax Adatok FogaDása/Továbbítása

USB eszköz ellen.

(1)

Nyomtatás

(2)

Nyomtatás

Kilépés

Vissza

Nyomja meg a [RENDSZER BEÁLLÍTÁSOK] gombot.

Válassza ki az Összes egyedi beállítás listáját az érintőpanelen.

(1) Nyomja meg a [Listanyomtatás

(felhasználó)] gombot.

(2) Nyomja meg a [Nyomtatás] gombot az

"Összes Egyedi Beállítás Listája" jobb oldalán.

Az IP cím a kinyomtatott listán látható.

RÉSZEGYSÉGEK NEVE ÉS FUNKCIÓK

KÜLSŐ

(1)

(1) Dokumentumtető*

Tegyen egy eredetit a dokumentumüvegre, és zárja le a dokumentumtetőt, mielőtt a másolás elkezdődne.

(2) Automata dokumentumadagoló*

Automatikusan adagolja és szkenneli a többoldalas eredetiket. A 2 oldalas eredetik mindkét oldala automatikusan beolvasható

(3) Elülső ajtó

Nyissa le ezt az ajtót a hálózati főkapcsoló "Be" és "Ki" állásba kapcsolásához, illetve a festékkazetta cseréjéhez.

(2)

(4)

(3)

(5) Kezelőpanel

(6) Kimeneti tálca (jobb oldali tálca)

(7) Kimeneti tálca (középső tálca)

(8) Finisher*

(6)

(5)

Használatával választhat funkciókat és adhatja meg a másolati példányszámot.

Ha telepítve lett, a kimenet ebbe a tálcába továbbítható.

A kimenet ebbe a tálcába érkezik.

A kimenet tűzésére használható. Lyukasztó modul is felszerelhető a kimenet kilyukasztásához.

(7)

Ha nincs felszerelve finisher / gerinctűző finisher

(8)

Ha fel van szerelve finisher

(4) Papírátvezető egység*

Ez továbbítja a kimenetet a finisher (nagyméretű rendező) vagy a gerinctűző finisher egységre.

* Kiegészítő berendezés.

RÉSZEGYSÉGEK NEVE ÉS FUNKCIÓK

Ha a következő termék telepítve van: gerinctűzős finisher

(10)(9)

(9) Lyukasztó modul*

A dokumentumok lyukasztására használható. Ehhez finisher (nagyméretű rendező) szükséges.

(10) USB-csatlakozó (A típus)

Támogatja az USB 2.0 (Hi-Speed) szabványt. Ezzel csatlakoztathatók az USB-eszközök, pl. USB-memória a géphez. USB-kábelként árnyékolt kábelt használjon.

(11) Gerinctűző finisher

A kimenet tűzésére használható. A kimenet hajtására és tűzésére szolgáló gerinctűző, valamint a kimenet félbehajtására szolgáló hajtási funkció is rendelkezésre áll. Lyukasztó modul is felszerelhető a kimenet kilyukasztásához.

(12) Finisher (Nagyméretű rendező)*

A kimenet tűzésére használható

(11) (14)(13) (17)(15) (16)

(12)

(13) 1. tálca

Papírt tárol.

(14) 2. tálca

Papírt tárol.

(15) 3. tálca (ha a gépasztal 1 x 500 lapos papírfiókkal

vagy a gépasztal 2 x 500 lapos papírfiókkal telepítve lett)*

Papírt tárol.

(16) 4. tálca (ha a gépasztal 2 x 500 lapos papírfiókkal

telepítve lett)*

Papírt tárol.

(17) 5. tálca (ha a nagy kapacitású tálca telepítve lett)*

Papírt tárol.

* Kiegészítő berendezés.

BELSŐ

RÉSZEGYSÉGEK NEVE ÉS FUNKCIÓK

(18) (19) (22)(21)(20)

(18) Festékkazetták

Ezek tartalmazzák a nyomtatáshoz szükséges festéket. Ha egy festékkazettából kifogy a festék, cserélje ki a kazettát egy új kazettára.

(19) Fixálóegység

Hő alkalmazásával itt fixálódik a továbbított kép a papírra

Figyelem

A fixálóegység forró. Vigyázzon, nehogy megégesse magát az elakadt papír eltávolításakor.

(20) Jobb oldali ajtó

Nyissa ki ezt az ajtót az elakadt papír eltávolításához.

(21) Lapfordító rész ajtaja

Kétoldalas nyomtatás végrehajtásakor használható. Nyissa ki ezt az ajtót az elakadt papír eltávolításához.

(22) Oldalsó tálca

Használja ezt a tálcát a papír kézi adagolásához. Ha A4R vagy 8-1/2" x 11"R méretűnél nagyobb papírt tölt

be, húzza ki az oldalsó tálca toldatát.

(24) (27) (28)(26)(25)(23)

(23) Hálózati főkapcsoló

A gép bekapcsolására használható. A fax vagy Internet fax funkciók használatakor tartsa ezt a kapcsolót "be" állásban.

(24) Festékporgyűjtő tartály

Ez a kazetta gyűjti a felesleges festéket, amely nyomtatás után marad.

A toner gyűjtőtartályokat a szerviztechnikus gyűjti össze.

(25) Fogantyú

Húzza ki, és ennél fogva mozgassa a gépet.

(26) A gépasztal 1 x 500 lapos papírfiókkal jobb oldali

ajtaja vagy a gépasztal 2 x 500 lapos papírfiókkal jobb oldali ajtaja (ha felszerelték a gépasztalt 1 x 500 lapos papírfiókkal vagy a gépasztalt 2 x 500 lapos papírfiókkal)

Nyissa le az elakadt papír eltávolításához a 3. vagy 4. tálcából.

(27) Papírtálca jobb oldali ajtaja

Nyissa le az elakadt papír eltávolításához az 1. vagy 2. tálcából.

(28) Jobb oldali ajtó kiengedő kar

Az elakadt papír eltávolításához húzza meg és tartsa felfelé ezt a kart a jobb oldali ajtó lenyitásához.

RÉSZEGYSÉGEK NEVE ÉS FUNKCIÓK

AUTOMATA DOKUMENTUMADAGOLÓ ÉS DOKUMENTUMÜVEG

(2)

(1)

(3) (4) (5) (6) (7)

(8)

(1) Papíradagoló görgő

Ez a görgő forog, így az eredetit automatikusan adagolja.

(2) Dokumentumadagoló terület ajtaja

Nyissa ki ezt az ajtót az elakadt eredeti eltávolításához vagy a papíradagoló henger tisztításához.

(3) Eredeti lapvezetők

Használatukkal biztosítható az eredeti megfelelő beolvasása. Igazítsa a lapvezetőket az eredeti szélességéhez.

(4) Dokumentumadagoló tálca

Tegye az eredetiket ebbe a tálcába. Az egyoldalas eredetiket másolandó felülettel felfelé tegye be.

(5) Eredeti kimeneti tálca

Az eredetik beolvasás után ebbe a tálcába továbbítódnak.

(6) Lapolvasó terület

A dokumentumadagoló tálcába tett eredetiket itt olvassa be a gép.

(7) Eredeti méret érzékelője

Felismeri a dokumentumüvegre helyezett eredeti méretét.

(8) Dokumentumüveg

Könyv vagy más olyan vastag eredeti beolvasásához használja, amelyet nem lehet az automata dokumentumadagolón keresztül adagolni.

A GÉP OLDALA ÉS HÁTLAPJA

RÉSZEGYSÉGEK NEVE ÉS FUNKCIÓK

(1) (2) (3)

(4)

(5)

(1) USB-csatlakozó (A típus)

Támogatja az USB 2.0 (Hi-Speed) szabványt. Ezzel csatlakoztathatók az USB-eszközök, pl. USB-memória a géphez. Ez a csatlakozó üzembe helyezéskor nem használható. Ha használni szeretné, forduljon a szerviztechnikushoz.

(2) LAN-csatlakozó

Csatlakoztassa a LAN kábelt ehhez a csatlakozóhoz, ha a gépet hálózaton használja. LAN kábelként árnyékolt kábeltípust használjon.

(3) USB-csatlakozó (B típus)

Támogatja az USB 2.0 (Hi-Speed) szabványt. Ehhez a csatlakozóhoz számítógép csatlakoztatható, hogy a gépet nyomtatóként használhassa. USB-kábelként árnyékolt kábelt használjon.

(4) "Csak-szerviz" csatlakozó

Figyelem

Ezt a csatlakozót kizárólag szerviztechnikus használhatja. Ha erre a csatlakozóra kábelt köt, az a gép hibás működéséhez vezethet.

Fontos megjegyzés a szerviztechnikus számára: A szerviz csatlakozóhoz csatlakoztatott kábel hossza nem lehet több, mint 3 m (118").

(5) Hálózati csatlakozó

KEZELŐPANEL

Képküldés kijelzők

VONAL kijelző

Világít küldés vagy fogadás közben a fax üzemmódban. A kijelző világít a szkenner módban történő küldés közben is.

ADATOK kijelző

Ha egy fogadott faxot nem lehet kinyomtatni egy olyan probléma miatt, mint például a papírhiány, a kijelz villog. A kijelző folyamatosan világít, ha küldésre várakozó adat van a memóriában.

Érintőpanel

Üzenetek és billentyűk láthatók az LCD kijelzőn. A műveletek közvetlenül a kijelzőn látható gombok megérintésével végrehajthatók.

MÁSOLÁS

Másolási feladat beolvasására kész.

Színes mód

Színes

Megvilágítás

Auto

Méretarány

100%

1tálca

KÉPKÜLDÉS

Eredeti

Auto

DOKUMENTUM TÁROLÁS

A4R

B4 A3

[FELADAT ÁLLAPOT] gomb

Nyomja meg ezt a gombot a feladatállapot képerny megjelenítéséhez. Ellenőrizheti a feladatok állapotát, illetve feladatokat törölhet a feladatállapot képerny

Extra Funkció

Normál

Papír Forrás

Auto

Normál

Kétold.Másolás

Kimenet

Fájl

Gyors Fájl

Előnézet

Feladat Állapot

MFP állapot

020/015

Másolás

005/000

Várakozás

010/000

Várakozás

010/000

Várakozás

Nyomtatás üzemmód kijelzők

KÉSZ kijelző

Nyomtatási adat akkor fogadható, ha ez a kijelző világít.

ADATOK kijelző

Villog a nyomtatási adatok fogadása közben, és folyamatosan ég, ha a nyomtatás folyamatban van.

FELADAT

ÁLLAPOT

RENDSZER

BEÁLLÍTÁSOK

KEZDŐ

KÉPERNYŐ

NYOMTATÁS

KÉSZ ADATOK

KÉPKÜLDÉS

VONAL

ADATOK

[RENDSZER BEÁLLÍTÁSOK] gomb

Nyomja meg ezt a gombot a rendszerbeállítások képernyő megjelenítéséhez. A rendszerbeállítások módosíthatók a gép könnyebb használata érdekében, és tárolhat címeket.

például konfigurálhatja a papírtálca-beállításokat

[KEZDŐ KÉPERNYŐ] gomb

Nyomja meg ezt a gombot az alapképernyő megjelenítéséhez. A gyakran használt funkciók gombjai vehetők fel erre a képernyőre, hogy gyorsan elérhesse ezeket, így egyszerűbbé válik a gép használata.

KEZELŐPANEL

Számgombok

Ezek használhatók a másolati példányszám, faxszámok és más számok megadására.

[LOGOUT] gomb

Ha a felhasználó azonosítás be van kapcsolva, kijelentkezéshez nyomja meg ezt a gombot a gép használata után. Ha a fax funkciót használja, ezzel a gombbal küldhet "tone" jeleket

"pulse" tárcsázós vonalon.

[#/P] gomb

Nyomja meg ezt a gombot másolás funkcióban valamely munkaprogram használatához. A fax funkció használatakor nyomja meg ezt a gombot, hogy programmal tárcsázzon.

( )

[TÖRLÉS] gomb

Nyomja meg ezt a gombot, hogy visszaállítson bizonyos beállításokat, például a másolati példányszámot "0"-ra.

[START] gomb

Használja ezt a gombot, ha egy eredetit másolni vagy szkennelni szeretne. Fax üzemmódban ezzel a gombbal küldhet faxot.

Fő hálózati kijelző

Ez a kijelző világít, ha a hálózati főkapcsoló be van kapcsolva.

[ÜZEM] gomb

Használja ezt a gombot a gép be- és kikapcsolásához.

LOGOUT

[MINDENT TÖRÖL] gomb

Nyomja meg ezt a gombot, hogy újrakezdjen egy műveletet az elejétől kezdve. Minden beállítás törlődik, és a gép visszaáll a kiindulási állapotba.

[STOP] gomb

Nyomja meg ezt a gombot egy másolási feladat vagy egy eredeti szkennelésének leállításához.

[ENERGIATAKARÉKOS] gomb

Használja ezt a gombot az energiatakarékos üzemmód aktiválásához. Az [ENERGIA TAKARÉKOS] gomb villog, ha a gép energiatakarékos üzemmódban van. Ugyanez a gomb használható az energiatakarékos üzemmód kikapcsolásához is.

A GÉP BE- ÉS KIKAPCSOLÁSA

A gép két üzemkapcsolóval rendelkezik. A hálózati főkapcsoló az elülső ajtó lenyitása után a jobb felső részen található. A másik kapcsológomb az [ÜZEM] gomb ( ) a kezelőpanel jobb felső részén.

Hálózati főkapcsoló

Ha a hálózati főkapcsoló be van kapcsolva, a fő hálózati kijelző a kezelőpanelen világít.

"Be" állás

"Ki" állás

A gép bekapcsolása

(1) Kapcsolja a hálózati főkapcsolót "be"

állásba.

(2) A gép bekapcsolásához nyomja meg az

[ÜZEM] gombot ( ).

[ÜZEM] gomb

Fő hálózati kijelző

[ÜZEM] gomb

A gép kikapcsolása

(1) A gép kikapcsolásához nyomja meg az

[ÜZEM] gombot ( ).

(2) Kapcsolja a hálózati főkapcsolót "ki"

állásba.

• A hálózati főkapcsoló kikapcsolása előtt győződjön meg róla, hogy a kezelőpanelen nem világít vagy villog az ADATOK kijelző nyomtatás esetén, vagy az ADATOK és VONAL kijelző képküldés esetén. A hálózati főkapcsoló kikapcsolása, illetve a tápvezeték kihúzása a konnektorból, miközben valamelyik kijelző világít vagy villog, a merevlemez sérülését és adatok elvesztését okozhatja.

• Kapcsolja ki az [ÜZEM] gombot ( ) és a hálózati főkapcsolót is, valamint húzza ki a tápvezetéket a konnektorból, ha a gép meghibásodását gyanítja, ha erős vihar van a közelben, vagy ha a gépet mozgatja.

A fax vagy Internet fax funkciók használatakor mindig tartsa a hálózati főkapcsolót "be" állásban.

A készülék újraindítása

Egyes beállítások érvényesítéséhez újra kell indítani a készüléket. Ha a kezelőpanelen a készülék újraindítását kérő üzenet jelenik meg, az [ÜZEM] gomb ( ) megnyomásával kapcsolja ki a tápellátást, majd nyomja meg újra a visszakapcsoláshoz.

A készülék bizonyos állapotában az [ÜZEM] gomb ( ) megnyomásával történő újraindítás nem elegendő a beállítások érvényesítéséhez. Ilyen esetben a hálózati főkapcsolóval kapcsolja ki, majd vissza a tápellátást.

EREDETIK BEHELYEZÉSE

Az automata lapadagolóval többoldalas eredetiket szkennelhet egyszerre. Ezzel kiküszöböli az eredetik egyenkénti adagolásának gondját. Az olyan eredetikhez, amelyeket nem lehet az automata lapadagoló használatával szkennelni, például könyvek esetében, vagy olyan dokumentumoknál, amelyekhez megjegyzések vannak tűzve, használja a dokumentumüveget.

Az automata lapadagoló használata

Ha az automata lapadagolót használja, tegye az eredetiket a lapadagoló tálcába. Ellenőrizze, nincs-e eredeti a dokumentumüvegen.

Tegye be az eredetiket másolandó felülettel felfelé, a széleket gondosan a lapvezetőkhöz igazítva.

Állítsa az eredeti lapvezetőket az eredetik szélességéhez.

A jelzővonal mutatja, hogy mennyi eredetit helyezhet a gépbe. A behelyezett eredetik magassága nem érhet túl ezen a vonalon.

A dokumentumüveg használata

Vigyázzon, nehogy odacsípje az ujját, amikor lezárja az automatikus dokumentumadagolót. Az eredeti behelyezése után feltétlenül zárja le az automatikus dokumentumadagolót. Ha nyitva marad, az eredetin kívül eső részek feketén másolódnak, ami túlzott festékhasználatot eredményez.

Tegye be az eredetiket másolandó felülettel lefelé. Igazítsa az eredeti bal felső sarkát az üveg bal felső sarkában lévő jel hegyéhez.

Az eredetit másolandó felülettel lefelé tegye be.

Vastag eredeti, például könyv behelyezésekor nyomja felfelé az automata lapadagoló Öntől távolabb eső oldalát, majd lassan csukja le az automata lapadagolót.

EREDETIK BEHELYEZÉSE

HASZNÁLHATÓ PAPÍR

Különböző papírtípusok vásárolhatók. Ez a rész ismerteti a géppel használható normál papírok és speciális nyomathordozók típusait. A gép egyes tálcáiba tölthető papírméretekre és -típusokra vonatkozó részletes információkat megtalálja ebben a kézikönyvben, illetve a "Papírtálcák Beállításai" részben a Kezelési útmutató "6. RENDSZERBEÁLLÍTÁSOK" fejezetben.

Normál papír, speciális nyomathordozók

A használható normál papírok

• SHARP standard normál papír (80 g/m2 (21 font)). A papírok jellemzőit lásd ebben a kézikönyvben.

• SHARP standard papírtól eltérő normál papír (60 g/m

• Az újrahasznosított papírnak, színes papírnak és perforált papírnak ugyanazon adatoknak kell megfelelnie, mint a normál papírnak.

Vegye fel a kapcsolatot viszonteladójával vagy a legközelebbi hivatalos szervizképviselettel az ilyen típusú papírok használatára vonatkozó tanácsért.

Az összes tálcában használható papírtípusok

A következő típusú papírok tölthetők az egyes tálcákba.

- 105 g/m2 (16 font - 28 font))

1. tálca/

2. tálca

Normál papír Engedélyezett Engedélyezett Engedélyezett Engedélyezett

Előnyomott Engedélyezett Engedélyezett Engedélyezett Engedélyezett

Újrahasznosított papír Engedélyezett Engedélyezett Engedélyezett Engedélyezett

Fejléces Engedélyezett Engedélyezett Engedélyezett Engedélyezett

Perforált Engedélyezett Engedélyezett Engedélyezett Engedélyezett

Színes Engedélyezett Engedélyezett Engedélyezett Engedélyezett

Nehéz papír

Címkék – – Engedélyezett –

Vetítőfólia – – Engedélyezett –

Tabulált (indexfüles) papír – – Engedélyezett –

Borítékok – – Engedélyezett –

Vékony papír*

Legfeljebb 209 g/m2 (110 font) súlyú papír használható.

*2 56 g/m2 – 59 g/m2 (15 font – 16 font) súlyú vékony papír használható.

Engedélyezett Engedélyezett Engedélyezett –

– – Engedélyezett –

3. tálca Oldalsó tálca

5. tálca

(A4-es nagy

kapacitású tálca)

EREDETIK BEHELYEZÉSE

Nyomtatási oldal felfelé vagy lefelé

A papírt a papírtípustól és a tálcától függően nyomtatási oldallal felfelé vagy lefelé kell betölteni.

1–4. tálca

A papírt nyomtatási felülettel felfelé töltse a tálcába. "Fejléces" és "Előnyomott" papírtípus esetén viszont a papírt nyomtatási felülettel lefelé kell betölteni*.

Oldalsó tálca és 5. tálca

A papírt nyomtatási felülettel felfelé töltse a tálcába. "Fejléces" és "Előnyomott" papírtípus esetén viszont a papírt nyomtatási felülettel lefelé kell betölteni*. * Ha a "Duplex letiltása" engedélyezett a Rendszerbeállítások (Rendszergazda) menüben, a normál módon helyezze be

a papírt (nyomtatási felülettel felfelé az 1-4. tálcába, lefelé az oldalsó és az 5. tálcába).

Nem használható papír

• Speciális nyomathordozók tintasugaras nyomtatókhoz (finom papír, fényes papír, fényes fólia stb.)

• Szénpapír vagy hőpapír

• Ragasztott papír

• Papír kapcsokkal

• Papír hajtás jelzéssel

• Szakadt papír

• Olajozást igénylő vetítőfólia

• 56 g/m

• 210 g/m

(15 font) súlyúnál könnyebb vékony papír

(80 font) vagy nehezebb papír

Nem ajánlott papírok

• Vasalós matricapapír

• Japán papír

• Perforált papír

• Számos típusú normál papír és speciális nyomathordozó vásárolható. Néhány típus nem használható a géppel. Vegye fel

a kapcsolatot viszonteladójával vagy a legközelebbi hivatalos szervizképviselettel az ilyen típusú papírok használatára vonatkozó tanácsért.

• A képminőség és a festék egyenletes eloszlása a papíron a környezeti feltételektől, működési feltételektől és a papír tulajdonságaitól függően változhat, ami a SHARP standard papírra vonatkozó képminőséghez képest gyengébb képminőséget eredményezhet. Vegye fel a kapcsolatot viszonteladójával vagy a legközelebbi hivatalos szervizképviselettel az ilyen típusú papírok használatára vonatkozó tanácsért.

• Nem ajánlott vagy tiltott papír használata ferde adagolást, elakadást, gyenge minőségű festékfixálódást (a festék nem elég jól tapad a papírhoz és ledörzsölhető) vagy a gépben meghibásodást eredményezhet.

• A nem-ajánlott papír használata adagolási hibát vagy gyenge képminőséget eredményezhet. Egy nem-ajánlott papírtípus használata előtt ellenőrizze, hogy megfelelően végrehajtható-e a nyomtatás.

• Szokatlan alakú papír

• Tűzött papír

• Nedves papír

• Összetekeredő papír

• Olyan papír, amelynek a nyomtatási oldalára vagy

hátoldalára másik nyomtatóval vagy többfunkciós készülékkel nyomtattak.

• A nedvesség elnyelése miatt hullámos jellegű papír

PAPÍR BETÖLTÉSE A TÁLCÁBA

A tálcák neve

A tálcák neve lent látható. Az egyes tálcákba betölthető papírlapok számát az alábbi kézikönyvekben találhatja meg:

• Kezelési útmutató "6. RENDSZERBEÁLLÍTÁSOK" fejezetének "Papírtálca beállítások" része.

• Beüzemelési útmutató (ez a kézikönyv), "ADATOK"

Oldalsó tálca

1. tálca

2. tálca

3. tálca (ha a gépasztal 1 x 500 lapos papírfiókkal vagy a gépasztal 2 x 500 lapos papírfiókkal telepítve lett)

5. tálca (ha a nagy kapacitású tálca telepítve lett)

4. tálca (ha a gépasztal 2 x 500 lapos papírfiókkal telepítve lett)

Papír betöltése a tálcába

A papír cseréjéhez egy adott tálcában töltse be a használni kívánt papírt a tálcába, majd módosítsa a gépen a tálcabeállítást a betöltött papír kiválasztásához. A tálcák papírméretének módosításáról olvashat az alábbiakban. Például, a 1. tálcában a papírt B4 (8-1/2" x 14") méretű sima papírról A4 (8-1/2" x 11") méretű újrahasznosított papírra módosítjuk.

Óvatosan húzza ki a papírtálcát. Ha maradt papír a tálcában, vegye ki.

Mozdítsa el a két lapvezetőt a tálcán, hogy a méretet B4-ről (8-1/2" x 14") A4(8-1/2" x 11") módosítsa.

Ne az alábbi ábrák szerint tegye a papírt a tálcába.

Tegye be a papírt a nyomtatási felülettel felfelé. Betöltés előtt jól lapozza át a papírt. Ellenkező esetben egyszerre több lapot adagolhat a gép, és elakadás történhet.

Tegye be a papírt, majd óvatosan tolja be a tálcát a gépbe.

Jelzővonal A jelzővonal jelzi a tálcába betölthető maximális papírmagasságot. A papír betöltésekor győződjön meg róla, hogy a papírköteg magassága ne érjen túl a jelzővonalon.

PAPÍR BETÖLTÉSE A TÁLCÁBA

Pap

tálc

tásai

Nyomtat

llap

Dok

rolás

Meghat

rozás

Fax Adatok Foga-

bbít

USB eszkö

z elle

beátások

Pap

rtálcák BeátásaiVissza

lca Beátások

Pap

írtí

áció

utomatikus

lcaváltá

Egy

ció

)

épé

sszes

solat Szá

Alap

rtelmezet

tások

Listanyomtat

áló

)

Rendszerbe

tások

tás

álca

pus:

ret

A tálcabeállítások módosítása

Ha papírt cserél egy tálcában, módosítani kell a tálca beállításait is a rendszerbeállításokban.

Rendszer

edi méret regisztr

ír

(1)

ota

us Regisztr

(2)

BEÁLLÍTÁSOK

Meghat

i Adagol

RENDSZER

. T

rozás

Admin jelsz

elhaszn

sa/Tov

Nyomja meg a [RENDSZER BEÁLLÍTÁSOK] gombot.

Konfigurálja a tálcabeállításokat az

érintőpanelen.

(1) Nyomja meg a [Papírtálcák beállításai]

gombot.

(2) Nyomja meg a [Tálca beállítások] gombot.

Tálca Beállítások

Típus

Méret

Rögzített Papíroldal Kétoldalas Letiltása Tűzés Letiltása Lyukasztás Letiltása

Másolat Nyomtatás Fax I-Fax Dok. Tárolás

Rendszerbeát

Papír tulajdonságok:

ca B

llí

Tálca 1

Normál

Papír tulajdonságok

Engedélyezett feladat adagolása

Nyomtatás

Másolat

I-Fax

Fax

Módosítás

(3)

sem

(4)

(5)

Vissza

(6)

(3) Nyomja meg a [Módosítás] gombot

a "Tálca 1" menüjében.

(4) Válassza a [Újrahaszn.] gombot a "Típus"

menüdobozban.

(5) Ellenőrizze, hogy az [Auto-AB] lett-e

kiválasztva a "Méret" menüdobozban.

További információkat a Kezelési útmutató "6. RENDSZERBEÁLLÍTÁSOK" fejezetének "Papírtálca beállítások" részében talál.

(6) Nyomja meg az [OK] gombot.

A fenti lépésekkel A4 méretű újrahasznosított papírra módosítottuk az 1. tálca papír beállításait.

PAPÍR BETÖLTÉSE A TÁLCÁBA

Papír betöltése más tálcákba

Oldalsó tálca

Az az oldal nézzen lefelé, amelyre másolni kíván!

Ha A3W, A3 vagy B4 méretű papírt tölt be, húzza ki a tálcatoldatot. Az oldalsó tálcába betölthető maximális lapszám körülbelül 100 lap normál papír esetében és körülbelül 20 lap boríték esetében.

Példa: Borítékok betöltése

Az A5 (7-1/4" x 10-1/2") méretű vagy annál kisebb papírt vízszintes tájolással töltse be.

A más tálcákba nem tölthető speciális papírtípusokat az oldaltálcára lehet tenni. Az oldaltálcára vonatkozó részletes információkért olvassa el a Kezelési útmutató "1. A TERMÉK HASZNÁLATA ELŐTT" fejezetének "PAPÍR BETÖLTÉSE AZ OLDALTÁLCÁBA" részt.

A borítéknak csak a címzési oldalára lehet nyomtatni. A borítékokat a címzési oldallal lefelé tegye a tálcára.

Nagy kapacitású tálca

Az 5. tálca papírméretét csak szakember módosíthatja.

PAPÍR BETÖLTÉSE A TÁLCÁBA

Óvatosan húzza ki a papírtálcát.

Tegye be a papírt a nyomtatási felülettel lefelé. Betöltés előtt jól lapozza át a papírt. Ellenkező esetben egyszerre több lapot adagolhat a gép, és elakadás történhet. Tegye be a papírt, majd óvatosan tolja be a tálcát a gépbe.

Ne az alábbi ábrák szerint tegye a papírt a tálcába.

Jelzővonal A jelzővonal jelzi a tálcába betölthető maximális papírmagasságot. A papír betöltésekor győződjön meg róla, hogy a papírköteg magassága ne érjen túl a jelzővonalon.

A SZOFTVER TELEPÍTÉSE ELŐTT

Ez a fejezet bemutatja azokat a szoftver programokat, amelyek elérhetővé teszik a gép nyomtató és szkenner funkcióit, a szoftvereket tartalmazó CD-ROM-okat és az oldalakat, amelyeken a telepítési leírások találhatók. A telepítési műveletsorra vonatkozó információkhoz olvassa el a Kezelési útmutató 1. fejezetét.

CD-ROM-OK ÉS SZOFTVER

A géppel használható szoftver a géphez és bővítő készletekhez tartozó CD-ROM-okon található. A szoftver telepítése előtt ellenőrizze, hogy az Ön által használt számítógép és a gép megfelel-e a "RENDSZERKÖVETELMÉNYEK ELLENŐRZÉSE" (28. oldal) részben leírt rendszerkövetelményeknek.

SZOFTVER CD-ROM

A "Software CD-ROM" tartalmazza a nyomtató meghajtót és egyéb szoftvereket. A "Software CD-ROM" 2 lemezt tartalmaz.

• A CD-ROM nem tartalmaz szoftvert a Mac OS 9.0 - 9.2.2/X10.2.8/X10.3.9 verziókhoz. Lépjen kapcsolatba viszonteladójával vagy a legközelebbi szerviz képviselettel, ha Mac OS 9.0 - 9.2.2/X10.2.8/X10.3.9 verzióhoz szeretne szoftvert.

• A CD-ROM nem tartalmaz nyomtató illesztőprogramot a PCL5e típushoz. Lépjen kapcsolatba viszonteladójával vagy a legközelebbi szerviz képviselettel, ha PCL5e típushoz szeretne nyomtató illesztőprogramot.

Disc 1

Szoftver (Windows)

• Nyomtató meghajtó

Lehetővé teszi a gép nyomtatóként való használatát.

- PCL6 nyomtató meghajtó

A gép támogatja a Hewlett-Packard PCL6 lapleíró nyelveket.

- PS nyomtató meghajtó

Ez a nyomtató meghajtó támogatja az Adobe Systems Incorporated által kifejlesztett PostScript 3 lapleíró nyelvet.

- PPD illesztőprogram

A PPD illesztőprogram lehetővé teszi, hogy a gép a standard Windows PS nyomtató meghajtót használja.

☞ HA A GÉP HÁLÓZATHOZ VAN CSATLAKOZTATVA (31. oldal) ☞ HA A GÉP USB KÁBELEN KERESZTÜL FOG CSATLAKOZNI (Kezelési útmutató, 1-89. oldal)

• Printer Status Monitor (csak akkor használható, ha a gép hálózathoz van csatlakoztatva)

Ez teszi lehetővé a gép állapotának ellenőrzését a számítógép képernyőjén.

☞

A NYOMTATÓ ÁLLAPOT FIGYELŐ (PRINTER STATUS MONITOR) TELEPÍTÉSE (Kezelési útmutató, 1-199. oldal)

Szoftver (Macintosh)

• PPD fájl

Egy nyomtató leíró fájl, amely lehetővé teszi, hogy a gépet PostScript 3 kompatibilis nyomtatóként használja. A PS3 bővítő készlet szükséges a gép Macintosh környezetű használatához.

☞ MAC OS X (Kezelési útmutató, 1-107. oldal) ☞ MAC OS 9.0 - 9.2.2 (Kezelési útmutató, 1-113. oldal)

• A PS3 bővítő készlet szükséges a gép nyomtatóként való használatához Macintosh környezetben. Továbbá, a nyomtató funkció csak akkor használható, ha a gép hálózathoz van csatlakoztatva. A nyomtató funkció nem használható, ha a gép USB kábellel van csatlakoztatva.

• A Lapolvasó illesztőprogram és a PC-Fax illesztőprogram nem használható Macintosh környezetben.

A SZOFTVER TELEPÍTÉSE ELŐTT

Disc 2

Szoftver (Windows)

• PC-Fax illesztőprogram

Lehetővé teszi, hogy számítógépről küldjön fájlt ugyanazzal a műveletsorral, mint amit egy fájl kinyomtatásához használ. (Ha a fax opció telepítve lett.) A PC-Fax illesztőprogram az Internet fax bővítő készletben található CD-ROM segítségével akkor is telepíthető, ha a fax funkció nincs telepítve, hogy lehetővé tegye a számítógépről történő fájlküldést Internet faxként ugyanúgy, ahogyan egy fájlt kinyomtat.

☞ A NYOMTATÓ MEGHAJTÓ / PC-FAX ILLESZTŐPROGRAM TELEPÍTÉSE (31. oldal)

• Lapolvasó illesztőprogram (TWAIN illesztőprogram) (szoftver akkor használható, ha a gép hálózathoz van csatlakoztatva)

Lehetővé teszi a gép lapolvasó funkció TWAIN kompatibilis szoftveralkalmazásból történő használatát.

☞ A LAPOLVASÓ ILLESZTŐPROGRAM TELEPÍTÉSE (Kezelési útmutató, 1-100. oldal)

TOVÁBBI CD-ROM-OK

X A PS3 bővítő készlethez tartozó "PRINTER UTILITIES" CD-ROM

(Windows/Macintosh)

Ez tartalmazza a kijelző betűtípust a PS nyomtató meghajtóval történő használathoz. (Telepítse a PS nyomtató meghajtót és a Macintosh PPD fájlt a "Software CD-ROM"-ról.)

☞ KIJELZŐ BETŰTÍPUS TELEPÍTÉSE (Kezelési útmutató, 1-102. oldal)

X Az Internet fax bővítő készlethez tartozó "PRINTER UTILITIES" CD-ROM

(Windows)

Ezzel a CD-ROM-mal telepítheti a PC-Fax illesztőprogramot a "Software CD-ROM"-on, hogy használni tudja Internet faxok küldéséhez (PC-I-Fax funkció). Ha használni akarja a PC-I-Fax funkciót, először telepítse a PC-Fax illesztőprogramot a "Software CD-ROM"-ról, majd futtassa le a telepítőprogramot erről a CD-ROM-ról. Ha a PC-Fax illesztőprogram már telepítve lett, csak a telepítőprogramot futtassa le. (Nem szükséges a PC-Fax illesztőprogram újratelepítése.)

☞ A NYOMTATÓ MEGHAJTÓ / PC-FAX ILLESZTŐPROGRAM TELEPÍTÉSE (31. oldal)

X "Sharpdesk/Network Scanner Utilities" CD-ROM (Windows)

Olyan szoftvert tartalmaz, amely segítséget nyújt ahhoz, hogy a gépen beolvasott képekből a lehető legtöbbet hozza ki. A szoftver tartalmazza a "Sharpdesk"-et, ami egy számítógépes dokumentumkezelő szoftver, amely lehetővé teszi a beolvasott képek és számos alkalmazás használatával létrehozott fájlok integrált kezelését. A "Lapolvasás az Asztalra" szkenner funkció használatához a "Network Scanner Tool"-t telepíteni kell a CD-ROM-ról. A szoftver rendszerkövetelményeire vonatkozó információkhoz olvassa el a kézikönyvet (PDF formátum), "Manual" mappában vagy a Readme fájlt a CD-ROM-on. A CD-ROM-on lévő szoftver telepítéséhez és használatához olvassa el a "Információs útmutató"-t.

A SZOFTVER TELEPÍTÉSE ELŐTT

RENDSZERKÖVETELMÉNYEK ELLENŐRZÉSE

RENDSZERKÖVETELMÉNYEK

A kézikönyvben bemutatott szoftver telepítése előtt ellenőrizze, hogy számítógépe megfelel-e az alábbi követelményeknek.

Windows*

Operációs rendszer Windows 2000 Professional, Windows XP Professional*2,

Windows XP Home Edition, Windows 2000 Server, Windows Server 2003 Server 2008*2, Windows 7

Számítógép típus IBM PC/AT kompatibilis számítógép

10Base-T/100Base-TX/1000Base-T LAN kártyával vagy

standard USB 2.0/1.1*3 porttal. Kijelző 1024 x 768 pont és 16 bit szín vagy magasabb. Egyéb hardver

követelmények

A PCL5e nem fut a Windows operációs rendszerek 64 bites verzióin, a Windows Server 2008 és Windows 7 verziókon.

Olyan környezet, amelyben a fenti operációs rendszerek

egyike tökéletesen működik.

, Windows Vista*2, Windows

*2*3

Mac OS 9.0 - 9.2.2, Mac OS X v10.2.8, Mac OS X v10.3.9, Mac OS X v10.4.11, Mac OS X v10.5 - 10.5.8, Mac OS X v10.6 - 10.6.2

Olyan környezet, amelyben a fenti operációs rendszerek egyike tökéletesen működik (beleértve a Macintosh számítógépeket is Intel processzorral).

Macintosh*

*2 Tartalmazza a 64 bites verziót. *3 Kompatibilis azokkal a típusokkal, amelyekre Windows 2000 Professional, Windows XP Professional, Windows XP

Home Edition, Windows 2000 Server, Windows Server 2003, Windows Vista, Windows Server 2008 vagy Windows 7 operációs rendszer van telepítve, és amelyek alaptartozéka egy USB interfész.

*4 Nem használható, ha a gép USB kábellel csatlakozik. A PC-Fax illesztőprogram és a Lapolvasó illesztőprogram nem

használható.

• Mac OS 9.0 to 9.2.2/X10.2.8/X10.3.9 felhasználóknak

A CD-ROM nem tartalmaz szoftvert a Mac OS 9.0 - 9.2.2/X10.2.8/X10.3.9 verziókhoz. Lépjen kapcsolatba viszonteladójával vagy a legközelebbi szerviz képviselettel, ha szeretne szoftvert.

• Windows 2000/XP/Server 2003/Vista/Server 2008/7 felhasználóknak

A jelen kézikönyvben bemutatott műveletsorok végrehajtásához, például a szoftver telepítéséhez és a telepítés után a beállítások konfigurálásához rendszergazda jogosultság szükséges.

SZOFTVER KÖVETELMÉNYEK

A kézikönyvben leírt szoftver használatához az alábbi követelményeknek kell megfelelni.

Operációs

rendszer

környezet*

Windows PCL6 nyomtató meghajtó,

Macintosh Macintosh PPD fájl

PCL5e nyomtató meghajtó PS nyomtató meghajtó,

PPD illesztőprogram PC-Fax illesztőprogram Fax modul* Lapolvasó illesztőprogram Printer Status Monitor

Szoftver Szükséges bővítő készletek Csatlakozási típus*

Nyomtató bővítőkészlet

Nyomtató bővítőkészlett PS3 bővítőkészlet

Standard konfigurációban használható.

Nyomtató bővítőkészlet PS3 bővítőkészlet

Hálózat/ USB

Csak hálózat*3 (nem használható USB csatlakozással)

*1 A szoftvert futtatni tudó számítógéptípusokra és operációs rendszerekre vonatkozó információkért olvassa el

a "RENDSZERKÖVETELMÉNYEK" részt (28. oldal).

*2 Ha az Internet fax bővítő készlet telepítve lett, a PC-Fax illesztőprogram frissíthető a "PRINTER UTILITIES"

(NYOMTATÓ ESZKÖZÖK) CD-ROM-ról, hogy lehetővé tegye az illesztőprogram PC-I-Fax illesztőprogramként való használatát. Ebben az esetben az illesztőprogram a fax bővítő készlet nélkül használható.

*3 A képolvasó illesztőprogram és Printer Status Monitor nem használható IPv6-only hálózatban.

A SZOFTVER TELEPÍTÉSE ELŐTT

A GÉP CSATLAKOZTATÁSA

CSATLAKOZÁS HÁLÓZATRA

A gép hálózatra történő csatlakoztatásához csatlakoztassa a LAN kábelt a gép hálózati csatlakozójához. Földelt LAN kábelt használjon.

A gép hálózatra történő csatlakoztatása után konfigurálja az IP címet és az egyéb hálózati beállításokat a szoftver telepítése előtt. (Az IP cím a gyári alapértelmezett beállítás szerint automatikusan a géphez rendelődik a gép DHCP környezetben való használatakor.) Hálózati beállítások konfigurálhatók a "Hálózati beállítások" funkció használatával a gép Rendszerbeállítások (Rendszergazda) módjában.

• Ha a gépet DHCP környezetben használják, a gép IP címe változhat. Ha ez történik, nem lehet nyomtatni. A probléma elkerülhető egy WINS szerver használatával, vagy ha a géphez állandó IP címet rendelnek.

• Ez a kézikönyv leírja, hogyan telepítse a szoftvert Windows hálózati környezetben és Macintosh hálózati környezetben.

• Ha a gépet IPv6 hálózatban kívánja használni, az IPv6 beállítást engedélyezni kell a Rendszerbeállítások (rendszergazda) "Hálózati beállítások" menüjében.

X A gép IP címének ellenőrzése

Ellenőrizheti az IP címet, ha megnyomja a [RENDSZERBEÁLLÍTÁSOK] gombot a gépen, és kinyomtatja az "Összes egyedi beállítás listája" elemet a [Listanyomtatás (Felhasználó)] menüpontból.

A GÉP CSATLAKOZTATÁSA USB KÁBELLEL (Windows)

A gép USB kábellel csatlakoztatható a számítógéphez, ha a számítógép egy Windows számítógép. (Az USB interfész a gépen nem használható Macintosh környezetben.) A gépet és a számítógépet a nyomtató meghajtó telepítése közben kell csatlakoztatni. Ha az USB kábelt a nyomtató meghajtó telepítése előtt csatlakoztatja, a nyomtató meghajtó nem megfelelően lesz telepítve. Az USB kábel csatlakoztatásának műveletsorához olvassa el a "HA A GÉP USB KÁBELEN KERESZTÜL FOG CSATLAKOZNI" részt (Kezelési útmutató,1-89. oldal).

TELEPÍTÉS WINDOWS KÖRNYEZETBEN

Ez a rész leírja, hogyan telepítse a szoftvert egy Windows számítógépre. A telepítési műveletsorra vonatkozó további részletekhez, illetve a Macintosh környezetben történő telepítésre vonatkozó utasításokhoz olvassa el a Kezelési útmutató 1. fejezetét.

A SZOFTVERVÁLASZTÁS KÉPERNYŐ MEGNYITÁSA (MINDEN SZOFTVERHEZ)

Tegye be a "Software CD-ROM" lemezt

a számítógép CD-ROM meghajtójába

• Ha a nyomtató meghajtót telepíti, tegye be az "Disc 1" feliratú "Software CD-ROM" lemezt a számítógépbe.

• Ha a PC-Fax illesztőprogramot telepíti, tegye be a "Disc 2" feliratú "Software CD-ROM" lemezt a számítógépbe.

Klikkeljen a [Start] gombra

(),

klikkeljen a [Számítógép] elemre, majd duplán klikkeljen a [CD-ROM] ikonra

• Windows XP/Server 2003 esetén klikkeljen a [Start] gombra, klikkeljen a [Sajátgép] elemre, majd duplán klikkeljen a [CD-ROM] ikonra.

• Windows 2000 esetén duplán klikkeljen a [Sajátgép] elemre, majd duplán klikkeljen a [CD-ROM] ikonra.

Duplán klikkeljen a [Telepítés] ikonra

Windows 7 esetén: ha megjelenik egy megerősítést kérő üzenet képernyő, klikkeljen az [Igen] gombra.

Windows Vista/Server 2008 esetén: ha megjelenik egy megerősítést kérő üzenet képernyő, klikkeljen az [Engedélyez] gombra.

Megjelenik a "SZOFTVER LICENC"

().

ablak. Fontos, hogy megértse a licenc megállapodás tartalmát, majd klikkeljen az [Igen] gombra.

A "SZOFTVER LICENC" megállapodást más nyelven is megjelenítheti, ha a kívánt nyelvet a Nyelv menüben kiválasztja. Ha a szoftvert a kiválasztott nyelven kívánja telepíteni, folytassa a telepítést az adott nyelven.

().

Olvassa el az "Üdvözlő" ablakban

látható üzenetet, majd klikkeljen a [Következő] gombra

Megjelenik a szoftverválasztás képernyő

A szoftver telepítése előtt klikkeljen [A README fájl megjelenítése] gombra, és olvassa el a szoftverre vonatkozó részletes információkat.

* A fenti képernyő az "Disc 1" feliratú CD-ROM

használatakor jelenik meg.

Az ezt követő lépéseket a telepítendő szoftver szerint az alábbi oldalakon találja.

A NYOMTATÓ MEGHAJTÓ / PC-FAX ILLESZTŐPROGRAM TELEPÍTÉSE

• HA A GÉP HÁLÓZATHOZ VAN CSATLAKOZTATVA*

- Standard telepítés: 31. oldal

- Telepítés a gép címének megadásával: Kezelési

útmutató, 1-84. oldal

- Nyomtatás az IPP funkció és az SSL funkció használatával: Kezelési útmutató, 1-87. oldal

• HA A GÉP USB KÁBELEN KERESZTÜL FOG CSATLAKOZNI: Kezelési útmutató, 1-89. oldal

• A GÉP HASZNÁLATA MEGOSZTOTT NYOMTATÓKÉNT: Kezelési útmutató, 1-94. oldal

A NYOMTATÓ ÁLLAPOT FIGYELŐ (PRINTER STATUS MONITOR) TELEPÍTÉSE: Kezelési útmutató, 1-99. oldal A LAPOLVASÓ ILLESZTŐPROGRAM TELEPÍTÉSE: Kezelési útmutató, 1-100. oldal

* Ha a gépet IPv6 hálózatban használja, olvassa el a

"Telepítés a gép címének megadásával" részt (Kezelési útmutató, 1-84. oldal).

TELEPÍTÉS WINDOWS KÖRNYEZETBEN

A NYOMTATÓ MEGHAJTÓ / PC-FAX ILLESZTŐPROGRAM TELEPÍTÉSE

A nyomtató meghajtó vagy a PC-Fax illesztőprogram telepítéséhez kövesse az ebben a részben olvasható megfelelő műveletsorokat attól függően, hogy a gép hálózathoz csatlakozik vagy USB kábellel van csatlakoztatva. HA A GÉP USB KÁBELEN KERESZTÜL FOG CSATLAKOZNI (Kezelési útmutató, 1-89. oldal)

HA A GÉP HÁLÓZATHOZ VAN CSATLAKOZTATVA

Ez a rész leírja, hogyan telepítse a nyomtató meghajtót és a PC-Fax illesztőprogramot, ha a gép Windows hálózathoz van csatlakoztatva (TCP/IP hálózat).

• A PS nyomtató meghajtó vagy a PPD illesztőprogram használatához szükséges a PS3 bővítő készlet.

• A gépre történő nyomtatáshoz az Interneten keresztül az IPP funkció használatával, ha a gép egy távoli helyen lett

telepítve, vagy az SSL (titkosított kommunikáció) funkció használatával történő nyomtatáshoz olvassa el a "Nyomtatás az IPP funkció és az SSL funkció használatával" részt (Kezelési útmutató, 1-87. oldal), és telepítse a nyomtató meghajtót vagy a PC-Fax illesztőprogramot.

• Ha a gép IPv6-only hálózathoz csatlakozik

A szoftver nem telepíthető a gép címének felismerésével a telepítőprogramból. Ha a szoftvert a "Telepítés a gép címének megadásával" részben leírtak szerint (Kezelési útmutató, 1-84. oldal) telepítette, módosítsa a portot a "Váltás standard TCP/IP portra" részben leírtak szerint (Kezelési útmutató, 1-105. oldal).

• A telepítési műveletsor ebben a részben a nyomtató meghajtóra és a PC-Fax illesztőprogramra egyaránt vonatkozik, bár a leírás középpontjában a nyomtató meghajtó áll.

X Standard telepítés

Ha "A SZOFTVERVÁLASZTÁS KÉPERNYŐ MEGNYITÁSA (MINDEN SZOFTVERHEZ)" (30. oldal) 6. lépésében megjelenik a szoftverválasztási képernyő, hajtsa végre az alábbi lépéseket.

Klikkeljen a [Nyomtatómeghajtó] gombra

A PC-Fax illesztőprogram telepítéséhez klikkeljen a [PC-Fax illesztőprogram] gombra a "Disc 2" feliratú CD-ROM-on.

* A fenti képernyő az "Disc 1" feliratú CD-ROM

használatakor jelenik meg.

TELEPÍTÉS WINDOWS KÖRNYEZETBEN

Klikkeljen a [Standard telepítés] gombra

Ha az [Egyedi telepítés]-t választja, az alábbi elemek bármelyikét módosíthatja. Ha a [Standard telepítés]-t választja, a telepítés az alábbiakban leírtak szerint fog zajlani.

• Gépcsatlakozási mód: LPR közvetlen nyomtatás (automatikus keresés)

• Beállítás alapértelmezett nyomtatóként:Igen (kivéve a PC-Fax illesztőprogram)

• Nyomtató meghajtó neve: Nem módosítható

• PCL nyomtató kijelző betűtípus: Telepítve

Ha az [Egyedi telepítés]-t választotta, válassza az [LPR közvetlen nyomtatás (automatikus keresés)]-t, és klikkeljen a [Következő] gombra. Ha mást választ, mint az [LPR közvetlen nyomtatás (automatikus keresés)], olvassa el az alábbi oldalakat a Kezelési útmutatóban:

•

LPR közvetlen nyomtatás (cím megadása): 1-84. oldal

• IPP: 1-87. oldal •Megosztott nyomtató: 1-94. oldal

• Erre a számítógépre csatlakoztatva: 1-89. oldal

• Ha a gépet nem találta meg a program, ellenőrizze, hogy a gép be van-e kapcsolva és csatlakoztatva van-e a hálózathoz, majd klikkeljen az [Ismételt keresés] gombra.

• Ha ráklikkel a [Feltétel megadása] gombra, a gépet a gép nevének (kiszolgáló név) vagy IP címének megadásával is megkeresheti.

☞

A gép IP címének ellenőrzése (29. oldal)

Megjelenik egy megerősítés ablak.

Ellenőrizze a tartalmát, majd klikklejen a [Következő] gombra

Ha megjelenik a nyomtató meghajtó

választás ablak, válassza a telepíteni kívánt nyomtató meghajtót, és klikkeljen a [Következő] gombra

Klikkeljen a telepítendő nyomtató meghajtó négyzetére, hogy a pipa ( ) megjelenjen.

A hálózathoz csatlakoztatott

nyomtatókat a program felismeri. Válassza ki a gépet, és klikkeljen a [Következő] gombra.

• Ha a PC-Fax illesztőprogramot telepíti, ez a képernyő nem jelenik meg. Ugorjon a következő lépésre.

• A PS3 bővítő készlet szükséges a PS nyomtató meghajtó vagy PPD meghajtó használatához.

TELEPÍTÉS WINDOWS KÖRNYEZETBEN

Ha a program megkérdezi, hogy

akarja-e a nyomtatót alapértelmezett nyomtatónak beállítani, válasszon, és klikkeljen a [Következő] gombra

Ha több illesztőprogramot telepít, válassza ki az alapértelmezett nyomtatóként használni kívánt nyomtató meghajtót. Ha egyik nyomtató meghajtót sem akarja alapértelmezett

nyomtatónak beállítani, válassza a [Nem] gombot.

Ha a 2. lépésben az [Egyedi telepítés] gombra klikkelt, az alábbi ablak jelenik meg.

• Nyomtatónév ablak

Ha módosítani akarja a nyomtató nevét, adja meg a kívánt nevet, és klikkeljen a [Következő] gombra.

• A kijelző betűtípus telepítését megerősítő ablak

A kijelző betűtípus telepítéséhez a PCL nyomtató meghajtó számára, válassza az [Igen]-t, és klikkeljen a [Következő] gombra.

• Ha a PC-Fax illesztőprogramot telepíti, ez a képernyő nem jelenik meg. Ugorjon a következő lépésre.

• Ha nem a PCL nyomtató meghajtót telepíti (hanem a PS nyomtató meghajtót vagy a PPD illesztőprogramot), válassza a [Nem]-et, és klikkeljen a [Következő] gombra.

Kövesse a képernyőn megjelenő

utasításokat

Olvassa el az üzenetet a megjelenő ablakban, és klikkeljen a [Következő] gombra. A telepítés megkezdődik.

Ha megjelenik a telepítés befejezését

jelző képernyő, klikkeljen az [OK] gombra

Klikkeljen a [Bezár] gombra a 1. lépés

ablakában

A telepítés után megjelenhet egy üzenet, amely a számítógép újraindítását kéri. Ha ez az üzenet megjelenik, klikkeljen az [Igen] gombra a számítógép újraindításához.

Ezzel a telepítés befejeződött.

• A telepítés után olvassa el "A NYOMTATÓ MEGHAJTÓ KONFIGURÁLÁSA A GÉPRE TELEPÍTETT OPCIÓKHOZ" részt (Kezelési útmutató, 1-96. oldal) a nyomtató meghajtó beállításainak konfigurálásához.

• Ha a PS nyomtató meghajtót vagy a PPD illesztőprogramot telepítette, a PS kijelző betűtípus a PS3 bővítő készlethez tartozó "PRINTER UTILITIES" CD-ROM-ról telepíthető. Olvassa el a "KIJELZŐ BETŰTÍPUS TELEPÍTÉSE" részt (Kezelési útmutató, 1-102. oldal).

• Ha a gépet nyomtató szerverként használja (ha a gép megosztott nyomtatóként van konfigurálva), olvassa el "A GÉP HASZNÁLATA MEGOSZTOTT NYOMTATÓKÉNT" részt (Kezelési útmutató, 1-94. oldal), hogy a nyomtató meghajtót minden egyes kliens számítógépre telepítse.

• Ha Windows Vista/Server 2008/7 rendszert használ

Ha megjelenik egy biztonsági figyelmeztetés ablak, feltétlenül a [Meghajtó szoftver telepítése] elemre klikkeljen.

• Windows 2000/XP/Server 2003 operációs rendszert használatakor

Ha megjelenik egy figyelmeztető üzenet a Windows logó tesztre vagy a digitális aláírásra vonatkozóan, klikkeljen a [Folytatás] vagy az [Igen] gombra.

KARBANTARTÁS

Ez a rész azt ismerteti, hogyan tisztítsa a gépet, és hogyan cserélje ki a festékkazettákat vagy a toner gyűjtőtartályt.

ÁLTALÁNOS KARBANTARTÁS

A gép kiváló minőségű teljesítményének folyamatos biztosításához rendszeresen tisztítsa a gépet.

Vigyázat!

Ne használjon gyúlékony spray-t a gép tisztításához. Ha a spray-ből kiáramló gáz érintkezik a forró elektromos részekkel vagy a fixálóegységgel a gép belsejében, az tüzet vagy áramütést okozhat.

• Ne használjon hígítót, benzint vagy hasonló illékony tisztítószert a gép tisztításához. Ezek kimarhatják vagy elszínezhetik a borítást.

• A kezelőpanel tükörszerű felületű részéről (lásd a jobb oldalon) finoman, puha ruhával törölje le a szennyeződéseket. Durva anyag használata vagy erős dörzsölés hatására a felület megsérülhet.

A tükörszerű felületű rész a színnel jelölt terület.

A DOKUMENTUMÜVEG ÉS AZ AUTOMATA DOKUMENTUMADAGOLÓ TISZTÍTÁSA

Ha a dokumentumüveg vagy a dokumentumhátlap elszennyeződik, a szennyeződés megjelenik a beolvasott képen. Mindig tartsa ezeket a részeket tisztán. Törölje át a részeket egy tiszta, puha ronggyal. Szükség esetén nedvesítse be a törlőkendőt vízzel vagy kis mennyiségű semleges tisztítószerrel. A nedves törlőkendővel való tisztítás után törölje a részeket szárazra egy tiszta, száraz ronggyal.

Dokumentumüveg Dokumentum hátlap

Lapolvasó terület

Ha fekete vagy fehér vonalak jelennek meg az automata dokumentumadagolóból beolvasott képeken, tisztítsa meg a lapolvasó területet (a vékony, hosszú üveget a dokumentumüveg mellett). Ennek a területnek a tisztításához használja az automata dokumentumadagolóban tárolt üvegtisztítót. Az üvegtisztító használata után győződjön meg róla, hogy visszatette a tárolási helyére.

Példák a képen jelentkező csíkokra

Fekete csíkok

Fehér csíkok

KARBANTARTÁS

Nyissa fel az automata dokumentumadagolót, és vegye ki az üvegtisztítót.

Tisztítsa meg a dokumentumolvasó területet a dokumentumüvegen az üvegtisztítóval.

Tegye vissza az üvegtisztítót.

AZ OLDALSÓ ADAGOLÓ GÖRGŐ TISZTÍTÁSA

Ha gyakran fordul elő papírelakadás borítékok vagy nehéz papír oldalsó tálcából történő adagolásakor, törölje át az adagoló görgő felületét tiszta, puha, vízzel vagy semleges tisztítószerrel megnedvesített ronggyal.

AZ EREDETIADAGOLÓ GÖRGŐ TISZTÍTÁSA

Ha csíkok vagy egyéb szennyeződés jelenik meg a beolvasott eredetin az automata dokumentumadagoló használatakor, törölje át a görgő felületét egy tiszta, puha ronggyal, melyet vízzel vagy semleges tisztítószerrel nedvesített meg.

KARBANTARTÁS

FESTÉKKAZETTÁK CSERÉJE

Ha megjelenik a "Cserélje ki a festék kazettát." üzenet, feltétlenül cseréljen festékkazettát.

Másolási módban

Másolási feladat beolvasására kész.

Készen áll a beolvasásra másoláshoz. (Készítsen elő újat.)

Másolási feladat beolvasására kész. (Kevés a festék.)

Ha megjelenik az üzenet az üzenetkijelzőn, a festékkazettát hamarosan ki kell cserélni.

Ha tovább használja a gépet, és nem cserél festékkazettát, az alábbi üzenet jelenik meg, ha elfogy a festék.

Cserélje ki a festék kazettát.

KARBANTARTÁS

Nyissa ki az elülső ajtót.

Húzza a festékkazettát maga felé.

Finoman húzza a festékkazettát vízszintes irányban maga felé. A festékkazetta kihúzása során legyen óvatos. Ha a kazettát hirtelen mozdulattal húzza ki, a festék kiömölhet.

Fogja a festékkazettát mindkét kezével, ahogy az ábra mutatja, és húzza ki a gépből.

Vegye ki az új festékkazettát a csomagolásából, és rázza meg öt-hatszor az ábrán látható módon.

Tegye be az új festékkazettát vízszintesen.

Tolja be a kazettát, amíg biztonságosan a helyére nem rögzül.

Tolja a kazettát be határozottan a gépbe, amíg a helyére nem kattan.

KARBANTARTÁS

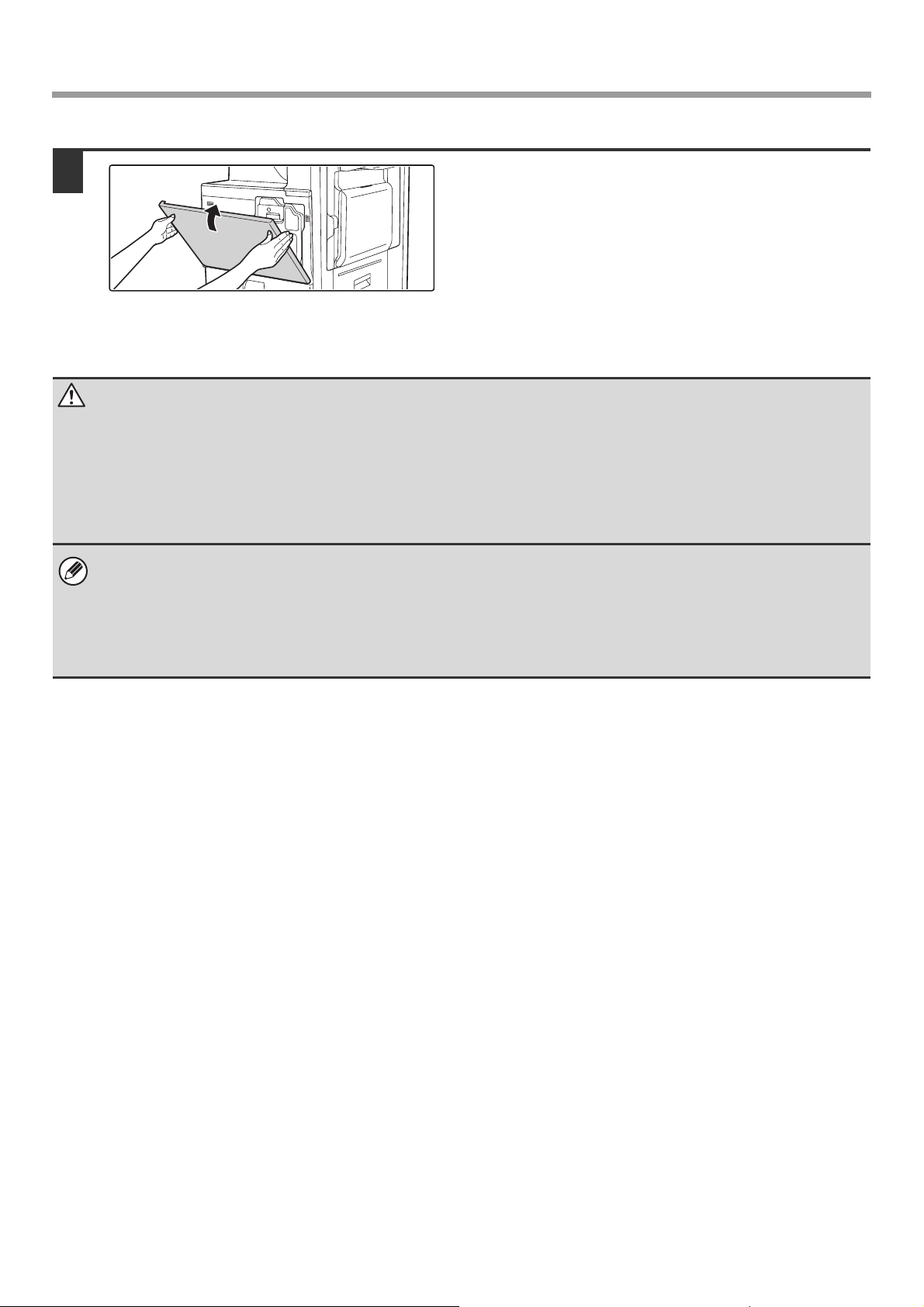

Zárja vissza az elülső ajtót.

A festékkazetta cseréje után a gép automatikusan képbeállítási módba lép.

Figyelem

• Ne dobja tűzbe a festékkazettát. A festék szétrepülhet, és égési sérüléseket okozhat.

• Tárolja a festékkazettákat kisgyermekektől elzárva.

• Ha a festékkazettákat állítva tárolja, előfordulhat, hogy a festék megkeményedik és használhatatlan lesz.

A festékkazettákat mindig oldalra fektetve, a felső részükkel felfelé tárolja.

• Ha a SHARP által ajánlottól eltérő festékkazettát használ, elképzelhető, hogy a gép nem éri el a teljes minőséget és teljesítményt, illetve a gép is rongálódhat. Ellenőrizze, hogy a SHARP által ajánlott festékkazettát használ-e.

• Tartsa a használt festékkazettát egy műanyag tasakban (ne dobja el). A használt festékkazettákat a szerviztechnikus gyűjti össze.

• A még felhasználható festék hozzávetőleges mennyiségének megtekintéséhez nyomtatás vagy üresjárat közben tartsa lenyomva a [MÁSOLÁS] gombot. A még felhasználható festék százalékos értéke a kijelzőn látható, amíg a gombot nyomva tartja. Ha a százalékos érték "25-0%" közé csökken, szerezzen be új festékkazettát, és tartsa készenlétben a cseréhez.

• A használati feltételektől függően előfordulhat, hogy a színek kifakulnak, vagy a kép elmosódik.

KARBANTARTÁS

A TONER GYŰJTŐTARTÁLY CSERÉJE

A toner gyűjtőtartály a nyomtatás során keletkező felesleges festéket gyűjti. Ha a toner gyűjtőtartály megtelik, megjelenik a "Cserélje ki a használt festéktartót" üzenet. A toner gyűjtőtartály cseréjéhez kövesse az alábbi műveletsort.

Nyissa ki az elülső ajtót.

Távolítsa el a toner gyűjtőtartályt.

(1) Döntse előre a toner gyűjtőtartályt.

Fogja meg két kézzel a toner gyűjtőtartály sarkait az ábrán látható módon, és ütközésig döntse előre.

(2) Lassan emelje fel a toner gyűjtőtartályt.

Tegye a tartályt sima felületre.

Tegyen egy újságpapírt a felületre, mielőtt rátenné a tartályt.

Ne fordítsa a lyukakat lefelé, mert kiömölhet a használt festék.

Távolítsa el a mellékelt védősapkát atoner gyűjtőtartály oldaláról.

Fogja meg a védősapka végét, és húzza előre.

KARBANTARTÁS

Dugaszolja be a toner gyűjtőtartály nyílását a védősapkával.

Határozottan nyomja be a védősapkát, nehogy kiszivárogjon afesték.

Ne dobja el a toner gyűjtőtartályt. Tegye egy műanyag tasakba, és tárolja, amíg a szerviz technikus jön a karbantartást elvégezni. A toner gyűjtőtartályokat a szerviztechnikus gyűjti össze.

Helyezze be az új toner gyűjtőtartályt.

A tartályt felülről lefelé, ferdén tegye be.

Tolja be a toner gyűjtőtartályt a gépbe.

Nyomja a gépbe a tartályt, amíg a helyére nem kattan.

Figyelem

• Ne dobja tűzbe a toner gyűjtőtartályt.

• Tárolja a toner gyűjtőtartályt kisgyermekektől elzárva.

A toner gyűjtőtartály cseréjekor ügyeljen, nehogy beszennyezze vele ruháját vagy közvetlen környezetét.

Zárja vissza az elülső ajtót.

KARBANTARTÁS

A BÉLYEGZŐPATRON CSERÉJE

Ha az automata dokumentumadagolóra bélyegző egységet szerelt fel (AR-SU1), és a bélyegző halvány, cserélje ki a bélyegzőpatront (AR-SV1).

Kellékek

Bélyegzőpatron (2 egy csomagban) AR-SV1

Nyissa fel az automata dokumentumadagolót.

Nyissa ki az eredetit lenyomó lap tartóit az automata dokumentumadagolón.

Nyissa ki a tartókat (két darab) a bal és a jobb oldalon.

Fogja meg a bélyegző egységen lévő fület, és húzza ki az egységet.

Fül

Vegye ki a bélyegzőpatront (A).

(A)

KARBANTARTÁS

Helyezze be az új bélyegzőpatront.

Tolja vissza a bélyegző egységet.

Tolja be a bélyegző egységet, míg a helyére nem kattan.

Tegye vissza az eredetit lenyomó lapot.

Nyomja meg a tartókat, amíg a helyükre nem kattannak.

Zárja le az automata dokumentumadagolót.

ADAGOLÁSI HIBA MEGSZÜNTETÉSE

távol

á hiba t

ört

ént

épé

Ha adagolási hiba történik, az érintőpanelen megjelenik az "Adagolási hiba történt." üzenet, és leáll a nyomtatás, illetve a lapolvasás. Ez esetben nyomja meg az [Információ] gombot az érintőpanelen. Ha megnyomja ezt a gombot, megjelennek az elakadt papír eltávolítására vonatkozó utasítások. Kövesse az utasításokat. Ha az adagolási hiba megszűnt, az üzenet automatikusan törlődik.

A baloldali képen a villogó jelzés jelzi az elakadt papír körülbelüli helyét.

Elakadt papír helye

Adago

Informáci

Rosszul adagolt pap

issa ki a központi fedelet é

elt

(A)

Vissza

Az alábbi képernyő megjelenítéséhez nyomja meg az [Információ] gombot.

(D)

sa el a rosszul adagolt

(A) Itt olvashatók az elakadt papír eltávolítására

vonatkozó utasítások.

(B) Animáció, amely mutatja, hogy mit kell

tenni.

képernyőt.

(B)

(D) Bezárja az információs képernyőt.

(C)

Az információs képernyőt nem lehet addig bezárni, amíg az elakadt papírt el nem távolítja.

• Amíg az üzenet látható, a nyomtatást és a lapolvasást nem lehet folytatni.

• Ha az üzenet akkor sem törlődik, amikor az elakadt papírt eltávolította, az alábbi okok lehetségesek. Ellenőrizze

ismét.

- Nem megfelelően távolította el az elakadt papírt.

- Leszakadt papírdarab maradt a gépben.

- Egy ajtó vagy egység, amelyet kinyitott vagy elmozdított az adagolási hiba megszüntetéséhez nem lett

visszazárva vagy visszatolva az eredeti helyére.

Az adagolási hibák megszüntetésének részletes leírását a Kezelési útmutató "7. HIBAKERESÉS" fejezetének "ADAGOLÁSI HIBA MEGSZÜNTETÉSE" című részében találja.

KELLÉKEK

A felhasználó által cserélendő általános kellékek ehhez a termékhez többek között a papír, a festékkazetta és a finisher tűzőkazettája. Csak a SHARP által meghatározott termékeket használja festékkazettának, finisher tűzőkazettának, gerinctűző finisher tűzőkazettának, illetve vetítőfóliának.

A maximális másolási minőség érdekében fontos, hogy csak eredeti SHARP kellékeket (SHARP Genuine Supplies) használjon, amelyeket a SHARP másológépek élettartamának és teljesítményének maximalizálására terveztek, gyártottak és teszteltek. Keresse az eredeti SHARP kellék (SHARP Genuine Supplies) címkét a festékkazetta dobozán.

GENUINE SUPPLIES

Kellékek tárolása

Megfelelő tárolás

1. A kellékeket tárolja olyan helyen, amely:

• tiszta és száraz,

• állandó hőmérsékletű,

• nincs kitéve közvetlen napsütésnek.

2. A papírt a csomagolásában, fekvő helyzetben tárolja.

3. Az álló kötegekben vagy kicsomagolva tárolt papír hullámossá vagy nedvessé válhat, ami adagolási hibát eredményez.

Festékkazetták tárolása

Az új festékkazetta dobozát vízszintesen, a tetejével felfelé tárolja. Ne tárolja a festékkazettát az oldalára állítva, mert elképzelhető, hogy ekkor a festék nem fog eloszlani egyenletesen még erőteljes rázás után sem, és a kazettában marad, nem tud kifolyni.

Tűzőkazetta

A finisherhez és a gerinctűző finisherhez az alábbi tűzőkazetta szükséges:

MX-SCX1 (Tűzőkazetta a finisherhez és gerinctűző finisherhez) Kb. 5000 db/kazetta x 3 kazetta

AR-SC2 (Tűzőkazetta a finisherhez (Nagyméretű rendező)) Kb. 5000 db/kazetta x 3 kazetta

AR-SC3 (Tűzőkazetta csak a gerinctűző finisherhez) Kb. 2000 db/kazetta x 3 kazetta

Tartalék alkatrészek és fogyóeszközök biztosítása

A készülék javításához szükséges tartalék alkatrészek biztosítása a gyártás befejezésétől számított minimum 7 évig garantált. Tartalék alkatrészek a készülék azon elemei, amelyek elromolhatnak a termék normál használata során - míg azok az alkatrészek, amelyek élettartama általában meghaladja a termékét, nem tartoznak a tartalék alkatrészek csoportjába. A fogyóeszközök szintén a gyártás végétől számított 7 évig kaphatók.

ADATOK

Gépadatok / Másolási adatok

Név Típus Fényhenger típusa Nyomtatási mód Előhívó rendszer Fixáló rendszer

Lapolvasási felbontás

Nyomtatási felbontás Lapolvasási fokozat Nyomtatási fokozat Eredeti méretek /

Digitális többfunkciós rendszer MX-M282N/MX-M362N/MX-M452N/MX-M502N

Asztali

OPC henger

Elektro-fotografikus rendszer (lézer)

Száraz típusú kétkomponensű mágneskefés előhívás

Hőhengerek

Dokumentumüveg Automata

dokumentumadagoló 600 x 600 dpi

256 szint

Elküldve 256 szint

Max. A3 (11" x 17") / lap, fűzött dokumentumok

600 x 300 dpi (gyári alapértelmezett érték), 600 x 400 dpi, 600 x 600 dpi 600 x 300 dpi (gyári alapértelmezett érték), 600 x 400 dpi, 600 x 600 dpi

típusok Másolási méretek

Nyomtatási szegélyek

Felfűtési idő

Első másolat ideje

Másolási arányok

Folyamatos másolás Automatikus

Maximum: A3W (12" x 18") Minimum: A5R (5-1/4" x 5-3/4")

Vezető él / hátsó él: összesen 8 mm (21/64") vagy kisebb, Közeli él / távoli él: összesen 4 mm ±2 mm (11/64" ±3/32") vagy kisebb

20 másodperc vagy kevesebb

MX-M282N/MX-M362N: 4,6 másodperc vagy kisebb MX-M452N/MX-M502N: 3,9 másodperc vagy kisebb

Változó: 25% - 400% 1%-os léptetéssel, összesen 376 léptetés (25% - 200% az

automata lapadagoló használatakor)

Előre beállított arányok:25%, 50%, 70%, 81%, 86%, 100%, 115%, 122%, 141%, 200% és 400% AB méretekhez;

25%, 50%, 64%, 77%, 100%, 121%, 129%, 200% és 400% inch méretekhez.

Két kicsinyítési arány és két nagyítási arány tárolható. 999 másolat

Lásd "Automata dokumentumadagoló adatok".

dokumentumadagoló

Papírméretek: A3, B4, A4, A4R, B5, B5R, A5R, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2",

1. tálca / 2. tálca

*1 A felfűtési idő a környezeti feltételektől függően változhat. *2 Az első nyomat kiadásának ideje a gép állapotától függően változhat.

Papírsúly: Normál papír (60 g/m

Papírkapacitás: Normál papír (80 g/m Papírtípusok:

8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R, 5-1/2" x 8-1/2"R, 8K, 16K, 16KR

209 g/m

SHARP által ajánlott normál papír, újrahasznosított papír, színes papír

(28 lbs. bond - 110 lbs. index))

- 105 g/m2 (16 lbs. - 28 lbs.)),

(21 lbs.)) 500 lap,

nehéz papír

nehéz papír 200 lap

(106 g/m2 -

és nehéz papír

ADATOK

GÉPADATOK / Másolási adatok (folytatás)

Papírméretek: A3W, A3, B4, A4, A4R, B5, B5R, A5R, borítékok, 12" x 18", 11" x 17", 8-1/2" x 14",

8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R, 5-1/2" x 8-1/2"R, 8K, 16K, 16KR (Tartalmazza az automatikus papírméret észlelés funkciót. A papírméretek megadása legfeljebb a 297 mm x 432 mm (11-5/8" x 17") méretig lehetséges.)

Papírsúly:

Oldalsó tálca

Duplex modul

Kimeneti tálca (Középső tálca)

Vékony papír (56 g/m 28 lbs.)), nehéz papír (106 g/m Borítékok (75 g/m2 - 90 g/m2 (20 lbs. - 24 lbs.))

Papírkapacitás: Normál papír 100 lap Papírtípusok

SHARP által ajánlott normál papír, újrahasznosított papír, színes papír, nehéz papír, vékony papír, vetítőfólia, címkék, jegyzetpapír és borítékok (Monarch, Com-10, DL, C5)

Papírméretek

Papírsúly: Normál papír (60 g/m2 - 105 g/m2 (16 lbs. - 28 lbs.)), nehéz papír (106 g/m2 -

Papírtípusok:SHARP által ajánlott normál papír, újrahasznosított papír, színes papír és nehéz papír Kimenet módja:másolási felülettel lefelé (A3W és 12" x 18" papír érkezhet a jobboldali tálcába,

Kimeneti kapacitás: 400 lap (SHARP által ajánlott A4 vagy 8-1/2" x 11" papír) (A gyűjthető maximális lapszám a telepítés helyének környezeti feltételeitől, a papír típusától és a papír tárolási körülményeitől függően változik.) Tele tálca érzékelő: Igen

LAN csatlakoztathatóság:10Base-T / 100Base-TX / 1000Base-T USB csatlakoztathatóság:A típus támogatja az USB 2.0*

: A3, B4, A4, A4R, B5, B5R, A5R, 11" x 17", 8-1/2" x 14", 8-1/2" x 13-1/2",

Interfész port

Energiaszükséglet

Áramfogyasztás

Méretek

Súly

Teljes méret

*1 A kimeneti tálca (Középső tálca) nem használható, ha a finisher vagy gerinctűző finisher telepítve lett. *2 Az A típusú csatlakozók a gép elején és jobb oldalán hátul találhatók (két csatlakozó).

Egyidejűleg csak az egyik csatlakozó használható. Ha nincs billentyűzet (MX-KBX2) csatlakoztatva, csak egy csatlakozó használható; párhuzamos használat nem lehetséges. Ha meg kell változtatnia a használt csatlakozót, lépjen kapcsolatba a szerviz technikussal. Egy A típusú csatlakozóból biztosított áramfelvételhez a csatlakoztatott készülékek összes áramfelvétele nem haladhatja meg az 500 mA-t.

Helyi hálózati feszültség ±10% (Az áramszükséglethez nézze meg a főegység hátulján, lent, a bal oldalon elhelyezett adattáblát.)

1,84 kW (220-240 V) / 1,44 kW (100-127 V)

645 mm (Sz) x 695 mm (Mé) x 953 mm (Ma) (25-25/64" (Sz) x 27-3/8" (Mé) x 37-33/64" (Ma)) ( automata dokumentumadagoló telepítve lett 645 mm (Sz) x 695 mm (Mé) x 833 mm (Ma) (25-25/64" (Sz) x 27-3/8" (Mé) x 32-51/64" (Ma)) ( dokumentumtető telepítve lett

Kb. 95 kg (209,4 lbs.) ( Kb. 88 k

986

(194,0 lbs.) (

mm (Sz) x

- 59 g/m2 (15 lbs. - 16 lbs.)), normál papír (60 g/m2 - 105 g/m2 (16 lbs. -

8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 8-1/2" x 11"R, 5-1/2" x 8-1/2"R, 8K, 16K, 16KR

209 g/m

a finisherbe vagy a gerinctűző finisherbe)

Ha automata dokumentumadagoló Ha a dokumentumtető

695

mm (Mé) (

- 209 g/m2 (28 lbs. bond - 110 lbs. index))

(28 lbs. bond - 110 lbs. index))

-t

USB memória kompatibilitási követelmények

Memóriakapacitás: Max. 32 GB Lemezformátum: Kizárólag FAT32

B típus támogatja az USB 2.0 (High speed)-t

)

van a gépen.)

38-53/64

" (Sz) x

27-3/8

" (Mé)) (ha az oldalsó tálca ki van húzva)

Ha a

Folyamatos másolási sebességek*

)

ADATOK

Típus Másolási arány A3, 11" x 17", 8K B4, 8-1/2" x 14", 8-1/2" x 13-1/2",

8-1/2" x 13-2/5", 8-1/2" x 13" A4, B5, 8-1/2" x 11", 16K A4R, B5R, 8-1/2" x 11"R,

7-1/4" x 10-1/2"R, 16KR

* Másolási sebesség a második, illetve az azt követő másolatok kiadásakor ugyanazon oldal folyamatos egyoldalas másolása

közben (kivétel az eltolásos kimenet) normál egyoldalas papír használatával az oldaltálcát kivéve bármelyik papírtálcából adagolva.

MX-M282N MX-M362N MX-M452N MX-M502N

100% / Kicsinyített / Nagyított

15 másolat/perc 17 másolat/perc 20 másolat/perc 22 másolat/perc

17 másolat/perc 20 másolat/perc 23 másolat/perc 25 másolat/perc

28 másolat/perc 36 másolat/perc 45 másolat/perc 50 másolat/perc

20 másolat/perc 25 másolat/perc 30 másolat/perc 30 másolat/perc

Környezeti feltételek

(Páratartalom)

85%

60%

20%

10 (54

30 (86

35 (910F)

C (Hőmérséklet

Kibocsátási koncentráció (a RAL UZ-122 szerint mérve: Edition Jan. 2006)

Ózon Por Sztirol Benzol TVOC

1,5 mg/h vagy kevesebb 4,0 mg/h vagy kevesebb 1,0 mg/h vagy kevesebb Kevesebb mint 0,05 mg/h 10 mg/h vagy kevesebb

ADATOK

Akusztikus zaj kibocsátás (az ISO7779 szerinti mérés)

MX-M282N MX-M362N MX-M452N MX-M502N

Hangerőszint LwA

6,4

Nyomtatási mód (folyamatos nyomtatás)

Készenléti üzemmód

Hangnyomásszint LpA (tájékoztató jellegű)

Gép mellett állva

Nyomtatási mód

Kezelői helyzetben

4,0

50 dB (A) 52 dB (A) 53 dB (A) 54 dB (A)

51 dB (A) 52 dB (A) 53 dB (A) 53 dB (A)

6,6

4,6

6,7

4,6

6,8

4,6

Készenléti üzemmód

Gép mellett állva

Kezelői helyzetben

27 dB (A) 32 dB (A) 32 dB (A) 32 dB (A)

28 dB (A) 34 dB (A) 32 dB (A) 31 dB (A)

Automata dokumentumadagoló adatok (MX-RP11)

Eredeti méretek

Eredeti súlya

Kapacitás

*1 Csak egy oldal olvasható be Mono 2 módban, fax és lapolvasás küldési módokban. Azonban, ha a felbontás 600 x 600 dpi Internet

fax módban, a maximális hosszúság 800 mm (31-31/64"). Ha a felbontás 400 x 400 dpi vagy 600 x 600 dpi lapolvasás módban, hosszú eredetit nem lehet beolvasni.

*2 A 35 g/m

(9 font) - 49 g/m2 (13 font) közötti papírsúlyok esetén lassú lapolvasás mód szükséges.

A3 - A5, 11" x 17" - 5-1/2" x 8-1/2", hosszú papír (max. szélesség 297 mm (11-5/8") x max. hosszúság 1000 mm*

Egyoldalas Kétoldalas

100 lap (80 g/m2 (21 lbs.)) Maximális kötegmagasság 13 mm (1/2")

35g/m2 - 128g/m2 (9 lbs. - 34 lbs.)*

50g/m2 - 105g/m2 (13 lbs. - 28 lbs.)

(39-23/64"))

Kimeneti tálca (jobboldali tálca) adatok

Típus

Kimeneti mód

Kimeneti kapacitás*

MX-TRX2

Kimenet másolási felülettel lefelé

100 lap (SHARP által ajánlott A4 vagy 8-1/2" x 11" papír)

Ha a tálca fel van hajtva:

Méretek

Súly

* A maximális kimeneti lapszám a telepítés helyének környezeti körülményeitől, a papír típusától és a papír tárolási körülményeitől

függően eltérő lehet. Boríték és tabulált papír nem küldhető ide.

314 mm ( Ha a tálca ki van húzva: 444 mm (

Kb. 0,93 kg (2 font)

) x 405 mm (Mé) x 52 mm (Ma) (12-23/64" (Sz) x 15-61/64" (Mé) x 2-3/64" (Ma))

) x 405 mm (Mé) x 52 mm (Ma) (17-31/64" (Sz) x 15-61/64" (Mé) x 2-3/64" (Ma))

A gép kezelője számára szükséges információk ennek az oldalnak a hátulján olvashatók. (Vegye ki ezt a lapot a kézikönyvből, és tartsa biztonságos helyen. Továbbá, töltse ki a baloldalon lévő részen a rendszergazda nevét és az elérhetőségére vonatkozó információkat.)

✂

Rendszergazda Név: Elérhetőség:

A RENDSZERGAZDA SZÁMÁRA

(Vegye ki ezt a lapot a kézikönyvből, és tartsa biztonságos helyen.)

Gyári alapértelmezett jelszavak

A rendszerbeállításokhoz való hozzáféréshez szükség van a rendszergazdai jogokkal történő bejelentkezésre. A rendszerbeállítások konfigurálhatók a Web oldalakon és a kezelőpanelen egyaránt. A rendszerbeállításokba történő belépéshez a Web oldalak használatával, jelszó is szükséges.

Gyári alapértelmezett rendszergazda jelszó

Gyári alapértelmezett beállítás: admin

A gép telepítése után azonnal tároljon el egy új rendszergazda jelszót. Ha egyszer a rendszergazda jelszót módosította, az új jelszó szükséges a gyári alapértelmezett jelszó visszaállításához. Ügyeljen arra, hogy megjegyezze a jelszót.

Gyári alapértelmezett jelszavak (Web oldalak)

Két gyári alapértelmezett hozzáférési mód lehetséges: "Rendszergazda" és "Felhasználó". Az a személy, aki "Rendszergazda"-ként lép be, konfigurálhat minden beállítást a Web oldalakon. Az a személy, aki "Felhasználó"-ként lép be, csak bizonyos beállításokat konfigurálhat. A gyári alapértelmezett jelszavak az alábbiakban láthatók.

Gyári alapértelmezett hozzáférési mód Gyári alapértelmezett jelszó

Felhasználó users users

Rendszergazda admin admin

Az összes küldött és fogadott adat továbbítása a rendszergazdához (Dokumentum adminisztrációs funkció)

Ezzel a funkcióval továbbíthatja a gép által küldött és fogadott összes adatot egy megadott rendeltetési helyre (Lapolvasás E-mail címre, Lapolvasás FTP címre, Lapolvasás Hálózati mappa címre vagy Lapolvasás Asztal címre). Ezt a funkciót a gép kezelője használhatja, hogy archiválja az összes küldött és fogadott adatot. A dokumentum adminisztrációs beállítások konfigurálásához klikkeljen az [Alkalmazás beállítások]-ra, majd a [Dokumentum adminisztrációs funkció]-ra a Web oldal menüben. (Rendszergazda jogok szükségesek.)

A küldött és fogadott adatok formátum, megvilágítás és felbontás beállításai megmaradnak az adatok továbbításakor is.

✂

INFORMÁCIÓ A HASZNÁLT TERMÉK KEZELÉSÉRŐL

A. Magánfelhasználók számára (háztartások)

1. Az Európai Unió országaiban

Figyelem: Ha ki akarja dobni ezt a berendezést, ne használja a szokványos szeméttárolót! A használt elektromos és elektronikus berendezéseket külön kell kezelni, a használt elektromos és elektronikus berendezések megfelelő kezelését, felújítását és újrahasznosítását előíró jogszabályoknak megfelelően. Az Európai Unió tagországaiban a következők szerint kell eljárni: a magánháztartások költségmentesen visszavihetik használt elektromos és elektronikus berendezéseiket a kijelölt gyűjtőhelyekre*. Néhány országban* a helyi viszonteladó szintén költségmentesen visszaveheti a régi terméket, ha egy hasonló új terméket vásárol helyette. *) További részletekért vegye fel a kapcsolatot a helyi hatóságokkal. Ha használt elektromos és elektronikus berendezése elemet vagy akkumulátort tartalmaz, ezeket előzőleg dobja el a helyi előírásoknak megfelelően. A használt termék megfelelő kezelésével segít biztosítani, hogy a hulladék anyag a szükséges kezelési és újrahasznosítási folyamatokon menjen keresztül, így meggátolja a lehetséges negatív hatásokat a környezetre és az emberi egészégre, amely ellenkező esetben a nem megfelelő hulladék-kezelésből adódhat.

Figyelem: Az Ön terméke ezzel a jellel van ellátva. Ez azt jelenti, hogy a használt elektromos és elektronikus berendezéseket tilos az általános háztartási hulladékkal keverni. Ezen termékek számára külön gyűjtési rendszer alkalmazandó.

2. Az Európai Unión kívüli országokban

Ha el akarja dobni ezt a terméket, vegye fel a kapcsolatot a helyi hatóságokkal, és informálódjon a hulladékkezelés megfelelő módjáról. Svájc: A használt elektromos és elektronikus berendezések a viszonteladóhoz ingyenesen visszavihetők akkor is, ha nem vásárol új terméket. A további gyűjtési lehetőségek listája az alábbi honlapokon található: www.swico.ch vagy www.sens.ch.

B. Üzleti felhasználók számára

1. Az Európai Unió országaiban

Ha a terméket üzleti célokra használja, és el akarja dobni: Vegye fel a kapcsolatot a SHARP viszonteladójával, aki tájékoztatni fogja Önt a termék visszavételéről. Lehetséges, hogy a visszavétel és újrahasznosítás költségeit Önnek kell állnia. Lehetséges, hogy kisebb termékeket (és kisebb mennyiségeket) visszavesznek a helyi gyűjtőhelyek is. Spanyolország: Vegye fel a kapcsolatot az elfogadott gyűjtőrendszerrel vagy a helyi hatósággal a használt termék visszavétele céljából.

2. Az Európai Unión kívüli országokban

Ha nem akarja tovább használni ezt a terméket, vegye fel a kapcsolatot a helyi hatóságokkal, és informálódjon a hulladékkezelés megfelelő módjáról.

INFORMÁCIÓ A HASZNÁLT TERMÉK KEZELÉSÉRŐL

Védjegyinformáció

Az alábbi védjegyek és bejegyzett márkanevek használatosak a gép és a kiegészítő berendezések vonatkozásában.

•

Microsoft®, Windows®, Windows® 98, Windows® Me, Windows NT® 4.0, Windows® 2000, Windows® XP, Windows Server® 2003, Windows Vista Egyesült Államok és más országok területén.

• PostScript az Adobe Systems Incorporated bejegyzett védjegye.

• Az Adobe és Flash az Adobe Systems Incorporated vállalat bejegyzett védjegyei vagy védjegyei az Amerikai Egyesült

Államokban és más országokban.

• Adobe, Adobe logo, Acrobat, Adobe PDF logo, és Reader az Adobe Systems Incorporated az Egyesült Államok és más országok területén

•

Macintosh, Mac OS, AppleTalk, EtherTalk, LaserWriter, és Safari bejegyzett védjegyei vagy védjegyei az Apple Computer, Inc.-nek.

• Netscape Navigator az Netscape Communications Corporation bejegyzett védjegye.

• A Mozilla

és más országokban.

• PCL a Hewlett-Packard Company bejegyzett védjegye.

• IBM, PC/AT, és PowerPC az International Business Machines Corporation bejegyzett védjegyei.

• A Sharpdesk a Sharp Corporation bejegyzett védjegye.

• A Sharp OSA a Sharp Corporation vállalat védjegye.

• A RealVNC RealVNC Limited vállalat védjegye.

• Minden más cég- és terméknév azok tulajdonosainak bejegyzett védjegye.

és Firefox® a Mozilla Foundation alapítvány bejegyzett védjegyei vagy védjegyei az Amerikai Egyesült Államokban

, Windows Server® 2008, Windows® 7 és Internet Explorer®

bejegyzett védjegyei vagy védjegyei az

bejegyzett védjegyei vagy védjegyei

A Candid és Taffy a Monotype Imaging, Inc. védjegyei, melyet az Egyesült Államok Szabadalmi Hivatalában (Patent and Trademark Office) regisztráltak, és regisztrálva lehetnek más joghatóságoknál is. A CG Omega, CG Times, Garamond Antiqua, Garamond Halbfett, Garamond Kursiv, Garamond és Halbfett Kursiv a Monotype Imaging, Inc. védjegyei, regisztrálva lehetnek bizonyos joghatóságoknál is. Az Albertus, Arial, Coronet, Gill Sans, Joanna és Times New Roman a The Monotype Corporation védjegyei, melyet az Egyesült Államok Szabadalmi Hivatalában regisztráltak, és regisztrálva lehetnek bizonyos joghatóságoknál is. Az Avant Garde, ITC Bookman, Lubalin Graph, Mona Lisa, Zapf Chancery és Zapf Dingbats az International Typeface Corporation védjegyei, melyet az Egyesült Államok Szabadalmi Hivatalában regisztráltak, és regisztrálva lehetnek bizonyos joghatóságoknál is. A Clarendon, Eurostile, Helvetica, Optima, Palatino, Stempel Garamond, Times és Univers a Heidelberger Druckmaschinen AG védjegyei, melyek regisztrálva lehetnek bizonyos joghatóságoknál is, kizárólagos engedély a Linotype Library GmbH-n, a Heidelberger Druckmaschinen AG 100%-os tulajdonában lévő leányvállalatán keresztül. Az Apple Chancery, Chicago, Geneva, Monaco és New York az Apple Computer Inc. védjegyei, és regisztrálva lehetnek bizonyos joghatóságoknál is. A HGGothicB, HGMinchoL, HGPGothicB és HGPMinchoL a Ricoh Company, Ltd. védjegyei, és regisztrálva lehetnek bizonyos joghatóságoknál is. A Wingdings a Microsoft Corporation bejegyzett védjegye az Egyesült Államokban és más országokban. A Marigold és Oxford az Arthur Baker védjegyei, és regisztrálva lehetnek bizonyos joghatóságoknál is. Az Antique Olive a Marcel Olive védjegye, és regisztrálva lehet bizonyos joghatóságoknál is. A Hoefler Text a Johnathan Hoefler védjegye, és regisztrálva lehet bizonyos joghatóságoknál is. Az ITC az International Typeface Corporation védjegye, amelyet az Egyesült Államok Szabadalmi Hivatalában regisztráltak, és regisztrálva lehet bizonyos joghatóságoknál is. Az Agfa az Agfa-Gevaert Group védjegye, és regisztrálva lehet bizonyos joghatóságoknál is. Az Intellifont, MicroType és UFST a Monotype Imaging, Inc. védjegyei, melyet az Egyesült Államok Szabadalmi Hivatalában regisztráltak, és regisztrálva lehetnek bizonyos joghatóságoknál is. A Macintosh és TrueType az Apple Computer Inc. védjegyei, melyet az Egyesült Államok Szabadalmi Hivatalában és más országokban regisztráltak. A PostScript az Adobe Systems Incorporated védjegye, és regisztrálva lehet bizonyos joghatóságoknál is. A HP, PCL, FontSmart és LaserJet a Hewlett-Packard Company védjegyei, és regisztrálva lehetnek bizonyos joghatóságoknál is. A Type 1 processzor memóriában tárolt betűtípus a Monotype Imaging's UFST terméke, és az Electronics For Imaging, Inc szabadalma alatt áll. Minden más védjeggyel kizárólag a védjegy tulajdonosa rendelkezik.

SHARP ELECTRONICS (Europe) GmbH

Sonninstraße 3, D-20097 Hamburg

MX-M282N/MX-M362N/MX-M452N/MX-M502N BEÜZEMELÉSI ÚTMUTATÓ

FRANCIAORSZÁGBAN NYOMTATVA

TINSZ4827GHZZ

*TINSZ4827GHZZ*

Sharp MX-M362N, MX-M502N, MX-M452N, MX-M282N START GUIDE [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
