LC-32LE600E LC-32LE600S

SVENSKA

LC-40LE600E LC-40LE600S LC-46LE600E LC-46LE600S

LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN

VÄRITELEVISIO LCD FARVEFJERNSYN LCD FARGEFJERNSYN

BRUKSANVISNING KÄYTTÖOHJE BRUGSVEJLEDNING BRUKERHÅNDBOK

SUOMIDANSKNORSK

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A

ASA

SPECIAL NOTE FOR USERS IN THE U.K.

fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral Brown: Live

As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red.

•

Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires.

•

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

KÄYTTÖOHJE

Tässä käyttöohjeessa olevat kuvat ja OSD on tarkoitettu vain selitykseksi, ja ne saattavat erota hieman varsinaisissa toiminnoissa

• näkyvistä ruutunäytöistä.

•

Tässä käyttöohjeessa käytetyt esimerkit perustuvat malliin LC-46LE600E.

•

Mallit LC-32LE600E, LC-32LE600S, LC-40LE600E, LC-40LE600S, LC-46LE600E ja LC-46LE600S ovat yhteensopivia pakattujen H.264 (MPEG4 H.264, MPEG4 AVC ja MPEG4 AVC/H.264) -lähetysten kanssa.

SUOMI

Hyvä SHARP-asiakas

Kiitämme tämän SHARP nestekidenäyttöisen TV-vastaanottimen hankinnasta. Jotta turvallisuus ja laitteen ongelmaton toiminta saadaan taattua vuosiksi, pyydämme lukemaan luvun Tärkeitä turvallisuutta koskevia huomautuksia ennen laitteen käytön aloittamista.

Sisältö

SUOMI

Sisältö .......................................................................... 1

Esittely ......................................................................... 2

Tärkeitä turvallisuutta koskevia huomautuksia ....... 2

Kauko-ohjain ........................................................ 3

TV (edestä katsottuna) .......................................... 4

TV (takaa katsottuna) ............................................ 4

Valmistelutoimet ......................................................... 5

Vakiovarusteet ...................................................... 5

Jalustan kiinnittäminen .......................................... 5

Paristojen asettaminen .......................................... 6

Kauko-ohjaimen käyttö ......................................... 6

Huomautuksia kauko-ohjaimesta .................... 6

Pikaopas ...................................................................... 7

Yleisnäkymä alustavasta asennuksesta ................. 7

Ennen virran kytkemistä ........................................ 8

Alustava automaattiasennus ................................. 9

Signaalin voimakkuuden tarkistaminen ............ 9

TV:n katsominen ....................................................... 10

Päivittäinen käyttö ............................................... 10

Virran kytkeminen tai katkaisu ....................... 10

Vaihtaminen digitaalisten ja analogisten

lähetysten välillä ......................................... 10

Kanavien muuttaminen .................................. 10

Ulkoisen videolähteen valinta ......................... 10

Äänimuodon valinta ....................................... 10

EPG .................................................................... 11

Teksti-TV ............................................................. 12

MHEG-5-ohjelman käyttö (vain Iso-Britannia) ...... 12

Ulkoisten laitteiden liittäminen ................................ 13

Videoliitännät ...................................................... 13

HDMI-liitäntä ................................................. 13

Komponenttiliitäntä ....................................... 14

VIDEO-liitäntä ................................................ 14

SCART-liitäntä ............................................... 14

Ääniliitännät ........................................................ 15

Kaiuttimen tai vahvistimen liitäntä .................. 15

CA-kortin asettaminen CI-moduuliin .................... 15

Valikon käyttö ........................................................... 16

Mikä on VALIKKO? ............................................. 16

Peruskäyttö ................................................... 16

Perussäätö ................................................................ 17

Kuva-asetukset ................................................... 17

AV-MUOTO ................................................... 18

Ääniasetukset ..................................................... 18

Äänitulon säätö ............................................. 19

Automaattinen äänenvoimakkuuden säätö .... 19

Vain äänen kuuntelu ...................................... 19

AQUOS LINK -asetukset ..................................... 19

Mitä AQUOS LINK -toiminnolla voidaan tehdä AQUOS LINK -laitteiden hallinta kauko-

ohjaimella ................................................... 19

Virransäästöasetukset ......................................... 20

Kanava-asetukset ............................................... 20

Automaattinen asennus ................................ 20

Kanavan yksityiskohtaiset asetukset .............. 20

Tunnussanan tai lapsilukon asetukset ............ 22

Kielisäädöt .......................................................... 22

Hyödyllisiä katselutoimintoja .................................. 23

Kuvakoon valinta ................................................. 23

Näytön asetukset ................................................ 23

Kanavanäyttö ................................................ 23

Ajan ja nimen näyttö ...................................... 23

Muita hyödyllisiä toimintoja ..................................... 24

Ulkoisia laitteita käytettäessä tehtävät säädöt ...... 24

Tulolähteen asetukset .................................... 24

Tietyn tulon ohitus ......................................... 24

Nollaus ............................................................... 24

Tunnistus ............................................................ 24

Ohjelmiston päivitys ............................................ 24

PC:n liitäminen .......................................................... 25

PC:n liitäminen .................................................... 25

PC:n kuvan säätö automaattisesti ................. 25

PC:n kuvan säätö manuaalisesti .................... 25

RS-232C-portin tekniset tiedot ........................... 26

PC-yhteensopivuustaulukko ................................ 27

RS-232C-komentolista ....................................... 27

LIITE ........................................................................... 28

Vianmääritys ....................................................... 28

Tekniset tiedot ..................................................... 29

Erilliset varusteet ................................................. 30

Ympäristötiedot .................................................. 30

Tavaramerkit ....................................................... 30

Kulutusosien käyttöikä ........................................ 31

Lapsilukon luokitustaulukko ................................ 32

Lyhenneluettelo ................................................... 32

... 19

Esittely

Tärkeitä turvallisuutta koskevia huomautuksia

Puhdistaminen—Irrota verkkojohto pistorasiasta ennen laitteen puhdistamista. Puhdista laite kostealla kankaalla. Älä käytä

• nestemäisiä puhdistimia tai aerosoleja.

Puhdista likainen paneeli hellästi pehmeällä ja kostealla liinalla. Älä pyyhi paneelia kemiallisella liinalla suojataksesi sitä. Kemikaalit

• saattavat vaurioittaa tai rikkoa TV-vastaanottimen kuoren.

Vesi ja kosteus—Älä käytä laitetta veden lähellä, kuten kylpyammeen, pesualtaan, keittiön tiskipöydän, pyykinpesupaikan tai uima-

• altaan läheisyydessä tai märässä kellarissa.

Älä aseta kukkamaljakoita tai muita nesteitä sisältäviä astioita laitteen päälle. Vettä saattaa roiskua laitteeseen,

• mikä saattaa aiheuttaa tulipalon syttymisen tai sähköiskun.

Jalusta—Älä aseta laitetta epävakaalle telineelle, jalustalle, kolmijalalle tai pöydälle. Tämä saattaa aiheuttaa

• laitteen kaatumisen, mistä on seurauksena vakavia henkilövahinkoja sekä laitevahinkoja. Käytä ainoastaan valmistajan suosittelemaa tai laitteen mukana toimitettua telinettä, jalustaa, kolmijalkaa tai pidintä. Kun laite asennetaan seinälle, valmistajan ohjeita on aina noudatettava tarkasti. Käytä aina vain valmistajan suosittelemia asennustarvikkeita.

Kun telineeseen asennetun laitteen paikkaa halutaan muuttaa, laitetta on siirrettävä äärimmäisen huolellisesti.

• Äkkipysäytykset, liiallinen voima ja epätasainen lattiapinta saattavat aiheuttaa laitteen putoamisen telineeltä.

Ilmanvaihto—Laitteessa olevat aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, sillä riittämätön

• ilmanvaihto saattaa aiheuttaa ylikuumenemista ja/tai lyhentää laitteen käyttöikää. Älä aseta laitetta vuoteelle, sohvalle, matolle tms. pinnalle, sillä nämä pinnat saattavat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu asennettavaksi suljettuun kaapistoon; älä siis aseta sitä suljettuun tilaan, kuten kirjahyllyyn tai telineeseen, ellei riittävästä ilmanvaihdosta ole pidetty huolta noudattamalla valmistajan antamia ohjeita.

Tämän laitteen nestekidenäyttö on valmistettu lasista. Se saattaa siis mennä rikki, jos laite putoaa tai siihen

• kohdistuu voimakas isku. Jos LCD-paneeli rikkoutuu, varo loukkaamasta itseäsi rikkinäiseen lasiin.

Lämmönlähteet—Pidä laite poissa lämmönlähteistä, kuten lämpöputkista, lämmittimistä, liesistä ja muista

• lämpöä erittävistä esineistä (vahvistimet mukaan lukien).

Tulipalon estämiseksi älä koskaan aseta kynttilöitä tai muita avotulenlähteitä TV-vastaanottimen päälle tai sen

• läheisyyteen.

Tulipalo- tai sähköiskuvaaran estämiseksi älä aseta verkkojohtoa TV-vastaanottimen tai muiden painavien

• esineiden alle.

Kuulokkeet—Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla

• äänenvoimakkuuden tasolla.

Älä pidä paikallaan pysyvää kuvaa näytössä kauan aikaa, sillä siitä saattaa jäädä jälkikuva.• Sähkövirtaa kuluu aina, kun laite on kytketty verkkovirtaan.• Huolto—Älä yritä huoltaa laitetta itse. Kannen irrottaminen altistaa korkealle jännitteelle ja muille vaaroille. Jätä huolto ammattihenkilön

• suoritettavaksi.

LCD-paneeli on erittäin korkealaatuinen tekninen tuote, joka toistaa tarkasti kuvan yksityiskohdat. Suuren pikselimäärän vuoksi ruudussa saattaa silloin tällöin näkyä muutama toimimaton pikseli kiinteänä sinisenä, vihreänä tai punaisena pisteenä. Tämä on kuitenkin laitteen teknisten vaatimusten rajoissa eikä ole oire laiteviasta.

Varotoimia TV-vastaanotinta kuljetettaessa

Kun TV-vastaanotinta siirretään, älä kanna sitä ottamalla kiinni kaiuttimista. TV-vastaanottimen kantamiseen tarvitaan aina kaksi henkilöä, jotka pitävät siitä kiinni kaksin käsin—yksi kummallakin puolella TV-vastaanotinta.

Esittely

Kauko-ohjain

B (Valmiustila/virta kytketty)

(sivu 10)

Hyödyllisten toimintojen

painikkeet m (Teksti-TV)

ATV: Näytä analoginen teksti-TV (sivu 12). DTV: Valitse MHEG-5 ja teksti-TV DTV:lle (sivu 12).

k (Näytä piilotettu teksti-TV: n osa)

(sivu 12)

[ (Tekstitys)

Kytke tekstityksen kielet päälle tai pois päältä (sivut 12 ja 22).

3 (Pysäytys/Pito)

Pysäytä liikkuva kuva näyttöön tätä painamalla. Teksti-TV: Lopeta teksti-TV-sivujen automaattinen päivitys tai vapauta pitomuoto.

1 (Alasivu)

(sivu 12)

v (Yläosa/alaosa/täysi)

Säädä suurennusala teksti-TVmuodossa (sivu 12).

Numeropainikkeet 0_9

Säädä kanava. Näppäile halutut numerot. Säädä sivu teksti-TV-muodossa.

Kun jokin neljästä Pohjoismaasta

•

(Ruotsi, Norja, Suomi tai Tanska) on valittuna alustavan automaattiasennuksen (sivu 9) maa-asetuksissa, TV-kanavat ovat nelinumeroisia. Muilla maa-asetuksilla TV-kanavat ovat kolminumeroisia.

A (Palautus takaisin)

Tätä painamalla voidaan palauttaa edelliseen kuvaan tavallisessa katselumuodossa.

DTV

Paina siirtyäksesi digitaaliselle TVkanavalle.

ATV

Paina siirtyäksesi analogiselle TVkanavalle.

2 (Äänimuoto)

Valitse moniäänimuoto (sivu 10).

i+/- (Äänenvoimakkuus)

Suurenna tai pienennä TV:n äänenvoimakkuutta.

e (Vaimennus)

TV:n ääni päälle tai pois päältä.

1 2

4 5 6

7 8 9

10 11 12

13 14

f (Laajakuvamuoto)

Valitse laajakuvamuoto (sivu 23).

Valitse videoasetus (sivu 18).

a/b/c/d (Kohdistin)

Valitse haluttu kohta säätöruudusta.

;

Suorita komennot ”VALIKKO”ruudusta. ATV/DTV: Näytä ohjelmalista, kun mitään muuta ”VALIKKO”-ruutua ei ole käynnistetty.

END

Poistu ”VALIKKO”-ruudusta.

R/G/Y/B (Väri) -painikkeet

Väripainikkeiden avulla valitaan vastaavanväriset kohdat ruudusta (esim. EPG, MHEG-5 tai Teksti-TV).

b (TULOLÄHDE)

15 16

17 18

19 20 21

24 25

Valitse tulolähde (sivu 10).

EPG

DTV: Näytä EPG-ruutu (sivu 11).

RADIO

DTV: Siirry radiotilaan.

P. INFO

Saat digitaalisen videolähetyksen kautta välitettävät ohjelmatiedot näkyviin ruudun vasempaan yläkulmaan painamalla tätä painiketta (Vain DTV).

:r/s

Valitse TV-kanava.

p (Näytä tiedot)

Saat näkyviin asematiedot (kanavan numero, signaali, jne.) ruudun oikeaan yläkulmaan painamalla tätä painiketta (sivu 23).

ECO (Standardi/Edistynyt/

Katkaistu)

Valitse ”Virransäästö”-asetus (sivu

20).

”VALIKKO”-ruutu päälle tai pois päältä.

6 (Palautus)

Palaa edelliseen ”VALIKKO”ruutuun.

SLEEP

Tätä painiketta painamalla voit säätää ajan, jolloin TV kytkeytyy automaattisesti valmiustilaan.

AQUOS LINK -painikkeet

Jos jokin ulkoinen laite, kuten AQUOS BD -soitin on liitetty HDMI-kaapeleilla ja se on AQUOS LINK -yhteensopiva, on mahdollista käyttää AQUOS LINK -painikkeita. Katso tarkemmat tiedot sivulta 19.

< -näppäin ei toimi tässä

• mallissa.

Esittely

TV (edestä katsottuna)

1 2 34

TV (takaa katsottuna)

8 9 10

B (Valmiustila-/virta kytketty

-merkkivalo)

6 7

OPC-merkkivalo

Kauko-ohjaimen tunnistin

OPC-tunnistin

a (virtapainike)

@ (valikkopainike)

b (Tulolähde-painike)

:r/s (Ohjelma [kanava]

-painikkeet) i+/-

(äänenvoimakkuuspainikkeet)

COMMON INTERFACE -aukko

SERVICE-liitin (USB-liitin vain

huoltohenkilöstöä varten) HDMI 3 (HDMI) -liitin

EXT 8 -liittimet

Kuulokkeet

Vaihtovirran tuloliitin (AC INPUT)

MAIN POWER -kytkin

EXT 4 (ANALOGUE RGB) -liitin

HDMI 1 (HDMI) -liitin

HDMI 2 (HDMI) -liitin

Antenniliitin

HDMI 2/PC AUDIO (R/L) -jakki

DIGITAL AUDIO OUTPUT -liitin

RS-232C-liitin

EXT 3 (COMPONENT/AUDIO)

-liittimet EXT 1 (RGB) -liitin

EXT 2 (AV) -liitin

OUTPUT (AUDIO) -liittimet

VAROITUS

Liiallinen korvakuulokkeiden tai tavallisten

• kuulokkeiden äänipaine voi aiheuttaa kuulonalenemaa.

•

Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla.

•

SERVICE-liitin on varattu vain ammattitaitoista huoltohenkilöstöä varten. Älä liitää mitään liittimeen.

15 16 17 18

Kun MAIN POWER -kytkin on pois päältä (a), sähkönkulutus laskee 0,01 Wattiin tai alle. Virta ei kytkeydy kuitenkaan kokonaan pois päältä, toisin kuin virtajohdon ollessa irti.

Sekä HDMI 2- että EXT 4 -liittimet voivat käyttää samaa äänituloliitintä (HDMI 2/PC AUDIO (R/L)). Oikea kohta on kuitenkin valittava ”PC äänen valinta” -valikosta (lisätietoja on sivulla 19).

Valmistelutoimet

Vakiovarusteet

Kauko-ohjain ( x 1) Verkkojohto ( x 1) Johdonpidike ( x 1) Jalusta ( x 1)

32 tuuman malleille

Laitteen muoto on erilainen

eri maissa.

sivut 3 ja 6 sivu 8 sivu 8 sivu 5

Käyttöohje (tämä julkaisu)

• ”AAA”-kokoinen sinkki-hiiliparisto ( x 2)… sivu 6

•

40/46 tuuman malleille

Jalustan kiinnittäminen

Ennen kuin kiinnität (tai irrotat) jalustan, irrota verkkojohto vaihtovirran tuloliittimestä (AC INPUT).

• Ennen työn aloittamista pane jokin liina pinnalle, jolle TV asetetaan. Näin voit estää pinnan vahingoittumisen.

•

HUOMAUTUS

•

Kiinnitä jalusta oikeassa suunnassa.

•

Ohjeita on ehdottomasti noudatettava. Jalustan virheellinen asennus saattaa aiheuttaa TV:n kaatumisen.

Tarkista, että jalustan mukana on toimitettu

kahdeksan ruuvia.

Mallit Ruuvit

32 tuuman mallit

40/46 tuuman mallit

Asenna jalustan tukipaikka alustaan

kiinnittämällä neljä ruuvia ruuviavaimella kuvan osoittamalla tavalla.

Telineen kiinnitys.

Aseta jalusta TV:n pohjassa oleviin aukkoihin

(Pidä kiinni jalustasta, jotta se ei putoa reunalta).

Asenna ja kiristä neljä ruuvia TV:n takana oleviin neljään reikään.

Pehmike

Jalustan tukipaikka

32 tuuman mallit: Käytä vaiheen 1 taulukon B-ruuveja.

40/46 tuuman mallit: Käytä vaiheen 1 taulukon D-ruuveja.

32 tuuman mallit: Käytä vaiheen 1 taulukon A-ruuveja.

40/46 tuuman mallit: Käytä vaiheen 1 taulukon C-ruuveja.

HUOMAA

Voit irrottaa telineen suorittamalla yllä kuvatut vaiheet

• päinvastaisessa järjestyksessä.

•

Tämän tuotteen mukana ei toimiteta ruuviavainta.

Valmistelutoimet

Paristojen asettaminen

Ennen kuin TV-vastaanotinta käytetään ensimmäisen kerran, aseta kaksi mukana toimitettua ”AAA”-kokoista sinkkihiiliparistoa paristokoteloon. Kun paristot tyhjenevät, eikä kauko-ohjain enää toimi, vaihda paristot uusiin ”AAA”-kokoisiin paristoihin.

Avaa paristotilan kansi.

1 2

Aseta paristotilaan kaksi mukana olevaa ”AAA”kokoista paristoa.

Aseta paristot niin, että niiden liittimet vastaavat

•

paristokotelon merkintöjä (e) ja (f).

Sulje paristotilan kansi.

HUOMAUTUS

Paristojen virheellinen käyttö saattaa aiheuttaa kemikaalien vuotamisen tai räjähdyksen. Alla olevia ohjeita on ehdottomasti noudatettava.

Älä käytä yhdessä eri tyyppisiä paristoja. Eri tyyppisillä paristoilla on erilaiset ominaisuudet.

• Älä käytä yhdessä vanhoja ja uusia paristoja. Vanhan ja uuden pariston käyttö yhdessä lyhentää uuden pariston käyttöikää tai saattaa

• aiheuttaa kemikaalien vuotamista vanhasta paristosta.

•

Ota kuluneet paristot heti pois. Paristoista vuotavat kemikaalit saattavat aiheuttaa ihottumaa. Jos huomaat, että kemikaaleja on vuotanut, pyyhi paristo heti huolellisesti kankaalla.

•

Säilytysolosuhteista johtuen tämän laitteen mukana toimitetuilla paristoilla saattaa olla tavallista lyhyempi käyttöikä.

•

Jos et käytä kauko-ohjainta pitkään aikaan, poista siitä paristot.

Paristojen hävittämisessä huomioitavaa:

Mukana toimitetut paristot eivät sisällä vahingollisia aineita, kuten kadmiumia, lyijyä tai elohopeaa. Paristojen hävittämistä koskevissa säännöksissä on määrätty, että paristoja ei saa enää hävittää talousjätteiden mukana. Kaikki käytetyt paristot on vietävä liikkeissä oleviin erityisiin keräyspisteisiin.

Kauko-ohjaimen käyttö

Käytä kauko-ohjainta suuntaamalla se kauko-ohjaimen tunnistimeen. Kauko-ohjaimen ja tunnistinruudun välissä olevat esineet saattavat estää oikean toiminnan.

5 m

Kauko-ohjaimen tunnistin

Huomautuksia kauko-ohjaimesta

Älä kolhi kauko-ohjainta. Älä myöskään anna kauko-ohjaimen kastua äläkä pidä sitä

• kosteissa tiloissa. Älä asenna tai sijoita kauko-ohjainta suoraan auringonvaloon. Kuumuus voi vaurioittaa

• laitteen pintaa. Kauko-ohjain ei kenties toimi kunnolla, jos TV:n kauko-ohjaimen tunnistimeen kohdistuu

• suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa valaisimen tai TV:n asentoa tai käytä kauko-ohjainta lähempänä kauko-ohjaimen tunnistinta.

Pikaopas

Yleisnäkymä alustavasta asennuksesta

Suorita alla näkyvät vaiheet yksi kerrallaan, kun käytät TV-vastaanotinta ensimmäisen kerran. Jotkut vaiheista eivät ehkä ole tarpeen TV-vastaanottimen asennuksesta ja liitännästä riippuen.

Valmistelutoimet

Liitä antennikaapeli



antenniliittimeen (sivu 8).



Aseta tarvittaessa CA-kortti CI-aukkoon häirittyjen lähetysten katsomista varten (sivu 15).

Liitä verkkojohto TV-



vastaanottimeen (sivu 8).

Suorita

alkuasetukset

Kytke MAIN POWER -kytkin



päälle (;) TV-vastaanottimen vasemmalta puolelta (sivu 4).

Kytke virta päälle painamalla TV:



n painiketta a (sivu 10).

Suorita alustava



automaattiasennus (sivu 9).

Kielisäätö

✔

English

Português

Koti/Kauppa-asetus

✔

KOTI

KAUPPA

Maan säätö

✔

Itävalta

Katso TV:tä

Onnittelut!



Voit nyt katsoa TV:tä.



Säädä tarvittaessa antennia, jotta saat parhaan mahdollisen signaalin vastaanoton (sivu 9).

Liitä ulkoiset laitteet

Liitä ulkoiset laitteet, kuten



DVD-soitin tai -nauhuri, ohjeissa kuvatulla tavalla (sivut 13_14).

Liitä ulkoiset audiolaitteet,



kuten kaiuttimet tai vahvistin ohjeissa kuvatulla tavalla (sivu 15).

Laitteen muoto on erilainen eri maissa.

Suomi

Asennuksen

✔

aloitusvahvistus

Aloita

Ohita

Aloita kanavien

haku

Pikaopas

Ennen virran kytkemistä









Johdonpidike (Sido johdot yhteen kiinnittimellä)

 

Standardi DIN45325-jakki (IEC 169-2) 75 q koaksiaalikaapeli



Kytke MAIN POWER -kytkin päälle (;) TV-vastaanottimen vasemmalta puolelta.



Verkkojohto (laitteen muoto vaihtelee maittain)

Verkkojohto toimitetaan joko ferriittiytimellä tai ilman sitä. Kumpikaan tyyppi ei aiheuta

tarpeettomia sähkömagneettisia häiriöitä.

Virran kytkeminen antenniin

Kun aktiivinen antenni on käytössä, siihen on kytkettävä virta seuraavien ohjeiden mukaisesti sen jälkeen, kun antennikaapeli on liitetty TV:n takana olevaan antenniliittimeen, jotta voit ottaa vastaan maanpäällisiä digitaalisia signaaleja.

Paina @-painiketta ja ”VALIKKO”-ruutu tulee näkyviin.

Paina c/d valitaksesi ”Säätö”.

Paina a/b valitaksesi ”Antennin asetus” valitaksesi sitten ;.

Paina a/b valitaksesi ”Virtalähde” ja paina sitten ;.

Paina c/d valitaksesi ”Kytketty” ja paina sitten ;.

TV-vastaanottimen asennus seinälle

Tämä TV-vastaanotin tulee asentaa seinälle vain SHARP:ilta saatavan seinäkiinnikkeen ja lisäosan* avulla (sivu 30). Muiden

•

seinäkiinnikkeiden käyttäminen saattaa aiheuttaa sen, että asennuksesta ei tule luja ja seurauksena saattaa olla vakavia vammoja. Nestekidenäyttöisen värillisen TV-vastaanottimen asentaminen vaatii erityistaitoja ja se on jätettävä ammattitaitoisen

•

huoltohenkilöstön tehtäväksi. Asiakkaiden ei tule yrittää asennusta itse. SHARP ei ota vastuuta virheellisestä asennuksesta, joka saattaa aiheuttaa onnettomuuden tai vamman.

Voit kysyä ammattitaitoiselta huoltohenkilöstöltä erillisen kiinnikkeen ja lisäosan* käyttämisestä TV-vastaanottimen seinälle tapahtuvassa

•

asennuksessa. Kun tätä TV-vastaanotinta halutaan käyttää seinälle asennettuna, irrota ensin teippi kahdesta kohdasta TV-vastaanottimen takaa ja kiinnitä

•

sitten seinäkinnike TV-vastaanottimen taakse mukana toimitetuilla ruuveilla. Kun TV asennetaan seinälle, on käytettävä tukipistettä.

•

Vain 40 tuuman malleille.

Aseta TV-vastaanotin lähelle pistorasiaa ja varmista, että virtapistoketta päästään käsittelemään esteettä.

Pikaopas

Alustava automaattiasennus

Kun TV:n virta kytketään ensimmäisen kerran hankinnan jälkeen, alustavan automaattiasennuksen apuohjelma tulee näkyviin. Noudata valikoissa näkyviä ohjeita ja tee tarpeelliset säädöt.

Varmista seuraavat seikat ennen virran kytkemistä

Onko antennikaapeli liitetty?

Onko verkkojohto liitetty?

Onko MAIN POWER -kytkin päällä (;)?

Paina TV:n painiketta a.

Alustavan automaattiasennuksen apuohjelma tulee

• näkyviin.

OSD-kielen asetus.

English

Português

Valitse kieli painamalla a/b ja paina sitten ;.

TV:n sijaintipaikan valinta.

KOTI

KAUPPA

Valitse paikka, jossa aiot käyttää tätä TVvastaanotinta painamalla painikkeita a/b ja paina sitten ;.

KOTI: ”Standardi” on ”AV-MUOTO”-asetuksen

• oletusarvo.

•

KAUPPA: ”Dynaaminen (Kiinteä)” on ”AV-MUOTO”asetuksen oletusarvo. Jos ”AV-MUOTO”-asetusta muutetaan, TV kytkeytyy takaisin ”Dynaminen (Kiinteä)”

-tilaan, kun TV-vastaanottimesta tai kauko-ohjaimesta ei tule signaalia 30 minuutin kuluessa.

Maan säätö.

Itävalta

Suomi

Kanavien haun aloittaminen.

Aloita

Ohita

Paina a/b valitaksesi ”Aloita” tai ”Ohita” ja paina sitten ;.

Jos haluat etsiä lisää lähetyksiä, valitse ”Ohjelman säätö”

•

-valikosta ”Lisähaku” (sivu 21).

TV etsii, lajittelee ja tallentaa kaikki

vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan.

Alustava automaattiasennus voidaan lopettaa kesken

• painamalla 6.

HUOMAA

Jos TV-vastaanottimesta katkaistaan virta vaiheen 5

• suorittamisen jälkeen tai jos valitset vaiheessa 5 ”Ohita”, alustavan automaattiasennuksen apuohjelma ei tule näkyviin. Automaattinen asennus voidaan suorittaa uudelleen ”Säätö”valikosta (sivu 20).

•

Alustavan automaattiasennuksen apuohjelma keskytyy, jos TV jätetään käyttämättä 10 minuutiksi ennen vaiheen 6 kanavien hakua.

•

Kun Alustava automaattiasennus on valmis, PIN-koodin oletusarvoksi asetetaan automaattisesti ”1234”. Lisätietoja PINkoodin asetuksen muuttamisesta on kohdassa Tunnussanan tai lapsilukon asetukset (sivu 22). Lisätietoja PIN-koodin poistamisesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa TUNNUSSSANAN PIN-KOODIN POISTAMINEN (sivu 24).

•

Kun maa-asetuksissa valitaan vaihtoehto ”Italia”, PIN-koodin oletusarvoksi asetetaan automaattisesti ”1234” ja ikärajan oletusarvoksi asetetaan 18 vuotta.

Signaalin voimakkuuden tarkistaminen

Jos asennat antennin ensimmäistä kertaa tai muutat sen paikkaa, antenni on suunnattava katsomalla samalla antennin säätöruudusta, jotta saadaan hyvä vastaanotto.

Paina @-painiketta ja ”VALIKKO”-ruutu

tulee näkyviin. Paina c/d valitaksesi ”Säätö”.

Paina a/b valitaksesi ”Antennin asetus”

valitaksesi sitten ;. Paina a/b valitaksesi ”Sign. voim.”.

HUOMAA

Kohdan ”Sign. voim.” arvot näyttävät, milloin antennin suunta

• on tarkistettava.

Valitse painiketta a/b painamalla maa tai alue ja paina sitten ;.

Tämä säätöruutu tulee näkyviin vain asennettaessa laite

• ensimmäistä kertaa.

TV:n katsominen

Päivittäinen käyttö

Virran kytkeminen tai katkaisu

Kytke MAIN POWER -kytkin päälle (;) TV-

vastaanottimen vasemmalta puolelta (sivu 4). Paina TV:n painiketta a.

Virta katkaistaan painamalla TV:n painiketta a.

Kun kytket virran pois TV:n a-painikkeen avulla, EPG-

• tiedot katoavat.

Valmiustilamuoto

Valmiustilamuotoon

Jos TV-vastaanottimen virta on kytketty, se voidaan vaihtaa valmiustilaan painamalla B kauko-ohjaimesta.

Virran kytkeminen valmiustilasta

Paina valmiustilassa painiketta B kauko-ohjaimesta.

TV-merkkivalon tila

B (Valmiustila-

/virta kytketty

-merkkivalo) Katkaistu Vihreä Punainen

HUOMAA

Jos tätä TV-vastaanotinta ei aiota käyttää pitkään aikaan, irrota

• verkkojohto pistorasiasta tai kytke MAIN POWER -kytkin pois päältä (a) TV-vastaanottimen vasemmalta puolelta (sivu 4).

•

Pieni määrä virtaa kuluu, vaikka a on kytketty pois päältä.

Virta katkaistu Virta kytketty Valmiustila

Tila

Vaihtaminen digitaalisten ja analogisten lähetysten välillä

Valitaksesi ensimmäinen DTV-palvelun ohjelmaluettelosta

HUOMAA

Jos TV-vastaanotin ei voi hakea digitaalisia lähetyksiä,

• analogiset lähetykset asettaan kanavasta 001 alkaen.

Valitaksesi ensimmäinen ATV-palvelun ohjelmaluettelosta

Kanavien muuttaminen

Painikkeilla : r/s:

Painikkeilla 0_9:

Ulkoisen videolähteen valinta

Kun liitäntä on tehty, tuo ”TULOLÄHDE”-ruutu näkyviin painamalla painiketta b, ja vaihda sitten haluttuun ulkoiseen lähteeseen painikkeen b tai painikkeiden a/b avulla ja paina lopuksi ;.

TULOLÄHDE TV

EXT 1

EXT 2

EXT 3

Äänimuodon valinta

DTV-muoto

Jos TV vastaanottaa moniäänimuotoja, muoto muuttuu seuraavalla tavalla aina, kun painetaan painiketta 2.

Ääni (ENG) STEREO

L/R LRLR

Ääni (ENG) MONO

Valitse painiketta c/d painamalla vasen (L) tai oikea (R) ääni, kun STEREO tai DUAL MONO -ruutu on näkyvissä.

Ääni (ENG) STEREO

L/R LRLR

HUOMAA

Äänimuodon ruutu katoaa näkyvistä kuuden sekunnin kuluessa.

• Valittavana olevat kohdat vaihtelevat vastaanotetun lähetyksen

• mukaan.

ATV-muoto

Painiketta 2 painettaessa, muoto muuttuu seuraavissa taulukoissa kuvatulla tavalla.

NICAM TV -lähetyksen valinta Signaali Valittavana olevat kohdat Stereo

Kaksikielinen

Monofoninen

Signaali Valittavana olevat kohdat Stereo Kaksikielinen Monofoninen

HUOMAA

Kun signaalia ei tule, äänimuotona näkyy ”MONO”.

•

NICAM STEREO tai MONO NICAM CH A, NICAM CH B, NICAM CH AB

tai MONO NICAM MONO tai MONO

A2 TV -lähetyksen valinta

STEREO tai MONO CH A, CH B tai CH AB MONO

Ääni (ENG) CH A

CH B CH AB

CH A

TV:n katsominen

EPG

EPG on ohjelmalista, joka näkyy ruudussa. EPG avulla on mahdollista katsoa DTV- tai radio-ohjelmien aikatauluja, nähdä niistä yksityiskohtaisia tietoja tai virittää kanava parhaillaan meneillään olevalle ohjelmalle.

Peruskäyttö

Tämän sivun kuvien selityksissä on käytetty kolminumeroisia kanavia.

Näytä tai sulje EPG-ruutu

Paina EPG.

Etsi ohjelmaa pääruudussa

Etsi kanavaa ja ohjelmaa

Valitse etsittävä kanava painamalla a/b ja siirrä kohdistin ohjelmataulukkoon painamalla d.

Jos a tai b näkyvät kanavien vasemmalla puolella, jatka painikkeiden a/b painamista, jotta saat näkyviin seuraavan tai edellisen

• ruudun.

Valitse haluamasi ohjelma painamalla a/b ja tuo sitten ohjelmatiedot näkyviin painamalla ;.

Ohjelman etsiminen kauko-ohjaimen väripainikkeiden avulla

Etsi edellisen päivän ohjelmaa

Siirry edellisen päivän ohjelmataulukkoon painamalla R-painiketta.

Etsi seuraavan päivän ohjelmaa

Siirry seuraavan päivän ohjelmataulukkoon painamalla G-painiketta.

Tarkista ohjelmatiedot

Valitse tarkistettava ohjelma painikkeiden a/b avulla.

Ohjelmatiedot saadaan näkyviin painamalla

painiketta Y. Siirry takaisin EPG-ruutuun painamalla

painiketta Y tai 6.

[DTV-TV]

Suodin Kaikki tyypit

Näppäile

Valitse

1 2

[Maanantai] [Maanantai]

Edellinen

Takaisin

Poistu

Seuraava

Edellinen

Seuraava

Ohjelmatiedot Suodin

SuodinOhjelmatiedot

Etsi ohjelma kategoriasta

Paina B. Valitse haluttu suodatusluokka painamalla d.

Suodatusluokka (esim. ”Elokuva”, ”Uutiset” jne.) vaihtuu

•

aina, kun painat painiketta d.

Tuo näkyviin valitun luokan ohjelmataulukko painamalla painiketta ; tai B.

Siirry takaisin EPG-ruutuun painamalla painiketta B tai 6.

TV:n katsominen

Teksti-TV

Mikä on teksti-TV?

Teksti-TV lähettää tieto- ja viihdesivuja erityisesti varustettuihin TV-vastaanottimiin. Tämä TV ottaa vastaan TV-verkon lähettämät teksti-TV-signaalit ja muuntaa ne graafiseen muotoon katselua varten. Valittavana on uutisia, säätiedotuksia, urheilua, pörssikursseja, ennakkotietoja monista ohjelmista jne.

Teksti-TV:n kytkeminen/katkaiseminen

Valitse sellainen TV-kanava tai ulkoinen lähde,

jossa on teksti-TV-ohjelma. Teksti-TV saadaan näkyviin painamalla

painiketta m.

Jotkut asemat käyttävät TOP-käyttöjärjestelmää, jotkut

• FLOG-järjestelmää (esim. CNN). TV tukee kumpaakin järjestelmää. Sivut on jaettu aiheryhmiin ja aiheisiin. Kun teksti-TV kytketään, 1 000 sivua on haettavissa nopeasti.

•

Jos valitaan ohjelma, jolla ei ole teksti-TV-signaalia, näkyviin tulee teksti ”Teksti-TV:tä ei ole käytettävissä.”.

•

Sama viesti näkyy muiden muotojen aikana, jos tekstiTV-signaalia ei ole.

Teksti-TV

Aina, kun painat painiketta m, ruutu muuttuu alla

• kuvatulla tavalla.

•

Painamalla painiketta m uudelleen saat teksti-TV:n näkyviin oikeanpuoleiseen ruutuun ja tavallisen kuvan vasemmanpuoleiseen.

Teksti-tv kieli

Jos teksti-TV:n tiedot eivät näy oikein, valitse kielityyppi yhdeksästä kielitaulukosta; ”Länsi-Eurooppa”, ”ItäEurooppa”, ”Venäjä”, ”Venäjä-2”, ”Kreikka”, ”Turkki”, ”Arabia/heprea”, ”Farsi” tai ”Arabia”.

Siirry ruutuun ”VALIKKO” > ”Digitaalinen

säätö” > ”Teksti-tv kieli” “Dek. sivun kieli”. Paina c/d valitaksesi alueesi

vastaanotettavan teksti-TV-lähetyksen kielen ja sitten ;.

HUOMAA

Teksti-TV voidaan näyttää vain silloin, kun se lähetetään verkon

• kautta. Sen avulla ei voi muuntaa kielten välillä.

Teksti-TV

Teksti-TV:n käytön painikkeet

Painikkeet Kuvaus

:r/s

Väri (R/G/Y/B)

Numeropainikkeet 0_9

v (Yläosa/ alaosa/täysi)

k (Näytä piilotettu tekstiTV:n osa)

3 (Pysäytys/ Pito)

[ (Teksti-TV:n tekstitys)

1 (Alasivu)

Suurenna tai pienennä sivunumeroa.

On mahdollista valita ruudun alareunassa värillisin suluin näkyvä sivuryhmä painamalla vastaavaa Väri (R/G/Y/B)

-painiketta kauko-ohjaimesta.

Sivut 100 - 899 voidaan valita suoraan painikkeilla 0_9.

Muuta teksti-TV:n kuva ylös, alas tai koko ruudulle.

Ota näkyviin tai peitä näkymättömissä olevat tiedot, kuten esimerkiksi kilpailujen vastaukset.

Lopeta teksti-TV-sivujen automaattinen päivitys tai vapauta pitomuoto.

Ota näkyviin tekstitys tai poistu tekstitysnäytöstä.

Tekstitykset eivät näy, jos palvelu ei sisällä

• tekstitystietoja.

Näytä tai piilota alasivut.

siirry edelliselle alasivulle (R).

• siirry seuraavalle alasivulle (G).

•

Nämä kaksi painiketta näkyvät ruudussa symbolein ”e” ja ”f”.

MHEG-5-ohjelman käyttö (vain Iso-Britannia)

Tietyt palvelut lähettävät ohjelmia, joihin on koodattu MHEG -ohjelma, jonka avulla voidaan käyttää DTV:tä interaktiivisesti. Jos MHEG-5-ohjelma on käytössä, se käynnistyy painettaessa painiketta m.

Ulkoisten laitteiden liittäminen

Ennen liittämistä…

Muista katkaista TV:stä ja muista laitteista virta ennen liitäntöjen tekemistä.

• Liitä johto lujasti liittimeen tai liittimiin.

• Lue kunkin ulkoisen laitteen käyttöohjeet huolellisesti ja katso liitäntätyyppitiedot. Näin saat parhaan mahdollisen äänen ja kuvan laadun, ja

• TV-vastaanottimen ja liitetyn laitteen mahdollisuuksia voidaan käyttää hyväksi parhaalla mahdollisella tavalla.

•

Ohjeet tietokoneen liittämiseen TV:hen ovat sivulla 25.

HUOMAA

Sivuilla 13_15 kuvatut kaapelit ovat alan liikkeistä saatavia varusteita.

•

Videoliitännät

HDMI-liitäntä

Esimerkki laitteista, jotka voidaan liittää

DVD-soitin tai -nauhuri

Blu-ray-soitin tai -nauhuri

Pelikonsoli

HDMI-liitäntöjen avulla on mahdollista välittää digitaalista kuvaa ja ääntä soittimesta tai nauhurista liitäntäkaapelin avulla. Digitaalinen kuva- ja äänitieto välittyy ilman tietojen pakkausta ja siksi laadun heikkenemistä ei tapahdu. Analogi-digitaalimuunnos ei ole enää tarpeen liitetyissä laitteissa, mikä myös aiheuttaisi laadun heikkenemisen.



Aidoksi todistettu HDMI-kaapeli

 

ø 3,5 mm stereominiliitinjohto



DVI/HDMI-kaapeli





AQUOS LINK -toiminnot

Toisto yhden näppäimen painalluksella

Kun kuvia toistetaan liitetystä HDMI-laitteesta, TV-vastaanotin vaihtaa automaattisesti oikeaan tulolähteeseen.

Valmiustila

Kun TV siirtyy valmiustilaan, myös siihen liitetyt HDMIlaitteet siirtyvät valmiustilaan.

HUOMAA

AQUOS LINK -toiminnon toimivuus riippuu käytetystä HDMI-

• laitteesta. Käytössä olevan laitteen valmistajan ja tyypin mukaan on mahdollista, että kuvatut toiminnot eivät toimi tai toimivat vain osittain.

DVI/HDMI-muunnos

DVI/HDMI-kaapelia käyttämällä DVD:n digitaaliset kuvasignaalit voidaan toistaa myös yhteensopivan HDMIliitännän kautta. Ääni on syötettävä erikseen.

Kun yhdistät DVI/HDMI-kaapelin HDMI-liittimeen,

• vastaanotettava kuva ei ehkä ole selvä.

HDMI 2 -liitintä käytettäessä

Äänisignaalin tulolähde on säädettävä liitetyn HDMIkaapelin tyypin mukaan (lisätietoja on sivulla 19).

Aidoksi todistettu HDMI-kaapeli

Siirry ruutuun ”VALIKKO” > ”Vaihtoehdot” > ”PC äänen valinta” > ja valitse ”EXT 4 (RGB)”.

DVI/HDMI-kaapeli

Siirry ruutuun ”VALIKKO” > ”Vaihtoehdot” > ”PC äänen valinta” > ja valitse ”HDMI 2”.

HUOMAA

Kuvassa saattaa esiintyä kohinaa käytetyn HDMI-kaapelin

• mukaan. Käytä aina aidoksi todistettua HDMI-kaapelia.

•

Kun toistetaan HDMI-kuvaa, kuvalle tunnistetaan ja säädetään automaattisesti paras mahdollinen formaatti.

Tuetut kuvasignaalit:

576i, 576p, 480i, 480p, 1080i, 720p, 1080p Katso sivulta 27 tiedot PC-signaalin yhteensopivuudesta.

Ulkoisten laitteiden liittäminen

YPB

(

CB)

CR)

Komponenttiliitäntä

SCART-liitäntä

Esimerkki laitteista, jotka voidaan liittää

Videonauhuri

DVD-soitin tai -nauhuri

Voit nauttia tarkasta väritoistosta ja korkealaatuisista kuvista EXT 3-liittimen kautta, kun liität DVD-soittimen tai

-nauhurin tai muun laitteen.





YPB

LRP

(CB)

(CR)

COMPONENTAUDIO

Audiokaapeli Komponenttikaapeli

VIDEO-liitäntä

Esimerkki laitteista, jotka voidaan liittää

Videonauhuri

DVD-soitin tai -nauhuri

Pelikonsoli

Kameranauhuri

EXT 8-liitintä voidaan käyttää liitettäessä pelikonsoliin, kameranauhuriin, DVD-soittimeen tai -nauhuriin tai muuhun laitteeseen.



Esimerkki laitteista, jotka voidaan liittää

DekooderiE

EXT 1 (RGB) -liitin



SCART-kaapeli

Esimerkki laitteista, jotka voidaan liittää

Videonauhuri

DVD-soitin tai -nauhuri

EXT 2 (AV) -liitin



SCART-kaapeli

AV-kaapeli

HUOMAA

Älä liitä dekooderia EXT 2 -liittimeen.

•

Ulkoisten laitteiden liittäminen

Ääniliitännät

Kaiuttimen tai vahvistimen liitäntä

Liitä vahvistin, jossa on ulkoiset kaiuttimet, alla kuvatulla tavalla.

Digitaalisella äänitulolla varustetun

E Analogisella äänitulolla varustetun

vahvistimen liittäminen



DIGITAL AUDIO IN

Optinen audiokaapeli

Liitännän jälkeen

Digitaalisen äänilähdön asetus

Kun vahvistin, jossa on digitaalinen äänitulo ja ulkoiset kaiuttimet, on liitetty kuvan osoittamalla tavalla, äänilähdön formaatti on säädettävä sopivaksi katsottavalle ohjelmalle tai liitetylle laitteelle.



Audiokaapeli

AUX1 I N

AUX OUT

Siirry ruutuun ”VALIKKO” > ”Vaihtoehdot” > ”Digitaalinen äänilähtö” > ja valitse ”PCM” tai ”Dolby Digital”.

HUOMAA

Kun säädät asetukseksi ”Dolby Digital”, vastaanottimesta kuuluu Dolby Digital -ääntä, kun vastaanotat Dolby Digital- ja Dolby

• Digital Plus -ääniformaatteja. Kun säädät asetukseksi ”PCM”, vastaanottimesta kuuluu PCM-ääntä vastaanotetusta ääniformaatista riippumatta.

CA-kortin asettaminen CI-moduuliin

CI-moduulin tietojen tarkistaminen

Siirry ruutuun ”VALIKKO” > ”Digitaalinen säätö” > ”CI-valikko”.

•

Tämän valikon sisältö riippuu CI-moduulin toimittajasta.

Moduuli

CI-moduulin yleistiedot näkyvät.

Aseta CI-moduuli varovasti

CI-aukkoon niin, että liitinpuoli osoittaa eteenpäin. CI-moduulissa olevan logon

tulee osoittaa ulospäin TVvastaanottimen takaa katsottuna.

Valikko

Kunkin CA-kortti-näytön ominaisuuksien säätö.

Tiedustelu

Tässä voidaan näppäillä numeroarvot, kuten tunnussanat.

HUOMAA

Varmista, että CI-moduuli on asetettu paikalleen oikein.

•

Valikon käyttö

Mikä on VALIKKO?

TV:n säätäminen edellyttää OSD:n esiintuomista. Säätöjä varten oleva OSD on nimeltään ”VALIKKO”.

• ”VALIKKO”-toiminnon avulla on mahdollista tehdä useita eri asetuksia ja säätöjä.

•

Peruskäyttö

VALIKKO-ruudun

näyttö

Paina @-painiketta ja ”VALIKKO”ruutu tulee näkyviin.

Kuva

Dynaaminen

OPC [Katkaistu] Taustavalo Kontrasti Kirkas Väri Sävy Terävä Edistynyt Nollaus

Valitse tai säädä haluttu valikko painamalla a/b/c/d, säädä kohta halutulle tasolle ja paina sitten ;. Palaa edelliselle ”VALIKKO”-sivulle painamalla 6.

VALIKKO-toiminnon valinta

Vaihtoehtojen valinta

VALIKKO-ruudusta

poistuminen

”VALIKKO”-ruudusta poistutaan, jos >-painiketta painetaan, ennen kuin toimenpide on suoritettu loppuun.

HUOMAA

”VALIKKO”-toiminnon vaihtoehdot vaihtelevat valituissa tulomuodoissa, mutta toiminnot ovat samat.

• Merkillä 4 merkittyjä kohtia ei voi valita eri syistä johtuen.

• ”VALIKKO”-ruutu häviää, jos siinä ei tehdä mitään muutaman sekunnin aikana.

•

Käyttö ilman kauko-ohjainta

Tämä toiminto on hyödyllinen, kun kauko-ohjainta ei ole lähettyvillä.

Paina @-painiketta ja ”VALIKKO”-ruutu tulee näkyviin.

1 2

Valitse kohta painamalla :r/s painikkeiden a/b asemesta tai i+/- painikkeiden c/d asemesta.

Suorita säätö loppuun painamalla b.

Valitse kohta

ECO

ECO-kuvasäädin [Kytketty] Virransäästö

Ei sign. katk.

Ei toim. katk.

Kytketty

[Katkaistu]

[Kyt. tmimatt]

Opasnäytöstä

Ruudun alareunassa näkyvässä opasnäytössä näkyvät OSD:n toiminnot.

Yläpuolella oleva palkki on kauko-ohjaimen käyttöopas. Palkki on erilainen

• kussakin valikkosäätöruudussa.

Valitse

Näppäile

Takaisin

Loppu

Perussäätö

Kuva-asetukset

Kuva

Dynaaminen

OPC [Katkaistu] Taustavalo Kontrasti Kirkas Väri Sävy Terävä Edistynyt Nollaus

Kuva

OPC

Säätää automaattisesti ruudun kirkkauden.

Kohta

Kytk.:Näyttö

Kytketty

Katkaistu

HUOMAA

Kun asetuksena on ”Kytketty”, TV tunnistaa ympäröivän valon

• ja säätää automaattisesti taustavalon kirkkauden. Varmista, että OPC-anturin edessä ei ole mitään, joka voisi estää sen kykyä tunnistaa ympäröivää valoa.

Näyttää OPC-tehon ruudussa säätäen samalla ruudun kirkkautta.

Säätyy automaattisesti. Kirkkaus on kiinteä kohdassa

”Taustavalo” säädetyssä arvossa.

Kuva

Kuvan säädöt

Säädä kuva mieleiseksi seuraavien kuvasäätöjen avulla.

Säätökohdat

Valittavana

olevat kohdat Taustavalo Kontrasti Kirkas

Väri

Sävy

Terävä

c (Kohdistin) d (Kohdistin)

Ruutu himmenee Ruutu kirkastuu Pienempi kontrasti Suurempi kontrasti Pienempi kirkkaus Suurempi kirkkaus Pienempi

värivoimakkuus Ihosta tulee

purppuranvärinen Pienempi terävyys Suurempi terävyys

Suurempi värivoimakkuus

Ihosta tulee vihertävä

Kuva

Edistynyt

Tässä TV-vastaanottimessa on useita edistyneitä toimintoja kuvalaadun parantamista varten.

Kuva

Dynaaminen

Värilämpötila Korkea

Filmimuoto Aktiivinen kontrasti DNR OPC Maks. OPC Min.

Värilämpötila

Säädä värilämpötila, jotta saadaan paras mahdollinen valkoinen kuva.

Kohta

Korkea

Keskikorkea

Keski

Keskimatala

Matala

Sinertävänvalkoinen sävy. Sävyjen ”Korkea” ja “Keski” väliltä oleva

sävy. Luonnollinen sävy. Sävyjen ”Keski” ja “Matala” väliltä oleva

sävy. Punertavanvalkoinen sävy.

Filmimuoto

Tunnistaa automaattisesti filmipohjaisen lähteen (joka on alunperin koodattu 24 tai 25 ruutua sekunnissa pystytaajuuden mukaan), analysoi sen ja luo sitten uudelleen kunkin filmiruudun teräväpiirtokuvalaadulla.

Aktiivinen kontrasti

Säätää automaattisesti kuvan kontrastin otoksen mukaisesti.

DNR

”DNR” antaa selkeämmän kuvan (”Katkaistu”, ”Korkea”, ”Keski” ja ”Matala”).

HUOMAA

Tämän toiminnon käytettävyys määräytyy tulosignaalin mukaan.•

[Kytketty] [Kytketty]

[Keski]

Perussäätö

OPC-ala

OPC-anturin automaattisen säädön kirkkaustasoala voidaan säätää halutuksi. OPC-anturin säätöalan maksimisäätö on e 16 ja minimisäätö f 16.

HUOMAA

Tämä toiminto on käytettävissä vain, kun ”OPC”-asetuksena on

• ”Kytketty” tai ”Kytk.:Näyttö”.

•

Suurinta säätöarvoa ei voi säätää minimiarvoa pienemmäksi luvuksi.

•

Pienintä säätöarvoa ei voi säätää maksimiarvoa suuremmaksi luvuksi.

•

Suurinta ja pienintä säätöarvoa ei voi säätää samaksi luvuksi.

•

Ympäröivän valon kirkkauden mukaan OPC-anturi ei kenties toimi, jos säätöala on pieni.

AV-MUOTO

”AV-MUOTO”-toiminnossa on useita katseluvaihtoehtoja, jotta järjestelmä saadaan parhaalla mahdollisella tavalla sopimaan ympäristöön, joka saattaa vaihdella huoneen kirkkauden, katsottavan ohjelman tai ulkoisen laitteen kuvatulon tyypin mukaan.

Paina #.

1 2

Muoto muuttuu aina, kun painat painiketta #.

Voit myös muuttaa muotoa ”Kuva”- ja ”Ääni”-

•

valikkoruudussa painamalla painiketta #.

Kohta

Standardi

Elokuva

Peli PC*

Käyttäjä

Dynaaminen (Kiinteä)

Dynaaminen

HUOMAA

Merkillä * merkitty kohta on käytettävissä vain, kun on valittu

• ”HDMI 1”, ”HDMI 2”, ”HDMI 3” tai ”EXT 4” ”TULOLÄHDE”valikosta.

Erittäin terävälle kuvalle tavallisesti valaistussa huoneessa.

Elokuvan katsomiseksi pimennetyssä huoneessa.

Videopelien pelaamiseen. PC:tä varten. Käyttäjä voi muokata säätöjä halutulla

tavalla. Muoto voidaan säätää kullekin tulolähteelle.

Selkeä, suurta kontrastia korostava kuva urheilun katsomiseen (”Kuva”- ja ”Ääni”asetuksia ei voi säätää).

Selkeä, suurta kontrastia korostava kuva urheilun katsomiseen.

Ääniasetukset

Ääni

Dynaaminen

Diskantti Basso Tasapaino Ympäristötila Tyyppi Äänikuvaus Nollaus

[Katkaistu] [Normaali]

Ääni

Äänen säätö

Voit säätää äänen mieleiseksi seuraavien säätöjen avulla.

Valittavana

olevat kohdat

Diskantti

Basso

Tasapaino

c (Kohdistin) d (Kohdistin)

Heikompi diskantti

Heikompi basso Voimakkaampi basso Pienennä oikean

kaiuttimen ääntä

Voimakkaampi diskantti

Pienennä vasemman kaiuttimen ääntä

Ääni

Ympäristötila

Tämän toiminnon avulla on mahdollista nauttia todentuntuisesta elävästä äänestä.

Ääni

Tyyppi

Kohta

Normaali

Äänikuvaus

Kuulorajoitt.

Ääni kuuluu normaalisti. Valitsemalla tämän vaihtoehdon voit

säätää asetuksia heikkonäköisiä varten (katso alla).

Selostus heikkokuuloisia varten kuuluu oletusarvoisesti TV:n kaiuttimista, kun ohjelma sisältää äänitietoa.

Perussäätö

Ääni

Äänikuvaus

Käytettävissä vain, kun valitset edellä ”Tyyppi”-valikosta ”Äänikuvaus”.

Kohta

Kaiutin

Kuulokkeet

Ään.v.

Kun valitset asetuksen ”Kytketty”, ääni heikkonäköisiä varten kuuluu TV:n kaiuttimista.

Kun valitset asetuksen ”Kytketty”, ääni heikkonäköisiä varten kuuluu kuulokeliittimestä.

Säädä kaiuttimien tai kuulokkeiden äänenvoimakkuutta.

Äänitulon säätö

Vaihtoehdot

PC äänen valinta

EXT 4 -liitintä tai HDMI 2 -liitintä käytettäessä on valittava, kumpi liitin käyttää AUDIO (R/L) jakkia analogista äänituloa varten.

Kohta

Tätä vaihtoehtoa käytetään, kun laitteet

HDMI 2

EXT 4 (RGB)

HDMI-signaalit ovat etusijalla, kun signaali sisältää ääntä.

HUOMAA

•

Tämä on säädettävä arvoksi ”EXT 4 (RGB)”, kun liitetään laitteita (myös PC) aidoksi todistetun HDMI-kaapelin avulla HDMI 2-liittimeen. Jos ”HDMI 2” on säädetty, ääntä ei lähde vastaanottimesta.

(myös PC) liitetään DVI/HDMI-kaapelin avulla HDMI 2 -liittimeen ja analogiset äänisignaalit vastaanotetaan AUDIO (R/L) -jakista*.

Tätä vaihtoehtoa käytetään, kun PC liitetään EXT 4 -liittimeen ja analogiset äänisignaalit vastaanotetaan AUDIO (R/L) -jakista.

Automaattinen äänenvoimakkuuden säätö

Vaihtoehdot

Automaattinen äänenvoimakkuus

Eri äänilähteillä saattaa olla erilainen äänenvoimakkuustaso, kuten usein on itse ohjelmalla ja sen mainoskatkoilla. Automaattinen äänenvoimakkuuden säädin poistaa tämän ongelman tasoittamalla eri tasot.

Vain äänen kuuntelu

Vaihtoehdot

Vain Ääni

Kun kuunnellaan musiikkia musiikkiohjelmasta, on mahdollista katkaista TV pois päältä ja nauttia vain äänestä.

Kohta Katkaistu Kytketty

Kuva näkyy ja ääni kuuluu. Ääni kuuluu, mutta kuvaa ei näy.

AQUOS LINK -asetukset

Vaihtoehdot

AQUOS LINK -säätö

Käytä yhteensopivien HDMI-laitteiden (DVD-soittimia tai -nauhureita ja Blu-ray-soittimia tai -nauhureita) vuorovaikutteisia toimintoja asettamalla ”Kytketty”.

Mitä AQUOS LINK -toiminnolla voidaan tehdä

Toisto yhden näppäimen painalluksella

Kun TV on valmiustilassa, se kytkeytyy päälle automaattisesti ja toistaa kuvaa HDMI-laitteesta.

AQUOS LINK -laitteiden hallinta kauko-ohjaimella

AQUOS LINK mahdollistaa HDMI-liitetyn laitteen käytön yhdellä kauko-ohjaimella.

AQUOS LINK:n käytön painikkeet

Painikkeet Kuvaus

PLAY I

FWD J

REV G

STOP H

REC E

REC STOP H

HUOMAA

Avaa kauko-ohjaimen taitettava kansi kun käytät yllä olevia

• painikkeita.

Aloittaa toiston.

Selaa eteenpäin.

Selaa taaksepäin.

Lopettaa toiston.

Tallentaa nauhurin virittimen kautta katsottavan ohjelman.

Lopettaa nauhoituksen.

Kytkee HDMI-liitetyn laitteen virran päälle tai pois päältä.

Perussäätö

Virransäästöasetukset

ECO

ECO-kuvasäädin Virransäästö [Standardi] Ei sign. katk. Ei toim. katk. [Kyt. tmimatt]

[Kytketty]

[Kyt. tmimatt]

ECO

ECO-kuvasäädin

Tämä toiminto havaitsee automaattisesti kuvalähteen ja vähentää virrankulutusta, pitäen kuvan kirkkauden muuttumattomana.

HUOMAA

Tämä toiminto ei ole käytössä, kun ”AV-MUOTO”-asetuksen

• arvoksi on säädetty ”Dynaaminen (Kiinteä)”.

•

Tämä toiminto ei ole käytössä kun ”Virransäästö” -asetuksena on ”Standardi” tai ”Edistynyt”.

ECO

Virransäästö

Tämän toiminnon avulla voit vähentää automaattisesti taustavalon kirkkautta, jotta virrankulutus pienenee ja taustavalon elinikä kasvaa.

Kohta

Katkaistu

Standardi

Edistynyt

HUOMAA

•

Tämä toiminto ei ole käytössä, kun ”AV-MUOTO”-asetuksen arvoksi on säädetty ”Dynaaminen (Kiinteä)”.

”Virransäästö”-tilan kuvakkeet

Kuvake Kuvaus

Taustavalon kirkkaus vastaa valitussa ”AV-MUOTO”-asetuksessa määritettyä arvoa.

Vähentää taustavalon kirkkautta. Vähentää taustavalon kirkkautta

enemmän kuin ”Standardi”.

”Virransäästö”-asetukseksi on säädetty ”Standardi”.

”Virransäästö”-asetukseksi on säädetty ”Edistynyt”.

ECO

Ei sign. katk.

Kun tämän toiminnon asetukseksi on säädetty ”Mahdollista”, TV kytkeytyy automaattisesti valmiustilaan, jos signaalia ei tule 15 minuutin kuluessa.

ECO

Ei toim. katk.

TV kytkeytyy automaattisesti valmiustilaan, jos mitään toimintoa ei suoriteta säädetyn aikajakson kuluessa (”30 min.” tai ”3 t”).

Kanava-asetukset

Automaattinen asennus

Säätö

Automaattinen asennus

TV tunnistaa ja tallentaa automaattisesti kaikki alueella näkyvät kanavat. Tämän toiminnon avulla voit myös suorittaa digitaalisen ja analogisen kanavaasetuksen erikseen ja muuttaa asetuksia alustavan automaattiasennuksen jälkeen.

Kun ruudussa on valittu asetus ”kyllä”, voidaan säätää kieli ja kanavahaku samoin kuin alustavassa automaattiasennuksessa.

HUOMAA

PIN-koodi on syötettävä, kun käytetään toimintoa

• ”Automaattinen asennus”. PIN-koodin oletusarvo on ”1234”. Lisätietoja PIN-koodin asetuksen muuttamisesta on kohdassa Tunnussanan tai lapsilukon asetukset (sivu 22). Lisätietoja PIN-koodin poistamisesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa TUNNUSSSANAN PIN-KOODIN POISTAMINEN (sivu 24).

•

Koti/Tallennus-asetusta ja maa-asetusta ei voi tehdä ”Säätö”-valikon ”Automaattinen asennus” -vaihtoehdon avulla. Jos haluat muuttaa näitä säätöjä, suorita alustava automaattiasennus automaattisesti sen jälkeen, kun ”Säätö”valikon ”Nollaus”-vaihtoehto on suoritettu.

Kanavan yksityiskohtaiset asetukset

Säätö

Ohjelman säätö

DTV-/ATV-kanavan asetukset voidaan säätää automaattisesti tai manuaalisesti.

HUOMAA

PIN-koodi on syötettävä, kun käytetään toimintoa ”Ohjelman

• säätö”. PIN-koodin oletusarvo on ”1234”. Lisätietoja PINkoodin asetuksen muuttamisesta on kohdassa Tunnussanan tai lapsilukon asetukset (sivu 22). Lisätietoja PIN-koodin poistamisesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa

TUNNUSSSANAN PIN-KOODIN POISTAMINEN (sivu 24).

Perussäätö

Lisähaku

Käytä tätä valikkoa uusien kanavien automaattiseen lisäämiseen sen jälkeen, kun automaattiasennus on tehty.

Käsihaku

Lisää uusia palveluja määritetyltä kanavan kaistanleveydeltä.

HUOMAA

Voit hakea kanavan kaistanleveyttä painamalla ; sen jälkeen,

• kun olet asettanut arvot kohdille ”Kanavasta” ja ”Kanavalle” c/d -painikkeilla.

•

Voit toteuttaa ”Käsihaku”-toiminnon palvelunumerolla vain, kun jokin neljästä Pohjoismaasta (Ruotsi, Norja, Suomi tai Tanska) on valittu maa-asetuksista (sivu 9). Kun jokin toinen maa on valittuna, ”Käsihaku” ei näy valikkoruudussa.

Kanavamuokkaus

Tämän valikon avulla voit muuttaa joitakin valitun kanavan asetuksia.

Tarra

Kun TV-kanava lähettää verkkonimensä, ”Automaattinen asennus” tunnistaa tiedon ja nimeää kanavan. Kanavien nimiä voidaan kuitenkin muuttaa.

Valitse painikkeita a/b/c/d painamalla

kanavan uuden nimen kirjaimet ja paina sitten ;.

Toista vaihetta 1, kunnes nimi on kirjoitettu.

HUOMAA

Nimessä voi olla kuusi merkkiä tai vähemmän.

• Jos kanavan nimessä on alle kuusi kirjainta, säädä kanavan nimi

• valitsemalla ”LOPPU”.

Taajuus

Taajuus voidaan säätää haluttuun asentoon (vain analogiset kanavat).

HUOMAA

Säädä katsomalla taustakuvaa.

• Voit säätää taajuutta painamalla painikkeita c/d. Aina, kun

• painat painiketta c tai d, arvo muuttuu 0,05 MHz:n välein.

Värijärjestelmä

Valitse vastaanottoa varten paras mahdollinen värijärjestelmä (”Autom.”, ”PAL”, ”SECAM” tai ”NTSC” ) (vain analogiset kanavat).

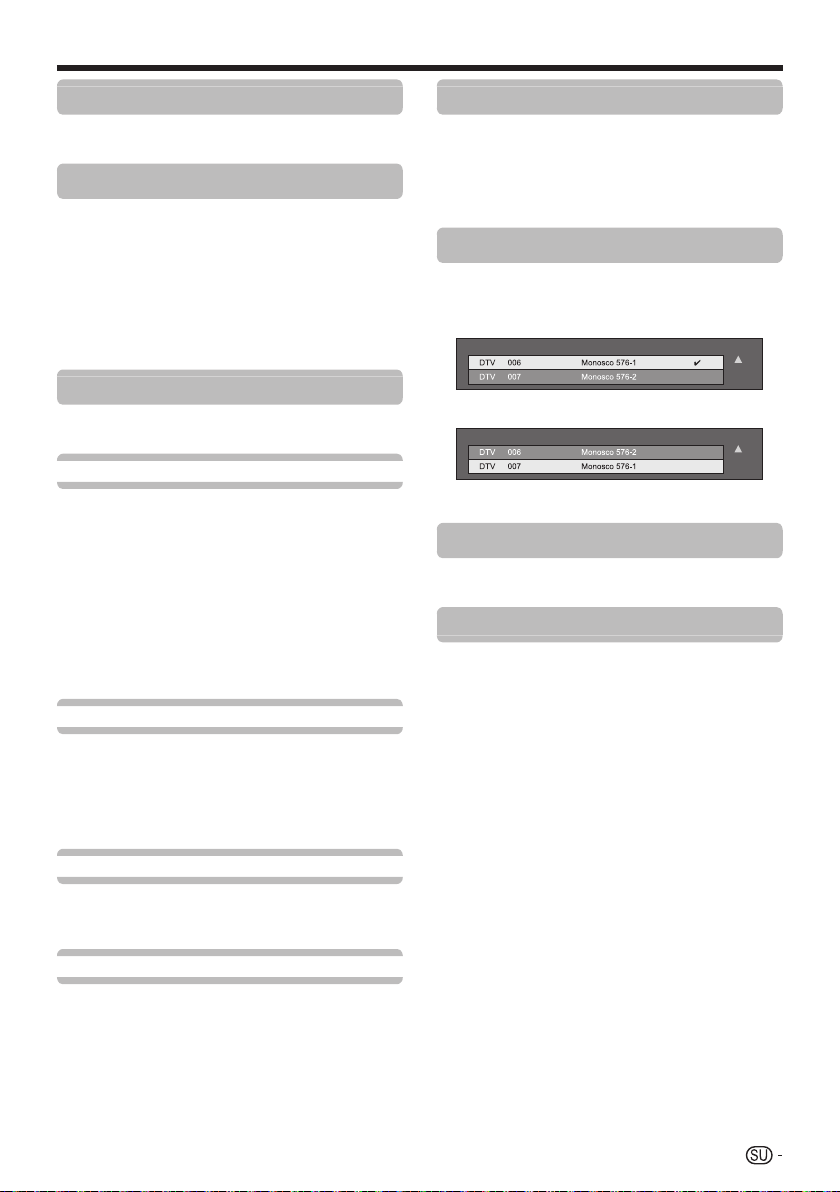

Kanavan ohitus

Merkillä ✔ merkityt kanavat ohitetaan painettaessa painiketta :r/s TV:stä tai kauko-ohjaimesta.

Valitse haluamasi kanava painamalla

painikkeita a/b. Aseta ohitettavan kanavan kohdalle ✔-merkki

painamalla ;.

Kanavalajittelu

Kanavien paikat voidaan lajitella.

Valitse painiketta a/b painamalla kanava,

jonka paikkaa haluat muuttaa, ja paina sitten ;.

Kanavan numero Kanavan nimi Kanavalajittelu

Siirrä se haluttuun paikkaan painamalla a/b

ja paina sitten ;.

Kanavan numero Kanavan nimi Kanavalajittelu

Toista vaiheita 1 ja 2 kunnes kaikki halutut

kanavat on lajiteltu.

Dekooderi

Kun TV-vastaanottimeen liitetään dekooderi, on valittava kanavat, joiden koodaus halutaan purkaa.

Kanavalukko

Kun kanava on lukittu, PIN-koodi on näppäiltävä aina, kun kanavaan viritetään.

HUOMAA

Katso kohdasta ”Lapsilukko” tiedot PIN-koodin säätämisestä.

• Kun jonkin kanavan ”Kanavalukko” on säädetty, viesti

• ”Lapsilukko on kytketty.” tulee näkyviin ja kyseisen kanavan kuva ei näy eikä ääni kuulu. Jos painiketta 6 painetaan viestin ”Lapsilukko on kytketty.”

• näkyessä, PIN-näppäilyikkuna tulee näkyviin. Kun näppäillään oikea PIN-koodi, ”Lapsilukko” vapautuu tilapäisesti, kunnes virta katkaistaan. Jos valitsit ”Italia” maa-asetuksiin (sivu 9), PIN-syöteikkuna

• näytetään joka kerta, kun virität kanavan, jossa on ”Kanavalukko”.

Äänijärjestelmä

Valitse vastaanotolle paras mahdollinen äänijärjestelmä (lähetysjärjestelmät) (”B/G”, ”A2 B/G”, ”D/K”, ”A2 D/K”, ”A2 D/K1”, ”A2 D/K2”, ”I”, ”L” tai ”L’”) (vain analogiset kanavat).

Perussäätö

Tunnussanan tai lapsilukon asetukset

Säätö

Lapsilukko

Tällä voidaan käyttää PIN-koodia suojaamaan tiettyjä säätöjä vahingossa tapahtuvalta muuttamiselta.

HUOMAA

PIN-koodi on syötettävä, kun käytetään toimintoa ”Lapsilukko”.

• PIN-koodin oletusarvo on ”1234”. Lisätietoja PIN-koodin poistamisesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa

TUNNUSSSANAN PIN-KOODIN POISTAMINEN (sivu 24).

Muuta PIN

Rekisteröi nelinumeroinen tunnusnumero ”Lapsilukko”toimintoa varten.

Näppäile nelinumeroinen luku PIN-koodiksi

käyttämällä 0_9. Varmista näppäilemällä sama nelinumeroinen

luku kuin vaiheessa 1.

HUOMAA

Lukitun kanavan katsomista varten on näppäiltävä PIN-koodi

• (lisätietoja kanavien lukitsemisesta on sivulla 21). Kun valitaan lukittu kanava, esiin tulee kehotus näppäillä PIN. Paina 6, jotta saat näkyviin PIN-näppäilyruudun.

•

Pane kaiken varalta PIN-koodinumero muistiin tämän käyttöohjeen taakse, leikkaa se pois ja säilytä varmassa paikassa, johon lapset eivät pääse käsiksi.

Peruuta PIN

Tässä voidaan nollata PIN-koodin.

Vanhempien suorittama luokitus

Tämän toiminnon avulla on mahdollista rajoittaa DTV-kanavia. Sillä voidaan estää lapsia katsomasta mahdollisesti vahingollisia väkivaltaa ja seksiä sisältäviä kohtauksia.

HUOMAA

•

”Yleinen katselu” ja ”Vanhempien hyväksynnän ominaisuudet” ovat vain Ranskassa käytettyjä luokituksia.

•

Katso sivulta 32 tarkemmat tiedot luokituksista.

Kielisäädöt

Digitaalinen säätö

Tekstitys

Säädä kaksi haluttua tekstityskieltä (mukaan lukien kuulovammaisten tekstitys), jotka näkyvät, jos teksti on saatavilla.

Valittavana olevat kohdat

1. kieli

2. kieli

Kuulovammaisille

Tekstityksen kielen muuttaminen

Aina, kun painetaan [ kauko-ohjaimesta, tekstitys muuttuu.

Katkaistu

Aseta ”Kuulovammaisille” asentoon

1. kieli

2. kieli

”kyllä”

Kuulovammaisten tekstitys ohittaa kaikki tekstityskieliasetukset (esim. ”1. kieli”, ”2. kieli” jne.).

ESIMERKKI

1. kieli

(Kuulovammaisille)

HUOMAA

Tekstitykset eivät näy, jos kanava ei sisällä tekstitystietoja.

•

Vaihtoehdot

1. kieli

Digitaaliäänen

Aseta digitaalisen äänen ensisijainen (toissijainen) kieli valitsemalla haluttu kieli kohdasta ”1. Digitaaliäänen kieli” (”2. Digitaaliäänen kieli”). Tämä asetus on voimassa vain, kun vähintään yksi audiokieli on käytettävissä.

Multiaudiokielten kytkeminen

Aina, kun painetaan 2 kauko-ohjaimesta, audiokieli muuttuu.

HUOMAA

Voit säätää kaksi haluttua multiaudiokieltä, jos audiokielet ovat

• käytettävissä.

Säätö

Kieli

Ruutunäytön kieli voidaan valita ”Säätö”-valikosta. Valittavana on 23 kieltä. Lisätietoja valittavista kielistä on teknisten tietojen taulukon OSD-kieli-sarakkeessa (sivu

29).

Hyödyllisiä katselutoimintoja

Kuvakoon valinta

Voit valita kuvan koon. Valittavana olevat kuvakoot vaihtelevat vastaanotetun signaalin tyypin mukaan.

Kohta (SD-signaaleille [normaali tarkkuus])

Autom.

Normaali

Zoomaus 14:9

Panoraama

Täysi

Elokuva 16:9

Elokuva 14:9

Kohta (HD-signaaleille [teräväpiirto])

Autom.

Täysi

Aliskannaus

Pis. pistltä

Täysi

Elokuva

Normaali

Pis. pistltä

HUOMAA

Jotkut kohdat eivät näy vastaanotetusta signaalista riippuen.

• Liitä PC, ennen kuin teet säätöjä PC-syötölle.

• Valittavana olevat kuvakoot vaihtelevat tulosignaalin tyypin

• mukaan. HDMI: 480i/480p/576i/576p/720p/1080i/1080p ANALOGUE RGB: 576p/720p (60 Hz)/1080i/1080p

Tämä tila mahdollistaa TV:n kytkeytymisen automaattisesti eri kuvakokojen välillä.

Säilyttää alkuperäisen kuvasuhteen täysikokoisessa ruutunäytössä.

14:9 letterbox-kuville. Ohut sivuviiva näkyy kummallakin puolella ja voit nähdä viivat myös joidenkin ohjelmien ylä- ja alareunassa.

Tällä muodolla kuva on venytetty ruudun sivuja kohti. Kuva saattaa näkyä ”Täysi”muotoisena lähetyssignaalien mukaan.

16:9 puristetuille kuville. 16:9 letterbox-kuville. Viivat saattavat

näkyä ylä- ja alareunassa joissakin ohjelmissa.

14:9 letterbox-kuville. Viivat saattavat näkyä ylä- ja alareunassa joissakin ohjelmissa.

Tämä tila mahdollistaa TV:n kytkeytymisen automaattisesti eri kuvakokojen välillä.

Näyttö yliskannatulla kuvalla. Leikkaa ruudun kaikkia sivuja.

Näyttö aliskannatulla kuvalla. Näyttö teräväpiirtokuvalla, joka on säädetty parhaalla mahdollisella tavalla. Kohinaa saattaa näkyä näytön reunassa joissakin ohjelmissa.

Näyttää kuvan samalla pikselimäärällä ruudussa.

Asetus (PC:lle)

Kuva täyttää ruudun kokonaan. Letterbox-kuvia varten. Viivat saattavat

näkyä ylä- ja alareunassa joissakin ohjelmissa.

Säilyttää alkuperäisen kuvasuhteen täysikokoisessa ruutunäytössä.

Näyttää kuvan samalla pikselimäärällä ruudussa.

Näytön asetukset

Kanavanäyttö

Kanavatiedot saadaan näkyviin painamalla painiketta p kauko-ohjaimesta.

On mahdollista saada näkyviin DTV-ja teksti-TVlähetyksiin sisältyvä aikatieto.

1 2

•

Ajan ja nimen näyttö

Tämän toiminnon avulla voidaan näyttää ohjelmatiedot, kuten otsikko ja lähetysaika, kun kanava viritetään.

Aseta oman alueesi oikea aikavyöhyke.

Paina f.

”Laajakuvamuoto”-valikko tulee näkyviin.

• Valikossa on lueteltu ne ”Laajakuvamuoto”-asetukset,

• jotka voidaan valita parhaillaan vastaanotettavalle videosignaalille.

Paina painiketta f tai a/b ”Laajakuvamuoto”-valikon näkyessä ruudussa.

Kun selaat vaihtoehtoja, kukin niistä heijastuu heti

• näytössä. Ei ole tarpeen painaa painiketta ;.

Periaatteessa, jos ”Laajakuvamuoto”-valikon ”Autom.”-asetus otetaan käyttöön, paras ”Laajakuvamuoto” valitaan automaattisesti kullekin videonauhurilla tai DVD-soittimella tai -nauhurilla toistettavalle lähetykselle tai ohjelmalle.

DTV-muoto ATV-muoto

Ääni (ENG) STEREO

Kuva

Tekstitys

Nelinumeroiset numerot (esim. 0001) tulevat näkyviin, kun jokin viidestä Pohjoismaasta on valittu maa-asetuksissa.

Ääni MONO

Kuva

Aikanäyttö kanavatiedoissa

Valitse TV-kanava. Paina p. Kanavanäyttö tulee näkyviin TV-ruutuun.

Aina, kun painat painiketta p, aikanäytön ja kanavatietojen näyttömuoto vaihtuu.

Vaihtoehdot

Ohjelman nimen näyttö

Digitaalinen säätö

Aikavyöhyke

Muita hyödyllisiä toimintoja

Ulkoisia laitteita käytettäessä tehtävät säädöt

Tulolähteen asetukset

Säätö

Tulotarra

Kukin tulolähde voidaan nimetä halutulla kuvauksella.

Valitse haluttu tulolähde painamalla b.

1 2

Siirry ruutuun ”VALIKKO” > ”Säätö” > ”Tulotarra”.

Valitse painiketta a/b/c/d painamalla

tulolähteen uuden nimen kirjaimet ja paina sitten ;.

TYHJENNÄ TAKAISIN

LOPPU

Toista, kunnes nimiö on kirjoitettu kokonaan.

HUOMAA

Nimiössä voi olla kuusi merkkiä tai vähemmän.

• Jos haluat tulolähteelle nimen, jossa on alle kuusi kirjainta,

• valitse ”LOPPU” nimen säätämiseksi.

TULOLÄHDE TV

EXT 1

DVD

EXT 3

HUOMAA

Ei ole mahdollista muuttaa nimiötä, jos tulolähteenä on ”TV”.

•

Tietyn tulon ohitus

Säätö

Tulon ohitus

Nollaus

Säätö

Nollaus

Jos asetuksia on tehty niin, että niitä ei enää voi palauttaa normaaleiksi, on mahdollista palauttaa ne tehtaalla tehtyihin oletusarvoihin.

Siirry ruutuun ”VALIKKO” > ”Säätö” >

”Nollaus”. Paina c/d valitaksesi ”Kyllä” ja paina sitten

Kun asetukset on palautettu oletusarvoille, virta katkeaa

• ja kytkeytyy sitten uudelleen. Ruutu on palautunut alkuperäisille asetuksille.

HUOMAA

•

PIN-koodi on syötettävä, kun käytetään toimintoa ”Nollaus”. PIN-koodin oletusarvo on ”1234”. Lisätietoja PIN-koodin asetuksen muuttamisesta on kohdassa Tunnussanan tai lapsilukon asetukset (sivu 22). Lisätietoja PIN-koodin poistamisesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa

TUNNUSSSANAN PIN-KOODIN POISTAMINEN (sivu 24).

Tunnistus

Säätö

Tunnistus

Voit katsoa TV:n ID-tunnuksen ruudusta asiakaspalveluun ilmoittamista varten.

Ohjelmiston päivitys

Jos käytät DVB-T-antennia, TV vastaanottaa automaattisesti päivityspalvelun ja päivittää uuden ohjelmiston. Kun näet ohjelmiston päivityksen vahvistusviestin ruudussa, noudata ruudussa näkyviä ohjeita.

HUOMAUTUS

•

Älä irrota verkkojohtoa, kun ohjelmiston päivitys on meneillään. Pyydä ongelmatilanteissa apua ammattitaitoiselta huoltohenkilöstöstä.

Tämän asetuksen avulla voit säätää ”TULOLÄHDE”valintatoimintojen aikana ohitettavan tulolähteen.

[kyllä]

TUNNUSSSANAN PIN-KOODIN POISTAMINEN

Jos kadotat tai unohdat PIN-koodin, voit poistaa PIN-

[ei] [ei]

koodin seuraavien ohjeiden mukaisesti.

Siirry ruutuun ”VALIKKO” > ”Säätö” >

”Lapsilukko”. Poista PIN-koodi näppäilemällä sivulla 32

oleva nelinumeroinen luku.

HUOMAA

Pane kaiken varalta PIN-koodinumero muistiin tämän

• käyttöohjeen taakse, leikkaa se pois ja säilytä varmassa paikassa, johon lapset eivät pääse käsiksi.

PC:n liitäminen

HDMI-liitäntä

PC HDMI 1, 2 tai 3



Aidoksi todistettu HDMI-kaapeli

PC HDMI 2*





DVI/HDMI-kaapeli ø 3,5 mm

Kun käytetään HDMI 2 -liitintä, ”PC äänen valinta” -valikosta on

valittava oikea vaihtoehto liitetyn HDMI-kaapelin tyypin mukaan (lisätietoja on sivulla 19).

Analoginen liitäntä

PC EXT 4*



stereominiliitinjohto





RGB-kaapeli ø 3,5 mm

PC EXT 4*



stereominiliitinjohto





DVI/RGB-

 ø 3,5 mm

muunnoskaapeli

Kun käytetään EXT 4 -liitintä, ”PC äänen valinta” -valikosta on

valittava ”EXT 4 (RGB)” -vaihtoehto (lisätietoja on sivulla 19).

HUOMAA

PC:n tuloliittimet ovat DDC1/2B-yhteensopivia.

• Katso sivulta 27 tiedot TV:n kanssa yhteensopivista PC-

• signaaleista. Kun TV liitetään PC:hen, tulosignaalin tyyppi tunnistetaan

• automaattisesti.



stereominiliitinjohto

PC:n kuvan säätö automaattisesti

Tämän toiminnon avulla ruutu voidaan säätää automaattisesti parhaaseen mahdolliseen tilaan, kun TV:n ja PC:n analogiset liittimet on liitetty alan liikkeistä saatavalla DVI/RGB-muuntokaapelilla jne.

Säätö

Automaattinen tahdistus

HUOMAA

”Automaattinen tahdistus” saattaa epäonnistua, jos PC:n kuvan

• tarkkuus on matala, sen reunat ovat epäselvät (mustat) tai jos sitä on liikutettu ”Automaattinen tahdistus” -toiminnon aikana. Muista liittää PC TV-vastaanottimeen ja kytkeä sen virta ennen

• ”Automaattinen tahdistus” -toiminnon suorittamista.

•

”Automaattinen tahdistus” voidaan suorittaa vain analogisten signaalien tullessa EXT 4-liittimestä.

PC:n kuvan säätö manuaalisesti

Yleensä kuva voidaan säätää helposti muuttamalla kuvan paikkaa tarvittaessa ”Automaattinen tahdistus”

-toiminnon avulla. Joissakin tapauksissa manuaalinen

säätö on kuitenkin tarpeen, jotta kuvasta saadaan paras mahdollinen.

Säätö

Hieno tahdistus

Paina a/b valitaksesi säädettävän kohdan.

1 2

Säädä kohta haluttuun asentoon painamalla painiketta c/d.

H-as.

V-as. Kello Vaihe

Kohta

H-as.

V-as .

Kello

Vaih e

HUOMAA

Kaikki säädetyt kohdat voidaan palauttaa tehtaalla tehdyille

• oletusarvoille painamalla a/b ja valitsemalla ”Nollaus” ja painamalla sitten ;.

•

”Hieno tahdistus” -valikon asetuksia ”Kello” ja ”Vaihe” voidaan säätää vain EXT 4-liittimen kautta tulevien analogisten signaalien tulon aikana.

Keskittää kuvan siirtämällä sitä vasemmalle tai oikealle.

Keskittää kuvan siirtämällä sitä ylös tai alas.

Säätää, kun kuvassa värisee pystyjuovia. Säätää, kun merkkien kontrasti on pieni

tai kuva värisee.

PC:n liitäminen

RS-232C-portin tekniset tiedot

TV:n PC-säätö

Kun kanava on säädetty, TV:tä voidaan säätää PC:

• stä käsin liitintä RS-232C käyttämällä. Tulosignaali (PC/video) voidaan valita, äänenvoimakkuutta voidaan säätää ja monia muita asetuksia ja säätöjä voidaan tehdä, jolloin automaattinen ohjelmoitu toisto on mahdollista.

•

Käytä RS-232C-sarjan ristikkäistyyppistä säätöjohtoa (saatavana alan liikkeistä) liitäntöihin.

HUOMAA

•

Tämän käyttöjärjestelmän käyttöön tarvitaan henkilö, joka on tottunut PC:n käyttäjä.

RS-232C-sarjan säätöjohto (ristikkäistyyppinen)

Viestintätilat

Säädä PC:n RS-232C-viestintäsäädöt niin, että ne sopivat TV:n viestintäolosuhteisiin. TV:n viestintäolosuhteet ovat seuraavanlaiset:

Nopeus: Tiedon pituus: Pariteettibitti: Pysäytysbitti: Virtaussäätö:

Viestintätoimenpiteet

Lähetä säätöviestit PC:stä RS-232C-liittimen kautta. TV toimii vastaanotetun komennon mukaisesti ja lähettää vastausviestin PC:hen. Älä anna montaa komentoa yhtä aikaa. Odota, kunnes PC ottaa vastaan OK-vastauksen ennen seuraavan komennon lähettämistä. Lähetä ”A” rivinvaihdolla ja varmista, että ”ERR” palaa ennen käyttöä.

Palautuskoodi

Kahdeksan ASCII-koodia +CR

C1 C2 C3 C4 P1 P2 P3 P4

9 600 bps 8 bittiä Ei mitään 1 bitti Ei mitään

Ominaisuus

Anna ominaisuusarvot kohdistamalla vasemmalle ja täytä loput tyhjillä (Varmista, että kullekin ominaisuudelle on näppäilty neljä arvoa). Jos tulo-ominaisuus ei ole säädettävän alan rajoissa, ”ERR” palautuu (Katso ”Vastauskoodin formaatti”).

0009

100

0055

Kun ”?” annetaan joillekin komennoille, esisäädetty säätöarvo vastaa.

????

Vastauskoodin formaatti

Normaali vastaus

Palautuskoodi (0DH)

Ongelmavastaus (viestintävirhe tai virheellinen komento)

ERR

Palautuskoodi (0DH)



Komento, nelinumeroinen: Komento. Neljän merkin



muodostama teksti.



Ominaisuus, nelinumeroinen: Ominaisuus 0_9, tyhjä, ?, miinus



Palautuskoodi (0DH): ?

PC:n liitäminen

PC-yhteensopivuustaulukko

Resoluutio Vaakataajuus Pystytaajuus

VGA 640 x 480 31,5 kHz 60 Hz

SVGA 800 x 600 37,9 kHz 60 Hz

XGA 1 024 x 768 48,4 kHz 60 Hz

WXGA 1 280 x 768 47,7 kHz 60 Hz

WXGA 1 360 x 768 47,7 kHz 60 Hz

SXGA 1 280 x 1 024 64,0 kHz 60 Hz

SXGA+ 1 400 x 1 050 65,3 kHz 60 Hz

VGA, SVGA, XGA, WXGA, SXGA ja SXGA+ ovat International Business Machines Corporation’n rekisteröityjä tavaramerkkejä.

RS-232C-komentolista

SÄÄDETTÄVÄ

KOHTA

VIRTASÄÄTÖ P O W R 0 _ _ _ VIRTA KATKAISTU

TULON VALINTA A

KANAVA D C C H * * * _ KOLMINUMEROINEN

AV-MUODON VALINTA

ÄÄNENVOIMAKKUUS

ÄÄNEN MUUTTO

KOMENTO OMINAISUUS SÄÄDÖN SISÄLTÖ

ITGD____TULON MUUTTO

ITVD____TV (KANAVA KIINTEÄ)

IAVD*___

DCCH****NELINUMEROINEN

DCCH????Vastaa nykyiseen TV-

CHUP____KANAVA YLÖS

CHDW____KANAVA ALAS

A V M D 0 _ _ _ VAIHDA

A V M D 1 _ _ _ Standardi

A V M D 2 _ _ _ Elokuva

A V M D 3 _ _ _ Peli

A V M D 4 _ _ _ Käyttäjä

A V M D 5 _ _ _ Dynaaminen (Kiinteä)

A V M D 6 _ _ _ Dynaaminen

AVMD7___PC

AVMD????

V O L M * * _ _ ÄÄNENVOIMAKKUUS

ACHA____VAIHDA

(VAIHTO)

EXT 1_4, 8 (1_4, 8), HDMI 1_3 (5_7)

SUORA KANAVA (1_999) (muut kuin Pohjoismaat)

SUORA KANAVA (1_

9999) (vain Pohjoismaat)

kanavan numeroon

1_7

(0_60)

Analoginen

(D-Sub)

Digitaalinen

(HDMI)

VESA-

Standardi

✔✔✔

✔✔

✔✔✔

✔✔

HUOMAA

Tässä TV-vastaanottimessa on vain rajoitettu PC-

• yhteensopivuus ja oikea toiminta voidaan taata vain, jos videokortti vastaa tarkasti standardia VESA 60 Hz. Poikkeaminen tästä standardista aiheuttaa häiriöitä kuvaan.

SÄÄDETTÄVÄ

KOHTA

LAAJAKUVAMUOTO

VAIMENNUS M U T E 0 _ _ _ VAIHDA

YMPÄRISTÖTILA

UNIAJASTIN O F T M 0 _ _ _ KATKAISTU

TEKSTI T E X T 0 _ _ _ TEKSTI KATKAISTU

KOMENTO OMINAISUUS SÄÄDÖN SISÄLTÖ

W I D E 0 _ _ _ VAIHDA (AV)

W I D E 1 _ _ _ NORMAALI (AV)

W I D E 2 _ _ _ ZOOM 14:9 (AV)

W I D E 3 _ _ _ PANORAMA (AV)

W I D E 4 _ _ _ TÄYSI (AV)

W I D E 5 _ _ _ ELOKUVA 16:9 (AV)

W I D E 6 _ _ _ ELOKUVA 14:9 (AV)

M U T E 1 _ _ _ VAIMENNUS KYTKETTY

M U T E 2 _ _ _ VAIMENNUS KATKAISTU

A C S U 0 _ _ _ YMPÄRISTÖTILAN

A C S U 1 _ _ _ YMPÄRISTÖTILA

A C S U 2 _ _ _ YMPÄRISTÖTILA

O F T M 1 _ _ _ UNIAJASTIN 30 MIN

O F T M 2 _ _ _ UNIAJASTIN 1 TUNTIA

O F T M 3 _ _ _ UNIAJASTIN 1 TUNTIA

O F T M 4 _ _ _ UNIAJASTIN 2 TUNTIA

O F T M 5 _ _ _ UNIAJASTIN 2 TUNTIA

T E X T 1 _ _ _ TEKSTI KYTKETTY

DCPG***_

VAIHTO

KYTKETTY

KATKAISTU

30 MIN

(VAIHDA)

SUORA SIVUHYPPÄYS (100_899)

LIITE

Vianmääritys

Ongelma Mahdollinen ratkaisutapa

Ei virtaa.•

TV:tä ei voi käyttää.• Ympäristön vaikutus, kuten esim. valaisimet, staattinen sähkö jne., saattavat aiheuttaa vikatoiminnon.

Kauko-ohjain ei toimi.•

Kuva on leikattu pois.• Onko kuvan asento oikea?

Väri on outo, vaalea tai tumma, tai

• Säädä kuvan sävy. siinä on värivirheitä.

Virta katkeaa yhtäkkiä.• Laitteen sisäinen lämpötila on noussut. Poista esineet, jotka tukkivat ilmanvaihtoaukot, tai puhdista

Ei kuvaa.•

Ei ääntä.• Onko äänenvoimakkuus liian matala?

TV:stä kuuluu joskus napsahtelevaa

• Tämä ei ole oire viasta. Näin käy, kun kotelo laajenee ja supistuu lämpötilan muutoksista johtuen. ääntä.

Kytke MAIN POWER -kytkin päälle (;) TV-vastaanottimen vasemmalta puolelta (sivu 4).

• Varmista, oletko painanut kauko-ohjaimen painiketta B. Jos TV-vastaanottimen merkkivalo palaa

• punaisena, paina B. Onko verkkojohto irronnut?

• Tarkista oletko painanut TV:n painiketta a.

•

• Käytä TV:tä siinä tapauksessa sen jälkeen, kun olet ensin katkaissut virran tai irrottanut verkkojohdon ja kytkenyt sen sitten uudelleen yhden tai kahden minuutin kuluttua.

Onko paristot asetettu niin, että napaisuus (e, f) on oikeinpäin?

• Ovatko paristot kuluneet? (Vaihda paristot uusiin.)

• Käytetäänkö laitetta voimakkaassa tai fluoresoivassa valaistuksessa?

• Loistaako kauko-ohjaimen tunnistimeen fluoresoiva valo?

•

• Ovatko näyttömuodon asetukset (Laajakuvamuoto), kuten kuvan koko, säädetty oikein? (sivu 23)

•

• Onko huone liian kirkas? Kuva saattaa näyttää tummalta liian kirkkaassa huoneessa.

• Varmista ”Värijärjestelmä”-asetus (sivu 21).

•

• laite. Onko uniajastin säädetty? Aseta arvoksi ”Katkaistu” painamalla kauko-ohjaimen SLEEP-painiketta

• (sivu 3). Onko ”Ei sign. katk.” tai ”Ei toim. katk.” aktivoitu?

•

Onko ulkoinen laite liitetty oikein? (sivut 13_14)

• Onko valittu oikea ulkoinen lähde? (sivu 10)

• Onko tulosignaali sellainen, joka ei ole yhteensopiva? (sivu 27)

• Onko kuvan säätö oikein? (sivut 17_18)

• Onko antenni liitetty oikein? (sivu 8)

• Onko ”Kytketty” valittu kohtaan ”Vain Ääni”? (sivu 19)

•

• Varmista, ettei kuulokkeita ole liitetty.

• Varmista, oletko painanut kauko-ohjaimen painiketta e.

• Onko ”PC äänen valinta” -valikosta valittu oikea vaihtoehto, kun laitteita liitetään HDMI 2-liittimeen tai

• EXT 4-liittimeen? (sivut 13 ja 19)

• Tämä ei vaikuta TV:n toimintaan.

Korkeassa ja matalassa lämpötilassa käyttämiseen liittyviä varoituksia

Kun TV:tä käytetään alhaisessa lämpötilassa (esim. jokin huone, toimisto), kuvasta saattaa jäädä jälkikuva tai se saattaa näyttää hieman

• viivästyneeltä. Tämä ei ole oire viasta ja TV:n toimintakyky palautuu, kun huoneen lämpötila nousee normaaliksi. Älä pidä TV:tä kuumassa tai kylmässä paikassa. Älä myöskään jätä TV:tä suoraan auringonpaisteeseen tai paikkaan, johon lämmitin

• puhaltaa suoraan, sillä se saattaa aiheuttaa pinnan vääristymisen ja LCD-paneelin virheellisen toiminnan. Säilytyslämpötila: e 5 °C - e 35 °C.

Tietoa laitteen ohjelmalisensseistä

Ohjelman koostumus

Laitteessa oleva ohjelma koostuu eri ohjelmakomponenteista, joiden erilliset tekijänoikeudet omistaa SHARP tai kolmannet osapuolet.

SHARPin kehittämä ohjelma ja avoimen lähdekoodin ohjelmat

Laitteessa olevien SHARPin kehittämien tai kirjoittamien ohjelmakomponenttien ja erilaisten liittyvien asiakirjojen tekijänoikeudet omistaa SHARP ja niitä suojaavat Copyright Act:in kansainväliset sopimukset ja muut liittyvät lait. Laitteessa on myös vapaasti jaettavia ohjelmia ja ohjelmakomponentteja, joiden tekijänoikeudet omistavat kolmannet osapuolet. Näihin kuuluvat BSD-lisenssin (vapaa ohjelmistolisenssi) tai muiden lisenssisopimusten kattamat ohjelmakomponentit. Emme valitettavasti pysty vastaamaan avoimen lähdekoodin ohjelmien lähdekoodia koskeviin tiedusteluihin. Sellaisilla ohjelmakomponenteilla, joiden tekijänoikeudet omistaa SHARP, ei ole lähdekoodia.

Lähdemaininnat

Tässä laitteessa on seuraavat avoimen lähdekoodin ohjelmakomponentit:

• Freetype • unicode • Teletext font • libpng • zlib

LIITE

Tekniset tiedot

NESTEKIDENÄYTTÖINEN

Kohta

Nestekidenäyttö

Resoluutio 2 073 600 pistettä (1 920 x 1 080) Kuvan värijärjestelmä PAL/SECAM/NTSC 3,58/NTSC 4,43/PAL 60

TV-Standardi

Vastaanotettavat

TV-toiminto

Katselukulmat 176 ° (H), 176 ° (V) Äänitaajuusvahvistin 10 W x 2 Kaiutin (35 mm x 100 mm) x 2

Liittimet

OSD kieli

Virtavaatimukset Virrankulutus (Tapa IEC62087) 92 W (0,3 W valmiustila) 132 W (0,3 W valmiustila) 160 W (0,3 W valmiustila)

Paino

Käyttölämpötila

Sekä HDMI 2- että EXT 4 -liittimet voivat käyttää samaa äänituloliitintä.

•

SHARP pyrkii jatkuvasti parantamaan tuotteitaan ja tästä syystä pidätämme oikeudet tehdä muutoksia ulkoasuun ja teknisiin ominaisuuksiin ilman ennakkoilmoitusta. Suorituskykyä ilmaisevat luvut ovat tuotantolaitteiden nominaaliarvoja. Erillisten laitteiden mittausarvot saattavat poiketa hieman näistä arvoista.

HUOMAA

Katso takakannen sisäpuolelta mittauspiirrokset.

•

kanavat

TV-viritysjärjestelmä

STEREO/KAKSIKIELINEN NICAM/A2

Antenni

RS-232C D-Sub 9-nastainen urosliitin EXT 1 SCART (AV-tulo, Y/C-tulo, RGB-tulo, TV-lähtö) EXT 2 SCART (AV-tulo/monitorilähtö, Y/C-tulo) EXT 3 COMPONENT IN (Y/P EXT 4 15-nastainen mini D-sub HDMI 1 (EXT 5) HDMI HDMI 2 (EXT 6) HDMI HDMI 3 (EXT 7) HDMI EXT 8 RCA-nasta (AV-tulo) SERVICE USB HDMI 2/PC AUDIO (R/L) Ø 3,5 mm jakki* DIGITAL AUDIO OUTPUT Optinen digitaalinen äänilähtö C.I. (Tavallinen liitäntä) EN50221, R206001

OUTPUT

Kuulokkeet Ø 3,5 mm jakki (Äänilähtö)

Analoginen CCIR (B/G, I, D/K, L/L’) Digitaalinen DVB-T (2K/8K OFDM)

VHF/UHF

CATV

VÄRILLINEN TVVASTAANOTIN (32 o), LC32LE600E, LC-32LE600S

Advanced Super View & BLACK TFT LCD (32 o)

kanavat E5_E69 (digitaalinen), kanavat E2_E69, kanavat F2_F10, kanavat I21_I69 ja kanavat IR A_IR J

Hyperkaista, S1_S41 kanava 999 automaattisesti ennakkoviritettyä kanavaa (muut kuin Pohjoismaat),

9999 automaattisesti ennakkoviritettyä kanavaa (Pohjoismaat), automaattinen nimeäminen ja automaattinen lajittelu

UHF/VHF 75 q Din tyyppi (Analoginen ja Digitaalinen)

RCA-nasta (AUDIO R/L)

Tsekki, tanska, hollanti, englanti, viro, suomi, ranska, saksa, kreikka, unkari, italia, latvia, liettua, norja, puola, portugali, venäjä, slovakia, slovenia, espanja, ruotsi, turkki ja ukraina

220_240 V vaihtovirtaa, 50 Hz

10,5 kg (ilman jalustaa), 12,5 kg (jalustan kanssa)

0 °C - e 40 °C

NESTEKIDENÄYTTÖINEN VÄRILLINEN TVVASTAANOTIN (40 o), LC40LE600E, LC-40LE600S

Advanced Super View & BLACK TFT LCD (40 o)

B(CB

)/PR(CR), RCA-nasta (AUDIO R/L))

12,3 kg (ilman jalustaa), 15,4 kg (jalustan kanssa)

NESTEKIDENÄYTTÖINEN VÄRILLINEN TVVASTAANOTIN (46 o), LC46LE600E, LC-46LE600S

Advanced Super View & BLACK TFT LCD (46 o)

18,5 kg (ilman jalustaa), 22,5 kg (jalustan kanssa)

LIITE

Erilliset varusteet

Luettelossa mainitut erilliset varusteet ovat saatavissa tätä nestekidenäyttöistä värillistä TV-vastaanotinta varten. Ne voidaan hankkia paikallisesta liikkeestä.

•

Erillisiä lisävarusteita saattaa tulla myyntiin enemmänkin lähitulevaisuudessa. Kun hankit varusteita, lue yhteensopivuustiedot uusimmasta esitteestä ja tarkista, onko kyseistä varustetta saatavilla.

Numero

Kiinnike seinälle kiinnitystä varten (32

tuuman mallit) Kiinnike seinälle kiinnitystä varten (40

tuuman mallit)

3 Lisäosa (40 tuuman mallit) AN-37P30

Kiinnike seinälle kiinnitystä varten (46

tuuman mallit)

Ympäristötiedot

Päällä-tila (W) (KOTI-TILA)

Virransäästötila (W)

Valmiustila (W)

Pois päältä -tila (W)

Vuosittainen virrankulutus (kWh)

Vuosittainen virrankulutus

virransäästötilassa (kWh)

Mitattu standardin IEC 62087 version 2 mukaisesti

I J

Saadaksesi lisätietoja virransäästötoiminnosta, lue siihen liittyvät sivut tästä käyttöoppaasta.

Mitattu standardin IEC 62301 version 1 mukaisesti

Vuosittainen virrankulutus on laskettu Päällä-tilan (KOTI-TILA) virrankulutuksen mukaan, TV:n katsomista 4 tuntia päivässä, 365 päivää vuodessa

Vuosittainen virrankulutus on laskettu virransäästötilan virrankulutuksen mukaan, TV:n katsomista 4 tuntia päivässä, 365 päivää vuodessa

HUOMAA

Päällä-tilan virrankulutus vaihtelee TV-vastaanottimen näyttämien kuvien mukaan.

•

Osan nimi Osan numero Huomautuksia

AN-37AG5

AN-37AG2

AN-52AG4

Kohta 32 tuuman mallit 40 tuuman mallit 46 tuuman mallit

Edistynyt 54 W 70 W 81 W

Virtapainike 0,28 W 0,28 W 0,28 W MAIN POWER

-kytkin

Edistynyt 78,8 kWh 102,2 kWh 118,3 kWh

TV-ruudun keskikohta on 5 mm seinäkiinnikkeen merkin ”B” alapuolella.

TV-ruudun keskikohta on 20 mm seinäkiinnikkeen merkin ”B” alapuolella.

TV-ruudun keskikohta on 1,3 mm seinäkiinnikkeen merkin ”b” alapuolella.

60 W 72 W 89 W

0,30 W 0,30 W 0,30 W

0,01 W tai alle 0,01 W tai alle 0,01 W tai alle

87,6 kWh 105,1 kWh 129,9 kWh

Tavaramerkit

”HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä

• tavaramerkkejä.”

Valmistettu Dolby Laboratories’n lisenssillä.

•

”Dolby” ja kaksois-D -tunnus ovat Dolby Laboratories’n tavaramerkkejä.

”HD TV 1080p” logomerkki on EICTA:n tavaramerkki.

•

DVB on Digital Video Broadcasting—DVB—projektin- rekisteröity tavaramerkki.•

LIITE

Kulutusosien käyttöikä

A. Hävitysohjeet käyttäjille (yksityiset kotitaloudet)

1. Euroopan unionissa

Huomio: Jos haluat hävittää tämän laitteen, älä käytä tavallista jätesäiliötä! Käytetyt sähkö- ja elektroniikkalaitteet pitää hävittää erikseen noudattaen lainsäädäntöä, joka takaa

käytettyjen sähkö- ja elektroniikkalaitteiden oikean käsittelyn, keräämisen ja kierrättämisen. Jäsenvaltioiden täytäntöönpanoa seuraten yksityiset kotitaloudet EU:n jäsenvaltioissa voivat palauttaa käytetyt sähkö- ja elektroniikkalaitteet määrättyihin keräyspaikkoihin ilmaiseksi*. Joissakin maissa* paikalliset vähittäismyyjät voivat myös ottaa vastaan vanhan tuotteen ilmaiseksi, jos asiakas ostaa vastaavan uuden

Huomio: Tuote on merkitty tällä symbolilla. Tämä tarkoittaa, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa sekoittaa kotitalouden yleisjätteiden kanssa. Näille tuotteille on erillinen keräysjärjestelmä.

tuotteen. *) Pyydä lisätietoja paikallisviranomaisilta.

Jos käytetyissä sähkö- tai elektroniikkalaitteissa käytetään paristoja tai akkuja, hävitä nämä tuotteet etukäteen erikseen paikallisten säädösten mukaisesti.

Hävittämällä tuotteen asiamukaisesti autat varmistamaan, että jätteet käsitellään, kerätään ja kierrätetään asianmukaisella tavalla. Näin vältytään haitallisilta ympäristö- ja terveysvaikutuksilta, joita saattaa olla seuraamuksena jätteen epäasianmukaisesta käsittelystä.

2. Muissa maissa EU:n ulkopuolella

Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin ja pyydä ohjeita tuotteen asianmukaiseen hävittämiseen.

B. Hävitysohjeet yrityskäyttäjille

1. Euroopan unionissa

Jos tuotetta on käytetty yrityskäytössä, ja haluat hävittää sen: ota yhteys SHARP-jälleenmyyjään, joka antaa sinulle lisäohjeita tai ottaa tuotteen vastaan. Sinulta saatetaan

veloittaa tuotteen vastaanottamisesta ja kierrätyksestä johtuvat kustannukset. Paikalliset keräyspisteet saattavat ottaa vastaan pienet tuotteet (ja pienet määrät).

2. Muissa maissa EU:n ulkopuolella

Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin ja pyydä ohjeita tuotteen asianmukaiseen hävittämiseen.

Tämän tuotteen mukana oleva paristo/akku saattaa sisältää jäänteitä Lyijy.

EU-maat: Paristo/akku on merkitty yliviivatun roskasäiliön symbolilla, mikä tarkoittaa, että sitä ei saa hävittää kotitalouden yleisjätteiden kanssa! Paristoille/akuille on olemassa erillinen keräysjärjestelmä, joka helpottaa niiden asiamukaista käsittelyä ja lainmukaista kierrätystä. Ota yhteys kuntaviranomaisiin saadaksesi lisätietoa keräyksestä ja kierrätyksestä.

Sveitsi: Käytetyt paristot/akut palautetaan ostopaikkaan.

EU:n ulkopuoliset maat: Ota yhteys paikallisviranomaisiin saadaksesi lisätietoa voimassa olevista lajittelu- ja kierrätyssäädöksistä ja ohjeet käytetyn pariston/akun hävittämiseen.

LIITE

Lapsilukon luokitustaulukko

Käyttäjän säätämä

luokitus

4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

Lähetyksen säätämä luokitus

IKÄ

Yleinen katselu

Vanhempien hyväksynnän ominaisuudet

X-luokka

Käyttäjän säätämä

luokitus

Yleinen katselu

Vanhempien hyväksynnän ominaisuudet

X-luokka

——————————————

✔

✔✔✔✔✔

✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔

Yleinen katselu

———

✔

✔✔

——————————

Lähetyksen säätämä luokitus

Vanhempien hyväksynnän

Lyhenneluettelo

Lyhennetty termi Vastine

ATV

DTV DVB-T DVI EPG HDCP HDMI MHEG OSD PCM USB

Analoginen TV

Digitaalinen kohinanvaimennus

Digitaalinen TV Digitaalinen videolähetys - maanpäällinen Digitaalinen visuaalinen liitin Elektroninen ohjelmaopas Suuren kaistaleveyden digitaalisisällön suoja Teräväpiirtoinen multimedialiitin Multimedia ja hypermedia asiantuntijaryhmä Ruutunäyttö Pulssikoodimodulaatio Universaalinen sarjaliitäntä

ominaisuudet

——

X-luokka

—

Siirry ruutuun ”VALIKKO” > ”Säätö” > ”Lapsilukko” (sivu 22).

1 2

Peruuta nykyinen PIN-koodi näppäilemällä ”3001”.

Nykyinen PIN-koodi poistetaan.

•

46o/40o/36

( ) LC-46LE600E/LC-46LE600S [ ] LC-40LE600E/LC-40LE600S [[ ]] LC-32LE600E/LC-32LE600S

]]

554,0

554.0 [[

[[

]

664,0

664.0 [

[

)

740,0

740.0 (

(

]]

200.0

200,0

[[

]

]]

502.0

502,0

[[

]

612.0

612,0

[

)

688.0

688,0

(

]]

135,0

135.0 [[

[[

]

170,0

170.0 [

[

)

175,0

175.0 (

(

470.0)/[420.0 ]/[[390.0

(

470,0)/[420,0 ]/[[390,0

(

1099.0 )/[ 964.0 ]/

(

1099,0 )/[ 964,0 ]/

(

1023.4 )/[ 887.8 ]/

(

1023,4 )/[ 887,8 ]/

(

400.0 )/[ 300.0 ]/

(

400,0 )/[ 300,0 ]/

[[

700.0

[[

700,0

[[ [[

)

]

575.6

500.4

(

[

[[ [[

767.0 767,0

]]

394.5

[[

200.0 200,0

]] ]]

)

]

575,6

500,4

(

[

]] ]]

]]

394,5

[[

]]

321.0

321,0

[[

]

377.0

377,0

[

)

415.0

415,0

(

123.2

[

[[

(

123,2

[

[[

)

]

99.0 ]]

83.0

)

]

99,0

]]

83,0

(

357.0 )/[ 309.0 ]/

(

357,0 )/[ 309,0 ]/

( [

[[

( [

[[

93.2

93.1

91.9

93,2 93,1 91,9

[[

271.9

[[

271,9

) ] ]]

]] ]]

300.0

300,0

[

)

400.0

400,0

(

SHARP ELECTRONICS (Europe) GmbH

Sonninstraße 3, D-20097 Hamburg

SHARP CORPORATION

http://www.sharp-eu.com

Tryckt i Polen Painettu Puolassa

Trykt i Polen Trykket i Polen

TINS-E286WJZZ

09P07-PL-NG

Sharp LC-52LE600E User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisältö

Esittely

Tärkeitä turvallisuutta koskevia huomautuksia

Kauko-ohjain

TV (edestä katsottuna)

TV (takaa katsottuna)

Valmistelutoimet

Vakiovarusteet

Jalustan kiinnittäminen

Paristojen asettaminen

Kauko-ohjaimen käyttö

Huomautuksia kauko-ohjaimesta

Pikaopas

Yleisnäkymä alustavasta asennuksesta

Ennen virran kytkemistä

Alustava automaattiasennus

Signaalin voimakkuuden tarkistaminen

TV:n katsominen

Päivittäinen käyttö

Virran kytkeminen tai katkaisu

Vaihtaminen digitaalisten ja analogisten lähetysten välillä

Kanavien muuttaminen

Ulkoisen videolähteen valinta

Äänimuodon valinta

Teksti-TV

MHEG-5-ohjelman käyttö (vain Iso-Britannia)

Ulkoisten laitteiden liittäminen

Videoliitännät

HDMI-liitäntä

Komponenttiliitäntä

SCART-liitäntä

VIDEO-liitäntä

Ääniliitännät

Kaiuttimen tai vahvistimen liitäntä

CA-kortin asettaminen CI-moduuliin

Valikon käyttö

Mikä on VALIKKO?

Peruskäyttö

Perussäätö

Kuva-asetukset

AV-MUOTO

Ääniasetukset

Äänitulon säätö

Automaattinen äänenvoimakkuuden säätö

Vain äänen kuuntelu

AQUOS LINK -asetukset

Mitä AQUOS LINK -toiminnolla voidaan tehdä

AQUOS LINK -laitteiden hallinta kauko-ohjaimella

Virransäästöasetukset

Kanava-asetukset

Automaattinen asennus

Kanavan yksityiskohtaiset asetukset

Tunnussanan tai lapsilukon asetukset

Kielisäädöt

Hyödyllisiä katselutoimintoja

Kuvakoon valinta

Näytön asetukset

Kanavanäyttö

Ajan ja nimen näyttö

Muita hyödyllisiä toimintoja

Ulkoisia laitteita käytettäessä tehtävät säädöt

Tulolähteen asetukset

Tietyn tulon ohitus

Nollaus

Tunnistus

Ohjelmiston päivitys

PC:n liitäminen

PC:n liitäminen

PC:n kuvan säätö automaattisesti

PC:n kuvan säätö manuaalisesti

RS-232C-portin tekniset tiedot

PC-yhteensopivuustaulukko

RS-232C-komentolista

LIITE

Vianmääritys

Tekniset tiedot
