LCD COLOUR TELEVISION
LCD-FARBFERNSEHGERÄT
TÉLÉVISEUR COULEUR À ÉCRAN
CRISTAUX LIQUIDES (LCD)
TELEVISORE A COLORI LCD
LCD-KLEURENTELEVISIE
TELEVISIÓN EN COLOR LCD
OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
MANUALE DI ISTRUZIONI
GEBRUIKSAANWIJZING
MANUAL DE MANEJO
FRANÇAIS
ITALIANO
NEDERLANDS
ESPAÑOL

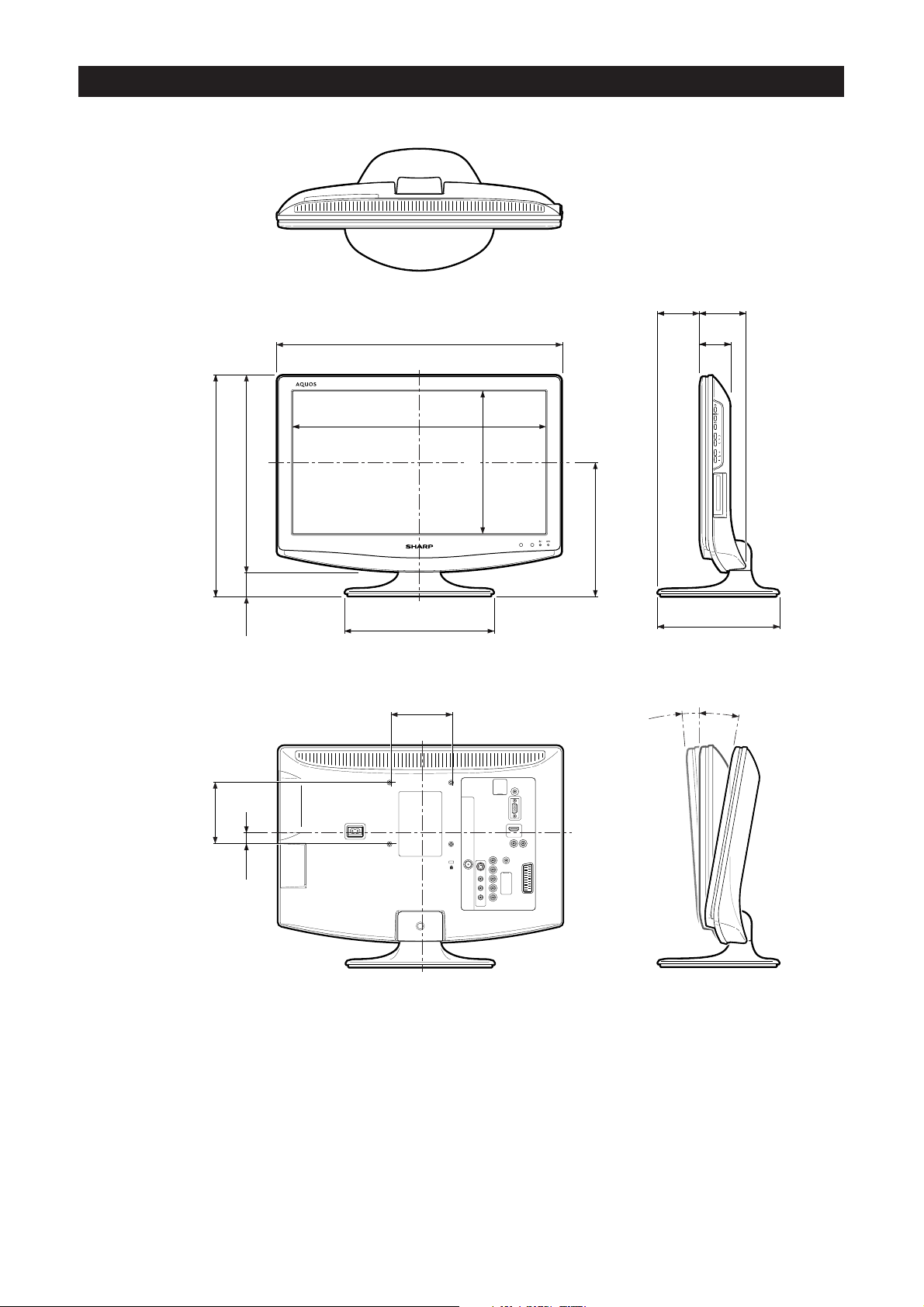

75.0
(75,0)
49.0
(49,0)
68.2
(68,2)
196.0
(196,0)
2.5˚
(2,5˚)
10.0˚
(10,0˚)
462.0
(462,0)
411.8
(411,8)
360.0
(360,0)
320.0
(320,0)
218.0
(218,0)
40.0
(40,0)
240.0
(240,0)
100.0
(100,0)
100.0
(100,0)
17.5
(17,5)
232.4
(232,4)
SPECIAL NOTE FOR USERS IN THE U.K.
The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should
the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or
as above, which is also indicated on the pin face of the plug, must be used.
ASA
and of the same rating
Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted.
In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the
mains plug and fit an appropriate type.
DANGER:
The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of
in a safe manner.
Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious
electric shock may occur.
To fit an appropriate plug to the mains lead, follow the instructions below:
IMPORTANT:
The wires in the mains lead are coloured in accordance with the following code:
Blue: Neutral
Brown: Live
As the colours of the wires in the mains lead of this product may not correspond with the coloured markings
identifying the terminals in your plug, proceed as follows:
• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.
• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red.
Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug.
Before replacing the plug cover make sure that:
• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.
• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires.
IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.
MANUAL DEL USUARIO
ESPAÑOL
• Las ilustraciones y la OSD (On-Screen Display = visualización en pantalla) en este manual del usuario tienen una función
meramente explicativa y pueden tener pequeñas diferencias con las operaciones reales.
• Las marcas (-BK, -WH, etc.) al final del nombre del modelo significan el color de la caja del televisor.
Sólo TV/AV
Sólo TV
: estos iconos se utilizan en este manual para indicar el elemento del menú que puede
ser configurado o ajustado solamente en el modo de entrada seleccionado.
Sólo TV/DTV/AV
Sólo PC
• “Sólo PC” se refiere al terminal EXT 5 de entrada de PC y no incluye la entrada de PC
(entrada HDMI-PC) en el terminal EXT 4 (HDMI).
• HDMI-PC: Entrada PC(RGB) en el terminal EXT 4 (HDMI).
• La entrada HDMI-PC es compatible con VGA.
Contenido
Marcas comerciales ……………………………………………… 1
Estimado cliente de SHARP …………………………………… 2
Precauciones importantes de seguridad …………………… 2
Accesorios suministrados ……………………………………… 2
Guía rápida ………………………………………………………… 3
Colocación de la base ……………………………………… 3
Ajustes del televisor ………………………………………… 3
Colocación de las pilas ……………………………………… 4
Utilización del mando a distancia ………………………… 4
Precauciones relacionadas con el mando a
distancia …………………………………………… 4
Mando a distancia …………………………………………… 5
Televisor (Vista frontal/lateral) ……………………………… 6
Televisor (Vista trasera) ……………………………………… 6
Conexión de la alimentación ………………………………… 7
Modo de espera ……………………………………………… 7
Desconexión de la alimentación …………………………… 7
Instalación automática inicial (Analógica) ………………… 7
Instalación automática inicial (DTV) ………………………… 7
Utilización de un equipo externo ……………………………… 8
Conexión de una videograbadora ………………………… 8
Conexión de una consola de videojuegos o una
videocámara …………………………………………… 8
Conexión a un reproductor DVD …………………………… 8
Conexión de un descodificador …………………………… 8
Conexión de un PC …………………………………………… 9
Operaciones del menú …………………………………………… 9
Operación Común …………………………………………… 9
MODO AV ……………………………………………………… 10
Menú Imagen ………………………………………………… 10
Selección del audio HDMI …………………………… 15
Visualización HDMI automática ……………………… 15
WSS (Señalización de pantalla panorámica)………… 15
Modo 4:3 ………………………………………………… 15
Girar ……………………………………………………… 16
Idioma …………………………………………………… 16
Alimentación …………………………………………… 16
Menú Opciones ……………………………………………… 16
Reducción de ruido …………………………………… 16
Selección de entrada …………………………………… 16
Audio solamente ………………………………………… 16
Sis. color ………………………………………………… 16
Funciones útiles ………………………………………………… 17
Modo Panorám. ……………………………………………… 17
Utilización de la lista de programas analógicos ………… 17
Congelando la imagen mientras se ve …………………… 17
Función teletexto ……………………………………………… 18
Operaciones del menú DTV …………………………………… 18
Operaciones comunes del DTV …………………………… 18
Acerca del uso de la pantalla juego de caracteres … 19
Idioma ………………………………………………………… 19
Configuración de programa ………………………………… 19
Instalación …………………………………………………… 20
Autoinstalación ………………………………………… 20
Barrido de portador …………………………………… 20
Configuración del portador …………………………… 21
Configuración sistema ……………………………………… 21
Configuración OSD …………………………………… 21
Bloqueado para niños ………………………………… 21
Accesorios …………………………………………………… 22
Versión (Versión del software) ………………………… 22
Actualización del software …………………………… 22
Interfaz común ………………………………………………… 22
Introducción de una tarjeta CA ……………………… 22
Funciones útiles (DTV) …………………………………………… 23
Acerca de la EPG …………………………………………… 23
Utilización de la EPG …………………………………… 23
Utilización del Timer EPG ……………………………… 23
Utilización de la ESG ………………………………………… 23
Utilización de la lista de programas digital ……………… 24
Visualización de subtítulos ………………………………… 24
Visualización de un rótulo de servicio ……………………… 24
Utilización de la función audio múltiple …………………… 24
Utilización de la aplicación MHEG5
(Reino Unido solamente) ……………………………… 24
Apéndice …………………………………………………………… 25
Solución de problemas ……………………………………… 25
Especificaciones del puerto RS-232C……………………… 26
Especificaciones ……………………………………………… 27
Tabla de compatibilidad con PC (Solamente EXT 5) …… 27
Eliminación del televisor al terminar su vida útil …………… 28
Protección medioambiental …………………………………… 28
ESPAÑOL
Marcas comerciales
• “HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas de fábrica o marcas registradas de
HDMI Licensing LLC.”
• El logotipo “HD ready” es una marca comercial de EICTA.
• El logotipo DVB es la marca registrada del proyecto Digital Video Broadcasting - DVB.
1
Estimado cliente de SHARP
Gracias por comprar el televisor en color SHARP LCD. Para asegurarse de que usa el producto de forma
segura y evitar problemas de funcionamiento, lea atentamente las Precauciones importantes de seguridad
antes de usar el producto.
Precauciones importantes de seguridad
• impieza—Desconecte el cable de CA de la toma de CA antes de limpiar el aparato. Utilice un paño húmedo
para limpiar. No utilice productos de limpieza líquidos o en aerosol.
• Agua y humedad—No use el aparato cerca del agua, por ejemplo cerca de bañeras, lavabos, fregaderos,
lavadoras, piscinas o en sótanos húmedos.
• No apoye floreros o cualquier recipiente lleno de agua sobre el aparato.
El agua podría derramarse sobre el aparato y ocasionar un incendio o descarga eléctrica.
• Soporte—No coloque el producto en un carrito, soporte, trípode o mesa inestable. Si lo hace, el
producto podrá caerse y estropearse o causar lesiones graves a personas. Utilice solamente un
carrito, soporte, trípode, ménsula o mesa recomendado por el fabricante o vendido junto con el
producto. Cuando coloque el producto en una pared, asegúrese de seguir las instrucciones del
fabricante. Utilice solamente el hardware de montaje recomendado por el fabricante.
• Al trasladar o cambiar de sitio el aparato colocado sobre un soporte móvil, éste debe moverse
con cuidado. Las paradas bruscas, la fuerza excesiva o los desniveles del suelo pueden hacer
que el aparato se caiga del soporte móvil.
• Ventilación—Las entradas de ventilación y demás aberturas de la carcasa están diseñadas
para ventilación. No cubra ni bloquee estas aberturas ya que podría producir un recalentamiento
del aparato y además acortaría su vida útil. No ponga el aparato sobre una cama, sofá, alfombra
o superficie similar, podrían quedar bloqueadas las aberturas de ventilación. Este producto no
está diseñado para instalación empotrada; no lo coloque en lugares cerrados, tales como librerías o estanterías,
a menos que tenga una ventilación adecuada o el fabricante lo especifique.
• La pantalla LCD usada en este aparato es de cristal. Por lo tanto, puede romperse si el televisor se cae o recibe
un golpe. Si se rompe la pantalla LCD, tenga cuidado de no hacerse daño con los cristales rotos.
• Fuentes de calor—Mantenga el aparato alejado de fuentes de calor tales como radiadores,
calefactores, estufas y cualquier artefacto que genere calor (incluidos los amplificadores).
• Para evitar incendios, nunca ponga velas sobre el televisor o cerca del mismo.
• Para evitar incendios o descargas eléctricas, no coloque el cable de CA eléctrica debajo del
televisor o de objetos pesados.
• No deje la imagen detenida durante mucho tiempo, esto podría causar que la imagen consecutiva
permanezca igual.
• Habrá consumo de energía siempre que el enchufe esté conectado.
• Revisión—No intente revisar el producto usted mismo. La extracción de las cubiertas puede exponerle a alta
tensión y a otras condiciones peligrosas. Para ejecutar la revisión solicite una persona cualificada.
La pantalla LCD es un producto de alta tecnología, dada su alta resolución en la reproducción de imagen.
Debido a la gran cantidad de píxeles, ocasionalmente algún píxel no activo puede aparecer en la pantalla
como un punto azul, verde o rojo.
Esto estaría dentro de las especificaciones del producto y no constituye un fallo.
Precauciones al transportar el televisor
Al mover el televisor, el mismo debe ser transportado siempre por dos personas, usando las dos manos,
cuidando de no aplicar presión sobre la pantalla.
Accesorios suministrados
Unidad de mando a distancia (g1)
La forma del producto varía en algunos países.
Abrazadera del cable (g1)
• Pila tamaño “AA” (g2)...........Página 4
2
Páginas 4 y 5
Página 3
• Manual del usuario (Esta publicación)
Cable de CA (g1)
Página 3
Base (g1)
Página 3
Guía rápida
Colocación de la base
Antes de empezar a trabajar, extienda un material blando sobre el área donde va a colocar el
televisor, asegurándose de que el área está totalmente plana. Esto evitará que se estropee la
pantalla.
Antes de poner (o quitar) la base, desenchufe el cable de CA del terminal AC INPUT.
1
Confirme que los 3 tornillos han sido suministrados
con el televisor.
Tornillos (m3)
(utilizados en el paso 3)
2Inserte la base en la abertura en la parte inferior
del televisor. (1)
3Inserte y apriete los 3 tornillos en la parte inferior
del televisor como se muestra. (2)
NOTA
• Para quitar la base, realice los pasos de arriba en orden inverso.
Ajustes del televisor
Coloque el televisor cerca de la
toma de CA, y mantenga el
enchufe al alcance de la mano.
Núcleo de ferrita*
Cojín blando
Partes salientes para alineación
Tornillo
Llave hexagonal
Enchufe estándar
DIN45325 (IEC 169-2)
cable coaxial de 75 ohmios
Cable de CA
Abrazadera del cable
La forma del producto varía en
algunos países.
Antena
Conecte el cable de la antena desde el enchufe de su antena-/cable o la antena (habitación-/tejado) para el terminal
de entrada de antena en la parte posterior de su televisor para recibir emisoras con transmisiones digitales/
terrestres.
Bajo buenas condiciones de recepción también puede utilizarse una antena para interiores. Las antenas pasivas y
activas para habitación se venden en el comercio. En una antena activa la alimentación es suministrada a través del
terminal de entrada de antena.
En consecuencia, el voltaje de alimentación (5V) debe ajustarse en “Alimentación”. (Consulte la página 16.)
* Núcleo de ferrita
El núcleo de ferrita debe estar acoplado permanentemente y no debe separarse nunca del cable de CA.
El cable de CA se suministra lo mismo con núcleo de ferrita que sin éste. Ninguno de los dos tipos causa emisiones
de onda eléctrica ni interferencias innecesariamente.
3
Guía rápida
Colocación de las pilas
Antes de utilizar el televisor por primera vez, inserte dos pilas tamaño “AA” (suministradas). Cuando se agoten
las pilas o el mando a distancia no funcione, reemplace las pilas por otras nuevas que sean también del
tamaño “AA”.
1Sujete la pestaña en la cubierta de las pilas y tire
de la cubierta hacia la dirección de la flecha.
2Coloque las dos pilas tamaño “AA” suministradas.
• Coloque las pilas según se indica mediante los
signos de polaridad (e) y (f) en el compartimiento
de pilas.
3Inserte la pestaña más pequeña de la tapa de las
pilas en la abertura (1), y presione hacia abajo
hasta que un chasquido indique que está en su
lugar (2).
PRECAUCIÓN
La utilización inadecuada de las pilas puede resultar en fuga del electrolito o en explosión. Cerciórese de seguir las
instrucciones indicadas a continuación.
• No mezcle pilas de diferentes tipos. Las características difieren entre los diferentes tipos de pila.
• No mezcle pilas nuevas con pilas viejas. Hacerlo puede acortar la duración de las pilas nuevas o causar una fuga en las
pilas viejas.
• Extraiga las pilas tan pronto como se hayan agotado. Las fugas en las pilas pueden causar corrosión. Si detecta alguna
fuga, absórbala con un paño.
• Se supone que las pilas suministradas con el aparato pueden tener una duración menor debido a las condiciones de
almacenamiento.
• Extraiga las pilas de la unidad si no va a utilizar el mando a distancia durante un periodo de tiempo prolongado.
Utilización del mando a distancia
Utilice el mando a distancia apuntándolo hacia el sensor de mando a distancia. Los objetos ubicados entre el
mando a distancia y el sensor pueden impedir el funcionamiento apropiado.
5 m
30°30°
Precauciones relacionadas con el mando a distancia
• No exponga el mando a distancia a golpes.
Además, no exponga el mando a distancia a líquidos, y no lo deje en
lugares excesivamente húmedos.
• No exponga el mando a distancia a la luz solar directa. El calor podría
deformarlo.
• El mando a distancia puede que no funcione correctamente si el sensor
del mando a distancia del televisor está bajo la luz solar directa o una
fuente de iluminación intensa. En tal caso, cambie el ángulo de la
iluminación o el del televisor o utilice el mando a distancia más cerca del
sensor del mando a distancia.
Sensor del mando a
distancia
4
Guía rápida
Mando a distancia
1B (Alimentación en espera/
conectada)
Para entrar en el modo de espera
o conectar la alimentación.
2p (Información de la pantalla)
(Consulte las páginas 23 y 24.)
3DTV MENU
DTV: Visualización de pantalla
Menú DTV.
40–9
Pone el canal en el modo de TV.
Pone la página en el modo de
teletexto.
Cuando uno de los cuatro
países nórdicos (Suecia,
Noruega, Finlandia, o
Dinamarca) está seleccionado
en el ajuste de país de
Autoinstalación, los canales de
DTV tienen 4 dígitos. Cuando
está seleccionado otro país, los
canales de DTV tienen 3 dígitos.
5A (Retroceso)
Púlselo para volver al canal
seleccionado anteriormente o al
modo de entrada externa.
6DTV
Pulse para acceder al modo DTV
mientras está mirando otras
fuentes de entrada, y viceversa.
7f (Modo panorám.)
Seleccionar el modo panorámico.
(Consulte la página 17.)
8Z (Congelar)
Congelar una película en la
pantalla.
9a/b/c/d (Cursor)
Selecciona un elemento deseado
en la pantalla de configuración.
OK
Ejecute un comando en la pantalla
del menú.
TV/DTV: Visualizar la lista de
programas. (Consulte las páginas
17 y 24.)
10END
Para salir de la pantalla del menú.
11EPG
DTV: Para visualizar la pantalla EPG
(Guía de Programas Electrónica).
(Consulte la página 23.)
12m (Teletexto)
Selecciona el modo TELETEXTO.
(Consulte las páginas 18 y 24.)
DTV: Seleccione la emisión de
datos DTV y TELETEXTO.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
13ESG
DTV: Para visualizar la pantalla
ESG (Guía de Servicios
Electrónica). (Consulte la página
23.)
143 (Retención)
(Consulte la página 18.)
• Utilización de K en el mando a distancia
Modo DTV:
Presione K para abrir la pantalla Audio múltiple. (Consulte la página 24.)
Modo de televisión analógica:
Cada vez que pulsa K, el modo cambia como se muestra en las tablas
siguientes.
Selección de emisiones de TV NICAMSelección de emisiones de TV A2
15SLEEP
Ajusta la activación (en unidades
de 30 m hasta un máximo de 2 h y
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30 m) y la desactivación del
temporizador de apagado.
16AV MODE
Seleccionar un ajuste de audio y
vídeo. (Consulte la página 10.)
17e (Silenciamiento)
Enciende y apaga el sonido.
18K (Modo de sonido)
Selecciona el modo múltiplex de
sonido. (Vea debajo.)
19i (k/l) (Volumen)*
i (k) Sube el volumen.
i (l) Baja el volumen.
20P (r/s)
TV/DTV: Selecciona el canal.
Exterior: Cambia al modo de
entrada de TV o DTV.
Teletexto: Para ir a la página
siguiente/anterior.
21b (FUENTE ENTR.)
Selecciona una fuente de entrada.
(Consulte las páginas 8 y 9.)
22RADIO
DTV: Cambiar entre los modos
RADIO y DTV.
• Debido a la gran variación en
los niveles de volumen
transmitido en el modo
RADIO, algunas emisoras
producirán distorsión si el
nivel del volumen se ajusta
muy alto.
23PC
Seleccionar directamente el
terminal PC como una FUENTE
ENTR.
24MENU
Visualiza la pantalla MENÚ.
25RETURN
Retorna a la pantalla de menú
anterior.
26Color (Rojo/Verde/Amarillo/Azul)
TELETEXTO: Selecciona una
página. (Consulte la página 18.)
DTV: Los botones coloreados se
utilizan para seleccionar los
elementos coloreados
correspondientes en la pantalla
de menú.
27[ (Subtítulo para teletexto)
TV/exterior: Para encender y
apagar los subtítulos.
DTV: Visualiza la pantalla de
selección de subtítulos. (Consulte
la página 24.)
28k (Presentación de teletexto
oculto)
(Consulte la página 18.)
29v (Arriba/Abajo/Completa)
Cambia la imagen Teletexto a
Arriba, Abajo o Completa.
301 (Subpágina)
(Consulte la página 18.)
Señal
Estéreo
Bilingüe
Mono
Elemento seleccionado
NICAM STEREO, MONO
NICAM CH A, NICAM CH B,
NICAM CH AB, MONO
NICAM MONO, MONO
Señal
Estéreo
Bilingüe
Mono
Elemento seleccionado
STEREO, MONO
CH A, CH B, CH AB
MONO
* Puede ajustarse individualmente el volumen de la salida del altavoz y los auriculares
para cada entrada (TV, DTV, EXT 1, EXT 2, EXT 3, EXT 4, EXT 5).
5
Guía rápida
Televisor (Vista frontal/lateral)
a Botón de alimentación
Botón MENUb Botón (FUENTE ENTR.)
P (r/s) (Botones de
canales)
i (e/f) (Botones de
volumen)
Operación sin un mando a distancia
Sensor del mando a distancia
Televisor (Vista trasera)
Terminal AC INPUT
(entrada de CA)
Ranura de
COMMON
INTERFACE
Indicador OPC
Indicador B (Alimentación
en espera/conectada)
Sensor OPC
Botones del panel de
control de televisor
bOK
Pr
Ps
ik
il
Botones del mando a
distancia
a
b
d
c
Terminales EXT 5
Terminales EXT 4
(HDMI/AUDIO)
Toma de auriculares
Terminal EXT 1 (RGB)
Candado para ranura de
seguridad estándar de
Kensington
Terminal de entrada de la antena
(DVB-T 5V=/80mA)
Terminal RS-232C
Terminales EXT 3
(Componente)
Terminales EXT 2
NOTA
• Solamente si utiliza una antena terrestre, seleccione “Encendi.(5V)” en “Alimentación”. (Consulte la página 16.)
Sobre la toma de auriculares
• Utilice los auriculares con una clavija mini estéreo (Ø 3,5
mm).
• Asegúrese de desconectar los auriculares de la toma
cuando no los esté utilizando.
• Por los altavoces no sale volumen cuando los auriculares
están enchufados.
• Puede ajustar el volumen a diferentes niveles para cada
6
fuente de entrada.
ADVERTENCIA:
Antes de utilizar o conectar auriculares, asegúrese
de que el volumen esté bajo. Escuche audio a
niveles moderados. La presión del sonido
excesivo proveniente de auriculares puede causar
sordera.
Guía rápida
Conexión de la alimentación
Cuando la alimentación del televisor está apagada (el
indicador B está apagado), pulse a en el televisor.
• El indicador B en el televisor cambia a verde.
Cuando el televisor está en espera (el indicador B
es rojo), pulse B en el mando a distancia.
• El indicador B en el televisor cambia de rojo a verde.
Modo de espera
Pulse B en el mando a distancia.
• El televisor entra en modo de espera y desaparece la
imagen en pantalla.
• El indicador B en el televisor cambia de verde a rojo.
Desconexión de la alimentación
Pulse B en el televisor.
• El indicador B en el televisor se apaga.
• Cuando apague el televisor mediante a no podrá conectar
la alimentación pulsando B en el mando a distancia.
Indicador del estado de la pantalla
Apagado
Rojo
Verde
Alimentación desconectada.
El televisor está en el modo de espera.
El televisor está encendido.
NOTA
• Si el televisor no va a utilizarse durante un periodo de tiempo
prolongado, desconecte el cable de CA de la toma de corriente.
• Cuando se desactiva a aún se consume un poco de corriente
eléctrica.
• En el modo de entrada DTV, si la alimentación se desconecta
inmediatamente después de cambiar un ajuste desde la pantalla
de menú, el nuevo ajuste o la información del canal tal vez no se
memorice.
Instalación automática inicial (Analógica)
Cuando se conecte por primera vez la alimentación
del televisor después de haberlo adquirido, se
invocará la instalación automática inicial. Usted podrá
poner automáticamente el idioma, el país y los canales
en operaciones sucesivas.
NOTA
• La instalación automática inicial sólo funciona una vez. Si no se
completa la instalación automática inicial (cuando, por ejemplo,
desaparece la pantalla del menú al no realizar ninguna operación
durante varios minutos, se desconecta la alimentación, etc.),
intente realizar la Autoinstalación desde el menú Instalación.
(Consulte la página 12.)
• La instalación automática inicial se detiene pulsando RETURN.
1Configuración del idioma en pantalla
1 Pulse a/b/c/d para seleccionar el idioma
deseado listado en la pantalla.
2 Pulse OK para introducir el idioma seleccionado.
2Configuración de país o área
1 Pulse a/b/c/d para seleccionar su país o área
listado en la pantalla.
2 Pulse OK para introducir el país o área
seleccionado.
• La búsqueda automática de programas empieza al
mismo tiempo.
No es necesario que usted haga nada durante la
búsqueda automática.
El menú de configuración desaparece y usted puede
ver los programas en el canal 1.
Instalación automática inicial (DTV)
La emisión de vídeo digital (DVB) es un esquema de
transmisión. Y es también mucho más que un simple
reemplazo para la transmisión de televisión analógica
existente. DVB proporciona más emisoras, una imagen
más clara y otros servicios que se visualizarán en la
pantalla. También permite utilizar una amplia gama
de funciones y servicios nuevos, incluyendo las
funciones de subtítulos y pistas de audio múltiples.
Para ver emisiones DTV, siga los siguientes
procedimientos para explorar todos los servicios
disponibles en su área.
1Pulse DTV o b para tener acceso al modo DTV.
2Pulse DTV MENU y se visualizará la pantalla
Menú DTV.
3Pulse c/d para seleccionar “Instalación”.
4Pulse a/b para seleccionar “Autoinstalación”, y
luego pulse OK.
Si ya puso el código secreto, introdúzcalo aquí.
Si no, introduzca el código secreto preajustado
en la fábrica, “1234”.
• Consulte la página 14 para poner el código secreto.
• Se visualiza un mensaje de confirmación. Para iniciar
la búsqueda, seleccione “Sí”.
5El TV comienza a explorar todos los servicios de
DTV y de radio disponibles en su área.
NOTA
• Los ajustes de idioma y país utilizados en esta operación
son los ajustes que ya fijó mientras ejecutaba la
Instalación automática inicial (Analógica). Si quiere
reconfigurar el ajuste de su país, por ejemplo luego de
haberse mudado a otro país, ejecute otra vez
“Autoinstalación” desde el Menú Instalación.
• Los servicios se guardan de acuerdo con la información
del número de canal insertado en el stream (si estuviera
disponible). Si la información no está disponible, los
servicios se guardan de acuerdo con el orden en que
fueron recibidos.
Si desea cambiar el orden, puede hacerlo como se explicó
en la página 20.
• Para cancelar una exploración en curso, pulse END.
• No puede seleccionar ningún elemento de menú
relacionado con DTV si no se ha completado
“Autoinstalación”.
7
Utilización de un equipo externo
YP
B
P
R
L-AUDIO-R
COMPONENT
Ajuste de la fuente de entrada
Para ver las imágenes de una fuente externa, seleccione la fuente de entrada con b en el mando a distancia
o en el televisor.
NOTA
• Los cables marcados con * se venden en el comercio.
Conexión de una videograbadora
Puede utilizar el EXT 1 cuando se conecte una
videograbadora y otro equipo audiovisual.
• Cuando se utiliza un cable SCART (EXT 1)
Cable SCART*Cable SCART*
Videograbadora
EXT 1
Descodificador
Conexión de una consola de
videojuegos o una videocámara
Una consola de videojuegos, una videocámara y algún
otro equipo audiovisual quedará convenientemente
conectado si se usan los terminales EXT 2.
• Cuando se utiliza un cable compuesto o cable S-video
(EXT 2)
Cable de S-vídeo*
Conexión a un reproductor DVD
Al conectar a un reproductor de DVD y a otros equipos
audiovisuales puede utilizar los terminales EXT 1, 2, 3
ó 4 (HDMI).
• Cuando se utiliza cable componente (EXT 3)
Reproductor
DVD
Cable de
componente*
Cable AUDIO*
EXT 3
• Cuando se utiliza cable HDMI (EXT 4)
Cable HDMI certificado*
Cable de vídeo
compuesto*
ó
AV OUTPUT
Consola de
videojuegos
Cable AUDIO*
VIDEOS-VIDEOL-AUDIO-R
Videocámara
EXT 2
NOTA
• EXT 2: El terminal S-VIDEO tiene prioridad sobre los
terminales VIDEO.
Conexión de un descodificador
Se puede usar el terminal EXT 1 cuando se conecte
un descodificador y otro equipo audiovisual.
NOTA
• En los casos en los que el decodificador necesita recibir
la señal procedente del televisor, asegúrese de poner
“Descodifica.” en “EXT1” en el menú “Ajuste manual” de
Configuración inicial. (Consulte la página 13.)
EXT 4
Reproductor
Cuando conecte un adaptador/cable
de conversión HDMI-DVI, introduzca
la señal de audio aquí.
Seleccione “Analógica” en “Selección
del audio HDMI” del Menú Instalación.
(Consulte la página 15.)
DVD
NOTA
• Al conectar un adaptador/cable de conversión HDMI-DVI
al terminal HDMI, puede ser que la imagen no se visualice
claramente.
EXT 1
Cable SCART*
Descodificador
8
Utilización de un equipo externo
Tempe. color
C. M. S.-Valor
C. M. S.-Saturación
C. M. S.-Tono
Modo cine
3D-Y/C
Blanco y negro
Ajuste I/P
Alta
Media-Alta
Media
Media-Baja
Baja
Conexión de un PC
Utilice los terminales EXT 5 para conectar un PC.
EXT 5EXT 5
Cable con miniconector
estéreo de 3,5 mm ø*
PC
Cable con miniconector
estéreo de 3,5 mm ø*
PC
Cable RGB*
Cable de conversión RGB/
DVI*
NOTA
• Los terminales de entrada PC son compatibles con DDC1/2B.
• Consulte la página 27 para conocer una lista de las señales de PC compatibles con el televisor.
Operaciones del menú
Operación Común
Los siguientes son tres ejemplos básicos de operaciones del menú. Opere el menú utilizando los siguientes
tres patrones como referencia.
NOTA
• Seleccione “Reiniciar” en cada MENÚ y para cada Modo
para reponer todos los elementos de ajuste a los valores
preajustados en la fábrica.
• Pulse MENU o END para salir del Menú. Pulse RETURN
para volver a la visualización anterior.
● Operación del menú: A
1Pulse MENU y se visualiza la pantalla MENÚ.
2Pulse c/d para seleccionar el menú deseado.
3Pulse a/b para seleccionar el elemento de menú
3Pulse c/d para ajustar el elemento en la posición
deseada.
Retroilumina.
Contraste
Brillo
Color
Matiz
Nitidez
[+16]–
[ 32]
[ 0]
[ +4]
[ 0]
[ +4]
–
–
–
+
+
+
+
● Operación del menú: C
1Repita los pasos 1 y 2 en Operación del
menú: A.
2Pulse a/b para seleccionar el elemento de menú
deseado, y luego pulse OK (Ejemplo: Avanzado,
etc.).
3Pulse a/b para seleccionar el elemento de menú
deseado, y luego pulse OK (Ejemplo: Tempe.
color, Mode cine etc.).
4Pulse a/b(c/d) para seleccionar el elemento
deseado, pulse OK si fuera necesario (Ejemplo:
Ajuste OPC).
Encend.(Vis)
Encendido
Apagado
4Pulse a/b(c/d) para seleccionar o ajustar el
elemento deseado, pulse OK de ser necesario.
9
Operaciones del menú
TitleB
MODO AV
El Modo AV le ofrece varias opciones de visión para
elegir, para que la imagen se adapte de la mejor forma
al ambiente del televisor, el cual puede variar debido
a factores tales como, por ejemplo, el brillo de la sala,
el tipo de programa visto o el tipo de la entrada de
imagen procedente de un equipo externo.
1Pulse AV MODE.
• Se visualiza el MODO AV actual.
(Ejemplo)
MODO AV: DINÁMICO
2Pulse AV MODE otra vez antes de que
desaparezca el modo visualizado en la pantalla.
• El modo cambia como se muestra a continuación.
• El modo AV que puede seleccionarse varía según
la FUENTE ENTR. seleccionada.
Elemento
*ESTÁNDAR: Para una imagen altamente definida en una
habitación con brillo normal.
*PELÍCULA: Para una película.
JUEGO: Disminuye el brillo de la imagen para una mejor
visualización.
PC: Para un PC (Disponible solamente cuando se introduce
señal RGB. La entrada HDMI (EXT 4) es compatible con VGA.)
USUARIO: Permite al usuario personalizar los ajustes que
desee. Puede ajustar el modo para cada una de las fuentes
de entrada.
*DINÁMICO: Para una imagen nítida que realza el contraste y
sirve para ver programas deportivos.
**DINÁMICO(Fija): Para una imagen nítida que realza el
contraste y sirve para ver programas deportivos. (Los ajustes
“Imagen” y “Audio” no pueden ajustarse.)
NOTA
• Puede ajustar los parámetros predeterminados en la fábrica para
“ESTÁNDAR”, “PELÍCULA”, “JUEGO” y “DINÁMICO”. Los
parámetros seleccionados afectan a cada una de las fuentes
de entrada.
• Para fuente de entrada “EXT5”, solamente puede seleccionar
“ESTÁNDAR”, “PC”, y “USUARIO”.
• Para los elementos marcados con un *, el Contraste de Imagen
Mejorado se activará cuando OPC esté en “Apagado”.
Para el elemento marcado con **, el Contraste de Imagen
Mejorado siempre está activado.
• La tecnología Contraste de Imagen Mejorado detecta las
características del vídeo fuente y ajusta correspondientemente
el brillo de la pantalla, permitiendo niveles de negro más intensos.
Menú Imagen
Puede ajustar la calidad del sonido de cada MODO AV
según sus preferencias empleando los ajustes de imagen
siguientes (DINÁMICO(Fija) no se puede ajustar).
Imagen
DINÁMICO
OPC
Retroilumina.
Contraste
Brillo
Color
Matiz
Nitidez
Avanzado
Reiniciar
[Apagado]
[+16]–
[ 32]
[ 0]
[ +4]
[ 0]
[ +4]
+
–
–
–
+
+
+
OPC
Operación del menú: A (Página 9)
Ajusta automáticamente el brillo de la pantalla.
Elemento
Encend.(Vis): Visualiza el efecto OPC en la pantalla mientras
ajusta el brillo de la misma.
Encendido: Ajuste automático.
Apagado: El brillo se fija con el valor establecido en
Retroilumina.
NOTA
• Cuando se pone en “Encendido”, el televisor siente la luz
ambiental y ajusta automáticamente el brillo de la
retroiluminación. Asegúrese de que no haya objetos que
obstruyan el sensor OPC porque, de lo contrario, éste no podría
sentir la luz ambiental.
• El indicador OPC se torna verde cuando OPC está en
“Encendido” o “Encend.(Vis)”. Durante este tiempo no se puede
ajustar “Retroilumina.”.
Ajustes de imagen
Operación del menú: B (Página 9)
Elementos de ajuste
Elemento
seleccionado
Retroilumina.La pantalla se
ContrastePara menos
BrilloPara menos brilloPara más brillo
Color*Para menos
Matiz*Los tonos de la
Nitidez*Para menos nitidez Para más nitidez
Los elementos marcados con * no se pueden ajustar
cuando está seleccionada entrada PC (incluyendo
entrada HDMI-PC (consulte la página1)).
Avanzado
Operación del menú: B o C (Página 9)
Este televisor brinda diversas funciones avanzadas
para optimizar la calidad de la imagen.
MENÚ
DINÁMICO
C. M. S.-Tono
C. M. S.-Saturación
C. M. S.-Valor
Tempe. color
Modo cine
*1
3D-Y/C
*1
Blanco y negro
*2
Ajuste I/P
*1
• El elemento marcado con *1 no se puede ajustar cuando
en el menú FUENTE ENTR. está seleccionada “EXT4” o
“EXT5”.
• El elemento marcado con *2 no se puede ajustar cuando
está seleccionada entrada PC (incluyendo entrada HDMIPC (consulte la página 1)).
Botón cBotón d
oscurece
contraste
intensidad de color
piel tiran a morado
...
[
Imagen
Avanzado
]
R
Y
G
C
B
M
Reiniciar
[ 0]
[ 0]
[ 0]
[ 0]
[ 0]–
[ 0]–
–
–
–
–
La pantalla se
ilumina
Para más
contraste
Para más
intensidad de color
Los tonos de la
piel tiran a verde
Sólo TV/DTV/AV
+
+
+
+
+
+
10
Operaciones del menú
● C. M. S. (Sistema de manejo del color)
El tono de color se maneja utilizando un ajuste de seis
colores.
Elemento
C. M. S.-Tono: Este es una norma para ajustar el color
a un tono más rojizo o azulado.
C. M. S.-Saturación: Aumenta o disminuye la
saturación de un color seleccionado.
C. M. S.-Valor: Un valor más alto hace la imagen más
brillante.
Un valor más bajo hace la imagen más oscura.
● Tempe. color
Ajuste la temperatura del color para obtener la mejor
imagen blanca.
Elemento
Alta: Blanco con tonos azulados
Media-Alta: Tono intermedio entre Alta y Media
Media: Tono natural
Media-Baja: Tono intermedio entre Media y Baja
Baja: Blanco con tonos rojizos
● Modo cine
Detecta automáticamente una fuente basada en
película (codificada originalmente a 24/25 fotogramas/
segundo, dependiendo de la frecuencia vertical), la
analiza y luego recrea cada fotograma fijo para ofrecer
una calidad de imagen de alta definición.
● 3D-Y/C
Proporciona imágenes de alta calidad con el mínimo
de corrimiento de puntos y ruido de diafonía cromática
detectando cambios en la imagen.
Elemento
Estándar: Ajuste normal
Rápido: Establece la calidad de imagen óptima para
imágenes de movimiento rápido.
Lenta: Establece la calidad de imagen óptima para
imágenes de movimiento lento.
Apagado: Sin detectar
NOTA
• 3D-Y/C puede que no funcione dependiendo del tipo de
señal de entrada o de si la señal de entrada tiene ruido.
• Esta función sólo está disponible cuando se introduce
una señal CVBS. (Excepto una señal SECAM CVBS.)
● Blanco y negro
Para ver un vídeo en blanco y negro.
NOTA
• Cuando Blanco y negro se ponga en “Encendido”, la
pantalla Menú DTV aparecerá en blanco y negro.
● Ajuste I/P
El ajuste de la imagen y la señal de entrada le pueden
ofrecer una imagen más hermosa.
Elemento
Entrelazado: Visualiza imágenes muy detalladas para
televisor, vídeo, etc.
Progresivo: Visualiza imágenes suaves para imágenes
fijas, gráficos, etc.
Menú Audio
Audio
DINÁMICO
Agudos
Graves
Balance
Sonido expandido
Reiniciar
[ + 3]
[ + 2]
[ 0]
–
–
I
Ajuste de audio
Operación del menú: B (Página 9)
Puede ajustar la calidad del sonido de cada MODO
AV según sus preferencias empleando los ajustes
siguientes (DINÁMICO(Fija) no se puede ajustar).
Elemento
seleccionado
AgudosPara agudos más
GravesPara graves más
BalanceDisminuye el
Botón cBotón d
débiles
débiles
sonido del altavoz
derecho
Sonido expandido
Operación del menú: A (Página 9)
Esta función puede aumentar la propagación del
sonido.
Elemento
Encendido: Incrementa la propagación del sonido.
Apagado: Da salida al sonido normal.
NOTA
• Esta función no está disponible cuando se utilizan
auriculares.
+
+
D
Para agudos más
fuertes
Para graves más
fuertes
Disminuye el
sonido del altavoz
izquierdo
11
Operaciones del menú
Menú Control alimentación
Control alimentación
Apa. sin señal
Apa. sin opera.
Gestión alimenta.
Apa. sin señal
Operación del menú: A (Página 9)
Cuando se ajusta en “Activar”, el televisor pasará
automáticamente al modo de espera si no hay entrada
de señal durante 15 minutos.
• Cinco minutos antes de que el televisor pase al modo de
espera, el tiempo restante se visualizará cada minuto.
NOTA
• Cuando termine un programa de televisor, esta función
tal vez no funcione.
• Esta función no está disponible en el modo DTV.
Apa. sin opera.
Operación del menú: A (Página 9)
Cuando selecciona el tiempo deseado, el televisor
entrará automáticamente en el modo de espera si no
se ejecuta ninguna operación.
Elemento
30m / 3h / Desactivado
• Cinco minutos antes de que el televisor pase al modo de
espera, el tiempo restante se visualizará cada minuto.
Gestión alimenta.
Operación del menú: A (Página 9)
Cuando se ajusta, el televisor pasará automáticamente
al modo de espera.
Elemento
Apagado:
Modo 1: • Si no hay entrada de señal durante 8 minutos, el
Modo 2: • Si no hay entrada de señal durante 8 segundos, el
• No hay gestión de la alimentación.
televisor pasa al modo de espera.
• Aunque comience usando el PC y vuelva a entrar
señal, el televisor permanece en el modo de
espera.
• La TV se enciende de nuevo pulsando a del
televisor o B del mando a distancia. (Consulte la
página 7.)
televisor pasa al modo de espera.
• Cuando comienza a utilizar el PC y la señal entra
otra vez, el televisor se enciende automáticamente.
• La TV se enciende de nuevo pulsando a del
televisor o B del mando a distancia. (Consulte la
página 7.)
Sólo TV/AV
Sólo PC
Menú Instalación
Instalación
Autoinstalación
Configuración inicial
Bloqueado para niños
Etiqueta entrada
Posición
Configuración de PC
Selección del audio HDMI
Visualización HDMI automática
WSS
Modo 4:3
Girar
Idioma
Alimentación
Reiniciar
PRECAUCIÓN
• Al seleccionar “Reiniciar” en el menú Instalación, todos
los menús se restablecerán a los valores ajustados en la
fábrica y se activará “Autoinstalación”.
Autoinstalación
Sólo TV
Podrá volver a realizar la Autoinstalación incluso
después de configurar los canales preajustados.
1Pulse MENU y se visualiza la pantalla MENÚ.
2Pulse c/d para seleccionar “Instalación”.
3Pulse a/b para seleccionar “Autoinstalación”, y
luego pulse OK. Si ya estableció el código secreto
en “Bloqueado para niños”, introdúzcalo aquí.
• Consulte la página 14 para poner el código secreto.
4
Pulse a/b para seleccionar “Sí”, y luego pulse OK.
5Puede poner el idioma y el país de igual forma
que en la Instalación automática inicial
(Analógica). (Consulte la página 7.)
Configuración inicial
Sólo TV
En esta sección se describe cómo configurar
manualmente canales de televisión analógicos.
1Pulse MENU y se visualiza la pantalla MENÚ.
2Pulse c/d para seleccionar “Instalación”.
3Pulse a/b para seleccionar “Configuración
inicial”, y luego pulse OK.
Si ya estableció el código secreto en “Bloqueado
para niños”, introdúzcalo aquí.
• Consulte la página 14 para poner el código secreto.
4Pulse a/b para seleccionar “Búsqueda
automática”, “Ajuste manual”, “Clasificar” o “Borrar
programa”, y luego pulse OK.
Búsqueda automática
Ajuste manual
Clasificar
Borrar programa
Sí
No
12
Operaciones del menú
● Búsqueda automática
También puede buscar y descargar automáticamente
canales de televisor realizando el procedimiento de
abajo. Esta es la misma función que desde búsqueda
automática de programa hasta ordenamiento
automático en Autoinstalación.
1Repita los pasos 1 a 4 de Configuración inicial.
2Pulse a/b para seleccionar “Sí”, y luego pulse
OK.
● Ajuste manual
Usted puede ajustar manualmente algunos elementos
de canales.
Ajuste fino
Sis. color
Sis. sonido
Etiqueta
Omisión
Descodifica.
Bloqueo
179.25MHz
1Pulse MENU y se visualiza la pantalla MENÚ.
2Pulse c/d para seleccionar “Instalación”.
3Pulse a/b para seleccionar “Configuración
inicial”, y luego pulse OK.
Si ya estableció el código secreto en “Bloqueado
para niños”, introdúzcalo aquí.
• Consulte la página 14 para poner el código secreto.
4Pulse a/b para seleccionar “Ajuste manual” , y
luego pulse OK.
5Pulse a/b para seleccionar “Sí”, y luego pulse
OK.
6Pulse a/b/c/d para seleccionar el canal que
desee editar, y luego pulse OK.
• La información del canal seleccionado se visualiza.
7Pulse a/b para seleccionar el elemento de menú
deseado, y luego pulse OK.
8Pulse a/b (/0–9/c/d) para seleccionar o
ajustar.
Ajuste fino
Puede ajustar la frecuencia en la posición deseada.
NOTA
• Ajuste mientras comprueba la imagen de fondo como
referencia.
• En lugar de pulsar c/d para ajustar la frecuencia en el
paso 8 de arriba, puede realizar el ajuste introduciendo
directamente el número de frecuencia del canal con 0–9.
EJEMPLO
• 179,25 MHz: Pulse 1 s 7 s 9 s 2 s 5.
• 49,25 MHz: Pulse 0 s 4 s 9 s 2 s 5.
Sis. color
Seleccione los sistemas de color óptimo que va a
recibir. (AUTO, PAL, SECAM)
NOTA
• Si se selecciona “AUTO”, los sistemas de color para cada
canal se establecerán automáticamente. Si una imagen
no se visualiza claramente, seleccione otro sistema de
color (ej. PAL o SECAM).
Sis. sonido (Sistema de emisión)
Seleccione los sistemas de sonido óptimo (Sistema
de emisión) que va a recibir. (B/G, D/K, I, L, L’)
Etiqueta
Cuando un canal de televisor emita su nombre de red,
Autoinstalación detectará la información y la asignará
un nombre. Sin embargo, usted podrá cambiar
nombres de canales individuales.
1Repita los pasos 1 a 7 de Ajuste manual.
2Pulse a/b para seleccionar los caracteres y
c/d para moverse al dígito deseado.
3Repita el paso 2 de arriba hasta que el nombre
se deletree completamente, y luego pulse OK
para completar el ajuste de la etiqueta.
Omisión
Los canales con “Omisión” en “Encendido” se omiten
cuando se utiliza Pr/Ps, aunque hayan sido
seleccionados mientras se vea la imagen de televisor.
Descodifica.
Cuando conecte un descodificador a la unidad
necesitará seleccionar EXT 1.
Bloqueo
Puede bloquear la visión de cualquier canal.
NOTA
• Consulte la página 14 para poner el código secreto.
• Cuando “Bloqueo” se ponga en “Encendido” para un
canal, se visualizará “Protección niños activada.”, y la
imagen y el sonido del canal se bloquearán.
• Cuando pulse OK mientras se visualiza “Protección niños
activada.” se visualizará el menú de introducción del
código secreto. La introducción del código secreto
correcto cancela temporalmente el bloqueo de los niños
hasta que se desconecta la alimentación.
13
Operaciones del menú
● Clasificar
Las posiciones de los canales pueden clasificarse
libremente.
1Repita los pasos 1 a 4 de Configuración inicial.
2Pulse a/b para seleccionar “Sí”, y luego pulse OK.
3Pulse a/b/c/d para seleccionar el canal que
desee desplazar, y luego pulse OK.
4Pulse a/b/c/d para ir a la posición deseada, y
luego pulse OK.
5Repita los pasos 3 y 4 hasta clasificar todos los
canales deseados.
● Borrar programa
Los programas individuales se pueden borrar.
1Repita los pasos 1 a 4 de Configuración inicial.
2Pulse a/b para seleccionar “Sí”, y luego pulse OK.
3Pulse a/b/c/d para seleccionar el canal que
desee borrar, y luego presione OK.
4Pulse OK para borrar el programa seleccionado.
Suben todos los programas subsecuentes.
5Repita los pasos 3 y 4 hasta borrar todos los
canales deseados.
Bloqueado para niños
Le permite utilizar un código secreto para proteger
ciertos ajustes de forma que no sean cambiados por
error.
Sólo TV
Cambio del código secreto
1Pulse MENU y se visualiza la pantalla MENÚ.
2Pulse c/d para seleccionar “Instalación”.
3Pulse a/b para seleccionar “Bloqueado para
niños”, y luego pulse OK. Si ya estableció el
código secreto en “Bloqueado para niños”,
introdúzcalo aquí.
Cambio código secre.
Reiniciar
Cód.sec.nue.
Volver a confirmar
–––
–
––––
NOTA
• Para ver un canal bloqueado (el ajuste de Bloqueo en
Configuración inicial “Ajuste manual” está en “Encendido”),
deberá introducir un código secreto. (Consulte la página 13 y
la página 19 para el bloqueo de la visualización de canales en
los modos TV analógica y DTV.) Cuando seleccione un canal
bloqueado aparecerá una indicación pidiéndole un código
secreto. Pulse OK para visualizar la ventana de introducción del
código secreto.
Reposición del código secreto
Le permite restablecer su Código secreto al ajustado
en la fábrica “1234”.
1
Repita los pasos 1 a 3 de Cambio del código secreto.
2Pulse a/b para seleccionar “Reiniciar”, y luego
pulse OK.
3
Pulse a/b para seleccionar “Sí”, y luego pulse OK.
NOTA
•
Como medida de precaución, anote su código secreto personal
en la última página de este manual del usuario, córtelo y guárdelo
en un lugar seguro donde no puedan alcanzarlo los niños.
•
Consulte la página 25 para reponer el Código secreto al ajustado
en la fábrica “1234” si pierde u olvida su código secreto.
• Para volver a bloquear un canal que se ha desbloqueado
temporalmente introduciendo el Código secreto correcto,
apague la alimentación y vuelva a encenderla.
Etiqueta entrada
Puede asignar a cada fuente de entrada una etiqueta
que usted quiera.
1Pulse b para seleccionar una fuente de entrada
deseada.
2Pulse MENU y se visualiza la pantalla MENÚ.
3Pulse c/d para seleccionar “Instalación”.
4Pulse a/b para seleccionar “Etiqueta entrada”,
y luego pulse OK.
5Pulse a/b para seleccionar los caracteres y
c/d para moverse al dígito deseado para
etiquetar la fuente de entrada.
• Cuando quiera cambiar la etiqueta de entrada al nombre
predeterminado, seleccione “CANCELAR” en la pantalla
“Etiqueta entrada”.
6Repita el paso 5 de arriba hasta que el nombre
se deletree completamente, y luego pulse OK.
• El nombre puede tener 6 caracteres o menos.
• Cuando quiere ajustar un nombre de fuente de entrada
de menos de 6 caracteres, pulse MENU para salir del
menú de etiquetado.
NOTA
•
No puede cambiar la etiqueta si la fuente de entrada es TV o DTV.
4Pulse a/b para seleccionar “Cambio código
secre.” e introduzca el número de 4 dígitos como
un código secreto utilizando 0–9.
5Introduzca el mismo número de 4 dígitos que el
del paso 4 para confirmar.
• Al ajustar el código secreto, “Reiniciar” en el menú podrá
seleccionarse y operarse.
14
Posición
Operación del menú: C (Página 9)
Para ajustar las posiciones horizontal y vertical de la imagen.
Elemento
Pos. H.: Centra la imagen moviéndola hacia la derecha
o hacia la izquierda.
Pos. V.:
NOTA
• Los ajustes se almacenan separadamente según la fuente
• Dependiendo del tipo de señal de entrada un ajuste de posición
Centra la imagen moviéndola hacia arriba o hacia abajo.
de entrada.
pudiera no estar disponible.
Sólo TV/DTV/AV
Operaciones del menú
Configuración de PC
Para ajustar una imagen de PC.
•
Cuando está seleccionada entrada HDMI-PC (consulte la página
1) sólo “Pos. H.” y “Pos. V.” están disponibles en “Sinc. fina”.
● Señal de entrada
Operación del menú: C (Página 9)
Algunas señales de entrada pueden tener que ser registradas
manualmente para que se visualicen adecuadamente.
Las señales de entrada (resoluciones) en la siguiente
lista no son distinguibles cuando se reciben. En ese
caso, tiene que ajustar manualmente la señal correcta.
Después de ajustarla una vez, se visualizará cuando
se introduzca otra vez la misma señal (resolución).
640 g 400
640 g 480
1024 g 768
NOTA
• Dependiendo de la tarjeta gráfica, la resolución de 1360 x 768
puede que no se visualice correctamente.
• Sólo puede seleccionar la “Señal de entrada” en el menú
Instalación cuando se reciba una de las 7 señales de entrada
listadas anteriormente.
• La lista de arriba se visualizará de acuerdo con la resolución
vertical de las señales de entrada.
720 g 400
848 g 480
1360 g 7681280 g 768
● Sinc. auto.
Operación del menú: C (Página 9)
Para el ajuste automático de la imagen de PC.
Elemento
Sí: Se inicia Sinc. auto.
No: Tiene que ajustar Sinc. fina posteriormente.
NOTA
• Es probable que Sinc. auto tenga éxito cuando una entrada de
imagen PC tiene franjas verticales anchas (por ejemplo, un
diseño con franjas contrastantes, o sombreado con rayas).
•
Puede fallar cuando una entrada de imagen PC es sólida (poco contraste).
• Antes de iniciar Sinc. auto. asegúrese de conectar el PC al
televisor con pantalla de cristal líquido y de encenderlo.
Sólo PC
Sólo PC
Selección del audio HDMI
Operación del menú: A (Página 9)
Seleccione “Digital” para señal de audio a través del
terminal HDMI. Seleccione “Analógica” para señal de
audio a través de la toma AUDIO.
NOTA
• Esta función sólo está disponible cuando en el menú FUENTE
ENTR. está seleccionado “EXT4”.
Visualización HDMI automática
Operación del menú: A (Página 9)
Establezca si se va a utilizar Modo Panorám. o no
tomando como base el reconocimiento de la señal,
incluyendo una señal HDMI.
NOTA
• Esta función sólo está disponible cuando en el menú FUENTE
ENTR. está seleccionado “EXT4”.
WSS (Señalización de
Sólo TV/DTV/AV
pantalla panorámica)
Operación del menú: A (Página 9)
La función WSS permite a un televisor cambiar
automáticamente entre diferentes formatos de
pantalla.
NOTA
• Utilice el Modo Panorám. si una imagen no cambia al
formato de pantalla correcto. Cuando la señal emitida no
tenga información WSS, la función no servirá aunque se
active. (Consulte la página 17.)
Modo 4:3
Operación del menú: A (Página 9)
La señal WSS tiene una conmutación automática 4:3
que le permite seleccionar entre Normal y Panoramico.
Elemento
Panoramico: Imagen panorámica sin barras laterales
Normal: Gama normal manteniendo una relación de
aspecto de 4:3 o 16:9.
Sólo TV/DTV/AV
● Sinc. fina
Sólo PC
Operación del menú: C (Página 9)
Normalmente, el televisor ajusta automáticamente las
posiciones de la imagen proveniente de un PC (Función
de Sinc. auto.). Sin embargo, en algunos casos, para
optimizar la imagen será necesario hacer el ajuste manual.
Elemento
Pos. H.: Centra la imagen moviéndola hacia la derecha
o hacia la izquierda.
Pos. V.: Centra la imagen moviéndola hacia arriba o hacia
abajo.
Reloj: Ajuste cuando la imagen parpadee con franjas
verticales.
Fase: Ajuste cuando los caracteres tengan un contraste
bajo o cuando la imagen parpadee.
NOTA
• Si necesita ajustar la posición de la imagen, ajuste la posición
usando su PC.
• Cuando está seleccionada la entrada HDMI-PC (consulte la
página 1), “Reloj” y “Fase” no pueden ajustarse.
Pantalla 4:3 de señal WSS
Modo 4:3 “Normal”
Modo 4:3 “Panoramico”
15
Operaciones del menú
Girar
Operación del menú: A (Página 9)
Puede ajustar la orientación de la imagen.
(Normal): imagen normal
ABC
ABC
(Girar): imagen girada
(Espejo): imagen de
espejo
ABC
ABC
(Al revés): imagen al
revés
Idioma
Operación del menú: A (Página 9)
Puede seleccionar un idioma desde el menú de
instalación. Seleccione entre los 16 idiomas
disponibles. (Alemán, checo, eslovaco, español,
finlandés, francés, griego, holandés, húngaro, inglés,
italiano, polaco, portugués, ruso, sueco, turco)
Alimentación
Operación del menú: A (Página 9)
Conectar o desconectar la alimentación a la antena
conectada al terminal de entrada de antena. (Consulte
la página 3.)
Menú Opciones
Opciones
Reducción de ruido
Selección de entrada
Audio solamente
Sis. color
Reducción de ruido
Sólo TV/DTV/AV
Selección de entrada
Operación del menú: A (Página 9)
Sólo para ajuste del tipo de señal para EXT 1.
El tipo de señal para EXT 2, EXT 3 y EXT 5 está fijo y
no se puede cambiar.
Fuente de entrada
EXT 1Y/C, CVBS, RGB
NOTA
• Si no se visualiza imagen (color), intente cambiar a
otro tipo de señal.
• Si por EXT 1 entran tanto señales CVBS como RGB
utilizando un cable SCART, el televisor puede dar salida
a una señal RGB incluso aunque usted haya designado
CVBS para el terminal respectivo. Esto sucede debido al
ajuste de su equipo externo.
• El tipo de señal para EXT 2 se selecciona
automáticamente entre una señal S-VIDEO y una señal
CVBS, teniendo prioridad S-VIDEO.
Tipo de señal
Audio solamente
Operación del menú: A (Página 9)
Cuando escuche música de un programa de música,
podrá apagar la pantalla y disfrutar del audio
solamente.
Elemento
Encendido: Sale sonido sin imagen en la pantalla.
Apagado: Salen ambos, imágenes y sonidos.
• “Audio solamente” pasará automáticamente a “Apagado”
cuando se ejecute una operación que no sea Volumen o
Silenciamiento.
Sis. color
Operación del menú: A (Página 9)
Puede cambiar el sistema de color a uno que sea
compatible con la imagen de la pantalla.
(AUTO, PAL, SECAM, NTSC 3.58, NTSC 4.43, PAL-
60)
NOTA
• Si se selecciona “AUTO”, los sistemas de color para cada
canal se establecerán automáticamente. Si una imagen
no se visualiza claramente, seleccione otro sistema de
color (ej. PAL o SECAM).
• Esta función solamente está disponible cuando en el menú
FUENTE ENTR. está seleccionado “EXT1” o “EXT2”.
Operación del menú: A (Página 9)
Produce una imagen más clara. (Apagado, Alta, Baja)
• Esta función está disponible cuando en el menú FUENTE
ENTR. está seleccionado “TV”, “DTV”, “EXT1”, “EXT2” o
“EXT3”.
16
Funciones útiles
Modo Panorám.
Puede seleccionar el tamaño de la imagen. El tamaño
de imagen seleccionable cambia según el tipo de la
señal recibida.
Elemento (para señal SD [Definición normal])
Normal: Para las imágenes “estándar” 4:3. Aparece una
barra lateral en cada lado.
Zoom 14:9: Para imágenes tipo buzón 14:9. Aparece
una barra lateral delgada a cada lado, y puede que
usted también vea barras en la parte superior e inferior
con algunos programas.
Panoramico: En este modo, la imagen se alarga
progresivamente hacia cada lado de la pantalla.
Panta. Comp.: Para imágenes anamórficas 16:9.
Cine 16:9: Para imágenes tipo buzón 16:9. Con algunos
programas puede que aparezcan barras en la parte
superior e inferior.
Cine 14:9: Para imágenes tipo buzón 14:9. Con algunos
programas pueden que aparezcan barras en la parte
superior e inferior.
Elemento (para la señal HD [Alta definición])
Panta. Comp.: Visualización con la imagen de
Sobrescaneado. Corta todos los lados de la pantalla.
Sólo TV/DTV/AV
● Selección manual
1Pulse f.
• El menú Modo Panorám. se visualiza.
• El menú lista las opciones del Modo Panorám. que
pueden seleccionarse para el tipo de la señal de
vídeo que está recibiéndose actualmente.
2Pulse f o a/b mientras el menú Modo
Panorám. está aún en la pantalla.
• Según avanza hacia abajo por las opciones, cada
una de ellas se refleja inmediatamente en la pantalla.
No es necesario pulsar OK.
● Selección automática
Si establece WSS y Modo 4:3 en el menú Instalación
en la página 15, el Modo Panorám. óptimo se elegirá
automáticamente para cada emisión, videograbadora
o DVD que contenga la información WSS.
● Menú WSS
Para activar la Selección automática, ponga WSS del
menú Instalación en “Encendido”. (Consulte la página
15.)
● Menú Modo 4:3
Para establecer el tipo de la pantalla panorámica,
seleccione “Normal” o “Panoramico” en el menú Modo
4:3. (Consulte la página 15.)
Modo Panorám.
Puede seleccionar el tamaño de la imagen.
Sólo PC
1Pulse f.
• El menú Modo Panorám. se visualiza.
2Pulse f o a/b para seleccionar un elemento
deseado en el menú.
NOTA
• También puede ajustarse cuando está seleccionada la
entrada HDMI-PC (Consulte la página 1).
• Conecte el PC antes de hacer ajustes. (Consulte la página
9.)
• El tamaño de la imagen que puede seleccionarse puede
variar según el tipo de señal de entrada.
Normal: Mantiene la relación de aspecto original
llenando la pantalla hasta las partes superior e inferior.
Panta. Comp.: Una imagen llena completamente la
pantalla.
Pto m Pto: Detecta la resolución de la señal y visualiza
una imagen con el mismo número de píxeles en la
pantalla.
Utilización de la lista de programas analógicos
También puede seleccionar el canal deseado desde
la lista de programas en lugar de utilizar los botones
numéricos 0–9 o P (r/s).
1Pulse OK cuando no se visualice otra pantalla de
menú. (Excepto cuando está seleccionada una
fuente de entrada externa.)
2Pulse a/b para seleccionar el canal que desea
sintonizar, y luego pulse OK.
Congelando la imagen mientras se ve
Le permite capturar y congelar un cuadro de una
imagen en movimiento que usted está viendo.
1Pulse Z.
• Captura un cuadro de una imagen en movimiento.
2Para cancelar la función pulse Z otra vez (o pulse
RETURN).
NOTA
• La imagen fija desaparece automáticamente después de
30 minutos.
Modo 4:3 establecido en
“Normal”
NOTA
• Si la señal no contiene información WSS, Selección
automática no funcionará aunque se active la opción WSS.
Modo 4:3 establecido en
“Panoramico”
17
Funciones útiles
Función teletexto
¿Qué es el Teletexto?
El teletexto emite páginas de información y
entretenimiento hacia televisores especialmente
equipados. Algunos de los diversos servicios
disponibles son: Noticias, información meteorológica
y deportiva, información bursátil y avances de
programación.
Activación y Desactivación del Teletexto
1Seleccione un canal de televisión o de una fuente
externa que tenga programa de Teletexto.
2Pulse m para visualizar el teletexto.
3Cada vez que pulsa m, la pantalla cambia como
se muestra abajo.
DATOS*
TELETEXTO
* Puede aparecer en el modo de entrada DTV.
•
Si selecciona un programa que no tenga señal de Teletexto,
se visualizará “No hay teletexto disponible.”.
• Si no hay señal del teletexto disponible se visualiza el
mismo mensaje durante otros modos.
NOTA
• Teletexto no funcionará si el tipo de señal seleccionado es RGB.
(Consulte la página 16.)
TELETEXTO
Funciones de los botones
Botones
P (r/s)
Color (Rojo/
Verde/
Amarillo/Azul)
0–9
v (
Arriba/
Abajo/Completa
k
(
Presentación de
teletexto oculto
3
(Retención)
[ (Subtítulo
para teletexto)
1
(Subpágina)
)
)
Aumenta o disminuye el número de página.
Pulsando el botón de color correspondiente
(Rojo/Verde/Amarillo/Azul) en el mando a
distancia, usted puede seleccionar un grupo o
bloque de páginas visualizado en los corchetes
coloreados de la parte inferior de la pantalla.
Seleccione directamente cualquier página
de la 100 a la 899 utilizando 0–9.
Cambia la imagen Teletexto a Arriba, Abajo
o Completa.
Revela u oculta información como, por ejemplo,
la respuesta a una pregunta de un concurso.
Detiene automáticamente la actualización de
páginas de teletexto o cancela el modo de retención.
Muestra los subtítulos o sale de la pantalla
de subtítulos.
• El subtítulo no aparecerá en pantalla
cuando el servicio no contenga
información de subtítulos.
Revela u oculta páginas secundarias.
•
Botón rojo: Para ir a la página secundaria anterior.
•
Botón verde: Para ir a la página secundaria siguiente.
• Estos dos botones se muestran en la pantalla
mediante los signos l y k.
Descripción
Operaciones del menú DTV
Operaciones comunes del DTV
Pantalla Menú DTV
1
● Operación del menú común del DTV
1Pulse DTV b para acceder al modo DTV.
2Pulse DTV MENU y se visualizará la pantalla
Menú DTV.
3Pulse c/d para seleccionar el menú deseado, y
luego pulse OK de ser necesario.
• A partir de este punto, las operaciones del menú
varían dependiendo del elemento que va a ajustar.
Consulte la sección correspondiente de la operación
del menú.
• No puede seleccionar elementos relacionados con
DTV si no ha completado “Autoinstalación”.
• Pulse RADIO para cambiar entre los modos DTV y
Radio.
• Para salir de la pantalla actual sin guardar el cambio,
pulse END.
18
34652
1Idioma
• Para personalizar la preferencia de idioma para
audio y aplicación MHEG5.
2Configuración de programa
• Para configurar diversos ajustes para cada servicio.
3Instalación
• Para explorar todos los servicios disponibles en su
área, o para etiquetar/borrar/re-explorar el portador
seleccionado.
4Configuración sistema
• Para configurar los ajustes Visualización en pantalla
y Bloqueado para niños.
5Accesorios
• Para visualizar la versión actual del software o para
permitir la actualización del software.
6Interfaz común
• Para visualizar los detalles de la interfaz común
actual.
Operaciones del menú DTV
S.No Servicios
001 BBC
002 BBC News
003 BBC 1
004 BBC 2
Bloq Omis
Borr. Mov.Fav
1
1. Fav
3.Mov.
5.Omis
7.Borr.
9.Ver
2.Bloq
4.Mover a
6.Selec.
8.Etiq.
En algunos casos se le pedirá que introduzca
caracteres. Consulte los detalles a continuación.
Ejemplo de pantalla Juego de caracteres alfanuméricos
1
2
4
1Área de introducción
2Espacio
3Área de selección de caracteres
4Botón AMARILLO (Selec.)
5Botón a/b/c/d
6Botón OK
Seleccione los ajustes de idioma para el audio (si un
programa se emite en más de un idioma) y el servicio MHEG5.
1Pulse OK mientras el cursor está en “Idioma”.
2Pulse a/b para seleccionar “1er audio pref.”, “2do
3Seleccione un idioma deseado para cada
NOTA
• Consulte la página 16 para cambiar el idioma visualizado
• Consulte la página 24 para cambiar el idioma del subtítulo.
• Consulte la página 24 para los detalles sobre el servicio
Acerca del uso de la pantalla juego
de caracteres
FAV
!~#$%&‘()*
+, - . / 012345
6789; :<_>?@
ABCDEFGH I JK
LMNOPQRSTUV
WXYZ[ \]^`=a
bcdefghi j kl
mnopqr s tuvw
xyz
Selec.
OKEND0...9
5
Para añadir o sobrescribir con un espacio.
Pulse para moverse entre el área de introducción y el
área de selección de caracteres.
Pulse para mover el cursor.
Estando en el área de introducción:
Confirma el nombre nuevo.
Estando en el área de selección de carácter:
Confirma la introducción de un carácter.
6
Idioma
audio pref.”, “3er audio pref.” o “MHEG”.
elemento.
en la pantalla.
MHEG5.
Lista de idiomas disponibles
Vasco
Catalán
Croata
Checo
Danés
Holandés
Inglés*
Finlandés
* Idiomas disponibles para el servicio MHEG5
Francés
Gaélico*
Gallego
Alemán
Griego
Italiano
Noruego
Polaco
Portugués
Ruso
Serbio
Eslovaco
Español
Sueco
Turco
Galés*
Configuración de programa
Configure varios ajustes para cada servicio. Para tener acceso
a cada una de las funciones explicadas a continuación, pulse
los botones numéricos 1–9 preasignados.
1Pulse OK mientras el cursor está en
“Configuración de programa”.
2Pulse a/b para seleccionar el servicio deseado.
3Pulse 1–9 en el mando a distancia para
seleccionar las funciones de abajo.
Ejemplo de pantalla Configuración de programa
3
NOTA
• Si los servicios de Radio están listados, la ventana de la imagen
muestra una imagen en blanco.
● Fav (Favorito)
Asigna servicios a 4 grupos favoritos diferentes.
4Pulse 1 en el mando a distancia. Se visualiza un
cuadro de selección.
5Pulse a/b para registrar el servicio seleccionado
en cualquiera de los 4 grupos de favoritos (Ning,
Fav 1 ... Fav 4) y luego pulse OK. Se visualiza un
icono indicando el estado de favorito.
• Si desea registrar el cambio, no pulse END aquí para
salir de la pantalla.
6Pulse OK.
7
Ahora puede seleccionar fácilmente su servicio favorito
desde la Lista de programas. (Consulte la página 24.)
NOTA
• No puede registrar el mismo servicio para dos o más grupos de
favoritos.
● Bloq (Bloqueo)
Cuando el servicio está bloqueado, debe introducir su
código secreto cada vez que quiera sintonizar el servicio.
4Pulse 2 en el mando a distancia.
Si ya puso el código secreto, introdúzcalo aquí.
Si no, introduzca el código secreto preajustado
en la fábrica, “1234”.
Se visualiza un icono indicando que el servicio
está bloqueado.
• Pulsando 2 se activará y desactivará el icono de bloqueo.
(Al levantar el icono de bloqueo se requiere introducir el
código secreto.)
• Si desea registrar el cambio, no pulse END aquí para salir
de la pantalla.
5Pulse OK.
NOTA
• Para el ajuste del código secreto consulte la página 14.
19
Operaciones del menú DTV
● Mov. (Mover)
Cambia el orden del servicio seleccionado moviendo
la posición del servicio.
4Pulse 3 en el mando a distancia. Se visualiza un
icono indicando el servicio que se moverá.
• Pulsando 3 se activará y desactivará el icono de
movimiento.
5Mueva el servicio seleccionado a la posición
deseada utilizando a/b, y luego pulse OK.
• Si desea registrar el cambio, no pulse END aquí
para salir de la pantalla.
6Pulse OK para guardar el cambio.
EJEMPLO:
Moviendo “002 ZDF” delante de “001 ARD”.
Orden preestablecido: Pulse a/b para seleccionar el
servicio deseado en 001rs002rs003rs004.
Orden ordenado: Pulse a/b para seleccionar el servicio
deseado en 002rs001rs003rs004.
ss
s
ss
002 ZDF
001 ARD
003 SAT. 1
004 RTL
001 ARD
002 ZDF
003 SAT. 1
004 RTL
● Mover a
Use esta función para cambiar la posición de dos
servicios seleccionados.
4Pulse 4 en el mando a distancia.
5Introduzca el número que quiere cambiar usando
los botones numéricos 0–9, y luego pulse OK.
Se intercambiarán posiciones de los servicios
seleccionados.
• Si desea registrar el cambio, no pulse END aquí
para salir de la pantalla.
• No puede introducir un número de un servicio que
no esté listado.
6Pulse OK otra vez, se visualiza el mensaje
“Actualizado con éxito”. Ahora el cambio quedó
registrado.
001 ZDF
002 ARD
003 SAT. 1
004 RTL
● Omis (Omisión)
ss
s
ss
001 RTL
002 ARD
003 SAT. 1
004 ZDF
● Selec. (Seleccionar)
Utilice esta función para saltar en un paso al servicio
específico. Esto es útil para desplazarse por la pantalla
cuando hay muchos servicios visualizados.
4Pulse 6 en el mando a distancia. Ahora puede cambiar
el número del servicio en la parte izquierda de la
pantalla.
5Introduzca el número utilizando los botones numéricos
0–9, y luego pulse OK. El elemento resaltado se mueve
al servicio seleccionado.
● Borr. (Borrar)
Borra de la memoria el servicio o servicios que ha
seleccionado.
4Pulse 7 en el mando a distancia. Se visualiza un icono
indicando el servicio que será borrado.
• Pulsando 7 se activará y desactivará el icono de borrado.
• Si desea registrar el cambio, no pulse END aquí para salir
de la pantalla.
5Pulse OK.
• Se visualiza un mensaje de confirmación.
6Pulse c/d para seleccionar “Sí”, y luego pulse OK.
● Etiq. (Etiqueta)
Cambio de nombres de servicios individuales.
4Pulse 8 en el mando a distancia. Se visualiza una
pantalla de juegos de caracteres.
5Introduzca el nombre nuevo para el servicio. Para
las operaciones usando la pantalla juego de
caracteres consulte la página 19.
● Ver
Sintonice el servicio mostrado en la ventana de imagen.
4Pulse 9 en el mando a distancia.
• La imagen mostrada en la ventana de imagen cambia.
5Pulse END para salir de la pantalla Configuración de
programa para ver la imagen en pantalla completa.
Instalación
En esta sección se describe cómo reconfigurar los ajustes
de DTV después de ejecutar Instalación automática inicial(DTV) en la página 7.
Los servicios que están ajustados para ser omitidos
no se captarán cuando se pulse P (s/r).
4Pulse 5 en el mando a distancia. Se visualiza un
icono indicando que el servicio ha sido omitido.
• Pulsando 5 se activará y desactivará el icono de
omisión.
• Si desea registrar el cambio, no pulse END aquí
para salir de la pantalla.
5Pulse OK.
NOTA
• Para ver servicios que han sido ajustados para ser
omitidos, utilice los botones numéricos 0–9 o seleccione
desde la Lista de programas.
20
Autoinstalación
El televisor detecta y guarda automáticamente todos los
servicios disponibles en su área. Para los detalles, consulte
Instalación automática inicial (DTV) en la página 7.
NOTA
• Si después de haberse ejecutado “Autoinstalación” el televisor
detecta un portador/servicio nuevo disponible, se visualiza el
mensaje “¿Desea guardar?”.
Barrido de portador
Añada manualmente un portador nuevo introduciendo el
número del portador deseado o la banda de frecuencia.
1Pulse c/d para seleccionar “Instalación”.
Operaciones del menú DTV
4 segs
Abajo
20%
Tiempo fuera del rótulo
Posición del rótulo
Transparencia
2Pulse a/b para seleccionar “Barrido de portador”, y
luego pulse OK.
Si ya puso el código secreto, introdúzcalo aquí. Si no,
introduzca el código secreto preajustado en la fábrica,
“1234”.
Canal
Frec. (kHz)
35
554000
3Pulse a/b para seleccionar “Canal”, luego c/d para
introducir el número del portador, y luego pulse OK.
• Por consecuencia, cambia la frecuencia del portador
seleccionado en la celda de abajo.
4Después de que se complete el barrido, la pantalla
muestra todos los servicios disponibles para la gama
seleccionada.
5Se visualiza un mensaje de confirmación. Pulse c/d
para seleccionar “Sí”, y luego pulse OK para guardar
el cambio.
NOTA
• En lugar del paso 3, puede introducir directamente la frecuencia.
En este caso, seleccione “Frec. (kHz)”, introduzca el número
utilizando los botones numéricos 0–9, y luego pulse OK.
Utilice c/d para moverse entre los dígitos.
• Después de ejecutar “Barrido de portador”, el ordenamiento
guardado con la función “Mov.” se repondrá al orden
preestablecido.
• Para el ajuste del código secreto consulte la página 14.
Configuración del portador
Esto se le proporciona para renombrar (etiquetar), borrar, o reexplorar portadores. “Portador” en este contexto se refiere a una
emisora de servicio que brinda un juego de servicios individuales.
1Pulse c/d para seleccionar “Instalación”.
2Pulse a/b para seleccionar “Configuración del
portador”, y luego pulse OK.
Si ya puso el código secreto, introdúzcalo aquí. Si no,
introduzca el código secreto preajustado en la fábrica, “1234”.
Configuración sistema
Para configurar los ajustes Visualización en pantalla y
Bloqueado para niños.
Configuración OSD
La apariencia de Visualización en pantalla y la posición/
duración de la información del rótulo de servicio pueden
personalizarse.
1Pulse c/d para seleccionar “Configuración sistema”.
2Pulse a/b para seleccionar “Configuración OSD”, y
luego pulse OK.
3Pulse a/b para seleccionar el elemento deseado.
4Pulse c/d para seleccionar el parámetro deseado, y
luego pulse OK.
5Se visualiza un mensaje de confirmación. Pulse c/d
para seleccionar “Sí”, y luego pulse OK para guardar
el cambio.
Elementos de la
Configuración
OSD
Tiempo fuera
del rótulo
Posición del
rótulo
*Transparencia
* La transparencia para visualizaciones del rótulo Servicio no
puede ajustarse.
Elemento
seleccionado
1 seg/2 segs/
... 7 segs/
Ninguno
Arriba/Abajo
Ninguno/10%/
20%/ ...50%
Descripción
Seleccione cuánto tiempo la
información rótulo de servicio
aparecerá en la pantalla.
Seleccione si la información
del rótulo de servicio
aparecerá en la parte superior
o inferior de la pantalla.
Seleccione el nivel deseado
en transparencia de
Visualización en pantalla.
• Después de la re-exploración del portador seleccionado, el
ordenamiento guardado con la función “Mov.” se repondrá al
orden preestablecido.
Frec.TVRadio
BBC5380000503
Seleccione el portador, y luego pulse ROJO (Etiq.).
Se visualiza la pantalla de juego de caracteres.
Introduzca un nombre nuevo para el portador. (Consulte
la página 19.)
Seleccione el portador, y luego pulse VERDE (Borr.).
Se visualiza un icono indicando el portador que será
borrado.
Pulsando VERDE se activará y desactivará el icono de
borrado.
Seleccione el portador, y luego pulse AZUL (Rexplo).
La re-exploración comenzará.
Bloqueado para niños
Esta función permite restringir los servicios de Televisión y
de Radio. Esto impide que los niños vean escenas con
violencia o contenido sexual que pueden ser dañinas.
1Pulse c/d para seleccionar “Configuración sistema”.
2Pulse a/b para seleccionar “Bloqueado para niños”,
y luego pulse OK.
3
Si ya puso el código secreto, introdúzcalo aquí. Si no,
introduzca el código secreto preajustado en la fábrica, “1234”.
4Pulse c/d para seleccionar la edad/clasificación
deseada (4...18/Universal/Parental/X-rated/Ninguno),
y luego pulse OK.
• Cuando Suecia está seleccionado en el ajuste de país de
Autoinstalación, elija entre “Ninguno”, “Niño”, “Adolescent”
y “Adulto”. (Para los detalles, contacte con las
organizaciones correspondientes.)
NOTA
• “Universal” y “Parental” son las clasificaciones usadas
exclusivamente en Francia.
• “X-rated” (Adultos) es la clasificación usada exclusivamente en
España.
•
Para los detalles sobre las clasificaciones consulte la página 28.
21
Operaciones del menú DTV
Accesorios
Verifica la información de la versión del módulo digital y
permite que sea actualizado (cuando está disponible).
Versión (Versión del software)
1Pulse c/d para seleccionar “Accesorios”.
2Pulse a/b para seleccionar “Versión”, y luego pulse
OK.
• Se visualiza la versión del software.
Actualización del software
El software para controlar el decodificador de DTV
incorporado puede actualizarse cuando sea necesario. En
Gran Bretaña y Suecia, esto puede lograrse mediante
Descarga del Aire.
● Preparación
Confirme y anote el número de la versión de software actual
de acuerdo con el paso 2 de Versión (Versión delsoftware).
● Actualización manual
1Pulse c/d para seleccionar “Accesorios”.
2Pulse a/b para seleccionar “Actualización del
software”, y luego pulse OK. El televisor verifica todos
los portadores para ver si hay un software nuevo
disponible para actualización.
1 Si actualización mediante Descarga del Aire
está disponible en ese momento:
Se visualiza un mensaje de confirmación
preguntándole si acepta o no la actualización.
Para descargar ahora, seleccione “Sí”. Después
que se complete la actualización, el televisor se
vuelve a encender automáticamente con la nueva
versión del software instalada.
Para posponer la descarga, seleccione “No”.
Introduzca una hora de descarga más conveniente
según se indica.
La actualización del software no se efectuará si
no hay software nuevo disponible en el momento
especificado para la descarga.
2 Si actualización mediante Descarga del Aire NO
está disponible en ese momento:
Un mensaje le indicará que no hay software
disponible para ser descargado.
3Verifique el número de la nueva versión del
software para confirmar la actualización con éxito.
● Actualización automática
1Cuando sintoniza el servicio que brinda la actualización
mediante Descarga del Aire se visualiza un mensaje
de confirmación.
2Siga las indicaciones en la pantalla.
3Verifique el número de la nueva versión del software
para confirmar la actualización con éxito.
NOTA
• Para escanear todos los portadores para disponibilidad de
actualización, ejecute la actualización manual.
• La actualización del software puede demorar aproximadamente
30 minutos, pero puede demorar más (hasta 1 hora)
dependiendo del estado de la señal. Mientras se actualiza, no
puede cambiar a modo televisor o de entrada externa ni
introducir el modo de espera utilizando B en el mando a
distancia.
Interfaz común
Verifique la información detallada en el módulo CI
(Módulo de interfaz común) y en la tarjeta CA (tarjeta
de acceso condicional) en uso.
1Pulse OK mientras el cursor está en “Interfaz
común”.
• Se visualiza el nombre del módulo CI.
2Pulse OK para tener acceso al menú CI.
• Se visualiza información detallada sobre la tarjeta
CA en uso.
3Pulsea/b para seleccionar el elemento, y luego
pulse OK.
• Se visualiza información detallada del elemento
seleccionado.
Introducción de una tarjeta CA
Para recibir programas digitales codificados, en la
ranura CI de su televisor deben insertarse un módulo
de interfaz común (módulo CI) y una tarjeta CA.
El módulo CI y la tarjeta CA no son accesorios
suministrados. Por lo general puede adquirirlos a
través de su distribuidor.
Tarjeta CA
Módulo de interfaz
común
Cuando no esté introducida la tarjeta compatible:
1 Seleccione el programa que necesita la tarjeta CA
compatible.
• Aparece la pantalla de aviso.
2 Introduzca la tarjeta CA compatible.
• La pantalla de aviso desaparece y usted puede ver
el programa.
Sistema CA soportado por: Crypto Works, Aston CAM,
VIAccess, Nagra Vision, Irdeto, MR CAM
NOTA
• Para ver emisiones de TV de pago necesitará hacer un
contrato con un proveedor de servicios.
Póngase en contacto con un proveedor de servicios para
conocer los detalles.
PRECAUCIÓN
• No desconecte el cable de CA cuando esté ejecutándose la
actualización del software, esto puede causar problemas con
la actualización. Si confronta problemas consulte con
personal de servicio cualificado antes de que expire el
período de actualización.
22
Funciones útiles (DTV)
S.No Nombre serv.
070
ModoFechaHora Periodo
BBC NewsUna vez 04/11/05 07:00 00:30
Semanal
Mensual
Diario
Una vez
Acerca de la EPG
Con la Guía de Programas Electrónica (EPG), puede revisar
la programación de eventos de DTV y Radio, ver información
detallada sobre los mismos, sintonizar un evento en el aire
en ese momento y configurar un timer para eventos futuros.
Pantalla EPG general
1
2
070BBC News
07:00 – 07:30 The Bold and Beautiful
***
*
Servicios07:0008:0009:00
BBC NewsThe B************
4
BBC 1
BBC 2
CBBC Channel
1Nombre del servicio
2Nombre de evento
* Información del programa
3Ventana de imagen
4Lista de servicios
• Muestra la lista de todos los servicios disponibles
actualmente.
5Lista de nombres de evento
• Muestra los nombres de los eventos actuales en una
cuadrícula de filas y columnas. Dependiendo de las
condiciones, puede revisar la información sobre eventos
programados futuros con varios días de adelanto.
•
Si un programa recibido no contiene un nombre, se visualizará
“No event name” o un espacio en blanco. Sin embargo, el
programa podrá verse.
Utilización de la EPG
1Pulse EPG.
• Pulsando RADIO cambiará entre los modos DTV y Radio.
2Pulse a/b/c/d para tener acceso al evento o servicio
deseado.
• Hay un pequeño retraso desde el momento de las
operaciones a/b/c/d hasta el momento en que se
afecta la visualización de “Información del programa” y
“Ventana de la imagen”.
• La imagen mostrada en la ventana de imagen cambia.
En la lista de servicios:
1 Pulse a/b para desplazar la página arriba/abajo. O,
2 Pulse ROJO (Página l) o VERDE (Página k) para
omitir la página anterior/siguiente en un paso.
En la lista de nombres de evento:
1 Pulse c/d para desplazar la página hacia la
izquierda/derecha. O,
Pulse AMARILLO (Día anter.) o AZUL (Día sgte)
2
para omitir el día anterior/siguiente en un paso.
3Para ver un evento actualmente en el aire, pulse OK
(OK/Timer).
• El televisor mostrará la imagen en pantalla completa.
• Si selecciona un evento que todavía no ha
comenzado en su lugar se activará el modo
Timer EPG.
NOTA
•
Pulsando p se abre la pantalla Descripción de EPG que brinda más
información sobre el evento seleccionado. Pulse p o END para salir.
16/04/2005
************
*********
*********
5
3
Utilización del Timer EPG
Cuando el timer está ajustado, el televisor sintoniza
automáticamente un evento preestablecido en el televisor
cuando comienza su tiempo en el aire.
1Pulse EPG.
2Pulse a/b/c/d para seleccionar el evento que desea
preestablecer en la lista de nombres de evento, y luego
pulse OK (OK/Timer).
• Seleccione un evento que todavía no haya comenzado.
3Pulse ROJO(Modo timer), y luego pulse a/b para
seleccionar el parámetro deseado (Una vez, Diario,
Semanal, o Mensual), y luego pulse OK.
• Luego de ser ajustado, el evento preestablecido aparece
indicado en la lista de nombres de eventos EPG con un
fondo naranja.
• Para cancelar el evento preestablecido, seleccione el
evento y pulse VERDE (Borrar timer).
NOTA
Esta función no puede ajustarse para servicios bloqueados o
•
cuando se aplica Bloqueado para niños. (Consulte las páginas
19 y 21.)
• Usando la función Timer pueden preestablecerse hasta 8
eventos.
• Si está viendo otro evento, unos segundos antes de la hora
preestablecida en la pantalla se visualiza un mensaje de alerta.
• La alimentación del televisor puede no encenderse durante
varios segundos si preestableció un evento usando el Timer EPG
y si el cable de CA ha sido desconectado.
• Cuando ajusta el Timer EPG, el consumo de energía durante el
modo en Espera será superior (16 W o más) a lo normal. Puede
reducir el consumo de energía apagando el televisor o
desenchufando el cable de CA, pero en este caso no funcionará
el Timer EPG.
● Cuando utilice el Timer EPG para grabación
• Asegúrese de ajustar también el timer de su equipo de
grabación.
• No cambie de canal mientras esté grabando.
• Si el televisor está en el modo de espera al acercarse la
hora de transmisión en el aire preestablecida, el mismo
dará salida a señales para grabación sin visualizar
imágenes en la pantalla.
Utilización de la ESG
La Guía de Servicios Electrónica (ESG) es una versión
simplificada de la EPG, que le ofrece solamente la
información esencial de eventos actuales permitiéndole un
acceso más rápido.
1Pulse ESG.
• Se visualiza la pantalla ESG.
2Pulse a/b para seleccionar un servicio deseado, y
luego pulse OK.
• El televisor mostrará la imagen en pantalla completa.
NOTA
• Los procedimientos básicos de operación son similares a los
de las operaciones con la EPG.
• La ESG no brinda información sobre eventos futuros, ni acceso
a la función Timer.
23
Funciones útiles (DTV)
Utilización de la lista de programas digital
Seleccione servicios usando la Lista de programas en
lugar de usar los botones numéricos 0–9 o P (s/r).
1Pulse OK cuando no aparezca otra pantalla de
menú. (Excepto cuando está seleccionada una
fuente de entrada externa.)
TodoTipo Fav
S.No
001
002
003
004
005
006
Servicios
CBBC Channel
BBC News
BBC 1
BBC 2
Canal +
UK Gold
Portador
Frec.
FFT
GI
QAM
BBC
538000 kHz
8K
1/8
64
Servicio sintonizado actualmente
Servicio mostrado en la ventana de imagen
2
La pantalla muestra los servicios listados en el modo
TV o Radio ordenados por tipo de favorito (Todo,
Fav 1–4) según se configuró en la página 19.
3Pulse a/b para seleccionar el servicio deseado,
y luego pulse OK.
•
La imagen mostrada en la ventana de imagen cambia.
4Pulse END para salir de la Lista de programas
para ver la imagen en pantalla completa.
Visualización de subtítulos
Rótulo de servicio
WQ
7BBC 1
07:00
Business news
P
QNúmero de canal
lógico
WNombre del servicio
ENombre del portador
RTipo de Favorito
TTeletexto disponible
YSubtítulo disponible
UEstado del bloqueo
08:00
E
1
BBC
{
I
07:45
04/11/2005
MHEG
}
IServicio codificado
OEstado de audio
múltiple
PNombre del evento
actual
{Fecha y hora actual
}Servicio MHEG5
disponible
OUYTR
2Para visualizar información más detallada, pulse
p otra vez.
• Aquí puede verificar la intensidad y calidad de la
señal del servicio seleccionado.
Utilización de la función audio múltiple
Cambia el modo y el idioma del audio para el servicio
visualizado actualmente.
1Pulse K cuando no se visualice otra
pantalla de menú.
Ajuste el idioma deseado para la visualización de
subtítulos y active/desactive la visualización de subtítulos.
1
Pulse [ cuando no se visualice otra pantalla de menú.
2Pulse a/b para seleccionar “Idioma”, c/d para
seleccionar el idioma deseado disponible en el
stream, y luego pulse b.
3Seleccione “Subtítulos”, pulse c/d para
seleccionar “Encendido” o “Apagado”.
• Se visualiza un mensaje de confirmación.
4
Pulse c/d para seleccionar “Sí”, y luego pulse OK.
NOTA
• Cuando “Subtítulos” está ajustado en “Encendido”, el televisor
comenzará automáticamente la presentación de subtítulos si se
sintoniza un programa que contiene datos de subtítulos.
• Incluso si pulsa [, puede aparecer el mensaje “Sin subtítulos”
en lugar de la pantalla de menú Subtítulos aunque el programa
contenga datos de subtítulos.
En este caso, pulse m primero para activar el modo teletexto, y
luego pulse [.
Si pone el ajuste de país de Autoinstalación en uno de los cuatro
países nórdicos (Suecia, Noruega, Finlandia o Dinamarca):
• Subtítulo se ajusta en “Encendido” cuando desconecta la
alimentación o cambia el canal.
Cuando está seleccionado otro país:
• Subtítulo se ajusta en “Apagado” cuando se desconecta la
alimentación.
Visualización de un rótulo de servicio
Un rótulo de servicio muestra nombres de eventos, hora de
comienzo/terminación de un evento, y otra información útil.
1Pulse p.
24
EstéreoModo de audio
S.No Código idioma
1Eng
2Fre
3Ger
4Fin
Tipo audio
MPEG2
MPEG2
MPEG2
MPEG2
PID
1211
1212
1213
1214
2Pulse c/d para seleccionar el modo de audio
deseado (Izquierdo, Derecho, I+D, Estéreo), y
luego pulse b para desplazarse hacia abajo.
3Pulse a/b para seleccionar el idioma deseado
disponible para el servicio, y luego pulse OK.
NOTA
• Una vez que ha sintonizado otro servicio o que se apaga la
alimentación, el ajuste regresa al parámetro ajustado en el menú
Idioma (página 19.)
Utilización de la aplicación MHEG5
(Reino Unido solamente)
Algunos servicios ofrecen programas con la aplicación
MHEG (Grupo de Expertos de Multimedia e Hipermedia)
codificada, permitiéndole disfrute interactivo de DTV.
Si se ofrece, la aplicación MHEG5 comenzará cuando
pulse m.
NOTA
• Cuando “Subtítulos” está ajustado a “Encendido”, y el televisor
está sintonizado en un servicio que tiene MHEG5 y datos de
subtítulo, el subtítulo tiene prioridad y comienza automáticamente
la presentación de subtítulos. En este caso pulse m para
comenzar la presentación MHEG5.
Apéndice
Solución de problemas
ProblemaSolución posible
• No hay alimentación.
• No se puede usar la unidad.
• El mando a distancia no funciona.
• La imagen queda cortada.
• Color inusual, color claro u oscuro
o color no alineado.
• La alimentación se ha cortado
repentinamente.
• Compruebe si pulsó B en el mando a distancia. (Consulte la página 7.)
Si el indicador del televisor se enciende en rojo, pulse B.
• ¿Está desconectado el cable de CA? (Consulte la página 3.)
• Verifique si ha presionado a en el televisor. (Consulte la página 7.)
• Influencias externas, tales como iluminación, electricidad estática, etc., podrían
causar fallos en el funcionamiento. En ese caso, encienda la unidad después de
haberla apagado o desconecte el cable de alimentación de la toma de corriente y
vuelva a conectarlo al cabo de 1 ó 2 minutos.
• ¿Están las pilas insertadas con la polaridades (e, f) bien alineadas? (Consulte la
página 4.)
• ¿Se han agotado las pilas? (Cámbielas por unas nuevas.)
• ¿Está utilizando el televisor debajo de luz fluorescente?
• ¿Hay una luz fluorescente iluminando el sensor del mando a distancia?
• ¿Es correcta la posición de la imagen? (Consulte la página 14.)
• ¿Están hechos correctamente los ajustes de modo de la pantalla (Modo 4:3/WSS)
como, por ejemplo, el del tamaño de la imagen? (Consulte las páginas 15 y 17.)
• Ajuste el tono de la imagen. (Consulte las páginas 10 y 11.)
• ¿La habitación está demasiado iluminada? La imagen podría verse oscura en una
habitación demasiado iluminada.
• Compruebe el ajuste del sistema de color. (Consulte las páginas 13 y 16.)
• La temperatura interna de la unidad ha aumentado.
Quite cualquier objeto que pueda estar obstruyendo las entradas de ventilación o límpielas.
• Compruebe el ajuste del control de la alimentación. (Consulte la página 12.)
• ¿Está encendido el temporizador de apagado? Pulse SLEEP en el mando a distancia
hasta que se apague.
• No hay imagen.
• No hay sonido.
• La pantalla de menú DTV se
visualiza en blanco y negro y resulta
difícil seleccionar un elemento.
• ¿Es correcta la conexión a otros componentes? (Consulte las páginas 8 y 9.)
• ¿Se selecciona correctamente el tipo de señal de entrada tras la conexión? (Consulte
la página 16.)
• ¿Se ha seleccionado la entrada correcta? (Consulte la página 8.)
• ¿Se está introduciendo una señal incompatible? (Consulte la página 27.)
• ¿Es correcto el ajuste de la imagen? (Consulte las páginas 10 y 11.)
• ¿Está conectada correctamente la antena? (Consulte la página 3.)
• ¿Se ha seleccionado “Encendido” en “Audio solamente”? (Consulte la página 16.)
• ¿Está el volumen demasiado bajo? (Consulte las páginas 5 y 6.)
• Asegúrese de que los auriculares no estén conectados. (Consulte la página 6.)
• Verifique si ha presionado e en el mando a distancia. (Consulte la página 5.)
• Verifique si “Blanco y negro” está en “Encendido”. Y si lo está, póngalo en “Apagado”.
(Consulte la página 11.)
Advertencias relativas al uso en lugares con altas y bajas temperaturas
• Cuando se utiliza la unidad en un espacio con temperatura baja (ej. habitación, despacho), la imagen podrá presentar
rayas o aparecer ligeramente retrasada. No se trata de una avería, la unidad volverá a funcionar correctamente con
temperaturas normales.
• No dejen la unidad en un sitio frío o caliente. Además, no hay que dejar la unidad en un lugar expuesto a la luz solar directa
ni cerca de un radiador, ya que puede provocar una deformación de la carcasa y un malfuncionamiento del panel LCD.
Temperatura para guardar la unidad: f20°C a e60°C.
NOTA IMPORTANTE SOBRE LA REPOSICIÓN DEL NÚMERO SECRETO
Se sugiere quitar la siguientes instrucciones del manual del usuario para evitar que los niños las lean. Como
este manual del usuario es multilingüe, se sugiere lo mismo para todos los idiomas. Guarde las instrucciones
en un lugar seguro para futuras consultas.
1Repita los pasos 1 a 3 de Cambio del código
secreto. (Consulte la página 14.)
2
Introduzca “3001” para cancelar el código secreto actual.
• El código secreto se repone al preajuste de la
fábrica “1234”.
25
Apéndice
Especificaciones del puerto RS-232C
Control del televisor mediante PC
Cuando se establezca un programa, el televisor podrá
controlarse desde el PC utilizando el terminal RS-232C. La señal
de entrada (PC/vídeo) se puede seleccionar, el volumen se
puede ajustar y también se pueden realizar otros ajustes, lo
que permitirá realizar la reproducción programada automática.
Para las conexiones, conecte un cable RS-232C tipo cruzado
(de venta en el comercio).
NOTA
• Este sistema de operación deberá ser utilizado por una persona
acostumbrada a utilizar PCs.
Cable de control en serie RS-232C
(tipo cruzado, de venta en el comercio)
Condiciones de comunicación
Ajuste las comunicaciones RS-232C en el PC para que concuerden
con las condiciones de las comunicaciones del televisor. Los
ajustes de comunicación del televisor son los siguientes:
• Velocidad de transmisión en
baudios: 9.600 bps
• Longitud de datos: 8 bits
Procedimiento de comunicación
Envíe los comandos de control desde el PC vía el conector RS232C. El televisor funciona según el comando recibido y envía un
mensaje de respuesta al PC. No envíe múltiples comandos al
mismo tiempo. Espere a que el PC reciba la respuesta de que
todo está bien antes de enviar el siguiente comando.
Formato de comando
Ocho códigos ASCII e CR
C1 C2 C3 C4 P1 P2 P3 P4
4 dígitos de
comando
4 dígitos de
parámetro
Comando de 4 dígitos: Comando. El texto de cuatro caracteres.
Parámetro de 4 dígitos: Parámetro 0 – 9, g, en blanco, ?
Parámetro
Introduzca los valores de los parámetros, alineando a la
izquierda, y rellene el resto con espacios en blanco. (Asegúrese
de introducir cuatro valores para el parámetro.)
Cuando el parámetro de entrada no se encuentre dentro de la
gama ajustable retornará “ERR”. (Consulte “Formato de código
de respuesta”.)
0
0009
–300055
100
Cuando se introduzca “?” para algunos comandos, responderá
el valor del ajuste actual.
?????
• Bit de paridad: Ninguno
• Bit de parada:1 bit
• Control de flujo: Ninguno
Código de
retorno
Comandos
ELEMENTO DE CONTROL
AJUSTE DE LA ALIMENTACIÓN
SELECCIÓN
DE ENTRADA A
CANAL
SELECCIÓN
DE ENTRADA B
SELECCIÓN
DE MODO AV
VOLUMEN
POSICIÓN
MODO PANORÁMICO
SILENCIAMIENTO
CAMBIO DE AUDIO
TEMPORIZADOR PARA
DORMIR
TEXTO
COMANDO PARÁMETROCONTENIDO DE CONTROL
_
_
_
0
R
W
P
O
D
G
I
T
D
V
I
T
V
T
I
D
D
V
I
A
H
C
D
C
P
U
C
H
W
D
C
H
DTVD
DTVD
P
U
D
T
W
D
D
T
1
P
I
N
1
P
I
N
1
P
I
N
D
M
A
V
D
M
A
V
D
M
A
V
D
M
A
V
D
M
A
V
D
M
A
V
D
M
A
V
D
M
A
V
M
L
V
O
S
O
H
P
S
O
H
P
S
O
V
P
S
O
V
P
K
C
C
L
E
S
P
H
E
D
W
I
E
D
W
I
E
D
W
I
E
D
W
I
E
D
W
I
E
D
W
I
E
D
W
I
E
D
W
I
E
T
M
U
E
T
M
U
E
T
M
U
A
H
A
C
M
T
O
F
M
T
O
F
M
T
O
F
M
T
O
F
M
T
O
F
M
T
O
F
T
X
T
E
T
X
T
E
G
P
D
C
_
_
_
*
*
_
_
***_
****
_
_
2
3
4
0
1
2
3
4
5
6
7
*
*
*
*
*
*
*
0
1
2
3
4
5
6
8
0
1
2
_
0
1
2
3
4
5
0
1
*
ALIMENTACIÓN DESCONEXIÓN (ESPERA)
_
_
_
CAMBIO DE ENTRADA (CONMUTACIÓN)
_
_
_
TELEVISOR (CANAL FIJADO)
_
_
_
DTV (CANAL FIJADO)
_
_
_
EXT1 – 5 (1 – 5)
_
_
*
CANAL DIRECTO DE TV (1 – 99)
_
_
_
CANAL ASCENDENTE
_
_
_
CANAL DESCENDENTE
CANAL DIRECTO DTV TRES DÍGITOS (1 – 999)
(Todos los países excepto los nórdicos)
CANAL DIRECTO DTV CUATRO DÍGITOS
(1
–
9999) (Sólo países nórdicos)
_
_
_
CANAL ASCENDENTE DE DTV
_
_
_
CANAL DESCENDENTE DE DTV
_
_
_
EXT1 (Y/C)
_
_
_
EXT1 (CVBS)
_
_
_
EXT1 (RGB)
_
_
_
SELECCIÓN DE MODO AV (CONMUTACIÓN)
_
_
_
ESTÁNDAR
_
_
_
PELÍCULA
_
_
_
JUEGO
_
_
_
USUARIO
_
_
_
DINÁMICO(Fija)
_
_
_
DINÁMICO
_
_
_
PC
_
_
*
VOLUMEN (0 – 60)
_
*
*
POSICIÓN H AV (ⳮ10 – 10)
_
*
*
POSICIÓN H PC (0 – 180)
_
*
*
POSICIÓN V AV (ⳮ20 – 20)
_
*
*
POSICIÓN V PC (0 – 120)
_
*
*
RELOJ (0 – 180)
_
*
*
FASE (0 – 15)
_
_
_
MODO PANORÁMICO (CONMUTACIÓN)
_
_
_
NORMAL (AV/PC)
_
_
_
ZOOM 14:9
_
_
_
PANORÁMICO
_
_
_
PANTALLA COMPLETA (AV/PC)
_
_
_
CINE 16:9
_
_
_
CINE 14:9
_
_
_
Pto x Pto (PC)
_
_
_
SILENCIAMIENTO (CONMUTACIÓN)
_
_
_
SILENCIAMIENTO ACTIVADO
_
_
_
SILENCIAMIENTO APAGADO
_
_
_
SELECCIÓN SONIDO (EST/Bilingüe/mono)
_
_
_
DESACTIVADO
_
_
_
30m
_
_
_
1h00m
_
_
_
1h30m
_
_
_
2h00m
_
_
_
2h30m
_
_
_
TEXTO APAGADO
_
_
_
CAMBIO DE TEXTO (CONMUTACIÓN)
_
*
*
SALTO DIRECTO A PÁGINA (100 – 899)
NOTA
• Si aparece un subrayado (_) en la columna de los parámetros,
introduzca un espacio.
• Si aparece un asterisco *, introduzca un valor dentro de la gama
indicada entre paréntesis bajo CONTENIDO DE CONTROL.
Formato de código de respuesta
Respuesta normal
OK
Código de retorno (0DH)
Respuesta al problema (error de comunicación o comando incorrecto)
ERR
Código de retorno (0DH)
26
Apéndice
Especificaciones
Elemento
Panel LCD
Resolución1.049.088 puntos (1366 g 768)
Sistema del color de vídeoPAL/SECAM/NTSC 3.58/NTSC 4.43/PAL-60
Función
del
televisor
Brillo300 cd/m
Duración de la retroiluminación60.000 hours horas (en posición de retroiluminación estándar)
Ángulos de visiónH : 176° V : 176°
Amplificador del audio2W g 2
Altavoz75 mm g 30 mm
Terminales
Como parte de una política en continua mejora, SHARP se reserva el derecho a efectuar cambios, sin previa notificación, en el diseño y en las
características técnicas para mejorar el producto. Las cifras de las prestaciones de las características indicadas son valores nominales de las
unidades de producción. Pueden existir diferencias en estos valores en las unidades individuales.
Estándar del
televisor
Recepción
de canales
Sistema de sintonización del televisor
ESTÉREO/BILINGÜENICAM/A2
Entrada de antena
RS-232C
EXT 1SCART (entrada AV, entrada Y/C, entrada RGB, salida TV)
EXT 2
EXT 3
EXT 4
EXT 5Toma de 3,5 mm Ø (entrada de audio), D-sub mini de 15 clavijas (PC)
C.I. (Interfaz común)EN50221, R206001
Auriculares
42 W (0,9 W Standby) (Method IEC60107)
4,9 kg (Display only), 5,4 kg (Display with stand)
NOTA
• Consulte la contraportada interior para las proyecciones dimensionales.
Tabla de compatibilidad con PC (Solamente EXT 5)
Resolución
VGA
Frecuencia
horizontal
720 g 400
640 g 40037,9 kHz85 Hz✓
720 g 40037,9 kHz85 Hz✓
640 g 480
640 g 48037,9 kHz72 Hz✓
640 g 48037,5 kHz75 Hz✓
640 g 48043,3 kHz85 Hz✓
848 g 480WVGA31,0 kHz60 Hz✓
800 g 60035,1 kHz56 Hz✓
800 g 60037,9 kHz60 Hz✓
800 g 600SVGA48,1 kHz72 Hz✓
800 g 600
800 g 60053,7 kHz85 Hz✓
31,5 kHz70 Hz—
31,5 kHz60 Hz✓
46,9 kHz75 Hz✓
Frecuencia
vertical
Estándar
VESA
Resolución
1024 g 76848,4 kHz60 Hz✓
1024 g 768
XGA
1024 g 76860,0 kHz75 Hz✓
1024 g 76868,7 kHz85 Hz✓
1280 g 72044,8 kHz60 Hz—
1280 g 768WXGA47,8 kHz60 Hz✓
1360 g 76847,7 kHz60 Hz✓
VGA, WVGA, SVGA, XGA y WXGA son marcas
registradas de International Business Machines Corp.
NOTA
• Este televisor sólo tiene compatibilidad limitada con PC, el
funcionamiento correcto sólo puede garantizarse si la tarjeta de
video es totalmente compatible con la norma VESA 60Hz.
Cualquier variación de esta norma causará distorsiones en la
imagen.
Frecuencia
horizontal
56,5 kHz70 Hz✓
Frecuencia
vertical
Estándar
VESA
27
Eliminación del televisor al terminar su vida útil
A. Información sobre eliminación para usuarios particulares
1. En la Unión Europea
Atención: si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura habitual!
Los equipos eléctricos y electrónicos usados deberían tratarse por separado de acuerdo con la legislación que
requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados.
Tras la puesta en práctica por parte de los estados miembros, los hogares de particulares dentro de los estados de la Unión
Europea pueden devolver sus equipos eléctricos y electrónicos a los centros de recogida designados sin coste alguno *.
En algunos países* es posible que también su vendedor local se lleve su viejo producto sin coste alguno si Ud.
compra uno nuevo similar.
*) Por favor, póngase en contacto con su autoridad local para obtener más detalles.
Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor deséchelos por separado con
antelación según los requisitos locales.
Al desechar este producto correctamente, ayudará a asegurar que los residuos reciban el tratamiento, la
recuperación y el reciclaje necesarios, previniendo de esta forma posibles efectos negativos en el medio ambiente y
la salud humana que de otra forma podrían producirse debido a una manipulación de residuos inapropiada.
2. En otros países fuera de la Unión Europea
Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto.
Para Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste alguno, incluso si no compra ningún nuevo
producto. Se puede encontrar una lista de otros centros de recogida en la página principal de www.swico.ch o www.sens.ch.
B. Información sobre Eliminación para empresas usuarias
1. En la Unión Europea
Si el producto se utiliza en una empresa y quiere desecharlo:
Por favor póngase en contacto con su distribuidor SHARP, quien le informará sobre la recogida del producto. Puede ser que le cobren los costes de
recogida y reciclaje. Puede ser que los productos de tamaño pequeño (y las cantidades pequeñas) sean recogidos por sus centros de recogida locales.
Para España: por favor, póngase en contacto con el sistema de recogida establecido o con las autoridades locales para la recogida de los productos usados.
2. En otros países fuera de la Unión Europea
Si desea desechar este producto, por favor póngase en contacto con sus autoridades locales y pregunte por el método de eliminación correcto.
Atención: su producto
está marcado con este
símbolo. Significa que
los productos eléctricos
y electrónicos usados
no deberían mezclarse
con los residuos
domésticos generales.
Existe un sistema de
recogida independiente
para estos productos.
Protección medioambiental
“SHARP es una Compañía Respetuosa con la Gente y el Medio Ambiente”
Los Logros de SHARP en el Medio Ambiente
• Reducción del consumo de energía en sus televisores
• Mejora del rendimiento y reducción de costes de proceso al mínimo
• Uso de materiales reciclables y “Respetuosos con el Medio Ambiente”.
Pautas para el usuario sobre la manipulación de embalajes, pilas y televisores usados:
• Embalajes:
Puede
depositar el cartón en contenedores
la tienda donde se compró el TV, si lo aceptan.
La reutilización de materiales de los embalajes puede reducir el consumo de materias primas y el volumen de residuos y basuras.
• Pilas:
Se recomienda usar pilas “limpias” (no contienen mercurio) y al fin de su utilización depositarlas en las tiendas del sector que ya
disponen de un contenedor para tal fin.
NO tirarlas al contenedor de basuras
• Televisores Usados:
Pueden ser entregados a la tienda donde lo compraron, si lo admite o contactar con su ayuntamiento y consultar sobre la recogida,
reciclaje o reuso de aparatos usados.
Nunca dejar el aparato usado en la calle o en el contenedor de basuras.
Tabla de clasificación para Bloqueado para niños
Calificación emitida
Calificación
ajustada por el usuario
Universal
Parental
4 5 68 9 101112131415161718
——————————————
✓
✓✓✓✓✓✓
especiales que los ayuntamientos disponen para este fin en las ciudades o entregarlo a
EDAD
7
——————————
X-rated (Adultos)
Calificación emitida
Calificación
ajustada por el usuario
Universal
Parental
X-rated (Adultos)
28
✓✓✓✓✓✓✓✓✓✓✓✓✓✓
UniversalParentalX-rated (Adultos)
—
✓
✓
—
—
✓
—
—
—
75.0
(75,0)
49.0
(49,0)
68.2
(68,2)
196.0
(196,0)
2.5˚
(2,5˚)
10.0˚
(10,0˚)
462.0
(462,0)
411.8
(411,8)
360.0
(360,0)
320.0
(320,0)
218.0
(218,0)
40.0
(40,0)
240.0
(240,0)
100.0
(100,0)
100.0
(100,0)
17.5
(17,5)
232.4
(232,4)
LC-19D1E/LC-19D1S
[mm]
PIN
Printed on environmentally friendly paper
Auf ökologischem Papier gedruckt
Imprimé sur papier écologique
Stampato su carta ecologica
Afgedrukt op ecologisch papier
Impreso en papel ecológico
Printed in Spain
Gedruckt in Spanien
Imprimé en Espagne
Stampato in Spagna
Gedrukt in Spanje
Impreso en España
TINS-D222WJZZ
08P06-SP-NG
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
