Sharp LC-13E1E, LC-15E1E, LC-20E1E User Manual [de]

LC-13E1E
LC-15E1E

ENGLISH

LC-20E1E

LCD COLOUR TELEVISION
LCD-FARBFERNSEHGERÄT
TÉLÉVISION COULEUR À ÉCRAN

À CRISTAUX LIQUIDES (LCD)
TELEVISORE A COLORI LCD
TELEVISIÓN EN COLOR LCD

LCD-FÄRG-TV
LCD-KLEURENTELEVISIE

DEUTSCH

FRANÇAIS

ITALIANO

ESPAÑOL

OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
MANUALE DI ISTRUZIONI
MANUAL DE MANEJO
BRUKSANVISNING
GEBRUIKSAANWIJZING

SVENSKA

NEDERLANDS

This equipment complies with the requirements of Directive 89/336/EEC and 73/23/EEC as amended
by 93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit
Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées
par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/
EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.
Quest’apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC come emendata

dalla direttiva 93/68/EEC.

Η εγκατάσταση αυτή ανταποκρίνεται στις απαιτήσεις των οδηγιών της Ευρωπαϊκής Ενωσης
89/336/ΕΟΚ και 73/23/ΕΟΚ, #πως οι κανονισµοί αυτοί συµπληρώθηκαν απ# την οδηγία 93/68/
ΕΟΚ.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão
corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por
medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som kompletteras
av 93/68/EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/
EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/
68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 3A fuse.
Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked

the same rating as above, which is also indicated on the pin face of the plug, must be used.
Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted.
In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut
off the mains plug and fit an appropriate type.
DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immedi-

ately and disposed of in a safe manner.

Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket

outlet, as a serious electric shock may occur.
To fit an appropriate plug to the mains lead, follow the instructions below:
IMPORTANT: The wires in the mains lead are coloured in accordance with the following code:

Blue : Neutral Brown : Live
As the colours of the wires in the mains lead of this product may not correspond with the coloured
markings identifying the terminals in your plug, proceed as follows;

• The wire which is coloured blue must be connected to the plug terminal which is marked N
or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked
L or coloured red.

Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug.
Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off
plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead
wires.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

or

ASA

and of

LC-13E1E
LC-15E1E
LC-20E1E

DEUTSCH

LCD-FARBFERNSEHGERÄT

DEUTSCH

BEDIENUNGSANLEITUNG

Inhalt

Seite

Lieber SHARP-Kunde ............................................ 2

Wichtige Sicherheitshinweise................................. 2

Mitgeliefertes Zubehör............................................ 4

Vorbereitungen ....................................................... 5

Einlegen der Batterien in die Fernbedienung ... 5

Gebrauch der Fernbedienung ......................... 5

Netzanschluss.................................................. 6

Antennenanschluss ......................................... 6

Erstinbetriebnahme.......................................... 7

Bedienungselemente am Fernsehgerät ................. 9

Tasten der Fernbedienung ................................... 11

Grundlegende Bedienung .................................... 12

Ein- und Ausschalten der Stromversorgung .. 12

Wahl des Modus TV/VIDEO

(AV1/AV2/TV) ............................................. 12

Lautstärke ...................................................... 13

EIN/AUS Bereitschaft .................................... 13

Umschalten der Kanäle ................................. 14

Wahl von Menüpunkten ................................. 15

Nützliche Funktionen ............................................ 17

Bildeinstellungen............................................ 17

DEUTSCH

Seite

Toneinstellungen ........................................... 18

Einstellungen für HiFi-Sound ........................ 19

Verwendung der Programmübersicht ........... 19

Programme .................................................... 20

Funktionen ..................................................... 26

Bildeinblendungen ......................................... 28

Kindersicherung ............................................. 29

AV-Anschlüsse............................................... 34

Zeitschalterfunktionen ................................... 36

Wahl von NICAM-Sendungen (Tonnorm

nicht für Deutschland und Österreich) ....... 37

IGR-Sendungen (Deutschland

Stereosystem) ............................................ 38

Videotext ............................................................... 39

Anschluss von Externen Geräten ........................ 43

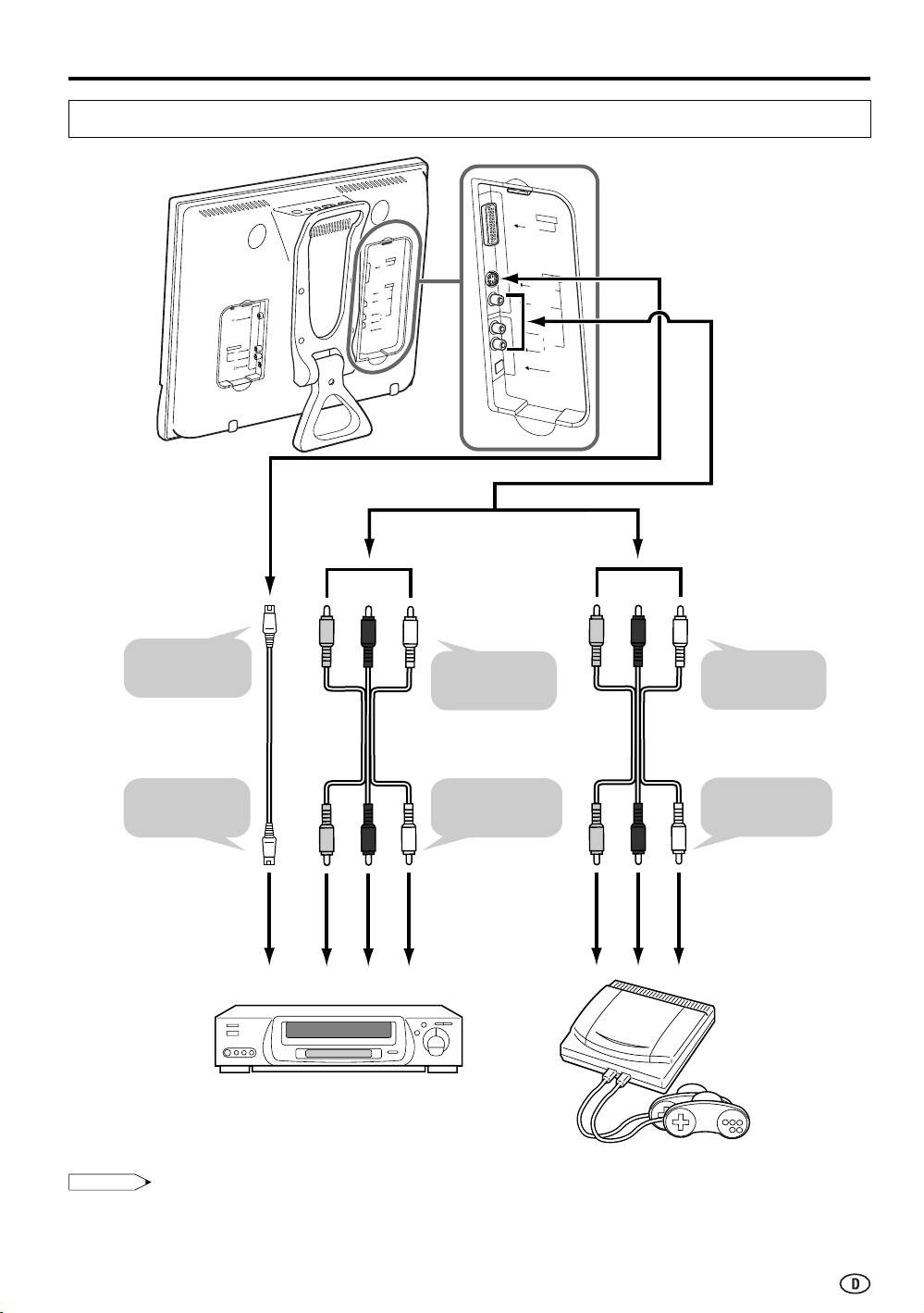

Beispiele für Anschließbare Externe Geräte .. 43

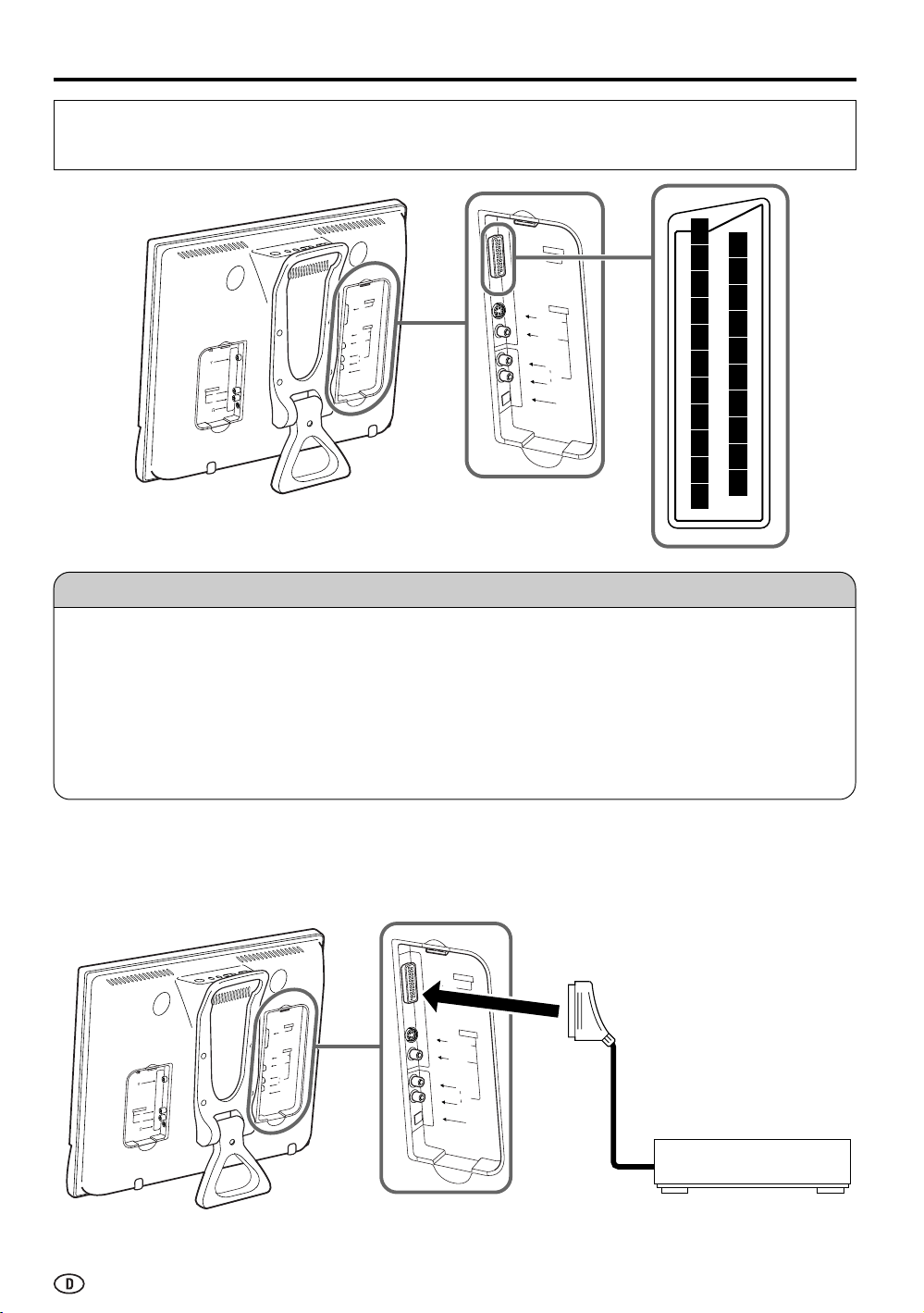

21-stiftiger Euro-SCART-Anschluss (RGB) .. 44

Sicherung der Kabel ...................................... 46

Störungssuche ...................................................... 47

Technische Daten................................................. 49

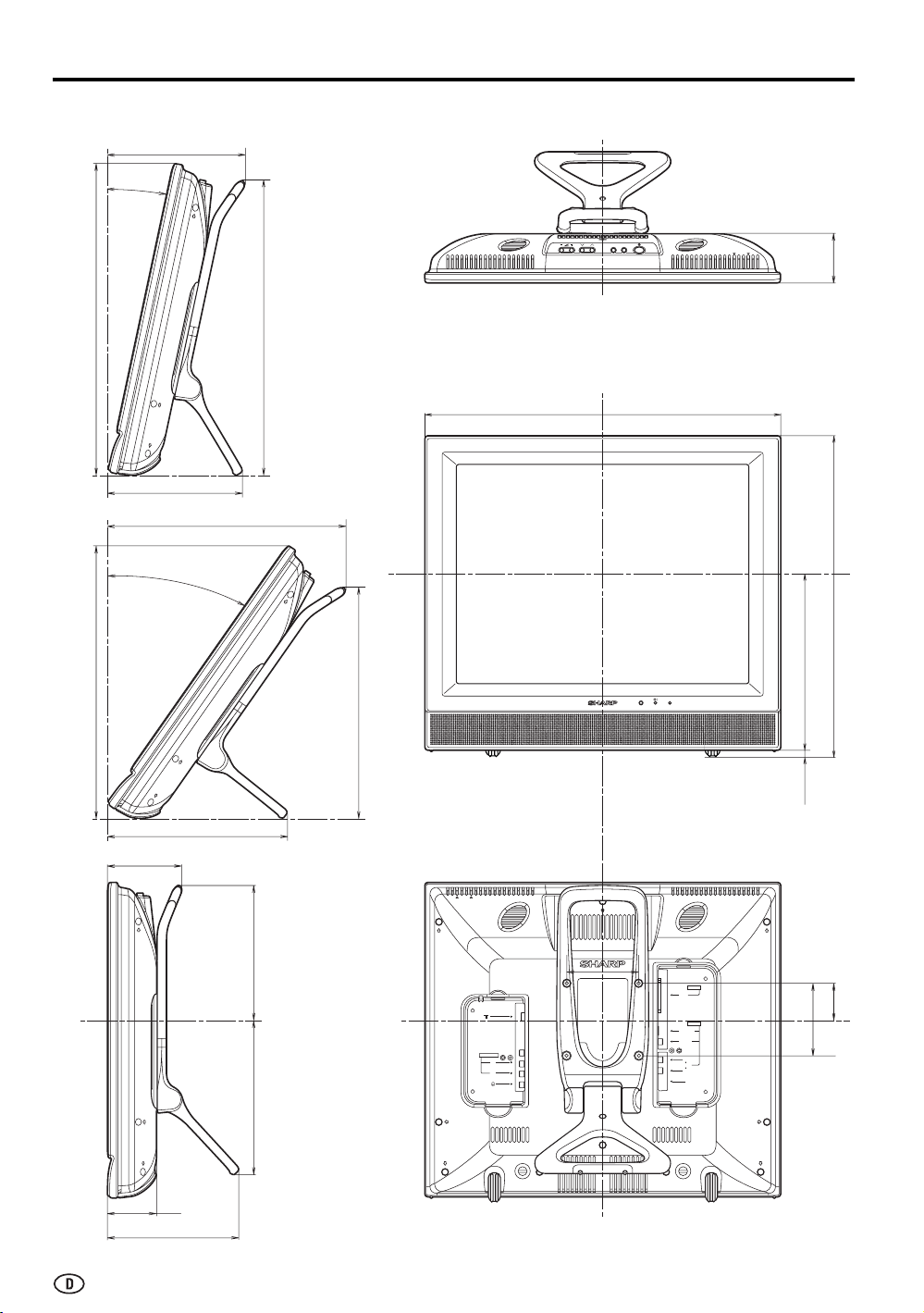

Maßzeichnungen .................................................. 50

Lieber SHARP-Kunde

Wir danken Ihnen, dass Sie sich für ein LCD-Farbfernsehgerät von SHARP entschieden haben.
Bitte lesen Sie die Sicherheitshinweise vor dem Gebrauch sorgfältig durch, damit ein
störungsfreier Betrieb des Gerätes über viele Jahre gewährleistet ist.

Wichtige Sicherheitshinweise

Elektrizität verrichtet viele nützliche Aufgaben, aber bei fahrlässiger Handhabung kann sie auch Personen­und Sachschäden verursachen. Bei der Konstruktion und Herstellung dieses Gerätes stand die Sicherheit im
Vordergrund. Unsachgemäßer Gebrauch kann jedoch zu elektrischen Schlägen und/oder Brand führen. Um
potentielle Gefahren auszuschalten, beachten Sie bitte die folgenden Hinweise beim Installieren, Betreiben
und Reinigen des Gerätes. Bitte machen Sie sich vor dem Gebrauch mit dem Inhalt dieser Hinweise
gründlich vertraut, damit Sie sich keinen Gefahren aussetzen und möglichst lange Freude an diesem LCD­Farbfernsehgerät haben.

■ Anweisungen lesen—Die gesamte Bedienungsanleitung sollte gelesen und verstanden sein, bevor das
Gerät in Betrieb genommen wird.

■ Bedienungsanleitung sicher aufbewahren—Bewahren Sie diese Bedienungsanleitung zum späteren
Nachschlagen an einem sicheren Ort auf.

■ Warnungen beachten—Alle am Gerät angebrachten oder in der Bedienungsanleitung enthaltenen
Warnungen müssen strikt befolgt werden.

■ Anweisungen befolgen—Alle Bedienungsanweisungen müssen befolgt werden.

■ Zubehör—Verwenden Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Der Gebrauch

ungeeigneter Zubehörteile kann zu Unfällen führen.

■ Stromversorgung—Das Gerät muss mit der auf dem Typenschild angegebenen Stromversorgung betrieben
werden. Wenn Sie nicht genau wissen, welche Art von Stromversorgung in Ihrem Haushalt verwendet wird,
wenden Sie sich an Ihren Händler oder an Ihr Elektrizitätswerk. Bei Modellen, die mit Batterien oder
anderen Stromquellen betrieben werden, beachten Sie die Bedienungsanleitung.

■ Schutz des Netzkabels—Das Netzkabel muss so verlegt werden, dass keine Personen darauf treten und
keine Gegenstände darauf gestellt werden. Überprüfen Sie das Netzkabel an den Steckern und am Gerät.

■ Falls Sie beabsichtigen, statt des mitgelieferten Netzteils eine andere Gleichstromquelle zu verwenden,
vergewissern Sie sich, dass diese eine stabile Spannung mit minimalen Schwankungen liefert.
Spannungsschwankungen können zu Störungen im Gerät führen.

■ Überlastung—Vermeiden Sie eine Überlastung von Netzsteckdosen oder Verlängerungskabeln.
Überlastung kann zu einem Brand oder elektrischen Schlag führen.

■ Eindringen von Gegenständen und Flüssigkeiten—Führen Sie niemals Gegenstände durch die
Lüftungsöffnungen in das Gerät ein. Das Gerät führt hohe Spannungen, und das Einführen eines
Gegenstands kann einen elektrischen Schlag und/oder einen Kurzschluss von Innenteilen verursachen.
Aus dem gleichen Grund müssen auch Wasser und andere Flüssigkeiten vom Gerät ferngehalten werden.

■ Wartung—Versuchen Sie nicht, das Gerät selbst zu warten. Durch das Entfernen von Abdeckungen
können Sie sich hohen Spannungen und anderen Gefahren aussetzen. Überlassen Sie Wartungsarbeiten
qualifiziertem Kundendienstpersonal.

■ Reparaturen—Falls eine der folgenden Situationen eintritt, ziehen Sie das Netzkabel von der
Netzsteckdose ab, und wenden Sie sich an einen qualifizierten Kundendiensttechniker:
a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.
b. Wenn eine Flüssigkeit auf dem Gerät verschüttet wurde oder Gegenstände in das Gerät eingedrungen sind.
c. Wenn das Gerät Regen oder Wasser ausgesetzt war.
d. Wenn das Gerät nicht so funktioniert, wie in der Bedienungsanleitung beschrieben.

Berühren Sie nur die Bedienungselemente, die in der Bedienungsanleitung erwähnt sind. Bei
unsachgemäßer Einstellung von Reglern, die dort nicht erwähnt sind, kann es zu Schäden kommen, die
oft nur nach umfangreichen Einstellungen durch einen qualifizierten Kundendiensttechniker wieder zu

beheben sind.
e. Wenn das Gerät fallen gelassen oder anderweitig beschädigt worden ist.
f. Wenn das Gerät ungewöhnliche Betriebszustände zeigt. Jeder ungewöhnliche Betriebszustand des

Gerätes bedeutet, dass es gewartet werden muss.

■ Ersatzteile—Falls Teile des Gerätes ersetzt werden müssen, vergewissern Sie sich, dass der
Kundendiensttechniker nur solche Ersatzteile verwendet, die vom Hersteller vorgeschrieben sind oder die
gleichen Eigenschaften und Leistungen wie die Originalteile aufweisen. Der Einbau von nicht empfohlenen
Teilen kann zu Brand, elektrischem Schlag und/oder sonstigen Gefährdungen führen.

■ Sicherheitskontrollen—Bitten Sie den Kundendiensttechniker nach Abschluss von Wartungs- oder
Reparaturarbeiten, Sicherheitskontrollen durchzuführen, um sicherzustellen, dass das Gerät in
einwandfreiem Betriebszustand ist.

■ Wand- oder Deckenmontage—Die Wand- oder Deckenmontage des Gerätes muss unbedingt nach der
vom Hersteller empfohlenen Methode durchgeführt werden.

2

Wichtige Sicherheitshinweise (Fortsetzung)

■ Reinigung—Ziehen Sie vor der Reinigung des Gerätes

unbedingt das Netzkabel von der Netzsteckdose ab. Verwenden
Sie ein feuchtes Tuch zum Reinigen des Gerätes. Keine
flüssigen Reinigungsmittel oder Reinigungssprays verwenden.

■ Wasser und Feuchtigkeit—Betreiben Sie das Gerät nicht in der

Nähe von Wasser, z.B. im Bereich von Badewannen,
Waschbecken, Spülen, Waschbottichen, Schwimmbecken oder
in feuchten Kellerräumen.

■ Untersatz—Stellen Sie das Gerät nicht auf instabile Untersätze

(z.B. Wagen, Ständer, Stativ oder Tisch). Das Gerät könnte
sonst umkippen, was zu ernsthaften Personenverletzungen
sowie Beschädigung des Gerätes führen kann. Verwenden Sie
als Untersatz nur einen Wagen, Ständer, Stativ, Halter oder
Tisch, der vom Hersteller empfohlen wird oder als Option
erhältlich ist. Bei der Wandmontage müssen unbedingt die
Anweisungen des Herstellers befolgt werden. Verwenden Sie
dazu nur die vom Hersteller empfohlenen Montagehilfen.

■ Beim Transportieren des Gerätes auf einem Wagen ist äußerste

Vorsicht geboten. Bei plötzlichem Anhalten, übermäßiger
Kraftanwendung oder unebenem Boden kann das Gerät vom
Wagen fallen.

■ Belüftung—Die Lüftungsöffnungen im Gehäuse dienen der

Belüftung des Geräteinneren. Diese Öffnungen dürfen nicht
blockiert werden, da unzureichende Belüftung zur Erhitzung des
Gerätes führen und dessen Lebensdauer verkürzen kann.
Stellen Sie das Gerät nicht auf ein Bett, Sofa, Teppich oder
ähnliche Oberflächen, da diese die Lüftungsöffnungen
blockieren können. Dieses Produkt ist nicht für den Einbau
konstruiert; stellen Sie es daher nicht in einem geschlossenen
Regal oder Gestell auf, es sei denn, Sie sorgen für
ausreichende Belüftung oder befolgen die Anweisungen des
Herstellers.

■ Der in diesem Gerät verwendete LCD-Schirm besteht aus Glas.

Er kann deshalb zerbrechen, wenn das Gerät fallen gelassen
oder Stößen ausgesetzt wird. Achten Sie darauf, dass Sie sich
nicht an Glassplittern verletzen, falls der LCD-Schirm brechen
sollte.

■ Wärmequellen—Halten Sie das Gerät von Wärmequellen wie

z.B. Heizkörpern, Heizgeräten, Öfen und anderen
Wärmeerzeugern (einschließlich Verstärkern) fern.

Der LCD-Schirm ist ein technisch hochentwickeltes Produkt mit 921.600 Dünnfilm-Transistoren, die für
fein detaillierte Bildwiedergabe sorgen.
Gelegentlich können einige nichtaktive Pixel als blaue, grüne oder rote Punkte auf dem Bildschirm
erscheinen. Dies beeinträchtigt jedoch nicht die Leistung des Produktes.

3

Mitgeliefertes Zubehör

LCD COLOUR TELEVISION
LCD-FARBFERNSEHGERÄT
TÉLÉVISION COULEUR À ÉCRAN
À CRISTAUX LIQUIDES (LCD)
TELEVISORE A COLORI LCD
TELEVISIÓN EN COLOR LCD
LCD-FÄRG-TV
LCD-KLEURENTELEVISIE

LC-13E1E
LC-15E1E
LC-20E1E

OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
MANUALE DI ISTRUZIONI
MANUAL DE MANEJO
BRUKSANVISNING
GEBRUIKSAANWIJZING

ENGLISHDEUTSCHFRANÇAISITALIANOESPAÑOLSVENSKA

NEDERLANDS

Vergewissern Sie sich, dass dem Gerät die folgenden Zubehörteile beiliegen.

IR-Fernbedienung (×1)

Netzteil (×1)

Trockenbatterien R-03 (Größe “AAA”, UM/SUM-4) (×2)

Netzkabel (×1)

4

Kabelklammer (×1)

* Die Steckerformen sind von Land zu Land

unterschiedlich.

Bedienungsanleitung (×1)

Vorbereitungen

Einlegen der Batterien in die Fernbedienung

Legen Sie vor der ersten Verwendung des LCD-Fernsehgerätes die zwei mitgelieferten Batterien R-03 (Größe
“AAA”, UM/SUM-4) in die Fernbedienung ein. Wenn die Batterien erschöpft werden und die Fernbedienung
nicht mehr funktioniert, so ersetzen Sie die Batterien durch neue Batterien R-03 (Größe “AAA”, UM/SUM-4).

1 Öffnen Sie den

Batteriefachdeckel.

■ Den Deckel abschieben,
während der Teil ([)
gedrückt wird.

2 Legen Sie zwei Batterien

Größe

R-03 (
SUM-4) ein.

■ Die Batterien
entsprechend der im
Fach angezeigten
Polarität einlegen.

“AAA”, UM/

3 Schließen Sie den

Batteriefachdeckel.

■ Die untere Klaue in die
Fernbedienung
einhaken und den
Deckel schließen.

Vorsicht!

Vorsicht beim Umgang mit Batterien

■ Unsachgemäße Handhabung von Batterien kann zum Auslaufen von Chemikalien und/oder einer Explosion
führen. Beachten Sie deshalb die folgenden Sicherheitsmaßregeln.

• Legen Sie die Batterien so ein, dass ihre Pole mit den Markierungen (+) und (–) übereinstimmen.

• Verschiedene Batteriesorten haben unterschiedliche Eigenschaften. Verwenden Sie keine Batterien

unterschiedlicher Sorten zusammen.

• Verwenden Sie keine alten und neuen Batterien zusammen. Dies kann zu einer Verkürzung der
Lebensdauer der neuen Batterien führen und/oder Auslaufen von Chemikalien bei alten Batterien

• Nehmen Sie verbrauchte Batterien sofort heraus. Aus Batterien auslaufende Chemikalien können
Hautreizungen verursachen. Wischen Sie ausgelaufene Batterieflüssigkeit mit einem Tuch ab.

• Die Lebensdauer der mitgelieferten Batterien kann je nach den Lagerbedingungen kürzer sein als
angegeben.

• Wenn die Fernbedienung längere Zeit nicht benutzt wird, sollten die Batterien entnommen werden.

verursachen.

Gebrauch der Fernbedienung

■ Richten Sie die Fernbedienung zum Gebrauch auf das
Sensorfenster des Fernsehgerätes. Hindernisse zwischen
Fernbedienung und Infrarotempfänger können den
Fernbedienungsbetrieb beeinträchtigen.

Vorsichtshinweise zum Gebrauch der Fernbedienung

■ Setzen Sie die Fernbedienung keinen Stößen aus. Verschütten Sie
auch keine Flüssigkeiten über die Fernbedienung und bewahren
Sie sie nicht an einem Ort mit hoher Luftfeuchtigkeit auf.

■ Vermeiden Sie das Installieren oder Ablegen der Fernbedienung in
direktem Sonnenlicht. Die Wärme kann Verformung der
Fernbedienung verursachen.

■ Die Fernbedienung funktioniert eventuell nicht richtig, falls das
Sensorfenster am Fernsehgerät direktem Sonnenlicht oder starker
Beleuchtung ausgesetzt ist. Ändern Sie in einem solchen Fall den
Winkel der Beleuchtung oder des Fernsehgerätes, oder bringen
Sie die Fernbedienung näher an das Sensorfenster heran.

Sensorfenster für Fernbedienung
Netz-/Bereitschaftsanzeige
Indikator für Fernbedienungs-sensor

5

Vorbereitungen (Fortsetzung)

Netzanschluss

An Gleichspannungseingang des Gerätes anschließen.

Ziehen Sie den Haken
nach unten, um den
Deckel zu öffnen.

An Netzsteckdose
anschließen.

Netzkabel*

Netzsteckdose

Netzteil

Ziehen Sie den Haken
nach unten, um den
Deckel zu öffnen.

1

-IN

V

A

B

G

R

2

-IN
V

A

O

E

ID

-V

S

O

E
ID
V

L

IO

D

U

A

R

R

E

W

O

P

T

U

P

IN

V
2
1

C

D

AUDIO OUT

L

R

An die
Gleichspannungs­Eingangsbuchse

(POWER INPUT)
(DC 12V : LC-13E1E/

(DC 12V : LC-15E1E)

(DC 13V : LC-20E1E)

Hinweis:

* Die Steckerformen sind von Land zu Land unterschiedlich.

• Schalten Sie vor dem Anschließen des Netzteils stets den MAIN POWER ( ) des LCD-Fernsehgerätes aus.

• Trennen Sie das Netzteil stets vom Gerät und von der Netzsteckdose, wenn es längere Zeit nicht benutzt wird.

Antennenanschluss

Um ein klares Bild zu erhalten, ist der Anschluss einer
Außenantenne zu empfehlen. Im Folgenden werden die
Anschlussverfahren für ein Koaxialkabel und ein
Flachkabel kurz beschrieben:

(1)Wenn Ihre Außenantenne über ein 75-Ohm-

Koaxialkabel angeschlossen ist, so tauschen Sie
den Stecker gegen einen der neuen Norm
DIN45325 (IEC169-2) aus, und schließen Sie
diesen über das Antennenkabel (nicht mitgeliefert)
an die Antennenbuchse auf der Rückseite des
LCD-Fernsehgerätes an.

(2)Wenn Ihre Außenantenne über ein 300-Ohm-

Doppelader-Flachkabel angeschlossen ist, so
tauschen Sie dieses gegen einen 300-75-Ohm­Impedanzwandler aus, und schließen Sie diesen
über das Antennenkabel (nicht mitgeliefert) an die
Antennenbuchse auf der Rückseite des
LCD-Fernsehgerätes an.

75-Ohm-Koaxialkabel (Rundkabel)

AUDIO OUT

L

R

AV-IN 1

RGB

AV-IN 2

S-VIDEO

VIDEO

L

AUDIO

R

POWER
INPUT
DC12V

6

300-Ohm-Doppelader-Flachkabel

An
Antenneneingangsbuchse
( )

Vorbereitungen (Fortsetzung)

OK

Zurück

M

Ende

E

Erstinbetriebnahme
(

Automatisch suchen

)

Land [Deutschland

]

Farbsystem

[

PAL

]

Tonsystem

[

B/G

]

Suche durchführen

OK

Zurück

M

Ende

E

Erstinbetriebnahme
(

Automatisch suchen

)

Land [Deutschland

]

Farbsystem

[

PAL

]

Tonsystem

[

B/G

]

Suche durchführen

Erstinbetriebnahme

Wenn Sie das LCD-Fernsehgerät zum ersten Mal einschalten, wird die Routine für die
Erstinbetriebnahme aktiviert, welche die Installation einfacher macht. Durch Verwendung dieser
Routine können Sie die Sprache für die Bildschirmanzeige wählen und automatisch die Kanäle, die
empfangen werden können, suchen und speichern.

MAIN POWER ( )
(Netzschalter)

MENU

TV/VIDEO

CH

TEXT

BRIGHT

HOLD

SUBTITLE

SUBPAGE

CH

ROTATE

T

REVEAL

END

E

OK

MENUSOUND

M

OK

]/[

</>

1 Drücken Sie den Hauptschalter

MAIN POWER ( ). Der

Bildschirm “First installation
(Language)” mit der Liste der
Sprachen für die
Bildschirmanzeige erscheint.

2 Drücken Sie ]/[, um die

gewünschte Sprache zu wählen,
und drücken Sie dann OK.
Der Bildschirm
“Erastinbetriebnahme
(Automatisch suchen)” erscheint
dann in der gewählten Sprache.

Hinweis:

• Sie können die Sprache für die
Bildschirmanzeige auch nach der
Routine für die
“Erstinbetriebnahme” durch Wahl
von “Sprache” im TV-Menü (siehe
Seiten 15 und 16) ändern.

3 Drücken Sie ]/[, um den

gewünschten Einstellungspunkt
zu wählen, und drücken Sie dann
OK. Und drücken Sie dann </>,
um den gewünsch ten
Einstellungspunkt zu wählen.

First installation
(

English
Deutsch
Français
Español
Italiano
Nederlands
Svenska

OK

)

Language

M

Back

E

End

TV/VIDEO

Hinweis:

• Es wird automatisch auf AV1 geschaltet, wenn Sie “Erstinbetriebnahme” wählen. Falls Sie “Erstinbetriebnahme”

gewählt haben und an die vorhergehende Anzeige zurückkehren möchten, drücken Sie Rücksprungtaste ( ).

4 Drücken Sie ]/[, um “Suche

durchführen” zu wählen.

7

Vorbereitungen (Fortsetzung)

Erstinbetriebnahme (Fortsetzung)

TEXT

SUBTITLE

BRIGHT

HOLD

SUBPAGE

OK

T

REVEAL

ROTATE

END

E

END

MENUSOUND

M

OK

CH

Drücken Sie OK, um mit der

5

automatischen Programmsuche
zu beginnen.

Suche durchführen

42.25MHz PAL-B/G

0

8 16
1 9 17
2 1 18
3 11 19
4 12 2
5 13 21
6 14 22
7 15 23

0

0

M

Abbrechen

TV/VIDEO

Nach beendigter Suche werden
die neu gefundenen Programme
in der Programmliste in gelber
Farbe angezeigt.

6 Drücken Sie END, um das Menü

zu verlassen.

Suche durchführen

Die Suche ist beendet.
8 16

0

1

S

6 9 17

0

2

S 8

0

S

1 11 19

3
4

S

11 12 2

5

E

0

6

E

0

7

E

0

OK

0

1 18

0

3 13 21
5 14 22
6 15 23

0

E

Ende

8

Bedienungselemente am Fernsehgerät

Bedienelemente

Oberes Bedienungsfeld

MENU

CH

LC-20E1E

TV/VIDEO

LC-13E1E
LC-15E1E

(–)/(+) (Lautstärke)

CH ( )/( )
(Programme)

MENU (Menü)

CH

(MAIN POWER)

TV/VIDEO

(Ein/Aus)

(Eingang)

MENU

TV/VIDEO

Der Bildschirm kann nach rückwärts
auf einen Winkel zwischen 12 Grad
und 35 Grad eingestellt werden. Der
Bildschirm kann nicht gerade
aufgestellt werden. Wenn Sie den
Winkel ändern, halten Sie unbedingt
den Ständer fest, und stellen Sie den
Bildschirm auf den besten Blickwinkel
ein.

35°

12°

Einstellbarer Bereich

Lautsprecher

Indikator für Fernbedienungssensor

Sensorfenster für Fernbedienung

Ein roter Indikator blinkt, wenn das Fernsehgerät das
Signal von der Fernbedienung empfängt.

Netz-/Bereitschaftsanzeige

Bei eingeschaltetem Gerät leuchtet eine grüne Anzeige,
und im Bereitschaftszustand leuchtet eine rote Anzeige
(bei ausgeschaltetem Netzschalter ist die Anzeige

Hinweis:

• TV/VIDEO, CH( )/( ), Lautstärke (–)/(+) und MENU haben die gleichen Funktionen wie die entsprechenden

Tasten an der Fernbedienung. Die Beschreibungen in dieser Bedienungsanleitung beziehen sich grundlegend auf
Bedienung mit der Fernbedienung.

• Die Modelle LC-13E1E, LC-15E1E und LC-20E1E weisen unterschiedliche Außenabmessungen auf und haben
unterschiedliche Positionen, an welchen die Bezeichnungen der Tasten angegeben sind, wobei jedoch die
gleichen Bedienungsvorgänge für alle drei Modelle verwendet werden.

Note:

erloschen).

9

Bedienungselemente am Fernsehgerät (Fortsetzung)

Anschlüsse

Antennenbuchse

AUDIO OUT

L

R

AUDIO OUT (L)
AUDIO OUT (R)
Kopfhrerbusche

Rückseite

Tragegriff

AV-IN1

RGB

AV-IN2

S-VIDEO

VIDEO

L

AUDIO

R

POWER
INPUT
DC12V

AUDIOOUT

L

R

AV-IN 1

(21-stiftige Euro-

SCART-Anschluss)

S-VIDEO

AV-IN 2

VIDEO

AUDIO (L)
AUDIO (R)

POWER INPUT

(Betriebsspannungabschlu§)

(DC 12V : LC-13E1E/

LC-15E1E)

(DC 13V : LC-20E1E)

RGB

AV-IN1

S-VIDEO

VIDEO

L

AUDIO

R

AV-IN2

POWER

INPUT

DC13V

10

Tasten der Fernbedienung

Whlen die Helligkeit

BRIGHT

des Displays ein.

(Seite 27)

HOLD

Whlen die gegenwrtige

Videotextseite

vorbergehend fest.

(Seite 42)

(Stromtaste)

(Seite 13)

OK, Programmtabelle

(Seite 7)

SUBTITLE

Zeigt direkt den

Videotext-Untertitel an.

(Seite 42)

SOUND

Schaltet den

Audiomodus (Seite 37)

Rechts-/Links-Wahl

(Seite 7)

Rot, Bildmen

(Seite 17)

Grn, Tonmen

(Seite 18)

Lautstrke (+)/(

-

)

(Seite 13)

Kanalwahl

(Seite 14)

Rcksprungtaste

Ruft den vorherigen

Kanal wieder auf.

(Seite 7)

SUBTITLE

BRIGHT

HOLD

SUBPAGE

OK

CH

TEXT

T

REVEAL

TV/VIDEO

SUBPAGE

Zeigt direkt die 
Teletext-Unterseite an.
(Seite 41)

TEXT

Zeigt die Teletext-
Modusanzeige an. (Seite 39)

REVEAL

Die Bildschirmanzeige 
verschwindet nach einigen 

ROTATE

Sekunden.(Seite 42)

ROTATE

Dreht die Anzeige in die 
entsprechende Richtung. 

END

E

(Seite 27)

END

Kehrt auf die normale 
Anzeige zurck. (Seite 8)

MENUSOUND

M

Aufwrts-/Abwrts-Wahl, 
Zoom-Anzeigefunktion 

(Videotext-Modus)
(Seite 7)

MENU

Zeigt das TV-Men an.
(Seite 15)

Zyan, Statusanzeige

Schaltet die Statusanzeige
ein, wenn das Men nicht
angezeigt wird. (Seite 28)

Gelb,
Timer-Funktionsmen

(Seite 36)

Stummschalttaste

Schaltet den Ton ein oder aus.
(Seite 13)

CH ( )/( )

Zeigt die vorhergehende/nchste
Seite an (Videotext-Modus). 
(Seite 14)

TV/VIDEO

Schaltet die Eingangsquelle 
zwischen AV1-, AV2- und 
TV-Modus um. (Seite 12)

11

Grundlegende Bedienung

Ein- und Ausschalten der Stromversorgung

MAIN

POWER ( )

(Netzschalter)

Drücken Sie den Hauptschalter

|

MAIN POWER (

). Die Netz-/

Bereitschaftsanzeige wechselt
sofort von rot zu grün und das

MENU

TV/VIDEO

CH

Fernsehgerät ist eingeschaltet.

Hinweis:

• Die Bildschirmanzeige
verschwindet nach einigen
Sekunden.

Drücken Sie zum Ausschalten des

|

Fernsehers den Hauptschalter
MAIN POWER ( ).

Netz-/Bereitschaftsanzeige

Wahl des Modus TV/VIDEO (AV1/AV2/TV)

1 Schalten Sie das angeschlossene

Videogerät ein.

2 Drücken Sie TV/VIDEO zur Wahl

der entsprechenden
Eingangsquelle. Mit jedem
Drücken von TV/VIDEO erscheint
abwechselnd AV1, AV2 oder TV­Modus in der oberen rechten Ecke
des Bildschirms.

SUBTITLE

HOLD

BRIGHT

SUBPAGE

OK

CH

TEXT

T

REVEAL

ROTATE

END

E

MENUSOUND

M

Bildschirmanzeige

1 S06

AV1-Modus

AV1

AV2-Modus

AV2

12

TV/VIDEO

TV/
VIDEO

Hinweis:

• Zum Videomodus

• AV1: Wählen Sie die sen Modus,

wenn Sie Signale von an der
Buchse AV-IN 1
angeschlossener
Videoausrüstung sehen
wollen.

• AV2: Wählen Sie diesen

Modus,wenn Sie Signale
von an der Buchse AV-IN 2
angeschlossener
Videoausrüstung mit
Verwendung der Buchse
VIDEO oder S-VIDEO für
den Videoeingang sehen
wollen.

• Falls Sowohl an die VIDEO- als
auch an die S-VIDEO-Buchse Kabel
angeschlossen sind, weist die
S-VIDEO-Eingangsbuchse Vorrang
auf.

TV-Modus

1 S06

Lautstärke

Grundlegende Bedienung (Fortsetzung)

SUBTITLE

HOLD

BRIGHT

SUBPAGE

OK

CH

TEXT

T

REVEAL

TV/VIDEO

ROTATE

END

E

MENUSOUND

M

Stumm­schalttaste

Lautstärke
(+)/(–)

Zum Einstellen der Lautstärke

Drücken Sie Lautstärke (+), um

|

die Lautstärke zu erhöhen. Der
Zahlenwert nimmt zu.

Drücken Sie Lautstärke (–), um

|

die Lautstärke zu verringern. Der
Zahlenwert nimmt ab.

Zum Stummschalten des Tons

Drücken Sie die

|

Stummschalttaste, um den Ton
vorübergehend abzuschalten.
“Ton aus” wird angezeigt.

Drücken Sie die

|

Stummschalttaste erneut, um
den Stummschaltmodus
auszuschalten. “Ton ein” wird
angezeigt.

Hinweis:

• Wenn Lautstärke (+)/(–) im
Stummschaltmodus gedrückt wird, so
wird der Ton eingeschaltet und die
Lautstärkeanzeige wird angezeigt.

• Der Stummschaltmodus wird
aufgehoben, wenn gedrückt wird.

Lautstärke
50

Lautstärke
10

Ton aus

Ton e i n

EIN/AUS Bereitschaft

TEXT

BRIGHT

HOLD

SUBTITLE

SUBPAGE

OK

CH

T

REVEAL

TV/VIDEO

ROTATE

END

E

MENUSOUND

M

Zum Ausschalten des LCD­Fernsehgerätes

Drücken Sie . Die Netz-/
Bereitschaftsanzeige leuchtet rot.

Zum erneuten Einschalten des LCD­Fernsehgerätes

Drücken Sie erneut. Die Netz-/
Bereitschaftsanzeige leuchtet grün.

13

Grundlegende Bedienung (Fortsetzung)

Umschalten der Kanäle

Sie können den Kanal mit den Kanalwahl oder CH ( )/( ) wählen.

• Um der zunehmenden Anzahl von Kanälen entsprechen zu können, gestattet dieses LCD-Fernsehgerät die
Wahl von bis zu 200 Kanälen (0 bis 199).

Verwendung von Kanalwahl

Wenn Sie einen Kanal mit den Kanalwahl wählen, so beenden Sie die Eingabe der Kanalnummer, indem
Sie die Taste für die letzte Stelle etwas länger drücken.

SUBTITLE

HOLD

BRIGHT

SUBPAGE

OK

CH

TEXT

T

REVEAL

TV/VIDEO

ROTATE

END

E

MENUSOUND

M

CH ( )/( )

Kanalwahl

Zur Wahl einer einstelligen
Kanalnummer (z.B. Kanal 5):

1 Halten Sie die Taste

Zur Wahl einer zwei- oder
dreistelligen Kanalnummer
(z.B. Kanal 15):

1 Drücken Sie die Taste
2 Halten Sie die Taste

gedrückt.

.

gedrückt.

5

1

15

Verwendung von CH ( )/( )

Durch Drücken von CH ( ) werden die Kanäle in der folgenden Reihenfolge umgeschaltet:

1 → 2 → 3 → . . . → 198 → 199 → 0 → 1 → 2 → 3 → . . .

Durch Drücken von CH (

) werden die Kanäle in der folgenden Reihenfolge umgeschaltet:

3 → 2 → 1 → 0 → 199 → 198 → . . . → 3 → 2 → 1 → . . .

Hinweis:

Note:

• Kanal “0” dient für den HF-Ausgang eines Videorecorders.

14

Grundlegende Bedienug (Fortsetzung)

Wahl von Menüpunkten

• Die Menüs können dazu verwendet werden, verschiedene Einstellungen Ihres LCD-Fernsehgerätes
einzustellen. Wählen Sie den gewünschten Menüpunkt, indem Sie die folgenden Schritte durchführen.

■ Verwendung von Fernsehermenüs

1 Drücken Sie MENU an der Fernbedienung,

um das TV-Menü anzuzeigen.

2 Drücken Sie ]/[, um den gewünschten

Menüpunkt zu wählen.

• Der Cursor bewegt sich nach oben oder

unten.

• Der Cursor zeigt den gewünschten
Menüpunkt an.

SUBTITLE

HOLD

BRIGHT

SUBPAGE

OK

CH

TEXT

T

REVEAL

</>

ROTATE

END

E

END

MENUSOUND

M

MENU

]/[
OK

3 Drücken Sie OK, um den

TV/VIDEO

Einstellungsbildschirm für den gewünschten
Menüpunkt anzuzeigen.

• Drücken Sie wieder OK, um den gewählten
Eintrag einzustellen.

• Beziehen Sie sich für eine Tabelle der
Einstellungsbildschirme auf die nächste Seite.

4 Drücken Sie </>, um den gewählten Eintrag

einzustellen.

5 Drücken Sie MENU, um zum vorherigen

Bildschirm zurückzukehren, oder END, um
zum normalen Bildschirm zurückzukehren.

■ Verwendung des Direktsteuerungsmenüs

Bedienungsfeld des

Fernsehgerätes

Volume

(–)/(+)

CH

(

CH

)/( )

MENU

MENU

VIDEO

1 Drücken Sie MENU am Fernsehgerät, um

das TV-Menü anzuzeigen.

TV/VIDEO

2 Drücken Sie CH ( )/( ), um den

gewünschten Menüpunkt zu wählen.

• Der Cursor bewegt sich nach oben oder

unten.

TV/

• Der Cursor zeigt den gewählten Menüpunkt
an.

3 Drücken Sie TV/VIDEO, um den

Einstellungsbildschirm für den
Menüpunkt anzuzeigen.

• Drücken Sie wieder TV/VIDEO, um den
gewählten Eintrag einzustellen.

gewünschten

TV Menü

Ton
Programme
Funktionen
AV-Anschlüsse
Zeitdienste
Erstinbetriebnahme
Sprache

OK

M

TV Menü

Ton
Programme
Funktionen
AV-Anschlüsse
Zeitdienste
Erstinbetriebnahme
Sprache

OK

M

Zurück

Zurück

E

E

Ende

Ende

4 Drücken Sie Lautstärke (–)/(+), um die

Einstellung durchzuführen.

5 Drücken Sie MENU, um zur

Bildschirmanzeige zurückzukehren.

• Bei jedem Druck auf die Taste MENU wird zur
vorherigen Bildschirmanzeige zurückgekehrt.

Hinweis:

• Die angezeigten Punkte unterscheiden sich entsprechend den Einstellbedingungen.

• Der gewählte Punkt wird gelb angezeigt.

• Die Einstellungswerte und die Einstellungen, die vor der Wiederherstellung des Bildschirms geändert worden sind,

werden so wie sie sind im Speicher gespeichert.

Note:

vorherigen

15
