Sharp IG-BC2U, IG-BC2UB User Manual

Plasmacluster Ion Generator OPERATION MANUAL

ENGLISH

Device of this mark is a trademark of Sharp Corporation.

“Plasmacluster” and “Device of cluster of grapes” are registered trademarks of Sharp Corporation in Japan, USA and elsewhere.

IG-BC2U

Read and keep this manual carefully. Veuillez lire et conserver ce manuel. Lea atentamente este manual y consérvelo.

Générateur d’ions Plasmacluster MANUEL D'UTILISATION

Generador de iones Plasmacluster MANUAL DE FUNCIONAMIENTO

• The unit is designed for ordinary passenger cars with DC 12V batteries. It cannot be used in vehicles with DC 24V batteries (buses, trucks, etc.).

• L’unité est conçue pour des voitures particulières ordinaires à batteries 12V CC. Elle ne peut pas être utilisée dans des véhicules à batteries 24V CC (bus, camions etc.).

• La unidad ha sido diseñada para coches de pasajeros estándar con baterías de CC de 12 V. No podrá utilizarse en vehículos con baterías de CC de 24 V (autobuses, camiones, etc.).

ESPAÑOL FRANÇAIS

ENGLISH

CONTENTS

FOR CUSTOMER ASSISTANCE(U.S) CONSUMER LIMITED WARRANTY(U.S) FOR CUSTOMER ASSISTANCE(CANADA) LIMITED WARRANTY(CANADA) IMPORTANT SAFETY INSTRUCTIONS

• WARNING

• CAUTIONS CONCERNING OPERATION

PARTS NAME

• MAIN UNIT • CONTROL PANEL/DISPLAY

• BACK

INSTALLATION GUIDANCE OPERATION CLEANING AND MAINTENANCE

• FILTER

• MAIN UNIT

PLASMACLUSTER ION GENERATING UNIT REPLACEMENT REPLACING THE FUSE SPECIFICATIONS TROUBLESHOOTING

• While IG-BC2U can remove suspended viruses and other contaminants,

• To enable stable emission of high-density Plasmacluster ions, the

* Replacement is required approximately every 6 years (17,500 hours) when operated

Thank you for purchasing this SHARP Plasmacluster Ion Generator. Please read this manual carefully before using Plasmacluster Ion Generator. After reading, keep the manual in a convenient location for future reference.

.......................................................................

................................................................

.............................................................................................

..............................................................................

.........................................................................................

...................................................................................

....................................................................

it cannot create a completely sterile environment. SHARP does not guarantee its ability to prevent microbial infection.

Plasmacluster Ion Generating Unit mounted in IG-BC2U will need to be

replaced periodically*

8 hours a day. IG-BC2U will stop operating after about 6 years and 6 months (19,000 hours) if the Plasmacluster Ion Generating Unit is not replaced.

Declaration of Conformity Plasmacluster Ion Generator IG-BC2U

This device complies with Part 18 of FCC rules.

Responsible Party:

SHARP ELECTRONICS CORPORATION

Sharp Plaza,

Mahwah, New Jersey 07495-1163

..................................................

........................................................

............................................................

E-1

..........................

.....................

.................

.................................

.......................

..............................

....................................

.....................................

Declaration of Conformity Plasmacluster Ion Generator IG-BC2U

This ISM device complies with Canadian ICES-001

Responsible Party:

SHARP ELECTRONICS OF CANADA LTD. 335 Britannia Road East Mississauga, Ontario L4Z 1W9 Canada

TEL: (905) 568-7140

............

E-2 E-3 E-4 E-5 E-6 E-6 E-7 E-8 E-8 E-8

E-9 E-11 E-12 E-12 E-12 E-14 E-15 E-15 E-16

ENGLISH

FOR CUSTOMER ASSISTANCE

To aid in answering questions if you call for service or for reporting loss or theft, please use the space below to record the model and serial number located on the back of the unit.

MODEL NUMBER

SERIAL NUMBER

DATE OF PURCHASE

Dealer Name

Address

City

State

Zip

Telephone

TO PHONE: Dial 1-800-BE-SHARP (237-4277) for:

SERVICE (for your nearest Sharp Authorized Servicer) PARTS (for your Authorized Parts Distributor) ACCESSORIES ADDITIONAL CUSTOMER INFORMATION

TO WRITE: For service problems, warranty information, missing items and other assistance:

Sharp Electronics Corporation Customer Assistance Center 1300 Naperville Drive Romeoville, IL 60446-1091

(the United States)

TO ACCESS OUR WEB SITE: www.sharpusa.com

Please provide the following information when you write or call: model number, serial number, date of purchase, your complete mailing address (including zip code), your daytime telephone number (including area code) and description of the problem.

E-2

CONSUMER LIMITED WARRANTY

CONSUMER LIMITED WARRANTY FOR U.S. USERS

SHARP ELECTRONICS CORPORATION warrants to the fi rst consumer purchaser that this Sharp brand product (the “Product”), when shipped in its original container, will be free from defective workmanship and materials, and agrees that it will, at its option, either repair the defect or replace the defective Product or part thereof with a new or remanufactured equivalent at no charge to the purchaser for parts or labor for the period(s) set forth below.

This warranty does not apply to any appearance items of the Product nor to the additional excluded item(s) set forth below nor to any Product the exterior of which has been damaged or defaced, which has been subjected to improper voltage or other misuse, abnormal service or handling, or which has been altered or modifi ed in design or construction.

In order to enforce the rights under this limited warranty, the purchaser should follow the steps set forth below and provide proof of purchase to the servicer.

The limited warranty described herein is in addition to whatever implied warranties may be granted to purchasers by law. ALL IMPLIED WARRANTIES INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR USE ARE LIMITED TO THE PERIOD(S) FROM THE DATE OF PURCHASE SET FORTH BELOW. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

Neither the sales personnel of the seller nor any other person is authorized to make any warranties other than those described herein, or to extend the duration of any warranties beyond the time period described herein on behalf of Sharp.

The warranties described herein shall be the sole and exclusive warranties granted by Sharp and shall be the sole and exclusive remedy available to the purchaser. Correction of defects, in the manner and for the period of time described herein, shall constitute complete fulfi llment of all liabilities and responsibilities of Sharp to the purchaser with respect to the Product, and shall constitute full satisfaction of all claims, whether based on contract, negligence, strict liability or otherwise. In no event shall Sharp be liable, or in any way responsible, for any damages or defects in the Product which were caused by repairs or attempted repairs performed by anyone other than an authorized servicer. Nor shall Sharp be liable or in any way responsible for any incidental or consequential economic or property damage. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion may not apply to you.

THIS WARRANTY GIVES YOU SPECIFlC LEGAL RIGHTS. YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.

Your Product Model Number & Description:

Warranty Period for this Product:

Additional Item(s) Excluded From Warranty Coverage:

Where to Obtain Service:

What to Do to Obtain Service:

TO OBTAIN SUPPLY, ACCESSORY OR PRODUCT INFORMATION, CALL 1-800-BE-SHARP, OR VISIT OUR WEBSITE AT www.sharpusa.com

IG-BC2U Air Purifi er. Be sure to have this information available when you need service for your Product.

One (1) year parts and labor from date of purchase.

Appearance items of the Product, fi lters, accessories, or any printed materials. Product which has been used for rental and/or commercial purposes.

From a Sharp Authorized Servicer located in the United States. To fi nd the location of the nearest Sharp Authorized Servicer, call Sharp Toll Free at 1-800-BE-SHARP.

Ship prepaid or carry in your Product to a Sharp Authorized Servicer. Be sure to have Proof of Purchase available. If you ship the Product, be sure it is insured and packaged securely.

ENGLISH

SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07495-1163

E-3

FOR CUSTOMER ASSISTANCE

To aid in answering questions if you call for service or for reporting loss or theft, please use the space below to record the model and serial number located on the back side of the unit.

MODEL NUMBER

SERIAL NUMBER

DATE OF PURCHASE

Dealer Name

Address

City

Province

Postal Code

Telephone

TO PHONE: Dial 1-905-568-7140 for:

SERVICE (for your nearest Sharp Authorized Servicer) PARTS (for your Authorized Parts Distributor) ACCESSORIES ADDITIONAL CUSTOMER INFORMATION

TO WRITE: For service problems, warranty information, missing items and

other assistance:

Sharp Electronics of Canada Ltd. Customer Care 335 Britannia Road East Mississauga, Ontario L4Z 1W9

(Canada)

TO ACCESS OUR WEB SITE: www.sharp.ca

Please provide the following information when you write or call: model number, serial number, date of purchase, your complete mailing address (including Postal Code), your daytime telephone number (including area code) and description of the problem.

E-4

VALID IN CANADA ONLY

LIMITED WARRANTY

Consumer Electronics Products

Sharp Electronics of Canada Ltd. (hereinaftercalled “Sharp”)gives thefollowing express warranty to the first consumer purchaser for this Sharp brand product, when shipped in its original container and sold or distributed in Canada by Sharp or by an Authorized Sharp Dealer:

Sharp warrants that this product is free, under normal use and maintenance, from any defects in material and workmanship. If any such defects should be found in this product within the applicable warranty period, Sharp sha ll, at its option, repair or replace the product as specified herein.

This warranty shall not apply to: (a) Any defects caused or repairs required as a result of abusive operation, neg ligence, accident, improper installation orina ppropriate

use as outlined in the owner’s manual.

(b) Any Sharp product tampered with, modified, adjustedor repairedby anyparty other thanSharp, Sharp’sAuthorized Service Centres

or Sharp’s Authorized Servicing Dealers.

(c) Damage caused or repairsrequi red as a result of the use with items not specified or approved bySharp, including but not limited to

head cleaning tapes and chemical cleaning agents.

(d) Any replacement of accessories, glassware, consumable or peripheral items required through normal use of the product includingbut

not limited to earphones, remote controls, AC adapters, batteries, temperature probe, stylus, trays, filters, belts, ribbons, cables and

paper. (e) Any cosmetic damage to the surface or exterior that has been defaced or caused by normal wear and tear. (f) Any damage caused by external or environmental conditions, including but not lim ited to transmission line/power line voltage or liquid

spillage. (g) Any product received without appropriate model, serial number and CSA/cUL markings. (h) Any products used for rental or commercial purposes. (i) Any installation, setup and/or programming charges.

Should this Sharp product fail to operate duringthe warrantyperiod, warranty service maybe obtained upon deliveryof the Sharpproduct together with proof of purchase and a copy of this LIMITED WARRANTY statement to an Authorized Sharp Service Centre or an Authorized Sharp Servicing Dealer. In home warranty service may be provided at Sharp’s discretion on any Sharp television with the screen size of 27” or larger and on any Sharp Over-the-Range Microwave Oven.

This warranty constitutes the entire express warranty granted by Sharp and no other dealer, service centre or their agent or em ployee is authorized to extend, enlarge or transfer this warranty on behalf of Sharp. To the extent the law permits, Sharp disclaims any and all liability for direct or indirect damages or losses or for any incidental, special or consequential damages or loss of profits resulting from a defect in material or workmanship relating to the product, includingdamages for the loss of time or use of this Sharp product or the loss o information. The purchaser will be responsible for any removal, reinstallation, transportation and insurance costs incurred. Correction o f defects, in the manner and period of time described herein, constitute complete fulfillmentof allobligations and responsibil ities of Sharp to the purchaser with respect to the product and shall constitute full satisfaction of all claims, whether based on contract, negligence, strict liability or otherwise.

WARRANTY PERIODS: Parts & Labour (exceptions noted)

Congratulations on your purchase!

Audio Product 1 year

redrocmaC 1 year DVD Product 1 year Projector 1 year (lamp 90 days) LCD TV 1 year Microwave Oven 1 year (magnetron component-4 additional years) Air Purifier 1 year Portable Air Conditioner 1 year Plasmacluster Ion Generator 1 year

To obtain the name and address of the nearest Authorized SharpService Centre or Dealer, please contact: SHARP ELECTRONICS OF CANADA LTD. 335 Britannia Road East Mississauga, Ontario L4Z 1W9

For more information on this Warranty, Sharp Extended Warranty

Offers, Sharp Canada Products, Accessory Sales, Dealer or Service

Locations, please call (905) 568-7140

Visit our Web site: www.sharp.ca

SERVICE

ENGLISH

E-5

IMPORTANT SAFETY INSTRUCTIONS

Please read instructions carefully before using this unit as below. When using electrical appliances, basic safety precautions should be

followed, including the following:

WARNING - To reduce the risk of electric shock ﬁ re, or injury :

• Do not operate switches while driving. (Doing so could lead to accidents.)

• Do not install the unit in places where it could hamper visibility to the front or driving operations, or in places where it could be dangerous to passengers. (Doing so could lead to accidents or injury.)

• Do not put in places exposed to direct sunlight. (Do so could cause warping or malfunction.)

• This unit is designed exclusively for use in vehicles with 12V batteries. Do not use it in other vehicles. Do not use the unit in large trucks, buses or other vehicles with 24V batteries. (Doing so could lead to ﬁ re or electric shock.)

• Do not damage or modify the cord. Also, do not use the cord if it is damaged. (The damaged section could cause short-circuiting and the cord could melt, leading to ﬁ re.)

If the cord is damaged, contact your store of purchase.

• Do not pull on the cord when unplugging the cigar plug or the unit connection plug. (Doing so could damage the cord, leading to ﬁ re or electric shock.)

• Do not plug in or unplug the cigar plug or the unit connection plug with wet hands. (Doing so could cause electric shock.)

• When transporting, be careful not to drop the unit or subject it to shocks.

(Doing so could cause injury or damage.) If the unit should drop or get damaged, contact your store of purchase. Continued usage as such could lead to ﬁ re or electric shock.

• Do not modify the unit. Also, no one other than an authorized repairman should take apart or repair the unit. (Doing so could lead to ﬁ re, electric shock or injury.)

Contact your store of purchase for repairs.

• Do not spill beverages or drop cigarette ashes, metal objects, easily burnable objects, etc., into the unit through the air outlet or air intake.

Be particularly careful if there are small children in your family. If water or foreign

substances should get inside the unit, unplug the cigar plug from the cigar lighter socket.

(Continued usage as such could lead to ﬁ re or electric shock.) Contact your store of purchase.

• Do not wipe the unit with oils, alcohol, benzene or thinner, or spray hairspray or insecticides on the unit.

If such substances should get on the unit, wipe them off immediately. (Such substances could lead to cracking or electric shock or could catch ﬁ re.)

• Use the car adapter designed exclusively for this unit, and insert the cigar plug securely all the way in until it stops.

(If the car plug is not inserted securely until it stops, it could heat up, deforming the cigar

lighter socket, and this could lead to ﬁ re.)

• If the fuse should blow, be sure to replace it with a 5A glass tube fuse (commercially available). Never use a piece of wire, etc., in place of the fuse.

(Using anything other than the speciﬁ ed type of fuse could cause heating, leading to ﬁ re.)

• Be sure to unplug the cigar plug from the cigar lighter socket when cleaning. (Failure to do so could cause electric shock or injury.)

E-6

• Be sure to unplug the cigar plug from the cigar lighter socket when not using the unit for long periods of time. (Failure to do so could lead to electric shock or ﬁ re caused by short- circuiting.)

• If the cigar lighter socket is integrated into the ashtray, be sure that cigarettes are completely put out before using.

When leaving the vehicle, unplug the cigar plug and close the ashtray’s lid. (Failure to do so could lead to ﬁ re caused by the smoldering cigarettes.)

CAUTIONS CONCERNING OPERATION:

• Do not touch the metal parts of the car adapter’s cigar plug (or of the cigar lighter socket).

(The metal parts of the cigar plug could be hot directly after the car is stopped, and could

cause burns if touched.)

• Do not use the unit in commercially available cup holders, on shaky or non-level surfaces or in other unstable places. (The unit could fall, resulting in injury or damage.)

• Move the unit out of the car when using room fumigating type insecticides or deodorizers.

If not, the chemicals could get inside the unit and later be ejected from the air outlet,

possibly harming your health.

• If the unit risks falling out of the cup holder (when driving on rough roads, over bumps, etc.), either slow down or remove the unit from the cup holder beforehand.

(Failure to do so could cause injury or damage to the unit.)

• Do not use items of silicone-containing products* near the unit.

The ﬂ uororesin or silicone could get stuck inside the unit, preventing it from producing

Plasmacluster ions.

If this happens, remove the dust from the electrode section of the Plasmacluster Ion

Generating Unit. (See E-13)

* Hair care products (split end coatings, hair mousses, hair treatments, etc.), cosmetics,

antiperspirants, antistatic agents, waterprooﬁ ng sprays, polishes, glass cleaners, chemical- impregnated clothes, wax, etc.

NOTE - Radio or TV Interference:

If this Plasmacluster Ion Generator may cause interference to radio or television reception, try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the distance between the unit and radio/TV receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

This product fulﬁ ls the requirement of the International standard CISPR 11. In conformity with this standard, this product is classiﬁ ed as group 1 class B equipment. Group 1 means that the equipment in which there is intentionally generated or used conductively coupled RF energy that is necessary for the internal functioning of the equipment itself. Class B equipment means that the equipment suitable to be used in domestic establishments.

ENGLISH

E-7

PARTS NAME

MAIN UNIT • CONTROL PANEL/DISPLAY

Reset Button Filter Clean Light

(See E-12)

(Orange)

Unit Replacing Light

(Green, Orange, Red)

Mode Light

(See E-14)

(Blue)

Mode Button

BACK

Plasmacluster Ion Generating Unit

Power Input Terminal

Filter Cover

Do not remove the cushioning material from the back of the cover.

Air Intake (Filter)

(See E-11)

FILTER CLEAN

UNIT

RESET (Press 3sec.)

MODE

Unit Connection Plug

Cord

Cigar Plug

(With 5A glass tube fuse)

Connect to the cigar lighter socket in the vehicle.

E-8

Air Outlet

Main Unit

Car Adapter

INSTALLATION GUIDANCE

Connecting the car adapter and installing the unit

Remove the ﬁ lter cover.

Insert the car adapter's unit

connection plug securely into the unit power input terminal.

Route the cord in one of the ways

shown in the diagram, according to the place of installation, then attach the ﬁ lter cover.

• Be careful the cord does not get caught in the ﬁ lter cover.

Filter cover

Remove

Cord

Use one of these routes.

ENGLISH

Filter cover

Attach

Upper

Bottom

E-9

Insert the cigar plug into the

cigar lighter socket.

Cigar plug

• Be sure to remove any dirt from the cigar lighter socket. Failure to do so could cause faulty contact.

• When using, connect with the selector switch set to “N”, and if the plug is loose, connect with the switch set to “W”.

(The width between electrodes (the metal parts)

differs at the N and W positions.)

Set the unit in the cup holder

with its air outlets facing in the desired direction.

Cautions on wiring the car adapter

• Do not let the cord touch or get caught in the seat rails, shift lever or other

moving parts.

• Wire in such a way that the cord does not get in the way of the driver.

• Consider the movement of the seats (forward/backward, swiveling or

reclining) when wiring.

Cautions on installation

• Be sure to place on a stable location. (Do not put in a commercially

available cup holder or other unstable place.)

• Do not obstruct the air inlet or outlet.

• Keep the unit and the vehicle’s electronic key away from each other. The

unit’s radio waves could cause interference, causing warnings to sound or warning indicators to light.

• Keep the unit away from the vehicle’s in-glass antenna. Failure to do so

could cause noise in the radio.

• If there should be noise in a TV or radio located in the same car, or if an

atomic clock in the car should not display the time properly, move the unit away from the TV, radio, atomic clock, etc.

•

If the unit is installed directly in front of the car climate control’s outlets, the unit could get hot when the climate control is operating in the heating mode.

• The unit could get scratched by the vibrations of the vehicle, etc.

Air outlet

E-10

Ciger lighter socket

OPERATION

When a car's climate control is used, the wind from the climate control spreads the high density Plasmacluster ions throughout the cabin effectively.

To select the preferred mode

LOW

Release high-density

MODE

Press

HIGH

MODE

Plasmacluster ions quietly.

Release high-density Plasmacluster ions at high fan speed.

ENGLISH

'OFF'

MODE

If the vehicle's engine is turned off and the vehicle is stopped while the unit is operating, the unit resumes operating in the same mode when the vehicle's engine is started back up.

• If the unit operates even when the vehicle’s ignition key is removed or

the engine switch is set to OFF, unplug the cigar plug to prevent the battery from going dead.

Power 'OFF'.

E-11

CLEANING AND MAINTENANCE

FILTER

The ﬁ lter must be cleaned regularly in order to maintain the ion density. Filter soiling depends on the usage environment, so clean the ﬁ lter about once a week or whenever the ﬁ lter is clogged, even if the Filter Clean Light has not turned on.

Gently remove dust from the filter of

back side by using a vacuum cleaner.

Filter

•

Do not press the vacuum cleaner strongly against the ﬁ lter, or the ﬁ lter could be damaged.

• If using synthetic kitchen detergent, rinse well to remove all traces of the detergent. Also, be sure to dry the ﬁ lter in the shade.

Once cleaning is completed, connect the car adapter, then

press and hold in the Reset Button for at least 3 seconds to turn off the ﬁ lter clean light.

Even if the Filter Clean Light is off, press and hold in the Reset Button for at least 3 seconds after cleaning.

MAIN UNIT

Wipe with a dry soft cloth.

<For Stubborn Dirt> Use water and a mild detergent. And then, wipe

Every week or more often if necessary

• Remove and rinse in water. (Use a soft sponge if the dirt does not come off easily.)

Be careful the cushioning material does not come

off.

MODE

Rinse

RESET (Press 3sec.)

Wipe with a dry cloth.

(Dry in the shade.)

Filter Clean Light

Filter Clean Light will be lit after approx. 3 month (approx. 720 hours), when operated 8 hours a day.

Reset Button

Filter Clean Light

When the Reset Button is pressed and held in for at least 3 seconds, the light ﬂ ashes twice then turns off.

FILTER CLEAN

UNIT

Reattach

RESET (Press 3sec.)

MODE

Every month or more often if necessary

with a wet cloth. Make sure to dry out the main unit.

E-12

Plasmacluster Ion Generating Unit (electrode section)

Every 6 months or more often if necessary

Remove the filter cover and unit connection plug.

Remove the fixing screw with coin etc. and pull out the unit.

ENGLISH

Remove the dust from the electrode section and

around the electrode of the unit with a cotton swab.

Use caution when cleaning

electrodes as their positions are fixed and any bending or changing of shape may cause irreparable damage to Plasmacluster Ion Generating

Unit.

Re-install the unit and fix with the screw.

Connect unit connection plug and set the ﬁlter cover.

Do not touch the Terminal connections

electrode section

Press the Mode Button and check the Unit

Replacing Light is lighting (green).

E-13

[Before maintenance]

electrode section

around the

electrode

[After maintenance]

PLASMACLUSTER ION GENERATING UNIT REPLACEMEN

In order to release Plasmacluster Ion stably, periodical replacement of Plasmacluster Ion Generating Unit is necessary. The Unit Replacing Light will be ON as a reminder for replacement.

Elapsed Time

Beginning to use

Approx. 16,000 hours (Approx. 5 year and 5 months when operated 8 hours a day)

Approx. 17,500 hours (approx. 6 years when operated 8 hours a day)

Approx. 19,000 hours (approx. 6 years and 6 months when operated 8 hours a day)

* When turned back on after the unit is replaced, the

green.

Unit Replacing Light is lighting (green)

Unit Replacing Light is lighting (orange)

Unit Replacing Light is ﬂ ashing (red)

Unit Replacing Light is ﬂ ashing faster (red)

Display

FILTER CLEAN

UNIT

FILTER CLEAN

UNIT

FILTER CLEAN

UNIT

FILTER CLEAN

UNIT

RESET (Press 3sec.)

Message

Suggest replacing

Replace the Plasmacluster Ion Generating Unit

Stop working

Unit Replacing Light

Replacement of Plasmacluster Ion Generating Unit

Plasmacluster Ion Generating Unit

Model Number

IZ-CBC2U

Please dispose the used Plasmacluster Ion Generating Unit according to any local laws and regulations.

-materials-

• Case : Polystyrene

•

Unit : Polystyrene Terephthalate, Electric parts

E-14

lights

REPLACING THE FUSE

HOW TO REPLACE

Turn the tip of the cigar plug and remove it.

5A glass tube fuse

ENGLISH

Insert the new fuse, then

reassemble as before.

• Be sure to replace with a 5A glass tube fuse (commercially available).

New fuse

SPECIFICATIONS

Model Rated voltage Applicable interior volume

Operation mode Ion density Power consumption Outer dimensions

Weight

Space corresponding to a cabin measuring 1.5 (width) x 2.4 (depth) x 1.0 (height) meters

*2 Approximate number of ions as measured from a point near the center of a

space of the applicable volume (0.5 meters from the ﬂ oor) when operated in the respective operating modes.

* Some speciﬁ cations may be changed for improvement purposes.

ACCESSORIES

Cylindrical, 80 mm upper section diameter / 65 mm lower section diameter x 150 mm height (Not including car adapter)

Car Adapter / Operation manual / User Card

HIGH

Approx. 25,000 ions/cm

2.3W

IG-BC2U

DC12V

3.6

Approx.

Approx. 340g (Not including car adapter)

E-15

LOW

Approx. 7,000 ions/cm

1.3W

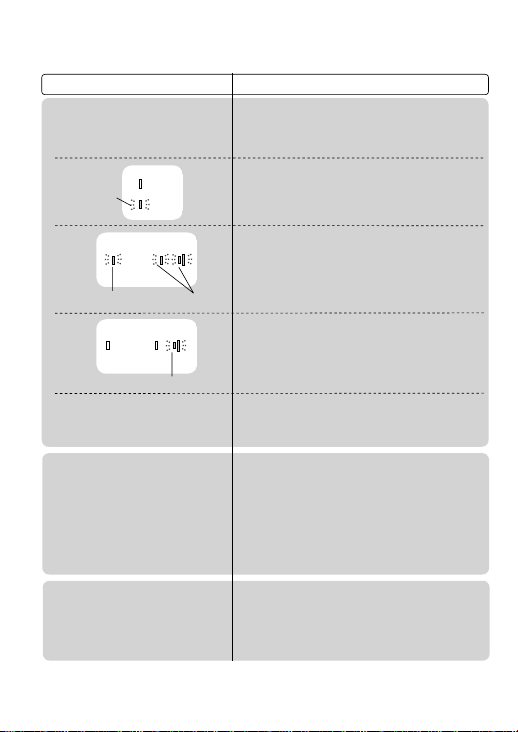

TROUBLESHOOTING

UNIT

FILTER CLEAN

UNIT

Problem

The Plasmacluster Ion Generator does not work.

Flashing faster (red)

Flashing (red)

Other indication Failure

A discontinuous noise is heard.

A clicking or ticking sound comes from the unit.

The air ﬂ ow decreases.

The discharged air has odor.

Flashing (blue)

Is the Car Adapter connected properly?

•

Please be sure it is deﬁ nitely connected.

Does not a fuse blow?

•

Replace with a new fuse. (See E-15)

It is over the exchange period of Ion Generating Unit Replace with new Plasmacluster Ion Generating Unit

Plasmacluster Ions are not released. Press the Mode Button and restart. Clean the electrode section of the unit. (See E-13)

Is the Plasmacluster Ion Generating Unit installed correctly? (See E-13,14) Remove the unit, fully inserted again and press the Mode button.

Unplug and contact the store you purchased or Sharp Service Center.

• Clicking or ticking sounds may be audible when the unit is generating ions.

• Dust may block the ﬁ lter, clean the ﬁ lter. (See E-12)

• Wind quantity sometimes becomes strong during operation with LOW mode, to conﬁ rm the condition of ion be not abnormal.

• Filter is getting dirty.

Clean the ﬁ lter. (See E-12)

• The Plasmacluster Ion Generator releases a small trace of ozone which may produce odor. This is not detrimental to health.

. (See E-14)

WHAT TO DO

Plasmacluster

E-16

FRANÇAIS

TABLE DES MATIÈRES

POUR VOUS PROTÉGER IMPORTANTES MESURES DE SÉCURITÉ

• ATTENTION

• PRÉCAUTIONS CONCERNANT L’UTILISATION

......................................................................

DÉSIGNATION DES PIÈCES

•

UNITÉ PRINCIPALE • PANNEAU DE COMMANDE / AFFICHAGE

• ARRIÈRE

.......................................................................................

PROCÉDURES D’INSTALLATION FONCTIONNEMENT NETTOYAGE ET ENTRETIEN

.........................................................................................

• FILTRE

• UNITÉ PRINCIPALE

REMPLACEMENT DE L’UNITÉ GÉNÉRATRICE D’IONS PLASMACLUSTER REMPLACEMENT DU FUSIBLE CARACTÉRISTIQUES TECHNIQUES RÉSOLUTION DES PROBLÈMES

• Tandis que l’IG-BC2U est capable d’inactiver et d’éliminer les virus

suspendus et les autres contaminants, il ne peut pas créer un environnement complètement stérile. SHARP ne garantit en aucun cas son aptitude à prévenir les infections microbiennes.

• Afin de permettre une émission stable d’ions Plasmacluster de haute densité, l’unité génératrice d’ions Plasmacluster, montée dans l’IG-BC2U,

devra être remplacée régulièrement*.

* Le remplacement est nécessaire environ tous les 6 ans (17 500 heures) si elle est

utilisée 8 heures par jour. L’IG-BC2U s’arrêtera de fonctionner après environ 6 ans et 6

mois (19 000 heures) si l’unité génératrice d’ions Plasmacluster n’est pas remplacée.

Déclaration de conformité du générateur d’ions Plasmacluster IG-BC2U

Cet appareil est conforme au paragraphe 18 des normes FCC.

Partie responsable :

SHARP ELECTRONICS CORPORATION

Sharp Plaza,

Mahwah, New Jersey 07495-1163

Nous vous remercions d’avoir acheté ce générateur d’ions Plasmacluster SHARP. Veuillez lire ce mode d’emploi attentivement avant d’utiliser le générateur d’ions Plasmacluster. Apres avoir lu le mode d’emploi, rangez-le dans un endroit accessible pour pouvoir vous y référer ultérieurement.

..............................................

...................

......................

.........................................

..............

.................................................................

....................................................................

.......................................

.............................................

........................................

..............................

.....................................

Déclaration de conformité du générateur d’ions Plasmacluster IG-BC2U

Cet appapreil ISM est conforme à la norme NMB-001 du Canada.

Partie responsable :

SHARP ELECTRONICS OF CANADA LTD. 335 Britannia Road East Mississauga, Ontario L4Z 1W9 Canada

TEL: (905) 568-7140

F-1

F-10 F-10 F-10

...

F-12 F-13 F-13 F-14

F-2 F-4 F-4 F-5 F-6 F-6 F-6 F-7 F-9

FRANÇAIS

POUR VOUS PROTÉGER

Pour nous aider à répondre à vos questions au cas où vous appelleriez pour nous demander d’intervenir ou pour déclarer le vol ou la perte de votre machine, veuillez écrire les numéros de modèle et de série de la machine dans les espaces indiqués en bas de cette page. Vous trouverez ces numéros sur le dos de I’unité.

NUMÉRO DE MODÈLE

NUMÉRO DE SÉRIE

DATE DE I’ACHAT

Nom du Détaillant

Adresse

Ville

Province

Code Postal

Téléphone

POUR TÉLÉPHONER : Composez le 1-905-568-7140 pour :

SERVICE (Pour obtenir les coordonnées du Centre de service agréé Sharp le plus près) PIÈCES (Pour le nom d’un Revendeur de pièces agréé) ACCESSOIRES AUTRES INFORMATIONS

POUR NOUS ÉCRIRE : Pour de I’aide côté service, des informations sur la garantie, des pièces manquantes ou autre :

Sharp Électronique du Canada Ltée. Service aux Client(e)s 335 Britannia Road East Mississauga, Ontario L4Z 1W9

F-2

POUR CANADA SEULEMENT

GARANTIE LIMITÉE

Produits électronique grand public

Bravo! Vous venez de faire un excellent achat!

Sharp Électronique du Canada Ltée (ci-après nommée “Sharp") donne la garantie expresse suivante à l'acheteur initial du produit cidessous mentionné de Sharp, si celui-ci est emballé dans son contenant original et s'il est vendu et distribué au Canada par Sharp oupar un Détaillant autorisé Sharp. Sharp garantit que ledit produit est, s'il estutilisé et entretenu normalement, exempt de défaut de fabrication. Si un défaut de fabrication est décelé durant la période de garantie stipulée, Sharp s'engage à réparer ou remplacer, selon son choix, le produit spécifié ci-dessous.

La garantie offerte par Sharp ne s'applique pas: (a) Aux appareils qui ont été l'objetd'un emploiabusif, denégligence, d'unaccident, d'une installation inadéquate ou d'une utilisation non

appropriée, tel qu'il est mentionné dans le manuel du propriétaire;

(b) Aux produits Sharp altérés, modifiés, réglésou réparésailleurs qu'auxbureaux deSharp, à un centre agréé de service Sharp ou à un

Détaillant autorisé au service Sharp;

(c) Au dommage causé ou réparation requiseà la suitede l’utilis ation avec des articles non désignés ou approuvés par Sharp, ycompris,

mais non limité aux rubans pour nettoyage de tête et les nettoyants chimiques;

(d) Au remplacement des accessoires, des pièces en verre, des articles consommables ou périphériques, devenu nécessaire à la suite

d'une utilisation normale du produit, y compris, mais sans en être limité, aux écouteurs, lles télécommandes,les adaptateurs c.a., les

piles, la sonde de température, les pointes de lecture, les plateaux, les filtres, les courroies, rubans, papier ou autre; (e) Aux défauts cosmétiques à la surface ou à l'extérieur de l'appareil, et qui sont causés par une usure normale; (f) Aux dommages causés par des conditions extérieures et relatives à l'environnement, y compris mais non limité à du liquide répandu,

une tension de la ligne électrique ou de transmission trop élevée ou autre; (g) Aux produits dont le numéro de série et de modèle ou le marquage CSA/cUL, ou les deux, ont été enlevés ou effacés; (h) Aux produits de consommation ou utilisés à des fins de location. (i) Aux coûts d’installation, configuration et/ou programmation.

Si un défaut de fabrication est décelé dans ce produit Sharp au cours de la période de lagarantie. La réparationsous garantie est offerte à la condition que le produitSharp soit livré accompagné de la preuve d'achat et une copie de cette GARANTIE LIMIT de service Sharp ou à un Détaillant autorisé au service Sharp. La garantie de service à domicile peut être offerte, à ladiscré tion de Sharp, sur tous les téléviseurs Sharp dont l’écran est de 27 pouces ou plus et sur les fours micro-onde Sharp au-dessus de la cuisinière.

La garantie ci-dessus constitue la seule garantie expresse accordée par Sharp. Aucun autre détaillant, aucun centre de service, leurs représentants ou employés, ne sont autorisés à prolonger la durée de la garantie, à fournir des garanties autres ou à transférer cette garantie au nom de Sharp. Dans la mesure où la loi en vigueur le permet, Sharp décline toute responsabilité pour les pertes ou les dommages directs ou indirects,pour les pertes ou les dommages impr évus et pour les pertes de profits indirectes résultant d'un défaut de fabrication du produit, y compris les dommages reliés à la perte de temps ou d'utilisation dece produit Sharp. L'acheteur doit assumer les coûts de démontage, de réinstallation, de transport etd'assuranc e de l'appareil. La réparation des défectuosités, selon la man ière et durant la période de temps ci-haut décrites, constitue l'exécution complète de toutes les obligations et les responsabilités de Sharp vis-à-vis de l'acheteur en ce qui a trait au produit et constituera un acquittement complet pour toute réclamation, qu'elle soit basée sur le contrat, la négligence, la responsabilité stricte ou autre.

PÉRIODES DE GARANTIE: Pièces et travail (exceptions notées) Produits audio 1 an

Caméscope 1 an Produits DVD 1 an Projecteurs 1 an (ampoule 90 jours) TV à affichage à cristaux liquides 1 an Four au micro-ondes 1 an (magnétron 4 ans supplémentaires-piéces seulement) Magnétoscopes 1 an Purificateur d’air 1 an Climatiseur portatif 1 an

Générateur à Ion Plasmacluster 1 an

Pour obtenir le nom et l’adresse du Centre de service ou du Détaillant autorisé au service Sharp le plus près, veuillez écrire ou téléphoner à:

SHARP ÉLECTRONIQUE DU CANADA LTÉE., 335 Britannia Road East, Mississauga, Ontario, L4Z 1W9

Pour plus de renseignements sur cette garantie, sur des offres de

garantie prolongée de Sharp, sur des produits de Sharp Canada,

sur la vente d’accessoires, sur l’emplacement de détaillants ou de

centres de service chez le détaillant, veuillez composer le

(905)-568-7140.

Visitez notre site web : www.sharp.ca

LE SERVICE

ÉE à un centre agréé

FRANÇAIS

F-3

IMPORTANTES MESURES DE SÉCURITÉ

Veuillez lire attentivement les instructions avant d’utiliser cette unité comme indiqué ci-dessous. Lors de l’utilisation d’appareils électriques, il est conseillé de suivre les précautions

élémentaires de sécurité suivantes :

ATTENTION - Pour réduire le risque de choc électrique, d’incendie ou de blessure :

•

Ne faites pas fonctionner les interrupteurs en conduisant. (Cela pourrait provoquer des accidents.)

• N’installez pas l’unité dans des endroits où elle pourrait entraver la visibilité à l’avant ou la conduite, ou à des emplacements où elle pourrait être dangereuse pour les passagers. (Cela pourrait provoquer des accidents ou des blessures.)

• N’installez pas l’unité à des emplacements exposés à la lumière directe du soleil. (Cela pourrait provoquer des déformations ou un dysfonctionnement.)

•

Cette unité est exclusivement conçue pour une utilisation dans des véhicules à batteries 12V. Ne l’utilisez pas dans d’autres véhicules. N’utilisez pas l’unité dans des camions, des bus ou d’autres véhicules à batteries 24V. (Cela pourrait provoquer un incendie ou un choc électrique.)

• N’endommagez pas ou ne modiﬁ ez pas le cordon. N’utilisez pas non plus le cordon s’il est endommagé. (La partie endommagée pourrait causer un court-circuit et le cordon pourrait fondre et provoquer un incendie.) Si le cordon est endommagé, contactez le magasin où vous avez acheté l’unité.

• Ne tirez pas sur le cordon lorsque vous débranchez la ﬁ che de l’allume-cigare ou la prise de connexion de l’unité. (Cela pourrait endommager le cordon et provoquer un incendie ou un choc électrique.)

• Ne branchez et ne débranchez pas la ﬁ che de l’allume-cigare ni la prise de connexion de l’unité avec des mains mouillées. (Cela pourrait provoquer un choc électrique.)

•

Lorsque vous transportez l’appareil, veillez à ne pas le faire tomber et ne le soumettez pas à des chocs violents. (Cela pourrait provoquer des blessures ou des dommages matériels.) Si l’unité est tombée ou se trouve endommagée, contactez le magasin où vous l’avez achetée. Une utilisation en continu sur une longue durée peut provoquer un incendie ou un choc électrique.

• Ne modiﬁ ez pas l’unité. Seul un réparateur conﬁ rmé est autorisé à démonter ou à réparer l’unité. (Cela pourrait provoquer un incendie, un choc électrique ou des blessures.) Prenez contact avec le magasin où vous avez effectué votre achat pour les réparations.

• Ne renversez pas de boisson ou ne faites pas tomber de cendres de cigarettes, d’objets métalliques, d’objets facilement inﬂ ammables etc., dans l’unité par l’entrée ou la sortie d’air. Soyez particulièrement prudent s’il y a de jeunes enfants dans votre famille. Si de l’eau ou des substances étrangères pénètrent dans l’unité, débranchez la ﬁ che de l’allume-cigare de la prise de l’allume-cigare. (Une utilisation en continu sur une longue durée peut provoquer un incendie ou un choc électrique.)

Prenez contact avec le magasin où vous avez effectué votre achat.

• Ne nettoyez pas l’unité avec des huiles, de l’alcool, du benzène ou un diluant et ne vaporisez pas de laque ni d’insecticides sur l’unité. Si de telles substances recouvraient l’unité, essuyez-les immédiatement. (De telles substances pourraient provoquer des ﬁ ssures ou un choc électrique ou l’unité pourrait prendre feu.)

• Utilisez l’adaptateur de voiture exclusivement conçu pour cette unité et insérez complètement à l’intérieur la ﬁ che de l’allume-cigare jusqu’à ce qu’elle bloque. (Si vous n’insérez pas correctement la ﬁ che de l’allume-cigare jusqu’à ce qu’elle bloque, elle peut chauffer et déformer la prise de l’allume-cigare. Cela peut provoquer un incendie.)

• Si un fusible saute, assurez-vous de le remplacer avec un fusible à tube de verre 5A (disponible dans le commerce). N’utilisez jamais un bout de fil etc., à la place d’un fusible. (Utiliser tout autre chose que le type de fusible spécifié peut causer une surchauffe et provoquer un incendie.)

F-4

• Assurez-vous de débrancher la ﬁ che de l’allume-cigare de la prise de l’allume-cigare lors du nettoyage. (Ne pas respecter cette consigne peut provoquer un choc électrique ou des blessures.)

• Assurez-vous de débrancher la ﬁ che de l’allume-cigare de la prise de l’allume-cigare si vous n’utilisez pas l’unité pendant de longues périodes. (Ne pas respecter cette consigne peut provoquer un choc électrique ou un incendie causé par un court-circuit.)

• Si la prise de l’allume-cigare est intégrée au cendrier, assurez-vous que les cigarettes soient complètement éteintes avant toute utilisation. Lorsque vous sortez du véhicule, débranchez la fiche de l’allume-cigare et fermez le couvercle du cendrier. (Ne pas respecter cette consigne peut provoquer un incendie causé par les cigarettes qui se consument.)

PRÉCAUTIONS CONCERNANT L’UTILISATION :

• Ne touchez pas les parties métalliques de la fiche de l’allume-cigare de l’adaptateur de voiture (ou de la prise de l’allume-cigare). (Les parties métalliques de la fiche de l’allume-cigare peuvent encore être chaudes dès que la voiture s’arrête et peuvent provoquer des brûlures si vous y touchez.)

• N’utilisez pas l’unité dans des porte-gobelets disponibles dans le commerce, sur des surfaces instables ou penchées ou dans tout autre endroit instable. (L’unité pourrait tomber et provoquer des blessures ou des dommages.)

• Déplacez l’unité hors de la pièce lorsque vous utilisez des aérosols insecticides d’intérieur ou des désodorisants. Les produits chimiques pourraient sinon pénétrer à l’intérieur de l’unité puis être ultérieurement rejetés par la sortie d’air et nuire à votre santé.

• Si l’unité risque de tomber du porte-gobelet (en conduisant sur des routes cahoteuses, des bosses etc.) ralentissez ou retirez auparavant l’unité du porte-gobelet. (Ne pas respecter cette consigne peut provoquer des blessures ou endommager l’unité.)

• N’utilisez pas d’éléments de produits contenant du silicone* près de l’unité. La ﬂ uorésine ou le silicone peuvent coller à l’intérieur de l’unité et l’empêcher de générer des ions Plasmacluster.

Si cela se produit, enlever la poussière de la section des électrodes de l’Unité

Génératrice d’Ions Plasmacluster.

* Les produits capillaires (protections pour les pointes fourchues, mousse, traitements

capillaires etc.) produits cosmétiques, déodorants, agents antistatiques, vaporisateurs résistants à l’eau, produits de polissage, produits à vitre, lingettes, cire etc.

(Voir F-11)

REMARQUE - Interférence radio ou TV :

Si ce générateur d’ions Plasmacluster cause des interférences avec la réception de la radio ou de la télévision, essayez de remédier à ces interférences à l’aide d’une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l’antenne de réception.

• Éloignez l’appareil du poste de radio/TV.

• Branchez l’appareil et le récepteur sur des circuits électriques différents.

• Consultez le revendeur ou un technicien radio/TV agréé pour obtenir de l’aide.

Ce produit remplit les exigences de la norme internationale CISPR 11. En conformité avec cette norme, ce produit est classé en tant qu’appareil de groupe 1 de classe B. Groupe 1 désigne le matériel contenant une énergie RF couplée générée intentionnellement ou utilisée de façon continue et nécessaire au fonctionnement interne du matériel en lui-même. Un appareil appartenant à la classe B convient à l’utilisation dans les établissements domestiques.

F-5

FRANÇAIS

DÉSIGNATION DES PIÈCES

UNITÉ PRINCIPALE • PANNEAU DE COMMANDE / AFFICHAGE

Touche de Réinitialisation Voyant de Nettoyage

(Orange)

du ﬁ ltre

(Voir F-10)

Voyant de Remplacement de l’unité

(Vert, Orange, Rouge)

(Voir F-12)

Voyant de Fonctionnement

(Bleu)

Touche de Fonctionnement

ARRIÈRE

Unité génératrice d’ions Plasmacluster

Borne d’entrée d’alimentation

Couvercle du ﬁ ltre

Ne retirez pas le matériau de rembourrage de l’arrière du couvercle.

Entrée d’air (Filtre)

FILTER CLEAN

UNIT

MODE

(Voir F-9)

RESET (Press 3sec.)

Adaptateur de voiture

Prise de connexion de l’unité

Cordon Fiche de l’allume-cigare

(Avec un fusible à tube de verre 5A)

Connectez à la prise de l’allumecigare dans le véhicule.

Sortie d’air

Unité principale

F-6

PROCÉDURES D'INSTALLATION

Connexion de l’adaptateur de voiture et installation de l’unité

Enlevez le couvercle du ﬁ ltre.

Insérez solidement la prise de

connexion de l’unité de l’adaptateur de voiture à l’intérieur de la borne d’entrée d’alimentation de l’unité.

Faites passer le cordon de l’une

des deux manières indiquées dans le schéma, en fonction de l’emplacement de l’installation, puis ﬁ xez le couvercle du ﬁ ltre.

• Veuillez à ce que le cordon ne se prenne pas dans le couvercle du ﬁ ltre.

Couvercle du ﬁ ltre

Enlever

Cordon

Utilisez l’un de ces deux tracés.

FRANÇAIS

Couvercle du ﬁ ltre

Fixer

Supérieur

Inférieur

F-7

Insérez la ﬁ che de l’allume-cigare

dans la prise de l’allume-cigare.

Fiche de l’allume-cigare

• Assurez-vous d’enlever toute la saleté de la prise de l’allume cigare. Ne pas respecter cette consigne peut provoquer un mauvais contact.

• Lors de l’utilisation, connectez-la avec l’interrupteur de sélection réglé sur « N » et si la fiche est desserrée, connectez-la avec l’interrupteur réglé sur « W ». (La largeur entre les électrodes (les parties métalliques) diffère aux positions N et W.)

Installez l’unité dans le porte-

gobelet avec les sorties d'air face à la direction souhaitée.

Avertissements relatifs à la connexion de l’adaptateur de voiture

• Ne laissez pas le cordon toucher ou se prendre dans les rails du siège, le levier de vitesses ou tout autre pièce mobile.

• Connectez-le de façon à ce que le cordon ne gêne pas le conducteur.

• Prenez en compte le mouvement des sièges (avant/arrière, tournant ou s’inclinant) lors de la connexion.

Avertissements relatifs à l’installation

• Assurez-vous d’installer l’unité sur un emplacement stable. (Ne la posez pas dans un porte-gobelet disponible dans le commerce ou dans tout autre endroit instable.)

• N’obstruez pas l’entrée ou la sortie d’air.

• Maintenez l’unité et la clé électronique éloignées l’une de l’autre. Les ondes radio de l’unité pourraient provoquer des interférences et déclencher les avertisseurs sonores ou l’éclairage des indicateurs d’avertissement.

• Maintenez l’unité éloignée de l’antenne de verre du véhicule. Ne pas respecter cette consigne peut générer du bruit dans la radio.

• Si du bruit est généré dans la TV ou la radio située dans la même pièce, ou si une horloge atomique dans la pièce n’affiche pas l’heure correctement, éloignez l’unité de la TV, radio, horloge atomique etc.

•

Si vous installez l’unité directement face aux sorties de la climatisation du véhicule, l’unité peut surchauffer si la climatisation fonctionne en mode chauffage.

• L’unité peut se rayer avec les vibrations du véhicule etc.

F-8

Sorties d'air

Prise de l’allume-cigare

FONCTIONNEMENT

Si vous utilisez la climatisation de la voiture, la ventilation de la climatisation répand les ions Plasmacluster de haute densité dans tout l’habitacle.

Pour sélectionner le mode préféré

BAS

Libère silencieusement les ions

MODE

Appuyez

HAUT

MODE

Plasmacluster de haute densité.

Libère les ions Plasmacluster de haute densité à une vitesse élevée du ventilateur.

FRANÇAIS

'ARRÊT'

MODE

Si vous éteignez le moteur du véhicule et que celui-ci s’arrête pendant que l’unité fonctionne, l’unité recommence à fonctionner dans le même mode lorsque le moteur du véhicule est redémarré.

• Si l’unité fonctionne même lorsque vous avez retiré la clé de contact du

véhicule ou que l’interrupteur du moteur est réglé sur OFF, débranchez la ﬁ che de l’allume-cigare pour éviter de vider la batterie.

Mise hors tension.

F-9

NETTOYAGE ET ENTRETIEN

FILTRE

Le ﬁ ltre doit être nettoyé régulièrement pour maintenir la densité ionique. L’encrassement du filtre dépend de l’environnement d’utilisation. Nettoyez le ﬁ ltre environ une fois par semaine ou lorsque le ﬁ ltre est bouché, même si le voyant de Nettoyage du ﬁ ltre ne s’est pas allumé.

Retirez délicatement la poussière de la

face arrière du filtre avec un aspirateur.

Au moins une fois par semaine si nécessaire

•

Retirez et rincez à l’eau. (Utilisez une éponge douce si la saleté ne s’enlève pas facilement.) Veuillez à ne pas enlever le matériau de rembourrage.

Essuyez avec un chiffon sec.

Rincez

Réinstallez

Filtre

•

N’appuyez pas l’aspirateur trop fort contre le ﬁ ltre. Cela pourrait endommager le ﬁ ltre.

•

Si vous utilisez un détergent synthétique pour la cuisine, rincez abondamment pour enlever toutes les traces de détergent. Assurez-vous de bien sécher le ﬁ ltre à l’ombre.

Lorsque le nettoyage est terminé, connectez l’adaptateur de voiture

puis appuyez et maintenez la touche Réinitialisation enfoncée pendant au moins 3 secondes pour éteindre le voyant de nettoyage du ﬁ ltre.

Même si le voyant de Nettoyage du filtre ne s’allume pas, appuyez et maintenez la touche Réinitialisation enfoncée pendant au moins 3 secondes après le nettoyage.

MODE

UNITÉ PRINCIPALE

Essuyez avec un chiffon doux et sec. <Pour les taches rebelles> Utilisez de l’eau et un détergent doux. Essuyez

ensuite avec un chiffon humide. Assurez-vous de bien sécher l’unité principale.

(Laissez sécher à l’ombre.)

Voyant de Nettoyage du ﬁ ltre

Voyant de Nettoyage du filtre Le voyant indicateur de Nettoyage du filtre s’allume au bout de 3 mois environ(environ 720 heures) si l'appareil fonctionne 8 heures par jour.

RESET (Press 3sec.)

Touche de Réinitialisation

Voyant de Nettoyage du ﬁ ltre

Lorsque vous appuyez sur la touche Réinitialiser et la maintenez enfoncée pendant au moins 3 secondes, le voyant clignote deux fois puis s’éteint.

FILTER CLEAN

UNIT

MODE

RESET (Press 3sec.)

Au moins une fois par mois si nécessaire

F-10

Unité génératrice d’ions Plasmacluster (section des électrodes)

Au moins une fois tous les 6 mois si nécessaire

Enlevez le couvercle du filtre et prise de connexion de l’unité.

Enlevez la vis de la fixation avec etc de la pièce. et sort de l’unité.

Enlever la poussière de la section des électrodes et

autour de l’électrode de l’appareil avec un coton-tige.

Faites preuve de prudence lors du

nettoyage des électrodes: assurez que leurs positions sont ﬁ xes, car toute déformation ou changement de forme peut causer des

dommages irréparables à Unité

génératrice d’ions Plasmacluster.

Réinstallez l’unité et la ﬁ xez avec la vis.

Branchez la prise de connexion de l’unité et mettez le couvercle du ﬁ ltre.

<Après avoir remplacé l’unité>

section des électrodes

Ne pas toucher la borne de connexion.

Appuyez sur la touche de Fonctionnement et

vériﬁ ez que le Voyant de Remplacement de l’unité est allumé (vert).

F-11

[Avant l’entretien]

section des

électrodes

autour de

’

électrode

[Après l’entretien]

FRANÇAIS

REMPLACEMENT DE L’UNITÉ GÉNÉRATRICE D’IONS PLASMACLUSTER

Afin de garantir la libération stable des ions Plasmacluster, il est nécessaire de remplacer l’unité génératrice d’ions Plasmacluster régulièrement. Le voyant indicateur de Remplacement de l’unité s’allume pour signaler le remplacement.

Temps écoulé

Début d’utilisation

Env. 16 000 heures (environ 5 ans et 5 mois lorsqu'il fonctionne 8 heures par jour)

Env. 17 500 heures (environ 6 ans lorsqu'il fonctionne 8 heures par jour)

Env. 19 000 heures (environ 6 ans et 6 mois lorsqu'il fonctionne 8 heures par jour)

* Lorsque vous rallumez l’unité après l’avoir remplacée, le voyant

Remplacement de l’unité s’allume en vert.

Le voyant Remplacement de l’unité éclairage (vert)

Le voyant Remplacement de l’unité est allumé (orange)

Le voyant Remplacement de l’unité clignote (rouge)

Le voyant Remplacement de l’unité clignote plus vite (rouge)

Afﬁ chage

FILTER CLEAN

UNIT

FILTER CLEAN

UNIT

FILTER CLEAN

UNIT

FILTER CLEAN

UNIT

RESET (Press 3sec.)

Remplacement de l’unité génératrice d’ions Plasmacluster

Unité génératrice d’ions Plasmacluster

Numéro de modèle

IZ-CBC2U

Veuillez jeter l’unité génératrice d’ions Plasmacluster usagée selon les lois et les régulations locales.

-materiaux-

• Boîtier : Polystyrène

•

Unité : Polystyrène Téréphtalate, pièces électriques

Message

Suggestion de remplacement

Remplacez l’unité génératrice d’ions Plasmacluster

Arrêt de fonctionnement

F-12

REMPLACEMENT DU FUSIBLE

COMMENT LE REMPLACER

Tournez la pointe de la ﬁ che de l’allume-cigare et retirez-la.

Fusible à tube de verre 5A

Insérez le nouveau fusible

puis réassemblez comme

Nouveau

fusible

précédemment.

• Assurez-vous de le remplacer avec un fusible à tube de verre 5A (disponible dans le commerce).

CARACTÉRISTIQUES TECHNIQUES

Modèle Tension nominale Volume applicable

Mode de fonctionnement Densité ionique Consommation électrique Dimensions

Poids

Espace correspondant à un habitacle mesurant 1,50 m (longueur) x 2,40 m (profondeur) x 1,00 m (hauteur)

*2 Nombre approximatif d’ions mesuré à partir d’un point près du centre d’un espace

de volume applicable (0,50 m du sol) lorsque l’appareil est utilisé dans les modes de fonctionnement respectifs.

* Certaines spéciﬁ cations peuvent être modiﬁ ées dans un but d’amélioration.

ACCESSOIRES



Cylindrique, diamètre de la section supérieure 80 mm/diamètre de la section inférieure 65 mm x hauteur 150 mm (Adaptateur de voiture non inclus)

Adaptateur de voiture / Manuel d’utilisation / Carte d'utilisateur

HAUT

Environ 25,000 ions/cm

2,3W

Environ 340g (Adaptateur de voiture non inclus)

F-13

IG-BC2U

DC12V

Environ

3,6

Environ 7,000 ions/cm

BAS

1,3W

FRANÇAIS

RÉSOLUTION DES PROBLÈMES

UNIT

FILTER CLEAN

UNIT

Problème

Le générateur d’ions Plasmacluster ne fonctionne pas.

Clignotant rapidement (rouge)

Clignotant (rouge)

Autre indication

Un bruit discontinu est perceptible.

Le générateur d’ions Plasmacluster émet un déclic ou un tic-tac.

Le soufﬂ e d’air diminue.

L’air renvoyé dégage une odeur.

Clignotant (bleu)

QUE FAIRE

L’adaptateur de voiture est-il bien connecté ?

•

Veuillez le connecter correctement.

Un fusible a-t-il sauté ?

•

Remplacez avec un nouveau fusible. (Voir F-13)

La période d’échange de l’Unité Génératrice d’Ions Plasmacluster est terminée. Remplacez l’unité génératrice d’ions Plasmacluster. (Voir F-12)

Les ions Plasmacluster ne sont pas libérés. Appuyez sur la touche de Fonctionnement et redémarrez l’appareil. Nettoyez la section des électrodes de l’appareil. (Voir F-11)

L’Unité Génératrice d’Ions Plasmacluster est-elle correctement installée ? (Voir F-11,12) Enlevez l’unité, insérez-la entièrement encore et appuyez sur la touche de Fonctionnement.

Echec Débranchez l’appareil et contactez le magasin où vous l’avez acheté ou le service après vente Sharp.

• Des légers cliquetis peuvent se faire entendre lors de l’émission d’ions par l’appareil.

• Il se peut que de la poussière bloque le ﬁ ltre ; nettoyez le ﬁ ltre (Voir F-10)

• Il est possible que la quantité de vent émise en mode de fonctionnement FAIBLE soit parfois importante, pour garantir que les conditions du mode d’émission d’ions ne sont pas anormales.

• Le ﬁ ltre est encrassé. Nettoyez le ﬁ ltre.

(Voir F-10)

•

Le générateur d’ions Plasmacluster libère une petite quantité d’ozone qui peut produire une odeur. Cette émission n’est pas nuisible à la santé.

F-14

ESPAÑOL

CONTENIDO

...........

..........

..............

S-2 S-2 S-3 S-4

S-4 S-4 S-5 S-7 S-8 S-8 S-8

S-10

S-11 S-11

S-12

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• ADVERTENCIA

•

PRECAUCIONES RELACIONADAS CON EL FUNCIONAMIENTO

NOMBRE DE LAS PIEZAS

• UNIDAD PRINCIPAL

• PANEL DE CONTROL/PANTALLA DE VISUALIZACIÓN

• ATRÁS

GUÍA DE INSTALACIÓN FUNCIONAMIENTO LIMPIEZA Y MANTENIMIENTO

• FILTRO

• UNIDAD PRINCIPAL

CAMBIO DE LA UNIDAD GENERADORA DE IONES PLASMACLUSTER RECAMBIO DEL FUSIBLE ESPECIFICACIONES RESOLUCIÓN DE PROBLEMAS

•

Mientras que el IG-BC2U puede inactivar y eliminar los virus suspendidos y

otro tipo de contaminantes, no puede crear un ambiente totalmente estéril. SHARP no garantiza la habilidad para prevenir infección microbiana.

• Para contar con una emisión estable de iones Plasmacluster de alta

densidad, se tiene que cambiar periódicamente la unidad generadora de

iones montada en los modelos IG-BC2U*.

* El cambio de la unidad se tiene que realizar aproximadamente cada 6 años (17.500

horas) cuando se opera 8 horas al día. Los modelos IG-BC2U dejarán de funcionar

después de 6 años 6 meses aproximadamente (19.000 horas) si no se cambia la unidad generadora de iones Plasmacluster.

Declaración de conformidad del generador de iones Plasmacluster IG-BC2U

Este dispositivo cumple con la parte 18 de las

reglas de la FCC.

Organismo responsable:

SHARP ELECTRONICS CORPORATION

Sharp Plaza,

Mahwah, New Jersey 07495-1163

Gracias por haber adquirido este generador de iones Plasmacluster SHARP. Lea cuidadosamente este manual antes de usar el generador de iones Plasmacluster.

Después de leerlo, conserve el manual en un lugar conveniente para futuras

referencias.

................................................................

...........................................

...........................................................................................

.........................................................

..................................................................

............................................

......................................................................

...........................................

...................................................

.............................................................

.......................................

Declaración de conformidad del generador de iones Plasmacluster IG-BC2U

Este dispositivo ISM cumple con la norma canadiense ICES-001

Organismo responsable:

SHARP ELECTRONICS OF CANADA LTD. 335 Britannia Road East Mississauga, Ontario L4Z 1W9 Canada

TEL: (905) 568-7140

S-1

ESPAÑOL

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Antes de usar esta unidad lea detenidamente las siguientes instrucciones. Al utilizar aparatos eléctricos, se deben seguir las precauciones de

seguridad básicas, incluyendo las siguientes:

ADVERTENCIA – Para reducir el riesgo de descargas eléctricas, incendios o lesiones:

•

No manipule interruptores mientras conduce. (De lo contrario podrían producirse accidentes.)

• No instale la unidad en lugares en los que pueda imposibilitar la visibilidad frontal o dificultar las operaciones de conducción, o en lugares en los que pueda resultar peligroso para los pasajeros. (De lo contrario podrían producirse accidentes o lesiones.)

• No la coloque en lugares expuestos a la luz solar directa. (De lo contrario podrían producirse deformaciones o provocar un funcionamiento defectuoso.)

• Esta unidad ha sido diseñada exclusivamente para su uso en vehículos con baterías de 12 V. No la utilice en ningún otro tipo de vehículos. No utilice la unidad en camiones de grandes dimensiones, autobuses o en cualquier otro vehículo que posea baterías de 24 V. (De lo contrario podrían producirse incendios o descargas eléctricas.)

• No dañe ni modifique el cable. Igualmente, no utilice el cable si está dañado. (La parte dañada podría producir corto circuitos y el cable podría fundirse, provocando un incendio.) Si el cable está dañado, contacte con su almacén de adquisición.

•

No tire del cable al desenchufar la clavija del encendedor de cigarrillos o la clavija de conexión de la unidad. (De lo contrario podría dañar el cable, provocando incendios o descargas eléctricas.)

• No enchufe o desenchufe la clavija del encendedor de cigarrillos o la clavija de conexión de la unidad si sus manos están húmedas o mojadas. (De lo contrario podría sufrir descargas eléctricas.)

• Durante el transporte, tenga cuidado de no dejar caer la unidad ni someterla a golpes. (De lo contrario podrían producirse lesiones o daños.) Si la unidad se cae o sufre daños, contacte con su almacén de adquisición. Si continua utilizándola en tal estado podrían producirse incendios o descargas eléctricas.

• No modifique la unidad. Del mismo modo, únicamente el técnico de reparaciones autorizado podrá desmontar o reparar la unidad. (De lo contrario podrían producirse incendios, descargas eléctricas o lesiones.) En caso de reparaciones, póngase en contacto con su almacén de adquisición.

• No derrame líquidos ni ceniza de cigarrillos, objetos metálicos, objetos de fácil combustión, etc. sobre la unidad a través de las entradas y salidas de aire. Ponga especial atención si hay niños presentes. Si agua o substancias foráneas se introducen en el interior de la unidad, desenchufe la clavija del encendedor de cigarrillos de la toma del encendedor de cigarrillos. (Si continua utilizándola en tal estado podrían producirse incendios o descargas eléctricas.) Póngase en contacto con su almacén de adquisición.

•

No limpie la unidad con aceites, alcohol, benceno o disolventes, ni utilice aerosoles de pelo o insecticidas en la unidad. Si tales substancias entran en contacto con la unidad, límpielas inmediatamente. (Tales substancias podrían producir rupturas, descargas eléctricas o incendios.)

• Utilice únicamente el adaptador de coches diseñado para esta unidad, e introduzca la clavija del encendedor de cigarrillos hasta el fondo de forma segura. (Si el adaptador del coche no es introducido hasta el fondo de forma segura, podría sobrecalentarse y deformar la clavija del encendedor de cigarrillos, lo que podría producir incendios.)

• Si el fusible se funde, asegúrese de reemplazarlo con un fusible de tubo de vidrio 5A (comercialmente disponible). Nunca utilice un trozo de cable, etc., en lugar del fusible. (Si utiliza cualquier otro fusible al tipo de fusible especificado podría producirse un sobrecalentamiento, causando incendios.)

S-2

• Durante la limpieza, asegúrese de desenchufar la clavija del encendedor de cigarrillos de la toma del encendedor de cigarrillos. (De lo contrario podrían producirse descargas eléctricas o lesiones.)

•

Si no va a utilizar la unidad durante largos períodos de tiempo, asegúrese de desenchufar la clavija del encendedor de cigarrillos de la toma del encendedor de cigarrillos. (De lo contrario podrían producirse descargas eléctricas o incendios debido a un cortocircuito.)

•

Si la toma del encendedor de cigarrillos se encuentra dentro del cenicero, asegúrese de que los cigarrillos estén completamente apagados antes de utilizarla. Al salir del vehículo, desenchufe la clavija del encendedor de cigarrillos y cierre la tapa del cenicero. (De lo contrario podrían producirse incendios causados por los cigarrillos no extinguidos.)

PRECAUCIONES RELACIONADAS CON EL FUNCIONAMIENTO:

• No toque las partes metálicas de la clavija del encendedor de cigarrillos del adaptador del coche (ni de la toma del encendedor de cigarrillos). (Las partes metálicas de la clavija del encendedor de cigarrillos podrían estar calientes justo después de detener el coche, las cuales, si se tocan, podrían causar quemaduras.)

• No utilice la unidad en los soportes para bebidas comercialmente disponibles, ni en superficies inestables o desniveladas no en ningún otro lugar inestable. (La unidad podría caerse, provocando lesiones o daños.)

•

Si va a utilizar insecticidas de tipo fumigación o ambientadores, saque la unidad del coche. De lo contrario, los agentes químicos podrían introducirse en la unidad para ser posteriormente expulsados a través de la salida de aire, dañando, posiblemente, su salud.

•

Si la unidad corre el riesgo de caerse del soporte para bebidas (al conducir en carreteras en mal estado, sobre baches, etc.), reduzca la velocidad o extraiga de antemano la unidad del soporte de bebidas. (De lo contrario podrían producirse lesiones o daños a la unidad.)

• No utilice productos* que contengan silicona cerca de la unidad.

El ﬂ uororesin o la silicona podría estar atascada en el interior de la unidad, evitando que

se produzcan iones plasmacluster.

Si esto sucede, elimine el polvo de la sección del electrodo de la unidad generadora de

iones Plasmacluster. (Vea la página S-9)

* Productos para el cuidado del cabello (recubrimientos para puntas abiertas, espuma de

pelo, tratamientos capilares, etc.), cosméticos, anti-transpirantes, agentes antiestáticos, atomizadores a prueba de agua, pulidores, limpiadores de cristales, ropas impregnadas con agentes químicos, cera, etc.

NOTA – Interferencias de radio o televisión:

Si este generador de iones Plasmacluster causa interferencias en la recepción de radio o televisión, intente corregir dichas interferencias, aplicando una o más de las medidas siguientes:

• Reoriente o cambie la ubicación de la antena receptora.

• Aumente la distancia entre la unidad y el receptor de radio/TV.

• Conecte el equipo a una toma de corriente en un circuito diferente a aquél en el que está conectado el receptor de radio/televisión.

• Solicite ayuda al distribuidor o a un técnico de radio/televisión experimentado.

Este producto cumple los requisitos de la norma internacional CISPRR 11. En conformidad con esta norma, este producto pertenece a los equipos del grupo 1 clase B. Grupo 1 signiﬁ ca que en el equipo en el cual hay energía acoplada RF intencionalmente generado o usada conductivamente que es necesaria para el funcionamiento interno del mismo equipo. Equipo de clase B quiere decir que el equipo es apropiado para uso doméstico.

S-3

ESPAÑOL

NOMBRE DE LAS PIEZAS

UNIDAD PRINCIPAL • PANEL DE CONTROL/ PANTALLA DE VISUALIZACIÓN

Botón de Reajuste Indicador de limpieza

(naranja)

del ﬁ ltro

(Vea la página S-8)

Indicador de Cambio de la unidad

(verde, naranja, rojo)

(Vea la página S-10)

Indicador de Modo

Botón de Modo

(Vea la página S-7)

ATRÁS

Unidad generadora de iones Plasmacluster

Terminal de entrada de la alimentación

Cubierta del ﬁ ltro

No extraiga el material de amortiguamiento de la parte trasera de la cubierta.

Entrada de aire (Filtro)

(azul)

FILTER CLEAN

UNIT

RESET (Press 3sec.)

MODE

Adaptador del coche

Clavija de conexión de la unidad

Cable

Clavija del encendedor de cigarrillos

(Con fusible de tubo de vidrio de 5A)

Conecte a la toma del encendedor de cigarrillos del vehículo.

Salida de aire

Unidad Principal

S-4

GUÍA DE INSTALACIÓN

Conexión del adaptador del coche e instalación de la unidad

Extraiga la cubierta del ﬁ ltro.

Introduzca la clavija de conexión de

la unidad del adaptador del coche de forma segura en la terminal de entrada de alimentación de la unidad.

Guíe el cable según una de

las formas mostradas en el diagrama, dependiendo del lugar de instalación, y a continuación coloque la cubierta del ﬁ ltro.

• Tenga cuidado de que el cable no se quede enganchado en la cubierta del ﬁ ltro.

Cubierta del ﬁ ltro

Extraer

Cable

Utilice una de estas vías.

ESPAÑOL

Cubierta del ﬁ ltro

Colocar

Superior

Inferior

S-5

Inserte la clavija del encendedor

de cigarrillos en la toma del encendedor de cigarrillos.

Clavija del encendedor de cigarrillos

•

Asegúrese de extraer cualquier suciedad que se

encuentre en la toma del encendedor de cigarrillos. De lo contrario podrían producirse fallos en el contacto.

• Al utilizar, conéctese con el interruptor del selector ajustado en “N”, y si la clavija está suelta, conéctese con el interruptor ajustado en “W”.

(La anchura entre los electrodos (las partes

metálicas) diferirá en las posiciones N y W.)

Coloque la unidad en el soporte

de bebidas con las salidas de aire mirando hacia la dirección deseada.

Precauciones con el cableado del adaptador del coche

• No deje que el cable toque o se quede enganchado en los rieles de los asientos, la palanca de cambios o en otras partes móviles.

• Realice el cableado de forma tal que el cable no moleste al conductor.

• Al realizar el cableado, tenga en consideración el movimiento de los asientos (hacia adelante/hacia atrás, orientación o reclinación).

Precauciones durante la instalación

•

Asegúrese de colocarla en un lugar estable. (No la coloque en los soportes de bebidas comercialmente disponibles ni en ningún otro lugar inestable.)

• No bloquee la entrada ni la salida de aire.

•

Mantenga la unidad y la llave electrónica del vehículo lejos la una de la otra. Las ondas de radio de la unidad podrían causar interferencias, provocando que los avisos suenen o que los indicadores de aviso se iluminen.

• Mantenga la unidad lejos de la antena colocada en el cristal del vehículo. De lo contrario podrían producirse ruidos en la radio.

• Si se producen ruidos en una televisión o radio dentro del coche, o si el reloj atómico del coche no reﬂ eja correctamente la hora, aleje la unidad de la televisión, radio, reloj atómico, etc. Si la unidad se ha colocado directamente en frente de las salidas del control

• climatizado del coche, la unidad podría calentarse si el control climatizado está funcionando en el modo calefacción.

• La unidad podría rayarse con las vibraciones del vehículo, etc.

S-6

Salida de aire

Toma del encendedor de cigarrillos

FUNCIONAMIENTO

Al utilizar el control climatizado del coche, el aire proveniente del control climatizado dosificará efectivamente los iones de alta densidad plasmacluster a través de la cabina.

Para seleccionar el modo preferido

BAJO

Se liberan los iones Plasmacluster de alta densidad

MODE

Pulse

ALTO

MODE

silenciosamente.

Se liberan los iones Plasmacluster de alta densidad con el ventilador a velocidad alto.

ESPAÑOL

'OFF'

MODE

Si el motor del vehículo está apagado y el vehículo se detiene mientras la unidad está en funcionamiento, la unidad continuará funcionando en el mismo modo en el que estaba cuando el motor del vehículo sea puesto de nuevo en marcha.

• Si la unidad está en funcionamiento incluso tras haber extraído la llave

de arranque del vehículo o si el motor está desactivado, desenchufe la clavija del encendedor de cigarrillos para evitar que la batería se agote.

Apagado.

S-7

LIMPIEZA Y MANTENIMIENTO

FILTRO

Deberá limpiar el ﬁ ltro de forma regular para mantener así la densidad de los iones. La suciedad del filtro dependerá de las condiciones de uso, así que deberá limpiar el filtro al menos una vez a la semana o cuando el filtro esté obstruido, incluso si el indicador de Limpieza del ﬁ ltro no está encendido.

Extraiga cuidadosamente cualquier suciedad que

se encuentre en el filtro lateral trasero utilizando un aspirador.

•

No presione con demasiada fuerza el aspirador contra el filtro, de lo contrario el filtro podría dañarse.

• Si utiliza detergente de cocina sintético, aclare bien para eliminar todo resto de detergente. Asegúrese de secar el ﬁ ltro a la sombra.

Una vez finalizada la limpieza, conecte el adaptador del coche,

a continuación pulse y mantenga pulsado el botón de Reajuste durante al menos 3 segundos para desactivar el indicador de limpieza del ﬁ ltro.

Incluso si el indicador de Limpieza del filtro se encuentra apagado pulse y mantenga pulsado el botón de Reajuste durante al menos 3 segundos tras la limpieza.

UNIDAD PRINCIPAL

Cada semana o con mayor frecuencia si es necesario.

•

Extraer y aclarar con agua. (Si la suciedad no desaparece fácilmente, utilice una esponja suave.)

Tenga cuidado de no extraer el material de

amortiguamiento.

Aclarar

Limpie con un paño seco.

Filtro

MODE

(Deje secar a la sombra.)

Indicador de Limpieza del ﬁ ltro

El indicador de Limpieza del filtro se encenderá después de aprox. 3 meses (aprox. 720 horas), al funcionar una media de 8 horas al día.

Botón de Reajuste

Indicador de

RESET

Limpieza del

(Press 3sec.)

ﬁ ltro

Si pulsa y mantiene pulsado el botón de Reajuste durante al menos 3 segundos, la luz parpadeará dos veces y a continuación se apagará.

Cada mes o con mayor frecuencia si es necesario.

Vuelva a colocar

RESET

FILTER

(Press 3sec.)

CLEAN

UNIT

MODE

Limpie con un paño suave y seco.t>

Utilice agua y detergente suave. Y después, limpie con un paño húmedo. Asegúrese de secar la unidad antes de volver a reanudar el funcionamiento.

S-8

Unidad generadora de iones Plasmacluster (sección del electrodo)

Cada 6 meses o con mayor frecuencia si es necesario.

Extraiga la cubierta del filtro y el enchufe de conexión de la unidad.

Extraiga el tornillo de fijación con etc moneda y sacar la unidad.

Extraiga el de la sección de electrodo y alrededor del

electrodo de la unidad con un bastoncillo de algodón.

Tenga cuidado al limpiar los electrodos ya que sus posiciones son fijas y cualquier flexión o el cambio de forma puede causar un daño irreparable a

la Unidad generadora de iones

Plasmacluster.

Vuelva a instalar la unidad y ﬁ jar con el tornillo.

Conecte el enchufe de conexión de la unidad y coloque la cubierta del ﬁ ltro.

sección del electrodo

No toque las conexiones de terminal.

Pulse el botón de Funcionamiento y compruebe que el Indicador de Cambio de Unidad esté iluminado (verde).

S-9

[Antes de mantenimiento]

sección del electrodo

alrededor del

electrodo

[Después del mantenimiento]

ESPAÑOL

CAMBIO DE LA UNIDAD GENERADORA DE IONES PLASMACLUSTER

Para poder liberar establemente los iones Plasmacluster, es necesario cambiar periódicamente la unidad generadora de iones Plasmacluster. La luz indicadora de cambio de unidad estará encendida como recordatorio de reemplazo.

(rojo)

Pantalla

FILTER CLEAN

UNIT

FILTER CLEAN

RESET (Press 3sec.)

UNIT

RESET (Press 3sec.)

UNIT

RESET (Press 3sec.)

UNIT

Tiempo transcurrido

Al inicio del uso

Aprox. 16.000 horas (Aprox. 5 años y 5 meses al funcionar una media de 8 horas al día)

Aprox. 17.500 horas (Aprox. 6 años al funcionar una media de 8 horas al día)

Aprox. 19.000 horas (Aprox. 6 años y 6 meses al funcionar una media de 8 horas al día)

* Al volver a conectar la unidad tras haber sido reemplazada, el indicador de

Cambio de la unidad se iluminará en verde.

Indicador de Cambio de la unidad es la iluminación (verde)

Indicador de Cambio de la unidad es la iluminación (naranja)

Indicador de Cambio de la unidad están parpadeando

Indicador de Cambio de la unidad están parpadeando más rápido

Mensaje

Se recomienda cambiarla

Cambie la unidad generadora de iones Plasmacluster.

Deja de funcionar

Unidad generadora de iones Plasmacluster para recambio

Unidad generadora de iones Plasmacluster

Número de modelo

IZ-CBC2U

Deseche la unidad generadora de iones Plasmacluster de acuerdo a las leyes y regulaciones locales.

-materiales-

• Caja: Poliestireno

• Unidad: Poliestireno Tereftalato, Piezas eléctricas.

S-10

RECAMBIO DEL FUSIBLE

CÓMO REALIZAR EL RECAMBIO

Gire el extremo de la clavija del encendedor de cigarrillos y

extráigalo.

Fusible de tubo de vidrio de 5A

Coloque el nuevo fusible, a

continuación vuelva a montar

Nuevo

fusible

la unidad tal y como estaba anteriormente.

• Asegúrese de reemplazarlo por un fusible de tubo de vidrio 5A (comercialmente disponible).

ESPECIFICACIONES

Modelo Tensión nominal Volumen interior aplicable

Modo de funcionamiento Densidad de iones Consumo de alimentación Dimensiones

externas

Peso

Espacio correspondiente a la medición de una cabina 1,5 (anchura) x 2,4 (profundidad) x 1,0 (altura) metross

*2 Número de iones aproximados medidos desde un punto cercano al centro de

un espacio de volumen aplicable (0,5 metros desde el suelo) al funcionar en los modos de funcionamiento respectivos.

* Algunas especiﬁ caciones podrán ser modiﬁ cadas por motivos de mejora.

ACCESORIOS

Cilíndrico, sección superior de 80 mm de diámetro / sección inferior de 65 mm de diámetro x 150 mm de altura (sin incluir el adaptador del coche)

Adaptador del coche / Manual de funcionamiento / Tarjeta de usuario

ALTO

Aprox. 25,000 iones/cm

2,3W

Aprox. 340g (Sin incluir el adaptador del coche)

S-11

IG-BC2U

DC12V

Aprox.

3,6

Aprox. 7,000 iones/cm

BAJO

1,3W

ESPAÑOL

RESOLUCIÓN DE PROBLEMAS

UNIT

FILTER CLEAN

UNIT

Problema

El generador de iones Plasmacluster no funciona.

Parpadeando más rápido (rojo)

Parpadeando (rojo)

Otras indicaciones

Se escuchará un ruido entrecortado.

Un sonido de clic o de tic-tac proviene de la unidad.

El ﬂ ujo de aire disminuye.

El aire emitido tiene olor.

Parpadeando (azul)

QUÉ HACER

¿Ha conectado correctamente un adaptador

•

de coche? Conéctelo adecuadamente. ¿No funciona el fusible? Recámbielo por un

•

nuevo fusible. (Vea la página S-11)

Es el momento de cambiar la Unidad generadora de iones Plasmacluster. Cambie la Unidad generadora de iones Plasmacluster por una nueva.

No se liberan los iones Plasmacluster. Pulse el botón de Modo y reinicie. Limpieza de la sección del electrodo de la unidad. (Vea la página S-9)

¿Ha instalado la Unidad generadora de iones Plasmacluster correctamente? (Vea la página S-9,10) Extraiga la unidad, vuelva a colocarla de nuevo completamente y pulse el botón de Modo.

Fallo Desenchufe y el contacto con el establecimiento en el que adquirió el producto o con el centro de servicio de Sharp.

• Si la unidad está generando iones, podría oír sonidos de clic o de marcación.

• El polvo podría bloquear el ﬁ ltro, límpielo. (Vea la página S-8)

•

La cantidad de aire a veces es fuerte durante el funcionamiento en el modo BAJO, para conﬁ rmar que la condición de iones no es anormal.

• El ﬁ ltro está sucio. Limpie el ﬁ ltro. (Vea la página S-8)

• El generador de iones Plasmacluster emite trazas pequeñas de ozono, las cuales pueden producir cierto olor. No es perjudicial para la salud.

(Vea la página S-10)

S-12

ESPAÑOL

SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah,

New Jersey 07495-1163 U.S.A.

SHARP CORPORATION

Osaka, Japan

SHARP ELECTRONICS OF CANADA LTD.

335 Britannia Road East Mississauga,

Ontario L4Z 1W9 Canada

SHARP CORPORATION

Osaka, Japan

Printed in Thailand Imprimé en Thaïlande Impreso en Tailandia

TINS-A410KKRZ 11E-

Sharp IG-BC2U, IG-BC2UB User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

ENGLISH

CONSUMER LIMITED WARRANTY

IMPORTANT SAFETY INSTRUCTIONS

PARTS NAME

INSTALLATION GUIDANCE

OPERATION

CLEANING AND MAINTENANCE

REPLACING THE FUSE

SPECIFICATIONS

TROUBLESHOOTING

FRANÇAIS

POUR VOUS PROTÉGER

IMPORTANTES MESURES DE SÉCURITÉ

DÉSIGNATION DES PIÈCES

PROCÉDURES D'INSTALLATION

FONCTIONNEMENT

NETTOYAGE ET ENTRETIEN

REMPLACEMENT DE L’UNITÉ GÉNÉRATRICE D’IONS PLASMACLUSTER

REMPLACEMENT DU FUSIBLE

CARACTÉRISTIQUES TECHNIQUES

RÉSOLUTION DES PROBLÈMES

ESPAÑOL

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

NOMBRE DE LAS PIEZAS

GUÍA DE INSTALACIÓN

FUNCIONAMIENTO

LIMPIEZA Y MANTENIMIENTO

CAMBIO DE LA UNIDAD GENERADORA DE IONES PLASMACLUSTER

RECAMBIO DEL FUSIBLE

ESPECIFICACIONES

RESOLUCIÓN DE PROBLEMAS
