Ice Machine Parts List for
Series S 22” Dispensers Models
SPA-160
SRA-164
SCA-163
SFA-191
S160 Dispenser – 1
Rev 06/05
SPA-160, SRA-164, SCA-163, SFA-191 DOOR ASSEMBLY
8
1
6
7
5
15
12
13
14
2
25a
25
24
20
22
16
11
Rev 06/05
26
23
27
21
10,18
S160 Dispenser – 2
SPA-160, SRA-164, SCA-163, SFA-191 DOOR ASSEMBLY, CONTINUED
DESCRIPTION PART NO.
New Part Old Part
1 Main Door Assembly
a. SPA-160 Rocking Chute . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5030394 000000202
b. SCA-163 Coin Chute . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5030875 000000204
c. SRA-164 Room Card . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5030876 000000205
d. SFA-191 Push Button Glass Fill . . . . . . . . . . . . . . . . . . . . . . 5030877 000000203
e. Upper Door Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5030238 000000241
f. Lower Door Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5030237 000000242
2 Wire Grill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029519 000000208
3 Water Fill Valve (not shown). . . . . . . . . . . . . . . . . . . . . . . . . . . . 202-FN-SLB-B 000000209
a. Bracket Water Fill Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5011281 000000210
b. Arm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 516-06 000000558
c. Lever Retainer Clip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 517-00 000001024
4 Wiring Harness
a. 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029448 000000213
b. 220V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029447 000000214
SPA-160, SRA-164, SFA-191, Miscellaneous – Brackets, Screws, etc.
5 Thumbscrew 8 x 1/2” type A . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008075 97-5008-3
6 Clamp 1/4" Grid Black . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5007667 97-5009-3
7 Label Manitowoc Logo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . same 81-3001-3
a. Snowflake Logo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . same 81-3000-3
8 Carton Assembly (without pallet) . . . . . . . . . . . . . . . . . . . . . . . . 5008131 97-5064-3
a. Carton Pallet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008132
9 Door Attachment Fastener Latch. . . . . . . . . . . . . . . . . . . . . . . . 00217721 000000211
SRA-164
10 Plate Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008217 97-5080-3
11 Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008269 97-5081-3
12 Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008270 97-5082-3
13 Nut 8-32 Hex SS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0902103 97-5083-3
14 Washer Star #8 SS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0901915 97-5084-3
15 Nut 6-32 Kept HH SS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88000087 97-5085-3
16 Screw 6-32 x 1" SS PH RH MS . . . . . . . . . . . . . . . . . . . . . . . . . 0900901 97-5086-3
17 Wiring Harness (not shown). . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008594 000000212
18 Insert Card Label . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008455 97-5088-3
19 Wiring Diagram Label (SRA-164) (not shown)
a. 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029412 000000228
b. 220/240V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029428 000000255
SCA-163
20 Coin Mechanism with Microswitch. . . . . . . . . . . . . . . . . . . . . . . 5008313 97-5056-3
21 Timer, Coin Mechanism 115V . . . . . . . . . . . . . . . . . . . . . . . . . . 5008325 97-5057-3
Timer, Coin Mechanism 230V . . . . . . . . . . . . . . . . . . . . . . . . . . 5009453 97-5060-3
22 Bolt Carriage 8-32 x 1" Black. . . . . . . . . . . . . . . . . . . . . . . . . . . 5008370 97-5078-3
23 Coin Mechanism Label. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5009899 97-5076-3
24 Plate. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008379 97-5077-3
25 Nut Kept 42 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00201803 97-5074-3
26 Coin Box. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5030562 000000215
a. Coin Box Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5030561 000000216
27 Box Lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . same 97-5073-3
S160 Dispenser – 3
† Refer to Cross Reference Guide
Rev 12/06
19a
SPA-160, SRA-164, SFA-291, SCA-163, SFA-191 CABINET ASSEMBLY
20 a.
10
4
11
19b
20 b.
26
18
20 b.
20 c.
12
1
5
7
8
9
6
3
21, 22
13
15
Rev 06/05
27
24
14
16
S160 Dispenser – 4
SPA-160, SRA-164, SCA-163, SFA-191 CABINET ASSEMBLY, CONTINUED
DESCRIPTION PART NO.
New Part Old Part
ROCKING CHUTE ASSEMBLY
1 Bracket Rocking Chute Outer . . . . . . . . . . . . . . . . . . . . . . . . . . 5031384 95-5011-3
2 Label “Push For Ice”. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008636 000000243
3 Rocking Chute . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5007355 97-5013-3
4 Bracket Rocking Chute Door Left Hand. . . . . . . . . . . . . . . . . . . 5002507 97-5014-3
5 Microswitch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000703 97-5015-3
6 Door Finger Guard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5011788 000000220
7 Retainer Guard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5007662 97-5017-3
8 Retainer Door. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008112 97-5018-3
9 Screw #8-32 x 1/2" Knurl w/o Slot . . . . . . . . . . . . . . . . . . . . . . . 5008402 000000222
10 Lock Rocking Chute Door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5002509 97-5020-3
11 Bracket Rocking Chute Door Right Hand. . . . . . . . . . . . . . . . . . 5002657 97-5021-3
12 Door Rocking Chute. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5002508 97-5022-3
SPA-160, SRA-164, SFA-191, SCA-163 Drain Pan Assembly
13 Bracket Drainpan Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029691 000000223
14 Drain Pan Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029307 000000225
15 Drain Pan Stop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008387 000000224
16 Tubing Drain w/Insulation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5010341 000000226
SPA-160, SRA-164, SFA-191, SCA-163 Electrical
17 Timer Agitation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008402 020000222
18 Label Wiring Diagram. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029412 000000228
SPA-160, SRA-164, SFA-191, SCA-163 Miscellaneous – Brackets, Screws, etc.
19 Trim Decorative
a. Top . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029523 000000229
b. Bottom. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029522 000000256
20 Front Door Attachment
a. Fastener Strike . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00217722 000000230
b. Bracket Strike . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5029694 000000231
c. Clip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0900240 000000232
21 Cover Electrical Box. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008116 97-5052-3
22 Box RC Electrical. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008115 97-5053-3
23 Cord Electrical (not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008642 000000244
24 Fitting 1/2" Brass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . same 87-0608-3
25 Baffle (not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . same K00348
26 Motor Pin Retaining Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . 5010220 † 97-5065-9
27 Legs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5030236 000000236
S160 Dispenser – 5
† Refer to Cross Reference Guide
Rev 12/06

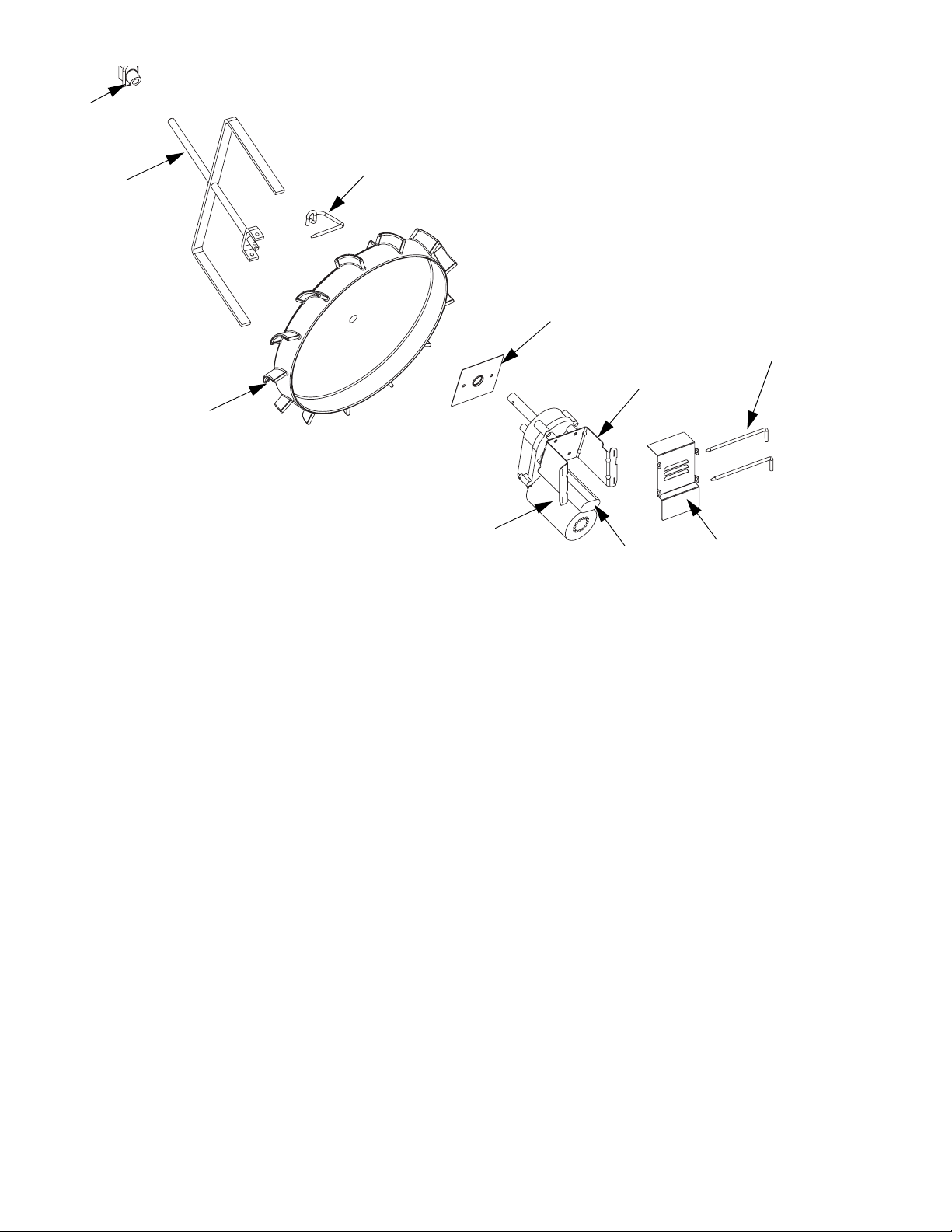

SPA-160, SRA-164, SFA-291, SCA-163, SFA-191 PADDLE WHEEL ASSEMBLY
1
2
4
3
6
7
9
8
11
10
DESCRIPTION PART NO.
New Part Old Part
1 Mushroom Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0101702 97-5036-3
2 Agitator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5009529 97-5054-9
3 Pin 9.75 SS Agitator Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5010452 000000237
4 Paddle Wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2601415 000000238
5 Bolt 1/4 -20 x 5/8" SS HHCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0900601 97-5040-3
6 Motor Insulator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5030254 000000239
7 Pin Retaining . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4140023 97-5043-3
8 Motor/Reducer AO-62
a. 115V/60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5000868 97-5044-3
b. 220-240V/50-60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5000869 97-5055-3
9 Motor Mount . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5001776 97-5045-3
10 Gearbox Shield. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5013533 000000240
11 Capacitor 4MFD 440 VAC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008398 97-5058-3
a. Capacitor 120V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008877 97-5061-3
Rev 12/06
S160 Dispenser – 6
