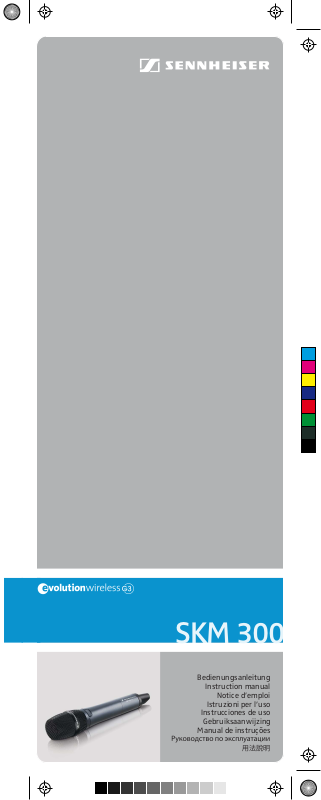

Page 1
SKM 300
Bedienungsanleitung
Instruction manual
Notice d’emploi
Istruzioni per l’uso
Instrucciones de uso
Gebruiksaanwijzing
Manual de instruções
Page 2
Tastensymbole / Button icons / Icônes de touches /
Simboli dei tasti / Símbolos de las teclas / Toetssymbolen /
Símbolos dos botões /Символы кнопок / 按键图标
ON/OFF
ON/OFF
Taste ON/OFF / ON/OFF button / Touche ON/OFF /
Tasto ON/OFF / Botón ON/OFF / Toet s ON/OFF /
Botão ON/OFF / Кнопка
ON/OFF / 开关键 ON/OFF
ON/OFF drücken / Press the ON/OFF button / Appuyer
sur la touche ON/OFF / Premere ON/OFF / Pulsar ON/OFF /
ON/OFF indrukken / Premir ON/OFF / Нажать
按 ON/OFF 键
ON/OFF /
Multifunktionsschalter / Multi-function switch /
Commutateur multifonctions / Interruttore multifunzione /
Interruptor multifunción / Multifunctionele schakelaar /
Interruptor multifunções /Многофункциональный
переключатель /
多功能开关
Multifunktionsschalter drücken / Press the multi-function
switch / Appuyer sur le commutateur multifonctions /
Premere l’interruttore multifunzione / Pulsar interruptor
multifunción / De multifunctionele schakelaar indrukken /
Premir o interruptor multifunções / Нажать
многофункциональный переключатель /
按多功能开关
Multifunktionsschalter nach oben/unten bewegen /
Move the multi-function switch upwards/downward /
Déplacer le commutateur multifonctions vers le haut/bas /
Spostare l’interruttore multifunzione verso l’alto/verso il
basso / Mover hacia arriba/abajo el interruptor multifunción /
De multifunctionele schakelaar naar boven/onderen bewegen /
Mover o interruptor multifunções para cima/baixo /
Переместить многофункциональный переключатель
вверх/вниз /
向上 / 向下拨动多功能开关
Multifunktionsschalter nach oben/unten bewegen,
dann drücken / Move the multi-function switch upwards/
downward, then press it / Déplacer le commutateur
multifonctions vers le haut/bas, puis appuyer sur le
commutateur / Spostare l’interruttore multifunzione verso
l’alto/verso il basso, quindi premere / Mover hacia arriba/
abajo el interruptor multifunción y pulsar entonces /
De multifunctionele schakelaar naar boven/onderen
bewegen, daarna indrukken / Mover o interruptor multifunções para cima/baixo, depois premir / Переместить
многофункциональный переключатель вверх/вниз,
затем нажать /
向上 / 向下拨动，然后按下多功能开关
Page 3
Содержание
Содержание
Важные указания по безопасности .............................................. 2
Серия радиомикрофонов SKM 300 G3 ......................................... 3
Система канальных банков ....................................................... 3
Области применения.................................................................. 4
Объем поставки ............................................................................... 5
Общий вид......................................................................................... 6
Общий вид радиомикрофона SKM 300..................................... 6
Перечень органов индикации .................................................... 7
Ввод радиомикрофона в работу .................................................. 8
Установка и замена батареек/акумуляторного блока ............. 8
Зарядка аккумуляторного блока................................................ 9
Смена микрофонного модуля.................................................... 9
Замена цветного кольца .......................................................... 10
Управление радиомикрофоном.................................................. 11
Включение и выключение радиомикрофона .......................... 11
Временное выключение блокировки кнопок .......................... 12
Отключение аудио-сигнала или
деактивирование радиосигнала .............................................. 12
Выбор стандартной индикации ............................................... 13
Управление меню .......................................................................... 14
Кнопки........................................................................................ 14
Обзор меню управления .......................................................... 14
Использование меню управления........................................... 15
Настройки в меню управления ................................................... 17
Главное меню «Menu» ............................................................. 17
Расширенное меню «Advanced Menu» ................................... 19
Указания по настройке.................................................................. 22
Настройка радиомикрофона на приемник.............................. 22
Очистка и уход за радиомикрофоном ....................................... 23
Если возникают помехи ............................................................... 24
Технические характеристики ...................................................... 25
Полярные и частотные диаграммы микрофонов................... 26
Заявления изготовителя .............................................................. 28
Дальнейшие пояснения к отдельным пунктам данной
инструкции по эксплуатации приведены на странице
SKM 300 G3 нашего сайта www.sennheiser.com.
Там Вы также найдете анимационную инструкцию
по эксплуатации.
1
Page 4
Важные указания по безопасности
Важные указания по безопасности
• Прочтите данную инструкцию по эксплуатации.
• Сохраняйте данную инструкцию. Всегда передавайте прибор
другим пользователям вместе с руководством по экплуатации.
• Соблюдайте все предупреждения, следуйте всем указаниям,
приведенным в данной инструкции по эксплуатации.
• Очистите прибор только слегка увлажненной тканью.
• Не располагайте прибор вблизи источников тепла, как,
например, радиаторов отопления, печей или других
(включая усилители), выделяющих тепло.
• Используйте дополнительные устройства/аксессуары, рекомендованные фирмой Sennheiser.
• Используйте только запасные части, рекомендованные
компанией Sennheiser, или же запасные части, имеющие такие
же свойства, что и оригинальные детали. Недопущенные
запасные части могут приводить к пожарам или поражению
электрическим током и скрывать за собой другие опасности.
• Доверяйте работы по техническому
квалифицированному персоналу. Работы по техническоу
обслуживанию должны быть выполнены, если прибор какимлибо образом был поврежден, например, если в прибо попали
жидкости или посторонние предметы, прибор попал под дождь,
не функционирует должным образом или упал.
• ПРЕДУПРЕЖДЕНИЕ! Не используйте этот прибор вблизи воды.
Не допускайте попадания на прибор капель дождя
жидкостей. Имеется опасность короткого замыкания.
обслуживанию только
аппаатов
или иных
Использование по назначению
Использование по назначению приборов серии ew 300 G3 включает в себя следующие условия:
• Вы внимательно и подробно изучили данную инструкцию,
вособенности, раздел «Важные указания по безопасноси» на
этой странице.
• Вы используете приборы при условиях эксплуатации, указанных
в данной инструкции.
Под использованием не по назначению понимается способ
использования приборов, отличный от указанных в данной
инструкции
, или несоблюдение Вами условий эксплуатации.
2
Page 5
Серия радиомикрофонов SKM 300 G3
Серия радиомикрофонов
SKM 300 G3
Данный радиомикрофон относится к серии evolution wireless
Generation 3 (ew G3). Эта серия состоит из современных и
технически совершенных высокочастотных передающих установок
с высокой эксплуатационной надежностью и безопасностью, а
также простым и удобным управлением. Приемники и передатчики
этой серии обеспечивают беспроводную передачу аудиосигналов
в студийном качестве.
Особенности серии evolution wireless 300 G3:
• Оптимизированные синтезаторы и микропроцессорная техника
с системой ФАПЧ
• Метод подавления помех
• Передача пилот-сигнала для надежной работы функции отклю-
чения звукового тракта
• Разнесенный прием (True Diversity)
• Переключаемая полоса частот 42 МГц
• Улучшенная защита от взаимных помех и наложений
в многоканальном режиме
• Простая замена микрофонных модулей:
применение различных характеристик направленности и
значений чувствтельности
• Расширенная функция отключения звука Mute кнопкой MIC на
радиомикрофоне
HDX
Система канальных банков
Для передачи в УВЧ-диапазоне имеется 6 диапазонов частот
с 1680 несущими частотами передачи в каждом. Радиомикрофон
предлагается в следующих вариантах диапазонов частот:
Диапазон A: 516 – 558 МГц Диапазон C: 734 – 776 МГц
Диапазон G: 566 – 608 МГц Диапазон D: 780 – 822 МГц
Диапазон B: 626 – 668 МГц Диапазон E: 823 – 865 МГц
Каждый диапазон частот (A–E, G) имеет 26 канальный банк
с 24 каналами в каждом:
Канал 1 – фиксированная частота
Канал 2 – фиксированная частота
Канальный банк 1... 20
Канал 24 – фиксированная частота
Канал 1 – произвольно выбираемая частота
Канал 2 – произвольно выбираемая частота
Канальный банк U1 ... U6
Канал 24 – произвольно выбираемая частота
В канальных банках «1» – «20» на каждом из каналов предварительно настроена фиксированная частота. В пределах одного
канального банк фиксированные частоты не
помех. Настройка фиксированных частот не может быть изменен.
Перечень фиксированных частот приведен на вкладыше (объем
поставки). Обновленные версии этого вкладыша моно скачать
странице SKM 300 с сайта www.sennheiser.com.
В канальных банках «U1» – «U6» Вы можете произвольно настраивать и сохранять частоты передачи. При известных обстоятельствах, эти частоты передачи могут оказывать взаимные помехи
оказывают взаимных
.
3
Page 6
Серия радиомикрофонов SKM 300 G3
Области применения
Радиомикрофоны этой серии можно комбинировать со стационарным приемником EM 300 G3.
Приемник EM 300 G3 предлагается в том же варианте диапазона
частот и оснащен аналогичной системой канальных бнков. Это
дает то преимущество, что:
• тракт передачи быстро и просто готов к работе,
• несколько параллельных трактов передачи не оказывают
взаимных помех.
Сменные
Радиомикрофон Приемник
*)
SKM 300-835 G3
SKM 300-845 G3
SKM 300-865 G3
* Обозначение радиомикрофона состоит из обозначений
радиомикрофона и микрофонного модуля:
радиомикрофон + микрофонный модуль = обозначение
SKM 300 G3 + MMD 835-1 = SKM 300-835 G3
На амбушюре радиомикрофона напечатано обозначение и характеристика направленности микрофонного модуля.
Обзор микрофонных модулей:
Микрофонный
модуль
MMD 835-1 Динамический Кардиоидная
EM 300 G3 MMD 835-1
*)
*)
Тип
микрофона
микрофонные модули
MMD 845-1
MME 865-1
радиомикрофона
Характеристика
направленности
MMD 845-1 Динамический Суперкардиоидная
MME 865-1 Электретный
Суперкардиоидная
4
Page 7
Объем поставки
Объем поставки
В объем поставки радиомикрофона SKM 300 G3 входят:
1 радиомикрофон SKM 300 G3, включая микрофонный модуль
2 батарейки 1,5 В Mignon AA
1 микрофонный зажим
1 инструкция по эксплуатации
1 вкладыш с частотами
5
Page 8
Общий вид
쐋
Общий вид
Общий вид радиомикрофона SKM 300
Микрофонный модуль (сменный)
Обозначение и характеристика направленности микрофонного
модуля (здесь не видна, см. стр. 3)
Кнопка MIC
Ручка радиомикрофона
Отсек для батареек (снаружи не виден)
Дисплей, с оранжевой подсветкой
Инфракрасный интерфейс
Антенна
Цветное кольцо; предлагается различных цветов
Рабочий индикатор и индикатор заряда батареек, красный
светодиод (светится = ON/мигает = LOW BATTERY)
Контакты для зарядки
Многофункциональный переключатель:
(SET)
и
Кнопка ON/OFF с функцией ESC (Прервать) в меню
управления
(DOWN), (UP)
6
Page 9
Общий вид
Перечень органов индикации
После включения на радиомикрофоне появляется стандартная
индикация «Частота/Имя». Альтернативное представление Вы
найдете на стр. 13.
Подсветка дисплея приблизительно через 20 секунд автоматически ослабляется.
543.200
MHz
ew300 G3
P
AF
Индикация Значение
Уровень аудио-
сигнала «AF»
Частота Частота передачи
Имя Индивидуально настроенное имя
Индикатор передачи Радиосигнал передается
Блокировка кнопок Блокировка кнопок включена
«P» (пилот) Передача пилот-сигнала включена
«MUTE» Аудиосигнал отключен
Состояние заряда
батареек
MUTE
Модуляция радиомикрофона
сфункцией Peak-Hold
Состояние заряда:
ок. 100 %
ок. 70 %
ок. 30 %
Критическое состояние
заряда, красный
светодиод LOW BATT
мигает:
7
Page 10
Ввод радиомикрофона в работу
Ввод радиомикрофона в работу
Установка и замена батареек/
аккумуляторного блока
Радиомикрофон может работать либо от батареек (типа Mignon
AA, 1,5 В), либо от перезаряжаемого аккумуляторного блока
Sennheiser BA 2015.
ОСТО-
РОЖНО!
Отвинтите заднюю часть радиомикрофона в направлении
стрелки (против часовой стрелки) от ручки радиомикрофона.
Вытащите заднюю часть радиомикрофона до упора.
Повреждение радиомикрофона!
Если Вы во время работы навинчиваете радиомикрофон и одновременно нажимаете кнопку
MIC , то она может быть повреждена.
Не нажимайте кнопку MIC во время
вания микрофона.
Когда Вы навинчиваете радиомикрофон во время работы,
то автоматически активируется функция отключения звка.
На индикаторе появляется «MUTE».
Когда Вы снова собираете микрофон, функция отключения звука деактивируется.
навинчи-
Откройте крышку отсека для батареек.
Вложите батарейки или аккумуляторный блок BA 2015, как
показано на батарейном отсеке.
полярность.
Закройте крышку .
Вставьте отсек для батареек в ручку радиомикрофона.
Свинтите заднюю часть микрофона с ручкой .
При установке соблюдайте
8
Page 11
Ввод радиомикрофона в работу
Зарядка аккумуляторного блока
Для зарядки аккумуляторного блока BA 2015 (дополнительный
аксессуар) в радиомикрофоне:
Вставьте радиомикрофон с помощью адаптера LA 2 в зарядное
устройство L 2015 (оба дополнительных аксессуара, информацию о них Вы найдете на нашем сайте www.sennheiser.com).
С помощью зарядного устройства L 2015 – в сочетании
сзарядным адаптером LA 2 – можно заряжать только
аккумуляторный блок BA 2015 в радиомикрофоне. Тем
самым предотвращается недопустимая зарядка батареек.
Отдельные аккмуляторные элементы не заряжаются.
Смена микрофонного модуля
Микрофонный модуль очень легко заменить.
Отвинтите микрофонный модуль .
Не касайтесь контактов радиомикрофона и микрофонного
модуля . При этом они могут погнуться или загрязниться.
Когда Вы отвинчиваете микрофонный модуль во время
работы, то активируется автоматическая функция отключения звука. На индикаторе появляется «MUTE».
Когда Вы снова навинчиваете микрофонный модуль ,
функция отключения звука деактивируется.
Навинтите требуемый микрофонный модуль.
Снова введите радиомикрофон в работу.
9
Page 12
Ввод радиомикрофона в работу
Замена цветного кольца
Цветное кольцо защищает многофункциональный переключатель от случайного нажатия. Вы можете купить кольца
другого цвета как аксессуары (информацию о них Вы найдете на
нашем сайте www.sennheiser.com). Благодаря этому возмона
цветовая маркировка радиомикрофонов.
Снимите цветное кольцо , как показано на рисунке.
Установите кольцо подходящего цвета, как показано на
рисунке.
10
Page 13
Управление радиомикрофоном
Управление радиомикрофоном
Установление радиоконтакта выполняется следующим образом:
1. Включите приемник (см. инструкцию по эксплуатации
приемника).
2. Включите радиомикрофон (см. ниже).
Связь устанавливается, подсветка дисплея приемника меняет
свой цвет с красного на оранжевый.
Включение и выключение радиомикрофона
Для включения радиомикрофона (онлайновый режим):
ON/OFF
Для выключения радиомикрофона:
При необходимости, отмените блокировку кнопок (см. стр. 12).
ON/OFF
Коротко нажмите кнопку ON/OFF.
Радиомикрофон посылает радиосигнал.
Загорается красный светодиод ON . Появляется
стандартная индикация «Частота/Имя». Кнопка MIC
загорается красным светом.
Вы можете включить радиомикрофон и деактивировать
радиосигнал при включении. Информация об этом Вы
найдете ниже.
Удерживайте кнопку ON/OFF нажатой до тех пор,
пока на индикаторе не появится надпись «OFF».
Красный светодиод ON и кнопка MIC гаснут.
Дисплей отключается.
В меню управления кнопка ON/OFF имеет функцию
ESC. Вы прерываете ввод данных и возвращаетесь
в текущую стандартную индикацию.
Для включения радиомикрофона и деактивирования радиосигнала
при включении (офлайновый режим):
ON/OFF
Удерживайте кнопку ON/OFF нажатой до тех пор,
пока нет появится сообщение «RF Mute On?».
Нажмите многофункциональный переключатель.
Частота передачи указывается, но радиомикрофон не
посылает радиосигнал. Индикатор передачи не
горит. Кнопка MIC гаснет. Если на
и приемнике включен пилот-сигнал, на приемнике
появляется сообщение «RF Mute».
543.200
MHz
радиомикрофоне
ew300 G3
P
MUTE
AF
Используйте эту функцию, чтобы экономить емкость
батареек или если в режиме прямой передачи Вы хотите
подготовить микрофон к работе, не мешая существующим
трактам передачи.
11
Page 14
Управление радиомикрофоном
Для активирования радиосигнала:
ON/OFF
Коротко нажмите кнопку ON/OFF .
Появляется «RF Mute Off».
Нажмите многофункциональный переключатель.
Индикатор передачи
появляется снова.
Временное выключение блокировки кнопок
Автоматическую блокировоку кнопок Вы можете настроить в меню
«Auto Lock» (см. стр. 18). Если Вы включили блокировку кнопок,
то для управления радиомикрофоном Вы должны временно
выключить ее:
Во время повторного включения блокировки кнопок мигает символ
блокировки кнопок .
Переместите многофункциональный переключатель
вверх/вниз.
На индикаторе появляется «Unlock?».
Нажмите многофункциональный переключатель.
Блокировка кнопок временно выключается.
543.200
ew300 G3
P
AF
MHz
MUTE
Отключение аудио-сигнала или
деактивирование радиосигнала
쐋
С помощью кнопки MIC Вы можете выключать аудио-сигнал или
деактивировать радиосигнал. В пункте «Mute Mode» меню управления Вы можете настроить требуемую функцию кнопки Mic
(см. стр. 20):
Настройка
вменю
«AF On/Off» коротко нажать Аудиосигнал длительно
«RF On/Off» коротко нажать Радиосигнал деактивируется
«Push To
Mute»
«Push To
*
Talk»
«Disabled» коротко нажать /
* Если Вы выбираете настройку меню «Push To Talk», то
аудиосигнал радиомикрофона длительно отключается.
Выберите в меню «Mute Mode» требуемую настройку
(см. стр.20).
Кнопка MIC ... Функция
выключается
Отключение звука длительно
отменяется
(офлайновый режим)
Радиосигнал активируется
(онлайновый режим)
удерживать
нажатой
удерживать
нажатой
удерживать
нажатой
Аудиосигнал временно
отключается (т. н. «кашлюн»)
Временная отмена
отключения аудиосигнала
(функция речи)
Нет
12
Page 15
Управление радиомикрофоном
Выйдите из меню управления.
Нажмите кнопку MIC или удерживайте ее нажатой.
Радиомикрофон ведет себя так, как указано в таблице.
쐋
MHz
543.200
ew300 G3
P
MUTE
AF
Текущее состояние функции отключения звука или радиосигнала
указывается на радиомикрофоне. Дополнительня индикация на
приемнике появляется, если на радиомикрофоне и приемнике
включен пилот-сигнал и дополнительно на приемнике была активирована требуемая
трукцию по эксплуатации приемника).
Аудиосигнал отключен
Кнопка MIC без подсветки
Индикатор радиомикрофона Mute светится
Индикация на приемнике Появляется «TX Mute»*.
Аудио-сигнал активирован (отключение звука отменено)
Кнопка MIC красная подсветка
Индикатор радиомикрофона Mute не светится
Индикация на приемнике Не появляется «TX Mute».
индикация в меню «Warnings» (см. инс-
Радиосигнал деактивирован
Кнопка MIC без подсветки
Индикатор радиомикрофона Индикатор передачи не
Индикация на приемнике Появляется «RF Mute»*
Радиосигнал активирован
Кнопка MIC красная подсветка
Индикатор радиомикрофона Индикатор передачи
Индикация на приемнике
* только если активировано на приемнике (см. выше)
Вы можете также деактивировать радиосигнал при
включении. Информацию об этом Вы найдете в гл.
«Включение и выключение радиомикрофона» на стр. 11.
Во время работы Вы также можете активировать/
деактивировать радиосигнал кнопкой ON/OFF . Для
этого коротко нажмите кнопку ON/OFF и выполните
операции, как описано на стр. 11.
светится
светится
Не появляется «RF Mute»
Выбор стандартной индикации
Для выбора стандартной индикации переместите
многофункциональный
Представление
543.200
MHz
ew300 G3
P
MUTE
AF
B.Ch: 20.24
543.200
P
AF
MHz
MUTE
ew300 G3
B.Ch: 20.24
P
MUTE
AF
переключатель.
Выбираемая стандартная
индикация
«Частота/Имя»
«Канал/Частота»
«Канал/Имя»
*
13
Page 16
Управление меню
Управление меню
Кнопки
Кнопки Функции кнопки
Нажать кнопку
ON/OFF
ON/OFF
Нажать многофункциональный переключатель
Перемещение
многофункциона
льного переключателя
• Включение и выключение радиомикрофона
• Функция ESC: Прерывание ввода и возврат
к текущей стандартной индикации
• Деактивирование радиосигнала
(специальная функция, см. стр. 12)
• Переход из текущей стандартной индикации в меню управления
• Вызов пункта меню
• Переход в подменю
• Сохранение настроек и возврат в меню
управления
• Выбор стандартной индикации
• Переход в предыдущий или следующий
пункт меню
• Изменение значений для пункта меню
Обзор меню управления
Главное меню
«Menu»
Sensitivity
Frequency Preset
Name
Auto Lock
Advanced
Exit
Индикация Функция пункта меню
Главное меню «Menu»
Sensitivity Настройка уровня аудио-сигнала «AF»
Frequency Preset
Name* Ввод индивидуального имени
Auto Lock Включение/выключение блокировки
Advanced Вызов расширенного меню «Advanced
Exit Выход из меню и возврат к текущей
Расширенное меню «Advanced Menu»
Tune Настройка частоты передачи для
Mute Mode Настройка поведения кнопки MIC
RF Power Настройка мощности передатчика
*
Расширенное
меню
«Advanced»
Tune
Mute Mode
RF Power
Pilot Tone
LCD Contrast
Reset
Software Revision
Exit
(см. стр. 17)
Настройка канального банка и канала
(см. стр. 18)
радиомикрофона (см. стр. 18)
кнопок (см. стр. 18)
Menu» (см. стр. 19)
стандартной индикации
канальных банков «U1» – «U6»
(см. стр. 19)
Специальная функция: Настройка
канала и частоты передачи для канальных банков «U1» – «U6» (см. стр. 19)
(см. стр. 20)
(см. стр. 20)
14
Page 17
Управление меню
Индикация Функция пункта меню
Pilot Tone* Включение и выключение передачи
пилот-сигнала (см. стр. 20)
LCD Contrast Настройка контрастности индикатора
(см. стр. 21)
Reset Сброс настроек радиомикрофона
(см. стр. 21)
Software Revision Показ текущей версии программного
обеспечения (см. стр. 21)
Exit Выход из расширенного меню «Advanced
Menu» и возврат в главное меню
* Информация о передаче настроек приведена в инструкции по
эксплуатации приемника.
Использование меню управления
При необходимости, для работы с меню управления Вы
должны отменить блокировку кнопок (см. стр 12).
В этом разделе на примере пункта меню «Sensitivity» описывается,
как выполнять настройки в меню управления.
Переход из стандартной индикации в меню управления
Нажмите многофункциональный переключатель.
Вы переходите в главное меню.
Показывается последний вызывавшийся пункт меню.
Выбор пункта меню
Переместите многофункциональный переключатель,
чтобы перейти в пункт меню «Sensitivity».
На индикаторе Вы видите текущие настройки пункта
меню:
Menu
Sensitivity
–12 dB
Изменение и сохранение настроек
Menu
Sensitivity
–12 dB
Вызов
«Sensitivity»
Для вызова пункта меню нажмите многофункцио-
нальный переключатель.
Для настройки чувствительности входа нажмите
многофункциональный переключатель.
Sensitivity
– 12 dB
Настройка
«Sensitivity»
«Stored»
Sensitivity
–36 dB
Сохранение
введенных
данных
Для сохранения введенного значения нажмите много-
функциональный переключатель.
Многофункциональный переключатель имеет функцию повторения:
Многофункциональн
ый переключатель ...
... прижать вверх Предыдущий пункт меню/предыдущая
... прижать вниз Следующий пункт меню/следующая
... удерживать нажатой изменяется непрерывно
Индикация
настройка
настройка
15
Page 18
Управление меню
Прерывание ввода
ON/OFF
Для возврата к последнему редактировавшемуся пункту меню:
Для прерывания ввода коротко нажмите кнопку ON/
OFF.
Появляется текущая стандартная индикация.
Нажимайте многофункциональный переключатель до
тех пор, пока не появится последний редактировавшийся пункт меню.
Выход из меню
Выберите пункт меню «Exit».
Menu
Exit
Подтвердите выбор.
Вы попадаете на следующий, более высокий в иерархии уровень меню
Для перехода прямо в текущую стандартную индикацию:
ON/OFF
Нажмите кнопку ON/OFF.
.
16
Page 19
Настройки в меню управления
Настройки в меню управления
Воспользуйтесь возможностью выполнить настройки
вменю управления приемника и передать их в радиомикрофон. Информация об этом обозначена в инструкции
по эксплуатации Вашего приемника символом Sync.
Подробное описание меню управления приведено на
сайте www.sennheiser.com.
Главное меню «Menu»
Настройка чувствительности входа – «Sensitivity»
Menu
Sensitivity
–12 dB
Вызов
«Sensitivity»
Диапазон настройки: от 0 до –48 дБ с шагом 6 дБ
Уровень аудио-сигнала «AF» также показывается, если звук на
радиомикрофоне выключен, например, для проверки чувствительносвти во вемя прямой передачи.
Sensitivity
– 12 dB
Настройка
«Sensitivity»
«Stored»
Sensitivity
–36 dB
Сохранение
введенных
данных
B.Ch: 20.24
543.200
P
AF
Чувствительность
входа ...
... слишком высокая При близком расположении источника
... правильная Только при самой высокой громкости
... слишком низкая Тракт передачи слишком слабо моду-
MHz
MUTE
Действие/индикация
звука к микрофону, громком голосе или
громкой музыке возникает перемодуляция.
Индикатор уровня аудиосигнала «AF»
на время перемодуляции полностью
отклоняется.
звука индикатор «AF» полностью
отклоняется.
лируется. Это ведет к зашумлению
сигнала.
Для грубой настройки Вы можете исходить из следующих
ориентировочных значений:
Ситуация Настройка
Громкая музыка/пение от −48 до −18 дБ
Голос комментатора от −18 до −12 дБ
Интервью от −12 до 0 дБ
17
Page 20
Настройки в меню управления
Выбор канального банка и канала вручную –
«Frequency Preset»
Menu
Frequency Preset
5.14
B.Ch:
Вызов
«Frequency
Preset»
Frequency Preset
B.Ch:
5.14
MHz
Настройка и
подтверждение
канального банка
«Stored»
Frequency Preset
B.Ch:
1.14
MHz
Настройка
каналка; сохранение введенных
данных
Когда Вы работаете в меню «Frequency Preset», радиосигнал
деактивируется.
Обзор канальных банков и каналов:
Канальный банк Каналы Тип
«1» – «20» по 24 Системный банк, частоты
предварительно настроены
«U1» – «U6» по 24 Пользовательский банк, частоты
могут свободно выбираться
При создании многоканальных установок учитывайте следующее:
Только предварительно настроенные частоты передачи в пределах одного канального банка не оказывают взаимных помех (см.
стр. 22). Для этого Вы должны настроить радиомикрофон и приемник на одну и ту же частоту.
Строго соблюдайте указания по
выбору частоты на стр. 22.
Ввод имени – «Name»
Menu
Name
Lichael
Вызов «Name» Ввод и подт-
Name
L ichael
верждение буквы
Name
Michael
Ввод букв;
сохранение
введенных
данных
«Stored»
В пункте меню «Name» введите для радиомикрофона произвольно
выбираемое имя (например, имя музыканта).
Имя может быть показано в стандартной индикации «Частота/Имя»
и «Канал/Имя». Оно может состоять не более, чем из 8 символов:
• букв, за исключением букв с умлаутами
• цифр от 0 до 9
• специальных символов и знаков пробела
Ввод производится следующим образом
:
Для выбора символа переместите многофункцио-
нальный переключатель.
Для перехода к следующему разряду или сохранения
полностью введенного имени нажмите многофункциональный переключатель.
Включение/выключение автоматической блокировки
кнопок – «Auto Lock»
Menu
Auto Lock
Active
Вызов
«Auto Lock»
Эта блокировка предотвращает случайное выключение радиомикрофона или выполнение изменений. В текущей стандартной
индикации символ замка указывает на то, что блокировка
кнопок включена.
Auto Lock
Active
Настройка
«Auto Lock»
«Stored»
Auto Lock
Inactive
Сохранение
введенных
данных
18
Page 21
Настройки в меню управления
Для выбора требуемой настройки переместите
многофункциональный переключатель.
Информация об использовании блокировки кнопок приведена на
стр. 12.
Расширенное меню «Advanced Menu»
Настройка частот передачи и канальных банков «U1» –
«U6» – «Tune»
Если Вы настроили радиомикрофон на системный банк и вызываете пункт меню «Tune», то автоматически устанавливается
канал 1 канального банка «U1». На индикаторе на короткое время
появляется сообщение «U1.1». В состоянии при поставке каналам
канальных банков «U1» – «U6» не приданы частоты приема.
Когда Вы работаете в меню «Tune», радиосигнал деактивируется.
В меню «Tune»
щего канала или выбрать канальный банк «U1» – «U6» и канал и
настроить для выбранного канала частоту передачи. Строго
соблюдайте указания по выбору частот на стр. 22.
Настройка частоты передачи для текущего канала
Перемещайте многофункциональный переключатель
Вы можете настроить частоту передачи для теку-
до тех пор, пока не появится пункт меню «Tune».
Нажмите многофункциональный переключатель.
Появляется окно выбора частоты.
Advanced
Menu
Tune
543.200 MHz
Вызов «Tune»
Tune
543 .200 MHz
B.Ch: 20.1 B.Ch: 20.1
Настройка и
подтверждение
МГц-шагов
«Stored»
Tune
544.200 MHz
Настройка кГцшагов; сохранение введенных данных
Настройте требуемую частоту.
Нажмите многофункциональный переключатель.
Ваши настройки вводятся в память. Вы снова находитьесь в меню управления
.
Выбор канала и распределение ему частоты
Перемещайте многофункциональный переключатель
до тех пор, пока не появится пункт меню «Tune».
Удерживайте многофункциональный переключатель
нажатым до тех пор, пока не появится окно выбора
канального банка.
Advanced
Tune
543.200 MHz
Расширенный
вызов «Tune»
Menu
Tune
B.Ch: U1. 1 B.Ch: U1. 1
Настройка и
подтверждение
канального банка
Tune
Настройка каналка;
сохранение
введенных данных
«Stored»
Настройте требуемые канальный банк и канал.
Нажмите многофункциональный переключатель.
Появляется окно выбора частоты.
Настройте частоту.
19
Page 22
Настройки в меню управления
Настройка функции кнопки MIC – «Mute Mode»
Advanced
Mute Mode
Menu
Mute Mode
Mute Mode
RF On/OffAF On/Off
AF On/Off
Вызов
«Mute Mode»
Настройка
«Mute Mode»
«Stored»
Сохранение
введенных
данных
Режим Функция
«AF On/Off»
Если вы нажимаете кнопку MIC,
то аудиосигнал не передается.
«RF On/Off» Если вы нажимаете кнопку MIC,
то радиосигнал деактивируется.
«Push To Mute» Аудиосигнал деактивируется до тех пор,
пока Вы удерживаете нажатой кнопку
MIC.
«Push To Talk»
*
Аудиосигнал активируется до тех пор,
пока Вы удерживаете нажатой кнопку
MIC.
«Disabled» Функция деактивирована
* Звук передатчика отключается, если Вы настраиваете функцию
«Push To Talk».
Информация об управлении кнопкой MIC приведена на стр. 12.
Настройка мощности передачи – «RF Power»
Advanced
RF Power
Menu
RF Power
Standard
RF Power
Low
Standard
Вызов
«RF Power»
Настройка
«RF Power»
«Stored»
Сохранение
введенных
данных
В пункте меню «RF Power» Вы можете выбрать один из 2 уровней
мощности передачи. Строго соблюдайте информацию, приведенную на вклаыше с перечнем частот!
Включение/выключение передачи пилот-сигнала –
«Pilot Tone»
Advanced
Name
Pilot Tone
Вызов
«Pilot Tone»
Пилот-сигнал имеет неслышимую частоту, которая передается
радиомикрофоном и обрабатывается приемником. О поддерживает функцию шумоподавления (Squelch) приемника.
Серия ew 300 первого поколения не оснащена функцией пилотсигнала. Поэтому учитывайте следующее, если Вы хотите
комбинировать передатчик или приемник 3-го поколения
сприборами более раннего поколения:
Радиомикрофон Приемник Учитывайте ...
w G3/ w G2
w G3 w G1
w G1 w G3
Menu
Active
Pilot
Active
Настройка
«Pilot Tone»
«Stored»
w G2/ w G3
Pilot
Inactive
Сохранение
введенных
данных
Включите на радиомикрофоне и на приемнике
пилот-сигнал.
Выключите на радиомикрофоне 3-го поколения пилотсигнал.
Выключите на приемнике
3-го поколения пилот-сигнал.
20
Page 23
Настройки в меню управления
Настройка контрастности индикатора – «LCD Contrast»
Вы можете выбирать один из 16 уровней контрастности индикатора.
Сброс настроек радиомикрофона – «Reset»
Advanced
Reset Yes
Вызов «Reset»
Если Вы сбрасываете настройки радиомикрофона, то сохраняются
только выбранные настройки пилот-сигнала и канальных банков
«U1» – «U6».
Menu
«Stored»
Reset
Настройка
«Reset»; сохранение введенных
данных
Показ версии программного обеспечения – «Software
Revision»
Вы можете показать текущую версию программного обеспечения.
Информация об обновлениях приведена на сайте
www.sennheiser.com.
21
Page 24
Указания по настройке
Указания по настройке
Настройка радиомикрофона на приемник
При настройке радиомикрофона на приемник учитывайте
следующее:
Используйте только передатчик и приемник из одного и того же
диапазона частот (см. заводские таблички радимикрофона и
приемника).
Убедитесь в том, что частоты, которые Вы хотите использо-
вать, приведены во вкладыше с частотами.
Убедитесь в том, допущены ли эти частоты в Вашей стране и
при необходимости, подайте заявку на получение разрешения
на использование.
Настройка радиомикрофона на приемник –
одноканальный режим
В состоянии при поставке радиомикрофон и приемник настроены
друг на друга. Если Вы не можете соединить радомикрофон и
приемник, то настройте каналы приборов друг на друга.
Информация об автоматической настройке радиомикрофон на
приемник в одноканальном режиме приведена в инструкции по
эксплуатации приемника. Она обозначена символом .
В качестве альтернативы Вы можете настроить канал на
радиомикрофоне вручную:
Убедитесь в том, что Вы настраиваете радиомикрофон на тот
же канальный банк и тот же канал, что и приемник (см. стр. 18).
Если Вы, тем не менее, не можете установить связь, обратитесь
кглаве «Если возникают помехи» на стр. 24.
,
Настройка радиомикрофона на приемник –
многоканальный режим
Радиомикрофоны серии ew 300 G3 подходят для того, чтобы
совместно с приемниками серии ew 300 G3 создавать тракты
предачи для многоканальных установок. Для обеспечения
передачи без взаимных помех используйте для всех рактов
передачи сигнала один и тот же канальный банк.
Информация об автоматической настройке радиомикрофона
на приемник в многоканальном режиме приведена в инструкции
по эксплуатации приемника. Дальнейшую информацию
о многоканальном режиме Вы найдете
www.sennheiser.com.
на нашем сайте
22
Page 25
Очистка и уход за радиомикрофоном
Очистка и уход за
радиомикрофоном
ОСТО-
РОЖНО!
Периодически очищайте радиомикрофон слегка влажной
тканью. Категорически запрещается использовать растворители или чистящие вещества.
Для периодической очистки амбушюра:
Отвинтите верхний амбушюр от микрофонного модуля,
вращая его против часовой стрелки (см. рис.).
ОСТО-
РОЖНО!
Снимите поролоновую насадку.
Имеется 2 варианта очистки амбушюра:
– Очистите верхний амбушюр слегка влажной тканью снаружи
и внутри
– или используйте
При необходимости, очистите поролоновую насадку мягким
моющим средством или замените насадку.
Просушите верхний амбушюр.
Просушите поролоновую насадку.
Установите поролоновую насадку на место.
Навинтите амбушюр на микрофонный модуль.
Жидкость может разрушить электронные узлы
радиомикрофона!
Она может попасть в корпус прибора и вызвать
короткое замыкание в электронике.
Не допускайте попадания жидкости в радио-
микрофон.
Разрушение микрофонного модуля жидкостью!
Микрофонный модуль разрушается жидкостью.
Очищайте только верхний амбушюр.
щетку и промойте его чистой водой.
Периодически рекомендуется очищать контактные направляющие
микрофонного модуля:
Протрите контактные направляющие микрофонного модуля
сухой тряпкой.
23
Page 26
Если возникают помехи
Если возникают помехи
Возможное
Проблема Возможная причина
Управление
радиомикрофоном не
возможно, на
индикаторе
появляется
сообщение
«Locked»
Не горит
рабочий
индикатор
Отсутствует
радиосигнал
на приемнике
Радиосигнал
имеется, нет
звукового
сигнала, на
индикаторе
горит
сообщение
«MUTE»
Звуковой
сигнал
зашумлен или
искажен
Если у Вас возникла проблема, не указанная в таблице, или
проблема не может быть решена предложенным в таблице
способом, обратитесь к дилеру компании Sennheiser.
Перечень дилеров в Вашей стране приведен на сайте
www.sennheiser.com в разделе Service & Support.
Блокировка кнопок
включена
Израсходованные
батарейки или
разряженный
аккумуляторный блок
Радиомикрофон
иприемник не
настроены на один
итот же канал
Превышена
максимальная
дальность тракта
передачи сигнала
Деактивирован
радиосигнал
(«RF Mute»)
На приемнике
установлен слишком
высокий порог отключения звукового тракта
Радиомикрофон не
посылает пилот-сигнал
Слишком низкая/
высокая модуляция
радиомикрофона
устранение
Выключить блокировку
кнопок (см. стр. 18)
Заменить батарейки
или зарядить аккумуляторный блок
(см. стр. 8)
Синхронизировать
радиомикрофон
с приемником
(см. стр. 14)
На радиомикрофоне и
приемнике настроить
один и тот же канал
Проверить настройку
порога срабатывания
схемы отключения
звукового тракта
(Squelch) на приемнике
Уменьшить расстояние
между приемной
антенной и радиомикрофоном
Повысить мощность
передачи (см. стр. 20)
Активировать
радиосигнал
(см. стр. 12)
Уменьшить значение
настройки порога
срабатывания схемы
отключения звукового
тракта (Squelch) на
приемнике
Включить или выключить передачу пилотсигнала
(см. стр. 20)
Изменить
чувствительность входа
(см. стр. 17).
24
Page 27
Технические характеристики
Технические характеристики
Тракт радиопередачи
Тип модуляции Широкополосная ЧМ
Диапазоны частот 516–558, 566–608,
626–668, 734–776,
780–822, 823–865 МГц
(A – E, G, см. стр. 3)
Несущие частоты передатчика 1680 частот, настраиваемые
Ширина переключаемой полосы
частот 42 МГц
Номинальная/пиковая девиация ±24 кГц / ±48 кГц
Стабильность частоты ≤ ±15 1/млн
Мощность РЧ-выхода при 50 Ω,
переключаемая
Отключение пилот-сигнала Отключаемый
Звуковой тракт
Компандерная система
шумопонижения Sennheiser HDX
Диапазон звуковых частот 80–18 000 Гц
Отношение сигнал/шум
(1 мВ, пиковая девиация) ≥ 115 дБА
К. Н. И. ≤ 0,9 %
Диапазон настройки
чувствительности входа
(«Sensitivity»)
Общие параметры
Диапазон температур от −10 °C до +55 °C
Электропитание 2 батарейки типа Mignon AA,
Номинальное напряжение 2,4 В
Потребляемый ток
при номинальном напряжении тип. 180 мА (30 мВт)
при выключенном
радиомикрофоне ≤ 25 мкА
Длительность работы тип. 8 ч
Размеры
Вес (с батарейками) ок. 450 g
с шагом 25 кГц
20 канальных банков
с 24 предварительно
настроенными каналами
в каждом
6 канальных банков
с 24 произвольно
настраиваемыми каналами
в каждом
тип. 10
мВт (Low)
тип. 30 мВт (Standard)
48 дб,
настройка с шагом 6 дБ
1,5 В или аккумуляторный
блок BA 2015
ок.
∅ 50 мм x 265 мм
В соответствии с
Европа ЭМС EN 301489-1/-9
Радио EN 300422-1/-2
Безопасность EN 60065
EN 62311 (SAR)
25
Page 28
Технические характеристики
Имеет допуски по стандартам
Канада Industry Canada RSS 210
IC: 2099A-G3SKMEM
limited to 806 MHz
США FCC, часть 74
FCC-ID: DMO G3SKMEM
limited to 698 MHz
Микрофонные модули
MMD 835-1 MMD 845-1 MME 865-1
Тип
радиомикрофона
динамический динамический поляризо-
ванный
Чувствительность 2,1 мВ/Па 1,6 мВ/Па 1,6 мВ/Па
Характеристика
направленности
Макс. уровень
Кардиоидная Супер-
кардиоидная
Суперкардиоидная
154 дБ SPL 154 дБ SPL 152 дБ SPL
звукового
давления
Полярные и частотные диаграммы
микрофонов
Полярная диаграмма
MMD 835-1
0°
0
30°
5
60°
90°
10
15
20
25
dB
30°
60°
Полярная диаграмма
MMD 845-1
60°
90°
90°
0°
0
30°
30°
5
10
15
20
25
dB
60°
90°
120°
150°
125 Hz
250 Hz
500 Hz
1000 Hz
180°
Полярная диаграмма
MME 865-1
0°
0
30°
5
10
15
20
25
dB
150°
180°
125 Hz
250 Hz
500 Hz
1000 Hz
60°
90°
120°
120°
150°
2000 Hz
4000 Hz
8000 Hz
16000 Hz
125 Hz
250 Hz
500 Hz
1000 Hz
120°
150°
180°
120°
150°
2000 Hz
4000 Hz
8000 Hz
16000 Hz
30°
60°
90°
120°
2000 Hz
150°
4000 Hz
8000 Hz
16000 Hz
26
Page 29
Технические характеристики
Частотная характеристика MMD 835-1
dBV
-30
-40
-50
-60
-70
-80
100 1.000 10.000
50 100 200 500 1k 2k 5k 10k 20k
Частотная характеристика MMD 845-1
dBV
-30
-40
-50
-60
-70
-80
100 1.000 10.000
50 100 200 500 1k 2k 5k 10k 20k
Hz
Hz
Частотная характеристика MME 865-1
dBV
-30
-40
-50
-60
-70
-80
100 1.000 10.000
50 100
200 500 1k 2k 5k 10k 20k
0° 90°
Hz
27
Page 30
Заявления изготовителя
Заявления изготовителя
Гарантия
Компания Sennheiser electronic GmbH & Co. KG предоставляет
гарантию на данный продукт сроком 24 месяца.
Действующие положения по предоставлению гарантии можно
получить на сайте www.sennheiser.com или у Вашего дистрибьтора
компании Sennheiser.
В соответствии со следующими требованиями
• нормативный акт RoHS (2002/95/EG)
• нормативный акт WEEE (2002/96/EG)
Пожалуйста, после окончания срока службы утилизируйте радиомикрофон в местном пункте приема
вторсырья ил в центре утилизации.
• нормативный акт по использованию батареек (2006/66/EG)
Входящие в объем поставки аккумуляторы или батарейки
радиомикрофона можно утилизировать. Утилизируйте
аккумуляторы через специальные приемные пункты
или через специализированные торговые организации.
Вцелях беспечения защиты окружающей среды
утилизируйте
батарейки.
только разряженные аккумуляторы или
Соответствие стандартам ЕС
•
0682
• Нормативный акт R&TTE (1999/5/EG), нормативный акт по ЭМС
(2004/108/EG), нормативный акт по низковольтному оборудо-
ванию (2006/95/EG)
Полный текст заявлений приведен на сайте
www.sennheiser.com.
Перед вводом в эксплуатацию необходимо изучить соответствующие законодательства стран, в которых данное
стройство используется.
28
Page 31
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany
www.sennheiser.com
Printed in Germany
Publ. 0 /092
529672/A01
Loading...
