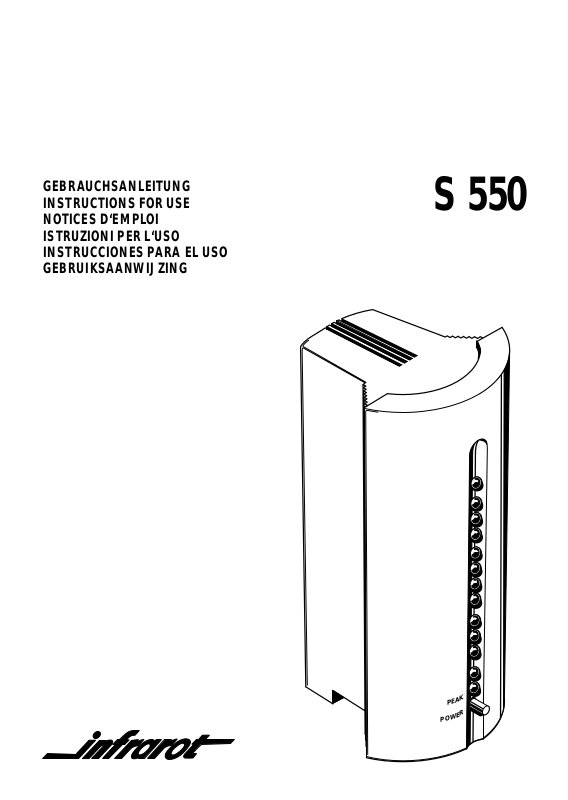

GEBRAUCHSANLEITUNG	S 550
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICES D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING

	AK
PE
	ER
W
PO

PEAK POWER

PEAK		LEVE	L
PEAK
AUDIO
AUDIO					25V
UT			23	-	25V
INP			23	-
			DC
0..
NT 2
					Y
			AN
		RM
E IN	GE
E IN
MAD

S 550

Der HiFi-Infrarot-Sender S 550 überträgt kabellos HiFi-Stereo-Toninformationen zum passenden Infrarot-Empfänger HDI 550.

MERKMALE

hohe Strahlungsleistung

ausgezeichnete Übertragungsqualität

einfache und übersichtliche Bedienung

Akkuladung im Sender S 550

BEDIENELEMENTE

12 Infrarot-Sendedioden, dürfen im Betrieb nicht vergedeckt werden!

Anzeige-LED ("PEAK") für zwei Funktionen:

Als Betriebsanzeige leuchtet sie grün,

sobald der Sender mit dem Schalter in Betrieb genommen wird.

Als "Peak"-Anzeige blinkt sie gelegentlich rot bei Lautstärkespitzen.

EIN-/AUS-Schalter

Ladeschacht für einen Akku BA 90

Akku BA 90 (nicht im Lieferumfang)

Lautstärke-Einsteller zur Anpassung der

Lautstärke an die TV/HiFi-Komponente.

Kopfhörerausgang der TV/HiFi-Kompo- nente auf mittlere Lautstärke einstellen. Mit dem Einsteller Lautstärke so anpas-

sen, daß mit dem IR-Hörer HDI 550 ein kräftiges, rauschfreies, aber noch nicht verzerrtes Tonsignal wahrzunehmen ist.

Die LED soll gerade etwas blinken!

NF-Eingang. Mit der beigefügten Leitung

NF-Eingang mit dem Kopfhöerausgang (3,5 mm oder 6.3 mm ø Klinke) der TV/ HiFi-Komponente verbinden.

Stromversorgungsbuchse. Anschluß für das Netzteil NT 20.

TECHNISCHE DATEN
Modulationsverfahren	FM
Trägerfrequenzen	2,3 / 2,8 MHz
Klirrfaktor	< 0,8 %
Störabstand	typ. 64 dB (A)
Leistungsaufnahme	7 VA
Gewicht	160 g
Lieferumfang	• Infrarotsender S 550
	• Netzteil NT 20 ... (120, 230 oder 240 V)
	in länderspezifischer Ausführung
	• NF-Anschlußleitung 3 m, Klinke 3,5 mm ø
	• Adapter 3,5/6,3 mm ø Klinke

HINWEISE ZUR AUFSTELLUNG DES SENDERS S 550

Der Infrarot-Sender S 550 soll frei strahlen können. Die Lüftungsschlitze dürfen nicht verdeckt werden. Optimal steht er in mittlerer Höhe im Regal oder bei den TV/HiFi-Komponenten, an die er angeschlossen ist. Faustregel: Vom Hörplatz aus soll der Sender zu sehen sein.

HINWEISE ZUR LADUNG EINES AKKUS BA 90

Im Ladeschacht kann ein Akku BA 90 geladen werden. Er versorgt einen Infrarot-Hörer HDI 550 für ca. 4 Stunden mit Strom. Zur Wiederaufladung muß ein BA 90 etwa doppelt so lange geladen werden, wie er zuvor entladen wurde. 4 Stunden hören / 8 Stunden laden, 2 Stunden hören / 4 Stunden laden, etc.

Ein komfortabler Betrieb wird möglich, wenn ein zweiter Akku BA 90 eingesetzt wird. So kann immer ein Akku im Ladeschacht geladen werden, ein Akku speist den Infrarot-Hörer HDI 550.

Die Überladung eines Akkus BA 90 im Sender S 550 ist ausgeschlossen, auch wenn der Akku dort länger eingesteckt bleibt.

Die Ladefunktion des Senders S 550 bleibt immer in Betrieb. Auch wenn der Sender mit ausgeschaltet wird, das Netzteil aber eingesteckt bleibt, kann im Ladeschacht ein Akku BA 90 geladenwerden.

Änderungen vorbehalten.

As „Peak“ indicator, it blinks at times at volume peaks.

On/off switch

Magazine for rechargeable battery BA 90

Rechargeable battery BA 90 (not included)

Volume control for volume adjustment to the TV/hi-fi component.

Adjust volume with volume control ina way that the infrared headphone HDI 550 receives a strong, noisefree but not distorted signal. The LED should start

blinking slightly!

AF-input .Connect AF-input to theheadphone-output (3.5 mm or 6.3 mm ø jack plug) of the TV/hi-fi component via

the enclosed connection cable.

Power supply socket. Connection for the mains unit NT 20

As equipment-on indicator, the LED lightens green as the transmitter is put into operation by means of the on/off switch.

The LED ("PEAK") has two functions:

12 infrared transmitting diodes, do not cover during operation!

FEATURES

High radiated transmitter powerExcellent transmission qualityEasy and clear handling

Charger included in transmitter S 550

OPERATING ELEMENTS

S 550

The hi-fi wireless infrared stereo transmitter transmits hi-fi stereo sound information to an appropriate infrared receiver HDI 550.

PEAK POWER

	L
PEAK	LEVE
AUDIO

AU	DIO
	T
INPU
NT	0..
	2

23	-	25V
DC

MADE

GERM

TECHNICAL DATA
Modulation	FM
Carrier frequencies	2.3 / 2.8 MHz
THD	< 0.8 %
S/N ratio	typ. 64 dB (A)
Power consumption	7 VA
Weight	160 g
Supplied with:	• Infrared transmitter S 550
	• Mains unit NT 20 ... (120, 230 or 240 V),
	according to the specifications of each country
	• AF-connection cable 3m, 3.5 mm ø jack plug
	• Adapter for 3.5 / 6.3 mm ø jack plug

INSTALLATION TIPS FOR THE TRANSMITTER S 550

The infrared transmitter S 550 should radiate freely. The ventilating slits shall not be covered. Its optimum position is in the middle of a shelf or near the TV / hi-fi components to which it is connected. Rule of thumb: The transmitter should be placed within the range of the receiving place.

INSTALLATION TIPS FOR CHARGING OF THE BATTERY BA 90

In the charging port the rechargeble batterie BA 90 can be chargerd. The recharge of the rechargeable battery BA 90 takes approx. twice the time of the discharge. 4 hours listening / 8 hours recharge, 2 hours listening / 4 hours recharge, etc.

Comfortable use is achieved with a BA 90. One BA 90 can be charged in the rechargeable battery magazine and the second one supplies the infrared headphone HDI 550.

It´s impossible to overcharge the rechargeable battery BA 90 in the transmitter S 550, even if the BA 90 remains in the magazine for a longer period.

The transmitter S 550 can charge a BA 90 even if the receiver is switched off . If the mains unit remains connected a BA 90 can be charged in the magazine .

Subject to alterations
