SENNHEISER RS 85 User Manual [fr]

Bedienungsanleitung

Instructions for use

Notice d’emploi

Istruzioni per l’uso

Instruciones para el uso

Gebruiksaanwijzing

Wireless

RS 85

INHALT UND ANSCHLÜSSE / SYSTEM COMPONENTS AND CONNECTIONS / ELEMENTS DU
SYSTEME ET RACCORDEMENT / INDICE E COLLEGAMENTO / CONTENIDO Y CONEXIONES /
INHOUD EN AANSLUITING

Bedienungsanleitung 3
Instructions for use 7
Notice d´emploi 11
Istruzioni per l´uso 15
Instruciones para el uso 19
Gebruiksaanwijzing 23

Wireless RS 85

Vielen Dank für den Kauf dieses Sennheiser-Produktes. Es wird Sie viele Jahre durch
Zuverlässigkeit und einfache Bedienung überzeugen. Das garantiert Sennheiser mit
seinem guten Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz als
Hersteller hochwertiger elektroakustischer Produkte.

Inhalt und Anschluss

Überprüfen Sie, ob alle Teile vorhanden sind:

- 1 Kopfhörer HDR 85

- 1 Sender T 80

- 2 Akkus BA 151

- 1 Steckernetzteil

- 1 Klinkenstecker mit Adapter 3,5 mm / 6,3 mm
(bei 925 MHz mit Cinch-Adapter)

- Bedienungsanleitung

Stellen Sie die Steckverbindungen her.

Laden Sie den Akku vor dem ersten Betrieb für 24
Stunden (vgl. Abschnitt Akku laden).

Aufstellort Sender

Stellen Sie den Sender in die Nähe Ihrer HiFi­Anlage bzw. des Fernsehers, z.B. daneben.

Deutsch

Stellen Sie das Gerät nicht in unmittelbare Nähe
von Metallregalen, Stahlbetonwänden oder
anderen Metallkonstruktionen.

Der Sender ist mit einer komfortablen
Einschaltautomatik ausgestattet. Ein Tonsignal
schaltet den Sender ein. Bleibt das Tonsignal
länger als ca. 3 Minuten aus, wird der Sender automatisch abgeschaltet. In diesem
Ruhezustand ("stand by") verbraucht der Sender nur sehr wenig Strom und kann am
Netz angeschlossen bleiben.
beeinflußt

Kopfhörer einschalten

Schalten Sie den Schalter an der rechten
Ohrmuschel auf O

Kopfhörer ausschalten

Achten Sie darauf, den Kopfhörer nach Gebrauch
wieder auszuschalten und in den Sender zu
stellen, damit sich der Akku nicht selbständig
entlädt.

.

N.

Der Akku-Ladevorgang im Sender wird dadurch nicht

Wireless RS 85-3

Lautstärke

Stellen Sie Ihre Tonquelle auf einen Wert ein, der
ungefähr Zimmerlautstärke entspricht. Bei
einigen Geräten können Sie die Lautstärke für den
Kopfhörerausgang separat regeln.

Die Lautstärke am Kopfhörer stellen Sie mit dem
Regler V

Deutsch

OLUME an der rechten Ohrmuschel ein.

Empfang einstellen

Der Sender muß eingeschaltet sein (siehe
Abschnitt Aufstellort Sender). Nachdem Sie den
Kopfhörer eingeschaltet haben, startet
automatisch der Sendersuchlauf. Betätigen Sie
den Taster T

UNE an der Ohrmuschel so oft, bis Sie

einen klaren Ton empfangen. Nach einem
Wechsel des Kanals am Sender muß der
Sendersuchlauf erneut durc h den Taster gestartet
werden.

Sendekanal wechseln

Sie können Empfangsstörungen, die beim
gleichzeitigen Betrieb mehrerer Sender
entstehen, vermeiden, indem Sie den Sendekanal
ändern.
Ihnen stehen verschiedene Kanäle zur Verfügung.
Drücken Sie dazu die Taste C

HANNEL so oft, bis die

gewünschte LED-Kombination aufleuchtet.

LED 1 Kanal 1 aktiv
LED 2 Kanal 2 aktiv
LED 1 und 2 Kanal 3 aktiv (nicht bei 863 MHz)

Hören überall im Haus

Sender und Kopfhörer müssen sich nicht im
gleichen Raum befinden, so können Sie sich frei in
Haus und Garten bewegen. Sie können mehrere
Kopfhörer gleichzeitig mit einem Sender
betreiben.

Zusätzliche Kopfhörer sind im Fachhandel unter
der Bezeichnung HDR 85 erhältlich. Bitte achten
Sie darauf, einen Hörer des gleichen
Frequenzbereiches zu wählen (vgl. Typenschild unter dem Sender).

Wireless RS 85-4

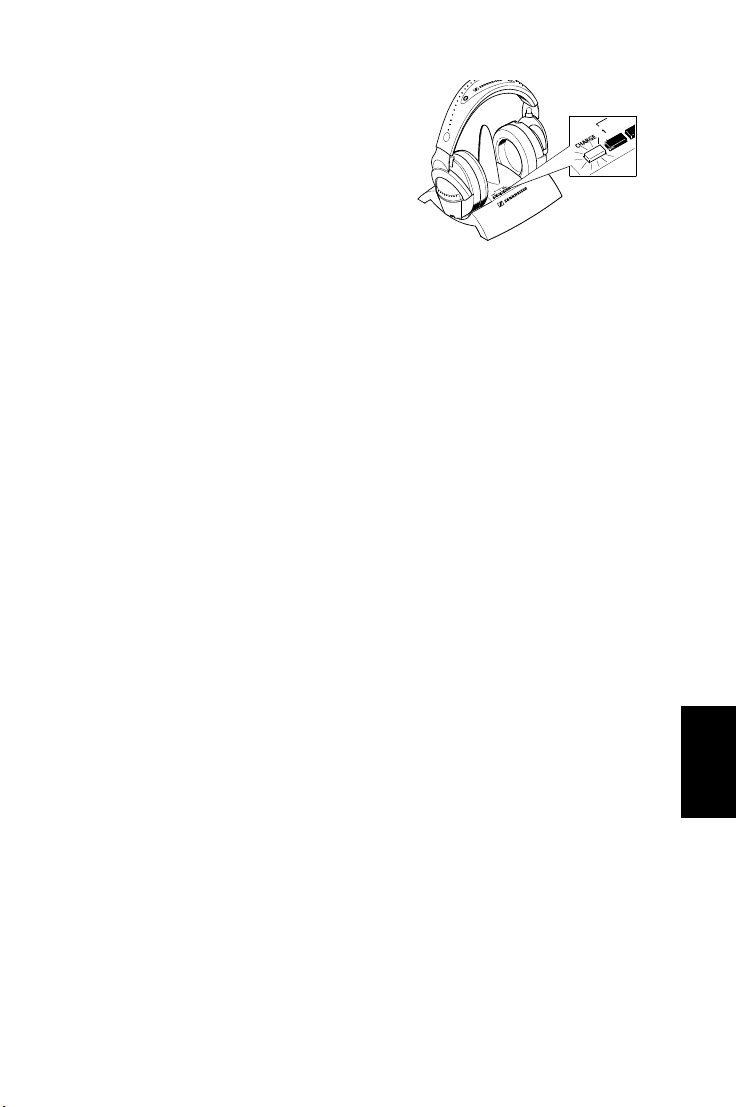

Akku laden

Stellen Sie den Kopfhörer zum Laden des Akkus so
in den Sender, daß Sie den Sennheiser Schriftzug
lesen können. Achten Sie darauf, daß die rote LED
am Sender leuchtet.

Bewahren Sie den Kopfhörer immer im Sender
auf, so erreichen Sie den besten Ladezustand. Der
Kopfhörer schaltet sich beim Laden automatisch
aus.

Wechselakku BA 151

Wenn der Kopfhörer während des Gebrauchs anfängt, stark zu rauschen, ist es Zeit,
den Akku wieder aufzuladen. Nach der Erstladung von 24 Stunden reichen 14
Stunden Ladezeit, um den Akku voll zu laden. Dann ist er für ca. 3,5 Stunden
betriebsbereit. Stecken Sie den leeren Akku in den Ladeschacht hinten am Sender,
während Sie mit dem anderen Akku weiterhören.

Sie können zusätzliche Wechselakkus BA 151 laden, wenn Sie ein Ladegerät
L 151-2 verwenden. Dieses Zubehör ist im Fachhandel erhältlich.

Die Sennheiser-Akkus sind recyclingfähig. Bitte entsorgen Sie die Akkus
umweltfreundlich über den Batteriecontainer oder den Fachhandel. Benutzen Sie den
Akku bis das Gerät abschaltet, bevor Sie ihn entsorgen. Entsorgen Sie nur leere Akkus,
um den Umweltschutz zu gewährleisten.

HiDyn plus

Dieses Gerät ist mit HiDyn plusTM ausgestattet, dem Sennheiser Rauschunter­drückungssystem. Es reduziert lästige Störungen und Rauschen bei der
Funkübertragung vom Sender zum Hörer.

Weitere Informationen

Bei diesem Gerät funktioniert die Tonübertragung ähnlich wie bei einem Radio. Die
Radiowellen sind nach dem heutigen Stand der Wissenschaft nicht
gesundheitsschädlich.

TM

Deutsch

ACHTUNG: DER GEBRAUCH DES GERÄTES ÜBER LÄNGERE ZEIT BEI

HOHER LAUTSTÄRKE KANN HÖRSCHÄDEN VERURSACHEN!

Das Gerät ist für den Betrieb mit Stereogeräten ausgelegt. Für den Einsatz mit
Monogeräten benötigen Sie einen Monoklinkenstecker, der in jedem Fachgeschäft
erhältlich ist.

Zur Reinigung verwenden Sie am besten nur ein weiches Tuch, ggf. ein leicht
angefeuchtetes Fensterleder. Vermeiden Sie scharfe Reinigungsmittel.

Wireless RS 85-5

Manche Lacke und Möbelpolituren können die Füße der Ladestation angreifen und so
Flecken auf Ihren Möbeln verursachen. Stellen Sie den Sender auf eine rutschfeste
Unterlage.

Was tun, wenn etwas nicht funktioniert...

Sind alle Stecker richtig eingesteckt?
Sind Kopfhörer und Tonquelle eingeschaltet und laut genug?
Wurde der Akku mindestens 20 Minuten geladen?

Deutsch

Gehen Sie näher an den Sender.
Wählen Sie einen anderen Kanal.
Passen Sie die Einstellung mit dem Taster T
Sollte sich der Fehler nicht beheben lassen, wenden Sie sich bitte an Ihren
Fachhändler.

Öffnen Sie das Gerät auf keinen Fall!

Verwenden Sie nur Original-Sennheiser Ersatzteile und Zubehörartikel. Die
Verwendung von Komponenten anderer Hersteller (z.B. für Netzteil oder Akku) kann
Schäden am Gerät verursachen und führt zu Garantieausschluß!

Zubehör

Für dieses Gerät ist folgendes Zubehör im Fachhandel erhältlich:
Wechselakku BA 151
Ladegerät L 151-2
Zweithörer HDR 85

Technische Daten

Modulationsverfahren FM Stereo
Sender
Stromversorgung 12 V DC über Steckernetzteil
Leistungsaufnahme ca. 1 VA
HF-Strahlungsleistung typisch bis 10 mW (0,75 mW bei 925 MHz)
Geräuschspannungsabstand typisch > 85 dBA
Frequenzbereich siehe Typenschild unter dem Sender
Kanäle 3 (2 bei 863 MHz)
Audio-Anschluß 3,5 mm / 6,3 mm Stereo-Klinkenstecker,

Akku-Ladeschächte 1 Ladeschacht für Akku BA 151
Gewicht / Maße ca. 186 g inkl. Akku / ca. 155 x 153 x 105 mm
Empfänger
Max. Schalldruck 101 dB
Klirrfaktor < 0,5 % (bei 1 kHz Nennhub)
Stromversorgung 2,4 V durch BA 151 Akku
Stromaufnahme / Betriebszeit ca. 24,5 mA / ca. 3,5 Stunden mit 1 Akku
Gewicht / Maße ca. 160 g inkl. Akku / ca. 150 x 80 x 200 mm

UNE an.

Cinch-Adapter mitgeliefert

Wireless RS 85-6

Wireless RS 85

Thank you for choosing Sennheiser! Over half a century of accumulated expertise in
the design and manufacture of high-quality electro-acoustic equipment have made
Sennheiser a world-leading company in this field. We have designed this product to
give you reliable operation over many years.
Please take a few moments to read these instructions carefully, as we want you to
enjoy your new Sennheiser product quickly and to the full.

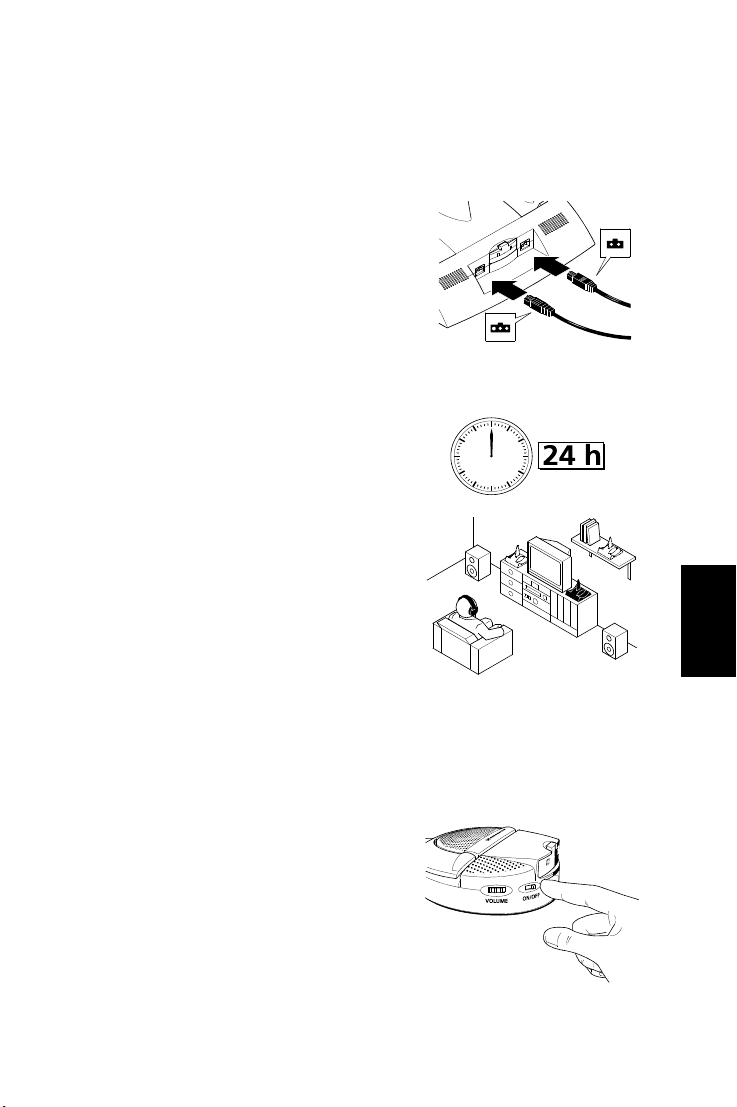

System components and connections

- 1 receiver HDR 85

- 1 transmitter T 80

- 2 rechargeable batteries BA 151

- 1 power supply

- 1 mini jack plug 3,5 mm with adapter to 1/4“
6,3 mm (925 MHz jack to 2x phono plug)

- instructions for use

Establish the necessary connections.

Charge the accupack for 24 hours before you use it
for the first time! (Please refer to the section
Charging the accupack.)

Where to place the transmitter

Choose a suitable place near your hi-fi system
or TV set.

English

Do not place the transmitter close to metal
objects such as shelf bars, reinforced concrete
walls, etc.

The transmitter features a convenient automatic
on/off function. The transmitter is switched on by
the audio signal. If there is no audio signal for
about 3 minutes, the transmitter automatically switches off. The transmitter is now
in stand-by mode, its power consumption is very low so that it can remain connected
to the mains. Accupacks can always be recharged when the transmitter is connected
to the mains.

Switching the headphone receiver on

The O

N/OFF switch is on the right earpiece.

Switching the headphone receiver off

Make sure to switch off the headphones after each
use and store the headphones in the transmitter’s
charging compartment to avoid discharging the
accupack.

Wireless RS 85-7

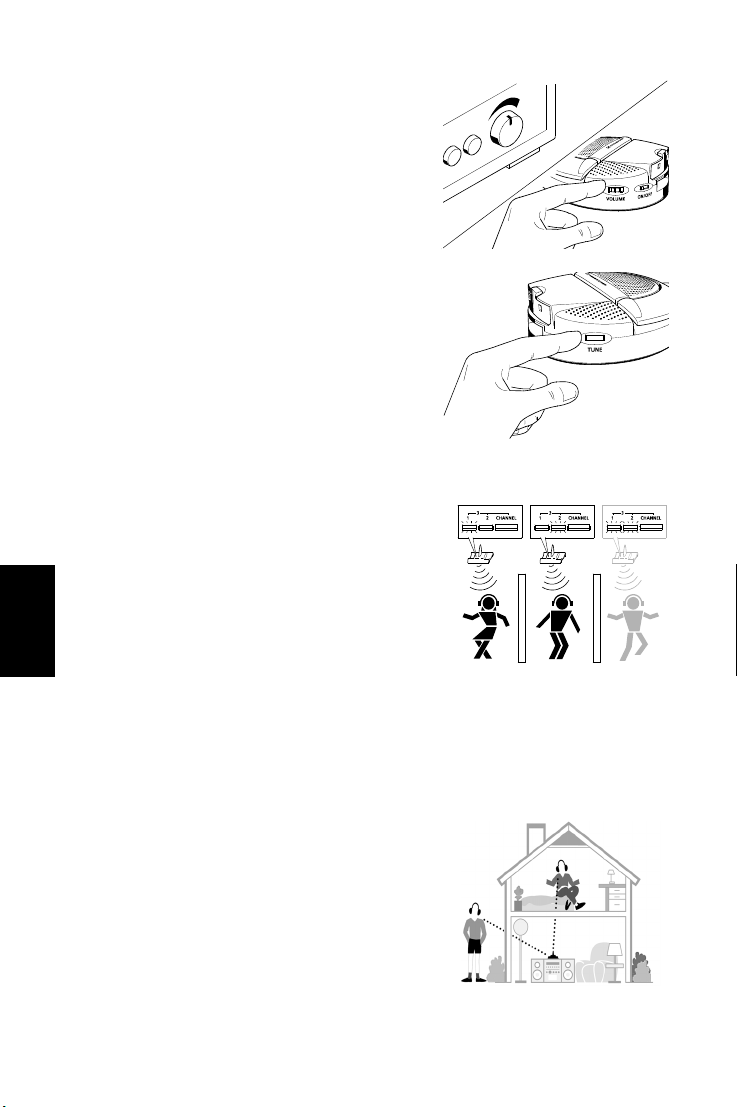

Adjusting the volume

Set the volume of your sound source to a medium
value. With some devices, the volume for the
headphone output can be regulated separately.

Use the V

OLUME control on the right earpiece to

adjust the headphones´ volume.

Adjusting the receiver channel

First switch on the transmitter (see section Where
to place the transmitter). Then switch on the
headphone receiver - as soon as the receiver is
switched on it automatically tunes itself to the
first strong signal found (normally the

English

transmitter frequency). If, for some reason, the
selected channel is not the correct one (eg:
because of interference or another nearby system), press the T

UNE button on the

earpiece and the auto-tune function will re-tune to the next strong signal. Repeat this
until you can hear the audio signal loud and clear. If you decide to change the
transmitter channel, the receiver search tuning must be re-started by pressing the
T

UNE button on the headphones again.

Changing the transmission channel

To avoid interference caused by the simultaneous
operation of several transmitters, select a
different channel on each transmitter. Depending
on the system variant, two or three switchable
transmission channels are available.
To select a channel, press the C

HANNEL button until

the desired LED or LED combination
lights up:
LED 1 channel 1 active
LED 2 channel 2 active
LED 1 and 2 channel 3 active (except 863 MHz version).

Complete freedom of movement

It is not necessary that transmitter and
headphone receiver are in a direct line of sight, so
you can move around freely in the home or outside
in the garden. One transmitter can be used to
transmit to several receivers on the same
frequency.
Additional headphones with the designation
HDR 85 are available from your specialist dealer.
Please make sure to choose headphones with the same frequency range as the
transmitter you are using (see type plate on the bottom of the transmitter).

Wireless RS 85-8

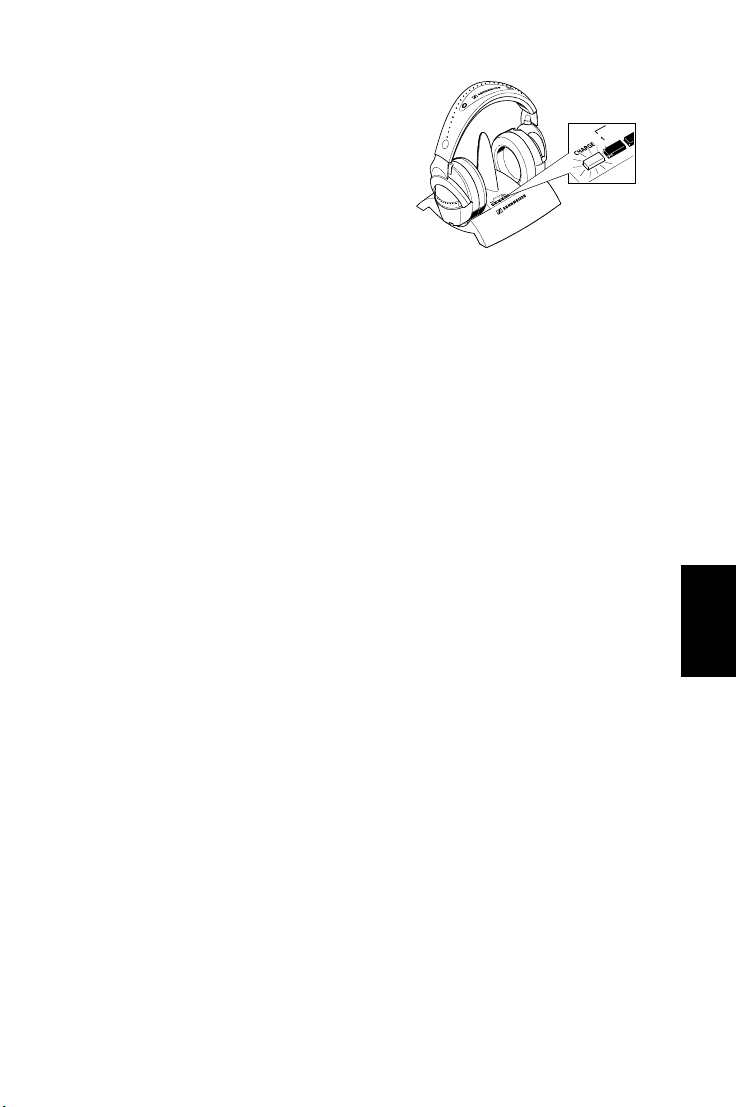

Charging the accupack

For charging the accupack, place the headphones
into the transmitter’s charging compartment (nb:
make sure the headphones are inserted the
correct way round. The Sennheiser logo on the
headband must be readable looking from the
front - see diagram. The charging contacts are on
the RH earpiece of the headphones - these are
placed on the corresponding contacts in the LH
indentation of the transmitter, the one next to
the “charge” light). The red LED on the transmitter must light up to show charging is
taking place.

Always store the headphones on the transmitter to ensure that they are fully charged
when they are needed. The headphones are automatically switched off by the
charging process.

BA 151 spare accupack

When the headphones’ accupack is going flat (noise, interference and distortion are
sure signs of a flat accupack), recharge the accupack. After an initial charging of 24
hours, the normal charging time is 14 hours. A fully charged accupack has an
operating time of approx. 3.5 hours. Place the discharged accupack in the charging
compartment at the back of the transmitter and use the spare accupack in the
meantime.

Additional BA 151 spare accupacks can be charged via the L 151-2 charger (available
from your specialist dealer).

Before disposing of an old and exhausted accupack, make sure that it is totally
discharged by using it until the device switches off. To protect the environment, only
dispose of totally exhausted accupacks.

HiDyn plus

This device is equipped with HiDyn plusTM, Sennheiser´s noise reduction system that
reduces noise and interference in wireless transmission systems.

Additional information

The audio transmission technology used with this device is basically that of a radio.
According to today’s scientific knowledge, the radio waves emitted by this device are
not harmful to humans or animals.

TM

ATTENTION: LISTENING AT HIGH VOLUME LEVELS FOR LONG PERIODS CAN

PERMANENTLY DAMAGE YOUR HEARING.

This device has been designed for use with stereo devices. For connection to mono
devices, please use a stereo to mono jack plug available from most audio accessory
shops.
Use a soft cloth or, if necessary, a damp wash-leather for cleaning the devices. Do not
use aggressive cleansing agents.

Varnish or furniture polish may attack the rubber feet of the transmitter’s charging
unit. As these could stain your furniture, place the transmitter on a non-slip pad.

English

Wireless RS 85-9

If problems occur...

Are all connections properly made?
Are the headphones and sound source switched on and is the volume
correctly adjusted?
Have you charged the accupack for at least 20 minutes?
Are you too far from the transmitter? (if so, move closer)
Choose a different channel.
Adjust the setting with the T

UNE button.

If the problem persists, please contact your specialist dealer for assistance.
Never open the device!

Only use original Sennheiser spare parts and accessories. Components from other
manufacturers (e.g. for mains unit or accupack) may cause damage to the device and
will invalidate the guarantee.

English

Accessories

The following accessories are available from your specialist dealer:
Spare accupack BA 151
Charger L 151-2
Additional headphones HDR 85

Technical data

Modulation FM, stereo
Transmitter
Power supply 12 V DC via plug-in mains unit
Power consumption approx. 1 VA
RF output power typ. up to 10 mW (0.75 mW with 925 MHz version)
Signal-to-noise ratio typ. > 85 dBA
Frequency range see type plate located on the bottom of ransmitter
Channels 3 (2 with 863 MHz version)
Audio connector 3.5 mm /

1

/4" (6.3 mm) stereo jack plug, (925 MHz

version supplied with jack to 2 x phono plug)
Charging compartments 1, for BA 151 accupack
Weight approx. 186 g incl. accupack
Dimensions approx. 155 x 153 x 105 mm
Receiver
Max. sound pressure level 101 dB
THD < 0.5 % (at 1 kHz and nom. deviation)
Power supply 2.4 V via BA 151 accupack
Current consumption 24.5 mA
Operating time approx. 3.5 hrs per accupack
Weight approx. 160 g incl. accupack
Dimensions approx. 150 x 80 x 200 mm

Wireless RS 85-10
