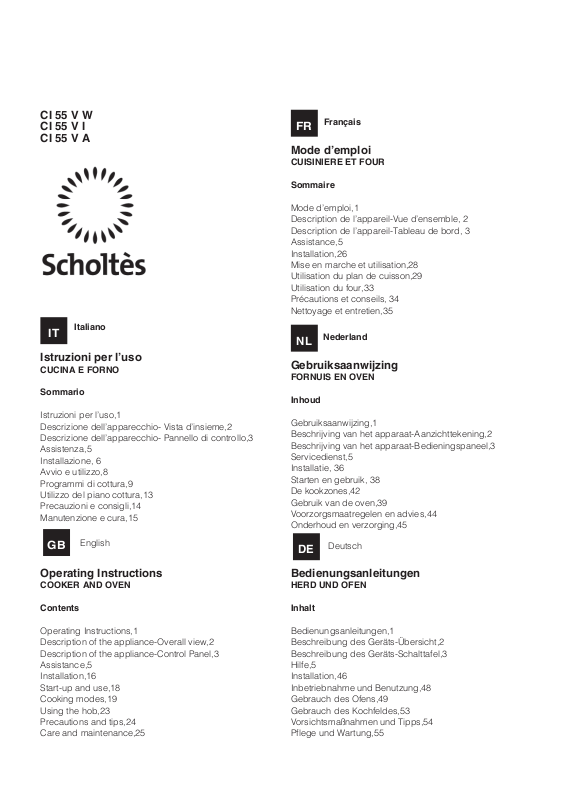

SCHOLTES CI55VW User Manual [fr]

CI 55 V W CI 55 V I CI 55 V A

Italiano

Français

Mode d’emploi

CUISINIERE ET FOUR

Sommaire

Mode d’emploi,1 Description de l’appareil-Vue d’ensemble, 2 Description de l’appareil-Tableau de bord, 3 Assistance,5 Installation,26 Mise en marche et utilisation,28 Utilisation du plan de cuisson,29 Utilisation du four,33 Précautions et conseils, 34 Nettoyage et entretien,35

Nederland

Istruzioni per l’uso

CUCINA E FORNO

Sommario

Istruzioni per l’uso,1 Descrizione dell’apparecchio- Vista d’insieme,2 Descrizione dell’apparecchio- Pannello di controllo,3 Assistenza,5 Installazione, 6 Avvio e utilizzo,8 Programmi di cottura,9 Utilizzo del piano cottura,13 Precauzioni e consigli,14 Manutenzione e cura,15

English

Operating Instructions

COOKER AND OVEN

Contents

Operating Instructions,1 Description of the appliance-Overall view,2 Description of the appliance-Control Panel,3 Assistance,5 Installation,16 Start-up and use,18 Cooking modes,19 Using the hob,23 Precautions and tips,24 Care and maintenance,25

Gebruiksaanwijzing

FORNUIS EN OVEN

Inhoud

Gebruiksaanwijzing,1 Beschrijving van het apparaat-Aanzichttekening,2 Beschrijving van het apparaat-Bedieningspaneel,3 Servicedienst,5 Installatie, 36 Starten en gebruik, 38 De kookzones,42 Gebruik van de oven,39 Voorzorgsmaatregelen en advies,44 Onderhoud en verzorging,45

Deutsch

Bedienungsanleitungen

HERD UND OFEN

Inhalt

Bedienungsanleitungen,1 Beschreibung des Geräts-Übersicht,2 Beschreibung des Geräts-Schalttafel,3 Hilfe,5 Installation,46 Inbetriebnahme und Benutzung,48 Gebrauch des Ofens,49 Gebrauch des Kochfeldes,53 Vorsichtsmaßnahmen und Tipps,54 Pflege und Wartung,55

Description de l’appareil

9 10 11

7 8

Vue d’ensemble

1.Table de cuisson céramique

2. Tableau de bord

3. Support GRILLE

4. Support LECHEFRITE

5.Pied de réglage

6. GLISSIERES de coulissement

7. niveau 5

8. niveau 4

9. niveau 3

10. niveau 2

11. niveau 1

1. Piano di cottura in ceramica

2.Pannello di controllo

3.Ripiano GRIGLIA

4.Ripiano LECCARDA

5.Piedino di regolazione

6.GUIDE di scorrimento dei ripiani

7.posizione 5

8.posizione 4

9.posizione 3

10.posizione 2

11.posizione 1

1.Glass ceramic hob

2.Control panel

3.Sliding grill rack

4.DRIPPING pan

5.Adjustable foot

6.GUIDE RAILS for the sliding racks

7.position 5

8.position 4

9.position 3

10.position 2

11.position 1

Descrizione dell’apparecchio

Vista d’insieme

Description of the appliance

Overall view

1.Keramische kookplaat

2.Bedieningspaneel

3.Ovenrek

4.Lekplaat of bakplaat

5. Stelschroeven

6. Geleidersvan de roosters

7. stand 5

8. stand 4

9. stand 3

10. stand 2

11. stand 1

1 . Glaskeramik-Kochfeld 2 . Bedienfeld

3. Einschub BACKOFENROST

4. Einschub FETTPFANNE

5. Höhenverstellbarer Stellfuß

6. GLEITFÜHRUNGEN für die Einschübe

7. position 5

8. position 4

9. position 3

10. position 2

11. position 1

Aanzichttekening

Beschreibung des Gerätes

Geräteansicht

Descrizione dell’apparecchio

Panello di controllo

1.Manopola PROGRAMMI

2.Manopola TERMOSTATO/IMPOSTAZIONE TEMPI

3.Tasto luce

4.Tasto IMPOSTAZIONE TEMPI

5.DISPLAYPLAY

6.Manopole delle PIASTRE ELETTRICHE del piano cottura

7.Spia FUNZIONAMENTO PIASTRA

1.SELECTOR knob

2.THERMOSTAT/TIMER knob

3.LIGHT button

4.SET TIMER button

5.DISPLAY

6.Hob ELECTRIC HOTPLATE control knobs

7.Indicator light for ELECTRIC HOTPLATE

Description of the appliance

Control panel

1. PROGRAMMAKNOP

2.Knop THERMOSTAAT/INSTELLEN TIJDEN

3.Toets LICHT

4.Toets INSTELLEN TIJDEN

5.DDISPLAYISPLAY

6.Knoppen ELEKTRISCHE KOOKPLAAT van de kookplaat

7.Controlelampje ELEKTRISCHE

1.Reglerknopf PROGRAMME

2.Drehknopf THERMOSTAT/ ZEITEINSTELLUNG

3.Taste BELEUCHTUNG

4. Taste ZEITEINSTELLUNG

5.DISPLAYIS

6.Reglerknopf ELEKTROPLATTE

7.Kontrolleuchte ELEKTROPLATTE

Aanzichttekening

Bedieningspaneel

Beschreibung des Gerätes

Bedienfeld

1.Bouton PROGRAMMES

2.Bouton THERMOSTAT/SELECTION TEMPS

3.Touche ЙCLAIRAGE

4.Touche SELECTION TEMPS

5.AFFICHEUR

6.Boutons PLAQUE ЙLECTRIQUE du plan de cuisson

7.Voyant PLAQUE ЙLECTRIQUE

Tableau de bord

Description de l’appareil

DISPLAYIS

I T

1. Indicatore del Preriscaldamento

2. Icona DURATA

3. Icona FINE COTTURA

4. Icona CONTAMINUTI

5. Icona OROLOGIO

6.Digit numerici TEMPERATURA e TEMPI

1. Aanwijzer van de Voorverwarming

2. Symbool DUUR

3. Symbool EINDE BEREIDING

4. Symbool TIMER

5. Symbool KLOK

6.Cijfers TEMPERATUREN en TIJDEN

DISPLAYIS

1. Vorheizanzeige

2. DAUER Symbol

3. GARENDE Symbol

4. KURZZEITWECKER Symbol

5. UHR Symbol

6.ZEITEN und TEMPERATUR Digit-Anzeige

1. Indicator Preheating

2. icon DURATION

3. icon END OF COOKING

4. icon TIMER

5. icon CLOCK

6.digits TIME and TEMPERATURE

1. Indicateur de Préchauffage

2. Icône DUREE

3. Icône FIN DE CUISSON

4. Icône MINUTEUR

5. Icône HORLOGE

6.Chiffres TEMPS et TEMPERATURE

DISPLAYIS

AFFICHEUR

Assistenza

Assistance

Attenzione:

L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica. ! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Attention :

L’appareil monte un système d’autotest qui permet de détecter tout anomalie de fonctionnement. Ces anomalies sont affichées sous la forme: “ F ” suivi des chiffres. Contactez alors un service d’assistance technique. ! Ne jamais faire appel à des techniciens non agréés.

Indiquer :

• le type d’anomalie;

• le modèle de l’appareil (Mod.);

• Son numéro de série (S/N). Ces informations figurent sur la plaque signalétique apposée sur l’appareil

Servicedienst

Belangrijk:

Het apparaat is voorzien van een automatisch diagnostisch systeem dat eventuele storingen opspoort. Deze kunt u op het display aflezen met berichten zoals: “F” gevolgd door enkele nummers. In deze gevallen moet u de technische dienst inschakelen. ! Wendt u nooit tot niet erkende monteurs.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.scholtes.com.

Assistance

Warning:

The appliance is fitted with an automatic diagnostic system which detects any malfunctions. Malfunctions are displayed by messages of the following type: “F” followed by numbers. Call for technical assistance in the event of a malfunction. ! Never use the services of an unauthorised technician.

Please have the following information to hand:

• The type of problem encountered.

• The appliance model (Mod.).

• The serial number (S/N). The latter two pieces of information can be found on the data plate located on the appliance.

Dit dient u door te geven:

• Het soort storing;

• Het model apparaat (Mod.)

• Het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje op het apparaat

Kundendienst

Achtung:

Das Gerät ist mit einem Diagnosesystem ausgestattet, dank dem etwaige Betriebsstörungen erfasst werden können. Diese werden auf dem Display durch Meldungen folgenden Typs angezeigt: “F“ gefolgt von Nummern. In diesem Fall den Kundendienst anfordern. ! Wenden Sie sich nur an autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers

• das Gerätemodell (Mod.)

• die Seriennummer (S/N). Letztere Informationen können dem Typenschild, das sich auf dem Gerät befindet, entnommen werden.

Installazione

HOOD

420

Min.

min.

650

mm. with hood

min.

700

mm. without hood

mm.

600

Min. mm.

420

Min. mm.

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

! L’installazione dell’apparecchio va effettuata secondo queste istruzioni da personale qualificato.

! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall’impianto elettrico.

Posizionamento e livellamento

! È possibile installare l’apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.

! Assicurarsi che la parete a contatto con il retro dell’apparecchio sia di materiale non infiammabile e resistente al calore (T 90°C).

Per una corretta installazione:

• porre l’apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);

• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall’apparecchio;

• se la cucina viene installata sotto un pensile, esso dovrà mantenere una distanza minima dal piano di

420 mm. Tale distanza deve essere di 700 mm se i pensili sono infiammabili (vedi  gura);

• non posizionare tende dietro la cucina o a meno di 200 mm dai suoi lati;

• eventuali cappe

devono essere installate secondo le indicazioni del relativo libretto di istruzione.

Le gambe* si montano a incastro sotto la base della cucina.

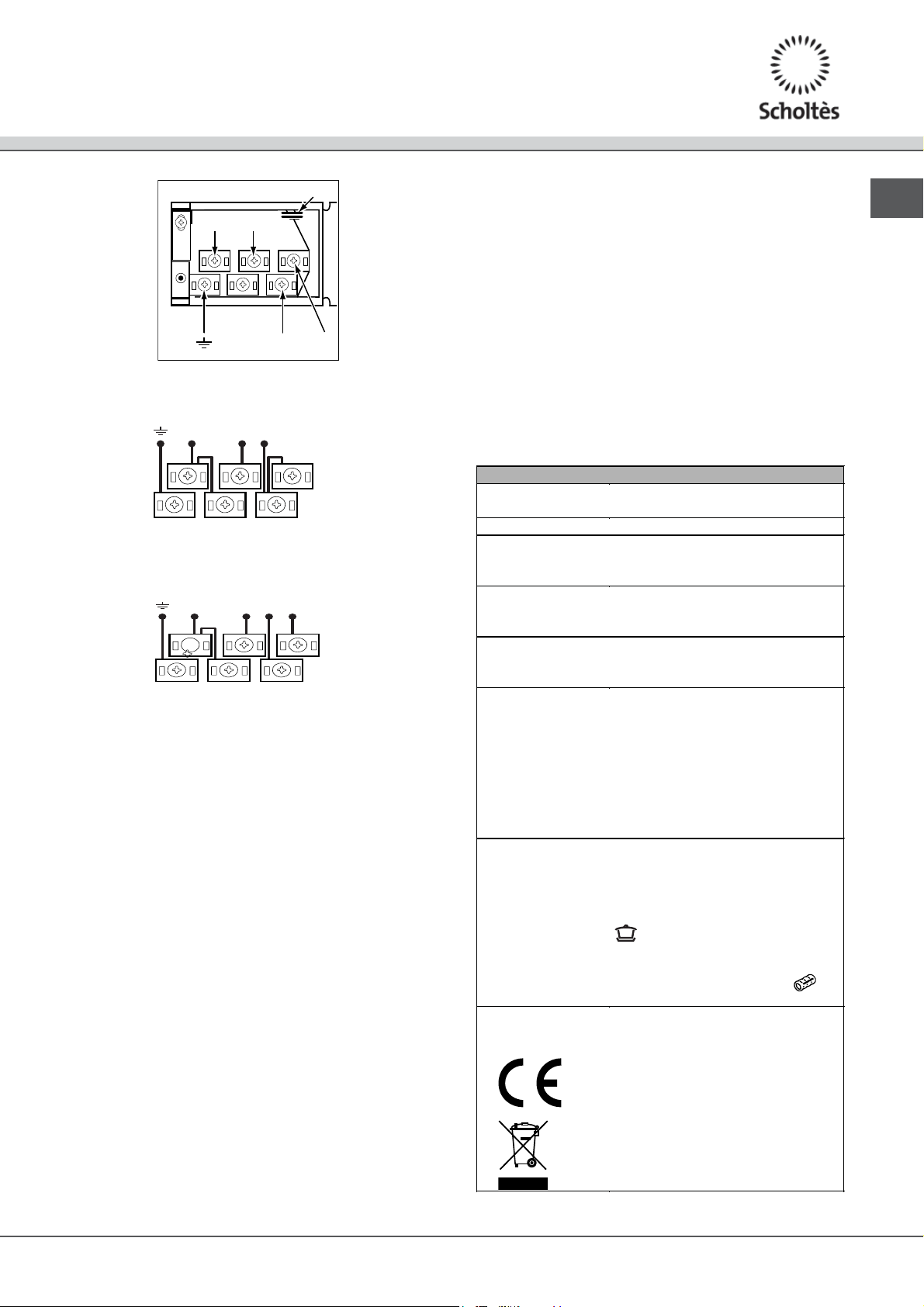

Collegamento elettrico

Montaggio cavo di alimentazione

Apertura morsettiera:

• Servendosi di un cacciavite, fare leva sulle linguette laterali del coperchio della morsettiera;

• Tirare ed aprire il coperchio della morsettiera.

Per la messa in opera

del cavo eseguire le seguenti operazioni:

• svitare la vite del serracavo e le viti dei contatti

! I ponticelli vengono predisposti dalla Fabbrica per il collegamento a 230V monofase (vedi  gura).

230V ~

H05RR-F 3x4 CEI-UNEL 35363

H05VV-F 3x4 CEI-UNEL 35746

• per effettuare i collegamenti elettrici delle figure, utilizzare i due ponticelli alloggiati dentro la scatola (vedi  gura - riferimento „P”)

NL2L1

Livellamento

Se è necessario livellare l’apparecchio, avvitare i

piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi  gura).

* Presente solo su alcuni modelli.

400V 2N~

H05RR-F 4x4 CEI-UNEL 35363

H05VV-F 4x4 CEI-UNEL 35746

NL2L1

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

400V 3N~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

NL3L1L2

• fissare il cavo di alimentazione nell’apposito fermacavo e chiudere il coperchio.

Collegamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche posta sull’apparecchio (vedi tabella Dati tecnici). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato della targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

* Presente solo su alcuni modelli.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

TABELLA CARATTERISTICHE

Dimensioni Forno HxLxP Volume Dimensioni utili del cassetto scaldavivande

32x43,5x40 cm

lt. 56 larghezza cm 42 profondità cm 44 altezza cm 8,5

Tensione e frequenza

vedi targhetta caratteristiche

d'alimentazione Piano di cottura in ceramica

Anteriore sx Posteriore sx Posteriore dx Anteriore dx Assorbimento piani di cottura in ceramica Max

1700W 1200W 2300W 1200W

6400W Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304

Consumo energia convezione

ENERGY LABEL

Naturale funzione di riscaldamento: Tradizione

Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: Rosticceria Direttive Comunitarie: 2006/95/EC del 12/12/06 (Bassa Tensione) e successive modificazioni 2004/108/EC del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni 93/68/EEC del 22/07/93 e successive modificazioni 2002/96/EC. 1275/2008 (Stand-by/Off mode)

Avvio e utilizzo

Impostare l’orologio

! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura.

1. Premere più volte il tasto l’icona

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare l’ora;

3. premere di nuovo il tasto lampeggiano gli altri due digit numerici sul DISPLAY;

4. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare i minuti;

5. premere nuovamente il tasto

e i primi due digit numerici sul DISPLAY;

finchè non lampeggiano

finchè non

per confermare.

Impostare il contaminuti

! Questa funzione non interrompe la cottura e prescinde dall’utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasto l’icona

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare i minuti;

3. premere nuovamente il tasto Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico.

e i tre digit numerici sul DISPLAY;

finchè non lampeggiano

per confermare.

Uso del forno

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI;

- modificare la temperatura agendo sulla manopola TERMOSTATO;

- pianificare la durata e l’ora di fine della cottura (vedi programmi di cottura);

- interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.

5. È possibile modificare la durata della cottura (vedi programmi di cottura).

6. In caso di black-out, se la temperatura del forno non si è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate.

! Nei programmi ROSTICCERIA e BARBECUE non è previsto il preriscaldamento.

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

! Prima dell’uso, togliere tassativamente le pellicole in plastica poste ai lati dell’apparecchio

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.

2. Il forno entra nella fase di preriscaldamento, l’indicatore del preriscaldamento si illumina. È possibile modificare la temperatura ruotando la manopola TERMOSTATO.

3. Quando si spegne l’indicatore del preriscaldamento

e si avverte un segnale acustico il

preriscaldamento è completo: introdurre gli alimenti.

Luce del forno

A forno spento la lampadina può essere accesa in qualunque momento premendo il tasto LUCE.

Programmi di cottura

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 40°C e 250°C.

Programma SCONGELAMENTO

La ventola posta sul fondo del forno fa circolare l’aria a temperatura ambiente attorno al cibo. E’ indicato per lo scongelamento di qualsiasi tipo di cibo, ma in particolare per cibi delicati che non vogliono calore come ad esempio: torte gelato, dolci alla crema o con panna, dolci di frutta. Il tempo di scongelamento viene all’incirca dimezzato. Nel caso di carni pesci o pane è possibile accelerare utilizzando la funzione “multicottura” impostando una temperatura di 80° - 100°C. ! Un prodotto scongelato deve essere consumato rapidamente. Non ricongelare mai un alimento scongelato. Una volta terminato lo scongelamento, estrarre l’alimento dal forno e metterlo in frigorifero in attesa di essere cucinato o consumato entro breve tempo.

Programma ROSTICCERIA Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

Programma GIRARROSTO La funzione è ottimizzata per le cotture al girarrosto. Effettuare le cotture con porta del forno chiusa.

Programma BARBECUE La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa.

Girarrosto

Per azionare il girarrosto (vedi  gura) procedere come segue:

Programma LIEVITAZIONE

Lievitazione degli impasti con lievito naturale (brioche, pane, torta allo zucchero, croissant, ecc.) Infornare a forno freddo. Temperatura (40°C) non modificabile.

Programma BRIOCHE

Ideale per dolci di pasticceria (a base di lievito naturale). Infornare a forno caldo. Se si desidera cuocere una pizza, si consiglia di portare la temperatura a 220°C.

Programma CROSTATE

Ideale per torte dolci o salate (pasta frolla o pasta sfoglia). Permette una perfetta cottura a fuoco vivo della base e adeguata doratura della decorazione. Infornare a forno caldo.

Programma MULTILIVELLO Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

1. mettere la leccarda in posizione 1;

2. mettere il sostegno del girarrosto in posizione 3 e inserire lo spiedo nell’apposito foro posto

sulla parete posteriore del forno;

3. azionare il girarrosto selezionando le icone

! Col programma avviato, se si apre la porta il girarrosto si arresta.

;

Programma FORNO TRADIZIONE Con questa cottura tradizionale è meglio utilizzare un solo ripiano.

Programmare la cottura

! La programmazione è possibile solo dopo aver selezionato un programma di cottura.

Programmare la durata di cottura

1. Premere più volte il tasto

l’icona

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare il tempo desiderato;

3. premere nuovamente il tasto

4. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Programmare la fine di una cottura

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la

durata;

2. poi premere il tasto

l’icona

3. ruotare la manopola IMPOSTAZIONE TEMPI verso il

“+” e “-” per regolare l’ora;

4. premere di nuovo il tasto

lampeggiano gli altri due digit numerici sul DISPLAY;

5. ruotare la manopola IMPOSTAZIONE TEMPI verso il

“+” e “-” per regolare i minuti;

6. premere nuovamente il tasto

7. a tempo scaduto, sul DISPLAY compare la scritta

END, il forno termina la cottura e viene emesso un segnale acustico.

• Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

e i tre digit numerici sul DISPLAY;

e i due digit numerici sul DISPLAY;

finchè non lampeggiano

per confermare;

finchè non lampeggiano

finchè non

per confermare;

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture GIRARROSTO, BARBECUE e ROSTICCERIA, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre

gli alimenti al centro della griglia.

• Si consiglia di impostare la temperatura al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

Le icone effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l’ora di fine cottura e la durata. Per annullare una programmazione ruotare la manopola PROGRAMMI in posizione “0”.

e accese segnalano che è stata

Tabella cottura in forno

PIETANZE ESEMPI FUNZIONE TEMPERATURA SUPPORTI

Torte salate e pasticci

(pasta frolla o pasta sfoglia)

Pizze alte con impasto di pane

(o surgelate)

Pizze (altro impasto) Crostate 220 °C tortiera su leccarda

Plum-cake salati plum-cake alle olive, al tonno, ecc.

Torte rustiche torte rustiche al formaggio, pasticcio al salmone,…

PRIME PORTATE

Pietanze da gratinare ostriche farcite, toast, ecc. Grill 250 °C

Cibi al gratin gratin di patate, zuppa parmentier, lasagne, ecc.

Verdure farcite patate, pomodori, zucchine, cavoli, ecc. Multilivello 200 °C

Verdure brasate in cocotte lattuga, carote allo zafferano, scorzobianca, ecc. Tradizione 200 °C cocotte su leccarda

I LEGUMI

Pietanze in pastella pasticcio di verdure, ecc. Multilivello 200 °C su leccarda

Volatili arrosto pollo, anatra, galletto, cappone,. Rosticceria 200 °C volatile su griglia

Volatili allo spiedo pollo, galletti Girarrosto 270 °C supporto per girarrosto

grossi pezzi brasati

Sauté di carne in cocottee

LE CARNI

I PESCI

pietanze tradizionali

Carni in pastella

Pietanze in pastella di sale volatili in pastella di sale, ecc. Multilivello 240 °C

Pesci alla griglia e spiedini spigola, sgombro, sardina, triglia, tonno, ecc. Multilivello 180 °C

Pesci interi (farciti) orata, carpa, ecc. Multilivello 200 °C su leccarda

Filetti di pesce (con aggiunta di

vino o altro liquido)

Pesce in pastella (pasta sfoglia

o pasta frolla)

Pesce al gratin merluzzo alla provenzale gratinato, ecc. gratin(o rosticceria) 200-210 °C vassoio su leccarda

Pesci in pastella di sale spigola, carpa, ecc. Multilivello 240 °C

quiche lorraine, torta ai porri, ecc. Crostate 220 °C tortiera su leccarda

pizze, focacce Brioche 220 °C su leccarda

dolci

(o multilivello)

dolci

(o multilivello)

Terrine terrine di pesce, carne, verdure, foie gras, ecc. Tradizione 160 °C

Tegamino

Soufflé soufflé al formaggio, alle verdure, al pesce, ecc. Multilivello 200 °C tortiera su leccarda

Flan flan ai funghi, frittelle di verdura, ecc. Tradizione 160 °C

Terrine terrine di verdure Tradizione 160 °C Soufflé soufflé d'asparagi, al pomodoro, ecc. Multilivello 200 °C tortiera su leccarda

Cartoccio tartufi, ecc. Multilivello 200 °C cartoccio su leccarda

Riso Pilaf Tradizione 180 °C vassoio su piastra

PIETANZE ESEMPI FUNZIONE TEMPERATURA SUPPORTI

Arrosti

Grigliate

Cartoccio sogliola, limanda, conchiglie di saint jacques, ecc. Multilivello 200 °C su leccarda

Soufflé conchiglie di saint jacques, ecc. Multilivello 200 °C tortiera su leccarda

pasticci di fegato di volatile, purè di salmone, uova

arrosto di maiale, di vitello, di tacchino, roast-beef,

coscia d'agnello, coscia di capriolo, petto farcito di

cosciotto intero brasato, cappone o tacchino

manzo bourguignon, coniglio alla cacciatora, sauté

di vitello Marengo, stufato d'agnello, pollo alla

basca, ecc.backenhof, terrine, ecc.

bistecche, braciole, salsicce da grigliare, spiedini,

filetto di manzo Wellington, cosciotto in pastella,

salmone, scorfano, merluzzo, spigola, ecc. Tradizione 200 °C su leccarda

in cocotte, ecc.

vitello, ecc.

grande, ecc.

cosce di pollo, ecc.

ecc.

salmone, spiedino, ecc. Multilivello 200 °C su leccarda

Tradizione 160 °C

gratin

(o rosticceria)

Rosticceria 200 °C carne su griglia

Multilivello

Tradizione 190 °C cocotte su leccarda

Multilivello 200 °C

160 °C tortiera su leccarda 200 °C su leccarda

stampo da terrine su leccarda

(bagno-maria con acqua già

tegamino su leccarda (bagno-

maria con acqua già calda)

200-210 °C vassoio su leccarda

tegamino o tortiera su leccarda

(bagno-maria con acqua già tortiera su leccarda (bagno-

maria con acqua già calda)

180 °C(a un terzo

della cottura,

abbassare a 160 °C)

carne su leccardabagnare a

intervalli regolari con il sugo di

su griglia (ripiano in funzione

su leccarda (per pezzi grandi,

abbassare a 160 °C dopo la

carne su leccarda o vassoio su

su griglia (ripiano in funzione

pesce su leccarda o vassoio su

calda)

su griglia

o vassoio su griglia

su leccarda

o tortiera su leccarda

calda)

cottura

dello spessore)

cottura della pastella)

leccarda

dello spessore)

leccarda

Tabella cottura in forno

DOLCI DI PASTICCERIA

PASTICCINI

METS

ENTRE

FRUTTA

PIETANZE ESEMPI FUNZIONE TEMPERATURA SUPPORTI

Biscotti (senza lievito)

Plum-cake e quattro quarti (con

lievito chimico)

Crostate alla frutta (pasta frolla

o pasta sfoglia, con o senza

Torte al formaggio bianco Crostate 200 °C tortiera su leccarda

Crostate in pasta lievitata

Cottura di basi per crostate

Pasticci (pasta sfoglia o pasta

Piccoli dolci di pasticceria Dolci di pasticceria grandi

Amaretti, palline di cocco amaretti alla noce di cocco o alla mandorla dolci (o multilivello) 180 °C su leccarda

Creme e flanDolci di semola

Frutta farcita o al cartoccio mele al forno, ecc. Multilivello 200 °C tortiera o cartoccio su leccarda

Gratin di frutta (con zabaione) gratin di frutta fresca Grill 250 °C vassoio su griglia

flan)

(pasta sablée)

frolla) bigné

Pasta sfoglia panzerotti alle mele, torte rustiche, pasticci, ecc. dolci (o multilivello) 200 °C su leccarda (lievito naturale) (lievito naturale)

Pasta da biscotti

Pasta sablée frollini, biscotti spritz, biscottini secchi, ecc. dolci (o multilivello) 200 °C su leccarda

Pasta sfoglia dolci sfogliati di vario tipo, ecc. dolci (o multilivello) 200 °C su leccarda

Pasta lievitata mini-brioche, mini-croissant, ecc. Brioche 180 °C su leccarda

Meringhe bianche

Meringhe ambrate

Pudding pudding a base di pane o brioche, pudding al riso dolci (o multilivello) 190 °C tortiera su leccarda

Dolci al riso riso alla condé, riso imperatrice, ecc. dolci (o multilivello) 180 °C tortiera su leccarda

Soufflé soufflé al liquore, soufflé alla frutta, ecc. dolci (o multilivello) 200 °C tortiera su leccarda

pan di spagna, savoiradi, biscotti arrotolati,

plum-cake alla frutta, marezzati, quattro quarti,

crostate di mele, mirabelle, pere, ecc. Crostate 220 °C tortiera su leccarda

crostate allo zucchero, torte di pane briosciato alla

crostate alla frutta cruda (fragole, lamponi, ecc.) Crostate 180 °C

profiterol, piccoli bigné, bigné, paris brest, saint

croissant, crostate allo zucchero, brioche vuote,

kougloff, brioche, panettone, pane dolce,... Brioche 160 °C

biscotti in vassoietti di carta, biscotti al cucchiaio,

crème caramel, crème brûlée, flan al cioccolato,

Brownie,

ecc.

frutta

pasticci alle pere, ecc. Crostate 220 °C tortiera su leccarda

honoré, ecc.

piccoli savarin, ecc.

ecc.

dolci (o multilivello) 200 °C tortiera su leccarda dolci (o multilivello) 160 °C tortiera su leccarda

Brioche 180 °C tortiera su leccarda

tortiera su leccarda(fagiolo

secchi in pasta)

dolci (o multilivello) 190 °C su leccarda

Brioche 180 °C su leccarda

su leccarda o tortiera su

dolci (o multilivello) 180 °C su leccarda

meringhe bianche(o

multilivello)

meringhe ambrate(o

multilivello)

dolci (o multilivello) 160 °C

70 °C su leccarda

110 °C su leccarda

Stampi o tegamino su leccarda

(bagno-maria su leccarda)

leccarda

VARIE

PIETANZE ESEMPI FUNZIONE TEMPERATURA SUPPORTI

Yogurt Tradizione 50 °C tegamino su leccarda

Cibi secchi

Sterilizzazione vasetto di frutta sciroppata, ecc.

Riscaldamento delle pietanze

Pane casalingo Multilivello

funghi, erbe, frutta o verdura a fette, ecc.

piatti precotti (in casa o di produzione

industriale)

Multilivello 60 °C su griglia

sterilizzazione (o multilivello)

Riscaldamento delle pietanze

(o multilivello)

130 °C vasetti su leccarda 140 °C vassoio su leccarda

250 °C per 10 minuti

210 °C fino a fine

cottura

su leccarda

Utilizzo del piano cottura

vetroceramica

! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l’apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.

Accendere e spegnere le zone di cottura

Per accendere una zona di cottura ruotare in senso orario la manopola corrispondente. Per spegnere, ruotare la manopola in senso antiorario fino allo “0”. L’accensione della spia FUNZIONAMENTO PIASTRE segnala che almeno una piastra del piano cottura è in funzione.

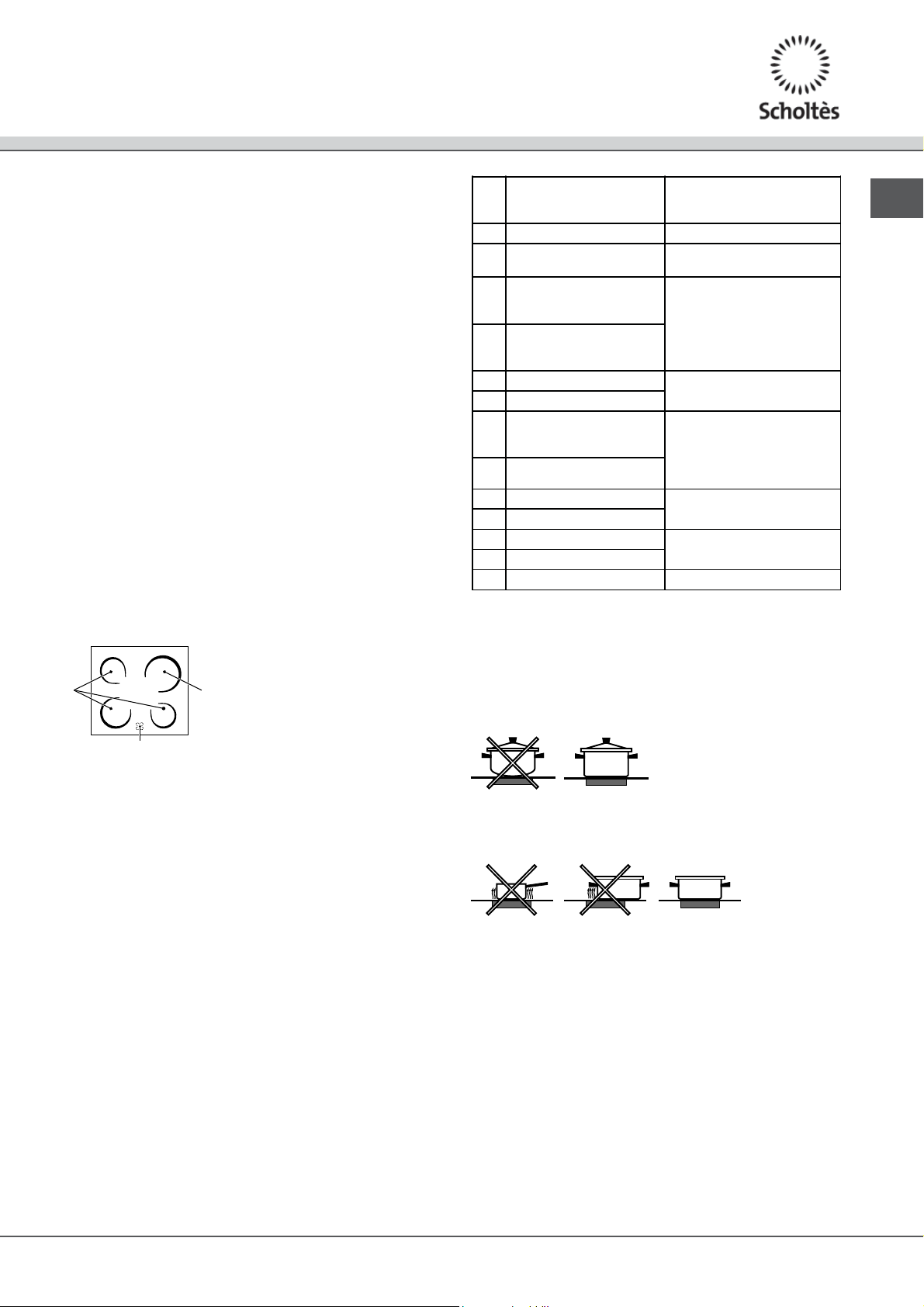

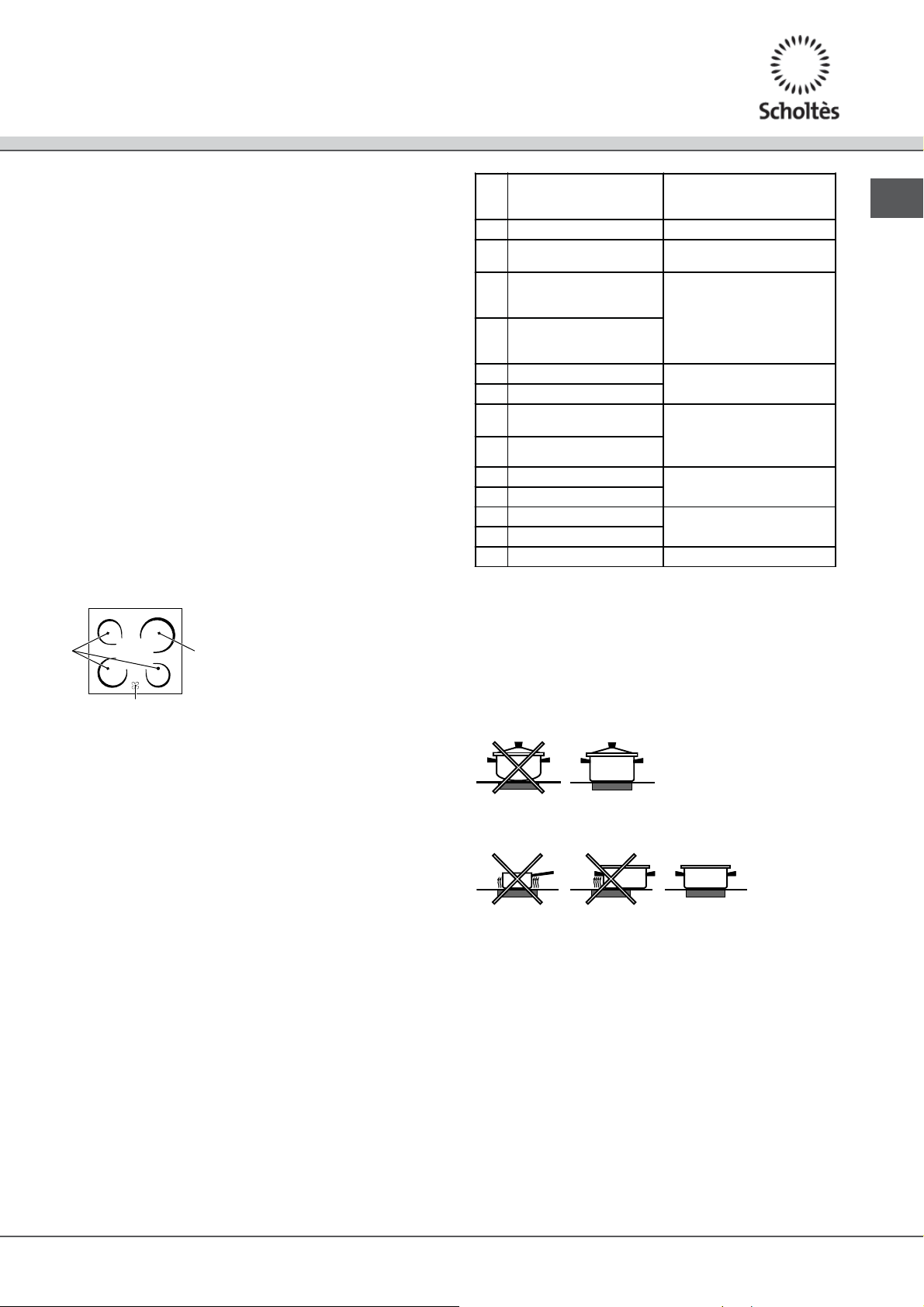

Le zone di cottura

Il piano di cottura è munito di 3 elementi riscaldanti radianti e 1 elemento riscaldante hilite. Questi riscaldatori sono incorporati al di sotto della superficie del piano di cottura (zone che diventano rosse durante il funzionamento):

A. Elementi riscaldanti radianti B. Elemento riscaldante hilite. C. Luci che indicano se la temperatura dei riscaldatori corrispondenti supera i 60°C,

anche se la zona del piano di cottura è stata spenta.

Pos. Piastra elettrica radiante i n

ceramica Piastra elettrica rapida o normale

Off Off

Per la cottura del pesce

Per la cottura di patate (al vapore),

minestre, ceci, fagioli Per la cottura prolungata di grandi

quantitŕ di cibo, zuppe di verdure Per arrosti (cottura media)

Per arrosti (ben cotti)

Per la rosolatura o per l'ebollizione

rapida

7 8

9 10 11 12

Piastra elettrica alogena in ceramica Piastra elettrica automatica

Per fondere burro o

cioccolato

Per riscaldare i liquidi

Per sughi (incluse salse

dense)

Per la cottura al

momento dell'ebollizione

Per arrosti

Per stufati

Per la frittura

Consigli pratici per l’uso del piano cottura

• Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante;

• adoperare pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore;

Descrizione delle zone di cottura

Gli elementi riscaldanti radianti sono costituiti da elementi riscaldanti circolari, che diventano rossi soltanto dopo 10-20 secondi dall’accensione. Gli elementi riscaldanti hilite sono costituiti da elementi riscaldanti circolari che garantiscono una distribuzione uniforme della temperatura, oltre ai vantaggi caratteristici degli elementi riscaldanti hilite. Le lampade hilite emettono istantaneamente un’elevata quantità di luce e calore con i conseguenti vantaggi pratici:

· rapido riscaldamento (rispetto ad un bruciatore a gas)

· rapido raffreddamento

· temperatura uniforme sull’intera superficie (grazie agli elementi riscaldanti circolari)

In quanto simili alle altre zone di cottura, sono facili da usare. Basta consultare le tabelle di cottura riportate nel libretto d’uso.

• accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito: l’aderenza alle zone di cottura sarà così ottimale e sia le pentole sia il piano cottura dureranno più a lungo;

• evitare di utilizzare le stesse pentole utilizzate

sui bruciatori a gas: la concentrazione di calore

sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza;

• non lasciare mai una zona di cottura accesa senza pentola poiché potrebbe danneggiarsi.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Queste istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola dell’apparecchio.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti,

solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 – sottoclasse 1 (incassato tra due mobili).

• Durante l’uso dell’apparecchio gli elementi riscaldanti

e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell’apparecchio.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Sulle piastre non debbono essere poste pentole instabili o deformate onde evitare incidenti per rovesciamento. Posizionatele sul piano di cottura in modo che i manici siano rivolti verso l’interno, per evitare urti accidentali.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell’apparecchio quando esso è in uso.

• Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Quando l’apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione •.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza.

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Le superfici interne del cassetto (se presente) possono diventare calde.

• Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l’apparecchio dalla rete di alimentazione e rivolgersi all’Assistenza.

• Se la superficie del piano è incrinata, spegnere l’apparecchio per evitare la possibilità di scosse elettriche.

• Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento.

• Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle

superfici ancora calde o tiepide possono causare un grave danno al piano.

• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perchè possono diventare caldi.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

• Non guardare direttamente le lampade alogene

• Se la cucina viene posta su di un piedistallo, prendere adeguati accorgimenti affinchè l’apparecchio non scivoli dal piedistallo stesso.

• Evitare che i bambini giochino con l’apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno

essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli

elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi), permettono di organizzarsi in tal senso.

• Si raccomanda di effettuare sempre le cotture al GIRARROSTO, BARBECUE e ROSTICCERIA a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino

dispersioni di calore.

Manutenzione e cura

Questo prodotto soddisfa i requisiti imposti dalla

nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Se non si eseguono operazioni per 2 minuti,

l’apparecchio si dispone automaticamente in modalità standby.

La modalità standby è visualizzata con “Icona

Orologio” in alta luminosità.

Non appena si interagisce nuovamente con

l’apparecchio, il sistema ritorna in modalità operativa.

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire il forno

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• Pulire il vetro della porta con spugne e prodotti non

abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.

• Il pannello di controllo va pulito da sporco e grassi con una spugna non abrasiva o con un panno morbido.

•

L’acciaio inossidabile può macchiarsi se lasciato

parecchio tempo a contatto con un’acqua molto calcarea o con prodotti di pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura.

Controllare le guarnizioni del forno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino. È consigliabile

non usare il forno fino all’avvenuta riparazione.

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno dalla rete elettrica, togliere il coperchio in vetro del portalampada (vedi  gura).

2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W, attacco E 14.

3. Rimontare il coperchio e

ricollegare il forno alla rete elettrica.

Pulire il piano cottura vetroceramica

! Evitare l’uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.

• Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.

• Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposito raschietto (non fornito in dotazione). Intervenire non appena possibile, senza attendere che l’apparecchio si sia raffreddato, per evitare l’incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d’acciaio inossidabile – specifica per piani in vetroceramica – imbevuta di acqua e sapone.

• In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finchè la superficie è ancora calda.

• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l’apparecchio tiepido o freddo.

• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Prodotti specifici per la pulizia del vetroceramica

Raschietto a lametta e Lamette di ricambi

Dove acquistarli

Hobbistica e Ferramenta

* Presente solo su alcuni modelli.

Stahl-Fix SWISSCLEANER

WK TOP Altri prodotti per vetroceramica

Casalinghi Fai-Da-Te Ferramenta Supermercati

Installation

HOOD

420

Min.

min.

650

mm. with hood

min.

700

mm. without hood

mm.

600

Min. mm.

420

Min. mm.

! Please keep this instruction booklet in a safe place for future reference.. Make sure the booklet remains with the appliance if it is sold, given away or moved.

! Please read this manual carefully: it contains important information on installation, operation and safety.

! The appliance must be installed by a qualified professional in accordance with the instructions provided.

! Any necessary adjustment or maintenance must be performed after the cooker has been disconnected from the electricity supply.

Positioning and levelling

! The appliance may be installed alongside any cupboards whose height does not exceed that of the hob surface.

! Make sure that the wall which is in contact with the back of the appliance is made from a non-flammable, heat-resistant material (T 90°C).

Levelling

If it is necessary to level the appliance, screw the adjustable feet into the positions provided on each corner of the base of the cooker (see  gure).

The legs* fit into the slots on the underside of the base of the cooker.

Electrical connection

Fitting the power supply cable

To open the terminal board:

• Insert a screwdriver into the side tabs of the terminal

board cover.

• Pull the cover to open it.

To install the appliance correctly:

• Place it in the kitchen, the dining room or the studio flat (not in the bathroom).

• If the top of the hob is higher than the cupboards, the appliance must be installed at least 600 mm away from them.

• If the cooker is installed underneath a wall cabinet, there must be a minimum distance of 420 mm between this cabinet and the top of the hob.

This distance should be increased to 700 mm if the wall cabinets are flammable (see  gure).

• Do not position blinds behind the cooker or less than 200 mm away from its sides.

• Any hoods must be

installed in accordance with the instructions listed in the relevant operating manual.

To install the cable, follow the instructions

below:

• Loosen the cable clamp screw and the wire contact screws.

! The jumpers are pre-set at the Factory for 230 V single-phase connection (see  gure).

230V ~

H05RR-F 3x4 CEI-UNEL 35363

H05VV-F 3x4 CEI-UNEL 35746

• To carry out the electrical connections as shown in the figures, use the two jumpers inside the box (see  gure - labelled “P”).

NL2L1

• The socket is compatible with the plug of the appliance. If the socket is incompatible with the

plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

400V 2N~

H05RR-F 4x4 CEI-UNEL 35363

H05VV-F 4x4 CEI-UNEL 35746

H05RR-F 5x2.5 CEI-UNEL 35363

H05VV-F 5x2.5 CEI-UNEL 35746

• Secure the power supply cable by fastening the cable clamp screw then put the cover back on.

Connecting the supply cable to the electricity mains

Install a standardised plug corresponding to the load indicated on the appliance data plate (see Technical data table). The appliance must be directly connected to the mains using an omnipolar switch with a minimum contact opening of 3 mm installed between the appliance and the mains. The switch must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the switch). The supply cable must be positioned so that it does not come into contact with temperatures higher than 50°C at any point. Before connecting the appliance to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with the law.

• The socket can withstand the maximum power of the appliance, which is indicated by the data plate.

• The voltage falls between the values indicated on the data plate.

NL2L1

400V 3N~

NL3L1L2

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only.

! The manufacturer declines any liability should these safety measures not be observed.

TABLE OF CHARACTERISTICS

Oven dimens ions (HxWxD) Volume 56 l Useful measureme nts relating to the oven compartment

Burners

Voltage and frequency Glass Ceramic Hob

Front Left Back Left Back Right Front Right Max. Ceramic Hob Consumption

ENERGY LABEL

32x43.5x40 cm

width 42 cm depth 44 cm height 8.5 cm

may be adapted for use with any type of gas shown on the data plate

see data plate

1700W 1200W 2300W 1200W

6400W Directive 2002/40/EC on the label of electric ovens. Standard EN 5030 4 Ene r gy co nsu m pti on f or N atu ral convection – heating mode: Convec tion mode

Declared energy consumption for Forced convection Class – heatin g mo de : Roas ting EC Directives: 2006/95/EC dated

12.12.06 (Low Voltage) an d subse quent amendments - 04/108/EC dated 15/12/04 (Electromagnetic Compatibility) an d subsequent amendments - 93/68/EEC dated 22/07/93 and subsequent amendments - 2002/96/EC. 1275/2008 (Stand-by/Off mode)

+ 39 hidden pages
