Schneider SDW1444VB, SDW1444VR, SDW1444VBL, SDW1444VW User Manual

12 rue Jules Ferry - 93110 Rosny-Sous-Bois, FRANCE
LAVE-VAISSELLE
SDW1444VB/ SDW1444VR/
SDW1444VBL/
SDW1444VW
Manuel d'instructions
Veuillez lire attentivement les instructions suivantes avant d'utiliser cet appareil
et veuillez conserver cette notice pour toute future référence.
Guide d’utilisation rapide
Pour des consignes d'utilisation détaillées, lisez les rubriques correspondantes dans le manuel de l'utilisateur.
Allumer le lave-vaisselle
Remplir le réceptacleàliquide­vaisselle
Vérifier le niveau du produit de rinçage
Vérifier le niveau de sel régénérant
Ouvrez la porte, appuyez sur l’interrupteur de courant situé sur la porte.
Bac A :
le programme choisi.
BacB:
prélavage. (suivez les instructions)
Indicateur mécanique C.
Indicateur électrique au niveau du panneau de commandes (si disponible).
(uniquement sur les modèles munis d'un système pour l'adoucissement de l'eau). Voyant lumineux au niveau du panneau de commandes (si disponible). S'il n'yapas de témoin sur le panneau de commandes pour avertir du niveau de sel restant (possible sur certains modèles), il est possible de savoir quand il est nécessaire de rajouter du sel en comptant le nombre de cycles de lavage effectués par la machine.
Pour tous les cycles de lavage, peu importe
Uniquement pour les programmes avec
A
B
C
Changer de programme de lavage
Rajouter de la vaisselle dans la
machine après le lancement d'un cycle
La machine est arrêtée au cours d'un cycle de lavage
Eteindre le lave-vaisselle
Fermer le robinet, sortir la vaisselle
Lisez cette notice
1. Un cycle en cours de lavage ne peut être changé que s'ilaété lancé depuis peu. Sinon, il se peut que le liquide-vaisselle ait déjà été introduit dans la cuve et que l'eau ait déjà été évacuée, auquel cas il faut remplir le réceptacle à liquide-vaisselleànouveau.
2.Appuyez sur le bouton pendant plus de3secondes pour annuler le programme en cours de lavage.
1. Entrouvrez la porte du lave-vaisselle pour le stopper.
2.Une fois que les bras-gicleurs se sont arrêtés, ouvrez complètement la porte.
3.Placez vaisselle supplémentaire dans la
4.
AVERTISSEMENT ! Ouvrez la porte avec précaution. De la vapeur
peut
Si la machine est arrêtée au cours d'un cycle de lavage, veuillez sélectionner à nouveau un programmeàsa remise en marche, puis faites­la fonctionner à partir du début.
Lorsqu'un cycle de lavage est terminé, l'alarme de la machine retentit8fois avant de s'arrêter. Eteignez la machine avec le bouton All Marche/Arrêt.
Avertissement:attendez environ 15 minutes avant de vider la machine afin d'éviter de vous brûler
vec une vaisselle encore chaude, qui est par
a ailleurs plus fragile. Elle sera aussi mieux égouttée. Commencez par vider le panier du bas.
la
Refermez la porte, le lave-vaisselle redémarre
secondes environ.
10
s’échapper lorsque la porte est ouverte !
programme
machine.
chaude
après
Charger les paniers
Choisir un programme
Lancer le lave-vaisselle
Cher consommateur, veuillez lire attentivement cette notice d’utilisation et conservez-la pour
Enlevez le plus gros des restes de nourriture sur la vaisselle. Ramollissez les restes de nourriture brûlée restés collés sur les poêle Consultez la rubrique des consignes de chargement de la machine.
Appuyez plusieurs fois sur le bouton Programme jusqu'à ce que le programme désiré soit sélectionné. (Consultez la rubrique «Consignes d'utilisation»)
Fermez la porte, ouvrez le robinet. démarre
au bout d'une dizaine de secondes.
s puis chargez les paniers.
Le cycle de lavage
toute future référence. Donnez cette notice à tout propriétaire ultérieur de cet appareil. Cette notice contient des paragraphes sur les instructions de sécurité, les instructions de fonctionnement, les instructions d’installation et le guide de dépannage etc. Lisez attentivement cette notice avant d’utiliser le lave-vaisselle pour vous aider à le faire fonctionner et l’entretenir correctement.
Cet appareil est conçu uniquement pour une utilisation domestique et des utilisations similaires, comme dans :
- Les cuisines de magasi
ns, de bureaux et autres environnements professionnels ;
- Les habitations de fermes ;
- Les chambres d’hôtels, de motels et autres environnements résidentiels ;
- Les chambres d’hôtes et établissements du même type.
Avant de contacter un réparateur ou service après vente
Consulter la rubrique de Dépannage peut vous permettre de résoudre certains problèmes
courants par vous-même. Dans le cas où vous ne pouvez pas les résoudre seul, contactez un professionnel.
-1- -2-
Consignes de sécurité Mise au rebut Consignes d’utilisation
Avant la première utilisation

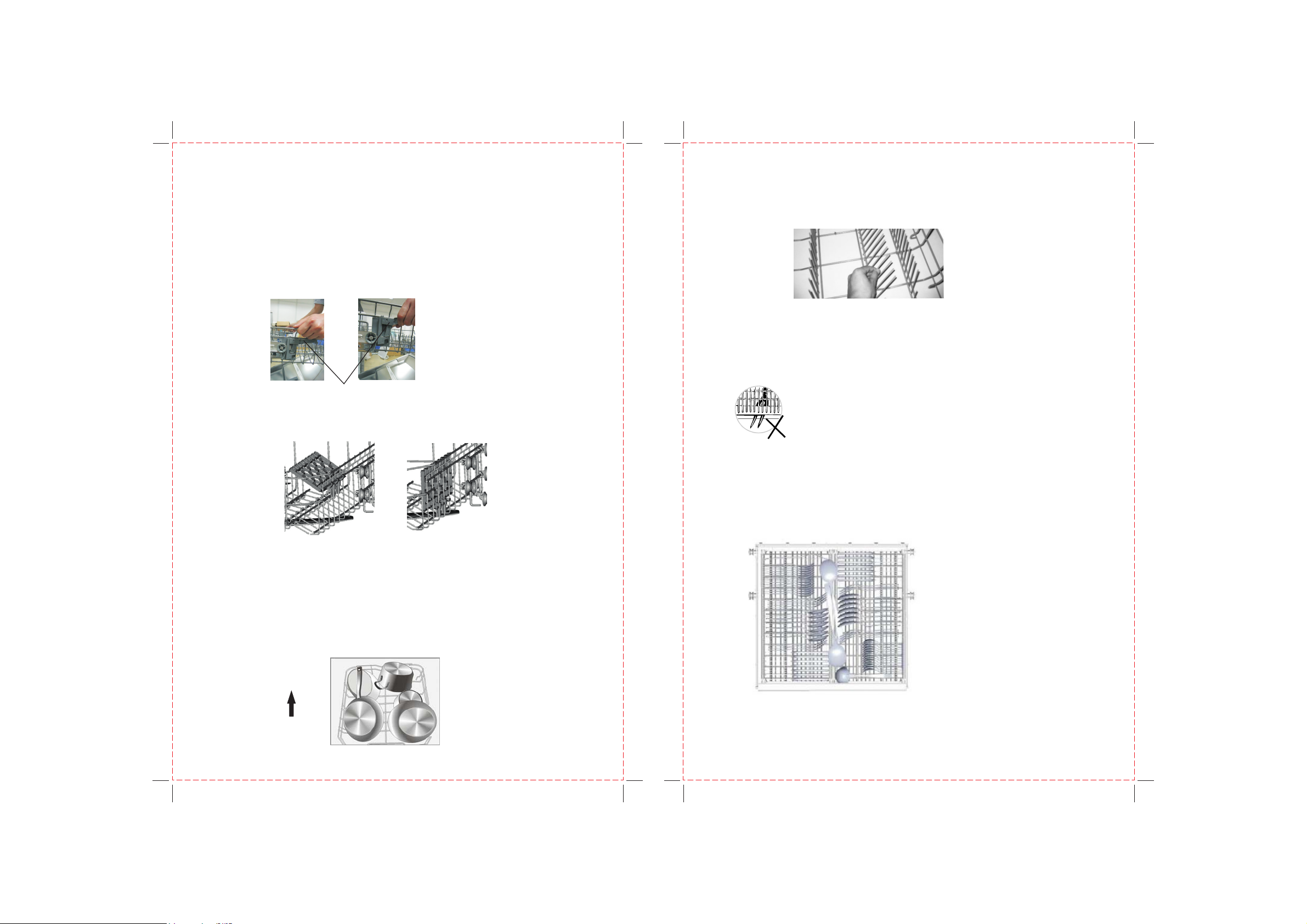

Chargement du lave-vaisselle
Précautions à prendre avant et après le chargement des compartiments
Pour le lavage dans le lave-vaisselle des utensiles/plats suivants 23
Démarrage d’un programme de lavage

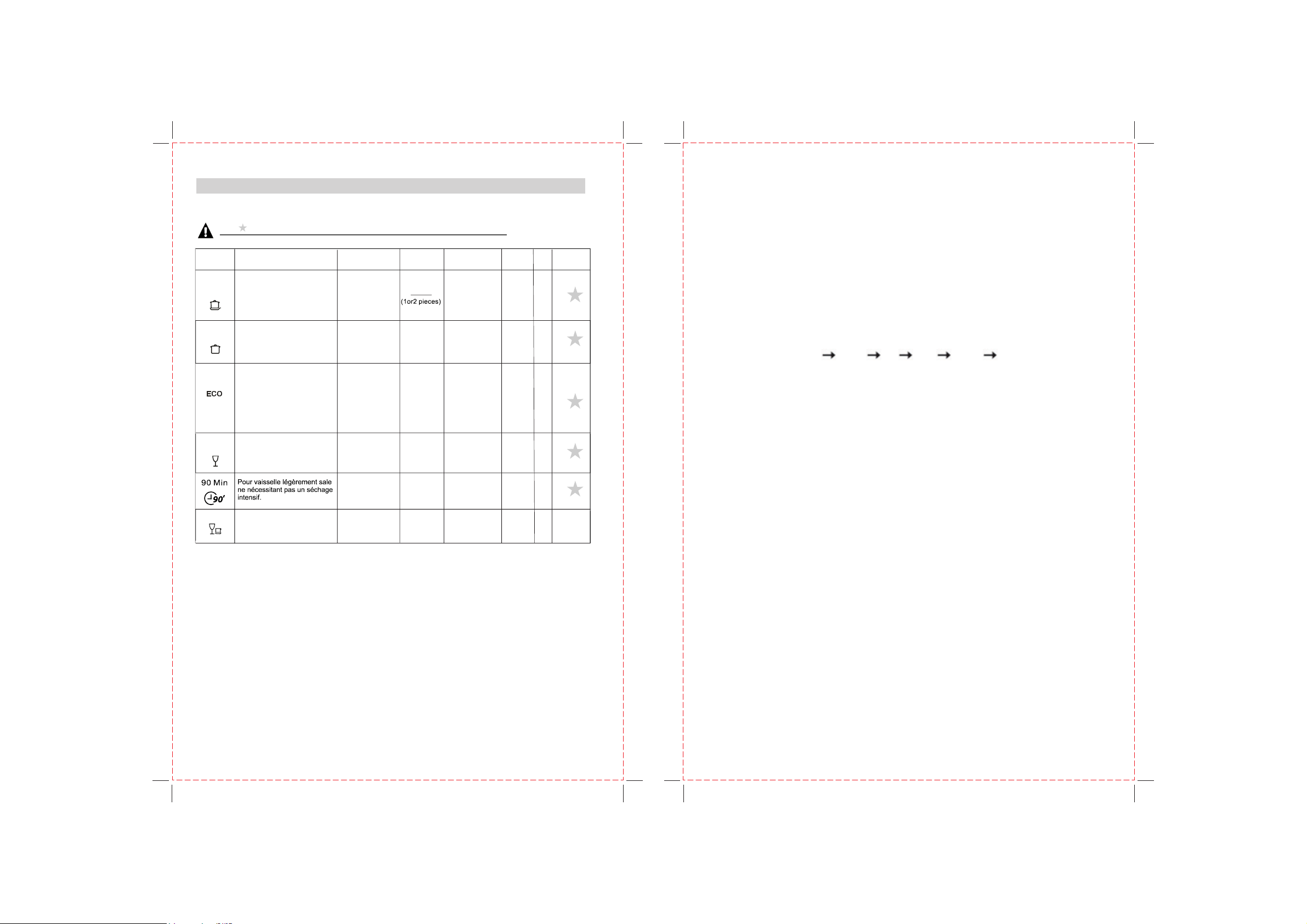

Tableau des cycles de lavage Mise en marche du lave-vaisselle Changement de programme À la fin du cycle de lavage Maintenance et entretien Assemblage des filtres Nettoyage des bras de lavage Entretien du lave-vaiselle Protection contre le gel Nettoyage de la porte Comment conserver votre lave-vaisselle en bon état

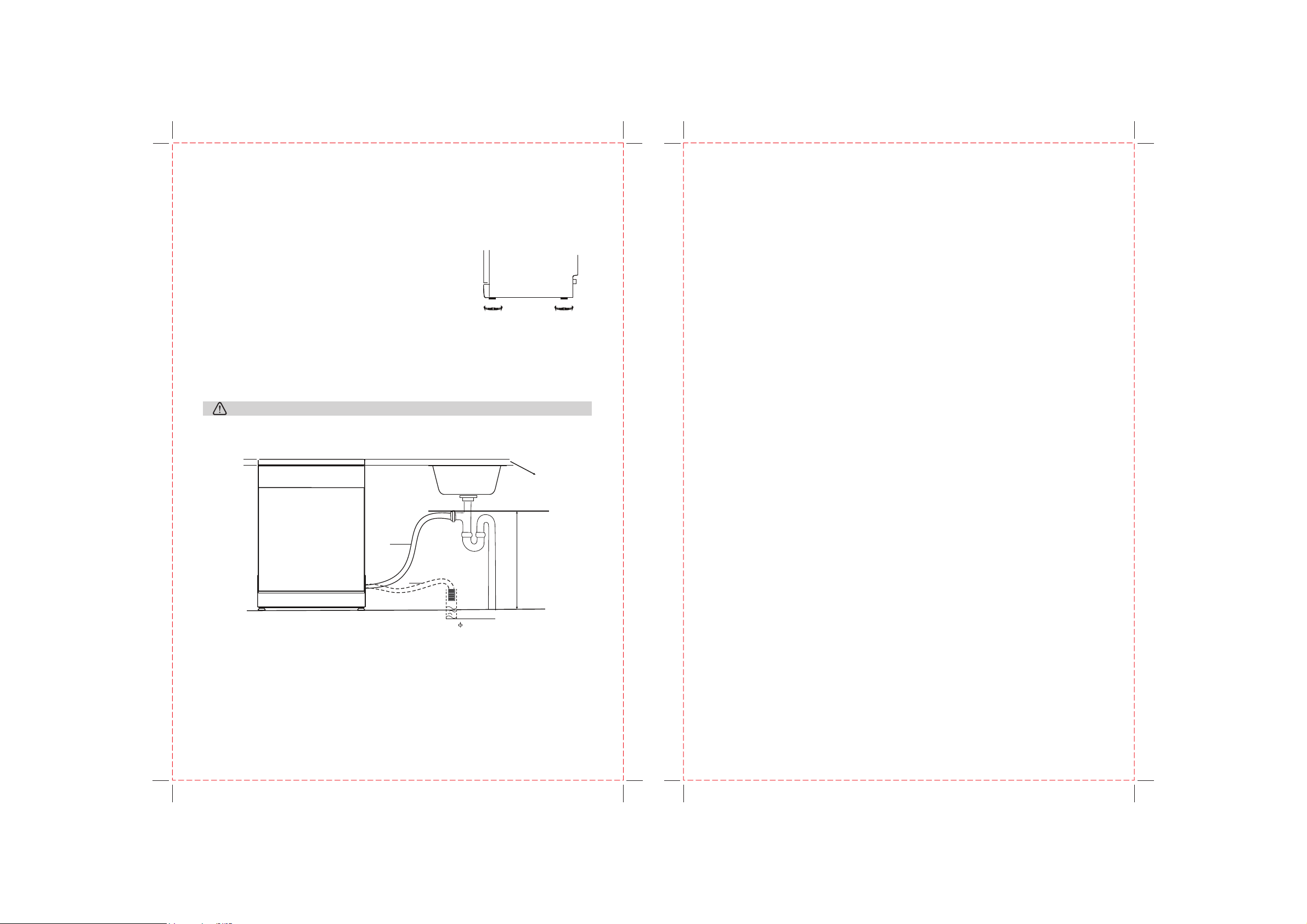

Consignes d’installation
Guide de dépannage
Avant de contacter un réparateur ou service apr épannage 35-37

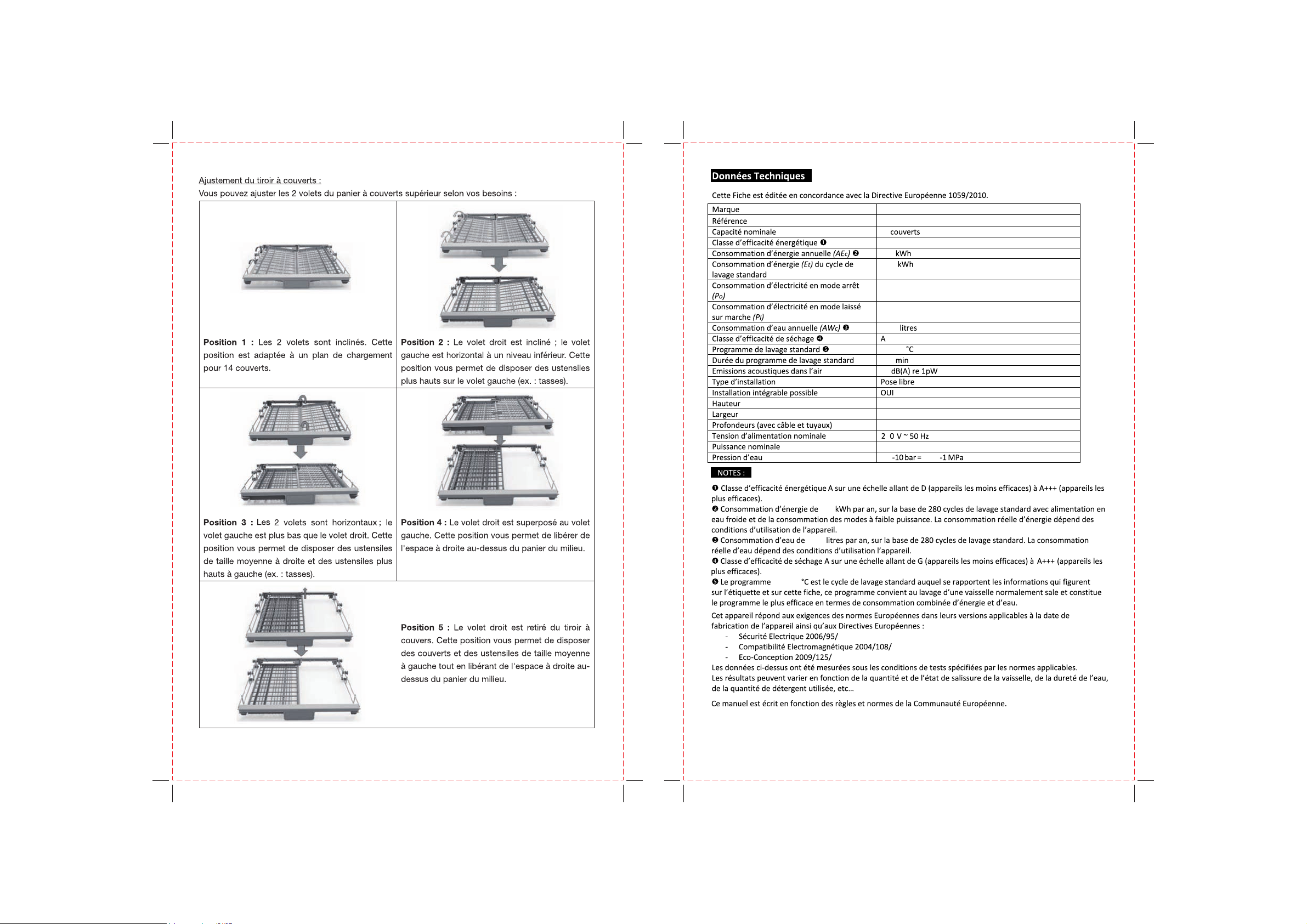

Spécifications techniques 38

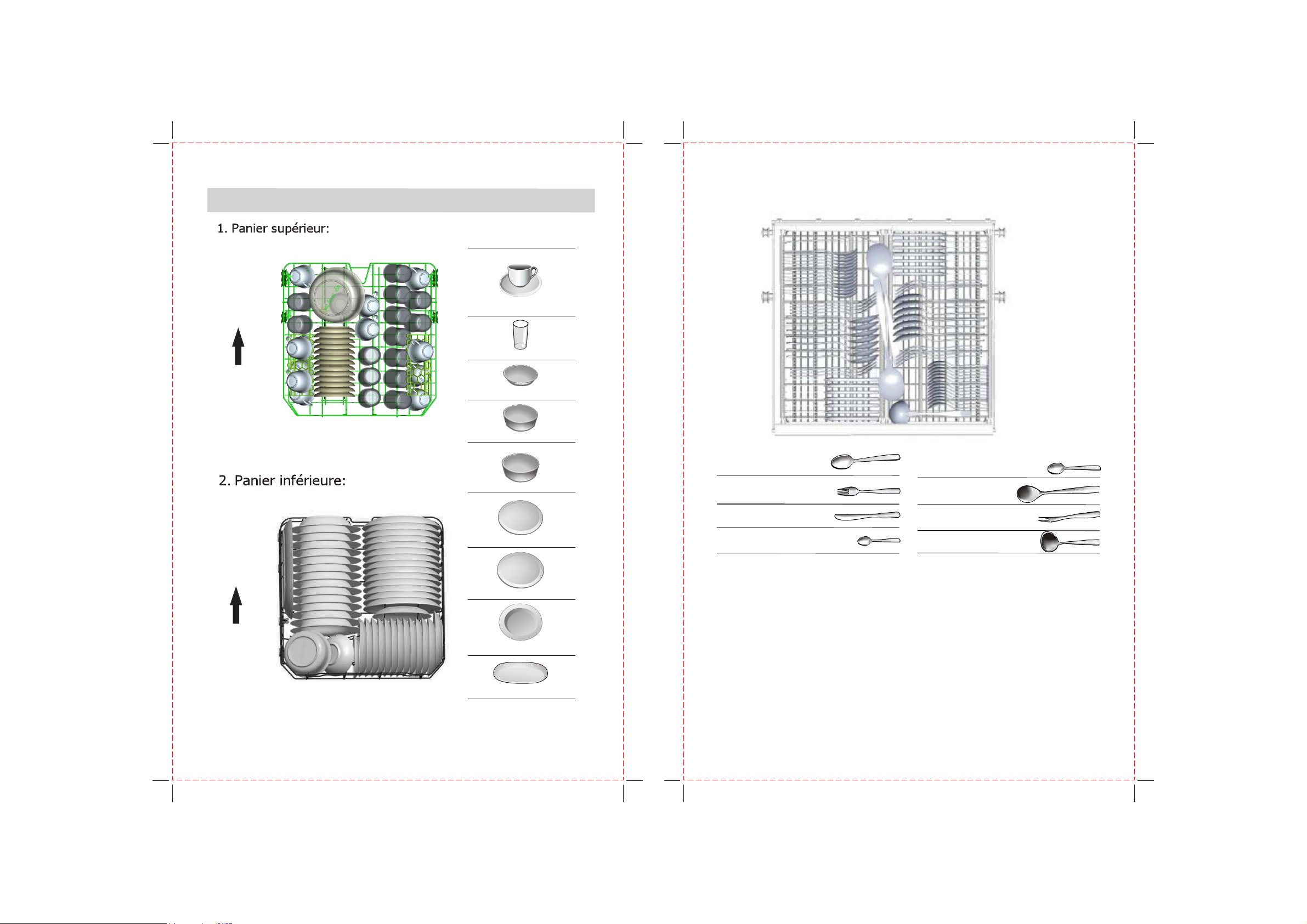

Chargement des paniers suivant
elôrtnoceduaennaP
ès vente : D
En50242 39-40
4-8 9 10 10
11
20
25
2
31
35
01lierappa’ledseuqitsirétcaraC
21-11uae’dtnassicuodA.A
31egavaledleS.B
51-41egaçniredediuqiL.C 91-61tnegretéD.D
02ellessiav-evalud 02ellessiavalrevelnE 02rueirépusreinapudtnemegrahC 12rueirépustnemitrapmocelretsujA 12rueiréfnireinapudtnemegrahC 22setniopselreilP 22strevuocàreinaP
32stalpselteselisnetsuselregrahC 32selisnetsusedtestalpsedtnemegrahcudsroL 42snoitadnammoceR
52 62
72-62 7 82 92 92 03 03 03 13
23-13euqirtcelétnemedroccaR.A 23uae’ledtnemedroccaR.B
43-33ellessiav-evaludtnemecalpmE.C
73ruerre’dsedoC
-3- -4-
-5- -6-
14
« La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant de: (1) détériorations superficielles dues à l'usure normale du produit ; (2) défauts ou détériorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés; (4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte ; (5) toute utilisation d'accessoires non fournis ou non approuvés par le constructeur. La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit. »
-7- -8-
Mise au rebut
Consignes d’utilisation
Ne jetez pas ce produit avec les autres déchets domestiques non séparés. Un tel produit doit être jetéséparémentcaruntraitementspécialestnécessaire.
Veuillez jeter les matériaux d’emballage du lave-vaisselle dans un endroit adapté. Tous les matériaux d’emballage doivent être recyclés. Les pièces en plastique sont marquées des abréviations standard internationales :
PE : Pour polyéthylène, comme les feuilles d’emballage. PS : Pour le polystyrène, comme les matériaux de rembourrage. POM : Pour le polyoxyméthylène, comme les attaches en plastique. PP : Pour le polypropylène comme le filtre du sel ABS : Pour l'acrylonitrile butadiène styrène, comme le panneau de contrôle.
Avertissement !
Les matériaux d’emballage peuvent être dangereux pour les enfants ! Pour jeter les matériaux d’emballage et la machine, veuillez aller dans un centre de
recyclage. Débranchez le câble d’alimentation et détruisez le système d’ouverture de la porte. Les emballages en carton sont fabriquésàpartir de papier recyclé et doivent être jetés
dans une poubelle pour papier afin qu’ils soient recyclés. En s’assurant que ce produit soit jeté de manière appropriée, vous aiderez à éviter les
conséquences potentiellement négatives pour l’environnement et la santé humaine, qui pourraient sinon être mis en danger par une mise au rebut non appropriée de ce produit.
Pour plus d’informations à propos du recyclage de ce produit, veuillez contacter vos autorités locales et votre service de recyclage domestique.
IMPORTANT !
Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez lire toutes les instructions d’utilisation avant la première utilisation.
• Panneau de contrôle
11
1 - Ecran d'affichage
a) Les symboles sur la première rangée b) les étiquettes sur la deuxième rangée rinçage, sel, 3 heures de mi
heures de mise en marche
charge . 2 - Bouton de 1/2 charge
3 - Touche de "depart differe" 4 - Touche de sélection de programme 5 - Touche on/off
313
1
différée, 9 heures de mise en marche différée et indicateur de 1/2
signifient
intensif, normal, éco, verre, et rapide;
signifient
Caractéristiques de l’appareil
1
2
3
8
4 5
6
9
10
7
33
44 55
22
90 Min
se en marche différée, 6
sodedeuVecafedeuV
1. Bras de lavage supérieur
2. Panier à couverts
3. Panier supérieur
4. Tuyau intérieur
5. Panier inférieur
6. Compartiment à sel
7. Distributeur
8. Étagères des verres
- 9 - - 10 -
11
12
9. Bras de lavage
10. Assemblage du filtre
11. Connecteur de tuyau d’arrivée
12. Tuyau de vidange
Avant la première utilisation
DURETÉ DE L'EAU
Sélecteur Position
La consommation de sel (grammes / cycle)
°dH
°fH
°Clarke
mmol/l
0-5
0-9
0-6
0-0.94
H1 (Voyant du programme rapide allume)
0
6-11
10-20
7-14
1.0-2.0
H2 (Voyant du programme 90 Min allume)
9
12-17
21-30
15-21
2.1-3.0
H3 (Voyant des programmes Rapide et 90 Min allumés)
12
18-22
31-40
22-28
3.1-4.0
H4 (Voyant du programme Verre allumé)
20
23-34
41-60
29-42
4.1-6.0
H5 (Voyants des programmes Rapide et Verre allumes)
30
35-55
61-98
43-69
6.1-9.8
H6 (Voyant des programmes 90 Min et Verre allumes)
60
Avant d’utiliser votre lave-vaisselle pour la première fois : A. Activer le système d’adoucisseur d’eau.
B.
Mettez 1,5kg de sel pour lave-vaisselle dans le récipient de sel et ajoutez l’eau.
C. Remplir le distributeur de liquide de rinçage. D. Fonctions du détergent
H1: Le voyant du programme rapide est allumé. H2: Le voyant du programme 1 heure est allumé. H3: Les voyants des programmes rapide et 1 heure sont allumés. H4: Le voyant du programme verre est allumé. H5: Les voyants des programmes verre et rapide sont allumés. H6: Les voyants des programmes verre et 1 heure sont allumés.
A. Adoucisseur d’eau
Le système d’adoucisseur d’eau doit être réglé manuellement, en utilisant le cadran de mesure de la dureté de l’eau. Le système d’adoucisseur d’eau est conçu pour enlever les minéraux et les sels de l’eau, qui pourrait autrement avoir un effet nuisible ou contraire au bon fonctionnement de la machine. Plus ilyade minéraux et de sels, plus l’eau est dure. L’adoucisseur doit être ajusté selon la dureté d’eau de votre domicile. Votre fournisseur d’eau local pourra vous conseiller sur la dureté de l’eau de votre ville.
Réglage de la consommation de sel
Le lave-vaisselle est conçu pour permettre de régler le volume de la consommation de sel en se basant sur la dureté de l’eau utilisée. Ceci est destiné à favoriser etàpersonnaliser le niveau de consommation de sel etàparamétrer la consommation de sel de la façon suivante :
Veuillez suivre les étapes suivantes pour régler le niveau de sel:
1. Mettez l'appareil en marche.
2. Appuyez sur le bouton Programme pendant plus de 5 secondes l'adoucisseur( activable 60 secondes après l'alimentation de l'appareil.)
3. Appuyez sur le bouton pour sélectionner le réglage correct en fonction de
votre dureté d'eau local les
Programme
réglages défileront dans l'ordre suivant:
H1->H2->H3->H4->H5->H6; Appuyez sur l’interrupteur
4.
d’alimentation pendant plus de 5 secondes
sauvegardé.
pour accéder au réglage de
pour que le réglage soit
Remarque : 1 °dH=1.25 °clarke = 1.78 °fH = 0.178mmol/l °dH : degré allemand
°fH : degré français °clarke : degré britannique
Contactez le bureau des eaux locales pour connaître la dureté de votre eau.
ADOUCISSEUR D’EAU
La dureté de l’eau varie d’un endroit à un autre. Si de l’eau dure est utilisée dans le lave-vaisselle, des dépôts se formeront sur les plats et les ustensiles. L’appareil est équipé d’un système adoucissant qui nécessite l’utilisation d’un sel conçu spécialement pour éliminer le calcaire et les minéraux de l’eau.
se
le réglage usine par défaut est H4
- 11 - - 12 -

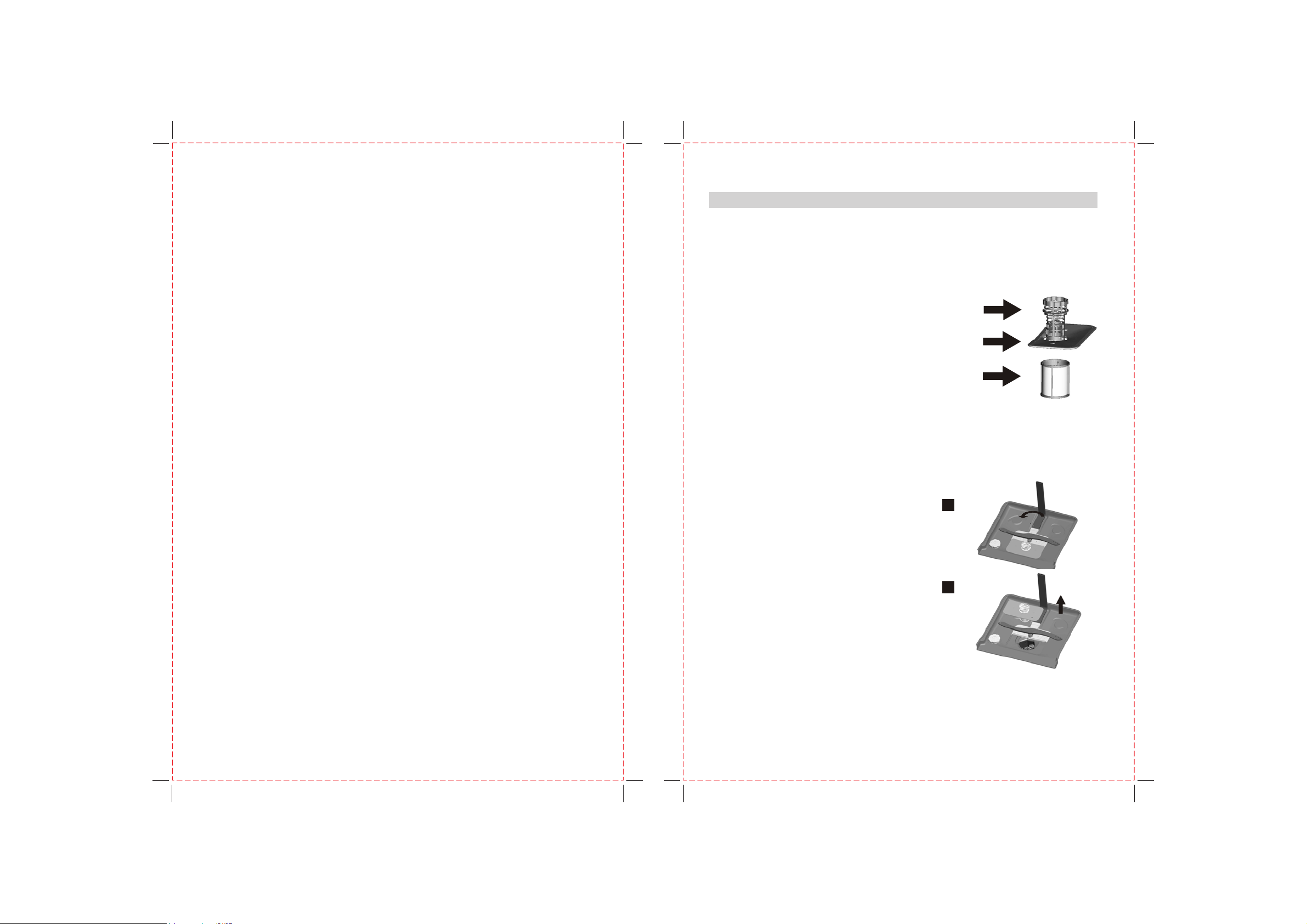

B. Sel de lavage
Utilisez uniquement du sel de lavage pour lave-vaisselle. Le réservoir se trouve sous le panier inférieur.
C. Liquide de rinçage
Le liquide de rinçage est automatiquement ajouté durant le dernier rinçage pour assurer un rinçage complet des tâches et des traînées restantes avant que la vaisselle ne sèche.
Attention !
Utilisez uniquement un sel spécifique à une utilisation pour lave-vaisselle!Tout autre type de sel non spécifiquement conçu pour une utilisation en lave-vaisselle, comme le sel de table, endommagera le système adoucisseur. En cas de dommage causé par l’utilisation d’un sel non adapté, le fabricant annulera toute garantie et ne sera pas responsable des dommages causés. Versez uniquement le sel avant de démarrer l’un des programmes complets de lavage. Cela évitera que des grains de sel ou de l’eau salée ne restent dans le fond de la machine durant une longue période, ce qui pourrait causer de la corrosion. Après le premier cycle de lavage, l’indicateur lumineux du panneau de contrôle s’éteindra.
11 22
Ouvrir

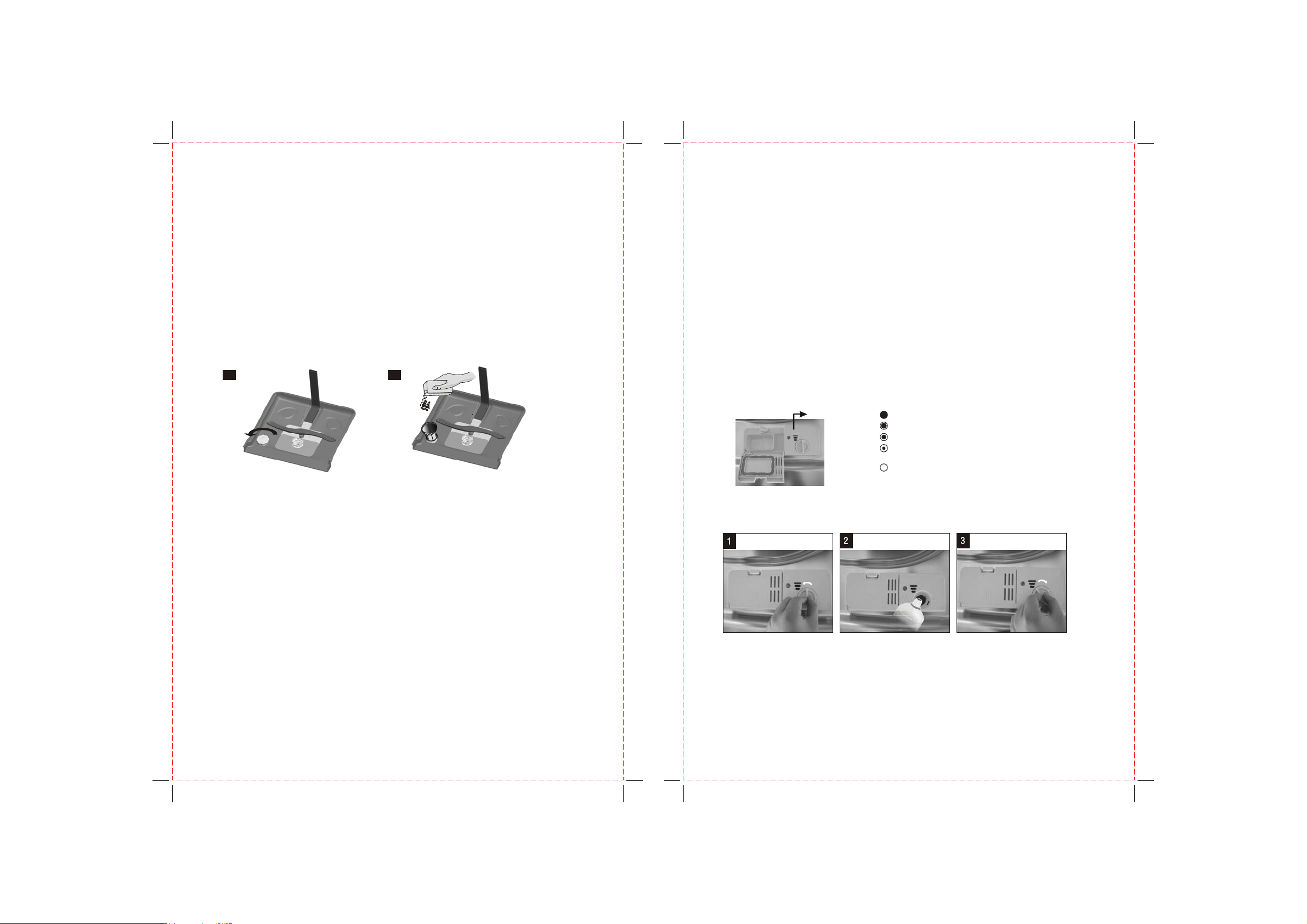

1. Enlevez le panier inférieur puis dévissez le bouchon du réservoir de sel (photo 1).
Placez le bout de l’entonnoir (fourni) dans le trou et versez environ 1.5kg de sel. Il est
2.
normal qu’un peu d’eau déborde du réservoir de sel (photo 2).
Remplissez entièrement le récipient de sel avec de l'eau. Il est normal pour un peu
3.
de l'eau viennent dehors
4. Revissez soigneusement le bouchon.
Habituellement, le témoin pour le sel s’éteint entre 2à6jours après que le réservoir ait été rempli.
5 Lancez un programme de lavage dès que du sel régénérant a été introduit dans le
réceptacle à sel (nous recommandons de lancer un programme de trempage ou programme rapide). Sinon, le système de filtrage, de pompe ou autres systèmes essentiels du lave-vaisselle risquent d'être endommagés par le sel présent dans l'eau. Les dégradations de cette nature ne sont pas couvertes par la garantie.
du récipient de sel.
Attention !
Utilisez uniquement un liquide de rinçage de marque pour votre lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec toute autre substance (comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager la machine.
Quand remplir le distributeur de produit de rinçage
Si l’indicateur de manque de produit de rinçage du bandeau des commandes n’est pas allumé, vous pouvez évaluer la quantité de produit de rinçage selon les indications ci­dessous. Le point noir sur le distributeur de produit de rinçage indique la quantité de produit de rinçage disponible dans le distributeur. Plus la quantité de produit de rinçage diminue, plus la taille du point noir se réduit. Vous ne devez jamais laisser le produit de rinçage descendre à¼du remplissage.
Alors que la quantité du produit de rinçage diminue, la taille du point noir de l’indicateur de niveau change comme suit :
C(Indicateur derinçage)
Distributeur du produit de rinçage
Plein ¾ plein ½ plein ¼ plein–remplissage nécessaire pour éviter les taches Vide
:
NOTE
1. Il faut remplir le réservoir de sel lorsque l’indicateur de manque de sel s’allume. Même
si le réservoir de sel est suffisamment rempli, l’indicateur peut ne pas noircir avant la dissolution totale du sel. S’il n’yapas de témoin pour le sel sur le panneau de contrôle (pour certains modèles), vous pouvez juger de la consommation de sel en vous servant du tableau ci-avant pour déterminer la quantité de selàremplir.
2. S’ilyaun déversement de sel, un programme de trempage peut être réalisé pour
s’en débarrasser.
- 13 - - 14 -
- Pour ouvrir le distributeur, tournez le bouchon vers la gauche et soulevez-le.
- Versez le produit de rinçage dans le distributeur en prenant garde de ne pas trop le remplir.
- Replacez le bouchon en l’alignant sur la flèche et en le tournant vers la droite.
Le produit de rinçage est distribué pendant le rinçage final pour éviter la formation de gouttelettes sur la vaisselle qui peuvent laisser des tâches et des fissures. Cela permet également d’améliorer le séchage en permettant à l’eau de s’écouler de la vaisselle. Votre lave-vaisselle est conçu pour utiliser des produits de rinçage liquides. Le distributeur de produit de rinçage est situé dans la porteàcôté du distributeur de détergent. Pour remplir le distributeur, ouvrez le bouchon et versez le produit de rinçage dans le distributeur jusqu’à ce que l’indicateur de niveau noircisse complètement. Le distributeur contient environ 100ml de liquide de rinçage. Attention à ne pas trop remplir le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. N’oubliez pas de replacer le bouchon avant de fermer la porte du lave-vaisselle. Si votre eau est douce, vous n’aurez peut-être pas besoin de produit de rinçage car il pourrait former un voile blanc sur votre vaisselle.
Attention !
Nettoyez tout débordement de liquide de rinçage lorsque vous le versez avec un chiffon absorbant pour éviter tout excès de mousse durant le lavage.

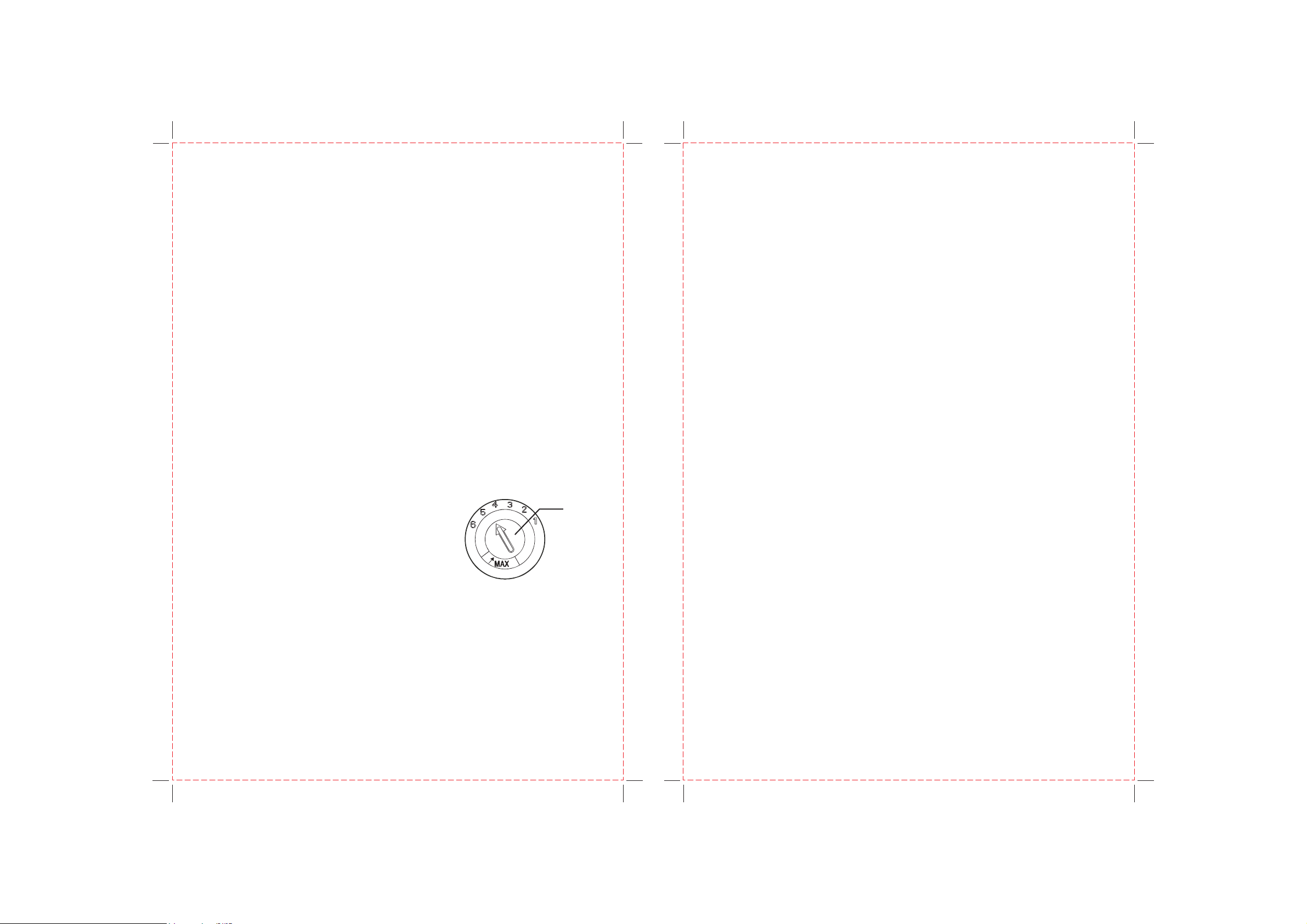

• Réglage du distributeur de produit de rinçage
Une quantité de mesure de produit de rinçage est distribuée au cours du rinçage final. Comme le détergent, la quantité de produit de rinçage dépend de la dureté de l’eau de votre région. Une quantité excessive de produit de rinçage peut provoquer de la mousse en excès et causer un voile blanc ou des fissures sur votre vaisselle. Si l’eau de votre région est très douce, vous n’aurez peut-être pas besoin de produit de rinçage. Si vous avez besoin d’un produit de rinçage, vous pouvez diluer le produit dans un volume d’eau équivalent.
D. Détergent
Les détergents composés d’ingrédients chimiques sont nécessaires pour enlever et nettoyer les saletés puis les extraire du lave-vaisselle. La plupart des détergents achetés dans le commerce conviennent à cette fonction.
Détergents concentrés
Selon leur composition chimique, les détergents peuvent être classés en deux types différents :
- Détergents traditionnels, alcalins avec des composants caustiques.
- Détergents concentrés avec une faible dose d’alcalins composés d’enzymes naturels.
Détergents en tablettes
Le détergent en tablettes se dissout à une vitesse différente selon les marques de détergent. Pour cette raison, certaines tablettes ne peuvent pas se dissoudre et développer leur puissance complète de lavage durant les programmes courts. Ainsi il est conseillé d’utiliser des programmes longs lorsque vous utilisez des tablettes pour assurer un enlèvement total des résidus du détergent.
Le distributeur de produit de rinçage a six paramètres. Démarrez toujours un lavage avec le distributeur en position
2. Si vous constatez que votre vaisselle est tachée ou pas sèche, augmentez la quantité de produit de rinçage en enlevant le couvercle du distributeur et tournez le bouton sur
3. Si votre vaisselle n’est toujours pas bien sèche ou tachée, réglez le bouton sur le numéro suivant jusqu’à ce que votre vaisselle ne soit plus tachée. Nous vous conseillons de régler le distributeur sur 4.
REMARQUE : Augmentez la dose de liquide de rinçage s’ilyades gouttes d’eau ou des tâches ou des traces de chaux sur la vaisselle après le lavage. Réduisez la quantité s’il yades traînées blanchâtres collantes sur la vaisselle ou un film bleuâtre sur les verres ou sur les lames de couteaux.
Adjuster levier
(rinçage)
- 15 - - 16 -

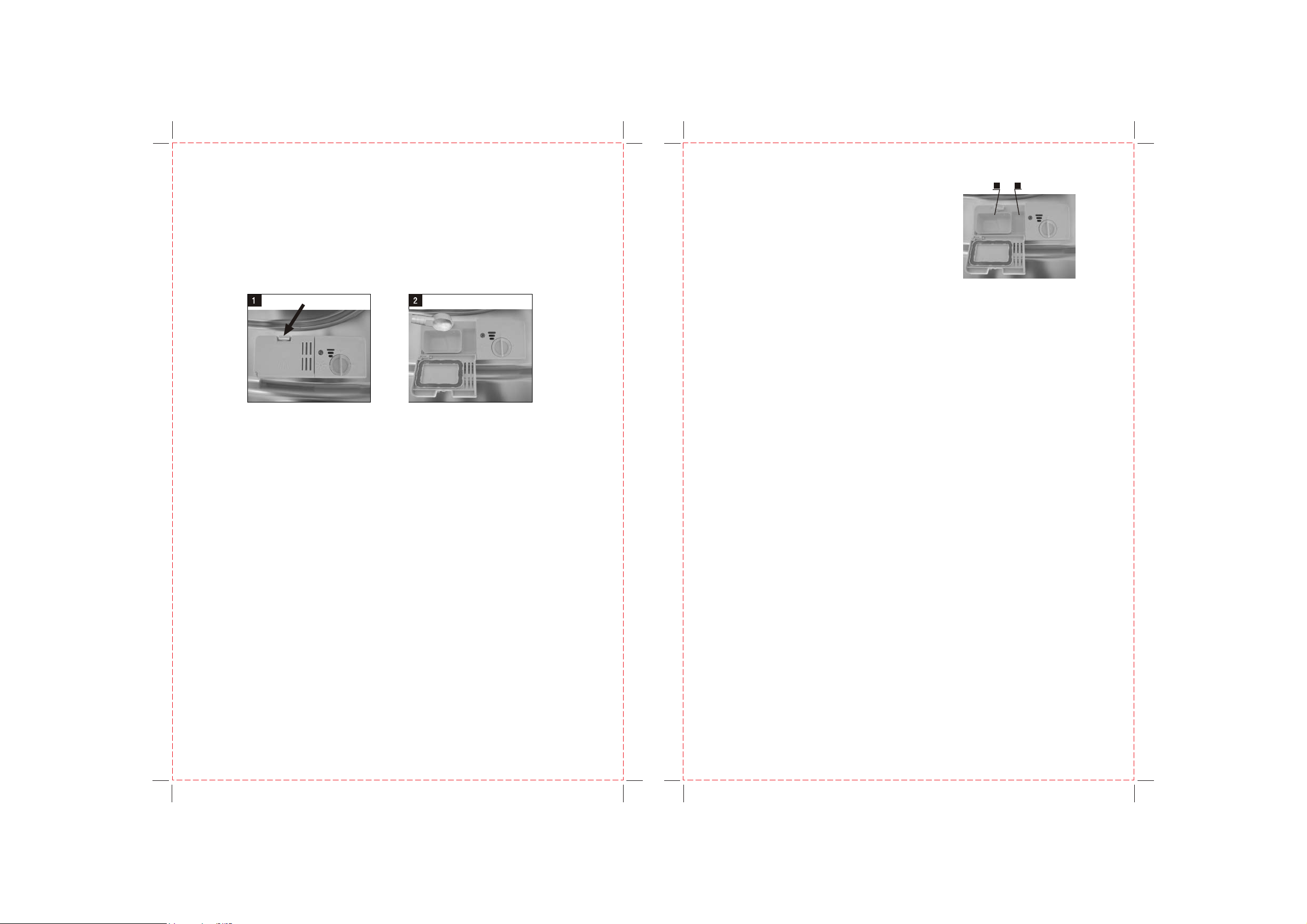

• Distributeur de détergent
Le distributeur doit être rempli avant de démarrer chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle utilise moins de détergent et de produit de rinçage que les lave-vaisselle conventionnels. De façon générale, la valeur d’une seule cuillère de détergent est nécessaire pour une charge de lavage normale. Par ailleurs, une vaisselle plus sale nécessitera plus de détergent. Toujours ajouter le détergent juste avant de démarrer le lave-vaisselle pour qu’il ne devienne pas humide et ne se dissolve pas de façon incorrecte.
REMARQUES
1. Si le couvercle est fermé : appuyez sur le bouton de déverrouillage. Le ressort ouvrira le couvercle.
2. Ajoutez toujours le détergent avant de démarrer chaque cycle de lavage. Utilisez uniquement un détergent de marque pour votre lave-vaisselle.
Mise en garde ! Les détergents pour lave-vaisselle sont corrosifs ! S’assurer qu’ils sont hors de portée des enfants.
Utilisation correcte du détergent
N’utilisez que du détergent spécialement conçu pour l’utilisation de lave-vaisselle. Conserver votre détergent dans un endroit frais et sec. Ne mettez pas de détergent en poudre dans le distributeur tant que la vaisselle à laver n’est pas installée.
:
A
• Remplissage du détergent
Remplissez le distributeur de détergent avec le détergent. Les marques indiquant les niveaux de dosage, comme illustrées sur la droite : A. L’emplacement du détergent pour le cycle de lavage
principal,
B. L’emplacement du détergent pour le cycle de
prélavage,
Veuillez respecter les doses conseillées par le fabricant et conservez les recommandations données sur l’emballage du détergent. Fermez le couvercle et appuyez dessus jusqu’à ce qu’il s’enclenche en position. Si les plats sont très sales, placez une dose de détergent supplémentaire dans le compartiment de prélavage. Ce détergent prendra effet durant la phase de prélavage.
REMARQUE : Vous trouverez les informations concernant la quantité de détergent pour les programmes simples à la dernière page. Les doses seront différentes selon le niveau de saleté de la vaisselle et le degré de dureté de l’eau utilisée.
Veuillez respecter les doses conseillées par le fabricant et conservez les recommandations données sur l’emballage du détergent.
B
• Détergents
Ilya 3 sortes de détergents
1. Avec du phosphate et du chlore
2. Avec du phosphate et sans chlore
3. Sans phosphate et sans chlore Généralement, les nouveaux détergents pulvérisés sont sans phosphate. La fonction
d’adoucisseur d’eau du phosphate n’est pas fournie. Dans ce cas, nous recommandons de verser du sel dans le compartiment pour le sel même si la dureté de l’eau est seulement de 6dH. Si des détergents sans phosphate sont utilisés en cas d’eau dure, des tâches blanches apparaissent sur les plats et les verres. Dans ce cas, ajoutez plus de détergent pour obtenir un meilleur résultat. Les détergents sans chlore décolorent juste un peu. Les tâches puissantes et colorées seront complètement enlevées. Dans ce cas, choisissez un programme avec une température plus élevée.
- 17 - - 18 -
Utilisation des produits associés «2 en 1», «3 en 1», «4 en 1» et «5 en 1»/Détergents compacts
Ces produits sont des détergents associant et intégrant le détergent et le liquide de rinçage ainsi que le sel. Avant d’utiliser ces produits, vous devez tout d’abord vérifier si la dureté de votre eau est compatible avec l’utilisation de ces produits selon les indications données par le fabricant (sur l’emballage du produit). Ces produits doivent être strictement utilisés selon les instructions du fabricant du détergent. En général, les détergents incluant le liquide de rinçage ou l’adoucisseur d’eau ne peuvent être efficaces que sous certaines conditions : le liquide de rinçage ou l’adoucisseur d’eau peuvent ne pas ne pas être approprié dans certains cas. Pour cette raison, dans certains cas, cela peut donner des résultats de nettoyage ou de séchage non voulus. Veuillez consulter le fabricant du détergent pour vous informer sur les meilleures conditions d’utilisation. Si des problèmes se produisent lors de la première utilisation de ces produits, contactez la ligne d’assistance du fabricant. Le fabricant de votre lave-vaisselle n’est pas responsable des dommages causés par les détergents compacts et votre garantie ne couvre pas l’utilisation de ces détergents.
REMARQUE : Lors de l’utilisation des produits associés «2en1», «3en1», «4en1» et « 5 en1»/Détergents compacts, veuillez vous assurer que ces produits conviennent à la taille du distributeur afin de ne pas casser le boîtier du distributeur.
Attention Gardez tous les détergents hors de portée des enfants. Ajoutez toujours le détergent dans le distributeur juste avant de démarrer le lave-vaisselle.
Chargement du lave-vaisselle
Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez suivre les directives de chargement suivantes. Les fonctions et l’apparence des casiers et des paniers varient selon le modèle.
Précautionsàprendre avant et après le chargement des compartiments du lave-vaisselle
Grattez toutes les larges quantités d’aliments restants dans les plats. Il n’est pas nécessaire de rincer les plats sous l’eau courante. Placez les objets dans le lave-vaisselle de cette façon :
1. Eléments comme les tasses, les verres, les pots/casseroles etc. sont placés à l’envers.
2. Les éléments courbés ou avec des cavités doivent être inclinés afin que l’eau puisse s’écouler.
3. Tous les éléments doivent être coincé de manière à ce qu’ils ne basculent pas.
4. Ils doivent être placés de façon à ne pas obstruer le passage des bras vaporisateurs lors du lavage.
Les petits éléments ne doivent pas être lavés dans le lave-vaisselle car ils pourraient facilement tomber des compartiments.
Enlever la vaisselle
Pour éviter tout écoulement d’eau du compartiment supérieur vers le compartiment inférieur, nous vous conseillons de vider tout d’abord le panier inférieur puis le compartiment supérieur.
Chargement du panier supérieur
e panier supérieur est destinéàrecevoir la vaisselle plus délicate et plus légère telle que
L
les verres, les tasses à thé etàcafé et les sous-tasses, les assiettes, les petits plats ronds et les plats creux s’ils ne sont pas trop sales. Positionnez la vaisselle et les ustensiles de façon à ce qu’ils ne soient pas déplacés par les aspersions d’eau.
Vers
l’intérieur
- 19 - - 20 -
Ajuster le panier supérieur
La hauteur du panier supérieur peut être ajustée afin de créer plus d'espace pour les grands ustensiles à la fois pour le panier supérieur / inférieur. La hauteur du panier supérieur peut être réglée en soulevant le panier pour la position supérieure, et appuyez sur la poignée pour abaisser le panier supérieur, voir l'image
ci-dessous :
Plier les pointes
Pour permettre de placer des pots et des casseroles, les pointes peuvent être pliées.
Soulever le panier à la
position supérieure
Lever la poignée pour
abaisser le panier
La poignée
Replier les étagères des verres
Pour mieux empiler les poêles et les casseroles, les pointes peuvent être repliées comme illustré sur la photo.
Chargement du panier inférieur
Nous vous conseillons de placer la plus grande vaisselle qui est le plus difficile à nettoyer dans le panier inférieur : pots, poêles, couvercles, plats de service et bols, comme illustré ci­dessous. Il est préférable de placer les plats de service et les couvercles sur les côtés du panier pour éviter de bloquer la rotation des bras de lavage supérieurs.
- Les pots, les plats de service, etc. doivent toujours être placésàl’envers.
- Les plats profonds doivent être inclinés pour permettre à l’eau de s’écouler.
- Le casier inférieur comporte des petites rangées rabattables pour charger davantage de plats et de poêles ou des plats et des poêles plus grandes.

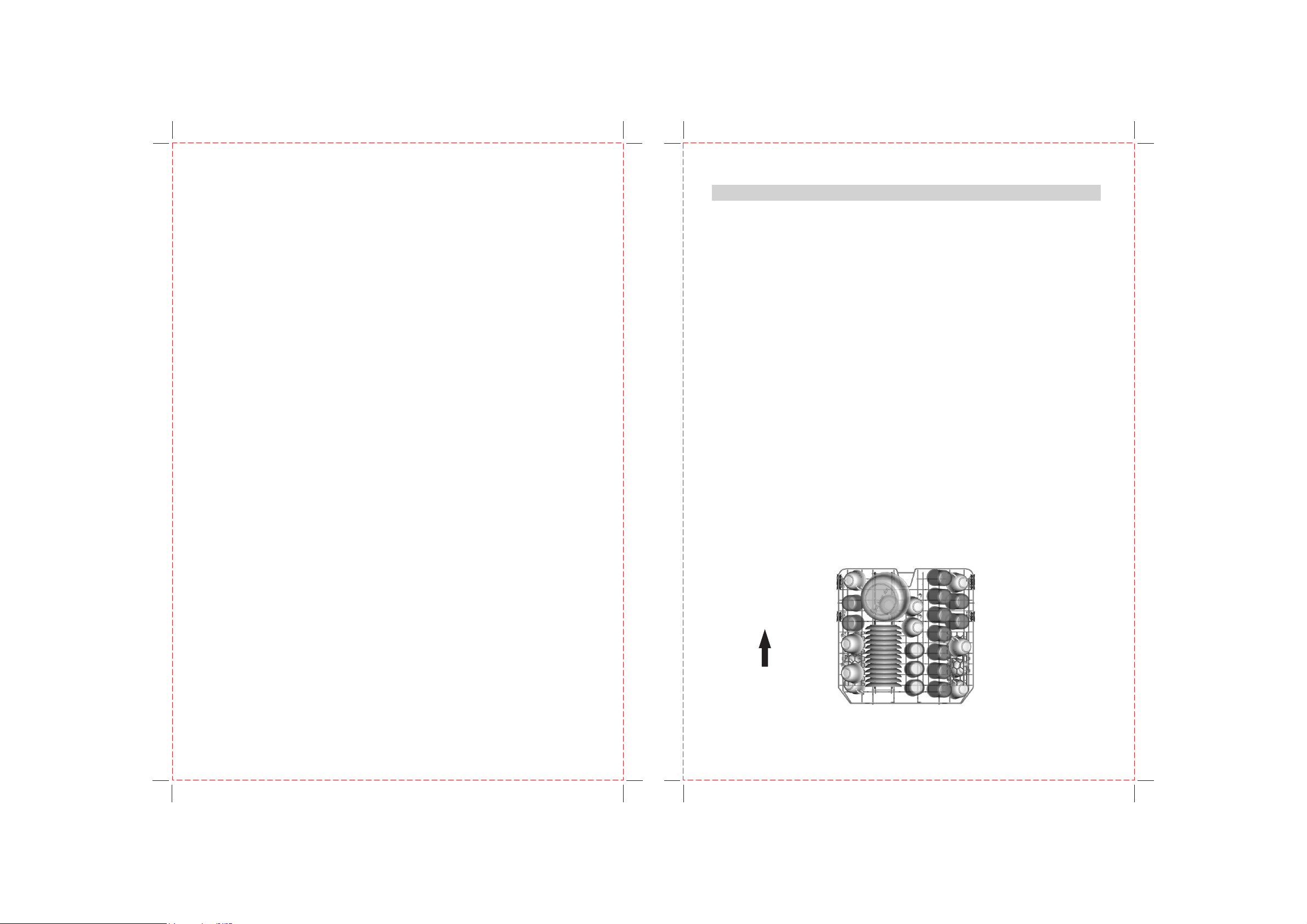

Panier à couverts
Les couverts doivent être placés séparément dans le compartiment à couverts dans la position appropriée,
gêner la performance du lavage.
et assurez-vous que les ustensiles ne s’empilent pas car cela
pourrait
AVERTISSEMENT !
Ne laissez dépasser aucun couvert du bas du panier.
Placez toujours les couteaux ou autres couverts pointus avec la
pointe vers le bas.
Pour obtenir une qualité de lavage optimal, placez les couverts dans le panier en vous assurant:
Qu’ils ne s’empilent pas.
Que les couverts soient placés avec le dos vers le haut.
e les ustensiles longs soient placés au milieu.
Qu
Vers
l’intérieur
- 21 -
- 22 -
Pour le lavage au lave-vaisselle des ustensiles/plats suivants :
Eléments non appropriés
Ustensiles avec poignée en bois, en porcelaine ou en nacre Eléments en plastique qui ne sont pas résistants à la chaleur Vieux ustensiles avec des pièces recollées non résistants à la chaleur Ustensiles ou plats dont certaines pièces sont ajoutées Eléments en étain ou en cuivre Verre de cristal Eléments en acier sujets à la rouille Plats en bois Eléments composés de fibres synthétiques
REMARQUE :
Ne placez pas d’éléments tâchés de cendres de cigarette, de cire de bougie, de laque ou de peinture. Si vous achetez de nouveaux plats, veuillez vous assurer qu’ils conviennent à un lavage en lave-vaisselle.
REMARQUE
Ne surchargez pas le lave-vaisselle. L’espace convient seulement pour 12 plats de taille normale. Ne placez pas de plats dont la taille ne convient pas au lave-vaisselle. C’est important pour obtenir les meilleurs résultats de lavage et pour une consommation d’énergie raisonnable.
:
Eléments pas tout à fait appropriés
Certains types de verre peuvent devenir ternes après un grand nombre de lavages.
Les pièces argentées et en aluminium ont tendance à se décolorer durant le lavage
Les modèles émaillés peuvent se ternir s’ils sont lavés fréquemment en machine.
Les plats et les ustensiles ne doivent pas être placés les uns dans les autres ou couvrir d’autres ustensiles.
Pour éviter tout dommage sur les verres, ils ne doivent pas se toucher.
Chargez les larges éléments les plus difficiles à nettoyer dans le compartiment inférieur.
Le compartiment supérieur est conçu pour la vaisselle plus délicate et plus légère
comme les verres, les tasses à café et les tasses à thé.
Il est dangereux de placer les couteaux à longue lame en position verticale!
Attention :
Les longs éléments tranchants comme les couteaux à viande doivent être positionnés horizontalement dans le compartiment inférieur.
Recommandations :
Selon le type de verre, le procédé de fabrication, la température de l’eau ou la durée du programme de lavage, le lavage en lave-vaisselle peut altérer votre vaisselle. Afin d’éviter
ce genre de désagrément, nous vous recommandons :
D’utiliser des verres et des plats en porcelaine adaptés à un lavage en lave-vaisselle.
D’utiliser un détergent doux spécial pour laver ce genre d’éléments fragiles. Si
nécessaire, demandez des informations supplémentaires au fabricant du détergent.
De sélectionner un programme de basse température.
D’enlever les verres et les ustensiles rapidement une fois le cycle de lavage terminé (environ 15 minutes après).
Charger les ustensiles et les plats
Avant de charger les plats, vous devez : Enlever les gros aliments restants dans les plats Ramollir les dépôts d’aliments brûlés dans les casseroles.
Lors du chargement des plats et des ustensiles, veuillez noter que :
Les plats et les ustensiles ne doivent pas obstruer la rotation des bras vaporisateurs. Chargez les éléments creux comme les tasses, les verres, les casseroles etc. avec l’ouverture vers le bas afin que l’eau puisse s’écouler dans le lave-vaisselle.
- 23 - - 24 -
Démarrage d’un programme de lavage
Mise en marche du lave-vaisselle
Tableau des cycles de lavage
NB: Signifie: besoin de remplir le produit de rinçage dans le distributeur
()
℃)
5060(
℃)
℃)
(45)
℃)
65
℃)
65
℃)
60
℃)
65
℃)
50
℃)
55
Détergent
prélavage
/ lavage
5/
30g
5/30g
5/30g
30g
5/
35g
2
5g
Programme
Intensif
Normal
(EN 50242)
Verre
Rapide
REMARQUE
* EN 50242 : Ce programme est un cycle d'essai. Voici les informations relatives aux normes EN 50242 :
Capacité:1 couverts
Position du panier du haut : roues supérieures sur rails
Réglages pour le produit de rinçage : 6
Pl:0. W; PO:0.45W
Informations de sélection de cycle
Pour les vaisselles très sales, et des pots normalement sales, casseroles, plats etc avec des souillures séchées.
Pour les charges normalement
sales,
comme les casseroles,
assiettes,
verres et casseroles
un peu souillées
C'est le programme standard. Ce programme convient pour
neoyerlavaisselle
normalement sale. C’est le programme le
plusecaceentermes deconsommaon énergéqueetd’eau
pour ce type de vaisselle.
Pour les charges peu sales, comme les porcelaine fine
Programme court charges n'ont pas besoin
verres, cristal et
légèrement sales qui
:
4
49
pour les
de séchage
Description du cycle
Prélavage Lavage
Rinçage
Rinçage
70
Rinçage
séchage Prélavage
Lavage
(55)℃℃
Rinçage Rinçage
séchage Prélavage
Lavage
45 )
(
Rinçage Rinçage
séchage
Prélavage Lavage
4
(℃0)
Rinçage
Rinçage
séchage Lavage
( )
65
Rinçage Rinçage
séchage
Lavage
( )
45
Rinçage
Rinçage
Durée de
fonctionnement
(min)
175
85
1
195
1
30
90
30
Energie
(Kwh)
1.6
1.3
0.93
0. 13
9
0.75
Eau
(L)
17.5
13.5
10
12.51.35
11
Produit de
rinçage
Démarrage d’un cycle de lavage
1. Tirez les compartiments inférieur et supérieur en dehors de la machine, placez votre vaisselle sale et repoussez les compartiments. Il est recommandé de charger tout d’abord le compartiment inférieur, puis le compartiment supérieur (voir le paragraphe intitulé «Charger le lave-vaisselle»).
2. Versez le détergent (voir le paragraphe intitulé «Sel, détergent et liquide de rinçage»).
3. Insérez la prise d’alimentation dans la prise murale. La source d’alimentation est de 220-240V 50HZ, la spécification de la prise est de 10A 250V AC. Assurez-vous que l’alimentation d’eau est activée en pleine pression.
4.
Ouvrez la porte, appuyez sur le bouton courant d’alimentation pour allumer la machine.
5. Chaque pression du bouton «Programme» change le programme de lavage dans l'ordre
suivant
Intensif Normal Eco Verre
90 Min
Rapide
Une fois le programme sélectionné, le témoin correspondant s'allume.
Fermez la porte
pour
lancer le lavage.
Changement de programme
Vous pouvez modifier le programme de lavage si le lave-vaisselle n’a démarré que peu de temps auparavant. Sinon, le détergent aura déjà été déversé et la machine aura déjà vidangé l’eau de lavage. Si c’est le cas, vous devrez remplir de nouveau le distributeur de détergent (voir le paragraphe intitulé «Verser le détergent»).
Ouvrez la porte avec précaution, lorsque les bras de lavage sont arrêtés, appuyez sur le bouton
PROGRAMME pendant plus de 3 secondes pour annuler le programme en cours.
REMARQUE
Si vous ouvrez la porte lors du lavage, la machine se mettra en pause.
programme s’arrête de clignoter et un bip sonore retentit toutes les minutes jusqu’à ce que la porte
soit fermée. Après la fermeture de la porte, le lave-vaisselle continuera à fonctionner après
changer de programme et modifier le temps de départ différé
Pour
appuyez sur le bouton PROGRAMME.
choisis,
:
L’indicateur lumineux du
10 secondes.
lorsqu'ils ont déjà été
- 25 - - 26 -
Maintenance et entretien
SYSTEME DE FILTRAGE
Pour votre commodité, nous avons placé la pompe d’évacuation et le système de filtrage à votre portée à l’intérieur de la cuve. Le système de filtrage se compose de 3 éléments : le filtre principal, le filtre à déchets et le micro-filtre.
Vous avez oublié d’ajouter de la vaisselle ?
Vous pouvez ajouter de la vaisselle à tout moment avant que le réservoir de détergent ne s’ouvre.
1. Ouvrez légèrement la porte
2. Une fois que les bras de lavage se sont arrêtés, vous pouvez ouvrir complétement la porte.
3. Ajoutez la vaisselle manquante
. Fermez la porte,
4
AVERTISSEMENT !
Il est dangereux d’ouvrir la porte lors du lavage car de l’eau chaude pourrait vous brûler.
À la fin du cycle de lavage
Lorsque le cycle de lavage est terminé, il y a un bip sonore pendant 8 secondes. Ouvrez doucement la porte du lave-vaisselle car la vapeur d’eau chaude peut s’échapper lorsque la porte est ouverte. Le voyant programme est allumé mais ne clignote pas, seulement dans ce cas le programme est terminé. Eteignez l’appareil en utilisant le bouton d’alimentation et fermez l’arrivée d’eau. Attendez quelques minutes avant de décharger le lave vaisselle car la vaisselle est très chaude et susceptible de se briser.
Cela permet d’éviter les brûlures et la casse. Cela permet aussi un meilleur séchage.
Les plats chauds sont sensibles aux chocs. Ils doivent refroidir environ 15 minutes avant d’être enlevés du lave-vaisselle.
Ouvrez ensuite complètement la porte, laissez-la ouverte et attendez quelques minutes a vite.
le lave-vaisselle se remettra en route 10 seconds plus tard
vant d’enlever les plats. De cette façon, ils refroidiront et sècheront plus
Décharger le lave-vaisselle
Il est normal que le lav Videz en premier le panier inférieur puis le compartiment supérieur. Cela évitera les écoulements d’eau du compartiment supérieur sur les plats du compartiment inférieur.
Attention : Il est dangereux d'ouvrir la porte lors du lavage, car l'eau chaude pourrait vous brûler.
e-vaisselle soit mouillé à l’intérieur.
1. Filtre principal : Les particules alimentaires et les salissures pris au piège par ce filtre sont pulvérisées par un jet spécial par le bras de lavage inférieur et dirigées vers le tuyau d’évacuation.
2. Filtre à déchets : Eléments plus grands, comme des morceaux de verre ou des os, qui pourraient boucher le tuyau d’évacuation sont pris au piège dans le filtre à déchets. Pour enlever un élément pris dans ce filtre, appuyez doucement sur les languettes situées en haut du filtre et soulevez-le.
3. Micro-filtre : Ce filtre retient les résidus alimentaires et les salissures dans la zone d’aspiration et évite qu’ils ne se redéposent sur la vaisselle pendant un cycle.
- Vérifiez les filtres après chaque utilisation pour éviter toute obstruction
- En dévissant le filtre à déchets, vous pouvez retirer le système de filtration complet.
Enlevez tout résidu ou déchet et nettoyez les 3 sous l’eau courante.
2
1
3
1
Etape 1 : Dévissez le filtre à déchets et levez-le.
Etape 2: Levez l’assemblage vers le haut.
Ouvrir
2
Note : De l’étape 1 à 2, vous enlevez les filtres. Pour replacer le filtre, suivez les étapes dans le sens inverse.
- 27 - - 28 -
Assemblage des filtres
Pour obtenir la meilleure performance et les meilleurs résultats du lave-vaisselle, les éléments qui composent le filtre dovient être nettoyé. Le filtre enlève efficacement les particules des aliments de l’eau de lavage en permettant à l’eau de circuler de nouveau durant le cycle. Pour cette raison, il est conseillé d’enlever les plus grosses particules d’aliments attrapées dans le filtre après chaque cycle de lavage en rinçant le filtre semi circulaire et le puisard avec de l’eau courante. Pour enlever l’assemblage du filtre, tirez sur la poignée du puisard vers le haut. L’assemblage entier du filtre doit être nettoyé au moins une fois par semaine.
Pour nettoyer le gros filtre et le filtre fin, utilisez une brosse de nettoyage. Puis, assemblez de nouveau les parties du filtre comme illustré sur le schéma à gauche et insérez de nouveau l’assemblage entier dans le lave-vaisselle, en le remettant en position et en le poussant vers le bas.
Le lave-vaisselle ne doit jamais être utilisé sans les filtres. Remettre le filtre dans une position incorrecte peut réduire la performance de l’appareil et endommager les plats et les ustensiles.
ENTRETIEN DU LAVE-VAISSELLE
Pour nettoyer le bandeau des commandes, utilisez un chiffon légèrement humide, puis séchez soigneusement. Pour nettoyer l’extérieur, utilisez une bonne cire à polir. N’utilisez jamais d’objets pointus, de tampons à récurer ou de nettoyants corrosifs sur une
des pièces du lave-vaisselle.
Protection contre le gel
Si votre lave-vaisselle est laissé dans un lieu non chauffé durant l’hiver, demandez à un
technicien de :
1. Couper l’alimentation électrique du lave-vaisselle.
2. Couper l’alimentation d’eau et déconnecter le tuyau d’arrivée de la valve d’eau.
3. Vidanger l’eau du tuyau d’arrivée et de la valve d’eau (utiliser une casserole pour récolter l’eau).
4. Connecter de nouveau le tuyau d’arrivée d’eau à la valve d’eau.
5. Enlever le filtre de l’intérieur de la cuve et utiliser une éponge pour enlever l’eau restante de la pompe de vidange.
AVERTISSEMENT !
Ne faites jamais fonctionner le lave-vaisselle sans que les filtres ne soient en place. Lors du nettoyage des filtres, ne les tapez pas. Auquel cas, les filtres pourraient se tordre et la performance du lave-vaisselle pourrait être réduite.

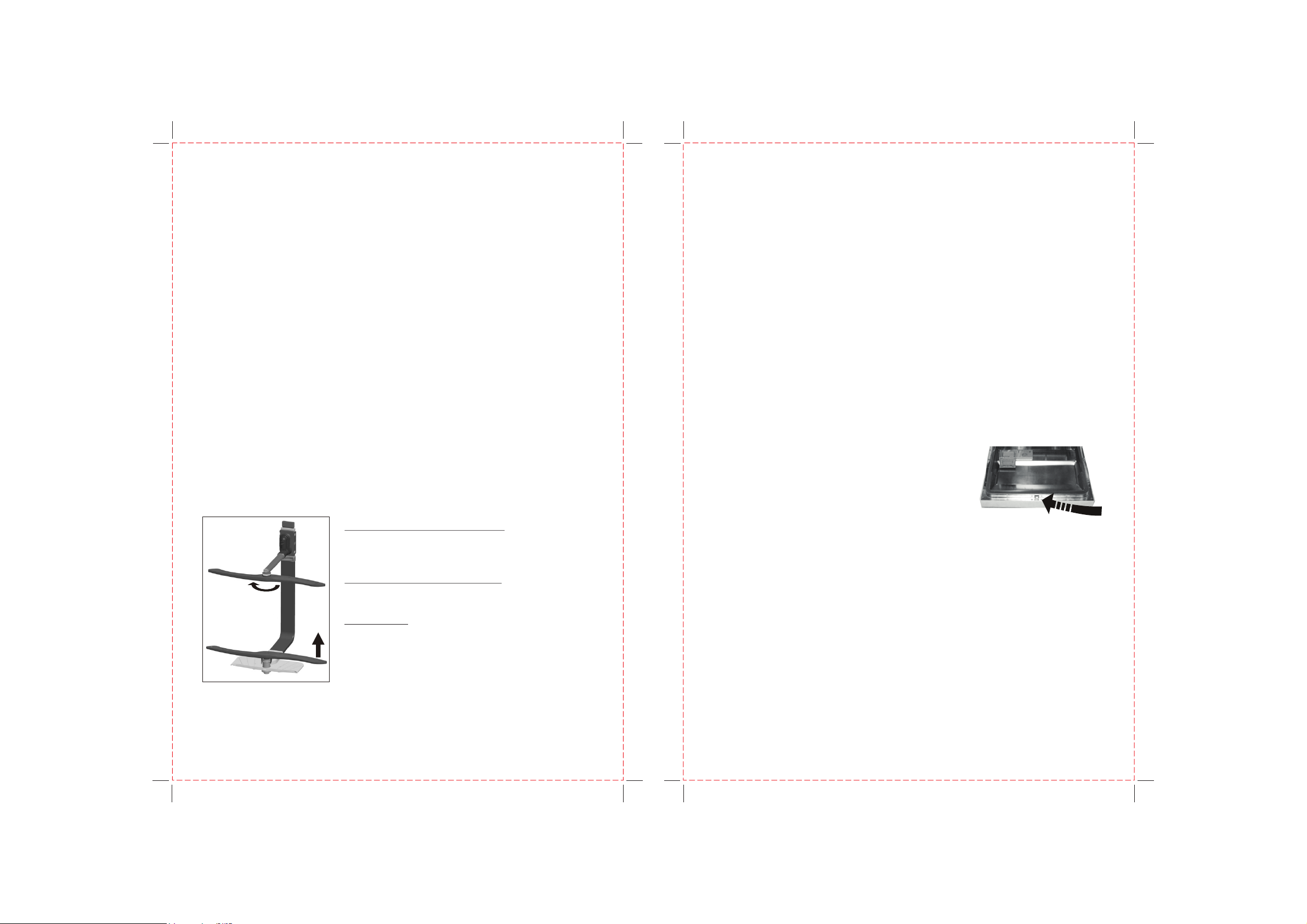

Nettoyage des bras de lavage
Vous devez nettoyer régulièrement les bras de lavage pour éliminer les produits chimiques qui colmatent les buses et les coussinet des bras de lavage.
:
maintenez
aiguilles
des
:
Ouvrir
Enlevez le bras de lavage supérieur
Pour retirer le bras de vaporisation du haut,
l’écrou, faites pivoter le bras dans le sens
d’une montre pour l’enlever.
Enlevez le bras de lavage inférieur
Pour l’enlevez, dévisser le bras inférieur avec un mouvement vers le haut.
Laver les bras
Il est recommandé d’éliminer les particules d’aliments restées après chaque lavage grâce à du savon et de l’eau chaude. Repositionner les bras aprés le rinçage.
:
Nettoyage de la porte
Pour nettoyer le contour de la porte, vous devez utiliser uniquement un chiffon doux et humide. Pour empêcher toute pénétration d’eau dans le verrou de la porte et les composants électriques, n’utilisez pas de nettoyant vaporisateur de quelque sorte que ce soit. De la même façon, n’utilisez jamais de nettoyants ou d’éponges à récurer sur les surfaces externes car ils pourraient rayer le revêtement. Certaines serviettes en papier peuvent également rayer ou laisser des marques sur la surface.
MISE EN GARDE !
N’utilisez jamais de nettoyants vaporisateurs pour nettoyer la porte car ils pourraient endommager le verrou de la porte et les composants électriques. Il est interdit d’utiliser un agent abrasif ou une serviette en papier en raison du risque de rayures ou de taches sur la surface en acier inoxydable.
- 29 - - 30 -
Comment conserver votre lave-vaisselle en bon état ?
-
Après chaque lavage, coupez l’arrivée d’eau de l’appareil et laissez la porte légèrement entrouverte pour évacuer l’humidité et les odeurs.
- Retirer la prise Avant de nettoyer ou d’effectuer un service d’entretien, retirez toujours la fiche de la prise murale. Ne prenez pas de risques inutiles.
- Aucun solvant ou nettoyant abrasif Pour nettoyer l’extérieur et les parties en caoutchouc du lave-vaisselle, n’utilisez pas de solvant ou de produit de nettoyage abrasif. Préférez un chiffon et de l’eau tiède savonneuse. Pour enlever les tâchesàl’intérieur du lave-vaisselle, utilisez un chiffon humide trempé dans l’eau et dans un peu de vinaigre blanc ou bien un produit de nettoyage conçu spécialement pour le lave-vaisselle.
- Si vous partez en vacances Lorsque vous partez en vacances, il est conseillé d’effectuer un cycle de lavageàvide puis de débrancher la fiche de la prise, de couper l’arrivée d’eau et de laisser la porte de l’appareil légèrement entrouverte. Cela permet de prolonger l’efficacité des joints et d’empêcher les odeurs de se former à l’intérieur de l’appareil.
- Déplacer l’appareil Si vous devez déplacer l’appareil, maintenez-le le plus possible en position verticale. Si cela est absolument nécessaire, vous pouvez le basculer en arrière.
- Joints Une des raisons qui provoque la formation d’odeursàl’intérieur du lave-vaisselle c’est la nourriture qui reste coincée dans les joints. Un nettoyage périodique avec une éponge humide permet d’éviter ce problème.
Consignes d’installation
A) RACCORDEMENT ELECTRIQUE PRECAUTION, pour votre sécurité personnelle :
N’UTILISEZ PAS DE RALLONGE OU DE FICHE D’ADAPTATION AVEC CET APPAREIL. NE COUPEZ PAS OU N’ENLEVEZ PAS, EN AUCUNE CIRCONSTANCE, LA TROISIME BROCHE DESTINEEALA MISEALA TERRE.
Exigences électriques
Ce lave-vaisselle est conçu pour être utilisé avec une installation électrique individuelle adaptée 220-240V, 50-60Hz. Utilisez les fusibles requis de 10 ampères. Une alimentation électrique par fusible est nécessaire – fil de cuivre uniquement. Fusible retardé ou disjoncteur conseillés et fourniture d’un circuit distinct pour servir cet appareil. La prise murale doit se trouver près de l’appareil.
Raccordement électrique
Lorsque vous avez vérifié que le voltage et les valeurs de la fréquence du courant de votre résidence correspondent à ceux de la plaque signalétique et que le système électrique est adapté au voltage maximum de la plaque signalétique, veuillez insérer la fiche dans une prise électrique mise correctement à la terre. Si la prise électrique auquel doit se raccorder l’appareil n’est pas adaptée à la fiche, veuillez remplacer la prise au lieu d’utiliser un adaptateur ou un autre type d’appareil car ils peuvent provoquer une surchauffe et des brûlures.
Avant toute utilisation, vérifiez que la mise à la terre est correcte !
- 31 - - 32 -

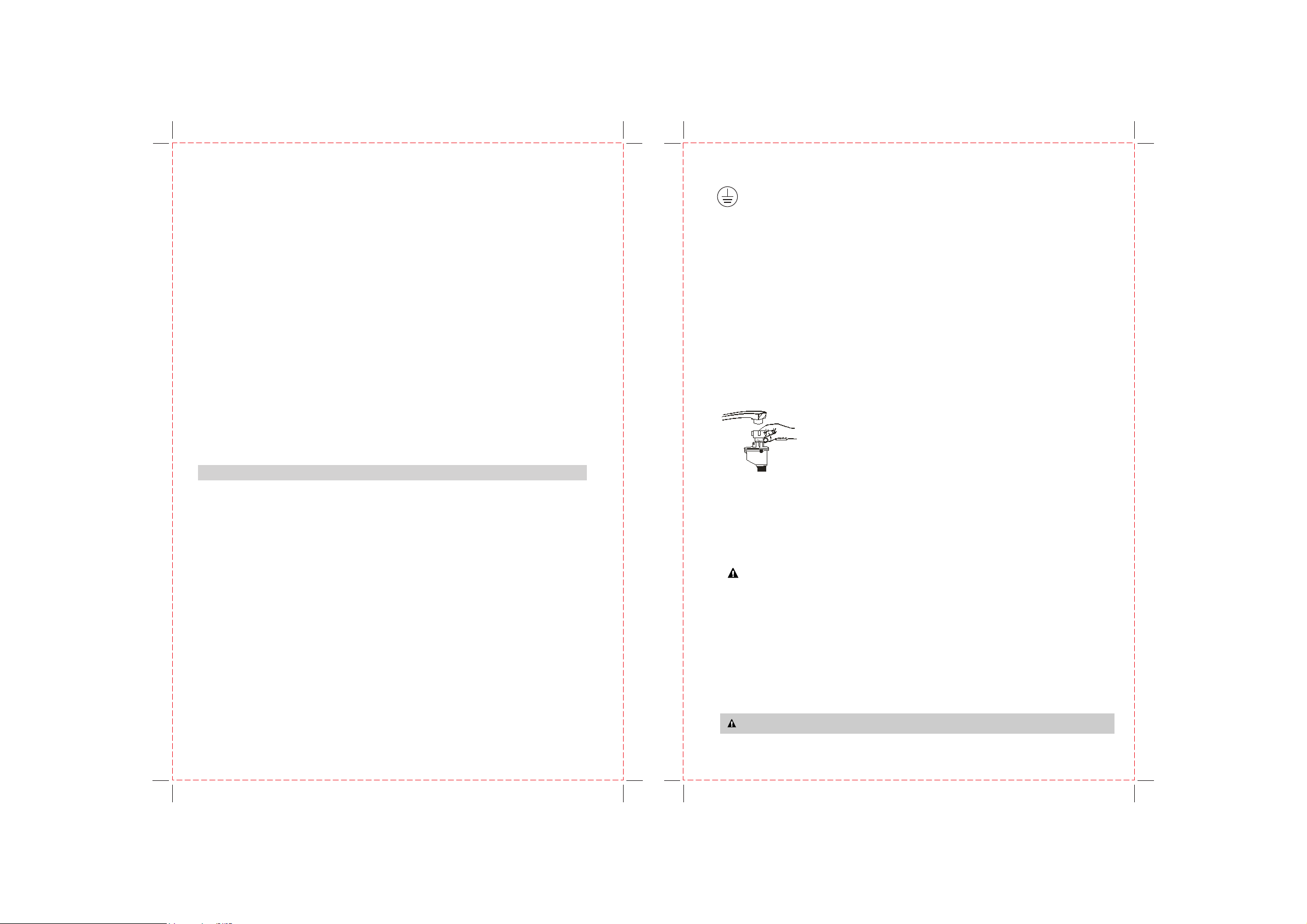

Instructions pour la mise à la terre
Ce lave-vaisselle doit avoir une miseàla terre. En cas de mauvais fonctionnement, la miseàla terre réduit le risque d’électrocution en créant un chemin de résistance au courant. Ce lave-vaisselle est équipé d’un cordon d’alimentation (qui contient un conducteur de miseàla terre) et d’une prise avec miseàla terre. Cette prise doit être branchée correctement selon la réglementation locale.
AVERTISSEMENT !
Une mauvaise connexion de ce lave-vaisselle peut créer un risque d’électr vous avez un doute quant à l’installation de cet appareil, faites appel à un électricien qualifié ou une personne du service après-vente. Ne modifiez pas la prise de cet appareil. Si elle ne se connecte pas sur votre prise murale, faites appel a électricien qualifié.
ocution. Si
AVERTISSEMENT !
Afin d’éviter qu’ilyait de l’eau restante dans le tuyau d’arrivée, veuillez fermer la prise d’eau après l’utilisation (pour les modèles avec un tuyau d’arrivée non protégé).
B) RACCORDEMENT DE L’EAU
L'appareil doit être branché sur l’arrivée d'eau en utilisant des tuyaux neufs. Les vieux tuyaux ne doivent pas être réutilisés. La pression d'eau doit être comprise entre 0,04 MPa et 1 MPa. Si celle si est inferieur a ces indications, merci de contacter votre distributeur d’eau. 1 / Retirez les fixations du tuyau d’arrivée ainsi que du cordon d’alimentation situées à l'arrière du lave-vaisselle. 2 Serrez l’écrou du tuyau d'alimentation d’eau sur un robinet disposant d’un filetage 3/ 4 ‘(Pouces). 3 Ouvrez le robinet dans la position maximum avant de démarrer le lave-vaisselle.
A propos du tuyau d'alimentation d’eau avec sécurité anti fuite.
Le tuyau d'alimentation d’eau est constitué par des doubles parois. Le système du tuyau garantit son intervention en bloquant l'écoulement de l'eau en cas de rupture du tuyau et lorsque l'espace d'air entre le tuyau d'alimentation
lui-même et le tuyau ondulé externe est plein d'eau.
AVERTISSEMENT!
Un tuyau raccordé à un robinet douchette peut éclater s’il est installé sur la même ligne d'eau que le lave-vaisselle. Si votre évier en a un, il est recommandé de le déconnecté et de boucher le trou.
Comment Débranchez le tuyau d'alimentation d’eau avec sécurité anti fuite.
1 Coupez l'eau. 2 Relâchez la pression de l'eau en appuyant sur le bouton de libération de pression. Cela soulage la pression de l'eau et vous protège vous et la piece des éclaboussures. Dévissez le tuyau d'alimentation de sécurité du robinet.
Raccordement d'eau froide
Connectez le tuyau d'alimentation d'eau froide à un robinet 3/4 (pouces) raccord fileté et assurez-vous qu'il est bien en place. Si les conduites d'eau sont neuves ou n’ont pas été utilisés pendant une période de temps prolongée, laisser couler l'eau pour vous assurer qu'elle est claire et sans impuretés. Si ces précautions ne sont pas prises, il y a un risque que l'entrée de l'eau se bloque et endommage l'appareil.
AVERTISSEMENT! Merci de fermer l’arriver d’eau après l'utilisation.
C) EMPLACEMENT DU LAVE-VAISSELLE
Placez le lave-vaisselleàl’endroit que vous voulez. L’arrière doit reposer contre le mur et les côtés le long des parois adjacentes ou le long du mur. Le lave-vaisselle est équipé d’une arrivée d’eau et de tuyaux d’évacuation qui peuvent se placer à droite ouàgauche pour faciliter l’installation.
Réglage de la hauteur de l’appareil
Une fois le lave-vaisselle en place, réglez les pieds (en les vissant ou les dévissant) pour ajuster la hauteur de l’appareil. Dans tous les cas, l’inclinaison de l’appareil ne doit pas dépasser 2º.
Connexion du tuyau de vidange
Insérez le tuyau de vidange dans un tube de vidange d’un diamètre minimum de 40mm ou laissez couler l’eau dans l’évier, en vous assurant que le tuyau ne soit pas plié ou coincé. Utilisez le support spécial en plastique fourni avec l’appareil.
hauteur de moins de
1000mm.
FIXER LE TUYAU DE VIDANGE AUX POINTS A OU B:
Avant
Le haut du tuyau doit être à une
Plan de travail
Tuyau d’extension
S’il est nécessaire d’ajouter un tuyau d’extension, utilisez un tuyau de vidange similaire. Il ne doit pas être plus long que 4 mètres, sinon l’efficacité du nettoyage du lave-vaisselle pourrait être diminuée.
Connexion au siphon
Le branchement d’évacuation doit être placé à une hauteur de moins de 1000 mm (maximum) par
rapport au fond du lave-vaisselle. Le tuyau d’évacuation doit être maintenu en place avec un collier de serrage.
Démarrer le lave-vaisselle
Les points suivants doivent être vérifiés avant de démarrer le lave-vaisselle :
1. Le lave-vaisselle est nivelé et stable.
2. La valve d’arrivée d’eau est ouverte
3. Il n’yapas de fuite aux points de connexion des conduits.
4. Les câbles sont solidement connectés.
5. L’alimentation électrique est activée.
6. Le tuyau d’arrivée et le tuyau de vidange sont connectés.
7. Tous les matériaux d’emballage et les imprimés ont été enlevés du lave-vaisselle.
Attention
Après l’installation, veuillez placer ce manuel dans le sac des imprimés. Le contenu de ce manuel est très utileàtous les utilisateurs.
Des ensembles de raccordement neufs sont fournis avec l'appareil. Il convient de ne pas réutiliser des ensembles de raccordement usagés.
Le haut du tuyau doit
être à une
moins de 1000mm
400mm de hauteur minimum pour éviter le siphonnage.
hauteur de
Tuyau de vidange
et
A
B
1000mm maximum
40mm
Sortie d’eau
Connectez le tuyau de vidange d’eau. Le tuyau de vidange doit être correctement attaché pour éviter toute fuite d’eau. Assurez-vous que le tuyau d’arrivée d’eau n’est pas écrasé ou tordu.
- 33 - - 34 -
Guide de dépannage
Avant de contacter un réparateur ou service après vente : Dépannage
Une des solutions suivantes pourraient vous éviter l'intervention d'un professionnel.
Problème
Le lave-vaisselle ne s’allume pas
Problèmes techniques
L'eau ne s'évacue pas de l'appareil
Présence de mousse dans la cuve
Présence de
Problèmes d'ordre général
tâches sur les parois de la cuve
Présence d'une pellicule blanchâtre sur les parois intérieures
Causes éventuelles
Le fusible a grillé ou le disjoncteur a sauté
L'appareil est hors tension
La pression
La porte du lave-vaisselle n'est pas bien fermée
Le tuyau d'évacuation est tordu
Le filtre est bouché
Le siphon de l'évier est bouché
Le liquide-vaisselle n'est pas adapté
De l'adoucisseur de rinçage a été renversé
Un liquide-vaisselle avec des colorants é utilisé
Présence de minéraux, lié à la dureté de l'eau
de l'eau est basse
st
Solutions
Remplacez le fusible ou rallumez le disjoncteur. Débranchez tout appareil partageant le même circuit d'alimen-tation que le lave-vaisselle.
Assurez-vous que l'appareil est sous tension et que la porte est bien fermée. Assurez-vous que le cordon d'alimentation est bien enfoncé dans la prise.
Vérifiez que l'arrivée d'eau est reliée correctement et que le robinet est bien ouvert.
Assurez-vous que la porte soit bien fermée et que le loquet soit bien enclenché.
Vérifiez le tuyau d'évacuation.
Vérifiez le filtre. (consultez la rubrique «Nettoyage du filtre»)
Vérifiez le siphon de l'évier. S'il est bouché, contactez un plombier et non un réparateur pour votre lave-vaisselle.
Utilisez uniquement du liquide-vaisselle spécial lave-vaisselle pour éviter que de la mousse se forme. S'il y en a, ouvrez l'appareil et laissez la mousse se dissiper. Versez 1 gallon (4,5L) d'eau froide dans la cuve
.
nsuite, sélectionnez un cycle. Le
E
vaisselle videra l'eau en Ouvrez la porte après la vidange et
si la mousse a disparu.
toujours
Essuyez immédiatement toute d'adoucisseur.
Assurez-vou colorant.
Pour nettoyer l'intérieur du lave-vaisselle, protégez vos mains en portant des gants en caoutchouc et utilisez du liquide­vaisselle pour lave-vaisselle sur une éponge humide. N'utilisez en aucun cas d'autres produits nettoyants que du liquide-vaisselle pour lave-vaisselle, afin d'éviter la formation de mousse.
s d'utiliser un produit sans
première
étape.
Répétez si nécessaire
vérifiez
lave-
trace
Problème
Des traces de rouilles sur les couvert
Des coups retentissent de l'intérieur de la cuve
Des cliquetis retentissent de l'intérieur de la cuve
Bruits
Des coups retentissent au niveau de la tuyauterie
La vaisselle n'a pas été bien nettoyée par le lave-vaisselle
.
Traces blanchâtres sur la verrerie
Traces noires ou grises sur la vaisselle
Résultat de lavage non-satisfaisant
Du liquide vaisselle est resté dans le réceptacle
Causes éventuelles
Les couverts utilisés ne sont pas inoxydables
Aucun cycle de lavage n'a été lancé après avoir mis du sel régénérant ; les couverts ont donc été en contact avec des traces de sel.
Le couvercle du réceptacle pour adoucisseur d'eau n'est pas étanche
Un bras-gicleur tape sur la vaisselle se trouvant dans l'un des paniers
Certains éléments de la vaisselle sont mal rangés
Cela peut venir de l'installation des conduites d'eau du site ou des intersections entre les tuyaux
Elle n'a pas été placée correctement.
Le programme de lavage n'était pas assez puissant.
Pas assez de liquide-vaisselle.
Un objet bloque les jets d'eau des bras-gicleurs.
Le système de filtrage dans le bas de la cuve est sale ou n'a pas été bien installé. Cela pourrait gêner les jets d'eau.
Une combinaison d'eau trop douce et de l'utilisation de trop de liquide-vaisselle.
Des ustensiles ou objets en aluminium ont frottés contre la vaisselle.
De la vaisselle bloque le réceptacle.
Solutions
Lancez toujours un cycle de lavage rapide sans charger la machine et sans choisir la fonction Turbo (si disponible) après avoir ajouté du sel régéné
Vérifiez la bonne fermeture du couvercle.
Arrêtez le cycle en cours et rangez comme il faut les couverts qui gênent les bras­gicleurs.
Arrêtez le cycle en cours et rangez comme il faut la vaisselle.
Cela n'a aucune incidence sur le fonctionnement de la machine. En cas de doutes, contactez un plombier qualifié.
Consultez les remarques dans le chapitre «Chargement des paniers de la machine».
Choisissez un programme de lavage plus intensif. Consultez la rubrique «Tableau des Cycles de Lavage».
Rajoutez plus de liquide-vaisselle ou utilisez un autre liquide-vaisselle.
Rangez la vaisselle de manière à ce qu'elle ne gêne pas la rotation des bras­gicleurs.
Nettoyez ou installez correctement le système de filtrage. Nettoyez les orifices des bras-gicleurs. Consultez la rubrique «Nettoyage des bras-gicleurs».
Utilisez moins de liquide-vaisselle si l'eau est trop douce et choisissez un cycle de lavage plus court pour laver la vaisselle en verre.
Utilisez un nettoyant abrasif doux pour éliminer ces traces.
Rangez la vaisselle comme il f
rant.
aut.
- 35 - - 36 -
Problème
Codes
Signification
Causes Possibles
La vaisselle est encore mouillée à la fin du lavage
Séchage non-satisfaisant
Causes éventuelles
La machine n'a pas été chargée correctement.
Trop peu de produit de rinçage.
La vaisselleaété retirée trop tôt de la machine.
Mauvais choix de programme.
Le revêtement de certains ustensiles est de basse qualité.
Solutions
Suivez les consignes pour charger la vaisselle.
Augmentez la quantité de produit de rinçage ou remplissezànouveau le réceptacle de ce produit.
Ne videz pas la machine immédiatement après la fin du lavage. Entrouvrez la porte pour laisser s'échapper la vapeur. Videz-la uniquement lorsque la vaisselle est encore tiède au touché. Videz le compartiment du bas en premier ; cela empêche l'eau du compartiment du dessus de mouiller la vaisselle du bas.
La température de lavage est plus basse lors d'un programmeàcycle court. Cela diminue par conséquent la qualité du lavage. Choisissez un programmeàcycle long.
L'écoulement de l'eau se fait plus difficilement si ce type de vaisselle est chargé dans l'appareil. Evitez donc de les laver dans un lave-vaisselle.
Codes d'erreur :
Des codes d'erreur existent pour vous avertir de certains dysfonctionnements
AVERTISSEMENT !
Si un débordement se produit, arrêtez l’alimentation d’eau principale avant d’appeler de l’aide. S’il y a de l’eau dans le fond de la machine à cause d’un débordement ou d’une petite fuite, enlevez l’eau avant de redémarrer la machine.

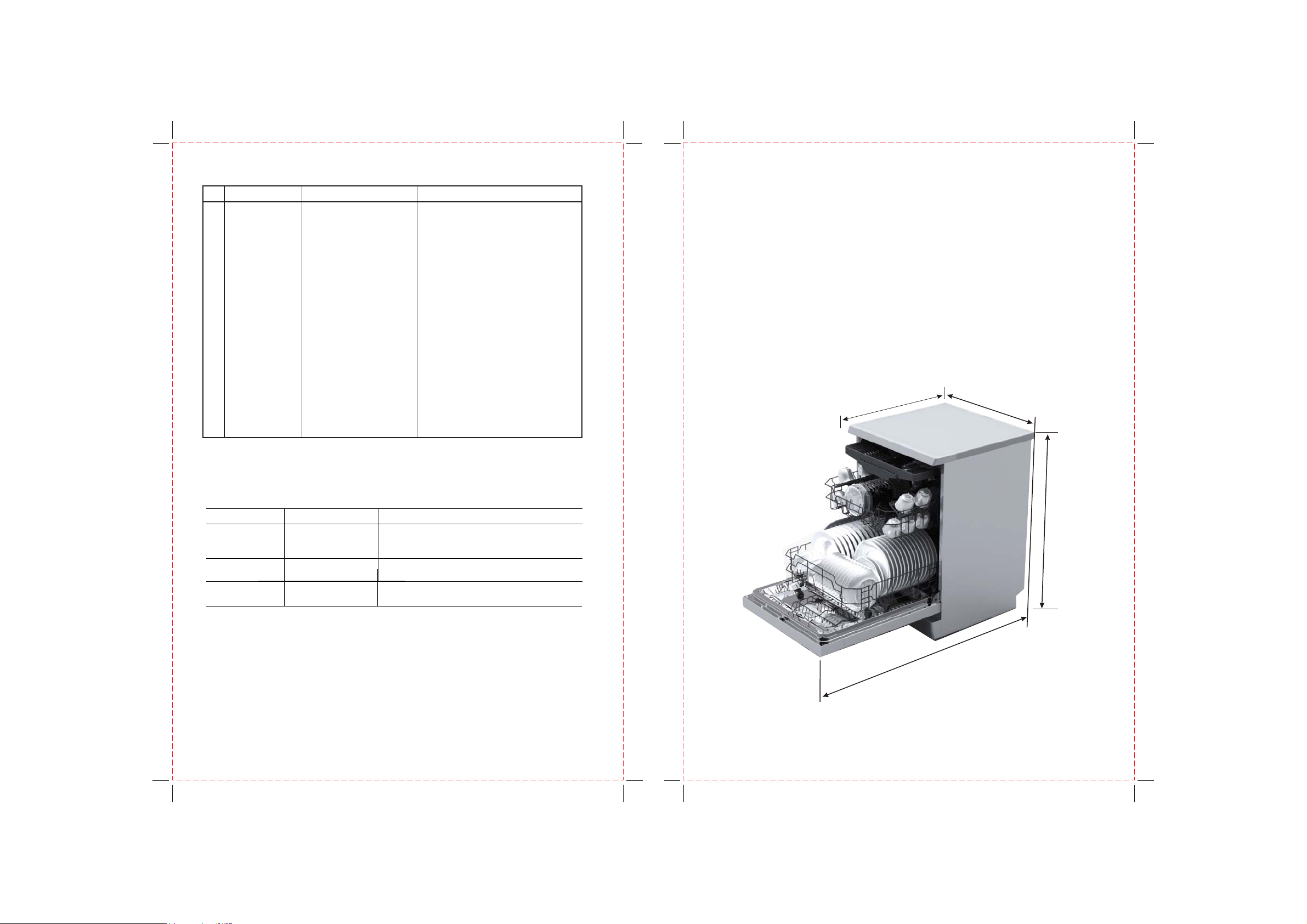

mm548:ruetuaH mm895:ruegraL
600
600 mm:ruednoforP
aPM0,140,0:uae’dnoisserP
fermée)
strevuo:éticapaC
598
598
14
c
Charge connectée à la tension : Voir fiche signalétique
Source d’alimentation : Voir fiche signalétique
(La dimension inclus la porte
Voyant Rapide
gnote
cli rapidement
Voyant verre clignote
Voyant ECO
clignote
MISE EN GARDE : -
L’arrivée d’eau prend
trop de temps.
Débordement d’eau.
échec du dispenseur
Dans le cas d'un trop-plein d'eau, fermez le robinet général d'alimentation en eau avant de contacter tout réparateur ou service après vente. Si de l'eau se trouve dans le fond de la machine dûàun trop-plein ouàune
-
fuite d'eau, retirez toute l'eau avant la prochaine utilisation de la machine.
Le robinet n’est pas ouvert, l'apport d'eau est restreint ou la pression d'eau est trop faible.
Certains éléments du lave-vaisselle sont en fuites
échec du dispenseur
.
.
- 37 - - 38 -
845845
175
175
1
1
Chargement du lave-vaiselle EN 50242
:
3.Panier à couverts:
Tasses
Vers
l’intérieur
Vers
l’intérieur
11
66
33
11
11
11
33
11
22
Saucers
Soucoupes
33
33
11
22
1010
5 5
99
99
77
1010
33
22
44
11
88
88
77
77
77
Verres
44
Petit bol de service
55
Moyen bol de service
66
Grand bol de service
77
Assiettes à
Grandes assiettes
Assiettes creuses
dessert
88
99
Cuillères à soupe
1
Fourchettes
2 3
Couteaux
Cuillères à thé
4
Réglage de l'adoucisseur: H4 Information pour les tests de comparabilité, conformément à la norme EN 50242 Capacité: couverts Position du panier supérieur: position basse Programme: ECO Réglage produit de rinçage: 6 Réglage de l'adoucisseur: H3
14
Cuillères à dessert
5
Cuillères de service
6
Fourchettes de service
7
Louches
8
- 39 -
1010
Plat ovale
- 40-
266
SCHNEIDER
SDW1444VB/SDW1444VR/SDW1444VBL/SDW1444VW
14
A++
66
2
0.93
0.45 W
0.49 W
2800
ECO
45
195
44
84.5 cm
59.8 cm
60.0 cm
3
1930W
0.4
0.04
41
- -
ECO
280
0
45
UE
UE
UE
- -
42
Loading...
