Schneider Electric ATV340 Users guide [pt]

A

ltivar Machine ATV340

NVE61069PT 04/2020

Altivar Machine ATV340

Inversores de frequência

Manual de instalação

04/2020

NVE61069PT.03

www.schneider-electric.com

A informação fornecida nestes documentos contém descrições de carácter geral e/ou técnico do
desempenho dos produtos aqui incluídos. A finalidade desta documentação não é substituir, nem se
destina a ser utilizada para a determinação da adequabilidade ou fiabilidade destes produtos para
aplicações específicas do utilizador. É dever de tais utilizadores ou integradores efectuar a análise de
risco, avaliação e testes completos e adequados dos produtos quanto à sua aplicação ou utilização
específica relevante. A Schneider Electric ou qualquer das suas afiliadas ou subsidiárias não será
responsável ou responsabilizada pela utilização indevida da informação contida nestes documentos.
Caso tenha quaisquer sugestões para melhorias ou correcções ou se tiver detectado erros nesta
publicação, queira informar-nos do facto.

O utilizador concorda em não reproduzir, para além a sua utilização pessoal e não comercial, todo ou
partes deste documento em qualquer suporte sem o consentimento por escrito da Schneider Electric. O
utilizador concorda ainda não estabelecer ligações de hipertexto para este documento e o seu conteúdo.
A Schneider Electric não concede quaisquer direitos ou licença para a utilização pessoal e não comercial
deste manual ou do seu conteúdo, excepto uma licença não exclusiva para consultar o documento "como
está", por sua conta e risco. Todos os outros direitos estão reservados.

Todas as regulamentações de segurança pertinentes, sejam estatais, regionais ou locais, devem ser
cumpridas na instalação e utilização deste produto. Por questões de segurança, e para garantir a
conformidade com os dados do sistema documentados, apenas o fabricante deverá efectuar reparações
nos componentes.

Sempre que os dispositivos sejam utilizados para aplicações com requisitos de segurança técnica,
deverão seguir-se as instruções relevantes.

A não utilização de software da Schneider Electric ou software aprovado com os nossos produtos de
hardware, pode resultar em ferimentos, danos ou resultados incorrectos de operação.

A não observância destas informações pode resultar em lesões pessoais ou danos no equipamento.
© 2020 Schneider Electric. Todos os direitos reservados.

2 NVE61069PT 04/2020

índice

Instruções de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Acerca deste manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Capítulo 1 Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Verificação da Ausência de Tensão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Visão geral do inversor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Acessórios e Opcionais. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Terminais de exibição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Green Premium™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Passos para configurar o inversor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instruções preliminares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Capítulo 2 Dados Técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

2.1 Dados Mecânicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Condições Ambientais. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

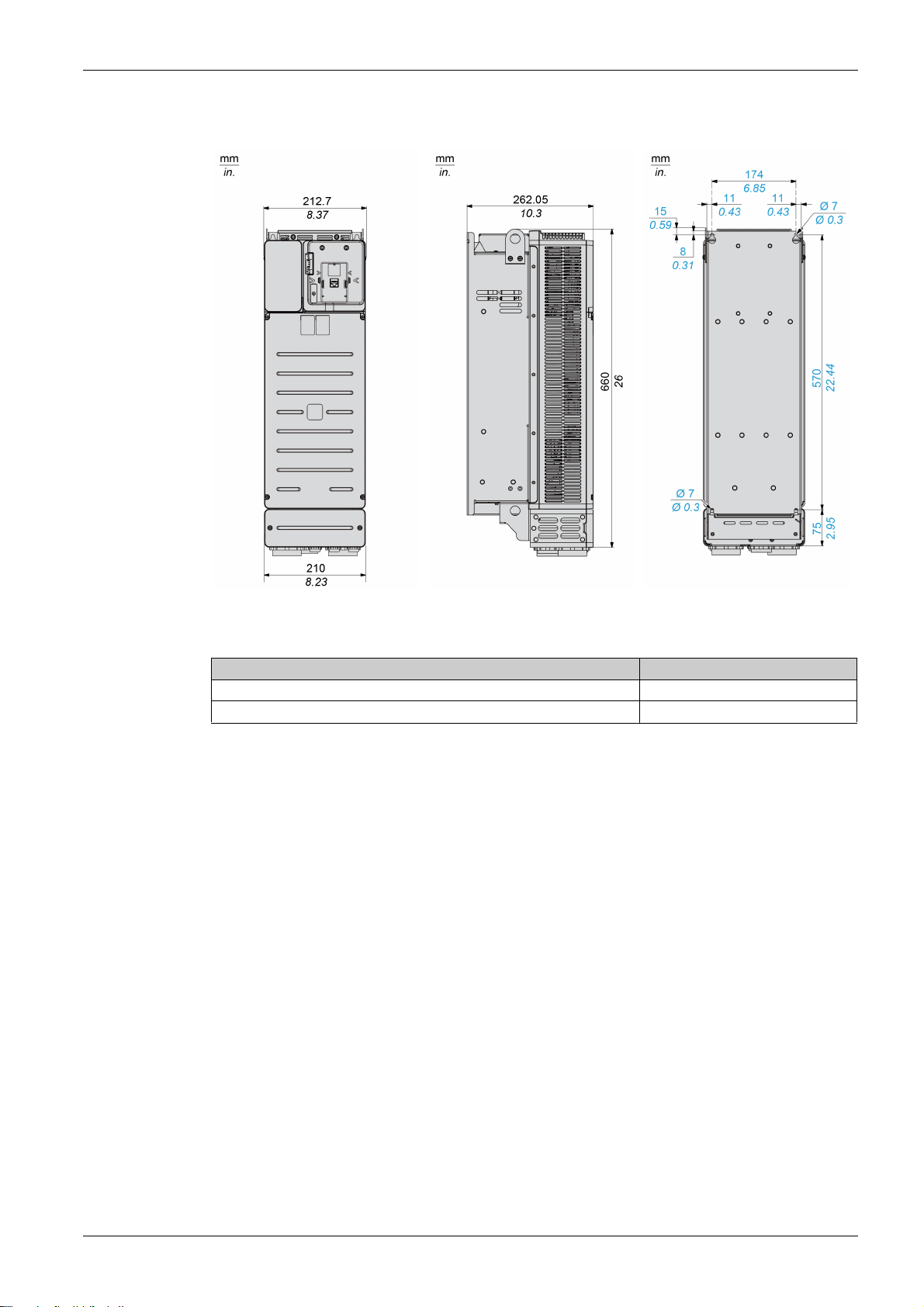

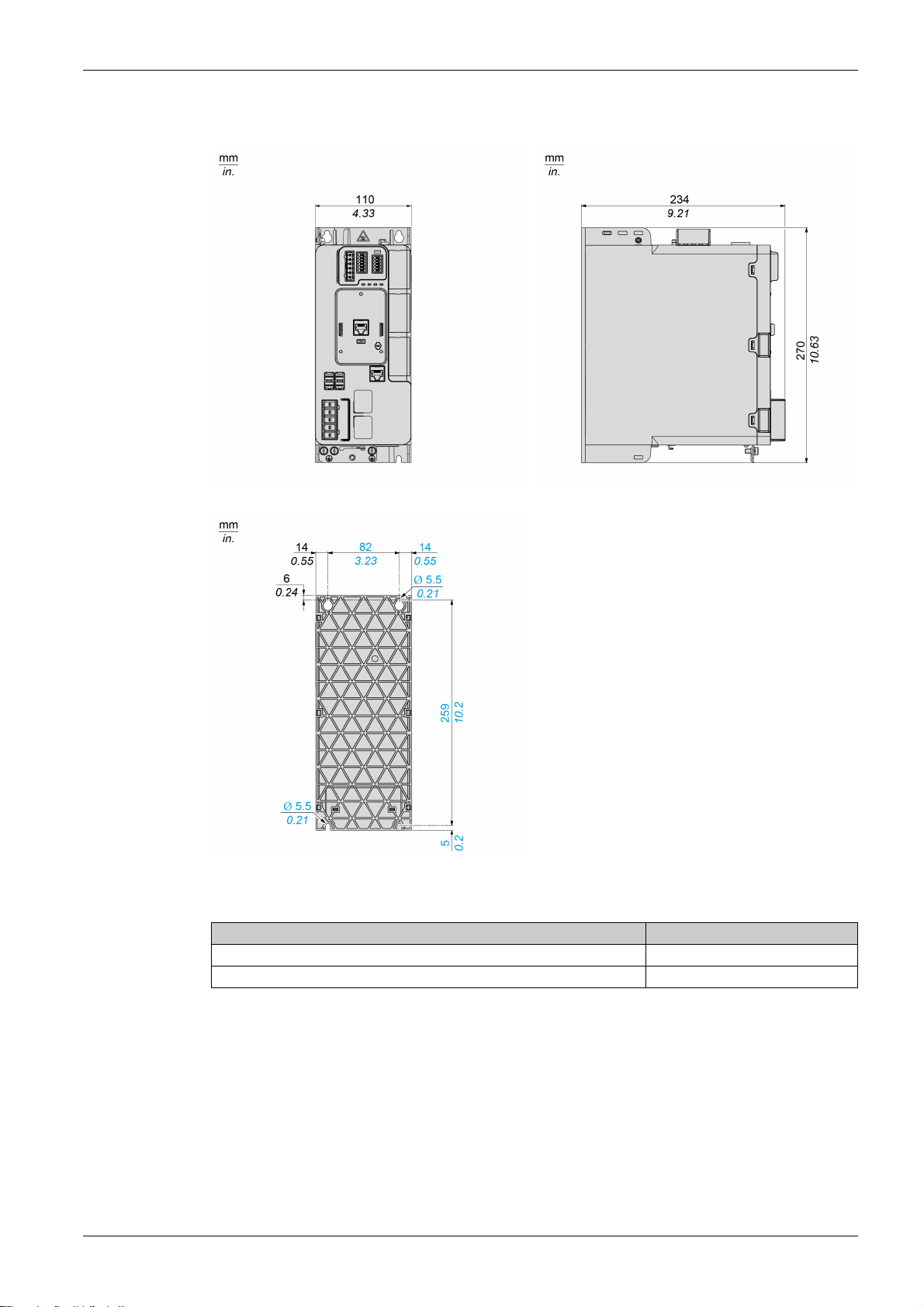

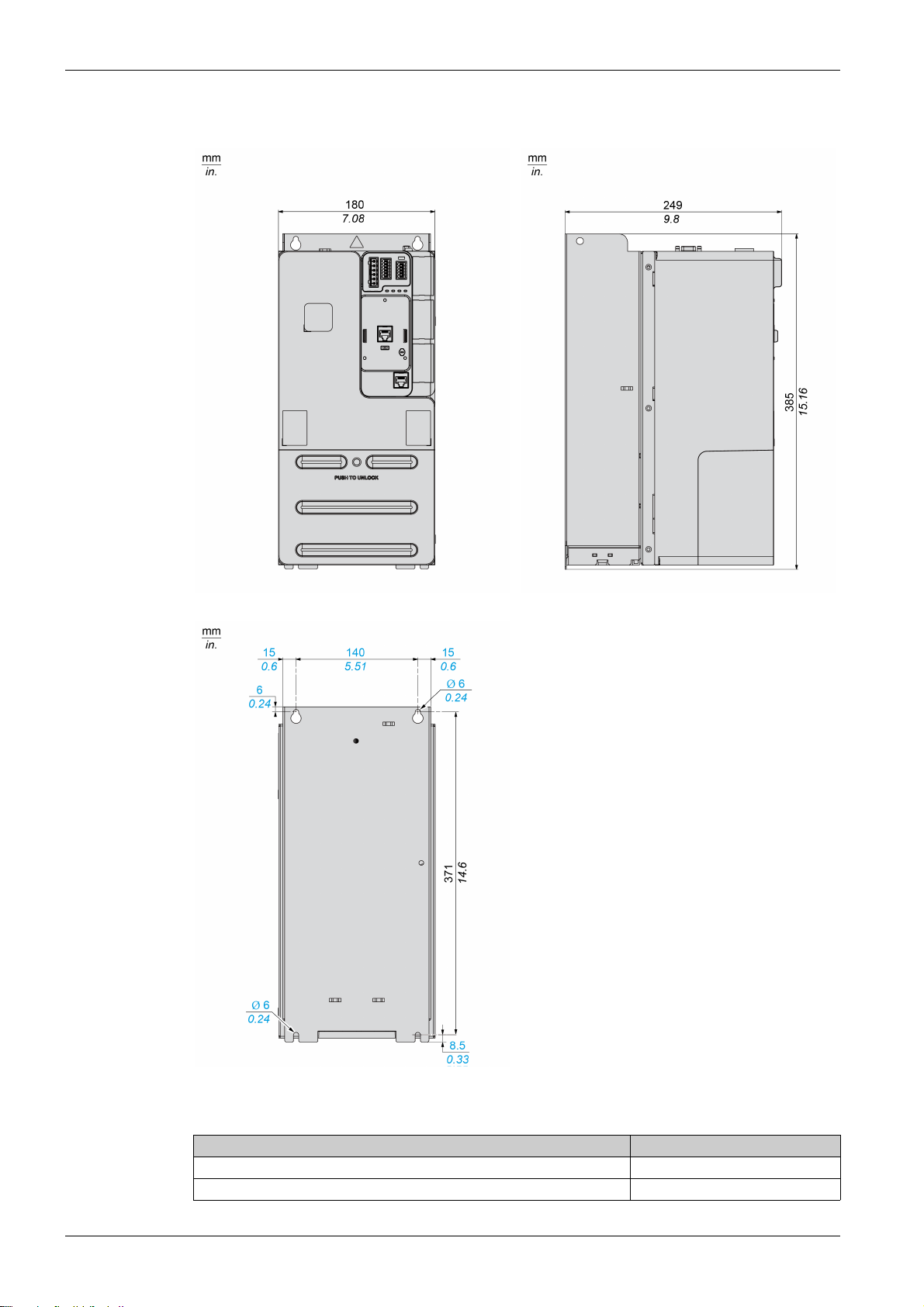

Dimensões e Pesos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.2 Dados elétricos - Classificações do inversor e resistores de frenagem . . . . . . . . . . . . . . . .

Classificações dos inversores em regime de trabalho pesado (Heavy Duty) . . . . . . . . . . . .

Classificações dos inversores em regime de trabalho normal (Normal Duty). . . . . . . . . . . .

Resistores de frenagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.3 Dados elétricos - Dispositivo de Proteção a Montante . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

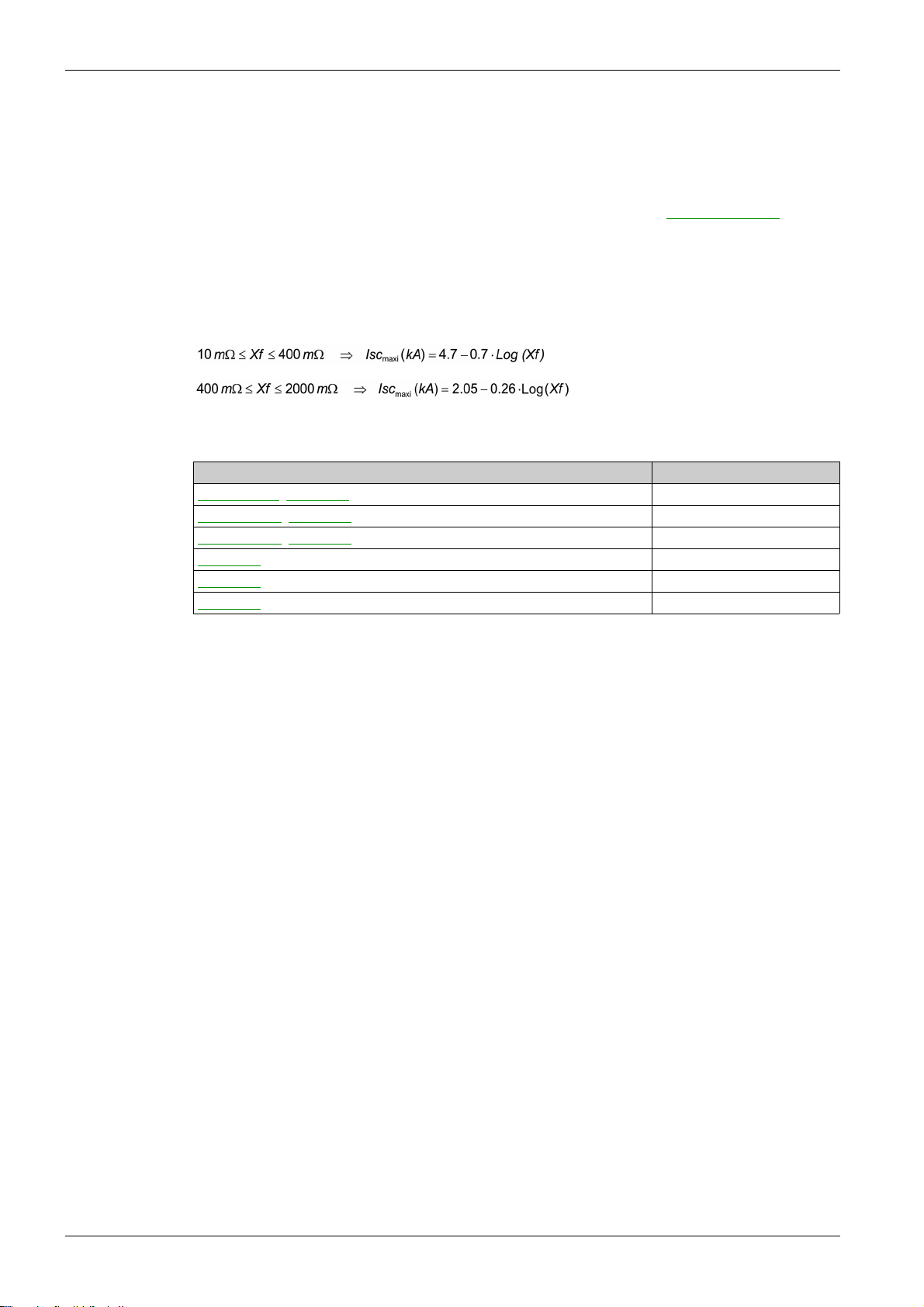

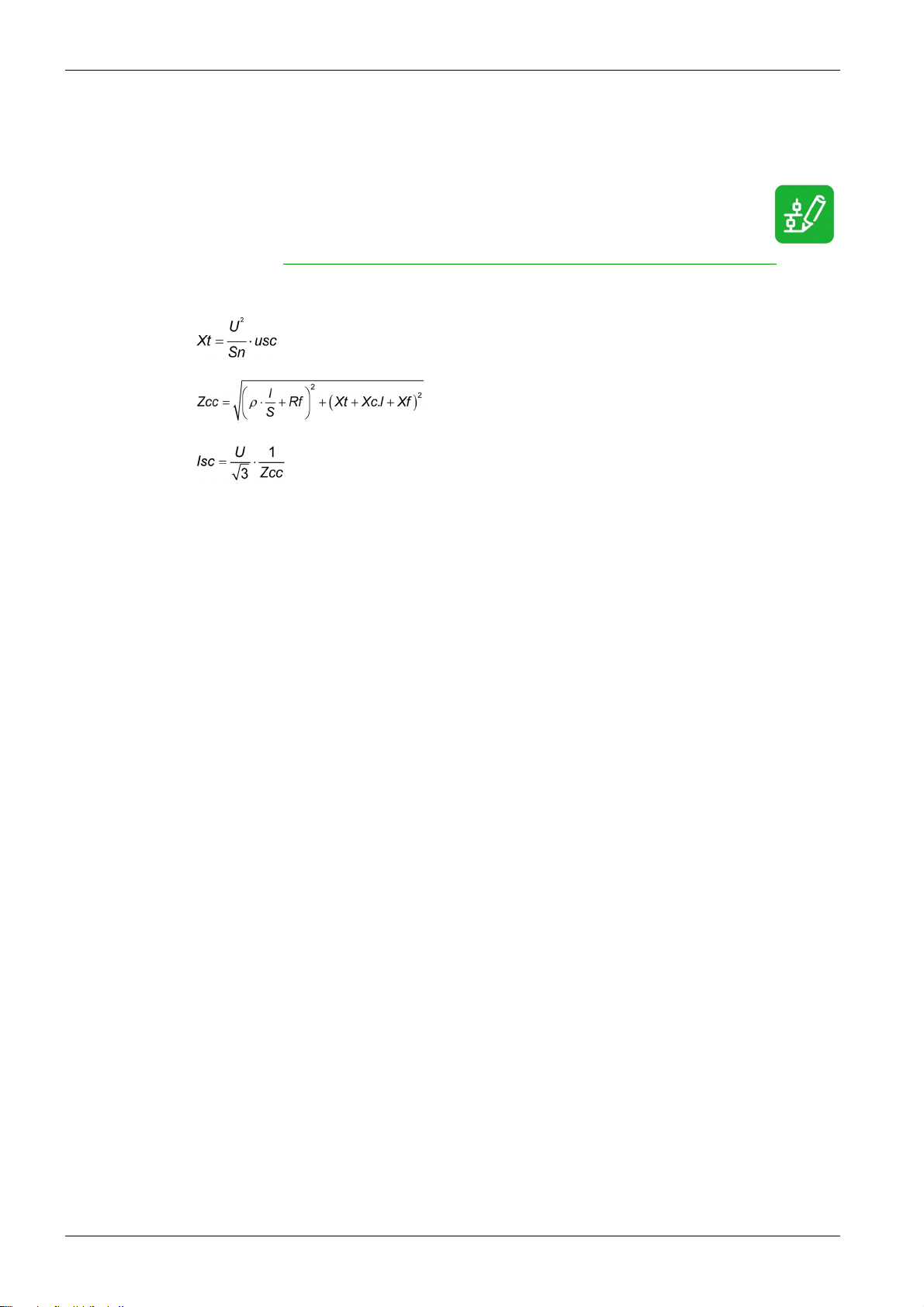

Corrente prospectiva de curto-circuito. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Disjuntor do tipo IEC como SCPD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fusíveis IEC gR / aR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Disjuntores UL e fusíveis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Capítulo 3 Montagem do Inversor de frequência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

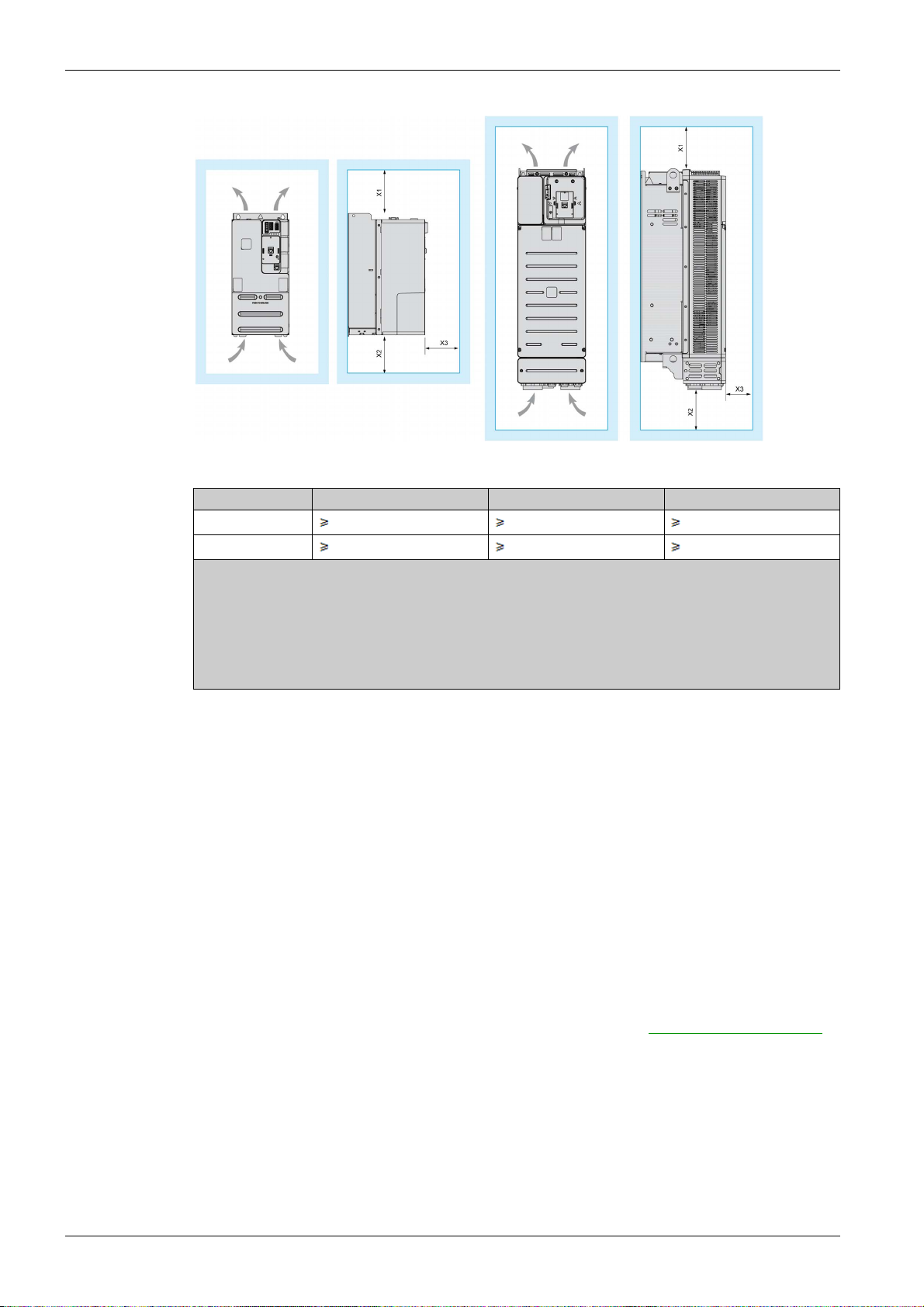

Condições para montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

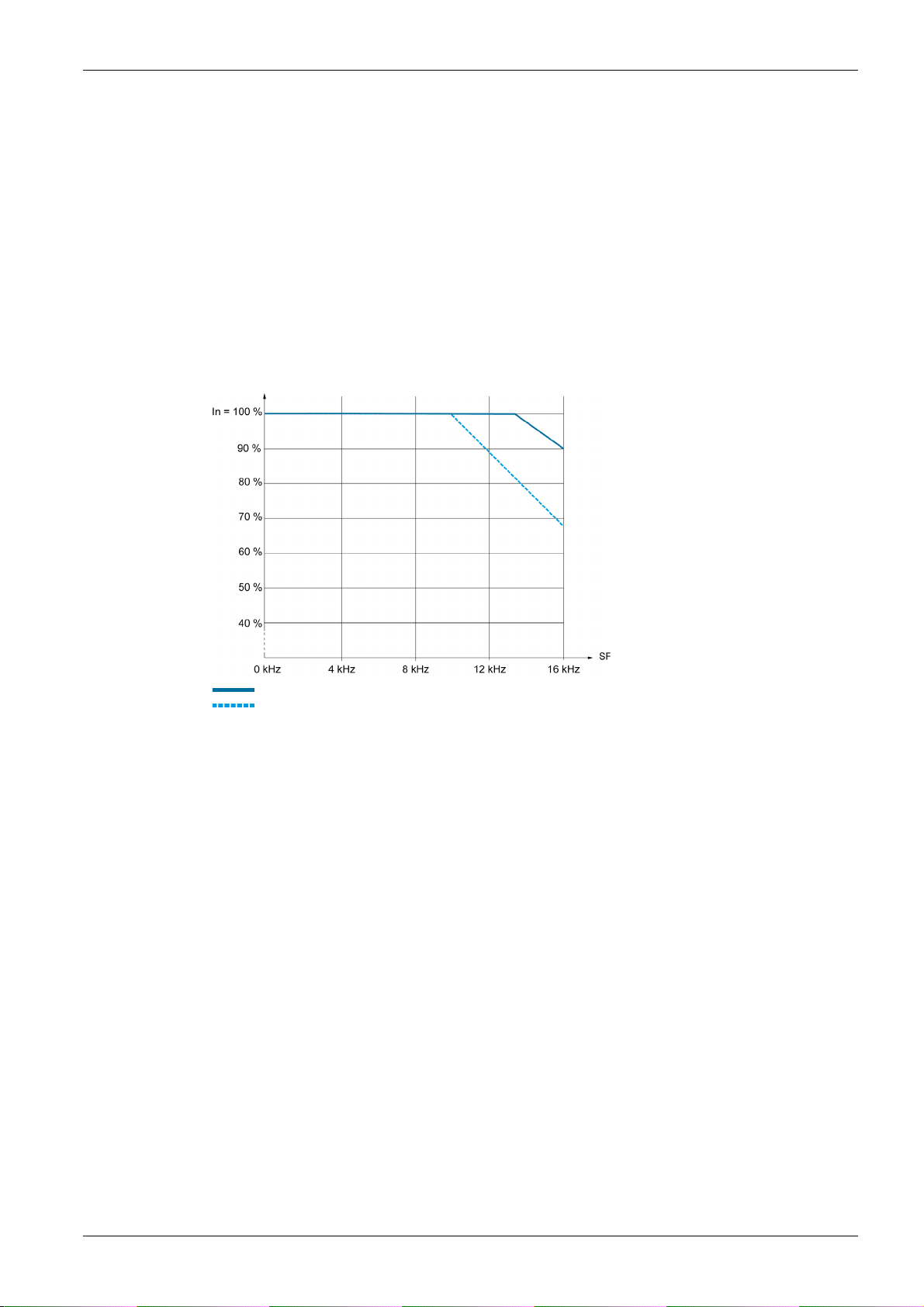

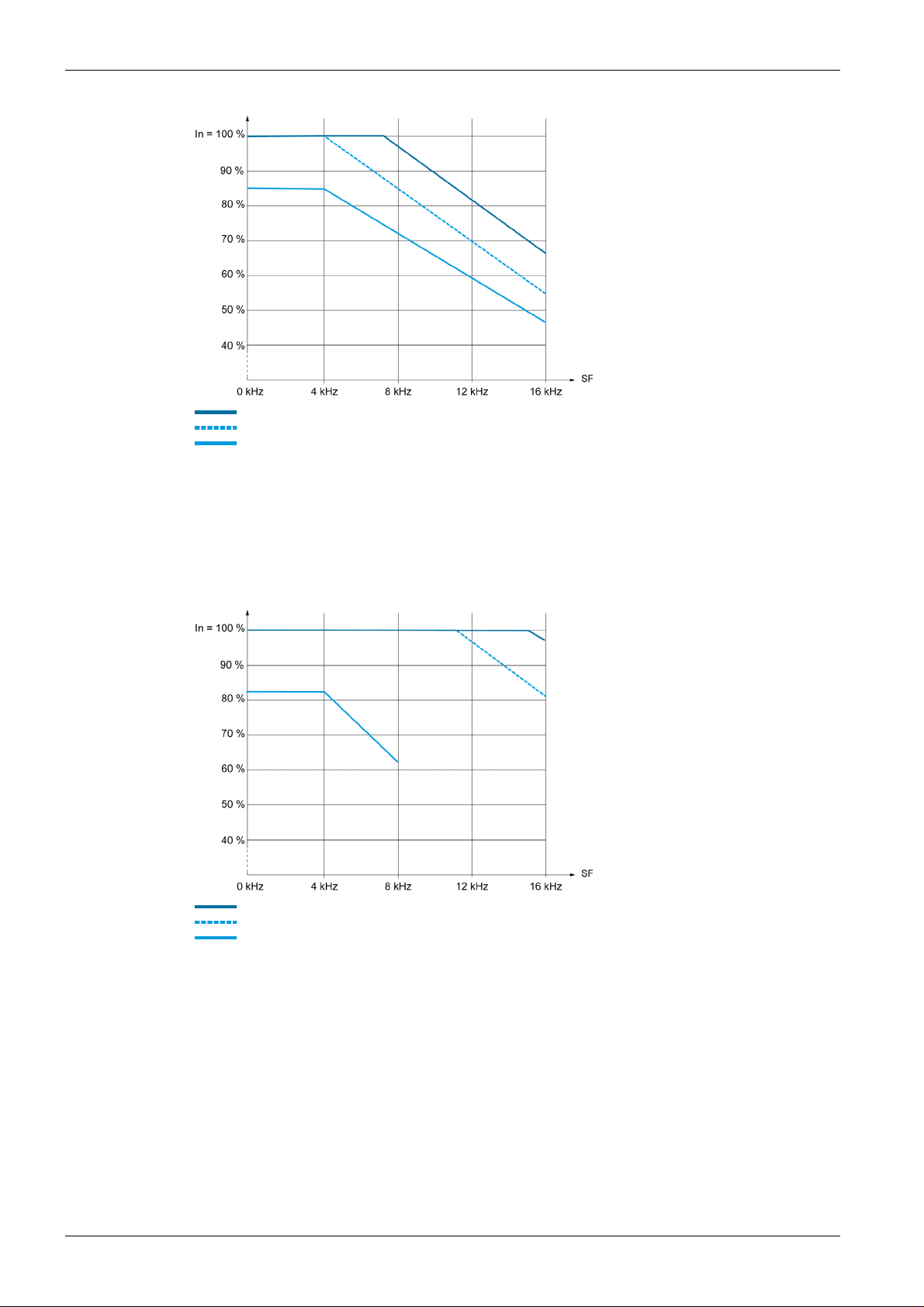

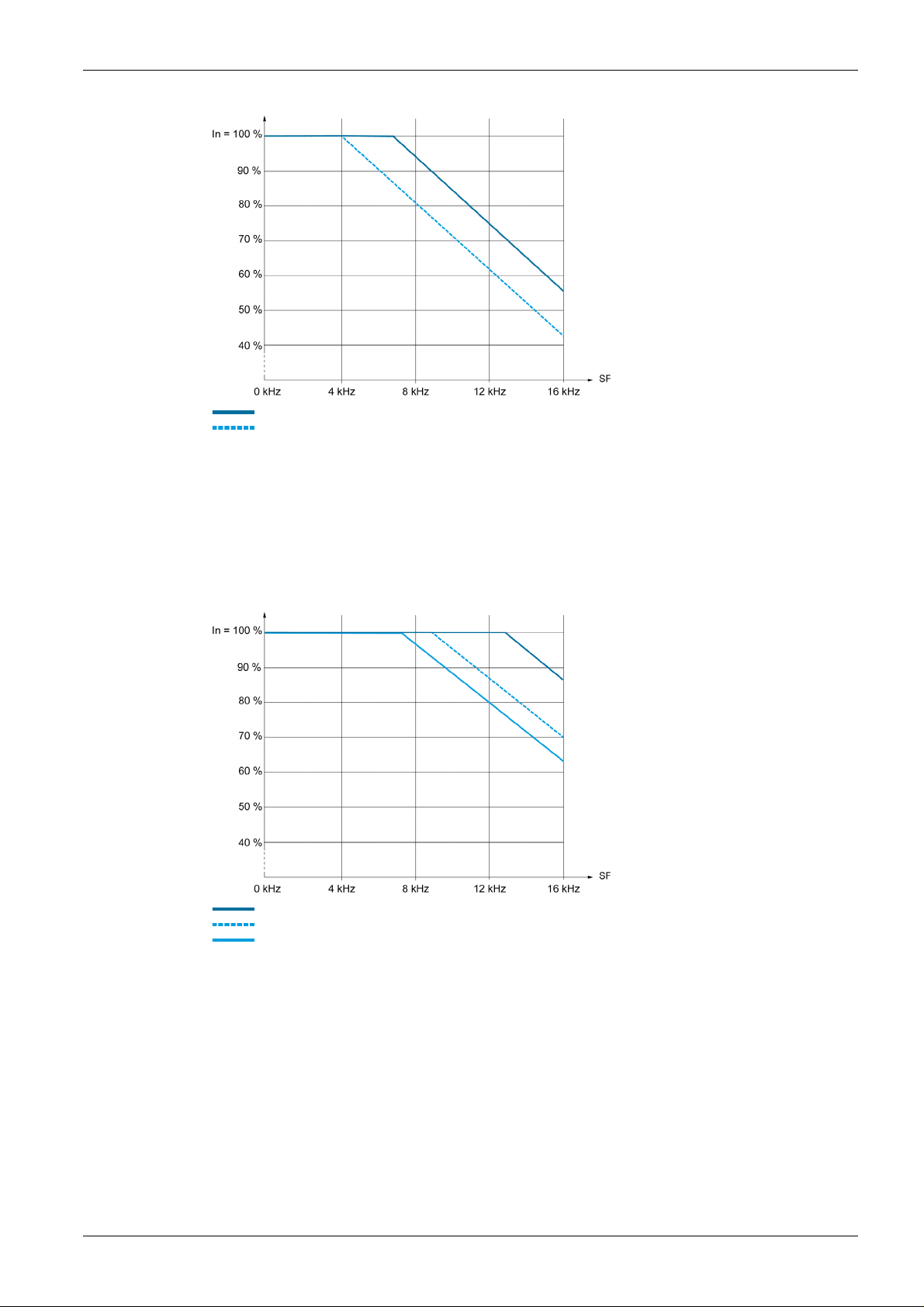

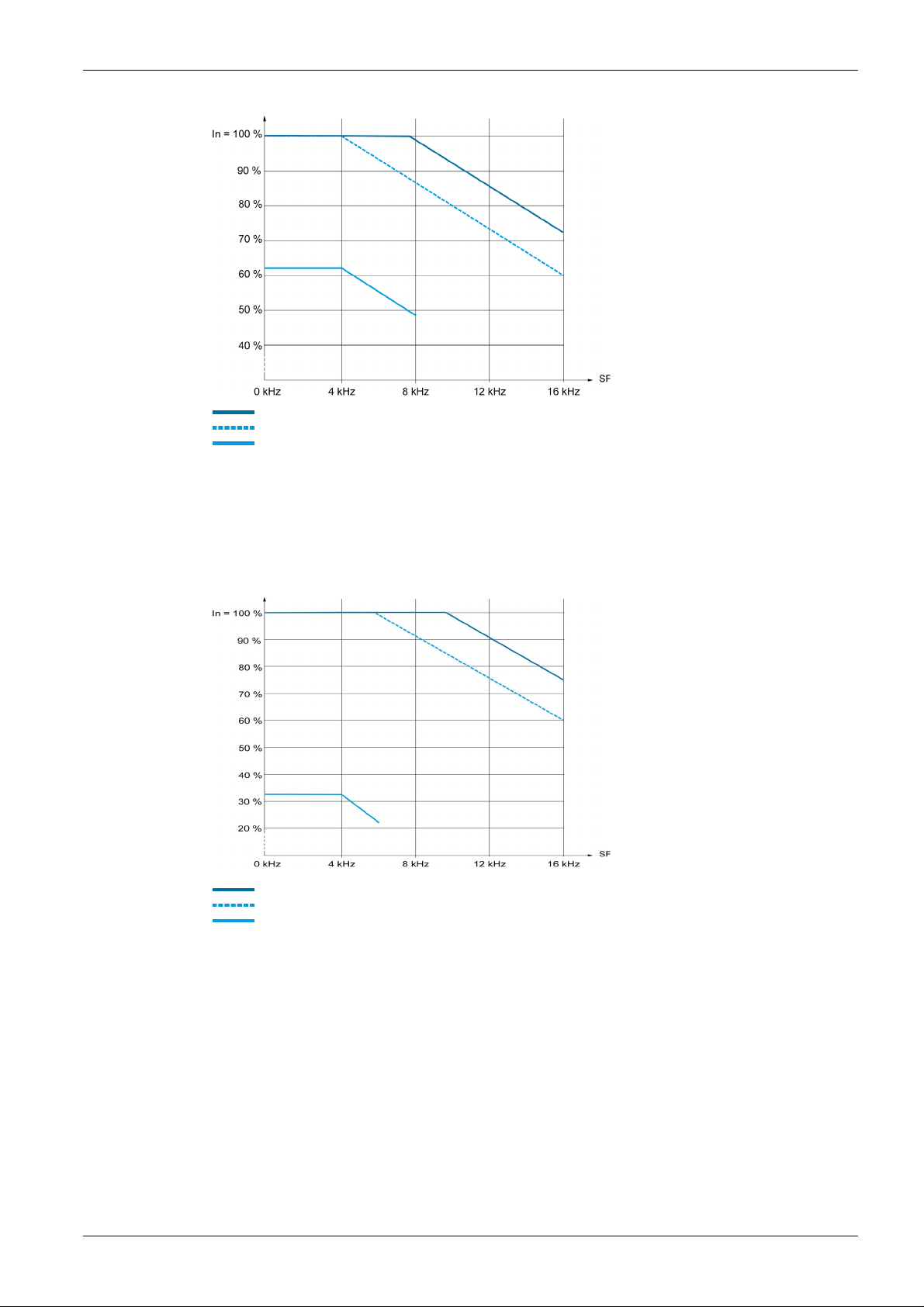

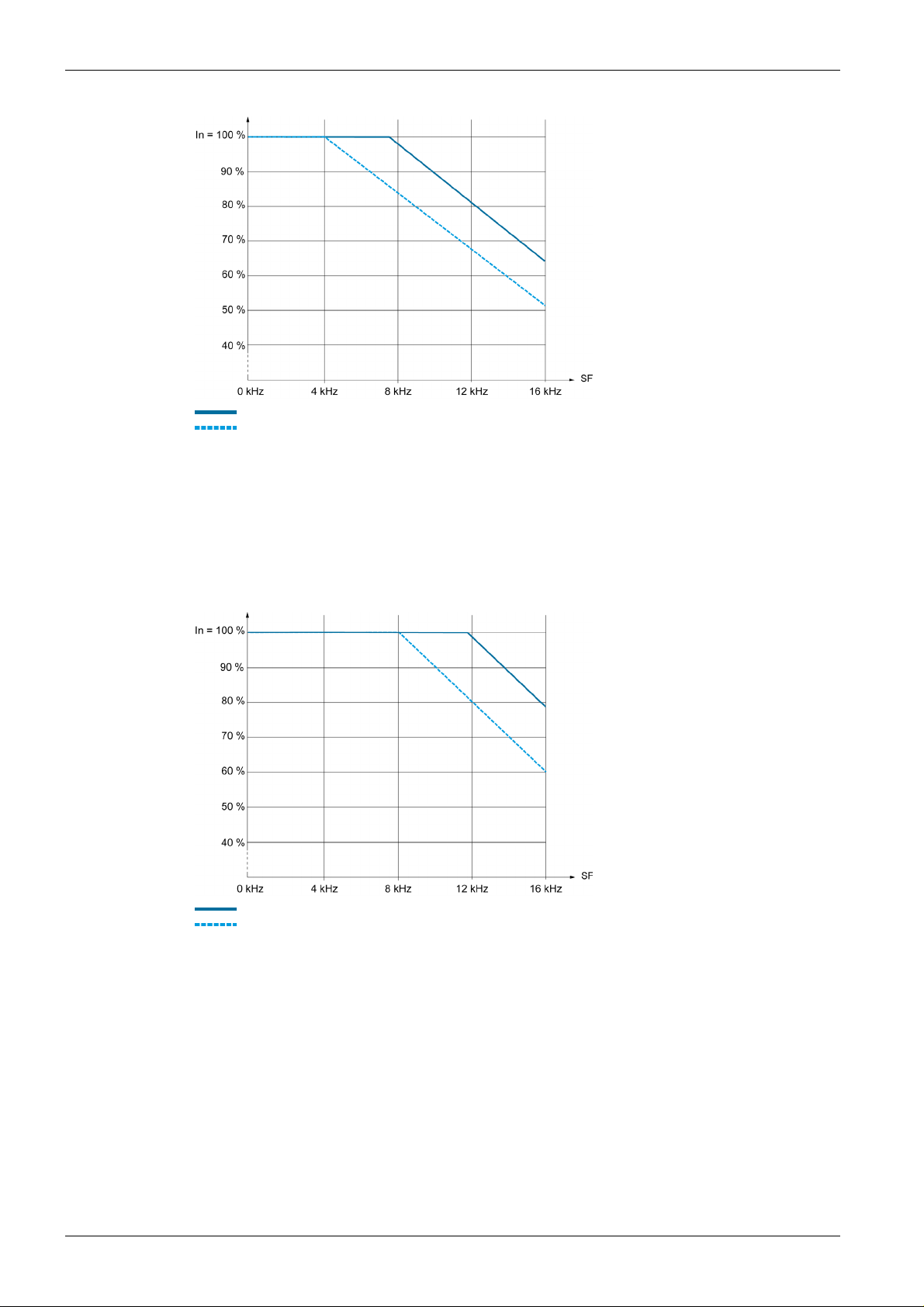

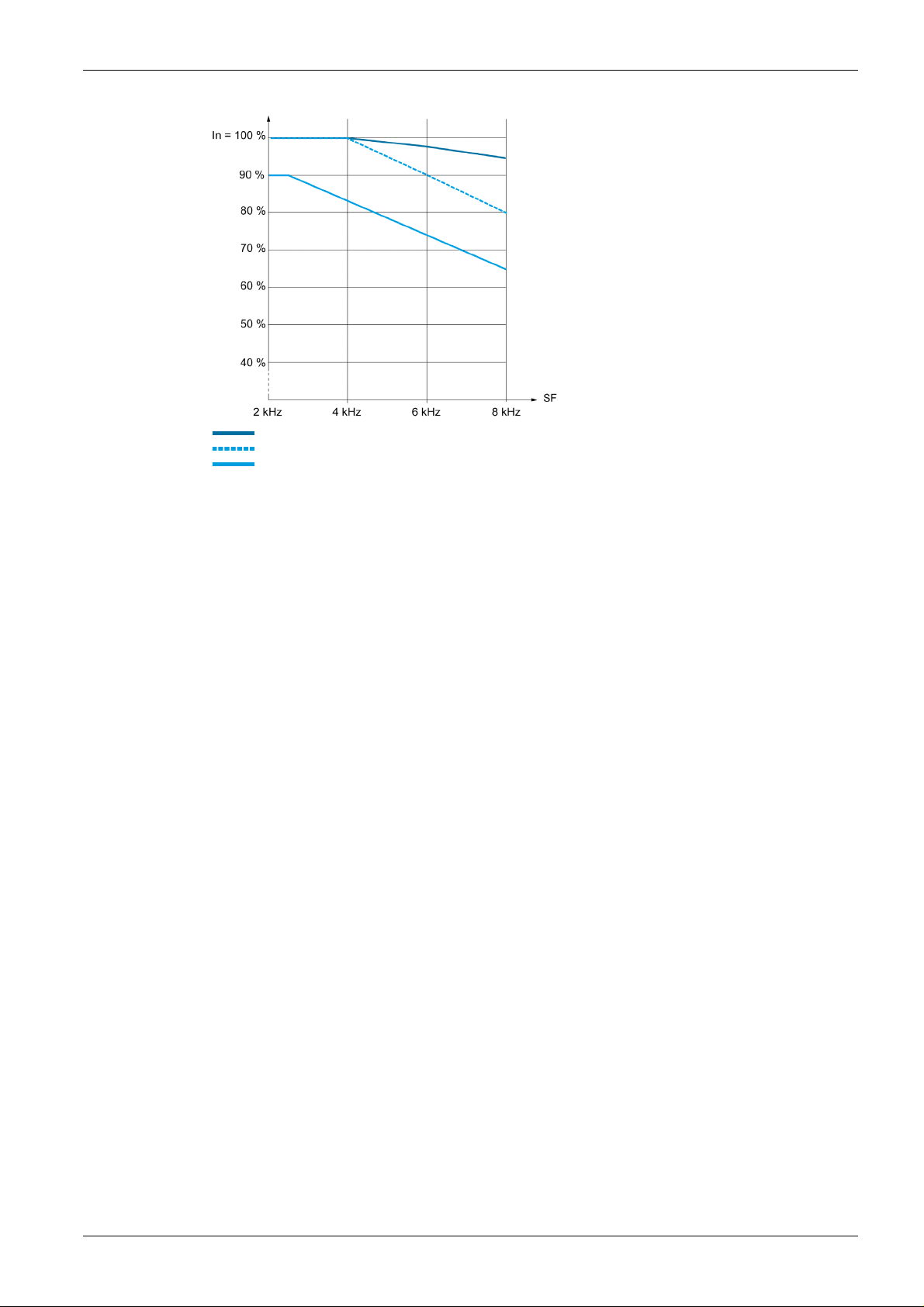

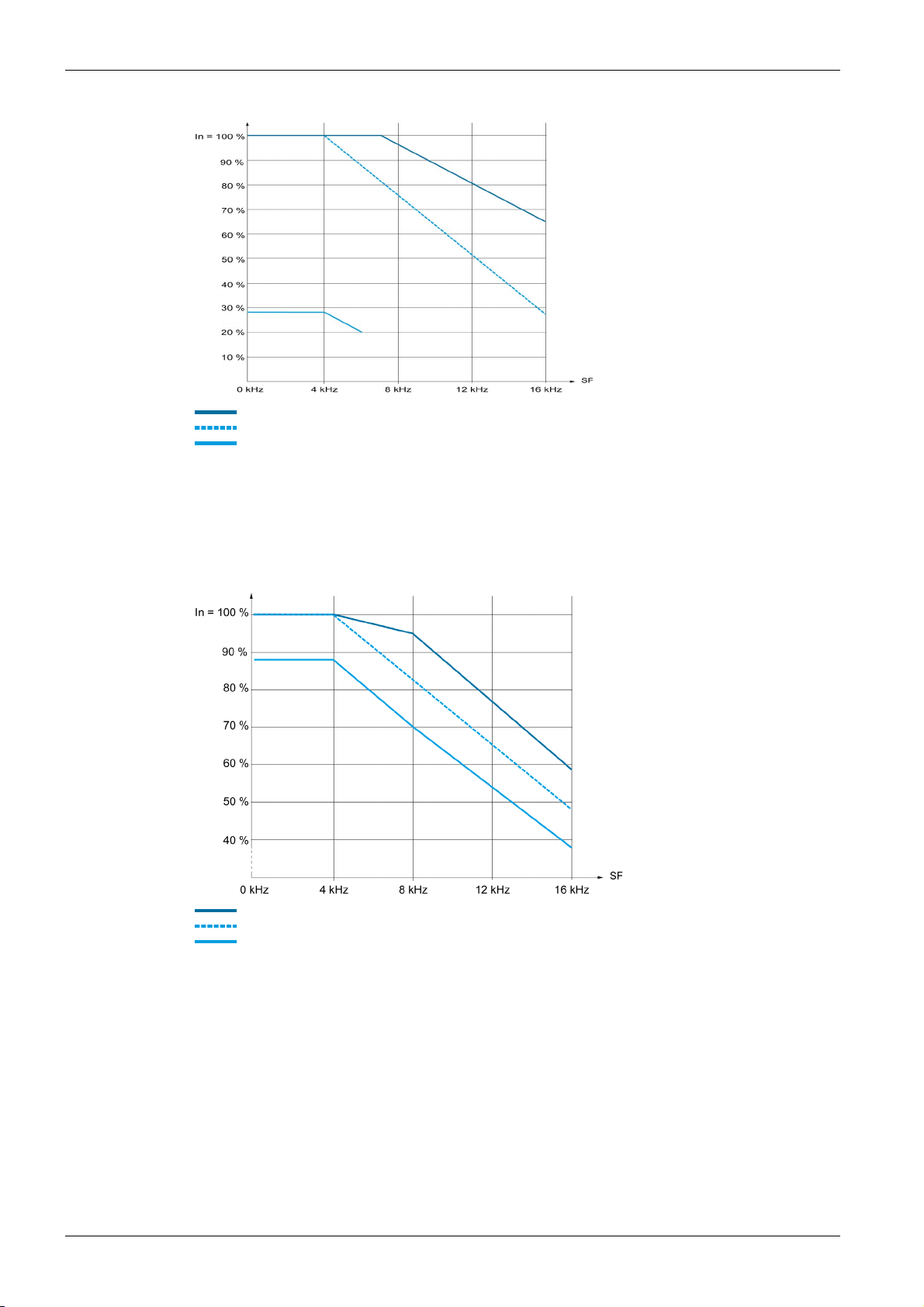

Curvas de desclassificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

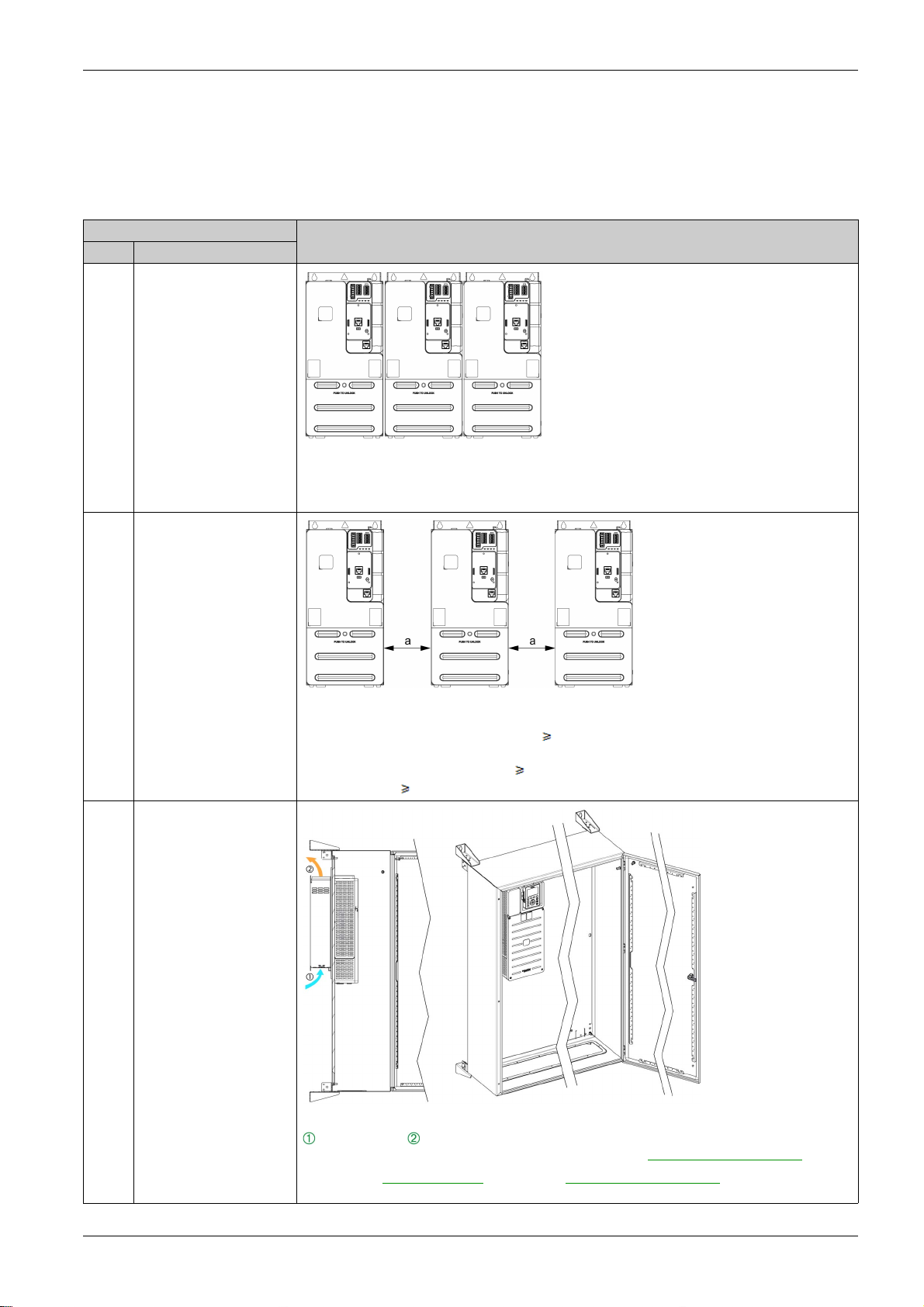

Procedimentos de montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Capítulo 4 Cabeamento do Inversor de frequência . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

4.1 Informações gerais de cabeamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instruções de cabeamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instruções de comprimento do cabo para a peça de alimentação . . . . . . . . . . . . . . . . . . . .

Instruções de comprimento do cabo para a peça de controle. . . . . . . . . . . . . . . . . . . . . . . .

Compatibilidade Eletromagnética . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

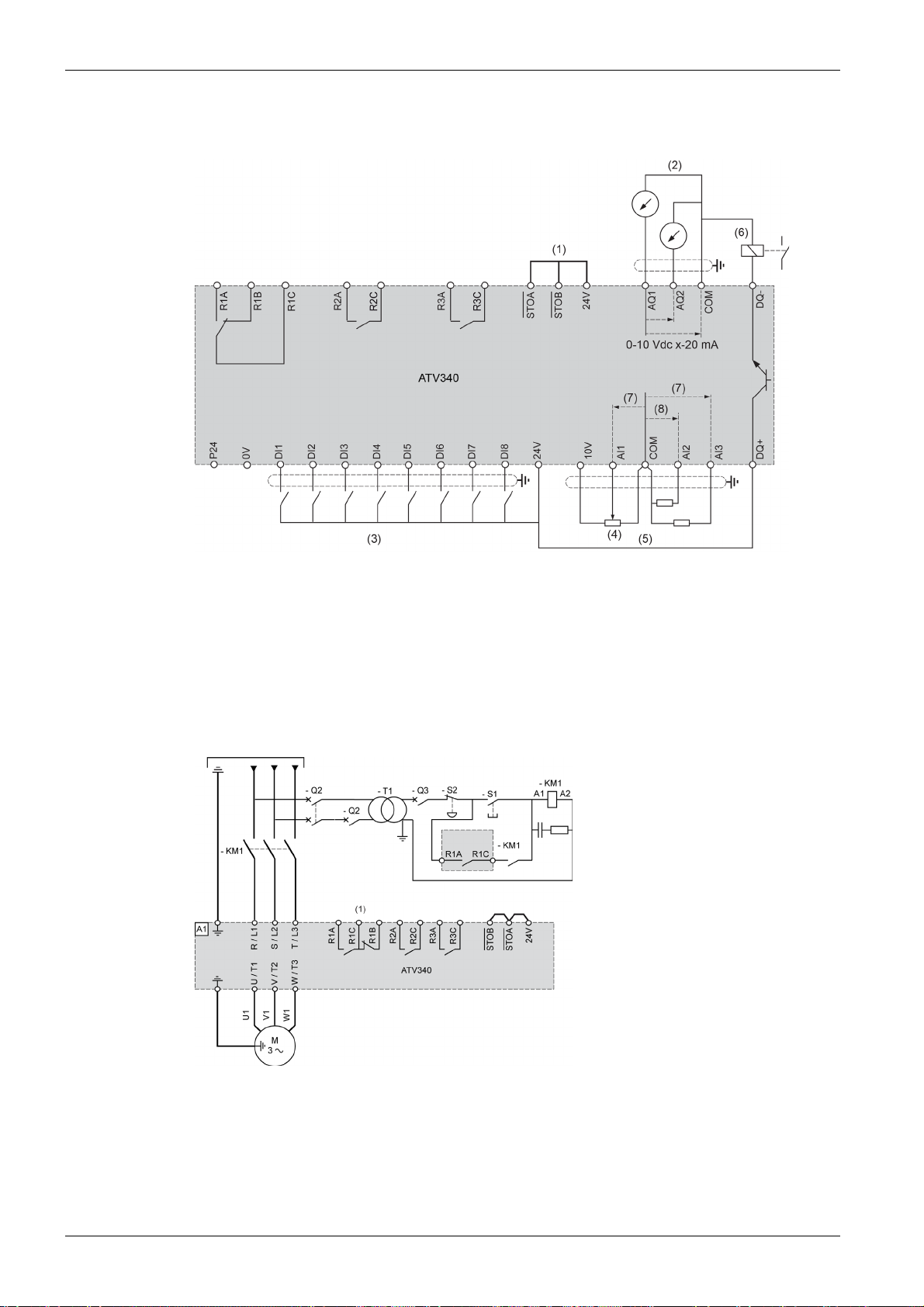

4.2 Diagramas gerais de cabeamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

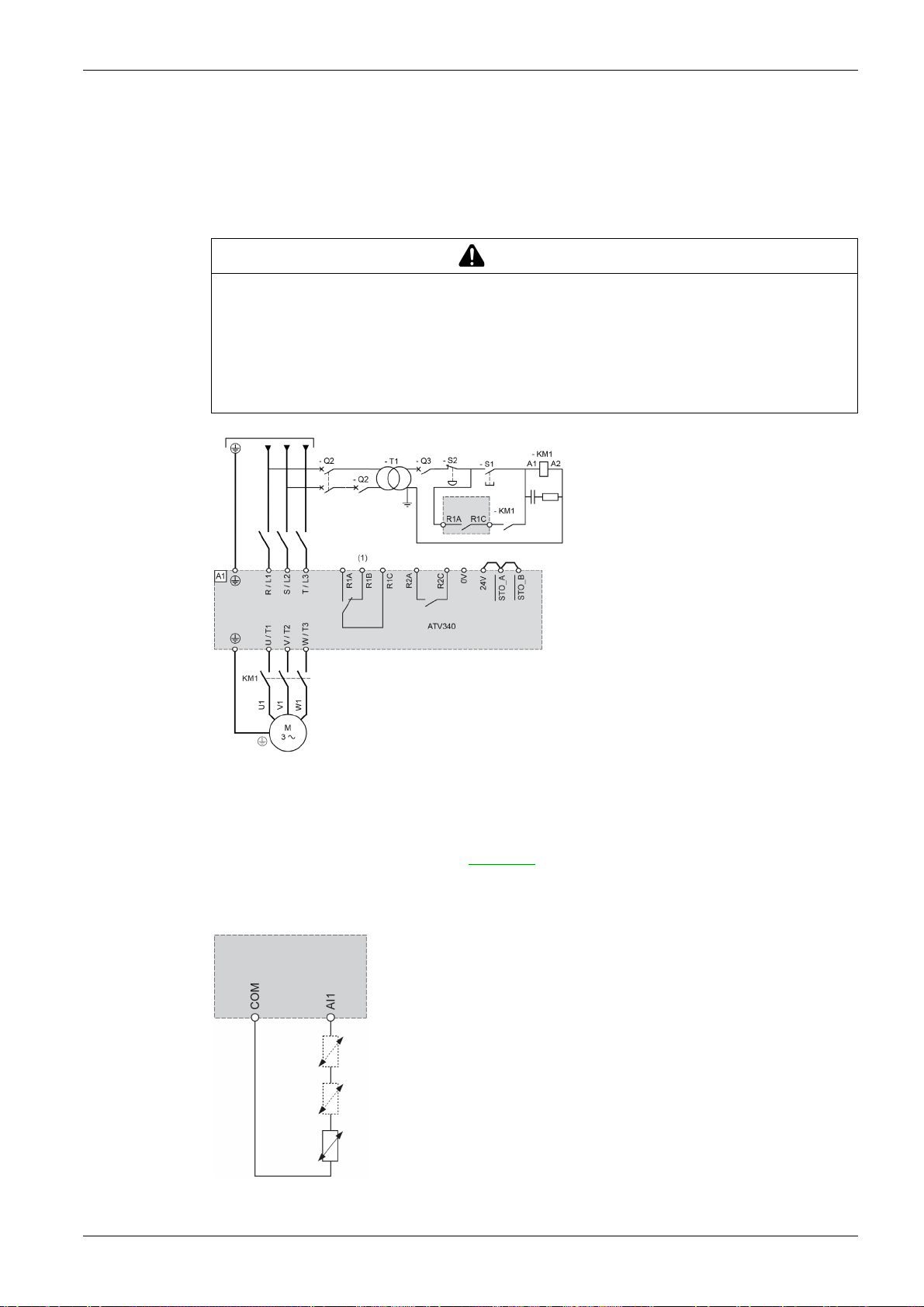

Diagramas de ligações para tamanhos 1...3: ATV340U07N4•...D22N4• . . . . . . . . . . . . . . .

Diagramas de ligações para tamanhos 4 e 5: ATV340D30N4E...D75N4E. . . . . . . . . . . . . .

4.3 Filtro EMC integrado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Operação em um Sistema de TI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

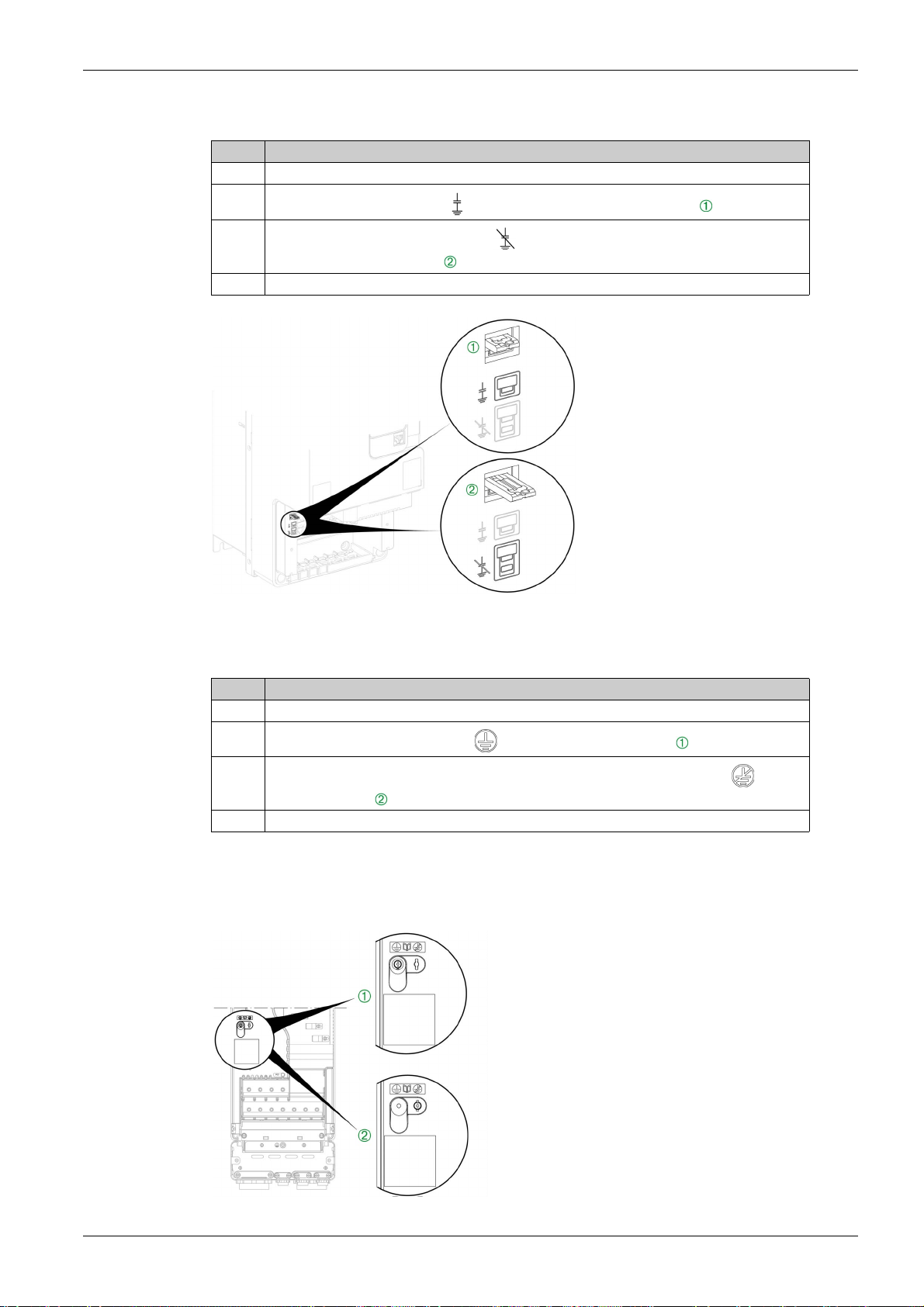

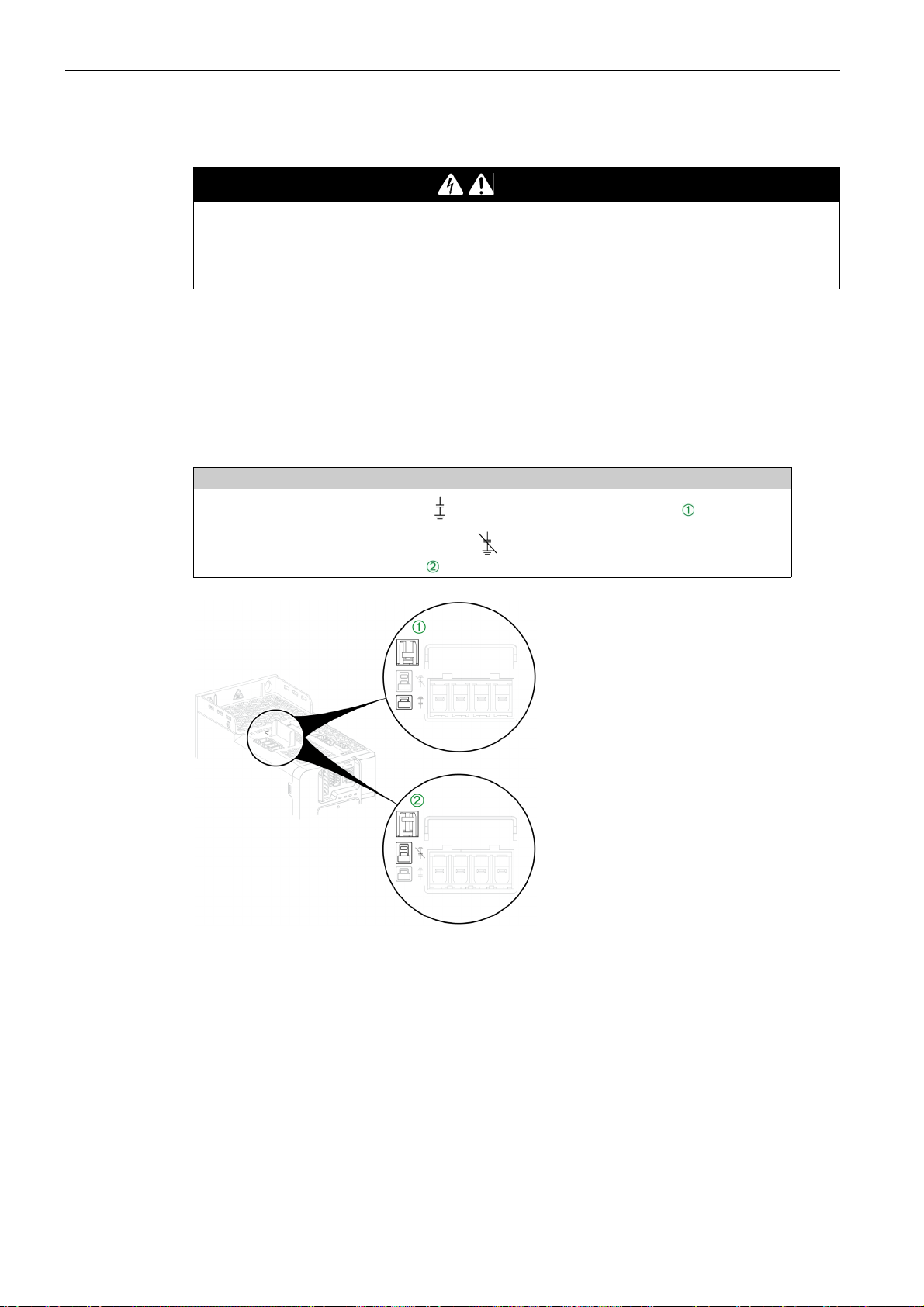

Como Desconectar o Filtro EMC integrado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.4 Parte de potência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

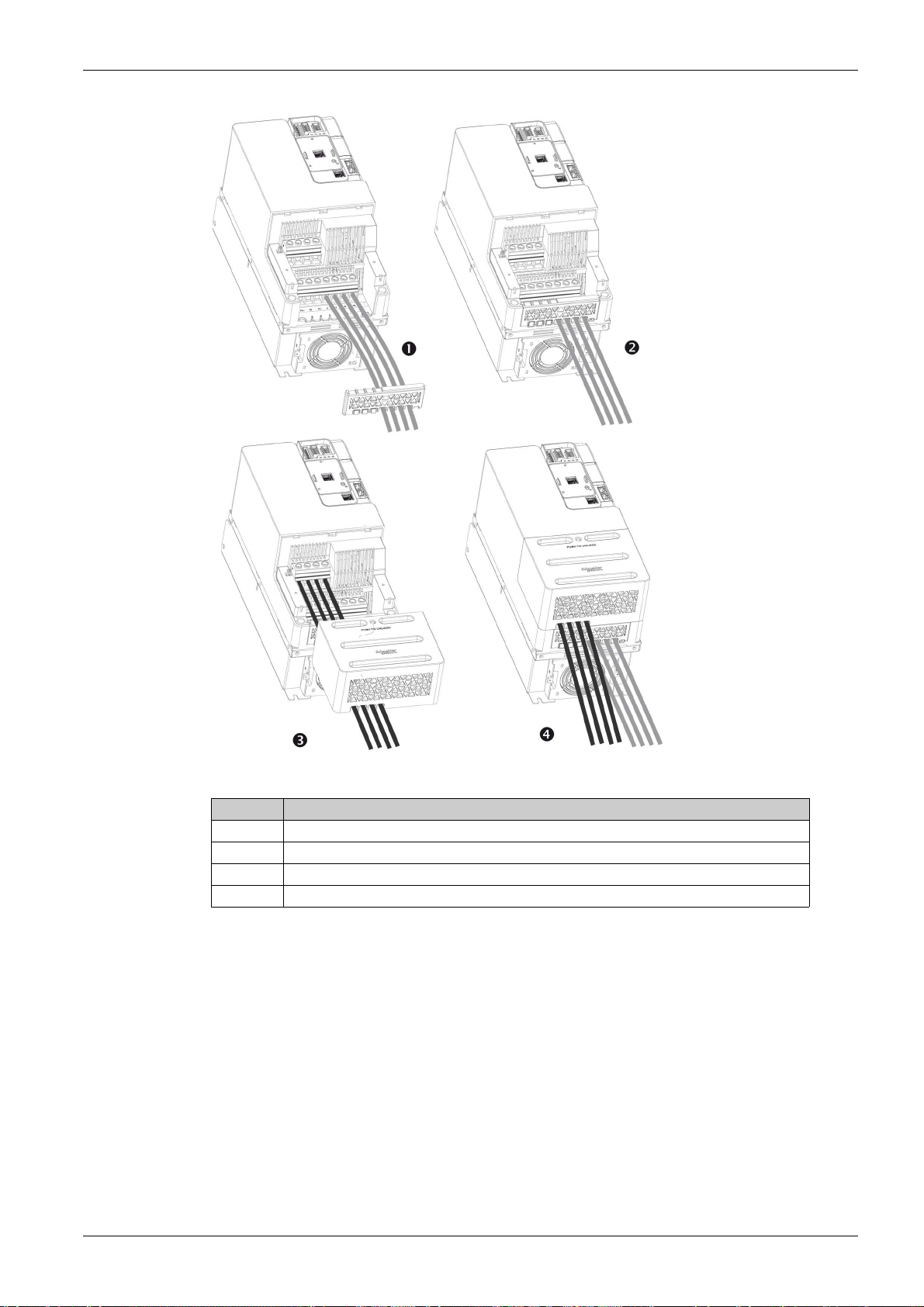

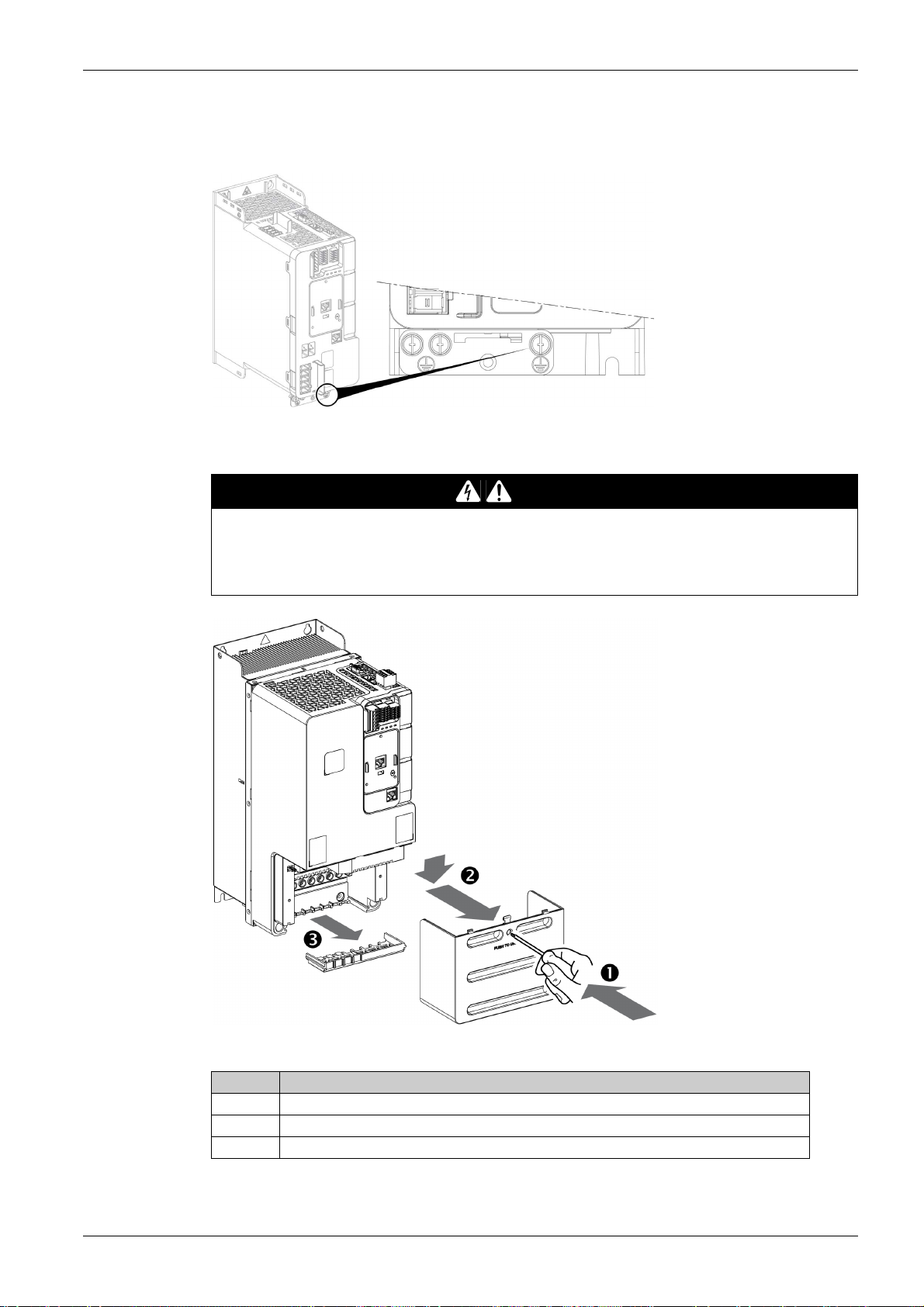

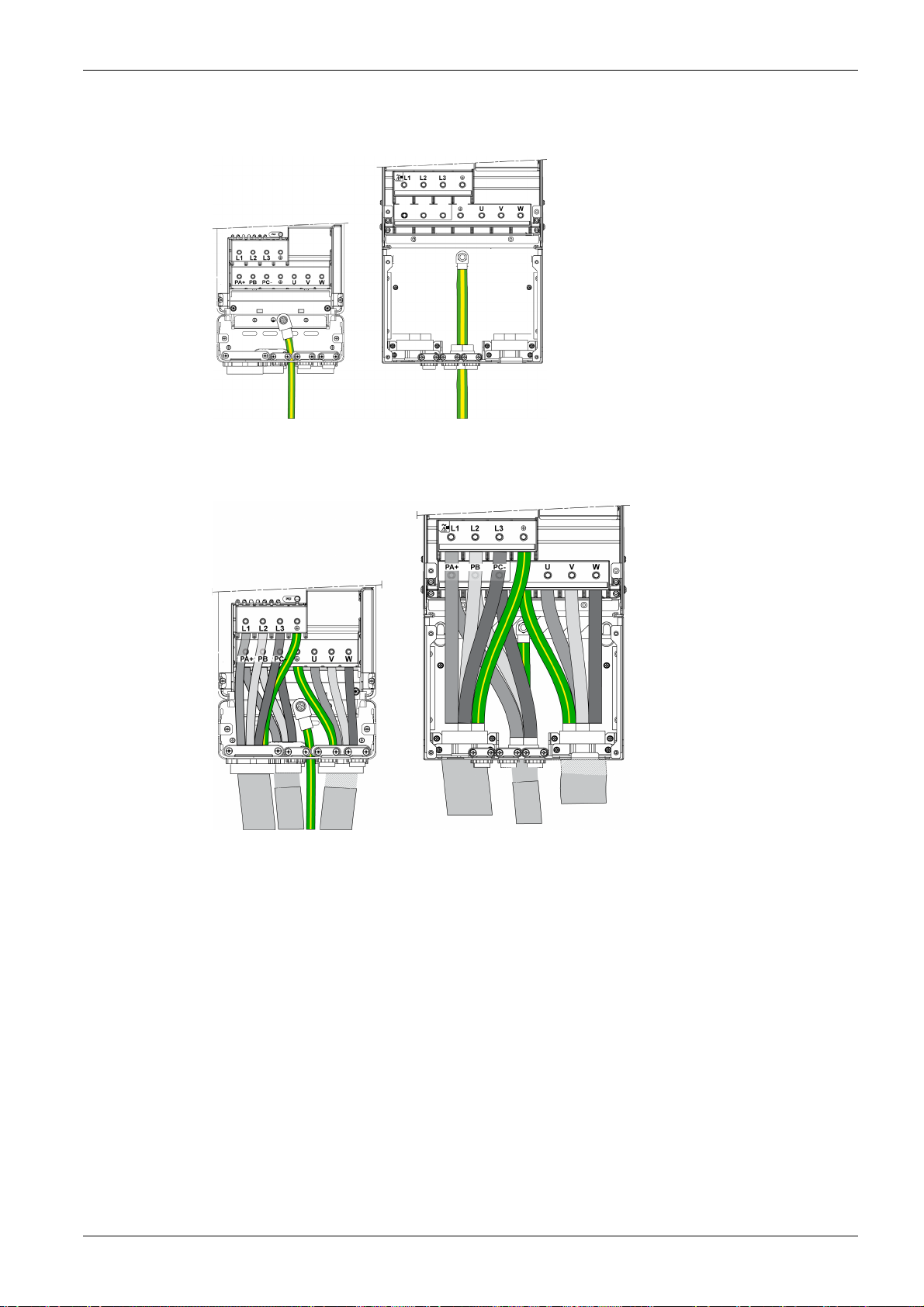

Cabeamento da parte de potência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

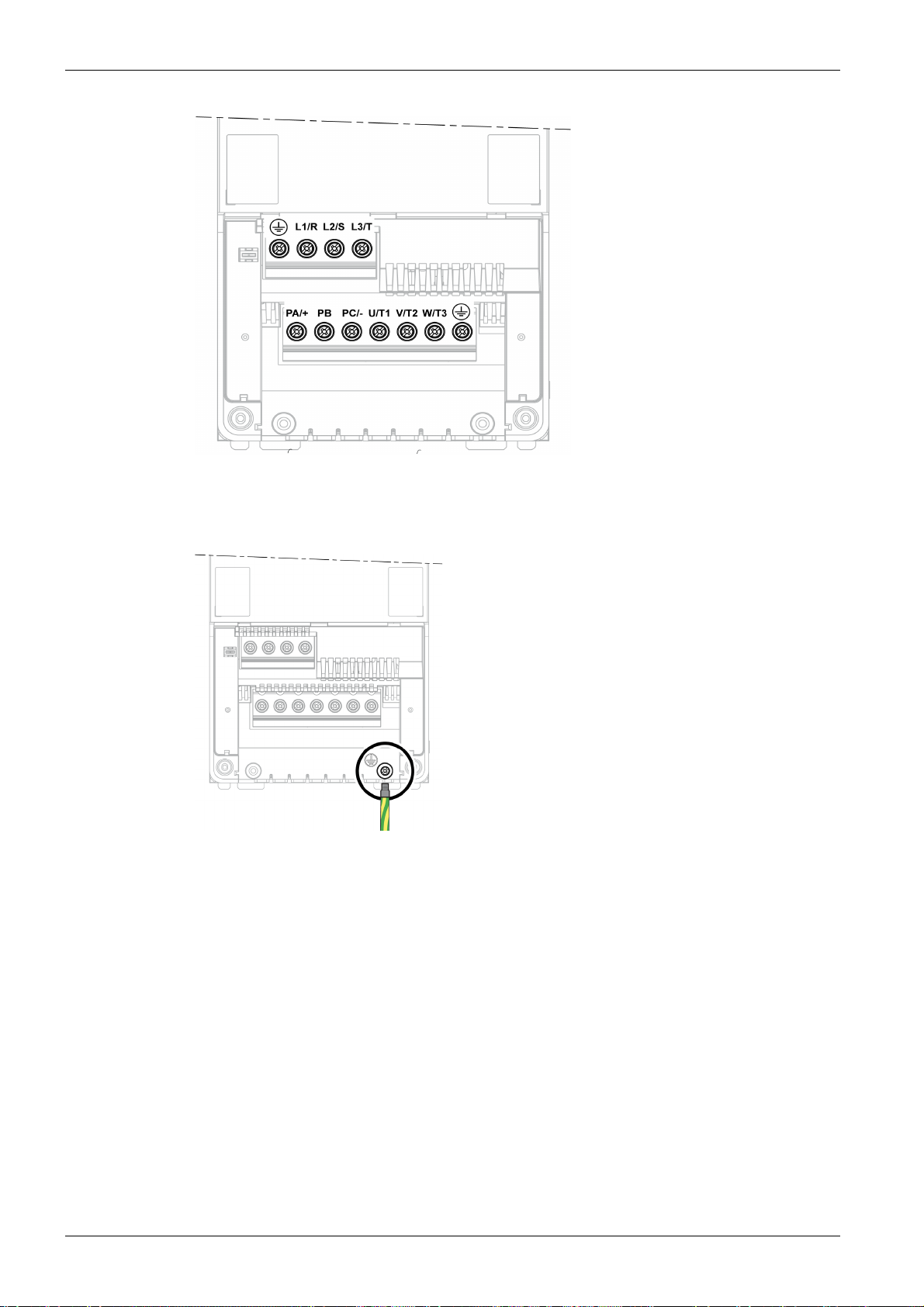

Características dos terminais da parte de potência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.5 Parte de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

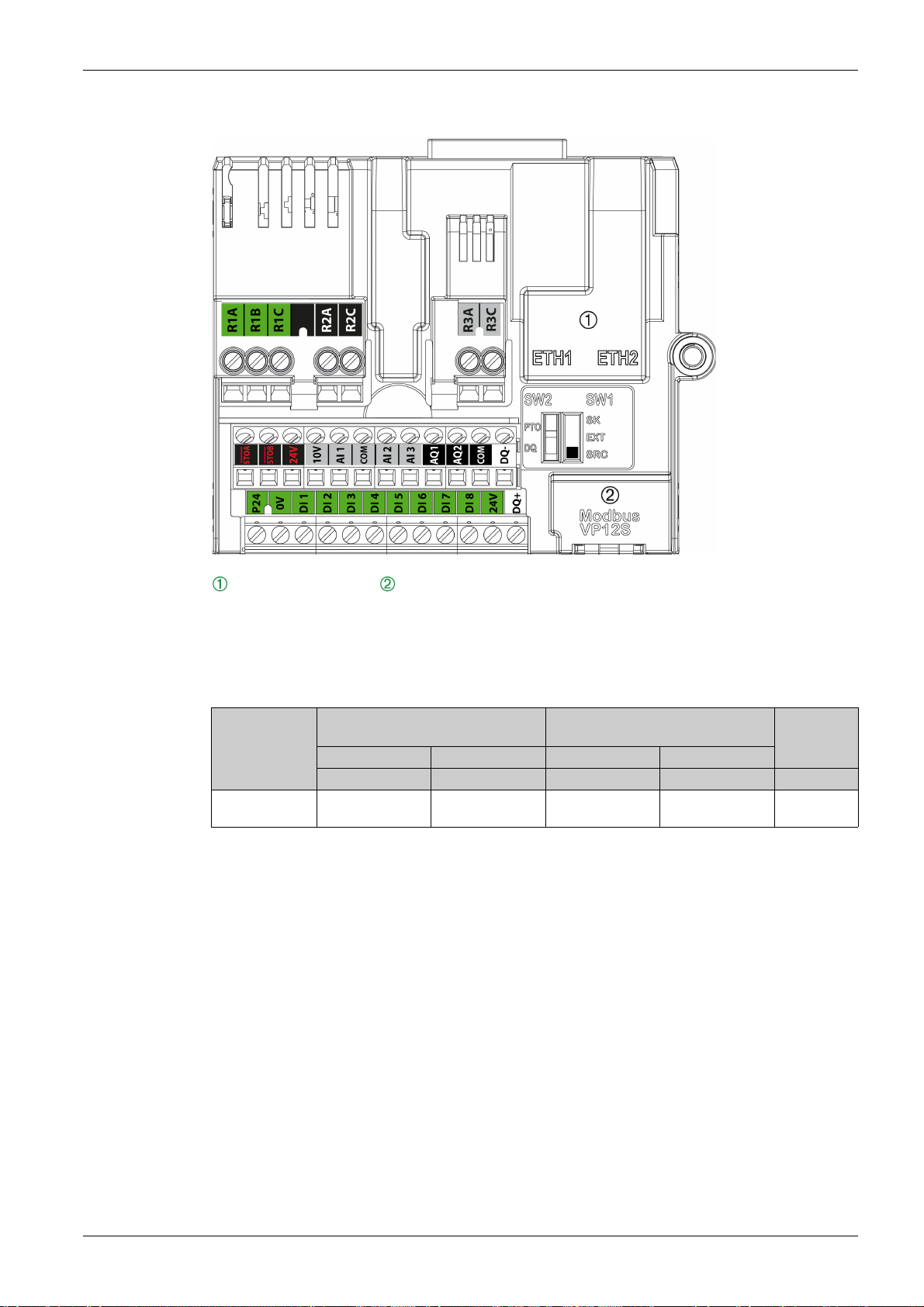

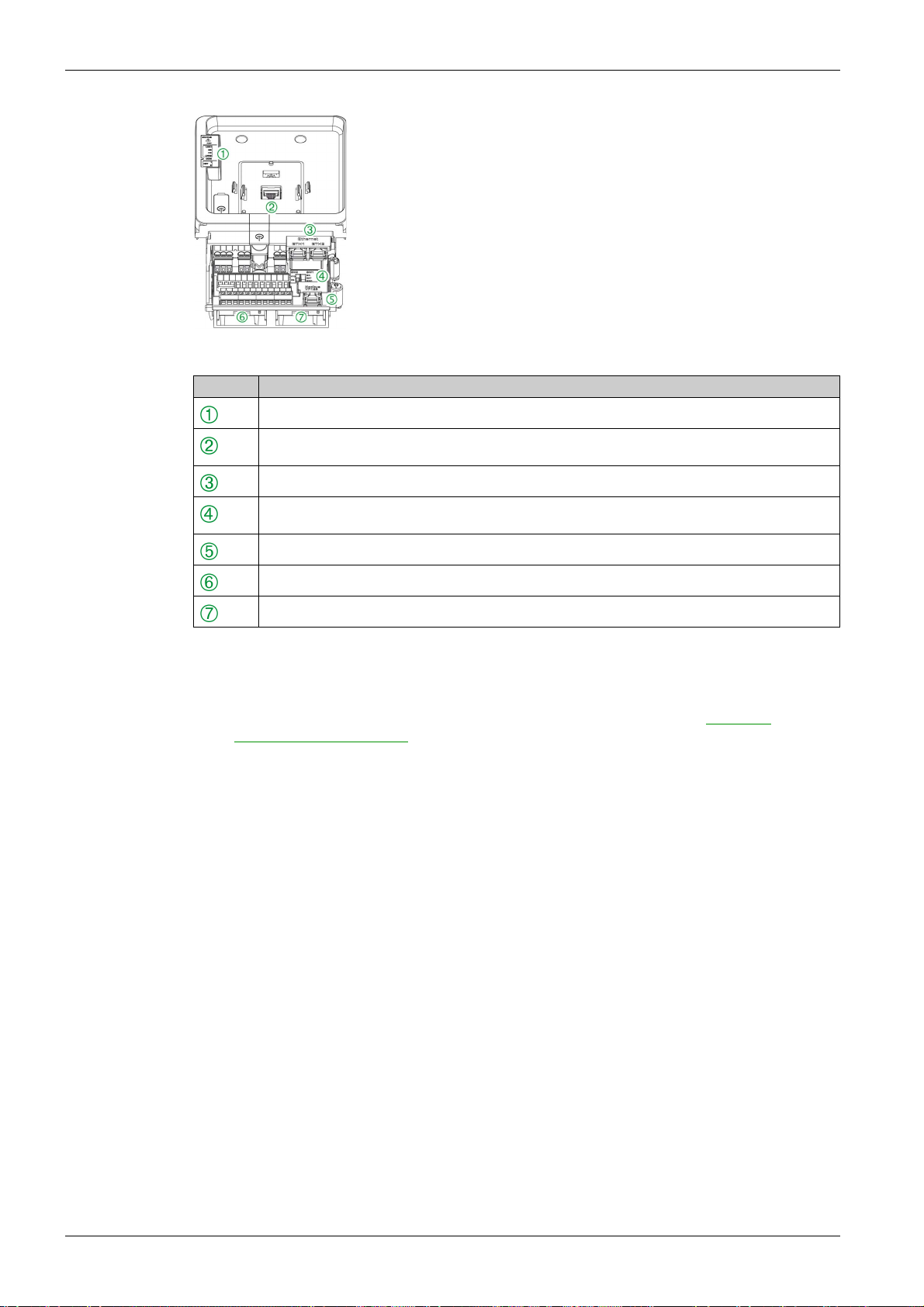

Layout e Características dos Terminais do Bloco de Controle, Portas de E/S e de

Comunicação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Dados elétricos de terminais de controle para tamanhos 1...3 . . . . . . . . . . . . . . . . . . . . . . .

Dados elétricos de terminais de controle para tamanhos 4 e 5 . . . . . . . . . . . . . . . . . . . . . .

Cabeamento da parte de controle dos tamanhos 4 e 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LEDs do produto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16
17
21
22
24
25
26

28
29
30
35
36
38
40
41
42
44
46
47
48

50
55
62

64
65
70
71
73
75
76
78
80
81
82
85
86
92
96

97
101
112
116
123

NVE61069PT 04/2020 3

4.6 Configuração da chave SK EXT SRC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Configuração da chave SK-EXT-SRC em tamanhos 1...3: ATV340U07N4•...D22N4• . . . . .

Configuração de chave SK-EXT-SRC SW1 em tamanhos 4 e 5: ATV340D30N4E...D75N4E

4.7 Configuração da chave PTO-DQ SW2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Configuração de saída de trem de pulso, PTO, nos tamanhos 4...5 . . . . . . . . . . . . . . . . . . .

Configuração de saída digital nos tamanhos 4...5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.8 Função STO, Safe Torque Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Diagramas de ligações de STO Safe Torque Off para tamanhos 1...3 . . . . . . . . . . . . . . . . .

Diagramas de ligações de STO Safe Torque Off para tamanhos 4 e 5. . . . . . . . . . . . . . . . .

4.9 Cabeamento de entradas digitais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cabeamento de entradas digitais nos tamanhos 1...3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cabeamento de entradas digitais nos tamanhos de 4 e 5, dependendo da configuração da

chave consumidora/fornecedor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.10 Cabeamento de saídas digitais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cabeamento de saídas digitais nos tamanhos 1...3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cabeamento de saídas digitais nos tamanhos 4 e 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.11 Cabeamento de contatos do relé. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Relé de Saída com Cargas CA Indutivas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Relé de Saída com Cargas CC Indutivas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

126
127
128
130
131
133
135
136
136
137
138

140
142
143
144
145
146
147

Capítulo 5 Verificação da Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

Antes de ligar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

149

Capítulo 6 Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

Manutenção programada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Armazenamento a longo prazo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Descomissionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Suporte Adicional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Glossário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

151
153
153
153

155

4 NVE61069PT 04/2020

Instruções de segurança

Informações Importantes

AVISO

Leia cuidadosamente estas instruções e observe o equipamento para se familiarizar com o dispositivo
antes de o tentar instalar, utilizar, colocar em funcionamento ou efectuar a manutenção. As seguintes
mensagens especiais podem surgir ao longo deste documento ou no equipamento para o avisar de
possíveis perigos ou para lhe chamar a atenção relativamente a informação que esclareça ou simplifique
os procedimentos.

NOTA

A instalação, utilização e manutenção do equipamento eléctrico devem ser efectuadas exclusivamente
por pessoal qualificado. A Schneider Electric não assume qualquer responsabilidade pelas
consequências resultantes da utilização deste material.

Uma pessoa qualificada possui aptidões e conhecimentos relacionados com o fabrico e o funcionamento
do equipamento eléctrico e a sua instalação e recebeu formação de segurança para reconhecer e evitar
os perigos envolvidos.

Qualificação da equipe

Apenas pessoas devidamente treinadas, que estejam familiarizadas e compreendam os conteúdos deste
manual e todas as outras documentações de produtos pertinentes estão autorizadas a operar este
produto. Além disso, tais pessoas deverão ter recebido treinamento de segurança para reconhecer e
evitar riscos envolvidos. Elas devem possuir treinamento técnico, conhecimento e experiência suficientes
para serem capazes de prever e detectar potenciais riscos causados pelo uso do produto, pela alteração
de configurações e pelos equipamentos mecânicos, elétricos e eletrônicos de todo o sistema no qual o
produto é utilizado. Todas as pessoas que operam o produto devem estar totalmente familiarizadas com
todos os padrões, diretrizes e regulamentos de prevenção a acidentes aplicáveis ao realizar tal trabalho.

NVE61069PT 04/2020 5

Uso previsto

Este produto é um inversor para motores trifásicos síncronos, de relutância e assíncronos, e destina-se
ao uso industrial, conforme este manual.

O produto deve ser usado somente em conformidade com todas as normas de segurança e regulamen­tações e diretivas aplicáveis, requisitos especificados e dados técnicos. O produto deve ser instalado fora
da zona de perigo ATEX. Antes de usar o produto, deve-se desempenhar uma avaliação de risco tendo
em vista a aplicação planejada. Devem ser implementadas medidas de segurança apropriadas com base
nos resultados. Como o produto é usado como um componente em todo o sistema, você deve garantir a
segurança das pessoas através do projeto de todo o sistema (por exemplo, projeto da máquina). Qualquer
outro uso diferente da aplicação explicitamente permitida é proibido e pode ser perigoso.

Informações relacionadas ao produto

Leia e entenda estas instruções antes de realizar qualquer procedimento com este inversor.

RISCO DE CHOQUE ELÉTRICO, EXPLOSÃO OU ARCO VOLTAICO

 Apenas estão autorizadas a trabalhar com este sistema de inversor pessoas devidamente treinadas,

que estejam familiarizadas, compreendam os conteúdos deste manual e outras documentações
relevantes do produto, e tenham recebido treinamento de segurança para reconhecer e evitar os
riscos envolvidos. Instalação, ajuste, reparo e manutenção devem ser executados por pessoal
qualificado.

 O integrador do sistema é responsável pelo cumprimento de todos os requisitos elétricos locais e

nacionais, bem como de todos os demais regulamentos sobre o aterramento de todo o equipamento.

 Muitos componentes do produto, inclusive as placas de circuito impresso, funcionam com tensão de

rede.

 Use apenas ferramentas e equipamentos de medição devidamente classificados e isolados

eletricamente.

 Não toque em componentes ou terminais sem blindagem que contenham tensão.
 Motores podem gerar tensão quando o eixo é rodado. Antes de realizar qualquer tipo de trabalho no

drive system, bloqueie o eixo do motor para evitar a rotação.

 A tensão AC pode transmitir tensão a condutores não utilizados no cabo do motor. Isole as

extremidades de condutores não utilizados no cabo do motor.

 Não provoque curto entre os terminais de barramento CC, capacitores de barramento CC ou terminais

do resistor de frenagem.

 Antes de realizar qualquer trabalho no drive system:

 Desconecte todas as alimentações, incluindo as de controle externo. Lembre-se de que o disjuntor

ou o interruptor principal não removem a eletricidade de todos os circuitos.

 Coloque uma etiqueta Não ligar em todos os interruptores de alimentação relacionados ao drive

system.

 Bloqueie todos os interruptores de alimentação na posição aberta.
 Aguarde 15 minutos até os capacitores do barramento CC descarregarem.
 Siga as instruções fornecidas no capítulo "Verificar a ausência de tensão" no manual de instalação

do produto.

 Antes de aplicar tensão ao drive system:

 Certifique-se de que o trabalho foi concluído e que a instalação inteira não apresentará nenhum

risco.

 Se os terminais de entrada da rede elétrica e os terminais de saída do motor tiverem sido aterrados

e curto-circuitados, remova o aterramento e o curto circuito nesses terminais.

 Verifique se o aterramento é adequado em todo o equipamento.
 Verifique se todos os equipamentos de proteção como, tampas, portas e grades estão instalados

e/ou fechados.

A não observância destas instruções resultará em morte, ou ferimentos graves.

PERIGO

6 NVE61069PT 04/2020

Produtos ou acessórios danificados podem causar choque elétrico ou operação não prevista do
equipamento.

PERIGO

CHOQUE ELÉTRICO OU OPERAÇÃO DE EQUIPAMENTO NÃO PREVISTA
Não use produtos ou acessórios danificados.
A não observância destas instruções resultará em morte, ou ferimentos graves.

Entre em contato com o escritório de vendas local da Schneider Electric caso detecte qualquer tipo de
dano.

Este equipamento foi projetado para operar fora de um local perigoso. Somente instale este equipamento
em zonas sem atmosfera de risco.

PERIGO

POTENCIAL PARA EXPLOSÃO
Instale e use este equipamento somente em áreas livre de riscos.
A não observância destas instruções resultará em morte, ou ferimentos graves.

Sua aplicação consiste em uma grande variedade de componentes mecânicos, elétricos e eletrônicos
interrelacionados, sendo o inversor apenas uma parte da aplicação. O inversor por si só não tem a
intenção nem a capacidade de fornecer toda a funcionalidade para atender a todos os requisitos
relacionados à segurança que se aplicam à sua aplicação. Dependendo da aplicação e da avaliação de
risco correspondente a ser realizada por você, é necessária toda uma variedade de equipamentos
adicionais, tais como, mas não limitados a, encoder externos, freios externos, dispositivos de monitoração
externos, proteções, etc.

Como projetista/fabricante de máquinas, você deve estar familiarizado e observar todos os padrões que
se aplicam à sua máquina. Você deve conduzir uma avaliação de risco e determinar o Nível de
Desempenho (PL) e/ou Nível de Integridade de Segurança (SIL) apropriado e projetar e construir sua
máquina em conformidade com todos os padrões aplicáveis. Ao fazer isso, você deve considerar a
interrelação de todos os componentes da máquina. Além disso, você deve fornecer instruções de uso que
permitam ao usuário da sua máquina executar qualquer tipo de trabalho na máquina, como operação e
manutenção, de maneira segura.

O presente documento presume que você está totalmente ciente de todos os padrões e requisitos
normativos que se aplicam à sua aplicação. Como o inversor não pode fornecer toda a funcionalidade
relacionada à segurança para toda a sua aplicação, você deve garantir que o Nível de Desempenho e/ou
o Nível de Integridade de Segurança exigidos sejam atingidos ao instalar todo o equipamento adicional
necessário.

NVE61069PT 04/2020 7

ATENÇÃO

NÍVEL DE DESEMPENHO / NÍVEL DE INTEGRIDADE DE SEGURANÇA INSUFICIENTE E/OU
OPERAÇÃO ACIDENTAL DO EQUIPAMENTO

 Avalie o risco conforme EN ISO 12100 e todas as outras normas pertinentes à sua aplicação.
 Use componentes e/ou malhas de controle redundantes para todas as funções de controle cruciais

identificadas em sua avaliação de risco.

 Caso a movimentação de cargas gere perigo, por exemplo, de deslizamento ou queda de cargas,

opere o inversor em modo de circuito fechado.

 Verifique se a vida útil de todos os componentes individuais usados em sua aplicação é suficiente

para a vida útil pretendida de sua aplicação geral.

 Realize extensos testes de comissionamento para todas as situações de erro potenciais para verificar

a eficiência das funções relacionadas à segurança e funções de monitoramento implementadas, por
exemplo, mas não limitado a, monitoramento de velocidade por codificadores, monitoramento de
curto-circuito para todos os equipamentos conectados, operações corretas de freios e proteções.

 Realize extensivos testes de comissionamento para todas as possíveis situações de erro, para

verificar se a carga pode ser parada com segurança em todas as condições.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

Uma nota de aplicação específica

se.com

baixada em

.

NHA80973

está disponível em máquinas de elevação e pode ser

Os sistemas de inversores podem realizar movimentos inesperados devidos a um cabeamento incorreto,
configurações inadequadas, dados errados ou outros erros.

ATENÇÃO

OPERAÇÃO DO EQUIPAMENTO IMPREVISTA

 Instale cuidadosamente os cabos em conformidade com os requisitos de EMC (compatibilidade

eletromagnética).

 Não opere o produto com configurações ou dados desconhecidos ou inadequados.
 Execute um teste de comissionamento abrangente.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

ATENÇÃO

PERDA DE CONTROLE

 Instale cuidadosamente cabos em conformidade com os requisitos EMC (compatibilidade eletromag-

nética). Exemplos de funções críticas de controle são parada de emergência, parada de sobrecurso,
falta de energia e reinício.

 Malhas de controle separadas ou redundantes devem ser fornecidas para funções críticas de

controle.

 Malhas do sistema de controle podem incluir links de comunicação. Atente às implicações de atrasos

de transmissão imprevistos ou falhas na conexão.

 Siga todos os regulamentos para prevenção de acidentes e diretrizes de segurança locais (1).
 Cada implementação do produto deve ser testada de forma individual e abrangente a fim de garantir

o funcionamento adequado antes de serem colocadas em operação.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

(1) Para os EUA: Para informações adicionais, consulte NEMA ICS 1.1 (edição mais recente) Safety
Guidelines for the Application, Installation, and Maintenance of Solid State Control e NEMA ICS 7.1
(edição mais recente), Safety Standards for Construction and Guide for Selection, Installation and
Operation of Adjustable-Speed Drive Systems.

8 NVE61069PT 04/2020

A temperatura dos produtos descritos neste manual pode exceder 80 °C (176 °F) durante o
funcionamento.

ATENÇÃO

SUPERFÍCIES QUENTES

 Certifique-se de evitar quaisquer contatos com superfícies quentes.
 Não permita a presença de peças inflamáveis ou sensíveis ao calor na proximidade de superfícies

quentes.

 Verifique se o produto esfriou o suficiente antes de manuseá-lo.
 Verifique se a dissipação de calor é suficiente, executando um teste em condições de carga máxima.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

AVISO

DESTRUIÇÃO DECORRENTE DE TENSÃO DE REDE INCORRETA
Antes de ligar e configurar o produto, verifique se ele é validado para a tensão de rede.
A não observância destas instruções pode provocar danos no equipamento.

NVE61069PT 04/2020 9

10 NVE61069PT 04/2020

Acerca deste manual

Apresentação

Objectivo do documento

A finalidade deste documento é:

 oferecer informações mecânicas e elétricas relacionadas ao inversor Altivar 340,
 ilustrar como instalar e realizar o cabeamento deste inversor.

Âmbito de aplicação

As instruções e informações originais fornecidas no presente documento foram escritas em inglês (antes
da tradução opcional).

Esta documentação é válida para o inversor Altivar Machine ATV340.
As características técnicas dos dispositivos descritos neste documento estão também indicadas online.

Para acessar estas informações online:

Passo Ação
1 Visite a página inicial da Schneider Electric
2 Na caixa Search, insira a referência de um produto ou o nome de uma gama de produtos.

3 Se você inserir uma referência, acesse os resultados de pesquisa dasProduct Datasheets e

4 Se for apresentada mais do que uma referência nos resultados de pesquisa de Products, clique

5 Dependendo do tamanho de sua tela, você pode precisar rolar para baixo, para ver a ficha de

6 Para guardar ou imprimir uma ficha de dados como ficheiro .pdf, clique em Download XXX

www.schneider-electric.com

 Não inclua espaços em branco na referência ou linha de produtos.
 Para obter informações em módulos semelhantes agrupados, use asteriscos (

clique na referência que for de seu interesse.
Se tiver introduzido o nome de um produto, vá para os resultados da pesquisa de Product
Ranges e clique na gama de produtos que lhe interessa.

na referência que for de seu interesse.

informações.

product datasheet.

.

*

)

As características que são apresentadas neste documento devem ser as mesmas que as características
apresentadas online. De acordo com a nossa política de melhoria constante, podemos rever
periodicamente os conteúdos para melhorar a clareza e a exatidão. Se você encontrar uma diferença
entre o documento e as informações online, use as informações online como referência.

Documentos relacionados

Use seu tablet ou PC para acessar rapidamente informações detalhadas e abrangentes sobre todos os
nossos produtos em www.schneider-electric.com.

No site, você encontrará as informações necessárias sobre nossos produtos e soluções:

 Todo o catálogo para características detalhadas e guias de seleção,
 Arquivos CAD para ajudar a projetar sua instalação, disponíveis em mais de 20 formatos diferentes de

arquivo,

 Todos os softwares e firmwares para deixar sua instalação atualizada,
 Uma grande quantidade de artigos técnicos, documentos ambientais, soluções de aplicação, especifi-

cações... para uma melhor compreensão de nossos sistemas e equipamentos elétricos ou de
automação,

 E, por fim, todos os Guias do Usuário relacionados ao seu inversor, listados abaixo:

(Outras opções de manuais e folhas de instrução estão disponíveis em

Título da documentação Número de catálogo
Catálogo digital para automação industrial
Catálogo ATV340

Digit-Cat
DIA2ED2160701EN

(Inglês),

www.schneider-electric.com

DIA2ED2160701FR

(Francês)

)

NVE61069PT 04/2020 11

Título da documentação Número de catálogo
ATV340 Introdução - Vídeo FAQ

FA367923

(Inglês)

Guia rápido do ATV340

ATV340 Getting Started Annex (SCCR)
Diagramas de ligações para tamanhos S1, S2,

S3
Manual de instalação ATV340

Manual de programação ATV340

ATV340 Modbus manual (Embedded)
ATV340 Ethernet manual (Embedded)
ATV340 PROFIBUS DP manual (VW3A3607)
ATV340 DeviceNet manual (VW3A3609)
ATV340 PROFINET manual (VW3A3627)
ATV340 CANopen manual (VW3A3608, 618,

628)
ATV340 POWERLINK manual - (VW3A3619)
ATV340 EtherCAT manual - (VW3A3601)
ATV340 Sercos III manual (embedded)

ATV340 Communication Parameters
ATV340 Embedded Safety Function Manual
Manual de funções de segurança com módulo

VW3A3802 ATV340

SoMove FDT
Altivar 340: DTM

Nota de aplicação Altivar para elevação
Práticas recomendadas para segurança

cibernética

NVE37643
NVE37646
NVE37643PT

NVE37641
NVE97896

NVE61069
NVE61075
NVE61069PT

NVE61643
NVE61647
NVE61643PT

NVE61654
NVE61653
NVE61656
NVE61683
NVE61678
NVE61655

NVE61681
NVE61686
PHA33735

PHA33739
NVE61728
NVE64143
NVE61741

NVE61747
NVE61741PT

SoMove_FDT
ATV340_DTM_Library_EN

(Francês),

ATV340_DTM_Lang_SP

(Italiano),

NHA80973

(Inglês),
(Espanhol),

(Inglês)
(Inglês)

(Inglês),
(Espanhol),

(Inglês),
(Espanhol),

(Inglês)
(Inglês)
(Inglês)
(Inglês)
(Inglês)
(Inglês)

(Inglês)
(Inglês)
(Inglês),

(Espanhol),
(Inglês)
(Inglês)
(Inglês),

(Espanhol),

NVE37642

NVE37647

(Português),

NVE61071

NVE61078

(Português),

NVE61644

NVE61648

(Português),

PHA33737

PHA33740

NVE61742

NVE61749

(Português),
(Inglês, francês, alemão, espanhol, italiano, chinês)

(Inglês),

ATV340_DTM_Lang_DE

(Espanhol),

ATV340_DTM_Lang_CN

(Inglês)

CS-Best-Practices-2019-340

(Francês),

(Italiano),

NVE37643TR

(Francês),

NVE61069TR

(Francês),

NVE61643TR

(Francês),

(Francês),

NVE61741TR

(Turco)

(Italiano),

(Turco)

(Italiano),

(Turco)

(Italiano),

(Italiano),

(Turco)

ATV340_DTM_Lang_FR

(Alemão),

ATV340_DTM_Lang_IT

(Chinês)

(Inglês)

NVE37644

NVE37648

NVE61074

NVE61079

NVE61645

NVE61649

PHA33738

PHA33741

NVE61745

NVE61752

(Alemão),

(Chinês),

(Alemão),

(Chinês),

(Alemão),

(Chinês),

(Alemão),

(Chinês)

(Alemão),

(Chinês),

É possível fazer o download dessas publicações ou de outras informações técnicas do nosso site em

www.schneider-electric.com/en/download

Ficha de dados de produtos eletrônicos

Escaneie o código QR na dianteira do inversor para obter a ficha de dados do produto.

12 NVE61069PT 04/2020

Terminologia

Fale conosco

Termos técnicos, terminologias e descrições correspondentes neste manual geralmente usam os termos
ou definições contidas nas normas relevantes.

Termos técnicos, terminologias e descrições correspondentes neste manual geralmente usam os termos
ou definições contidas nas normas relevantes.

Estas normas incluem, dentre outras:

 IEC 61800 series: Adjustable speed electrical power drive systems
 IEC 61508 Ed.2 series: Functional safety of electrical/electronic/programmable electronic safety-related
 EN 954-1 Safety of machinery - Safety related parts of control systems
 EN ISO 13849-1 e 2 Segurança de máquinas - Partes relacionadas à segurança de sistemas de

controle.

 IEC 61158 series: Industrial communication networks - Fieldbus specifications
 IEC 61784 series: Industrial communication networks - Profiles
 IEC 60204-1: Safety of machinery - Electrical equipment of machines – Part 1: General requirements

Além disso, o termo zona de operação é usado juntamente à descrição de riscos específicos e definido
como tal como uma zona de risco ou zona de perigo na Diretiva relativa a máquinas da CE (2006/42/EC)
e na ISO 12100-1.

Consulte também o glossário no final deste manual.

Selecione seu país:

www.schneider-electric.com/contact

Schneider Electric Industries SAS
Sede
35, rue Joseph Monier
92500 Rueil-Malmaison
França

NVE61069PT 04/2020 13

14 NVE61069PT 04/2020

A

ltivar Machine ATV340

NVE61069PT 04/2020

Introdução

Capítulo 1

Introdução

Conteúdo deste capítulo

Este capítulo inclui os seguintes tópicos:

Verificação da Ausência de Tensão 16
Visão geral do inversor 17
Acessórios e Opcionais 21
Terminais de exibição 22
Green Premium™ 24
Passos para configurar o inversor 25
Instruções preliminares 26

Tópico Página

NVE61069PT 04/2020 15

Verificação da Ausência de Tensão

Instruções

O nível de tensão do barramento CC é determinado medindo a tensão entre os terminais PA/+ e PC/- de
barramento CC.

O local dos terminais de barramento CC depende do modelo do inversor.
Identifique o seu modelo do inversor mencionando a etiqueta de identificação do inversor. Em seguida,

consulte a seção "Como Conectar a Parte de Controle"
PC/- do barramento CC.

RISCO DE CHOQUE ELÉTRICO, EXPLOSÃO OU ARCO VOLTAICO

 Apenas estão autorizadas a trabalhar com este sistema de inversor pessoas devidamente treinadas,

que estejam familiarizadas, compreendam os conteúdos deste manual e outras documentações
relevantes do produto, e tenham recebido treinamento de segurança para reconhecer e evitar os
riscos envolvidos. Instalação, ajuste, reparo e manutenção devem ser executados por pessoal
qualificado.

 O integrador do sistema é responsável pelo cumprimento de todos os requisitos elétricos locais e

nacionais, bem como de todos os demais regulamentos sobre o aterramento de todo o equipamento.

 Muitos componentes do produto, inclusive as placas de circuito impresso, funcionam com tensão de

rede.

 Use apenas ferramentas e equipamentos de medição devidamente classificados e isolados

eletricamente.

 Não toque em componentes ou terminais sem blindagem que contenham tensão.
 Motores podem gerar tensão quando o eixo é rodado. Antes de realizar qualquer tipo de trabalho no

drive system, bloqueie o eixo do motor para evitar a rotação.

 A tensão AC pode transmitir tensão a condutores não utilizados no cabo do motor. Isole as

extremidades de condutores não utilizados no cabo do motor.

 Não provoque curto entre os terminais de barramento CC, capacitores de barramento CC ou terminais

do resistor de frenagem.

 Antes de realizar qualquer trabalho no drive system:

 Desconecte todas as alimentações, incluindo as de controle externo. Lembre-se de que o disjuntor

ou o interruptor principal não removem a eletricidade de todos os circuitos.

 Coloque uma etiqueta Não ligar em todos os interruptores de alimentação relacionados ao drive

system.

 Bloqueie todos os interruptores de alimentação na posição aberta.
 Aguarde 15 minutos até os capacitores do barramento CC descarregarem.
 Siga as instruções fornecidas no capítulo "Verificar a ausência de tensão" no manual de instalação

do produto.

 Antes de aplicar tensão ao drive system:

 Certifique-se de que o trabalho foi concluído e que a instalação inteira não apresentará nenhum

risco.

 Se os terminais de entrada da rede elétrica e os terminais de saída do motor tiverem sido aterrados

e curto-circuitados, remova o aterramento e o curto circuito nesses terminais.

 Verifique se o aterramento é adequado em todo o equipamento.
 Verifique se todos os equipamentos de proteção como, tampas, portas e grades estão instalados

e/ou fechados.

A não observância destas instruções resultará em morte, ou ferimentos graves.

(ver página 86)

PERIGO

para o local dos terminais PA/+ e

Procedimento

Execute o seguinte procedimento para verificar a ausência de tensão

Etapa Ação

1 Meça a tensão no barramento CC entre os terminais de barramento CC (PA/+ e PC/-) usando um

voltímetro devidamente classificado para verificar se a tensão é menor que 42 VCC.

2 Se os capacitores de barramento CC não descarregarem adequadamente, contate o seu representante

local da Schneider Electric.
Não tente consertar, nem operar o produto.

3 Verifique se o sistema do inversor não tem nenhuma tensão presente.

16 NVE61069PT 04/2020

Visão geral do inversor

A Faixa

ATV340 está disponível em 5 tamanhos.

Tamanhos 1, 2 e 3

Os tamanhos 1, 2 e 3 estão disponíveis em 3 versões.
ATV340••••N4: Esses inversores incluem...

 3 slots de propósito geral (marcados como GP-••) para opcional...

 GP-SF: módulo E/S ou de segurança
 GP-ENC: módulo E/S ou Encoder
 GP-FB: módulo E/S ou Fieldbus

ATV340••••N4E: Esses inversores incluem...

 2 portas Ethernet RJ45 avançadas

NOTA: consulte o manual ATV340 Ethernet (incluído)

 2 slots de propósito geral (marcados como GP-••) para opcional...

 GP-SF: módulo E/S ou de segurança
 GP-ENC: módulo E/S ou Encoder

ATV340••••N4S: Esses inversores incluem...

 2 portas Sercos III RJ45

NOTA: Consulte o manual do ATV340 Sercos III (Incluído)

 2 slots de propósito geral (marcados como GP-••) para opcional...

 GP-SF: módulo E/S ou de segurança
 GP-ENC: módulo E/S ou Encoder

NVE61653

(ver página 11)

.

Tamanho 1 Tamanho 2

 Trifásico 380...480 V, 0,75 kW...4 kW, 1...5 HP  Trifásico 380...480 V, 5,5 kW...7,5 kW, 7...10 HP

ATV340U07N4•... ATV340U40N4• ATV340U55N4•... ATV340U75N4•

NVE61069PT 04/2020 17

Tamanho 3

 Trifásico 380...480 V, 11 kW...22 kW, 15...30 HP

ATV340D11N4•... ATV340D22N4•

Tamanhos 4 e 5

Esses inversores incluem:

 2 slots para o módulo opcional:

 Slot A: para opção de E/S ou Fieldbus de propósito geral
 Slot B: para opção de E/S ou Encoder de propósito geral
 Slot C: para opção de E/S ou segurança de propósito geral, usando o acessório do adaptador do

módulo opcional

 Um terceiro encaixe C, possibilitado pela opção de suporte de módulo adicional

VW3A3800

.

Esta opção permite que os seguintes módulos sejam adicionados:

 Módulo de segurança
 Módulo E/S estendido
 Módulo de relé estendido

VW3A3802

VW3A3203

VW3A3204

,

,

NOTA: Entre em contato com o representante local da Schneider Electric para obter a compatibilidade
da versão do firmware entre o módulo e o inversor.

 2 portas Ethernet RJ45 avançadas

18 NVE61069PT 04/2020

IP20 de 2 tamanhos

Tamanho 4 Tamanho 5

 Trifásico 380...480 V, 30 kW...37 kW, 40...50 HP  Trifásico 380...480 V, 45 kW...75 kW, 60...100 HP

ATV340D30N4E... ATV340D37N4E ATV340D45N4E... ATV340D75N4E

Descrição do número do catálogo

NOTA: veja as possíveis combinações no catálogo

NVE61069PT 04/2020 19

(ver página 11)

.

Comunicação

Os inversores ATV340 oferecem uma ampla variedade de protocolos de comunicação, integrados ou
disponíveis com uma placa de comunicação opcional.

Tipo de inversor Comunicação

ATV320•••••C, ATV320•••••B Porta única compatível com CANopen e

ATV340•••N4, ATV340•••N4E Porta dupla para Ethernet IP/Modbus

ATV340•••N4S Porta dupla para SERCOS III, 2 portas

Exemplo de etiqueta de identificação

A etiqueta de identificação contém os seguintes dados:

Integrado Opcional

Ethernet IP e Modbus TCP, CANopen

linha serial Modbus

TCP, 2 portas para linha serial Modbus

para linha serial Modbus

RJ45 com rede encadeada, Sub-D e
terminais de parafuso, PROFINET,
Profibus DP V1, EtherCAT, DeviceNet e
POWERLINK

CANopen RJ45 com rede encadeada,
Sub-D e terminais de parafuso,
PROFINET, Profibus DP V1, EtherCAT,
DeviceNet e POWERLINK

Tipo de produto Número do catálogo Potência

Versão do firmware Entrada, saída da parte de potência

Informações de proteção contra sobrecarga e fusíveis Informações do cabo de alimentação da

peça

Grau de proteção Certificações Número de série

Senha padrão do webserver (*) Endereço MAC (*)

(*)

 Além disso, consulte o Manual de Programação
 Se a etiqueta de identificação não estiver visível após a fase de montagem da unidade, anote ou tire

(ver página 11)

.

uma foto da senha padrão do webserver.

20 NVE61069PT 04/2020

Acessórios e Opcionais

Introdução

Os inversores Altivar Machine ATV340 são projetados para adaptar inúmeros acessórios e opcionais para
aumentar suas funcionalidades. Para uma descrição detalhada e referências de catálogo, consulte o
Catálogo em

Todos os acessórios e opcionais vêm com uma folha de instruções para ajudar na instalação e habilitação.
Portanto, aqui você encontrará apenas uma breve descrição de produtos.

Acessórios

Inversor

 Kit de substituição do ventilador
 Kits EMC
 Kits conectores para conexão de E/S, motor e alimentação
 Cabos de controle
 Cabo de compartilhamento de barramento CC para encadeamento de rede (daisy chain)

Terminais de exibição

 Terminais de exibição de texto simples para montagem direta ou remota (
 Terminal de exibição gráfico (
 Kit de montagem remoto para montagem na porta de compartimento
 Acessórios de conexão Multidrop para conexão de vários inversores à porta RJ45 do terminal

Kits de montagem do inversor

 Kit de montagem embutida

Ferramentas de comunicação Modbus

 Dongle Wi-Fi
 Dongle Bluetooth
 Adaptador de USB para Modbus

www.schneider-electric.com

VW3A1111

(ver página 51)

VW3A1113

)

) com um cabo (tamanhos 1...3), para montagem estendida

para fluxo de ar separado

Opcionais

Módulos de interfaces do encoder

 Módulo de interface do encoder Resolver
 Módulo de interface de encoder digital 5/12 V
 Módulo de encoder da interface analógico

Suporte adicional a módulos para tamanhos 4 e 5 (slot C)
Módulo de funções de segurança
Módulos de extensão E/S

 Módulo E/S digital e analógico
 Módulo de saída a relé

Módulos de comunicação

 Encadeamento de rede (Daisy chain) CANopen
 SUB-D CANopen
 Bloco terminal de parafuso CANopen
 PROFINET
 PROFIBUS DP V1
 DeviceNet
 EtherCAT

Resistores de frenagem
Indutâncias de redes principais
Filtros EMC

(ver página 18)

NVE61069PT 04/2020 21

Terminais de exibição

Introdução

O inversor é compatível com o Terminal de exibição de texto simples (
gráfico de exibição (

VW3A1111

Consulte o Manual de Programação do ATV340

Descrição do Terminal de Exibição de Texto Simples (VW3A1113)

O Terminal de Exibição de Texto Simples é uma unidade de controle local que pode ser conectada ao
inversor ou montada na porta de um compartimento com seu kit de montagem de porta específico

VW3A1114

(

).

). Esses terminais gráficos podem ser pedidos separadamente.

(ver página 11)

VW3A1113

) ou com o Terminal

para mais detalhes sobre a operação.

1 STOP / RESET: Interrompa o comando/aplique um Reset de Falha.
2 ESC: usado para sair de um menu/parâmetro ou remover o valor exibido atualmente, a fim de reverter para o valor

anterior retido na memória.

3 Graphic display.
4 Home: acessa diretamente a página principal.
5 RUN: executa a função supondo que ela tenha sido configurada.
6 Touch wheel / OK: usado para salvar o valor atual ou acessar o menu/parâmetro selecionado. O menu radial é

usado para rolar rapidamente para os menus. As setas para cima/para baixo são usadas para seleções precisas,
setas para direita/esquerda são usadas para selecionar dígitos ao definir um valor numérico de um parâmetro.

NOTA: As teclas 1, 5 e 6 podem ser usadas para controlar o inversor se o controle por meio do terminal
gráfico estiver ativado. Para ativar as teclas no terminal gráfico, primeiro é necessário definir a [Conf. Freq.
Ref 1] Fr1 para [Ref.Fr. Term.Graf.] LCC.

22 NVE61069PT 04/2020

Descrição do terminal gráfico (VW3A1111)

O Terminal Gráfico é uma unidade de controle local que pode ser montada na porta de um compartimento
com seu kit de montagem de porta dedicado (VW3A1112). O Terminal Gráfico incorpora um relógio de
tempo real usado para o registro de data e hora de dados registrados e todas as outras funções que
requerem informações de hora.

1 STOP / RESET: Interrompa o comando/aplique um Reset de Falha.
2 LOCAL / REMOTE: usado para alternar entre os controles local e remoto do inversor.
3 ESC: usado para sair de um menu/parâmetro ou remover o valor exibido atualmente, a fim de reverter para o valor

anterior retido na memória.

4 F1 a F4: teclas de função usadas para acessar o ID do inversor, código QR, visualização rápida e submenus.

Pressionar simultaneamente as teclas F1 e F4 gera um arquivo de captura de tela na memória interna do Terminal

Gráfico.
5 Exibição gráfica.
6 Início: usado para acessar diretamente a página de início.
7 Informações: usado para obter mais informações sobre menus, submenus e parâmetros. O parâmetro ou código

de menu selecionado é exibido na primeira linha da página de informações.
8 RUN: executa a função supondo que ela tenha sido configurada.
9 Menu radial / OK: usado para salvar o valor atual ou acessar o menu/parâmetro selecionado. O menu radial é usado

para rolar rapidamente para os menus. As setas para cima/para baixo são usadas para seleções precisas, setas

para direita/esquerda são usadas para selecionar dígitos ao definir um valor numérico de um parâmetro.
10 Porta serial Modbus RJ45: usada para conectar o Terminal Gráfico ao inversor em controle remoto.
11 Porta USB Mini-B: usada para conectar o Terminal Gráfico a um computador.
12 Bateria (10 anos de vida útil. Tipo: CR2032). O polo positivo da bateria aponta para a face frontal do Terminal

Gráfico.

NOTA: As teclas 1, 8 e 9 podem ser usadas para controlar o inversor se o controle por meio do terminal
gráfico estiver ativado. Para ativar as teclas no terminal gráfico, primeiro é necessário definir a [Conf. Freq.
Ref 1] Fr1 para [Ref.Fr. Term.Graf.] LCC.

Terminal gráfico conectado a um computador

RISCO DE DANO AO COMPUTADOR
Não conecte o terminal gráfico ao inversor através de um link Modbus RJ45, e ao computador através

de um link USB ao mesmo tempo.
A não observância destas instruções pode provocar danos no equipamento.

AVISO

NVE61069PT 04/2020 23

Como personalizar o logotipo exibido durante a inicialização do terminal de exibição gráfica?

A partir da versão 2.0 do firmware do terminal de exibição gráfica, o logotipo mostrado na inicialização
pode ser personalizado. O padrão é que apareço o logotipo da Schneider-Electric.

Para modificar o logotipo mostrado, é necessário:

 Criar seu próprio logotipo e salvá-lo como um arquivo bitmap .bmp) com o nome logo_ini. O logotipo

deve ser salvo em preto e branco e ter dimensões de 137x32 pixels.

 Conect o terminal de exibição gráfica a um computador através de um cabo USB.
 Copie seu logotipo (logo_ini.bmp) para a pasta KPCONFIG do terminal de exibição gráfica.

Na próxima inicialização do terminal de exibição gráfica conectado ao seu inversor, seu próprio logotipo
deverá aparecer.

Se o logotipo da Schneider-Electric ainda estiver sendo exibido, verifica as características do seu arquivo
e o local para onde ele foi copiado.

Green Premium™

Descrição

Informações sobre o impacto ambiental dos produtos, sua eficácia de recurso e instruções de fim da vida
útil.

Acesso fácil às informações: “Verifique o Seu Produto”

Certificados e informações relevantes do produto estão disponíveis no endereço:

www.schneider-electric.com/green-premium

Pode baixar as declarações de conformidade RoHS e REACh, Perfis de Meio Ambiente do Produto (PEP)
e Instruções de Fim da Vida Útil (EoLi).

24 NVE61069PT 04/2020

Passos para configurar o inversor

Procedimento

NVE61069PT 04/2020 25

Instruções preliminares

Verifique a entrega do inversor

Produtos ou acessórios danificados podem causar choque elétrico ou operação não prevista do
equipamento.

CHOQUE ELÉTRICO OU OPERAÇÃO DE EQUIPAMENTO NÃO PREVISTA
Não use produtos ou acessórios danificados.
A não observância destas instruções resultará em morte, ou ferimentos graves.

Entre em contato com o escritório de vendas local da Schneider Electric caso detecte qualquer tipo de
dano.

Passo Ação

1 Remova o inversor de sua embalagem original e verifique se está danificado
2 Verifique se o número de catálogo impresso na etiqueta de identificação corresponde à ordem de compra.

Manuseio e armazenamento

MANUSEIO INCORRETO

 Siga todas as instruções de manuseio fornecidas neste manual e em toda a documentação associada

ao produto.

 Manuseie e armazene o produto em sua embalagem original.
 Não manuseie e guarde o produto se a embalagem estiver danificada ou caso pareça danificada.
 Tome todas as medidas necessárias para evitar danos ao produto e outros perigos ao manusear ou

abrir a embalagem.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

PERIGO

ATENÇÃO

Manuseio do inversor

Para ajudar a proteger a unidade antes da instalação, manuseie e armazene o aparelho em sua
embalagem. Confira se as condições ambientais são aceitáveis.

Os inversores de tamanhos 1, 2 e 3 podem ser removidos da embalagem e instalados sem um dispositivo
de manuseio.

As unidades dos tamanhos 4 e 5 requerem um dispositivo de manuseio; por esse motivo, essas unidades
incluem alças de içamento.

26 NVE61069PT 04/2020

A

ltivar Machine ATV340
Dados Técnicos
NVE61069PT 04/2020

Dados Técnicos

Capítulo 2

Dados Técnicos

Conteúdo deste capítulo

Este capítulo inclui as seguintes secções:

Secção Tópico Página

2.1 Dados Mecânicos 28

2.2 Dados elétricos - Classificações do inversor e resistores de frenagem 35

2.3 Dados elétricos - Dispositivo de Proteção a Montante 41

NVE61069PT 04/2020 27

Dados Técnicos

Dados Mecânicos

Secção 2.1

Dados Mecânicos

Conteúdo desta secção

Esta secção inclui os seguintes tópicos:

Condições Ambientais 29
Dimensões e Pesos 30

Tópico Página

28

NVE61069PT 04/2020

Condições Ambientais

Suporta ambientes severos

 Armazenamento por curto tempo e transporte: 2C1, em conformidade com IEC/EN 60721-3-2
 Armazenamento por tempo longo: 1C1, em conformidade com IEC/EN 60721-3-1
 Classe química: 3C3, em conformidade com IEC/EN 60721-3-3
 Classe mecânica: 3S3, em conformidade com IEC/EN 60721-3-3

Condições de temperatura para armazenamento e transporte

Ar ambiente

Dados Técnicos

Para... Tamanho do

inversor

Transporte 1...5 °C -40...70 O ambiente deve estar seco e livre de poeira durante o

Armazenamento 1...5 °C 5...40

Umidade relativa

Sem água pingando e sem condensação: 5...95%

Condições de temperatura para operação

Ar ambiente

Tamanho do inversor Temperatura em Heavy Duty Comentários

1, 2 e 3

4 e 5

Temperatura Comentários

°F -40...158

°F 41...104

°C -15...50 Sem desclassificação
°F 5...122
°C 50...60 Com desclassificação
°F 122...140
°C -15...50 Sem desclassificação
°F 5...122
°C 50...60 Com desclassificação
°F 122...140

transporte e armazenamento.
A temperatura do rolamento e do transporte deve
permanecer dentro da faixa especificada.

Em modo Normal duty: -15...40°C (5...104°F)

Em modo Normal duty: 40...50°C (104...122°F)

Altitude operacional

Possibilidades de operação de acordo com a altitude

Altitude Fornecimento da rede elétrica Redução

TT/TN IT

Até 1000 m (3300 pés) ✔ ✔ o

1000...2000 m (3300...6600 pés)
Temperatura ambiente máxima 45 °C

2000...3000 m (6600...9840 pés)
Temperatura ambiente máxima 40 °C

Legenda:

✔: Desclassificar a corrente nominal do inversor em 1% para cada 100 m adicionais
o: Sem desclassificação

✔✔✔

✔✔✔

Grau de Poluição e Grau de Proteção

Grau de Poluição Grau de Proteção
2IP20

NVE61069PT 04/2020 29

Dados Técnicos

Dimensões e Pesos

Sobre os desenhos

É possível fazer o download de todos os desenhos em arquivos de formato CAD em

electric.com

NOTA:
As dimensões abaixo não incluem:

 Um aumento de profundidade ao usar o terminal opcional de exibição de texto sem formatação.
 Nos tamanhos 1, 2 e 3, uma distância de 50 mm (2 pol.) para a fiação de controle frontal apropriada,
 Nos tamanhos de quadro 4 e 5, um aumento de profundidade de 30 mm (1,2 pol.) se usar a opção de

Tamanho 1

ATV340U07N4•... ATV340U40N4•

www.schneider-

encaixe adicional, ou 50 mm (2 pol.) se usar a opção junto com o terminal de exibição gráfico. Este
módulo opcional se encontra entre o terminal do visor gráfico e o inversor, fazendo com que o valor de
profundidade seja aumentado. Isto permite conectar um módulo de saída de segurança, um E/S ou um
módulo de saída a relé.

30

Pesos

Número de catálogo Peso em kg (lb)
ATV340U07N4•, ATV340U15N4• 1,7 (3,7)
ATV340U22N4• 1,8 (4)
ATV340U30N4 2,1 (4,6)
ATV340U30N4E, ATV340U40N4 2,2 (4,8)
ATV340U40N4E 2,3 (5,1)

NVE61069PT 04/2020

Tamanho 2

Dados Técnicos

ATV340U55N4• e U75N4•

Pesos

Número de catálogo Peso em kg (lb)
ATV340U55N4• 2,9 (6,4)
ATV340U75N4• 3 (6,6)

NVE61069PT 04/2020 31

Dados Técnicos

Tamanho 3

ATV340D11N4•... ATV340D22N4•

32

Pesos

Número de catálogo Peso em kg (lb)
ATV340D11N4•, ATV340D15N4• 9,5 (20,9)
ATV340D18N4•, ATV340D22N4• 10,2 (22,5)

NVE61069PT 04/2020

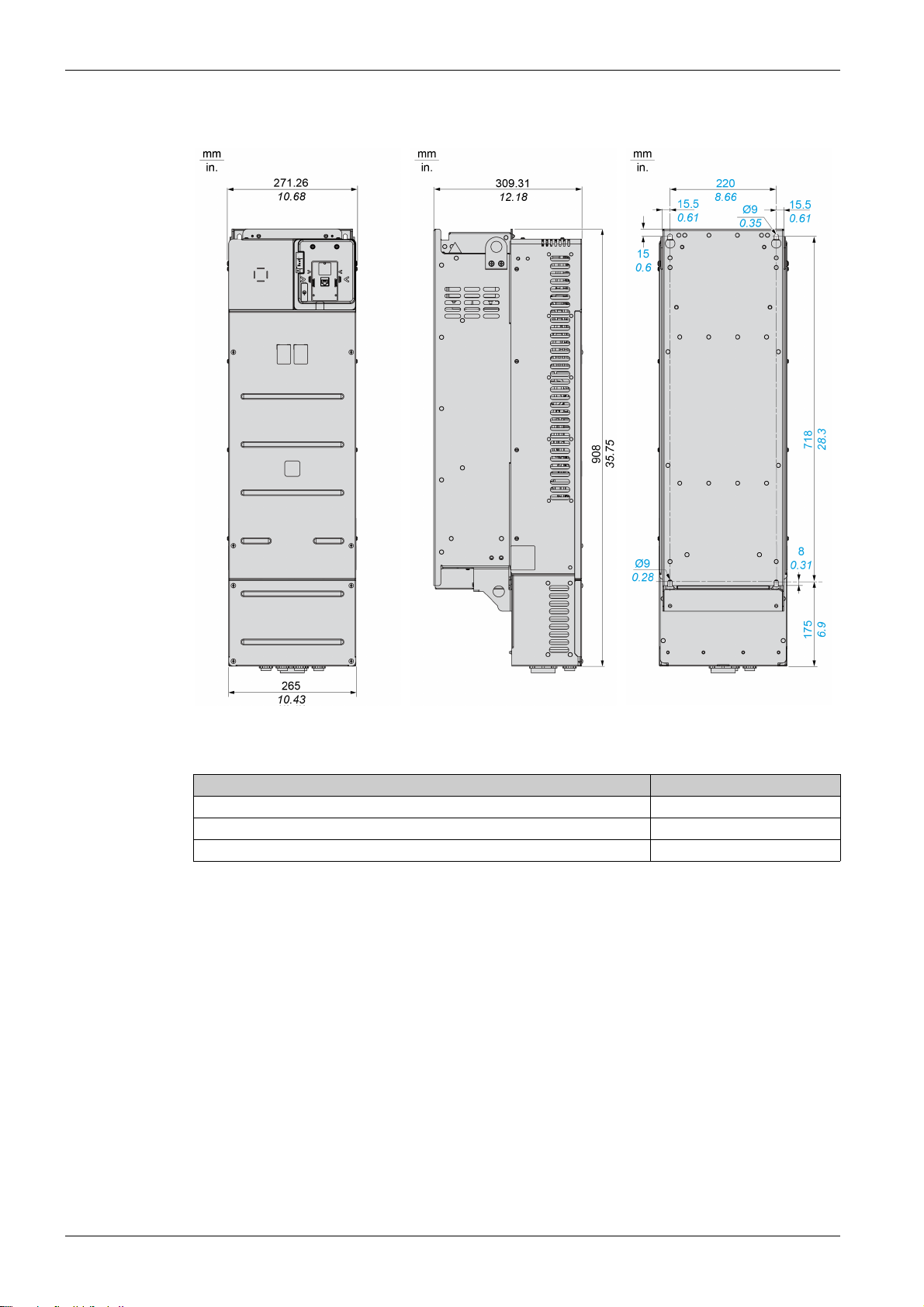

Tamanho 4

Dados Técnicos

Inversores IP21 - ATV340D30N4E... ATV340D37N4E

Pesos

Número de catálogo Peso em kg (lb)
ATV340D30N4E 27,9 (61,5)
ATV340D37N4E 28,4 (62,6)

NVE61069PT 04/2020 33

Dados Técnicos

Tamanho 5

ATV340D45N4E...ATV340D75N4E

Pesos

Número de catálogo Peso em kg (lb)
ATV340D45N4E 56,4 (124,3)
ATV340D55N4E 57,9 (127,6)
ATV340D75N4E 58,4 (128,7)

34

NVE61069PT 04/2020

Dados elétricos - Classificações do inversor e resistores de frenagem

Secção 2.2

Dados elétricos - Classificações do inversor e resistores de
frenagem

Conteúdo desta secção

Esta secção inclui os seguintes tópicos:

Classificações dos inversores em regime de trabalho pesado (Heavy Duty) 36
Classificações dos inversores em regime de trabalho normal (Normal Duty) 38
Resistores de frenagem 40

Dados Técnicos

Tópico Página

NVE61069PT 04/2020 35

Dados Técnicos

Classificações dos inversores em regime de trabalho pesado (Heavy Duty)

Aplicativos

Os inversores de frequência Altivar Machine são projetados para uso em dois modos de operação:
Serviço pesado (Heavy duty) e Serviço normal Normal duty
classificação nominal do inversor de acordo com as restrições do sistema.

Serviço pesado (Heavy duty) (HD) é um modo dedicado para aplicações que exigem uma sobrecarga
significativa (até 150%) com uma potência do motor idêntica à potência nominal do inversor

NOTA:

 Para as classificações de fusíveis e disjuntores, consulte as informações fornecidas no Anexo do Guia

de Introdução do Altivar Machine 340 (SCCR),
no catálogo

 Para as funções de monitoramento térmico de sobrecarga do motor e do inversor, consulte o Manual

(ver página 11)

de Programação do ATV340

para a conformidade com IEC.

(ver página 11)

NVE37641

.

Trifásico 380…480 VCA 50/60 Hz - Classificações de fornecimento de parte de potência

Número de catálogo Tamanho Potência nominal Fonte de Alimentação das Peças

Corrente de entrada máx. (1) Isc de linha
A 380 VCA A 480 VCA

kW CV A A kA A
ATV340U07N4• 1 0,75 1 3,4 2,6 5 8,7
ATV340U15N4• 1 1,5 2 6 4,9 5 8,7
ATV340U22N4• 1 2,2 3 8,4 6,6 5 8,7
ATV340U30N4• 1 3 3 10,7 8,5 5 36,1
ATV340U40N4• 1 4 5 13,4 10,6 5 36,1
ATV340U55N4• 2 5,5 7 20 16 22 45,3
ATV340U75N4• 2 7,5 10 25,6 20,4 22 45,3
ATV340D11N4• 3 11 15 34,7 27,7 22 80,8
ATV340D15N4• 3 15 20 44,9 35,7 22 80,8
ATV340D18N4• 3 18,5 25 54,7 43,4 22 60,6
ATV340D22N4• 3 22 30 63,5 50,6 22 60,6
ATV340D30N4E 4 30 40 54,8 48,3 50 92
ATV340D37N4E 4 37 50 67,1 59 50 110
ATV340D45N4E 5 45 60 81,4 71,8 50 176
ATV340D55N4• 5 55 75 98,9 86,9 50 187
ATV340D75N4• 5 75 100 134,3 118,1 50 236
(1) Os tamanhos de inversor 4 e 5 usam uma indutância CC integrada, portanto, as harmônicas da corrente da rede principal e a corrente da

rede principal são reduzidas.

(2) O inversor é projetado para um fornecimento de linha correspondente. Se a Isc for maior, uma indutância de rede principal deve ser usada.

Isc: Corrente de curto-circuito. Consulte o Anexo do Guia de Introdução (
de curto-circuito da UL (SCCR).
Os produtos de tamanhos 1, 2 e 3 não têm integração para reduzir as harmônicas da corrente da rede elétrica. THDi é > 120%. Se
harmônicas inferiores forem necessárias, use uma indutância de rede principal.

(3) Corrente máxima quando a alimentação está ligada, para tensão de alimentação máxima.

NVE37641

(ver página 38)

. Isso permite otimizar a

para a conformidade com UL/CSA e também

Corrente de partida
prospectiva
máxima (2)

) para obter os valores de Classificação de corrente

máx. (3)

36

NVE61069PT 04/2020

Dados Técnicos

Trifásico 380…480 VCA 50/60 Hz - Classificações de saída de parte de potência do inversor

Número de catálogo Tamanho Potência nominal Saída de parte de potência do inversor

Corrente Nominal (1) Corrente transiente
A 380 VCA A 480 VCA

máx. (60 s) (2)

kW CV A A A A
ATV340U07N4• 1 0,75 1 2,2 2,1 3,3 4
ATV340U15N4• 1 1,5 2 4 3,4 6 7,2
ATV340U22N4• 1 2,2 3 5,6 4,8 8 10,1
ATV340U30N4• 1 3 3 7,2 6,2 11 13
ATV340U40N4• 1 4 5 9,3 7,6 14 16,7
ATV340U55N4• 2 5,5 7 12,7 11 19,1 22,9
ATV340U75N4• 2 7,5 10 16,5 14 24,8 29,7
ATV340D11N4• 3 11 15 24 21 36 43
ATV340D15N4• 3 15 20 32 27 48 58
ATV340D18N4• 3 18,5 25 39 34 59 70
ATV340D22N4• 3 22 30 46 40 69 83
ATV340D30N4E 4 30 40 61,5 92,3 não autorizado
ATV340D37N4E 4 37 50 74,5 111,8
ATV340D45N4E 5 45 60 88 132
ATV340D55N4E 5 55 75 106 159
ATV340D75N4E 5 75 100 145 217,5
(1) A frequência de chaveamento é ajustável de:

• 2...16 kHz para inversores com tamanho de 1 a 3, valor nominal: 4 kHz

• 2...12 kHz para inversores com tamanho 4, valor nominal: 4 kHz

• 2...8 kHz para inversores com tamanho 5, valor nominal: 2,5 kHz
Para operação em frequências de chaveamento superiores ao valor nominal. Uma desclassificação deve ser aplicada à corrente do
inversor (saída)

(ver página 55)

. Nesse caso, a frequência de chaveamento pode ser reduzida se ocorrer um aumento excessivo de

temperatura.
(2) O inversor é projetado para funcionar até 60s em 150% da corrente nominal.
(3) Os inversores de tamanhos 1...3 são projetados para funcionar até 2 s com 180% de corrente nominal.

Corrente
transiente máx.
(2 s) (3)

NVE61069PT 04/2020 37

Dados Técnicos

Classificações dos inversores em regime de trabalho normal (Normal Duty)

Aplicativos

Os inversores de frequência Altivar Machine são projetados para uso em dois modos de operação:
Serviço pesado (Heavy duty) e Serviço normal Normal duty
classificação nominal do inversor de acordo com as restrições do sistema.

Serviço normal (Normal Duty) (ND): Modo dedicado para aplicações que exigem uma sobrecarga leve (até
110%) com uma potência do motor em uma classificação acima da potência nominal do inversor

NOTA:

 Para as classificações de fusíveis e disjuntores, consulte as informações fornecidas no Anexo do Guia

de Introdução do Altivar Machine 340 (SCCR),
no catálogo

 Para as funções de monitoramento térmico de sobrecarga do motor e do inversor, consulte o Manual

(ver página 11)

de Programação do ATV340

para a conformidade com IEC.

(ver página 11)

NVE37641

.

Trifásico 380…480 VCA 50/60 Hz - Classificações de fornecimento de parte de potência

Número de catálogo Tamanho Potência nominal Fonte de Alimentação das Peças

Corrente de entrada máx. (1) Indutância
A 380 VCA A 480 VCA

kW CV A A mH % A
ATV340U07N4• 1 1,1 1,5 2,6 2,1 2 94 8,7
ATV340U15N4• 1 2,2 3 5,1 4,1 2 77 8,7
ATV340U22N4• 1 3 3 6,6 5,3 1,47 80 8,7
ATV340U30N4• 1 4 5 8,6 6,8 1,1 80 36,1
ATV340U40N4• 1 5,5 7 11,4 9,0 0,8 79 36,1
ATV340U55N4• 2 7,5 10 15,3 12,2 0,58 82 45,3
ATV340U75N4• 2 11 15 22,0 17,7 0,4 83 45,3
ATV340D11N4• 3 15 20 28,8 23,0 0,3 82 80,8
ATV340D15N4• 3 18,5 25 37,4 30,2 0,24 81 80,8
ATV340D18N4• 3 22 30 43,4 35,0 0,2 81 60,6
ATV340D22N4• 3 30 40 60,1 48,6 0,15 80 60,6
ATV340D30N4E 4 37 50 66,2 57,3 – < 48 92
ATV340D37N4E 4 45 60 79,8 69,1 – < 48 110
ATV340D45N4E 5 55 75 97,2 84,2 – < 48 176
ATV340D55N4E 5 75 100 131,3 112,7 – < 48 187
ATV340D75N4E 5 90 125 156,2 135,8 – < 48 236
(1) Os tamanhos de inversor 4 e 5 usam uma indutância CC integrada, portanto, as harmônicas da corrente da rede principal e a corrente

da rede principal são reduzidas.

(2) Corrente máxima quando a alimentação está ligada, para tensão de alimentação máxima.

(ver página 36)

. Isso permite otimizar a

para a conformidade com UL/CSA e também

de rede
principal
mínima
exigida

Harmônicas de
corrente com
indutância
mínima, THDi

Corrente de
partida máx. (2)

38

NVE61069PT 04/2020

Dados Técnicos

Trifásico 380…480 VCA 50/60 Hz - Classificações de saída de parte de potência do inversor

NOTA:

 À temperatura ambiente máxima de 40 °C (104 °F), o uso de uma indutância de rede principal é

obrigatório para os tamanhos 1, 2 e 3 do inversor.

 À temperatura ambiente máxima de 50 °C (122 °F) para os tamanhos 4 e 5 do inversor.

Número de catálogo Tamanho Potência nominal Saída de parte de potência do inversor

Corrente Nominal (1) Corrente
A 380 VCA A 480 VCA

transiente máx.
(60 s) (2)

kW CV A A A A
ATV340U07N4• 1 1,1 1,5 2,8 2,6 3,1 3,8
ATV340U15N4• 1 2,2 3 5,6 4,8 6,2 7,6
ATV340U22N4• 1 3 3 7,2 6,8 7,9 9,7
ATV340U30N4• 1 4 5 9,3 7,6 10,2 12,6
ATV340U40N4• 1 5,5 7 12,7 11 14 17,1
ATV340U55N4• 2 7,5 10 16,5 14 18,2 22,3
ATV340U75N4• 2 11 15 24 21 26,4 32,4
ATV340D11N4• 3 15 20 32 27 35,2 43,2
ATV340D15N4• 3 18,5 25 39 34 42,9 52,7
ATV340D18N4• 3 22 30 46 40 50,6 62,1
ATV340D22N4• 3 30 40 62 52 68,2 83,7
ATV340D30N4E 4 37 50 74,5 89,4 não autorizado
ATV340D37N4E 4 45 60 88 105,6
ATV340D45N4E 5 55 75 106 127,2
ATV340D55N4E 5 75 100 145 174
ATV340D75N4E 5 90 125 173 207,6
(1) A frequência de chaveamento é ajustável de:

• 2...16 kHz para inversores com tamanho de 1 a 3, valor nominal: 4 kHz

• 2...12 kHz para inversores com tamanho 4, valor nominal: 4 kHz

• 2...8 kHz para inversores com tamanho 5, valor nominal: 2,5 kHz
Para operação em frequências de chaveamento superiores ao valor nominal. Uma desclassificação deve ser aplicada à corrente do
inversor (saída)

(ver página 55)

. Nesse caso, a frequência de chaveamento pode ser reduzida se ocorrer um aumento excessivo de

temperatura.

(2) O inversor é projetado para funcionar até 60 s com 110% de corrente nominal para os tamanhos 1, 2 e 3.

O inversor é projetado para funcionar até 60 s com 120% de corrente nominal para os tamanhos 4 e 5.

(3) Os inversores de tamanhos 1...3 são projetados para funcionar até 2 s com 135% de corrente nominal.

Corrente
transiente máx.
(2 s) (3)

NVE61069PT 04/2020 39

Dados Técnicos

Resistores de frenagem

Geral

Os resistores de frenagem possibilitam a operação dos inversores na frenagem até a inércia, ou durante
uma frenagem desacelerada, dissipando a energia de frenagem. Capacitam o torque de frenagem
transiente máximo.

 Para obter uma descrição detalhada e referências de catálogo, consulte o Catálogo-

disponível em

 Para obter as instruções de montagem, diagramas de ligações e outras informações, consulte a folha

de instruções

Valores mínimos do resistor

Valor mínimo permitido para o resistor a ser conectado

Referência de catálogo Valor mínimo em Ω Referência de catálogo Valor mínimo em Ω
ATV340U07N4• 78 ATV340D15N4• 16
ATV340U15N4• 52 ATV340D18N4• 13
ATV340U22N4• 52 ATV340D22N4• 10
ATV340U30N4• 31 ATV340D30N4E 10
ATV340U40N4• 31 ATV340D37N4E 10
ATV340U55N4• 31 ATV340D45N4E 2,5
ATV340U75N4• 28 ATV340D55N4E 2,5
ATV340D11N4• 16 ATV340D75N4E 2,5

www.schneider-electric.com

NHA87388

fornecida com o resistor e disponível em

(ver página 11)

.

www.schneider-electric.com

.

40

NVE61069PT 04/2020

Dados elétricos - Dispositivo de Proteção a Montante

Secção 2.3

Dados elétricos - Dispositivo de Proteção a Montante

Conteúdo desta secção

Esta secção inclui os seguintes tópicos:

Introdução 42
Corrente prospectiva de curto-circuito 44
Disjuntor do tipo IEC como SCPD 46
Fusíveis IEC gR / aR 47
Disjuntores UL e fusíveis 48

Dados Técnicos

Tópico Página

NVE61069PT 04/2020 41

Dados Técnicos

Introdução

Visão geral

PERIGO

PROTEÇÃO INSUFICIENTE CONTRA SOBRECORRENTES PODE CAUSAR INCÊNDIO OU
EXPLOSÃO

 Use aparelhos de proteção contra sobrecorrente classificados adequadamente.
 Use os fusíveis/disjuntores especificados.
 Não conecte o produto a uma rede elétrica, cuja prospectiva corrente de curto-circuito nominal

(corrente que flui durante um curto) exceda o valor máximo permitido especificado.

 Para classificar os fusíveis a montante da rede, as seções transversais e o comprimento dos cabos

da rede elétrica, considere a corrente de curto-circuito prospectiva mínima necessária (Isc).
(especificada no anexo EAV64300). Consulte a seção Dispositivo de proteção a montante.

 Se a corrente mínima necessária de curto-circuito (Isc) não estiver disponível, aplique as instruções

dadas na seção abaixo.

A não observância destas instruções resultará em morte, ou ferimentos graves.

Os valores máximos permitidos especificados e produtos para conformidade IEC estão especificados no
catálogo.

Os valores máximos permitidos especificados e produtos para conformidade UL/CSA estão especificados
no anexo que acompanha o inversor.

Geral

Escopo

 O Dispositivo de Proteção Contra Curto-Circuito (SCPD) classificado para o inversor ajudará a proteger

a instalação a montante no caso de um curto-circuito interno ao inversor e a mitigar os danos ao
inversor e à área adjacente.

 O SCPD classificado para o inversor é obrigatório para ajudar a garantir a segurança do Sistema de

Alimentação do Inversor.
Vem em adição à proteção do circuito de derivação a montante que está em conformidade com a
regulamentação local para instalação elétrica.

 O SCPD deve mitigar os danos em caso de condições de erro detectadas, como um curto-circuito

interno do inversor.

 A SCPD deve ter em conta as características seguintes...

 uma corrente de curto-circuito prospectiva máxima
 uma corrente de curto-circuito prospectiva mínima necessária (Isc).

Se a corrente mínima de curto-circuito requerida (Isc) não estiver disponível, aumente a potência do
transformador ou diminua o comprimento dos cabos

Em outros casos, entre em contato com o Centro de Atendimento ao Cliente da Schneider Electric (CCC)

www.se.com/CCC

para seleção específica de Dispositivo de Proteção contra Curto-Circuito (SCPD).

As informações abaixo aplicam-se a inversores alimentados por uma fonte de alimentação de 380...480
VCA.

42

NVE61069PT 04/2020

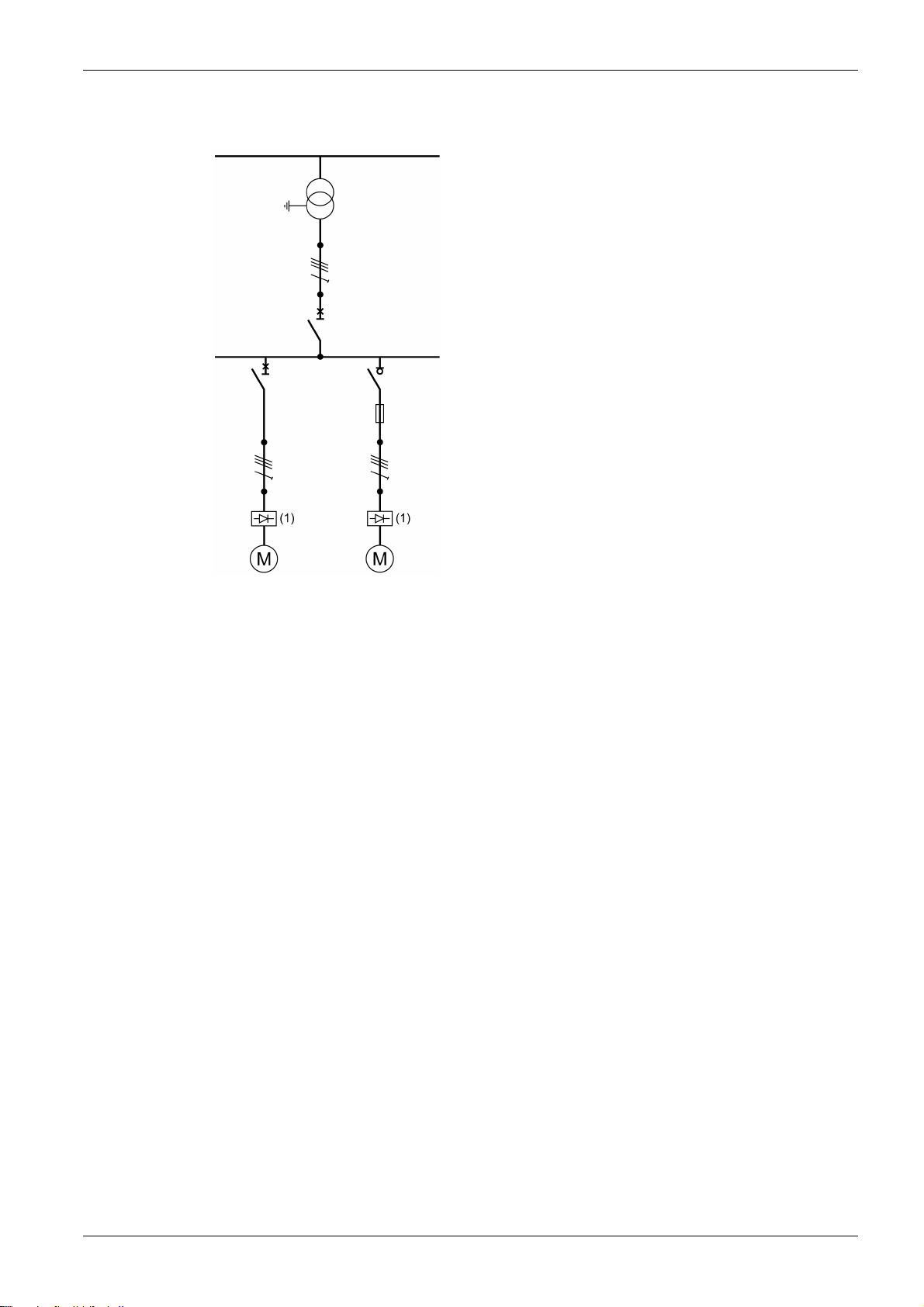

Diagrama de cabeamento

Este diagrama mostra um exemplo de instalação com os dois tipos de SCPD, o disjuntor
e o link do fusível classificados para o inversor.

Dados Técnicos

(ver página 46)

(1) Inversor

NVE61069PT 04/2020 43

Dados Técnicos

Corrente prospectiva de curto-circuito

Cálculo

A corrente de curto-circuito prevista deve ser calculada nos pontos de conexão do inversor.

Recomendamos a utilização da ferramenta Ecodial Advance Calculation da Schneider Electric
disponível em

As equações a seguir permitem estimar o valor da corrente de curto-circuito prospectiva trifásica simétrica
(Isc) nos pontos de conexão do inversor.

www.se.com/en/product-range-presentation/61013-ecodial-advance-calculation/

Isc
Xt
U
Sn
usc
Zcc
ρ
l
S

Xc
Rf, Xf

Corrente de curto-circuito prospectiva trifásica simétrica (kA)
Reatância do transformador
Tensão de fase a fase sem carga do transformador (V)
Potência aparente do transformador (kVA)
Tensão de curto-circuito, de acordo com a folha de dados do transformador (%)
Impedância total de curto-circuito (mΩ)
Resistência do condutor, por ex. Cu: 0.01851 mΩ.mm
Comprimento do condutor (mm)

Seção transversal do condutor (mm2)
Reatância linear do condutor (0,0001 mΩ/mm)
Resistência e reatância do filtro de linha (mΩ)

(ver página 46)

44

NVE61069PT 04/2020

Exemplo de cálculo com cabo de cobre (sem filtro de linha)

Dados Técnicos

Transformador
50 Hz

kVA %

U 400 Vca
Usc

Seção transversal
do cabo

mm2 (AWG)

Isc dependendo do comprimento do cabo em m (ft)
10

(33)

20
(66)

40
(131)80(262)

100
(328)

160
(525)

200
(656)

320
(1.050)

kA kA kA kA kA kA kA kA

100 4 2,5 (14) 2,3 1,4 0,8 0,4 0,3 0,2 0,2 0,1

4 (12) 2,9 2,0 1,2 0,6 0,5 0,3 0,2 0,2
6 (10) 3,2 2,6 1,6 0,9 0,7 0,5 0,4 0,2
10 (8) 3,4 3,1 2,3 1,4 1,2 0,8 0,6 0,4
25 (4) 3,5 3,4 3,1 2,5 2,2 1,6 1,4 0,9
50 (0) 3,5 3,5 3,3 3,0 2,8 2,3 2,1 1,5
70 (00) 3,5 3,5 3,4 3,1 2,9 2,6 2,3 1,8
120 (250 MCM) 3,6 3,5 3,4 3,2 3,1 2,8 2,6 2,1

250 4 6 (10) 5,7 3,4 1,8 0,9 0,7 0,5 0,4 0,2

10 (8) 7,1 5,0 2,9 1,5 1,2 0,8 0,6 0,4
25 (4) 8,4 7,4 5,5 3,4 2,8 1,8 1,5 0,9
50 (0) 8,6 8,1 7,0 5,2 4,5 3,2 2,7 1,8
70 (00) 8,6 8,2 7,3 5,8 5,2 3,9 3,3 2,3
120 (250 MCM) 8,7 8,3 7,6 6,5 6,0 4,8 4,2 3,0

400 4 6 (10) 6,6 3,6 1,8 0,9 0,7 0,5 0,4 0,2

10 (8) 9,2 5,6 3,0 1,5 1,2 0,8 0,6 0,4
25 (4) 12 9,9 6,5 3,6 2,9 1,9 1,5 1,0
50 (0) 13 12 9,3 6,1 5,1 3,4 2,8 1,8
70 (00) 13 12 10 7,2 6,2 4,4 3,6 2,4
120 (250 MCM) 13 13 11 8,6 7,6 5,7 4,9 3,4

800 6 6 (10) 6,9 3,7 1,9 0,9 0,7 0,5 0,4 0,2

10 (8) 10 5,8 3,0 1,5 1,2 0,8 0,6 0,4
25 (4) 15 11 6,9 3,7 3,0 1,9 1,5 1,0
50 (0) 17 15 11 6,5 5,4 3,5 2,9 1,8
70 (00) 17 15 12 7,9 6,7 4,6 3,7 2,4
120 (250 MCM) 17 16 13 9,8 8,6 6,2 5,2 3,5

1.000 6 6 (10) 7,1 3,7 1,9 0,9 0,7 0,5 0,4 0,2

10 (8) 11 6,0 3,1 1,5 1,2 0,8 0,6 0,4
25 (4) 18 12 7,1 3,7 3,0 1,9 1,5 1,0
50 (0) 21 17 12 6,7 5,5 3,6 2,9 1,8
70 (00) 21 18 13 8,4 7,0 4,7 3,8 2,4
120 (250 MCM) 22 19 16 11 9,3 6,5 5,4 3,6

NVE61069PT 04/2020 45

Dados Técnicos

Opção de filtro de linha adicional

Se uma opção de filtro de entrada de linha for necessária para a instalação, como um reator de linha ou
um filtro harmônico passivo, a capacidade da corrente prospectiva de curto-circuito mínima da fonte é
reduzida no ponto de conexão do inversor e deve ser estimada
impedância dados na tabela abaixo.

Em seguida, o tipo de SCPD deve ser selecionado de acordo com o inversor. Se não houver seleção
disponível, o Centro de Atendimento ao Cliente da Schneider Electric (CCC)
contatado.

As séries de filtros EMC não têm efeito significativo sobre a capacidade da corrente prospectiva de curto­circuito mínima da fonte principal.

Através da opção de linha, o Isc será limitado a um valor máximo independente do transformador e cabo.
Portanto, as equações abaixo podem ser usadas para estimar a capacidade mínima atual de corrente de
curto-circuito.

Log: Logaritmo natural
Valores de Impedância dos Filtros de Linha

Filtros de Linha Xf in mΩ

VZ1L004M010, VW3A4551
VZ1L007UM50, VW3A4552
VZ1L018UM20, VW3A4553
VW3A4554
VW3A4555
VW3A4556

(ver página 44)

www.se.com/CCC

700
300
100
70
30
20

com os valores de

deve ser

Disjuntor do tipo IEC como SCPD

Função

O disjuntor oferece recursos aprimorados em oposição a um link de fusível, uma vez que acumula 3
funcionalidades:

 isolamento com trava,
 interruptor (interrupção da carga total),
 proteção a curto-circuito a jusante sem substituição.

46

NVE61069PT 04/2020

Tabela de Seleção

Dados Técnicos

O disjuntor, o ajuste e os limites da Schneider Electric devem ser selecionados de acordo com a seguinte
tabela:

Número de catálogo Disjuntor para IEC

ATV340U07N4• GV2L08 51 100
ATV340U15N4• GV2L10 78 200
ATV340U22N4• GV2L14 138 300
ATV340U30N4•, ATV340U40N4• GV2L16 170 300
ATV340U55N4• GV2L22 327 600
ATV340U75N4• GV3L32 448 700
ATV340D11N4• GV3L40 560 900
ATV340D15N4• GV3L50 700 1.100
ATV340D18N4•, ATV340D22N4• GV3L65 910 1.800
ATV340D30N4E, ATV340D37N4E GV4L80 480 1.800
ATV340D45N4E, ATV340D55N4E GV4L115 690 2.500
ATV340D75N4E NSX250-MA220 1.980 4.700

NOTA: Verifique se o valor mínimo exigido da corrente de curto-circuito (Isc) da tabela acima é menor do
que o valor estimado na seção Cálculo

Fusíveis IEC gR / aR

Tabela de Seleção

Os fusíveis limitadores de corrente podem ser escolhidos como SCPD de acordo com a seguinte tabela:

60947-2

(ver página 44)

Ir m Isc Mínimo
(A) (A)

.

Número de catálogo Fusíveis gR-aR

para IEC 60269-4

(A) (A)
ATV340U07N4• 8 100
ATV340U15N4• 12,5 200
ATV340U22N4• 16 200
ATV340U30N4• 20 200
ATV340U40N4• 25 300
ATV340U55N4•, ATV340U75N4• 40 500
ATV340D11N4• 63 1000
ATV340D15N4• 80 1500
ATV340D18N4•, ATV340D22N4•, ATV340D30N4E 100 1500
ATV340D37N4E, ATV340D45N4E 125 2000
ATV340D55N4E 160 2500
ATV340D75N4E 200 4000

Isc Mínimo

NOTA:

 Verifique se o valor mínimo exigido da corrente de curto-circuito (Isc) da tabela acima é menor do que

o valor estimado na seção Cálculo

 Para obter informações sobre fusíveis para Isc máxima, consulte o catálogo

(ver página 44)

.

(ver página 11)

.

NVE61069PT 04/2020 47

Dados Técnicos

Disjuntores UL e fusíveis

Documento de referência

As informações sobre fusíveis e disjuntores UL são fornecidas no Anexo do Guia de introdução do
ATV340

Informação complementar

A tabela a seguir mostra a corrente mínima esperada de curto-circuito (Isc), dependendo do inversor e do
disjuntor associado.

Número de catálogo Disjuntores PowerPact Isc Mínimo

ATV340U07N4•, ATV340U15N4• H•L36015 1.500
ATV340U22N4•, ATV340U30N4• H•L36015 1.500
ATV340U40N4• H•L36020 1.500
ATV340U55N4• H•L36025 1.500
ATV340U75N4• H•L36035 1.700
ATV340D11N4• H•L36045 1.700
ATV340D15N4• H•L36060 3.000
ATV340D18N4• H•L36070 3.000
ATV340D22N4• H•L36090 3.000
ATV340D30N4• H•L36125 3.500
ATV340D37N4• H•L36150 3.500
ATV340D45N4• H•L36175 3.500
ATV340D55N4• H•L36200 4.000
ATV340D75N4• H•L36250 5.000

(NVE37641)

.

(A)

A tabela a seguir mostra a corrente mínima esperada de curto-circuito (Isc), dependendo do inversor e do
fusível de classe J associado, de acordo com a UL248-8.

Número de catálogo Fusível de classe J

a UL248-8

(A) (A)
ATV340U07N4• 6 300
ATV340U15N4• 12 500
ATV340U22N4• 15 500
ATV340U30N4• 20 500
ATV340U40N4• 25 1.000
ATV340U55N4•, ATV340U75N4• 40 1.500
ATV340D11N4• 60 2.000
ATV340D15N4• 70 2.000
ATV340D30N4• 90 2.500
ATV340D18N4•, ATV340D22N4•,

ATV340D37N4•
ATV340D45N4• 150 3.500
ATV340D55N4•, ATV340D75N4• 200 5.000

100 2.500

Isc Mínimo

48

NVE61069PT 04/2020

A

ltivar Machine ATV340

NVE61069PT 04/2020

Montagem do Inversor d e frequência

Capítulo 3

Montagem do Inversor de frequência

Conteúdo deste capítulo

Este capítulo inclui os seguintes tópicos:

Condições para montagem 50
Curvas de desclassificação 55
Procedimentos de montagem 62

Tópico Página

NVE61069PT 04/2020 49

Condições para montagem

Antes de começar

Objetos estranhos, poeiras ou líquidos condutores ou peças danificadas podem causar tensão parasita.

CHOQUE ELÉTRICO CAUSADO POR OBJETOS ESTRANHOS OU DANOS

 Não use produtos danificados.
 Evite que objetos estranhos como lascas, parafusos ou grampos de cabo entrem no produto.
 Verifique o assentamento correto de vedações e entradas de cabos de modo a evitar depósitos e

umidade.

A não observância destas instruções resultará em morte, ou ferimentos graves.

A temperatura dos produtos descritos neste manual pode exceder 80 °C (176 °F) durante o
funcionamento.

SUPERFÍCIES QUENTES

 Certifique-se de evitar quaisquer contatos com superfícies quentes.
 Não permita a presença de peças inflamáveis ou sensíveis ao calor na proximidade de superfícies

quentes.

 Verifique se o produto esfriou o suficiente antes de manuseá-lo.
 Verifique se a dissipação de calor é suficiente, executando um teste em condições de carga máxima.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

PERIGO

ATENÇÃO

Sistemas de alimentação do inversor (PDS) podem gerar fortes campos elétricos e magnéticos locais.
Isso pode causar interferência em dispositivos sensíveis ao eletromagnetismo.

ATENÇÃO

CAMPOS ELETROMAGNÉTICOS

 Mantenha pessoas com implantes médicos eletrônicos, como marca-passos, longes do equipamento.
 Não coloque dispositivos sensíveis ao eletromagnetismo perto do equipamento.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

Fixe uma etiqueta com as Instruções de Segurança

Um kit de etiquetas é fornecido com o drive. Por padrão, a versão em inglês da etiqueta está anexada ao
inversor.

Passo Ação

1 Observe os regulamentos de segurança no país de destino
2 Selecione a etiqueta adequada conforme o país de destino
3 Fixe a etiqueta na frente do dispositivo para que fique claramente visível. Abaixo é possível ver a versão em inglês. A etiqueta

pode ser diferente, dependendo do tamanho do inversor.

NOTA: Os produtos usados no Canadá, de acordo com o CSA C22.2 n.º 274, devem cumprir o requisito definido pelo

Conselho Consultivo Canadense de Segurança Elétrica (CACES).
Ele define que a etiquetagem de segurança de idioma duplo (francês e inglês) é exigida em todos os produtos para uso no
Canadá.
Para atender a esse requisito, adicione a etiqueta de segurança do idioma francês no painel frontal do produto.

50 NVE61069PT 04/2020

Senha padrão do webserver

Se a etiqueta de identificação não estiver visível após a fase de montagem da unidade, anote ou tire uma
foto da senha padrão do webserver.

Tipos de montagem

A tabela a seguir mostra os possíveis tipos de montagem e o grau de proteção IP resultante.

Montagem Figura
Tipo Descrição
A IP20 lado a lado

Tamanhos 1 e 2, em temperatura ambiente ≤ 50 °C (122 °F)
Tamanho 3, em temperatura ambiente ≤ 40 °C (104 °F)
Tamanhos 4 e 5: 2 inversores somente

B IP20 individual

(ver página 20)

– Caixa de sobrepor com kit

de montagem embutida
para tamanhos 3, 4 e 5

Tamanhos 1 e 2: ≤ 50 °C (122 °F): sem restrição para a distância
Tamanhos 1 e 2: 50...60 °C (122...140 °F): 50 mm (2 pol.)

Tamanho 3: ≤ 40 °C (104 °F): sem restrição para a distância
Tamanho 3: 40...60 °C (104...140 °F): 50 mm (2 pol.)
Tamanhos 4 e 5: 110 mm (4,33 pol.)

: Entrada de ar, : Saída de ar

Este tipo de montagem requer um kit específico disponível em

NOTA: Use o

Altivar Machine em um painel.

ProClima software

disponível em

www.schneider-electric.com

www.schneider-electric.com

para ajudar a integrar o

NVE61069PT 04/2020 51

Distâncias e posição de montagem no painel

Distância mínima em relação ao tamanho do inversor

Tamanho X1 X2 X3
1, 2 e 3

4 e 5

a Tamanhos 1, 2 e 3 podem ser adaptados com kits EMC opcionais. Esses kits podem exigir mais espaço livre para

a parte superior ou inferior do gabinete
b Os tamanhos 1, 2 e 3 usam a fiação frontal e permitem conectar o terminal de exibição de texto simples.
c Adicione 33 mm (1,3 pol.) ao usar o suporte adicional opcional do módulo VW3A3800 para o slot C. Adicione 47

mm (1,85 pol.) ao usar esta opção em conjunto com o terminal avançado de exibição gráfica.
d Ao projetar sua instalação, leve em consideração que o uso do suporte de módulo adicional VW3A3800 requer

um aumento de 36 mm (1,42 pol.) neste valor, ao qual 40 mm (1,6 pol.) podem ser adicionados se o terminal de

exibição gráfico for usado.

100 mm (3,94 pol.) (a) 100 mm (3,94 pol.) (a) 60 mm (2,36 pol.) (b)

100 mm (3,94 pol.) 100 mm (3,94 pol.) 10 mm (0,39 pol.) (c) (d)

Instruções gerais de montagem

 Instale o inversor em um painel ou em uma sala técnica. Nenhuma instalação de montagem na parede

é aceita.

 Instale inversores dos tamanhos 1 e 2 em um local plano traseiro aterrado para melhorar a EMC.
 Monte o inversor na posição vertical. Isso é necessário para a refrigeração do inversor.
 Fixe-o à superfície de instalação de acordo com as normas usando os parafusos com arruelas fixas,

segundo a tabela fornecida em Procedimentos de montagem

 Use arruelas com cada um dos parafusos de montagem.
 Aperte os parafusos de fixação.
 Não instale o dispositivo próximo a fontes de calor.
 Evite efeitos ambientais como alta temperatura, umidade, poeira, sujeira e gases condutores.
 Respeite as distâncias mínimas de instalação para permitir o arrefecimento necessário.
 Não instale o dispositivo sobre materiais inflamáveis.
 Instale o inversor em um suporte firme e sólido.
 Mantenha todo o cabeamento nas placas traseiras ou use os kits EMC existentes para evitar pressão

nos conectores.

 Para os tamanhos 1, 2 e 3, use apenas os conectores fornecidos com o produto para o cabeamento.

Também estão disponíveis kits de conectores, consulte o catálogo em

(ver página 62)

www.schneider-electric.com

.

52 NVE61069PT 04/2020

Potência dissipada em regime de trabalho pesado (Heavy Duty)

NOTA: Os dados são fornecidos para a corrente nominal de saída, a potência nominal de saída e a
frequência nominal de chaveamento. Tamanhos 1 a 4: 4 kHz, tamanho 5: 2,5 kHz.

Número de catálogo Tamanho Potência nominal Energia Dissipada (1) Taxa m íni ma d e fl uxo de

kW CV W W

ATV340U07N4• 1 0,75 1 28 18 24
ATV340U15N4• 1 1,5 2 46 18 24
ATV340U22N4• 1 2,2 3 65 18 24
ATV340U30N4• 1 3 3 78 19 25
ATV340U40N4• 1 4 5 99 19 25
ATV340U55N4• 2 5,5 7 134 76 100
ATV340U75N4• 2 7,5 10 180 76 100
ATV340D11N4• 3 11 15 241 13 128 168
ATV340D15N4• 3 15 20 346 18 128 168
ATV340D18N4• 3 18,5 25 410 21 128 168
ATV340D22N4• 3 22 30 486 28 128 168
ATV340D30N4E 4 30 40 640 77 240 240
ATV340D37N4E 4 37 50 796 90 240 240
ATV340D45N4E 5 45 60 943 105 295 386
ATV340D55N4E 5 55 75 917 115 295 386
ATV340D75N4E 5 75 100 1369 158 295 386
(1) As perdas totais são a soma das perdas nas áreas de ventilação forçada e natural (veja abaixo). Ao usar o kit de

montagem de inserção/embutida para os tamanhos 3, 4 e 5, as perdas da ventilação forçada ficam fora do painel.

Área de ventilação
forçada natural

ar necessário por hora

3

m

jarda

3

NVE61069PT 04/2020 53

Potência dissipada em regime de trabalho normal (Normal Duty)

NOTA: Os dados são fornecidos para a corrente nominal de saída, a potência nominal de saída e a
frequência nominal de chaveamento. Tamanhos 1 a 4: 4 kHz, tamanho 5: 2,5 kHz.

Número de catálogo Tamanho Potência nominal Energia Dissipada (1) Taxa m íni ma d e fl uxo de

kW CV W W

ATV340U07N4• 1 1,1 1,5 33 18 24
ATV340U15N4• 1 2,2 3 59 18 24
ATV340U22N4• 1 3 3 80 18 24
ATV340U30N4• 1 4 5 96 19 25
ATV340U40N4• 1 5,5 7 130 19 25
ATV340U55N4• 2 7,5 10 164 76 100
ATV340U75N4• 2 11 15 249 76 100
ATV340D11N4• 3 15 20 311 16 128 168
ATV340D15N4• 3 18,5 25 411 21 128 168
ATV340D18N4• 3 22 30 464 23 128 168
ATV340D22N4• 3 30 40 631 39 128 168
ATV340D30N4E 4 37 50 796 90 240 240
ATV340D37N4E 4 45 60 943 105 240 240
ATV340D45N4E 5 55 75 917 115 295 386
ATV340D55N4E 5 75 100 1369 158 295 386
ATV340D75N4E 5 90 125 1585 180 295 386
(1) As perdas totais são a soma das perdas nas áreas de ventilação forçada e natural (veja abaixo). Ao usar o kit de

montagem de inserção/embutida para os tamanhos 3, 4 e 5, as perdas da ventilação forçada ficam fora do painel.

Área de ventilação
forçada natural

ar necessário por hora

3

m

jarda

3

Perdas constantes

NOTA: Se uma interface não for usada, as perdas associadas não deverão ser consideradas.

Dispositivo Conector Perdas em W
Terminal gráfico HMI 1,5
ESs analógicas CN6 1,5
Encoder integrado CN3 0,5
Slot de módulo A/GP-FB - 3
Slot de módulo B/GP-ENC - 3
Slot de módulo C/GP-SF / Ethernet avançada/ Sercos III - / Eth1, 2 / S3P1, S3P2 1
Entradas digitais CN6 1
Saída de 200 mA CN2 4,8
Soma: 16,3

54 NVE61069PT 04/2020

Curvas de desclassificação

Descrição

As curvas de desclassificação da corrente nominal do inversor (In) como uma função da temperatura e
frequência de chaveamento. Consulte o capítulo Condições de Montagem
descrição dos tipos de montagem.

Tamanho 1 - 0,7 kW

Sem desclassificação necessária.
NOTA:

Para operação a 60°C:

 Montagem do tipo B necessária
 Sem terminal de exibição de texto simples conectado

Tamanho 1 - 1,5 kW

(ver página 50)

para a

40 °C (104 °F) - Tipo de montagem A
50 °C (122 °F) - Tipo de montagem A

Em Serviço normal (Normal Duty), essas curvas também são válidas para uma temperatura 10 °C menor que as

temperaturas especificadas.

NOTA:
Para operação a 60°C:

 Montagem do tipo B necessária
 Sem terminal de exibição de texto simples conectado
 Sem desclassificação de corrente necessária

NVE61069PT 04/2020 55

Tamanho 1 - 2,2 kW

40 °C (104 °F) - Tipo de montagem A
50 °C (122 °F) - Tipo de montagem A

Em Serviço normal (Normal Duty), essas curvas também são válidas para uma temperatura 10 °C menor que as

temperaturas especificadas.

NOTA:
Para operação a 60°C:

 Montagem do tipo B necessária
 Sem terminal de exibição de texto simples conectado
 Sem desclassificação de corrente necessária

Tamanho 1 - 3 kW

40 °C (104 °F) - Tipo de montagem A
50 °C (122 °F) - Tipo de montagem A

Em Serviço normal (Normal Duty), essas curvas também são válidas para uma temperatura 10 °C menor que as

temperaturas especificadas.

NOTA:
Para operação a 60°C:

 Montagem do tipo B necessária
 Sem terminal de exibição de texto simples conectado
 Sem desclassificação de corrente necessária

56 NVE61069PT 04/2020

Tamanho 1 - 4 kW

40 °C (104 °F) - Tipo de montagem A
50 °C (122 °F) - Tipo de montagem A

Em Serviço normal (Normal Duty), essas curvas também são válidas para uma temperatura 10 °C menor que as

temperaturas especificadas.

NOTA:
Para operação a 60°C:

 Montagem do tipo B necessária
 Sem terminal de exibição de texto simples conectado
 Sem desclassificação de corrente necessária

Tamanho 2 - 5,5 kW

40 °C (104 °F) - Tipos de montagem A e B
50 °C (122 °F) - Tipos de montagem A e B
60 °C (140 °F) - Tipo de montagem B

Em Serviço normal (Normal Duty), essas curvas também são válidas para uma temperatura 10 °C menor que as

temperaturas especificadas.

NOTA:
Para operação a 60°C:

 Sem montagem lado a lado
 Sem terminal de exibição de texto simples conectado

NVE61069PT 04/2020 57

Tamanho 2 - 7,5 kW

40 °C (104 °F) - Tipos de montagem A e B
50 °C (122 °F) - Tipos de montagem A e B
60 °C (140 °F) - Tipo de montagem B

Em Serviço normal (Normal Duty), essas curvas também são válidas para uma temperatura 10 °C menor que as

temperaturas especificadas.

NOTA:
Para operação a 60°C:

 Sem montagem lado a lado
 Sem terminal de exibição de texto simples conectado

Tamanho 3 - 11 kW

40 °C (104 °F) - Tipos de montagem A e B
50 °C (122 °F) - Tipo de montagem B
60 °C (140 °F) - Tipo de montagem B

Em Serviço normal (Normal Duty), essas curvas também são válidas para uma temperatura 10 °C menor que as

temperaturas especificadas.

NOTA:

 Para operação > 40°C: Sem montagem lado a lado
 Para operação > 50°C: Sem terminal de exibição de texto simples conectado

58 NVE61069PT 04/2020

Tamanho 3 - 15 kW

40 °C (104 °F) - Tipos de montagem A e B
50 °C (122 °F) - Tipo de montagem B
60 °C (140 °F) - Tipo de montagem B

Em Serviço normal (Normal Duty), essas curvas também são válidas para uma temperatura 10 °C menor que as

temperaturas especificadas.

NOTA:

 Para operação > 40°C: Sem montagem lado a lado
 Para operação > 50°C: Sem terminal de exibição de texto simples conectado

Tamanho 3 - 18,5 kW

40 °C (104 °F) - Tipos de montagem A e B
50 °C (122 °F) - Tipo de montagem B
60 °C (140 °F) - Tipo de montagem B

Em Serviço normal (Normal Duty), essas curvas também são válidas para uma temperatura 10 °C menor que as

temperaturas especificadas.

NOTA:

 Para operação > 40°C: Sem montagem lado a lado
 Para operação > 50°C: Sem terminal de exibição de texto simples conectado

NVE61069PT 04/2020 59

Tamanho 3 - 22 kW

40 °C (104 °F) - Tipos de montagem A e B
50 °C (122 °F) - Tipo de montagem B
60 °C (140 °F) - Tipo de montagem B

Em Serviço normal (Normal Duty), essas curvas também são válidas para uma temperatura 10 °C menor que as

temperaturas especificadas.

NOTA:

 Para operação > 40°C: Sem montagem lado a lado
 Para operação > 50°C: Sem terminal de exibição de texto simples conectado

Tamanho 4 - 30 e 37 kW

40 °C (104 °F) - Tipos de montagem A e B
50 °C (122 °F) - Tipos de montagem A e B
60 °C (140 °F) - Tipo de montagem B

60 NVE61069PT 04/2020

Tamanho 5 - 45, 55 e 75 kW

40 °C (104 °F) - Tipos de montagem A e B
50 °C (122 °F) - Tipos de montagem A e B
60 °C (140 °F) - Tipo de montagem B

NVE61069PT 04/2020 61

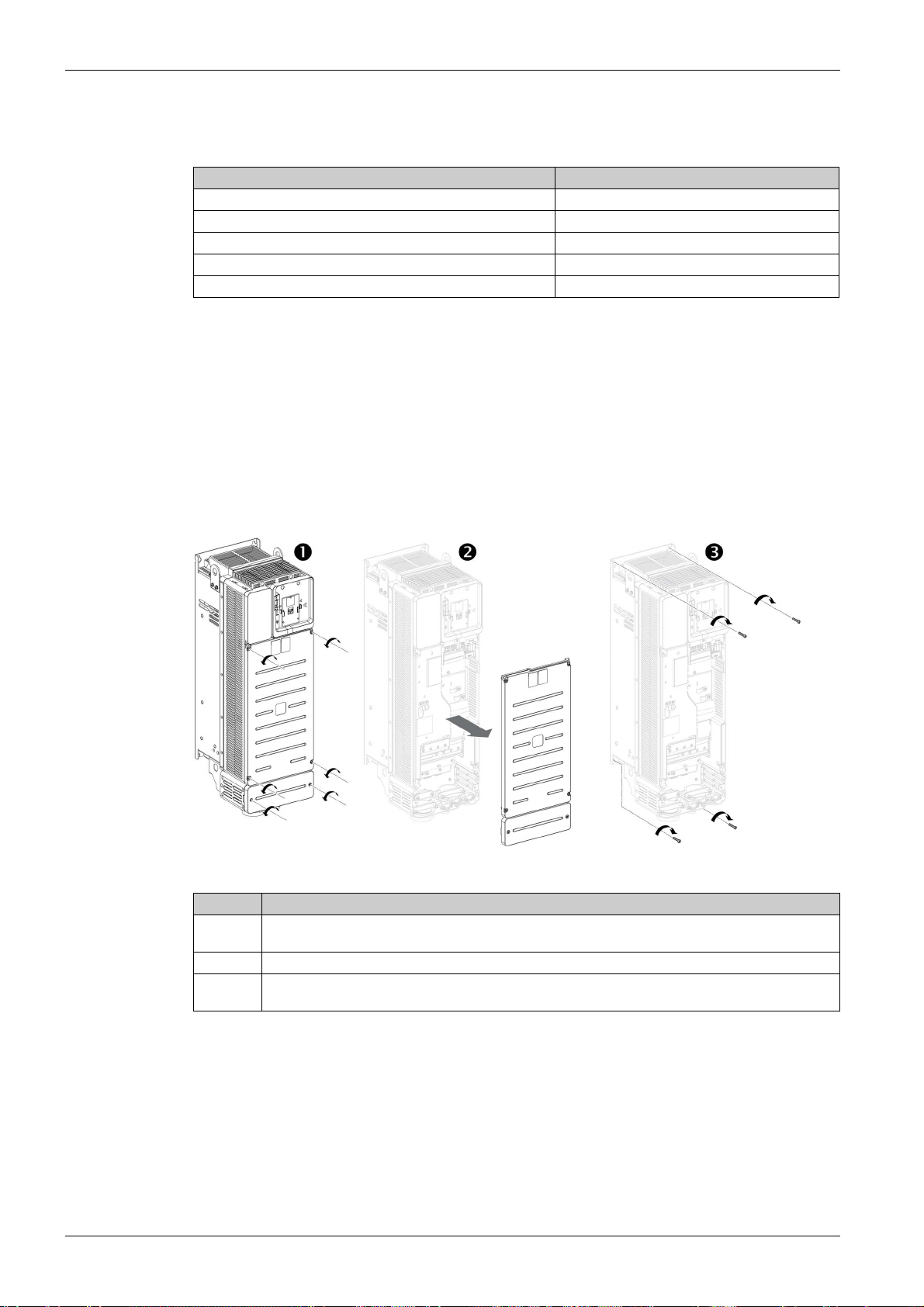

Procedimentos de montagem

Parafusos de montagem

Tamanho Diâmetro do parafuso
1 5 mm (0,2 pol.)
2 5 mm (0,2 pol.)
3 5 mm (0,2 pol.)
4 6 mm (0,24 pol.)
5 8 mm (0,3 pol.)

NOTA:

 É necessária a fixação com parafusos para todas as classificações de inversores.
 Os parafusos não acompanham o produto.

Procedimento de montagem para tamanho 1 a 3

A montagem do inversor não necessita de qualquer procedimento de desmontagem preliminar.
Simplesmente monte o inversor em seu suporte usando 4 parafusos com arruela fixa, de acordo com a
tabela acima.

Monte o inversor em um local plano traseiro metálico de acordo com os requisitos de EMC.

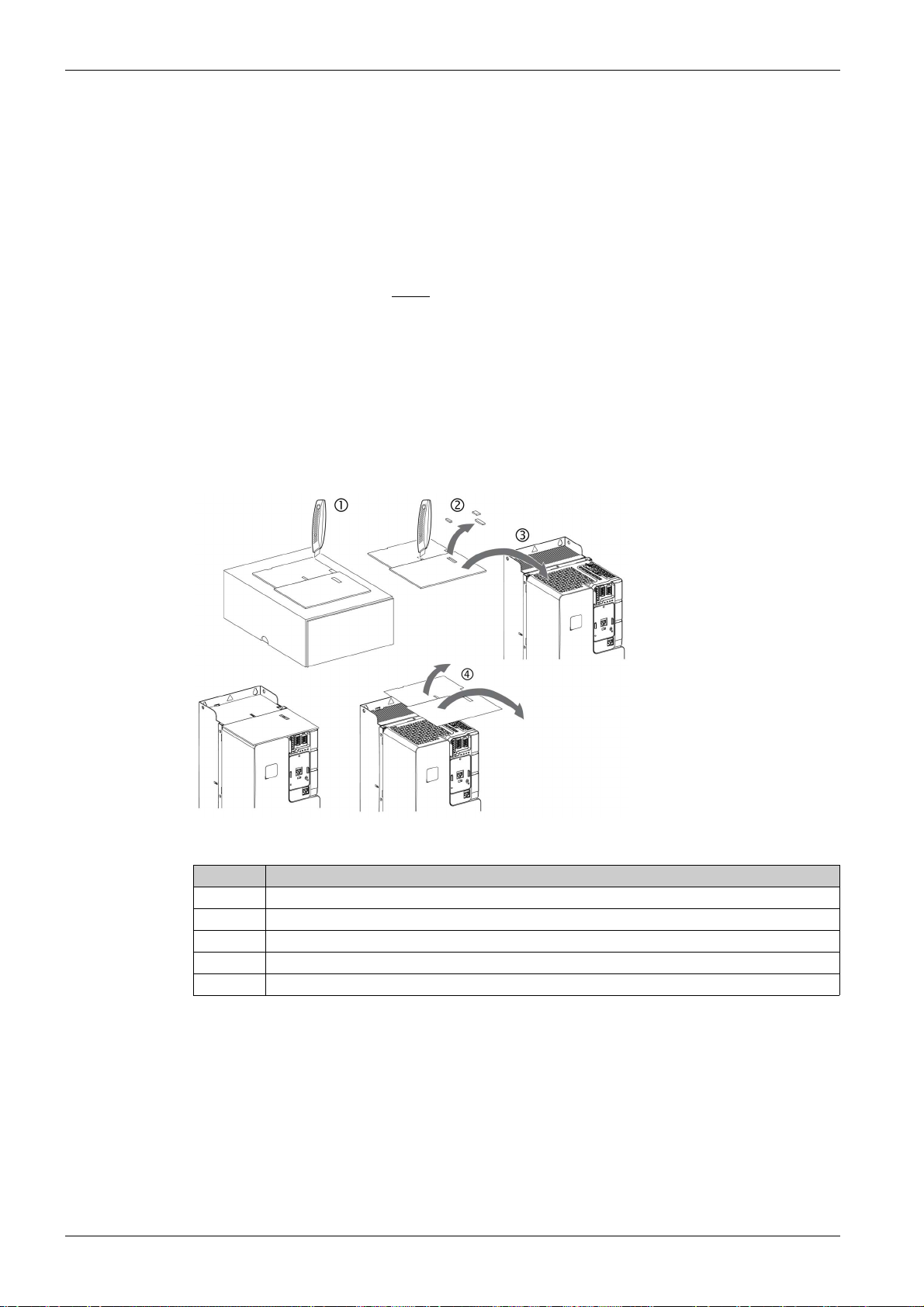

Procedimento de montagem para tamanho 4 e 5

Siga as instruções abaixo

Passo Ação

1 Desparafuse os 6 parafusos (tamanho 4) ou os 8 parafusos (tamanho 5) fixadores das tampas frontal e

inferior
2 Remova as tampas
3 Fixe o inversor na superfície de montagem usando parafusos com arruela fixa, de acordo com a tabela

acima

(ver página 62)

62 NVE61069PT 04/2020

.

A

ltivar Machine ATV340

NVE61069PT 04/2020

Cabeamento do Inversor de frequência

Capítulo 4

Cabeamento do Inversor de frequência

Conteúdo deste capítulo

Este capítulo inclui as seguintes secções:

Secção Tópico Página

4.1 Informações gerais de cabeamento 64

4.2 Diagramas gerais de cabeamento 75

4.3 Filtro EMC integrado 80

4.4 Parte de potência 85

4.5 Parte de controle 96

4.6 Configuração da chave SK EXT SRC 126

4.7 Configuração da chave PTO-DQ SW2 130

4.8 Função STO, Safe Torque Off 135

4.9 Cabeamento de entradas digitais 137

4.10 Cabeamento de saídas digitais 142

4.11 Cabeamento de contatos do relé 145

NVE61069PT 04/2020 63

Informações gerais de ca beamento

Secção 4.1

Informações gerais de cabeamento

Conteúdo desta secção

Esta secção inclui os seguintes tópicos:

Instruções de cabeamento 65
Instruções de comprimento do cabo para a peça de alimentação 70
Instruções de comprimento do cabo para a peça de controle 71
Compatibilidade Eletromagnética 73

Tópico Página

64 NVE61069PT 04/2020

Instruções de cabeamento

Instruções gerais

Todo o procedimento de instalação deve ser feito sem a presença de tensão.

RISCO DE CHOQUE ELÉTRICO, EXPLOSÃO OU ARCO VOLTAICO
Leia e compreenda as instruções do capítulo Informações de segurança antes de realizar qualquer

procedimento contido ali.
A não observância destas instruções resultará em morte, ou ferimentos graves.

Os sistemas de inversores podem realizar movimentos inesperados devidos a um cabeamento incorreto,
configurações inadequadas, dados errados ou outros erros.

OPERAÇÃO DO EQUIPAMENTO IMPREVISTA

 Instale cuidadosamente os cabos em conformidade com os requisitos de EMC (compatibilidade

eletromagnética).

 Não opere o produto com configurações ou dados desconhecidos ou inadequados.
 Execute um teste de comissionamento abrangente.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

PERIGO

ATENÇÃO

Configurações, dados ou conexão inadequados podem acionar movimentos não intencionais, sinais de
ativação, danificar partes e desativar as funções de monitoramento.

ATENÇÃO

OPERAÇÃO DO EQUIPAMENTO IMPREVISTA

 Somente inicie o sistema se não houver pessoas ou obstruções na zona de operação.
 Verifique se o funcionamento do botão de parada de emergência está próximo o suficiente de todas

as pessoas envolvidas na operação.

 Não opere o drive system com configurações ou dados desconhecidos.
 Verifique se o cabeamento está de acordo com as configurações.
 Nunca modifique um parâmetro, exceto se ele for completamente entendido, bem como todos os

efeitos da modificação.

 Na preparação, deve-se executar os testes de todos os estados operacionais, condições

operacionais e situações potenciais de erro.

 Antecipe os movimentos em direções inesperadas ou uma oscilação do motor.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

PERIGO

RISCO DE INCÊNDIO OU CHOQUE ELÉTRICO

 As seções transversais de cabos e torques de aperto devem estar de acordo com as especificações

fornecidas nesse documento.

 Para múltiplos cabos flexíveis numa conexão com uma tensão maior do que 25 VCA, use terminais

de cabos do tipo anel ou ponteira, dependendo do tipo de conexão.

A não observância destas instruções resultará em morte, ou ferimentos graves.

NVE61069PT 04/2020 65

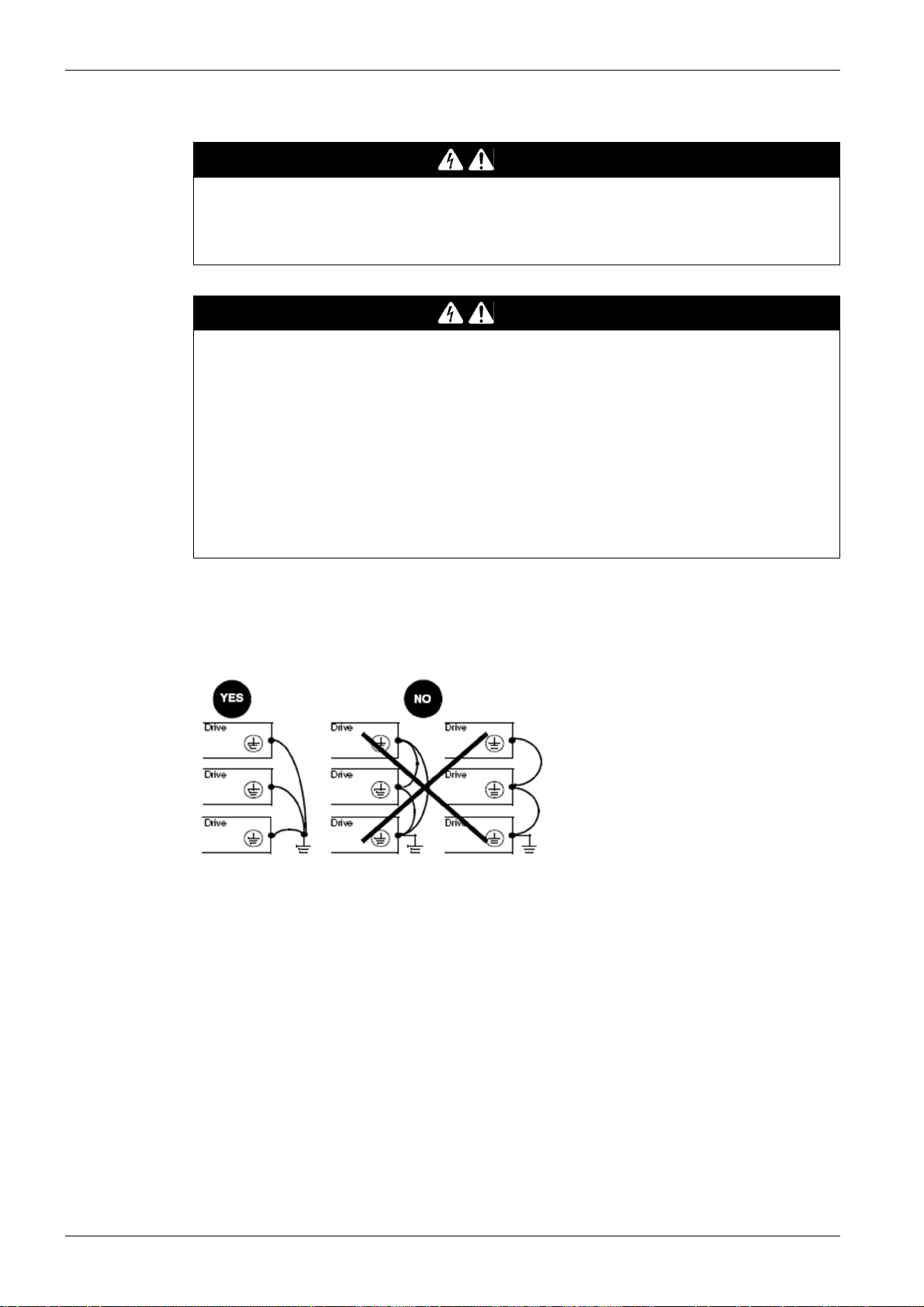

A fuga de corrente do produto é maior que 3,5 mA. Se a conexão ao terra de proteção for interrompida,
uma corrente perigosa ao toque pode fluir se o produto for tocado.

PERIGO

CHOQUE ELÉTRICO CAUSADO POR ALTA CORRENTE DE FUGA

 Mantenha conformidade com todos os requisitos elétricos nacionais e locais, além de demais

regulamentos aplicáveis em relação ao aterramento de um sistema de inversor completo.

A não observância destas instruções resultará em morte, ou ferimentos graves.

PERIGO

PROTEÇÃO INSUFICIENTE CONTRA SOBRECORRENTES PODE CAUSAR INCÊNDIO OU
EXPLOSÃO

 Use aparelhos de proteção contra sobrecorrente classificados adequadamente.
 Use os fusíveis/disjuntores especificados.
 Não conecte o produto a uma rede elétrica, cuja prospectiva corrente de curto-circuito nominal

(corrente que flui durante um curto) exceda o valor máximo permitido especificado.

 Para classificar os fusíveis a montante da rede, as seções transversais e o comprimento dos cabos

da rede elétrica, considere a corrente de curto-circuito prospectiva mínima necessária (Isc).
(especificada no anexo EAV64300). Consulte a seção Dispositivo de proteção a montante.

 Se a corrente mínima necessária de curto-circuito (Isc) não estiver disponível, aplique as instruções

dadas na seção abaixo.

A não observância destas instruções resultará em morte, ou ferimentos graves.

 Verifique se a resistência do aterramento é de < 100 mOhm.
 Use a seção transversal do cabo correta para aterramento.
 Ao aterrar vários inversores, conecte cada um deles diretamente, conforme apresentado na figura

abaixo.

 Não colocar os cabos de aterramento em malha, nem em série.

66 NVE61069PT 04/2020

Dispositivo de corrente residual

A corrente contínua pode ser introduzida no condutor terra de proteção do inversor. Se um dispositivo de
corrente residual (DCR/GFCI) ou um monitor de corrente residual (RCM) for usado para proteção
adicional de contato direto ou indireto, devem ser usados os seguintes tipos específicos:

A CORRENTE CONTÍNUA PODE SER INTRODUZIDA AO CONDUTOR TERRA DE PROTEÇÃO

 Use um Dispositivo de Corrente Residual Tipo A ou Tipo F (DCR/GFCI) ou um Monitor de Corrente

Residual (RCM) de inversores de módulo único conectados a uma fase e ao condutor neutro.

 Use um Dispositivo de Corrente Residual Tipo B (DCR/GFCI) ou um Monitor de Corrente Residual

(RCM) que tenha sido aprovado para uso com inversores de frequência e seja sensível a todos os
tipos de corrente de dispositivos trifásicos e monofásicos não conectados com uma fase, nem com o
condutor neutro.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

Mais condições para o uso de um dispositivo de corrente residual:

 O aparelho aumenta a fuga da corrente no momento em que é acionado eletricamente. Use um

dispositivo de corrente residual (DCR/GFCI) ou um monitor de corrente residual (RCM) com atraso de
resposta.

 As correntes de alta frequência devem ser filtradas.

Escolha um modelo adequado que integre:

 Filtragem de correntes de alta frequência
 Atraso de resposta que ajude a prevenir o disparo do dispositivo a montante causado pela carga de

capacitância residual durante a inicialização. O atraso de resposta não está disponível para
dispositivos de 30 mA. Neste caso, selecione um dispositivo com imunidade contra disparos
inconvenientes.

Devido à alta fuga da corrente na operação padrão, recomendamos optar por um dispositivo de 300 mA
no mínimo.

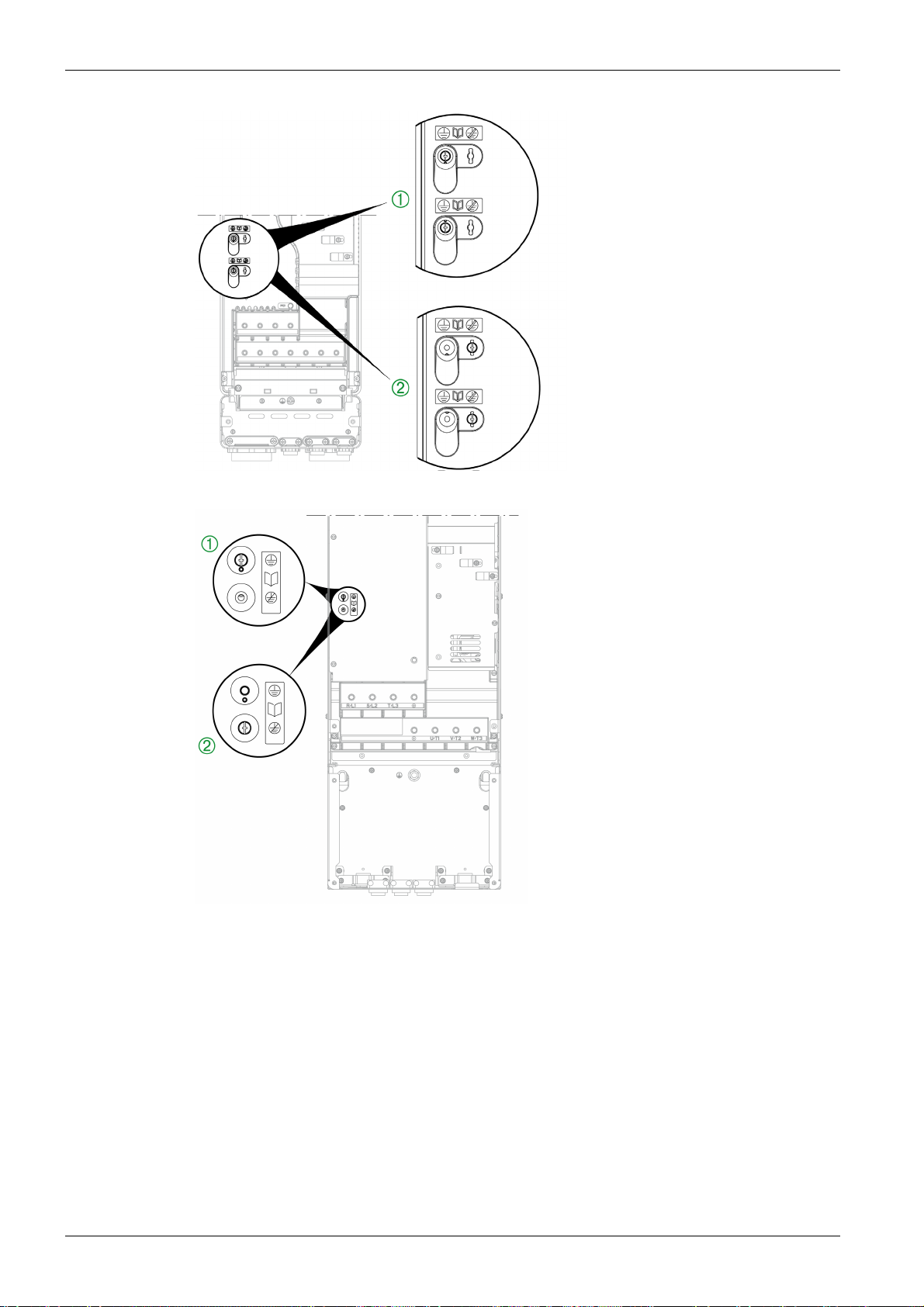

Se a instalação exigir um dispositivo de corrente residual inferior a 300 mA, é possível usá-lo alterando a
posição da chave IT (inversores tamanhos 1...3) ou removendo os parafusos (inversores de tamanhos 4
e 5) de acordo com as instruções da seção Operação em sistemas IT

Se a instalação inclui vários inversores, proveja um dispositivo de corrente residual para cada inversor.

ATENÇÃO

(ver página 82)

.

Aterramento do Equipamento

DESTRUIÇÃO DECORRENTE DE CABEAMENTO INCORRETO

 Antes de ligar ou configurar o produto, verifique se o cabeamento foi realizado adequadamente.

A não observância destas instruções pode provocar danos no equipamento.

CHOQUE ELÉTRICO CAUSADO POR ATERRAMENTO INSUFICIENTE

 Mantenha conformidade com todos os requisitos elétricos nacionais e locais, além de demais

regulamentos aplicáveis em relação ao aterramento de um sistema de inversor completo.

 Aterre o sistema antes de aplicar tensão.
 A seção transversal do condutor de aterramento de proteção deve obedecer às normas aplicáveis.
 Não use conduítes como condutores de aterramento de proteção; use um condutor de aterramento

de proteção dentro do conduíte.

 A blindagem de cabos não deve ser considerada um aterramento de proteção.

A não observância destas instruções resultará em morte, ou ferimentos graves.

Aperte os parafusos de aterramento segundo as instruções da seção Cabos de aterramento

(ver página 92)

AVISO

PERIGO

.

NVE61069PT 04/2020 67

Instruções do cabo de controle

NOTA:

 As entradas e saídas analógicas AIx, AQx, COM usam cabo blindado e cada entrada e saída analógica

tem sua própria linha COM.

 Cada entrada PTC tem sua própria linha COM, não compartilhada com outras entradas/saídas.
 Todas as entradas digitais DIx usam uma linha comum de 24 V no modo fonte ou uma linha COM

comum no modo dissipador. Esta linha de 24 V ou COM é usada apenas para DIx.

 Saídas digitais:

 Tamanhos 1 a 3: A linha DQCOM não deve ser compartilhada com outras linhas de 24 V ou COM.
 Tamanhos 4 e 5: DQ+/DQ- usa uma linha de 24 V ou COM que não é compartilhada com outras

entradas/saídas.

 As entradas Safe Torque Off STOA/STOB usam cabos blindados e uma linha 24V comum. Esta linha

de 24 V é usada apenas para STOA/STOB.

NOTA: Para comprimentos de cabo, consulte a tabela fornecida na seção Instruções de Comprimento de
Cabo para a Parte de Controle

Antes do cabeamento dos tamanhos 1...3

A embalagem desses inversores inclui tampas a serem cortadas e colocadas na parte superior do
inversor, antes das operações de cabeamento. Essas tampas ajudam a evitar que peças ou líquidos
condutores estranhos caiam no inversor.

O exemplo mostrado abaixo é para o tamanho 3

(ver página 71)

.

Execute as seguintes instruções para montar as tampas

Passo Ação

1 Corte as tampas da embalagem
2 Corte e descarte as sobras
3 Encaixe as tampas no inversor
4 Instale o inversor
5 Remova as tampas superiores para obter a operação normal

68 NVE61069PT 04/2020

Características do Cabo

Utilize apenas cabos com resistência ao calor do isolador de no mínimo 75°C (167°F).
Se usar cabos com comprimento maior do que 150 m (492 pés) entre o inversor e o motor, adicione filtros

de saída (para saber mais detalhes, consulte o catálogo).
Use um cabo blindado para atender às exigências da Categoria C2 ou C3 de acordo com a norma IEC

61800-3, salvo se usar um filtro sinusal. Neste caso, pode usar um cabo não blindado para o motor.
Para limitar as correntes no modo comum, use os filtros de saída do modo comum (ferrita) para reduzir as

correntes circulantes nas bobinas do motor.
Os cabos da capacidade padrão linear podem ser usados. Uso de cabos com menor capacidade linear

pode resultar em cabo de comprimento maior.
A função de limitação de sobretensão [Limite de pico do motor.] SVL possibilita aumentar o comprimento

do cabo enquanto diminui o desempenho do torque (consulte o Manual de Programação)

Comprimentos de decapagem dos cabos da parte de potência

Número de catálogo e tamanho [•] Comprimento de decapagem do cabo

ATV340U07N4•...U40N4• [1] 8 ± 1 (0,32 ± 0,04) 8 ± 1 (0,32 ± 0,04)
ATV340U55N4•...U75N4 [2] 9 ± 1 (0,35 ± 0,04) 9 ± 1 (0,35 ± 0,04)
ATV340D11N4•...D22N4• [3] 18 ± 2 (0,71 ± 0,08) 18 ± 2 (0,71 ± 0,08)
ATV340D30N4E, D37N4E [4] 26 ± 2 (1,02 ± 0,08) 26 ± 2 (1,02 ± 0,08)
ATV340D45N4E...D75N4E [5] 32 ± 3 (1,26 ± 0,12) 32 ± 3 (1,26 ± 0,12)

Entrada Saída
mm (pol.) mm (pol.)

(ver página 11)

.

NVE61069PT 04/2020 69

Instruções de comprimento do cabo para a peça de alimentação

Consequências de Cabos Longos

NOTA: O comprimento do cabo máximo é de 100 m (328 pés).
Quando os inversores são usados com motores, uma combinação de transistores de chaveamento rápido

e cabos longos do motor podem causar tensões de pico até duas vezes maiores do que a tensão da
conexão CC. Essa tensão de pico alta pode causar desgaste prematuro do isolamento da bobina do motor
podendo causar a quebra do motor.

A função de limitação de sobretensão possibilita o aumento do comprimento do cabo enquanto diminui os
desempenhos de torque.

Comprimento dos Cabos do Motor

Por causa de perturbações comuns na rede, de sobretensões comuns do motor, das ocasionais correntes
do rolamento e das perdas de calor admitidas, a distância entre o inversor e o(s) motor(es) é limitada.

A distância máxima depende muito dos motores usados (material isolante), do tipo do cabo do motor
usado (blindado/não blindado), bem como da instalação dos cabos (canal de cabo, instalação
subterrânea...).

Carga Dinâmica de Tensão do Motor

Sobretensões nos terminais do motor resultam da reflexão no cabo do motor. Basicamente, os motores
reagem a picos de tensão mais altos mensuráveis a partir de um comprimento de cabo do motor de 10 m.
A sobretensão também aumenta de acordo com o comprimento do cabo.

As bordas acentuadas dos impulsos de chaveamento no lado da saída do inversor de frequência levam a
uma carga do motor. A taxa de variação da tensão é, tipicamente, acima de 5 kV/μs, mas diminui de
acordo com o comprimento do cabo do motor

Use um cabo blindado para atender as exigências da Categoria C2 ou C3 de acordo com a norma IEC
61800-3.

Os cabos da capacidade padrão linear podem ser usados com Altivar Machine. Uso de cabos com menor
capacidade linear pode resultar em cabo de comprimento maior.

Para reduzir o estresse de tensão nos enrolamentos do motor, há uma função de limitação de excesso de
tensão [Limite de pico do motor.] SUL pode ser ativado ao usar cabos de motor longos, dentro do

comprimento máximo de 100 m (328 pés), enquanto diminui o desempenho do torque (consulte o manual
de programação

NVE61643

).

Visão Geral das Ações Corretivas

Uma série de medidas simples podem ser tomadas para ajudar a aumentar o tempo de vida útil do motor:

 Especificação de um motor projetado para aplicações de inversor de frequência (IEC60034-25 B ou

NEMA 400 deve ser consultado).

 Reduzir ao mínimo a distância entre o motor e o inversor.
 Use cabos não blindados.

NOTA: O desempenho de EMC não é garantido com cabos não blindados

 Reduza a frequência de chaveamento do inversor (é recomendada uma redução para 2,5 kHz).

Informações adicionais

Informações técnicas mais detalhadas estão disponíveis no seguinte Livro técnico

for Connecting VSD and Electric Motors

disponível em

www.schneider-electric.com

An Improved Approach

.

70 NVE61069PT 04/2020

Instruções de comprimento do cabo para a peça de controle

Comprimentos de cabo de controle para tamanhos de quadro 1...3

Cabos de entrada/saída do terminal de controle Comprimento máximo dos fios dependendo da

Entradas analógicas AI1, AI3 tensão: 0 - 10 V 30 m/98 pol. 30 m/98 pol.

corrente: 0 - 20 mA 3000 m/9840 pés 1000 m/3280 pés
PT100 30 m/98 pol. 10 m/32 pés
PT1000 300 m/984 pés 100 m/328 pés
KTY84 300 m/984 pés 100 m/328 pés
PTC 300 m/984 pés 100 m/328 pés

Entradas analógicas diferenciais AI2,
AI2

Alimentação de saída 10V 30 m/98 pol. 30 m/98 pol.
Saída analógica AQ1 tensão: 0 - 10 V 30 m/98 pol. 10 m/32 pés

Fonte de alimentação de saída 24V 200 mA máx. 300 m/984 pés 100 m/328 pés
Entradas digitais DI1...DI5, DQ1, DQ2 3000 m/9840 pés 1000 m/3280 pés
Entradas Safe Torque Off STOA, STOB 3000 m/9840 pés 1000 m/3280 pés
Saída digital DQ1, DQ2/DQCOM 100 mA máx. 400 m/1310 pés 130 m/426 pés
Entrada de fonte de alimentação de

controle P24
(*) Comprimentos de cabo mais curtos ou seções transversais menores podem ser ajustados usando interpolação

linear com os valores listados na tabela. Por exemplo: máximo de 10 m/32 pés com 0,5 mm
de 30 m com 1,5 mm

2

/AWG16 listado na tabela, é equivalente a no máximo 20 m/65 pés com 1 mm2/AWG17.

tensão: -10 V/+10 V 30 m/98 pol. 30 m/98 pol.

corrente: 0 - 20 mA 3000 m/9840 pés 1000 m/3280 pés

Entrada 24 V 120 m/390 pés 40 m/130 pés

seção transversal do cabo (*)

1,5 mm2/AWG16 0,5 mm2/AWG20

2

/AWG20 e máximo

NVE61069PT 04/2020 71

Comprimentos de cabo de controle para tamanhos de quadro 4 e 5

NOTA:

 As entradas e saídas analógicas AIx, AQx, COM usam cabo blindado e cada entrada e saída analógica

tem sua própria linha COM.

 Cada entrada PTC tem sua própria linha COM, não compartilhada com outras entradas/saídas.
 Todas as entradas digitais DIx usam uma linha comum de 24 V no modo fonte ou uma linha COM

comum no modo dissipador. Esta linha de 24 V ou COM é usada apenas para DIx.

 A saída digital DQ+/DQ- usa uma linha de 24 V ou COM que não é compartilhada com outras

entradas/saídas.

 As entradas Safe Torque Off STOA/STOB usam cabos blindados e uma linha 24V comum. Esta linha

de 24 V é usada apenas para STOA/STOB.

Cabos de entrada/saída do terminal de controle Comprimento máximo dos fios dependendo da

Entradas analógicas AI1, AI3 tensão: 0 - 10 V 30 m/98 pol. 30 m/98 pol.

corrente: 0 - 20 mA 3000 m/9840 pés 1000 m/3280 pés
PT100 30 m/98 pol. 10 m/32 pés
PT1000 300 m/984 pés 100 m/328 pés
KTY84 300 m/984 pés 100 m/328 pés

PTC 300 m/984 pés 100 m/328 pés
Entrada analógica AI2 tensão: 0 - 10 V 30 m/98 pol. 30 m/98 pol.
Alimentação de saída 10V 30 m/98 pol. 30 m/98 pol.
Saídas analógicas AQ1, AQ2 tensão: 0 - 10 V 30 m/98 pol. 10 m/32 pés

corrente: 0 - 20 mA 3000 m/9840 pés 1000 m/3280 pés
Fonte de alimentação de saída 24V 200 mA máx. 300 m/984 pés 100 m/328 pés
Entradas digitais DI1...DI8 3000 m/9840 pés 1000 m/3280 pés
Entradas Safe Torque Off STOA, STOB 3000 m/9840 pés 1000 m/3280 pés
Saída digital DQ+, DQ- 100 mA máx. 600 m/1968 ft 200 m/656 ft
Entrada de fonte de alimentação de

controle P24
(*) Comprimentos de cabo mais curtos ou seções transversais menores podem ser ajustados usando interpolação

linear com os valores listados na tabela. Por exemplo: máximo de 10 m/32 pés com 0,5 mm
de 30 m com 1,5 mm

2

/AWG16 listado na tabela, é equivalente a no máximo 20 m/65 pés com 1 mm2/AWG17.

Entrada 24 V 120 m/390 pés 40 m/130 pés

seção transversal do cabo

1,5 mm2/AWG16 0,5 mm2/AWG20

2

/AWG20 e máximo

72 NVE61069PT 04/2020

Compatibilidade Eletromagnética

Valores de Limite

Este produto atende aos requisitos de EMC de acordo com a norma IEC 61800-3 , caso as medidas
descritas neste manual forem implementadas durante a instalação.

Este produto atende aos requisitos de EMC de acordo com a norma IEC 61800-3. Se a composição
selecionada (produto em si, filtro de rede, outros acessórios e medidas) não atender os requisitos da
categoria C1, as seguintes informações se aplicam como indicadas pelo padrão IEC 61800-3:

INTERFERÊNCIA DE RÁDIO
Em um ambiente doméstico, este produto pode causar interferências de rádio, caso em que podem ser

necessárias medidas de mitigação extras.
A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no

equipamento.

Requisitos de EMC do painel de controle

Medições de CEM Objetivo
Use placas de montagem com boa condutibilidade elétrica, conecte as grandes

áreas de superfície de peças metálicas, remova a pintura das áreas de contato.
Aterre o quadro de controle, a porta do painel de controle e a placa de montagem

com correias ou cabos de aterramento. A seção transversal do condutor deve ter,
no mínimo, 10 mm

Encaixe os dispositivos de chaveamento tais como contatores de energia, relés ou
válvulas solenoides com as unidades de supressão de interferência ou supressores
de arco (por exemplo, diodos, varistores, circuitos RC).

Instale separadamente os componentes elétricos e os componentes de controle.
Instale os inversores de tamanho de estrutura 1 e 2 na face traseira de metal

aterrado.

2

ATENÇÃO

Boa condutividade devido à
grande superfície de contato.

Reduz as emissões.

(AWG 8).

Reduz interferência mútua.

Reduz as emissões.

Cabos blindados

Medições de CEM Objetivo
Conecte as grandes áreas de superfície das blindagens do cabo, use abraçadeiras

de cabo e correias de aterramento.
Use abraçadeiras de cabo para conectar uma grande área de superfície da

blindagem de todos os cabos blindados na placa de montagem na entrada do painel
de controle.

Aterre as blindagens dos fios de sinais digitais
extremidades, conectando-as a uma área de grande superfície ou pelos painéis do
conector condutivo

Aterre as blindagens de cabos de sinal analógico diretamente no dispositivo
(entrada de sinal), isole a blindagem na outra extremidade do cabo ou aterre através
do capacitor (por exemplo, 10 nF, 100 V ou superior).

Use somente cabos blindados do motor com malha de cobre e uma cobertura de,
no mínimo, 85%, aterre uma grande superfície de blindagem em ambas as
extremidades.

(ver página 75)

nas duas

Reduz as emissões.

Reduz interferência que afeta
os cabos de sinal, reduz
emissões

Reduz os circuitos de
aterramento devido à
interferência de baixa
frequência.

Desvia as correntes de
interferência de modo
controlado, reduz as emissões.

NVE61069PT 04/2020 73

Instalação do Cabo

Fonte de Alimentação

Medições de CEM Objetivo
Não encaminhe os cabos do fieldbus e os cabos de sinal em um único duto de cabos

juntos com as linhas de tensões CC e CA de mais de 60 V. (Cabos de fieldbus,
linhas de sinal e linhas analógicas podem estar em um mesmo duto de cabo)
Recomendação: Use dutos de cabo separados por no mínimo 20 cm.

Use os cabos tão curtos quanto possível. Não instale ciclos de cabos
desnecessários, use cabos curtos a partir do ponto central de aterramento no painel
de controle até a conexão terra externa.

Use condutores de ligação equipotencial nos seguintes casos: instalações em áreas
amplas, diferentes fontes de tensão e instalação entre várias edificações.

Use condutores de ligação equipotencial de trança fina. Desvia as correntes de

Se o motor e a máquina não são conectados condutivamente, por exemplo, por uma
flange isolada ou uma conexão sem contato superficial, é preciso aterrar o motor
com uma correia de aterramento ou um cabo terra. A seção transversal do condutor
deve ter no mínimo 10 mm2 (AWG 6).

Use um par trançado para a alimentação CC.
Para entradas analógicas e digitais, use cabos trançados blindados com inclinação
entre 25...50 mm (1...2 pol).

Medições de CEM Objetivo
Opere o produto na rede com o ponto neutro aterrado. Habilita a eficácia do filtro de

Supressor de sobretensão no caso de haver risco de sobretensão. Reduz o risco de danos

Reduz interferência mútua.

Reduz a interferência indutiva
e capacitiva.

Reduz a corrente na blindagem
do cabo, reduz as emissões.

interferência de alta frequência
Reduz as emissões, aumenta a

imunidade.

Reduz interferência que afetam
os cabos de sinal, reduz
emissões.

rede.

causados por sobretensão.

Medidas adicionais de melhoria de EMC

Dependendo da aplicação, as seguintes medidas podem melhorar os valores dependentes de EMC:

Medições de CEM Objetivo
Use bloqueio de rede Reduz harmônicos na rede,

Use os filtros externos de rede Melhora os valores de limite de
Medidas EMC adicionais, por exemplo, montagem em um painel de controle

fechado com atenuação de blindagem de 15 dB de interferência irradiada

NOTA: Se estiver usando um filtro de entrada adicional, este deve ser montado lado a lado do inversor e
conectado diretamente à fonte de alimentação por meio de um cabo não blindado.

prolonga a vida útil do produto.

EMC.

74 NVE61069PT 04/2020

Diagramas gerais de cabeamento

Secção 4.2

Diagramas gerais de cabeamento

Conteúdo desta secção

Esta secção inclui os seguintes tópicos:

Diagramas de ligações para tamanhos 1...3: ATV340U07N4•...D22N4• 76
Diagramas de ligações para tamanhos 4 e 5: ATV340D30N4E...D75N4E 78

Tópico Página

NVE61069PT 04/2020 75

Diagramas de ligações para tamanhos 1...3: ATV340U07N4•...D22N4•

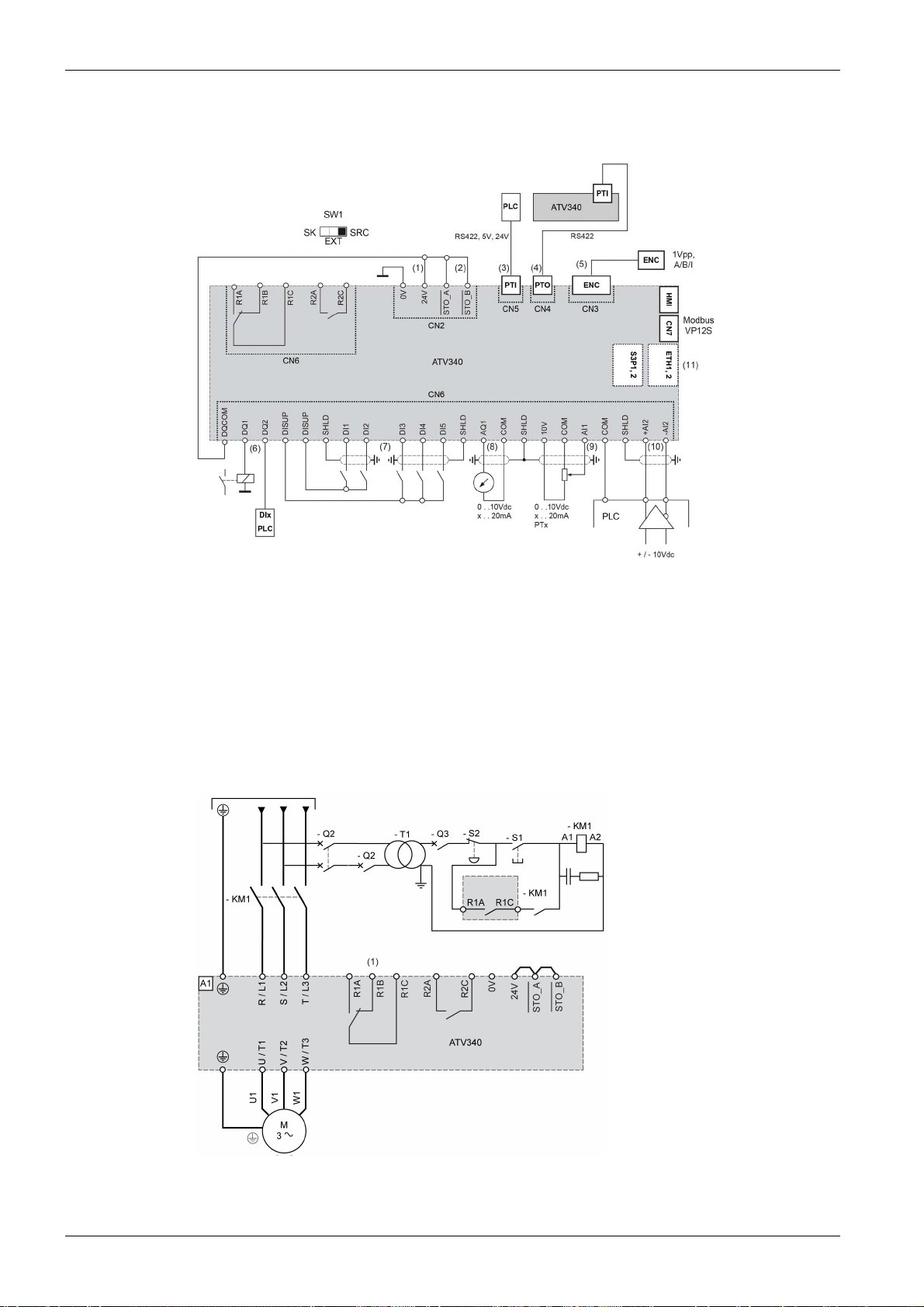

Diagrama de cabeamento do bloco de controle

(1) Corrente de alimentação máxima de 200 mA de 24V de entrada, saída, é fornecida,
(2) STO - Safe Torque Off, consulte o Manual de Função de Segurança incorporada de ATV340 NVE64143
(3) PTI - Pulse Train In (Entrada de trem de pulso), os Sinais de pulso - direção ou A-B podem ser conectados em fonte

externa (por exemplo, CLP)
(4) PTO - Pulse Train Out (Saída de trem de pulso), pode ser conectado a um segundo PTI ATV340
(5) Para conectar um encoder de feedback de posição de motor
(6) Saída digital, por exemplo, para conectar a um contator, também pode ser usado como DI
(7) Entradas digitais
(8) Saída analógica, por exemplo, para conectar um medidor
(9) Entrada analógica, por exemplo, do potenciômetro
(10) Entrada analógica diferencial, por exemplo, como referência de velocidade do diferencial externo do PLC, +/– 10 V
(11) 2 portas Ethernet avançadas ETH1, ETH2 (ATV340•••••E) ou 2 portas Sercos III S3P1, S3P2 (ATV340•••••S)

Fonte de alimentação trifásica - Diagrama com contator de linha

(1) Use o conjunto de saída do relé R1 para fazer o estado operacional Falha desligar o produto quando detectar um

erro.

76 NVE61069PT 04/2020

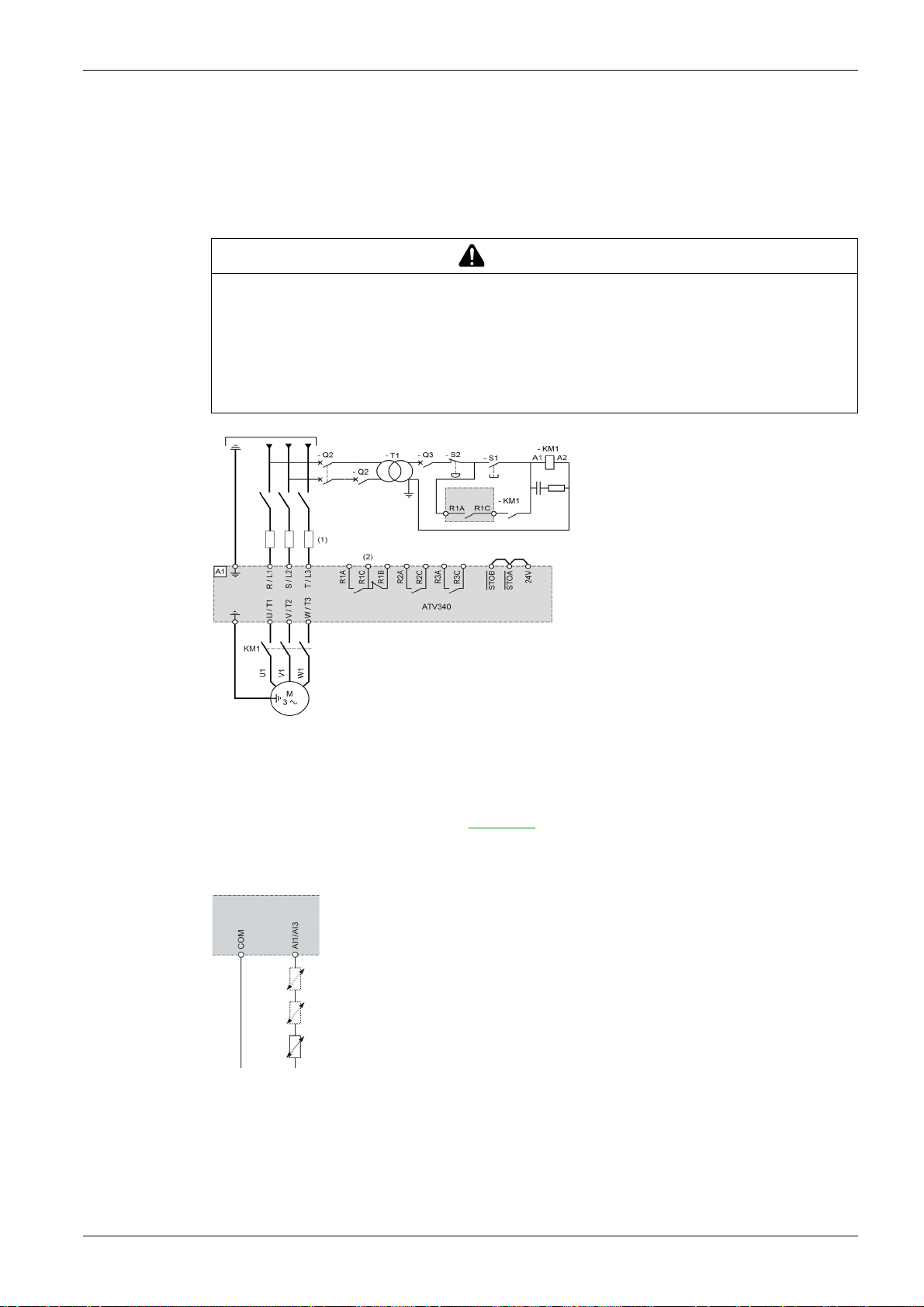

Fonte de alimentação trifásica - Diagrama com contator a jusante

Se um comando de Executar for realizado enquanto o contator a jusante entre o inversor e o motor ainda
estiver aberto, pode haver tensão residual na saída do inversor. Isso pode causar uma estimativa incorreta
da velocidade do motor quando os contatos do contator a jusante estiverem fechados. A estimativa
incorreta da velocidade do motor pode levar a operações não previstas ou danos do equipamento.

Além disso, pode haver sobretensão na saída do inversor se o estágio de potência ainda estiver acionado
quando o contator a jusante entre o inversor e o motor for aberto.

OPERAÇÃO NÃO PREVISTA OU DANOS AO EQUIPAMENTO
Quando um contator a jusante for utilizado entre o inversor e o motor, faça as seguintes verificações:

 Os contatos entre o motor e o inversor devem estar fechados antes de realizar o comando Executar.
 O estágio de potência não deve estar acionado quando os contatos entre o motor e o inversor forem

abertos.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

ATENÇÃO

(1) Use o conjunto de saída do relé R1 para fazer o estado operacional Falha desligar o produto quando detectar um

erro.

Função de segurança STO

Todos os detalhes relacionados à ativação da função de segurança STO são fornecidos no Manual de
Função de Segurança ATV600 integrado

Conexão do sensor

É possível conectar até 3 sensores no terminal AI1.

NVE64143

.

NVE61069PT 04/2020 77

Diagramas de ligações para tamanhos 4 e 5: ATV340D30N4E...D75N4E

Diagrama de cabeamento do bloco de controle

(1) STO Safe Torque Off
(2) Saída analógica
(3) Entrada digital - instruções para blindagem são fornecidas na seção Compatibilidade eletromagnética
(4) Potenciômetro de referência (ex. SZ1RV1002)
(5) Entrada analógica
(6) Saída digital
(7) 0-10 VCC, x-20 mA
(8) 0-10 VCC, -10 VCC...+10 VCC

NOTA: A função PTI não está disponível nos tamanhos 4 e 5.

Fonte de alimentação trifásica - Diagrama com contator de linha

(1) Use o conjunto de saída do relé R1 para fazer o estado operacional Falha desligar o produto quando detectar um

erro.

78 NVE61069PT 04/2020

Fonte de alimentação trifásica - Diagrama com contator a jusante

Se um comando de Executar for realizado enquanto o contator a jusante entre o inversor e o motor ainda
estiver aberto, pode haver tensão residual na saída do inversor. Isso pode causar uma estimativa incorreta
da velocidade do motor quando os contatos do contator a jusante estiverem fechados. A estimativa
incorreta da velocidade do motor pode levar a operações não previstas ou danos do equipamento.

Além disso, pode haver sobretensão na saída do inversor se o estágio de potência ainda estiver acionado
quando o contator a jusante entre o inversor e o motor for aberto.

OPERAÇÃO NÃO PREVISTA OU DANOS AO EQUIPAMENTO
Quando um contator a jusante for utilizado entre o inversor e o motor, faça as seguintes verificações:

 Os contatos entre o motor e o inversor devem estar fechados antes de realizar o comando Executar.
 O estágio de potência não deve estar acionado quando os contatos entre o motor e o inversor forem

abertos.

A não observância destas instruções pode provocar a morte, ferimentos graves, ou danos no
equipamento.

ATENÇÃO

(1) Use o conjunto de saída do relé R1 para fazer o estado operacional Falha desligar o produto quando detectar um

erro.

Função de segurança STO

Todos os detalhes relacionados à ativação da função de segurança STO são fornecidos no Manual de
Função de Segurança ATV600 integrado

Conexão do sensor

É possível conectar até 3 sensores nos terminais AI1/AI3.

NVE64143

.

NVE61069PT 04/2020 79

Filtro EMC integrado

Secção 4.3

Filtro EMC integrado

Conteúdo desta secção

Esta secção inclui os seguintes tópicos:

Operação em um Sistema de TI 81
Como Desconectar o Filtro EMC integrado 82

Tópico Página

80 NVE61069PT 04/2020

Operação em um Sistema de TI

Definição

Sistema de TI: Isolado ou impedância de aterramento neutro. Use um dispositivo de monitoramento do
isolamento permanente compatível com cargas não lineares tipo XM200 ou equivalente.

Funcionamento

SOBRETENSÃO OU SUPERAQUECIMENTO
Caso o inversor seja operado por meio de um sistema de aterramento TI ou de ponto, o filtro de EMC

integrado deve ser desconectado conforme descrito neste manual.
A não observância destas instruções pode provocar danos no equipamento.

AVISO

NVE61069PT 04/2020 81

Como Desconectar o Filtro EMC integrado

Desconexão do Filtro

RISCO DE CHOQUE ELÉTRICO, EXPLOSÃO OU ARCO VOLTAICO
Leia e compreenda as instruções do capítulo Informações de segurança antes de realizar qualquer

procedimento contido ali.
A não observância destas instruções resultará em morte, ou ferimentos graves.

Os inversores contam com um filtro EMC integrado. Consequentemente, eles exibem a fuga da corrente
para o solo. Se a fuga da corrente cria problemas de compatibilidade com a sua instalação (de dispositivo
de corrente residual ou outro), então você deve reduzir a fuga da corrente desativando os capacitores Y
como mostrado abaixo. Nessa configuração o produto não satisfaz os requisitos de EMC de acordo com
a norma IEC 61800-3.

Definição nos Tamanhos 1 e 2

Execute as instruções a seguir para desconectar o filtro EMC integrado

Passo Ação

1

A chave é definida na fábrica na posição, conforme mostrado em detalhes

2

Para desconectar o filtro EMC integrado use uma chave de fendas para definir a chave para
a posição mostrada no detalhe

PERIGO

82 NVE61069PT 04/2020

Definição nos Tamanhos 3

Execute as instruções a seguir para desconectar o filtro EMC integrado

Passo Ação

1 Remova a tampa frontal.
2

A chave é definida na fábrica na posição, conforme mostrado em detalhes

3

Para desconectar o filtro EMC integrado use uma chave de fendas para definir a chave para
a posição mostrada no detalhe

4 Recoloque a tampa frontal.

Definição nos Tamanhos 4 e 5

Execute as instruções a seguir para desconectar o filtro EMC integrado

Passo Ação

1 Remova a tampa frontal
2

3

4 Recoloque a tampa frontal

NOTA:

 Use somente os parafusos fornecidos.
 Não opere o inversor com os parafusos de fixação removidos.

Configuração para produtos de tamanho 4, 200...240 V

(ver página 90)

O parafuso é instalado na fábrica na posição mostrada em detalhes

Para desconectar o filtro de EMC interno, remova o parafuso do seu local e fixe-o na posição

exibida no detalhe

NVE61069PT 04/2020 83

Configuração para produtos de tamanho 4, 380...480 V

Configuração para produtos de tamanho 5

84 NVE61069PT 04/2020

Parte de potência

Secção 4.4

Parte de potência

Conteúdo desta secção

Esta secção inclui os seguintes tópicos:

Cabeamento da parte de potência 86
Características dos terminais da parte de potência 92

Tópico Página

NVE61069PT 04/2020 85

Cabeamento da parte de potência

RISCO DE CHOQUE ELÉTRICO, EXPLOSÃO OU ARCO VOLTAICO
Verifique se os cabos estão instalados adequadamente conforme especificado na seção Características

dos Terminais da Parte Elétrica.
A não observância destas instruções resultará em morte, ou ferimentos graves.

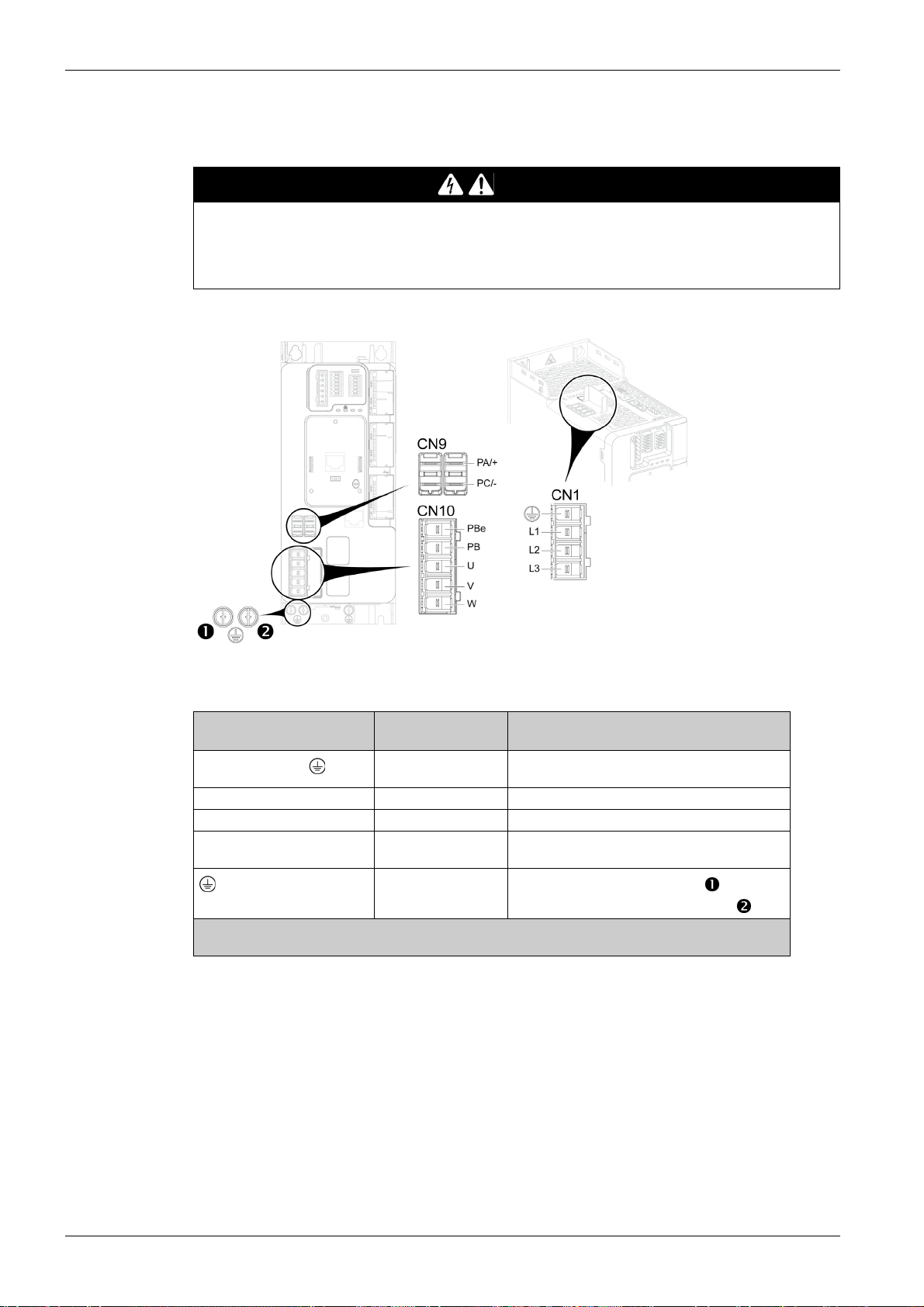

Layout dos Terminais de Alimentação dos Tamanhos 1...2

PERIGO

Funções do Terminais de Alimentação

Terminal Conector (nos

L3/T - L2/S - L1/R -

PA/+ CN9 Barramento CC polaridade +
PC/- CN9 Barramento CC polaridade ­W/T3 - V/T2 - U/T1 - PB - PBe CN10 Conexão de motor de saída W/T3 - V/T2 - U/T1,

(1) Para obter informações adicionais sobre a opção de resistor de frenagem, consulte o catálogo em

www.schneider-electric.com.

Função

tamanhos 1...2)
CN1 Terminal de fonte de alimentação de rede principal

e aterramento de entrada

saída para resistor de frenagem (1) PB - PBe

Terminal de aterramento de saída e terminal
de aterramento de resistor de frenagem

86 NVE61069PT 04/2020

Conexão terminal de aterramento PE adicional

Conecte o terminal de aterramento PE adicional do dispositivo ao ponto de aterramento central do
sistema.

Localização adicional do terminal de aterramento PE nos tamanhos 1 e 2

Acesso aos terminais para tamanho 3

RISCO DE CHOQUE ELÉTRICO, EXPLOSÃO OU ARCO VOLTAICO
Leia e compreenda as instruções do capítulo Informações de segurança antes de realizar qualquer

procedimento contido ali.
A não observância destas instruções resultará em morte, ou ferimentos graves.

PERIGO

Execute as instruções a seguir para acessar os terminais nos inversores de tamanho 3

Passo Ação

1 Com uma chave de fendas, empurre para desprender a tampa
2 Remova a tampa frontal
3 Remova a armadilha do cabeamento

NVE61069PT 04/2020 87

Layout dos Terminais de Alimentação do Tamanho 3

Conexão terminal de aterramento PE adicional

Conecte o terminal de aterramento do dispositivo ao ponto de aterramento central do sistema.
Localização adicional do terminal de aterramento PE nos tamanhos 3

Use a extremidade do cabo de terminal redondo especial.

88 NVE61069PT 04/2020

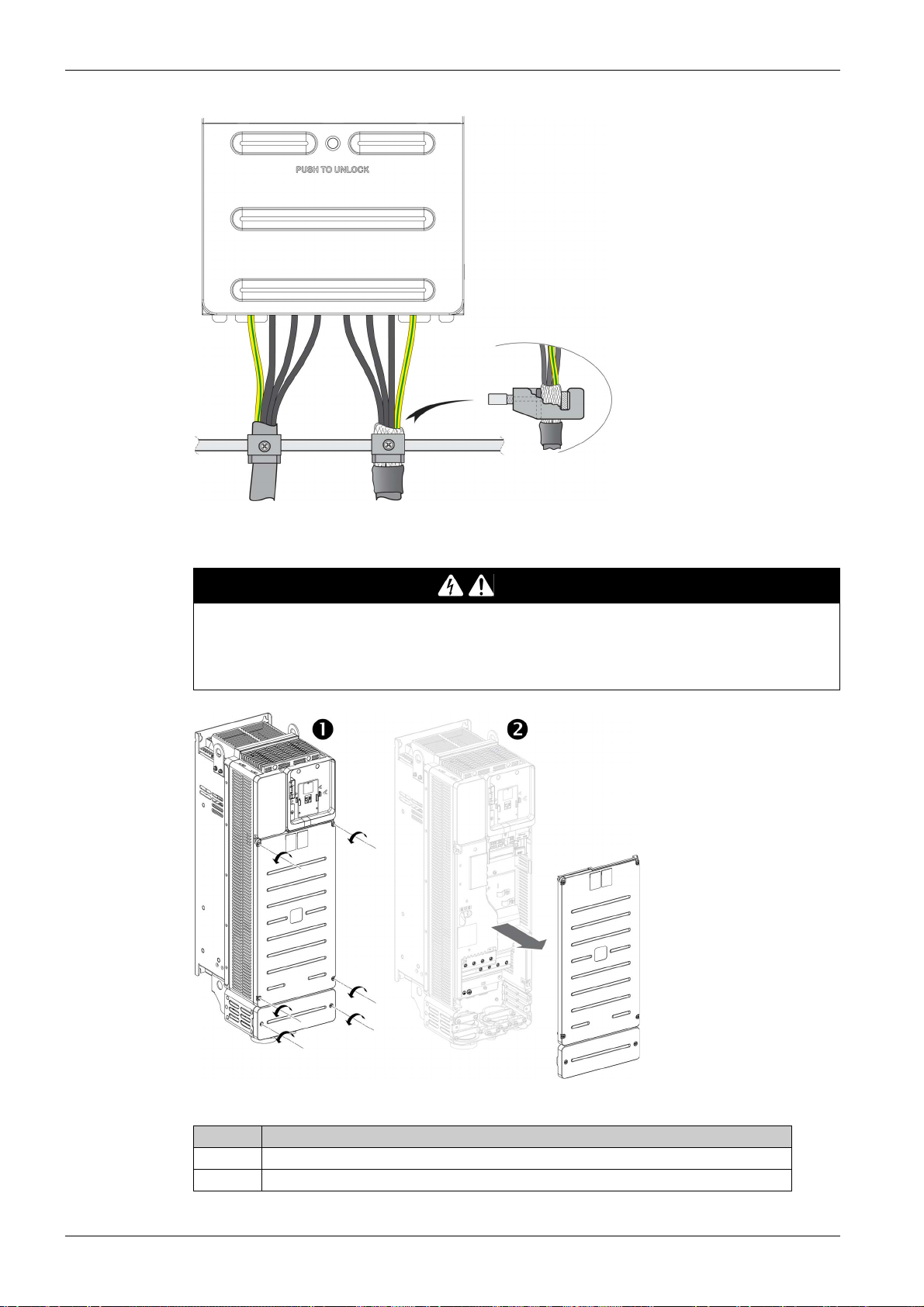

Roteamento dos cabos de potência

Siga as instruções abaixo

Passo Ação

1 Acople e roteie o cabo do motor
2 Reajuste a armadilha do cabeamento
3 Acople e roteie o cabo da rede principal
4 Reajuste a tampa de potência

NVE61069PT 04/2020 89

Acoplamento dos cabos de potência

Acesso aos terminais para tamanhos 4 e 5

PERIGO

RISCO DE CHOQUE ELÉTRICO, EXPLOSÃO OU ARCO VOLTAICO
Leia e compreenda as instruções do capítulo Informações de segurança antes de realizar qualquer

procedimento contido ali.
A não observância destas instruções resultará em morte, ou ferimentos graves.

Execute as instruções a seguir para acessar os terminais nos inversores de tamanhos 4 e 5

Passo Ação

1 Desparafuse os 6 parafusos que fixam o painel
2 Remova as tampas frontais

90 NVE61069PT 04/2020

Conexão terminal de aterramento PE adicional

Conecte o terminal de aterramento do dispositivo ao ponto de aterramento central do sistema.
Localização adicional do terminal de aterramento PE nos tamanhos 4 e 5

Layout dos terminais de alimentação para os tamanhos de quadro 4 e 5 e caminho do cabo

Conectar os cabos de alimentação, como ilustrado abaixo.

NVE61069PT 04/2020 91

Características dos terminais da parte de potência

Descrição dos Terminais de Potência

Terminal Função

PE ou

R/L1
S/L2
T/L3

PA/+ Saída para resistor de frenagem (barramento CC de

PB (se houver) Saída do resistor de frenagem
PC/- Barramento CC polaridade ­U/T1

V/T2
W/T3

Cabos de conexão de aterramento PE adicionais

As seções transversais dos cabos de aterramento de entrada e saída são iguais às dos cabos de entrada
e saída. Essas seções transversais e os torques de aperto correspondentes são apresentados nas tabelas
abaixo. Devido às altas fugas da corrente, deve ser feita uma conexão adicional de PE.

A seção transversal mínima do cabo de aterramento de proteção é 10 mm2 (AWG 8) para cabo CU e
16 mm2 (AWG 6) para cabo AL.

Terminal de conexão do aterramento

Tensão de alimentação CA

polaridade +)

Saídas do motor

Tamanho 1

Fonte e Terminais de Saída

ATV340 Conector CN1 dos terminais de alimentação

(L1, L2, L3, PE)
Seção transversal do cabo Torque de

Aperto
Mínimo (*) Máximo (**) Nominal Mínimo (*) Máximo (**) Nominal
mm² (AWG) mm² (AWG) N·m (lb.pol) mm² (AWG) mm² (AWG) N·m (lb.pol)

U07N4•, U15N4•,
U22N4•, U30N4•,
U40N4•

(*) Seção transversal mínima do terminal em condições nominais
(**) Seção transversal máxima permitida no terminal

Somente use cabos sólidos ou cabos trançados rígidos.

1,5 (14) 4 (12) 0,69 (6,1) 1,5 (14) 4 (12) 0,69 (6,1)

Conector CN10 dos terminais de saída (U, V,
W, PB, PBe)

Seção transversal do cabo Torque de

Aperto

Terminais de barramento CC

ATV340 Conector CN9 dos terminais de barramento CC

(PA/+, PC/-)
Seção transversal do cabo
Mínimo (*) Máximo (**)

mm² (AWG) mm² (AWG)
U07N4•, U15N4•, U22N4•, U30N4•, U40N4• 4 (12) 6 (10)
(*) Seção transversal mínima do terminal em condições nominais

(**) Seção transversal máxima permitida no terminal

Somente use cabos sólidos ou cabos trançados rígidos.

Torques de aperto de PE adicionais:

 Conexão terra superior: 2,6 N·m (23,01 lb.pol) - conector CN1
 Conexão terra inferior: 0,69 N·m (6,1 lb.pol) - conector CN10

92 NVE61069PT 04/2020

Tamanho 2

Fonte e Terminais de Saída

ATV340 Conector CN1 dos terminais de alimentação

(L1, L2, L3, PE)
Seção transversal do cabo Torque de

Aperto
Mínimo (*) Máximo (**) Nominal Mínimo (*) Máximo (**) Nominal
mm² (AWG) mm² (AWG) N·m (lb.pol) mm² (AWG) mm² (AWG) N·m (lb.pol)

U55N4• 1,5 (14) 6 (10) 1,8 (16) 1,5 (14) 6 (10) 1,8 (16)
U75N4• 2,5 (12) 6 (10) 1,8 (16) 1,5 (14) 6 (10) 1,8 (16)
(*) Seção transversal mínima do terminal em condições nominais

(**) Seção transversal máxima permitida no terminal

Somente use cabos sólidos ou cabos trançados rígidos.

Conector CN10 dos terminais de saída (U, V,
W, PB, PBe)

Seção transversal do cabo Torque de

Aperto

Terminais de barramento CC

ATV340 Conector CN9 dos terminais de barramento CC (PA/+, PC/-)

Seção transversal do cabo
Mínimo (*) Máximo (**)

mm² (AWG) mm² (AWG)
U55N4•, U75N4• 4 (12) 6 (10)
(*) Seção transversal mínima do terminal em condições nominais

(**) Seção transversal máxima permitida no terminal

Somente use cabos sólidos ou cabos trançados rígidos.

Torques de aperto de PE adicionais:

 Conexão terra superior: 2,6 N·m (23,01 lb.pol) - conector CN1
 Conexão terra inferior: 0,69 N·m (6,1 lb.pol) - conector CN10

NVE61069PT 04/2020 93

Tamanho 3

Fonte e Terminais de Saída

ATV340 Conector CN1 dos terminais de alimentação

(L1, L2, L3, PE)
Seção transversal do cabo Torque de

Aperto

Mínimo (*) Máximo (**) Nominal Mínimo (*) Máximo (**) Nominal

mm² (AWG) mm² (AWG) N·m (lb.pol) mm² (AWG) mm² (AWG) N·m (lb.pol)
D11N4• 4 (10) 25 (3) 3,8 (33,6) 2,5 (12) 25 (3) 3,8 (33,6)
D15N4• 6 (8) 25 (3) 3,8 (33,6) 4 (10) 25 (3) 3,8 (33,6)
D18N4• 10 (8) 25 (3) 3,8 (33,6) 6 (8) 25 (3) 3,8 (33,6)
D22N4• 10 (6) 25 (3) 3,8 (33,6) 6 (8) 25 (3) 3,8 (33,6)
(*) Seção transversal mínima do terminal em condições nominais

(**) Seção transversal máxima permitida no terminal

Somente use cabos sólidos ou cabos trançados rígidos.

Conector CN10 dos terminais de saída (U, V,
W, PE)

Seção transversal do cabo Torque de

Aperto

Terminais do barramento CC e resistor de frenagem

ATV340 Conectores CN9 e CN8 PB dos terminais de barramento CC (PA/+, PC/-)

Seção transversal do cabo Torque de Aperto
Mínimo (*) Máximo (**) Nominal

mm² (AWG) mm² (AWG) N·m (lb.pol)
D11N4• 4 (10) 25 (3) 3,8 (33,6)
D15N4• 6 (8) 25 (3) 3,8 (33,6)
D18N4• 10 (8) 25 (3) 3,8 (33,6)
D22N4• 10 (6) 25 (3) 3,8 (33,6)
(*) Seção transversal mínima do terminal em condições nominais

(**) Seção transversal máxima permitida no terminal

Tamanho 4

Somente use cabos sólidos ou cabos trançados rígidos.

Torques de aperto de PE adicionais:

 Conexão terra superior: 2,6 N·m (23,01 lb.pol) - conector CN1
 Conexão terra inferior: 0,69 N·m (6,1 lb.pol) - conector CN10

Fonte e Terminais de Saída

ATV340 Terminais de alimentação (L1, L2, L3, PE) Terminais de saída (U, V, W, PE)

Seção transversal do cabo Torque de

Aperto
Mínimo (*) Máximo (**) Nominal Mínimo (*) Máximo (**) Nominal
mm² (AWG) mm² (AWG) N·m (lb.pol) mm² (AWG) mm² (AWG) N·m (lb.pol)

D30N4E 35 (3) 50 (1) 12 (106,2) 35 (3) 50 (1) 12 (106,2)
D37N4E 35 (2) 50 (1) 12 (106,2) 50 (1) 50 (1) 12 (106,2)
(*) Seção transversal mínima do terminal em condições nominais

(**) Seção transversal máxima permitida no terminal

Somente use cabos trançados rígidos.

Seção transversal do cabo Torque de

Aperto

94 NVE61069PT 04/2020

Tamanho 5

Terminais do barramento CC e resistor de frenagem

ATV340 Terminais de barramento CC (PA/+, PB, PC/-)

Seção transversal do cabo Torque de Aperto
Mínimo (*) Máximo (**) Nominal

mm² (AWG) mm² (AWG) N·m (lb.pol)
D30N4 25 (4) 50 (1) 12 (106,2)
D37N4E 35 (3) 50 (1) 12 (106,2)
(*) Seção transversal mínima do terminal em condições nominais

(**) Seção transversal máxima permitida no terminal

Somente use cabos trançados rígidos.

Torques de aperto de PE adicionais: 5 N·m (44,2 lb.pol)

Fonte e Terminais de Saída

ATV340 Terminais de alimentação (L1, L2, L3, PE) Terminais de saída (U, V, W, PE)

Seção transversal do cabo Torque de

Aperto

Mínimo (*) Máximo (**) Mín. para

máximo

mm² (AWG) mm² (AWG) N·m (lb.pol) mm² (AWG) mm² (AWG) N·m (lb.pol)
D45N4E 70 (1/0) 120 (250 MCM) 25 (221,3) 70 (1/0) 120 (250 MCM) 25 (221,3)
D55N4E 95 (3/0) 120 (250 MCM) 25 (221,3) 95 (3/0) 120 (250 MCM) 25 (221,3)
D75N4E 120 (4/0) 120 (250 MCM) 25 (221,3) 120 (250 MCM) 120 (250 MCM) 25 (221,3)
(*) Seção transversal mínima do terminal em condições nominais

(**) Seção transversal máxima permitida no terminal

Seção transversal do cabo Torque de

Aperto

Mínimo (*) Máximo (**) Nominal

Somente use cabos trançados rígidos.

Terminais do barramento CC e resistor de frenagem

ATV340 Terminais de barramento CC (PA/+, PB, PC/-)

Seção transversal do cabo Torque de Aperto
Mínimo (*) Máximo (**) Nominal

mm² (AWG) mm² (AWG) N·m (lb.pol)
D45N4E, D55N4E 70 (1/0) 120 (250 MCM) 25 (221,3)
D75N4E 95 (3/0) 120 (250 MCM) 25 (221,3)
(*) Seção transversal mínima do terminal em condições nominais

(**) Seção transversal máxima permitida no terminal

Somente use cabos trançados rígidos.

Torques de aperto de PE adicionais: 10 N·m (88,5 lb.pol)

NVE61069PT 04/2020 95

Parte de controle

Secção 4.5

Parte de controle

Conteúdo desta secção

Esta secção inclui os seguintes tópicos:

Layout e Características dos Terminais do Bloco de Controle, Portas de E/S e de Comunicação 97
Dados elétricos de terminais de controle para tamanhos 1...3 101
Dados elétricos de terminais de controle para tamanhos 4 e 5 112
Cabeamento da parte de controle dos tamanhos 4 e 5 116
LEDs do produto 123

Tópico Página

96 NVE61069PT 04/2020

Layout e Características dos Terminais do Bloco de Controle, Portas de E/S e de Comunicação

Comprimentos de cabo

NOTA: Para comprimentos de cabo, consulte a tabela fornecida na seção Instruções de Comprimento de
Cabo para a Parte de Controle

(ver página 71)

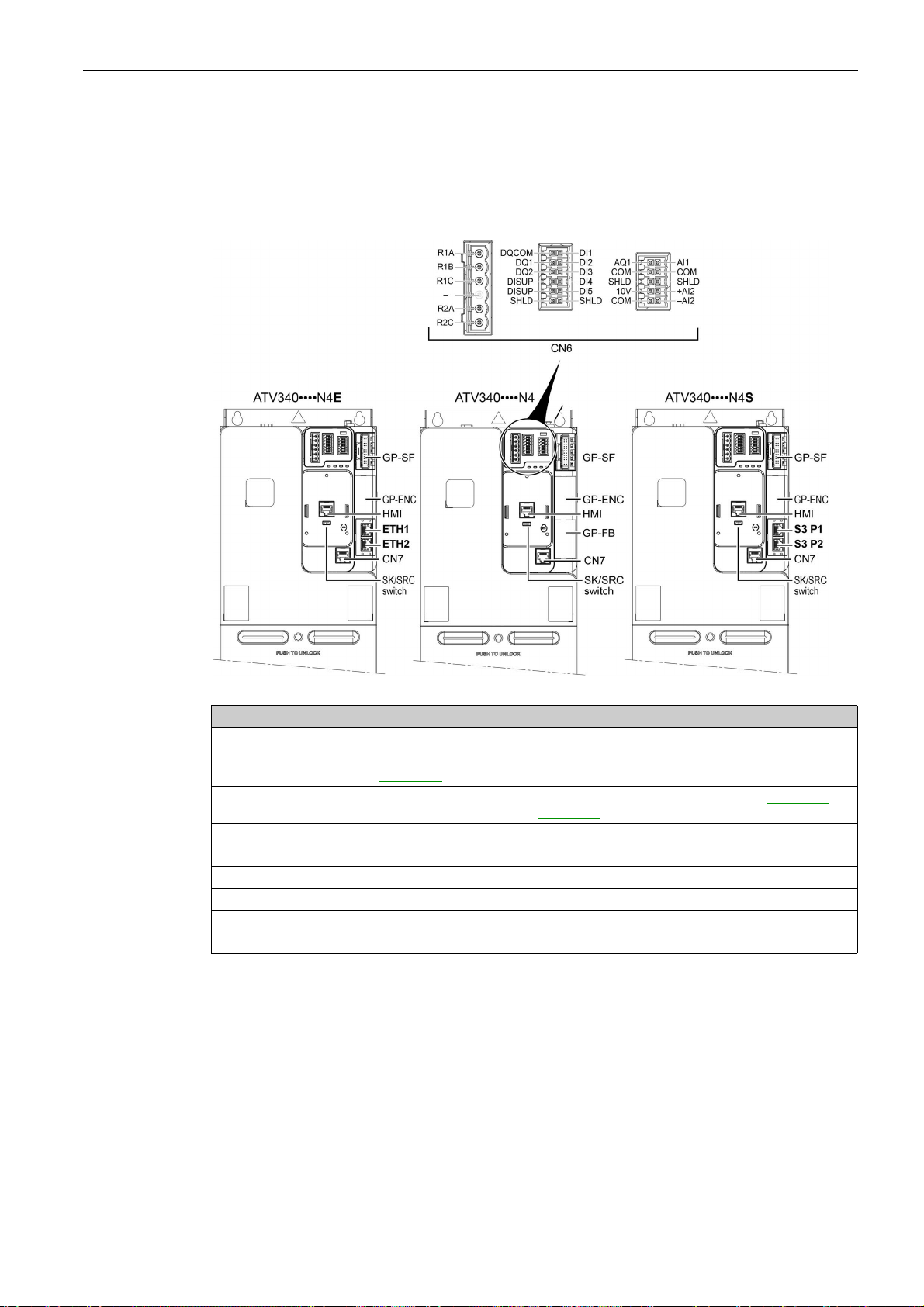

Terminais de controle frontais - Tamanhos 1...3 do inversor

.

Conector/chave Descrição
GP-SF Slot de módulos de segurança e propósito geral, como E/S, relé
GP-ENC Slot para o módulo do encoder. Use somente os módulos

VW3A3423

HMI Porta RJ45 para plug-in direto de terminal de exibição de texto simples (

terminal de exibição gráfica (
ETH1, ETH2 2 portas Ethernet avançadas RJ45, em ATV340•••••E
S3 P1, S3 P2 2 portas RJ45 Sercos III incorporadas, em ATV340•••••S
GP-FB Slot de módulos de fieldbus e propósito geral, como E/S, relé
CN7 Porta Modbus VP12S
Chave SK/EXT/SRC Chave Consumidor/Fornecedor (Sink/Source)
CN6 E/S analógicas e digitais, saídas do relé...

e de propósito geral, como E/S, Relé

VW3A1111

) para conexão a um cabo

(ver página 111)

(ver página 126)

(ver página 108)

VW3A3420, VW3A3422

(ver página 22)

VW3A1113

,

) ou

NVE61069PT 04/2020 97

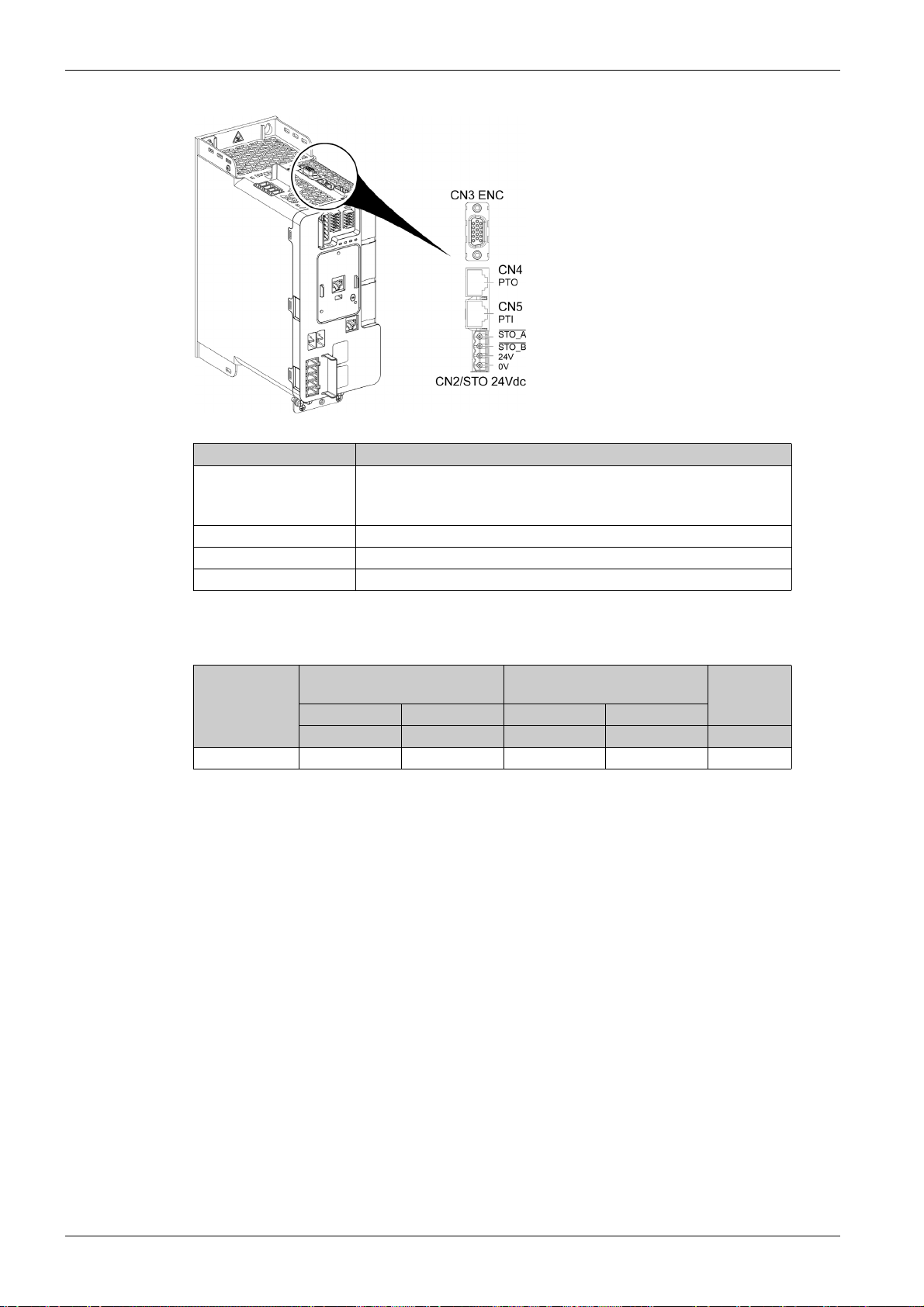

Localização dos terminais de controle superior nos tamanhos 1...3 do inversor

Conector/chave Descrição
CN3 ENC Encoder incorporado

(ver página 103)

NOTA: É necessária uma folga adicional na parte superior do inversor ao usar

o encoder incorporado.
CN4 PTO (Saída de trem de pulso)
CN5 PTI (Entrada de trem de pulso)
CN2/STO 24Vdc STO (Safe Torque Off)

(ver página 105)

(ver página 105)

(ver página 102)

Características do cabeamento - Tamanhos 1...3 do inversor

Seções transversais dos cabos e torques de aperto. Os valores de seção transversal estão com ponteiras.

Terminais de
Controle

Terminais CN6 0,25 (24) 2,5 (14) 0,25 (24) 1 (16) 0,5 (4,4)

Seção Transversal do Cabeamento
de Saída do Relé

Mínimo (1) Máximo Mínimo (1) Máximo
mm² (AWG) mm² (AWG) mm² (AWG) mm² (AWG) N•m (lb.pol)

(1) O valor corresponde à seção transversal mínima admissível do terminal.
NOTA: Dados Elétricos dos Terminais de Controle.

Outra Seção Transversal do
Cabeamento

(ver página 101)

Rnx de
torque de
aperto

98 NVE61069PT 04/2020

Terminais de controle - Tamanhos 4...5 do inversor

Os terminais do bloco de controle são os mesmos para os tamanhos 4 e 5 de inversor.

Ethernet Modbus TCP, Modbus serial

NOTA: Modbus VP12S: Esta é a marcação padrão da conexão serial Modbus. VP • S significa conector
com fonte de alimentação, em que 12 representa a tensão de alimentação de 12 VCC.

Características do Cabeamento

Seções transversais dos cabos e torques de aperto

Terminais de
Controle

Todos os
terminais

(1) O valor corresponde à seção transversal mínima admissível do terminal.
NOTA: Dados Elétricos dos Terminais de Controle.

Seção Transversal do Cabeamento de
Saída do Relé

Mínimo (1) Máximo Mínimo (1) Máximo
mm² (AWG) mm² (AWG) mm² (AWG) mm² (AWG) N•m (lb.pol)
0,75 (18) 1,5 (16) 0,5 (2,0) 1,5 (16) 0,5 (4,4)

Outra Seção Transversal do
Cabeamento

Torque de
aperto

(ver página 101)

NVE61069PT 04/2020 99

Portas do bloco de controle

Legenda

Marcação Descrição

LEDs de status do inversor

Porta RJ45 para conectar diretamente um terminal de exibição de texto simples ou usando um cabo para
conectar um terminal de exibição gráfica

2 Portas RJ45: ETH1 e ETH2 para Ethernet embutida

(ver página 123)

Chave SK-EXT-SRC SW1
Chave PTO-DQ SW2

Porta RJ45 para Modbus embutido

Slot B, para interface do encoder, e módulos de segurança e propósito geral (GP), como E/S, relé...

Slot A, para comunicação de fieldbus, e módulos de segurança e propósito geral (GP), como E/S, relé...

Cabeamento e instalação do módulo opcional

NOTA:

 Para uma lista de módulos fieldbus possíveis, consulte o catálogo
 Para obter informações sobre os módulos fieldbus, consulte a folha de instruções

www.schneider-electric.com

em

Portas de comunicação RJ45

O bloco de controle inclui 4 portas RJ45.
Elas permitem a conexão a:

 PC

 Usando um software de comissionamento (SoMove, SoMachine.) para configurar e monitorar o

inversor

 Para acessar o webserver do inversor

 Sistema SCADA
 Sistema PLC
 Um terminal de exibição gráfica, usando protocolo Modbus
 Fieldbus Modbus

A conexão também é possível usando os opcionais:

 Bluetooth
 Dongle Wi-Fi
 Conversor USB/Modbus

NOTA:

 Certifique-se de que o cabo RJ45 não está danificado antes de conectá-lo ao produto, caso contrário

a fonte de alimentação do controle pode ser perdida.

 Não conecte cabos Ethernet ou Sercos III no plugue Modbus ou vice-versa.
 Não conecte o cabo de interface PTI, PTO aos plugues Ethernet, Sercos III ou Modbus ou vice-versa.
 Use cores de cabo diferentes para Ethernet, Sercos III, Modbus, PTI ou PTO para facilitar as operações

de substituição rápida de dispositivos.

 Verifique o cabeamento correto do inversor, antes de ligar o sistema.

(ver página 126)

(ver página 130)

(ver página 11)

S1A45591

disponível

100 NVE61069PT 04/2020
