LS 600
16040912 10CZ
CZ
SK
Horizontální štípač dřeva
Překlad z originálního návodu, str. 1 - 14
Horizontálna štiepačka dreva
Preklad originálu, str. 16 - 29
11-2010
SCHEPPACH Horizontální štípač dř eva • LS 600
Obr. 1 Obr. 3.1
Obr. 2
Obr. 3.2
Obr. 4
Obr. 5
Obr. 6
1 - CZ Návod k použití
Horizontální štípač dř eva • LS 600 SCHEPPACH

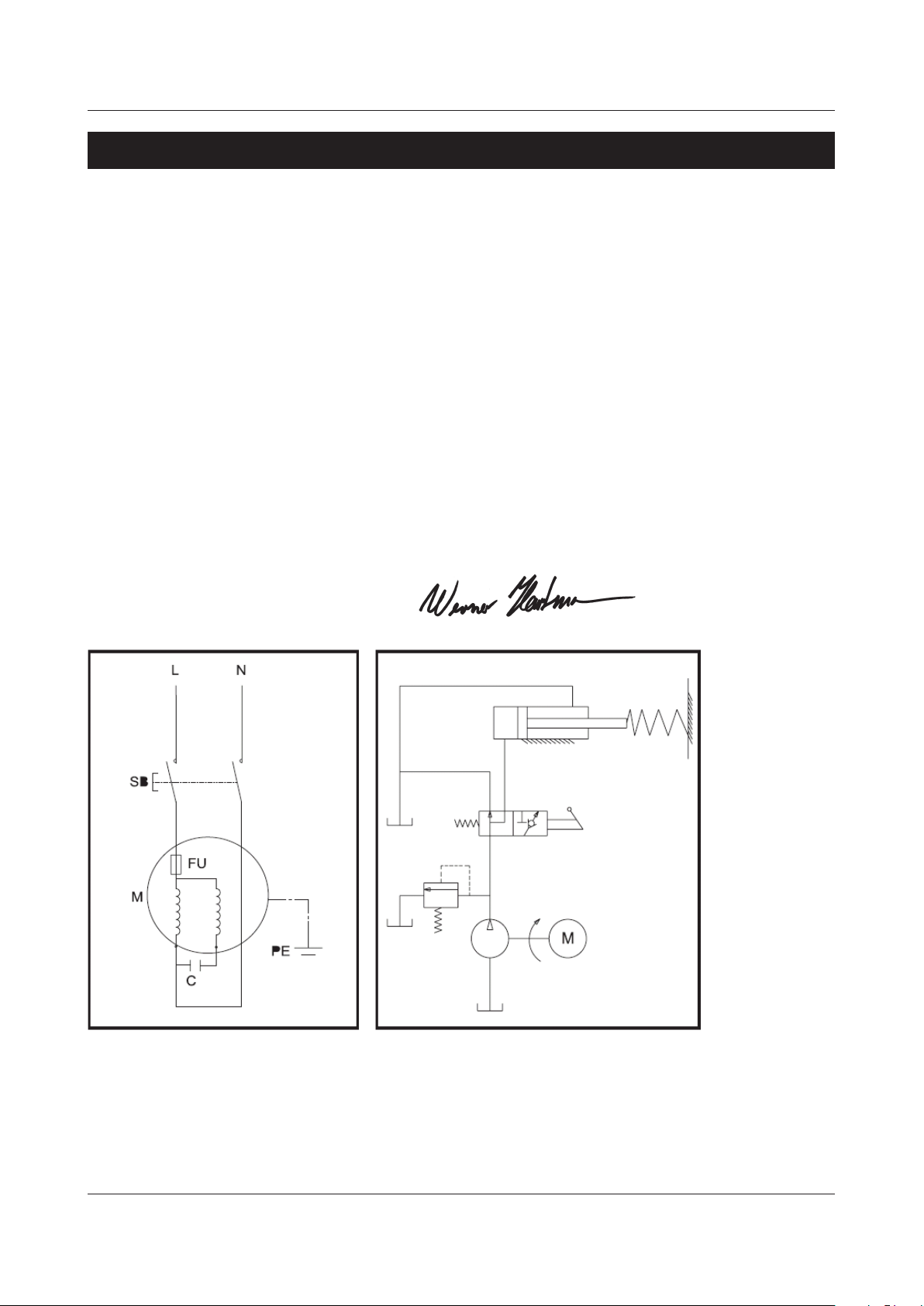

Prohlášení o shodě s předpisy EU
Výrobce, Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Strasse 69,
D-89335 Ichenhausen, Německo, tímto prohlašuje, že výrobek splňuje požadavky příslušných směrnic
EU. V případě neautorizovaných změn na výrobku, toto prohlášení ztrácí platnost.
Popis výrobku: Hydraulická štípačka na dřevo
Typ výrobku: LS 600
Příslušné normy EC: Strojní směrnice 2006/42/EC,
Směrnice o nízkém napětí 2006/95/EC
Směrnice EC EMV 2004/108/EC.
Harmonizované standardy EU: EN 12100-1, EN 12100-2, EN 13857, EN 60 204-1,
EN 609-1
Národní standardy výrobce, zejména: JVC 3.12, JVC 3.9, VDE 0530 – 1/11.72
PAS 11…. Grundsätze Lärm
Místo, datum: Ichenhausen, Německo, 13.07.2010
Podpis: Werner Hartmann (product manager)
Obr. 2
Výrobce:
Scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Návod k použití CZ - 2
SCHEPPACH Horizontální štípač dř eva • LS 600
Vážený zákazníku,
přejeme Vám příjemné a užitečné pracovní využití Vaši nové Scheppach štípačky.
Podle právního řádu v krajině výrobce tento nenese odpovědnost za škody způsobené v důsledku
nebo v souvislosti s:
• nesprávným zacházením
• nedodržováním instrukcí uvedených v tomto návodu
• opravami, které provedla osoba odlišná od výrobce nebo autorizovaného servisního střediska
• montáží neoriginálních náhradních dílů
• nesprávným používáním
• poruchou v elektrické síti vzniklé v důsledku nekonformity elektrického vedení s regulemi
VDE 0100, DIN 57113/VDE 0113.
Doporučení:
Před samotnou montáží a použitím výrobku si pečlivě přečtěte tento návod k obsluze.
Návod Vám poslouží ke zlehčení práce s výrobkem a k plnému využití jeho vlastností.
Naleznete v něm instrukce k bezpečnému zacházení, efektivnímu využití a předcházení nebezpečí.
Tím vším také prodloužíte životnost výrobku. Spolu s pokyny uvedenými v tomto návodu dodržujte
i místní předpisy a obecné technické postupy.
Návod pečlivě uchovejte v průhledném plastikovém obalu a chraňte jej před poškozením, špínou
a vlhkem a skladujte jej v blízkosti výrobku. V případě, že obsluhu štípačky svěřujete jiné osobě,
dbejte na to, aby si před zprovozněním pečlivě přečetla tento návod. Výrobek smí být obsluhován
jen osobou znalou všech postupů a pokynů uvedených v návodu a znalou všech možných rizik
spojených s prací se štípačkou. Výrobek nesmí obsluhovat děti. Dodržujte minimální povolený
věk k obsluze zařízení. Kromě pokynů uvedených v návodu a místních předpisů dbejte také
na dodržování obecních technických postupů při práci se stroji zpracujícími dřevo.
Součásti a prvky, obr. 2
1 = Olejová nádrž
2 = Protitlaková plošina
3 = Pracovní plocha
4 = Štípací klín
5 = Zvedací držák
6 = Podpěrní noha
7 = Nástavec plošiny
8 = Zapínač
9 = Motor
10 = Spínací skřínka
11 = Přepravní kolo
12 = Zvedací držák
13 = Hydraulická páka
15 = Odvzdušňovací šroub
16 = Olejová zátka s odměrkou
17 = Zarážka zpětného chodu
3 - CZ Návod k použití
Horizontální štípač dř eva • LS 600 SCHEPPACH
Obecná upozornění
• Po rozbalení výrobku zkontrolujte, zda jsou přítomna všechny součásti. Případné poškozené
součástky nahlaste prodejci. Pozdější stížnosti nemusí být brány v potaz.
LS 600
Obsah balení
Hydraulická štípačka
Návod k obsluze
Technické údaje
Rozměry v mm 1240 × 620 × 975
Průměr dřeva min. - max. v cm 5 - 25
Délka dřeva min. - max. v cm 20 - 52
Vzdálenost protitlakové plošiny
od klínu v mm
Počet pozic zpětné brzdy 2
Automatická pojistka při výpadku proudu ano
Váha v kg 50
Motor
Motor V/Hz 230/50
Vstup P1 W 2.050
Výstup P2 W 1.500
Ohodnocení S6/40%
Štípací síla t 6
Vzestup cylindru mm 320
Rychlost cylindru cm/sec. 3
Rychlost cylindru, zpětný chod cm/sec 8
Kapacita nádrže l 2,4
Pracovní tlak v bar 180
Rychlost motoru za min 2800
210/160/110
Posunutí protitlakové plošiny (2 otvory) mm 2 × 50
Hydraulický tlak MPa 18
Údaje podléhají změnám!
V následujícím textu jsou pokyny vztahující se k bezpečnosti označeny symbolem
vykřičníku.
Návod k použití CZ - 4
SCHEPPACH Horizontální štípač dř eva • LS 600
• Zkontrolujte, zda je balení úplné.
• Před zprovozněním výrobku čtěte návod k obsluze a dostatečně se s výrobkem obeznamte.
• Používejte jenom originální náhradní díly a příslušenství.Obraťte se na svého specializovaného
prodejce.
• Při objednávkách uveďte typ výrobku, rok výroby a výrobní číslo. Specifi kujte námi přidělené
číslo náhradního dílu, který požadujete.
Obecné bezpečnostní pokyny
• Pečlivě dodržujte všechny bezpečnostní pokyny související s tímto výrobkem.
• Všechna bezpečnostní upozornění musí být zachována v úplné a čitelné podobě pro potřeby
dalšího použití.
• Bezpečnostní prvky výrobku nesmí být nikdy odebrány z výrobku ani poškozeny.
• Kontrolujte elektrické prvky a kabely. Nepoužívejte poškozené síťové kabely.
• Před samotnou prací vždy zkontrolujte, zda dvouruční ovládání na stroji funguje.
• Stroj smí obsluhovat jenom osoby starší 18 let. Osoby nad16 let smí obsluhovat výrobek
jenom pod dozorem dospělých.
• Při práci vždy noste ochranu sluchu a pracovní rukavice.
• Pozor při práci: Hrozí nebezpečí poranění rukou štípacím klínem.
• K zpracování velkých kusů použijte příslušné pomůcky a brzdy.
• Čištění, výměnu a nastavovací úkony smíte vykonat jenom, když je motor vypnutý.
Stroj odpojte ze zástrčky.
• Opravy a údržba elektrických zařízení výrobku musí být provedeny kvalifi kovanou osobou.
• Všechny ochranné prvky musí byt opět namontovány po vykonání jakýchkoli oprav
nebo nastavení.
• Před odchodem z pracovního prostředí vypněte motor a stroj vypojte z elektrické sítě.
• Nikdy neměňte obouruční ovládání Vaší Scheppach štípačky. Hrozí Vám zranění.
Schválený způsob obsluhy
• Výrobek je ve shodě s platnými požadavky EU.
• Hydraulická štípačka je navržena k vodorovnému štípání dřeva. Dřevo musí být
nastaveno ve své vodorovné poloze a smí být štípáno jenom podélně rostu letokruhů.
Maximální rozměr dřeva: 52 cm.
• Dřevo nikdy neštípejte příčně na letokruhy, tedy ve svislé poloze.
• Návody k zachování bezpečnosti a údržbě jako i technické parametry stroje uvedené v tomto
návodu musí být dodržovány. Zohledněte možnosti stroje.
• Předcházejte nehodám a dodržujte obecná bezpečnostní pravidla a technické postupy.
• Stroj můžou opravovat, udržovat a používat jenom osoby s výrobkem obeznámené a znalé všech
možných pracovních nebezpečí. Nedovolené pozměnění štípačky vylučuje odpovědnost výrobce
za škody tím způsobené.
• Jiné než tady popsané postupy nejsou schváleny výrobcem a tento nenese odpovědnost
za jakékoli následky nedovoleného použití. Uživatel stroj používá nedovoleným způsobem
výhradně na vlastní nebezpečí.
• Uživatel stroje nese riziko škod.
5 - CZ Návod k použití
Horizontální štípač dř eva • LS 600 SCHEPPACH
Hrozící nebezpečí
Tento výrobek je vyroben nejnovějšími technologiemi a v souladu s pravidly bezpečnosti.
Některá nebezpečí při práci s ním ale nadále mohou nastat:
• Štípací klín může způsobit zranění rukou a prstů při neopatrném vkládání dřeva nebo z důvodu
jeho nesprávné polohy.
• Dřevo může být vymrštěno a může způsobit zranění, zejména jestli zpracovávané dřevo není
dostatečně zajištěno nebo nesprávně podáváno.
• Poškozené elektrické kabely můžou způsobit zranění.
• Možnost vzniku výše uvedených situací snížíte dodržováním pokynů uvedených v tomto
návodu. Přesto není vyloučeno, že nastane situace tady nepopsaná nebo jinak nepředvídaná.
Přeprava
Přepravní lžíce/zvedák:
Stroj je dodáván pevně přimontovaný k paletě pomocí čtyř šroubů. Šrouby odšroubujte
pomocí francouzského klíče. K odejmutí stroje z palety budete potřebovat pomoc další osoby.
Štípačka může být poté přepravena po kolech v její diagonální pozici, a to jemným tažením
za držák. Vaše Scheppach štípačka smí být skladována nebo přepravována v prostředí s teplotou
od -20 °C do +60 °C při max. vlhkosti vzduchu 80 %.
Příprava
Připravte pracovní plochu, kde bude štípačka stát. Zvolte dostatečně velký prostor, aby jste mohli
bez překážek pracovat. Stroj musí být umístěn na rovném a tvrdém povrchu. Štípačka musí stabilně
stát a nesmí se během práce pohybovat, zajistěte ji.
Montáž
Z důvodu úsporného balení musí být základna (6) namontována uživatelem. Použijte 5 šroubů
M8x12 s talířovitou hlavicí, které jsou součásti balení.
Zařízení položte horizontálně na podlahu a pod štípací klín podložte polystyrén z krabice.
Elektrické spojení
Dráty a síťový kabel pravidelně kontrolujte kvůli možnému poškození. Před kontrolou výrobek
vypněte a odpojte ze sítě. Elektrické spoje musí splňovat požadavky VDE a DIN předpisů
a požadavky Vašeho dodavatele elektřiny. Používejte jenom kabely s označením H 0 7 RN.
Kabely musí být označeny typovým číslem.
Návod k použití CZ - 6
SCHEPPACH Horizontální štípač dř eva • LS 600
Poškozené elektrické kabely
Často dochází k poškození elektrických kabelů.
Možné příčiny jsou:
• odřeniny a praskliny na izolaci při vedení kabelu přes dveře a okna
• sluček na kabelech
• pořezání izolace při přecházení přes kabel
• poškození při tahání za kabel
• puklin z důvodu přirozeného opotřebení kabelu. Takto poškozené kabely jsou nebezpečné životu
a zdraví, nepoužívejte je.
Jednofázový motor 230 V/50 Hz
• Vstupní napětí musí být v rozsahu 220 +-240 V/50 Hz.
• Síťový a prodlužovaní kabel musí být třižílové.
• Kabely kratší 25 m musí mít v průměru min. 1,5 mm², delší kabely min. 2,5 mm².
• Přívod elektřiny je chráněn max. 16 A.
Obsluha
Před tím než stroj zapnete, povolte hydraulický ventilový šroub o několik otáček, aby mohl vzduch
volně proudit do a z olejové nádrže. Jinak zůstane hydraulický systém neprodyšně uzavřen a uvnitř
se bude vytvářet střídavě tlak a podtlak. Taková komprese a dekomprese vytlačí uzávěr systému
a trvale poškodí Vaší štípačku.
Před přepravováním stroje, naopak, ventil uzavřete, aby olej nevytekl.
Štípejte jenom rovně odřezané kusy dřeva.
1. Kus, který se chystáte rozštípnout, položte na pracovní plošinu (3).
2. Protitlakovou plochu nastavte do požadované pozice v závislosti na délce dřeva.
Pozice 1: Do 52 cm délky dřeva.
Pozice 2: Do 47 cm.
Pozice 3: Do 42 cm.
3. Kvůli Vaší bezpečnosti a souladu s předpisy je Vaše štípačka ovládána dvouručně.
K zahájení pracovního procesu musíte najednou stlačit páku (13) levou rukou a startovací
tlačítko (8) na skříňce pravou rukou.
Upuštěním jednoho ovládacího prvku stroj okamžitě zastavíte v dané pozici, povolením obou
ovládacích prvků se štípací proces vypne.
Protitlakový talíř (2) se pak vrátí do původní pozice.
4. Velmi tvrdé dřevo nebo dřevo s vnitřními srůsty se může zaseknout nebo se nebude
dát rozštípnout.
Důležité upozornění: Štípaní urychlené přerušte.
V mnoha případech se dřevo bude dát lehce rozštěpit, když jej pootočíte nebo převrátíte o 180º.
Dřevo umístěte tak, že srostené vnitřní uzly budou při protitlakové plošině. Takto štípací klín
lehce vejde do dřeva.
7 - CZ Návod k použití
Horizontální štípač dř eva • LS 600 SCHEPPACH
Nesprávně umístěné dřevo (Obr. 4)
Dřevo vždy stabilně umístěte na pracovní plošinu a mezi západky. Dřevo se při štípání nesmí
otáčet, pohybovat ani nesmí sklouznout. Klín nenamáhejte štípáním dřeva přes jeho vrchní část.
Takto se může zlomit klín nebo poškodit celý stroj.
Nepokoušejte se štípat dva kusy dřeva najednou, jeden z nich se může vymrštit a zasáhnout Vás.
Zaseklé dřevo (Obr. 5)
Zaseklé dřevo se nepokoušejte vyrazit. Vyrážení může spustit štípací proces nebo způsobit nehodu.
1. Povolte oba ovládače.
2. Poté, co se klín vrátí do původní pozice a úplně se zastaví, vložte pod zaseklý kus dřevenou
zarážku, jak je zobrazeno na obr. 5.
3. Spusťte stroj, aby jste zarážku dostali pod zaseklý kus dřeva.
4. V případě potřeby proces opakujte s ostřejšími zarážkami, pokud dřevo úplně nevysvobodíte.
Bezpečnostní zařízení zpětného chodu
K štípání kratších kusů použijte zpětnou brzdu (17).
K instalaci brzdy posuňte protitlakovou plošinu směrem k štípacímu klínu.
Po dosažení požadované pozice podržte hydraulickou páčku směrem dolů s pákou blokační,
aby jste zabránili zpětnému chodu talíře.
Teď můžete vložit brzdní talíř a zajistit jej pomocí kolíku na nosní ploše trubky.
Nastavování protitlakového talíře
Talíř (2) může být nastaven do tří pozic. Z levé strany plošiny odstraňte kolík a talíř vytáhněte.
Poté kolík dejte zpátky.
Pozice A Max. vzdálenost od štípacího klínu cca 53 cm/min. cca 21 cm.
Pozice B Max. cca 48 cm/min. cca 16 cm.
Pozice C Max. cca 43 cm/min. cca 11 cm.
Stroj nesmí být zapnutý, jestli protitlaková plošina není stabilně upevněna.
Výměna oleje (Obr. 3.1, 3.2)
Hydraulický systém na Vašem stroji je uzavřeným systémem, pozůstávajícím z olejové nádrže,
olejové pumpy a ovládacího ventilu.
Spojení a těsnění systému pravidelně kontrolujte. V případe uvolnění je dotáhněte.
Olejová nádrž byla při výrobě naplněna vysoce kvalitním olejem (ISO viskozita 20).
Návod k použití CZ - 8
SCHEPPACH Horizontální štípač dř eva • LS 600
Výměna hydraulického oleje po 150 hodinách práce (Obr. 3)
1. Stroj vypněte a vyčkejte, než se všechny pohyblivé části úplně zastaví.
2. Odšroubujte a odeberte vypouštěcí šroub (16).
3. Štípačku nakloňte na podpěrní nohu, jak je zobrazeno na obr. 3.1. Položte pod ní čtyř litrovou
nádobu a olej do ní vylijte. Použitý olej recyklujte!
4. Vaší Scheppach štípačku otočte na motorovou stranu, jak vidíte na obr 3.2, a nádrž naplňte
cca 2,4 l čerstvého oleje s viskozitou 20.
5. Vyčistěte odměrku na vypouštěcím šroubu a odměrku vložte zpátky. Stroj je pořád ve vertikální
poloze. Hladina oleje musí být mezi dvěma zářezy na odměrce.
6. Vyčistěte šroub a vmontujte jej nazpátek. Stroj pak můžete vrátit do horizontální pozice.
Poté proveďte několik štípaní naprázdno, aby jste stroj zaběhli.
Pravidelně kontrolujte hladinu oleje a při nízké hladině olej doplňte.
Použitý olej recyklujte nebo likvidujte v souladu s předpisy. Je zakázáno vylít olej na zem
nebo míchat jej s ostatním odpadem.
Doporučované typy olejů:
Aral Vitam gf 22
BP Energol HLP-HM 22
Mobil DTE 11
Shell Tellur 22
nebo oleje srovnatelné kvality. Nepoužívejte jiné oleje, mohou ovlivnit správné fungování štípačky.
Údržba a opravy
Opravy, změnu nastavení a čištění lze provést jenom, když je štípačka vypnutá a elektrická zásuvka
odpojena ze sítě.
Zkoušený uživatel smí drobné opravy vykonat sám.
Opravy a údržba elektrických prvků stroje smí naopak provést jenom kvalifi kovaný odborník.
Po opravení nebo čištění stroje nasaďte zpět všechny ochranné prvky.
Doporučujeme:
• Štípací klín je součástka podléhající opotřebování, proto jej nabruste nebo vyměňte.
• Ovládací prvky a páčky musí vždy pracovat bez zádrhelů, proto je pravidelně podle potřeby
mažte pár kapkami oleje.
• Klín udržujte v čistotě, prostý odřezků a kůry atd.
• Namáhané klouzací plochy pravidelně mažte mazivem.
9 - CZ Návod k použití
Horizontální štípač dř eva • LS 600 SCHEPPACH
Řešení problémů
Problém Možná příčina Řešení
1. Motor se vypne
a již nezapíná.
2. Stroj dřevo nezpracovává. a) Dřevo není správně
3. Stroj vydává nestandardní
zvuk nebo vibruje.
4. Olej protéká kolem pístu
nebo z jiných míst.
Zařízení pro automatické
vypnutí při přetěžení stroj
vypnulo, aby jej chránilo
před poškozením.
položeno.
b) Dřevo svou velikostí
přesahuje možnosti stroje.
c) Štípací klín je tupý.
d) Olej vytéká.
Nedostatek hydraulického
oleje nebo přebytek
vzduchu hydraulické nádrži.
a) Neprůchozí vzduch
v systému.
b) Vypouštěcí kryt není
uzavřen během přepravy.
c) Vypouštěcí šroub není
dotažen.
d) Těsnění nebo ventily
v hydraulickém systému
jsou opotřebovány.
Kontaktujte elektrikáře.
a) Viz pokyny k podávání
dřeva v sekci „Obsluha“.
b) Dřevo upravte do
požadovaných rozměrů.
c) Klín naostřete.
d) Lokalizujte místa protékání
a kontaktujte prodejce.
Doplňte olej. Jinak kontaktujte
prodejce.
a) Několika tahy šroub jemně
uvolněte.
b) Před přepravou kryt zavřete.
c) Šroub dotáhněte.
d) Kontaktujte prodejce.
Návod k použití CZ - 10
SCHEPPACH Horizontální štípač dř eva • LS 600
Legenda symbolů na štípačce
Noste pevnou obuv a pracovní rukavice!
Před prací vyhledejte a opravte případné škody na stroji!
Noste ochranné brýle!
Pečlivě čtěte návod k obsluze!
Použitý olej recyklujte!
Před čištěním a opravami stroj vypněte a odpojte ze zásuvky.
Do stroje nezasahujte bez náležité ochrany a opatření.
Pozor! Pohybující se části!
Nebezpečí poranění!
Udržujte odstup!
11 - CZ Návod k použití
Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Tel. 08223/4002 0 - Fax 08223/4002 20
e-mail. info@scheppach.com - Internet: http//www.scheppach.com
1
2
3
4
9322 0403
Seite 1
1604 0711 Update 05.2009
Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Tel. 08223/4002 0 - Fax 08223/4002 20
e-mail. info@scheppach.com - Internet: http//www.scheppach.com
5
9322 0403
Seite 2
1604 0711 Update 05.2009
Horizontálna štiepačka dreva • LS 600 SCHEPPACH
Obr. 1 Obr. 3.1
Obr. 2
Obr. 3.2
Obr. 4
Obr. 5
Obr. 6
Návod na použitie SK - 16
SCHEPPACH Horizontálna štiepačka dreva • LS 600
Prehlásenie o zhode s predpismi EU
Výrobca, Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Strasse 69,
D-89335 Ichenhausan, Nemecko, týmto prehlasuje, že výrobok spĺňa požiadavky príslušných smerníc
EU. V prípade neautorizovaných zmien výrobku, toto prehlásenie stráca platnosť.
Popis výrobku: Hydraulická štiepačka na drevo
Typ výrobku: LS 600
Príslušné EC smernice: Strojárska smernica 2006/42/EC,
Smernica o nízkom napätí 2006/95/EC,
Smernica EC EMV 2004/108/EC.
Harmonizované štandardy EU: EN 12100-1, EN 12100-2, EN 13857, EN 60 204-1,
EN 609-1
Národné štandardy výrobcu: JVC 3.12, JVC 3.9, VDE 0530 – 1/11.72
PAS 11…. Grundsätze Lärm
Miesto, dátum: Ichenhausen, Nemecko, 13.07.2010
Podpis: Werner Hartmann (product manager)
Obr. 2
Výrobca:
Scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
17 - SK Návod na použitie
Horizontálna štiepačka dreva • LS 600 SCHEPPACH
Vážený zákazník,
želáme Vám príjemné a užitočné pracovné využitie Vašej novej Scheppach štiepačky.
Podľa právneho poriadku v krajine výrobcu tento nenesie zodpovednosť za škody spôsobené
v dôsledku alebo v súvislosti s:
• nesprávnym zaobchádzaním
• nedodržovaním inštrukcií uvedených v tomto návode
• opravami, ktoré vykonala osoba odlišná od výrobcu alebo autorizovaného servisného strediska
• montážou neoriginálnych náhradných dielcov
• nesprávnym používaním
• poruchou v elektrickej sieti vzniknutej v dôsledku nekonformity elektrického vedenia s regulami
VDE 0100, DIN 57113/VDE 0113.
Odporúčania:
Pred samotnou montážou a použitím výrobku si dôkladne prečítajte tento návod na obsluhu.
Návod Vám poslúži na uľahčenie práce s výrobkom a na úplné využitie jeho vlastností.
Nájdete v ňom inštrukcie pre bezpečné zaobchádzanie, efektívne využitie a predchádzanie
nebezpečenstvu. Tým všetkým taktiež predĺžite životnosť výrobku. Spolu s pokynmi uvedenými
v tomto návode dodržujte aj miestne predpisy a všeobecné technické postupy.
Návod dôkladne uschovajte v priehľadnom plastikovom obale a chráňte ho pred poškodením,
špinou a vlhkom a skladujte ho v blízkosti výrobku. V prípade, že obsluhu štiepačky zverujete inej
osobe, dbajte na to, aby si pred sprevádzkovaním dôkladne prečítala tento návod. Výrobok smie byť
obsluhovaný iba osobou znalou všetkých postupov a pokynov uvedených v návodu a znalou všetkých
možných rizík spojených s prácou so štiepačkou. Výrobok nesmú obsluhovať deti. Dodržujte minimálny
povolený vek na obsluhu zariadenia. Okrem pokynov uvedených v návode a miestnych predpisov dbajte
taktiež na dodržovanie obecných technických postupov pri práci so strojmi spracúvajúcimi drevo.
Súčasti a prvky, obr. 2
1 = Olejová nádrž
2 = Protitlaková plošina
3 = Pracovná plocha
4 = Štiepací klin
5 = Zdvíhací držiak
6 = Podperná noha
7 = Nadstavec plošiny
8 = Zapínač
9 = Motor
10 = Spínacia skrinka
11 = Prepravné koleso
12 = Zdvíhací držiak
13 = Hydraulická páka
15 = Odvzdušňovacia skrutka
16 = Olejová zátka s odmerkou
17 = Zarážka spätného chodu
Návod na použitie SK - 18
SCHEPPACH Horizontálna štiepačka dreva • LS 600
Všeobecné upozornenia
• Po rozbalení výrobku skontrolujte, či sú prítomné všetky súčasti. Prípadne poškodené súčiastky
nahláste predajcovi. Na neskoršie sťažnosti nemusí byť braný ohľad.
LS 600
Obsah balenia
Hydraulická štiepačka
Návod na obsluhu
Technické údaje
Rozmery v mm 1240 × 620 × 975
Priemer dreva min. - max. v cm 5 - 25
Dĺžka dreva min. - max. v cm 20 - 52
Vzdialenosť protitlakovej plošiny
od klina v mm
Počet pozícií spätnej brzdy 2
Automatická poistka pri výpadku prúdu áno
Váha v kg 50
Motor
Motor V/Hz 230/50
Vstup P1 W 2.050
Výstup P2 W 1.500
Ohodnotenie S6/40%
Štiepacia sila t 6
Vzostup cylindra mm 320
Rýchlosť cylindra cm/sek. 3
Rýchlosť cylindra, spätný chod cm/sek. 8
Kapacita nádrže l 2,4
Pracovný tlak v bar 180
Rýchlosť motora za min. 2800
210/160/110
Posunutie protitlakovej plošiny (2 otvory) mm
Hydraulický tlak MPa 18
Údaje podliehajú zmenám!
V nasledujúcom texte sú pokyny vzťahujúce sa k bezpečnosti označené symbolom
výkričníka.
19 - SK Návod na použitie
2 × 50
Horizontálna štiepačka dreva • LS 600 SCHEPPACH
• Skontrolujte, či je balenie úplné.
• Pred sprevádzkovaním výrobku si prečítajte návod na obsluhu a dostatočne sa s výrobkom
oboznámte.
• Používajte iba originálne náhradné dielce a príslušenstvo. Obráťte sa na svojho špecializovaného
predajcu.
• Pri objednávkach uveďte typ výrobku, rok výroby a výrobné číslo. Uveďte nami pridelené číslo
náhradného dielca, ktorý požadujete.
Všeobecné bezpečnostné pokyny
• Dôsledne dodržujte všetky bezpečnostné pokyny súvisiace s týmto výrobkom.
• Všetky bezpečnostné upozornenia musia byť zachované v úplnej a čitateľnej podobe pre potreby
ďalšieho použitia.
• Bezpečnostné prvky výrobku nesmú byť nikdy z výrobku odobrané ani poškodené.
• Kontrolujte elektrické prvky a káble. Nepoužívajte poškodené sieťové káble.
• Pred samotnou prácou vždy skontrolujte, či na stroji funguje dvojručné ovládanie.
• Stroj smú obsluhovať iba osoby staršie 18 rokov. Osoby nad 16 rokov smú výrobok obsluhovať
len pod dozorom dospelých.
• Pri práci vždy noste ochranu sluchu a pracovné rukavice.
• Pozor pri práci: hrozí nebezpečenstvo poranenia rúk štiepacím klinom.
• Na spracovanie veľkých kusov použite príslušné pomôcky a brzdy.
• Čistenie, výmenu a nastavovacie úkony smiete vykonávať iba keď je motor vypnutý.
Stroj odpojte zo zástrčky.
• Opravy a údržba elektrických zariadení výrobku musia byť vykonané kvalifi kovanou osobou.
•
Všetky ochranné prvky musia byť opäť namontované po vykonaní akýchkoľvek opráv alebo nastavení.
• Pred odchodom z pracovného prostredia vypnite motor a stroj vypojte z elektrickej siete.
• Nikdy nemeňte obojručné ovládanie Vašej Scheppach štiepačky. Hrozí Vám zranenie.
Schválený spôsob obsluhy
• Výrobok je v zhode s platnými požiadavkami EU.
• Hydraulická štiepačka je navrhnutá na vodorovné štiepanie dreva. Drevo musí byť nastavené
vo vodorovnej polohe a smie byť štiepané iba pozdĺžne rastu letokruhov. Maximálny rozmer
dreva: 52 cm.
• Drevo nikdy neštiepte priečne na letokruhy, teda vo zvislej polohe.
• Návody na zachovanie bezpečnosti a údržbu ako aj technické parametre stroja uvedené
v tomto návode musia byť dodržované. Zohľadnite možnosti stroja.
• Predchádzajte nehodám a dodržujte všeobecné bezpečnostné pravidlá a technické postupy.
• Stroj môžu opravovať, udržovať a používať iba osoby s výrobkom oboznámené a znalé
všetkých možných pracovných nebezpečenstiev. Nedovolené pozmenenie štiepačky vylučuje
zodpovednosť výrobcu za škody tým spôsobené.
• Iné než tu popísané postupy nie sú schválené výrobcom a tento nenesie zodpovednosť
za akékoľvek následky nedovoleného použitia. Používateľ stroj používa nedovoleným
spôsobom výhradne na vlastné nebezpečenstvo.
• Používateľ stroja nesie riziko škôd.
Návod na použitie SK - 20
SCHEPPACH Horizontálna štiepačka dreva • LS 600
Hroziace nebezpečenstvo
Tento výrobok je vyrobený najnovšími technológiami a v súlade s pravidlami bezpečnosti.
Niektoré nebezpečenstvá ale môžu naďalej nastať pri práci s ním:
• Štiepací klin môže spôsobiť zranenie rúk a prstov pri neopatrnom vkladaní dreva alebo z dôvodu
jeho nesprávnej polohy.
• Drevo môže byť vymrštené a môže spôsobiť zranenie, predovšetkým ak spracovávané drevo
nie je dostatočne zaistené alebo nesprávne podávané.
• Poškodené elektrické káble môžu spôsobiť zranenie.
Možnosť vzniku vyššie uvedených situácií znížite dodržovaním pokynov uvedených v tomto
•
návode. Napriek tomu nie je vylúčené, že nastane tu nepopísaná alebo inak nepredvídaná situácia.
Preprava
Prepravná lyžica/zdvihák:
Stroj je dodávaný pevne primontovaný k palete pomocou štyroch skrutiek. Skrutky odskrutkujte
pomocou francúzskeho kľúča. Na sňatie stroja z palety budete potrebovať pomoc ďalšej osoby.
Štiepačka môže potom byť prepravená po kolesách v jej diagonálnej polohe, a to jemným ťahaním
za držiak. Vaša Scheppach štiepačka smie byť skladovaná alebo prepravovaná v prostredí s teplotou
od -20 °C do +60 °C pri max. vlhkosti vzduchu 80 %.
Príprava
Pripravte pracovnú plochu, kde bude štiepačka stáť. Zvoľte dostatočne veľký priestor, aby ste mohli
bez prekážok pracovať. Stroj musí byť umiestnený na rovnom a tvrdom povrchu. Štiepačka musí
stabilne stáť a nesmie sa počas práce pohybovať, zaistite ju.
Montáž
Z dôvodu úsporného balenia musí byť základňa (6) namontovaná používateľom. Použite 5 skrutiek
M8x12 s tanierovitou hlavicou, ktoré sú súčasťou balenia.
Zariadenie položte horizontálne na podlahu a pod štiepací klin podložte polystyrén zo škatule.
Elektrické napojenie
Drôty a sieťový kábel pravidelne kontrolujte kvôli možnému poškodeniu. Pred kontrolou výrobok
vypnite a odpojte zo siete. Elektrické spoje musia spĺňať požiadavky VDE a DIN predpisov
a požiadavky Vášho dodávateľa elektriny. Používajte iba káble s označením H 0 7 RN.
Káble musia byť označené typovým číslom.
21 - SK Návod na použitie
Horizontálna štiepačka dreva • LS 600 SCHEPPACH
Poškodené elektrické káble
Často dochádza k poškodeniu elektrických káblov.
Možné príčiny sú:
• odreniny a praskliny na izolácii pri vedení kábla cez dvere a okná
• slučky na kábloch
• porezanie izolácie pri prechádzaní cez kábel
• poškodenie pri ťahaní za kábel
• pukliny z dôvodu prirodzeného opotrebovania kábla. Takto poškodené káble sú životu a zdraviu
nebezpečné, nepoužívajte ich.
Jednofázový motor 230 V/50 Hz
• Vstupné napätie musí byť v rozsahu 220 +-240 V/50 Hz.
• Sieťový a predlžovací kábel musia byť trojžilové.
• Káble kratšie než 25 m musia mať v priemere min. 1,5 mm², dlhšie káble min. 2,5 mm².
• Prívod elektriny je chránený max. 16 A.
Obsluha
Predtým než stroj zapnete, povoľte hydraulickú ventilovú skrutku o niekoľko otáčok, aby mohol
vzduch voľne prúdiť do a z olejovej nádrže. Inak zostane hydraulický systém nepriedušne
uzatvorený a vo vnútri sa bude striedavo vytvárať tlak a podtlak. Taká kompresia a dekompresia
vytlačí uzáver systému a trvale poškodí Vašu štiepačku.
Pred prepravovaním stroja, naopak, ventil uzatvorte, aby olej nevytiekol.
Štiepajte iba rovno odrezané kusy dreva.
1. Kus, ktorý sa chystáte rozštiepiť, položte na pracovnú plošinu (3).
2. Protitlakovú plochu nastavte do požadovanej polohy v závislosti od dĺžky dreva.
Poloha 1: Do 52 cm dĺžky dreva.
Poloha 2: Do 47 cm.
Poloha 3: Do 42 cm.
3. Kvôli Vašej bezpečnosti a súladu s predpismi je Vaša štiepačka ovládaná dvojručne.
Na zahájenie pracovného procesu musíte naraz stlačiť ľavou rukou páku (13) a pravou rukou
štartovacie tlačidlo (8) na skrinke.
Uvoľnením jedného ovládacieho prvku stroj okamžite zastavíte v danej polohe, povolením
oboch ovládacích prvkov sa štiepací proces vypne.
Protitlakový tanier (2) sa potom vráti do pôvodnej polohy.
4. Veľmi tvrdé drevo alebo drevo s vnútorným zrastením sa môže zaseknúť alebo sa nebude
dať rozštiepiť.
Dôležité upozornenie: štiepanie urýchlene prerušte.
V mnohých prípadoch sa drevo bude dať ľahko rozštiepiť, keď ho pootočíte alebo prevrátite
o 180º. Drevo umiestnite tak, že zrastené vnútorné uzly budú pri protitlakovej plošine.
Takto štiepací klin ľahko vojde do dreva.
Návod na použitie SK - 22
SCHEPPACH Horizontálna štiepačka dreva • LS 600
Nesprávne umiestnené drevo (Obr. 4)
Drevo vždy stabilne umiestnite na pracovnú plošinu a medzi západky. Drevo sa pri štiepaní nesmie
otáčať, pohybovať ani nesmie skĺznuť. Klin nenamáhajte štiepaním dreva cez jeho vrchnú časť.
Takto sa môže zlomiť klin alebo poškodiť celý stroj.
Nepokúšajte sa štiepať dva kusy dreva naraz, jeden z nich sa môže vymrštiť a zasiahnuť Vás.
Zaseknuté drevo (Obr. 5)
Zaseknuté drevo sa nepokúšajte vyraziť. Vyrážanie môže spustiť štiepací proces alebo spôsobiť nehodu.
1. Povoľte oba ovládače.
2. Potom, čo sa klin vráti do pôvodnej polohy a úplne sa zastaví, vložte pod zaseknutý kus drevenú
zarážku, ako je zobrazené na obr. 5.
3. Spustite stroj, aby ste zarážku dostali pod zaseknutý kus dreva.
4. V prípade potreby proces opakujte s ostrejšími zarážkami, až pokiaľ drevo úplne nevyslobodíte.
Bezpečnostné zariadenie spätného chodu
Na štiepanie kratších kusov použite spätnú brzdu (17).
Na inštaláciu brzdy posuňte protitlakovú plošinu smerom k štiepaciemu klinu.
Po dosiahnutí požadovanej polohy podržte hydraulickú páčku smerom dole s pákou blokačnou,
aby ste zabránili spätnému chodu taniera.
Teraz môžete vložiť brzdný tanier a zaistiť ho pomocou kolíka na nosnej ploche trubky.
Nastavovanie protitlakového taniera
Tanier (2) môže byť nastavený do troch pozícií. Z ľavej strany plošiny odstráňte kolík
a tanier vytiahnite.
Potom dajte kolík naspäť.
Pozícia A Max. vzdialenosť od štiepacieho klina cca 53 cm/min. cca 21 cm.
Pozícia B Max. cca 48 cm/min. cca 16 cm.
Pozícia C Max. cca 43 cm/min. cca 11 cm.
Stroj nesmie byť zapnutý, ak protitlaková plošina nie je stabilne upevnená.
Výmena oleja (Obr. 3.1, 3.2)
Hydraulický systém na Vašom stroji je uzatvoreným systémom, pozostávajúcim z olejovej nádrže,
olejovej pumpy a ovládacieho ventilu.
Spojenia a tesnenia systému pravidelne kontrolujte. V prípade uvoľnenia ho dotiahnite.
Olejová nádrž bola pri výrobe naplnená vysoko kvalitným olejom (ISO viskozita 20).
23 - SK Návod na použitie
Horizontálna štiepačka dreva • LS 600 SCHEPPACH
Výmena hydraulického oleja po 150 hodinách práce (Obr. 3)
1. Stroj vypnite a vyčkajte, než sa všetky pohyblivé časti úplne zastavia.
2. Odskrutkujte a odoberte vypúšťaciu skrutku (16).
3. Štiepačku nakloňte na podpernú nohu, ako je zobrazené na obr. 3.1. Položte pod ňu štvor-litrovú
nádobu a olej do nej vylejte. Použitý olej recyklujte!
4. Vašu Scheppach štiepačku otočte na motorovú stranu, ako vidíte na obr 3.2, a nádrž naplňte
cca 2,4 l čerstvého oleja s viskozitou 20.
5. Vyčistite odmerku na vypúšťacej skrutke a odmerku vložte naspäť. Stroj je stále vo vertikálnej
polohe. Hladina oleja musí byť medzi dvomi zárezmi na odmerke.
6. Vyčistite skrutku a vmontujte ju naspäť. Stroj potom môžete vrátiť do horizontálnej polohy.
Potom vykonajte niekoľko štiepaní naprázdno, aby ste stroj zabehli.
Pravidelne kontrolujte hladinu oleja a pri nízkej hladine olej doplňte.
Použitý olej recyklujte alebo likvidujte v súlade s predpismi. Je zakázané vylievať olej na zem
alebo ho miešať s ostatným odpadom.
Odporúčané typy olejov:
Aral Vitam gf 22,
BP Energol HLP-HM 22,
Mobil DTE 11,
Shell Tellur 22
alebo oleje porovnateľnej kvality. Nepoužívajte iné oleje, môžu ovplyvniť správne fungovanie
štiepačky.
Údržba a opravy
Opravy, zmenu nastavení a čistenie je možné vykonať iba, keď je štiepačka vypnutá a elektrická
zásuvka odpojená zo siete.
Skúsený používateľ smie drobné opravy vykonať sám.
Opravy a údržbu elektrických prvkov stroja smie naopak vykonať iba kvalifi kovaný odborník.
Po opravení alebo vyčistení stroja nasaďte späť všetky ochranné prvky.
Odporúčame:
• Štiepací klin je súčiastka podliehajúca opotrebovaniu, preto ju nabrúste alebo vymeňte.
• Ovládacie prvky a páčky musia vždy pracovať bez drhnutia, preto ich pravidelne podľa potreby
mažte niekoľkými kvapkami oleja.
• Klin udržujte v čistote, prostý odrezkov, kôry, atď.
• Namáhané kĺzne plochy pravidelne mažte mazivom.
Návod na použitie SK - 24
SCHEPPACH Horizontálna štiepačka dreva • LS 600
Riešenie problémov
Problém Možná príčina Riešenie
1. Motor sa vypne
a už nezapína.
2. Stroj drevo nespracováva. a) Drevo nie je správne
3. Stroj vydáva neštandardný
zvuk alebo vibruje.
4. Olej preteká okolo piestu
alebo z iných miest.
Zariadenie na automatické
vypnutie pri preťažení stroj
vyplo, aby ho ochránilo
pred poškodením.
položené.
b) Drevo svojou veľkosťou
presahuje možnosti stroja.
c) Štiepací klin je tupý.
d) Vyteká olej.
Nedostatok hydraulického
oleja alebo prebytok vzduchu
v hydraulickej nádrži.
a) Nepriedušný vzduch
v systéme.
b) Vypúšťací kryt nie je počas
prepravy uzatvorený.
c) Vypúšťacia skrutka nie
je dotiahnutá.
d) Tesnenia alebo ventily
v hydraulickom systéme
sú opotrebované.
Kontaktujte elektrikára.
a) Pozri pokyny na podávanie
dreva v sekcii „Obsluha“.
b) Drevo upravte do
požadovaných rozmerov.
c) Klin naostrite.
d) Lokalizujte miesta
vytekania a kontaktujte
predajcu.
Doplňte olej. Inak kontaktujte
predajcu.
a) Niekoľkými ťahmi skrutka
jemne uvoľnite.
b) Pred prepravou kryt
zatvorte.
c) Skrutku dotiahnite.
d) Kontaktujte predajcu.
25 - SK Návod na použitie
Horizontálna štiepačka dreva • LS 600 SCHEPPACH
Legenda symbolov na štiepačke
Noste pevnú obuv a pracovné rukavice!
Pred prácou vyhľadajte a opravte prípadné škody na stroji!
Noste ochranné okuliare!
Dôkladne si prečítajte návod na obsluhu!
Použitý olej recyklujte!
Pred čistením a opravami stroj vypnite a odpojte zo zásuvky.
Do stroja nezasahujte bez náležitej ochrany a opatrení.
Pozor! Pohybujúce sa časti!
Nebezpečenstvo poranenia!
Udržujte odstup!
Návod na použitie SK - 26
Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Tel. 08223/4002 0 - Fax 08223/4002 20
e-mail. info@scheppach.com - Internet: http//www.scheppach.com
1
2
3
4
9322 0403
Seite 1
1604 0711 Update 05.2009
Seite 2
1604 0711 Update 05.2009
5
e-mail. info@scheppach.com - Internet: http//www.scheppach.com
Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Tel. 08223/4002 0 - Fax 08223/4002 20
9322 0403
GARLAND distributor, s.r.o.,
Hradecká 1136
506 01 Jičín
www.garland.cz
Loading...
