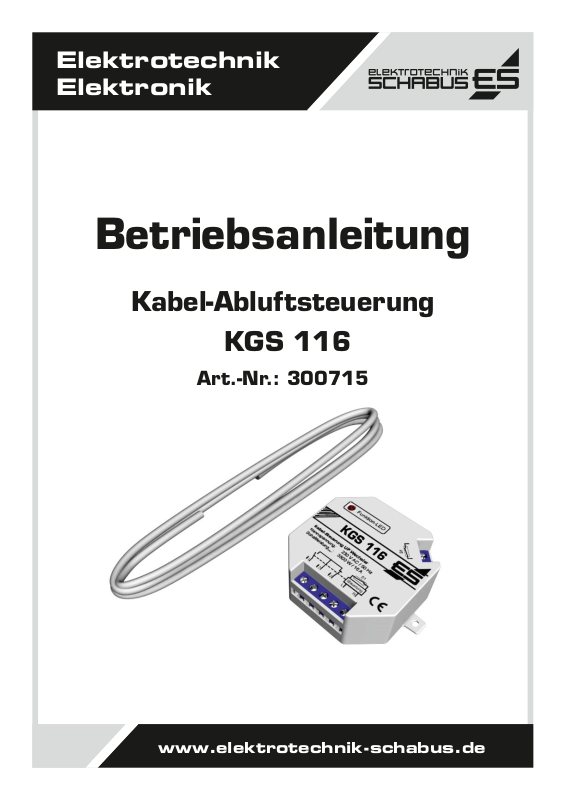

Elektrotechnik
Elektronik
Betriebsanleitung
Kabel-Abluftsteuerung
KGS 116
Art.-Nr.: 300715
www.elektrotechnik-schabus.de
HERZLICHEN DANK FÜR IHR VERTRAUEN!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren
und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie
vor Montage und ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!
Die Betriebsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen
auf!
Inhaltsverzeichnis Seite
1. Lieferumfang 3
2. Produktbeschreibung 3
3. Technische Daten 3
4. Grundlegende Sicherheitshinweise 4
4.1 Allgemein 4
4.2 Umgebungsbedingungen 4
4.3 Bestimmungsgemäße Verwendung 4
5. Montageanleitung 5
5.1 Montage Steuergerät 5
5.2 Anschluss Steuerleitung 5
6. Betrieb 6
6.1 Anzeige „Funktion-LED“ Steuergerät 6
6.2 Hinweis bei Relaisstörungen 6
7. Allgemeine Informationen 7
7.1ReinigenundPegen 7
7.2 Konformitätserklärung 7
7.3 Gewährleistung 7
7.4 Rücksendung 7
7.5 Umweltinformationen und Entsorgung 8
2
1. Lieferumfang
1 Steuergerät►►
1 Steuerleitung 4 m►►
1 Widerstand (10 KOhm)►►
1 Betriebsanleitung►►
Montagematerial►►
2. Produktbeschreibung
Die Kabel-Abluftsteuerung KGS116 besteht aus einem Steuergerät mit Klemmanschluss für
die Steuerleitung.
Steuerleitung
Klemmanschlüsse
Steuergerät
3. Technische Daten
Betriebsspannung: 230 V~ (+/-10%) 50 Hz 2W
Schaltleistung Relais: 3500 W / 16 A (2000 VA / 8 A)
Steuerspannung: 18 V
Funktionsbereich: -15 °C / +40 °C
Schutzart: IP 20
Steuerleitung: 4,0 m
Kabel Ø: 3,2 mm
Steuergerät (HxBxT): 51x51x31 mm
Funktion-LED
Klemmanschluss
Steuerleitung
Befestigungslaschen
3
4. Grundlegende Sicherheitshinweise
4.1 Allgemein
Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Betriebsanleitung ►►
sorgfältig durch.
DieMontagemussdurcheinequalizierteFachkrafterfolgen.►►
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.►►
Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.►►
4.2 Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den
Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest,
wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:
Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie►►
Läden, Großmärkte usw.
Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.►►
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche ►►
Niederspannungsnetz angeschlossen sind.
4.3 Bestimmungsgemäße Verwendung
Abluftsysteme wie z.B. ein Badlüfter erzeugen einen Unterdruck im Raum, sofern nicht genügend Luft nachströmen kann. Sobald eine raumluftabhängige Verbrennungsstätte (z.B.
Gastherme) im Raum ist, können gefährliche Abgase aus dieser entzogen werden und sich
im Raum ausbreiten.
Durch den Einsatz der Kabel-Abluftsteuerung KGS 116 wird beim Betrieb einer raumluftabhängigen Verbrennungsstätte, wie z.B. einer Gastherme, automatisch das Abluftsystem ausgeschaltet, so dass der Feuerstätte keine Verbrennungsgase entzogen werden können.
4
M
N
L
1
2
3
4
5
1 2 3 L N
KGS 116
Motor der
Dunstabzugshaube
230VAC/50Hz
Steuermodul
Dunstabzugshaube
GND
Stufe 1
Stufe 2
Stufe 3
Stufe 4
Lüfter
230 VAC / 50 Hz
L
N
PE
M
1 2 3 L N
KGS 116
5. Montageanleitung
Die Montage muss durch eine ausgebildete Elektrofachkraft erfolgen.
5.1 Montage Steuergerät
Das Steuergerät ist zum Ein- und Ausschalten von Abluftsystemen und Lüftermotoren geeignet.
Steuergerät nicht im Freien betreiben.
Schaltleistung maximal 3500 W ohmsche Last.
5.1.1 Anschlussbeispiel 1
Sie können das Steuergerät Auf- oder
Unterputz in einer Verteiler- oder
Schalterdose mit mindestens 60 mm
Ø einbauen.
Die seitlichen Befestigungslaschen
am Steuergerät können Sie bei Bedarf
wegbrechen. Über den Schließerkontakt (Klemme 1 u. 2) steuern Sie den
Lüftermotor an.
5.1.2 Anschlussbeispiel 2
Bei Dunstabzugshauben mit Gebläsestufenschaltung müssen Sie den
gemeinsamen Rückleiter (GND) der
Motorsteuerleitung über den Schließerkontakt (Klemme 1 u. 2) schalten.
Nur so ist gewährleistet, dass bei allen
Gebläsestufen der Motor nicht läuft.
1
2
5
5.2 Anschluss Steuerleitung
1 2 3 L N
Lüfter
230 VAC / 50 Hz
L
N
PE
M
KGS 116
Anschlussklemme
Gastherme
Potenzialfreier
Schließer
10 KOhm Widerstand
für Kabelbruchsicherung
Das Steuergerät wird mit der zweipoligen Steuerleitung an den potenzialfreien SchließerKontakt der Gastherme angeschlossen. Als Kabelbruchsicherung dient der mitgelieferte 10
Kilo-Ohm Widerstand (Anschluss parallel zum Schließer-Kontakt).
Der potenzialfreie Schließer-Kontakt am Verbrennungssystem (Gastherme)
muss während der Verbrennung geschlossen sein. Sobald die Verbrennung
stoppt, muss der Schließer-Kontakt geöffnet sein.
6. Betrieb
6.1 Anzeige „Funktion-LED“ Steuergerät
LED leuchtet grün: Das Verbrennungssystem ist ausgeschaltet und das Relais im ►►
Steuergerät ist angezogen.
LED leuchtet rot: Das Verbrennungssystem ist eingeschaltet und das Relais im ►►
Steuergerät ist in Ruhestellung.
6.2 Hinweis bei Relaisstörungen
Bei manchen Lüftermotoren kann es bei Einschaltvorgängen unter Last zu unkontrollierten
Relaisschaltungen kommen. Für Abhilfe sorgt ein Entstörkondensator (Art.-Nr: 310268), der
Spitzenspannungen infolge von induktiven Lasten unterbindet. Dieser wird parallel zum Lüftermotor und möglichst nah an diesem angeschlossen.
6
7. Allgemeine Informationen
7.1 Reinigen und Pegen
VermeidenSiedenEinussvonNässe(Spritz-oderRegenwasser),Staubsowieunmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen
Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden
Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.
7.2 Konformitätserklärung
DieKonformität diesesGerätszu denEU-Richtlinien wirddurch das CE-Zeichenauf dem
Gerät bestätigt. Die Konformitätserklärung kann unter u. g. Adresse eingesehen werden.
Elektrotechnik Schabus GmbH & Co. KG
Baierbacher Straße 150
D-83071 Stephanskirchen
Alle Rechte, technische Änderungen, Irrtümer und Druckfehler vorbehalten.
7.3 Gewährleistung
Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler
und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus
repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:
Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten ►►
eingeschickt werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und
Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).
Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend ►►
verpackt sein. Für Schäden oder Verlust während des Versands übernimmt
Elektrotechnik Schabus keinerlei Haftung.
Das Gerät muss gemäß der Betriebsanleitung benutzt worden sein. Elektrotechnik ►►
Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch,
Abänderung oder Nachlässigkeit verursacht wurden.
Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben ►►
jeglicherArt,dieausderBenutzungderGeräteoderdesZubehörsresultieren.
Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.►►
7.4 Rücksendung
Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:
Fax +49 (0) 80 36 / 67 49 79 - 79
Email info@elektrotechnik-schabus.de
Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für
Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken
Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen!
Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich
belastet.
Telefon +49 (0) 80 36 / 67 49 79 - 0
7
7.5 Umweltinformationen und Entsorgung
Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung
natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende
Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer
Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden
Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts
nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.
Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser
Systeme.
(WEEE-NR.: 91394868)
Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und
Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt.
Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit
unserer Produkte zu erhalten.
Elektrotechnik Schabus GmbH & Co. KG
Baierbacher Str. 150
D-83071 Stephanskirchen
TEL +49 (0) 80 36 / 67 49 79 - 0
FAX +49 (0) 80 36 / 67 49 79 - 79
MAIL info@elektrotechnik-schabus.de
WEB www.elektrotechnik-schabus.de
300715_Anl_DE_02
