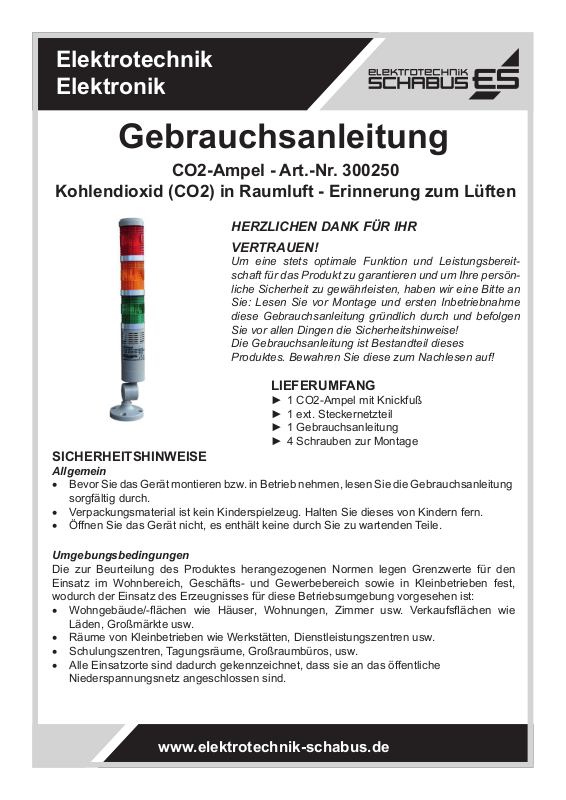

Elektrotechnik
Elektronik
Gebrauchsanleitung
CO2-Ampel - Art.-Nr. 300250
Kohlendioxid (CO2) in Raumluft - Erinnerung zum Lüften
HERZLICHEN DANK FÜR IHR
VERTRAUEN!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an
Sie: Lesen Sie vor Montage und ersten Inbetriebnahme
diese Gebrauchsanleitung gründlich durch und befolgen
Sie vor allen Dingen die Sicherheitshinweise!
Die Gebrauchsanleitung ist Bestandteil dieses
Produktes. Bewahren Sie diese zum Nachlesen auf!
LIEFERUMFANG
► 1 CO2-Ampel mit Knickfuß
► 1 ext. Steckernetzteil
► 1 Gebrauchsanleitung
SICHERHEITSHINWEISE
Allgemein
• Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung
sorgfältig durch.
• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.
• Önen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den
Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest,
wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:
• Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie
Läden, Großmärkte usw.
• Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
• Schulungszentren, Tagungsräume, Großraumbüros, usw.
• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öentliche
Niederspannungsnetz angeschlossen sind.
► 4 Schrauben zur Montage
www.elektrotechnik-schabus.de
Page 2
TECHNISCHE DATEN
Betriebsspannung: 9 - 15 Volt DC / min. 200mA
Leistungsaufnahme: ca. 2 - 3 W
Schutzart: IP 20 für trockene Innenräume
Schalldruck Summer: 80 dB (Abstand 10 cm)
Sensortyp / Leuchtmitteltyp: NDIR (Infrarot) / LED
Funktionsbereich: +5 °C - +45 °C
Lagertemperatur: -20 °C / +70 °C
Luftfeuchte (Umgebung): 5-90 % rH (nicht kondensierend)
Lebensdauer Sensor: nach ca. 5 Jahren überprüfen
Empndlichkeit CO2-Sensor: ca. 400 bis 3000 ppm
Abmessungen mit Fuß (HxBxT): 380x72x50mm
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die GAS ALARM CO2-Ampel mit internem Sensor ist ein Gasmelder für Kohlendioxid und
warnt hauptsächlich optisch bei zunehmend schlechter werdender Luft in Innenräumen, in
denen sich häug Menschen aufhalten und animiert zum regelmäßigen Lüften.
Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.
Das Gerät ersetzt nicht die ordnungsgemäße Installation, Benutzung und Instandhaltung
von Zu- und Abluftanlagen, sowie deren Klimatisierungsautomatiken. Die CO2-Ampel darf
nur in trockenen Innenräumen installiert werden, in denen sich
keine technischen Anlagen mit Kohlendioxid unter Druck benden.
MONTAGEANLEITUNG
Befestigen Sie den Montage-Fuß mit den beiliegenden
Schrauben auf einem geeigneten Untergrund.
Platzierung der CO2-Ampel:
Finden Sie eine Stelle im Raum, die möglichst weit
weg von allen Türen und Fenstern, sowie von allen
Zu- und Abluftanlagen ist, sowie von allen anderen
Stellen im Raum gut sichtbar ist. Finden Sie eine
Position, an der die Ampel nicht stört und an der sonst
nicht regelmäßig Dinge abgelegt werden müssen.
Achten Sie bei der Positionsndung auf die Montage-
Prüfdatum
Stufe rot / rot blinkend:
ab 2000ppm / 2600ppm
Stufe gelb:
1200 - 2000ppm
Stufe grün:
400 - 1200ppm
NDIR-Sensor hinter
Schutzgitter
Gelenk
Montage-Fuß
höhe. Bringen Sie die Höhe des Sensors etwa auf die durchschnittliche Nasenhöhe oder im Bereich von 40 cm darüber oder darunter an. Halten Sie dabei
einen Abstand von min. 30 cm zu allen Ecken, Kanten, der Decke und Boden.
Das Warngerät darf an folgenden Standorten nicht betrieben werden:
• Stellen, die eine Alarmauslösung verhindern könnten (z.B. hinter Vorhängen oder in
Schränken)
• Direkt über einem Herd bzw. Verbrennungsstätte oder über einem Waschbecken
• Neben einer Tür, Fenstern, Belüftung, Ventilator, Klimaanlage usw.
• In Bereichen, in denen Staub, Feuchtigkeit oder Schmutz den Sensor außer Betrieb
setzen können und halten Sie die CO2-Ampel komplett von Nässe fern
• In explosionsgefährdeten Räumen
2
Page 3
Auf der Ampel steht das Datum (Monat/Jahr) für die nächste Sensorprüfung.
Bitte senden Sie die CO2-Ampel zur Werksprüfung zu uns ein. Ein defekter
Sensor kann kostengünstig und umweltschonend getauscht werden.
INBETRIEBNAHME
Stecken Sie das beiliegende Steckernetzteil in eine 230Volt/50Hz Steckdose und verbinden
es mit der CO2-Ampel. Stecken Sie den 2,1mm-Hohlstecker von unten in die Buchse der
CO2-Ampel ein, die sich in der Nähe des Gelenks bendet. Die CO2-Ampel ist sofort be-
triebsbereit und zeigt in einem gut durchlüfteten Raum die Farbe grün.
Höchste Alarmstufe und VERHALTEN BEI ALARM
Die rote Lampe blinkt und es ertönt der Alarmton. Keine Panik! Die Alarmschwellen sind
so niedrig eingestellt, dass keine Lebensgefahr besteht. Die maximale Arbeitsplatzkonzentration MAK von 5000 ppm CO2 in der Luft ist für 8 Stunden zugelassen und die höchste
Warnstufe der CO2-Ampel ist bereits bei 2600 ppm erreicht. Gesund ist das aber auch nicht
mehr, Konzentrations- und Leistungsfähigkeit lassen bereits spürbar nach.
Deshalb muss der Raum spätestens jetzt gut durchlüftet werden.
• Önen Sie alle Türen und Fenster
• Beobachten Sie den Erfolg Ihrer Durchlüftung am Absteigen
der Warnstufen von rot nach gelb und von gelb nach grün
• Schließen Sie die Fenster bei Erreichen der Stufe grün wieder
• regelmäßiges Stoßlüften ist für das Raumklima besser als die
Fenster auf Dauerkipp zu halten
• Gewöhnen Sie sich zukünftig an, bereits bei der gelben Warnstufe
für ausreichend Frischluft im Raum zu sorgen

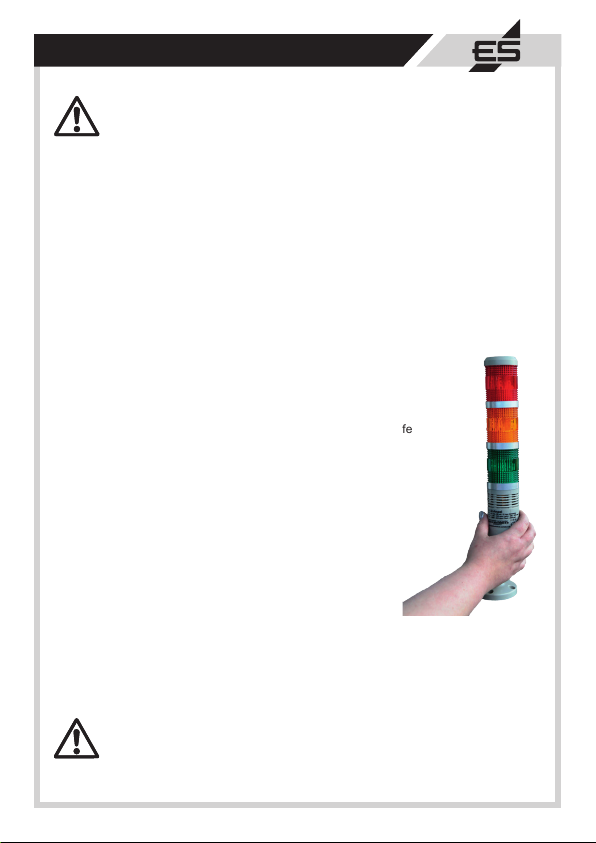

RESET bei akustischem ALARM
Die CO2-Ampel ist mit einem unsichtbaren, einem sogenannten
kapazitiven Schalter ausgestattet. Der akustische Alarmton bei
Erreichen der höchsten Warnstufe kann durch Berühren der
CO2-Ampel in Höhe des Typenschilds unterhalb des Gitters
ausgeschaltet werden. Die Farben der Warnstufen entsprechen
dabei weiter den gemessenen CO2-Konzentrationen in der Um-
gebungsluft. Ein Zurücksetzen der Warnstufen auf grün ist nur mit
ausgiebigem Lüften möglich.
FUNKTIONSTEST
Eine einfache Funktionsprüfung der CO2-Ampel führen Sie mit Atemluft durch. Atmen Sie tief
ein und blasen Sie beim Ausatmen mit gespitzten Lippen sanft in Richtung des Gitters der
Ampel. Halten Sie dabei einen Abstand von etwa 40 - 50 cm ein und geben der Ampel bis zu
60 Sekunden Zeit, um von grün auf gelb zu springen.
Zu Ihrer Sicherheit empfehlen wir, diesen Test monatlich durchzuführen!
Reinigen Sie regelmäßig den Sensor, indem Sie durch Pusten den Staub
vom Sensor entfernen. Verwenden Sie bitte keine Druckluftgeräte dafür.
Halten Sie Nässe und Feuchtigkeit vom Sensor fern.
3
Page 4
ALLGEMEIN
Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel-
oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter Gaskonzentration durch den
Gasmelder gegeben wird.
REINIGEN UND PFLEGEN
Vermeiden Sie den Einuss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung
auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen
leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.
KONFORMITÄTSERKLÄRUNG
Die Konformitätserklärung nden Sie unter: www.elektrotechnik-schabus.de
GEWÄHRLEISTUNG
Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel
eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät
kostenlos aus, unter den folgenden Voraussetzungen:
• Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden:
Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße,
Hausnummer, Postleitzahl, Stadt, Land).
• Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für
Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
• Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt
keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht
wurden.
• Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus
der Benutzung der Geräte oder des Zubehörs resultieren.
• Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.
RÜCKSENDUNG
Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:
Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für
Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken
Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen!
Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich
belastet.
UMWELTINFORMATIONEN
Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung
natürlicher Rohstoe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende
Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer
Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden
Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts
nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.
(WEEE-NR.: 91394868)
Das durchgestrichene Papierkorbsymbol auf dem
Produkt erinnert Sie an die Nutzung dieser Systeme.
Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und
Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt.
Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit
unserer Produkte zu erhalten.
Telefon +49 (0) 80 36 / 67 49 79 - 0
300250_Anl_DE_01
