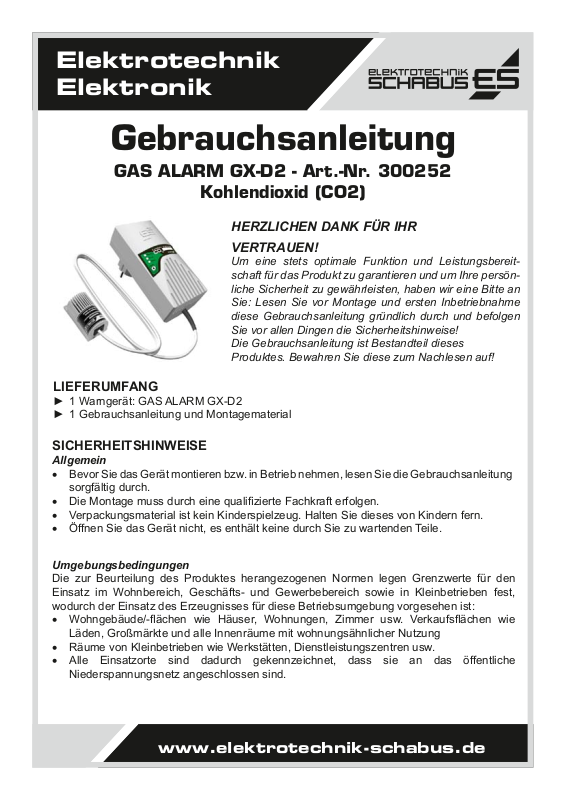

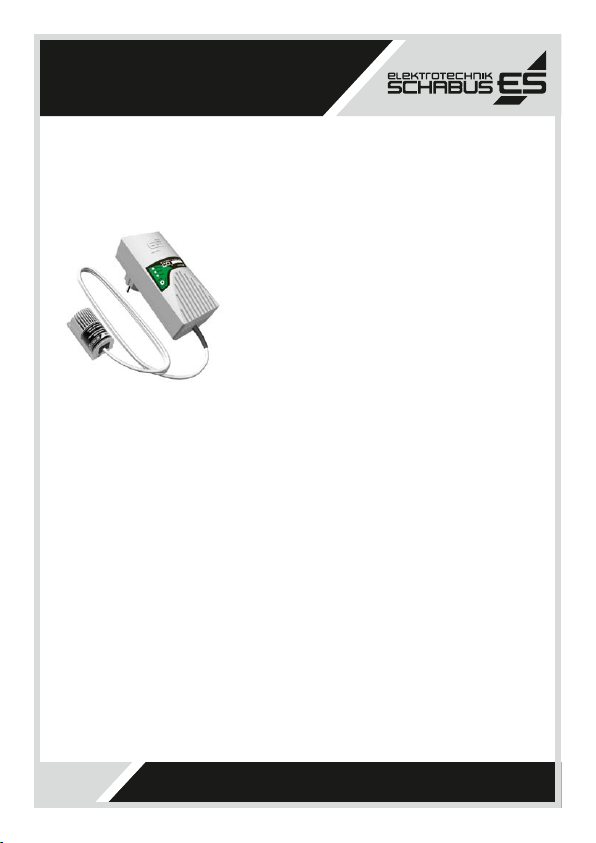

GAS ALARM GX-D2 - Art.-Nr. 300252
Kohlendioxid (CO2)
HERZLICHEN DANK FÜR IHR
VERTRAUEN!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an
Sie: Lesen Sie vor Montage und ersten Inbetriebnahme
diese Gebrauchsanleitung gründlich durch und befolgen
Sie vor allen Dingen die Sicherheitshinweise!
Die Gebrauchsanleitung ist Bestandteil dieses
Produktes. Bewahren Sie diese zum Nachlesen auf!
LIEFERUMFANG
1 Warngerät: GAS ALARM GX-D2►
1 Gebrauchsanleitung und Montagematerial►
SICHERHEITSHINWEISE
Allgemein
Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung •
sorgfältig durch.
Die Montage muss durch eine quali zierte Fachkraft erfolgen.•
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.•
Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.•
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den
Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest,
wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:
Wohngebäude/- ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufs ächen wie •
Läden, Großmärkte und alle Innenräume mit wohnungsähnlicher Nutzung
Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.•
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche •
Niederspannungsnetz angeschlossen sind.
www.elektrotechnik-schabus.de
Page 2
TECHNISCHE DATEN
GAS ALARM
Betriebsspannung: 230 (+/-10%) V AC / 50-60 Hz, ca. 3 W
Schutzart: IP 20
Schalldruck Summer: 90 dB (Abstand 10 cm)
Sensortyp: NDIR - infrarot
regelmäßiger Funktionsbereich: +10 °C / +35 °C
Lagertemperatur: -20 °C / +70 °C
Luftfeuchte (Umgebung): 5-90 % RH (nicht kondensierend)
Empndlichkeit: ca. 2000 ppm - 2500 ppm
Kabellänge und Durchmesser: 2,5 Meter, 3,5 mm
Abmessungen (HxBxT): 118x60x44 mm
Abmessungen Sensor (HxBxT): 52x27x29 mm
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der GAS ALARM GX-D2 mit externem Sensor ist ein Gasmelder für Kohlendioxid und warnt
bereits bei einer Gaskonzentration, die weit unter einem gefährlichen Wert liegt.
Dieses Überwachungssystem ist deshalb seinem Zweck entsprechend sehr empndlich
eingestellt. Das Gerät ist geeignet für den normalen Haushaltsgebrauch und darf nicht in
explosionsgefährdeten Räumen eingesetzt werden.
Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.
Das Gerät ersetzt nicht die ordnungsgemäße Installation, Benutzung und Instandhaltung von
Geräten mit CO2-Flaschen, einschließlich zugehöriger Lüftungs- und Abgassysteme.
MONTAGEANLEITUNG
Der GAS ALARM GX-D2 darf nur in trockenen Innenräumen installiert und muss je nach
Gasquelle richtig platziert werden, damit eine einwandfreie Funktion des Warngerätes
gewährleistet ist.
Achten Sie unbedingt auf die vorgeschriebene Position des Warngerätes!
Platzierung des Warngerätes

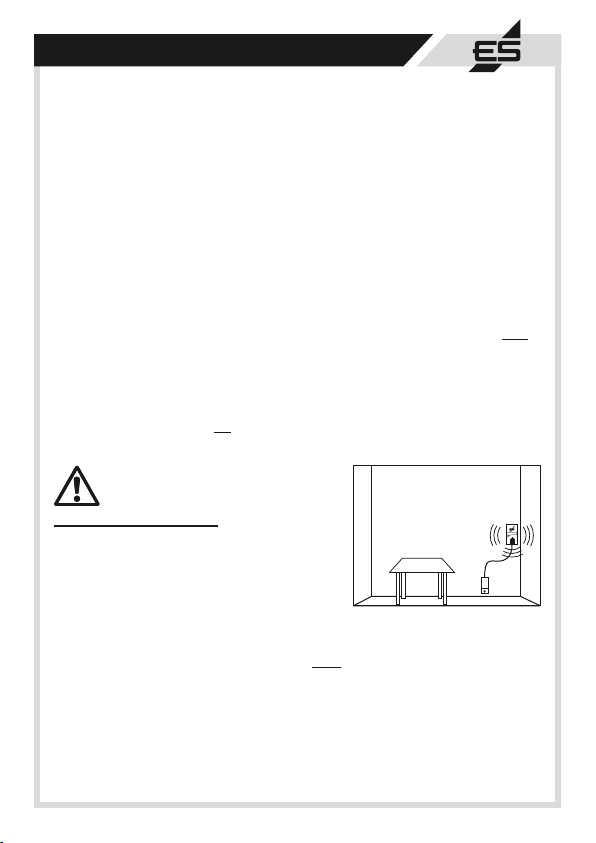

Stecken Sie das Warngerät möglichst nahe an der zu
überwachenden Stelle in eine Steckdose, jedoch den
Sensor mind. ca. 30 cm von Kanten und Ecken eines
Raumes entfernt. Ausgeatmetes CO2 ist zunächst
wärmer als die Raumluft und steigt nach oben.
CO2 aus Flaschen, bzw. sublimiert aus Trockeneis
sinkt nach unten und sammelt sich bei nicht ausreichender Durchlüftung in Bodennähe.
Elektrotechnik Schabus kann die Entscheidung der richtigen Position nicht für Sie treffen.
Das Warngerät darf an folgenden Standorten nicht betrieben werden:
Stellen, die bei Gasaustritt die Alarmauslösung verhindern könnten (z.B. hinter Vorhängen •
oder in Schränken)
Direkt über einem Herd bzw. Verbrennungsstätte oder über einem Waschbecken•
Neben einer Tür, Fenstern, Belüftung, Ventilator, Klimaanlage usw.•
In Bereichen, in denen Staub, Feuchtigkeit oder Schmutz den Sensor außer Betrieb •
setzen können
Am Sensor steht das Datum (Monat/Jahr) für die nächste Sensorprüfung.
Bitte senden Sie den GASALARM zur Werksprüfung zu uns.
2
Page 3
INBETRIEBNAHME
Der GAS ALARM GX-D2 wird einfach in eine Steckdose 230V/50Hz gesteckt. Die Anzeige
LED (Function) blinkt zunächst mehrfach in jeder Farbe und der Alarmton ertönt dreimal
kurz. Der Sensor des Überwachungssystems benötigt dabei eine Aufheizzeit von wenigen
Minuten zum Erreichen der Funktionsfähigkeit, was durch grün blinkende LED angezeigt
wird. Anschließend leuchtet die LED (Function) grün und der GAS ALARM GX-D2 ist be-
triebsbereit.
VORALARM
Sobald der GX-D2 mehr als 2000 ppm CO2-Gas detektiert, wird der Voralarm ausgelöst
und die LED (Function) blinkt rot, ohne dass ein Alarmton zu hören ist. Erst bei weiter
ansteigender Konzentration ertönt der Alarm.
ALARM
Erst wenn eine erhöhte Gaskonzentration von mehr als 2500 ppm CO2-Gas länger als 30
Sekunden vom Sensor detektiert wird, löst das Gerät einen akustischen Alarm aus und
die LED (Function) blinkt rot. Aufgrund seiner hohen Empndlichkeit reagiert der Sensor
bereits bei der halben MAK mit einem Alarm. Dies ist noch kein lebensgefährlicher Wert.
RESET
Um einen Reset durchzuführen, ziehen Sie das Warngerät aus der Steckdose, warten ein
paar Sekunden und stecken das Gerät wieder ein.
VERHALTEN BEI ALARM
Nehmen Sie keine weiteren elektrischen Geräte in Betrieb•
Öffnen Sie sofort Fenster und Türen und durchlüften Sie den Raum bzw. das Haus •
gründlich. Informieren Sie andere Personen im Haus. Alle Personen sollten den Bereich
verlassen!
Untersuchen Sie die CO2- oder Getränkeanlage bzw. Trockeneiskühlung auf Defekte •
oder Undichtigkeiten. Wichtig: Alle Personen müssen den Gefahrenbereich verlassen!
Beseitigen Sie die Ursache für den Gasaustritt. Schließen Sie alle Ventile und Hähne. Bei •
Unklarheiten verständigen Sie Ihren Fachmann für Getränkeschankanlagen.
Kontaktieren Sie bei anhaltendem / mehrfachem Alarm Ihren Fachmann für •
Gebäudetechnik (Hausmeister) bzw. den Technischen Support von ES
FEHLALARM
Der empndliche Sensor des Systems spricht unter Umständen auch auf andere gasförmige
Medien an. Der Gebrauch von Aerosolen (Treibgas in Sprays für Haare, Desinfektion, usw.),
offene Sektaschen in kleinen Räumen, aber auch starker Tabakqualm (z.B. rauchende Kartenrunde) und Kochdämpfe können zu Fehlalarmen führen.
SENSORFEHLER oder KABELBRUCH
Stellt das Gerät bei einem Selbsttest eine Fehlfunktion des Sensors oder einen Bruch im
Kabel fest, so blinkt die LED (Function) orange. In diesem Fall stecken Sie das Gerät aus
und nehmen mit uns Kontakt auf.
FUNKTIONSTEST
Eine einfache Funktionsprüfung des Warngerätes ist mit Ihrem Atem möglich. Der Mensch
atmet ca. 4 - 5% CO2 aus. Holen Sie tief Luft und blasen damit langsam den Sensor an. Evtl.
braucht der Sensor bis zu einer Minute Reaktionszeit, evtl. bis zum Alarm wiederholen.
Zu Ihrer Sicherheit empfehlen wir, diesen Test monatlich durchzuführen!
Reinigen Sie regelmäßig den Sensor, indem Sie durch Pusten den Staub
vom Sensor entfernen. Halten Sie dabei bitte Feuchtigkeit vom Sensor fern.
3
Page 4
ALLGEMEIN
Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzeloder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter Gaskonzentration durch den
Gasmelder gegeben wird.
REINIGEN UND PFLEGEN
Vermeiden Sie den Einuss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung
auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen
leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.
KONFORMITÄTSERKLÄRUNG
Die Konformitätserklärung nden Sie unter: www.elektrotechnik-schabus.de
GEWÄHRLEISTUNG
Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel
eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät
kostenlos aus, unter den folgenden Voraussetzungen:
Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: •
Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße,
Hausnummer, Postleitzahl, Stadt, Land).
Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für •
Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt •
keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht
wurden.
Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus •
der Benutzung der Geräte oder des Zubehörs resultieren.
Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.•
RÜCKSENDUNG
Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:
Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für
Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken
Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen!
Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich
belastet.
UMWELTINFORMATIONEN
Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung
natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende
Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer
Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden
Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts
nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.
(WEEE-NR.: 91394868)
Das durchgestrichene Papierkorbsymbol auf dem
Produkt erinnert Sie an die Nutzung dieser Systeme.
Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und
Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt.
Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit
unserer Produkte zu erhalten.
Telefon +49 (0) 80 36 / 67 49 79 - 0
300252_Anl_DE_01
