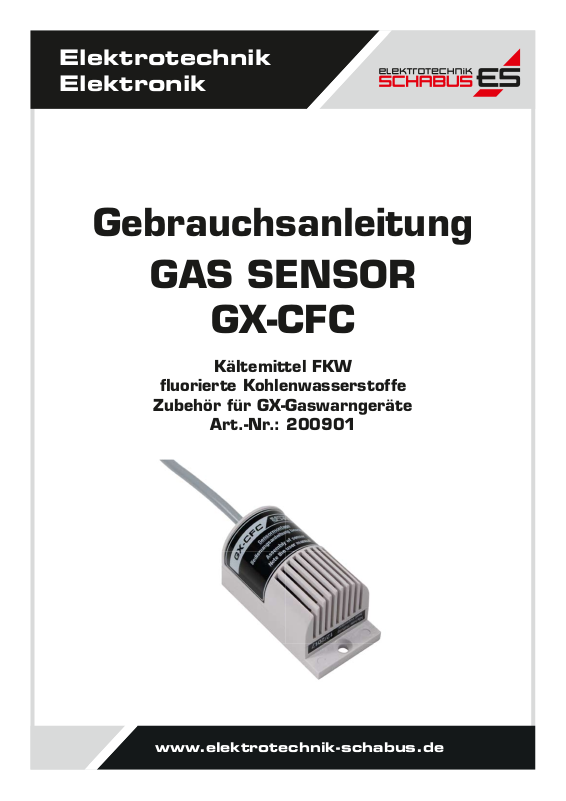

Elektrotechnik
Elektronik
www.elektrotechnik-schabus.de
GAS SENSOR
GX-CFC
Kältemittel FKW
fl uorierte Kohlenwasserstoffe
Zubehör für GX-Gaswarngeräte
Art.-Nr.: 200901
Gebrauchsanleitung
2
HERZLICHEN DANK FÜR IHR VERTRAUEN!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um
Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und
erster Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen
die Sicherheitshinweise!
Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!
LIEFERUMFANG
1 Gassensor GX-CFC•
1 Gebrauchsanleitung•
Montagematerial (Schraube und Dübel)•
SICHERHEITSHINWEISE
Allgemein
Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung •
sorgfältig durch.
Die Montage muss durch eine qualizierte Fachkraft erfolgen.•
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.•
Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.•
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im
Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz
des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:
Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie Läden, •
Großmärkte usw.
Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.•
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz •
angeschlossen sind.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Gassensor GX-CFC ist ein Sensor für Fluor-haltige Kältemittel wie R32, R-1234yf, R22, R404a
und R410a und wird als Zubehör für die GX-Gaswarngeräte unserer Produktreihe eingesetzt.
Der Sensor arbeitet in trockenen Räumen, in denen sich regelmäßig Menschen aufhalten.
Der Sensor darf nicht in explosionsgefährdeten Räumen eingesetzt werden.
Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.
3
4
MONTAGEANLEITUNG
Der Sensor wird nur in trockenen Innenräumen und außerhalb von Kühlanlagen installiert und
muss je nach Gastyp richtig platziert werden, damit die einwandfreie Funktion gewährleistet ist.
Das Anschließen des Sensors am GX-Gaswarngerät entnehmen Sie bitte dessen Gebrauchsanleitung!
Die Leitungen der Sensoren sind standardgemäß 2,50 m lang. Falls Sie die Sensorleitungen verlängern wollen, müssen Sie ein 3-poliges Kabel verwenden und es ergeben sich folgende Mindestquerschnitte in Abhängigkeit von der Länge der Leitung:
Kabelquerschnitt 3 x 0,75 mm²: maximale Länge 10 m
Kabelquerschnitt 3 x 1,5 mm²: maximale Länge 20 m
Achten Sie unbedingt auf die vorgeschriebene Montagehöhe des Sensors!
Wichtig! Das Sensorkabel muss fest als Aufputzleitung installiert werden.
Platzierung des Sensors bei schweren Kältemitteln:
Montieren Sie den externen Sensor in einer Höhe von 15-30 cm oberhalb des Fußbodens, jedoch
nicht weiter entfernt als 4 m vom Klimagerät, wenn das zu detektierende Gas schwerer ist als Luft.
Austretendes Kältemittel sinkt zu Boden.
*
Platzierung des Sensors bei leichten Kältemitteln:
Montieren Sie den externen Sensor in einer Höhe von 15-30 cm unterhalb der Decke, jedoch nicht
weiter entfernt als 4 m vom Klimagerät, wenn das zu detektierende Gas leichter ist als Luft.
Austretendes Kältemittel steigt nach oben..
Der Sensor darf an folgenden Standorten nicht montiert werden:
Stellen, die bei Gasaustritt die Alarmauslösung verhindern könnten (z.B. hinter Vorhängen oder •
in Schränken)
Direkt über Herd bzw. Verbrennungsstätte oder über einem Waschbecken•
Neben einer Tür, Fenstern, Belüftung, Ventilator, Öfen, usw.•
In Bereichen, in denen Staub oder Schmutz den Sensor außer Betrieb setzen kann•
In Bereichen, in denen eine standardmäßig konstant hohe Gas•
In explosionsgefährdeten Räumen•
Konzentration vorliegt
5
INBETRIEBNAHME
Nach Anlegen der Netzspannung am Gaswarnsystem benötigt der Sensor eine Aufheizzeit von ca.
5 Minuten. Sobald der Sensor die erforderliche Betriebstemperatur erreicht hat, zeigt das GX-A1Warngerät „Betrieb“, der GX-HS schaltet die LED von blinkend auf leuchtend. Lesen Sie auch die
Betriebsanleitung Ihres GX-Warngerätes.
Beachten Sie: Auch bei Netzausfall wird die Aufheizzeit erneut gestartet.
Anzeige der Sensorspannung am GX-A1 Display
Die Leerlaufspannung des Sensors stellt sich bei einer Raumtemperatur von 23°C innerhalb von
30 Minuten nach Inbetriebnahme auf ca. 0,5 ... 0,7 Volt ein. In kälterer Umgebung sinkt diese
Spannung bis 0,3 Volt bei -20°C ab. Kälter sollte das Sensorelement nicht werden; durch erhöhten
Heizstrombedarf wird auch die Alterung beschleunigt.
Unter 0,2 Volt erkennen GX-Warngeräte einen Sensorausfall, der als Störung angezeigt wird.
Betreiben Sie den Sensor nur in trockenen Innenräumen und außerhalb von Kühlanlagen.
CFC oder FKW?
Die Namensgebung bezieht sich auf den Verwendungszweck für Klimaanlagen und Kühlgeräte und
bedeutet hier „Climate Fluoro Carbons“, auf deutsch FKW = Fluor Kohlenwasserstoffe genannt.
Als reine Typ- und Handelsbezeichnung bitte nicht zu verwechseln mit der Bezeichnung für Chlorhaltige FCKW Kühlmittel.
VERHALTEN BEI ALARM
Das Warngerät nicht ausstecken•
Öffnen Sie sofort Fenster und Türen und durchlüften Sie den Raum bzw. das Haus gründlich. •
Informieren Sie andere Personen im Haus. Alle Personen müssen das Haus bzw. den Raum
verlassen!
Untersuchen Sie den Raum bzw. das Haus nach eventuellen Brandherden. Kältemittel sind leicht •
entzündlich. Wichtig: Alle Personen müssen das Haus verlassen!
Beseitigen Sie die Ursache für den Gasaustritt. Bei Unklarheiten verständigen Sie Ihren •
Fachmann für Gasanlagen oder Energieversorgung.
Kontaktieren Sie bei anhaltendem/mehrfachem Alarm Ihren Fachmann für Gasanlagen bzw. im •
Zweifelsfall die Feuerwehr.
Beachten Sie unbedingt die Reaktionshinweise der R- und S-Sätze, die mit dem •
Sicherheitsdatenblatt für Ihr spezielles Kältemittel ausgegeben wurde.
FEHLALARM
Zur Vermeidung eines Fehlalarms durch geringe Gaskonzentrationsschwankungen wird erst nach
dauerhaftem Überschreiten der Gaskonzentration von ca. 30 Sekunden bzw. bei sehr schnell ansteigender Konzentration der Alarm am GX-Warngerät ausgelöst.
Bedingt durch die enge chemische Verwandtschaft mit CGs (Combustible Gases) wie Methan, Butan, Propan und Ethanole, zeigt der Sensor GX-CFC ausgeprägte Querempndlichkeiten auf diese
Verbindungen, was bei der Beurteilung von Fehlalarmen zu berücksichtigen ist. Nur so ist auch der
einfache Funktionstest mittels Gas aus einem Feuerzeug möglich, siehe Seite 6.
6
FUNKTIONSTEST
Eine einfache Funktionsprüfung des Sensors kann mit Feuerzeuggas aus einem Feuerzeug durchgeführt werden. Halten Sie dazu das Feuerzeug mit seiner Düse ca. 10 cm über den Sensor und lassen das ausströmende Gas (ohne Flamme!) auf die Schlitze des Sensors fallen. Wenn Sie auf dem
Display in der zweiten Zeile des GX-A1 eine Reaktion in Form einer Spannungserhöhung feststellen,
ist der Sensor getestet und für „gut“ befunden.
Beim GX-HS müssen Sie den Test mindestens so lange durchführen, bis der GX-HS in den Voralarm
schaltet, um eine Reaktion zu erkennen.
Weitere Informationen nden Sie in der Gebrauchsanleitung des GX-Gaswarngerätes.
Um stets eine einwandfreie Funktionsfähigkeit gewährleisten zu können, sollten Sie den Sensor zur
Sicherheit nach spätestens 5 Jahren austauschen.
Zu Ihrer Sicherheit empfehlen wir, diesen Test alle 6 Monate durchzuführen!
Reinigen Sie regelmäßig den Sensor, indem Sie durch Pusten den Staub vom
Sensor entfernen. Schützen Sie den Sensor vor Feuchtigkeit, Druck- und Zugluft.
Am Sensor steht das Datum (Monat/Jahr) für die nächste Sensorprüfung.
Bitte senden Sie den Sensor zur Werksprüfung / zum Austausch an
Elektrotechnik Schabus GmbH & Co. KG • Serviceabteilung • Baierbacher Str. 150 •
83071 Stephanskirchen
TECHNISCHE DATEN
Betriebsspannung: 5 V
Luftfeuchte (Umgebung): 5-90 % RH (nicht kondensierend)
Funktionsbereich: -20°C / +40°C, optimal 20°C
Feuchtigkeit: 15 - 85% rel. Hg, nicht kondensierend
Lagertemperatur: -20°C / +60°C
Konzentration: ca. 300 ppm bis 10.000 ppm Kältemittel, je nach Gas
Höchste Empndlichkeit: R1234yf
Lebensdauer: ca. 5 Jahre
Schutzart: IP 20
Kabellänge: 2,0 m
Kabel Ø: 3,5 mm
Außenmaße (HxBxT): 79x60x41 mm
Zu Ihrer Information: Häuge und hohe Gas-Konzentrationen setzen mit der Zeit
die Empndlichkeit des Sensors herab und vermindern seine Lebensdauer.
Niemals den Sensor reinem Klimagas aussetzen!
7
REINIGEN UND PFLEGEN
Vermeiden Sie den Einuss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare
Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das
bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine
lösemittelhaltigen Reinigungsmittel.
ALLGEMEIN
Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art,
wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter
Gaskonzentration durch den Gasmelder gegeben wird.
KONFORMITÄTSERKLÄRUNG
Die Konformität dieses Geräts zu den EU-Richtlinien wird durch das CE-Zeichen auf dem Gerät
bestätigt. Die Konformitätserklärung kann unter u. g. Adresse eingesehen werden.
Elektrotechnik Schabus GmbH & Co. KG
Baierbacher Straße 150
D-83071 Stephanskirchen
Alle Rechte, technische Änderungen, Irrtümer und Druckfehler vorbehalten.
GEWÄHRLEISTUNG
Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und
Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert
oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:
Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: •
Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer,
Straße, Hausnummer, Postleitzahl, Stadt, Land).
Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt •
sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus
keinerlei Haftung.
Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus •
übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder
Nachlässigkeit verursacht wurden.
Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher •
Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.
Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.•
RÜCKSENDUNG
Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:
Telefon +49 (0) 8036/674979-0
Fax +49 (0) 8036/674979-79
Email: info@elektrotechnik-schabus.de
Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie
kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in
keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen!
Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich
belastet.
UMWELTINFORMATIONEN
Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher
Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten.
Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher
Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme
können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder
verwendet werden. (WEEE-NR.: 91394868)
Das durchgestrichene Papierkorbsymbol auf dem
Produkt erinnert Sie an die Nutzung dieser Systeme.
Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen
benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns
wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
Elektrotechnik Schabus GmbH & Co. KG
Baierbacher Str. 150
D-83071 Stephanskirchen
TEL +49 (0) 80 36 / 67 49 79 - 0
FAX +49 (0) 80 36 / 67 49 79 - 79
MAIL info@elektrotechnik-schabus.de
WEB www.elektrotechnik-schabus.de
200901_Anl_DE_01
