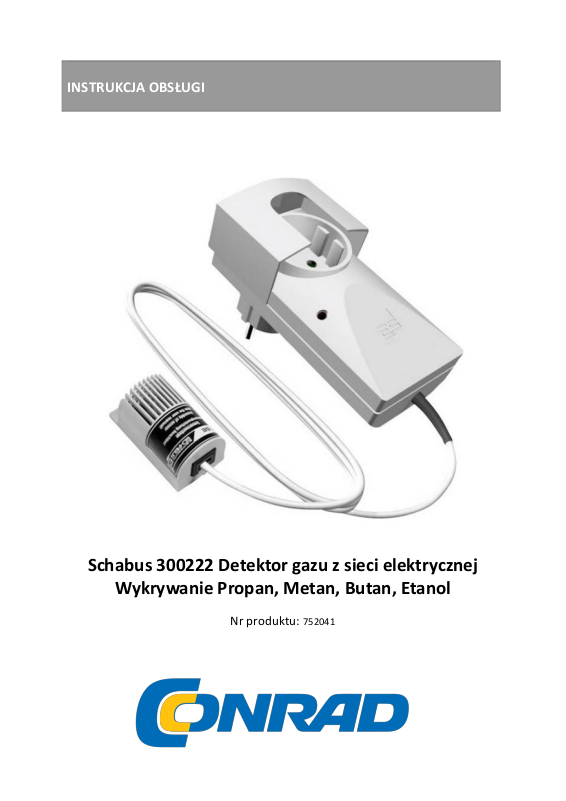

INSTRUKCJA OBSŁUGI
Schabus 300222 Detektor gazu z sieci elektrycznej
Wykrywanie Propan, Metan, Butan, Etanol
Nr produktu: 752041
DZIĘKUJEMY ZA ZAUFANIE!
Aby móc stale gwarantować optymalną funkcjonalność i gotowość produktu do działania, a
także Twoje bezpieczeństwo, mamy prośbę: Przed pierwszym użyciem dokładnie przeczytaj
tę instrukcję obsługi i przestrzegaj wszystkich instrukcji bezpieczeństwa! Instrukcja obsługi
jest częścią tego produktu. Zachowaj to, abyś zawsze mógł się do niego odwoływać.
INSTRUKCJE BEZPIECZEŃSTWA
Ogólne
Przed rozpoczęciem montażu urządzenia należy uważnie przeczytać instrukcję obsługi.
• Instalację powinien wykonać wykwalifikowany personel.
• Opakowanie nie jest zabawką dla dzieci. Trzymaj go z dala od dzieci!
• Nie otwieraj urządzenia. Nie zawiera części, które musisz konserwować.
• Warunki otoczenia
Normy stosowane do oceny produktu określają wartości dopuszczalne do stosowania w
części mieszkalnej, biznesowej i w małych przedsiębiorstwach; produkt jest przeznaczony do
użytku w następujących środowiskach operacyjnych:
Budynki mieszkalne / obszary mieszkalne, takie jak domy, mieszkania, pokoje itp., Obszary
sprzedaży takie jak
• sklepy, rynki hurtowe itp.
Pomieszczenia małych przedsiębiorstw, takie jak warsztaty, centra usług itp.
• Wszystkie obszary zastosowania charakteryzują się podłączeniem do publicznej sieci niskiego
napięcia
ODPOWIEDNIE STOSOWANIE
GAS ALARM GX-B3 z czujnikiem zewnętrznym jest urządzeniem ostrzegającym przed gazami
miejskimi, gazami naturalnymi i skroplonymi i może już dostarczać ostrzeżenie przy stężeniu
gazu znacznie poniżej wartości zagrażających życiu. Ten system monitorowania jest zatem
zgodny z jego przeznaczeniem, ustawiony na bardzo wysoką czułość (patrz tabela DANE
TECHNICZNE). Alarm jest sygnalizowany akustycznie / optycznie, a podłączone urządzenie
gazowe jest jednocześnie wyłączane.
Urządzenie nadaje się do normalnego użytku domowego i nie może być używane w
obszarach zagrożonych wybuchem.
SPECYFIKACJE TECHNICZNE
Napięcie robocze: 230 (+/- 10%) V AC / 50-60 Hz
Pobór mocy: ok. 1,5 W (tryb gotowości)
Wydajność przełączania: 2300 W / 10 A.
Temperatura pracy: -15 ° C / + 40 ° C
Rodzaj ochrony: IP 20
Sygnalizator ciśnienia akustycznego: 60 dB przy 10 cm
Długość kabla: 2,5 m
Ø kabla: 3,6 mm
Wymiary (wys. X szer. X gł.): 121 x 57 x 38 mm
Czujnik diagramu danych
Rodzaj gazu
punkt wyzwalania acc. na
schemat
Minimalne stężenie
Tlenek węgla
no alarm triggered
no alarm triggered
Metan
2500 ppm (0,25%)
<0,5%
Propan (izobutan)
1000 ppm (0,1%)
<0,2%
Etanol (aceton)
2500 ppm (0,25%)
<0,5%
INSTRUKCJE INSTALACJI
GAZ ALARM GX-B3 i czujnik mogą być instalowane tylko w suchych, wewnętrznych
pomieszczeniach i muszą być prawidłowo umieszczone zgodnie z rodzajem gazu, aby
zapewnić bezawaryjną pracę systemu alarmowego.
Należy bezwzględnie przestrzegać zalecanej wysokości montażu czujnika! Dla
własnego bezpieczeństwa i pewności należy uzyskać od dostawcy informacje
dotyczące rodzaju gazu i jego właściwości!
Umieszczenie czujnika siły i gazu ziemnego (metan CH4):
Zamontuj czujnik zewnętrzny na wysokości 15-30 cm poniżej sufitu, ale nie dalej niż 4 m od
urządzenia gazowego. Zwróć uwagę, że czujnik musi znajdować się nad najwyższym
otworem drzwi lub okna w pomieszczeniu. Miasto i gaz ziemny (metan) są lżejsze od
powietrza i dlatego zawsze będą rosły.
Umieszczenie czujnika skroplonego gazu (propan C3H8 / butan C4H10):
Zamontuj czujnik zewnętrzny na wysokości 15-30 cm nad podłogą, ale nie dalej niż 4 m od
urządzenia gazowego. Ucieczka skroplonego gazu jest cięższa od powietrza i opada na
podłogę. Rozpościera się na podłodze szczura - jej jak woda - ale jako gaz - i zawsze szuka
najniższego punktu.
Czujnik nie może być używany w następujących miejscach: miejsca, w których czujnik jest
osłonięty przed ulatniającym się gazem (np. Za zasłonami lub w szafce) bezpośrednio nad
paleniskami lub punktami spalania lub nad umywalką lub zlewem
• obok drzwi, okien, wentylatora, wentylatora, klimatyzatora itp.
• w obszarach, w których kurz lub brud mogą uniemożliwić działanie czujnika
• w obszarach zagrożonych wybuchem.
URUCHAMIANIE
GAS ALARM GX-B3 można po prostu podłączyć do gniazda 230 V / 50 Hz. Wskaźnik LED
(funkcja) zaświeci się na żółto. Czujnik systemu monitorowania wymaga czasu rozgrzania 3-5
minut, aby mógł być w pełni sprawny. Wskaźnik LED (funkcja) zaświeci się na zielono, a GAS
ALARM GX-B3 będzie działał.
UWAGA: różne warunki transportu (długotrwałe przechowywanie / wilgotność) mogą
doprowadzić do wyzwolenia stanu alarmowego natychmiast po czasie nagrzewania (dioda
LED miga na czerwono). Odłącz na krótko urządzenie od zasilania i ponownie rozpocznij
proces rozgrzewania. Może być konieczne powtórzenie tej procedury do trzech razy
ALARM
W przypadku ulatniania się gazu system alarmuje, gdy próg czułości zostanie przekroczony.
Rozlega się syrena elektroniczna, a dioda LED (funkcja) miga na czerwono.
CO ZROBIĆ W PRZYPADKU ALARMU (lub jeśli poczujesz zapach gazu)
Nie odłączaj jednostki alarmowej
• Nie włączaj żadnych innych urządzeń elektrycznych
• Nie zapalaj otwartego ognia, wyłącz już otwarty płomień.
Natychmiast otworzyć okna i drzwi i dokładnie przewietrzyć pomieszczenie lub dom
Wyłącz główny dopływ gazu i upewnij się, że przyczyna ucieczki gazu została wyeliminowana
• W przypadku utrzymującego się / powtarzającego się alarmu, skontaktuj się z ekspertem /
doradcą ds. Zaopatrzenia w energię lub strażą pożarną
FALSE ALARM
Czuły czujnik systemowy reaguje również na inne media gazowe. Stosowanie aerozoli
(gazowy propelent we włosach, środki dezynfekujące, spraye z alkoholem itp.), A także silne
opary tytoniu (przyjęcie z kartą palenia) mogą prowadzić do fałszywego alarmu.
TEST FUNKCJONALNY
Prosty test działania jednostki alarmowej można przeprowadzić za pomocą butanu z
zapalniczki. Krótki wybuch gazu, bez zapalania zapalniczki, uruchamia alarm, a dioda LED
(funkcja) miga na czerwono
Dla własnego bezpieczeństwa i bezpieczeństwa zalecamy przeprowadzanie tego
testu co miesiąc! Regularnie czyść czujnik, usuwając kurz.
CZYSZCZENIE I PIELĘGNACJA
Unikaj działania wilgoci (rozpylonej lub deszczowej wody), pyłu oraz bezpośredniego
nasłonecznienia urządzenia. Czyść urządzenie wyłącznie suchą ściereczką lnianą; w
przypadku silnego nagromadzenia brudu może być lekko zwilżony. Nie używaj żadnych
detergentów zawierających rozpuszczalniki.
DEKLARACJA ZGODNOŚCI
Deklarację zgodności można uzyskać na naszej stronie internetowej:
www.shop.elektrotechnik-schabus.de
GWARANCJA
Udzielamy dorozumianej gwarancji na wady materiałowe i jakościowe twojego produktu
elektronicznego przez Elektrotechnik Schabus od daty zakupu. Elektrotechnik Schabus
bezpłatnie naprawi lub wymieni urządzenie na następujących warunkach: W przypadku
dorozumianej gwarancji urządzenie musi zostać zwrócone z następującymi dokumentami:
• opis błędu, dowód zakupu oraz adres i adres dostawy (imię i nazwisko, numer telefonu,
ulica, numer domu, kod pocztowy, miasto, kraj).
Urządzenia zwracane do Elektrotechnika Schabus powinny być odpowiednio zapakowane.
Elektrotechnik Schabus nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia lub straty
podczas transportu Urządzenie musi być używane zgodnie z instrukcją obsługi.
• Elektrotechnika Schabus nie ponosi odpowiedzialności za jakiekolwiek szkody wynikające z
wypadku, nadużycia, modyfikacji lub niedbalstwa. Elektrotechnik Schabus nie ponosi
odpowiedzialności za jakiekolwiek straty, uszkodzenia lub koszty wynikające z użytkowania
urządzeń lub wyposażenia dodatkowego Gwarancja nie ma wpływu na ustawowe prawa
konsumenta.
ZWROT WYSYŁKI
W przypadku uszkodzenia urządzenia oferujemy następującą opcję:
Skontaktuj się z Elektrotechnik Schabus przez
Telefon +49 (0) 80 36/67 49 79 - 0
Faks +49 (0) 80 36/67 49 79 - 79
E-mail info@elektrotechnik-schabus.de
INFORMACJE O ŚRODOWISKU
Do produkcji zakupionego produktu konieczne było pozyskanie i wykorzystanie naturalnych
surowców. Może zawierać substancje niebezpieczne dla zdrowia i środowiska. Aby uniknąć
dystrybucji tych substancji w twoim środowisku i oszczędzać zasoby naturalne, prosimy o
stosowanie odpowiednich systemów odbioru. Dzięki tym systemom materiały Twojego
produktu mogą być poddane recyklingowi w sposób przyjazny dla środowiska, po upływie
okresu użytkowania. (WEEE-NO: 91394868)
Przekreślony symbol kosza na śmieci przypomina o korzystaniu z tych systemów.
Jeśli chcesz uzyskać więcej informacji na temat systemów zbiórki, ponownego wykorzystania
i recyklingu, zapoznaj się z usługami doradczymi dotyczącymi odpadów w swoim mieście.
Możesz również zwrócić się do nas, aby uzyskać więcej informacji na temat zgodności
naszych produktów z wymogami ochrony środowiska.
