Radiobudzik Sangean RCR-3 Instrukcja obsługi Numer produktu:343712

Strona 1 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Cyfrowy Radiobudzik RCR-3 FM/AM

Ważne wskazówki dotyczące bezpieczeństwa.

1. Przed użyciem należy w pełni zapoznać się z niniejszą instrukcją obsługi.

2. Instrukcję należy zachować w celu późniejszego użycia.

3. Należy przestrzegać zawartych w instrukcji wskazówek dotyczących bezpieczeństwa

oraz obsługi urządzenia.

4. Należy stosować wszelkie wskazówki zawarte w instrukcji.

5. Woda oraz wilgoć: Urządzenie nie powinno być używane w pobliżu wody. Nie wolno

używać urządzenia w pobliżu wanien, umywalek, spłuczek, w wilgotnych pomieszczeniach, halach basenowych itp.

6. Przed czyszczeniem należy odłączyć wtyczkę os sieci. Do czyszczenia zewnętrznej

obudowy należy stosować tylko i wyłącznie lekko wilgotną ścierkę.

7. Urządzenia nie należy ustawiać w miejscach niestabilnych jak: wózki, półki, stoły lub

mocowaniach. Urządzenie spadając może okaleczyć lub doznać poważnego uszkodzenia.

8. Wentylacja: Urządzenie powinno być ustawione w taki sposób, żeby cyrkulacja

powietrza nie została zakłócona. Nie wolno ustawiać urządzenia np.: na łóżku, sofie, dywaniku przed łóżkiem lub na innych miękkich podłożach, które mogą blokować otwory wentylacyjne w urządzeniu. Urządzenie nie może być umieszczane w

miejscach, w których dopływ powietrza do otworów wentylacyjnych jest ograniczany.

9. Zasilanie w prąd eklektyczny: Urządzenie może być zasilane tylko i wyłącznie

napięciem zgodnym ze specyfikacją podaną na tabliczce znamionowej urządzenia. W

przypadku niepewności należy zwrócić się do sprzedawcy lub dostawcy prądu.

10. Kabel zasilający: Kabel zasilający powinien być ułożony w taki sposób, aby nikt po

nim nie stąpał lub inne obiekty nie zostały postawione na kablu. Należy zwrócić

szczególną uwagę na wtyczkę oraz miejsce, w którym kabel wychodzi z obudowy urządzenia. Wtyczkę należy wyciągać z gniazdka tylko i wyłącznie trzymając za

wtyczkę, zabrania się wyciągania wtyczki z gniazdka pociągając za kabel. Urządzenie

należy zasilać prądem o specyfikacji zgodnej z wymogami urządzenia. W przypadku niepewności dotyczącej specyfikacji prądu w sieci, należy zwrócić się do sprzedawcy lub dostawcy prądu.

11. Nie należy przeciążać gniazdek ściennych oraz przedłużaczy. W przeciwnym

wypadku może wystąpić podwyższone ryzyko pożaru lub porażenia prądem. Zabrania

się wkładania przedmiotów do otworów urządzenia. Przedmioty te mogą mieć

styczność z obszarami wysokiego napięcia wewnątrz urządzenia lub doprowadzić do zwarcia. W takich przypadkach może wystąpić podwyższone ryzyko pożaru lub porażenia prądem.

12. Jeżeli urządzenie nie jest eksploatowanie przez dłuższy okres czasu, to w takich

przypadkach należy odłączyć urządzenie od źródła zasilania poprzez wyciągnięcie

wtyczki z gniazdka. Zabezpieczymy się tym przed ewentualnymi szkodami

spowodowanymi niestabilnością napięcia lub przepięciami (np. podczas burzy).

13. Jeżeli urządzenie nie jest eksploatowanie przez dłuższy okres czasu, to w takich

przypadkach należy wyciągnąć baterie z urządzenia. Baterie mogą się rozszczelnić i w

ten sposób uszkodzić wyposażenie mieszkania lub samo urządzenie.

14. Nie należy próbować samodzielnego dokonywania napraw urządzenia. Zdjęcie

obudowy zewnętrznej urządzenia stwarza ryzyko porażenia wysokim napięciem oraz

Strona 2 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

unieważnia fabryczną gwarancję. Wszelkie naprawy powinny być przeprowadzone

przez wykwalifikowany personel naprawczy w punktach serwisowych.

15. Przedmioty obce – zabrania się wkładania jakichkolwiek przedmiotów do wnętrza

urządzenia. Może dojść do styczności z częściami pod wysokim napięciem a w następstwie pożar lub porażenie prądem elektrycznym. Należy chronić urządzenie

przed przedostaniem się jakichkolwiek płynów do urządzenia.

16. Należy zwrócić się do wykwalifikowanego personelu naprawczego w punktach

serwisowych w celu naprawy, jeżeli...:

a. Kabel zasilający lub wtyczka kabla zasilającego jest uszkodzona. b. Do wnętrza urządzenia przedostały się przedmioty obce lub płyny. c. Urządzenie zostało narażone na działanie deszczu lub wody. d. Urządzenie nie funkcjonuje normalnie lub wykazuje silny spadek mocy. e. Urządzenie upadło lub obudowa została uszkodzona.

Elementy obsługi

1. Włącznik/wyłącznik oraz przycisk funkcyjny drzemki.

2. Przycisk budzika 2

3. Przycisk budzika 4

4. Włącznik podświetlenia

5. Przycisk ustawiania godziny

6. Przycisk ustawiania daty

7. Przycisk budzika 1

8. Przycisk budzika 3

9. Przycisk minutnika (countdown)

10. Przycisk zmiany częstotliwości / funkcja drzemki

11. Przycisk ustawień oraz przycisk czasu letniego

12. Przyciski zakodowanych stacji radiowych

13. Przełącznik pasm częstotliwości (FM/AM/AUX)

14. Zegar

15. Wyświetlacz LCD

16. Gniazdo słuchawek

17. Ustawianie głośności

18. Regulacja brzmienia

19. Podświetlanie – przyciemnianie wyświetlacza

20. Regulacja głośności budzika

21. Przełącznik stref czasowych

22. Przycisk kasowania (Reset)

23. Wejście AUX

24. Gniazdo kabla zasilającego

Strona 3 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

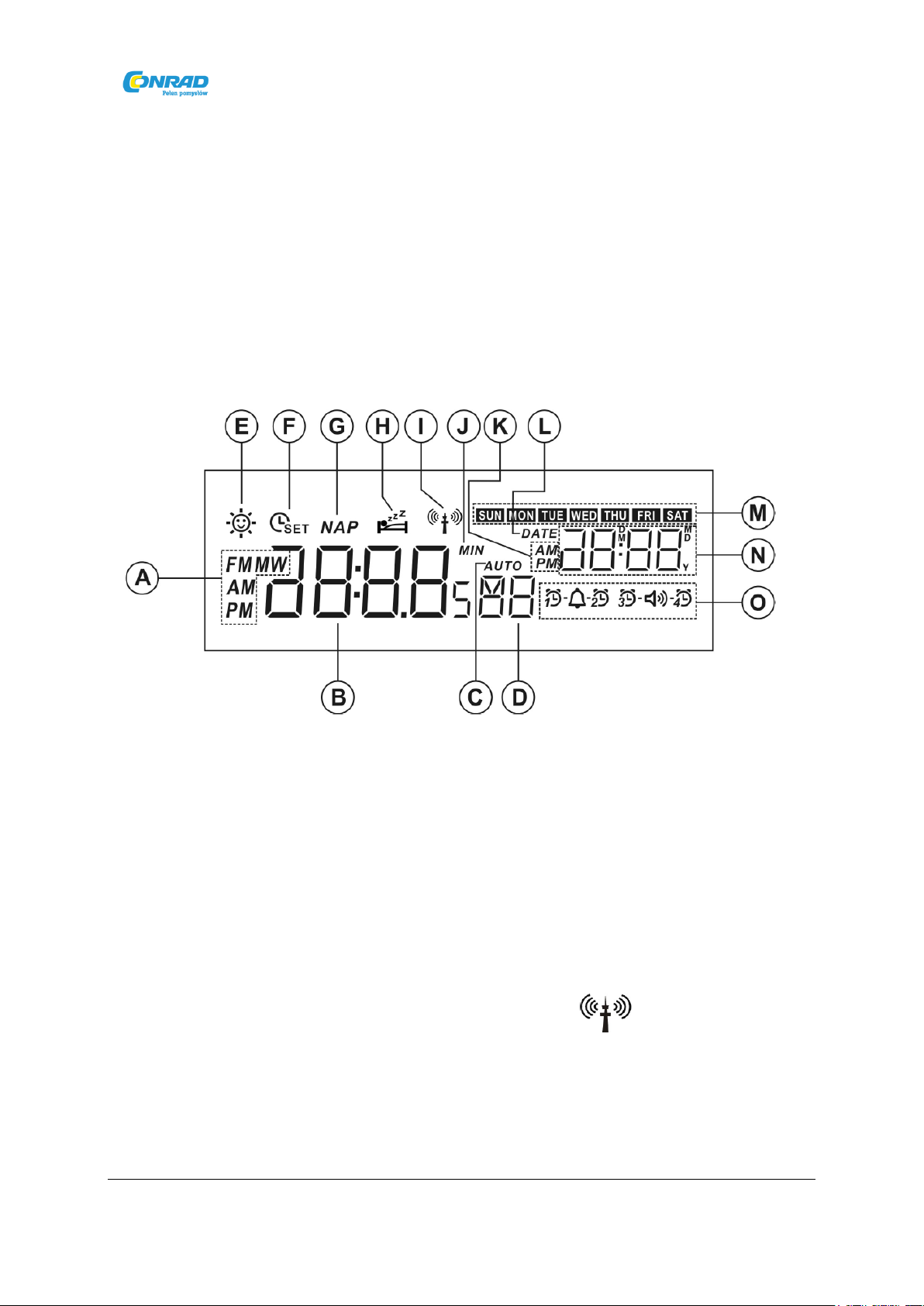

Wyświetlacz LCD

A. Wyświetlacz pasma częstotliwości oraz pory dnia (AM/PM) B. Godzina / Częstotliwość C. Automatyczne wyszukiwanie stacji radiowych

Strona 4 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

D. Numer zakodowanej stacji radiowej oraz wyświetlacz sekund E. Wyświetlacz czasy zimowego/letniego F. Nastawianie czasu G. Wyświetlacz minutnika (countdown) H. Funkcja spania oraz drzemki I. Sygnał radiowy wzorca czasu J. Wyświetlacz minut K. Wyświetlacz pory dnia budzenia (AM/PM) L. Wyświetlacz daty M. Wyświetlacz dnia tygodnia N. Wyświetlacz miesiąca / daty / roku / budzika O. Wyświetlacz budzika

Obsługa

Włączanie

Automatyczne kodowanie stacji radiowych oraz ustawianie aktualnej godziny.

1. W momencie podłączenia urządzenia do zasilania, to radio automatycznie rozpocznie

proces wyszukiwania stacji radiowych FM oraz AM. Po zakończeniu wyszukiwania

urządzenie zapisze 7 stacji radiowych, które charakteryzują się najsilniejszym zasięgiem FM oraz AM.

2. Następnie na wyświetlaczu pojawi się -: - oraz symbol , który zacznie migać.

Godzina zostanie automatycznie ustawiona w momencie, gdy radiowy sygnał wzorcowy czasu zostanie odebrany.

Strona 5 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

3. Aby ręcznie aktywować odbiór radiowego sygnału wzorcowego czasu w momencie,

gdy radio jest wyłączone, należy wcisnąć i przytrzymać przycisk TIME

przez około 4 sekundy.

Ustawianie aktualnego czasu

Ręczne ustawianie czasu ( konieczne tylko i wyłącznie w przypadku, gdy automatyczne ustawianie nie powiodło się)

1. Po wciśnięciu przycisku TIME na wyświetlaczu pojawi się symbol .

2. Po wciśnięciu przycisku SET na wyświetlaczu zaczną migać wartości godzin.

3. Przyciskiem TUNNING należy ustawić godzinę.

4. Po ustawieniu godziny wcisnąć ponownie przycisk SET i na wyświetlaczu zaczną

migać wartości minut.

5. Przyciskiem TUNNING należy ustawić minuty.

6. Aby zakończyć ustawianie czasu należy wcisnąć przycisk SET.

* Proces ustawiania można w każdej chwili przerwać i zapisać ustawienie poprzez naciśniecie przycisku TIME.

Ręczne ustawianie daty (konieczne tylko i wyłącznie w przypadku, gdy automatyczne

ustawianie nie powiodło się)

1. Wcisnąć przycisk DATE a następnie przycisk SET. Na wyświetlaczu zacznie migać

rok.

2. Przyciskiem TUNNING należy ustawić rok.

3. Po ustawieniu roku wcisnąć ponownie przycisk SET i na wyświetlaczu zaczną migać

wartości miesięcy.

4. Przyciskiem TUNNING należy ustawić miesiąc.

5. Po ustawieniu miesięcy wcisnąć ponownie przycisk SET i na wyświetlaczu zaczną

migać wartości dni.

6. Przyciskiem TUNNING należy ustawić dokładną datę.

7. Aby zakończyć ustawianie daty należy wcisnąć przycisk SET.

* Proces ustawiania można w każdej chwili przerwać i zapisać ustawienie poprzez naciśniecie przycisku DATE.

Ustawianie formatu godzinnego (12/24 godzinny)

1. Aby rozpocząć ustawienie formatu godzinnego należy wcisnąć przycisk TIME i

następnie przycisk SET.

2. Aby ustawić format 12 godzinny, należy wcisnąć przycisk Station preset 1. W

przypadku ustawiania formatu 24 godzinnego wcisnąć przycisk Station preset 2.

3. Aby zakończyć ustawianie formatu godziny, należy wcisnąć przycisk TIME.

Strona 6 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Czas letni (D.S.T. - Daylight Saving Time)

1. Aby ustawić czas letni (przestawić zegar o jedną godzinę do przodu) należy wcisnąć i

przytrzymać dłużej niż 4 sekundy przycisk SET w momencie, gdy na wyświetlaczu jest wyświetlana godzina. Jako potwierdzenie czasu letniego na wyświetlaczu pojawi

się sie symbol .

2. Aby wyłączyć czas letni, należy wcisnąć i przytrzymać przycisk SET do momentu, aż

zniknie symbol .

Obsługa Radia

Wyszukiwanie stacji radiowych Radio posiada 3 różnie możliwości wyszukiwania stacji radiowych:

1. Wyszukiwanie ręczne a. Wcisnąć przycisk włącznik/wyłącznik radia, aby włączyć radio. b. Wcisnąć przycisk BAND, aby wybrać pasmo częstotliwości ( FM lub AM)

c. Przyciskiem TUNNING należy ustawić częstotliwość. d. Wcisnąć ponownie przycisk włącznik/wyłącznik radia, aby wyłączyć radio.

2. Wyszukiwanie automatyczne a. Wcisnąć przycisk włącznik/wyłącznik radia, aby włączyć radio. b. Wcisnąć przycisk BAND, aby wybrać pasmo częstotliwości ( FM lub AM)

c. Wcisnąć i przytrzymać dłużej niż pół sekundy przycisk TUNNING a

urządzenie automatycznie wyszuka następną stację radiową.

d. Wcisnąć ponownie przycisk włącznik/wyłącznik radia, aby wyłączyć radio.

3. Kodowanie stacji radiowych i wywoływanie zakodowanych stacji radiowych

Kodowanie stacji radiowych:

a. Wcisnąć przycisk włącznik/wyłącznik radia, aby włączyć radio. b. Wcisnąć przycisk BAND, aby wybrać pasmo częstotliwości ( FM lub AM) c. Wyszukać życzoną stację radiową. d. Radiobudzik posiada 7 przycisków, pod którymi możliwe jest zakodowanie

wybranej stacji radiowej. Aby zakodować stację pod wybranym numerem (1-

7) należy go wcisnąć i przytrzymać dłużej niż 2 sekundy, aż rozlegnie się

sygnał dźwiękowy.

e. W ten sposób postępujemy także z resztą przycisków. Dla każdego pasma

częstotliwości (FM/AM) istnieje możliwość zakodowania osobnych 7 stacji

radiowych.

f. Już zapisane stacje można taką samą metodą nadpisać.

Wywołanie zakodowanej stacji radiowej

a. Wcisnąć przycisk BAND, aby wybrać pasmo częstotliwości ( FM lub AM)

Strona 7 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

b. Wcisnąć przycisk PRESET o numerze od, 1 do 7, aby wywołać zakodowaną

stację radiową. Numer zakodowanej stacji oraz częstotliwość stacji zostaną pokazane na wyświetlaczu LCD.

Obsługa budzika

Radiobudzik posiada 4 niezależnie od siebie programowalne pamięci budzika. Budzik 1 i budzik 2 posiada funkcję budzenia dzwonkiem a budzik 3 i budzik 4 posiada funkcję budzenia przy użyciu radia. Jeżeli lampka budzika jest zapalona oznacza to, że budzik zostanie aktywowany po 24h.

Ustawianie dzwonka (budzik 1 i budzik 2)

Głośność dzwonka podwyższa się co 15 sekund. Budzik dzwoni przez minutę a następnie

rozpoczyna dzwonienie po minutowej przerwie. Budzik przestaje dzwonić po upływie jednej godziny lub po wciśnięciu przycisku włącz/wyłącz. Siłę głośności dzwonka można regulować

regulatorem głośności znajdującym się w spodniej części radiobudzika.

1. Wciśnij przycisk budzik 1 ( lub budzik 2) a na wyświetlaczu pojawi się odpowiedni

czas budzenia.

2. Wciśnij przycisk SET a na wyświetlaczu pojawi się odpowiedni czas budzika.

3. Przyciskiem TUNNING należy ustawić godzinę budzenia.

4. Wciśnij ponownie przycisk SET i ustaw minuty przy pomocy przycisku TUNNING

5. Wybierz dni tygodnia, przy pomocy przycisków dni tygodnia (ponowne naciśnięcie

danego dnia tygodnia dezaktywuje alarm tego dnia).

6. Wciśnij ponownie przycisk SET a następnie wciśnij przycisk TUNNING do

momentu pojawienia się na wyświetlaczu symbolu lub .

7. Wciśnij ponownie przycisk SET, aby zakończyć ustawienie.

8. Jeżeli budzik zaczyna dzwonić, to w takim przypadku na wyświetlaczu powinny

migać następujące symbole lub . Wciskając przycisk włącz/wyłącz dezaktywujemy dzwonek a symbole lub przestają migać.

* Proces ustawiania można w każdej chwili przerwać i zapisać ustawienie poprzez naciśniecie przycisku Budzik 1( lub budzik 2).

Ustawianie radiobudzika (budzik 3 i budzik 4)

Radiobudzik przestaje grać po upływie jednej godziny lub po wciśnięciu przycisku włącz/wyłącz. Siłę głośności radiobudzika można regulować regulatorem głośności

znajdującym się w spodniej części radiobudzika.

1. Wciśnij przycisk budzik 3 ( lub budzik 4) a na wyświetlaczu pojawi się odpowiedni

czas budzenia.

2. Wciśnij przycisk SET a na wyświetlaczu pojawi się odpowiedni czas budzika.

Strona 8 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

3. Przyciskiem TUNNING należy ustawić godzinę budzenia.

4. Wciśnij ponownie przycisk SET i ustaw minuty przy pomocy przycisku TUNNING

5. Wybierz dni tygodnia, przy pomocy przycisków dni tygodnia (ponowne naciśnięcie

danego dnia tygodnia dezaktywuje alarm tego dnia).

6. Wciśnij ponownie przycisk SET a następnie wciśnij przycisk TUNNING do

momentu pojawienia się na wyświetlaczu symbolu lub .

7. Wciśnij ponownie przycisk SET a następnie wciśnij przycisk BAND, aby wybrać

pasmo częstotliwości (FM lub AM). Następnie przy pomocy przycisku TUNNING

ustaw odpowiednią stację radiową oraz jej siłę głośności.

8. Wciśnij ponownie przycisk SET, aby zakończyć ustawienie.

9. Wcisnąć przycisk włącznik/wyłącznik, aby wyłączyć radio

10. Jeżeli radiobudzik zaczyna grać, to w takim przypadku na wyświetlaczu powinny

migać następujące symbole lub . Wciskając przycisk włącz/wyłącz dezaktywujemy radiobudzik a symbole lub przestają migać.

11. W przypadku, gdy siła sygnału radiowego jest za słaba, to wtedy zostanie

automatycznie aktywowany dzwonek.

* Proces ustawiania można w każdej chwili przerwać i zapisać ustawienie poprzez naciśniecie przycisku Budzik 3( lub budzik 4).

* W przypadku, gdy pasmo częstotliwości zostało ustawione na AUX lub baterie są wyczerpane, to wtedy zostanie automatycznie aktywowany dzwonek.

Funkcja drzemki (snooze)

1. Budzik można przerwać wciskając dowolny przycisk na górnej części radiobudzika

( /SET/PRESET 1-7/BAND). Budzik wyłączy się na około 5 minut. Na wyświetlaczu pojawi się symbol . Funkcję drzemki można powtarzać do woli,

dopóki funkcja budzika jest aktywna.

2. Aby dezaktywować funkcję budzika tym samym funkcję drzemki, należy wcisnąć

włącznik/wyłącznik.

Dezaktywowanie budzika

1. Aby dezaktywować daną funkcję budzika, należy wcisnąć i przytrzymać przycisk

Budzik 1 ( lub budzik 2, 3, 4) dłużej niż 2 sekundy.

2. Odpowiedni symbol budzika ( ) zniknie z wyświetlacza.

Będzie to potwierdzeniem dezaktywowania danej funkcji budzika.

3. Chcąc ponownie włączyć daną funkcję budzik 1( lub budzik 2, 3, 4), należy

wcisnąć przycisk odpowiedniej funkcji budzika do momentu pojawienia się symbolu ( ) na wyświetlaczu.

Strona 9 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Minutnik budzika

1. Minutnik służy do odliczania ustawionego czasu, po którym uruchomi się budzik.

Minutnik można ustawić na okres od 10 do 120 minut ( w 10 minutowych odstępach).

2. Aby ustawić minutnik wciśnij przycisk NAP i następnie wybrać czas odliczania.

3. Na wyświetlaczy pojawi się napis NAP, który informuje o ustawionym minutniku.

4. Przycisku włącz/wyłącz dezaktywuje włączony budzik.

5. Aby wyłączyć minutnik zanim włączy się budzik, należy wcisnąć i przytrzymać

przycisk NAP do momentu pojawienia się napisu OFF na wyświetlaczu.

Automatyczne wyłączanie

Funkcja automatycznego wyłączania działa w zakresie od 15 do 120 minut. Radio zostanie

automatycznie wyłączone po upłynięciu określonego czasu.

1. Jeżeli radio jest wyłączone, wciśnij i przytrzymaj przycisk . Radio zostanie

włączone a na wyświetlaczu pojawi się pozostały czas. Zwolnij przycisk aby aktywować automatyczne wyłączanie radia.

2. Aby dezaktywować funkcję automatycznego wyłączania radia, należy wcisnąć i

przytrzymać przycisk włącz/wyłącz. Symbol zniknie z wyświetlacza.

Ustawianie strefy czasowej

W normalnych warunkach należy ustawić przełącznik TIME ZONE znajdujący się w spodniej części urządzenia na pozycję 0. W krajach, które nie emitują radiowego sygnału wzorcowego czasu, jest możliwe, że urządzenia mogą odbierać sygnał ze stacji nadawczych znajdujących sie poza granicami kraju. Dzięki przełącznikowi TIME ZONE można korygować strefę czasową. Przykład: Turcja znajduje sie w strefie czasowej, która jest przesunięta o 1 godzinę w przód w stosunku do czasu środkowo-europejskiego (CET). Możliwe jest, że radiobudzik odbierze sygnał nadawany z Niemiec. Dzięki przełącznikowi TIME ZONE można korygować strefę czasową.

Ustawianie podświetlenia

Aby rozjaśnić lub przyciemnić podświetlenie wyświetlacza LCD, należy użyć przycisku oznaczonego . Następnie przyciskiem LIGHT LEVEL CONTROL możemy ustawić

najniższą wartość podświetlenia wyświetlacza.

Strona 10 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Zasilanie

120 Volt/60 Hz (wersja US); 230 Volt/50 Hz (wersja europejska)/ Zasilacz DC OUT 12V/0,7A

Moc wyjściowa

1,2 W (max) Pobór prądu

7W (Max)@120V, 8W (Max)@230V

Zakres częstotliwości

FM 87,5 – 108,0 MHz AM 520 – 1710 kHz (wersja US); AM 522- 1629 kHz (wersja europejska)

Gniazdo słuchawek

Urządzenie posiada gniazdo do którego możemy podłączyć słuchawki. W momencie podłączenia słuchawek do gniazda, wbudowany głośnik wyłączy się.

Wejście AUX

Wejście AUX służy do podłączania zewnętrznych źródeł dźwięku takich jak : odtwarzacze

CD. Po podłączeniu należy włączyć zewnętrzne urządzenie i następnie wciskać przycisk

BAND do momentu pojawienia się „AU” na wyświetlaczu. Radiobudzik wzmacnia sygnał podawany przez urządzenie zewnętrzne i odtwarza przez wbudowany głośnik.

Resetowanie radia

Jeżeli radio nie funkcjonuje poprawnie lub wyświetlacz nie pokazuje niektórych cyfr, to w takim przypadku należy wcisnąć i przytrzymać przycisk RESET ( w spodniej części

radiobudzika) dłużej niż 2 sekundy. W ten sposób pamięć urządzenia zostanie wyczyszczona i

przywrócona do stanu oryginalnego.

Dane techniczne

Podczas utylizacji urządzenia należy zwrócić szczególną uwagę na poniższe: Urządzenia zużyte nie powinny trafić razem z innymi śmieciami do odpadów komunalnych. Urządzenie podlega recyklingowi. Więcej informacji dot. utylizacji odpadów eklektycznych uzyskasz u sprzedawcy lub w lokalnym urzędzie.

Strona 11 z 11

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Sangean RCR-3 User guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
