Informazioni sulla sicurezza

INFORMAZIONI SULLA SICUREZZA

• Prima di utilizzare il prodotto, leggere attentamente questo manuale e

ATTENZIONE

conservarlo per future consultazioni.

• Dal momento che queste istruzioni coprono diversi modelli del prodotto, le caratteristiche dell’aspirapolvere acquistato potrebbero differire leggermente da quanto descritto in questo manuale.

SIMBOLI DI AVVERTENZA/ATTENZIONE UTILIZZATI

ATTENZIONE

AVVERTENZA

Indica che sussiste il rischio di lesioni gravi perﬁ no mortali.

Indica che sussiste il rischio di lesioni personali o danni materiali.

ALTRI SIMBOLI UTILIZZATI

Spiega i termini utilizzati al ﬁ ne di facilitare la comprensione da parte

NOTA

dell’utente dell’uso corretto del prodotto.

2_ Informazioni sulla sicurezza

Informazioni sulla sicurezza

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

Durante l’uso di apparecchiature elettriche, è necessario seguire alcune precauzioni di base, tra le quali:

LEGGERE COMPLETAMENTE LE ISTRUZIONI D’USO PRIMA DI UTILIZZARE IL ROBOT ASPIRAPOLVERE.

Scollegare il prodotto dalla presa di corrente in caso di inutilizzo o prima di effettuare la manutenzione.

01 INFORMAZIONI SULLA SICUREZZA

ATTENZIONE:

per ridurre il rischio di incendio, scariche elettriche o lesioni:

GENERALE

• Usare il prodotto solo secondo quanto descritto in questo manuale.

•

Non utilizzare l’aspirapolvere o la base di ricarica qualora presentino danni.

• Se l’aspirapolvere o la base di ricarica ha subito una caduta, danni, è stato lasciato

all’esterno, è caduto in acqua o non funziona correttamente, rivolgersi a un centro assistenza.

• Non maneggiare il prodotto o la base di ricarica con le mani bagnate.

• Usare il prodotto solo su superﬁ ci asciutte e in interno.

• L’apparecchio non è inteso per l'uso da parte di persone (bambini inclusi) con ridotte

capacità ﬁ siche, sensoriali o mentali, inesperte o prive di una adeguata conoscenza, a meno che una persona responsabile per loro sicurezza fornisca loro una corretta supervisione e istruzione all'uso.

• I bambini devono essere controllati per evitare che giochino con l’apparecchio.

BASE DI RICARICA

• Non modiﬁ care la spina polarizzata per adattarla a una presa non polarizzata o a un

cavo di prolunga.

• Non utilizzare in esterno o su superﬁ ci bagnate.

• Scollegare la base di ricarica dalla presa elettrica in caso di inutilizzo e prima di

effettuare la manutenzione.

•

Usare solo la base di ricarica fornita in dotazione dal costruttore per effettuare la ricarica.

• Non usare se la spina o il cavo di alimentazione sono danneggiati.

• Non trasportare il prodotto tirandolo per il cavo, non utilizzare il cavo come una

maniglia, non incastrare il cavo chiudendo una porta, non far passare il cavo intorno a bordi o angoli taglienti. Tenere il cavo lontano da fonti di calore.

• Non utilizzare prolunghe o prese con una capacità di corrente inadeguata al carico.

• Non scollegare la spina di alimentazione tirandola per il cavo. Per scollegare il

prodotto, afferrare la spina, non il cavo.

• Non aprire o bruciare le batterie poiché potrebbero esplodere ad elevate temperature.

• Non tentare di aprire la base di ricarica. Eventuali riparazioni devono essere eseguite

esclusivamente da un centro di assistenza qualiﬁ cato.

• Non esporre la base di ricarica a temperature elevate, umidità o vapore.

Informazioni sulla sicurezza _3

Informazioni sulla sicurezza

ROBOT ASPIRAPOLVERE

• Non aspirare oggetti rigidi, appuntiti o taglienti come vetro, chiodi, viti, monete o simili.

• Non utilizzare senza ﬁ ltro. Durante la manutenzione dell’unità, non inserire dita o altri

oggetti nel comparto della ventola per evitare lesioni in caso di attivazione accidentale del prodotto.

• Non inserire oggetti estranei nelle aperture di ventilazione. Non utilizzare se le aperture

sono ostruite; mantenerle libere da polvere, residui, capelli o qualunque oggetto possa ridurre il ﬂ usso dell’aria.

• Non aspirare sostanze tossiche (candeggina, ammoniaca, disgorgante idraulico).

• Non aspirare oggetti in ﬁ amme o che possano causare fumo, quali sigarette,

ﬁ ammiferi o braci.

• Non utilizzare per aspirare liquidi inﬁ ammabili o combustibili quali benzina, né usare in

luoghi dove tali sostanze potrebbero essere presenti.

• Non usare il robot aspirapolvere in spazi ristretti in cui siano presenti vapori rilasciati

da vernici a base d’olio, diluenti, antitarme, polveri inﬁ ammabili, o altri vapori esplosivi o tossici.

• In caso di uso intensivo o temperature estreme, dalle batterie può fuoriuscire liquido.

Se il liquido fuoriuscito entra a contatto con la pelle, lavare immediatamente con acqua. Se il liquido fuoriuscito entra a contatto con gli occhi, lavare immediatamente con acqua corrente per almeno 10 minuti. Consultare un medico.

4_ Informazioni sulla sicurezza

Indice

INFORMAZIONI SULLA SICUREZZA

CARATTERISTICHE DEL PRODOTTO

MONTAGGIO DELL'ASPIRAPOLVERE

FUNZIONAMENTO

DELL’ASPIRAPOLVERE

MANUTENZIONE

STRUMENTI E FILTRO

RISOLUZIONE DEI PROBLEMI

06 Alimentazione 07 Prima dell’uso 10 Durante l’uso 11 Pulizia e manutenzione

13 Caratteristiche del prodotto

15 Componenti 16 Nomenclatura delle parti

20 Installazione del robot aspirapolvere

20 Ordine di installazione 20 Accensione e spegnimento 21 Installazione della base di ricarica 22 Ricarica 23 Informazioni sulla batteria 24 Installazione della VIRTUAL GUARD (opzione)

26 Uso del robot aspirapolvere

26 Inserimento di un panno (opzione) 27 Avviare/interrompere la pulizia 28 Ricarica 29 Pulizia automatica 30 Pulizia spot 31 Pulizia max 32 Pulizia manuale 33 Pulizia programmata 34 Uso delle funzioni aggiuntive

35 Pulizia del robot aspirapolvere

Tenere a mente i metodi di pulizia e manutenzione 35 Pulizia della spia del sensore e della telecamera 36

Pulizia della vaschetta di raccolta polvere e del ﬁ ltro 37 Pulizia della spazzola principale 39 Pulizia delle spazzole rotative laterali per la

pulizia dei bordi 40 Pulizia delle ruote di guida 40 Cura e manutenzione della spazzola (opzione)

41 Checklist prima di chiamare l’assistenza 43 Risoluzione dei problemi mediante codici di errore

SPECIFICHE DEL PRODOTTO

44 Speciﬁ che del prodotto

Indice _5

Informazioni sulla sicurezza

ALIMENTAZIONE

Non piegare eccessivamente il cavo di alimentazione né posizionarvi sopra oggetti pesanti che potrebbero

ATTENZIONE

danneggiarlo.

- La mancata osservanza di questa precauzione può causare un incendio o una scarica elettrica.

Accertarsi di rimuovere eventuale polvere o acqua dalla spina di alimentazione.

ATTENZIONE

- La mancata osservanza di questa precauzione può causare un malfunzionamento o una scarica elettrica.

Non estrarre la spina di alimentazione tirandola per il cavo né toccare la spina con le mani bagnate.

ATTENZIONE

- La mancata osservanza di questa precauzione può causare un incendio o una scarica elettrica.

Non usare una spina multipla su una presa singola.

ATTENZIONE

(Non lasciare il cavo di alimentazione appoggiato a terra.)

- La mancata osservanza di questa precauzione può causare un incendio o una scarica elettrica.

Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata.

ATTENZIONE

- La mancata osservanza di questa precauzione può causare un incendio o una scarica elettrica.

6_ Informazioni sulla sicurezza

Informazioni sulla sicurezza

PRIMA DELL’USO

Prima di attivare il robot aspirapolvere accertarsi che la

AVVERTENZA

vaschetta di raccolta polvere sia inserita.

- Se la vaschetta di raccolta polvere non è inserita, l’aspirapolvere non funziona.

Non usare mai il robot aspirapolvere in luoghi che presentano materiali combustibili quali:

- Candele o lampade da tavolo appoggiate al pavimento.

- Fiamme non sorvegliate (camini o stufe).

- Benzina, alcool distillato, diluenti, portaceneri con sigarette accese, ecc.

Il robot aspirapolvere è destinato a un uso domestico. Non utilizzare nei seguenti luoghi.

- Attici, interrati, magazzini, ediﬁ ci industriali, locali separati distanti dall’ediﬁ cio principale, luoghi esposti all’acqua o all’umidità come bagni o lavanderie, e vicino o sopra tavoli o ripiani.

Se usato in tali luoghi possono veriﬁ carsi seri danni (malfunzionamenti o rotture).

Aprire tutte le porte delle stanze per effettuarne la pulizia.

Quando una porta è chiusa, il robot aspirapolvere non è in grado di accedere alla stanza.

Tuttavia, veriﬁ care che la porta d’ingresso, la porta veranda e quella del bagno siano chiuse, così come eventuali altre porte d’accesso a locali con gradini o altri dislivelli che potrebbero causare la caduta del robot.

01 INFORMAZIONI SULLA SICUREZZA

AVVERTENZA

In caso di tappeti con lunghe frange, ripiegare le frange sotto il tappeto.

- Se non ripiegate, le frange possono causare danni al tappeto e al robot aspirapolvere, poiché potrebbero rimanere intrappolate nelle ruote di guida o nella spazzola principale.

< OPZIONE > Se il sensore di dislivello è sporco, l’aspirapolvere potrebbe cadere dalle scale d’ingresso, dalla ringhiera, ecc. Ciò potrebbe causare lesioni personali e gravi danni al prodotto. Per evitare tale rischio, installare la VIRTUAL GUARD (impostazione Fence Mode) davanti a zone pericolose. Quindi pulire la spia del sensore e la telecamera per evitare false

informazioni.

Informazioni sulla sicurezza _7

Informazioni sulla sicurezza

PRIMA DELL’USO

Rimuovere eventuali piccoli oggetti od oggetti delicati dall’area

AVVERTENZA

da pulire.

- Spostare eventuali oggetti prima di procedere alla pulizia.

- Rimuovere oggetti fragili quali vasi, vetri, porcellane, ecc.

- L’aspirapolvere non è in grado di riconoscere monete, anelli o altri oggetti di valore quali i gioielli.

Rimuovere eventuali oggetti sparsi sul pavimento prima di effettuare la pulizia.

- L’aspirapolvere è progettato per rilevare ostacoli a una distanza di 5 cm.

- Eventuali asciugamani, tappetini posti davanti a vasche da bagno, lavandini, ingressi o locali di servizio, cavi di alimentazione, tovaglie e nastri possono rimanere intrappolati nelle ruote di guida o nella spazzola principale. Se nel robot rimane intrappolato un lembo di tovaglia pendente a terra si può veriﬁ care la caduta degli oggetti appoggiati sul tavolo.

Richiedere ai membri della famiglia (o ai coinquilini) di prestare attenzione prima di effettuare la pulizia o durante l’uso della Modalità di pulizia programmata.

- Il robot aspirapolvere può urtare i bambini, facendoli cadere.

Accertarsi che i bambini non mettano i piedi o si siedano sull’aspirapolvere.

- I bambini potrebbero cadere provocandosi lesioni o danneggiare seriamente il prodotto.

Se un bambino o un animale domestico viene lasciato da solo

AVVERTENZA

all’interno della casa, accertarsi che l’interruttore di accensione dell’aspirapolvere sia in posizione off.

- L’aspirapolvere può attrarre la loro attenzione.

- Nelle ruote di guida o nella spazzola potrebbero restare intrappolati dita, piedi, abiti, capelli o peli, provocando lesioni.

- Se un bambino o un animale domestico si trova sulla traiettoria dell’aspirapolvere, potrebbe essere scambiato per un ostacolo e la pulizia della zona potrebbe risultare imperfetta.

- Quando l’interruttore di accensione viene posto in posizione off, l’alimentazione e tutte le funzioni sono disattivate.

Durante l’installazione della base di ricarica, non lasciare il cavo di alimentazione a terra.

- Quando l’aspirapolvere si dirige verso la base di ricarica o vi passa vicino, potrebbe rimanere impigliato nel cavo.

Tenere sempre il cavo di alimentazione della base di ricarica collegato alla presa elettrica.

- Sebbene l’aspirapolvere sia dotato di una funzione di auto ricarica, tale operazione non sarà possibile se il cavo di alimentazione della base di ricarica non è collegato alla presa elettrica.

8_ Informazioni sulla sicurezza

Informazioni sulla sicurezza

PRIMA DELL’USO

Installare la base di ricarica in un luogo facilmente

AVVERTENZA

accessibile dal robot aspirapolvere.

- Se la base di ricarica viene posizionata in un angolo, ciò può causare movimenti eccessivi e impedire il regolare processo di ricarica automatica.

Eventuali oggetti posizionati di fronte alla base di ricarica possono impedire all’aspirapolvere di effettuare autonomamente la ricarica.

Mantenere la zona sgombra da oggetti.

Non devono essere presenti ostacoli entro 0,5 m sulla sinistra e sulla destra ed entro 1 m sul davanti.

ATTENZIONE

Non provocare un corto circuito dei contatti della base di ricarica con oggetti metallici quali bastoncini, cacciaviti,

ATTENZIONE

eccetera.

- In caso contrario potrebbero veriﬁ carsi gravi danni alla base di ricarica.

Accertarsi che non vi siano tracce di liquidi sulla base di ricarica.

ATTENZIONE

- La mancata osservanza di questa precauzione può causare un incendio o una scarica elettrica.

01 INFORMAZIONI SULLA SICUREZZA

ATTENZIONE

AVVERTENZA

ATTENZIONE

Accertarsi che l’aspirapolvere non aspiri o si muova sopra liquidi quali acqua, olio o urina di animali domestici.

- La mancata osservanza di questa precauzione può causare gravi danni al prodotto.

- I liquidi potrebbero spandersi tramite le ruote dell’apparecchio

sporcando la zona intorno.

Non utilizzare l’aspirapolvere su pavimenti neri.

- In tal caso, il robot aspirapolvere potrebbe non funzionare correttamente.

Non utilizzare la base di ricarica per scopi diversi da quelli previsti dal costruttore.

- La mancata osservanza di questa precauzione può causare gravi danni alla base di ricarica o provocare un incendio.

Informazioni sulla sicurezza _9

Informazioni sulla sicurezza

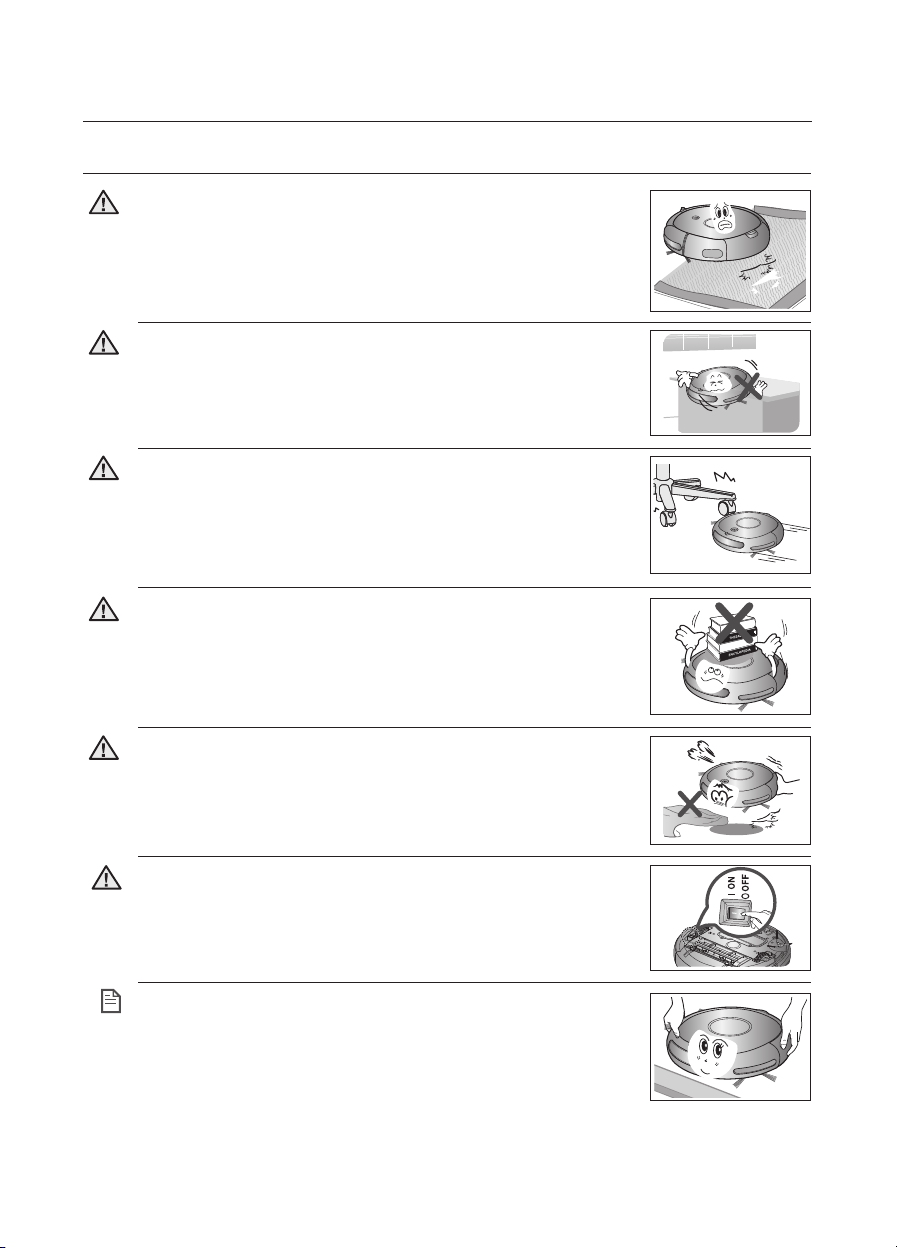

DURANTE L’USO

L’aspirapolvere non è idoneo per la pulizia di tappeti molto

AVVERTENZA

spessi.

- La mancata osservanza di questa indicazione può causare problemi durante l’uso del robot aspirapolvere.

- E’ possibile arrecare danni al tappeto.

Non usare l’aspirapolvere su un tavolo o in luoghi elevati da terra.

La caduta accidentale può causare danni all’unità.

Durante il suo funzionamento l’aspirapolvere può urtare contro l’arredamento, per esempio le gambe delle sedie, dei tavoli, pezzi di arredamento lunghi e sottili, ecc..

- Per accelerare e ottimizzare il processo di pulizia, sollevare le sedie da terra posizionandole sopra i tavoli.

Non collocare oggetti sopra l’aspirapolvere.

- In caso contrario si potrebbe veriﬁ care un malfunzionamento.

Rimuovere immediatamente eventuali pezzi di carta o di

AVVERTENZA

plastica di grandi dimensioni aspirati dal robot durante la pulizia.

- L’uso dell’aspirapolvere per un lungo periodo di tempo con i fori di ventilazione ostruiti può comportare gravi danni al prodotto.

Se si avverte un rumore insolito, fumo od odore di bruciato proveniente dall’aspirapolvere, spegnere immediatamente

ATTENZIONE

l’apparecchio e chiamare il centro assistenza.

Il robot aspirapolvere potrebbe non essere in grado di svolgere la sua funzione se bloccato sulle scale di ingresso o sulla

NOTA

veranda.

- Per motivi di sicurezza, il robot aspirapolvere interrompe il funzionamento se non è in grado di muoversi per più di 5 minuti.

- Per riprendere il regolare funzionamento, spegnerlo e riaccenderlo dopo averlo spostato in una nuova posizione nella quale sia in grado di proseguire la sua funzione.

10_ Informazioni sulla sicurezza

Informazioni sulla sicurezza

DURANTE L’USO

Il robot aspirapolvere non è in grado di pulire completamente le aree che non è in grado di raggiungere, come per esempio gli

NOTA

angoli e gli spazi tra divani e pareti.

- Pulire di tanto in tanto queste zone manualmente.

Se il robot aspirapolvere forma tracce di polvere, è possibile che queste rimangano non pulite.

NOTA

In questo caso, raccogliere la polvere utilizzando uno strumento diverso.

Con il panno per la pulizia inserito, il robot non riesce a

AVVERTENZA

spostarsi sui tappeti. (opzione)

- Per la pulizia dei tappeti, togliere il panno e la relativa piastra di ﬁ ssaggio.

01 INFORMAZIONI SULLA SICUREZZA

AVVERTENZA

bagnato. (opzione)

PULIZIA E MANUTENZIONE

Durante la pulizia del prodotto, non spruzzarvi sopra acqua né

Non utilizzare questo prodotto con un panno umido o

AVVERTENZA

pulirlo con sostanze volatili quali benzina, diluenti o alcool.

- La mancata osservanza di questa precauzione può causare gravi danni al prodotto.

Non premere con forza il paracolpi del robot aspirapolvere.

In caso di danneggiamento del sensore paracolpi, il robot aspirapolvere può urtare pareti e mobili.

L’unità deve essere disassemblata o riassemblata solo da tecnici dell’assistenza qualiﬁ cati.

- La mancata osservanza di questa precauzione può causare danni al prodotto.

Rimuovere regolarmente eventuali corpi estranei accumulatisi davanti ai sensori Ostacoli e Dislivello.

ATTENZIONE

- Lo sporco che si accumula sui sensori può comportare un funzionamento inaccurato dei sensori.

Sensore di dislivello

Sensore

ostacoli

Informazioni sulla sicurezza _11

Informazioni sulla sicurezza

Spazzola principale

Spazzole

rotative

laterali per la

pulizia dei bordi

PULIZIA E MANUTENZIONE

Durante la rimozione di corpi estranei, spegnere l’apparecchio prima di veriﬁ care la spazzola di pulizia.

ATTENZIONE

- La mancata osservanza di questa precauzione può comportare l’accensione accidentale dell’unità e causare lesioni personali o gravi danni al prodotto.

Se il cavo di alimentazione è danneggiato, richiederne la sostituzione a un tecnico qualiﬁ cato presso un centro

ATTENZIONE

assistenza.

- La mancata osservanza di questa precauzione può causare un incendio o una scarica elettrica.

Prima di pulire la base di ricarica, scollegare il cavo di alimentazione.

ATTENZIONE

Al termine della pulizia, lavare e asciugare completamente il panno prima di riutilizzarlo. (opzione)

ATTENZIONE

- In caso contrario, il panno potrebbe emanare cattivi odori.

Spazzole

rotative

laterali per la

pulizia dei bordi

Spazzola principale

Per effettuare la sostituzione della batteria, contattare un centro di assistenza Samsung Electronics.

ATTENZIONE

- L’uso di batterie non originali può comportare un malfunzionamento del prodotto.

12_ Informazioni sulla sicurezza

Caratteristiche del prodotto

COMODA FUNZIONE VIRTUAL GUARD

E’ possibile restringere il raggio d’azione del robot aspirapolvere a una zona delimitata usando la modalità Fence (recinto virtuale) o effettuando la pulizia di più zone una alla volta utilizzando la modalità Guard (porta virtuale).

• Cosa signiﬁ ca riconoscimento della forma del sofﬁ tto (Visionary mapping

Questa funzione riconosce la forma del sofﬁ tto mediante una telecamera posizionata sulla parte superiore dell’apparecchio per identiﬁ care l’area da pulire e il modo migliore per passarvi sopra e pulire ogni sezione del pavimento.

PULIZIA DELICATA DI OGNI ANGOLO

Poiché il robot aspirapolvere è in grado di pulire il pavimento in modo sequenziale (

) seguendo una mappa determinata dalla funzione di riconoscimento della forma del

sofﬁ tto, è in grado di pulire anche ogni angolo del pavimento.

VARIE MODALITA' DI PULIZIA

Per soddisfare tutte le esigenze di pulizia sono disponibili varie modalità di funzionamento.

1. Modalità Auto

Pulisce tutte le stanze in modo automatico.

2. Modalità Spot

Pulisce in modo accurato una zona delimitata. Questa modalità può essere utilizzata per pulire briciole di pane o di torta.

3. Modalità Max

Continua ad effettuare la pulizia ﬁ no a quando la batteria è quasi scarica.

4. Modalità Manuale

E’ possibile utilizzare il robot manualmente mediante telecomando per pulire la superﬁ cie desiderata.

5. Modalità Turbo

In questa modalità, la spazzola principale ruota alla velocità massima consentendo una pulizia più efﬁ cace. (E’ inoltre possibile cambiare modalità usando il telecomando.)

6. Modalità Bordi

Quando il Sensore ostacoli rileva un ostacolo durante la pulizia, il robot riduce la velocità per attenuare l’impatto e il Sensore paracolpi consente a sua volta di attutire ulteriormente l’urto. Inoltre, il robot riesce ad effettuare una pulizia accurata avvicinandosi il più possibile a bordi e angoli.

7. Modalità di pulizia programmata

All’ora impostata, il robot aspirapolvere inizia la pulizia del pavimento.

Caratteristiche del prodotto _13

Caratteristiche del prodotto

AUTO RICARICA

Quando il livello di carica della batteria è basso, il robot aspirapolvere si dirige automaticamente verso la base di ricarica per effettuare una ricarica rapida.

SPAZZOLE ROTATIVE LATERALI PER LA PULIZIA DEI BORDI

Le spazzole rotative laterali per la pulizia dei bordi eseguono la pulizia dei punti più inaccessibili.

ATTRAVERSAMENTO DEI DISLIVELLI

L’innovativo sistema di guida dell’aspirapolvere permette al

Circa 1.5 cm

Tipo di scalino

robot di superare eventuali dislivelli tra le soglie con altezza

Verticale

massima di 1.5cm. A seconda della forma della soglia, il robot aspirapolvere potrebbe non essere in grado di oltrepassare un dislivello di 1,5 cm.

ANTI URTO

Il robotic aspirapolvere rileva ed evita eventuali ostacoli in due fasi. La fase 1 consiste nella rilevazione, da parte del sensore 8 ostacoli, di eventuali ostacoli lungo il percorso del robot in modo da evitare l’impatto; la fase 2 prevede l’assorbimento dell’urto da parte del sensore paracolpi.

DISPOSITIVO DI SICUREZZA

Se durante il funzionamento il robot aspirapolvere viene sollevato da terra, le ruote di guida, la spazzola principale, il motore di aspirazione, le spazzole rotative laterali vengono automaticamente fermate da un sensore di rilevamento.

14_ Caratteristiche del prodotto

Montaggio dell'aspirapolvere

COMPONENTI

■

Corpo principale

■

Telecomando

■

Base di ricarica (Stazione)

02 MONTAGGIO DELL'ASPIRAPOLVERE

■

Altri componenti

Manuale dell’utente

/ 2 batterie

Filtro di ricambio

(opzione)

VIRTUALGUARD

(opzione)

Panno in microﬁ bre

Spazzola per

pulizia

(opzione)

Piastra di ﬁ ssaggio del

panno per la pulizia

Montaggio dell'aspirapolvere _15

Porta telecomando

Montaggio dell'aspirapolvere

NOMENCLATURA DELLE PARTI

[ Unità principale ]

Display

Tasto di funzionamento

Sensore

telecomando

Sensore ostacoli

Sensore paracolpi

Fronte

Tasto espulsione

vaschetta di

raccolta polvere

Vaschetta di

raccolta polvere

Sensore ostacoli

Sensore telecomando

Sensore di

dislivello

Spazzola laterale

Contatti di ricarica

Sensore di

dislivello

Contatti di ricarica

Rullo

Sensore di

dislivello

16_ Montaggio dell'aspirapolvere

Lato

Ruote di guida

Copribatteria Spazzola

principale

Coperchio spazzola principale

Interruttore di alimentazione

Ruote di guida

Fondo

Montaggio dell'aspirapolvere

NOMENCLATURA DELLE PARTI

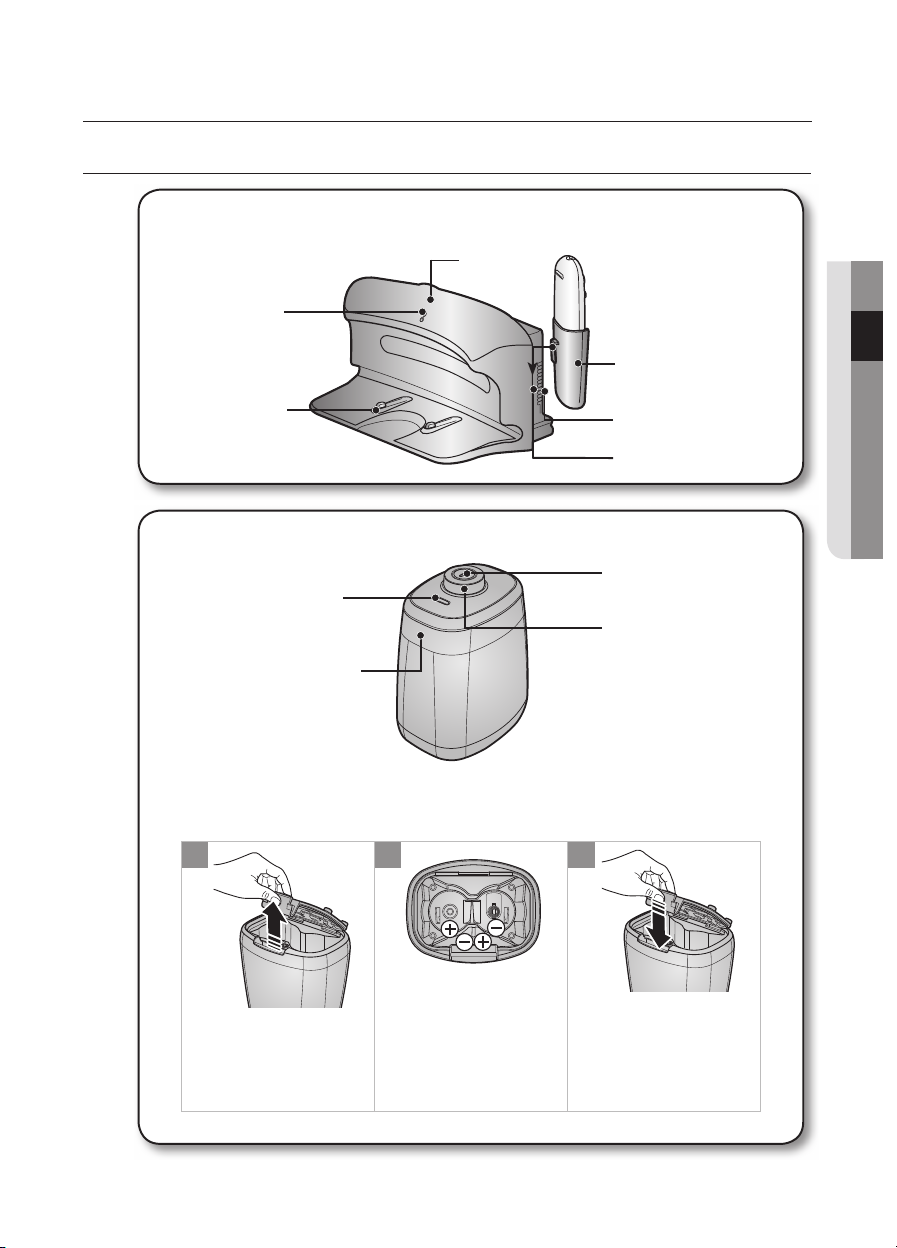

[ Base di ricarica (Stazione) ]

Spia di alimentazione

Spia di ricarica

Porta telecomando

Contatti di ricarica

Ventole

Bocchetta di aspirazione

[ VIRTUAL GUARD : OPZIONE ]

Tasto modalità/

Spia modalità

Sensore rilevamento

■

Installazione delle batterie

Le batterie non sono fornite in dotazione. Sono acquistabili separatamente. Prima di utilizzare il prodotto installare le batterie alcaline (tipo D).

distanza

alimentazione

Sensore rilevamento corpo principale

1 2 3

02 MONTAGGIO DELL'ASPIRAPOLVERE

Sollevare il coperchio del VIRTUAL GUARD premendo al contempo la leva di sblocco.

Inserire le batterie nella VIRTUAL GUARD come mostrato nella ﬁ gura sottostante. (Se le batterie vengono inserite senza

rispettare la giusta polarità, la non funziona.)

VIRTUAL GUARD

✽ Speciﬁ che: Batterie alcaline tipo D (LR20)

Una volta inserita la punta del coperchio nell’alloggiamento, spingere l’altro capo ﬁ no ad avvertire uno scatto.

Montaggio dell'aspirapolvere _17

Montaggio dell'aspirapolvere

NOMENCLATURA DELLE PARTI

Alimentazione

Auto

Tasti

direzionali

Manuale

Avvio

Ritardato

■

Inserimento delle batterie nel telecomando

Le batterie non sono montate nel telecomando al momento dell’acquisto dell’unità. Prima di utilizzare il prodotto inserire le batterie alcaline (tipo AAA).

[ Telecomando ]

Ricarica

Max

Spot

Avvio/Arresto

Bordi

Turbo

1 2 3

Sollevare il coperchio del comparto batterie posto sul retro del telecomando, premendo al contempo la leva di sblocco.

18_ Montaggio dell'aspirapolvere

Inserire le batterie nel telecomando come mostrato nella ﬁ gura sottostante. (Se le batterie vengono inserite senza rispettare la giusta polarità, il telecomando non funziona.)

Una volta inserita la punta del coperchio nell’alloggiamento, spingere l’altro capo ﬁ no ad avvertire uno scatto.

✽ Speciﬁ che: Batterie alcaline tipo AAA

Montaggio dell'aspirapolvere

NOMENCLATURA DELLE PARTI

[ Display ]

Ⓐ Ⓑ Ⓒ Ⓓ

8 97

PARTI DEL DISPLAY

1. Numero

- Mostra il timer, lo stato del progresso e i codici di errore mediante numeri, lettere e simboli graﬁ ci.

2. Indicatore livello batteria

- Ricarica: Mostra l’andamento della ricarica in tre fasi.

- In Uso: Mostra il livello di carica della batteria. Il livello di carica della batteria scende da FULL a ogni livello indicato durante l’uso. (Quando la batteria è completamente scarica, un livello lampeggerà visualizzando “LO”.)

3. Pulizia programmata

- Quando è impostata la pulizia programmata, l’icona Pulizia programmata è accesa.

4. Ricarica

- Questa icona si attiva quando il robot aspirapolvere torna alla base di ricarica per ricaricare le batterie.

5. Visualizzazione della modalità di pulizia

- Ogni qualvolta il tasto della modalità di pulizia viene premuto, viene visualizzata la modalità di pulizia corrispondente.

(a) Modalità Auto: Questa icona si attiva quando la modalità di pulizia Auto è selezionata. (b) Modalità Spot: Questa icona si attiva quando la modalità di pulizia Spot è selezionata. (c) Modalità Max: Questa icona si attiva quando la modalità di pulizia Max è selezionata. (d) Modalità Manuale: Questa icona si attiva quando la modalità di pulizia Manuale è selezionata.

2 4

02 MONTAGGIO DELL'ASPIRAPOLVERE

TASTI

6. Avvio/Arresto

- Premere per avviare/terminare la pulizia.

7. Modalità di pulizia

Premere per selezionare una modalità di pulizia. Una volta selezionata una modalità di pulizia, premere il tasto ( ) per avviare la pulizia.

8. Avviamento ritardato

Premere per programmare la pulizia. E’ possibile programmare l’avvio della pulizia ﬁ no a un massimo di 23 ore.

9. Ricarica

- Premendo questo tasto, l’icona Ricarica si accende e il robot aspirapolvere torna alla base di ricarica per effettuare la ricarica delle batterie in esaurimento.

Montaggio dell'aspirapolvere _19

Funzionamento dell'aspirapolvere

INSTALLAZIONE DEL ROBOT ASPIRAPOLVERE

ORDINE DI INSTALLAZIONE

1. Accensione e spegnimento

Per utilizzare il robot aspirapolvere, è necessario accendere l’unità agendo

sull’apposito tasto posto sul fondo dell'apparecchio.

2. Installazione della base di ricarica

Per effettuare la ricarica delle batterie del robot aspirapolvere

è necessario installare la base di ricarica.

Poiché le batterie sono scariche al momento dell’acquisto,

prima di utilizzare l’unità è necessario effettuare una carica completa.

3. Ricarica delle batterie

Prima di utilizzare il robot aspirapolvere è necessario caricare

completamente le batterie.

4. Installazione della VIRTUAL GUARD

E’ possibile restringere il raggio d’azione del robot aspirapolvere a una zona

delimitata usando la modalità Fence (recinto virtuale) o effettuando la pulizia di più zone una alla volta utilizzando la modalità Guard (porta virtuale).

5. Inserimento di un PANNO (Opzione)

Fissare il panno al fondo del robot.

ACCENSIONE E SPEGNIMENTO

Per utilizzare il robot aspirapolvere è necessario accenderlo.

Spegnendo il prodotto, tutte le sue impostazioni verranno ripristinate allo stato iniziale.

1. Girare l’unità per accenderla.

- Se le icone non si illuminano, ciò indica che la carica

delle batterie si è esaurita. In questo caso, inserire il robot nella base di ricarica dopo averlo acceso.

- Notare che lo spegnimento dell’unità provocherà il

ripristino di tutte le impostazioni allo stato iniziale.

20_ Funzionamento dell'aspirapolvere

✽ Se dall’accensione del prodotto non viene premuto alcun

tasto per 5 minuti, il prodotto si spegne automaticamente per preservare la batteria. Per riaccendere il prodotto, tenere premuto per un istante il tasto (Run/Stop) (Avvia/Arresta) sull'unità o sul telecomando.

Inserendo il robot spento nella base di ricarica, la ricarica delle batterie non

AVVERTENZA

avverrà.

Funzionamento dell'aspirapolvere

Spia alimentazione

Spia di ricarica

INSTALLAZIONE DEL ROBOT ASPIRAPOLVERE

INSTALLAZIONE DELLA BASE DI RICARICA

Spia alimentazione

1. Installare la base di ricarica su una superﬁ cie piana.

2. Non devono essere presenti ostacoli entro 0,5 m

sulla sinistra e sulla destra ed entro 1 m sul davanti.

3. Installare la base di ricarica in un luogo facilmente

accessibile dal robot aspirapolvere.

4. Posizionare il cavo di alimentazione lungo la parete.

Spia di ricarica

03 FUNZIONAMENTO DELL'ASPIRAPOLVERE

5. Se il pavimento è in legno, installare la base di

ricarica nella stessa direzione dei listelli in legno.

Mantenere sempre il cavo di alimentazione della base di ricarica collegato alla presa elettrica.

NOTA

- Se la base di ricarica non è collegata a una presa elettrica, il robot aspirapolvere non è in grado di trovare la base per ricaricare automaticamente le batterie.

- Se il robot aspirapolvere viene tenuto separato dalla base di ricarica, la batteria inizia a scaricarsi.

Funzionamento dell'aspirapolvere _21

Funzionamento dell'aspirapolvere

Spia di

alimentazione

Spia di ricarica

Spia di

alimentazione

Spia di ricarica

INSTALLAZIONE DEL ROBOT ASPIRAPOLVERE

RICARICA

Al momento dell’acquisto del prodotto, la batteria è completamente scarica ed è necessario caricarla completamente prima dell’utilizzo.

Accendere il prodotto premendo l’interruttore posto sul fondo.

Spia di

alimentazione

Spia di ricarica

1. Una volta allineati i contatti di ricarica del corpo principale dell’unità con i contatti presenti sulla base di ricarica, premere il prodotto ﬁ no ad avvertire l’avviso di “ricarica in corso” proveniente dalla base.

- La spia di ricarica diventa verde.

2. Veriﬁ care lo stato della ricarica del robot aspirapolvere.

All’inizio della ricarica, sul pannello del display verranno visualizzati in sequenza il livello di carica della batteria e “

Al termine del ciclo di ricarica, sul pannello del display verranno visualizzati in sequenza il livello di carica della batteria e “FULL”.

■

Flash

Quando sul display il livello della batteria

lampeggia durante la pulizia, il robot aspirapolvere interrompe le sue operazioni per dirigersi automaticamente alla base ricarica per effettuare la carica delle batterie.

■

Flash

Quando il display lampeggia con il simbolo “LO” durante al pulizia, il

robot aspirapolvere non può essere gestito mediante il telecomando o i tasti posti sul corpo principale dell’unità. In questo caso, portare manualmente il robot alla stazione di ricarica e collegarlo. (Ciò avviene quando la batteria è completamente scarica.)

•

Al momento dell’acquisto iniziale del prodotto, sono necessari circa 120 minuti per effettuare una ricarica completa della batteria per avere una autonomia di funzionamento di circa 90 minuti.

NOTA

• Se la ricarica viene effettuata quando la batteria è surriscaldata, il tempo necessario per la ricarica può risultare maggiore.

• Misure da intraprendere quando la ricarica non viene effettuata in modo regolare.

Se il robot aspirapolvere non può essere ricaricato automaticamente in modo regolare,

veriﬁ care le seguenti condizioni:

- Spegnere e riaccendere l’unità agendo sul tasto posto sul fondo del prodotto (Reset).

- Ricollegare l’aspirapolvere alla base di ricarica (Reset).

- Veriﬁ care che non vi siano corpi estranei sul connettore della base di ricarica e pulire il

connettore posto sull’unità e quello della base di ricarica con un panno asciutto.

- Veriﬁ care che non vi siano oggetti vicino alla base di ricarica che possano riﬂ ettere il segnale.

• Quando il robot aspirapolvere viene separato dalla base di ricarica, le batterie iniziano a scaricarsi naturalmente.

- Se possibile procedere alla ricarica delle batterie mediante la base di ricarica. (In caso di

assenza prolungata per un viaggio di lavoro o una vacanza, spegnere il robot aspirapolvere e scollegare la spina del cavo di alimentazione della base di ricarica.)

22_ Funzionamento dell'aspirapolvere

Spia di

alimentazione

”.

Ricarica in corso

Carica

completa

Spia di ricarica

Ricarica completa

Ricarica in

corso

Ricarica

necessaria

Funzionamento dell'aspirapolvere

INSTALLAZIONE DEL ROBOT ASPIRAPOLVERE

INFORMAZIONI SULLA BATTERIA

■

Il robot aspirapolvere è alimentato da una batteria ricaricabile nichel-metallo idruro (NiMH)

ed è dotato di una protezione per la sovraccarica al ﬁ ne di garantirne una lunga durata.

■

Il periodo di garanzia della batteria è di 6 mesi

dalla data di acquisto.

■

Prima di acquistare una nuova batteria, fornire al

centro di assistenza il nome del modello della batteria e richiedere il ricambio originale recante il simbolo (

- Questa batteria è studiata solo per l’uso con robot aspirapolvere Samsung. E’ proibito l’uso con altri apparecchi o per altri scopi.

- Non disassemblare o modiﬁ care la batteria.

- Ricaricarla in un luogo ben ventilato.

- Non collocare la batteria su un fuoco o una sorgente di calore.

- Non appoggiare oggetti metallici sui poli (+) o (-) della batteria.

- Tenere il prodotto all’interno (0ºC~40ºC).

- Prima di smaltire questo prodotto, smaltire le batterie in modo responsabile.

- Non smaltire le batterie insieme ai normali riﬁ uti domestici.

- Seguire tutte le normative locali per lo smaltimento delle batterie esauste.

✽ Se le batterie non sono regolarmente funzionanti, non disassemblarle. Contattare il più

vicino Centro di assistenza.

✽ Un maggiore tempo di ricarica e una minore durata della batteria indica l’approssimarsi

della ﬁ ne del ciclo di vita della batteria. Contattare un Centro di assistenza autorizzato per richiedere un batteria sostitutiva.

La batteria ricaricabile incorporata nel prodotto non è sostituibile dall’utente. Per informazioni sulla sostituzione, rivolgersi al fornitore del servizio.

03 FUNZIONAMENTO DELL'ASPIRAPOLVERE

Funzionamento dell'aspirapolvere _23

Funzionamento dell'aspirapolvere

Sensore rilevamento distanza

Viene formata una barriera (parete virtuale).

INSTALLAZIONE DEL ROBOT ASPIRAPOLVERE

INSTALLAZIONE DELLA VIRTUAL GUARD (Opzione)

E’ possibile restringere il raggio d’azione del robot aspirapolvere a una zona delimitata usando la

Spia modalità

modalità Fence (recinto virtuale) o effettuando la pulizia di più zone una alla volta utilizzando la modalità Guard (porta virtuale).

Sensore rilevamento

distanza

Funzioni dei tasti

1. Funzioni della spia Modalità

Modalità Fence (barriera virtuale): La spia rossa lampeggia.

Modalità Guard (porta virtuale): La spia verde lampeggia.

- Off: La spia è spenta.

2. Impostazione della modalità

- Premendo il tasto Modalità/Alimentazione verranno attivate in sequenza le seguenti modalità, Fence (barriera virtuale) ➝ Guard (porta virtuale) ➝ Off (spegnimento).

✽

La distanza della parete virtuale è di 2,5 m come

minimo e può essere differente in funzione e degli ambienti e dello stato di movimento del robot.

Formazione di una barriera (parete virtuale)

VIRTUAL GUARD crea un barriera invisibile che il robot aspirapolvere non è in grado di superare. Per es. di fronte a vasi, mobili, porte d’ingresso e così via.

1. Selezionare la modalità (parete virtuale) usando il tasto Modalità/Alimentazione.

- La spia della modalità lampeggia in rosso.

2. Installare la VIRTUAL GUARD di fronte all’area per la quale si desidera bloccare l’accesso al robot

Viene formata una barriera (parete virtuale).

aspirapolvere.

- Installare la VIRTUAL GUARD in modo che il sensore di rilevamento della distanza

formi una barriera invisibile che il robot aspirapolvere non è in grado di superare.

Tasto modalità/ alimentazione

Sensore rilevamento unità principale

Sensore rilevamento distanza

24_ Funzionamento dell'aspirapolvere

Funzionamento dell'aspirapolvere

Sensore rilevamento distanza

Viene formata una barriera (porta virtuale).

Base di ricarica

VIRTUAL GUARD

Stanza 1

Stanza 2

Stanza 3

Uso della modalità Guard (porta virtuale) (Opzione)

VIRTUAL GUARD forma una porta invisibile che il robot aspirapolvere non è in grado di superare ﬁ no alla completa pulizia della stanza. VIRTUAL GUARD apre la porta invisibile solo una volta terminate la pulizia della stanza.

1. Selezionare la modalità Guard (porta virtuale) usando il tasto Modalità/Accensione.

- La spia della modalità lampeggia in verde.

2. Installare VIRTUAL GUARD all’ingresso della stanza da pulire.

- Installare la VIRTUAL GUARD in modo che il sensore

di rilevamento della distanza formi una barriera invisibile che il robot aspirapolvere non è in grado di superare.

• In caso di non utilizzo della modalità VIRTUAL GUARD, disattivarla.

NOTA

(In caso di inutilizzo prolungato del robot aspirapolvere,

estrarre le batterie per evitare che si scarichino.)

• Se il tasto Modalità/Alimentazione non funziona, ciò indica che le batterie sono scariche. In questo caso, sostituirle. (Speciﬁ che: batterie alcaline tipo D (LR20))

• E’ possible acquistare una ulteriore VIRTUAL GUARD presso un Rivenditore autorizzato Samsung Electronics.

Stanza 1

Base di ricarica

Sensore rilevamento distanza

Viene formata una barriera (porta virtuale).

✽ Poiché viene formata una barriera

invisibile per impedire al robot aspirapolvere di urtare la VIRTUAL GUARD, si consiglia di installare la VIRTUAL GUARD entro 30 cm dalle pareti esterne.

VIRTUAL GUARD

Stanza 2

Stanza 3

03 FUNZIONAMENTO DELL'ASPIRAPOLVERE

AVVERTENZA

Informazioni sul sensore IrDA.

[Priorità dei segnali a infrarossi]

• La trasmissione a infrarossi potrebbe essere irregolare nei luoghi esposti a luce alogena o in spazi aperti.

• Il robot aspirapolvere utilizza 3 tipi di dispositivi a infrarossi, dei quali uno potrebbe non funzionare regolarmente davanti a un

Telecomando

VIRTUAL GUARD

Base di ricarica

altro dispositivo con priorità superiore.

•

Durante il controllo del robot aspirapolvere mediante telecomando, il robot potrebbe attraversare la barriera virtuale del VIRTUAL GUARD o urtare un ostacolo il cui segnale abbia una priorità maggiore rispetto a quello della VIRTUAL GUARD.

• In caso di uso del robot in un ambiente ristretto o a una distanza ridotta, l’unità potrebbe non funzionare regolarmente a causa delle interferenze dei segnali a infrarossi.

• Installare la VIRTUAL GUARD lontano dalla base di ricarica poiché, se troppo vicina, potrebbe interrompere le operazioni di ricarica automatica.

•

In caso di utilizzo simultaneo di più robot aspirapolvere, il loro funzionamento potrebbe risultare irregolare a causa delle interferenze dei segnali a infrarossi.

Funzionamento dell'aspirapolvere _25

Funzionamento dell'aspirapolvere

Elementi per il

ﬁ ssaggio della piastra

Fori di ﬁ ssaggio

della piastra

Linea di ﬁ ssaggio del panno

✽

Fissare il panno in modo che sia parallelo alla linea di ﬁ ssaggio.

USO DEL ROBOT ASPIRAPOLVERE

INSERIMENTO DI UN PANNO (Opzione)

Il panno in microﬁ bre consente di rimuovere la polvere in modo più efﬁ cace.

Istruzioni per l’inserimento del panno

1. Fissare il panno al velcro sulla piastra di ﬁ ssaggio.

- Fissare il panno veriﬁ cando che la linea di ﬁ ssaggio

non sia coperta.

2. Allineare i fori della piastra di ﬁ ssaggio agli elementi corrispondenti sul fondo del robot, quindi premere gli elementi in posizione ﬁ nché si avverte il ‘clic’ che segnala il corretto inserimento.

- E’ importante notare che se la piastra non è

correttamente inserita potrebbe separarsi dal robot durante la pulizia.

3. Collocare la piastra di ﬁ ssaggio del panno sul pavimento e premere verso il basso.

●

Poiché il robot non riesce a muoversi sui tappeti

AVVERTENZA

se il panno è inserito, rimuovere sia il panno sia la piastra di ﬁ ssaggio prima di eseguirne la pulizia.

●

Al termine della pulizia, lavare il panno sporco.

●

Far asciugare completamente il panno prima di riutilizzarlo. (Non utilizzare panni umidi o bagnati.)

●

In presenza di superﬁ ci bagnate, per esempio se è caduto del caffè sul pavimento, non utilizzare il panno per asciugare la macchia per evitare di sporcare il resto del pavimento con il panno sporco.

Linea di ﬁ ssaggio del panno

✽

Fissare il panno in modo che sia parallelo alla linea di ﬁ ssaggio.

Elementi per il

ﬁ ssaggio della piastra

Fori di ﬁ ssaggio

della piastra

26_ Funzionamento dell'aspirapolvere

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

AVVIARE/INTERROMPERE LA PULIZIA

E’ possibile attivare o disattivare tutte le funzioni del robot aspirapolvere.

■

Ogni funzione viene eseguita solo se l’interruttore di

accensione è in posizione On.

■

Quando il robot aspirapolvere è in funzione, premere il tasto

(

) per annullare l’operazione e selezionare una funzione.

Accensione e spegnimento

Accensione

- Telecomando: Premere il tasto [Power].

- Unità principale: Premere il tasto (

Spegnimento

- Telecomando: Premere il tasto [Power].

- Unità principale: Tenere premuto il tasto ( secondi.

) per 3

Uso del telecomando

03 FUNZIONAMENTO DELL'ASPIRAPOLVERE

Avviare/interrompere la pulizia

Avviare

- Telecomando: Premere il tasto Auto, Spot, Max, Manuale o Bordi.

- Unità principale: Selezionare la modalità Auto / Spot / Max / Manuale / Bordi premendo il tasto quindi premere (

- All’inizio del ciclo di pulizia, il robot aspirapolvere inizia a muoversi.

✽

La pressione del tasto ( ) senza la selezione di una

modalità di pulizia attiva la modalità di pulizia Auto.

Interrompere

- Per arrestare le operazioni del robot, premere il tasto (

) sul telecomando o il tasto sull’unità principale.

- Quando le operazioni di pulizia vengono interrotte, il robot aspirapolvere si ferma.

( )

Funzionamento dell'aspirapolvere _27

Uso dei tasti dell’unità

principale

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

RICARICA

Premendo il tasto Ricarica, il robot aspirapolvere torna alla base di ricarica per effettuare la ricarica delle batterie.

■

Quando il robot aspirapolvere è in funzione, premere il tasto

(

) per annullare l’operazione e premere il tasto Ricarica.

1. Premere il tasto Ricarica.

- L’icona dell’unità principale (

torna alla base di ricarica.

2. Per interrompere il ritorno del robot alla base di

ricarica, premere il tasto (

3. Per testare la funzione di ricarica automatica,

premere il tasto Ricarica quando il robot si trova a meno di 1,5 m dalla base di ricarica.

Risoluzione dei problemi nel caso il robot aspirapolvere non ritorni alla base di ricarica

•

Veriﬁ care l’installazione della base di ricarica

- Quando la base di ricarica si trova in una posizione dalla

quale non è in grado di guidare il robot ﬁ no ad essa.

- Quando la base di ricarica si trova a una distanza

superiore ai 5m dal robot aspirapolvere.

: Il robot può impiegare un tempo superiore per tornare

alla base di ricarica.

•

Ricaricare manualmente il robot aspirapolvere nei seguenti casi.

- Quando la base di ricarica è situata in un angolo.

- Quando la batteria è completamente scarica.

- Quando il robot aspirapolvere è impigliato in un

ostacolo (mobili, ecc.)

- Quando il robot non è in grado di oltrepassare un

dislivello per dirigersi alla base di ricarica.

) si accende e il robot

Uso del telecomando

Uso dei tasti dell’unità

principale

28_ Funzionamento dell'aspirapolvere

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

PULIZIA AUTOMATICA

Il robot aspirapolvere si muove autonomamente ed esegue la pulizia automatica della casa ﬁ no al suo completamento.

■

Se le operazioni di pulizia hanno inizio quando il robot è inserito

nella base di ricarica, il tempo necessario per ritornarvi sarà minore poiché il robot aspirapolvere memorizza la posizione originale durante il suo movimento.

■

Se il livello di carica delle batterie è molto basso durante le

operazioni di pulizia, il robot aspirapolvere tornerà automaticamente alla base di ricarica per poi riprendere la pulizia una volta ricaricate le batterie. (Numero di operazioni di pulizia riprese: una)

03 FUNZIONAMENTO DELL'ASPIRAPOLVERE

Tasto unità principale

1volta

Informazioni sulla funzione Riprendi pulizia

NOTA

• Se il robot aspirapolvere valuta che la pulizia è stata completata, la funzione Riprendi pulizia non viene eseguita.

Spostando il robot aspirapolvere o premendo un tasto

• mentre l’unità è in carica, il robot aspirapolvere giudicherà la pulizia come completata terminando l’attività.

●

Non spostare il robot aspirapolvere o premere un tasto

AVVERTENZA

durante la pulizia. In caso contrario, il robot aspirapolvere avvierà nuovamente la pulizia dall’inizio.

●

Premendo il tasto Turbo sul telecomando, sul display apparirà il messaggio di accensione “Turbo On” ( spegnimento “Turbo Off” ( viene visualizzato il messaggio “Turbo On”, è possibile eseguire la pulizia del pavimento in modalità Turbo.

●

Premendo il tasto Edge (Ostacoli) sul telecomando, sul display apparirà il messaggio di accensione “Ostacoli On” ( spegnimento “Ostacoli Off” ( viene visualizzato il messaggio “Ostacoli On”, è possibile eseguire la pulizia del pavimento in modalità Ostacoli.

●

Selezionando entrambe le modalità Turbo e Ostacoli contemporaneamente, sul display apparirà il messaggio (

Tasto telecomando Sequenza configurazione

Impostare la modalità.

Annullare la modalità.

) della modalità. Quando

→

Modalità Normale

Modalità Turbo

) o

Modalità Ostacoli

) o

Pulizia completata

Funzionamento dell'aspirapolvere _29

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

PULIZIA SPOT

E’ possibile effettuare la pulizia di una zona speciﬁ ca contenente ad esempio briciole di pane o di biscotti, polvere o simili.

■

Posizionare il robot aspirapolvere nella zona da pulire.

Tasto unità principale

2volte

- Nella modalità di pulizia Spot, il robot aspirapolvere esegue la pulizia di un’area di 1,5 m x 1,5 m.

- Una volta terminata la pulizia, il robot aspirapolvere visualizzerà sul display i messaggi Fine, Arresto e Stand by.

Quando il robot aspirapolvere è inserito nella base di ricarica, la funzione di pulizia spot non è supportata.

NOTA

●

Premendo il tasto Turbo sul telecomando, sul display apparirà il

AVVERTENZA

messaggio di accensione “Turbo On” ( “Turbo Off” ( visualizzato il messaggio “Turbo On”, è possibile eseguire la pulizia del pavimento in modalità Turbo.

●

Premendo il tasto Edge (Ostacoli) sul telecomando, sul display apparirà il messaggio di accensione “Ostacoli On” ( ) o spegnimento “Ostacoli Off” ( ) della modalità. Quando viene visualizzato il messaggio “Ostacoli On”, è possibile eseguire la pulizia del pavimento in modalità Ostacoli.

●

Selezionando entrambe le modalità Turbo e Ostacoli contemporaneamente, sul display apparirà il messaggio (

Tasto telecomando Sequenza configurazione

Impostare la modalità.

Annullare la modalità.

) della modalità. Quando viene

→

)

o spegnimento

Modalità Normale

Modalità Turbo

Modalità Ostacoli

30_ Funzionamento dell'aspirapolvere

Pulizia completata

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

PULIZIA MAX

Il robot aspirapolvere si sposta automaticamente ed esegue la pulizia ﬁ no ad esaurimento della carica delle batterie e il livello di carica visualizzato è uno.

■

Se le operazioni di pulizia hanno inizio quando il robot è inserito

nella base di ricarica, il tempo necessario per ritornarvi sarà minore poiché il robot aspirapolvere memorizza la posizione originale durante il suo movimento.

■

Se il livello di carica delle batterie è molto basso durante le

03 FUNZIONAMENTO DELL'ASPIRAPOLVERE

Tasto unità principale

3volte

Informazioni sulla funzione Riprendi pulizia

NOTA

• Se il robot aspirapolvere giudica di aver terminato la pulizia, la funzione Riprendi pulizia non verrà eseguita.

• Spostando il robot aspirapolvere o premendo un tasto mentre l’unità è in carica, il robot aspirapolvere giudicherà la pulizia come completata terminando l’attività.

●

Non spostare il robot aspirapolvere o premere un tasto

AVVERTENZA

durante la pulizia. In caso contrario, avvierà nuovamente la pulizia dall’inizio.

●

Selezionando entrambe le modalità Turbo e Ostacoli contemporaneamente, sul display apparirà il messaggio (

Tasto telecomando Sequenza configurazione

Impostare la modalità.

Annullare la modalità.

) della modalità. Quando

→

Modalità Normale

Modalità Turbo

) o

Modalità Ostacoli

Funzionamento dell'aspirapolvere _31

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

PULIZIA MANUALE

E’ possibile spostare il robot aspirapolvere per pulire una zona speciﬁ ca usando direttamente il telecomando.

■

Posizionare il robot aspirapolvere nella zona da pulire manualmente.

■

E’ possibile eseguire la pulizia manualmente usando solo il

telecomando.

Tasto unità principale

Tasto telecomando Sequenza configurazione

Impostare la modalità.

4volte

Annullare la modalità.

• Quando il robot aspirapolvere è nella base di ricarica, la funzione di pulizia manuale non è disponibile.

NOTA

●

Premendo il tasto Turbo sul telecomando, sul display

AVVERTENZA

apparirà il messaggio di accensione “Turbo On” ( spegnimento “Turbo Off” (

) della modalità. Quando viene visualizzato il messaggio “Turbo On”, è possibile eseguire la pulizia del pavimento in modalità Turbo.

●

Selezionando entrambe le modalità Turbo e Ostacoli contemporaneamente, sul display apparirà il messaggio (

→

Modalità Normale

) o

Modalità Turbo

Modalità Ostacoli

32_ Funzionamento dell'aspirapolvere

Tasti direzionali (Avanti, Sinistra, Destra)

Funzione retromarcia non disponibile.

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

PULIZIA PROGRAMMATA

E’ possibile programmare l’inizio della pulizia a partire da uno speciﬁ co orario. (Tempo prima dell’avvio: ﬁ no a 23 ore)

■

La pulizia programmata viene eseguita solo se il robot

aspirapolvere è inserito nella base di ricarica.

03 FUNZIONAMENTO DELL'ASPIRAPOLVERE

Tasto unità principale

▶

Tasto telecomando Sequenza configurazione

Attivare la modalità di Pulizia Programmata.

Basso

Quando il tasto viene

Alto

premuto l’orario viene aumentato o diminuito.

Terminare l’impostazione.

Annullare l’impostazione.

Esempio) Per avviare la pulizia dopo 5 ore dall’ora corrente

Flash

L’icona si disattiva.

Una volta terminata l’impostazione, e premendo il tasto ( ) al posto del tasto Delay

NOTA

Start (Avviamento ritardato), la programmazione della pulizia viene annullata. Una volta completata l’impostazione, spostando manualmente il robot aspirapolvere dalla base di ricarica, la pulizia programmata viene annullata.

Funzionamento dell'aspirapolvere _33

Funzionamento dell'aspirapolvere

USO DELLE FUNZIONI AGGIUNTIVE

E’ possibile utilizzare il robot in modo più efﬁ ciente ed efﬁ cace applicando le altre funzioni di pulizia.

■

La conﬁ gurazione delle funzioni aggiuntive è possibile solo con il telecomando.

Modalità Turbo

Premendo il tasto Turbo sul telecomando, sul display apparirà il messaggio di accensione “Turbo On” ( Off” (

Turbo On (modalità Turbo) : La spazzola principale ruota alla massima velocità. Turbo Off (modalità Normale) : La spazzola principale ruota a velocità

normale.

) della modalità.

Modalità Ostacoli

Premendo il tasto Edge (Ostacoli) sul telecomando, sul display apparirà il messaggio di accensione “Ostacoli On” ( spegnimento “Ostacoli Off” (

Ostacoli On (modalità Ostacoli): Il robot esegue la pulizia del pavimento toccando e seguendo il perimetro degli ostacoli che trova sul suo percorso.

Ostacoli Off (modalità Ignora ostacoli): Il robot esegue la pulizia del pavimento evitando gli ostacoli che trova sul suo percorso.

Quando il messaggio Ostacoli Off (modalità Ignora ostacoli) viene visualizzato sul

NOTA

display, il robot potrebbe colpire eventuali ostacoli sottili o di colore scuro che trova sul suo percorso.

) della modalità.

) o spegnimento “Turbo

) o

34_ Funzionamento dell'aspirapolvere

Manutenzione strumenti e ﬁ ltro

Display

Telecamera

PULIZIA DEL ROBOT ASPIRAPOLVERE

TENERE A MENTE I METODI DI PULIZIA E MANUTENZIONE

■

Se l’interruttore di alimentazione è danneggiato,

rivolgersi a un tecnico dell’assistenza per evitare eventuali incidenti.

■

Non utilizzare alcuno strumento o dispositivo meccanico

non previsto dal costruttore che possa deformare il robot aspirapolvere.

■

Spegnere sempre l’unità premendo il

tasto di alimentazione posto sul fondo prima di effettuare la manutenzione del robot aspirapolvere.

In caso contrario, il robot potrebbe

attivarsi improvvisamente causando lesioni.

PULIZIA DELLA SPIA DEL SENSORE E DELLA TELECAMERA

Spegnere sempre l’unità premendo il tasto di accensione posto sul fondo prima di effettuare la manutenzione del robot aspirapolvere.

■

Non spruzzare acqua, diluenti, benzina o sostanze simili

direttamente sul corpo del robot aspirapolvere.

04 MANUTENZIONE STRUMENTI E FILTRO

Telecamera

Spia sensore anteriore

Spia sensore anteriore e

telecamera

■

Pulire delicatamente la spia del sensore

e la telecamera usando un panno morbido.

Display

Manutenzione strumenti e ﬁ ltro _35

Spia sensore posterioreSpia sensore di dislivello

Manutenzione strumenti e ﬁ ltro

PULIZIA DEL ROBOT ASPIRAPOLVERE

PULIZIA DELLA VASCHETTA DI RACCOLTA POLVERE E DEL FILTRO

Per prima cosa, svuotare la vaschetta di raccolta polvere prima di pulirla.

■

Durante l’estrazione della vaschetta, prestare attenzione a

non rovesciare la polvere raccolta.

■

Vuotare la vaschetta nei seguenti casi.

1. Quando nella vaschetta si è accumulata una quantità eccessiva di polvere.

2. Quando la Potenza di aspirazione si è ridotta.

3. Quando improvvisamente la rumorosità è aumentata.

1. Premere il tasto di espulsione della vaschetta di

raccolta polvere (PUSH), quindi estrarre la vaschetta.

2. Separare la vaschetta estraendola nella direzione illustrata

dalla freccia in ﬁ gura.

3. Separare il ﬁ ltro dalla vaschetta di raccolta estraendolo

nella direzione illustrata dalla freccia in ﬁ gura.

raccolta polvere

Filtro

Coperchio

vaschetta di

4. Pulire il ﬁ ltro e la vaschetta di raccolta polvere.

✽ Entrambi possono essere puliti in acqua corrente.

5. Rimontare il ﬁ ltro nella vaschetta di raccolta.

- Accertarsi che la griglia del ﬁ ltro sia rivolta verso il basso.

Non è possibile montarlo in modo diverso.

6. Chiudere il coperchio della vaschetta di raccolta polvere e

reinserirla nell’unità principale.

36_ Manutenzione strumenti e ﬁ ltro

Manutenzione strumenti e ﬁ ltro

PULIZIA DEL ROBOT ASPIRAPOLVERE

PULIZIA DELLA SPAZZOLA PRINCIPALE

Spegnere sempre l’unità premendo il tasto di alimentazione posto sul fondo prima di effettuare la manutenzione del robot aspirapolvere.

• Dal momento che la polvere raccolta nella vaschetta

AVVERTENZA

1. Separare la vaschetta di raccolta dal corpo

2. Dopo avere veriﬁ cato l’eventuale presenza di corpi

3. Sollevare la spazzola dal corpo dell’aspirapolvere.

potrebbe fuoriuscire, estrarre la vaschetta di raccolta prima di pulire la spazzola.

dell’aspirapolvere premendo il tasto di espulsione della vaschetta (PUSH).

estranei, premere il tasto di sgancio che trattiene il coperchio della spazzola per separarlo dal corpo dell’aspirapolvere.

04 MANUTENZIONE STRUMENTI E FILTRO

4. Rimuovere dalla spazzola eventuali corpi estranei quali

capelli o ﬁ lamenti usando una spazzola per la pulizia o un aspirapolvere.

5. Al termine della pulizia, ﬁ ssare per prima la parte laterale

della spazzola quindi l’altro lato nello stesso modo.

Manutenzione strumenti e ﬁ ltro _37

Manutenzione strumenti e ﬁ ltro

PULIZIA DEL ROBOT ASPIRAPOLVERE

6. Dopo aver inserito i tre perni nella parte superiore del coperchio, premere la parte terminale ﬁ no ad avvertire uno scatto.

• Al ﬁ ne di prevenire l’otturazione del robot aspirapolvere, prestare attenzione a non

AVVERTENZA

aspirare stuzzicadenti o bastoncini di cotone.

• Se la rimozione degli oggetti è complicata, contattare il Centro di assistenza.

• Poiché il robot aspira la sporcizia presente sul pavimento, è possibile che aspiri anche capelli e altri ﬁ lamenti. Controllare ed eventualmente pulire regolarmente la spazzola.

38_ Manutenzione strumenti e ﬁ ltro

Manutenzione strumenti e ﬁ ltro

PULIZIA DEL ROBOT ASPIRAPOLVERE

PULIZIA DELLE SPAZZOLE ROTATIVE LATERALI PER LA PULIZIA DEI BORDI

Spegnere sempre l’unità premendo il tasto di alimentazione posto sul fondo prima di effettuare la manutenzione del robot aspirapolvere.

1. Veriﬁ care che le spazzola per la pulizia dei bordi non sia piegata e non presenti oggetti incastrati.

2. Indossando guanti di gomma, avvolgere la spazzola in un panno imbevuto d’acqua calda per circa 10 secondi quindi svolgere il panno.

3. Ruotando la spazzola, ripetere la procedura descritta al punto 2.

04 MANUTENZIONE STRUMENTI E FILTRO

4. Se si sono incastrati capelli o ﬁ lamenti tra la spazzola e il corpo dell’unità, con un cacciavite a croce svitare ed estrarre la vite di ritenuta posta sul lato della spazzola.

Prima di rimontare la spazzola, veriﬁ care che il segno

“L” sul bordo della spazzola e il segno “L” sul corpo principale siano allineati, quindi rimontare la spazzola. (La lettera “R” è incisa sulla parte destra della spazzola.)

Dal momento che nella spazzola rotativa si impigliano facilmente capelli e altri corpi estranei, effettuarne frequentemente la pulizia.

NOTA

Una quantità eccessiva di corpi estranei può danneggiare la spazzola.

Manutenzione strumenti e ﬁ ltro _39

Manutenzione strumenti e ﬁ ltro

PULIZIA DEL ROBOT ASPIRAPOLVERE

PULIZIA DELLE RUOTE DI GUIDA

Spegnere sempre l’unità premendo il tasto di alimentazione posto sul fondo prima di effettuare la manutenzione del robot aspirapolvere.

■

Se il robot aspirapolvere inizia a procedere a zig zag,

veriﬁ care che non vi siano corpi estranei incastrati fra le ruote di guida.

1. Nel pulire le ruote di guida, posizionare un panno morbido sul pavimento e capovolgere il corpo principale, appoggiandolo con cura.

2. Veriﬁ care l’eventuale presenza di corpi estranei e rimuoverli con un bastoncino o un paio di forbici non appuntite.

CURA E MANUTENZIONE DELLA SPAZZOLA (OPZIONE)

Un panno sporco può emettere cattivo odore. Mantere il panno sempre pulito.

1. Separare il panno dalla piastra ﬁ ssata sul fondo del robot.

2. Rimuovere il panno dalla piastra.

3. Lavare il panno in acqua pulita.

4. Lasciare asciugare completamente il panno in un luogo ventilato prima di utilizzarlo nuovamente.

40_ Manutenzione strumenti e ﬁ ltro

Risoluzione dei problemi

CHECKLIST PRIMA DI CHIAMARE L’ASSISTENZA

SINTOMO CHECKLIST MISURA DA INTRAPRENDERE

Il robot aspirapolvere non funziona prima della pulizia.

Il robot aspirapolvere ha

interrotto il funzionamento

durante la pulizia.

La potenza di aspirazione è

debole.

•

La vaschetta di raccolta è inserita correttamente?

•

L’interruttore di alimentazione è in posizione On? E’ attivata la modalità di pulizia

•

(

) sul display?

•

Lampeggia un solo settore del livello di carica della batteria e sul display compare ‘LO’?

•

Il robot aspirapolvere non funziona quando le batterie del telecomando sono scariche.

•

Lampeggia un solo settore del livello di carica della batteria e sul display compare ‘LO’?

•

Il robot si è impigliato in qualche cavo sul pavimento?

•

Il robot si è fermato di fronte a un dislivello?

- La ruota di guida si è sollevata.

•

Sulla spazzola si è avvolto un fazzoletto o un altro oggetto simile?

•

Il robot è rimasto incastrato nella soglia della porta?

•

Controllare se la vaschetta di raccolta polvere è piena.

•

Controllare se la bocchetta di aspirazione è ostruita da corpi estranei.

•

Montare la vaschetta di raccolta polvere

•

Portare l’interruttore di alimentazione in posizione On.

•

Premere il tasto ( ). (Per spegnere il robot, tenere premuto

il tasto (

•

Sollevare il robot aspirapolvere e

)

per almeno 3 secondi.)

inserirlo manualmente nella base di ricarica per ricaricarlo.

•

Sostituire le batterie del telecomando. (Tipo AAA)

•

Sollevare il robot aspirapolvere e inserirlo manualmente nella base di ricarica per ricaricarlo.

•

Spegnerlo e togliere i cavi.

•

Spegnere il robot aspirapolvere e spostarlo in un altro punto da pulire.

•

Spegnere il robot aspirapolvere e rimuovere il fazzoletto.

•

Spegnere il robot aspirapolvere e spostarlo in un altro punto da pulire.

•

Arrestare il robot aspirapolvere e svuotare la vaschetta di raccolta polvere.

•

Spegnere il robot aspirapolvere e rimuovere i corpi estranei dalla bocchetta di aspirazione.

05 RISOLUZIONE DEI PROBLEMI

•

Controllare se il ﬁ ltro è intasato.

•

Pulire il ﬁ ltro.

Risoluzione dei problemi _41

Risoluzione dei problemi

CHECKLIST PRIMA DI CHIAMARE L’ASSISTENZA

SINTOMO CHECKLIST MISURE DA INTRAPRENDERE Il robot

aspirapolvere non è in grado di trovare la base di

ricarica.

Il robot aspirapolvere oltrepassa la VIRTUAL GUARD. (Opzione)

•

Veriﬁ care se la spina di alimentazione della base di ricarica sia correttamente inserita nella presa elettrica.

•

Rimuovere eventuali ostacoli presenti nel raggio di un 1 m davanti e 0,5 m ai lati della base di ricarica.

•

Se i poli di ricarica sono sporchi, pulirli con un panno asciutto.

•

La VIRTUAL GUARD è installata nei pressi della base di ricarica?

•

Le batterie della VIRTUAL GUARD sono esaurite?

•

La VIRTUAL GUARD è impostata in modalità Guard (porta virtuale)?

•

Spostare la VIRTUAL GUARD in una posizione diversa in modo che il robot possa raggiungere la base di ricarica.

•

Sostituire le batterie. (2 alcaline tipo D (LR20))

•

Impostare la VIRTUAL GUARD in modalità (parete virtuale).

•

La lampada che indica la modalità è spenta?

La durata della batteria della

VIRTUAL GUARD è troppo esiguo. (Opzione)

42_ Risoluzione dei problemi

•

Si stanno utilizzando batterie drycell al manganese?

•

Veriﬁ care che la VIRTUAL GUARD sia spenta, quindi impostarla nella modalità desiderata.

•

Sostituire le batterie con nuove batterie alcaline. (2 alcaline tipo D (LR20))

Risoluzione dei problemi

RISOLUZIONE DEI PROBLEMI MEDIANTE CODICI DI ERRORE

05 RISOLUZIONE DEI PROBLEMI

CODICE DI

ERRORE

CAUSA SOLUZIONE

•

Il robot aspirapolvere è rimasto intrappolato o si è fermato durante il movimento.

•

Un corpo estraneo (ﬁ lamenti, carta, giocattoli, ecc.) è rimasto impigliato nella spazzola principale.

•

Un corpo estraneo (ﬁ lamenti, carta, giocattoli, ecc.) è rimasto impigliato nella ruota di guida sinistra.

•

Un corpo estraneo (ﬁ lamenti, carta, giocattoli, ecc.) è rimasto impigliato nella ruota di guida destra.

•

Veriﬁ care il sensore paracolpi.•Tirare leggermente verso l’esterno il

•

La spia del sensore Ostacoli è sporca (polvere, macchie o altro).

•

La spia del sensore di dislivello è sporca (polvere, macchie o altro).

•

La vaschetta di raccolta polvere non è inserita.

•

Un corpo estraneo (ﬁ lamenti, indumenti, ecc..) è rimasto intrappolato nelle spazzole rotative laterali per la pulizia dei bordi.

•

Spegnere l’unità premendo il tasto sul fondo del robot e spostarlo in una posizione diversa.

•

Spegnere l’unità premendo il tasto sul fondo del robot e rimuovere il corpo estraneo impigliato nella spazzola principale.

•

Spegnere l’unità premendo il tasto sul fondo del robot e rimuovere il corpo estraneo impigliato nella ruota di guida sinistra.

•

Spegnere l’unità premendo il tasto sul fondo del robot e rimuovere il corpo estraneo impigliato nella ruota di guida destra.

paracolpi incastrato.

•

Spegnere l’unità premendo il tasto sul fondo del robot e pulire la spia del sensore anteriore e posteriore usando un panno morbido.

•

Spegnere l’unità premendo il tasto sul fondo del robot e pulire la spia del sensore di dislivello usando un panno morbido.

•

Inserire la vaschetta di raccolta polvere ﬁ no ad avvertire un “clic”.

•

Spegnere l’unità premendo il tasto sul fondo del robot e rimuovere il corpo estraneo impigliato nelle spazzole.

✽ Premendo il tasto Avvio/Arresto o il tasto di alimentazione, il codice di errore scompare.

Risoluzione dei problemi _43

Speciﬁ che del prodotto

355 mm (lunghezza)

355 mm (larghezza)

Corpo principale

93 mm (altezza)

122 mm (altezza)

161 mm (lunghezza)

44_ Speciﬁ che del prodotto

275 mm (larghezza)

Base di ricarica (Stazione)

Speciﬁ che del prodotto

CLASSIFICAZIONE ARTICOLO DETTAGLIO

Speciﬁ che

meccaniche

Speciﬁ che

elettriche

Speciﬁ che di

pulizia

Diametro 355mm

Altezza 93mm

Peso 4.0kg

Tensione di corrente

Consumo elettrico per la

ricarica

Consumo elettrico dell’unità

principale

Speciﬁ che delle batterie 14.4V / 2,000 mA

Capacità vaschetta di raccolta

polvere

Tipo di ricarica

Modalità di pulizia

Tempo di ricarica Circa 120 minuti

Durata pulizia

(calcolato sulla base di

pavimenti con superﬁ ci lisce)

Metodo di pulizia Riconoscimento forma sofﬁ tto

AC 220-240V~, 50-60Hz

50 W

40 W

Circa 0.6 ℓ

Ricarica automatica/Ricarica

manuale

Auto, Spot, Max, Manuale,

Pulizia programmata

Circa 90 minuti

06 PRODUCT SPECIFICATION

Tipo tasto unità principale Tipo tasto

Questo aspirapolvere è approvato conformemente a quanto segue. Direttiva CEM: 2004/108/EEC Direttiva sulla sicurezza di basso voltaggio: 2006/95/EC

Speciﬁ che del prodotto _45

memo

Se avete commenti o domande sui prodotti Samsung,

contattate il Servizio Clienti Samsung.

800-SAMSUNG(726-7864)

www.samsung.com

Robo-Sauger

Benutzerhandbuch

SR8874 SR8875

Dieses Handbuch ist zu 100 % auf Recyclingpapier gedruckt.

✻

Lesen Sie die Anweisungen sorgfältig durch, ehe Sie das Gerät in Betrieb nehmen.

✻ Nur zum Einsatz in geschlossenen Räumen geeignet.

imagine the possibilities

Wir freuen uns, dass Sie sich für ein SamsungProdukt entschieden haben!

Produkt registrieren und gewinnen unter

www.samsung.com/register

Deutsch

Sicherheitsinformationen

SICHERHEITSINFORMATIONEN

• Bitte lesen Sie die Bedienungsanleitung gründlich durch, und bewahren Sie sie

WARNUNG

WARNING

zum späteren Nachschlagen auf.

• Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihres Staubsaugers sich leicht von den in diesem Handbuch beschriebenen unterscheiden.

SYMBOLE DER GEFAHREN-/WARNHINWEISE

Dieses Zeichen weist darauf hin, dass Lebensgefahr oder ein

WARNUNG

VORSICHT

ernsthaftes Verletzungsrisiko besteht.

Dieses Zeichen weist darauf hin, dass die Gefahr von Personen oder Sachschäden besteht.

WEITERE VERWENDETE SYMBOLE

Dieses Zeichen weist darauf hin, dass Erklärungen folgen, damit die Benutzer

HINWEIS

besser verstehen, wie sie das Gerät richtig verwenden sollen.

2_ Sicherheitsinformationen

Sicherheitsinformationen

WICHTIGE HINWEISE ZUR SICHERHEIT

Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtmaßnahmen wie u.a. die folgenden zu beachten:

LESEN SIE VOR DER VERWENDUNG IHRES ROBO-SAUGERS SÄMTLICHE ANWEISUNGEN GRÜNDLICH DURCH.

Ziehen Sie den Stecker aus der Dose, wenn Sie das Gerät nicht verwenden, und ehe Sie Wartungsarbeiten durchführen.

WARNUNG: So verringern Sie die Gefahr von Brand, Stromschlag oder

Verletzungen:

ALLGEMEIN

• Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben.

Verwenden Sie das Gerät nicht, wenn der Robo-Sauger oder das Ladegerät beschädigt

•

wurden.

• Wenn der Staubsauger nicht so arbeitet, wie er sollte, hingefallen oder beschädigt

ist, im Freien vergessen oder in Wasser getaucht wurde, geben Sie ihn an ein Kundendienstcenter zurück.

• Berühren Sie das Ladegerät und den Robo-Sauger nicht mit nassen Händen

• Verwenden Sie ihn nur für trockene Flächen in geschlossenen Räumen.

• Dieses Gerät soll nicht von Personen (auch Kindern) mit verminderten körperlichen,

sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben.

• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

BATTERIELADEGERÄT

• Manipulieren Sie den gepolten Stecker nicht, damit er an eine ungepolte Steckdose

oder ein ungepoltes Verlängerungskabel angeschlossen werden kann.

• Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen.

• Ziehen Sie den Stecker des Ladegeräts aus der Dose, wenn Sie es nicht verwenden,

und ehe Sie Servicearbeiten durchführen.

• Verwenden Sie nur das vom Hersteller mitgelieferte Ladegerät.

• Verwenden Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker.

• Ziehen und tragen Sie das Gerät nicht am Kabel und verwenden Sie das Kabel nicht

als Tragegriff. Ziehen Sie das Kabel auch nicht um scharfe Kanten oder Ecken herum. Halten Sie das Kabel entfernt von beheizten Oberﬂ ächen.

Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender Leistung.

•

• Ziehen Sie zum Ausstöpseln nicht am Netzkabel. Um den Stecker herauszuziehen,

fassen Sie den Stecker, nicht das Kabel an.

• Beschädigen und verbrennen Sie die Batterien nicht, da sie bei hohen Temperaturen

explodieren.

• Versuchen Sie keinesfalls, das Ladegerät zu öffnen. Reparaturen dürfen nur durch ein

qualiﬁ ziertes Kundendienstcenter vorgenommen werden.

• Setzen Sie das Ladegerät keinen hohen Temperaturen aus oder lassen Sie weder

Feuchtigkeit noch Nässe in irgendeiner Form in Kontakt mit dem Ladegerät kommen.

Sicherheitsinformationen _3

Sicherheitsinformationen

ROBO-SAUGER

• Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nägel, Schrauben,

Münzen usw. auf.

• Verwenden Sie den Staubsauger niemals ohne Filter. Wenn Sie Servicearbeiten am

Gerät durchführen, stecken Sie niemals Ihre Finger oder andere Gegenstände in die Lüfterkammer, denn das Gerät könnte sich möglicherweise ungewollt einschalten.

• Bringen Sie keine Objekte in die Öffnungen des Geräts. Verwenden Sie das Gerät

nicht mit versperrten Öffnungen. Halten Sie Öffnungen frei von Staub, Fuseln, Haaren und anderen Stoffen, die die Luftströmung behindern könnten.

• Saugen Sie keine toxischen Stoffe (Chlorbleiche, Ammoniak, Abﬂ ussreiniger usw.) auf.

• Saugen Sie nichts auf, was brennt oder Rauch erzeugt (z. B. Zigaretten, Streichhölzer

oder heiße Asche).

• Verwenden Sie das Gerät nicht, um leicht entzündliche oder brennbare Flüssigkeiten

wie Benzin aufzusaugen, und setzen Sie es nicht an Stellen ein, wo solche Stoffe vorhanden sein könnten.

• Verwenden Sie den Robo-Sauger nicht in geschlossenen Räumen, wenn die Luft

darin Dämpfe von lösungsmittelhaltigen Farben, Lackverdünner, Mottenschutzmittel, brennbaren Stäuben oder andere explosive bzw. toxische Dämpfe enthält.

• Die Batterien können bei extremen Einsatz- oder Temperaturbedingungen auslaufen.

Wenn diese Flüssigkeit auf die Haut kommt, waschen Sie sie schnell mit Wasser ab. Wenn die Flüssigkeit in die Augen kommt, spülen Sie sie sofort und mindestens 10 Minuten lang mit sauberem Wasser. Suchen Sie medizinische Hilfe.

4_ Sicherheitsinformationen

Inhalt

SICHERHEITSINFORMATIONEN

PRODUKTMERKMALE

INBETRIEBNAHME DES

STAUBSAUGERS

GEBRAUCH DES ROBO-SAUGERS

GEBRAUCH UND WARTUNG

VON ZUBEHÖR

FEHLERBEHEBUNG

06 Elektrische Sicherheit 07 Vor Inbetriebnahme 10 Im Einsatz 11 Reinigung und Wartung

13 Produktmerkmal

15 Komponenten 16 Bezeichnungen der Teile

20 Zusammensetzen des Robo-Saugers

20 Reihenfolge beim Inbetriebnahme 20 Ein- und Ausschalten des Geräts 21 Installieren des Ladegeräts 22 Laden 23 Informationen zur Batterie 24 Einbau des VIRTUAL GUARD (Option)

26 Verwenden des Robo-Saugers

26 Befestigen des Mikrofaser-Vlieses (option) 27 Starten/Stoppen des Staubsaugers 28 Auﬂ aden 29 Automatisches Saugen 30 Punktuelles Saugen 31 Maximalsaugen 32 Manuelles Saugen 33 Startzeitvorwahl 34 Verwenden von Spezialfunktionen

35 Reinigen des Robo-Saugers

Beachten Sie die Reinigungs- und Wartungshinweise 35 Reinigen des Sensorfensters und der Kamera 36 Reinigen des Staubbehälters und des Filters 37 Reinigen der Saugbürste 39 Reinigen der seitlichen Drehbürste für die

Kantenreinigung 40 Reinigen des Antriebsrads 40 Reinigen des Mikrofaser-Vlieses (option)

41 Checkliste zur Selbsthilfe 43 Fehlerbehebung und Fehlercodes

TECHNISCHE DATEN

44 Technische Daten

Inhalt _5

Sicherheitsinformationen

ELEKTRISCHE SICHERHEIT

Vermeiden Sie übermäßiges Verbiegen des Kabels. Stellen Sie keine schweren Gegenstände darauf ab,

WARNUNG

sodass es brechen könnte.

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Entfernen Sie Schmutz und Wasser vom Netzstecker.

- Andernfalls besteht die Gefahr von Stromschlägen oder

WARNUNG

Störungen des Geräts.

Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen, und berühren Sie den Netzstecker nicht mit nassen Händen

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Schließen Sie nicht mehrere Geräte an eine Steckdose an.

WARNUNG

(Lassen Sie das Kabel nicht ungeschützt auf dem Boden herumliegen.)

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Verwenden Sie niemals beschädigte oder lose Netzkabel, Netzstecker oder Steckdosen.

WARNUNG

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

6_ Sicherheitsinformationen

Sicherheitsinformationen

VOR INBETRIEBNAHME

Stellen Sie vor dem Aktivieren des Robo-Saugers sicher, dass der Staubbehälter zusammengebaut ist.

VORSICHT

- Wenn der Staubbehälter nicht eingesetzt wurde, kann der Robo-Sauger nicht funktionieren.

Verwenden Sie den Robo-Sauger nie in Räumen mit brennbarem Material, wie:

VORSICHT

- Räume mit Kerzen oder Schreibtischlampen auf dem Boden.

- Räume mit unbeaufsichtigtem Feuer (Feuer oder Glut).

- Räume, in denen sich Benzin, Alkohol, Verdünner, Aschenbecher mit brennenden Zigaretten usw. beﬁ nden

Der Robo-Sauger ist nur zum Gebrauch im Haushalt bestimmt. Verwenden Sie ihn niemals in folgenden Räumlichkeiten:

VORSICHT

- Dachböden, Keller, Lagerhäuser, Industriegebäude, isolierte Zimmer, die weit vom Hauptgebäude entfernt sind, Feuchträumen ( z. B. Badezimmer oder Waschküchen) sowie schmale und hochgelegene Flächen ( z. B. Tischen oder Regale). Bei Einsatz in solchen Bereichen können schwerste Schäden (Betriebsstörungen und Bruch) auftreten.

Öffnen Sie alle Türen, damit alle Zimmer gesaugt werden.

VORSICHT

- Wenn eine Tür geschlossen ist, kann der Robo-Sauger nicht in dieses Zimmer gelangen.

Vergewissern Sie sich jedoch, dass die Haustür, die Terrassentür, die Badezimmertür sowie Türen zu anderen Räumen geschlossen sind, um einen eventuellen Absturz des Robo-Saugers zu verhindern.

01 SICHERHEITSINFORMATIONEN

Bei Teppichen mit langen Fransen schieben Sie die Fransen unter den Teppich.

VORSICHT

- Wenn Sie die Fransen nicht unter den Teppich schieben, kann es zu schwersten Schäden am Teppich und der Maschine selbst kommen, wenn sich die Fransen im Antriebsrad oder der Kraftbürste verfangen.

< OPTION > Wenn der Höhensensor verunreinigt ist, kann

VORSICHT

der Robo-Sauger möglicherweise an Treppen oder Geländern herunterfallen. Dies kann Personenschäden und schwerste Beschädigungen am Gerät verursachen. Um dieses Risiko auszuschließen, installieren Sie vor gefährlichen Bereichen VIRTUAL GUARDS (Einstellung: Zaunmodus). Und reinigen Sie das Sensorfenster und die Kamera, damit keine falschen Befehle empfangen werden.

Sicherheitsinformationen _7

Sicherheitsinformationen

VOR INBETRIEBNAHME

Entfernen Sie kleine Objekte oder harte Gegenstände vor dem Staubsaugen aus dem zu reinigenden Bereich.

VORSICHT

- Vergewissern Sie sich vor dem Saugen, dass keine Gegenstände

herumliegen.

- Vergewissern Sie Sich, dass keine zerbrechlichen Gegenstände (z.

B. Porzellan, Glasobjekte, Blumenvasen usw.) herumstehen.

- Der Robo-Sauger erkennt weder Münzen, noch Ringe oder andere

wertvolle Sachen (z. B.: Schmuck).

Entfernen Sie vor dem Staubsaugen alle Gegenstände, die auf dem Boden herumliegen.

VORSICHT

- Der Robo-Sauger erkennt Hindernisse in einer Entfernung von 5 cm.

- Badehandtücher, Abtreter vor Badezimmern und Waschbecken,

Eingängen, Besenkammern, Netzkabel, Tischtücher oder Gürtel können sich im Antriebsrad oder der Kraftbürste verfangen. Dadurch können Gegenstände vom Tisch fallen.

Informieren Sie alle Familienmitglieder (oder andere betroffene Personen über die Reinigungszeiten des Robo-Saugers (sofort

VORSICHT

oder später mit der Startzeitvorwahl)

- Der Robo-Sauger kann Kinder anfahren, sodass sie umfallen.

Stellen Sie sicher, dass Kinder nicht auf den Robo-Sauger treten oder sich daraufsetzen.

VORSICHT

- Kinder könnten hinfallen und sich verletzen, oder können schwerste

Schäden am Gerät auftreten.

Wenn ein Kind oder Haustier alleine zu Hause ist, vergessen Sie nicht, den Robo-Sauger mit dem Netzschalter auszuschalten.

VORSICHT

- Der Robo-Sauger könnte ihre Aufmerksamkeit erregen.

- Wenn das rotierende Rad oder die rotierende Bürste Finger, Füße,

Kleidung oder Haare einfängt, kann dies zu Verletzungen führen.

- Wenn ein Kind oder ein Haustier im Weg des Robo-Saugers steht, kann

es als Hindernis identiﬁ ziert werden, und der entsprechende Bereich wird möglicherweise nicht gereinigt.

- Wenn die Stromversorgung mit dem Netzschalter ausgeschaltet wird,

wird die Stromversorgung getrennt und sämtliche Funktionen werden deaktiviert.

Wenn Sie die Ladestation installieren, lassen Sie das Netzkabel nicht ungeschützt auf dem Boden herumliegen.

VORSICHT

- Wenn der Robo-Sauger automatisch aufgeladen wird und an der

Ladestation vorbeifährt, kann es passieren, dass er das Netzkabel mit sich schleift.

Lassen Sie das Netzkabel des Ladegeräts immer in der Steckdose.

VORSICHT

- Obwohl der Robo-Sauger eine Selbstladefunktion besitzt, kann seine

Batterie nicht automatisch geladen werden, wenn das Netzkabel der Ladestation nicht mit der Steckdose verbunden ist

8_ Sicherheitsinformationen

Sicherheitsinformationen

VOR DER ERSTMALIGEN VERWENDUNG

Stellen Sie das Ladegerät an einer Stelle auf, die für den Robo-Sauger gut zugänglich ist.

VORSICHT

- Wenn das Ladegerät in einer Ecke aufgestellt wird, kann dies

zusätzliche Bewegungen verursachen und den automatischen Ladeprozess stören.

Gegenstände vor dem Ladegerät verhindern, dass der Robo-Sauger automatisch geladen wird.

VORSICHT

- Stellen Sie sicher, dass der Robo-Sauger ungehindert die

Ladestation erreichen ka

Es dürfen sich rechts und links im Abstand von 0,5 m und vorn im Abstand von 1 m keine Hindernisse beﬁ nden.

WARNING

Schließen Sie die Ladestifte nicht mit Metallobjekten wie Stäbchen, Schraubendrehern usw. kurz.

WARNUNG

- Dies führt zu schwersten Schäden am Ladegerät.

01 SICHERHEITSINFORMATIONEN

Vergewissern Sie sich, dass es auf der Ladestation keinerlei Flüssigkeiten gibt.

WARNUNG

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Vergewissern Sie sich, dass der Robo-Sauger sich nicht über Flüssigkeiten (z. B. Wasser, Öl oder Tierurin) bewegt

WARNUNG

und diese womöglich aufsaugt.

- Dies kann zu schwersten Schäden am Gerät führen.

- Die Flüssigkeiten können sich über die Räder ausbreiten und so

zu Verunreinigungen führen.

Verwenden Sie das Gerät niemals auf schwarzen Böden.

- In diesen Bereichen ist der korrekte Betrieb des Geräts nicht

VORSICHT

gewährleistet.

Verwenden Sie das Ladegerät niemals für andere Zwecke.

- Dies kann zu schwersten Schäden am Gerät führen und einen Brand verursachen.

WARNUNG

Sicherheitsinformationen _9

Sicherheitsinformationen

IM EINSATZ

Sie können den Robo-Sauger nicht auf hochﬂ origen Teppichen einsetzen.

VORSICHT

- Es kann zu Beschädigungen am Robo-Sauger kommen.

- Dies kann zu Schäden am Teppich führen.

Verwenden Sie den Robo-Sauger nicht auf Tischen oder an anderen erhöhten Stellen.

VORSICHT

Dies kann zu Schäden am Gerät führen, wenn er während des Betriebes herunterfällt.

Der Robo-Sauger kann im Betrieb gegen Möbel (z. B. Stuhlbeine, Tischbeine, dünne und lange Möbel und usw.)

VORSICHT

stoßen.

- Für schnellere und bessere Säuberung stellen Sie die Stühle auf den

Tisch.

Stellen Sie keine Gegenstände auf den Robo-Sauger.

- Andernfalls besteht die Möglichkeit von Störungen.

VORSICHT

Entfernen Sie große Papierstücke und Plastiktüten beim Saugen sofort aus der Maschine.

VORSICHT

- Wenn Sie die Maschine über einen längeren Zeitraum hinweg mit

verstopftem Lufteinlass verwenden, kann es zu schwersten Schäden am Gerät kommen.

Wenn am Robo-Sauger ungewöhnliche Geräusche, Geruch oder Rauch Auftreten, schalten Sie das Gerät sofort mit dem

WARNUNG

Netzschalter aus und rufen Sie das Kundendienstzentrum an.

Möglicherweise kann der Robo-Sauger seinen Betrieb nicht fortsetzen, wenn er an Türschwellen.

HINWEIS

- Der Robo-Sauger stellt aus Sicherheitsgründen den Betrieb ein,

wenn er sich mehr als 5 Minuten lang nicht bewegen kann.

- Um weiter zu saugen, schalten Sie den Robo-Sauger mit dem

Netzschalter aus und wieder ein, nachdem Sie ihn an eine Stelle gebracht haben, wo er sich wieder bewegen und saugen kann.

10_ Sicherheitsinformationen

Sicherheitsinformationen

IM EINSATZ

Der Robo-Sauger kann schwer erreichbare Stellen nicht 100% ig reinigen (z. B. Ecken und Flächen zwischen Sofa und Wand).

HINWEIS

- Reinigen diese Stellen bitte gelegentlich selbst.

Staubansammlungen, die sich beim Saugen gebildet haben, können nach dem

HINWEIS

Saugen zurückbleiben, wenn der Robo-Sauger es nicht schafft, sie aufzusaugen.

Fegen Sie den Staub in diesem Fall mit einem anderen Reinigungsgerät zusammen.

Der Robo-Sauger kann sich nicht über Teppiche bewegen, wenn das Mikrofaser-Reinigungsvlies am Sauger befestigt ist. (Option)

VORSICHT

- Zum Reinigen von Teppichen nehmen Sie das Vlies und die Vlies-

Trägerplatte vom Sauger ab.

Das Gerät ist nicht für die Verwendung mit feuchtem Mikrofaser-Vlies geeignet. (Option)

VORSICHT

REINIGUNG UND WARTUNG

Wenn Sie das Gerät reinigen, dürfen Sie kein Wasser direkt auf die Außenﬂ ächen sprühen oder es mit Chemikalien wie

VORSICHT

Reinigungsbenzin, Verdünner oder Alkohol abwischen.

- Dies kann zu schwersten Schäden am Gerät führen.

01 SICHERHEITSINFORMATIONEN

Drücken Sie nicht mit Kraft gegen die Stoßfänger des RoboSaugers.

VORSICHT

- Wenn der Stoßstangensensor beschädigt wird, kann der Robo-Sauger

gegen Wände oder Möbel stoßen.

Das Gerät darf ausschließlich von qualiﬁ zierten Wartungstechnikern auseinander genommen oder

VORSICHT

zusammengebaut werden.

Andernfalls kann es zu schwersten Schäden am Gerät kommen.

Entfernen Sie regelmäßig Fremdstoffe, die sich auf dem Hindernis- und dem Absturzsensor angesammelt haben.

WARNUNG

- Schmutz, der sich auf den Sensoren ansammelt, bewirkt ungenaue

Messungen der Sensoren.

Höhensensor

Fahrsensor

Sicherheitsinformationen _11

Sicherheitsinformationen

Kraftbürste

Seitliche

Kantenbürste

REINIGUNG UND WARTUNG

Wenn Sie Fremdstoffe entfernen, verwenden Sie die Reinigungsbürste nachdem Sie das Gerät am Netzschalter

WARNUNG

ausgeschaltet haben.

- Andernfalls kann das Gerät möglicherweise unerwartet in Betrieb

gehen und Verletzungen oder schwerste Schäden am Gerät verursachen.

Wenn das Netzkabel beschädigt ist, lassen Sie es durch einen qualiﬁ zierten Servicetechniker von unserem

WARNUNG

Kundendienstcenter ersetzen.

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Vergewissern Sie sich vor dem Reinigen des Ladegeräts zu Ihrer Sicherheit, das Netzkabel aus der Dose gezogen ist.

WARNUNG

Nach der Verwendung waschen Sie das Mikrofaser-Vlies aus und lassen es vollständig trocknen, ehe Sie es wieder

WARNUNG

verwenden. (Option)

- Andernfalls können schlechte Gerüche entstehen.

Seitliche

Kantenbürste

Kraftbürste

Wenden Sie sich an das Kundendienstcenter von Samsung Electronics, um die Batterie ersetzen zu lassen.

WARNUNG

- Bei Verwendung anderer als der Originalbatterien kommt es zu

Gerätestörungen..

12_ Sicherheitsinformationen

Produktmerkmale

MEHR BEQUEMLICHKEIT DURCH DIE VIRTUAL GUARD-FUNKTION

Sie können den Robo-Sauger mit einem elektronischen Zaun (virtuelle Wand, oder auch Virtual Wall) auf einen bestimmten Bereich beschränken, oder mehrere Abschnitte nacheinander reinigen, indem Sie den elektronischen Wächter (virtuelle Tür, oder auch Virtual Door) verwenden.

• Was istVisionary Mapping?

Mit Hilfe einer Kamera wird der Raum erfasst, wobei ein individueller Reinigungsvorgang gestartet wird.

GRÜNDLICHE ECKENREINIGUNG

Mit der Randabsaugung werden auch die Ecken gründlich gereinigt. Hierbei werden die Ränder des erfassten Raumgrundrisses abgesaugt.

VERSCHIEDENE REINIGUNGSMODI

Es gibt verschiedene Reinigungsmodi, die all Ihre Anforderungen erfüllen werden.

ca. 1.5m

1. Automatikbetrieb

Reinigt alle Zimmer automatisch.

2. Punktsaugen

Reinigt einen abgegrenzten Bereich intensiv. Diese Betriebsart kann verwendet werden, um z. B. Brot- oder Kekskrümel zu reinigen.

3. Maximalmodus

Der Sauger läuft, bis die Batterie fast ganz leer ist.

4. Manuelles Saugen

Sie können den Boden auch manuell reinigen, indem Sie den Robo-Sauger mit einer Fernbedienung lenken.

5. Turbomodus

In diesem Modus läuft die Hauptbürste mit maximaler Drehzahl und sorgt so für eine besonders intensive Reinigung (mit der Fernbedienung einstellbar).

6. Kanten

Wenn der Hindernissensor beim Saugen ein Hindernis erkennt, reduziert der Robo Sauger seine Geschwindigkeit, um die Auswirkung der Kollision zu reduzieren, und der Stoßsensor hilft dabei.

7. Startzeitvorwahl

Zur angegebenen Zeit reinigt der Robo-Sauger den Boden.

Produktmerkmale _13

Produktmerkmale

AUTOMATIKBETRIEB

Wenn die Batterie schwach ist, wird der Robo-Sauger automatisch zum Ladegerät geführt, damit er automatisch geladen werden kann.

SEITLICH ROTIERENDE KANTENBÜRSTE

Die seitlich Rotierenden Kantenbürsten entfernen Staub von den Rändern.

ÜBERQUERUNG VON TÜRSCHWELLEN

Das innovative Fahrsystem des Robo-Saugers macht es möglich, dass er Türschwellen bis zu einer Höhe von etwa

Vertikaltyp

1.5cm überquert und die Zimmer dahinter reinigt. Je nach Form der Türschwelle besteht die Möglichkeit, dass der Robo-Sauger eine 1,5 cm hohe Schwelle nicht überqueren kann.

Treppentyp

ca. 1.5cm

KOLLISIONSSCHUTZ

Der Robo-Sauger erkennt Hindernisse in 2 Stufen und umgeht sie. In Stufe 1 erkennen die 8 Fahrsensoren eventuelle Hindernisse und, falls der Robo-Sauger trotzdem mit einem Hindernis kollidieren sollte, absorbieren die 2 Stoßsensor in Stufe 2 den Stoß.

SICHERHEITSVORRICHTUNG

Wenn der Robo-Sauger im Betrieb hochgehoben wird, hält ein Sensor automatisch die Antriebsräder, die Saugbürste, den Saugmotor und die seitlich rotierenden Bürsten an.

14_ Produktmerkmale

Inbetriebnahme des Staubsaugers

KOMPONENTEN

02 I

■

Sauger

■

Fernbedienung

■

Ladestation

NBETRIEBNAHME DES STAUBSAUGERS

■

Weiteres Zubehör

Benutzerhandbuch

/ 2 Batterien

Ersatzﬁ lter

(option)

VIRTUAL GUARD Reinigungsbürste

(option)

Mikrofaser-Vlies

Trägerplatte für Vlies

(option)

Inbetriebnahme des Staubsaugers _15

Fernbedienungshalterung

Inbetriebnahme des Staubsaugers

BEZEICHNUNGEN DER TEILE

[ Sauger ]

Display

Einschalttaste

Fernbedienungssensor

Fahrsensor

Stoßstangensensor

Vorderseite

Auswerftaste für

den Staubbehälter

Staubehälter

Fahrsensor

Fernbedienungssensor

Absturzsensor

Seitenbürste

Ladekontakt

Höhensensor

Ladekontakt

Roller

Absturzsensor

16_ Inbetriebnahme des Staubsaugers

Seite

Antriebsrad

Batteriefachdeckel

Saugbürste

Kraftbürstenabdeckung

Netzschalter

Antriebsrad

Unten

Inbetriebnahme des Staubsaugers

BEZEICHNUNGEN DER TEILE

[ Ladestation ]

Netzlampe

Ladelampe

Fernbedienungshalterung

Ladestift

Lüftungsschlitze

Schwellenfühler

[ VIRTUAL GUARD : OPTION ]

Modus-/Netztaste

Modus-Anzeigelampe

SaugschlittenErkennungssensor

Abstandserkennungssensor

■

Einsetzen der Batterien

Batterien sind nicht im Lieferumfang enthalten. Sie müssen zusätzlich erworben werden. Setzen Sie die Alkaline-Batterien (Typ D) vor Gebrauch ein.

1 2 3

02 I NBETRIEBNAHME DES STAUBSAUGERS

Heben Sie die Abdeckung des VIRTUAL GUARDS an, während Sie die Verriegelungslasche herunterdrücken.

Setzen Sie die Batterien so in den VIRTUAL GUARD ein, wie in der nachfolgenden Abbildung gezeigt. (Wenn die Batterien mit falscher Polung eingesetzt werden, arbeitet der VIRTUAL GUARD nicht.)

✽ Technische Daten: Alkaline-Batterien Typ D (LR20)

Inbetriebnahme des Staubsaugers _17

Nachdem Sie die Spitze der Abdeckung in den Schlitz eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

Inbetriebnahme des Staubsaugers

BEZEICHNUNGEN DER TEILE

Ein/Aus

Auto

Richtungstasten

Manuell

Startverzögerung

■

Einsetzen der Batterien für die Fernbedienung

Die Fernbedienung wird beim Kauf ohne Batterien geliefert. Setzen Sie die Alkaline-Batterien (Typ AAA) vor Gebrauch ein.

[Fernbedienung]

1 2

Auﬂ aden

Max

Punkt

Start/Stop

Kanten

Turbo

Heben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung an, während Sie die Verriegelungslasche herunterdrücken.

18_ Inbetriebnahme des Staubsaugers

Setzen Sie die Batterien so in die Fernbedienung ein, wie in der nachfolgenden Abbildung gezeigt. (Wenn die Batterien mit der falschen Polung eingesetzt werden, funktionier die Fernbedienung nicht.)

✽ Technische Daten: Alkaline-Batterien Typ AAA

Nachdem Sie die Spitze der Abdeckung in den Schlitz eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

Inbetriebnahme des Staubsaugers

BEZEICHNUNGEN DER TEILE

[ Anzeige ]

ⒷⒶ Ⓒ Ⓓ

8 97

2 4

ANZEIGEBEREICH

1. Ziffernanzeige

- Zeigt den Timer, den Fortschritt und eventuelle Fehlercodes mit Hilfe von Ziffern, Buchstaben und Symbolen an.

2. Ladeanzeige

- Laden: Zeigt den Ladefortschritt in 3 Schritten an.

- Im Einsatz: Zeigt den Ladestand der Batterie an. Der Ladestand wird im Betrieb allmählich immer niedriger

3. Zeitplanermodus

- Wenn nach Zeitplan gesaugt werden soll, leuchtet das Symbol für den Zeitplanermodus.

4. Auﬂ aden

Diese Symbol leuchtet auf, wenn der Robo-Sauger zur Ladestation zurückfährt, um seine Batterien aufzuladen.

5. Anzeige des Reinigungsmodus

Bei jedem Drücken der Taste für den Reinigungsmodus wird der entsprechende Reinigungsmodus angezeigt.

(a) Automatikbetrieb: Dieses Symbol leuchtet, wenn Automatikbetrieb ausgewählt wird. (b) Punktsaugen: Dieses Symbol leuchtet, wenn Punktsaugen ausgewählt wird. (c) Maximalmodus: Dieses Symbol leuchtet, wenn der Maximalmodus ausgewählt wird. (d) manuelles Saugen : Dieses Symbol leuchtet, wenn manuelles Saugen ausgewählt wird.

angezeigt. (Wenn die Batterie vollständig entladen ist, blinkt die Stufe und zeigt mit „LO“ an, dass nachgeladen werden muss.)

02 I NBETRIEBNAHME DES STAUBSAUGERS

TASTENBEREICH

6. Start/Stopp

- Drücken Sie diese Taste, um den Saugbetrieb zu starten oder zu beenden.

7. Reinigungsmodus

Drücken Sie diese Taste, um einen Reinigungsmodus auszuwählen. Nachdem Sie einen Reinigungsmodus gewählt haben, drücken Sie die Taste (

8. Startverzögerung

Drücken Sie diese Taste, um das Saugen zeitlich zu planen. Sie können das Saugen bis zu 23 Stunden verzögern.

9. Auﬂ aden

- Wenn Sie diese Taste drücken, wird das Symbol „Auﬂ aden“ eingeschaltet, und der Robo-Sauger kehrt zur Ladestation zurück, um seine Batterien aufzuladen.

), um mit dem Saugen zu beginnen.

Inbetriebnahme des Staubsaugers _19

Gebrauch des Robo-Saugers

ZUSAMMENSETZEN DES ROBO-SAUGERS

REIHENFOLGE BEIM INBETRIEBNAHME

1. Gerät ein- und ausschalten

Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Netzschalter

unten am Saugschlitten einschalten.

2. Installieren des Ladegeräts

Um den Robo-Sauger aufzuladen, müssen Sie zuerst das

Ladegerät installieren.

3. Laden der Batterien

Die Batterien sind beim Kauf entladen und sollten vor der

ersten Gebrauch vollständig geladen werden.

4. Einbau des VIRTUAL GUARD

Sie können den Robo-Sauger mit dem Zaun-Modus (virtuelle

Wand) auf einen bestimmten Bereich beschränken, oder mehrere Abschnitte nacheinander reinigen, indem Sie den

Wächter-Modus (virtuelle Tür) verwenden.

5. Befestigen des Mikrofaser-Vlieses (Option)

Befestigen Sie das Reinigungsvlies mit der Trägerplatte unten am Sauger.

EIN- UND AUSSCHALTEN DES GERÄTS

Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Netzschalter einschalten.

Wenn Sie den Netzschalter ausschalten, werden alle Einstellungen zurückgesetzt.

1. Drehen Sie das Gerät um und schalten Sie es

Gerät mit dem Netzschalter ein.

- Wenn die Symbole nicht eingeschaltet werden,

bedeutet dies, dass die Batterien des Geräts leer sind. Um den Robo- Sauger in diesem Fall zu verwenden, müssen Sie das Gerät mit dem Netzschalter einschalten und es dann an die Ladestation andocken.

- Beachten Sie, dass alle Einstellungen zurückgesetzt

werden, wenn Sie den Netzschalter ausschalten.

20_ Gebrauch des Robo-Saugers

✽ Wenn innerhalb von 5 Minuten nach dem Einschalten am

Netzschalter keine Taste gedrückt wird, schaltet sich das Gerät automatisch ab, um ein Entladen des Akkus zu vermeiden. Zum erneuten Einschalten halten Sie die Taste Start/Stop am Gerät oder auf der Fernbedienung länger gedrückt.

Wenn die Stromversorgung ausgeschaltet ist, wird der Robo-Sauger nicht

VORSICHT

geladen, selbst wenn er an die Ladestation angedockt ist.

Gebrauch des Robo-Saugers

Netzlampe

Ladelampe

ZUSAMMENSETZEN DES ROBO-SAUGERS

INSTALLIEREN DES LADEGERÄTS

Netzlampe

Stellen Sie das Ladegerät auf einer ebenen Fläche auf.

2. Es dürfen sich rechts und links im Abstand von 0,5

m und vorn im Abstand von 1 m keine Hindernisse beﬁ nden.

3. Stellen Sie das Ladegerät an einer Stelle auf, die

für den Robo-Sauger gut zugänglich ist.

4. Legen Sie das Netzkabel an der Wand entlang.

Ladelampe

03 GEBRAUCH DES ROBO-SAUGERS

5. Wenn der Boden aus Holz besteht, stellen Sie das

Ladegerät in Richtung der Holzmaserung auf.

Lassen Sie das Netzkabel des Ladegeräts immer in der Steckdose.

HINWEIS

- Wenn das Ladegerät nicht mit Strom versorgt wird, kann der Robo-Sauger das Ladegerät nicht ﬁ nden und demnach auch nicht automatisch aufgeladen werden.

- Wenn der Robo-Sauger vom Ladegerät getrennt wird, wird die Batterie automatisch entladen.

Gebrauch des Robo-Saugers _21

Gebrauch des Robo-Saugers

Netzlampe

Ladelampe

Netzlampe

Ladelampe

ZUSAMMENSETZEN DES ROBO-SAUGERS

LADEN

Wenn Sie das Gerät erwerben, ist die Batterie vollständig ungeladen, und Sie müssen den RoboSauger manuell auﬂ aden.

Schalten Sie das Gerät mit dem Netzschalter unten am Gerät ein.

Netzlampe

Ladelampe

1. Nachdem Sie den Ladekontakt am Sauger mit dem Ladekontakt der Ladestation ausgerichtet haben, Justieren Sie das Gerät bis das „Ladesignal“ ertönt.

- Die Ladelampe leuchtet grün.

2. Überprüfen Sie den Ladezustand des Robo-Saugers.

- Wenn das Laden beginnt, werden im Display

nacheinander die Ladeanzeige und “

Wenn das Laden beendet ist, werden im Display nacheinander die Ladeanzeige und „VOLL“ angezeigt.

■

Blinken

Wenn die Ladeanzeige beim Saugen blinkt, beendet der Robo-Sauger das Staubsaugen und lädt sich automatisch am Ladegerät auf.

■

Blinken

Wenn die Ladeanzeige im Betrieb blinkt und es wird "LO" angezeigt, kann der Robo-Sauger nicht mehr mit der Fernbedienung oder den Tasten am Sauger gesteuert werden. Tragen Sie den Robo-Sauger in diesem Fall zur Ladestation, um seine Batterien aufzuladen. (Dies passiert, wenn die Batterie vollständig entladen wird.)

• Wenn Sie die Batterie nach dem Kauf des Geräts erstmals laden, dauert es etwa 120 Minuten,

HINWEIS

die Batterie vollständig aufzuladen, und diese Ladung reicht dann für etwa 90 Minuten.

• Die Ladezeit kann zunehmen, wenn Sie die Batterie in überhitztem Zustand auﬂ aden.

• Maßnahmen bei Störungen des Ladebetriebs. Wenn der Robo-Sauger nicht automatisch geladen werden kann, überprüfen Sie Folgendes:

- Schalten Sie die Stromversorgung mit dem Netzschalter unten am Robo-Sauger aus und wieder ein (zurücksetzen).

- Trennen Sie den Netzstecker des Ladegeräts kurzzeitig vom Stromnetz (zurücksetzen).

- Kontrollieren Sie, ob am Ladeanschluss Fremdstoffe vorhanden sind und wischen Sie den Ladeanschluss am Saugschlitten und dem Ladegerät mit einem trockenen Tuch ab.

Prüfen Sie, ob es in der Nähe des Ladegerät Objekte gibt, die als starke Reﬂ ektoren wirken können.

• Wenn Sie den Robo-Sauger vom Ladegerät trennen, entlädt er sich auf natürliche Weise.

- Laden Sie den Robo-Sauger mit dem Ladegerät, wenn dies möglich ist. (Wenn der RoboSauger längere Zeit nicht benutzt wird, schalten Sie die Stromversorgung des Robo-Sauger am Netzschalter aus und ziehen Sie das Netzkabel des Ladegeräts aus der Steckdose, um beide Geräte wegzuräumen.)

22_ Gebrauch des Robo-Saugers

” angezeigt.

Netzlampe

Laden Vollständig geladen

Laden

beendet

Laden Auﬂ aden

Ladelampe

erforderlich

Gebrauch des Robo-Saugers

ZUSAMMENSETZEN DES ROBO-SAUGERS

INFORMATIONEN ZUR BATTERIE

■

Der Robo-Sauger wird über eine auﬂ adbare umweltfreundliche Nickelmetallhydrid-

Batterie (NiMH) mit Strom versorgt. Der Überladungsschutz garantiert deren lange Lebensdauer.

■

Die Garantiezeit für die Batterie beträgt 6 Monate

ab dem Kaufdatum.

■

Bevor Sie eine Batterie kaufen, fragen Sie das

Kundendienstcenter nach dem Echtheitssymbol (

) und nach der Modellnummer.

- Diese Batterie ist nur für Samsung Robo-Sauger bestimmt. Es ist strikt verboten, sie für andere Geräte oder andere Zwecke zu verwenden.

- Bauen Sie die Batterie nicht auseinander und manipulieren Sie sie nicht.

- Laden Sie sie nur an gut belüfteten Stellen auf.

- Bringen Sie die Batterie nicht ins Feuer und erhitzen Sie sie nicht.

- Verbinden Sie die Pole ((+) oder (-)) der Batterie nicht mit Metallgegenständen.

- Bewahren Sie sie in geschlossenen Räumen auf (0ºC~40ºC).

Bevor Sie dieses Gerät wegwerfen, entsorgen Sie die Batterien in umweltfreundlicher Weise.

- Entsorgen Sie diese Batterien nicht zusammen mit Ihrem normalen Haushaltsmüll.

- Befolgen Sie beim Entsorgen alter Batterien stets alle in Ihrem Land geltenden gesetzlichen Bestimmungen.

✽ Wenn die Batterie defekt ist, nehmen Sie sie nicht auseinander. Wenden Sie sich an Ihr

nächstgelegenes Kundendienstcenter.

✽ Eine verlängerte Auﬂ adezeit und eine kürzere Nutzungsdauer der Batterie zeigen

das nahende Ende der Batterielebensdauer an. Wenden Sie sich an das ofﬁ zielle Kundendienstcenter von Samsung Electronics, um die Batterie ersetzen zu lassen.

Der in dieses Gerät eingebaute Akku kann vom Benutzer nicht ausgetauscht werden. Informationen zum Austausch erhalten Sie bei Ihrem Dienstleister.

03 GEBRAUCH DES ROBO-SAUGERS

Gebrauch des Robo-Saugers _23

Gebrauch des Robo-Saugers

Abstandserkennungssensor

Ein Zaun (virtuelle Wand) wird gebildet.

ZUSAMMENSETZEN DES ROBO-SAUGERS

EINBAU DES VIRTUAL GUARD (Option)

Sie können den Robo-Sauger mit dem ZaunModus (virtuelle Wand) auf einen bestimmten Bereich beschränken, oder mehrere Abschnitte nacheinander reinigen, indem Sie den WächterModus (virtuelle Tür) verwenden.

Bedienung der Tasten

1. Anzeige der Moduslampe

- Zaunmodus (virtuelle Wand): Die rote Lampe blinkt.

- Wächtermodus (virtuelle Tür): Die grüne Lampe blinkt. Aus: Die Lampe ist aus.

2. Einstellen des Modus

- Bei jedem Drücken der Modus-/Netztaste wechselt das Gerät nacheinander zum Zaunmodus (virtuelle Wand) ➝ Wächtermodus (virtuelle Tür) ➝ Strom AUS.

✽

Der Abstand zur virtuellen Wand beträgt mindestens

2,5M und kann je nach Umgebungsbedingungen und Bewegung des Roboters variieren.

Modus-Anzeigelampe

Abstandserkennungssensor

Modus-/Netztaste

SaugschlittenErkennungssensor

Aufbauen eines Zauns (virtuelle Wand)

Der VIRTUAL GUARD schafft eine unsichtbare Barriere, die der Robo-Sauger nicht überqueren kann. Z.B. vor Blumentöpfen, Möbeln, der Haustür usw.

1. Wählen Sie mit der Modus-/Netztaste den Zaunmodus (virtuelle Wand).

- Die Moduslampe blinkt.

2. Installieren Sie den VIRTUAL GUARD vor der Fläche, zu der Sie dem Robo-Sauger den Zugang sperren möchten.

- Installieren Sie den VIRTUAL GUARD, damit der Abstandserkennungssensor eine

unsichtbare Barriere schafft, die der Robo-Sauger nicht überqueren kann.

24_ Gebrauch des Robo-Saugers

Ein Zaun (virtuelle Wand) wird gebildet.

Abstandserkennungssensor

Gebrauch des Robo-Saugers

Abstandserkennungssensor

Ein Wächter (Virtuelle Tür) wird entsteht

Ladegerät

VIRTUAL GUARD

Raum 1

Raum 2

Raum 3

Verwenden des Wächtermodus (virtuelle Tür) (Option)

Der VIRTUAL GUARD erzeugt eine unsichtbare Tür, durch die der Robo-Sauger erst fahren kann, wenn der aktuelle Raum komplett gesaugt wurde. Der VIRTUAL GUARD öffnet die unsichtbare Tür, wenn das Zimmer vollständig gesaugt wurde.

1. Wählen Sie mit der Modus-/Netztaste den Wächtermodus (virtuelle Tür).

- Die Moduslampe blinkt grün.

2. Installieren Sie den VIRTUAL GUARD am Eingang zum Zimmer, das sauber gemacht werden soll.

- Ins

tallieren Sie den VIRTUAL GUARD, damit der Abstandssensor eine unsichtbare Barriere schafft, die der Robo-Sauger nicht

• Wenn Sie den VIRTUAL GUARD nicht verwenden, schalten Sie den Strom aus. (Wenn Sie den Robo-Sauger längere

HINWEIS

Zeit nicht verwenden, nehmen Sie die Batterien heraus, damit sie nicht entladen werden.)

• Wenn die Modus-/Netztaste nicht funktioniert, zeigt dies an, dass die Batterien abgenutzt sind. Ersetzen Sie in diesem Fall die Batterien. (Technische Daten: AlkalineBatterien Typ D (LR20)

• Einen zusätzlichen VIRTUAL GUARD können Sie im Kundendienstcenter von Samsung Electronics erwerben.

überqueren kann.

Raum 1

Ladegerät

Abstandserkennungssensor

Ein Wächter (Virtuelle Tür) wird entsteht

✽ Da eine unsichtbare Barriere

gebildet wird, damit der RoboSauger nicht gegen den VIRTUAL GUARD fährt, wird empfohlen, den virtuellen Wächter in einem Abstand von 30 cm zu den Außenwänden zu installieren.

VIRTUAL GUARD

Raum 2

Raum 3

03 GEBRAUCH DES ROBO-SAUGERS

VORSICHT

Informationen zum IrDA-Sensor

[Priorität der Infrarotsignale]

• Informationen zum IrDA-Sensor

- Die Übertragung der Infrarotsignale erfolgt möglicherweise im Freien oder an solchen Stellen nicht störungsfrei, wo Halogenlampen eingesetzt werden.

• Der Robo-Sauger verwendet 3 Arten von

Fernbedienung

VIRTUAL GUARD

Ladegerät

Infrarotgeräten, die möglicherweise vor einem anderen Gerät mit einer höheren Priorität nicht funktionieren.

• Beim Steuern des Robo-Saugers mit der Fernbedienung kann es passieren, dass

der Robo-Sauger den virtuellen Zaun des VIRTUAL GUARD überquert und gegen ein Hindernis fährt, weil das Fernbedienungssignal eine höhere Priorität als das Signal des virtuellen Wächters hat.

• Wenn Sie den Robo-Sauger in einem kleinen Raum oder auf kurze Distanz steuern, kann

es aufgrund von Interferenzen der Infrarotsignale zu Störungen kommen.

• Installieren Sie den VIRTUAL GUARD nicht in der Nähe des Ladegeräts, da der

automatische Ladevorgang unterbrochen werden kann, wenn der virtuelle Wächter sich nahe beim Ladegerät beﬁ ndet.

• Wenn Sie mehrere Robo-Sauger gleichzeitig verwenden, kann es aufgrund von

Interferenzen der Infrarotsignale zu Störungen kommen.

Gebrauch des Robo-Saugers _25

Gebrauch des Robo-Saugers

Elemente zur Installation

der Trägerplatte

Aussparungen der

Trägerplatte

VliesBefestigungsstreifen

✽

Beim Befestigen darauf achten, dass das Vlies genau am Befestigungsstreifen ausgerichtet ist.

VERWENDEN DES ROBO-SAUGERS

BEFESTIGEN DES MIKROFASER-VLIESES (Option)

Mit dem Mikrofaser-Reinigungsvlies können Sie effektiv Staub entfernen.

Befestigen des Vlieses

1. Befestigen Sie das Mikrofaser-Vlies am Klettband der Trägerplatte für das Vlies.

- Richten Sie das Vlies genau auf dem

Befestigungsstreifen der Trägerplatte aus - siehe Abbildung.

2. Dann richten Sie die Aussparungen der Trägerplatte mit den entsprechenden Elementen unten am Sauger aus und drücken darauf, bis die Platte mit einem Klickgeräusch einrastet.

- Wenn die Trägerplatte nicht richtig befestigt wird,

kann sie sich bei der Reinigung lösen.

3. Positionieren Sie die Trägerplatte mit dem Vlies auf dem Boden und drücken sie nach unten.

● Da sich der Robo-Sauger mit Trägerplatte und

VORSICHT

Vlies nicht über Teppich bewegen kann, müssen Sie diese Teile vom Sauger abnehmen, bevor Sie einen Teppich mit dem Sauger reinigen.

● Reinigen Sie das verschmutzte Vlies nach der Verwendung.

● Lassen Sie das Vlies vollständig trocknen, bevor Sie es wieder verwenden. (Sie können das Vlies nicht nass verwenden.)

● Verwenden Sie das Vlies nicht zum Reinigen, wenn sich Flüssigkeiten wie z. B. Kaffee auf dem Boden beﬁ ndet, andernfalls kann der Boden breitﬂ ächiger durch die Flüssigkeit verschmutzt werden.

VliesBefestigungsstreifen

✽

Beim Befestigen darauf achten, dass das Vlies genau am Befestigungsstreifen ausgerichtet ist.

Elemente zur Installation

der Trägerplatte

Aussparungen der

Trägerplatte

26_ Gebrauch des Robo-Saugers

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

STARTEN/STOPPEN DES STAUBSAUGERS

Sie können alle Funktionen des Robo-Saugers starten oder anhalten.

■

Die Funktionen des Robo-Saugers stehen nur zur Verfügung,

nachdem das Gerät mit dem Netzschalter eingeschaltet wurde.

■

Wenn der Robo-Sauger läuft, drücken Sie die Taste

den Betrieb zu unterbrechen und eine Funktion zu wählen.

Gerät ein- und ausschalten

Einschalten der Stromversorgung

- Fernbedienung: Drücken Sie die Taste [Power].

- Sauger : Drücken Sie die Taste (

Ausschalten der Stromversorgung

- Fernbedienung: Drücken Sie die Taste [Power].

- Sauger : Halten Sie die Taste ( gedrückt.

)3 Sekunden lang

( )

, um

Verwenden der Fernbedienung

03 GEBRAUCH DES ROBO-SAUGERS

Starten/Stoppen des Staubsaugers

Starten

- Fernbedienung: Drücken Sie die Taste Auto, Punkt,

Maximal, Manuell oder Kante.

- Sauger : Drücken Sie nacheinander die Tasten (

und ( oder Kante auszuwählen.

✽

einen Reinigungsmodus zu wählen, beginnt der Robo-Sauger im Automatikmodus.

Anhalten

- Um den Robo-Sauger anzuhalten, drücken Sie die Taste (

Fernbedienung oder am Sauger.

- Wenn das Saugen beendet ist, wird der Robo-Sauger angehalten.

), um Auto, Punkt, Maximal, Manuell

Wenn Sie die Taste ( ) drücken, ohne

)

Verwenden der Tasten

am Saugschlitten

) auf der

Gebrauch des Robo-Saugers _27

Gebrauch des Robo-Saugers

1,5 m nach vorn

VERWENDEN DES ROBO-SAUGERS

AUFLADEN

Durch Drücken der Ladetaste können Sie den RoboSauger zum Ladegerät zurückkehren lassen, um die Batterie aufzuladen.

■

Wenn der Robo-Sauger läuft, drücken Sie die Taste ( ), Um den laufenden Betrieb zu unterbrechen drücken Sie dann die Ladetaste.

1. Drücken Sie die Ladetaste.

- Das Symbol(

Robo-Sauger kehrt zum Ladegerät zurück.

2. Um den Robo-Sauger anzuhalten, während er zum

Ladegerät zurückkehrt, drücken Sie die Taste (

3. Um die Ladefunktion zu testen, drücken Sie die

Ladetaste, wenn sich der Robo-Sauger in weniger als 1,5m Entfernung vom Ladegerät beﬁ ndet.

Fehlerbehebung, wenn der Robo-Sauger nicht zum Ladegerät zurückkehrt.

•

Überprüfen Sie die Aufstellung des Ladegeräts

- Beﬁ ndet sich das Ladegerät an einer Stelle, von der aus es

den Robo-Sauger nicht zum Ladegerät führen kann?

- Beﬁ ndet sich das Ladegerät an einer Stelle, die mehr als

5m vom Robo-Sauger entfernt ist?

: Es kann länger dauern, bis der Robo-Sauger zum

Ladegerät zurückgekehrt ist.

•

Laden Sie den Robo-Sauger in den folgenden Fällen

manuell.

- Das Ladegerät ist in einer Ecke aufgestellt.

- Die Batterie ist vollständig entladen.

- Der Robo-Sauger wird durch ein Hindernis (Möbel usw.)

aufgehalten.

- Der Robo-Sauger kommt nicht über die Türschwelle

hinweg und bis zum Aufstellort des Ladegeräts.

) am Sauger wird eingeschaltet, und der

Verwenden der Fernbedienung

Verwenden der Tasten

am Saugschlitten

1,5 m nach vorn

28_ Gebrauch des Robo-Saugers

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

AUTOMATISCHES SAUGEN

Der Robo-Sauger bewegt sich selbsttätig und säubert automatisch das Haus, bis der Saugvorgang abgeschlossen ist.

■

Wenn der Saugvorgang gestartet wird, während der Robo-Sauger

an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Roboterstaubsauger seine ursprüngliche Position für die Rückfahrt speichert.

■

Wenn die Akkuladung beim Saugen zu schwach wird, kehrt der

Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, nachdem der Akku wieder aufgeladen ist. (Anzahl der wieder aufgenommenen Reinigungsvorgänge: einer)

03 GEBRAUCH DES ROBO-SAUGERS

Tasten am Sauger

1 Mal

Informationen zum Fortsetzen des Reinigens

HINWEIS

• Wenn der Robo-Sauger feststellt, dass die Reinigung

• Wenn Sie eine Taste drücken oder den Robo-Sauger

●

VORSICHT

●

Taste der Fernbedienung

Konfigurationsreihenfolge

Modus einstellen

Modus beenden.

Normaler Modus

abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt.

bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt

Turbomodus

das Reinigen nicht fort. Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht,

während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn.

Wenn Sie auf der Fernbedienung die Taste Turbo drücken, wird auf dem Display entweder “On turbo” ( (

) angezeigt. Wenn “On turbo ( )” angezeigt

wird, können Sie den Boden im Turbomodus reinigen. Wenn Sie auf der Fernbedienung die Taste Edge drücken, wird auf

dem Display entweder “On Edge” ( (

) angezeigt. Wenn “On Edge ( )” angezeigt

) oder “OFF turbo”

Kantenmodus

) oder “OFF Edge”

wird, können Sie den Boden im Kantenmodus reinigen. Wenn Sie sowohl den Turbomodus als auch den

Kantenmodus aktivieren, wird auf dem Display abwechselnd (

→

) angezeigt.

Reinigung abgeschlossen

Gebrauch des Robo-Saugers _29

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

PUNKTUELLES SAUGEN

Sie können ganz einfach einen bestimmten Bereich reinigen, in dem sich z. B. viele Krümel, Staub usw. beﬁ nden.

■

Bewegen Sie den Robo-Sauger an die Stelle, wo die punktuelle

Reinigung durchgeführt werden soll.

ca. 1,5 m

Tasten am Sauger

Taste der Fernbedienung

Konfigurationsreihenfolge

Modus einstellen

2 Mal

Modus beenden.

- Im Punktreinigungsmodus säubert der Robo-Sauger einen

Bereich mit einer Länge und Breite von 1,5 m.

- Wenn das Saugen beendet ist, zeigt der Robo-Sauger

Ende, Stopp und Standby an.

Wenn der Robo-Sauger an die Ladestation angedockt

HINWEIS

ist, kann eine punktuelle Reinigung nicht durchgeführt werden.

● Wenn Sie auf der Fernbedienung die Taste Turbo

VORSICHT

drücken, wird auf dem Display entweder “On turbo” ( Wenn “On turbo (

) oder “OFF turbo” ( ) angezeigt.

)” angezeigt wird, können Sie

den Boden im Turbomodus reinigen.

● Wenn Sie auf der Fernbedienung die Taste Edge

drücken, wird auf dem Display entweder “On Edge” ( Wenn “On Edge (

) oder “OFF Edge” ( ) angezeigt.

)” angezeigt wird, können Sie

den Boden im Kantenmodus reinigen.

● Wenn Sie sowohl den Turbomodus als auch den

Kantenmodus aktivieren, wird auf dem Display abwechselnd (

→

) angezeigt.

Normaler Modus

Turbomodus

Kantenmodus

30_ Gebrauch des Robo-Saugers

Reinigung abgeschlossen

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

MAXIMALSAUGEN

Der Robo-Sauger bewegt sich automatisch und macht sauber, bis der Akku fast leer ist und nur noch eine Ladestufe angezeigt wird (blinkt).

■

Wenn der Saugvorgang gestartet wird, während der Robo-

Sauger an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Robo-Sauger seine ursprüngliche Position für die Rückfahrt speichert.

■

Wenn die Akkuladung beim Saugen zu schwach wird, kehrt der

Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, wenn der Akku wieder aufgeladen ist. (Anzahl der fortgesetzten Reinigungsvorgänge: einer)

03 GEBRAUCH DES ROBO-SAUGERS

Tasten am Sauger

3 Mal

Informationen zum Fortsetzen des Reinigens

HINWEIS

• Wenn der Robo-Sauger feststellt, dass die Reinigung

• Wenn Sie eine Taste drücken oder den Robo-Sauger

●

VORSICHT

●

Taste der Fernbedienung

Konfigurationsreihenfolge

Modus einstellen

Modus beenden.

Normaler Modus

abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt.

bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort.

Turbomodus

Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht, während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn.

Wenn Sie auf der Fernbedienung die Taste Turbo drücken, wird auf dem Display entweder “On turbo” ( (

) angezeigt. Wenn “On turbo ( )” angezeigt

) oder “OFF turbo”

wird, können Sie den Boden im Turbomodus reinigen. Wenn Sie auf der Fernbedienung die Taste Edge drücken, wird auf

dem Display entweder “On Edge” ( (

) angezeigt. Wenn “On Edge ( )” angezeigt

) oder “OFF Edge”

Kantenmodus

wird, können Sie den Boden im Kantenmodus reinigen. Wenn Sie sowohl den Turbomodus als auch den

Kantenmodus aktivieren, wird auf dem Display abwechselnd (

→

) angezeigt.

Gebrauch des Robo-Saugers _31

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

MANUELLES SAUGEN

Sie können den Robo-Sauger mit der Fernbedienung selbst steuern, um eine bestimmte Stelle zu reinigen.

■

Steuern Sie den Robo-Sauger an die Stelle, wo die manuelle

Reinigung durchgeführt werden soll.

■

Sie können die manuelle Reinigung mit Hilfe der Fernbedienung

durchführen.

Tasten am Sauger

Taste der Fernbedienung Konfigurationsreihenfolge

Modus einstellen

4 Mal

Modus beenden.

• Wenn der Robo-Sauger an die Ladestation angedockt ist, kann eine

HINWEIS

VORSICHT

manuelle Reinigung nicht durchgeführt werden.

● Wenn Sie auf der Fernbedienung die Taste Turbo

drücken, wird auf dem Display entweder “On turbo” ( Wenn “On turbo (

) oder “OFF turbo” ( ) angezeigt.

)” angezeigt wird, können Sie

den Boden im Turbomodus reinigen.

● Wenn Sie auf der Fernbedienung die Taste Edge

drücken, wird auf dem Display entweder “On Edge” ( Wenn “On Edge (

) oder “OFF Edge” ( ) angezeigt.

)” angezeigt wird, können Sie

den Boden im Kantenmodus reinigen.

● Wenn Sie sowohl den Turbomodus als auch den

Kantenmodus aktivieren, wird auf dem Display abwechselnd (

→

) angezeigt.

Normaler Modus

Turbomodus

Kantenmodus

32_ Gebrauch des Robo-Saugers

Richtungstasten (vorwärts, links, rechts).

Eine Rückfahrfunktion gibt es nicht.

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

STARTZEITVORWAHL

Sie können den Robo-Sauger so programmieren, dass er zu bestimmten Zeit zu arbeiten beginnt. (Verzögerungszeit: bis zu 23 Stunden)

■

Wenn der Robo-Sauger an die Ladestation angedockt ist,

kann die Startzeitvorwahl nicht aktiviert werden.

03 GEBRAUCH DES ROBO-SAUGERS

Tasten am Sauger

Wenn das Gerät eingestellt ist und Sie drücken auf die Taste ( ) statt auf die Taste

HINWEIS

Startverzögerung, wird die eingestellte Reinigungszeit storniert. Wenn Sie den Robo-Sauger nach dem Einstellen manuell aus der Ladestation bewegen, wird die eingestellte Reinigungszeit storniert.

▶

Taste der Fernbedienung

Früher Später

Konfigurationsreihenfolge

Starten Sie die Starzeitvorwahl.

Jedes Mal wenn die Taste gedrückt wird, wird der Startzeitpunkt verschoben (früher oder später).

Abschließen der Einstellungen

Abbrechen der Einstellungen.

Beispiel : Reinigen in 5

Stunden

Blinken

Das Symbol geht aus.

Gebrauch des Robo-Saugers _33

Gebrauch des Robo-Saugers

VERWENDEN VON SPEZIALFUNKTIONEN

Die Spezialfunktionen machen die Verwendung des Robo-Saugers noch einfacher und bequemer.

■

Die Spezialfunktionen werden über die Fernbedienung gesteuert.

Turbomodus

Wenn Sie die Taste Turbo auf der Fernbedienung drücken, wird auf dem Display entweder “On turbo” ( angezeigt.

On turbo (Turbomodus): Die Hauptbürste läuft mit maximaler Drehzahl. Off turbo (normaler Modus): Die Hauptbürste läuft mit Standarddrehzahl.

Kantenmodus

Wenn Sie die Taste Edge auf der Fernbedienung drücken, wird auf dem Display entweder “On Edge” ( angezeigt.

On Edge (Kantenmodus): Beim Reinigen werden Hindernisse berührt. Off Edge (Ausweichmodus): Der Robo-Sauger umgeht Hindernisse

beim Reinigen.

Auch im Ausweichmodus “OFF EdGE” kann der Robo-Sauger an dünne oder

HINWEIS

dunkle Hindernisse stoßen.

) oder “OFF turbo” ( )

) oder “OFF Edge” ( )

34_ Gebrauch des Robo-Saugers

Gebrauch und Wartung des Zubehörs

Camera

Display Panel

REINIGEN DES ROBO-SAUGERS

BEACHTEN SIE DIE REINIGUNGS- UND WARTUNGSHINWEISE

■

Wenn der Netzschalter beschädigt ist, wenden Sie sich an

einen Servicebeauftragten, damit keine Unfälle passieren.

■

Benutzen Sie keine Hilfsmittel oder mechanischen

Vorrichtungen, die nicht vom Hersteller installiert wurden.

■

Schalten Sie den Netzschalter unten

am Sauger immer aus, ehe Sie den Robo-Sauger reinigen. Der RoboSauger könnte plötzlich angehen und eine Verletzung verursachen.

REINIGEN DES SENSORFENSTERS UND DER KAMERA

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den RoboSauger reinigen.

■

Sprühen Sie niemals Wasser, Verdünner,

Reinigungsbenzin usw. direkt auf den Sauger des Robo-Saugers.

04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

■

Camera

Front Sensor window

Position der Kamera und

der vorderen Sensoren

Wischen Sie das Sensorfenster und die Kamera

leicht mit einem weichen Tuch ab.

Display Panel

Position des Absturzsensors

Position der hinteren

Gebrauch und Wartung des Zubehörs _35

Sensoren

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

REINIGEN DES STAUBBEHÄLTERS UND DES FILTERS

Entleeren Sie vor dem Reinigen den Staubbehälter.

■

Wenn Sie den Staubbehälter herausnehmen, achten Sie sorgfältig

darauf, den Staub aus dem Behälter nicht zu verschütten.

■

Leeren Sie den Staubbehälter in folgenden Situationen:

1. Staub hat sich im Staubbehälter angesammelt.

2. Die Saugleistung geht plötzlich zurück.

3. Der Lärm nimmt zu.

1. Drücken Sie die Auswerftaste für den Staubbehälter

(DRÜCKEN) und ziehen Sie den Staubbehälter heraus.

2. Öffnen Sie den Deckel des Staubbehälters, indem Sie

ihn in Richtung des in der Abbildung dargestellten Pfeils ziehen.

3. Lösen Sie den Filter vom Staubbehälter, indem Sie ihn in

Richtung des in der Abbildung dargestellten Pfeils ziehen.

Deckel des Staubehälters

Filter

4. Wischen Sie den Staub vom Filter und Staubbehälter ab.

✽ Sie können beide mit Wasser spülen.

5. Einsetzen des Filters in den Staubbehälter.

- Vergewissern Sie sich, dass das Gitter des Filters nach

unten zeigt. Es kann nicht in der falschen Richtung eingesetzt werden.

6. Schließen Sie den Deckel des Staubbehälters und setzen

Sie ihn in den Saugers ein.

36_ Gebrauch und Wartung des Zubehörs

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

REINIGEN DER SAUGBÜRSTE

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

• Da der Staub aus dem Staubbehälter herausfallen

VORSICHT

1. Drücken Sie die Auswerftaste für den Staubbehälter

2. Nachdem Sie überprüft haben, ob Fremdstoffe

3. Heben Sie die Saugbürste aus dem Gerät.

kann, entfernen Sie den Staubbehälter, ehe Sie die Saugbürste reinigen.

(DRÜCKEN), um den Staubbehälter zu lösen.

vorhanden sind, drücken Sie den Haken, mit dem die Bürstenabdeckung ﬁ xiert wird, um die Abdeckung zu lösen.

04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

4. Entfernen Sie Fremdstoffe (z. B. lange Haare oder

Schnüre), die sich um die Saugbürste gewickelt haben, mit Hilfe einer Reinigungsbürste oder eines Staubsaugers.

5. Nach dem Reinigen setzen Sie die Kraftbürste zuerst auf

der Seite des Netzschalters ein, und befestigen Sie dann die andere Seite der Bürste entsprechend.

Gebrauch und Wartung des Zubehörs _37

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

6. Nachdem Sie die 3 Spitzen oben an der Abdeckung eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

• Um zu verhindern, dass der Robo-Sauger verstopft, achten Sie darauf, keine

VORSICHT

Fremdkörper aufzusaugen.

• Wenn sich die Fremdstoffe nur mit Schwierigkeiten entfernen lassen, wenden Sie sich an ein Kundendienstcenter.

• Da die Saugbürste den Staub vom Boden aufnimmt, können sich lange Schnüre oder Haare um die Bürste wickeln. Kontrollieren und reinigen Sie die Kraftbürste regelmäßig.

38_ Gebrauch und Wartung des Zubehörs

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

REINIGEN DER SEITLICHEN DREHBÜRSTE FÜR DIE KANTENREINIGUNG

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

1. Kontrollieren Sie, ob die seitliche Drehbürste verbogen ist, oder ob Fremdstoffe an der Bürste haften.

2. Ziehen Sie Gummihandschuhe an und wickeln Sie die seitliche Drehbürste in ein Tuch ein, das Sie vorher 10 Sekunden lang in heißes Wasser getaucht haben. Walken Sie die Bürste nun vorsichtig durch.

3. Rotieren Sie die seitliche Drehbürste und wiederholen Sie den Vorgang aus Schritt 2.

04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

Wenn sich Haare oder Schnüre zwischen dem Sauger

und der seitlichen Drehbürste verfangen haben, lösen Sie die Schraube der seitlichen Drehbürste mit Hilfe eines Kreuzschlitzschraubendrehers und ziehen Sie die Bürste ab. Wenn Sie die Bürste wieder einbauen, bringen Sie die L-Markierungen an der seitlichen Drehbürste und am Sauger übereinander und Drehbürste dann wieder ein. (Der Buchstabe "R" ist auf der rechten Seite der Drehbürste eingraviert.)

Da die seitliche Drehbürste leicht Haare und andere Fremdstoffe anzieht, reinigen Sie die Bürste regelmäßig und in kurzem Abstand.

HINWEIS

Zu viele Fremdstoffe an der seitlichen Drehbürste können die Bürste beschädigen.

bauen Sie die seitliche

Gebrauch und Wartung des Zubehörs _39

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

REINIGEN DES ANTRIEBSRADS

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

■

Wenn der Robo-Sauger plötzlich im Zickzack zu fahren beginnt,

kann es sein, dass Fremdstoffe am Antriebsrad haften.

1. Wenn Sie das Antriebsrad reinigen, legen Sie ein weiches Tuch auf den Boden und drehen Sie den Saugschlitten vorsichtig auf die Oberseite.

2. Kontrollieren Sie das Gerät auf Fremdstoffe und entfernen Sie diese mit Hilfe eines Stäbchens oder einer Pinzette mit stumpfen Zangen.

REINIGEN DES MIKROFASER-VLIESES (OPTION)

Ein verschmutztes Reinigungsvlies kann schlecht riechen, deshalb sollte das Vlies stets sauber gehalten werden.

1. Lösen Sie die Trägerplatte des Mikrofaser-Vlieses von der Unterseite des Saugers.

2. Lösen Sie das Vlies von der Trägerplatte.

3. Reinigen Sie das Vlies in sauberem Wasser.

4. Lassen Sie das Mikrofaser-Vlies an einem gut belüfteten Ort vollständig trocknen, bevor Sie es wieder verwenden.

40_ Gebrauch und Wartung des Zubehörs

Fehlersuche

CHECKLISTE ZUR SELBSTHILFE

STÖRUNG FRAGEN MASSNAHME

•

Der Robo-Sauger läuft vor dem

Reinigen überhaupt nicht.

Der Robo-Sauger stellt plötzlich

den Saugbetrieb ein.

Die Saugleistung ist gering.

Ist der Staubbehälter eingesetzt?•Setzen Sie den Staubbehälter

ein?

•

Ist der Netzschalter

•

Schalten Sie den Strom ein.

eingeschaltet?

•

Wird ein Reinigungsmodus ( ) im Display angezeigt?

•

Drücken Sie die Taste ( ) (Zum Ausschalten halten Sie die Taste

(

) min. 3 Sekunden lang

gedrückt.)

•

Blinkt in der Batterieanzeige nur eine Stufe und wird im Display 'LO' angezeigt?

•

Heben Sie auf den Robo-Sauger hoch und docken Sie ihn manuell an das Ladegerät an, um ihn aufzuladen.

•

Der Robo-Sauger läuft nicht, wenn die Batterie in der

•

Ersetzen Sie die Batterien in der Fernbedienung. (Typ AAA)

Fernbedienung erschöpft ist.

•

Blinkt in der Batterieanzeige nur eine Stufe und wird im Display 'LO' angezeigt?

•

Heben Sie den Robo-Sauger hoch, und docken Sie ihn manuell an das Ladegerät an, um ihn aufzuladen.

•

Hat sich der Robo-Sauger in einem Kabel auf dem Boden

•

Schalten Sie das Gerät aus und entfernen Sie die Kabel.

verfangen?

•

Bleibt der Robo-Sauger an einer Bodenkante (Höhenunterschied) hängen?

- Das Antriebsrad ist

•

Schalten Sie die Stromversorgung aus und bringen Sie den RoboSauger an eine andere Stelle, um sauber zu machen.

hochgehoben.

•

Hat sich ein dünnes Handtuch (Tuch) um das Antriebsrad

•

Schalten Sie das Gerät aus und entfernen Sie das Tuch.

gewickelt?

•

Steckt der Robo-Sauger an einer Türschwelle fest?

•

Schalten Sie die Stromversorgung aus und bringen Sie den RoboSauger an eine andere Stelle, um sauber zu machen.

•

Prüfen Sie, ob der Staubbehälter voll ist.

•

Prüfen Sie, ob der Saugmund durch Fremdstoffe blockiert wird.

•

Halten Sie den Robo-Sauger an und leeren Sie den Staubbehälter.

•

Schalten Sie das Gerät aus und entfernen Sie die Fremdstoffe.

05 FEHLERSUCHE

•

Kontrollieren Sie, ob der Filter verstopft ist.

•

Säubern Sie gründlich den Filter.

Fehlersuche _41

Fehlersuche

CHECKLISTE ZUR SELBSTHILFE

SYMPTOM FRAGEN MASSNAHME Der Robo-Sauger

kann das Ladegerät nicht

ﬁ nden.

Der Robo-Sauger kann den

VIRTUAL GUARD passieren. (Option)

•

Prüfen Sie, ob das Netzkabel des Ladegeräts richtig mit der Steckdose verbunden ist.

•

Entfernen Sie Hindernisse innerhalb eines Bereichs von etwa 1 m vor dem Ladegerät und etwa 0,5 m nach links und rechts.

•

Wenn Fremdstoffe am Ladekontakt haften, wischen Sie diese ab mit einem trockenen Tuch ab.

•

Wurde der VIRTUAL GUARD in der Nähe des Ladegeräts installiert?

•

Sind die Batterien des VIRTUAL GUARD verbraucht?

•

Ist der VIRTUAL GUARD auf den Wächtermodus (Virtuelle Tür) eingestellt?

•

Bewegen Sie den VIRTUAL GUARD an eine andere Stelle, damit der Robo-Sauger automatisch auﬂ aden kann.

•

Ersetzen Sie die Batterien. (2 Alkaline-Batterien Typ D (LR20))

•

Stellen Sie den VIRTUAL GUARD auf den Zaunmodus (virtuelle Wand) ein?

Die Nutzungszeit der Batterien

des VIRTUAL GUARD ist zu

kurz. (Option)

42_ Fehlersuche

•

Ist die Moduslampe ausgeschaltet?

•

Verwenden Sie ManganTrockenzellen?

•

Überprüfen Sie, ob der VIRTUAL GUARD ausgeschaltet ist und stellen Sie den VIRTUAL GUARD dann in den gewünschten Modus.

•

Ersetzen Sie die Batterien durch neue. (2 Alkaline-Batterien Typ D (LR20))

Fehlersuche

FEHLERBEHEBUNG UND FEHLERCODES

05 FEHLERSUCHE

FEHLERCODE

•

URSACHE LÖSUNG

Der Robo-Sauger hat sich beim Fahren verfangen, verklemmt oder hängt fest.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind in der Kraftbürste gefangen.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind im linken Antriebsrad gefangen.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind im rechten Antriebsrad gefangen.

Überprüfen Sie den Stoßsensor.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) haften auf dem Fenster des Fahrsensors.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) haften auf dem Fenster des Absturzsensor.

Staubbehälter nicht eingesetzt•Setzen Sie den Staubbehälter so ein, dass

Fremdkörper haben sich in den seitlichen Drehbürsten verfangen.

•

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und bringen Sie den Robo-Sauger an eine andere Stelle.

•

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdstoffe von der Kraftbürste.

•

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdstoffe vom linken Antriebsrad.

•

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdstoffe vom rechten Antriebsrad.

•

Ziehen Sie den festgeklemmten Stoßsensor leicht heraus.

•

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und wischen Sie die Fremdstoffe mit einem weichen Tuch vom vorderen und hinteren Sensorfenster ab.

•

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite Sie die Fremdstoffe mit einem weichen Tuch vom Fenster des Höhensensors ab.

er hörbar einrastet.

•

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdkörper.

und wischen

✽ Wenn Sie die Start-Stopp-Taste drücken oder den Netzschalter betätigen, wird der Fehlercode

gelöscht.

Fehlersuche _43

Technische Daten

355 mm (Breite)

Sauger

93 mm (Höhe)

355 mm (Länge)

122 mm (Höhe)

44_ Technische daten

161 mm (Länge)

275 mm (Breite)

Ladestation

Technische Daten

KLASSIFIKATION ANGABE DATEN

Technische Daten

– Mechanisch

Technische Daten

– Elektrisch

Technische Daten

– Reinigung

Reinigungsmethode Deckenformerkennung

Durchmesser 355 mm

Höhe 93 mm

Gewicht 4.0 kg

Netzspannung AC 220-240V~, 50-60Hz

Leistungsaufnahme der

Ladestation

Leistungsaufnahme des

Saugers

Batterie 14,4 V / 2.000 mA

Kapazität des Staubehälters Etwa 0.6 ℓ

Ladezeit Automatisch / Manuell Laden

Reinigungsmodus

Ladezeit Etwa 120 Minuten

Reinigungsdauer

(auf hartem Untergrund)

Auto-, Punkt-, Maximal-, Hand-

50 W

40 W

, Zeitplanermodus

Etwa 90 Minuten

06 TECHNISCHE DATEN

Steuerung am Saugers Tasten

Dieser staubsauger erfüllt die nachfolgenden Richtlinien:emV-Richtlinie:2004/108/EEC Sicherheitsrichtlinie Niederspannung:2006/95/EC

Technische daten _45

Notizen

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben,

wenden Sie sich bitte an den Samsung-Kundendienst.

01805 - SAMSUNG(726-7864 € 0,14/Min)

www.samsung.com

SR8874 SR8875

Robotic Vacuum Cleaner

User Manual

This manual is made with 100 % recycled paper.

✻ Before operating this unit, please read the instructions carefully. ✻ For indoor use only.

imagine the possibilities

Thank you for purchasing a Samsung product. To receive a more complete service, please register your product at

www.samsung.com/register

English

Safety information

SAFETY INFORMATION

• Before operating the appliance, please read this manual thoroughly and retain

WARNING

it for your reference.

• Because these following operating instructions cover various models, the characteristics of your vacuum cleaner may differ slightly from those described in this manual.

CAUTION/WARNING SYMBOLS USED

WARNING

CAUTION

Indicates that a danger of death or serious injury exists.

Indicates that a risk of personal injury or material damage exists.

OTHER SYMBOLS USED

NOTE

Explains terms to help users understand how use the product properly.

2_ Safety information

Safety information

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic precautions should be observed, including the following:

READ ALL INSTRUCTIONS BEFORE USING YOUR ROBOTIC VACUUM CLEANER.

Unplug from outlet when not in use and before conducting maintenance.

WARNING: to reduce the risk of ﬁ re, electric shock, or injury:

GENERAL

• Use only as described in this manual.

•

Do not operate the robotic vacuum cleaner or charger if it has been damaged in any way.

• If the cleaner is not working as it should, has been dropped, damaged, left outdoors,

or dropped in water, return it to a customer care center.

• Do not handle the charger or robotic vacuum cleaner with wet hands.

• Use only on dry, indoor surfaces.

• This appliance is not intended for use by persons (including children) with reduced

physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

• Children should be supervised to ensure that they do not play with the appliance.

BATTERY CHARGER

• Do not modify the polarized plug to ﬁ t a non-polarized outlet or extension cord.

• Do not use outdoors or on wet surfaces.

• Unplug the charger from the outlet when not in use and before servicing.

• Use only the charger supplied by the manufacturer to recharge.

• Do not use with a damaged cord or plug.

• Do not pull or carry by the cord, use the cord as a handle, close the door on the cord,

or pull the cord around sharp edges or corners. Keep the cord away from heated surfaces.

• Do not use extension cords or outlets with inadequate current carrying capacity.

• Do not unplug by pulling on the cord. To unplug, grasp the plug, not the cord.

• Do not mutilate or incinerate batteries as they will explode at high temperatures.

• Do not attempt to open the charger. Repairs should only be carried out by a qualiﬁ ed

customer care centre.

• Do not expose the charger to high temperatures or allow moisture or humidity of any

kind to come into contact with the charger.

Safety information _3

Safety information

ROBOTIC VACUUM CLEANER

• Do not pick up hard or sharp objects such as glass, nails, screws, coins, and etc.

• Do not use without a ﬁ lter in place. When servicing the unit, never put ﬁ ngers or other

objects into the fan chamber in case the unit accidentally turns on.

• Do not put any objects into openings. Do not use with any openings blocked; keep

openings free of dust, lint, hair, and anything that may reduce air ﬂ ow.

• Do not pick up toxic materials (chlorine bleach, ammonia, drain cleaner, etc.).

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or

hot ashes.

• Do not use to pick up ﬂ ammable or combustible liquids such as gasoline, nor use on

areas where they may be present.

• Do not use robotic vacuum cleaner in an enclosed space ﬁ lled with vapours given off

by oil based paint, paint thinner, moth prooﬁ ng substances, ﬂ ammable dust, or other explosive or toxic vapours.

• Leaks from battery cells can occur under extreme usage or temperature conditions.

If the liquid gets on skin, wash quickly with water. If the liquid gets into the eyes, ﬂ ush them immediately with clean water for a minimum of 10 minutes. Seek medical attention.

4_ Safety information

SAMSUNG VCR8874T3B User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Safety information
