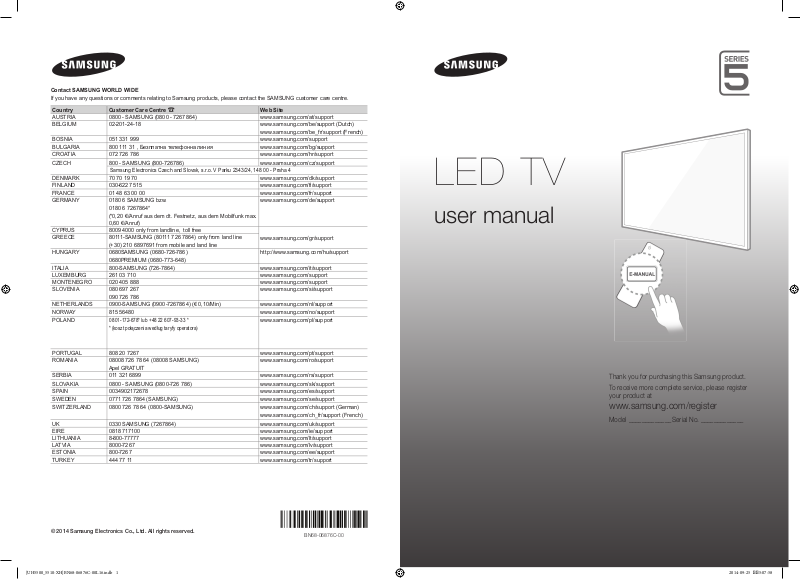

Samsung UE40H5570 User Manual

Contact SAMSUNG WORLD WIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care centre.

Country

AUSTRIA 0800 - SAMSUNG (0800 - 7267864) www.samsung.com/at/support
BELGIUM 02-201-24-18 www.samsung.com/be/support (Dutch)

BOSNIA 051 331 999 www.samsung.com/support
BULGARIA 800 111 31 , Безплатна телефонна линия www.samsung.com/bg/support
CROATIA 072 726 786 www.samsung.com/hr/support

CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support

DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 0180 6 SAMSUNG bzw.

CYPRUS 8009 4000 only from landline, toll free
GREECE 80111-SAMSUNG (80111 726 7864) only from land line

HUNGARY 0680SAMSUNG (0680-726-786)

ITALIA 800-SAMSUNG (726-7864) www.samsung.com/it/support
LUXEMBURG 261 03 710 www.samsung.com/support
MONTENEGRO 020 405 888 www.samsung.com/support
SLOVENIA 080 697 267

NETHERLANDS 0900-SAMSUNG (0900-7267864) (€ 0,10/Min) www.samsung.com/nl/support
NORWAY 815 56480 www.samsung.com/no/support

POLAND

Customer Care Centre

Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4

0180 6 7267864*
(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max.

0,60 €/Anruf)

([phone] from mobile and land line

0680PREMIUM (0680-773-648)

090 726 786

0 801-172-678* lub [phone] *

* (koszt połączenia według taryfy operatora)

Web Site

www.samsung.com/be_fr/support (French)

www.samsung.com/de/support

www.samsung.com/gr/support

http://www.samsung.com/hu/support

www.samsung.com/si/support

www.samsung.com/pl/support

LED TV

user manual

PORTUGAL 808 20 7267 www.samsung.com/pt/support
ROMANIA 08008 726 78 64 (08008 SAMSUNG)

Apel GRATUIT

SERBIA 011 321 6899 www.samsung.com/rs/support

SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support
SPAIN 0034902172678 www.samsung.com/es/support

SWEDEN 0771 726 7864 (SAMSUNG) www.samsung.com/se/support
SWITZERLAND 0800 726 78 64 (0800-SAMSUNG) www.samsung.com/ch/support (German)

UK 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/ie/support
LITHUANIA 8-800-77777 www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support
TURKEY 444 77 11 www.samsung.com/tr/support

© 2014 Samsung Electronics Co., Ltd. All rights reserved.

www.samsung.com/ro/support

www.samsung.com/ch_fr/support (French)

BN68-06876C-00

Thank you for purchasing this Samsung product.
To receive more complete service, please register

your product at

www.samsung.com/register

Model _____________Serial No. _____________

Warning! Important Safety Instructions

(Please read the appropriate section that corresponds to the marking on your Samsung

product before attempting to install the product.)

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK). THERE ARE NO USER
SERVICEABLE PARTS INSIDE. REFER ALL SERVICING TO
QUALIFIED PERSONNEL.

The slots and openings in the cabinet and in the back or bottom are provided for necessary ventilation. To ensure reliable operation of this
apparatus, and to protect it from overheating, these slots and openings must never be blocked or covered.

- Do not cover this apparatus in a confined space, such as a bookcase or built-in cabinet, unless proper ventilation is provided.

- Do not place this apparatus near or over a radiator or heat resistor, or where it is exposed to direct sunlight.

- Do not place a vessel containing water (vases etc.) on this apparatus, as this can result in a risk of fire or electric shock.

Do not expose this apparatus to rain or place it near water (near a bathtub, washbowl, kitchen sink, or laundry tub, in a wet basement, or near
a swimming pool etc.). If this apparatus accidentally gets wet, unplug it and contact an authorised dealer immediately. Make sure to pull out the
power cord from the outlet before cleaning.

This apparatus use batteries. In your community there might be regulations that require you to dispose of these batteries properly under
environmental considerations. Please contact your local authorities for disposal or recycling information.

Do not overload wall outlets, extension cords or adaptors beyond their capacity, since this can result in fire or electric shock.
Power-supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them, paying

particular attention to cords at plug end, adaptors and the point where they exit from the appliance.
To protect this apparatus from a lightning storm, or when it is left unattended and unused for long periods of time, unplug it from the wall outlet

and disconnect the antenna or cable system. This will prevent damage to the set due to lightning and power line surges.
Before connecting the AC power cord to the DC adaptor outlet, make sure the voltage designation of the DC adaptor corresponds to the local

electrical supply.
Never insert anything metallic into the open parts of this apparatus. Doing so may create a danger of electric shock.
To avoid electric shock, never touch the inside of this apparatus. Only a qualified technician should open this apparatus.
Make sure to plug the power cord in until it is firmly inserted. When removing the power cord, make sure to hold the power plug when pulling the

plug from the outlet. Do not touch the power cord with wet hands.
If this apparatus does not operate normally - in particular, if there are any unusual sounds or smells coming from it - unplug it immediately and

contact an authorised dealer or service centre.
Be sure to pull the power plug out of the outlet if the TV is to remain unused or if you are to leave the house for an extended period of time

(especially when children, elderly or disabled people will be left alone in the house).

- Accumulated dust can cause an electric shock, an electric leakage or a fire by causing the power cord to generate sparks and heat or
the insulation to deteriorate.

Be sure to contact an authorised service centre, when installing your set in a location with heavy dust, high or low temperatures, high humidity,
chemical substances and where it operates for 24 hours such as the airport, the train station etc. Failure to do so may cause serious damage to
your set.

Use only a properly grounded plug and receptacle.

- An improper ground may cause electric shock or equipment damage. (Class l Equipment only.)

To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains plug shall be readily
operable.

Do not allow children to hang onto the product.
Store the accessories (battery, etc.) in a location safely out of the reach of children.
Do not install the product in an unstable location such as a shaky self, a slanted floor or a location exposed to vibration.
Do not drop or impart any shock to the product. If the product is damaged, disconnect the power cord and contact a service centre.
Unplug the power cord from the power outlet and wipe the product using a soft, dry cloth. Do not use any chemicals such as wax, benzene,

alcohol, thinners, insecticide, aerial freshener, lubricant or detergent. This may damage the appearance or erase the printing on the product.
Apparatus shall not be exposed to dripping or splashing.
Do not dispose of batteries in a fire.
Do not short circuit, disassemble or overheat the batteries.
Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type.
WARNING - TO PREVENT THE SPREAD OF FIRE, KEEP CANDLES OR OTHER OPEN FLAMES AWAY FROM THIS PRODUCT AT ALL TIMES.

This symbol indicates that high voltage is present
inside. It is dangerous to make any kind of contact
with any internal part of this product.

This symbol alerts you that important literature
concerning operation and maintenance has been
included with this product.

* Figures and illustrations in this User Manual are provided for reference only and may differ from the actual product
appearance. Product design and specifications may change without notice.

CIS languages (Russian, Ukrainian, Kazakhs) are not available for this product, since this is manufactured for customers in EU
region.

English - 2

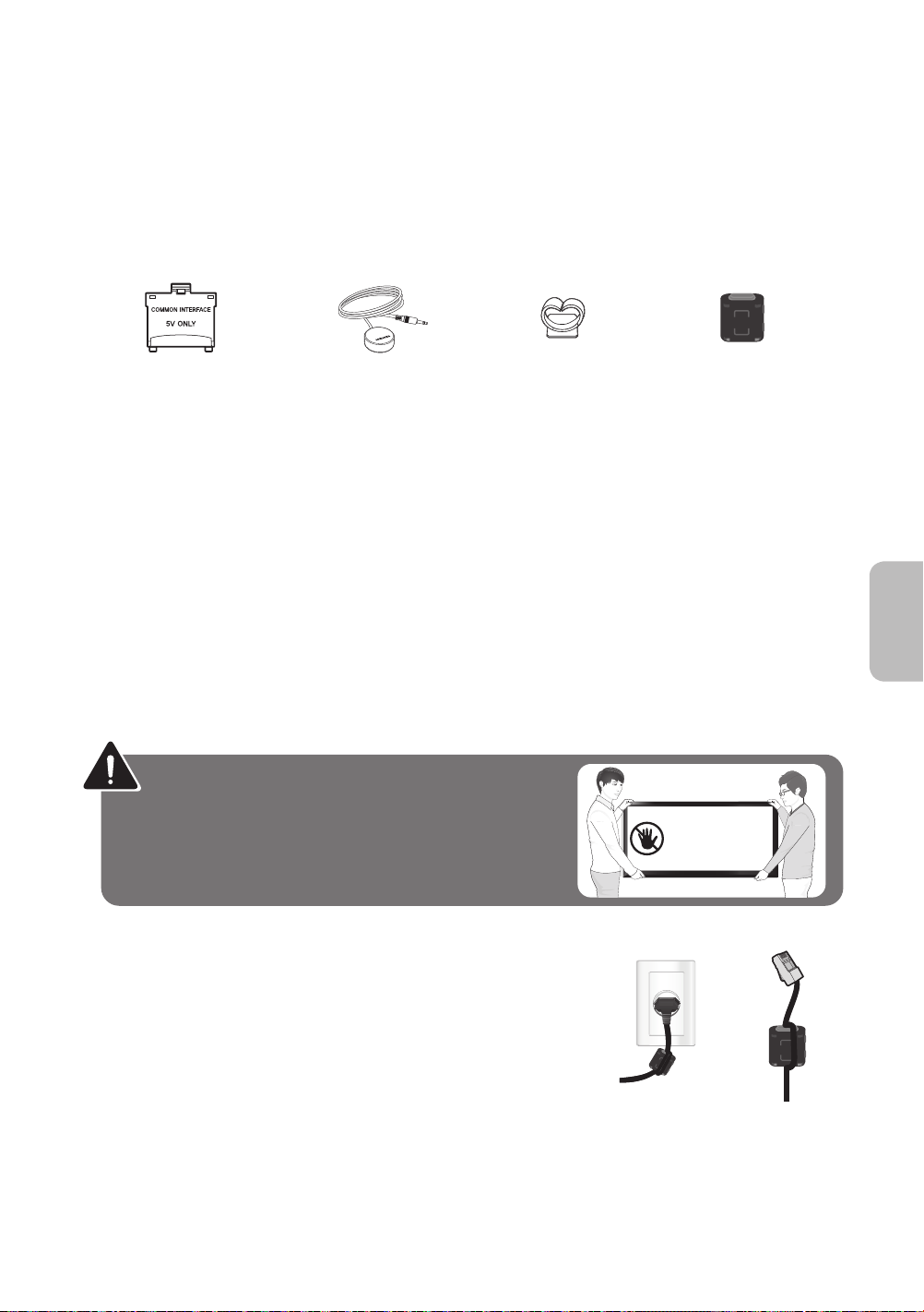

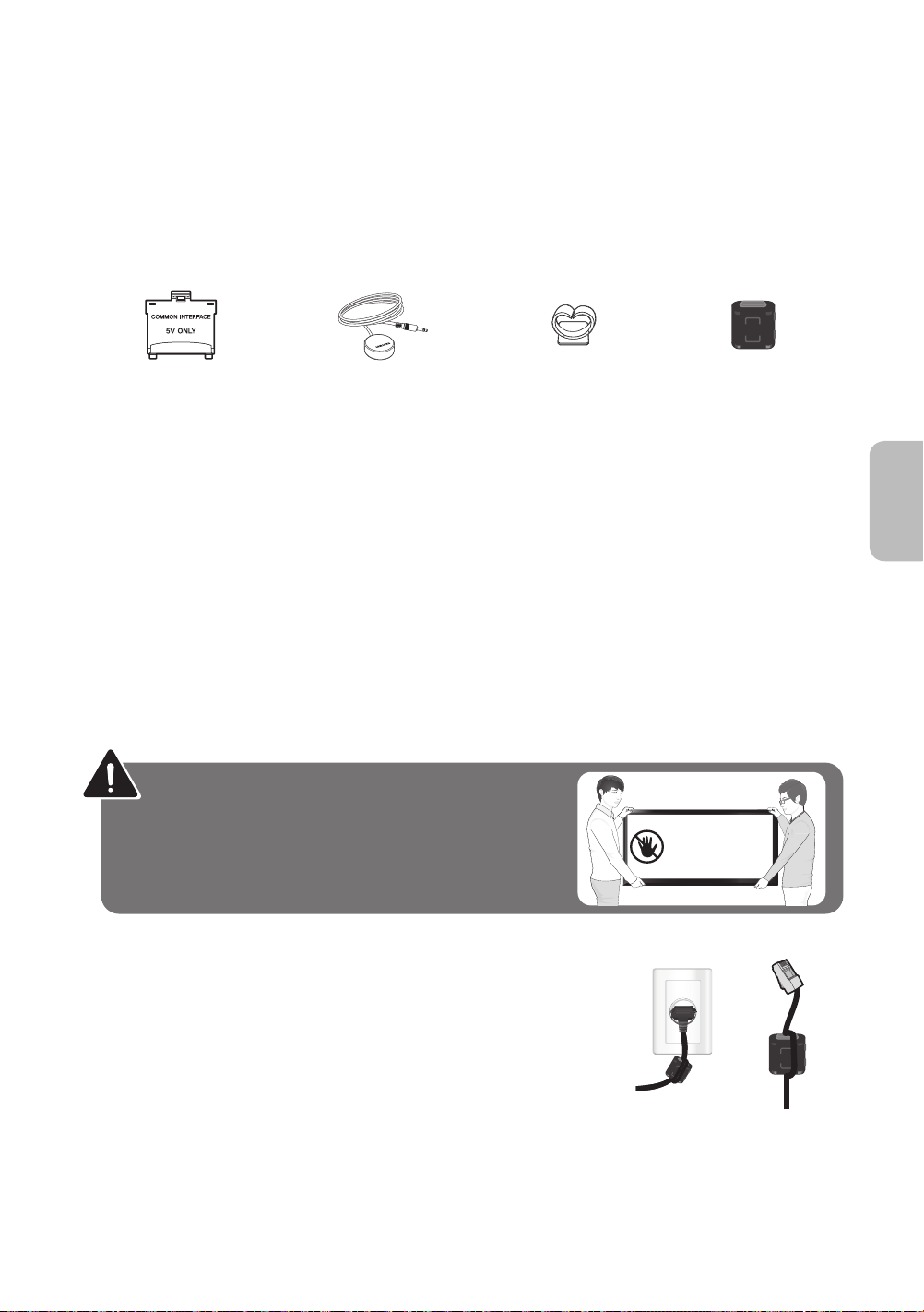

What's in the Box?

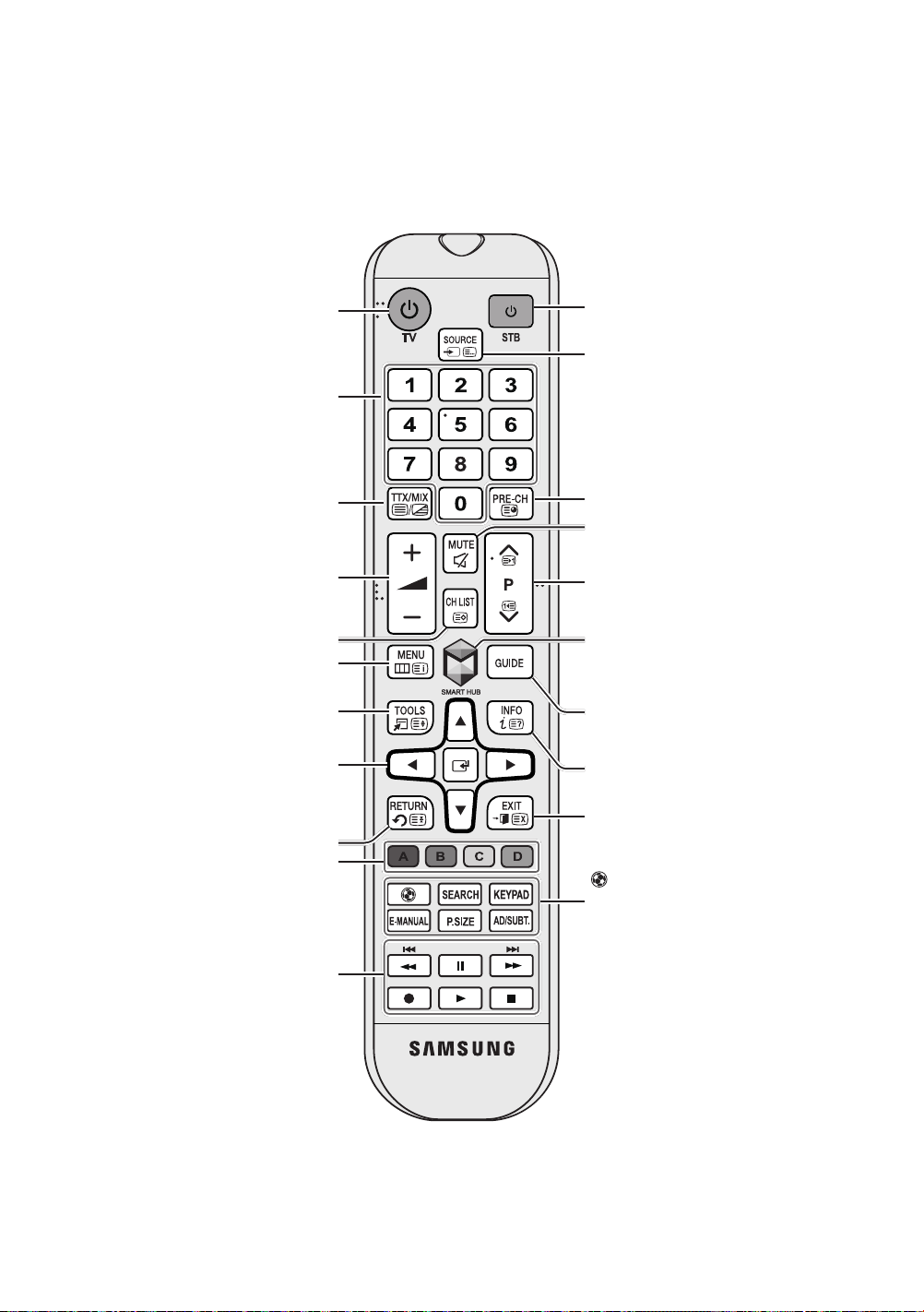

Remote Control & Batteries (AAA x 2) Regulatory Guide
User Manual Power Cord
Warranty Card (Not available in some locations)

English

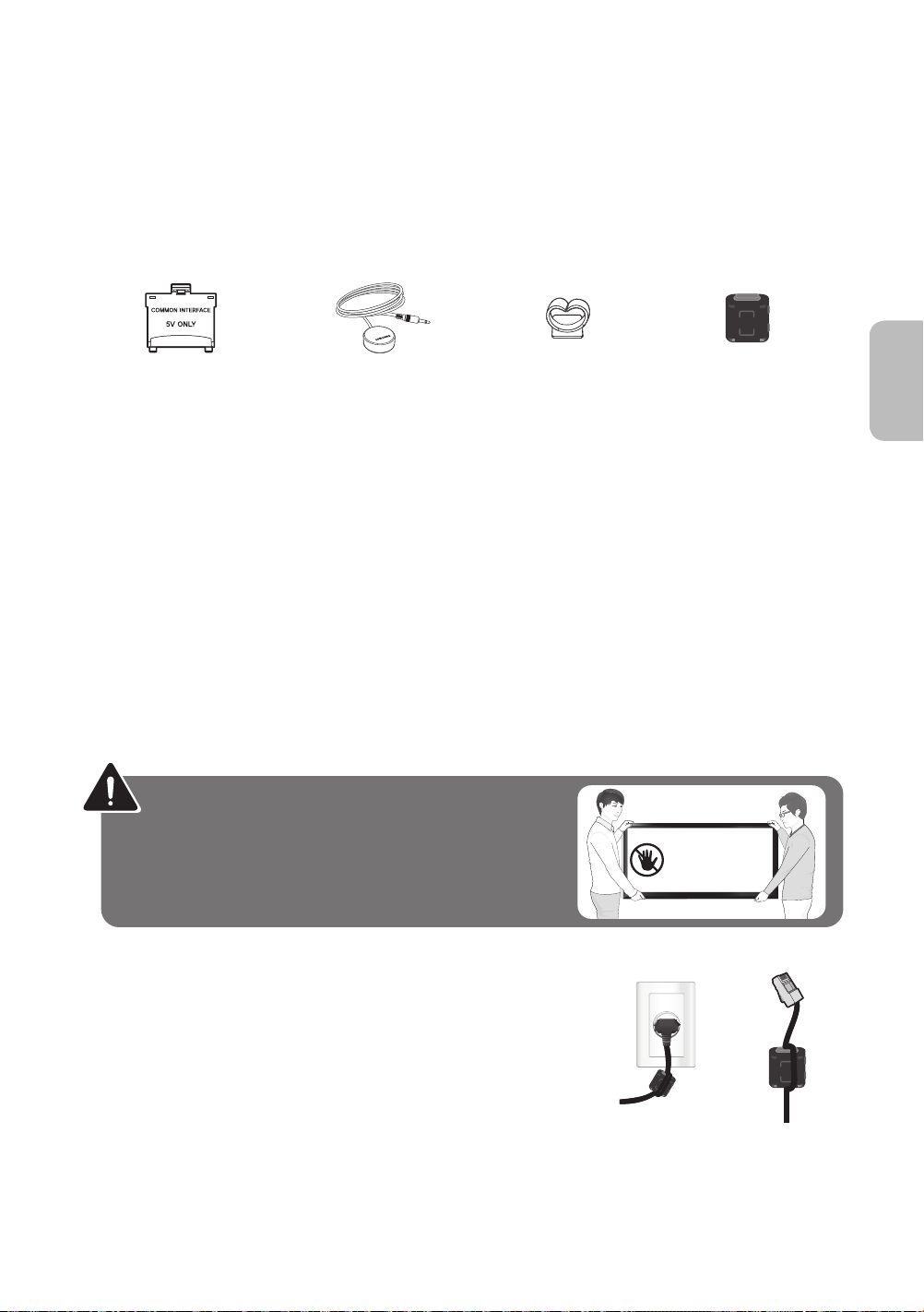

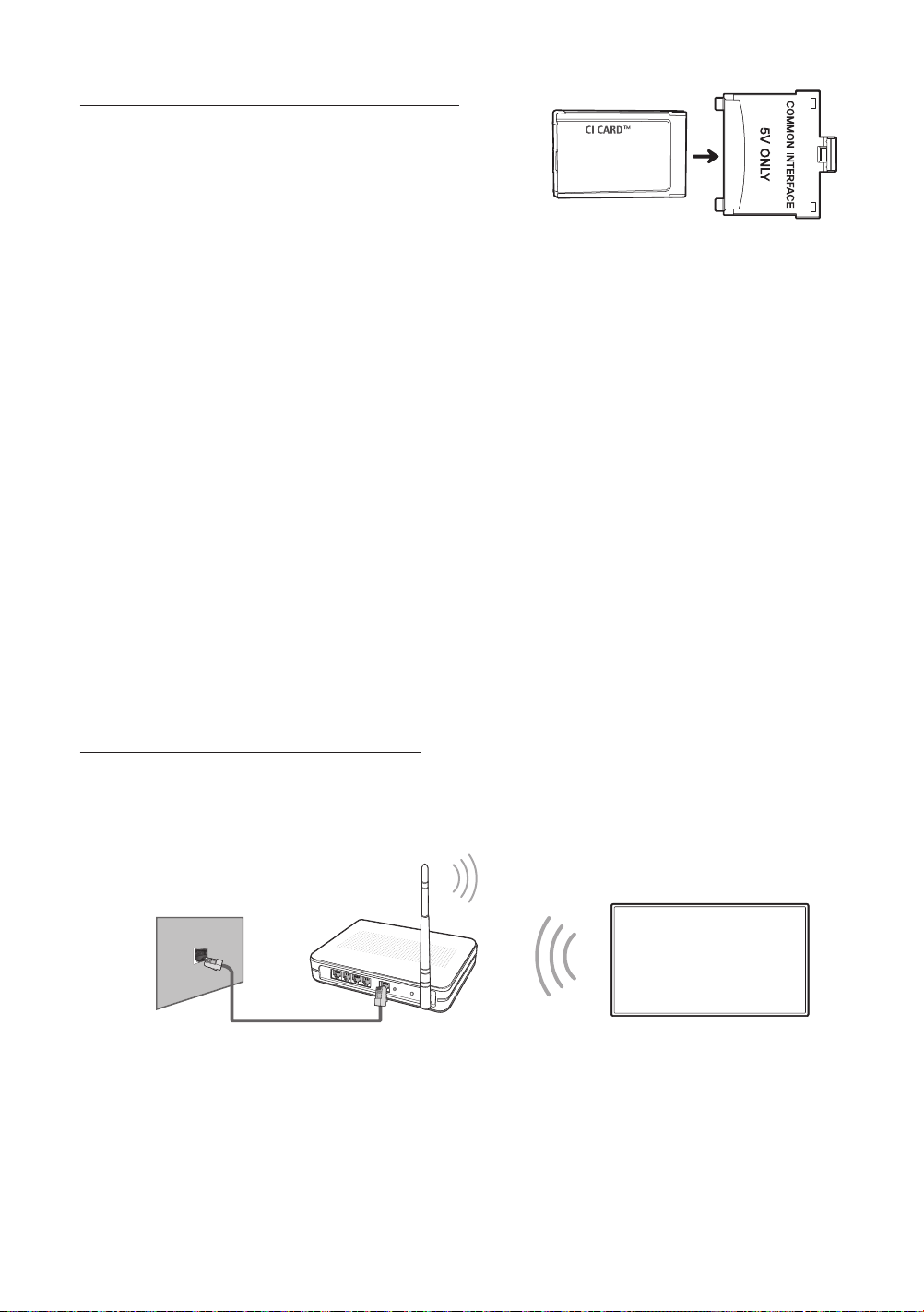

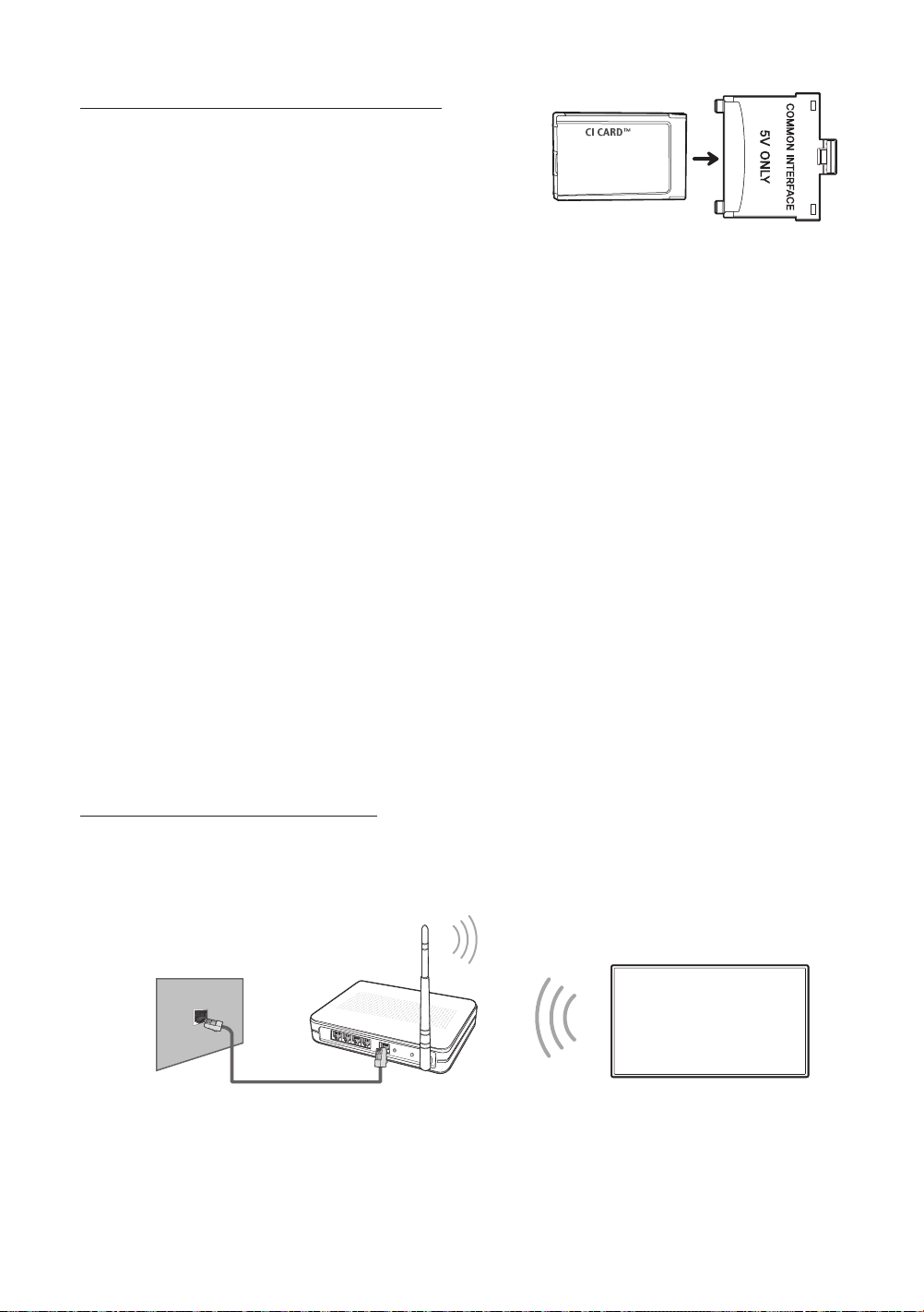

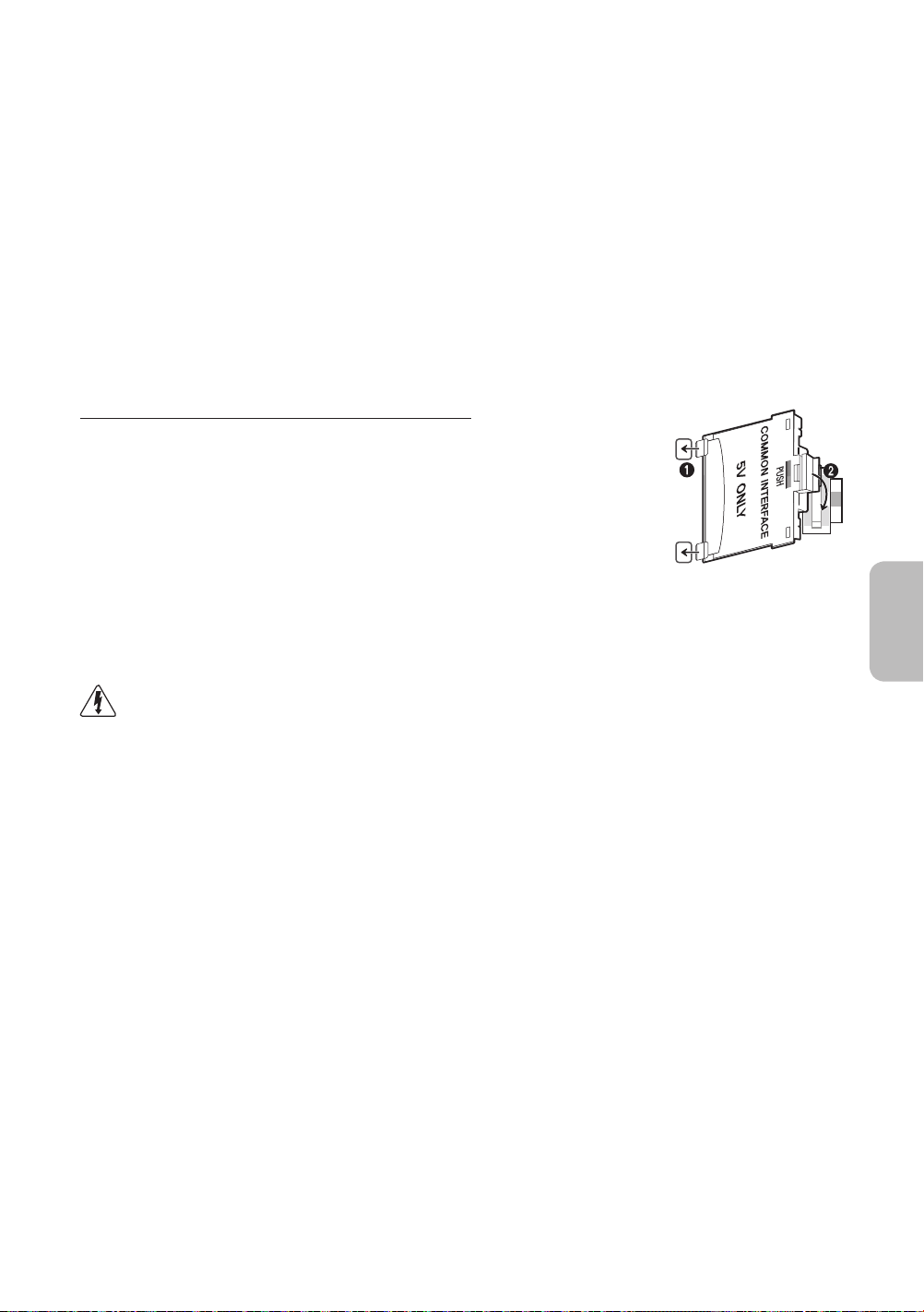

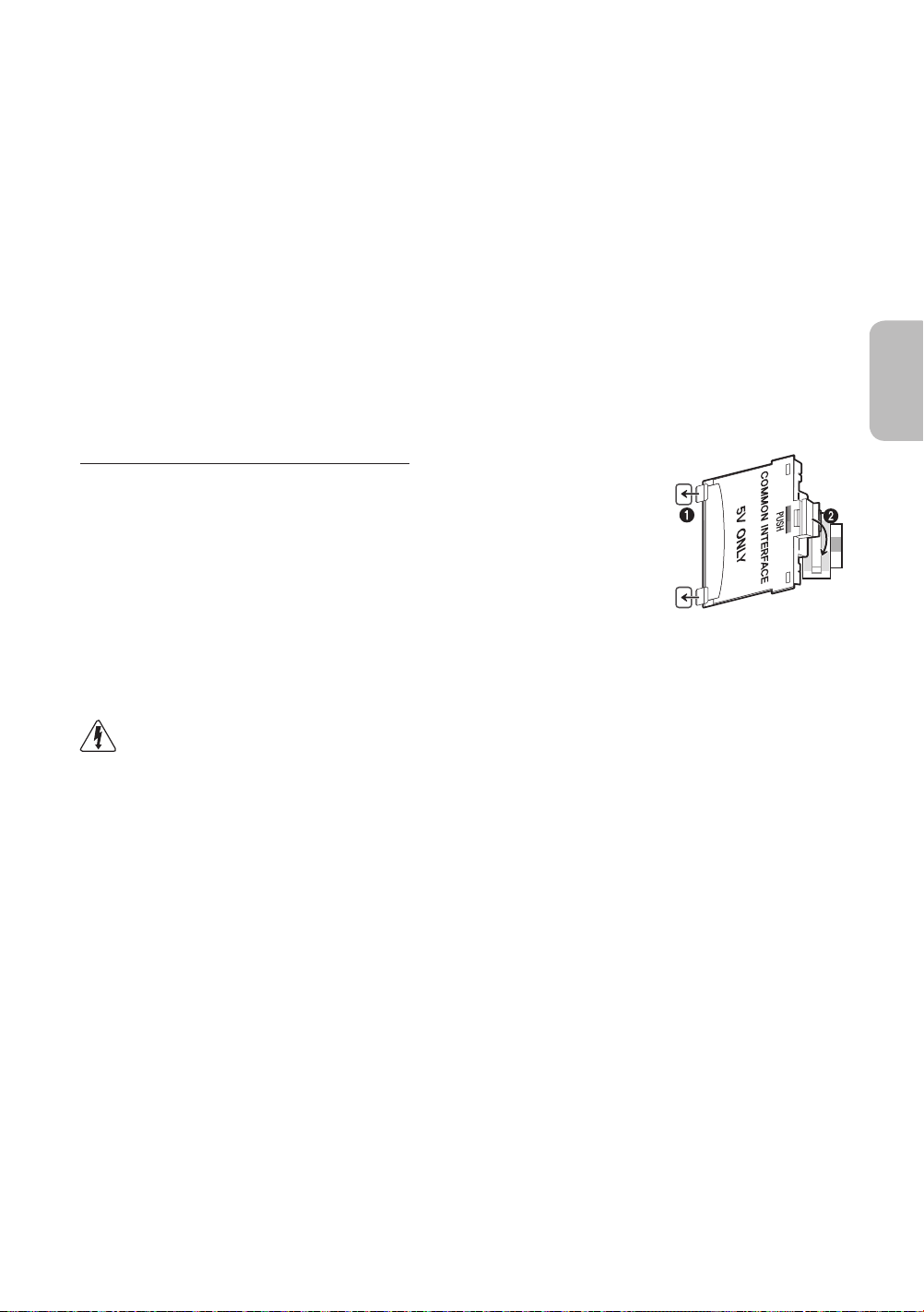

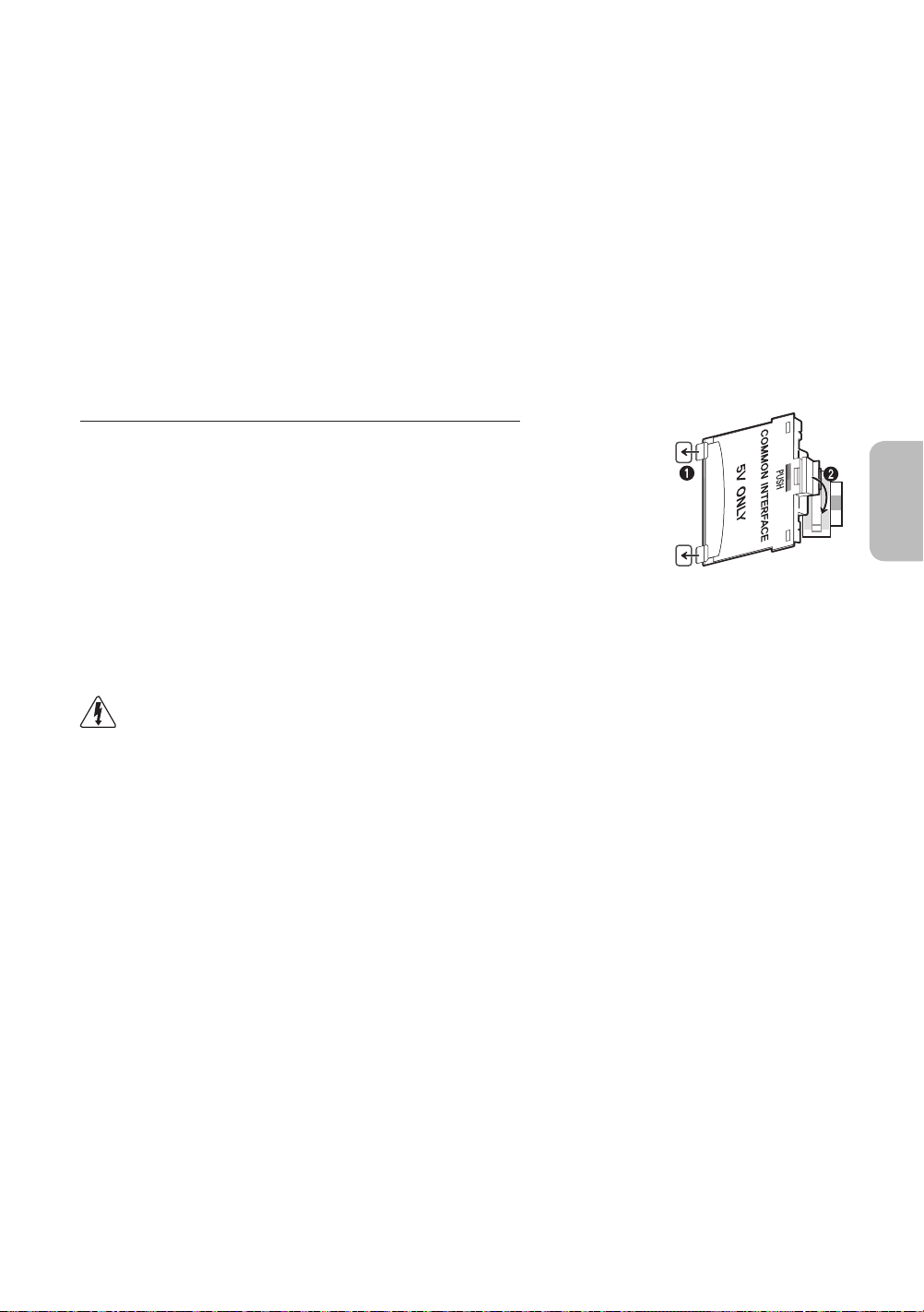

CI Card Adapter IR Extender Cable Cable Holder

- Please make sure the following items are included with your TV. If any items are missing, contact your dealer.

- The items’ colours and shapes may vary depending on the models.

- Cables not included can be purchased separately.

- Check for any accessories hidden behind or in the packing materials when opening the box.

An administration fee may be charged if either

(a) an engineer is called out at your request and there is no defect with the product (i.e. where the user manual has not
been read).

(b) you bring the unit to a repair centre and there is no defect with the product (i.e. where the user manual has not been
read).

You will be informed of the administration fee amount before a technician visits.

Warning: Screens can be damaged from direct pressure when
handled incorrectly. We recommend lifting the TV at the edges, as
shown.

Ferrite Core (2EA)

(Depending on the model)

Don't Touch
This Screen!

Ferrite Core (Depending on the model): The ferrite cores are used to shield the cables

from interference. When connecting a cable, open the ferrite core and clip it around the
cable near the plug as shown in the figure.

English - 3

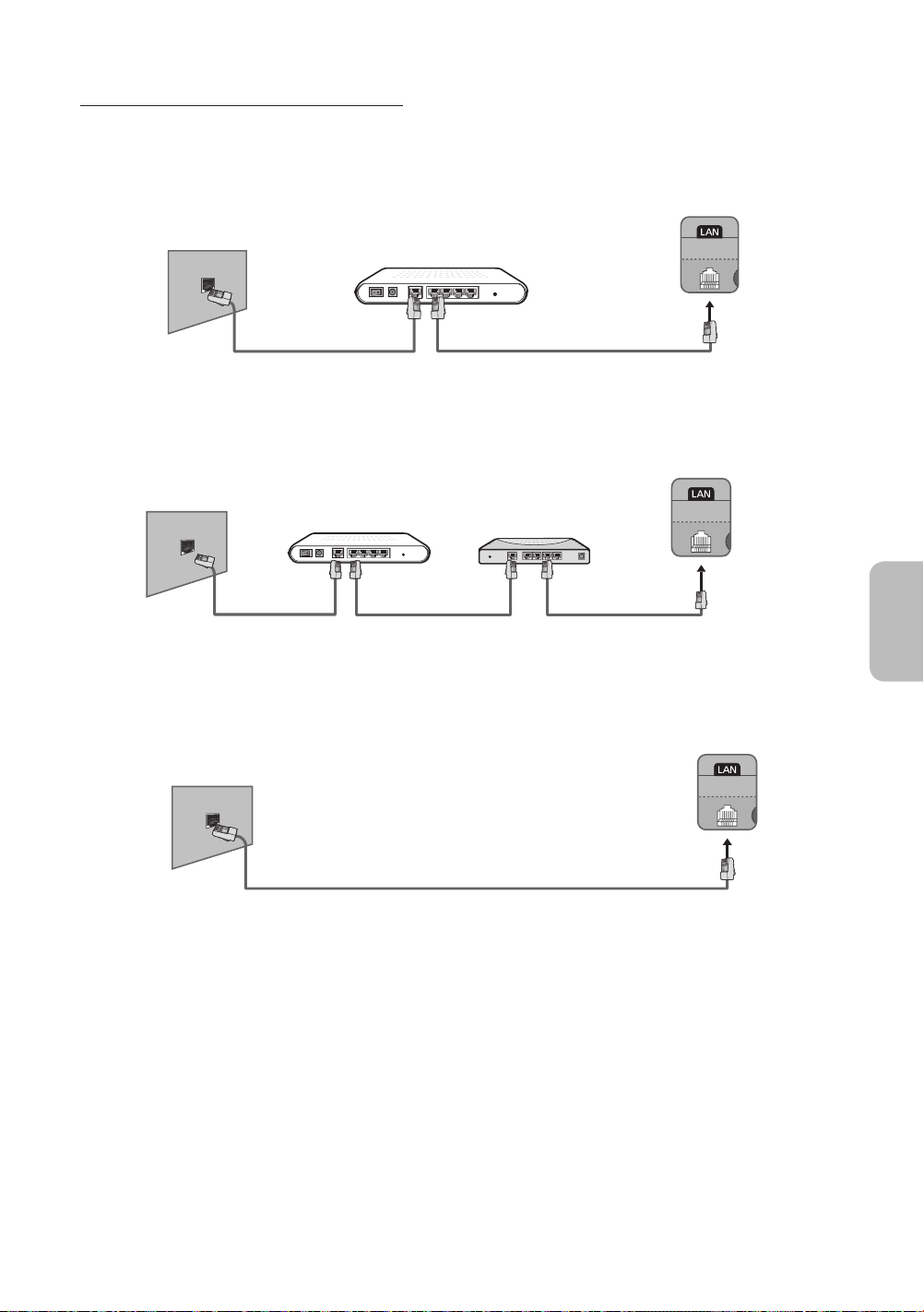

<Power Cord> <LAN Cable>

Attaching the TV to the Stand

Make sure you have all the accessories shown, and that you assemble the stand following the provided assembly instructions.

Mounting the TV on the Wall Using the Wall
Mount Kit (Optional)

If you mount this product on a wall, it should be mounted only as recommended by the manufacturer.
Unless it is correctly mounted, the product may slide or fall, causing serious injury to a child or adult, and
serious damage to the product.

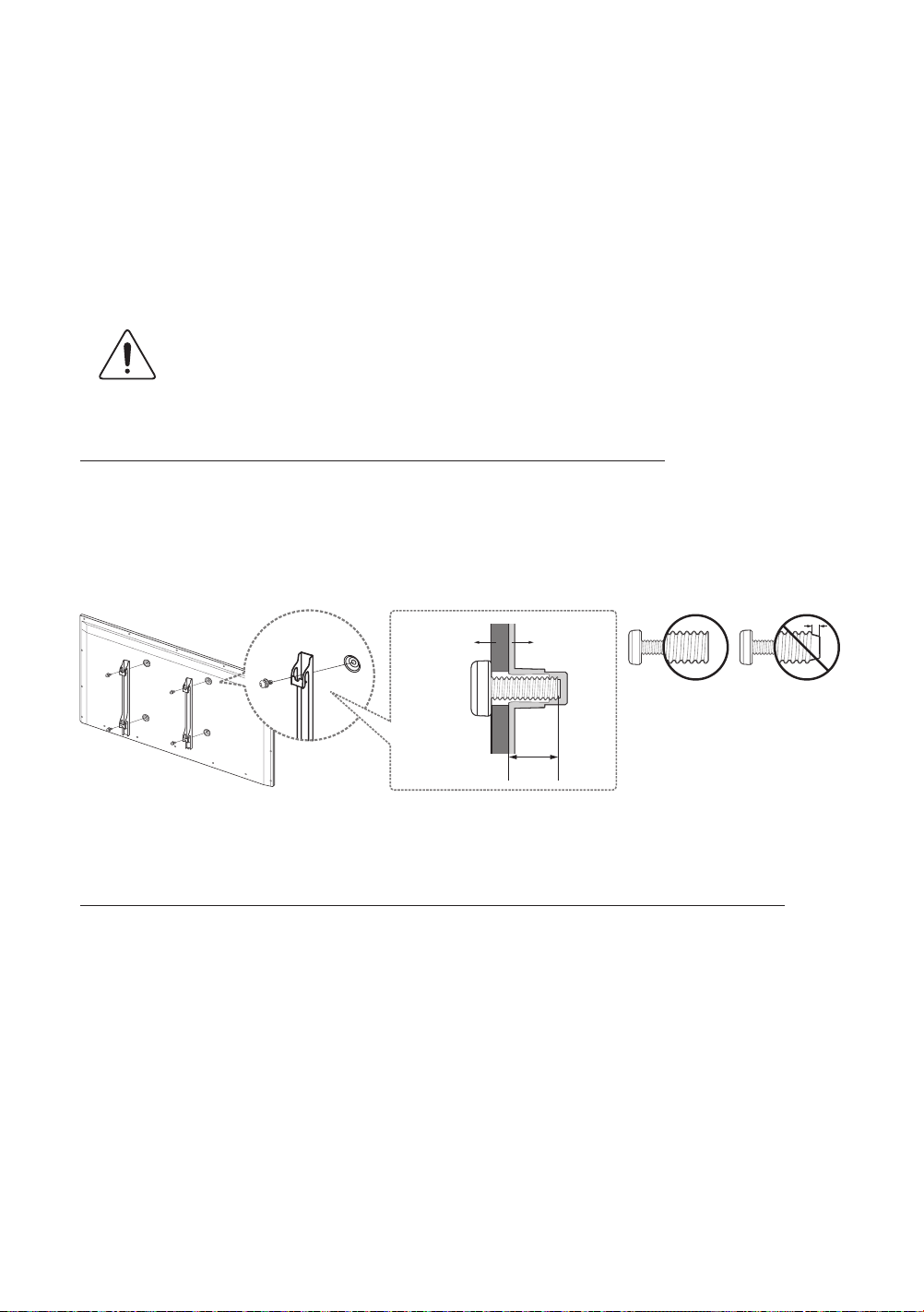

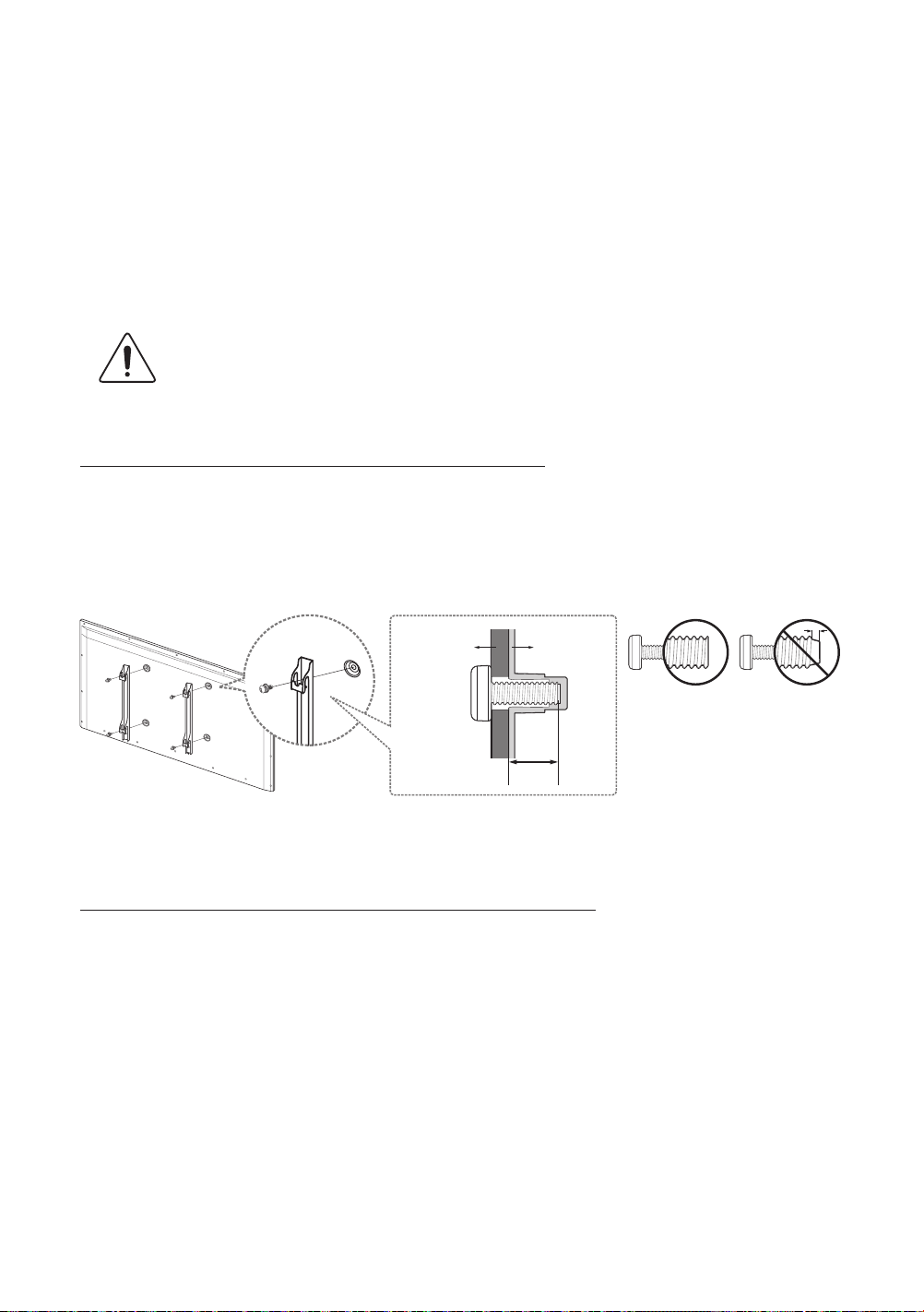

Installing the Wall Mount Kit

The wall mount kit (sold separately) lets you mount the TV on the wall.
For detailed information about installing the wall mount, refer to the instructions provided with the wall mount. We recommend

that you contact a technician for assistance when installing the wall mount bracket. We do not advise you to do it yourself.
Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you select to install the
wall mount on your own.

Wall mount
Bracket

TV

C

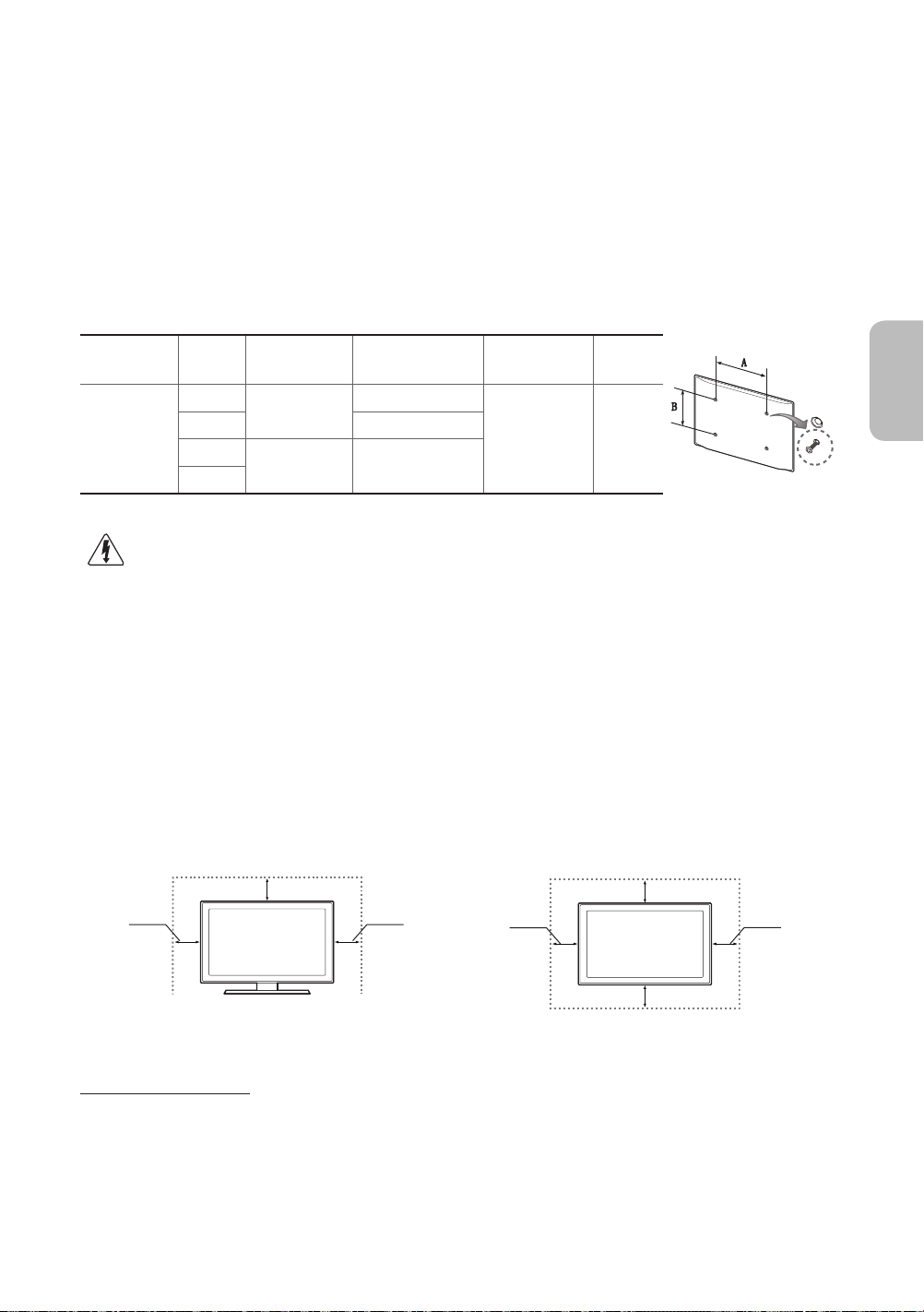

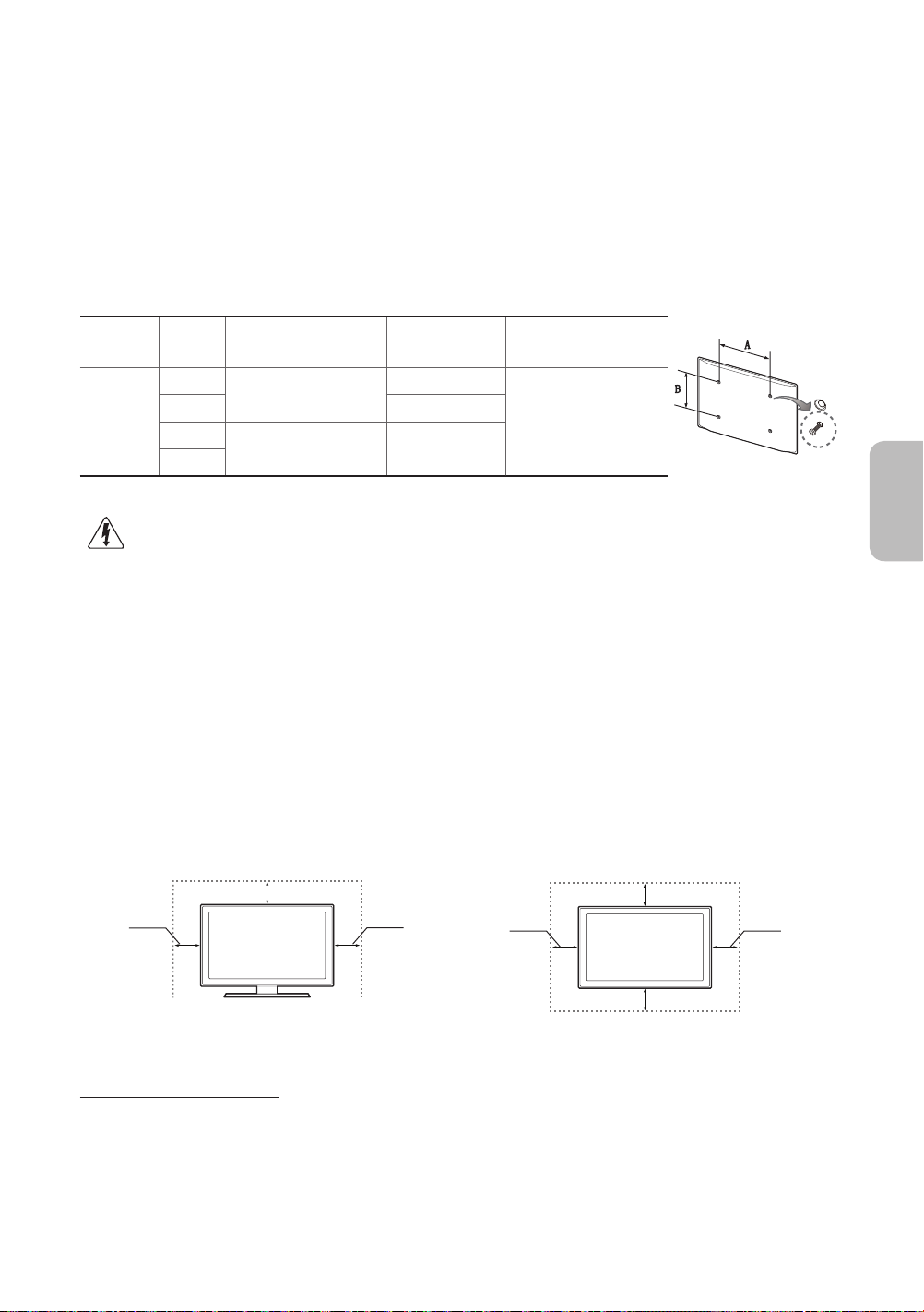

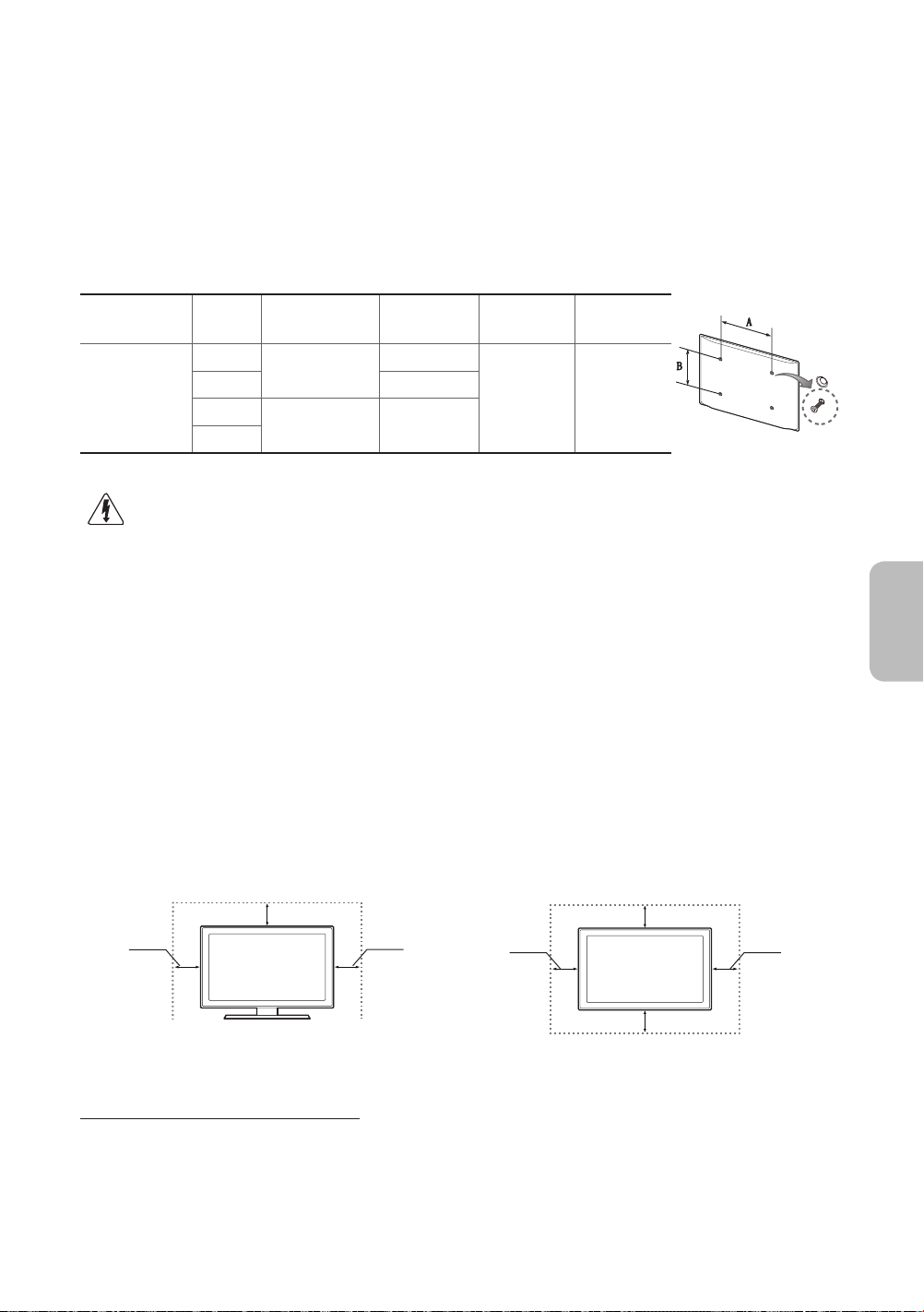

Wall Mount Kit Specifications (VESA)

The wall mount kit is not supplied, but is sold separately. Install your wall mount on a solid wall perpendicular to the floor. When
attaching the wall mount to other building materials, please contact your nearest dealer. If the product is installed on a ceiling
or slanted wall, it may fall and result in severe personal injury.

- Standard dimensions for wall mount kits are shown in the table below.

- When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.

- Do not use screws that do not comply with the VESA standard screw specifications.

- Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw
specifications. Screws that are too long may cause damage to the inside of the TV set.

English - 4

- For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ
depending on the wall mount specifications.

- Do not fasten the screws that are too strongly; this may damage the product or cause the product to fall, leading to
personal injury. Samsung is not liable for these kinds of accidents.

- Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or
the consumer fails to follow the product installation instructions.

- Do not mount the TV at more than a 15 degree tilt.

When using a third-party wall mount, note that the assembling screw length(C) is shown below.

English

Product

Family

LED-TV

Inches VESA Spec.(A * B)

32
40 20.2 ~ 21.2

48
50

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to
electric shock.

200 X 200

400 X 400 20.2 ~ 21.2

C (mm)

21.7 ~ 22.7

Standard

Screw

M8 4

Quantity

Providing Proper Ventilation for Your TV

When you install your TV, maintain a distance of at least 10 cm between the TV and other objects (walls, cabinet sides, etc.) to
ensure proper ventilation. Failing to maintain proper ventilation may result in a fire or a problem with the product caused by an
increase in its internal temperature.

If you use parts provided by another manufacturer, it may cause difficulties with the product or result in injury caused by the
product falling.

- Whether you install your TV using a stand or a wall-mount, we strongly recommend you use parts provided by Samsung
Electronics only.

Installation with a stand. Installation with a wall-mount.

10 cm

10 cm

10 cm

10 cm

10 cm

10 cm

Other Cautions

- The actual appearance of the TV may differ from the images in this manual, depending on the model.

- Be careful when you touch the TV. Some parts can be somewhat hot.

English - 5

10 cm

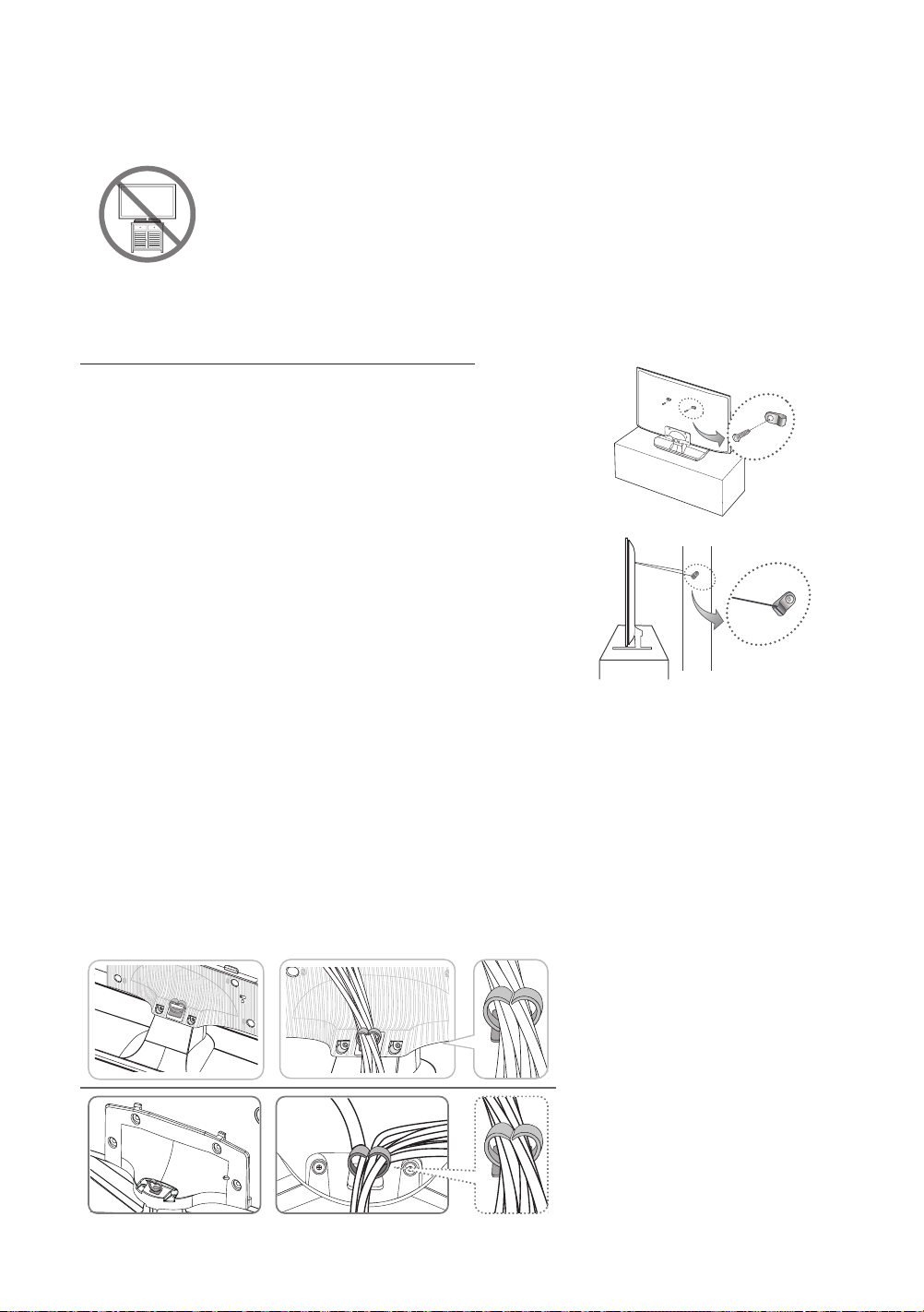

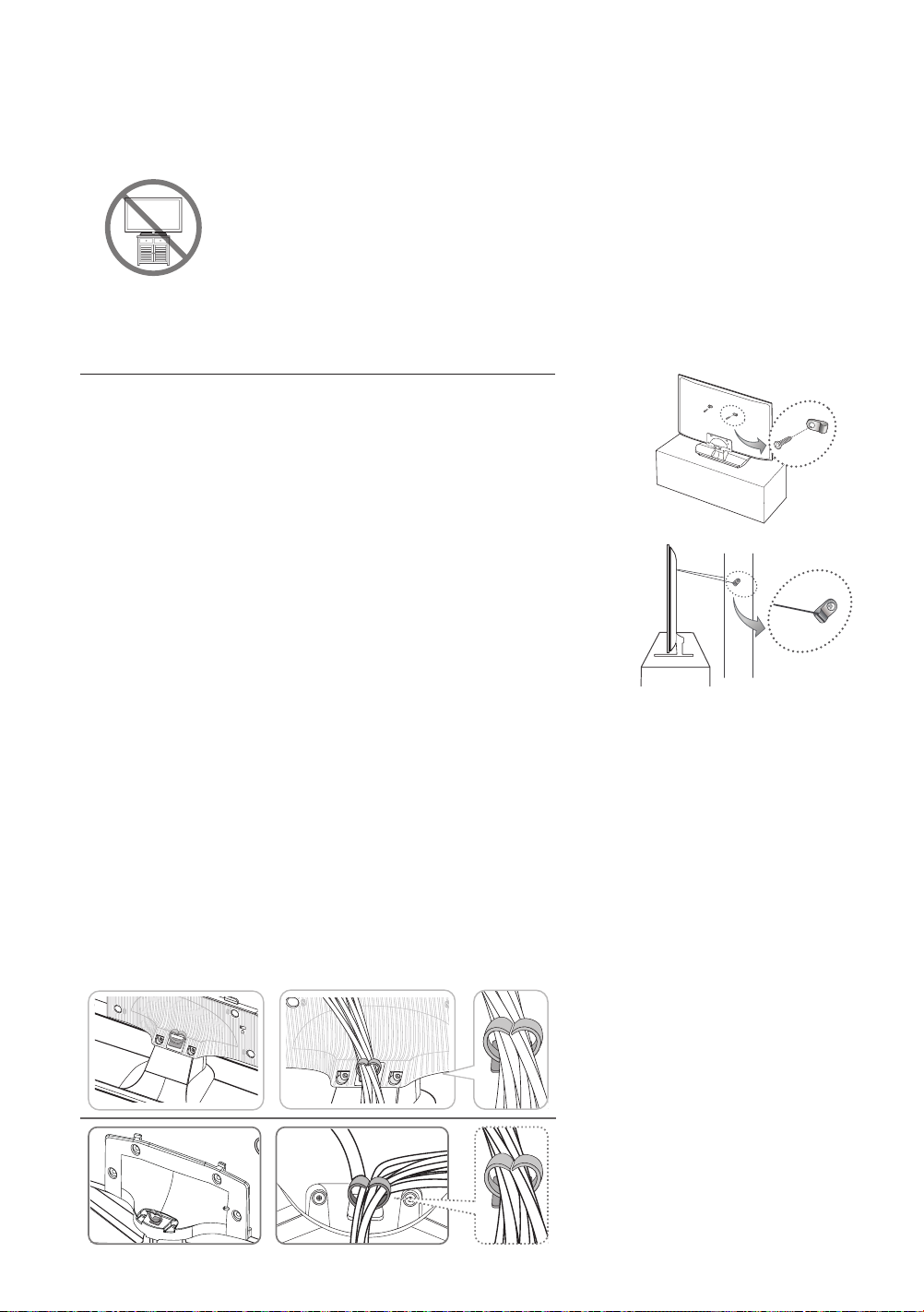

Securing the TV to the Wall

Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular,
ensure that your children do not hang on to or destabilize the TV. Doing so may cause
the TV to tip over, resulting in serious injuries or death. Follow all safety precautions
provided in the Safety Flyer included with your TV. For added stability and safety, you can
purchase and install the anti-fall device as described below.

To Avoid the TV from Falling

1. Put the screws into the clamps and firmly fasten them into the wall. Confirm

that the screws have been firmly installed into the wall.

- You may need additional material such as anchors depending on the
type of wall.

- Since the necessary clamps, screws, and string are not supplied,
please purchase these additionally.

2. Remove the screws from the centre back of the TV, put the screws into the

clamps, and then fasten the screws into the TV again.

- Screws may not be supplied with the product. In this case, please
purchase screws of the following specifications.

- Screw Specifications: For a 32 ~ 50 inches: M8

3. Connect the clamps fixed into the TV and the clamps fixed onto the wall with

a strong cable and then tie the string tightly.

- Install the TV close to the wall so that it does not fall backwards.

- It is safe connecting the string so that the clamps fixed onto the wall are equal
to or lower than the clamps fixed on the TV.

- Untie the string before moving the TV.

4. Verify that all connections are properly secured. Periodically check connections for any sign of damage. If you have any

doubt about the security of your connections, contact a professional installer.

- The product colour and shape may
vary depending on the model.

wall

Arrange the cables using the Cable Holder

- The method for using the cable holder may vary depending on the specific model.

English - 6

Connecting devices to your TV

You can connect various external devices using the connectors located at the back of the product. Check the connectors and
then refer to the assembly instructions provided for more information on supported external devices.

Connecting to a COMMON INTERFACE slot (Your
TV viewing Card Slot)

- Turn the TV off to connect or disconnect a CI card or CI card adapter.

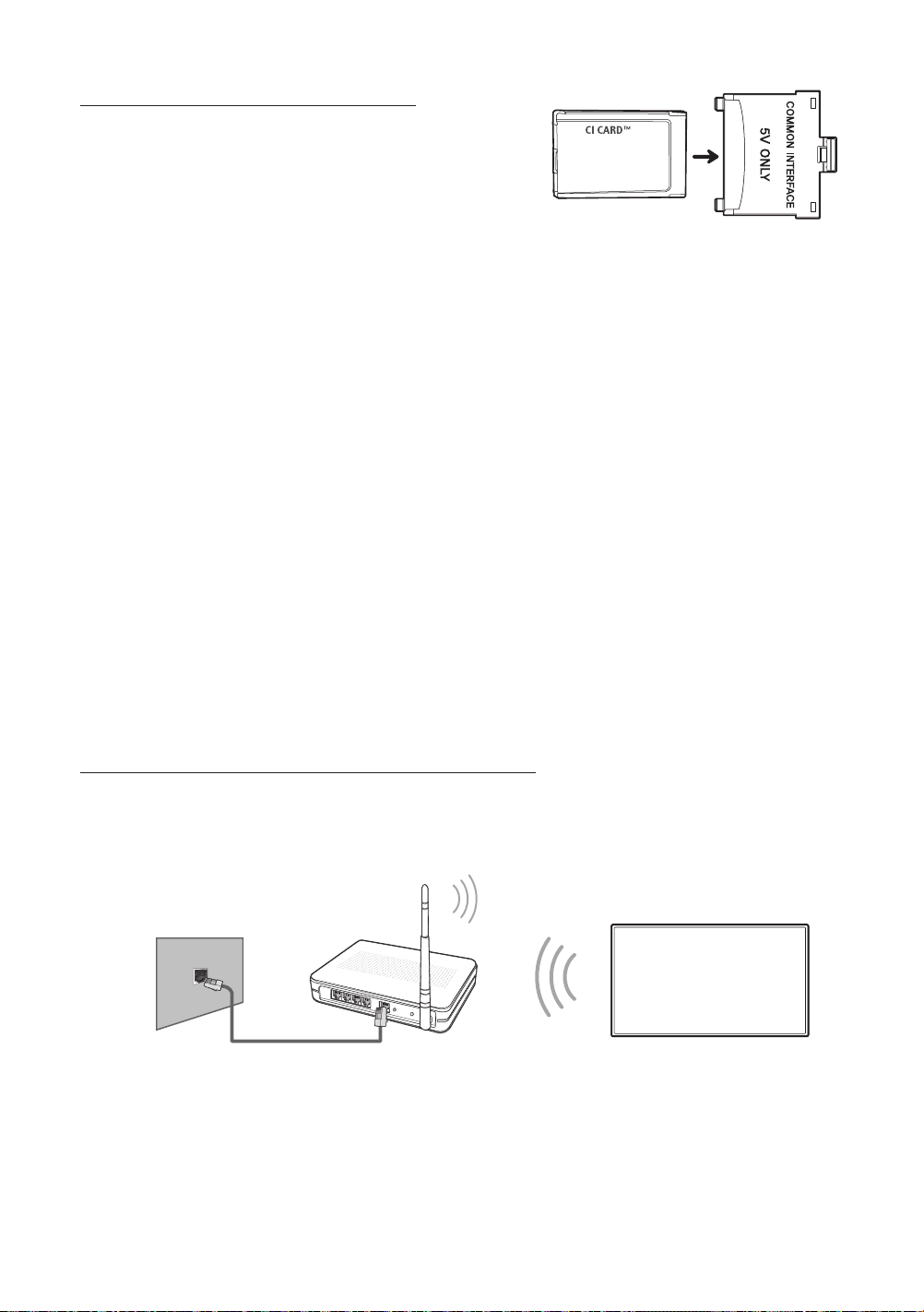

Attaching the CI Card Adapter

Attach the adapter as shown.

- To install the CI CARD Adapter, please remove the sticker attached to the TV.

To connect the CI CARD Adapter, follow these steps.

- We recommend attaching the adapter before installing the wall mount, or inserting the
“CI or CI+ CARD”.

1. Insert the CI CARD Adapter into the two holes on the product 1.

- Please locate the two holes at the back of the TV next to the
port.

2. Connect the CI CARD Adapter to the

3. Insert the “CI or CI+ CARD”.

COMMON INTERFACE

COMMON INTERFACE

port on the product 2.

English

We recommend that you attach the CI Card adapter and insert the CI card (viewing card) before you mount the
TV on the wall because it may be difficult and dangerous to do this when it is on the wall.

English - 7

Using the “CI or CI+ CARD”

To watch paid channels, the “CI or CI+ CARD” must be inserted.

- If you don’t insert the “CI or CI+ CARD”, some channels will display
the “Scrambled Signal” message.

- The pairing information containing a telephone number, the “CI or
CI+ CARD” ID, the Host ID, and other information will be displayed in
about 2~3 minutes. If an error message is displayed, please contact
your service provider.

- When the configuration of channel information has finished, the message “Updating Completed” is displayed, indicating
the channel list is updated.

NOTE

- You must obtain a “CI or CI+ CARD” from a local cable service provider.

- When removing the “CI or CI+ CARD”, carefully pull it out as dropping the “CI or CI+ CARD” may damage it.

- Insert the “CI or CI+ CARD” in the direction marked on the card.

- The location of the COMMON INTERFACE slot may differ depending on the model.

- A “CI or CI+ CARD” is not supported in some countries and regions, therefore, check with your authorised dealer.

- If you have any problems, please contact a service provider.

- Insert the “CI or CI+ CARD” that supports the current aerial settings. The screen will be distorted or will not be visible.

Connecting to a Network

Connecting the TV to a network gives you access to online services such as the Smart Hub, as well as software updates.

Network Connection - Wireless

Connect the TV to the Internet using a standard router or modem.

Wireless IP Router or Modem with

The LAN Port on the Wall

LAN Cable (Not Supplied)

a DHCP Server

English - 8

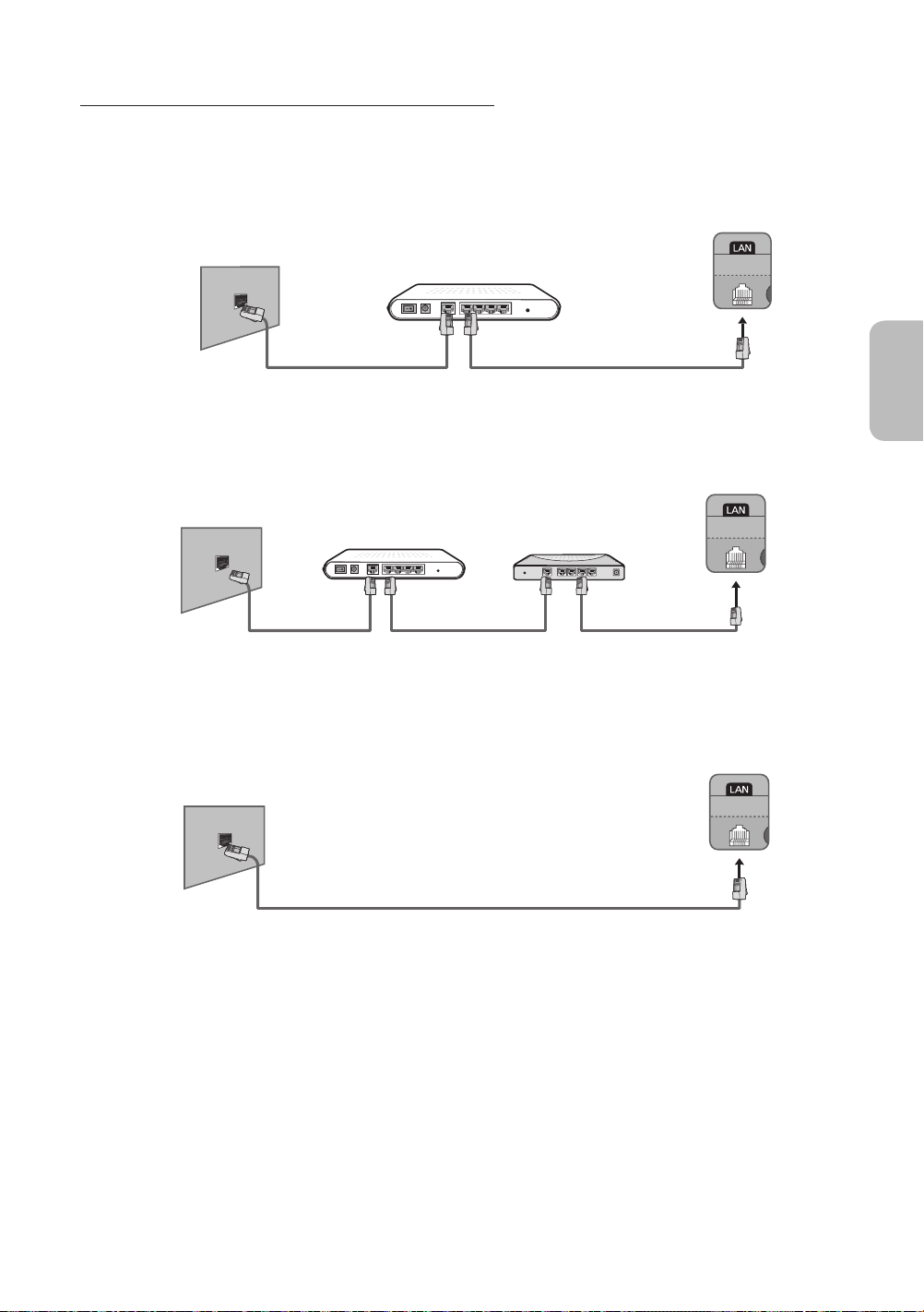

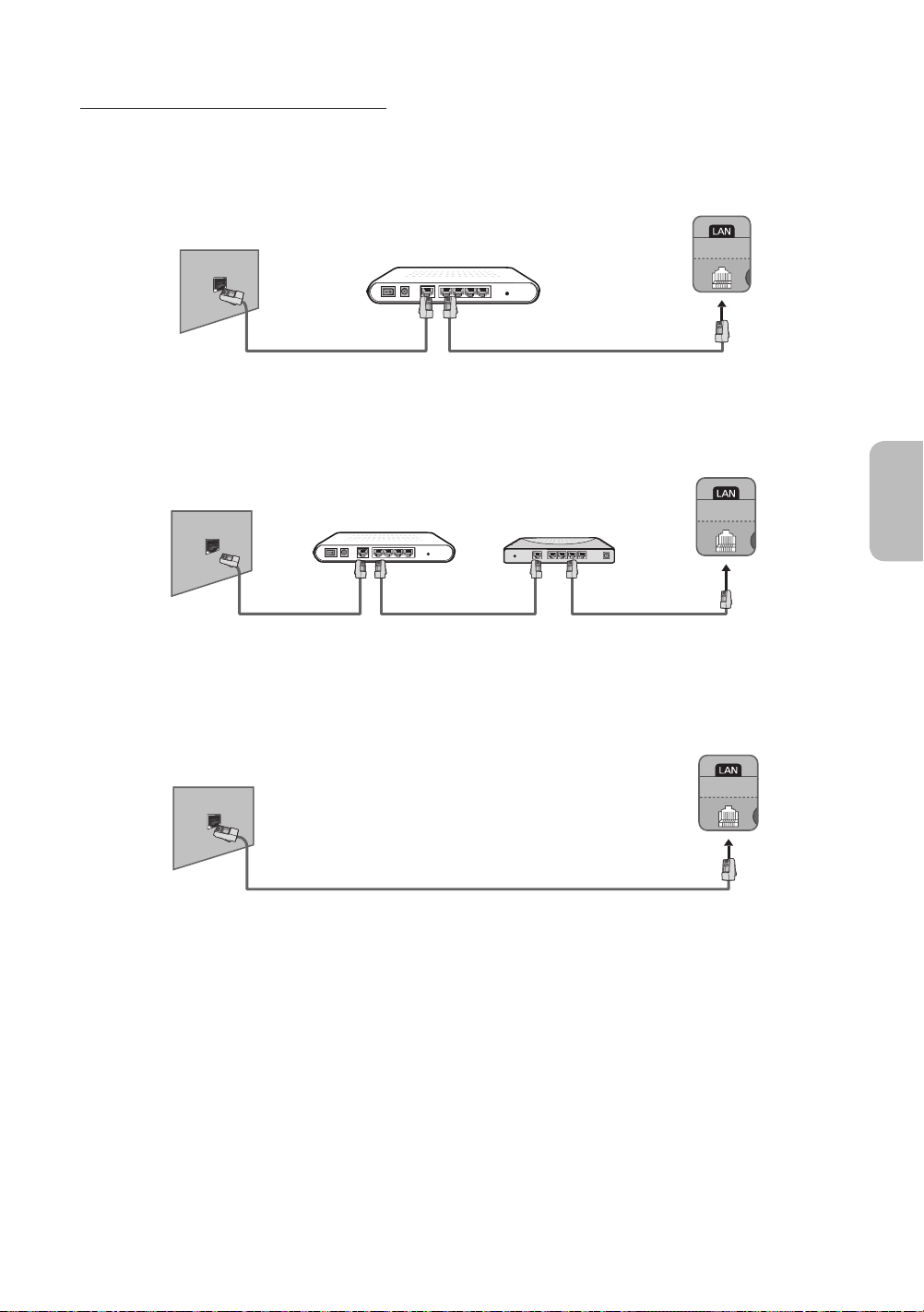

Network Connection - Wired

There are three main ways to connect your TV to your network using cable, depending on your network setup. They are
illustrated starting below:

TV Rear Panel

The Modem Port on the Wall

Modem Cable (Not Supplied) LAN Cable (Not Supplied)

The Modem Port on the Wall

External Modem

(ADSL / VDSL / Cable TV)

External Modem

(ADSL / VDSL / Cable TV)

TV Rear Panel

IP Router with a DHCP

Server

English

Modem Cable
(Not Supplied)

The LAN Port on the Wall

- The TV does not support network speeds less than or equal to 10Mbps.

- Use Cat 7 cable for the connection.

LAN Cable

(Not Supplied)

LAN Cable (Not Supplied)

LAN Cable

(Not Supplied)

TV Rear Panel

English - 9

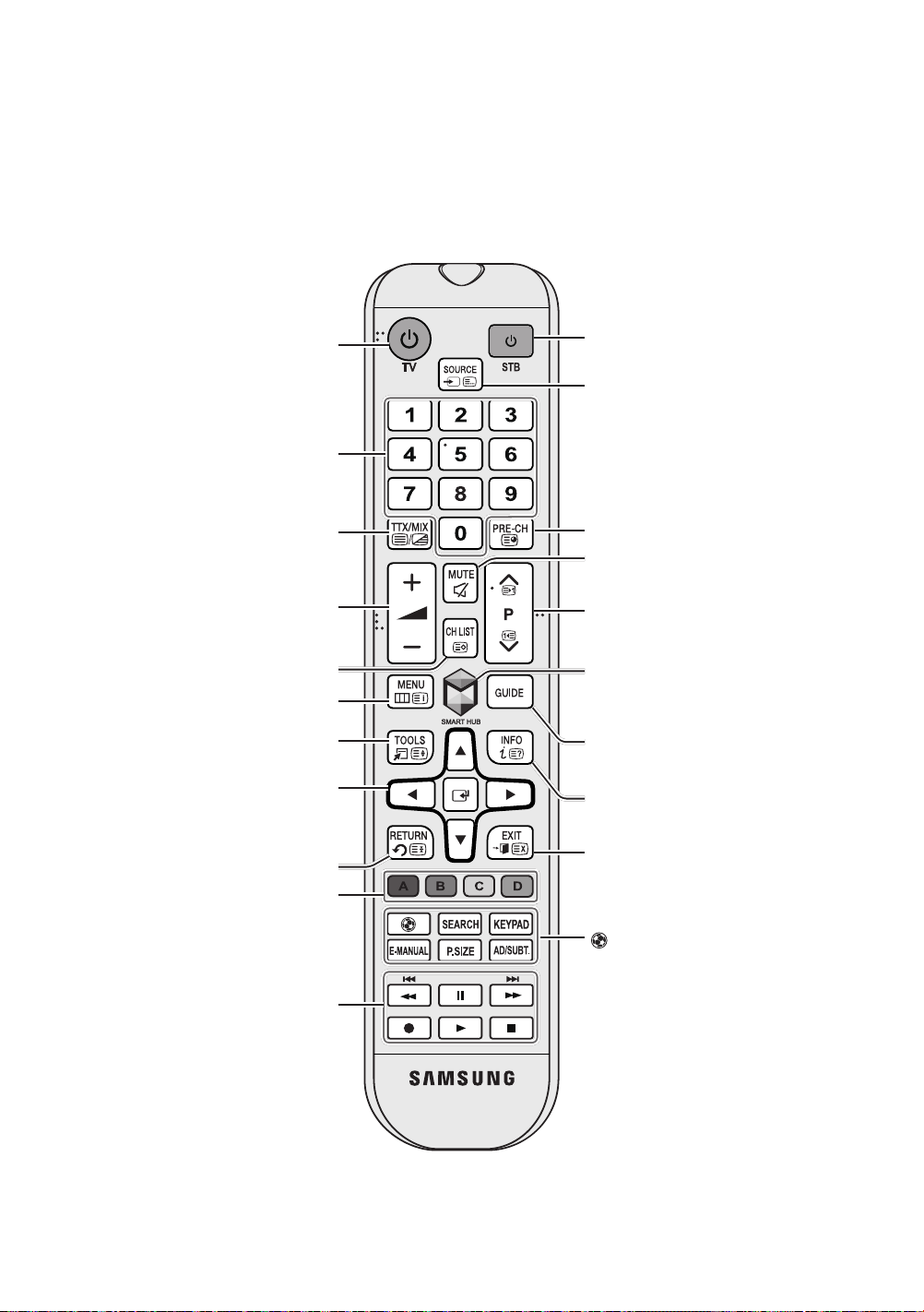

Remote Control

Learn where the function buttons are on your remote, such as:

INFO, CH LIST, RETURN, GUIDE

- This remote control has Braille points on the
persons.

Turns the TV on and off.

Gives direct access to channels.

Alternately selects Teletext ON, Double,

Adjusts the volume.

Displays channel lists.

Opens the OSD (Menu).

and

EXIT

Mix or OFF.

.

Power, Channel,

SOURCE, MUTE

and

Volume

,

Y, < P >

buttons and can be used by visually impaired

Turns the Set-top box on and off.

Displays and selects available video
sources.

Returns to the previous channel.

Cuts off the sound temporarily.

Changes channels.

Brings up
to the e-Manual chapter, Smart Features
>

Smart Hub

,

MENU, TOOLS

Smart Hub

.

, E,

applications. Refer

Quickly selects frequently used functions.

Moves the cursor, selects the on-screen

menu items, and changes the values

seen on the TV's menu.

Returns to the previous menu.

Use these buttons according to the

directions on the TV screen.

Use these buttons with specific features.

Use these buttons according to the

directions on the TV screen.

Displays the EPG (Electronic Programme
Guide).

Displays information on the TV screen.

Exits the menu.

: Enable

Football Mode

sports viewing experience.

SEARCH

: Press this button to use the

search window.

KEYPAD

: With the virtual remote control
on the screen, you can easily enter digits,
control content, and use functions.

E-MANUAL

P.SIZE

AD/SUBT.
Shortcuts

: Displays the

: Change the picture size.

: Displays the

.

for an optimal

e-Manual

.

Accessibility

English - 10

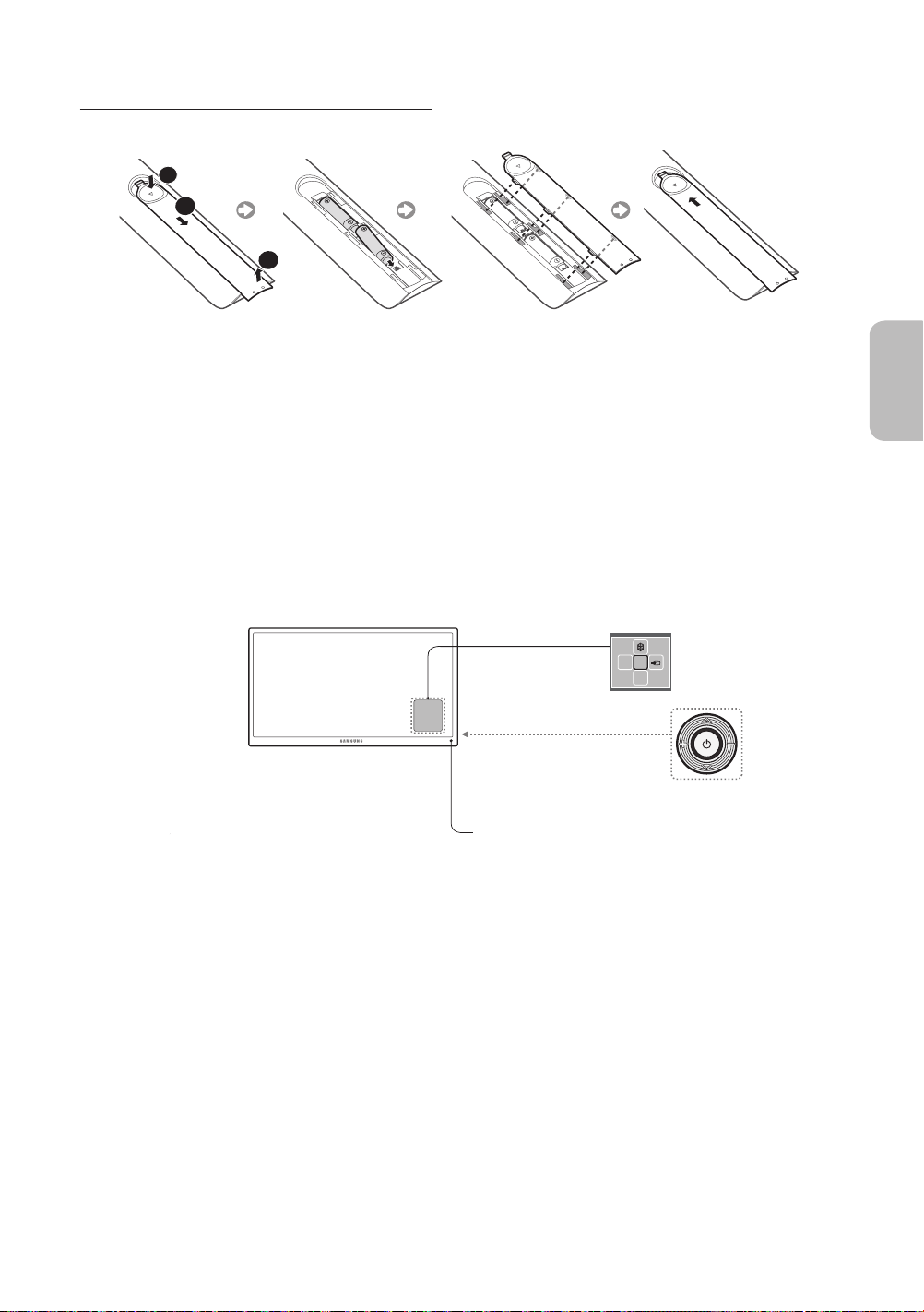

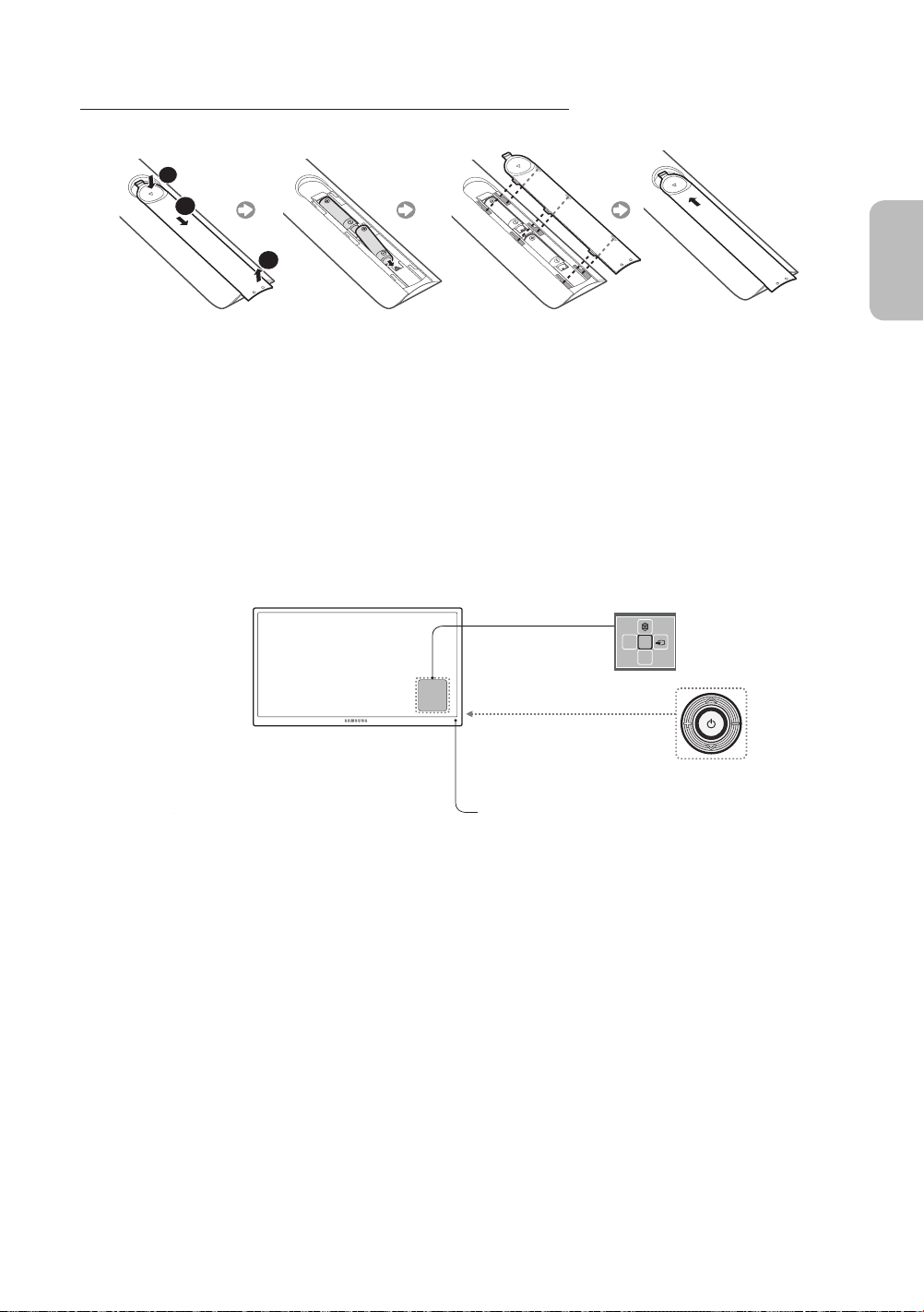

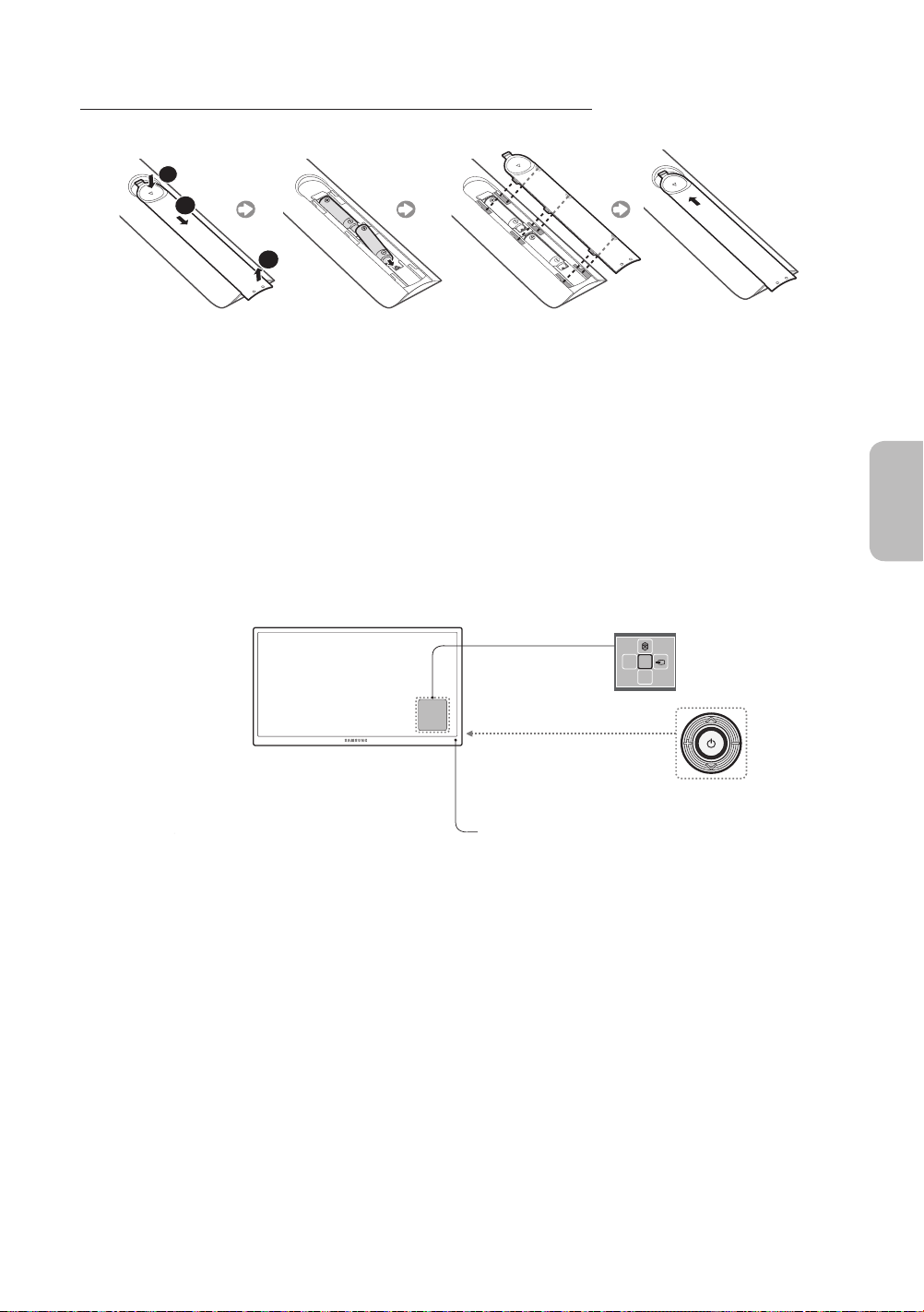

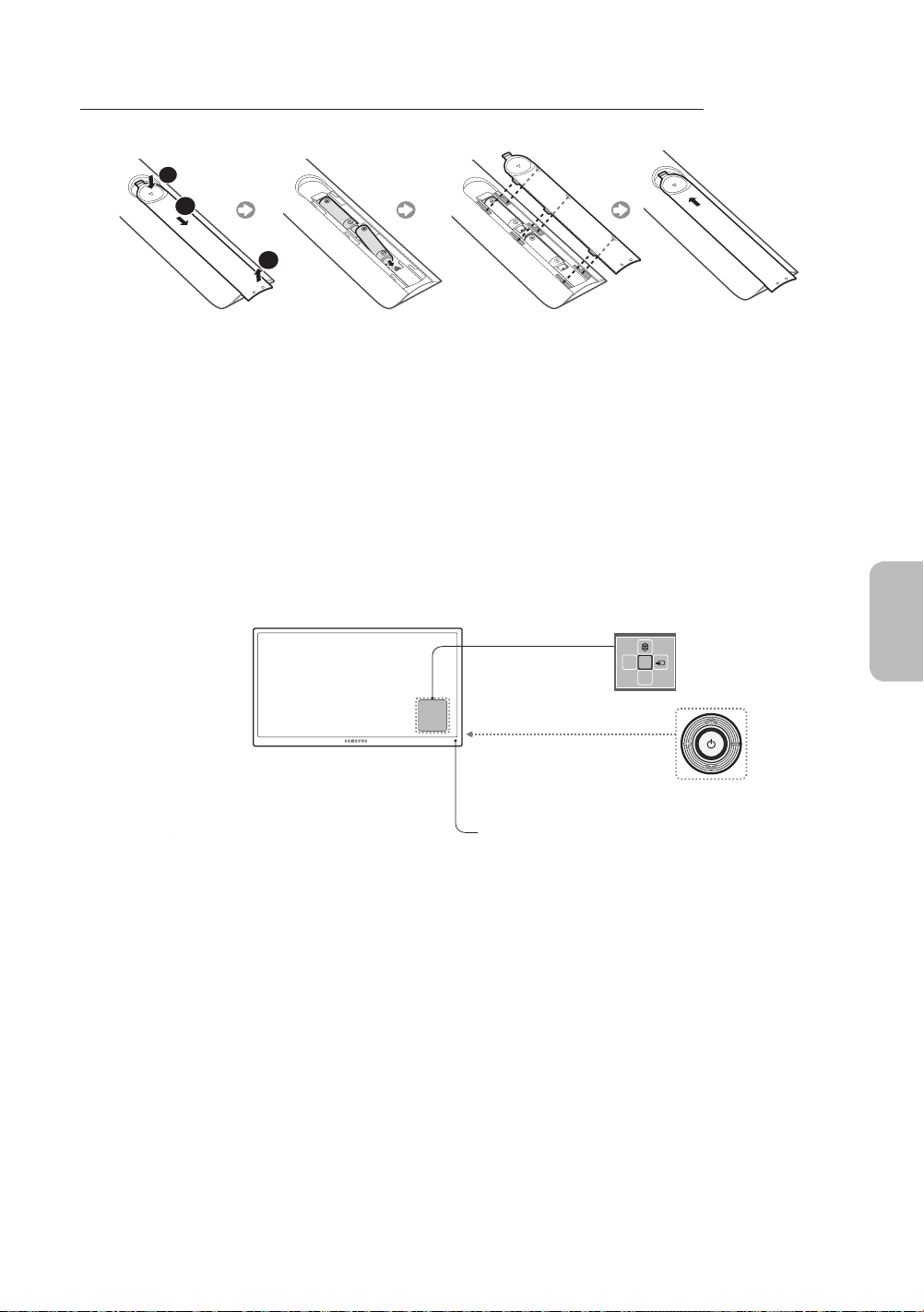

Installing the batteries (Battery size: AAA)

Match the polarities of the batteries to the symbols in the battery compartment.

1

2

3

- Use the remote control within 7m of the TV.

- Bright lights may affect the performance of the remote control. Avoid using the remote control near special fluorescent
lights or neon signs.

- The colour and shape may vary depending on the model.

Turning on the TV

Turn on the TV using the P button on the remote control or TV panel.

- The product colour and shape may vary depending on the model.

- The TV’s Controller, a small joystick-like button at the right back of the TV, lets you control the TV without the remote
control.

English

Function menu

TV Controller

Remote control sensor

mR

P

English - 11

Initial setup

The initial setup dialogue box appears when the TV is first
activated. Follow the on-screen instructions to finish the initial
setup process, including the selecting the menu language,
scanning channels, connecting to the network, and more.
During each step, either make a choice or skip the step.
You can manually perform this process at a later time in the

System > Setup

- If you connect any device to
installation, the

top box

- If you do not want to select

Aerial

menu.

Channel Source

automatically.

.

HDMI1

before starting the

will be changed to

Set-top box

, please select

Set-

Selecting the video source

You can select a connected external device using the

SOURCE

button.

For example, to switch to a gaming console connected

SOURCE

Source

. From the

screen:

to the second HDMI connector, press

Source

list, select

mode. Connector names may vary depending on the model.
The following options are available in the

HDMI2

to change the input signal to HDMI

Password Change

System

>

Change PIN

Changing the TV’s password.

1. Run

Change PIN

the password field. The default password is “0-0-0-0”.

2. Enter a new password and then enter it again to confirm

it. The password change is complete.

- If you forgot your PIN code, press the buttons in the
following sequence to reset the PIN to “0-0-0-0”:

In Standby mode:

Alternatively, simply designate a computer connected to
the TV via an HDMI cable as

You can also designate an AV device connected to the
TV via an HDMI-DVI cable as

Information

View detailed information about the connected devices.

and then enter the current password in

MUTE

→ 8 → 2 → 4 →

PC

.

DVI Devices

POWER

.

(On)

TOOLS

Select a port connected to an external device, and press and
hold the Enter button. The following functions are available:

Button

- Available options for each connector may vary.

Edit Name

Rename devices connected to the TV for easier
identification of external sources.

For example, you can designate a computer connected
to the TV via an HDMI-DVI cable as

DVI PC

.

English - 12

Anynet+ (HDMI-CEC)

Displays a list of Anynet+ (HDMI-CEC)-compliant devices
that are connected to the TV.

- This option is only available when

CEC)

is On.

Anynet+ (HDMI-

Disconnect USB Device

Used to safely remove a USB device connected to the
TV. This option is only available when a USB device has
been selected.

Controlling External Devices with the TV Remote
(

Universal Remote Setup

System

>

Universal Remote Setup

- Availability depends on the specific model and area.

The universal remote control feature lets you control cable boxes, Blu-ray players, home theatres, and other external devices
connected to the TV using the TV's remote control. In order to use the TV's remote control as a universal remote, you must
first connect the IR extender cable (included).

- You can also use the Anynet+ (HDMI-CEC) function to operate some external Samsung devices with your TV's remote

control without any additional setup. For more information, refer to the e-Manual.

- Certain external devices connected to the TV may not support the universal remote feature.

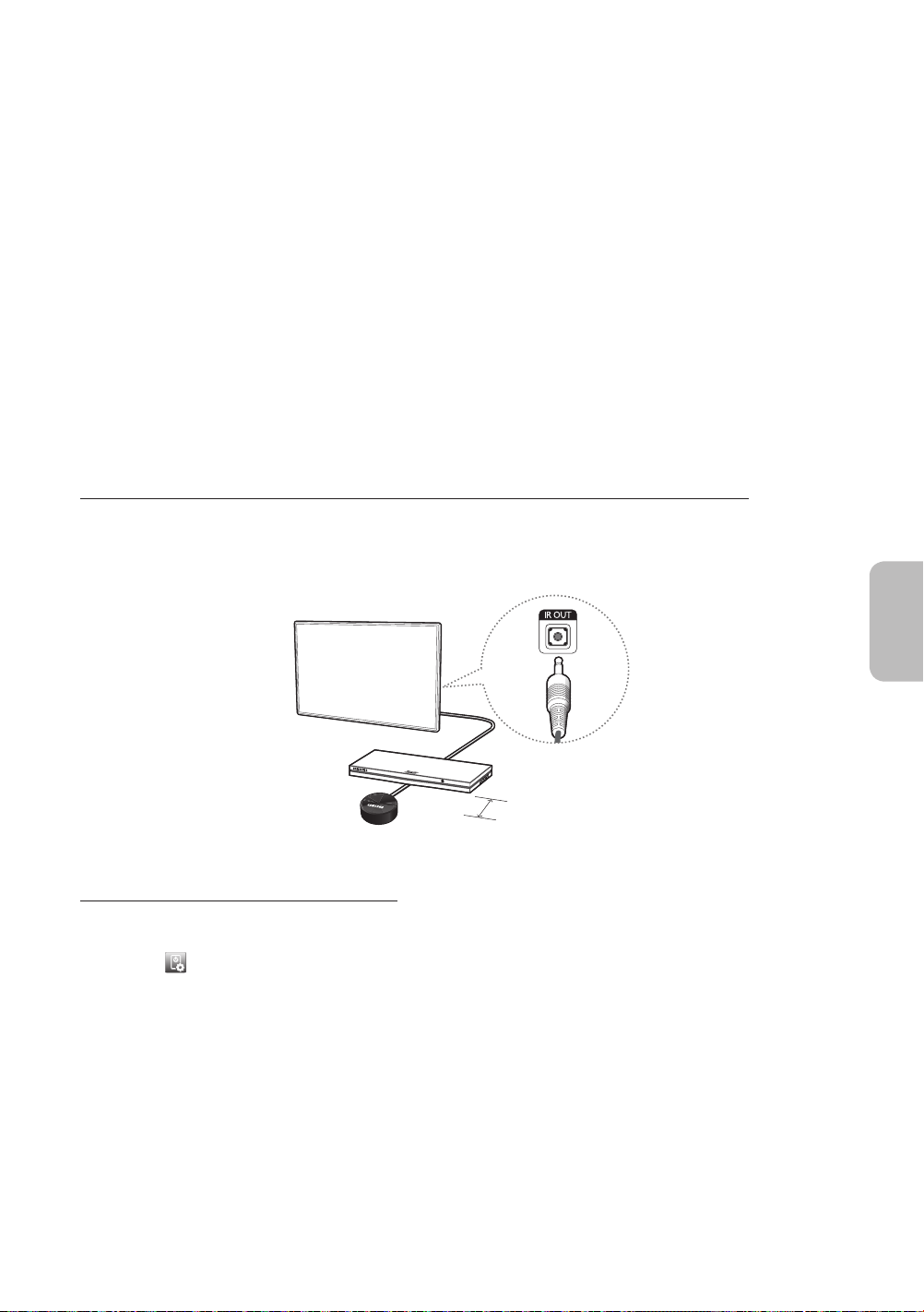

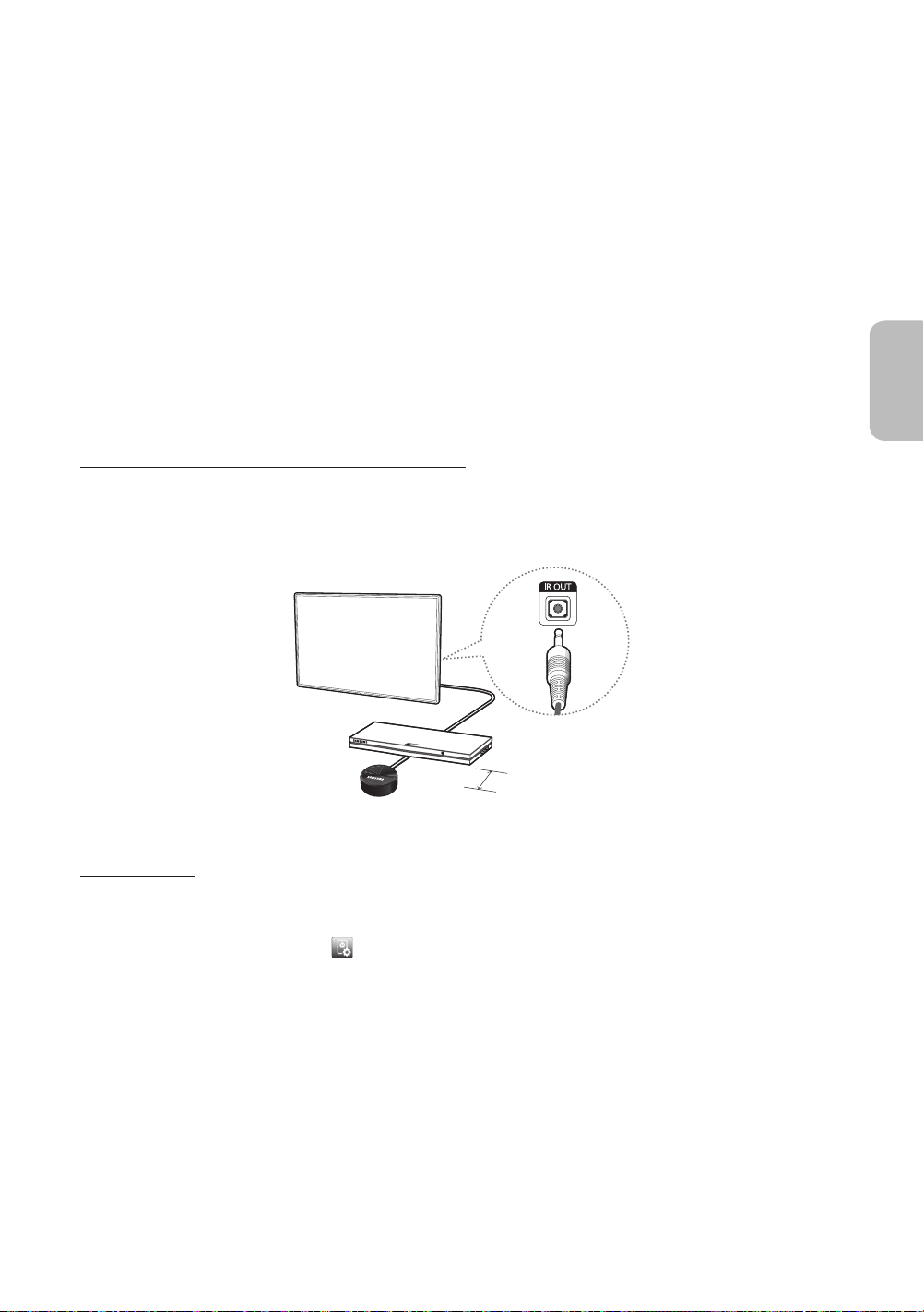

Setting Up the Universal Remote Control

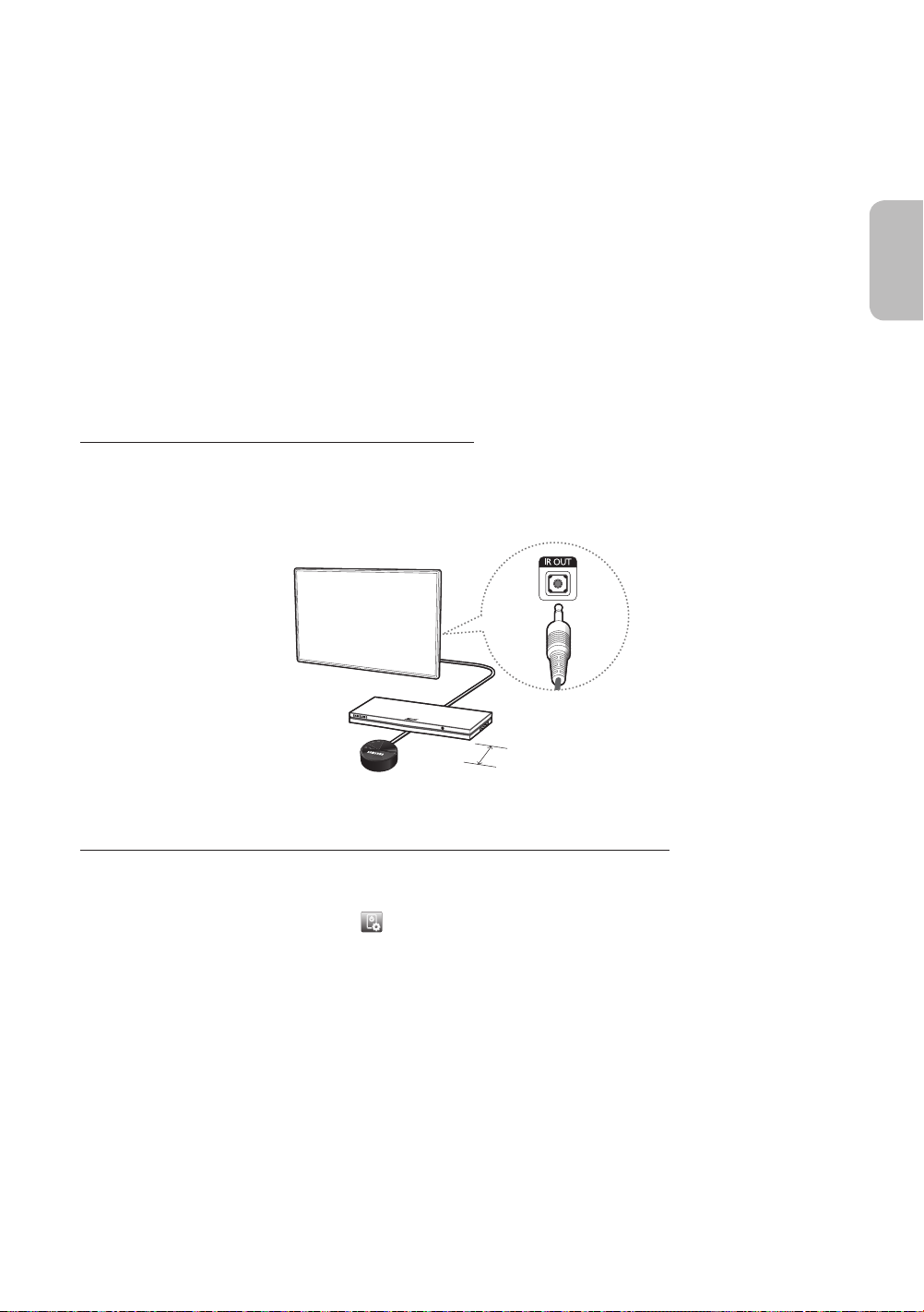

Connect the IR extender cable to the TV's IR output connector as shown in the diagram and place the transmitter end within
10 cm of the external device's receiver pointing in the direction of the remote receiver. However, there must be no obstacles
between the IR extender cable and the external device. The presence of obstacles interferes with the transmission of the
remote control signal.

)

English

10 cm

Controlling External Devices with the TV Remote

1. Turn on the external device to set up the universal remote function for, and bring up the

2. Select

3. Follow the on-screen instructions and register the external device.

Universal remote setup

from the top of the screen. This initiates the universal remote setup process.

Source

screen.

English - 13

Viewing more TV features

The

e-Manual

contains more detailed information on the TV features. Refer to the embedded

Launching the e-Manual

The embedded e-Manual contains information.

- You can also download a copy of the e-Manual from Samsung's website, and read it on your computer or print it out.

- Yellow words indicate a menu item; white bold words indicate remote control buttons. Arrows are used to indicate the
menu path. (Example:

1. Select

2. Select a category from the side of the screen. Once a selection has been made, the contents of the selected category

3. Select an item from the list. This opens the e-Manual on the corresponding page.

appear.

e-Manual

. The e-Manual loads.


>

Picture Mode

)

If a description doesn't fit on a single screen...

You can scroll pages in one of the following ways.

•

Position the focus on the page to display / on the screen. Press <, > button.

Additional e-Manual Features

Loading Pages using Keywords

Select

Search

from the side of the screen to bring up the search screen. Enter a search term and then select

item from the search results to load the corresponding page.

e-Manual (Support

Done

>

e-Manual

. Select an

).

English - 14

Loading Pages from the Index Page

Select

Index

from the side of the screen to bring up the index screen. Select a keyword from the list to navigate to the relevant

page.

Using the History to Load Previously Read Pages

Select

Recent pages

to the selected page.

from the side of the screen. A list of previously read pages is shown. Select a page. The e-Manual jumps

Accessing the Menu from the e-Manual (Try Now)

Select (
If you want to read an

- Certain menu options cannot be used.

Try Now

) on a feature-description to directly move to the corresponding menu and try out the feature.

e-Manual

entry on a specific screen menu feature, Press the

Loading Reference Pages

Select (

Link

) from the side of a feature-description page to access the corresponding reference page.

Updating the e-Manual to the Latest Version

You can update the e-Manual in the same way as updating apps.

-

Update apps

e-Manual

e-Manual

1. Select the

2. Press and hold the Enter button. The Options menu appears.

3. From the Options menu on the screen, select

4. Select

item in the

is shown on the screen only when an update is required.

in the popup window and then select

SAMSUNG APPS

Update apps

screen.

. A popup window appears.

Update

. You can update the

E-MANUAL

e-Manual

English

button.

to the latest version.

English - 15

Troubleshooting

If you have any questions about the TV, first refer to the Troubleshooting list below. If none of these troubleshooting tips apply,
please visit “www.samsung.com” and click on Support, or contact the call centre listed on the back cover of this manual.

Issues Solutions and Explanations

The TV won’t turn on. Make sure the AC power cord is securely plugged into the wall outlet and the TV.

Make sure the wall outlet is working.
Try pressing the P button on the TV to make sure the problem is not the remote. If the TV

turns on, refer to the “Remote control does not work” item below

There is no picture/video. Check the cable connections. Remove and reconnect all cables connected to the TV

and external devices.
Set the video outputs of your external devices (Cable/Sat Box, DVD, Blu-ray etc) to

match the TV's input connections. For example, if the output of an external device is
HDMI, it should be connected to an HDMI input on the TV.

Make sure your connected devices are powered on.
Be sure to select the correct input source.
Reboot the connected device by unplugging it, and then reconnecting the device’s

power cable.

.

The remote control does not
work.

The remote control of the cable/
set top box doesn’t turn the TV
on or off or adjust the volume.

- This TFT LED panel uses a panel consisting of sub pixels which require sophisticated technology to produce. There may,
however be a few bright or dark pixels. These pixels will have no impact on the performance of the product.

- To keep your TV running optimally upgrade to the latest firmware on the Samsung website via the USB device USB
(Samsung.com > Support > Downloads).

- Some of the pictures and functions above are available for specific models only.

Replace the remote control batteries. Make sure the batteries are installed with their
polarities (+/–) in the correct direction.

Clean the sensor’s transmission window on the remote.
Try pointing the remote directly at the TV from 1.5 ~ 1.8 m away.

Programme the Cable/Set remote control to operate the TV. Refer to the Cable/Set­Top-Box user manual for the SAMSUNG TV code.

English - 16

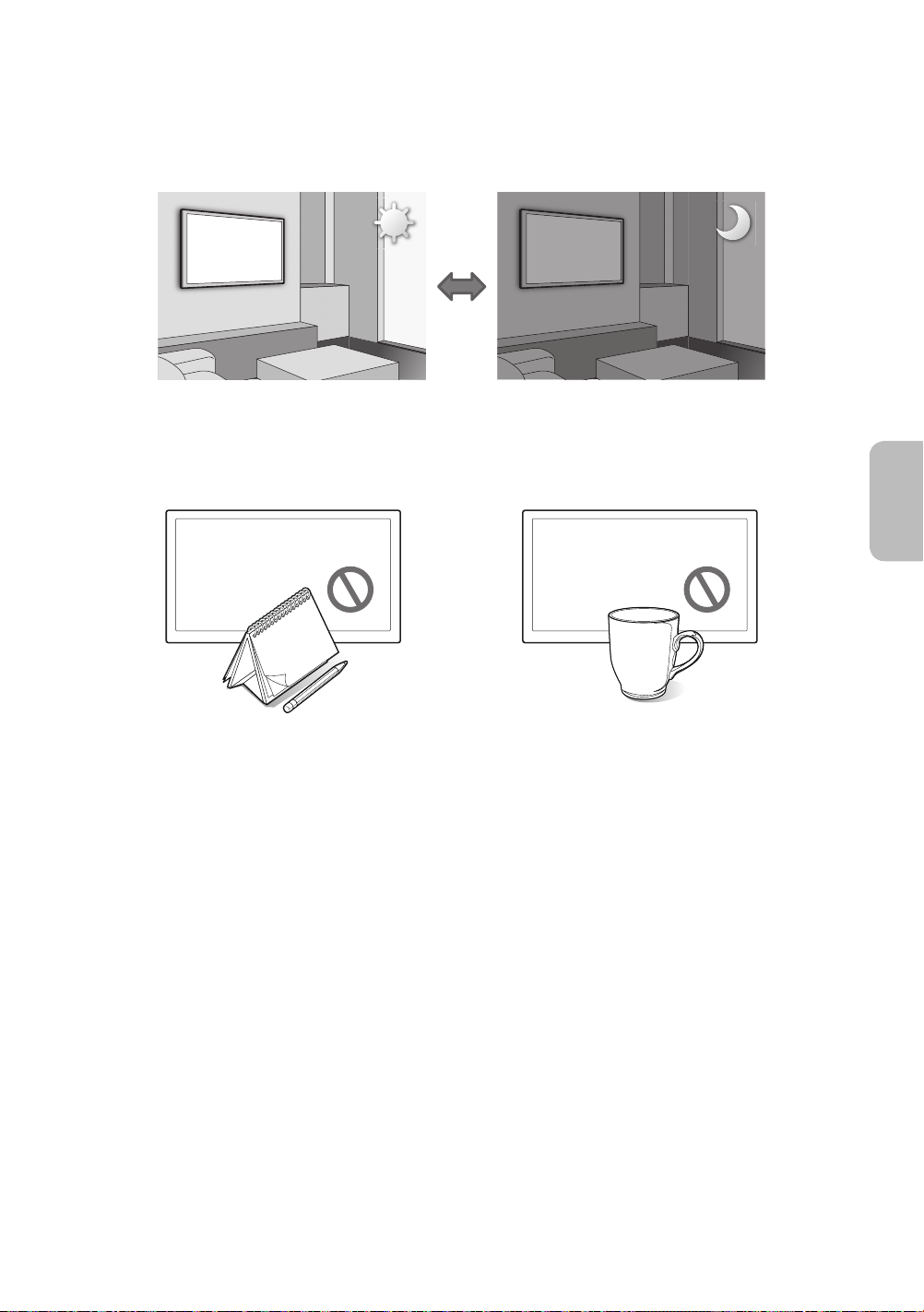

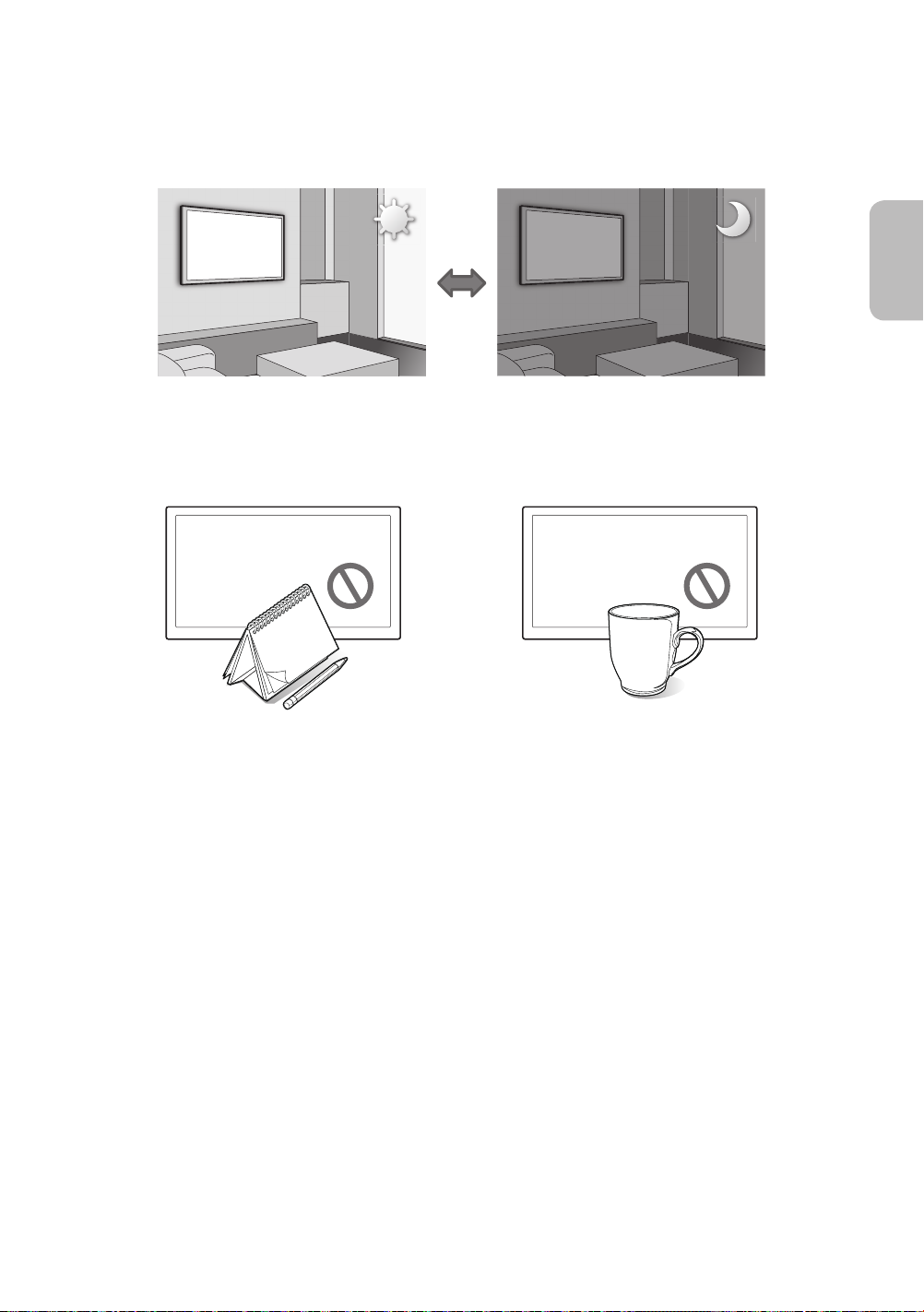

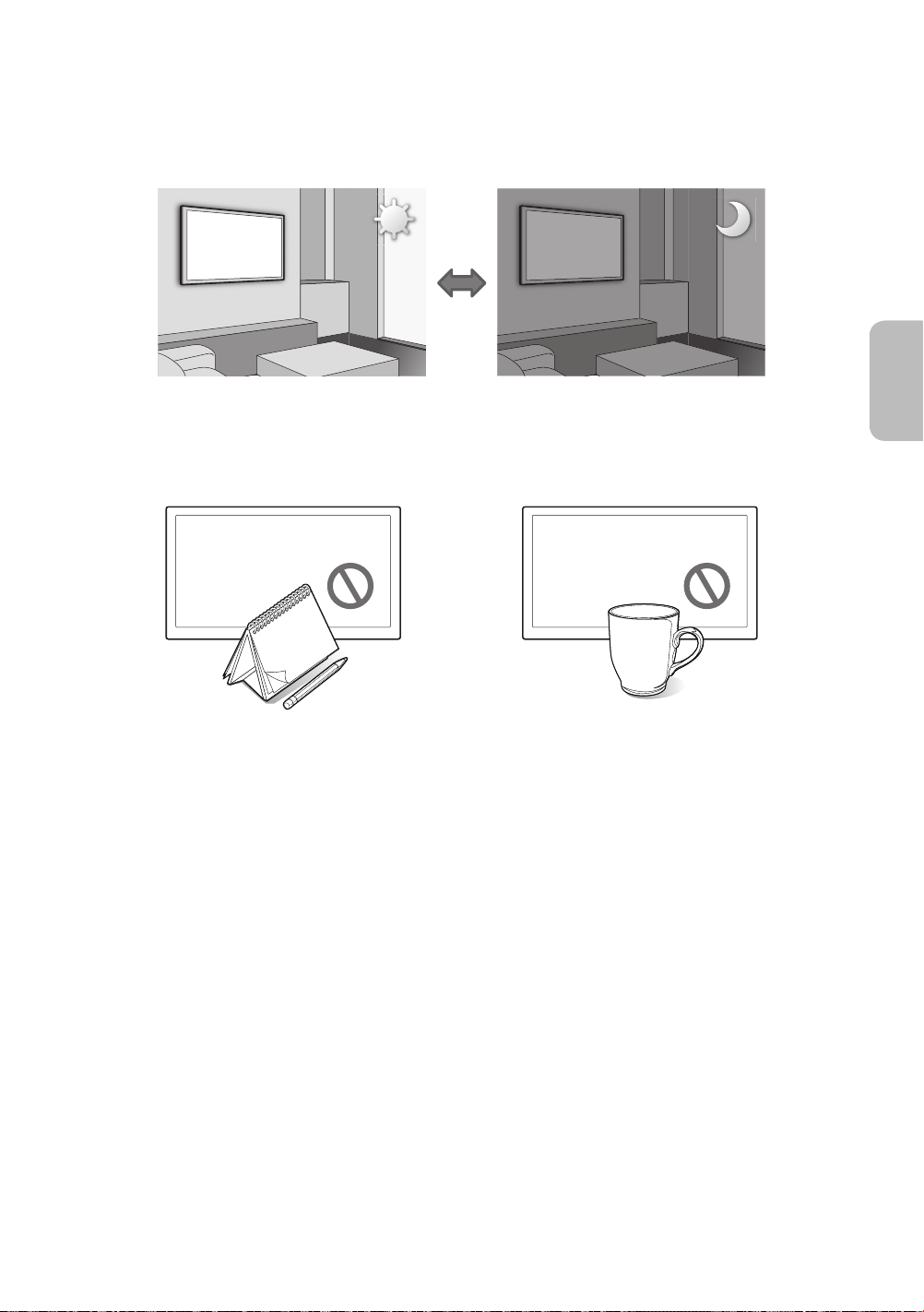

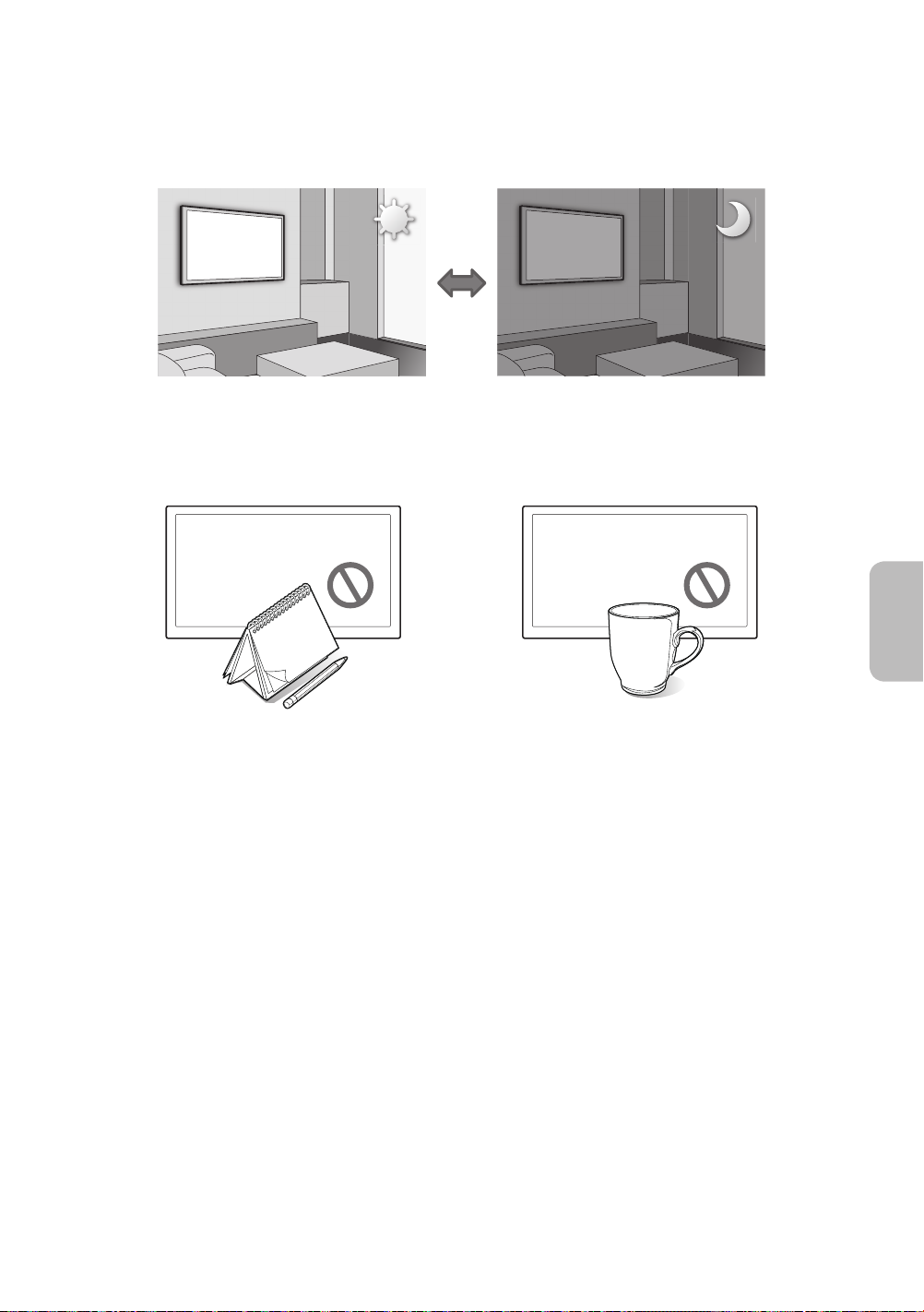

Cautions about the Eco Sensor and Screen
Brightness

The Eco Sensor measures the light in the room and optimises the brightness of the TV automatically to reduce power
consumption. This causes the TV to brighten and dim automatically. To turn this function off, go to

Eco Sensor

.

System

>

Eco Solution

English

>

Do not block the sensor with any material. This may decrease the picture brightness.

Eco Sensor

1.

detected by the Light Sensor.

2. To enable or disable the

3. Please note: If the screen is too dark while watching TV in a dark environment, this may be due to the

: This power-saving feature automatically adjusts the screen brightness of the TV according to the ambient light

Eco Sensor

, go to

System

>

Eco Solution

>

Eco Sensor

and select On or

Off

.

Eco Sensor

.

English - 17

What is Remote Support?

Samsung's Remote Support service offers you one-on-one support with a Samsung Technician who can remotely:

•

Diagnose your TV

•

Adjust your TV settings

•

Perform a factory reset for your TV

•

Install recommended firmware updates

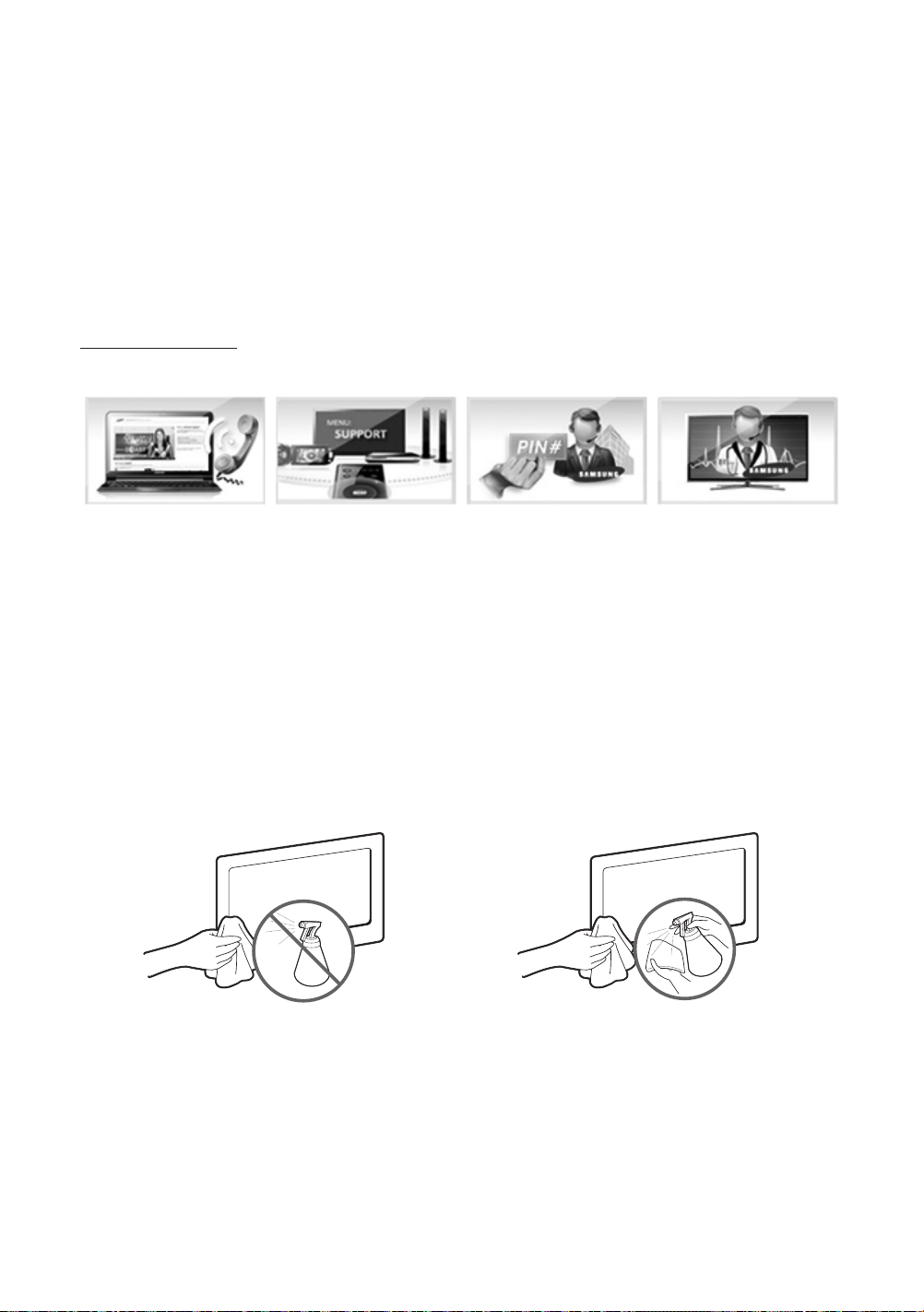

How Does it Work?

Having a Samsung Tech remotely service your TV is really pretty simple

1. Call the Samsung

Contact Centre and ask

for remote support.

2. Open the menu on

your TV and go to the

Support section.

3. Select Remote

Management and
Provide the Pin# to the
agent.

4. The agent will then
access your TV. That's

it!

Storage and Maintenance

- If a sticker was attached to the TV screen, some debris may remain after you remove the sticker. Please clean the debris
off before watching TV.

- The exterior and screen of the product can get scratched while cleaning it. Be sure to wipe the exterior and screen
carefully using a soft cloth to prevent scratches.

Do not spray water directly onto the product. Any liquid
that enters the product may result in product failure, fire, or
electric shock.

Clean the product with a soft damp cloth using a small
amount of water. Do not use a flammable liquid (e.g.
benzene, thinners) or a cleaning agent.

English - 18

TV Specifications

Display Resolution 1920 x 1080

Environmental Considerations
Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity

Sound (Output) 10W x 2

Model Name UE32H5500 / UE32H5570 UE40H5500 / UE40H5570

Screen Size (Diagonal)

Stand Swivel (Left / Right)

Dimensions (W x H x D)
Body
With stand

Weight
Without Stand
With Stand

Model Name UE48H5500 / UE48H5570 UE50H5500 / UE50H5570

Screen Size (Diagonal) 48 inches 50 inches

Stand Swivel (Left / Right) 0˚

Dimensions (W x H x D)
Body
With stand

Weight
Without Stand
With Stand

Model Name UE40H5510 UE48H5510

Screen Size (Diagonal) 40 inches 48 inches

Stand Swivel (Left / Right) -20˚ ~ 20

Dimensions (W x H x D)
Body
With stand

Weight
Without Stand
With Stand

32 inches 40 inches

721.4 x 428.5 x 64.9 mm

721.4 x 465.1 x 163.4 mm

4.9 kg

5.3 kg

1075.1 x 627.6 x 65.5 mm

1075.1 x 673.8 x 203.9 mm

11.1 kg

12.4 kg

906.6 x 525.4 x 63.1 mm

906.6 x 604.9 x 264.8 mm

7.7 kg

8.8 kg

10°C to 40°C (50°F to 104°F)
10% to 80%, non-condensing

-20°C to 45°C (-4°F to 113°F )
5% to 95%, non-condensing

0˚

906.6 x 532.9 x 65.1 mm

906.6 x 578.2 x 196.4 mm

7.7 kg

8.6 kg

1116.8 x 651.1 x 65.7 mm

1116.8 x 696.4 x 203.9 mm

13.0 kg

14.0 kg

1075.1 x 620.1 x 63.5 mm

1075.1 x 711.2 x 306.9 mm

11.1 kg

12.6 kg

English

- The design and specifications are subject to change without prior notice.

- For information about the power supply, and about power consumption, refer to the label attached to the product.

- Typical power consumption is measured according to IEC 62087 Ed.2

Standby mode

To decrease power consumption, unplug the power cord when the TV will not be used for a long time.

English - 19

Licences

The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing LLC in the United States and other countries.

Still image warning

Avoid displaying still images (such as jpeg picture files), still image elements (such as TV channel logos, stock or news bars
at the bottom of the screen etc.), or programmes in panorama or 4:3 image format. Constantly displaying still pictures can
cause image burn-in on the LED screen, which will affect the image quality. To reduce risk of this occurring please follow the
recommendations below:

•

Avoid displaying the same TV channel for long periods.

•

Always try to display any image in full screen. Use the TV set’s picture format menu for the best possible match.

•

Reduce brightness and contrast to avoid the appearance of after-images.

•

Use all TV features designed to reduce image retention and screen burn. Refer to the e-Manual for more details.

Recommendation - EU Only

Hereby, Samsung Electronics, declares that this TV is in compliance with the essential requirements and other relevant
provisions of Directive 1999/5/EC.

The official Declaration of Conformity may be found at http://www.samsung.com, go to Support > Search Product Support
and enter the model name.

This equipment may only be used indoors.
This equipment may be operated in all EU countries.

Correct Disposal of This Product (Waste Electrical & Electronic Equipment)
(Applicable in countries with separate collection systems)

This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset,
USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the
environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle
them responsibly to promote the sustainable reuse of material resources.

Household users should contact either the retailer where they purchased this product, or their local government office, for details of
where and how they can take these items for environmentally safe recycling.

Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its
electronic accessories should not be mixed with other commercial wastes for disposal.

Correct disposal of the batteries in this product
(Applicable in countries with separate collection systems)

This marking on battery, manual or packaging indicates that the batteries in this product should not be disposed of with other
household waste at the end of their working life. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains
mercury, cadmium or lead above the reference levels in EC Directive 2006/66. If batteries are not properly disposed of, these
substances can cause harm to human health or the environment.

To protect natural resources and to promote material reuse, please separate batteries from other types of waste and recycle them
through your local, free battery return system.

English - 20

This page is intentionally

left blank.

Figyelmeztetés! Fontos biztonsági utasítások

(A készülék üzembe helyezése előtt olvassa el a Samsung készüléken látható jelzésnek

megfelelő részt.)

VIGYÁZAT!

ÁRAMÜTÉSVESZÉLY! NE NYISSA KI!

VIGYÁZAT! AZ ÁRAMÜTÉS KOCKÁZATÁNAK CSÖKKENTÉSE
ÉRDEKÉBEN NE TÁVOLÍTSA EL A BURKOLATOT (VAGY
HÁTLAPOT). A KÉSZÜLÉK NEM TARTALMAZ A FELHASZNÁLÓ
ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. A JAVÍTÁST BÍZZA KÉPZETT
SZAKEMBERRE.

A készülékházon, valamint a készülék hátulján vagy alján található nyílások a megfelelő szellőzést szolgálják. A készülék megbízható működése,
valamint a túlmelegedés megelőzése érdekében ezeket a nyílásokat nem szabad elzárni vagy lefedni.

- Ne tartsa a készüléket zárt helyen, például vitrinben vagy szekrényben, ha a megfelelő szellőzés nem biztosított.

- Ne helyezze a készüléket radiátor vagy fűtőberendezés mellé vagy fölé, illetve olyan helyre, ahol közvetlen napfénynek van kitéve.

- Ne helyezzen a készülékre vízzel teli edényt (vázát stb.), mivel ez tűz vagy áramütés veszélyét okozhatja.

Ne tegye a készüléket olyan helyre, ahol eső vagy víz érheti (pl. fürdőszobába, mosdókagyló, mosogató vagy kád mellé, illetve nedves
pincehelyiségbe, úszómedence közelébe stb.). Ha a készülék véletlenül vizes lesz, húzza ki a konnektorból, és azonnal forduljon a
márkakereskedéshez. Tisztítás előtt szüntesse meg a készülék tápellátását.

A készülék elemmel működik. Bizonyos országokban előírások vonatkoznak az elemek környezetbarát módon történő leselejtezésére. A hulladék
elhelyezésével és újrahasznosításával kapcsolatos információkért forduljon a helyi hatóságokhoz.

Ne terhelje a kapacitásán túl a fali aljzatot, a hosszabbítókábelt vagy az adaptert, mivel ez tüzet vagy áramütést okozhat.
A tápkábelt úgy vezesse el, hogy arra ne lehessen rálépni, nehéz tárgyakat ráhelyezni, továbbá ne lehessen összenyomni. Különösen ügyeljen a

dugaszra, az adapterre és arra a pontra, ahol a vezeték kilép a készülékből.
A készülék védelme érdekében vihar idején, vagy ha hosszabb időn keresztül felügyelet nélkül hagyja, és nem használja a készüléket, húzza ki a

tápkábelt a fali aljzatból, és szüntesse meg az antenna, illetve a kábeltévé csatlakozását. Így a készülékben nem keletkezhet kár a villámlás és a
túlfeszültség miatt.

Mielőtt a váltakozó áramú tápkábelt egyenáramú aljzathoz csatlakoztatja, ellenőrizze, hogy az egyenáramú adapter névleges teljesítménye
megfelel-e a helyi elektromos ellátásnak.

Soha ne helyezzen fémtárgyat a készülék nyílásaiba. Ez ugyanis áramütést okozhat.
Az áramütés elkerülése érdekében ne érjen a készülék belsejéhez. A készüléket csak képzett szakember nyithatja ki.
A tápkábelt stabilan csatlakoztassa a fali aljzathoz. A tápellátás megszüntetése esetén a kábelt a dugasznál fogva húzza ki a fali aljzatból. Nedves

kézzel ne érjen hozzá a tápkábelhez.
Ha a készülék nem működik megfelelően – főként, ha szokatlan hang vagy szag tapasztalható –, azonnal szüntesse meg a tápellátást, és

forduljon a márkakereskedéshez vagy a szervizközponthoz.
Ha hosszabb időn keresztül nem használja a TV-készüléket, vagy ha hosszabb időre elmegy otthonról (főként ha gyermekek, idősek vagy

fogyatékkal élők maradnak magukra a lakásban), mindenképpen húzza ki a TV-készülék tápkábelét az aljzatból.

- A felgyülemlett por áramütést, elektromos szivárgást vagy tüzet okozhat a tápkábelben okozott szikra vagy túlmelegedés, illetve a
szigetelés megrongálódása által.

Ha olyan helyen helyezik üzembe a készüléket, ahol szokatlanul poros, meleg vagy hideg, párás vagy vegyszerekkel telített a levegő, illetve ahol
napi 24 órán keresztül üzemel, például reptéren, pályaudvaron stb., vegye fel a kapcsolatot a márkaszervizzel.

Csak megfelelően földelt dugót és aljzatot használjon.

- A nem megfelelő földelés áramütést okozhat, illetve a készülék károsodásához vezethet. (Csak I. osztályú termékek esetén)

A készülék tápellátásának megszüntetéséhez ki kell húzni a dugaszt a fali aljzatból, ezért a fali aljzatnak elérhető helyen kell lennie.
Ne hagyja, hogy a gyermekek felkapaszkodjanak a termékre.
A tartozékokat (elem stb.) olyan helyen tárolja, ahol a gyermekek nem férhetnek hozzájuk.
Ne helyezze a készüléket instabil helyre, például rozoga polcra, ferde padlóra vagy rázkódásnak kitett helyre.
Ne ejtse le, illetve ne tegye ki rázkódásnak a készüléket. Ha a készülék megrongálódik, szüntesse meg a tápellátást, és forduljon a

szervizközponthoz.
Húzza ki a tápkábelt a fali aljzatból, és puha, száraz ruhával törölje le a készüléket. Ne használjon vegyszereket, például viaszt, benzolt, alkoholt,

oldószert, rovarirtót, légfrissítőt, kenőanyagot vagy tisztítószert. Ez a készülék megrongálódását vagy a terméken található feliratok sérülését
okozhatja.

A készüléket nem érheti víz.
Az elemeket ne dobja tűzbe.
Az elemeket ne szedje szét, ne hevítse túl, és ne okozzon bennük rövidzárlatot.
Az elem nem megfelelően végzett cseréje robbanást okozhat. Csak azonos vagy egyenértékű típusúra cserélje.
FIGYELMEZTETÉS – A TŰZ TERJEDÉSÉNEK MEGAKADÁLYOZÁSA ÉRDEKÉBEN SOHA NE HELYEZZEN GYERTYÁT VAGY NYÍLT LÁNGOT A

KÉSZÜLÉK KÖZELÉBE.

Ez a jel a készülék belsejében uralkodó
magasfeszültségre figyelmeztet. Semmiképpen
ne érjen a készülék belsejében található
alkatrészekhez, mert az veszélyes.

Ez a jel a készülék működésével és
karbantartásával kapcsolatos fontos tudnivalókra
hívja fel a figyelmet.

* A jelen Felhasználói kézikönyvben szereplő ábrák és rajzok kizárólag referenciául szolgálnak, és eltérhetnek a termék tényleges
megjelenésétől. A termék kialakítása és jellemzői előzetes értesítés nélkül megváltozhatnak. A FÁK országaiban beszélt nyelvek
(orosz, ukrán, kazah) ehhez a termékhez nem állnak rendelkezésre, mivel a termék az EU-régióban élő fogyasztók számára készül.

Magyar - 2

A doboz tartalma

Távvezérlő és elemek (2 db AAA) Szabályozási útmutató
Használati útmutató Tápkábel
Jótállási jegy (egyes helyeken nem érhető el)

Magyar

CI-kártyaadapter Infra-hosszabbítókábel Kábeltartó

- Ellenőrizze, hogy az alábbi elemek mellékelve vannak-e a TV-készülékhez. Ha bármelyik tartozék hiányzik, forduljon a
márkakereskedőhöz.

- Az elemek színe és alakja típusonként változhat.

- A csomagban nem mellékelt kábelek külön szerezhetők be.

- A doboz kicsomagolásakor ellenőrizze, hogy a csomagolóanyagok mögött vagy között nem található-e további tartozék.

Előfordulhat, hogy adminisztrációs díjat kell fizetnie, ha

(a) szerelőt hív, de a termék nem hibás (azaz abban az esetben, ha Ön nem olvasta el a használati útmutatót);
(b) szervizbe viszi a terméket, de a termék nem hibás (azaz abban az esetben, ha Ön nem olvasta el a használati

útmutatót).

Tájékoztatni fogjuk az adminisztrációs díjról a szerelő látogatása előtt.

Figyelmeztetés: A képernyő a helytelen kezeléskor fellépő
közvetlen nyomástól megsérülhet. Azt javasoljuk, hogy a TV­készüléket az ábrán látható módon a szélénél fogva emelje fel.

Ferritgyűrű (2EA)

(Modellenként változó)

Ne érjen
a képernyőhöz!

Ferritgyűrű (Modellenként változó): A ferritgyűrű célja, hogy megóvja a kábelt az

interferenciától. A kábel csatlakoztatásakor nyissa fel a ferritgyűrűt, és az ábrán látható
módon kapcsolja a kábel köré, közel a csatlakozóhoz.

Magyar - 3

<Tápkábel> <LAN-kábel>

A TV-készülék állványra szerelése

Győződjön meg arról, hogy az ábrán látható minden tartozék a rendelkezésére áll, és az állványt az itt leírt módon szerelje
össze.

A TV-készülék rögzítése falra a fali
rögzítőkészlettel (opcionális)

Ha a készüléket falra szereli fel, ezt kizárólag a gyártó által javasolt módon tegye. A nem megfelelően
felszerelt készülék lecsúszhat vagy leeshet, súlyos személyi sérülést okozva ezzel gyermekeknek és
felnőtteknek egyaránt, és a készülék is komolyan megsérülhet.

A fali rögzítőkészlet felszerelése

A (külön kapható) fali rögzítőkészlettel a falra szerelheti fel a TV-készüléket.
A fali konzol felszerelésének részletes adatait a fali konzolhoz kapott utasításokban találhatja. Javasoljuk, hogy a fali konzol

felszerelésekor kérjen segítséget egy szerelőtől. Nem tanácsoljuk, hogy a felszerelést egyedül végezze. A Samsung Electronics
nem vállal felelősséget a készülékben keletkezett károkért, illetve az Ön vagy mások sérüléseiért, ha úgy dönt, hogy saját maga
szereli fel a fali konzolt.

A fali konzol
tartóeleme

TV

C

A fali rögzítőkészlet jellemzői (VESA)

A fali rögzítőkészlet nem képezi a csomag részét, azt külön kell megvásárolni. A fali konzolt a padlóval párhuzamosan egy
szilárd falra szerelje fel. A fali konzol más építőanyagokra történő felszerelése esetén lépjen kapcsolatba a legközelebbi
márkakereskedővel. Mennyezetre vagy ferde falra történő felszerelés esetén a konzol leeshet, és súlyos személyi sérülést
okozhat.

- A lenti táblázatban a normál méretű fali rögzítőkészletek találhatók.

- Fali rögzítőkészletünk vásárlásakor részletes telepítési útmutatót és a felszereléshez szükséges összes alkatrészt
megkapja.

- Ne használjon olyan csavarokat, amelyek nem felelnek meg a normál csavarokkal szemben előírt VESA
követelményeknek.

- Ne használjon olyan csavarokat, amelyek hosszabbak a normál méretnél, illetve amelyek nem felelnek meg a normál
csavarokkal szemben előírt VESA követelményeknek. A túl hosszú csavarok sérülést okozhatnak a TV-készülék
belsejében.

Magyar - 4

- A normál csavarokkal szemben előírt VESA követelményeknek nem megfelelő fali konzoloknál a csavarok hossza a fali
konzol jellemzőitől függően eltérő lehet.

- Ne húzza meg túl erősen a csavarokat, mert a termék megsérülhet, illetve a termék leeshet, ami személyi sérülést
okozhat. A Samsung nem vállal felelősséget az ilyen jellegű balesetekért.

- A Samsung nem vállal felelősséget a termék károsodásáért vagy a személyi sérülésért nem VESA, vagy a megadottól
eltérő fali konzol használata esetén, illetve ha a vásárló nem tartja be a termék telepítésére vonatkozó utasításokat.

- Ne szerelje fel a TV-készüléket 15 foknál nagyobb dőlésszöggel.

Amikor más gyártmányú fali rögzítőelemet használ, vegye figyelembe az összeszereléshez használt csavar alább feltüntetett
hosszát (C).

Magyar

Termékcsalád Hüvelyk

32

LED-TV

Ne szerelje fel a fali rögzítőkészletet a TV bekapcsolt állapotában, mert ez személyi sérülést okozhat az
áramütés veszélye miatt.

40 20,2 ~ 21,2

48
50

VESA méret

(A * B)

200 X 200

400 X 400 20,2 ~ 21,2

C (mm)

21,7 ~ 22,7

Normál

csavar

M8 4

Mennyiség

Megfelelő szellőzés biztosítása a TV-készülék
számára

A TV-készülék üzembe helyezésekor a megfelelő szellőzés biztosítása érdekében hagyjon legalább 10 cm távolságot a TV­készülék és más tárgyak (fal, szekrény stb.) között. Ennek elmulasztása tüzet okozhat, vagy a készülék meghibásodását
eredményezheti a belső hőmérséklet megemelkedése miatt.

Más gyártó alkatrészeinek használata a készülékkel kapcsolatos problémákhoz vagy a készülék leesésének következtében
személyi sérüléshez vezethet.

- Ha állványra vagy fali konzolra szereli a TV-készüléket, csak a Samsung Electronics termékeit használja.

Felszerelés állványra. Felszerelés fali konzolra.

10 cm

10 cm

10 cm

10 cm

Egyéb figyelmeztetések

- Típustól függően a TV-készülék megjelenése eltérhet az útmutatóban látható illusztrációktól.

- Óvatosan érjen hozzá a TV-készülékhez. Egyes részek forrók lehetnek.

Magyar - 5

10 cm

10 cm

10 cm

A TV-készülék biztonságos rögzítése a falon

Vigyázat: A TV leeshet, ha elhúzzák, eltolják, vagy felmásznak a tetejére. Különösen arra
ügyeljen, hogy gyermekei ne borítsák fel a TV-t, mert ez súlyos sérülést, sőt, akár halált is
okozhat. Tartsa be a TV-hez mellékelt biztonsági tájékoztatóban foglalt összes biztonsági
előírást. A még nagyobb stabilitás és biztonság érdekében az alábbiak szerint szerelje fel
a leesés elleni eszközt.

A TV leesésének megakadályozása

1. Illessze a csavarokat a kapcsokba, és szorosan rögzítse a falhoz.

Ellenőrizze a csavarok szoros illeszkedését a falban.

- A fal típusától függően más anyag, például tipli használata is
szükséges lehet.

- A szükséges kapcsok, csavarok és zsineg nincs a készülékhez
mellékelve, ezért azokat külön kell beszerezni.

2. Távolítsa el a csavarokat a TV hátoldalának közepéről, helyezze a

csavarokat a kapcsokba, majd erősítse a csavarokat ismét a TV-hez.

- Előfordulhat, hogy a csavarok nincsenek mellékelve a termékhez.
Ebben az esetben az alábbiaknak megfelelő csavarokat vásároljon.

- A csavarok jellemzői: 32 – 50 hüvelykes modell esetén: M8

3. A TV-hez és a falhoz rögzített kapcsokat kösse össze erős zsineggel, majd

húzza meg szorosan a zsineget.

- Helyezze a TV-készüléket a fal közelébe, nehogy hátrabillenjen.

- A zsineg akkor köthető meg biztonságosan, ha a falhoz rögzített kapcsok
a TV-hez rögzített kapcsokkal egyforma magasságban vagy azoknál
alacsonyabban vannak.

- A TV elmozdítása előtt oldja ki a zsineget.

4. Ellenőrizze, hogy biztonságosak-e a csatlakozások. Időnként ellenőrizze, hogy megfelelőek-e a csatlakozások. Ha kétsége

támad a csatlakozások biztonságát illetően, forduljon szakemberhez.

- A termék színe és formája típustól
függően különbözhet.

fal

Rendezze el a kábeleket a kábeltartó segítségével.

- A kábeltartó használatára vonatkozó módszer az adott modelltől függően eltérő lehet.

Magyar - 6

Eszközök csatlakoztatása a TV-készülékhez

Többféle külső eszközt csatlakoztat a készülék hátulján lévő csatlakozók segítségével. Ellenőrizze a csatlakozókat, majd nézze
át a kapott összeszerelési utasításokat a támogatott külső eszközökkel kapcsolatban.

Csatlakozás a KÖZÖS ILLESZTŐFELÜLET
(CI) foglalatához (a tévénézéshez használt
kártyafoglalathoz)

- CI-kártya vagy CI-kártyaadapter csatlakoztatásához vagy lecsatlakoztatásához kapcsolja ki a TV-készüléket.

A CI-kártyaadapter csatlakoztatása

Csatlakoztassa az adaptert a képen látható módon.

- A CI-kártyaadapter behelyezéséhez távolítsa el a TV-n lévő matricát.

A CI-kártyaadapter csatlakoztatásához kövesse az alábbi lépéseket.

- Azt javasoljuk, hogy a TV falra való felszerelése előtt rögzítse az adaptert, illetve helyezze
be a CI vagy a CI+ kártyát.

1. Illessze a CI-kártyaadaptert az 1. terméken lévő két nyílásba.

- Keresse meg a két nyílást a TV hátulján a

2. Csatlakoztassa a CI-kártyaadaptert a 2. termék

3. Helyezze be a CI vagy a CI+ kártyát.

Javasoljuk, hogy a TV falra szerelése előtt rögzítse a CI-kártyaadaptert és helyezze be a CI-kártyát (a
tévénézéshez használt kártyát), mert az nehézkes és veszélyes lehet, amikor a TV már a falon van.

COMMON INTERFACE

COMMON INTERFACE

csatlakozó mellett.

csatlakozójához.

Magyar

Magyar - 7

A CI vagy CI+ kártya használata

Fizetős csatornák megtekintéséhez be kell helyezni a CI vagy a CI+
kártyát.

- Ha nem helyezi be a CI vagy CI+ kártyát, bizonyos csatornáknál a
„Kódolt jel” üzenet jelenik meg a képernyőn.

- Körülbelül 2-3 perc múlva megjelenik a telefonszámot, a CI vagy
CI+ kártya azonosítóját, a készülék azonosítóját és egyéb adatokat
tartalmazó párosítási információ. Ha hibaüzenet jelenik meg, forduljon a szolgáltatóhoz.

- Ha a csatornaadatok konfigurálása befejeződött, megjelenik a csatornalista frissítésének végrehajtását jelző „Frissítés
kész” üzenet.

MEGJEGYZÉS

- A CI vagy a CI+ kártyát a helyi kábeltelevíziós szolgáltatójától szerezheti be.

- Eltávolításkor óvatosan húzza ki a CI vagy a CI+ kártyát, mivel az megsérülhet, ha leejti.

- Helyezze be a CI vagy a CI+ kártyát a rajta jelölt irány szerint.

- A KÖZÖS ILLESZTŐFELÜLET (CI) nyílásának elhelyezkedése a készülék modelljétől függően eltérő lehet.

- Néhány országban és régióban a CI vagy a CI+ kártya funkció nem érhető el, ezért forduljon a hivatalos forgalmazóhoz.

- Ha bármilyen probléma lép fel, forduljon a szolgáltatóhoz.

- Helyezze be a CI vagy a CI+ kártyát, amely támogatja a jelenlegi antennabeállításokat. Előfordulhat, hogy a kép torz, vagy
nem jelenik meg.

Csatlakozás egy hálózathoz

A TV-készülék hálózatra történő csatlakoztatásával olyan online szolgáltatásokat vehet használatba, mint a Smart Hub,
valamint szoftverfrissítéseket is végrehajthat.

Vezeték nélküli hálózati kapcsolat

Csatlakoztassa a TV-készüléket az internethez szabványos útválasztó vagy modem segítségével.

Vezeték nélküli IP-útválasztó vagy modem,

amely DHCP-kiszolgálóval rendelkezik

Fali LAN-csatlakozó

LAN-kábel (nem tartozék)

Magyar - 8

Vezetékes hálózati kapcsolat

A TV-készüléket háromféleképpen csatlakoztathatja a hálózathoz kábel segítségével, a hálózati beállításoktól függően. Az
egyes módszereket az alábbi ábrák szemléltetik:

A TV hátlapja

A modem fali csatlakozója

Modemkábel (nem tartozék) LAN-kábel (nem tartozék)

A modem fali csatlakozója

Modemkábel

(nem tartozék)

Külső modem

(ADSL/VDSL/Kábeltévé)

Külső modem

(ADSL/VDSL/Kábeltévé)

LAN-kábel

(nem tartozék)

Magyar

A TV hátlapja

IP-útválasztó DHCP-

kiszolgálóval

LAN-kábel

(nem tartozék)

A TV hátlapja

Fali LAN-csatlakozó

LAN-kábel (nem tartozék)

- A TV-készülék nem támogatja a 10 MB/s-nál lassabb hálózati sebességet.

- A csatlakozáshoz Cat 7-es kábelt használjon.

Magyar - 9

Távvezérlő

Ismerje meg a funkciógombok helyét a távvezérlőn:

RETURN, GUIDE

- A távirányítón Braille-pontok találhatók a
használhatják.

Váltás a Teletext, BE, Double, Mix és a KI

és

EXIT

.

A televízió be- és kikapcsolása.

A csatornák közvetlen elérése.

beállítás között.

A hangerő beállítása.

Csatornalista megjelenítése.

Az OSD (Menü) megnyitása.

SOURCE, MUTE

Power

, a

Channel

,

Y, < P >

, és a

Volume

,

MENU, TOOLS

gombokon, így ezeket gyengénlátók is

A beltéri egység be- és kikapcsolása.

Az elérhető videoforrások megjelenítése
és kiválasztása.

Visszalépés az előző csatornára.

A hang ideiglenes kikapcsolása.

Csatornaváltás.

A

Smart Hub

Lásd az e-Manual következő fejezetét:
Smart funkciók >

, E,

INFO, CH LIST

alkalmazások előhívása.

Smart Hub

,

.

A gyakran használt műveletek gyors

kiválasztása.

A kurzor mozgatása, a képernyőn

megjelenő menüelemek kiválasztása, és a

menüben látható értékek módosítása.

Visszatérés az előző menübe.

Ezeket a gombokat a TV-képernyőn

megjelenő utasításoknak megfelelően

használja.

Ezeket a gombokat speciális funkciókra

használja. Ezeket a gombokat a TV­képernyőn megjelenő utasításoknak

megfelelően használja.

Az EPG (Elektronikus műsorújság)
megjelenítése.

Információk megjelenítése a TV­képernyőn.

Kilépés a menüből.

: A

Futball üzemmód

sportprogramok optimális megjelenítését
biztosítja.

SEARCH

: A keresőablak használatához

nyomja meg ezt a gombot.

KEYPAD

: A képernyőn megjelenő virtuális
távvezérlővel számjegyeket írhat be,
tartalmakat vezérelhet és különböző
funkciókat használhat.

E-MANUAL

P.SIZE

AD/SUBT.
parancsikonjai

: Az

: A képméret módosítása.

: A

Kisegítő lehetőségek

(Sport mód) a

e-Manual

megtekintése.

megtekintése.

Magyar - 10
