UE32D6510W UE37D6510W UE40D6510W UE46D6510W UE55D6510W

UE32D6530W UE37D6530W UE40D6530W UE46D6530W UE55D6530W

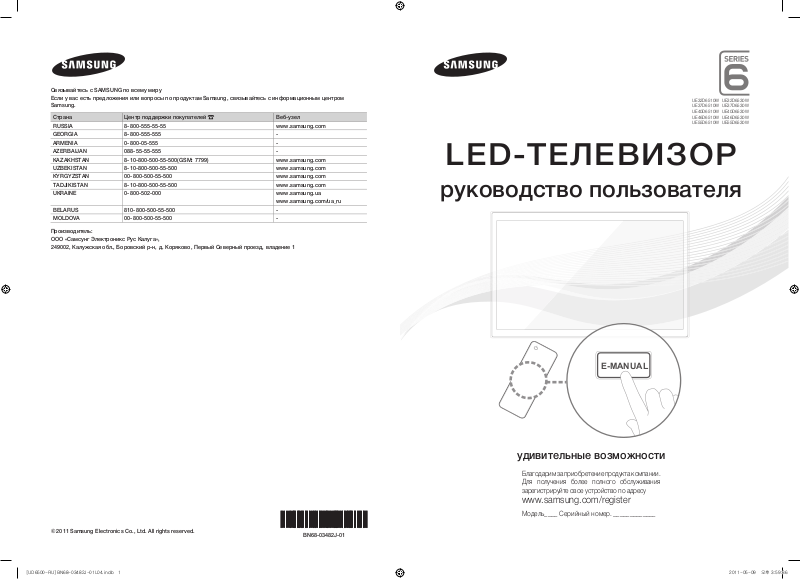

LED-ТЕЛЕВИЗОР

руководство пользователя

удивительные возможности

Благодарим за приобретение продукта компании. Для получения более полного обслуживания зарегистрируйте свое устройство по адресу

www.samsung.com/register

Модель____ Серийный номер. _____________

BN68-03482J-01

For more information on how to use the e-Manual (p. 14)

Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance. Product design and speciﬁcations may be changed without notice.

Digital TV notice

1. Functionalities related to Digital TV (DVB) are only available in countries/areas where DVB-T (MPEG2 and MPEG4 AVC) digital terrestrial signals are broadcasted or where you are able to access to a compatible DVB-C (MPEG2 and MPEG4 AAC) cable-TV service. Please check with your local dealer the possibility to receive DVB-T or DVB-C signal.

2. DVB-T is the DVB European consortium standard for the broadcast transmission of digital terrestrial television and DVB-C is that for the broadcast transmission of digital TV over cable. However, some differentiated features like EPG (Electric Programme Guide), VOD (Video On Demand) and so on, are not included in this speciﬁcation. So, they cannot be workable at this moment.

3. Although this TV set meets the latest DVB-T and DVB-C standards, as of [August, 2008], the compatibility with future DVB-T digital terrestrial and DVB-C digital cable broadcasts cannot be guaranteed.

4. Depending on the countries/areas where this TV set is used some cable-TV providers may charge an additional fee for such a service and you may be required to agree to terms and conditions of their business.

5. Some Digital TV functions might be unavailable in some countries or regions and DVB-C might not work correctly with some cable service providers.

6. For more information, please contact your local Samsung customer care centre.

The reception quality of TV may be affected due to differences in broadcasting method between the countries. Please check the TV

✎

performance in the local SAMSUNG Authorized Dealer, or the Samsung Call Centre whether it can be improved by reconﬁguring TV setting or not.

Still image warning

Avoid displaying still images (like jpeg picture ﬁles) or still image element (like TV programme logo, panorama or 4:3 image format, stock or news bar at screen bottom etc.) on the screen. Constant displaying of still picture can cause ghosting of LED screen, which will affect image quality. To reduce risk of this effect, please follow below recommendations:

• Avoid displaying the same TV channel for long periods.

• Always try do display any image on full screen, use TV set picture format menu for best possible match.

• Reduce brightness and contrast values to minimum required to achieve desired picture quality, exceeded values may speed up the burnout process.

• Frequently use all TV features designed to reduce image retention and screen burnout, refer to e-Manual for details.

Securing the Installation Space

Keep the required distances between the product and other objects (e.g. walls) to ensure proper ventilation. Failing to do so may result in ﬁre or a problem with the product due to an increase in the internal temperature of the product.

When using a stand or wall-mount, use parts provided by Samsung Electronics only.

✎

• If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the product falling.

The appearance may differ depending on the product.

✎

• Be careful when you contact the TV because some parts can be somewhat hot.

Installation with a stand. Installation with a wall-mount.

10 cm

10 cm10 cm

Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and other European countries with separate collection systems)

This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset, USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle them responsibly to promote the sustainable reuse of material resources. Household users should contact either the retailer where they purchased this product, or their local government ofﬁce, for details of where and how they can take these items for environmentally safe recycling. Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its electronic accessories should not be mixed with other commercial wastes for disposal.

Correct disposal of batteries in this product (Applicable in the European Union and other European countries with separate battery return systems)

This marking on the battery, manual or packaging indicates that the batteries in this product should not be disposed of with other household waste at the end of their working life. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC Directive 2006/66. If batteries are not properly disposed of, these substances can cause harm to human health or the environment. To protect natural resources and to promote material reuse, please separate batteries from other types of waste and recycle them through your local, free battery return system.

10 cm

English - 2

Accessories

✎

Please make sure the following items are included with your TV. If any items are missing, contact your dealer.

✎

The items’ colours and shapes may vary depending on the models.

✎

Cables not included in the package contents can be purchased separately.

✎

Check that there is no accessory hidden behind packing materials when you open the box.

CAUTION: INSERT SECURELY LEST SHOULD BE DETACHED IN SET

[

Remote Control & Batteries (AAA x 2)

•

Owner’s Instructions

•

Warranty Card (Not available in some locations) / Safety Guide

•

Holder Ring (4 EA) Holder-Wire Stand CI Card Adapter

AV / Component Adapter Scart Adapter

An administration fee may be charged if either

– (a) an engineer is called out at your request and there is no defect in the product

(i.e. where you have failed to read this user manual)

– (b) you bring the unit to a repair centre and there is no defect in the product

(i.e. where you have failed to read this user manual).

• The amount of such administration charge will be advised to you before any work or home visit is carried out.

Assembling the Holder-Wire stand

Cleaning-Cloth

•

Power cord

•

English - 3

Viewing the Control Panel

✎

The product colour and shape may vary depending on the model.

✎

There are control buttons in rear of TV. When you touch the button, control icons appears.

✎

Any object (an electric wire, etc.) near the control panel may cause unintended activation of the OSD.

✎

Press the POWER button a little longer when you turn off the TV.

TV Rear

Remote control sensor Aim the remote control towards this spot on the TV.

Power Indicator Blinks and turns off when the power is on and lights up in standby mode.

(Source)

(Menu)

o (Volume)

(Channel)

(Power)

Toggles between all the available input sources. In the on-screen menu, use

this button as you would use the ENTER

Displays an on-screen menu, the OSD (on screen display) of your TV’s features.

Adjusts the volume. In the OSD, use the ◄ and ► buttons on the remote control.

Changes the channels. In the OSD, use the use the ▲ and ▼ buttons on the remote control.

Turns the TV on or off.

button on the remote control.

buttons as you would use the

buttons as you would

Standby mode

Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.

English - 4

Viewing the Remote Control

✎

This is a special remote control for the visually impaired persons and has Braille points on the Power, Channel and Volume buttons.

Turns the TV on and off.

Displays and selects the available video

sources.

Have direct access to channels.

Alternately select Teletext ON, Double,

Mix or OFF.

Adjusts the volume.

Opens the OSD.

Link to various application services.

Quickly select frequently used functions.

Selects the on-screen menu items and changes the values seen on the menu.

Returns to the previous menu.

These buttons are for the Channel

Manager, SMART HUB menu, etc.

Use these buttons in a speciﬁc feature.

For details, refer to e-Manual.

POWER

SOURCE

TTX/MIX

CH LIST

SOCIAL

E-MANUAL

P.SIZE

MUTE

ON/OFF

PRE-CH

AD/SUBT.

Turns the remote control light on or off. When on, the buttons become illuminated for a moment when pressed. (Using the remote control with this button set to On will reduce the battery usage time.)

Returns to the previous channel.

Cuts off the sound temporarily.

Changes channels.

Displays channel lists on the screen.

Displays the EPG (Electronic Programme Guide).

Displays information on the TV screen.

u/d/l/r

menu item.

ENTERE: Selects the menu and

changes the corresponding item value.

Exits the on-screen menu.

SOCIAL TV: Displays the Social TV

screen.

SEARCH: Support to recommendation

search word and search function.

W: Sets the video, which provided with

3D signal.

E-MANUAL: Displays the e-Manual. P.SIZE: Selects the Picture Size. AD/SUBT.: Turns the audio description

on and off. This is not available in some locations. / Displays digital subtitles.

: Move the cursor on-screen

Installing batteries (Battery size: AAA)

English - 5

Changing the Input Source

SOURCE

Source

Use to select TV or an external input sources such as a DVD / Blu-ray player / cable box / STB satellite receiver.

■ TV / Ext. / PC / AV / Component

/ HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎

In the Source, connected inputs will be highlighted.

✎

Ext. and PC always stay activated.

✎

If the connected external devices are not highlighted, press the red button. The TV will search for connected devices.

Edit Name

In the Source, press the TOOLS button, and then you can set an external input sources name you want.

■ VCR / DVD / Cable STB / Satellite STB / PVR

STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI Devices / T V / IPT V / Blu-ray / HD DVD / DMA: Name the device connected

to the input jacks to make your input source selection easier.

✎

When connecting a PC to the HDMI IN 1(DVI) port with HDMI cable, you should set the TV to PC mode under Edit Name.

✎

When connecting a PC to the HDMI IN 1(DVI) port with HDMI to DVI cable, you should set the TV to DVI PC mode under Edit Name.

✎

When connecting an AV devices to the HDMI

IN 1(DVI) port with HDMI to DVI cable, you

should set the TV to DVI Devices mode under Edit Name.

Edit Favourites

In the Source, press the TOOLS button to select Edit Favourites. You can set an external input source to

Favorites.

Information

You can see detailed information about the selected external device.

Refresh

In the Source, If the external devices are not displayed, press the TOOLS button to select Refresh. Search for connected devices.

✎

For best cable connection to this product, be sure to use cables with a maximum thickness as below:

Maximum thickness - 0.55 inches (14mm)

•

Connecting to an Antenna

When the TV is initially powered on, basic settings proceed automatically.

✎

Preset: Connecting the mains and antenna.

VHF/UHF

Antenna

Satellite

Cable

English - 6

Plug & Play (Initial Setup)

When the TV is initially powered on, a sequence of on-screen prompts will assist in conﬁguring basic settings. Press the POWERP button. Plug & Play is available only when the Input source is set to TV.

✎

Before turning on the TV, make sure the antenna cable is connected (p. 6).

✎

The option may differ depending on country.

Selecting the OSD

Language Setting up the Network

Software upgrade When network connection settings are complete, Software Upgrade is available.

Selecting the usage

mode

Selecting a country

(Depending on the country)

Setting the Clock

Mode

Selecting search

options for auto tuning

Enjoy your TV. If you want to watch a broadcast program, select Close. If you want to enjoy the

Press the ▲ or ▼ button, then press the ENTER Select the desired OSD (On Screen Display) language. Set up your network connection. Press the ENTER

not know your network set up information or want to set to it later, select Skip. We suggest you skip network connection setup now and refer to “Network menu” in the e-Manual for set up requirements and instructions, and the Network Connection section of this manual (Page 13).

You can set up the network connection later using the Network menu.

Select Next to upgrade TV software. Your TV will automatically upgrade, if your TV need a software upgrade. If you want to upgrade later, select the Skip. For more information, refer to "Software Upgrade" (Preference → Support) in the e-Manual.

✎

This may take some time, depending on network status.

Press the ▲ or ▼ button to select Home Use, and then press the ENTER button twice.

Select the Home Use mode. Store Demo mode is for retail environments. Press the ▲ or ▼ button, then press the ENTER Select the appropriate country.

✎

After selecting the country in the Country menu, some models may proceed with an additional option to setup the pin number.

✎

When you input the PIN number, “0-0-0-0” is not available.

✎

The option may differ depending on country.

Set the Clock Mode automatically or manually.

Press the ▲ or ▼ button, then press the ENTER source to memorise. When setting the antenna source to Cable, a step appears allowing you to assign numerical values (channel frequencies) to the channels. For more information, refer to Channel - Memorising Channels - Auto Tuning.

✎

When Aerial or Cable is selected first: After all Aerial or Cable channels are stored, the step for storing Satellite channels is displayed.

✎

When Satellite is selected first: After all Satellite channels are stored, the step for storing Aerial or Cable channels is displayed.

✎

Press the ENTERE button at any time to interrupt the memorisation process.

Smart Hub, select the Smart Hub. The Smart Hub will start. For more detailed information, refer to “Smart Hub” in the e-Manual.

button.

button to start. If you do

button.

button. Select the channel

If You Want to Reset This Feature...

Select System - Plug & Play (Initial Setup). Enter your 4 digit PIN number. The default PIN number is “0-0-0-0.” If you want to change the PIN number, use the Change PIN function.

You should do Plug & Play (MENU → System) again at home although you did in shop.

✎

If you forget the PIN code, press the remote control buttons in the following sequence in Standby mode, which resets the PIN to “0-0-0-0”: MUTE → 8 → 2 → 4 → POWER (on).

English - 7

Connecting to an AV devices

Available devices: DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite

receiver, VCR

HDMI connection

HDMI OUT

HDMI to DVI connection

DVI OUT

AUDIO OUT

R-AUDIO-L

Using an HDMI or an HDMI to DVI cable (up to 1080p)

✎

HDMI IN 1(DVI), 2(ARC), 3, 4 / PC/DVI AUDIO IN

For better picture and audio quality, connect to a digital device using an HDMI cable.

An HDMI cable supports digital video and audio signals, and does not require an audio cable.

– To connect the TV to a digital device that does not support HDMI output, use an HDMI/DVI and

audio cables.

The picture may not display normally (if at all) or the audio may not work if an external device that

uses an older version of HDMI mode is connected to the TV. If such a problem occurs, ask the manufacturer of the external device about the HDMI version and, if out of date, request an upgrade.

Be sure to use an HDMI cable with a thickness of 14 mm or less.

Be sure to purchase a certified HDMI cable. Otherwise, the picture may not display or a connection

error may occur. A basic high-speed HDMI cable or one with ethernet is recommended. This product does not support

the ethernet function via HDMI. This product supports the 3D and ARC (Audio Return Channel) functions via an HDMI cable. Note

that the ARC function is supported by the HDMI IN 2(ARC) port only. The ARC function allows digital audio to output via the HDMI IN 2(ARC) port. It can be enabled only

when the TV is connected with an audio receiver that supports the ARC function.

English - 8

Component connection

COMPONENT OUT

PRPBY

AUDIO OUT

R-AUDIO-L

AV connection

VIDEO OUT

AUDIO OUT

R-AUDIO-L

SCART connection

EXT

R W

Using a Component (up to 1080p) or an Audio/Video (480i only) and a Scart Cable

✎

In Ext. mode, DTV Out supports MPEG SD Video and Audio only.

✎

When connecting to AV IN, the colour of the AV IN [VIDEO] jack (green) will not match the video cable (yellow).

✎

To obtain the best picture quality, the Component connection is recommended over the A/V connection.

English - 9

Connecting to a PC and Audio device

¦ Using an HDMI cable or an HDMI to DVI cable or a D-sub cable

✎

Connecting through the HDMI cable may not be supported depending on the PC.

PC connection

HDMI OUT

DVI OUT

AUDIO OUT

PC OUT

Display Modes (D-Sub and an HDMI to DVI Input)

Optimal resolution is 1920 X 1080 @ 60 Hz.

Mode Resolution Horizontal Frequency (KHz) Vertical Frequency (Hz) Pixel Clock Frequency (MHz) Sync Polarity (H / V)

IBM

MAC

VESA DMT

VESA DMT /

DTV CEA

640 x 350 720 x 400

640 x 480 832 x 624

1152 x 870

640 x 480 640 x 480 640 x 480 800 x 600 800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864

1280 x 1024 1280 x 1024

1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900

1680 x 1050

1920 x 1080p 67.500 60.000 148.500 +/+

31.469

35.000

49.726

68.681

31.469

37.861

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

63.981

79.976

49.702

62.795

60.000

47.712

55.935

70.635

65.290

70.086

70.087

66.667

74.551

75.062

59.940

72.809

75.000

60.317

72.188

75.000

60.004

70.069

75.029

75.000

60.020

75.025

59.810

74.934

60.000

60.015

59.887

74.984

59.954

25.175

28.322

30.240

57.284

100.000

25.175

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

135.000

83.500

106.500

108.000

85.500

106.500

136.750

146.250

+/-

-/+

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+ +/+

-/+

-/+ +/+ +/+

-/+

✎

NOTE

For HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack.

The interlace mode is not supported.

The set might operate abnormally if a non-standard video format is selected.

Separate and Composite modes are supported. SOG(Sync On Green) is not supported.

English - 10

¦ Available devices: digital audio system, ampliﬁer, home theatre

Audio connection

OPTICAL

Headphones connection

Using an Optical (Digital) or a Headphone Connection

✎

DIGITAL AUDIO OUT (OPTICAL)

When a digital audio system is connected to the DIGITAL AUDIO OUT (OPTICAL) jack, decrease the

volume of both the TV and the system.

5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.

When the receiver (home theatre) is set to on, you can hear sound output from the TV’s optical jack.

When the TV is receiving a DTV signal, the TV will send 5.1 CH sound to the home theatre receiver. When the source is a digital component such as a DVD / Blu-ray player / cable box / STB (Set-TopBox) satellite receiver and is connected to the TV via HDMI, only 2 CH audio will be heard from the home theatre receiver. If you want to hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite receiver directly to an amplifier or home theatre.

✎

Headphones H: You can connect your headphones to the headphones output on your set. While the headphones are connected, the sound from the built-in speakers will be disabled.

Sound function may be restricted when connecting headphones to the TV.

Headphone volume and TV volume are adjusted separately.

English - 11

Connecting to a COMMON INTERFACE slot

Attaching the CI Card Adapter

Attach the adapter as shown below. To connect the CI CARD Adapter, follow these steps.

✎

We recommend attaching the adapter before installing the wall mount, or inserting the “CI or CI+ CARD.”

1. Insert the CI CARD Adapter into the two holes on the

product 1.

✎

Please find a two holes on the rear of the TV. A two holes is beside the COMMON INTERFACE port.

2. Connect the CI CARD Adapter into the COMMON INTERFACE port on the product 2.

3. Insert the “CI or CI+ CARD”.

We recommand that you insert the CI card before you mount the TV on a wall. It may be difﬁcult to insert after the mounting.

Insert the card after attaching the CI CARD Adapter, on TV. It is difﬁcult to attach the module if you insert the card before attaching.

Using the “CI or CI+ CARD”

To watch paid channels, the “CI or CI+ CARD” must be inserted.

If you don’t insert the “CI or CI+ CARD,” some channels will display

•

the message “Scrambled Signal”. The pairing information containing a telephone number, the “CI or CI+

•

CARD” ID the Host ID and other information will be displayed in about 2~3 minutes. If an error message is displayed, please contact your service provider.

When the conﬁguration of channel information has ﬁnished, the

•

message “Updating Completed” is displayed, indicating the channel list is updated.

✎

NOTE

You must obtain a “CI or CI+ CARD” from a local cable service provider.

When removing the “CI or CI+ CARD”, carefully pull it out with your hands since dropping the “CI or CI+

CARD” may cause damage to it. Insert the “CI or CI+ CARD” in the direction marked on the card.

The location of the COMMON INTERFACE slot may be different depending on the model.

“CI or CI+ CARD” is not supported in some countries and regions; check with your authorized dealer.

If you have any problems, please contact a service provider.

Insert the “CI or CI+ CARD” that supports the current antenna settings. The screen will be distorted or

will not be seen.

TV Rear

English - 12

Network Connection

You can connect your TV to your LAN through a standard wireless router or modem. You can use a wireless network to use the Samsung Wireless LAN Adapter where is built-in the TV.

Network Connection - Wireless

You can connect your TV to your LAN through a standard wireless router or modem.

The LAN Port on

the Wall

Wireless IP sharer

(router having DHCP server)

LAN Cable

Samsung’s Wireless LAN adapter supports the IEEE 802,11a/b/g and n communication protocols. Samsung recommends using IEEE 802,11n. When you play the video over a IEEE 802,11b/g connection, the video may not play smoothly.

Most wireless network systems incorporate a security system that requires devices that access the network through an access point or wireless router (typically a wireless IP Sharer) to transmit an encrypted security code called an access key.

If Pure High-throughput (Greenﬁeld) 802,11n mode is selected and the Encryption type is set to WEP, TKIP or TKIP AES (WPS2Mixed) for your wireless router, Samsung TVs will not support a connection in compliance with new Wi-Fi certiﬁcation speciﬁcations.

Network Connection - Wired

There are two main ways to connect your TV to your network using cable, depending on your network setup. They are illustrated below:

The Modem Port on the Wall

External Modem

(ADSL / VDSL / Cable TV)

TV Rear Panel

Modem Cable

The LAN Port on the Wall

LAN Cable

✎

It is not supported when the network speed is under 10 Mbps.

English - 13

LAN Cable

TV Rear Panel

How to use the e-Manual

E-MANUAL

You can read the introduction and instructions about the TV features stored in your TV.

MENUm → Support → e-Manual → ENTER

✎

If you want to return to e-Manual, press E-MANUAL button on remote.

✎

You can’t use the Tr y Now function, if the menu is not activated.

Screen Display

TV Screen: Displays the current input

Help: Displays the e-Manual Guide

or Product guide. Press ENTER

Using the Help

Display the e-Manual Guide & the Product Guide by pressing Help.

source screen.

button.

Basic Features

Changing the Preset Picture Mode

Adjusting Picture Settings

Changing the Picture Size

Changing the Picture Options

Setting up the TV with Your PC

Change the category. Press button to select category you want.

Displays the sub-menu list. Press

ENTER

menu you want.

IndexHelp

Index: Displays index screen. X: Exit the e-Manual.

button to select sub-

or r

 Changing the Preset Picture Mode

You can read the introduction and instructions about the TV features stored in your TV.

→ Support → e-Manual → ENTER

O MENU

Basic Features

Changing the Preset Picture Mode

Adjusting Picture Settings

Changing the Picture Size

Changing the Picture Options

Setting up the TV with Your PC

IndexHelp

Return

<e-Manual Guide>

The e-Manual guide appears as above.

The product guide appears as above.

How to toggle between the e-Manual and the corresponding menu(s).

Basic Features > Changing the Preset Picture Mode (5/10)

 Changing the Preset Picture Mode

O MENUm → Picture → Picture Mode → ENTER

■

Picture Mode t

Select your preferred picture type.

• Dynamic: Suitable for a bright room.

• Standard: Suitable for a normal environment.

• Natural: Suitable for reducing eye strain.

• Movie: Suitable for watching movies in a dark room.

• Entertain: Suitable for watching movies and games.

N It is only available when connecting a PC.

Help Try Now Home Zoom Index

✎

This function is not enabled in some menus.

Try Now

E-MANUAL

Sync media from multiple devices with AllShare

AllShare™ syncs your digital devices so you can enjoy music, movies and photos from your PC, camera and mobile devices, on your larger TV screen. Connects you to multiple PCs, as well.


Picture Mode Standard

Backlight 14

Contrast 100

Brightness 45

Sharpness 50

Colour 50

Tint (G/R) G 50 R 50

Return

English - 14

Method 1 Method 2

1. During watching the e-Manual, move the cursor

to select Try Now, when you want to execute the corresponding menu(s).

2. To return to the e-Manual screen, press the

E-MANUAL button.

Viewing the Contents

Basic Features > Changing the Preset Picture Mode (5/10)

 Changing the Preset Picture Mode

O MENUm → Picture → Picture Mode → ENTER

■

Picture Mode t

Select your preferred picture type.

• Dynamic: Suitable for a bright room.

• Standard: Suitable for a normal environment.

• Natural: Suitable for reducing eye strain.

• Movie: Suitable for watching movies in a dark room.

• Entertain: Suitable for watching movies and games.

N It is only available when connecting a PC.

Help Try Now Home Zoom Index

Try Now: Displays the corresponding menu(s). Home: Moves to the e-Manual home screen. Zoom: Magniﬁes a screen. Index: Displays index screen.

Using the Zoom mode

1. Press the ENTER

button when selecting Contents Area. The “Are you sure?” is displayed. Select Yes and then press the ENTERE button. The OSD window will be displayed.

2. To return to the e-Manual screen, press the

E-MANUAL button.

Contents Area: You can view the corresponding contents, if you selected a sub-menu. To move previous or next page, press the l or r button.

When you view the e-Manual instruction, select the Zoom to magnify the screen. You can scroll through the magniﬁed screen by using the

✎

To return to the previous screen, press the

or d buttons.

RETURN button.

How to search a keyword by using index page

✎

This function may not supported depending on the language.

1. If you want to search a keyword, select Index.

2. Press the

3. Press the

or r button to select a character order you want, and then press the ENTERE button.

or d button to select a keyword you want to see, and then press the ENTERE button.

4. You can view the corresponding e-Manual instruction screen.

✎

To close the Index screen, press the RETURN button.

 Changing the Preset Picture Mode

O MENUm → Picture → Picture Mode → ENTER

■

Picture Mode t

Select your preferred picture type.

• Dynamic: Suitable for a bright room.

• Standard: Suitable for a normal environment.

• Natural: Suitable for reducing eye strain.

• Movie: Suitable for watching movies in a dark room.

• Entertain: Suitable for watching movies and games.

N It is only available when connecting a PC.

Return

English - 15

Installing the Wall Mount

Installing the Wall Mount Kit

The wall mount kit (sold separately) allows you to mount the TV on the wall. For detailed information on installing the wall mount, see the instructions provided with the wall mount. Contact a

technician for assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you elect

to install the TV on your own.

Preparing before installing Wall-Mount

Case A. Installing the SAMSUNG Wall-Mount Case B. Installing another company’s Wall-Mount

To install a wall-mount, use the Holder-Ring 1.

English - 16

Wall Mount Kit Speciﬁcations (VESA)

Install your wall mount on a solid wall perpendicular to the ﬂoor. When attaching to other building materials, please contact your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.

✎

NOTE

Standard dimensions for wall mount kits are shown in the table below.

When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly

are provided. Do not use screws that do not comply with the VESA standard screw specifications.

Do not use screws that are longer than the standard dimension or do not comply with the VESA standard

screw speciﬁcations. Screws that are too long may cause damage to the inside of the TV set. For wall mounts that do not comply with the VESA standard screw specifications, the length of the

screws may differ depending on the wall mount speciﬁcations. Do not fasten the screws that are too strongly; this may damage the product or cause the product to fall,

leading to personal injury. Samsung is not liable for these kinds of accidents. Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall

mount is used or the consumer fails to follow the product installation instructions. Our 55” model do not comply with VESA Specifications. Therefore, you should use our dedicated wall

mount kit for this model. Do not mount the TV at more than a 15 degree tilt.

Product Family inches VESA Spec. (A * B) Standard Screw Quantity

LED-TV

19~22 75 X 75

23~27 200 X 100

32~40 200 X 200

65~75 600 X 400

M846~60 400 X 400

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to electric shock.

English - 17

Troubleshooting

If you have any questions about the TV, ﬁrst refer to this list. If none of these troubleshooting tips apply, please visit “www.samsung.com”, then click on Support, or contact the call centre listed on the back-cover of this manual.

Issues Solutions and Explanations

The TV won’t turn on. • Make sure the AC power cord is securely plugged in to the wall outlet and the TV.

There is no picture/video. • Check cable connections (remove and reconnect all cables connected to the TV and external

The remote control does not work. • Replace the remote control batteries with the poles (+/–) in the right direction.

The cable/set top box remote control doesn’t turn the TV on or off, or adjust the volume.

✎

This TFT LED panel uses a panel consisting of sub pixels which require sophisticated technology to produce. However, there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the product.

✎

You can keep your TV as optimum condition to upgrade the latest firmware on web site (samsung.com → Support → Downloads) by USB.

• Make sure the wall outlet is working.

• Try pressing the POWER button on the TV to make sure the problem is not the remote. If the TV turns on, refer to “Remote control does not work” below.

devices).

• Set your external device’s (Cable/Sat Box, DVD, Blu-ray etc) video outputs to match the connections to the TV input. For example, if an external device’s output is HDMI, it should be connected to an HDMI input on the TV.

• Make sure your connected devices are powered on.

• Be sure to select the TV’s correct source by pressing the SOURCE button on the remote control.

• Reboot the connected device by reconnecting the device’s power cable.

• Clean the sensor’s transmission window on the remote.

• Try pointing the remote directly at the TV from 5~6 feet away.

• Programme the Cable/Set remote control to operate the TV. Refer to the Cable/Set user manual for the SAMSUNG TV code.

Licence

English - 18

List of Features

Excellent Digital Interface & Networking: With a built-in HD digital tuner, nonsubscription HD broadcasts can be viewed without a cable box / STB (Set-Top-Box) satellite receiver.

This exciting new feature enables you to view 3D content.

SMART HUB

The Gateway to all content integrated in one place

It’s all integrated to guide you to easier and diverse entertainment choices.

•

Control your entertainment life with easy and simple user friendly UI.

•

Access to diverse Apps that are adding up every day.

•

Customize your TV, by App grouping & sorting to your taste.

•

AllShare™

AllShare™ connects your TV and compatible Samsung mobile phones/devices through a network.

Anynet+(HDMI-CEC)

Allows you to control all connected Samsung devices that support anynet+ with your Samsung TV’s remote.

Storage and Maintenance

✎

If you attached some stickers on the TV screen, it remains some debris after removing the sticker. Please clean it to watch TV.

Do not spray water or a cleaning agent directly onto the product. Any liquid that goes into the product may cause a failure, ﬁre, or electric shock.

English - 19

Clean the product with a soft cloth dapped in a small amount of water.

Securing the TV to the wall

Caution: Pulling, pushing, or climbing onto the TV may cause the TV to fall. In particular, ensure that your children do not hang over or destabilize the TV; doing so may cause the TV to tip over, resulting in serious injuries or death. Follow all safety precautions provided in the included Safety Flyer. For added stability and safety, install the anti-fall device as follows.

To Avoid the TV from Falling

1. Put the screws into the clamps and ﬁrmly fasten them onto the wall.

Conﬁrm that the screws have been ﬁrmly installed onto the wall.

✎

You may need additional material such as an anchor depending on the type of wall.

✎

Since the necessary clamps, screws, and string are not supplied, please purchase these additionally.

2. Remove the screws from the back centre of the TV, put the screws into the clamps, and then fasten the screws onto the TV again.

✎

Screws may not be supplied with the product. In this case, please purchase the screws of the following specifications.

✎

Screw Specifications

For a 19 ~ 27 inch: M4

For a 32 ~ 75 inch: M8

3. Connect the clamps ﬁxed onto the TV and the clamps ﬁxed onto the wall with a strong cable and then tie the string tightly.

✎

NOTE

Install the TV near to the wall so that it does not fall backwards.

It is safe to connect the string so that the clamps fixed on the wall are equal to or lower than the

clamps fixed on the TV. Untie the string before moving the TV.

4. Verify all connections are properly secured. Periodically check connections for any sign of fatigue for failure. If you have any doubt about the security of your connections, contact a professional installer.

Wall

English - 20

Speciﬁcations

Display Resolution 1920 x 1080

Environmental Considerations Operating Temperature Operating Humidity Storage Temperature Storage Humidity

TV System Analogue: B/G, D/K, L, I (Depending on your country selection)

Colour/Video System Analogue: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Sound System BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480p

Stand Swivel (Left / Right) -20˚ ~ 20˚ Model Name UE32D6510W / UE32D6530W UE37D6510W / UE37D6530W UE40D6510W / UE40D6530W Screen Size 32 inches 37 inches 40 inches Sound

(Output) 10 W X 2 Dimensions (WxDxH)

Body With stand

Weight Without Stand With Stand

Model Name UE46D6510W / UE46D6530W UE55D6510W / UE55D6530W Screen Size 46 inches 55 inches Sound

(Output) 10 W X 2 15 W X 2 Dimensions (WxDxH)

Body With stand

Weight Without Stand With Stand

745.8 X 29.9 X 443.4 mm

745.8 X 240.0 X 503.8 mm

Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Audio: 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits.

7.1 kg

9.8 kg

1068.4 X 29.9 X 625.2 mm

1068.4 X 275.0 X 683.6 mm

13.2 kg

17.2 kg

10°C to 40°C (50°F to 104°F)

10% to 80%, non-condensing

-20°C to 45°C (-4°F to 113°F) 5% to 95%, non-condensing

Digital: DVB-T/DVB-C/DVB-S2

867.7 X 29.9 X 512.3 mm

867.7 X 255.0 X 571.6 mm

9.1 kg

12.4 kg

933.0 X 29.9 X 548.8 mm

933.0 X 255.0 X 608.2 mm

10.7 kg

14.0 kg

1258.8 X 29.9 X 731.7 mm

1258.8 X 305.0 X 791.4 mm

17.3 kg

21.5 kg

✎

Design and specifications are subject to change without prior notice.

✎

For information about power supply, and more about power consumption, refer to the label attached to the product.

English - 21

Дополнительные сведения об использовании электронного руководства (стр. 14)

Рисунки и иллюстрации в данном руководстве пользователя представлены только для справки. Они могут отличаться от реального внешнего вида устройства. Конструкция и характеристики устройства могут быть изменены без предварительного уведомления.

Примечание относительно цифрового телевещания

1. Функции цифрового телевидения (DVB) доступны только в тех странах и регионах, где передаются цифровые наземные сигналы DVB-T (MPEG2 и MPEG4 AVC)

или где имеется доступ к совместимой услуге кабельного телевидения DVB-C (MPEG2 и MPEG4 AAC). Узнайте у местного дилера о возможности приема сигнала DVB-T или DVB-C.

2. DVB-T – это стандарт цифрового наземного телевещания, принятый консорциумом европейских организаций DVB, а DVB-C – это стандарт цифрового

кабельного телевидения. Однако некоторые дифференцированные функции, такие как EPG (Electric Programme Guide), VOD (Video on Demand) и другие, не входят в эту спецификацию. Поэтому в настоящее время они не работают.

3. Несмотря на то, что данный телевизор поддерживает последние стандарты DVB-T и DVB-C [с августа 2008 года], компания не гарантирует совместимость с

последующими стандартами цифрового наземного телевещания DVB-T и цифрового кабельного вещания DVB-C.

4. В зависимости от того, в какой стране или регионе используется телевизор, некоторые поставщики услуг кабельного телевидения могут взимать отдельную

плату за данную услугу. При этом пользователю необходимо будет принять условия предоставления услуги.

5. Некоторые функции цифрового ТВ могут быть недоступны в отдельных странах или регионах, кроме того, не все поставщики услуг кабельного телевидения могут

обеспечить правильную работу DVB-C.

6. Для получения более подробной информации обратитесь в местный центр по обслуживанию клиентов Samsung.

Качество приема телепрограмм может варьироваться в разных странах в зависимости от способа телевещания. Чтобы узнать, можно ли повысить качество

✎

приема с помощью настроек телевизора, обратитесь к местному официальному дилеру SAMSUNG или в Центр обслуживания клиентов Samsung.

Предупреждение относительно неподвижных изображений

Старайтесь избегать длительного воспроизведения на экране неподвижных изображений, например файлов jpeg, или неподвижных объектов, например логотипов телепрограмм, полей при панорамном воспроизведении или воспроизведении в формате 4:3, биржевой или новостной ленты внизу. Это может привести к раздвоению изображения на светодиодном экране и, соответственно, к снижению качества изображения. Чтобы избежать преждевременного износа, выполняйте следующие рекомендации.

• Старайтесь не смотреть очень долго один и тот же телевизионный канал.

• Отдавайте предпочтение полноэкранному режиму. Используйте меню настройки формата изображения на телевизоре для выбора оптимального соответствия размеру экрана.

• Установите минимальные приемлемые значения яркости и контрастности. Чем выше значения этих параметров, тем быстрее идет процесс выгорания экрана.

• Постоянно используйте функции, призванные сократить эффект остаточного изображения и выгорания экрана. Подробнее см. соответствующий раздел электронного руководства.

Выбор пространства для безопасной установки

Соблюдайте требуемое расстояние между устройством и другими объектами (например, стенами) для обеспечения достаточной вентиляции. Несоблюдение этого правила может привести к возгоранию или поломке устройства из-за перегрева.

В качестве подставки или настенного крепления используйте только те детали, которые поставляются Samsung Electronics.

✎

• При использовании деталей других производителей устройство может упасть и сломаться или нанести травму.

Внешний вид устройства зависит от модели.

✎

• При обращении с телевизором соблюдайте осторожность – некоторые его части могут нагреваться.

Установка на подставку Установка на настенное крепление

10 см

10 см10 см

Правильная утилизация данного устройства (Утилизация электрического и электронного оборудования) (Действует во всех странах Европейского Союза и других странах Европы, принявших систему разделения отходов)

Подобная маркировка на изделии, принадлежностях или в руководстве к нему предупреждает, что по истечении срока службы изделие или электронные принадлежности для него (например, зарядное устройство, наушники, кабель USB) не следует выбрасывать вместе с другим бытовым мусором. Чтобы избежать вредного воздействия на окружающую среду или на здоровье человека от неконтролируемой утилизации отходов, следует отделять маркированные подобным образом изделия от другого мусора для соответствующей переработки и повторного использования в качестве сырья. За подробной информацией о месте и способе экологически безопасной утилизации бытовым потребителям следует обращаться к продавцу данного изделия или в органы местного самоуправления. Промышленным потребителям необходимо обратиться к поставщику, чтобы уточнить сроки и условия договора купли-продажи. Подобные изделия и электронные принадлежности не следует утилизировать вместе с другими производственными отходами.

Правильная утилизация аккумуляторных батарей (действует на территории Европейского Союза и других европейских государств с раздельной системой утилизации батарей)

Данный знак на батарее, руководстве или упаковке означает, что батарея этого изделия по истечению срока службы должна утилизироваться отдельно от бытовых отходов. Химические символы Hg,Cd или Pb означают то, что аккумулятор содержит ртуть, кадмий или свинец в количествах, превышающих контрольный уровень, указанный в Директиве ЕС 2006/66. Чтобы поддержать программу повторного использования материалов и помочь сохранить природные ресурсы, отделяйте аккумуляторные батареи от отходов других типов и утилизируйте их через местную бесплатную систему возврата батарей.

10 см

Русский - 2

Принадлежности

✎

Убедитесь, что следующие принадлежности входят в комплект поставки телевизора. Если какойлибо элемент комплекта отсутствует, обратитесь к своему дилеру.

✎

Цвет и форма устройств могут различаться в зависимости от модели.

✎

Кабели, не входящие в комплект поставки, можно приобрести дополнительно.

✎

Открывая коробку, убедитесь, что все принадлежности на месте (некоторые из них могут быть скрыты под упаковочным материалом).

ВНИМАНИЕ! ВСТАВЬТЕ НАДЕЖНО, ЧТОБЫ ИСКЛЮЧИТЬ ВЕРОЯТНОСТЬ ОТСОЕДИНЕНИЯ

[

• Пульт дистанционного управления и батареи (AAA x 2) • Чистящая салфетка

• Руководство пользователя • Кабель питания

• Гарантийный талон (прилагается не во всех странах)/Инструкция по технике безопасности

Держатель в форме кольца

(4 шт.)

AV / Компонентный адаптер Адаптер Scart

Плата за обслуживание может взиматься в следующих случаях.

– (а) Если вы вызовете специалиста, и он не обнаружит неисправности устройства

(это возможно, если вы не знакомы с настоящим руководством).

– (б) Если вы передадите устройство в ремонтный центр, и его специалисты не обнаружат неисправности устройства

(это возможно, если вы не знакомы с настоящим руководством).

• Размер этой платы будет сообщен вам перед тем, как сотрудник компании выедет на место.

Сборка подставки-держателя проводов

Подставка-держатель проводов Адаптер карты CI

Русский - 3

Обзор панели управления

✎

Цвет и форма устройства могут различаться в зависимости от модели.

✎

На задней панели телевизора имеются кнопки управления. При прикосновении к кнопке появляются значки управления.

✎

Любой объект (электрический провод и т.д.) рядом с панелью управления может привести к случайной активации экранного меню.

Задняя панель телевизора

Датчик пульта дистанционного управления

Индикатор питания Мигает и отключается при включенном питании; горит в режиме

(Источник)

(Меню)

(Громкость)

(Канал)

(Питание)

Режим ожидания

Не оставляйте телевизор в режиме ожидания надолго (например, уезжая в отпуск). Даже когда питание выключено, устройство потребляет небольшое количество электроэнергии. Рекомендуется отключать кабель питания от сети.

Направляйте пульт дистанционного управления на эту точку на панели управления телевизора.

ожидания. Переключение между всеми доступными источниками входящего

сигнала. Эта кнопка в экранном меню выполняет те же функции, что и

кнопка ENTER Отображение экранного меню, в котором перечислены функции

телевизора. Настройка громкости. Кнопки

функции, что и кнопки ◄ и ► на пульте дистанционного управления. Переключение каналов. Кнопки

те же функции, что и кнопки ▲ и ▼ на пульте дистанционного управления.

Включение и выключение телевизора.

на пульте дистанционного управления.

в экранном меню выполняют те же

в экранном меню выполняют

Русский - 4

Обзор пульта дистанционного управления

✎

Это специальный пульт дистанционного управления для людей с плохим зрением. На кнопках питания, переключения каналов и настройки громкости имеются точки Брайля.

Включение и выключение телевизора.

Просмотр и выбор доступных

источников видеосигнала.

Прямой доступ к каналам.

Альтернативный выбор значений

телетекста: включен, двойной,

смешанный или выключен.

Настройка громкости.

Открытие экранного меню.

Подключение к различным службам

приложений.

Быстрый выбор часто используемых

функций.

Выбор элементов экранного меню и

изменение значений.

Возврат к предыдущему меню.

Кнопки для управления меню

Диспетчер каналов, SMART HUB

и т.д.

Используйте эти кнопки для

определенных функций. Подробные

сведения см. в электронном

руководстве.

POWER

SOURCE

TTX/MIX

CH LIST

SOCIAL

E-MANUAL

P.SIZE

MUTE

ON/OFF

PRE-CH

AD/SUBT.

Включение или выключение подсветки пульта дистанционного управления. Когда функция подсветки включена с помощью этой кнопки, остальные кнопки подсвечиваются при нажатии на них. (Использование функции подсветки на пульте дистанционного управления сокращает срок службы батарей.)

Возвращение к предыдущему каналу.

Временное отключение звука.

Переключение каналов.

Отображение на экране списка каналов.

Отображение электронного телегида.

Отображение информации на экране телевизора.

u/d/l/r

: перемещение курсора по

элементам экранного меню.

ENTERE: выбор меню и изменение

соответствующего значения элемента.

Выход из экранного меню.

SOCIAL TV: отображение экрана

Social TV.

SEARCH: функция поиска и поиск по

определенному слову.

W: выбор видео, сопровождающего

сигнал 3D.

E-MANUAL: отображение e-Manual. P.SIZE: выбор параметра Размер

картинки.

AD/SUBT.: Включение и выключение

описания аудио. Эта функция доступна не во всех странах. /отображение цифровых субтитров.

Установка батарей (размер батарей: AAA)

Русский - 5

Смена источника входных сигналов

Источник

Используется для выбора телевизора или других внешних источников входных сигналов, например DVDпроигрывателя, проигрывателей дисков Blu-ray, приемников кабельного или спутникового телевидения (видеоприставок).

■ ТВ/Внешний / ПК / AV /

Компонент / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎

В списке Источник подключенные источники входных сигналов будут выделены.

✎

Параметры Внешний и ПК всегда включены.

✎

Если подключенные внешние устройства не выделены, нажмите красную кнопку. Телевизор выполнит поиск подключенных устройств.

SOURCE

Редактир. назв.

В разделе Источник нажмите кнопку TOOLS, чтобы задать необходимые имена внешних источников ввода.

■ VHS / DVD / Кабельное ТВ / Спутн. прист. /

PVR / АV ресивер / Игра / Камера / ПК / DVI PC / Устройства DVI / ТВ / IPTV / Blu-ray / HD DVD / DMA: укажите название устройства,

подключенного к входным разъемам, для упрощения процедуры выбора источника.

✎

При подключении компьютера к порту

HDMI IN 1(DVI) с помощью кабеля

HDMI-DVI необходимо установить для телевизора режим DVI PC в разделе Редактир. назв..

✎

При подключении компьютера к порту

HDMI IN 1(DVI) с помощью кабеля

HDMI-DVI необходимо установить для телевизора режим DVI PC в разделе Редактир. назв..

✎

При подключении устройств AV к порту

HDMI IN 1(DVI) с помощью кабеля

HDMI-DVI необходимо установить для телевизора режим Устройства DVI в разделе Редактир. назв.

Изм. избранное

В разделе Источник нажмите кнопку TOOLS, чтобы выбрать параметр Изм. избранное. Для внешнего источника входных сигналов можно задать значение “Избранное”.

Информация

Просмотр подробной информации о выбранном внешнем устройстве.

Обновить

Если внешние устройства не отображаются, в разделе Источник нажмите кнопку TOOLS, чтобы выбрать Обновить. Выполнится поиск подключенных устройств.

✎

Для обеспечения высококачественного кабельного соединения с данным устройством следует использовать кабели, максимальная толщина которых не превышает указанные ниже значения.

• Максимальная толщина – 14 мм (0,55 дюйма)

Подключение к антенне

При первом включении телевизора основные параметры настраиваются автоматически.

✎

Предварительная установка: подсоединение кабеля питания и антенны.

Антенна

VHF/UHF

Спутник

Кабель

или

Русский - 6

Функция Plug & Play (исходная настройка)

При первом включении телевизора на экране последовательно отображаются инструкции по настройке основных параметров. Нажмите кнопку POWERP. Функция Plug & Play доступна, если в качестве источника входного сигнала Вход выбрано значение ТВ.

✎

Перед включением телевизора убедитесь, что кабель антенны подключен (стр. 6).

✎

Параметр может отличаться в зависимости от страны.

Выбор языка экранного

меню

Настройка сети

Обновление ПО

Выбор режима

использования

Выбор страны

(зависит от страны)

Настройка параметра

Режим часов

Выбор параметров

поиска для автонастройки

Приятного просмотра!

Нажмите кнопку ▲ или ▼, затем нажмите кнопку ENTER Выберите язык экранного меню.

Установите сетевое соединение. Нажмите кнопку ENTER данные о настройке сети неизвестны или если вы хотите выполнить настройку позднее, выберите Пропуск. Рекомендуется пропустить процедуру настройки подключения к сети и ознакомиться с требованиями и инструкциями по настройке в разделе “Сетевое меню” электронного руководства и в разделе настоящего руководства, посвященном сетевому подключению (стр. 13).

Настроить сетевое подключение можно позднее с помощью меню “Сеть”.

Выберите “Далее”, чтобы обновить программное обеспечение телевизора. Если потребуется обновление программного обеспечения телевизора, оно будет выполнено автоматически. Если обновление требуется выполнить позднее, выберите “Пропуск”. Для получения дополнительных сведений см. раздел “Обновление ПО” (Предпочтение → Поддержка) в руководстве e-Manual.

✎

Для этого может потребоваться некоторое время, продолжительность которого зависит от состояния сети.

Нажмите кнопку ▲ или ▼ для выбора параметра Домашний и дважды нажмите кнопку ENTER

Выберите режим Домашний. Режим Демонстрация предназначен только для точек розничной торговли.

Выберите нужный параметр с помощью кнопки ▲ или ▼ и нажмите

ENTER

Выберите подходящую страну.

✎

После выбора страны в меню Страна на некоторых моделях может отобразиться дополнительный параметр для настройки PIN-кода.

✎

При вводе PIN-кода вариант “0-0-0-0” является недопустимым.

✎

Параметр может отличаться в зависимости от страны.

Значение Режим часов можно настроить автоматически или вручную.

Нажмите кнопку ▲ или ▼, затем нажмите кнопку ENTER канала для сохранения в памяти. Если в качестве источника антенны выбрать Кабель, появится возможность присвоения каналам номеров (частот). Для получения дополнительной информации выберите Канал → Сохранение каналов в памяти → Автонастройка.

✎

Если сначала выбран параметр “Антенна” или “Кабель”: после сохранения всех каналов “Антенна” или “Кабель” отобразится экран сохранения каналов “Спутник”.

✎

Если сначала выбран параметр “Спутник”: после сохранения всех каналов “Спутник” отобразится экран сохранения “Антенна” или “Кабель”.

✎

Если потребуется прервать процесс сохранения, нажмите кнопку ENTERE в любой момент.

Для просмотра транслируемой программы выберите Закрыть. Для использования службы Smart Hub выберите Smart Hub. Служба Smart Hub будет запущена. Для получения более подробной информации см. раздел электронного руководства “Smart Hub”.

, чтобы начать. Если

. выберите источник

Сброс настроек данной функции

Выберите Система – Plug & Play (исходная настройка). Введите 4-значный PIN-код. По умолчанию используется PINкод “0-0-0-0”. Если потребуется изменить PIN-код, используйте функцию Изменение PIN.

Настройку Plug & Play (MENU → Система) придется повторить дома, даже если она уже была выполнена в магазине.

✎

Если вы забыли PIN-код, нажмите следующие кнопки пульта дистанционного управления для возвращения значения по умолчанию – “0-0-0-0”: POWER (выключение питания) → MUTE → 8 → 2 → 4 → POWER (включение питания).

Русский - 7

Подключение к устройствам AV

Допустимые устройства: проигрыватель DVD-дисков, проигрыватель дисков Blu-Ray, приемник

кабельного/спутникового телевидения высокой четкости (видеоприставка), видеомагнитофон

Подключение по HDMI

HDMI OUT

Подключение HDMI-DVI

DVI OUT

AUDIO OUT

R-AUDIO-L

С помощью кабеля HDMI или HDMI – DVI (до 1080p)

✎

HDMI IN 1(DVI), 2(ARC), 3, 4 / PC/DVI AUDIO IN

Для более высокого качества изображения и звука при подключении к цифровому устройству

используйте кабель HDMI. Кабель HDMI поддерживает цифровые видео- и аудиосигналы, поэтому подключение аудиокабеля не

требуется.

– Для подключения телевизора к цифровому устройству без разъема HDMI следует использовать кабель

HDMI/DVI и аудиокабель.

При подключении к телевизору внешнего устройства, на котором используется старая версия режима

HDMI, изображение может быть искажено (или отсутствовать) или может не работать звук. В случае возникновения такой проблемы свяжитесь с производителем внешнего устройства, узнайте версию HDMI и при необходимости закажите обновление.

Следует использовать кабель HDMI, толщина которого не более 14 мм.

Следует приобрести сертифицированный кабель HDMI. При использовании других кабелей может

отсутствовать изображение или произойти ошибка подключения. Рекомендуется использовать высокоскоростной кабель HDMI, стандартный или с Ethernet. Данное

устройство не поддерживает функцию Ethernet через HDMI. Данное устройство поддерживает работу функций 3D и ARC (Audio Return Channel) через кабель HDMI.

Обратите внимание, что работа функции ARC возможна только при подключении через порт HDMI IN

2(ARC).

Функция ARC обеспечивает вывод цифрового аудиосигнала через порт HDMI IN 2(ARC). Использование

функции ARC возможно только в том случае, когда телевизор подключен к аудиоприемнику, поддерживающему эту функцию.

Русский - 8

Подключения компонентного кабеля

COMPONENT OUT

PRPBY

AUDIO OUT

R-AUDIO-L

Подключение AV-устройств

VIDEO OUT

AUDIO OUT

R-AUDIO-L

Подключение SCART

EXT

R W

Использование компонентного кабеля (до 1080p) или аудио-/видео кабеля (только 480i) и кабеля Scart

✎

В режиме Внешний выход цифрового ТВ поддерживает только видеосигнал в формате MPEG SD и аудиосигнал.

✎

При подключении к разъему AV IN, цвет разъема AV IN [VIDEO] (зеленый) не соответствует цвету видеокабеля (желтый).

✎

Чтобы максимально повысить качество воспроизведения, рекомендуется подключить компонентный кабель к аудио/видео выводам.

Русский - 9

Подключение к компьютеру и аудиоустройству

¦ С помощью кабеля HDMI, HDMI/DVI или D-sub

✎

На некоторых компьютерах подключение с помощью кабеля HDMI может не поддерживаться.

Подключение компьютера

HDMI OUT

DVI OUT

AUDIO OUT

PC OUT

Режимы отображения (вход D-Sub и HDMI – DVI)

Оптимальное разрешение: 1920 х 1080, 60 Гц.

Режим Разрешение

IBM

MAC

VESA DMT

VESA DMT /

DTV CEA

640 x 350 720 x 400

640 x 480 832 x 624

1152 x 870

640 x 480 640 x 480 640 x 480 800 x 600 800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864

1280 x 1024 1280 x 1024

1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900

1680 x 1050

1920 x 1080 67,500 60,000 148,500 +/+

Частота горизонтальной

развертки (кГц)

31,469 31,469

35,000 49,726 68,681

31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 67,500 63,981 79,976 49,702 62,795 60,000 47,712 55,935 70,635 65,290

Частота вертикальной

развертки (Гц)

70,086 70,087

66,667 74,551 75,062

59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 75,000 60,020 75,025 59,810 74,934 60,000 60,015 59,887 74,984 59,954

Частота синхронизации

пикселей (МГц)

25,175 28,322

30,240 57,284

100,000

25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000

78,750 108,000 108,000 135,000

83,500 106,500 108,000

85,500 106,500 136,750 146,250

Полярность

синхронизации (Г/В)

+/-

-/+

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+ +/+

-/+

-/+ +/+ +/+

-/+

✎

ПРИМЕЧАНИЕ

При подключении кабеля HDMI/DVI следует использовать разъем HDMI IN 1(DVI).

Режим чересстрочной развертки не поддерживается.

При выборе нестандартного видеоформата устройство может работать неправильно.

Поддерживаются режимы раздельной и композитной синхронизации. Режим SOG (Синхронизация по

зеленому) не поддерживается.

Русский - 10

Допустимые устройства: цифровая аудиосистема, усилитель, домашний кинотеатр с

проигрывателем

Подключение аудио

OPTICAL

Подключение наушников

Использование входа для подключения оптического (цифрового) кабеля или наушников

✎

DIGITAL AUDIO OUT (OPTICAL)

При подключении цифровой аудиосистемы к разъему DIGITAL AUDIO OUT (OPTICAL)

уменьшите громкость на телевизоре и на аудиосистеме.

5.1-канальное звучание возможно в том случае, если телевизор подключен к внешнему

устройству, поддерживающему 5.1-канальное звучание. Если приемник (домашний кинотеатр) включен, звук будет выводиться через оптический

разъем на телевизоре. Если телевизор принимает цифровой телесигнал, то на приемник домашнего кинотеатра звук будет передаваться в формате 5.1. Если в качестве источника используется цифровое устройство, подключенное к телевизору через гнездо HDMI, например DVD-проигрыватель, проигрыватель дисков Blu-ray, приемник кабельного или спутникового телевидения (видеоприставка), то приемник домашнего кинотеатра обеспечивает только 2-канальное звучание. Если требуется 5.1-канальное звучание, подключите проигрыватель DVD-дисков, проигрыватель дисков Blu-ray, приемник кабельного или спутникового телевидения (телеприставку) напрямую через цифровой аудиовыход к усилителю или домашнему кинотеатру.

✎

НаушникиH: наушники можно подключить к выходу наушников на телевизоре. При подключении

наушников звук через встроенные динамики выводиться не будет.

При подключении к телевизору наушников использование функций звука ограничено.

Громкость наушников и громкость телевизора регулируются отдельно.

Русский - 11

Подключение к гнезду COMMON INTERFACE

Подсоединение адаптера карты CI

Подсоедините адаптер, как показано на рисунке ниже.

Для подключения адаптера карты CI выполните следующие действия.

✎

Рекомендуется подсоединять адаптер до установки настенного крепления или карты CI или CI+ CARD.

1. Вставьте адаптер карты CI CARD в два отверстия

на устройстве 1.

✎

Найдите два отверстия на задней панели телевизора. Эти два отверстия находятся рядом с портом COMMON INTERFACE.

2. Подключите адаптер карты CI к порту COMMON INTERFACE на устройстве.2.

3. Вставьте карту CI или CI+ CARD.

Рекомендуется вставить карту CI до того, как телевизор будет прикреплен к стене. После крепления вставить карту будет трудно.

Вставьте карту после подключения CI-CARD к телевизору. Если карта вставлена до подключения модуля, подключить его будет трудно.

Использование карты CI или CI+

Для просмотра платных каналов необходимо установить карту CI CARD или CI+ CARD.

• Если этого не сделать, отобразится сообщение “Недопустимый сигнал”.

• Через 2-3 минуты после установки на экране отобразится информация о согласовании, содержащая номер телефона, идентификатор карты CI CARD или CI+ CARD, идентификатор хоста и другие сведения. Если появится сообщение об ошибке, обратитесь к поставщику услуги.

• После того, как настройка сведений о каналах будет закончена, на экране отобразится сообщение “Обновление завершено.”, сигнализирующее, что список каналов обновлен.

✎

ПРИМЕЧАНИЕ

Карту CI CARD или CI+ CARD можно приобрести у местного поставщика услуг кабельного

телевидения. Извлекайте карту CI CARD или CI+ CARD, аккуратно придерживая ее, поскольку падение карты

может привести к ее повреждению. Вставляйте карту CI CARD или CI+ CARD в направлении, указанном на ней.

Расположение гнезда COMMON INTERFACE может отличаться в зависимости от модели

устройства. В некоторых странах и регионах карты CI CARD или CI+ CARD не поддерживаются. Уточните это

у официального дилера. При возникновении проблем обратитесь к поставщику услуги.

Вставьте карту CI CARD или CI+ CARD, поддерживающую текущие настройки антенны. В

противном случае изображение на экране будет отсутствовать или будет искажено.

Задняя панель телевизора

Русский - 12

Сетевое подключение

Подключить телевизор к локальной сети можно с помощью стандартного беспроводного маршрутизатора или модема. Можно использовать встроенный адаптер беспроводной локальной сети

Samsung.

Беспроводное сетевое подключение

Подключить телевизор к локальной сети можно с помощью стандартного беспроводного маршрутизатора или модема.

Порт локальной

сети на стене

Кабель локальной сети

Беспроводное IP-устройство

совместного доступа

(маршрутизатор связан с сервером

DHCP)

ТВ

Адаптер беспроводной локальной сети Samsung поддерживает протоколы связи IEEE 802,11a/b/g и n. Samsung рекомендует использовать протокол IEEE 802,11n. При воспроизведении видео через соединение IEEE 802,11b/g возможны перерывы.

Большинство систем беспроводной связи оснащены системой безопасности, требующей от устройств, подключаемых через точку доступа или беспроводной маршрутизатор (обычно IP-устройство совместного доступа), предоставления зашифрованного кода безопасности, который называется кодом доступа.

Если выбран режим High-throughput (Greenfield) 802,11n в чистом виде и в качестве типа шифрования для беспроводного маршрутизатора выбран WEP, TKIP или TKIP AES (WPS2Mixed), телевизоры Samsung не будут поддерживать подключение в соответствии с новыми спецификациями сертификата Wi-Fi.

Кабельное сетевое подключение

В зависимости от настроек сети существует два основных способа подключения телевизора к сети с помощью кабеля. Оба способа показаны ниже.

Порт модема на стене

Внешний модем

(ADSL/VDSL/кабельное ТВ)

Задняя панель телевизора

Кабель модема

Порт локальной сети на стене

Кабель локальной сети

✎

Не поддерживается в сети со скоростью ниже 10 Мбит/с.

Русский - 13

Кабель локальной сети

Задняя панель телевизора

Просмотр электронного руководства e-Manual

E-MANUAL

Здесь можно найти сведения об основных функциях телевизора и инструкции по пользованию ими.

MENUm → Поддержка → e-Manual → ENTER

✎

Для возврата к электронному руководству нажмите кнопку E-MANUAL на пульте дистанционного управления.

✎

Функцию Попроб. использовать нельзя, если меню не активировано.

Элементы, отображаемые на экране

Экран телевизора: отображение

экрана текущего источника

входного сигнала.

Справка: отображение

экрана Руков. e-Manual или

Руководство. Нажмите кнопку

ENTER

Использование параметра “Справка”

Можно отобразить руководство e-Manual и руководство по продукту, нажав кнопку Справка.

Основные операции

Изменение предварительно настроенного режима изображения

Настройка параметров изображения

Изменение размера изображения

Изменение параметров изображения

Настройка подключения телевизора к компьютеру

Указатель: отображение экрана указателя. X: выход из электронного руководства e-Manual.

Изменение категории. Нажмите

или r, чтобы выбрать

кнопку необходимую категорию.

Отображение списка подменю. Нажмите кнопку ENTER чтобы выбрать необходимое подменю.

УказательСправка

 Изменение предварительно

настроенного режима изображения

Здесь можно найти сведения об основных функциях телевизора и инструкции по пользованию ими.

O MENUm → Поддержка → e-Manual → ENTER

Основные операции

Изменение предварительно настроенного режима изображения

Настройка параметров изображения

Изменение размера изображения

Изменение параметров изображения

Настройка подключения телевизора к компьютеру

Возврат

УказательСправка

<Руков. e-Manual>

Отобразится экран руководства e-Manual,

показанный на рисунке выше.

Отобразится экран руководства по продукту,

показанный на рисунке выше.

Синхронизация мультимедиа с различных устройств с помощью AllShare

<Руководство>

Переход между экраном руководства e-Manual и соответствующими меню.

Основные операции > Изменение предварительно настроенного режима изображения (5/10)

 Изменение предварительно настроенного режима

изображения

O MENUm → Изображение → Реж. изображения → ENTER

■

Реж. изображения t

Выберите предпочтительный тип изображения.

• Динамический: для просмотра в комнате с ярким освещением.

• Стандартный: для просмотра в комнате с нормальным освещением.

• Обычный: для просмотра с минимальной нагрузкой на глаза.

• Кино: для просмотра фильмов в темной комнате.

• Развлекат.: для просмотра фильмов и игр.

N Это доступно только при подключении к ПК.

Справка Попроб. Дом

✎

Эта функция недоступна в некоторых меню.

Увеличенный

Указатель

Попроб.

E-MANUAL


Реж. изображения Стандартный

Подсветка 14

Контраст 100

Яркость 45

Четкость 50

Цвет 50

Тон(З/К) З 50 К 50

Программа AllShare™ позволяет

синхронизировать цифровые устройства,

обеспечивая возможность прослушивания музыки, просмотра фильмов и фотографий с компьютера, камеры и мобильных устройств

на большом экране телевизора. Обеспечивает

также подключение к нескольким

компьютерам.

Возврат

Русский - 14

Способ 1 Способ 2

1. Во время просмотра электронного

руководства переместите курсор для выбора элемента Попроб., если необходимо вызвать соответствующее меню.

2. Для возврата на экран электронного

руководства нажмите кнопку.

Просмотр содержимого

Основные операции > Изменение предварительно настроенного режима изображения (5/10)

 Изменение предварительно настроенного

режима изображения

O MENUm → Изображение → Реж. изображения → ENTER

■

Реж. изображения t

Выберите предпочтительный тип изображения.

• Динамический: для просмотра в комнате с ярким освещением.

• Стандартный: для просмотра в комнате с нормальным

освещением.

• Обычный: для просмотра с минимальной нагрузкой на глаза.

• Кино: для просмотра фильмов в темной комнате.

• Развлекат.: для просмотра фильмов и игр.

N Это доступно только при подключении к ПК.

Справка Попроб. Дом

Попроб.: отображение соответствующих меню. Дом: переход к начальному экрану электронного руководства e-Manual. Увеличенный: увеличение экрана. Указатель: отображение экрана указателя.

Использование режима увеличения

Увеличенный

1. Нажмите кнопку ENTER области содержимого. Появится запрос “Вы уверены?”. Выберите Да, а затем нажмите кнопку ENTERE. Отобразится окно экранного меню.

Указатель

Раздел содержимого: просмотр соответствующего содержимого при выборе подменю. Для перехода к предыдущей или следующей странице нажмите кнопку l или r.

при выборе

При просмотре электронного руководства e-Manual выберите Увеличенный, чтобы увеличить изображение на экране. Для прокрутки содержимого на увеличенном экране используйте кнопку

или d.

✎

Для возврата к предыдущему экрану нажмите кнопку RETURN.

 Изменение предварительно настроенного режима изображения

O MENUm → Изображение → Реж. изображения → ENTER

■

Реж. изображения t

Выберите предпочтительный тип изображения.

• Динамический: для просмотра в комнате с ярким освещением.

• Стандартный: для просмотра в комнате с нормальным освещением.

• Обычный: для просмотра с минимальной нагрузкой на глаза.

• Кино: для просмотра фильмов в темной комнате.

• Развлекат.: для просмотра фильмов и игр.

N Это доступно только при подключении к ПК.

Поиск по ключевому слову на странице указателя

✎

Эта функция может не поддерживаться в зависимости от языка.

1. Если необходимо выполнить поиск по ключевому слову, нажмите синюю кнопку, чтобы открыть экран Указатель.

2. Нажмите кнопку

или r, чтобы выбрать необходимый порядок символов, а затем нажмите кнопку

ENTERE.

3. Нажмите кнопку

или d, чтобы выбрать необходимое ключевое слово, а затем нажмите кнопку

ENTERE.

4. Можно просмотреть соответствующий экран электронного руководства e-Manual.

✎

Чтобы закрыть экран Указатель, нажмите кнопку RETURN.

Возврат

Русский - 15

Установка настенного крепления

Установка с помощью набора для настенного монтажа

Набор для настенного монтажа (продается отдельно) позволяет установить телевизор на стене. Дополнительные сведения о настенной установке см. в инструкциях, прилагаемых к деталям настенного

монтажа. Для получения помощи при установке настенного кронштейна обратитесь к специалисту по технической поддержке.

Samsung Electronics не несет ответственности за любые повреждения изделия или травмы, возникшие в случае самостоятельной установки телевизора покупателем.

Подготовительные действия перед установкой настенного крепления

Вариант А. Установка настенного крепления

SAMSUNG

Для установки настенного крепления используйте держатель в форме кольца 1.

Вариант Б. Установка настенных креплений

других производителей

Русский - 16

Характеристики набора для настенного монтажа (VESA)

Устанавливайте настенное крепление на прочную стену, перпендикулярную полу. В случае крепления к другим строительным материалам обратитесь за советом к ближайшему дилеру. При установке на потолке или наклонной стене устройство может упасть и стать причиной травмы.

✎

ПРИМЕЧАНИЕ

В приведенной ниже таблице представлены стандартные размеры наборов для настенного

монтажа. В комплект поставки набора для настенного монтажа входит подробное руководство по

установке и все необходимые для сборки детали. Не используйте винты, не соответствующие стандарту VESA.

Не используйте слишком длинные винты или винты, не соответствующие стандарту VESA.

Использование винтов длиннее стандартного размера может привести к повреждению внутренних элементов телевизора.

Для настенных креплений с винтами, не соответствующими требованиям стандарта VESA, длина

винтов может быть различной и будет определяться техническими характеристиками настенных креплений.

Не затягивайте винты слишком сильно, поскольку это может привести к повреждению изделия

или быть причиной его падения, что может повлечь за собой травму. Samsung не несет ответственности за подобные несчастные случаи.

Samsung не несет ответственности за повреждение устройства или получение травм при

использовании настенного крепления, не соответствующего стандартам VESA или не предназначенного для этих целей, а также в случае несоблюдения инструкций по установке устройства.

Модель с диагональю 55 дюймов несовместима с характеристиками VESA. Поэтому для этих

моделей следует использовать специальный набор для настенного монтажа. Не устанавливайте телевизор под наклоном более 15 градусов.

Семейство

продуктов

Светодиодные

телевизоры

Дюймы

19~22 75 х 75

23~27 200 х 100

32~40 200 х 200

65~75 600 х 400

Характеристики

VESA (A * B)

Стандартный

винт

M846~60 400 х 400

Количество

Не выполняйте установку набора для настенного монтажа, когда телевизор включен. Это может привести к поражению электрическим током.

Русский - 17

Устранение неполадок

При возникновении вопросов, связанных с работой телевизора, сначала просмотрите следующий список. Если ни один из перечисленных советов не поможет устранить неисправность, посетите вебсайт www.samsung.com и выберите пункт “Поддержка” или обратитесь в операторский центр, адрес которого указан на задней обложке данного руководства.

Проблемы Способы устранения и пояснения

Телевизор не включается. • Проверьте надежность подключения кабеля питания к сетевой розетке и телевизору.

Отсутствует изображение/видео. • Проверьте подключения кабелей (отсоедините и подсоедините все кабели, ведущие к

Пульт дистанционного управления не работает.

Невозможно включить или выключить телевизор или отрегулировать громкость с помощью пульта дистанционного управления приставки кабельного ТВ/видеоприставки.

• Проверьте исправность сетевой розетки.

• Попробуйте нажать кнопку POWER на телевизоре, чтобы исключить версию о неисправности

пульта дистанционного управления. Если телевизор включится, обратитесь к пункту “Пульт дистанционного управления не работает” ниже.

телевизору и внешним устройствам).

• Установите выходной видеосигнал внешнего устройства (приставка кабельной сети/ спутникового телевидения, проигрыватель DVD или Blu-ray и т.д.) так, чтобы он соответствовал входному разъему телевизора. Например, если на внешнем устройстве используется выход HDMI, его следует подключить к входу HDMI на телевизоре.

• Убедитесь, что подсоединенные устройства включены.

• Выберите необходимый источник сигнала на телевизоре, нажав кнопку SOURCE на пульте дистанционного управления телевизора.

• Перезагрузите подключенное устройство, отсоединив и снова подсоединив его кабель питания.

• Замените батареи в пульте ДУ и проверьте их полярность (+/-).

• Почистите окно передачи сигнала датчика, расположенное на пульте дистанционного управления.

• Попробуйте навести пульт ДУ непосредственно на ТВ на расстоянии 1,5–2 м.

• Запрограммируйте пульт дистанционного управления кабельного ТВ/видеоприставки, чтобы использовать его для управления телевизором. Код телевизора SAMSUNG указан в руководстве для приставки кабельного ТВ/видеоприставки.

✎

Светодиодная панель с TFT-матрицей состоит из множества подпикселов, и ее изготовление требует применения наиболее совершенных технологий. Однако на экране может быть несколько темных или светлых пикселов. Эти отдельные пикселы не влияют на качество работы изделия.

✎

Оптимальные условия использования телевизора достигаются путем обновления микропрограммы с веб-узла (samsung.com → Поддержка → Загрузки) через USB.

Лицензия

Русский - 18

Список функций

Превосходный цифровой интерфейс и доступ к сети: встроенный цифровой тюнер HD позволяет просматривать программы высокой четкости без приемника кабельного/спутникового телевидения (видеоприставки).

Благодаря этой удивительной функции изображения можно просматривать в режиме 3D.

SMART HUB

Обеспечивает доступ ко всему содержимому, которое хранится в одном месте

• Эта функция помогает при выборе различного содержимого развлекательного характера.

• Обеспечивает управление средой развлекательных программ с помощью простого и понятного интерфейса пользователя.

• Предоставляет доступ к различным приложениям, состав которых каждый день расширяется.

• Позволяет настроить систему ТВ путем группировки и сортировки приложений по своему усмотрению.

Программа AllShare™

AllShare™ обеспечивает сетевое подключение между телевизором и мобильными телефонами, а также другими устройствами Samsung, совместимыми с телевизором.

Anynet+ (HDMI-CEC)

Позволяет с помощью пульта дистанционного управления для телевизора управлять всеми подключенными устройствами Samsung, поддерживающими функцию Anynet+.

Хранение и обслуживание

✎

Если на экране телевизора имеются какие-либо наклейки, после их удаления остается небольшое загрязнение. Для нормального просмотра телевизора удалите это загрязнение.

Не распыляйте воду или моющее средство непосредственно на устройство. Попавшая внутрь устройства жидкость может стать причиной повреждения, возгорания или поражения электрическим током.

Для очистки следует использовать только мягкую ткань, смоченную в небольшом количестве воды.

Русский - 19

Крепление телевизора на стене

Внимание! Нельзя тянуть, толкать телевизор или забираться на него, поскольку

телевизор может упасть. Следите за тем, чтобы дети не облокачивались на телевизор и не раскачивали его, поскольку он может опрокинуться и нанести серьезные и даже смертельные травмы. Соблюдайте все меры предосторожности, описанные в прилагаемой брошюре по безопасности. Для дополнительной устойчивости и безопасности установите приспособление против скольжения, как описано далее.

Предотвращение падения телевизора

1. Вставьте винты в зажимы и надежно закрепите их в стене.

Убедитесь, что винты надежно закреплены в стене.

✎

В зависимости от типа стены могут потребоваться дополнительные приспособления, например дюбели.

✎

Поскольку необходимые зажимы, винты и трос не входят в комплект поставки, их необходимо приобретать отдельно.

2. Извлеките винты из центральной части задней панели телевизора,

вставьте их в зажимы, затем снова заверните винты на телевизоре.

✎

Винты не всегда входят в комплект поставки телевизора. В этом случае необходимо приобрести винты со следующими характеристиками.

✎

Характеристики винтов

Для телевизоров с диагональю 19-27 дюймов: M4

Для телевизоров с диагональю 32-75 дюймов: M8

3. Соедините зажимы, прикрепленные к телевизору, и зажимы,

прикрепленные к стене, с помощью крепкого троса, а затем надежно завяжите его.

✎

ПРИМЕЧАНИЕ

Установите телевизор рядом со стеной, чтобы он не упал назад.

Прикрепление троса будет безопасным, если зажимы на стене находятся на одном уровне

или ниже зажимов на телевизоре. Перед тем как перемещать телевизор, развяжите трос.

4. Убедитесь, что все соединения надежно зафиксированы. Периодически проверяйте, не ослабли или

не нарушены ли соединения. Если у вас возникают сомнения по поводу безопасности соединений, обратитесь к квалифицированному специалисту по установке.

Стена

Русский - 20

Технические характеристики

Разрешение экрана 1920 x 1080 Условия окружающей среды

Рабочая температура Рабочая влажность Температура хранения Влажность при хранении

Система телевидения Аналоговое: B/G, D/K, L, I (зависит от выбранной страны)

Видеосистема цветности Аналоговое: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Система звука BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC HDMI IN Видео: 1080 24p, 1080p, 1080i, 720p, 576p, 480p

Шарнирная подставка (влево/вправо)

Название модели UE32D6510W / UE32D6530W UE37D6510W / UE37D6530W UE40D6510W / UE40D6530W Размер экрана 32 дюйма 37 дюймов 40 дюймов Звук

(Выход) 10 Вт X 2 Размеры (Ш x Г x В)

Корпус С подставкой

Вес Без подставки С подставкой

Название модели UE46D6510W / UE46D6530W UE55D6510W / UE55D6530W Размер экрана 46 дюймов 55 дюймов Звук

(Выход) 10 Вт X 2 15 Вт X 2 Размеры (Ш x Г x В)

Корпус С подставкой

Вес Без подставки С подставкой

745,8 X 29,9 X 443,4 мм

745,8 X 240,0 X 503,8 мм

Цифровое: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Аудио: 2-канальная линейная ИКМ 32/44,1/48 кГц, 16/20/24 бит.

7,1 кг 9,8 кг

1068,4 X 29,9 X 625,2 мм

1068,4 X 275,0 X 683,6 мм

13,2 кг 17,2 кг

От 10°C до 40°C (от 50°F до 104°F)

От 10% до 80%, без конденсации

От -20°C до 45°C (-4°F до 113°F) От 5% до 95%, без конденсации

Цифровое: DVB-T/DVB-C/DVB-S2

-20° ~ 20°

867,7 X 29,9 X 512,3 мм

867,7 X 255,0 X 571,6 мм

9,1 кг

12,4 кг

1258,8 X 29,9 X 731,7 мм

1258,8 X 305,0 X 791,4 мм

933,0 X 29,9 X 548,8 мм

933,0 X 255,0 X 608,2 мм

10.7 кг

14.0 кг

17,3 кг 21,5 кг

Номер сертификата POCC KR. AB57. B00442 Срок действия сертификата с 20.01.2010 по 19.01.2013 Орган сертификации OOO “АЛЬТТЕСТ”

117418, Москва, ул. Цюрупы, д.14

IP(степень защиты от попадания твердых частиц и влаги)

IP 20

Класс защиты прибора от поражения электрическим

оборудование класса II

током Напряжение питания

переменного тока

✎

Конструкция и характеристики устройства могут быть изменены без предварительного

Переменный ток: 110-240 В

уведомления.

✎

Характеристики электропитания и потребления электроэнергии указаны на наклейке на корпусе устройства.

AB57

Русский - 21

Детальніше про користування електронним посібником (стор. 14)

Ілюстрації у цьому посібнику користувача подані лише для довідки і можуть відрізнятися від дійсного вигляду виробу. Вигляд і технічні характеристики виробу можуть бути змінені без попередження.

Примітка про цифрове телебачення

1. Функції, пов’язані з цифровим телебаченням (DVB), доступні лише в тих країнах/регіонах, де транслюються наземні цифрові канали DVB-T

(MPEG2 і MPEG4 AVC) або надаються сумісні зі стандартом DVB-C (MPEG2 і MPEG4 AAC) послуги кабельного телебачення. Дізнайтеся у місцевого торгового представника про можливість отримання сигналу DVB-T або DVB-C.

2. DVB-T – це стандарт європейського консорціуму DVB для передачі цифрового наземного телевізійного сигналу, і DVB-C – це стандарт для

передачі цифрового телевізійного сигналу через кабельні мережі. Однак ці стандарти не включають деякі функції, такі як EPG (електронний довідник програм), VOD (відео за запитом) тощо. Такі функції можуть бути не завжди доступні для використання.

3. Хоча цей телевізор відповідає останнім стандартам DVB-T і DVB-C станом на [серпень 2008 р.], ми не можемо гарантувати сумісність із

майбутніми функціями цифрового наземного сигналу DVB-T і цифрового кабельного сигналу DVB-C.

4. Залежно від країни чи регіону, де використовується телевізор, постачальники послуг кабельного телебачення можуть впроваджувати

додаткову плату за послуги і, можливо, вам потрібно буде прийняти певні умови для користування такими послугами.

5. Окремі функції цифрового телебачення можуть бути недоступними в деяких країнах або регіонах, і прийом сигналу DVB-C деяких

постачальників послуг кабельного телебачення може бути незадовільним.

6. По докладнішу інформацію звертайтеся до місцевого центру обслуговування клієнтів компанії Samsung.

На якість прийому телевізійного сигналу можуть впливати відмінності типів мовлення в різних країнах. Дізнайтеся у місцевого

✎

уповноваженого торгового представника SAMSUNG або в центрі обслуговування клієнтів компанії Samsung, чи можна налаштувати телевізор так, щоб покращити його роботу.

Попередження щодо нерухомого зображення

Уникайте відображення на екрані нерухомих зображень (наприклад, фотографій у форматі jpeg) або нерухомих елементів (наприклад, логотипу телеканалу, зображення в панорамному форматі або у форматі 4:3, рядка біржових котувань або новин внизу екрана тощо). Тривале відображення нерухомого зображення може спричинити появу на світлодіодному екрані фантомних зображень, що впливатиме на якість зображення. Щоб зменшити ризик виникнення такого ефекту, дотримуйтеся викладених нижче рекомендацій.

• Уникайте перегляду того самого телевізійного каналу протягом тривалого часу.

• Завжди намагайтесь відображати будь-яке зображення на весь екран; для оптимального відображення використовуйте меню формату зображення телевізора.

• Для досягнення потрібної якості зображення зменште значення яскравості і контрастності до мінімального рівня; збільшення таких значень може прискорити процес вигоряння.

• Часто використовуйте спеціальні функції телевізора, які розроблені для зменшення ефекту залишкового зображення і вигоряння екрана; детальнішу інформацію читайте в електронному посібнику.

Безпечне встановлення

Для забезпечення належної вентиляції дотримуйтесь визначеної відстані між виробом та іншими об’єктами (наприклад, стінами). Недотримання цієї вимоги може призвести до проблем із виробом чи пожежі через підвищення внутрішньої температури виробу.

Використовуйте лише підставку або настінне кріплення, які надаються компанією Samsung Electronics.

✎

• Використання деталей, наданих іншим виробником, може призвести до проблем із виробом чи травмування користувача через падіння

виробу.

Вигляд може бути дещо іншим залежно від виробу.

✎

• Торкаючись телевізора, будьте обережні, оскільки деякі деталі можуть бути гарячими.

Встановлення на підставці. Встановлення з настінним кріпленням.

10 см

10 см10 см

10 см

Українська - 2

Приладдя

✎

Перевірте наявність усіх перелічених елементів, які постачаються з телевізором. Якщо якогось елемента бракує, зверніться за місцем придбання виробу.

✎

Форма і колір елементів можуть бути дещо іншими залежно від моделі.

✎

Кабелі, які не входять у комплект, можна придбати окремо.

✎

Відкривши коробку, перевірте, чи окремі елементи не застрягли за матеріалами упаковки.

ЗАСТЕРЕЖЕННЯ: ВСТАВЛЯЙТЕ КАБЕЛЬ НАДІЙНО, ЩОБ ВИКЛЮЧИТИ САМОВІЛЬНЕ

[

ВІД’ЄДНАННЯ

• Пульт дистанційного керування (ДК) і батареї (ААА, 2 шт.) • Ганчірка для протирання

• Посібник користувача • Кабель живлення

• Гарантійний талон (додається не у всіх країнах) / інструкція з техніки безпеки

Втулка-тримач (4 шт.) Тримач для кабелю Адаптер для картки стандартного

інтерфейсу

AV / Перехідник для

компонентного роз’єму

У перелічених далі випадках може стягуватися плата за обслуговування:

– (а) якщо викликаний на прохання користувача спеціаліст не виявить дефекту виробу

(тобто, якщо користувач не ознайомився з цим посібником);

– (б) якщо у зданому до центру обслуговування виробі не буде виявлено жодного дефекту

(тобто, якщо користувач не ознайомився з цим посібником).

• Про розмір цієї плати користувача буде повідомлено перед виконанням будь-яких робіт чи виїздом спеціаліста.

Встановлення тримача для кабелів

Перехідник для роз’єму Scart

Українська - 3

Огляд панелі керування

✎

Форма і колір виробу можуть різнитися залежно від моделі.

✎

Якщо торкнутись кнопки, з’являються піктограми керування.

✎

Наявність будь-якого об’єкта (наприклад, електропроводу тощо) біля панелі керування може спричинити небажану активацію екранного меню.

Задня панель телевізора

Сенсор пульта дистанційного керування

Індикатор живлення Блимає і вимикається, коли живлення увімкнено, і засвічується в

(Джерело)

(Канал)

(Гучність)

(Канал) Перемикання каналів. В екранному меню кнопки

(живлення)

Режим очікування

Не залишайте телевізор у режимі очікування на тривалий час (наприклад, вирушаючи у відпустку). Навіть коли кнопка живлення перебуває в положенні «вимкнено», буде відбуватись незначне споживання електроенергії. Найкраще від’єднати кабель живлення від розетки.

Спрямовуйте пульт ДК на цю точку на телевізорі.

режимі очікування. Почергове перемикання всіх доступних джерел вхідного сигналу.

В екранному меню ця кнопка виконує ті самі функції, що й кнопка

ENTER

Виклик екранного меню для керування функціями телевізора. Регулювання гучності. В екранному меню кнопки

самі функції, що й кнопки ◄ та ► на пульті дистанційного керування.

самі функції, що й кнопки ▼ та ▲ на пульті дистанційного керування. Увімкнення та вимкнення телевізора.

на пульті дистанційного керування.

виконують ті

Українська - 4

Огляд пульта дистанційного керування

✎

Цей пульт дистанційного керування спеціально пристосовано для людей із вадами зору; він має крапкові знаки Брайля на кнопках живлення, перемикання каналів і регулювання гучності.

Увімкнення і вимкнення телевізора.

Відображення та вибір доступного

джерела відеосигналу.

Прямий доступ до каналів.

Почергове увімкнення телетексту,

вибір режиму двох вікон, змішаного

режиму і вимкнення телетексту.

Регулювання гучності.

Виклик екранного меню.

Вибір різноманітних інтернет-послуг і

програм.

Швидкий вибір часто застосовуваних

функцій.

Вибір пунктів екранного меню і зміна

значень меню.

Повернення до попереднього меню.

Ці кнопки використовуються для

роботи з меню Менеджер каналів,

SMART HUB тощо.

Використовуйте ці кнопки в разі

виконання певної функції. Детальну

інформацію читайте в електронному

посібнику.

POWER

SOURCE

TTX/MIX

CH LIST

SOCIAL

E-MANUAL

P.SIZE

MUTE

ON/OFF

PRE-CH

AD/SUBT.

Увімкнення та вимкнення підсвітки пульта ДК. Коли підсвітку ввімкнено, кнопки підсвітлюються на короткий час після кожного натиснення. (Якщо користуватись пультом дистанційного керування, коли ця кнопка увімкнена, це зменшить термін роботи батареї).

Повернення до попереднього каналу.

Тимчасове вимкнення звуку.

Зміна каналів.

Виклик списку наявних каналів.

Відображення електронного довідника програм.

Відображення інформації на екрані телевізора.

u/d/l/r

: переміщення курсору

пунктами екранного меню.

ENTERE: вибір пункту меню і

встановлення зміни значень у меню.

вихід з екранного меню.

SOCIAL TV: виклик екрана Social TV. SEARCH: підтримка функції пошуку,

зокрема пошуку за ключовим словом.

W: увімкнення відображення відео у

режимі 3D для відповідного вхідного сигналу.

E-MANUAL: виклик екрана e-Manual. P.SIZE: виклик меню Формат зображ. AD/SUBT.: Увімкнення і вимкнення

функції звукового опису. Ця функція доступна не у всіх регіонах. / відображення субтитрів у цифровому режимі.

Встановлення батарей (батареї типу: AAA)

Українська - 5

Зміна джерела вхідного сигналу

Джерело

Використовується для вибору вхідного сигналу телевізора або зовнішніх джерел, наприклад програвача дисків DVD чи Blu-ray / декодера каналів кабельного телебачення / приймача каналів супутникового телебачення.

■ ТВ / Зовн. / ПК / AV /

Компонентний / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎

У меню Джерело під’єднані джерела вхідного сигналу буде виділено.

✎

Пункти Зовн. та ПК завжди увімкнено.

✎

Якщо підключені зовнішні пристрої не виділено, натисніть червону кнопку. Телевізор виконає пошук підключених пристроїв.

SOURCE

Змін. назву

У меню Джерело натисніть кнопку TOOLS та встановіть бажані назви для зовнішніх джерел сигналу.

■ VCR / DVD / Дек. каб ТБ / Дек. суп ТБ / PVR

дек. / AV-ресивер / Гра / Відеокамера / ПК / DVI PC / Пристрої DVI / ТВ / IPTV / Blu-ray / HD DVD / DMA: для полегшення вибору

джерела вхідного сигналу призначте назви пристроям, підключеним до вхідних роз’ємів.

✎

У разі під’єднання ПК до роз’єму HDMI

IN 1(DVI) за допомогою кабелю HDMI для

відповідного входу слід встановити назву ПК за допомогою функції Змін. назву.

✎

У разі під’єднання ПК до роз’єму HDMI IN

1(DVI) за допомогою кабелю HDMI-DVI для

відповідного входу слід встановити назву DVI PC за допомогою функції Змін. назву.

✎

У разі під’єднання аудіовідеопристроїв до роз’єму HDMI IN 1(DVI) за допомогою кабелю HDMI-DVI для відповідного входу слід встановити назву Пристрої DVI за допомогою функції Змін. назву.

Редаг. улюблені

У меню Джерело натисніть кнопку TOOLS і виберіть пункт Edit Favourites. Зовнішнє джерело сигналу можна внести до списку уподобань.

Інформація

Перегляд докладних відомостей про вибраний зовнішній пристрій.

Оновити

Якщо в меню Джерело відображаються не всі зовнішні пристрої, натисніть кнопку TOOLS і виберіть пункт Оновити. Пошук під’єднаних пристроїв.TOOLS

✎

Для забезпечення оптимального кабельного з’єднання використовуйте кабель максимальної товщини.

• Максимальна товщина – 14 мм.

Під’єднання антени

Під час першого увімкнення телевізора автоматично відображаються основні меню налаштувань.

✎

Попереднє налаштування: під’єднання живлення та антени.

ДВЧ/УВЧ

антена

Супутник

Кабель

або

Українська - 6

Plug & Play (початкове налаштування)

Під час першого увімкнення телевізора послідовні екранні меню допоможуть налаштувати основні параметри. Натисніть кнопку POWERP. Функція Plug & Play доступна тільки коли джерелом сигналу є вхід телевізора.

✎

Перш ніж увімкнути телевізор, перевірте, чи підключено кабель антени (стор. 6)

✎

Параметри можуть різнитися залежно від країни.

Вибір мови

екранного меню

Налаштування

мережі

Обновление ПО Щоб оновити програмне забезпечення телевізора, виберіть пункт Далі.

Вибір режиму

використання

Вибір країни

(Залежно від країни):

Налаштування пункту

Реж.годинника

Вибір параметрів

пошуку для автоматичної настройки

Приємного

перегляду!

Як скинути параметри цієї функції...

Виберіть Система – Plug & Play (початкове налаштування). Введіть чотиризначний PIN-код. PIN-код за замовчуванням – «0-0-0-0». Щоб змінити PIN-код, скористайтеся функцією Змінити PIN.

Навіть якщо ви частково виконали ці налаштування в магазині, вдома потрібно ще раз виконати налаштування меню Plug & Play (MENU → Система).

✎

Якщо ви забудете PIN-код, натисніть кнопки на пульті дистанційного керування у такій послідовності, щоб скинути PIN-код до «0-0-0-0»: POWER (вимк.) → MUTE → 8 → 2 → 4 → POWER (увімк.).

Натисніть кнопку ▲ або ▼, а потім кнопку ENTER мову екранного меню.

Налаштуйте мережеве з’єднання. Щоб почати, натисніть кнопку

ENTER

бажаєте налаштувати її пізніше, виберіть пункт Проп.. Перш ніж налаштовувати з’єднання з мережею, радимо переглянути в розділі «Меню мережі» електронного довідника відповідні вимоги та вказівки, а також прочитати розділ «Під’єднання до мережі» цього посібника (стор. 13).

З’єднання з мережею можна встановити згодом за допомогою «Меню мережі».

Якщо потрібно оновити програмне забезпечення телевізора, його буде оновлено автоматично. Щоб оновити програмне забезпечення пізніше, виберіть пункт Проп. Детальнішу інформацію див. у розділі «Оновлення пр. забезп.» (Предпочтение → підтримки) електронного посібника.

Натисніть кнопку ▲ або ▼, щоб вибрати режим Для дому, тоді двічі натисніть кнопку.

Виберіть режим Для дому. Режим Демо збереж. призначений для використання в магазинах.

Натисніть кнопку ◄ або ►, тоді натисніть кнопку ENTER Виберіть потрібну країну.

Пункт Реж.годинника можна налаштувати автоматично або вручну.

Натисніть кнопку ▲ або ▼, а потім кнопку ENTERE. Виберіть джерело для пошуку та збереження каналів. Якщо вибрати джерело сигналу Кабель, відобразиться новий екран, в якому можна присвоїти каналам цифрові значення (частоти). детальнішої інформації виберіть пункти Канал → Програмування каналів → Автоматична настройка.

Якщо бажаєте переглянути програму телепередач, виберіть пункт Закрити. Якщо бажаєте скористатися можливостями пристрою Smart Hub, виберіть пункт Smart Hub. Пристрій Smart Hub почне працювати. Детальніше про це читайте в розділі «Smart Hub» електронного довідника.

. Якщо ви не знаєте даних для налаштування мережі або

✎

Тривалість оновлення залежить від стану мережі.

✎

Після підтвердження вибору в меню Країна в деяких моделях може з’явитися додаткове вікно для встановлення PIN-коду.

✎

Якщо ви ввели PIN-код, код 0-0-0-0 недоступний.

✎

Параметри можуть різнитися залежно від країни.

✎

Якщо спочатку вибрано параметр Ант. або Кабель: після того як буде збережено усі ефірні (Антена) або кабельні (Кабель) канали, можна буде зберегти супутникові канали

✎

Якщо спочатку вибрано параметр Супутник: після того як буде збережено усі супутникові канали (Супутник) можна буде зберегти ефірні (Ант.) або кабельні Кабель канали.

✎

Натисніть кнопку ENTERE у будь-який час, щоб перервати процес збереження.

Виберіть потрібну

Українська - 7

Під’єднання аудіовідеопристроїв

Доступні пристрої: програвач дисків DVD, Blu-ray, декодер каналів кабельного телебачення

високої чіткості, приймач каналів супутникового телебачення високої чіткості, відеомагнітофон

З’єднання HDMI

HDMI OUT

Підключення HDMI-DVI

DVI OUT

AUDIO OUT

R-AUDIO-L

Користування кабелем HDMI або HDMI-DVI (до 1080р)

✎

HDMI IN 1(DVI), 2(ARC), 3, 4 / PC/DVI AUDIO IN

Для отримання кращої якості зображення та звуку під’єднуйте цифрові зовнішні пристрої через

кабель HDMI. HDMI-кабель підтримує одночасну передачу цифрового відео- та аудіосигналу, тому окремий

аудіокабель не потрібен.

– Для під’єднання телевізора до цифрового пристрою, що не має виходу HDMI, використовуйте

кабель HDMI-DVI та аудіокабель.

Якщо до телевізора під’єднано зовнішній пристрій, який використовує старішу версію режиму

HDMI, зображення може не відображатися належним чином (або не відображатися взагалі) чи може не відтворюватися звук. Якщо виникне така проблема, дізнайтесь у виробника зовнішнього пристрою про версію HDMI і, якщо вона застаріла, попросіть її оновити.

Використовуйте кабель HDMI товщиною не більше 14 мм.

Купуйте тільки сертифікований кабель HDMI. Інакше зображення на екрані може не

відображатись або можуть виникати помилки зв’язку. Рекомендовано використовувати базовий високошвидкісний кабель HDMI або кабель із

підтримкою Ethernet. Цей виріб не підтримує функцію Ethernet через HDMI. Цей виріб підтримує функцію 3D та ARC (Audio Return Channel зворотній аудіоканал) через

кабель HDMI. Функція ARC підтримується тільки через роз’єм HDMI IN 2(ARC). Функція ARC дозволяє виводити цифровий звук через роз’єм HDMI IN 2(ARC). Це можливо

тільки у випадку, коли телевізор під’єднано до аудіоприймача, що підтримує функцію ARC.

Українська - 8

Компонентне з’єднання

COMPONENT OUT

PRPBY

AUDIO OUT

R-AUDIO-L

Аудіовідеоз’єднання

VIDEO OUT

AUDIO OUT

R-AUDIO-L

З’єднання SCART

EXT

R W

Використання компонентного кабелю (до 1080p) або аудіовідеокабелю (лише 480i) і кабелю Scart

✎

У режимі Зовн. вихідний відео- та аудіосигнал цифрового телебачення підтримується тільки у режимі MPEG стандартної чіткості.

✎

Під час підключення до входу AV IN колір роз’єму AV IN [VIDEO] (зелений) не відповідає кольору відеокабелю (жовтий).

✎

Щоб отримати зображення найвищої якості, рекомендовано користуватися компонентним кабелем замість аудіовідеокабелю.

Українська - 9

Підключення до комп’ютера та аудіопристрою

¦ Використання кабелю HDMI, кабелю HDMI-DVI або D-sub

✎

Залежно від ПК підключення через кабель HDMI може не підтримуватися.

Під’єднання до комп’ютера

HDMI OUT

DVI OUT

AUDIO OUT

PC OUT

Режими відображення (вхідний сигнал D-Sub і HDMI-DVI)

Оптимальна роздільна здатність – 1920 X 1080, 60 Гц.

Режим

IBM

MAC

VESA DMT

VESA DMT /

DTV CEA

Роздільна

здатність

640 x 350 720 x 400

640 x 480 832 x 624

1152 x 870

640 x 480 640 x 480 640 x 480 800 x 600 800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864

1280 x 1024 1280 x 1024

1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900

1680 x 1050

1920 x 1080p 67,500 60,000 148,500 +/+

Горизонтальна частота

(кГц)

31,469 31,469

35,000 49,726 68,681

31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 67,500 63,981 79,976 49,702 62,795 60,000 47,712 55,935 70,635 65,290

Вертикальна частота

(Гц)

70,086 70,087

66,667 74,551 75,062

59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 75,000 60,020 75,025 59,810 74,934 60,000 60,015 59,887 74,984 59,954

Частота піксельної синхронізації (МГц)

25,175 28,322

30,240 57,284

100,000

25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000

78,750 108,000 108,000 135,000

83,500 106,500 108,000

85,500 106,500 136,750 146,250

Полярність

синхронізації (Г/В)

+/-

-/+

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+ +/+

-/+

-/+ +/+ +/+

-/+

✎

ПРИМІТКА

Для з’єднання за допомогою кабелю HDMI-DVI використовуйте роз’єм HDMI IN 1(DVI).

Режим черезрядкової розгортки не підтримується.

У разі вибору нестандартного відеоформату зображення може не відображатися належним чином.

Підтримуються роздільний і композитний режими. Режим SOG (Sync On Green) не підтримується.

Українська - 10

¦ Доступні пристрої: цифрова аудіосистема, підсилювач, домашній кінотеатр

Аудіо зв'язку

OPTICAL

Під’єднання навушників

Використання оптичного (цифрового) з’єднання чи виходу для навушників

✎

DIGITAL AUDIO OUT (OPTICAL)

Якщо цифрова аудіосистема підключена до роз’єму DIGITAL AUDIO OUT (OPTICAL), зменште

гучність і телевізора, і системи.

5.1-канальний звук доступний, якщо телевізор під’єднано до зовнішнього пристрою, який

підтримує 5.1-канальний звук. Коли ввімкнено приймач (систему домашнього кінотеатру), звук із телевізора передається

через оптичний роз’єм. Якщо телевізор приймає сигнал цифрового телебачення, телевізор надсилатиме 5.1-канальний звук на приймач (домашній кінотеатр). Якщо джерелом сигналу є цифровий компонент, наприклад програвач дисків DVD чи Blu-ray, декодер каналів кабельного телебачення, приймач каналів супутникового телебачення, який під’єднано до телевізора через роз’єм HDMI, із приймача (домашнього кінотеатру) буде лунати лише 2-канальний звук. Щоб слухати 5.1-канальний звук, під’єднайте цифровий аудіовихід програвача дисків DVD чи Bluray, декодера каналів кабельного телебачення, приймача каналів супутникового телебачення безпосередньо до підсилювача чи домашнього кінотеатру.

✎

Навушники H: навушники можна підключити до роз’єму для навушників на пристрої. Якщо під’єднано навушники, звук із вбудованих гучномовців вимикається.

Коли до телевізора підключено навушники, можливості налаштування звуку можуть бути

обмежені. Рівень гучності навушників і рівень гучності телевізора налаштовуються окремо.

Українська - 11

Підключення до гнізда стандартного інтерфейсу

Підключення адаптера для картки стандартного інтерфейсу

Підключіть адаптер, як показано нижче. Щоб підключити адаптер для картки стандартного

інтерфейсу, виконайте такі дії.

✎

Перш ніж встановлювати настінний кронштейн чи встановлювати картку СІ або СІ+, радимо підключити адаптер.

1. Вставте адаптер для картки стандартного

інтерфейсу в два отвори на пристрої1.

✎

Знайдіть два отвори на тильній стороні телевізора. Вони знаходяться поруч із гніздом

COMMON INTERFACE.

2. Підключіть адаптер для картки стандартного інтерфейсу до гнізда COMMON INTERFACE на

пристрої2.

3. Вставте картку CI або CI+.

Картку стандартного інтерфейсу краще вставляти перед монтуванням телевізора на стіну. Після монтування вставити її може бути важко.

Вставляйте картку після під’єднання адаптера для картки стандартного інтерфейсу до телевізора. Якщо спершу вставити картку, під’єднати модуль буде важко.

Використання картки CI або СI+

Щоб переглядати платні канали, слід вставити картку CI або CI+.

• Якщо картку CI або CI+ не вставити, для деяких каналів на екрані з’являтиметься повідомлення про те, що сигнал закодовано.

• На екрані протягом 2-3 хвилин відображатиметься така інформація: номер телефону, ідентифікатор картки CI або CI+, ідентифікатор головного вузла тощо. Якщо з’явиться повідомлення про помилку, зверніться до постачальника послуг.

• Після завершення конфігурації інформації каналу з’явиться повідомлення про те, що оновлення завершено. Це означає, що список каналів оновлено.

✎

ПРИМІТКА

Картку CI або CI+ можна придбати в місцевого постачальника послуг кабельного телебачення.

Виймаючи картку CI або CI+, будьте обережні, оскільки від падіння картка може вийти з ладу.

Вставляйте картку CI або CI+ відповідно до позначок на ній.

Розташування гнізда COMMON INTERFACE може різнитися залежно від моделі.

Картка CI або CI+ не підтримується у деяких країнах і регіонах. Докладніші відомості можна

отримати в місцевого уповноваженого дилера. У разі виникнення проблем звертайтеся до постачальника послуги.

Вставте карту CI чи CI+, що підтримує поточні налаштування антени. Інакше зображення на екрані

може бути спотворене чи не відображатися.

Задня панель телевізора

Українська - 12

Під’єднання до мережі

З’єднання між телевізором і локальною мережею можна встановити через звичайний маршрутизатор чи модем. Бездротовою мережею можна користуватися, коли в телевізорі є вбудований адаптер бездротової локальної мережі Samsung.

Під’єднання до мережі – бездротове

З’єднання між телевізором і локальною мережею можна встановити через звичайний маршрутизатор чи модем.

Роз’єм локальної

мережі на стіні

Кабель локальної мережі

Бездротовий маршрутизатор

(маршрутизатор із

сервером DHCP)

Адаптер бездротової локальної мережі Samsung підтримує протоколи зв’язку IEEE 802.11a/b/g та n. Компанія Samsung рекомендує використовувати протокол IEEE 802,11n. Відео може не відтворюватись належним чином через з’єднання IEEE 802,11b/g.

Більшість систем бездротових мереж мають систему безпеки, яка передбачає застосування зашифрованого коду захисту, так званого ключа доступу, під час під’єднання пристроїв до мережі через точку доступу (бездротовий маршрутизатор).

Якщо вибрано режим високої пропускної здатності стандарту 802,11n (Greenfield), а для типу шифрування точки доступу встановлено значення WEP, TKIP або TKIP AES (WPS2Mixed), телевізор Samsung не підтримуватиме можливості встановлення з’єднання з огляду на нові технічні характеристики сертифікації Wi-Fi.

Під’єднання до мережі – дротове з’єднання

Існує два основні способи підключення телевізора до мережі за допомогою кабелю, які залежать від способу організації мережі. Їх ілюстрації наведено нижче.

Роз’єм для модема на стіні

(ADSL/VDSL/кабельне телебачення)

Зовнішній модем

Задня панель телевізора

Кабель модема

Роз’єм локальної мережі на стіні

Кабель локальної мережі

✎

Не підтримується, коли швидкість мережі є нижчою за 10 Мбіт/c.

Кабель локальної мережі

Українська - 13

Задня панель телевізора

Перегляд електронного посібника

E-MANUAL

В електронному посібнику подані вступні відомості та вказівки щодо функцій телевізора.

МЕNUm → Підтримка → e-Manual→ ENTER

✎

Щоб повернутися до електронного посібника, натисніть на пульті ДК кнопку

E-MANUAL.

✎

Якщо певне меню не активовано, функція Спробувати для нього недоступна.

Відображення на екрані

Екран телевізора: відображення

екрана поточного вхідного

сигналу.

Довід: відображення режимів Гід

«e-Manual» або Довідник виробу.

Натисніть кнопку ENTER

Користування довідкою

Щоб відобразити електронний посібник чи довідник виробу, натисніть кнопку Довід.

Основні функції

Зміна попередньо встановленого режиму зображення

Налаштування телевізора для роботи з ПК

Зміна розміру зображення

Зміна параметрів зображення

Налаштування телевізора для роботи з ПК

Показник: відображення екрана алфавітного покажчика. X: вихід із електронного посібника.

Зміна категорії. Щоб вибрати потрібну категорію, натисніть кнопку

Відображення списку підменю. Щоб вибрати потрібне підменю, натисніть кнопку ENTER

ПоказникДовід

або r.

 Зміна попередньо встановленого

режиму зображення

В електронному посібнику подані вступні відомості та вказівки щодо функцій телевізора.

ENUm → Підтримка → e-Manual → ENTERE

O M

Довід

Основні функції

Зміна попередньо встановленого режиму зображення

Налаштування телевізора для роботи з ПК

міна розміру зображення

Зміна параметрів зображення

Налаштування телевізора для роботи з ПК

Показник

Поверн.

<Електронний посібник>

Відображається згаданий вище посібник.

Відображається згаданий вище довідник виробу.

Синхронізація мультимедійних даних, збережених на різних пристроях, за допомогою функції AllShare.

<Довідник виробу>

Перехід від електронного посібника до відповідних меню і навпаки.

Основні функції > Зміна режиму попередньо встановленого зображення (5/10)

 Зміна попередньо встановленого режиму зображення

O MENUm → Зображ. → Режим зображення → ENTER

■

Режим зображення t

Цей параметр дозволяє вибрати потрібний тип зображення.

• Динамічн: підходить для яскраво освітленого приміщення.

• Стандарт: підходить для звичайного освітлення.

• Натурал.: дозволяє зменшити навантаження на очі.

• Фільм: підходить для перегляду фільмів у темному приміщенні.

• Розважити: підходить для перегляду художніх фільмів та ігор.

N Доступно лише в разі під’єднання комп’ютера.

Довід

✎

Ця функція не підтримується деякими меню.

Спробувати

E-MANUAL

Осн. Масшт Показник

Функція AllShare™ дозволяє синхронізувати вміст цифрових пристроїв, завдяки чому можна переглядати фільми та фотографії, а також прослуховувати музику, збережені на комп’ютері, фотоапараті та мобільному телефоні, на більшому екрані телевізора. Крім того, телевізор можна під’єднати до кількох комп’ютерів.

Зображ.

Режим зображення Стандарт.

Підсвічення 14

Контраст. 100

Яскравість 45

Різкість 50

Колір 50

Тон (з/ч) З 50 Ч 50

Поверн.

Українська - 14

Спосіб 1 Спосіб 2

1. Під час перегляду електронного посібника

переведіть курсор на пункт Спробувати, коли потрібно увійти у відповідне меню.

2. Щоб повернутися до екрана електронного посібника, натисніть кнопку E-MANUAL.

Перегляд вмісту

Основні функції > Зміна режиму попередньо встановленого зображення (5/10)

 Зміна режиму попередньо встановленого зображення

O MENUm → Зображ. → Режим зображення → ENTER

■

Режим зображення t

Цей параметр дозволяє вибрати потрібний тип зображення.

• Динамічн: підходить для яскраво освітленого приміщення.

• Стандарт: підходить для звичайного освітлення.

• Натурал.: дозволяє зменшити навантаження на очі.

• Фільм: підходить для перегляду фільмів у темному приміщенні.

• Розважити: підходить для перегляду художніх фільмів та ігор.

N Доступно лише в разі під’єднання комп’ютера.

1. Вибравши область вмісту, натисніть кнопку

ENTER

. Відобразиться повідомлення

«Виконати?». Виберіть Так і натисніть кнопку

ENTERE. З’явиться вікно екранного меню.

Область вмісту: вибравши підменю, можна переглянути відповідний його вміст. Для переходу до попередньої або наступної сторінки натискайте кнопку l або r.

Довід

Спробувати

Осн. Масшт Показник

Спробувати: відображення відповідного(-их) меню. Вдома: перехід до головного екрана електронного посібника. Zoom: збільшення зображення на екрані. Показник: відображення екрана алфавітного покажчика.

Використання режиму масштабування

Щоб збільшити зображення під час перегляду електронного посібника, натисніть кнопку Масшт. Переглядати збільшений екран можна за допомогою кнопок

✎

Щоб перейти до попереднього екрана,

або d.

натисніть RETURN.

 Зміна попередньо встановленого режиму зображення

O MENUm → Зображ. → Режим зображення → ENTER

■

Режим зображення t

Цей параметр дозволяє вибрати потрібний тип зображення.

• Динамічн: підходить для яскраво освітленого приміщення.

• Стандарт: підходить для звичайного освітлення.

• Натурал.: дозволяє зменшити навантаження на очі.

• Фільм: підходить для перегляду фільмів у темному приміщенні.

• Розважити: підходить для перегляду художніх фільмів та ігор.

N Доступно лише в разі під’єднання комп’ютера.

Пошук ключового слова за допомогою сторінки алфавітного покажчика

✎

Доступність цієї функції залежить від мови.

1. Щоб знайти ключове слово, натисніть синю кнопку для відкриття екрана Показник.

2. Щоб вибрати потрібний порядок символів, натисніть кнопку

або r, після чого натисніть кнопку

ENTERE.

3. Щоб вибрати потрібне ключове слово, натисніть кнопку

ENTER

або d, після чого натисніть кнопку

4. Відкриється відповідний екран електронного посібника.

✎

Щоб закрити екран Показник, натисніть кнопку RETURN.

Поверн.

Українська - 15

Встановлення на стіні

Монтаж комплекту настінного кріплення

Комплект настінного кріплення (продається окремо) дає змогу встановити телевізор на стіні. Щоб отримати детальну інформацію про монтаж настінного кріплення, дивіться посібник, який додається

до настінного кріплення. З питаннями щодо монтажу настінного кронштейна звертайтеся до спеціаліста технічної служби.

Компанія Samsung Electronics не несе відповідальності за ушкодження виробу або травми, отримані користувачами у разі самостійного встановлення телевізора.

Підготовка перед встановленням настінного кріплення

Спосіб A. Встановлення настінного кріплення

SAMSUNG

Щоб встановити настінне кріплення, використовуйте втулку-тримач 1.

Спосіб B. Встановлення настінного кріплення

іншого виробникa

Українська - 16

Технічні характеристики комплекту настінного кріплення (VESA)

Встановлюйте настінне кріплення на твердій стіні, перпендикулярній до підлоги. Якщо потрібно встановити кріплення на інший матеріал, проконсультуйтеся з місцевим торговим представником. У разі встановлення на стелі або похилій стіні телевізор може впасти і завдати серйозних травм.

✎

ПРИМІТКА

У таблиці нижче наведено стандартні розміри комплектів настінного кріплення.

До комплекту настінного кріплення входить детальний посібник зі встановлення і всі необхідні

складові. Не використовуйте гвинти, які не відповідають стандартним технічним характеристикам гвинтів

VESA. Не використовуйте гвинти, довші за стандартні розміри або які не відповідають технічним

характеристикам VESA. Надто довгі гвинти можуть завдати пошкоджень внутрішнім деталям виробу.

Для настінних кріплень, які не відповідають стандартним технічним характеристикам VESA,

розмір гвинтів може відрізнятися залежно від характеристик настінного кріплення. Не закручуйте гвинти надто сильно, оскільки це може пошкодити пристрій або спричинити

його падіння, яке може призвести до травмування користувача. Компанія Samsung не несе відповідальності за такі випадки.

Компанія Samsung не несе відповідальності за пошкодження виробу або отримання травм

користувачем у разі використання кріплення, іншого аніж VESA, або будь-якого невідповідного кріплення, а також у випадку недотримання користувачем вказівок щодо встановлення виробу.

Моделі з екраном 55 дюймів не відповідають технічним характеристикам VESA. Для цих моделей

слід використовувати спеціальний комплект настінного кріплення. Не монтуйте телевізор із нахилом понад 15 градусів.

Тип пристрою

Телевізор зі

світлодіодною

підсвіткою

екрана

Розмір

діагоналі,

дюйми

19~22 75 X 75

23~27 200 X 100

32~40 200 X 200

65~75 600 X 400

Технічні

характеристики

VESA (A х B)

Стандартний

гвинт

M846~60 400 X 400

Кількість

Не встановлюйте комплект настінного кріплення, коли телевізор увімкнено. Це може призвести до травмування користувача внаслідок ураження електричним струмом.

Українська - 17

Усунення несправностей

Якщо ви маєте будь-які запитання щодо роботи телевізора, спершу перегляньте цей список. Якщо жодна з поданих порад не допоможе вирішити вашу проблему, перегляньте на веб-сайті www.samsung.com розділ підтримки або зателефонуйте у центр телефонного обслуговування, перелік яких подається на останній сторінці цього посібника.

Проблема Можливі рішення і пояснення

Телевізор не вмикається. • Упевніться, що кабель живлення змінного струму надійно під’єднано до настінної розетки і

Зображення/відео відсутнє. • Перевірте з’єднання кабелів (від’єднайте і знову під’єднайте всі кабелі телевізора і зовнішніх

Пульт дистанційного керування не працює.

Пульт дистанційного керування декодера кабельних чи супутникових каналів не спрацьовує для ввімкнення або вимкнення телевізора чи регулювання гучності.

телевізора.

• Перевірте, чи настінна розетка справна.

• Щоб перевірити, чи проблема не в самому пульті дистанційного керування, скористайтеся

кнопкою POWER на телевізорі. Якщо телевізор увімкнеться, дивіться нижче пункт «Пульт дистанційного керування не працює».

пристроїв).

• Встановіть вихідний відеосигнал зовнішнього пристрою (декодера каналів кабельного чи супутникового телебачення, DVD-програвача, Blu-ray-програвача та ін.) відповідно до вхідного сигналу телевізора. Наприклад, якщо зовнішній пристрій передає вихідний сигнал HDMI, його слід під’єднати до входу HDMI на телевізорі.

• Перевірте, чи під’єднані пристрої увімкнено.

• Перевірте, чи правильно вибрано джерело сигналу на телевізорі, натиснувши кнопку SOURCE на пульті дистанційного керування.

• Перезавантажте під’єднаний пристрій шляхом від’єднання та повторного під’єднання його кабелю живлення.

• Замініть батареї пульта дистанційного керування, розташувавши їх з урахуванням полярності (+/–).

• Почистьте вікно передачі сигналу пульта дистанційного керування.

• Спробуйте спрямувати пульт безпосередньо на телевізор на відстані 1,5-1,8 м від нього.

• Запрограмуйте пульт дистанційного керування декодера каналів кабельного чи супутникового телебачення для роботи з телевізором. Код для телевізора SAMSUNG дивіться в посібнику користувача декодера каналів кабельного чи супутникового телебачення.

✎

Телевізор із TFT РК екраном містить підпіксели, і його виготовлення потребує застосування складних сучасних технологій. Однак на екрані можуть з’являтися декілька світлих чи темних пікселів. Такі поодинокі піксели не впливають на якість роботи пристрою.

✎

Ви маєте змогу завантажувати найновіше програмне забезпечення з веб-сайту (samsung.com → Support (Підтримка) → Downloads (Завантаження)) через з’єднання USB.

Ліцензія

Українська - 18

Перелік функцій

Винятковий цифровий інтерфейс і мережеві можливості: завдяки вбудованому цифровому тюнеру високої чіткості безкоштовні телеканали високої чіткості можна дивитися без додаткового декодера чи приймача кабельного або супутникового сигналу.

За допомогою цієї нової дивовижної функції можна переглядати тривимірний вміст.

SMART HUB

Єдине меню для доступу до всього вашого вмісту.

• Весь мультимедійний вміст зібрано в одному місці, щоб спростити та урізноманітнити вам проведення вільного часу.

• Простий інтерфейс користувача полегшує керування різноманітними розважальними функціями.

• Багатий вибір різноманітних програм, кількість яких зростає щодня.

• Меню можна персоналізувати шляхом групування та сортування програм відповідно до власних уподобань.

AllShare™

Функція AllShare™ забезпечує можливість під’єднання до телевізора сумісних мобільних телефонів і пристроїв Samsung через мережу.

Anynet+ (HDMI-CEC)

Дозволяє керувати усіма підключеними пристроями Samsung, які підтримують функцію Anynet+, за допомогою пульта дистанційного керування для телевізора Samsung.

Зберігання та обслуговування

✎

Якщо на екрані телевізора є етикетки, після їх видалення екран буде брудним. Почистіть екран для перегляду.

Не розпилюйте воду або миючий засіб безпосередньо на виріб. Будь-яка рідина, потрапивши всередину виробу, може спричинити несправність, пожежу або ураження електричним струмом.

Витирайте виріб м’якою ганчіркою, змоченою невеликою кількістю води.

Українська - 19

Фіксація телевізора на стіні

Увага: Не тягніть, не штовхайте і не залазьте на телевізор, інакше він може впасти.

Особливо зверніть увагу на те, щоб діти не виснули на телевізорі і не розхитували його; якщо телевізор перевернеться і впаде, він може серйозно травмувати або вбити дитину. Дотримуйтесь усіх заходів безпеки, зазначених на вкладеній листівці з правилами техніки безпеки. Для додаткової безпеки та стійкості пристрою скористайтеся пристосуванням проти падіння, як показано нижче.

Вказівки щодо запобігання падінню телевізора

1. Вставте гвинти у скоби та надійно зафіксуйте їх на стіні. Перевірте,

чи гвинти надійно зафіксовані на стіні.

✎

Залежно від типу стіни можуть знадобитися додаткові засоби, наприклад анкери.

✎

Оскільки скоби, гвинти і шнурок не додаються, придбайте їх додатково.

2. Викрутіть гвинти із гнізд посередині на задній панелі телевізора,

вставте їх у скоби і знову вкрутіть у гнізда.

✎

Гвинти можуть не постачатися разом із виробом. У такому разі придбайте гвинти, які відповідають поданим далі технічним характеристикам.

✎

Технічні характеристики гвинтів

Для моделей із екраном 19-27 дюймів: M4

Для моделей із екраном 32-75 дюймів: M8

3. З’єднайте скоби на телевізорі зі скобами на стіні міцним шнурком і надійно зав’яжіть його.

✎

ПРИМІТКА

Встановлюйте телевізор близько до стіни, щоб він не перевернувся назад.

Задля безпеки протягніть шнурок так, щоб скоби на стіні були на рівні або нижче скоб на

телевізорі. Перш ніж пересувати телевізор, розв’яжіть шнурок.

4. Перевірте надійність усіх з’єднань. Час від часу перевіряйте з’єднання на наявність пошкодження

чи послаблення. Якщо у вас виникли сумніви щодо надійності з’єднань, зверніться до професійного монтажника.

Стіна

Українська - 20

Характеристики

Роздільна здатність екрана 1920 Х 1080 Вимоги щодо навколишнього середовища

Робоча температура Робоча вологість Температура зберігання Вологість зберігання

Телевізійна система Аналоговий режим: B/G, D/K, L, I (залежно від регіону)

Система кольору/відео Аналоговий: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Система звуку BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC HDMI IN Відео: 1080 24p, 1080p, 1080i, 720p, 576p, 480p

Поворот підставки (вліво/вправо) -20° ~ 20° Модель UE32D6510W / UE32D6530W UE37D6510W / UE37D6530W UE40D6510W / UE40D6530W Розмір екрана 32 дюймів 37 дюймів 40 дюймів Звук

(вихідний) 2 х 10 Вт Розміри (ШxГxВ)

Корпус З підставкою

Маса Без підставки З підставкою

Модель UE46D6510W / UE46D6530W UE55D6510W / UE55D6530W Розмір екрана 46 дюймів 55 дюймів Звук

(вихідний) 2 х 10 Вт 2 х 15 Вт Розміри (ШxГxВ)

Корпус З підставкою

Маса Без підставки З підставкою

Цифровий: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Аудіо: 2-канальний звук PCM 32/44,1/48 кГц, 16/20/24 біт.

745,8 X 29,9 X 443,4 мм

745,8 X 240,0 X 503,8 мм

7,1 кг 9,8 кг

1068,4 X 29,9 X 625,2 мм

1068,4 X 275,0 X 683,6 мм

13,2 кг 17,2 кг

від 10 °C до 40 °C (50°F до 104°F)

від 10% до 80% без конденсації

від -20 °C до 45 °C (-4°F до 113°F)

від 5% до 95% без конденсації

Цифровий: DVB-T/DVB-C/DVB-S2

867,7 X 29,9 X 512,3 мм

867,7 X 255,0 X 571,6 мм

9,1 кг

12,4 кг

1258,8 X 29,9 X 731,7 мм

1258,8 X 305,0 X 791,4 мм

933,0 X 29,9 X 548,8 мм

933,0 X 255,0 X 608,2 мм

10.7 кг

14.0 кг

17,3 кг 21,5 кг

✎

Конструкцію та технічні характеристики може бути змінено без попередження.

✎

Номінальні параметри живлення та відомості про енергоспоживання для цього виробу вказано на наклейці.

Українська - 21

Е-нұсқаулықты қолдануға қатысты толық ақпарат алу үшін (б. 14)

Аталмыш пайдаланушыға арналған нұсқаулықтағы суреттер мен иллюстрациялар тек жалпылама ақпарат ретінде ғана берілген және олар құрылғының нақты көрінісінен өзгеше болуы мүмкін. Өнімнің дизайны мен техникалық сипаттамасы алдын ала ескертусіз өзгертілуі мүмкін.

Сандық теледидарға қатысты құлақтандыру

1. Сандық теледидар (DVB) функциялары тек DVB-T (MPEG2 және MPEG4 AVC) сандық жерүсті сигналдары таратылатын немесе DVB-C

(MPEG2 және MPEG4 AAC) сигналдарымен сыйысымды кабельдік телевизия қызметі көрсетілетін елдер/аймақтарда ғана бар. DVB-T немесе DVB-C сигналдарын қабылдау мүмкіндігінің бар-жоғын білу үшін жергілікті дилерге хабарласыңыз.

2. DVB-T дегеніміз, сандық жерүсті сигналдарын таратуға қатысты, ал DVB-C дегеніміз, сандық сигналдарды кабельдік теледидар арқылы

қабылдау бойынша DVB Еуропалық консорциум стандарты болып табылады. Дегенмен, EPG (Бағдарламалардың Электрондық Нұсқаулығы), VOD (Сұраныс бойынша Видео) тағы сол сияқты ерекше функциялардың түрі бұл нұсқаулықта қамтылмаған. Сондықтан оларға осы сәтте қолдау көрсетілмейді.

3. Бұл теледидар DVB-T және DVB-C соңғы стандарттарына [Тамыз, 2008] сай жасалса да, аталмыш теледидарға бұдан кейін шығатын

DVB-T сандық жерүсті және DVB-C сандық кабельдік теледидар таратылым сигналдарын қолдайды деген кепілдік берілмейді.

4. Теледидар қолданылатын ел/аймақ түрлеріне қарай, кейбір кабельдік теледидар қызметінің провайдерлері көрсеткен қызметтері үшін

қосымша төлемақы алуы және сіздің олар көрсетіп отырған қызмет шарттарына келісім беруіңіз қажет болуы мүмкін.

5. Кейбір елдер немесе аймақтарда сандық теледидардың кей функциялары жұмыс істемеуі және провайдерлердің кейбірінде DVB-C

дұрыс жұмыс істемеуі мүмкін.

6. Қосымша ақпаратты жергілікті SAMSUNG тұтынушыларға қызмет көрсету орталығына хабарласып алыңыз.

Теледидардың сигналдарды қабылдау сапасына елдер арасындағы сигнал тарату тәсілдерінің әртүрлі болуы әсер етуі мүмкін.

✎

Теледидардың қалай жұмыс жасайтынын жергілікті SAMSUNG уәкілетті дилеріне немесе Samsung байланыс орталығына хабарласып, оны теледидарды қайта теңшеу арқылы реттеуге болатын-болмайтынын тексеріңіз.

Қимылсыз бейнеге қатысты ескерту

Бейнебетте қимылсыз бейнені (мысалы, jpeg суреттерінен тұратын файлдар) немесе қимылсыз бейне элементін (мысалы, теледидар бағдарламасының логотипі, панорама немесе 4:3 пішіміндегі сурет, экранның төменгі жағынан биржа жаңалықтары немесе жаңалықтар т.с.с.) көрсетпеңіз. Қимылсыз бейнені үздіксіз көрсеткенде, LED жарықтамалы бейнебетте қосарлы сурет пайда болады, бұл суреттің сапасына әсер етеді. Осы әсердің салдарын азайту үшін төмендегі ұсыныстарды орындаңыз:

• Теледидардан бір арнаны ұзақ уақыт көрмеңіз.

• Кез келген суретті теледидар экранына толық ашып көріңіз, ол үшін теледидардың бейне пішімі параметрлері мәзірін қолданыңыз.

• Суреттің сапасын қалаған деңгейге қою үшін жарықтылық және контраст мәндерін ең аз мәнге қойыңыз, бұл мәннен асырсаңыз "бейнебеттің жануы" үрдісі тездетуі мүмкін.

• Теледидардың "бейненің қалып қоюы" және "бейнебеттің жануы" тәрізді ақаулықтарды азайтуға арналған функцияларының барлығын жиі қолданыңыз, толығырақ ақпаратты е-нұсқаулықтан қараңыз.

Орнататын жерде қауіпсіз етіп дайындау

Ауа жақсы алмасып тұру үшін теледидар мен басқа заттар (мысалы, қабырға) арасындағы арақашықтықты жеткілікті түрде сақтаңыз. Бұлай істемеген жағдайда, өрт шығу қатері орын алып немесе өнімнің ішкі температурасының жоғарылауы нәтижесінде оған зиян келуі мүмкін.

Теледидарды тұрғыға қойғанда не қабырғалық аспа жинаққа орнатқанда тек Samsung Electronics бөлшектерін ғана қолданыңыз.

✎

• Егер басқа өндіруші шығарған бөлшектерді қолдансаңыз, өнімге зақым келуі не ол құлап қалған жағдайда адам жарақаттануы мүмкін. Өнімнің сыртқы көрінісі үлгі түріне қарай әртүрлі болуы мүмкін.

✎

• Теледидарға қол тигізген кезде абай болыңыз, себебі кейбір бөліктері ыстық болуы мүмкін.

Тұрғыға орнату. Қабырғалық аспа жинаққа орнату.

10 см

10 см10 см

10 см

Казақ - 2

10 см

Керек-жарақтар

✎

Төмендегі бөлшектердің LED жарықтамасы бар бейнебетті теледидармен бірге жеткізілгенін тексеріңіз. Керек-жарақтардың қайбірі жетіспесе, дилерге хабарласыңыз.

✎

Элементтердің түсі мен формасы теледидар үлгісінің түріне қарай әртүрлі болуы мүмкін.

✎

Жинақтың ішіне кірмеген сымдарды жеке сатып алуға болады.

✎

Қорапты ашқанда орам материалдарының арт жағында ешбір керек-жарақтың қалып қоймағанына көз жеткізіңіз.

АБАЙ БОЛЫҢЫЗ: ЖИНАҚТАН ШЫҒЫП КЕТПЕС ҮШІН МЫҚТАП СҰҒЫҢЫЗ

[

• Қашықтан басқару пульті және батареялар (AAA x 2) • Тазалағыш шүберек

• Пайдаланушы нұсқаулығы • Қорек сымы

• Кепілдік түбіртегі (Кей жерлерде берілмейді) / Қауіпсіздік нұсқаулары

Ұстағыш-Шығырық (4EA) Электр сымдарын ұстағыш CI Card адаптері

AV / Құралас бөлшек адаптері Scart адаптері

Егер келесі жағдайда

– (a) техникті үйге шақырсаңыз, бірақ құрылғыдан ешбір ақау табылмаса,

(яғни, осы пайдаланушы нұсқаулығының тиісті тұстарын оқымасаңыз)

– (ә) құрылғыны жөндеу орталығына әкелсеңіз, бірақ құрылғыда ешбір ақау болмаса, онда әкімшілік төлем төлеу қажет болуы мүмкін

(яғни, осы пайдаланушы нұсқаулығының тиісті тұстарын оқымасаңыз).

• Бұндай әкімшілік төлемнің мөлшері, қандай да бір жұмысты орындау немесе үйіңізге барар алдында алдын ала хабарланады.

Ұстағыш-Сымның тұрғысын құрастыру

Казақ - 3

Басқару панелінің көрінісі

✎

Құрылғының түсі мен пішімі үлгі түріне қарай әр түрлі болуы мүмкін.

✎

There are control buttons in rear of TV. When you touch the button, control icons appears.

✎

Басқару панеліне жақын орналасқан кез келген зат (электр сымы т.с.с.) OSD бейнебетін күтпеген жерден қосып жіберуі мүмкін.

Теледидардың артқы панелі

Қашықтан басқару пультінің сенсоры

Қуат индикаторы Құрылғыны қуат көзіне қосқанда жыпылықтап барып өшіп қалады,

(Сигнал к)

(МӘЗІР)

o (реттейді) Үнділікті реттейді. Бейнебеттегі мәзірде

(Арна) Арнаны ауыстыру үшін қолданылады. БМ-де

(Қуат)

Күту режимі

Теледидарыңызды ұзақ уақыт (мысалы, демалысқа кеткенде) күту режимінде қалдырмаңыз. Қуат түймешігі сөніп тұрса да, электр қуаты аз мөлшерде тұтынылып тұрады. Қорек сымын ағытып қойған дұрыс.

Қашықтан басқару пультін теледидардағы осы нүктеге бағыттаңыз.

күту режимінде жанып тұрады.

Қолданыстағы кіріс көздерінің бірінен біріне өтуге арналған. Бұл түймешікті бейнебет мәзірінде, қашықтан басқару пультіндегі

ENTER

түймешігінің орнына қолданыңыз.

Бейнебет мәзірін, теледидар функцияларының бейнебеттегі мәзірін, БМ (бейнебет мәзірі) көрсетеді.

түймешігін қашықтан

басқару пультіндегі ◄ және ► түймешіктерінің орнына қолданыңыз

түймешіктерін қашықтан басқару пультінің ▼ және ▲ түймешіктерінің орнына қолданыңыз.

Теледидарды қосуға немесе сөндіруге арналған.

Казақ - 4

Қашықтан басқару пульті

✎

Бұл көзі нашар көретін адамдарға арналған, сондай-ақ, Power, Channel және Volume түймешіктерінің үстінде Брайль нүктелері бар арнайы қашықтан басқару құралы.

POWER

Теледидарды қосуға және сөндіруге

Қолданыстағы видео сигнал көздерін

көрсету және таңдауға арналған.

Арналарға тура кіруге арналған.

Сондай-ақ, Телемәтінді қосу, қосарлау,

араластыру немесе ажырату режимін

Бейнебет мәзірін ашады.

Әр түрлі бағдарлама қызметтеріне

Жиі қолданылған функцияларды

жылдам таңдауға арналған.

Бейнебет мәзірі элементін таңдайды

және мәзірде көрсетілген мәндерді

Алдыңғы мәзірге қайтуға арналған.

Бұл түймешіктер Арна реттеушісі,

SMART HUB мәзіріне т.с.с. арналған.

арналған.

TTX/MIX

тиісінше таңдаңыз.

Үнділікті реттейді.

қосылу.

өзгертеді.

SOCIAL

E-MANUAL

Бұл түймешіктерді арнайы

функцияларда қолданыңыз.

Қосымша ақпаратты электронды

нұсқаулықтан қараңыз.

Батареяларды орнату (Батарея өлшемі: AAA)

SOURCE

MUTE

CH LIST

P.SIZE

ON/OFF

PRE-CH

AD/SUBT.

Қашықтан басқару құралының шамын қосады немесе сөндіреді. Шам қосулы тұрғанда, түймешікті бассаңыз, ол біраз уақыт жанып тұрады. (Қашықтан басқару пультінің осы түймешігін On қалпына қойып пайдаланғанда, батареяның жарамдылық мерзімі қысқарады.)

Алдыңғы арнаға оралуға арналған.

Үнділікті уақытша өшіре тұрады.

Арналарды ауыстырады.

Арна тізімдерін бейнебетке шығарады.

EPG (Бағдарламалардың электрондық нұсқаулығы) көрсетеді.

Теледидар экранына ақпаратты шығарады.

u/ d/ l/ r

мәзіріндегі элементтерде қолданыңыз.

ENTER

тиісті элементтің мәнін өзгертеді.

Бейнебеттегі мәзірден шығу үшін қолданылады.

SOCIAL TV: Social TV бейнебетін

көрсетеді.

SEARCH: Ұсыныс ретінде көрсетілген

іздеу сөзіне және іздеу функциясына қолдау көрсетеді.

W: 3D сигналы арқылы берілген

бейнефильмді таңдайды.

E-MANUAL: e-Manual көрсетуге

арналған.

P.SIZE: Сурет өлшемі параметрін

таңдайды.

AD/SUBT.: Аудио сипаттаманы қосуға

және сөндіруге арналған. Бұл функция кей жерлерде жұмыс істемейді. / Сандық субтитрлерді көрсетеді.

: Көрсеткіні бейнебет

: Мәзірді таңдайды және

Казақ - 5

Сигнал көзін өзгерту

SOURCE

Сигнал к

Теледидарды таңдау үшін немесе DVD / Блю-рей ойнатқыш / кабель қорапшасы / жерсерік ресивері тәрізді сыртқы сигнал көздерін таңдау үшін қолданыңыз.

■ Тлд / Сырт. / PC / AV / Component

/ HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShareСигнал к

✎

тізімінде жалғанған кіріс сигналдары бөлектеліп тұрады.

✎

Сырт. және ДК әрқашан белсенді күйде тұрады.

✎

Егер жалғанған сыртқы құрылғылар бөлектелмесе, қызыл түймешікті басыңыз. Теледидар жалғанып тұрған құрылғыларды іздейді.

Атауды өңдеу Сигнал к

тізімінде TOOLS түймешігін басып, содан кейін сыртқы сигнал көзіне қалаған атау бере аласыз.

■ VCR / DVD / Cable STB / Satellite STB / PVR

STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI Devices / TV / IPTV / Blu-ray / HD DVD / DMA: Кіріс ағытпаға қосылған

құрылғыны оңай таңдап алу үшін, құрылғыға атау беріңіз.

✎

ДК-ді HDMI IN 1(DVI) ұяшығына HDMI сымы арқылы жалғаған кезде, теледидарды ДК режиміне Атын өзгерту арқылы қою керек.

✎

ДК-ді HDMI IN 1(DVI) ұяшығына HDMI-DVI сымы арқылы жалғаған кезде, теледидарды DVI PC режиміне Атын өзгерту арқылы қою керек.

✎

АВ құрылғыларды HDMI IN 1(DVI) ұяшығына HDMI-DVI сымы арқылы жалғаған кезде, теледидарды DVI құрылғы-ры режиміне

Атын өзгерту арқылы қою керек.

таңдаңыз даСигнал к

тізімінде TOOLS түймешігін басып, таңдаңыз да таңдаңыз. Сыртқы сигнал көзін Favorites қалпына қоюға болады.

Ақпарат

Таңдалған сыртқы құрылғыға қатысты толық ақпаратты қарай аласыз.

ЖаңартуСигнал к

тізімінде сыртқы құрылғылар көрсетілмесе,

TOOLS түймешігін басып Жаңарту таңдаңыз.

Қосулы құралдарды іздеу.

✎

Осы өнімге сымдарды дұрыс жалғау үшін, міндетті түрде жуандықтары төменде көрсетілгендей сымдарды қолданыңыз:

• Макс. жуандығы - 0,55 дюйм (14мм)

Антеннаны қосу

Теледидарды алғаш қосқан кезде, негізгі параметрлер автоматты түрде орнайды.

✎

Алдын ала орнату: Сымдар мен антеннаны жалғау.

VHF/UHF

Антеннасы

Satellite

Сым

нем

есе

Казақ - 6

Plug & Play (Initial Setup) функциясы

Теледидарды алғаш іске қосқан кезде, бейнебетте бірінен соң бірі көрсетілетін нұсқаулар, негізгі параметрлерді теңшеуге көмектеседі. POWER теледидардың Input параметрі теледидар режиміне қойылған кезде ғана жұмыс істейді.

✎

Теледидарды қосар алдында, антенна сымының қосулы екеніне көз жеткізіңіз (б. 6).

✎

Елге байланысты параметр әр түрлі болуы мүмкін.

БМ мәзірі тілін

таңдау

Желі параметрлерін

орнату

Бағдарламаны

жаңартуды

Қолдану режимін

орнату

Елді таңдау

(елге байланысты)

Сағат режимі

режимін орнату Автоматты баптау

параметрлерін іздеу

Теледидарыңызды

рахаттана көріңіз.

Егер бұл функцияны қайта орнатқыңыз келсе... Жүйе - Plug & Play (параметрлерді бастапқы орнату) параметрін орнатыңыз. 4 орынды PIN кодты енгізіңіз.

Бастапқы PIN коды: “0-0-0-0”. PIN кодты өзгерткіңіз келсе, PIN кодын өзг функциясын қолданыңыз. Plug & Play (MENU→ Жүйе) функциясын үйде дүкендегі тәрізді қайта орындаңыз.

✎

Егер PIN кодты ұмытып қалсаңыз, қашықтан басқару пультіндегі түймешіктерді төмендегі рет бойынша басыңыз, сонда PIN код “0-0-0-0” болып орнайды: POWER (off) → MUTE → 8 → 2 → 4 → POWER (on).

▲ немесе ▼ түймешігін басыңыз да, содан кейін ENTERE түймешігін басыңыз. Қажетті БМ (бейнебет мәзірі) тілін таңдаңыз.

Желі қосылымын орнатыңыз. ENTERE түймешігін басып бастаңыз. Егер желі

параметрлерін орнату деректерін білмесеңіз немесе кейін орнатқыңыз келсе, Skip параметрін таңдаңыз. Желіге қосылу параметрлерін орнату қадамынан қазір өтіп, параметрлерді орнатуға қойылатын талаптар мен нұсқауларды қарау үшін е-нұсқаулықтың “Желі мәзірі” тарауын және осы нұсқаулықтың "Желіге қосылу" тарауын (13-ші бет) қараңыз.

Кейін Желі мәзірін қолданып желіге қосылуға болады.

Теледидардың бағдарламалық жасақтамасын жаңарту үшін Келесі пәрменін таңдаңыз. Егер теледидардың бағдарламалық жасақтамасын жаңарту қажет болса, теледидар автоматты жаңарту үрдісін орындайды. Егер кейінірек жаңартқыңыз келсе, Өткізу параметрін таңдаңыз. Толығырақ ақпаратты эл. нұсқаулықтың “Бағдарламалық жасақтаманы жаңарту” (Предпочтение → Поддержка) тарауынан қараңыз.

✎

Желінің қалып-күйіне байланысты бұған біраз уақыт қажет болуы мүмкін.

▲ немесе ▼ түймешігін басып Home Use таңдап, содан кейін ENTERE түймешігін екі рет басыңыз.

Үйде пайд. режимін таңдаңыз. Store Demo режимі бөлшек сауда орталықтарында қолдануға арналған.

▲ немесе ▼ түймешігін басыңыз да, содан кейін ENTERE түймешігін басыңыз.

Тиісті елді таңдаңыз.

✎

Елді Ел мәзірінде таңдағаннан кейін, теледидардың кей үлгілерінде пин кодты орнату үшін қосымша параметр іске қосылуы мүмкін.

✎

PIN кодты орнатқаннан кейін, “0-0-0- 0” көрсетілмейді.

✎

Елге байланысты параметр әр түрлі болуы мүмкін.

параметрі режимін автоматты түрде немесе қолмен орнатыңыз.

▲ немесе ▼ түймешігін басыңыз да, содан кейін ENTERE түймешігін басыңыз. Жадыға енгізгіңіз келген арна көзін таңдаңыз. Антенна көзін Cable режиміне қойған кезде, арналарға белгілі бір нөмір (арна жиіліктері) тағайындауға мүмкіндік беретін қадам пайда болады. Қосымша ақпаратты

Арнаны → Арналарды жадыға сақтау → Автоматты баптау.

✎

Air немесе Cable алдымен таңдалса: Барлық Air немесе Cable арналары сақталғаннан кейін, Satellite арналарын сақтау қадамы көрсетіледі.

✎

Алдымен Satellite таңдалса: Барлық Air немесе Cable арналары сақталғаннан кейін, Satellite арналарын сақтау қадамы көрсетіледі.

✎

Жадыға сақтау үрдісін кідірту үшін ENTERE түймешігін кез келген уақытта басыңыз.

Якщо бажаєте переглянути програму телепередач, виберіть пункт

Закрити. Якщо бажаєте скористатися можливостями пристрою Smart

Hub, виберіть пункт Smart Hub. Пристрій Smart Hub почне працювати.

Детальніше про це читайте в розділі Smart Hub електронного довідника.

түймешігін басыңыз. Plug & Play функциясы,

Казақ - 7

Аудио-видео құрылғыға жалғау

Бар құралдар: DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite

receiver, VCR

HDMI қосылымы

HDMI OUT

HDMI - DVI қосылымы

DVI OUT

AUDIO OUT

R-AUDIO-L

HDMI немесе HDMI - DVI сымын қолдану (1080р дейін)

✎

HDMI IN 1(DVI), 2(ARC), 3, 4 / PC/DVI AUDIO IN

Сурет пен аудио сапасын барынша жақсарту үшін, сандық құралды HDMI сымы арқылы

қосыңыз.

HDMI сымы сандық видео және аудио сигналдарға қолдау көрсетеді, және аудио сымды

қажет етпейді.

– Теледидарды HDMI режиміне қолдау көрсетпейтін сандық құралға қосу үшін, HDMI/DVI және

аудио сымдарын қолданыңыз.

Теледидарға HDMI режимінің ескірек нұсқасын қолданатын сандық құрал қосылса, сурет

бұрмаланып көрсетілуі (не мүлдем көрсетілмеуі мүмкін) немесе аудио жұмыс істемеуі мүмкін. Бұндай мәселе орын алса, сыртқы құралды өндірушіден HDMI нұсқасын сұрап біліңіз де, егер ескі нұсқасы қолданылған болса жаңартып беруін сұраңыз.

Жуандығы 14 мм не одан жіңішке HDMI сымын қолдануды ұмытпаңыз.

Сертификатталған HDMI сымын сатып алуды ұмытпаңыз. Әйтпесе, сурет көрсетілмеуі

немесе қосылымға қатысты ақаулық орын алуы мүмкін.

Негізгі жоғары жылдамдықты HDMI сымын немесе “ethernet” бар бір сымды қолдану

ұсынылады. Бұл құрылғы “ethernet” функциясына HDMI арқылы қолдау көрсетпейді.

Бұл өнім 3D және ARC (Audio Return Channel) функцияларына, HDMI сымы арқылы қолдау

көрсете алады. ARC функциясына HDMI IN 2(ARC) ұяшығы ғана қолдау көрсететіні есіңізде болсын.

ARC функциясы HDMI IN 2(ARC) ұяшығынан сандық дыбыс шығаруға мүмкіндік береді.

Бұны тек теледидар ARC функциясына қолдау көрсететін аудио қабылдағышқа жалғанғанда ғана іске қосуға болады.

Казақ - 8

Құралас элементтерді жалғау

COMPONENT OUT

PRPBY

AUDIO OUT

R-AUDIO-L

АВ қосылымы

VIDEO OUT

AUDIO OUT

R-AUDIO-L

SCART қосылымы

EXT

R W

Құралас элемент сымын (1080p дейін) немесе аудио/видео (тек 480i) және Scart сымын қолдану

✎

Сырт. режимінде, DTV Out тек ғана MPEG SD Видео мен Аудиоға ғана қолдау көрсетеді.

✎

AV IN қосылған кезде, AV IN [VIDEO] ұяшығының түсі (жасыл) видео сымға (сары) сай

келмейді.

✎

Суреттің сапасын ең жоғары деңгейде көрсету үшін, құралас бөліктер сымын аудио/видео қосылымымен бірге жалғауды ұсынамыз.

Казақ - 9

ДК және аудио құрылғыға қосылу

¦ HDMI сымын немесе HDMI - DVI сымын немесе D-sub сымын қолдану

✎

ДК түріне қарай HDMI сымы арқылы қосуға қолдау көрсетілмеуі мүмкін.

ДК қосылымы

HDMI OUT

DVI OUT

AUDIO OUT

PC OUT

Бейнебет режимдері (D-Sub және HDMI - DVI кірісі)

Ең тиімді ажыратымдылық: 1920 X 1080 @ 60 Гц.

Режим Ажыратымдылық Көлденең жиілік (кГц) Тік жиілік (Гц)

IBM

MAC

VESA DMT

VESA DMT /

DTV CEA

640 x 350 720 x 400

640 x 480 832 x 624

1152 x 870

640 x 480 640 x 480 640 x 480 800 x 600 800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864

1280 x 1024 1280 x 1024

1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900

1680 x 1050

1920 x 1080p 67,500 60,000 148,500 +/+

31,469 31,469

35,000 49,726 68,681

31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 67,500 63,981 79,976 49,702 62,795 60,000 47,712 55,935 70,635 65,290

70,086 70,087

66,667 74,551 75,062

59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 75,000 60,020 75,025 59,810 74,934 60,000 60,015 59,887 74,984 59,954

Пиксел сағатының жиілігі

(МГц)

25,175 28,322

30,240 57,284

100,000

25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000

78,750 108,000 108,000 135,000

83,500 106,500 108,000

85,500 106,500 136,750 146,250

Үндестіру

полярлығы (H/V)

+/-

-/+

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+ +/+

-/+

-/+ +/+ +/+

-/+

✎

ЕСКЕРІМ

HDMI/DVI сымы арқылы қосылу үшін HDMI IN 1(DVI) ұяшығын қолдану керек.

Интерфейс режиміне қолдау көрсетілмейді.

Стандартты емес бейне пішімін таңдаған жағдайда, теледидар дұрыс жұмыс істемеуі мүмкін.

Жеке және Құрама режимдер қолданылады. SOG(Sync On Green) режиміне қолдау көрсетілмейді.

Казақ - 10

¦ Бар құралдар: digital audio system, amplier, home theatre

Audio connection

OPTICAL

Құлақаспап қосылымы

Оптикалық (Сандық) қосылым немесе құлақаспап қосылымы

✎

DIGITAL AUDIO OUT (OPTICAL)

Сандық аудио құрылғыны DIGITAL AUDIO OUT (OPTICAL) ұяшығына жалғаған кезде,

теледидар мен құрылғының екеуінің де үнділігін азайтыңыз.

Теледидарды 5.1 CH арнасын қолдайтын сыртқы құрылғыға жалғаған кезде, 5.1 CH (арна)

аудио функциясына қолдау көрсетіледі.

Ресивер (үй кинотеатры) қосулы тұрғанда, теледидардың оптикалық ұяшығынан дыбыс

шыққанын естисіз. Теледидар DTV сигналын қабылдаған кезде, 5.1 арналық дыбысты үй кинотеатрының ресиверіне жібереді. Сигнал көзі теледидарға HDMI арқылы жалғанған DVD / Блю-рей ойнатқышы / кабель қорапшасы / Жерсерік ресивері сияқты сандық құрамдас бөлік болып табылса, үй театрының қабылдағышынан тек 2 арналық дыбыс шығады. Егер

5.1 CH аудиосын тыңдағыңыз келсе, DVD / Блю-рей ойнатқыш / кабель қорапшасы / жерсерік ресиверінің сандық аудио шығыс ұяшығын, дыбыс күшейткішке немесе үй театрына тура жалғаңыз.

✎

Құлаққаптар H: Құлақаспапты құрылғының қ ұлақаспап қосылатын ұяшығына жалғауыңызға болады. Құлақаспап қосылып тұрған кезде, кіріктірілген үндеткіштерден дыбыс шықпайды.

Құлақаспапты теледидарға жалғаған кезде үнділік функциясын қолдануға шек қойылуы

мүмкін.

Құлақаспап үнділігі мен теледидар үнділігі жеке-жеке реттеледі.

Казақ - 11

COMMON INTERFACE ұяшығына жалғау

CI Card адаптерін жалғау

Адаптерді төменде көрсетілгендей жалғаңыз. CI CARD адаптерін жалғау үшін мына қадамдарды

орындаңыз.

✎

Адаптерді қабырғалық жинақты орнатпай немесе “CI немесе CI+ CARD" картасын салмай тұрып орнатуды ұсынамыз.

1. CI CARD адаптерін құрылғыдағы екі саңылауға

салыңыз 1.

✎

Теледидардың арт жағындағы екі саңылауды табыңыз. Екі саңылау COMMON INTERFACE ұяшығының жанында орналасқан.

2. CI CARD адаптерін құрылғының COMMON INTERFACE ұяшығына жалғаңыз.2.

3. “CI немесе CI+ CARD" картасын салу

CI картасын теледидарды қабырғаға орнатпай тұрып салуды ұсынамыз. Орнатып болғаннан кейін салу қиын болуы мүмкін.

Картаны CI Card адаптерін теледидарға орнатып болғаннан кейін салыңыз. Егер модульді орнатпай тұрып картаны салсаңыз, модульді орнату қиынға соғады.

"CI немесе CI+ CARD" картасын қолдану

Ақылы арналарды көру үшін “CI немесе CI+ CARD” картасын салу керек.

• Егер “CI немесе CI+ CARD” картасын салмасаңыз, кей арналарда “Scrambled Signal” жазуы пайда болуы мүмкін.

• 2-3 минуттан кейін бейнебетте телефон нөмірі, “CI немесе CI+ CARD” анықтағышы, хост анықтағышы және басқа да деректерді қамтыған келісім туралы мәлімет көрсетіледі. Егер ақаулық туралы ақпарат пайда болса, қызмет провайдеріне хабарласыңыз.

• Арна деректерін конфигурациялау жұмысы аяқталған кезде, арналар тізімінің жаңартылғанын білдіретін “Updating Completed” (Жаңарту аяқталды) хабары көрсетіледі.

✎

ЕСКЕРІМ

“CI немесе CI+ CARD” картасын жергілікті кабельдік телевидение провайдерінен алуыңыз

керек.

“CI немесе CI+ CARD” картасын еппен шығарып алыңыз, себебі “CI немесе CI+ CARD” жерге

түсіп кетсе, оған нұқсан келуі мүмкін.

“CI немесе CI+ CARD” картасын онда көрсетілген бағытта орнатыңыз.

COMMON INTERFACE орналасатын жері, үлгіге қарай әр түрлі болуы мүмкін.

Кей елдер мен аймақтарда “CI немесе CI+ CARD” модуліне қолдау көрсетілмеуі мүмкін,

уәкілетті дилерге хабарласыңыз.

Мәселе туындаған жағдайда, қызмет провайдеріне хабарласыңыз.

Ағымдық антенна параметрлеріне қолдау көрсететін “CI немесе CI+ CARD” картасын салыңыз.

Экран бұрмалануы немесе көрсетілмеуі мүмкін.

Теледидардың артқы панелі

Казақ - 12

Желіге қосылу

Теледидарды LAN желісіне стандартты сымсыз роутер немесе модем арқылы қоса аласыз. Сымсыз желіні қолдану үшін, теледидарға кіріктірілген Samsung сымсыз LAN адаптерін қолдана аласыз.

Желілік байланыс - Сымсыз

Теледидарды LAN желісіне стандартты сымсыз роутер немесе модем арқылы қоса аласыз.

Қабырғадағы

LAN ұяшығы

Сымсыз IP

ортақтастырғышы

(DHCP сервері бар)

LAN сымы

Samsung сымсыз LAN адаптері IEEE 802,11a/b/g және n тілқатысу протоколдарына қолдау көрсетеді. Samsung компаниясы IEEE 802,11n протоколын қолдануды ұсынады. Бейнефильмді IEEE 802,11b/g қосылымы арқылы көрген кезде, бейнефильм бірқалыпты көрсетілмеуі мүмкін.

Көпшілік сымсыз желілердің, желіге кіру протколы немесе КП арқылы кіріп (әдетте, сымсыз IP ортақтастырғышы) "қауіпсіздік коды" деп аталатын құпияланған қауіпсіздік кодын жіберетін қауіпсіздік жүйелері болады.

Егер КП үшін "Pure High-throughput (Greeneld) 802,11n" режимі таңдалып, "Encryption" параметрі WEP, TKIP немесе TKIP AES (WPS2Mixed) қалпына қойылса, Samsung теледидары жаңа Wi-Fi сертификаттау стандартына сай келетін қосылымға қолдау көрсетпейді.

Желілік байланыс - Сым арқылы

Теледидарды желіге, желінің параметрлеріне қарай, сымды қолданып екі негізгі тәсілмен қосуға болады. Бұл тәсілдер төменде көрсетілген:

Қабырғадағы Модем ұяшығы

(ADSL/VDSL/Кабель телевидениесі)

Сыртқы Модем

Tеледидардың артқы панелі

Модем Сымы

Қабырғадағы LAN ұяшығы

LAN сымы

✎

Желінің жылдамдығы 10 мегабит/сек.-тен төмен болса онда бұған қолдау көрсетілмейді.

LAN сымы

Tеледидардың артқы панелі

Казақ - 13

Е-нұсқаулықты қалай қарауға болады

E-MANUAL

Теледидарда сақталған кіріспе бөлім және нұсқауларды, теледидардың функцияларын оқуыңызға болады.

MENUm → Қолдау → Эл. нұсқау → ENTER

✎

Егер е-нұсқаулыққа қайта оралғыңыз келсе, қашықтан басқару пультінің

E-MANUAL түймешігін басыңыз.

✎

Мәзір белсенді күйде тұрмаса, Қазір көру функциясын қолдана алмайсыз.

Бейнебет көрінісі

Теледидар бейнебеті: Ағымдық

сигнал көзі бейнебетін көрсетеді.

Анықт: e-Manual Guide немесе

Өнім нұсқаулығы көрсетеді.

ENTER

түймешігін басыңыз.

Анықтаманы қолдану

Е-нұсқаулық және Өнім нұсқаулығын Help түймешігін басып бейнебетке шығарыңыз.

Негізгі функциялары

Алдын ала орнатылған сурет режимін өзгерту

Сурет параметрлерін реттеу

Суреттің өлшемін өзгерту

Сурет параметрлерін өзгерту

Теледидарды дербес компьютер көмегімен баптау

Индекс: Индекс бейнебетін көрсетеді. X: Е-нұсқаулықтан шығу.

Санатты ауыстыру. Қалаған санатты таңдау үшін түймешігін басыңыз.

Ішкі мәзір тізімін көрсетеді. Қалаған ішкі мәзірді таңдау үшін

ENTER

ИндексАнықтама

түймешігін басыңыз.

немесе r

 Алдын ала орнатылған сурет режимін

өзгерту

Теледидарда сақталған кіріспе бөлім және нұсқауларды, теледидардың функцияларын оқуыңызға болады.

ENUm → Қолдау → Эл. нұсқау → ENTERE

O M

<e-Manual Guide>

Е-нұсқаулық жоғарыда көрсетілгендей ашылады.

Анықтама

Негізгі функциялары

Алдын ала орнатылған сурет режимін өзгерту

Сурет параметрлерін реттеу

Суреттің өлшемін өзгерту

Сурет параметрлерін өзгерту

Теледидарды дербес компьютер көмегімен баптау

Қайту

Индекс

Өнім нұсқаулығы жоғарыда көрсетілгендей ашылады.

Е-нұсқаулық пен қажетті мәзір(лер)дің бірінен біріне өту жолдары.

Негізгі функциялары > Алдын ала орнатылған сурет режимін өзгерту (5/10)

 Алдын ала орнатылған сурет режимін өзгерту

O MENUm → Сурет → Сурет режимі → ENTER

■

Сурет режимі t

Қалаған сурет түрін таңдаңыз.

• Динамика: Жарық бөлмеге сай келеді.

• Стандартты: Қалыпты ортаға сай келеді.

• Табиғи: Көздің шаршауын азайтуға лайық режим.

• Фильм: Қараңғы бөлмеде бейнефильм көруге сай келеді.

• Көңіл көтеру: Бейнефильм қарауға және ойындарға сай келетін режим.

N Бұл тек ДК-ге қосылған кезде ғана жұмыс істейді.

Анықтама Қазір көру Басты Zoom Индекс

✎

Кей мәзірлерде бұл функция жұмыс істемейді.

Қазір көру

E-MANUAL

AllShare функциясы арқылы бірнеше

құралдардан келетін медианы үндестіру

AllShare™ функциясы сандық құрылғыларды үндестіріп, ДК, камера және мобильді құралдардан алынатын саз, бейнефильм және фотосуреттерді теледидардың үлкенірек бейнебетінен көріп-тыңдауға мүмкіндік береді. Сонымен қатар, бірнеше ДК-ге жалғауға мүмкіндік береді.

Сурет

Сурет режимі Стандартты

Артқы жарық 14

Контраст 100

Жарықтылық 45

Айқындық 50

Түсі 50

Реңк (G/R) G 50 R 50

Қайту

Казақ - 14

1-ші тәсіл 2-ші тәсіл

1. Е-нұсқаулықты қарап отырғанда тиісті

мәзір(лер)ді іске қосқыңыз келсе, көрсеткіні жылжытып Қазір көру параметрін таңдаңыз.

2. Е-нұсқаулықтың бейнебетіне қайта оралу үшін

E-MANUAL түймешігін басыңыз.

Мазмұнын қарау

Негізгі функциялары > Алдын ала орнатылған сурет режимін өзгерту (5/10)

 Алдын ала орнатылған сурет режимін өзгерту

O MENUm → Сурет → Сурет режимі → ENTER

■

Сурет режимі t

Қалаған сурет түрін таңдаңыз.

• Динамика: Жарық бөлмеге сай келеді.

• Стандартты: Қалыпты ортаға сай келеді.

• Табиғи: Көздің шаршауын азайтуға лайық режим.

• Фильм: Қараңғы бөлмеде бейнефильм көруге сай келеді.

• Көңіл көтеру: Бейнефильм қарауға және ойындарға сай

келетін режим.

N Бұл тек ДК-ге қосылған кезде ғана жұмыс істейді.

Анықтама Қазір көру Басты Zoom Индекс

Қазір көру: Тиісті мәзір(лер)ді көрсетеді. Басты: Е-нұсқаулықтың бастапқы бейнебетіне ауысады. Zoom: Бейнебетті үлкейтеді. Индекс: Индекс бейнебетін көрсетеді.

Масштабты өзгерту режимін қолдану

Мазмұн аумағын таңдаған кезде ENTER

түймешігін басыңыз. “Мұны орындағыңыз келе ме?” жазуы көрсетіледі. Иә таңдаңыз да,

ENTERE түймешігін басыңыз. Бейнебет мәзірі

терезесі көрсетіледі.

Мазмұн аумағы: Егер ішкі мәзірді таңдасаңыз, тиісті мазмұнды қарай аласыз. Алдыңғы немесе келесі бетке ауысу үшін

немесе r түймешігін басыңыз.

Е-нұсқаулықтағы нұсқауларды үлкейтіп қарау үшін Zoom параметрін таңдаңыз. Үлкейтілген бейнебетте

немесе d түймешіктерін қолданып

шарлауға болады.

✎

Алдыңғы бейнебетке қайту үшін, RETURN түймешігін басыңыз.

 Алдын ала орнатылған сурет режимін өзгерту

O MENUm → Сурет → Сурет режимі → ENTER

■

Сурет режимі t

Қалаған сурет түрін таңдаңыз.

• Динамика: Жарық бөлмеге сай келеді.

• Стандартты: Қалыпты ортаға сай келеді.

• Табиғи: Көздің шаршауын азайтуға лайық режим.

• Фильм: Қараңғы бөлмеде бейнефильм көруге сай келеді.

• Көңіл көтеру: Бейнефильм қарауға және ойындарға сай келетін режим.

N Бұл тек ДК-ге қосылған кезде ғана жұмыс істейді.

Индекс бетінде негізгі сөзді қалай іздеуге болады

✎

Тілге байланысты бұл функцияға қолдау көрсетілмеуі мүмкін.

1. Егер негізгі сөзді іздегіңіз келсе, Индекс таңдау үшін көк түймешікті басыңыз.

немесе r түймешігін басып қалаған таңба ретін таңдап, содан кейін ENTERE түймешігін

басыңыз.

3. Көргіңіз келген негізгі сөзді таңдау үшін

немесе d түймешігін басыңыз да, содан кейін ENTERE

түймешігін басыңыз.

4. Е-нұсқаулығының нұсқаулары көрсетілетін бейнебетті көре аласыз.

✎

Индекс бейнебетін жабу үшін RETURN түймешігін басыңыз.

Қайту

Казақ - 15

Қабырғалық аспа жинақты орнату

Қабырғалық аспа жинағын орнату

Қабырғалық аспа жинақ (бөлек сатылады) теледидарды қабырғаға орнатуға мүмкіндік береді. Қабырғалық аспа жинақты орнату туралы толық ақпаратты, қабырғалық аспа жинақтың нұсқаулығынан

оқи аласыз. Қабырғаға орнатылатын құрсауды орнына қондыру үшін техник маманға хабарласыңыз. Samsung Electronics компаниясы құрылғыны дұрыс орнатпаудың нәтижесінде жарақаттансаңыз не

басқа адамдар зардап шексе немесе мүлікке нұқсан келсе, бұндай жағдайлар үшін жауапкер емес.

Қабырғалық аспа жинақты орнатпай тұрып дайындау

A жағдайы. SAMSUNG қабырғалық аспасын

орнату

Қабырғалық аспаны орнату үшін ҰстағышШығырықты 1 қолданыңыз.

B жағдайы. Басқа компания шығарған

қабырғалық аспа жинақты орнату

Казақ - 16

Қабырғалық аспа жинақ параметрлері (VESA)

Қабырғалық аспа жинақты қатты қабырғаға, еденге перпендикуляр бағытта орнатыңыз. Басқа құрылыс материалдарына орнату үшін, жақын жердегі дилерге хабарласыңыз. Төбеге немесе қисық қабырғаға орнатса құлап, адам қатты жарақат алуы мүмкін.

✎

ЕСКЕРІМ

Қабырғалық аспа жинақтың стандартты өлшемдері төмендегі кестеде көрсетілген.

Қабырғалық аспа жинақ сатып аларда, оны орнатуға қатысты толық нұсқаулық пен керек -

жарақтар беріледі.

VESA стандартты бұрандалар спецификациясына сай келмейтін бұрандаларды қолданбаңыз.

Стандартты өлшемнен ұзын немесе VESA бұрандалар стандартына сай келмейтін

бұрандаларды қолданбаңыз. Тым ұзын бұрандалар теледидардың ішкі бөлшектеріне зиян келтіруі мүмкін.

VESA стандартты бұрандалар спецификациясына сай келмейтін қабырғалық аспа жинақ

қолданылса, бұрандаларының ұзындықтары қабырғалық аспа жинақ спецификациясына байланысты басқаша болуы мүмкін.

Бұрандаларды тым қатайтпаңыз; себебі өнімге нұқсан келуі немесе құлап қалып, адамды

жарақаттауы мүмкін. Samsung бұндай қатерлі оқиғалар үшін жауапкершілік көтермейді.

VESA стандартына сай емес немесе өндіруші ұсынбаған қабырғалық аспа жинақ қолданылса

немесе сатып алушы өнімді орнату туралы нұсқауларды орындамағандықтан өнімге зақым келсе немесе адам жарақат алса, Samsung компаниясы жауапкершілік көтермейді.

Біздің 55” үлгіміз VESA стандарттарына сай емес. Сондықтан да, біз осы үлгі үшін арнайы

шығарған қабырғалық жинақты ғана қолданыңыз.

Теледидарды 15 градустан асыра қисайтпаңыз.

Өнім тобы дюйм VESA стан. (A * B)

19~22 75 X 75

LED

жарықтамасы

бар теледидар

23~27 200 X 100

32~40 200 X 200

65~75 600 X 400

Стандартты

бұранда

M846~60 400 X 400

Саны

Қабырғалық аспа жинақты теледидар қосулы тұрғанда орнатпаңыз. Себебі электр тоғы соғып, адам жарақат алуы мүмкін.

Казақ - 17

Ақаулықты түзету

Теледидарға қатысты қандай да бір сұрағыңыз болса, алдымен осы тізімді қараңыз. Егер ақаулықты түзетуге қатысты кеңестердің біреуі де көмектеспесе, “www.samsung.com” торабының қолдау көрсету бөліміне барыңыз немесе осы нұсқаулықтың артқы мұқабасында көрсетілген байланыс орталығына хабарласыңыз.

Ақаулық Шешімі және түсіндірмесі

Теледидар іске қосылмайды. • Айнымалы тоқ сымының қабырғадағы розетка мен теледидарға мықтап жалғанғанын

Ешбір сурет/видео жоқ. • Сым қосылымдарын тексеріңіз (теледидар мен сыртқы құрылғылардың барлық сымдарын

Қашықтан басқару пульті жұмыс істемейді.

Кабель/спутниктік ресивердің қашықтан басқару пульті, теледидарды іске қоспайды не сөндірмейді, үнділігін реттемейді.

тексеріңіз.

• Қабырғадағы розетканың жұмыс істеп тұрғанына көз жеткізіңіз.

• Теледидардың POWER түймешігін басып көру арқылы, ақаулықтың қашықтан басқару

пультіне байланысты емес екеніне көз жеткізіңіз. Егер теледидар қосылса, төмендегі “Қашықтан басқару пульті жұмыс істемейді” тармағын қараңыз.

ағытып алыңыз да, қайта жалғаңыз).

• Сыртқы құрылғыңыздың (Кабель/Жерсерік ресивері, DVD, Блю-рей т.с.с.) видео шығысын, теледидардағы кіріс ұяшықтарына сәйкес келтіріп жалғаңыз. Егер сыртқы құрылғының шығысы HDMI болса, оны теледидар HDMI кірісіне жалғау керек.

• Жалғанған құрылғылардың электр желісіне қосулы тұрғанын тексеріңіз.

• Теледидардың қашықтан басқару пультіндегі SOURCE түймешігін басып, теледидар сигналының көзін дұрыс таңдаңыз.

• Құрылғының қорек сымын қайта жалғау арқылы, жалғанған құрылғыны қайта іске қосыңыз.

• Қашықтан басқару пульті батареяларын ауыстырғанда, (+/–) полюстарын дұрыс келтіріп салыңыз.

• Пульттағы сенсор сигналы шығатын терезені тазалаңыз.

• Қашықтан басқару пультін теледидарға 5~6 фут қашықтықтан тура бағыттап көріңіз.

• Кабель/жерсерік ресиверінің қашықтан басқаратын пультін, теледидарды басқаратын етіп бағдарламалаңыз. SAMSUNG теледидар кодын, Кабель/жерсерік ресиверінің пайдаланушы нұсқаулығынан қараңыз.

✎

Осы TFT LED панелін жасап шығару үшін күрделі кіші пикселдер технологиясы қолданылады. Дегенмен, бейнебетте аздаған жарық немесе күңгірт пикселдер пайда болуы мүмкін. Бұл пикселдер құрылғы жұмысына еш әсер етпейді.

✎

Теледидарды ең оңтайлы күйде ұстау үшін бағдарламаның соңғы нұсқасын веб-сайттан (samsung.com → Support → Downloads) USB арқылы орнатыңыз.

Лицензия

Казақ - 18

Функциялар тізімі

Тамаша сандық интерфейс және желіге қосылу мүмкіндігі Кіріктірілген сандық HD тюнерінің көмегімен, өзіңіз жазылмаған HD таратылымдарын Кабель қорапшасы / Жерсерік ресиверін қолданбай қарауға болады.

Бұл жаңа әрі тамаша функция, 3D мазмұнды көруге мүмкіндік береді.

SMART HUB

Барлық мазмұн жиналған жерге бару мүмкіндігі

• Әр түрлі ойын-сауық бағдарламаларына оңай баруға көмектесетін, топтастырылған нұсқаулық.

• Оңай әрі қарапайым пайдаланушы интерфейсі арқылы ойын-сауық бағдарламаларын басқарыңыз.

• Күн сайын қосылып отыратын, түрлі бағдарламаларға қол жеткізіңіз.

• Бағдарламаларды өз қалауыңызға сай топтау және сұрыптау арқылы теледидарды өзіңізге бейімдеңіз.

AllShare™

AllShare™ функциясы, теледидарыңыз бен сыйысымды Samsung ұялы телефондары / құрылғыларын желі арқылы қосады.

Anynet+(HDMI-CEC)

Anynet+ функциясын қолдайтын, барлық жалғаулы тұрған Samsung құрылғыларын қашықтан басқару пульті арқылы басқаруға мүмкіндік береді.

Сақтау және күтім көрсету

✎

Егер теледидар бейнебетіне біраз жапсырма жапсырсаңыз, оларды алғаннан кейін орындары шамалы кірлеп қалады. Теледидарды осыны тазалағаннан кейін қараңыз.

Су немесе тазалағыш затты құрылғыға тура шашпаңыз. Құрылғыға кірген кез келген сұйық зат оны бүлдіруі, өртке себеп болуы немесе электр қатерін тудыруы мүмкін.

Құрылғыны аз ғана су сіңірілген жұмсақ шүберекпен тазалаңыз.

Казақ - 19

Теледидарды қабырғаға бекіту

Абайлаңыз: Теледидарды тартса, итерсе немесе үстіне шықса, ол құлап кетуі

мүмкін. Әсіресе, балалардың теледидар үстіне шықпауын немесе оны жылжытпауын қадағалаңыз; себебі теледидар аударылып кетіп, ауыр жарақатқа не адам қазасына әкеліп соғуы мүмкін. Қоса жеткізілген қауіпсіздік парағындағы сақтық шараларының барлығын орындаңыз. Орнықтылық пен қауіпсіздікті қамтамасыз ету үшін, аударылып кетуден сақтандыратын құралды төмендегідей орнатыңыз.

Теледидар құлап қалуға жол бермес үшін

1. Бұрандаларды қапсырмаларға салыңыз да, қабырғаға мықтап

бекітіңіз. Бұрандалардың қабырғаға мықтап бекігеніне көз жеткізіңіз.

✎

Қабырғаның түріне байланысты анкер шегесі тәрізді қосымша зат қажет болуы мүмкін.

✎

Бұранда қапсырмасы, бұрандалар мен бау құрылғымен бірге жеткізілмейтіндіктен оларды жеке сатып алу қажет.

2. Бұрандаларды теледидардың артқы орта жағынан алыңыз

да, қапсырмаға салыңыз, содан соң бұрандаларды қайтадан теледидарға бекітіңіз.

✎

Бұрандалар құрылғымен бірге жеткізілмеуі мүмкін. Мұндай жағдайда, келесі техникалық сипаттамаға ие бұрандаларды сатып алуды сұраймыз.

✎

Бұранданың техникалық сипаттамасы

19 ~ 27 дюйм үшін: M4

32 ~ 75 дюйм үшін: M8

3. Теледидарға бекітілген қапсырмалар мен қабырғаға бекітілген қапсырмаларды берік сым арқылы

жалғап, содан соң мықтап байлаңыз.

✎

ЕСКЕРІМ

Теледидар артқа қарай құлап кетпес үшін қабырғаға таяу орнатыңыз.

Сақтық мақсатында қабырғаға бекітілген қапсырма мен теледидарға бекітілген қапсырма

бір деңгейде не одан төменірек тұру үшін оларды сыммен қосып байлаған дұрыс.

Сымды теледидарды жылжытпай тұрып шешіңіз.

4. Барлық қосылымдардың мықтап жалғанғанына көз жеткізіңіз. Қосылымдардың босап қалмағанын

мезгіл-мезгіл тексеріп отырыңыз. Қосылымдардың берік екендігіне күмәндансаңыз, білікті маманға хабарласыңыз.

Қабырға

Казақ - 20

Техникалық параметрлері

Бейнебеттің ажыратымдылығы 1920 x 1080

Жұмыс ортасының жағдайлары Ортаның температурасы Орта ылғалдылығы Сақталатын ортаның температурасы Сақталатын ортаның ылғалдылығы

Теледидар жүйесі Аналог: B/G, D/K, L, I (таңдалған елге байланысты)

Түс/видео жүйесі Аналог: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Үнділік жүйесі BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC

HDMI IN Видео: 1080 24p, 1080p, 1080i, 720p, 576p, 480p

Айналмалы тұрғы (Сол / Оң) -20˚ ~ 20˚

Үлгі атауы UE32D6510W / UE32D6530W UE37D6510W / UE37D6530W UE40D6510W / UE40D6530W

Бейнебет өлшемі 32 дюйм 37 дюйм 40 дюйм

Үнділік (Шығыс) 2 х 10 Вт

Өлшемдері (ЕxТxБ) Корпус Тұрғымен бірге

Салмағы Тұрғыны қоспағанда Тұрғыны қоса алғанда

Үлгі атауы UE46D6510W / UE46D6530W UE55D6510W / UE55D6530W

Бейнебет өлшемі 46 дюймів 55 дюймів

Үнділік (Шығыс) 2 х 10 Вт 2 х 15 Вт

Өлшемдері (ЕxТxБ) Корпус Тұрғымен бірге

Салмағы Тұрғыны қоспағанда Тұрғыны қоса алғанда

Сандық: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

745,8 X 29,9 X 443,4 мм

745,8 X 240,0 X 503,8 мм

7,1 кг 9,8 кг

1068,4 X 29,9 X 625,2 мм

1068,4 X 275,0 X 683,6 мм

10°C бастап 40°C дейін (50°F бастап 104°F дейін)

10% - 80%, конденсатсыз

-20°C бастап 45°C дейін (-4°F бастап 113°F дейін) 5% - 95%, конденсатсыз

Сандық: DVB-T/DVB-C/DVB-S2

Аудио : 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits.

867,7 X 29,9 X 512,3 мм

867,7 X 255,0 X 571,6 мм

9,1 кг

12,4 кг

1258,8 X 29,9 X 731,7 мм

1258,8 X 305,0 X 791,4 мм

13,2 кг 17,2 кг

933,0 X 29,9 X 548,8 мм

933,0 X 255,0 X 608,2 мм

10.7 кг

14.0 кг

17,3 кг 21,5 кг

✎

Өндіруші құрылғының дизайны мен техникалық сипаттамаларын алдын ала ескертусіз өзгерте алады.

✎

Қуат көзіне қосу мен тұтынылатын қуат туралы ақпаратты өнімге жапсырылған жапсырмадан қараңыз.

Казақ - 21

This page is intentionally

left blank.

Samsung UE40D6530WS, UE32D6530WS, UE40D6510WS, UE46D6510WS, UE46D6530WS User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
