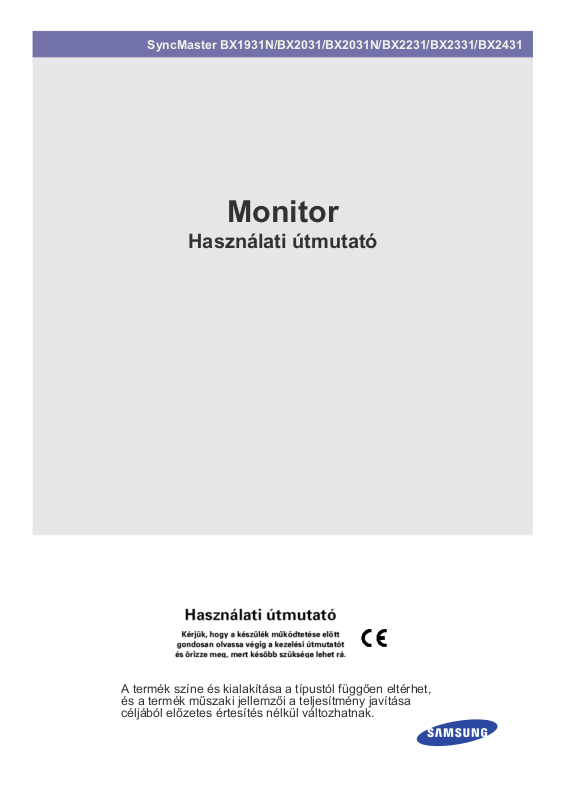

SyncMaster BX1931N/BX2031/BX2031N/BX2231/BX2331/BX2431

Monitor

Használati útmutató

A termék színe és kialakítása a típustól függően eltérhet, és a termék műszaki jellemzői a teljesítmény javítása céljából előzetes értesítés nélkül változhatnak.

Tartalom

FŐBB BIZTONSÁGI ÓVINTÉZKEDÉSEK

A TERMÉK ÜZEMBE HELYEZÉSE

HASZNÁLAT

Üzembe helyezés előtt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Karbantartás és ápolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Biztonsági óvintézkedések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

A csomag tartalma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

A talp összeszerelése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Számítógép csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

HDMI-kábel csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Kensington zár . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Az optimális felbontás beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Szabvány jelmód táblázat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Szabvány jelmód táblázat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Szabvány jelmód táblázat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Szabvány jelmód táblázat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Szabvány jelmód táblázat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Szabvány jelmód táblázat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Az illesztőprogram telepítése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

Működtetőgombok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

A képernyő-beállítás menü használata (OSD: képernyőmenü) . . . . 3-10

A SZOFTVER TELEPÍTÉSE

Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

MagicTune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

HIBAELHÁRÍTÁS

Monitor öndiagnosztika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Mielőtt a szervizhez fordulna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Gyakran ismételt kérdések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

TOVÁBBI INFORMÁCIÓ

Az értékek beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Energiatakarékos funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Az értékek beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Energiatakarékos funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

Az értékek beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5

Energiatakarékos funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Az értékek beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7

Energiatakarékos funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8

Az értékek beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9

Energiatakarékos funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10

Az értékek beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11

Energiatakarékos funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12

Kapcsolatfelvétel: SAMSUNG WORLDWIDE . . . . . . . . . . . . . . . . . . . 6-13

A termék hulladékba helyezésének módszere (WEEE – Elektromos

és elektronikus berendezések hulladékai) – Kizárólag Európa . . . . 6-14

1Főbb biztonsági óvintézkedések

1-1 Üzembe helyezés előtt

A használati útmutatóban használt ikonok

IKON NÉV JELENTÉS

Figyelmeztetés

Megjegyzés Valamely funkció használatával kapcsolatos ötlet vagy tipp.

Azokat az eseteket jelzi, amikor előfordulhat, hogy a funkció nem működik vagy a beállítás törlődik.

A használati útmutató használata

• A termék használatba vétele előtt maradéktalanul tanulmányozza át a biztonsági óvintézkedéseket.

• Ha problémát tapasztal, lapozza fel a Hibaelhárítás című fejezetet.

Szerzői jogvédelem

A jelen útmutatóban található információk a fejlesztéseknek köszönhetően külön értesítés nélkül megváltozhatnak.

Jelen használati útmutató a Samsung Electronics, Co., Ltd. szerzői jogvédelme alatt áll.

A használati útmutató a Samsung Electronics, Co., Ltd írásos engedélye nélkül sem részben, sem teljes egészében nem sokszorosítható, nem terjeszthető és semmiféle formában nem használható fel.

A SAMSUNG logó és a SyncMaster a Samsung Electronics, Co., Ltd. bejegyzett védjegyei.

A Microsoft, a Windows és a Windows NT a Microsoft Corporation bejegyzett védjegyei.

A VESA, a DPM és a DDC a Video Electronics Standard Association bejegyzett védjegyei.

Az ENERGY STAR bejegyzett védjegye.

A dokumentumban említett minden egyéb terméknév az adott gyártó tulajdonát képezi.

®

logó a U.S. Environmental Protection Agency (az Amerikai Egyesült Államok Környezetvédelmi Hivatala)

Főbb biztonsági óvintézkedések 1-1

1-2 Karbantartás és ápolás

A külső felület és a képernyő karbantartása

A készüléket puha, száraz ronggyal tisztítsa.

• A termék tisztításához ne használjon gyúlékony anyagokkal, pl. benzollal vagy hígítóval, valamint más folyadékkal átitatott rongyot. Ez a termék meghibásodását okozhatja.

• Ne kapargassa a képernyőt a körmével vagy éles tárggyal. Ez maradandó karcolásokat, illetve a termék károsodását

okozhatja.

• A terméket ne tisztítsa víz közvetlen ráfecskendezésével. A készülékbe kerülő víz tüzet, áramütést vagy a termék nem

megfelelő működését okozhatja.

• Ultrahangos párásító használata esetén a magasfényű modell felületén fehér folt keletkezhet az anyag tulajdonságai miatt.

A folt kinézete és árnyalata típustól függően eltérhet.

A biztonságos felszerelés

• Tartsa be az előírt távolságot a készülék és más tárgyak (pl. a fal) között a megfelelő szellőzés biztosítása érdekében. Ez a készülék túlmelegedését, és ezáltal tüzet okozhat. A termék felszerelésénél tartsa be az ábrán előírt távolságokat.

A termék külseje típustól függően eltérhet a képen láthatótól.

A készülék állványra történő felszerelése esetén

Képernyőbeégés

• Állóképek hosszú ideig tartó megjelenítése a kép beégését, illetve folt kialakulását okozhatja a képernyőn. Ha hosszabb ideig nem használja a terméket, állítsa be az energiatakarékos üzemmódot vagy a képernyőkímélőt.

• A képernyő gyártása során fellépő műszaki korlátok miatt a termék által létrehozott képek a normálisnál világosabbnak vagy sötétebbnek tűnhetnek kb. 1 milliomod pixellel.

Az alpixelek száma képernyőtípus szerint: Alpixelek száma = maximális vízszintes felbontás x maximális függőleges felbontás x 3

Így például ha a maximális felbontás 1920 x 1080, az alpixelek száma 1920 x 1080 x 3 = 6.220.800.

1-2 Főbb biztonsági óvintézkedések

1-3 Biztonsági óvintézkedések

A biztonsági óvintézkedéseket jelző ikonok

IKON NÉV JELENTÉS

Figyelem

Figyelmeztetés

Az ezzel a jellel ellátott óvintézkedések be nem tartása súlyos személyi sérülést vagy halált okozhat.

Az ezzel a jellel ellátott óvintézkedések be nem tartása személyi sérülést vagy vagyoni kárt okozhat.

A jelek jelentése

Ne hajtsa végre. Tartsa be.

Ne szerelje szét. A tápkábelt ki kell húzni a konnektorból.

Ne érintse meg.

Tudnivalók a hálózati csatlakoztatásról

Az alábbiakban látható képek csak illusztrációk, és eltérhetnek a tényleges terméktől.

Az áramütés elkerülése érdekében földelni kell.

Figyelem

Ne használjon sérült tápkábelt, dugaszt vagy kilazult konnektort.

• Ellenkező esetben áramütés vagy tűz

Soha ne dugja be, illetve ne húzza ki a tápkábelt vizes kézzel.

• Ez áramütést okozhat.

Győződjön meg róla, hogy a tápkábelt földelt (csak 1-es szigetelési osztályú berendezéshez való) konnektorba csatlakoztatja.

• Különben fennáll az áramütés vagy a

A tápkábelt és a terméket tartsa hőforrástól távol.

• Ellenkező esetben áramütés vagy tűz

veszélye állhat fenn.

személyi sérülés veszélye.

veszélye állhat fenn.

Ne csatlakoztasson több elektromos készüléket egyetlen fali aljzathoz.

• Különben a konnektor túlmelegedhet, ami tüzet okozhat.

A tápkábelt mindig csatlakoztassa megfelelően.

• Ellenkező esetben tűz veszélye állhat fenn.

A tápkábelt ne hajlítsa vagy csavarja meg túlzottan, és ne helyezzen rá súlyos tárgyakat.

• Különben a sérült tápkábel áramütést vagy tüzet okozhat.

Száraz ronggyal portalanítsa a csatlakozó dugó tüskéit és a konnektort.

• Ellenkező esetben tűz veszélye állhat fenn.

Főbb biztonsági óvintézkedések 1-3

Figyelmeztetés

A készülék működése közben ne húzza ki a tápkábelt.

• Különben a készülék meghibásodhat, és fennáll az áramütés veszélye.

A tápkábelt a konnektorból a csatlakozónál, ne pedig a vezetéknél fogva húzza ki.

• Ellenkező esetben áramütés vagy tűz veszélye állhat fenn.

Tudnivalók az elhelyezésről

Figyelem

A termékre ne helyezzen égő gyertyát, szúnyogriasztót vagy cigarettát, és a terméket ne állítsa hőforrás közelébe.

• Ellenkező esetben tűz veszélye állhat fenn.

Ne helyezze a készüléket olyan helyre, amely nem szellőzik megfelelően (pl. könyvespolcra vagy zárt szekrénybe).

Győződjön meg róla, hogy a csak a Samsung által szállított tápkábelt használja. Ne használjon más elektromos berendezéshez tartozó tápkábelt sem.

• Ellenkező esetben áramütés vagy tűz veszélye állhat fenn.

A tápkábelt könnyen hozzáférhető konnektorba csatlakoztassa.

• Ha a termék meghibásodik, az áramellátás teljes megszakítása céljából a tápkábelt ki kell húzni. Az áramellátás nem szakítható meg teljesen mindössze a terméken található bekapcsológomb használatával.

A termék falra szereléséhez kérje szakember vagy a megfelelő cég segítségét.

• Különben fennáll a sérülés veszélye.

• Feltétlenül a megadott fali konzolt használja.

A megfelelő szellőzés érdekében a terméket a faltól legalább 10 cm távolságra helyezze el.

• Különben a készülék túlmelegedhet, és ezáltal tűz keletkezhet.

A termék csomagolására használt műanyag zacskókat tartsa gyermekektől távol.

• Ha a gyerekek a fejükre húzzák a műanyag zacskókat, megfulladhatnak.

• Különben a készülék túlmelegedhet, és ezáltal tűz keletkezhet.

Ne helyezze a terméket instabil vagy túlzott rázkódásnak kitett felületre, pl. labilis vagy ingatag polcra.

• Ha így tesz, a termék leeshet, ami a termék károsodásához vagy személyi sérüléshez vezethet.

• Túlzott rázkódásnak kitett felületen használva a termék károsodhat vagy tűzveszély alakulhat ki.

1-3 Főbb biztonsági óvintézkedések

Ne tegye a készüléket olyan helyre, ahol por, pára (szauna), olaj, füst vagy víz (eső- cseppek) érheti, illetve ne használja jármű- ben.

• Ez áramütést vagy tüzet okozhat.

Ne szerelje fel a készüléket gyermekek által könnyen elérhető magasságba.

• A gyerekek véletlenül leránthatják a készüléket, ami személyi sérülést okozhat.

• Mivel a készülék elülső része a nehezebb, helyezze lapos és stabil felületre.

Figyelmeztetés

Ne tegye ki a készüléket közvetlen napsütésnek, és ne helyezze hőforrás, pl. tűz vagy fűtőtest közelébe.

• Ez lerövidítheti a termék élettartamát, illetve tüzet okozhat.

Ügyeljen arra, hogy szállítása közben a készülék ne essen le.

• Ez a készülék meghibásodásához vagy személyi sérüléshez vezethet.

A készülék állványra vagy polcra helyezésekor ellenőrizze, hogy a készülék eleje vagy széle nem lóg-e le az állványról vagy a polcról.

• Ellenkező esetben a készülék leeshet, ami meghibásodást vagy személyi sérülést okozhat.

• Ellenőrizze, hogy a szekrény vagy a polc mérete megfelel-e a készülék méretének.

Ha a készüléket olyan helyen használja, ahol a működési feltételek jelentős mértékben változnak, a különböző környezeti hatások súlyos minőségi problémát okozhatnak. Ebben az esetben a készüléket csak azután helyezze üzembe, miután kikérte egy szakemberünk véleményét.

• Ilyenek lehetnek pl. a mikroszkopikus pornak, vegyi anyagoknak, túl magas vagy túl alacsony hőmérsékletnek vagy magas páratartalomnak kitett helyek, mint pl. a repülőterek vagy állomások, ahol a készüléket hosszú ideig folyamatosan használják stb.

Ne fektesse a készüléket képernyővel lefelé a padlóra.

• Ez a képernyő károsodását okozhatja.

A készüléket óvatosan tegye le.

• Különben a készülék meghibásodhat vagy személyi sérülést okozhat.

Tisztítási tudnivalók

Csak az ajánlott tisztítószert használja, mivel a nagy mennyiségű alkoholt, oldószert vagy egyéb erős vegyi anyagokat tartalmazó felületkezelő szerek elszínezhetik vagy károsíthatják a termék külsejét, illetve a képernyő bevonatának leválását okozhatják.

Az ajánlott tisztítószerek a szakszervizből szerezhetők be.

Főbb biztonsági óvintézkedések 1-3

A termék tisztítása előtt húzza ki a tápkábelt.

Tisztítás közben ne fecskendezzen vizet közvetlenül a termékre.

• Ellenkező esetben áramütés vagy tűz veszélye állhat fenn.

Figyelmeztetés

Ne permetezzen tisztítószert közvetlenül a készülékre.

• Ez a készülék külsejének elszíneződését vagy károsodását, illetve a képernyő bevonatának leválását okozhatja.

A készüléket puha, kifejezetten monitorokhoz gyártott tisztítószerrel megnedvesített ruhával törölje le.

• Ha nem áll rendelkezésére kifejezetten monitorokhoz gyártott tisztítószer, a termék tisztításához hígítson fel más tisztítószert 1:10 arányban.

• Ne kerüljön víz a készülék belsejébe.

• Különben tűz keletkezhet, továbbá fennáll az áramütés és a készülék meghibásodásának veszélye.

Tisztításkor húzza ki a tápkábelt, és a készülék áttörléséhez használjon száraz ruhát.

• A készülék tisztításához ne használjon viaszt, benzolt, alkoholt, hígítót, rovarölő szert, illatosítót, kenőanyagot vagy tisztítószert.

Ez a termék külsejének eldeformálódásához, illetve a feliratok leválásához vezethet.

Mivel a termék külseje igen sérülékeny, ügyeljen rá, hogy a tisztítást tiszta ronggyal végezze. A tisztításhoz kevés vízzel megnedvesített rongyot használjon. A rongyon található idegen anyagok felkarcolhatják a készülék külsejét; ezért használat előtt alaposan rázza ki a rongyot.

Használati tudnivalók

Figyelem

A készülék magas feszültséggel működik, ezért soha ne szerelje szét és ne próbálja meg megjavítani vagy átalakítani.

• Különben fennáll az áramütés vagy a tűz veszélye.

• Ha a készülék javításra szorul, lépjen kapcsolatba a szakszervizzel.

Ha a termék furcsa hangot, égett szagot vagy füstöt bocsát ki, azonnal húzza ki a tápkábelt, és lépjen kapcsolatba a szakszervizzel.

• Ellenkező esetben áramütés vagy tűz veszélye állhat fenn.

Ha leejti a készüléket, vagy ha annak burkolata sérült, kapcsolja ki a készüléket, és húzza ki a tápkábelt. Hívja a szakszervizt.

• Különben fennáll az áramütés vagy a tűz veszélye.

Tisztítás közben ne fecskendezzen vizet közvetlenül a termékre.

• Ne kerüljön víz a készülék belsejébe.

• Különben tűz keletkezhet, továbbá fennáll az áramütés és a készülék meghibásodásának veszélye.

Ne engedje, hogy a gyerekek rákapaszkodjanak vagy felmásszanak a készülékre.

• Különben a készülék leeshet, ami személyi sérülést vagy halált okozhat.

Ne helyezzen a készülék tetejére tárgyakat, például játékokat vagy süteményt.

• A gyerekek felnyúlhatnak értük, ennek következtében a tárgy vagy a készülék leeshet, ami személyi sérülést vagy akár halált is okozhat.

1-3 Főbb biztonsági óvintézkedések

Vihar vagy villámlás ideje alatt húzza ki a tápkábelt, és semmilyen körülmények között ne érintse meg az antennakábelt, mivel ez veszélyes.

• Ellenkező esetben áramütés vagy tűz veszélye állhat fenn.

Ne dobjon semmit a készülékre, és ne üsse meg.

• Ellenkező esetben áramütés vagy tűz veszélye állhat fenn.

Ne mozgassa a készüléket a tápkábelnél vagy az antennakábelnél fogva.

• Az így megsérülő kábel áramütést, tüzet vagy meghibásodást okozhat.

Ne emelje fel és ne mozgassa a terméket a tápkábelnél vagy a jelkábelnél fogva.

• Az így megsérülő kábel áramütést, tüzet vagy meghibásodást okozhat.

Ne takarja le a termék szellőzőnyílását abrosszal vagy függönnyel.

• Különben a készülék túlmelegedhet, és ezáltal tűz keletkezhet.

Ne helyezzen fémből készült vagy folyadékot tartalmazó edényt (pl. vázát, virágcserepet, innivalót, kozmetikumot vagy gyógyszert) a készülék tetejére.

Gázszivárgás esetén ne érintse meg a készüléket és a tápkábelt, és azonnal szellőz- tessen.

• Szikra keletkezése robbanást vagy tüzet okozhat.

• Vihar vagy villámlás idején ne érjen hozzá a tápkábelhez vagy az antennakábelhez.

A termék közelében ne használjon, illetve ne tartson gyúlékony anyagokat és tárgyakat.

• Ez robbanást vagy tüzet okozhat.

Ne helyezzen fémtárgyakat, például fémpálcát, érmét, hajtűt, illetve gyúlékony tárgyakat a készülék belsejébe (a szellőzőnyílásokon, csatlakozókon stb. keresztül).

• Ha a termék belsejébe víz vagy idegen anyag kerül, kapcsolja ki a készüléket, húzza ki tápkábelt és lépjen kapcsolatba a szakszervizzel.

• Különben tűz keletkezhet, illetve fennáll az áramütés és a készülék meghibásodásának veszélye.

• Ha a termék belsejébe víz vagy idegen anyag kerül, kapcsolja ki a készüléket, húzza ki tápkábelt és lépjen kapcsolatba a szakszervizzel.

• Különben tűz keletkezhet, illetve fennáll az áramütés és a készülék meghibásodásának veszélye.

Főbb biztonsági óvintézkedések 1-3

Figyelmeztetés

Állóképek hosszú ideig tartó megjelenítése a kép beégését, illetve folt kialakulását okozhatja a képernyőn.

• Ha hosszabb ideig nem használja a terméket, használja az energiatakarékos üzemmódot, vagy a mozgókép módhoz állítsa be a képernyőkímélőt.

Állítsa be a megfelelő felbontást és frekvenciát.

• Különben fennáll a szem túlzott megerőltetésének veszélye.

Ne helyezze az adaptert egy másik adapter tetejére.

• Ellenkező esetben tűz veszélye állhat fenn.

Az adapter használata előtt távolítsa el a fólia borítót.

• Ellenkező esetben tűz veszélye állhat fenn.

Ügyeljen rá, hogy az adapter soha ne érintkezzen vízzel, illetve ne legyen nedves.

Ha hosszú ideig nem használja a készüléket (pl. elutazik otthonról), húzza ki a tápkábelt a konnektorból.

• Ha ezt elmulasztja, a felgyülemlő por miatti túlmelegedés vagy rövidzárlat tüzet vagy áramütést okozhat.

Ne fordítsa fel és ne mozgassa a készüléket csak a talpánál fogva.

• A termék leeshet, ami a termék károsodását vagy személyi sérülést okozhat.

Tartsa az adaptert más hőforrásoktól távol.

• Ellenkező esetben tűz veszélye állhat fenn.

Az adaptert tartsa mindig megfelelően szellőző helyen.

Ha huzamosabb ideig túl közelről nézi a készüléket, az látáskárosodást okozhat.

• Ez hibás működést, áramütést és tüzet okozhat. Ne használja az adaptert vízparton, illetve a szabadban esőzés vagy havazás idején. Ügyeljen rá, hogy a padló felmosása miatt az adapter ne legyen vizes.

A terméket ne használja párásító vagy tűz- hely közelében.

• Ellenkező esetben áramütés vagy tűz veszélye állhat fenn.

A képernyő a használat folyamán fokozatosan felmelegszik, ezért ne érintse meg.

A készülék szögét, illetve az állvány magasságát körültekintően állítsa be.

• Ügyeljen rá, hogy ne csípje be kezét vagy ujját.

• A túl nagy szögben megdöntött készülék leeshet, ami személyi sérülést okozhat.

Ha hosszú ideig nézi a készülék képernyő- jét, időnkét pihentesse a szemét (óránként 5 percig).

• Így csökkenthető a szem megerőltetése.

A kisebb tartozékokat tartsa gyermekektől távol.

Ne helyezzen a készülékre nehéz tárgyat.

• Különben a készülék meghibásodhat vagy személyi sérülést okozhat.

1-3 Főbb biztonsági óvintézkedések

A készülék használata közben ügyeljen a helyes testtartásra.

A termék használata közben mindvégig őrizze meg a helyes testtartást.

• A hátát tartsa egyenesen.

• Szeme és a képernyő között tartson 45–50 cm-es távolságot. A képernyőre szemből lefelé nézzen.

• Állítsa be úgy a szöget, hogy a fény ne verődjön vissza a képernyőn.

• Könyökét tartsa megfelelő szögben, karját kézfejével támassza meg.

• Könyökét tartsa megfelelő szögben.

• Teljes talpával támaszkodjon a földön, térdét 90 vagy nagyobb fokos szögben hajlítsa be, karját pedig tartsa a mellkasánál alacsonyabban.

Főbb biztonsági óvintézkedések 1-3

2 A termék üzembe helyezése

2-1 A csomag tartalma

• Csomagolja ki a terméket, és ellenőrizze, hogy a csomag tartalmazza-e a következő tartozékok mindegyikét.

• Őrizze meg a csomagolás dobozát későbbi szállítás esetére.

Monitor

Üzembe helyezési útmutató Garancialevél

(Nem minden régióban elér-

hető)

Tápkábel Egyenáramú adapter Talp Talp tartóeleme

OPCIONÁLIS TARTOZÉKOK

TARTALOM

Használati útmutató D-sub kábel

HDMI-kábel DVI-kábel HDMI–DVI kábel Törlőkendő

A tisztítókendő csak a fényes fekete modell esetén tartozék.

2-1 A termék üzembe helyezése

2-2 A talp összeszerelése

Összeszerelés előtt fektesse a terméket lapos és stabil felületre, képernyővel lefelé.

Helyezze a talp tartóelemét a talpba az ábrán látható irányban.

Győződjön meg róla, hogy a tartóelem biztosan illeszkedik a talpba.

Csavarja be teljesen az állvány alján található rögzítőcsavart.

A termék megóvása érdekében terítsen az asztalra egy puha ruhát, majd fektesse a terméket az elejével lefelé a ruhára.

A készülék fő részét az ábrán látható módon tartsa a kezével. Csúsztassa az összeszerelt talpat a fő részbe az ábrán látható nyíl irányában.

A termék üzembe helyezése 2-2

- Figyelmeztetés Ne emelje fel a terméket úgy, hogy csak a talpánál fogja.

A szétszerelés az összeszereléssel ellentétes sorrendben történik.

2-2 A termék üzembe helyezése

2-3 Számítógép csatlakoztatása

A csatlakoztatás a termék típusától függően változhat.

1. A készüléket a számítógép által támogatott videokimenetnek megfelelően csatlakoztassa a számítógéphez.

• D-Sub (<Analóg>) kimenetű grafikus kártya esetén:

• Csatlakoztassa a készülék [RGB IN] csatlakozóját a számítógép [D-Sub] csatlakozójához a D-Sub kábellel.

• DVI (<Digitális>) kimenetű grafikus kártya esetén:

• Csatlakoztassa a készülék [DVI IN] csatlakozóját a számítógép DVI-csatlakozójához a DVI-kábellel.

A [DVI IN] csatlakozó csak a digitális (DVI) funkcióval rendelkező modellek esetén tartozék.

A termék üzembe helyezése 2-3

• A HDMI–DVI kábel segítségével csatlakoztassa a termék [HDMI IN] csatlakozóját a számítógép [DVI] aljzatához.

Csak a HDMI funkcióval rendelkező modellek rendelkeznek [HDMI IN] csatlakozóval.

2. A tápkábel egyik végét csatlakoztassa a termék tápcsatlakozójába [POWER], a másik végét pedig a 220 V-os vagy 110 V-os

fali aljzatba. (A bemeneti feszültség automatikusan vált.)

A számítógéphez való csatlakoztatás után bekapcsolhatja és használhatja a terméket.

2-3 A termék üzembe helyezése

2-4 HDMI-kábel csatlakoztatása

1. HDMI-kábel segítségével csatlakoztassa a digitális kimeneti eszköz HDMI kimeneti csatlakozóját a készülék [HDMI IN]

aljzatához.

Csak a HDMI funkcióval rendelkező modellek rendelkeznek [HDMI IN] csatlakozóval.

2. Csatlakoztassa a hangszórót a készülék [AUDIO OUT] aljzatához.

Ez a készülék csak akkor ad hangot, ha a HDMI-kábellel együtt hangszórók is csatlakoztatva vannak. Miután mindent megfelelően csatlakoztatott, kapcsolja be a készüléket, és próbálja ki azt és a DVD-lejátszóval (vagy a

digitális kimeneti eszközzel). Nyomja meg a [ ] gombot, bemeneti jelként pedig válassza ki a HDMI lehetőséget.

A termék üzembe helyezése 2-4

2-5 Kensington zár

A lopásgátló Kensington-zár segítségével az eszköz zárható, így házon kívül is biztonságosan használható. A zár formája és használata típustól és gyártótól függően eltérhet, ezért további információért lapozza fel a zár használati útmutatóját.

A Kensington-zár külön megvásárolható.

A monitor lezárásához tegye a következőket:

1. Tekerje a Kensington-zárat egy nagyméretű, nem mozdítható tárgy, például asztal vagy szék köré.

2. Csúsztassa a kábel végét és a zárat a Kensington-zár kábelének hurkos végébe.

3. Illessze a zárat a monitoron levő, a Kensington-zár számára fenntartott nyílásba ( ).

4. Zárja a zárat ( ).

• Ezek általános jellegű utasítások. Pontos utasításokért lásd a zárhoz mellékelt használati útmutatót.

• A zár elektronikai szaküzletben, interneten keresztül vagy Samsung szakszervizben szerezhető be.

2-5 A termék üzembe helyezése

3 Használat

3-1 Az optimális felbontás beállítása

A termék megvásárlását követő bekapcsoláskor a képernyőn megjelenik az optimális felbontás beállítására vonatkozó üzenet. Válassza ki a nyelvet és az optimális felbontást.

▲/▼ : A nyelv kiválasztása. MENU : Ha megnyomja ezt a gombot, az üzenet eltűnik.

• Az üzenet három alkalommal jelenik meg, ha az optimális felbontás beállítása nem történik meg.

• Az optimális felbontás beállítása

• Csatlakoztassa a készüléket kikapcsolt számítógéphez, majd kapcsolja be.

• Kattintson jobb egérgombbal az Asztalra, majd a felugró menüből válassza ki a Properties (Tulajdonságok) elemet.

• A Settings (Beállítások) fülnél állítsa be a felbontást optimális felbontásra.

Használat 3-1

3-2 Szabvány jelmód táblázat

Ez a készülék akkor nyújtja a legjobb teljesítményt, ha az optimális felbontással használják. Az optimális felbontás a képernyő méretétől függ.

Ezért a képminőség romolhat, ha az optimális felbontás nincs a képernyő méretének megfelelően beállítva. Ajánljuk, hogy állítsa be a készülék optimális felbontását.

Ha a számítógéptől származó jel a következő szabványos jelmódok egyike, a képernyő beállítása automatikusan megtörténik. Ellenben ha a számítógéptől származó jel a nem következő szabványos jelmódok egyike, előfordulhat, hogy üres képernyő jelenik meg, vagy csak a tápfeszültség jelzőfénye világít. Ezért állítsa be figyelembe véve a következő információkat és a grafikus kártya használati útmutatóját.

BX1931N

KÉPERNYŐMÓD

VÍZSZINTES

FREKVENCIA (KHZ )

FÜGGŐLEGES

FREKVENCIA (HZ)

KÉPPONTÓRA-

FREKVENCIA (MHZ)

SZINK. POLARITÁS

(V/F)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 31,469 59,940 25,175 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1366 x 768 47,712 59,790 85,500 +/+

Vízszintes frekvencia

A képernyő bal és jobb szélét összekötő vonal letapogatásához szükséges időt vízszintes ciklusnak nevezzük, a vízszintes ciklus reciproka pedig a vízszintes frekvencia. A vízszintes frekvencia mértékegysége a kHz.

Függőleges frekvencia

A képernyőnek ugyanazt a képet minden másodpercben tízszer kell mutatnia ahhoz, hogy az emberi szem képes legyen érzékelni azt. Ez a frekvencia a függőleges frekvencia. A függőleges frekvencia mértékegysége a Hz.

3-2 Használat

3-3 Szabvány jelmód táblázat

Ez a készülék akkor nyújtja a legjobb teljesítményt, ha az optimális felbontással használják. Az optimális felbontás a képernyő méretétől függ.

Ezért a képminőség romolhat, ha az optimális felbontás nincs a képernyő méretének megfelelően beállítva. Ajánljuk, hogy állítsa be a készülék optimális felbontását.

Ha a számítógéptől származó jel a következő szabványos jelmódok egyike, a képernyő beállítása automatikusan megtörténik. Ellenben ha a számítógéptől származó jel a nem következő szabványos jelmódok egyike, előfordulhat, hogy üres képernyő jelenik meg, vagy csak a tápfeszültség jelzőfénye világít. Ezért állítsa be figyelembe véve a következő információkat és a grafikus kártya használati útmutatóját.

BX2031

KÉPERNYŐMÓD

VÍZSZINTES

FREKVENCIA (KHZ )

FÜGGŐLEGES

FREKVENCIA (HZ)

KÉPPONTÓRA-

FREKVENCIA (MHZ)

SZINK. POLARITÁS

(V/F)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 31,469 59,940 25,175 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 x 900 60,000 60,000 108,000 +/+

Vízszintes frekvencia

A képernyő bal és jobb szélét összekötő vonal letapogatásához szükséges időt vízszintes ciklusnak nevezzük, a vízszintes ciklus reciproka pedig a vízszintes frekvencia. A vízszintes frekvencia mértékegysége a kHz.

Függőleges frekvencia

A képernyőnek ugyanazt a képet minden másodpercben tízszer kell mutatnia ahhoz, hogy az emberi szem képes legyen érzékelni azt. Ez a frekvencia a függőleges frekvencia. A függőleges frekvencia mértékegysége a Hz.

Használat 3-3

3-4 Szabvány jelmód táblázat

Ez a készülék akkor nyújtja a legjobb teljesítményt, ha az optimális felbontással használják. Az optimális felbontás a képernyő méretétől függ.

Ezért a képminőség romolhat, ha az optimális felbontás nincs a képernyő méretének megfelelően beállítva. Ajánljuk, hogy állítsa be a készülék optimális felbontását.

Ha a számítógéptől származó jel a következő szabványos jelmódok egyike, a képernyő beállítása automatikusan megtörténik. Ellenben ha a számítógéptől származó jel a nem következő szabványos jelmódok egyike, előfordulhat, hogy üres képernyő jelenik meg, vagy csak a tápfeszültség jelzőfénye világít. Ezért állítsa be figyelembe véve a következő információkat és a grafikus kártya használati útmutatóját.

BX2031N

KÉPERNYŐMÓD

VÍZSZINTES

FREKVENCIA (KHZ )

FÜGGŐLEGES

FREKVENCIA (HZ)

KÉPPONTÓRA-

FREKVENCIA (MHZ)

SZINK. POLARITÁS

(V/F)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 31,469 59,940 25,175 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 x 900 60,000 60,000 108,000 +/+

Vízszintes frekvencia

A képernyő bal és jobb szélét összekötő vonal letapogatásához szükséges időt vízszintes ciklusnak nevezzük, a vízszintes ciklus reciproka pedig a vízszintes frekvencia. A vízszintes frekvencia mértékegysége a kHz.

Függőleges frekvencia

A képernyőnek ugyanazt a képet minden másodpercben tízszer kell mutatnia ahhoz, hogy az emberi szem képes legyen érzékelni azt. Ez a frekvencia a függőleges frekvencia. A függőleges frekvencia mértékegysége a Hz.

3-4 Használat

3-5 Szabvány jelmód táblázat

Ez a készülék akkor nyújtja a legjobb teljesítményt, ha az optimális felbontással használják. Az optimális felbontás a képernyő méretétől függ.

Ezért a képminőség romolhat, ha az optimális felbontás nincs a képernyő méretének megfelelően beállítva. Ajánljuk, hogy állítsa be a készülék optimális felbontását.

Ha a számítógéptől származó jel a következő szabványos jelmódok egyike, a képernyő beállítása automatikusan megtörténik. Ellenben ha a számítógéptől származó jel a nem következő szabványos jelmódok egyike, előfordulhat, hogy üres képernyő jelenik meg, vagy csak a tápfeszültség jelzőfénye világít. Ezért állítsa be figyelembe véve a következő információkat és a grafikus kártya használati útmutatóját.

BX2231

KÉPERNYŐMÓD

VÍZSZINTES

FREKVENCIA (KHZ )

FÜGGŐLEGES

FREKVENCIA (HZ)

KÉPPONTÓRA-

FREKVENCIA (MHZ)

SZINK. POLARITÁS

(V/F)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 31,469 59,94 25,175 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 X 1200 75,000 60,000 162,000 +/+

VESA, 1680 X 1050 65,290 59,954 146,250 -/+

VESA, 1920 X 1080 67,500 60,000 148,500 +/+

Használat 3-5

Vízszintes frekvencia

A képernyő bal és jobb szélét összekötő vonal letapogatásához szükséges időt vízszintes ciklusnak nevezzük, a vízszintes ciklus reciproka pedig a vízszintes frekvencia. A vízszintes frekvencia mértékegysége a kHz.

Függőleges frekvencia

A képernyőnek ugyanazt a képet minden másodpercben tízszer kell mutatnia ahhoz, hogy az emberi szem képes legyen érzékelni azt. Ez a frekvencia a függőleges frekvencia. A függőleges frekvencia mértékegysége a Hz.

3-5 Használat

3-6 Szabvány jelmód táblázat

Ez a készülék akkor nyújtja a legjobb teljesítményt, ha az optimális felbontással használják. Az optimális felbontás a képernyő méretétől függ.

Ezért a képminőség romolhat, ha az optimális felbontás nincs a képernyő méretének megfelelően beállítva. Ajánljuk, hogy állítsa be a készülék optimális felbontását.

Ha a számítógéptől származó jel a következő szabványos jelmódok egyike, a képernyő beállítása automatikusan megtörténik. Ellenben ha a számítógéptől származó jel a nem következő szabványos jelmódok egyike, előfordulhat, hogy üres képernyő jelenik meg, vagy csak a tápfeszültség jelzőfénye világít. Ezért állítsa be figyelembe véve a következő információkat és a grafikus kártya használati útmutatóját.

BX2331

KÉPERNYŐMÓD

VÍZSZINTES

FREKVENCIA (KHZ )

FÜGGŐLEGES

FREKVENCIA (HZ)

KÉPPONTÓRA-

FREKVENCIA (MHZ)

SZINK. POLARITÁS

(V/F)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 31,469 59,94 25,175 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 X 1200 75,000 60,000 162,000 +/+

VESA, 1680 X 1050 65,290 59,954 146,250 -/+

VESA, 1920 X 1080 67,500 60,000 148,500 +/+

Használat 3-6

Vízszintes frekvencia

A képernyő bal és jobb szélét összekötő vonal letapogatásához szükséges időt vízszintes ciklusnak nevezzük, a vízszintes ciklus reciproka pedig a vízszintes frekvencia. A vízszintes frekvencia mértékegysége a kHz.

Függőleges frekvencia

A képernyőnek ugyanazt a képet minden másodpercben tízszer kell mutatnia ahhoz, hogy az emberi szem képes legyen érzékelni azt. Ez a frekvencia a függőleges frekvencia. A függőleges frekvencia mértékegysége a Hz.

3-6 Használat

3-7 Szabvány jelmód táblázat

Ez a készülék akkor nyújtja a legjobb teljesítményt, ha az optimális felbontással használják. Az optimális felbontás a képernyő méretétől függ.

Ezért a képminőség romolhat, ha az optimális felbontás nincs a képernyő méretének megfelelően beállítva. Ajánljuk, hogy állítsa be a készülék optimális felbontását.

Ha a számítógéptől származó jel a következő szabványos jelmódok egyike, a képernyő beállítása automatikusan megtörténik. Ellenben ha a számítógéptől származó jel a nem következő szabványos jelmódok egyike, előfordulhat, hogy üres képernyő jelenik meg, vagy csak a tápfeszültség jelzőfénye világít. Ezért állítsa be figyelembe véve a következő információkat és a grafikus kártya használati útmutatóját.

BX2431

KÉPERNYŐMÓD

VÍZSZINTES

FREKVENCIA (KHZ )

FÜGGŐLEGES

FREKVENCIA (HZ)

KÉPPONTÓRA-

FREKVENCIA (MHZ)

SZINK. POLARITÁS

(V/F)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 31,469 59,94 25,175 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 X 1200 75,000 60,000 162,000 +/+

VESA, 1680 X 1050 65,290 59,954 146,250 -/+

VESA, 1920 X 1080 67,500 60,000 148,500 +/+

Használat 3-7

Vízszintes frekvencia

A képernyő bal és jobb szélét összekötő vonal letapogatásához szükséges időt vízszintes ciklusnak nevezzük, a vízszintes ciklus reciproka pedig a vízszintes frekvencia. A vízszintes frekvencia mértékegysége a kHz.

Függőleges frekvencia

A képernyőnek ugyanazt a képet minden másodpercben tízszer kell mutatnia ahhoz, hogy az emberi szem képes legyen érzékelni azt. Ez a frekvencia a függőleges frekvencia. A függőleges frekvencia mértékegysége a Hz.

3-7 Használat

3-8 Az illesztőprogram telepítése

Az illesztőprogram telepítésével beállíthatja a terméknek megfelelő felbontást és frekvenciát. Az illesztőprogram a termékkel kapott CD-ROM-on található. Ha a mellékelt illesztőprogram-fájl sérült, keressen fel egy szakszervizt, vagy töltse le a programot a Samsung Electronics honlapjáról (http://www.samsung.com/).

1. Helyezze az illesztőprogramot tartalmazó CD-ROM-ot a CD-meghajtóba.

2. Kattintson a „Windows meghajtó" lehetőségre.

3. Hajtsa végre a telepítés hátralévő lépéseit a képernyőn megjelenő utasításoknak megfelelően.

4. A típuslistáról válassza ki készüléke típusát.

5. Ellenőrizze, hogy a Vezérlőpult beállításainál megjelenik-e a megfelelő felbontás és képernyőfrissítési frekvencia. További

információért lásd a Windows operációs rendszer dokumentációját.

Használat 3-8

3-9 Működtetőgombok

Működtetőgombok

IKON LEÍRÁS

MENU A képernyőn megjelenő menürendszer (OSD) megjelenítése.

Ugyanezzel a gombbal léphet ki a képernyőmenüből vagy léphet a képernyőmenü egy magasabb szintjére.

* Képernyőzár A funkció lezárja a képernyőmenüt, így az aktuális beállítások maradnak érvényben, és más

felhasználó nem változtathatja meg azokat. Világít: A képernyőzár funkció a MENU gomb megnyomásával és 5 másodpercig tartó

nyomva tartásával kapcsolható be. Ki: A MENU gomb újbóli megnyomásával és 5 másodpercig tartó lenyomva tartásával kikap-

csolhatja a képernyőzár funkciót.

A <Saját gomb> a következő funkciók egyikére állítható. A saját gomb [ ] beállítás utáni megnyomásával a beállított funkció fog működni.

A fényerő és a kontraszt még bekapcsolt képernyőzár funkció mellett is állítható, miként a [ ] igazítási funkciója is.

• PC jelek: <MagicBright> - <MagicAngle> - <MagicEco> - <Képméret>

• AV jelek: <Képmód> - <MagicAngle> - <MagicEco> - <Képméret>

A Saját gomb funkciója a <BE-ÉS VISSZAÁLL.> -> <Saját gomb> lehetőség képernyőmenüben történő kiválasztásával állítható be.

▲/▼ Navigálás a menüben vagy az értékek beállítása a képernyőmenüben.

A képernyő fényerejének beállítása.

A hang csak akkor állítható be, ha a külső bemeneti eszköz HDMI-kábellel van csatlakoztatva.

Funkció kiválasztása.

Ha akkor nyomja meg a [ ] gombot, amikor nem látható képernyő, a bemeneti jel (Analóg/Digitális/HDMI) átvált. Ha a [ ] gomb megnyomásával bekapcsolja a készüléket, a

képernyő bal felső sarkában megjelenik a kiválasztott bemeneti jelről értesítő üzenet.

A csak analóg interfésszel rendelkező termékek esetében ez a funkció nem elérhető.

3-9 Használat

IKON LEÍRÁS

AUTO A képernyő automatikus beállításához nyomja meg az [AUTO] gombot.

Ez a funkció csak Analóg módban használható.

Ha a felbontás meg lett változtatva a Display Properties (Megjelenítés tulajdonságai) menüben, működésbe lép az Automat. beállítás funkció.

A készülék ki- és bekapcsolása

• A készülék jobb oldalán érintőgombok találhatók.

• Érintse meg finoman valamelyik gombot.

Bekapcsolás jelzőfénye

A készülék szabályszerű működése közben világít.

Az energiatakarékos funkcióval kapcsolatos további információkat lásd az energiatakarékos funkció című rész További információk pontjában. Ha hosszabb ideig nem használja a készüléket, az energiafogyasztás csökkentése érdekében húzza ki a tápkábelt.

Használat 3-9

3-10 A képernyő-beállítás menü használata (OSD: képernyőmenü)

A képernyő-beállítás menü (OSD: képernyőmenü)szerkezete

FŐMENÜK ALMENÜK

KÉP

Fényerő Kontraszt Élesség MagicBright Képmód

MagicAngle Durva Finom Válaszidő HDMI feketeszint

SZÍN

MagicColor Vörös Zöld Kék Színtónus

Színhatás Gamma

MÉRET ÉS

Vízsz. pozíció Függ. pozíció Képméret Menü vízsz. poz. Menü függ. poz.

POZÍCIÓ

BE-ÉS VIS-

SZAÁLL.

Visszaállítás Nyelv MagicReturn MagicEco Kikapcs.idő.be/ki

Kikapcs.idő.beá. Ismétl. sebesség Saját gomb Automat. forrás PC/AV mód

Megjelenítési idő Menüátlátszóság

INFORMÁCIÓ

A monitorfunkciók a modelltől függően különbözőek lehetnek. Lásd a tényleges termék adatait.

KÉP

MENÜ LEÍRÁS

Fényerő A képernyő fényerejének szabályozása.

• A menü nem érhető el akkor, ha a <MagicBright> lehetőség <Dinamikus kontraszt> módra van állítva.

• Ez a menü beállított <MagicEco> esetén nem elérhető.

Kontraszt A képernyőn megjelenő képek kontrasztjának szabályozása

• A menü nem elérhető, ha a MagicBright lehetőség <Dinamikus kontraszt> vagy <Mozi>módra van állítva.

• A menü nem érhető el akkor, ha a <MagicColor> lehetőség <Teljes> vagy <Intelligens> módra van állítva.

• Ez a menü beállított <Színhatás> esetén nem elérhető.

3-10 Használat

MENÜ LEÍRÁS

Élesség A képernyőn megjelenő képrészletek tisztaságának szabályozása

• A menü nem elérhető, ha a <MagicBright> lehetőség <Dinamikus kontraszt> vagy <Mozi>módra van állítva.

• A menü nem érhető el akkor, ha a <MagicColor> lehetőség <Teljes> vagy <Intelligens> módra van állítva.

• Ez a menü beállított <Színhatás> esetén nem elérhető.

MagicBright A különböző felhasználói környezetekhez (pl. dokumentumszerkesztés, internetezés, játék, filmné-

zés stb.) optimalizált, előre megadott képbeállítások.

• <Egyedi> Ha az előre beállított képmódokat nem találja megfelelőnek, e mód segítségével a <Fényerő> és

a <Kontraszt> közvetlenül is beállítható.

•<Normál> Dokumentumszerkesztéshez és internetezéshez megfelelő, előre beállított képbeállítás (szöveg

+ kép).

• <Játék> Sok grafikát tartalmazó és gyors képernyőfrissítési sebességet igénylő játékokhoz előre beállított

képbeállítás.

• <Mozi> A televízió fényerejéhez és élességéhez hasonló beállítások a legjobb minőségű szórakozáshoz (film, DVD stb.).

• <Dinamikus kontraszt> A kép kontrasztjának automatikus szabályozása a világos és sötét képek folyamatos

kiegyensúlyozása céljából.

Ez a menü beállított <MagicAngle> vagy <MagicEco> esetén nem elérhető.

Képmód A monitor négy, gyárilag beállított, automatikus képbeállítással (<Dinamikus>, <Normál>, <Film> és

<Egyedi>) rendelkezik. Ezek közül csak az egyiket aktiválhatja. Dinamikus, Normál, Film, vagy Egyedi. A „Egyéni” opció kiválasztása automatikusan előhívja a személyre szabott képbeállításait.

• <Dinamikus> Ezt a módot akkor válassza, ha az Normál módnál élesebb képet szeretne kapni.

•<Normál> Ezt a módot akkor válassza, ha a környezet világos. Ez szintén éles képet biztosít.

• <Film> Ezt a módot akkor válassza, ha a környezet sötét. Ezzel energiát takarít meg és kevésbé fárasztja a szemét.

• <Egyedi> Ezt a módot akkor válassza, ha a képet tetszés szerinti beállításokkal kívánja megjeleníteni.

• Ez csak akkor állítható be, ha a külső bemenet a HDMI/DVI-csatlakozáson keresztül csatlakozik, és az <PC/AV mód> <AV> állapotú.

• Ez a menü beállított <MagicAngle> vagy <MagicEco> esetén nem elérhető.

Használat 3-10

MENÜ LEÍRÁS

MagicAngle Ennek a funkciónak köszönhetően optimális minőségben láthatja a képernyőt az aktuális hely-

zetében. Ha alulról, felülről vagy oldalról nézi a képernyőt, az adott szögnek megfelelő mód kiválasztásával

hasonló képminőséget érhet el, mintha egyenesen szemből nézné a képernyőt.

Ha egyenesen szemből nézi a képernyőt, állítsa a <Ki> lehetőségre.

• <Ki> Abban az esetben válassza, ha szemből nézi a képernyőt.

• <1. hátradőlési m.> - Abban az esetben válassza, ha kissé alulról nézi a képernyőt.

• <2. hátradőlési m.> - Abban az esetben válassza, ha alulról nézi a képernyőt.

• <Álló mód> - Olyankor ideáls, amikor felülről nézi a képernyőt.

• <Oldalsó mód> - Abban az esetben válassza, ha bal vagy jobb oldalról nézi a képernyőt.

• <Csoportos nézés> - Akkor válassza, ha két vagy több személy nézi a monitort egyszerre az

, , pozícióból.

• <Egyedi> -A <Egyedi> lehetőség kiválasztásával alapértelmezés szerint a <1. hátradőlési m.> kerül beállításra. A felhasználók szükség esetén beállíthatják a megfelelő képminőséget.

• A menü nem elérhető, ha a <MagicBright> lehetőség <Dinamikus kontraszt> vagy <Mozi>módra van állítva.

• Ez a menü bekapcsolt <MagicColor> vagy <Színhatás> esetén nem használható.

Durva A függőleges zajvonalak (vonalminta) eltávolítása a képernyőről.

Megváltoztatható a képernyő elhelyezkedése a beállítás után. Ebben az esetben a <Vízsz. pozíció> menü segítségével úgy mozgassa a képernyőt, hogy a kijelző közepére kerüljön.

Ez a funkció csak Analóg módban használható.

Finom A vízszintes zajvonalak (vonalminta) eltávolítása a képernyőről.

Ha a zaj a <Finom> funkció használatával nem tüntethető el teljesen, állítsa be a <Durva> lehetősé- get, majd használja ismét a <Finom> funkciót.

Ez a funkció csak Analóg módban használható.

3-10 Használat

MENÜ LEÍRÁS

Válaszidő A kijelző válaszidejének felgyorsítása az eredetihez képest, hogy a mozgó képek élesebbnek és ter-

mészetesebbnek látszódjanak.

•<Normál>

• <Gyorsabb>

• <Leggyorsabb>

• Ha nem filmet néz, a <Normál> vagy a <Gyorsabb> beállítás az ajánlott.

• A monitorfunkciók a modelltől függően különbözőek lehetnek. Lásd a tényleges termék adatait.

HDMI feketeszint Amikor a készülékhez DVD-lejátszó vagy beltéri egység van csatlakoztatva, a csatlakoztatott külső

eszköztől függően elfordulhat, hogy romlik a képminőség (feketeszint, gyengébb kontraszt, világosabb színtónus stb.).

•<Normál>

• <Alacsony>

Ez a funkció csak akkor aktív, ha a külső eszköz <HDMI>-n keresztül van csatlakoztatva. Lehetséges, hogy a <HDMI feketeszint> funkció nem minden külső eszközzel kompatibilis.

SZÍN

Használat 3-10

MENÜ LEÍRÁS

MagicColor A természetes színek tisztább megjelenítése a képminőség módosítása nélkül a Samsung Electro-

nics által kifejlesztett és szabadalmazott digitális képminőség-javító technológia használatával.

• <Ki> - A <MagicColor> funkció kikapcsolása.

• <Bemutató> - Hasonlítsa össze az eredeti képminőséget a <MagicColor> technológia által létrehozott képekkel.

• <Teljes> - Világosabb képet biztosít a bőrszín esetében is.

• <Intelligens> - A képek színpalettájának feljavítása a bőrszínt leszámítva.

• Ez a menü beállított <MagicAngle> esetén nem elérhető.

• Ez a menü beállított <Színhatás> esetén nem elérhető.

Vörös A képek vörös színértékének beállítása az igényeknek megfelelően.

• A menü nem érhető el akkor, ha a <MagicColor> lehetőség <Teljes> vagy <Intelligens> módra van állítva.

• Ez a menü beállított <Színhatás> esetén nem elérhető.

Zöld A képek zöld színértékének beállítása az igényeknek megfelelően.

• A menü nem érhető el akkor, ha a <MagicColor> lehetőség <Teljes> vagy <Intelligens> módra van állítva.

• Ez a menü beállított <Színhatás> esetén nem elérhető.

Kék A képek kék színértékének beállítása az igényeknek megfelelően.

• A menü nem érhető el akkor, ha a <MagicColor> lehetőség <Teljes> vagy <Intelligens> módra van állítva.

• Ez a menü beállított <Színhatás> esetén nem elérhető.

Színtónus A színhőmérséklet beállítása az igényeknek megfelelően.

• <Hideg> - A képernyő színhőmérsékletének hidegebb árnyalatúra állítása.

• <Normál> - A képernyő színhőmérsékletének beállítása a szabványos színhőmérsékletre.

• <Meleg> - A képernyő színhőmérsékletének melegebb árnyalatúra állítása.

• <Egyedi> - A színhőmérséklet manuálisan történő beállítása. Ha nem megfelelő az előre beállított színhőmérséklet, manuálisan is beállíthatja az RGB értékét.

• A menü nem érhető el akkor, ha a <MagicColor> lehetőség <Teljes> vagy <Intelligens> módra van állítva.

• Ez a menü beállított <MagicAngle> esetén nem elérhető.

• Ez a menü beállított <Színhatás> esetén nem elérhető.

3-10 Használat

MENÜ LEÍRÁS

Színhatás A képek színeinek módosításával az általános hangulatot is megváltoztathatja.

• <Ki> - A <Színhatás> funkció kikapcsolása.

• <Szürkeskála> -Fekete-fehér kép.

• <Zöld> - Egyszínű zöld kép.

• <Vízszínű> - Egyszínű zöldeskék kép.

• <Szépia> - Egyszínű szépiaszínű kép.

• Ez a menü beállított <MagicAngle> esetén nem elérhető.

• Ez a menü beállított <MagicColor> esetén nem elérhető.

Gamma A közepes fényerejű színek erősségének módosítása.

• <1. mód> - <2. mód> - <3. mód>

Ez a menü beállított <MagicAngle> esetén nem elérhető.

(A funkció nem érhető el, ha a <MagicBright> lehetőség <Dinamikus kontraszt> és <Mozi>módra van állítva.)

MÉRET ÉS POZÍCIÓ

MENÜ LEÍRÁS

Vízsz. pozíció A képernyő kijelzőterületének vízszintes eltolása.

• Ez a funkció csak Analóg módban használható.

• Amikor AV módban 720p, 1080i vagy 1080p a jelbemenet, a vízszintes pozíció 0–6 szintre igazításához válassza a <Igazít. a képe.-höz> lehetőséget.

Függ. pozíció A képernyő kijelzőterületének függőleges eltolása.

• Ez a funkció csak Analóg módban használható.

• Amikor AV módban 720p, 1080i vagy 1080p a jelbemenet, a függőleges pozíció 0–6 szintre igazításához válassza a <Igazít. a képe.-höz> lehetőséget.

Használat 3-10

MENÜ LEÍRÁS

Képméret

Csak a szélesképernyős (16:9 vagy 16:10) modellekre vonatkozik.

PC jelek

• <Automatikus> - A kép a bemeneti jel képméretarányának megfelelően jelenik meg.

• <Széles> - A kép a bemeneti jel képméretarányától függetlenül a teljes képernyőn jelenik meg.

• A normál módra vonatkozó táblázatban nem szereplő jeleket a rendszer nem támogatja.

• Beállított optimális felbontás mellett a képméretarány nem változik akkor sem, ha az <Képméret> funkció <Automatikus> vagy <Széles> beállítású.

AV jelek

• <4 : 3> - A képek megjelenítése 4:3-as oldalaránnyal.

• <16 : 9> - A képek megjelenítése 16:9-as oldalaránnyal.

• <Igazít. a képe.-höz> - HDMI/DVI bemeneti módban 720P, 1080i vagy 1080P jel esetén a kép teljes méretben, levágás nélkül jelenik meg.

Ez csak akkor állítható be, ha a külső bemenet a HDMI/DVI-csatlakozáson keresztül csatlakozik, és az <PC/AV mód> <AV> állapotú.

• <4 : 3> - A képek megjelenítése 4:3-as oldalaránnyal.

• <Széles> - A képek megjelenítése 16:10-as oldalaránnyal.

• <Igazít. a képe.-höz> - HDMI/DVI bemeneti módban 720P, 1080i vagy 1080P jel esetén a kép teljes méretben, levágás nélkül jelenik meg.

• Csak akkor választható ki, ha külső bemenet van csatlakoztatva a HDMI/DVI csatlakozóhoz és az <PC/AV mód> beállítása <AV>.

• 16:10 panel esetén a képernyőméret opciók között szerepel a <4:3>, a <széles> és az <Igazít. a képe.-höz>.

Menü vízsz. poz. A képernyőmenü vízszintes helyzete állítható.

Menü függ. poz. A képernyőmenü függőleges helyzete állítható.

BE-ÉS VISSZAÁLL.

3-10 Használat

MENÜ LEÍRÁS

Visszaállítás A képminőség és a színbeállítások gyári alapbeállításainak visszaállítása.

• <Nem> - <Igen>

Nyelv A képernyőmenü nyelvének kiválasztása.

A kiválasztott nyelv csak a termék képernyőmenüjére vonatkozik. A beállítás nem érinti a számítógép egyéb funkcióit.

MagicReturn Csak Windows 7 operációs rendszerrel működik, és több monitor használta esetén ajánlott.

•<Ki> Az <Ki> kiválasztásával kikapcsolhatja a <MagicReturn> funkciót.

•<Be> Az <Be> kiválasztásával bekapcsolhatja a <MagicReturn> funkciót.

• Ez a funkció csak Windows 7 esetén elérhető. Más operációs rendszer használata esetén ajánlott az <Ki> beállítást választani.

• Ez a funkció nem elérhető analóg bemeneti jel esetén.

• Ez a funkció a <PC/AV mód> <AV> beállítása esetén nem elérhető.

•Előfordulhat, hogy ez a funkció bizonyos grafikus kártyák esetén nem elérhető. Ezek a grafikus kártyák nem támogatják a nemzetközi EDID-szabványt (DDWG DVI szabvány). Ajánlott ezt a funkciót az <Ki> lehetőségre beállítani.

• Nyomja le, és 5 másodpercig tartsa lenyomva a ▼ gombot, miközben a <Ellenőrizze a jelkábelt!> képernyőmenü látható. A <MagicReturn> automatikusan <Ki> beállításra kapcsol.

MagicEco Ez a funkció alacsonyabb áramfogyasztást tesz lehetővé, ami a kijelzőpanel áramerősségének

lecsökkentésében nyilvánul meg.

• <100%> Az <100%> kiválasztásával az áramfogyasztás az alapértelmezett beállítás 100%-a.

•<75%> Az <75%> kiválasztásával az áramfogyasztás az alapértelmezett beállítás 75%-a.

•<50%> Az <50%> kiválasztásával az áramfogyasztás az alapértelmezett beállítás 50%-a.

• <Energiatak. ki> A <Energiatak. ki> kiválasztásával kikapcsolhatja a funkciót.

A menü nem érhető el akkor, ha a <MagicBright> lehetőség <Dinamikus kontraszt> módra van állítva.

Kikapcs.idő.be/ki A kikapcsolási időzítő be- vagy kikapcsolása.

•<Ki> - <Be>

Kikapcs.idő.beá. Automatikus kikapcsolás a beállított időpontban.

Ez a funkció csak az <Kikapcs.idő.be/ki> menüpont <Be> beállítása esetén elérhető.

Ismétl. sebesség A gombok ismétlési késleltetésének szabályozása.

<Gyorsulás>, <1 mp> vagy <2 mp> lehetőségre állítható be. A <Nincs ismétlés> kiválasztása esetén a gomb csak egyszer reagál.

Használat 3-10

MENÜ LEÍRÁS

Saját gomb A Saját gomb funkciója a következők közül választható ki.

• PC jelek: <MagicBright> - <MagicAngle> - <MagicEco> - <Képméret>

• AV jelek: <Képmód> - <MagicAngle> - <MagicEco> - <Képméret>

Automat. forrás • <Automatikus> - A monitor automatikusan kiválasztja a bemeneti jelet.

• <Kézi> - A felhasználónak kell manuálisan kiválasztania a bemeneti jelet.

Az analóg (D-SUB) és digitális (DVI) funkcióval egyaránt rendelkező modellekre nem vonatkozik.

PC/AV mód Számítógéphez való csatlakoztatás esetén állítsa PC értékre, AV-eszközhöz való csatlakoztatás

esetén pedig állítsa AV értékre. Amennyiben nem az AV értéket választja, elképzelhető, hogy a képernyő nem a megszokott módon

jelenik meg.

• A funkció nem támogatja az analóg üzemmódot.

• Csak a szélesképernyős (16:9 vagy 16:10) modellekre vonatkozik.

Megjelenítési idő A képernyőmenü automatikusan eltűnik, ha a felhasználó nem használja.

A képernyőmenü eltűnése előtti várakozási idő beállítható.

• <5 sec> - <10 sec> - <20 sec> - <200 sec>

Menüátlátszóság A képernyőmenü áttetszőségének kiválasztása.

•<Ki> - <Be>

INFORMÁCIÓ

MENÜ LEÍRÁS

INFORMÁCIÓ A számítógépen beállított frekvencia és felbontás megjelenítése.

A csak analóg csatlakozóval rendelkező modellek esetében az <Analog/Digital/HDMI> lehetőség nem jelenik meg az <INFORMÁCIÓ> ablakban.

3-10 Használat

4 A szoftver telepítése

4-1 Natural Color

Mi az a Natural Color ?

A szoftver kizárólag Samsung termékekkel működik, és lehetővé teszi a monitoron megjelenő színek beállítását , illetve összehangolja ezeket a nyomtatott képek színeivel. További információt a szoftver online súgójában talál (F1).

A „Természetes szín” program letölthető az internetről. Látogasson el az alábbi honlapra, majd töltse le és telepítse a programot;

http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/pop_download.html

A szoftver telepítése 4-1

4-2 MagicTune

Mi az a MagicTune?

A MagicTune szoftver a monitor beállítását lehetővé tevő program, amely átfogóan ismerteti a monitor funkcióit, és közérthető útmutatást nyújt.

A felhasználó az egér és a billentyűzet segítségével, a termék működtetőgombjainak használata nélkül beállíthatja a monitort.

A szoftver telepítése

1. Helyezze a telepítő CD-t a CD-meghajtóba.

2. Válassza ki a MagicTune telepítőprogramot.

Ha a főképernyőn nem jelenik meg a szoftvertelepítés felugró képernyője, keresse meg a CD-ROM-on a MagicTune telepítőfájlt, majd kattintson rá duplán.

3. Válassza ki a telepítés nyelvét, majd kattintson a [Next (Tovább)] lehetőségre.

4. Hajtsa végre a szoftvertelepítés hátralévő lépéseit a képernyőn megjelenő utasításoknak megfelelően.

• Ha a telepítés után elmulasztja újraindítani a számítógépet, előfordulhat, hogy a szoftver nem működik megfelelően.

• A számítógépes rendszertől és a készülék műszaki jellemzőitől függően előfordulhat, hogy a MagicTune ikon nem jelenik meg.

• Ha a parancsikon nem jelenik meg, nyomja meg az F5 gombot.

A telepítésre vonatkozó korlátozások és problémák (MagicTune™)

A MagicTune™ telepítését befolyásolhatja a grafikus kártya, az alaplap és a hálózati környezet.

Rendszerkövetelmények

OS

• Windows 2000

• Windows XP Home Edition

• Windows XP Professional

• Windows Vista 32 bit

• Windows 7 32 bit

A MagicTune™ programhoz Windows 2000 vagy újabb operációs rendszer ajánlott.

Hardver

• Minimum 32 MB memória

• Minimum 60 MB szabad tárhely a merevlemez-meghajtón

További információért keresse fel a honlapot.

A szoftver eltávolítása

A MagicTune™ program csak a Windows rendszer [Add or Remove Programs (Programok hozzáadása/eltávolítása) ] lehetőségénél távolítható el.

A MagicTune™ program eltávolításához végezze el az alábbi lépéseket.

4-2 A szoftver telepítése

1. Kattintson a [Start] gombra, válassza ki a [Settings (Beállítások)] lehetőséget, majd a menüből válassza ki a [Control Panel

(Vezérlőpult)] opciót. Windows XP esetén kattintson a [Start] gombra, majd a menüből válassza a [Control Panel (Vezérlőpult)] lehetőséget.

2. Kattintson a Vezérlőpulton az [Add or Remove Programs (Programok hozzáadása/eltávolítása)] ikonra.

3. Az [Add/Remove (Hozzáadás/Eltávolítás)] ablakban keresse meg és kiemeléssel válassza ki a MagicTune™ opciót.

4. A szoftver eltávolításához kattintson a [Change or Remove Programs (Progamok módosítása/eltávolítása] lehetőségre.

5. A [Yes (Igen)] lehetőség kiválasztásával elkezdődik a MagicTune™ szoftver eltávolítása.

6. Várjon, amíg megjelenik a szoftver teljes eltávolításáról értesítő üzenet.

Műszaki segítségért, a GyIK (gyakran ismételt kérdések) megtekintéséért vagy a MagicTune™ szoftver frissítésére vonatkozó információkért keresse fel a honlapot.

A szoftver telepítése 4-2

4-3 MultiScreen

Mi az a MultiScreen?

A MultiScreen funkció lehetővé teszi a monitor több részre osztva való használatát.

A szoftver telepítése

1. Helyezze a telepítő CD-t a CD-meghajtóba.

2. Válassza ki a MultiScreen telepítőprogramot.

Ha a főképernyőn nem jelenik meg a szoftvertelepítés felugró képernyője, keresse meg a CD-ROM-on a MultiScreen telepítőfájlt, majd kattintson rá duplán.

3. Amikor megjelenik a telepítő varázsló, kattintson a [Next (Tovább)] gombra.

4. Hajtsa végre a szoftvertelepítés hátralévő lépéseit a képernyőn megjelenő utasításoknak megfelelően.

• Ha a telepítés után elmulasztja újraindítani a számítógépet, előfordulhat, hogy a szoftver nem működik megfelelően.

• A számítógépes rendszertől és a készülék műszaki jellemzőitől függően előfordulhat, hogy a MultiScreen ikon nem

jelenik meg.

• Ha a parancsikon nem jelenik meg, nyomja meg az F5 gombot.

A telepítésre vonatkozó korlátozások és problémák (MultiScreen)

A MultiScreen telepítését befolyásolhatja a grafikus kártya, az alaplap és a hálózati környezet.

Operációs rendszer

OS

• Windows 2000

• Windows XP Home Edition

• Windows XP Professional

• Windows Vista 32 bit

• Windows 7 32 bit

A MultiScreen programhoz Windows 2000 vagy újabb operációs rendszer ajánlott.

Hardver

• Minimum 32 MB memória

• Minimum 60 MB szabad tárhely a merevlemez-meghajtón

A szoftver eltávolítása

Kattintson a [Start] gombra, válassza ki a [Settings (Beállítás)]/[Control Panel (Vezérlőpult)] lehetőségeket, majd kattintson duplán az [Add or Remove Programs (Programok hozzáadása/eltávolítása) ] opcióra.

Válassza ki a programlistából a MultiScreen elemet, majd kattintson az [Add/Delete (Hozzáadás/Törlés)] gombra.

4-3 A szoftver telepítése

5 Hibaelhárítás

5-1 Monitor öndiagnosztika

• Az öndiagnosztikai funkció segítségével ellenőrizheti, hogy a készülék megfelelően működik-e.

• Ha a készüléken üres képernyő jelenik meg és a tápellátás jelzőfénye akkor is villog, ha a készülék megfelelően csatlakoztatva van a számítógéphez, az alábbi módon végezze el az öndiagnosztikai ellenőrzést.

1. Kapcsolja ki a monitort és a számítógépet.

2. Húzza ki a jelkábelt a készülékből.

3. Kapcsolja be a készüléket.

4. Ha a készülék megfelelően működik, megjelenik az <Ellenőrizze a jelkábelt!> üzenet.

Ha ebben az esetben ismét üres képernyő jelenik meg, ellenőrizze, hogy a probléma forrása nem a számítógép vagy a csatlakozás-e. A készülék megfelelően működik.

Hibaelhárítás 5-1

5-2 Mielőtt a szervizhez fordulna

Mielőtt márkaszervizhez fordulna, ellenőrizze a következőket. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a legközelebbi Samsung Electronics ügyfélszolgálattal.

ÜRES KÉPERNYŐ JELENIK MEG. / A KÉSZÜLÉKET NEM LEHET BEKAPCSOLNI.

Rendesen csatlakoztatva van a tápkábel? Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoz-

tatva.

Megjelenik a képernyőn a <Ellenőrizze a jelkábelt!> üzenet? (D-sub kábellel való csatlakozásnál)

Ellenőrizze a számítógépet és a monitort összekötő kábelt. (DVI-kábellel csatlakoztatva) Ha a kábel csatlakozása megfelelő, és az üzenet mégis meg-

jelenik a képernyőn, ellenőrizze ismét a bemeneti jelet a monitor [ ] gombjának megnyomásával.

A képernyőn megjelenik a <Nem ez az optimális mód> üzenet?

Ez olyankor fordul elő, amikor a grafikus kártyától érkező jel meghaladja a monitor maximális felbontását vagy maximális frekvenciáját.

Ebben az esetben állítsa be a készüléknek megfelelő felbontást és frekvenciát.

Üres képernyő jelenik meg és a tápellátás jelzőfénye 1 másodperces időközönként felvillan?

1. Ez bekapcsolt energiatakarékos funkciónál fordul elő.

Ha kattint az egérrel vagy lenyomja bármelyik billentyűt, a képernyő bekapcsol.

2. Ez két monitor csatlakoztatása esetén fordul elő, ha a

<MagicReturn> beállítása <Be>, és fut a Magictune funkció. Ebben az esetben előfordulhat, hogy hibásan jelennek meg a karakterek a Magictune képernyőmenüjében. A Magictune futtatásához a <MagicReturn> funkciót <Ki> lehetőségre kell állítani. Indítsa újra a számítógépet, állítsa a <MagicReturn> funkciót <Ki> lehetőségre, és futtassa a Magictune funkciót.

A csatlakoztatáshoz DVI kábelt használt? Ha a számítógép indítása közben csatlakoztatja a DVI-kábelt,

vagy ha a számítógép használata közben húzza ki, majd csatlakoztatja újra, előfordulhat, hogy a képernyő nem jelenik meg, mivel egyes grafikus kártyák nem továbbítják a videojelet.

Ebben az esetben csatlakoztatott DVI -kábellel indítsa újra a számítógépet.

A monitor és a számítógép [HDMI] vagy [HDMI-DVI] kábellel történő csatlakoztatása estén üres sáv látható a képernyő alsó és felső részén.

A képernyőn látható üres sáv nem a monitor hibája. A probléma oka a számítógép vagy a grafikus kártya. A hiba

kijavításához állítsa be a képernyőméretet a grafikus kártya beállítások menüjének HDMI vagy DVI pontjában .

Amennyiben a grafikus kártya beállítások menüje nem tartalmaz képernyőméret-beállítási opciót, frissítse a grafikus kártya illesztőprogramját a legfrissebb verzióra.

(A képernyő-beállítások részleteivel kapcsolatban forduljon a grafikus kártya vagy a számítógép gyártójához.)

TÚL VILÁGOS VAGY TÚL SÖTÉT A KÉP.

Állítsa be a <Fényerő> és a <Kontraszt> opciókat. (Lásd a <Fényerő> és a <Kontraszt> részeket.) A kijelző fényereje eltérhet a <MagicAngle> funkciónál beállított módtól függően. Ha a <MagicBright> a <Dinamikus kontraszt> lehetőségre van állítva, a kijelző fényereje eltérhet a bemeneti jeltől függően.

5-2 Hibaelhárítás

NEM JELENIK MEG A KÉPERNYŐMENÜ (OSD).

Törölte a képernyőbeállítást? Ellenőrizze, hogy a Képernyőzár funkció ki van-e kapcsolva.

FURCSÁK A SZÍNEK. / A KÉP FEKETE-FEHÉRBEN JELENIK MEG.

A teljes képernyő egyszínű, olyan, mintha a képernyőt egy celofánon keresztül nézné?

Megfelelő a grafikus kártya beállítása? Állítsa be a grafikus kártyát a használati utasításnak megfele-

A KIJELZŐTERÜLET HIRTELEN AZ EGYIK SZÉLRE VAGY KÖZÉPRE HÚZÓDIK.

Megváltoztatta a grafikus kártyát vagy a meghajtót? Az automatikus beállítás funkció futtatásához nyomja meg az

Megváltoztatta a készüléknek megfelelő felbontást és frekvenciát?

Megfelelő a grafikus kártya beállítása? Állítsa be a grafikus kártyát a használati utasításnak megfele-

A KÉPEK ÉLETLENEK.

Megváltoztatta a készüléknek megfelelő felbontást és frekvenciát?

A SZÍN MEGJELENÍTÉSE 16 BITES (16 SZÍN). A GRAFIKUS KÁRTYA MÓDOSÍTÁSA UTÁN MEGVÁLTOZTAK A

KÉPERNYŐ SZÍNEI.

Ellenőrizze a számítógép kábelcsatlakozását. Helyezze be ismét teljesen a grafikus kártyát a számítógépbe. Ellenőrizze, hogy a <Színhatás> beállítása <Ki>-e.

lően.

[AUTO] gombot.

Állítsa be a felbontás és a frekvencia megfelelő értékét a grafikus kártyán

lásd (Szabvány jelmód táblázat)

lően.

Állítsa be a felbontás és a frekvencia megfelelő értékét a grafikus kártyán

lásd (Szabvány jelmód táblázat)

Telepítette a készülék illesztőprogramját? Windows XP esetén: Végezze el ismét a színbeállítást a

Control Panel (Vezérlőpult) → Appearance and Themes (Megjelenés és témák) → Display (Képernyő) → Settings (Beállítások) lehetőségek kiválasztásával.

Windows ME/2000 esetén: Állítsa be ismét a színt a Control Panel (Vezérlőpult) → Display (Képernyő)→ Settings (Beállítások) lehetőségek kiválasztásával.

Windows Vista: A színbeállítások megváltoztatásához válassza a Vezérlőpult → Megjelenés és személyes beállítások → Személyre szabás → Képernyő beállításai pontban.

Windows 7: A színbeállítások megváltoztatásához válassza a Vezérlőpult → Megjelenés és személyes beállítások → Felbontás beállítása → Képernyőfelbontás beállítása → Speciális beállítások → Képernyő menüpontot.

(További információkért lásd a számítógéphez mellékelt Windows használati utasítást.)

Megfelelő a grafikus kártya beállítása? Végezze el ismét a színbeállítást az új grafikuskártya-meghaj-

tó segítségével.

A MONITOR CSATLAKOZTATÁSAKOR „A RENDSZER ISMERETLEN MONITORT, PLUG&PLAY (VESA DDC)

MONITORT TALÁLT” ÜZENET JELENIK MEG.

Telepítette a készülék illesztőprogramját? Telepítse az illesztőprogramot az illesztőprogram telepítése

című rész leírásának megfelelően.

A grafikus kártya használati útmutatója segítségével ellenőriz- ze, hogy a rendszer az összes Plug&Play (VESA DDC) funkciót támogatja-e.

Hibaelhárítás 5-2

Telepítse az illesztőprogramot az illesztőprogram telepítése című rész leírásának megfelelően.

A KÉSZÜLÉK KÜLSŐ SZÉLEIT NÉZVE APRÓ, IDEGEN ANYAGOK LÁTHATÓK RAJTA.

A készüléket úgy tervezték, hogy a színeket lágy minőségben jelenítse meg, ezért a fekete széleknél átlátszó anyaggal borították. A jelenség ennek tudható be. Ez nem a termék hibája.

A SZÁMÍTÓGÉP BEKAPCSOLÁSAKOR PITTYEGÉS HALLATSZIK.

Ha a számítógép bekapcsolásakor 3 vagy több sípolást hall, a számítógép javításra szorul.

5-2 Hibaelhárítás

5-3 Gyakran ismételt kérdések

GYAKRAN ISMÉTELT KÉRDÉSEK PRÓBÁLJA MEG A KÖVETKEZŐT!

Hogyan változtathatom meg a videojel frekvenciáját (frissítési sebességét)?

A grafikus kártya frekvenciáját kell megváltoztatni. Windows XP esetén: A frekvencia megváltoztatásához vál-

assza a Control Panel (Vezérlőpult) → Appearance and Themes (Megjelenés és témák) → Display (Megjelenítés) → Settings (Beállítások) → Advanced (Speciális) → Monitor (Képernyő) elemet, majd módosítsa a frissítési sebességet a Monitor Settings (Képernyő-beállítások) pontban.

Windows ME/2000 esetén: A frekvencia megváltoztatásához válassza a Control Panel (Vezérlőpult) → Display (Megjelenítés) → Settings (Beállítások) → Advanced (Speciális) → Monitor (Képernyő) elemet, majd módosítsa a frissítési sebességet a Monitor Settings (Képernyő-beállítások) alatt.

Windows Vista: A frekvencia megváltoztatásához válassza a Control Panel (Vezérlőpult) → Appearance and Personalization (Megjelenés és személyes beállítások) → Personalization (Személyes beállítások) → Display Settings (Képernyő- beállítások) → Advanced settings (Speciális beállítások) → Monitor (Képernyő) elemet, majd módosítsa a frissítési sebességet a Monitor Settings (Képernyő-beállítások) pontban.

Windows 7: A frekvencia megváltoztatásához válassza a Vezérlőpult → Megjelenés és személyes beállítások → Képernyő → Felbontás beállítása → Speciális beállítások → Képernyő elemet, majd módosítsa a frissítési sebességet a Képernyő-beállítások pontban.

(További információért lapozza fel a számítógép vagy a grafikus kártya használati útmutatóját.)

Hibaelhárítás 5-3

GYAKRAN ISMÉTELT KÉRDÉSEK PRÓBÁLJA MEG A KÖVETKEZŐT!

Hogyan módosítható a felbontás? Windows XP esetén: Módosítsa a felbontást a Control Panel

(Vezérlőpult) → Appearance and Themes (Megjelenés és témák) → Display (Képernyő) → Settings (Beállítások) lehető- ségek kiválasztásával.

Windows ME/2000 esetén: Módosítsa a felbontást a Control Panel (Vezérlőpult) → Display (Képernyő)→ Settings (Beállítások) lehetőségek kiválasztásával.

Windows Vista: Módosítsa a felbontást a Vezérlőpult → Megjelenés és személyes beállítások → Személyre szabás → Képernyő beállításai lehetőségek kiválasztásával.

Windows 7: A felbontás megváltoztatásához válassza a Vezérlőpult → Megjelenés és személyes beállítások → Képernyő → Felbontás beállítása pontot.

(További információért lapozza fel a számítógép vagy a grafikus kártya használati útmutatóját.)

Hogyan használható az energiatakarékos funkció? Windows XP esetén: Állítsa be a funkciót a Control Panel

(Vezérlőpult) → Appearance and Themes (Megjelenés és témák) → Display (Képernyő) → Screen Saver Setting (Képernyővédő beállítása) lehetőségek kiválasztásával, vagy állítsa be a számítógép BIOS beállításainál.

Windows ME/2000 esetén: Állítsa be a funkciót a Control Panel (Vezérlőpult) → Display (Képernyő) → Screen Saver Setting (Képernyővédő beállítása) lehetőségek kiválasztásával, vagy állítsa be a számítógép BIOS beállításainál.

Windows Vista: Változtassa meg a beállításokat a Vezérl → Megjelenés és személyes beállítások → Személyre szabás → Képernyőkímélő pontban. A számítógép BIOS SETUP menüjét is használhatja.

Windows 7: Változtassa meg a beállításokat a Vezérlőpult → Megjelenés és személyes beállítások → Személyre szabás → Képernyőkímélő pontban. A számítógép BIOS SETUP menüjét is használhatja.

(További információkért lásd a számítógéphez mellékelt Windows használati utasítást.)

őpult

5-3 Hibaelhárítás

6 További információ

6-1 Az értékek beállítása

MODELL BX1931N

Panel Méret 18,5 hüvelyk (47 cm)

Kijelzőterület 409,8 mm (V) x 230,4 mm (F)

Képpontméret 0,300 mm (V) x 0,300 mm (F)

Szinkronizáció

Vízszintes 30 ~ 81 kHz

Függőleges 56 ~ 75 Hz

Képernyőszín 16,7 M

Felbontás Optimális felbontás 1366x768 @ 60 Hz

Maximális felbontás 1366x768 @ 60 Hz

RGB Analóg

Bemenő jel, megszakítva

0,7 Vp-p ± 5% Külön V/F szink., kompozit, SOG TTL-szint (magas ≥ 2,0V, alacsony ≤ 0,8V)

Maximális képpontfrissítés 89MHz (Analóg)

Tápellátás A készülék a 100–240 V közötti elektromos feszültséget támogatja. Mivel a

szabványos feszültség országról országra eltérő, ellenőrizze a termék hátulján található címkét.

Jelkábel Leszerelhető D-Sub kábel (15 tű - 15 tű)

Méretek (sz x ma x mé)/Súly 445 X 273 X 53 mm (állvány nélkül)

445 X 348 X 177 mm (állvánnyal) / 2,6 kg

Környezeti feltételek

Üzemi Tárolási hőmérséklet: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Páratartalom :10 % ~ 80 %, nem kondenzáló

Tárolási Tárolási hőmérséklet: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Páratartalom: 5 % ~ 95 %, nem kondenzáló

Döntés 0˚( ±2˚) ~20˚( ±2˚)

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.

B osztályba tartozó készülék (Info-kommunikációs készülék otthoni használatra)

Otthoni használatra kialakított (B osztály), az EMC-előírásoknak megfelelő készülék . Minden területen használható. (B osztályba tartozó készülék, az A osztályba tartozó készülékeknél kevesebb elektromágneses hullámot bocsát ki)

További információ 6-1

6-2 Energiatakarékos funkció

A monitor energiatakarékos üzemmódot lehetővé tevő, beépített energiagazdálkodási rendszerrel rendelkezik. Ez a rendszer energiát takarít meg azáltal, hogy alacsony energiafelvételű állapotba kapcsolja a monitort, ha bizonyos ideig nem használják. A billentyűzet valamelyik gombjának megnyomásával a monitor automatikusan visszavált normál működésre. Ha nem használja, vagy ha hosszabb ideig felügyelet nélkül hagyja a monitort, az energiamegtakarítás érdekében kapcsolja KI. Ez az energiatakarékos rendszer az ön számítógépében telepített VESA DPM kompatibilis videokártyával működik. Ennek a funkciónak a beállításához használja a számítógépén levő beállítóprogramot.

ÁLLAPOT NORMÁL MŰKÖDÉS

ENERGIATAKARÉKOS

ÜZEMMÓD

KIKAPCSOLT ÁLLAPOT

Tápfeszültségjelző Világít Villogás Ki

Fogyasztás 20 W Szokványos 0,3 wattos Szokványos 0,3 wattos

Ha a készüléken nincs tápellátást megszakító kapcsoló, az energiafogyasztás csak akkor 0, ha a tápkábel ki van húzva.

6-2 További információ

6-3 Az értékek beállítása

MODELL BX2031

Panel Méret 20 hüvelyk (50 cm)

Kijelzőterület 442,8 mm (V) x 249,08 mm (F)

Képpontméret 0,27675 mm (V) x 0,27675 mm (F)

Szinkronizác-ióVízszintes 30 ~ 81 kHz

Függőleges 56 ~ 75 Hz

Képernyőszín 16,7 M

Felbontás Optimális felbontás 1600x900 @ 60 Hz

Maximális felbontás 1600x900 @ 60 Hz

RGB-analóg, DVI (Digitális képi interfész) kompatibilis digitális RGB

Bemenő jel, megszakítva

Maximális képpontfrissítés 150MHz (Analóg, Digitális)

0,7 Vp-p ± 5% Külön V/F szink., kompozit, SOG TTL-szint (magas ≥ 2,0V, alacsony ≤ 0,8V)

Tápellátás A készülék a 100–240 V közötti elektromos feszültséget támogatja. Mivel a

szabványos feszültség országról országra eltérő, ellenőrizze a termék hátulján található címkét.

Jelkábel Leszerelhető D-Sub kábel (15 tű - 15 tű)

Leszerelhető DVI-D – DVI-D csatlakozó

Méretek (sz x ma x mé)/Súly 478 X 291 X 53 mm (állvány nélkül)

478 X 365 X 177 mm (állvánnyal) / 2,9 kg

Környezeti feltételek

Üzemi Tárolási hőmérséklet: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Páratartalom :10 % ~ 80 %, nem kondenzáló

Tárolási Tárolási hőmérséklet: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Páratartalom: 5 % ~ 95 %, nem kondenzáló

Döntés 0˚( ±2˚) ~20˚( ±2˚)

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.

B osztályba tartozó készülék (Info-kommunikációs készülék otthoni használatra)

Otthoni használatra kialakított (B osztály), az EMC-előírásoknak megfelelő készülék . Minden területen használható. (B osztályba tartozó készülék, az A osztályba tartozó készülékeknél kevesebb elektromágneses hullámot bocsát ki)

További információ 6-3

6-4 Energiatakarékos funkció

A monitor energiatakarékos üzemmódot lehetővé tevő, beépített energiagazdálkodási rendszerrel rendelkezik. Ez a rendszer energiát takarít meg azáltal, hogy alacsony energiafelvételű állapotba kapcsolja a monitort, ha bizonyos ideig nem használják. A billentyűzet valamelyik gombjának megnyomásával a monitor automatikusan visszavált normál működésre. Ha nem használja, vagy ha hosszabb ideig felügyelet nélkül hagyja a monitort, az energiamegtakarítás érdekében kapcsolja KI. Ez az energiatakarékos rendszer az ön számítógépében telepített VESA DPM kompatibilis videokártyával működik. Ennek a funkciónak a beállításához használja a számítógépén levő beállítóprogramot.

ÁLLAPOT NORMÁL MŰKÖDÉS

ENERGIATAKARÉKOS

ÜZEMMÓD

KIKAPCSOLT ÁLLAPOT

Tápfeszültségjelző Világít Villogás Ki

Fogyasztás 24 W Szokványos 0,3 wattos Szokványos 0,3 wattos

Ha a készüléken nincs tápellátást megszakító kapcsoló, az energiafogyasztás csak akkor 0, ha a tápkábel ki van húzva.

6-4 További információ

6-5 Az értékek beállítása

MODELL BX2031N

Panel Méret 20 hüvelyk (50 cm)

Kijelzőterület 442,8 mm (V) x 249,08 mm (F)

Képpontméret 0,27675 mm (V) x 0,27675 mm (F)

Szinkronizác-ióVízszintes 30 ~ 81 kHz

Függőleges 56 ~ 75 Hz

Képernyőszín 16,7 M

Felbontás Optimális felbontás 1600x900 @ 60 Hz

Maximális felbontás 1600x900 @ 60 Hz

RGB Analóg

Bemenő jel, megszakítva

Maximális képpontfrissítés 150MHz (Analóg)

0,7 Vp-p ± 5% Külön V/F szink., kompozit, SOG TTL-szint (magas ≥ 2,0V, alacsony ≤ 0,8V)

Tápellátás A készülék a 100–240 V közötti elektromos feszültséget támogatja. Mivel a

szabványos feszültség országról országra eltérő, ellenőrizze a termék hátulján található címkét.

Jelkábel Leszerelhető D-Sub kábel (15 tű - 15 tű)

Méretek (sz x ma x mé)/Súly 478 X 291 X 53 mm (állvány nélkül)

478 X 365 X 177 mm (állvánnyal) / 2,9 kg

Környezeti feltételek

Üzemi Tárolási hőmérséklet: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Páratartalom :10 % ~ 80 %, nem kondenzáló

Tárolási Tárolási hőmérséklet: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Páratartalom: 5 % ~ 95 %, nem kondenzáló

Döntés 0˚( ±2˚) ~20˚( ±2˚)

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.

B osztályba tartozó készülék (Info-kommunikációs készülék otthoni használatra)

Otthoni használatra kialakított (B osztály), az EMC-előírásoknak megfelelő készülék . Minden területen használható. (B osztályba tartozó készülék, az A osztályba tartozó készülékeknél kevesebb elektromágneses hullámot bocsát ki)

További információ 6-5

6-6 Energiatakarékos funkció

A monitor energiatakarékos üzemmódot lehetővé tevő, beépített energiagazdálkodási rendszerrel rendelkezik. Ez a rendszer energiát takarít meg azáltal, hogy alacsony energiafelvételű állapotba kapcsolja a monitort, ha bizonyos ideig nem használják. A billentyűzet valamelyik gombjának megnyomásával a monitor automatikusan visszavált normál működésre. Ha nem használja, vagy ha hosszabb ideig felügyelet nélkül hagyja a monitort, az energiamegtakarítás érdekében kapcsolja KI. Ez az energiatakarékos rendszer az ön számítógépében telepített VESA DPM kompatibilis videokártyával működik. Ennek a funkciónak a beállításához használja a számítógépén levő beállítóprogramot.

ÁLLAPOT NORMÁL MŰKÖDÉS

ENERGIATAKARÉKOS

ÜZEMMÓD

KIKAPCSOLT ÁLLAPOT

Tápfeszültségjelző Világít Villogás Ki

Fogyasztás 24 W Szokványos 0,3 wattos Szokványos 0,3 wattos

Ha a készüléken nincs tápellátást megszakító kapcsoló, az energiafogyasztás csak akkor 0, ha a tápkábel ki van húzva.

6-6 További információ

6-7 Az értékek beállítása

MODELL BX2231

Panel Méret 21,5 hüvelyk (54 cm)

Kijelzőterület 476,64 mm (V) x 268,11 mm (F)

Képpontméret 0,24825 mm (V) x 0,24825 mm (F)

Szinkronizác-ióVízszintes 30 ~ 81 kHz

Függőleges 56 ~ 75 Hz

Képernyőszín 16,7 M

Felbontás Optimális felbontás 1920x1080 @ 60 Hz

Maximális felbontás 1920x1080 @ 60 Hz

Analóg RGB, HDMI, audió kimenet

Bemenő jel, megszakítva

Maximális képpontfrissítés 164MHz (Analóg, HDMI)

0,7 Vp-p ± 5% Külön V/F szink., kompozit, SOG TTL-szint (magas ≥ 2,0V, alacsony ≤ 0,8V)

Tápellátás A készülék a 100–240 V közötti elektromos feszültséget támogatja. Mivel a

szabványos feszültség országról országra eltérő, ellenőrizze a termék hátulján található címkét.

Jelkábel Leszerelhető D-Sub kábel (15 tű - 15 tű)

leválasztható HDMI–DVI kábel

Méretek (sz x ma x mé)/Súly 512 X 311 X 53 mm (állvány nélkül)

512 X 385 X 197 mm (állvánnyal) / 3,2 kg

Környezeti feltételek

Üzemi Tárolási hőmérséklet: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Páratartalom :10 % ~ 80 %, nem kondenzáló

Tárolási Tárolási hőmérséklet: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Páratartalom: 5 % ~ 95 %, nem kondenzáló

Döntés 0˚( ±2˚) ~20˚( ±2˚)

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.

B osztályba tartozó készülék (Info-kommunikációs készülék otthoni használatra)

Otthoni használatra kialakított (B osztály), az EMC-előírásoknak megfelelő készülék . Minden területen használható. (B osztályba tartozó készülék, az A osztályba tartozó készülékeknél kevesebb elektromágneses hullámot bocsát ki)

További információ 6-7

6-8 Energiatakarékos funkció

A monitor energiatakarékos üzemmódot lehetővé tevő, beépített energiagazdálkodási rendszerrel rendelkezik. Ez a rendszer energiát takarít meg azáltal, hogy alacsony energiafelvételű állapotba kapcsolja a monitort, ha bizonyos ideig nem használják. A billentyűzet valamelyik gombjának megnyomásával a monitor automatikusan visszavált normál működésre. Ha nem használja, vagy ha hosszabb ideig felügyelet nélkül hagyja a monitort, az energiamegtakarítás érdekében kapcsolja KI. Ez az energiatakarékos rendszer az ön számítógépében telepített VESA DPM kompatibilis videokártyával működik. Ennek a funkciónak a beállításához használja a számítógépén levő beállítóprogramot.

ÁLLAPOT NORMÁL MŰKÖDÉS

ENERGIATAKARÉKOS

ÜZEMMÓD

KIKAPCSOLT ÁLLAPOT

Tápfeszültségjelző Világít Villogás Ki

Fogyasztás 22 W Szokványos 0,3 wattos Szokványos 0,3 wattos

Ha a készüléken nincs tápellátást megszakító kapcsoló, az energiafogyasztás csak akkor 0, ha a tápkábel ki van húzva.

6-8 További információ

6-9 Az értékek beállítása

MODELL BX2331

Panel Méret 23 hüvelyk (58 cm)

Kijelzőterület 509,76 mm (V) x 286,74 mm (F)

Képpontméret 0,2655 mm (V) x 0,2655 mm (F)

Szinkronizác-ióVízszintes 30 ~ 81 kHz

Függőleges 56 ~ 75 Hz

Képernyőszín 16,7 M

Felbontás Optimális felbontás 1920x1080 @ 60 Hz

Maximális felbontás 1920x1080 @ 60 Hz

Analóg RGB, HDMI, audió kimenet

Bemenő jel, megszakítva

Maximális képpontfrissítés 164MHz (Analóg, HDMI)

0,7 Vp-p ± 5% Külön V/F szink., kompozit, SOG TTL-szint (magas ≥ 2,0V, alacsony ≤ 0,8V)

Tápellátás A készülék a 100–240 V közötti elektromos feszültséget támogatja. Mivel a

szabványos feszültség országról országra eltérő, ellenőrizze a termék hátulján található címkét.

Jelkábel Leszerelhető D-Sub kábel (15 tű - 15 tű)

leválasztható HDMI–DVI kábel

Méretek (sz x ma x mé)/Súly 547 X 330 X 53 mm (állvány nélkül)

547 X 405 X 197 mm (állvánnyal) / 3,4 kg

Környezeti feltételek

Üzemi Tárolási hőmérséklet: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Páratartalom :10 % ~ 80 %, nem kondenzáló

Tárolási Tárolási hőmérséklet: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Páratartalom: 5 % ~ 95 %, nem kondenzáló

Döntés 0˚( ±2˚) ~20˚( ±2˚)

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.

B osztályba tartozó készülék (Info-kommunikációs készülék otthoni használatra)

Otthoni használatra kialakított (B osztály), az EMC-előírásoknak megfelelő készülék . Minden területen használható. (B osztályba tartozó készülék, az A osztályba tartozó készülékeknél kevesebb elektromágneses hullámot bocsát ki)

További információ 6-9

6-10 Energiatakarékos funkció

A monitor energiatakarékos üzemmódot lehetővé tevő, beépített energiagazdálkodási rendszerrel rendelkezik. Ez a rendszer energiát takarít meg azáltal, hogy alacsony energiafelvételű állapotba kapcsolja a monitort, ha bizonyos ideig nem használják. A billentyűzet valamelyik gombjának megnyomásával a monitor automatikusan visszavált normál működésre. Ha nem használja, vagy ha hosszabb ideig felügyelet nélkül hagyja a monitort, az energiamegtakarítás érdekében kapcsolja KI. Ez az energiatakarékos rendszer az ön számítógépében telepített VESA DPM kompatibilis videokártyával működik. Ennek a funkciónak a beállításához használja a számítógépén levő beállítóprogramot.

ÁLLAPOT NORMÁL MŰKÖDÉS

ENERGIATAKARÉKOS

ÜZEMMÓD

KIKAPCSOLT ÁLLAPOT

Tápfeszültségjelző Világít Villogás Ki

Fogyasztás 30 W Szokványos 0,3 wattos Szokványos 0,3 wattos

Ha a készüléken nincs tápellátást megszakító kapcsoló, az energiafogyasztás csak akkor 0, ha a tápkábel ki van húzva.

6-10 További információ

6-11 Az értékek beállítása

MODELL BX2431

Panel Méret 24 hüvelyk (61 cm)

Kijelzőterület 531,36 mm (V) x 298,89 mm (F)

Képpontméret 0,27675 mm (V) x 0,27675 mm (F)

Szinkronizác-ióVízszintes 30 ~ 81 kHz

Függőleges 56 ~ 75 Hz

Képernyőszín 16,7 M

Felbontás Optimális felbontás 1920x1080 @ 60 Hz

Maximális felbontás 1920x1080 @ 60 Hz

Analóg RGB, HDMI, audió kimenet

Bemenő jel, megszakítva

Maximális képpontfrissítés 164MHz (Analóg, HDMI)

0,7 Vp-p ± 5% Külön V/F szink., kompozit, SOG TTL-szint (magas ≥ 2,0V, alacsony ≤ 0,8V)

Tápellátás A készülék a 100–240 V közötti elektromos feszültséget támogatja. Mivel a

szabványos feszültség országról országra eltérő, ellenőrizze a termék hátulján található címkét.

Jelkábel Leszerelhető D-Sub kábel (15 tű - 15 tű)

leválasztható HDMI–DVI kábel

Méretek (sz x ma x mé)/Súly 569 X 342 X 53 mm (állvány nélkül)

569 X 416 X 197 mm (állvánnyal) / 3,8 kg

Környezeti feltételek

Üzemi Tárolási hőmérséklet: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Páratartalom :10 % ~ 80 %, nem kondenzáló

Tárolási Tárolási hőmérséklet: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Páratartalom: 5 % ~ 95 %, nem kondenzáló

Döntés 0˚( ±2˚) ~20˚( ±2˚)

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.

B osztályba tartozó készülék (Info-kommunikációs készülék otthoni használatra)

Otthoni használatra kialakított (B osztály), az EMC-előírásoknak megfelelő készülék . Minden területen használható. (B osztályba tartozó készülék, az A osztályba tartozó készülékeknél kevesebb elektromágneses hullámot bocsát ki)

További információ 6-11

6-12 Energiatakarékos funkció

A monitor energiatakarékos üzemmódot lehetővé tevő, beépített energiagazdálkodási rendszerrel rendelkezik. Ez a rendszer energiát takarít meg azáltal, hogy alacsony energiafelvételű állapotba kapcsolja a monitort, ha bizonyos ideig nem használják. A billentyűzet valamelyik gombjának megnyomásával a monitor automatikusan visszavált normál működésre. Ha nem használja, vagy ha hosszabb ideig felügyelet nélkül hagyja a monitort, az energiamegtakarítás érdekében kapcsolja KI. Ez az energiatakarékos rendszer az ön számítógépében telepített VESA DPM kompatibilis videokártyával működik. Ennek a funkciónak a beállításához használja a számítógépén levő beállítóprogramot.

ÁLLAPOT NORMÁL MŰKÖDÉS

ENERGIATAKARÉKOS

ÜZEMMÓD

KIKAPCSOLT ÁLLAPOT

Tápfeszültségjelző Világít Villogás Ki

Fogyasztás 27 W Szokványos 0,3 wattos Szokványos 0,3 wattos

Ha a készüléken nincs tápellátást megszakító kapcsoló, az energiafogyasztás csak akkor 0, ha a tápkábel ki van húzva.

6-12 További információ

6-13 Kapcsolatfelvétel: SAMSUNG WORLDWIDE

• Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz.

NORTH AMERICA

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com

CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com

MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com

LATIN AMERICA

ARGENTINA 0800-333-3733 http://www.samsung.com

BRAZIL 0800-124-421

http://www.samsung.com

4004-0000

CHILE 800-SAMSUNG(726-7864) http://www.samsung.com

COLOMBIA 01-8000112112 http://www.samsung.com

COSTA RICA 0-800-507-7267 http://www.samsung.com

ECUADOR 1-800-10-7267 http://www.samsung.com

EL SALVADOR 800-6225 http://www.samsung.com

GUATEMALA 1-800-299-0013 http://www.samsung.com

HONDURAS 800-7919267 http://www.samsung.com

JAMAICA 1-800-234-7267 http://www.samsung.com

NICARAGUA 00-1800-5077267 http://www.samsung.com

PANAMA 800-7267 http://www.samsung.com

PUERTO RICO 1-800-682-3180 http://www.samsung.com

REP. DOMINICA 1-800-751-2676 http://www.samsung.com

TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) http://www.samsung.com

VENEZUELA 0-800-100-5303 http://www.samsung.com

EUROPE

AUSTRIA 0810 - SAMSUNG(7267864,€ 0.07/min) http://www.samsung.com

BELGIUM 02-201-24-18 http://www.samsung.com/be (Dutch)

http://www.samsung.com/be_fr (French)

CZECH 800 - SAMSUNG (800-726786) http://www.samsung.com

DENMARK 70 70 19 70 http://www.samsung.com

EIRE 0818 717100 http://www.samsung.com

ESTONIA 800-7267 http://www.samsung.com

FINLAND 030 - 6227 515 http://www.samsung.com

FRANCE 01 48 63 00 00 http://www.samsung.com

További információ 6-13

EUROPE

GERMANY 01805 - SAMSUNG (726-7864,€ 0,14/

Min)

HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com

ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com

LATVIA 8000-7267 http://www.samsung.com

LITHUANIA 8-800-77777 http://www.samsung.com

LUXEMBURG 261 03 710 http://www.samsung.com

NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€

0,10/Min)

NORWAY 815-56 480 http://www.samsung.com

POLAND 0 801 1SAMSUNG (172678)

022 - 607 - 93 - 33

PORTUGAL 80820 - SAMSUNG (726-7864) http://www.samsung.com

SLOVAKIA 0800-SAMSUNG(726-7864) http://www.samsung.com

SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com

SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com

SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/

min)

http://www.samsung.com

http://www.samsung.com/ch http://www.samsung.com/ch_fr (French)

U.K 0845 SAMSUNG (7267864) http://www.samsung.com

CIS

ARMENIA 0-800-05-555

AZERBAIJAN 088-55-55-555

BELARUS 810-800-500-55-500

GEORGIA 8-800-555-555

KAZAKHSTAN 8-10-800-500-55-500

KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com

MOLDOVA 00-800-500-55-500

RUSSIA 8-800-555-55-55 http://www.samsung.com

TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com

UKRAINE 0-800-502-000 http://www.samsung.com/ua

http://www.samsung.com/ua_ru

UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com

ASIA PACIFIC

AUSTRALIA 1300 362 603 http://www.samsung.com

CHINA 400-810-5858

010-6475 1880

HONG KONG (852) 3698 - 4698 http://www.samsung.com/hk

6-13 További információ

http://www.samsung.com

http://www.samsung.com/hk_en/

ASIA PACIFIC

INDIA 3030 8282

1800 110011 1800 3000 8282 1800 266 8282

INDONESIA 0800-112-8888

021-5699-7777

JAPAN 0120-327-527 http://www.samsung.com

MALAYSIA 1800-88-9999 http://www.samsung.com

NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com

PHILIPPINES 1-800-10-SAMSUNG(726-7864)

1-800-3-SAMSUNG(726-7864) 1-800-8-SAMSUNG(726-7864) 02-5805777

SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com

TAIWAN 0800-329-999 http://www.samsung.com

THAILAND 1800-29-3232

02-689-3232

http://www.samsung.com

VIETNAM 1 800 588 889 http://www.samsung.com

MIDDLE EAST & AFRICA

BAHRAIN 8000-4726

JORDAN 800-22273

SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com

TURKEY 444 77 11 http://www.samsung.com

U.A.E 800-SAMSUNG(726-7864) http://www.samsung.com

További információ 6-13

6-14 A termék hulladékba helyezésének módszere (WEEE – Elektromos és

elektronikus berendezések hulladékai) – Kizárólag Európa

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

6-14 További információ
