Hauptseite Anzeige auf dem Bildschirm

Allgemeine
Highlight Zone

Sicherheitsanweisungen Störungssuche

Symbole Checkliste
Strom Fragen und Antworten
Installation Selbsttestfunktion
Reinigung
Anderes

Einführung Technische Daten

Auspacken Allgemeine
Vorderseite Voreingestellte Anzeigemodi
Rückseite Energiesparfunktion
Unterseite

Aufstellen Information

Anschließen des Monitors Kundendienstzentren
Installieren des Videotreibers Bezeichnungen

Automatisch Regulatory
Manuell Natural Color

Installation des Fußes Autorisierung

Symbole

Strom
Installation
Reinigung
Anderes

Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu
Körperverletzungen oder Schaden an Geräten führen.

Verboten Wichtig: Muß stets gelesen und verstanden werden

Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose

Nicht berühren Zur Vermeidung von elektrischem Schlag erden

Symbole

Strom

Installation
Reinigung
Anderes

Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen
Sie Ihren PC auf DPMS. Wenn Sie einen Bildschirmschoner benutzen,
stellen Sie auf aktiven Bildschirmmodus.

Wenn Ihr Monitor klein ist oder wenn dasselbe Bild über längere

z

Zeiträume auf dem Bildschirm ist, könnte es sein, daß Sie aufgrund einer
Beschädigung der fluoreszierenden Substanz auf der Innenseite der CDT
Nachbilder sehen.

Benutzen Sie keinen schadhaften oder locker sitzenden Stecker.

Dies könnte elektrischen Schlag oder Feuer verursachen.

z

Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie
den Stecker nicht mit nassen Händen.

Dies könnte elektrischen Schlag oder Feuer verursachen.

z

Benutzen Sie nur einwandfrei geerdete Netzstecker und
Steckdosen.

Unsachgemäße Erdung könnte zu elektrischem Schlag oder

z

Beschädigung der Geräte führen.

Biegen Sie Netzstecker und Kabel nicht übermäßig und stellen Sie
keine schweren Objekte darauf, die Schaden verursachen könnten.

Nichtbeachtung dieser Verhaltensmaßregel könnte zu

z

elektrischem Schlag oder Feuer führen.

Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose, ebenso
wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.

Nichtbeachtung dieser Verhaltensmaßregel könnte zu

z

elektrischem Schlag oder Feuer führen.

Schließen Sie nicht zu viele Verlängerungskabel oder Netzstecker
an eine Steckdose an.

Dies könnte ein Feuer verursachen.

z

Symbole
Strom

Installation

Reinigung
Anderes

Decken Sie nichts über die Lüftungsöffnungen des
Monitorgehäuses.

Unzureichende Belüftung könnte Funktionsausfall oder Feuer

z

verursachen.

Stellen Sie Ihren Monitor an einen möglichst staubfreien Ort mit
niedriger Luftfeuchtigkeit.

Andernfalls könnte es im Monitor zu einem elektrischen

z

Kurzschluß oder Feuer kommen.

Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort
verändern.

Es könnte Schaden am Gerät oder Körperverletzungen

z

verursachen.

Stellen Sie den Monitor auf eine ebene und stabile Arbeitsfläche.

Wenn er herunterfällt, kann er Verletzungen verursachen.

z

Setzen Sie den Monitor vorsichtig ab.

Er könnte sonst beschädigt werden oder zerbrechen.

z

Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab.

Die CDT-Oberfläche könnte sonst beschädigt werden.

z

Benutzen Sie den Monitor nicht ohne den dazugehörigen Fuß.

Es könnte sonst wegen unzureichender Belüftung zu

z

Funktionsausfall oder Feuer kommen.
Sollte der Monitor ohne den mitgelieferten Fuß benutzt werden

z

müssen, sorgen Sie auf andere Weise für ausreichende Belüftung.

Symbole
Strom
Installation

Reinigung

Anderes

Wenn Sie das Monitorgehäuse oder die Oberfläche der CDT reinigen,
wischen Sie sie mit einem angefeuchteten weichen Tuch ab.

Reinigen Sie flache Monitoren nicht mit Wasser. Benutzen Sie ein mit
Wasser verdünntes, mildes Reinigungsmittel.

(Einige Reinigungsmittel enthalten erhebliche Mengen an alkoholhaltigen
Lösungsmitteln, die das Monitorgehäuse beschädigen (verfärben) oder
Sprünge verursachen können. Die Blendschutz- und antistatische
Oberflächenbeschichtung auf dem CDT könnte auch beeinträchtigt werden.)

Verdünnen Sie das Reinigungsmittel vor Gebrauch mit Wasser (im
Verhältnis 1:10).

Sprühen Sie Reinigungsmittel nicht direkt auf den Monitor.

Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen
Tuch.

Vermeiden Sie eine Beschädigung der beschichteten CDT oder

z

daß das Monitorgehäuse sich auflöst, Sprünge bekommt oder sich
verfärbt.
Empfohlene Reinigungsmittel gibt es bei allen Samsung-

z

Kundendienstzentren zu kaufen.

Wenn das Verbindungsstück zwischen dem Stecker und dem Stift
staubig oder schmutzig ist, reinigen Sie es sorgfältig mit einem
trockenen Tuch.

Ein verschmutztes Verbindungsstück kann elektrischen Schlag

z

oder Feuer verursachen.

Stellen Sie weder Wassergläser, Chemikalien noch kleine
Metallobjekte auf den Monitor.

Dies könnte Schäden, elektrischen Schlag oder Feuer

z

verursachen.
Sollte ein Fremdkörper in den Monitor geraten, ziehen Sie den

z

Stecker heraus und setzen Sie sich dann mit einem

Kundendienstzentrum in Verbindung.

Symbole
Strom
Installation
Reinigung

Anderes

Entfernen Sie nicht das Gehäuse (oder die Rückwand). Es befinden
sich im Inneren keine vom Benutzer zu wartenden Teile.

Ein Entfernen des Gehäuses könnte elektrischen Schlag oder

z

Feuer verursachen.
Überlassen Sie die Wartung qualifiziertem Fachpersonal.

z

Sollte Ihr Monitor nicht normal funktionieren - besonders wenn er
ungewöhnliche Geräusche oder Gerüche abgibt -, ziehen Sie sofort
den Netzstecker heraus und setzen Sie sich mit einem
Vertragshändler oder Kundendienst in Verbindung.

Ein defektes Gerät könnte elektrischen Schlag oder Feuer

z

verursachen.

Stellen Sie keine schweren Gegenstände auf den Monitor.

Dies könnte elektrischen Schlag oder Feuer verursachen.

z

Für jede Stunde, die Sie in den Bildschirm sehen, sollten Sie Ihre
Augen 5 Minuten lang entspannen.

Damit verringern Sie eine Ermüdung der Augen.

z

Benutzen oder lagern Sie keine leicht entzündlichen Substanzen in
der Nähe des Monitors.

Dies könnte eine Explosion oder Feuer verursachen.

z

Versuchen Sie nicht, die Position des Monitors zu verändern,
indem Sie am Netz- oder Signalkabel ziehen.

Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall,

z

elektrischen Schlag oder Feuer verursachen.

Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie
nur am Netz- oder Signalkabel ziehen.

Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall,

z

elektrischen Schlag oder Feuer verursachen.

Schieben Sie niemals etwas Metallenes in die Öffnungen des
Monitors.

Dies könnte elektrischen Schlag, Feuer oder Verletzungen

z

verursachen.

Halten Sie den Monitor von magnetischen Substanzen fern.

Es könnte zu einer Verfärbung des Monitors führen.

z

Auspacken

Vorderseite
Rückseite
Unterseite

Monitor und Fuß

(In einige Modellen ist ein Ständer beigefügt.)

Bitte überprüfen Sie, daß die folgenden Teile mit

dem Monitor mitgeliefert wurden. Sollten Teile

fehlen, wenden Sie sich an Ihren Händler.

Netzanschlußkabel

Fuß

Anleitung zum schnellen Aufstellen

Garantiekarte

(Nicht in allen Gebieten erhältlich)

Benutzerhandbuch und

Treiber-Installations-CD

USB Hub (Option)

Auspacken

Vorderseite

Rückseite
Unterseite

1. Highlight Zeichen

2. Exit-Taste
(Beenden)

3. Einstelltasten

4. Menü-Taste

5. Betriebsanzeige

6. Netzschalter
Hinweis:

Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver

(Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab,

wenn Sie ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.

Die Highlight Zone ermöglicht ein klares Bild auf den Fernseher,
Videokonferenzsystemen oder Fotos, indem eine bestimmte Stelle des
Bildes betont wird.

Benutzen Sie diese Taste, um das aktive Menü oder das OSD (On­Screen Display = Anzeige auf dem Bildschirm) zu schließen.

Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und
einzustellen.

Benutzen Sie diese Taste, um das OSD zu öffnen und eine
hervorgehobene Menü-Option zu aktivieren.

Diese zeigt Normal- oder Energiespar-Modus an.
Diese Taste dient zum Ein- und Ausschalten des Monitors.

Auspacken
Vorderseite

Rückseite

Unterseite

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt

unterscheiden.)

1. Netzstrombuchse

2. Signalkabel

Hinweis:

Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen

des Monitors.

Schließen Sie das Netzanschlußkabel für den Monitor an die
Netzstrombuchse auf der Rückseite des Monitors an.

Schließen Sie das Ende des Signalkabels an den Videoanschluß
(Videoplatine, Videokarte oder Grafikkarte) des Computers an.

Auspacken
Vorderseite
Rückseite

Unterseite

1. Signalkabel

2. Netzstrombuchse

3. Dreh- und neigbarer Fuß

Schließen Sie das Ende des Signalkabels an den Videoanschluß
(Videoplatine, Videokarte oder Grafikkarte) des Computers an.

Schließen Sie das Netzanschlußkabel für den Monitor an die
Netzstrombuchse auf der Rückseite des Monitors an.

Der Fuß läßt sich vom Monitor abnehmen.

Anschließen
des Monitors

Installieren des
Monitortreibers
Installation des
Fußes

1. Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der
Rückseite des Monitors an.
Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene
Steckdose.

2. Schließen Sie das Ende des Signalkabels an den Videoanschluß (Videoplatine, Videokarte
oder Grafikkarte) des Computers an.

3. Für den Anschluß an einen Macintosh-Computer schließen Sie das Kabel an einen Macintosh­Adapter an und stellen Sie die Stifte am Adapter ein (Adapter nicht inbegriffen). Für einen PC­kompatiblen Computer wird kein Adapter benötigt.

4. Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation
damit abgeschlossen.

Automatisch

Manuell

Anschließen des
Monitors

Installieren des
Monitortreibers

Installation des
Fußes

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die
mit dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem
Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen
Anweisungen für Ihr Betriebssystem.

Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier
aufgeführten Internet-Website herunter.

Internet-Website : http://www.samsung-monitor.com/ (WorldWide)

z

http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf "Windows ME Driver".

3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie
auf die "OK" Taste.

4. Klicken Sie auf "Install" Taste in der "Warning" Maske.

5. Die Installation für den Monitor ist nun beendet.

Windows XP/2000

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf "Windows XP/2000 Driver".

3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie
auf die "OK" Taste.

4. Klicken Sie auf "Install" Taste in der "Warning" Maske.

5. Wenn die folgende "Message" Maske erscheint, dann klicken Sie auf die "Continue
Anyway" Taste.
Dann klicken Sie auf die "OK" Taste.

* Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt
nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage.

http://www.samsung-monitor.com/

6. Die Installation für den Monitor ist nun beendet.

Automatisch

Manuell

Anschließen des
Monitors

Installieren des
Monitortreibers

Installation des
Fußes

Windows XP

Windows 2000

|

Windows Me

|

Windows NT

|

|

Linux

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die
mit dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem
Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen
Anweisungen für Ihr Betriebssystem.

Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier
aufgeführten Internet-Website herunter.

Internet-Website : http://www.samsung-monitor.com/ (WorldWide)

z

http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

Microsoft® Windows® XP Betriebssystem

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf "Start" ->"Control Panel" und dann klicken Sie auf das"Appearance and
Themes" Icon.

3. Klicken Sie auf das "Display" Icon und wählen Sie "Settings" an. Dann klicken Sie auf
"Advanced.."

4. Klicken Sie auf die "Properties" Taste unter dem "Monitor" Menü und wählen Sie "Driver"
an.

5. Klicken Sie auf "Update Driver.." und dann wählen Sie "Install from a list or.." an, danach
klicken Sie auf die "Next" Taste.

6. Wählen Sie "Don't search , I will… ", dann klicken Sie auf "Next" und dann auf "Have disk".

7. Klicken Sie auf die "Browse" Taste und dann wählen Sie den A:\(D:\driver) und suchen Sie
Ihren Monitormodell auf der Modellliste. Danach klicken Sie auf die "Next" Taste.

8. Wenn die folgende "Message" Maske erscheint, dann klicken Sie auf die "Continue
Anyway" Taste.Dann klicken Sie auf die "OK" Taste.

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht
Ihr System.
*Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage.

http://www.samsung-monitor.com/

9. Klicken Sie auf die "Close" Taste und dann klicken Sie kontinuierlich auf die "OK" Taste.

10. Die Installation für den Monitor ist nun beendet.

Microsoft® Windows® 2000 Betriebssystem
Wenn auf Ihrem Monitor "Digitale Signatur nicht gefunden" zu sehen ist, befolgen Sie

diese Schritte.

1. Wählen Sie die "OK"-Taste im "Diskette einlegen"-Fenster.

2. Klicken Sie auf die "Durchsuchen"-Taste im "Benötigte Datei"-Fenster.

3. Wählen Sie A:(D:\Driver), klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.

Anleitung zur manuellen Monitor-Installation

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".

2. Doppelklicken Sie auf das "Anzeige"-Icon.

3. Wählen Sie die "Einstellungen"-Registerkarte, dann klicken Sie auf "Erweitert".

4. Wählen Sie "Monitor".

Fall1:

Wenn die "Eigenschaften"-Taste nicht aktiv ist, bedeutet dies, daß Ihr Monitor
richtig konfiguriert ist. Hören Sie bitte mit der Installation auf.

Fall2:

Wenn die "Eigenschaften"-Taste aktiv ist, klicken Sie auf die "Eigenschaften"­Taste. Bitte führen Sie die folgenden Schritte nacheinander aus.

5. Klicken Sie auf "Treiber", dann auf "Treiber aktualisieren", dann klicken Sie auf die
"Weiter"-Taste.

6. Wählen Sie "Eine Liste der bekannten Treiber für dieses Gerät anzeigen, um so einen
bestimmten Treiber auswählen zu können", dann klicken Sie auf "Weiter" und dann auf
"Diskette".

7. Klicken Sie auf die "Durchsuchen"-Taste, dann wählen Sie A:\(D:\driver).

8. Klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.

9. Wählen Sie Ihr Monitormodell und klicken Sie auf die "Weiter"-Taste, dann klicken Sie auf die
"Weiter"-Taste.

10. Klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"-Taste.
Wenn das "Digitale Signatur nicht gefunden"-Fenster zu sehen ist, dann klicken Sie auf

die "Ja"-Taste. Daraufhin klicken Sie auf die "Fertigstellen"-Taste, dann die
"Schließen"-Taste.

Microsoft® Windows® Millennium Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".

2. Doppelklicken Sie auf das "Anzeige"-Icon.

3. Wählen Sie "Einstellen" Taste an und klicken Sie auf "Erweiterte Funktionen" Taste

4. Wählen Sie die "Monitor" Taste.

5. Klicken Sie auf die "Ändern" Taste in dem "Monitor Type" Bereich.

6. Gehen Sie auf den "Treiber lokalisieren"

7. Gehen Sie auf "Zeigen Sie die Treibereigenschaften…."und dann klicken Sie auf die
"Nächste" Taste.

8. Klicken Sie auf "Besitze eine Diskette".

9. Spezialisieren Sie auf A:\(D:\driver) und dann klicken Sie auf die "OK" Taste.

10. Wählen Sie "Zeigen Sie alle Geräte Monitor aus, dass dem System entspricht. Danach
klicken Sie auf "OK".

11. Fahren Sie fort, indem Sie auf die "Schliessen"Taste drücken und klicken Sie auf die "OK"
Taste wenn Sie das Dialogsfenster für das Display-Eigenschaften beenden möchten.
(Es können auf dem Bildschirm andere Warnnachrichten erscheinen, dann klicken Sie bitte
auf die empfohlene Option für Ihr Monitor.)

Microsoft® Windows® NT Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung", und doppelklicken Sie dann
auf "Anzeige".

2. Im "Registrierungsinformation anzeigen"-Fenster klicken Sie auf die "Einstellungen"-
Registerkarte, dann auf "Alle Modi anzeigen".

3. Wählen Sie den von Ihnen gewünschten Modus ("Auflösung", "Anzahl der Farben" und
"Vertikalfrequenz") und klicken Sie dann auf "OK".

4. Klicken Sie auf die "Übernehmen"-Taste, wenn der Bildschirm normal zu funktionieren
scheint, nachdem Sie auf "Test" geklickt haben. Sollte der Bildschirm nicht normal sein,
verändern Sie den Modus (niedrigerer Auflösungs-, Farb- oder Frequenzmodus).

Hinweis: Wenn es bei "Alle Modi anzeigen" keinen Modus gibt, wählen Sie die Höhe der
Auflösung und Vertikalfrequenz anhand der Voreingestellten Anzeigemodi in dieser
Bedienungsanleitung.

Linux Betriebssystem

Um X-Windows auszuführen, benötigen Sie die X86Config-Datei, welches eine Art von
Systemkonfigurationsdatei ist.

1. "Eingabe"-Taste drücken beim ersten und zweiten Bild nach Ausführung der "X86Config"­Datei.

2. Das dritte Bild ist für das "Einstellen der Maus".

3. Stellen Sie eine Maus für Ihren Computer ein.

4. Das nächste Bild ist für "Tastatur auswählen".

5. Stellen Sie eine Tastatur für Ihren Computer ein.

6. Das nächste Bild ist für "Einstellen des Monitors".

7. Zuerst stellen Sie eine "Horizontalfrequenz" für Ihren Monitor ein. (Sie können die Frequenz
direkt eingeben.)

8. Stellen Sie eine "Vertikalfrequenz" für Ihren Monitor ein. (Sie können die Frequenz direkt
eingeben.)

9. Geben Sie die "Modellbezeichnung Ihres Monitors" ein. Diese Information wird keinen
Einfluß auf die eigentliche Benutzung von X-Windows haben.

10. Das Aufstellen Ihres Monitors ist "fertiggestellt"
"Ausführen" von X-Windows, nachdem Sie sonstige erforderliche Hardware eingestellt
haben.

Anschließen des
Monitors
Installieren des
Monitortreibers

Installation des
Fußes

Dreh-und neigbaren Fußes

Montieren und Abmontieren des Fußes

|

Mit dem eingebauten Sockel können Sie den Monitor in die bequemste Arbeitsposition
drehen und/oder neigen.

Hinweis:

Der Fuß läßt sich angebracht.

Montieren des Fußes

1. Stellen Sie den Monitor auf einer ebenen Arbeitsfläche auf den Kopf.

2. Halten Sie die Haken am Fuß an die entsprechenden Schlitze auf der Unterseite des
Monitors.

3.Drücken Sie den Fuß auf den Monitor, bis die Haken vollständig in die Schlitze eingeführt

sind.

4. Schieben Sie den Fuß in Richtung Vorderseite des Monitors, bis die Verriegelung in die
Sperrposition einrastet.
* Biegen Sie den Schnappverschluß nicht.

Abmontieren des Fußes

5. Drücken Sie die Verriegelung am Fuß zusammen und ziehen Sie nach oben.

6. Schieben Sie den Fuß in Richtung Rückseite des Monitors und heben Sie ihn an, um ihn zu
entfernen.

Hinweis: Der Fuß paßt nur in einer Position in die Monitorschlitze.

Anzeige auf dem Bildschirm

Highlight Zeichen

1.

Exit-Taste (Beenden)

2.
Einstelltasten

3.
Menü-Taste

4.

Die Highlight Zone ermöglicht ein klares Bild auf den Fernseher,
Videokonferenzsystemen oder Fotos, indem eine bestimmte
Stelle des Bildes betont wird.

Benutzen Sie diese Taste, um das aktive Menü oder das OSD

(On-Screen Display = Anzeige auf dem Bildschirm) zu schließen.

Diese Tasten dienen dazu, Optionen auf dem Menü

hervorzuheben und einzustellen.
Benutzen Sie diese Taste, um das OSD zu öffnen und eine
hervorgehobene Menü-Option zu aktivieren.

Anzeige auf dem Bildschirm

Helligkeit/Kontrast

Bedienung sperren/Normale Funktion

Menü

Hiermit regeln Sie Helligkeit/Kontrast des Monitors.

1 Drücken Sie Taste

ligkeit/Kontrast angezeigt.

2Drücken Sie Taste

Helligkeit zu verringern; Drücken Sie
um den Kontrast zu verringern.

Einstellungsmethode

◀▶

▲ um die Helligkeit zu erhöhen oder Taste▼ um die

( ◑ )

oder

▲▼( ). Dann wird das Fenster Hel

um den Kontrast zu erhöhen und◀

▶

-

1 Wenn Sie den Menüknopf ( ) mind. 10 Sekunden lang drücken, wird

die Bildschirmeinstellung fixiert, so daß der Menü nicht mehr einstellbar
ist. (In diesem Fall erscheint nicht das Fenster für die Einstellung, auch
wenn Sie das Menüknopf betätigen.)

2 Um die Bildschirmeinstellung wieder möglich zu machen, drücken Sie

wiederholt das Menüknopf ( ) mind. 10 Sekunden.

Anzeige auf dem Bildschirm

Position

Größe

Menü

Um die Position der Bildfläche auf dem Bildschirm zu ändern, machen
Sie folgendes.

1 Drücken Sie Taste( ).
2 Drücken Sie Taste

Drücken Sie Taste
3 Drücken Sie Taste ( ) um das Position sfenster zu öffnen.
4 Benutzen Sie Taste

verändern; Benutzen Sie Taste

Bild zu ändern.

Einstellungsmethode

oder▶ bis Position/Größe angezeigt wird.

◀

▲ oder ▼ um Position zu wählen.

und▶ um die vertikale Position vom Bild zu

◀

▲

und▶um die horiz ontal e Posit ion vo m

Befolgen Sie folgende Anweisungen um die Größe vom Bildausschnitt
zu regeln.

1 Drücken Sie dann Taste( ).
2 Drücken Sie dann Taste

wird. Drücken Sie dann Taste
3 Drücken Sie dann Taste ( ) um das Einstellungsfeld Größe zu wählen.
4 Benutzen Sie Taste

zu ändern;Benutzen Sie Taste

Bildausschnitt vom Monitor zu ändern.

◀

oder▶bis das Feld Position/Größe angezeigt

◀

▲ oder ▼ um Größe zu wählen.

und▶ um den vertikalen Bildausschnitt vom Monitor

▲ und

um den horizontalen

▶

Anzeige auf dem Bildschirm

Vollbild-Zoom

Parallel/Rotation

Menü

Befolgen Sie folgende Anweisungen um die Zoom-Funktion vom
Monitor zu regeln.

1 Drücken Sie dann Taste( ).
2 Drücken Sie dann Taste

wird.Drücken Sie dann Taste
3 Drücken Sie dann Taste ( ) um das Fenster um die

Zoomeinstellungen vorzunehmen zu öffnen.
4 Benutzen Sie Taste

Taste

um den Bildausschnitt zu vergrößern.

▶

Einstellungsmethode

oder▶bis das Feld Position/Größe angezeigt

◀

▲ oder ▼ um Vollbild-Zoom zu wählen.

um den Bildausschnitt zu verringern. Benutzen Sie

◀

Regeln Sie die Einstellung Parallel, falls das Bild nach links oder nach
rechts verzogen ist; regeln Sie Rotation, falls der ganze Bildschirm na ch
links oder rechts gekippt ist.

1 Drücken Sie dann Taste( ).
2 Drücken Sie dann Taste

wird. Drücken Sie dann Taste
3 Drücken Sie dann Taste ( ) um das Einstellungsfenster Parallel/

Rotation zu wählen.
4 Benutzen Sie Taste

und

▲ oder ▼ um die Rotationseinstellung zu regeln

◀

oder▶bis das Feld Bildgeometrie angezeigt

◀

▲ oder ▼ um Parallel/Rotation zu wä hlen.

oder▶um die Paralleleinstellung zu regeln

Anzeige auf dem Bildschirm

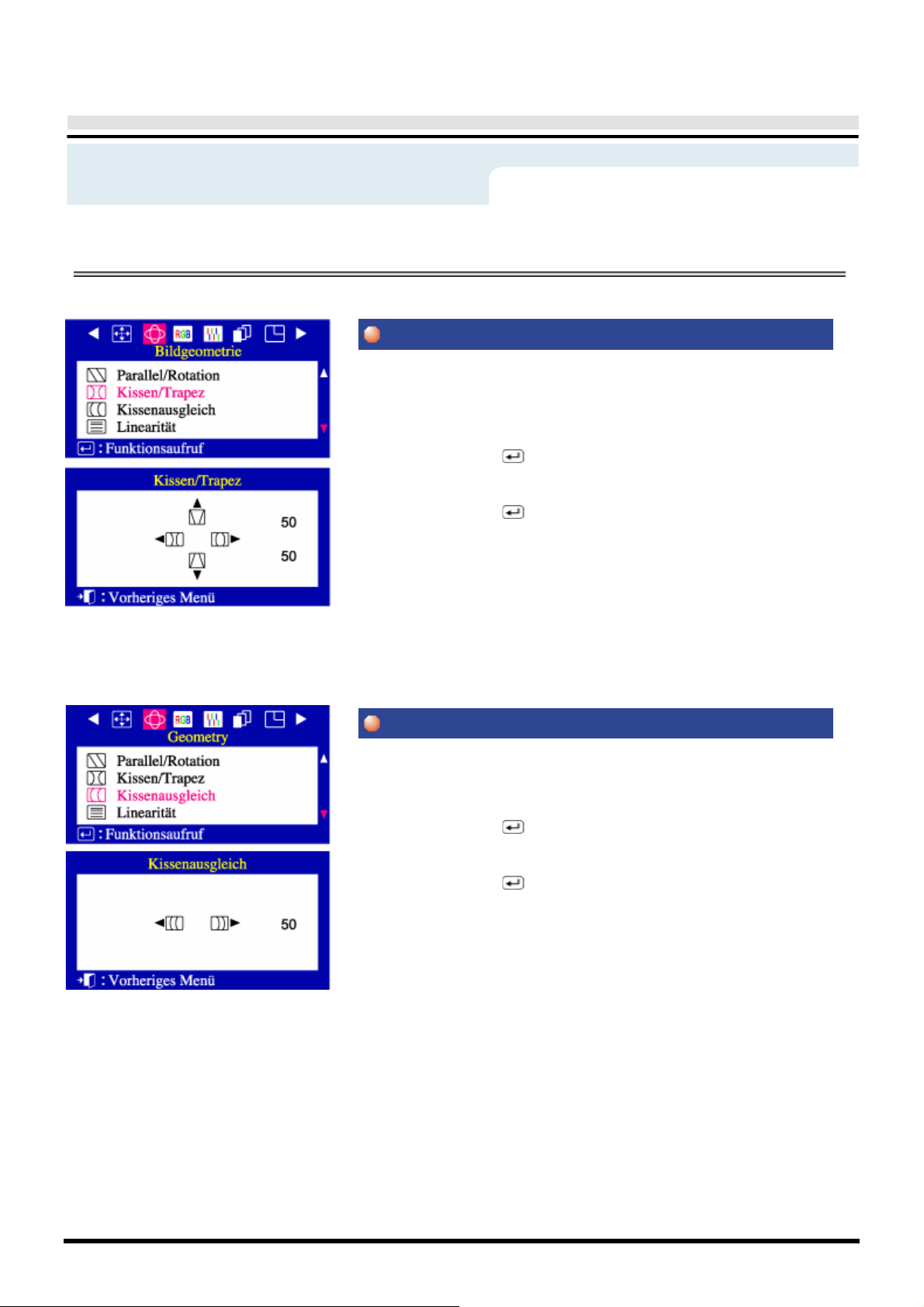

Kissen /Trapez

Kissenausgleich

Menü

Regeln Sie die Einstellung Kissen, falls die Bildkanten nach innen oder
außen gebogen sind; regeln Sie die Einstellung Trapez, falls die obere
oder untere Bildkante zu breit oder zu schmal sind.

1 Drücken Sie Taste ( ).
2Drücken Sie Taste

Drücken Sie Taste
3 Drücken Sie Taste ( ) um das Kissen /Trapez Einstellungsfenster zu

öffnen.
4 Use the

Taste

oder▶um die Einstellung Kissen zu ändern; benutzen Sie

◀

▲

oder ▼ um die Einstellung Trapez zu ändern.

Einstellungsmethode

oder▶bis das Feld Bildgeometrie angezeigt wird.

◀

▲ oder ▼ um Kissen/Trapez zu wählen.

Regeln Sie Kissenausgleich, falls die Bildseiten nach links oder rechts
gebogen sind.

1 Drücken Sie Taste ( ).
2Drücken Sie Taste

Drücken Sie Taste
3 Drücken Sie Taste ( ) um das Kissenausgleichsfeld zu öffnen.
4 Benutzen Sie Taste

vorzunehmen.

oder▶bis das Feld Bildgeometrie angezeigt wird.

◀

▲ oder ▼ um Kissenausgleich zu wählen.

oder▶um die Einstellungen vom Kissenausgleich

◀

Anzeige auf dem Bildschirm

Linearität

9300K/6500K

Menü

Ein “Moiré” auf Ihrem Fucus besteht aus konzentrischen Kreisen oder
Bögen. Um dieses Muster zu entfernen, benötigen Sie das Fenster Moiré
Vertikal.

1 Drücken Sie Taste( ).
2Drücken Sie Taste

Drücken Sie Taste
3 Drücken Sie T as te ( ) um das Moirémust er ei ns t el lu n gs f el d z u ö ff n en .
4 Benutzen Sie Taste

Benutzen Sie Taste

Einstellungsmethode

oder▶bis das Feld Bild angezeigt wird.

◀

▲ oder ▼ um Moiré Beseitigen zu wählen.

oder▶um horizontales Moiré zu entfernen;

◀

▲

oder Knopf ▼um die vertikale Moiré einzustellen.

Sie können mit der Farbtendenz, 9300K (bläulicher Farbton) oder 6500K
(rötlicher Farbton), die Farbwärme neu einstellen.

1 Drücken Sie Taste ( ).
2Drücken Sie Taste
3Drücken Sie Taste

(bläulicher Farbton) oder 6500K (rötlicher Farbton), aus.

oder▶bis das Feld Farbwerte angezeigtwird.

◀

▲

oder ▼Knopf die Farbtendenz, 9300K

Anzeige auf dem Bildschirm

Moiré Beseitigen

Entmagnetisierung

Menü

Ein “Moiré” auf Ihrem Fucus besteht aus konzentrischen Kreisen oder
Bögen. Um dieses Muster zu entfernen, benötigen Sie das Fenster Moiré
Vertikal.

1 Drücken Sie Taste( ).
2Drücken Sie Taste
3 Drücken Sie Taste
4 Drücken Sie Taste ( ) um das Moirémustereinstellungsfeld zu öffnen.
5 Benutzen Sie Taste

Benutzen Sie Taste

Einstellungsmethode

oder▶bis das Feld Bild angezeigt wird.

◀

▲ oder ▼ um Moiré Beseitigen zu wählen.

oder▶um horizontales Moiré zu entfernen;

◀

▲

oder Knopf ▼um die vertikale Moiré einzustellen.

Die Entmagnetisierungsfunktion entfernt Farbunreinheiten, die auf
magnetische Induktion zurückzuführen sind. Benutzen Sie die Degauss
Anwendung nicht mehr als einmal innerhalb 30 Minuten. Der Monitor
könnte eventuell brummen, die Bildfarben sich ändern und das Bild
einige Sekunden wackeln. Dies ist aber alles völlig normal. Diese
Funktion ermöglicht, daß beim Einschalten des Gerätes der
Energiesparmodus auf den normalen Bedienungsmodus umgeschaltet
wird.

1 Drücken Sie Taste( ).
2Drücken Sie Taste

wird. Drücken Sie Taste
3 Drücken Sie Taste ( ) um die Entmagnetisierungsfunktion

auszuführen. Jetzt erscheint das entsprechende Fenster.
4 Nach einigen Sekunden erscheint das Entmagnetisierungshauptmenü

wieder

oder▶bis das Feld Erweit. Funktionen angezeigt

◀

▲ oder ▼ um Entmagnetisierung zu wählen.

Anzeige auf dem Bildschirm

Grundeinstellung

Video eingangspegel

Menü

Falls Sie “JA” ,gewählt haben, werden alle obenerwähnten
Einstellungen rückgesetzt. Die anderen Einstellungen bleiben
unverändert. Vorsicht: Dieser Befehl stellt alle Daten im
Benutzerspeicher zurück auf das aktuelle Taktsignal.

1 Drücken Sie den Knopf( ).
2 Drücken Sie den Knopf

angezeigt wird. Drücken Sie den Knopf

auszuwählen.
3 Drücken Sie den Knopf ( ) um das Einstellmenü Grundeinstellung

aufzurufen.
4 Benutzen Sie den Knopf

Einstellungsmethode

oder▶bis das Feld Erweit. Funktionen

◀

▲

oder ▼um Grundeinstellung

oder▶um die Rücksetzfunktion einzustellen.

◀

Bestimmte Videokarten benutzen ein Videosignal das höher als 1.0 V ist
und den Bildschirm sehr hell macht. Für diese Videokarten benutzen Sie
diese Funktion um den 1.0 V-Pegel zu wählen.

1 Drücken Sie Taste( ).
2Drücken Sie Taste

wird. Drücken Sie Taste
3 Drücken Sie Taste ( ) um das Videoeingangswahlfeld zu öffnen.
4 Benutzen Sie Taste

oder▶bis das Feld Erweit. Funktionen angezeigt

◀

▲ oder ▼ um Videoeingangspegel zu wählen.

oder▶um 0.7 V oder 1.0 V zu wählen.

◀

Anzeige auf dem Bildschirm

Anzeigemodus

Menü

Bei einer Erstbenutzung des Monitors ers cheint auf dem Bildschirm die
Einstellungsfrequenz (benutzereinstellung), Operationssignale der
Spannung, die Grundfrequenz (grundeinstellung) und die
Auflösungsstufe.

1 Drücken Sie Taste( ).
2Drücken Sie Taste
3 Drücken Sie Taste ( ) um das Einstellungsfenster Anzeigemodus zu

wählen.
4 Benutzen Sie Taste

benutzereinstellung oder die grundeinstellung anwenden.

Einstellungsmethode

oder▶bis das Feld Menü angezeigt wird.

◀

▼

Knopf können Sie erkennen, ob Sie die

Highlight Zone

Anzeige auf dem Bildschirm

Sprachen

Menü

Machen Sie folgendes um die Sprache vom Menü zu ändern. Elf
verschiedene Sprachen werden angeboten. Englisch, Deutsch,
Französisch, Protugiesisch, Spanisch, Schwedisch, Russisch,
Polnisch oder Ungarisch. (In machen Stellen werden nur teilweise
OSD Sprachen unterstützt.)

Anmerkung: Die von Ihnen gewählte Sprache betrifft nur die Sprache
vom OSD-Bildschirmmenü. Die vom Computer benutzte Software ist
also nicht betroffen.

1 Drücken Sie Taste ( ).
2Drücken Sie Taste

Drücken Sie Taste
3 Drücken Sie Taste ( ) um das Sprachen-Wahlfeld zu öffnen.
4 Benutzen Sie Taste

Es gibt neun Sprachen zur Auswahl

Einstellungsmethode

oder▶bis das Feld Menü angezeigt wird.

◀

oder ▼um Sprache zu wählen.

▲

oder ▼um die gewünschte Sprache zu wählen.

▲

Highlight

Zone

Mit dieser Funktion können Sie die Highlight Zone Funktion betätigen
bzw. annulliern.

1 Drücken Sie auf das Highlight ( ) Zeichen.
2 Drücken Sie aufdas Menü ( ) Zeichen.
3 Drücken Sie auf

auszuführen oder zu vergrößern.

◀

oder▶Zeichen, um den Bildschirm zu annullieren,

Anzeige auf dem Bildschirm

Position

Größe

Menü

Mit dieser Funktion können Sie die Highlight Zone horizontal bzw.
vertikal bewegen.

1 Drücken Sie auf das Highlight ( ) Zeichen.
2 Drücken Sie a uf

und dann drücken Sie auf das Menü () Zeichen.
3 Drücken Sie auf

horizontal zu bewegen und benutzen Sie das

vertical zu bewegen.

Einstellungsmethode

oder▶Zeichen, um die Bildschirmposition einzustellen

◀

oder▶Zeichen, um die Position der Highlight Zone

◀

▲

oder ▼Zeichen, um

Mit dieser Funktion können Sie die Grösse der Highlight Zone Funktion
einstellen.

1 Drücken Sie auf das Highlight ( ) Zeichen.
2 Drücken Sie auf

und dann drücken Sie auf das Menü () Zeichen.
3 Drücken Sie auf

horizontal zu ändern und benutzen Sie das

zu ändern.

oder▶Zeichen, um die Bildschirmgröße einzustellen

◀

oder▶Zeichen, um die Größe der Highlight Zone

◀

▲ oder ▼Zeichen, um vertikal

Anzeige auf dem Bildschirm

Kontrast

Farbwerte

Menü

Mit dieser Funktion können Sie den Kontrast der Highlight Zone
einstellen.

1 Drücken Sie auf das Highlight ( ) Zeichen.
2 Drücken Sie auf

drücken Sie auf das Menü () Zeichen.
3 Drücken Sie auf

einzustellen.

Einstellungsmethode

oder▶Zeichen für die Kontrasteinstellung und dann

◀

oder▶Zeichen, um den Kontrast der Highlight Zone

◀

Mit dieser Funktion können Sie die Farbe der Highlight Zone auswählen.

1 Drücken Sie auf das Highlight ( ) Zeichen.
2 Drücken Sie auf

drücken Sie auf das Menü () Zeichen.
3 Drücken Sie auf

auszuwählen. Drücken Sie auf

Highlight Zone R, G oder B einzustellen.

oder▶Zeichen für die Farbeinstellung und dann

◀

▲ oder ▼ Zeichen, um eins von den Farben R, G oder B

oder▶Zeichen, um die Farbe der

◀

Anzeige auf dem Bildschirm

Vollbild-Zoom

Schärfe

Menü

Mit dieser Funktion können Sie die Highlight Zone vergrößern bzw.
verkleinern.

1 Drücken Sie auf das Highlight ( ) Zeichen.

2 Drücken Sie auf oder Zeichen für die Vollbild-Zoom und dann

drücken Sie auf Menü () Zeichen.
3 Drücken Sie auf

bzw. zu verkleinern.

Einstellungsmethode

oder▶Zeichen um die Highlight Zone zu vergrößern

◀

Mit dieser Funktion können Sie das Layout der Highlight Zone
einstellen.

1 Drücken Sie auf das Highlight ( ) Zeichen.
2 Drücken Sie auf

drücken Sie auf das Menü () Zeichen.
3 Drücken Sie auf

einzustellen.

oder▶Zeichen für die Schärfeeinstellung und dann

◀

oder▶Zeichen um das Layout der Highlight Zone

◀

Checkliste

Fragen und
Antworten

Selbsttestfunktion

Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der
Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung
benötigen, rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die

Telefonnummer im Auskunftsteil an oder setzen Sie sich mit Ihrem Händler in
Verbindung.

Symptom Checklist Lösusng

Kein Bild. Ich kann den
Monitor nicht
einschalten.

Ist das Netzkabel richtig
angeschlossen?

Überprüfen Sie die
Netzkabelverbindung und
Stromversorgung.

Ist auf dem Bildschirm "

Keine
Verbindung. Signalkabel
prüfen

" zu sehen?

Wenn das Gerät eingeschaltet
ist, booten Sie den Computer
erneut, um das zuerst
erscheinende Bild (den Login­Bildschirm) zu sehen.

Ist auf dem Bildschirm

Videofrequenz zu hoch!

"

" zu

sehen?

Überprüfen Sie die
Signalkabelverbindung.

Wenn das erste Bild (der Login­Bildschirm) erscheint, booten
Sie den Computer im
geeigneten Modus (dem
abgesicherten Modus für
Windows ME/XP/2000) und
ändern Sie dann die Frequenz
der Videokarte.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Hinweis: Wenn das erste Bild
(der Login-Bildschirm) nicht
erscheint, wenden Sie sich an
ein Kundendienstzentrum oder

Ihren Händler.

Diese Meldung erscheint, wenn
das Signal von der Videokarte
die maximale Auflösung und
Frequenz übersteigt.

Stellen Sie die dem Monitor
angemessene maximale
Auflösung und Frequenz ein.

Ich kann die Anzeige auf
dem Bildschirm nicht
sehen.

Das Bild auf dem
Bildschirm wackelt.

Es ist kein Bild auf dem
Bildschirm. Leuchtet die
Betriebsanzeige am Monitor im
Abstand von 1 Sekunde auf?

Haben Sie das
Bildschirmanzeige-(OSD)-Menü
gesperrt, um Veränderungen zu
vermeiden?

Überprüfen Sie die
Monitorkonfiguration, um
festzustellen, ob er sich im
Interlace-Modus befindet.
(Interlace-Modus:
Vertikalfrequenz 43Hz, 87Hz(i),
etc.)

Der Monitor befindet sich im
Energiesparmodus.

Drücken Sie eine Taste auf der
Tastatur oder bewegen Sie die
Maus, um den Monitor zu
aktivieren und das Bild auf dem
Bildschirm wiederherzustellen.

Entsperren Sie das OSD, indem
Sie die Menütaste mindestens 5
Sekunden gedrückt halten.

Das Signal von der Videokarte
übersteigt die maximale
Auflösung und Frequenz des
Monitors.

Gibt es in der Nähe

unterschiedlich sein.)

irgendwelche magnetischen
Objekte wie Stromadapter,
Lautsprecher oder eine
Hochspannungsleitung?

Entfernen Sie den Monitor von
allem, was ein starkes
Magnetfeld erzeugen kann.

Die Farben auf dem
Bildschirm sind
merkwürdig oder nur
schwarz und weiß.

Ist die Netzspannung
beständig?

Das Bild kann auch scheinbar wackeln oder vibrieren, wenn
ein Problem mit der Videokarte oder der Hauptplatine des
Computers besteht.

Zeigt der Bildschirm nur eine
Farbe, als ob man durch
Cellophanpapier auf den
Bildschirm sieht?

Sind die Farben auf dem
Bildschirm nach der Benutzung
eines Programms oder
aufgrund eines
Zusammenstoßes zwischen
Anwendungen merkwürdig
geworden?

Wurde die Videokarte richtig
eingestellt?

Das Bild kann zu einer
bestimmten Tageszeit aufgrund
von niedriger
Netzspannungsversorgung
scheinbar wackeln oder
vibrieren.

Überprüfen Sie die
Signalkabelverbindung.

Vergewissern Sie sich, daß die
Videokarte vollständig in ihren
Schlitz eingeführt ist.

Booten Sie den Computer neu.

Stellen Sie die Videokarte
anhand des
Videokartenhandbuchs ein.

Der Bildschirm ist
plötzlich unausgewogen
geworden.

Der Bildschirm ist
unscharf oder die
Bildschirmanzeige kann
nicht eingestellt werden.

Der Bildschirm ist
teilweise verzerrt.

Die LED blinkt auf, aber
es ist kein Bild auf dem
Bildschirm.

Haben Sie die Videokarte oder
den Treiber geändert?

Haben Sie die Auflösung oder
Frequenz des Monitors
eingestellt?

Der Bildschirm kann aufgrund des Videokartensignalzyklusses
unausgewogen sein. Stellen Sie die Position anhand der
Bildschirmanzeige neu ein.

Haben Sie die Auflösung oder
Frequenz des Monitors
eingestellt?

Gibt es in der Nähe des
Monitors irgendwelche
magnetischen Objekte wie
Adapter, Lautsprecher oder
eine Hochspannungsleitung?

Ist die Frequenz richtig
eingestellt, wenn Sie den
Anzeigemodus im Menü
überprüfen?

Stellen Sie Position und Größe
anhand der Bildschirmanzeige
ein.

Stellen Sie die Auflösung und
Frequenz der Videokarte ein.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Stellen Sie die Auflösung und
Frequenz der Videokarte ein.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Gehen Sie ins OSD und führen
Sie eine "Entmagnetisierung"
durch.

Halten Sie mit dem Monitor
Abstand von magnetischen
Objekten.

Stellen Sie die Frequenz
anhand des
Videokartenhandbuchs und der

voreingestellten Anzeigemodi

richtig ein.
(Die maximale Frequenz im

Verhältnis zur Auflösung kann
von Produkt zu Produkt

Auf dem Bildschirm
werden nur 16 Farben
gezeigt. Die
Bildschirmfarben haben
sich nach Änderung der
Videokarte geändert.

Es gibt die folgende
Meldung: "Unbekannter
Monitor, Plug & Play
(VESA DDC)-Monitor
gefunden".

Überprüfen Sie die folgenden Punkte, wenn es Probleme mit dem Monitor gibt.

1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind.

2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt.
(Wenn ja, fordern Sie technische Unterstützung für die Hauptplatine des Computers an.)

3. Wenn Sie eine neue Videokarte installiert haben oder wenn Sie den PC zusammengebaut
haben, überprüfen Sie, ob Sie den Adapter-(Video)-Treiber und den Monitortreiber installiert
haben.

4. Überprüfen Sie, ob die Abtastfrequenz des Bildschirms auf 75Hz oder 85Hz eingestellt ist.
(Gehen Sie nicht über 60Hz, wenn Sie die maximale Auflösung verwenden.)

5. Wenn Sie Probleme damit haben, den Adapter-(Video)-Treiber zu installieren, booten Sie den
Computer im abgesicherten Modus, entfernen Sie den Anzeige-Adapter bei

Systemsteuerung, System, Geräte-Administrator

"
um den Adapter-(Video)-Treiber erneut zu installieren.

Wurden die Windows-Farben
richtig eingestellt?

Wurde die Videokarte richtig
eingestellt?

Haben Sie den Monitortreiber
installiert?

Konsultieren Sie das
Videokartenhandbuch, um zu
sehen, ob die Plug & Play
(VESA DDC)-Funktion
unterstützt wird.

" und dann booten Sie den Computer neu,

Für Windows ME/XP/2000:
Stellen Sie die Farben in der

Systemsteuerung, Anzeige
Einstellungen

Stellen Sie die Videokarte
anhand des
Videokartenhandbuchs ein.

Installieren Sie den
Monitortreiber gemäß der

Teiber-Installationsanleitung.

Installieren Sie den
Monitortreiber gemäß der

Teiber-Installationsanleitung.

richtig ein.

,

Tips für Highlight Zone

1. Die Funktion für die Highlight Zone verschwindet automatisch nach drei Stunden Einstellung.
Um diese Funktion wiederholt zu benutzen, müssen Sie die Funktion erneut starten.

2. Sie können in kein anderes Menü eingreifen, wenn die Highlight Zone Funktion ausgeschaltet
ist.

3. Wenn Sie die Highlight Zone Funktion auf dem Bildschirmfenster initialisieren, dann vermindert
sich die Helligkeitsstufe, damit der Grundbildschirm von Windows geschützt wird.

4. Wenn Sie die Highlight Zone benutzten, kann es vorkommen, daß es zu Farbunklarheiten je
nach Videotyp führen kann(wegen den verschiedenen Stromeinfuhren). In diesem Fall sollten
Sie den Kontrastspiegel des OSDs ein kleines bißchen vermindern, damit die Farbunklarheiten
reduziert werden können.

Hinweis:

Kundendienstzentrum.

Wenn die Probleme wiederholt auftreten, wenden Sie sich an ein autorisiertes

Frag Antwort

Checkliste

Fragen und
Antworten

Selbsttestfunktion

Wie kann ich die
Frequenz verändern?

Die Frequenz kann durch Rekonfiguration der
Videokarte verändert werden.

Beachten Sie, daß Videokartenunterstützung
je nach Version des benutzten Treibers
unterschiedlich sein kann.
(Entnehmen Sie Einzelheiten dazu dem
Computer- oder Videokartenhandbuch.)

Wie kann ich die
Auflösung einstellen?

Windows ME/XP/2000: Stellen Sie die
Auflösung in der

Anzeige, Einstellungen

Systemsteuerung

ein.

,

* Erfragen Sie Einzelheiten beim
Videokartenhersteller.

Wie kann ich die
Energiesparfunktion
einstellen?

Windows ME/XP/2000: Stellen Sie die
Funktion beim BIOS-SETUP des Computers
oder Bildschirmschoners ein. (Konsultieren
Sie das Windows/Computerhandbuch)

Der Monitor gibt
Geräusche von sich,
wenn er eingeschaltet
wird.

Dies ist normal, da leichte Geräusche durch
die Interaktion von Metallgehäuse und
Elektromagnet, die zur Blockierung
elektromagnetischer Wellen eingebaut sind,
erzeugt werden können.

Wie kann ich das äußere
Gehäuse/dieBildröhre
reinigen?

Ziehen Sie den Netzstecker aus der
Steckdose und reinigen Sie den Monitor
sodann mit einem weichen Tuch, entweder
mit einer Reinigungslösung oder klarem
Wasser.

Hinterlassen Sie keine
Reinigungsmittelrückstände und zerkratzen
Sie das Gehäuse nicht. Passen Sie auf, daß
kein Wasser in den Monitor gerät.

Checkliste
Fragen und

Antworten

Selbsttestfunktion

Selbsttestfunktion

Warnhinweise

|

Es ist eine Selbsttestfunktion bereitgestellt, die es Ihnen gestattet, das richtige
Funktionieren des Monitors zu überprüfen. Wenn Ihr Monitor und Computer
richtig angeschlossen sind, der Monitorbildschirm aber dunkel bleibt und die
Betriebsanzeige aufleuchtet, führen Sie den Monitor-Selbsttest durch, indem Sie
folgende Schritte ausführen.

1. Schalten Sie sowohl den Computer als auch den Monitor aus.

2. Ziehen Sie den Videokabelstecker aus der Rückseite des Computers heraus.

3. Schalten Sie den Monitor ein.

Wenn Ihr Monitor normal funktioniert, erscheint das Bildschirm folgendermaßen.

Umgebung

|

Nützlicher Hinweis

|

Wenn eines der Felder nicht erscheint, weist das auf ein Problem bei Ihrem Monitor
hin. Dieses Feld erscheint auch bei normalem Betrieb, wenn das Videokabel
herausgezogen oder beschädigt wird.

4. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel wieder an; schalten Sie
dann sowohl den Computer als auch den Monitor ein.

Wenn der Monitorbildschirm nach Ausführung des obigen Vorgangs weiterhin leer
bleibt, überprüfen Sie Ihre Videokarte und Computersystem; Ihr Monitor funktioniert
richtig.

Wenn etwas mit dem Eingangssignal nicht stimmt, erscheint eine Meldung auf dem
Bildschirm oder der Bildschirm wird leer, obwohl die LED der Betriebsanzeige noch
leuchtet. Die Meldung könnte darauf hinweisen, daß der Monitor außerhalb des
Abtastbereichs liegt oder daß Sie das Signalkabel überprüfen müssen.

Der Standort und die Position des Monitors können die Qualität und andere
Funktionen des Monitors beeinflussen.

1. Wenn in der Nähe des Monitors Woofer-Lautsprecher stehen, ziehen Sie den Netzstecker
des Woofer und stellen Sie ihn in ein anderes Zimmer.

2. Entfernen Sie alle elektronischen Geräte wie Radios, Ventilatoren, Uhren und Telefone, die
sich im Umkreis von 3 Fuß (einem Meter) vom Monitor befinden.

3. Entmagnetisieren Sie den Monitor, wenn Geräte aus der Umgebung entfernt wurden.

Ein Monitor gibt die visuellen Signale wieder, die er vom PC empfängt. Sollten Probleme mit

z

dem PC oder der Videokarte auftreten, kann dies daher verursachen, daß der Monitor kein
Bild anzeigt, schlechte Farbqualität, Geräusche, unzulässige Frequenz, etc. aufweist.
Überprüfen Sie in diesem Fall zuerst die Ursache des Problems und wenden Sie sich dann
an ein Kundendienstzentrum oder Ihren Händler.

Beurteilung des Monitor-Betriebszustands

z

Wenn kein Bild auf dem Bildschirm zu sehen ist oder eine "Unzuläss. Frequenz"-Meldung
erscheint, ziehen Sie das Kabel aus dem Computer, während der Monitor noch
eingeschaltet ist.

Wenn eine Meldung auf dem Bildschirm erscheint oder wenn der Bildschirm weiß

{

wird, bedeutet dies, daß der Monitor in betriebsfähigem Zustand ist.
Überprüfen Sie in diesem Fall, ob das Problem beim Computer liegt.

{

Allgemeine

Energiesparfunktion
Voreingestellte

Anzeigemodi

Allgemeine

Modellbezeichnung SyncMaster 955b

Bildröhre

Type

19"(48cm) vollständig rechtwinklige Ausführung (45,8cm sichtbar)

Auslenkungswinkel 90 °
Lochmaskenabstand 0,22mm (Horizontal)
Bildschirmtyp Drei-Farben Phosphor Punktur Trio aus Aluminium mit schwarzem

Matrix.
Anti-Kuppel invar Schattenmaske.
Multi-Beschichtung mit Anti-Statik.

Maximale Auflösung

1600 Punkturen, 1200 Linien

Aktive Anzeige

Horizontal 352 ± 3 mm
Vertikal 264 ± 3 mm

Synchronisierung

Horizontal 30 ~ 85 kHz
Vertikal 50 ~ 160 Hz

Eingabe Signal Definition

Video Signal RGB, Analog 0,7 Vpp positiv bei 75 ohm
Sync Signal H-V sync separat, TTL Stufe, positiv oder negativ

Anzeigefarbe

Unbegrenzt

Maximaler Pixeltakt

185 MHz

Spannungsversorgung

90 ~ 264VAC rms, 60/50 Hz ± 3Hz

Stromverbrauch

110W (Maximal), 100 W (Nominal)

Abmessungen (B x T x H)

440 x 454 x 461mm (mit Einstellung)

Gewicht

19 kg

Environmental considerations

Arbeitstemperatur bei: 32°F ~ 104°F(0°C ~ 40°C)

Feuchtigkeit : 10% ~ 80%, nicht kondensiert

Lagertemperatur bei: -4°F ~113°F (-20°C ~ 45°C)

Feuchtigkeit : 5% ~ 95%, nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion
von Monitor und Computersystemen bietet die besten Betriebsbedingungen und
Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es
sei denn, der Benutzer möchte andere Einstellungen wählen.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Allgemeine

Energiesparfunktion

Voreingestellte
Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung
PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer
niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt
wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus
des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen,
schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für
längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in
Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in
Ihrem Computer installiertes Software-Dienstprogramm.

Status Normalbetrieb

Außer-Betrieb-Modus

EPA/ENERGY 2000

Betriebsanzeige Grün Grün, blinkt
Stromverbrauch

100W(nominal)
110W(maximal)

Unter 2 W

Dieser Monitor entspricht dem EPA E

NERGY STAR

®

und ENERGY2000-Standard,

wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird.

NERGY STAR

Als E

NERGY STAR

E

®

-Partner hat SAMSUNG festgestellt, daß dieses Produkt die

®

-Richtlinien für Energieeffizienz erfüllt.

Allgemeine
Energiesparfunktion

Voreingestellte
Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten
Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal
davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die
Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den
Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus

IBM, 640 x 480 31,469 59,940 25,175 -/­IBM, 720 x 400

Horizontalfrequenz

(kHz)

31,469

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

70,087 28,322 -/+
VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 43,269 85,008 36,000 -/­VESA, 800 x 600 53,674 85,061 56,250 +/+
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1024 x 768 68,677 84,997 94,500 +/+
VESA, 1280 x 1024

79,976

75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten
Bildschirmrand horizontal mit dem linken verbindet, wird
Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes
nennt sich Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male
pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die
Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate
genannt. Einheit: Hz

Sync-Polarität

(H/V)

Dienstzentren

Bezeichnungen
Regulatory
Natural Color
Autorisierung

U.S.A. :

Samsung Computer Products Customer Service
400 Valley Road, Suite 201, Mt. Arlington, NJ 07856
Tel. : [phone], 1-800-SAMSUNG (1-800-726-7864)
Fax. : [phone]

http://www.samsungusa.com/monitor/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.
7037 Financial Drive
Mississauga, Ontario L5N 6R3
Tel. : 1-800-SAMSUNG (1-800-726-7864)
Fax. : [phone]

http://www.samsung.ca/

COLOMBIA :

Samsung Electronics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: [phone]
Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [e-mail]

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
Tel. : [phone]
Tel : [phone](FAST)

http://www.samsung-latin.com/

PERU

Servicio Integral Samsung
Av.Argentina 1790 Lima1. Peru
Tel: [phone]
Fax: [phone]

http://www.samsungperu.com/

GERMANY :

TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732
* EURO 0,12/MIN.

http://www.samsung.de/

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : [phone]

http://www.samsung.com.au/

ITALY :

Samsung Electronics Italia S.p.a.
Via C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

ESPAÑA :

S

amsung Electronics Comercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : [phone]
Fax. : [phone]

http://samsung.es/

United Kingdom :

Samsung Electronics (UK) Ltd.
Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : [phone]
Fax. : [phone]
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : [phone]
Fax. : [phone]

http://samsungservice.co.uk/

THAILAND :

HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : [phone]
FAX : [phone]

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa
Tel : [phone]
Fax : [phone]

http://www.samsung.co.za/

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000

http://www.samsung.com.ua/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VÄSBY
SVERIGE
Besöksadress : Johanneslundsvägen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel [phone]
Fax [phone]

http://www.samsung.se/

HUNGARY :

Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]

http://www.samsung.hu/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]

http://www.samsungservices.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.
Rua Mário Dioniso, No2 - 1° Drt. 2795-140 LINDA-A-VELHA

Tel. [phone] Fax. [phone]
Free Line 800 220 120

http://www.samsung.pt/

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/
Netherlands : 0800-2295214, http://www.samsung.nl/

CHILE :

SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211

http://www.sonda.com/
http://www.samsung.cl/

MEXICO :

Samsung Electronics Mexico S.A. de C.V.
Saturno 44 Col. Nueva Industrial Vallejo
Del. Gustavo A. Madero C.P. 07700
Mexico D.F.
Tel. [phone]
Fax. [phone]
RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO
DEL. GUSTAVO A. MADERO C.P. 07700
MEXICO D.F. TEL. [phone]
RFC: SEM950215S98

JOONG-ANG DAILY NEWS BLDG.
7 SOON-WHA-DONG CHUNG-KU,
C.P.O BOX 2775, 1144 SEOUL, KOREA

Dienstzentren

Bezeichnungen

Regulatory
Natural Color
Autorisierung

Lochmaske

Das Bild auf einem Monitor setzt sich aus roten, grünen und blauen Punkten zusammen. Je
dichter die Punkte, desto höher die Auflösung. Die Entfernung zwischen zwei gleichfarbigen
Punkten wird als 'Lochmaskenabstand' bezeichnet. Einheit: mm

Vertikalfrequenz

Der Bildschirm muß mehrere Male pro Sekunde erneuert werden, um für den Benutzer ein Bild
zu erzeugen und anzuzeigen. Die Frequenz dieser Wiederholung pro Sekunde wird
Vertikalfrequenz or Auffrischrate genannt. Einheit: Hz

Beispiel: Wenn dasselbe Licht sich 60 mal pro Sekunde wiederholt, wird dies als 60 Hz

angesehen. In diesem Fall ist ein Flimmern des Bildschirms wahrnehmbar. Zur
Vermeidung dieses Problems gibt es einen nicht flimmernden Modus, der eine
Vertikalfrequenz von mehr als 70 Hz verwendet.

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal
mit dem linken verbindet, wird Horizontalzyklus genannt. Der Bruch dieses
Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Interlace und Non-Interlace Methode

Wenn die horizontalen Bildschirmzeilen nacheinander von oben nach unten dargestellt werden,
wird das die Non-Interlace-Methode genannt, während das abwechselnde Zeigen aller
ungeraden Zeilen und dann aller geraden Zeilen als die Interlace-Methode bezeichnet wird. Bei
der Mehrheit aller Monitoren wird die Non-Interlace-Methode eingesetzt, um ein klares Bild zu
gewährleisten. Die Interlace-Methode ist dieselbe Methode, die beim Fernseher benutzt wird.

Plug & Play

Dies ist eine Funktion, die dem Benutzer durch automatischen Informationsaustausch zwischen
Computer und Monitor die beste Bildschirmqualität bietet. Dieser Monitor entspricht dem
internationalen Standard VESA DDC für die Plug & Play-Funktion.

Auflösung

Die Zahl der horizontalen und vertikalen Punkte, aus denen sich das Monitorbild
zusammensetzt, wird als 'Auflösung' bezeichnet. Diese Zahl macht eine Aussage über die
Genauigkeit der Anzeige. Eine hohe Auflösung ist vorteilhaft, wenn mehrere Aufgaben
ausgeführt werden, da mehr Bildinformation auf dem Bildschirm gezeigt werden kann.

Beispiel: Wenn die Auflösung 1024 X 768 ist, bedeutet das, daß der Bildschirm sich aus 1024

horizontalen Punkten (horizontale Auflösung) und 768 vertikalen Linien (vertikale
Auflösung) zusammensetzt.

Highlight Zone

Die Highlight Zone ermöglicht ein klares Bild auf den Fernseher, Videokonferenzsystemen oder
Fotos, indem eine bestimmte Stelle des Bildes betont wird.

Dienstzentren
Bezeichnungen

Regulatory

Natural Color
Autorisierung

FCC Information
European Notice (Europe only)

TCO'95-Ecological requirements for personal computers (TCO applied model only)
TCO'99-Ecological requirements for personal computers (TCO applied model only)

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the
following warning:

Note: This equipment has been tested and found to comply with the limits for a Class B digital

IC Compliance Notice

|

PCT Notice

|

MPR II Compliance

|

VCCI

|

|

|

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television receptions, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of
the following measures:

Reorient or relocate the receiving antenna.

z

Increase the separation between the equipment and receiver.

z

Connect the equipment into an outlet on a circuit different from that to which the receiver is

z

connected.

Consult the dealer or an experienced radio/TV technician for help.

z

User Information

Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment. If necessary, consult your dealer or an
experienced radio/television technician for additional suggestions. You may find the booklet
called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was
prepared by the Federal Communications Commission. It is available from the U.S. Government
Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
3351 Michelson Drive,
Suite #290, Irvine, CA92612 USA
Tel) 949-975-7310
Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.
Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It

may be suitable for connection to any UL Listed personal computer with similar configuration.
Before making the connection, make sure the voltage rating of the computer convenience outlet
is the same as the monitor and that the ampere rating of the computer convenience outlet is
equal to or exceeds the monitor voltage rating.
For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5­15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable
power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing
Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les
équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and
magnetic fields.

European Notice (Europe only)

Products with the CE Marking comply with both the EMC Directive (89/336/EEC), (92/31/EEC),
(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the
European Community.
Compliance with these directives implies conformity to the following European Norms:

EN55022:1998 - Radio Frequency Interference

z

EN55024:1998 - Electromagnetic Immunity

z

EN61000-3-2:1995+A1+A2 - Power Line Harmonics

z

EN61000-3-3:1995 - Voltage Fluctuations

z

EN60950 - Product Safety.

z

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference
by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in
a domestic environment, it may cause radio interference. Install and use the equipment according
to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO applied model only)

AB general requirements
AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice
has provided you with a product developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and to the further development of
environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment.The main problem as far as monitors
and other electronic equipment are concerned is that environmentally harmful substances are
used both in the products and during their manufacture. Since it has not been possible so far for
the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially
damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are
important from both the working and natural environment viewpoints. Since all types of
conventional electricity generation have a negative effect on the environment (acidic and climate­influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment
in offices consumes an enormous amount of energy, since it is often routinely left running
continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international
environmental labelling of monitors. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and
Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of
electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of
heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated
solvents. The product must be prepared for recycling and the manufacturer is obliged to have an
environmental plan, which must be adhered to in each country where the company conducts its
operations policy. The energy requirements include a demand that the monitor after a certain
period of inactivity shall reduce its power consumption to a lower level, in one or more stages.
The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the
reduction of electric and magnetic fields, along with physical and visual ergonomics and good
usability.

TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by
this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: [phone]
E-mail (Internet):

[e-mail]

Current information regarding TCO'95-approved and labelled products may also
be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and
housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer
casing can consist of flame retardant substances. These are related to another group of
environmental toxins, PCBs, which are suspected to give rise to similar harm, including
reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.
Flame retardants have been found in human blood and researchers fear that disturbances in
foetus development may occur.

TCO'95 demand requires that plastic components weighing more than 25 grams must not

z

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning.

TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

z

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

z

of cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous
system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

z

of mercury. It also demands that no mercury is present in any of the electrical or electronics
components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of
expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in
the stratosphere, causing increased reception on Earth of ultraviolet light with consequent
increased risks of skin cancer (malignant melanoma).

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

z

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you
with a product developed for professional use. Your purchase has also contributed to reducing
the burden on the environment and also to the further development of environmentally adapted
electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international
environmental and quality labelling labelling of personal computers. The labelling scheme was
developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees),
Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens
Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of
electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment. The main problem, as far as computers
and other electronics equipment are concerned, is that environmentally harmful substances are
used both in the products and during their manufacture. Since it is not so far possible to
satisfactorily recycle the majority of electronics equipment, most of these potentially damaging
substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect on the environment (e.g. acidic
and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics
equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation). These demands impose restrictions on the presence
and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and
chlorinated solvents, among other things. The product must be prepared for recycling and the
manufacturer is obliged to have an environmental policy which must be adhered to in each
country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more stages.
The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The
complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet):

[e-mail]

Current information regarding TCO'99 approved and labelled products may also be obtained via
the Internet, using the address:

http://www.tco-info.com/

Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their
purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a
computer casing can consist of flame retardant substances. Most flame retardants contain
bromine or chloride, and those flame retardants are chemically related to another group of
environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the
PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish­eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been
found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams
must not contain flame retardants with organically bound bromine or chlorine. Flame retardants
are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens
and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system
and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain
any mercury. It also demands that mercury is not present in any of the electrical or electronics
components associated with the labelled unit. There is however one exception. Mercury is, for the
time being, permitted in the back light system of flat panel monitors as today there is no
commercially available alternative. TCO aims on removing this exception when a Mercury free
alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing
printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the
stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of
skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement
permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Dienstzentren
Bezeichnungen
Regulatory

Natural Color

Autorisierung

Natural Color Software Program

Bei der Benutzung eines PCs kommt es häufig vor, daß der Farbeffekt des Druckers oder die
Aufzeichnung eines Scanners bzw. einer Digitalkamera nicht wie auf dem Monitor erscheint.
Die Natural Color S/W ist die Lösung für dieses Problem. Dieses Programm ist ein
Farbverwaltungssystem, daß von Samsung Electronics mit Zusammenarbeit von Korea
Electronics & Telecommunications Forschungsinstitut (ETRI) entwickelt wurde. Dieses System
ist nur bei einem Samsung Monitor anwendbar und ermöglicht, daß die Farbe des Bildes auf
dem Monitor den gleichen Effekt zeigt, wie auf dem gedruckten bzw. gescannten Bild. Bitte
schauen Sie auf die Hilfe (F1) Funktion in dem Software Programm für weitere Informationen.

Installation der Natural Color Software

Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein.
Das Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das
Natural Color, um das Programm zu installieren. Wenn Sie das Programm manuell installieren
möchten, so legen Sie die CD in den CD-ROM Treiber ein, drücken Sie auf das [Start] Zeichen
des Windows und wählen Sie [Execute]. Geben Sie D:\color\eng\setup.exe ein und dann
drücken Sie auf die Eingabetaste. (Wenn der Treiber, wo die CD angetrieben wird nicht D:\ sein
sollte, müssen Sie den entsprechenden Treiber eingeben.

Wie Sie das Natural Color software Programm löschen.

Wählen Sie [Setting]/[Control Panel] auf dem [Start] Menü und dann mit einem Doppelklick auf
das [Add/Delete a program]. Wählen Sie Natural Color aus der Liste aus und dann klicken Sie
auf das [Add/Delete] Zeichen.

Dienstzentren
Bezeichnungen
Regulatory
Natural Color

Autorisierung

Änderungen der in diesem Dokument enthaltenen Informationen sind ohne vorherige
Ankündigung vorbehalten.
© 2002 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist
strengstens untersagt.

Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für direkt oder als Folge
entstandene Schäden im Zusammenhang mit der Bereitstellung, Leistung oder Verwendung dieses
Materials.

Das "Samsung Logo" sind eingetragene Warenzeichen von Samsung Electronics Co., Ltd.;
"Microsoft", "Windows" und "Windows NT" sind eingetragene Warenzeichen der Microsoft
Corporation; "VESA", "DPMS" and "DDC" sind eingetragene Warenzeichen der Video Electronics
Standard Association; der "ENERGY STAR"-Name und -Logo sind eingetragene Warenzeichen der
Umweltschutzbehörde der U.S.A., der U.S. Environmental Protection Agency (EPA). Als ENERGY
STAR-Partner hat Samsung Electronics Co., Ltd. festgestellt, daß dieses Produkt die ENERGY
STAR-Richtlinien für Energieeffizienz erfüllt. Alle anderen hierin erwähnten Produktnamen sind
möglicherweise die Warenzeichen oder eingetragenen Warenzeichen ihrer jeweiligen Eigentümer.
