SyncMaster 740NPlus / 940NPlus

Monitorvezérlő telepítése Programtelepítés

Jelölések

Ha elmulasztja az ezzel a szimbólummal jelölt utasítások betartását, akkor az testi sérülést vagy a készülék károsodását eredményezheti.

Tilos! Fontos elolvasni és megérteni!

Ne szedje szét! Húzza ki a csatlakozót az aljzatból!

Ne érintse meg!

Hálózati feszültség

Földelés az áramütés megelőzése céljából!

Ha hosszabb ideig nem használja, állítsa a PC-t DPMS üzemmódba. Ha képernyővédőt használ, állítsa aktív képernyő üzemmódba. Ha a monitor kisméretű vagy ha ugyanaz a kép jelenik meg hosszú időn keresztül, akkor utókép jelenhet meg a képcső belsejében lévő fluoreszkáló anyag károsodása miatt.

Az itt szereplő képek csak példák, és nem minden esetben (vagy országban) alkalmazhatók.

Ne használjon sérült vagy laza villásdugót.

z Ez áramütést vagy tüzet okozhat.

Ne húzza ki a villásdugót a kábelnél fogva és ne érintse nedves kézzel a villásdugót.

Ez áramütést vagy tüzet okozhat.

Csak helyesen földelt villásdugót és dugaszolóaljzatot használjon.

A helytelen földelés áramütést vagy készülékkárosodást okozhat.

Gondosan csatlakoztassa a tápkábelt, ügyeljen arra, hogy ne

lazulhasson meg.

A nem megfelelő csatlakozás tüzet okozhat.

Ne hajlítsa meg túlzottan a kábelt és ne helyezzen rá olyan nehéz tárgyakat, amelyek károsíthatják.

Ennek elmulasztása áramütést vagy tüzet okozhat.

Ne csatlakoztasson túl sok hosszabbítót vagy villásdugót egyetlen aljzathoz.

z Ez tüzet okozhat.

A monitor használata közben ne húzza ki a tápkábelt.

A leválasztás túlfeszültséget okozhat, ami károsítja a monitort.

Ha a csatlakozó vagy dugó poros, ne használja a tápkábelt.

Ha a tápkábel csatlakozója vagy dugója poros, törölje le száraz ruhával.

Ha a tápkábel poros dugóval vagy csatlakozóval használja, áramütést vagy tüzet okozhat.

Üzembe helyezés

Ha a monitort szélsőséges hőmérsékleti körülmények között, kifejezetten poros, magas páratartalmú vagy kémiai anyagoknak kitett környezetben használja, továbbá 24 órán keresztül folyamatosan üzemelteti (pl. repülőterek és vasútállomások várótermei), az üzembe helyezés előtt kérje hivatalos szakember tanácsát.

Ha ezt elmulaszt

Helyezze a monitort kis páratartalmú és pormentes helyre.

Ellenkező esetben áramütés következhet be vagy tűz keletkezhet a

a, azzal a monitor károsodását okozhatja.

monitor belsejében.

Ne ejtse le a monitort szállítás közben.

Ha leejti, sérülés vagy károsodás keletkezhet.

Helyezze a monitor tartóját polcra vagy szekrénybe úgy, hogy a tartó ne nyúljon túl a szekrény vagy polc szélén.

A készülék leejtése a készülék károsodását vagy személyi sérülést okozhat.

A készüléket stabil, megfelelő méretű felületre helyezze.

A készüléket egyenletes, stabil felületre helyezze, mert az esetlegesen lezuhanó készülék veszélyt jelenthet, különösen gyermekekre.

Ne helyezze a készüléket a padlóra.

Ebben az esetben megbotolhatnak benne, különösen a gyermekek.

Tartsa távol a készüléktől a gyúlékony anyagokat, például az égő gyertyát, cigarettát, továbbá rovarirtót.

Ezek tűzveszélyt okozhatnak.

Tartsa a tápkábelt távol a fűtőberendezésektől.

A kábel burkolatának megolvadása áramütést vagy tüzet okozhat.

Ne tegye a készüléket rosszul szellőző helyre, például könyvespolcra vagy szekrénybe.

z A készülék belső hőmérsékletének emelkedése tüzet okozhat.

Óvatosan tegye le a monitort.

Károsodhat vagy eltörhet, ha nem vigyáz.

Ne tegye le a monitort képernyővel lefelé.

A képcső felülete károsodhat.

A fali szerelőegység felszerelését bízza szakképzett szerelőre.

A nem megfelelően képesített szakember által végzett szerelés személyi sérülésekhez vezethet.

Tisztitás

A szereléshez mindig a használati utasításban megadott eszközt használja.

A termék felszerelésekor ügyeljen arra, hogy a szellőzés érdekében maradjon bizonyos távolság (több, mint 10 cm / 4 inch) a készülék és a fal között.

A nem megfelelő szellőzés a készülék belső hőmérsékletének emelkedését okozhatja, ami a berendezés élettartamának csökkenését és működésének romlását eredményezheti.

A műanyag csomagolást (zacskót) tartsa távol gyermekektől.

z A műanyag csomagolás (zacskó) fulladást okozhat, ha a gyermekek

játszanak vele.

A monitor ház és a képernyő tisztításához gyengén benedvesített, puha rongyot használjon.

Ne spriccelje a tisztítószert közvetlenül a monitor felületére.

Csak javasolt tisztítószert használjon.

Puha rongyot használjon és arra öntse a tisztítószert.

Ha a villásdugó érintkezői piszkosak, száraz ronggyal alaposan tisztítsa meg .

A piszkos villásdugó áramütést vagy tüzet okozhat.

Bizonyosodjon meg róla tisztítás előtt, hogy a tápkábelt kihúzta a konnektorból.

z Ellenkező esetben tűzveszély léphet fel.

Húzza ki a tápkábelt a konnektorból, és törölje le a készüléket egy puha, száraz ronggyal.

Egyebek

z Ne használjon a tisztításhoz viaszt, benzolt, alkoholt, hígítót, rovarölő

szert, légfrissítőt, kenőanyagot vagy mosószert.

A termék belsejének kitisztítása érdekében évente forduljon a márkaképviselethez vagy valamelyik szakszervizhez.

A termék belsejét tisztán kell tartani. A hosszabb idő (több év) alatt felgyülemlő por meghibásodáshoz vezethet, vagy akár tüzet is okozhat.

Ne távolítsa el a készülék burkolatát (vagy hátlapját).

A hátlap vagy a borítás eltávolítása áramütést vagy tüzet okozhat.

A javítást bízza képzett szakemberre.

Ha a monitor a szokásostól eltérően működik, például szokatlan hang hallható vagy szag érezhető, azonnal húzza ki a csatlakozót az elektromos hálózatból, és forduljon a hivatalos kereskedőhöz vagy

szervizhez.

szokásostól eltérő viselkedés áramütést vagy tüzet okozhat.

Ne tegye ki a terméket olaj, füst vagy nedvesség hatásának, és ne szerelje járműbe.

Ez meghibásodást, áramütést vagy tüzet okozhat.

Kifejezetten kerülendő a monitor működtetése víz közelében vagy kültéren, ahol hó vagy eső érheti.

Ha a monitort leejtette vagy a burkolata megsérült, kapcsolja ki a monitort, és húzza ki a hálózati kábelt az aljzatból. Ezt követően értesítse a szervizközpontot.

z A sérült monitor hibásan működhet, ami áramütéshez vagy a tűzhöz

vezethet.

Villámlás és vihar esetén, vagy ha a készüléket huzamosabb ideig nem használja, áramtalanítsa a készüléket.

z A monitor meghibásodhat, ami áramütéshez vagy tűzhöz vezethet.

Ne mozgassa a monitort a tápkábelnél vagy a jelkábelnél fogva.

A sérült kábelek a készülék üzemzavarához, áramütéshez vagy tűzhöz vezethetnek.

A monitort tilos csak a hálózati vagy a jelkábelnél fogva jobbra, illetve balra forgatni.

A sérült kábelek a készülék üzemzavarához, áramütéshez vagy tűzhöz vezethetnek.

Ne fedje le a monitor házán lévő nyilasokat !

z A rossz szellőzés meghibásodást vagy tüzet okozhat.

A monitorra ne helyezzen vizet tartalmazó edényt, vegyi anyagokat vagy kisméretű fém tárgyakat.

Ez meghibásodást, áramütést vagy tüzet okozhat.

Ha a monitorba idegen anyag kerül, húzza ki a hálózati csatlakozót, és értesítse a szervizközpontot.

Tartsa távol a készüléket robbanásveszélyes gázoktól, gőzöktől, és egyéb gyúlékony anyagoktól.

Ez robbanáshoz vagy tűzhöz vezethet.

Ne dugjon semmilyen fémtárgyat a monitor nyílásaiba.

z Ez áramütéshez, tűzhöz vagy személyi sérüléshez vezethet.

Ne helyezzen fémtárgyakat, például fémpálcát, drótot, fúrót vagy gyúlékony tárgyakat, például papírt és gyufát a szellőzőnyílásba, a fejhallgatóba vagy az AV-csatlakozókba.

z Tüzet vagy áramütést okozhat. Ha idegen anyag vagy víz kerül a

készülékbe, kapcsolja ki a készüléket, húzza ki a csatlakozót a fali aljzatból, majd lépjen kapcsolatba a szervizközponttal.

Ha a monitoron hosszabb ideig állóképet jelenít meg, akkor előfordulhat, hogy a képernyőn hátramaradt vagy elmosódott kép jelenik meg.

z Ha hosszabb ideig nem használja, állítsa át a monitort energiatakarékos

módra, vagy a képernyővédőt állítsa mozgó képre.

A felbontást és a képfrissítés gyakoriságát a modellnek megfelelően állitsa be.

A nem megfelelő felbontás és képfrissítési gyakoriság a szemekre ártalmas lehet.

17, 19 hüvelyk (43, 48 cm) - 1280 X 1024

A monitor folyamatos, túl közeli szögből történő nézése látáskárosodást okozhat.

A szemek túlzott megerőltetésének megelőzésére a monitor használata közben legalább óránként tartson ötperces szüneteket.

Ne tegye a készüléket instabil, egyenetlen vagy rázkódásra hajlamos felületre.

z A készülék leejtése a készülék károsodását vagy személyi sérülést

okozhat. A készülék rázkódásra hajlamos helyen történő alkalmazása megrövidítheti a termék élettartamát vagy tüzet okozhat.

Mozgatás közben kapcsolja ki, és csatlakoztassa le a hálózatról a monitort. Ügyeljen arra, hogy a monitor áthelyezése előtt az összes többi kabelt is ki kell húzni, így például az antenna kábelét is, továbbá a monitort más eszközökkel összekötő kabeleket is.

z Ha valamelyik kabelt elfelejti kihúzni, akkor az megsérülhet, ami akár

áramütést vagy tüzet is okozhat.

Tartsa távol a készüléket gyermekektől, mert azok rákapaszkodhatnak, és így kárt tehetnek benne.

Az esetlegesen lezuhanó készülék személyi sérülést, vagy halált okozhat.

Ha sokáig nem használja a készüléket, húzza ki a tápkábelt a

konnektorból.

z Ha ezt elmulasztja, az összegyűlt szennyeződés, vagy a sérült

szigetelés miatt megnőhet a hőkibocsátás, és ez áramütést, vagy tüzet okozhat.

Tartsa távol a gyermekek kedvenc tárgyát, és egyéb, a gyermek számára vonzó tárgyakat a készüléktől.

Gondoskodjon róla, hogy gyermekek ne mászhassanak fel a készülékre. Ha a készülék feldől, személyi sérülést vagy halálos balesetet okozhat.

Ha felemeli vagy mozgatja a monitort, ne fordítsa fel úgy, hogy csak az állványt tartja.

z Ha ezt teszi, a monitor leeshet és megsérülhet, vagy személyi sérülést

okozhat.

Helyes testtartás a monitor használata közben

A monitor nézésekor próbáljon helyes testtartást felvenni.

Tartsa egyenesen a hátát.

Tartson 45 ~ 50 cm távolságot a szeme és a monitor képernyője között. Enyhén felülről nézzen a monitorra, és az legyen egyenesen Ön előtt.

z Billentse a monitort 10-20 fokban felfelé. A monitor

magasságát úgy állítsa be, hogy a monitor teteje kevéssel a szemmagassága alatt legyen.

Állítsa be úgy a monitor szögét, hogy ne verődjön vissza a fény a képernyőn.

Próbálja karjait a felsőtestére merőlegesen tartani. Karjait tartsa azonos magasságban a kézfejével.

Tartsa a könyökét merőlegesen behajlítva.

z Tartsa térdeit 90 foknál nagyobb szögben behajlítva. Lábai

mindig legyenek alátámasztva. Karjait úgy igazítsa, hogy azok a szív alatt helyezkedjenek el.

Kérjük, ellenőrizze a következő tartozekok meglétét.

Ha bármi hiányzik, reklamáljon az eladónál.

Lépjen kapcsolatba egy helyi viszonteladóval, amennyiben választható elemeket kíván

vásárolni.

Kicsomagolás

típus 1

típus 2

típus 3

Monitor és e

MagicRotation program nem elérhető, mert az egyszerű

állvány az elforgatási funkcióra nem alkalmas.

Monitor és az állván

szerű állvány

llván

típus 4

Kézikönyv

Monitor és Kihúzható állván

Monitor és A legalacsonyabb HAS

állván

Gyors beállítási útmutató

(Egyes típusoknál)

Jótállási jegy

Felhasználói kézikönyv,

monitorvezérlő, Natural Color szoftver, MagicTune™ szoftver,

icRotation szoftve

Előlap

Kábel

D-sub kábel Hálózati kábel

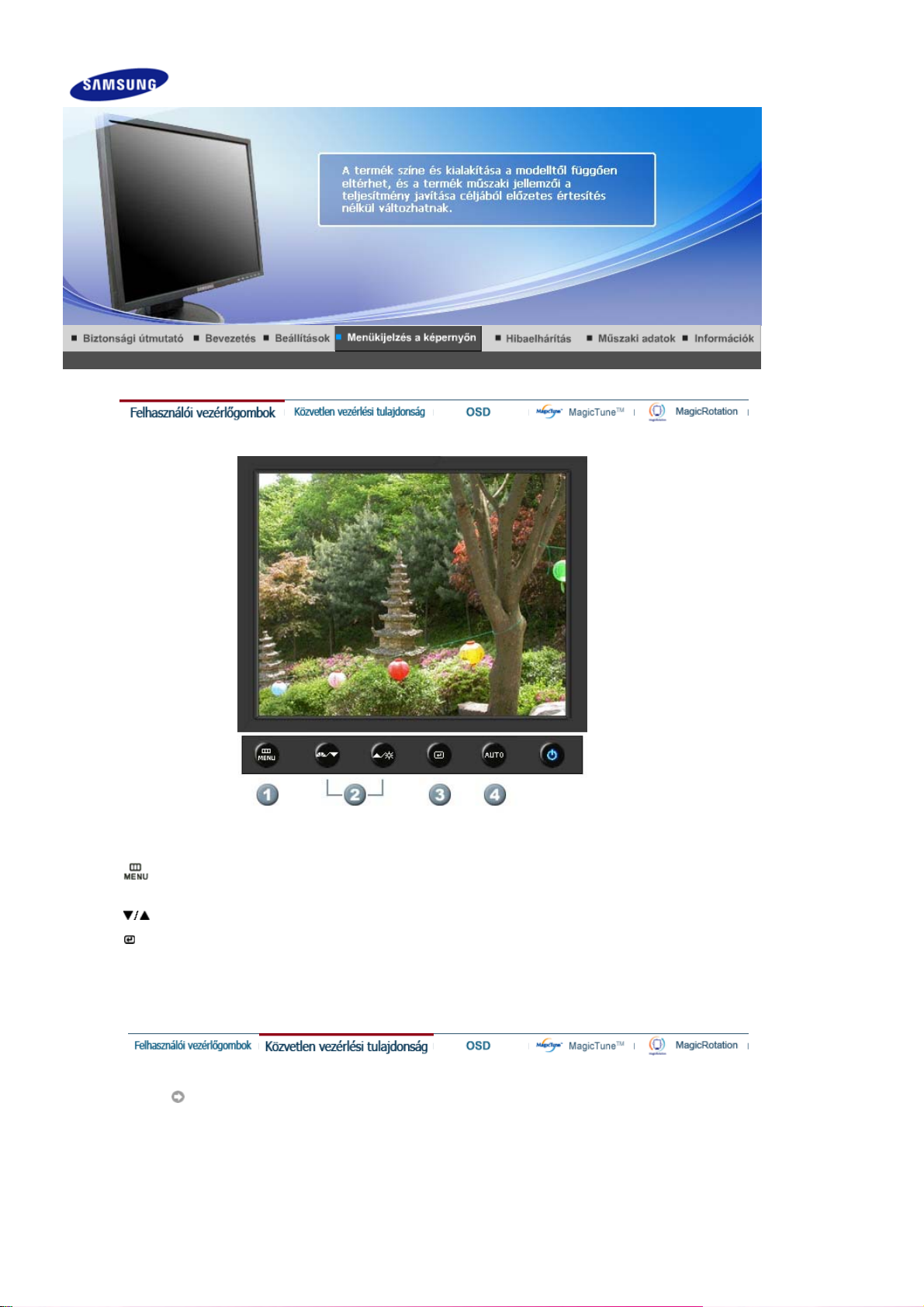

MENU gomb [ ]

MagicBright™ gomb []

Megnyitja az OSD-menüt. Az OSD-menüből való kilépésre, és az előző menühöz történő visszalépésre is használható.

Az új MagicBright™ funkció az élmény fokozása érdekében a megjelenített képtől függően választja ki a legmegfelelőbb képjellemzőket. Jelenleg 7 mód közül választhat : Custom, Text, Internet, Game, Sport és Movie, Dynamic Contrast. Az egyes módok saját fényerőbeállítással rendelkeznek. A módok közül az 'MagicBright™' gombbal választhatja ki a 7 közül a kívánt beállítást.

1) Custom

Ezeket az értékeket szakembereink nagy gondossággal állították be, azonban előfordulhat, hogy az előre beprogramozott beállítások nem megfelelőek az Ön számára. Ebben az esetben az OSD-menü segítségével szabályozza a fényerőt és a kontrasztot.

2) Text

Elsősorban szöveget tartalmazó dokumentációk és projektek számára.

3) Internet

Szöveget és grafikát egyaránt tartalmazó munkákhoz.

4) Game

Filmek vagy játékok megtekintéséhez.

5) Sport

Filmek, sportközvetítések megtekintéséhez.

6) Movie

Filmek megtekintéséhez DVD- vagy videó CD-lemezről.

7) Dynamic Contrast

A Dynamic Contrast funkció feladata a bemenő képi jel eloszlásának érzékelése, és az optimális kontraszt beállítása.

>>Az animált bemutató megtekintéséhez kattintson ide.

Fényerő gomb [ ]

Beállító gombok []

Enter (Bevitel) gomb

A fényerő szabályozására szolgál, amikor az OSD nem látható a képernyőn.

Ezekkel a gombokkal lehet kijelölni vagy beállítani a menüben lévo tételeket.

Az OSD-menü kiválasztására használható.

(egy

)

[] AUTO gomb

Bekapcsoló gomb [ ] /

Hálózati feszültség jelző

z energiatakarékos uzemmoddal kapcsolatban lásd a monitor használati útmutatójában a

PowerSaver részt. Energiamegtakaritas céljából kapcsolja ki a monitort, ha nem használja,

vagy ha hosszabb ideig felügyelet nélkül hagyja.

Hátlap

Használja ezt a gombot a közvetlen hozzáférés automatikus beállitására.

Ezzel a gombbal lehet be- és kikapcsolni a monitort. (Bekapcsoláskor a képernyő közepén megjelenő üzenet kijelzi az aktuálisan kiválasztott üzemmódot – analóg vagy digitális bemeneti jel.) / A jelzőfény a monitor normál üzemmódjában kék színnel világít, a beállítások mentése közben pedig egyszer villog.

POWER port

RGB IN port

Be/Ki kapcsoló

Kensington zár

Egyszerű Állvány Az állvány / Kihúzható állvány

(A monitor hátlapjának kialakitasa termékenként változhat.)

hálózati kábelt csatlakoztassa a monitor hatlapjan lévő power (hálózati) csatlakozóhoz. Csatlakoztassa a jelkábelt a monitor hátoldalán lévő 15 pólusú D-sub csatlakozóhoz. Ezzel a gombbal lehet be- és kikapcsolni a monitort.

es tipusoknal

Kensington zár egy olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják. (A zár külön megvásárolható).

A zárszerkezet használatával kapcsolatban forduljon a kereskedőhöz.

kábelek csatlakoztatásával kapcsolatban lásd A monitor csatlakoztatása című részt.

A monitor csatlakoztatása

A hálózati kábelt csatlakoztassa a monitor hatlapjan lévő power (hálózati) csatlakozóhoz. Dugja a monitor tápkábelét egy közeli csatlakozóaljzatba.

Használjon a számítógépének megfelelő csatlakozást.

A készülékek csatlakoztatás után készen állnak a használatra, csak be kell kapcsolni őket.

Az állvány használata

A videokártya D-sub (analóg) csatlakozójának használata.

- Csatlakoztassa a jelkábelt a monitor hátoldalán lévő 15 pólusú D-sub csatlakozóhoz.

Csatlakozás Macintosh számítógéphez.

- A D-sub csatlakozókábel segítségével csatlakoztassa a monitort a Macintosh számítógéphez.

[ RGB IN ]

A monitor összeszerelése

A monitor és a monitor alja

Forgótal

Az állvány / Kihúzható állván

Rögzítőcsap

A talp felszerelése

MEGJEGYZÉS:

fel.

A. Monitor

B. Allvany interfész csatlakozási felület (Külön kapható)

1. Kapcsolja ki a monitort és húzza ki a halozati kabelt.

2. Helyezze az LCD monitort ‘képernyővel’ lefelé egy kipárnázott lapos felületre, hogy a képernyőt védje.

3. Csavarja ki a négy csavart és vegye le az allvanyt az LCD monitorról.

4. Állitsa egy vonalba az allvany csatlakozási felületet a hatso boritó Allvany csatlakozási felületén levő lyukakkal és rögzitse egymáshoz a két felületet a négy csavarral, amiket a kartipusú vagy a falra szerelhető akasztóval vagy másfajta állvánnyal együtt mellekletek.

Erre a monitorra 75 mm x 75 mm-es VESA kompatibilis interfész talp szerelhető

Egyszerű Állvány

Kihúzható állvány

A legalacsonyabb HAS állvány

Az állvány

A monitor driver telepítése (Automatikus)

Ha az operációs rendszer kéri a monitor drivert, tegye be a CD olvasóba a monitorhoz mellékelt CD-t. A driver telepítése kissé eltérő a különböző operációs rendszerek esetén. Kövesse az Ön által használt operációs rendszernek megfelelő utasításokat.

Készítsen elő egy üres lemezt és töltse le a driver program fájlt az alábbi Internet webhely

ől:

z Internet web-hely : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

1. Tegye be a CD-t az olvasóba.

2. Kattintson a „

"Windows"

telepítőre.

”

3. Válassza ki a monitort a modell listából majd kattintson az "OK" gombra.

4. Ha a következő ablak jelenik meg, kattintson a

Kattintson az OK gombra. (Microsoft

Windows® XP/2000 operációs rendszer)

Continue Anyway (Folytatás)

* Ez a monitor driver igazoló MS logóval rendelkezik, és a telepítés nem károsítja a számítógépet. Az ellenőrzött driver a Samsung Monitor honlapon található meg:

http://www.samsung.com/.

5. Ezzel a telepítés befejeződött.

gombra.

A monitor driver telepítése (Manuális)

Ha az operációs rendszer kéri a monitor drivert, tegye be a CD olvasóba a monitorhoz mellékelt CD-t. A driver telepítése kissé eltérő a különböző operációs

rendszerek esetén. Kövesse az Ön által használt operációs rendszernek megfelelő utasításokat.

Készítsen elő egy üres lemezt és töltse le a driver program fájlt az alábbi Internet webhelyről:

Internet web-hely : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Microsoft® Windows Vista™ operációs rendszer

1. Helyezze a használati útmutatót tartalmazó CD-t a CD-ROM meghajtóba.

2. Kattintson a (Start) " az "

Appearance and Personalization

Control Panel

" (Vezérlőpult) elemre. Ezután kattintson kétszer

" (Megjelenés és személyes beállítások) elemre.

3. Kattintson a "

Settings

"(Képernyő beállításai) elemre.

Personalization

"(Személyes beállítások) majd a "

Display

4. Kattintson a "

Advanced Settings

…"(Speciális beállítások…) pontra.

5. Kattintson a " "

Properties

" (Tulajdonságok) gomb nem aktív, az azt jelenti, hogy a monitor

"(Tulajdonságok) elemre a "

konfigurálása befejeződött. A monitor azonnal használható. Ha a

“

Windows needs

ahogy az az alábbi képen látható, kattintson a "

(„A Windowsnak szüksége van…”) üzenet jelenik meg,

…”

Continue

Monitor

" fülön. Ha a

"(Tovább) gombra.

Ez a monitor driver igazoló MS logóval rendelkezik, és a telepítés nem károsítja a számítógépet. Az ellenőrzött driver a Samsung Monitor honlapon található meg :

http://www.samsung.com/

6. Kattintson az " "

Driver

7. Jelölje be a " számítógépen) négyzetet és kattintson a "

my computer

Update Driver

"(Illesztőprogram) fülön.

Browse my computer for driver software

"(Választás a számítógépen található illesztőprogram-listából) elemre.

"(Illesztőprogram frissítése…) elemre a

…

"(Illesztőprogramok keresése a

Let me pick from a list of device drivers on

8. Kattintson a " D:\Drive), ahol a meghajtótelepítő fájl található, és kattintson az "OK" gombra.

9. Válassza ki a képernyőn látható monitormodellek közül az Önével megegyezőt, majd

Have Disk

"(Saját lemez…) lehetőségre, válassza ki azt a mappát (pl.

…

kattintson a "

10. Kattintson a " egymás után megjelenő képernyőkön.

"(Tovább) gombra.

"(Bezárás) › "

"(Bezárás) › OK › OK gombokra a következő,

Microsoft® Windows®XP operációs rendszer

1. Tegye be a CD-t a CD-ROM olvasóba.

2. Kattintson a Start … Control Panel (Vezérlőpult) majd az „Appearance and Themes”(Megjelenítés) ikonra.

3. Kattintson a Display (Képernyő ) ikonra és válassza a Settings (Beállítások) fület, majd az Advanced (Speciális) gombot.

4. A Monitor fülön kattintson a Properties (Tulajdonságok) gombra és válassza a Driver fület.

5. Kattintson az Update Driver (Driver frissítése) gombra, majd válassza az „Install from a list

(Telepítés listából), majd a Next (Tovább) gombot.

…”

6. Válassza a „Don’t search, I will” (Ne keressen, én szeretném) opciót, majd kattintson a Next (Tovább), majd a Have disk (Saját lemez) gombra.

7. Kattintson a Browse (Tallózás) gombra és a A (D:\Driver) könyvtárból válassza ki a megfelelő monitor modellt, majd kattintson a Next (Tovább) gombra.

8. Ha a következő ablak jelenik meg, kattintson a Kattintson az OK gombra.

Continue Anyway (Folytatás)

gombra.

Ez a monitor driver igazoló MS logóval rendelkezik, és a telepítés nem károsítja a számítógépet. Az ellenőrzött driver a Samsung Monitor honlapon található meg:

http://www.samsung.com/

9. Kattintson a Close (Bezárás) gombra, majd többször az OK-ra.

10. Ezzel a driver telepítése befejeződött.

Microsoft

Windows® 2000 operációs rendszer

Ha a képernyőn megjelenik a "Digital Signature Not Found" (A digitális aláírás nem található) ablak, akkor kövesse az alábbi lépéseket.

1. Az "Insert Disk" (Helyezze be a lemezt) ablakban válassza az "OK" gombot.

2. A"File Needed" (A szükséges fájl megadása) ablakban válassza a "Browse" gombot.

3. Válassza ki a A: (D:\Driver)fájlt, majd kattintson az "Open" gombra majd az "OK" gombra.

Telepítési útmutató

1. Kattintson a következőkre: "Start", "Setting", "Control Panel" (Start, Beállítások, Vezérlőpult)

2. Kattintson kétszer a "Display" (Megjelenítés) ikonra

3. Válassza a "Settings" (Beállítások) fület, majd kattintson az "Advanced" (Speciális) gombra.

4. Válassza a "Monitor" (Képernyő) fület

1. eset: Ha a "Properties" (Tulajdonságok) gomb nem aktív, ez azt jelenti, hogy a monitor helyesen van konfigurálva. Ekkor hagyja abba a telepítést.

2. eset: Ha a "Properties" (Tulajdonságok) gomb aktív, kattintson rá. Kövesse folyamatosan a következő lépést.

5. Kattintson a "Driver" (Illesztőprogram) fülre majd az "Update Driver" (Illesztőprogram frissítése) majd "Next" (Tovább) gombra.

6. Válassza a "Display a list of the known drivers for this device so that I can choose a specific driver" (Jelenítsen meg egy listát az eszköz ismert illesztőprogramjairól, így én tudok egyet választani) lehetőséget, majd kattintson a "Next" (Tovább), majd a "Have disk" (Saját lemez) gombra.

7. Kattintson a "Browse" (Tallózás) gombra és válassza az A: (D:\Driver) könyvtárat.

8. Kattintson az "Open" (Megnyitás) gombra, majd az "OK"-ra.

9. Válassza ki a monitor modell számát és kattintson a "Next" (Tovább) gombra, majd újra a "Next" (Tovább) gombra.

10. Kattintson a "Finish" (Befejezés), majd a"Close" (Bezárás) gombra.

Ha a képernyőn megjelenik a "Digital Signature Not Found" (A digitális aláírás nem található) ablak, akkor kattintson a "Yes" gombra, végül pedig a "Finish" (Befejezés), majd a "Close" (Bezárás) gombra.

Microsoft® Windows® Millennium Operációs rendszer

1. Kattintson a Start, Settings, Control Panel (Start, Beállítások, Vezérlőpult) menüpontokra, majd kétszer a Display (Megjelenítés) ikonra.

2. A Display Properties (A képernyő tulajdonságai) ablakban kattintson a Settings (Beállítások) fülre, majd az Advanced (Speciális) gombra.

3. Kattintson a Monitor (képernyő) fülre, majd a következőkre: Change, Specify the location of the driver, Next (Változtatás, Az illesztőprogram helyének megadása, Tovább).

4. Ha megjelenik az Update Device Driver Wizard (Eszközillesztő frissítése varázsló) párbeszédablak, válassza a "Display a list of all the drivers in a specific location, so you can select the driver you want" (Jelenítse meg az adott helyen lévő összes illesztőprogram listáját , így ki tudja választani a kívántat) lehetőséget, majd kattintson a "Next" (Tovább) gombra.

5. Tegye be a CD-t a meghajtóba és kattintson a "Have Disk" (Saját lemez) gombra.

6. Jelölje ki a A: (D:\Driver) –t és kattintson az OK-ra.

7. Válassza a Show all devices (Az összes eszköz megjelenítése) opciót, a listából válassza ki saját monitorját, majd kattintson az OK-ra.

8. Válassza többször a Close (Bezár) és az OK gombot, amíg be nem záródik a képernyő tulajdonságok párbeszédablak. (Megjelenhet néhány más párbeszédablak is, ekkor a saját monitorra vonatkozót kell választani.)

Microsoft

Windows® NT Operációs Rendszer

1. Kattintson a Start, Settings, Control Panel (Start, Beállítások, Vezérlőpult) menüpontokra, majd kétszer a Display (Képernyő) ikonra.

2. A "Display Registration Information" (A Képernyő tulajdonságai) ablakban kattintson a "Setting" (Beállítások) fülre, majd az "All Display Mode" (Az összes mód...) gombra.

3. Válassza ki a használni kívánt üzemmódot (felbontás, színek száma, függőleges frekvencia), majd kattintson az OK-ra.

4. Ha a Test (Teszt) gombra való kattintást követően a képernyő működése megfelelő, kattintson az Apply (Alkalmaz) gombra. Ha a képernyőn megjelenő kép nem megfelelő, akkor válasszon más üzemmódot.

Ha nincs mód feltüntetve az Összes Kijelző mód alatt, válassza ki a felbontas mértékét az Eredeti kijelző mód cimű részben.

Linux Operációs Rendszer

Az X-Window futtatásához el kell készíteni az X86Config fájlt, ami egyfajta rendszer beállító fájl.

1. Az X86Config fájl futtatása után az első és második képernyőben nyomja meg az Enter-t.

2. A harmadik Képernyő az egér beállítására szolgál.

3. Állítson be egeret a számítógépéhez.

4. A következő képernyő a billentyűzet kiválasztására szolgál.

5. Állítson be billentyűzetet a számítógépéhez.

6. A következő képernyő a monitor beállítására szolgál.

7. Először is állítson be vízszintes frekvenciát a monitor számára. (A frekvencia közvetlenül beírható.)

8. Állítson be függőleges frekvenciát a monitor számára. (A frekvencia közvetlenül beírható.)

9. Írja be a monitor modell nevét. Ez az információ nem befolyásolja az X-Window futtatását.

10. Ezzel befejezte a monitor beállítását.

11. Futtassa az X-Window-t a többi kért hardver beállítása után.

Natural Color

Natural Color program

A számítógép-használat egyik jelenlegi problémája az, hogy a nyomtató által kinyomtatott kép vagy a szkenner által bemasolt kép vagy a digitális kamera kép színei nem ugyanolyanok, mint a monitoron. A Natural Color szoftver a jó megoldás erre a problémára. Ez egy színadminisztrációs rendszer, amelyet a Samsung Electronics a Korea Electronics & Telecommunications Research Institute-tal (ETRI) együtt dolgozott ki. A rendszer csak a Samsung monitorok számára hozzáférhető és a monitoron lévő képek színeit megegyezővé teszi a nyomtatott vagy másolt képek színeivel.

A Natural Color szoftver telepítése

Tegye be a CD-ROM olvasóba a monitorhoz mellékelt szoftver CD-t. Ezután megjelenik a telepítés nyitó képernyője. A telepítéshez kattintson a Natural Color feliratra. A program manuális telepítéséhez helyezze be a Samsung monitorhoz kapott CD-lemezt a CDmeghajtóba, kattintson a Windows menü [Start] (Start), majd [Run...] (Futtatás) elemére. D:\color\NCProsetup.exe És nyomja meg az OK gombot. (Ha a CD-t nem a D meghajtóba tette, akkor a megfelelő betűt írja be.)

A Natural Color szoftver törlése

Válassza a Start menü Setting (Beállítás) / Control Panel (Vezérlőpult) elemét, majd kattintson duplán az Add/Delete a program (Program törlése vagy hozzáadása) elemre. Válassza ki a listából a Natural Color programot és kattintson a Módosítás/eltávolítás (Add/Delete) gombra.

[ ]Megnyitja az OSD-menüt. Az OSD-menüből való kilépésre, és az előző menühöz történő visszatereshez.

[ ] A menü elemeinek beállítása.

[ ]Azon belül a kijelölt menütételt aktiválni.

4. [AUTO

]Az Automatikus Beállitás lehetővé teszi, hogy a monitor a bejövő video jelzéshez saját

magát beállitsa. A tisztaság, tompaság és a helyzet értékei automatikusan állitódnak.

AUTO

Menü Tartalomjegyzék

Ahogyan az a középső animációs grafikán látható, az „AUTO” gomb megnyomásakor megjelenik az Automatikus beállítás képernyő. Ezt megnyomva lehet a bejövő PC jelek automatikus beállítását elvégezni. A finom, durva és a helyzet értékek beállítása automatikusan történik. (Csak analóg-módban használható)

Az automatikus állitási uzemmod elinditasahoz nyomja meg az ‘AUTO

AUTO

gombot, amig az AUTO MINTA működésben van. (Ezt nyomja meg az automatikus beállításról szóló animációs bemutatók megtekintéséhez.)

z Ha az Automatikus Beállítás nem működik megfelelően, nyomja meg

ismételten az Auto gombot a kép pontosabb beállításához.

z Ha megváltoztatja a felbontást a vezérlőpanelen, automatikusan

végrehajtódik az Auto funkció.

Locked

’

Menü Tartalomjegyzék

A „MENU” gomb 5 másodpercig való nyomvatartása lezárja (feloldja) az

Locked

MagicBright™

OSD funkciót.

monitor fényereje és kontrasztja a képernyőmenü

zárolási funkciójával is módosítható.

Menü Tartalomjegyzék

Nyomja meg újra a MagicBright™ gombot és válassza ki a kívánt üzemmódot.

MagicBright

™

- Hatféle üzemmód (Custom/Text/Internet/Game/Sport/Movie/Dynamic Contrast)

Brightness

Menü Tartalomjegyzék

Brightness

Picture Color Image OSD Setup Information

A fényerő szabályozására szolgál, amikor az OSD nem látható a képernyőn.

Brightness Contrast MagicColor Color Tone Color Control Gamma Coarse Fine Sharpness H-Position V-Position Language H-Position V-Position Transparency Display Time Image Reset Color Reset


Menü Tartalomjegyzék Lejátszás/Leállítás

A képernyőn megjelenő menük segítségével a fényerő tetszőlegesen változtatható.

Brightness

Contrast

Color

Közvetlen vezérlési tulajdonság

szabályozására szolgál, amikor az OSD nem látható a képernyőn.

A képernyőn megjelenő menük segítségével a kontraszt tetszőlegesen változtatható. (A MagicColor funkció Full és Intelligent beállításainál

nem használható.)

: A fényerő

Menü Tartalomjegyzék Lejátszás/Leállítás

A MagicColor egy technológia, melyet a Samsung kimondottan digitális képek feljavítására fejlesztett ki, hogy a természetes színeket minél tisztábban, a képminőség romlása nélkül adja vissza.

- Visszatér az eredeti üzemmódhoz.

1) Off

2) Demo

jobb, az alkalmazása utáni képernyő a bal oldalon látható.

3) Full

- A MagicColor alkalmazása előtti képernyő a

- Nem csupán az élénk színeket, de a

természetes, valósághű színeket is tisztán visszaadja.

4) Intelligent

5) MagicZone

multimédia vagy fényképek tiszta és éles megjelenítését, mivel fokozza a képernyő egy bizonyos területének fényerejét, élességét, telítettségét és színárnyalatait.

- Tiszta, élénk színeket ad vissza.

- A MagicZone biztosítja az animációs

MagicZone

A MagicZone különösen alkalmas mozgókép megjelenítésére.

Hue

Saturation

Brightness

Sharpness

H-Position

V-Position

H-Size

V-Size

MagicColor

Hue : Ezzel a funkcióval állíthatja be a MagicZone színárnyalatait.

Saturation : Ezzel a funkcióval állíthatja be a MagicZone telítettségét.

Brightness : Ezzel a funkcióval állíthatja be a MagicZone fényerejét.

Sharpness : Ezzel a funkcióval állítható be a MagicZone élessége.

H-Position : Ezzel a funkcióval a MagicZone vízszintesen mozgatható.

V-Position : Ezzel a funkcióval a MagicZone függőlegesen mozgatható.

H-Size : Ezzel a funkcióval a MagicZone vízszintes méretét állíthatja be.

V-Size : Ezzel a funkcióval a MagicZone függőleges méretét állíthatja be.

Color Tone

Color Control

Gamma


A színtónus módosítására, és a négyféle mód (Hideg, Normál, Meleg, Egyedi) egyikének kiválasztására szolgál. (A MagicColor funkció Full és Intelligent beállításainál nem

használható.)

Kövesse ezeket a lépéseket az egyéni R,G,B, szin szabályozására. (A MagicColor funkció Full és Intelligent beállításainál nem

használható.)

A gamma korrekció a színek fényerősségét közepesre cseréli fel.

z Mode 1 z Mode 2 z Mode 3

Menü Tartalomjegyzék Lejátszás/Leállítás

A képernyő különféle zavaró hatásait, pl. a függőleges csíkokat távolítja el. Ezzel a beállítással elképzelhető,

Coarse

Fine

Sharpness

H-Position

V-Position

hogy a képernyőkép elmozdul. A képet a vízszintes beállítással igazíthatja vissza középre. (Csak analóg-módban használható)

Ezzel eltávolíthatók pl. a vízszintes csíkok. Ha a zaj a finomhangolás (Fine) után is fennmarad, akkor azt ismételje meg újra a frissítés gyakoriságának (órajel) beállítása után. (Csak analóg-módban használható)

Az alábbi utasítások segítségével módosítsa a képtisztaságot. (A MagicColor funkció Full és Intelligent beállításainál

nem használható.)

Kövesse ezeket az utasitásokat a monitoron lévő teljes kep vizszintes helyzetének megváltoztatására. (Csak analóg-módban használható)

Kövesse ezeket az utasitásokat a monitoron lévő teljes kep függőleges helyzetének megváltoztatására. (Csak analóg-módban használható)

OSD

Menü Tartalomjegyzék Lejátszás/Leállítás

Nyolc 9 választhat.

Language

H-Position

V-Position

Transparency

Display Time

Setup

Megjegyzés:

vonatkozik. A számitógépen futtatott programokra nincs kihatással.

Megváltoztathatja azt a vizszintes helyzetet, ahol az OSD menu megjelenik a monitorján.

Megváltoztathatja azt a függőleges helyzetet, ahol az OSD menu megjelenik a monitoron.

Az Áttlűnés változtatása az OSD hátterén.

A menu automatikusan bezar egy bizonyos idő elmúltával, ha nem állitottak rajta. Beállithatja azt az időtartamot, amig a menu lathato.

A kiválasztott nyelv csak az OSD nyelvre

Menü Tartalomjegyzék Lejátszás/Leállítás

Image Reset

Color Reset

A kép paramétereit a gyári alapértékekre állítja.

A szin paramétereket a gyártói alapértelmezési értékek váltják fel.

Information

Menü Tartalomjegyzék

Information

Az OSD-képernyőn megjeleníti a videoforrást és a kijelzési módot.

Telepítés

1. Helyezze a telepítő CD-t a CD-ROM-meghajtóba.

2. Kattintson a MagicTune™ telepítő fájljára.

3. Válassza ki a telepítés nyelvét, majd kattintson a „Next” (Tovább) gombra.

4. Amikor megjelenik a telepítővarázsló párbeszédpanele, kattintson a Next (Tovább) gombra.

5. A használati feltételek elfogadásához válassza az „I accept the terms of the license

agreement” (Elfogadom a licencszerződés feltételeit) lehetőséget.

6. Válassza ki a megfelelő mappát a MagicTune™ program telepítéséhez.

7. Kattintson az „Install” (Telepítés) gombra.

8. Megjelenik az „Installation Status” (Telepítés állapota) ablak.

9. Kattintson a „Finish” (Befejezés) gombra.

10. A telepítés befejezését követően az asztalon megjelenik a MagicTune™ program ikonja.

A program elindításához kattintson duplán az ikonra.

Előfordulhat, hogy ha az elforgatás üzemmód aktív, a MagicTune™ program bizonyos részei nem működnek megfelelően.

Telepítési problémák

A MagicTune™ telepítésének sikere a számítógép videokártyájától, az alaplaptól, a hálózati környezettől és egyéb hasonló tényezőktől függhet.

Rendszerkövetelmények

Operációs rendszerek

Windows 2000

Windows XP Home Edition

Windows XP Professional

Windows Vista™

A MagicTune™ használata Windows®2000 vagy későbbi operációs rendszer alatt ajánlott.

Hardver

Legalább 32 MB memória

Legalább 60 MB szabad merevlemez-terület

* További információkért látogasson el a MagicTune™ webhelyre.

A telepítés eltávolítása

A MagicTune™ program csak a Windows® Vezérlőpanel „Programok hozzáadása és eltávolítása” opciójával törölhető.

A MagicTune™ eltávolításához kövesse az alábbi lépéseket.

1. A [Tálca] [Start] menüjében válassza a [Beállítások], majd a [Vezérlőpanel] elemet. Windows® XP rendszereken a [Start] menüben válassza a [Vezérlőpanel] elemet.

2. A Vezérlőpanelen kattintson a „Programok hozzáadása és eltávolítása” opcióra.

3. A megnyíló képernyőn a listán végiggörgetve keresse meg a „MagicTune™ ” programot, majd kijelöléséhez kattintson rá.

4. A A program eltávolításához kattintson a „Módosítás/Eltávolítás” gombra.

5. A telepítés eltávolításának megkezdéséhez válassza a „Yes” lehetőséget.

6. Várjon, amíg az „Uninstall Complete” (Telepítés eltávolítva) párbeszédpanel megjelenik.

A MagicTune ™ feltett kérdések és válaszok listáját, illetve szoftverfrissítéseket talál.

webhelyén

a MagicTune™ programmal kapcsolatos technikai támogatást, a leggyakrabban

Telepítés

1. Helyezze a telepítő CD-lemezt a CD-ROM meghajtóba.

2. Kattintson a MagicRotation telepítőfájlra.

3. Válassza ki a telepítés során használandó nyelvet, majd kattintson a „Tovább” gombra.

4. Amikor megjelenik a telepítővarázsló párbeszédpanele, kattintson a „Tovább” gombra.

5. Válassza ki a „Tudomásul vettem a szabadalomra vonatkozó megállapodást” megjegyzést, amivel

elfogadja a használati feltételeket.

6. Válassza ki azt a mappát, ahova telepíteni szeretné a MagicRotation programot.

7. Kattintson a „Telepítés” gombra.

8. Megjelenik a „Telepítés folyamatban” ablak.

9. Kattintson a „Befejezés” gombra.

Ahhoz, hogy a MagicRotation rendeltetésszerűen működjön, újra kell indítania a rendszert.

10. A telepítés befejezését követően a MagicRotation parancsikon megjelenik a számítógépen.

Telepítési nehézségek

A MagicRotation telepítését olyan tényezők is befolyásolhatják, mint például a videokártya, alaplap vagy a hálózati környezet.

Korlátozás

1. Ahhoz, hogy a MagicRotation rendeltetésszerűen működjön, a „képernyővezérlőnek” megfelelően kell működnie. Fontos, hogy a telepített „képernyővezérlő” a forgalmazó legújabb verziója legyen.

2. Ha az olyan alkalmazások, mint a WindowsR Media Player, a Real Player stb. nem játsszák le a mozifájlokat 90, 180 vagy 270 fokos orientációban, akkor a következőt kell tennie:

{

Zárja be az alkalmazást.

{

Válassza ki azt az orinetációt (90, 180, 270) amelyben meg kívánja tekinteni az alkalmazást.

{

Indítsa újra az alkalmazást.

Legtöbb esetben ez elég a probléma megoldásához.

3. Az olyan felhasználói alkalmazások, amelyek OpenGL vagy DirectDraw (3D rajzolás) programokat használnak, nem fognak működni a kiválasztott orientációs beállítás (90, 180, 270) szerint. pl. 3D-s játékok

4. A DOS-alapú, teljesképernyő mód beállítású alkalmazások nem fognak működni a kiválasztott orientációs beállítás (90, 180, 270) szerint.

5. A Dual WindowsR 98, ME, NT 4.0 rendszereken nem használható.

6. A MagicRotation esetében nem érdemes képpontonként 24 bites (bitmélység/színminőség) monitort használni.

7. Amennyiben úgy dönt, hogy kicseréli a videokártyáját, ajánlott előtte eltávolítani a MagicRotation szoftvert a gépéről.

Rendszerkövetelmények

Operációs rendszer

Windows 98 SE

Windows Me

Windows NT 4.0

Windows 2000

Windows XP Home Edition

Windows XP Professional

Windows Vista™

Hardver

128 MB memóriánál több (ajánlott)

25 MB szabad merevlemez-területnél több

Szolgáltatási csomagok

Ajánlott rendszerére a legújabb szolgáltatási csomagokat feltelepíteni.

A WindowsR NT 4.0 esetében ajánlatos az Internet Explorer 5.0 vagy annál újabb, Active Desktop összetevővel rendelkező programot feltelepíteni.

* További információért keresse fel a Magic Pivot

honlapját.

* A WindowsR a Microsoft Corporation Inc. bejegyzett védjegye.

Eltávolítás

A MagicRotation programot csak a WindowsR Vezérlőpultján található „Programok telepítése/törlése” opció segítségével tudja eltávolítani.

A következő lépéseket követve el tudja távolítani a MagicRotation szoftvert.

1. Kattintson a [Tálcán] a [Start], majd a [Beállítások] gombra, és válassza ki a [Vezérlőpult] feliratot a menüből. Ha a program a WindowsR XP verzión fut, kattintson a [Vezérlőpult] feliratra a [Start] menüben.

2. Kattintson a „Programok telepítése/törlése” ikonra a Vezérlőpulton.

3. A „Programok telepítése/törlése” ablakban keresse meg a „MagicRotation” gombot. Kattintással jelölje ki.

4. Kattintson a „Telepítés/Törlés” gombra, hogy eltávolítsa a programot.

5. A program eltávolításához kattintson az „Igen” lehetőségre.

6. Várjon, amíg megjelenik az „Eltávolítás kész” párbeszédpanel.

7. Miután az eltávolítás befejeződött, indítsa újra a rendszert, és ezzel a gépéről végleg törlődött a program.

Látogasson el a MagicRotation

honlapjára

, ahol a gyakran feltett kérdések válaszai és szoftverfrissítési

tippek mellett műszaki tanácsokat talál a MagicRotation üzemeltetésével kapcsolatban.

* A WindowsR a Microsoft Corporation Inc. bejegyzett védjegye.

Ellenőrző lista

Tünet Ellenőrizze Megoldás

Mielőtt szervizhez fordulna, ellenőrizze az ebben a részben szereplő információkat, hátha

saját maga is meg tudja oldani a problémát. .

Nincs kép a képernyőn.Nem tudja bekapcsolni a monitort.

A hálózati kábel helyesen van csatlakoztatva?

A képernyőn a „

Connection, Check Signal Cable

látható?

Ha a hálózati feszültség rendben van, indítsa újra a számítógépet, hogy megjelenjen a kezdőképernyő (a bejelentkező képpernyő.)

A képernyőn a „

Optimum Mode. Recommended mode 1280 x 1024

üzenet

”

60 Hz

látható.

felirat

”

Not

Ellenőrizze a hálózati kábel csatlakozását és a feszültséget.

Ellenőrizze, hogy a számítógép megfelelően van-e csatlakoztatva.

Ha a kezdő képernyő (a bejelentkező képernyő) jelenik meg, indítsa el a számítógépet a megfelelő módon (WindowsME/2000/XP biztonságos üzemmód), majd változtassa meg a videokártya frekvenciáját. (Lásd az

előre beállított megjelenítési üzemmódokat.)

Megjegyzés: Ha a kezdő képernyő (a bejelentkezés) nem jelenik meg,

forduljon a szervizhez.

Ez az üzenet akkor látható, ha a videokartyabol érkező jel meghaladja azt a maximális felbontast és frekvenciát, amit a monitor helyesen tud kezelni.

Állítsa be a lehetséges legnagyobb felbontast és frekvenciát.

Ha a kijelző SXGA módnál fejlettebb módot, vagy 75 Hz-nél nagyobb frekvenciát használ, a "

Optimum Mode. Recommended

Not

mode 1280 x 1024 60 Hz

jelenik meg. 85 Hz-nél nagyobb frekvenciánál a kijelző működése megfelelő lesz, és a "

Mode. Recommended mode 1280 x 1024 60 Hz

után egy perccel eltűnik a képernyőről. Ez alatt az egy perc alatt állítsa be az ajánlott módot. (A rendszer újraindításakor ismét megjelenik az üzenet.)

" üzenet megjelenése

" üzenet

Not Optimum

Nem látható a Képernyő-kijelző

A képernyőn furcsa színek jelennek meg vagy csak feketefehér

Nincs kép A képernyőn. Villog-e a monitoron lévo feszültségjelzo LED 1 mp-es idoközönként?

Lezárta a Képernyő- kijelző (KK) menüt, hogy ne lehessen változtatni?

A képernyőn csak egy szín látható,mintha celofánon néznénk át?

A színek egy program futása után lesznek furcsák, vagy az alkalmazások ütközése miatt?

A videokártya helyesen lett beállítva?

A monitor energiatakarékos üzemmódban van.

Nyomjon meg egy gombot vagy mozgassa az egeret, hogy aktívvá tegye a monitort és visszahozza a képet a képernyőre.

Nyissa ki a KK menüt a MENÜ gomb lenyomásával, legalább 5 másodpercig.

Ellenőrizze a videokábel csatlakoztatását. Ellenőrizze, hogy a videokártya teljesen be van-e dugva a csatlakozóba.

Indítsa újra a számítógépet.

Jól van beállítva a videokártya?

A képernyő hirtelen aszimmetrikussá válik.

A képernyő fókusza elromlott vagy az OSD nem állítható be.

A LED villog, de nincs kép A képernyőn.

Csak 16 szín látható A képernyőn. A képernyő színei a videokártya cseréje után változtak meg.

Megváltoztatta Ön a videokártyát vagy a drivert?

Beállította Ön a monitor frekvenciáját vagy felbontását?

A képernyő kiegyensúlyozatlan lehet a videokártya jelciklusa miatt. Állítsa be újra a Position (helyzet) lehetőséget a képernyőmenün keresztül.

Beállította Ön a monitor frekvenciáját vagy felbontását?

Helyesen van beállítva a frekvencia, amikor ellenőrzi a megjelenítés órajelét a menüben?

A Windows színek helyesen lettek beállítva?

Állítsa be a kép helyzetét és méretét az OSD használatával.

Állítsa be a videokártya felbontását és a frekvenciáját. Lásd az előre

beállított megjelenítési üzemmódokat.)

Állítsa be a videokártya felbontását és a frekvenciáját. (Lásd az előre

beállított megjelenítési üzemmódokat.)

Állítsa be helyesen a frekvenciát a videokártya használati útmutatója és az előre beállított megjelenítési üzemmódok alapján.

(A maximális frekvencia per felbontás termékről termékre változhat.)

Windows Me/XP/2000 esetén: Állítsa be helyesen a színeket a Vezérlőpult (Control Panel), képernyő (Display) , Beállítások (Settings) ablakokban.

A videokártya helyesen lett beállítva?

A videokártya használati útmutatója alapján állítsa be a videokártyát

A képernyőn a következő üzenet jelenik meg: "Unrecognised monitor, Plug & Play (VESA DDC) monitor found".

Ellenőrizze, hogy a MagicTune™ mikor nem muködik helyesen.

Telepítette Ön a monitor drivert?

Keresse meg a videokártya használati útmutatójában, hogy a Plug & Play (VESA DDC) modot támogatja-e.

A MagicTune™ funkció a Plug and Play lehetőséget használó, Windows operációs rendszert alkalmazó számítógépeken (VGA) elérhető.

Telepítse a monitor drivert annak

telepítési útmutatója szerint.

Telepítse a monitor drivert annak

telepítési útmutatója szerint.

*A következő lépésekkel ellenőrizheti, hogy számítógépe alkalmas-e a MagicTune™ funkció használatára. A lépések Windows™ XP operációs rendszerre vonatkoznak.

Vezérlőpult → Használat és karbantartás → Rendszer → Hardver → Eszközkezelő → Képernyő → A Plug and Play monitor törlését követően a hardverkereső funkcióval keressen új Plug and Play monitort.

hogy a monitor bizonyos videokártyákkal nem használható. Ha problémája van a videokártyával, látogasson el weboldalunkra, és keresse meg a kompatibilis videokártyákat tartalmazó felsorolást.

http://www.samsung.com/monitor/magictune

A MagicTune™ funkció nem működik megfelelően.

Telepítette a

Keresse fel weboldalunkat és töltse le a MagicTune™ MAC telepítőszoftverét.

Ellenőrizze a következőket, ha probléma van a monitorral.

1. Ellenőrizze, hogy a hálózati kábel helyesen van-e csatlakoztatva a számítógéphez.

2. Ellenőrizze, hogy a számítógép az indítás után 3-nál többször sípol-e.

(Ha igen, vizsgáltassa át szervizzel a számítógép alaplapját.)

3. Ha új videokártyát telepített vagy szerelte a PC-t, ellenőrizze, hogy telepítette-e a video drivert és

a monitor drivert.

4. Ellenőrizze, hogy a letapogatás gyakorisága 56 Hz -75 Hz értékű-e.

5. Ha a video (adapter) driver telepítésével problémája van, indítsa el a számítógépet, távolítsa el

Vezérlőpult, Rendszer, Eszközkezelő ablakokban a videokártyát, majd indítsa újra a számítógépet és telepítse újra a video drivert

Ha a probléma ismételten fennáll, forduljon a szervizhez.

Más számítógépet vagy videokártyát használ?

programot?

Töltse le a legfrissebb programot. A programot a következő webhelyről töltheti le:

http://www.samsung.com/monitor/magictune.

A program első telepítése után indítsa újra a számítógépet. Ha a program egy példánya már telepítve van, távolítsa el, indítsa újra a számítógépet, majd telepítse újra a programot. A megfelelő működés érdekében a program telepítése, illetve eltávolítása után újra kell indítani a számítógépet.

Kérdések és válaszok

Kérdés Válasz

Hogyan lehet megváltoztatni a frekvenciát?

Hogyan állítható be a felbontás? Windows Me/XP/2000 esetén: A felbontás a Vezérlőpult (Control

Hogyan lehet beállítani az energiatakarékossági (PowerSaver) modot?

Hogyan tisztítható a külső burkolat és az LCD panel?

A frekvencia a videokártya újrakonfigurálásával változtatható meg.

A videokártya támogatása a használt driver verziójától függően változhat. (A részletek a számítógép és a videokártya használati útmutatóiban találhatók.)

Panel), Képernyő (Display), Beállítások (Settings) ablakokban állítható be.

* A videokártya gyártójától tudhatók meg a részletek.

Windows ME/XP/2000 esetén: Ezt a funkciót a számítógép BIOSSETUP-jában vagy a képernyővédőnél lehet beállítani. (Lásd a számítógép használati útmutatóját és a Windows súgóját.)

Húzza ki a hálózati kábelt és utána puha ronggyal tisztítsa meg a monitort, akár sima vizet használva, akár tisztítószerrel.

Ne hagyjon mosószermaradékot a felületen és ne karcolja meg a házat. Ne engedje, hogy víz kerüljön a monitor belsejébe.

Önteszt

Önteszt | Figyelmeztető üzenetek | Környezet | Hasznos tanácsok

A monitor önteszt uzemmoddal rendelkezik, amely ellenőrzi a monitor helyes működését. Ha a monitor és a számítógép csatlakoztatása megfelelő, de a monitor képernyő sötét és a bekapcsolás jelző villog, az alábbiak szerint futtassa le az önteszt programot:

Önteszt

1. Kapcsolja ki mind a számítógépet, mind a monitort.

2. Távolítsa el a monitor videokábel csatlakozását a számítógépről.

3. Kapcsolja be a monitort.

Ha a monitor megfelelően működik, a lenti ábrán látható mezőt fogja látni.

Ez a mező normál működés esetén jelenik meg, ha a videokábel csatlakozása megszűnik vagy károsodik.

4. Kapcsolja ki a monitort és csatlakoztassa újra a jelkábelt; majd kapcsolja be a monitort és a

számítógépet is. Ha a képernyő sötét marad az előző műveletek után, ellenőrizze a videó meghajtót és a számítógép rendszert; maga a monitor megfelelően működik.

Figyelmeztető üzenetek

Ha valamilyen probléma van a bemeneti jellel, akkor üzenet jelenik meg a képernyőn, vagy a képernyő elsötétül, bár a bekapcsolást jelző LED világít. A Video mode not supported (A video üzemmód nem támogatott) üzenet azt jelezheti, hogy a monitor a letapogatási (felbontási) tartományon kívül van , vagy ellenőrizni kell a jelkábelt. Ha a függőleges frekvencia 76 Hz fölé van állítva, akkor az alábbi üzenet jelenik meg 5 másodpercig, majd eltűnik. (SyncMaster 171S/171Q)

Környezet

A monitor elhelyezése és helyzete befolyásolhatja a képminőséget és a monitor egyéb jellemzőit.

Ha hangsugárzó van a monitor közelében, húzza azt ki és helyezze át egy másik

szobába.

z Távolítson el minden elektronikus eszközt, például rádiót, ventilátort, órát és telefont a

monitor 1 m-es körzetéből.

Hasznos tanácsok

A monitor a PC-től érkező vizuális jeleket jeleníti meg. Így ha, baj van a PC-vel vagy a

videokártyával, ez azt okozhatja, hogy nincs kép a képernyőn, rossz a szín, zajos, kiesett a szinkronból stb. Ebben az esetben először ellenőrizze a probléma forrását, és azután forduljon a szervizhez.

A monitor működésének ellenőrzése

Ha nincs kép a képernyőn vagy ˝Video mode not supported˝ üzenet jelenik meg, húzza ki a kábelt a számítógépből, mialatt a monitor bekapcsolva marad.

{ Ha üzenet jelenik meg a képernyőn, vagy ha a képernyő kifehéredik, ez azt jelenti, hogy a

monitor üzemképes állapotban van.

{ Ebben az esetben a számítógépnél keresse a hibát.

Általános adatok

Modell név SyncMaster 740NPlus

SyncMaster 740NPlus

LCD kijlező

Méret 17,0 hüvelyk átlósan (43 cm)

Képernyő terület 337,92 mm (H) x 270,336 mm (V)

Pixel karakter/inch 0,264 mm (H) x 0,264 mm (V)

Szinkronizáció

Vizszintes 30 ~ 81 kHz

Függőleges 56 ~ 75 Hz

Megjelenített színek száma

16,2 M színek

Képfelbontás

Optimális felbontás 1280 x 1024@60 Hz

Maximális felbontás 1280 x 1024@75 Hz

Bemeneti jel, terminált

RGB analóg szinkron, 0,7 Vp-p pozitív, 75 Ω ±10% Elválasztott H/V szinkron, TTL szintű, poz. vagy negatív

Maximális pixel órajel

140 MHz

Hálózati feszültség

100 – 240 V~ (+/- 10 %) váltóáram, 50/60 Hz

Jelkábel

15 érintkezős D-sub kábel, nem beépített

Méretek (szélesség x magasság x mélység) / Tömeg (Egyszerű állvány)

366,0 x 391,2 x 200,0 mm / 14,4 x 15,4 x 7,9 hüvelyk (Talppal) / 3,4kg / 7,5 lbs

Méretek (szélesség x magasság x mélység) / Tömeg (állvány)

366,0 x 391,2 x 200,0 mm / 14,4 x 15,4 x 7,9 hüvelyk (Talppal) / 4,7kg / 10,4 lbs

Méretek (szélesség x magasság x mélység) / Tömeg (Kihúzható állvány)

366,0 x 391,2 x 200,0 mm / 14,4 x 15,4 x 7,9 hüvelyk (Talppal) / 4,7kg / 10,4 lbs

Méretek (szélesség x magasság x mélység) / Tömeg (A legalacsonyabb HAS állvány)

366,0 x 351,4 x 200,0 mm / 14,4 x 13,8 x 7,9 hüvelyk (Talppal) / 4,8kg / 10,6 lbs

VESA illesztő interfész

75 mm x 75 mm (Speciális (karos) illesztő hardverrel.)

Környezeti jellemzök

Működési Hőmérséklet: 10 °C ~ 40 °C (50 °F ~ 104 °F)

Páratartalom: 10% ~ 80%, nem-kondenzáló

Tárolási Hőmérséklet: -20 °C ~ 45 °C (-4 °F ~113 °F )

Páratartalom: 5% ~ 95%, nem-kondenzáló

Plug and Play képesség

Ez a monitor bármilyen Plug & Play kompatíbilis rendszeren üzembe helyezhető. A monitor és a számítógép rendszer kölcsönhatása a legjobb működési feltételeket és monitor beállítást biztosítja. Legtöbb esetben a monitor üzembe helyezése automatikusan megtörténik, hacsak a felhasználó nem akar más beállítást választani.

Elfogadható pontok

E termék gyártásához fejlett félvezető technológiával 1ppm (1 milliomod) pontossággal készült TFT LCD panelt használtak. A vörös, zöld, kék és fehér színű képpontok néha fényesnek látszanak vagy néhány fekete képpont látható. Ez nem a rossz minőség következménye, és a termék nehézség nélkül használható.

z Például ezen termék TFT LCD kijelzője 3.932.160 alpixelt tartalmaz.

Megjegyzés : A műszaki adatok és a kivitel külön értesítés nélkül változhat.

B osztályba tartozó készülék (Info-kommunikációs készülék otthoni használatra)

Ez a termék megfelel az otthoni használatra vonatkozó elektromágnesességet szabályozó előírásoknak, és használható minden területen, beleértve a szokványos lakóterületeket is.

(B osztályba tartozó készülék, az A osztályba tartozó készülékeknél kevesebb elektromágneses hullámot bocsát ki.)

Energiatakarékos üzemmód

Ez az LCD monitor a PowerSaver nevű, beépített energiakezelő rendszerrel rendelkezik. Ez a rendszer energiát takarít meg oly módon, hogy ha az LCD monitor bizonyos ideig nincs használatban, akkor azt kis fogyasztású üzemmódba kapcsolja. A monitor automatikusan visszaáll a normál működésre, ha visszatér a vízszintes és a függőleges szinkron. Ez akkor történik, ha megmozdítja az egeret, vagy megnyomja valamelyik gombot a billentyűzeten. Energiatakarékossági célból kapcsolja ki a monitort, ha nincs rá szükség, vagy ha hosszabb ideig felügyelet nélkül hagyja. A PowerSaver rendszer VESA DPMS kompatibilis videokartyaval működik, ami be van építve az Ön számítógépébe. Az uzemmod használatához a számítógépen telepített segédszoftvert kell alkalmazni.

Állapot

Feszültség

Normál

működés

Energiatakarékos

üzemmód

kikapcsolva

(Bekapcsoló

gomb)

EPA/ENERGY

2000

Feszültség

kikapcsolva

(Be/Ki

kapcsoló)

(Opció)

Hálózati feszültség

jelző

Kék Kék,Villog Off (Ki) Off (Ki)

Teljesítményfelvétel

Előre beállított megjelenítési üzemmódok

Ha a számítógépből érkező jel megegyezik az alább felsorolt előre beállított megjelenítési üzemmódokkal, akkor a képernyő beállítása automatikusan megtörténik. Azonban ha a jel eltér, akkor lehetséges, hogy a képernyőn nincs kép és csak a bekapcsolást jelző fény világít. Ekkor a videokártya használati útmutatójának megfelelően állítsa be az üzemmódot az alábbi táblázat szerint.

1. Táblázat. Eredeti Időzitő Módok

Kevesebb mint

34 W

Ez a monitor EPA ENERGY STAR® kompatibilis és ENERGY2000 kompatibilis, ha VESA DPMS funkcióval rendelkező számítógéphez használja. Mint az ENERGY STAR® Partner, a SAMSUNG megállapította, hogy ez a termék megfelel az ENERGY STAR® energia hatékonysági irányelveinek..

Kevesebb mint 1 W

(„OFF” mód)

Kevesebb mint 1

(120 Vac / 220

Vac)

Kevesebb mint 0

Megjelenítési

üzemmód

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

Vizszintes

Frekvencia

(kHz)

Függőleges

Frekvencia

(Hz)

Pixel órajel

(MHz)

Szinkron polaritás

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Vizszintes Frekvencia

Vízszintes ciklusidőnek hívjuk azt az időt, ami a képernyő vízszintes irányú végigpásztázásához kell a jobb szélétől a bal széléig. A

vízszintes ciklusidő reciproka a vízszintes frekvencia, egysége a kHz.

Függőleges Frekvencia

Fluoreszkáló fényforrás lévén a képernyőnek ugyanazt a képet másodpercenként sokszor kell ismételnie, hogy a néző számára megjelenítse a képet. Ennek az ismétlésnek a frekvenciáját függőleges frekvenciának vagy frissítési sebességnek nevezzük. Egysége a Hz.

Általános adatok

Modell név SyncMaster 940NPlus

SyncMaster 940NPlus

LCD kijlező

Méret 19,0 hüvelyk átlósan (48 cm)

Képernyő terület 376,32 mm (H) x 301,056 mm (V)

Pixel karakter/inch 0,294 mm (H) x 0,294 mm (V)

Szinkronizáció

Vizszintes 30 ~ 81 kHz

Függőleges 56 ~ 75 Hz

Megjelenített színek száma

16,7 M színek

Képfelbontás

Optimális felbontás 1280 x 1024@60 Hz

Maximális felbontás 1280 x 1024@75 Hz

Bemeneti jel, terminált

RGB analóg szinkron, SOG, 0,7 Vp-p pozitív, 75 Ω ±10% Elválasztott H/V szinkron, TTL szintű, poz. vagy negatív

Maximális pixel órajel

140 MHz

Hálózati feszültség

100 – 240 V~ (+/- 10 %) váltóáram, 50/60 Hz

Jelkábel

15 érintkezős D-sub kábel, nem beépített

Méretek (szélesség x magasság x mélység) / Tömeg (Egyszerű állvány)

407,6 x 421,5 x 217,0 mm / 16,0 x 16,6 x 8,5 hüvelyk (Talppal) / 4,85kg / 10,7 lbs

Méretek (szélesség x magasság x mélység) / Tömeg (állvány)

407,6 x 408,0 x 200,0 mm / 16,0 x 16,1 x 7,9 hüvelyk (Talppal) / 5,55kg / 12,2 lbs

Méretek (szélesség x magasság x mélység) / Tömeg (Kihúzható állvány)

407,6 x 408,0 x 200,0 mm / 16,0 x 16,1 x 7,9 hüvelyk (Talppal) / 5,7kg / 12,6 lbs

Méretek (szélesség x magasság x mélység) / Tömeg (A legalacsonyabb HAS állvány)

407,6 x 368,2 x 200,0 mm / 16,0 x 14,5 x 7,9 hüvelyk (Talppal) / 5,8kg / 12,8 lbs

VESA illesztő interfész

75 mm x 75 mm (Speciális (karos) illesztő hardverrel.)

Környezeti jellemzök

Működési Hőmérséklet: 10 °C ~ 40 °C (50 °F ~ 104 °F)

Páratartalom: 10% ~ 80%, nem-kondenzáló

Tárolási Hőmérséklet: -20 °C ~ 45 °C (-4 °F ~113 °F )

Páratartalom: 5% ~ 95%, nem-kondenzáló

Plug and Play képesség

Elfogadható pontok

z Például ezen termék TFT LCD kijelzője 3.932.160 alpixelt tartalmaz.

Megjegyzés : A műszaki adatok és a kivitel külön értesítés nélkül változhat.

B osztályba tartozó készülék (Info-kommunikációs készülék otthoni használatra)

Ez a termék megfelel az otthoni használatra vonatkozó elektromágnesességet szabályozó előírásoknak, és használható minden területen, beleértve a szokványos lakóterületeket is.

(B osztályba tartozó készülék, az A osztályba tartozó készülékeknél kevesebb elektromágneses hullámot bocsát ki.)

Energiatakarékos üzemmód

Állapot

Feszültség

Normál

működés

Energiatakarékos

üzemmód

kikapcsolva

(Bekapcsoló

gomb)

EPA/ENERGY

2000

Feszültség

kikapcsolva

(Be/Ki

kapcsoló)

(Opció)

Hálózati feszültség

jelző

Kék Kék,Villog Off (Ki) Off (Ki)

Teljesítményfelvétel

Előre beállított megjelenítési üzemmódok

1. Táblázat. Eredeti Időzitő Módok

Kevesebb mint

38 W

Kevesebb mint 1 W

(„OFF” mód)

Kevesebb mint 1

(120 Vac / 220

Vac)

Kevesebb mint 0

Megjelenítési

üzemmód

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

Vizszintes

Frekvencia

(kHz)

Függőleges

Frekvencia

(Hz)

Pixel órajel

(MHz)

Szinkron polaritás

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Vizszintes Frekvencia

Vízszintes ciklusidőnek hívjuk azt az időt, ami a képernyő vízszintes irányú végigpásztázásához kell a jobb szélétől a bal széléig. A

vízszintes ciklusidő reciproka a vízszintes frekvencia, egysége a kHz.

Függőleges Frekvencia

Kapcsolatfelvétel: SAMSUNG WORLDWIDE

Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz

North America

U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 4004-0000 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COLOMBIA 01-8000112112 http://www.samsung.com.co

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin

VENEZUELA 0-800-100-5303 http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 70 70 19 70 http://www.samsung.com/dk

FINLAND 030-6227 515 http://www.samsung.com/fi

FRANCE

GERMANY 01805 - 121213 (€ 0,14/Min) http://www.samsung.de

HUNGARY 06-80-SAMSUNG (7267864) http://www.samsung.com/hu

ITALIA 800 SAMSUNG (7267864) http://www.samsung.com/it

LUXEMBURG 0032 (0)2 201 24 18 http://www.samsung.lu

NETHERLANDS 0900 20 200 88 (€ 0,10/Min) http://www.samsung.com/nl

NORWAY 815-56 480 http://www.samsung.com/no

POLAND 0 801 801 881 http://www.samsung.com/pl

PORTUGAL 80 8 200 128 http://www.samsung.com/pt

REPUBLIC OF IRELAND 0818 717 100 http://www.samsung.com/uk

SLOVAKIA 0800-SAMSUNG (7267864) http://www.samsung.com/sk

SPAIN 902 10 11 30 http://www.samsung.com/es

SWEDEN 0771-400 200 http://www.samsung.com/se

SWITZERLAND 0800-7267864 http://www.samsung.com/ch

U.K 0870 SAMSUNG (7267864) http://www.samsung.com/uk

3260 SAMSUNG(7267864) (€ 0,15/min)

CIS

http://www.samsung.com/fr

ESTONIA 800-7267 http://www.samsung.ee

LATVIA 800-7267 http://www.samsung.com/lv

LITHUANIA 8-800-77777 http://www.samsung.lt

KAZAKHSTAN 8 800 080 1188 http://www.samsung.kz

RUSSIA 8-800-200-0400 http://www.samsung.ru

UKRAINE 8-800-502-0000 http://www.samsung.com/ur

UZBEKISTAN 140-1234 http://www.samsung.uz

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn

HONG KONG 3698-4698 http://www.samsung.com/hk

INDIA 3030 8282, 1800 1100 11 http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

MALAYSIA 1800-88-9999 http://www.samsung.com/my

PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph

SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za

U.A.E

Kifejezések

800SAMSUNG (7267864) 8000-4726

Képpont távolság

A képernyőn megjelenő kép vörös, zöld és kék pontokból áll. Minél közelebb vannak egymáshoz a pontok, annál nagyobb a felbontás. Az ugyanolyan színű két pont távolságát képpont távolságnak nevezzük Egysége a milliméter.

Függőleges frekvencia

A képernyőt másodpercenként újra kell rajzolni annak érdekében, hogy a felhasználó számára kép jelenjen meg a képernyőn. Ennek az ismétlésnek a másodpercenkénti gyakoriságát nevezzük függőleges frekvenciának, vagy frissítési sebességnek. Egysége a Hz.

Példa : Ha ugyanaz a fény másodpercenként hatvanszor ismétlődik, az 60 Hz-es értéknek

Vizszintes frekvencia

A képernyő egyetlen sorának vízszintes végigfutásához (a képernyő jobb oldalától a bal oldaláig) szükséges időt vízszintes ciklusidőnek nevezzük. A vízszintes ciklusidő reciprokát vízszintes frekvenciának nevezzük. Egysége a kHz.

Sorváltásos és nem sorváltásos módszerek

Nem sorváltásos módszernek nevezzük, ha a képernyő vízszintes sorai a kép tetejétől az aljáig megjelennek. A sorváltásos módszer az, ha először a páros sorok jelennek meg, utána pedig a páratlanok. A monitorok többsége nem sorváltásos módszert használ, mivel ez tisztább képet biztosít. A sorváltásos módszert a televíziók használják.

Plug & Play

Ez az uzemmod biztosítja a legjobb képminőséget, mivel lehetővé teszi, hogy a számítógép és a monitor automatikusan információt cseréljen. Ez a monitor a VESA DDC Plug & Play nemzetközi szabványt követi.

Képfelbontás

A kép összeállításához használt vízszintes és függőleges képpontok számát képfelbontásnak nevezzük. Ez a szám jellemzi a megjelenítés pontosságát. A nagy felbontás akkor jó, ha több feladatot kívánunk elvégezni, mivel több képinformációt lehet a képernyőn megjeleníteni.

Példa : Ha a képfelbontás 1280 x 1024, ez azt jelenti, hogy a képernyő 1280 vízszintes

felel meg.

képpontból (vízszintes felbontás) és 1024 függőleges sorból (függőleges felbontás) áll.

http://www.samsung.com/mea

A jobb képminőség érdekében

1. A legjobb képminőség beállítása érdekében az alább közölt módon állítsa be a számítógép vezérlőpultján a felbontást és a képernyő frissítési sebességét. Lehet, hogy nem kap kiváló minőségű képet, ha a legjobb beállítást nem támogatja a TFT-LCD monitor.

{ Képfelbontás: 1280 x 1024 { Függoleges frekvencia (frissítési sebesség): 60 Hz

2. E termék gyártásához fejlett félvezető technológiával 1ppm (1 milliomod) pontossággal készült TFT LCD panelt használtak. A vörös, zöld, kék és fehér színű képpontok néha fényesnek látszanak vagy néhány fekete képpont látható. Ez nem a rossz minőség következménye és a termék zavar nélkül használható.

{

Például ezen termék TFT LCD kijelzője 3.932.160 alpixelt tartalmaz.

3. A monitor és a kijelző panel külső felületének tisztítása esetén kérjük, hogy kis mennyiséget használjon a javasolt tisztítószerből. Puha és száraz rongyot használjon a fényesítéshez. Az LCD felületét gyengéden törölje le. Ha túlzott erőt alkalmaz, akkor a felület foltos lehet.

4. Ha nem elégedett a képminőséggel, akkor az "automatikus beállítási funkció" használatával jobb minőségu képet kaphat. Ez az ablak bezáró gomb megnyomásakor jelenik meg. Ha még az automatikus beállítás elvégzése után is zavarok láthatók a képen, akkor a Fine/Coarse (Finom/durva) beállítási uzemmodot kell alkalmazni.

5. Ha hosszabb ideig változatlan a képernyőn lévő kép, akkor hátramaradt kép vagy elmosódás jelenhet meg. Ha hosszabb ideig távol kell lennie a monitortól, akkor állítsa azt át energiatakarékos módra, vagy a képernyővédőt állítsa mozgó képre.

Joggyakorlás

A Samsung Electronics cég írásos engedélye nélkül ennek a leírásnak bármilyen módon történő másolása tilos!

A Samsung Electronics cég nem vállal felelősséget az olyan hibákért, amely ennek az anyagnak használatából, felszerelésből, vagy a teljesítmény miatt keletkeztek.

A Samsung a Samsung Electronics cég bejegyzett kereskedelmi márkaneve; A Microsoft, Windows és a Windows NT a Microsoft Corporation bejegyzett márkanevei; VESA, DPMS és DDC a Video Electronics Standard Association bejegyzett márkanevei; az ENERGY STAR név és logo az Egyesült Államokbeli Environmental Protection Agent (EPA) bejegyzett márkaneve. Mint az ENERGY STAR partnere, a Samsung Electronics cég állítja, hogy ez a termék megfelel az ENERGY STAR előírásainak, amely a termék hatékony energiafelhasználását irányozza elő. Minden egyéb, a leírásban említett terméknév, vagy márkanév, az illetékes cég kizárólagos tulajdona.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

TERMÉKISMERTETŐ (Képvisszamaradás-mentes)

LCD monitorokon és TV-ken egyik képről a másikra váltva képvisszamaradás fordulhat elő, különösen, ha hosszabb ideig volt látható a képernyőn ugyanaz a kép. Ebből az ismertetőből megtudhatja, hogy hogyan használhatja LCD-készülékeit a képvisszamaradás veszélye nélkül.

Garancia

garancia nem vonatkozik képernyőbeégésből származó meghibásodásra. garancia nem vonatkozik a készülék képernyőjének beégésére.

Mi a képvisszamaradás?

Normális működés közben nem fordulhat elő pixel-visszamaradás egy LCD képernyőn.

zonban ha ugyanazt a képet hosszabb ideig jelenítjük meg, kis feszültségkülönbség

ön létre a folyadékkristályt magába foglaló két elektróda közt. Ez oda vezethet, hogy a folyadékkritály felgyülemlik a képernyő bizonyos területein. Így az előző kép a képernyőn marad, ahogy újabb képre váltunk. Minden képernyőfajta, beleértve az LCDket is, ki van téve a képvisszamaradás veszélyének. Ez nem minősül termékhibának.

Kövesse a lenti javaslatokat az LCD-monitoron előforduló képvisszamaradás elkerüléséhez.

Kikapcsolás, képernyővédő vagy energiatakarékos üzemmód

Példa)

z Állandó minta megjelenítésekor kapcsoljuk ki a készüléket.

- 20 óra használat után 4 órára kapcsoljuk ki a készüléket.

- 12 óra használat után 2 órára kapcsoljuk ki a készüléket

z Amennyiben lehetséges, használjunk képernyővédőt.

- Egyszínű képernyővédő vagy mozgó kép használata javasolt.

z Állítsa be úgy számítógépét a „Megjelenítés tulajdonságai –

Energiagazdálkodási sémák” panelen, hogy bizonyos hosszúságú használaton kívül töltött idő után kapcsolja ki a monitort.

Alkalmazási javaslatok egyes alkalmazási területekhez

Példa) Repülőterek, állomások, tőzsdék, bankok és felügyeleti rendszerek Javasoljuk, hogy megjelenítőrendszerét az alábbiak szerint állítsa be:

Az információ megjelenítését időközönként szakítsa meg logó vagy mozgókép kijelzésével.

Példa) Ismétlődés: Információ megjelenítése 1 órán át, majd logó vagy mozgókép 1 percig.

Cserélje fel időnként a színeket (2 eltérő szín használatával).

Példa) Cseréljen fel 2-2 színt minden 30 percben.

Kerüljük az olyan kombinációkat, ahol a képernyőn megjelenő karakterek és a háttér fényereje között nagy a különbség. Kerüljük a szürke szín használatát, amely könnyen vezethet képvisszamaradáshoz.

z Kerüljük: Nagy fényerőkülönbségű színek (Fekete és fehér, szürke)

Példa)

z Javasolt beállítások: Világos színek kis fényerőkülönbséggel

- Változtassuk meg a karakterek és a háttér színét 30 percenként Példa)

- 30 percenként mozgassuk el a megjelenített betűket. Példa)

A legjobb módja annak, hogy megvédjük monitorunkat a képvisszamaradástól, ha beállítjuk rendszerünket képernyővédő indítására, amikor a monitor nincs használatban.

Normális működés mellett nem fordulhat elő képvisszamaradás az LCD képernyőkön.

normál működés folyamatosan változó képmintázat megjelenítéseként írható le.

mennyiben ugyanazt a képet hosszabb ideig (12 óránál tovább) jelenítjük meg, kis feszültségkülönbség jöhet létre egy-egy pixelben a folyadékkristályt működtető két elektróda közt. Az elektródák közti feszültségkülönbség idővel egyre növekszik, ami elferdíti a folyadékkristályt. Ez azzal jár, hogy a minta változásakor az előző kép is látható még. Hogy ezt megelőzzük, a halmozódó feszültségkülönbséget csökkenteni kell.

LCD monitorjaink teljesítik az ISO13406-2 Class II, pixelhibákra vonatkozó szabványt.

A termék megfelelő leadása (Elektromos és elektronikus készülékek hulladékkezelése)

- Kizárólag Európa

A terméken vagy a hozzá tartozó dokumentáción szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészségkárosodás, különítse ezt el a többi hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából.

Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt.

Samsung SYNCMASTER 940N PLUS, SYNCMASTER 740N PLUS User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
