LCD MONITOR
2032GW,2232GW,2032BW,2232BW
quick start guide
ii
Model
Özellikler
RTA Monitor
RTA (Response Time Accelerator)
Daha keskin ve daha doğal bir video görüntüsü sağlamak için panelin tepki hızını artıran bir işlev.
RTA On Panelin, orijinal hı zından daha yüksek tepki hızlarından çalışması için RTA işlevini
etkinleştirir.
RTA OFF Panelin, orijinal tepki hızında çalışması için RTA işlevini etkinleştirir.
Paket İçindekiler
Lütfen monitörünüzle birlikte aşağıdakilerin de geldiğinden emin olun.
İsteğe bağlı öğeleri satın almak için bir yerel satıcıya başvurun.
Paketi Açma
Eksik parça varsa satıcınıza başvurun.
Kılavuz
Monitör ve Basit taban desteği
Hızlı Kurulum Kılavuzu
f
Kablosu
Elektrik Kablosu D-sub kablosuyla
Diğer
İşletim Prosedürü
Yalnızca siyah ve çok parlak modellere uygulanacaktır.
Ayrı satılır
Garanti Kartı
(Tüm bölgelerde olmayabilir)
Kullanım Kı lavuzu, Monitör
Sürücüsü, Natural Color
yazılımı, MagicTune™
yazılımı
DVI Kablosu
Monitörünüz
Ön Tara
MENU düğmesi [ ]
MagicBright™ düğmesi
[]
Parlaklı k düğmesi [ ] OSD ekranda değilse parlaklığı ayarlamak için düğmeyi itin.
Ayar düğmeleri [ ] Menüdeki öğeleri düzenlemek için kullanılır.
OSD menüsünü açar. OSD menüsünden çıkmak veya bir önceki
menüye dönmek için de kullanılır.
MagicBright™, ntülediğiniz resmin içeriğine bağlı olarak en iyi
görüntüleme ortamını sağlayan yeni bir özelliktir. Şu anda 7 farklı
moddan biri kullanı labilir: Kişisel , Metin , İnternet , Oyun , Spor ve
Film , Dinamik Kontrast . Her modun kendine özgü önceden
yapılandırılmış bir parlaklık değeri vardır. 'MagicBright™' düğmesine
basarak 7 ayardan birini seçebilirsiniz.
1) Kişisel
Mühendislerimiz tarafından dikkatle seçilmiş olmasına rağmen
önceden ayarlanmış değerler, zevkinize bağlı olarak, gözleriniz
için uygun olmayabilir.
Bu durumda, OSD menüsünü kullanarak Parlaklık ve Kontrastı
ayarlayın.
2) Metin
Büyük metinler içeren belge veya çalışmalar için.
3) İnternet
Metin ve grafik gibi karma görüntülerin bulunduğu çalışmalar için.
4) Oyun
Oyun gibi hareketli görüntüleri izlemek için.
5) Spor
Spor gibi hareketli görüntüleri izlemek için.
6) Film
DVD veya Video CD gibi hareketli görüntüleri izlemek için.
7) Dinamik Kontrast
Dinamik Kontrast, girilen görsel sinyallerin dağılımını algılar ve
optimum kontrast oluşturur.
>> Animasyon klibini görmek için burayı tıklatın.
>> Animasyon klibini görmek için burayı tıklatın.
MagicBright™, Dinamik Kontrast modlarındayken kullanılamaz.
Enter (Gir) düğmesi [ ] /
g
y
f
ç
SOURCE düğmesi
AUTO düğmesi Doğrudan erişimi otomatik olarak ayarlamak için bu düğmeyi kullanın.
Güç düğmesi [ ] Bu düğmeyi monitörü açıp kapatmak için kullanın.
Güç göstergesi
Güç tasarrufu işlevleriyle ilgili daha fazla bilgi edinmek için kılavuzda açıklanan
PowerSaver konusuna bakın. Enerji tasarrufu sağlamak için, kullanmanız gerekmeyen
zamanlarda ve
Arka Tara
OSD menüsünü seçmek için kullanı lır. /
’SOURCE’ düğmesine basıldığında, OSD kapalı durumdayken Video
sinyali seçilir. (Giriş modunu değiştirmek için '' kaynak düğmesine
basıldığında, ekranın sol üst köşesinde mevcut modu Analog, Digital
gösteren bir mesaj görüntülenir.)
Dijital modu seçerseniz, DVI kablosunu kullanarak monitörünüzü
dijital bağlantı DVI IN noktası bulunan bir ekran kartına bağlamanız
erekir.
>> Animasyon klibini görmek için burayı tıklatın.
Bu ışık normal çalışma sırasında mavi yanar ve ayarlarınız monitör
tarafında kaydedilirken mavi olarak bir kez yanıp söner.
a uzun süre kullanmayacağınız durumlarda monitörünüzü KAPATIN.
Monitörün arka tarafındaki yapılandırma ürüne göre değişiklik gösterebilir.
POWER noktası Monitörünüzün güç kablosunu monitörün arkasındaki güç bağlantı noktasına
takın.
DVI IN noktası DVI Kablosunu monitörünüzün arkasındaki DVI IN bağlantı noktasına takın.
RGB IN noktası Sinyal kablosunu, monitörün arkasındaki 15 pin D-sub bağlantı noktasına
takın.
Kensington Kilidi Kensington kilidi, halka açık bir yerde kullanırken sistemi fiziksel olarak
bağlamak için kullanılan bir cihazdır.
Kilitleme cihazının ayrı olarak satın alınması gerekir.
Kilitleme cihazı kullanmak i
Kablo bağlantıları hakkında daha fazla bilgi edinmek için Monitörünüzü Bağlama
konusuna bakın.
in satın aldığınız yere başvurun.
Model

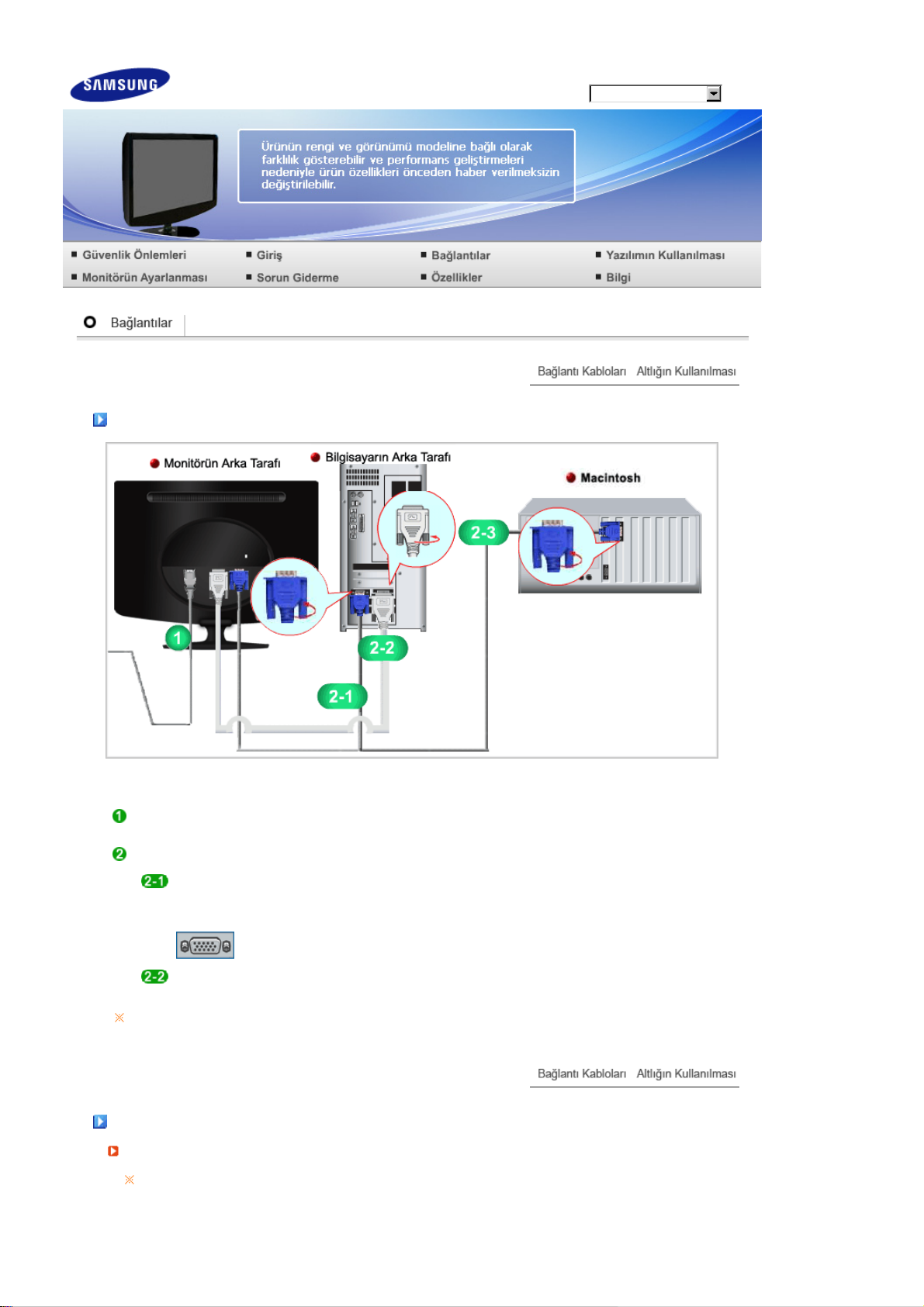

Bağlantı Kabloları
Monitörünüzün güç kablosunu monitörün arkasındaki güç bağlantı noktasına takın.
Monitörün güç kablosunu yakındaki bir prize takın.
Bilgisayarınız için uygun bir bağlantı kullanın.
Video kartindaki D-sub (Analog) konektörü kullanilarak.
- Sinyal kablosunu, monitörün arkasındaki 15 pin D-sub bağlantı noktasına takın.
[RGB IN]
Macintosh bağlantısı.
- Monitörü Macintosh bilgisayara D-sub bağlantı kablosunu kullanarak bağlayın.
Monitörle bilgisayar bağlıysa, açıp kullanabilirsiniz.
Altlığın Kullanılmas ı
Tabanı katlama
Monitör 0 ile 18 derece arasında eğilebilir.
Model
Kontrol Listesi
Servisi aramadan önce sorunu kendi kendinize çözüp çözemeyeceğinizi görmek için bu bölümdeki
bilgileri inceleyin. Yardıma gereksinim duyarsanız garanti kartındaki telefon numarasını veya Bilgiler
Belirti Kontrol Listesi Denetim Listesi
Ekranda görüntü yok.
Monitörü açamıyorum.
bölümündeki telefon numarasını arayın veya satıcınızla görüşün.
Elektrik kablosu
düzgün şekilde
takılmış mı?
Ekranda "Kabloyu
Kontrol Et" ifadesini
görebiliyor musunuz?
Güç açıksa başlangıç
ekranını (oturum
açma ekranını)
görmek için
bilgisayarı yeniden
başlatın.
Elektrik kablosunu ve güç kaynağını kontrol edin.
(D-sub kablosuyla bağlı)
Sinyal kablosunun bağlantısını kontrol edin.
(DVI kablosuyla bağlı)
Monitör düzgün bir şekilde bağlı olduğu halde
ekranda bir hata mesajı görüyorsanız, monitörün
Analog moda ayarlanıp ayarlanmadığını
denetleyin.
Monitörün giriş sinyali kaynağını ikinci kez
denetlemesi için SOURCE/ düğmesine basın.
Başlangıç ekranı (oturum açma ekranı)
görüntülenirse, bilgisayarı uygun bir modda
(Windows ME/XP/2000 için güvenli mod) yeniden
başlatın ve daha sonra video kartı nın frekansını
değiştirin.
(Önceden Ayarlı Zamanlama Modları bölümüne
bakın)
Başlangıç ekranı (oturum açma ekranı)
görüntülenmezse servis merkezine veya satıcınıza
başvurun.
Ekranda "Uygun
Olmayan Mod.
Tavsiye Edilen Mod
1680 X 1050 60 Hz"
mesajını görebiliyor
musunuz?
Video kartından gelen sinyal, monitörün düzgün
şekilde işleyebileceği maksimum çözünürlüğü ve
frekansı aştığında bu mesajı görebilirsiniz.
Monitörün düzgün şekilde işleyebileceği
maksimum çözünürlüğü ve frekansı ayarlayın.
Ekran SXGA veya 75 Hz değerini aşıyorsa "Uygun
Olmayan Mod. Tavsiye Edilen Mod 1680 X 1050
60 Hz" mesajı görüntülenir. Ekran 85 Hz değerini
aşıyorsa, düzgün çalışır ancak "Uygun Olmayan
Mod. Tavsiye Edilen Mod 1680 X 1050 60 Hz"
mesajı yaklaşık bir dakika süreyle görünür ve
sonra kaybolur.
Lütfen bu bir dakikalı k süre içinde önerilen moda
geçin.
(Sistem yeniden başlatı ldığında bu mesaj yeniden
görüntülenir.)
Ekran Görüntü
Sistemini göremiyorum.
Ekranda garip renkler
görünüyor veya görüntü
siyah-beyaz.
Ekranda görüntü yok.
Monitördeki güç
göstergesi 1 saniye
aralıkla yanıp
sönüyor mu?
Monitör DVI
kablosuyla mı bağlı?
Ayarların
değiştirilmesini
engellemek için
Ekran Görüntü
Sistemi (OSD)
Menüsünü kilitlediniz
mi?
Ekrandaki görüntü
şeffaf bir kağıdın
arkasından bakarken
olduğu gibi tek renkte
mi?
Monitör PowerSaver modundadır.
Monitörü etkinleştirmek ve görüntünün ekranda
yeniden belirmesini sağlamak için klavyede bir tuşa
basın veya fareyi hareket ettirin.
Hala görüntü yoksa 'SOURCE/ ' düğmesine
basın.
Ardından monitörü yeniden etkinleştirmek ve
ekrandaki görüntüyü geri yüklemek için klavye
üzerinde herhangi bir tuşa basın.
DVI kablosunu takmadan önce sistemi
başlatırsanız veya sistem çalışırken DVI kablosunu
çıkarıp takarsanız boş bir ekran görüntülenebilir;
bunun nedeni bazı ekran kartı türlerinin video
sinyali göndermemesidir.
DVI kablosunu takın ve sistemi yeniden başlatın.
OSD'nin kilidini açmak için [MENU / ] düğmesine
en az 5 saniye boyunca basın.
Sinyal kablosunun bağlantısını kontrol edin.
Sinyal kablosunun bağlantısını kontrol edin.
Ekranın ayarları birden
bozuldu.
Ekrandaki görüntü net
değil veya OSD
ayarlanamıyor.
Ekrandaki renkler bir
programı
çalıştırdıktan sonra
ve uygulamalar
arasında oluşan bir
sorun nedeniyle mi
garip görünüyor?
Video kartının
ayarları düzgün
şekilde yapıldı mı?
Video kartını veya
sürücüyü değiştirdiniz
mi?
Monitörün
çözünürlüğünü veya
frekansını ayarladınız
mı?
Ekran video kartı sinyalleri döngüsü yüzünden dengesiz olabilir. OSD'ye
göre Yeniden Ayar Konumu.
Monitörün
çözünürlüğünü veya
frekansını ayarladınız
mı?
Bilgisayarı yeniden başlatı n.
Video kartının kılavuzuna bakarak video kartı
ayarlarını yapın.
OSD'yi kullanarak ekran görüntüsünün
pozisyonunu ve boyutunu ayarlayın.
Video kartının çözünürlüğünü ve frekansını
ayarlayın.
(Önceden Ayarlı Zamanlama Modları bölümüne
bakın).
Video kartının çözünürlüğünü ve frekansını
ayarlayın.
(Önceden Ayarlı Zamanlama Modları bölümüne
bakın).
LED yanıp sönüyor,
ancak ekranda görüntü
yok.
Ekranda yalnızca 16
renk gösteriliyor. Video
kartını değiştirdikten
sonra ekran renkleri
Menüdeki Görüntü
Zamanlamasını
kontrol ederken
frekans düzgün
şekilde ayarlandı mı?
Windows renkleri
düzgün şekilde
ayarlandı mı?
Video kartının kılavuzuna ve Önceden Ayarlı
Zamanlama Modları bölümüne bakarak frekansı
düzgün şekilde ayarlayın.
(Çözünürlüğe uygun maksimum frekans ürüne
göre değişir.)
Windows XP :
"Control Panel" (Denetim Masası) → "Appearance
and Themes" (Görünüm ve Temalar) →
değişebilir. "Display" (Görüntü) → "Settings" (Ayarlar)
öğesinden çözünürlüğü ayarlayın.
Windows ME/2000 :
"Control Panel" (Denetim Masası) →
"Display" (Görüntü) → "Settings" (Ekran Koruyucu)
öğesinden çözünürlüğü ayarlayın.
Ekranda "Unrecognized
monitor, Plug & Play
(VESA DDC) monitor
found" [Tanınmayan
monitör, Tak ve Kullan
(VESA DDC) monitörü
bulundu] şeklinde bir
mesaj var.
MagicTune™ doğru
çalışmadığında kontrol
edin.
Video kartının
ayarları düzgün
şekilde yapıldı mı?
Monitörün
sürücüsünü
yüklediniz mi?
Tak ve Kullan (VESA
DDC) işlevinin
desteklenip
desteklenemediğini
görmek için video
kartı kılavuzuna
bakın.
MagicTune™ özelliği,
Tak ve Kullan
özelliğini destekleyen
Windows işletim
sistemi yüklü
PC’lerde (VGA)
bulunur.
Video kartının kılavuzuna bakarak video kartı
ayarlarını yapın.
Monitörün sürücüsünü Sürücü Yükleme
Yönergelerine uygun şekilde yükleyin.
Monitörün sürücüsünü Sürücü Yükleme
Yönergelerine uygun şekilde yükleyin.
* PC’nizin MagicTune™ özelliği için uygun olup
olmadığını kontrol etmek için aşağı daki adımları
uygulayın (Windows XP olduğunda);
Denetim Masası → Performans ve Bakım →
Sistem → Donanım → Aygı t Yöneticisi →
Monitörler → Tak ve Kullan monitörü sildikten
sonra yeni donanım arayarak 'Tak ve Kullan
monitörü’ bulun.
MagicTune™, monitör için ek bir yazılımdır. Bazı
grafik kartları monitörünüzü desteklemeyebilir.
Grafik kartınızla bir sorununuz olduğunda,
sağlanan uyumlu grafik kartı listesine bakmak için
web sitemize girin.
http://www.samsung.com/monitor/magictune
MagicTune™, düzgün
çalışmıyor.
Web sitemizi ziyaret edin ve MagicTune™ MAC yükleme yazılımını indirin.
Monitörde sorun olup olmadığını görmek için aşağıdakileri kontrol edin.
Elektrik kordonunun ve kablosunun bilgisayara doğru şekilde bağlanıp bağlanmadığını kontrol edin.
Bilgisayarın yeniden başlatılı rken 3 kereden çok bip sesi çıkarıp çıkarmadığını kontrol edin.
(Durum buysa bilgisayarın ana kartı için bakım isteğinde bulunun.)
Yeni bir video kartı taktıysanız veya PC'yi kendiniz topladı ysanız, bağdaştırıcı (video) sürücüsü ve
monitör sürücüsünün yüklenip yüklenmediğini kontrol edin.
Video ekranının tarama hızının 56Hz ~75Hz olarak ayarlanıp ayarlanmadığını kontrol edin.
(Maksimum çözünürlük kullanırken 75 Hz değerini aşmayın.)
Bağdaştırıcı (video) sürücüsünü yüklerken sorunla karşılaşırsanız, bilgisayarı Güvenli Mod'da yeniden
başlatın, "Denetim Masası → Sistem → Aygı t Yöneticisi" seçeneklerini kullanarak Görüntü
Bağdaştırıcısını kaldırın ve daha sonra bağdaştırıcı (video) sürücüsünü yeniden yüklemek için
bilgisayarı yeniden başlatın.
PC'nizi ya da grafik
kartınızı mı
değiştirdiniz?
Programı yüklediniz
mi?
Sorunlar devam ederse bir yetkili servis merkezine başvurun.
En son programı indirin. Programı adresinden
indirebilirsiniz.
http://www.samsung.com/monitor/magictune
Programı ilk defa yükledikten sonra bilgisayarı
yeniden başlatın. Programın bir kopyası zaten
yüklüyse kaldırın, bilgisayarı yeniden başlatın,
sonra programı yeniden yükleyin. Programı
yükledikten ya da kaldırdıktan sonra düzgün
biçimde çalışması için bilgisayarı yeniden
başlatmanız gerekir.
Soru ve Yanıt
Ayrınt
Soru Yanıt
Frekansı nasıl değiştirebilirim? Frekans, video kartı yeniden yapılandırılarak
Çözünürlüğü nasıl ayarlayabilirim? Windows XP :
Güç Tasarrufu işlevini nasıl ayarlayabilirim? Windows XP :
değiştirilebilir.
Video kartı desteğinin, kullanılan sürücünün
sürümüne bağlı olduğunu unutmayın.
(Ayrıntılar için bilgisayarın veya video kartının
kılavuzuna bakın.)
"Control Panel" (Denetim Masası) → "Appearance
and Themes" (Görünüm ve Temalar) →
"Display" (Görüntü) → "Settings" (Ayarlar) öğesinden
çözünürlüğü ayarlayın.
Windows ME/2000 :
"Control Panel" (Denetim Masası) →
"Display" (Görüntü) → "Settings" (Ekran Koruyucu)
öğesinden çözünürlüğü ayarlayı n.
ılar için video kartı üreticisine danışın.
"Control Panel" (Denetim Masası) → "Appearance
and Themes" (Görünüm ve Temalar) →
"Display" (Görüntü) → "Screen Saver" (Ekran
Koruyucu) öğesinden çözünürlüğü ayarlayın.
Bilgisayarın BIOS-SETUP'ındaki işlevi ayarlayı n.
Windows ME/2000 :
"Control Panel" (Denetim Masası) →
"Display" (Görüntü) → "Screen Saver" (Ekran
Koruyucu) öğesinden çözünürlüğü ayarlayın.
Bilgisayarın BIOS-SETUP'ındaki işlevi ayarlayı n.
Windows/Bilgisayar Kı lavuzu'na bakın
Dış kasayı/LCD panelini nasıl temizleyebilirim? Elektrik kablosunu çıkarın ve sulandırılmış temizlik
malzemesi veya doğrudan su kullanarak yumuşak bir
bezle monitörü temizleyin.
Kasanın üzerinde deterjan veya kir kalmamasına
dikkat edin. Monitörün içine su girmemesine özen
gösterin.
Kendini Sınama
Kendini Sınama Özelliği Denetimi | Uyarı Mesajları | Ortam | Yararlı İpuçları
Monitörünüzde, düzgün çalışıp çalışmadığını kontrol etmenizi sağlayan bir kendi kendini sı nama özelliği
vardır.
Kendini Sınama Özelliği Denetimi
Hem bilgisayarınızı hem de monitörünüzü kapatın.
Video kablosunu bilgisayarın arkası ndan çıkarın.
Monitörü açın.
Monitör düzgün çalışıyorsa, aşağıdaki şekilde gösterilen biçimde bir kutu görürsünüz.
Y
Bu kutu, normal çalışma sırasında video kablosunun bağlantısı kopar veya kabloda hasar olursa
görüntülenir.
Monitörünüzü kapatın ve video kablosunu yeniden bağlayın; sonra bilgisayarınızı ve monitörünüzü
açın.
Önceki yordamı uyguladıktan sonra monitörünüzün ekranı karanlık kaldıysa, video denetleyicisini ve
bilgisayar sisteminizi kontrol edin; çünkü monitörünüz düzgün çalışmaktadır.
Uyarı Mesajları
Giriş sinyaliyle ilgili bir sorun varsa ekranda bir mesaj görünür veya ekranın çalıştığını gösteren güç
göstergesi ışığı yandığı halde ekran karanlık kalır. Mesaj, monitörün tarama aralığı dışında olduğunu
veya sinyal kablosunu kontrol etmeniz gerektiğini gösterebilir.
Ortam
Monitörün konumu ve pozisyonu, kalitesini ve diğer özelliklerini etkileyebilir.
Monitörün yakınında alçak titreşimli ses hoparlörü (woofer) varsa bunu sökün ve başka bir odaya
yerleştirin.
Monitörün bir metre (3 ft) yakınında bulunan radyo, havalandırma aracı, saat ve telefon gibi tüm
elektronik cihazları kaldırın.
ararlı İpuçları
Monitör bilgisayardan aldığı görsel sinyalleri yeniden üretir. Bu nedenle bilgisayar veya video kartıyla
ilgili bir sorun olması monitörün kararmasına, renklerin bozulmasına, gürültüye, Aralık dışındaki
Senkronizasyona, vb. yol açabilir. Bu durumda öncelikle sorunun kaynağını bulun ve sonra da servis
merkezine veya yetkili satıcınıza danışın.
Monitörün çalışma durumunu değerlendirme
Ekranda görüntü yoksa veya "Uygun Olmayan Mod","Tavsiye Edilen Mod 1680 X 1050 60
Hz" [Senkronizasyon Aralık Dışında] mesajı geliyorsa, monitör açıkken kablo bağlantısını
bilgisayardan çıkarın.
Ekrana mesaj geliyor veya ekran beyazlaşıyorsa monitör çalışıyor demektir.
Bu durumda bilgisayarda sorun olup olmadığını kontrol edin.
Loading...
