Page 1

SyncMaster 204Ts

Page 2

Použité symboly

Nedodržování pravidel označených tímto symbolem může mít za následek úraz nebo poškození zařízení.

Napájení

Zákaz

Nerozebírat!

Nedotýkat se!

Nepoužíváte-li monitor delší dobu, přepněte počítač do úsporného (spícího) režimu (DPMS). Používáte-li spořič obrazovky, aktivujte jej.

Tento symbol označuje informace, které je třeba v každém případě přečíst a porozumět jim.

Odpojte napájecí kabel ze zásuvky.

Nutnost uzemnění jako prevence zásahu elektrickým proudem

Page 3

Nepoužívejte poškozenou nebo uvolněnou zásuvku.

Hrozí riziko zásahu elektrickým proudem nebo požáru.

Nevytahujte zástrčku uchopením za kabel, ani se nedotýkejte zástrčky vlhkýma rukama.

z Hrozí riziko zásahu elektrickým proudem nebo požáru.

Používejte pouze řádně uzemněnou zásuvku a zástrčku.

z Nesprávné uzemnění může způsobit zásah elektrickým proudem nebo

poškození zařízení.

Kabel napájení zapojte tak, aby nedošlo k jeho uvolnění.

z Špatné zapojení může způsobit požár.

Instalace

Kabely příliš neohýbejte, ani na ně nestavte těžké předměty, které by mohly způsobit poškození kabelů.

z V opačném případě hrozí riziko zásahu elektrickým proudem nebo

požár.

Nepřipojujte do jedné zásuvky příliš mnoho produžovacích kabelů.

z Může to způsobit požár.

Vždy kontaktujte autorizované servisní středisko, pokud monitor instalujete v

místě s vysokou prašností, vysokými nebo nízkými teplotami, vysokou vlhkostí, v místě, kde se používají chemikálie, a na místech s nepřetržitým provozem, např. letiště, vlakové nádraží atd.

Pokud tak neučiníte, může to vést k vážnému poškození monitoru.

Monitor umístěte v prostředí s nízkou vlhkostí a minimem prachu.

V opačném případě by uvnitř monitoru mohlo dojít ke zkratu nebo

Page 4

požáru.

Při přemisťování monitoru dejte pozor, ať jej neupustíte.

z Můžete tím způsobit jeho poškození nebo se zranit.

Nainstalujte základnu monitoru do vitríny nebo na polici tak, aby ji konec základny nepřesahoval.

z Pád zařízení může vést k jeho poškození nebo způsobit poranění.

Neumisťujte výrobek na nestabilní nebo malé plochy.

z Umístěte výrobek na rovnou, stabilní plochu, v opačném případě může

dojít k jeho pádu a zranění blízko se nacházejících osob, zejména dětí.

Neumísťujte výrobek na podlahu.

Někdo, zvláště děti, by o něj mohl zakopnout.

Nepřibližujte k výrobku hořlavé předměty jako svíčky, insekticidy nebo cigarety.

z Jinak může dojít k požáru.

Zajistěte dostatečnou vzdálenost napájecího kabelu od topných zařízení.

Roztavená izolace může být příčinou úrazu elektrickým proudem nebo

požáru.

Výrobek neumisťujte na místa se špatnou ventilací, např. na polici na knihy, do skříně atd.

Zvýšení teploty uvnitř zařízení může způsobit požár.

Pokládejte monitor opatrně.

Při neopatrném zacházení jej můžete poškodit nebo zničit.

Page 5

Nepokládejte monitor na obrazovku.

z Můžete poškodit povrch obrazovky.

Instalaci nástěnné konzoly je třeba svěřit vyškolenému odborníkovi.

Instalace neškolenou osobou může mít za následek zranění.

z Používejte vždy pouze montážní zařízení popsané v přiručce.

Při instalaci zařízení kvůli proudění vzduchu zajistěte, aby bylo umístěno alespoň 10 cm od zdi.

z Špatné větrání může způsobit zvýšení teploty uvnitř zařízení, což má za

následek zkrácení životnosti součástí a zhoršení výkonu.

Čistění

Čistíte-li skříň monitoru nebo obrazovku, používejte mírně navlhčený měkký hadřík.

Nerozprašujte čisticí prostředek přímo na monitor.

Používejte doporučený čisticí prostředek a měkký hadřík.

Zaprášené a špinavé konektory monitoru vyčistěte suchým hadříkem.

z Špinavý konektor může způsobit zásah elektrickým proudem nebo

požár.

Před čištěním výrobku jej odpojte od napájení.

z V opačném případě může dojít k úrazu elektrickým proudem nebo

požáru.

Page 6

Další pokyny

Vytáhněte zástrčku napájecího kabelu ze zásuvky a očistěte výrobek měkkým suchým hadříkem.

Nepoužívejte chemikálie jako vosk, benzen, alkohol, ředidla, insekticidy,

osvěžovače vzduchu, maziva nebo saponáty.

Jednou ročně svěřte monitor servisnímu nebo zákaznickému středisku k vyčištění vnitřku.

z Udržujte vnitřek monitoru v čistotě. Prach, který se nahromadí v

monitoru za dlouhou dobu používání, může způsobit jeho chybnou funkci nebo požár.

Neodstraňujte kryt (nebo zadní část).

z Hrozí riziko zásahu elektrickým proudem nebo požáru. z Svěřte opravu kvalifikovaným odborníkům.

Pokud monitor nepracuje normálně, zejména pokud se z jeho nitra ozývají neobvyklé zvuky nebo je cítit zápach, okamžitě jej odpojte ze zásuvky a

z Hrozí riziko zásahu elektrickým proudem nebo požáru.

zavolejte autorizovaného prodejce nebo servis.

Výrobek neumisťujte na místa vystavená účinkům oleje, kouře nebo vlhkosti; neumisťujte jej dovnitř vozidla.

z V opačném případě může dojít k chybné funkci monitoru nebo k zásahu

elektrickým proudem či požáru.

z Nepoužívejte monitor zejména v blízkosti vody nebo venku, kde může

být vystaven působení deště nebo sněhu.

Pokud monitor spadne na zem nebo dojde k poškození jeho skříně, vypněte jej a odpojte napájecí kabel. Potom zavolejte Servisní Středisko.

z V opačném případě může dojít k chybné funkci monitoru nebo k zásahu

elektrickým proudem či požáru.

Odpojte monitor ze zásuvky, pokud jej nebudete dlouhou dobu používat nebo je-li venku bouřka a blýská se.

V opačném případě hrozí riziko zásahu elektrickým proudem nebo

požár.

Page 7

Nikdy nezkoušejte posunovat monitor táhnutím za napájecí kabel nebo video kabel.

Může to způsobit přetržení kabelu, zásah elektrickým proudem nebo

požár v důsledku poškození kabelu.

Nikdy nevkládejte do otvorů monitoru žádné kovové předměty.

z Může to způsobit zásah elektrickým proudem, požár nebo úraz.

Nezakrývejte větrací otvory skříně monitoru.

z Nedostatečné větrání může způsobit poruchu monitoru nebo požár.

Nepokládejte na monitor žádné těžké předměty.

z Hrozí riziko zásahu elektrickým proudem nebo požáru. z Pokud do monitoru vnikne cizí látka, odpojte napájecí kabel a

kontaktujte Servisní středisko.

Neumísťujte v blízké vzdálenosti od výrobku výbušné chemické spreje nebo hořlavé látky.

z Může to způsobit výbuch nebo požár.

Udržujte monitor mimo dosah jakýchkoli zdrojů magnetického pole.

z V opačném případě může dojít k barevným a tvarovým deformacím

obrazu.

Nevkládejte do ventilačních otvorů a zdířky pro sluchátka a A/V zařízení kovové ani hořlavé předměty (vrtáky, dráty, papíry, zápalky)

z Můžete tím způsobit požár nebo úraz elektrickým proudem. Pokud do

zařízení vniknou cizí látky nebo voda, vypněte zařízení, vytáhněte zástrčku z elektrické zásuvky a kontaktujte Servisní Středisko.

Pokud je na obrazovce monitoru po velmi dlouhou dobu zobrazen jeden nepohyblivý obraz, mohou na ní zůstat jeho zbytky nebo stíny.

z Potřebujete-li se vzdálit od monitoru na delší dobu, přepněte jej do

režimu s šetřením energie nebo aktivujte spořič obrazovky.

Page 8

Nastavte rozlišení a frekvenci na hodnoty odpovídající modelu monitoru.

z Nevhodné rozlišení může způsobit nedostatečnou kvalitu obrazu.

20 " - 1600 X 1200 @ 60 Hz

Nepřetržité sledování monitoru z příliš malé vzdálenosti může způsobit poškození zraku.

Po každé hodině práce s monitorem si dopřejte alespoň pětiminutovou přestávku, abyste snížili namáhání očí

Neinstalujte zařízení na nestabilní, nerovný povrch nebo na místo vystavené vibracím.

z Pád zařízení může vést k jeho poškození nebo způsobit poranění.

Použití zařízení v místech vystavených vibracím může vést k snížení životnosti zařízení nebo k jeho vzplanutí.

Pokud monitor přemisťujete, vypněte jej a odpojte napájecí kabel. Před přenášením se ujistěte, že jsou všechny kabely, včetně anténního kabelu a kabelů propojujících monitor s jinými zařízeními, odpojeny od monitoru.

z Neodpojení kabelů může vést k jejich poškození, k požáru nebo zásahu

elektrickým proudem.

Umístěte výrobek mimo dosah dětí, protože by ho mohly poškodit tím, že se na něj budou zavěšovat.

z Výrobek může při pádu způsobit zranění, nebo dokonce i smrt.

Pokud výrobek po delší dobu nepoužíváte, odpojte jej od elektrické sítě.

z V opačném případě může dojít k zahřívání způsobenému

nahromaděnými nečistotami nebo poškozenou izolací, což může vést k úrazu elektrickým proudem nebo požáru.

Na výrobek neumísťujte oblíbené předměty vašich dětí (nebo cokoli

iného, co by je mohlo uvést v pokušení).

z Děti by se mohly pokusit na výrobek vyšplhat a předmět získat. V

takovém případě by mohlo dojít k pádu výrobku a ke způsobení zranění nebo smrti.

Page 9

Obsah balení

Přesvědčte se, zda jsou k monitoru přiloženy níže uvedené součásti.

Pokud nějaká součást chybí,kontaktujte svého prodejce.

Chcete-li zakoupit volitelné doplňky, obraťte se na nejbližšího prodejce.

Monitor

Příručka

Příručkou uživatele,

Kabel

Průvodce rychlým

nastavením

Záruční list

(Není k dispozici ve všech

zemích.)

ovladačem monitoru,

Natural Color,

MagicTune™ ,programem

icRotation

Page 10

)

volitelné

Pohled zepředu

Kabel D-Sub Napájecí kabel Kabel DVI

Př

mačová část držáku Šroub (4EA

Tlačítko MENU [ ]

Tlačítko NASTAVIT[

]

Analog/Digital(PC) : Tlačítko MagicBright []

Slouží k otevření nabídky na obrazovce. Slouží také k zavření nabídky na obrazovce a návratu do předchozí nabídky.

Tato tlačítka slouží k výběru a nastavení položek menu.

MagicBright je nová funkce, která optimalizuje způsob zobrazení obrazu podle jeho obsahu. V současné době je k dispozici šest různých režimů. Každý z režimů má své vlastní nastavení hodnoty jasu.Každé ze šesti nastavení lze jednoduše vybrat stisknutím ovládacích tlačítek MagicBright.

1) Custom

Přestože základní přednastavené hodnoty byly pečlivě

Page 11

vybrány našimi odborníky, nemusí přesně vyhovovat vašim individuálním potřebám. V tomto případě nastavte jas a kontrast pomocí OSD menu.

2) Entertain : Vysoký jas

Pro sledování filmů například z DVD nebo VCD.

3) Internet : Střední jas

Pro smíšené obrázky obsahující text i grafiku.

4) Text : Normální jas

Pro zobrazení dokumentů nebo obrázků obsahujících hodně textu.

>>Klepnutím sem zobrazíte animaci.

Digital(DVD)/Video /S-Video : Tlačítko Mode

Tlačítko Jas []

Tlačítko Zadat [ ] / Tlačítko SOURCE

Tlačítko AUTO Stisknete-li tlačítko 'AUTO', objeví se obrazovka automatického

Tlačítko PIP ( Dostupný pouze v režimu Analog/Digital(PC) )

Tlačítko napájení [ ]

Monitor je vybaven čtyřmi automatickými nastaveními obrazu (Dynamic (Dynamické), Standard (Standardní), Movie (Film) a Custom (Vlastní). Můžete zvolit nastavení Dynamic (Dynamické), Standard (Standardní), Movie (Film) nebo Custom (Vlastní). Při zvolení možnosti Custom (Vlastní) je obraz automaticky nastaven podle vašeho vlastního nastavení.

1) Dynamic

Volbou tohoto nastavení získáte ostřejší obraz než v režimu „Standardní“.

2) Standard

Tento režim zvolte, pokud je okolí jasné. Tento režim také poskytuje ostrý obraz.

3) Movie

Tento režim zvolte, pokud je okolí tmavé. Režim je energeticky úsporný a šetří vaše oči.

4) Custom

Tento režim zvolte, pokud chcete nastavit obraz podle vlastní volby.

>>Klepnutím sem zobrazíte animaci.

Není-li zobrazeno menu OSD, nastavte jas stisknutím tlačítka.

>>Klepnutím sem zobrazíte animaci.

Používá se pro výběr menu OSD. / Pomocí tlačítka 'SOURCE' lze vybrat video signál bez nutnosti aktivovat nabídku OSD (On-Screen Display). (Pokud stisknete tlačítko Zdroj, abyste změnili režim vstupu, objeví se v levé horní části obrazovky zpráva oznamující aktuální režim – vstupní signál Analog, Digital, Video nebo S-Video.) Poznámka: Změna zdroje je funkční pouze pro externí zařízení, která jsou v dané době připojena.

nastavení (Auto Adjustment), jak je znázorněno na animaci uprostřed. (K dispozici pouze v režimu analogového.)

>>Klepnutím sem zobrazíte animaci.

V režimu Analog nebo Digital zapíná video obrazovky v režimu PIP.

Tento vypínač se používá pro zapnutí a vypnutí monitoru.

Kontrolka napájení Tato funkce vám umožní zjistit celkový stav napájení systému.

Více informací naleznete v části PowerSaver.

V části PowerSaver této příručky naleznete další informace o funkcích pro úsporu energie. Nepoužíváte-li monitor nebo necháváte-li jej po delší dobu bez dozoru, vypněte jej.

Page 12

Pohled zezadu

(Zadní strana různých výrobků se může lišit.)

POWER S/W : Vypínání a zapínání monitoru

POWER IN

: Připojte kabel napájení do konektoru POWER IN na zadní straně monitoru.

DVI IN (Source List : Digital) : Připojte kabel DVI do portu DVI IN na zadní straně monitoru.

RGB IN (Source List : Analog) : Zapojte kabel signálu do 15kolíkového konektoru RGB IN na zadní straně monitoru.

Page 13

VIDEO (Source List : Video) : Ulazni priključak za vanjske uređaje (Video) S-VIDEO (Source List : S-Video) : Ulazni priključak za vanjske uređaje (S-Video)

Zámek Kensington : Zámek Kensington je zařízení používané pro fyzické připevnění systému při jeho použití na veřejných místech. (Zařízení pro uzamknutí musí být zakoupeno zvlášť. )

Informace o používání zámku získáte u prodejce.

Nastavení výšky podstavce

- Stiskněte horní stranu podstavce a potom tlačítko na spodní straně podstavce.

- Výšku podstavce můžete nastavit pomocí tohoto tlačítka.

Pokud máte podstavec nastaven na nejvyšší úrovni, výška se díky pružné elasticitě nepatrně sníží.

V části Připojení monitoru naleznete další informace o propojení kabelů.

Page 14

Připojení monitoru

1. Připojte kabel napájení do konektoru POWER IN na zadní straně monitoru.

Druhý konec napájecího kabelu zasuňte do nejbližší elektrické zásuvky.

2-1. Použití analogového konektoru D-sub grafického adaptéru.

Zapojte kabel signálu do 15kolíkového konektoru RGB IN na zadní straně monitoru.

2-2. Použití digitálního DVI konektoru na grafickém adaptéru.

Připojte kabel DVI do portu DVI IN na zadní straně monitoru.

2-3. Připojení k počítači Macintosh

Monitor lze připojit k počítači Macintosh pomocí propojovacího kabelu D-SUB.

2-4. Monitor lze připojit ke staršímu modelu počítače Macintosh pomocí speciálního adaptéru.

3. Zapněte počítač a monitor. Objeví-li se na obrazovce monitoru obraz, instalace je hotova.

Připojení k jiným zařízením

Page 15

K tomuto monitoru lze připojit zařízení, jako přehrávač DVD, videorekordér nebo videokameru, aniž by bylo nutné odpojovat monitor od počítače.

Zadní strana různých výrobků se může lišit.

1. Připojení audiovizuálních zařízení

Monitor je vybaven připojovacími výstupy AV pro připojení vstupních AV zařízení, jako například přehrávače DVD, videorekordéru nebo videokamery. Můžete sledovat AV signály po celou dobu, po kterou je monitor zapnutý.

1. Zařízení, jako přehrávač DVD, videorekordér nebo videokamera, jsou připojena k přípojkám VIDEO nebo S-VIDEO na monitoru pomocí kabelů Video nebo S-Video.

Kabely Video a S-Video jsou volitelné.

2. Poté zapněte přehrávač DVD, videorekordér nebo videokameru s vloženým diskem DVD nebo kazetou.

3. Pomocí tlačítka SOURCE zvolte vstup Video nebo S-Video.

2. Připojení digitálního přehrávače DVD

Monitor je vybaven konektory zapojení DVI IN pro připojení zařízení DVI k digitálnímu přehrávači DVD.

Page 16

1. Zařízení, jako digitální přehrávač DVD, jsou připojeny k přípojce DVI na monitoru pomocí

kabelu DVI.

2. Poté zapněte přehrávač DVD s vloženým diskem DVD.

3. Pomocí tlačítka SOURCE zvolte možnost Digital.

Instalace podstavce

Odejmutí podstavce

1. Vypněte monitor a odpojte jeho napájecí kabel.

2. Položte LCD monitor obrazovkou dolů na rovný povrch s ochrannou poduškou.

3. Uvolněte a v

šroubujte dva šrouby a potom sejměte podstavec z LCD monitoru. (A)

Otočný stojan

Montáž držáku (podstavce)

Monitor lze připevnit pomocí montážní podložky typu VESA o rozměrech 100mm x 100mm.

Page 17

A. Monitor

)

B. Montáž držáku (podstavce)

1. Vypněte monitor a odpojte jeho napájecí kabel.

2. Položte LCD monitor obrazovkou dolů na rovný povrch s ochrannou poduškou.

3. Uvolněte a vyšroubujte dva šrouby a potom sejměte podstavec z LCD monitoru.

4. Chránič srovnejte s otvory v zadní části krytu televizoru a připevněte ho čtyřmi šrouby mi s ramenem, nástěnnou konzolí nebo jiným montážním zařízením.

dodan

Instalace ovladače monitoru (Automatická)

Jste-li vyzvání operačním systémem k instalaci ovladače monitoru, vložte do

ednotky CD-ROM disk CD, který je součástí dodávky monitoru. Proces instalace ovladače se pro různé operační systémy liší. Postupujte tedy podle pokynů pro operační systém, který používáte.

Připravte si volnou disketu nebo určitou část místa na disku a stáhněte soubor ovladače z

edné z níže uvedených webových stránek.

Webové stránky: http://www.samsung.com/(celý svět

http://www.samsung.com/monitor/(U.S.A http://www.sec.co.kr/monitor/(Korea http://www.samsungmonitor.com.cn/(Čína

Windows ME

1. Vložte disk CD do jednotky CD-ROM.

2. Klepněte na "Ovladač systému Windows ME (Windows ME Driver)".

3. Ze seznamu vyberte model monitoru a potom klepněte na tlačítko "OK".

4. V okně "Upozornění (Warning)" klepněte na tlačítko "Nainstalovat (Install)".

Page 18

5. Instalace ovladače monitoru

Windows XP/2000

1. Vložte disk CD do jednotky CD-ROM.

2. Klepněte na "Ovladač systému Windows XP/2000 (Windows XP/2000 Driver)".

3. Ze seznamu vyberte model monitoru a potom klepněte na tlačítko "OK".

e hotova.

4. V okně "Upozornění (Warning)" klepněte na tlačítko "Nainstalovat (Install)".

5. Pokud je zobrazeno následující okno "Zpráva", klepněte na tlačítko "Pokračovat". Potom klepněte na tlačítko "OK".

Tento ovladač monitoru je certifikován, proto je označen logem MS a proto nemůže poškodit operační systém. Certifikovaný ovladač bude k dispozici na domovské stránce Samsung Monitor Homepage

http://www.samsung.com/.

6. Instalace ovladače monitoru

e hotova.

Instalace ovladače monitoru (Manuální)

Windows XP| Windows 2000|Windows Me|Windows NT | Linux

Jste-li vyzvání operačním systémem k instalaci ovladače monitoru, vložte do

ednotky CD-ROM disk CD, který je součástí dodávky monitoru. Proces instalace

Page 19

ovladače se pro různé operační systémy liší. Postupujte tedy podle pokynů pro

)

operační systém, který používáte.

Připravte si volnou disketu nebo určitou část místa na disku a stáhněte soubor ovladače z

edné z níže uvedených webových stránek.

z Webové stránky: http://www.samsung.com/ (celý svět)

http://www.samsung.com/monitor/(U.S.A http://www.sec.co.kr/monitor/(Korea http://www.samsungmonitor.com.cn/(Čína

Operační systém Microsoft® Windows® XP

1. Vložte disk CD do jednotky CD-ROM.

2. Klepněte na tlačítko "Start" —>, dále na položku "Ovládací panely" a na ikonu "Vzhled a témata".

3. Klepněte na ikonu "Obrazovka" a na kartě "Nastavení" klepněte na tlačítko "Upřesnit...".

4. Klepněte na tlačítko "Vlastnosti" na kartě "Monitor" a vyberte kartu "Ovladač".

5. Klepněte na tlačítko "Aktualizovat ovladač..", potom vyberte položku "Nainstalovat ze seznamu nebo..." a potom klepněte na tlačítko "Další".

Page 20

6. Vyberte položku "Nevyhledávat, vyberu jej ze seznamu", klepněte na tlačítko "Další" a v dalším okně klepněte na tlačítko "Z diskety".

7. Klepněte na tlačítko "Vyhledat", zadejte do textového pole řetězce A:(D:\ovladač) a ze seznamu vyberte model monitoru. Potom klepněte na tlačítko "Další".

8. Zobrazí-li se níže uvedené okno "Zpráva", klepněte na tlačítko "Pokračovat" button. Potom klepněte na tlačítko "OK".

http://www.samsung.com/.

9. Klepněte na tlačítko "Zavřít" a potom na tlačítko "OK".

Page 21

ící

10. Instalace ovladače monitoru

e hotova.

Operační systém Microsoft

Windows® 2000

Pokud se na obrazovce zobrazí zpráva "Digitální podpis nebyl nalezen (Digital

nature Not Found)" postupujte podle následu

ch pokynů.

1. V okně "Vložit disketu (Insert disk)" klepněte na tlačítko "OK".

2. V okně "Hledá se soubor (File needed)" klepněte na tlačítko "Vyhledat".

3. Do textového pole zadejte A:(D:\Ovladač), klepněte na tlačítko "Otevřít" a potom na tlačítko "OK".

Postup instalace

1. V menu "Start" klepněte na položky "Nastavení" a "Ovládací panely".

2. Poklepejte na ikonu "Obrazovka".

3. Vyberte kartu "Nastavení" a potom klepněte na tlačítko "Upřesnit..".

4. Vyberte kartu "Monitor".

Případ 1: Není-li tlačítko "Vlastnosti" aktivní, znamená to, že monitor je správně

nakonfi

urován. Ukončete instalaci.

Případ 2: Pokud je tlačítko "Nastavení" aktivní, klepněte na ně a pokračujte v instalaci.

5. Na kartě "Ovladač" klepněte na tlačítko "Aktualizovat ovladač.." a potom na tlačítko "Další".

6. Vyberte položku "Zobrazit seznam známých ovladačů pro toto zařízení a vybrat ovladač", potom klepněte na tlačítko "Další" a na tlačítko "Z diskety".

7. Klepněte na tlačítko "Vyhledat" a do pole zadejte text A:(D:\Ovladač).

8. Klepněte na tlačítko "Otevřít" a potom na tlačítko "OK".

9. Vyberte model monitoru a klepněte na tlačítko "Další" a znovu na tlačítko "Další".

10. Klepněte na tlačítko "Dokončit" a potom na tlačítko "Zavřít".

Zobrazí-li se okno "Nebyl nalezen digitální podpis (Digital Signature Not Found)", klepněte na tlačítko "Ano". Klepněte na tlačítko "Dokončit" a potom na tlačítko

t".

"Zavř

Operační systém Microsoft

Windows® Millennium

1. V menu "Start" klepněte na položky "Nastavení" a "Ovládací panely".

2. Poklepejte na ikonu "Obrazovka".

3. Vyberte kartu "Nastavení" a klepněte na tlačítko "Upřesnit".

4. Vyberte kartu "Monitor".

5. Klepněte na tlačítko "Změnit" v okně "Typ monitoru".

6. Vyberte položku "Zadat umístění ovladače".

7. Vyberte položku "Zobrazit seznam všech ovladačů v daném umístění a vybrat ovladač" a klepněte na tlačítko "Další".

8. Klepněte na tlačítko "Z diskety"

9. Zadejte do pole A:\(D:\ovladač) a klepněte na tlačítko "OK".

Page 22

10. Vyberte položku "Zobrazit všechna zařízení", ze seznamu vyberte monitor, který je připojen

jiný

k počítači a klepněte na tlačítko "OK".

11. Pokračujte klepnutím na tlačítka "Zavřít" a "OK", dokud se nezavře dialogové okno

Vlastnosti obrazovky. (Během instalace může dojít k zobrazení jiných dialogových oken s upozorněními nebo

mi zprávami. V takovém případě vyberte možnost odpovídající vašemu monitoru.)

Operační systém Microsoft

Windows® NT

1. V menu Start klepněte na položky Nastavení a Ovládací panely a potom poklepejte na ikonu Obrazovka icon.

2. V okně Informace o registraci obrazovky (Display Registration Information) klepněte na kartu Nastavení (Settings) a potom na tlačítko Všechny režimy obrazovky (All Display Modes).

3. Vyberte režim, který chcete používat (rozlišení, počet barev a obnovovací frekvenci) a potom klepněte na tlačítko OK.

4. Pokud funkce obrazovky vypadají po klepnutí na tlačítko Test normálně, klepněte na tlačítko Použít (Apply). Pokud funkce obrazovky nejsou normální, vyberte jiný režim (nižší rozlišení, počet barev a frekvenci).

Není-li v seznamu Všechny režimy obrazovky (All Display Modes) žádný režim, vyberte rozlišení a frekvenci podle části Předvolené režimy v této uživatelské příručce.

Operační systém Linux

Abyste mohli spouštět systém X-Window, je třeba vytvořit konfigurační soubor X86Config obsahující systémová nastavení.

1. V první a druhé obrazovce po spuštění souboru X86Config stiskněte klávesu Enter.

2. Třetí obrazovka obsahuje nastavení myši (setting your mouse).

3. Nastavte parametry myši.

4. Další obrazovka slouží pro výběr klávesnice.

5. Nastavte parametry klávesnice.

6. Další obrazovka slouží pro nastavení monitoru.

7. Nejprve nastavte horizontální frekvenci monitoru. (Můžete zadat přímo příslušnou hodnotu.)

8. Nastavte vertikální frekvenci monitoru. (Můžete zadat přímo příslušnou hodnotu.)

9. Zadejte název modelu monitoru. Tato informace nemá vliv na funkci systému X-Window.

10. Nastavení monitoru je hotovo.

Po nastavení dalšího požadovaného hardwaru Spusťtes

stém X-Window.

Systém Natural Color

Jedním ze známých problémů používání počítačů je, že barvy obrázků vytisknutých na tiskárně, naskenovaných obrázků či obrázků pořízených digitálním fotoaparátem nejsou stejné

Page 23

ako na monitoru.

Ideálním řešením tohoto problému je softwarový systém Natural Color. Je to systém správy barev, který byl vyvinut ve spolupráci společnosti Samsung Electronics a institutu Korea Electronics & Telecommunications Research Institute (ETRI). Systém je k dispozici pouze pro monitory Samsung a zajišťuje, že barvy obrázků na monitoru jsou stejné jako barvy vytisknutých či naskenovaných obrázků. Další informace naleznete v Nápovědě (F1) k softwaru.

Instalace softwaru Natural Color Vložte disk CD, který je součástí dodávky monitoru Samsung, do jednotky CD-ROM. Zobrazí se úvodní obrazovka instalace programu. Klepnutím na Natural Color na úvodní obrazovce zahájíte instalaci softwaru Natural Color. Chcete-li program nainstalovat manuálně, vložte dodaný disk CD do jednotky CD-ROM, klepněte na tlačítko [Start] operačního systému Windows a potom vyberte z menu položku [Spustit]. Zadejte do pole Spustit řetězec D:\color\eng\setup.exe a potom stiskněte klávesu <Enter>. (Není-li D:\ písmeno jednotky CD-ROM, zadejte správné písmeno jednotky.)

Odinstalování softwaru Natural Color Klepněte na položku [Nastavení]/[Ovládací panely] v menu [Start] a potom poklepejte na ikonu [Přidat nebo odebrat programy].

berte ze seznamu položku Natural Color a potom klepněte na tlačítko [Přidat či odebrat].

Page 24

1. Slouží k otevření nabídky na obrazovce. Slouží také k zavření nabídky na obrazovce a návratu do předchozí nabídky.

2. Nastavení položek MENU. / Analog/Digital(PC) : MagicBright™

MagicBright je nová funkce, která optimalizuje způsob zobrazení obrazu podle jeho obsahu. Opakovaným stisknutím tohoto tlačítka můžete procházet dostupnými předkonfigurovanými režimy. ( Custom → Entertain → Internet → Text )

Digital(DVD)/Video/S-Video : Mode Tento monitor je vybaven čtyřmi automatickými nastaveními obrazu, které jsou přednastaveny výrobcem. Opakovaným stisknutím tohoto tlačítka můžete procházet dostupnými předkonfigurovanými režimy. ( Dynamic → Standard → Movie → Custom )

3. Nastavení položek MENU. / Není-li zobrazeno menu OSD, nastavte jas stisknutím tlačítka.

4. Aktivuje zvýrazněnou položku MENU. /

Zvolí video signál při vypnuté funkci OSD.

Tímto tlačítkem spustíte automatické nastavení vstupního signálu Analog. Hodnoty fine (jemného) a coarse (hrubého) nastavení a nastavení position (pozice) jsou

Page 25

seřizovány automaticky.

6. Stiskněte tlačítko PIP pro zapnutí nebo vypnutí funkce PIP (obraz v obraze).

AUTO

Menu Popis

Stisknete-li tlačítko 'AUTO', objeví se obrazovka automatického nastavení (Auto Adjustment), jak je znázorněno na animaci uprostřed. (K dispozici pouze v režimu analogového.)

Chcete-li dosáhnout ostřejšího automatického nastavení, proveďte funkci

AUTO

Locked

'AUTO' při zapnuté funkci AUTO PATTERN .

- Pokud automatické nastavení správně nepracuje, stiskněte znovu tlačítko Auto a nastavte si obraz s větší přesností.

- Pokud změníte rozlišení na ovládacím panelu, bude aktivována funkce Auto.

Page 26

Menu Popis

Pokud stisknete tlačítko „MENU“ po dobu delší než 5 sekund, funkce OSD

Locked

se uzamkne (odemkne). Funkce MagicBright, Brightness (jas) a Contrast (kontrast) můžete nastavit i v případě, že používáte funkci uzamčení nastavení nabídky na obrazovce.

MagicBright™

Menu Popis

Analog/Digital(PC) : MagicBright™

MagicBright je nová funkce, která optimalizuje způsob zobrazení obrazu podle jeho obsahu. Opakovaným stisknutím tohoto tlačítka můžete procházet dostupnými předkonfigurovanými režimy.

Přehrávání/

Stop

MagicBright™

Page 27

MagicBright™

/ Mode

Brightness

( Custom → Entertain → Internet → Text )

Mode

Menu Popis

Brightness Není-li zobrazeno menu OSD, nastavte jas stisknutím tlačítka.

SOURCE

Page 28

Menu Popis

Pomocí tlačítka 'SOURCE' lze vybrat video signál bez nutnosti aktivovat nabídku OSD (On-Screen Display). (Pokud stisknete tlačítko Zdroj, abyste změnili režim vstupu, objeví se v

SOURCE

PIP

levé horní části obrazovky zpráva oznamující aktuální režim – vstupní signál Analog, Digital, Video nebo S-Video.) Poznámka: Změna zdroje je funkční pouze pro externí zařízení, která jsou v dané době připojena.

Menu Popis

PIP

Stiskněte tlačítko PIP pro zapnutí nebo vypnutí funkce PIP (obraz v obraze).

Page 29

Input

Menu Popis

Slouží ke zvolení PC (Analog/Digital (Analogový/Digitální)) nebo jiného externího vstupního zdroje připojeného k monitoru.

Source List

Edit Name

Picture (Analog / Digital : PC)

Slouží k volbě požadované obrazovky.

1) Analog

2) Digital

3) Video

4) S-Video

Slouží k označení vstupního zařízení připojeného ke vstupním konektorům jack pro snadnější výběr zdroje.

1) Analog

2) Digital

3) Video

4) S-Video

Přehrávání/

Stop

Page 30

Menu Popis

MagicBright je nová funkce, která optimalizuje způsob zobrazení obrazu podle jeho obsahu. V současné době jsou k dispozici tři různé režimy: Text (text), Internet (Internet) a Entertain (zábava). Každý z režimů má své vlastní nastavení hodnoty jasu.Každé ze tří nastavení lze jednoduše vybrat stisknutím ovládacích tlačítek MagicBright.

1) Entertain : Vysoký jas

Pro sledování filmů například z DVD nebo VCD.

2) Internet : Střední jas

MagicBright

Pro smíšené obrázky obsahující text i grafiku.

3) Text : Normální jas

Pro zobrazení dokumentů nebo obrázků obsahujících hodně textu.

4) Custom

Přestože základní přednastavené hodnoty byly pečlivě vybrány našimi odborníky, nemusí přesně vyhovovat vašim individuálním potřebám. V tomto případě nastavte jas a kontrast pomocí OSD menu.

Přehrávání/

Stop

Custom

Pomocí nabídek na obrazovce můžete změnit kontrast (contrast)a jas (brightness) podle vlastních potřeb.

1) Contrast : Nastavení zelené barvy.

2) Brightness : Nastavení červené barvy.

Zámek obrazu slouží k jemnému vyladění a dosažení optimálního obrazu odstraněním šumu, který vytváří nestabilní obraz s chvěním a blikotáním. Pokud pomocí jemného nastavení nedosáhnete uspokojivých výsledků, použijte hrubé nastavení a potom znovu jemné nastavení.

- Dostupný pouze v režimu Analog

1) Coarse

: Slouží k odstranění šumu, například svislých pruhů. Hrubé nastavení může posunout oblast zobrazení na monitoru. Prostřednictvím nabídky Vodorovný posun můžete oblast zobrazení vystředit.

Contrast

Brightness

Coarse

Fine

Sharpness

Page 31

Image Lock

Auto Adjustment

PIP Picture

2) Fine

: Slouží k odstranění šumu, například vodorovných pruhů. Jestliže šum nezmizí ani po jemném doladění, zopakujte to znovu po nastavení frekvence (takt).

3) Sharpness

:Podle těchto pokynů lze upravit čistotu obrazu.

4) H-Position

: Podle těchto pokynů nastavíte vodorovnou polohu obrazu na obrazovce.

5) V-Position

: Podle těchto pokynů nastavíte svislou polohu obrazu na obrazovce.

Automaticky jsou nastaveny hodnoty položek Jemné (Fine), Hrubé (Coarse), poloha (position). Pokud změníte rozlišení na ovládacím panelu, bude aktivována funkce Auto adjustment.

- Dostupný pouze v režimu Analog

Pokud je funkce PIP (Obraz v obraze) zapnutá, lze nastavit obraz v obraze - PIP.

1) Contrast

: Slouží k úpravě kontrastu okna PIP na obrazovce.

2) Brightness

: Slouží k úpravě jasu okna PIP na obrazovce.

3) Sharpness

: Nastavení ostrosti obrazu v okně obrazu v obraze

4) Color

: Nastavení barevnosti obrazu v okně obrazu v obraze.

5) Tint

: Dodá oknu obrazu v obraze přirozený tón.

Tato funkce je k dispozici pouze pro DVD podporující formát NTSC. (Označení systému vysílání „NTSC“ nebo „PAL“ je nad titulem DVD.)

H-Position

V-Position

Contrast

Bightness

Sharpness

Color

Tint

Picture (Digital : Digital DVD)

Page 32

Menu Popis

1) Dynamic

Volbou tohoto nastavení získáte ostřejší obraz než v

Mode

režimu „Standardní“.

2) Standard Tento režim zvolte, pokud je okolí jasné. Tento režim

také poskytuje ostrý obraz.

3) Movie

Tento režim zvolte, pokud je okolí tmavé. Režim je energeticky úsporný a šetří vaše oči.

4) Custom Tento režim zvolte, pokud chcete nastavit obraz podle

vlastní volby.

Přehrávání/

Stop

Custom

Size

Pomocí nabídek na obrazovce můžete změnit kontrast (contrast)a jas (brightness) podle vlastních potřeb.

1) Contrast : Nastavení zelené barvy.

2) Brightness : Nastavení červené barvy.

3) Sharpness : Nastavení ostrosti obrazu.

4) Color : Nastavení barevnosti obrazu.

Můžete měnit velikost obrazu.

1) Normal

2) Zoom1

3) Zoom2

4) Wide

Contrast

Brightness

Sharpness

Color

Page 33

Picture (Video/S-Video)

Menu Popis

1) Dynamic

Volbou tohoto nastavení získáte ostřejší obraz než v

Mode

režimu „Standardní“.

2) Standard Tento režim zvolte, pokud je okolí jasné. Tento režim

také poskytuje ostrý obraz.

3) Movie

Tento režim zvolte, pokud je okolí tmavé. Režim je energeticky úsporný a šetří vaše oči.

4) Custom Tento režim zvolte, pokud chcete nastavit obraz podle

vlastní volby.

Pomocí nabídek na obrazovce můžete změnit kontrast (contrast)a jas (brightness) podle vlastních potřeb.

1) Contrast : Nastavení zelené barvy.

2) Brightness : Nastavení červené barvy.

3) Sharpness

Custom

: Nastavení ostrosti obrazu.

4) Color : Nastavení barevnosti obrazu.

5) Tint : Dodá zobrazení přirozený tón.

Tato funkce je k dispozici pouze pro DVD

Přehrávání/

Stop

Contrast

Brightness

Sharpness

Color

Tint

Page 34

Size

Film Mode

MagicColor Pro

podporující formát NTSC. (Označení systému vysílání „NTSC“ nebo „PAL“ je nad titulem DVD.)

Můžete měnit velikost obrazu.

1) Normal

2) Zoom1

3) Zoom2

4) Wide

Můžete zapnout nebo vypnout (On/Off)režim Film. Režim Film umožňuje sledovat film ve stejné kvalitě, jako v kině.

Menu Popis

Nastaví přirozenou sytost barev podle obrazovky. Automaticky se přizpůsobí obrazovce. Může zlepšit tón obrazu.

1) Off

2) Intelligent

Přidejte přirozené barvy kromě barevných tónů

MagicColor

Color Tone

pleti.

3) Full

Zobrazí jak přirozenou barvu pleti, tak přidané barvy.

4) Demo

Zobrazí dokonalejší obraz na levé straně a původní obraz na pravé.

Upraví tóny barev podle volby uživatele. Analog/Digital(PC) : Cool4 / Cool3 / Cool2 / Cool1 / Normal / Warm1 / Warm2 Digital(Digital DVD)/Video/S-Video : Cool2 / Cool1 / Normal / Warm1 / Warm2

Přehrávání/

Stop

Page 35

Gamma

6-Color

Color Weakness

Přizpůsobí nastavení stupnice šedi volbě uživatele. Zvýšený počet - Zobrazí celou obrazovku přirozeněji a měkčeji a zostří tmavou škálu. Snížený počet - Zobrazí celou obrazovku ostřeji a zlepší světlou škálu.

- Dostupný pouze v režimu Analog/Digital(PC)

6 types: Red, Green, Blue, Cyan, Magenta and Yellow – Může každou z nich upravit podle volby uživatele.

1) Saturation

Upraví sytost barev.

2) Hue

Upraví tóny barev.

3) Reset

Vrátí se do původního režimu obrazovky.

Funkce 6-Color (6 barev) je k dispozici pouze v případě, že funkce Color Weakness (Zhoršené vnímání barev) je Off (Vyp.).

Umožní lidem se zhoršeným vnímáním barev vidět obrazovku stejně jako zdravým.

1) Off

2) Custom1

3) Custom2

Saturation

Hue

Reset

PIP (Analog / Digital : PC)

Menu Popis

Slouží k zapnutí a vypnutí obrazovky PIP.

PIP

1) Off

2) On

Slouží k výběru vstupního zdroje pro PIP.

Přehrávání/

Stop

Page 36

Source

Size

Analog / Digital(PC) : Režim Video/S-Video

Slouží ke změně velikosti okna PIP.

/ / /

Pokud vyberete , v Size (Velikost), Position (Pozice) nebude aktivována.

Position

Setup

Slouží ke změně polohy okna PIP.

/ / /

Menu Popis

Můžete si zvolit jeden z 11 jazyků.

Language

Mění průhlednost pozadí OSD.

1) High

Transparency

2) Medium

3) Low

4) Opaque

Pokud nebyl zachycen žádný signál nebo pokud je signál velmi slabý, zobrazí se místo pozadí se šumy modrá

Blue Screen

obrazovka. Chcete-li pokračovat ve sledování špatného obrazu, musíte vypnout (Off) režim Modrá obrazovka (Blue screen).

Parametry obrazu budou nastaveny výchozími hodnotami výrobce.

Přehrávání/

Stop

Analog

- Image Reset

Page 37

Reset

1) Image Reset

: Nastavené hodnoty parametrů Image jsou nahrazeny výchozími hodnotami.

- Dostupný pouze v režimu Analog

2) Color Reset

: Nastavené hodnoty parametrů Image jsou nahrazeny výchozími hodnotami.

- Dostupný pouze v režimu Analog/Digital(PC)

Analog

- Color Reset

Digital : PC

- Color Reset

Page 38

Přehled

Co je software MagicTune™

Funkce monitoru mohou záviset na grafickém adaptéru, počítači, osvětlení a jiných podmínkách okolního prostředí. Dosažení co nejlepšího obrazu monitoru vyžaduje jeho pečlivé nastavení podle vlastních požadavků. Použití manuálních ovládacích prvků, které jsou k dispozici pro vyladění obrazu, může být často poměrně náročné. Přesné nastavení (vyladění) obrazu vyžaduje snadno použitelný program, který vás krok za krokem provede procesem dosažení jeho co nejlepší celkové kvality.

Ve většině případů i jednoduché nastavení jasu a kontrastu představuje použití víceúrovňového menu OSD (OnScreen Display), které nemusí být vždy dobře srozumitelné. Pro správné nastavení ovládacích prvků monitoru navíc chybí potřebná kontrola či zpětná vazba. MagicTune™ je softwarový nástroj, který vede uživatele procesem nastavení pomocí srozumitelných instrukcí a zobrazování vzorků pro každý parametr nastavení monitoru. Parametry nastavené každým uživatelem lze uložit, což umožňuje snadný výběr charakteristik obrazu ve víceuživatelském prostředí nebo vytvoření několika předdefinovaných nastavení podle obsahu a okolního osvětlení.

Základní funkce

MagicTune™ je softwarový nástroj, který umožňuje nastavení monitoru a vyladění barev pomocí protokolu

Display Data Channel Command Interface (DDC/CI) protocol. Tímto softwarem se provádějí všechna

nastavení obrazu, takže není zapotřebí používat menu OSD (On-Screen Display). MagicTune™ supports Windows™ 98SE, Me, 2000, XP Home, and XP Professional.

Doporučujeme používat software MagicTune™ pouze v systému Windows™ 2000 nebo novějším.

MagicTune™ umožňuje rychle a přesně vyladit obraz, jednoduše nastavení uložit a používat takové konfigurace monitoru, které nejlépe vyhovují vašim potřebám.

Režim OSD

Režim OSD umožňuje snadné nastavení monitoru bez předem definovaných kroků. Můžete prostě otevřít požadovanou položku menu a snadno ji nastavit.

Page 39

Instalace

1. Vložte instalační CD do CD-ROM mechaniky.

2. Klikněte na instalační soubor MagicTune™.

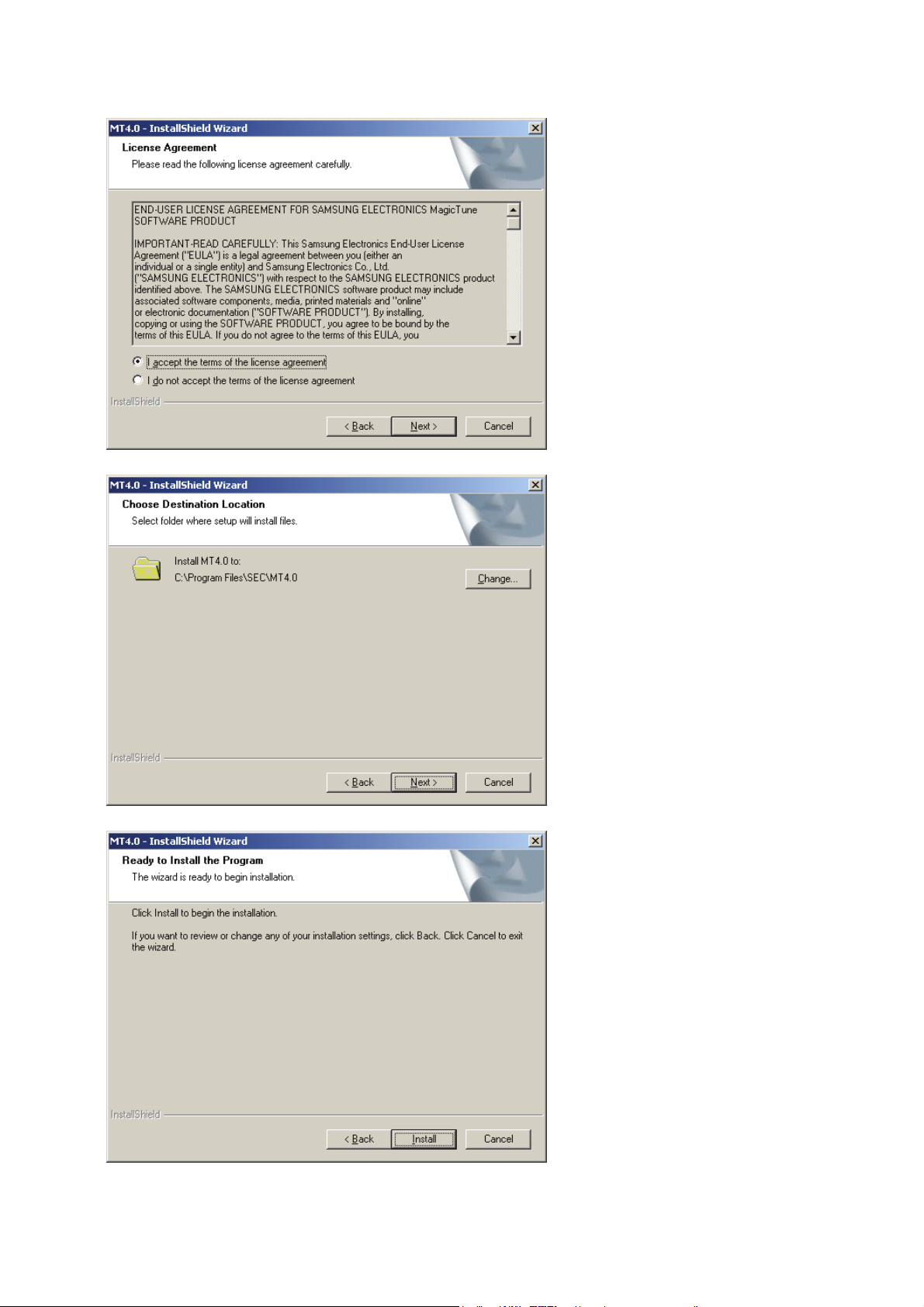

3. Vyberte jazyk instalace a klepněte na tlačítko “Další”.

4. Až se zobrazí okno průvodce instalací InstallShield Wizard, klikněte na " Další."

5. Podmínky používání odsouhlasíte zvolením "I accept the terms of the license agreement" ("Souhlasím s

podmínkami licenční smlouvy").

Page 40

6. Zvolte složku, do které chcete program MagicTune™ nainstalovat.

7. Klikněte na tlačítko "Install."

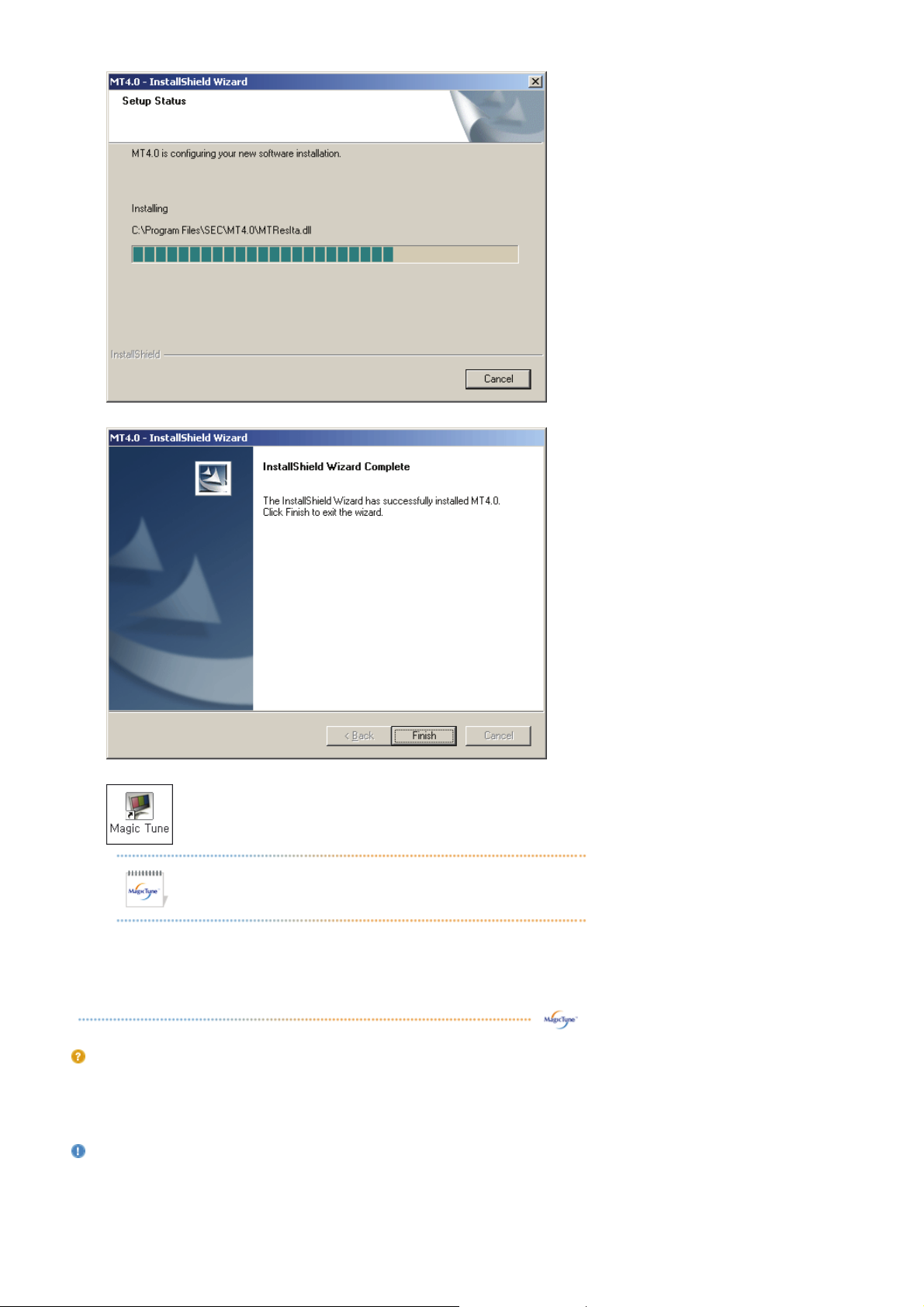

8. Zobrazí se okno stavu instalace "Setup Status".

Page 41

9. Klikněte na tlačítko “Dokončit”.

10. Po dokončení instalace se na ploše zobrazí ikona MagicTune™.

Program spusťte dvojím kliknutím na ikonu.

V závislosti na vlastnostech vašeho počítačového systému nebo monitoru se ikona programu MagicTune™ nemusí vůbec objevit. Pokud se tedy neobjeví, stiskněte klávesu F5.

Problémy při instalaci

Instalace programu MagicTune™ může být ovlivněna takovými faktory, jako je video karta, základní deska (Motherboard) a síťové prostředí. Pokud máte během instalace problémy, vyhledejte kapitolu

"Odstranění problémů".

Systémové požadavky

Operační systémy

Windows™ 98 SE

Page 42

z Windows™ Me z Windows™ 2000

Windows™ XP Home Edition

z Windows™ XP Professional

Hardware

z paměť min. 32 MB z pevný disk min. 25 MB

Doporučujeme používat software MagicTune™ pouze v systému Windows™ 2000 nebo novějším.

* Více informací získáte na

webové. stránce MagicTune™.

Page 43

MagicTune™ umožnuje rychle a presne vyladit obraz, jednoduše nastavení uložit a používat takové konfigurace monitoru, které nejlépe vyhovují vašim potrebám.

z Zobrazení OSD modu může být nestabilní. Jak je vysvětleno v

z Řídicí režim MagicTune™ se bude lišit v závislosti na modelu monitoru.

uživatelské příručce, je přímo závislé na rozhraní konkrétní obrazovky.

Během pohybu otočného čepu nemusí část programu MagicTune™ fungovat správně.

Režim OSD

Režim OSD usnadňuje nastavení na všech monitorech. Pokud ho vyvoláte, každá záložka v horní části ovládacího okna zobrazí obecný popis položek menu pro nastavení. Pokud je vyberete, zobrazí každá záložka seznam položek menu. Kromě rychlého nastavení monitoru umožňuje režim OSD také snadný a praktický přístup ke všem záložkám a položkám menu.

Popis tlačítek

Reset (Obnovit)

Cancel (Zrušit)

Aplikuje jakékoliv provedené změny a zavírá program MagicTune™.

Obnovuje hodnoty monitoru zobrazené v aktivním ovládacím okně na hodnoty doporučené výrobcem.

Zavírá program MagicTune™ bez uložení provedených změn. Pokud jste v ovládacím okně žádné změny neprovedli, kliknutím na "Cancel" neprovedete žádnou změnu.

Page 44

Popis záložky Picture (Obraz)

Umožňuje uživateli nastavit obrazovku na požadované hodnoty.

Brightness Contrast Resolution MagicBright™

nmlkji nmlkj

Brightness

Contrast

Resolution (Rozlišen)í Seznam všech rozlišení podporovaný programem.

MagicBright™

nmlkj nmlkj

Danou obrazovku zesvětlí nebo ztmaví. Podrobné údaje o obrazech v tmavých částech se mohou ztratit, pokud nenastavíte jas na správou úroveň. Abyste získali ty nejlepší podmínky, nastavte jas.

Nastaví rozdíl v jasu mezi světlými a tmavými plochami na obrazovce. Dodá obrazům křehkost.

MagicBright™ je nová funkce, která optimalizuje způsob zobrazení obrazu podle jeho obsahu. V současné době jsou k dispozici tři různé režimy: Text (text), Internet (Internet) a Entertain (zábava). Každý z režimů má své vlastní nastavení hodnoty jasu.Každé ze tří nastavení lze

jednoduše vybrat stisknutím ovládacích tlačítek MagicBright™.

1. Text: Normální jas Pro zobrazení dokumentů nebo obrázků obsahujících hodně textu.

2. Internet: Střední jas Pro smíšené obrázky obsahující text i grafiku.

3. Entertain : Vysoký jas Pro sledování filmů například z DVD nebo VCD.

4. Custom: Přestože základní přednastavené hodnoty byly pečlivě vybrány našimi odborníky, nemusí přesně vyhovovat vašim individuálním potřebám. V tomto případě nastavte jas a kontrast pomocí OSD menu.

Color TabPopis záložky Color (Barvy)

Upravte "teplotu" pozadí monitoru nebo barvy obrazu.

MagicColor and Gamma will be shown only in the monitor that supports these functions.

Page 45

Color Tone Color Control Calibration MagicColor Gamma 6-Color

nmlkji nmlkj nmlkj nmlkj nmlkj nmlkj

Můžete změnit tón barvy.

z Warm2 - Warm1 - Normal - Cool 1 - Cool 2 - Cool 3 - Cool 4 z Off

Color Tone (Barevný tón)

Režim Tón barev se bude lišit v závislosti na modelu monitoru. Některé monitory podporují pouze čtyři režimy.( Warm, Normal, Cool, Custom)

Color Control (Ovládání barev)

Upravte barvu obrazu. Můžete změnit barvu monitoru na vaši oblíbenou barvu.

z Not Available

Calibration (Kalibrace)

Jde o proces, pomocí kterého jsou vámi vybrané barvy optimalizovány a udržovány. MagicTune™ je velmi užitečný, zejména pokud jste jedním z těch, kteří chtějí sledovat přesně reprodukovaný obraz i s jeho detaily - včetně webových obrazů a těch vytvořených digitálních fotoaparátem nebo skenerem.

MagicColor je nova tehnologija koju je Samsung ekskluzivno razvio kako bi poboljšao prikaz digitalnih slika i omogućio jasniji prikaz prirodnih boja ne ugrožavajući kvalitetu slike.

MagicColor

Gamma

1. OFF : Povratak u izvorni način rada.

2. DEMO : Na desnoj se strani pojavljuje zaslon prije aktiviranja funkcije MagicColor, a na lijevoj nakon njezine primjene.

3. Full : Jasno prikazuje živopisne prirodne boje.

4. Intelligent : Jasno prikazuje živopisne prirodne boje, ali i realističnije tonove kože.

Dotjeruje vrijednost game.

Režim Gamma se bude lišit v závislosti na modelu monitoru. Některé monitory podporují pouze tři režimy (Režim1, Režim2, Režim3)

z Mode 1 : Zobrazí normální úroveň gamma z Mode 2 : Zobrazí vyšší úroveň gamma (jasnější)

Mode 3 : Zobrazí nižší úroveň gamma (tmavší)

Page 46

Týká se procesu, který optimalizuje barvy podle potřeb uživatele a tyto optimalizované barvy udržuje. Magictune je vhodný pro uživatele, kteří si chtějí prohlížet obrázky včetně obrázků stažených ze sítě Internet, nebo fotografie pořízené digitálním fotoaparátem či obrázky naskenované v prostředí Windows.

6-Color

z Saturation - Pro nastavení sytosti barev. z Hue - pro nastavení tónu barev. z Reset - Pro obnovení výchozího nastavení monitoru.

Popis záložky Image(Obraz)

Nastavte hodnoty Position (Poloha), Fine (Jemné) a Coarse (Hrubé) obrazu.

Image Setup Position Sharpness

nmlkji nmlkj nmlkj

Fine (Jemné): Odstraňuje šum jako jsou například vodorovné pruhy. Jestliže šum nezmizí ani po jemném doladění, zopakujte to znovu po nastavení

Image Setup (Nastavení obrazu)

frekvence (rychlost hodin).

z Coarse (Hrubé): Odstraňuje šum jako jsou například svislé pruhy.

Hrubé nastavení může posunout zobrazovanou oblastí monitoru. Pomocí menu Horizontal Control ji můžete přemístit doprostřed.

z Auto Setup : Položka Auto umožňuje automatické nastavení monitoru podle

vstupního video signálu.Automaticky jsou nastaveny hodnoty položek fine (jemný), coarse (hrubý) a position (pozice).

Position (Poloha)

Podle těchto pokynů nastavíte vodorovnou, svislou polohu obrazu na obrazovce.

Sharpness

Slijedite ove upute za promjenu jasnoće slike.

Popis záložky Option (Možnosti)

Můžete nastavit, aby program MagicTune™ používal následující možnosti.

Page 47

Preferences Source Select Color Weakness PIP

nmlkji nmlkj nmlkj nmlkj

Zavede dialogové okno preferencí. Aktivní preference budou mít v zaškrtávacím okénku "V". Jakoukoliv preference zapnete nebo vypnete umístěním kurzoru na okénko a kliknutím.

Preferences (Preference)

Source Select

Týká se procesu, který optimalizuje barvy a tyto optimalizované barvy udržuje pomocí zkoušky částečné barvosleposti.

Color Weakness

Pokud jsou k monitoru připojena externí A/V zařízení, jako například videorekordéry nebo

PIP

přehrávače DVD, funkce PIP umožňuje sledovat obraz z těchto zařízení v malém okně, které překrývá videosignál z počítače. (On/Off)

PIP

Source

Size

Position

z Enable task tray menu .

- Menu programu MagicTune™ otevřete kliknutím na ikonu [task tray menu]. Menu se nezobrazí, pokud není vybráno [Enable System Tray] v [Options] ' [Basic Settings].

Select Language(Výběr jazyka) - Výběr jazyka se projeví pouze v systému menu OSD (On Screen Display). - The language chosen affects only the language of the OSD.

z Analog z Digital

z Off - Pro vypnutí režimu částečné barvosleposti.

Custom - Zkouška částečné barvosleposti.

z Reset - Pro obnovení výchozího nastavení monitoru.

Slouží k zapnutí a vypnutí obrazovky PIP.

Slouží k výběru vstupního zdroje pro PIP.

Slouží ke změně velikosti okna PIP.

Slouží ke změně polohy okna PIP.

Popis záložky Support (Podpora)

Zobrazuje ID a číslo verze programu a umožňuje vám používat Nápovědu.

Page 48

Help Asset ID Version

nmlkji nmlkj nmlkj

Pokud potřebujete pomoci s instalací nebo používáním programu MagicTune™, navštivte

Help (Nápověda)

Asset ID

User Name

Department

Location

Version

webovou stránku MagicTune™ nebo klikněte na soubory Nápovědy (Návod k použití). Návod k použití se otevírá v základním okně browseru.

K ovládání monitoru klienta můžete použít server.(Aby bylo možné používat tento program jako klienta, musí být nainstalován program serveru)

User ID

Server IP

Zobrazuje číslo verze programu MagicTune™.

Zobrazí jméno uživatele přihlášeného na PC.

Zobrazí ID uživatele přihlášeného na PC.

Zadejte adresu IP.

Zadejte název oddělení.

Zadejte umístění

Page 49

Color Calibration (Kalibrace barev)

1. Color Calibration (Kalibrace barev)

Kalibrace barev(“ColorCalibration”) vám pomůžeoptimálně nastavit váš monitor tak, aby zobrazoval věrné barvy.

Optimální nastavení monitor provedete pomocí následujících 5 kroků.

1. Nastavte “Ovladač jasu” tak, aby jas kontrolního políčka bylschodný sjasem pozadí.

2. Pokudna "Kontrolním políčku" objevíte určitý barevný tón, přesuňteovládací kurzor ve směru barevného tónu odpovídajícímu "Referenčnímu barevnému kruhu". => Při správném nastavení se na "Kontrolním políčku" neobjeví žádný barevný tón.

3. Po dokončení nastavení v kroku 1 stiskněte tlačítko “Next”.

4. Zopakujte postup 1), 2) a 3) pro zbývající kroky 2 - 5.

5. Efekt kalibrace snadno zkontrolujete stisknutím tlačítka “Preview”!

Jak může používat nastavené hodnoty barev více uživatelů Definice Pokud monitor používá více uživatelů, mohou být uloženy a následně používány hodnoty barev nastavené pomocí kalibrace barev pro každého uživatele. Uložené hodnoty barev může používat až 5 uživatelů.

1. Jak uložit nastavené hodnoty barev: How to apply the saved color values: Stisknutím Next (Další) změníte na Apply (Použít) a následně můžete uložit nastavené hodnoty barev. Můžete uložit až 5 hodnot.

2. Jak použít uložené hodnoty barev: Stisknutím tlačítka Multi User (Více uživatelů) na hlavní obrazovce zvolíte a použijete jednu z uložených hodnot barev.

2. Preview (Náhled)

Page 50

Stiskněte tlačítko “Preview” na “Color Calibration “. Zobrazí se výše uvedený obrázek.

1. Stisknutímtlačítka “View Calibrated” zkontrolujete efekt nastavené kalibrace.

2. Stisknutímtlačítka “View Uncalibrated” zobrazíte původní obraz.

Page 51

Odinstalování

Program MagicTune™ můžete odinstalovat pouze pomocí možnosti "Add or Remove Programs" ovládacího panelu Windows.

Program MagicTune™ odinstalujete provedením následujícím kroků.

1. Zvolte [Task Tray] ' [Start] ' [Settings] a v menu vyberte [Control Panel]. Pokud je program spuštěn pod Windows XP, vyberte [Control Panel] v menu [Start].

2. Klikněte na ikonu Click the "Add or Remove Programs" na ovládacím panelu

3. Na obrazovce "Add or Remove Programs" rolujte dolů a vyhledejte "MagicTune™." Označte ho kliknutím.

4. Program odstraňte kliknutím na "Change/Remove".

5. Proces odinstalování programu spusťte kliknutím na "Yes".

6. Vyčkejte, až se zobrazí dialogové okno "Uninstall Complete".

webových stránkách MagicTune™ naleznete technickou podporu programu MagicTune™, FAQs (otázky a

Na odpovědi) a softwarové aktualizace (upgrady).

Page 52

Odstraňování potíží

Aktuální operační systém není kompatibilní se softwarem MagicTune™. Klepněte na tlačítko OK a poté na "Odkaz na stránky MagicTune™" pro zobrazení naąí

webové stránky, kde naleznete daląí informace.

Pokud vaąe video/grafická karta není v seznamu "Dostupné", můľe dojít k chybě. (Nejnovějąí nebo nejstarąí videokarty nemusí být kompatibilní.)

Viz část Odstraňování problémů na naší webové stránce.

Pokud výrobce karty modifikoval ovladač karty nebo grafický čip, můľe dojít k chybě i v případě, ľe je videokarta v seznamu.

Viz část Odstraňování problémů na naší webové stránce.

Zkontrolujte, zda je váą monitor vyroben společností Samsung. Produkty jiných výrobců mohou způsobovat chyby.

Tuto funkci podporují pouze výrobky Samsung.

K chybě můľe dojít, pokud je váą monitor značky Samsung zastaralý. Zkontrolujte, zda je váą monitor schopen podporovat software MagicTune™.

Tato funkce je podporována pouze monitory uvedenými na naąí webové stránce. Zkontrolujte monitor před nákupem, nebo» zastaralé modely nejsou podporovány.

Pokud nejsou pro aktuální monitor v identifikačních hláąeních (EDID) obsaľeny ľádné informace, dojde k chybě. K tomu dojde v případě, ľe v nabídce Start > zvolíte moľnost Nastavení > Ovládací panely > Systém > Hardware > Správce zařízení > Monitory, odstraníte aktuální monitor plug and play a systém hledá nový hardware, ale nemůľe najít ľádný

monitor plug and play.

Viz část Odstraňování problémů na naší webové stránce.

K chybě dojde, pokud vyměňujete monitor za nový, kdyľ je systém vypnut, avąak

nebyl restartován.

Po kaľdé výměně monitoru restartujte počítač, aby software MagicTune™ fungoval

správně.

K chybě dojde, pokud není správně nainstalován ovladač videokarty. K tomu dojde, pokud se aktuální seznam videokarty nezobrazuje správně. To můľete zkontrolovat přes nabídku Start > Nastavení > Systém > Hardware > Správce zařízení > Grafické adaptéry.

Na webových stránkách výrobce videokarty si stáhněte a nainstalujte nejnovějąí

Page 53

ovladač. Více informací o videokartě vám poskytne její výrobce.

Pro zajiątění správné funkce restartujte systém.

K chybě dojde, pokud není systém po instalaci softwaru MagicTune™ restartován.

(To platí pouze pro Win98SE a WinMe.)

Před pouľitím restartujte systém.

Nastavte optimální rozliąení pro nejlepąí výkon softwaru MagicTune™. Informace o

optimálním rozliąení naleznete v uľivatelské příručce.

Pokud nenastavíte optimální rozliąení a provedete kalibraci barev, nelze monitor

nastavit na optimální podmínky.

Informace o optimálním rozliąení naleznete v uľivatelské příručce.

Tato videokarta nepodporuje software MagicTune™.

Nainstalujte nový ovladač videokarty.

Na webových stránkách výrobce videokarty si stáhněte a nainstalujte nejnovějąí ovladač. Více informací o videokartě vám poskytne její výrobce.

Jelikoľ program Highlight pouľívá komunikační kanály, ukončete program Highlight před spuątěním softwaru MagicTune™.

Některé monitory Samsung CDT podporují funkci Highlight. Pokud budete zároveň pouľívat funkci Highlight i MagicTune™, dojde ke

konfliktům, které způsobují chyby.

Před spuątěním softwaru MagicTune™ vľdy UKONČETE program Highlight.

Odstraňování potíží

MagicTune™ nemusí fungovat, pokud během práce s programem MagicTune™ vyměníte monitor nebo aktualizujete ovladač grafické karty. Pokud se tak stane, restartujte systém.

Potíže Kontrolní seznam Možné řešení

Zkontrolujte, pokud správně nefunguje funkce MagicTune™.

Funkce MagicTune™ je k dispozici pouze na PC (VGA) s OS Windows, který

podporuje „Plug and Play“.

* Pokud chcete zjistit, zda-li váš počítač podporuje funkci MagicTune™, postupujte dle níže uvedených kroků (u Windows XP);

Control Panel -> Performance and Hlavní nabídka Start -> Ovládací panely -> Systém -> Hardware -> Správce zařízení -> Monitory -> po smazání monitoru Plug and Play, můžete ‘monitor Plug and Play' můžete monitor nalézt vyhledáním nového hardwaru.

MagicTune™ je dodatečný software k monitoru. Některé grafické karty možná nebudou váš monitor podporovat. Pokud budete mít s grafickou kartou problém, navštivte naši

Page 54

webovou stránku, abyste si ověřili seznam kompatibilních grafických karet.

http://www.samsung.com/monitor/magictune

MagicTune™ nepracuje správně.

Vyměnili jste počítač nebo grafickou kartu?

Stáhněte nejnovější program. Program lze stáhnout na webových stránkách

http://www.samsung.com/monitor/magictune.

z Na webových stránkách MagicTune™ naleznete technickou podporu programu MagicTune™, FAQs

(otázky a odpovědi) a softwarové aktualizace (upgrady).

Na webových stránkách MagicTune™ naleznete technickou podporu programu MagicTune™, FAQs (otázky a odpovědi) a softwarové aktualizace (upgrady).

Page 55

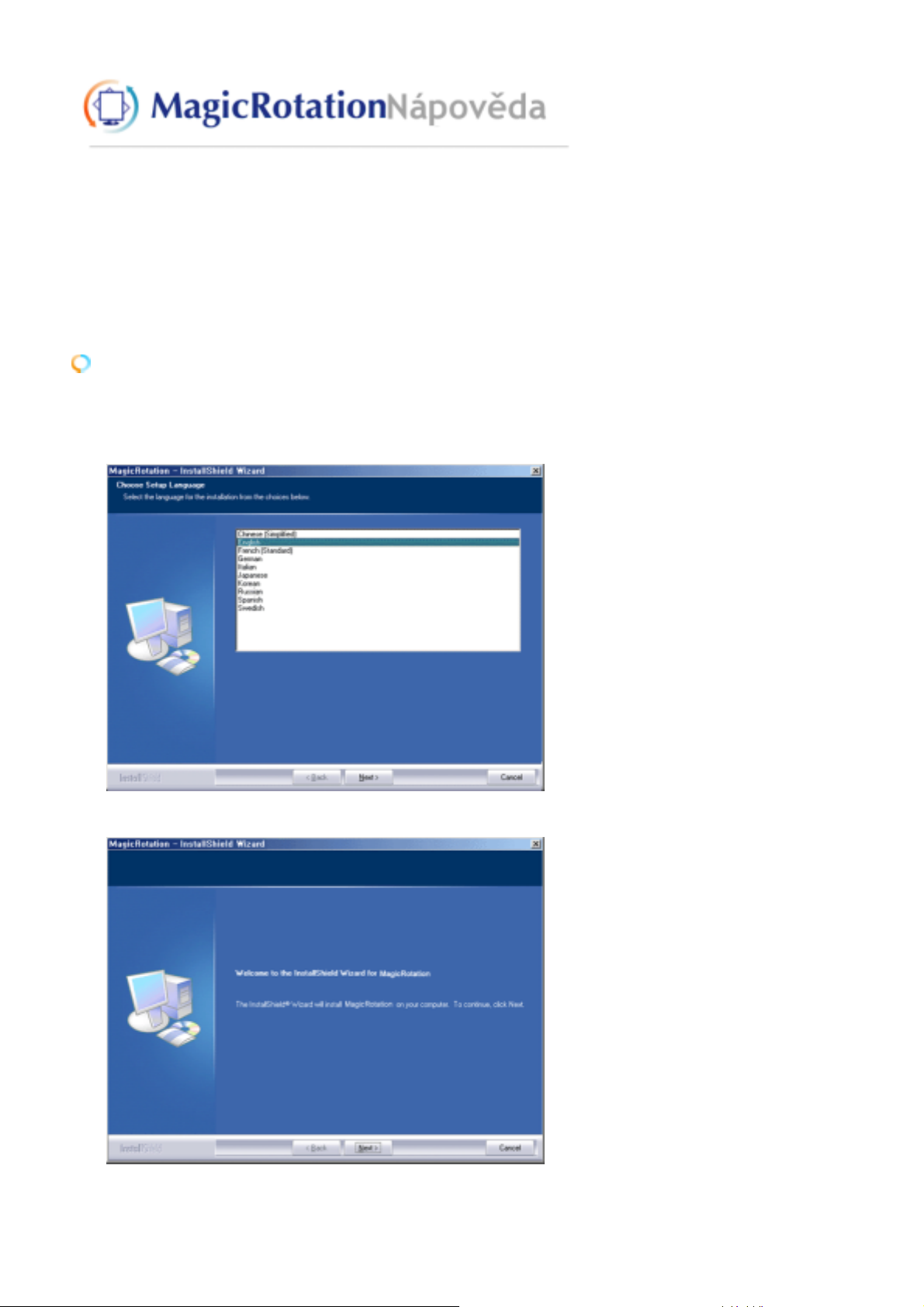

Page 56

Page 57

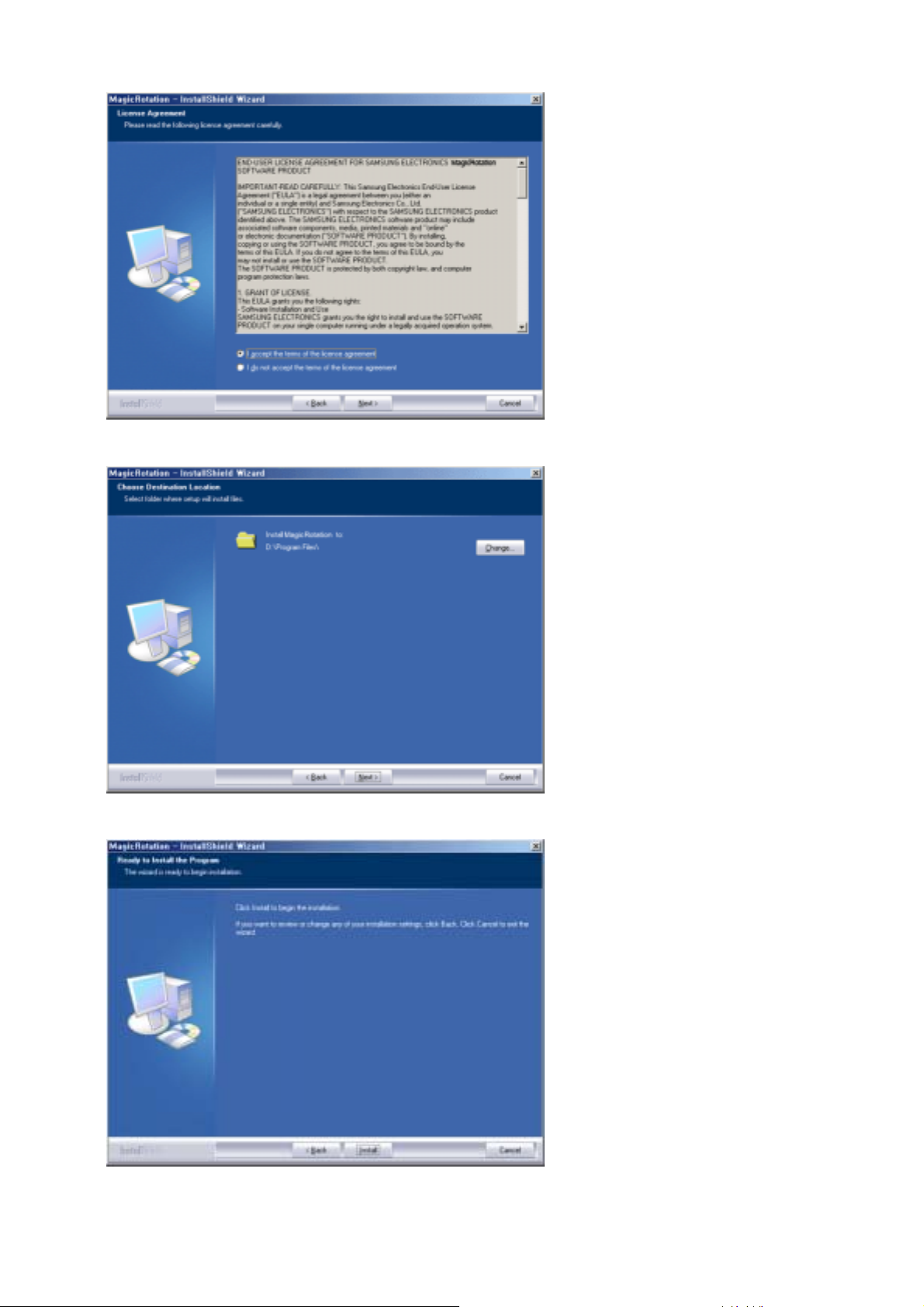

Page 58

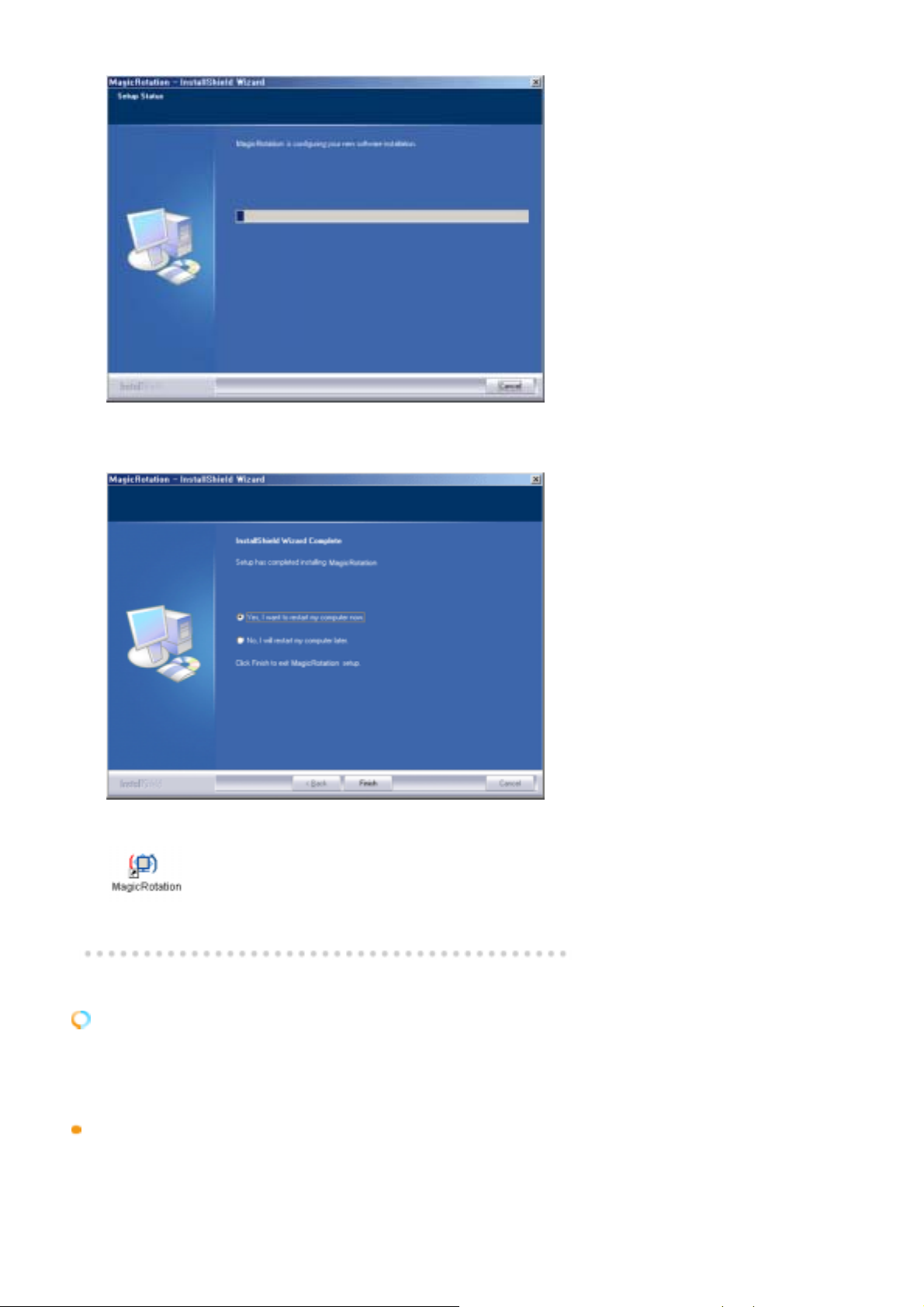

Page 59

Page 60

Page 61

Page 62

Page 63

Page 64

Page 65

Page 66

Než zavoláte servis, pokuste se pomocí informací v této části zjistit, zda nejste schopni vyřešit potíže sami. Potřebujete-li odbornou pomoc, zavolejte na telefonní číslo uvedené na záručním listu nebo v části Informace, nebo kontaktu

Potíže Kontrolní seznam Možné řešení

te svého prodejce.

Na obrazovce monitoru není žádný obraz. Monitor nelze zapnout.

Je správně připojen napájecí kabel?

Je na obrazovce monitoru zobrazen nápis "Check Signal Cable"?

Je-li v síti napětí a počítač je zapnut, restartujte jej. Na obrazovce monitoru by se měla objevit úvodní stránka (přihlášení k počítači).

Je na obrazovce monitoru zobrazen nápis "Not Optimum

Mode", "Recommended mode : 1600 x 1200 60Hz"?

Přesvědčte se, že je správně připojen napájecí kabel a že je v zásuvce napětí.

(Monitor je připojen pomocí kabelu D-sub.) Zkontrolujte připojení propojovacího kabelu signálu. (Monitor je připojen pomocí kabelu DVI.) Pokud je monitor připojen správně a přesto se na obrazovce stále objevuje (chybová) zpráva, zkontrolujte, zda je monitor nastaven na analogový režim. Kontrolu zdroje vstupního signálu provedete stisknutím tlačítka 'SOURCE'.

Pokud se úvodní stránka (příhlášení) zobrazí, nastartujte počítač ve vhodném režimu (nouzový režim v systémech Windows ME/XP/2000) a změňte frekvenci grafického adaptéru počítače. (Další informace naleznete v části Předvolené

režimy)

Poznámka: Pokud se úvodní stránka (přihlášení) nezobrazí, kontaktujte odborný servis nebo

svého prodejce.

Tato zpráva se objeví, překračuje-li signál z grafického adaptéru počítače maximální rozlišení a frekvenci, které je schopen monitor správně zobrazovat.

Nastavte maximální rozlišení a frekvenci na hodnoty odpovídající parametrům monitoru.

Pokud displej překročí UXGA nebo 75Hz (v případě UXGA 60Hz), zobrazí se zpráva „Not Optimum Mode“ (Režim není optimální), „Recommended mode: 1600 x 1200 60Hz“ (Doporučený režim). Pokud displej překročí 85Hz, bude fungovat správně, na jednu minutu se však zobrazí zpráva „Not Optimum

Mode“ (Režim není optimální), „Recommended mode: 1600 x 1200 60Hz“ (Doporučený režim),

Page 67

která poté zmizí. Během této minuty změňte režim na doporučený. (Zpráva se zobrazí znovu, pokud je systém restartován.)

Nelze zobrazit menu OSD (On Screen Display).

Obraz má zvláštní barvy nebo je pouze černobílý.

Na obrazovce monitoru není žádný obraz. Bliká kontrolka monitoru v jednosekundových intervalech?

Používá připojený monitor kabel DVI?

Nezamkli jste menu OSD (On Screen Display), abyste předešli nechtěné změně nastavení?

Zobrazuje monitor pouze jednu barvu, jako byste se dívali na obrazovku přes barevný celofán?

Změnily se podivně barvy po spuštění nějakého programu nebo vlivem chyby nějaké aplikace?

Monitor je v úsporném režimu PowerSaver.

Stiskem klávesy na počítači nebo pohybem myši aktivujte monitor i jeho obraz.

Pokud stále nevidíte žádný obraz, stiskněte tlačítko 'SOURCE'. Stisknutím libovolné klávesy aktivujete monitor a obnovíte obraz na obrazovce.

Pokud spustíte systém před připojením kabelu DVI, nebo odpojíte a znovu připojíte kabel DVI zatímco je systém spuštěn, nemusí být na obrazovce nic zobrazeno, protože některé typy grafických karet nevysílají videosignál. Připojte kabel DVI a poté znovu spusťte systém.

Odemkněte funkce menu OSD stisknutím tlačítka MENU na dobu alespoň 5 sekund.

Zkontrolujte připojení propojovacího kabelu.

Přesvědčte se, zda je grafický adaptér počítače řádně zasunut do svého slotu.

Restartujte počítač.

Obraz se náhle změnil a je nesouměrný.

Obraz je zkreslený nebo nelze provést nastavení pomocí menu OSD.

Kontrolka LED bliká, ale chybí obraz.

Obraz monitoru má pouze 16 barev. Barvy se změnily po výměně grafického adaptéru.

Je správně nastaven grafický adaptér počítače?

Změnili jste grafický adaptér nebo ovladač?

Upravili jste nastavení rozlišení a frekvence monitoru?

Obraz může být nesouměrný z důvodu cyklu signálů grafického adaptéru. Nastavte znovu pozici obrazu pomocí funkcí menu OSD.

Upravili jste nastavení rozlišení a frekvence monitoru?

Byla během kontroly předvolených režimů správně nastavena frekvence?

Jsou správně nastaveny barvy systému Windows?

Je správně nastaven grafický adaptér

Nastavte grafický adaptér podle příslušné dokumentace.

Nastavte pozici a velikost obrazu pomocí funkcí menu OSD.

Nastavte rozlišení a frekvenci grafického adaptéru počítače. (Další informace naleznete v části Předvolené

režimy).

Nastavte rozlišení a frekvenci grafického adaptéru počítače. (Další informace naleznete v části Předvolené

režimy).

Nastavte správně frekvenci podle příručky ke grafickému adaptéru a podle části Předvolené

režimy.

(Maximální frekvence pro rozlišení se může pro různé výrobky lišit.)

Pro systémy Windows ME/XP/2000: Nastavte správně barvy v dialogových oknech Ovládací panely, Obrazovka a Nastavení.

Nastavte grafický adaptér podle příslušné dokumentace.

Page 68

počítače?

Na obrazovce monitoru je zpráva "Unrecognized monitor, Plug & Play (VESA DDC) monitor found".

Zkontrolujte, pokud správně nefunguje funkce MagicTune.

MagicTune™ nepracuje správně.

Navštivte naše webové stránky a stáhněte si instalační software pro MagicTune MAC.

Nastanou-li potíže s monitorem, zkontrolujte následující skutečnosti:

1. Přesvědčte se, zda jsou napájecí kabel a propojovací video kabel správně připojeny k počítači.

2. Zjistěte, zda počítač během restartování několikrát (více než třikrát) zapípá.

(Pokud ano, požádejte o servis základní desky počítače.)

3. Pokud jste nainstalovali nový grafický adaptér nebo pokud jste počítač sestavovali z dílů,

zkontrolujte, zda jste také nainstalovali ovladač grafického adaptéru a monitoru.

4. Zkontrolujte, zda je frekvence monitoru nastavena na hodnotu 56Hz nebo 75Hz.

(Při použití maximálního rozlišení by neměla překročit 60Hz.)

5. Máte-li potíže s instalací ovladače grafického adaptéru, restartujte počítač a spusťte jej v

nouzovém režimu, odeberte grafický adaptér v dialogovém okně "Ovládací panely, Systém a Správce zařízení" a potom opět restartujte počítač a nainstalujte znovu ovladač grafického adaptéru.

Pokud k potížím dochází opakovaně, kontaktujte autorizovaný servis.

Nainstalovali jste ovladač monitoru?

Nahlédněte do příručky ke grafickému adaptéru a zjistěte, zda je podporována funkce Plug & Play (VESA DDC).

Funkce MagicTune je k dispozici pouze na PC (VGA) s OS Windows, který podporuje „Plug and Play“.

Vyměnili jste počítač nebo grafickou kartu?

Nainstalujte ovladač monitoru podle pokynů v části Instalace ovladače monitoru.

* Pokud chcete zjistit, zda-li váš počítač podporuje funkci MagicTune, postupujte dle níže uvedených kroků (u Windows XP);

MagicTune je dodatečný software k monitoru. Některé grafické karty možná nebudou váš monitor podporovat. Pokud budete mít s grafickou kartou problém, navštivte naši webovou stránku, abyste si ověřili seznam kompatibilních grafických karet.

http://www.samsung.com/monitor/magictune

Stáhněte nejnovější program. Program lze stáhnout na webových stránkách

http://www.samsung.com/monitor/magictune.

Časté dotazy

Dotaz Odpověď

Jak mohu změnit frekvenci? Frekvenci lze změnit změnou konfigurace grafického adaptéru.

Pamatujte, že podpora grafických adaptérů se může různit podle použité verze ovladače. (Podrobnější informace vyhledejte v dokumentaci k počítači nebo grafickému adaptéru.)

Page 69

Jak mohu nastavit rozlišení? Systémy Windows ME/XP/2000: Nastavte rozlišení pomocí oken

Ovládací panely, Obrazovka, Nastavení.

* Podrobnosti si vyžádejte u výrobce grafického adaptéru.

Jak mohu nastavit funkci systému pro úsporu energie (Power Saver)?

Jak mám čistit skříň monitoru a LCD obrazovku?

Automatický test (Self-Test Feature Check)

utomatický test (Self-Test Feature Check) | Upozornění | Prostředí| Užitečné tip

Monitor je vybaven automatickým testem, který kontroluje jeho správnou funkci.

Automatický test (Self-Test Feature Check)

1. Vypněte monitor i počítač.

2. Odpojte video kabel od zadní strany počítače.

3. Zapněte monitor. Pracuje-li monitor normálně, objeví se tato obrazovka:

Systémy Windows ME/XP/2000: Tuto funkci nastavte pomocí parametrů subsystému BIOS počítače nebo pomocí spořiče obrazovky. (Podrobnější informace vyhledejte v dokumentaci k systému Windows či k počítači).

Odpojte monitor ze zásuvky a potom jej čistěte měkkým hadříkem s přídavkem čisticího prostředku nebo obyčejné vody.

Dbejte na to, aby na povrchu skříně nezůstaly žádné zbytky čisticího prostředku a abyste skříň nepoškrábali. Dbejte rovněž na to, aby se do monitoru nedostala žádná voda.

Nezobrazení kteréhokoli ze čtverečků znamená problém s monitorem. Toto okno se rovněž na obrazovce objeví během normálního provozu, pokud dojde k odpojení nebo poškození video kabelu.

4. Vypněte monitor a znovu připojte videokabel. Pak zapněte počítač a monitor. Pokud se po provedení předchozího postupu na obrazovce monitoru nic neobjeví, zkontrolujte grafickou kartu a počítačový systém. Monitor funguje správně.

Upozornění

Pokud je nějaká závada na vstupním signálu, na obrazovce se objeví zpráva nebo zůstane obrazovka prázdná, zatímco kontrolka LED napájení svítí. Zpráva může znamenat, že nastavení monitoru je mimo rozsah nebo že je třeba zkontrolovat video kabel.

Page 70

Prostředí

Umístění a poloha monitoru může mít vliv na kvalitu zobrazení a ostatní jeho funkce.

Pokud jsou v blízkosti monitoru basové reproduktory, odpojte je a přemístěte je.

z Odstraňte z blízkého okolí monitoru (jeden metr) všechna elektronická zařízení, jako

jsou radiopřijímače, fény, hodiny a mobilní telefony.

Užitečné tipy

Monitor reprodukuje video signál přijímaný z počítače. Dochází-li k potížím s počítačem nebo

eho grafickým adaptérem, může to způsobit, že je obrazovka monitoru prázdná, že nezobrazuje

správné barvy, že obraz má šum, že je synchronizace mimo rozsah (Sync. Out of Range) a podobné problémy. V takovém případě zjistěte zdroj problému a potom kontaktujte servis nebo svého prodejce.

Určení zdroje potíží monitoru

Pokud je obrazovka monitoru prázdná a objevuje se zpráva "Not Optimum Mode","Recommended mode 1600 x 1200 60Hz", odpojte kabel od počítače; monitor nechte zapnutý.

Pokud monitor zobrazí zprávu nebo pokud obrazovka zbělá, je monitor funkční.

z V takovém případě hlede

te zdroj problému v počítači.

Page 71

Všeobecné údaje

Název modelu SyncMaster 204Ts

LCD displej

Rozměry Úhlopříčka 20,1"

Zobrazovaná oblast 432mm (vodorovně) x 324mm (svisle)

Rozteč bodů 0,255mm (vodorovně) x 0,255mm (svisle)

Typ a-si TFT active matrix (aktivní maska)

Synchronizace

Vodorovně 30 ~ 81kHz

Svisle 56 ~ 75Hz

Maximální rozlišení

16,7M barvy

Rozlišení

Optimální rozlišení 1600 x 1200@60Hz

Maximální rozlišení 1600 x 1200@60Hz (Analogový) / 1600 x 1200@60Hz (digital)

Vstupní signál, konektory

RGB analogový, digitální RGB dle standardu DVI, CVBS, S-Video Composite Sync, 0,7VP-p Positive při 75 ohmech Oddělená H/V sync, úroveň TTL pozitivní nebo negativní

Video

Formát videa CVBS , S-Video

Maximální šířka pásma (pixel clock)

162 MHz (Analogový/digital)

Napájení

100 ~ 240V(±10%) stř., 60/50 Hz ± 3 Hz

Propojovací kabel Kabel D-sub s

15pinovými konektory, odpojitelnýKabel, 1,8m

Page 72

konektor DVI-D na DVI-D, odnímatelný, 2 m

Spotřeba energie

Méně než 63 W (Analogový/digital)

Rozměry (š x h x v)/ Hmotnost

445 x 228,5 x 457,2mm (17,5 x 9,0 x 18,0inch) / 8,15kg (nainstalovaný stojan)

Montážní podložka VESA

Rozměry 100mm x 100mm (pro použití speciálního držáku.)

Provozní podmínky

Provozní Teplota: 10°C ~ 50°C

Vlhkost 10% ~ 90%, nekondenzující

Skladovací Teplota: -20°C ~ 65°C

Vlhkost 5% ~ 90%, nekondenzující

Plug and Play

Monitor lze používat s jakýmkoli systémem typu Plug & Play. S využitím této spolupráce systémů monitoru a počítače lze dosáhnout nejlepších pracovních podmínek a nastavení monitoru. Pokud uživatel nevyžaduje jiné nastavení, instalace monitoru probíhá většinou automaticky.

Chybovost obrazových bodů

Tento výrobek je vybaven TFT LCD obrazovkou vyrobenou pomocí zdokonalené polovodičové technologie s přesností vyšší než 1ppm (jedna milióntina). Někdy se mohou ČERVENÉ, ZELENÉ, MODRÉ a BÍLÉ pixely zdát být příliš světlé nebo naopak můžete zaznamenat černé body. To není způsobenou špatnou kvalitou a výrobek můžete bez problémů i nadále používat.

z Například počet TFT LCD sub pixelů tohoto produktu je 5.760.000.

Poznámka: Konstrukce a technické údaje mohou projít dodatečnými úpravami, a to bez předchozího upozornění.

PowerSaver (spořič energie)

Tento monitor má vestavěný systém řízení spotřeby energie zvaný PowerSaver. Systém šetří spotřebovanou energii tím, že přepne monitor do režimu s nízkou spotřebou, pokud není monitor po určitou dobu používán. Monitor se přepíná zpět do normálního režimu automaticky, pohybem myši nebo stisknutím klávesy na klávesnici. Nepoužíváte-li monitor nebo necháváte-li jej po delší dobu bez dozoru, vypněte jej. Systém PowerSaver využívá funkce grafického adaptéru podle specifikace VESA DPMS, který je nainstalován ve vašem počítači. Tuto funkci nastavíte pomocí softwaru nainstalovaném ve vašem počítači.

Napájení vypnuto

(Vypínač POWER S/W

v poloze vypnuto)

Stav Normální provoz

Úsporný provoz

EPA/ENERGY 2000

Kontrolka napájení Zelená Zelená, bliká Černá

Analogový/digital

Méně než 2W

(Režim Off (vypnuto))

Méně než 0W

Spotřeba energie

Analogový/digital

Méně než 63W

Tento monitor vyhovuje standardu EPA ENERGY STAR® a ENERGY2000, je-li používán s počítačem podporujícím funkce standardu VESA DPMS.

Jako partner ENERGY STAR

, společnost SAMSUNG stanovila, že

tento výrobek vyhovuje požadavkům standardu ENERGY STAR

pro

efektivní spotřebu energie.

Page 73

Předvolené režimy

Pokud je signál z počítače stejný jako jeden z níže uvedených předvolených režimů, nastavení monitoru proběhne automaticky. Pokud se však signál liší, obrazovka může zůstat prázdná, zatímco kontrolka napájení svítí. Nahlédněte do příručky ke grafickém adaptéru počítače a nastavte monitor podle níže uvedených pokynů.

Tabulka 1 Předvolené režimy

Horizontální

Režim

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

IBM, 640 x 480 31,469 59,940 25,175 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/-, +/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA,1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,700 +/+

frekvence

(kHz)

Vertikální

frekvence

(Hz)

Frekvence

bodu

(MHz)

Polarita

synchronizace

(H/V)

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1600 x 1200 75,000 60,000 162,00 +/+

Horizontální frekvence

Čas, který jeden řádek obrazu potřebuje k přeběhnutí mezi levým a pravým okrajem obrazovky, se nazývá horizontální cyklus a jeho převrácená hodnota je horizontální frekvence. Jednotka: kHz

Vertikální frekvence

Jako fluorescenční lampa, obrazovka potřebuje k dosažení stabilního obrazu překreslit obraz několikrát za sekundu. Frekvence tohoto opakování se nazývá vertikální, nebo také obnovovací frekvence. Jednotka: Hz

Page 74

Servis

Adresa a telefonní číslo společnosti mohou být změněny bez předchozího upozornění.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603

http://www.samsung.com.au/

BRAZIL : Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421

http://www.samsung.com.br/

CANADA : Samsung Electronics Canada Inc., Samsung Customer Care 55 Standish Court Mississauga, Ontario L5R 4B2 1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE : SONDA S.A. Teatinos 550, Santiago Centro, Santiago, Chile Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211

http://www.sonda.com/ http://www.samsung.cl/

COLOMBIA : Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068

http://www.samsung-latin.com/

Page 75

e-mail : [email protected]

ESPAÑA : Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50

http://samsung.es/

FRANCE : SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38

http://www.samsungservices.com/

GERMANY : TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732 * EURO 0.12/Min

http://www.samsung.de/

HUNGARY : Samsung Electronics Magyar Rt. 1039, Budapest, Lehel u. 15-17. Tel: 36 1 453 1100 Fax: 36 1 453 1101

http://www.samsung.hu/

ITALY : Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MÉXICO : SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864 Fax: 01-55-5747-5202 / 01-800-849-1743 RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

NETHERLANDS/BELGIUM/LUXEMBOURG : Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/

Page 76

Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA : Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

http://www.samsung-latin.com/

PERU : Servicio Integral Samsung

v.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

PORTUGAL : SAMSUNG ELECTRONICA PORTUGUESA S.A.

Rua Mário Dioniso, No2 - 1º Drt. 2795-140 LINDA-A-VELHA Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA : Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND : Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

THAILAND : HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

UKRAINE : SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom : Samsung Electronics (UK) Ltd.

Page 77

Slovníček

Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

U.S.A : Samsung Electronics America Service Division 400 Valley Road, Suite 201 Mount Arlington, NJ 07856 1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.com/monitor/

Obrazový bod, rozteč bodů

Obrázek na obrazovce monitoru je složen z červených, zelených a modrých bodů. Čím jsou body blíže u sebe, tím vyšší je rozlišení monitoru. Vzdálenost mezi mezi dvěma body stejné barvy je označována termínem rozteč bodů (dot pitch). Jednotka: mm

Vertikální frekvence

by uživatel monitoru viděl stabilní obraz, obrazovka jej musí několikrát za sekundu vytvořit a překreslit. Frekvence tohoto zobrazování se nazývá vertikální nebo obnovovací frekvence. Jednotka: Hz

Příklad:

Horizontální frekvence

Čas potřebný k přeběhnutí paprsku od jednoho okraje obrazovky k druhému se nazývá horizontální cyklus. Obrácenou hodnotou horizontálního cyklu je horizontální frekvence. Jednotka: kHz

Prokládaný a neprokládaný režim Zobrazování vodorovných řádků obrazovky popořádku odshora dolů se nazývá neprokládaný režim. Zobrazování nejprve lichých řádků a potom sudých řádků je prokládaný režim. Většina monitorů používá k dosažení čistého obrazu neprokládaný režim. Prokládaný režim je režim používaný v televizorech.

Plug & Play Funkce, která zajišťuje dosažení nejlepší možné kvality obrazu tím, že umožňuje automatickou výměnu informací o nastavení mezi monitorem a počítačem. Tento monitor využívá pro funkci Plug & Play mezinárodního standardu VESA DDC.

Rozlišení Počet vodorovně a svisle rozmístěných bodů obrazovky, ze kterých se skládá výsledný obraz, se nazývá rozlišení (resolution). Tento počet zároveň vyjadřuje přesnost zobrazení. Vysoké rozlišení je vhodné zejména pro provádění více úloh (multitasking) na počítači, protože umožňuje zobrazit na obrazovce více informací.

Příklad: Je-li rozlišení 1600 X 1200, znamená to, že je obraz složen z 1600 bodů ve

S-Video

Pokud se jeden paprsek obrazovky opakuje 60x za sekundu, jedná se o frekvenci 60 Hz.

vodorovném směru (horizontální rozlišení) a 1200 bodů ve svislém směru (vertikální rozlišení).

Page 78

Zkratka slov Super Video. Standard S-Video umožňuje vodorovné rozlišení až 800 řádků a

přináší vysoce kvalitní obraz.

stup pro externí zařízení

Vstup pro externí zařízení je vstupem pro obraz z externích zdrojů, jako například z videorekordéru, videokamery a přehrávačů DVD; tento vstup je samostatný od televizního vysílání.

DVD

Druh technologie digitálního disku, která spojuje výhody CD a LD, a která je charakterizována vysokým rozlišením/kvalitou, což poskytuje uživateli jasnější obraz.

Dosažení optimální kvality zobrazení

1. Nejlepší kvality obrazu dosáhnete nastavením rozlišení a obnovovací frekvence v ovládacích panelech počítače podle níže uvedeného popisu. Není-li nejlepší kvalita v ovládacích panelech podporována TFT-LCD monitorem, může být kvalita obrazu nízká.

{

Rozlišení: 1600 X 1200

{

Vertikální (obnovovací) frekvence: 60 Hz

2. Tento výrobek je vybaven TFT LCD obrazovkou vyrobenou pomocí zdokonalené polovodičové technologie s přesností vyšší než 1ppm (jedna milióntina). Někdy se mohou ČERVENÉ, ZELENÉ, MODRÉ a BÍLÉ pixely zdát být příliš světlé nebo naopak můžete zaznamenat černé body. To není způsobenou špatnou kvalitou a výrobek můžete bez problémů i nadále používat.

{ Například počet TFT LCD sub pixelů tohoto produktu je 5.760.000.

3. Čistíte-li zvnějšku monitor a ovládací panel, použijte malé množství doporučeného čisticího prostředku rozprostřené na měkký a suchý hadřík.Netlačte na LCD displej, ale jemně jej otírejte.Zatlačíte-li příliš na displej, může se na něm objevit skvrna.

4. Nejte-li s kvalitou obrazu spokojeni, můžete lepší kvality dosáhnout pomocí funkce automatického nastavení (auto adjustment function) v menu na obrazovce po stisknutí tlačítka pro zavření okna.Pokud se po automatickém nastavení i nadále v obrazu objevuje rušení (šum), použijte funkci nastavení FINE/COARSE.

5. Pokud je po dlouhou dobu zobrazen stále jeden obraz, mohou na obrazovce zůstat jeho zbytky nebo stíny. Potřebujete-li se na delší dobu vzdálit od zapnutého monitoru, nastavte jej proto do režimu pro úsporu ener

ie nebo nastavte spořič obrazovky na pohyblivý obrázek.

Autorská práva

Jakákoli reprodukce tohoto materiálu je bez písemného povolení společnosti Samsung Electronics Co., Ltd. přísně zakázána.

Společnost Samsung Electronics Co., Ltd. není zodpovědná za chyby v tomto materiálu ani za žádné vedlejší či následné škody plynoucí z pořízení, obsahu či použití tohoto materiálu.

Samsung je registrovaná ochranná známka společnosti Samsung Electronics Co., Ltd.; Microsoft, Windows a Windows NT jsou registrované ochranné známky společnosti Microsoft Corporation;

Page 79

VESA, DPMS a DDC jsou registrované ochranné známky asociace Video Electronics Standard

ssociation; název a logo ENERGY STAR® jsou registrované ochranné známky agentury U.S. Environmental Protection Agency (EPA). Jako ENERGY STAR® Partner, společnost Samsung Electronics Co., Ltd. rozhodla, že tento výrobek vyhovuje požadavkům standardu ENERGY STAR® pro efektivní využívání energie. Všechny ostatní zde zmíněné názvy produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.

Třída B Tento výrobek je digitálním zařízením třídy B. Pro informace o bezpečnosti a shodě s EMC viz regulační příručku.

Page 80

Všeobecné údaje

Název modelu SyncMaster 204Ts

LCD displej

Rozměry Úhlopříčka 20,1"

Zobrazovaná oblast 432mm (vodorovně) x 324mm (svisle)

Rozteč bodů 0,255mm (vodorovně) x 0,255mm (svisle)

Typ a-si TFT active matrix (aktivní maska)

Synchronizace

Vodorovně 30 ~ 81kHz

Svisle 56 ~ 75Hz

Maximální rozlišení

16,7M barvy

Rozlišení

Optimální rozlišení 1600 x 1200@60Hz

Maximální rozlišení 1600 x 1200@60Hz (Analogový) / 1600 x 1200@60Hz (digital)

Vstupní signál, konektory

RGB analogový, digitální RGB dle standardu DVI, CVBS, S-Video Composite Sync, 0,7VP-p Positive při 75 ohmech Oddělená H/V sync, úroveň TTL pozitivní nebo negativní

Video

Formát videa CVBS , S-Video

Maximální šířka pásma (pixel clock)

162 MHz (Analogový/digital)

Napájení

100 ~ 240V(±10%) stř., 60/50 Hz ± 3 Hz

Propojovací kabel Kabel D-sub s

15pinovými konektory, odpojitelnýKabel, 1,8m

Page 81

konektor DVI-D na DVI-D, odnímatelný, 2 m

Spotřeba energie

Méně než 63 W (Analogový/digital)

Rozměry (š x h x v)/ Hmotnost

445 x 228,5 x 457,2mm (17,5 x 9,0 x 18,0inch) / 8,15kg (nainstalovaný stojan)

Montážní podložka VESA

Rozměry 100mm x 100mm (pro použití speciálního držáku.)

Provozní podmínky

Provozní Teplota: 10°C ~ 50°C

Vlhkost 10% ~ 90%, nekondenzující

Skladovací Teplota: -20°C ~ 65°C

Vlhkost 5% ~ 90%, nekondenzující

Plug and Play

Chybovost obrazových bodů

z Například počet TFT LCD sub pixelů tohoto produktu je 5.760.000.

Poznámka: Konstrukce a technické údaje mohou projít dodatečnými úpravami, a to bez předchozího upozornění.

PowerSaver (spořič energie)

Napájení vypnuto

(Vypínač POWER S/W

v poloze vypnuto)

Stav Normální provoz

Úsporný provoz

EPA/ENERGY 2000

Kontrolka napájení Zelená Zelená, bliká Černá

Analogový/digital

Méně než 2W

(Režim Off (vypnuto))

Méně než 0W

Spotřeba energie

Analogový/digital

Méně než 63W

Tento monitor vyhovuje standardu EPA ENERGY STAR® a ENERGY2000, je-li používán s počítačem podporujícím funkce standardu VESA DPMS.

Jako partner ENERGY STAR

, společnost SAMSUNG stanovila, že

tento výrobek vyhovuje požadavkům standardu ENERGY STAR

pro

efektivní spotřebu energie.

Page 82

Předvolené režimy

Tabulka 1 Předvolené režimy

Horizontální

Režim

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

IBM, 640 x 480 31,469 59,940 25,175 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/-, +/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA,1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,700 +/+

frekvence

(kHz)

Vertikální

frekvence

(Hz)

Frekvence

bodu

(MHz)

Polarita

synchronizace

(H/V)

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1600 x 1200 75,000 60,000 162,00 +/+

Horizontální frekvence

Vertikální frekvence

Page 83

INFORMACE O PRODUKTU (S prevencí retence obrazu)

Vyp

)

pohy

U LCD monitorů a televizorů může dojít k retenci obrazu. To je jev, ke kterému dochází při změně jednoho obrazu v druhý a zvláště byl-li předchozí obraz statický a byl zobrazován po dlouhou dobu.

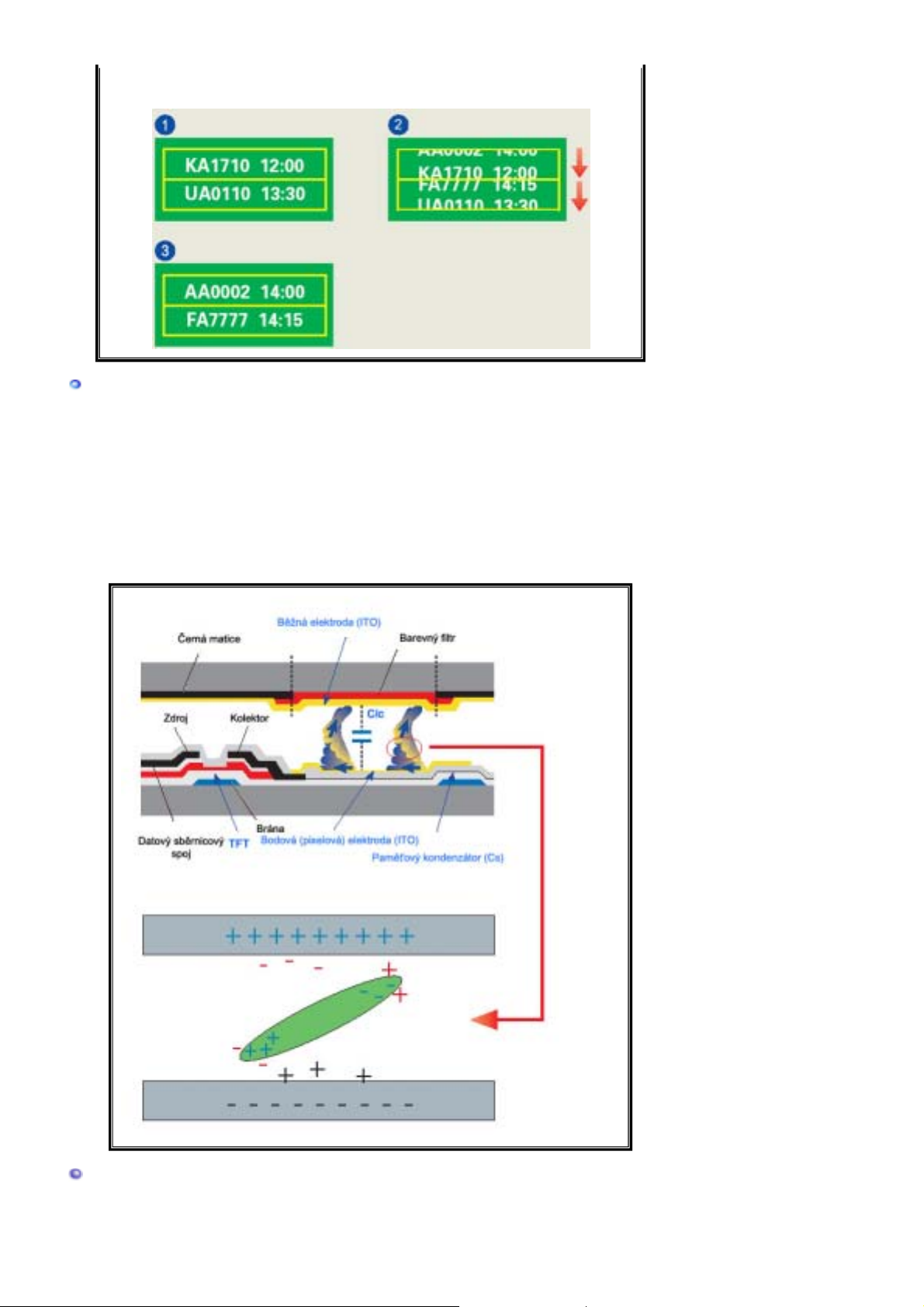

Co je to retence obrazu?

Při běžném provozu LCD panelu k retenci obrazových bodů (pixelů) nedochází. Pokud

e však po dlouhou dobu zobrazen stejný obraz, mezi dvěma elektrodami tekutého krystalu se nahromadí mírný rozdíl nábojů.To může mít za následek změnu parametrů tekutých krystalů v určitých částech displeje. Tím se i po změně obrazu v nový na displeji uchová („vypálí“) starší obraz a zobrazuje se.U všech displejů včetně displejů založených na technologii LCD dochází k retenci obrazu. Tento jev není způsoben

ejich vadou.

Chcete-li chránit svou LCD obrazovku před retencí obrazu, následujte níže uvedené pokyny.

nání, spořič obrazovky, úsporný režim (Power Save

Příklad)

z Zobrazuje-li displej statický obrazec, vypínejte jej.

- Vypínejte monitor na 4 hodiny po každých 24 hodinách použití.

- Vypínejte monitor na 2 hodiny po každých 12 hodinách použití.

z Je-li to možné, používejte spořič obrazovky.

- Doporučuje se používat spořič obrazovky s jednou barvou nebo s pohyblivým obrazem.

z Nastavte monitor na vypnutí (Vypnout monitor) pomocí možností nastavení

schémat napájení PC v dialogovém okně vlastnosti zobrazení.

Pokyny pro specifické aplikace

Příklad) Letiště, přepravní stanice, burzy cenných papírů, banky a řídicí systémy. Doporučujeme nastavit zobrazení vašeho programového systému (aplikace) podle následujících pokynů:

Střídejte v cyklu zobrazení informací se zobrazením loga nebo

blivého obrázku.

Příklad) Cyklus: 1 hodina zobrazování informací následovaná 1 minutou zobrazování loga nebo pohyblivého obrázku.

Měňte periodicky barvy zobrazování informací (používejte dvě různé

barv

Příklad) Měňte 2 barvy informací každých 30 minut.

Vyhněte se používání kombinace znaků a pozadí s velkým rozdílem jasu. Vyhněte se používání šedých barev, které usnadňují vznik retence obrazu.

Vyhněte se: Použití barev s velkým rozdílem jasu (černá & bílá, šedá)

Příklad)

z Doporučené nastavení: Světlé barvy s malým rozdílem jasu

- Měňte každých 30 minut barvu znaků a pozadí. Příklad)

Page 84

- Každých 30 minut střídejte zobrazování znaků a pohyblivého obrazu.

počí

Příklad)

Nejlepším způsobem ochrany monitoru před retencí obrazu je nastavení počítače nebo systému tak, aby uváděl do provozu program spořiče obrazovky, pokud není

Retence obrazu se nemůže objevit, je-li LCD panel provozován v normálních podmínkách. Normálními podmínkami se rozumí nepřetržité změny obrazu. Zobrazuje-li LCD panel po dlouhou dobu (více než 12 hodin) jeden statický obrazec, může se mezi elektrodami tvořícími tekutý krystal (LC) obrazového bodu (pixelu) objevit mírný rozdíl napětí.Napěťový rozdíl mezi elektrodami časem vzrůstá a to přinutí tekutý krystal ke změně.Pokud k tomu dojde, může být i po změně obrazu předchozí obraz vidět.

by k tomuto jevu nedocházelo, je třeba nahromaděný rozdíl napětí snížit.

tač či systém používán.

LCD monitor vyhovuje normě ISO13406-2 (Pixel Fault Class II).

Page 85

Správná likvidace tohoto produktu (Zničení elektrického a elektronického zařízení) - Pouze Evropa

Tato značka zobrazená na produktu nebo v dokumentaci znamená, že by neměl být používán s jinými domácími zařízeními po skončení svého funkčního období. Aby se zabránilo možnému znečištění životního prostředí nebo zranění člověka díky nekontrolovanému zničení, oddělte je prosíme od dalších typů odpadů a recyklujte je zodpovědně k podpoře opětovného využití hmotných zdrojů.

Členové domácnosti by měli kontaktovat jak prodejce, u něhož produkt zakoupili, tak místní vládní kancelář, ohledně podrobností, kde a jak můžete tento výrobek bezpečně vzhledem k životnímu prostředí recyklovat.

Obchodníci by měli kontaktovat své dodavatele a zkontrolovat všechny podmínky koupě. Tento výrobek by se neměl míchat s jinými komerčními produkty, určenými k likvidaci.
