SyncMaster 214T

インストールドライバインストールプログラム

表示について

この警告や注意を守らずに誤った取り扱いをすると、けがをしたり物的損害を受ける恐れがあります。

禁止重要

分解禁止電源プラグを抜く

触らないアースすること

電源

長時間使用しないときはPCをDPMS(省電力モード）に設定してください。スクリーンセーバを利用する場合は、電源オプションのプロパティーから設定してください。

同梱の電源コードセットは、他の電気機器では使用できません。ご注意ください。

壊れたプラグを使用しないでください。

感電や火災の原因になることがあります。

プラグを抜くときはコードを引っ張らず、必ずプラグを持って抜いてください。また、濡れた手でプラグを触らないでください。

感電や火災の原因になることがあります。

接地接続は必ず電源プラグを電源につなぐ前に行ってください。また、接地接続を外す場合は、必ず電源プラグを電源から切り離してから行ってください。

感電の原因となることがあります。

電源プラグをしっかりと挿入して、緩まないようにしてください。

接続状態が悪いと火災の原因となることがあります。

プラグやコードを曲げたり、重いものをのせたりしないでください。

感電や火災の原因になることがあります。

たこ足配線をしないでください。

火災の原因になることがあります。

設置

ほこりが多い場所、極端に高温・低温にさらされる場所、湿度の高い場所、化学物質が使用されている場所、および空港や駅など24時間使用する場所に設置する場合には、事前にサービスエンジニアまでご相談ください。

ご相談せずに設置した場合、モニターに重大な損傷が発生することがあります。

湿気やほこりの多い場所に置かないでください。

感電や火災の原因になることがあります。

移動するときはしっかりと持ってください。

けがや破損の原因となることがあります。

モニターベースをショーケースや棚に設置する場合には、ベースがショーケースや棚から突き出すことがないようにしてください。

製品が落下すると、製品の損傷や人体への傷害の原因になることがあります。

製品を安定していない場所、または狭い場所に置かないでください。

製品が落下して、特に子供などの近くにいる人に傷害を負わせる可能性があるた

め、平らで安定した面に置いてください。

製品を床に置かないでください。

特に子供がつまづく可能性があります。

ろうそく、殺虫剤またはタバコなど、燃えやすいものを製品の近くに置かないでください。

z 火災の原因となることがあります。

電源の近くに熱源を置かないでください。

被覆が溶けて漏電または火災が発生することがあります。

本棚やクローゼットのような換気のよくない場所に製品を置かないでください。

内部の温度が上昇して火災の原因となることがあります。

手荒に取り扱わないでください。

破損や故障の原因になることがあります。

画面を下向きに置かないでください。

液晶表面の破損の原因になります。

必ず柔らかい布かクッションを敷いて液晶表面を保護してください。

壁面への取り付け工事は専門技術者に依頼してください。

お手入れ

ユーザー自身による工事はけがの原因になることがあります。

弊社指定外の取り付け器具を使用しないでください。

製品を設置するときには、換気のために壁から（10 cm）離してください。

換気が不十分な場合には、製品内部の温度が上昇して、部品の寿命が短くなったり

性能が低下したりします。

本体や液晶表面のお手入れは、よく絞った柔らかい布で拭いてください。

水や洗剤をモニターに直接かけないでください。

感電や火災の原因になることがあります。

クリーナーを少量使用し、柔らかい布で拭き取ってください。

プラグ・ピンのほこりや汚れは、乾いた布で拭き取ってください。

接続部分が汚れていると、感電や火災の原因になることがあります。

製品の清掃を行うときには、必ず電源プラグを抜いてください。

漏電または火災の原因となることがあります。

電源プラグをコンセントから抜いて、柔らかい乾いた布で拭いてください。

ワックス、ベンジン、アルコール、シンナー、空気清浄スプレー、潤滑剤、または溶媒

などの化学薬品は使用しないでください。

その他

モニター内部の清掃については、CSセンターまでご連絡ください。

製品の内部は清潔を保ってください。長期にわたって堆積したほこりは、動作不良

や火災の原因となることがあります。

カバー（または背面）を開けないでください。

感電または火災の原因となることがあります。

修理は専門の技術者にご相談ください。

異常な音や臭いがするなど、モニターが正しく動作しないときはすぐに電源プラグを抜き、

CSセンターにご連絡ください。

感電や火災の原因になることがあります。

オイル、煙または湿気にさらされる場所に製品を置かないでください。自動車内に設置しないでください。

故障や感電、火災の原因になることがあります。

水の近くや屋外で使用しないでください。

本体を落としたり破損したりしたときは、

ボタンをオフにし電源プラグを抜く。 CSセ

Power

ンターまでご連絡ください。

故障や感電、火災の原因になることがあります。

雷のときは電源プラグを抜き、落雷の恐れがなくなるまで使用しないでください。

故障や感電、火災の原因になることがあります。

コードや信号ケーブルを引っ張ってモニターを動かさないようにしてください。

故障や感電、火災の原因になることがあります。

ケーブル類を引っ張って画面を動かさないでください。

故障や感電、火災の原因になることがあります。

本体の通気孔をふさがないでください。

故障や火災の原因になることがあります。

モニターの上に水が入った容器、化学製品、金属物を置かないででください。

動作不良、感電、火災の原因となることがあります。

異物がモニター内に入った場合には、電源プラグを抜いてCSセンターにご連絡くだ

さい。

可燃性の化学薬品のスプレーや可燃物は、製品から遠ざけてください。

爆発や火災の原因になることがあります。

内部に金属を入れないでください。

感電や火災、けがの原因になることがあります。

工具器具、針金などの金属製品や、紙切れやマッチなどの燃えやすいものを、通気孔などに入れないでください。

故障や感電、火災の原因になることがあります。

内部に異物が混入したときは、 CSセンターまでご連絡ください。

画像が長時間固定されると、残像やぶれが生じることがあります。

z 長時間モニターから離れる場合は、節電モードに切り替えるかスクリーンセーバ（動

画）を設定します。

使用するモデルにあった解像度と周波数を選択します。

視力を低下させる恐れがあるので、適切な解像度と周波数でご使用ください。

インチ

- 1600 X 1200 @ 60 Hz

モニターを近距離で長時間見続けると、視力に影響を与えることがあります。

眼精疲労を和らげるために、時々目を休ませるようにしてください。

製品を不安定で平らでない場所や、振動の多い場所に設置しないでください。

製品が落下すると、製品の損傷や人体への傷害の原因になることがあります。振動

の多い場所で製品を使用すると、製品の寿命が短くなったり出火の原因となる場合があります。

モニターを移動するときには、電源をオフにして電源プラグを抜いてください。モニターを動かす前に、アンテナ用ケーブルやその他の装置に接続するケーブルなど、すべてのケーブルが外れていることを確認してください。

ケーブルを外さないと、ケーブルの損傷、火災や感電の原因となることがあります。

製品に子供がぶら下がると破損する可能性がありますので、子供の手の届かない場所に置いてください。

故障した製品は、傷害や場合によっては死亡の原因となることがあります。

製品を長期間使用しないときには、電源プラグを抜いてください。

ほこりの堆積や絶縁不良によって熱が発生し、漏電や火災が発生することがありま

す。

子供の好きなもの（または子供が興味を持ちそうなもの）を製品の上に置かないでください。

子供が製品に登ろうとすることがあります。製品が落下して、傷害や場合によっては

死亡の原因となることがあります。

内容物

万一不足するものがあった場合、お客様ご相談ダイヤルかCSセンターまでご連絡ください。

ご使用前に、以下の付属品が揃っているか確認してください。

別売品の購入については、販売店までお問い合わせください。

取扱説明書

ケーブル類

本体

簡単セットアップガイド保証書

ユーザーガイド、モニタードライバ、

Natural Color、MagicTune™、

MagicRotationソフトウェア

ミニD-Sub15ピン

別売り

ケーブル

（アナログ接続）

DVIケーブル

（デジタル接続）

電源コード

映像ケーブル

S-

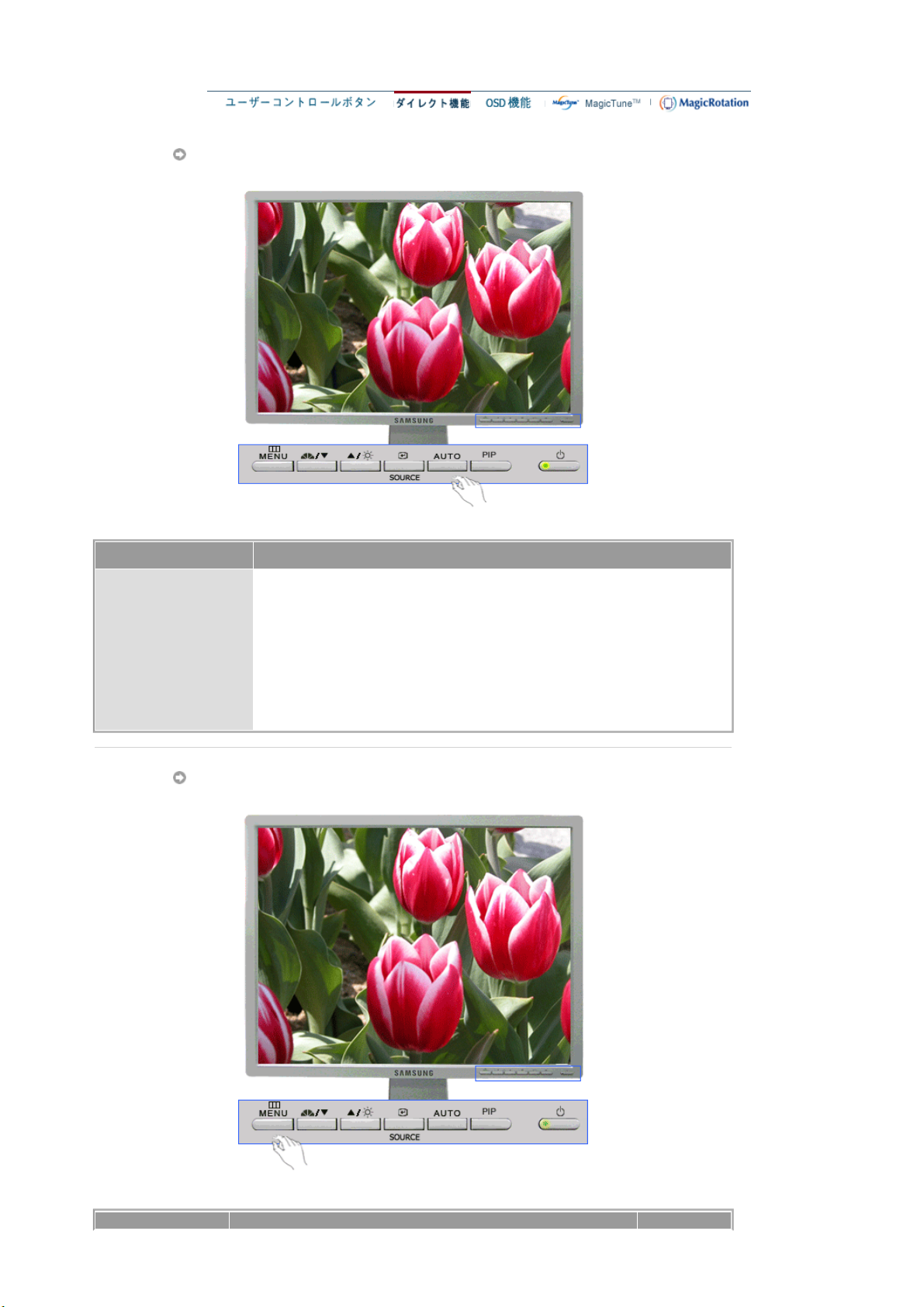

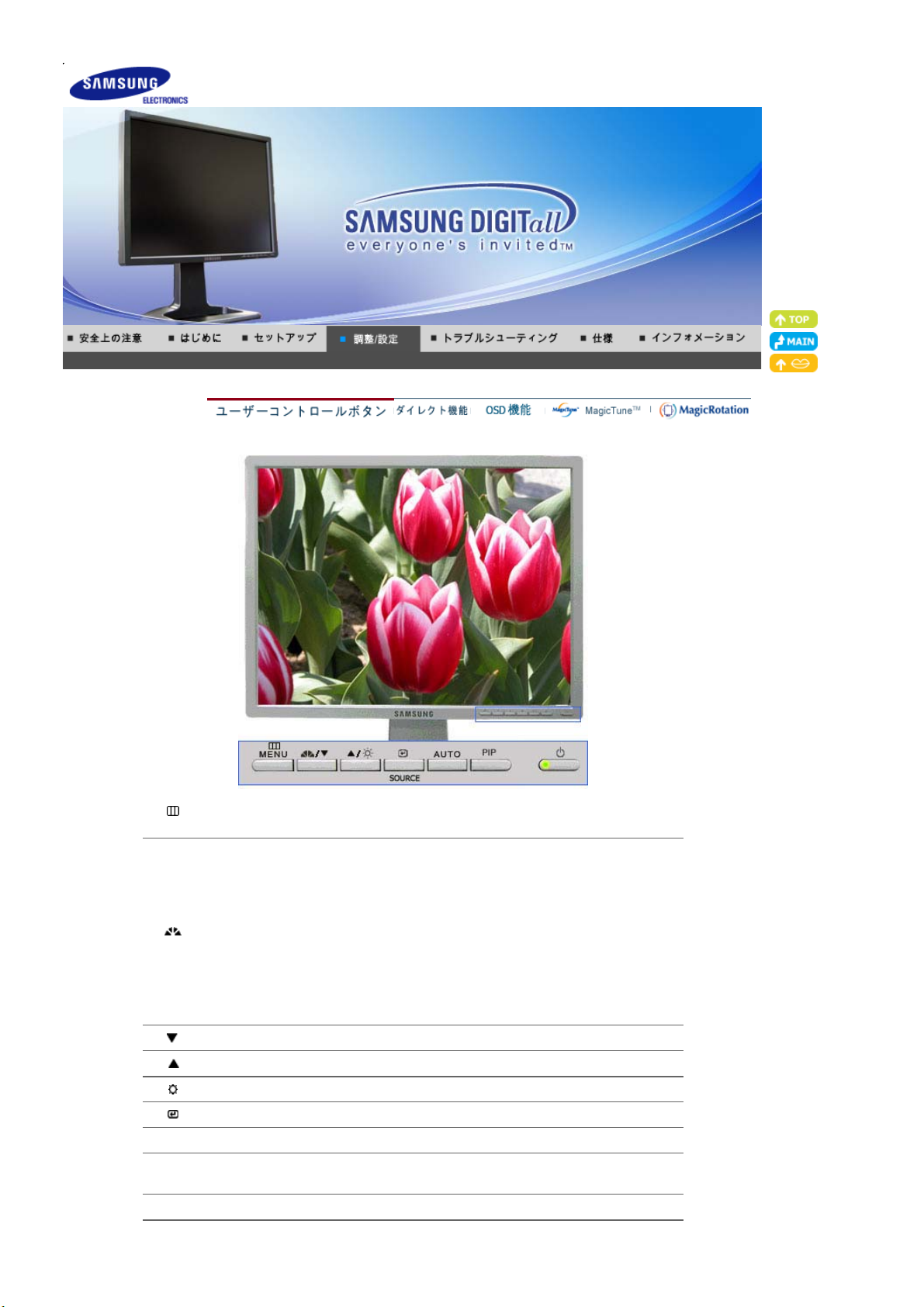

前面

ビデオケーブル

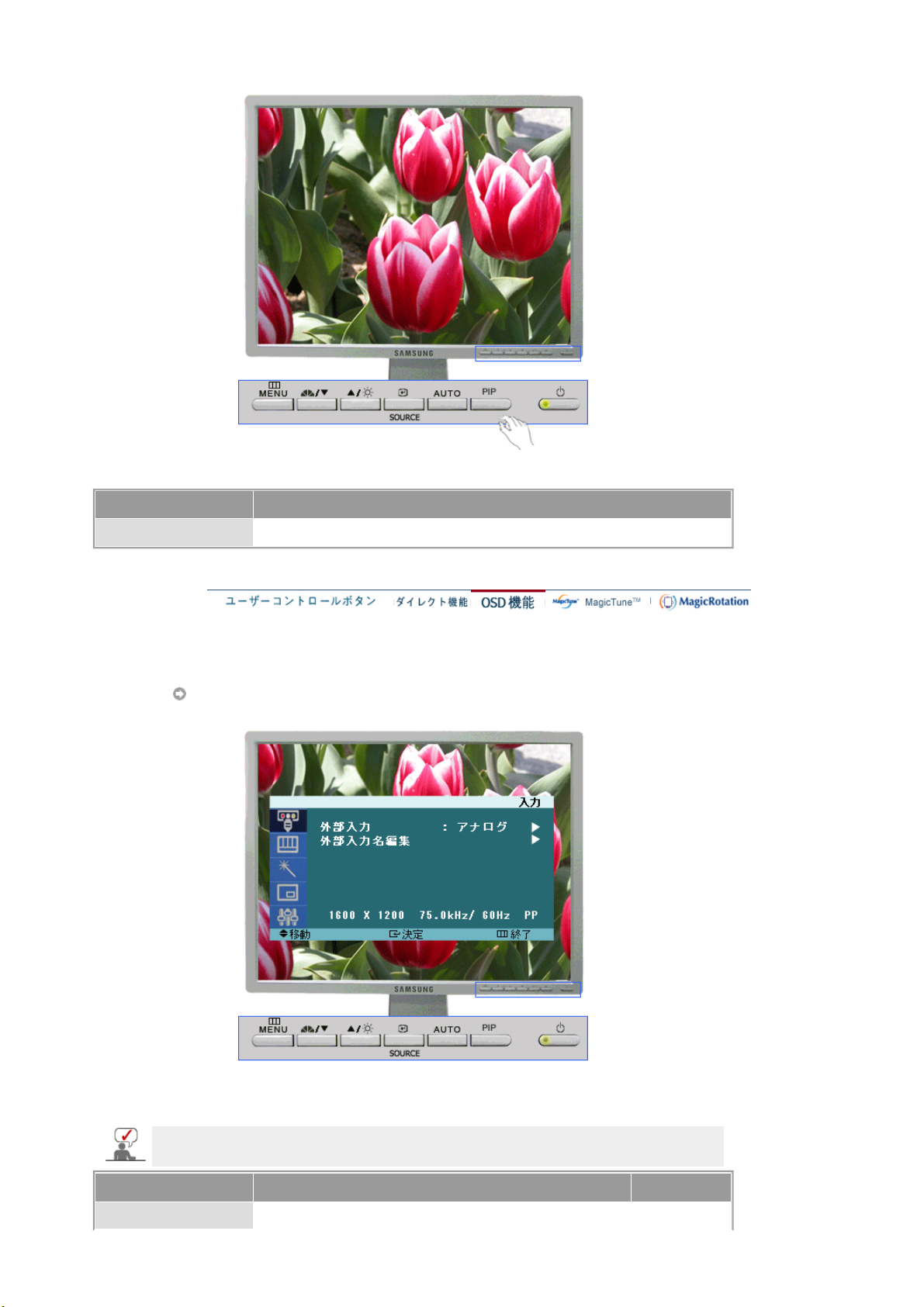

MENUボタン []

調整ボタン []

アナログ/デジタル

MagicBright []

ボタン

(PC) :

OSDメニューを開きます。 OSDメニューを終了したり前のメニューに戻る場合にも使用します。

メニューの項目を移動/調整します。

MagicBright

（ユーザー調整、テキスト、インターネット、エンターテイメント）が使用でき、それぞれの明るさの値が設定されています。

1) ユーザー調整：お好みの明るさとコントラストに調整できます。

2) エンターテイメント： DVD、オンラインゲームなどの動画の閲覧に最適な

明るさ。

3) インターネット：文字と画像が混在した画像を扱う時に最適な明るさ。

4) テキスト：文書作成など、文字に関わる作業に最適な明るさ。

は、最適な画像表示環境を提供する機能です。4種類のモード

>>アニメーション・クリップを見るには、ここをクリックします。

デジタル

映像

/S-

モードボタン

明るさボタン[]

(DVD)/ :

ビデオ

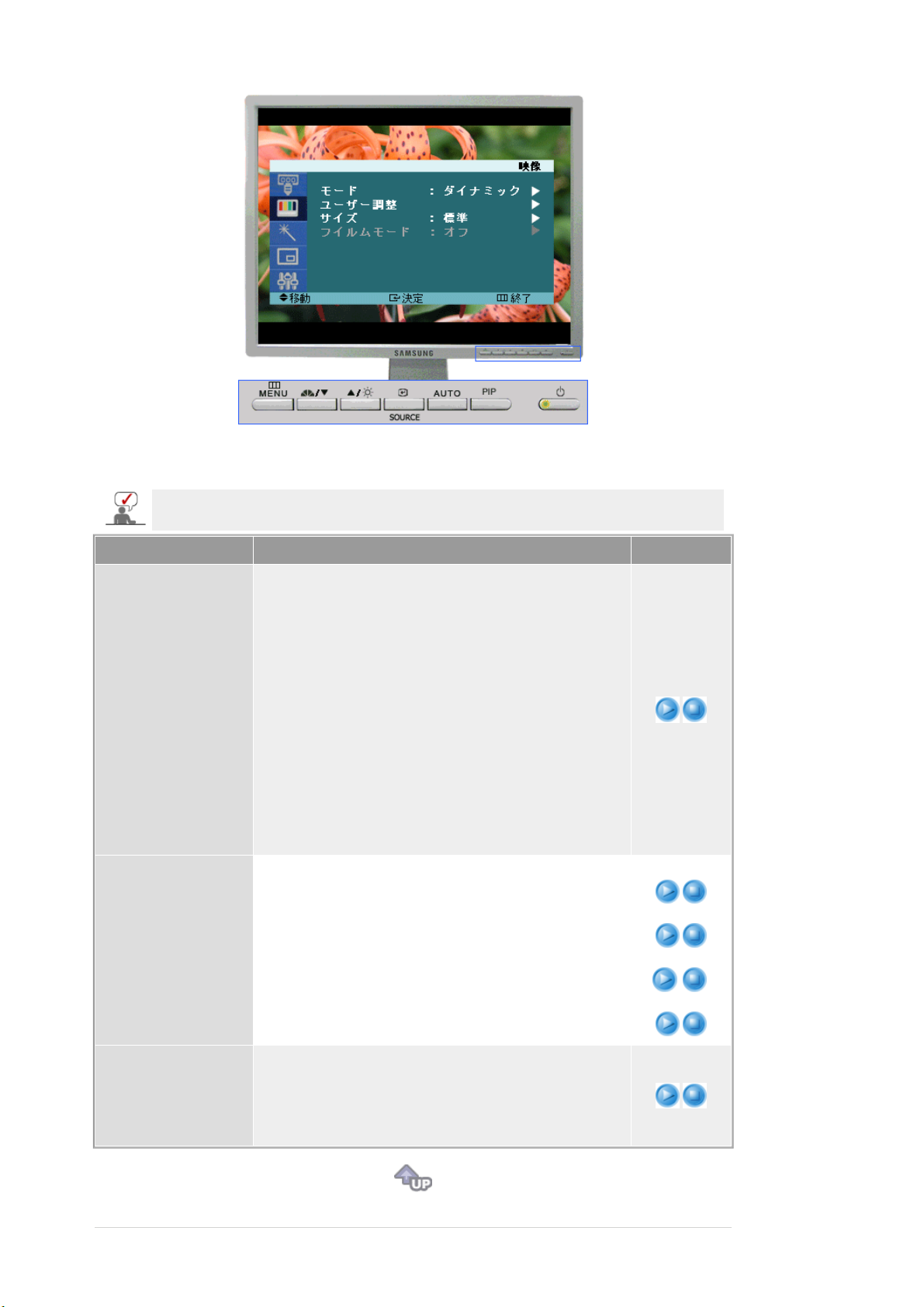

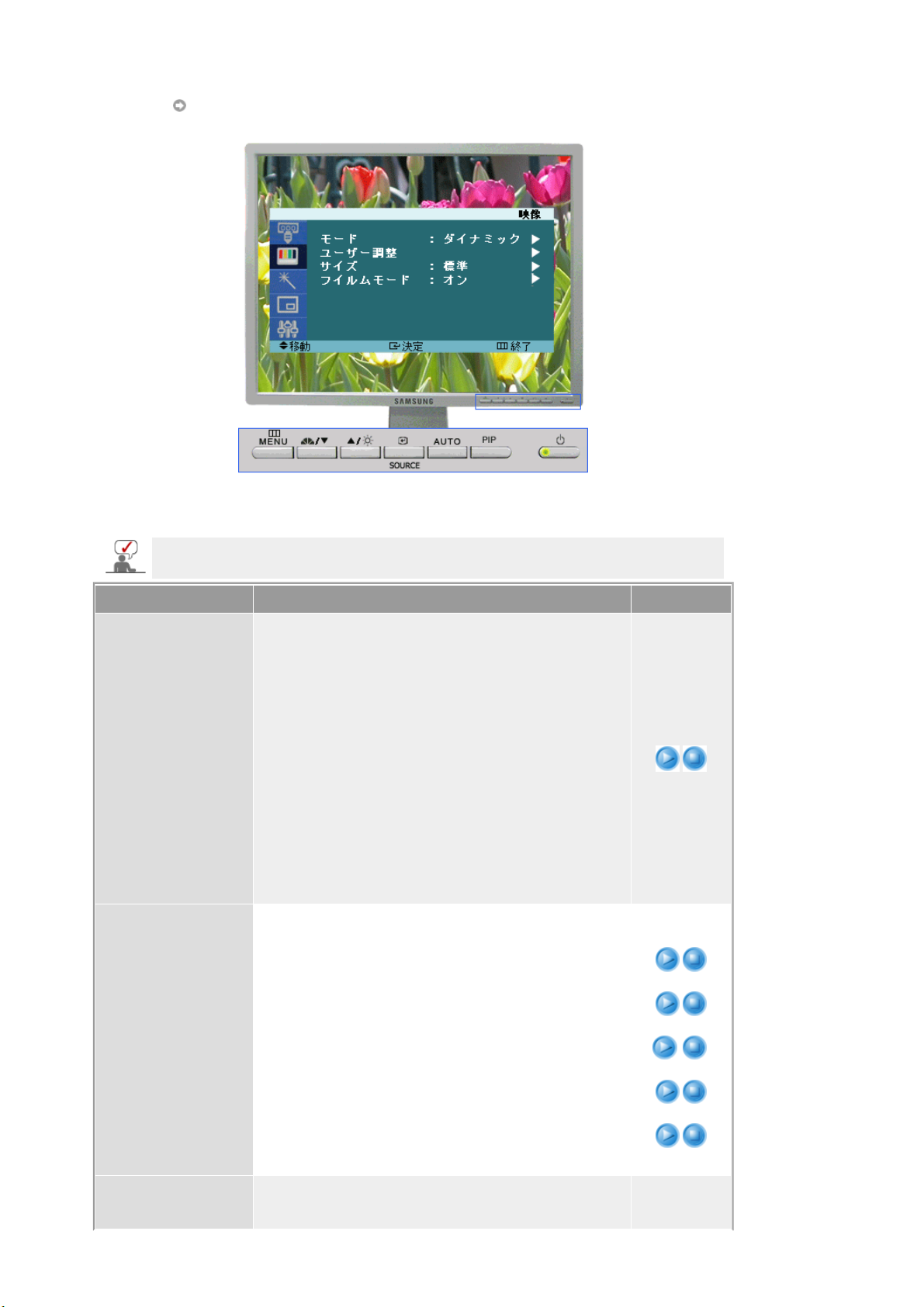

モニターには、工場出荷時に 4 種類の自動画像設定（ダイナミック、標準、映画およびユーザー調整）が行われています。ダイナミック、標準、映画またはユーザー調整のいずれかを有効にすることができます。ユーザー調整を選択すると、カスタマイズした画像設定を自動的に呼び出すことができます。

ダイナミック

標準モードよりもシャープな画像を表示する場合には、このモードを選択します。

2) 標準周囲が明るい場合にはこのモードを選択します。これもシャープな画像を

表示します。映画

周囲が暗い場合にはこのモードを選択します。消費電力を抑えて目の疲れを軽減します。.

ユーザー調整

画像を好みに合わせて調整したい場合にはこのモードを選択します。

アニメーション・クリップを見るには、ここをクリックします。

明るさを調整します。

エンターボタン

SOURCE

AUTOボタン

ボタン

PIP

電源ボタン []

電源ランプ

このモニターは定時間使用されない場合に、モニターを低出力モードに切り替えることによってエネルギーを節約します。電力節約のため、使用しないときや長時間席を離れるときはモニターをオフにしてください。

背面

[] /

ボタン

PowerSaver

ハイライト表示されたメニュー項目を決定します。〔

SOURCE

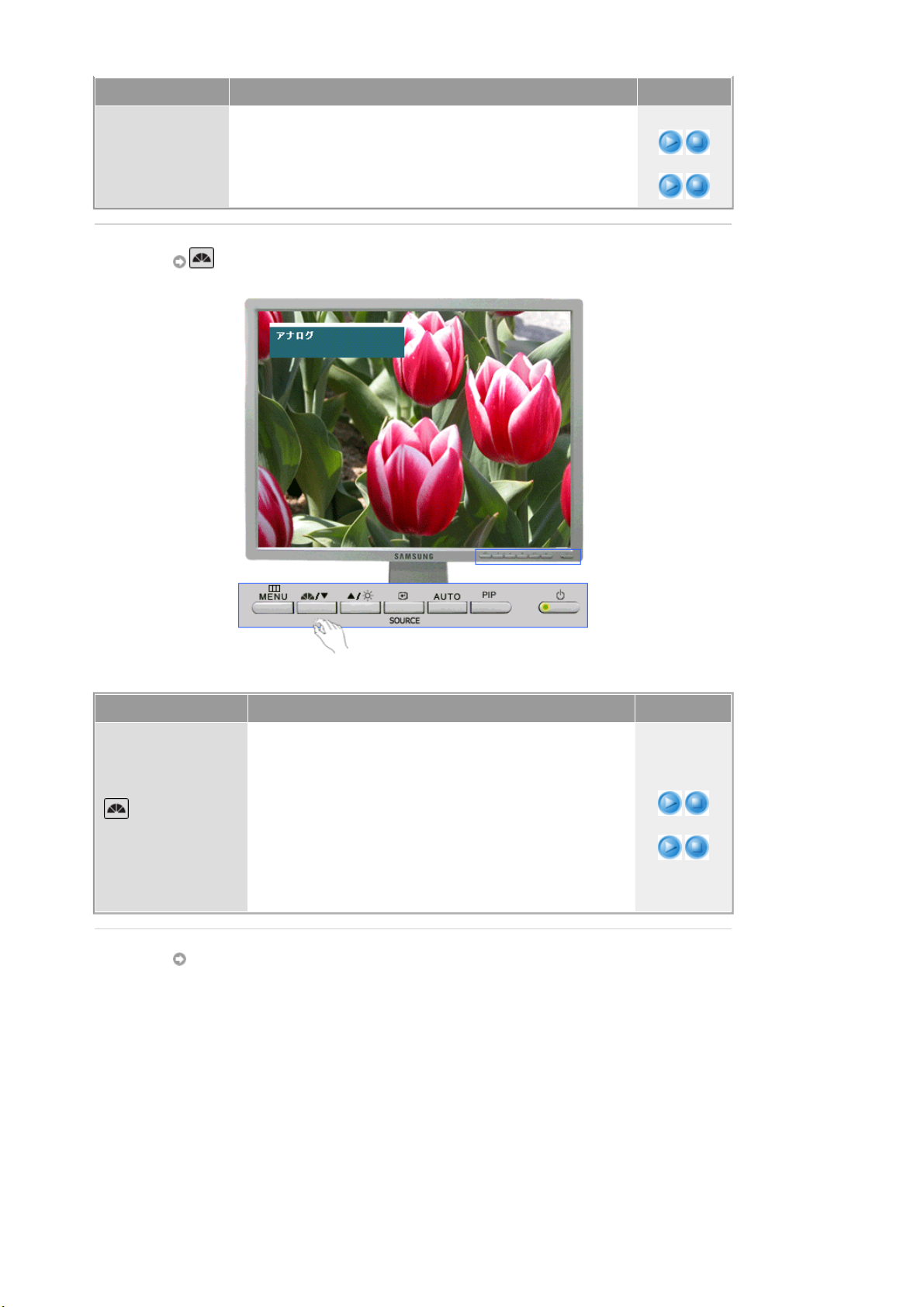

(SOURCEボタンを押して入力モードを変更すると、画面の左上に現在のモード（アナログ、デジタル、ビデオまたはS-映像入力信号）を示すメッセージが表示されます。) 注意:SOURCEの変更は、現在モニターに接続されている外部デバイスに対してのみ行うことができます。

自動調整するにはこのボタンを使用します。

>>アニメーション・クリップを見るには、ここをクリックします。

アナログまたはデジタルモードでは、ビデオ画面をPIPモードにします。

モニターのオン/オフにはこのボタンを使用します。

正常作動中はライトが緑色に点灯します。調整が保存される場合は緑色で1回点滅します。

という内蔵型電源管理システムを備えています。このシステムはモニターが一

〕ボタンを押し、

がオフの間にビデオ信号を選択します。

OSD

（モニター背面の構造は製品ごとに異なります。）

POWER S/W

モニターのオン/オフを切り替えます。

POWER IN : 電源コードをモニター背面のPOWER IN に接続します。

DVI IN (外部入力 : デジタル) : モニター背面にあるDVI IN端子にDVIケーブルを接続します。

RGB IN (

モニター背面にある15ピン

外部入力 : アナログ

RGB IN

) :

端子に信号ケーブルを接続します。

VIDEO (外部入力 : ビデオ) : 外部デバイス（ビデオ）入力端子 S-VIDEO (外部入力 : S-映像) : 外部デバイス（S-映像）入力端子

ケンジントン保護スロット : 盗難防止などの保護ができます。 ※ロック装置は、別途販売店等でご購入ください。

スタンドの高さ調整

スタンドの上面を押してから、スタンド背面下にあるボタンを押しま

す。

2. このボタンを使用して、スタンドの高さを調整します。

スタンドを最も高い高さにして使用すると、バネの弾性によって若干スタンドが低くなります。

ケーブル接続の詳細については、モニターの接続の項目を参照してください。

モニターの接続

2-1.

電源コードをモニター背面の

ビデオカードのアナログ端子を使用します。モニター背面にある15ピンRGB IN端子に信号ケーブルを接続します。

POWER IN

に接続します。電源コードをコンセントに差し込みます。

2-2.

2-3.

2-4.

ビデオカードのデジタル端子を使用します。モニター背面にあるDVI IN端子にDVIケーブルを接続します。

マッキントッシュへの接続 D-SUB接続ケーブルを使用してモニターをマッキントッシュコンピュータに接続します。

古いモデルのマッキントッシュの場合は、モニターの接続に専用マックアダプタが必要です。

コンピュータとモニターの電源を入れます。モニターに画像が表示されたら接続完了です。

ケーブル固定リング

ケーブルの接続が終了したら、ケーブルをケーブル固定リングに固定します。

他のデバイスへの接続

このモニターでは、PCと接続したままでることができます。

モニター背面の構造は製品ごとに異なります。

1. AV機器に接続する

このモニターでは、PCと接続したままでDVDプレーヤー、VCRまたはカムコーダーなどの装置を接続することができます。

プレーヤー、

DVD

またはカムコーダーなどの装置を接続す

VCR

1. DVD、VCR

VIDEO端子に接続します

2. 次に、DVDまたはテープを挿入して、DVD、VCR、またはカムコーダーをスタートさせます。

3. SOURCEボタンでビデオまたはS-映像を選択します。

2. デジタルDVDの接続

またはカムコーダーなどの装置は、ビデオまたはS-映像ケーブルを使用して

ビデオ、S-映像ケーブルはオプションです。

モニターにはDVI入力装置をデジタルDVDに接続するためのDVI IN接続端子があります。

VIDEO

または

S-

1. DVIケーブルを使用して、デジタルDVDなどの装置をモニターのDVI IN端子に接続します。

2. 次に、DVDディスクを挿入してDVDをスタートさせます。

3. SOURCE

スタンドの使用

ピボットスタンド

ボタンを使用して、デジタルを選択します。

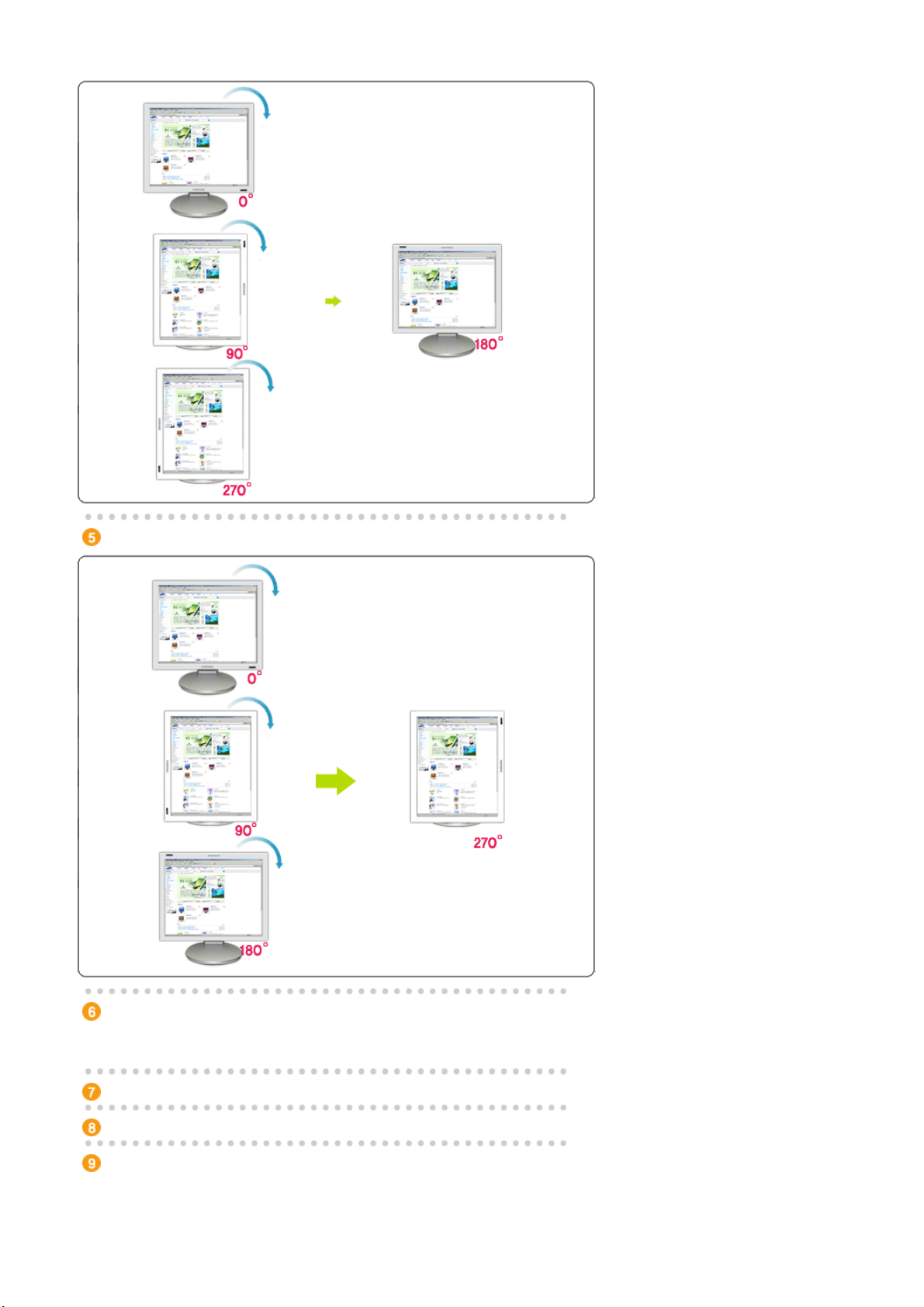

(a)を使用して、画面を縦に使用するために、画面を0～90度回転することができます。 (b)を使用して、高さを調整することができます。

スタンドの上面を押してから、スタンド背面下にあるボタンを押します。このボタンを使用して、スタンドの高さを調整します。スタンドを最も高い高さにして使用すると、バネの弾性によって若干スタンドが低くなります。

画面を最も高い位置まで持ち上げずに回転させると、画面の端が床に当たって損傷する場合があります。

傾斜角度

(c)を使用して、0～25度の範囲で傾斜を調整することができます。 (d)を使用して、水平方向に-45～45度の範囲で回転することができます。

スタンドを取り除く

1. モニターを消し、電源コードを抜いてください。

2. 画面を保護するために安定した場所にクッションまたはやわらかい布などを敷き、画面を下にして液晶モニタ

ーを置く。

3. 四本のネジを(A)外すと、LCDモニターからスタンドを取り除けます。

ベースの取付け

このモニターでは、

100 mm×100 mmのVESA

互換マウンティングインターフェイスパッドを使用できます。

モニター

マウンティングインターフェイスパッド (別売り

)

モニターの電源を切り、電源コードを抜きます。画面を保護するためにクッションを下に敷き、

本のねじを外し、

3. 4

モニターからスタンドを取り外します。

LCD

モニターの表側を下にして平らな場所に置きます。

LCD

4. マウンティングインターフェイスパッドをリヤカバーマウンティングパッドの穴に合わせ、アーム型ベース、壁掛

けハンガー、その他のベースに付属の4本のねじで固定します。

モニターを壁にマウントするには、ウォールマウンティングキットで壁面から最低10cm 離してマウントします。取付けにつきましては、お客様の責任において行って下さい。万が一事故が発生しても当社は、その責任を負いかねますのでご了承下さい。国際規格に準拠したウォールマウントを使用してください。

モニタードライバのインストール (自動)

モニタードライバのインストールを促すメッセージが表示されたら、同梱のCD-ROMを挿入します。インストール方法はOSによって多少異なります。お使いのOS を確認のうえ、それぞれのインストール方法に従ってください。

下記のウェブサイトからドライバプログラムファイルをダウンロードすることもできます。ディスクにコピーしてご利用ください。

インターネットウェブサイト：

http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China) http://www.samsung.com/jp/Products/Monitor/ (日本)

Windows ME

1. CDをCD-ROM

2.「Windows ME Driver

ドライブに挿入します。

」をクリックします。

3. リストからモニターのモデルを選択し、「OK」ボタンをクリックします。

4. 「Warning」ウィンドウが表示されますので、「Install」ボタンをクリックします・br>

Windows XP/2000

5. モニタードライバのインストールはこれで完了です。

1. CDをCD-ROMドライブに挿入します。

2.「Windows XP/2000

リストからモニターのモデルを選択し、「OK」ボタンをクリックします。

」をクリックします。

4. 次のような「Message」ウィンドウが表示された場合、「Continue Anyway」ボタンをクリックします。続けて「OK」ボタンをクリックします。

このモニタードライバは

MS logo

に認定されており、インストールがシステムに悪影響を

与えることはありません。認定済ドライバは Samsungのモニター製品ウェブサイト、

http://www.samsung.com/ でも提供されています。

5. モニタードライバのインストールはこれで完了です。

モニタードライバのインストール (手動)

下記のウェブサイトからドライバプログラムファイルをダウンロードすることもできます。ディスクにコピーしてご利用ください。

インターネットウェブサイト：

Microsoft® Windows® XP Operating System

1. CDをCD-Romドライブに挿入します

2. 〔スタート〕をクリックし、〔設定〕から〔コントロールパネル〕を選択します。

Windows XP | Windows 2000 | Windows Me | Windows NT

〔クラシック表示に切り替える〕をクリックし、〔画面〕のアイコンをクリックします。

4. コントロールパネルの〔画面〕をクリックします。

〔画面のプロパティ〕から〔設定〕- 〔詳細設定〕を選択します。

〔プラグアンドプレイ…〕からモニタをクリック。〔プロパティ〕ボタンをクリックし、次の画面で〔ドライバの更

新〕を選択します。

7. 〔ハードウェアの更新ウィザード〕から〔一覧または特定の…〕を選択します。

次の画面で〔検索しないで、インストールするドライバを選択する〕をクリックし、〔次へ〕進みます。

〔ディスクを使用〕をクリックします。

10. 〔参照〕をクリックすると〔ファイルの場所〕が表示されます。

〔ファイルの場所〕で

11.

クします。

製造元のファイルのコピー元が表示されたら〔OK〕をクリックし、該当するモニターのドライバを選択しま

12.

す。〔次へ〕をクリックします。

CD-ROM

ドライブを選択し、更に〔

〕フォルダをダブルクリックし、〔開く〕をクリッ

Driver

13. ソフトウェアをインストールする画面から、完了画面に移ります。〔完了〕ボタンをクリックし、続けて〔閉じる〕をクリックします。

14. モニタードライバのインストールはこれで完了です。

Microsoft

Windows® 2000 Operating System

1. 同梱されているCD-ROMをCD-ROMドライブに挿入して下さい。

2. [スタート]-[設定]-[コントロールパネル]をクリックし、[画面]アイコンをクリックして下さい。

3. [設定]タブをクリックし、[詳細]ボタンをクリックして下さい。

4. [モニター]タブをクリックし、[プロパティ]ボタンをクリックして下さい。

ドライバ]タブをクリックし、[ドライバの更新]ボタンをクリックして下さい。

5. [

「デバイスドライバのアップグレードウィザード」画面が表示されます。[次へ]ボタンをクリックして下さい。

「このデバイスの既知のドライバを表示して、その一覧から選択する」を選び [次へ]ボタンをクリックして下

さい。次に [ディスク使用]ボタンをクリックして下さい。

9. [参照]

10.

11.

12.

ボタンをクリックし、「ファイルの場所」をく]ボタンをクリックして下さい。製造元のファイルのコピー元」にE:（ックして下さい。

CD-ROM

「モデル」欄に一覧が表示されます。ご使用しているモデルを選択し、[次へ]ボタンをクリックして下さい。表示されているモデル名が正しければ[次へ]ボタンをクリックして下さい。

[CD-ROM

ドライブ（

ドライブ名）￥

Samsung）]-[Driver]

になっているか確認し、

Driver

フォルダを選択し[開

13. [完了]ボタンをクリックして下さい。

以上で設定は終了です。

Microsoft

同梱されている

スタート

2. [

Windows® Millennium Operating System

CD-ROMをCD-ROM

]-[設定]-[

コントロールパネル]をクリックし、[画面]アイコンをクリックして下さい。

ドライブに挿入して下さい。

3. [画面のプロパティ]画面が表示されます。[設定]タブをクリックし、[詳細]ボタンをクリックして下さい。

4. [モニター]タブをクリックし、[変更]ボタンをクリックして下さい。

5. 「ハードウェアの更新ウィザード」画面が表示されます。[ドライバの場所を指定する]を選択し[次へ]ボタンをク

リックして下さい。

6. 「特定の場所にあるすべてのドライバの一覧を表示し、インストールするドライバを選択する」を選び、[次へ] ボタンをクリックして下さい。

ディスク使用]ボタンをクリックして下さい。

7. [

次に [参照]ボタンをクリックして下さい。

9. 「ドライブ（V）」でCD-ROMドライブを選択し、「フォルダ（F）」で「Driver」フォルダをダブルクリックし、[OK] ボタ

ンをクリックして下さい。「製造元ファイルのコピー元」にE:（

10.

て下さい。「モデル」欄に一覧が表示されます。ご使用しているモデル名を選択し、[次へ]ボタンをクリックして下さい。

11.

デバイス用のドライバファイル検索に表示されているモデル名が正しければ[次へ]ボタンをクリックして下さ

12.

CD-ROM

ドライブ）￥

になっているか確認し、

Driver

ボタンをクリックし

[OK]

い。

13. [完了]

ボタンをクリックして下さい。

以上で設定は終了です。

Microsoft

Windows® NT Operating System

〔スタート〕、〔設定〕、〔コントロールパネル〕をクリックし、〔画面〕のアイコンをダブルクリックします。

〔登録情報表示〕ウィンドウで、〔設定〕タブをクリックしてから、〔全ディスプレイモード〕をクリックします。

使用モード（解像度、カラー数、垂直周波数）を選択し、〔OK〕をクリックします。

〔テスト〕をクリックした後、画面が正常に機能しているか調べるには、〔適用〕ボタンをクリックします。画面が

正常に表示されない場合は、別のモードに変更します（解像度、カラーまたは周波数の下位モード）。

ボタンをクリ

[OK]

Natural Color

〔全ディスプレイモード〕に選択できるモードがない場合、ユーザーガイドのプリセットディスプレイモードを参照して解像度および垂直周波数のレベルを選択します。

ソフトウェア

Natural Colorは、プリンターで出力した画像、スキャナやデジタルカメラで取り込んだ画像の色が、モニターに表示される色と異なるような場合に役に立つカラーマネージメントソリューションです。このソフトは、Samsung ElectronicsがKorea Electronics & Telecommunications Research Institute (ETRI)と協力して開発され、モニターに表示される色を調整することができます。詳しくは、プログラムからヘルプ（F1）を参照してください。

Natural Colorのインストール方法 Samsungモニター付属の CDをCD-ROMドライブに挿入します。続いてインストールの初期画面が表示され

ます。インストールを開始するには、初期画面のNatural Colorをクリックします。プログラムを手動でインストールするには、Samsungモニター付属の CDをCD-ROMドライブに挿入し、Windowsの[スタート]ボタンから

ファイル名を指定して実行]を選択します。

[ D:￥color￥eng￥setup.exe

（CDを挿入したドライブがDでない場合は、適切なドライブを指定してください。）

Natural Color

メニューの [コントロールパネル]を選択し、続いて [プログラムの追加と削除]をダブルクリックします。リストから

のアンインストール方法

Natural Color

と入力し、続けて

を選択し、続けて[変更と削除]ボタンをクリックします。

<Enter>

キーを押します。

SOURCE

AUTO

PIP

OSDメニューを開きます。 OSDメニューを終了したり前のメニューに戻る場合にも使用します。

アナログ/デジタル(PC) : MagicBright™ MagicBrightは、最適な画像表示環境を提供する機能です。4種類のモード（ユーザー調整、テキストモード、インターネットモード、エンタ一テイメントモード）が使用でき、それぞれの明るさの値が設定されています。このボタンを押すと、プリセットされた各モードを順に表示します。

ユ一ザ一調整 → エンタ一テイメント → インタ一ネット → テキスト

(

)

デジタル(DVD)/ ビデオ/S-映像 : モードモニターには工場出荷時にプリセットされた4つの自動映像設定があります。このボタンを押すと、プリセットされた各モードを順に表示します。 ( ダイナミック → 標準 → 映画 → ユ一ザ一調整 )

これらのボタンにより、メニューの項目を移動/調整します。

明るさを調整します。

ハイライト表示されたメニュー項目を決定にします。

がオフのときにビデオ信号を選択します。

OSD

このボタンを押して、入力されるアナログ信号に対する自動調整を行います。微調整、粗調整、およびポジションなどの値が自動的に調整されます。

PIPボタンを押して同時画面のオン/オフを切り替えます。

AUTO : アナログモードでのみ使用可

メニュー説明

〔AUTO〕ボタンを押すと、画面に自動調整画面が表示されます。自動調整によって、受信ビデオ信号に合わせてモニターの設定値が自動調整されます。微調整、粗調整、およびポジションの値が自動的に調整されます。

AUTO

自動調整機能をより厳密にするには、を実行します。

AUTO PATTERN

がオンの状態で〔

AUTO

〕機能

ロック済み

自動調整が正しく機能していない場合、AUTO(オートボタンをもう一回押してより

正確に画像を調整します。コントロールパネルで解像度を変更した場合、自動調整機能が実行されます。

メニュー説明

ボタンを5秒を超えて押し続けると、

ロック済み

されます。OSD調整機能を使用する場合でも、MagicBright/モードとモニターの明るさおよびコントラストは調整できます。

再生 / 停止

機能がロック（ロック解除）

OSD

AUTO/PIP

メニュー説明

アナログ/デジタル(PC) : MagicBright™ MagicBrightは、最適な画像表示環境を提供する機能です。4種類のモード（ユーザー調整、テキスト、インターネット、エンタ一テイメント）が使用でき、それぞれの明るさの値が設定されています。このボタンを押すと、プリセットされた各モードを順に表示します。

MagicBright™

モード

ユ一ザ一調整 → エンタ一テイメント → インタ一ネット → テキスト

(

明るさ : アナログ/デジタル(PC)モードでのみ使用可

再生 / 停止

MagicBright™

)

モード

メニュー説明

明るさ

SOURCE

OSDがスクリーンに表示されていない状態でこのボタンを押すと、明るさを調整できます。

メニュー説明

OSDがオフ状態で、ビデオ信号を選択します。(SOURCEボタンを押して入力モードを変更すると、画面の左上に現在のモード（アナログ、デジタル、ビデオまたはS-映像入

SOURCE

力信号）を示すメッセージが表示されます。) 注意:ソースの変更は、現在モニターに接続されている外部デバイスに対してのみ行うことができます。

PIP : アナログ/デジタル(PC)モードでのみ使用可

メニュー説明

PIP

入力

PIPボタンを押して同時画面のオン/オフを切り替えます。

選択された入力モード（外部入力リストで選択された入力信号ソース）と選択中の解像度によって、規定の設定は異なります。

メニュー説明

再生 / 停止

外部入力

外部入力名編集

映像 (

PC（アナログ/デジタル）またはモニターに接続されているその他の外部入力ソースを選択するのに使用します。使用する画面を選択します。

アナログ

2) デジタル

3) ビデオ

4) S-映像

入力ジャックに接続されている入力機器に名称を付け、外部入力の選択をより簡単にします。

アナログ

2) デジタル

3) ビデオ

4) S-映像

アナログ / デジタル

: PC)

選択された入力モード（外部入力リストで選択された入力信号ソース）と選択中の解像度によって、規定の設定は異なります。

メニュー説明

MagicBright

は、最適な画像表示環境を提供する機能です。 4種類のモード（ユーザー調整、テキスト、インターネット、エンタ一テイメント）が使用でき、それぞれの明るさの値が設定されています。

エンタ一テイメント

: DVD、オンラインゲームなどの動画の閲覧に最適な明るさ。

MagicBright™

2) インターネット

文字と画像が混在した画像を扱う時に最適な明るさ。

3) テキスト

: 文書作成など、文字に関わる作業に最適な明るさ。ユーザー調整

: お好みの明るさとコントラストに調整できます。

オンスクリーンメニューからお好みのコントラストと明るさに変更できます。

ユーザー調整

1) コントラスト : コントラストを調整します。

明るさ

再生 / 停止

コントラスト

明るさ

画面調整

自動調整

PIP 映像

: 明るさを調整します。 .

微調整時にはイメージロックが働き、ノイズを除去して画像のちらつきやゆらぎを抑えることで最適な画質を実現します。満足のいく画質が得られない場合はまず微調整を行い、粗調整を行った後に再び微調整を行ってください。

- アナログモードでのみ使用可

1) 粗調整

: 縦縞などのノイズを除去します。粗調整では、画面イメージ領域が移動する場合があります。[微調整 ] メニューを使用して、中央に位置合わせできます。

2) 微調整 : 横縞などのノイズを除去します。微調整後もノイズが残る場

合は、粗調整(クロックスピード)調整後に再度調整します。

シャープネス

お好み応じて文字/画像のキレ（シャープ / ぼやかす）を調

整します。

ポジション

4) H-

: 画像の位置を左右方向に調整します。

5) V-ポジション

: 画像の位置を上下方向に調整します。

微調整、粗調整、ポジションの値が自動的に調整されます。コントロールパネルで解像度を変更した場合、自動調整機能が実行されます。

アナログモードでのみ使用可

同時画面がオンになっているときは、同時画面画面設定を調整することができます。

コントラスト

同時画面ウィンドウのコントラストを調整します。

明るさ

: 同時画面ウィンドウの明るさを調整します。

3) シャープネス

: 同時画面ウィンドウのシャープネスを調整します。

色の濃さ

同時画面ウィンドウの色の濃さを調整します。

5) 色あい

: 同時画面ウィンドウの色あいを調整します。この機能は、DVDがNTSCをサポートしている場合にのみ使用できます。（DVDのタイトルの上に、放送システムとして「NTSC」または「PAL」のマークがあるもの）

粗調整

微調整

シャープネス

H-

ポジション

V-

ポジション

コントラスト

明るさ

シャープネス

色の濃さ

色あい

デジタル : デジタル

映像 (

DVD)

選択された入力モード（外部入力リストで選択された入力信号ソース）と選択中の解像度によって、規定の設定は異なります。

メニュー説明

1) ダイナミック標準モードよりもシャープな画像を表示する場合には、このモ

ードを選択します。

モード

2) 標準

: 周囲が明るい場合にはこのモードを選択します。これもシャープな画像を表示します。

3) 映画

: 周囲が暗い場合にはこのモードを選択します。消費電力を抑えて目の疲れを軽減します。

4) ユーザー調整

: 画像を好みに合わせて調整したい場合にはこのモードを選択します。

オンスクリーンメニューからお好みのコントラストと明るさに変更できます。

コントラスト

: コントラストを調整します。

2) 明るさ

ユーザー調整

明るさを調整します。

3) シャープネス

: シャープネス（シャープネス）を調整します。色の濃さ

: 画像の色を調整します。.

再生 / 停止

明るさ

色の濃さ

コントラスト

シャープネス

サイズ

サイズを切り換えできます。

1) 標準ズーム

ズーム

1 2

4) ワイド

映像 ( ビデオ/S-映像)

選択された入力モード（外部入力リストで選択された入力信号ソース）と選択中の解像度によって、規定の設定は異なります。

メニュー説明

1) ダイナミック標準モードよりもシャープな画像を表示する場合には、このモ

ードを選択します。

モード

2) 標準周囲が明るい場合にはこのモードを選択します。これもシャ

ープな画像を表示します。

3) 映画周囲が暗い場合にはこのモードを選択します。消費電力を抑

えて目の疲れを軽減します。

4) ユーザー調整画像を好みに合わせて調整したい場合にはこのモードを選択

します。

オンスクリーンメニューからお好みのコントラストと明るさに変更できます。

1) コントラスト

: コントラストを調整します。明るさ

: 明るさを調整します。 .

3) シャープネスシャープネスを調整します。

ユーザー調整

4) 色の濃さ

: 画像の色を調整します。. 色あい

: ナチュラルトーンを標示に追加します。この機能は、DVDがNTSCをサポートしている場合にのみ使用できます。（「

」または「

NTSC

のタイトルの上に、放送システムとして

DVD

」のマークがあるもの）

PAL

再生 / 停止

コントラスト

明るさ

シャープネス

色の濃さ

色あい

サイズを切り換えできます。

1) 標準

サイズ

ズーム

4) ワイド

1 2

フィルムモード

MagicColor Pro

フィルムモードをオン/オフできます。フィルムモード機能では、映画館レベルの視聴クオリティーを提供します。

選択された入力モード（外部入力リストで選択された入力信号ソース）と選択中の解像度によって、規定の設定は異なります。

メニュー説明

MagicColor

色温度

ガンマ

表示画面に従って、自然な彩度の色にします。表示画面に自動的に合わせます。肌色の調整を行うことができます。

1) オフ

2) インテリジェント

肌色以外の自然色を強調します。

3) フル肌色と強調色の両方を表示します。

4) デモ調整した画像を左側に、元の画像を右側に表示します。

ユーザー調整の色調を調整します。アナログ/デジタル(PC)

: 青色系4 / 青色系3 / 青色系2 / 青色系1 / 標準 / 赤色系1 / 赤色系 2 デジタル(デジタル DVD)/ ビデオ/S-映像 : 青色系2 / 青色系1 / 標準 / 赤色系1 / 赤色系2

ガンマ補正は、色の輝度を中間的な輝度に変更します。数値を増加 : 画面全体はより自然で柔らかい印象に表示し、暗い部分はよりシャープになるように表示します。数字を減少 : 画面全体と明るい部分がよりシャープになるように表示します。

- アナログ/デジタル(PC)モードでのみ使用可

再生 / 停止

6色

カラーチューニング

同時画面 (アナログ / デジタル : PC)

6色 : 赤、緑、青、シアン、マゼンタおよび黄 - ユーザー調整の各色を調整することができます。

色濃度

色の飽和度を調整します。

色調

色調を調整します。

リセット

元の画面モードに戻ります。

- 6色機能は、カラーチューニング機能がオフになっているときにのみ使用できます。

これによって、画面上で観にくい色が普通に見えるように調整することができます。赤、緑および青の各色について、色調を 9 段階で調整することができます。

オフ

ユーザー調整

3) ユーザー調整2

色濃度

色調

リセット

選択された入力モード（外部入力リストで選択された入力信号ソース）と選択中の解像度によって、規定の設定は異なります。

メニュー説明

再生 / 停止

同時画面をオン/オフします。

同時画面

1) オフ

2) オン

外部入力

サイズ

同時画面の外部入力を選択します。アナログ / デジタル(PC) : ビデオ / S-映像モード

同時画面ウィンドウのサイズを変更します。

/ / /

サイズで , を選択した場合は、ポジションは有効になりません。

ポジション

同時画面ウィンドウの位置を変更します。

設定

/ / /

選択された入力モード（外部入力リストで選択された入力信号ソース）と選択中の解像度によって、規定の設定は異なります。

メニュー説明

11の言語のいずれかを選択できます。

言語

OSD背景の透明度を変更します。

1) 高

透過度

2) 中

3) 低

不透明

信号が受信されない場合や、信号が極めて弱い場合は、ノイズ画面

ブルーバック

の代わりにブルーバックが自動的に表示されます状態の悪い映像を続けて視聴したい場合は、 “ブルーバック”モードを“オフ”に設定しなければなりません。

映像パラメーターは工場出荷時の設定値に戻ります。

画像リセット

リセット

: 画像パラメータは工場出荷時の初期値に戻されます。

- アナログモードでのみ使用可

2) カラーリセット

: カラーパラメータは工場出荷時の初期値に戻されます。

アナログ/デジタル

モードでのみ使用可

(PC)

再生 / 停止

カラーリセット

デジタル

カラーリセット

アナログ

画像リセット

アナログ

: PC

概要

MagicTune™ とは

モニターのパフォーマンスはグラフィックカード、ホストコンピュータ、ライティングコンディションなどの各種要因によって変化します。最高の画像を得るには、各モニターに独自の設定が必要です。しかし、手動による設定はしばしば困難が伴います。そこでステップバイステップ方式のわかりやすいプログラムで適切な設定(tuning)を行い、ベストな画質を実現します。 MagicTuneはWindows? 2000以降で使用することをお勧めします。

多くの場合は明るさやコントラストなどの簡単な調整にも、幾層にも及ぶわかりにくいOSD (On Screen Display)メニューを必要とします。さらにモニターの設定が正しく行われたかどうか確認できるサポートもありません。 MagicTune™はわかりやすいインストラクションや各種背景パターンで、モニターのチューニングプロセスを簡単にするユーティリティソフトです。ユーザごとにディスプレイ設定を保存でき、マルチユーザ環境のディスプレイ選択を容易にします。また、シングルユーザが入力ソースや照明によって環境を切り替えることができる各種プリセット設定も備えています。

基本機能

MagicTune™は、ューニングを可能にするユーティリティソフトです。モニターのOSD（on-screen display）を利用することなく、すべてのディスプレイ調整がソフトウェア経由でコントロールできます。

MagicTuneはユーザーに最適なモニター設定の簡単な保存および利用を可能にすることで、ディスプレイの素早く正確な調整を実現します。

DDC/CI（Display Data Channel Command Interface

）プロトコルによってモニター調整やカラーチ

OSDモード

OSD モードは所定のステップを経ることなく、モニター設定の手軽な調整を可能にします。設定を希望するメニュー項目に簡単にアクセスできます。

インストール

1. インストールCDをCD-ROMドライブに挿入します。

2. MagicTuneインストールファイルをクリックします。

3. インストール時の言語を選択し、“次へ”をクリックします。

4. インストールシールドウィザードのウィンドウが表示されたら、“次へ”をクリックします。

5. “使用許諾契約条件に同意します”を選択して、使用条件に同意します。

6. MagicTuneをインストールするフォルダを選択します。

7. “インストール”クリックします。

8. “インストール状況”のウィンドウが表示されます。

9. “完了”をクリックします。

10. インストールが終了すると、MagicTune の実行アイコンがデスクトップに表示されます。

アイコンをダブルクリックしてプログラムを起動します。

コンピューターシステム及びモニターの仕様によりMagicTuneの実行ボタンが表示されないことがあります。実行ボタンが表示されない場合、F5キーを押してください。

インストール時の問題

MagicTune のインストールは、ビデオカード、マザーボード、ネットワーク環境などの要因から影響を受けることがありますインストール中にトラブルが発生した場合は、

“トラブルシューティング”

を参照してください。

システム要件

オペレーティングシステム

z Windows™ 98 SE z Windows™ Me z Windows™ 2000 z Windows z Windows™ XP Professional

XP Home Edition

™

ハードウェア

z メモリ 32MB以上

ハードディスク空き容量 25MB以上

󲩷 󲩷

* より詳しい情報は、MagicTuneの

MagicTuneはWindows™ 2000以降で使用することをお勧めします。

ウェブサイトをご訪問ください。 .

MagicTuneはユーザーに最適なモニター設定の簡単な保存および利用を可能にすることで、ディスプレイの素早く正確な調整を実現します。

z 各モニターの仕様によってOSDモードがヘルプ画面と多少異なる場合がございま

z MagicTuneのコントロールモードは、モニターのモデルによって異なります。

す。

z ピボット機能使用時に、MagicTuneプログラムの一部の機能が通常に作動できな

い場合がございます。

OSD モード

OSDモードは、すべてのモニターの調整設定を簡単にします。これを選択すると、調整サブメニュー項目の概要がコントロールウィンドウ上の各タブに表示されます。また各タブを選択すると、メニューのリストが表示されます。モニター設定の素早い調整のために、OSDモードはすべてのタブおよびサブメニュー項目へ簡単で便利なアクセスを可能にします。

ボタン定義

初期化

取り消し

あらゆる変更を適用し、MagicTuneを終了します。

アクティブコントロールウィンドウに表示されたモニターの各値を、製造元推奨の値に戻します。

変更を適用せずにMagicTuneを終了します。コントロールウィンドウで何も変更してない場合は、 “キャンセル”をクリックしても何も起こりません。

映像定義

ユーザーに、希望する値への画面設定の調整を可能にします。

画面全体を明るく、または暗くします。明るさが適切な水準に調節されない場合、暗い部分の画

明るさ

コントラスト

解像度

MagicBright™

像詳細データが失われることがあります。明るさを最適な鑑賞状態に調整します。

画面の明るい部分と暗い部分の差を調整します。画像のメリハリを決定します。

プログラムがサポートするすべての画面解像度を一覧表示します。

MagicBright™ﾍ、ご覧になる映像の種類に応じて最適な視聴環境を提供する新機能です。現在対応する4つのモード:テキスト、インターネット、エンターテイメント、そしてユーザー調整です。各モードに明るさの値がプリセットされています。MagicBright™コントロールボタンを押すだけで、4 つの設定からひとつを簡単に選択できます。

1. テキスト:文書作成や大量のテキストを含む作業に。

2. インターネット:テキストや画像が混在する画面での作業に。

3. エンターテイメント:DVDやVCDなどの動画視聴に。

4. ユーザー調整:弊社エンジニアによって各値は入念に選択されていますが、すでに設定された値が個人の趣向によっては快適でないかもしれません。このような場合は、OSDメ

ニューを使って明るさとコントラストを調整します。

カラータブ定義

モニターカラーやモニター背景色の“暖かさ”を調整します。

MagicColorおよびガンマは、これらの機能をサポートしているモニターでのみ表示されます。

色の階調を変更できます。

z 暖色2 - 暖色1 - 標準 - 凉色 1 - 凉色 2 - 凉色 3 - 凉色 4 z オフ

色温度

カラーコントロール

調整

MagicColor

色温度モードは、モニターのモデルによって異なります。一部のモニターでは、4つのモードのみがサポートされています。( 赤色系, 標準, 青色系, ユーザー調整)

モニター画像の色を調整します。モニターカラーを希望する色に変更できます。

z 使用不可

選択した色を最適化して維持する手順です。ウェブ上の画像、あるいはデジタルカメラやスキャナーから取り込んだ画像を細部まで完全に再現して閲覧したいとお考えなら、MagicTuneが大変に役に立ちます。

MagicColorはSamsung独自の新技術で、画質を落とすことなく天然色をより鮮明に表示し、デジタル画質を向上させます。

1. オフ : オリジナルモードに戻ります。

2. デモ : MagicColor適用前の画面は右のようになり、MagicColor適用後の画面は左のようになります。

3. フル : 強い色を鮮明に表示します。

4. インテリジェント : 強い色だけでなく、自然な肌色もより鮮やかに表示します。

補正は、色の輝度を中間的な輝度に変更します。

-0.2～+0.6までの15段階のガンマ調整が可能。

ガンマ

ユーザーのニーズに合わせて色を最適化し、最適な色を維持する手順を示しています。Magictuneは、Webの画像、デジタルカメラやスキャナによる画像などをWindowsを使用して表示するユーザーをサポートします。

6 - 色

z 色濃度 - 彩度を調整します。 z 色調 - カラートーンを調整します。 z リセット - モニターの設定を工場出荷時のデフォルト値に戻します。

ジオメトリ定義

ガンマモードは、モニターのモデルによって異なります。モデルによっては、3つのモード（モード 1, モード 2, モード 3）のみがサポートされています。( モード 1, モード 2, モード 3)

画像を調整します。

z 微調整:横縞などのノイズを除去します。Fine調整後もノイズが残る場合は、周波数(クロ

ックスピード)調整後に再度調整します。

画像設定

z 粗調整:縦縞などのノイズを除去します。

粗調整により画面の表示域が乱れることがあります。その場合は、水平コントロールメニューを使用して画面を中央に戻します。

z 自動設定 : 微調整、粗調整の値そして画像の位置が、自動的に調整されます。

位置

画面の位置を縦横に調整します。

シャープネス

お好み応じて文字/画像のキレ（シャープ / ぼやかす）を調整します。

オプションタブ定義

次のオプションを使用してMagicTuneを設定できます。

プリファレンスのダイアログボックスをロードします。使用されているものは、チェックボックスに “V”が表示されます。オフまたはオンにするには、ボックスの上にカーソルを置いてクリックします。

プリファレンス

z タスクトレイメニューを有効にする。 -MagicTuneメニューにアクセスするには、［タスクトレ

イメニュー］のアイコンをクリックします。 [オプション]の[基本設定]で[システムトレイを有効にする]が選択されていない場合、メニューは表示されません。

z 言語を選択 -選択された言語はOSDのみで有効です。

Source Select

カラーチューニング

同時画面

󲩷 ポジション

z アナログ z デジタル

部分色盲検査によって色を最適化し、最適化した色を保持する手順を示しています。部分色盲検査によって色を最適化し、最適化した色を保持する手順を示しています。

z オフ - 部分色盲モードをキャンセルします。 z ユーザー調整 - 部分色盲検査 z リセット - リセット - モニターの設定を工場出荷時のデフォルト値に戻します。

VTRやDVDなどの外部A/V機器がモニターに接続されている場合、同時画面機能によってPC映像信号上にスーパーインポーズされた小さなウィンドウから、それら機器の映像を視聴できます。

同時画面

同時画面をオン/オフします。

外部入力

同時画面の外部入力を選択します。

サイズ

同時画面ウィンドウのサイズを変更します。

同時画面ウィンドウの位置を変更します。

サポートタブ

アセｯﾄIDおよびプログラムのバージョン番号を表示します。また、ヘルプ機能を利用できます。

MagicTuneのインストールや実行に関してヘルプが必要な場合はMagicTuneウェブサイトにアクセ

ヘルプ

スするか、クリックしてヘルプファイルを開きます。ユーザーマニュアルがブラウザで開かれます。

クライアントモニターを制御するには、サーバーを使用します。

アセット ID

󲩷 勤務地

バージョン

（このプログラムをクライアントとして使用するには、サーバープログラムがインストールされていなければなりません）

ユーザー名

ユーザー ID

サーバ IP

部署

MagicTuneのバージョン番号。

PCに登録されているユーザー名を表示します。

PCに登録されているユーザーIDを表示します。

サーバーIPを書き出します。

部門を書き出します。

場所を書き出します。

カラーキャリブレーション

1. カラーキャリブレーション

“カラーキャリブレーション”によってモニターに最適なカラーコンディションを取得します。最適なモニターカラーコンディションを得るには、次の5ステップを実行します。

1. “明るさコントロールバー”を調節して、コントロールパッチの明るさと背景パターンの明るさを一致させます。

2. “コントロールパッチ”上で特定の色調を検出した場合は、“カラーリファレンスサークル”上の同じ色調へコントロールカーソルを移動させます。 => 調整が正しく終了した場合、コントロールパッチには色調が検出されません。

3. ステップ1の調整を終了したら、“次へ”ボタンをクリックします。

4. 残りのステップ2～5は、1)、2)、3)の手順を繰り返します。

5. キャリブレーション結果は“プレビュー”ボタンをクリックして簡単に確認できます。

複数のユーザーで調整済みの明度を利用する方法定義モニターが複数のユーザーによって使用される場合、各ユーザーがカラーキャリブレーションで調整した明度を保存し、利用できます。5人までのユーザーが、保存した明度を利用できます。

1. 調整した明度を保存する方法: 進むを押して変更を適用し、調整した明度を保存できます。明度は5つまで保存できます。

2. 調整した明度を適用する方法: メイン画面マルチユーザーボタンを押し、保存した明度のひとつを選択して利用します。

2. プレビュー

“カラーキャリブレーション”の“プレビュー”ボタンを押します。上の図のような画面が表示されます。

1. 無調整の表ｦを押して、調整したキャリブレーション結果を確認します。

2. 調整の表示を押して、オリジナルの画像を確認します。

アンインストール

MagicTuneプログラムは、Windowsコントロールパネルの“プログラムの追加と削除”からのみ削除できます。

MagicTuneを削除するには次のステップを行います。

1. [タスクトレイ][スタート][設定]から、メニューの[コントロールパネル]を選択します。WindowsXPの場合は、[スタート]メニューの[コントロールパネル]を選択します。

2. コントロールパネルの“プログラムの追加と削除”をクリックします。

3. “プログラムの追加と削除”画面を下にスクロールし、“MagicTune”を探します。クリックしてハイライト表示させます。

4. “プログラムの変更と削除”ボタンをクリックしてプログラムを削除します。

5. “はい”をクリックするとアンインストール作業が開始されます。

6. “アンインストール完了”のダイアログボックスが表示されるまで待ちます。

MagicTuneの技術サポート、FAQ(よくある質問と回答)、およびソフトウェアのアップグレードに関してはMagicTuneの

ウェブサイト

にアクセスしてください。

トラブルシューティング

現在のコンピュータシステムは、

を押して

[OK]

ください。

[MagicTune

グラフィックカードの対応リスト（

することがあります。（最新のビデオカードや古いビデオカードについては互換性検証が

困難なため、対応していない場合があります）

弊社ホームページのトラブルシューティングのセクションを参照してください。

カードのメーカーがビデオカードドライバまたはグラフィックチップを変更した場合には、ビ

デオカードがリストの中にあってもエラーが発生することがあります。

弊社ホームページのトラブルシューティングのセクションを参照してください。

ご使用のモニターがサムスン製であるか確認してください。他社メーカーの製品では

MagicTune

サムスンの製品のみ、

サムスン製のモニターのうち、旧製品の場合は

MagicTune

サイトへのショートカット]をクリックし、ホームページで詳細について参照して

は作動しません。

MagicTune

をサポートするモニターであることをご確認ください。

との互換性がありません。

Available List)

がサポートされます。

に掲載されていない場合、エラーが発生

MagicTune

がご使用になれません。

弊社ホームページに登録されているモニターに限りサポートされます。該当するモニターで

あることをご確認の上、ご使用ください。

MagicTune

システム

EDID

] > [

現在のモニターについて

ないときは、エラーが発生します。

これは、デスクトップから[スタート

] > [

ドウェア

ター」を削除して新しいハードウェアを検索しても、システムが「プラグアンドプレイモニタ

ー」を見つけられない場合に発生します。

弊社ホームページのトラブルシューティングのセクションを参照してください。

システムの電源がオフのときに新しいモニターに交換したときでも、システムを再起動し

ないとエラーが発生します。

モニターを交換したら、

ビデオカードドライバが適切にインストールされていない場合には、エラーが発生しま

す。

現在のビデオカードリストが正常に表示されていないときにこの現象が発生します。[スタ

ート

プタ]で確認することができます。

デバイスマネージャ

] > [設定] > [

（拡張ディスプレイ識別データ）についての情報が存在し

] > [設定] > [

] > [

を使用する前にシステムを再起動してください。

ハードウェア

コントロールパネル

モニター]を選択し、現在の「プラグアンドプレイモニ

] > [

デバイスマネージャ

] > [

システム

] > [

ディスプレイアダ

] > [

ハー

ビデオカードメーカーのホームページから最新のドライバをダウンロードしてインストールしま

す。

ビデオカードの詳細については、カードメーカーにお問い合わせください。

正常な動作をさせるには、システムを再起動してください。

MagicTune

Win98SE

（

使用前にシステムを再起動します。

MagicTune

ユーザーガイドを参照してください。

このビデオカードは、

新しいビデオカードドライバをインストールしてください。

の性能を最大に引き出すために、最適な解像度に調整します。最適な解像度については、

最適な解像度に調整して色キャリブレーションを実行しない場合には、モニターを最適な

状態に調整することができません。

最適な解像度については、マニュアルを参照してください。

ビデオカードドライバが適切にインストールされていない場合には、エラーが発生しま

す。

現在のビデオカードリストが正常に表示されていないときにこの現象が発生します。[スタ

ート

プタ]で確認することができます。

のインストール後にシステムを再起動しないと、エラーが発生します。

WinMe

および

MagicTune

] > [設定] > [

の場合のみ）

をサポートしていません。

] > [

システム

ハードウェア

] > [

デバイスマネージャ

] > [

ディスプレイアダ

MagicTune

能しない場合に確認します。

Highlight

MagicTune

トラブルシューティング

MagicTune

症状チェック項目解決法

が正しく機

ビデオカードメーカーのホームページから最新のドライバをダウンロードしてインストールしま

す。

ビデオカードの詳細については、カードメーカーにお問い合わせください。

プログラムは通信回線を使用するため、

にアクセスするためには

サムスンの

Highlight

す。

MagicTune

CDT

機能と

を使用する前に

Highlight

モニターには、

MagicTune

Highlight

を同時に使用すると、矛盾が発生してエラーの原因となりま

プログラムを終了してください。

Highlight

機能をサポートするものがあります。

をオフにしてください。

稼働中にモニターを交換したり、グラフィックカードのドライバがアップデートされると、が動作しないことがありますその場合はシステムを再起動してください。

MagicTune

レイをサポートする

み機能します

を搭載した

は、プラグアンドプ

PC(VGA)

Windows

ご利用のPCで

るには、以下の手順に従います。

での

)

場合

コントロールパネル->パフォーマンスとメンテナンス

システム->ハードウェア->デバイスマネージャ->モニター->プラグアンドプレイモニターを削除してから、ハードウェアの追加で「プラグアンドプレイモニター」を検索します。

MagicTune

が使用可能か確認す

(Windows XP

の

MagicTune

一部のグラフィックカードでは、お使いのモニターを

は、モニターの追加ソフトウェアです。

サポートしていません。グラフィックカードに問題がある場合には、互換性のあるグラフィックカードにつ

Web

いて弊社ください。

サイトで提供しているリストを確認して

http://www.samsung.com/monitor/magictune

MagicTune™

に動作しません。

MagicTune

MagicTune MagicTune MAC

が正常

またはグラフィックカードを

変更しましたか

の技術サポート、の

ウェブサイト

のインストールソフトウェアを弊社

FAQ(

にアクセスしてください。

最新のプログラムをダウンロードしてください。プロ

グラムは、

http://www.samsung.com/monitor/magictune

からダウンロードできます。

よくある質問と回答)、およびソフトウェアのアップグレードに関しては

ウェブサイトからダウンロードしてください。

概要 | インストール

概要

MagicRotationとは?

インターフェイス

アンインストール

トラブルシューティング

サムスンの面に表示する機能です。縦位置での表示により、作業効率の向上を図り、またユーザーが縦と横の表示（90°、

180°、270°回転）を簡単に切り替えることを可能としています。

MagicRotation

ソフトウェアは、ユーザーの多様な作業環境やニーズに応えるべく、コンテンツ全体を画

基本機能

MagicRotationは、Windows™ 98 SE、Me、NT 4.0、2000、XP HomeおよびXP Professionalをサポートしています。

* Windows™は、Microsoft Corporation,Inc.の登録商標です。

概要 | インストール

インストール

1. CDをCD-ROMドライブに挿入します。

2. MagicRotationのインストールファイルをクリックします。

3. インストールに使用する言語を選択して、[次へ]をクリックします。

インターフェイス

アンインストール

トラブルシューティング

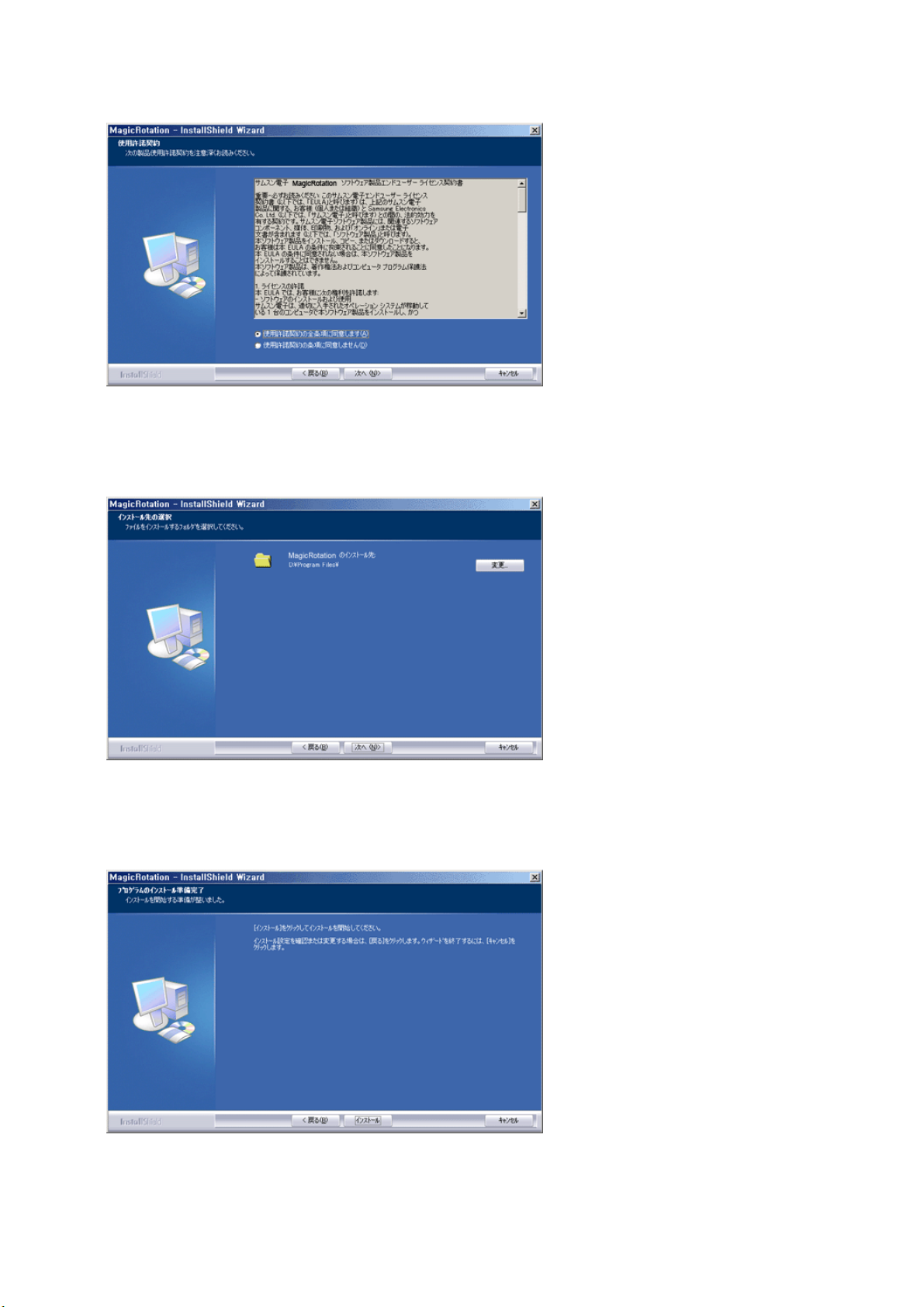

4. インストールシールドウィザードウが表示されたら、[次へ]をクリックします。

5. 「使用許契約の全条項に同意します。」を選択して、使用条件を承諾します。

6. MagicRotationプログラムをインストールするフォルダを選択します。

7. [インストール]をクリックします。

8. [セットアップステータス]ウィンドウが表示されます。

9. [完了]

10. インストールが完了すると、デスクトップにMagicRotationの実行アイコンが表示されます。

をクリックします。

MagicRotationが適切に動作するためには、システムを再起動する必要があります。

インストール時のトラブル

MagicRotationのインストールは、ビデオカード、マザーボードおよびネットワーク環境などの要素に影響を受けます。インストール中にトラブルが発生した場合には、「トラブルシューティング」を参照してください。

制限

1. MagicRotationが適切に動作するには、「ディスプレイドライバ」が正しくロードされていなければなりません。インストールされている「ディスプレイドライバ」は、ベンダーが供給する最新のものでなければなりません。

2. Windows Media Player、Real Playerなどのアプリケーションでは、90、180および270°の方向では正常に動画ファイルを表示できない場合があります。この場合は、以下の操作を行ってください。

{ アプリケーションを閉じます。 { アプリケーションで表示する方向（

アプリケーションを再起動します。

{

90、180、270

）を選択します。

ほとんどの場合、この操作で問題が解決します。

3. OpenGLおよびDirectDraw（3D描画）を使用するユーザーアプリケーションは、選択した方向モード（90、 180、270）によっては動作しないことがあります。（たとえば3Dゲームなど）

4. 全画面モードのDOSベースのアプリケーションは、選択した方向モード（90、180、270）によっては動作しな

いことがあります。

5. Windows™ 98、ME、NT 4.0では、Dualはサポートされていません。

6. MagicRotationは、24ビットカラー（ビット深度/色深度）はサポートしていません。

7. グラフィックカードを交換する場合には、交換前にMagicRotationソフトウェアをアンインストールすることを

お勧めします。

システム要件

Windows™ 98 SE

Windows™ Me

Windows™ NT 4.0

z Windows™ 2000 z Windows™ XP Home Edition z Windows™ XP Professional

ハードウェア

z 128MB以上のメモリ（推奨） z 25MB以上の空きハードディスク容量

サービスパック

z お使いのシステムの最新のサービスパックをインストールすることをお勧めします。 z Windows™ NT 4.0の場合、Internet Explorer 5.0（以降）とActive Desktopコンポーネントをインスト

ールすることをお勧めします。

詳しくは、

MagicRotationのWeb

サイトをご覧ください。

* Windows™は、Microsoft Corporation,Inc.の登録商標です。

概要 | インストール

z 回転中は、MagicTune™プログラムの部分は正常に動作しません。 z 自動回転 : モニターを回転すると、画面の表示が自動的に回転します。

Auto Rotationを実行するには、以下の指示に従います。

z MagicRotation™およびMagicTune™ 3.6プログラムの両方をお使いのコンピュータにイ

ンストールしてください。

z MagicTune 3.6の起動 z オプション → プリファレンス → で、タスクトレイメニューの小さいボックスをクリックします。

MagicRotation™ 用できません。

z アナログ出力ポートは、クライアントモニターから他の表示装置への出力をサポートしていま

す。

インターフェイス

プログラムは、ピボット機能をサポートしていない単純なスタンドでは使

アンインストール

トラブルシューティング

タスクバーメニュー

マウスの右ボタンをクリックするとメニューがポップ

アップします。

回転 : 表示が90°ずつで回転します。

回転 0 :表示が現在の角度から0°回転します。

回転

表示が現在の角度から

90 :

回転します。。

90°

回転

表示が現在の角度から

180 :

回転します。。

180°

回転 270 :表示が現在の角度から270°回転します。

ホットキー :ホットキーは、デフォルトで有効になっておりユーザーが変更することができます。既存のホットキーを変更して、ユーザーがキーボードに直接割り当てることができます。ユーザーは、 Shift、Ctrl、Altおよび汎用のキーを組み合わせてホットキーを作成することができます。汎用キーだけが押された場合には、Alt+汎用キーの組み合わせでホットキーが作成されます。

ヘルプ :MagicRotation™プログラムのHELP（ヘルプ）を表示します。

MagicRotationについて :MagicRotation™プログラムのバージョンと著作権情報を表示します。。

終了 :MagicRotation™プログラムを終了します。

概要 | インストール

アンインストール

MagicRotationプログラムは、Windowsのコントロールパネルの[プログラムの追加と削除]オプションでのみ削除することができます。

MagicRotation を削除するには、以下の手順に従います。

1. [スタート]＞[設定]から[コントロールパネル]を選択します。 Windows™ XPでプログラムを使用している場合には、[スタート]メニューの[コントロールパネル]に移動します。

2. コントロールパネルの[プログラムの追加と削除]アイコンをクリックします。

3. [プログラムの追加と削除]画面で、スクロールして「MagicRotation」を探します。クリックしてハイライトします。

4. [変更/削除]ボタンをクリックして、プログラムを削除します。

5. [Yes]をクリックして、アンインストール処理を開始します。

6. [Uninstall Complete]ダイアログボックスが表示されるまで待ちます。

7. アンインストール後にシステムを再起動して、アンインストール処理を完了します。

インターフェイス

アンインストール

トラブルシューティング

MagicRotation

Webサイトをご覧ください。

* Windows™は、Microsoft Corporation,Inc.の登録商標です。

のサポート、

（質問と回答）およびソフトウェアのアップグレードについては、

FAQ

MagicRotation

の

概要 | インストール

トラブルシューティング

インターフェイス

アンインストール

トラブルシューティング

テクニカルサポートに電話をする前に

MagicRotation

ライバ」を使用して、画面を回転する機能を提供しています。インストールされている「ディスプレイドライバ」が正しく動作していないかバグがある場合、これらのバグは存在します。インストールされている「ディスプレイドライバ」の問題が原因で発生する不正または異常な動作は、 MagicRotationソフトウェアの問題ではありません。

問題が「ディスプレイドライバ」にあるかどうかを確認するために、以下の手順に従って診断を行うことができます。

1. 問題が0方向（ランドスケープモード）と90方向（ポートレートモード）の両方で発生するかどうかを確

2. 問題が異なる色深度（8/16/32ビットカラー）および異なる解像度（800 x 600、1024 x 768）で発

3. その問題がMagicRotationソフトウェアをインストールしなくても発生するかどうかを確認します。

問題が以下のいずれか（またはすべての）状況で発生する場合には、インストールされている「ディスプレイドライバ」に問題がある可能性があります。

問題を解決するには、以下の手順に従って操作を行います。

1. MagicRotationソフトウェアをアンインストールします。

2. グラフィックカードのベンダーから、最新の「ディスプレイドライバ」を入手します。

4. MagicRotation

ソフトウェアは、グラフィックカードのメーカーが提供しインストールされている「ディスプレイド

MagicRotation

認します。

生するかどうかを確認します。

ATI、NVIDIA、MATROX、INTELなどの最新のディスプレイドライバは、それぞれのWebサイトからダウンロードして入手することができます。最新の「ディスプレイドライバ」をインストールします。

ソフトウェアをインストールします。ほとんどの場合、この操作で問題が解決します。

ソフトウェアのインストール後も

z MagicRotationの動作中にモニターを交換したりグラフィックカードのドライバを更新した場合には、

MagicRotationが動作しなくなることがあります。この場合には、システムを再起動してください。

z MagicRotationのサポート、FAQ（質問と回答）およびソフトウェアのアップグレードについては、

MagicRotationのWebサイトをご覧ください。

お問い合わせ前に

お客様ご相談ダイヤルもしくはCSセンターへ連絡する前に、このセクションに解決法が記載されていないかご確認ください。それでも解決ができない場合は、この取扱説明書に記載されているお客樣ご相談ダイ

セルもしくはCSセンターにご連絡ください。

症状チェックリスト解決法

画面に何も表示されない。電源コードは正しく接続されていますか。電源コードを確認してください。

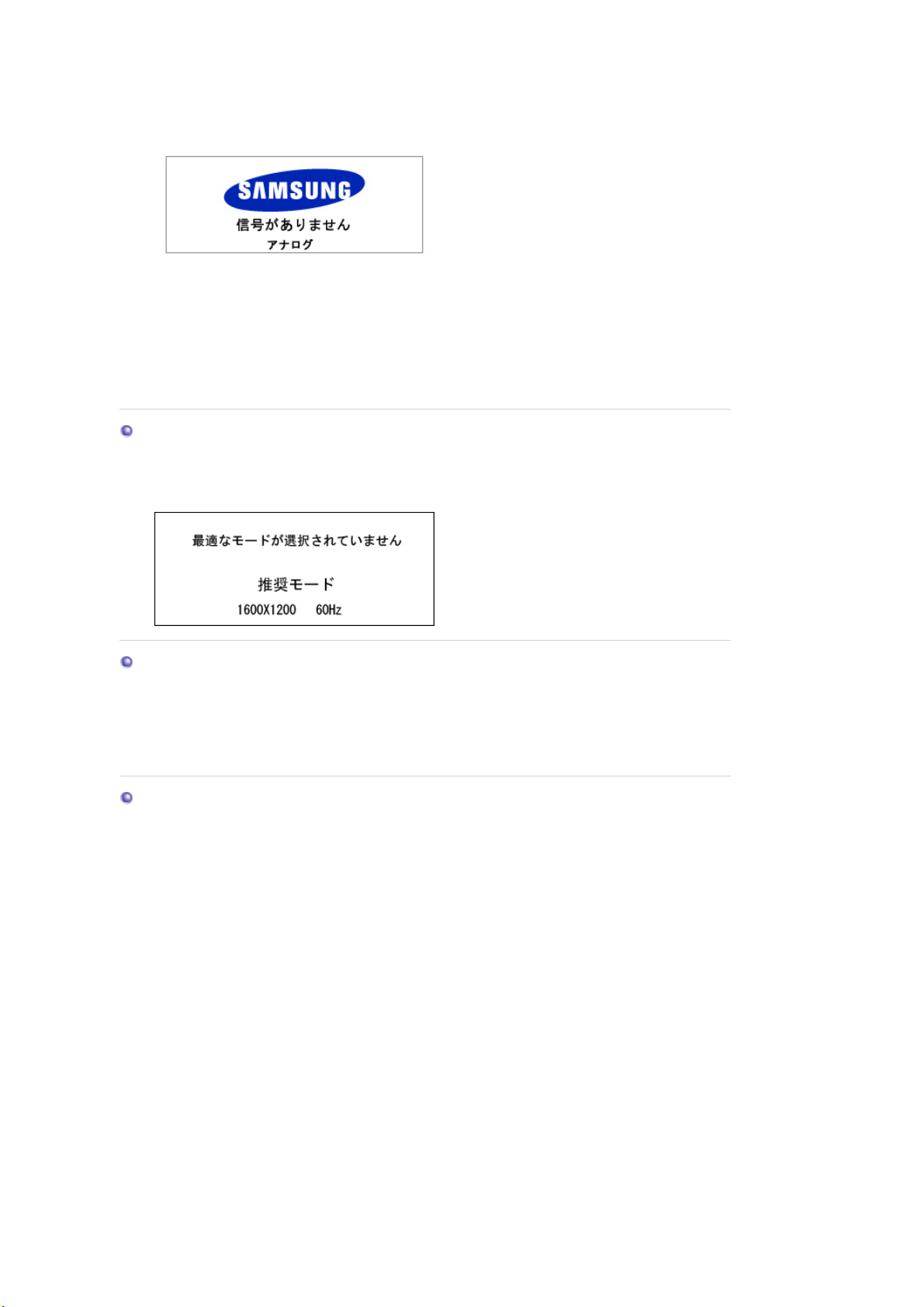

"信号ケーブルを確認してください"というメッセージが画面に表示されていますか。

初期画面（ログイン画面）初期画面（ログイン画面）が表示される場合

"最適なモードではありません" "推奨モード 1600 X 1200 60Hz"とい

うメッセージが画面に表示されていますか。

（D-Subケーブルを使用して接続）信号ケーブルを確認してください。（

ケーブルを使用して接続）

DVI

モニターが正しく接続されているにもかかわらず、画面にエラーメッセージが表示される場合は、モニターの状態がアナログになっていないか確認してください。

'SOURCE'

号'SOURCE'を再確認させます。

は、コンピュータを適切なモードで起動します（Windows ME/2000/XPではセーフモード）。それからビデオカードの周波数を変更してください（プリセットタイミングモードを参照）。

注意：初期画面（ログイン画面）が表示されない場合、CSセンターまたは販売店までご連絡く

ださい。

ビデオカードからの信号がモニターがサポートする最大解像度と周波数を上回ったとき、このメッセージが表示されます。

モニターがサポートする最大解像度と周波数に調整してください。

ボタンを押し、モニターで入力信

表示がUXGAを超える、または75Hz（UXGAの場合はが選択されていません」、「推奨モード

1200 60Hz

表示が85Hzを超える場合は、ディスプレイは正常に動作しますが、「最適なモードが選択されていません」「推奨モードいうメッセージが1分間表示されてから消えます。この1分間の間に推奨されるモードに変更してください。

）を超える場合は、「最適なモード

60Hz

」というメッセージが表示されます。

: 1600 X 1200 60Hz

: 1600 X

」と

（システムが再起動されると、メッセージは再度表示されます）

画面に何も表示されない。モニターの電源インジケータは1秒間隔で点滅しているか。

DVI-Dケーブルで接続していますか。お使いのビデオカードによっては、DVI-Dケー

画面の色がおかしい、もしくは白黒である。

画面がセロファン紙を透したような単色ですか。

プログラムの実行または不正終了によって発生したものですか。

ビデオカードは正しく装着されていますか。ビデオカードの取扱説明書に従って正しく設定

画面が突然乱れる。ビデオカードもしくはドライバを変更し

ましたか。

モニターはPowerSaverモードです。何かキーを押すかマウスを動かすと、モニターが再びアクティブになり画面の表示が戻ります。

点滅しているにもかかわらず、画像が表示されない場合は、'SOURCE'ボタンを押します。次に、再度キーボードの任意のキーを押してモニターをアクティブにし、画面に画像を表示させます。

ブル接続前にシステムを起動したり、システム動作中にDVI-Dケーブルを抜き差しするとブランクスクリーンになるものがあります。 DVI-Dケーブルを接続してシステムを再起動してください。

信号ケーブルを確認してください。

ビデオカードがスロットにしっかり装着されているか確認してください。

コンピュータを再起動してください。

してください。

OSDで画面のポジションとサイズを調整してください。

モニターの解像度または周波数を変更しましたか。

ビデオカードからの信号が乱れることがあります。 MagicTune™を参照してポジションを再調整してください。

画面がぼやける。モニターの解像度または周波数を変

更しましたか。

LEDは点滅しているが、画面に画像が表示されない。

画面が16色でしか表示されない。

メニューの〔表示タイミング〕をチェックするとき、周波数は正しく調整されているか。

Windowsの色は正しく設定されていますか。

ビデオカードは正しく装着されていますか。ビデオカードの取扱説明書に従って正しく設定

"Unrecognized monitor, Plug & Play

モニタードライバをインストールしましたか。

(VESA DDC) monitor found"というメッセージ

が表示される。

プラグ&プレイ（VESA DDC）機能がサポートされているかどうか、ビデオカードの取扱説明書を参照してください。

ビデオカードの解像度と周波数を調整してください。（プリセットタイミングモードを参照）

ビデオカードマニュアルおよびプリセットタイミン

グモードを参照して周波数を適切に調整してく

ださい。

（解像度に対する最大周波数は、製品ごとに異なる場合があります。）

Windows ME/2000/XP:

コントロールパネル-画面-設定で色を正しく設定します。

してください。

ドライバのインストールに従ってモニタードライ

バを設定してください。

ドライバのインストールに従ってモニタードライ

バを設定してください。

MagicTuneが正しく機能しない場合に確認します。

MagicTune? 機能は、プラグアンドプレイをサポートするWindow OSが搭載されたPCだけで利用することができます。

* お使いのPCでMagicTune? 機能が利用できるかどうかチェックするためには、以下の手順に従ってください（Windows?が

XPの場合）。

[コントロールパネル]→ [パフォーマンスと

メンテナンス]→ [システム]→ [ハードウェア

デバイスマネージャ

] → [

]→ [

モニタ]で

[プラグアンドプレイモニタ]を削除した後、 [新しいハードウェア検索]で「プラグアンド

プレイモニタ」を探します。

MagicTune は、モニターの追加ソフトウェアです。一部のグラフィックカードでは、お使いのモニターをサポートしていません。グラフィックカードに問題がある場合には、互換性のあるグラフィックカードについて弊社いるリストを確認してください。

http://www.samsung.com/monitor/magictune

サイトで提供して

Web

MagicTune™ が正常に動作しません。

MagicTune MACのインストールソフトウェアを弊社Webサイトからダウンロードしてください。

モニターに問題があるかどうか、次の項目を確認して下さい。

1. 電源コードとケーブルが正しく接続されているか。

2. コンピュータ起動時にビープ音が3回以上鳴るか。

ビデオカードを交換したか自作PCの場合、アダプタ（ビデオ）ドライバとモニタドライバがインストールされている

か。

4. ビデオ画面のスキャンレートが56Hz ~75Hzに設定されているかチェックしてください。

（解像度が最大のときは60Hz を超えないようにします。）アダプタ（ビデオ）ドライバのインストール中に問題が生じた場合は、セーフモードでコンピュータを起動してディ

スプレイアダプタを削除します。再度コンピュータを再起動し、アダプダ（ビデオ）ドライバを再インスト-ルします。

問題が繰り返し発生する場合は、お客様ご相談ダイヤルにご連絡ください。

Q & A

質問回答

PC またはグラフィックカードを変更しましたか。

最新のプログラムをダウンロードしてください。プログラムは、

http://www.samsung.com/monitor/magictune.

からダウンロードできます。

周波数はどのようにして変更しますか。

解像度はどのようにして変更しますか。

Power Saving機能はどのように設定しますか。

本体や液晶パネルはどのようにして清掃しますか。

セルフテスト機能によるチェック

セルフテスト機能でモニタが正しく動作しているかどうかチェックできます。

セルフテスト機能によるチェック

1. コンピュータとモニターの電源を切ります。

ビデオカードを再設定することで周波数を変更できます。

方法はビデオカードドライバのバージョンによって異なることがあります。（詳しくは、コンピュータまたはビデオカードの取扱説明書を参照してください。）

Windows ME/XP/2000: ます。

* 詳しくはビデオカードの製造元にお問い合わせください。

Windows ME/XP/2000: スクリーンセーバまたはコンピュータの BIOSで機

能設定してください。

電源コードを抜き、クリーナーまたは水を湿らせた柔らかい布で拭いてください。

クリーナーが残ったり、傷がつかないように注意してください。モニター内部に水分が入らないように注意してください。

セルフテスト機能によるチェック | 警告メッセージ | 設置環境 | その他のヒント

コントロールパネル-画面-設定で解像度を再設定し

2. コンピュータ背面のビデオケーブルを抜きます。

3. モニターの電源を入れます。

モニターが適切に動作している場合は、下の図に示すボックスが表示されます。

ビデオケーブルが取り外されるか破損しているときに、通常の操作をするとこのボックスが表示されます。この表示は、ビデオケーブルが未接続または損傷している場合にも表示されます。

4. モニターをオフにして、ビデオケーブルを接続しなおします。次にコンピュータとモニターの両方をオンにします。前の手順を行った後でもモニター画面に何も映らない場合は、ビデオコントローラおよびコンピュータシステムをチェックしてください。モニターは正常に動作しています。

警告メッセージ

入力信号に問題がある場合、画面にメッセージが表示されるか、電源インジケータが点灯したまま画面がブランクになります。モニターが走査範囲外であるか、信号ケーブルを確認する必要があります。

設置環境

モニターの設置場所や位置が、画質やその他の機能に影響を与えることがあります。

1. ウーファスピーカをモニターと同じ部屋に設置しないでください。

2. ラジオ、扇風機、時計、電話などの電化製品はモニターから1m以上離してください。

その他のヒント

モニターは、PCから送られる映像信号を再生します。そのためPCやビデオカードに問題があると、モニタ

ーにブランクスクリーン、色の劣化、ノイズ、ビデオモードの非サポートなどの現象が発生することがあります。モニター自身の問題であるか、その他の問題であるかを確認してから、CSセンターまでご連絡ください。

モニターの動作状況を診断します。画面に何も表示されないか、"最適なモードではありません", "推奨モー

ド 1600 X 1200 60Hz"というメッセージが表示されたときは、モニターの電源が入っていてもコンピュータからケーブルを抜いてください。

画面にメッセージが表示されるか、画面が白くなった時は、モニタは正しく動作しています。

{

主な仕様

モデル名

パネル

LCD

サイズ

表示域サイズ

ピクセルピッチ

タイプ

同期化

水平

垂直

表示色

約

万色

16.7

解像度

最適解像度

最大解像度

入力信号, Terminated

アナログコンポジット同期、分離H/V同期、TTLレベル正/負極性

RGB、DVI

準拠デジタル

SOG、0.7 Vp-p正極75 Ω

RGB、CVBS、S-Video

SyncMaster 214T

インチ（対角）

21.3

432mm (水平) x 324mm (垂直)

0.270mm (水平) x 0.270mm (垂直)

a-si TFT/SPVA

30 ~ 81kHz

56 ~ 75Hz

1600 x 1200 @60 Hz

1600 x 1200 @ 60Hz (アナログ) 1600 x 1200 @ 60Hz (デジタル)

Video

ビデオフォーマット

最大ピクセルクロック

162MHz (アナログ / デジタル)

電源

AC 100 ~ 240 VAC(±10%),60/50Hz ± 3 Hz

信号ケーブル

D-Sub15ピンネクタ、取り外し可能, 1.8m DVI-D - DVI-Dコネクタ、取り外し可能、2.0m

CVBS , S-Video

消費電力

未満

63W

寸法 (幅x奥行きx高さ

) /

重量

469.0 x 228.5 x 466.2mm / 8.8kg (スタンドが取り付けられた状態)

VESAマウンティングインターフェイス

100mm x 100mm

（専用マウント器具用）

環境条件

動作

温度: 0°C ~ 50°C (32°F ~ 122°F) 湿度: 20% ~ 90%, 非凝縮

保存

温度: -20°C ~65°C (-4°F ~ 149°F) 湿度: 5% ~ 90%, 非凝縮

プラグ&プレイ機能

このモニターは、プラグ&プレイ機能と互換性のあるシステムにインストールすることができます。モニターとコンピュータシステムの相互作用は、最高の操作条件とモニターの設定を提供してくれます。ユーザーが別の設定を選択したくなければ、ほとんどの場合、モニターのインストールは、自動的に行われます。

基準を満たしていない

この製品には、100万分の１以上の精度を持つ先進の半導体技術で製造されたTFT液晶パネルが使用されています。しかしまれに、赤、緑、青、白のピクセルが明るく見えたり、黒いピクセルが発生することがあります。これは製品の不良ではありませんので安心してお使いください。

この製品のTFT液晶総ピクセル数は5,760,000です。

注意：外観や仕様は予告なく変更されることがあります。

PowerSaver

このモニターはPowerSaverという内蔵型電源管理システムを備えています。このシステムはモニターが一定時間使用されない場合に、モニターを低出力モードに切り替えることによってエネルギーを節約します。電力節約のため、使用しないときや長時間席を離れるときはモニターをオフにしてください。 PowerSaverシステムは VESA DPMS準拠のビデオカードが搭載されているコンピュータで機能します。この機能を設定するには、コンピュータにインストールされているユーティリティソフトを利用します。

状態通常動作

電源インジケータ緑色

消費電力

アナログ / デジタル

63W

このモニタは載したコンピュータではENERGY2000に準拠しています。

SAMSUNGはENERGY STAR ENERGY STAR ENERGY STAR

未満

EPA ENERGY STAR

パワーセービングモード

EPA/ENERGY 2000

電源オフ

(POWER S/W

緑色, 点滅

アナログ / デジタル

2W 未満

（オフモード）

に準拠しています。また

の一員として、この製品がエネルギー効率に関する

ガイドラインを満たしていると判断しました。

VESA DPMS

オフ）

黒色

未満

機能を搭

プリセットタイミングモード

コンピュータから送られた信号が次のプリセットタイミングモードと一致したとき、画面が自動調整されます。信号が異なる場合は、電源LEDがオンでもブランクスクリーンになることがあります。ビデオカードの取扱説明書を参照して、次

のように画面を調整してください。

Table 1.

プリセットタイミングモード

ディスプレイモード

水平周波数

(kHz)

垂直周波数

( Hz)

ピクセルクロック

(MHz)

同期極性

(H/V)

IBM, 640 x 350 31.469 70.086 25.175 +/-

IBM, 720 x 400 31.469 70.087 28.322 -/+

IBM, 640 x 480 31.469 59.940 25.175 -/-

VESA, 640 x 480 37.861 72.809 31.500 -/-

VESA, 640 x 480 37.500 75.000 31.500 -/-

MAC, 640 x 480 35.000 66.667 30.240 -/-

MAC, 832 x 624 49.726 74.551 57.284 -/-

VESA, 800 x 600 35.156 56.250 36.000 +/-, +/-

VESA, 800 x 600 37.879 60.317 40.000 +/+

VESA, 800 x 600 48.077 72.188 50.000 +/+

VESA, 800 x 600 46.875 75.000 49.500 +/+

VESA, 1024 x 768 48.363 60.004 65.000 -/-

VESA,1024 x 768 56.476 70.069 75.000 -/-

VESA, 1024 x 768 60.023 75.029 78.700 +/+

VESA, 1280 x 1024 63.981 60.020 108.00 +/+

VESA, 1280 x 1024 79.976 75.025 135.00 +/+

VESA, 1600 x 1200 75.000 60.000 162.00 +/+

水平周波数

ラインを右から左へ水平に走査する時間を水平サイクルといい、その逆数が水平周波数になります。単位：kHz

垂直周波数

蛍光灯のように、画面には1秒間に何度も同じ画像が表示されています。この繰り返しの回数が、垂直周波数もしくはリフレッシュレートと呼ばれるものです。単位： Hz

お問い合わせ窓口

日本サムスン株式会社 :

お客樣ご相談ダイヤル

受付時間ホームページ

日本サムスン株式会社 CSセンター

〒 135-0062

Tel

Fax 03-3527-5533

受付時間

予告なく変更する場合がございます。あらかじめご了承ください。

用語集

同期信号同期信号とは、モニターに色を表示するために必要とされる基本的な信号のことです。同期信号には垂直と水平があります。解像度と周波数にあった標準的な画像を表示するための信号です。

同期信号の種類セパレート :

個々の同期信号をモニターに転送する方式です。

コンポジット

同期信号を複合し、一つの信号としてモニターに転送する方式です。モニターは、複合された信号を再び個々のカラー信号に分離して表示します。

シンクオングリーン

この方式は同期信号を利用しません。水平と垂直の同期信号をグリーン信号と複合し、モニターに転送します。主にワークステーションで利用されます。

ドットピッチモニタの画像は、赤、緑および青のドットで構成されています。ドットが密なほど解像度は高くなります。同色ドット間の距離を「ドットピッチ」といいます。単位：

垂直周波数画面は1秒間に何回も再描画されています。この繰り返しの回数が、垂直周波数またはリフレッシュレートと呼ばれるものです。単位： Hz

平日（土日祭日を除く）9:00~17:00

http://www.samsung.com/jp/

東京都江東区東雲

0120-327-527

平日 (土日祭日を除く

2-6-38

（代）

) 9:00~17:00 *

水平周波数ラインを右から左へ水平に走査する時間を水平サイクルといいます。その逆数が水平周波数になります。単位：

kHz

インタレースとノンインタレース方式ラインを上から下に順番に表示する方式をノンインタレース、奇数ラインから偶数ラインの順に表示する方式をインタレースといいます。ノンインタレース方式は画像が鮮明なため、ほとんどのモニターに採用されています。インタレース方式はＴＶに採用されているものと同じです。

プラグ&プレイコンピュータとモニターが自動的に情報交換し、最高の画質を実現する機能です。このモニターはプラグ&プレイ機能の国際規格VESA DDCに準拠しています。

解像度画面を構成する水平および垂直のドット数を「解像度」といいます。これはディスプレイの精度を表しています。高い解像度はより多くの情報が画面に表示されるため、複数作業の同時進行に適しています。

例：

解像度が1600 X 1200の場合、画面は1600 個の水平ドット（水平解像度) と1200個の垂直ライン（垂直解像度) で構成されています。

S-映像 “スーパービデオ(映像)”の略。S-映像は

本の水平解像度を持ち、ハイクオリティの映像を可能にします。

800

外部機器入力外部機器入力とはVTR、ビデオカメラ、DVDプレイヤーなどの外部映像機器からの映像入力のことで、TV放送とは異なります。

DVD

高い解像度と画質を実現するためにCDとLDのメリットだけを取り入れたデジタルディスク技術で、ユーザーがよりきれいな映像を楽しむことができます。

より良い画質を得るには

最高の画質を得るには、コンピュータの

ださい。

液晶の設定が最適でない場合、画面にむらが出ることがあります。

TFT

Control Panel

から解像度とリフレッシュレートを次のように調整してく

解像度：

{

垂直周波数（リフレッシュレート）：

{

1600 X 1200

60 Hz

この製品には、

万分の１以上の精度を持つ先進の半導体技術で製造された

100

液晶パネルが使用され

TFT

ています。しかしまれに赤、緑、青、白のピクセルが明るく見えたり、黒いピクセルが発生することがあります。これは製品の不良ではありませんので安心してお使いください。

この製品のTFT液晶の総ピクセル数は5,760,000です。

{

3. モニターを清掃するときは弊社指定のクリーナを少量使用し、乾いた柔らかい布で拭き取ります。液晶部分だけでなく、全体を丁寧に拭きます。力を入れすぎるとしみになることがあります。

画質に満足できないときは、ウィンドウ終了ボタンを押して表示される画面から「自動調整機能」を実行して、

画質を改善することができます。自動調整後もノイズが発生するときは、を実行します。

MagicTune™

ソフトウェアにて調整

画像が長時間固定されると、残像やぶれが生じることがあります。長時間モニターから離れる場合は、節電

モードに切り替えるかスクリーンセーバ（動画）を設定します。

制限事項

本書の内容は、将来予告なく変更されることがあります。

Samsung Electronics Co., Ltd. の文書による許可なしには、いかなる複製も堅く禁じます。

内容に含まれる誤り、または設置や使用の結果として起こる損害について、Samsung Electronics Co., Ltd.は一切の責任を負いません。

Samsung はSamsung Electronics Co., Ltd.の登録商用です。 Microsoft, Windowsおよび Windows NTは Microsoft Corporation

の登録商標です。 Energy STAR す。

SAMSUNGはENERGY STAR

の登録商標です。

の名称とロゴは

の一員として、この製品がエネルギー効率に関するEnergy STAR

VESA, DPMS

および

DDC はVideo Electronics Standard Association

U.S. Environmental Protection Agency (EPA)

の登録商標で

インを満たしていると判断しました。そのほかこの文書に含まれるすべての商品名は、各企業・団体の商標もしくは登録商標です。

クラスB この装置は、クラスBのデジタル機器です。安全性とEMC準拠ガイドについては、「規制」ガイドを参照してください。

VCCIについて

この装置は、情報処理装置等電波障害自主規制協議会(VCCI)の基準に基づくクラスB情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをして下さい。

製品ユーザー登録

この度はサムスン製品をお買い上げいただき、誠にありがとうございます。ご購入いただきましたサムスン製品は下記のURLで製品ユーザー登録が行えます。登録されたユーザーの方々には、サムスンの最新ニュース、新製品情報、イベントキャンペーン、各種ユーザー向けプログラム、サービス情報など多彩な情報をいち早く

お届けします。

さらにデータベースを利用した顧客管理システムにより、お買い上げいただいた製品に不具合が生じた場合などの際に、製品ユーザー登録していただきますと迅速なアフターサービスのご提供が可能となりますので、お手数でも製品ユーザー登録をお願い申し上げます。

ガイドラ

製品ユーザー登録専用ホームページURL

http://www.samsung.com/jp/PRC/

＊なお、お客様の情報は弊社からのご連絡、ご案内のみにご利用させていただきます。

製品情報（残像フリーについて）

モニターや

LCD

ことがあります。ここでは、残像を防止するためのLCD製品の扱い方を紹介します。

保証画像の残像によって発生する損傷は、保証の対象外です。画面の焼き付きは保証の対象外です。

残像とは？ LCDパネルの通常作動中には、画素の残像は発生しませんが、長時間同じ画面が表示されると、液晶周辺の2電極間に電気量のわずかな差が蓄積されます。これにより、ディスプレイの一定領域で液晶層が傾くことがあり、新しい画面に切り替わるときに以前の画面が残像として残ります。LCDを含むディスプレイ製品は残像の影響は少なからず受けますが、これは製品の欠陥ではありません。

LCDを残像から守るため、以下の項目を実行してください。

電源オフ、スクリーンセーバー、パワーセーブモード例）

z スクリーンセーバーがあれば利用する。

よう設定する

特定アプリケーション利用の場合例）空港、駅、証券、銀行、その他制御システムディスプレイシステムを次のようにプログラムします。

情報をロゴや動画と表示する。例）サイクル：ロゴや動画を1分間表示した後に情報を1時間表示。

色情報を定期的に変化させる（異なる2色を使用）。例） 2色の色情報を30分ごとにローテーションさせる。

テレビには、長時間表示させた後に別の画面へ切り替えた時、画面に残像が残る

LCD

固定画面を利用している場合は、電源をオフにする。

- 24時間利用した場合は4時間電源をオフにする。

- 12時間利用した場合は2時間電源をオフにする。

- 単色や動画のスクリーンセーバーを推奨します。

PCのディスプレイプロパティの電源管理で、モニターの電源をこまめにオフにする

輝度が大きく異なる文字と背景の組み合わせを避ける。残像を引き起こしやすいとされるグレー色を避ける。

z 次のものを避ける。輝度が大きく異なる色（白と黒、グレー）

例）

z 推奨設定。輝度があまり異ならない明るい色

文字と背景の色を30分ごとに変化させる。

例）

- 30分ごとに文字に動きをつける。

例）

モニターを残像から保護する最も良い方法は、PCやシステムでスクリーンセーバープログラムを設定することです。

通常動作時に残像が発生することはほとんどありません。通常動作とは、画面が次々に切り替わる状態をいいます。 LCDパネルが固定された画面で長時間（12時間以上）動作すると、画素内の液晶の電極間に電圧のわずかな差異が発生することがあります。電極間の電圧差は時間とともに増加し、液晶層を傾けることがあります。このような状況下で、画面の切り換え時に以前の画面が残像として残ることがあります。これを予防するには、電圧差が蓄積されないようにする必要があります。

当社LCD Monitorは ISO13406-2 Pixel fault Class IIの基準を満たします。

Samsung SYNCMASTER 214T User Manual [ja]

Specifications and Main Features

Frequently Asked Questions

User Manual
