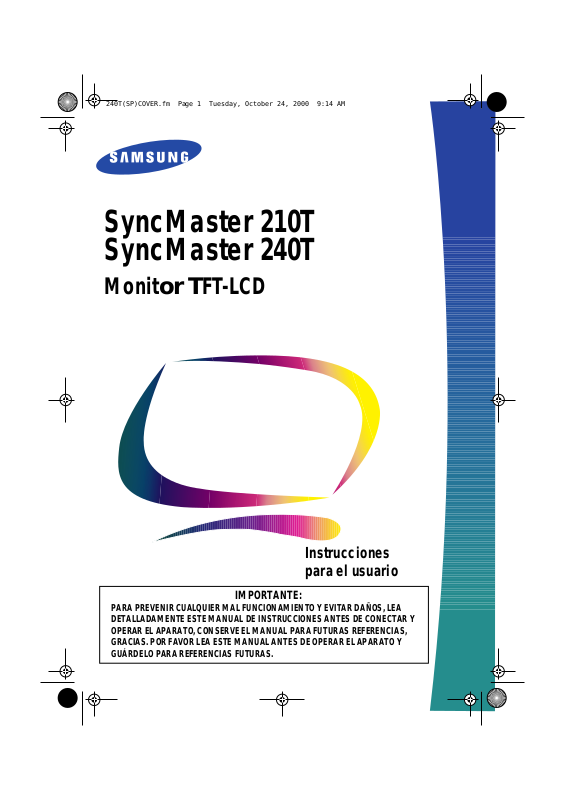

Samsung SYNCMASTER 210T, SYNCMASTER 240T User Manual [es]
SyncMaster 210T
SyncMaster 240T
Monitor TFT-LCD
Instrucciones
para el usuario
IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA
DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y
OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS REFERENCIAS,
GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR EL APARATO Y
GUÁRDELO PARA REFERENCIAS FUTURAS.
Contenido
Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Desempaquetar el monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Montaje del Monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Instalación de una estación de trabajo ergonómica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ubicación del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Altura de la estación de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ángulo de visión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ranura de seguridad Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Conectar el monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Conectar y Listo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Instalar el controlador de vídeo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Autocomprobación de funcionamiento (Self-Test Feature Check). . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Acceso a la Ayuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tiempo de calentamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Ajuste del Monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Controles del usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Guardado automático. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Funciones de acceso directo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Bloqueo/Desbloqueo del OSD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
La muestra de pantalla (OSD). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Acceso al sistema de menús . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Funciones y ajustes del OSD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Por mando a distancia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Apéndice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
PowerSaver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Asignación de los conectores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Modos de pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Cambiar la base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Retirar la base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Cómo montar una base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Mantenimiento de LCD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
English
Fran•aisDeutschEspa–olPortu-
Español 1
Italiano
Instrucciones de seguridad
Antes de conectar el cable de alimentación de c.a. al adaptador de c.c., asegúrese de que el
1
voltaje del adaptador de c.c. se corresponde con el voltaje de la energía eléctrica de su zona.
Nunca inserte objetos metálicos en las aberturas del mueble del monitor de Liquid Cristal
2
Display (LCD). Esto podría crear riesgos de sacudidas eléctricas.
Para evitar una sacudida eléctrica, nunca toque el interior de la LCD Monitor. Solamente un
3
técnico cualificado deberá abrir el compartimento de la LCD Monitor.
Nunca use la LCD Monitor si el cable de alimentación eléctrica está dañado. No debe permitir
4
que se apoyen objetos sobre dicho cable y manténgalo alejado de áreas en las que se pueda
tropezar con él.
Al desenchufar la LCD Monitor, asegúrese de tirar del enchufe, no del cable.
5
Las aberturas en el mueble de la LCD Monitor tienen la finalidad de ventilar su interior. Para
6
prevenir el recalentamiento, estas aberturas no deben ser bloqueadas o cubiertas. Evite
colocar la LCD Monitor sobre una superficie blanda tal como una cama, un sofá o alfombra ya
que esto podría obstruir la ventilación a través de las aberturas del fondo del mueble. Si la
LCD Monitor está colocada en una librería o cualquier otro espacio cerrado, asegúrese de que
exista una ventilación adecuada.
Coloque la LCD Monitor en un lugar que tenga el mínimo de humedad y de polvo.
7
No exponga la LCD Monitor a la lluvia y no la utilice cerca del agua (en cocinas, cerca de
8
piscinas, etc.). Si la LCD Monitor se mojara accidentalmente, desconéctela inmediatamente y
llame a un distribuidor autorizado. La LCD Monitor se puede limpiar con un paño húmedo, pero
asegúrese de desconectarla antes.
Coloque la LCD Monitor sobre una superficie sólida y trátela con cuidado. La pantalla está
9
compuesta por un vidrio muy fino cubierto por una capa frontal de plástico que se puede dañar
si se cae, se la golpea o se somete a presiones. No limpie el panel frontal con materiales de
tipo acético (como la acetona), alcohol etílico, tolueno, ácido etílico, metilo ni cloruros, ya que
podrían dañar el panel.
Coloque la LCD Monitor lo más cerca posible de un enchufe de c.a.
10
Si la LCD Monitor no funciona normalmente – (particularmente si se perciben ruidos u olores
11
anormales) – desconéctela inmediatamente y contacte con un distribuidor autorizado o un
centro de asistencia técnica.
Las temperaturas altas pueden causar problemas. No trate de usar la LCD Monitor bajo la
12
acción directa del sol y manténgala alejado de calentadores, estufas, chimeneas y otras
fuentes de calor.
Desenchufe la LCD Monitor si no va a utilizarla durante un período prolongado de tiempo.
13
Desenchufe la LCD Monitor de la alimentación c.a. antes de realizar cualquier mantenimiento.
14
PRECAUCIÓN
RIESGO DE SACUDIDA ELÉCTRICA
NO ABRIR
PRECAUCIÓN: PARA REDUCIR EL RIESGO DE SACUDIDAS ELÉCTRICAS, NO
DESMONTE LAS TAPAS DEL EQUIPO. EN EL INTERIOR NO HAY PIEZAS
MANTENIBLES POR EL USUARIO. EL SERVICIO DEBE SER HECHO POR
PERSONAL DE SERVICIO CUALIFICADO.
Español 2
Desempaquetar el monitor
Asegúrese de que los siguientes elementos se incluyen con el monitor. Si faltara alguno de
ellos, póngase en contacto con su proveedor.
English
CD de instalación
Mando a distancia
Bateríes
(AAA x 2)
Adaptador de c.c
Cable de señal con conector
D-Sub de 15 patillas
Cable de alimentación
V2V1
Monitor
Cable RCA
Cable S-VHS
Tarjeta de garantía
(No sisponible en todas las
MENUEXITAUTOPIPSOURCE
Altavoz (opcional)
Cable de señal con conector
zonas)
Manual
DVI-D
FrançaisDeutschEspañolPortuguese Italiano
Español 3
Montaje del Monitor LCD
Instalación de una estación de trabajo ergonómica
Antes de instalar el monitor, tenga en cuenta los siguientes consejos.
Ubicación del monitor
Elija una posición que exponga el monitor a la mínima reflexión de luces o ventanas, normalmente
formando ángulo recto con las ventanas.
Altura de la estación de trabajo
Coloque el monitor de Liquid Cristal Display (LCD) de forma que la parte superior de la pantalla
quede ligeramente por debajo de su línea de visión cuando se encuentre sentado.
Ángulo de visión
Incline el monitor hasta que obtenga una posición de trabajo cómoda. Se puede obtener el
mejor ángulo de visión con AutoAngleq™ , incluido con el
Instale el programa para lograr el mejor ajuste del ángulo de visión.
Colorific® software
adjunto.
V2V1
SOURCE
PIP
MENUEXITAUTO
Figura 1. Girar la pantalla
Ranura de seguridad Kensington
Este monitor le ofrece la oportunidad de insertar un dispositivo de seguridad de tipo
Kensington. La llave Kensington no está incluida. Consulte la documentación de su dispositivo
de bloqueo para conocer las instrucciones de instalación.
Figura 2. Ubicación de la ranura de seguridad de tipo Kensington
Español 4
Montaje del Monitor LCD
Conectar el monitor LCD
DC 14V
1
PC
23
5
4
Figura 3. Conexión de los cables
1. Conecte el cable alimentación al adaptador DC y conecte el adaptador al conector DC14V de la
parte trasera del monitor.
2. Conecte el cable de señal analógica de vídeo del PC a 2 .
3. Conecte el cable RCA de los dispositivos de vídeo externos, del tipo de VCR, DVD, y cámara de
vídeo a 4 .
4. Conecte el cable S-Video de dispositivos de video externos, del tipo de VCR, DVD, y cámara de
vídeo a 5 .
5. Si dispone de un adaptador de gráficos de vídeo compatible con DVI conecte el cable de vídeo
DVI del PC a 3 .
6. Encienda el monitor, y encienda el ordenador.
7. Ahora, instale el controlador del monitor con el CD que se incluye.
8. La resolución recomendada para SyncMaster240T es WUXGA, 1920 x 1200.
English
FrançaisDeutschEspañolPortuguese Italiano
NOTA: Aunque el monitor ha sido diseñado para ser compatible con una amplia variedad de
adaptadores de vídeo de uso común, es el modo WUXGA, 1920x1200 el que precisa
especial cuidado. Ya que no existe ningún estándar industrial para el modo WUXGA, los
fabricantes de adaptadores de video estan utilizado diferentes configuraciones que hacen
que el monitor haga falsas interpretaciones del modo de vídeo. Si la calidad de la imagen
es baja cuando se utilizan los modos UXGA o WUXGA, compruebe lo siguiente.
1. Modo UXGA identificado como modo WUXGA
– Toque el botón "MENU" y seleccione el icono de información "Hz"
– Lea la información y asegurese de que el modo de video indica "1600x1200"
–
Si no aparece la resolucion, el monitor está en el modo WUXGA.
2. Modo WUXGA identificado como UXGA
–
Toque el botón "MENU" y seleccione el icono de información "HZ".
Español 5
Montaje del Monitor LCD
–
Lea la información y asegúrese de que el modo de vídeo indica sólo "H_Sync...
V_Sync..." sin mencionar la resolución.
– Si se muestra 1600x1200, el monitor está en el modo UXGA.
Si se produce lo anterior, siga los pasos que se indican para solucionar el problema.
1.Toque el botón "MENU" para visualizar la ventana OSD.
2.Selección el menú "Hz".
3.Pulse el botón "MENU" siete veces al tiempo que se mantiene el menú destacado
"Hz".
4.Se cambiará el modo visualizado del monitor de UXGA a WUXGA, o de WUXGA a
UXGA, dependiendo del modo en que se encuentre.
Conectar y Listo
La adopción de la nueva solución Conectar y listo
procesos de instalación. Le permite instalar el monitor en sistemas compatibles con Conectar
y Listo sin las dificultades y la confusión que suelen ser habituales. Su PC puede identificar el
monitor y configurarse fácilmente para utilizarlo. Este monitor transmite automáticamente al
PC sus datos Extended Display Identification (EDID) mediante protocolos Display Data Channel
(DDC), de forma que su PC pueda configurarse automáticamente para utilizar la pantalla de
panel plano. Si la computadora necesitara un controlador de vídeo, siga las siguientes
instrucciones de acuerdo con el sistema operativo que utilice.
Instalar el controlador de vídeo
El CD que acompaña a este producto contiene los controladores necesarios para la instalación
del monitor. Para más información, lea las instrucciones de instalación de controladores que
se incluyen en el paquete del CD.
®
elimina los largos y complejos
VESA
Autocomprobación de funcionamiento
(Self-Test Feature Check)
El monitor proporciona una función de autocomprobación que le permite comprobar si el
monitor funciona correctamente. Asegúrese de que el PC se selecciona como fuente primaria
comprobando si el indicador LED de fuente etiquetado con "PC" está encendido. Si ha
conectado correctamente el monitor y el ordenador pero la pantalla del monitor sigue en
blanco y el indicador de energia parpadea, ejecute el autochequeo del monitor siguiendo
estos pasos:
Indicador de alimentación
Figura 4. Indicador de alimentación
Español 6
Montaje del Monitor LCD
Apague el equipo y el monitor.
1
2
Desconecte el cable de vídeo del PC o de la tarjeta de vídeo.
Encienda el monitor.
3
Si el monitor funciona correctamente, verá un recuadro blanco con un mensaje de error "Comprobar Cable de Señal" de color rojo.
Comprobar Cable de Señal
ANALOGICO*
Figura 5. Pantalla de autocomprobación del monitor
* Muestra que la fuente original no está conectada con Analógico, Digital, Video o S-Video.
Este recuadro aparece durante el funcionamiento normal si se desconecta el cable del vídeo
o si está dañado.
English
FrançaisDeutschEspañolPortuguese Italiano
4
Apague el monitor y vuelva a conectar el cable de vídeo; después encienda la computadora
y el monitor.
Si la LCD sigue en blanco después de ejecutar el procedimiento anterior, compruebe el
controlador de vídeo y el PC; la LCD funciona correctamente.
Acceso a la Ayuda
Si el monitor no presenta ninguna imagen, compruebe las conexiones de los cables y consulte
"Solución de problemas" en la página 21. Si experimenta dificultades con la calidad de la
imagen visualizada, ejecute Auto Adjustment (ajuste automático) pulsando el botón de control
"AUTO". Puede consultar "Ajuste del monitor LCD" en la página 8 o "Localización de averías"
en la página 21.
Tiempo de calentamiento
Todos los monitores LCD necesitan cierto tiempo para llegar a su estabilidad térmica la
primera vez que se encienden, todos los días. Por tanto, para conseguir el más preciso ajuste
de sus parámetros, deje que el monitor LCD se caliente (esté encendido) durante al menos 20
minutos antes de hacer cualquier ajuste.
Español 7
Loading...
