Samsung SYNCMASTER 204T User Manual

Installation des pilotes Installation des programmes

SyncMaster 204T

Codification

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme
conséquence des blessures corporelles ou des dommages sur le matériel.

Intérdit

Important a lire et a comprendre dans
toutes circ onstances.

Alimentation

Ne pas démonter

Ne pas toucher

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre
ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur
d'écran, instal lez-le pour activer le mode d' écran.

Déconnecter la prise de l a sort ie du
courant.

Mettez dans un endroit stable pour
empecher une décharge électrique.

Ne pas utiliser une prise endommagée ou desserrée .

z Ceci peut causer une décharge électrique ou un incendie.

Ne pas débrancher une prise en la tirant par son cordon.

z Ceci peut causer une décharge électrique ou un incendie.

Utiliser uniquem ent des pri ses correctement reliées à la terre.

z

Un sol inadapté peut causer un choc élec tr ique ou un incendie.

Branchez la prise d’alimentation, en veillant à ce qu’elle ne bouge pas.

z Une mauvaise connexion entraîne des risques d’incendie.

Installation

Ne pas tordre ni la prise ni son cordon. Ne pas poser d’objet lourd sur
ces deux éléments. Cela pourrait provoquer des dommages.

z

Oublier de respecter ces consignes peut causer une décharge
électrique ou un incendie.

Ne pas brancher trop multiprises ou de cordons à une même prise.

z

Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

Veillez à contacter un centre de services homol ogué lor sque vous installez

votre écran dans un endroit très poussiéreux, humide, exposé à des
tempéra tu r es él ev é es ou fa ib les ou à des pro du i ts ch imiques, ou s ’il
fonctionne sans int erruption, par exemple dans les aér oports, les gares, etc.

Si vous ne le faites pas, vous risquez d’endommager gravement votre écran.

Mettez votre moniteur dans un endroit peu humide et non poussiéreux.

z

Un choc électrique ou un incendie peuvent être provoqués à l'interieur
du moniteur.

Ne pas faire tomber le moniteur si vous le déplacez.

z

Ceci peut endommager le moniteur ou blesser les utilisateurs.

Installez la base du moniteur dans une vitrine ou sur une étagère de
façon à ce que l'extrémité de la base ne dépasse pas de la vitrine ou de
l'étagère.

z S'il tombait, le produit pourrait s'endommager ou ble sser quelqu'un.

Ne placez pas le produit sur une surface instable ou trop petite.

z Placez le produit sur une surface plane et stable, pour éviter qu’il ne

tombe et blesse quelqu’un, tout particulièrement un enfant.

Ne placez pas le produit direct eme nt sur l e sol.

z Quelqu’un pourrait trébucher dessus, tout particulièrement un enfant.

Conservez tout objet inflammable (bougies, insecticides ou cigarettes) à
distance du produit.

z Cela pourrait provoquer un incendie.

Conservez tout appareil chauffant à distance du câble d’alimentation.

z

La fonte du revêtement du câble peut entraîner un risque de choc
électrique ou d’incendie.

N’installez pas le produit dans un environnement mal ventilé, par
exemple une étagère, un placard, etc.

z Toute augmentation de la température interne entraîne un risque

d’incendi e.

Placer le moniteur sur une surface plane et stable.

z Il peut être ainsi abîmé ou cassé.

Ne pas utiliser le moniteur sans son support.

z La surface de TFT-LCD peut ainsi être abîmée.

L'installation du support mural doit être réalisée par un installateur
professionnel.

z

Un personnel non qualifi é pourrait se blesser lors de l'installation.

z Utilisez uniquement le matériel d'installation spécifié dans le mode

d'emploi.

Lors de l’installat ion du produit, veillez à le maintenir él oigné d’au moins
10 cm du mur afin d’assurer une bonne ventilation.

z Une ventilation insuffi sante peut provoquer une augmentation de

température interne du produit. Cela entraîne une réduction de la durée
de vie des composants réduite et une diminution des performances.

Nettoyage

Lorsque vous voulez net toyer le boîtier du moniteur ou la surface de l ecran
(TFT-LCD), essuyez avec un tissu doux légèrement humide.

Ne pas pulvériser le détergent di rectement sur le moniteur.

z Ceci peut causer des dommages, choc él ectrique ou un incendie.

Utiliser le détergent recommandé avec un chiffon doux.

Si le connecteur entre la prise et la bro che est poussiéreux ou sale, le
nettoyer correctem ent avec un chiffon sec.

z Un connecteur sale peut causer une décharge électrique ou un

incendie.

Assurez-vous que le cordon d’alimentation est débranché avant de
nettoyer le produit.

z Ceci pourrait provoquer un choc électrique ou un incendie.

Débranchez le cordon d’alimentation de la prise secteur et essuyez le
produit à l’aide d’un chiffon doux et sec.

z N’utilisez pas de produit chimique, tels que de la cire, du benzène, de

l’alcool, du diluant, de l’insecticide, du désodorisant, du lubrifiant ou du
détergent.

Prenez contact avec le Centre de Service ou le Centre Clientèle pour
procéder au nettoyage de l'i n térieur tous les ans.

z

L'intérieur du produit doit reste r propre. L'accumulation de poussières à
l'intéri eur du pr oduit pendant une longue période peut provoquer un
dysfonctionnement ou un incendie.

Autres

Ne pas enlever le panneau supérieur ni le panneau arrière.

z

Ceci peut causer un choc électrique ou un incendie.

z

Demander cette opération à un personnel de service qualifié.

Déconn e c te r le mo n it e u r s ’il n e fon c t ionne pas normalement, si vous
notez des bruits ou des odeurs inhabituels. Contactez votre revendeur
ou service agréé.

z Ceci peut causer une décharge électrique ou un incendie.

Ne placez pas le produit dans un environnement exposé à l’essence, à la
fumée ou à l’humidité ; n’installez pas le produit dans un véhicule.

z

Cela peut gêner son fonctionnement ou provoque r un inc endie.

z

Éviter plus particulièrement d'utiliser votre moniteur près d'une source
d'eau ou à l'e xté rieur s'i l venait à neiger ou à pleuvoir.

Si le moniteur tombe ou si son enveloppe est abîmée, éteignez-le et
débranchez la prise de courant.
Contactez ensuite le Centre d'Assistance.

z

Le moniteur pourra it mal fonctionner, provoquant une électrocution ou
un inc endi e.

Laissez votre moniteur éteint en cas d'orage et d'éclairs ou lorsque vous
avez besoin de le laisser inutilisé pendant une période assez longue.

z Le moniteur pourrait mal fonctionner, provoquant une électrocution ou

un inc endi e.

Ne pas essayer de déplacer le moniteur en ti rant sur le cordon
d’alimentation ou sur le câble vidéo.

z

Ceci peut causer une panne, un choc électrique ou un incendie à cause
du câble endommagé.

Ne pas déplacer le moniteur de droite ou à gauche en tirant sur le
cordon d’alimentation ou sur le câble vidéo.

z Ceci peut causer un choc électrique, un incendie ou des bléssures.

Ne pas couvrir les ouvertures du monite ur.

z Une mauvaise ventilation peut causer une panne ou un incendie.

Ne pas placer de récipient contenant de l'eau, des produits chimiques
ou de petits objets métalliques sur le moniteur.

z

Cela peut gener son fonctionnement ou provoquer un incendie.

z

Si une substance étrangère pénètre dans l'écran, débranchez le cordon
d'alimentation et contactez le centre de services.

Conservez le produit à distance de tout aérosol chimique ou de toute
substance inflammable.

z

Ceci peut causer une explosion ou un incendie.

Ne jamais insérer d’objet métallique dans les ouvertures du moniteur.

z

Ceci peut causer un choc électrique, un incendie ou des bléssures.

N'insérez aucun objet métal li que, comme un câble ou un foret, et aucun
objet inflammable, comme un morceau de papier ou une allumette, dans
le ventilateur, la prise casque ou les prises AV.

z

Cela pourrait en effet provoquer un incendie ou un choc électrique. Si
une substance étrangère ou de l'eau pénètre dans le produit, mettez-le
hors tension, débranchez le connecteur d'alimentation de la prise murale
et contactez le Ce ntre d'Assistance.

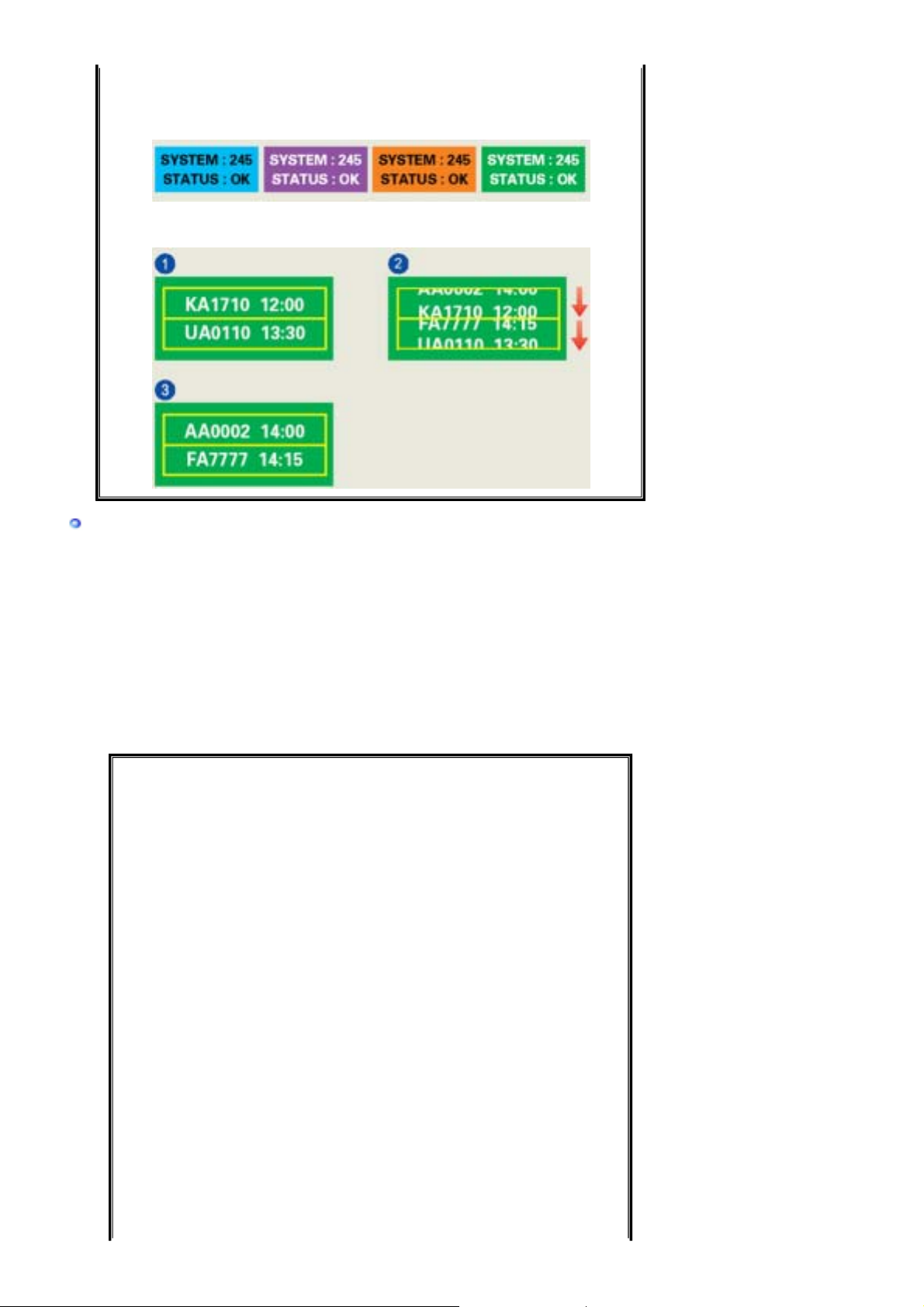

Si vous visualisez un écran fixe pendant une longue période de temps,
une image résiduelle ou floue peut apparaître.

z Passez en mode économie d'énergi e ou réglez l' économiseur d'écran

sur image mobile lorsque vous devez vous éloigner du moniteur

pendant une période prolongée.

p

Réglez la résolution et la fréquence aux niveaux appropriés à votre
modele.

z

Des niveaux de résol uti on et de fréquence qui ne sont pas adaptés
peuvent abîmer votre vue.

20 pouces - 1600 X 1200

Regarder le moniteur de trop près peut entr aîner des troubles de la
vision.

Pour réduire la fatigue oculaire, faites une pause d'au moins cinq
minutes toutes les heures lorsque vous êtes devant le moniteur.

N'installez pas le produi t sur une sur face non stable ou irrégulière ni
dans un endroit soumis à des vibrations.

z S'il tombait, le produit pourrait s'endommager ou ble sser quelqu'un.

L'utilisation du produit dans un endroit soum is à des vibrations peut
raccourcir sa durée de vie ou entraîner un début d'i ncendie.

Débranchez le cordon d'alimentation lorsque vous déplacez l'écran.
Vérifiez que tous les câbles, y compr is cel ui de l'antenne et ceux reliant
d'autres appareil s, sont débranchés avant de déplacer le monit eur.

z

Un câble non débranché peut être endommagé et occasionner un
incendie ou un choc électrique.

Tenez le produit hors de portée des enfant s, qui pourraient
l’endommager en s’y accrochant.

z

La chute d’un produit peut causer des blessures et parfois la mort.

Si vous prévoyez de ne pas utiliser l e produit pendant une longue
période, débranche z-le.

z

Le non-respect de cette instruction peut entraîner une émissi on de
chaleur due à l’accum ulation de poussière ou une dégradation de
l’isolation, dont

eut découler un choc électrique ou un incendie.

Ne placez pas d’objets pouvant attirer un enfant (jouets favoris ou objets
tentants) sur le produi t.

z

L’enfant pour rai t tenter d'escalader le produit pour récupérer cet objet.
Ceci pourrait entr aîner la chute de l’objet, qui peut blesser ou même tuer
l’enfant.

p

g

Vérifiez que les éléments suivants sont inclus dans le moniteur.

S'ils manquent quelques choses, contactez votre vendeurr

.

Contactez votre revendeur le plus proche si vous souhaitez acheter des équipements

o

tionnels.

Déballage

Moniteur

Manual

Guide d e l'Utilisateur ,

Guide d'installati on rapi de

(N'est pas disponible dans

toutes les agences)

Carte de Garantie

Pilote du Moniteur,
logiciel Natura l C o lo r ,
logiciel MagicTune™,

Ma

icRotation

Câble

p

V

)

Câble D-Sub

Fil électrique

o

tion

Façade

Câble DVI

Support de la télévision

is (4EA

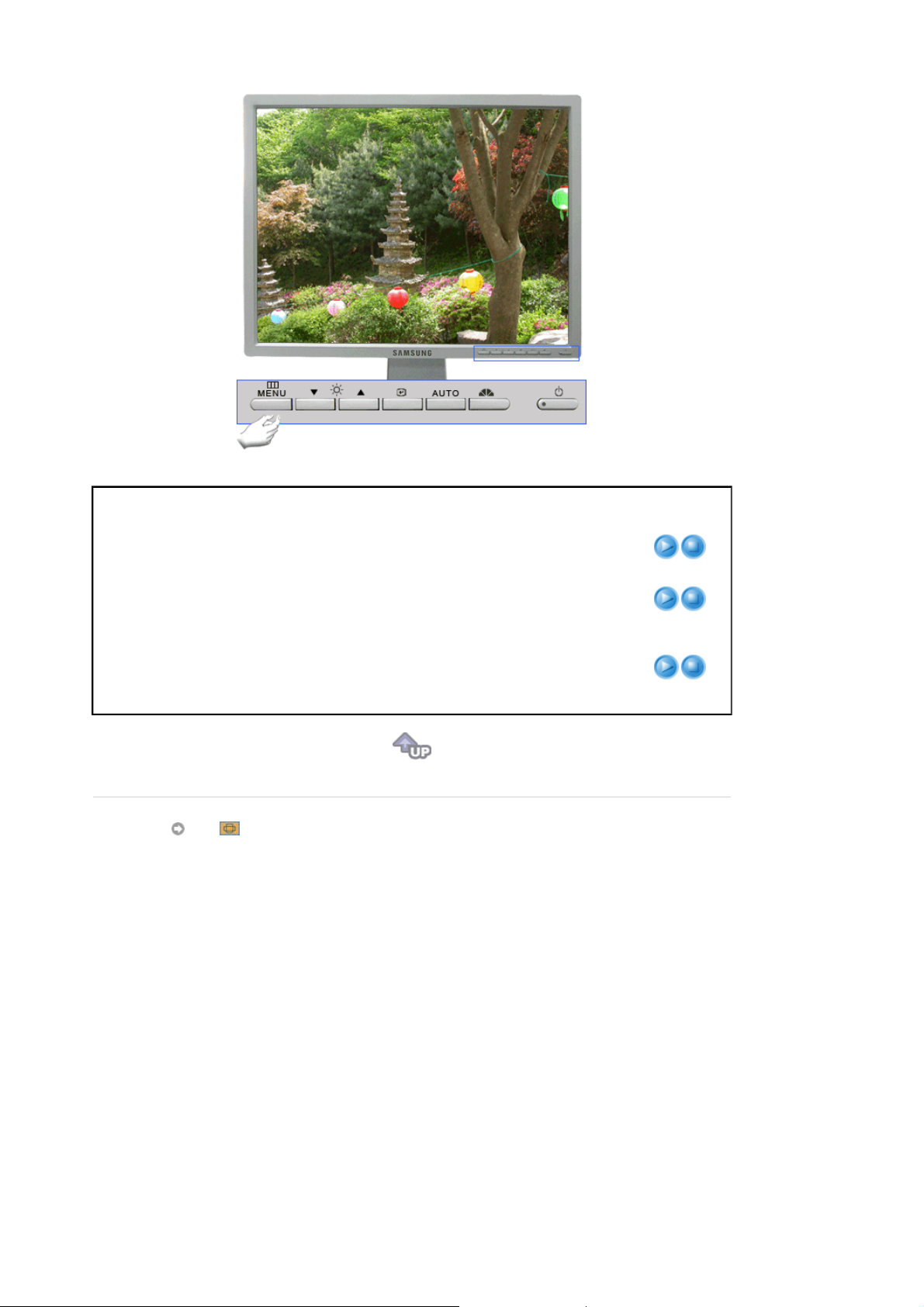

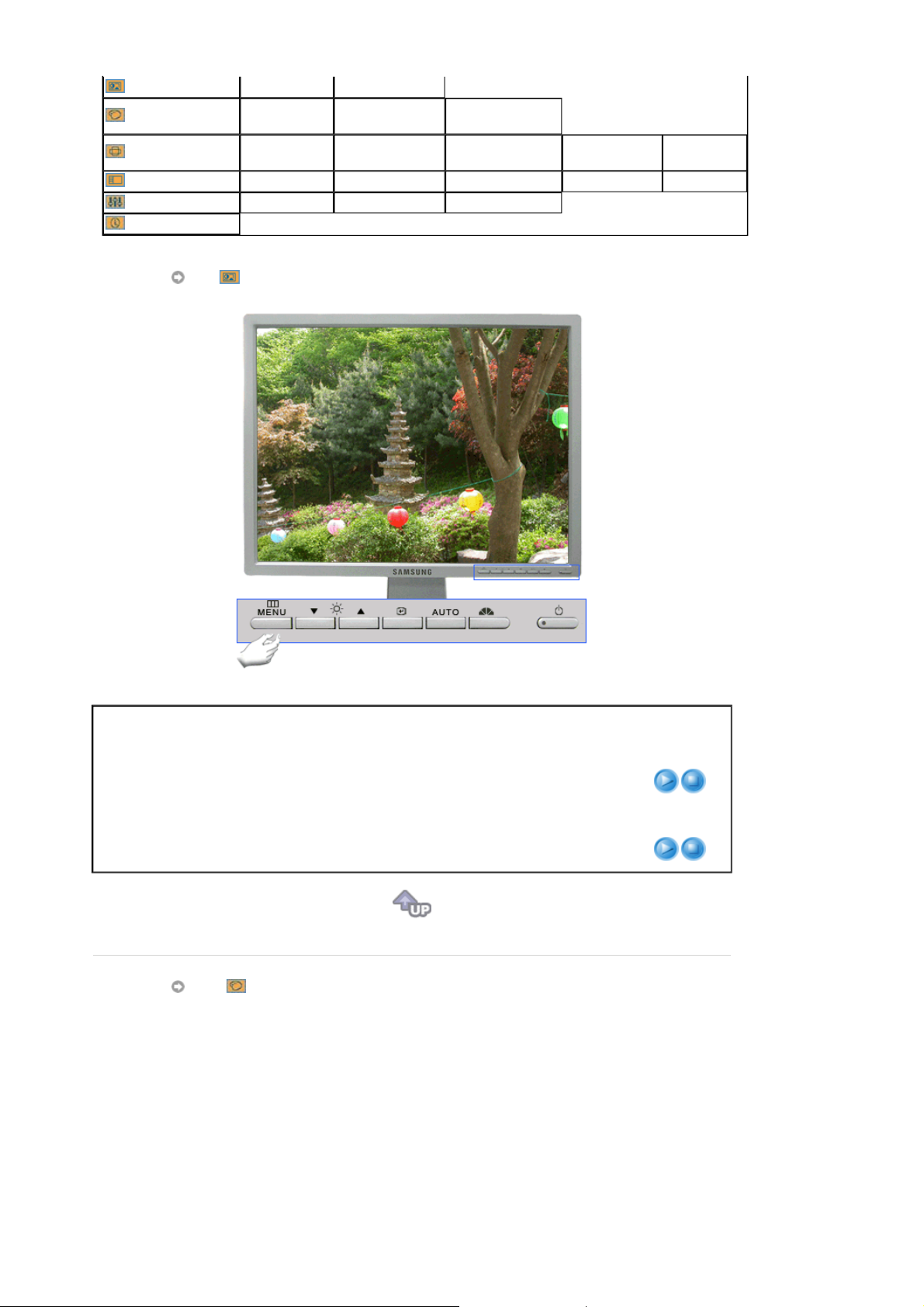

Bouton Menu[ ]

Ouvre le menu OSD. Également utilisé pour sortir du menu OSD ou
pour revenir au menu précéd ent.

Bouton Brightness [

][ ]

Ces boutons vous permettent de sélectionner et d'ajuster les

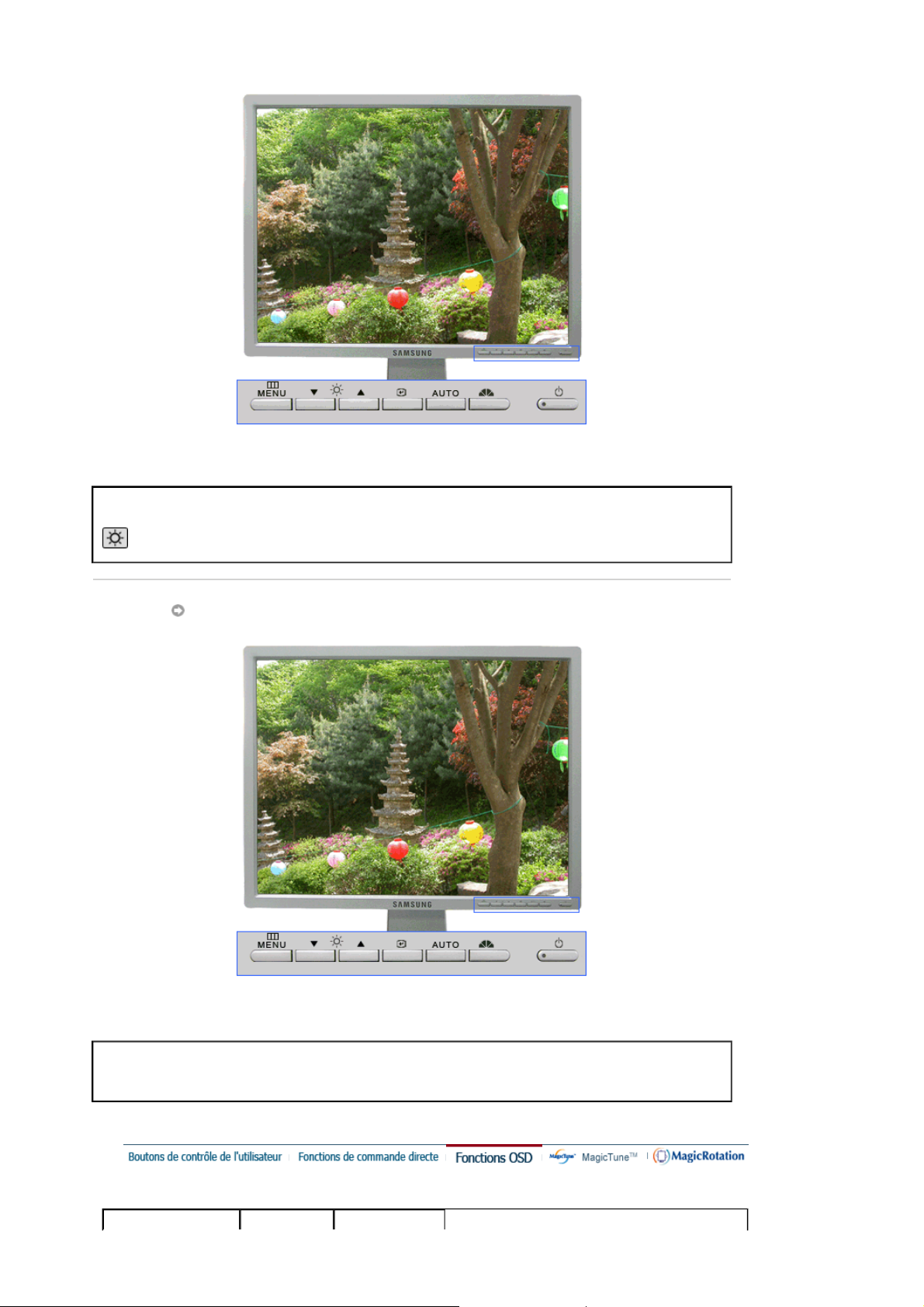

éléments du menu./Lorsque l'OSD n'est pas à l'écran, appuyez sur
le bouton pour régler la luminosité.

>>Cliquez ici pour voi r une ani ma ti on.

Bouton Entrée [ ]/
Touche Source

Pour sélectionner le menu d'affichage à l'écran OSD. /
Quand vous enfoncez la touche ' ', sélectionnez ensuite le signal
Vidéo lorsque l'affichage à l'écran (OSD) est inactif. (Lorsque vous
appuyez sur le bouton sour ce pour modifier le mode d'entrée, un
message s'affiche dans le coin supérieur gauche de l'écran,

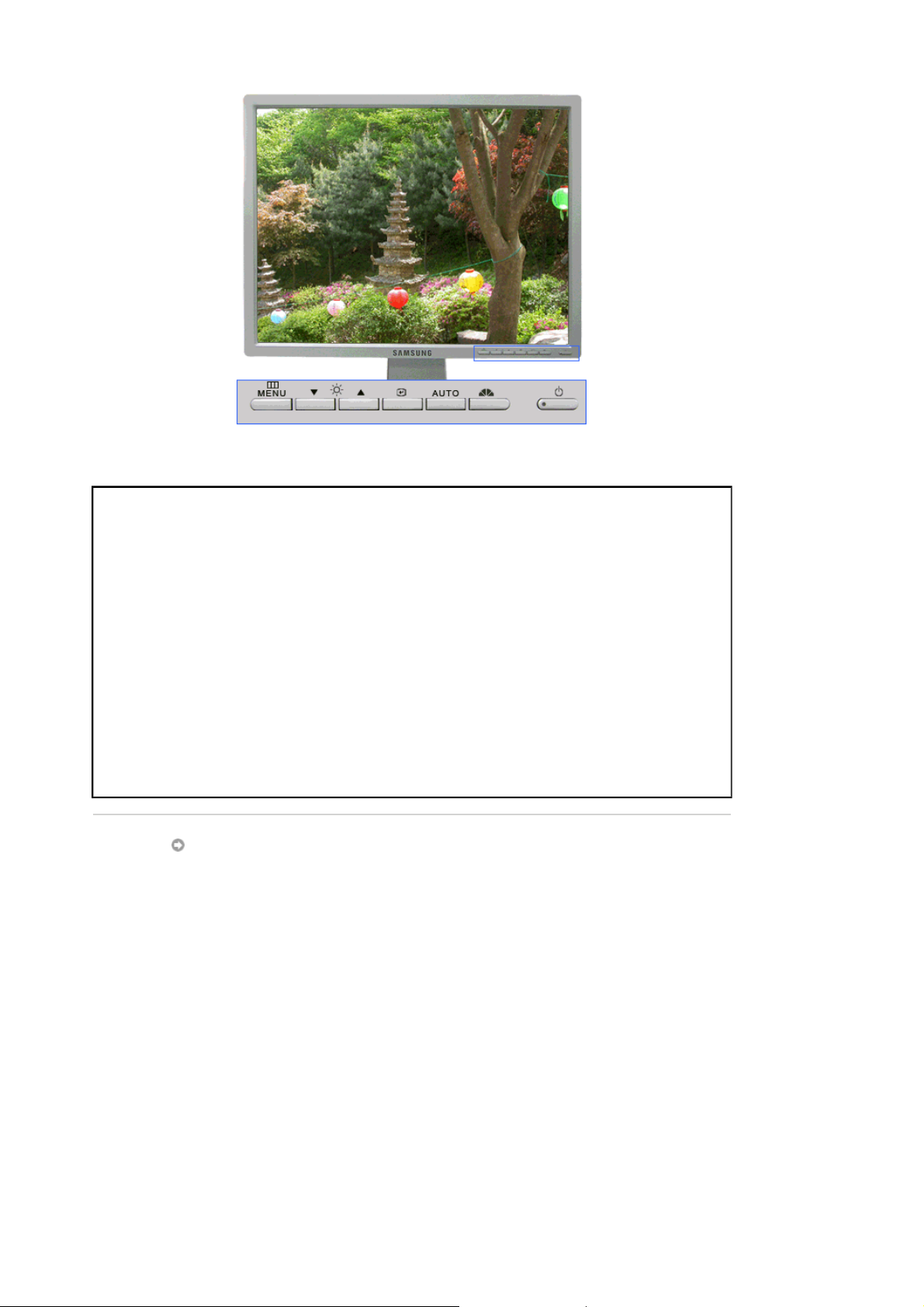

indiquant le mode actuel – signal d'entrée Analog, Digi tal, Video et

Bouton de Auto

p

Bouton de
MagicBright [ ]

Bouton d'Alimentation

Voir PowerSaver decrit dans le manuel pour plus d'informati ons concernant les foncti ons de
l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us
ne vous en servez

S-Video.)

:si vous sélectionnez le mode Numérique, vous devez

Note

connecter votre mon it eur à la carte graphique avec un port DVI
numérique utilis ant le câble DVI.

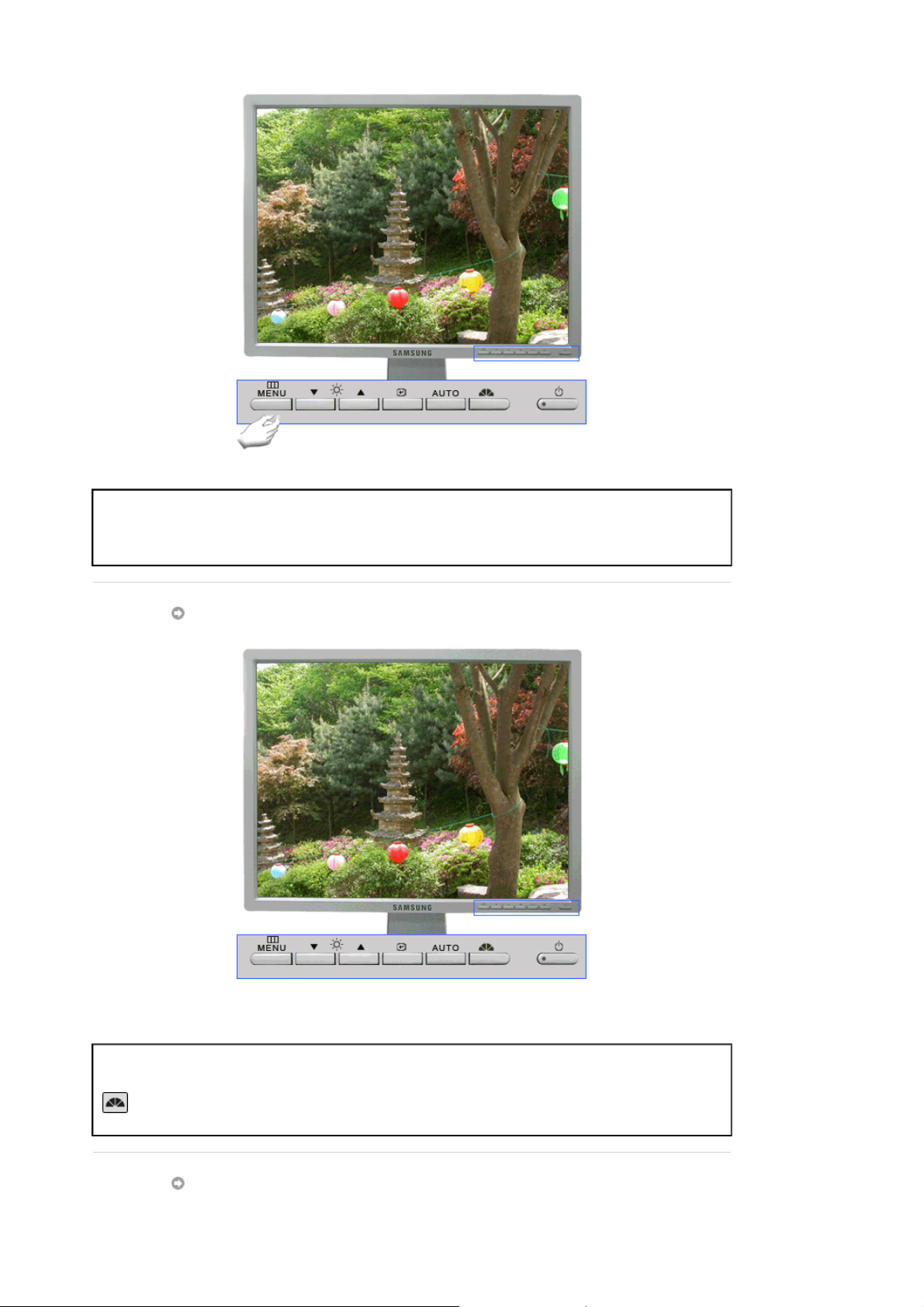

Lorsque vous appuyez sur le bouton "AUTO", l'écran de Réglage
automatique apparaît comme indiqué dans l'écran central. Appuyez
pour ajuster autom ati quement le signal PC entrant. Les val eurs de
réglage approximatif, de réglage précis et de position sont ajustées
automatiquement. (Disponible en mode analogique uniquement )

>>Cliquez ici pour voir une animation.

MagicBright est une nouvelle fonction du moniteur qui offre une
qualité d'aff ichage en matiere de luminosité et de clarté deux fois
supérieure a celle d'autres moniteurs existants. Cette foncti on
fournit une luminosité et une résolution d'aff ichage plus adaptées à
la visualisation de texte, d'Inter net ou d'animations multimédia pour
satisfaire les divers besoins de l'utilisateur. L'utilisateur peut
facilement sélectionner l'une des six options de luminosité et de
résolution pré-configurées en appuyant simplement sur l'un des
boutons de contrôl e de Ma gicBright™ qui sont situés a l'avant du
moniteur.

1) Personnalisé

Bien que rigoureusem ent choisies par nos ingénieu rs, les
valeurs préconfigurées peuvent ne pas vous convenir. Cela
dépend de vos goûts.
Si tel est le cas, rég lez la Brightness (Luminosité) et le Contrast
(Contraste) en utilisant le menu de l'OSD.

2) Texte

: Luminosité normale
Pour tout ce qui est documentation ou lors d'important s tr avaux
dans des textes.

3) Internet

: Luminosité moyenne

Pour tout ce qui est travail dans des images complexes comme
des textes et des graphiques.

4) Jeu

Pour regarder des image s animées comme celles d'un jeu.

5) Sport

Pour regarder des émi ssions, comme du sport.

6) Cinéma

: Luminosité élevée

Pour regarder des films , comme un DVD ou un CD vidéo.

>>Cliquez ici pour voir une animation.

Utiliser ce bouton pour allumer et éteindre le moniteur.
(Bouton On : Vert)

as ou quand vous absentez pour un long moment.

arrière

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

POWER S/W

: Allume et éteint le moniteur.

POWER IN

: Cordon d'alimentat ion, connecte le moniteur et la

prise murale.

Port DVI

: Branchez le Câble DVI sur le port DVI en arrière de

votre moniteur.(SO URCE : digital)

Port D-Sub 15 broches

: Connectez le D-Sub15 broches du
câble signal vidéo au connecteur vidéo de l'ordinateur à
l'arrière du moniteur . (SOURCE : analog)

Verrou Kensington

: Le verrou Kensington est un

périphéri que utilisé pour fixer physiquement le système

lorsque vous l'utilisez dans un lieu public.
(le disposi ti f de verrouillage est fourni séparément).

Réglage de la hauteur du support.

- Appuyez sur la partie supér ieure du support puis appuyez
sur le bouton en bas du dos du support.

- Vous pouvez régler la hauteur du support en utilisant ce
bouton.

Lorsque vous util isez le support à sa hauteur
maximum, l'élasticité du ressort peut le faire
légèrement redescendre.

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexi on du
câble.

Connexion de Votre moniteur

Connectez le fil élec trique au port qui se situe au dos de votre moniteur . Branchez le fil

1.

électrique du moniteur a la prise la plus proche.
Utilisation d'un connecteur D-Sub (analogique) sur la carte vidéo. Connectez le D-Sub 15

2-1.

broches du câble signal vidéo au connecteur vidéo de l'ordinateur a l'arrièr e du mon it eur.

Utilisation d'un connecteur D-Sub (numérique) sur la carte vidéo. Branchez le Câble DVI sur le

2-2.

port DVI en arrière de votre monit eur.

Branché sur un Macintos h.

2-3.

Connectez l'écran au Macintosh en utilisant le câble de connexion D-Sub.
Si vous etes en possessi on d'un ancien modele de Macintosh, vous devrez utiliser un

2-4.

adaptateur spécial Mac.
Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela sig nif ie que

3.

l'instal la ti on e st ter minée.

q

(

A

)

Utiliser le pied

Retrait du support

1. Mettez le moniteur hors tensi on et débranchez son cordon d'al imentation.

2. Posez le moniteur LCD face contre ter re sur une surface plane en intercalant un coussin
pour protéger l'éc ran.

3. Enlevez les

Monter la base

Ce moniteur accepte une interface de montage de 100mm x 100mm conforme à la norme VESA.

uatre vis et en s uite le support du moniteur LCD.

A. Moniteur
B. Interface de montage

1. Mettez le moniteur hors tension et débranchez son cordon d’a li m entation.

2. Posez le moniteur LCD face contre ter re sur une surface plane en intercal ant un coussin
pour protéger l’écran.

3. Enlevez les quatre vis et ensuite le support du moniteur LCD.

4. Alignez l’inter face de montage sur les trous dans le panneau de montage arr ière et fixez-la à
l’aide des quatre vis fournies avec le support artic ulé, le dispositif d’accro-chage au mur ou

l’autre support.

)

Installation du pilote du montiteur (Automatique

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD­ROM inclu avec moniteur. L` Instal lation de pilote est légèrement différente d'un

z

Windows ME

système d'opérat ion à l'aut re. Suivez les consignes qui sont appropriées pour votre
système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur l e site d'internet indiqué ci­dessous.

Site internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez

"Windows ME Driver"

3. Choisissez le model de votre monit eur dans la liste du model, ensuite cliquez le bouton
.

"OK"

.

4. Cliquez le bouton

5. L'installation du Pil ote Moniteur est terminée.

Windows XP/2000

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez

3. Choisissez le model de votre monit eur dans la liste du model, ensuite cliquez le bouton

"Install"

dans la fenetre

"Warning"

.

"Windows XP/2000 Driver"

.

"OK"

)

.

4. Si vous pouvez voir la fenetre

Anyway"

. Ensuite cliquez le bouton de

"Message"

suivante, cliquez le bouton

"OK"

Ce pilote moniteur est en garantie du logo MS, et cette installat ion ne nuit
pas à votre system.*Le pilote certifié va etre affiché à SAMSUNG Monitor
Homepage.

http://www.samsung.com/.

5. L'installation du Pil ote Moniteur est terminée.

button.

"Continue

Installation du pilote du montiteur (Manuelle

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD­ROM inclu avec moniteur. L'Inst allation de pilote est légèrement différent d'un
système d'opération à l'autre. Suivez les con signes qui sont appropriées pour votre
système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur l e site d'internet indiqué ci­dess o us.

z

Site internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

Système d'Opération de Microsoft® Windows® XP

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez

Thème"

"Commencer"

.

-

"Panneau de contrôle"

et puis cliquez l'icône

"Apparence et

3. Cliquez l'icône

4. Cliquez le bouton

"Affichage"

et choisissez le tab

"Propriétés"

dans le tab

"Setting"

"Moniteur"

et puis cliquez

et choisissez le tab

"Avancé"

"Pilote"

.

.

5. Cliquez
bouton

6. Choisissez

disques"

"Pilo te mi se à j o u r . . "

"Suivant"

et choisissez

.

"Ne pas chercher, Je vais…"

.

"Installer d'une list ou.."

et cliquez

"Suivant"

et puis cliquez le

. Ensuite, cliquez

"Avoir

7. Cliquez le bouton

"Navigateur"

et choisissez Pilote D:\. Ensuite choisissez l e model de votr e

moniteur dans la liste du model et cliquez le le bouton

8. Si vous pouvez voir la fenetre

. Ensuite cliquez le bouton de

façon"

"Message"

suivante, cliquez le bouton

.

"Finir"

"Suivant"

.

"Continue de toute

Ce pilote moniteur est en garantie du logo MS , et cette installation ne nui t pas à votre
system. *Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage.

http://www.samsung.com/

9. Cliquez le bouton

et puis cliquez le bouton

"Fin"

continuellement.

"OK"

p

(

10. I'installation de moniteur driver est achevée.

Système d'Opération de Microsoft

®

Windows® 2000

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur,
suiv ez ces éta

es.

1. Choisissez le bouton "OK" dans la fenet re d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenetre de "Fichier Necéssaire".

3. Choisissez A:

D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide Manuel D'Installation de Mon it eur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation " pui s cliquez "Avancée "

4. Choisissez "Moniteur".

Cas1: Si le bouton " Propriété" est inativé, cel a signi fie que votre moniteur est

correctement paramétré.
Veuillez arreter l'installation.

Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés".

Veuillez continuer les étapes suivantes.

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse
choisir un pilot e spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D: \Dr iver).

8. Cliquez le bouton "Ouvrir " puis cliquez le bouton "OK".

9. Choisissez votre modele de moniteur et cliquez sur le bouton "Su it e" puis cliquez sur le
meme bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"
Si vous pouvez observer "Si gnature Numérique Non Trouvé" cliquez le bouton "Oui". Et

cliquez "Fini r et "Fermer".

Système d'Opération de Microsoft

®

Windows® Millennium

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle".

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et puis
cliquez le bouton "Sui vant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispos itifs" et choisiss ez le moniteur qui correspond a ce que
vous avez branché sur votre ordi nateur et cliquez "OK".

11. Continuez a choisir le bouton "fermer" et le bout on "OK" jusqu' a ce que vous fermiez la boîte
de dialogue "Proprietés d'affichage".

(Vous pouvez voir sur autres écrans les messages d' avertissement ou autres choses, et puis
cliquez l'option appropriée pour votre monituer.)

Système d'Opération de Microsoft

®

Windows® NT

1. Cliquez sur "Démarrer", "Installation" , "Panneau de Contrôle" et cliq uez deux fois sur

"Affichage".

2. Dans la fenetre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis cliquez
sur "Tous les modes d'Af fichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Rés olution", "Nombre de couleur s", et
"Fréquence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remar quez que l'écran fonctionne normalement apres
avoir cliqué sur "Test". Si l'écran ne fonctionne pas normal em ent, changez pour un mode
différent (bai sser la résolution, le nombre de couleur).

: S'il n'y a pas de mode pour "Tous les modes d' Aff ichages", sélectionnez le niveau de

Note

résolution et la fréquence verticale en se réf érant au Modes d'Affichage Pré-établisque vous
trouverez dans ce gui de.

Système d'Opération de Linux

Pour éxécuter X-Window, vous avez besoin d'avoir le fichi er X86Config qui est un fichier pour le
parametrage du système.

1. Appuyez sur "Entrer" au premier et au deuxieme écran apres avoir exécuté le fichier de
"X86Config".

2. Le troisieme écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez entrer
la valeur de la fréquence di rectement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur de la
fréquence direc tement)

9. Entrez "le nom du modele de votre moniteur". Cette informa ti on ne va pas afféc ter l' éxecution
de X-Window.

10. Vous avez "fini" de paramétré votre ordinateur.
"Exécuter" X-Window apres avoir installé les autres périphériques.

Natural Color

Programme du Logiciel "Couleur naturelle"

L'un des problemes récents lors de l'utilisation d'un ordinateur est la couleur des images
imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil-photo
digital ne sont pas ide ntiques a celles visibles sur le moniteur. La Couleur Naturell e S/W est la
solution ideale pour ce probleme. C'est un système de gestion de couleur développée par
Samsung Electroni cs en association avec Korea Electronics & Telecommunicatio ns Research
Institute (ETRI). Ce système est disponible seulement pour les moniteurs Sam sung et produit les
images imprimées ou scannées qui ont les memes couleurs que les images du moniteur.

Comment installer le logiciel Couleur Naturelle

Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécute ra
l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour
installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD
inclus avec le moniteur de Sams ung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de
Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer
<Entrer>. (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable)

Comment supprimer le programme logiciel de la Couleur Naturelle

Choisir [Insta ll aiton]/[Panneau de Contrô le] dans le munu [Démarrer] et puis cliquez deux fois sur
[Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton
[Ajouter/Supprimer]

Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance.

1.

Pour régler les éléments du menu.

2.

Active le menu mis en surbrillance.

3.

Appuyez pour ajuste r automatiquement le signal PC entrant. Les valeurs de réglage approximatif,

4.

de réglage précis et de position sont ajustées automatiquement.
MagicBright est une nouvelle fonction du moniteur qui offre une qualité d'affichage en ma ti ere de

5.

luminosité et de clarté deux fois supérieure a celle d'au tr es mo niteurs existants . Cette fonction
fournit une luminosité et une résolution d'affichage plus adaptées à la visualisation de texte,
d'Internet ou d' animations multimédia pour sati sfaire les divers besoins de l'utilisateur. L'utilisateur
peut facilement sélectionner l'une des six options de luminosité et de résol uti on pré-configurées
en appuyant simplement sur l'un des boutons de contrôle de MagicBright™ qui sont situés a
l'avant du moniteur.

AUTO

Menu Table des matières

Lorsque vous appuyez sur le bouton "
automatique apparaît comme indiqué dans l'écran central.
Appuyez pour ajuster automatiquement le signal PC entrant. Les valeurs
de réglage approximatif, de réglage précis et de position sont ajustées
automatiquement.
(Disponible en mode analogique uniquement )

Pour faire la fonction du réglage automatique plus forte, effectuez la

AUTO

fonction 'AUTO' lo rsque le MODE d'AUTO est allumé.
(Appuyez ici pour visualiser les séquences animées Réglage
Automatique.)

Verrouill ag e/d év err ou il l ag e OSD

", l'écran de Réglage

AUTO

z

Si le réglage automatique ne fonctionne pas correctement, appuyez
de nouveau sur le bouton Auto (Auto) pour obtenir un réglage encore
plus précis de l'image.

z

Si vous modifiez la résolution à partir du panneau de conf iguration, la
fonction Auto sera lancée automatiquement.

Menu Table des matières

Verrouillage/déverrouillage

OSD

MagicBright™

Lorsque vous appuyez plus de 5 secondes sur le bouton “MENU”, la
fonction OSD se verro uil le (ou se déverrouille).

Menu Table des matières

Appuyez une nouvelle fois le bouton MagicBright et sélectionnez le mode

MagicBright™

souhaité.

- six différents modes (Personnalisé/Texte/Internet/Jeu/Sport/Cinéma)

Luminosité

Menu Table des matières

Luminosité

Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour rég ler la
luminosité.

SOURCE

Menu Table des matières

SOURCE

llume l’indicateur du signal d’entrée en cours de présentation.

Couleur

OSD

Configuration
Information


Luminosité Contraste
Nuance coul.
Régl. de

base

Contrôle
Couleur

Gamma

Régl. précis Netteté Position H Position V

Langue Position H Position V Transparence Aff. he u re
Source auto Réinitial. image Réinitial. couleur

Menu Table des matières Lecture/Stop

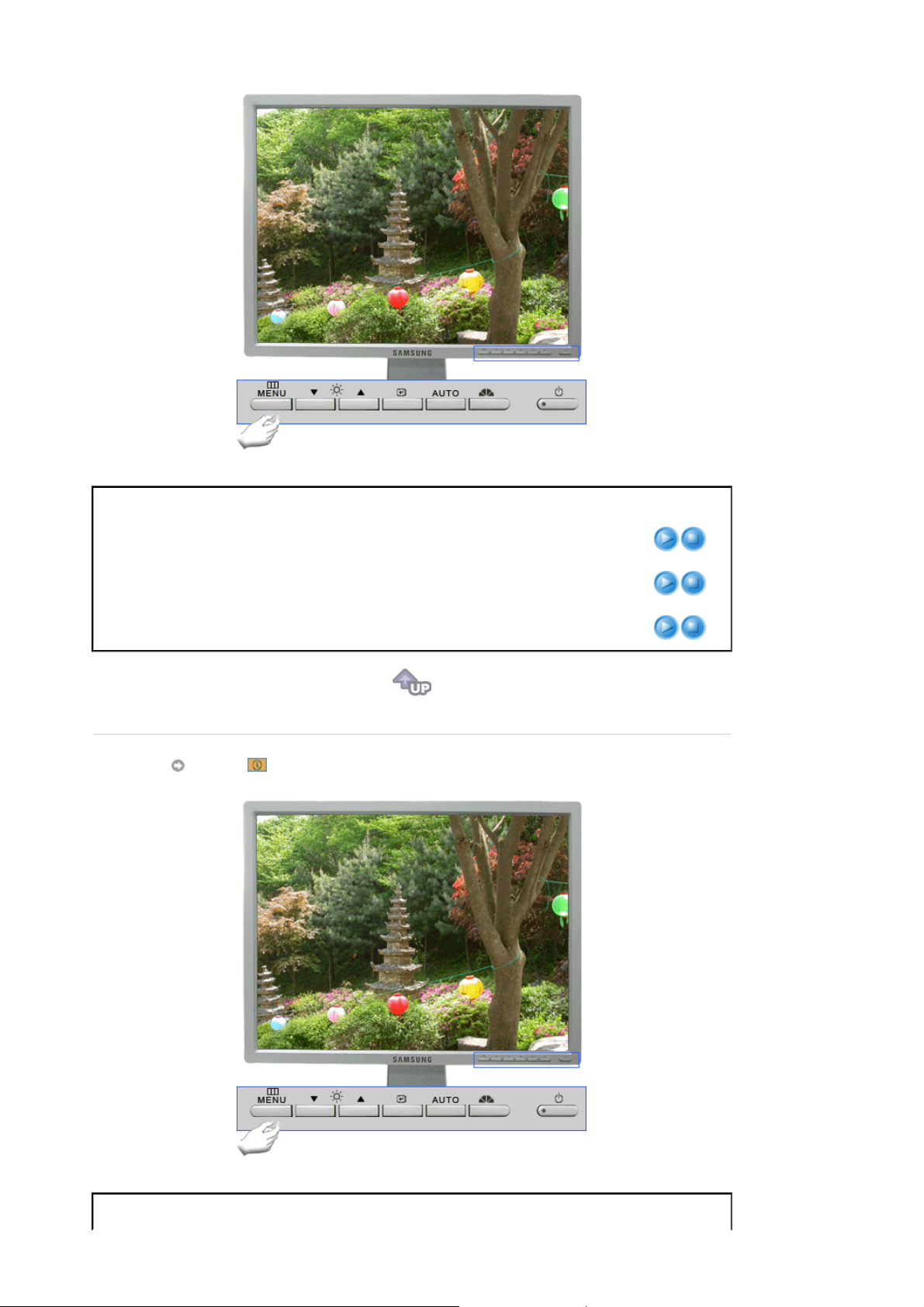

Vous pouvez utiliser les menus à l’écran pour modifier à
volonté la luminosité.

Luminosité

Fonctions de commande directe

: Lorsque l'OSD n'est
pas à l'écran, appuyez sur le bouton pour régler la
luminosité.

Contraste

Vous pouvez utiliser les menus à l’écran pour modifier à
volonté le Contraste.

Couleur

Menu Table des matières Lecture/Stop

Le ton de la couleur peut êtr e modifiée et l'un des quatre

Nuance coul.

modes peut être sélectionné –
Froide , Normal, Chaude et Personnalisé

Contrôle Couleur

Gamma


Suivez ces étapes pour ajuster la commande de couleur
R,V,B.

Sélectionnez une des trois valeurs gamma prédéfinies.

z

Mode 1 : Affiche gamma normal

z

Mode 2 : Affiche gamma plus bas (plus som bre)

z

Mode 3 : Affiche gamma plus élevé (plus lumineux)

Menu Table des matières Lecture/Stop

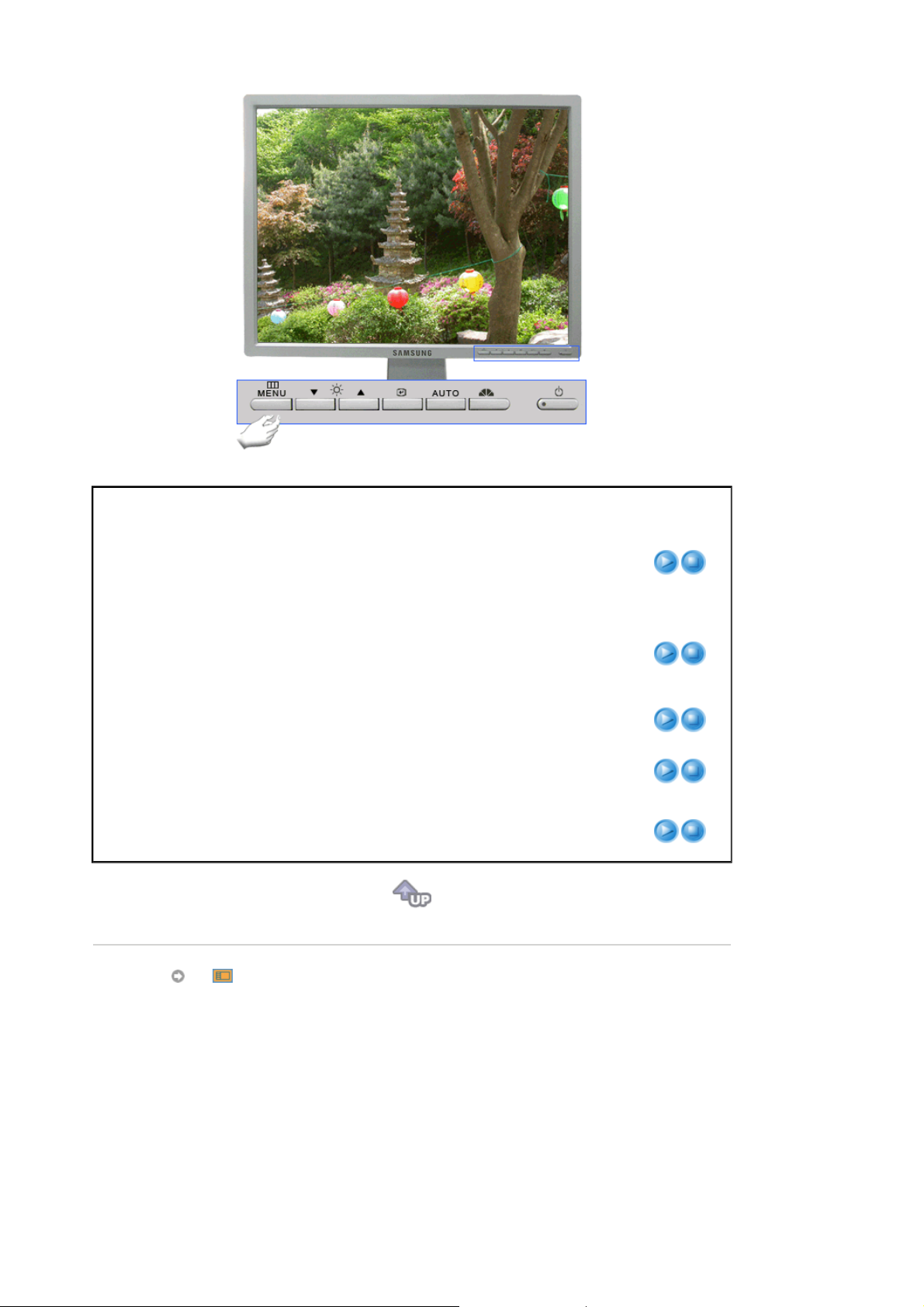

Supprime le bruit tel que les bandes verticales. Le réglage
de base peut déplacer l'i m age dans l'écran. Vous aurez

Régl. de base

peut-êtr e à la replacer au mil ieu en utilisant le menu
Horizontal Control (Contrôle Horizo ntal ).
(Disponible en mode analogique uniquement )

Supprime le bruit tel que les bandes horizontales. Si le s
parasites per sistent même après le réglage fin,

Régl. précis

recommencez après avoir réglé la fréquence (vitesse de
rafraîchissement).
(Disponible en mode analogique uniquement )

Netteté

Position H

Position V

OSD

Suivez ces instructions pour modifier la cl arté de l'image.

Suivez les instructions suivantes pour changer la position
de l’image sur le moniteur.
(Disponible en mode analogique uniquement )

Suivez les instructions suivantes pour changer la position
de l’image sur le moniteur.
(Disponible en mode analogique uniquement )

Menu Table des matières Lecture/Stop

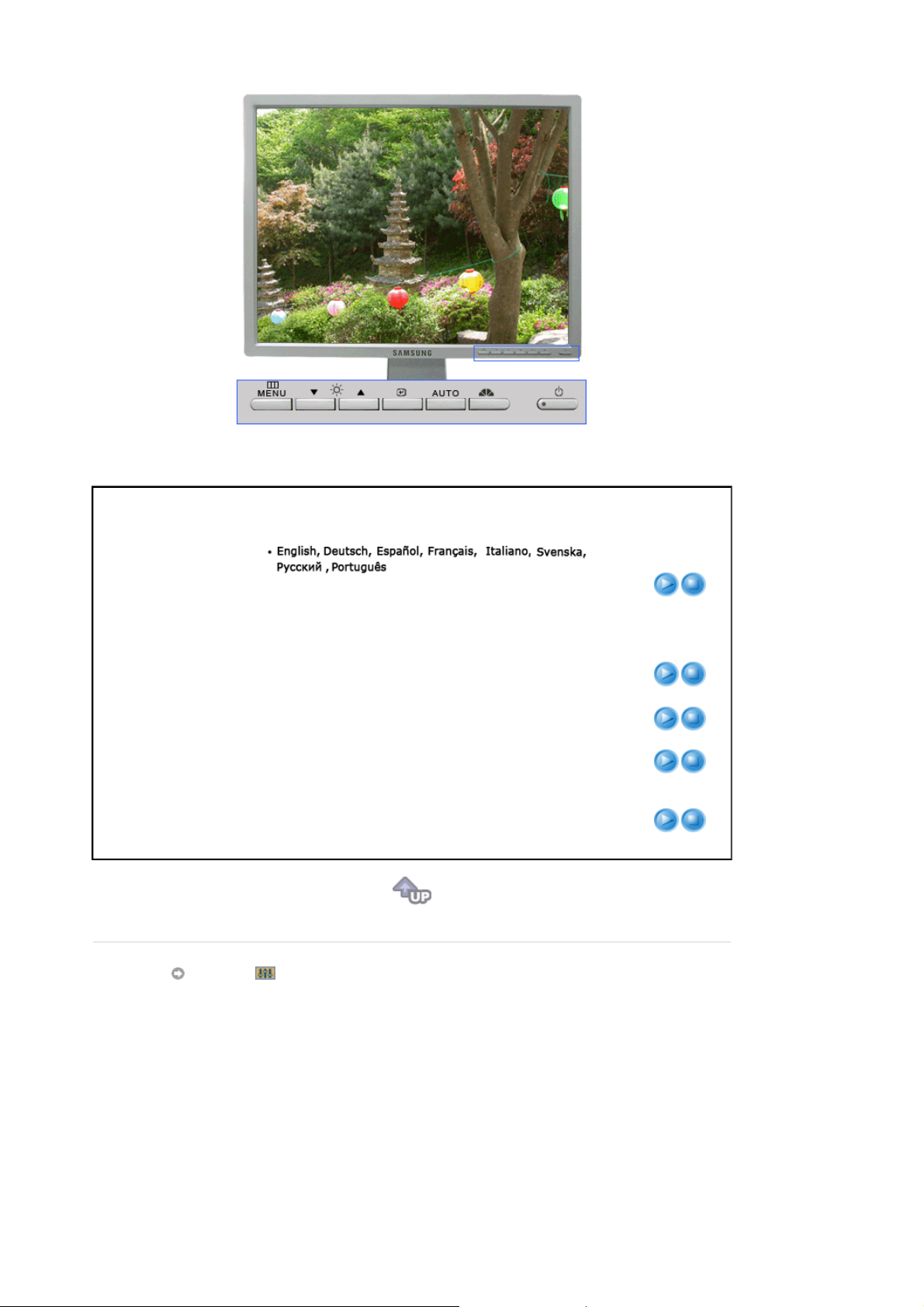

8 langues sont disponibles

Langue

Position H

Position V

Transparence

Aff. heure

Configuration

Remarque

: La langue choisie sera utilisée uniquement
dans l’OSD.
Elle n’a aucun effet sur les logiciels de l’ordinateur.

Vous pouvez changer la Posi ti on H.ontale où le menu
d'OSD apparaît sur votre moniteur.

Vous pouvez changer la Posi ti on V.icale où le menu
d'OSD apparaît sur votre moniteur.

Changer l'opacité du fond de l'OSD.

TLe menu s'éteindra automatiquement si aucun réglage ne
s'est fait pendant un certain temps.
Vous pouvez fixer un certain laps de temps dont le menu
attendra avant qu'il s'éteigne.

Menu Table des matières Lecture/Stop

Source auto

Réinitial. image

Réinitial. couleur

Inform ation

Pour sélectionner automatiquement le signal d'entrée,
sélectionnez

Source auto

.

Les paramètres de l'image sont remplacés par les valeurs
usine définies par défaut.

Les parametres de couleurs sont remis avec les val eurs
prédéfini es par déf aut.

Menu Table des matières

Information

Affiche une source vidéo, mode d'affichage dans l'OSD.

Présentation | Installation | Interface | Désinstallation | Dépannage

Présentation

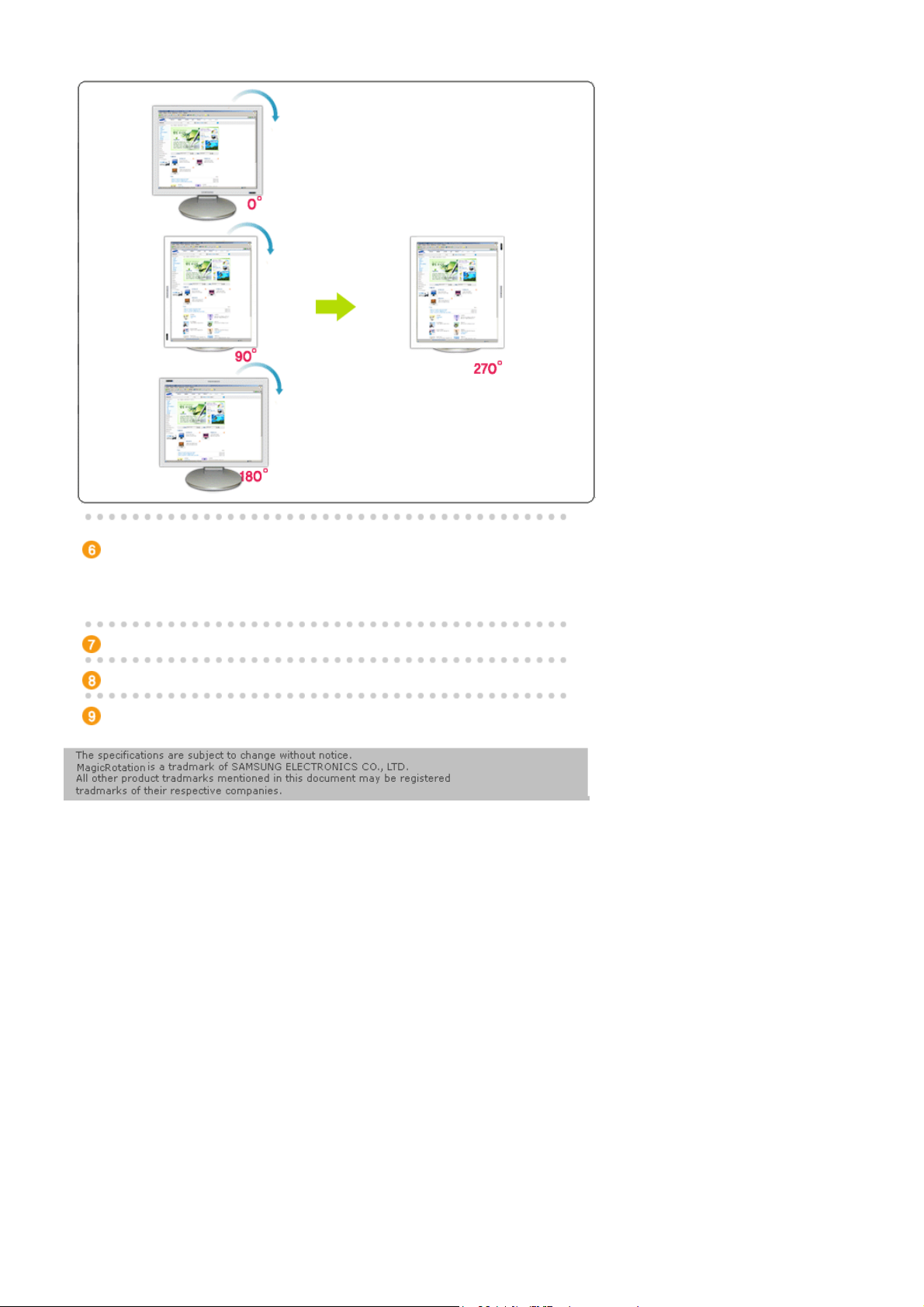

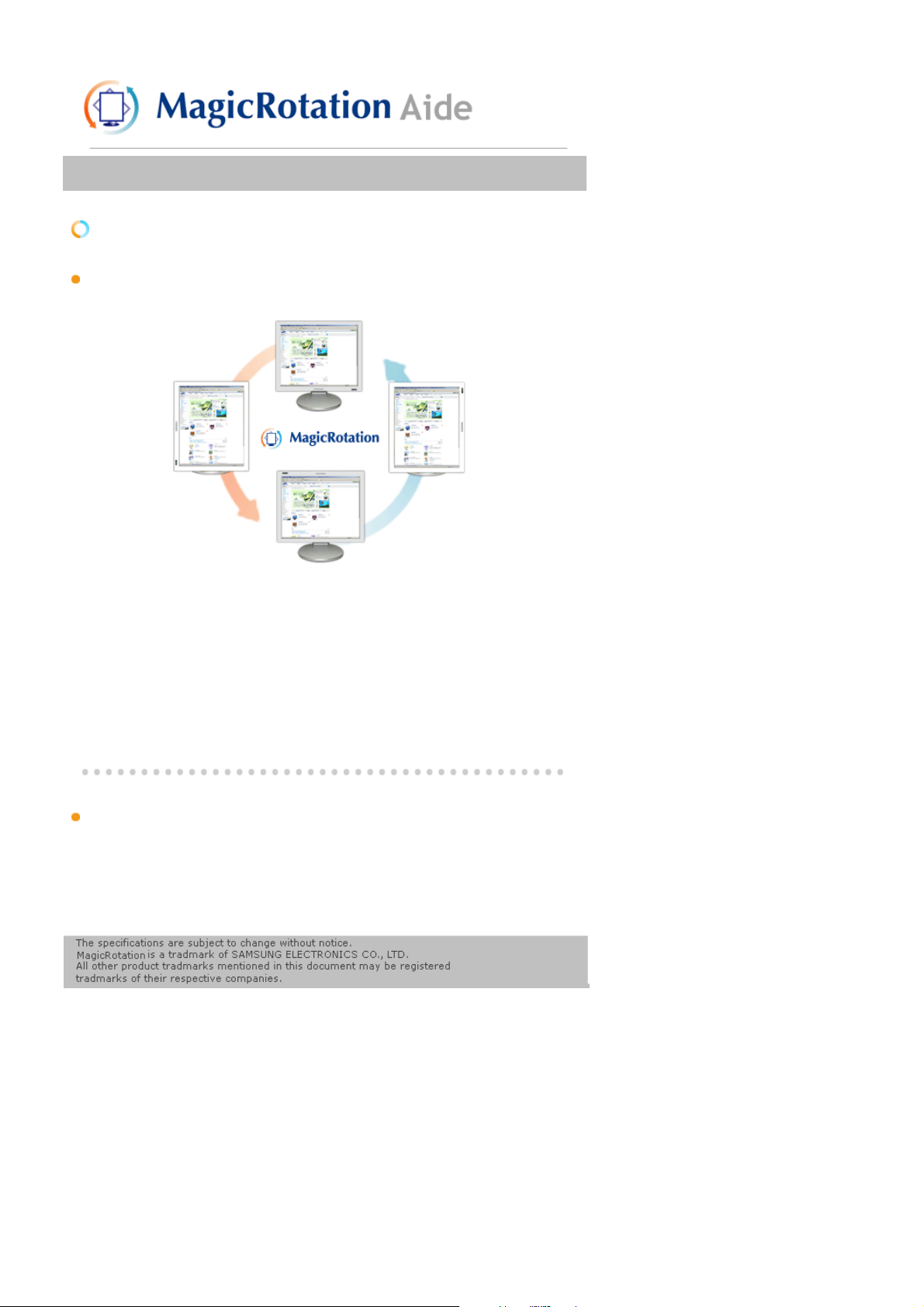

Qu'est-ce que MagicRotation ?

En règle générale, les écrans d'ordinateur ne peuvent afficher les données qu'en mode paysage.
De plus en plus d'utilisateurs sont amenés à consulter régulièrement des documents, des pages Web ou
encore des e-mails. Ces types d'applications sont plus faciles à consulter en mode portrait, qui peut afficher
un document entier à l'écran. Ce principe accroît considérablement la productivité de l'utilisateur, qui peut
permuter à son gré entre les modes paysage et portrait.

Le logiciel MagicRotation de Samsung Electronics, Inc. fournit une fonction de rotation (0, 90, 180, 270
degrés) qui permet un usage optimal d'un écran d'ordinateur, améliore sa visualisation et accroît la
productivité de l'utilisateur.

Fonctions de base

MagicRotation tourne sous Windows™ 98 SE, ME, 2000, XP Édition familiale, NT 4.0 et XP Professionnel.

* Windows™ est une marque déposée de Microsoft Corporation, Inc.

Présentation | Installation | Interface | Désinstallation | Dépannage

Installation

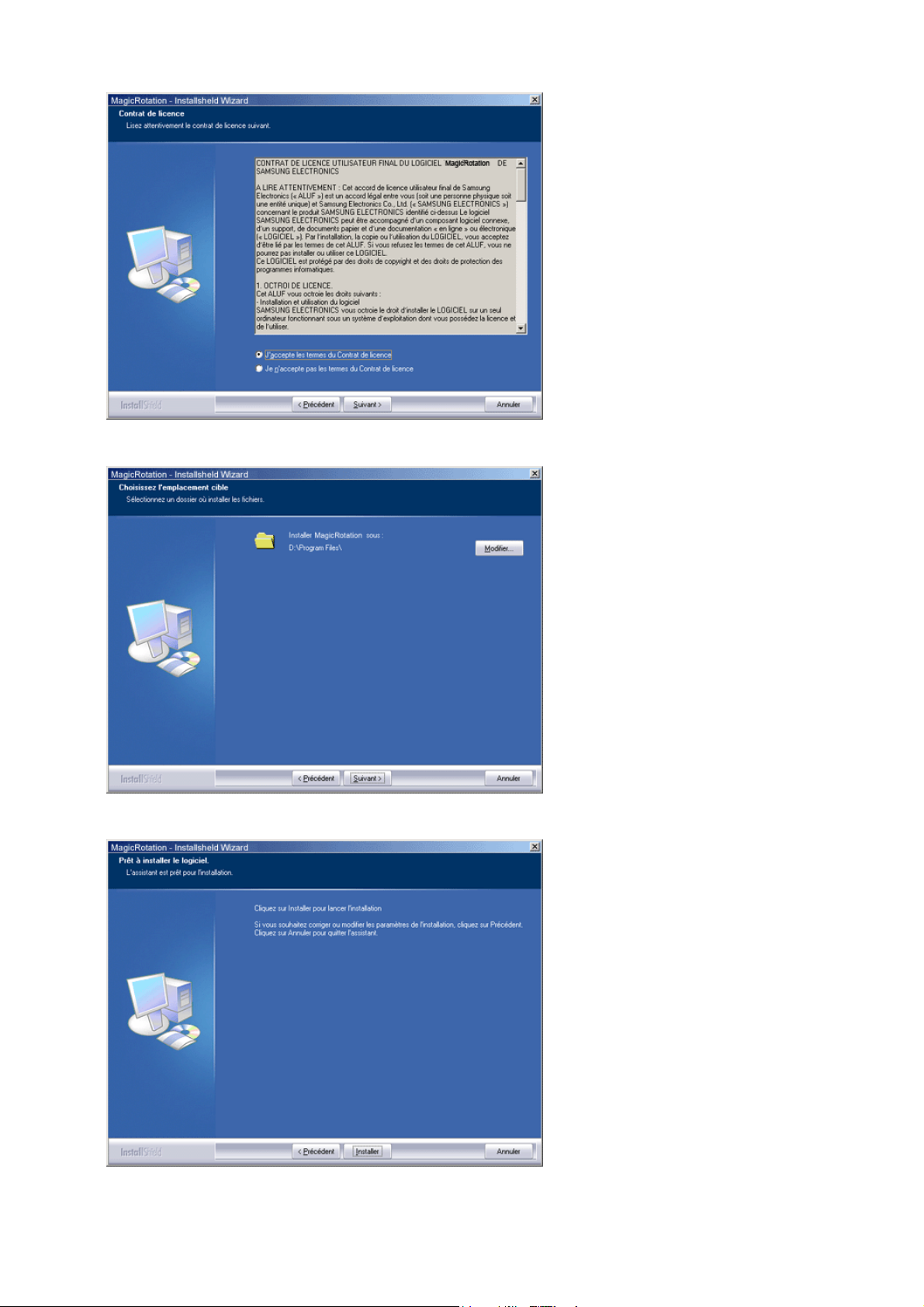

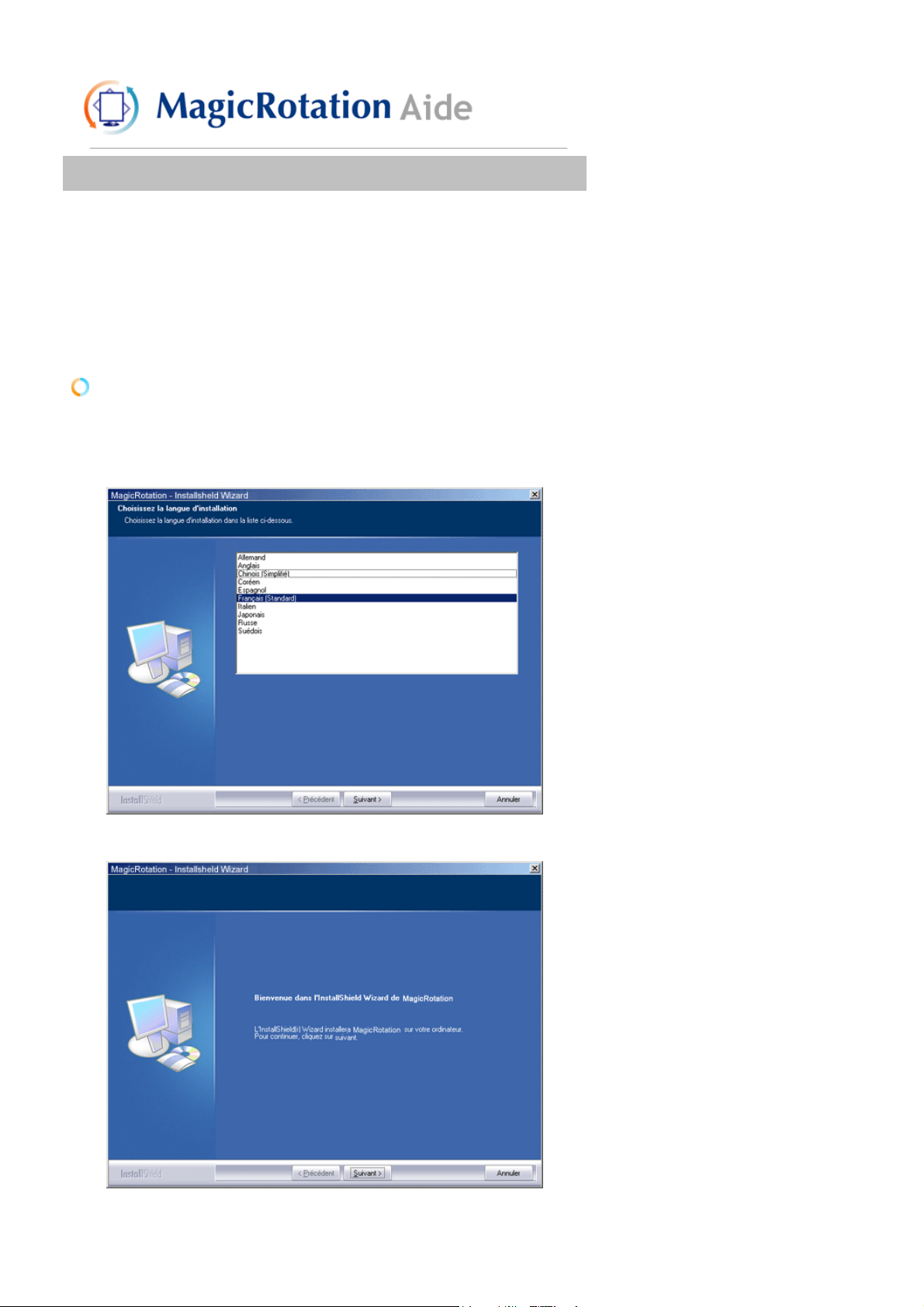

1. Insérez le CD d'installation dans le lecteur de CD-ROM.

2. Cliquez sur le fichier d'installation MagicRotation.

3. Choisissez la langue d'installation puis cliquez sur "Suivant".

4. Lorsque la fenêtre de l'assistant d'installation s'affiche, cliquez sur "Suivant".

5. Cliquez sur "J'accepte les dispositions de l'accord de licence".

6. Choisissez le dossier dans lequel vous voulez installer le programme MagicRotation.

7. Cliquez sur "Installer".

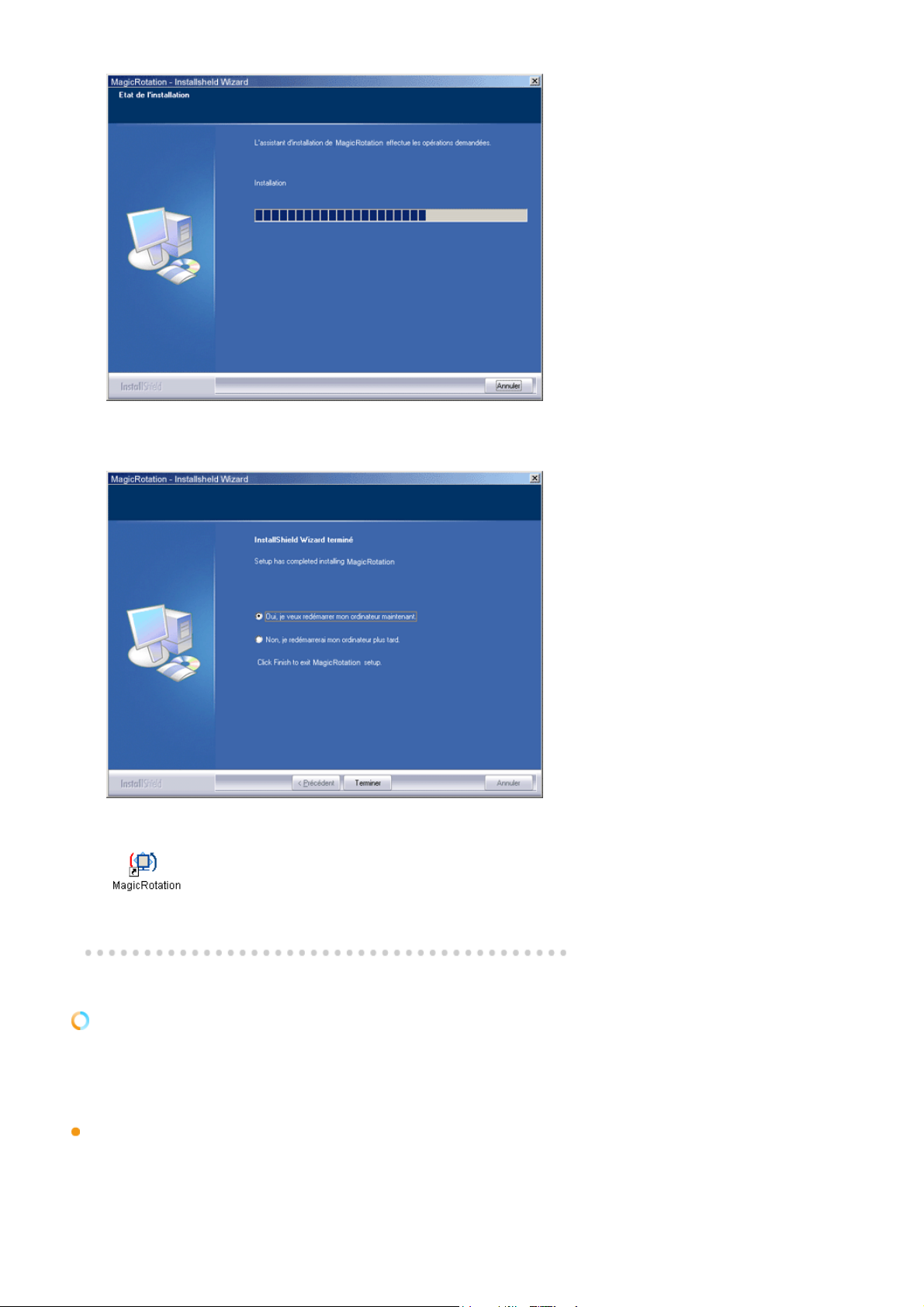

8. La fenêtre "Etat de l'installation" s'affiche.

9. Cliquez sur "Terminer".

Vous devez redémarrer le système pour que MagicRotation fonctionne correctement.

10. Lorsque l'installation est terminée, l'icône de MagicRotation s'affiche sur votre bureau.

Problèmes d'installation

L'installation de MagicRotation peut être influencée par des facteurs tels que la carte graphique, la carte
mère et l'environnement de réseau.
Consultez la section

Limitations

1. Le pilote d'affichage doit être chargé correctement pour que MagicRotation fonctionne correctement.
Le pilote d'affichage installé doit être la version plus récente fournie par le constructeur.

2. Si certaines applications, telles que Windows Media Player, Real Player, etc. n'affichent pas
correctement les vidéos dans les modes d'orientation 90, 180 et 270, procédez comme suit :

"Dépannage" si vous rencontrez des problèmes au cours de l'installation.

{ Fermez l'application.

{

Sélectionnez l'orientation (90, 180, 270) selon laquelle vous voulez afficher l'application.

{

Redémarrez l'application.

Dans la plupart des cas, cette procédure devrait permettre de résoudre le problème.

3. Les applications utilisateur qui emploient OpenGL et DirectDraw (dessin en 3D) ne fonctionnent pas
dans le mode d'orientation sélectionné (90, 180, 270).
P.ex. jeux en 3D

4. Les applications DOS en mode Plein écran ne fonctionnent pas dans le mode d'orientation sélectionné
(90, 180, 270).

5. Le mode double n'est pas pris en charge dans Windows™ 98, ME et NT 4.0.

6. MagicRotation ne prend pas en charge le mode 24 bits par pixel (résolution/qualité des couleurs).

7. Si vous remplacez votre carte graphique, il est conseillé de désinstaller au préalable le logiciel
MagicRotation.

Configuration requise

Système d'exploitation

z Windows™ 98 SE

z

Windows™ Me

z Windows™ NT 4.0
z Windows™ 2000

z

Windows™ XP Édition familiale

z Windows™ XP Professionnel

Matériel

z

Au moins 128 Mo de mémoire (recommandé)

z

Au moins 25 Mo d'espace libre sur le disque dur

Service Packs

z Il est conseillé d'installer le Service Pack le plus récent sur votre système.

z

Sous Windows™ NT 4.0, il est conseillé d'installer Internet Explorer 5.0 ou une version ultérieure avec
le composant Active Desktop.

* Pour plus d'informations, visitez le

site Web

MagicRotation.

* Windows™ est une marque déposée de Microsoft Corporation, Inc.

Présentation | Installation | Interface | Désinstallation | Dépannage

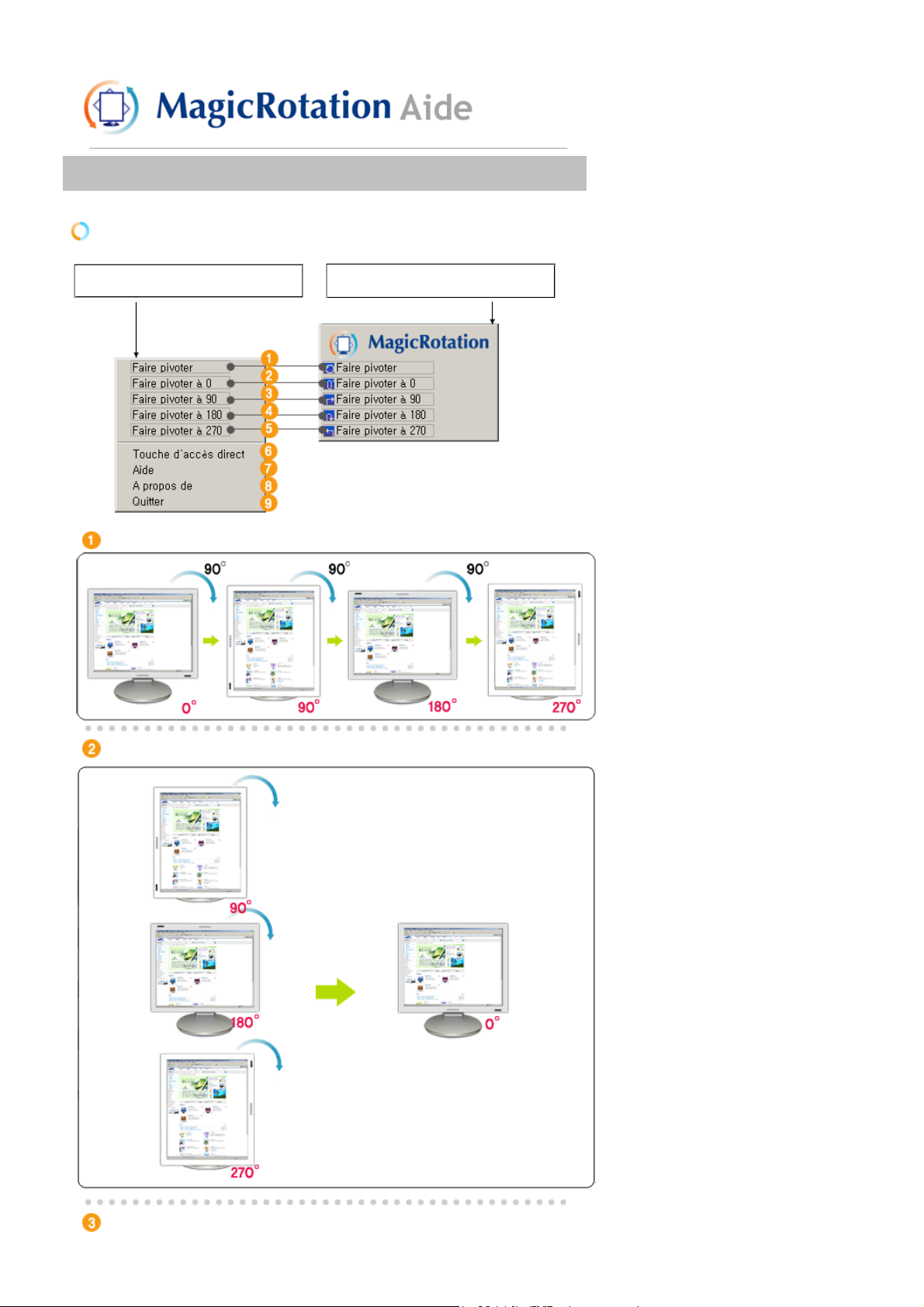

Interface

Menu dans la barre des tâches

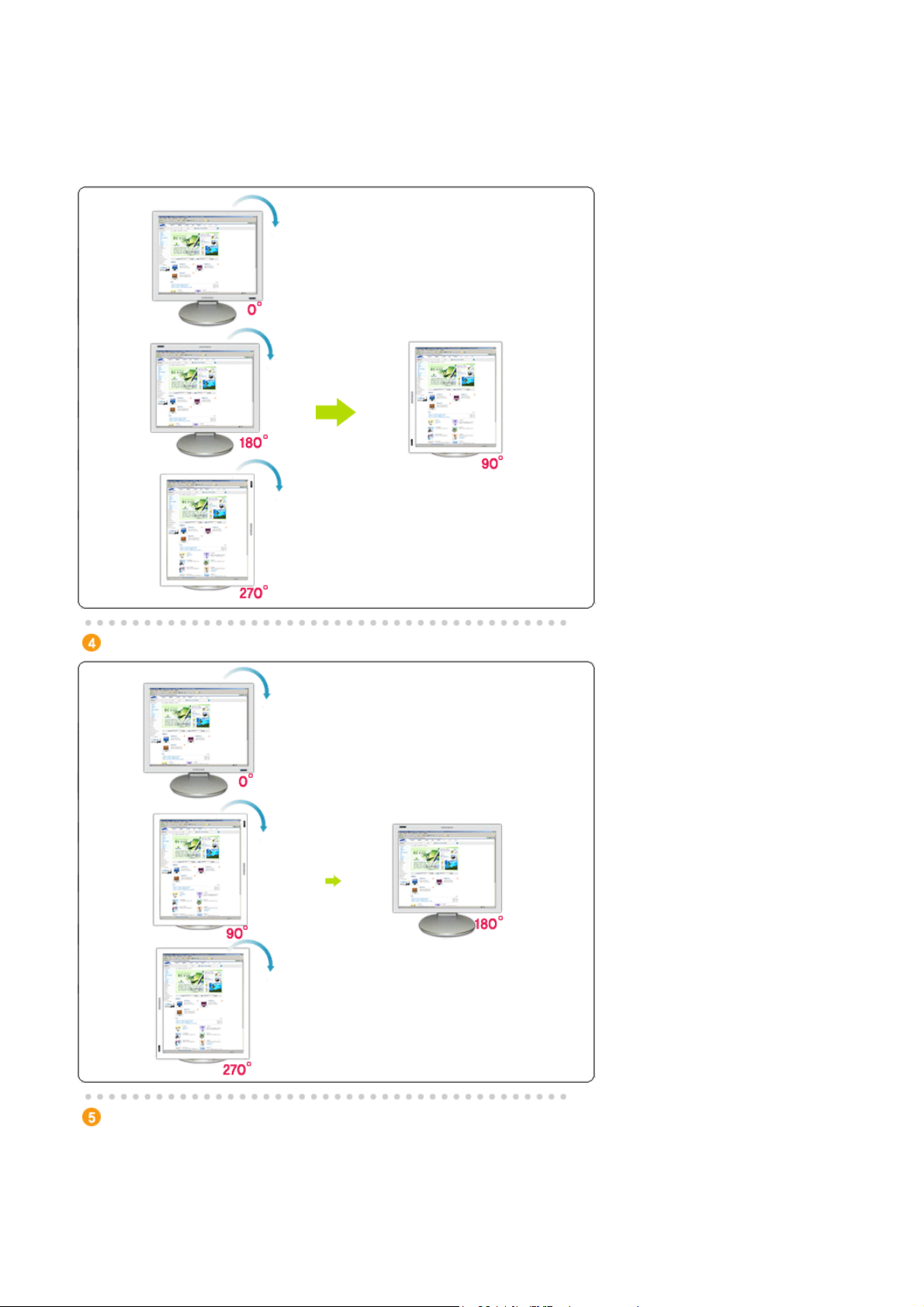

Pivoter : l'affichage pivote de 90 degrés.

Menu contextuel, affiché par un clic du bouton

droit de la souris

Pivoter à 0 : l'affichage pivote de 0 degrés à partir de l'angle de rotation actuel.

Pivoter à 90 : l'affichage pivote de 90 degrés à partir de l'angle de rotation actuel.

Pivoter à 180 : l'affichage pivote de 180 degrés à partir de l'angle de rotation actuel.

Pivoter à 270 : l'affichage pivote de 270 degrés à partir de l'angle de rotation actuel.

Touche de raccourci : les touches de raccourci, disponibles par défaut, peuvent être modifiées

par l'utilisateur.
Vous pouvez remplacer une touche de raccourci par un raccourci clavier de votre choix. Vous
pouvez créer ce raccourci en combinant une des touches générales aux touches Maj, Ctrl et Alt.
Si le raccourci n'exige qu'une touche générale, il est représenté sous la forme "Alt + touche
générale".

Aide : affiche l'aide du programme MagicRotation.

À propos : présente des informations sur la version et le copyright du programme.

Quitter : permet de quitter le programme MagicRotation.

Présentation | Installation | Interface | Désinstallation | Dépannage

Désinstallation

Vous ne pouvez désinstaller le programme MagicRotation qu'à l'aide de l'utilitaire "Ajout/Suppression de
programmes" du Panneau de configuration de Windows.

Procédez comme suit pour désinstaller MagicRotation :

1. Cliquez sur le bouton [Démarrer] dans la barre des tâches, puis sur [Paramètres] et [Panneau de
configuration] dans le menu.
Sous Windows™ XP, cliquez sur [Panneau de configuration] dans le menu [Démarrer].

2. Cliquez sur l'icône "Ajout/Suppression de programmes" du Panneau de configuration.

3. Dans la fenêtre "Ajout/Suppression de programmes", faites défiler la liste jusqu'à "MagicRotation"
Cliquez sur cette entrée pour la mettre en surbrillance.

4. Cliquez sur "Modifier/Supprimer" pour désinstaller le programme.

5. Cliquez sur "Oui" pour lancer le processus de désinstallation.

6. Au terme de l'opération, une fenêtre vous informe que la désinstallation est terminée.

7. Redémarrez l'ordinateur pour terminer le processus de désinstallation.

Consultez le
Vous y trouverez également une FAQ (questions fréquentes) et des mises à jour logicielles.

* Windows™ est une marque déposée de Microsoft Corporation, Inc.

site Web

de MagicRotation pour obtenir une assistance technique au sujet de MagicRotation.

Présentation | In stallation | Interface | Désinstal lation | Dépannage

Dépannage

Avant d'appeler le service technique

z Le logiciel MagicRotation fonctionne en combinaison avec le pilote d'affichage fourni par le fabricant

de votre carte graphique de manière à offrir des fonctionnalités de rotation de l'récran. Si le pilote
d'affichage installé fonctionne de manière incorrecte ou contient des bogues, ses problèmes
subsisteront après l'installation du logiciel MagicRotation.
Tout comportement incorrect/aléatoire résultant de problèmes du pilote d'affichage installé n'a aucun
rapport avec le logiciel MagicRotation.

Pour vérifier si un problème est dû au pilote d'affichage installé, vous pouvez utiliser la procédure de
diagnostic suivante :

1. Vérifiez si le problème survient à la fois en orientation 0 degrés (paysage) et en orientation 90
degrés (portrait).

2. Vérifiez si le problème survient avec différents modes de couleur (8/16/32 bits par pixel) et en
différentes résolutions (800 x 600, 1024 x 768).

3. Vérifiez si le problème se produit alors que le logiciel MagicRotation n'est pas installé.

Si le problème persiste dans l'une des situations ci-dessus, il peut être dû au pilote d'affichage
installé.

Pour le résoudre, procédez comme suit :

1. Désinstallez le logiciel MagicRotation.

2. Procurez-vous la version la plus récente du pilote d'affichage auprès du constructeur de votre
carte graphique.
Vous devriez trouver aisément la version la plus récente de ce pilote sur le site Web du
constructeur (ATI, NVIDIA, MATROX, INTEL, etc.).

3. Installez la version la plus récente du pilote d'affichage.

4. Installez le logiciel MagicRotation. Dans la plupart des cas, cette procédure devrait permettre
de résoudre le problème.

z

Il peut arriver que MagicRotation ne fonctionne pas après le remplacement du moniteur ou si le pilote
la carte graphique est mis à jour alors que MagicRotatione fonctionne.
Dans ce cas, redémarrez le système.

z

Consultez le
MagicRotation. Vous y trouverez également une FAQ (questions fréquentes) et des mises à jour
logicielles.

site Web

de MagicRotation pour obtenir une assistance technique au sujet de

Généralités | Installation | Mode OSD |

Calibration
des couleurs

| Désinstaller | En cas de problème

Généralités

Qu'est-ce que MagicTune™ ?

Les performances du moniteur peuvent varier suivant votre carte vidéo, votre ordinateur, les conditions
d'éclairage ou tout autre facteur environnemental. Si vous voulez que votre moniteur vous affiche la meilleure
image possible, vous devez le régler selon vos préférences. Malheureusement, les commandes manuelles pour
régler l'image se révèlent souvent insuffisantes.Un réglage correct nécessite un programme facile à utiliser qui
suit un processus, étape par étape, afin d'obtenir la meilleure qualité d'image possible.

Dans la plupart des cas, même les réglages les plus simples, comme celui de la luminosité ou du contraste,
nécessite une navigation sur plusieurs niveaux dans les menus affichés à l'écran par l'OSD. Ils ne sont pas
toujours faciles à appréhender. De plus, il n'y a aucune aide pour vous aider à paramétrer correctement les
commandes du moniteur. Les paramètres d'affichage de chaque utilisateur peuvent être enregistrés. Cela
permet de pouvoir choisir facilement des caractéristiques d'affichage si plusieurs personnes utilisent le même
moniteur ou si un même utilisateur a prédéfini plusieurs réglages basés sur un contenu ou des conditions
d'éclairage différents.

Fonctionnalité de base

MagicTune™ est un utilitaire qui permet un réglage du moniteur et des couleurs en utilisant le protocole

DDC/CI(Interface de contrôle des données relatives à l'affichage). Tous les réglages de l'affichage sont

réalisés via le logiciel pour ne plus avoir à utiliser les menus de l'OSD. MagicTune gère Windows 98SE, Me,
2000, XP Home, et XP Professional.

MagicTune vous permet un réglage précis de l'affichage. Il vous permet aussi d'enregistrer et d'utiliser
facilement la configuration de votre moniteur qui vous convient le mieux.

Mode OSD

Le mode OSD permet un réglage facile des paramètres du moniteur sans suivre les étapes prédéfinies. Vous
pouvez accéder à chaque élément du menu pour un réglage facile.

Généralités | Installation | Mode OSD |

Calibration
des couleurs

| Désinstaller | En cas de problème

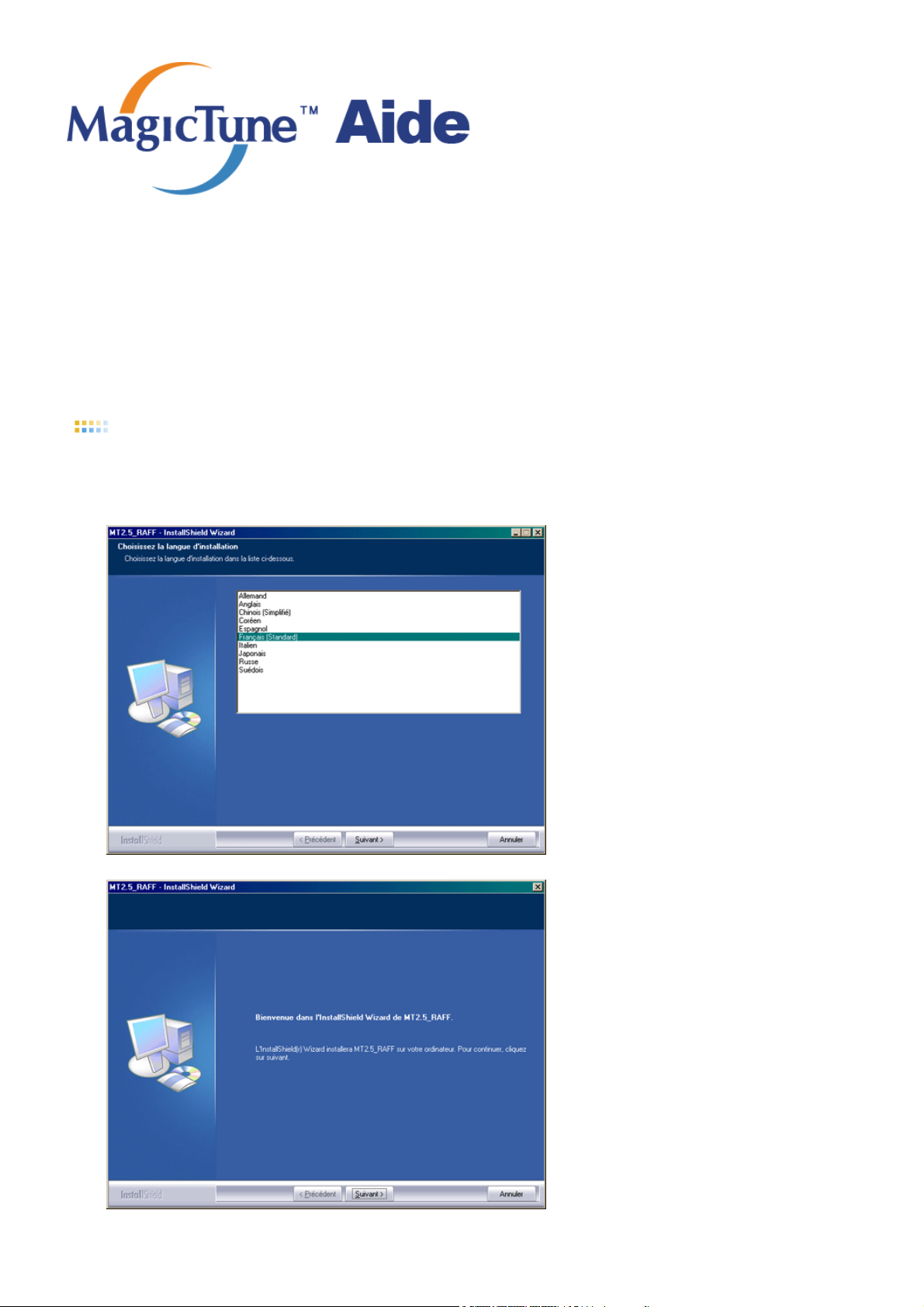

Installation

1. Insérez le CD-ROM d'installation dans le lecteur de CD-ROM.

2. Cliquez sur le fichier d'installation de MagicTune.

3. Sélectionnez la langue utilisée lors de l'installation puis cliquez sur"Suivant".

4. Lorsque la fenêtre InstallShield Wizard apparaît, cliquez sur "Suivant".

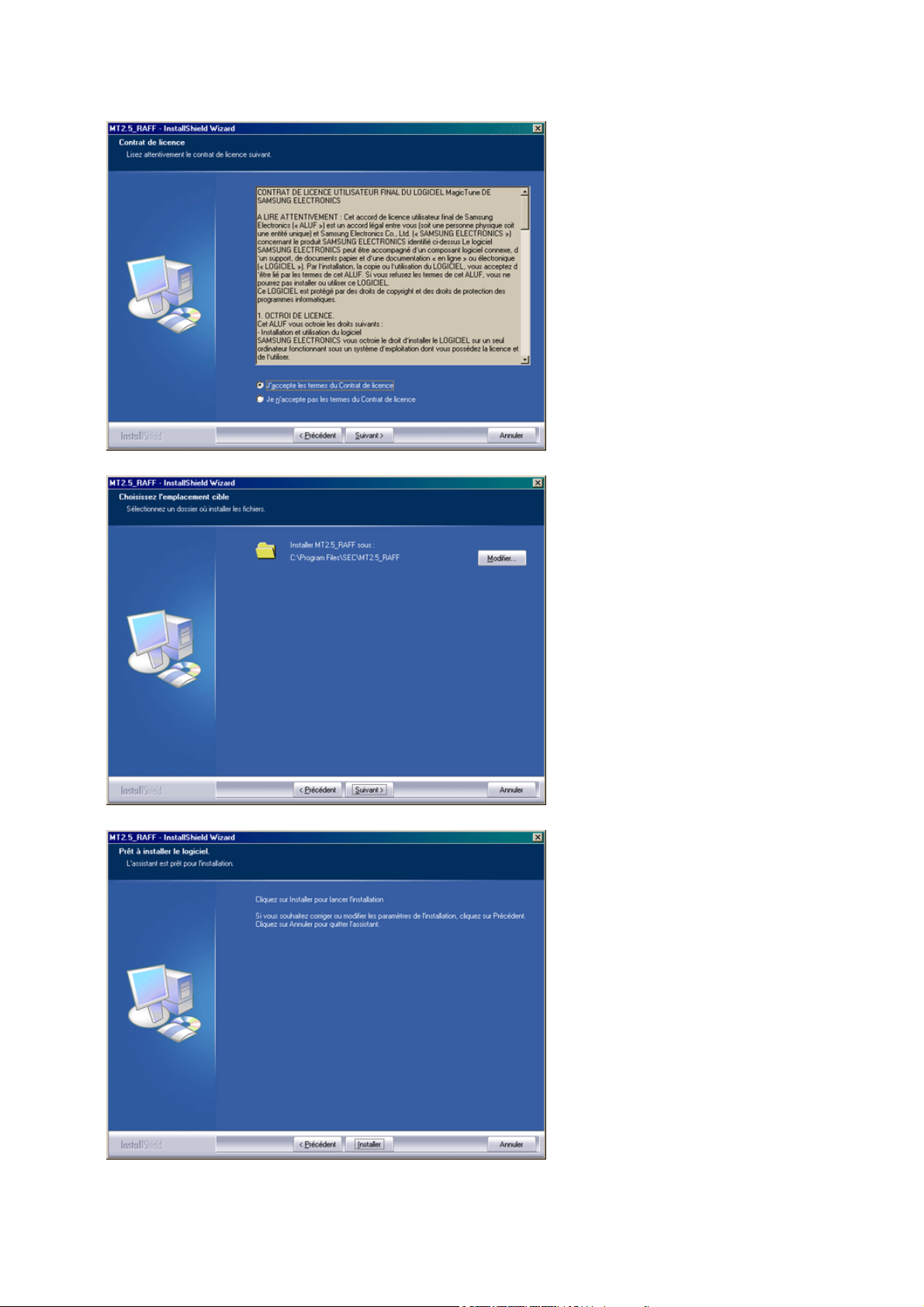

5. Cochez "J'accepte les termes du contrat de licence" pour accepter les termes d'utilisation.

6. Sélectionnez un dossier dans lequel peut s'installer le programme MagicTune.

7. Cliquez sur "Installer".

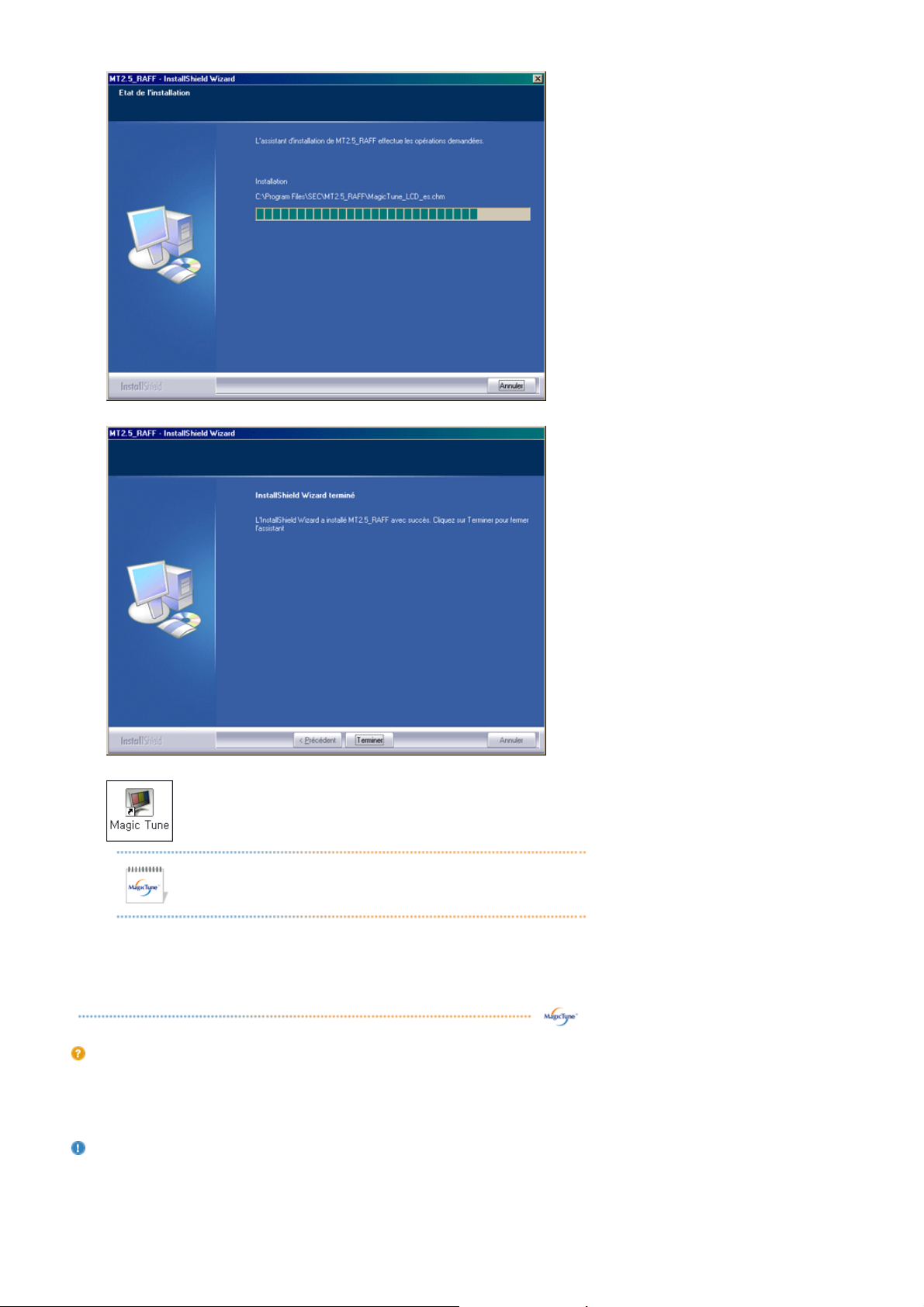

8. La fenêtre "Etat de l'installation".

9. Cliquez sur "Terminer".

10. Lorsque l'installation est terminée, l'icône exécutable de MagicTune apparaît sur votre bureau.

Double-cliquez sur cette icône pour lancer le programme.

L'icône de MagicTune peut ne pas être visible. Cela dépend des spécificités de votre
système informatique ou de votre moniteur. Si cela vous arrive, appuyez sur la touché
F5.

Problèmes d'installation

L'installation de MagicTune peut être affectée par différents facteurs tels que la carte vidéo, la carte mère ou
l'environnement réseau. Référez-vous au chapitre
pendant l'installation.

"En cas de problème" si vous avez rencontré des difficultés

Configuration recommandée

Systèmes d'exploitation

! Windows 98 SE

!

Windows Me

! Windows 2000
! Windows XP Home Edition
! Windows XP Professional

Matériel

! 32Mo de mémoire ou supérieur
! 25Mo de disque dur ou supérieur

site webde MagicTune.

* v

Généralités | Installation | Mode OSD |

MagicTune vous permet un réglage précis de l'affichage. Il vous permet aussi
d'enregistrer et d'utiliser facilement la configuration de votre moniteur qui vous
convient le mieux.

! Suivant les spécificités de chaque moniteur, il risque d'y avoir des

différences entre les explications contenues dans le manuel et ce
qu'affiche le mode OSD.

! Lorsque Pivot fonctionne, une partie du programme de MagicTune

peut ne pas fonctionner correctement.

! Magic Pivot : Magic pivot fait pivoter automatiquement l'écran de

90, 180, 270 ou 0 degré lorsque vous pivotez l'écran.

Calibration
des couleurs

| Désinstaller | En cas de problème

!

Le mode MagicTune control est différent selon les modèles d'écran.

Mode OSD

Pour tous les moniteurs, le mode OSD facilite le réglage des paramètres. Lorsqu'ils sont sélectionnés, chaque onglet de la
fenêtre de contrôle affiche une description générale des éléments de réglage du sous-menu. Lorsqu'ils sont sélectionnés,
chaque onglet affiche une liste de menus. Pour un réglage rapide des paramètres du moniteur, le mode OSD vous permet
un accès facile et agréable aux différents onglets et éléments de sous-menus.

Définition des boutons

OK

Réinitialiser

Annuler

Applique tous les changements définis puis ferme MagicTune.

Restaure les valeurs par défaut du moniteur des paramètres présents dans la fenêtre
active.

Permet de quitter MagicTune sans appliquer les changements définis. Si vous n'avez
modifié aucun paramètre dans la fenêtre de contrôle et que vous cliquez sur "Annuler",
cela n'aura aucune conséquence.

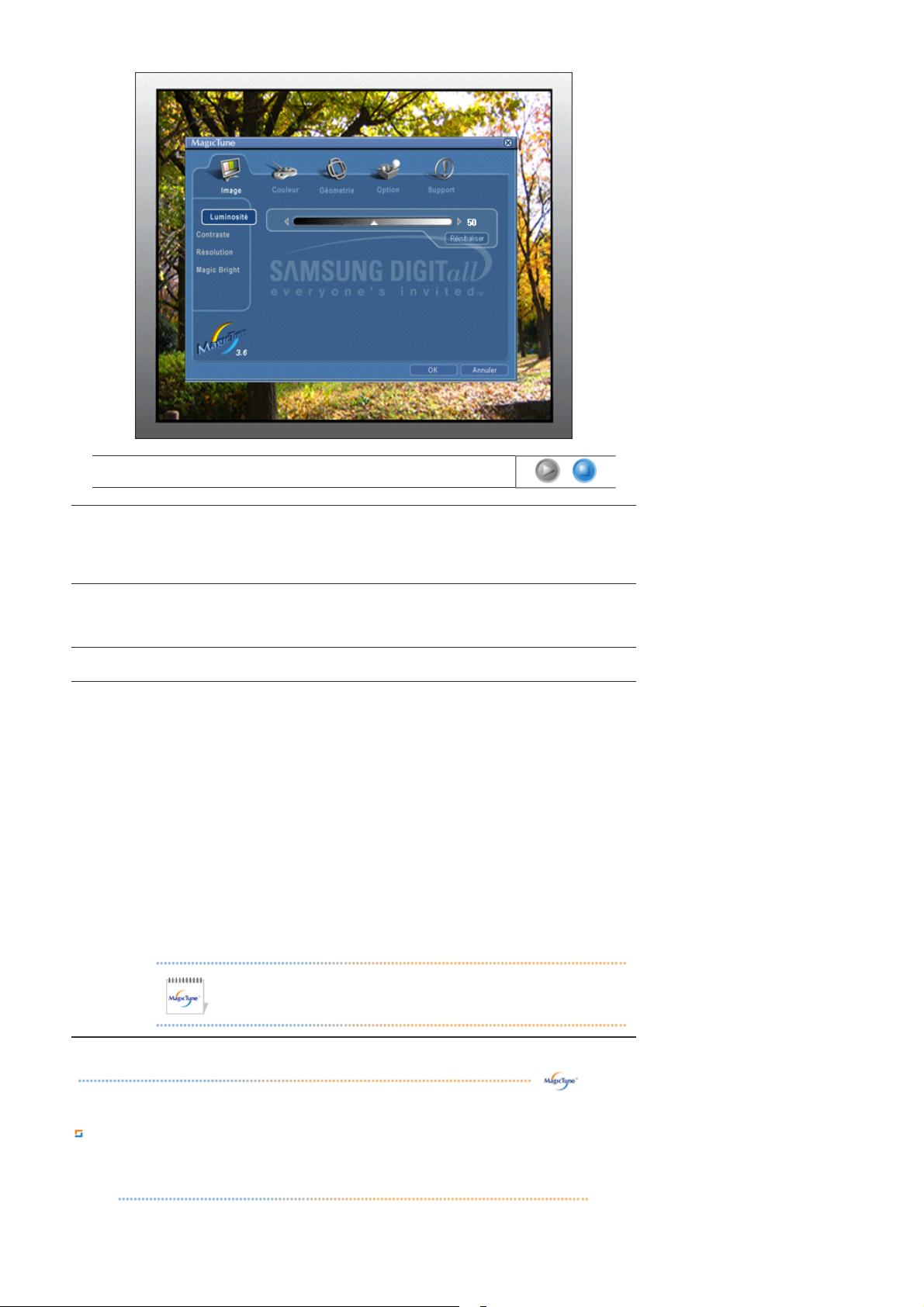

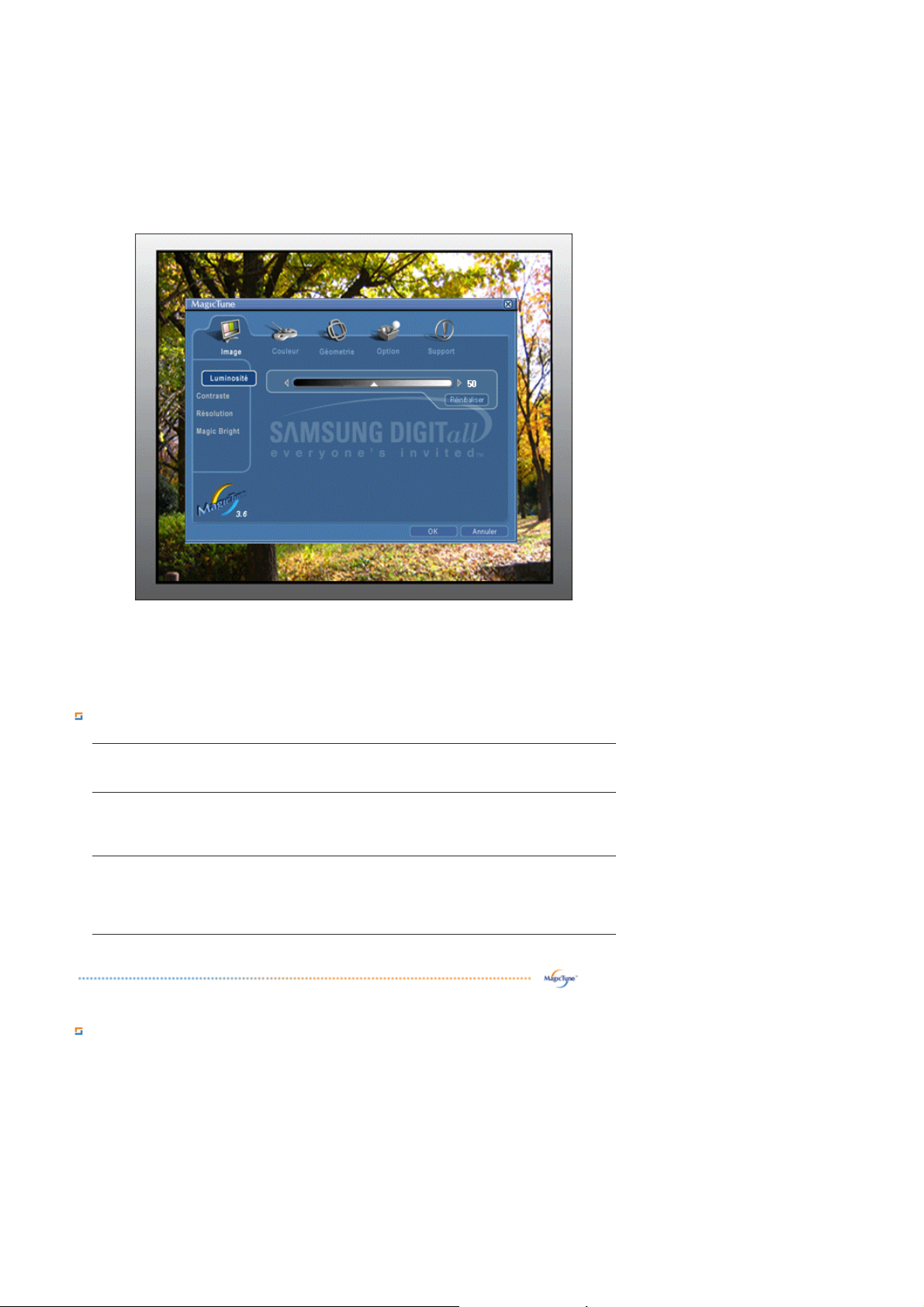

Définition de l'onglet Image

Permet à l'utilisateur de régler les paramètres de l'écran à sa convenance.

Brightness Contrast Resolution MagicBright

nmlkji nmlkj

Éclairci ou assombri l'ensemble de l'écran. Les détails de l'image des zones les plus sombres peuvent

Luminosité

Contraste

Résolution

MagicBright™

disparaître si la luminosité n'est pas réglée comme il faut. Réglez la luminosité pour obtenir les
meilleures conditions de visualisation possibles.

Règle la différence de luminosité entre les zones claires et les zones sombres de l'écran. Il détermine la
netteté de l'image.

Liste toutes les résolutions que peut gérer ce programme.

MagicBright est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matiere de
luminosité et de clarté deux fois supérieure a celle d'autres moniteurs existants. Cette fonction fournit
une luminosité et une résolution d'affichage plus adaptées à la visualisation de texte, d'Internet ou
d'animations multimédia pour satisfaire les divers besoins de l'utilisateur. L'utilisateur peut facilement
sélectionner l'une des six options de luminosité et de résolution pré-configurées en appuyant simplement
sur l'un des boutons de contrôle de MagicBright™ qui sont situés a l'avant du moniteur.

1. Texte: Pour tout ce qui est documentation ou lors d'importants travaux dans des textes.

2. Internet: Pour tout ce qui est travail dans des images complexes comme des textes et des

3. Jeu : Pour regarder des images animées comme celles d'un jeu.

4. Sport : Pour regarder des émissions, comme du sport.

5. Cinéma : Pour regarder des films venant du lecteur de DVD ou d'un CD Vidéo.

6. Personnalisé : Bien que rigoureusement choisies par nos ingénieurs, les valeurs préconfigurées

nmlkj

graphiques.

peuvent ne pas vous convenir. Cela dépend de vos goûts. Si tel est le cas, réglez la Brightness
(Luminosité) et le Contrast (Contraste) en utilisant le menu de l'OSD.

nmlkj

Le mode MagicBright control est différent selon les modèles d'écran. Certains écrans ne
prennent en charge que quatre modes(Text, Internet, Entertain, Custom)

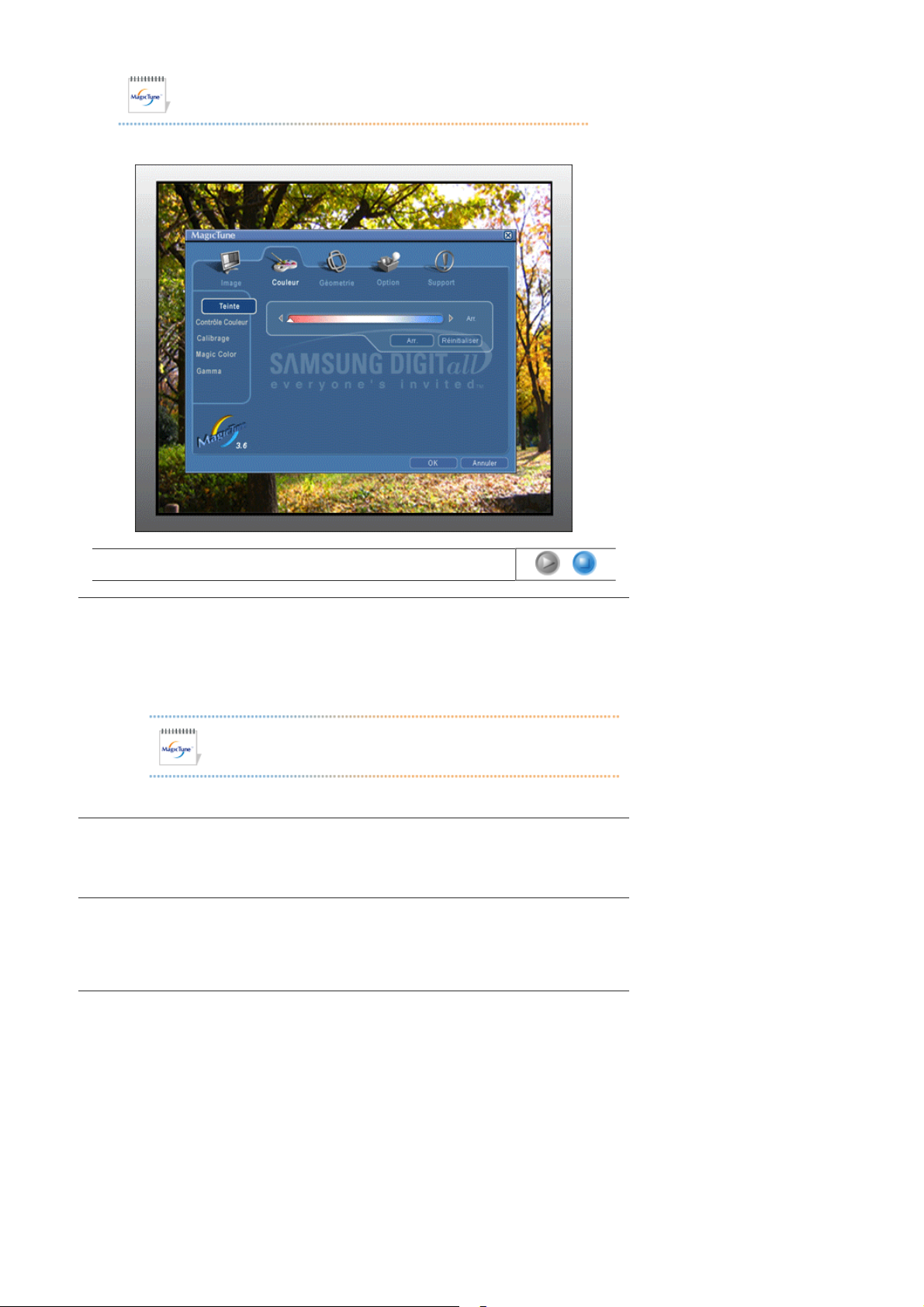

Définition de l'onglet Couleurs

Règle la "chaleur" de l'arrière-plan du moniteur ou de la couleur de l'image.

MagicColor and Gamma will be shown only in the monitor that supports these

functions.

Teinte Color Control Calibrage MagicColor Gamma

nmlkji nmlkj nmlkj nmlkj nmlkj

Le ton de la couleur peut être changé.

! Chaude 2 - Chaude 1 - Froide 1 - Froide 2 - Froide 3 - Froide 4 - Froide 5 - Froide 6 - Froide 7
! Arr.

Teinte

Le mode Color Tone est différent selon les modèles d'écran. Certains écrans ne
prennent en charge que quatre modes(Warm, Normal, Cool, Custom)

Contrôle
couleurs

Règle les couleurs de l'image du moniteur.
Vous pouvez modifier la couleur de votre moniteur suivant votre préférence.

! R- G - B

Il s'agit du processus selon lequel les couleurs de votre choix sont optimisées et enregistrées. Vous allez

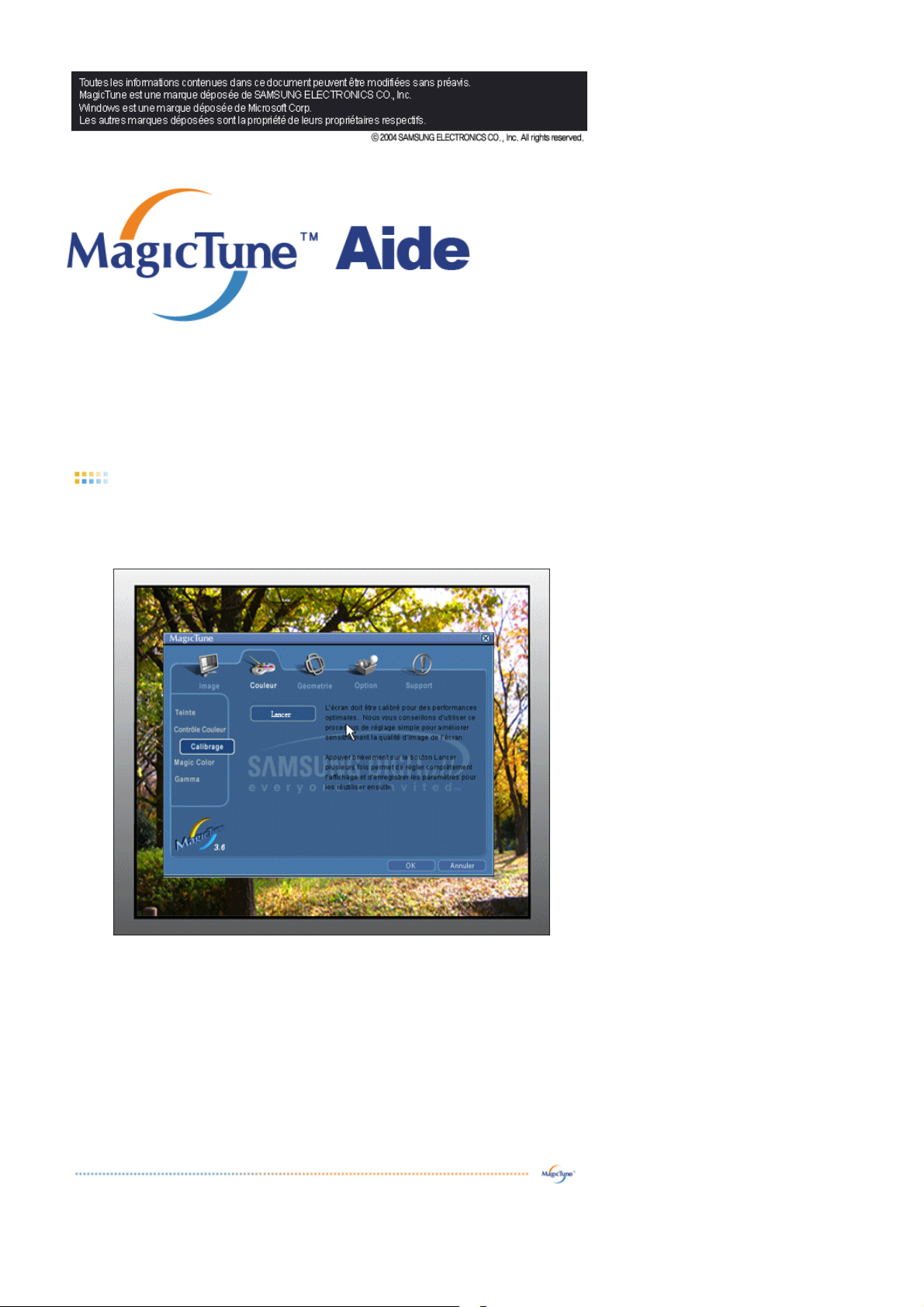

Calibrage

trouver MagicTune très utile si vous faites partie de ceux qui souhaite pouvoir voir leurs images avec
tous leurs détails - y compris les images web et celles produites par un appareil photo ou un scanner
numérique.

MagicColor est une nouvelle technologie, développée exclusivement par Samsung, pour améliorer les
images numériques et afficher encore plus efficacement des couleurs naturelles sans altérer la qualité de
l’image.

1. Arr. : Pour revenir au mode d’origine.

2. Démo : L’écran sans MagicColor apparaît à droite et celui avec MagicColor apparaît à gauche

3. Complet : Pour afficher encore plus clairement des couleurs naturelles vives.

4. Intelligent : Pour afficher non seulement des couleurs vices mais également une couleur de peau
encore plus clairement.

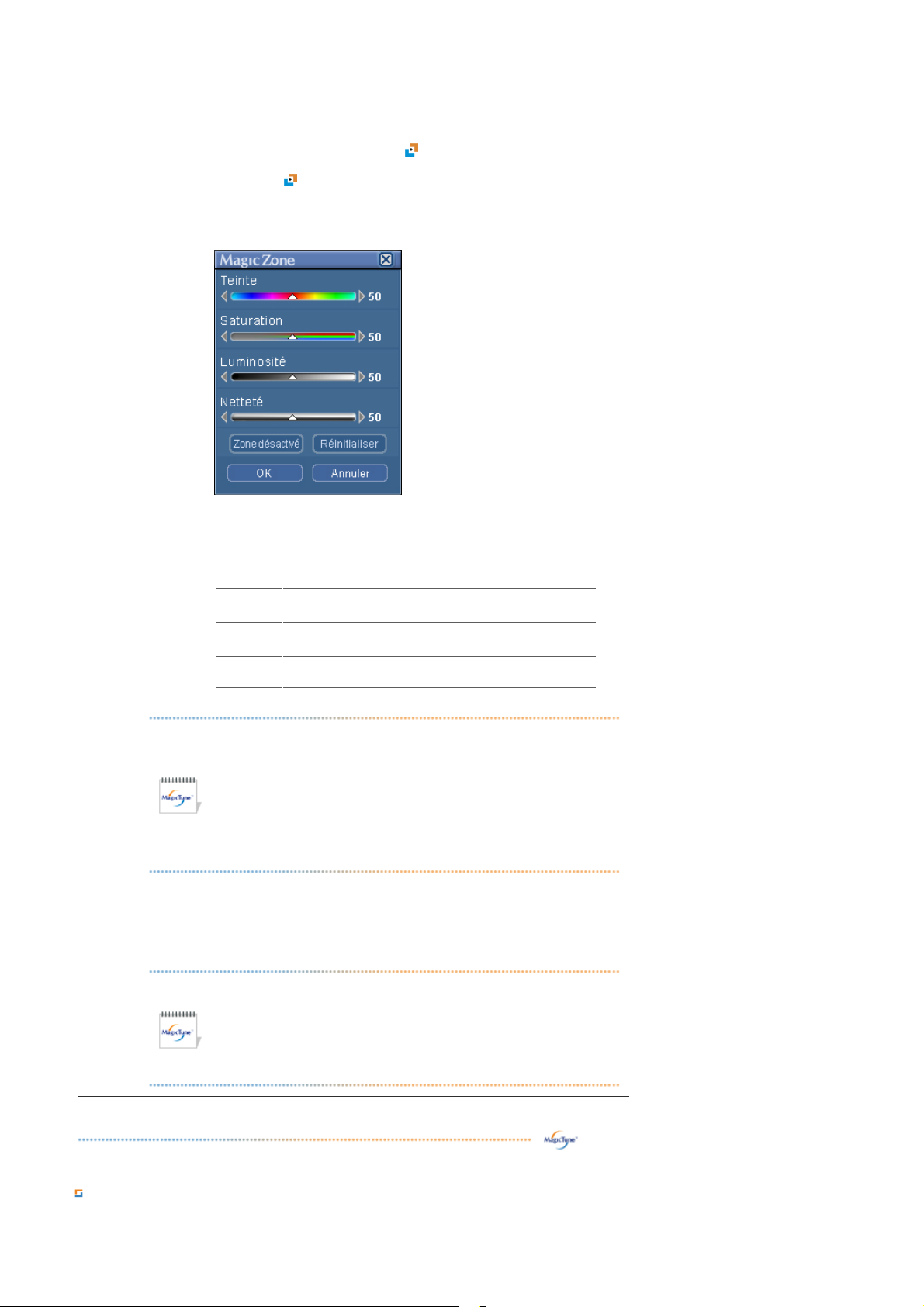

5. MagicZone

" MagicZone assure un affichage net et clair d'animations multimédia ou de photographies

en améliorant la luminosité, la netteté, la saturation et la nuance sur une certaine partie
de l'écran. Il propose une interface simple d'utilisation qui met en évidence la partie en
cours de lecture de votre programme multimédia en détectant et en mettant

automatiquement en évidence la zone désirée en la faisant glisser.

glag

"

Lorsque le curseur de la souris est activé( ) et qu'il est nécessaire de le désactiver pour
l'utiliser pour d'autres tâches, cliquez avec le bouton droit sur la souris ou placez le

curseur activé ( )sur la barre de tâches et cliquez. Lorsqu'il est désactivé, l'icône à
l'écran change et redevient tel qu'avant l'activation.

" MagicZone est particulièrement approprié pour l'utilisation d'une image mobile.

" Menu Tray (Plateau)

MagicColor

Teinte Règle la teinte de la couleur.

Saturation Règle la saturation de la couleur.

Luminosité Règle la luminosité.

Netteté

Zone
désactivé

Règle la différence entre les zones les plus sombres et les plus
claires de l'écran.

Désactive la zone capturée.

Réinitialiser Rétablit les paramètres par défaut définis par le vendeur.

! MagicTune disparaît si vous exécutez MagicZone. La fermeture de MagicZone

après avoir effectué les réglages affiche à nouveau MagicTune. (l'option System
Tray (Plateau système) est désélectionnée)
MagicTune disparaît si vous exécutez MagicZone. La fermeture de MagicZone
après avoir effectué les ré
(Plateau système) est sélectionnée)

! Le mode MagicColor est différent selon les modèles d'écran.

Le mode MagicZone s'affiche si l'écran prend en charge la fonction.

Pour régler la valeur de gamma.

es n'affiche plus MagicTune. (l'option System Tray

Gamma

en charge que trois modes (Mode1, Mode2, Mode3)

!

Mode 1 : Affiche gamma normal

! Mode 2 : Affiche gamma plus élevé (plus lumineux)
! Mode 3 : Affiche gamma plus bas (plus sombre)

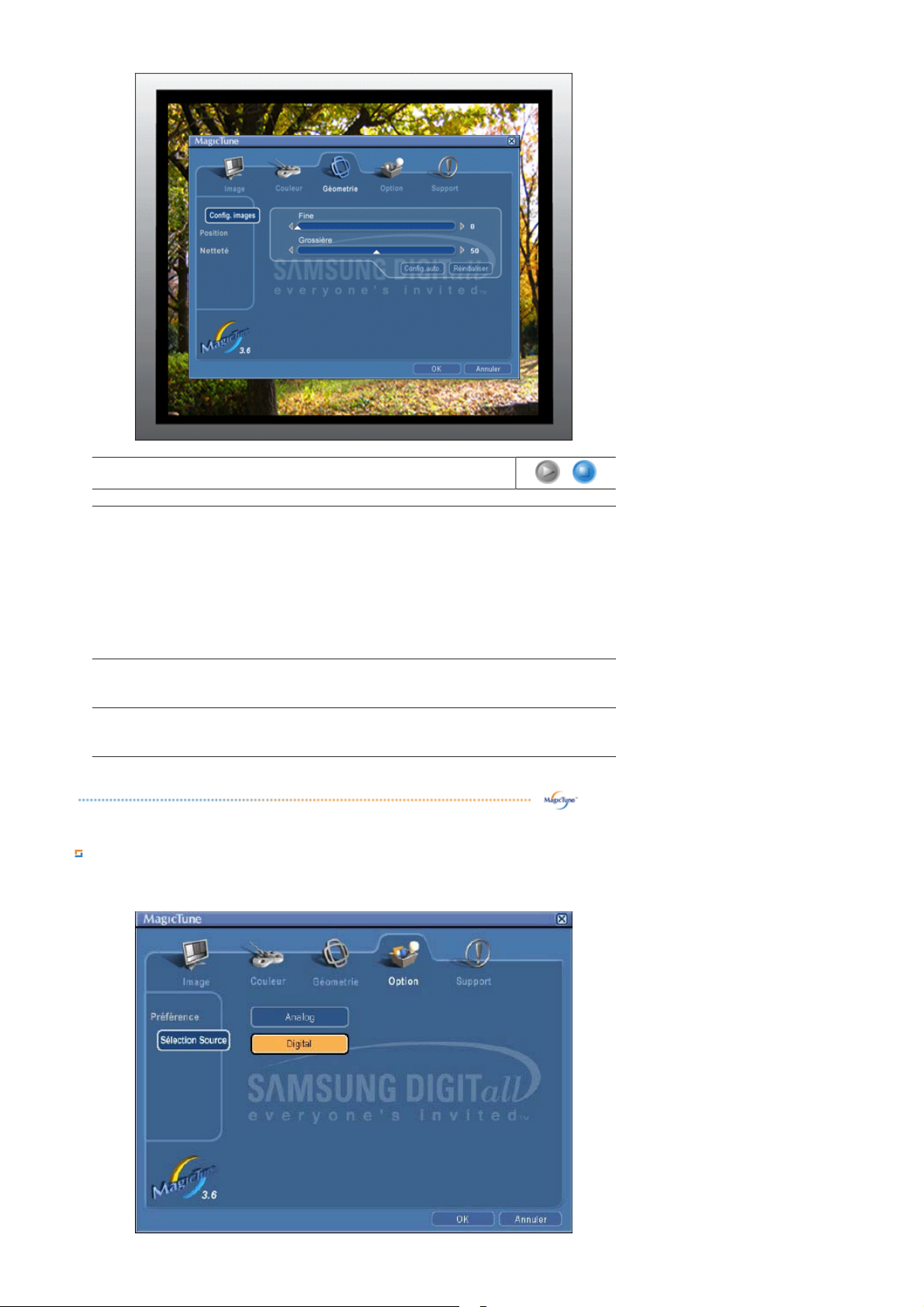

Définition de l'onglet Géometrie

Règle les valeurs de Configuration des images et Position.

Le mode Gamma est différent selon les modèles d'écran. Certains écrans ne prennent

Configuration des images Position Netteté

nmlkji nmlkj nmlkj

! Fine : Supprime le bruit tel que les bandes horizontales.

Si les parasites persistent même après le réglage fin, recommencez après avoir
réglé la fréquence (vitesse de rafraîchissement).

Configuration des
images

!

Grossière : Supprime le bruit tel que les bandes verticales.
Le réglage de base peut déplacer l'image dans l'écran. Vous aurez peut-être à la
replacer au milieu en utilisant le menu Horizontal Control (Contrôle Horizontal).

!

Configuration automatique : Le réglage automatique permet au moniteur de
s'adapter de lui-même au signal vidéo entrant. Les valeurs Fine, Grossière et
Position sont réglées automatiquement.

Position

Permet de régler la position horizontale et verticale de l'écran.

Netteté

Suivez ces instructions pour modifier la clarté de l'image.

Définition de l'onglet Option

Vous pouvez configurer MagicTune en utilisant les options suivantes.

Affiche la boîte de dialogue des préférences. Les préférences sélectionnées sont
identifiables grâce au "V" dans la case à cocher. Pour sélectionner ou désélectionner une
préférence, positionnez votre curseur sur la case à cocher et cliquez.

Préférence

! Activer menu plateau des tâches - Pour accéder aux menus de MagicTune, cliquez

sur l'icône [menu Barre des tâches].
Les menus ne s'affichent pas si l'option [Activer menu plateau des tâches] est
décochée dans les [Paramètres de base] de la boîte [Option].

! Sélectionner langue - La langue choisie n'affecte que l'OSD.

Sélection Source

! Analog
! Digital

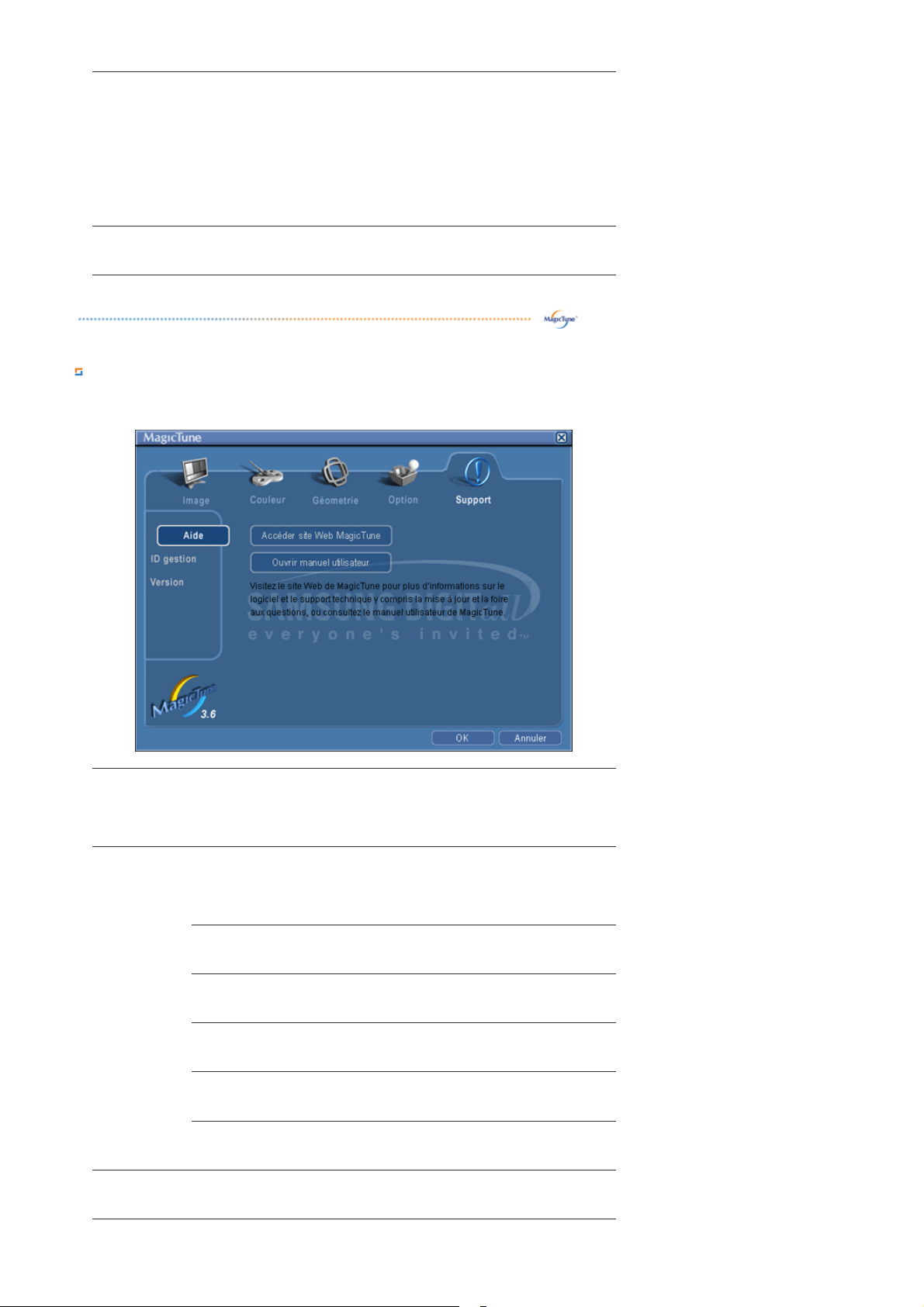

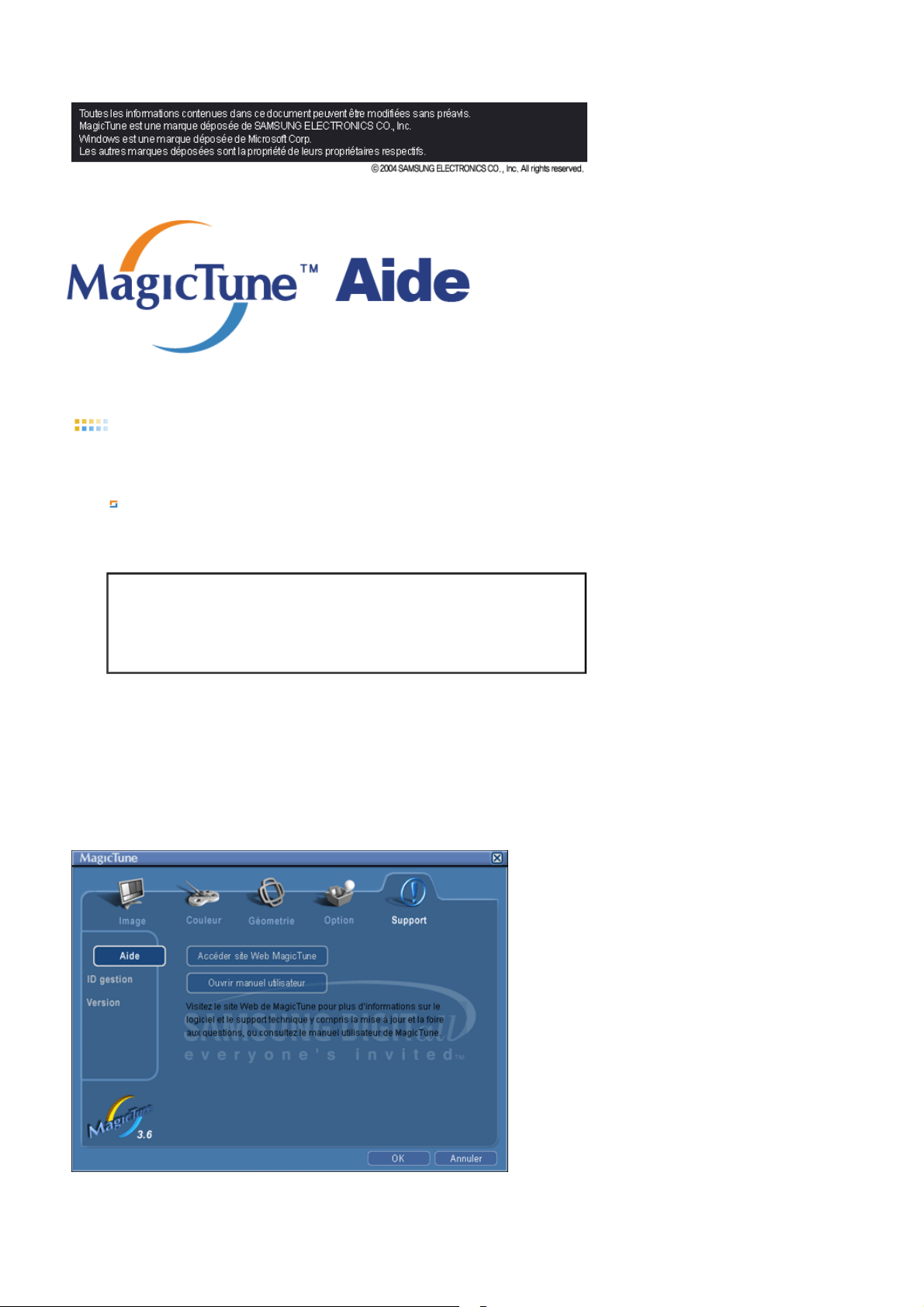

Définition de l'onglet Support

Affiche les Infos Moniteur ainsi que le numéro de version du programme et vous permet d'utiliser la fonction Aide.

Rendez vous sur le site web de MagicTune ou ouvrez les fichiers d'aide (Manuel de

Aide

l'utilisateur) si vous avez besoin d'aide lors de l'installation ou de l'utilisation de
MagicTune. Le Manuel de l'utilisateur s'ouvre dans n'importe quelle fenêtre de navigation.

Vous pouvez utiliser le serveur pour contrôler l'écran Client.

ID gestion

(Le programme de serveur doit être installé pour utiliser ce programme en tant que client)

User Name

User ID

Server IP

Department

Location

Version

Afficher le numéro de version de MagicTune.

Affiche le nom d'utilisateur enregistré dans l'ordinateur.

Affiche l'ID d'utilisateur enregistré dans l'ordinateur.

Ecrivez l'IP de serveur.

Ecrivez le service.

Ecrivez l'emplacement.

Généralités | Installation | Mode OSD |

Calibration des couleurs

1. Calibration des couleurs

Calibration

des couleurs

| Désinstaller | En cas de problème

“Réglage des couleurs” vous guide pour que permettre à votre moniteur d'afficher des couleurs optimales.

Procédez suivant ces cinq étapes pour obtenir un réglage optimal des couleurs pour votre moniteur.

1. Utilisez “Ascenseur de réglage de la Luminosité” pour faire correspondre la luminosité de la surface de
contrôle avec la luminosité de la forme de l'arrière-plan.

2. Lorsque vous détectez une couleur spéciale dans la “surface de contrôle”, déplacez le curseur de
contrôle dans la direction de la couleur en vous réferrant au “cercle des couleurs de référence”.
=> Lorsque vous avez terminé le réglage, vous ne devez plus détecter de couleur dans la surface de
contrôle.

3. Lorsque vous en avez terminé avec l'étape 1, cliquez sur le bouton “Suivant”.

4. Répétez les procèdures 1), 2) et 3) pour les étapes 2 à 5 restantes.

5. Vous pouvez facilement visualiser les effets des réglages en cliquant sur le bouton “Aperçu”!

2. Aperçu

Appuyez sur le bouton “Aperçu” dans “Réglage de couleurs“
L'image ci-dessus va s'afficher.

1. Appuyez sur le bouton "Afficher calibration"pour voir les effets des réglages que vous venez de faire.

2. Appuyez sur le bouton "Afficher décalibration"pour voirl'image originale.

Généralités | Installation | Mode OSD |

Calibration
des couleurs

| Désinstaller | En cas de problème

Désinstaller

Le programme MagicTune ne peut être supprimé qu'en utilisant l'option "Ajout/Suppression de programmes"
du Panneau de configuration de Windows.

Suivez les étapes suivantes pour désinstaller MagicTune.

1. Allez dans la [Barre des tâches] ' [Démarrer] ' [Paramètres] puis dans [Panneau de configuration]. Si
le programme fonctionne avec Windows XP, allez dans le [Panneau de configuration] du menu
[Démarrer].

2. Dans le Panneau de configuration, cliquez sur l'icône "Add or Remove Programs(Ajout/Suppression
de programmes)".

3. Dans la fenêtre "Add or Remove Programs(Ajout/Suppression de programmes)", descendez jusqu'à
"MagicTune". Cliquez dessus pour le mettre en surbrillance.

4. Cliquez sur le bouton "Change/Remove(Modifier/Supprimer)" pour supprimer le programme.

5. Cliquez sur "Yes(Oui)" pour lancer le processus de désinstallation.

6. Attendez que la boîte de dialogue "Uninstall Complete(Suppression terminée)" apparaisse.

Allez sur le
questions (FAQ) (questions et réponses) ainsi que les mises à jour des logiciels.

site web de MagicTune pour trouver un support technique concernant MagicTune, une Foire aux

Généralités | Installation | Mode OSD |

Calibration
des couleurs

| Désinstaller | En cas de problème

En cas de problème

! MagicTune peut ne pas fonctionner si le moniteur a été remplacé ou si le pilote de la carte graphique a

été mis à jour alors que MagicTune fonctionnait. Si tel est le cas, redémarrez votre système.

À vérifier si MagicTune ne fonctionne pas correctement.

* La fonction MagicTune n'est disponible que pour les PC fonctionnant avec un système
d'exploitation Windows supportant la fonction "Plug and Play".

* Si vous souhaitez vérifier que votre PC supporte bien la fonction
MagicTune, suivez les étapes suivantes (pour Windows XP) :

Panneau de configuration -> Performance et Maintenance -> Système -> Configuration ->
Gestionnaire de périphériques -> Moniteurs -> Après avoir supprimer le moniteur "Plug and Play",
trouvez "Ecran Plug and Play" en recherchant un nouveau matériel.

! Allez sur le site web de MagicTune pour trouver un support technique concernant MagicTune, une

Foire aux questions (FAQ) (questions et réponses) ainsi que les mises à jour des logiciels.

Avant de faire appel au service après-vente, verifiez les informat ions contenues dans cette
partie du manuel et regardez si les problemes peuvent etre résolus par vous-meme. Si vous
avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui
qui apparait dans la section information, ou encore contactez votre vendeur.

Symptôme Liste à Vérifier Solutions

Pas d'image sur
l'écran Je ne peux pas
allumer le m o ni teu r.

Est-ce que le câble
électrique est connecté
correctement?

Pouvez - vous observer

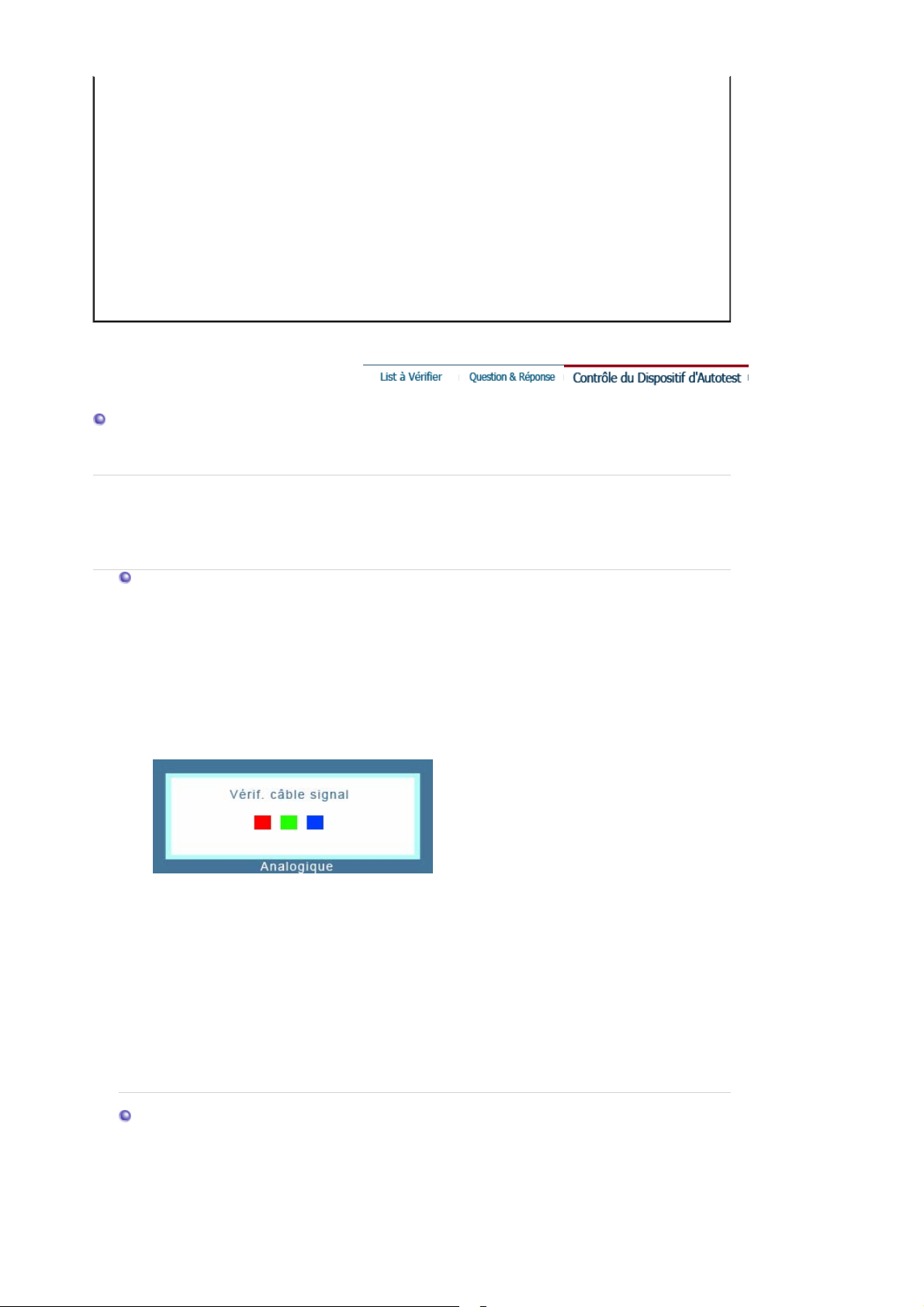

"Vérif. câble signal"

l'écran?

Si l'appareil est mis sous
tension, redémarrer encore
une fois votre ordinateur,
l'écran de demarrage
apparait.

Pouvez-vous voir

non optimal. Mode
conseillé 1600 x 1200

sur l'écran?

60Hz"

sur

"Mode

Vérifiez la Connexion du cable électrique et
la prise de courant.

(branché au moyen du câble D-sub)

Vérifiez que l'o rdi nateur est convenableme nt
branché.

(branché au moyen du câble DVI)

Si le câble est correct em ent branché mais
que vous avez toujours le meme message a
l'écran , il est possible que le moniteur soit en
mode “Analogique”. Utilisez la fonction de
conversion de (Entrée/Source) située en
façade du moniteur pour que le moniteur
vérifie de nouveau le signal d'entrée.

Si l'écran de démarrage apparait, faite
démarrer l'ordinateur en mode "sans
échec" (Window ME/2000/XP) , puis
modifiez la fréquence de la carte vidéo.
(Référer aux modes Pré-établir l'Affichage)

Note: Si l'écran de démarrage n'apparait
pas, contactez un centre de serv ice ou votre

vendeur..

Vous pouvez voir ce message quand le
signal de la carte vidéo dépasse la
résolution m aximale et la fréquence.

Ajustez la résolution maximale et la
fréquence applicable au moniteur.

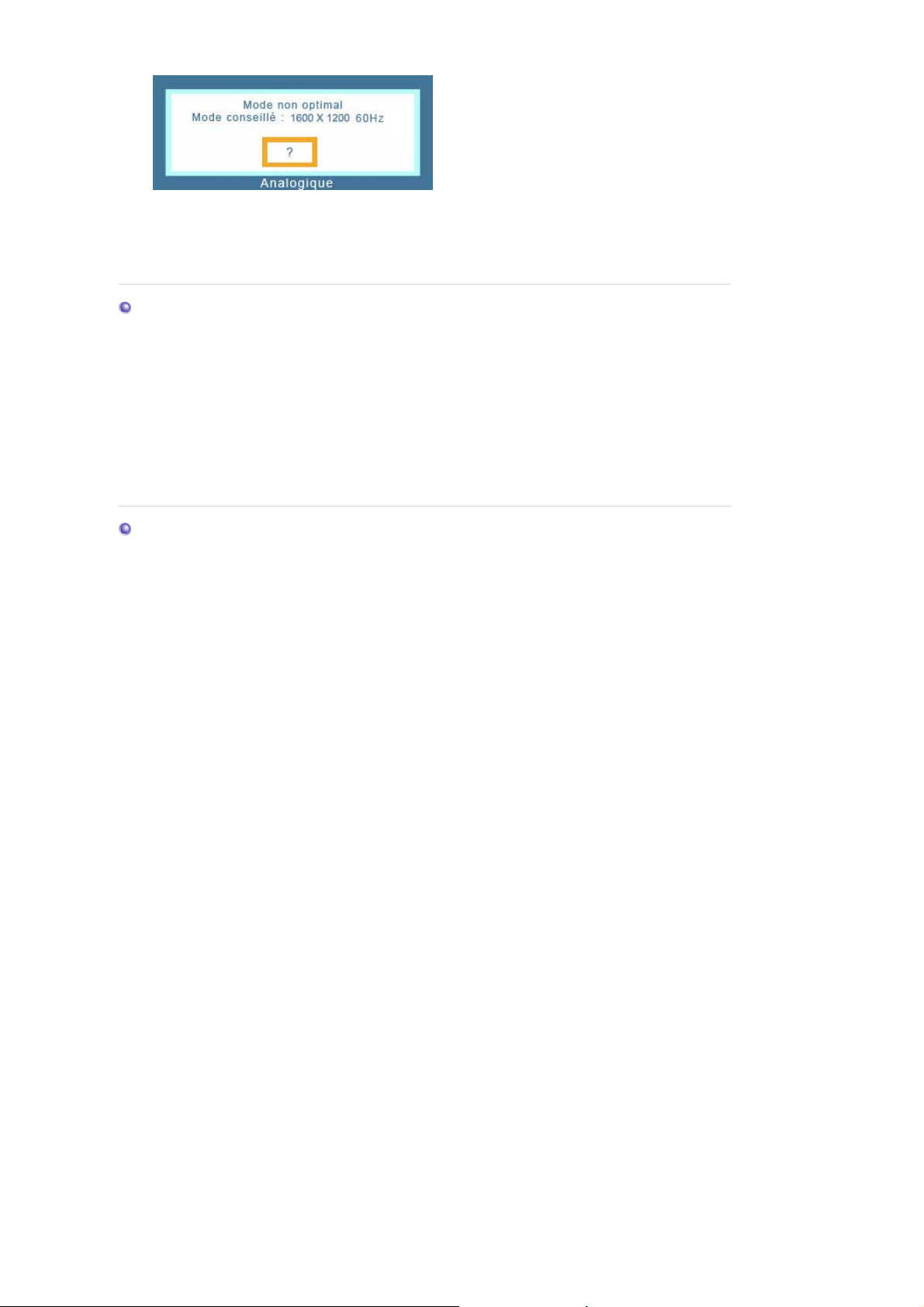

Si l'affichage est supérieur au SXGA ou à
75Hz, le message "

Mode conseillé 1600 x 1200 60Hz

Si l'affichage est supérieur à 85Hz, il
fonctionne correctement mais le message
"

Mode non optimal. Mode conseillé 1600

x 1200 60Hz

Mode non optimal.

" s'affiche pendant une minute

" 'affiche.

puis disp ar a ît. V e u ill ez d é finir les para mètres
suivant le mode recommandé pendant cette
minute (le message s'affiche de nouveau si
le système est redémarré).

Je ne peux pas voir
l'OSD

L'écran montre des
couleurs étranges ou
affiche seulem ent en
noir et blanc.

Il n'y a pas d'image à l'
écran.

Le moniteur est-il connecté
à l'aide du câble DVI ?

Avez-vous vérrouillé le
menu OSD pour empêcher
des changements?

Est-ce que l'écran affiche
seulement une seule
couleur comme si vous
regardez à travers un
papier cellophane?

Le moniteur est en mode de PowerSaver .
Appuyez sur une touche du clavier ou

bougez la souris pour acti ver le moniteur et
restaurer l'image.

Si il n'y a toujours pas d'image, appuyez sur
le bouton "

(Entrer/Source)

".
Appuyez de nouveau sur une touche du
clavier pour activer le moniteur et restaurer
l'image à l'écr an.

Vous risquez d'obtenir un écran blanc si
vous démarrez le système avant d'avoi r
connecté le câble DVI, ou si vou s
déconnec tez puis reconnectez ce même
câble alors que le système est sous tension,
car certaine s cart es graphiques n'envoient
pas de signal vidéo . Connectez le câble DVI
puis redémarrez le système.

Dévérrouillez l`OSD en appuyant sur le
bouton Menu pendant plus de 5 secondes.

Ajustez la Positi on et l a Tail le en se référent
a l`OS D .

Subitement, l'écran
semble déséquilibr é.

L'écran est hors de
focalisation.

LED clignote mais il
n'y a pas d'images sur
l'écran.

Il y a seulement 16
couleurs qui sont
montrées sur l'écran.
Les couleurs de
l'écran changent en
changeant la cart e
vidéo.

Avez - vous ajusté la

Redémarrer l'ordinateur.

résolution ou la fréquence
pour le moniteur?

Est- ce que la carte video
est placée corr ectement?

Avez-vous changé la carte
vidéo o u le pilo t e ?

Avez - vous ajusté la
résolution ou la fréquence
pour le moniteur?

Install ez la car te vidéo en suivant le guide
pour la carte vidéo.

Ajustez la Positi on et l a Tail le en se référent
a l`OS D .

Ajustez la résolution et la fréquence de la
carte vidéo.
(Référer aux modes Pré-établir l'Affichage).

L'écran peut etre non-équilibré á cause du cycle du si gnal de la carte
vidéo. Réajus tez- le en se référant a l'OSD.

Avez - vous ajusté la
résolution ou la fréquence
du moniteur?

Est-ce que la fréquence est
ajustée correctement
lorsque vous vérifiez le
"Mode d'Affichage" dans le
menu?

Ajustez la résolution et la fréquence de la
carte vidéo.
(Référer aux modes Pré-établir l'Affichage).

Ajustez la fréquence en se référant au guide
de la carte vidéo et les modes Pré-établir

l'Affichage

(La fréquence maximale par résolution peut
être differente d'un produit à l'autre.)

Est-ce que les couleurs de
Windows sont installées
correctement?

Est-ce que la carte vidéo a
été placée correctement?

Pour Windows ME/2000/XP: Paramétrez
correctement les couleurs dans le Panneau
de Contrôle, à l'Affichage, à l'Installation.

Install ez la car te vidéo en se référant au
guide d`installation de la carte vidéo.

Il y a un message qui
s' affiche "Moniteur

Avez-vous insta ll é le pilote
du moniteur?

Install ez le pi lot e du moniteur selon les

Instruct ions pour l'Installation du Pilote.

Inconnu, Plug&Play
(Vesa DDC) moniteur
trouvé".

Voir le guide de la carte
vidéo pour voir si la fonction
Plug&Play (VESA DDC)
peut etre supportée.

Install ez le pi lot e du moniteur selon les

Instruct ions pour l'Installation du Pilote.

À vérifier si MagicTune
ne fonctionne pas
correctement.

MagicTune™ ne
fonctionne pas
correctement.

Visitez notre site Web et téléchargez le logi ciel d'installat ion de MagicTune MAC.

Vérifiez les éléments suivants pour voir s'il y a des problemes avec le moniteur.

1. Vérifiez si le fil élec trique et le câble sont correct em ent connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.
(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemb lez un ordinateur(PC), véri fiez si
l'adapteur (vi deo) et le pilote du moniteur sont bien i nstallés

4. Contrôlez si le taux de raf rai chissement de l'écran est pla cé à 56Hz ou à 75Hz (Ne pas dépasser
75Hz quand vous utilisez la résolution maxi male.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis
enlever le Pilote d' Affichage qui se trouve sur le

Administration des Periphériques"

'adaptateur (vi deo).

Si les problèmes se produisent répétitivement, contactez un centr e de service agréé.

fonction Magic Tune n' est
disponible que pour les PC
fonctionnan t avec un
système d'exploitation
Windows supportant la
fonction "Plug and Pl ay".

Avez-vous changé de PC
ou de carte graphique ?

, et redémarre r l'ordinateur pour réinstaller le pilote de l

*

Si vous souhaitez vérifi er que
votre PC supporte bien la
fonction MagicTune, suivez les
étapes suivantes (pour Windows
XP) :

Panneau de configuration ->
Performance et Maintenance ->
Système -> Configuration ->
Gestionnaire de périphériques ->
Moniteurs -> Après avoir supprimer
le moniteur "Plug and Pla y", trouvez
"Ecran Plug and Play" en
recherchant un nouveau matériel.

MagicTune is an addit ional software
for the monitor. Some graphi c cards
may not support your monito r. When
you have a problem with the graphi c
card, visi t our website to check the
compatible graphic card list
provided.

http://www.samsung.com/monitor/magictune

Téléchargez le programme le plus
récent. Le prog ramme peut être
téléch a r gé sur le site

http://www.samsung.com/monitor/magictune.

"Panneau de Contrôle, Système,

Question & Réponse

Question Réponse

Comment puis-je changer la
fréquence?

Comment puis-je ajuster l a résolution? Windows ME/XP/2000: Modifiez la résol uti on dans

La fréquence peut etre mod if iée par reconfiguration de l a
carte vidéo.

Notez que le support de la carte vidéo peut varier selon la
version du pilote ut il isé. (Faire référence à l'ordinateur ou
au pilote de la carte vidéo pour les details)

Panneau de Contrôle, Affichage, Installation.
* Contactez le fabricant de la carte vidéo pour plus de

détails.

Comment puis-je install er la fonction
Power Saving?

Comment puis-je nettoyer l e boît ier
extérieur/ le Panneau LCD?

Contrôle du Dispos it if d'Autotest

Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

Un dispositif d'Autotest est fourni pour que vous puissiez vous-meme controler le
fonctionnement du monit eur. Si votr e moniteur et l'ordinateur sont correct em ent branchés mais
l'écran de moniteur reste som bre et que l ' indi cateur de l'Alimentation clignot e, lancez un
dispositif d' Autotest en éxécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.
Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et

du texte comme illus trés ci-dessous: Les trois boîtes a l' intérieur de l a bordure rouge
sont rouge, verte, et bleue.

Windows ME/XP/2000: Inst allez la fonction dans le BIOS­SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se
référer à Windows/ Guide de l'Ordinateur)

Déconnectez le fil él ectrique ensuite net toyez le moniteur
avec un tissu doux en se servant également de solution
nettoyante ou d'eau ordinaire.

Ne pas laisser de détergent ni faire d'égratinure sur la
boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

L'absence de l'une des boites indique un probleme avec votre moniteur. Cette boîte
apparaît égale men t pendant une opération normale si le câble vidéo est déconnecté ou
endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le
moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes,
vérifiez le contrô leur de votre vidéo et le système de votre ordinateur.; vot re moniteur
fonctionne norm alement.

Messages d'Avertissem ents

S'il y a des anomalies avec le signal d'entrée,un message appar ait sur l 'écran ou
l'écran reste noir meme si l'indicateur d'alimentaton LED est en mis sous tension. Le
message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que
vous avez besoin de contrôler le câble vidéo.

Si la fréquence de rafraîchissement vertical e est rég lée sur 85Hz ou plus, un message
"Fréquence video trop élevée "apparaît en demi-tei n te.Passez la fréquence de
rafraîchissem ent verticale a 75Hz ou moins si ce message apparaît a l'écran.

Environment

La localisation et la positi on du moniteur peuvent influencer sur la qualité et sur
les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur
les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur,
débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, venti lateur, horloge, et
telephone qui se trouvent a moins d'un mètre du moniteur.

Conseils utiles

z Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y

a des problemes avec l'ordi nateur personnel (PC) ou la carte vi déo, cel a peut rendre le
moniteur blanc, avoir une coloration faibl e, un bruit de fond, Fréquence video tr op élevée,
etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un cent re
de service ou votre vendeur.

z

Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message

x 1200 60Hz"

apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est

"Mode non optimal","Mode conseillé 1600

enco re en ma r c h e.

{

S'il y a un message sur l'éc ran ou si l'écran devient blanc, cela si gnifie que le moniteur
est en état de marche.

{

Dans ce cas, contrôlez les problemes de l'ordinateur.

Général

Général

Nom du Modèle SyncMaster 204T

Panneau LCD

Taille 20,1 inch en diagonal
Zone d'Affichage 432mm (H) x 324mm (V)
Pixel Pitch 0,255mm (H) x 0,255mm (V)
Type a-si TFT active matrix

Synchronisation

Horizontale 30 ~ 81 kHz
Verticale 56 ~ 75 Hz

Couleur d'Affichage

16,7M

Résolution

Résolution optimale 1 600 x 1200@60 Hz
Résolution maxi male 1600 x 1200@60 Hz

Signal d'Entrée, terminé

RGB Analog, DVI(Digital Visual In ter face) Compliant Digital RGB
0,7Vp-p ± 5% positive bri ght 75 ohms ± 10 % (terminated)

Fréquence maximale

162 MHz (analogique / numéri que)

Alimentation

AC 100 ~ 240 VAC(±10%) , 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-Sub ,détachable , 1,8m
Câble DVI-D to DVI-D ,détachable , 2,0m

Consommation d'Électricité

Moins de 50W (analogique / numérique)

Dimensions (LxPxH) / Poids

445 X 457,2 X 228,5 mm / 17,5 X 18 X 9,0 inch (Apres avoir installé le pied) / 8,15kg

VESA Interface de support

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 10°C ~ 40°C(50°F ~ 104°F)

Humidité: 10% ~ 80%, sans condensat ion

Stockage Température: -20°C ~ 45°C(-4°F ~113°F)

Humidité: 5% ~ 95%, sans condensat ion

Capacité Plug and Play

Ce moniteur peut etre installé sur n'importe quel système compatible Plug & Play. Interaction entre
le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et
d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à
moins que l'utilisateur souhaite choisir une configuratio n différente.

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

PowerSave r

Ce moniteur est doté d' un système d'économie d'énergie appel lé "PowerSaver". Ce système fait
passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un
certain laps de temps. Le moniteur retrouve son foncti onnement normal des que vous bougez la sou ri s
de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper
l'alimen tat ion de votre moniteur lors que vous ne vous en servez pas ou lorsque vous le laissez sans
l`utilis er pendant une longue période. Pour que le Power Saver puisse fonctionner, vot re moniteur doit
etre connecté à une carte vidéo, installée dans votr e ordi nateur,qui doit etre compatible VESA , et
conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode

Fonctionnement

normal

Mode d'économie de

puissance

EPA/Energy 2000

Eteindre le courant

électrique(Bouton

d'Alimentation)

Indicateur

d'alimentation

Consommation

d'électricité

Vert Vert, clignota nt No ir

analogique /

numérique

Moins de 50W

analogique /

numérique

Moins de 2W

(Mode Off)

Moins de 0W

(120Vac/220 Vac)

Ce moniteur est conforme aux normes EPA Energy STAR® et
Energy2000 lorsqu 'i l est utilisé avec un ordinateur équipé d'une
fonctionnalité VESA DPMS.

Étant en partenariat avec Energy STAR

®

, SAMSUNG affirme que ce

produit répond aux direct ives de Energy STAR

®

concernant l'économie

de l'énergie.

Modes Pré- ét abl i s d'Af fichage

Si le signal transféré à partir de l'ordinateur est le meme que les Mod es Pré- établis pour l'Aff ichages,

l'écran sera al ors ajusté automatiquement. Cependant, si le signal differe, l'écran peut devenir noir
alors que LED fonctionne. Référez-vous au guide de la carte vi déo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Fréquence

Mode d’affichage

VESA,1600X1200 75,000 60,000 162,000 +/+
IBM,640X350 31,469 70,086 25,175 +/­IBM,720X400 31,469 70,087 28,322 -/+
IBM,720X400 31,469 59,940 25,175 -/­VESA,640X480 37,861 72,809 31,500 -/­VESA,640X480 37,500 75,000 31,500 -/­MAC,640X480 35,000 66,667 30,240 -/­MAC,832X624 49,726 74,551 57,284 -/­VESA,800X600 35,156 56,250 36,000 +/-,+/­VESA,800X600 37,879 60,317 40,000 +/+
VESA, 800X600 48,077 72,188 50,000 + /+
VESA,800X600 46,875 75,000 49,500 +/+
VESA,1024X768 48,363 60,004 65,000 -/­VESA,1024X768 56,476 70,069 75,000 -/-

Horizontale

(kHz)

Fréquence

Verticale (Hz)

Fréquence

(MHz)

Polarité de

Synchronisation

(H/V)

VESA,1024X768 60,023 75,029 78,250 +/+
VESA,1152X864 67,500 75,000 108,00 +/+
MAC,1152X870 68,681 75,062 100,00 -/­VESA,1280X960 60,000 60,000 108,00 +/+
VESA,1280X1024 79,976 75,025 135,00 +/+

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche
horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse
de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité:
kHz

Fréquence Verticale

Comme une lampe fluorescent e, l 'écran doit répéter la meme image
plusieurs fois par seconde pour afficher une image visible pour
l'utilisateur. La fréquence de répétition est appelée Fréquence
Verticale ou le Taux de Rafraîchissement Unité: Hz

Service

L'adresse et le numér o de téléphone de la société peuvent être modifiés sans préavis.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : [phone]

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.
Samsung Customer Care
7037 Financial Drive
Mississauga, Ontario
L5N 6R3
1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :

SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211

http://www.sonda.com/
http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: [phone]
Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [e-mail]

ESPAÑA :

Samsung Electronics Com ercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : [phone]
Fax. : [phone]

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service
Paris No rd 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstad t
T. 06151/957-1306
F. 06151/957-1732
* EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

Samsung Electronics Ma gyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a.
Via C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.
Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: [phone]
Fax: [phone]
RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

EXPORTADO POR: Samsung Electronics CO.,LTD.

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswij k, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/
Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
Tel. : [phone]
Tel : [phone](FAST)

http://www.samsung-latin.com/

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: [phone]

416, Mae tan-3dong, Yeongtong - gu,
Suwon City, Gyeonggi-do Korea

PERU

Servicio Integral Samsung
Av.Argentina 1790 Lima1. Peru
Tel: [phone]
Fax: [phone]

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.
Rua Mário Dioniso, N

o

2 - 1º Drt. 2795-140 LINDA-A-VELHA
Tel. [phone] Fax. [phone]
Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Offi ce Park,
Bryanston Ext 16. Po Box 70006, Bryans ton,2021, South Africa
Tel : [phone]
Fax : [phone]

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VÄSBY
SVERIGE
Besöksadress : Johanneslundsvägen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4 646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel [phone]
Fax [phone]

http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : [phone]
FAX : [phone]

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd.
Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : [phone]
Fax. : [phone]
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : [phone]
Fax. : [phone]

http://samsungservice.co.uk/

U.S.A :

Samsung Electronics Ame ri ca
Service Division
400 Valley Road, Suite 201
Mount Arlington, NJ 07856
1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.com/monitor/

Terme

Distance entre deux points

L'image de l'écran est composée de points rouges, ver t et bleus. Plus les points sont proches,
plur la resoluti on est haute. La distance entre deux poi nts de meme couleur est appelé 'Distance
entre les Deux Points'. Unité: mm

Fréquence Verticale

L'écran doit etre réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour
l'utili sateur. La fréquence de cette répét ition par seconde est appelée Fréquence Verticale ou le
Taux de RafraÎchissem ent. Unité: Hz

Par
exemple :

Si le meme point lumineux s affiche 60 fois par seconde, il est considéré comme
étant à 60 hertz.

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran
s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence
Horizontale. Uni té: kHz

Entrecroiser et methode de Non-Entrecroiser

La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de
haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour
s`assurer une image clai re. La méthode Entrecroisé est l a meme que cel le de la télévision.

Plug & Play

Ceci est une fonction qui apporte la meilleure qualité d'éc ran pour l'utilisateur en permettant l'
échange d'informations automatique entre l' ordinateur et le moniteur. Ce moniteur suit le
standard international VESA DDC pour la fonction Plug & Play.

Résolution

Le nombre de points vert icaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce
nombre montre la précision de l'affichage. La haute résolution est excel lente pour accomplir des
tâches multiples car plus d'informations et d `images peuvent etre affichées sur l'écran.

Example: Si la résolution est de 1600 X 1200, cela signifie que l'écran est constitué de 1600

points horizontaux (resolution hori zontale) et de 1200 lignes verti cales(résolution
verticale).

Pour un affichage meilleur

1. Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et du
taux de rafraîchissement d'écran à partir du panneau de conf iguration de votre ordinat eur en
suivant les instructions ci-dessou s. Vous pourriez obtenir une qualité d'image inégale si vous
ne sélectionnez pas la meilleure qualité d'image sur votre écran TFT-LCD.

{

Résolution: 1600 X 1200

{

Fréquence verti cale (taux de rafraîchissement): 60 Hz

2. Pour nettoyer le boîtier du moniteur, utilisez une pet it e quantité du produit de nettoyage
recommandé et frottez avec un chiffon doux et sec. N'e xercez pas de forte pression sur
l'écran LCD , et nettoyez-l e avec le plus grand soin. Si vous appuyez tr op fortement, vous
pourriez l'endommager.

3. Si vous n'etes pas satisfait de la qualité de l'i mag e, vous pouvez améliorer l'affichage en
exécutant la « foncti on de réglage automatique » sur l'écran qui s'affiche après avoi r appuyé

sur le bouton de fermeture de la fenetre. Si le bruit subsiste après le rég lage automatique,
utilisez la fonction de réglage de la clarification (FINE/COARSE).

4. Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle
ou floue peut apparaître.
Passez en mode économie d'énergi e ou réglez l'économiseur d'éc ran sur image mobile
lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Autorité

Les informations contenues dans ce document peuvent être soumises à des modificat ions
sans préavis.
© 2005 Samsung Electronics Co., Ltd. Tous droits résérvés.

Toute reproduct ion par quelque moyen que ce soit , est stri ctement interdits sans l'autorisation écrite
de Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une
installati on, pour une demonstration ou pour l'usage de ce m atériel.

Logo de Samsung sont des marques commerciales déposées de Samsung Electronic s Co., Ltd.;
"Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft
Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video
Electronics Standard Association; Le nom et le logo d' "Energy STAR®" sont des marques
commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de
partenaria t avec Energy STAR®, Samsung Electronics Co., Ltd.affirme que ce produit répond aux
directives de Energy STAR® concernant l'économie de l'énergie. Tous les autres noms de produits
mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire
respectifs.

INFORMATIONS RELATIVES AU PRODUIT (Image sans fantôme

f

résiduel)

Certains moniteurs LCD ou certaines télévisions peuvent présenter des signes de fantômes
résiduels lorsque vous passez d'une image à une autre, surtout lorsque la même image est
restée affichée longtemps.
Ce manuel vous décrit les conditions normales d'utilisation des produits LCD de sorte à éviter
tout fantôme résiduel.

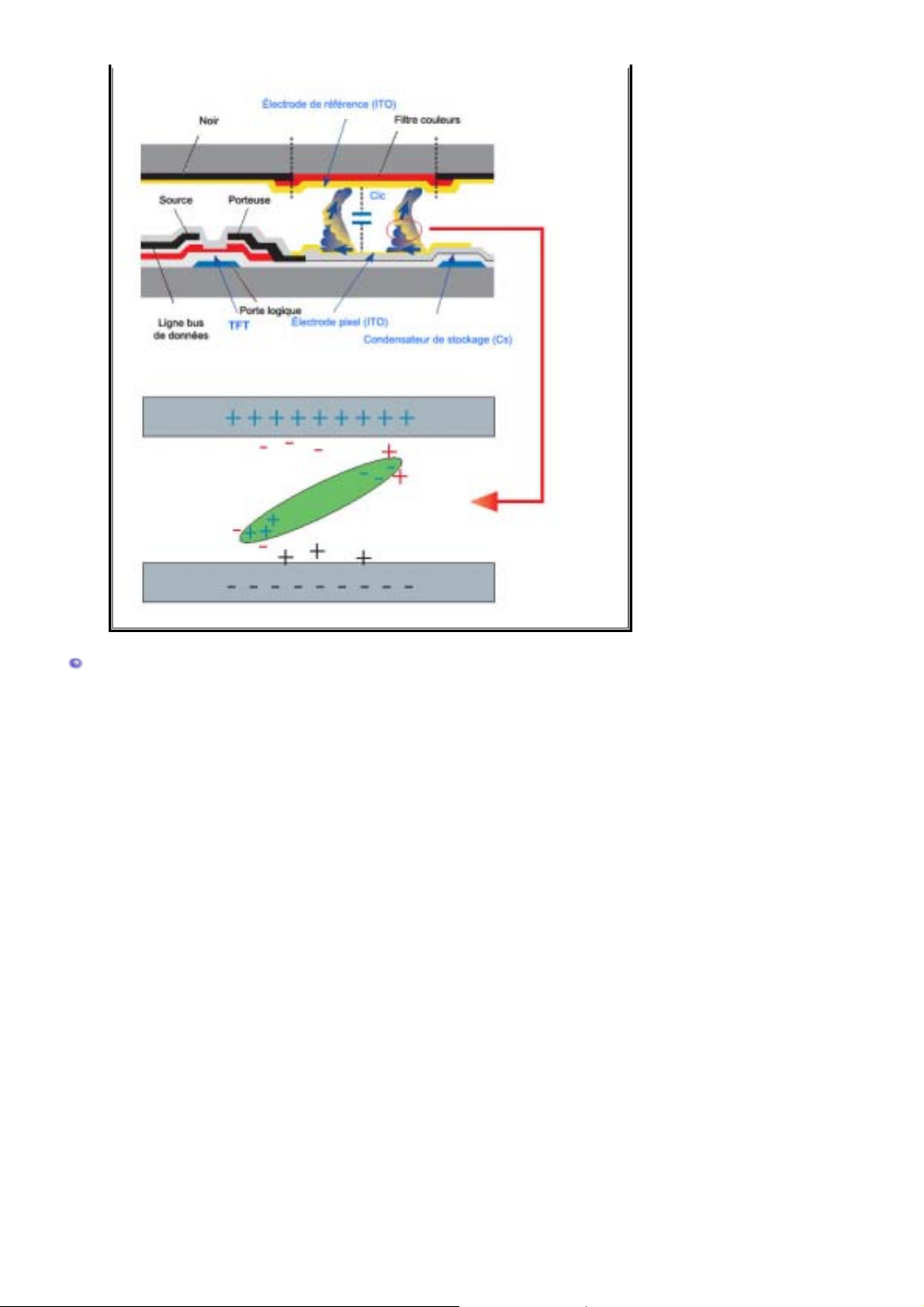

Qu'est-ce qu'un fantôme résiduel ?

Lors de l'utilisation normale d'un écran LCD, aucune rétention de pixels ne se produit.
Cependant, lorsque la même image est affichée pendant longtemps, une légère
différence électrique s'accumule entre les deux électrodes emprisonnant ainsi les
cristaux liquides. Cela peut provoquer une accumulation de cristaux liquides dans
certaines zones de l'affichage. Par conséquent, l'image précédente est maintenue
même lors de l'affichage d'une nouvelle image vidéo. Tous les produits servant à
l'affichage, y compris les affichages LCD, sont sujets à ce fantôme. Il ne s'agit pas d'un
défaut au niveau du produit.

Pour éviter ce type d'inconvénient, veuillez suivre les suggestions suivantes :

Éteindre, utiliser un écran de veille ou le mode Économie d'énergie

Ex)

z Éteignez votre appareil s'il ne doit rien afficher.

- Éteignez votre appareil pendant 4 heures si vous venez de l'utiliser
pendant 24 heures de suite.

- Éteignez votre appareil pendant 2 heures si vous venez de l'utiliser
pendant 12 heures de suite.

z Si possible, utilisez un écran de veille.

- Sont recommandés les écrans de veille monocouleur ou affichant une
image en mouvement.

z Réglez le moniteur en arrêt automatique en utilisant les paramètres PC des

propriétés de l'affichage.

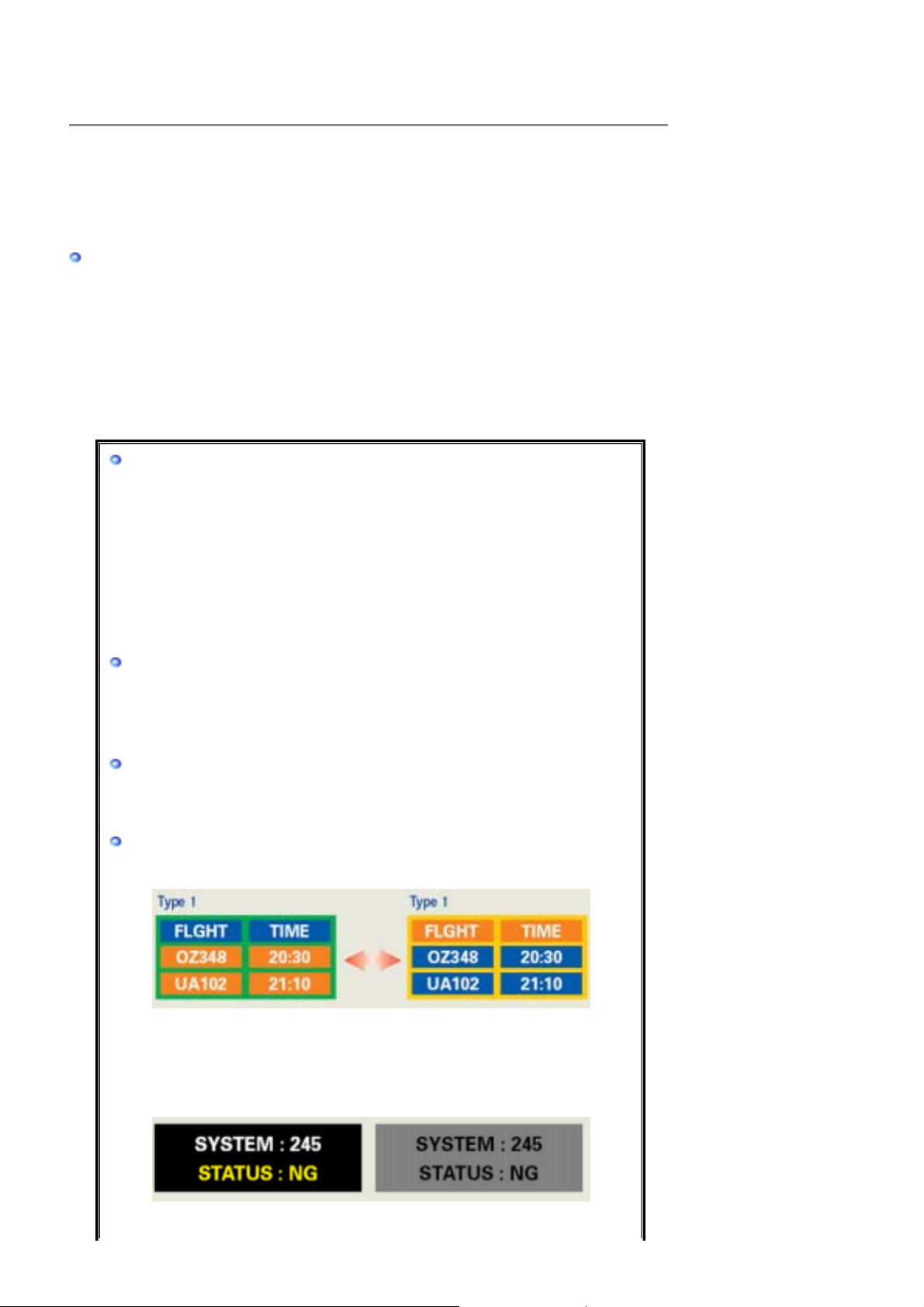

Suggestions pour des applications particulières :

Ex) Aéroports, gares de transit, marchés financiers, banques et systèmes de
contrôle
Nous vous conseillons de paramètre le programme système de votre affichage
comme suit :

Informations relatives à l'affichage avec le logo ou l'image représentant un
cycle.

Ex) Cycle : Affiche des informations pendant 1 heure puis affiche un logo ou une
image qui bouge pendant 1 minute.

Modifie périodiquement la couleur de l'information (utilise 2 couleurs
dif

érentes).

Ex) Alterne la couleur de l'information toutes les 30 minutes.

Évitez l'utilisation d'une association de caractères et de couleur d'arrière plan
ayant une trop grande différence de luminance.
Évitez les couleurs grises pouvant faciliter l'apparition de fantômes résiduels.

z Évitez : les couleurs ayant de trop grandes différences de luminence (noir et

blanc, gris).
Ex)

Évitez : les couleurs ayant de trop grandes différences de luminence (noir et

z

blanc, gris).

- Modifiez la couleur des caractères et de l'arrière-plan toutes les 30 minutes.
Ex)

- Toutes les 30 minutes, les caractères sont modifiés en tournant.
Ex)

La meilleure méthode pour protéger votre moniteur des fantômes résiduels est
de paramétrer votre ordinateur ou votre système pour qu'il fonctionne en écran
de veille.

Les fantômes résiduels ne doivent pas apparaître si l'écran LCD fonctionne dans des
conditions normales.
Les conditions normales d'utilisation sont définies par un changement perpétuel des
formes de la vidéo. Lorsque l'écran LCD a affiché pendant une longue période (+ de 12
heures) la même forme, il peut se former une légère différence de tension entre deux
électrodes transformant les cristaux liquides (CL) en pixel. La différence de tension
entre les électrodes augmente avec le temps, obligeant les cristaux liquides à se
tasser.
Lorsque cela se produit, l'image précédente peut être encore visible bien que la forme
affichée ait été modifiée

Notre moniteur LCD respecte la norme ISO13406-2 Classe II contre les pixels
défaillants.

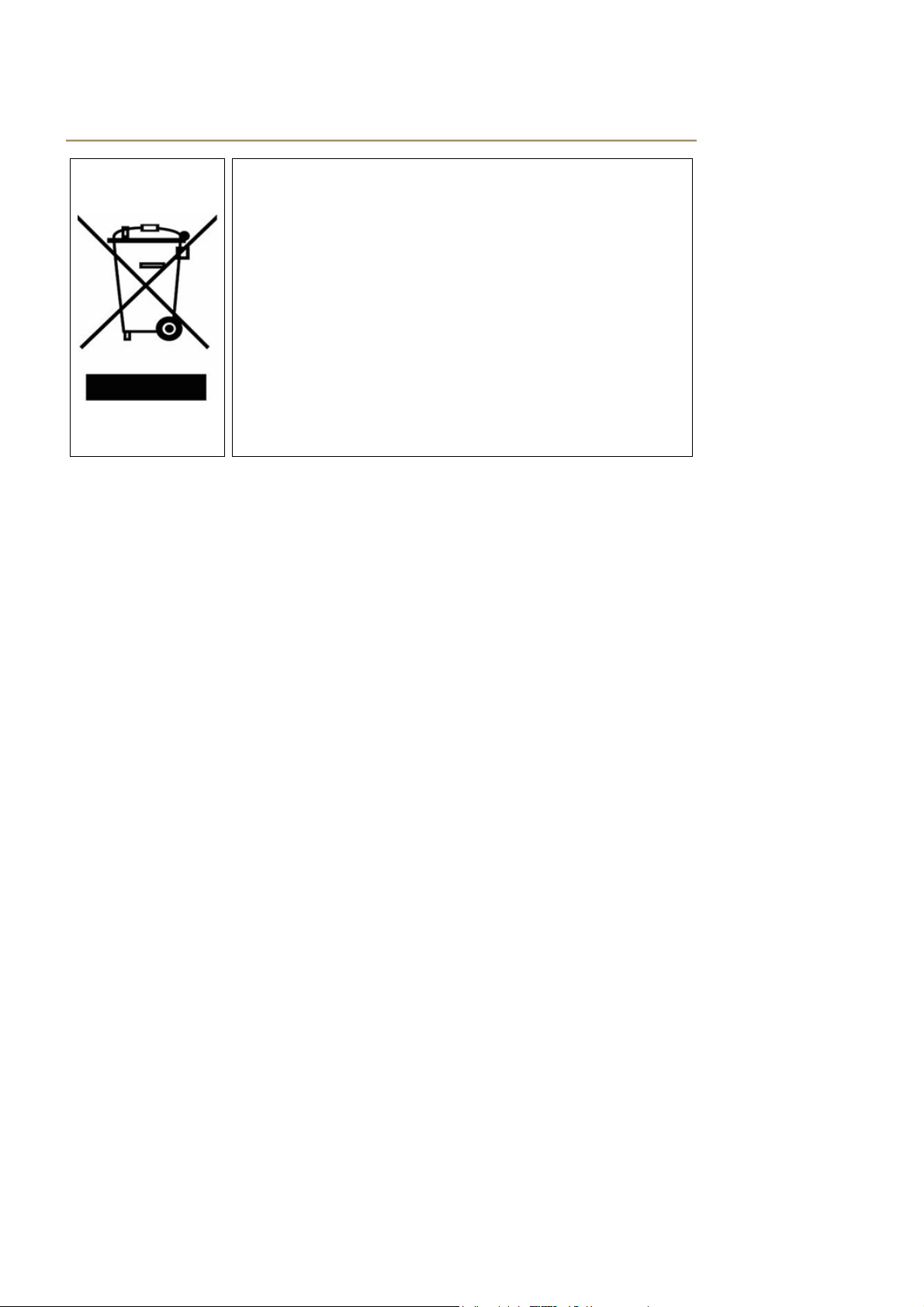

Comment éliminer ce produit
(déchets d’équipements électriques et électroniques)

- Europe uniquement

(Applicable dans les pays de l’Union Européen et aux autres pays
européens disposant de systémes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être
éliminé en fin de vie avec les autres déchets ménagers. L’élimination
incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la
santé humaine, veuillez le séparer des autres types de déchets et le recycler
de façon responsable. Vous favoriserez ainsi la réutilisation durable des
ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le
produit ou à se renseigner auprès de leur mairie pour savoir où et comment
ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant
l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les
conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec
les autres déchets commerciaux.
