Introdução
{2043SW/2043SWX/2243SW/2243SWX} Conteúdo da Embalagem
Nota
Verifique se os acessórios abaixo foram enviados com o monitor.
Se faltar algum acessório, contacte o seu revendedor
Contacte um revendedor local para comprar acessórios opcionais.
.
Desembalar
Tipo 1
Monitor e base simples
Nota
Não é possível fornecer o programa MagicRotation porque a base simples não suporta a
função Pivot.
Tipo 2
Tipo 2
Monitor e base HAS
Introdução
Monitor e Suporte de Duas Dobradiças
Manuais
Manual de Configuração
Rápida
Cabos
Cabo D-Sub Cabo de alimentação Cabo DVI-D (opcional)
Outros
Pano de limpeza
Nota
Cartão de garantia
(Não disponível em todos
os locais)
Manual do Utilizador
O pano de limpeza só é fornecido para produtos com acabamento preto polido como uma
característica do produto.
{2043SW/2043SWX/2243SW/2243SWX} Monitor
Definições Iniciais
Seleccione o idioma utilizando a seta para cima e para baixo.
O conteúdo apresentado irá desaparecer após 40 segundos.
Desligue e volte a ligar. Será apresentado novamente.
Pode ser apresentado até três (3) vezes. Certifique-se de que ajusta a resolução do seu
computador antes que esta atinja a contagem máxima.
Nota
A resolução exibida no ecrã é a resolução optimizada deste produto.
Regule a resolução do PC para que seja a mesma resolução optimizada deste produto.
Parte frontal
Introdução
Botão
MENU [MENU/ ]
Abre o menu no ecrã e sai do menu. Utilizar também para sair do menu
OSD ou voltar ao menu anterior.
Tecla Personaliz.
utilizar a atribuição da tecla personalizada para um botão Persona-
Pode
lizado, de acordo com as suas preferências.
Nota
configurar a tecla personalizada para determinada função em Con-
Pode
figurar > Tecla Personaliz..
Brilho [ ]
Botão
Quando não aparecer OSD no ecrã, carregue no botão para regular o
brilho.
>> Clique aqui para ver um clip de animação
[
]
Botões Ajuste [ ]
Estes botões permitem regular opções no menu.
Botão Entra [ ] / botão SOURCE
Activa uma opção de menu realçada.
Carregue em '
menu OSD está desactivado. (Se carregar no botão
alterar o modo de entrada, aparece uma mensagem com o modo actual
no canto superior esquerdo do ecrã – sinal de entrada analógica ou digital.)
/SOURCE'
para seleccionar o sinal de vídeo enquanto o
/SOURCE
para
Introdução
Nota
Se
seleccionar o modo digital, tem que utilizar o cabo DVI para ligar o
monitor à porta DVI da placa gráfica.
>> Clique aqui para ver um clip de animação
Botão AUTO
Utilize este botão para auto ajuste.
>> Clique aqui para ver um clip de animação
Botão de alimentação [ ]
Utilize este botão para ligar e desligar o produto.
Indicador de corrente
Esta luz acende durante o funcionamento normal e pisca uma vez quando
os seus ajustes são guardados.
Nota
Parte posterior
Nota
A configuração na parte de trás do monitor poderá variar consoante o produto.
Consulte
relativas às funções de poupança de energia. Para poupar energia, DESLIGUE o monitor quando não for necessário ou quando não o utilizar
durante um longo período.
a secção PowerSaver do manual, para obter mais informações
Base simples Base HAS
Porta POWER
Ligue o cabo de alimentação do monitor à porta POWER na parte de trás do
monitor.
Porta DVI IN
Ligue o cabo DVI à porta DVI IN na parte de trás do monitor.
Introdução
Porta RGB IN
Ligue o cabo D-sub à porta RGB IN de 15 pinos, na parte de trás do monitor.
Dispositivo de bloqueio Kensington
O dispositivo de bloqueio Kensington serve para 'fixar' fisicamente o sistema
quando o utilizar num local público. (O dispositivo de bloqueio tem que ser
adquirido separadamente.) Para saber como utilizar um dispositivo de bloqueio, contacte o estabelecimento onde o adquiriu.
Nota
O
local do dispositivo de bloqueio Kensington pode ser diferente consoante
o modelo.
Utilizar o Dispositivo de Bloqueio Anti-roubo da Kensington
1. Introduza o dispositivo de bloqueio na ranhura Kensington no monitor
e rode-o na direcção de bloqueio .
2. Ligue o cabo do dispositivo de bloqueio Kensington.
3. Fixe o dispositivo de bloqueio Kensington a uma secretária ou a um ob-
jecto estacionário pesado.
Nota
Consulte
cabos.
{943SW/943SWX} Ligar cabos para obter mais informações sobre as ligações de
Abraçadeira para cabos
• Fixe os cabos com a abraçadeira, como se mostra na figura.
Ligações
{2043SW/2043SWX} Ligar cabos
Ligue o cabo de alimentação do monitor à porta power na parte de trás do monitor.
Ligue o cabo de alimentação do monitor à tomada mais próxima.
Ligações
Utilize uma ligação apropriada para o computador.

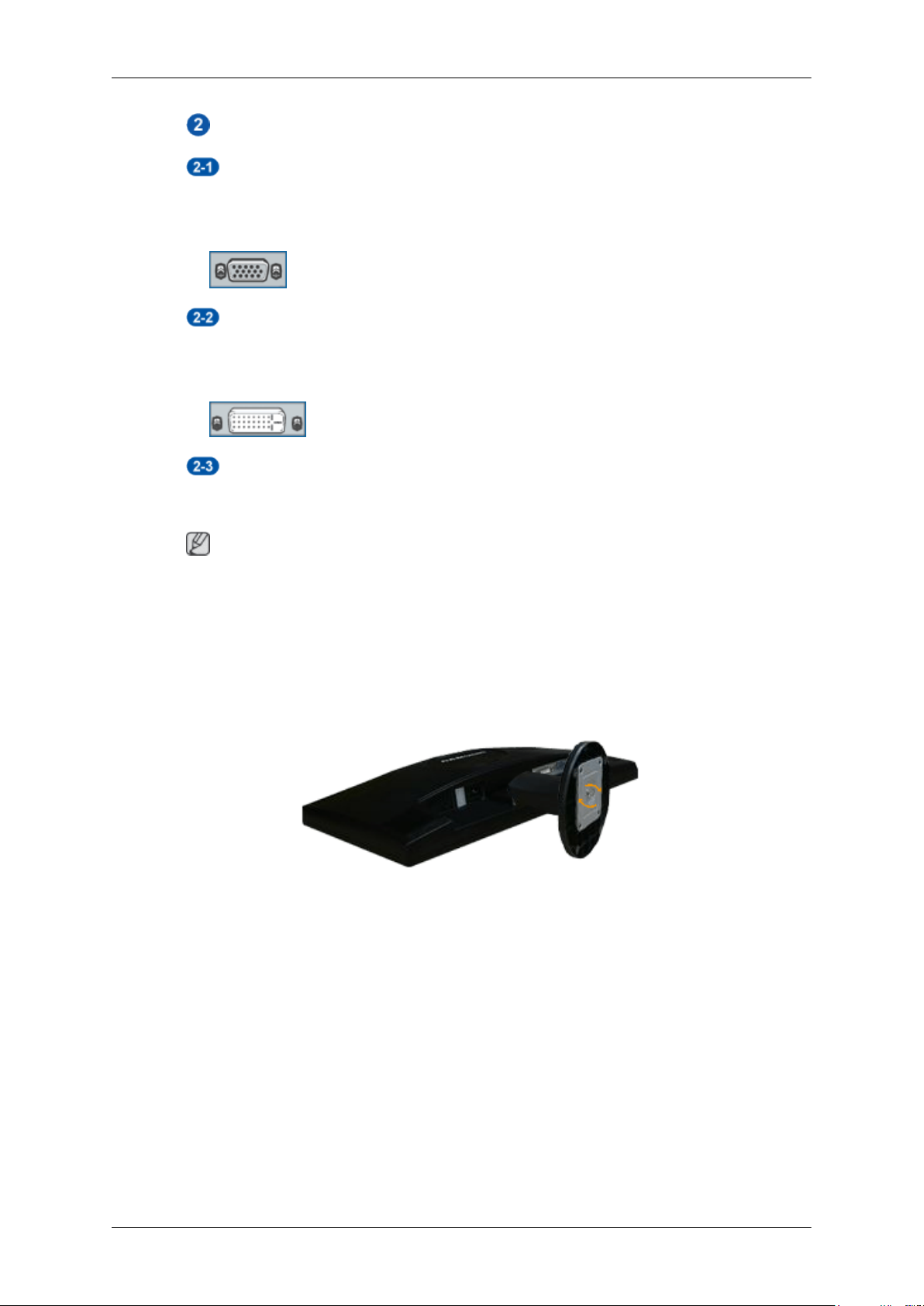

Utilizar o conector D-sub (Analógico) na placa gráfica.
• .
Ligue o cabo de sinal à porta D-sub de 15 pinos, na parte de trás do monitor.
[RGB IN]
Utilizar o conector DVI (Digital) na placa gráfica.
• .
Ligue o cabo DVI à porta DVI IN na parte de trás do monitor.
[DVI IN]

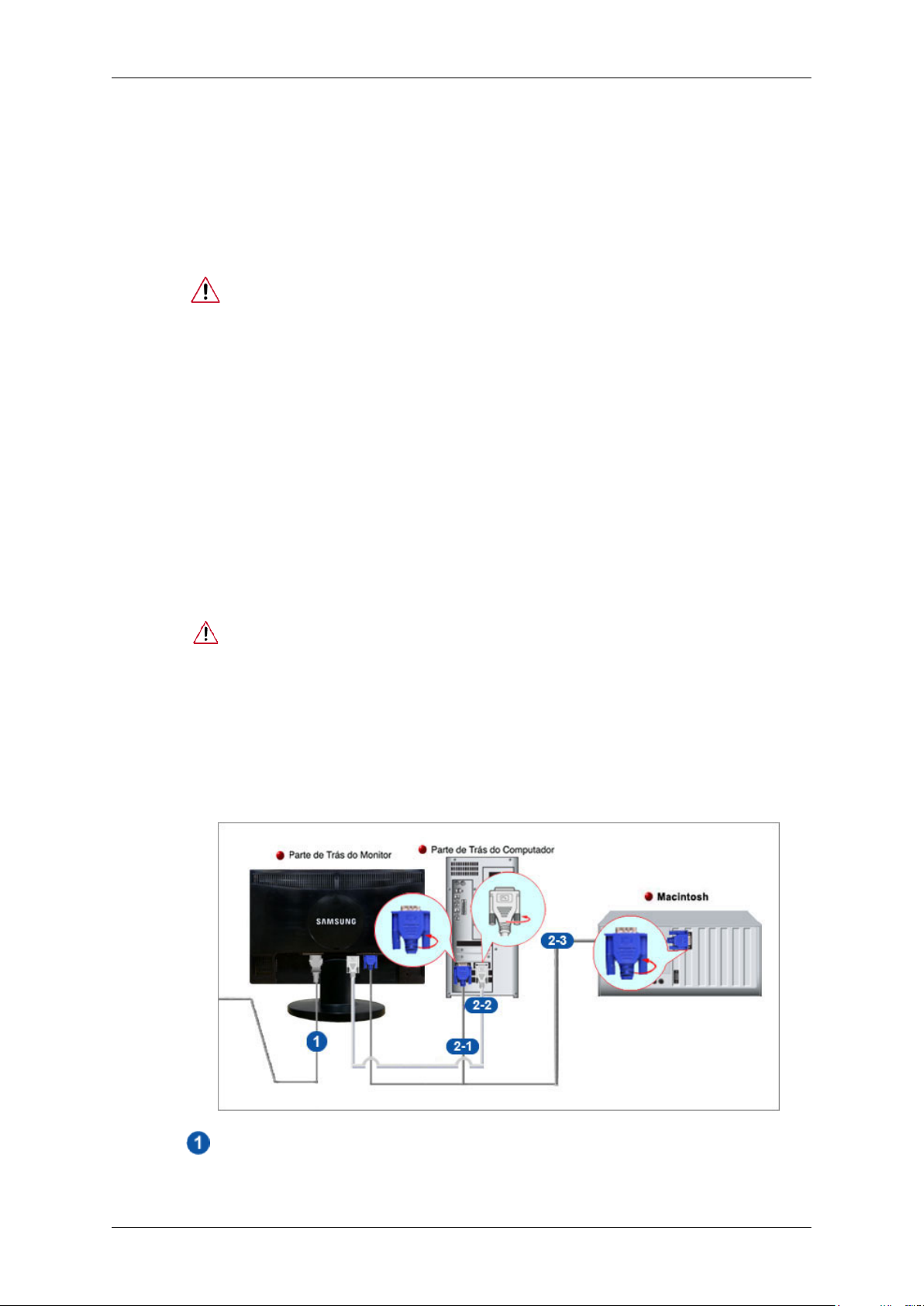

Ligado a um Macintosh.
• Ligue o monitor ao computador Macintosh utilizando o cabo de ligação D-sub.
Nota
Se o monitor e o computador estiverem ligados por cabos, pode ligá-los e utilizá-los.
{2043SW/2043SWX} Utilizar a base
Montagem do monitor
Ligações

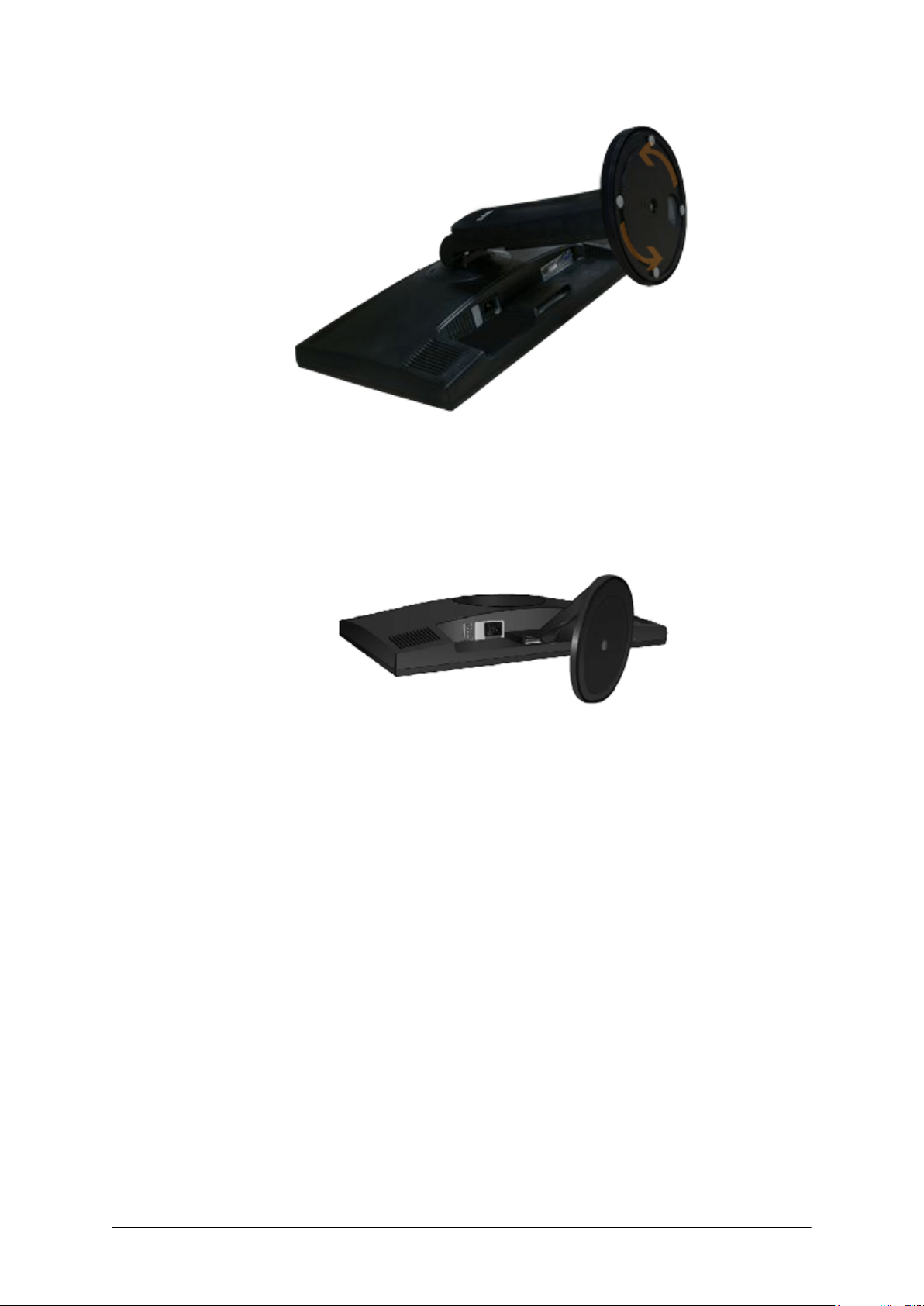

Base simples
Base HAS
Base HAS
Ligações
Suporte de Duas Dobrad-
iças
Monitor e parte de baixo
Instalar a base
monitor aceita um painel de interface de montagem compatível com VESA de 75 mm x 75
O
mm.

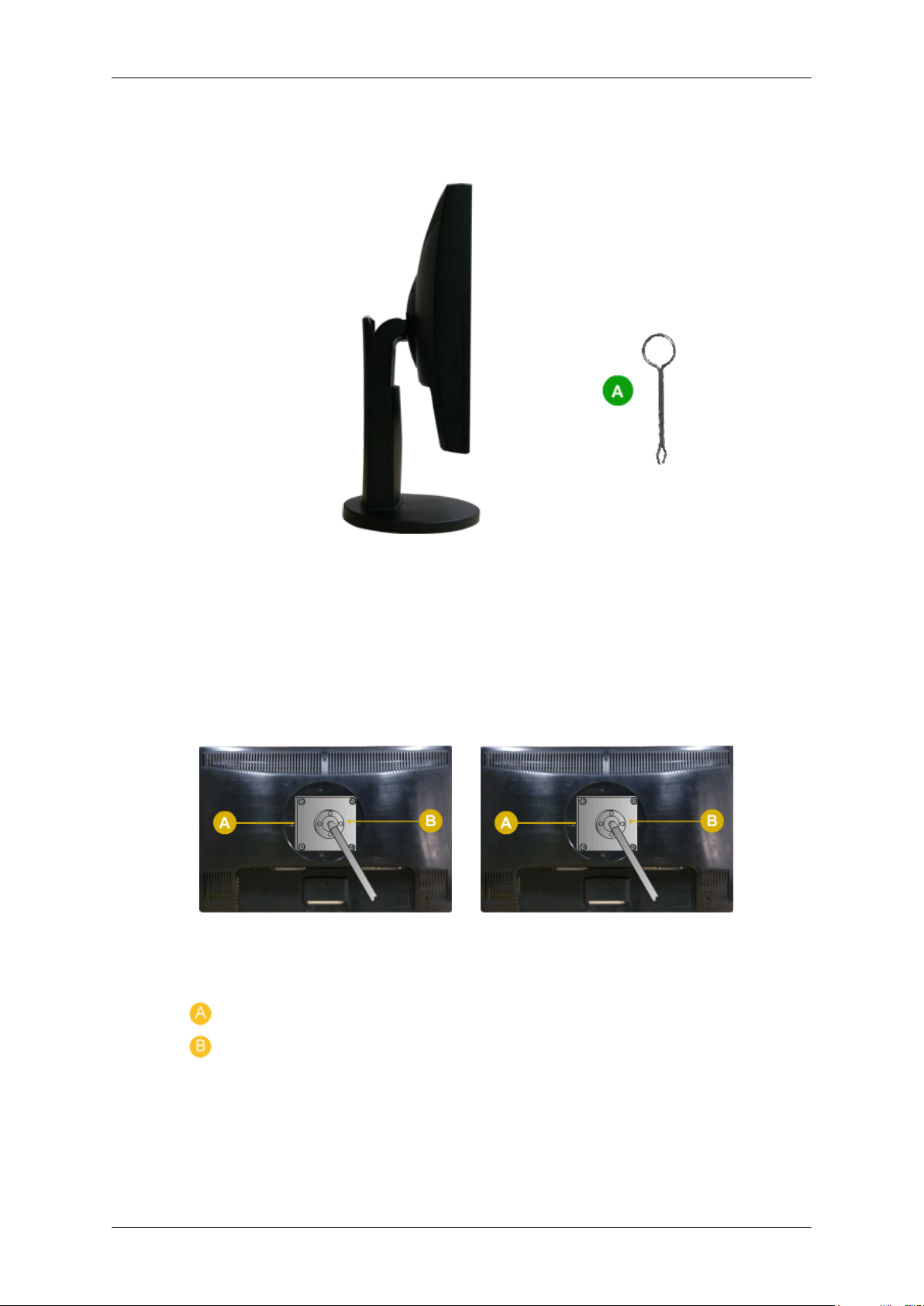

Base simples( Suporte de Duas Dobrad-
Monitor
A. Pino de bloqueio do
suporte
Base HAS
iças)
Painel de interface de montagem (vendido em separado)
1. Desligue o monitor e retire o cabo de alimentação da tomada.
