SyncMaster 173P plus/193P plus

Het niet-naleven van instructies die aangegeven worden met dit symbool, kan lichamelijk

letsel of schade aan de apparatuur veroorzaken.

Verboden Goed lezen

Niet demonteren Trek de stekker uit het stopcontact

Niet aanraken

Elektriciteit

ls u de monitor regelmatig enige tijd niet gebruikt, is het handig om op de pc de DPMS instelling voor energiebeheer van de monitor aan te zetten. Wanneer u een schermbeveiliging (screensaver) gebruikt, schakel dan bij de instellingen hiervan de energiebesparende functies in.

arden om een elektrische schok te

voorkomen

Gebruik geen beschadigde of niet goed bevestigde stekker.

z Dit kan leiden tot elektrische schokken en brand.

Trek de stekker niet aan de kabel uit het stopcontact en raak de stekker nooit aan met natte handen.

Dit kan leiden tot elektrische schokken en brand.

Gebruik alleen een stekker en stopcontact die zijn voorzien van een aardeaansluiting.

z Wanneer het apparaat niet goed is geaard, kan dit leiden tot schokken

of schade aan het apparaat.

Sluit het netsnoer goed aan, zodat deze niet losraakt.

z Een slechte aansluiting kan brand veroorzaken.

Installatie

Voorkom knikken en beschadigingen van de kabel en de stekker door ze niet te ver te buigen en er geen voorwerpen op te plaatsen.

z Wanneer u zich hier niet aan houdt, kan dit leiden tot elektrische

schokken en brand.

Sluit niet teveel verlengsnoeren aan op hetzelfde stopcontact.

z Hierdoor kan brand ontstaan.

Neem contact op met een geautoriseerd servicentrum als u de monitor

installeert in een omgeving waar veel stof, hoge of lage temperaturen of hoge vochtigheid voorkomt, op een plaats waar gewerkt wordt met chemische oplossingen of waar de monitor 24 uur per dag in werking is, zoals een vliegveld of treinstation.

ls u dit niet doet, kan er schade aan het apparaat ontstaan.

Zet uw monitor in een ruimte met een lage luchtvochtigheid en zo weinig mogelijk stof.

Zo voorkomt u kortsluiting en brand in de monitor.

Laat de monitor niet vallen wanneer u hem verplaatst.

z Dit kan leiden tot schade aan het apparaat en persoonlijke ongelukken.

Zorg er bij het plaatsen van het voetstuk van de monitor voor dat het voetstuk geheel op de plank of kast past en er niks uitsteekt.

z Als u het product laat vallen, kan dit schade aan het product of

persoonlijk letsel veroorzaken.

Plaats het product niet op een onstabiele of kleine ondergrond.

z Plaats het product op een gelijke en stabiele ondergrond, zodat het niet

omvalt en letsel veroorzaakt bij een voorbijganger, vooral kinderen.

Plaats het product niet op de vloer.

Iemand, vooral kinderen, zou er over kunnen struikelen.

Zorg dat het product niet in aanraking komt met brandbare objecten, zoals kaarsen, insecticiden of sigaretten.

z Als u dit niet doet, kan er brand ontstaan.

Zorg dat het netsnoer niet in aanraking komt met verwarmingsapparatuur.

z Een gesmolten isolatiehuls kan elektrische schokken of brand

veroorzaken.

Installeer het product niet op een plek met slechte ventilatie, zoals bijvoorbeeld een boekenplank of kast.

z Verhoging van de temperatuur binnenin het product kan brand

veroorzaken.

Zet de monitor voorzichtig op zijn plaats.

Zo voorkomt u schade aan de monitor.

Leg de monitor nooit met de voorkant omlaag.

z Het oppervlak van de beeldbuis kan anders beschadigd raken.

Reinigen

Het installeren van een wandbeugel moet door een deskundig persoon uitgevoerd worden.

Als dit echter niet door een kundig persoon wordt uitgevoerd, kan dit

resulteren in schade of letsel.

z Gebruik altijd het montagegereedschap dat beschreven staat in de

gebruiksaanwijzing.

Als u het product installeert, zorg dan voor genoeg ruimte tussen muur en product (meer dan 10 cm) voor een goede ventilatie.

z Slechte ventilatie kan een verhoogde temperatuur binnenin het product

veroorzaken, wat een verkorte levensduur van de componenten en een slechtere prestatie ten gevolge heeft.

Reinig de behuizing van de monitor en/of het oppervlak van de beeldbuis van de TFT-LCD met een licht vochtig, zacht doekje.

Spuit nooit schoonmaakmiddel rechtstreeks op de monitor.

z Dit kan leiden tot schade, elektrische schokken en brand.

Gebruik een aanbevolen schoonmaakmiddel en een zachte doek.

Als er stof of vuil tussen de pootjes van de stekker zit, moet u dit zorgvuldig verwijderen met een droge doek.

Vuil tussen de stekker kan leiden tot elektrische schokken en brand.

Controleer dat het netsnoer uit het stopcontact is gehaald voordat u het product reinigt.

z Anders kan dit een elektrische schok of brand veroorzaken.

Overige

Haal het netsnoer uit het stopcontact en veeg het product schoon met een zachte, droge doek.

Gebruik geen chemische middelen zoals boenmiddel, benzeen, alcohol,

verdunners, insecticide, luchtverfrisser, smeermiddel of wasmiddel.

Neem contact op met een service center of customer center om de binnenzijde van het apparaat jaarlijks te laten reinigen.

z Houd de binnenzijde van het product schoon. Stof dat zich in de loop

der tijd heeft opgehoopt binnenin het apparaat kan storingen of brand veroorzaken.

Verwijder de beschermkap (of de achterkant) niet.

z Dit kan leiden tot elektrische schokken en brand. z Laat reparatie over aan een gekwalificeerde servicemonteur.

Als uw monitor niet normaal werkt - met name bij ongewone geluiden of geuren - moet u onmiddellijk de stekker uit het stopcontact halen en

contact opnemen met een geautoriseerde dealer of servicecentrum.

z Dit kan leiden tot elektrische schokken en brand.

Zorg ervoor dat het product niet op een plaats staat die wordt blootgesteld aan olie, rook of vocht. Installeer het niet in een voertuig.

z Hierdoor kan een defect optreden, een elektrische schok ontstaan of

kan er brand uitbreken.

z Zorg er met name voor dat u de monitor niet gebruikt in de buurt van

water of wordt blootgesteld aan sneeuw of regen.

Als u de monitor laat vallen of de behuizing beschadigd is, moet u de monitor uitschakelen en het netsnoer eruit halen. Neem aansluitend contact op met het Servicecentrum.

z Een defecte monitor kan een elektrische schok of brand veroorzaken.

Schakel de stroom niet in als het buiten onweert en bliksemt of maak gedurende een langere periode geen gebruik van de monitor.

Een defecte monitor kan een elektrische schok of brand veroorzaken.

Probeer de monitor niet te verplaatsen door aan de stroomkabel of de signaalkabel te trekken.

Dit kan leiden tot storingen, elektrische schokken en brand ten gevolge

van schade aan de kabel.

Probeer de monitor niet te draaien door aan de stroomkabel of de signaalkabel te trekken.

z Dit kan leiden tot storingen, elektrische schokken en brand ten gevolge

van schade aan de kabel.

Zorg dat de ventilatieopeningen in de behuizing van de monitor vrij toegankelijk blijven.

Onvoldoende ventilatie kan leiden tot storingen of brand.

Zet geen beker met water, chemicaliën of andere kleine metalen voorwerpen op de monitor.

z Hierdoor kan een defect optreden, een elektrische schok ontstaan of

kan er brand uitbreken.

z Mocht er een vreemd voorwerp in uw monitor terecht komen, trek dan

de stekker uit het stopcontact en neem contact op met het

Servicecentrum.

Zorg dat het product niet in aanraking komt met ontvlambare chemische sprays of brandbare substanties.

z Dit kan leiden tot brand en explosies.

Steek nooit voorwerpen door de openingen in de behuizing van de monitor.

z Zeker bij metalen voorwerpen kan dit leiden tot elektrische schokken,

brand en persoonlijke ongelukken.

Stop geen metalen objecten zoals pennen, draad en boortjes of licht ontvlambare objecten zoals papier en lucifers in de ventilator, de poort voor de hoofdtelefoon of de AV-poorten.

z Dit kan brand of een elektrische schok veroorzaken. Als er vloeistoffen

of water het product invloeien, zet het product dan uit, haal de stekker uit het stopcontact en neem contact op met het Servicecentrum.

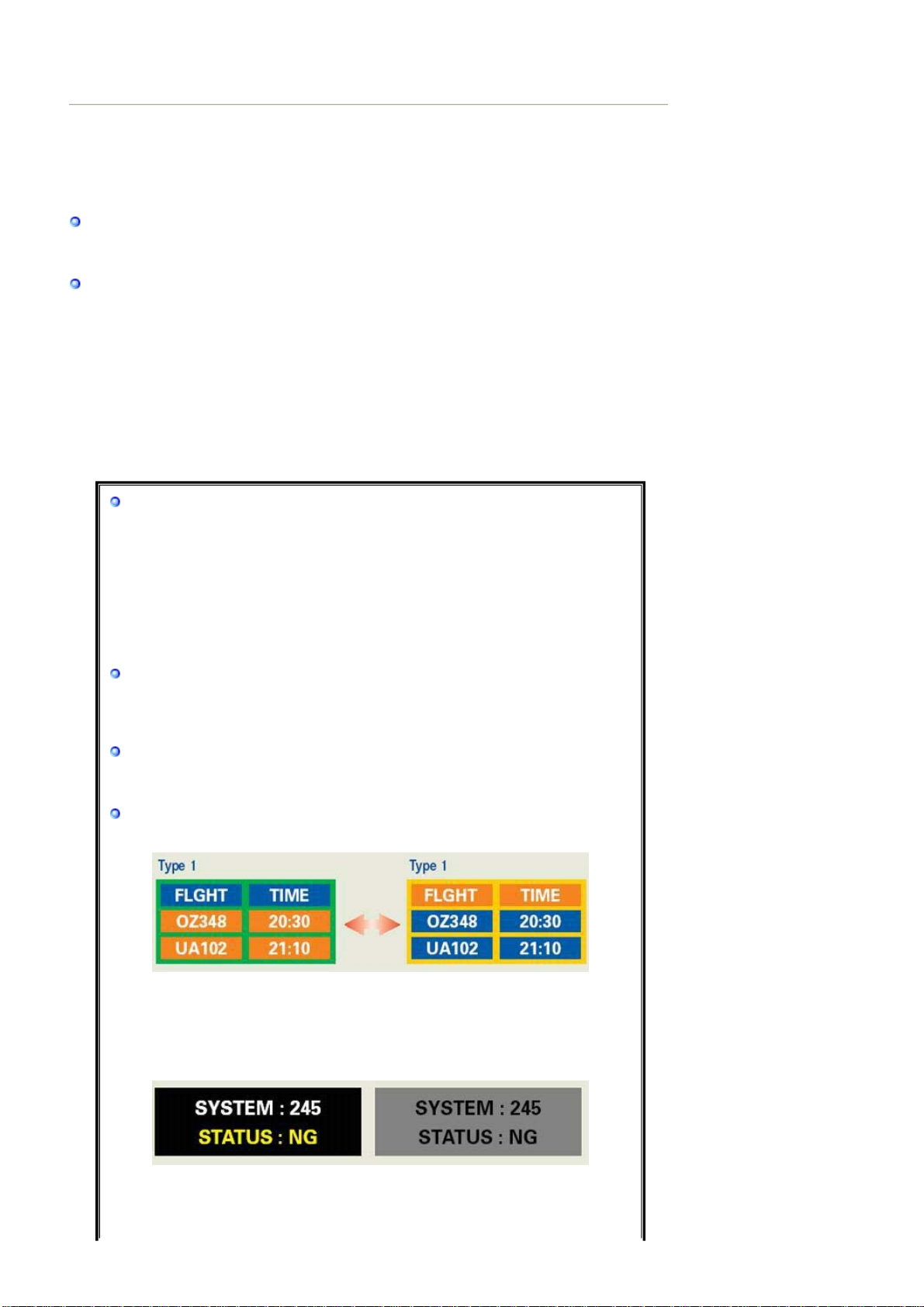

Als het beeld gedurende langere tijd stilstaat, kan de afbeelding licht "inbranden".

z Zet de monitor in de spaarstand of activeer een screensaver, als u

gedurende langere tijd de monitor niet gebruikt.

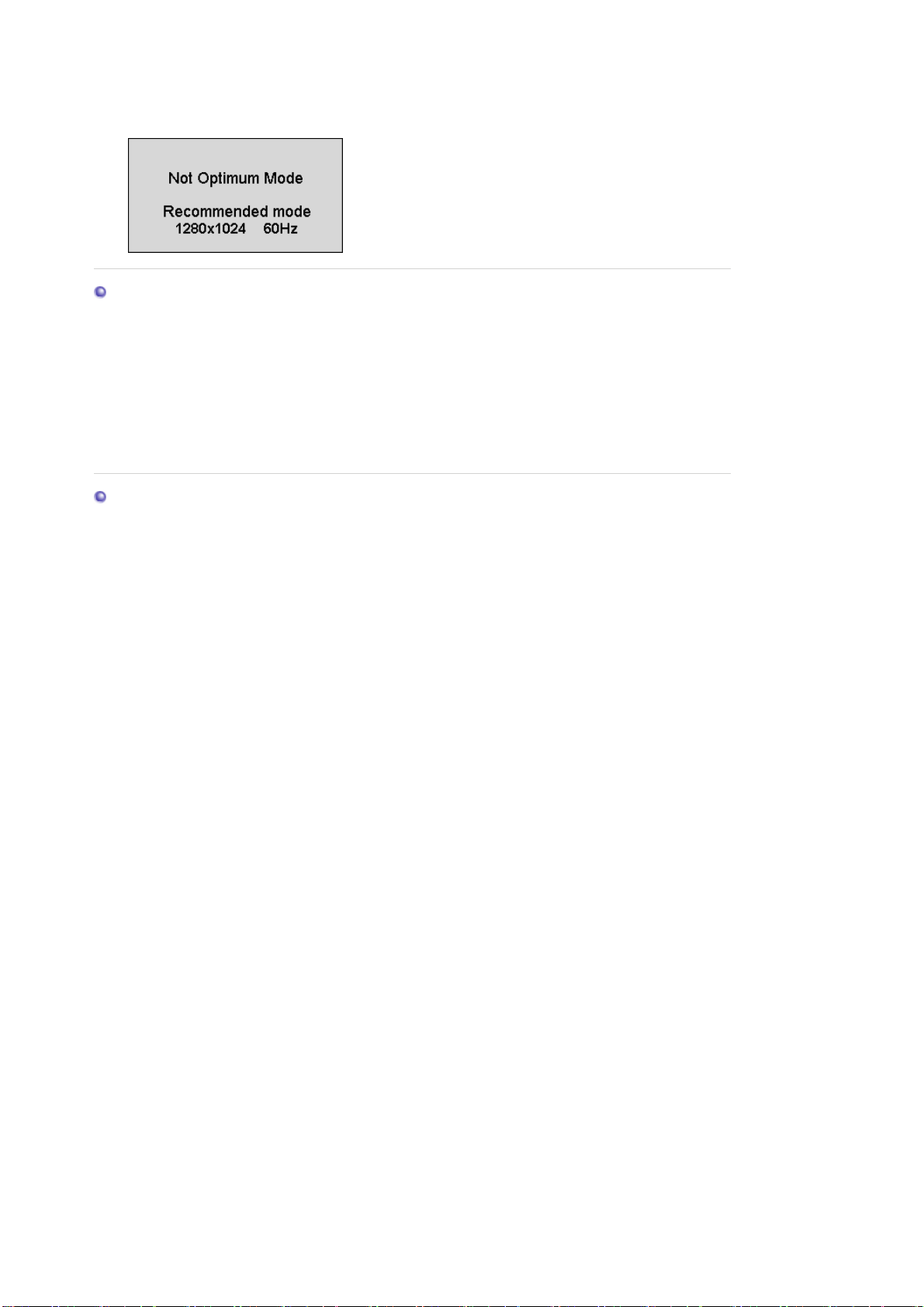

Stel de resolutie en de frequentie in op de gewenste niveaus van het model.

z Een niet geschikte resolutie en frequentie kan uw gezichtsvermogen

letsel toebrengen.

17 inch - 1280 X 1024

Zorg dat de adapter niet in contact komt met water en dus niet nat wordt.

z Hierdoor kan een defect optreden, een elektrische schok ontstaan of

kan er brand uitbreken.

z Gebruik de adapter niet bij de waterkant of buitenshuis bij regen of

sneeuw.

z Zorg dat de adapter niet nat wordt wanneer u de vloer reinigt met water.

Houd alle stroomadapters apart.

z Mogelijk brandgevaar.

Houd de adapter uit de buurt van een warmtebron.

Mogelijk brandgevaar.

Verwijder de plastieke zak van de adapter, voordat u hem gebruikt.

z Mogelijk brandgevaar.

Bewaar de adapter altijd in een goed geventileerde ruimte.

Als u gedurende lange tijd te dicht op de monitor zit, kan dit schade aan uw ogen veroorzaken.

Neem minstens een pauze van 5 minuten, na ieder uur dat u gebruik maakt van de monitor, om de vermoeidheid van de ogen te ontlasten.

Installeer het product niet op een onstabiele, ongelijke ondergrond of op een plaats waar trillingen voorkomen.

z Als u het product laat vallen, kan dit schade aan het product of

persoonlijk letsel veroorzaken. Als u het product gebruikt op een plaats waar veel trillingen voorkomen, kan dit de levensduur van het product verkorten of het product kan vlam vatten.

Zet de monitor uit en trek de stekker uit het stopcontact als u de monitor verplaatst. Zorg dat alle kabels, inclusief de antennekabel en met andere apparatuur verbonden kabels, zijn losgekoppeld voordat u de monitor verplaatst.

z Indien u een kabel niet loskoppelt, kan deze beschadigd raken. Dit kan

leiden tot brand of een elektrische schok.

Houd het product uit de buurt van kinderen. Zij zouden het product kunnen beschadigen door er aan te zitten.

z Een vallend product kan schade, of zelfs de dood, veroorzaken.

Als u het product gedurende lange tijd niet gebruikt, verbreek dan de stroomtoevoer.

Als u dit niet doet, kan dit warmteafgifte van het verzameld vuil of een

verslechterde isolatie veroorzaken, wat tot elektrische schokken of brand kan leiden.

Plaats favoriete speeltjes van kinderen ( of iets anders dat verleidelijk kan zijn) nooit op het product.

z Kinderen kunnen proberen op het product te klimmen om een object te

pakken. Daardoor kan het product omvallen en fysieke schade of zelfs de dood veroorzaken.

Uitpakken

Kijk of de volgende items zijn meegeleverd met uw monitor.

Als er iets ontbreekt, contact your dealer.

Neem dan contact o

met uw dealer.

Handleiding

Kabel

Snelstart

installatiehandleiding

Monito

Garantiekaart

(Niet overal verkrijgbaar)

Gebruiksaanwijzing,

monitor stuurprogramma,

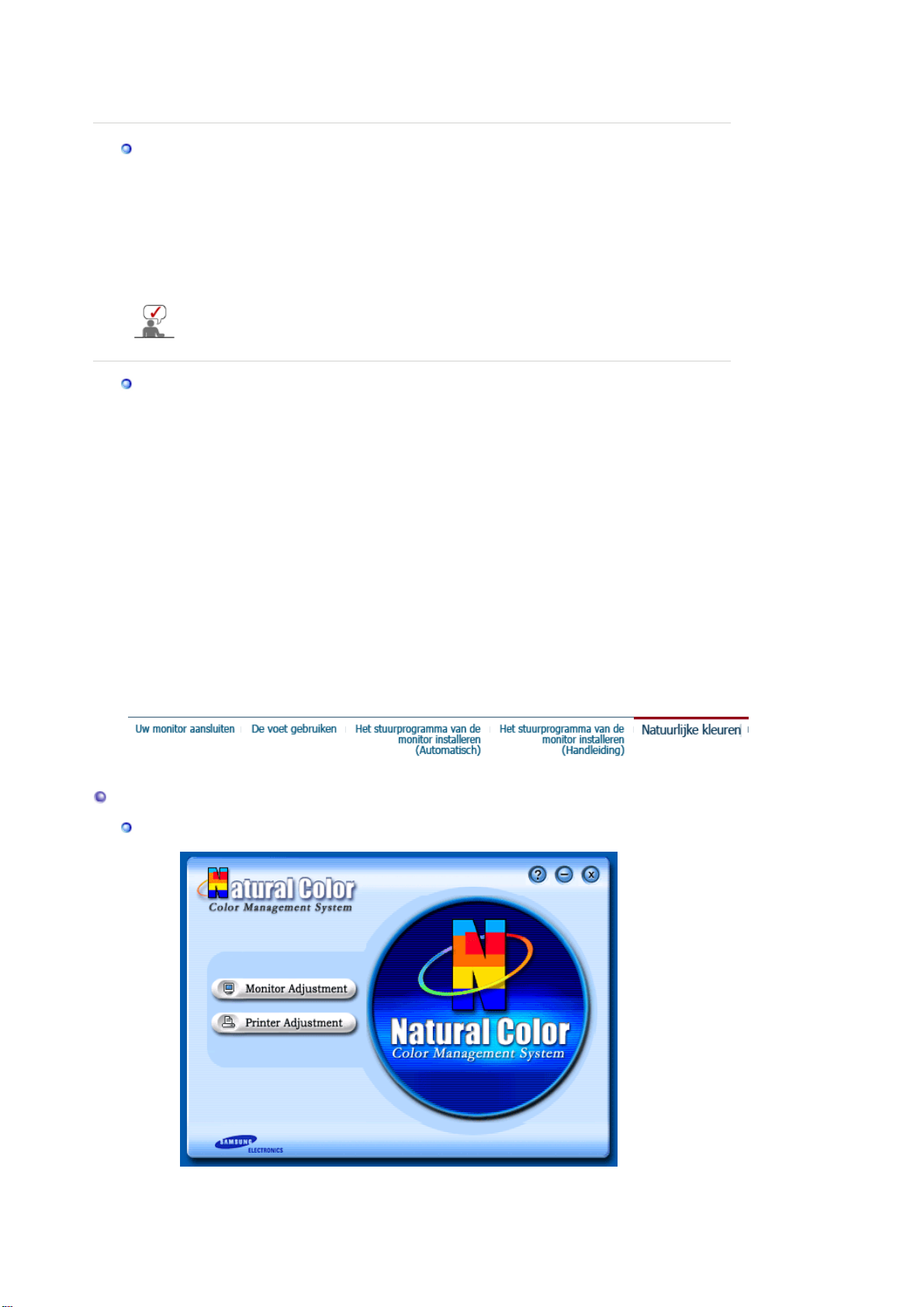

Natural Color-software, MagicTune™-software,

gicRotation-software

Beugel

optioneel

D-Sub-kabel Stroomkabel DC-Adapter

Beugel

ESA muurbeugel

Voorkant

DVI-kabel

Aan/uit-lampje

Aan/uit-knop

Dit lampje wordt blauw tijdens normale bewerkingen en gaat knipperen als de monitor uw aanpassingen opslaat.

Gebruik deze knop voor het aan- en uitzetten van de monitor, het veranderen van de ingangsbron of voor het automatisch veranderen van de instelling (Auto Adjustment).

Spanning In/uitschakelen

piepje, om de monitor aan of uit te zetten.

Ingangsbron

piepjes. laat vervolgens de knop los en zet de ingangsbron op Analoog of Digitaal.

Automatisch veranderen van de instelling

Aan/uit-knop en luister naar de drie piepjes. Laat vervolgens de

: Druk op de Aan/uit-knop en luister naar de twee

: Aan/uit-knop en luisteren naar het

: Druk op de

Achterkant

knop weer los om de functie Auto Adjustment (automatisch veranderen van de instelling) te activeren. (Alleen beschikbaar in combinatie met een analoge bron.)

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

Energiebeheer. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet

meer gebruikt.

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

Netaansluiting

DVI-poort

15-pin D-Sub-poort

Zie Aansluiten voor meer informatie over het aansluiten van kabels.

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor.

Sluit aan de achterkant van uw computer de DVI-kabel aan op de DVIpoort.

Verbind de signaal met de 15-pin D-Sub -stekker aan de achterkant van uw computer.

2-1.

2-2.

2-3.

2-4.

Sluit de DC-adapter voor uw monitor aan op de voedingspoort aan de achterkant van de monitor. Steek de stroomkabel voor de monitor in een nabijgelegen contactdoos.

De D-Sub-stekker (analoog) gebruiken op uw videokaart. Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-Sub-stekker.

De D-Sub-stekker (digitaal) gebruiken op uw videokaart. Sluit aan de achterkant van uw monitor de DVI-kabel aan op de DVI-poort.

Aansluiten op een Macintosh Sluit de monitor aan op de Macintosh computer met de D-Sub-verbindingskabel.

Als u een oude Macintosh heeft, moet u de monitor op de Macintosh aansluiten met een speciale Mac adaptor.

Zet uw computer en monitor aan. Als er een beeld op de monitor verschijnt, bent u klaar met de installatie.

Afhankelijk van uw videokaart, kan uw beeldescherm zwart worden, als u de D-Sub en de DVIkabel tegelijk op uw computer aansluit.

Als u uw monitor goed heeft aangesloten met de DVI-stekker, maar het beeld toch zwart of wazig blijft, moet u controleren of de monitor wel ingesteld is op de stand analoog.

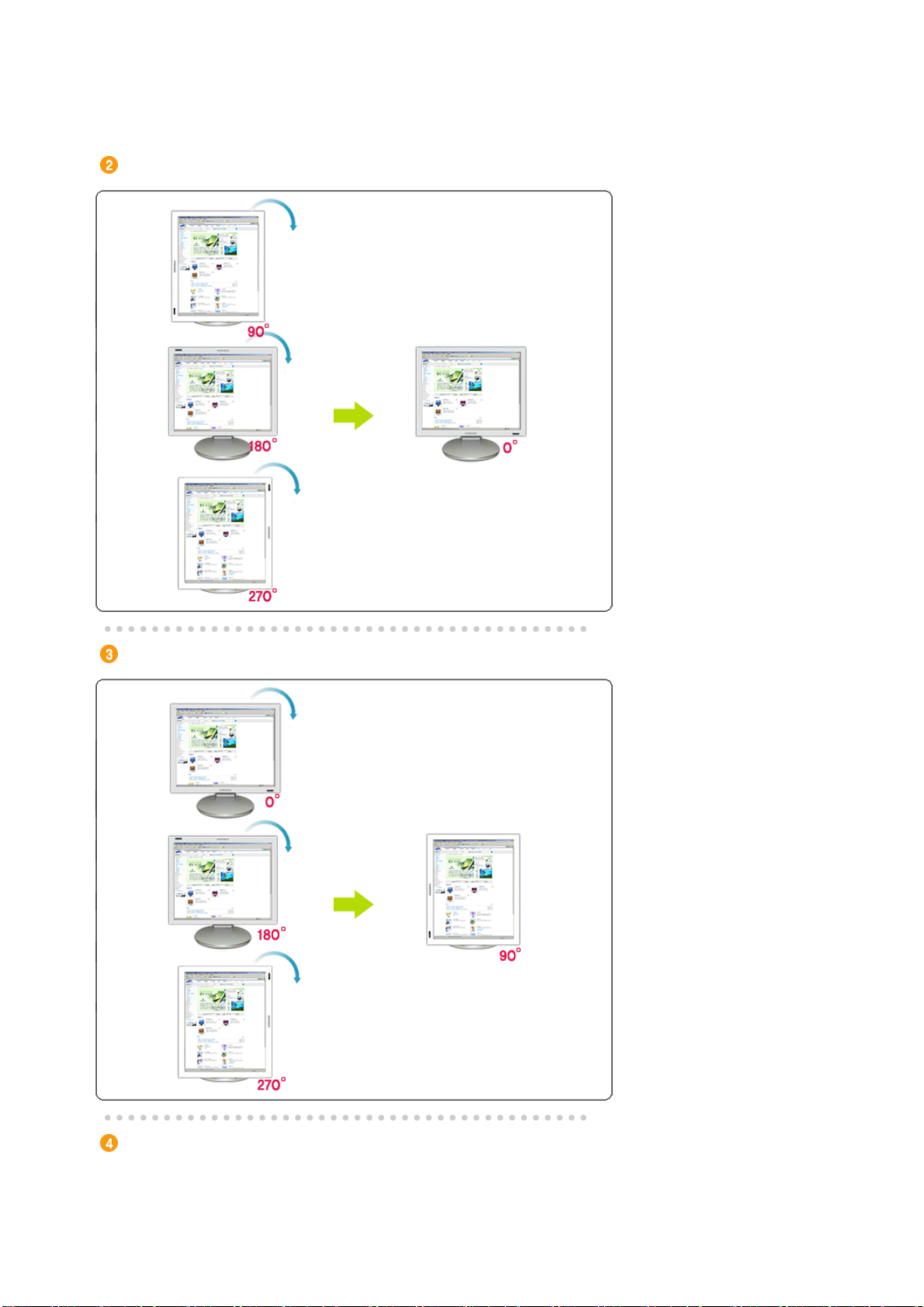

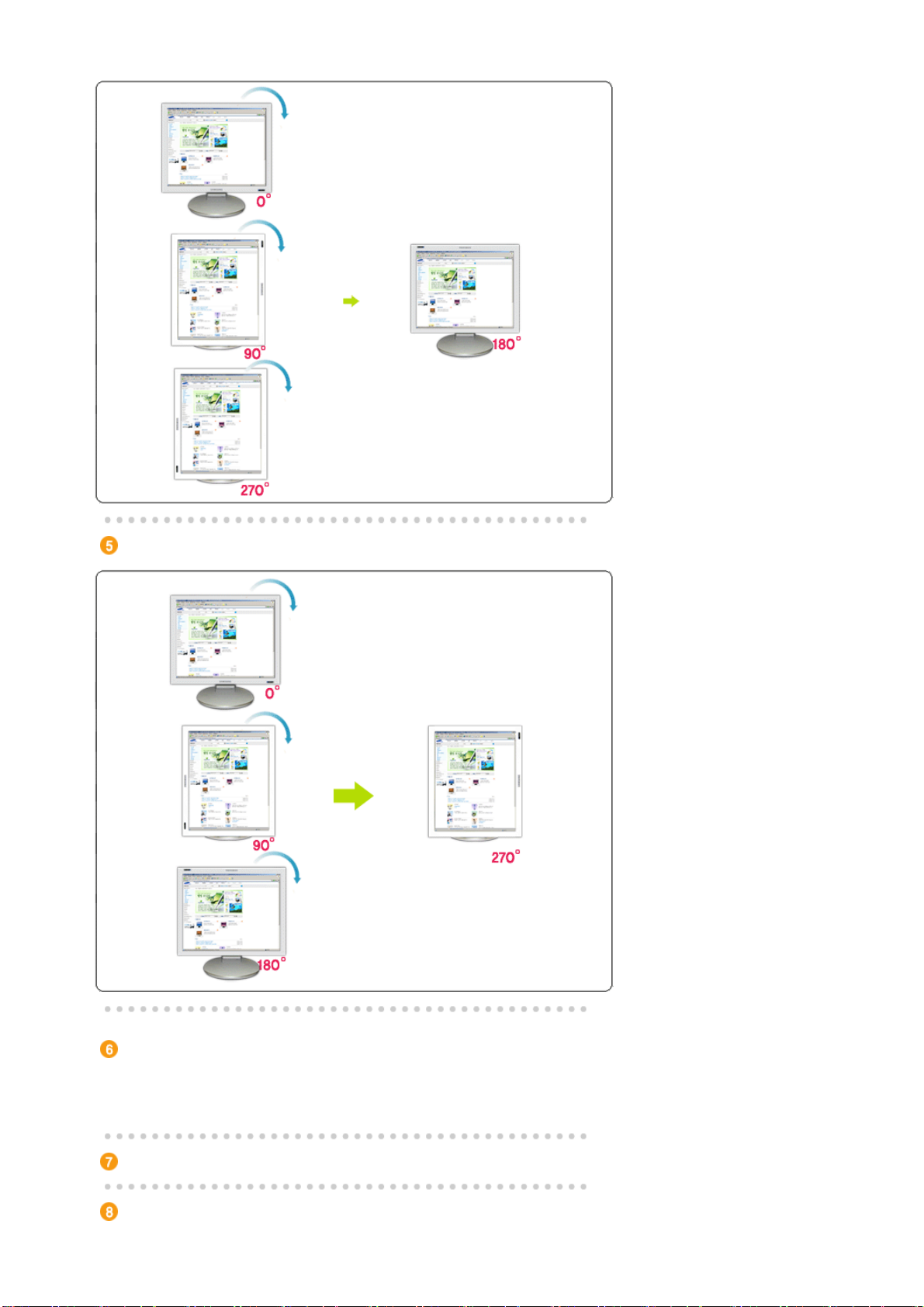

Draaivoet

(Als u de monitor verdraait, wordt de hoek van het roteren weergegeven op het scherm.)

0° 90° 180°

Let op :

De voet vastmaken

Op deze monitor kunt u een montagebeugel aansluiten van 75 mm x 75 mm (conform VESA).

Als u de monitor draait, kan de hoek van de monitor de vloer raken. Til de monitor ongeveer 45 graden naar achteren en draai hem dan. Als u dit niet doet, kan de monitor beschadigen.

VESA VOET VESA Montagebeugel

Vouw de voet van de monitor. Draai de monitor met de voorkant naar beneden. Bevestig de VESA

bevestigingsbeugel aan de onderkant van de voet. Zorg er voor dat de openingen van de beugel

overeenkomen met die van de VESA voet en schroef ze met behulp van de vier schroeven vast.

)

De voet is van aluminium gemaakt. Zorg er voor dat deze niet ingedeukt of bekrast wordt.

Let op:

De monitor aan de muur bevestigen

Het stuurprogramma van de monitor installeren (Automatisch

Wanneer het besturingssysteem naar het stuurprogramma voor het beeldscherm vraagt, doet u de meegeleverde cd in het cd-rom-station van de computer. De installatieprocedure van het stuurprogramma is niet voor alle besturingssystemen hetzelfde. Volg de aanwijzingen van het besturingssysteem dat u gebruikt.

U kunt ook een lege diskette klaarleggen en het stuurprogramma (driver) downloaden van de hieronder aangegeven Internet website.

z Website : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Leg de cd in het cd-rom-station.

2. Klik op

"Windows ME Driver"

3. Selecteer uw monitor in de lijst en klik vervolgens op de knop

"OK"

4. Klik op de knop "

", in het dialoogvenster "

Install

Warning

5. Het stuurprogramma is succesvol geïnstalleerd.

Windows XP/2000

1. Leg de cd in het cd-rom-station.

2. Klik op

3. Selecteer in de lijst uw monitor en klik vervolgens op de knop

4. Klik op de knop "

"Windows XP/2000 Driver"

Install

", in het dialoogvenster "

Warning

"OK"

5. Als u het dialoogvenster vervolgens op de knop

Het stuurprogramma van deze monitor is een geregistreerd MS-logo en kan geen schade aan uw systeem veroorzaken. Het geregistreerd stuurprogramma wordt op de Samsung Monitor Homepage geplaatst.

http://www.samsung.com/.

6. Het stuurprogramma is succesvol geïnstalleerd.

"Message"

"OK"

krijgt te zien, klikt u op de knop

Het stuurprogramma van de monitor installeren (Handleidin

"Continue Anyway"

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Wanneer het besturingssysteem naar het stuurprogramma voor het beeldscherm

Volg

vraagt, doet u de meegeleverde cd in het cd-rom-station van de computer. De installatieprocedure van het stuurprogramma is niet voor alle besturingssystemen hetzelfde. Volg de aanwijzingen van het besturingssysteem dat u gebruikt.

U kunt ook een lege diskette klaarleggen en het stuurprogramma (driver) downloaden van de hieronder aangegeven Internet website.

z Website : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

besturingssysteem Microsoft® Windows® XP

1. Leg de cd in het cd-rom-station.

2. klik op "

and Themes

Start

" —> "

Configuratiescherm

" en aansluitend op het pictogram "

Appearance

3. Klik op het pictogram " aansluitend op "

Geavanceerd...

4. Klik op de knop " "

Stuurprogramma

Eigenschappen

Beeldscherm

" van het tabblad "

" en selecteer het tabblad "

Instellingen

Monitor

" en selecteer het tabblad

" en klik

5. Klik op " "

ende

Bijwerken...

", selecteer "

Install from a list or..

" en klik aansluitend op knop

6. Selecteer de optie " "

Diskette

7. Klik op de knop " klik aansluitend op de knop "

Bladeren

Don't search, I will..

", selecteer het A:(D:\station) en selecteer uit de lijst uw monitor,

", klik op "

" en klik vervolgens op

8. Als u het dialoogvenster vervolgens op de knop

Het stuurprogramma van deze monitor is een geregistreerd MS-logo en kan geen schade aan uw systeem veroorzaken. Het geregistreerde stuurprogramma wordt op de Samsung Monitor Homepage geplaatst

http://www.samsung.com/.

9. Klik op de knop "

Sluiten

"Message"

"OK"

" en daarna een paar keer op "OK".

krijgt te zien, klikt u op de knop

"Continue Anyway"

10. Het stuurprogramma is succesvol geïnstalleerd.

Het besturingssysteem Microsoft® Windows® 2000

Als het bericht "Kan digitale handtekening niet vinden" niet verschijnt op uw monitor, volg dan de volgende stappen.

1. Klik op de knop "OK" in het venster "

2. Klik op de knop "

Bladeren

" in het venster "

3. Selecteer A:(D:\station), klik op de knop "

Schijf plaatsen

File needed

" en aansluitend op de knop "OK".

enen

Hoe te installeren

1. Klik achtereenvolgens op "

2. Dubbelklik op het pictogram "

3. Selecteer het tabblad "

4. Selecteer de optie "

Instellingen

Monitor

1e voorbeeld:Als de knop "

", "

Start

Instellingen

Beeldscherm

" en klik aansluitend op "

Eigenschappen

", "

Configuratiescherm

" niet toegankelijk is, betekent dit dat uw

monitor op de juiste wijze geconfigureerd is. Stop dan de installatie.

2e voorbeeld:

5. Klik op "

Stuurprogramma

ls de knop "

6. Selecteer de optie "

Eigenschappen

enschappen

" en volgt u de volgende stappen.

", vervolgens op "

Een lijst met bekende stuurprogramma's voor dit apparaat

" wel toegankelijk is, klikt u op

Bijwerken...

weergeven, zodat ik een specifiek stuurprogramma kan kiezen

7. Klik op "

8. Klik op "

" en aansluitend op "

Bladeren Openen

" en selecteer A:(D:\station).

" en aansluitend op "OK".

Diskette...

9. Selecteer de gewenste monitor en klik tweemaal achter elkaar op "

10. Klik op "

Voltooien

" en tenslotte op "

Sluiten

Geavanceerd..

" en aansluitend op "

". Klik vervolgens op

Als u het venster "

Kan digitale handtekening niet vinden

de knop "Ja" en achtereenvolgens op "

oltooien

" en "

" wel te zien krijgt, klikt u op

Sluiten

Start

Weergave

Windows® Millennium

", "

Instellingen

", "

Configuratiescherm

" en klik aansluitend op de knop "

Geavanceerd...

" en klik op "

" en klik

Het besturingssysteem Microsoft

1. Klik achtereenvolgens op "

2. Dubbelklik op het pictogram "

3. Selecteer het tabblad "

4. Selecteer het tabblad "

5. Klik op de knop "

Wijzigen

6. Selecteer de optie "

7. Selecteer de optie " vervolgens op de knop "

8. Klik op de knop "

Diskette

Instellingen Monitor

De locatie van het stuurprogramma opgeven Een lijst van alle stuurprogramma's op een speciale locatie...

9. Specificeer A:\(D:\station) en klik aansluitend op de knop "OK".

10. Selecteer de optie "

Alle hardware weergeven

", selecteer de gewenste monitor en klik op

"OK".

11. Klik op "

Voer

Beeldscherm

" en aansluitend op "OK". Sluit het dialoogvenster "

Sluiten

" af.

Eigenschappen voor

Het besturingssysteem Microsoft

1. Klik achtereenvolgens op " aansluitend op het pictogram "

2. Klik in het venster Display Registration Information op het tabblad " aansluitend op "

All Display Modes"

Windows® NT

, "

Start"

Instellingen"

Beeldscherm".

, "

Configuratiescherm"

en dubbelklik

Instellingen"

3. Selecteer een instelling die u wenst te gebruiken (Resolutie, Aantal kleuren en Verticale frequentie) en klik op "

4. Klik, nadat u op test heeft geklikt, op de knop "

OK"

Toepassen"

als het beeld goed is. Als het

beeld niet goed is, verander dan de instelling (lagere resolutie, kleur of frequentie).

ls u geen instellingsmogelijkheid heeft bij

All Display Modes

, selecteer dan de resolutie en verticale frequentie volgens de Scherminstellingen in de gebruiksaanwijzing.

Het besturingssysteem Linux

Om het X-Venster te kunnen uitvoeren, dient u eerst het X86Config-bestand aan te maken. Dit is

een soort systeeminstellingsbestand.

1. Druk bij het eerste en tweede scherm op de Enter-toets, nadat het X86Config-bestand is uitgevoerd.

2. In het derde scherm

stelt u uw muis in

3. Selecteer een muis voor uw computer.

4. In het volgende scherm

selecteert u een toetsenbord

5. Selecteer een toetsenbord voor uw computer.

6. In het volgende scherm

7. Stel eerst de

horizontale frequentie

stelt u uw monitor in

voor uw monitor in. (U kunt de frequentie meteen

invoeren.)

8. Stel de

9. Voer het

verticale frequentie

type monitor in

voor uw monitor in. (U kunt de frequentie meteen invoeren.)

. Deze informatie heeft geen invloed op de uitvoering van het X-

Venster.

10. U bent

met het instellen van uw monitor.

klaar

het X-Venster uit nadat u eventuele andere hardware instellingen heeft ingesteld.

Natuurlijke kleuren

Natuurlijke kleuren met Natural Color programma

Een vrij nieuw probleem is dat de kleuren van afdrukken, gescande afbeeldingen en foto's uit een digitale camera kunnen afwijken van de kleuren die door een monitor worden weergegeven.

Het programma Natural Color is de oplossing voor dit probleem. Dit kleurbeheer systeem is ontwikkeld door Samsung Electronics in samenwerking met het Korea Electronics & Telecommunications Research Institute (ETRI). Dit systeem is alleen verkrijgbaar voor Samsung monitoren en zorgt ervoor dat de kleuren van de monitor gelijk zijn aan die van de ingelezen en afgedrukte afbeeldingen. Zie voor meer informatie de keuze Help (F1) in het programma Natural Color.

Zo installeert u Natural Color

Doe de bij uw Samsung monitor geleverde cd-rom in het cd-rom-station. Het eerste venster van het installatieprogramma verschijnt. Klik in dit venster op Natural Color om het programma te installeren. Wanneer de cd niet automatisch start, kunt u het installatieprogramma ook zelf starten: Doe de bij uw Samsung monitor geleverde cd-rom in het cd-rom-station, klik op de [Start] knop van Windows en selecteer [Uitvoeren]. Toets in: D:\color\eng\setup.exe en druk op de <Enter> toets. (Als het cd-rom-station een andere letteraanduiding heeft, gebruikt u die in plaats van D:\)

Zo verwijdert u Natural Color

Selecteer in het Windows [Start] menu [Instellingen] > [Configuratiescherm] en dubbelklik op de keuze [Software]. Selecteer Natural Color in de lijst en klik op de knop [Toevoegen/verwijderen], [Wijzigen/verwijderen] of [Verwijderen].

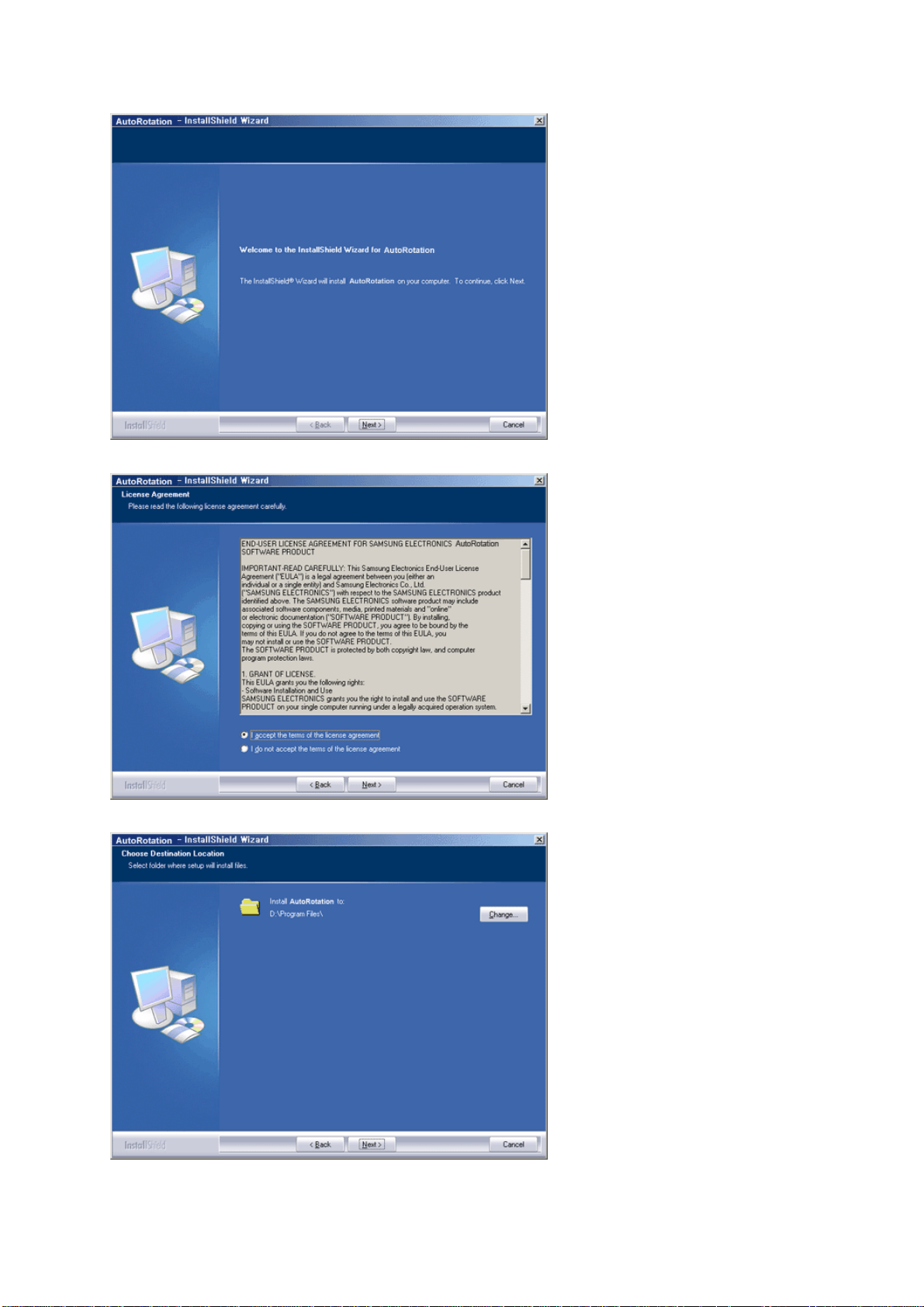

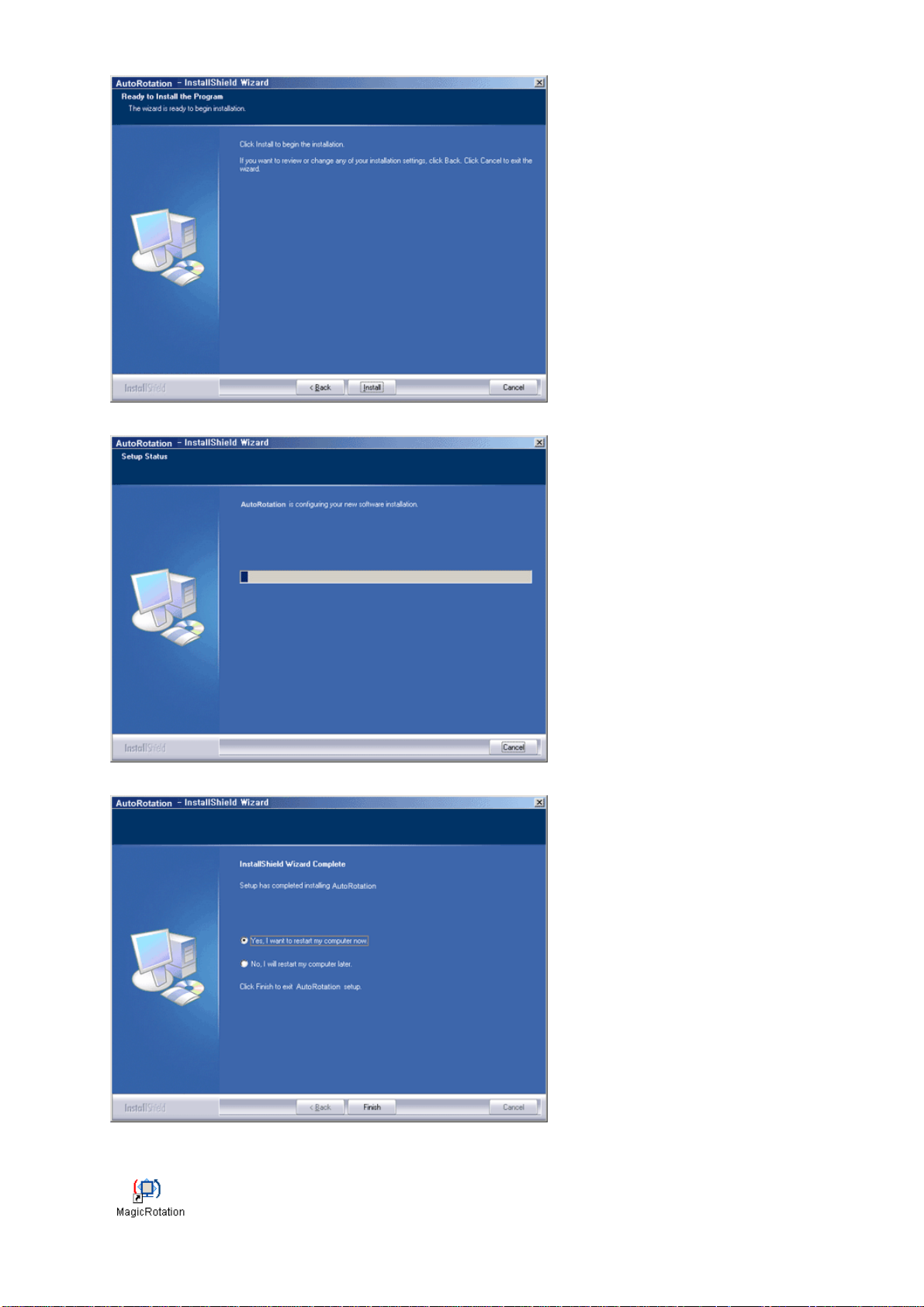

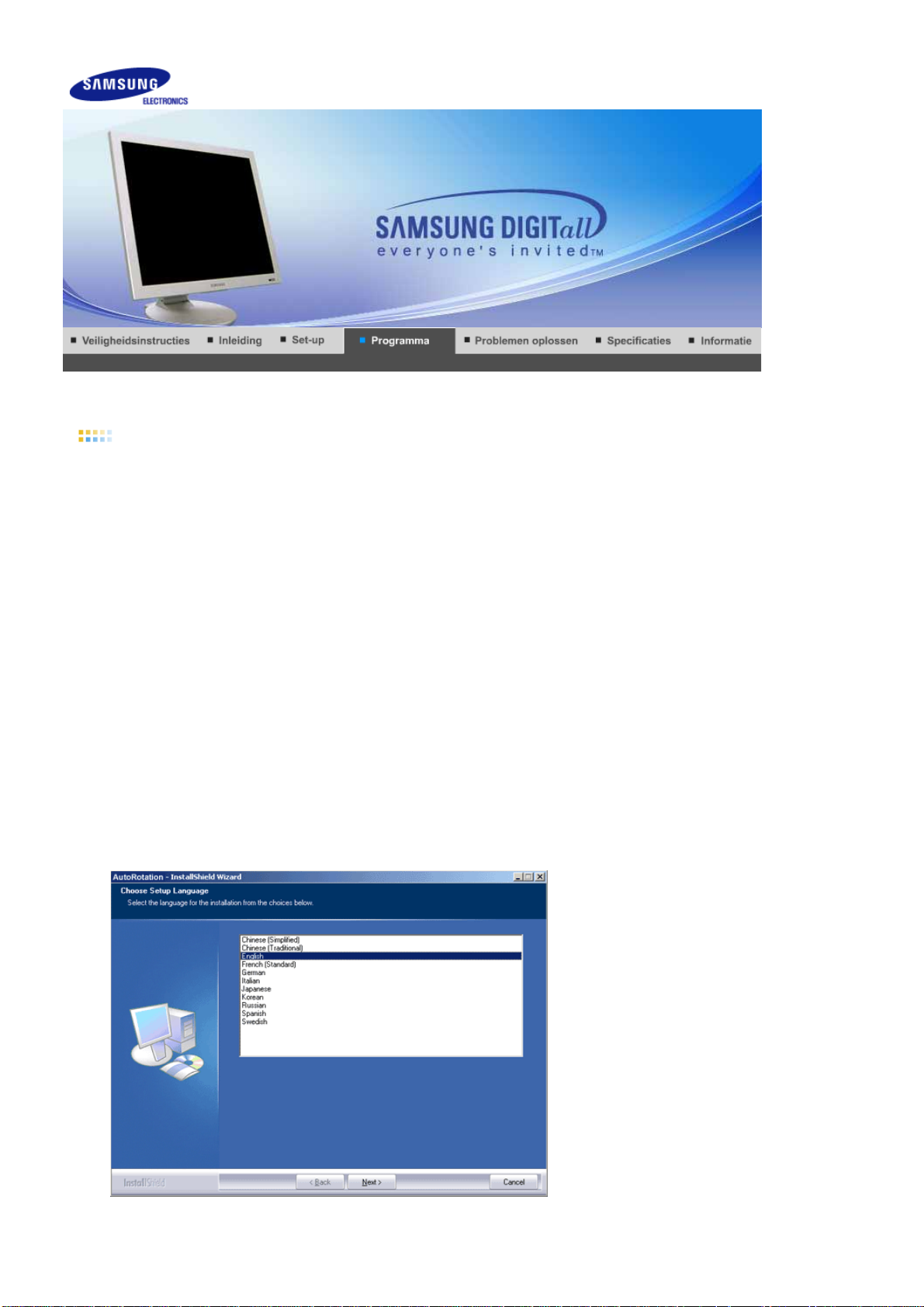

Installeren

1. Plaats de installatie-cd in het Cd-romstation.

2. Klik op het installatiebestand van AutoRotation.

3. Selecteer de taal voor de installatie en klik op "Next".

4. Wanneer de installatiewizard verschijnt, klikt u op “Next” (Volgende).

5. Selecteer "I accept the terms of the license agre ement" om de licentieovereenkomst te accepteren.

6. Kies een map waarin u het programma AutoRotation wilt installeren.

7. Klik op "Install".

8. Het venster "Installation Status" verschijnt.

9. Klik op "Finish".

10. Zodra de installatie is voltooid, versch ijnt het uitvoerbare pictogram MagicRotation, MagicTune™ op uw bureaublad.

Dubbelklik op het pictogram om het programma te starten.

Het kan zijn dat het pictogram MagicTune™ niet verschijnt als gevolg van de specificaties van de pc of monitor. Druk in dit geval op F5.

Installatieproblemen (MagicTune™)

De installatie van MagicTune™ kan worden beïnvloed door diverse factoren, zoals videokaart, moederbord en netwerkomgeving.

Probleemoplossing

Zie "

" indien zich tijdens de installatie problemen voordoen.

Systeemvereisten

Besturingssystemen

z Windows™ 98 SE z Windows™ Me z Windows™ 2000 z Windows™ XP Home Edition z Windows™ XP Professional

U wordt aangeraden MagicTune™ in Windows™2000 of later te gebruiken.

Hardware

z 32MB geheugen of meer z 25MB vaste-schijfruimte of meer

* Breng een bezoek aan de MagicTune™

website

voor meer informatie.

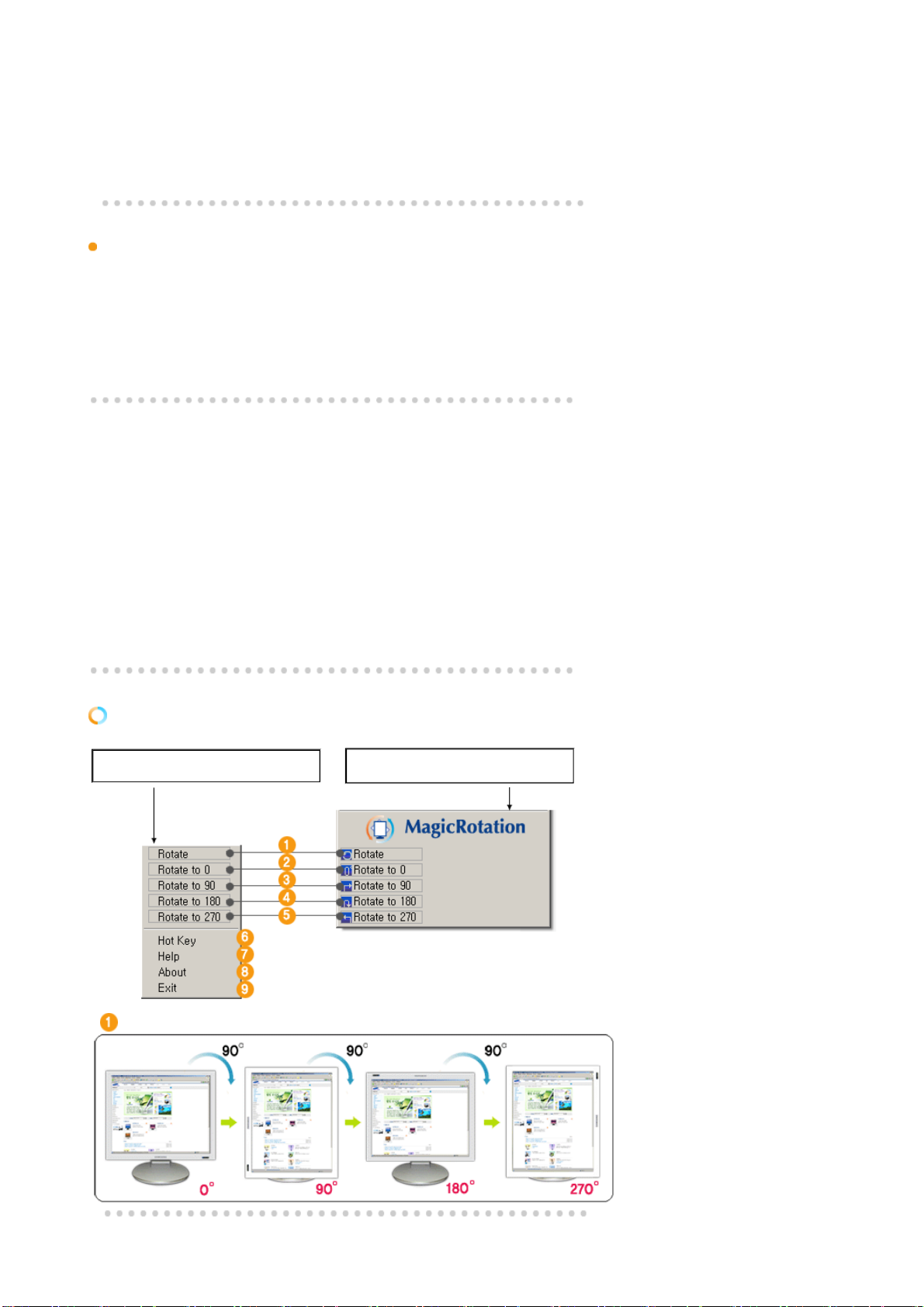

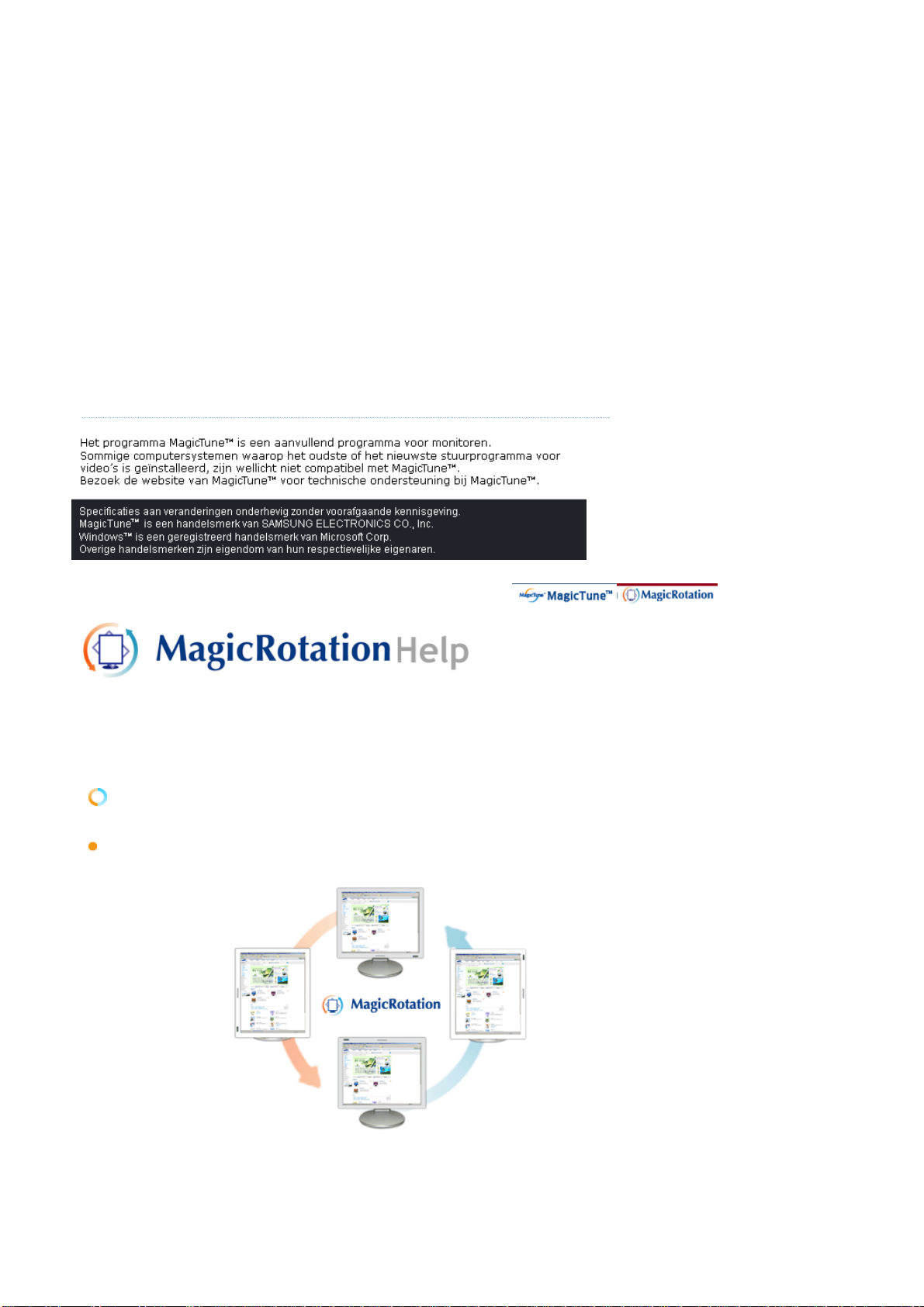

Installatieproblemen (MagicRotation)

De installatie van MagicRotation kan worden beïnvloed door factoren als de videokaart, het moederbord en de netwerkomgeving.

"Problemen oplossen"

Zie

als u problemen ondervindt bij de installatie.

Beperking

1. Het schermstuurprogramma moet goed zijn geladen om MagicRotation correct te laten werken. Het geïnstalleerde schermstuurprogramma moet de meest recente versie zijn die door de fabrikant is geleverd.

2. Indien sommige toepassingen, zoals Windows™ Media Player, Real Player, etc., filmbestanden niet goed weergeven in 90-, 180- en 270-richtingen, moet u het volgende doen:

{ Sluit de toepassing. { Selecteer de richting (90, 180, 270) waarin u de toepassing wilt weergeven. { Start de toepassing opnieuw.

In de meeste gevallen wordt het probleem hiermee opgelost.

3. Gebruikerstoepassing die OpenGL en DirectDraw (3D-tekenen) gebruiken, zullen niet functioneren in de geselecteerde richtingmodus (90, 180, 270).

4. DOS-gebaseerde toepassingen in de modus Volledig scherm zullen niet functioneren in de

5. Dual wordt niet ondersteund in Windows™ 98, ME, NT 4.0.

6. MagicRotation ondersteunt geen 24 bits per pixel (bitdiepte/kleurkwaliteit).

7. Als u uw grafische kaart vervangt, is het raadzaam dat u de MagicRotation-software eerst

Systeemeisen

Besturingssysteem

z Windows™ 98 SE z Windows™ Me z Windows™ NT 4.0

z Windows™ XP Professional

Hardware

z 128MB geheugen of hoger (aanbevolen) z 25MB of meer ruimte op de vaste schijf

Bijvoorbeeld 3D-spellen.

geselecteerde richtingmodus (90, 180, 270).

verwijdert.

Windows™ 2000 Windows™ XP Home Edition

Service Packs

z Het wordt aanbevolen dat u de meest recente Service Pack op uw systeem installeert. z Voor Windows™ NT 4.0 wordt het aanbevolen Internet Explorer 5.0 en hoger te installeren met het

onderdeel Active Desktop.

* Voor meer informatie kunt u de MagicRotation

website

* Windows™ is een gedeponeerd handelsmerk van Microsoft Corporation,Inc.

Verwijderen

utoRotation kan alleen worden verwijderd met behulp van de optie Program Add/Remove (programma

toevoegen/verwijderen) op het Configuratiescherm van Windows™.

oer de volgende stappen uit om AutoRotation te verwijderen.

1. Ga naar het Start-menu op de taakbalk, selecteer Instellingen en vervolgens Configuratiescherm. Als het programma wordt uitgevoerd onder W indows™ XP gaat u naar het Configuratiescherm in het Start-menu.

2. Klik in het configuratiescherm op het pictogram Software.

3. Blader in het volgende scherm naar "AutoRotation". Klik hierop om het te selecteren.

4. Klik op de knop "Wijzigen/Verwijderen" om het programma te verwijderen.

5. Klik op "Ja" om het verwijderingsproces te starten.

6. Wacht totdat het dialoogvenster "Verwijdering voltooid" verschij nt.

Bezoek de AutoRotation

website

voor technische ondersteuning voor AutoRotation, FAQ's (vaakgestelde

vragen en antwoorden) en software upgrades.

Samenvatting |

OSD-modus

Kleurcalibratie

Probleemoplossing

Samenvatting

Wat is MagicTune™

De prestatie van de monitor is afhankelijk van de grafische kaart, de host-computer, de lichtomstandigheden en andere omgevingsfactoren. Om het beste beeld op een beeldscherm te krijgen dient u het scherm in te stellen op uw unieke instelling. Om echter met behulp van de beschikbare instellingen de afbeelding in te stellen, is vaak een uitdaging. Om een afbeelding goed te kunnen instellen (afstellen), heeft u een gemakkelijk te gebruiken programma nodig, dat via een stap-voor-stapproces leidt tot de beste beeldkwaliteit.

Zelfs bij eenvoudige instellingen zoals helderheid of contrast, is het lastig om via de niveaus van het onscreen-display-menu (OSD), deze opties zo optimaal mogelijk in te stellen. Bovendien is er geen feedback om u te helpen, bij het zo optimaal mogelijk instellen van de monitor. MagicTune™ is een softwarehulpprogramma, dat u stap-voor-stap begeleidt en helpt bij het instellen van de monitor, door het geven van gemakkelijke instructies en achtergrondpatronen. De scherminstellingen voor iedere gebruiker kunnen worden opgeslagen, hierdoor is het gemakkelijk om de eigenschappen van de schermweergave in een multi-gebruikers-omgeving te selecteren. Bovendien kan een enkele gebruiker de diverse verschillende door hem in gestelde eigenschappen gebruiken, die gebaseerd zijn op de inhoud en het omgevingslicht.

Basisfuncties

MagicTune™is een softwarehulpprogramma waarmee u de monitor kunt instellen en de kleur, met behulp van het scherm verlopen via de software, om te voorkomen dat u het on-screen-display-menu (OSD) van de monitor nodig heeft. MagicTune™ supports MagicTune™ ondersteunt Windows™ 98SE, Me, 2000, XP Home en XP Professional.

U wordt aangeraden MagicTune™ in Windows™ 2000 of later te gebruiken.

Met MagicTune™ kunt u snel en nauwkeurig uw monitor instellen. Bovendi en kunt u de voor u meest geschikte monitorconfiguratie eenvoudig opslaan en gebruiken.

Display Data Channel Command Interface (DDC/CI)

protocol. Alle instellingen van het

OSD-modus

Met de OSD-modus kunt u de monitorinstellingen eenvoudig wijzigen zonder het nemen van vooraf gedefinieerde stappen. U komt gemakkelijk bij de menuoptie die u wilt instellen.

Samenvatting

| OSD-modus |

Met MagicTune™ kunt u snel en nauwkeurig uw monitor instellen. Bovendien kunt u de voor u meest geschikte monitorconfiguratie

Kleurcalibratie

Probleemoplossing

eenvoudig opslaan en gebruiken.

z De OSD-modus kan afwijken van de beschrijving in de

handleiding aangezien de specificaties per monitor kunnen verschillen.

z Indien Pivot actief is, kan het zijn dat onderdelen van

het MagicTune™ programma niet goed werken.

z AutoRotation draait het beeldscherm tijdens het

draaien automatisch naar 90, 180 of 0 graden.

Volg onderstaande instructies op om Rotation uit te voeren.

z Installeer zowel Rotation als MagicTune™ 3.6-programma’s

op uw computer.

Start MagicTune™ 3.6.

z Option (Opties) à Preference (Voorkeuren) à Klik op

het kleine vakje in het enable task tray menu.

z De MagicTune™ controlemodus verschilt per

monitormodel.

z De toegestane rotatiehoek van de monitor wordt

bepaald door het model van de monitor.

OSD-modus

In de OSD-modus kunt u de instellingen op alle monitoren eenvoudig wijzigen. Indien geselecteerd, geeft elk tabblad bovenaan het bedieningsvenster de algemene beschrijvingen van de opties van submenu´s weer om instellingen te wijzigen. Zodra u een tabblad selecteert, wordt een lijst met menu´s op het tabblad weergegeven. Voor een snelle aanpassing van de monitorinstellingen, verschaft de OSD-modus voor een snelle en ha ndige toegang tot alle opties van de tabbladen en submenu´s.

Beschrijving van de knoppen

OK [OK]

Reset [Reset]

Cancel [Annuleren]

Alle wijzigingen worden uitgevoerd en MagicTune™ wordt afgesloten.

Herstelt de in het actieve venster weergegeven monitorwaa rden naar de door de fabrikant aanbevolen waarden.

MagicTune™ wordt afgesloten zonder de gemaakte wijzigingen door te voeren. Indien u geen wijzigingen in het bedieningsvenster heeft aangebracht, heeft het klikken op "Cancel" geen gevolg.

Beschrijving van het tabblad Picture

Hier kan de gebruiker de scherminstellingen afstellen tot de gewenste waarden.

Brightness

Contrast

Maakt het gehele scherm lichter of donkerder. De gedetailleerde gegevens van de beelden in de donkere gebieden kunnen verloren gaan als de helderheid niet op het juiste niveau staat ingesteld. Pas de helderheid aan voor een optimale beeldweergave.

Hier kan de gebruiker de scherminstellingen afstellen tot de gewenste waarden. Maakt het gehele scherm lichter of donkerder. De gedetailleerde gegevens van de beelden in de donkere gebieden kunnen verloren gaan als de helderheid niet op het juiste niveau staat ingesteld. Pas de helderheid aan voor een optimale beeldweergave. Past het verschil aan in helderheid tussen de lichte en donkere gedeelten van het scherm. Bepaalt de scherpte van de beelden.

Resolution

[Resolutie]

MagicBright™

Weergave van alle beeldschermresoluties die door het programma worden ondersteund.

MagicBright is een nieuwe functie, die afhankelijk van de soort afbeelding waarnaar uw bekijkt, een zo optimaal mogelijke weergave prod uceerd. Momenteel zijn er zes modi beschikbaar. Elke modus heeft een eigen vooraf ingestelde helderheidswaarde. Met de MagicBrightTM-knop kunt u eenvoudig één van de zes opties selecteren.

1. Text : Voor documenten of het werken met veel tekst.

2. Internet : Voor het werken met een combinatie van beelden zo als tekst en grafische voorstellingen..

3. Game : Voor het bekijken van bewegende beelden zoals een s pelletje.

4. Sport : Voor het werken met een combinatie van beelden zoals tekst en grafische voorstellingen.

5. Movie: Voor het bekijken van bewegende beelden zoals een DVD of Video CD.

6. Custom: Ondanks het feit dat de waarden zorgvuldig door onze technici zijn geselecteerd, kan het zijn dat u de voorgeconfigureerde waarden niet prettig vindt voor uw ogen. IAls dit het geval is, kunt u de helderheid en het contrast aanpassen met behulp van het OSD-menu.

De MagicBright controlemodus verschilt per monitormodel. Sommige beeldschermen ondersteunen slechts vier modi(Text, Internet, Entertain, Custom)

Beschrijving van het tabblad Color

Stelt de "warmte" van de achtergrondkleuren of van de kleuren van de afbeeldingen in.

MagicColor en Gamma worden alleen weergegeven in een beeldscherm dat deze functies ondersteunt.

De tint van de kleur kan worden gewijzigd.

z Warm2 - Warm1 - Cool 1 - Cool 2 - Cool 3 - Cool 4 - Cool 5 - Cool 6 - Cool 7 z Off

Color Tone [Kleurtint]

Color Control [Kleurregeling]

Calibration [Calibratie]

De Color Tone <kleurtint>-modus verschilt per monitormodel. Sommige beeldschermen ondersteunen slechts vier modi( Warm, Normal, Cool, Custom)

Past de beeldkleuren van de monitor aan. U kunt de monitorkleur wijzigen al naar gelang uw eigen voorkeur.

z R- G - B

Het proces waarmee de door u gewenste kleuren worden geoptimaliseerd en onderhouden. U zal MagicTune™ met name bijzonder handig vinden als u tot

enen behoort die afbeeldingen willen bekijken met weergave van alle nauwkeurig

die bijgewerkte gegevens – inclusief webpagina´s en beelden die zijn geproduceerd door een digitale camera of scanner.

MagicColor is een nieuwe technologie die exclusief door Samsung is ontwikkeld voor

het verbeteren van de digitale afbeelding en voor een betere weergave van de natuurlijke kleuren zonder afbreuk te doen aan de beeldkwaliteit.

1. OFF : Keert terug naar de oorspronkelijke modus.

2. DEMO : Bij het beeld aan de rechterkant is geen MagicColor toegepast en bij het beeld aan de linkerkant is wel MagicColor toegepast.

3. Full : Weergave van levendige, natuurlijke en extra heldere kleuren.

4. Intelligent : Weergave van levendige natuurlijke kleuren maar ook een extra heldere weergave van een meer realistische natuurlijke huidskleur.

5. MagicZone

{ De MagicZone verzekert u van duidelijke en scherpe weergave van

multimedia met animatie of foto’s door het verbeteren van de helderheid, de scherpte, de intensiteit of de schakering van een bepaald gebied op het scherm. MagicZone biedt een gemakkelijk te gebruiken interface die de nadruk legt op het videogedeelte van uw multimediaprogramma. Door het gewenste gebied te slepen wordt het automatisch gevonden en benadrukt.

{

Als de muisaanwijzer geactiveerd is( ), maar u wilt deze deactiveren omdat u hem ergens anders voor nodig hebt, klik dan met de rechtermuisknop of zet de geactiveerde aanwijzer ( )op de taakbalk en klik. Wanneer de muisaanwijzer gedeactiveerd wordt, verandert het pictogram op het scherm terug naar wat het was voor activering.

{ MagicZone is vooral geschikt voor bewegende beelden. { Tray menu <Taakmenu>

HUE Hiermee wordt de tint van de kleur aangepast.

MagicColor

Saturation Hiermee wordt de kleurint ensiteit aangepast.

Brightness Hiermee wordt de helderheid aangepast.

Sharpness

Zone Off

Reset

z Afhankelijk van het monitormodel kunnen Color Control,

Hiermee wordt het verschil tussen de lichtste en donkerste gebieden van het scherm aangepast.

Hiermee kunt u de zone die u hebt vastgelegd uitzetten.

Hiermee keert u terug naar de standaardinstellingen van de leverancier.

Sharpness, Contrast, Color Tone, Brightness niet worden aangepast in de MagicColor-modi Full en Intelligent.

z MagicTune™ verdwijnt als u bezig bent met MagicZone. Nadat u

MagicZone na aanpassing hebt afgesloten verschijnt MagicTune™ weer. (System Tray is niet aangevinkt) MagicTune™ verdwijnt als u bezig bent met MagicZone. Nadat u MagicZone na aanpassing hebt afgesloten verschijnt MagicTune™ niet opnieuw. (System Tray is aangevinkt)

z De Magic Color-modus verschilt per monitormodel.

MagicZone-modus wordt weergegeven als het beeldscherm deze functie ondersteunt.

Met gammacorrectie wordt de helderheid van de kleuren gewijzigd met tussenlicht.

Gamma

De gammamodus verschilt per monitormodel. Sommige beeldschermen ondersteunen slechts drie modi (Mode1 , Mode2 , Mode3)

Beschrijving van het tabblad Image

Hiermee past u de waarden Fine (Fijn), Coarse (Grof) en Position (Positie) aan.

z Fine [Fijn]: Verwijdert ruis, zoals horizontale strepen.

Indien de ruis zelfs na Fine tuning (fijnafstemming) aanwezig blijft, herhaalt u deze procedure na het instellen van de frequentie

Image Setup

(kloksnelheid).

Coarse [Grof]: Verwijdert ruis, zoals verticale strepen. Door een Coarse-aanpassing (grof) kan het beeldgebied worden verschoven. Met het menu Horizontal Control [Horizontale regeling] kunt u dit gebied weer naar het midden terugplaatsen.

z Auto Setup : De waarden voor fine (fijn),coarse (basis) en position

(positie) worden automatisch aangepast.

Position [Positie]

Volg deze aanwijzingen om de horizontale, verticale positie van het gehele beeldscherm aan te passen.

Sharpness

Volg deze instructies om de helderheid van het beeld aan te passen.

Beschrijving van het tabblad Option

U kunt MagicTune™ configureren met gebruik van de volgende opties.

Laadt het dialoogvenster Preferences [Voorkeuren]. Bij de voorkeuren die in gebruik zijn, is een "V" in het aankruisvakje geplaatst. Om een Voorkeur in of uit te schakelen, plaatst u de cursor op het vakje en klikt u met de muis.

Preferences [Voorkeuren]

Enable task tray menu(Taakbalkmenu activeren) .

- Om toegang te krijgen tot de MagicTune™ -menu’s klikt u op het [task tray menu] ([Systeemvakmenu] ). De menu’s worden niet weergegeven als [Enable System Tray] ([Systeemvak inschakelen]) niet geselecteerd is onder [Options] ([Opties]) -> [Basic Settings] ([Basisinstellingen]).

z Select Language (Taal selecteren) – De gekozen taal is alleen van

toepassing op de OSD-opties.

Source Select

z Analog z Digital

Beschrijving van het tabblad Support

Geeft de Asset-ID en het versienummer van het programma weer en geeft u toegang tot de Helpfunctie.

Help [Help]

Asset ID [AssetID]

Ga naar de MagicTune™ website of klik op deze knop om de Help-bestanden (gebruiksaanwijzing) te openen indien u hulp nodig heeft bij het installeren of gebruiken van MagicTune™. De gebruiksaanwijzing wordt geopend in een standaard browservenster.

U kunt de server gebruiken om het client-beeldscherm te controleren. (Het serverprogramma dient geïnstalleerd te zi

n om dit programma als client te

kunnen gebruiken)

User Name

Geeft de gebruikersnaam weer die geregistreerd is op de pc.

Geeft de gebruikers-ID weer die geregistreerd is op de

User ID

Server IP

Department

Location

Version [Versie]

Geeft het versienummer van MagicTune™.

pc.

Schrijf de server-IP op.

Schrijf de afdeling op.

Schrijf de locatie op.

Samenvatting

OSD-modus

| Kleurcalibratie |

Color Calibration (Kleurcalibratie)

1. Color Calibration (Kleurcalibratie)

Met de optie “Kleurcalibratie” kunt u de optimale kleuren voor uw monitor instellen. Volg de onderstaande vijf stappen om de perfecte kleurcondities voor uw monitor te

verkrijgen.

1. Verander de waarde op de “Brightness control bar(Helderheidsbalk)” om de helderheid van de kleurcontrole en de helderheid van het achtergrondpatroon op elkaar af te stemmen.

2. Wanneer u een specifieke kleur in de “Control patch(Kleurcontrole)” ontdekt, verplaats dan de cursor naar de kleur volg ens de “Color reference Circle(Kleurencirkel)”. => Wanneer de aanpassing juist is uitgevoerd, ziet u geen kleur meer in de kleurcontrole.

3. Wanneer u de aanpassingen voor stap 1 heeft uitgevoerd, klikt u op de knop “Next” [Volgende].

4. Herhaal de procedures 1), 2), 3) voor de overgebleven stappen 2 ~ 5.

5. U kunt het effect van de kleurcalibratie eenvoudig bekijken door te drukken op de knop “Preview” [Voorbeeld]!

Probleemoplossing

Hoe meerdere gebruikers aangepaste kleurwaarden kunnen gebruiken Definitie

Als de monitor door meerdere gebruikers wordt gebruikt, kunnen de kleurwaarden die via de optie Kleurcalibratie zijn gewijzigd, voor alle gebruikers worden opgeslagen en door hen worden gebruikt. Maximaal 5 gebruikers kunnen de opgeslagen kleurwaarden gebruiken.

1. De aangepaste kleurwaarden opslaan: Druk op Next [Volgende] om de optie te wijzigen in Apply [Toepassen] en vervolgens kunt u de aangepaste kleurwaarden opslaan. Er kunnen maar liefst 5 waarden worden opgeslagen.

2. De opgeslagen kleurwaarden toepassen: Druk op de knop Multi User [Multi-gebruiker] op het hoofdscherm om een van de opgeslagen kleurwaarden te selecteren en te gebruiken.

2. Preview(Voorbeeld)

Druk op de knop “Preview” [Voorbeeld] in het scherm “Kleurcalibratie “. De bovenstaande afbeelding verschijnt

1. Druk op de knop “View Calibrated” [Calibratie bekijken] voor een voorbeeldvan de door u aangepaste calibratie.

2. Druk op de knop “View Uncalibrated” [Origineel bekijken] voor een voorbeeldvan het oorspronkelijke beeld.

Samenvatting

OSD-modus

Kleurcalibratie

Probleemoplossing

Het huidige computersysteem is niet compatibel met MagicTune™. Druk op OK en klik op "Shortcut to the MagicTune™ site" om onze internetpagina te bekijken voor meer informatie.

Er kan een fout optreden wanneer uw video/grafische kaart niet in de lijst 'Available' staat. (De nieuwste of oudste modellen zijn mogelijk niet compa t ibel.)

Bezoek onze homepage om het gedeelte Problemen oplossen te bekijken.

Er kan een fout optreden als de fabrikant van de kaart het stuurprogramma van de videokaart of de grafische chip aangepast heeft, ook wanneer de kaart wel in de lijst staat.

Bezoek onze homepage om het gedeelte Problemen oplossen te bekijken.

| Probleemoplossing

Controleer of uw monitor door Samsung gefabriceerd is. Producten van andere fabrikanten kunnen fouten veroorzaken.

Deze functie wordt alleen ondersteund door Samsung-producten.

Er kan ook een fout optreden wanneer de monitor wel door Samsung geproduceerd is, maar verouderd is. Controleer of uw monitor MagicTune™ kan ondersteunen.

Deze functie wordt alleen ondersteund door de monitoren die op onze internetpagina geregistreerd staan. Zoek uw monitor op voor u het product aanschaft, aangezien verouderde modellen niet ondersteund worden.

Er treedt een fout op wanneer er geen informatie bestaat over de EDID (Extended Display Identification Data) van de huidige monitor. Dit gebeurt wanneer u de volgende stappen uitvoert: Start (Start) > Control Panel (Configuratiescherm) > Hardware (Hardware) > Device Manager (Apparaatbeheer) > Monitor (Beeldscherm), de huidige "Plug-and-play monitor" verwijderd wordt en er gezocht wordt naar nieuwe hardware en het systeem geen nieuwe "Plugand-play monitor" kon vinden.

Bezoek onze homepage om het gedeelte Problemen oplossen te bekijken.

Er treedt een fout op bij het vervangen van de monitor met een nieuwe wanneer de stroom van het systeem uitstaat, maar het systeem niet opnieuw opgestart is.

Start het systeem altijd opnieuw op voor het gebruik van MagicTune™ wanneer de monitor vervangen is.

Er treedt een fout op wanneer het stuurprogramma van de videokaart niet goed geïnstalleerd is. Dit gebeurt wanneer de huidige videokaartlijst niet normaal wordt weergegeven. Dit kunt u als volgt controleren: Start (Start) > Setup (Instellingen) > System (Systeem) > Hardware (Hardware) > Device manager (Apparaatbeheer) > Display Adapters (Beeldschermadapters).

Bezoek de internetpagina van de fabrikant van de videokaart en download en installeer de nieuwste driver. Neem voor meer informatie over de videokaart contact op met de fabrikant van de kaart.

Start het systeem opnieuw op om zeker te zijn van een normale werking.

Er treedt een fout op wanneer het systeem niet opnieuw opgestart

Schakel voor de beste prestaties van MagicTune™ over op de optimale resolutie. Raadpleeg de Gebruikershandleiding voor de optimale resolutie.

wordt na installatie van MagicTune™. (Dit geldt alleen voor Win98SE en WinMe.)

Start het systeem op voor gebruik.

Als u niet overschakelt op de optimale reso lutie en geen Color

Calibration (Kleurenkalibratie) uitvoert, kan de monitor niet voor de optimale condities aangepast worden.

Raadpleeg de handleiding voor de optimale resolutie.

Deze videokaart ondersteunt MagicTune™ niet. Installeer een nieuw stuurprogramma voor de videokaart.

Aangezien het Highlight programma de communicatielijnen gebruikt, dient u eerst het Highlight programma af te sluiten voor u toegang hebt tot MagicTune™.

Setup (Instellingen) > System (Systeem) > Hardware (Hardware) > Device manager (Apparaatbeheer) > Display Adapters (Beeldschermadapters).

Bezoek de internetpagina van de fabrikant van de videokaart en download en installeer de nieuwste driver. Neem voor meer informatie over de videokaart contact op met de fabrikant van de kaart.

Een paar van Samsungs CDT-monitoren ondersteunen de Highlightfunctie. Wanneer de Highlight-functie en MagicTune™ te worden, treden er conflicten op die fouten kunnen veroorzaken.

Denk eraan om Highlight UIT te zetten voor u MagicTune™ gebruikt.

elijkertijd gebruikt

Probleemoplossing

Het kan voorkomen dat MagicTune™ niet werkt wanneer de monitor is verplaatst of wanneer het stuurprogramma of de grafische kaart wordt bijgewerkt terwijl MagicTune™ actief is. Start in dit geval de computer opnieuw op.

Probleem Checklist Oplossingen

Voer een controle uit wanneer MagicTune™ niet goed werkt.

De functie MagicTune™ is alleen beschikbaar op pc’s (VGA) met een Windowsbesturingssysteem dat Plug and Play ondersteunt.

* Om te controleren of uw pc geschikt is voor de functie MagicTune™, volgt u de onderstaande stappen(wanneer u Windows™ XP heeft);

Control Panel (Configuratiescherm) -> Performance and Maintenance (Prestaties en onderhoud) -> System (Systeem) -> Hardware -> Device Manager (Apparaatbeheer) -> Monitors

-> Na het verwijderen van de Plug and Play-monitor, vindt u de 'Plug and Playmonitor' door te zoeken naar nieuwe

hardware.. MagicTune™ is aanvullende so ftware

voor de monitor. Sommige grafische kaarten worden wellicht niet door uw monitor ondersteund. Als u problemen heeft met de grafische kaart, ga dan naar onze website om de lijst met compatibele grafische kaarten te raadplegen.

http://www.samsung.com/monitor/magicTune

MagicTune™ werkt niet goed.

z Ga naar de MagicTune™

FAQs (vragen en antwoorden) en nieuwere versies van softwareprogramma´s.

z Bezoek onze website en download the installatiesoftware voor MagicTune™ MAC.

Overzicht |

Heeft u uw PC of grafische kaart veranderd?

website

Download het nieuwste programma. Het programma kan worden gedownload va n

http://www.samsung.com/monitor/magicTune

voor technische ondersteuning bij MagicTune™,

Interface

Problemen oplossen

Overzicht

Wat is MagicRotation?

Gewoonlijk werden gegevens op het scherm alleen in de modus Landscape (Liggend) weergegeven. In het huidige informatietijdperk is het voor steeds meer gebruikers een noodzaak in hun dagelijkse leven documenten, webpagina's, e-mails, etc. te bekijken. Hiervoor is het gebruiksvriendelijker om informatie in de modus Portrait (Staand) weer te geven, waarbij de gehele inhoud op het scherm te zien is. Dit verhoogt de productiviteit van de gebruiker aanzienlijk, waarbij hij gemakkelijk tussen de

verschillende modi kan wisselen. De MagicRotation-software van Samsung Electronics, Inc. bevat een rotatiefunctie (0, 90, 180, 270)

waarmee optimaal gebruik kan worden gemaakt van het computerbeeldscherm, die ee n hogere beeldkwaliteit oplevert en de productiviteit van de gebruiker verhoogt.

Basisfunctie

MagicRotation ondersteunt Windows™ 98 SE, Me, NT 4.0, 2000, XP Home en XP Professional.

* Windows™ is een gedeponeerd handelsmerk van Microsoft Corporation,Inc.

Overzicht

| Interface |

Problemen oplossen

z Indien AutoRotation actief is, kan het zijn dat onderdelen van het

MagicTune™ programma niet goed werken.

z AutoRotation draait het beeldscherm tijdens het draaien

automatisch naar 90, 180 of 0 graden.

Volg onderstaande instructies op om AutoRotation uit te voeren.

Installeer zowel Rotation als MagicTune™ 3.6-programma’s op uw computer.

z Start MagicTune™ 3.6. z Option → Preference → Klik in het vakje “V” in het menu taakbalk

activeren.

* De toegestane rotatiehoek van de monitor wordt bepaald door het model van de monitor.

Interface

Het menu op de taakbalk

Het menu-popupvenster dat u opent

met de rechtermuisknop.

Rotate (draaien): Het beeld wordt met 90 graden gedraaid

Rotate to 0 (Draaien naar 0) : Het beeld wordt naar 0 graden gedraaid

vanuit de huidige hoek.

Rotate to 90 (Draaien naar 90) : Het beeld wordt naar 90 graden gedraaid vanuit de huidige hoek.

Rotate to 180 (Draaien naar 90) : Het beeld wordt naar 180 graden gedraaid vanuit de huidige hoek.

Rotate to 270 (Draaien naar 90) : Het beeld wordt naar 270 graden gedraaid vanuit de huidige hoek.

Hot key(Sneltoets) : Hot key(Sneltoets) zijn standaard beschikbaar en kunnen door de gebruiker worden gewijzigd. Deze kunnen rechtstreeks door de gebruiker worden toegewe z en via het toetsenbord door de bestaande sneltoetsen te wijzigen. De gebruiker kan de sneltoets creëren met een combinatie van Shift, Ctrl, A lt en algemene toetsen. Wanneer een algemene toets wordt ingedrukt, wordt deze toegewezen als Alt+algemene toets.

Help : Hiermee wordt de HELP van het programma MagicRotation weergegeven.

About (Over) : Hiermee wordt de versie en de copyright van het programma weergegeven.

Exit (Afsluiten) : Hiermee wordt het programma MagicRotation afgesloten.

Overzicht

Interface

| Problemen oplossen

Problemen oplossen

Voordat u de afdeling Technische ondersteuning belt

z De MagicRotation-software werkt met het geïnstalleerde schermstuurprogramma

dat door de fabrikant van uw grafische kaart is geleverd voor schermrotatiefuncties. Als het geïnstalleerde schermstuurprogramma niet goed werkt of fouten bevat, zullen deze fouten blijven optreden nadat MagicRotation is geïnstalleerd. Elk onjuist/willekeurig gedrag dat voortvloeit uit fouten in het geïnstalleerde schermstuurprogramma is niet aan de MagicRotation-software te wijten.

Om te controleren of er een probleem is met het geïnstalleerde schermstuurprogramma, kunt u de volgende diagnostische stappen uitvoeren:

1. Controleer of het probleem optreedt in zowel de 0-richting (Landscape) en de 90-richting (Portrait).

2. Controleer of het probleem optreedt bij verschillende kleurdiepten (8/16/32 bits per pixel) en verschillende resolutiemodi (800 x 600, 1024 x 768).

3. Controleer of het probleem optreed waneer de MagicRotation-software niet is geïnstalleerd.

Als het probleem zich herhaalt in een van de of alle scenario's, dan kan het een probleem zijn met het geïnstalleerde schermstuurprogramma:

Om het probleem op te lossen, moet u de volgende stappen uitvoeren:

1. Verwijder de MagicRotation-software.

2. Download de meest recente versie van het scher mstuurprogramma bij de fabrikant van uw grafische kaart. De laatste versies van de schermstuurprogramma's van ATI, NVIDIA, MATROX, INTEL, etc. zijn eenvoudig te downloaden van hun respectievelijke websites.

3. Installeer de meest recente versie van het schermstuurprogramma.

4. Installeer de MagicRotation-software. In de meeste gevallen wordt het probleem hiermee opgelost.

z MagicRotation werkt mogelijk niet wanneer de monitor wordt vervangen of het

stuurprogramma van de grafische kaart wordt bijgewerkt terwijl MagicRotation wordt uitgevoerd. Als dit het geval is, moet u het systeem opnieuw starten.

z Bezoek de MagicRotation

website

voor technische ondersteuning voor

MagicRotation, FAQ's (vaakgestelde vragen en antwoorden) en software upgrades.

Voordat u de serviceafdeling belt, moet u eerst de informatie in dit hoofdstuk raadplegen om te kijken of u het probleem zelf kunt oplossen. Als u werkelijk hulp nodig hebt, kunt u contact opnemen via het telefoonnummer op de garantiekaart, via het telefoonnummer uit

het hoofdstuk Informatie of met uw deale

Probleem Checklist Oplossingen

Het scherm geeft geen beeld. Ik krijg de monitor niet aan.

Is de stroomkabel goed aangesloten?

Ziet u de melding

"Check Signal Cable"

op het scherm?

Als de monitor wel van stroom wordt voorzien maar het beeld geheel zwart blijft, start dan de computer opnieuw om te kijken of het opstartscherm zichtbaar is.

Kijk of de stroomkabel goed is aangesloten en of het stopcontact goed werkt .

(Aansluiten met de D-sub-kabel)

Controleer of de computer goed is aangesloten.

(Aansluiten met de DVI-kabel)

u nog steeds een foutmelding te zien krijgt op het beeldscherm, ondanks het feit dat u de monitor goed heeft aangesloten, moet u controleren of de monitor wel ingesteld is op de stand analoog

Als het opstartscherm wel te zien is, moet u de computer opstarten in een speciale stand waarin u de instellingen van de videokaart kunt aanpassen (bij Windows ME/2000/XP is dit de

). Stel de resolutie en

modus

frequentie van de videokaart in op de maximale waarden waarvoor de monitor geschikt is. (Zie ook Voorkeurinstellingen)

NB: Als er ook geen opstartscherm verschijnt, neem dan contact op met

een service center of uw dealer.

Veilige

Als

Ziet u de melding

Optimum Mode","Recommended Mode 1280 x 1024

op het scherm?

60Hz"

"Not

Als u deze deze melding ziet, staat de videokaart ingesteld op een resolutie en/of frequentie die te hoog zijn voor de monitor.

Stel de resolutie en frequentie van de videokaart in op de maximale waarden waarvoor de monitor geschikt is.

Er verschijnt geen beeld op het beeldscherm.

De monitor staat in een energiebesparende stand.

Druk op een toets van het toetsenbord of beweeg de muis om de monitor te activeren zodat u weer beeld hebt.

Als de monitor niet reageert, activeer dan de functie Bronconversie of probeer de muis te bewegen of nogmaals een toets van het toetsenbord in te drukken.

Het beeld bevat vreemde kleuren of is zwart/wit.

Aansluiten met de DVIkabel?

Geeft de monitor maar 1 kleur weer, alsof u door gekleurd glas kijkt?

Ging er iets mis met de kleuren toen u een bepaald programma gebruikte of nadat een programma een foutmelding gaf of was vastgelopen?

Is de videokaart goed ingesteld?

Het kan zijn dat u een zwart beeld te zien krijgt als u uw computer opstart, voordat u de DVI-kabel heeft aangesloten of tijdens het eruit en daarna weer aansluiten van de DVI-kabel op uw computer, terwijl deze nog aanstond. Bepaalde videokaarten kunnen namelijk geen videosignalen uitzenden. Sluit de DVI-kabel aan op uw computer en start uw computer opnieuw op.

Kijk of de signaalkabel goed is aangesloten.

Zorg dat de videokaart van de computer goed op zijn plaats zit (computer eerst uitschakelen!).

Start de computer opnieuw.

Kies de juiste instellingen voor de videokaart met behulp van de handleiding van de videokaart.

Het beeld heeft opeens een andere vorm.

Het beeld is onscherp of het.

De monitor geeft maar 16 kleuren weer. Andere kleuren na installatie van een andere videokaart op de computer.

De computer geeft de Hebt u het

Hebt u een andere videokaart of een ander stuurprogramma in uw computer geïnstalleerd?

Hebt u op de computer de resolutie of frequentie van het beeldscherm veranderd?

De vorm van het beeld kan ook worden beïnvloed door de frequentie van het signaal van de videokaart. Pas de grootte en plaats van het beeld aan via het OSD schermmenu.

Hebt u op de monitor de resolutie of de frequentie veranderd?

Is het aantal kleuren goed ingesteld onder Windows?

Is de videokaart goed ingesteld?

Pas de grootte en plaats van het beeld aan via het OSD schermmenu.

Kies een andere resolutie en/of frequentie voor de videokaart (zie Voorkeurinstellingen).

Windows ME/2000/XP: Kies het gewenste aantal kleuren in

Configuratiescherm (Control Panel), Beeldscherm (Display) Instellingen (Settings)

Kies de juiste instellingen voor de videokaart met behulp van de handleiding van de videokaart.

foutmelding "Onbekende monitor, Plug & Play (VESA DDC) monitor niet gevonden" (Unrecognized monitor, Plug & Play (VESA DDC) monitor found).

stuurprogramma van de monitor geïnstalleerd?

Kijk in de handleiding van de videokaart of Plug & Play (VESA DDC) wordt ondersteund.

Installeer het stuurprogramma van de monitor volgens de aanwijzingen in Stuurprogramma installeren.

Voer een controle uit wanneer MagicTune niet goed werkt.

MagicTune™ werkt niet goed.

Bezoek onze website en download the installatiesoftware voor Magic Tune MAC.

Controleer de onderstaande items bij problemen met de monitor.

1. Kijk of de stroomkabel en de signaalkabel goed zijn aangesloten op de computer.

2. Luister of de computer tijdens het opstarten meer dan 3 pieptoontjes geeft. (Als dat zo is, moet het moederbord van de computer waarschijnlijk worden nagekeken.)

3. Als u een nieuwe videokaart hebt geïnstalleerd of de monitor op een andere pc hebt aangesloten, kijk dan of u de juiste stuurprogramma's voor de videokaart en de monitor hebt geïnstalleerd.

4. Kijk op de computer of de scanfrequentie van het beeldscherm op 56 of 75 Hz staat ingesteld. (Ga niet hoger dan 75 Hz als u de maximale resolutie gebruikt.)

5. Als u problemen hebt bij het installeren van het stuurprogramma van de videokaart, start de computer dan op in de

Configuratiescherm (Control Panel), Syste(e)m, Apparaatbeheer (Device Administrator)

start de computer opnieuw op om het stuurprogramma van de videokaart opnieuw te installeren.

Als het probleem blijft terugkeren, neem dan contact op met een geautoriseerd service

center.

De functie MagicTune vindt u alleen op een pc (VGA) met een Windows besturingssysteem dat Plug en Play ondersteunt.

Heeft u uw PC of grafische kaart veranderd?

Veilige modus

(Safe Mode), verwijder het beeldscherm in

* Als u wilt weten of u de functie MagicTune op uw pc kunt gebruiken, volgt u de onderstaande stappen (deze zijn voor Windows XP):

Configuratiescherm -> Prestaties en onderhoud -> Systeem -> Hardware

-> Apparaatbeheer -> Monitors -> Nadat u de Plug en Play-monitor hebt verwijderd, zoekt u naar 'Plug en Play-monitor' wanneer u naar nieuwe hardware zoekt.

MagicTune is an additional software for the monitor. Some graphic cards may not support your monitor. When you have a problem with the graphic card, visit our website to check the compatible graphic card list provided.

http://www.samsung.com/monitor/magictune

Download het nieuwste programma. Het programma kan worden gedownload van

http://www.samsung.com/monitor/magictune.

Vraag & antwoord

Vraag Antwoord

Hoe kan ik de frequentie veranderen?

De frequentie kan worden veranderd bij de instellingen van de videokaart op de computer.

De mogelijkheden van de videokaart hangen niet alleen van de

kaart af, maar ook van de gebruikte versie van het stuurprogramma. (Zie de handleiding van de computer en/of de videokaart voor details.)

Hoe kan ik de resolutie veranderen?

Hoe kan ik gebruik maken van energiebeheer?

Hoe kan ik de buitenkant van de behuizing en het oppervlak van de beeldbuis reinigen?

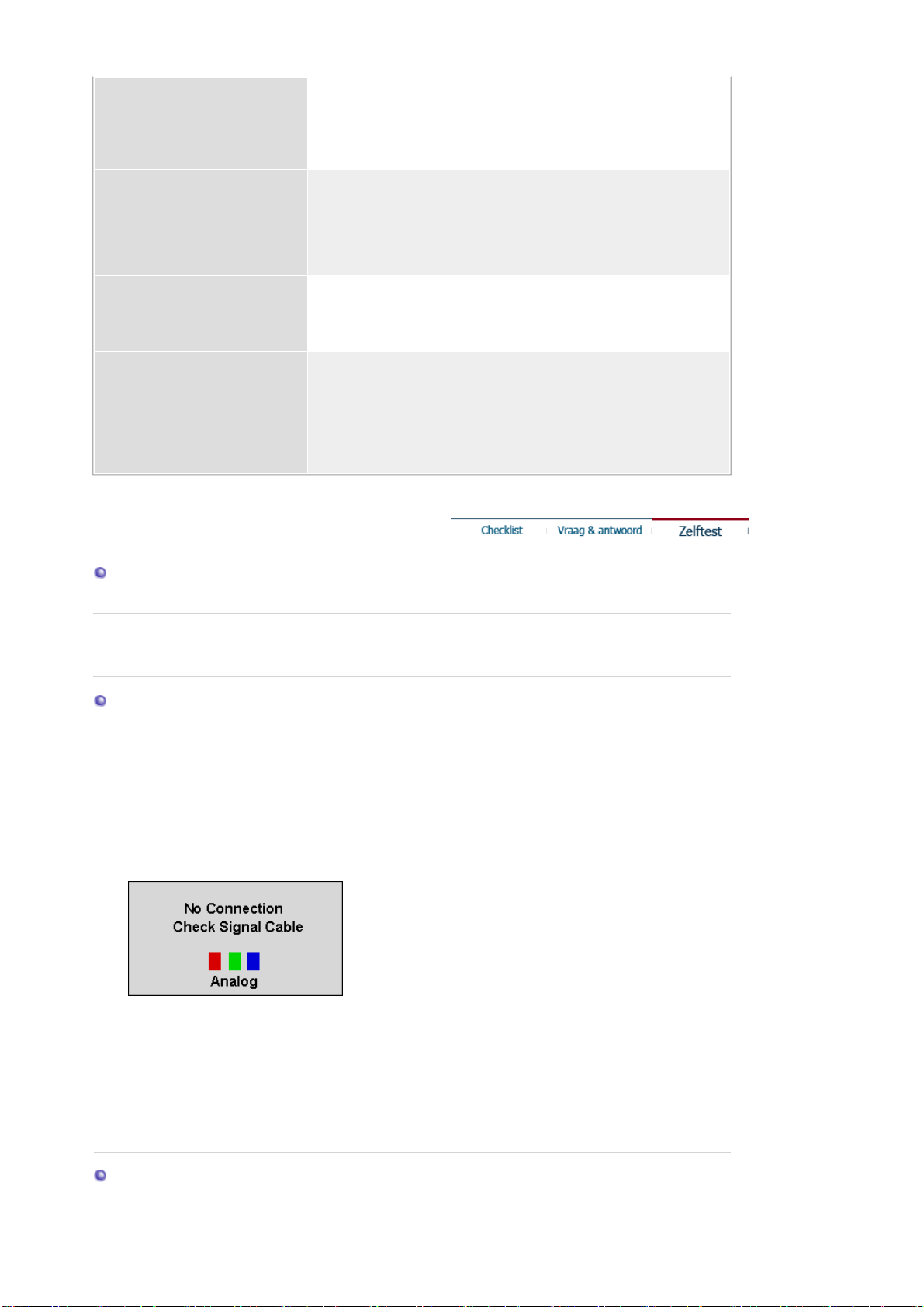

Zelftest

Zelftest | Meldingen | Omgeving | Nuttige tips

Uw monitor beschikt over een zelftest functie waarmee u kunt controleren of de monitor goed werkt.

Zelftestk

1. Zet zowel uw computer als de monitor uit.

2. aal de video signaalkabel uit de connector van de computer.

3. Zet de monitor aan. Als de monitor goed werkt, ziet u het onderstaande venster met rode rand en meldingstekst (de drie rechthoekjes in het venster horen rood, groen en blauw te zijn):

Windows ME/2000/XP: Kies de gewenste resolutie en het aantal kleuren in

(Display), Instellingen (Settings)

* Voor details kunt u contact opnemen met de fabrikant van de videokaart.

Windows ME/2000/XP: U kunt de energiebesparende functies instellen in het BIOS-SETUP programma van de computer of onder Windows bij Schermbeveiliging (Screensaver) (zie de handleiding van Windows of van uw computer).

Haal de stekker van de monitor uit het stopcontact en reinig de monitor met een zachte doek bevochtigd met wat reinigingsmiddel en water.

Zorg dat er geen resten reinigingsmiddel achterblijven en voorkom krassen op de behuizing en het schermoppervlak. Zorg beslist dat er geen water e.d. in de monitor terecht kan komen.

Configuratiescherm (Control Panel), Beeldscherm

Wanneer de gekleurde rechthoekjes niet alledrie zichtbaar zijn, is er een probleem met uw monitor. Dit meldingsvenster verschijnt ook tijdens normaal gebruik als de videokabel losraakt of beschadigd wordt.

4. Zet uw monitor uit en sluit de video signaalkabel weer aan. Zet vervolgens de computer en de monitor weer aan.

ls u geen beeld hebt maar de bovenstaande zelftest wel lukt, controleer dan de videokaart en de

computer. Uw monitor is dan in orde.

Meldingen

Als er iets mis is met het ingangssignaal, verschijnt er een melding op het beeldscherm of

het beeldscherm blijft leeg, ondanks dat het aan/uit-lampje aan is. De melding kan inhouden dat de monitor onvoldoende scanbereik heeft of dat u de signaalkabel moet controleren.

Omgeving

De plaats en richting van de monitor kunnen invloed hebben op de beeldkwaliteit en andere eigenschappen van de monitor.

z Plaats de monitor niet in de buurt van een lagetonenluidspreker (woofer). Zet de

luidspreker zo nodig in een andere ruimte.

z Plaats geen elektrische apparaten binnen een straal van 1 meter rond de monitor,

bijvoorbeeld radio's, ventilators, klokken en telefoons.

Nuttige tips

Een monitor geeft visuele signalen weer van een computer. Daarom kan door een probleem met

de computer of de videokaart het beeld van de monitor zwart worden, de kleurweergave verminderen, ruis optreden, enz. Controleer in dit geval eerst de bron van het probleem en neem dan contact op met een service center of uw dealer.

Controle of de monitor goed werkt

Als u geen beeld hebt of een melding als

1024 60Hz"

verschijnt, koppel dan de signaalkabel los van de computer terwijl u de monitor aan

"Not Optimum Mode","Recommanded mode 1280 x

laat staan.

{ Als er een melding verschijnt of het scherm wit wordt, betekent dit dat de monitor goed

werkt.

{ In dat geval is de computer de bron van het probleem en moet u deze controleren.

Algemeen

Model SyncMaster 173P plus

LCD-scherm

Afmeting 17,0 inch diagonaal

Beeldgrootte 337,92 (H) x 270,336 (V)

Pixel Pitch 0,264mm (H) x 0,264mm (V)

Zichtbaar beeld a-si TFT active matrix

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16,7M

Resolutie

Optimale resolutie 1280 x 1024@60 Hz

Maximale resolutie 1280 x 1024@75 Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm, Digitale RGB volgens DVI-norm. Gescheiden H/V synchronisatie, Composite,Sync-On-Green TTL-niveau positief of negatief.

Maximale pixelfrequentie

140 MHz

Aansluitwaarden

AC 100 ~ 240 VAC(±10%), 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar DVI-D naar DVI-D-kabel, verwisselbaar

Energieverbruik

Minder dan 40W

Afmetingen (BxHxD)/Gewicht

382 x 40,5 x 316,5 mm(15,0 x 1,6 x 12,5 inch) 382 x 236,2 x 395,2 mm(15,0 x 9,3 x 15,6 inch) /6,0kg(Na de installatie van de voet) 382 x 99,3 x 316,5 mm(15,0 x 3,9 x 12,5 inch) /6,0kg(Inclusief voet)

VESA Feste Schnittstelle

75 mm x 75 mm (voor het gebruik van een speciale armmontagebeugel)

Omgevingsfactoren

In bedrijf Temperatuur: 10°C ~ 40°C(50°F ~ 104°F)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -20°C ~ 45°C(-4°F ~113°F)

Vochtigheid: 5% ~ 95%, zonder condensatie

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Energiebeheer

De PowerSaver op deze monitor bespaart energie door uw monitor over te schakelen naar een stand waarin hij minder stroom verbruikt. Deze functie wordt ingeschakeld als u de monitor gedurende langere niet gebruikt. Als u een toets van het toetsenbord indrukt of met de muis beweegt, wordt de monitor weer automatisch geactiveerd. Als u energie wilt besparen, zet dan uw monitor UIT als u hem langere tijd niet meer nodig heeft. Het PowerSaver-systeem werkt met een VESA DPMS-videokaart die in uw computer is geïnstalleerd. Deze functie kunt u instellen met de software op uw computer.

Status Normaal gebruik

De uit-

stand EPA/ENERGY

Stroom uitschakelen

Aan/uit-lampje Blauw Zwart Zwart

Stroomverbruik Minder dan 40W

Minder dan 2W

(Uitschakelstand)

Minder dan 1W

(120Vac)

Deze monitor voldoet aan de EPA ENERGY STAR® en ENERGY2000 normen bij aansluiting op een computer die beschikt over VESA DPMS functionaliteit.

Als ENERGY STAR product voldoet aan de ENERGY STAR

Partner heeft SAMSUNG vastgesteld dat dit

richtlijnen voor efficiënt

energiegebruik.

Voorkeurinstellingen

Als het signaal dat van de computer wordt ontvangen gelijk is aan een van de volgende voorkeurinstellingen, wordt de monitor hier automatisch op ingesteld. Bij afwijkende signalen kan het scherm leeg blijven ondanks dat de aan/uit LED indicator brandt. Zie de handleiding van de videokaart en stel het beeldscherm als volgt in.

Tabel 1. Instellingen

Weergavemodus

Horizontale

frequentie

(kHz)

Verticale

frequentie

(Hz)

Pixelfrequentie

(MHz)

Synchronisatie

Polariteit

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden afgebeeld, wordt aangeduid als

frequentie

, met

als eenheid.

kHz

horizontale

Verticale frequentie

Net als een tl-buis moet ook een monitor om flikkeren te voorkomen het beeld een groot aantal keren per seconde herhalen (verversen). Dit wordt aangeduid als

verticale frequentie

refresh rate

, met

als eenheid.

Algemeen

Model SyncMaster 193P plus

LCD-scherm

Afmeting 19,0 inch diagonaal

Beeldgrootte 376,32 (H) x 301,056 (V)

Pixel Pitch 0,294mm (H) x 0,294mm (V)

Zichtbaar beeld a-si TFT active matrix

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16,7M

Resolutie

Optimale resolutie 1280 x 1024@60 Hz

Maximale resolutie 1280 x 1024@75 Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm, Digitale RGB volgens DVI-norm. Gescheiden H/V synchronisatie, Composite,Sync-On-Green TTL-niveau positief of negatief.

Maximale pixelfrequentie

140 MHz

Aansluitwaarden

AC 100 ~ 240 VAC(±10%), 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar DVI-D naar DVI-D-kabel, verwisselbaar

Energieverbruik

Minder dan 40W

Afmetingen (BxHxD)/Gewicht

423 x 44,2 x 351,5 mm(16,7 x 1,7 x 13,8 inch) 423 x 236,2 x 412,7 mm(16,7 x 9,3 x 16,2 inch) / 7,1kg(Na de installatie van de voet) 423 x 103 x 351,5 mm(16,7 x 4,1 x 13,8 inch) / 7,1 kg(Inclusief voet)

VESA Feste Schnittstelle

75 mm x 75 mm (voor het gebruik van een speciale armmontagebeugel)

Omgevingsfactoren

In bedrijf Temperatuur: 10°C ~ 40°C(50°F ~ 104°F)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -20°C ~ 45°C(-4°F ~113°F)

Vochtigheid: 5% ~ 95%, zonder condensatie

Plug-and-play mogelijkheden

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Energiebeheer

Status Normaal gebruik

De uit-

stand EPA/ENERGY

Stroom uitschakelen

Aan/uit-lampje Blauw Zwart Zwart

Stroomverbruik Minder dan 40W

Minder dan 2W

(Uitschakelstand)

Minder dan 1W

(120Vac)

Deze monitor voldoet aan de EPA ENERGY STAR® en ENERGY2000 normen bij aansluiting op een computer die beschikt over VESA DPMS functionaliteit.

Als ENERGY STAR product voldoet aan de ENERGY STAR

Partner heeft SAMSUNG vastgesteld dat dit

richtlijnen voor efficiënt

energiegebruik.

Voorkeurinstellingen

Tabel 1. Instellingen

Weergavemodus

Horizontale

frequentie

(kHz)

Verticale

frequentie

(Hz)

Pixelfrequentie

(MHz)

Synchronisatie

Polariteit

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden afgebeeld, wordt aangeduid als

frequentie

, met

als eenheid.

kHz

horizontale

Verticale frequentie

Net als een tl-buis moet ook een monitor om flikkeren te voorkomen het beeld een groot aantal keren per seconde herhalen (verversen). Dit wordt aangeduid als

verticale frequentie

refresh rate

, met

als eenheid.

Contact Samsung wereldwijd

Wanneer u suggesties of vragen heeft met betrekking tot Samsung producten, gelieve contact op te nemen met de consumenten dienst van Samsung

North America

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 0800-124-421 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin

VENEZUELA 1-800-100-5303 http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 38 322 887 http://www.samsung.com/dk

FINLAND 09 693 79 554 http://www.samsung.com/fi

FRANCE 08 25 08 65 65 (€ 0,15/min) http://www.samsung.com/fr

GERMANY 01805 - 121213 (€ 0,12/Min) http://www.samsung.de

HUNGARY 06 40 985 985 http://www.samsung.com/hu

ITALIA 199 153 153 http://www.samsung.com/it

LUXEMBURG 02 261 03 710 http://www.samsung.lu

NETHERLANDS 0900 20 200 88 (€ 0.10/Min) http://www.samsung.com/nl

NORWAY 231 627 22 http://www.samsung.com/no

POLAND 0 801 801 881 http://www.samsung.com/pl

PORTUGAL 80 8 200 128 http://www.samsung.com/pt

SLOVAKIA 0850 123 989 http://www.samsung.com/sk

SPAIN 902 10 11 30 http://www.samsung.com/es

SWEDEN 08 585 367 87 http://www.samsung.com/se

U.K 0870 242 0303 http://www.samsung.com/uk

CIS

RUSSIA 8-800-200-0400 http://www.samsung.ru

UKRAINE 8-800-502-0000 http://www.samsung.com/ur

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn

HONG KONG 2862 6001 http://www.samsung.com/hk

INDIA 3030 8282, 1600 1100 11 http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

MALAYSIA 1800-88-9999 http://www.samsung.com/my

PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph

SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za

U.A.E 800SAMSUNG (7267864) http://www.samsung.com/mea

Woordenlijst

Dotpitch (puntafstand)

Het beeld op een monitor bestaat uit rode, groene en blauwe puntjes. Hoe kleiner de puntjes en hoe dichter ze bij elkaar staan, hoe hoger de resolutie. De afstand tussen twee puntjes met dezelfde kleur wordt

dot pitch

genoemd, met

als eenheid.

Verticale frequentie

Om flikkeren te voorkomen moet een monitor het beeld een aantal malen per seconde herhalen (verversen). Dit wordt aangeduid als

verticale frequentie

refresh rate

, met Hz als

eenheid.

Bijvoorbeeld : Als hetzelfde lichtje 60 keer per seconde knippert, noemt men dit 60 Hz.

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden afgebeeld, wordt aangeduid als

horizontale frequentie

, met

als eenheid.

kHz

Interlaced en non-interlaced methodes

Wanneer de horizontale lijnen een voor een van boven naar beneden worden afgebeeld wordt dit

non-interlaced

interlaced

. Bijna alle monitoren gebruiken de non-interlaced methode voor een heldere

genoemd. Afwisselend afbeelden van alle even en alle oneven lijnen heet

weergave. De interlaced methode wordt in tv's gebruikt.

Plug en Play

Dankzij deze functie heeft de gebruiker altijd de beste weergave, doordat de computer en de monitor automatisch informatie met elkaar kunnen uitwisselen. De Plug en Play functie van deze monitor werkt volgens de internationale VESA DDC standaard.

Resolutie

Het aantal horizontale en verticale beeldpunten waaruit het beeld kan worden opgebouwd heet

resolutie

. De resolutie geeft de precisie van de monitor aan. Een hoge resolutie is prettig wanneer verschillende programma's tegelijk worden gebruikt, omdat het scherm dan meer informatie kan bevatten.

Bijvoorbeeld: Bij een resolutie van 1280 x 1024 wordt het beeld opgebouwd uit 1280 lijnen

(verticale resolutie) die ieder bestaan uit 1024 horizontale beeldpunten (horizontale resolutie).

Voor een betere weergave

1. Stel de resolutie en de refresh rate (herhalingsfrequentie) in via het configuratiescherm van de computer, om een zo optimaal mogelijke beeldkwaliteit te krijgen.

{ Resolutie: 1280 x 1024 { Verticale frequentie (refresh rate): 60 Hz

2. Als u de monitor en het beeldscherm wilt schoonmaken, zorg er dan voor dat u de

aanbevolen hoeveelheid schoonmaakmiddel gebruikt en een zachte droge doek. Veeg zacht en behoedzaam over het LCD-scherm. Als u te hard over het beeldscherm veegt, kan er een vlek ontstaan.

3. Als u niet tevreden bent over de kwaliteit van het beeld, kunt het beste de "Autoaanpassingsfunctie" activeren. Als uw beeldscherm dan nog steeds ruis vertoont, maak dan gebruik van de FINE/COARSE-aanpassingsfunctie.

4. Als het beeld gedurende langere tijd stilstaat, kan de afbeelding licht "inbranden". Zet de monitor in de spaarstand of activeer een screensaver, als u gedurende langere tijd de monitor niet gebruikt.

Authority

Reproductie op welke wijze dan ook zonder schriftelijke toestemming van Samsung Electronics Co., Ltd. is uitdrukkelijk verboden.

Samsung Electronics Co., Ltd. kan niet aansprakelijk worden gesteld voor eventuele fouten in dit document of voor rechtstreekse, indirecte of gevolgschade die samenhangt met de verstrekking, kwaliteit of gebruik van dit materiaal.

Samsung is een gedeponeerd handelsmerk van Samsung Electronics Co., Ltd.; Microsoft, Windows en Windows NT zijn gedeponeerde handelsmerken van Microsoft Corporation; VESA, DPMS en DDC zijn gedeponeerde handelsmerken van Video Electronics Standard Association;

naam en logo van ENERGY STAR® zijn gedeponeerde handelsmerken van U.S. Environmental Protection Agency (EPA). Als ENERGY STAR® Partner heeft Samsung Electronics Co., Ltd. vastgesteld dat dit product voldoet aan de ENERGY STAR® richtlijnen voor efficiënt energiegebruik. Alle overige in dit document genoemde productnamen kunnen (gedeponeerde) handelsmerken van de betreffende eigenaars zijn.

Klasse B

Dit is een klasse B digitaal apparaat. Over zaken betreffende Veiligheid en EMC-navolging kunt u meer lezen in de “Regelingengids”.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

PRODUCTINFORMATIE (bestand tegen beeld vasthouden)

LCD-monitoren en tv´s kunnen het beeld vasthouden bij het overschakelen van een beeld naar een ander beeld, met name na een langdurige weergave van een stilstaand e afbeelding. In deze handleiding wordt het juiste gebruik van LCD-producten beschreven om het vasthouden, oftewel het ´inbranden´ van beeld te voorkomen.

Garantie

De garantie dekt geen schade veroorzaakt door scherminbranding. Inbranden wordt niet gedekt door de garantie.

Wat is beeld vasthouden?

Tijdens normaal gebruik van een LCD-scherm komt het vasthouden van pixe ls nagenoeg niet voor. Als hetzelfde beeld echter langdurig wordt weergegeven, hoopt een licht verschil in elektrische lading zich op tussen de twee elektroden waa rd oo r de vloeibare kristallen worden omringd. Hierdoor kunnen de vloeibare kristal len zich opstapelen in bepaalde delen van het display. En dus wordt het vorige beeld vastgehouden wanneer naar een nieuw videobeeld wordt overgeschakeld Bij alle beeldschermen, waaronder ook LCD-producten, kan vasthouden van beeld ontstaan.Dit is geen productfout.

Volg de onderstaande instructies op om uw LCD-scherm tegen beeld vasthouden te beschermen.

Power Off [Uit], Screen Saver of Power Save Mode [Energiebesparin

Bijvoorbeeld)

z Schakel het scherm uit bij gebruikmaking van een stilstaand patroon.

- Schakel het scherm 4 uur uit nadat het 24 uur in gebruik is geweest

- Schakel het scherm 2 uur uit nadat het 12 uur in gebruik is geweest

z Gebruik indien mogelijk een screen saver

- Gebruik bij voorkeur een screen saver bestaande uit één kleur of uit bewegende beelden.

z Stel de monitor in op Power off [Uit] in de optie Power Scheme

[Energiebeheerschema´s] van de beeldschermeigenschap pen van de pc.

Aanwijzingen voor specifieke toepassingen

Luchthavens, stations, effectenbeurzen, banken en regelsystemen Wij raden u aan het systeemprogramma van uw beeldscherm als volgt in te stellen:

Beeldscherminfo samen met logo of bewegend beeld in een cyclus.

Bijvoorbeeld) Cyclus: beeldscherminfo gedurende 1 uur gevolgd door een beeldschermlogo of bewegend beeld gedurende 1 minuut.

Wijzig de kleurinformatie regelmatig (gebruik 2 verschillende kleuren).

Bijvoorbeeld) Roteer de kleurinformatie met 2 kleuren om de 30 minuten.

Voorkom het gebruik van een combinatie van tekens en achtergrondkleuren met een groot verschil in luminantie. Voorkom het gebruik van grijskleuren die het vasthouden van beeld juist veroorzaken.

Voorkom: kleuren met een groot verschil in luminantie (zwart en wit, grijs)

Bijvoorbeeld)

z Aanbevolen instellingen: heldere kleuren met weinig verschil in luminantie

- Wijzig de kleuren van tekst en achtergrondkleur om de 30 minuten Bijvoorbeeld)

- Wijzig de tekst om de 30 minuten met beweging. Bijvoorbeeld)

De beste manier om uw monitor te beschermen tegen vasthouden van beeld, is op uw pc of systeem een screen saver programma te activeren wanneer u de pc of het systeem niet gebruikt.

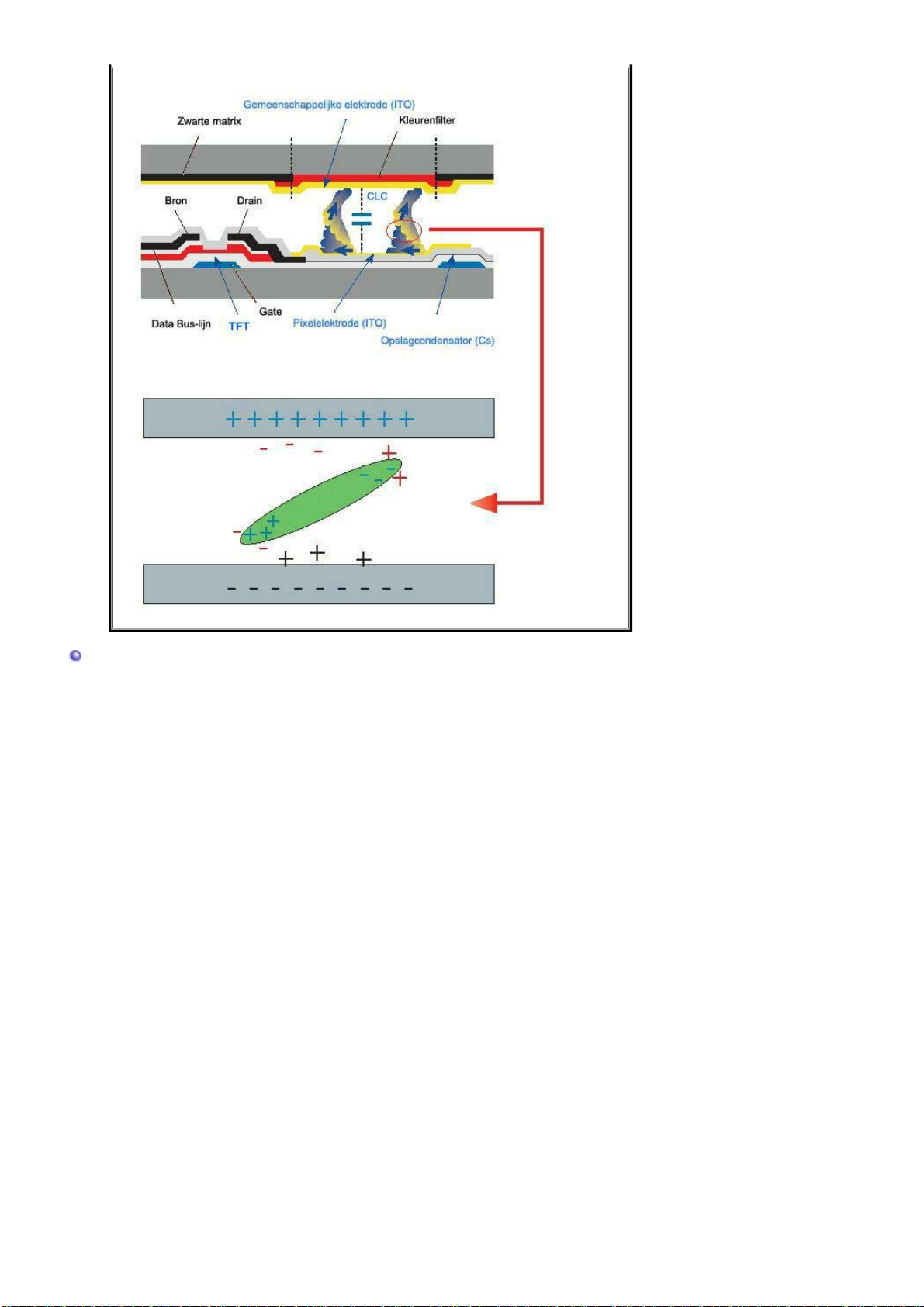

Vasthouden van het beeld mag zich niet voordoen wanneer het LCD-panel onder normale omstandigheden wordt gebruikt.Onder normale omstandigheden wordt verstaan: zich continu wijzigende videobeelden.Wanneer het LCD-panel langdurig met een vast patroon wordt gebruikt (-langer dan 12 uur-), dan kan er een licht verschil in voltage ontstaan tussen elektroden die het vloeibare kristal (LC) in een pixel omvormen. Het verschil in voltage tussen elektroden neemt na verloop van tijd toe waardoor de vloeibare kristallen gaan ´leunen´. Wanneer di t zich voordoet, blijft het vorige beeld zichtbaar wanneer het patroon wordt gewijzigd. Om dit te voorkomen, moet de opeenhoping van het verschil in voltage worden verlaagd.

Onze LCD-monitor voldoet aan ISO13406-2 pixelfoutenklasse II.

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) - Alleen Europa

Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet niet worden gemengd met ander bedrijfsafval voor verwijdering.

Samsung SYNCMASTER 193P PLUS, SYNCMASTER 173P PLUS User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
