Samsung SYNCMASTER 191T, SYNCMASTER 171S, SYNCMASTER 191N, SYNCMASTER 181P User Manual [nl]

SyncMaster 181T/191T/171T/171S/171V/191N/170N/172N/192N/173N/193N

Symbolen

Elektriciteit

Installatie

Reinigen

Overige

Het niet-naleven van instructies die aangegeven worden met dit symbool, kan lichamelijk
letsel of schade aan de apparatuur veroorzaken.

Verboden Goed lezen

Niet demonteren Trek de stekker uit het stopcontact

Niet aanraken Aarden om een elektrische schok te voorkomen

Symbolen

Elektriciteit

Installatie

Reinigen

Overige

Als u de monitor regelmatig enige tijd niet gebruikt, is het handig om op de
pc de DPMS instelling voor energiebeheer van de monitor aan te zetten.
Wanneer u een schermbeveiliging (screensaver) gebruikt, schakel dan bij de
instellingen hiervan de energiebesparende functies in.

Gebruik geen beschadigde of niet goed bevestigde stekker.

z Dit kan leiden tot elektrische schokken en brand.

Trek de stekker niet aan de kabel uit het stopcontact en raak de
stekker nooit aan met natte handen.

z Dit kan leiden tot elektrische schokken en brand.

Gebruik alleen een stekker en stopcontact die zijn voorzien van een
aardeaansluiting.

z Wanneer het apparaat niet goed is geaard, kan dit leiden tot

schokken of schade aan het apparaat.

Voorkom knikken en beschadigingen van de kabel en de stekker
door ze niet te ver te buigen en er geen voorwerpen op te plaatsen.

z Wanneer u zich hier niet aan houdt, kan dit leiden tot elektrische

schokken en brand.

Haal de stekker uit het stopcontact tijdens storm en onweer of
wanneer u het apparaat langere tijd niet gebruikt.

z Wanneer u dit niet doet, kan dit leiden tot elektrische schokken en

brand.

Sluit niet teveel verlengsnoeren aan op hetzelfde stopcontact.

z

Hierdoor kan brand ontstaan.

Zorg dat de ventilatieopeningen in de behuizing van de monitor vrij
toegankelijk blijven.

Symbolen

Elektriciteit

Installatie

Reinigen

Overige

z Onvoldoende ventilatie kan leiden tot storingen of brand.

Zet uw monitor in een ruimte met een lage luchtvochtigheid en zo
weinig mogelijk stof.

z Zo voorkomt u kortsluiting en brand in de monitor.

Laat de monitor niet vallen wanneer u hem verplaatst.

z Dit kan leiden tot schade aan het apparaat en persoonlijke

ongelukken.

Zet de monitor op een vlakke, stabiele ondergrond.

z Wanneer de monitor valt, kan dit leiden tot persoonlijke

ongelukken.

Zet de monitor voorzichtig op zijn plaats.

z Zo voorkomt u schade aan de monitor.

Leg de monitor nooit met de voorkant omlaag.

z Het oppervlak van de beeldbuis kan anders beschadigd raken.

Symbolen

Elektriciteit

Installatie

Reinigen

Overige

Reinig de behuizing van de monitor en/of het oppervlak van de beeldbuis
van de TFT-LCD met een licht vochtig, zacht doekje.

Spuit nooit schoonmaakmiddel rechtstreeks op de monitor.

Gebruik een aanbevolen schoonmaakmiddel en een zachte doek.

Als er stof of vuil tussen de pootjes van de stekker zit, moet u dit
zorgvuldig verwijderen met een droge doek.

z Vuil tussen de stekker kan leiden tot elektrische schokken en

brand.

Zet nooit dranken of chemicaliën op de monitor en leg er ook geen
kleine metalen voorwerpen op.

z Dit kan leiden tot schade, elektrische schokken en brand.
z Als een voorwerp, vloeistof o.i.d. in de monitor is terechtgekomen,

moet u direct de stekker uit het stopcontact halen en vervolgens

contact opnemen met een service center.

Behuizing niet openen of verwijderen. In de monitor bevinden zich
geen onderdelen die door de gebruiker kunnen worden vervangen.

Symbolen

Elektriciteit

Installatie

Reinigen

Overige

z Dit kan leiden tot elektrische schokken en brand.
z Laat reparatie over aan een gekwalificeerde servicemonteur.

Als uw monitor niet normaal werkt - met name bij ongewone
geluiden of geuren - moet u onmiddellijk de stekker uit het
stopcontact halen en

of service center.

z Dit kan leiden tot elektrische schokken en brand.

contact opnemen met een geautoriseerde dealer

Zet geen zware voorwerpen op de monitor.

z Dit kan leiden tot elektrische schokken en brand.

Gun uw ogen na ieder uur werken achter de monitor vijf minuten
rust.

z Zo worden uw ogen minder snel moe.

Gebruik of bewaar geen brandbare stoffen in de buurt van de
monitor.

z Dit kan leiden tot brand en explosies.

Probeer de monitor niet te verplaatsen door aan de stroomkabel of
de signaalkabel te trekken.

z Dit kan leiden tot storingen, elektrische schokken en brand ten

gevolge van schade aan de kabel.

Probeer de monitor niet te draaien door aan de stroomkabel of de
signaalkabel te trekken.

z

Dit kan leiden tot storingen, elektrische schokken en brand ten
gevolge van schade aan de kabel.

Steek nooit voorwerpen door de openingen in de behuizing van de
monitor.

z Zeker bij metalen voorwerpen kan dit leiden tot elektrische

schokken, brand en persoonlijke ongelukken.

g

SyncMaster 181T

Uitpakken

Voorkant

Achterkant

Monitor met voet

Stroomkabel

D-Sub-kabel (Optioneel)

DVI-kabel

(Sommige modellen hebben een voet.)

Snelstart installatiehandleiding

Draaivoet en S/W CD (Optioneel)

Kijk of de volgende items zijn meegeleverd met

uw monitor. Als er iets ontbreekt, Neem dan

contact op met uw dealer.

Garantiekaart

(Niet overal verkrijgbaar)

Cd met handleiding en
stuurpro

ramma's

g

SyncMaster 191T

Kijk of de volgende items zijn meegeleverd met uw monitor. Als er iets ontbreekt, Neem dan contact

op met uw dealer.

Uitpakken

Voorkant

Achterkant

Algemene

Monitor met voet

Stroomkabel

D-Sub-kabel

DVI-kabel (Optioneel)

Draaivoet en S/W CD (Optioneel)

Voor multimediamodellen (optioneel)

Snelstart installatiehandleiding

Garantiekaart

(Niet overal verkrijgbaar)

Cd met handleiding en
stuurpro

ramma's

Multimedia luidsprekervoet

(basisvoet of draaivoet incl. software)

Geluidskabel

g

SyncMaster 171N/191N/170N/172N/192N/173N/193N

Kijk of de volgende items zijn meegeleverd met uw monitor. Als er iets ontbreekt, Neem dan contact

op met uw dealer.

Algemene

Uitpakken

Voorkant

Achterkant

Monitor met voet

Stroomkabel

D-Sub-kabel

Snelstart installatiehandleiding

Draaivoet en S/W CD (Optioneel)

Voor multimediamodellen (optioneel)

Garantiekaart

(Niet overal verkrijgbaar)

Cd met handleiding en
stuurpro

ramma's

Multimedia luidsprekervoet

(basisvoet of draaivoet incl. software)

Geluidskabel

g

SyncMaster 171S/171V

Kijk of de volgende items zijn meegeleverd met uw monitor. Als er iets ontbreekt, Neem dan contact

op met uw dealer.

Algemene

Uitpakken

Voorkant

Achterkant

Monitor met voet

Stroomkabel

D-Sub-kabel

Snelstart installatiehandleiding

Draaivoet en S/W CD (Optioneel)

Voor multimediamodellen (optioneel)

Garantiekaart

(Niet overal verkrijgbaar)

Cd met handleiding en
stuurpro

ramma's

Multimedia luidsprekervoet

(basisvoet of draaivoet incl. software)

Geluidskabel

SyncMaster 181T/191T

Uitpakken

Voorkant

Achterkant

1. Analoog(A) /
Digitaal(B)­signaallampje

2. Automatische knop

3. Afsluit-knop

Als u op de "Afsluit"-knop drukt, selecteert u het videosignaal (A of B)
terwijl de OSD uit staat.

: Analoog(D-Sub-kabel)

A

: Digitaal(DVI-kabel)

B

Druk op deze knop om de OSD automatisch aan te passen.

Druk op deze knop om het actieve menu af te sluiten of de OSD zal het
videosignaal (A of B) selecteren terwijl de OSD uit staat.

4,5. Instel-knoppen

Met deze knoppen kunt u onderdelen in het menu selecteren en
aanpassen.

6. Menu-knop

Gebruik deze knop om de OSD te openen en een geselecteerd
menuonderdeel te activeren.

7. Aan/uit-knop

8. Aan/uit-lampje

Gebruik deze knop om de monitor aan of uit te zetten.

Dit lampje wordt groen tijdens normale bewerkingen en gaat knipperen
als de monitor uw aanpassingen opslaat.

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

NB:

Energiebeheer. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet meer

gebruikt.

SyncMaster 171N/191N/170N/172N/192N/173N/193N

Uitpakken

Voorkant

Achterkant

1. Automatische knop

2. Afsluit-knop

3. Instel-knoppen

Druk op deze knop om de OSD automatisch aan te passen.

Druk op deze knop om het actieve menu of de OSD uit te schakelen.

Met deze knoppen kunt u onderdelen in het menu selecteren en
aanpassen.

4. Menu-knop

Gebruik deze knop om de OSD te openen en een geselecteerd
menuonderdeel te activeren.

5. Aan/uit-knop

6. Aan/uit-lampje

Gebruik deze knop om de monitor aan of uit te zetten.

Dit lampje wordt groen tijdens normale bewerkingen en gaat knipperen
als de monitor uw aanpassingen opslaat.

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

NB:

Energiebeheer. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet meer

gebruikt.

SyncMaster 171S/171V

Uitpakken

Voorkant

Achterkant

1. Automatische knop

2. Afsluit-knop

3. Instel-knoppen

Druk op deze knop om de OSD automatisch aan te passen.

Druk op deze knop om het actieve menu of de OSD uit te schakelen.

Met deze knoppen kunt u onderdelen in het menu selecteren en
aanpassen.

4. Menu-knop

Gebruik deze knop om de OSD te openen en een geselecteerd
menuonderdeel te activeren.

5. Aan/uit-knop

6. Aan/uit-lampje

Gebruik deze knop om de monitor aan of uit te zetten.

Dit lampje wordt groen tijdens normale bewerkingen en gaat knipperen
als de monitor uw aanpassingen opslaat.

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

NB:

Energiebeheer. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet meer

gebruikt.

SyncMaster 181T

Uitpakken

Voorkant

Achterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

1. Netaansluiting

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw
monitor.

2. DVI-poort

Sluit aan de achterkant van uw computer de DVI-kabel aan op de DVI­poort.

3. Signaalpoort

Verbind de signaal met de 15-pin D-sub-stekker aan de achterkant van uw
computer.

4. Aan/uit-knop

SyncMaster 191T

Uitpakken

Voorkant

Achterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

1. Netaansluiting

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw
monitor.

2. Aan/uit-knop

3. Voedingsingang voor
de voet

4. DVI-poort

Sluit de stroomkabel van de multimedia voet aan op de voedingsingang
aan de achterkant van de monitor.

Sluit aan de achterkant van uw computer de DVI-kabel aan op de DVI­poort.

5. Signaalpoort

Verbind de signaal met de 15-pin D-sub-stekker aan de achterkant van
uw computer.

SyncMaster 171N/191N/170N/172N/192N/173N/193N

Uitpakken

Voorkant

Achterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

1. Aan/uit-knop

2. Netaansluiting

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw
monitor.

3. Voedingsingang voor
de voet

4. Signaalpoort

Sluit de stroomkabel van de multimedia voet aan op de voedingsingang
aan de achterkant van de monitor.

Verbind de signaal met de 15-pin D-sub-stekker aan de achterkant van
uw computer.

SyncMaster 171S/171V

Uitpakken

Voorkant

Achterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

1. Netaansluiting

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw
monitor.

2. Voedingsingang voor
de voet

3. Signaalpoort

Sluit de stroomkabel van de multimedia voet aan op de voedingsingang
aan de achterkant van de monitor.

Verbind de signaal met de 15-pin D-sub-stekker aan de achterkant van
uw computer.

Zie het onderdeel Uw monitor aansluiten voor meer informatie over het aansluiten van kabels.

NB:

SyncMaster 181T

Aansluiten

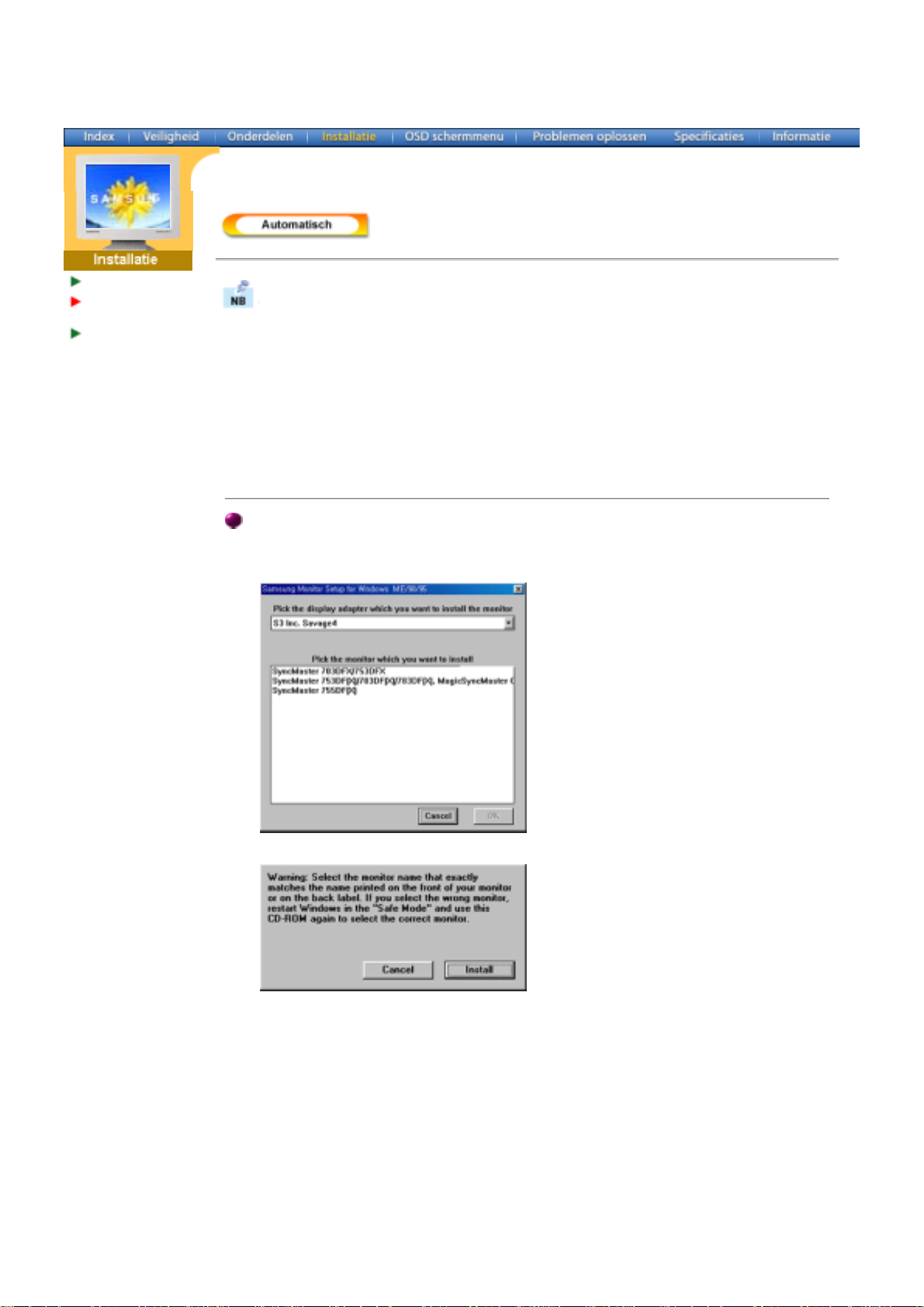

Stuurprogramma
installeren
Steun installeren
(conform VESA).

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor.

1.

Steek de netstekker van de monitor in een stopcontact.

De D-sub-stekker (analoog) gebruiken op uw videokaart.

2-1.

Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-sub-stekker.

De D-sub-stekker (digitaal) gebruiken op uw videokaart.

2-2.

Sluit aan de achterkant van uw monitor de DVI-kabel aan op de DVI-poort.

Aansluiten op een Macintosh

3.

Sluit de monitor aan op de Macintosh computer met de D-SUB-verbindingskabel.

Als u een oude Macintosh heeft, moet u de monitor op de Macintosh aansluiten met een

4.

speciale Mac adaptor.

Zet uw computer en monitor aan. Als er een beeld op de monitor verschijnt, bent u klaar met

5.

de installatie.

Afhankelijk van uw videokaart, kan uw beeldescherm zwart worden, als u de D-sub en de DVI­kabel tegelijk op uw computer aansluit.

Als u uw monitor goed heeft aangesloten met de DVI-stekker, maar het beeld toch zwart of wazig
blijft, moet u controleren of de monitor wel ingesteld is op de stand analoog.

SyncMaster 191T

Aansluiten

Stuurprogramma
installeren
Steun installeren
(conform VESA).

Algemene set-up

De set-up voor het multimedia model (optioneel)

Algemene set-up

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor.

1.

Steek de netstekker van de monitor in een stopcontact.

De D-sub-stekker (analoog) gebruiken op uw videokaart.

2-1.

Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-sub-stekker.

De D-sub-stekker (digitaal) gebruiken op uw videokaart.

2-2.

Sluit aan de achterkant van uw monitor de DVI-kabel aan op de DVI-poort.

Aansluiten op een Macintosh

3.

Sluit de monitor aan op de Macintosh computer met de D-SUB-verbindingskabel.

Als u een oude Macintosh heeft, moet u de monitor op de Macintosh aansluiten met een

4.

speciale Mac adaptor.

Zet uw computer en monitor aan. Als er een beeld op de monitor verschijnt, bent u klaar met

5.

de installatie.

Afhankelijk van uw videokaart, kan uw beeldescherm zwart worden, als u de D-sub en de DVI­kabel tegelijk op uw computer aansluit.

Als u uw monitor goed heeft aangesloten met de DVI-stekker, maar het beeld toch zwart of wazig
blijft, moet u controleren of de monitor wel ingesteld is op de stand analoog.

SyncMaster 191T

)

Aansluiten

Stuurprogramma
installeren
Steun installeren
(conform VESA).

De set-up voor het multimedia model (optioneel

1. Sluit de stroomkabel van de multimedia voet aan op de voedingsingang aan de achterkant van
de monitor.

2. Sluit een geluidskabel van de invoerbron aan (geluidskaart, cd-rom-station)

3. Als u alleen wilt luisteren, sluit u hier een koptelefoon aan.

Multimedia luidsprekervoet

1. De stroomkabel van de luidspreker

2. Aan/Uit Volume

3. Basregeling (lage-tonen-regeling)

4. Trebleregeling (hoge-tonen-regeling)

5. Stereo-ingangsstekker

6. Koptelefoonstekker

)

SyncMaster 171N/191N/170N/172N/192N/173N/193N

Algemene set-up

De set-up voor het multimedia model (optioneel)

Aansluiten

Stuurprogramma
installeren
Steun installeren
(conform VESA).

Algemene set-up

1. Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor.
Steek de netstekker van de monitor in een stopcontact.

2. Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-sub-stekker.

3. Sluit de monitor aan op de Macintosh computer met de D-SUB-verbindingskabel.

4. Als u een oude Macintosh heeft, moet u de monitor op de Macintosh aansluiten met een
speciale Mac adaptor.

5. Zet uw computer en monitor aan. Als er een beeld op de monitor verschijnt, bent u klaar met
de installatie.

De set-up voor het multimedia model (optioneel

1. Sluit de stroomkabel van de multimedia voet aan op de voedingsingang aan de achterkant van
de monitor.

2. Sluit een geluidskabel van de invoerbron aan (geluidskaart, cd-rom-station)

3. Als u

alleen wilt luisteren, sluit u hier een koptelefoon aan.
