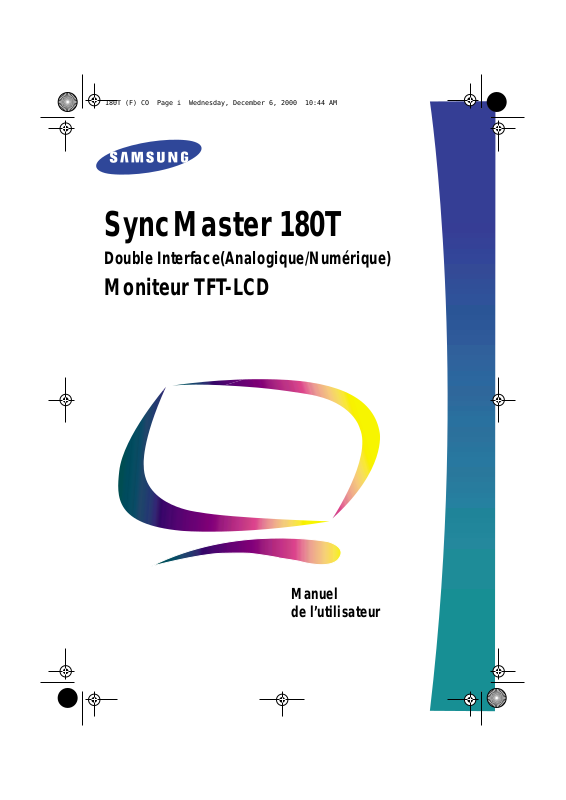

SyncMaster 180T
Double Interface(Analogique/Numérique)
Moniteur TFT-LCD
Manuel
de l’utilisateur
Les Informations contenues dans ce document peuvent faire l’objet de modifications sans
avis préalable.
© 2000 Samsung Electronics Co., Ltd. Tous droits réservés.
Toute reproduction, quelque soit le procédé, effectuée sans autorisation écrite de Samsung Electronics
Co., Ltd. est formellement interdite.
Samsung Electronics Co., Ltd. ne peut être tenu responsable des erreurs contenues dans ce document
ou des dommages occasionnés par ou résultant de la fourniture, les performances ou l’utilisation de ce
matériel.
Le logo
Samsung
et
Microsoft, Windows
DPMS
et
DDC
sont des marques déposées de Video Electronics Standard Association; le nom et le logo
E
NERGY STAR
partenaire de
NERGY STAR
E
sont des marques déposées de la U.S. Environmental Protection Agency (EPA). En tant que
E
NERGY STAR
en matière d’économie d’énergie. Tous les autres noms de produit cités peuvent être des
SyncMaster
et
sont des marques déposées de Samsung Electronics Co., Ltd.;
Windows NT
sont des marques déposées de Microsoft Corporations;
VESA,
, Samsung Electronics Co., Ltd. a établi que ce produit répond au directives
marques ou des marques déposées de leurs propriétaires respectifs.
Table des matières
Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Déballage de votre Moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation de votre moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation d’un poste de travail ergonomique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Emplacement du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Hauteur du poste de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Angle de vision . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Rainure de sécurité Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Raccordement du moniteur LCD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Obtenir de l’aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Prêt-à-brancher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Réglage auto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Fonction Autotest (STFC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Réglage de votre moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Commandes utilisateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Enregistrement automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Fonctions Accès direct . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Luminosité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage auto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Verrouiller/Déverrouiller OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Affichange sur écran (OSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Accès au Système de menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Annexe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
PowerSaver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Brochage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Modes d’affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Remplacer le support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Enlever le support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Attacher un support à bras ou un dispositif d’accrochage au mur . . . . . . . . . . . . . . . . . . . . . 23
Entretien de votre moniteur à écran plat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
English
DeutschEspañolPortu-
Français 1
Italiano
Consignes de sécurité
Vérifiez si le voltage indiqué sur l’adaptateur correspond à celui du réseau électrique local
1
avant de brancher le cordon d’alimentation sur la prise de l’adaptateur.
N’introduisez jamais d’objets métalliques dans les ouvertures du coffret du liquid cristal
2
display (LCD) sous peine de provoquer une décharge électrique.
Ne touchez jamais l’intérieur du LCD Moniteur, afin d’éviter tout risque d’électrocution.
3
Seul un technicien qualifié est habilité à ouvrir le boîtier du LCD Moniteur.
N’utilisez jamais le LCD Moniteur lorsque le cordon d’alimentation est endommagé. Ne
4
laissez rien reposer sur ce dernier et maintenez-le éloigné des voies de passage.
Prenez garde de ne pas tirer sur le cordon mais sur l’embout en débranchant le LCD
5
Moniteur d’une prise de courant.
Le boîtier du LCD Moniteur est muni d’orifices d’aération. Pour éviter tout risque de
6
surchauffe, ces orifices ne doivent être ni couverts, ni obstrués. Eviter également d’utiliser
le LCD Moniteur sur un lit, un canapé, une moquette ou toute autre surface insuffisamment
ferme qui risque de bloquer les orifices d’aération situés au-dessous du moniteur. Prévoyez
une aération suffisante si le LCD Moniteur est installé dans une bibliothèque ou autre
espace confiné.
Installez le LCD Moniteur dans un endroit peu humide et non poussiéreux.
7
N’exposez pas le LCD Moniteur à la pluie et ne l’utilisez pas près d’une source d’eau (dans
8
une cuisine, près d’une piscine, etc.). Si le LCD Moniteur venait à être mouillé
accidentellement, débranchez-le et contactez immédiatement un revendeur agréé.
Débranchez le LCD Moniteur avant de le nettoyer à l’aide d’un chiffon humide.
Posez le LCD Moniteur sur une surface stable et manipulez-le avec prudence. L’écran est
9
fabriqué en verre mince sous plastique et risque d’être gravement endommagé si vous le
laissez tomber ou si vous le heurtez ou rayez. Ne nettoyez pas la face avant à l’aide de
produits à base de cétone (par ex. de l’acétone), d’alcool éthylique, de toluène, d’acide
éthylique, de méthyle ou de chlorure. Ces produits risquent d’endommager l’écran.
Installez le LCD Moniteur à proximité d’une prise secteur facilement accessible.
10
Si le LCD Moniteur ne fonctionne pas normalement, – en particulier s’il émet des bruits ou
11
des odeurs inhabituels, – débranchez-le immédiatement et contactez un revendeur agréé
ou le centre de maintenance.
Une température élevée peut être source de problèmes. Ne tentez pas d’utiliser le LCD
12
Moniteur sous la lumière directe du soleil et maintenez-le éloigné des chauffages,
cuisinières, cheminées et autres sources de chaleur.
Débranchez le LCD Moniteur s’il ne doit pas être utilisé pendant une période prolongée.
13
Débranchez le LCD Moniteur de la prise secteur avant toute opération d’entretien.
14
ATTENTION
DANGER D’ELECTROCUTION
NE PAS OUVRIR
ATTENTION: POUR EVITER TOUT DANGER D’ELECTROCUTION, N’ENLEVEZ
PAS LE BOITIER (OU LE PANNEAU ARRIERE). AUCUNE PIECE INTERIEURE NE
PEUT ETRE REPAREE PAR L’UTILISATEUR. TOUTE REPARATION DOIT ETRE
EFFECTUEE PAR UN TECHNICIEN QUALIFIE.
Français 2
Table des matières
Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Déballage de votre Moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation de votre moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation d’un poste de travail ergonomique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Emplacement du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Hauteur du poste de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Angle de vision . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Rainure de sécurité Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Raccordement du moniteur LCD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Obtenir de l’aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Prêt-à-brancher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Réglage auto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Fonction Autotest (STFC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Réglage de votre moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Commandes utilisateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Enregistrement automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Fonctions Accès direct . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Luminosité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage auto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Verrouiller/Déverrouiller OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Affichange sur écran (OSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Accès au Système de menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Annexe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
PowerSaver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Brochage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Modes d’affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Remplacer le support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Enlever le support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Attacher un support à bras ou un dispositif d’accrochage au mur . . . . . . . . . . . . . . . . . . . . . 23
Entretien de votre moniteur à écran plat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
English
DeutschEspañolPortu-
Français 1
Italiano
Déballage de votre Moniteur LCD
Veuillez vérifier si les pièces suivantes ont été livrées avec votre moniteur. Contactez votre
revendeur si certaines pièces manquent.
Colorific & Pilote
Carte de garantie
(non disponible dans certains pays)
Manual
EXIT MENUAUTO EXIT
MENUAUTO
A
B
Moniteur et Base
Adaptateur secteur
Cordon d’ alimentation
Câble vidéo à 15 broches de type
D-Sub
Câble vidéo DVI-D
En option)
(
FrançaisEspañolDeutschItaliano EnglishPortuguese
Français 3
Installation de votre moniteur LCD
Installation d’un poste de travail ergonomique
Veuillez tenir compte des conseils suivants avant d’installer votre moniteur.
Emplacement du moniteur
Choisissez une position qui expose votre moniteur le moins possible à la lumière ou à une
fenêtre, habituellement à l’angle à droite de toute fenêtre.
Hauteur du poste de travail
Installez votre moniteur liquid cristal display (LCD) de façon à ce que l’écran soit légèrement
en dessous du niveau des yeux lorsque vous êtes confortablement assis.
Angle de vision
Inclinez l'écran vers l'avant ou vers l'arrière pour avoir une position de vision confortable.
A
U
T
O
M
E
N
U
Figure 1. Inclinez l’écran
Rainure de sécurité Kensington
Ce moniteur vous offre une protection contre le vol en utilisant un dispositif de sécurité de
type Kensington. Serrure Kensington non fournie. Reportez-vous à la documentation de votre
dispositif de sécurité pour les instructions concernant l’installation.
Figure 2. Emplacement de rainure pour dispositif de sécurité de type Kensington
Français 4
Installation de votre moniteur LCD
Raccordement du moniteur LCD
Ce moniteur peut être raccordé en même temps à un PC et à un poste de travail à l’aide de
deux types différents de câbles de signalisation. Déterminez le type de raccordement dont
vous avez besoin et reportez-vous aux instructions suivantes.
2
4
3
Figure 3. Connexions des câbles (Analogique)
Mettez votre ordinateur hors tension et débranchez son cordon d’alimentation.
1
4
FrançaisEspañolDeutschItaliano EnglishPortuguese
Raccordez le câble vidéo bleu au port vidéo à l’arrière de votre ordinateur.
2
Raccordez le cordon d’alimentation du moniteur au port d’alimentation de
3
l’adaptateur secteur.
Branchez les cordons d’alimentation de l’ordinateur et du moniteur sur une prise de
4
courant.
Mettez l’ordinateur et le moniteur sous tension. Si le moniteur affiche une image,
5
l’installation est terminée.
Exécutez la procédure Réglage auto comme décrit dans "Réglage auto" à la page 7.
6
Français 5
Installation de votre moniteur LCD
(b)
(a)
Figure 4. Connexions des câbles (Numérique)
Mettez l’ordinateur hors tension et débranchez son cordon d’alimentation.
1
Raccordez le câble vidéo à un connecteur DVI-D (1) à l’arrière de votre moniteur.
2
Raccordez l’autre extrémité du câble au port vidéo à l’arrière de votre poste de travail.
Raccordez le cordon d’alimentation du moniteur au port d’alimentation de
3
l’adaptateur secteur.
Calez le cordon d’alimentation de l’adaptateur et le(s) câble(s) vidéo sous l’étrier
4
métallique.
Introduisez la languette de chaque côté du couvercle de la charnière (b), puis unissez
5
le support du moniteur.
Branchez les cordons d’alimentation de l’ordinateur et du moniteur sur une prise de
6
courant.
Mettez l’ordinateur et le moniteur sous tension. Si le moniteur affiche une image,
7
l’installation est terminée.
Exécutez la procédure Réglage auto comme décrit dans "Réglage auto" à la page 7.
8
(1)
Français 6
Installation de votre moniteur LCD
Obtenir de l’aide
Si votre moniteur n’affiche aucune image, vérifiez vos connexions de câble et reportez-vous à
"Dépannage" à la page 17. Si vous avez du mal à obtenir une qualité d’image satisfaisante,
exécutez de nouveau la procédure Réglage auto et reportez-vous à "Réglage de votre
moniteur LCD" à la page 9 ou à "Dépannage" à la page 17.
Prêt-à-brancher
Le fait que nous ayons adopté la nouvelle norme "Prêt-à-brancher" VESA® élimine les
procédures d’installation longues et compliquées. Vous pouvez ainsi intégrer votre moniteur
dans un système conforme à la norme "Prêt-à-brancher" sans rencontrer la confusion et les
ennuis habituels. Votre PC peut facilement identifier et configurer lui-même les paramètres
d’affichage. Ce moniteur fournit automatiquement au PC ses données d’identification
(Extended Display Identification, EDID) au moyen des protocoles Display Data Channel (DDC),
ce qui permet au PC de se configurer automatiquement pour utiliser le LCD moniteur.
Réglage auto
Même si votre ordinateur est capable de reconnaître le nouveau moniteur à écran plat, la
fonction Réglage auto optimisera les paramètres d’affichage en fonction de l’ordinateur.Le
menu affiché sur l’écran permet d’accéder à Réglage auto.Voir "Verrouiller image" à la page
13 ou les instructions concernant l’accès direct ci-dessous.
FrançaisEspañolDeutschItaliano EnglishPortuguese
Mettez l’ordinateur et le moniteur sous tension.
1
Appuyez sur le bouton
2
L'écran s'obscurcit et vous pouvez remarquer de petits changements dans l'image
3
affichée.
AUTO
pour ouvrir le menu Réglage auto.
Français 7
Installation de votre moniteur LCD
Fonction Autotest (STFC)
Le moniteur est doté d’une fonction Autotest qui permet de vérifier si le moniteur fonctionne
convenablement. Si l’écran du moniteur reste noir et si le voyant d’alimentation clignote bien
que le moniteur soit convenablement raccordé à l’ordinateur , effectuez l’autotest du moniteur
en exécutant la procédure suivante:
Mettez hors tension votre ordinateur et le moniteur.
1
Débranchez le câble vidéo de l’arrière de votre ordinateur.
2
Mettez le moniteur sous tension.
3
Si le moniteur fonctionne convenablement, vous verrez une boîte blanche bordée de rouge
contenant un texte noir, comme le montre la figure suivante:
Pas de Connexion
Contrôle câble vidéo
Figure 5. Ecran de réglage automatique du moniteur
Les trois boîtes à l’intérieur du cadre sont rouges, vertes et bleues. Si aucune boîte
n’apparaît, votre moniteur a un problème. Cette boîte apparaît aussi en mode d’opération
normale si le câble vidéo est déconnecté ou endommagé.
Mettez le moniteur hors tension et raccordez de nouveau le câble vidéo. Mettez
4
ensuite le moniteur et l’ordinateur sous tension.
A l’issue de cette procédure, si l’écran de votre moniteur reste vide, vérifiez votre contrôleur
vidéo et l’ordinateur. Votre moniteur fonctionne convenablement.
Français 8
Réglage de votre moniteur LCD
Commandes utilisateur
Votre moniteur LCD vous permet de régler facilement les caractéristiques de l’image
affichée. L’ensemble des réglages s’opèrent à l’aide des boutons de contrôle situés sur la
face avant du moniteur . Lorsque vous utilisez ces boutons pour les réglages, un menu spécial
affiche les valeurs numériques des réglages et leur évolution
Figure 6. Commandes utilisateur
N˚ Nom
1
2
AUTO
EXIT
/ +
–
3
Luminosité
4
5
MENU
Bouton
d’alimentation
et Voyant
d’alimentation
1
2
EXIT MENUAUTO EXIT
A
B
Active la fonction Réglage auto.
■
■
Sortez de l'OSD dès que l'OSD s'affiche.
■
Sélectionnez le signal vidéo (A ou B) dès que l'OSD
3
5
4
MENUAUTO
Description
est éteint.
Permettent de se déplacer entre les menus et sous-
■
menus du système OSD.
■
Diminuent ou augmentent les valeurs de la fonction
sélectionnée.
■
Permettent de régler directement la luminosité s’ils
sont actionnés pendant que le système OSD est
désactivé (Voir la section "Fonctions Accès direct" à la
page 10).
Ouvre le système OSD et les sous-menus.
■
Sélectionne la fonction mise en surbrillance.
■
Allumez et éteignez le moniteur.
■
S'allume en vert pendant le fonctionnement normal.
■
■
S'allume en jaune, clignote en jaune, clignote vert/
jaune dès que le moniteur est en mode d'économie
d'énergie. (Voir "Modes Economie d'énergie" à la page
16).
FrançaisEspañolDeutschItaliano EnglishPortuguese
Français 9
Réglage de votre moniteur LCD
Enregistrement automatique
Lorsque vous ouvrez le menu réglage à l’écran et laissez une fenêtre réglage affichée
pendant 3 secondes environ sans appuyer sur un autre bouton, le moniteur enregistre
automatiquement les réglages effectués. Les changements sont enregistrés dans le moniteur
dans une zone utilisateur. Les zones utilisateurs sont réservées selon la fréquence du signal
en provenance de l’ordinateur. Ce moniteur est capable d’enregistrer jusqu’à 5 modes de
réglages utilisateur différents. Il dispose de 11 modes de réglages usine ou préchargés, un
mode pour chaque fréquence du signal tel qu’illustré dans "Modes d’ affichage"
à la page 21.
Si vous n’avez effectué aucun réglage, le menu disparaît de l’écran et le moniteur
n’enregistre rien. Pour sortir sans enregistrer les changements effectués, appuyez sur le
bouton
SORTIE
Fonctions Accès direct
Vous pouvez accéder rapidement, en appuyant sur une seule touche, aux fonctions décrites
dans cette section. Lorsque vous avez fini de régler une fonction, appuyez sur le bouton
SORTIE
Luminosité
en l’espace de 2 secondes.
pour désactiver le menu.
Luminosit
Pour régler la luminosité de l’affichage du moniteur,
99
procédez comme suit.
Appuyez sur le bouton "–" ou "+", menu dés-
1
activé. Le paramètre luminosité apparaît.
Pour augmenter la luminosité, appuyez sur le
2
bouton "+" ; pour la diminuer, appuyez sur le
bouton "–" .
Français 10
Réglage de votre moniteur LCD
Réglage auto
Pour activer ou désactiver le réglage automatique
Réglage auto
25
des paramètres d’affichage de votre moniteur,
procédez comme suit.
Appuyez sur le bouton
1
La fonction Réglage auto apparaît.
Suivez les instructions données
2
précédemment à la page 7.
EXIT
, menu désactivé.
Verrouiller/Déverrouiller OSD
Cette fonction verrouille les réglages en cours, tout en permettant de régler la Luminosité et
le Contraste, pour qu’ils ne puissent être modifiés accidentellement. Vous pouvez
déverrouiller les commandes OSD à tout moment par la même procédure.
Maintenez le bouton
1
rouiller les commandes. Lorsqu’elles sont verrouillées, le message "VERROUILLÉ"
apparaît.
MENU
enfoncé pendant 5 secondes pour verrouiller ou déver-
FrançaisEspañolDeutschItaliano EnglishPortuguese
Français 11
Réglage de votre moniteur LCD
Affichange sur Ecran (OSD)
Icônes de fonction
Nom de fonction
Barre de réglage
Indicateur de valeur
numérique
Figure 7. Affichange sur Écran (OSD)
Luminosité
Accès au Système de menus
Appuyez sur le bouton
1
menu et afficher le menu Fonctions principales.
Appuyez sur les boutons "–" et "+" pour vous déplacer entre icônes de fonction. Au
2
fur et à mesure que vous allez d’une icône à l’autre, le nom de fonction change pour
refléter la fonction ou le groupe de fonctions représentés par cette icône. Voir le
tableau Réglages par menus pour la liste complète de toutes les fonctions disponibles
sur le moniteur.
Appuyez une fois sur la touche
3
les touches "–" et "+", selon les indicateurs du menu, pour effectuer vos
changements.
Appuyez une fois sur le bouton
4
une autre fonction et appuyez sur le bouton
MENU
, menu désactivé, pour ouvrir le système d’affichage de
MENU
pour activer la fonction marquée, puis utilisez
EXIT
pour revenir au menu principal pour sélectionner
EXIT
1 ou 2 fois pour quitter le OSD.
99
Français 12
Réglage de votre moniteur LCD
Tableau 1. Réglage par menus
Icône
Réglages et
sous-menus
Verrouiller image
■
Réglage fin
■
Réglage de base
Position
Postion Horiz.
■
Position Vert.
■
Contrôle Couleurs
■
R(ouge)
■
V(ert)
■
B(leu)
Description
La fonction Verrouiller image corrige et limite les
parasites dans le signal vidéo qui provoquent
l’apparition de lignes horizontales ou de zones sur
l’écran où l’image est instable et tremble ou scintille.
Les fonctions Réglage fin et Réglage de base
permettent de mieux adapter le moniteur à vos
préférences.
Les boutons "–, +" permettent de faire disparaître les
interférences.
Si vous n’obtenez pas de résultats satisfaisants par le
réglage fin, utilisez d’abord le réglage de base et
ensuite de nouveau le réglage fin.
Il se peut que cette fonction modifie la largeur de
l’image affichée. Utilisez la fonction Position Horiz. du
menu Position pour centrer l’image sur l’écran.
La fonction Position déplace la zone d’affichage sur
l’écran du moniteur.
La fonction Contrôle Couleurs règle le ton et le degré
de saturation de la couleur. Le ton est le plus visible
dans les zones blanches.
FrançaisEspañolDeutschItaliano EnglishPortuguese
Français 13
Réglage de votre moniteur LCD
Tableau 1. Réglage par menus
Icône
Réglages et
sous-menus
Annulation
■
Géométrie
Couleur
■
Langue
■
English
■
Deutsch
■
Español
■
Français
Italiano
■
Svenska
■
Durée d’affichage
5 secondes
■
10 secondes
■
■
20 secondes
■
200 secondes
(suite)
Description
Les commandes Annulation permettent de revenir aux
valeurs réglées en usine pour le groupe de fonctions
sélectionnées. La commande Géométrie change les
paramètres Position et Verrouiller image et règle la
fonction Taille d’image sur Agrandi 2.
La commande Couleur permet de revenir aux valeurs
RVB réglés en usine.
La fonction Langue permet d’afficher le menu OSD en
une des six langues (English, Deutsch, Español,
Français, Italiano ou Svenska).
La langue choisie n’affecte que l’affichage des menus.
Elle n’a aucune incidence sur les logiciels utilisés par
l’ordinateur.
L’affichage du menu reste actif tant qu’il est utilisé. La
fonction Durée d’affichage règle la durée pendant
laquelle l’affichage du menu reste actif après le
dernier appui sur un bouton.
Position du Menu
■
Position Horiz.
■
Position Vert.
A chaque ouverture du menu OSD, celui-ci s’affiche au
même endroit sur l’écran, spécifié par la fonction
Position du Menu.
Français 14
Réglage de votre moniteur LCD
Tableau 1. Réglage par menus
Icône
Réglages et
sous-menus
Taille d’image
■
Normal
Agrandi 1
■
Agrandi 2
■
Effet d’image
Réglage
■
■
Filtre
(suite)
Description
Au cas où votre ordinateur ou votre carte vidéo
limiterait la capacité d’adressage à une définition
inférieure à 1280 x 1024, ce moniteur à écran plat est
muni d’un processeur de réglage, capable
d’augmenter la capacité d’adressage jusqu’à une
définition de 1280 x 1024.
Sélectionnez la fonction Normal afin d’utiliser la zone
d’affichage à taille normale pour le signal en cours. La
fonction Agrandi 1 étend la zone d’affichage sur toute
la largeur de l’écran du moniteur . La fonction Agrandi 2
étend horizontalement et verticalement la zone
d’affichage sur toute la surface de l’écran du moniteur .
La fonction Effet d’image optimise l’affichage pour le
type de logiciel utilisé.
La fonction Réglage adoucit l’image pour que l’œil
aperçoive plus de détails.
La fonction Filtre rend le texte plus lisible en ajoutant
une ligne fine et contrastante autour de chaque
caractère.
FrançaisEspañolDeutschItaliano EnglishPortuguese
Français 15
Annexe
PowerSaver
Ce moniteur est doté d’un système de gestion de la consommation électrique dénommé
PowerSaver. Ce système fait passer en mode de basse consommation électrique votre
moniteur s’il n’a pas été utilisé pendant un certain laps de temps. Les modes disponibles
sont: "Marche", "Repos", "Sommeil", et "Sommeil profond".
Pour que PowerSaver puisse fonctionner , votre moniteur doit être raccordé à une carte vidéo
VESA conforme DPMS installée dans votre ordinateur. Utilisez l’utilitaire installé sur
l’ordinateur pour configurer cette fonction. Voir Tableau 2 ci-dessous pour plus de détails.
Tableau 2. Modes Economie d’énergie
Mode Fonction économie d’énergie
(EPA/NUTEK)
Mode
Fonctionnement
normal
Mode repos
Mode sommeil
Position A1
Mode sommeil
profond
Position A2
Sync. horizontale
Sync. verticale
Vidéo
Voyant
d’alimentation
Consommation
d’électricité
REMARQUE: Ce moniteur revient automatiquement en mode de fonctionnement normal
lorsque la synchronisation verticale et horizontale est rétablie, ce qui se produit
lorsque vous bougez la souris ou que vous appuyez sur une touche du clavier.
Ce moniteur est conforme aux normes EPA E
un ordinateur équipé d’une fonctionnalité VESA DPMS.
Pour économiser encore plus d’électricité, mettez votre moniteur hors tension lorsque vous
n’en avez pas besoin ou lorsque vous le laissez sans surveillance pour une longue durée.
Actif
Actif
Actif
Vert Orange Vert/Orange
45 W (maxi)
42 W (nominal)
Inactif
Actif
Blanc
Moins de 5 W Moins de 5 W Moins de 5 W
NERGY STAR
Actif
Inactif
Blanc
Clignotement
(interv. 0,5 s)
®
et NUTEK lorsqu’il est utilisé avec
Inactif
Inactif
Blanc
Orange
Clignotement
(interv. 1 s)
Français 16
Annexe
Dépannage
Avant de contacter un technicien d’entretien, consultez cette section pour essayer de rectifier
vous-même le problème.
Tableau 3. Dépannage
Symptôme Actions Correctives
Vér ifiez que le moniteur LCD et l’ordinateur sont tous
Pas d’image
"Pas de connexion
"Contrôle Câble Vidéo" apparaît
"Fréquence vidéo trop élevée"
L’image est brouillée
L’image n’est pas claire
L’image n’est pas nette
Image bondissante ou ondoyante
■
deux branchés et sous tension.
Vérifiez la connexion du câble vidéo entre l’ordinateur et
■
le moniteur LCD.
■
Utilisez la fonction Autotest du moniteur LCD décrite à
la page 8.
■
Vérifiez la définition maximale et la fréquence du port
vidéo de votre ordinateur.
Comparez ces valeurs aux données dans les modes
■
Fréquences préréglées, page 21.
Vérifiez la connexion du câble vidéo entre l’ordinateur et
■
le moniteur.
■
Exécutez la procédure Réglage auto (voir page 7).
■
Exécutez Réglage fin et Réglage de base autant que
nécessaire (voir page 13).
■
Réinitialisez le moniteur LCD.
■
Supprimez des accessoires (par ex. des prolongateurs de
câble vidéo).
■
Vérifiez la connexion du câble vidéo entre l’ordinateur et
le moniteur LCD.
FrançaisEspañolDeutschItaliano EnglishPortuguese
Image fantomatique
L’image est trop sombre ou trop
claire
Coloration irrégulière
Les couleurs sont déformées, avec
des zones sombres ou ombrées
La couleur blanche n’est pas nette
■
Vérifiez la connexion du câble vidéo entre l’ordinateur et
le moniteur LCD.
Réglez la luminosité et le contraste.
■
Dans le menu système, activez la fonction PALETTE.
■
■
Dans le menu système, activez la fonction PALETTE.
Dans le menu système, activez la fonction PALETTE.
■
Français 17
Annexe
Tableau 3. Dépannage
Symptôme Actions Correctives
(suite)
Défaut de centrage ou de taille de
l’image à l’écran
Le voyant d’alimentation clignote
une fois en orange
L’écran est vide et le voyant
d’alimentation est allumé en orange
ou clignote toutes les demis
secondes ou toutes les secondes
Les touches de la face avant ne
permettent pas de régler le moniteur
LCD
Vous avez besoin du pilote du
moniteur
■
Dans le menu OSD, activez la fonction Position Horiz. et
Position Vert.
■
Vérifiez la sélection de la taille de l’image (voir page15).
■
Exécutez la procédure Réglage auto (voir page 7).
■
Le moniteur LCD enregistre vos réglages dans le menu
OSD.
Le moniteur LCD utilise le système de gestion de la con-
■
sommation électrique. Vérifiez l’utilitaire de gestion de
la consommation sur votre ordinateur.
Veuillez faire appel au service après-vente de Samsung.
■
■
Téléchargez le pilote du site Internet suivant:
http://www.samsung-monitor.com
http://www.samsungmonitor.com (uniquement USA)
Français 18
Annexe
Caractéristiques techniques
Tableau 4. Caractéristiques techniques
Analogique Numérique
Ecran LCD 46 cm (18,1 pouces) diagonale de surface utile
* Synchronisation Horizontale: 30 kHz à 81 kHz
Couleurs 16,7 millions de couleurs
Définition maximum Horizontale : 1280 points à 81 kHz
Dimensions maximum
d’affichage
Signal d’entrée,
terminé
Fréquence 135 MHz 108 MHz
Adaptateur secteur Courant alternatif de 90-264 Volt, 60 Hz/50 Hz ± 3 Hz
Consommation 45 W (maximum), 42 W (nominal)
Dimensions/Poids
(L x P x H)
0,28 mm distance entre pixels
Angle visuel: 80/80/80/80 (H/B/G/D) (Degrés)
Verticale: 56 Hz à 76 Hz (~XGA)
60 Hz à 76 Hz (SXGA)
Verticale : 1024 lignes à 76 Hz
Horizontale : 359,0 ± 3 mm (14,13 ± 0,12 pouces)
Verticale : 287,2 ± 3 mm (11,36 ± 0,12 pouces)
(Les dimensions maximum d’affichage dépendent de la synchronisation des signaux et de la taille de l’image sélectionnée)
Signal vidéo analogique 0,7 Vpp positif
à 75
Ω.
Synchro signal séparé, composite et
Synchro sur Vert
Unité: 449 x 461.2 x 182,0 mm; 9,15 kg
Carton : 570 x 295 x 580 mm ; 12,6 kg
(Toutes les mesures sont approximatives)
17,7 x 18,2 x 7,2 pouces ; 20,17 livres
22,4 x 11,6 x 22,8 pouces ; 27,7 livres
Horizontale: 30 kHz à 64 kHz
Verticale: 56 Hz à 85 Hz (~XGA)
60 Hz (SXGA)
Horizontale : 1280 points à 64 kHz
Verticale : 1024 lignes à 60Hz
TMDS
FrançaisEspañolDeutschItaliano EnglishPortuguese
Interface de montage VESA
Environnement Température de fonctionnement: 50°F à 104°F (10°C à 40°C)
REMARQUE:
* En référence aux
La conception et les caractéristiques techniques sont susceptibles d’être modifiées sans
100 mm x 100 mm
(Utilisation avec matériel de montage spécial (bras).)
Hygrométrie:10% à 80%
Température de stockage: -68°F à 113°F (-20°C à 45°C)
Hygrométrie: 5% à 95%
avis préalable.
modes de pantalla prestablecidos
Français 19
, voir page 21.
Annexe
Brochage
Tableau 5. Connecteur à 15 broches de type D-SUB
Numéro de
broche
1
2
3
4
5
6
7
8
Tableau 6. Connecteur DVI-D
Broche Signal Assigné Broche Signal Assigné
1 Données 2- T.M.D.S. 13 Non Branché
2 Données 2+ T.M.D.S. 14 Alimentation +5V
3 Protection Données 2 T.M.D.S. 15 Terre (Pour +5V)
4 Non Branché 16 Démodulation “Hot Plug“
5 Non Branché 17 Données 0- T.M.D.S.
Extrémité à 15
broches du câble
vidéo
Rouge
Vert
Bleu
Terre
Terre (Renvoi DDC)
Terre Rouge
Terre Vert
Terre Bleu
Numéro de
broche
9
10
11
12
13
14
15
Extrémité à 15 broches
du câble vidéo
NC
Synchro. terre/Autotest
Terre
Données DDC
Synchro horizontale
Synchro verticale
Horloge DDC
6 Horloge DDC 18 Données 0+ T.M.D.S.
7 Données DDC 19 Protection Données 0 T.M.D.S.
8 Non Branché 20 Non Branché
9 Données 1- T.M.D.S. 21 Non Branché
10 Données 1+ T.M.D.S. 22 Protection Horloge T.M.D.S.
11 Protection Données 1 T.M.D.S. 23 Horloge +T.M.D.S.
12 Non Branché 24 Horloge -T.M.D.S.
Français 20
Annexe
Modes d’affichage
Si le signal du système est équivalent au mode signal standard, l'écran se règle
automatiqumement. Si le signal du système n'est pas équivalent au mode signal standard,
réglez le mode selon la carte vidéo car l'écran pourrait ne pas afficher ou bien le seul voyant
d'alimentation pourrait s'allumer.
L’image de l’écran à été optimisée pendant la fabrication pour les modes d’affichage
énumérés ci-dessous.
Tableau 7. modes de pantalla prestablecidos
Fréquence
Mode
d’affichage
720 x 400 31.469 70.087 28.322 –/+
640 x 480 31.469 59.940 25.175 –/–
640 x 480 37.500 75.000 31.500 –/–
640 x 480 43.269 85.008 36.000 –/–
800 x 600 46.875 75.000 49.500 +/+
800 x 600 53.674 85.061 56.250 +/+
1024 x 768 48.363 60.004 65.000 –/–
1024 x 768 60.023 75.029 78.750 +/+
1024 x 768 68.677 84.997 94.500 +/+
1280 x 1024 79.976 75.025 135.000 +/+
1280 x 1024 63.300 60.000 108.000 –/–
* Les modes d’ affichage indiqués avec sont bloqués pendant I’Entrée numérique.
horizontale
(kHz)
A
A
A
Fréquence
verticale (Hz)
A
Horloge de
pixel (MHz)
Polarité de
synchronisation
(H/V)
FrançaisEspañolDeutschItaliano EnglishPortuguese
Français 21
Annexe
Remplacer le support
Enlever le support
Mettez le moniteur hors tension et débranchez son cordon d’alimentation.
1
Posez le moniteur LCD face contre terre sur une surface plane en intercalant un
2
coussin pour protéger l’écran.
Enlevez les quatre vis (a) et ensuite le support du moniteur LCD.
3
(a)
Français 22
Annexe
Attacher un support à bras ou un dispositif d’accrochage au mur
REMARQUE: Ce moniteur accepte une interface de montage de 100mm x 100mm conforme à
la norme VESA
1
.
Panneau
arrière
Interface
de montage
Alignez l’interface de montage sur les trous dans le panneau arrière et fixez-la à l’aide
des quatre vis fournies avec le support à bras ou le dispositif d’accrochage au mur.
FrançaisEspañolDeutschItaliano EnglishPortuguese
Entretien de votre moniteur à écran plat
AVERTISSEMENT:
Avant le nettoyage, débranchez le câble d’alimentation électrique du moniteur.
■
Pour nettoyer votre moniteur LCD, servez-vous d’un chiffon doux légèrement humecté
d’eau ou de détergent doux. Si possible, utilisez un linge spécial de nettoyage d’écran
ou une préparation étudiée pour les revêtements antistatiques.
■
Pour nettoyer la carrosserie du moniteur, servez-vous d’un chiffon doux légèrement
humecté de détergent doux.
N’utilisez jamais de produits de nettoyage inflammables pour nettoyer votre moniteur
■
LCD ou n’importe quel autre appareil électrique.
Ne démontez pas la carrosserie du moniteur (sauf pour accéder aux
connecteurs de câble comme décrit à la page 6) afin d’éviter tout
danger d’électrocution. Ce moniteur ne peut être réparé par
l’utilisateur. L’entretien par l’utilisateur se limite au nettoyage décrit cidessous.
Français 23
Loading...
