Page 1

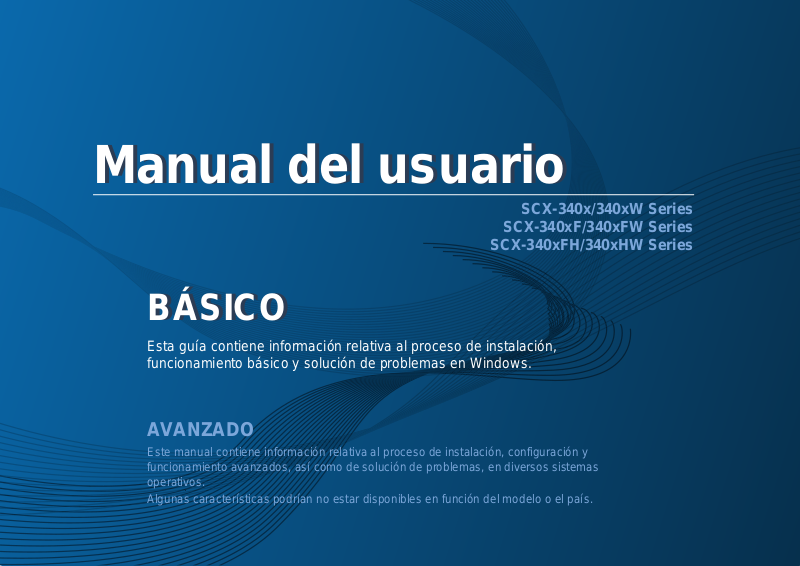

Manual del usuario

SCX-340x/340xW Series

SCX-340xF/340xFW Series

SCX-340xFH/340xHW Series

BÁSICO

Esta guía contiene información relativa al proceso de instalación, funcionamiento básico y solución de problemas en Windows.

AVANZADO

Este manual contiene información relativa al proceso de instalación, configuración y funcionamiento avanzados, así como de solución de problemas, en diversos sistemas operativos.

Algunas características podrían no estar disponibles en función del modelo o el país.

Page 2

1. Introducción

3. Mantenimiento

Beneficios principales 5 Funciones según el modelo 7 Información útil 13 Acerca de este manual del usuario 14 Información sobre seguridad 15 Descripción general del equipo 21 Descripción general del panel de control 25 Encendido de la impresora 30 Instalación del controlador de manera local 31 Reinstalación del controlador 32

2. Descripción general de los menús y configuración básica

Descripción general de los menús 34 Configuración básica del dispositivo 39 Materiales y bandejas 41 Impresión básica 54 Copia básica 59

Pedido de suministros y accesorios 71 Consumibles disponibles 72 Piezas de mantenimiento disponibles 73 Almacenamiento del cartucho de tóner 74 Distribución del tóner 76 Sustitución del cartucho de tóner 78 Control de la duración de los suministros 80 Ajuste de la alerta de tóner bajo 81 Limpieza de la impresora 82 Consejos para mover y guardar el dispositivo

4. Solución de problemas

Consejos para evitar atascos de papel 89 Solución de atascos de documentos originales Solución de atascos de papel 94 Descripción del indicador LED de estado 97 Entender los mensajes de pantalla 100

Escaneado básico 64 Envío básico de faxes 65

Page 3

5. Apéndice

Especificaciones 106 Información reglamentaria 116 Copyright 129

Page 4

1. Introducción

Este capítulo contiene información que necesita saber antes de usar la máquina.

• Beneficios principales 5

• Funciones según el modelo 7

• Información útil 13

• Acerca de este manual del usuario 14

• Información sobre seguridad 15

• Descripción general del equipo 21

• Descripción general del panel de control 25

• Encendido de la impresora 30

• Instalación del controlador de manera local 31

• Reinstalación del controlador 32

Page 5

Beneficios principales

Respetuosa con el medio ambiente

• Esta máquina es compatible con la función Eco, diseñada para ahorrar tóner y papel (consulte “Impresión Eco” en la página 57).

• Para ahorrar papel, puede imprimir varias páginas en una sola hoja (consulte “Uso de funciones de impresión avanzadas” en la página

236).

• Es posible imprimir en ambas caras del papel para ahorrar papel (impresión a doble cara) (manual) (consulte “Uso de funciones de impresión avanzadas” en la página 236).

• Para ahorrar energía el dispositivo ahorra energía automáticamente, ya que reduce el consumo de energía cuando no está en uso.

Impresión rápida a alta resolución

• Puede imprimir con una resolución de hasta 1,200 x 1,200 ppp de impresión real.

• Impresión rápida, bajo petición.

- Para impresión en una sola cara, 20 ppm (A4) o 21 ppm (Carta).

Comodidad

• Easy Capture Manager le permit e editar e imprimir fácilmente cualquier elemento que capture utilizando la tecla Imprimir pantalla del teclado (consulte “Easy Capture Manager” en la página 280).

• Samsung Easy Printer Manager y Printing Status (o Smart Pan el) son programas que supervisan y le informan del estado de la máquina, y que le permiten personalizar sus ajustes (consulte “Uso de Estado de la impresora Samsung” en la página 291 o “Us o de Smart Panel” en l a página 293).

• AnyWeb Print le ayuda a realizar capturas de pantalla, previsualizar, modificar e imprimir la pantalla de Windows Internet Explorer de una manera más sencilla que cuando utiliza el programa corriente (consulte “Samsung AnyWeb Print” en la página 281).

• Smart Update le permite comprobar el software más reciente e instalar la última versión durante el proceso de instalación del controlador de la impresora. Solo está disponible en Windows.

• Si tiene acceso a Internet, puede obtener ayuda, asistencia para la aplicación, controladores de impresora, manuales e información de cómo realizar pedidos en el sitio we b de Samsung, www.samsung.com > busque su producto > Soporte o Descargas.

Page 6

Beneficios principales

Amplia gama de funciones y compatibilidad con aplicaciones

• Admite diversos tamaños de papel (consulte “Especificaciones del material de impresión” en la página 109).

• Impresión de marcas de agua: Puede personalizar sus documentos agregándoles leyendas, por ejemplo, “Confidencial” (consulte “Uso de funciones de impresión avanzadas” en la página 236).

• Impresión de pósters: El texto y los gráficos de las páginas del documento se amplían e imprimen en varias hojas. Luego, puede pegarlos para formar un póster (consulte “Uso de funciones de impresión avanzadas” en la página 236).

• Es posible imprimir en varios sistemas operativos (consulte “Requisitos del sistema” en la página 112).

• El dispositivo está equipado con una interfaz USB y/o una interfaz de red.

Permite varios métodos de configuración inalámbrica

• Utilización del botón WPS (Wi-Fi Protected Setup™)

- Puede conectarse fácilmente a una red inalámbrica utilizando el botón WPS de la impresora y del punto de acceso (un enrutador inalámbrico).

• Utilización del cable USB o un cable de red

- Puede conectar y definir diversos ajustes de la red inalámbrica con un cable USB o un cable de red.

• Utilización de Wi-Fi Direct

- Podrá imprimir cómodamente desde su dispositivo móvil utilizando la función Wi-Fi o Wi-Fi Direct.

Consulte “Introducción a los métodos de configuración inalámbrica” en la página 159.

Page 7

Funciones según el modelo

Es posible que algunas funciones y accesorios opcionales no estén disponibles según el modelo o el país.

Sistema Operativo

(●: Incluidas, en blanco: no disponible)

Sistema Operativo

SCX-340x Series

SCX-340xW Series

SCX-340xF Series SCX-340xFW Series SCX-340xHW Series

SCX-340xFH Series Windows ● ● Mac OS ● ● Linux ● ● Unix

Page 8

Funciones según el modelo

Software

SCX-340x Series

SCX-340xW Series

SCX-340xF Series SCX-340xFW Series SCX-340xHW Series

SCX-340xFH Series Controlador de impresora SPL ● ● Controlador de impresora PCL Controlador de impresora PS

Controlador de impresora XPS

● ●

Direct Printing Utility Samsung Easy Printer

Manager

Ajustes de digitalización a PC ● ● Ajustes de fax a PC ●

Ajustes del dispositivo ● ● Estado de la impresora Samsung ● ● Smart Panel ● ● AnyWeb Print ● ● SyncThru™ Web Service ●

(Solo SCX-340xW Series)● (SCX-340xFW/SCX-340xHW Series solamente)

Page 9

Funciones según el modelo

(●: Incluidas, en blanco: no disponible)

SyncThru™ Admin Web Service ●

(Solo SCX-340xW Series)● (SCX-340xFW/SCX-340xHW Series solamente)

Easy Eco Driver ● ● Fax Samsung Network PC Fax ● Escanear Controlador de digitalización

Twain

● ●

Controlador de digitalización WIA ● ●

Asistente de escaneado de

Samsung

● ●

SmarThru 4

SmarThru Office ● ●

a. El controlador XPS, es sólo compatible con Windows a través del sitio web de Samsung (www.samsung.com)

Software

SCX-340x Series

SCX-340xW Series

SCX-340xF Series SCX-340xFW Series SCX-340xHW Series

SCX-340xFH Series

Page 10

Funciones según el modelo

Función de variedad

especiales

SCX-340x Series

SCX-340xW Series

SCX-340xF Series SCX-340xFW Series SCX-340xHW Series

SCX-340xFH Series

USB 2.0 de alta velocidad ● ● Ethernet de interfaz de red 10/100 Base TX LAN con cable ●

(SCX-340xFW/SCX340xHW Series solamente)

Interfaz de red LAN inalámbrica IEEE 802.11b/g/n

●

(Solo SCX-340xW Series)● (SCX-340xFW/SCX340xHW Series solamente)

Impresión Eco (panel de control) ● ●

Impresión a dos caras (manual)

● ●

Interfaz de memoria USB Módulo de memoria Dispositivo de almacenamiento masivo (disco duro) Alimentador automático de documentos a dos caras (DADF) Alimentador automático de documentos (ADF) ● Auricular ●

(SCX-340xFH/SCX-340xHW Series solamen te)

Page 11

Funciones según el modelo

Fax Envío múltiple ●

Envío diferido ● Envío prioritario ● Envío a doble cara Recep. segura ● Impr. dúplex Enviar/recibir reenvío - fax ● Enviar/recibir reenvío - correo

electrónico Enviar/recibir reenvío - servidor

Escanear Escanear al servicio de correo

electrónico Digitalización a un servidor SMB Digitalización a un servidor FTP Digitalización dúplex Digitalizar a PC ● ●

especiales

SCX-340x Series

SCX-340xW Series

SCX-340xF Series SCX-340xFW Series SCX-340xHW Series

SCX-340xFH Series

Page 12

Funciones según el modelo

(●: Incluidas, en blanco: no disponible)

Copia Copia de tarjetas identificativas ● ●

Copia reducida o ampliada ● Clasific ● Póster ● Clonar ● Libro de 2 ó 4 páginas por hoja ● Ajustar fondo ● ● Desplazamiento de margen Borrar margen Mej. gris Copia a doble cara

a. De acuerdo con el país en el que se encuentr e, es pos i ble qu e no haya tarjetas para LAN inalámbrica disponibles. En algunos países únicamente se puede aplicar la

conexión 802.11 b/g. Póngase en contacto con su distribuidor o minorista Samsung local donde compró la máquina.

b. Windows únicamente.

especiales

SCX-340x Series

SCX-340xW Series

SCX-340xF Series SCX-340xFW Series SCX-340xHW Series

SCX-340xFH Series

Page 13

Información útil

La impresora no imprime.

• Abra la lista de la cola de impresión y quite e l documento de la lista (consulte “Cancelación de un trabajo de impresión” en la página 55).

• Desinstale el controlador y vuelva a instalarlo (consulte “Instalación del controlador de manera local” en la página 31).

• Seleccione la impresora como impresora predeterminada en Windows (consulte “Configuración del dispositivo actual como dispositivo predeterminado” en la página 235).

¿Dónde puedo comprar accesorios o consumibles?

• Póngase en contacto con un distribu idor de Samsung o con su tienda habitual.

• Visite www.samsung.com/supplies. Seleccione su país/región para ver información de servicio técnico del producto.

Se ha producido un atasco de papel.

• Abra y cierre la unidad de digitalización (consulte “Vista frontal” en la página 22).

• Revise las instrucciones qu e contiene este manual sobre có mo extraer el papel y solucione los problemas según corresponda (consulte “Solución de atascos de papel” en la página 94).

Las impresiones aparecen borrosas.

• El nivel de tóner podría ser bajo o no uniforme. Agite el cartucho de tóner (consulte “Distribución del tóner” en la página

76).

• Pruebe con un ajuste de resolución de impresión diferente (consulte “Abrir las preferencia s de impresión” en la pági na 55).

• Cambie el cartucho de tóner (consulte “Sustitución del cartucho de tóner” en la página 78).

El LED de estado parpadea o permanece encendido de forma constante.

• Apague el dispositivo y vuelva a encenderlo.

• Consulte el significado de los indicadores LED de este manual y soluciones los problemas según corresponda (consulte “Descripción del indicador LED de estado” en la página 97).

¿Dónde puedo descargar el controlador del dispositivo?

• Puede obtener ayuda, asistencia para la aplicación, controladores de impresora, manuales e información de cómo realizar pedidos en el sitio web de Samsung, www.samsung.com > busque su producto > Soporte o Descargas.

Page 14

Acerca de este manual del usuario

Este manual del usuario contiene información básica sobre el dispositivo y explicaciones detalladas de uso del mismo.

• Lea la información sobre seguridad antes de utilizar este dispositivo.

• Si tiene algún problema al utilizar el dispositivo, consulte el capítulo de solución de problemas.

• Los términos utilizados en este manual del usuario se explican en el glosario.

• Es posible que las ilustraciones de este manual del usuario difieran de su dispositivo en función de las opciones o el modelo que haya adquirido.

• Las capturas de pantalla de esta guía del administrador pueden ser diferentes a las de su impresora en función de la versión del controlador/firmware del dispositivo.

• Los procedimientos que se explican en este manual del usuario se basan en Windows 7.

Iconos generales

Icono Texto Descripción

Se emplea para dar información sobre cómo

Precaución

Nota

proteger el dispositivo contra posibles fallas o daños mecánicos.

Se emplea para brindar información adicional o especificaciones detalladas de funciones y características del dispositivo.

Convenciones

En este manual, se utilizan algunos términos de manera intercambiable:

• Documento es sinónimo de original.

• Papel es sinónimo de material o material de impresión.

• El término dispositivo se refiere a impresora o impresora multifunción.

1. Introducción

Page 15

Información sobre seguridad

Estas advertencias y precauciones se incluyen para evitarle daños a usted y a otras personas, y para evitar cualquier daño potencial del dispositivo. Asegúrese de leer y comprender todas las instrucciones antes de utilizar el dispositivo. Cuando termine de leer esta sección, guárdela en un lugar seguro para consultarla en el futuro.

Símbolos importantes de seguridad

Explicación de todos los iconos y signos de este capítulo

Situaciones peligrosas o práctica s inseguras que

Advertencia

Precaución

No lo intente.

pueden provocar lesiones corporales graves o la muerte.

Situaciones peligrosas o práctica s inseguras que pueden provocar lesiones corpora les menores o daños materiales.

Entorno de funcionamiento

Advertencia

No utilice el cable de alimentación si está dañado o si la toma eléctrica no es de tierra.

Podría producirse una descarga eléctrica o un incendio. No coloque nada encima del dispositivo (agua, objetos

metálicos pequeños o pesados, velas, cigarrillos, etc.). Podría producirse una descarga eléctrica o un incendio.

• Si el dispositivo se calienta demasiado, echa humo, produce ruidos extraños o genera un olor raro, apáguelo de inmediato y desconéctelo.

• El usuario deberá poder acceder a la toma de corriente en caso de que se produzcan emergencias que requieran que el usuario desenchufe el dispositivo.

Podría producirse una descarga eléctrica o un incendio. No doble el cable de alimentación ni coloque objetos pesados

sobre él. Pisar o poner un objeto pesado encima del cable de

alimentación puede causar una descarga eléctrica o un incendio.

No quite los enchufes tirando del cable; no sujete el enchufe con las manos mojadas.

Podría producirse una descarga eléctrica o un incendio.

1. Introducción

Page 16

Información sobre seguridad

Precaución

Durante una tormenta eléctrica o un período largo sin uso, desconecte el enchufe de la toma de corriente.

Podría producirse una descarga eléctrica o un incendio. Tenga cuidado, la zona de salida del papel está caliente.

Podría sufrir quemaduras. Si se ha caído el dispositivo, o si la carcasa parece dañada,

desconecte el dispositivo de cualquier inte rfa z de cone xi ón y pida ayuda del personal de servicio calificado.

En caso contrario, podría producirse una descarga eléctrica o un incendio.

Si el dispositivo no funciona correctamente después de seguir estas instrucciones, desconecte el dispositivo de cualquier interfaz de conexión y pida ayuda del personal de servicio calificado.

En caso contrario, podría producirse una descarga eléctrica o un incendio.

Procedimientos

Precaución

No extraiga el papel a la fuerza durante la impresión. El dispositivo podría resultar dañado.

Tenga cuidado de no introducir la mano entre el dispositivo y la bandeja de papel.

Puede lastimarse. Tenga cuidado al reponer el papel o al eliminar los atascos.

El papel nuevo tiene bordes filosos y puede causar cortes dolorosos.

Cuando imprima grandes cantidades, la par te inferior de l área de salida del papel puede calentarse. No permita que los niños lo toquen.

Si el enchufe no sale con facilidad, no intente forzarlo. Llame a un electricista para que cambie la toma de corriente

o podría producirse una descarga eléctrica. No permita que ningún animal toque el cable de teléfono ni los

cables de conexión con el equipo. Podría producirse una descarga eléctrica o un incendio y/o

daños a su mascota.

Podría sufrir quemaduras. Cuando retire un atasco de papel, no utilice pinzas ni objetos

de metal afilados. Podría dañar el dispositivo.

1. Introducción

Page 17

Información sobre seguridad

No permita que se apilen demasiados papeles en la bandeja de salida.

Podría dañar el dispositivo.

Instalación/Desplazamiento

No bloquee los orificios de ventilación ni inserte objetos en ellos.

Podría provocar una elevación de la temperatura de los componentes que podría dañar el dispositivo o provocar un incendio.

Si usa controles o ajustes o realiza acciones que no se especifican en este manual, puede exponerse a radiaciones peligrosas.

El dispositivo de recepción de la corriente de la impresora es el cable de alimentación.

Para cortar el suministro de energía, retire el cable de alimentación de la toma de corriente.

Advertencia

No coloque el dispositivo en un área con polvo, humedad o goteras.

Podría producirse una descarga eléctrica o un incendio.

1. Introducción

Page 18

Información sobre seguridad

Precaución

Antes de desplazar el dispositivo, apáguelo y desconecte todos los cables. La información a continuación son sólo sugerencias basadas en el peso de las unidades. Si usted tiene una condición médica que le impide levantar peso, no levante la máquina. Siempre pida ayuda a la cantidad de gente adecuada para levantar el dispositivo de manera segura.

Luego, levante el dispositivo:

• Si el dispositivo pesa menos de 20 kg, puede levantarlo 1 persona.

• Si el dispositivo pesa entre 20 kg y 40 kg, pueden levantarlo 2 personas.

• Si el dispositivo pesa más de 40 kg, puede n levantar lo 4 o más personas.

El dispositivo se podría caer y provocar daños en el mi smo o en las personas.

Asegúrese de enchufar el cable de alimentación en una toma de corriente de tierra.

En caso contrario, podría producirse una descarga eléctrica o un incendio.

Por su seguridad, utilice el cable de alimentación que se suministra con el dispositivo. Si utiliza un cable más largo de 2 metros con un dispositivo de 110V, la medida deberá ser de 16 AWG o superior.

En caso contrario, podría dañar el dispositivo y pr oducirse una descarga eléctrica o un incendio.

No cubra el dispositivo ni lo sitúe en un lugar poco aireado, como por ejemplo, un armario.

Si el dispositivo no está bien ventilado, podría provocar un incendio.

No sobrecargue las tomas de alimentación y los cables extensores.

Podría disminuir el rendimiento y producirse una descarga eléctrica o un incendio.

No coloque el dispositivo sobre una superficie inestable. El dispositivo se podría caer y provocar daños en el mi smo o

en las personas.

Utilice un cable de línea telefónica AWG si es necesario.

En caso contrario, el dispositivo podría resultar dañado.

núm. 26 o superior,

El dispositivo debe conectarse a la potencia eléctrica que se especifica en la etiqueta.

Si no está seguro y quiere comprobar qué potencia eléctrica utiliza, póngase en contacto con la compañía eléctrica.

a. AWG: American Wire Gauge (Medida de cable americano)

1. Introducción

Page 19

Información sobre seguridad

Mantenimiento/Comprobación

Precaución

Desconecte este producto de la toma antes de limpiar el interior del dispositivo. No limpie la máquina con benceno, disolvente para pinturas ni alcohol; no pulverice agua directamente en el interior de la máquina.

Podría producirse una descarga eléctrica o un incendio. Cuando esté trabajando en el interior del dispositivo, para

cambiar suministros o limpiar el inter ior, no lo haga funcionar.

Mantenga el cable de alimentación y la superficie de contacto del enchufe limpios de polvo y agua.

En caso contrario, podría producirse una descarga eléc tr ica o un incendio.

• No retire las tapas o cubiertas ajustadas con tornillos.

• Las unidades de fusor deberían ser reparadas únicamente por un técnico de servicio autorizado. Si las reparaciones las realizan técnicos no autorizados podrían producirse descargas eléctricas o incendios.

• El dispositivo debería ser reparado únicamente por un técnico de servicio de Samsung.

Puede lastimarse. Mantenga los productos de limpieza lejos del alcance de los

niños. Los niños se podrían hacer daño.

No desmonte, repare ni vuelva a montar usted mismo el dispositivo.

Podría dañar el dispositivo. Llame a un técnico certificado cuando el dispositivo necesite una reparación.

Para limpiar y utilizar el dispositivo, siga estrictamente el manual del usuario que se incluye con el dispositivo.

De lo contrario, podría dañar el dispositivo.

1. Introducción

Page 20

Información sobre seguridad

Uso de los suministros

Precaución

No desmonte el cartucho de tóner. El polvo de tóner puede resultar peligroso si se lo inhala o

ingiere. No queme ninguno de los suministros, como el cartucho de

tóner o la unidad del fusor. Esto podría provocar una explosión o un incendio

incontrolable.

Cuando cambie un cartucho de tóner o elimine un atasco de papel, tenga cuidado de que el polvo del tóner no entre en contacto con la piel o la ropa.

El polvo de tóner puede resultar peligroso si se lo inhala o ingiere.

Cuando almacene suministros, como cartuchos de tóner, manténgalos alejados del alcance de los niños.

El polvo de tóner puede resultar peligroso si se lo inhala o ingiere.

El uso de suministros reciclados, como el tóner, po dría dañar el dispositivo.

En caso de daños provocados por el uso de suministros reciclados, se aplicará una tarifa de servicio.

Si le cae tóner en la ropa, no use agua caliente para lavarla. El agua caliente fija el tóner en los tejidos. Use agua fría.

1. Introducción

Page 21

Descripción general del equipo

Accesorios

Cable de corriente Guía rápida de instalación

CD de software

Otros accesorios

a. El CD de software contiene los controladores de impresión, el manual de usuario y las aplicaciones del software. b. Solo modelo con auricular (consulte “Funciones según el modelo” en la página 7). c. Otros accesorios incluidos con su equipo podrían variar en función del país de adquisición y el modelo concreto.

Auricular

1. Introducción

Page 22

Descripción general del equipo

Tipo A

Vista frontal

• Esta ilustración puede ser diferente a su dispositivo en función del modelo. Hay varios tipos de impresora.

• Es posible que algunas funciones y accesorios opcionales no estén disponibles según los modelos o los países (consulte “Funciones según el modelo” en la página 7).

6 5

1 Tapa del escáner 7 Bandeja de salida 2 Panel de control 8 Cristal del escáner 3

Asa

Unidad de digitalización 4 Bandeja 10 Cubierta interior 5 Asa de la bandeja 11 Cartucho toner 6 Soporte de salida

a. Cierre la tapa del escáner antes de abrir la unidad de escaneado. b. ¡Tenga cuidado de no engancharse los dedos!

a b

1. Introducción

Page 23

Descripción general del equipo

Tipo B

1 Cubierta del alimentador de

documentos

1 2

2 Cubierta de la guía del

alimentador de documentos

Tapa del escáner

Cristal del escáner

11 12

3 Bandeja de salida del

alimentador de documentos

4 Extensión de salida del

alimentador de documentos

Panel de control

Asa

Bandeja

13 Guía de anchura del papel en

un alimentador de documentos

14 Soporte de entrada del

alimentador de documentos

15 Bandeja de entrada del

alimentador de documentos

Auricular

Unidad de digitalización

b c

8 Asa de la bandeja 18 Cubierta interior

13 14

9 Soporte de salida 19 Cartucho toner

10 bandeja de salida

a. Solo modelo con auricular (consulte “Funciones según el modelo” en la página 7). b. Cierre la tapa del escáner antes de abrir la unidad de escaneado. c. ¡Tenga cuidado de no engancharse los dedos!

1. Introducción

Page 24

Descripción general del equipo

Tipo B

Vista posterior

• Esta ilustración puede ser diferente a su dispositivo en función del modelo. Hay varios tipos de impresora.

• Es posible que algunas funciones y accesorios opcionales no estén disponibles según los modelos o los países (consulte “Funciones según el modelo” en la página 7).

Tipo A

1 Puerto USB 2 Toma de alimentación

1 Puerto USB 2

Puerto de red 3 Toma de teléfono auxiliar (EXT.) 4 Toma de línea telefónica (LINE) 5 Toma de alimentación

a. SCX-340xFW/SCX-340xHW Series solamente.

1. Introducción

Page 25

Descripción general del panel de control

Tipo A

• Este panel de control puede ser diferente a su dispositivo en función del modelo. Existen diversos tipos de panel de control.

• Es posible que algunas funciones y accesorios opcionales no estén disponibles según los modelos o los países (consulte “Funciones según el modelo” en la página 7).

WPS

Impr. pant.

Configura la conexión de red inalámbrica de forma sencilla sin utilizar un ordenador (consulte “Utilización del botón WPS” en la página 161).

Pulse este botón y el LED de Estado comenzará a parpadear. Si desea imprimir solo la pantalla activa, suelte el botón cuando el LED de Estado deje de parpadear. Si desea imprimir toda la pantalla, suelte el botón mientras parpadea.

• Pantalla de impresión sólo puede usarse en sistemas operativos Windows y Macintosh.

• Solo puede utilizar esta función con un dispositivo con conexión USB.

• Al imprimir la ventana activa o la pantalla completa del monitor utilizando el botón Imprimir pantalla, la máquina utilizará más tóner dependiendo en lo que se está imprimiendo.

• Solo puede utilizar esta función si el programa Samsung Easy Printer Ma nage r

está instalado en el dispositivo. Si es usuario de Macintosh OS, tendrá que habilitar Configuración de impresión de

pantalla desde Samsung Easy Printer Manager para poder usar la función

Eco

Active el modo eco para reducir el consumo de tóner y el uso de papel al imprimir en pc solamente

Imprimir pantalla.

(consulte “Impresión Eco” en la página 57).

1. Introducción

Page 26

Descripción general del panel de control

Escanear a

Copia de ID

Encendido

LED Anverso

LED Reverso

Envía los datos digitalizados (consulte “Escaneado básico” en la página 64).

Permite copiar ambos lados de una tarjeta de identificación, como una licencia de conducir, en un solo lado de la hoja (consulte “Copia de tarjetas identificativas” en la página 62).

Enciende o apaga el equipo, o lo activa desde el modo de ahorro de energía. Si debe apagar el equipo, pulse este botón durante más de tres segundos.

Cuando se enciendan los LED, coloque la parte frontal de una tarjeta de identificación hacia abajo sobre el cristal del escáner (consulte “Copia de tarjetas identificativas” en la página 62).

Cuando se encienda el LED, coloque la parte posterior de una tarjeta de identificación hacia abajo sobre el cristal del escáner (consulte “Copia de tarjetas identificativas” en la página 62).

Parar/ Borrar

Botones +/-

Detiene una operación en cualquier momento y hay más funciones.

• Cancela el trabajo actual.

• Informe de configuración de impresión: Pulse y mantenga pulsado este botón durante unos 2 segundos hasta que el indicador de estado parpadee lentamente y, a continuación, suéltelo.

• Informe de suministros: Mantenga pulsado este botón durante aproximadamente 6 segundos y, a continuación, suéltelo.

• Informe de configuración de red mantenga pulsado este botón durante aproximadamente 4 segundos hasta que el indicador de estado parpadee rápidamente y, a continuación, suéltelo.

Permiten aumentar/disminuir la cantidad de páginas que desea copia. Con los botones +/-, puede determinar la cantidad de copias que desee imprimir (hasta 99 páginas). El valor predeterminado es 1.

• Si pulsa los botones +/-, el número de copias aumentará/disminuirá en uno.

: Pulse y

Iniciar

• Si mantiene pulsados los botones +/-, el número de copias aumentará/disminuirá en diez.

Inicia un trabajo.

1. Introducción

Page 27

Descripción general del panel de control

LED de Estado

Indica el estado de la impresora (consulte “Descripción del indicador LED de estado” en la página 97).

Tipo B

LED Tóner

13 Pantalla Muestra el número de páginas que desea copiar.

a. Solo SCX-340xW Series.

Muestra el estado del tóner (consulte “Descripción del indicador LED de estado” en la página 97).

Eco

Active el modo eco para reducir el consumo de tóner y el uso de papel al imprimir en pc y copiar solamente (consulte “Impresión Eco” en la págin a

57).

1. Introducción

Page 28

Descripción general del panel de control

WPS

Impr. pant.

Configura la conexión de red inalámbrica de forma

sencilla sin utilizar un ordenador (consulte “Utilización del botón WPS” en la página 161).

Presione este botón y la pantalla Impr. pantalla? en la pantalla. Si desea imprimir sólo la pantalla activa, seleccione Activo. Si desea imprimir toda la pantalla, seleccione Completo.

• Pantalla de impresión sólo puede usarse en sistemas operativos Windows y Macintosh.

• Solo puede utilizar esta función con un dispositivo con conexión USB.

• Al imprimir la ventana activa o la pantalla completa del monitor utilizando el botón Imprimir pantalla, la máquina utilizará más tóner dependiendo en lo que se está imprimiendo.

Copia de ID

Encendido

Fax

Copia

Escanear

Menú

Permite copiar ambos lados de una tarjeta de identificación, como una licencia de conducir, en un solo lado de la hoja (consulte “Copia de tarjetas identificativas” en la página 62).

Enciende o apaga el equipo, o lo activa desde el modo de ahorro de energía. Si debe apagar el equipo, pulse este botón durante más de tres segundos.

Cambia al modo Fax.

Cambia al modo Copia.

Cambia al modo Escanear.

Abre el modo de menú y permite desplazarse por los menús disponibles (consulte “Descripción general de los menús” en la página 34).

• Solo puede utilizar esta función si el programa Samsung Easy Printer

Manager está instalado en el dispositivo. Si es usuario de Macintosh OS, tendrá que habilitar Configuración de impresión de pantalla desde Samsung Easy Printer Manager para

poder usar la función Imprimir pantalla.

9 Flechas

derecha/ izquierda

10 OK Confirma la selección de la pantalla. 11

Reverso

Iniciar

Permite desplazarse por las opciones di sponibles del menú seleccionado y aumentar o reducir los valores.

Vuelve al nivel de menú superior.

Inicia un trabajo.

1. Introducción

Page 29

Descripción general del panel de control

Parar/ Borrar

Detiene una operación en cualquier momento.

Ajuste del panel de control

Estado Estado

Indica el estado de la impresora (consulte “Descripción del indicador LED de estado” en la página 97).

Teclado numérico

Marca un número o introduce caracteres alfanuméricos (consulte “Letras y números del teclado” en la página 229).

Marc. Manual

Al pulsar este botón oirá un tono de ma rca ci ón. A continuación, introduzca el número de fax. Es como hacer una llamada utilizando un altavoz (consulte “Recepción manual en modo Teléfono” en la página 272).

Rellam/ Pausa

Vuelve a marcar el número de fax recientemente enviado o el ID de llamada recibida en el modo listo, o inserta una pausa (-) en un número de fax en el modo de edición (consulte “Rellamada a un número de fax” en la página 265).

18 Agenda Permite guardar los números de fax más utilizados

o buscar los números de fax guardados ( consu lte “Almacenamiento de direcciones de correo electrónico” en la página 227 o “Configuración de la agenda de fax” en la página 230).

Es posible que las ilustraciones de este manual del usuario difieran de su dispositivo en función d e las opci ones o model os de que disp onga . Compruebe su tipo de impresora (consulte “Vista fron tal” en la pág ina

22).

Pantalla

Muestra el estado actual y los mensajes del sistema durante el funcionamiento de la impresora.

a. SCX-340xFW/SCX-340xHW Series solamente.

1. Introducción

Page 30

Encendido de la impresora

Conecte primero la impresora al suministro eléctrico.

Si la impresora cuenta con un interruptor de alimentación, enciéndalo.

Es posible que las ilustraciones de este manual del usuario difieran de su dispositivo en función de las opci ones o modelos de q ue disp onga. Compruebe su tipo de impresora (consulte “Vista frontal” en la página

22).

Si desea apagar la alimentación, mantenga pulsado este botón (Encendido) durante 3 segundos.

La alimentación se activa automáticamente.

Para SCX-340x/SCX-340xW Series, presione el botón (Encendido) en el panel de control.

1. Introducción

Page 31

Instalación del controlador de manera local

Una impresora local es una impresora conectada directamente al equipo con un cable. Si el dispositivo está conectado a una red, no tenga en cuenta los pasos siguientes y vaya a las indicaciones para instalar el controlador del dispositivo conectado en red (consulte “Instalación del controlador a través de la red” en la página 144).

• Si es usuario de Macintosh o Linux, consulte “Instalación para Macintosh” en la página 134 o “Instalación en Linux” en la página

136.

• La ventana de instalación que aparece en este Manual del usuario puede ser diferente según la impresora y la interfaz en uso.

• Si selecciona Instalación personalizada podrá escoger los programas que desea instalar.

• Utilice solamente un cable USB de una longitud igual o inferior a 3 metros.

Inserte el CD de software suministrado en la unidad de CD-ROM.

Si la ventana de instalación no aparece, haga clic en Inicio > Todos los programas > Accesorios > Ejecutar.

X:\Setup.exe, reemplace “X” con la letra de la unidad de CD-ROM y haga clic en OK.

Seleccione Instalar ahora.

Windows

Asegúrese de que el dispositivo esté encendido y conectado al

ordenador.

Si aparece “Asistente para hardware nuevo encontrado” durante la instalación, pulse Cancelar para cerrar la ventana.

Lea el Acuerdo de licencia y seleccione Acepto los términos del

acuerdo de licencia. Luego, haga clic en Siguiente.

Siga las instrucciones de la ventana de instalación.

1. Introducción

Page 32

Reinstalación del controlador

Si el controlador de la impresora no funciona correctamente, siga los pasos a continuación para volver a instalar el controlador.

Windows

Asegúrese de que el dispositivo esté encendido y conectado al

ordenador.

Desde el menú Inicio seleccione Programas o Todos los

programas > Samsung Printers > el nombre del controlador de la impresora > Desinstalar.

Siga las instrucciones de la ventana de instalación.

Inserte el CD de software en su unidad de CD-ROM e instale el

controlador de nuevo (consulte “Instalación del controlador de manera local” en la página 31).

1. Introducción

Page 33

2. Descripción general de los menús y configuración básica

Este capítulo contiene información sobre la estructura general de los menús y las opciones de configuración básicas.

• Descripción general de los menús 34

• Configuración básica del dispositivo 39

• Materiales y bandejas 41

• Impresión básica 54

• Copia básica 59

• Escaneado básico 64

• Envío básico de faxes 65

Page 34

Descripción general de los menús

El panel de control permite acceder a los diversos menús para configurar la impresora o usar sus funciones.

• Esta función no es compatible con la SCX-340x/SCX-340xW Series

(consulte “Descripción general del panel de control” en la página

25).

• Algunos menús pueden no aparecer en la pantalla en función de las opciones o los modelos. En ese caso, dichas opciones no están disponibles.

• Los nombres de algunos menús podrían variar de los de su equipo, en función de sus opciones o de los modelos.

• Estos menús también se describen en el Manual avanzado (consulte “Menús de configuración útiles” en la página 193).

Acceso al menú

Pulse OK para guardar la selección.

Pulse (Parar/Borrar) para volver al modo Listo.

Elementos Opciones

Funcion Fax Oscuridad Normal

Oscuro + 1- Oscuro + 5 Claro + 5- Claro + 1

Contraste Normal

Oscuro + 1- Oscuro + 5 Claro + 5- Claro + 1

Resolucion Estandar

Fina Superfina Fax foto

Seleccione el botón de fax, copia o digitalización en el panel de

control según la función que desee utilizar.

Seleccione (Menú) hasta que aparezca el menú que desee en

la línea inferior de la pantalla y pulse OK.

Pulse las flechas hasta que aparezca el elemento de menú que

desee y pulse OK.

Si el elemento de configuración tiene submenús, repita el paso 3.

Fax color Tam. escaneado Envio multiple Envio diferido

2. Descripción general de los menús y configuración básica

Page 35

Descripción general de los menús

Elementos Opciones

Funcion Fax (continuación)

Config. Fax Envio Rellamadas

Envio priorit. Reenviar Fax

Recep. segura Desactivado

Activado

Imprimir Agregar pagina Cancelar tarea

Plazo rellam.

Prefijo marc.

Modo ECM

Enviar informe

Imagen TCR

Modo marc.

Elementos Opciones

Config. Fax (continuación)

Funcion Copia Tam. escaneado

Recepcion Modo recepcion

Num. de tonos Datos recep. Cod inicio rec Reduccion auto Desechar tam. Conf fx no des

Modo DRPD

Cambiar pred. Resolucion

Oscuridad Contraste Tam. escaneado

Informe auto. Activado

Desactivado

Reducir/Ampl.

Oscuridad Normal

Oscuro + 1- Oscuro + 5 Claro + 5- Claro + 1

2. Descripción general de los menús y configuración básica

Page 36

Descripción general de los menús

Elementos Opciones

Funcion Copia (Continuación)

Contraste Normal

Oscuro + 1- Oscuro + 5

Claro + 5- Claro + 1 Tipo Original Texto

Texto/Foto

Foto Disposicion Normal

2 pág/hoja

4 pag por hoja

Copia tarj. ID

Copia poster

Duplicado Ajust. fondo Desactivado

Elementos Opciones

Config. Copia Cambiar pred. Tam. escaneado

Copias Interc. copias Reducir/Ampl. Oscuridad Contraste Tipo original Ajust. fondo

Automatico

Mejorar niv.1

Mejorar niv.2

Borrar niv. 1- Borrar niv. 4

2. Descripción general de los menús y configuración básica

Page 37

Descripción general de los menús

Elementos Opciones

Conf. sistema Conf. equipo ID de equipo

Numero de fax

Fecha y hora

Modo de reloj

Idioma

Ahorro energia

Evento de act.

T. esp. sist.

Ajuste altitud

Cont. autom.

Error de papel

Sust. papel

Ahorro toner

Config. ecol.

Elementos Opciones

Conf. sistema (continuación)

Sonido/ volumen

Informe Informe gen.

Sonido teclas Sonido alarma Altavoz Timbre

Configuracion Info consum. Agenda Envio de fax Fax enviado Fax recibido Tareas progr. Fax no deseado

Conf. de red

Conf. papel Tam. de papel

Tipo de papel

Margen

Contador uso Opciones fax

Mantenimiento

2. Descripción general de los menús y configuración básica

Elim msj vacío Dur. consum. No. serie Alerttonerbajo

Page 38

Descripción general de los menús

Elementos Opciones

Conf. sistema (continuación)

Red

Borrar ajuste Todos ajustes

Config. Fax

Config. Copia

Conf. sistema

Config. Red

Agenda

Fax enviado

Fax recibido TCP/IP (IPv4) DHCP

BOOTP

Estatico TCP/IP (IPv6) Activar IPv6

Conf. DHCPv6

Elementos Opciones

Red c (Continuación)

a. Es posible que esta opción no esté disponible en su país. b. Esta opción solo aparece si está habilitado Error de papel. c. SCX-340xFW/SCX-340xHW Series solamente. d. Esta opción solo aparece cuando queda una pequeña cantidad de tóner en el

cartucho.

Inalamb. Wi-Fi ACT/DES

Wi-Fi Direct Config. WPS Config. WLAN WLAN Predet.

Señal WLAN Borrar ajuste Conf. de red

Vel. Ethernet Inmediat.

10 Mbps half 10 Mbps full 100 Mbps half 100 Mbps full

2. Descripción general de los menús y configuración básica

Page 39

Configuración básica del dispositivo

Si su impresora tiene los botones +/- en el panel de control (consulte “Descripción general del panel de control” en la página 25):

Puede definir la configuración de la máquina desde Ajustes del

dispositivo en el programa Samsung Easy Printer Manager o Machine en el programa Printer Settings Utility.

• Si es usuario de Windows o Macintosh, consulte “Ajustes del dispositivo” en la página 289.

• Si es usuario de Linux, consul te “Uso de Smar t Pan el” en l a pá gina

293.

Una vez completada la instalación, puede ajustar la configuración predeterminada del dispositivo.

Para cambiar los ajustes predeterminados de la impresora, siga estos pasos:

Es posible que sea necesario pulsar OK para navegar a los menús de nivel inferior para algunos modelos.

Seleccione el botón (Menú) en el panel de control.

Pulse Conf. sistema > Conf. equipo.

Seleccione la opción que desee y, a continuación, pulse OK.

• Idioma: Cambia el idioma que se muestra en el panel de control.

• Fecha y hora: Las configuraciones de la hora y la fecha se utilizan para el envío diferido de fax y para las impresiones diferidas. También se imprimen en los informes. Si no son correctas, debe modificarlas.

Introduzca la hora y la fecha correcta mediante las flechas o el teclado numérico (consulte “Letras y números del teclado” en la página 229).

• Mes = 01 a 12

• Día = 01 a 31

• Año = en 4 dígitos

• Hora = 01 a 12

• Minuto = 00 a 59.

• Modo de reloj: Puede ajustar el dispositivo para que muestre la hora actual usando el formato de 12 horas o el de 24 horas.

• Ahorro tóner: El modo de ahorro de tóner permite que la impresora utilice una cantidad menor de tóner al imprimir cada página. Al activar este modo, aumenta la vida útil del cartucho de tóner más de lo que cabe esperar con el modo normal, pero disminuye la calidad de impresión.

2. Descripción general de los menús y configuración básica

Page 40

Configuración básica del dispositivo

Cuando se imprime desde el PC, también es posible activar o desactivar el modo de ahorro de tóner en las propiedades de la impresora.

• Ahor. ener.: Cuando no vaya a utilizar el dispositivo durante un tiempo, utilice esta función para ahorrar energía.

• Al pulsar el botón de encendido, empezar a imprimir o al recibir un

fax, el producto se recuperará del modo de ahorro de energía.

•Pulse (Menú) > Conf. sistema > Conf. equipo > Evento de

act. > Pulsac. boton > Activado en el panel de control. Al pulsar

cualquier botón, excepto el botón Power, la máquina se activará desde el modo de ahorro de energía.

Consulte los vínculos que aparecen a continuación para definir otros ajustes útiles para usar el equipo.

• Consulte “Introducción de varios caracteres” en la página 229.

• Consulte “Letras y números del teclado” en la página 229.

• Consulte “Configuración del tipo y el tamaño de papel” en la página

48.

• Consulte “Configuración de la agenda de fax” en la página 230.

• Ajuste de Altitud: La calidad de impresión se ve afectada por la presión atmosférica, la cual está determinada por la altura de la impresora sobre el nivel del mar. Antes de configurar el valor de altitud, defina la altitud en la que se encuentra (consulte “Ajuste de altitud” en la página 226).

Seleccione la opción que desee y, a continuación, pulse OK.

Pulse OK para guardar la selección.

Pulse (Parar/Borrar) para volver al modo Listo.

2. Descripción general de los menús y configuración básica

Page 41

Materiales y bandejas

En este capítulo se explica cómo cargar material de impresión en la impresora.

• Si utiliza material de impresión que no cumple con las

especificaciones podrían producirse problemas o podría ser necesario realizar reparaciones. Dichas reparaciones no están cubiertas por los acuerdos de servicio ni la garantía de Samsung.

• Asegúrese de no utilizar pape l fotográfico de tinta en este equi po. El

equipo podría resultar dañado.

• Si utiliza material de impresión inflamable podrían producirse

incendios.

• Utilice el material de impres ión indicado (consulte “Espec ificaciones

del material de impresión” en la página 109).

Si deja materiales inflamables o extraños en la impresora la unidad podría sobrecalentarse y, en raros casos, producirse un incendio.

Descripción general de la bandeja

Para cambiar el tamaño, deberá ajustar las guías de papel.

1 Guía de ancho del papel 2 Bandeja

Es posible que las ilustraciones de este manual del usuario difieran de su dispositivo en función de las opcio nes o mod elos de q ue di spon ga. Compruebe su tipo de impresora (consulte “Vista frontal” en la página

22).

Si no ajusta la guía, podría provocar registro del papel, imágenes torcidas o atascos de papel.

2. Descripción general de los menús y configuración básica

Page 42

Materiales y bandejas

Carga de papel en la bandeja

Es posible que las ilustraciones de este manual del usuario difieran de su dispositivo en función de las opci ones o modelos de q ue disp onga. Compruebe su tipo de impresora (consulte “Vista frontal” en la página

22).

Abra la bandeja. Después, ajuste el tamaño de la bandeja al del

material que está colocando (consulte “Descripción general de la bandeja” en la página 41).

Doble o abanique el borde de la pila de papel para separar las

páginas antes de cargar el papel en la impresora.

Coloque el papel con el lado que desea imprimir hacia arriba.

2. Descripción general de los menús y configuración básica

Page 43

Materiales y bandejas

• No empuje las guías de ancho más de lo necesario, ya que los

materiales podrían deformarse.

• No utilice papel con abarquillamiento en el borde superior, ya que

podría provocar un atasco de papel o el papel podría arrugarse.

• Si no ajusta la guía de ancho del papel, se pueden producir atascos

de papel.

Apriete la guía de anchura de papel y deslícela hasta el borde de la

pila de papel sin doblarlo.

Cuando imprima un documento, establezca el tipo y el tamaño del

papel para la bandeja (consulte “Configuración del tipo y el tamaño de papel” en la página 48).

La configuración establecida desde el controlador de la impresora anula la configuración establecida en el panel de control.

a Para imprimir desde una aplicación, abra la aplicación e inicie el

menú de impresión.

b Abra Preferencias de impresión (consulte “Abrir las preferencias

de impresión” en la página 55).

c Pulse la ficha Papel en Preferencias de impresión y seleccione un

tipo de papel apropiado. Por ejemplo, si desea utilizar una etiqueta, establezca el tipo de

papel en Etiquetas.

d Seleccione Selec. auto (o Alimentación manual) en la fuen te de

papel y, a continuación, pulse Aceptar.

e Comience a imprimir desde la aplicación.

2. Descripción general de los menús y configuración básica

Page 44

Materiales y bandejas

Alimentación manual en la bandeja

En la bandeja se pueden cargar tamaños y tipos de materiales de impresión especiales, como postales, tarjetas y sobres (consulte “Especificaciones del material de impresión” en la página 109).

Para alimentar manualmente a la bandeja, haga clic a continuación:

Consulte “Carga de papel en la bandeja” en la página 42.

Sugerencias de uso de la alimentación manual en la bandeja

• Si selecciona Papel > Origen > Alimentación manual desde el

controlador de la impresora, debe pulsar OK cada vez que imprime

una página.

• Utilice solo un tamaño, tipo y gramaje de material de impresión por

vez en la bandeja.

• Alise cualquier arruga que puedan pres entar las postales, los sobres y las etiquetas antes de introducirlas en la bandeja.

• Cuando imprima materiales especiales, deberá seguir las directrices de carga (consulte “Impresión de materiales especiales” en la página 44).

Impresión de materiales especiales

La tabla siguiente muestra los materiales especiales que pueden usarse en la bandeja.

Los materiales también se muestran en las Preferencias de impresión. Para obtener la máxima calidad de impresión, seleccione el tipo de material adecuado en la ventana Preferencias de impresión > ficha Papel > Tipo de papel (consulte “Abrir las preferencias de impresión” en la página 55).

• Para prevenir atascos de papel, no agregue hojas mientras imprime si aún hay papel en la bandeja.

• El material de impresión debe cargarse con la cara de impresión hacia arriba, de manera que el extremo superior entre en primer lugar en la bandeja. Además, deberá situarse en el centro de la bandeja.

• Para asegurar la calidad de impresión e impedir los atascos de papel, cargue únicamente el papel disponible (consulte “Especificaciones del material de impresión” en la página 109).

Por ejemplo, si desea imprimir en etiquetas, seleccione Etiquetas en Tipo de papel.

• Al utilizar materiales especiales, le recomendamos que introduzca una hoja cada vez (consulte “Especificaciones del material de impresión” en la página 109).

• Es posible que las ilustraciones de este manual del usuario difieran de su dispositivo en función de las opciones o modelos de que disponga. Compruebe su tipo de impresora (consulte “Vista frontal” en la página 22).

2. Descripción general de los menús y configuración básica

Page 45

Materiales y bandejas

Para consultar los pesos de papel de cada hoja, consulte “Especificaciones del material de impresión” en la página 109.

Tipos

Normal ● Grueso ● Fino ● Bond ● Color ● Tarjetas ● Etiquetas ● Sobre ● Preimpreso ● Algodón ●

Bandeja

Sobres

La impresión satisfactoria de los sobres depende de la calidad de éstos. Para imprimir un sobre, colóquelo tal y como se indica en la siguiente

ilustración.

• Cuando seleccione sobres, tenga en cuenta los siguientes factores:

- Peso: no debe ser superior a los 90 g/m2 o podrían producirse atascos.

- Estructura: debe estar plano con menos de 6 mm de abarquillamiento y no debe contener aire.

Reciclado ● Papel archivo ●

a. Tipos de papel disponibles para alimentación manual en la

bandeja.

(●: Incluidas, en blanco: no disponible)

- Estado: no deben presentar arrugas, muescas ni ningún otro tipo de deterioro.

- Temperatura: debe resistir el calor y la presión de la impresora durante el funcionamiento.

• Utilice solo sobres con pliegues bien definidos.

• No utilice sobres con sellos.

• No utilice sobres con broches, cierres, ventanillas, revestimientos satinados, sellos autoadhesivos u otros materiales sintéticos.

2. Descripción general de los menús y configuración básica

Page 46

Materiales y bandejas

• No utilice sobres dañados o de baja calidad.

• Asegúrese de que el cierre que hay en ambos extremos llegue hasta la esquina del sobre.

1 Aceptable 2 Inaceptable

• Los sobres que tengan una banda autoadhesiva o más de una solapa plegable que permite un cierre hermético deben utilizar materiales adhesivos que soporten la temperatura de fusión de la impresora durante 0,1 segundos (aprox. 170° C). Las solapas y las bandas adicionales podrían arrugarse y producir atascos, e incluso podrían ocasionar daños en el fusor.

• Para obtener una calidad de impresión óptima, coloque los márgenes a una distancia no superior a 15 mm de los extremos del sobre.

• No imprima en el área donde coinciden los puntos de unión del sobre.

Etiquetas

Para evitar daños en la impresora, utilice sólo etiquetas diseñadas para impresoras láser.

• Cuando seleccione etiquetas, tenga en cuenta los siguientes factores:

- Adhesivos: Debe soportar la temperatura de fusión del dispositivo, aproximadamente 170°C (338°F).

- Disposición: Utilice solo etiquetas que no dispongan de refuerzos entre ellas. Las etiquetas pueden desprenderse de las hojas con espacios entre las etiquetas, lo que puede ocasionar graves atascos de papel.

- Abarquillamiento: Debe comprobar que no estén arrugadas y que su abarquillamiento no supere los 13 mm en cualquier dirección.

- Estado: No utilice etiquetas que presenten arrugas, burbujas de aire u otras indicaciones de separación.

• Compruebe que no haya ningún material adhesivo entre ellas. De lo contrario, éstas pueden desprenderse durante la impresión y ocasionar atascos de papel. El material adhesivo, además, puede causar daños en componentes de la impresora.

2. Descripción general de los menús y configuración básica

Page 47

Materiales y bandejas

• No cargue la misma hoja de etiquetas en la impresora más de una vez. El material adhesivo de las etiquetas está diseñado para que se utilice una sola vez en el dispositivo.

• No utilice etiquetas que se hayan desprendido de la hoja posterior o que presenten arrugas, burbujas de aire u otros daños.

Tarjetas o papel de tamaño personalizado

• En la aplicación de software, defina los márgenes con un valor mínimo de 6,4 mm de los extremos del material.

Papel preimpreso

Al cargar papel preimpreso, la cara impresa debe orientarse hacia arriba con un filo no curvado en la cara frontal. Si se le presenta algún problema relacionado con la alimentación del papel, déle la vuelta. Tenga en cuenta que la calidad de la impresión no está garantizada.

• Debe estar impreso con tintas no inflamables y resistentes al calor, que no se diluyan, vaporicen ni desprendan emisiones peligrosas cuando se someten a la temperatura de fusión de la impresora (aproximadamente 170 ºC) durante 0,1 segundos.

• La tinta de los papeles preimpresos no debe ser inflamable y no debe afectar a ninguno de los rodillos de la impresora.

• Antes de proceder a cargar el papel preimpreso, compruebe que la tinta del papel está seca. Durante el proceso de fusión, la tinta húmeda puede desprenderse del papel preimpreso y reducir así la calidad de impresión.

2. Descripción general de los menús y configuración básica

Page 48

Materiales y bandejas

Configuración del tipo y el tamaño de papel

Tras cargar papel en la bandeja, configure el tamaño y tipo de papel mediante los botones del panel de control.

Si su impresora tiene los botones +/- en el panel de control (consulte “Descripción general del panel de control” en la página 25):

Puede definir la configuración de la máquina desde Ajustes del

dispositivo en el programa Samsung Easy Printer Manager o Machine en el programa Printer Settings Utility.

• Si es usuario de Windows o Macintosh, consulte “Ajustes del dispositivo” en la página 289.

• Si es usuario de Linux, consul te “Uso de Smar t Pan el” en l a pá gina

293.

Pulse OK para guardar la selección.

Pulse (Parar/Borrar) para volver al modo Listo.

• La configuración establecida desde el controlador del dispositivo anula la configuración establecida en el panel de cont ro l.

a Para imprimir desde una aplicación, abra la aplicación y abra el

menú de impresión.

b Abra Preferencias de impresión (cons ul te “A b ri r las

preferencias de impresión” en la página 55).

c Pulse la ficha Papel y seleccione un papel adecuado.

• Si desea usar papel de tamaño esp ecial como por ejemplo papel d e facturación, seleccione la ficha Papel > Tamaño > Editar... y ajuste

Configuración de tamaño de papel personalizado en Preferencias de impresión (consulte “Abrir las preferencias de

impresión” en la página 55).

Es posible que sea necesario pulsar OK para navegar a los menús de nivel inferior para algunos modelos.

Seleccione el botón (Menú) en el panel de control.

Pulse Conf. sistema > Conf. papel > Tam. de papel o Tipo de

papel.

Seleccione la bandeja y la opción que desee.

2. Descripción general de los menús y configuración básica

Page 49

Materiales y bandejas

Utilización de la extensión de salida

La superficie de la bandeja de salida puede calentarse si imprime muchas páginas a la vez. Asegúrese de no tocar la superficie y no permita que los niños se acerquen a ella.

Las páginas impresas se apilan en el soporte de salida, y el soporte de salida ayudará a que las páginas impresas se alineen. La impresora envía impresiones a la bandeja de salida de forma predeterminada.

22).

2. Descripción general de los menús y configuración básica

Page 50

Materiales y bandejas

Preparación de los originales

• No cargue papel de menos de 142 mm × 148 mm o de más de 216 mm × 356 mm.

• Para evitar atascos de papel, una mala calidad de impresión o un cambio en el dispositivo, no intente cargar los siguientes tipos de papel.

- Papel de calco o autocopiativo

- Papel satinado

- Papel cebolla o muy delgado

- Papel arrugado

- Papel abarquillado o curvado

- Papel rasgado

• Retire todas las grapas y los clips de los originales antes de cargarlos.

• Si los originales tienen algún tipo de pegamento, tinta o corrector líquido, compruebe que estén totalmente secos antes de cargar los documentos.

• No cargue originales de tamaños o gramajes de papel diferentes.

Carga de originales

Puede utilizar el cristal del escáner o el alimentador de documentos para cargar un original para copiarlo, escanearlo y enviarlo por fax.

22).

En el cristal del escáner

Mediante el cristal del escáner, puede copiar o escanear originales. Puede obtener la mejor calidad de escaneado, sobre todo, para imágenes en color o en escala de grises. Asegúrese de que no hay originales en el alimentador de documentos. Si se detecta un original en el alimentador de documentos, el equipo le dará prioridad sobre el original del cristal de copia.

• No cargue catálogos, folletos, transparencias o documentos con características no habituales.

2. Descripción general de los menús y configuración básica

Page 51

Materiales y bandejas

Levante y abra la tapa del escáner.

Coloque el original cara abajo en el cristal del escáner. Alinéelo con

la guía de registro en la esquina superior izquierda del cristal.

Cierre la tapa del escáner.

2. Descripción general de los menús y configuración básica

Page 52

Materiales y bandejas

• Si deja la tapa del escáner abierta, es posible que obtenga una menor calidad de impresión de las copias y un mayor consumo de tóner.

• Si se acumula polvo en el cristal del escáner, pueden aparecer puntos negros en la copia impresa. Manténgalo siempre limpio (consulte “Limpieza de la impresora” en la página 82).

• Si desea copiar una página de un libro o una revista, levante la tapa del escáner hasta que las bisagras alcancen su tope y, a continuación, cierre la tapa. Si el libro o la revista tienen más de 30 mm de grosor, realice la copia con la tapa abierta.

• Tenga cuidado y no raye el cristal del escáner. Puede lastimarse.

• Tenga cuidado y no ponga las manos al cerrar la cubierta del escáner. La cubierta del escáner puede caer encima de sus manos y lastimárselas.

En el alimentador de documentos

Con el alimentador de documentos, puede cargar hasta 40 hojas de papel (bond de 80 g/m2) para un trabajo.

Abra la cubierta de guía del alimentador de documentos.

• No mire la luz del interior del escáner al copiar o escanear. Es perjudicial para la vista.

Doble o abanique el borde de la pila de papel para separar las

páginas antes de cargar el papel en la impresora.

2. Descripción general de los menús y configuración básica

Page 53

Materiales y bandejas

Coloque los originales cara arriba en la bandeja de entrada del

alimentador de documentos. Compruebe que la parte inferior de la pila de originales coincida con el tamaño de papel indicado en la bandeja de entrada de documentos.

Ajuste el alimentador de documentos con las guías al tamaño de

papel adecuado.

Si se acumula polvo en el cristal del alimentador de documentos, la hoja impresa puede presentar manchas negras. Mantenga siempre limpio el cristal (consulte “Limpieza de la impre sor a” en la página 82 ).

2. Descripción general de los menús y configuración básica

Page 54

Impresión básica

Para las funciones de impresión especiales, consulte el Manual avanzado (consulte “Uso de func ione s de imp res ión av anzada s” en la página 236).

Impresión

Si es usuario de Macintosh o Linux, consulte el Manual avanzado (consulte “Impresión en Macintosh” en la página 246 o “Impresión en Linux” en la página 248).

La ventana Preferencias de impresión siguiente es para el Bloc de notas de Windows 7.

Abra el documento que desee imprimir.

Seleccione el dispositivo de la lista Seleccionar impresora.

La configuración básica de impresión incluye el número de copias y

el intervalo de impresión que se ha seleccionado en la ventana Imprimir.

Seleccione Imprimir en el menú Archivo.

Para obtener el máximo rendimiento de las funciones de impresión avanzadas, haga clic en Propiedades o Preferencias en la ventana Imprimir (consulte “Abrir las preferencias de impresión” en la página

55).

Para iniciar el trabajo de impresión, haga clic en Aceptar o en

Imprimir en la ventana Imprimir.

2. Descripción general de los menús y configuración básica

Page 55

Impresión básica

Cancelación de un trabajo de impresión

Si el trabajo de impresión está esperando en una cola de impresión, puede cancelarlo de la siguiente manera:

• También puede acceder a esta ventana si hace doble clic en el icono del dispositivo ( ) en la barra de tareas de Windows.

• También puede cancelar el trabajo actual pulsando (Parar/ Borrar) en el panel de control.

Abrir las preferencias de impresión

Abra el documento que desee imprimir.

Seleccione Imprimir en el menú Archivo. Aparecerá la ventana

Imprimir.

Seleccione el dispositivo de la lista Seleccionar impresora.

Haga clic en Propiedades o en Preferencias.

• La ventana Preferencias de impresión que aparece en este Manual del usuario puede variar según el dispositivo en uso.

• Cuando selecciona una opción en Preferencias de impresión, es

posible que vea una marca de advertencia o . Una marca quiere decir que puede seleccionar esa opción, aunque no sea la

más recomendable, mientras que la marca implica que no puede

seleccionar esa opción debido al entorno o a la configuración del equipo.

Puede comprobar el estado actual de la impresora pulsando el botón Estado de la impresora (consulte “Uso de Estado de la impresora Samsung” en la página 291).

2. Descripción general de los menús y configuración básica

Page 56

Impresión básica

Uso de una configuración favorita

La opción Valores predet., que aparece en cada ficha de preferencias excepto en Samsung, permite guardar la configuración de preferencias actual para el futuro.

Para guardar un elemento de Valores predet., siga los pasos siguientes:

Modifique los valores según sea necesario en cada ficha.

Introduzca un nombre para la configuración en el cuadro de entrada

de texto Valores predet.

Seleccione más opciones y haga cli c en (Actualizar); los ajustes se añadirán a los Valores predet. que haya establecido. Para utilizar la configuración guardada, selecciónela en la lista desplegable Valores predet.. La impresora ya estará preparada para imprimir según los ajustes que haya seleccionado. Para eliminar los ajustes guardados,

selecciónelos en la lista desp legable Valores predet. y haga clic en (Eliminar).

Asimismo, es posible restablecer la configuración predeterminada del controlador de impresión seleccionando Establ. valores predeter. de la lista desplegable Valores predet..

Haga clic en (Agregar). Los parámetros de configuración del

controlador actuales se almacenan al guardar Valores predet..

Uso de la Ayuda

Haga clic en la opción que desea conocer en la ventana Preferencias de impresión y pulse F1 en su teclado.

2. Descripción general de los menús y configuración básica

Page 57

Impresión básica

Impresión Eco

La función Eco reduce el consumo de tóner y el uso de papel. La función Eco le permite ahorrar recursos de impresión y conseguir imprimir de forma

respetuosa con el medio ambiente. Si pulsa el botón Eco desde el panel de control se habilitará el modo eco.

El ajuste predeterminado del modo Eco es Varias páginas por cada cara (2) y Modo Ahorro de tóner.

Ajuste del modo Eco en el panel de control

Si su impresora cuenta con los botones +/- en el panel control o si la máquina no es compatible con red (consulte “Descripción general del panel de control” en la página 25):

Puede definir la configuración de la máquina desde Ajustes del

dispositivo en el programa Samsung Easy Printer Manager o Machine en el programa Printer Settings Utility.

• Si es usuario de Windows o Macintosh, consulte “Ajustes del dispositivo” en la página 289.

• Si es usuario de Linux, consul te “Uso de Smar t Pan el” en l a pá gina

293.

• La configuración establecida desde el controlador del dispositivo anula la configuración establecida en el panel de cont ro l.

• El acceso a los menús puede diferir en función del modelo (consulte “Acceso al menú” en la página 34).

• Es posible que sea necesario pulsar OK para navegar a los menús de nivel inferior para algunos modelos.

Seleccione (Menú) > Conf. sistema > Conf. equipo > Config.

ecol. en el panel de control.

Seleccione la opción que desee y pulse OK.

• Modo predet.: Seleccione esta opción para activar o desactivar

el modo eco. (Ahorro de tóner/2 pág/hoja)

- Desactivado: desactiva el modo eco.

- Activado: activa el modo eco.

Si activa el modo eco con una contraseña desde SyncThru™ Web Service (ficha Configuración > Ajustes del dispositivo > Sistema >

Apagar > Configuración) o Samsung Easy Printer Manager (Ajustes del dispositivo > Eco), aparecerá el mensaje Fuerza activ.. Para

cambiar el estado del modo eco tendrá que introducir la contraseña.

2. Descripción general de los menús y configuración básica

Page 58

Impresión básica

• Selecc. temp.: Siga la configuración de Syncthru™ Web Service o Samsung Easy Printer Manager. Antes de seleccionar este elemento, debe establecer la función eco en SyncThru™ Web Service (ficha Configuración > Ajustes del dispositivo > Sistema > Apagar > Configuración) o Samsung Easy Printer Manager (Ajustes del dispositivo > Eco).

- Eco predeterm.: La máquina se establece en el modo Eco

predeterm..

- Eco personal.: Cambie los valores que necesite.

Pulse OK para guardar la selección.

Ajuste del modo eco en el controlador

Abra la ficha Eco para establecer el modo Eco. Cuando vea la imagen de eco ( ), el modo eco estará habilitado.

Opciones Eco

Simulador de resultados

El Simulador de resultados muestra los resultados de reducción de emisiones de dióxido de carbono, electricidad utilizada y la cantidad de papel ahorrado según la configuración seleccionada.

• Los resultados se calculan basándose en el cálculo de que el número total de papel impreso es de mil sin una página en blanco cuando el modo Eco está deshabilitado.

• Consulte el coeficiente de cálculo de CO2, energía y papel de IEA, el índice del Ministerio de Interior y Comunicación de Japón y www.remanufacturing.org.uk. Cada modelo cuenta con un índice diferente.

• El consumo eléctrico en el modo de impresión hace referencia al consumo eléctrico durante impresión promedio de esta impresora.

• La cantidad real que se muestra es sólo una estimación ya que la cantidad real podría variar en función del sistema operativo utilizado, el rendimiento informático, la aplicación de software, el método de conexión, el tipo de material, el tamaño de material, la complejidad del trabajo, etc.

• Impresora predeterminada: Siga la configuración del panel de control de la impresora.

• Ninguna: Deshabilita el modo Eco.

• Impresión Eco: Habilita el modo eco. Active los diversos elementos Eco que desea utilizar.

• Contraseña: Si el administrador fijó contraseña para habilitar el modo Eco, tendrá que introducir una contraseña para cambiar el estado.

2. Descripción general de los menús y configuración básica

Page 59

Copia básica

Para las funciones de impresión especiales, consulte el Manual avanzado (consulte “Menú Copiar” en la página 196).

Copia básica

Si su impresora tiene los botones +/- en el panel de control (consulte “Descripción general del panel de control” en la página 25):

a Coloque un único original cara abajo en el cristal del escáner. b Si desea personalizar la configuración de copia, incluida la

oscuridad, el tipo de original y otras opciones utilizando los Ajustes del dispositivo en el programa Samsung Easy Printer Manager o

en la sección Machine del programa Printer Settings Utility.

• Si es usuario de Windows o Macintosh, consulte “Ajustes del dispositivo” en la página 289.

Seleccione (copiar) en el panel de control.

Coloque un documento de una hoja con la cara hacia abajo en el

cristal de exposición o cargue los documentos con la cara hacia arriba en el alimentador de documentos (consulte “Carga de originales” en la página 50).

Si desea personalizar la configuración de copia, incluidas las

opciones Reducir/Ampl., Oscuridad, Contraste, Tipo Original y otras, utilice los botones del panel de control (consulte “Cambio de la configuración para cada copia” en la página 60).

Introduzca el número de copias mediante la flecha o el teclado

numérico, si es necesario.

Pulse (Iniciar).

Si necesita cancelar la tarea d e copia du rante l a operació n, pulse

• Si es usuario de Linux, consulte “Uso de Smart Panel” en la página 293.

c Introduzca el número de copias mediante los botones +/-, si es

necesario.

d Pulse (Iniciar).

(Parar/Borrar), y la copia se detendrá.

2. Descripción general de los menús y configuración básica

Page 60

Copia básica

Cambio de la configuración para cada copia

Oscuridad

Si el original presenta marcas claras e imágenes oscuras, puede ajustar el

La impresora dispone de ajustes de copia predeterminados, a fin de que usted pueda realizar copias de forma fácil y rápida.

• Si pulsa (Parar/Borrar) dos veces mientras está definiendo las opciones de copia, todas las opciones definidas para el trabajo de copia actual quedarán anuladas y volverán a su estado predeterminado. También volverán al estado predeterminado de forma automática cuando haya finalizado la copia.

• El acceso a los menús puede diferir en función del modelo (consulte “Acceso al menú” en la página 34).

Si su impresora tiene los botones +/- en el panel de control: Podrá personalizar la configuración de copia, incluida la oscuridad,

el tipo de original y otras opciones utilizando los Ajustes del dispositivo en el programa Samsung Easy Printer Manager o la sección Machine en el programa Printer Settings Utility.

- Si es usuario de Windows o Macintosh, consulte “Ajustes del

dispositivo” en la página 289.

- Si es usuario de Linux, consulte “Uso de Smart Panel” en la

página 293.

brillo para lograr una copia más fácil de leer.

Seleccione (copiar) > (Menú) > Funcion Copia >

Oscuridad en el panel de control.

Seleccione la opción que desee y pulse OK.

Por ejemplo, Claro + 5 es la opción más clara, y Oscuro + 5 la más oscura.

Pulse (Parar/Borrar) para volver al modo Listo.

Contraste

El menú Contraste le permite aumentar o reducir la diferencia entre las áreas claras y oscuras de una imagen.

Seleccione (copiar) > (Menú) > Funcion Copia >

Contraste en el panel de control.

• Es posible que sea necesario pulsar OK para navegar a los menús de nivel inferior para algunos modelos.

Seleccione la opción que desee y pulse OK.

Seleccione Oscuro para aumentar el contraste, y seleccione Claro para reducirlo.

Pulse (Parar/Borrar) para volver al modo Listo.

2. Descripción general de los menús y configuración básica

Page 61

Copia básica

Original

La opción original se utiliza para mejorar la calidad de la copia mediante la selección del documento para el trabajo de copia actual.

Seleccione (copiar) > (Menú) > Funcion Copia > Tipo

Original en el panel de control.

Seleccione la opción que desee y pulse OK.

• Texto: Se utiliza para los originales que contienen, en su mayor

parte, texto.

• Texto/Foto: Se utiliza para los originales que contienen texto y

fotografías.

Si los textos de la impresión aparecen borro sos, seleccione Texto para conseguir textos claros.

• Foto: Se utiliza cuando los documentos originales son

fotografías.

Pulse (Parar/Borrar) para volver al modo Listo.

Copia reducida o ampliada

Puede reducir o ampliar el tamaño de una imagen copiada en una proporción de 25% a 400% desde el alimentador de documentos o el cristal del escáner.

• Es posible que esta función no esté disponible según el modelo o los accesorios opcionales (consulte “Func ión de variedad” en la pági na

10).

• Si la impresora se encuentra en el modo Eco, las funciones de reducción y ampliación no estarán disponibles.

Para seleccionar los tamaños de copia predefinidos

Seleccione (copiar) > (Menú) > Funcion Copia >

Reducir/Ampl. en el panel de control.

Seleccione la opción que desee y pulse OK.

Pulse (Parar/Borrar) para volver al modo Listo.

2. Descripción general de los menús y configuración básica

Page 62

Copia básica

Para ajustar la escala de la copia introduciendo directamente el índice de escala

Seleccione (copiar) > (Menú) > Funcion Copia >

Reducir/Ampl. > Personalizado en el panel de control.

Introduzca el tamaño de copia deseado mediante el teclado

numérico.

Pulse OK para guardar la selección.

Pulse (Parar/Borrar) para volver al modo Listo.

Cuando realice una copia reduci da, pueden aparecer l íneas negras en la parte inferior de la copia.

• Para usar esta función, el original debe cargarse en el cristal del escáner.

• Si la máquina se establece en modo Eco, esta característica no está disponible.

En función del modelo, el procedimiento de funcionamiento puede variar.

Pulse Copia de ID en el panel de control.

Sitúe la cara frontal del original boca abajo en el cristal del escáner

donde indican las flechas. A continuación, cierre la tapa.

Copia de tarjetas identificativas

La máquina puede imprimir originales impresos por las dos caras en una sola hoja.

Se imprime una cara del original en la mitad superior del papel; y la otra, en la mitad inferior, sin reducir el tamaño del original. Esta función resulta útil para copiar un documento de tamaño reducido, por ejemplo, una tarjeta personal.

Coloque anverso y pulse [Start] aparece en la pantalla.

Si su impresora tiene los botones +/- en el panel de control, se encenderá el LED frontal del panel de control.

2. Descripción general de los menús y configuración básica

Page 63

Copia básica

Pulse (Iniciar).

La impresora empieza a escanear el lado frontal y muestra Coloque reverso y pulse [Start].

Si su impresora tiene los botones +/- en el panel de control, se encenderá el LED posterior del panel de control.

Dé la vuelta al original y colóquelo en el cristal del escáner como

indican las flechas. A continuación, cierre la tapa.

• Si no pulsa el botón (Iniciar), solo se copiará la parte frontal.

• Si el tamaño del original es más grande que el área de impresión, es posible que algunas partes no se impriman.

Pulse el botón (Iniciar).

2. Descripción general de los menús y configuración básica

Page 64

Escaneado básico

Para las funciones de digitalización especiales, consulte el Manual avanzado (consulte “Funciones de digitalización” en la página 253).

Escaneado básico

A continuación, se detalla el procedimiento habitual para digitalizar originales.

Este es el método de escaneado básico para dispositivos conectados mediante USB.

• Es posible que sea necesario pulsar OK para navegar a los menús de nivel inferior para algunos modelos.

• Si desea escanear utilizando la red, consulte el Manual avanzado (consulte “Digitalización desde un ordenador conectado a la red” en la página 254).

Si aparece el mensaje No disponible, compruebe la conexión del puerto, o seleccione Activar en Samsung Easy Printer Manager >

Cambiar a modo avanzado > Ajustes de digitalización a PC.

Seleccione el destino de digitalización que desee y pulse OK.

La configuración predeterminada es Mis Documentos.

• Puede crear y guardar los ajustes que use frecuentemente como lista de perfil. Además, también puede añadir y eliminar el perfil, y guardar cada perfil en una ruta diferente.

•Para cambiar Samsung Easy Printer Manager > Cambiar a

modo avanzado > Ajustes de digitalización a PC.

Seleccione la opción que desee y pulse OK.

Coloque un documento de una hoja con la cara hacia abajo en el

cristal de exposición o cargue los documentos con la cara hacia arriba en el alimentador de documentos (consulte “Carga de originales” en la página 50).

Comenzará el escaneado.

La imagen digitalizada se guarda en el ordenador C:\Usuarios\nombre de usuario\Mis documentos. La carpeta guardada puede variar en función del sistema operativo o la aplicación que utilice.

Seleccione (digitalizar) > Esc. a PC en el panel de control.

O bien Pulse Escanear a en el panel de control.

2. Descripción general de los menús y configuración básica

Page 65

Envío básico de faxes

• Esta función no es compatible con la SCX-340x/SCX-340xW Series

Preparación del fax

(consulte “Descripción general del panel de control” en la página

25).

• Para las funciones de fax especiales, consulte el Manual avanzado

(consulte “Funciones de fax” en la página 265).

Antes de enviar o recibir un fax, debe conectar el cable de línea suministrado a la toma de teléfono de la pared (consulte “Vista posterior” en la página 24). Consulte la Guía rápida de instalación para obtener información sobre cómo establecer la conexión. El método para realizar la conexión telefónica varía según el país.

• Este equipo no se puede utilizar para enviar faxes a través de Internet. Para obtener más información, consulte con su p rov eedo r de servicios de Internet.

• Se recomienda utilizar los servicios tradicionales de telefonía

Envío de un fax

analógica (PSTN: red telefónica pública conmutada) para conectar las líneas telefónicas para usar el fax. Si utiliza otros servicios de Internet (como DSL, ISDN y VolP), puede mejorar la calidad de la conexión mediante el uso del microfiltro. El microfiltro elimina las señales sonoras innecesarias y mejora la calidad de la conexión o la calidad de Internet. Dado que el microfiltro DSL no está incluido en el equipo, si desea utilizar el microfiltro DSL, póngase en contacto con su proveedor del servicio de Internet.

Cuando coloque los originales, puede utilizar el alimentador de documentos o el cristal del escáner. Si los originales se colocan en el alimentador de documentos y en el cristal del escáner, el dispositivo leerá primero los del alimentador de documentos, que tiene una mayor prioridad en el escaneado.

Coloque un documento de una hoja con la cara hacia abajo en el

cristal de exposición o cargue los documentos con la cara hacia arriba en el alimentador de documentos (consulte “Carga de originales” en la página 50).

1 Puerto de línea 2 Microfiltro 3 Módem DSL/Línea de teléfono

(consulte “Vista posterior” en la página 24).

Seleccione (fax) en el panel de control.

2. Descripción general de los menús y configuración básica

Page 66

Envío básico de faxes

Ajuste la resolución y el contraste según sus necesidades (consulte

“Ajustes del documento” en la página 68).

Introduzca el número de fax de destino (consulte “Letras y números

del teclado” en la página 229).

Pulse (Iniciar) en el panel de control. El dispositivo comenzará

a digitalizar y enviar el fax a los destinatarios.

• Si desea enviar faxes directamente desde el equipo, utilice

Samsung Network PC Fax (consulte “Envío de un fax desde el

ordenador” en la página 266).

• Si desea cancelar un trabajo de fax, pulse (Parar/Borrar) antes de que comience la transmisión.

• Si utilizó el cristal del escáner, se mostrará un mensaje en el dispositivo para que coloque otra página.

Coloque un documento de una hoja con la cara hacia abajo en el

cristal de exposición o cargue los documentos con la cara hacia arriba en el alimentador de documentos (consulte “Carga de originales” en la página 50).

Seleccione (fax) en el panel de control.

Ajuste la resolución y el contraste según sus necesidades (consulte

“Ajustes del documento” en la página 68).

Pulse (Marc. Manual) en el panel de control o levante el

auricular.

Introduzca un número de fax con el teclado numérico del panel de

control.

Pulse (Iniciar) en el panel de control cuando escuche la señal

de fax característica (un sonido agudo) en el dispositivo de fax remoto.

Envío de un fax manualmente

Realice las tareas siguientes para enviar un fax mediante (Marc. Manual) en el panel de control.

Si su dispositivo es un modelo con auricular, puede enviar un fax utilizando el auricular (consu lte “Función de varied ad” en la página 10 ).

Envío de un fax a varios destinos

Puede utilizar la función de envío múltiple, que le permite enviar un fax a varias ubicaciones. Los originales se guardan automáticamente en la memoria y se envían a un dispositivo remoto. Cuando haya finalizado la transmisión, los originales se borrarán automáticamente de la memoria.

2. Descripción general de los menús y configuración básica

Page 67

Envío básico de faxes

No podrá enviar fax con esta función si selecciona superfina como opción, ni si el fax es en color.

Coloque un documento de una hoja con la cara hacia abajo en el

cristal de exposición o cargue los documentos con la cara hacia arriba en el alimentador de documentos (consulte “Carga de originales” en la página 50).

Seleccione (fax) en el panel de control.

Ajuste la resolución y el contraste según sus necesidades (consulte

“Ajustes del documento” en la página 68).

Seleccione (Menú) > Funcion Fax > Envio multiple en el panel

de control.

Introduzca el número del primer dispositivo de fax de recepción y

pulse OK. Puede presionar los números de marcación rápida o seleccionar un

• Puede añadir hasta 10 destinos.

• Después de introducir un número de marcación de grupo, no podrá introducir otros números de marcación de grupo.

Cuando haya terminado de introducir los números de fax,

seleccione No cuando aparezca el mensaje Otro num.? y pulse OK.

La impresora comienza a enviar el fax a los números indicados en el orden en que se introdujeron.

El informe de envío múltiple se imprime después de enviar los faxes.

Recepción de fax

La máquina viene ajustada de fábrica en modo Fax. Al recibir un fax, la impresora responde la llamada tras un determinado número de timbres y recibe el fax automáticamente.

número de marcación por grupo con el botón (Agenda).

Introduzca el segundo número de fax y pulse OK.

La pantalla le solicitará que introduzca el otro número de fax al que desea enviar el documento.

Para introducir más números de fax, pulse OK cuando aparezca Si

y repita los pasos 5 y 6.

2. Descripción general de los menús y configuración básica

Page 68

Envío básico de faxes

Ajustes del documento

Antes de poner en marcha el fax, modifique los ajustes siguientes según el estado del original para obtener la mejor calidad.

Es posible que sea necesario pulsar OK para navegar a los menús de nivel inferior para algunos modelos.

Resolucion

Cuando se utilizan documentos de texto típicos, se consiguen buenos resultados con los ajustes del documento predeterminados. No obstante, si envía originales de baja calidad o documentos que contengan fotografías, podrá ajustar la resolución para obtener un fax de calidad superior.

• Superfina: originales que contengan detalles extremadamente

precisos. El modo Superfina sólo se activa si la impresora con la que se está comunicando también admite la resolución Superfina.

• Para la transmisión de memoria, el modo Superfina no está

disponible. La resolución se cambiará automáticamente a Fina.

• Si se emplea la resolución Superfina y el equipo de fax con el que

se está comunicando no admite la resolución Superfina, se

transmitirá con el modo de resolución más alto que admita el otro equipo.

• Fax foto: originales que contengan tonalidades de grises o

fotografías.

• Fax color: originales que tengan colores.

• La transmisión de memoria no está disponible en este modo.

Seleccione (fax) > (Menú) > Funcion Fax > Resolucion

en el panel de control.

Seleccione la opción que desee y pulse OK.

• Estandar: originales que contengan caracteres de tamaño normal.

• Fina: originales que contengan un gran número de caracteres o trazos finos, o que se impriman en una impresora matricial.

• Sólo podrá enviar faxes en color si el equipo con el que se comunica permite la recepción de faxes en color y si envía el fax de forma manual.

Pulse (Parar/Borrar) para volver al modo Listo.

2. Descripción general de los menús y configuración básica

Page 69

Envío básico de faxes

Oscuridad

Puede seleccionar el grado de contraste del documento original.

El ajuste de contraste se aplica al trabajo de fax actual. Para cambiar el ajuste predeterminado (consulte “Menú Fax” en la página 203).

Seleccione (fax) > (Menú) > Funcion Fax > Oscuridad en

el panel de control.

Seleccione el nivel de oscuridad que desee.

Pulse (Parar/Borrar) para volver al modo Listo.

2. Descripción general de los menús y configuración básica

Page 70

3. Mantenimiento

En este capítulo se proporciona información sobre la compra de suministros, accesorios y piezas de mantenimiento disponibles para el dispositivo.

• Pedido de suministros y accesorios 71

• Consumibles disponibles 72

• Piezas de mantenimiento disponibles 73

• Almacenamiento del cartucho de tóner 74

• Distribución del tóner 76

• Sustitución del cartucho de tóner 78

• Control de la duración de los suministros 80

• Ajuste de la alerta de tóner bajo 81

• Limpieza de la impresora 82

• Consejos para mover y guardar el dispositivo 87

Page 71

Pedido de suministros y accesorios

Los accesorios disponibles pueden variar de un país a otro. Póngase en contacto con su representante de ventas para obtener la lista de accesorios y piezas de recambio disponibles.

Para pedir consumibles, accesorios y recambios autorizados de Samsung, póngase en contacto con su distribuidor local de Samsung o con el vendedor al cual le compró el dispositivo. También puede visitar www.samsung.com/supplies y seleccionar el país/región para obtener la información de contacto del servicio técnico.

3. Mantenimiento

Page 72

Consumibles disponibles

Cuando los consumibles alcanzan el fin de su vida útil, puede realizar el pedido de los siguientes tipos de consumibles para la impresora:

Tipo

Rendimiento promedio

Nombre de la pieza

Cartucho toner Aprox. 1.500 páginas MLT-D101S

a. Valor de rendimiento declarado de acuerdo con ISO/IEC 19752. El número de páginas depende del entorno

operativo, el porcentaje de área de la imagen, los intervalos de impresión, las imágenes y el tipo y tamaño del material.

La duración del cartucho de tóner puede variar según las opciones, el porcentaje de área de la imagen y el modo de trabajo.

Cuando compre nuevos cartuchos de tóner u otros consumib les, los de be compra r en el mismo pa ís donde compr ó el dis positivo. E n caso c ontrario, los cartuchos de tóner o los consumibles nuevos serán incompatibles con el dispositivo a causa de las configuraciones diferentes de estos productos en función de las condiciones concretas de cada país.

Samsung no recomienda el uso de cartuchos de tóner que no sean originales de Samsung como cartuchos de tóner rellenados o reciclados. Samsung no garantiza la calidad de los cartuchos de tóner no originales de Samsung. La garantía del equipo no cubre los servicios o reparaciones necesarios derivados del uso de cartuchos de tóner que no sean originales de Samsung.

3. Mantenimiento

Page 73

Piezas de mantenimiento disponibles

Para adquirir piezas de recambio, póngase en contacto con el distribuidor que le vendió el dispositivo. El recambio de piezas debe ser realizad únicamente por un servicio técnico autorizado, el distribuidor o el establecimiento donde se adquirió la impresora. La garantía no cubre la reposición de ninguna pieza de mantenimiento después de que alcance su “Rendimiento promedio”.

Las piezas de recambio se sustituyen a intervalos concretos para evitar problemas de calidad de impresión y de alimentación del papel como resultado de las piezas gastadas (consulte la tabla siguiente). La finalidad es mantener el dispositivo en una condición óptima. Las siguientes piezas de recambio deben sustituirse cuando se alcanza la duración esperada.

Partes

Rodillo de transferencia Aprox. 30.000 páginas Unidad del fusor Aprox. 30.000 páginas Rodillo de recogida Aprox. 30.000 páginas Rodillo de alimentación Aprox. 30,000 páginas

Rodillo de alimentación del ADF

Almohadilla de goma del ADF

a. Depende de varios factores, como el sistema operativo, la velocidad del equipo, el software utilizado, el método de conexión, el tipo y el tamaño del

material de impresión, y la complejidad del trabajo de impresión.

b. Es posible que esta función no esté disponible según el modelo o los accesorios opcionales (consulte “Función de variedad” en la página 10).

Aprox. 20.000 páginas Aprox. 20.000 páginas

Rendimiento promedio

3. Mantenimiento

Page 74

Almacenamiento del cartucho de tóner

Los cartuchos de tóner contienen componentes sensibles a la luz, la temperatura y la humedad. Samsung recomienda a los usuarios que sigan las recomendaciones para garantizar un rendimiento óptimo, la mejor calidad y la duración más larga posibles del cartucho de tóner de Samsung.

Guarde este cartucho en el mismo entorno en que se utilizará la impresora. Debe ser en condiciones de temperatura y humedad controladas. El cartucho de tóner debe permanecer en el embalaje original sin abrir hasta su instalación. Si el embalaje original no está disponible, cubra la hendidura superior del cartucho con papel y guárdelo en un armario oscuro.

Abrir el paquete del cartucho antes de su utilización disminuye sensiblemente la duración de impresión y de almacenamiento. No lo guarde en el suelo. Si retira el cartucho de tóner de la impresora, siga las instrucciones siguientes para guardarlo de manera correcta.

• Guarde el cartucho dentro de la bolsa protectora del embalaje original.

• Almacénelos de forma que no estén en pie, con el mismo lado boca arriba como si estuvieran instalados en la máquina.

• No almacene consumibles en ninguna de las siguientes condiciones:

- a temperaturas superiores a 40 °C.

Instrucciones de manejo

• No toque la superficie del tambor fotoeléctrico del cartucho.

• No exponga el cartucho a vibraciones o golpes innecesarios.

• No gire nunca el tambor manualmente, sobre todo en dirección inversa, ya que puede provocar daños internos y vertidos de tóner.

Uso del cartucho de tóner

Samsung Electronics no recomienda ni aprueba el uso de cartuchos de tóner de otras marcas en la impresora, incluyendo genéricos, marcas blancas, cartuchos de tóner rellenados o manipulados.

La garantía de la impresora de Samsung no cubre los daños al dispositivos provocados por la utilización de cartuchos de tóner rellenados, manipulados o no originales de Samsung.

- Rango de humedad inferior al 20% ni superior al 80%.

- en entornos con cambios extremos de humedad o temperatura.

- bajo una fuente directa de luz solar o artificial.

- en sitios con polvo.

- en un coche durante un período largo de tiempo.

- en un entorno en donde haya gases corrosivos.

- En un entorno de aire salado.

3. Mantenimiento

Page 75

Almacenamiento del cartucho de tóner

Duración prevista del cartucho

La duración prevista del cartucho (el rendimiento del cartucho de tóner) depende de la cantidad de tóner que requieran los trabajos de impresión. El número real de impresiones puede variar en función de la densidad de impresión de las páginas que imprima, del entorno operativo, del porcentaje de área de la imagen, del los intervalos de impresión y del tipo y del tamaño del material. Por ejemplo, si imprime muchos gráficos, el consumo de tóner será mayor y puede que necesite cambiar el cartucho más a menudo.

3. Mantenimiento

Page 76

Distribución del tóner

Cuando la vida útil del cartucho de tóner esté a punto de acabarse:

• Aparecen rayas blancas o impresión con poca oscuridad, y/o la densidad varía según el lado.

• El indicador de Estado parpadea en color rojo. En el caso de máquinas con un LED para Tóner, éste parpadea de color naranja. Si esto ocurre, podrá mejorar la calidad de impresión temporalmente si redistribuye el tóner que queda en el cartucho. En algunos casos, aparecerán rayas

blancas o la impresión será más clara, incluso después de que se haya redistribuido el tóner.

Es posible que las ilustracion es de este manua l del usuario di fieran de s u dispositivo en función de las opciones o modelos de que disponga. Compruebe su tipo de impresora (consulte “Vista frontal” en la página 22).

• Para evitar el deterioro del cartucho de tóner, procure no exponerlo a la luz durante un período prolongado. Cúbrala con un trozo de papel si es necesario.

• No toque la parte verde del cartucho de tóner. Use el asa en el cartucho para evitar tocar esta zona.

• No utilice objetos afilados, como un cuchillo o unas tijeras, para abrir el paquete del cartucho de tóner. Podrían arañar el tam bo r de l cart ucho .

• Si se mancha la ropa de tóner, límpielo con un paño seco y lave la ropa con agua fría. El agua caliente fija el tóner en los tejidos.

• Al abrir una unidad de digitalización, mantenga el alimentador de documentos y la unidad de digitalización juntos.

3. Mantenimiento

Page 77

Distribución del tóner

3. Mantenimiento

Page 78

Sustitución del cartucho de tóner

• Agite el cartucho de tóner uniformemente, aumentará la calidad de impresión inicial.

• Para evitar el deterioro del cartucho de tóner, procure no exponerlo a la luz durante un período prolongado. Cúbrala con un trozo de papel si es necesario.

• No toque la parte verde del cartucho de tóner. Use el asa en el cartucho para evitar tocar esta zona.

• No utilice objetos afilados, como un cuchillo o unas tijeras, para abrir el paquete del cartucho de tóner. Podrían arañar el tam bo r de l cart ucho .

• Si se mancha la ropa de tóner, límpielo con un paño seco y lave la ropa con agua fría. El agua caliente fija el tóner en los tejidos.

• Al abrir una unidad de digitalización, mantenga el alimentador de documentos y la unidad de digitalización juntos.

Cuando un cartucho de tóner alcance el final de su vida útil, la impresora dejará de imprimir.

3. Mantenimiento

Page 79

Sustitución del cartucho de tóner

3. Mantenimiento

Page 80

Control de la duración de los suministros

Si la impresora suele dar problemas de impresión o de atasco de papel, compruebe el número de páginas que se han impreso o escaneado. Sustituya las piezas correspondientes, cuando sea necesario.

• Si su impresora tiene los botones +/- en el panel de control (consulte “Descripción general del panel de control” en la página 25):

En el modo listo, mantenga pulsado el botón (Parar/Borrar) durante unos 6 segundos, luego suéltelo. Se imprime un informe de la información suministrada.

• Es posible que sea necesario pulsar OK para navegar a los menús de nivel inferior para algunos modelos.

Seleccione (Menú) > Conf. sistema > Mantenimiento > Dur. consum. en el panel de control.

Seleccione la opción que desee y pulse OK.

• Total: Muestra el número total de páginas impresas.

• Escáner ADF: Muestra el número de páginas impresas utilizando el alimentador de documentos.

• Escan. plano: muestra el número de páginas escaneadas mediante el cristal del escáner.

• Info consum.: imprime la página de información de suministros.

Pulse (Parar/Borrar) para volver al modo Listo.

3. Mantenimiento

Page 81

Ajuste de la alerta de tóner bajo

Si el nivel de tóner del cartucho es bajo, aparece un mensaje o indicador LED que informa al usuario que cambie el cartucho de tóner. Puede configurar esta opción para que aparezca o no el mensaje o se ilumine el indicador LED.

Si su impresora tiene los botones +/- en el panel de control (consulte “Descripción general del panel de control” en la página 25): Puede definir la configuración de la máq uina desde Ajustes del dispositivo en el programa S amsung Easy Pri nter Manage r o Machine en el prog rama

Printer Settings Utility.

• Si es usuario de Windows o Macintosh, consulte “Ajustes del dispositivo” en la página 289.

• Si es usuario de Linux, consulte “Uso de Smart Panel” en la página 293.

Seleccione (Menú) > Conf. sistema > Mantenimiento > Alerttonerbajo en el panel de control.

Seleccione la opción que desee.

Pulse OK para guardar la selección.

3. Mantenimiento

Page 82

Limpieza de la impresora

Si se producen problemas de calidad de impresión, o si utiliza el dispositivo en un entorno con polvo, debe limpiar el dispositivo regularmente para mantenerlo en las mejores condiciones de impresión y prolongar la vida útil del mismo.

• No limpie la carcasa de la impresora con sustancias que contengan grandes cantidades de alcohol, disolventes u otras sustancias concentradas, porque pueden decolorarla o deformarla.

• Si el dispositivo o sus alrededores están contaminados con tóner, se recomienda utilizar un paño o un papel suave empapado en agua para limpiarlos. Si utiliza un aspirador, el tóner quedará en el aire y puede ser perjudicial para usted.

Limpieza de la parte externa

Limpie la carcasa del dispositivo con un paño suave que no desprenda pelusa. Humedezca el paño ligeramente con agua, pero tenga cuidado para que no caiga agua sobre el dispositivo ni dentro de éste.

3. Mantenimiento

Page 83

Limpieza de la impresora

Limpieza de la parte interna

Durante el proceso de impresión, es posible que en el interior de la impresora se acumule papel, tóner y polvo. Esta acumulación puede causar problemas de calidad de impresión, como motas de tóner o manchas. La limpieza del interior del dispositivo eliminará y disminuirá estos problemas.

• Para evitar el deterioro del cartucho de tóner, procure no exponerlo a la luz durante un período prolongado. Cúbrala con un trozo de papel si es necesario.

• No toque la parte verde del cartucho de tóner. Use el asa en el cartucho para evitar tocar esta zona.

• Al limpiar el interior de la impresora, utilice un paño seco que no deje pelusa y tenga cuidado de no dañar el rodillo de transferencia ni ninguna otra parte interna. No utilice solventes, como benceno, o disolvente. Podría provocar problemas de calidad de impresión y dañar el dispositivo.

• Utilice un paño seco sin pelusas para limpiar el equipo.

• Apague la máquina y desenchufe el cable de alimentación. Espere a que la máquina se enfríe. Si el dispositivo cuenta con un interruptor de alimentación, apáguelo antes de proceder con la limpieza del dispositivo.

• Al abrir una unidad de digitalización, mantenga el alimentador de documentos y la unidad de digitalización juntos.

3. Mantenimiento

Page 84

Limpieza de la impresora

3. Mantenimiento

Page 85

Limpieza de la impresora

Limpieza del rodillo de la bandeja

3. Mantenimiento

Page 86

Limpieza de la impresora

Limpieza de la unidad de digitalización

La unidad de digitalización debe mantenerse siempre limpia para garantizar la mejor calidad de impresión posible. Le recomendamos que limpie la unidad de escaneado cada día, al principio de la jornada, y también durante el día si es necesario.

Limpie la superficie del escáner hasta que esté limpia y seca.

1 Tapa del escáner 2 Cristal del escáner 3 Cristal del alimentador de documentos 4 Barra lateral

Para ello, humedezca una toalla de papel o un paño suave que no

desprenda pelusa.

Levante y abra la tapa del escáner.

Cierre la tapa del escáner.

3. Mantenimiento

Page 87

Consejos para mover y guardar el dispositivo

• Al mover el dispositivo, no lo incline ni lo ponga boca abajo. De hacerlo, el tóner puede contaminar el interior del dispositivo, con lo que se dañaría el dispositivo o disminuiría la calidad de impresión.

• Cuando mueva el dispositivo, asegúrese de que como mínimo dos personas lo sujetan de forma segura.

3. Mantenimiento

Page 88

4. Solución de problemas

Este capítulo brinda información útil sobre qué hacer en caso de que se produzca un error.

• Consejos para evitar atascos de papel 89

• Solución de atascos de documentos originales 90

• Solución de atascos de papel 94

• Descripción del indicador LED de estado 97

• Entender los mensajes de pantalla 100

Este capítulo brinda información útil sobre qué hacer en caso de que se produzca un error. Si su equipo cuenta con una pantalla, compruebe primero el mensaje que aparece en la pantalla para resolver el error. Si no encuentra en este capítulo una solución a su problema, consulte el capítulo Solución de problemas del Ma nual del usuario (cons ulte “Solución de problemas” en la página 298). Si no encuentra una solución en el Manual avanzado o el problema persiste, llame para solicitar asistencia técnica.

Page 89

Consejos para evitar atascos de papel

Es posible evitar la mayoría de los atascos de papel si se selecciona el tipo de papel adecuado. Para evitar atascos de papel, siga las instrucciones que se indican a continuación:

• Compruebe que las guías ajustables estén colocadas correctamente (consulte “Descripción general de la bandeja” en la página 41).

• No retire el papel de la bandeja mientras la impresora esté funcionando.

• Doble, airee y empareje el papel antes de cargarlo.

• No cargue papel que presente arrugas, humedad o un excesivo abarquillamiento.

• No mezcle diferentes tipos de papel en una misma bandeja.

• Utilice solo material de impresión recomendado (consulte “Especificaciones del material de impresión” en la página 109).

4. Solución de problemas

Page 90

Solución de atascos de documentos originales

Cuando se produce un atasco del documento original en el alimentador de documentos, aparece un mensaje de advertencia en la pantalla.

Para evitar que se rompa el documento atascado, tire de él suave y lentamente.

Para evitar que se produzcan atascos, utilice el cristal del escáner para los originales de papel grueso o fino, o los originales con distinto papel.

4. Solución de problemas

Page 91

Solución de atascos de documentos originales

Atasco papel original delante del escáner

• Esta solución de problemas podría no estar disponible segú n el mod el o o lo s acc eso ri os o pc io nale s (co ns ul t e “ Fu nci ón de va rie dad” en la pá gi na 10 ).

4. Solución de problemas

Page 92

Solución de atascos de documentos originales

Atasco de papel original dentro del escáner

• Esta solución de problemas podría no estar disponible segú n el mod el o o lo s acc eso ri os o pc io nale s (co ns ul t e “ Fu nci ón de va rie dad” en la pá gi na 10 ).

4. Solución de problemas

Page 93

Solución de atascos de documentos originales

Atasco de papel original en el área de salida del escáner

• Esta solución de problemas podría no estar disponible según el modelo o los accesorios opcionales (consulte “Vista frontal” en la página 22).

Quite las hojas que hayan quedado en el alimentador de documentos.

Retire con cuidado el papel atascado del alimentador de documentos.

4. Solución de problemas

Page 94

Solución de atascos de papel

Para evitar que se rompa el papel atascado, tire de él lentamente y con cuidado.

En la bandeja

Es posible que las ilustracion es de este manua l del usuario di fieran de s u dispositivo en función de las opciones o modelos de que disponga. Compruebe su tipo de impresora (consulte “Vista frontal” en la página 22).

4. Solución de problemas

Page 95

Solución de atascos de papel

En el interior de la impresora

• La zona del fusor está caliente. Retire el papel de la impresora con cuidado.

4. Solución de problemas

Page 96

Solución de atascos de papel

Si no hay papel en esta zona, detenga el proceso y vaya al paso siguiente:

4. Solución de problemas

Page 97

Descripción del indicador LED de estado

El color del LED indica el estado actual de la máquina.

• Algunos indicadores LED podrían no estar disponibles en funci ón del modelo o el país (consulte “Descripción general del panel de control” en la página

25).

• Para resolver el error, analice el mensaje de error y sus instrucciones en la sección de solución de problemas (consulte “Entender los mensajes de pantalla” en la página 100).

• También podrá resolver el error siguiendo las instrucciones indicadas en la ventana del programa Samsung Printing Status o Smart Panel de su

ordenador (consulte “Uso de Estado de la impresora Samsung” en la página 291 o “Uso de Smart Panel” en la página 293).

• Si el problema no desaparece, póngase en contacto con su distribuidor.

4. Solución de problemas

Page 98

Descripción del indicador LED de estado

LED Estado Descripción

Apagado La impresora no está conectada.

Intermitente Cuando la luz de fondo parpadea, significa que la impresora está recibiendo o imprimiendo datos.

Verde

Activado • La impresora está en línea y lista para ser utilizada.

• Ha sucedido un error menor y l a impresora está espe rando que se solucio ne. Compruebe el mensa je de la pantalla. Cuando se soluciona el problema, la impresora reanuda su funcionamiento.

Estado

()

WPS

() Encendido

Rojo

Azul

Intermitente

Activado

Intermitente La impresora se está conectando a una red inalámbrica. Activado La impresora está conectada a una red inalámbrica (consulte “Configurar la red inalámbrica” en la página 158). Apagado La impresora está desconectada de una red inalámbrica. Activado El dispositivo está en el modo de ahorro de energía. Apagado

• Queda poco tóner en el cartucho. La vida útil prevista del cartucho cartucho nuevo para cambiarlo. Para mejorar la calidad de impresión temporalmente, puede redistribuir el tóner

(consulte “Distribución del tóner” en la página 76).

• Un cartucho de tóner ha llegado casi al final de su vida útil estimada (consulte “Sustitución del cartucho de tóner” en la página 78).

• La cubierta está abierta. Cierre la cubierta.

• No hay papel en la bandeja cuando se reciben o imprimen datos. Cargue papel en la bandeja.

• La impresora se ha detenido a causa de un error grave. Compruebe el mensaje de la pantalla (consulte “Entender los mensajes de pantalla” en la página 100).

• Se ha producido un atasco de papel (consulte “Solución de atascos de papel” en la página 94).

El equipo está en modo listo o se ha interrumpido el suministro eléctrico.

de tóner está a punto de finalizar. Prepare un

. Se recomienda cambiar el cartucho de tóner

4. Solución de problemas

Page 99

Descripción del indicador LED de estado

LED Estado Descripción

Activado El modo Eco está activado.

Eco Verde

Apagado El modo Eco está desactivado.

Intermitente

Tóner

a. La duración prevista del cartucho es el rendimiento del cartucho de tóner previsto o estimado, que indica la capacidad media de impresión y se ha diseñado según la norma ISO/

b. Algunos indicadores LED podrían no estar disponibles en función del modelo o el país (consulte “Descripción general del panel de control” en la página 25).

IEC 19752. El número de páginas depende del entorno operativo, el p orcentaje de á rea de la imagen, los intervalos de impresión, las imág enes y el tipo y tamaño del material. Puede quedar una cantidad de tóner en el cartucho aunque el LED rojo esté encendido y la imp resora deje de imprimir.

Naranja

Activado

Apagado Todos los cartuchos de tóner tienen una capacidad normal.

La configuración predeterminada del modo Eco es 2 pág/hoja y modo de ahorro de tóner.

Queda poco tóner en el cartucho. El cartucho de tóner cambiarlo. Para mejorar la calidad de impresión temporalmente, puede redistribuir el tóner (consulte “Distribución del tóner” en la página 76).

Un cartucho de tóner ha llegado casi al final de su vida útil estimada (consulte “Sustitución del cartucho de tóner” en la página 78).

está a punto de acabarse. Prepare un cartucho nuevo para

. Se recomienda cambiar el cartucho de tóner

4. Solución de problemas

Page 100

Entender los mensajes de pantalla

En la pantalla del panel de control aparecen mensajes que indican el estado o los errores de la impresora. Consulte las tablas que aparecen a continuación para comprender el significado de los mensajes y solucionarlos, si es necesario.

• Esta función no es compatible con la SCX-340x/SCX-340xW Series. También podrá resolver el error siguiendo las instrucciones indicadas en la

ventana del programa Printing Status o Smart Panel de su ordenad or (consulte “Uso de Estado de la impresora Samsung” en la página 291 o “Uso de

Smart Panel” en la página 293).

• Si el mensaje no aparece en la tabla, enciéndala de nuevo y pruebe realizar el trabajo de impresión. Si el problema no desaparece, póngase en contacto con su distribuidor.

• Cuando llame al servicio técnico, indique el contenido del mensaje que aparece en la pantalla.

• Algunos mensajes pueden no aparecer en la pantalla en función de las opciones o los modelos.

• [núm. error] indica el número de error.

Mensajes relacionados con atascos de papel

Mensaje Significado Soluciones recomendadas

Doc. atascado. Elim. atasco

Atascado o vacío Abr/cerr puerta

Atasco papel dentro equipo

El documento original cargado se ha atascado en el alimentador de documentos.

• Se ha producido un atasco de papel en el área de alimentación del papel.

• No hay papel en la bandeja.

El papel se ha atascado en el interior de la máquina. Elimine el atasco (consulte “En el interior de la impresora” en la página

Elimine el atasco (consulte “Solución de atascos de documentos originales” en la página 90).

• Elimine el atasco (consulte “En la bandeja” en la página 94).

• Cargue papel en la bandeja (consulte “Carga de papel en la bandeja” en la página 42).

95).

4. Solución de problemas

100

Samsung SCX-3405W/XAC, SCX-3405W/XAA, SCX-3405FW/XAA User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

BÁSICO

1. Introducción

Beneficios principales

Funciones según el modelo

Información útil

Acerca de este manual del usuario

Información sobre seguridad

Descripción general del equipo

Descripción general del panel de control

Encendido de la impresora

Instalación del controlador de manera local

Reinstalación del controlador

2. Descripción general de los menús y configuración básica

Descripción general de los menús

Configuración básica del dispositivo

Materiales y bandejas

Impresión básica

Copia básica

Escaneado básico

Envío básico de faxes

3. Mantenimiento

Pedido de suministros y accesorios

Consumibles disponibles

Piezas de mantenimiento disponibles

Almacenamiento del cartucho de tóner

Distribución del tóner

Sustitución del cartucho de tóner

Control de la duración de los suministros

Ajuste de la alerta de tóner bajo

Limpieza de la impresora

Consejos para mover y guardar el dispositivo

4. Solución de problemas

Consejos para evitar atascos de papel

Solución de atascos de documentos originales

Solución de atascos de papel

Descripción del indicador LED de estado

Entender los mensajes de pantalla
